Gemini

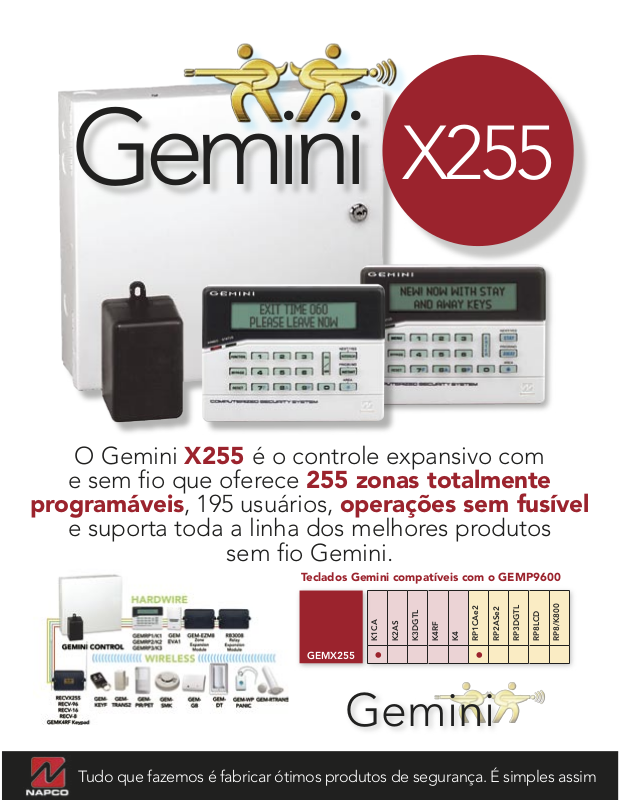

O Gemini X255 é o controle expansivo com

X255

e sem fio que oferece 255 zonas totalmente

programáveis, 195 usuários, operações sem fusível

e suporta toda a linha dos melhores produtos

sem fio Gemini.

Teclados Gemini compatíveis com o GEMP9600

K1CA K2AS K3DGTL K4RF K4•RP1CAe2 RP2ASe2 RP3DGTL RP8LCD RP8/K800

GEMX255

•

Gemini

Tudo que fazemos é fabricar ótimos produtos de segurança. É simples assim

Controle híbrido de zona Gemini™ X255

Características da central de controle

• De 8 a 255 zonas, zonas sem fio e com fio a partir
dos módulos de expansão de zona GEM EZM8 e
teclados de 4 zonas RP1 ou pontos sem fio com
receptores Gemini

• Inclusão de até 8 zonas de incêndio de 2 fios

• Capacidade para até 195 usuários codificados

individualmente, com capacidade de programar o
nível de autoridade de cada um

• Exclusiva porta RS232 em painel, com suporte para
automação doméstica via PC e integração em rede
para comunicações amplas em 9600 bauds

• Operação sem fusíveis e sem necessidade de
manutenção

• 8 zonas de roubo com resistor de fim de linha
programável por área, entrada/saída com retardo,
interna, seguidora, zona de dia, campainha (chime),
opção de incêndio, vigília de sensor, prevenção de
falso alarme (swinger shutdown), zone anding e mais
uma variedade de recursos

• 3 saídas de relé on-board, com possibilidade de
expansão para até 99 saídas

• Três alarmes disparados por teclado: incêndio,
chamado de polícia e auxiliar

• Até 8 partições de área independentes

• Até 8 estações de acesso para até 195 usuários

• Capacidade para até 64 dispositivos X-10 endereçáveis
separadamente com o kit GEM-X10

• Teclado com avisos e mensagens de status do sistema
em inglês (instalação do modelo GEM-RP1CAe2
somente “com suporte para 255”)

• Descrições de zona personalizáveis por usuário e
reprogramáveis conforme necessário

•

Suporte para detectores de fumaça de 2 e de 4 fios

• Transmissões de alarmes, restaurações e problemas
por zona

• Agendamento para 255 eventos

• Histórico (log) para 800 eventos

• O modo de supervisão permite monitorar e controlar
todo o sistema a partir de um único teclado

• Suporte para até 4 receptores de FM

• Ronda de vigias programáveis para hora de início,
duração e pontos de controle (estações de ronda)

• 2 tempos de atraso de entrada programáveis

• 2 grupos de bypass interior

•

Teste dinâmico de bateria que permite interromper

o carregamento e coloca a bateria em carga a cada
quatro horas

• Campainha por zona; duração programável

• Memória RAM não volátil retém informações durante
interrupções de energia

• Programação com o software PCD-Windows

• Registro de download automático

• Exclusivo recurso V.A.L.I.D.™ (Verifying Automatic
Line Integrity Diagnostic, Diagnóstico de Verificação
Automática de Integridade de Linha) que reduz
alarmes falsos decorrentes de alterações na resistência
elétrica das linhas

Recursos do comunicador

• Compatibilidade com os principais formatos de
receptor, incluindo BFSK, 4/2, Modem 2, SIA,
03/04/01, 4 + 2 Express e Point ID

• Discagem por pulso ou por tom através de
TouchTone™ com backup de pulso

• 3 números telefônicos de 20 dígitos

• Transmissões de backups, duplas ou divididas

• 195 códigos de usuário com transmissão de abertura/
fechamento pelo usuário

• Transmissão de falha de CA com atraso de transmissão
programável

• Supervisão de corte na linha telefônica com
programação de retardo

• Capacidade para pager

Especificações técnicas

Temperatura de funcionamento: de 0 a 49 ºC
Entrada de alimentação elétrica: 16,5 VCA através

de transformador de 40 VA Classe 2, para ligação em
tomada elétrica (fornecido com o equipamento)

Tensão de loop: 10-13 VAC
Corrente de loop: 2,5 mA com resistor de fim de

linha de 2,2 ohms (modelo EOL2.2K); 5 mA para zonas
equipadas com detector de fumaça de 2 fios
Resistência de loop: 300 W máxima; 50 W para zonas
equipadas com detector de fumaça de 2 fios
Saídas de relés (roubo; reset; aux): úmida, 12 VCC, 1,2
A máxima.; seca (abrir respectivos jumpers para contatos
secos), contatos SPDT 24 VCC, 2 A

Saída auxiliar de potência: 12 VCC estabilizada
Saída remota de potência: 12 VCC estabilizada (para

teclados) 750 mA Corrente de standby combinada
(potência remota + potência auxiliar + potência para
reset de relés)
Tempo de standby: para incêndio, assalto em residência e
assalto em estabelecimento comercial, no mínimo 4 horas
Módulo EZM: GEM-EZM8: entrada de 50 mA (incluindo
saída do PGM); saída do PGM: 5 mA, 12 V para
aplicações especiais

Corrente do teclado:

GEM-RP1CAe2, GEM K1CA: 100 mA; 35 mA se for
desligada a iluminação de fundo (abrir W1, W2 e W3);
saída do PGM: 5 mA, 12 V para aplicações especiais
Número máximo de teclados: 15. Extensão máxima
do lance de cabos (#22AWG): 35 metros divididos pelo
número total de teclados e módulos EZMs a instalar
Dimensões de teclado: 11,1 cm x 14,9 cm x 2,7 cm
(altura x largura x profundidade)

Acessórios opcionais e periféricos

GEM-EZM8: Módulo de expansão para 8 zonas
(consulte modelos rotulados como “Apoio GEM-X255”)

VERI-PHONE: módulo bidirecional falar/ouvir
GEM-RECV8: receptor sem fio, para 8 pontos
GEM-RECV16: receptor sem fio, para 16 pontos
GEM-RECV96: receptor sem fio, para 96 pontos
GEM-RECV255: receptor sem fio, para 255 pontos
GEM-TRANS2: transmissor de 2 pontos para porta ou

janela
GEM-RTRANS: transmissor embutido sem fio de 1
ponto para porta ou janela

GEM-KEYF: transmissor keyfob
GEM-SMK: detector de fumaça sem fio
GEM-PIR: detector passivo de infravermelho, de 15 x

15 m
GEM-PIRPET: detector passivo de infravermelho sem fio
com imunidade para animais domésticos com até 18 kg.
GEM-DT: Sensor sem fio de tecnologia dual Adaptive®,
12 x 12 m

GEM-GB: detector sem fio para quebra de vidro
GEM-WP PANIC: botão/pendente à prova d’água

para sinalização de pânico
GEM-HEAT: detector de taxa de aumento de
temperatura
2 WAYUNIVKFKIT: receptor e keyfob
bidirecional com LCD

AUTOMAÇÃO PARA RESIDÊNCIAS OU
INSTALAÇÕES COMERCIAIS:
GEM-RS232KIT: interface entre alarme

e PC para intercomunicação 100%
bidirecional com um número cada
vez maior dos principais pacotes
de software de automação com PC
(incluindo, entre outros modelos,
o IBM Home Director™, o Savoy
Cyberhouse™, o Crestron e o Phast).
GEM-DEVELOPER:
profissional para o desenvolvimento
de sistemas, para programação
específica de cada cliente e com
integração total com a porta de
comunicações RS232 da Gemini.
Módulo de interface GEM-X10:
oferece recurso de programação
e suporte de agendamento
integrado para dispositivo X-10.

Compatível com os seguintes teclados padrão Gemini

GEMK1CA

4 zonas incorporadas

RP1CAe2

4 zonas incorporadas

protocolo

RM3008: módulo de relés
M278: módulo de reversão de linha
PS3002: módulo de fonte de alimentação, 13,2 VCC,

1,9 A
EOL130: resistor para zona de incêndios de 2 fios, 130
ohms, 3 ohms
EOL2.2K: conjunto de resistores de fim de linha, 2,2
ohms para circuito de alarme de incêndio
FT2200: módulo de supervisão de relé/resistor de fim
de linha

RB1000: placa de relés
RBAT4: bateria recarregável, de 12 VCC, 4 Ah
RBATH1: suporte para duas baterias
RPB-3: caixa de interligação universal
TRF11: transformador de 16 VAC/40 VA, Classe 2
WL1: conjunto de cabos com conector tipo lug

*Consulte a documentação do painel para informações sobre as
restrições do UL que possam ser aplicáveis para instalações UL
com mais de 200 pontos de ligação sem fio

Informações sobre encomendas

• GEM-X255: central de controle híbrido superexpansível

com transformador

• GEM-RP1CAe2: teclado de 32 caracteres EZ-Read, LCD

com iluminação de fundo, com módulo de expansão para
4 zonas com resistor de fim de linha incorporado (consulte
modelos chamados “Suporte GEM-X255”!)

• GEMK1CA: mesmo teclado mostrado acima, com as

funções Stay e Away.

• StarLink SL-1: receptor sem fio de backup para todas as

marcas de central de alarme

• NAPCO NETLINK™ componentes de transmissão de

alarme para intranet/Internet (para ver especificações,
consulte o site ou a documentação A482).

• GeminiAccess™ adição econômica de até 8 portas de

controle de acesso às centrais Gemini. Diversos pacotes
estão disponíveis (para ver especificações, consulte o site
ou a documentação A481).

ALARME A PROVA
D’ÁGUA
GEM-WPPANIC

TRANSMISSOR
EMBUTIDO PARA
PORTAS E JANELAS
GEM-RTRANS

TRANSMISSOR PARA
PORTAS E JANELAS
GEM-TRANS2

GEM-PIR/
GEM-PIRPET
PASSIVO

TECNOLOGIA DUAL
GEM-DT

Podem ser usados

com todos os

DETECTOR ACÚSTICO
DE QUEBRA DE
VIDRO
GEM-GB

DETECTOR DE
FUMAÇA GEM­SMK

produtos da

linha Gemini com

controle por

cristal ou sem

fio, comprovados

em testes

independentes

como superiores

DETECTOR
DE CALOR
GEM-HEAT

às principais

marcas

concorrentes.

Na América do Norte 1-800-645-9445 • 631-842-9400

333 Bayview Avenue, Amityville, Nova York 11701 EUA

• www.napcosecurity.com

Internacional Bayview Avenue, Amityville, Nova York 11701 EUA
44 (0) 1925242428

Gemini, Wizard, StarLink, Adaptive e EVA são marcas registradas da Napco.

KEYFOB
GEM-KEYF

A446APORT
