INSTRUKCJA OBSŁUGI I KARTA GWARANCYJNA

Ostrzałki elektrycznej do łańcuchów NAC

MODEL:SHE220-F

SERWIS.NAC.COM.PL

K O M P L E K S O W A O B S Ł U G A S E R W I S O W A

Zapewniamy Twój święty spokój

SPRZĘT OGRODNICZY

Model SHE220-F Typ silnika elektryczny Moc znamionowa 220W Napięcie zasilania 230V Częstotliwość zasilania 50Hz Prędkość obrotowa bez obciążenia 7500 obr / min Predkość robocza ~ 40 m/s Wymiary tarczy Ø100 x 3,2 x Ø 10 Podstawa plastikowa Klasa ochronności elektrycznej I I Stopień ochrony IP IP20 Masa 1,8 kg Rok produkcji 2018

Instrukcja Obsługi

Ostrzałki elektrycznej do łańcuchów

UWAGA! Urządzenie przeznaczone do prac przydomowych. Używanie urządzenia do celów

profesjonalnych, półprofesjonalnych lub zarobkowych powoduje unieważnienie gwarancji.

tel. 801 044 450, fax +48 22 314 93 09

www.nac.com.pl info@nac.com.pl

2018 wydanie

Producent: NAC Sp. z o.o.

Al. Krakowska 39, 05-090 Raszyn

Uwaga! Przed przystąpieniem do montażu lub obsługi

należy zapoznać się z niniejszą Instrukcją Obsługi.

Serwis - Magazyny

Strobów 2E, 96-100 Skierniewice

tel. 801 044 450, fax +48 46 819 35 29

www.nac.com.pl serwis@nac.com.pl

Instrukcja oryginalna

Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny.

W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub

importerem w celu wyjaśnienia wątpliwości.

Firma NAC zastrzega sobie możliwość zmian konstrukcyjnych bez powiadomienia.

Spis treści

Dane Techniczne...................................2

Spis treści..............................................3

Piktogramy i oznaczenia sterownicze ....3

Wprowadzenie.......................................4

Zastosowanie urządzenia......................4

Instrukcje w zakresie

bezpieczeństwa.....................................4

W razie wypadku lub awarii ...................4

Przygotowanie do pracy ........................6

Zakładanie tarczy szlifierskiej................6

Wymiana tarczy szlifierskiej...................6

Ostrzenie ..............................................8

Piktogramy ostrzegawcze znajdują sie na obudowie ostrzałki

Piktogramy ostrzegawcze i oznaczenia sterownicze

Procedura ostrzenia .............................9

Konserwacja i czyszczenie..................11

Przechowywanie .................................11

Utylizacja ............................................11

Ryzyko resztkowe ...............................11

Ocena ryzyka resztkowego.... .............12

Składowanie śmieci i ochrona

środowiska .........................................12

Zabezpieczenie przed

przeciążeniem .....................................12

Rozwiązanie problemów......................12

Deklaracje ..........................................13

Kontakt z serwisem ............................14

Karta gwarancyjna...............................15

1. Uwaga! Niebezpieczeństwo.

2. Należy uważnie przeczytać instrukcje obsługi

3. Przechowywać poza zasięgiem dzieci

4. Stosuj maskę przeciwpyłową

5. Należy stosować rękawice ochronne.

6. Należy stosować okulary i nauszniki ochronne.

7. Urządzenie elektryczne

8. Uwaga odłącz urządzenie od zasilania przed doko n an ie m reg u la cj i,w ym ia n yc zę ści lub

Tabliczka znamionowa

czyszczeniem.

9. Uwaga obracające się elementy

10. odłącz urządzenie od źródła zasilania podczas przerw w pracy.

11. Podwójna ochrona elektryczna

12.Zakaz przypadkowego pozbywania się urządzenia

Tabliczka zmianowa jest umieszczona na obudowie urządzenia. Informacje zawarte w tej ta bl ic zc e są ni ez bę dn e dl a us ta le ni a odpowiednich części zamiennych i czynności

WPROWADZENIE

Aby uniknąć niewłaściwej obsługi ostrzałki prosimy, aby przed pierwszym użyciem zapoznać się z podręcznikiem użytkowania. Zapoznanie się i stosowanie informacji zawartych w tej instrukcji sprawi, że urządzenie będzie użytkowane w sposób bezpieczny zarówno dla użytkownika, jak i samego urządzenia. Należy instrukcję przechowywać przez cały okres użytkowania maszyny, gdyż zawsze może zaistnieć konieczność przypomnienia sobie informacji zawartych w instrukcji, a także należy ją przekazać wraz z urządzeniem w przypadku odsprzedaży maszyny, lub zmiany użytkownika. Uwaga - czynności z zakresu konserwacji które nie są omówione w niemniejszej instrukcji, powinny być wykonane przez upoważniony punkt serwisowy

ZASTOSOWANIE URZĄDZENIA

Urządzenie jest dopuszczone do użycia wyłącznie jako ostrzałka do ostrzenia łańcuchów zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania. Każde użycie urządzenia niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za uszkodzenia i szkody wynikające z takiego postępowania. Poprawne użytkowanie urządzenia obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw. Urządzenie może być używane, naprawiane i konserwowane wyłącznie w autoryzowanych punktach serwisowych. Wszelkie zasady bezpiecznego użytkowania, zapobiegania wypadkom i unikania zagrożeń, muszą być przestrzegane. Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika zwalniają

producenta z odpowiedzialności za powstałe uszkodzenia.

Maszyny nie należy stosować do:

- ostrzenia noży

- szlifowania innych urządzeń

INSTRUKCJE W ZAKRESIE BEZPIECZEŃSTWA

Podczas użytkowania elektrycznej ostrzałki należy przestrzegać zasad bezpieczeństwa. Ostrzałkę należy używać wyłącznie do ostrzenia łańcuchów pił łańcuchowych . Każdy inny rodzaj użytkowania odbywa się na własne ryzyko i może stanowić zagrożenie. Producent nie ponosi odpowiedzialności za szkody wywołane nieodpowiednim bądź niewłaściwym użytkowaniem.Ostrzałki nigdy nie należy używać podczas deszczu oraz w warunkach wysokiej wilgotności. Jeżeli przedłużacz jest uszkodzony, należy natychmiast odłączyć ostrzałkę. Nie należy pracować z uszkodzonym kablem. Należy sprawdzić, czy kabel nie jest uszkodzony. Przed ponownym użyciem urządzenia należy sprawdzić czy wszystkie zabezpieczenia działają. Wszystkie części należy poprawnie zmontować. Muszą one spełniać wszelkie warunki wymagań do tego, aby ostrzałka pracowała w sposób poprawny. Wszelkie uszkodzone zabezpieczenia lub części należy naprawić lub oddać do natychmiastowej wymiany przez uprawnionego do tego pracownika serwisu.

W razie wypadku lub awarii:

W razie wypadku należy natychmiast zatrzymać/ wyłączyć maszynę i wezwać pomoc jeżeli tego wymaga sytuacja. W razie awarii należy zatrzymać/ wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.

Nigdy nie należy stosować uszkodzonego kabla, przyłącza, wtyczki albo kabla nie spełniającego wymagań w zakresie bezpieczeństwa. Jeżeli kabel został uszkodzony albo urwany, należy go natychmiast odłączyć. Zawsze podczas pracy z ostrzałką należy stosować okulary i rękawice ochronne. Aby uniknąć urazów należy stosować dopasowane ubrania oraz obuwie ochronne. Aby uniknąć urazów uszu, należy stosować nauszniki ochronne. Zaleca się stosowanie kasku z osłoną.

Podczas pracy z ostrzałką należy utrzymywać stabilną pozycję. Stanowisko robocze należy utrzymywać w czystości. Aby uniknąć porażeń prądem, należy unikać kontaktu z częściami nie uziemionymi. Regulacja ostrzałki może nastąpić tylko przy odłączonym źródle zasilania. W danym momencie ostrzałkę może użytkować tylko jedna osoba. Pozostałe osoby powinny znajdować się poza obszarem roboczym. W szczególności poza obszarem roboczym powinny znajdować się dzieci i zwierzęta. Odległość powinna wynosić co najmniej 15 metrów. Przed uruchomieniem ostrzałki upewnij się czy tarcza jest odpowiednio dokręcona nie dotyka ciał obcych.

Podczas użytkowania, ostrzałki upewnij się ze jest stabilnie przymocowana Ostrzałkę nie powinny używać dzieci oraz młodzież. Osoby w wieku ponad 16 lat mogą używać pilarki tylko do celów szkoleniowych i pod nadzorem osoby dorosłej. Wypożyczanie ostrzałki jest dozwolone wyłącznie na rzecz osób, które są zaznajomione z tym rodzajem urządzeń oraz wiedzą, w jaki sposób się nimi posługiwać. Wraz z wypożyczoną ostrzałką należy zawsze przekazać instrukcję użytkowania.

Należy upewnić się, że ostrzałka jest zawsze przechowywana w miejscu niedostępnym dla dzieci. Ostrzałki nie należy użytkować w trakcie zmęczenia, choroby, zdenerwowania lub gdy się jest pod wpływem narkotyków, leków albo w trakcie leczenia.Otrzałki nie należy wystawiać na działanie złych warunków pogodowych albo deszczu. Należy upewnić się, że obszar roboczy jest właściwie oświetlony. Urządzeń elektrycznych nie należy używać w pobliżu łatwopalnych cieczy lub gazów. Przed rozpoczęciem przenoszenia ostrzałki należy zawsze odłączyć ją od gniazdka sieciowego i zdemontować .

Ostrzałki nigdy nie należy używać znajdując się na schodach lub w jakimkolwiek innym miejscu nie zapewniającym stabilności. Kabel elektryczny musi być odprowadzony w kierunku umożliwiającym bezpieczna prace ostrzałki . Należy stosować tylko oryginalne części zamienne. Podczas stosowania ostrzałki na zewnątrz pomieszczeń, należy podłączyć ją do wtyczki uziemiającej. Nie należy przeciążać ostrzałki. Ostrzałka pracuje prawidłowo i bezpiecznie w pewnym, określonym zakresie obciążeń.. Ze względu na przyłącze kablowe i na specyfikę urządzenia ostrzałka nie jest urządzeniem mobilny i dlatego powinna być zamontowana na stałe Kabel należy używać tylko w celu, do jakiego został przystosowany. Nigdy nie należy przenosić ostrzałki trzymając ją za przyłączony kabel. W celu odłączenia kabla z wtyczki nie należy go pociągać. Kabel należy chronić przed gorącem, olejami i ostrymi krawędziami. Na zewnątrz pomieszczeń należy zawsze stosować listwę z gniazdkami.

PRZYGOTOWANIE DO PRACY PRZED URUCHOMIENIEM

Napięcie prądu powinno być takie, jak wskazano na tabliczce znamionowej (patrz dział "Zabezpieczenie przed przeciążeniem"). Przed rozpoczęciem pracy należy upewnić się, że ostrzałka działa poprawnie i czy wszystkie śruby są prawidłowo dokręcone.

MONTAŻ

Ostrzałka powinna być umieszczona w miejscu bezpiecznym od kurzu i wilgoci, dobrze oświetlonym daleko od zasięgu rak dzieci ,daleko od gazów ,płynów czy materiałów łatwo palnych a przy tym nieopodal gniazdka do którego sięga sznur z odpowiednia wtyczką tak żeby wykluczyć stosowanie przedłużacza gniazdo powinno być uziemione .

Ostrzałka powinna być przymocowana do stołu warsztatowego .Przy mocowaniu do warsztatu należy umieścić ja w prawidłowej pozycji.Po właściwym zmontowaniu ostrzałki można przystawić do montażu dalszych elementów ostrzałki. Rys.1

ZAKŁADANIE TARCZY SZLIFIERSKIEJ I JEJ SPRAWDZENIE

Rys.1

Tarcza szlifierska powinna być dobrana w zależności od rodzaju łańcucha .Przed przystąpieniem do eksploatacji należy zawsze sprawdzić czy tarcza dostarczona na wyposażeniu jest w dobrym stanie czy nie posiada zadnich wyszczerbień lub pęknięć w takim przypadku należy odrzucić tarczę.

Rys.2

Wymiana tarczy szlifierskiej

- Przed rozpoczęciem pracy przy ostrzałce do łańcuchów pilarek łańcuchowych zawsze upewnij się

ze wtyczka jest odłączona od sieci.

1-Poluzować śruby mocujące Rys.2.a 2-Zdejmij osłonę tarczy szlifierskiej Rys.2.b 3-Przy pomocy odpowiedniego klucza i blokady Rys.2d odkręcić nakrętke Rys.2.c 4- Zdemontować tarcze szlifierska Rys.2.e

Montaż

1. Uchwyt

2.Włącznik ON/OF

3.Osłona zabezpieczająca

4. Śruba stabilizująca położenie łańcucha

5.Nakrędka mocująca

Rys 3

6.Sruba regulacji głębokości szlifowania

7.Tarcza szlifierska

8.Osłona zabezpieczająca

9.Nakretka regulacji osłony tarczy szlifierskiej

10.Klin dociskowy

OSTRZENIE

Podczas ostrzenia łańcuchów pilarek łańcuchowych trzeba przestrzegać następujących wskazówek

-wygięte albo postrzępione ogniwa łańcucha

-złamane zęby łańcucha

-poluzowane nity albo złamane główki nitów jeżeli podczas kontrolo stwierdzimy jakiekolwiek uszkodzenia należy cały łańcuch pilarki łańcuchowej albo uszkodzony łańcuch oddać do naprawy do autoryzowanego serwisu . Ostry łańcuch pilarki łańcuchowej produkuje duże obcinki i automatycznie zagłębia się w cięty materiał Kiedy zaczyna być stępiony albo pojawiają się oznaki stępienia,to podczas cięcia stopniowo powstawać będą trociny.Łańcuch musi zostać trzony kiedy podczas ciecia konieczne będzie stosowanie siły tzn. kiedy pilarce już (brakuje mocy)

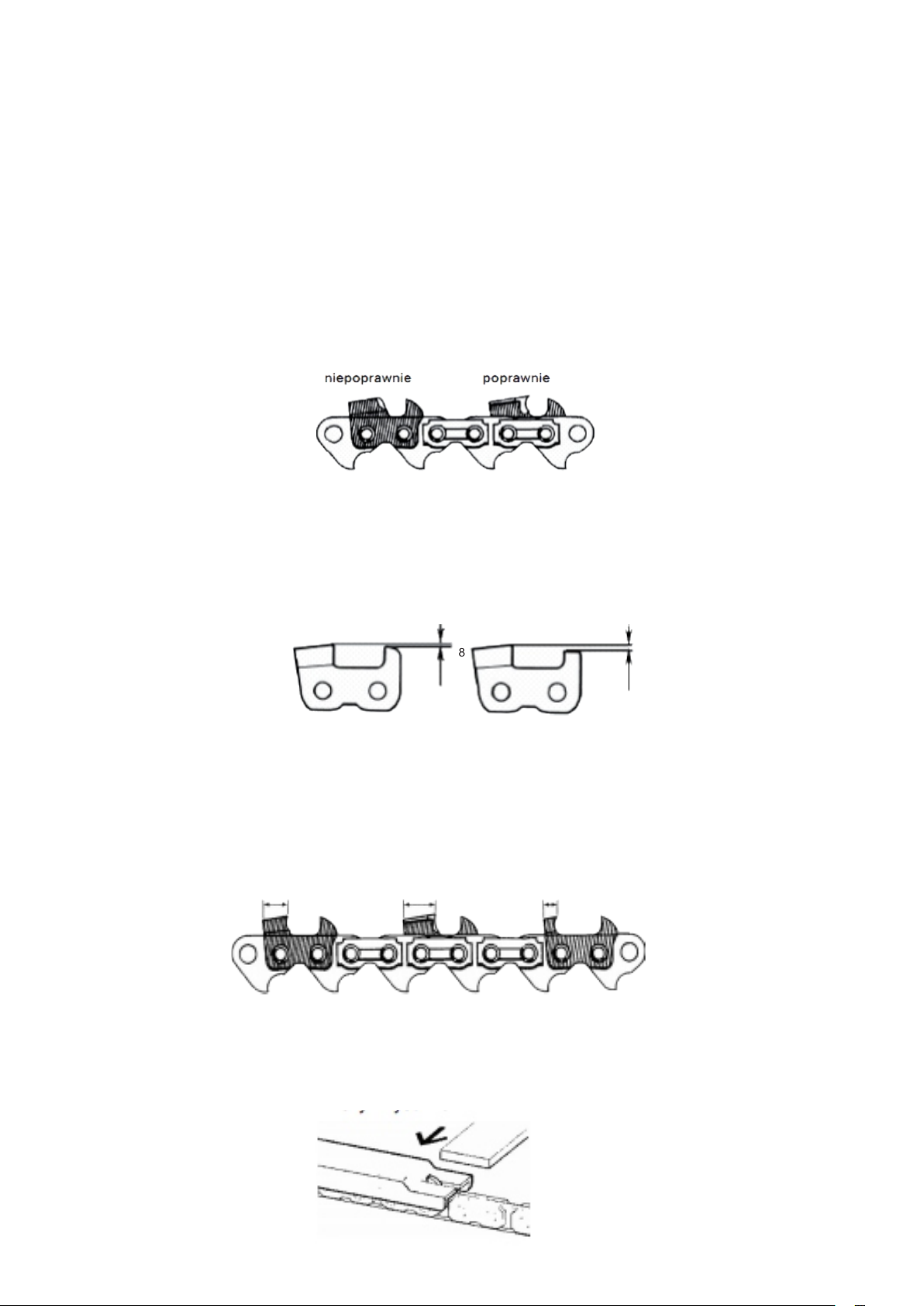

Wszystkie żeby naostrzone musza być równomiernie .To zapewni gładka prace naostrzonego łańcucha pilarki łańcuchowej co zapewni minimalna ilość drgań. Stopione żeby lub uszkodzone mogą powodować skośne cięcie oraz mogą być przyczyną wyższego zużycia powierzchni czołowej zębów łańcucha. Ogranicznik głębokości wyprofilowany musi zostać ręcznie. Upewnij się ze wszystkie ograniczniki głębokości są jednakowo wysokie

Upewnić się ze wszystkie żeby łańcucha naostrzone są pod identycznym katem cięcia. Podczas szlifowania należy czasami przekonać się,ze kąt cięcia ustawiony jest poprawnie ,powiewasz na wskutek wibracji ustawienie to może ulec zmianie. Ostrzenie zębów z rożnymi długościami ostrza spowodować może przesuw boczny podczas cięcia wynikiem tego może być nie pożądany kąt cięcia

Nierównomiernie naostrzone zęby NIEPRAWIDŁOWO Aby równo ustawić urządzenie ograniczające głębokość skrawania zalecamy stosowanie podobnego urządzenia jakie pokazane jest na poniższym rysunku

Procedura ostrzenia

1-Przed rozpoczęciem ostrzenia zaleca się dokładne oczyszczenia łańcucha Umieść łańcuch w rowku prowadzącym tak,tak jak pokazana na rysunku .Unieść występ do kontroli głębokości skrawania i poluzuj pokrętło regulacji naciągu łańcucha .Umieść łańcuch pomiędzy dwoma małymi płytkami i zamocuj poprzez dokręcenie pokrętła regulacji naciągu

a - Dzwignia regulacji b - Płytki c - Śruba mocująca

ccc

2-Poluzować pokrętło w dolnej części płyty podstawy tak,by oprawa łańcucha poruszała

się swobodnie. Ustawić oprawę łańcucha zgodnie z kątem określonym przez producenta łańcucha. Kątem ostrzenia (stopnie)

Można go obserwować na pokrętle oprawki.

a - Pokrętło regulacji kąta b - Śruba regulacyjna c - Prowadnica łańcucha

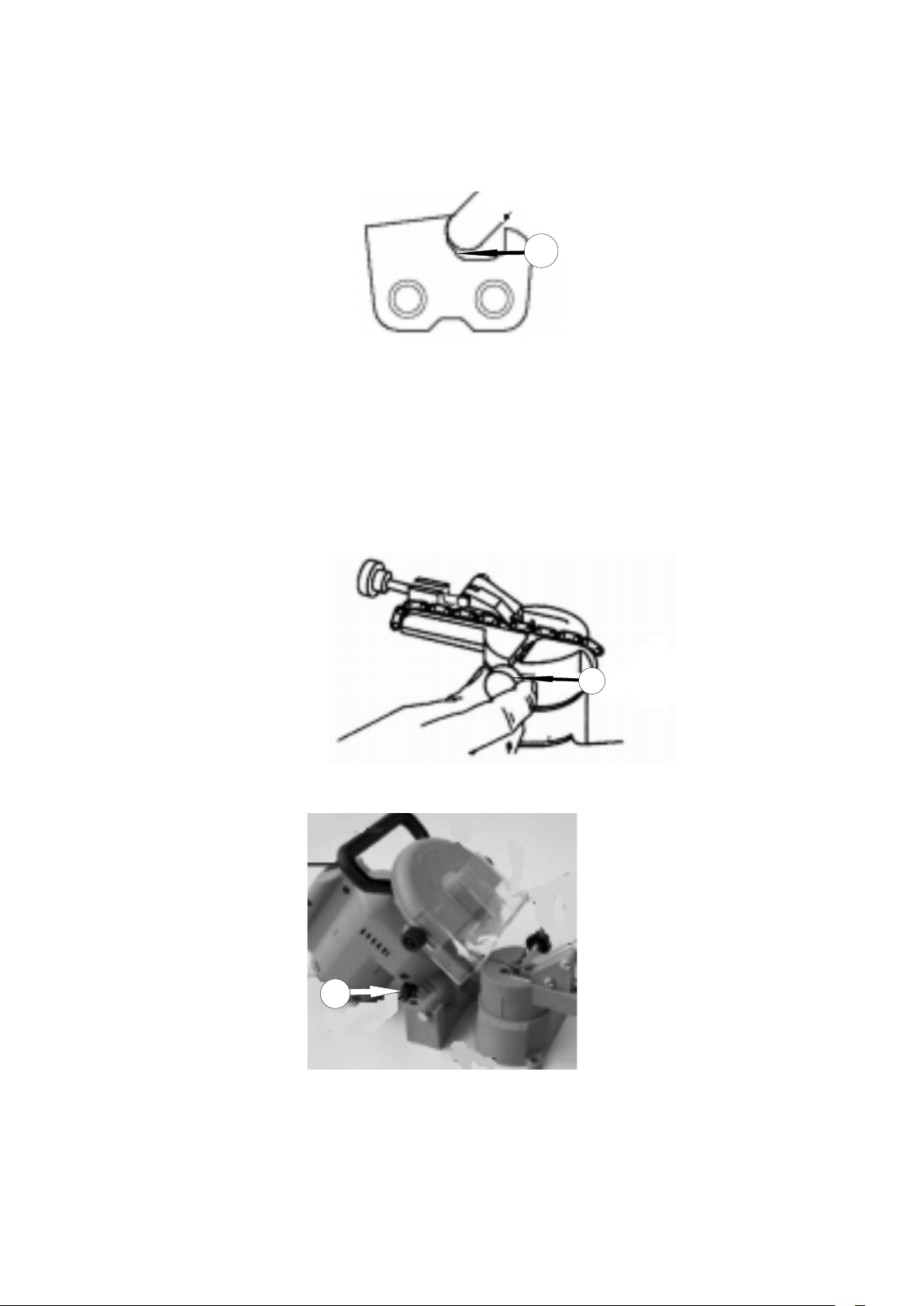

Większość powszechnie wykorzystywanych łańcuchów skrawających posiada kąty zębów skrawających wynoszące 25,30 stopni.Kat zęba skrawającego jest zwykle podany na opakowaniu, kiedy kupuje się nowy łańcuch. Jeżeli nie znasz dokładnego kąta zębów skrawających ,zwykle jest obejrzenie istniejących zębów.Można zmierzyć kąt zębów skrawających ,dla celów prawidłowego prowadzenia .Dokręć mocno pokrętło sterujące oprawką łańcucha tak,aby nie poruszała się podczas ostrzenia Następnie przesuń ząb łańcucha ,który zamierzasz ostrzyć ,do uzyskania właściwego położenia pod tarcza szlifierską. Upewnij się czy maszyna jest nadal wyłączona. aby to zrobić musisz najpierw(w przybliżeniu) ustawić tarczę szlifierską tak,aby kopiowała krzywą zarysu zęba .

A -Śruba regulacji dokładnego położenia

4- Opuść występ do kontroli głębokości skrawania i powoli przesuwaj ząb do przodu wykorzystując w tym celu obracając śrubę regulacji dokładnego położenia,az dolna część tarczy szlifierskiej dotknie krawędzi skrawającej zęba

1- Tarcza szlifierska

5- Zamocuj łańcuch na miejscu poprzez dokręcenie pokrętła regulacji naciągu łańcucha. Upewnij się , ze położenie łańcucha (pomiędzy dwoma płytkami) nie zmieniło się po dokręceniu pokrętła

2- Mocowanie łańcucha

6- Obecnie możesz ustawić maksymalną głębokość skrawania ostrzenia poprzez użycie śruby ograniczającej głębokość. Najpierw ustaw maksymalna głębokość skrawania dla najbardziej zużytego zęba. Wszystkie pozostałe zęby będą ostrzone na ta sama głębokość skrawania.Kiedy ustawienie głębokości skrawania zostanie zakończone, dla innego zęba tym samym łańcuchu nie wolno jej zmienić .

KONSERWACJA I CZYSZCZENIE

Przed rozpoczęciem wszelkich czynności konserwacyjnych należy najpierw odłączyć urządzenie z zasilania.

Otwory wentylacyjne silnika powinny być utrzymywane w czystości oraz nie powinny być zablokowane jakimkolwiek przedmiotami. Należy wykonywać tylko czynności konserwacyjne opisane w niniejszej instrukcji. Wszelkie inne czynności powinny być wykonane przez pracowników serwisu technicznego. Pilarki nie należy w żaden sposób modyfikować. Może to narazić użytkownika na niebezpieczeństwo. W przypadku, gdy pomimo starannych procesów produkcyjnych i kontrolnych, pilarka nie działa prawidłowo, należy przekazać ją do naprawy przez Serwis Techniczny

PRZECHOWYWANIE

Ostrzałkę należy przechowywać w bezpiecznym miejscu. Jeżeli ostrzałka nie jest użytkowana, należy przechowywać ją czystą, w miejscu niedostępnym dla dzieci

UTYLIZACJA

Każde urządzenie ma określony czas technicznego życia. Po tym okresie urządzenie nie nadaje się do dalszej eksploatacji. W ów czas należy zdemontować urządzenie oddzielając części z tworzywa

sztucznego od części metalowych i przekazać je do właściwych punktów skupu lub powierzyć wykonanie tej operacji punktowi serwisowemu.

RYZYKO RESZTKOWE

Pomimo tego, że producent ponosi odpowiedzialność za jej konstrukcję eliminującą niebezpieczeństwo, pewne elementy ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności: użytkowania urządzenia przez dzieci używania urządzenia do innych celów, niż opisane w instrukcji obsługi, gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu używanie urządzenia przez osoby nie zapoznane z instrukcją obsługi używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy używanie urządzenia z uszkodzonymi osłonami lub obudową, oraz bez właściwie zamontowanych urządzeń zabezpieczających

OCENA RYZYKA RESZTKOWEGO

Problem Przyczyna Rozwiązanie

Sprawdzić wtyczkę, kabel oraz wejście

zasilania

Uszkodzony kabel: oddać do naprawy w

serwisie technicznym. Zabronione jest

naprawianie kabla przy użyciu taśmy

klejącej

Uszkodzony przełącznik powinien zostać

wymieniony przez serwis techniczny

Zużyte szczotki węglowe

Wymienić szczotki, zapytać w serwisie

technicznym

Silnik nie pracuje

Brak zasilania

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

SKŁADOWANIE ŚMIECI I OCHRONA ŚRODOWISKA

Jeżeli urządzenie nie jest Ci już potrzebne, należy je wyrzucić w sposób nie szkodzący środowisku. Urządzenia elektryczne nie należą do odpadów domowych. Urządzenie należy przekazać do miejsca utylizacji. Zaleca się segregację części plastikowych i metalowych urządzenia. Spytaj o to swój punkt obsługi klienta.

ZABEZPIECZENIE PRZED PRZECIĄŻENIEM

Instalacja elektryczna do której podłączana jest ostrzałka powinna być wyposażona w wyłącznik nadmiarowo-prądowy z nastawem zgodnym z tabliczką znamionową urządzenia. Zabezpieczy to przed przeciążeniem a w konsekwencji przed spaleniem silnika ostrzałki .

ROZWIĄZYWANIE PROBLEMÓW

Notatki :

Zdjęcia i opisy powyższej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170, kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest

zabronione i stanowi naruszenie praw autorskich.

Drogi Kliencie.

W przypadku problemu, jeśli nie znajdziesz jego rozwiązania w Instrukcji Obsługi,

zanim podejmiesz kroki reklamacyjne, skontaktuj się

z Centralnym Serwisem pod numerem telefonu

801 044 450

lub emailem

serwis@nac.com.pl

pozwoli to zaoszczędzić wiele Twojego cennego czasu i niepotrzebnego stresu.

Niniejsza instrukcja ostrzałki elektrycznej do łańcuchów nie wskazuje cech nabytego przez

Państwa urządzenia w zakresie, w jakim nie mają one bezpośrednio na sposób korzystania

z niego ,którego dotyczy instrukcja ,a tym samym szczegółowe dane techniczne wskazane

w instrukcji mogą ulec zmianie za co firma NAC nie ponosi odpowiedzialności.

GWARANCJA

Szanowni Państwo!

Dziękujemy za dokonanie zakupu naszego produktu i gratulujemy trafnego wyboru. Urządzenie, które Państwo kupiliście zostało zaprojektowane i wyprodukowane według najnowszych technologii oraz reprezentuje światowe standardy jakości i niezawodności, jednocześnie będąc przyjaznym dla środowiska. Przypominamy o obowiązku dokładnego zapoznania się z procedurami uruchomienia oraz eksploatacji przed rozpoczęciem korzystania z urządzenia; procedury te są zawarte w dostarczonej z urządzeniem Instrukcji Obsługi.

( 801 044 450

Infolinia czynna od poniedziałku do piątku w godzinach 8.00 -15.00. Koszt połączenia według stawek operatorów poszczególnych sieci.

Nasza wyspecjalizowana sieć serwisowa służy Państwu wszelką pomocą w zakresie porad technicznych jak i eksploatacyjnych.

Lista autoryzowanych punktów serwisowych znajduje się na stronie:

ż serwis.nac.com.pl

WARUNKI GWARANCJI

1. Firma NAC gwarantuje sprawne działanie urządzenia zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi.

2. Na urządzenie udziela się 24 -miesięcznej gwarancji konsumentowi (tj. osobie fizycznej dokonującej z przedsiębiorcą czynności prawnej niezwiązanej bezpośrednio z jej działalnością gospodarczą lub zawodową) oraz 12-miesięcznej gwarancji przy zakupie przez przedsiębiorcę (tj. osobę fizyczną, osobę prawną i jednostkę organizacyjną, prowadzącą we własnym imieniu działalność gospodarczą lub zawodową). Po tym okresie użytkownik ma prawo do napraw odpłatnych.

3. Wszystkie uszkodzenia ujawnione w okresie obowiązywania gwarancji, wynikające z wad materiałowych, montażowych lub produkcyjnych będą usuwane bezpłatnie.

4. Podstawą do uzyskania ochrony gwarancyjnej jest dowód zakupu urządzenia od Autoryzowanego Dystrybutora sprzętu NAC wraz z podpisanym w dniu sprzedaży drukiem niniejszej karty gwarancyjnej wydanym przez oficjalnego Autoryzowanego Dystrybutora marki NAC. Ochrona gwarancyjna nie będzie udzielana jeżeli druk gwarancji będzie poświadczony/podstemplowany przez firmę nie będącą Autoryzowanym Dystrybutorem marki NAC. Niniejsza gwarancja obowiązuje na terenie Rzeczypospolitej Polskiej.

5. Wady urządzenia podlegające gwarancji będą usuwane w terminie do 14 dni roboczych od daty przyjęcia w Autoryzowanym Serwisie NAC. Termin ten może ulec wydłużeniu do 30 dni roboczych w wyjątkowych przypadkach.

6. Z przyczyn niezależnych od Gwaranta wskazany powyżej termin może ulec wydłużeniu, w szczególności gdy produkt wymaga dodatkowej weryfikacji/ekspertyzy lub wystąpią okoliczności mające postać siły wyższej uniemożliwiającej jego zachowanie np.: powódź, pożar, strajki, klęski żywiołowe, restrykcje importowe itp.

7. W zakres gwarancji nie wchodzą czynności takie jak: montaż, konserwacja, obsługa okresowa, regulacja i czyszczenia, a także przeglądy, wymiana oleju i filtrów wraz z materiałami i częściami użytymi do w/w czynności. Czynności te mogą być wykonane odpłatnie.

8. W celu usunięcia wad lub uszkodzeń urządzenie wraz z dowodem zakupu i ważną Kartą Gwarancyjną należy dostarczyć do najbliższego Autoryzowanego Serwisu, skorzystać z wygodnego systemu „door to door” lub dostarczyć do miejsca zakupu. Urządzenie powinno zostać uprzednio oczyszczone. Serwis/sklep może odmówić naprawy urządzenia nieoczyszczonego. Jeżeli urządzenie ma zostać wysłane, przed przekazaniem go kurierowi lub sprzedawcy należy bezwzględnie wylać z niego płyny eksploatacyjne (paliwo i olej). Opakowanie musi zapewnić bezpieczny transport, zaleca się opakowanie oryginalne.

9. Sposób naprawy ustala gwarant. Gwarant nie ma obowiązku dostarczenia urządzenia zastępczego na czas naprawy gwarancyjnej.

10. Gwarancja ta obowiązuje pod warunkiem, że urządzenie jest prawidłowo eksploatowane, konserwowane i obsługiwane zgodnie z dołączoną Instrukcją Obsługi.

11. Użytkownik jest obowiązany do natychmiastowego zaniechania użytkowania uszkodzonego urządzenia. Kontynuacja pracy uszkodzonym urządzeniem może powodować powstanie kolejnych usterek oraz zagrażać zdrowiu lub życiu użytkownika lub osób trzecich.

12. Gwarancją nie są objęte uszkodzenia powstałe w wyniku: uszkodzeń mechanicznych, niewłaściwego użytkowania, dokonywania modyfikacji oraz napraw dokonanych przez osoby nieupoważnione. Dotyczy to również zamontowania i używania niewłaściwych części oraz filtrów, smarów, olejów, paliw.

13. Zniszczenie plomb gwarancyjnych, o ile są, lub tabliczki znamionowej z numerem seryjnym, może być podstawą do odrzucenia gwarancji.

14. Gwarancja nie obejmuje wad powstałych na skutek uderzenia pioruna, pożaru, powodzi i innych klęsk żywiołowych.

15. Gwarancji nie podlegają elementy eksploatacyjne i ulegające naturalnemu zużyciu podczas pracy i podlegające kontroli stanu przez użytkownika takie jak: paski klinowe, żarówki, filtry, świece zapłonowe, koła jezdne, noże i ostrza tnące, uchwyty noży, głowice żyłkowe, łańcuchy tnące, prowadnice łańcucha, linki sterownicze, wpusty i kołki przeciążeniowe.

16. Firma NAC nie odpowiada za bezpośrednie lub pośrednie szkody, straty bądź koszty wynikłe z zastosowaniem, bądź brakiem możliwości zastosowania urządzenia do jakiegokolwiek celu.

17. Jeżeli przed przystąpieniem do naprawy konieczne jest przeprowadzenie czynności związanych z konserwacją urządzenia to Serwis/sklep może przeprowadzić takie czynności odpłatnie za zgodą użytkownika/reklamującego.

18. Jeżeli podczas naprawy stwierdzono konieczność wymiany elementów związanych z bezpieczeństwem użytkowania lub osób trzecich (m.in. ostrza tnące, łańcuchy, prowadnice, osłony elementów tnących i inne związane z bezpieczeństwem), to serwis jest zobowiązany do wymiany tych elementów nawet wtedy, gdy wiąże się to z koniecznością pobrania opłat za zgodą użytkownika/reklamującego. Brak udzielenia takiej zgody oznacza, iż Gwarant nie bierze na siebie odpowiedzialności za bezpieczeństwo użytkowania urządzenia z niesprawnościami ujawnionymi przez serwis.

19. Gwarancja nie obejmuje ewentualnych szkód wyrządzonych przedmiotom lub osobom.

20. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego będącego osobą fizyczną wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.

KARTA GWARANCYJNA

Nazwa sprzętu * Model *

Data sprzedaży * Nr fabryczny urządzenia * Nr fabryczny silnika *

Oświadczam, że zapoznałem się z Instrukcją Obsługi oraz Gwarancją. Zakupiony sprzęt otrzymałem sprawny, kompletny, wraz z dowodem zakupu.

Pieczątka i czytelny podpis sprzedawcy *1

Czytelny podpis nabywcy

* – Wypełnia sprzedawca *1 – Oświadczam, że jestem oficjalnym Autoryzowanym Dystrybutorem sprzętu NAC.

Złożenie oświadczenia niezgodnego ze stanem faktycznym przez podmiot nie będący autoryzowanym Dystrybutorem sprzętu NAC może skutkować odpowiedzialnością karną sprzedawcy na podstawie art. 271 i art. 286 Kodeksu Karnego.

ADNOTACJE O PRZEBIEGU NAPRAW

DATA ZGŁOSZENIA SPRZĘTU

DATA ZAKOŃCZENIA NAPRAWY

DATA WYDANIA SPRZĘTU

DATA ZGŁOSZENIA SPRZĘTU

DATA ZAKOŃCZENIA NAPRAWY

DATA WYDANIA SPRZĘTU

OPIS NAPRAWY

PIECZĄTKA ZAKŁADU

DATA ZGŁOSZENIA SPRZĘTU

DATA ZAKOŃCZENIA NAPRAWY

DATA WYDANIA SPRZĘTU

DATA ZGŁOSZENIA SPRZĘTU

DATA ZAKOŃCZENIA NAPRAWY

DATA WYDANIA SPRZĘTU

PIECZĄTKA ZAKŁADU

OPIS NAPRAWY

PIECZĄTKA ZAKŁADU

Drogi Kliencie,

w sprawach związanych z obsługą gwarancyjną oraz serwisową

kontaktuj się z nami przez stronę internetową

serwis.nac.com.pl

Zdjęcia i opisy z niniejszej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170 kopiowanie, przetwarzanie i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.

Niniejsza instrukcja kosiarek spalinowych nie wskazuje cech nabytego przez Państwa urządzenia, którego dotyczy instrukcja, w zakresie, w jakim nie mają one wpływu bezpośrednio na sposób korzystania z niego, a tym samym szczegółowe dane techniczne wskazane w instrukcji mogą ulec zmianie, za co firma NAC nie ponosi odpowiedzialności.
