SPIS TREŚCI

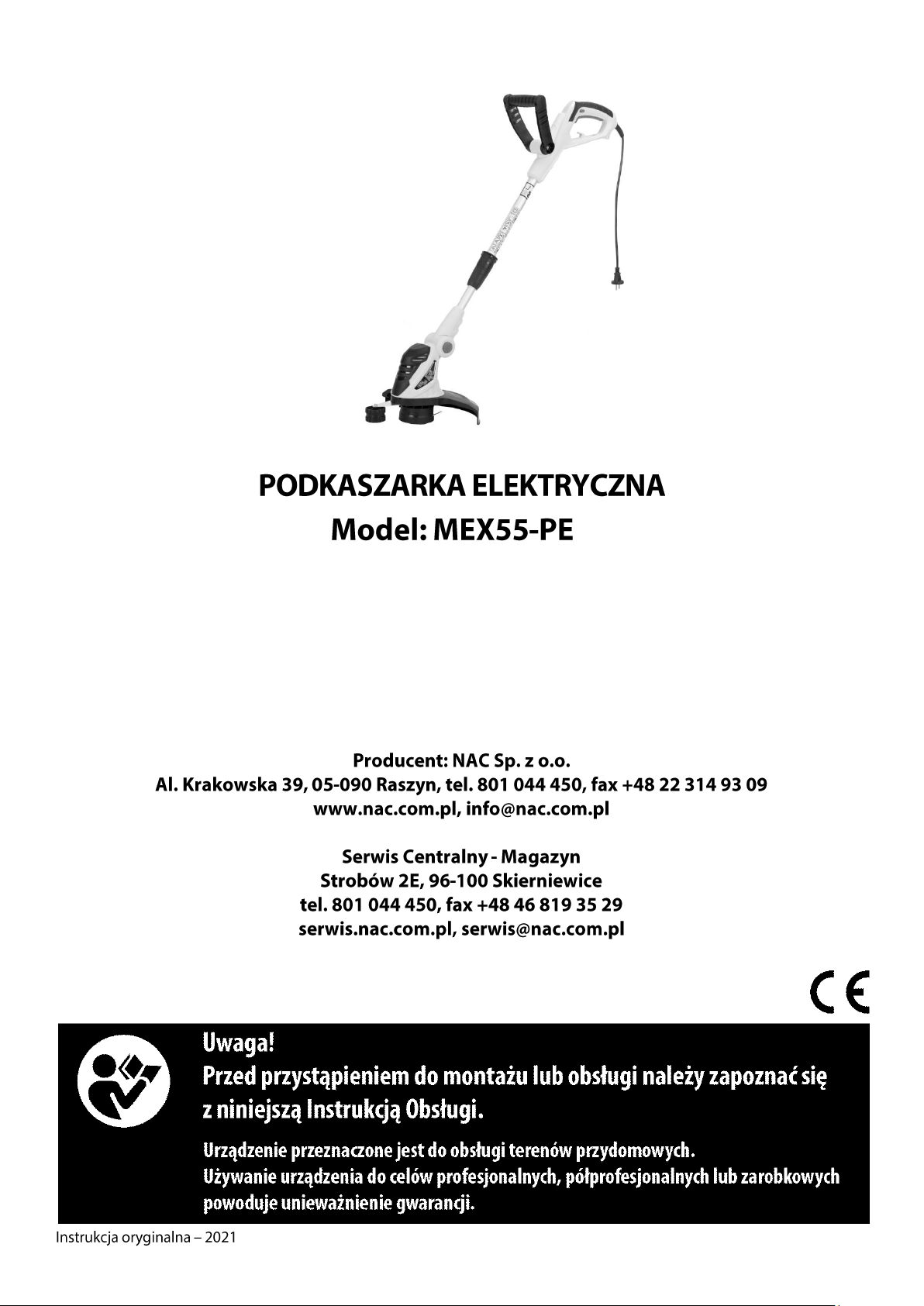

PODKASZARKA ELEKTRYCZNA

Typ, model

MEX55-PE

Silnik

Elektryczny, jednofazowy

Napięcie znamionowe

230 V / 50 Hz

Moc znamionowa

550 W

Maksymalna prędkość obrotowa

10000 obr./min

Klasa ochronności elektrycznej

II

Ochrona IP

IPX0

Zalecana średnica żyłki

1,6 mm

Szerokość koszenia

30 cm

Typ głowicy

automatyczna

Kierunek obrotu głowicy

w prawo

Gwarantowany poziom mocy akustycznej LWA

96 dB(A)

Poziom ciśnienia akustycznego LpA

75,39 dB(A); K=1,08 dB(A)

Poziom wibracji rękojeści

a

front_hv,eq

4,556 m/s²;

a

rear_hv,eq

4,306 m/s²;

K=1,5 m/s²

Masa

~ 2,3 kg

Rok produkcji

2021

Spis treści 3
Dane techniczne 3

Opis stron graficznych i piktogramów 4
Ogólne przepisy bezpieczeństwa 5
Szczegółowe przepisy bezpieczeństwa 7
Bezpieczeństwo i odpowiedzialność producenta 9

Ryzyko resztkowe 9
Zastosowanie 9
Przed pierwszym uruchomieniem 9
Uruchomienie 11
Obsługa 11
Czyszczenie, konserwacja i przechowywanie 13
Transport 14
Przegląd i diagnozowanie problemów 14
Gwarancja i serwis 14

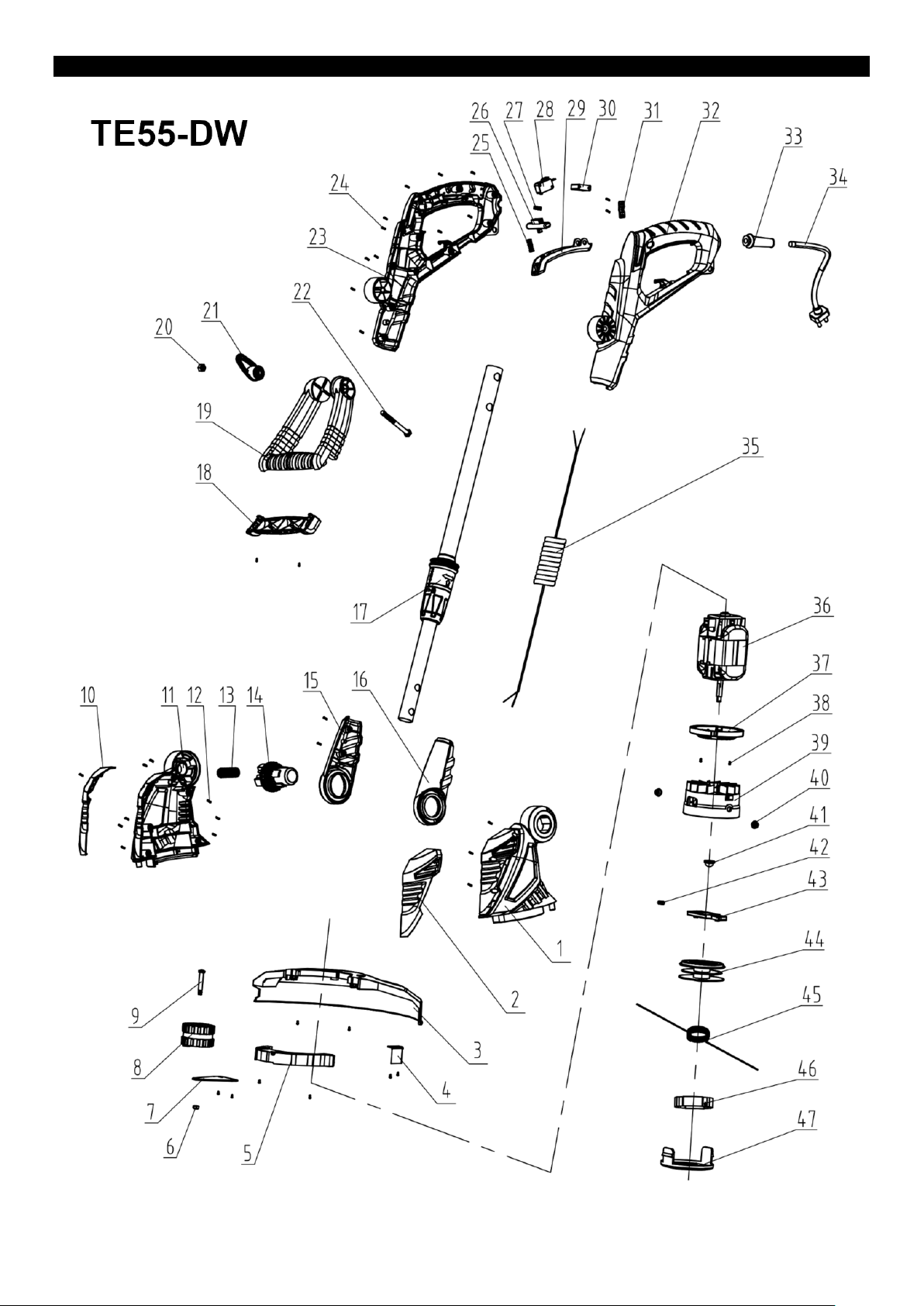

Schemat złożeniowy 15
Deklaracja zgodności 16
Warunki gwarancji 18
Karta gwarancyjna 19

DANE TECHNICZNE

W skład urządzenia wchodzą:

 podkaszarka elektryczna do trawy (podkaszarka, osłona zespołu tnącego, śruby do montażu osłony, uchwyt pomocniczy),
 instrukcja obsługi,
 deklaracja zgodności WE,
 karta gwarancyjna.

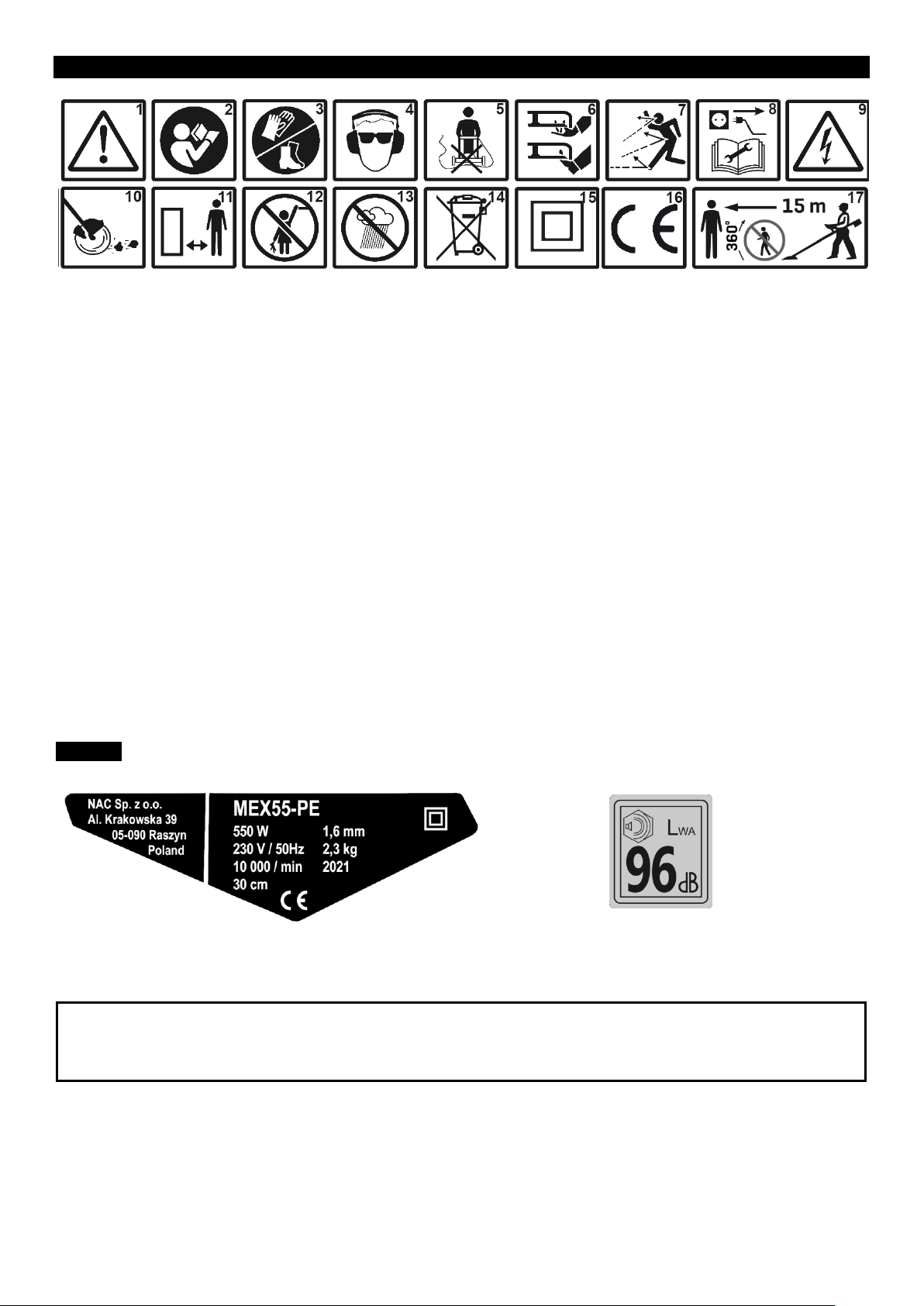

OPIS STRON GRAFICZNYCH I PIKTOGRAMÓW

Niniejszą instrukcję należy traktować jako nieodłączną część urządzenia. Powinna ona być przechowywana w przewidzianym
dla niej miejscu, tak aby była łatwo dostępna. Należy pamiętać, aby w przypadku odsprzedaży urządzenia lub jego
przekazania innej osobie instrukcję tę przekazać nowemu właścicielowi lub użytkownikowi.

Gwarantowany
poziom mocy
akustycznej.

Tabliczka
znamionowa

Gwarantowany
poziom mocy
akustycznej

1. Uwaga! Niebezpieczeństwo. Zachowaj szczególną ostrożność.

2. Ważne! Przeczytaj instrukcję i przestrzegaj ostrzeżeń.

3. Noś obuwie ochronne. Używaj rękawic ochronnych.

4. Stosuj okulary i nauszniki ochronne.

5. Uwaga na przewód zasilający, niebezpieczeństwo przecięcia i porażenia operatora.

6. Uwaga! Utrzymuj ręce i stopy z dala od ostrzy noża.

7. Niebezpieczeństwo zranienia przez wyrzucane przez pracujące urządzenie obiekty.

8. Przed rozpoczęciem konserwacji lub naprawy wyciągnij wtyczkę z gniazda zasilającego.

9. Uwaga! Niebezpieczeństwo porażenia prądem elektrycznym.

10. Nie używaj urządzenia bez poprawnie zamocowanej osłony ochronnej.

11. Zachować bezpieczną odległość od budynków.

12. Sprzęt przechowuj poza zasięgiem dzieci.

13. Nie używaj w warunkach dużej wilgotności.

14. Nie wyrzucaj urządzeń elektrycznych w postaci niesegregowanych odpadów komunalnych. Wszystkie zużyte już produkty

elektryczne i elektroniczne muszą być składowane w specjalnie przeznaczonym do tego punkcie. To wymaganie ma

zastosowanie we wszystkich krajach Unii Europejskiej. Takich produktów nie wolno umieszczać razem z nieposortowanymi
odpadami komunalnymi. Przy wymianie starych urządzeń na nowe, detalista jest prawnie zobowiązany do odebrania starego
urządzenia do zbycia przynajmniej bezpłatnie.

15. Druga klasa ochronności elektrycznej.

16. Urządzenie spełnia wymagania Dyrektyw UE oraz norm bezpieczeństwa.

17. Zachować dystans od osób postronnych min. 15 m.

. . Inne oznaczenia na maszynie

Tabliczka znamionowa jest umieszczona na obudowie urządzenia. Informacje zawarte na tabliczce są niezbędne dla ustalenia
części zamiennych i czynności obsługowych.

4

OGÓLNE PRZEPISY BEZPIECZEŃSTWA

Zasady bezpieczeństwa dla maszyn i urządzeń z silnikiem elektrycznym

Urządzenie uważa się za odpowiednie do użytkowania krajach, w których występuje klimat umiarkowany, równomiernie wilgotny.
Może być ono również użytkowane w innych krajach.

OSTRZEŻENIE!

 Przeczytaj dokładnie instrukcję. Zapoznaj się z przepisami bezpieczeństwa dla urządzeń zasilanych elektrycznie oraz

z układami sterowniczymi i prawidłowym użytkowaniem urządzenia.

 Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem

elektrycznym, pożaru i/lub poważnych obrażeń.

 Zachowaj niniejszą instrukcję, aby móc skorzystać z niej w przyszłości.
 Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej,

czuciowej lub psychicznej lub osoby niemające doświadczenia lub znajomości urządzenia, chyba, że odbywa się to pod
nadzorem lub zgodnie z instrukcją użytkowania urządzenia, przekazaną przez osoby odpowiadające za ich bezpieczeństwo.

 Nie pozwalaj obsługiwać urządzenia dzieciom, młodzieży do lat 16 i osobom niezapoznanym z instrukcją obsługi urządzenia.

Bezpieczeństwo w miejscu pracy

 W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków.
 Nie należy używać urządzenia zasilanego elektrycznie w środowiskach wybuchowych, tworzonych przez łatwo palne ciecze,

gazy lub pyły. Urządzenie może wytwarzać iskry, które mogą zapalić pył lub opary.

 Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używa się urządzeń z silnikiem napędzanym elektrycznie.

Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem. Sprzęt ogrodowy zasilany elektrycznie pozostawiać
z dala od osób postronnych.

 Operator lub użytkownik jest odpowiedzialny za wypadki lub występujące zagrożenia wobec innych osób lub otoczenia.

Bezpieczeństwo elektryczne

Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać
żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we
wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

 Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego

ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem
elektrycznym.

 Nie należy narażać urządzeń zasilanych elektrycznie na działanie deszczu lub warunków wilgotnych. W przypadku

przedostania się do elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.

 Nie należy nadwyrężać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia,

ciągnięcia sprzętu zasilanego elektrycznie lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy
z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe
zwiększają ryzyko porażenia prądem elektrycznym.

 W przypadku, gdy elektronarzędzie używa się na zewnątrz pomieszczeń, przewody przyłączeniowe należy przedłużać

przedłużaczami przeznaczonymi do pracy na zewnątrz pomieszczeń. Używanie takiego przedłużacza zmniejsza ryzyko
porażenia prądem elektrycznym.

 Jako ochronę przed porażeniem przez napięcie zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie

RCD zmniejsza ryzyko porażania prądem elektrycznym. Sprzęt należy zasilać poprzez urządzenie różnicowoprądowe
o prądzie znamionowym nieprzekraczającym 30 mA.
Uwaga: termin „urządzenie różnicowoprądowe (RCD)” można zastąpić terminem „wyłącznik prądu ziemnozwarciowego (GFCI)”
lub „wyłącznik prądu upływowego (ELCB)”.

 Trzymać narzędzie elektryczne za izolowaną część obudowy, gdyż w czasie pracy część robocza może uszkodzić ukryty

przewód elektryczny lub jego własny. Kontakt narzędzia z przewodem pod napięciem może doprowadzić do porażenia

elektrycznego operatora.

5

 Przed przystąpieniem do pracy sprawdź przewód zasilający. Nie przystępuj do pracy, jeżeli przewód zasilający lub przedłużacz

są przetarte, przecięte lub w inny sposób uszkodzone.

 Jeżeli podczas użytkowania przewód zasilający ulegnie uszkodzeniu należy wyłączyć urządzenie i wyciągnąć wtyczkę

z gniazda sieciowego.

 Urządzenia pracujące w I klasie ochronności elektrycznej muszą być podłączone do instalacji elektrycznej z bolcem

ochronnym. Takie rozwiązanie jest konieczne dla bezpieczeństwa użytkownika.

Bezpieczeństwo osobiste

 Należy być przewidującym, obserwować, co się robi i zachowywać rozsądek podczas pracy sprzętem o napędzie

elektrycznym. Nie należy używać sprzętu, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila
nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

 Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach

wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy
obrażenia osobiste.

 Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora

należy upewnić się, że włącznik elektronarzędzia jest w pozycji wyłączony. Przed podniesieniem lub przenoszeniem
urządzenia upewnij się, że przewód zasilający jest odłączony od sieci zasilającej a włącznik jest w pozycji: „wyłączony”.
Przenoszenie sprzętu o napędzie elektrycznym z palcem na wyłączniku lub przyłączenie do sieci zasilającej przy załączonym
włączniku może być przyczyną wypadku.

 Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części

elektronarzędzia może spowodować osobiste obrażenia.

 Nie należy wychylać się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę

w sytuacjach nieprzewidywalnych.

 Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie

i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części
ruchome.

 W czasie pracy należy trzymać narzędzie za dodatkowe uchwyty, jeśli narzędzie jest w nie wyposażone. Utrata kontroli nad

narzędziem niesie ryzyko uszkodzenia ciała.

Pomimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających

i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

Użytkowanie i troska o sprzęt

 Nie należy narzędzia napędzanego elektrycznie przeciążać. Należy stosować narzędzie o mocy odpowiedniej do wykonywanej

pracy. Właściwe elektronarzędzie umożliwi pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

 Nie należy używać narzędzia o napędzie elektrycznym, jeżeli łącznik go nie załącza i nie wyłącza. Każde urządzenie, którego

nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

 Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy,

wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu
elektronarzędzia.

 Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci. Nie należy pozwalać osobom niezaznajomionym

z elektronarzędziem lub niniejszą instrukcją na używanie go. Narzędzia i sprzęt o napędzie elektrycznym są niebezpieczne
w rękach nieprzeszkolonych użytkowników.

 Narzędzia o napędzie elektrycznym należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części

ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się
uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób naprawy
i/lub konserwacji elektronarzędzia.

 Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części. Należy wymienić na nowe

tabliczki ostrzegawcze umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone.

 Naklejki ostrzegawcze i części zamienne można zamówić w serwisie firmy NAC, oraz u autoryzowanych dealerów.
 Narzędzie o napędzie elektrycznym, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją,

biorąc pod uwagę warunki i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane,
może być niebezpieczne.

6

Obsługa i eksploatacja sprzętu i elektronarzędzi bezprzewodowych

 Przed włożeniem akumulatorów do elektronarzędzia należy upewnić się, że jego włącznik/wyłącznik jest w pozycji „wyłączony”.

Wkładanie akumulatorów do elektronarzędzia, gdy włącznik/wyłącznik jest w pozycji „włączony”, może stać się przyczyną
poważnych urazów ciała.

 Należy używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki do ładowania innego typu akumulatorów

może być przyczyną pożaru.

 Nigdy nie należy używać akumulatorów innych niż zalecane przez producenta. Użycie innych akumulatorów może być

przyczyną poważnych obrażeń ciała lub pożaru.

 W czasie, gdy elektronarzędzie nie jest używane należy wyjąć z niego akumulator. Akumulator należy przechowywać z dala od

metalowych przedmiotów takich jak: spinacze do papieru, monety, gwoździe, śruby itp., które mogą zewrzeć zaciski
akumulatora. Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar.

 W ekstremalnych warunkach z akumulatora może wydostać się ciecz. Bezwzględnie należy uniknąć z nią kontaktu. Jeżeli

przypadkowo nastąpi zetknięcie z cieczą – należy natychmiast to miejsce przemyć wodą. Jeżeli ciecz trafi do oczu, należy
niezwłocznie skontaktować się z lekarzem. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub

oparzenia.

 UWAGA! Ładowarki i zasilacze do urządzeń akumulatorowych są przeznaczone do pracy wewnątrz pomieszczeń w suchym

środowisku.

 Zabronione jest użytkowanie ładowarek i zasilaczy na zewnątrz pomieszczeń oraz w pomieszczeniach o dużej wilgotności

takich jak łazienki czy piwnice.

Niebezpieczeństwo porażenia prądem i/lub uszkodzenia urządzenia.

Naprawa

W przypadku uszkodzenia urządzenia lub powstania nienormalnych drgań natychmiast przerwij pracę, wyciągnij wtyczkę z gniazda
sieciowego. Przed przystąpieniem do dalszej pracy narzędzie napędzane elektrycznie należy naprawić. W przypadku braku
niezbędnej wiedzy i uprawnień wykonanie niezbędnych napraw należy zlecić wyłącznie osobie wykwalifikowanej wykorzystującej
wyłącznie oryginalne części zamienne, najlepiej specjalistycznemu serwisowi; zaleca się korzystanie z usług autoryzowanego
serwisu firmy NAC. Zapewni to, że elektronarzędzie będzie nadal bezpieczne.

UWAGA:

Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem.
Opakowanie należy przechowywać w miejscach niedostępnych dla dzieci.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA DLA PODKASZAREK DO TRAWY ZASILANYCH ELEKTRYCZNIE

Ostrzeżenie

 Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i danych, dostarczonych wraz

z elektronarzędziem. Niestosowanie się do poniższych zaleceń może stwarzać niebezpieczeństwo porażenia prądem, pożaru
i/lub ciężkich obrażeń ciała.

 Uwaga na żyłkę tnącą. Głowica obraca się jeszcze po wyłączeniu silnika.
 Do czyszczenia podkaszarki należy stosować miękką, suchą tkaninę. Nigdy nie wolno stosować jakiegokolwiek detergentu lub

alkoholu.

 Nie należy używać osprzętu, który nie jest przewidziany i polecany przez producenta specjalnie do tego urządzenia. Fakt, że

osprzęt daje się zamontować, nie jest gwarantem bezpiecznego użycia.

 Należy używać środków ochrony indywidualnej: okulary lub gogle ochronne, rękawice ochronne, obuwie ochronne i odzież.

Należy używać ochronników słuchu. Oddziaływanie hałasu przez dłuższy okres może doprowadzić do utraty słuchu.

 Należy regularnie czyścić szczeliny wentylacyjne sprzętu. Dmuchawa silnika wciąga kurz do obudowy, a duże nagromadzenie

pyłu metalowego może spowodować zagrożenie elektryczne.

 Nie należy używać elektronarzędzia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon.
 Można korzystać tylko z podkaszarki w dobrym stanie technicznym, w razie potrzeby wykonać niezbędne czynności lub

skontaktować się z serwisem. Zaleca się korzystanie z usług autoryzowanego serwisu firmy NAC.

7

 Przed każdym uruchomieniem należy sprawdzić, czy:

— urządzenie jest zmontowane zgodnie z instrukcją;
— narzędzie tnące i cały zespół tnący (głowica z żyłką, obudowa zespołu tnącego) są w dobrym stanie technicznym; należy

regularnie sprawdzać ich zamocowanie, uszkodzenia oraz zużycie (zagłębienia lub pęknięcia);

— urządzenia zabezpieczające (np. osłona zespołu tnącego, obudowa, uchwyt, włącznik silnika) są w dobrym stanie

technicznym i prawidłowo działają.

 Przed regulacją, czyszczeniem, konserwacją, wyłączyć urządzenie i odłączyć je od sieci.
 Nie koś, gdy inne osoby, szczególnie dzieci lub zwierzęta, są w pobliżu.
 Nie uruchamiaj uszkodzonej podkaszarki.
 Nie przenoś urządzenia z włączonym silnikiem.
 Wyłącz podkaszarkę, gdy:

— pozostawiasz sprzęt bez dozoru,
— przed regulacją,
— przed sprawdzaniem, czyszczeniem lub naprawą urządzenia,
— po uderzeniu obcym przedmiotem,
— w przypadku powstania nienormalnych drgań.

. . Przygotowanie

 Podczas koszenia zawsze noś solidne obuwie i długie spodnie, nie obsługuj urządzenia z bosą stopą lub w sandałach.
 Sprawdź dokładnie teren, na których urządzenie będzie pracować i usuń wszystkie kamienie, gałęzie, druty, kości i inne obce

przedmioty.

 W wysokiej trawie można nie zauważyć przeszkód (np. pniaków, korzeni), dlatego przed rozpoczęciem pracy z użyciem

urządzenia należy oznakować wszystkie przeszkody ukryte w trawie, których nie można usunąć.

 Przed użyciem zawsze sprawdź, czy elementy tnące nie są zużyte lub uszkodzone. Wymień zużytą lub uszkodzoną głowicę,

sprawdź żyłkę pod kątem uszkodzeń.

 Przed użyciem i po upadku lub innych uderzeniach, należy dokonać oględzin podkaszarki w celu zidentyfikowania wszelkich

znaczących uszkodzeń, które mogą mieć wpływ na bezpieczeństwo.

Pamiętaj! Nie pozostawiaj podkaszarki bez kontroli. Nigdy nie pozostawiaj podkaszarki uruchomionej, gdyż może dojść do
niezamierzonego użycia, co może być przyczyną wypadków.

. . Użytkowanie

 Koś tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym.
 Nie koś podczas deszczu, zwłaszcza podczas burzy. Unikaj koszenia mokrej trawy.
 Zawsze upewnij się, że twoje nogi na pochyłości stoją pewnie.
 Chodź, nigdy nie biegaj. Pamiętaj by zachować pewną, bezpieczną pozycję.
 Zachowaj szczególną ostrożność przy koszeniu na zboczu.
 Nie koś na nadmiernie pochylonych zboczach.
 Nie używaj urządzenia z uszkodzonymi osłonami lub obudowami oraz bez urządzenia zabezpieczającego, np. dołączonych

osłon.

 Uruchamiaj silnik zgodnie z instrukcją, zwracając uwagę, czy stopy są z dala od głowicy z żyłką tnącą.
 Nie trzymaj rąk i stóp w pobliżu obracających się części.
 Uwaga! Urządzenie podczas pracy powoduje drgania kończyn. Wartość przyspieszenia drgań podana jest w tabeli z danymi

znamionowymi. Długotrwałe, trwające kilka miesięcy lub lat narażenie dłoni na drgania może być przyczyną choroby białych
palców, czyli obniżenia się temperatury kończyn spowodowane niedokrwieniem. Objawów takich jak mrowienie, drętwienie,
nadwrażliwość na chłód nie należy bagatelizować, udaj się do lekarza.

 Ważna jest prawidłowa postawa podczas pracy, by nie męczyć się nadmiernie, zalecana jest częsta zmiany pozycji pracy.
 Co 15 minut przerwij pracą - konieczny jest odpoczynek. Zmęczenie i dekoncentracja mogą przyczynić się do wypadku.
 Podczas pracy należy stawiać stopy w sposób stabilny i cały czas pamiętać o utrzymywaniu równowagi podczas pracy.

Pomimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających
i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów.

8

BEZPIECZEŃSTWO I ODPOWIEDZIALNOŚĆ PRODUCENTA

Każde użycie podkaszarki niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie
odpowiada za uszkodzenia i szkody wynikające z takiego postępowania.
Poprawne użytkowanie obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji,
składowania i napraw.
W celu zapobieżenia wypadkom wszelkie zasady bezpiecznego użytkowania i unikania zagrożeń muszą być przestrzegane.
Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika mogą wpłynąć na bezpieczeństwo użytkowania
maszyny i zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

RYZYKO RESZTKOWE

Pomimo tego, że producent ponosi odpowiedzialność za konstrukcję urządzenia eliminującą niebezpieczeństwo, pewne elementy
ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie.
Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

 użytkowanie urządzenia przez dzieci,
 używanie urządzenia do innych celów, niż opisane w instrukcji obsługi,
 gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu,
 używanie urządzenia przez osoby niezapoznane z instrukcją obsługi,
 używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy,
 używanie urządzenia z uszkodzonymi osłonami lub obudową oraz bez właściwie zamontowanych urządzeń zabezpieczających.

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być
wyeliminowane. Istnieje ryzyko w przypadku nie dostosowania się do powyższych zaleceń.

ZASTOSOWANIE

Urządzenie jest przeznaczone wyłącznie do koszenia trawników zgodnie z opisem i zasadami bezpieczeństwa zawartymi
w niniejszej instrukcji użytkowania. Inne zastosowanie może być niebezpieczne dla użytkowników i może być przyczyną
uszkodzenia sprzętu.
Maszyny nie należy stosować między innymi do: usuwania mchu i wycinania chwastów.

PRZED PIERWSZYM URUCHOMIENIEM

Zapoznaj się z niniejszą instrukcją obsługi oraz budową urządzenia.
Upewnij się, że napięcie w sieci elektrycznej jest zgodne z napięciem zalecanym na tabliczce znamionowej urządzenia.
Instrukcja dotyczy rożnych modeli podkaszarek, czytaj te fragmenty, które odnoszą się do zakupionego przez Ciebie modelu.

9

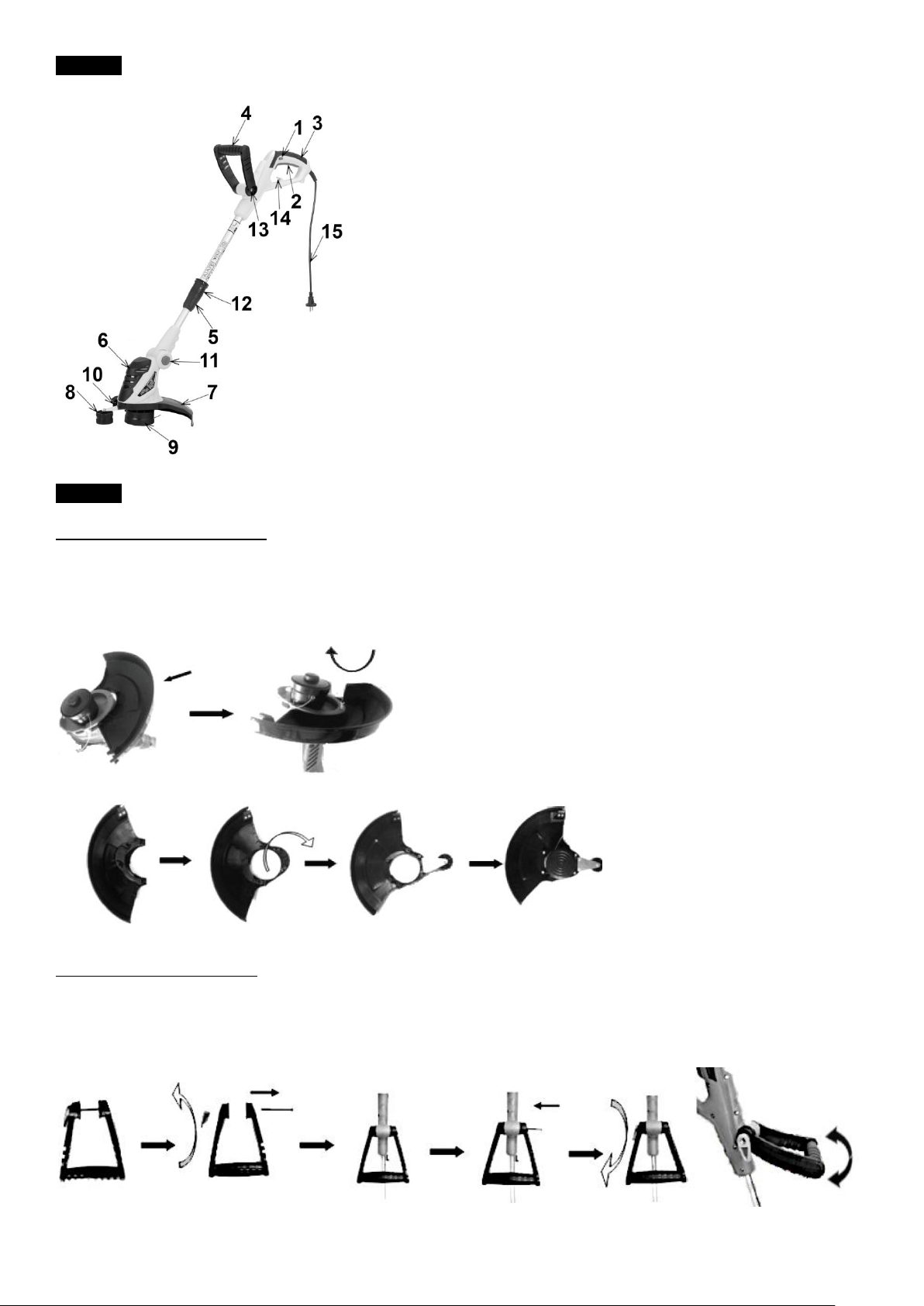

. . Budowa i opis podkaszarki

Rys. 3

Rys. 2

1. Blokada włącznika

2. Włącznik

3. Rękojeść zasadnicza

4. Rękojeść pomocnicza

5. Blokada regulacji długości rury teleskopowej

6. Obudowa silnika

7. Osłona zespołu tnącego

8. Ogranicznik

9. Szpula z żyłką

10. Nożyk do obcinania nadmiaru żyłki

11. Regulacja kąta pochylenia zespołu tnącego

12. Blokada umożliwiająca obracanie rurki do obcinania krawędzi

13. Pokrętło blokady uchwytu pomocniczego

14. Haczyk na kabel zasilający

Rys. 1

. . Montaż

Montaż osłony zespołu tnącego

 Załóż osłonę zespołu tnącego tak, aby kształt otworu w osłonie pasował do kształtu mocowania (Rys. 2).
 Przekręć osłonę zgodnie z kierunkiem wskazówek zegara, tak jak pokazano na Rys. 2.
 W widoczne otwory wkręć śruby.

Montaż rękojeści pomocniczej

Przymocuj rękojeść dodatkową do głównej części podkaszarki. W tym celu należy:

 nasadzić uchwyt w miejscu do tego przeznaczonym i zablokować go w wybranej pozycji za pomocą dostarczonej śruby

i blokady regulacji (Rys. 3).

10

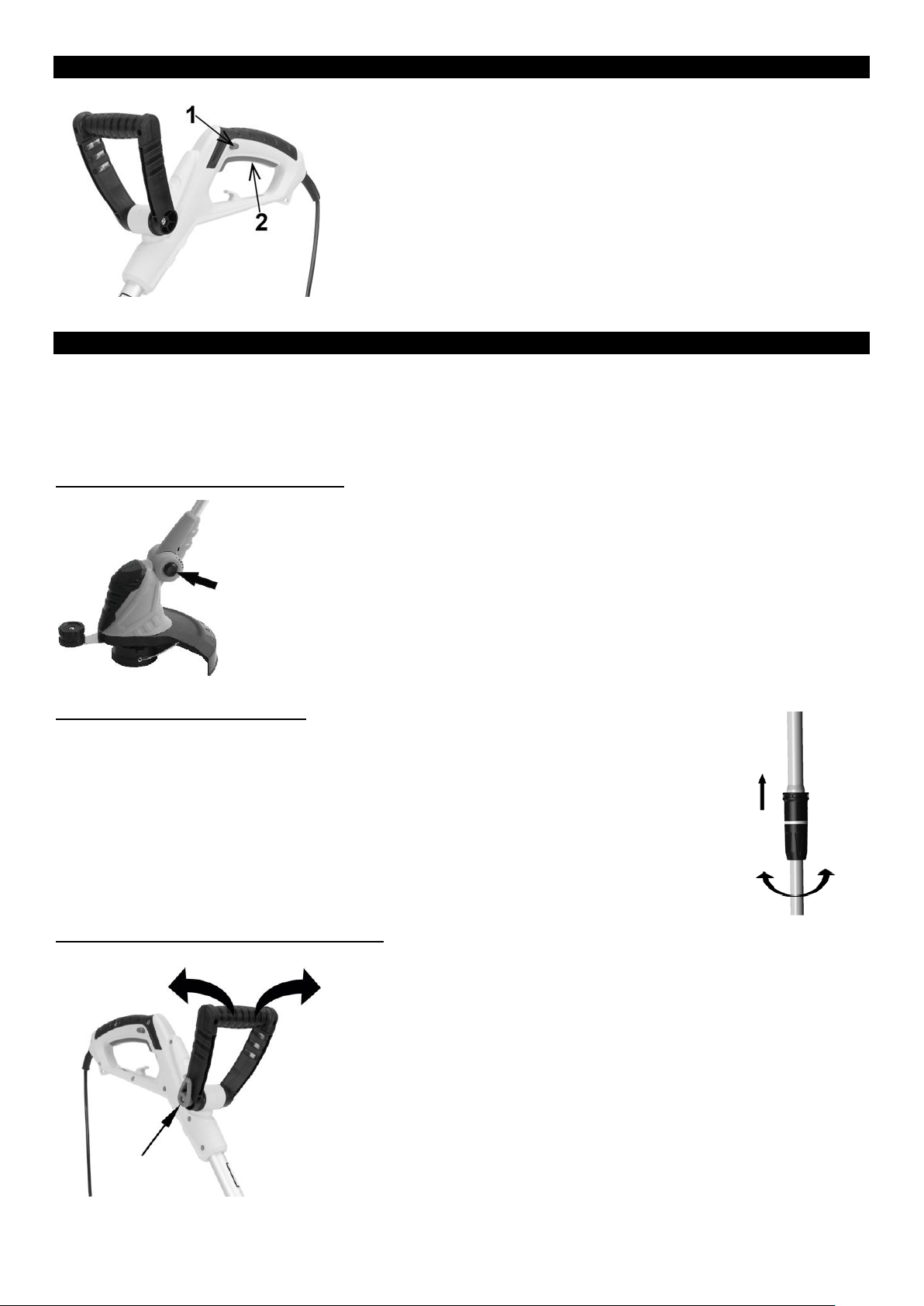

URUCHOMIENIE

Rys. 4

Aby uruchomić urządzenie należy:

 wcisnąć blokadę włącznika 1 (Rys. 4) i jednocześnie wcisnąć

włącznik 2 (Rys. 4).

Pamiętaj, by nie uruchamiać podkaszarki w obecności osób
postronnych. Przed przystąpieniem do pracy oczyść teren.

Aby wyłączyć urządzenie należy puścić włącznik 2 (Rys. 4).

Rys. 5

Aby zmienić kąt pochylenia zespołu tnącego wystarczy przytrzymać zespół tnący,
nacisnąć przycisk regulacji (pokazany strzałką na Rys. 5) i odchylić rurę zespołu
tnącego do żądanego położenia.

Rys. 7

Rys. 6

Regulacja kąta pochylenia jest pokazana na Rys. 7.
W celu regulacji należy:

 odkręcić pokrętło blokady,
 ustawić rękojeść w wygodnym położeniu,
 zablokować je dokręcając pokrętło blokujące.

OBSŁUGA

Obsługa podkaszarki nie powinna stanowić problemu. Należy pamiętać by stosować się do przepisów bezpieczeństwa zawartych
w niniejszej instrukcji. Dzięki zastosowanemu systemowi regulacji podkaszarka może być stosowana do cięcia trawy nawet

w miejscach trudnodostępnych, takich jak powierzchnia pod ławkami, przy krawężnikach i parkanach. Zastosowanie kółek pozwala
na podcinanie trawy w pozycji pionowej.

Regulacja kąta pochylenia zespołu tnącego

Regulacja długości rury teleskopowej

Długość rury teleskopowej, na końcu której zamontowany jest zespół tnący, można regulować. Do
tego celu służy blokada długości rury teleskopowej 5 (Rys. 1). Aby zmienić długość rury
teleskopowej należy poluzować blokadę 5 (Rys. 1), rozsunąć rurę na potrzebną długość
i ponownie dokręcić nakrętkę.

Możliwe jest również obrócenie rury teleskopowej do 180° poprzez odkręcenie blokady 13 (Rys.1),
przekręcenie rury i ponowne dokręcenie nakrętki.

Regulacja kąta pochylenia rękojeści pomocniczej

11

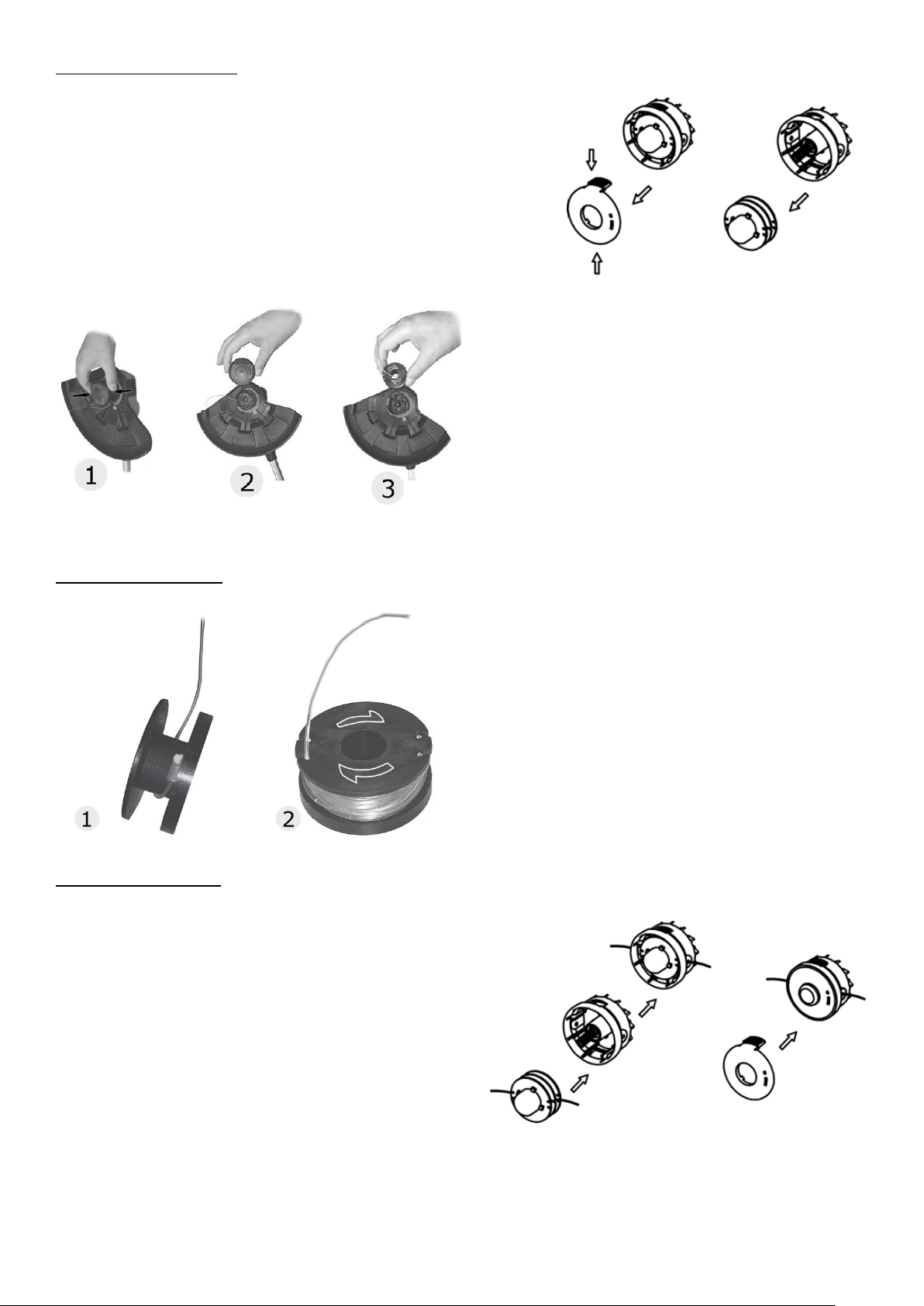

Zdejmowanie szpuli z żyłką

Rys. 8A

Aby nawinąć żyłkę na szpulę:

 przełóż żyłkę przez otwór w szpuli i zawiąż supeł

1 (Rys. 9),

 nawijaj żyłkę w kierunku wskazanym przez strzałki na

szpuli 2 (Rys. 9),

 luźny koniec żyłki powinien wystawać z otworu szpuli na

ok. 15 cm.

Rys. 9

Rys. 10A

Rys. 8B

Aby zdjąć szpulę z żyłką:

 zależnie od rodzaju głowicy żyłkowej: naciśnij jednocześnie dwie zapadki

znajdujące się po obu stronach pokrywy szpuli z żyłką 1 (Rys. 8) lub zdejmij
szpulę z żyłką przekręcając ją w lewo,

 podnieś pokrywę 2 (Rys. 8B),
 wyjmij szpulę z żyłką 3 (Rys. 8B),
 usuń ewentualne zanieczyszczenia i resztki żyłki,
 zwróć uwagę na sprężynę, która znajduje się wewnątrz głowicy.

UWAGA! Przed wymianą głowicy żyłkowej należy odłączyć przewód zasilający od gniazdka elektrycznego.

Nawijanie żyłki na szpulę

Zakładanie szpuli z żyłką

Aby założyć szpulę z żyłką:
 wsuń szpulę z żyłką do bębna 1 (Rys. 10) przytrzymując

znajdującą się w nim sprężynę,

 przełóż żyłkę przez otwór znajdujący się w bębnie 2 (Rys. 10),
 załóż pokrywę 3 (Rys. 10) tak, aby zamknęły się oba zatrzaski,
 zwolnij koniec żyłki ze szpuli pociągając ją mocno.

12

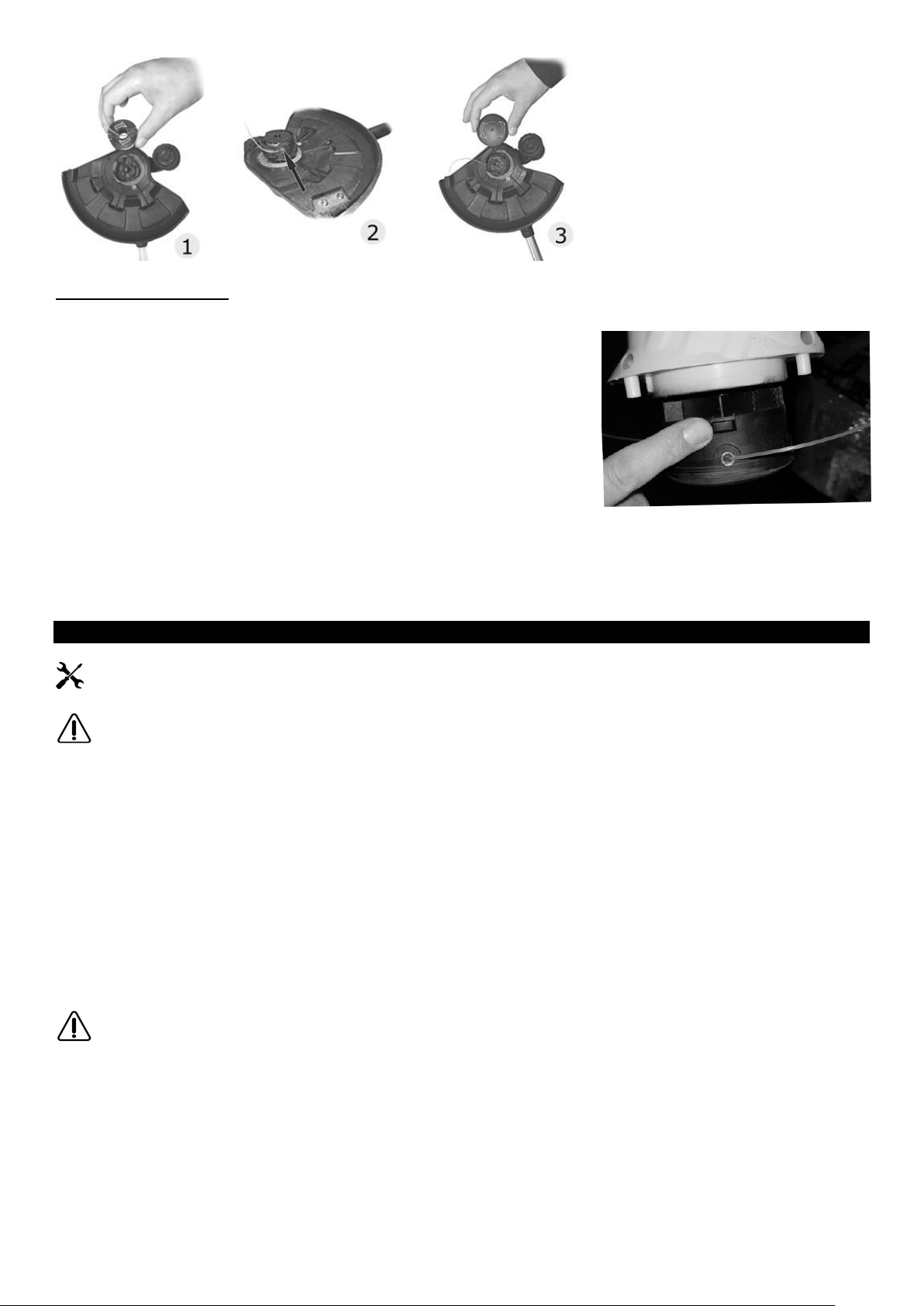

Rys. 10B

Rys. 11

Wysuwanie żyłki ze szpuli

 Podkaszarka posiada głowicę automatyczną. W głowicach automatycznych

wysuwanie żyłki odbywa się automatycznie przy starcie urządzenia. Potem
należy urządzenie kilka razy wyłączyć i włączyć (czekając za każdym razem do
całkowitego zatrzymania się szpuli przed ponownym uruchomieniem urządzenia)
lub nacisnąć dodatkowy przycisk na głowicy, aby wymusić wysunięcie żyłki

(Rys. 11).

Naciśnięcie przycisku znajdującego się z boku głowicy uwalnia żyłkę
w przypadku, jeśli coś się zatnie lub żyłka zerwie się zbyt krótko i siła
odśrodkowa nie umożliwia jej dalszego wysuwania.

 Jeżeli żyłka okaże się zbyt długa, nie stanowi to problemu, zainstalowany w osłonie zespołu tnącego nóż 10 (Rys. 1) przytnie

żyłkę na właściwą długość.

CZYSZCZENIE, KONSERWACJA I PRZECHOWYWANIE

Po zakończeniu pracy należy urządzenie oczyścić z resztek trawy, kurzu i pyłu.

UWAGA! Zawsze upewnij się, że urządzenie jest wyłączone i odłączone od zasilania przed przystąpieniem do przeglądu
lub konserwacji.

Przy pomocy delikatnej szczotki, pędzelka lub szmatki należy oczyścić obudowę z pyłu, można oczyścić podkaszarkę przy pomocy

sprężonego powietrza.
Dopuszczalne jest czyszczenie wilgotną szmatką, jednak pod warunkiem natychmiastowego osuszenia urządzenia bezpośrednio
po tej czynności. Elementy metalowe należy zabezpieczać olejem.
Regularnie czyścić otwory wentylacyjne sprężonym suchym powietrzem. Nie wolno wkładać do otworów wentylacyjnych ostrych
przedmiotów.

Po zakończeniu pracy należy:

 Przetrzeć otwory wentylacyjne i pozostawić wolne od zanieczyszczeń.
 Przetrzeć podkaszarkę za pomocą suchej szmatki.

 UWAGA! Nigdy nie należy używać agresywnych lub żrących detergentów do czyszczenia, ponieważ mogą one uszkodzić

plastikowe części urządzenia. Niedopuszczalne jest mycie podkaszarki strumieniem wody, woda może uszkodzić części
elektryczne podkaszarki.

Środki czyszczące i rozpuszczalniki takie jak: benzyna, czterochlorek węgla, chlorowane rozpuszczalniki czyszczące, amoniak
i domowe detergenty, które zawierają amoniak mogą uszkodzić elementy plastikowe.

Uwaga! Podkaszarkę należy przechowywać w dobrze wentylowanym pomieszczeniu w suchym, niezakurzonym miejscu.
Należy przechowywać tylko sprawne urządzenie; przed składowaniem należy usunąć usterki.

13

TRANSPORT

Problem

Możliwa przyczyna

Rozwiązanie problemu

Urządzenie nie załącza się.

Brak zasilania.

Należy sprawdzić czy urządzenie zostało podłączone do
sieci 230V.

Zepsuty włącznik.

Naprawić w punkcie serwisowym.

Zużyte szczotki węglowe.

Defekt silnika.

Urządzenie pracuje z

przerwami.

Zniszczony kabel zasilający.

Sprawdzić kabel, jeśli trzeba wymienić go.

Brak stykania wewnątrz urządzenia.

Naprawić w punkcie serwisowym.
Uszkodzony włącznik.

Gorąca obudowa urządzenia.

Urządzenie jest przegrzane.

Przerwać pracę i odczekać co najmniej 10 minut

 Wyłącz podkaszarkę przed przemieszczaniem jej po innych niż trawiaste powierzchniach i gdy jest transportowana do miejsca

koszenia i z powrotem.

 Do transportu podkaszarkę należy zabezpieczyć pasami transportowymi a jeżeli to możliwe transportuj w oryginalnym

opakowaniu.

PRZEGLĄDY I DIAGNOZOWANIE PROBLEMÓW

GWARANCJA I SERWIS

Zakupiony przez Państwa produkt przeznaczony jest wyłącznie do użytku amatorskiego (hobbystycznego). W przypadku
użytkowania elektronarzędzia do innych celów (zarobkowych, zawodowych), spowoduje to utratę odpowiedzialności gwaranta za
zakupione urządzenie. Informacje na temat gwarancji oraz sieci serwisowej NAC znajdziesz w dołączonej karcie gwarancyjnej.

Pamiętaj, że po każdym użyciu maszynę należy wyczyścić. Utrzymanie sprzętu w czystości zapewni długotrwałą i niezawodną
pracę. Czyszczenie, konserwacja i przeglądy okresowe to nie są naprawy. Autoryzowane serwisy NAC mogą te czynności
przeprowadzić w ramach usługi odpłatnej.

14

SCHEMAT ZŁOŻENIOWY

.

15

DEKLARACJA ZGODNOŚCI

.

Deklaracja zgodności WE

Producent:
nazwa: NAC Sp. z o.o.
adres: Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:
nazwa: Elektryczna podkaszarka do trawy
model: MEX55-PE
numer seryjny: 062 21 0607533893 0000 000001 - 062 23 0607533893 0000 999999

spełnia zasadnicze wymagania:

 dyrektywy maszynowej MD 2006/42/EC,
 dyrektywy dotyczącej kompatybilności EMC 2014/30/UE,
 dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik VI oraz 2005/88/EC,
 dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE, (EU) 2015/863

spełnia wymagania następujących norm zharmonizowanych:

o EN 60335-1:2012+A11+A13+A1+A14+A2
o EN 50636-2-91:2014
o AfPS GS 2019:01 PAK
o EN 55014-1:2017
o EN 55014-2:2015
o EN 61000-3-2:2014
o EN 61000-3-3:2013
o EN ISO 3744:1995
o ISO 11094:1991

2000/14/EC: zastosowana procedura oceny zgodności według załącznika VI

 zmierzony maksymalny poziom mocy akustycznej L
 gwarantowany poziom mocy akustycznej L

wynosi 96 dB(A).

WA

wynosi 95 dB(A),

WA

Procedury oceny zgodności z dyrektywą NEE zrealizowano przy udziale jednostki notyfikowanej:
nazwa: TÜV Rheinland LGA Products GmbH
adres: Tillystaße 2, 90431 Nürnberg, Germany
numer identyfikacyjny: 0197

Miejsce złożenia i przechowywania Dokumentacji technicznej:

NAC Sp. z o.o.
Al. Krakowska 39,
05-090 Raszyn Jarosław Malinowski
Dyrektor ds. technicznych i certyfikacji
Raszyn, 13 listopada 2020

16

GWARANCJA

Szanowni Państwo!

Dziękujemy za dokonanie zakupu naszego produktu i gratulujemy trafnego wyboru. Urządzenie, które Państwo kupiliście, zostało
zaprojektowane i wyprodukowane według najnowszych technologii oraz reprezentuje światowe standardy jakości i niezawodności, jednocześnie
będąc przyjaznym dla środowiska.
Przypominamy o obowiązku dokładnego zapoznania się z procedurami uruchomienia oraz eksploatacji przed rozpoczęciem korzystania

z urządzenia; procedury te są zawarte w dostarczonej z urządzeniem Instrukcji Obsługi.

801 044 450

Infolinia czynna od poniedziałku do piątku w godzinach od 8.00 do 15.00. Koszt połączenia wg stawek operatorów poszczególnych sieci.

Nasza wyspecjalizowana sieć serwisowa służy Państwu wszelką pomocą w zakresie porad technicznych jak i eksploatacyjnych.

Lista autoryzowanych punktów serwisowych: znajduje się na stronie

serwis.nac.com.pl

17

WARUNKI GWARANCJI

1. Firma NAC gwarantuje sprawne działanie urządzenia zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi

2. Na urządzenie udziela się 24-miesięcznej gwarancji konsumentowi „(tj. osobie fizycznej dokonującej z przedsiębiorcą czynności prawnej

niezwiązanej bezpośrednio z jej działalnością gospodarczą lub zawodową)” oraz 12-miesięcznej gwarancji przy zakupie przez

przedsiębiorcę „(tj. osobę fizyczną, osobę prawną i jednostkę organizacyjną, prowadzącą we własnym imieniu działalność gospodarczą lub

zawodową)." Po tym okresie użytkownik ma prawo do napraw odpłatnych.

3. Wszystkie uszkodzenia ujawnione w okresie obowiązywania gwarancji wynikające z wad materiałowych, montażowych lub produkcyjnych

będą usuwane bezpłatnie.

4. Podstawą do uzyskania ochrony gwarancyjnej jest dowód zakupu urządzenia od Autoryzowanego Dystrybutora sprzętu NAC wraz

z podpisanym w dniu sprzedaży drukiem niniejszej karty gwarancyjnej wydanym przez oficjalnego Autoryzowanego Dystrybutora marki
NAC. Ochrona gwarancyjna nie będzie udzielana, jeżeli druk gwarancji będzie poświadczony/podstemplowany przez firmę niebędącą
Autoryzowanym Dystrybutorem marki NAC. Niniejsza gwarancja obowiązuje na terenie Rzeczypospolitej Polskiej.

5. Wady urządzenia podlegające gwarancji będą usuwane w terminie do 14 dni roboczych od daty przyjęcia w Autoryzowanym Serwisie NAC.

Termin ten może ulec wydłużeniu do 30 dni roboczych w wyjątkowych przypadkach.

6. Z przyczyn niezależnych od Gwaranta wskazany powyżej termin może ulec wydłużeniu, w szczególności, gdy produkt wymaga dodatkowej

weryfikacji/ekspertyzy lub wystąpią okoliczności mające postać siły wyższej uniemożliwiającej jego zachowanie np.: powódź, pożar, strajki,
klęski żywiołowe, restrykcje importowe itp.

7. W zakres gwarancji nie wchodzą czynności takie jak: montaż, konserwacja, obsługa okresowa, regulacja i czyszczenie, a także przeglądy,

wymiana oleju i filtrów wraz z materiałami i częściami użytymi do w/w czynności. Czynności te mogą być wykonane odpłatnie.

8. W celu usunięcia wad lub uszkodzeń urządzenie wraz z dowodem zakupu i ważną kartą gwarancyjną należy dostarczyć do: najbliższego

Autoryzowanego Serwisu lub skorzystać z wygodnego systemu „door to door” lub do miejsca zakupu. Urządzenie powinno zostać uprzednio
oczyszczone. Serwis/sklep może odmówić naprawy urządzenia nieoczyszczonego. Jeżeli urządzenie ma zostać wysłane, przed
przekazaniem go kurierowi lub sprzedawcy należy bezwzględnie wylać z niego płyny eksploatacyjne (paliwo i olej). Opakowanie musi
zapewnić bezpieczny transport, zaleca się opakowanie oryginalne.

9. Sposób naprawy ustala gwarant. Gwarant nie ma obowiązku dostarczenia urządzenia zastępczego na czas naprawy gwarancyjnej.

10. Gwarancja ta obowiązuje pod warunkiem, że urządzenie jest prawidłowo eksploatowane, konserwowane i obsługiwane zgodnie z dołączoną

instrukcją obsługi.

11. Użytkownik jest obowiązany do natychmiastowego zaniechania użytkowania uszkodzonego urządzenia. Kontynuacja pracy uszkodzonym

urządzeniem może powodować powstanie kolejnych usterek oraz zagrażać zdrowiu lub życiu użytkownika lub osób trzecich.

12. Gwarancją nie są objęte uszkodzenia powstałe w wyniku: uszkodzeń mechanicznych, niewłaściwego użytkowania, dokonywania modyfikacji

oraz napraw dokonanych przez osoby nieupoważnione. Dotyczy to również zamontowania i używania niewłaściwych części oraz filtrów,
smarów, olejów, paliw.

13. Zniszczenie plomb gwarancyjnych, o ile są, lub tabliczki znamionowej z numerem seryjnym, może być podstawą do odrzucenia gwarancji.

14. Gwarancja nie obejmuje wad powstałych na skutek uderzenia pioruna, pożaru, powodzi i innych klęsk żywiołowych.

15. Gwarancji nie podlegają elementy eksploatacyjne i ulegające naturalnemu zużyciu podczas pracy i podlegające kontroli stanu przez

użytkownika, takie jak: paski klinowe, żarówki, filtry, świece zapłonowe, koła jezdne, noże i ostrza tnące, uchwyty noży, głowice żyłkowe,
łańcuchy tnące, prowadnice łańcucha, linki sterownicze, wpusty i kołki przeciążeniowe.

16. Firma NAC nie odpowiada za bezpośrednie lub pośrednie szkody, straty bądź koszty wynikłe z zastosowania, bądź brakiem możliwości

zastosowania urządzenia do jakiegokolwiek celu.

17. Jeżeli przed przystąpieniem do naprawy konieczne jest przeprowadzenie czynności związanych z konserwacją urządzenia to Serwis/sklep

może przeprowadzić takie czynności odpłatnie za zgodą użytkownika/reklamującego.

18. Jeżeli podczas naprawy stwierdzono konieczność wymiany elementów związanych z bezpieczeństwem użytkowania lub osób trzecich

(m.in. ostrza tnące, łańcuchy, prowadnice, osłony elementów tnących i inne związane z bezpieczeństwem), to serwis jest zobowiązany do
wymiany tych elementów nawet wtedy, gdy wiąże się to z koniecznością pobrania opłat za zgodą użytkownika/reklamującego. W przypadku
odmowy serwis zwróci produkt bez dokonania jakichkolwiek napraw.

19. Gwarancja nie obejmuje ewentualnych szkód wyrządzonych przedmiotom lub osobom.

20. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego będącego osobą fizyczną wynikających

z przepisów o rękojmi za wady rzeczy sprzedanej.

18

KARTA GWARANCYJNA

LP.

Daty

Opis naprawy

Pieczątka zakładu

Data zgłoszenia sprzętu

Data zakończenia naprawy

Data wydania sprzętu

Data zgłoszenia sprzętu

Data zakończenia naprawy

Data wydania sprzętu

Data zgłoszenia sprzętu

Data zakończenia naprawy

Data wydania sprzętu

Data zgłoszenia sprzętu

Data zakończenia naprawy

Data wydania sprzętu

………………………………………………………………….. ………………………………………………………………………………………..
Nazwa sprzętu * Model *

…………………………… ………………………………………… …………………………………………
Data sprzedaży * Nr fabryczny urządzenia * Nr fabryczny silnika

Oświadczam, że zapoznałem się z instrukcją obsługi oraz kartą gwarancyjną. Zakupiony sprzęt otrzymałem sprawny, kompletny, wraz

z dowodem zakupu.

Czytelny podpis nabywcy ……...………………………………………………………

………………………………………………………………….

Pieczątka i czytelny podpis sprzedawcy *

* Wypełnia sprzedawca

*1 Oświadczam, że jestem oficjalnym Autoryzowanym Dystrybutorem sprzętu NAC.

Złożenie oświadczenia niezgodnego ze stanem faktycznym przez podmiot niebędący autoryzowanym Dystrybutorem sprzętu NAC może
skutkować odpowiedzialnością karną sprzedawcy na podstawie art. 271 i art. 286 Kodeksu Karnego.

1

19
