NAC RLM1500G2-APP-NG User guide

2 3

SPIS TREŚCI

ROBOT DO KOSZENIA TRAWY

Typ, model

RLM1500G2-APP-NG

Napięcie znamionowe

28 V DC

Prędkość obrotowa

2900 obr. / min

Szerokość koszenia

240 mm

Wysokość koszenia

25 – 65 mm

Klasa ochronności elektrycznej

III

Maksymalna powierzchnia robocza

1500 m2

Akumulator

28V, Li-On, 4000 mAh

Zmierzony poziom mocy akustycznej LWA

61,53 dB (A); K=3 dB (A)

Gwarantowany poziom mocy akustycznej LWA

65 dB (A)

Poziom ciśnienia akustycznego LpA

50,92 dB (A); K=3 dB (A)

Czas ładowania akumulatora

60 min

Ochrona IP

IPX4

Masa (robot + akumulator)

10kg + 0,93kg

Ładowarka

Typ, model

ECR60

Napięcie zasilania i częstotliwość

100-240 VAC, 50/60 Hz;

Wydajność ładowarki

Napięcie ładowania

32V DC

Klasa ochronności elektrycznej

II

Maksymalny prąd ładowania

1,8 A

Ochrona IP

IP67

Rok produkcji

2021

 robot do koszenia trawy,

 linka do oznaczania obszaru roboczego (100 m), paliki do jej

 stacja dokująca, 6 kołków do mocowania stacji dokującej,

mocowania (150 szt.), połączenia linki (4 szt.),

 ładowarka baterii akumulatorowej,

 ostrza tnące: 1 kpl. + 3 kpl. zapasowe,

 2 gniazda zasilające,

 przekaźnik Wi-Fi,

 2 listwy (linijki) do pomiaru odległości,

 instrukcja obsługi, deklaracja zgodności WE,

 2 zaciski wtykowe,

 warunki gwarancji, karta gwarancyjna.

Spis treści 3
Dane techniczne 3

Opis stron graficznych i piktogramów 4
Ogólne przepisy bezpieczeństwa 5
Szczegółowe przepisy bezpieczeństwa 7
Bezpieczeństwo i odpowiedzialność producenta 8

Ryzyko resztkowe 9
Zastosowanie 9
Przed pierwszym uruchomieniem 9

Obsługa 13
Aplikacja, dodatkowe funkcje robota koszącego 17

Czyszczenie, konserwacja i przechowywanie 21
Transport 21
Przeglądy i diagnozowanie problemów 22
Gwarancja i serwis 23
Notatki 24

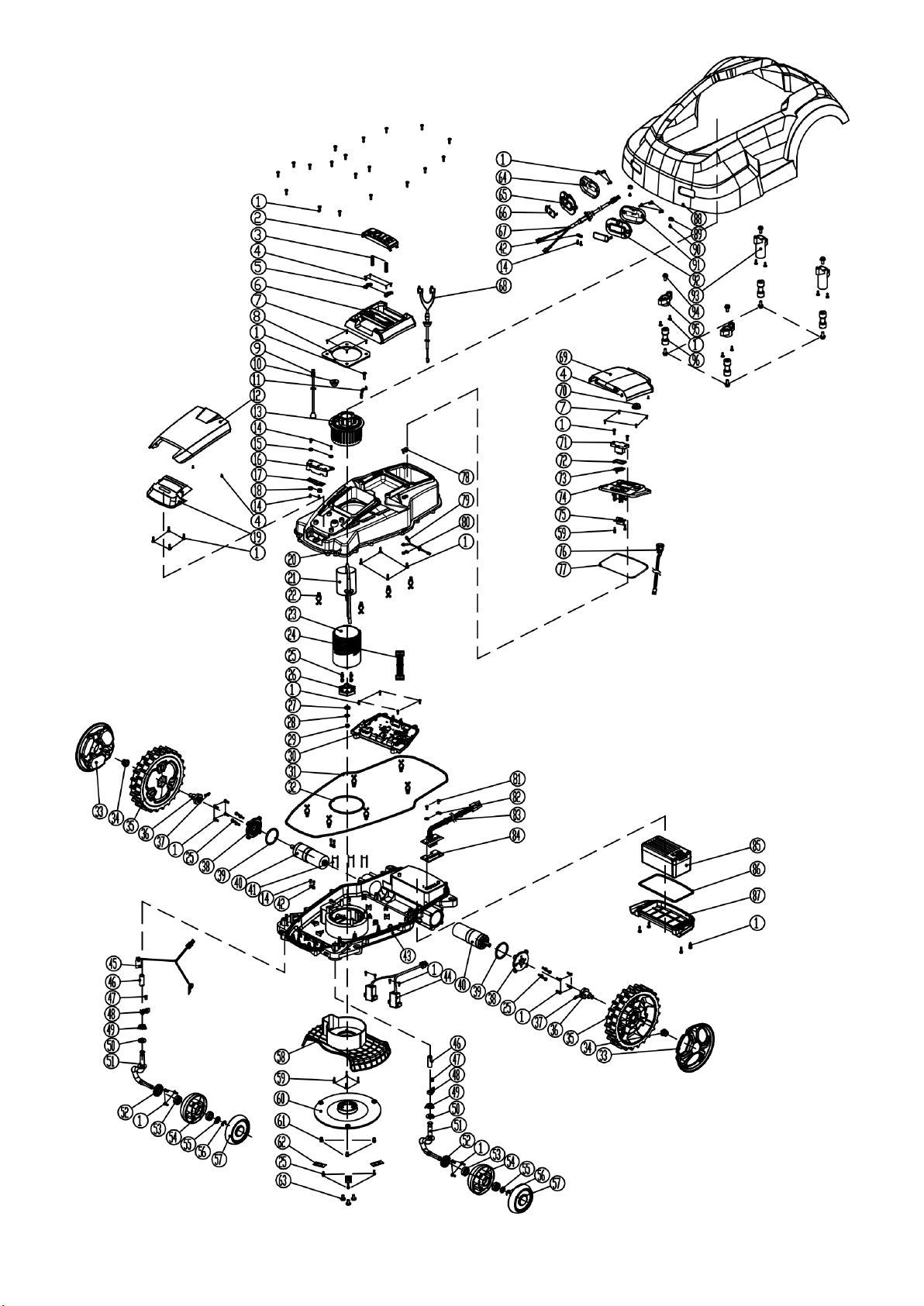

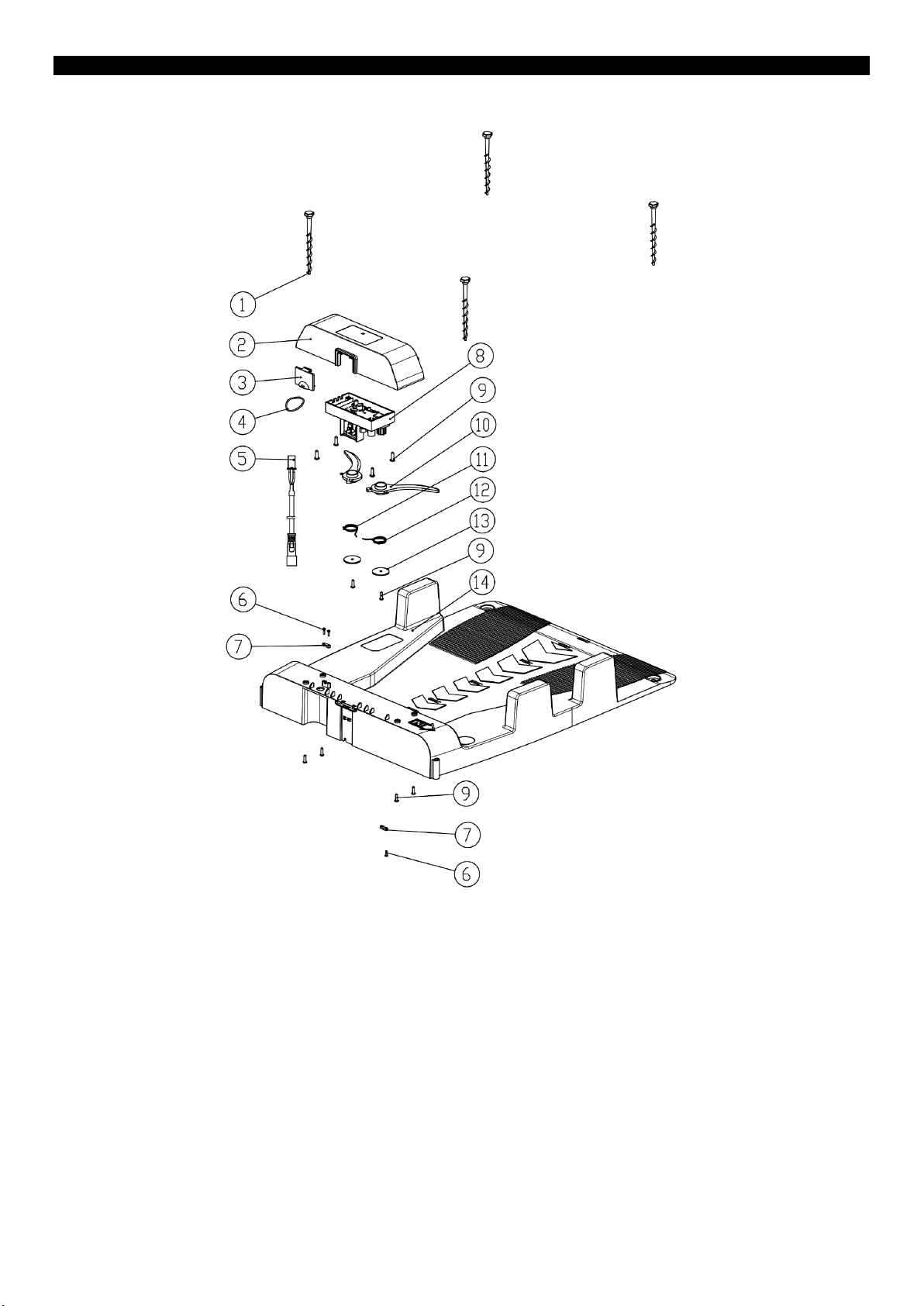

Schematy złożeniowe 25
Deklaracja zgodności 28
Warunki gwarancji 30
Karta gwarancyjna 31

DANE TECHNICZNE

W skład urządzenia wchodzą:

OPIS STRON GRAFICZNYCH I PIKTOGRAMÓW.

1. Uwaga! Niebezpieczeństwo. Zachowaj szczególną ostrożność. Ważne!

2. Przeczytaj instrukcję i przestrzegaj ostrzeżeń.

3. Sprzęt przechowuj poza zasięgiem dzieci.

4. Nie siadaj ani nie przewoź dzieci na robocie do koszenia trawy.

5. Uwaga! Trzymaj ręce i stopy z dala od wirujących elementów.

6. Przed rozpoczęciem pracy należy sprawdzić i oczyścić teren.

7. Niebezpieczeństwo zranienia przez wyrzucane przez pracujące urządzenie obiekty. Zachować dystans od osób postronnych min. 15 m.

8. Zachować bezpieczną odległość od budynków.

9. Nie wrzucać do ognia.

10. Uwaga! Utrzymuj ręce i stopy z dala od ostrzy noża.

11. Robota można uruchomić po prawidłowym podłączeniu klucza bezpieczeństwa.

12. Druga klasa ochronności elektrycznej ładowarki.

13. Maksymalna temperatura otoczenia, przy jakiej urządzenie może bezpiecznie pracować.

14. Przed rozpoczęciem czyszczenia, naprawy lub kontroli urządzenia upewnij się, że ostrze i wszystkie części ruchome zatrzymały się.

15. Nie myj robota strumieniem wody.

16. Uwaga! Nie myj spodniej części robota.

17. Nie wrzucać do wody.

18. Nóż obraca się jeszcze chwilę po wyłączeniu robota. Nie podnoś ani nie przenoś robota, którego nóż nie jest całkowicie zatrzymany.

19. Urządzenie nie może pracować podczas deszczu i dużej wilgotności powietrza.

20. Nie wyrzucaj urządzeń elektrycznych w postaci niesegregowanych odpadów komunalnych. Wszystkie zużyte już produkty elektryczne

i elektroniczne muszą być składowane w specjalnie przeznaczonym do tego punkcie. To wymaganie ma zastosowanie we wszystkich
krajach Unii Europejskiej. Takich produktów nie wolno umieszczać razem z nieposortowanymi odpadami komunalnymi. Przy wymianie
starych urządzeń na nowe, detalista jest prawnie zobowiązany do odebrania starego urządzenia do zbycia przynajmniej bezpłatnie.

21. Ładowarki używać tylko wewnątrz pomieszczeń.

22. Uwaga! Niebezpieczeństwo porażenia prądem elektrycznym.

23. Należy odłączyć ładowarkę od źródła zasilania przed naprawą lub konserwacją.

24. Urządzenie spełnia wymagania Dyrektyw UE oraz norm bezpieczeństwa.

. . Inne oznaczenia na maszynie

Tabliczka znamionowa znajdująca się Tabliczka z danymi Tabliczka z danymi Zasady układania przewodu
na robocie na akumulatorze na stacji ładującej

4

Tabliczka znamionowa jest umieszczona na obudowie urządzenia. Informacje zawarte na tabliczce są niezbędne dla ustalenia odpowiednich

Niniejszą instrukcję należy traktować jako nieodłączną część urządzenia. Powinna ona być przechowywana w przewidzianym dla niej
miejscu, tak aby była łatwo dostępna. Należy pamiętać, aby w przypadku odsprzedaży urządzenia lub jego przekazania innej osobie
instrukcję tę przekazać nowemu właścicielowi lub użytkownikowi.

części zamiennych i czynności obsługowych.

Uwaga! Urządzenie nie będzie działać na trawnikach, pod którymi została rozłożona metalowa siatka na krety.

OGÓLNE PRZEPISY BEZPIECZEŃSTWA

. . Zasady bezpieczeństwa dla maszyn i urządzeń z silnikiem elektrycznym

Urządzenie uważa się za odpowiednie do użytkowania w krajach, w których występuje klimat umiarkowany, równomiernie wilgotny. Może być
również użytkowane w innych krajach.

OSTRZEŻENIE!

 Przeczytaj dokładnie instrukcję. Zapoznaj się z przepisami bezpieczeństwa dla urządzeń zasilanych elektrycznie oraz z układami

sterowniczymi i prawidłowym użytkowaniem urządzenia.

 Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem

elektrycznym, pożaru i/lub poważnych obrażeń.

 Zachowaj niniejszą instrukcję, aby móc skorzystać z niej w przyszłości.
 Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub

psychicznej lub osoby niemające doświadczenia lub znajomości urządzenia, chyba, że odbywa się to pod nadzorem lub zgodnie z instrukcją
użytkowania urządzenia, przekazaną przez osoby odpowiadające za ich bezpieczeństwo.

 Nie pozwalaj obsługiwać urządzenia dzieciom, młodzieży do lat 16 i osobom niezapoznanym z instrukcją obsługi urządzenia.

. . Bezpieczeństwo w miejscu pracy

 W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków.
 Nie należy używać urządzenia zasilanego elektrycznie w środowiskach wybuchowych, tworzonych przez łatwo palne ciecze, gazy lub pyły.

Urządzenie może wytwarzać iskry, które mogą zapalić pył lub opary.

 Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używa się urządzeń z silnikiem napędzanym elektrycznie. Rozproszenie

uwagi może spowodować utratę kontroli nad urządzeniem. Sprzęt ogrodowy zasilany elektrycznie pozostawiać z dala od osób postronnych.

 Operator lub użytkownik jest odpowiedzialny za wypadki lub występujące zagrożenia wobec innych osób lub otoczenia.

. . Bezpieczeństwo elektryczne

 Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych

przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we wtyczkach i gniazdkach
wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

 Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego ogrzewania

i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym.

 Nie należy narażać urządzeń zasilanych elektrycznie na działanie deszczu lub warunków wilgotnych. W przypadku przedostania się do

elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.

 Nie należy nadwyrężać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia

sprzętu zasilanego elektrycznie lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła,
olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe zwiększają ryzyko porażenia prądem

elektrycznym.

 W przypadku, gdy elektronarzędzie używa się na zewnątrz pomieszczeń, przewody przyłączeniowe należy przedłużać przedłużaczami

przeznaczonymi do pracy na zewnątrz pomieszczeń. Używanie takiego przedłużacza zmniejsza ryzyko porażenia prądem elektrycznym.

 Jako ochronę przed porażeniem przez napięcie zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie RCD

zmniejsza ryzyko porażania prądem elektrycznym. Sprzęt należy zasilać poprzez urządzenie różnicowoprądowe o prądzie znamionowym
nieprzekraczającym 30 mA.
Uwaga: termin „urządzenie różnicowoprądowe (RCD) można zastąpić terminem „wyłącznik prądu ziemnozwarciowego (GFCI)” lub
„wyłącznik prądu upływowego (ELCB)”.

 Trzymać narzędzie elektryczne za izolowaną część obudowy, gdyż w czasie pracy część robocza może uszkodzić ukryty przewód

elektryczny lub jego własny. Kontakt narzędzia z przewodem pod napięciem może doprowadzić do porażenia elektrycznego operatora.

5

 Przed przystąpieniem do pracy sprawdź przewód zasilający. Nie przystępuj do pracy, jeżeli przewód zasilający lub przedłużacz są przetarte,

przecięte lub w inny sposób uszkodzone.

 Jeżeli podczas użytkowania przewód zasilający ulegnie uszkodzeniu należy wyłączyć urządzenie i wyciągnąć wtyczkę z gniazda

sieciowego.

 Urządzenia pracujące w I klasie ochronności elektrycznej muszą być podłączone do instalacji elektrycznej z bolcem ochronnym. Takie

rozwiązanie jest konieczne dla bezpieczeństwa użytkownika.

. . Bezpieczeństwo osobiste

 Należy być przewidującym, obserwować, co się robi i zachowywać rozsądek podczas pracy sprzętem o napędzie elektrycznym. Nie należy

używać sprzętu, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy
elektronarzędziem może spowodować poważne osobiste obrażenia.

 Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia

ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy obrażenia osobiste.

 Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora należy upewnić

się, że włącznik elektronarzędzia jest w pozycji wyłączony. Przed podniesieniem lub przenoszeniem urządzenia upewnij się, że przewód
zasilający jest odłączony od sieci zasilającej a włącznik jest w pozycji: „wyłączony”. Przenoszenie sprzętu o napędzie elektrycznym
z palcem na wyłączniku lub przyłączenie do sieci zasilającej przy załączonym włączniku może być przyczyną wypadku.

 Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części elektronarzędzia

może spowodować osobiste obrażenia.

 Nie należy wychylać się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę w sytuacjach

nieprzewidywalnych.

 Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala

od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.

 W czasie pracy należy trzymać narzędzie za dodatkowe uchwyty, jeśli narzędzie jest w nie wyposażone. Utrata kontroli nad narzędziem

niesie ryzyko uszkodzenia ciała.

Pomimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych
środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

. . Użytkowanie i troska o sprzęt

 Nie należy narzędzia napędzanego elektrycznie przeciążać. Należy stosować narzędzie o mocy odpowiedniej do wykonywanej pracy.

Właściwe elektronarzędzie umożliwi pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

 Nie należy używać narzędzia o napędzie elektrycznym, jeżeli łącznik go nie załącza i nie wyłącza. Każde urządzenie, którego nie można

załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

 Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy, wymiany części

lub magazynowaniem. Takie zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu elektronarzędzia.

 Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci. Nie należy pozwalać osobom niezaznajomionym

z elektronarzędziem lub niniejszą instrukcją na używanie go. Narzędzia i sprzęt o napędzie elektrycznym są niebezpieczne w rękach
nieprzeszkolonych użytkowników.

 Narzędzia o napędzie elektrycznym należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych,

pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się uszkodzenia, należy
elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób naprawy i/lub konserwacji elektronarzędzia.

 Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części. Należy wymienić na nowe tabliczki

ostrzegawcze umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone.

 Naklejki ostrzegawcze i części zamienne można zamówić w serwisie firmy NAC, oraz u autoryzowanych dealerów.
 Narzędzie o napędzie elektrycznym, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę

warunki i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może być niebezpieczne.

. . Obsługa i eksploatacja sprzętu i elektronarzędzi bezprzewodowych

 Przed włożeniem akumulatorów do elektronarzędzia należy upewnić się, że jego włącznik/wyłącznik jest w pozycji „wyłączony”. Wkładanie

akumulatorów do elektronarzędzia, gdy włącznik/wyłącznik jest w pozycji „włączony”, może stać się przyczyną poważnych urazów ciała.

 Należy używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki do ładowania innego typu akumulatorów może być

przyczyną pożaru.

 Nigdy nie należy używać akumulatorów innych niż zalecane przez producenta. Użycie innych akumulatorów może być przyczyną

poważnych obrażeń ciała lub pożaru.

6

 W czasie, gdy elektronarzędzie nie jest używane należy wyjąć z niego akumulator. Akumulator należy przechowywać z dala od metalowych

przedmiotów takich jak: spinacze do papieru, monety, gwoździe, śruby itp., które mogą zewrzeć zaciski akumulatora. Zwarcie zacisków
akumulatora może spowodować oparzenia lub pożar.

 W ekstremalnych warunkach z akumulatora może wydostać się ciecz. Bezwzględnie należy uniknąć z nią kontaktu. Jeżeli przypadkowo

nastąpi zetknięcie z cieczą – należy natychmiast to miejsce przemyć wodą. Jeżeli ciecz trafi do oczu, należy niezwłocznie skontaktować się
z lekarzem. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia.

 UWAGA! Ładowarki i zasilacze do urządzeń akumulatorowych są przeznaczone do pracy wewnątrz pomieszczeń w suchym środowisku.
 Zabronione jest użytkowanie ładowarek i zasilaczy na zewnątrz pomieszczeń oraz w pomieszczeniach o dużej wilgotności takich jak łazienki

czy piwnice.

Niebezpieczeństwo porażenia prądem i/lub uszkodzenia urządzenia.

. . Naprawa
W przypadku uszkodzenia urządzenia lub powstania nienormalnych drgań natychmiast przerwij pracę, wyciągnij wtyczkę z gniazda sieciowego.

Przed przystąpieniem do dalszej pracy narzędzie napędzane elektrycznie należy naprawić. W przypadku braku niezbędnej wiedzy i uprawnień
wykonanie niezbędnych napraw należy zlecić wyłącznie osobie wykwalifikowanej wykorzystującej wyłącznie oryginalne części zamienne,
najlepiej specjalistycznemu serwisowi; zaleca się korzystanie z usług autoryzowanego serwisu firmy NAC. Zapewni to, że elektronarzędzie
będzie nadal bezpieczne.

UWAGA:

Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem.
Opakowanie należy przechowywać w miejscach niedostępnych dla dzieci.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA DLA ROBOTÓW DO KOSZENIA TRAWY ZASILANYCH AKUMULATOREM

OSTRZEŻENIE!

 Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i danych, dostarczonych wraz z elektronarzędziem.

Niestosowanie się do poniższych zaleceń może stwarzać niebezpieczeństwo porażenia prądem, pożaru i/lub ciężkich obrażeń ciała.

 Należy stosować tylko zalecany akumulator i ładowarkę.
 Akumulator należy zawsze utrzymywać z dala od źródła ognia. Nie wolno pozostawiać go na dłuższy czas w środowisku, w którym panuje

wysoka temperatura (w miejscach nasłonecznionych, w pobliżu grzejników lub tam, gdzie temperatura przekracza 50°C).

 Należy unikać ładowania akumulatora w temperaturach poniżej 0°C.
 Ładowarka dostarczona wraz ze sprzętem jest przeznaczona do współpracy tylko z tym produktem. Nie wolno jej stosować do innych

celów.

 Nie wolno wkładać jakichkolwiek przedmiotów metalowych do ładowarki.
 Do czyszczenia robota należy stosować miękką, suchą tkaninę. Nigdy nie wolno stosować jakiegokolwiek detergentu lub alkoholu.
 Przed przystąpieniem do czyszczenia ładowarki należy ją odłączyć od sieci.
 Nie należy używać osprzętu, który nie jest przewidziany i polecany przez producenta specjalnie do tego urządzenia. Fakt, że osprzęt daje

się zamontować, nie jest gwarantem bezpiecznego użycia.

 W pobliżu pracującego robota należy używać środków ochrony indywidualnej: okularów lub gogli ochronnych, rękawic ochronnych, obuwia

ochronnego i odzieży ochronnej. Należy używać ochronników słuchu. Oddziaływanie hałasu przez dłuższy okres może doprowadzić do
utraty słuchu.

 Należy regularnie czyścić szczeliny wentylacyjne sprzętu. Dmuchawa silnika wciąga kurz do obudowy, a duże nagromadzenie pyłu

metalowego może spowodować zagrożenie elektryczne.

 Nie należy używać urządzenia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon.
 Uwaga na ostre krawędzie noży. Noże obracają się jeszcze po wyłączeniu silnika.
 Można korzystać tylko z robota w dobrym stanie technicznym, w razie potrzeby wykonać niezbędne czynności lub skontaktować się

z serwisem. Zaleca się korzystanie z usług autoryzowanego serwisu firmy NAC.

 Przed każdym uruchomieniem należy sprawdzić, czy:

— urządzenie jest zmontowane zgodnie z instrukcją;
— narzędzie tnące i cały zespół tnący (nóż maszyny, elementy mocujące, obudowa zespołu tnącego) są w dobrym stanie technicznym;

należy regularnie sprawdzać ich zamocowanie, uszkodzenia oraz zużycie (zagłębienia lub pęknięcia);

— urządzenia zabezpieczające (np. osłona, obudowa, uchwyt do przenoszenia, dźwignie i włączniki) są w dobrym stanie technicznym

i prawidłowo działają;

 Nie wolno włączać robota, jeżeli nóż nie jest prawidłowo zamontowany. Niebezpieczeństwo powstania niebezpiecznych wibracji!

7

 Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza prawdopodobieństwo

zakleszczenia i ułatwia obsługę.

 Przed regulacją, czyszczeniem, konserwacją wyłączyć urządzenie i wyjąć akumulator,
 Nie koś, gdy inne osoby, szczególnie dzieci lub zwierzęta, są w pobliżu.
 Nie uruchamiaj uszkodzonego robota do koszenia trawy.
 Nie dotykaj noży zanim sprzęt nie zostanie wyłączony i noże całkowicie nie zatrzymają się.
 Nie podnoś ani nie przenoś urządzenia z włączonym silnikiem (pomimo zabezpieczenia wyłączającego silnik, gdy robot zostanie uniesiony,

przed uniesieniem robota naciśnij przycisk „STOP” i wyłącz robota włącznikiem).

 Wyłącz robota i wyjmij akumulator, gdy:

— pozostawiasz sprzęt bez dozoru,
— przed regulacją,
— przed sprawdzaniem, czyszczeniem lub naprawą urządzenia,
— po uderzeniu obcym przedmiotem,
— przed czyszczeniem wylotu,
— w przypadku powstania nienormalnych drgań.

. . Przygotowanie

 Przebywając w pobliżu robota zawsze noś solidne obuwie i długie spodnie, nie obsługuj urządzenia z bosą stopą lub w sandałach.
 Sprawdź dokładnie teren, na którym urządzenie będzie pracować i usuń wszystkie kamienie, gałęzie, druty, kości i inne obce przedmioty.
 W wysokiej trawie można nie zauważyć przeszkód (np. pniaków, korzeni), dlatego przed rozpoczęciem pracy z użyciem urządzenia należy

oznakować wszystkie przeszkody ukryte w trawie, których nie można usunąć.

 Przed użyciem zawsze sprawdź, czy noże, śruby i zespół noży nie są zużyte lub uszkodzone. Wymień zużyte lub uszkodzone noże i śruby

parami, w celu zachowania wyważenia.

 W przypadku urządzeń wielonożowych zachowaj ostrożność, gdyż obrót jednego noża może spowodować obroty innych noży.

. . Wymiana noży

 Aby zapewnić robotowi do koszenia trawy optymalne warunki pracy nóż maszyny powinien być naostrzony. W tym celu należy kontrolować

stan noży i w razie potrzeby wymieniać je.

 Bezpiecznie jest zlecić wymianę noży autoryzowanemu serwisowi firmy NAC. Jest to usługa odpłatna.
 Przed przystąpieniem do wymiany ostrzy w robocie należy wyłączyć, wymontować akumulator i odkręcić noże.

. . Użytkowanie

 Aby uniknąć niezamierzonego kontaktu z robotem koś tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym.
 Nie używaj robota podczas deszczu, zwłaszcza podczas burzy. Unikaj koszenia mokrej trawy.
 Podczas obsługi robota upewnij się, że twoje nogi na pochyłości stoją pewnie.
 Chodź, nigdy nie biegaj. Pamiętaj by zachować pewną, bezpieczną pozycję.
 Zachowaj szczególną ostrożność w pobliżu robota przy zmianie kierunku jazdy.
 Nie włączaj i nie używaj robota na nadmiernie pochylonych zboczach.
 Wyłącz urządzenie, jeśli ma być przechylane lub podczas przemieszczania go po innych niż trawiaste powierzchniach i gdy jest

transportowane do miejsca koszenia i z powrotem.

 Przed transportem robota do koszenia trawy należy wyjąć akumulator. Uwaga: Nie dotyczy robotów z wbudowanym akumulatorem.
 Nie używaj urządzenia z uszkodzonymi osłonami lub obudowami oraz bez urządzenia zabezpieczającego, np. dołączonych osłon i/lub

pojemników na trawę.

 Uruchamiaj urządzenia zgodnie z instrukcją, zwracając uwagę, czy stopy są z dala od noży.
 Nie uruchamiaj robota do koszenia trawy, gdy jest on przechylony.
 Nie trzymaj rąk i stóp w pobliżu obracających się części.

UWAGA: Ładowarkę do urządzenia należy użytkować wewnątrz pomieszczeń, w miejscu zadaszonym lub zabezpieczonym przed
wpływem warunków atmosferycznych. Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków
zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów.

BEZPIECZEŃSTWO I ODPOWIEDZIALNOŚĆ PRODUCENTA

Każde użycie robota niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za
uszkodzenia i szkody wynikające z takiego postępowania.

8

Poprawne użytkowanie obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.

Rys. 1

1. Stacja dokująca

2. Robot do koszenia trawy

3. Linka do oznaczenia obszaru

roboczego

4. Paliki do mocowania linki

5. Komplet noży

6. Wkręty do mocowania stacji

dokującej

7. Ładowarka

W celu zapobieżenia wypadkom wszelkie zasady bezpiecznego użytkowania i unikania zagrożeń muszą być przestrzegane.
Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika mogą wpłynąć na bezpieczeństwo użytkowania maszyny
i zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

RYZYKO RESZTKOWE

Pomimo tego, że producent ponosi odpowiedzialność za konstrukcję urządzenia eliminującą niebezpieczeństwo, pewne elementy ryzyka
podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie.
Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:

 użytkowanie urządzenia przez dzieci,
 używanie urządzenia do innych celów, niż opisane w instrukcji obsługi,
 gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu,
 używanie urządzenia przez osoby niezapoznane z instrukcją obsługi,
 używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy,
 używanie urządzenia z uszkodzonymi osłonami lub obudową oraz bez właściwie zamontowanych urządzeń zabezpieczających.

Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być wyeliminowane.
Istnieje ryzyko w przypadku niedostosowania się do powyższych zaleceń.

ZASTOSOWANIE

Urządzenie jest przeznaczone wyłącznie do koszenia trawników zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji
użytkowania. Inne zastosowanie może być niebezpieczne dla użytkowników i może być przyczyną uszkodzenia sprzętu.

Maszyny nie należy stosować między innymi do:

- zbierania liści czy oczyszczania terenu z suchych roślin,

- wyrównywania kretowisk,

- przycinania krzewów,

- rozdrabniania gałęzi.

PRZED PIERWSZYM URUCHOMIENIEM

Zapoznaj się z niniejszą instrukcją obsługi oraz budową urządzenia.
Upewnij się, że napięcie w sieci elektrycznej jest zgodne z napięciem zalecanym na tabliczce znamionowej ładowarki.

. Budowa i opis robota do koszenia trawy

9

. . Planowanie

Rys. 2

Rys. 3.1

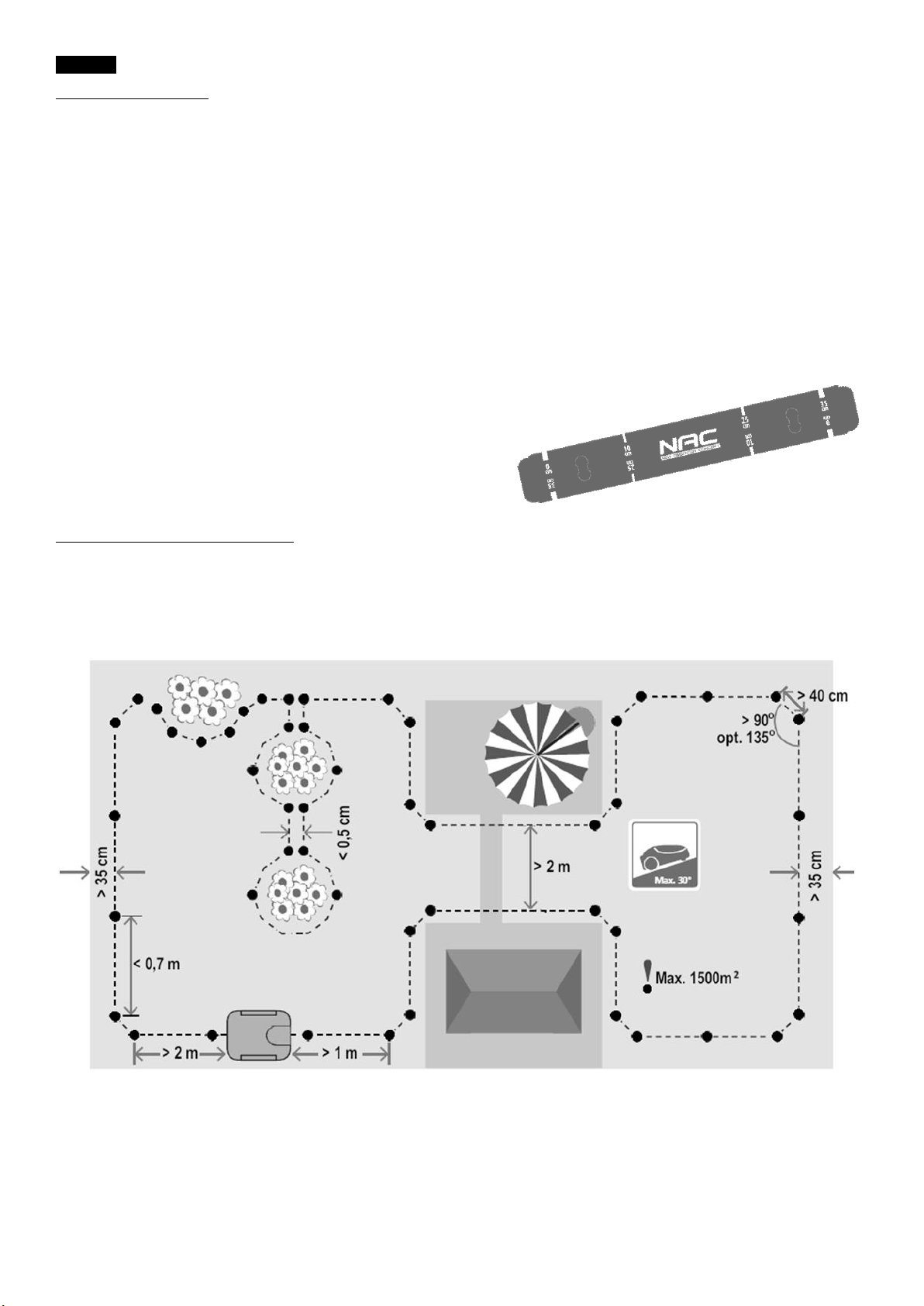

Szkic obszaru roboczego

Aby robot kosił pożądany obszar - musisz oznaczyć ten obszar za pomocą linki do oznaczania obszaru roboczego.
Przed rozpoczęciem zalecane jest wykonanie szkicu obszaru pracy robota i "przeszkód", które robot powinien omijać.

Obszar, w którym robot będzie pracować powinien być oznaczony linią ograniczającą.
Obiekty, które robot powinien omijać powinny być również oznaczone.
Robot podczas pracy cały czas musi wykrywać obecność linki ograniczającej, aby nie stracić sygnału. Odległość robota do najbliższej linki
ograniczajacej nie może być większa niż 15 m (Rys. 3).

Jeśli w sąsiedztwie pracuje inny robot do koszenia trawy, ważne jest, aby odległość między obszarami ich pracy wynosiła co najmniej 1 m, aby
uniknąć interferencji między sygnałami przewodowymi.
Ponadto ważne jest, aby zainstalować stację dokującą w odległości co najmniej 1 m od przewodu granicznego drugiego robota.
Aby uniknąć problemów w przyszłości, należy uważnie śledzić szkic, aby prawidłowo ułożyć przewód ograniczający.
Przykładowy szkic obszaru roboczego zamieszczono poniżej na Rys. 3.
Zwróć uwagę na fakt, że linka do oznaczenia obszaru roboczego 3 (Rys. 1) nie jest nigdzie przerwana. Jest to ważne gdyż, jeżeli linka nie
będzie miała ciągłości elektrycznej robot nie rozpocznie pracy. Na poniższym szkicu podano też minimalne odległości linki od obiektów.

Wszystkie pomiary ułatwi listwa dołączona do robota do koszenia trawy

(Rys. 2).

Zalecany i maksymalny obszar roboczy

Konstrukcja robota pozwala na obsługę trawników o powierzchni do 1500 m², typowy czas pracy na jednym ładowaniu to 90 min. W tym czasie
robot skosi około 180 m².

Najkorzystniejsza i optymalna powierzchnia trawnika dla pracy robota koszącego RLM1500G2-APP-NG to 1000 m².

10

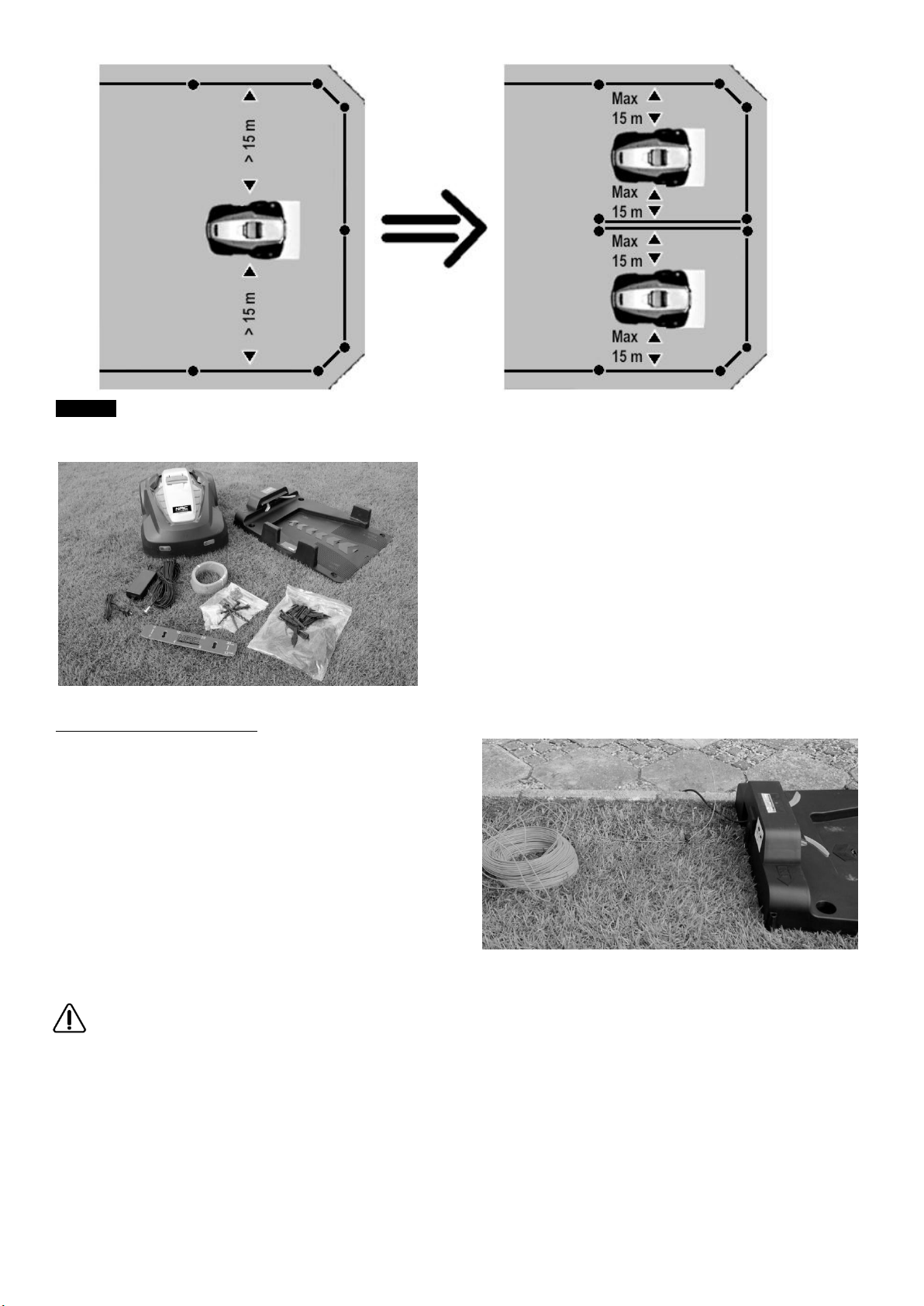

. . Przygotowanie obszaru roboczego

Rys. 4

Rys. 5a

Rys. 3.2

Rozłóż zawartość opakowania na trawie w pobliżu miejsca, gdzie masz zamiar umieścić stację dokującą (Rys. 4).

Pozycjonowanie stacji dokującej:

Zacznij od umieszczenia stacji dokującej tak na szkicu, jak i w swoim
ogrodzie w rozsądnej odległości od gniazda zasilania, gdyż kabel

zasilający stacji dokującej ma 8 m długości.
Stacja dokująca musi być umieszczona na solidnej, płaskiej powierzchni.

Unikaj umieszczania stacji dokującej:

 w rogu trawnika,
 w nisko położonych miejscach, gdzie stacja dokująca lub robot

mogą zostać uszkodzone przez kałuże,

 na zboczu,
 pod wysokim drzewem, ze względu na ryzyko wyładowania

atmosferycznego.

Ważne! Stacja dokująca oraz przewody nie mogą być mokre lub zawilgocone. Wilgotne przewody zasilające mogą być przyczyną

porażenia prądem elektrycznym.
Pozostaw 2 m wolnej przestrzeni bez przeszkód przed stacją dokującą, aby zapewnić robotowi możliwość bezproblemowego powrotu do stacji
dokującej. Wymagana jest wolna przestrzeń 1 m za stacją dokującą. O ile to możliwe wybierz zacienione miejsce, ponieważ akumulator
powinien być ładowany w chłodnym miejscu.

11

Zasady układania przewodu ograniczającego:

Rys. 6

Rys. 7

Rys. 8

Rys. 5b

 Przewód ograniczający musi być podłączony bez przerw i skrzyżowań. Przewód dołączony do kompletu ma długość 100 m.
 Odległość pomiędzy palikami do mocowania linki ograniczającej nie może być większa niż 0,7 m (Rys. 7).
 Nigdy nie należy robić naroży prostopadłych (90 °). Rogi muszą być rozwarte powyżej 90 °, optymalny kąt to 135 ° (Rys. 3).
 Przewód ograniczający musi znajdować się w odległości 35 cm od granicy trawnika i nie mniej niż 10 cm, jeśli sąsiednia powierzchnia

znajduje się na tym samym poziomie (np. kostka brukowa).

 W przypadku miękkiej krawędzi np. krzewów lub innej roślinności należy pozostawić 35 cm, gdyż robot może się zablokować (Rys. 6).

Zrób wyspy okrążając przeszkody, np. rabaty kwiatowe, linką do wyznaczania obszaru roboczego 3 (Rys. 1), jeśli nie chcesz, by robot nie kosił
w tym obszarze, jak pokazano na przykładowym szkicu obszaru roboczego (Rys. 3). Przewód wchodzący i wychodzący muszą znajdować się
maksymalnie 5 mm od siebie.

 Jeśli w obszarze pracy robota znajdują się kamienie, przenieś je lub oznacz używając linki do oznaczania obszaru roboczego, zwłaszcza,

jeśli kamień ma nachyloną powierzchnię, na którą robot może przypadkowo wjechać.

 Jeśli masz drzewa z korzeniami wyrastającymi z ziemi, obszary te powinny być również otoczone.
 Jeśli drogi dojazdowe lub ogrodowe znajdują się na poziomie trawnika i są pokryte trawą, robot do koszenia trawy może z łatwością na nich

pracować.

 Jeśli droga dojazdowa jest pokryta żwirem lub keramzytem robot nie może pracować w tym obszarze. W takim przypadku potrzebna jest

odległość 35 cm między linką do oznaczania obszaru roboczego a drogą.

 Robot do koszenia trawy może pracować na zboczach o nachyleniu do 30 °(Rys. 8).
 Jeśli powierzchnia staje się bardziej stroma, robot ma czujnik, który

zatrzyma jego pracę.

 Jeśli nachylenie powierzchni jest większe niż 30° w obszarze

przewodu ograniczającego powierzchnię roboczą, robot może
przesunąć się poza obszar roboczy w przypadku mokrej trawy.
Dlatego też zaleca się ułożenie przewodu ograniczającego do 45 cm
od granicy w pochyłym terenie.

Uwaga! Zapas przewodu obwodowego musi być bezwzględnie

odcięty. Zwinięty przewód obwodowy w pobliżu stacji dokującej lub pod
stacją spowoduje nieprawidłowe działanie robota koszącego.

12

. . Instalacja

Przygotuj materiały i akcesoria:

 Wyznacz obszar roboczy przy pomocy linki 2 (Rys. 1) oraz listwy

(Rys. 2). Listwa jest częścią kartonu, trzeba ją wyciąć.

 Dalej będziesz potrzebować: młotka, szczypiec, klucza do

przykręcenia stacji dokującej oraz nasadki.

Przygotuj trawnik:

Podczas wyznaczania obszaru roboczego trawa nie powinna być
wyższa niż 60 mm. Jeśli trawa jest wyższa, zaleca się skosić trawnik
najpierw zwykłą kosiarką. Następnie można ułożyć linkę jak najbliżej
ziemi, co uniemożliwi robotowi przecięcie kabla a ludzie nie będą się

o niego potykać.
Po niedługim czasie trawa zarośnie wokół kabla tak, że nie będzie
zauważalny.

Połóż linkę do oznaczania obszaru roboczego:

Umieść stację dokującą robota, jak pokazano na szkicu (Rys. 3)
i włóż kołek startowy (Rys. 9). Uważaj, aby zarezerwować dodatkowe
0,5 m linki do ostatecznej instalacji stacji dokującej.
Połóż przewody luźno wokół obszaru roboczego w ogrodzie według

twojego szkicu.

Teraz możesz zacząć wstawiać paliki. Użyj kartonowego przymiaru

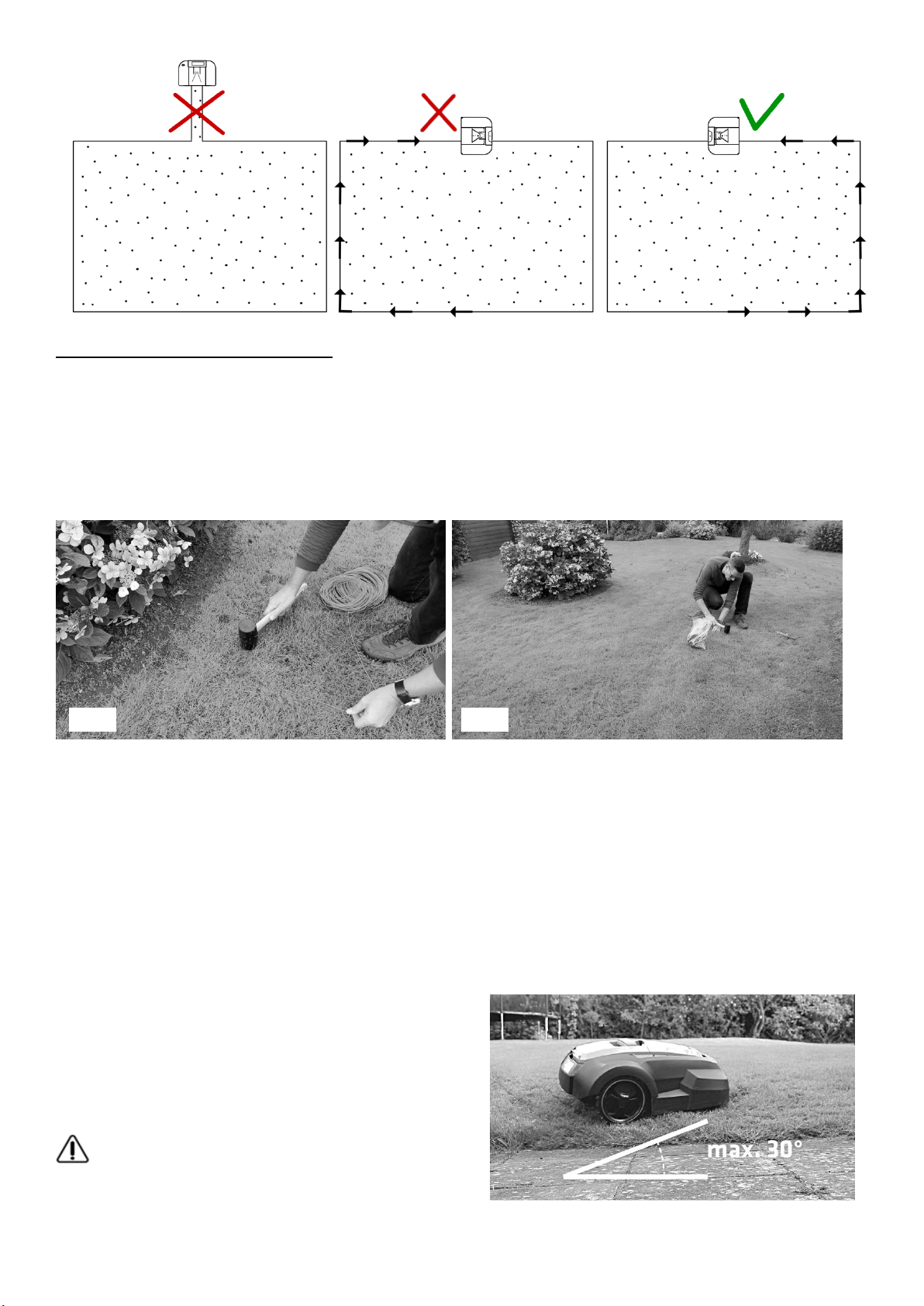

(Rys. 2) do zachowania żądanej odległość od krawędzi (w zależności
od potrzeb 10-35 cm) (Rys. 10).

Odległość między palikami nie może być większa niż 0,7 m.
Zalecamy gęstsze ułożenie palików w narożnikach trawnika.
Przypominamy, że kąt musi być większy niż 90°.
Po ułożeniu całej linki oznaczającej obszar pracy robota ostatni
odcinek ułóż przy stacji roboczej pamiętając o pozostawieniu 0,5 m

zapasu.

Podłączenie stacji dokującej:

Przytnij końce linki ograniczającej obszar roboczy tak, by podłączenie
linki do stacji dokującej nie sprawiało problemów. Oba końce linki
umieść w zaciskach wtykowych, które zaciśnij płaskimi
szczypcami.(Rys. 12) Zejmij pokrywę, włóż zaciski do gniazd stacji
dokującej tak, by początek linki był włożony do zacisku oznaczonego
„IN” a koniec linki do zacisku „OUT”, załóż pokrywę.

Teraz możesz przykręcić stację dokującą do ziemi za pomocą
wkrętów do mocowania stacji dokującej 6 (Rys. 1).

Rys. 9

Rys. 10

Rys. 11

Rys. 12

UWAGA! Producent nie zaleca zakopywania linki do oznaczania obszaru roboczego.
Maksymalna długość linki, przy której pracuje robot to 300 m.

OBSŁUGA

Obsługa urządzenia nie powinna sprawiać trudności, trzeba jednak przestrzegać zasad bezpieczeństwa.

. . Ładowanie akumulatora

Dostarczony akumulator został tylko częściowo naładowany, aby uniknąć możliwych problemów należy go naładować przed użyciem.

13

UWAGA! Akumulatory nie osiągają stanu pełnego

Rys. 13

Rys. 14

Rys. 16

Rys. 15

naładowania podczas pierwszego ładowania. Wymaganych
jest kilka cykli (ładowanie i rozładowanie) do osiągnięcia
pełnej sprawności akumulatora. Akumulator może być ciepły
podczas ładowania, jest to zjawisko normalne.

Nie należy umieszczać ładowarki w obszarze bardzo wysokich lub
niskich temperatur, najodpowiedniejsza będzie temperatura

pokojowa.

W celu pierwszego naładowania akumulatora umieść robota w stacji
dokującej (Rys. 13) tak, aby styki stacji dokującej dotykały styków

robota (Rys. 14).

. . Testowanie stacji dokującej

Podłącz przewód ładowarki do stacji dokującej, a następnie do gniazdka elektrycznego.
Wskaźnik LED na stacji dokującej powinien się zaświecić 1 (Rys. 15).
Włącz robot przyciskiem zasilania (pozycja „I”). Gdy robot jest zainstalowany w stacji dokującej i rozpoczyna
ładowanie, wskaźnik LED miga na zielono.
Gdy akumulator robota jest w pełni naładowany, wskaźnik LED przestaje migać i świeci się na zielono.
Jeśli dioda LED miga na czerwono, należy sprawdzić podłączenie linki granicznej.

Uwaga: Jeśli akumulator nie ładuje się, należy sprawdzić kontakt styków robota i stacji dokującej (Rys. 14).
W razie potrzeby przeczyścić styki.
Zaleca się czyszczenie styków robota i stacji dokującej raz w tygodniu szorstką szmatką, a w razie potrzeby papierem ściernym o gradacji

min. 1200.

UWAGA! Ładowarka musi być zawsze przechowywana w suchym miejscu.

UWAGA! Robot koszący nie może być używany dopóki instalacja nie została zakończona i akumulator nie został w pełni naładowany.

. . Obsługa robota

Tablica sterująca (Rys.16)
1 – włącznik główny
2 – przycisk zmiany ustawień
3 – przycisk potwierdzenia ustawień
4 – przycisk zwiększenia wartości / powrót do stacji dokującej
5 – przycisk zmniejszania wartości / start (manualne rozpoczęcie pracy robota)
6 – wyświetlacz LCD:

A – kod PIN
B – zegar
C – wybór powierzchni trawnika
D – godzina rozpoczęcia automatycznego koszenia
E – czujnik deszczu

Włącznik główny 1 (Rys. 16)

Aby uruchomić robota koszącego ustaw główny przełącznik w pozycji „I”.
Aby wyłączyć robota koszącego ustaw główny przełącznik w pozycji „O”.

14

Za każdym razem zachowaj ostrożność, trzymaj dłonie z dala od ostrzy.
Gdy przełącznik główny ustawiony jest w pozycji „O”, silnik robota koszącego nie uruchomi się.

Uruchomienie w trybie automatycznym

1. Ustaw główny wyłącznik 1 (Rys. 16) w pozycji „I”.

2. Zaparkuj robota koszącego poprawnie w stacji dokującej i upewnij się, że elektrody stacji dokującej stykają się ze stykami ładowania robota.

3. Wprowadź początkowy kod PIN, który został ustawiony na: 0000 (A na Rys. 16). Wprowadź każdą cyfrę za pomocą przycisków ze

strzałkami i potwierdź ją za pomocą przycisku OK.

4. Ustaw powierzchnię koszenia C (Rys. 16). Możliwy zakres 50 – 1500 m

2

.

5. Ustaw czas rozpoczęcia koszenia D (Rys. 16). Dostępne jest tylko jedno ustawienie godziny rozpoczęcia pracy robota. Robot

automatycznie rozpoczynał będzie pracę co drugi dzień o ustawionej godzinie.

6. Ustaw własny kod PIN (A na Rys. 16). Wprowadź każdą cyfrę za pomocą przycisków ze strzałkami i potwierdź ją za pomocą przycisku OK.

Zapamiętaj swój kod PIN.

7. Ustaw aktualny czas (B na Rys. 16).

8. Przyciśnij przycisk START. Robot koszący opuści stację dokującą i zacznie kosić trawę. Robot rozpocznie cięcie wzdłuż drutu granicznego.

Następnie robot kosi powierzchnię trawnika losowo wzdłuż linii prostych, aż poziom naładowania akumulatora spadnie do 20%. W tym
momencie robot powróci do stacji dokującej w celu doładowania. Po naładowaniu robot ponownie rozpoczyna pracę, aż do skoszenia
całego trawnika. Następnie wraca do stacji dokującej czekając na kolejny cykl pracy. Cykl pracy robota jest tak zaprojektowany, że
niezależnie od koszonej powierzchni trwa 48 godzin, w tym jest czas na pracę, ładowanie i spoczynek.

Zatrzymanie
Aby zatrzymać robota koszącego należy wcisnąć przycisk STOP (Rys. 17).

Wyłączenie robota

Aby wyłączyć robota należy wcisnąć przycisk STOP (Rys. 17), otworzyć pokrywę i ustawić przełącznik główny w pozycji „0” (Rys. 16).

Powrót do stacji bazowej

Czasami zachodzi potrzeba sprowadzenia robota do stacji bazowej.
Niezależnie od miejsca, gdzie na zaznaczonym obszarze znajduje się robot koszący, aby sprowadzić go do stacji bazowej należy:

1. Wcisnąć przycisk STOP (Rys. 17). Robot przestanie kosić.

2. Wprowadzić kod PIN.

3. Wcisnąć przycisk HOME.
Robot wykona obrót wokół własnej osi w celu zidentyfikowania swojego położenia, dojedzie do linii obwodowej i rozpocznie powrót do bazy.

Ustawianie kodu zabezpieczającego

Fabrycznie ustawiony kod zabezpieczający to: 0000. Jeśli chcesz zachować ten kod, po jego wprowadzeniu przy uruchamianiu robota
zatwierdź go przyciskiem OK.

Jeśli chcesz zmienić kod:

1) Wprowadź kod fabryczny 0000 i wciśnij START. Robot opuści stację dokującą i zacznie kosić.

2) Po kilku metrach naciśnij STOP - na wyświetlaczu pojawi się kod błędu E1.

3) Naciśnij START i przytrzymaj przycisk START przez 10 sekund, aż na wyświetlaczu pojawi się kod U133.

4) Naciśnij SET. Będzie migała ikona kłódki. Naciskaj kolejno kod fabryczny 0000 zatwierdzając za pomocą OK, aż kod 0000 zacznie świecić
na stałe.

5) Naciśnij ponownie SET, a ikona kłódki zacznie migać.

6) Teraz wprowadź własny 4-cyfrowy kod PIN wpisując każdą cyfrę za pomocą przycisków ze strzałkami i potwierdzając ją za pomocą przycisku

OK.

7) Twój osobisty kod bezpieczeństwa jest teraz ustawiony i świeci się stale.

8) Na koniec naciśnij START, a robot będzie dalej pracował.

Uwaga: Zapamiętaj swój kod bezpieczeństwa. Jeśli go zapomnisz, będziesz musiał oddać robota do serwisu, aby zresetować
ustawienia.

Uruchomienie w trybie manualnym

1. Ustaw główny wyłącznik 1 (Rys. 16) w pozycji „I”.

2. Zaparkuj robota koszącego poprawnie w stacji dokującej i upewnij się, że elektrody stacji dokującej stykają się ze stykami ładowania robota.

15

3. Wprowadź kod PIN.

Przycisk STOP (Rys. 17).

Jeśli chcesz przerwać pracę robota w dowolnym momencie możesz
to zrobić wciskając STOP. Przycisk ten jest tak umieszczony, by
wyłączenie robota było bardzo proste i niemal natychmiastowe.

Robot zatrzymuje się również w momencie uniesienia go, jak też, gdy
zostanie przewrócony.

Rys. 17

Rys. 18

Rys. 19

4. Przyciśnij przycisk START. Robot rozpocznie koszenie.

. . Inne funkcje

Regulacja wysokości koszenia

Pod klapą znajdującą się w górnej części obudowy umiejscowiono regulację wysokości
koszenia (Rys. 18).

Kręcąc śrubą regulacyjną w prawo (zgodnie z kierunkiem ruchu wskazówek zegara)
pozostawiona trawa będzie wyższa, natomiast kręcąc śrubą regulacyjną w przeciwnym
kierunku robot będzie kosił trawę bliżej ziemi.
Tarcza pokrętła została wyskalowana, co powinno ułatwić regulację.

Przeszkody

Gdy robot napotka jakąś przeszkodę, która nie została oznaczona linką do oznaczania obszaru roboczego, zmienia kierunek jazdy, aby uniknąć
przeszkody. Jeśli w ciągu 3 sekund maszyna nie znajdzie innej trasy, to silnik koszący robota zatrzymuje się. Jeśli w ciągu 10 sekund robot nie
znajdzie drogi ominięcia przeszkody, zatrzymuje się i wyłącza całkowicie. W takim wypadku potrzebne jest ponowne uruchomienie robota.

Czujnik deszczu

Robot został zaopatrzony w czujnik deszczu, żeby zapobiec pracy robota
w niesprzyjających warunkach atmosferycznych. W momencie, gdy czujnik
deszczu wejdzie w kontakt z kroplami wody robot powróci do stacji

dokującej.

Krople deszczu z wystających gałęzi mogą również aktywować czujnik
deszczu. W takim przypadku robot powróci do stacji dokującej.

Czujnik nachylenia

Jeśli podczas koszenia nachylenie terenu, na którym pracuje robot przekroczy 30°, robot zatrzyma się na 10 sekund. Jeśli po 10 sekundach
nachylenie terenu nie zmieni się, to robot zatrzyma się całkowicie, a ponowne uruchomienie maszyny będzie wymagało manualnego restartu.

. . Tryb awaryjny i resetowanie

Robot podczas pracy może natrafić na zdarzenie nieprzewidziane, które spowoduje uruchomienie trybu awaryjnego. Do takich zdarzeń należą
między innymi: zbyt duże nachylenie, wjechanie jednego z kół robota w dołek, zderzenie się robota w przeszkodą, uniesienie robota. W efekcie
takiego zdarzenia robot przestaje pracować i przechodzi w tryb awaryjny. Na ekranie robota zostanie wyświetlony odpowiedni komunikat
(patrz.”Komunikaty stanu robota i komunikaty błędów”).
Aby robot będący w trybie awaryjnym przywrócić do pracy należy spełnić następujące warunki:

- usunąć przeszkodę, która stała się przyczyną awarii,

- umieścić robota na lince ograniczającej.

16

Ponowne uruchomienie

Panel informacyjny

Włącznik połączenia

WiFi

Kod zapobiega problemom wynikającym z bliskości

robotów o podobnym systemie transmisji. Pamiętaj, że kod
na przekaźniku robota musi być taki sam. Zwróć uwagę na
przykładowe ustawienie: na przekaźniku i w ustawieniach
robota na naszym przykładzie jest kod 1010. Przełącznik

w dół oznacza 1, przełącznik w górę oznacza 0.

Dioda informacyjna
Dioda świeci się światłem ciągłym – brak połączenia
Dioda miga – urządzenie gotowe na połączenie

Dioda nie świeci się – połączenie Wi-Fi zostało ustanowione

Aby uruchomić robota będącego w trybie awaryjnym należy wpisać kod PIN i nacisnąć przycisk START.

UWAGA! Jeżeli robot wyłączy się, musi być ponownie uruchamiany na stacji dokującej.

. . Rozładowanie baterii

Po rozładowaniu baterii robot musi dojechać do stacji dokującej. Jeżeli robot natrafi na oznakowaną przeszkodę, będzie ją objeżdżał i jeśli nie
znajdzie stacji dokującej dojedzie do kolejnej linki ograniczającej, żeby trafić do stacji dokującej.

APLIKACJA, DODATKOWE FUNKCJE ROBOTA KOSZĄCEGO

Dzięki aplikacji możemy w sposób wygodny zarządzać pracą robota koszącego. Aplikacja rozszerza możliwości urządzenia w zakresie
harmonogramu pracy robota.
Zainstaluj na swoim smartfonie aplikację korzystając z poniższych kodów QR, lub odnajdując w sklepie z aplikacjami program ROBOT 2 MOW.

>>>>>>> Przekaźnik Wi-Fi
Umieść przekaźnik Wi-Fi w pobliżu obszaru roboczego kosiarki automatycznej. Podłącz przekaźnik do gniazda zasilającego 230V.

. . Aplikacja

Gdy zainstalujesz aplikację musisz po kolei najpierw sparować przekaźnik Wi-Fi ze swoją siecią domową, po czym sparować robota koszącego

z przekaźnikiem, by móc za pomocą swojej sieci domowej Wi-Fi sterować pracą swojego robota koszącego.
Aby to uczynić postępuj zgodnie z poniższą instrukcją:

17

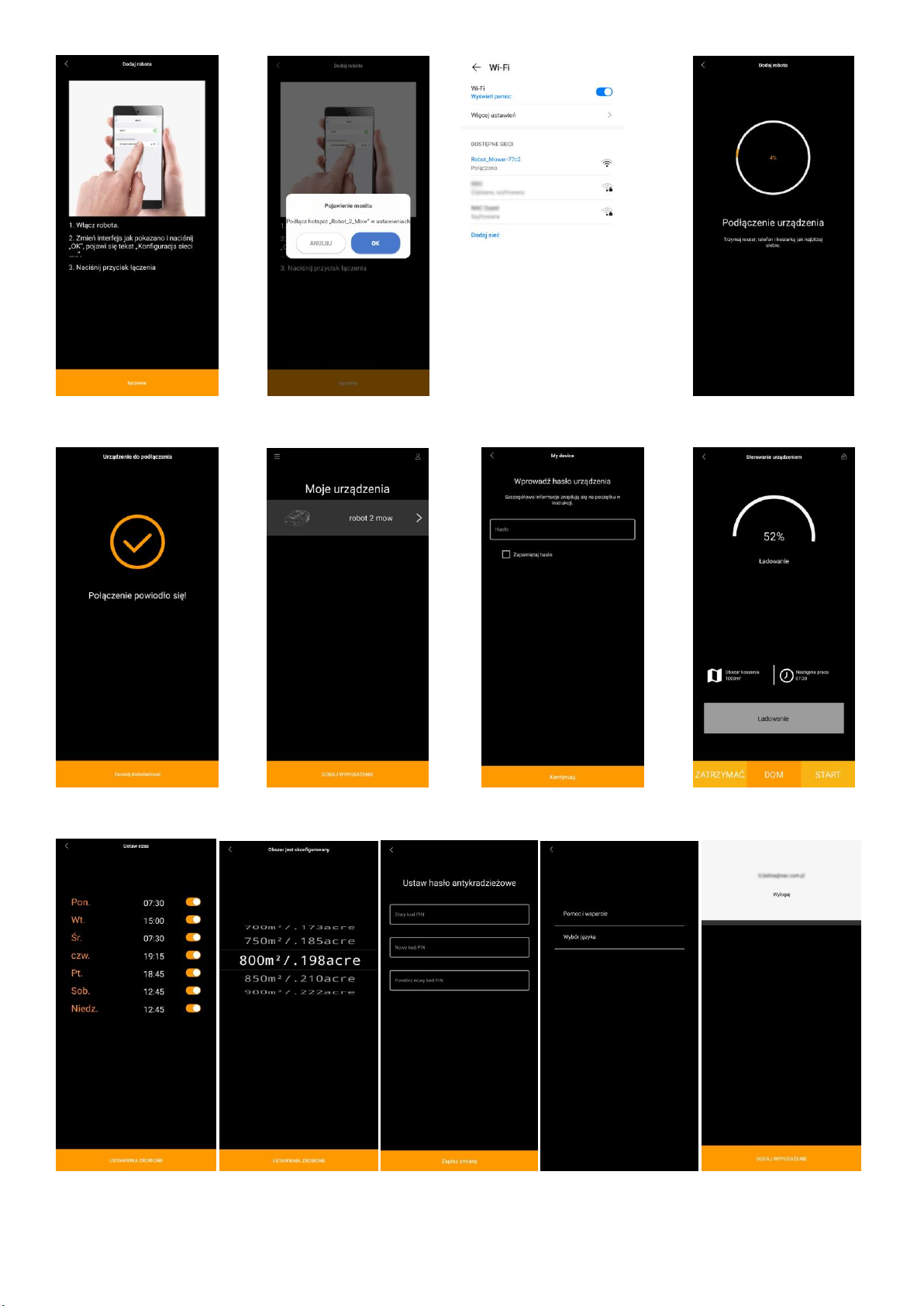

Zainstaluj aplikację

Robot 2 Mow na swoim
smartfonie.

Program znajdzie i połączy
się z twoją lokalną siecią.
Akceptuj przyciskiem „OK”.

Wybierz język.

Wybierz region i przejdź do
następnego okna wciskając
ikonę „Kontynuuj”.

Wpisz swój email.

Wpisz swoje imię

i nazwisko.

Wpisz hasło do konta
dla robota koszącego,

Twoje konto zostało

zarejestrowane.

Dodaj nowe urządzenie.

Wybierz urządzenie.

Naciśnij przycisk
przekaźnika (repetera).

Wpisz hasło swojej sieci

domowej.

18

Postępuj zgodnie
z instrukcją na ekranie.

Program przeniesie Cię
do ustawień sieci.

Połącz się bezpośrednio

z robotem.

Poczekaj aż aplikacja
nawiąże kontakt.

Połączenie ustanowione.

Wybierz swój produkt.

Wprowadź hasło robota.
Domyślnie: 0000.

Połączenie z robotem
powiodło się.

Harmonogram koszenia.

Powierzchnia.

Tu możesz zmienić PIN.

Opcje językowe.

Wylogowanie.

19

20

CZYSZCZENIE, KONSERWACJA I PRZECHOWYWANIE

Po zakończeniu pracy należy urządzenie oczyścić z resztek trawy, kurzu i pyłu.

UWAGA! Zawsze upewnij się, że urządzenie jest wyłączone i odłączone od zasilania (wyjęty jest akumulator) przed przystąpieniem do

przeglądu lub konserwacji.

Przy pomocy delikatnej szczotki, pędzelka lub szmatki należy oczyścić obudowę z pyłu, można oczyścić robota przy pomocy sprężonego
powietrza.

Dopuszczalne jest czyszczenie wilgotną szmatką, jednak pod warunkiem natychmiastowego osuszenia urządzenia bezpośrednio po tej
czynności. Elementy metalowe należy zabezpieczać olejem.
Regularnie czyścić otwory wentylacyjne sprężonym suchym powietrzem. Nie wolno wkładać do otworów wentylacyjnych ostrych przedmiotów.

Po zakończeniu pracy należy:

 Przetrzeć otwory wentylacyjne i pozostawić wolne od zanieczyszczeń.
 Przetrzeć robota za pomocą suchej szmatki.

Czyścić należy zarówno obudowę jak i spód robota do koszenia trawy.
Czyszczenia i konserwacji wymaga również stacja dokująca, zwłaszcza wtedy, gdy robot miał kontakt z mokrą lub bardzo soczystą trawą.

 UWAGA! Nigdy nie należy używać agresywnych lub żrących detergentów do czyszczenia, ponieważ mogą one uszkodzić plastikowe

części urządzenia. Niedopuszczalne jest mycie robota strumieniem wody, woda może uszkodzić części elektryczne maszyny.

Środki czyszczące i rozpuszczalniki takie jak: benzyna, czterochlorek węgla, chlorowane rozpuszczalniki czyszczące, amoniak i domowe
detergenty, które zawierają amoniak mogą uszkodzić elementy plastikowe.

UWAGA! Robota do koszenia trawy należy przechowywać w dobrze wentylowanym pomieszczeniu w suchym, niezakurzonym miejscu.
Należy przechowywać tylko sprawne urządzenie; przed składowaniem należy usunąć usterki.

Wymiana ostrzy tnących

Przed wymianą ostrzy tnących należy wyłączyć zasilanie robota koszącego i założyć rękawice ochronne.
Należy odwrócić robota i usunąć wszystkie obce obiekty, np. trawę, która zgromadziła się wokół tarczy ostrzy.
Ostrza należy sprawdzać regularnie co miesiąc i wymieniać je natychmiast, gdy się zużyją.
Żeby wymienić ostrze należy odkręcić śruby, usunąć zużyte ostrza, nasadzić nowe ostrza i przykręcić je śrubami.
Należy upewnić się, że ostrza mogą się obracać i działają poprawnie.

Przygotowanie akumulatora do recyklingu

 Zabezpieczyć terminal akumulatora wytrzymałą taśmą izolacyjną.
 UWAGA! Nie wolno próbować niszczyć lub rozłączać akumulatora czy też usuwać któregokolwiek z jego komponentów.
 Przechowywać poza zasięgiem dzieci.
 Niestosowanie się do powyższych ostrzeżeń może doprowadzić do pożaru i/lub poważnych obrażeń.

TRANSPORT

 Wyłącz robota do koszenia trawy przed przemieszczaniem go po innych niż trawiaste powierzchniach i gdy jest transportowany do miejsca

koszenia i z powrotem.

 Przed transportem robota wyjmij i zabezpiecz akumulator.
 Do transportu robota należy zabezpieczyć pasami transportowymi, a jeżeli to możliwe, transportuj robota do koszenia trawy w oryginalnym

opakowaniu.

 Podczas transportu postępuj rozważnie pamiętając, że ostrza noży robota są bardzo ostre.

21

PRZEGLĄDY I DIAGNOZOWANIE PROBLEMÓW.

Etap

Problem

Możliwa przyczyna

Rozwiązanie problemu

Przygotowywanie.

Robot nie wyjeżdża ze
stacji dokującej.

Stacja dokująca – lampka LED świeci na

czerwono.

Sprawdź połączenie robota z okablowaniem
ograniczającym.

Stacja dokująca – lampka LED miga na

zielono.

Robot nie jest w pełni naładowany. Kontynuuj
ładowanie, aż wskaźnik LED zacznie świecić
stałym zielonym światłem.

Błędna instalacja stacji dokującej.

Strzałka „IN” na stacji dokującej powinna
wskazywać na obszar roboczy.

Nadmiar drutu zwija się pod stacją
dokującą.

Skróć okablowanie, aby uniknąć skrzyżowań
(zakłóceń sygnału).

Korozja na płytach miedzianych.

Oczyścić płytki miedziane szorstką szmatką,

a w razie potrzeby papierem ściernym o
gradacji min. 1200.

Styki ładujące na stacji dokującej nie są
prawidłowo podłączone do miedzianych
płytek robota. Stacja dokująca nie jest
usytuowana na równej powierzchni.

Osadź prawidłowo stację na suchej i równej

powierzchni.

Czujnik deszczu włączony.

Wyczyść / wytrzyj 2 metalowe styki

spirytusem.

Tor ruchu robota jest

nieprawidłowy, maszyna
porusza się inaczej, niż

po wyznaczonej trasie.

Funkcja wykrywania przewodu

ograniczającego działa nieprawidłowo.
Muszą istnieć jakieś obce sygnały
interferencyjne wokół, jak np. kable
wysokiego napięcia pod ziemią, sprzęt
elektryczny dużej mocy itp.

Należy sprawdzić i ewentualnie zmienić trasę

pracy robota.

Należy oddalić trasę urządzenia od
czynników zakłócających.

Najbliższy przewód graniczny robota
sąsiada jest położony bliżej niż 1 m od

przewodu Twojego robota.

Wyreguluj przewód graniczny, aby robot mógł
normalnie wykrywać sygnał.

Styki robota nie mają

kontaktu ze stykami stacji

dokującej.

Stacja dokująca nie jest usytuowana na
równej powierzchni.

Osadź prawidłowo stację na suchej i równej

powierzchni.

Pierwsze użycie

Robot zatrzymuje się,
a wskaźnik poziomu
naładowania akumulatora
pokazuje jedną linię.

Akumulator jest rozładowany.

Zabierz robota z powrotem do stacji

dokującej i pozwól mu się naładować.
Uwaga: Jeśli wskaźnik LED robota świeci
stałym zielonym światłem, bateria jest
naładowana. Jeśli robot świeci migającym
zielonym światłem przez ponad 2 godziny,

akumulator jest uszkodzony lub nie ma

kontaktu między stykami robota i stacji
dokującej.

Robot przejeżdża przez
przewód graniczny
i zatrzymuje się w jego
pobliżu.
Koła, zwłaszcza tylne koła napędowe,
pokryte są błotem i innymi
zanieczyszczeniami, powodują słabą
przyczepność.

Oczyść koła robota i trawnik.

Kąt w rogach trawnika jest mniejszy niż

100 stopni.

Zwiększ kąt do minimum 100 stopni za
pomocą większej liczby kołków.

Funkcja sygnału okablowania
granicznego nie działa.

Zobacz rozdział „Planowanie”.

Regularna
eksploatacja

Duży hałas i wibracje.

Ostrza stępiły się, a system tnący jest
niewyważony.

Odwróć lub zmień na nowe ostrza
w zależności od sytuacji. Ważne jest, aby

jednocześnie odwrócić lub wymienić

wszystkie ostrza.

Tarcza tnąca uszkodzona w wyniku

uderzenia w twardy przedmiot.

Wymień tarczę tnącą.

Poluzowały się nakrętki mocujące tarczę
tnącą.

Mocno dokręć nakrętki.

Ciało obce utknęło między wałem ostrza
a tarczą.

Zdemontuj dysk tnący i usuń obcy przedmiot.

Robot porusza się, ale nie
tnie.

Ustawiona jest zła wysokość koszenia.

Wyreguluj wysokość cięcia i zmieniaj ją
w sposób ciągły, aż do uzyskania optymalnej
wysokości koszenia.

Regularny czas pracy po
każdym ładowaniu ulega

Brudne styki ładujące stacji dokującej.
Brudne styki/miedziane płytki robota.

Oczyść styki ładujące stacji ładującej i robota.

22

skróceniu.

Pojemność akumulatora zmniejszona po

jego wielokrotnym ładowaniu
i rozładowywaniu.

Wymień akumulator na nowy.

Robot nie wyjeżdża
rutynowo po

wcześniejszej aktywacji

czujnika deszczu.

Czujnik deszczu pozostaje aktywny.

Wyczyść / wytrzyj dwa metalowe styki

spirytusem.
Robot kręci się wkoło.

Robot nie może znaleźć sygnału.

Sprawdź, czy nie przekroczono maksymalnej
zalecanej długości kabla granicznego.

Komunikat

Możliwa przyczyna

Rozwiązanie problemu

E1

Uruchomiono wyłączenie awaryjne.

Uruchom ponownie robota na lince ograniczającej.

E2

Zadziałał czujnik podnoszenia.

Sprawdź czy wszystkie koła robota mają kontakt z trawnikiem i czy
robot nie ma zablokowanego koła. Uruchom ponownie robota na
lince ograniczającej.

E3

Robot znalazł się poza zasięgiem linki do oznaczania

obszaru roboczego.

Umieść robota na lince ograniczającej, uruchom ponownie.

E4

Linka do oznaczania obszaru roboczego jest
przerwana.

Czerwona lampka kontrolna miga? Sprawdź i napraw
uszkodzenie. Uruchom ponownie robota na lince ograniczającej.

E5

Zadziałał czujnik kolizji.

Usuń przeszkodę. Uruchom ponownie robota na lince
ograniczającej.

E6

Zbyt duży pobór mocy lewego silnika z powodu zbyt
wysokiej trawy (>4 cm) i zablokowania lewego koła.

Uruchom ponownie robota na lince ograniczającej.

E7

Zbyt duży pobór mocy prawego silnika z powodu zbyt
wysokiej trawy (>4 cm) i zablokowania prawego koła.

Uruchom ponownie robota na lince ograniczającej.

E8

Przeciążenie silnika tnącego z powodu zbyt wysokiej
trawy (>4 cm) i zablokowania mechanizmu tnącego.

Odblokuj mechanizm tnący i uruchom ponownie na lince
ograniczającej.

E9

Błąd w trakcie ładowania.

Awaria akumulatora, kilkakrotnie włącz / wyłącz robota. Jeśli błąd
będzie się powtarzał, skontaktuj się z centrum serwisowym NAC.

E10

Nad- / podnapięcie na akumulatorze.

Akumulator jest zepsuty, skontaktuj się z punktem serwisowym.

E12

Zadziałał czujnik nachylenia.

Nachylenie przekracza 20 stopni. Uruchom ponownie robota na
lince ograniczającej.

E12

Koło ślizga się.

Trawa jest za wysoka lub mokra. Uruchom ponownie robota na
lince ograniczającej.

E13

Przegrzanie akumulatora.

Poczekaj, aż akumulator ostygnie. Uruchom ponownie robota na
lince ograniczającej.

F1

Robot nie uruchamia się, ale jest sygnał na stacji
ładującej.

Sprawdź, czy robot nie wyjechał poza linkę ograniczającą.
Sprawdź, czy linka ograniczająca jest prawidłowo podłączona.

F2

Robot nie uruchamia się, brak sygnału na stacji
ładującej.

Sprawdź, czy kabel ograniczający / zasilacz jest prawidłowo
podłączony.

F3

Robot zatrzymał się.

Ustaw robot w stacji dokującej i uruchom.

F4

Zbyt niskie napięcie akumulatora.

Ustaw robota w stacji dokującej, całkowicie naładuj akumulator

robota.

. . Komunikaty stanu robota i komunikaty błędów

UWAGA! Jeśli robot wyłączy się, musi być uruchamiany na stacji dokującej.

GWARANCJA I SERWIS

Zakupiony przez Państwa produkt przeznaczony jest wyłącznie do użytku amatorskiego (hobbystycznego). W przypadku użytkowania
elektronarzędzia do innych celów (zarobkowych, zawodowych), spowoduje to utratę odpowiedzialności gwaranta za zakupione urządzenie.
Informacje na temat gwarancji oraz sieci serwisowej NAC znajdziesz w dołączonej karcie gwarancyjnej.

Pamiętaj, że po każdym użyciu maszynę należy wyczyścić. Utrzymanie sprzętu w czystości zapewni długotrwałą i niezawodną pracę.
Czyszczenie, konserwacja i przeglądy okresowe to nie są naprawy. Autoryzowane serwisy NAC mogą te czynności przeprowadzić w ramach
usługi odpłatnej.

23

NOTATKI

24

SCHEMATY ZŁOŻENIOWE URZĄDZENIA

25

26

27

DEKLARACJA ZGODNOŚCI

Deklaracja zgodności WE

Producent:
nazwa: NAC Sp. z o.o.
adres: Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:
nazwa: Robot do koszenia trawy
model: RLM1500G2-APP-NG
numer seryjny: 028 21 2490741836 0000 000001 - 028 23 2490741836 0000 999999

spełnia zasadnicze wymagania:

 dyrektywy maszynowej MD 2006/42/EC,
 dyrektywy dotyczącej kompatybilności urządzeń radiowych RED 2014/53/UE,
 dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik VI oraz 2005/88/EC,
 dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE,

spełnia wymagania następujących norm zharmonizowanych:

o EN 60335-1:2012+A11+A13,
o EN 62233:2008,
o EN 62311:2008,
o EN 50636-2-107:2015+A1,
o EN 55014-1:2017,
o EN 55014-2:2015,
o EN 301 489-1 V2.2.3
o EN 301 489-3 V2.1.1,
o EN 303 447 V1.1.1,
o EN 301489-17 V3.2.2,
o EN 300328 V2.1.1.

2000/14/EC: zastosowana procedura oceny zgodności według załącznika VI

 zmierzony maksymalny poziom mocy akustycznej L
 gwarantowany poziom mocy akustycznej L

Procedury oceny zgodności zrealizowano przy udziale jednostki notyfikowanej:
nazwa: The Société Nationale de Certification et d’Homologation
adres: 11, route de Luxembourg; L-5230 Sandweiler
numer identyfikacyjny: 0499

Miejsce złożenia i przechowywania Dokumentacji technicznej:

wynosi 65 dB(A).

WA

wynosi 62 dB(A),

WA

NAC Sp. z o.o.
Al. Krakowska 39,
05-090 Raszyn

Jarosław Malinowski
Dyrektor ds. technicznych i certyfikacji

Raszyn, 11 grudnia 2020

28

GWARANCJA

Szanowni Państwo!

Dziękujemy za dokonanie zakupu naszego produktu i gratulujemy trafnego wyboru. Urządzenie, które Państwo kupiliście, zostało
zaprojektowane i wyprodukowane według najnowszych technologii oraz reprezentuje światowe standardy jakości i niezawodności, jednocześnie
będąc przyjaznym dla środowiska.
Przypominamy o obowiązku dokładnego zapoznania się z procedurami uruchomienia oraz eksploatacji przed rozpoczęciem korzystania

z urządzenia; procedury te są zawarte w dostarczonej z urządzeniem Instrukcji Obsługi.

801 044 450

Infolinia czynna od poniedziałku do piątku w godzinach od 8.00 do 15.00. Koszt połączenia wg stawek operatorów poszczególnych sieci.

Nasza wyspecjalizowana sieć serwisowa służy Państwu wszelką pomocą w zakresie porad technicznych jak i eksploatacyjnych.

Lista autoryzowanych punktów serwisowych: znajduje się na stronie

serwis.nac.com.pl

29

WARUNKI GWARANCJI

1. Firma NAC gwarantuje sprawne działanie urządzenia zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi

2. Na urządzenie udziela się 24-miesięcznej gwarancji konsumentowi „(tj. osobie fizycznej dokonującej z przedsiębiorcą czynności prawnej

niezwiązanej bezpośrednio z jej działalnością gospodarczą lub zawodową)” oraz 12-miesięcznej gwarancji przy zakupie przez
przedsiębiorcę „(tj. osobę fizyczną, osobę prawną i jednostkę organizacyjną, prowadzącą we własnym imieniu działalność gospodarczą lub
zawodową)." Po tym okresie użytkownik ma prawo do napraw odpłatnych.

3. Wszystkie uszkodzenia ujawnione w okresie obowiązywania gwarancji wynikające z wad materiałowych, montażowych lub produkcyjnych

będą usuwane bezpłatnie.

4. Podstawą do uzyskania ochrony gwarancyjnej jest dowód zakupu urządzenia od Autoryzowanego Dystrybutora sprzętu NAC wraz

z podpisanym w dniu sprzedaży drukiem niniejszej karty gwarancyjnej wydanym przez oficjalnego Autoryzowanego Dystrybutora marki
NAC. Ochrona gwarancyjna nie będzie udzielana, jeżeli druk gwarancji będzie poświadczony/podstemplowany przez firmę niebędącą
Autoryzowanym Dystrybutorem marki NAC. Niniejsza gwarancja obowiązuje na terenie Rzeczypospolitej Polskiej.

5. Wady urządzenia podlegające gwarancji będą usuwane w terminie do 14 dni roboczych od daty przyjęcia w Autoryzowanym Serwisie NAC.

Termin ten może ulec wydłużeniu do 30 dni roboczych w wyjątkowych przypadkach.

6. Z przyczyn niezależnych od Gwaranta wskazany powyżej termin może ulec wydłużeniu, w szczególności, gdy produkt wymaga dodatkowej

weryfikacji/ekspertyzy lub wystąpią okoliczności mające postać siły wyższej uniemożliwiającej jego zachowanie np.: powódź, pożar, strajki,
klęski żywiołowe, restrykcje importowe itp.

7. W zakres gwarancji nie wchodzą czynności takie jak: montaż, konserwacja, obsługa okresowa, regulacja i czyszczenie, a także przeglądy,

wymiana oleju i filtrów wraz z materiałami i częściami użytymi do w/w czynności. Czynności te mogą być wykonane odpłatnie.

8. W celu usunięcia wad lub uszkodzeń urządzenie wraz z dowodem zakupu i ważną kartą gwarancyjną należy dostarczyć do: najbliższego

Autoryzowanego Serwisu lub skorzystać z wygodnego systemu „door to door” lub do miejsca zakupu. Urządzenie powinno zostać uprzednio
oczyszczone. Serwis/sklep może odmówić naprawy urządzenia nieoczyszczonego. Jeżeli urządzenie ma zostać wysłane, przed
przekazaniem go kurierowi lub sprzedawcy należy bezwzględnie wylać z niego płyny eksploatacyjne (paliwo i olej). Opakowanie musi
zapewnić bezpieczny transport, zaleca się opakowanie oryginalne.

9. Sposób naprawy ustala gwarant. Gwarant nie ma obowiązku dostarczenia urządzenia zastępczego na czas naprawy gwarancyjnej.

10. Gwarancja ta obowiązuje pod warunkiem, że urządzenie jest prawidłowo eksploatowane, konserwowane i obsługiwane zgodnie z dołączoną

instrukcją obsługi.

11. Użytkownik jest obowiązany do natychmiastowego zaniechania użytkowania uszkodzonego urządzenia. Kontynuacja pracy uszkodzonym

urządzeniem może powodować powstanie kolejnych usterek oraz zagrażać zdrowiu lub życiu użytkownika lub osób trzecich.

12. Gwarancją nie są objęte uszkodzenia powstałe w wyniku: uszkodzeń mechanicznych, niewłaściwego użytkowania, dokonywania modyfikacji

oraz napraw dokonanych przez osoby nieupoważnione. Dotyczy to również zamontowania i używania niewłaściwych części oraz filtrów,
smarów, olejów, paliw.

13. Zniszczenie plomb gwarancyjnych, o ile są, lub tabliczki znamionowej z numerem seryjnym, może być podstawą do odrzucenia gwarancji.

14. Gwarancja nie obejmuje wad powstałych na skutek uderzenia pioruna, pożaru, powodzi i innych klęsk żywiołowych.

15. Gwarancji nie podlegają elementy eksploatacyjne i ulegające naturalnemu zużyciu podczas pracy i podlegające kontroli stanu przez

użytkownika, takie jak: paski klinowe, żarówki, filtry, świece zapłonowe, koła jezdne, noże i ostrza tnące, uchwyty noży, głowice żyłkowe,
łańcuchy tnące, prowadnice łańcucha, linki sterownicze, wpusty i kołki przeciążeniowe.

16. Firma NAC nie odpowiada za bezpośrednie lub pośrednie szkody, straty bądź koszty wynikłe z zastosowania, bądź brakiem możliwości

zastosowania urządzenia do jakiegokolwiek celu.

17. Jeżeli przed przystąpieniem do naprawy konieczne jest przeprowadzenie czynności związanych z konserwacją urządzenia to Serwis/sklep

może przeprowadzić takie czynności odpłatnie za zgodą użytkownika/reklamującego.

18. Jeżeli podczas naprawy stwierdzono konieczność wymiany elementów związanych z bezpieczeństwem użytkowania lub osób trzecich

(m.in. ostrza tnące, łańcuchy, prowadnice, osłony elementów tnących i inne związane z bezpieczeństwem), to serwis jest zobowiązany do
wymiany tych elementów nawet wtedy, gdy wiąże się to z koniecznością pobrania opłat za zgodą użytkownika/reklamującego. W przypadku
odmowy serwis zwróci produkt bez dokonania jakichkolwiek napraw.

19. Gwarancja nie obejmuje ewentualnych szkód wyrządzonych przedmiotom lub osobom.

20. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego będącego osobą fizyczną wynikających

z przepisów o rękojmi za wady rzeczy sprzedanej.

30

KARTA GWARANCYJNA

LP.

Daty

Opis naprawy

Pieczątka zakładu

Data zgłoszenia sprzętu

Data zakończenia naprawy

Data wydania sprzętu

Data zgłoszenia sprzętu

Data zakończenia naprawy

Data wydania sprzętu

Data zgłoszenia sprzętu

Data zakończenia naprawy

Data wydania sprzętu

Data zgłoszenia sprzętu

Data zakończenia naprawy

Data wydania sprzętu

………………………………………………………………….. ………………………………………………………………………………………..
Nazwa sprzętu * Model *

…………………………… ………………………………………… …………………………………………
Data sprzedaży * Nr fabryczny urządzenia * Nr fabryczny silnika

Oświadczam, że zapoznałem się z instrukcją obsługi oraz kartą gwarancyjną. Zakupiony sprzęt otrzymałem sprawny, kompletny, wraz

z dowodem zakupu.

Czytelny podpis nabywcy ……...………………………………………………………

………………………………………………………………….

Pieczątka i czytelny podpis sprzedawcy *

1

* Wypełnia sprzedawca

*1 Oświadczam, że jestem oficjalnym Autoryzowanym Dystrybutorem sprzętu NAC.

Złożenie oświadczenia niezgodnego ze stanem faktycznym przez podmiot niebędący autoryzowanym Dystrybutorem sprzętu NAC może
skutkować odpowiedzialnością karną sprzedawcy na podstawie art. 271 i art. 286 Kodeksu Karnego.

31
