INSTRUKCJA OBSŁUGI I KARTA GWARANCYJNA
Kosiarka spalinowa NAC
MODELE: LS46-625E-HS,LS50-625E-HS,LS50-675EXi-HS
SERWIS.NAC.COM.PL
K O M P L E K S O W A O B S Ł U G A S E R W I S O W A
Zapewniamy Twój święty spokój

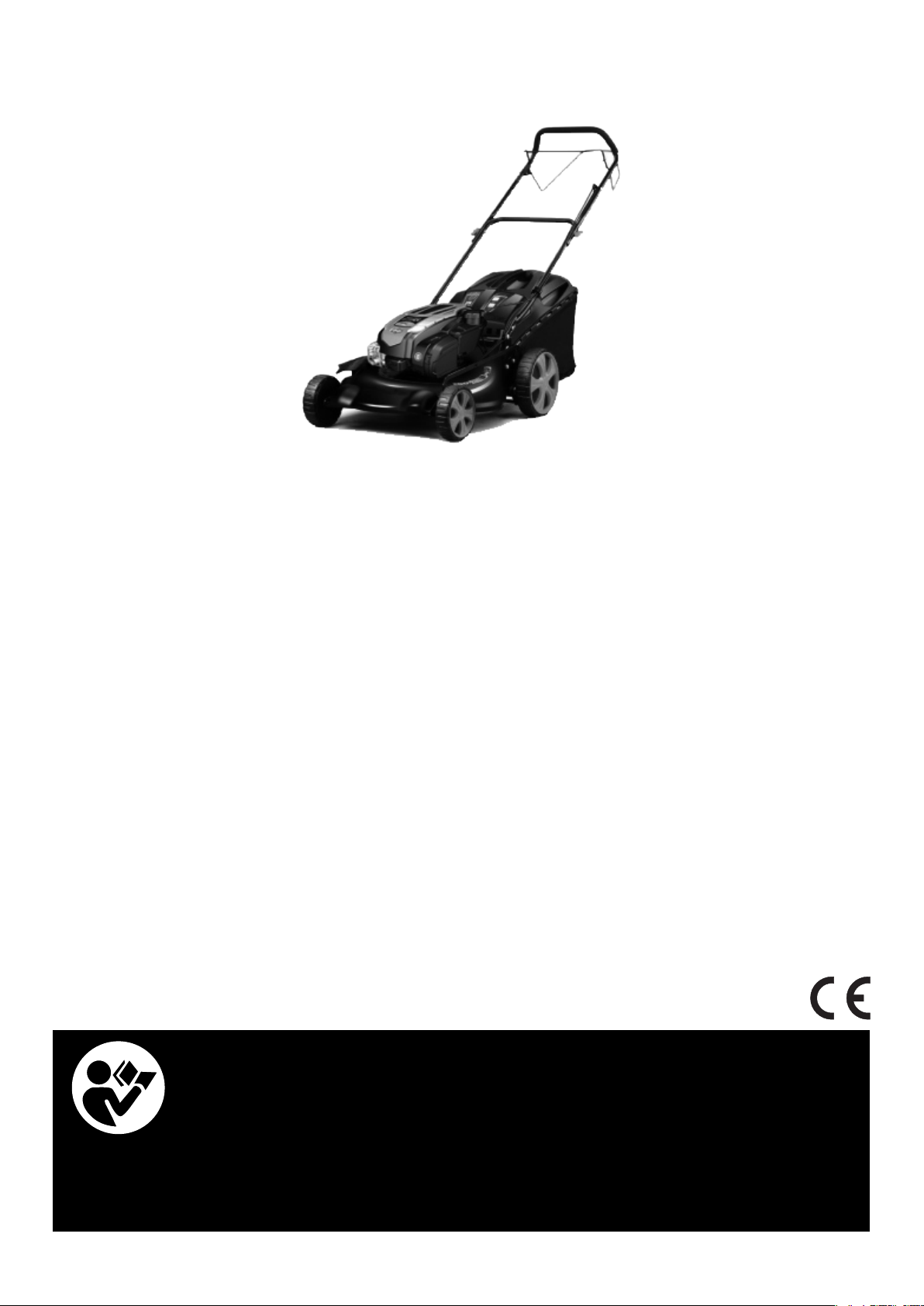

Kosiarka spalinowa NAC
MODELE: LS46-625E-HS,LS50-625E-HS,LS50-675EXi-HS
Producent: NAC Sp. z o.o.
Al. Krakowska 39, 05-090 Raszyn, tel. 801 044 450, fax +48 22 314 93 09
www.nac.com.pl, info@nac.com.pl
Serwis Centralny - Magazyn
Strobów 2E, 96-100 Skierniewice
tel. 801 044 450, fax +48 46 819 35 29
www.serwis.nac.com.pl, serwis@nac.com.pl
Uwaga!
Przed przystąpieniem do montażu lub obsługi należy zapoznać się
z niniejszą Instrukcją Obsługi.
Urządzenie przeznaczone jest do obsługi terenów przydomowych.
Używanie urządzenia do celów profesjonalnych, półprofesjonalnych lub zarobkowych
powoduje unieważnienie gwarancji.
INSTRUKCJA ORYGINALNA - wydanie 2018
2 3
SPIS TREŚCI
INSTRUKCJA OBSŁUGI
Spis treści __________________________________3
Dane Techniczne ______________________________4
Piktogramy i oznaczenia sterownicze __________________4
Zasady bezpieczeństwa dla maszyn i urządzeń z silnikiem
spalinowym _________________________________5
Ogólne przepisy bezpieczeństwa ____________________5
Szczegółowe przepisy bezpieczeństwa dla kosiarek _________7
Bezpieczeństwo i odpowiedzialność producenta ___________8
Zastosowanie ________________________________9
W razie wypadku lub awarii _______________________9
Dodatkowe informacje dla użytkownika ________________9
Przygotowanie do pracy__________________________9
Dostawa __________________________________10
Montaż ___________________________________11
Przygotowanie silnika __________________________12
Tankowanie paliwa ____________________________12
Użytkowanie kosiarki___________________________13
Rozruch silnika ______________________________13
Ustawienie wysokości koszenia ____________________13

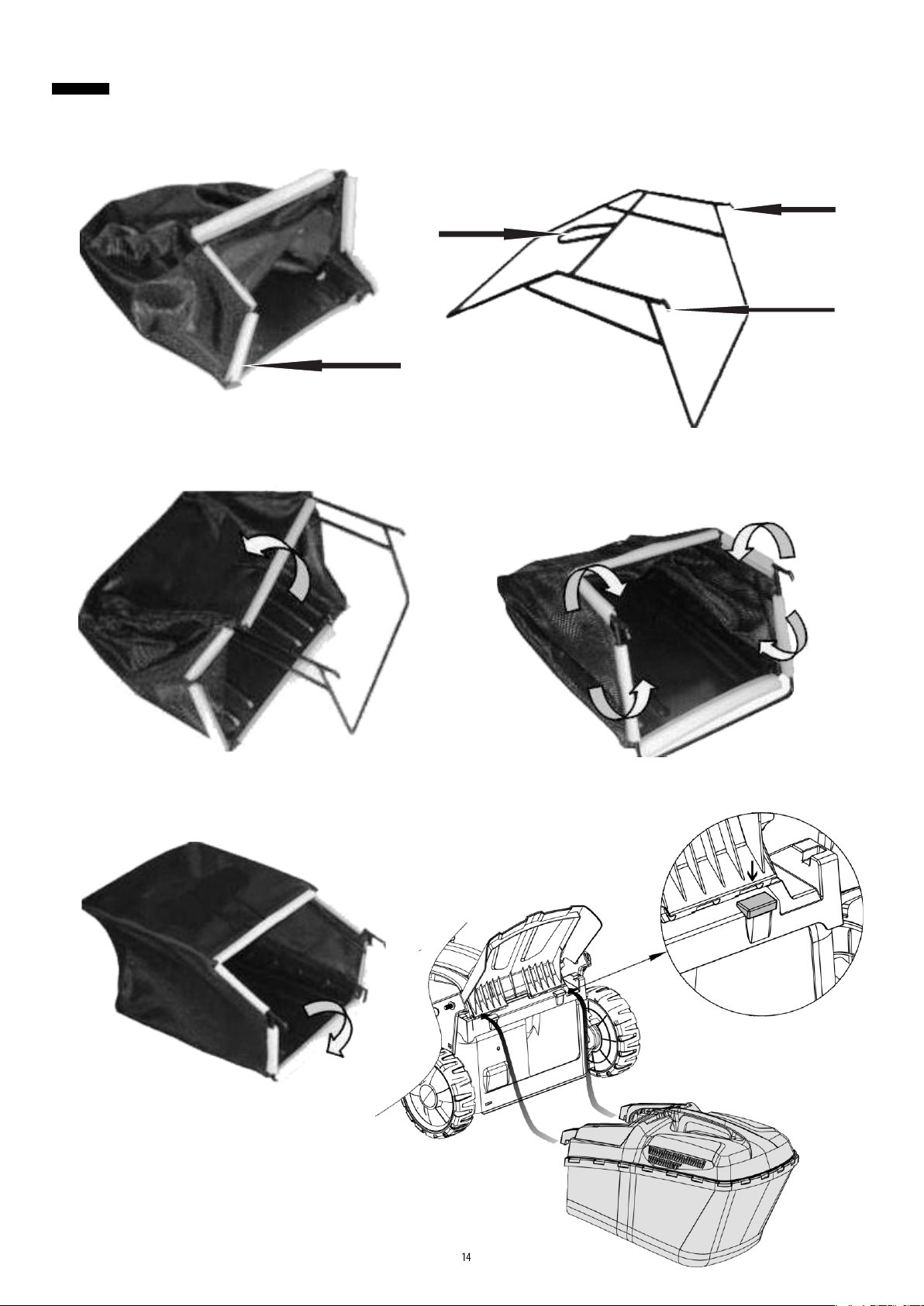

Instrukcja złożenia kosza na trawę __________________14

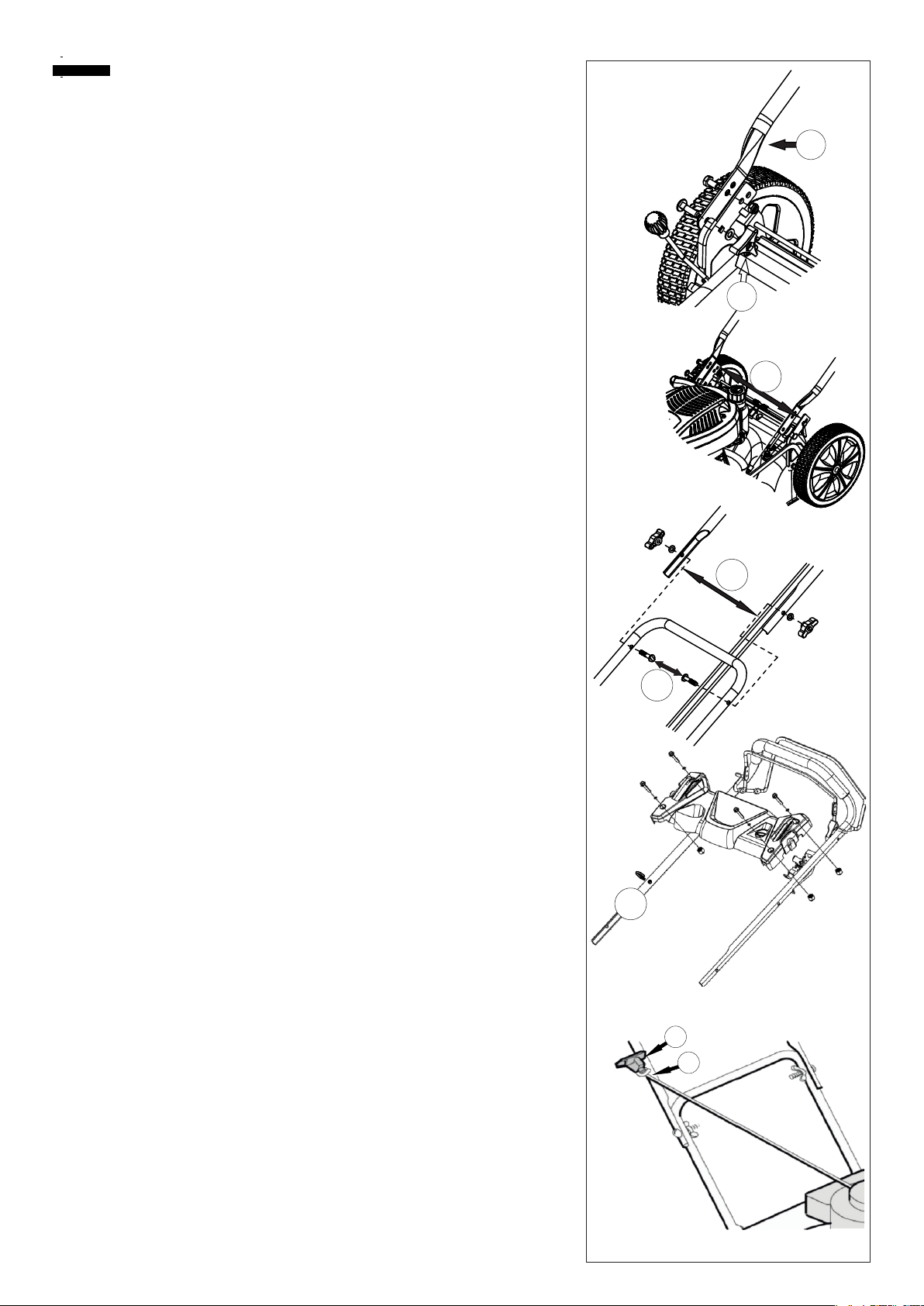

Montaż rączki _______________________________15

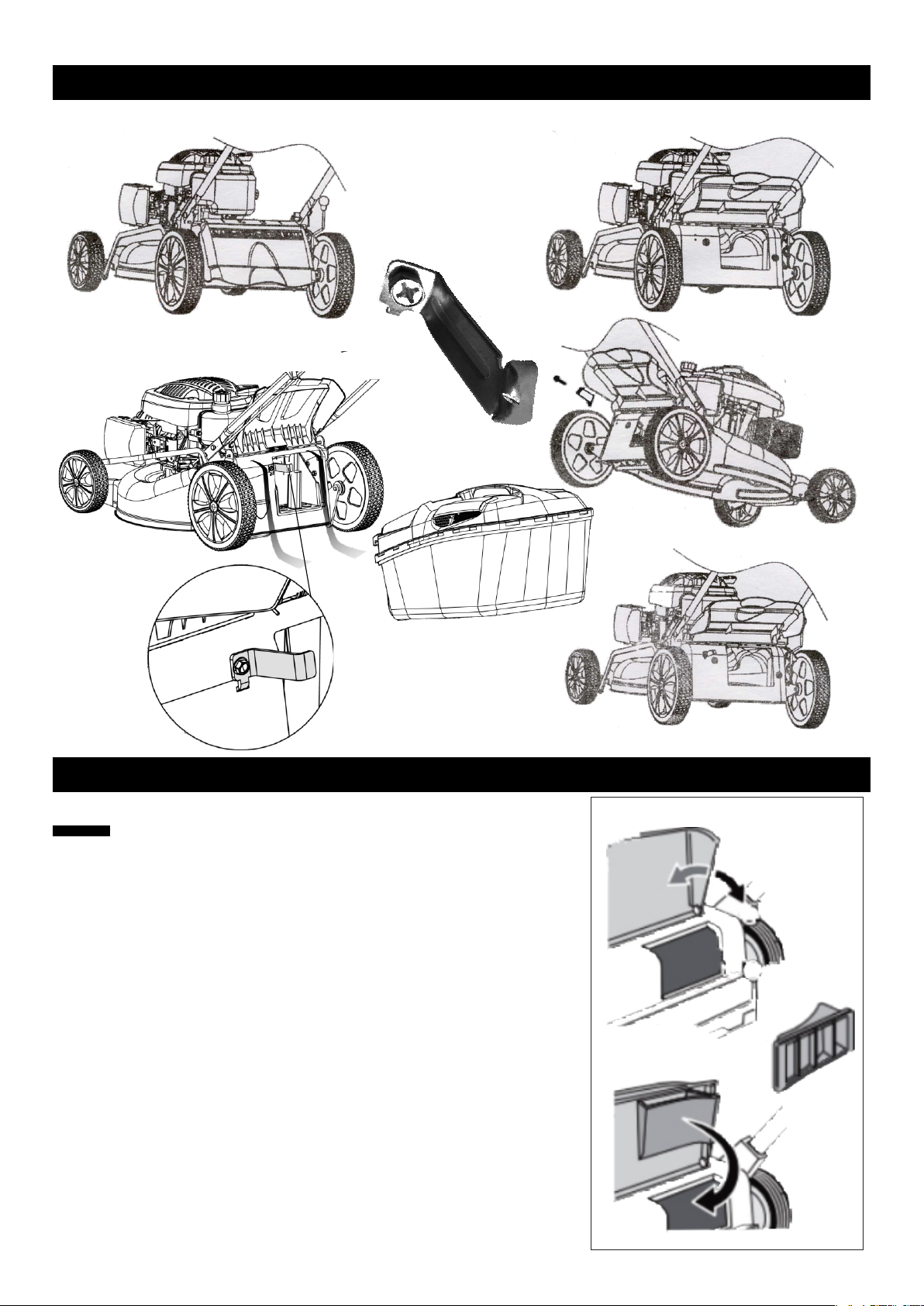

Montaż kosza na trawę _________________________15
Czyszczenie obudowy zespołu tnącego ________________15

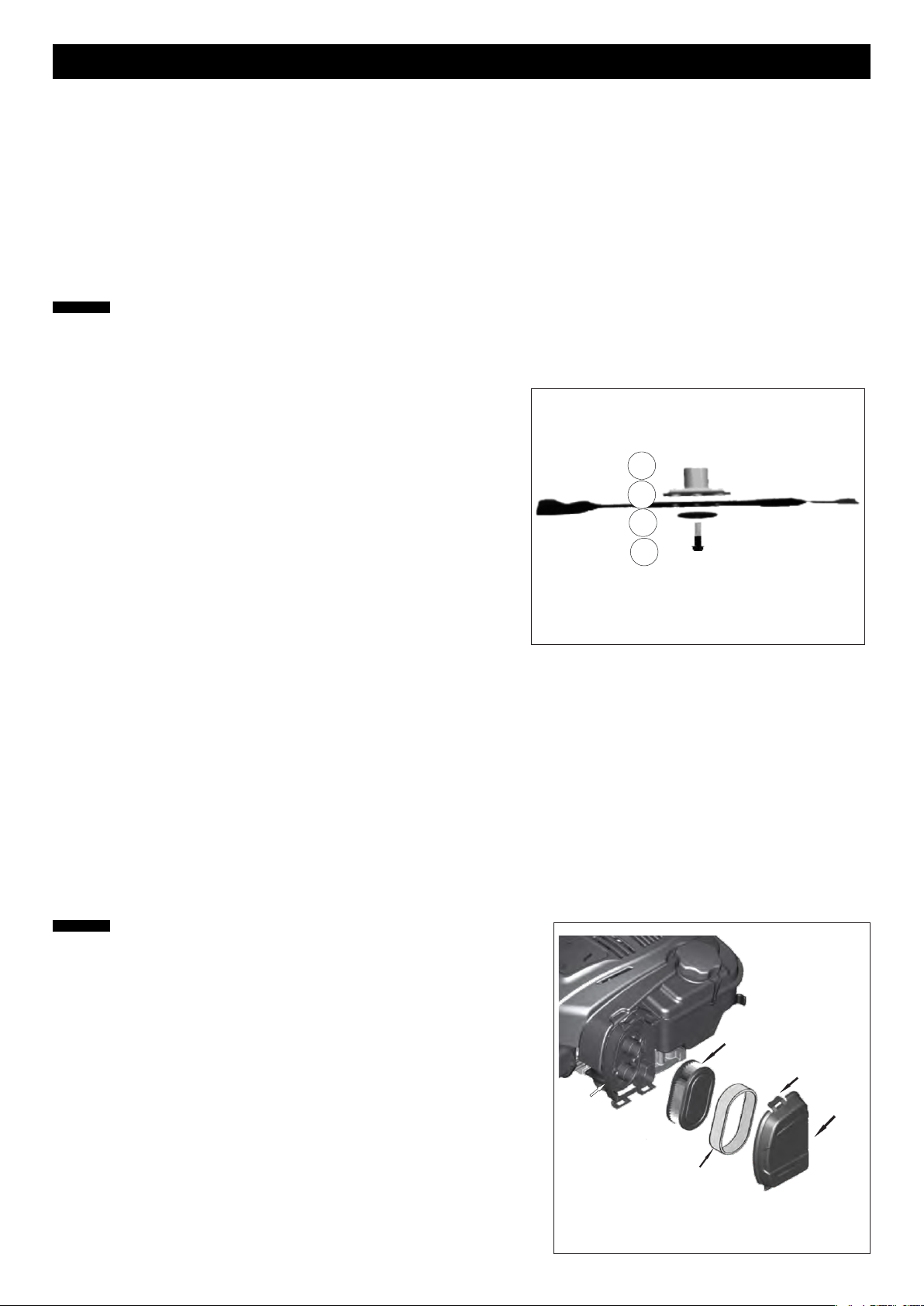

Obsługa noży tnących/demontaż noża ________________16
Wymiana filtra powietrza i świecy zapłonowej _________16/17
Wymiana oleju ______________________________17
Przygotowanie do transportu______________________17
Montaż uchwytu podtrzymującego klapę ______________18
Mulczowanie _______________________________18
Tabela przeglądów ____________________________19
Usuwanie usterek_____________________________19

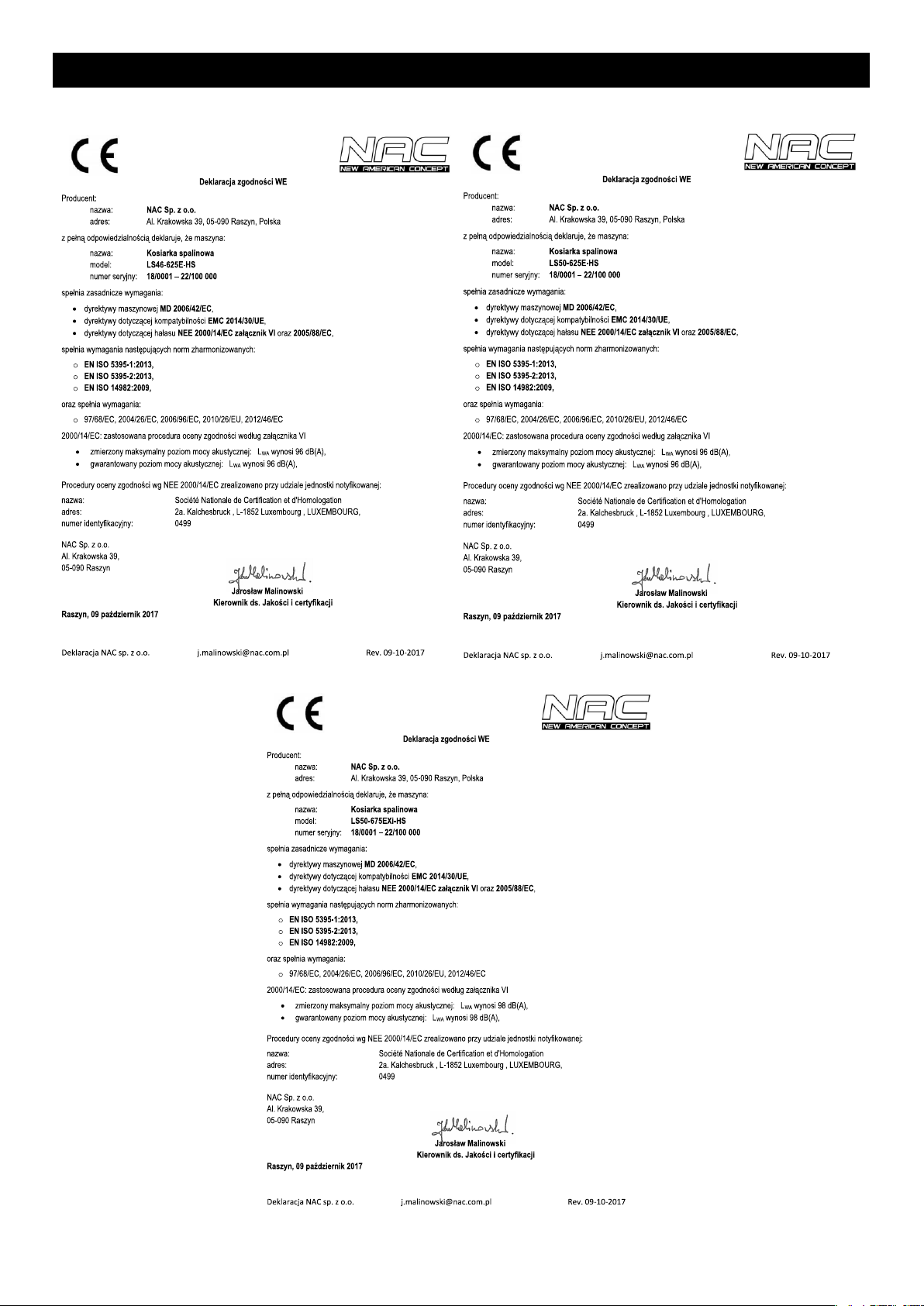

Deklaracje CE _______________________________20
Gwarancja _________________________________21
Warunki gwarancji ____________________________22
Karta gwarancyjna ____________________________23
Kontakt z serwisem ___________________________24
Tekst oznaczony tym znakiem jest szczególnie ważny dla zachowania bezpieczeństwa użytkowania maszyny.
W przypadku niezrozumienia instrukcji, bądź jej części, należy skontaktować się ze sprzedawcą wyrobu lub importerem
w celu wyjaśnienia wątpliwości.

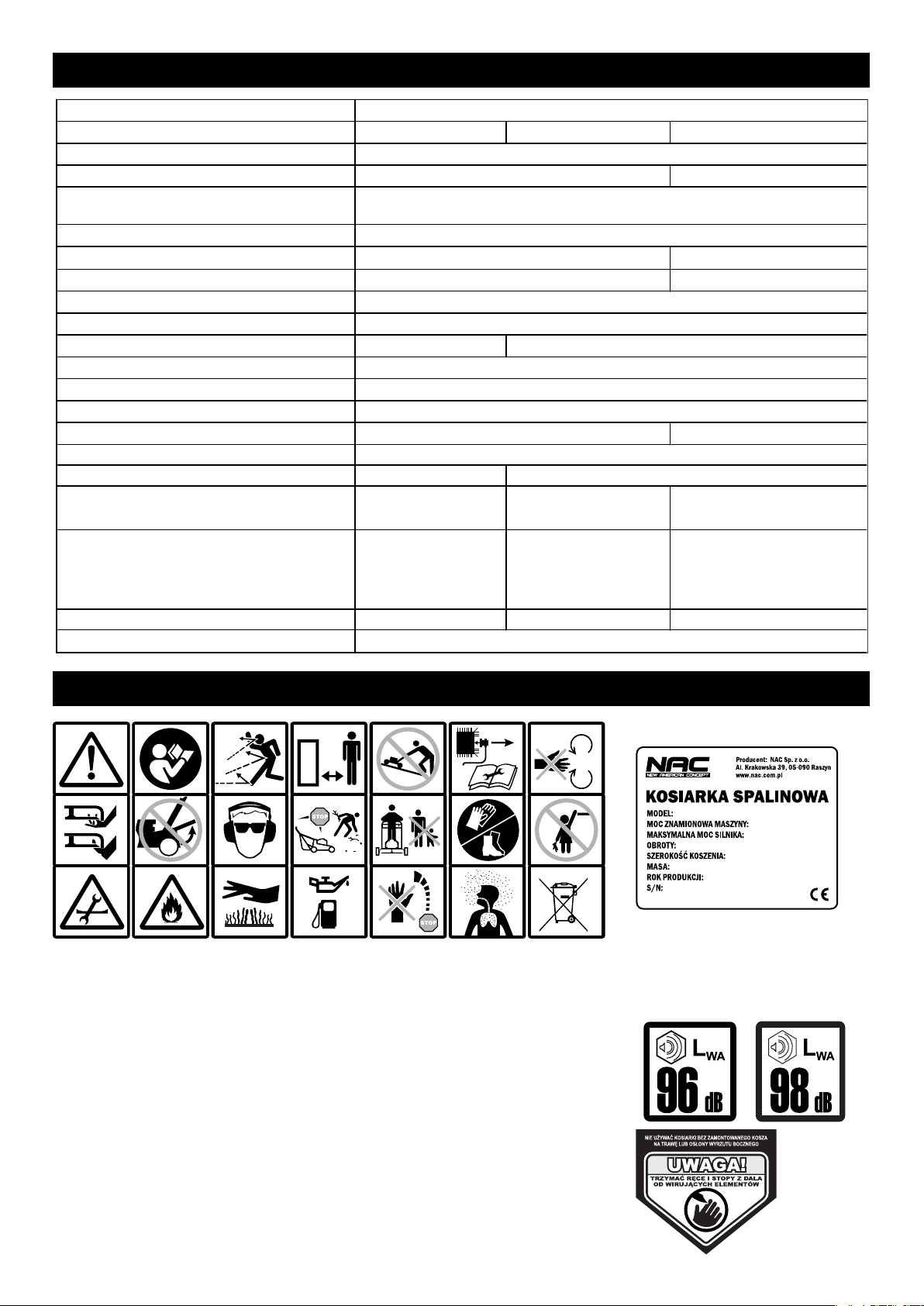

DANE TECHNICZNE
Model LS46-625E-HS LS50-625E-HS LS50-675EXi-HS
Silnik
Seria 675EXi-SERIES
Typ
Paliwo
Pojemność
163 cm
3
Moc znamionowa maszyny 2,88 kW
Moc maksymalna silnika
Prędkość obrotowa
Szerokość koszenia 46 cm
Wysokość koszenia
Pojemność kosza
Obudowa
Pojemność zbiornika paliwa 1 L
Pojemność miski olejowej
Gwarantowany poziom mocy akustycznej LWA 96 dB (A)
Poziom ciśnienie akustycznego na stanowisku pracy LPA
niepewność pomiaru
83,8dB(A),
K=2,5 dB(A)
83,6 dB(A),
K=2,5 dB(A)
85,4 dB(A),
K=2,5 dB(A)
Wartość drgań przenoszonych przez maszynę i
działających na kończyny gólne operatora afront_hv,eq
niepewność pomiaru
afront_hv,eq 3,575 m/s
2
K= 1,5 [m/s2]
afront_hv,eq 4,95 m/s
2
K= 1,5 [m/s2]
afront_hv,eq 3,874 m/s
2
K= 1,5 [m/s2]
Masa 30 kg 31 kg 35 kg
Rok produkcji
51 cm
25-75 mm
60 L
stalowa
2018
98 dB (A)
Z napędem
0,8 L
benzyna bezołowiowa 95 Pb
0,47 L
625E-SERIES
Jedno cylindrowy, 4-suwowy,chłodzony powietrzem OHV
b.d
2800 obr/min
Briggs & Stratton
150 cm
3
2,07 kW
PIKTOGRAMY OSTRZEGAWCZE I OZNACZENIA STEROWNICZE
1 2 3 4 5 6 7
8 9 10 11 12 13 14
15 16 17 18 19 20 21
1. Uwaga! Niebezpieczeństwo. Zachowaj szczególną ostrożność.
2. Ważne! Przeczytaj instrukcję i przestrzegaj ostrzeżeń.
3. Niebezpieczeństwo zranienia przez wyrzucane przez
pracujące urządzenie obiekty. Zachować dystans od osób
postronnych min. 15 m.
4. Zachować bezpieczną odległość od budynków.
5. Nie koś trawy na zboczach w kierunku ich pochylenia.
6. Uwaga! Odłącz fajkę wysokiego napięcia od świecy przed
konserwacją i/lub naprawą.
7. Uwaga! Trzymaj ręce i stopy z dala od wirujących elementów.
8. Uwaga! Utrzymuj ręce i stopy z dala od ostrzy noża.
9. Nigdy nie pracuj z uniesioną klapą wyrzutu do kosza.
Poderwane przez ostrze kosiarki obiekty mogą być
niebezpieczne.
10. Stosuj okulary i nauszniki ochronne.
11. Przed rozpoczęciem pracy należy sprawdzić i oczyścić teren.
12. Osoby postronne nie powinny znajdować się w pobliżu
pracującej kosiarki – minimum 15 m.
13. Noś obuwie ochronne. Używaj rękawic ochronnych.
14. Urządzenie należy przechowywać poza zasięgiem dzieci.
15. Przed rozpoczęciem czyszczenia, naprawy lub kontroli
urządzenia upewnij się, że ostrze i wszystkie części ruchome
zatrzymały się.
16. Ryzyko pożaru lub wybuchu. Benzyna jest wysoce
łatwopalna.
17. Uwaga! Gorąca powierzchnia może spowodować oparzenia.
18. UWAGA! Silnik czterosuwowy, nie mieszaj benzyny
z olejem. Silnik ma osobne wlewy do oleju i benzyny,
oznaczone piktogramami.
19. Ostrze obraca się przez kilka sekund po wyłączeniu kosiarki.
Nie unoś, nie przenoś kosiarki, której ostrza nie są całkowicie
zatrzymane.
20. Uwaga! Spaliny są szkodliwe dla zdrowia. Istnieje
niebezpieczeństwo zatrucia lub uduszenia. Nie korzystaj
z urządzenia w pomieszczeniach zamkniętych.
21. Nie wyrzucaj zużytego urządzenia. Obowiązkiem
użytkownika jest przekazanie zużytego urządzenia do
wyznaczonego punktu zbiórki w celu recyklingu odpadów.
4 5
Inne oznaczenia na urządzeniu:
Tabliczka znamionowa jest umieszczona na tylnej części
obudowy kosiarki.
Informacje zawarte w tej tabliczce są niezbędne dla
ustalenia odpowiednich części zamiennych i czynności
obsługowych.
Gwarantowany poziom mocy akustycznej
Ostrzeżenie
ZASADY BEZPIECZEŃSTWA
DLA MASZYN I URZĄDZEŃ Z SILNIKIEM SPALINOWYM
Urządzenie uważa się za odpowiednie do użytkowania krajach, w których występuje klimat umiarkowany, równomiernie wilgotny.
OSTRZEŻENIE!
ź Przeczytaj dokładnie instrukcję. Zapoznaj się z przepisami bezpieczeństwa oraz zasadami prawidłowego użytkowania urządzenia.
ź Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem elektrycznym, pożaru i/lub
poważnych obrażeń.
ź Zachowaj niniejszą instrukcję, aby móc skorzystać z niej w przyszłości.
ź Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej lub psychicznej
oraz osoby nie mające doświadczenia lub znajomości urządzenia, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania urządzenia
przekazaną przez osoby odpowiadające za ich bezpieczeństwo.
ź Nie pozwalaj obsługiwać urządzenia dzieciom, młodzieży do lat 16 i osobom nie zapoznanym z instrukcją obsługi urządzenia.
OGÓLNE PRZEPISY BEZPIECZEŃSTWA
Bezpieczeństwo w miejscu pracy
ź W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złe oświetlenie przyczyniają się do wypadków.
ź Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używa się urządzeń z silnikiem spalinowym. Rozproszenie uwagi może spowodować
utratę kontroli nad urządzeniem. Sprzęt ogrodowy należy pozostawiać z dala od osób postronnych.
ź Operator lub użytkownik jest odpowiedzialny za wypadki lub zagrożenia występujące wobec innych osób lub otoczenia.
Bezpieczeństwo obchodzenia się z paliwem
ź Silnik spalinowy jest przystosowany do pracy na benzynie lub mieszance paliwowej (patrz rodzaj paliwa w danych technicznych urządzenia).
ź Benzynę należy przechowywać tylko w specjalnie do tego celu przygotowanych pojemnikach (kanistrach).
ź Benzynę przechowywać z dala od czynników mogących wywołać pożar np. w pobliżu bojlera, ogniska, otwartego ognia, tam gdzie występuje iskrzenie
elektryczne, podwyższona temperatura, iskry spowodowane spawaniem lub inne źródła ciepła, które mogą spowodować zapalenie się paliwa.
ź Zbiornik paliwa należy napełniać tylko na wolnym powietrzu.
ź Wyjątkowo niebezpieczne jest palenie papierosów lub używanie otwartego ognia podczas pracy urządzenia lub przy napełnianiu zbiornika paliwa.
ź Przed przystąpieniem do napełniania paliwem zbiornika zawsze należy najpierw wyłączyć i schłodzić silnik.
ź Nie napełniać zbiornika więcej niż 1 cm poniżej dolnej krawędzi wlewu, benzyna ma dużą rozszerzalność cieplną.
ź W przypadku rozlania paliwa należy niezwłocznie wytrzeć rozlaną benzynę suchą tkaniną.
ź Podczas napełniania zbiornika paliwa należy zwrócić szczególną uwagę, aby nie rozlać paliwa na odzież. Nasączona benzyną odzież może się zapalić,
dlatego należy ją natychmiast zmienić.
ź Po napełnieniu paliwem zbiornika urządzenia należy szczelnie, ale z wyczuciem, dokręcić jego korek, a przed uruchomieniem silnika przenieść kanister
z paliwem do miejsca odległego, o co najmniej 3 m od miejsca, gdzie dokonywane było napełnianie.
ź Przed uruchomieniem silnika sprawdź szczelność całego układu paliwowego, zwłaszcza zbiornik paliwa, przewody paliwowe, złącza, korek wlewu i okolice
gaźnika. Nie uruchamiaj silnika, jeśli wykryjesz nieszczelność układu paliwowego, gdyż grozi to pożarem.
ź Urządzenie nie powinno pracować w atmosferach wybuchowych, jakie tworzą ciecze łatwopalne, gazy lub pyły. Silnik spalinowy może wytworzyć iskry,
które mogą zapalić pył lub opary.
ź Nie należy używać urządzenia, jeżeli są kłopoty z jego wyłączaniem. Każde urządzenie, którego nie można wyłączyć jest niebezpieczne i musi zostać
naprawione.
ź Nie przechowywać urządzenia z napełnionym zbiornikiem paliwa wewnątrz pomieszczeń. Opary benzyny są łatwopalne i niebezpieczne dla zdrowia.
UWAGA!
Należy unikać wdychania oparów benzyny i spalin. Benzyna, opary benzyny oraz spaliny mogą być przyczyną zatrucia.
Nie uruchamiaj silnika w pomieszczeniach zamkniętych lub słabo przewietrzanych. W przypadku bólu głowy, mdłości, zaburzeń słyszenia
lub widzenia natychmiast przerwij pracę.
Bezpieczeństwo osobiste
ź Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas pracy urządzeniem. Nie wolno używać urządzenia, gdy jest się
zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy może spowodować poważne osobiste obrażenia.
ź Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach wyposażenia ochronnego,
takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy obrażenia osobiste.
ź Przed uruchomieniem sprzętu należy usunąć wszystkie przedmioty oraz narzędzia. Pozostawienie narzędzia w obracającej się części roboczej maszyny
może spowodować osobiste obrażenia.
ź Nie należy wychylać się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę w sytuacjach nieprzewidzianych.
ź Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części
ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome.
ź W czasie pracy należy trzymać urządzenie za dodatkowe uchwyty, jeśli urządzenie jest w nie wyposażone. Utrata kontroli nad urządzeniem niesie ryzyko
uszkodzenia ciała.
ź Nie należy używać urządzenia, jeżeli są kłopoty z jego wyłączaniem. Każde urządzenie, którego nie można wyłączyć jest niebezpieczne i musi zostać
naprawione.
Pomimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków
ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.
Użytkowanie i troska o sprzęt
ź Nie należy przeciążać urządzenia. Należy stosować urządzenie o mocy odpowiedniej do wykonywanej pracy. Odpowiednio dobrane urządzenie umożliwi
pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.
ź Nieużywane urządzenie należy przechowywać poza zasięgiem dzieci. Nie należy pozwalać osobom niezaznajomionym z urządzeniem lub niniejszą
instrukcją na używanie go. Urządzenia o napędzie spalinowym są niebezpieczne w rękach nieprzeszkolonych użytkowników.
ź Narzędzia o napędzie spalinowym należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części ruchomych, pęknięcia części
i wszystkie inne czynniki, które mogą mieć wpływ na pracę urządzenia. Jeżeli stwierdzi się uszkodzenia, należy urządzenie przed użyciem naprawić.
Przyczyną wielu wypadków jest niefachowy sposób naprawy i/lub konserwacji urządzenia.
ź Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części. Należy wymienić na nowe tabliczki ostrzegawcze
umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone.
ź Naklejki ostrzegawcze i części zamienne można zamówić w serwisie firmy NAC oraz u autoryzowanych dealerów.
ź Urządzenie o napędzie spalinowym, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki i rodzaj
pracy do wykonania. Używanie urządzenia w sposób, do jakiego nie jest przewidziane, może być niebezpieczne.
Obsługa i eksploatacja urządzeń wyposażonych w akumulator
ź Przed włożeniem akumulatorów do urządzenia należy upewnić się, że jego włącznik/wyłącznik jest w pozycji „wyłączony”. Wkładanie akumulatorów
do urządzenia, gdy włącznik/wyłącznik jest w pozycji „włączony” może stać się przyczyną poważnych urazów ciała.
ź Należy używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki do ładowania innego typu akumulatorów może być przyczyną pożaru.
ź Nigdy nie należy używać akumulatorów innych niż zalecane przez producenta. Użycie innych akumulatorów może być przyczyną poważnych obrażeń ciała
lub pożaru.
ź W czasie, gdy urządzenie nie jest używane należy wyjąć z niego akumulator. Akumulator należy przechowywać z dala od metalowych przedmiotów takich
jak: spinacze do papieru, monety, gwoździe, śruby itp., które mogą zewrzeć zaciski akumulatora. Zwarcie zacisków akumulatora może spowodować
oparzenia lub pożar.
ź W ekstremalnych warunkach z akumulatora może wydostać się ciecz. Bezwzględnie należy uniknąć z nią kontaktu. Jeżeli przypadkowo nastąpi zetknięcie
z cieczą – należy natychmiast to miejsce przemyć wodą. Jeżeli ciecz trafi do oczu, należy niezwłocznie skontaktować się z lekarzem.
Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub oparzenia.
Naprawa
ź Przed wykonaniem każdej regulacji, wymiany części lub magazynowaniem należy zdjąć przewód ze świecy zapłonowej. Takie zapobiegawcze środki
bezpieczeństwa redukują ryzyko przypadkowego rozruchu.
ź Naprawę należy zlecać osobie wykwalifikowanej, wykorzystując wyłącznie oryginalne części zamienne. Zapewni to dalszą bezpieczną pracę urządzenia.
Zalecane jest zlecenie każdej czynności serwisowej autoryzowanemu serwisowi firmy NAC.
UWAGA!
Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem.
Opakowanie, zwłaszcza torbę foliową należy przechowywać w miejscach niedostępnych dla dzieci.
6 7
SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA DLA KOSIAREK
Ostrzeżenie
ź Uwaga na ostre krawędzie noży. Noże obracają się jeszcze po wyłączeniu silnika.
ź Można korzystać tylko z kosiarki w dobrym stanie technicznym, w razie potrzeby wykonać niezbędne czynności lub skontaktować się z serwisem. Zaleca się
korzystanie z usług autoryzowanego serwisu firmy NAC.
ź Przed każdym uruchomieniem należy sprawdzić, czy:
– urządzenie jest zmontowane zgodnie z instrukcją;
– narzędzie tnące i cały zespół tnący (nóż kosiarki, elementy mocujące, obudowa zespołu tnącego) są w dobrym stanie technicznym; należy regularnie
sprawdzać ich zamocowanie, uszkodzenia oraz zużycie (zagłębienia lub pęknięcia);
– urządzenia zabezpieczające (np. osłona wyrzutu, obudowa, uchwyt kierujący, dźwignia hamulca silnika) są w dobrym stanie technicznym i prawidłowo
działają;
– kosz na trawę jest nieuszkodzony i prawidłowo zamontowany, nie można używać uszkodzonego kosza na trawę;
ź Nie wolno włączać kosiarki, jeżeli nóż nie jest prawidłowo zamontowany. Niebezpieczeństwo powstania niebezpiecznych wibracji!
ź Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza prawdopodobieństwo zakleszczenia
i ułatwia obsługę.
ź Przed regulacją, czyszczeniem, konserwacją, wyłączyć urządzenie i zdjąć przewód wysokiego napięcia ze świecy zapłonowej.
ź Nie koś, gdy inne osoby, szczególnie dzieci lub zwierzęta, są w pobliżu.
ź Nie uruchamiaj uszkodzonej kosiarki.
ź Nie dotykaj noży zanim sprzęt nie zostanie wyłączony i noże całkowicie nie zatrzymają się.
ź Nie podnoś ani nie przenoś urządzenia z włączonym silnikiem.
ź Wyłącz kosiarkę i zdejmij przewód wysokiego napięcia ze świecy zapłonowej gdy:
– pozostawiasz sprzęt bez dozoru;
– przed regulacją blokady;
– przed sprawdzaniem, czyszczeniem lub naprawą urządzenia;
– po uderzeniu w twardy obcy przedmiot;
– przed czyszczeniem wylotu;
– w przypadku powstania nietypowych drgań.
Przygotowanie
ź Podczas koszenia zawsze noś solidne obuwie i długie spodnie, nie obsługuj urządzenia z bosymi stopami lub w sandałach.
ź Sprawdź dokładnie teren, na którym urządzenie będzie pracować i usuń wszystkie kamienie, gałęzie, druty, kości i inne obce przedmioty.
ź W wysokiej trawie można nie zauważyć przeszkód (np. pniaków, korzeni, kopca kreta), dlatego przed rozpoczęciem pracy z użyciem urządzenia należy
oznakować wszystkie przeszkody ukryte w trawie, których nie można usunąć.
ź Przed użyciem zawsze sprawdź, czy noże, śruby i zespół noży nie są zużyte lub uszkodzone. Wymień zużyte lub uszkodzone noże i śruby parami, w celu
zachowania wyważenia.
ź W przypadku urządzeń wielonożowych zachowaj ostrożność, gdyż obrót jednego noża może spowodować obroty innych noży.
Ostrzenie noża
Aby zapewnić kosiarce optymalne warunki pracy, nóż maszyny powinien być naostrzony. Ta prosta z pozoru czynność musi być wykonana ze szczególną
starannością. Wymaga to dużej wiedzy technicznej i niezbędnego sprzętu serwisowego. Producent nie odpowiada za wszelkie uszkodzenia kosiarki związane
ze źle przeprowadzoną czynnością ostrzenia noża. Zalecany kąt ostrzenia to 30°.
Bezpiecznie jest zlecić ostrzenie noża autoryzowanemu serwisowi firmy NAC.
Przed przystąpieniem do ostrzenia kosiarkę należy wyłączyć, poczekać na schłodzenie się silnika, zdjąć przewód wysokiego napięcia ze świecy zapłonowej,
ewentualnie wymontować akumulator i odkręcić nóż.
Nóż można ostrzyć ręcznie, przy pomocy osełki lub odpowiedniego pilnika do metalu, jeszcze lepiej profesjonalną ostrzałką, cały czas mając na uwadze fakt,
że ostrze może ulec przegrzaniu, tym samym nie będzie nadawać się do pracy.
Zalecane jest używanie ciekłego chłodziwa do obróbki metalu, dopuszczalne jest użycie wody cały czas mając na uwadze fakt, że nie wszystkie urządzenia
ostrzące mogą pracować w strumieniu chłodziwa.
Zabarwienie powierzchni ostrza na kolor niebieski świadczy o uszkodzeniu noża, którego nie należy już używać.
Po każdym ostrzeniu noża należy bezwzględnie go wyważyć.
Jeżeli użytkownik nie dysponuje wyważarką i odpowiednią wiedzą, konieczne jest oddanie noża do specjalistycznego serwisu w celu wyważenia.
Praca z niewyważonym nożem powoduje powstanie nadmiernych wibracji i w konsekwencji może spowodować poluzowanie połączeń śrubowych całego
urządzenia, ze śrubą mocowania noża włącznie, co może być niebezpieczne dla zdrowia i życia użytkownika.
Użytkowanie
ź Koś tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym.
ź Nie koś podczas deszczu, zwłaszcza podczas burzy. Unikaj koszenia mokrej trawy.
ź Zawsze upewnij się, że twoje nogi na pochyłości stoją pewnie.
ź Chodź, nigdy nie biegaj. Pamiętaj by zachować pewną, bezpieczną pozycję.
ź Kosiarkami rotacyjnymi koś w poprzek zbocza, nigdy w górę lub w dół.
ź Zachowaj szczególną ostrożność przy zmianie kierunku jazdy na zboczu.
ź Nie koś na nadmiernie pochylonych zboczach. Maksymalny kąt pochylenia urządzenia przy pracy to 15° od poziomu.
ź Zwracaj szczególną uwagę przy cofaniu lub ciągnięciu urządzenia do siebie.
Cofanie z wirującym nożem jest niewskazane, a w przypadku urządzeń z napędem - zabronione.
ź Obowiązkowo wyłącz urządzenie, jeśli ma być przechylane lub podczas przemieszczania go po innych niż trawiaste powierzchniach
i gdy jest transportowane do lub z miejsca koszenia.
ź Przed transportem kosiarki należy usunąć olej, a następnie: schłodzić silnik, usunąć paliwo ze zbiornika, gaźnika i przewodów paliwowych.
ź Urządzenie można transportować tylko w pozycji roboczej, czyli pod kątem maksymalnie 15 stopni od poziomu.
ź Nie wolno używać urządzenia z uszkodzonymi osłonami lub obudowami oraz bez elementów zabezpieczających, np. dołączonych osłon i/lub pojemników
na trawę.
ź Uruchamiaj silnik zgodnie z instrukcją, zwracając uwagę, czy stopy są z dala od noży.
ź Nie przechylaj urządzenia podczas uruchamiania silnika. Przed uruchomieniem urządzenia upewnij się, czy obie ręce są prawidłowo usytuowane.
ź Nie trzymaj rąk i stóp w pobliżu obracających się części. W przypadku kosiarek rotacyjnych pilnuj, aby otwór wyrzutowy był drożny.
ź Podczas uruchamiania kosiarki z napędem nie wolno przyciągać dźwigni uruchamiającej napęd.
Konserwacja i przechowywanie
Ostrzeżenie
ź Przed przystąpieniem do czynności związanych z naprawą, obsługą lub konserwacją upewnij się, że jest odłączony przewód wysokiego napięcia ze świecy
zapłonowej i w pobliżu nie ma dzieci i osób trzecich.
ź Pamiętaj o tym, że w zbiorniku maszyny może znajdować się paliwo. Zasady bezpieczeństwa dotyczące postępowania z paliwem zostały opisane
w niniejszej instrukcji w części: „Bezpieczeństwo obchodzenia się z paliwem”.
ź Utrzymuj w należytym stanie wszystkie nakrętki, śruby i wkręty, aby być pewnym, że urządzenie będzie bezpiecznie pracowało.
ź Sprawdzaj często pojemnik na trawę, czy nie jest zużyty bądź uszkodzony.
ź W przypadku kosiarek rotacyjnych upewnij się, czy są stosowane noże właściwego typu.
@ Po zakończeniu pracy należy urządzenie oczyścić z resztek ściętej trawy, kurzu i pyłu.
Należy bezwzględnie odłączyć przewód wysokiego napięcia ze świecy zapłonowej. Należy zdemontować kosz na ściętą trawę, następnie przechylić kosiarkę
do tyłu (świecą zapłonową do góry) tak, aby uchwyt kosiarki oparł się o podłoże. W tej pozycji, przy pomocy szczotki lub skrobaka należy oczyścić część
wewnętrzną z resztek trawy i pyłu, w razie potrzeby zdemontować osłonę paska napędu (jeżeli kosiarka posiada napęd), oczyścić wnętrze osłony i koła
pasowe. Można także użyć do tej czynności wody, ale pamiętaj o zabezpieczeniu/zakryciu silnika spalinowego, aby woda nie przedostała się do jego wnętrza.
Uwaga !
Używając wody pod wysokim ciśnieniem można uszkodzić powłokę zewnętrzną obudowy, zniszczyć naklejki bezpieczeństwa i oznaczenia, dlatego należy
używać tej metody tylko do czyszczenia wewnętrznej, roboczej części obudowy kosiarki.
Należy obowiązkowo zabezpieczyć metalowe elementy środkami antykorozyjnymi – np. dźwignie regulacji wysokości, osie kół.
Całą kosiarkę z zewnątrz można czyścić wilgotną szmatką i zabezpieczać preparatami do konserwacji powłok lakierniczych.
Kosiarkę należy przechowywać w dobrze wentylowanym pomieszczeniu w suchym, nie zakurzonym miejscu.
Należy sprawdzić, czy kosz na trawę jest opróżniony i dokładnie oczyszczony – gnijąca trawa może uszkodzić kosz.
Należy przechowywać tylko sprawną kosiarkę; przed składowaniem należy usunąć usterki.
Jeżeli kosiarka jest wyposażona w akumulator trzeba pamiętać, że optymalne warunki przechowywania dla akumulatora to temperatura 10 do 21°C, niska
wilgotność powietrza, akumulator naładowany w 50%.
BEZPIECZEŃSTWO I ODPOWIEDZIALNOŚĆ PRODUCENTA
Każde użycie kosiarki niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada za uszkodzenia i szkody
wynikające z takiego postępowania.
Poprawne użytkowanie kosiarki obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji, składowania i napraw.
W celu zapobieżenia wypadkom wszelkie zasady bezpiecznego użytkowania i unikania zagrożeń, muszą być przestrzegane.
Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika mogą wpłynąć na bezpieczeństwo użytkowania urządzenia i zwalniają
producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.
8 9
ZASTOSOWANIE
Urządzenie jest przeznaczone wyłącznie do koszenia trawników zgodnie z opisem i zasadami bezpieczeństwa zawartymi w niniejszej instrukcji użytkowania.
Inne zastosowanie może być niebezpieczne dla użytkowników i może być przyczyną uszkodzenia urządzenia.
Urządzenia nie należy stosować między innymi do:
– zbierania liści czy oczyszczania terenu z suchych roślin;
– wyrównywania kretowisk;
– przycinania krzewów;
– rozdrabniania gałęzi.
W razie wypadku lub awarii
W razie wypadku należy natychmiast zatrzymać/wyłączyć maszynę i wezwać pomoc (jeśli tego wymaga sytuacja)!
W razie awarii należy zatrzymać/wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu usunięcia awarii.
DODATKOWE INFORMACJE DLA UŻYTKOWNIKA
Przeprowadzenie prac związanych z konserwacją i regulacją przed rozpoczęciem lub po zakończeniu sezonu może stanowić problem nawet
dla zaawansowanych użytkowników. Firma NAC proponuje więc Państwu płatną usługę polegającą na przygotowaniu urządzenia do przechowywania
i/lub pracy.
W zakres tej usługi wchodzi: wymiana świecy, czyszczenie części roboczej, demontaż i kontrola paska napędu, konserwacja, wymiana oleju w silniku,
wymiana/oczyszczenie filtra powietrza, nasmarowanie elementów ruchomych, naostrzenie i wyważenie noża oraz inne prace w zależności od stanu
urządzenia. Zapewni to długotrwałą i niezawodną pracę oraz da pewność, że urządzenie jest bezpieczne.
PRZYGOTOWANIE DO PRACY
Kosiarka dostarczona jest przez producenta w opakowaniu kartonowym w stanie częściowo rozmontowanym. Po zapoznaniu się dokładnie z instrukcją
obsługi oraz rysunkami montażowymi, złożenie kosiarki nie powinno sprawiać zbytnich trudności. Wszystkie potrzebne elementy do montażu znajdują się w
opakowaniu.

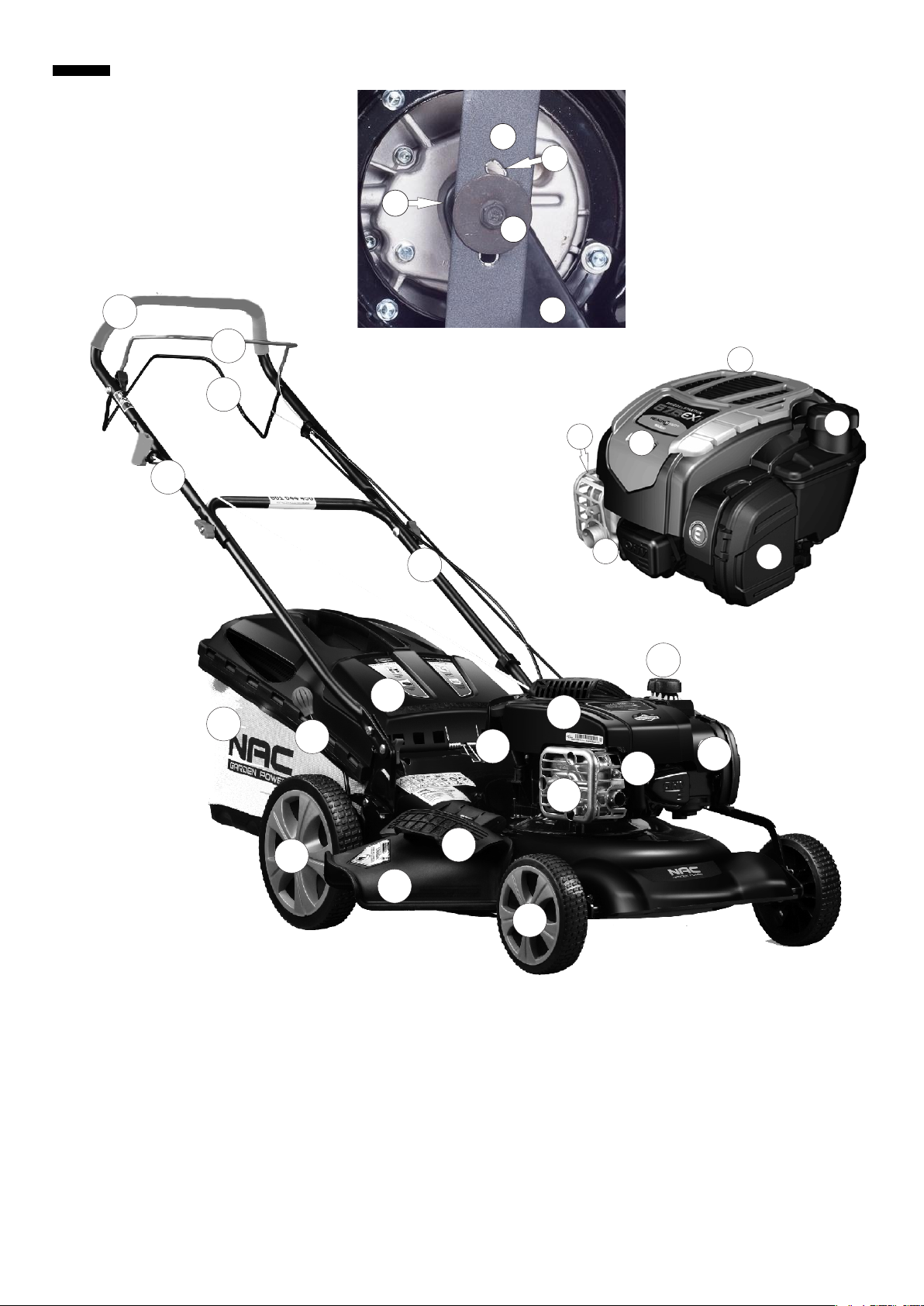

Dostawa
18
17
20
19
1
2
21
15
3
10
6
5
15
8
4
7
5
13
14
12
11
6
7
8
1 - Rękojeść
2 - Dźwignia hamulca z linką
3 - Dźwignia napędu z linką
4 - Śruba montażowa z motylkiem
5 - Wlew paliwa
6 - Silnik
7 - Filtr powietrza
8 - Świeca zapłonowa
9 - Przednie koło
10 - Tłumik
11- Wlew oleju i spustu oleju
12 - Dźwignia regulacji wysokości koszenia
21
10
22
23
9
Rys.1
13 - Tylna osłona kosiarki
14 - Kosz
15- Uchwyt rozrusznika z linką
16 - Nóż
17 - Adapter noża (zabezpieczenie)
18 - Śruba i podkładka mocująca
19 - Pasek klinowy napędu pod osłoną
20 - Osłona paska klinowego
21 - Tylne koło napędowe
22- Zaślepka wyrzutu bocznego
23-Kierownica wyrzutu
Punkt (22,23) dotyczy tylko wybranych modeli
10 11
Montarz
Montarz
Montarz
Wszystkie części osprzętu kosiarki są zamontowane fabrycznie.
Jedynie rękojeść sterowania kosiarką został ustawiony w pozycji przechowywania.
Żeby ustawić rękojeść w pozycji użytkowania, należy postępować zgodnie z poniższym opisem:
Rozpakować kosiarkę.

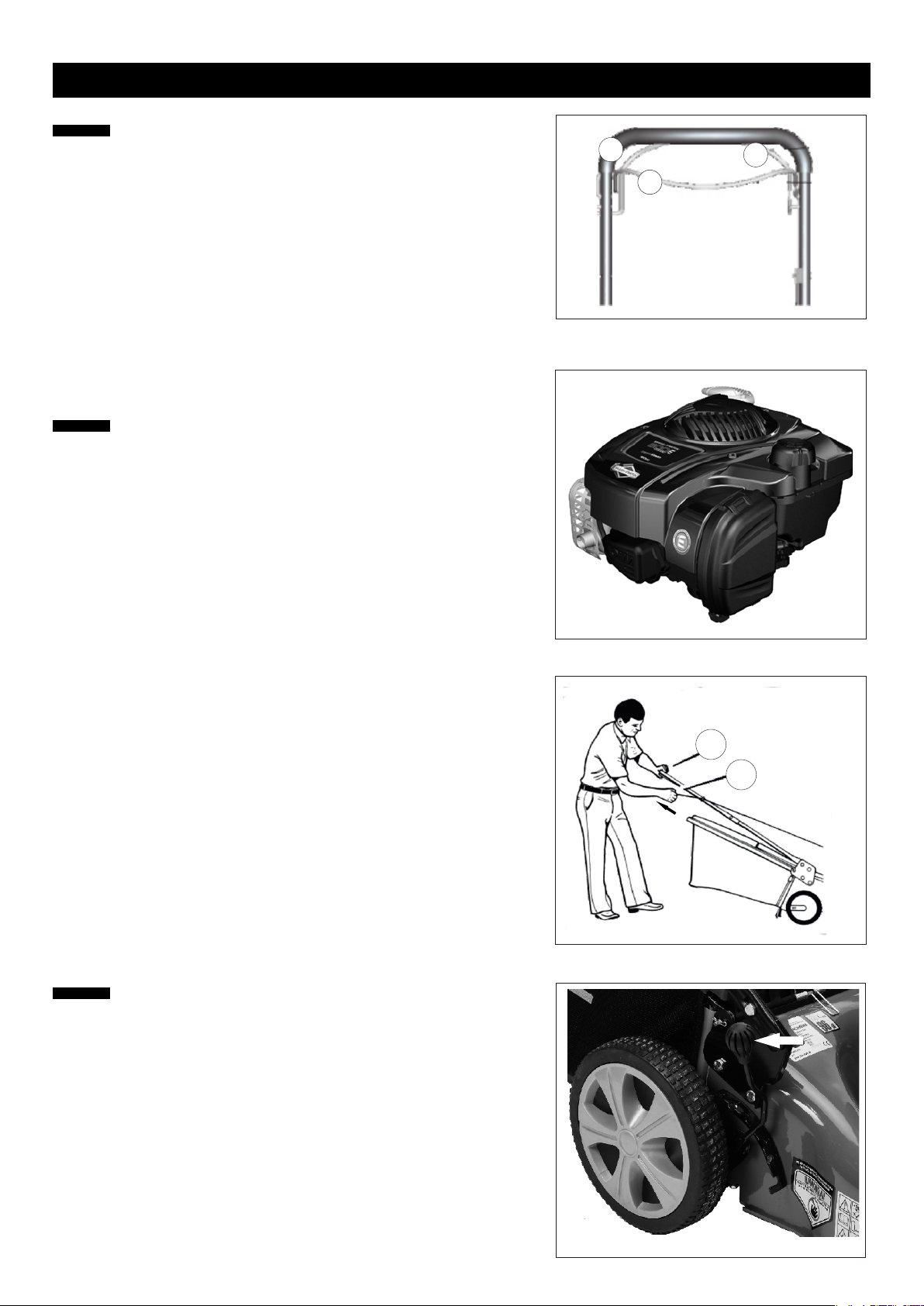

Rys.2.
Ustawić dolną rękojeść (1) w
pozycję użytkowania
Upewnij się, czy rękojeść (1) znajduje się
pomiędzy ogranicznikami.
Dokręć nakrętkę motylkową (2).
Ustawić górną rękojeść (3) w pozycję użytkowania.
1
2
Rys.2
1
Montaż rączki
Rys.3
przełożyć śrubę (4) nakręcić od wewnętrznej strony motylki (2)
Uwaga! Bądź szczególnie ostrożny przy opuszczaniu i podnoszeniu rękojeści. W trakcie wykonywania
tej operacji może dojść do zagięcia, zaniecenia linek. Zagięta linka nie będzie właściwie pracowała.
Przed rozpoczęciem użytkowania należy wymienić pogięte i popsute linki.
2
4
3
Rys. 4. Żeby zamocować uchwyt linki rozrusznika (1),
należy przełożyć linkę przez otwór (2) po prawej
stronie na uchwycie górnym.
Uwaga! Jeśli linka jest zbyt krótka, należy przycisnąć dźwignię hamulca, przycisnąć do rękojeści i
powoli pociągnąć linkę, a następnie włożyć w otwór ogranicznika.
Rys.3
1
2
Rys.4
PRZYGOTOWANIE SINIKA
Uwaga:
Silnik fabrycznie nie jest napełniony olejem, a zbiornik paliwa benzyną. Mogą się w nim znajdować śladowe ilości cieczy pozostałe po kontroli
technicznej w fabryce.
Ostrzeżenie:
Przechowuj benzynę w specjalnym pojemniku (kanistrze) nie dłużej niż jeden miesiąc. Przed tankowaniem należy zatrzymać silnik i pozwolić mu ostygnąć przez
kilka minut.

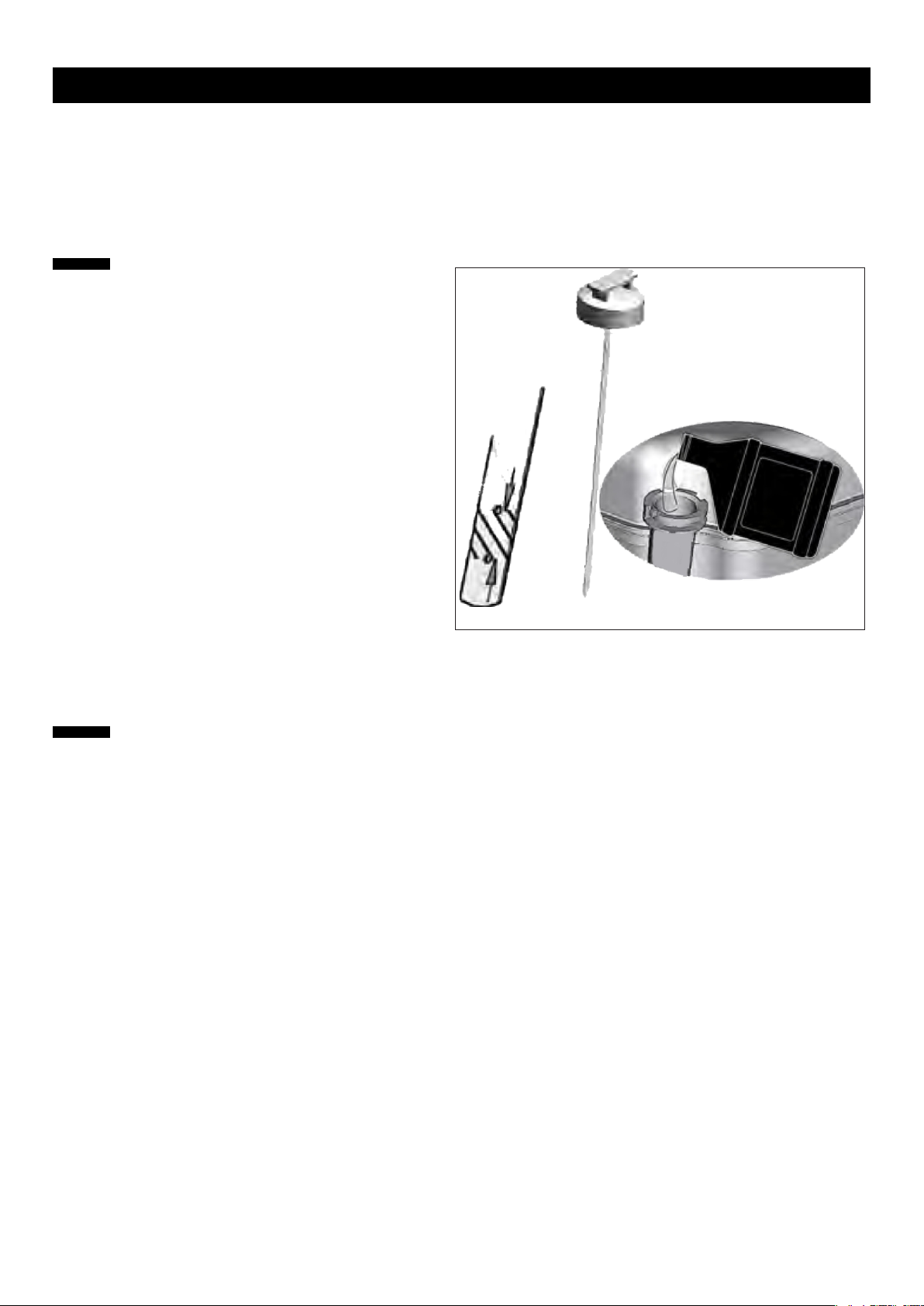

Napełnienie silnika olejem
Uwaga: Silnik fabrycznie nie jest napełniony olejem, a zbiornik paliwa
benzyną.
W silniku mogą się w nim znajdować śladowe ilości oleju pozostałe po
kontroli technicznej w fabryce.Po zmontowaniu urządzenia należy
koniecznie sprawdzić poziom oleju i ewentualnie
wlać około 0,45 L oleju silnikowego SAE30 FULL / MAX, na podziałce
bagnetu.Rys.5
Zamiennie można stosować olej 10W30. Zalecane marki oleju NAC .
Pierwszą wymianę oleju przeprowadzamy po 5h pracy (po wypaleniu ok.
dwóch zbiorników
paliwa).Następne wymiany co 25h, ale zawsze przynajmniej raz na rok.
Zużyty olej spuszczać gdy silnik jest jeszcze gorący.
Zużytego oleju nie należy się pozbywać w sposób przypadkowy,
nie wylewać do kanalizacji lub bezpośredni do środowiska.
Należy go odstawić do punktu utylizacji oleju.
Rys.5
Tankowanie paliwa
Przed rozpoczęciem użytkowania zapoznaj się z zasadami bezpieczeństwa, użytkowania, obsługi i przechowywania, zawartymi w niniejszej Instrukcji Obsługi.
Paliwo wlewać na zewnątrz, w miejscu, gdzie nie ma zagrożenia powstania iskier lub płomieni.
Benzynę należy przechowywać tylko w odpowiednich i sprawdzonych pojemnikach (kanistrach)które posiadają atest .
Zbiorniki paliwa należy bezpiecznie zamknąć przy użyciu korków zamykających, mocno je dokręcając.
Ze względów bezpieczeństwa należy wymienić uszkodzone korki wlewu
Do przechowywania materiałów eksploatacyjnych, np. paliwa,nie używać butelek po napojach lub podobnych.
Osoby, a zwłaszcza dzieci,mógłby się z nich napić.
Zbiornik paliwa należy napełniać tylko na wolnym powietrzu; w czasie tankowania nie wolno palić.
Benzynę należy uzupełniać przed uruchomieniem silnika spalinowego.
Nie wolno odkręcać korka zbiornika paliwa lub dolewać paliwa podczas pracy silnika spalinowego lub przy rozgrzanej maszynie.
Nie napełniać nadmiernie zbiornika paliwa !
Ze względu na rozszerzalność cieplną paliwa nie wolno napełniać zbiornika powyżej dolnej krawędzi króćca wlewowego W przypadku przelania się
benzyny,należy natychmiast oczyścić zanieczyszczoną powierzchnię obudowy;dopiero wówczas można uruchomić silnik
spalinowy. Unikać jakichkolwiek prób uruchomienia silnika przed odparowaniem resztek benzyny (wytrzeć je do sucha).Natychmiast wytrzeć rozlane paliwo.
Urządzenia nie wolno przechowywać z napełnionym zbiornikiem paliwa wewnątrz budynku. Powstające opary benzyny mogą zetknąć się z otwartym ogniem i
ulec zapłonowi.Jeżeli istnieje konieczność opróżnienia zbiornika paliwa, należy zrobić to na wolnym powietrzu.
Przed uruchomieniem maszyny, należy wytrzeć wszystkie miejsca zalane paliwem.
Przed uruchomieniem maszyny, odsunąć się na odległość około 3 metrów od pojemników z paliwem.
12 13
UŻYTKOWANIE KOSIARKI
Dźwignia hamulca
Rys.6Przy zwolnieniu dźwigni hamulca, sam silnik i nóż tnący zatrzymuje się automatycznie. Przy
uruchomieniu silnika dźwignia hamulca powinna znajdować się w pozycji pracy (przywiedziona
do rękojeści).
1 - Rękojeść
2 - Dźwignia hamulca z linką
3-Regulacja napędu
(jeśli występuje w danym modelu )
Zatrzymywanie silnika
Żeby zatrzymać silnik, należy zwolnić dźwignię hamulca. 2
Rozruch silnika
Ostrzeżenie:
Kiedy silnik jest uruchomiony, noże tnące obracają się.
Sprawdź poziom oleju.
Napełnij zbiornik paliwa czystą benzyną bezołowiową.
Patrz Rozdział „Przygotowanie silnika”.
Upewnij się, że przewód świecy zapłonowej jest podłączony do świecy.
Rys.7 System startowy Ready Start® (Pociągnij i pracuj )
1
2
3
Rys.6
Rys.8Jedną ręką należy trzymać dźwignię hamulca (1) w pozycji użytkowania tak,
jak pokazano.
Drugą ręką należy chwycić uchwyt linki rozrusznika (2).
Lekko pociągając skasuj luz rozrusznika, a gdy poczujesz opór mocno
energicznie pociągnij linkę (2) do siebie i pozwól jej powoli wrócić na swoje miejsce.
Nie puszczaj uchwytu linki, aż do wciągnięcia jej przez układ powrotny rozrusznika.
Jeśli silnik nie uruchamia się po 5-6 szarpnięciach, postępuj zgodnie ze
wskazówkami, opisanymi w rozdziale„Usuwanie usterek”.
Ustawienie wysokości koszenia
Ostrzeżenie: Kiedy silnik jest uruchomiony, noże tnące obracają się.
Przed zmianą wysokości koszenia należy zatrzymać silnik i rozłączyć przewód
świecy zapłonowej.Żeby ustawić pożądaną wysokość koszenia, należy zmienić pozycje
dźwigni regulacyjnej znajdującej się na obudowie kosiarki.Rys.9
Żeby ustawić pożądaną wysokość koszenia.
Rys.7
1
2
Rys.8
Rys. 9
Instrukcja złożenia /montażu kosza na trawę
kosz siatkowy metalowy stelaż kosza
rękojeść kosza
uchwyty mocujące
plastikowe klipsy
kosz do korpusu
kosiarki
1. umieść stelaż w koszu i załóż górny klips 2. załóż boczne klipsy
3. załóż dolny klips
14 15

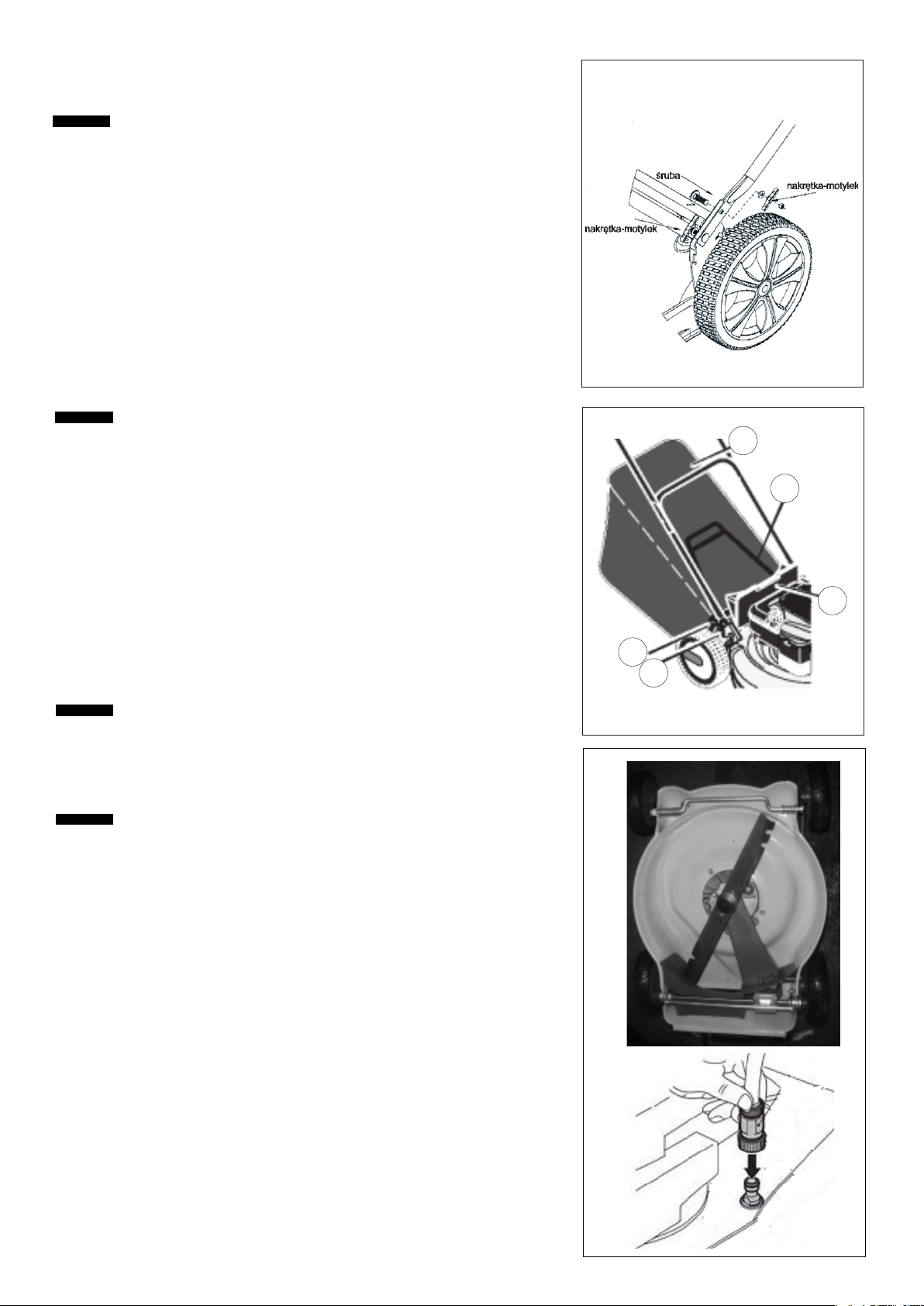

Montaż rączki kosiarki
Rys.10Przedstawiony sposób montażu rączki kosiarki, pozwalający na
prawidłowe zawieszenie kosza na korpusie maszyny
Montaż kosza na trawę
Rys.11Żeby zamocować kosz (5) na kosiarce należy
podnieść osłonę tylną kosiarki (1), trzymając
kosz za uchwyt (2), włożyć kosz zaczepiając
haki przy wlocie do kosza na przeznaczony
do tego celu pręt przy osłonie wylotu kosiarki
następnie opuść osłonę tylną (1)
Uwaga: Należy upewnić się, czy haki (3)
są zamocowane na drążku osłony tylnej (4).
Ostrzeżenie: Często sprawdzaj stan techniczny kosza na trawę. Jeśli jakiekolwiek części są
zużyte lub uszkodzone, należy je wymienić na części nowe, które są dostępne w
autoryzowanych punktach serwisowych.
Rys. 10
5
2
1
3
4
Opróżnianie kosza na trawę
Ostrzeżenie:
Przed opróżnieniem i zdejmowaniem kosza należy zatrzymać silnik.
Czyszczenie obudowy zespołu tnącego
Ostrzeżenie:
Rys.12Kiedy silnik jest uruchomiony, noże tnące obracają się.
Przed czyszczeniem obudowy należy zatrzymać silnik i rozłączyć przewód świecy zapłonowej.
Po zakończeniu pracy należy dokładnie wyczyścić całe urządzenie.
Przed czyszczenie należy opróżnić zbiornik paliwa
Nie przechylając kosiarki na bok połóż ją ziemi tak aby przednie koła były w powietrzu
Dolną część kosiarki oczyścić przy użyciu szczotki i wody.
Nie stosować wysokociśnieniowych urządzeń czyszczących i nie czyścić urządzenia pod bieżącą wodą
(np. za pomocą węża ogrodowego).
Nie wolno używać intensywnych środków czyszczących.
Mogą one uszkodzić tworzywa sztuczne i metale, co może pogorszyć bezpieczeństwo pracy urządzenia
Drugim sposobem umycia obudowy jest podłączenie
wody do specjalnego szybkozłącza które jest
zamontowane na stałe w obudowie kosiarki.
Po podłączeniu szybkozłącza i odkręceniu wody uruchom
kosiarkę. Obraca jacy się nóż wypłucze resztki
zalegającej trawy.
Rys. 11
Rys. 12
OBSŁUGA NOŻY TNĄCYCH
Ostrzeżenie:
Przed sprawdzaniem noży tnących lub wałka mocowania noży należy rozłączyć przewód świecy zapłonowej. Jeśli nóż uderzy w jakiś przedmiot, zatrzymaj silnik.
Rozłącz przewód świecy zapłonowej. Sprawdź uszkodzenia kosiarki.
Często sprawdzaj nóż tnący pod względem zużycia i uszkodzeń, takich jak pęknięcia. Często sprawdzaj śrubę, mocującą nóż. Śruba musi być mocno wkręcona.
Jeśli nóż uderzy w jakiś przedmiot, zatrzymaj silnik. Rozłącz przewód świecy zapłonowej. Sprawdź, czy nie został uszkodzony (wygięty) wałek lub adaptor
(Rys. 10) na którym są zamocowane noże.(adaptor jest zabezpieczeniem kosiarki, chroniącym przed uszkodzeniem silnika podczas uderzenia noża w przedmioty
inne niż trawa, tj. kamienie, gałęzie, kretowiska). Sprawdź, czy noże nie są pogięte lub uszkodzone, czy nie są nadmiernie zużyte, czy nie ma jakichkolwiek innych
uszkodzeń. Uszkodzone części muszą być wymienione na nowe, zalecane przez producenta. Dla bezpieczeństwa należy wymieniać noże co każde dwa lata. Noże
powinny być dobrze naostrzone.
Tępe noże nie tną trawy tylko ją szarpią i powodują zżółknięcie końców trawy.
Demontaż noża
Ostrzeżenie:
Rys.13Przed demontażem noża należy rozłączyć przewód świecy zapłonowej. Noże mają ostre krawędzie. Żeby uchronić
ręce przed zranieniem, zakładaj rękawice .(śrubę odkręcamy odkręcam w lewą stronę śruba posiada gwint prawo zwojny.
1 - Adaptor (zabezpieczenie)
2 - Nóż
3 - Podkładka
4 - Śruba
1
2
Opróżnij zbiornik paliwa.
Drewnianym klockiem zabezpiecz nóż przed obracaniem się.
3
4
Odkręć śrubę mocującą nóż.
Sprawdź nóż w sposób opisany wyżej („Obsługa noży tnących”).
Wymień zużyty lub uszkodzony nóż na nowy, zalecany przez producenta.
Umieść nóż zagiętymi końcami do góry w kierunku silnika.
Rys.13
Jeśli nóż zostanie zamocowany odwrotnie, nie będzie kosić we właściwy sposób i może być
przyczyną wypadku.
Skręć mocno do oporu śrubę mocującą nóż.
Ostrzeżenie:
Śruba mocująca nóż powinna być dokręcona z momentem od 45 do 55 N.M. Nie dokręcona śruba lub nóż może spowodować wypadek.
Uwaga!
Po każdym ostrzeniu należy wyważyć nóż -KONIECZNIE.
Jeżeli nie ma wyważarki - oddać do specjalistycznego serwisu w celu naostrzenia i wyważenia. Praca z niewyważonym nożem powoduje powstanie nadmiernych
wibracji i w konsekwencji może spowodować poluzowanie połączeń śrubowych całego urządzenia, ze śrubą mocowania noża włącznie, co może być
niebezpieczne dla zdrowia i życia użytkownika.
Wymiana filtra powietrza
Nacisnąć zaczepy znajdujące się w górnej części pokrywy,Otworzyć pokrywę
Wyjąć element gąbkowy
Umyć element gąbkowy filtra płynnym detergentem i wodą.
Wycisnąć do sucha element gąbkowy w czystej szmatce.
Nasączyć element gąbkowy filtra czystym olejem silnikowym wymienić i filtr.
Założyć pokrywę wsuwając zaczepy w gniazda w obudowie filtra.
Wymianę filtra należy obowiązkowo przeprowadzać co 100h pracy lub
wcześniej jeśli jest zanieczyszczony. Rys.14
Wkład
filtrujący
Zatrzask
Obudowa
filtra
Wstępny filtry powietrza
Pianka do czyszczenia
SERIA 625E OHV/SERIA 675 Exi OHV
Filtr powietrza 593260
16 17
Pokrywa
filtra
Rys.14

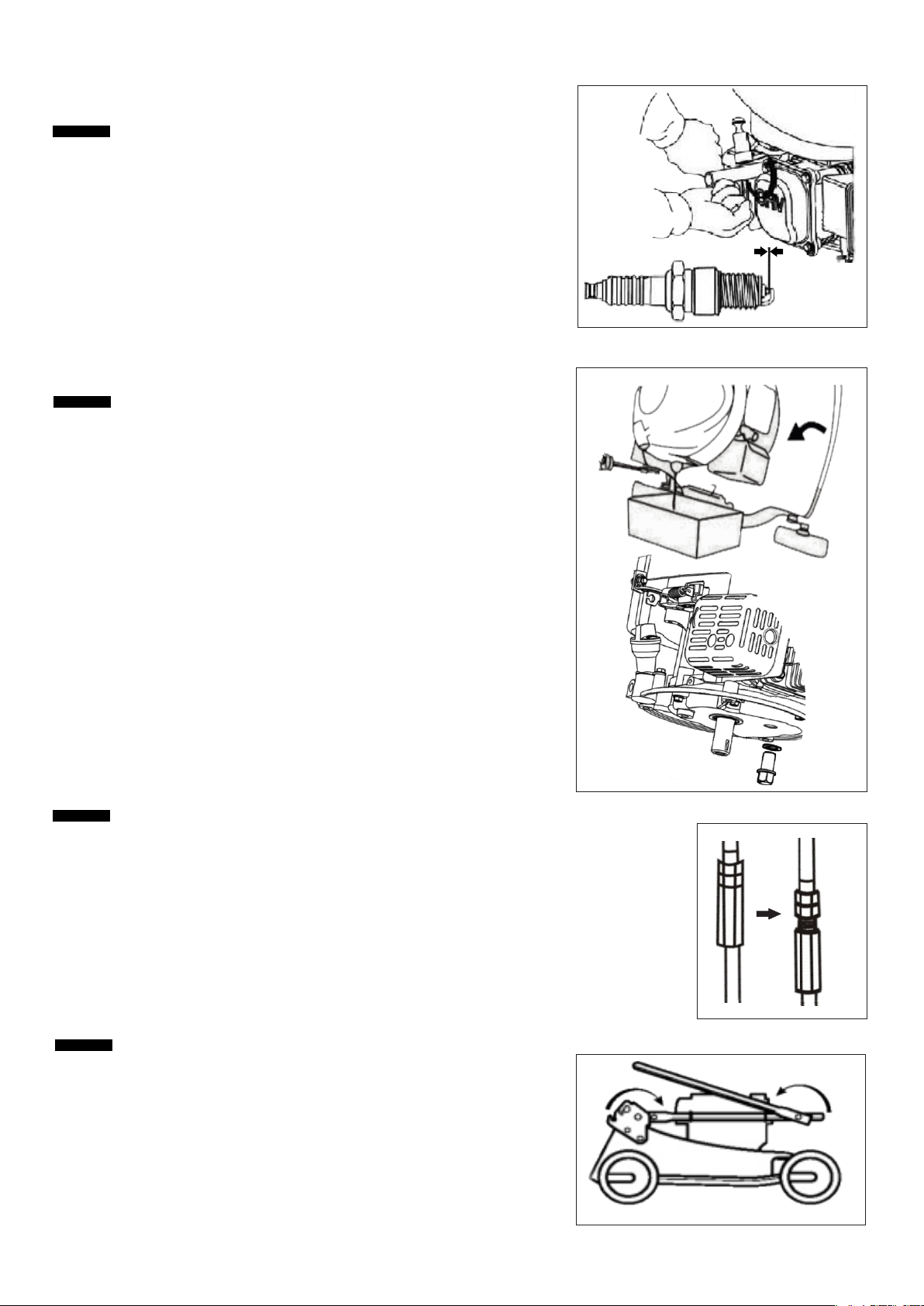

Obsługa świecy zapłonowej
Świece zapłonową należy wymieniać (na identyczną lub jej odpowiednik)na początku
każdego sezonu lub po 100 godzinach użytkowania .
Oryginalna świeca zapłonowa to (B&S 992306 BS-OHV-HT)
Przerwa między elektrodami należy ustawić na 0,6 mm za pomocą szczelinomierza
listkowego.Wrazie jakichkolwiek problemów podczas wymiany lub doboru odpowiedniej
świecy. Skontaktuj się z Centrum Serwisowym NAC Rys.15
Wymiana oleju
Kiedy silnik jest nowy ,to konieczne,jest aby zawsze wykonać wymianę oleju po 4 do 5 godzin pracy.
Następna wymiana po 25 godzin pracy lub częściej. Rys.16
1. Wyjąć bagnet.
2.Wyjmij filtr powietrza, aby zapobiec wchłonięciu przez niego benzyny w momencie przechylania
kosiarki.
3. Przechyl kosiarkę na stronę korka wlewowego oleju.
4. Pozostawić kosiarkę aż olej spłynie może to potrwać kilka minut.
5 Po wylaniu oleju z silnika ustaw kosiarkę w płaskiej pozycji i zalej ja ponownie świeżym olejem .
6. Wkręć korek oleju z bagnetem i zamontuj filtr powietrza.
7.Można też wykorzystaj korek spustowy umieszczony w misce oleju.
(jeżeli występują w danym serii silnika )
(0,06~0,07 mm)
Rys. 15
Regulacja linek
(jeżeli występuje w danym modelu )Rys.17
Podczas użytkowania kosiarki linki mogą się rozciągać i kurczyć.
Należy je wtedy sprawdzić i właściwie wyregulować
(jeżeli występują w danym modelu kosiarki)
Przygotowanie do transportu
Uwaga!
Bądź ostrożny przy składaniu lub rozkładaniu rękojeści, ponieważ można uszkodzić linki.
W zagiętym pancerzu linki drut nie będzie poruszał się swobodnie i nie spełni swojego zadania.
Przed rozpoczęciem użytkowania kosiarki należy wymienić pogięte lub uszkodzone linki.
Uważaj żeby podczas transportu nie przechylić kosiarki na bok.Rys.18
Rys. 16
Rys. 17
Rys. 18
Przed każdym
użyciem
Po 5 godzinach
pracy
Po każdych 25
godzinach pracy
lub raz na sezon
Przed
przechowywaniem
Po każdych 100
godzinach pracy
sprawdź x
wymień (tylko 1 wymiana) x
sprawdź x
oczyść x
wymień x
sprawdź x
wymień x
sprawdź x
ostrzyć x
Regulacje linek sprawdź x
Adaptor sprawdź x
Zabezpieczenie napędu sprawdź x
Połączenia gwintowane sprawdź x x
sprawdź x
opróżnić x
oczyść x
konserwować x
Smarowanie wykonać x x
Zawory sprawdzić /regulacja x
Przeglądy
Coroczna, po lub przedsez onowa płatna kontrola prz eprow adz ona w serw isie poz woli uniknąć proble mów w trakcie sezonu.
Spód kosiarki
Paliwo
Olej silnikowy
Filtr powietrza
Świeca zapłonowa
Nóż tnący
Proble m Możliwa przyczyna Rozwiązanie
Brudny filtr powietrza Wymienić filtr
Wadliwa świeca zapłonowa Wymienić świecę zapłonową
Woda, olej lub brud w systemie paliwowym
Opróżnić gaźnik za pomocą śruby zlewu paliwa i
uzupełnić świeżą mieszanką
Poluzowany nóż tnący / uszkodzony adapter Dokręcić / wymienić
Brudny filtr powietrza Wymienić filtr
Zapchany przewód paliwowy, nie ma paliwa lub
nieświeża mieszanka
Wyczyścić przewód paliwowy, sprawdzić podawanie
paliwa, dolać świeżej mieszanki paliwowej
Woda, olej lub brud w systemie paliwowym
Opróżnić gaźnik za pomocą śruby zlewu paliwa i
uzupełnić świeżą mieszanką
Zalany gaźnik olejem po przechyleniu kosiarki na
bok
Oczyścić gaźnik z oleju
Źle wyregulowana linka hamulca Dokonać odpowiedniej regulacji
Brudny filtr powietrza Wymienić filtr
Silnik dymi
Tłumik zalany olejem po przechyleniu kosiarki na
bok
Uzupełnić olej i uruchomić kosiarkę na 15 min, olej sam
się wypali
Uszkodzony adaptor noża Wymienić
Krzywy wał silnika (po uderzeniu)
Poluzowane mocowanie podzespołów
Za wysoka trawa Kosić na dwa razy
Mokra trawa Nie kosić
Odwrotnie założony / zużyty nóż tnący Założyć prawidłowo / wymienić
Brudne podwozie kosiarki Wyczyścić
Brudny lub przepełniony kosz Opróżnić i oczyścić kosz
Za niskie obroty silnika Regulacja w autoryzowanym serwisie
Silnik uruchamia się z
trudnością
Nadmierne wibracje
Natychmiast zatrzymać silnik i zdjąć fajkę świecy
zapłonowej. Dokręcić wszystkie śruby i dokonać innych
właściwych napraw. Jeśli wibracja nie znika powierzyć
naprawę autoryzowanemu punktowi serwisowemu.
Silnik pracuje nierówno z
przerwami lub nie ma mocy
Silnik gaśnie
Kosiarka nie wrzuca trawy
do kosza
MONTAŻ UCHWYTU PODTRZYMUJĄCEGO KLAPĘ
.
Rys. 1
Rys. 5
MULCZOWANIE ( ściółkowanie)
Rys. 2
Rys. 3
Montaż deflektora
Rys19
Mulczowanie to zabieg pielęgnacyjny polegający na rozdrobnieniu koszonej trawy. System
mulczowania pozwala na pełne lub częściowe pozostawienie jej na glebie, gdzie ulega ona
rozkładowi i dostarcza substancji pokarmowych.
Trawnik spełnia warunki do mulczowania kiedy trawa ma nie więcej niż 4 cm
Trawnik, na którym będzie przeprowadzane mulczowanie, musi być regularnie i dość często
koszony – nawet co kilka dni.
Podczas mulczowania na powierzchni można, bez szkody dla trawnika, pozostawiać tylko
młode i delikatne źdźbła, ponieważ te szybciej ulegają rozkładowi a nie gniją.
Żeby mulczowanie było efektywne trzeba dokupić nóż mielący.
18 19
Rys. 19
TABELA PRZEGLADÓW
Przed każdym
użyciem
Po 5 godzinach
pracy
Po każdych 25
godzinach pracy
lub raz na sezon
Przed
przechowywaniem
Po każdych 100
godzinach pracy
sprawdź x
wymień (tylko 1 wymiana) x
sprawdź x
oczyść x
wymień x
sprawdź x
wymień x
sprawdź x
ostrzyć x
Regulacje linek sprawdź x
Adaptor sprawdź x
Zabezpieczenie napędu sprawdź x
Połączenia gwintowane sprawdź x x
sprawdź x
opróżnić x
oczyść x
konserwować x
Smarowanie wykonać x x
Zawory sprawdzić /regulacja x
Przeglądy
Coroczna, po lub przedsez onowa płatna kontrola prz eprow adz ona w serw isie poz woli uniknąć proble mów w trakcie sezonu.
Spód kosiarki
Paliwo
Olej silnikowy
Filtr powietrza
Świeca zapłonowa
Nóż tnący
Proble m Możliwa przyczyna Rozwiązanie
Brudny filtr powietrza Wymienić filtr
Wadliwa świeca zapłonowa Wymienić świecę zapłonową
Woda, olej lub brud w systemie paliwowym
Opróżnić gaźnik za pomocą śruby zlewu paliwa i
uzupełnić świeżą mieszanką
Poluzowany nóż tnący / uszkodzony adapter Dokręcić / wymienić
Brudny filtr powietrza Wymienić filtr
Zapchany przewód paliwowy, nie ma paliwa lub
nieświeża mieszanka
Wyczyścić przewód paliwowy, sprawdzić podawanie
paliwa, dolać świeżej mieszanki paliwowej
Woda, olej lub brud w systemie paliwowym
Opróżnić gaźnik za pomocą śruby zlewu paliwa i
uzupełnić świeżą mieszanką
Zalany gaźnik olejem po przechyleniu kosiarki na
bok
Oczyścić gaźnik z oleju
Źle wyregulowana linka hamulca Dokonać odpowiedniej regulacji
Brudny filtr powietrza Wymienić filtr
Silnik dymi
Tłumik zalany olejem po przechyleniu kosiarki na
bok
Uzupełnić olej i uruchomić kosiarkę na 15 min, olej sam
się wypali
Uszkodzony adaptor noża Wymienić
Krzywy wał silnika (po uderzeniu)
Poluzowane mocowanie podzespołów
Za wysoka trawa Kosić na dwa razy
Mokra trawa Nie kosić
Odwrotnie założony / zużyty nóż tnący Założyć prawidłowo / wymienić
Brudne podwozie kosiarki Wyczyścić
Brudny lub przepełniony kosz Opróżnić i oczyścić kosz
Za niskie obroty silnika Regulacja w autoryzowanym serwisie
Silnik uruchamia się z
trudnością
Nadmierne wibracje
Natychmiast zatrzymać silnik i zdjąć fajkę świecy
zapłonowej. Dokręcić wszystkie śruby i dokonać innych
właściwych napraw. Jeśli wibracja nie znika powierzyć
naprawę autoryzowanemu punktowi serwisowemu.
Silnik pracuje nierówno z
przerwami lub nie ma mocy
Silnik gaśnie
Kosiarka nie wrzuca trawy
do kosza
.
USUWANIE USTEREK
DEKLARACJA ZGODNOŚCI
20 21
GWARANCJA
Szanowni Państwo!
Dziękujemy za dokonanie zakupu naszego produktu i gratulujemy trafnego wyboru.
Urządzenie, które Państwo kupiliście zostało zaprojektowane i wyprodukowane według najnowszych technologii oraz reprezentuje światowe
standardy jakości i niezawodności, jednocześnie będąc przyjaznym dla środowiska.
Przypominamy o obowiązku dokładnego zapoznania się z procedurami uruchomienia oraz eksploatacji przed rozpoczęciem korzystania
z urządzenia; procedury te są zawarte w dostarczonej z urządzeniem Instrukcji Obsługi.
( 801 044 450
Infolinia czynna od poniedziałku do piątku w godzinach 8.00 -15.00. Koszt połączenia według stawek operatorów poszczególnych sieci.
Nasza wyspecjalizowana sieć serwisowa służy Państwu wszelką pomocą w zakresie porad technicznych jak i eksploatacyjnych.
Lista autoryzowanych punktów serwisowych znajduje się na stronie:
ż serwis.nac.com.pl
WARUNKI GWARANCJI
1. Firma NAC gwarantuje sprawne działanie urządzenia zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi.
2. Na urządzenie udziela się 24 -miesięcznej gwarancji konsumentowi (tj. osobie fizycznej dokonującej z przedsiębiorcą czynności prawnej
niezwiązanej bezpośrednio z jej działalnością gospodarczą lub zawodową) oraz 12-miesięcznej gwarancji przy zakupie przez przedsiębiorcę
(tj. osobę fizyczną, osobę prawną i jednostkę organizacyjną, prowadzącą we własnym imieniu działalność gospodarczą lub zawodową).
Po tym okresie użytkownik ma prawo do napraw odpłatnych.
3. Wszystkie uszkodzenia ujawnione w okresie obowiązywania gwarancji, wynikające z wad materiałowych, montażowych lub produkcyjnych
będą usuwane bezpłatnie.
4. Podstawą do uzyskania ochrony gwarancyjnej jest dowód zakupu urządzenia od Autoryzowanego Dystrybutora sprzętu NAC
wraz z podpisanym w dniu sprzedaży drukiem niniejszej karty gwarancyjnej wydanym przez oficjalnego Autoryzowanego Dystrybutora
marki NAC. Ochrona gwarancyjna nie będzie udzielana jeżeli druk gwarancji będzie poświadczony/podstemplowany przez firmę nie będącą
Autoryzowanym Dystrybutorem marki NAC. Niniejsza gwarancja obowiązuje na terenie Rzeczypospolitej Polskiej.
5. Wady urządzenia podlegające gwarancji będą usuwane w terminie do 14 dni roboczych od daty przyjęcia w Autoryzowanym Serwisie NAC.
Termin ten może ulec wydłużeniu do 30 dni roboczych w wyjątkowych przypadkach.
6. Z przyczyn niezależnych od Gwaranta wskazany powyżej termin może ulec wydłużeniu, w szczególności gdy produkt wymaga dodatkowej
weryfikacji/ekspertyzy lub wystąpią okoliczności mające postać siły wyższej uniemożliwiającej jego zachowanie np.: powódź, pożar, strajki,
klęski żywiołowe, restrykcje importowe itp.
7. W zakres gwarancji nie wchodzą czynności takie jak: montaż, konserwacja, obsługa okresowa, regulacja i czyszczenia, a także przeglądy,
wymiana oleju i filtrów wraz z materiałami i częściami użytymi do w/w czynności. Czynności te mogą być wykonane odpłatnie.
8. W celu usunięcia wad lub uszkodzeń urządzenie wraz z dowodem zakupu i ważną Kartą Gwarancyjną należy dostarczyć do najbliższego
Autoryzowanego Serwisu, skorzystać z wygodnego systemu „door to door” lub dostarczyć do miejsca zakupu. Urządzenie powinno zostać
uprzednio oczyszczone. Serwis/sklep może odmówić naprawy urządzenia nieoczyszczonego. Jeżeli urządzenie ma zostać wysłane, przed
przekazaniem go kurierowi lub sprzedawcy należy bezwzględnie wylać z niego płyny eksploatacyjne (paliwo i olej). Opakowanie musi
zapewnić bezpieczny transport, zaleca się opakowanie oryginalne.
9. Sposób naprawy ustala gwarant. Gwarant nie ma obowiązku dostarczenia urządzenia zastępczego na czas naprawy gwarancyjnej.
10. Gwarancja ta obowiązuje pod warunkiem, że urządzenie jest prawidłowo eksploatowane, konserwowane i obsługiwane zgodnie
z dołączoną Instrukcją Obsługi.
11. Użytkownik jest obowiązany do natychmiastowego zaniechania użytkowania uszkodzonego urządzenia. Kontynuacja pracy uszkodzonym
urządzeniem może powodować powstanie kolejnych usterek oraz zagrażać zdrowiu lub życiu użytkownika lub osób trzecich.
12. Gwarancją nie są objęte uszkodzenia powstałe w wyniku: uszkodzeń mechanicznych, niewłaściwego użytkowania, dokonywania
modyfikacji oraz napraw dokonanych przez osoby nieupoważnione. Dotyczy to również zamontowania i używania niewłaściwych części
oraz filtrów, smarów, olejów, paliw.
13. Zniszczenie plomb gwarancyjnych, o ile są, lub tabliczki znamionowej z numerem seryjnym, może być podstawą do odrzucenia gwarancji.
14. Gwarancja nie obejmuje wad powstałych na skutek uderzenia pioruna, pożaru, powodzi i innych klęsk żywiołowych.
15. Gwarancji nie podlegają elementy eksploatacyjne i ulegające naturalnemu zużyciu podczas pracy i podlegające kontroli stanu przez
użytkownika takie jak: paski klinowe, żarówki, filtry, świece zapłonowe, koła jezdne, noże i ostrza tnące, uchwyty noży, głowice żyłkowe,
łańcuchy tnące, prowadnice łańcucha, linki sterownicze, wpusty i kołki przeciążeniowe.
16. Firma NAC nie odpowiada za bezpośrednie lub pośrednie szkody, straty bądź koszty wynikłe z zastosowaniem, bądź brakiem możliwości
zastosowania urządzenia do jakiegokolwiek celu.
17. Jeżeli przed przystąpieniem do naprawy konieczne jest przeprowadzenie czynności związanych z konserwacją urządzenia to Serwis/sklep
może przeprowadzić takie czynności odpłatnie za zgodą użytkownika/reklamującego.
18. Jeżeli podczas naprawy stwierdzono konieczność wymiany elementów związanych z bezpieczeństwem użytkowania lub osób trzecich
(m.in. ostrza tnące, łańcuchy, prowadnice, osłony elementów tnących i inne związane z bezpieczeństwem), to serwis jest zobowiązany
do wymiany tych elementów nawet wtedy, gdy wiąże się to z koniecznością pobrania opłat za zgodą użytkownika/reklamującego.
Brak udzielenia takiej zgody oznacza, iż Gwarant nie bierze na siebie odpowiedzialności za bezpieczeństwo użytkowania urządzenia
z niesprawnościami ujawnionymi przez serwis.
19. Gwarancja nie obejmuje ewentualnych szkód wyrządzonych przedmiotom lub osobom.
20. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego będącego osobą fizyczną
wynikających z przepisów o rękojmi za wady rzeczy sprzedanej.
22 23
KARTA GWARANCYJNA
Nazwa sprzętu * Model *
Data sprzedaży * Nr fabryczny urządzenia * Nr fabryczny silnika *
Oświadczam, że zapoznałem się z Instrukcją Obsługi oraz Gwarancją.
Zakupiony sprzęt otrzymałem sprawny, kompletny, wraz z dowodem zakupu.
Pieczątka i czytelny podpis sprzedawcy *1
* – Wypełnia sprzedawca
*1 – Oświadczam, że jestem oficjalnym Autoryzowanym Dystrybutorem sprzętu NAC.
Złożenie oświadczenia niezgodnego ze stanem faktycznym przez podmiot nie będący autoryzowanym Dystrybutorem sprzętu NAC może skutkować
odpowiedzialnością karną sprzedawcy na podstawie art. 271 i art. 286 Kodeksu Karnego.
Czytelny podpis nabywcy
ADNOTACJE O PRZEBIEGU NAPRAW
1.
DATA ZGŁOSZENIA SPRZĘTU
DATA ZAKOŃCZENIA NAPRAWY
DATA WYDANIA SPRZĘTU
2.
DATA ZGŁOSZENIA SPRZĘTU
DATA ZAKOŃCZENIA NAPRAWY
DATA WYDANIA SPRZĘTU
3.
DATA ZGŁOSZENIA SPRZĘTU
DATA ZAKOŃCZENIA NAPRAWY
OPIS NAPRAWY
PIECZĄTKA ZAKŁADU
OPIS NAPRAWY
PIECZĄTKA ZAKŁADU
OPIS NAPRAWY
DATA WYDANIA SPRZĘTU
4.
DATA ZGŁOSZENIA SPRZĘTU
DATA ZAKOŃCZENIA NAPRAWY
DATA WYDANIA SPRZĘTU
PIECZĄTKA ZAKŁADU
OPIS NAPRAWY
PIECZĄTKA ZAKŁADU
Drogi Kliencie,
w sprawach związanych z obsługą gwarancyjną oraz serwisową
kontaktuj się z nami przez stronę internetową
serwis.nac.com.pl
Zdjęcia i opisy z niniejszej instrukcji są własnością firmy NAC. Zgodnie z Dz. U. 94 Nr 24 poz. 83, sprost: Dz. U. 94 Nr 43 poz. 170 kopiowanie, przetwarzanie
i rozpowszechnianie tych materiałów w całości lub w części bez zgody firmy NAC jest zabronione i stanowi naruszenie praw autorskich.
Niniejsza instrukcja kosiarek spalinowych nie wskazuje cech nabytego przez Państwa urządzenia, którego dotyczy instrukcja, w zakresie, w jakim nie mają
one wpływu bezpośrednio na sposób korzystania z niego, a tym samym szczegółowe dane techniczne wskazane w instrukcji mogą ulec zmianie,
za co firma NAC nie ponosi odpowiedzialności.
24
Loading...
