Manual de instrucciones
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
RADIOCASETE AUTORREVERSE,
SINTONIZADOR SINTETIZADO DE
AM/FM ESTÉREO, AUTOMEMORIA Y
EXTRAÍBLE
Modelo: VIENA
Page 2
INSTALACIÓN
• Si Vd. tiene el propósito de efectuar taladros o cualquier otro tipo de
trabajo en su vehículo, póngase en contacto con el instalador más próximo,
para su asesoramiento.
• Este producto ha sido diseñado para su instalación en el tablero de
instrumentos, en el hueco destinado al aparato de radio. Si dicho hueco
es demasiado pequeño, agrándelo tal como se muestra más abajo.
PROCEDIMIENTO DE INSTALACIÓN
Acoplar el soporte al tablero de instrumentos. Con un destornillador, doblar
hacia fuera una de las tres orejetas. Elegir la más adecuada según el grosor del
tablero.
Radiocasete autorreverse Modelo Viena
2
182
mm
53
Soporte desmontable
Instalar en el tablero
de instrumentos
Tablero de
instrumentos
Page 3
MONTAJE
INSERCIÓN Y RETIRADA DEL APARATO
• Insertar el bastidor desmontable en el tablero de
instrumentos. Si el bastidor no cabe en el
tablero, agrandar el orificio con ayuda de una
lima.
• Insertar el aparato en el bastidor desmontable.
• Para retirar el aparato, levantar el asa y tirar de
ella hacia fuera.
Radiocasete autorreverse Modelo Viena
3
ESCUADRA DE MONTAJE
ARANDELA PLANA
ARANDELA DE PRESIÓN
TORNILLO AUTORROSCA
ARANDELA PRESIÓN
SOPORTE VEHÍCULO
TUERCA
ARANDELA PRESION
TORNILLO HEXAGONAL
(5 x 15 cm)
TUERCA
SOPORTE
AUTORRADIO
Page 4
ESQUEMA DE CONEXIONES
SISTEMA DE 4 ALTAVOCES
Radiocasete autorreverse Modelo Viena
4
ANT B+ VIOLETA
ILL
+12V
ROJO
ROSA
ALTAVOZ FRONTAL
ALTAVOZ TRASERO
FUS. 5A
FUS. 1A
AMARILLO
ROJO
I
D
BLANCO
A LA ANTENA
FUS. 1A
B+
MEMORIA
VERDE GRIS
AZUL BLANCO
MARRÓN
ALTAVOCES 8 ohmios
4-8 ohmios 4-8 ohmios
NARANJA
IZQUIERDA
ALTAVOZ FRONTAL
NEGRO CHASIS
ALTAVOZ TRASERO
DERECHA
ANT B+ VIOLETA
ILL
+12V
ROJO
ROSA
ALTAVOZ IZQUIERDO
FUS. 5A
FUS. 1A
AMARILLO
ROJO
I
D
BLANCO
A LA ANTENA
FUS. 1A
B+
MEMORIA
SALIDA
DE LÍNEA
SALIDA
DE LÍNEA
VERDE
GRIS
AZUL
BLANCO
MARRÓN
NARANJA
NEGRO CHASIS
ALTAVOZ DERECHO
SISTEMA DE 2 ALTAVOCES
Page 5

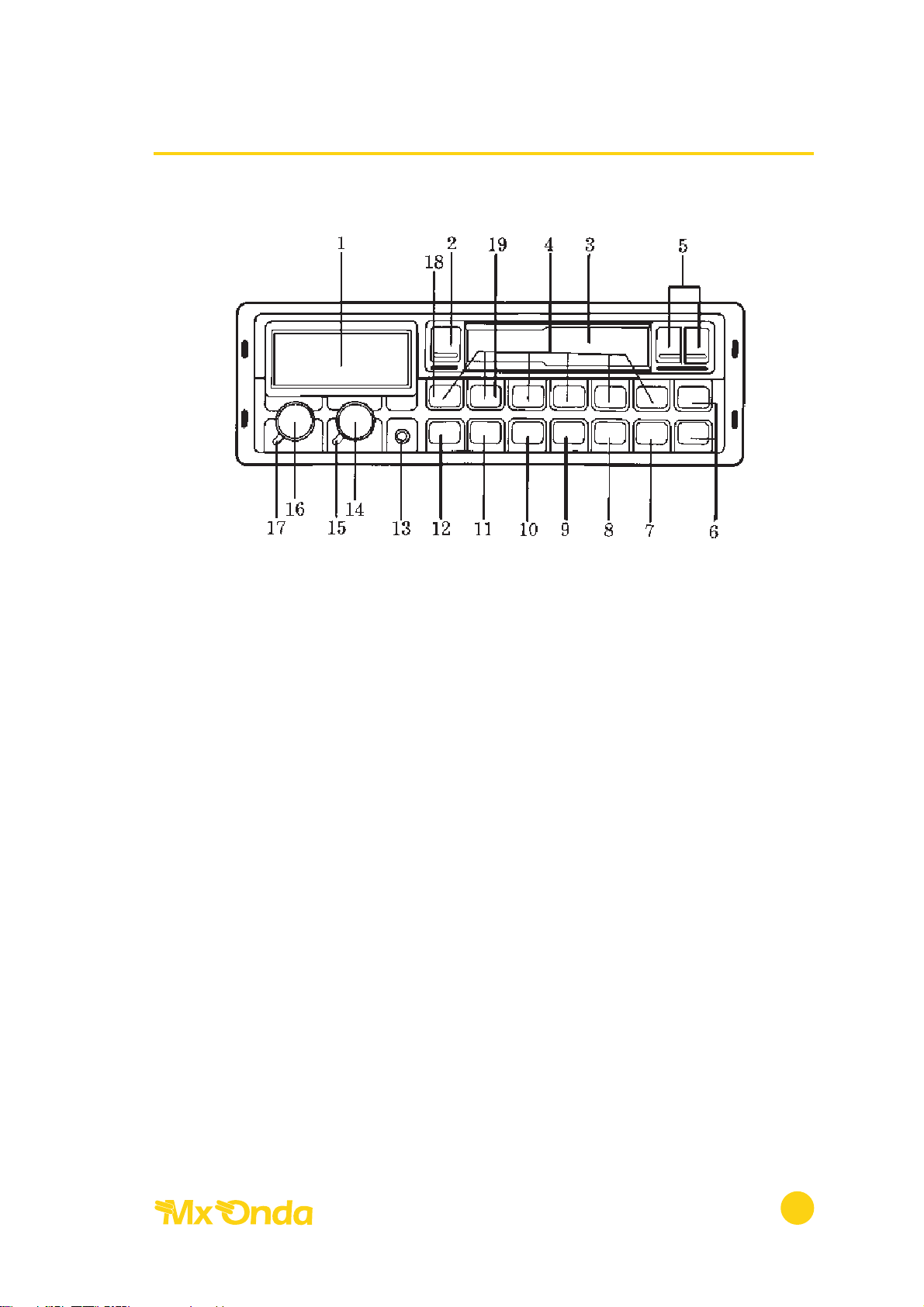

CONTROLES Y FUNCIONES
1. VISUALIZADOR MULTIFUNCIÓN (LCD)
2. E
XPULSOR DE CINTA
3. TRAMPILLA DE ENTRADA DE CINTA
4. 6 BOTONES DE MEMORIA
5. AVANCE Y REBOBINADO RÁPIDO/SELECTOR DE PROGRAMA DE CINTA
6. PULSADORES DE SINTONÍA
Los botones de sintonía se utilizan principalmente para llevar a cabo la sintonía fina.
Para las frecuencias más altas pulse el botón , para las frecuencias más bajas
pulse el botón V.
Cada vez que se pulsa cualquiera de ellos, la frecuencia varia 50 KHz en la
banda de FM y 9 KHz en la banda de AM.
Si se pulsa el botón o V durante más de 2 segundos, se sintonizará la siguiente
estación.
7/8. SINTONÍA AUTOMÁTICA
Si se pulsa el botón de sintonía automática, se sintonizará automáticamente la
estación adyacente cuya recepción sea más clara.
V
V
Radiocasete autorreverse Modelo Viena
5
Page 6
9. CONMUTADOR DE REALCE
Para reforzar los sonidos agudos y graves cuando el mando de volumen esté
dentro de el margen que se indica, pulsar el conmutador derealce, cuando esté
en función, en la pantalla LCD aparecerán las letras LOUD.
el conmutador de realce funciona dentro de este margen.
10. SELECTOR MONO/ESTÉREO
11. SELECTOR AUTO MEMORIA
El pulsador de Auto memoria realiza 2 funciones dependiendo del tiempo que
éste sea presionado.
1) Exploración de Memoria
Presionando el botón P.SCAN durante menos de 2 segundos, el receptor
automáticamente va explorando las distintas estaciones memorizadas
durante 5 segundos en cada una de ellas, este proceso continua mientras
que no se vuelva a presionar el botón P.SCAN.
2) Auto Memoria
Pulsando el botón P.SCAN durante más de 2 segundos, el receptor
automáticamente sintonizará y memorizará de una sola vez las 6 estaciones
mejor recibidas. Esta función sera muy adecuada para cuando Vd. se dirija
a otra ciudad que tenga emisoras de frecuencias distintas.
12. SELECTOR DE BANDAS AM/FM
13. ENTRADA DE COMPACT DISC
14. CONTROL DE AGUDOS
Para reforzar los tonos agudos girar este mando a la derecha y viceversa.
15. CONTROL DE GRAVES
Para reforzar los tonos graves girar este mando a la derecha y viceversa.

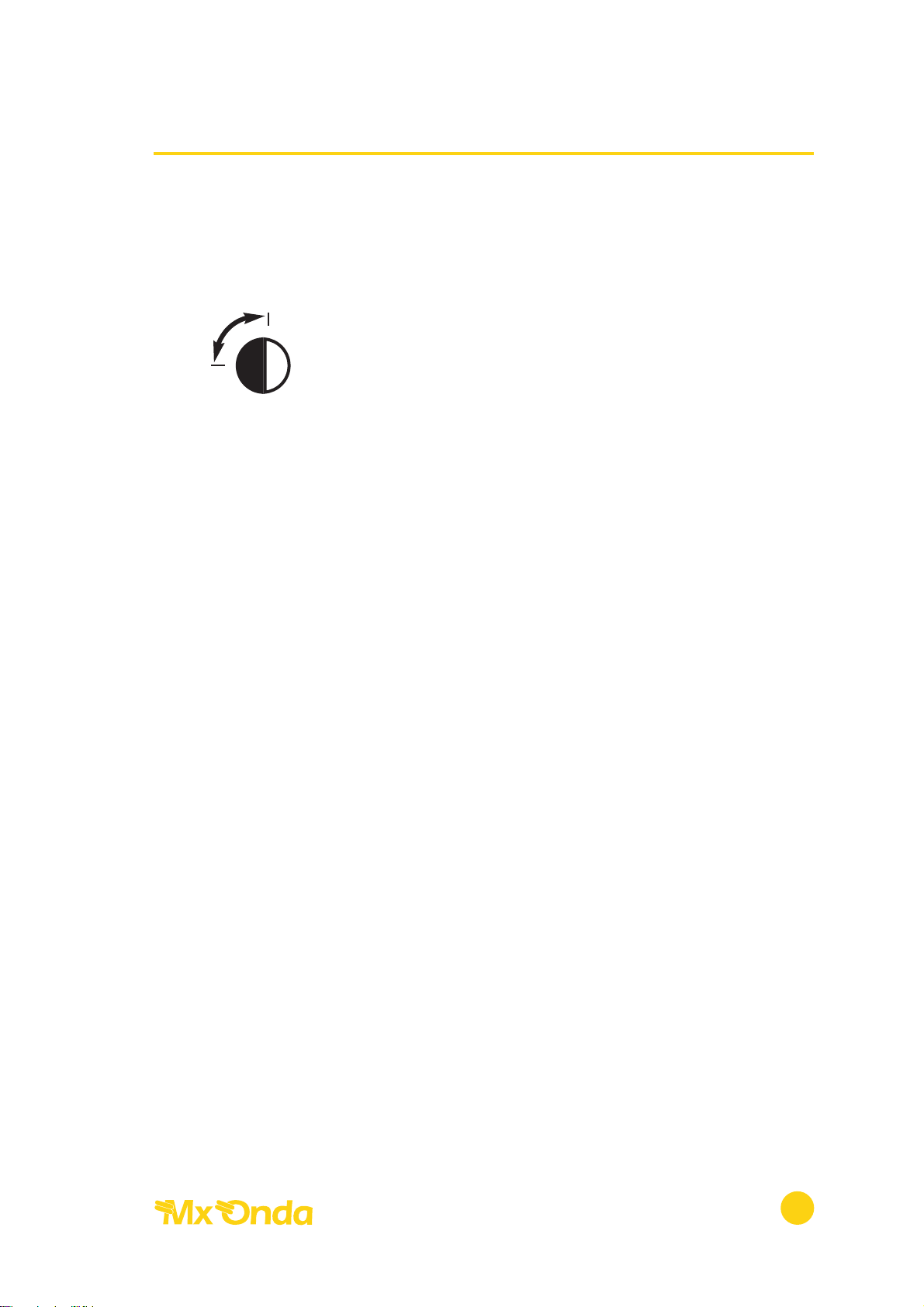

16. CONEX/DESCONEXIÓN Y VOLUMEN, TIRANDO CONTROL DE BALANCE
Radiocasete autorreverse Modelo Viena
6
Page 7
17. CONTROL FADER
Para regular el nivel de volumen entre los altavoces delanteros y traseros, girar el
mando a derechas o izquierdas. Este control solo actúa en vehículos donde se
hayan instalado 4 altavoces.
18. CONMUTADOR DOLBY NR
Cuando escuche una cinta codificada DOLBY, pulse este conmutador. En la
pantalla LCD aparcerá el simbolo .
19. SELECTOR DE CINTA DE METAL
Pulse este botón cuando utilice una cinta Cr02 o Metal. Para cintas normales este
botón deberá estar sacado.
Radiocasete autorreverse Modelo Viena
7
Page 8
MEMORIZACIÓN DE ESTACIONES
Utilizando los 6 botones de memoria, se pueden preajustar hasta un total de 24
estaciones (18 en FM y 6 en AM).
1. Conectar el aparato y ajustar el volumen deseado.
2. Para memorizar 18 estaciones de FM:
a. Pulsar el selector de bandas (en el visualizador aparecerá la palabra
FM1).
b. Sintonizar la estación deseada utilizando los botones de sintonía
manual o sintonía automática.
c. Pulsar el botón de memoria (en el visualizador aparecerá la palabra CH
intermitente).
d. Pulsar uno de los 6 botones deseados durante 5 segundos para
memorizar la estación, hasta que la palabra CH permanezca fija.
El número de canal seleccionado se iluminará en el visualizador una
vez memorizado éste.
e. Repetir los mismos pasos para los restantes pulsadores de memoria.
f. Pulsar el selector de bandas y seleccionar la modalidad FM2, FM3 (en
el visualizador aparecerán las palabras FM2, FM3).
g. Repetir los mismos pasos que en la memorización FM1.
3. Para memorizar 6 estaciones de AM:
a. Pulsar el selector de bandas y seleccionar la modalidad de AM (en el
visualizador aparecerá la palabra AM).
b. Repetir los mismos pasos que en la memorización de FM.
4. Para memorizar nuevas estaciones, repetir el procedimiento anterior.
Cuando una nueva estación es memorizada la anteriormente almacenada
es automáticamente cancelada.
Radiocasete autorreverse Modelo Viena
8
Page 9
PARA ESCUCHAR LA RADIO
1. Girar el botón a la posición de conectado.
2. Seleccionar una de las bandas (AM/FM).
3. Sintonizar la estación deseada mediante los mandos de sintonía manual,
automática o pulsando una de las presintonías memorizadas.
4. Ajustar el volumen, nivel de graves, agudos, balance y control de fader.
5. Cuando la estación sintonizada de FM se encuentre en su área local y la
recepción sea buena, automáticamente el receptor seleccionará la
modalidad de estéreo. En el visualizador aparecerá la correspondiente
indicación. Si por él contrario la recepción es mala, el receptor
automáticamente conmutará a la modalidad de mono reduciendo de
esta manera el ruido de fondo.
6. Para desconectar, girar el botón de volumen a izquierdas hasta percibir un
CLIC.
Radiocasete autorreverse Modelo Viena
9
Page 10
FUNCIONAMIENTO
PARA ESCUCHAR UNA CINTA
1. Conectar la alimentación girando el mando de volumen a derechas. El
aparato quedará en la modalidad de receptor de radio.

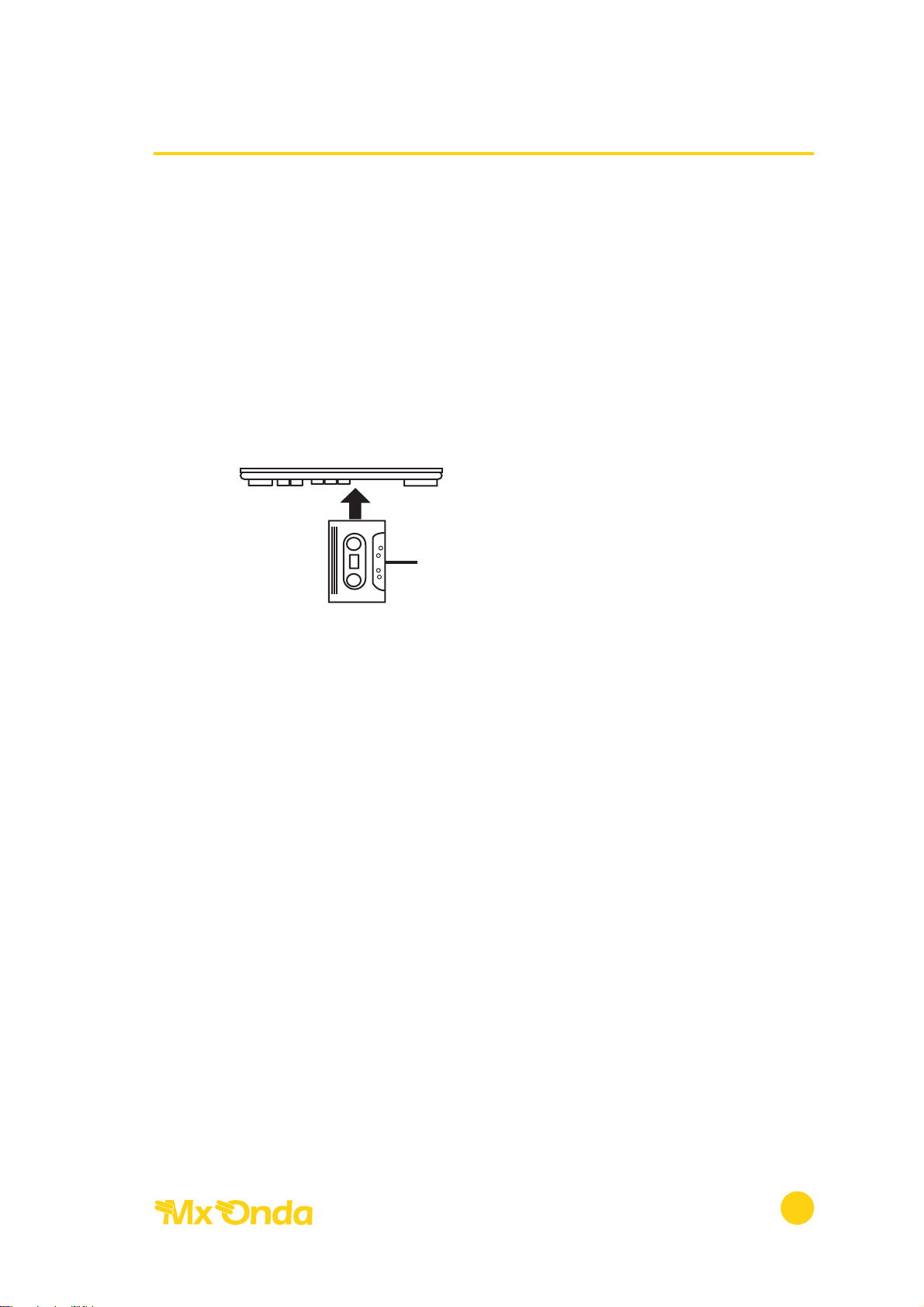

2. Insertar la cinta en el compartimiento para el casete, con la parte visible de
la cinta a la derecha, hasta que aquella quede retenida. (Si se inserta el
casete con la radio encendida, el aparato conmutará automáticamente a la
modalidad de cinta).
3. Regular los mandos de Volumen, Balance, Agudos y Graves. Si es
preciso, pulsar el conmutador de sonoridad. (Loud)
4. Si, durante la reproducción, Vd. desea pasar de la cara de la cinta que
está Vd. escuchando a la otra, pulse a fondo los botones Fast
Forward/Rewind al mismo tiempo.
5. Para rebobinar rápidamente la cinta en cualquiera de las dos direcciones,
pulse el botón F.F. o REW hasta que quede retenido. Para volver a la
velocidad normal de reproducción, Pulse igualmente ambos botones. Si
se mantiene pulsado uno de esto botones hasta que la cinta haya sido
completamente rebobinada, el aparato volverá automáticamente a la
modalidad de reproducción, en el extremo de la cinta.
6. Para parar la cinta o substituir el casete, pulsar a fondo el botón de
expulsión.
7. Si al introducir la cinta ésta no entra con suavidad pulsar a fondo el botón
de expulsión, en lugar de intentar que entre por la fuerza.
Radiocasete autorreverse Modelo Viena
10
Cinta descubierta,
a la derecha
Page 11
NOTA: Para asegurar el mejor rendimiento de su reproductor de cinta:
(a) Retirar siempre del aparato el cartucho, una vez finalizada su reproducción.

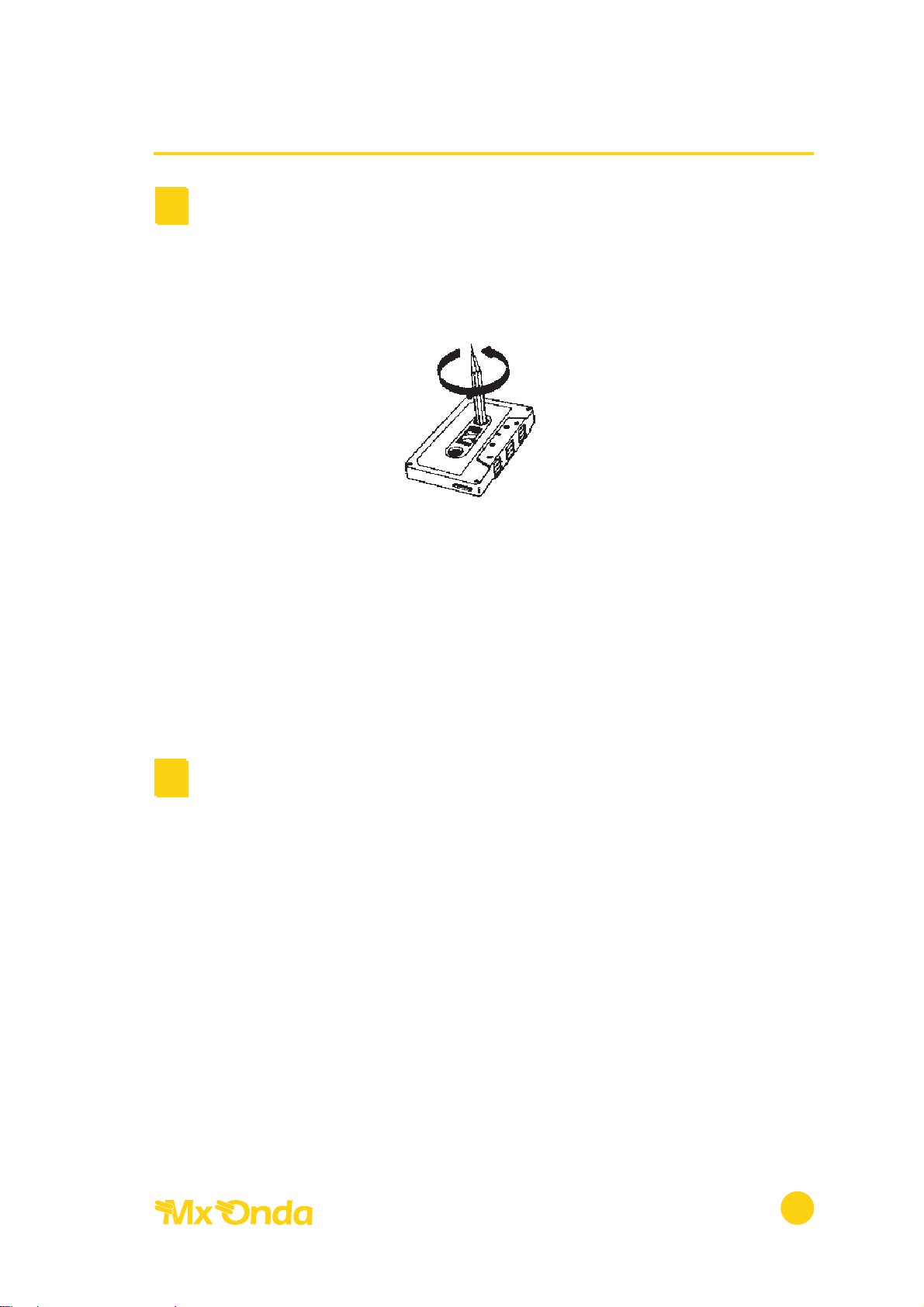

(b) No utilizar nunca las casetes con la cinta excesivamente floja. Los cartuchos
con la cinta floja es probable que funcionen mal. Quitarles la holgura,
rebobinando la cinta con la punta de un bolígrafo o un instrumento similar.
LIMPIEZA DEL CABEZAL
Limpie cuidadosamente el cabezal con un aplicador de algodón mojado en
alcohol. Si se utiliza el aparato durante más de una hora al día el cabezal deberá
limpiarse 1 ó 2 veces al mes. Si el aparato se utiliza con poca frecuencia sólo
necesitará limpiarse el cabezal cada 2 ó 3 meses.
NOTA PARA EL VISUALIZADOR LCD
El visualizador de cristal líquido puede reducir su brillo con aumentos de
temperatura, esto no es un defecto. El brillo recupera su nivel normal al
descender la temperatura.
Radiocasete autorreverse Modelo Viena
11
¥
¥
Page 12
CARACTERÍSTICAS TÉCNICAS
SECCIÓN CINTA
Sistema de reproducción 4 pistas, 2 canales estéreo
Velocidad de cinta 5.75 cm/xec. + 3%, - 1 %
Fluctuación y lloro inferior a 0.35%
Modulación cruzada superior a 40 dB
Respuesta de frecuencia 150 - 10000 Hz
SECCIÓN RADIO AM FM
Margen de frecuencia 531 - 1602 KHz 87.5 - 108 MHz
Sensibilidad 31 µV 3 µV
Rechazo F.L Más de 60 dB Más de 60 dB
Rechazo F Imagen Más de 60 dB Más de 60 dB
Separación de canales N/A Más de 30 dB
GENERAL
Tensión de alimentación 11 - 16 V Nominal, Negativo a chasis
Impedancia de Altavoz 4 Ohm a 8 Ohm
Dimensiones 179 x 50 x 150 mm
“Mx Onda” es una marca registrada de Mx Onda, S.A.
MX ONDA, S.A.
CARRETERA N-I, KM 31,7
28750 SAN AGUSTÍN DE GUADALIX (MADRID)
e-mail asistencia técnica: [email protected]
http://www.mxonda.es
Radiocasete autorreverse Modelo Viena
12
