MxOnda T815M User Manual [es]

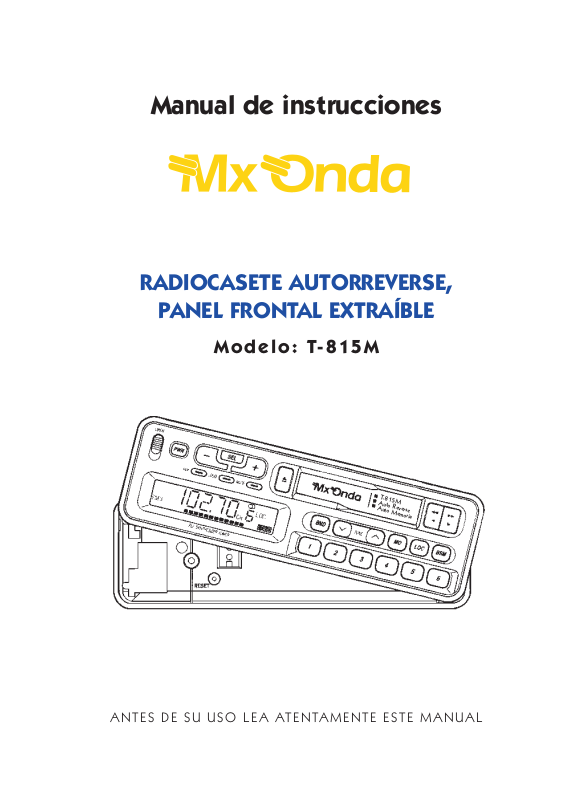

Manual de instrucciones

RADIOCASETE AUTORREVERSE,

PANEL FRONTAL EXTRAÍBLE

Modelo: T-815M

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

T-815M

Auto Reverse

Auto Memoria

CONEXIÓN DE LOS ALTAVOCES

1. GRIS . . . . . . . . . . . . . . . . . . . . .ALTAVOZ DELANTERO IZDO. (+)

2. GRIS/NEGRO . . . . . . . . . . . . . .ALTAVOZ DELANTERO IZDO. (-)

3. AZUL . . . . . . . . . . . . . . . . . . . .ALTAVOZ TRASERO IZDO. (+)

4. AZUL/NEGRO . . . . . . . . . . . . . .ALTAVOZ TRASERO IZDO. (-)

5. MARRÓN . . . . . . . . . . . . . . . . .ALTAVOZ DELANTERO DCHO. (+)

6. MARRON/NEGRO . . . . . . . . . . .ALTAVOZ DELANTERO DCHO. (-)

7. VERDE . . . . . . . . . . . . . . . . . . .ALTAVOZ TRASERO DCHO. (+)

8 VERDE/NEGRO . . . . . . . . . . . . .ALTAVOZ TRASERO DCHO. (-)

Radiocasete autorreverse Modelo T-815M

2

AZUL/NEGRO

GRIS

ALTAVOZ DELANTERO DCHO.

ALTAVOZ TRASERO DCHO.

ALTAVOZ DELANTERO IZDO.

ALTAVOZ TRASERO IZDO.

VERDE/NEGRO

MARRÓN

MARRÓN/NEGRO

VERDE

GRIS/NEGRO

AZUL

CONEXIÓN SALIDA DE LÍNEA

1. AZUL . . . . . . . . . . . . .AMPLIFICADOR EXT. ALTAVOZ TRASERO IZDO.

2. VERDE . . . . . . . . . . . .AMPLIFICADOR EXT. ALTAVOZ TRASERO DCHO.

3. NEGRO . . . . . . . . . . .AMPLIFICADOR EXT. ALTAVOZ DELANTERO IZDO.

4. MARRÓN . . . . . . . . . .AMPLIFICADOR EXT. ALTAVOZ DELANTERO DCHO.

CONEXIÓN ENTRADA AUXILIAR

1. BLANCO . . . . . . . . . .CANAL IZQUIERDO

2. ROJO . . . . . . . . . . . .CANAL DERECHO

Radiocasete autorreverse Modelo T-815M

3

AMPLIFICADOR

EXTERIOR

AMPLIFICADOR

EXTERIOR

TRASERO

AZUL

VERDE

NEGRO

MARRÓN

DELANTERO

ALTAVOZ IZDO.

ALTAVOZ DCHO.

ALTAVOZ DCHO.

ALTAVOZ IZDO.

BLANCO

ROJO

CANAL DCHO.

CANAL IZDO.

CARGADOR

CD

CONEXIÓN

• Este autorradio esta diseñado para funcionar en vehículos cuya batería sea
de 12V y negativo a chasis.

• Conectar el cable negro a chasis 6 al negativo (-) de la batería. Asegúrese
de la perfecta conexión de este cable.

• Durante la instalación mantenga el autorradio en posición de apagado.

• El cable amarillo mantiene las memorias. Conectar este cable a + 12V
(batería), NUNCA a un positivo que actúe sobre el encendido del vehículo.
Esto podría causar que las memorias no funcionasen correctamente.

• Conectar el cable rojo a + 12V bajo llave de contacto.

• El cable naranja proporciona + 12V para alimentar una antena eléctrica o
automática cuando se conecta el autorradio.

Radiocasete autorreverse Modelo T-815M

4

ANTENA

AMARILLO: (+ 12V) MEMORIA

VERDE/NEGRO: ALTAVOZ TRASERO DCHO. (-)

VERDE: ALTAVOZ TRASERO DCHO. (+)

AZUL/NEGRO: ALTAVOZ TRASERO IZDO. (-)

AZUL: ALTAVOZ TRASERO IZDO. (+)

GRIS: ALTAVOZ DELANTERO IZDO. (+)

GRIS/NEGRO: ALTAVOZ DELANTERO IZDO. (-)

MARRÓN/NEGRO: ALTAVOZ DELANTERO DCHO. (-)

MARRÓN: ALTAVOZ DELANTERO DCHO. (+)

NARANJA :(+12V) ANTENA

ROJO: (+12V) LLAVE DE CONTACTO

NEGRO: NEGATIVO O MASA

5

Radiocasete autorreverse Modelo T-815M

INSTALACIÓN

• Si usted tiene el propósito de efectuar taladros o cualquier otro tipo de
trabajo en su vehículo, póngase en contacto con el instalador más
próximo, para su asesoramiento.

• Este producto ha sido diseñado para su instalación en el tablero de
instrumentos, en el hueco destinado al aparato de radio. Si dicho hueco
es demasiado pequeño, agrándelo hasta 53 x l82 mm.

• Acoplar el soporte en el hueco del tablero de instrumentos y con ayuda
de un destornillador doblar hacia fuera las lengüetas de fijación. Elegir las
más adecuadas según el grosor del tablero.

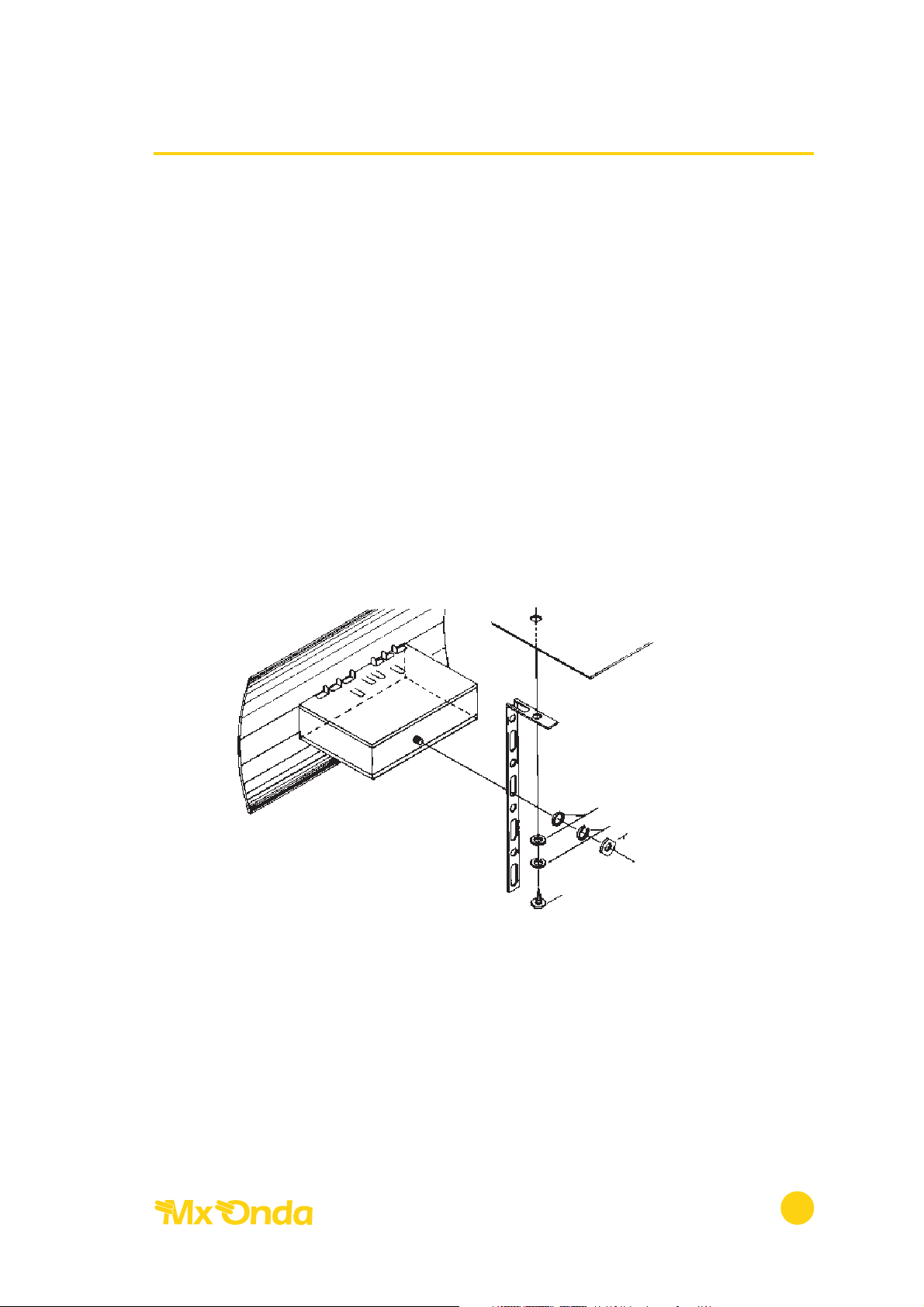

• Si fuera necesario, utilizar la escuadra soporte y sus correspondientes
accesorios según se muestra en la figura.

CHASIS DEL

AUTOMÓVIL

EXTRAÍBLE

ESCUADRA SOPORTE

ARANDELA PLANA

ARANDELA DE PRESIÓN

TUERCA HEXAGONAL

TORNILLO AUTORROSCA

6

Radiocasete autorreverse Modelo T-815M

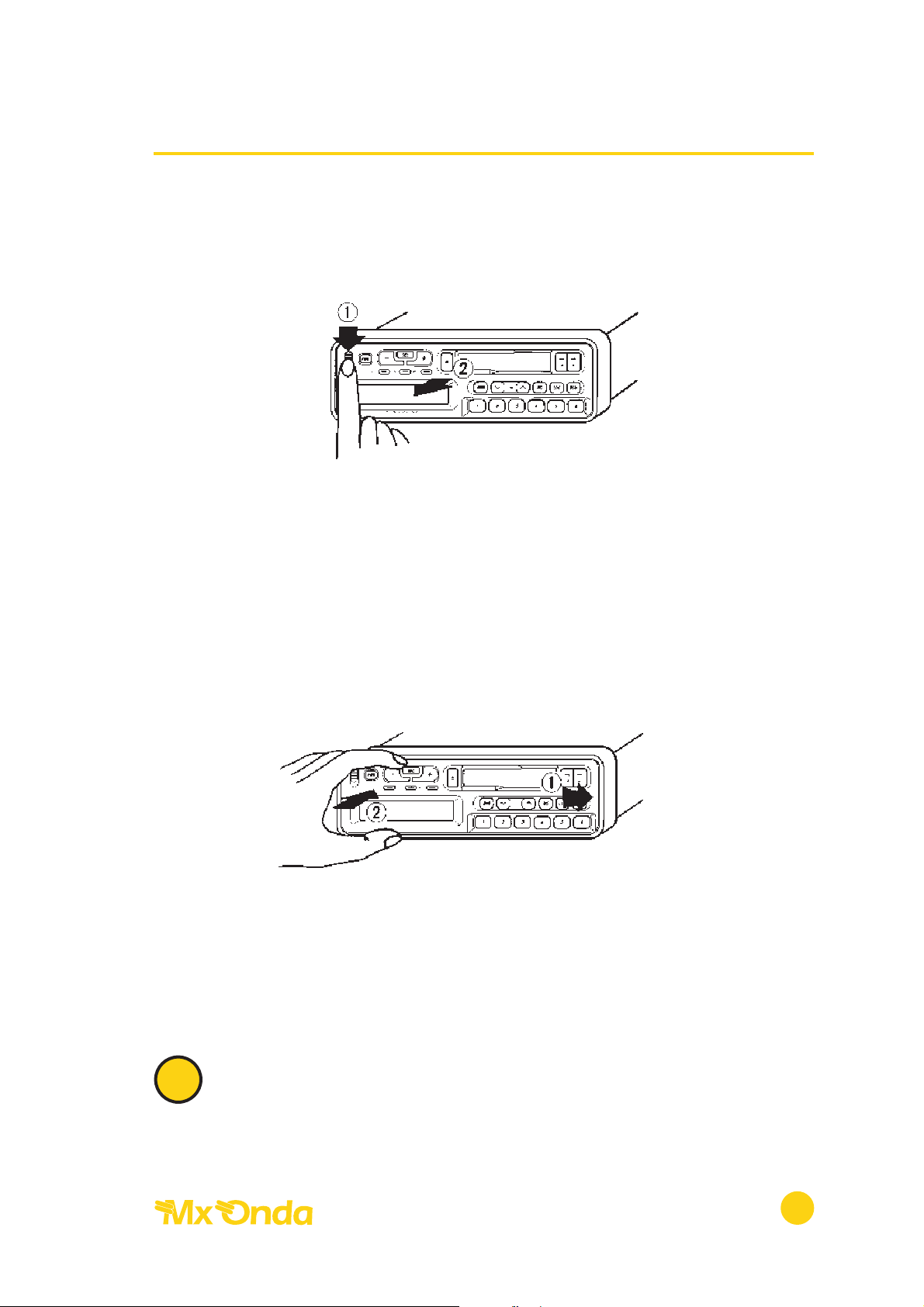

EXTRACCIÓN DEL PANEL FRONTAL

1. Accione el botón 1.

2. Para retirar el panel frontal, tire de la parte izquierda hacia Vd.

• Ponga cuidado en no ejercer presión sobre la pantalla o en no dejar caer
el panel frontal.

INSERCIÓN DEL PANEL FRONTAL

1. Inserte el panel frontal en las pestañas de sujeción en la parte derecha del
aparato.

2. Empuje el panel frontal sobre el cuerpo del aparato.

• Tenga en cuenta que si el panel frontal no está correctamente acoplado,
puede que el botón de expulsión (1) no libere el panel o que los restantes
botones de mando no funcionen correctamente.

PRECAUCIONES

No toque los contactos del panel frontal o del cuerpo principal, puede ello
podría dar lugar a que su contacto eléctrico presente fallos. Si sobre los
contactos se deposita suciedad o cualquier otra substancia, frótelos con un
paño limpio y seco.

N

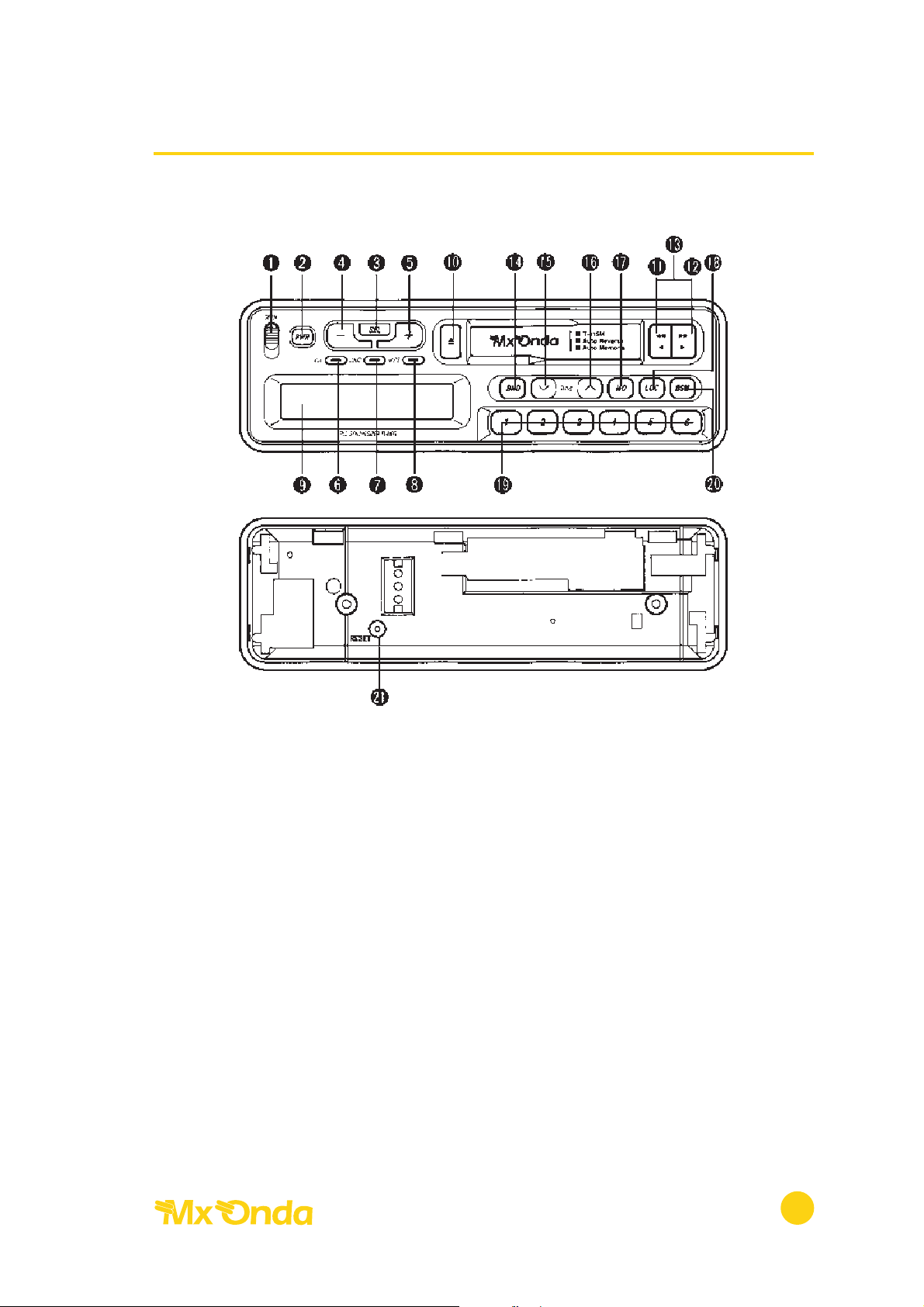

USO DE LOS MANDOS DEL PANEL FRONTAL

1. BOTÓN DE EXPULSIÓN DEL PANEL 14. SELECTOR DE BANDAS AM,

2. PULSADOR ENCENDIDO/APAGADO FM1, FM2, FM3

3. SELECTOR MODALIDAD DE SONIDO 15. BOTÓN SINTONÍA MANUAL/

4. REGULACIÓN (-) MODO DE SONIDO BÚSQUEDA AUTOMÁTICA (-)

5. REGULACIÓN (+) MODO DE SONIDO 16. BOTÓN SINTONÍA MANUAL/

6. BOTÓN ENTRADA AUXILIAR BÚSQUEDA AUTOMÁTICA (+)

7. BOTÓN DE REALCE LOUDNES 17. SELECTOR MONO/ESTÉREO

8. BOTÓN DE SILENCIADOR 18. SELECTOR LOCAL/DISTANCIA

9. PANTALLA 19. BOTONES DE MEMORIAS

10. BOTÓN DE EXPULSIÓN MODO CINTA PREAJUSTADAS

11. BOTÓN DE REBOBINADO 20. BOTÓN DE EXPLORACIÓN/

12. BOTÓN DE AVANCE RÁPIDO MEMORIZACIÓN AUTOMÁT.

13. BOTÓN DE INVERSIÓN CAMBIO DE 21. BOTÓN DE RESET
CARA

Radiocasete autorreverse Modelo T-815M

7

FUNCIONAMIENTO DE LOS MANDOS

1. BOTÓN DE EXPULSIÓN DEL PANEL

Al pulsar este botón la parte izquierda del panel frontal saldrá proyectada hacia
delante.
Para extraer el panel, tire de la parte izquierda hacia Vd.

2. BOTÓN ENCENDIDO/APAGADO (PWR)

Presionar este botón para encender el autorradio, para apagarlo pulse de nuevo
el mismo botón.

3. SELECTOR MODALIDAD DE SONIDO (SEL)

Presionar el botón (SEL) para seleccionar las diferentes modalidades de audio:
VOLUMEN, BALANCE, GRAVES, AGUDOS o FADER.

4. AJUSTE DEL MODO DE SONIDO (-)

Presionar este botón para disminuir el nivel de:

VOLUMEN: El volumen disminuye.
BALANCE: Se atenúa el canal derecho.
GRAVES: Se atenúan los tonos graves.
AGUDOS: Se atenúan los tonos agudos.
FADER: Se atenúan los altavoces delanteros.

5. AJUSTE DEL MODO SONIDO (+)

Presionar este botón para aumentar el nivel de:

VOLUMEN: El volumen aumenta.
BALANCE: Se atenúa el canal izquierdo.
GRAVES: Se refuerzan los tonos graves.
AGUDOS: Se refuerzan los tonos agudos.
FADER: Se atenúan los altavoces traseros.

6. BOTÓN DE ENTRADA AUXILIAR (AUX)

Pulsando este botón se conmuta el autorradio para una fuente de sonido externa
p.e, un reproductor de CD, etc.

7. BOTÓN DE REALCE (LOUD)

Pulsando este botón se realzen los sonidos graves y agudos, cuando el nivel de
volumen se encuentra situado a baja potencia, las siglas LOUD aparecerán en la
pantalla.

Radiocasete autorreverse Modelo T-815M

8

8. BOTÓN DE SILENCIADOR (MUTE)

Presionando este botón se reduce considerablemente el volumen del aparato,
para desactivar esta funci6n presionar nuevamente este botón.

9. PANTALLA

10. BOTÓN DE EXPULSIÓN DE LA CINTA (5)

Cuando se pulse este botón la cinta será expulsada y el aparato pasará a la
modalidad de radio.

11, 12. BOTONES DE REBOBINADO Y AVANCE RÁPIDO (7) (8)

Para el avance rápido o el rebobinado de la cinta pulse uno de los botones (7)
o (8). Para volver a la reproducción normal, pulse suavemente el otro botón.

13. SELECTOR DEL SENTIDO DE REPRODUCCIÓN DE LA CINTA (34)

Si, durante la reproducción de la cinta, se pulsa simultáneamente los botones
de avance rápido y el de rebobinado, se reproducirá automáticamente la otra
cara de la cinta.

14. SELECTOR DE BANDAS (BND)

Pulse este botón para seleccionar AM o FM (FM1, FM2, FM3). La pantalla le
indicará si la recepción se encuentra en la banda de AM o en la de FM (FM1, FM2
o FM3).

15,16. BOTÓN DE SINTONÍA MANUAL, BÚSQUEDA AUTOMÁTICA (TUNE)

Los botones de sintonía se utilizan, principalmente para llevar a cabo la sintonía
fina. Para las frecuencias más altas pulse el botón ( ), para las frecuencias más
bajas pulse el botón (V).

Si se pulsa el botón (/\) durante más de 1 segundo se sintonizará automática­mente la estación adyacente superior cuya recepción sea más clara, si se pulsa
el botón (V) durante más de 1 segundo se sintonizará automáticamente la
estación adyacente inferior cuya recepción sea más clara.

17. SELECTOR DE MONO/ESTÉREO (MO)

Este botón debe ser pulsado cuando la señal de FM recibida sea débil o la
indicación de FM estéreo no esté presente.
En condiciones normales este selector debe estar en la posición estéreo.

V

Radiocasete autorreverse Modelo T-815M

9

18. SELECTOR LOCAL/DISTANCIA (LOC)

Para recibir estaciones locales pulse este botón, en la pantalla aparecerán las
siglas LOC. Para desconectarlo, pulse de nuevo este botón y recibirá las estaciones
distantes.

19. BOTONES DE MEMORIAS PREAJUSTADAS (1 ... 6)

Utilice estos botones para memorizar hasta 18 estaciones en FM y 6 estaciones
en AM. Pulse momentáneamente el botón (BND), para seleccionar la banda y
seleccione la frecuencia con la SINTONÍA AUTOMÁTICA o MANUAL. Para
memorizar la estación, pulse más de 3 segundos uno de los 6 botones de
preajuste.

20. BOTÓN DE EXPLORACIÓN/MEMORIZACIÓN AUTOMÁTICA (BSM)

• Cuando se pulse este botón durante más de 2 segundos, aparecerá en
pantalla BSM y la radio memorizará automáticamente hasta 6 estaciones
comenzando por aquella cuya señal sea más fuerte.

• Cuando se pulse este botón durante menos de 1 segundo, se llamará a la
primera estación memorizada. Para llamar a las estaciones, una detrás de
otra en el orden en que fueron memorizadas, pulse este botón
repetidamente.

21. BOTÓN DE RESET

Una vez finalizado el cableado, pulse este botón con un objeto puntiagudo con
el fin de reponer el aparato.

Ocasionalmente se ha de hacer uso del botón RESET, estas situaciones pueden
ser producidas por reparaciones efectuadas en el vehículo (reposición de la
batería, etc.).

Radiocasete autorreverse Modelo T-815M

10

11

Radiocasete autorreverse Modelo T-815M

CUIDADOS Y MANTENIMIENTO

• Se recomienda no utilizar cintas gruesas o del tipo C-120.

• En la modalidad de cassete la causa más corriente de los defectos del
sonido son provocados por la suciedad de la cabeza.

• Para evitar deterioro de sus cintas, procure no colocarlas sobre el asiento,
el panel de instrumentos, la bandeja trasera, cerca de la calefacción o
campos magnéticos y cuando no las utilice devuélvalas a su caja de plástico
protector.

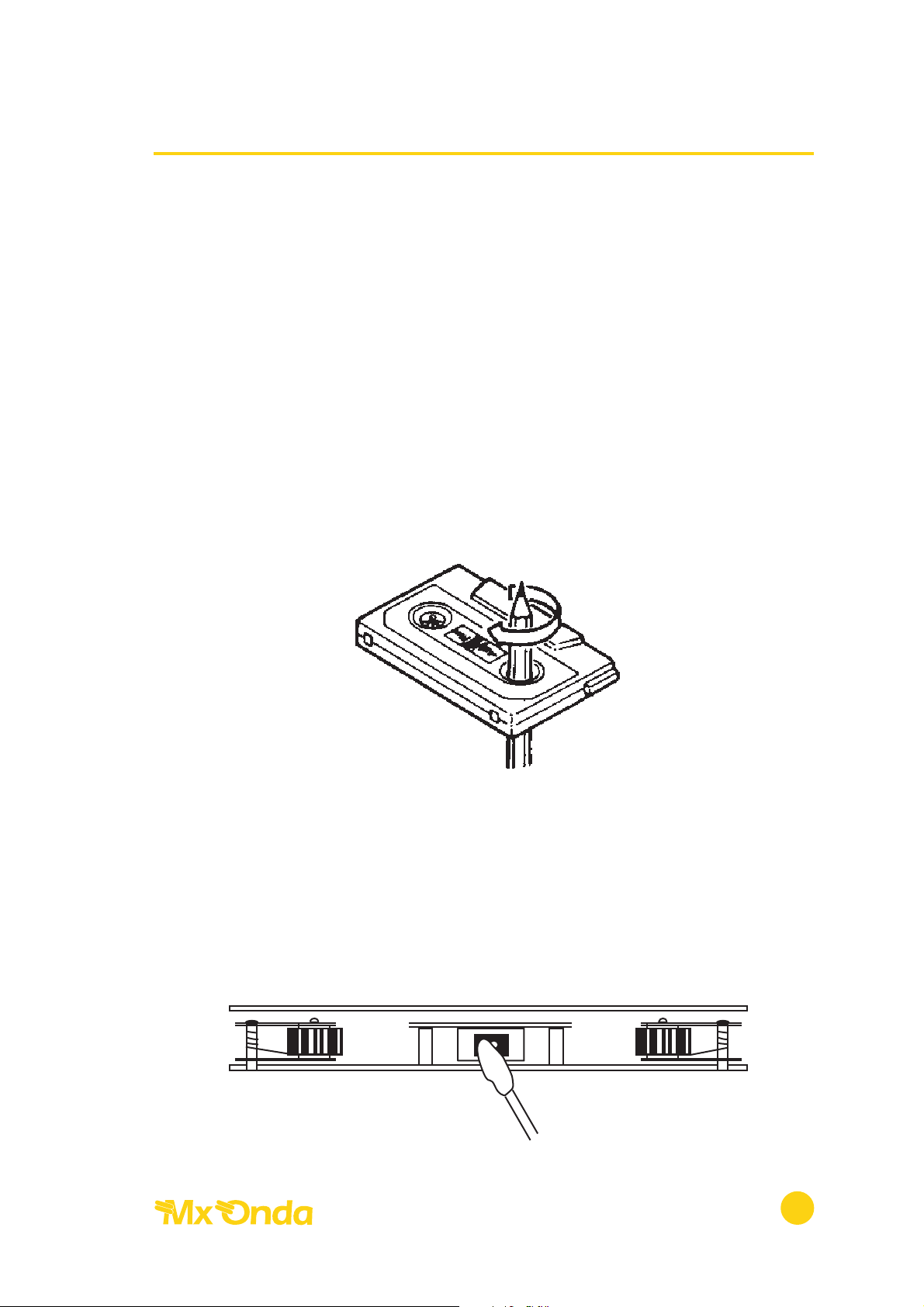

• Si la cinta en la casete está floja puede ser enrollada por el mecanismo de
tracción y causar daños al aparato o a la propia cinta. Antes de insertar la
cinta en su alojamiento compruebe las condiciones de ésta y si la encuentra
floja, ténsela como muestra la figura.

LIMPIEZA DE LA CABEZA

• El uso continuado de cintas puede ensuciar la cabeza con la consiguiente
pérdida de agudos y volumen en la reproducción. Procure cada dos
semanas (depende de su uso) limpiar la cabeza con un algodón con
alcohol y un soporte no metálico.

CARACTERÍSTICAS TÉCNICAS

SECCIÓN RADIO FM

Margen de frecuencia 87.5 MHz - 108 MHz
Frecuencia intermedia 10.7 MHz
Pasos de frecuencia 50 KHz
Sensibilidad útil 10 dB
Rechazo frecuencia imagen > 40 dB
Separación de canales > 35 dB
Relación señal/ruido > 60 dB

SECCIÓN RADIO AM

Margen de frecuencia 522 KHz - 1620 KHz
Frecuencia intermedia 459 KHz
Pasos de frecuencia 9 KHz
Sensibilidad útil 33 µV (S/ R 20 dB)
Rechazo frecuencia imagen > 50 dB
Relación señal/ruido > 50 dB

SECCIÓN CINTA

Velocidad cinta 4.75 cm/seg
Fluctuación y lloro 0.1 %
Respuesta en frecuencia 30 Hz-16 KHz

CARACTERÍSTICAS GENERALES

Potencia de salida:

- Delantero 2 x 7 watios máximo

- Trasero 2 x 25 watios máximo

Tensión de alimentación 13.8 V
Dimensiones 178 x 50 x 150 mm

Especificaciones sujetas a cambio sin previo aviso.

“Mx Onda” es una marva registrada de Mx Onda, S.A.

MX ONDA, S.A.

CARRETERA N-I, KM 31,7

28750 SAN AGUSTÍN DE GUADALIX (MADRID)

e-mail asistencia técnica: [email protected]

http://www.mxonda.es

Radiocasete autorreverse Modelo T-815M

12
