Page 1
Manual de instrucciones
RADIOCASETE AUTORREVERSE,
SINTONIZADOR SINTETIZADO DE
AM/FM ESTÉREO Y AUTOMEMORIA
CON REDUCTOR DE RUIDO DOLBY B
Modelo: RONDA
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
• ON/VOL
• FAD
• BASS
• TRE
FM3
ST
LOC
MO
LOCPSM
BND
MANU
Ronda
pull BAL
Page 2
CARACTERÍSTICAS
• Extraíble con asa
• Control fader
• Autorreverse
• Salida de 2 x 25W
• Automemoria
• Visualizador LCD
• Sintonía automática
• Barrido de memorias
• 24 memorias
• Reductor de ruido Dolby B
INSTALACIÓN
• Si usted tiene el propósito de efectuar taladros o cualquier otro tipo de
trabajo en su vehículo, póngase en contacto con el instalador más próximo,
para su asesoramiento.
• Este producto ha sido diseñado para su instalación en el tablero de
instrumentos, en el hueco destinado al aparato de radio. Si dicho hueco
es demasiado pequeño, agrándelo hasta 53 x l82 mm.
• Acoplar el soporte en el hueco del tablero de instrumentos y con ayuda
de un destornillador doblar hacia fuera las lenguetas de fijación. Elegir las
más adecuadas según el grosor del tablero.
• Si fuera necesario, utilizar la escuadra soporte y sus correspondientes
accesorios según se muestra en la figura.
Radiocasete autorreverse Modelo Ronda
CHASIS DEL
AUTOMOVIL
CHASIS
EXTRAÍBLE
ESCUADRA SOPORTE
ARANDELA PLANA
ARANDELA DE PRESIÓN
TUERCA HEXAGONAL
TORNILLO AUTORROSCA
2
Page 3
3
INSERCIÓN Y RETIRADA DEL APARATO
• Insertar el aparato en soporte (Fig. A).
• Pulsar el expulsor y levantar el asa 90º (Fig. B).
• Para retirar el aparato tirar del asa del mismo (Fig. C).
Radiocasete autorreverse Modelo Ronda
Fig. CFig. BFig. A
Page 4

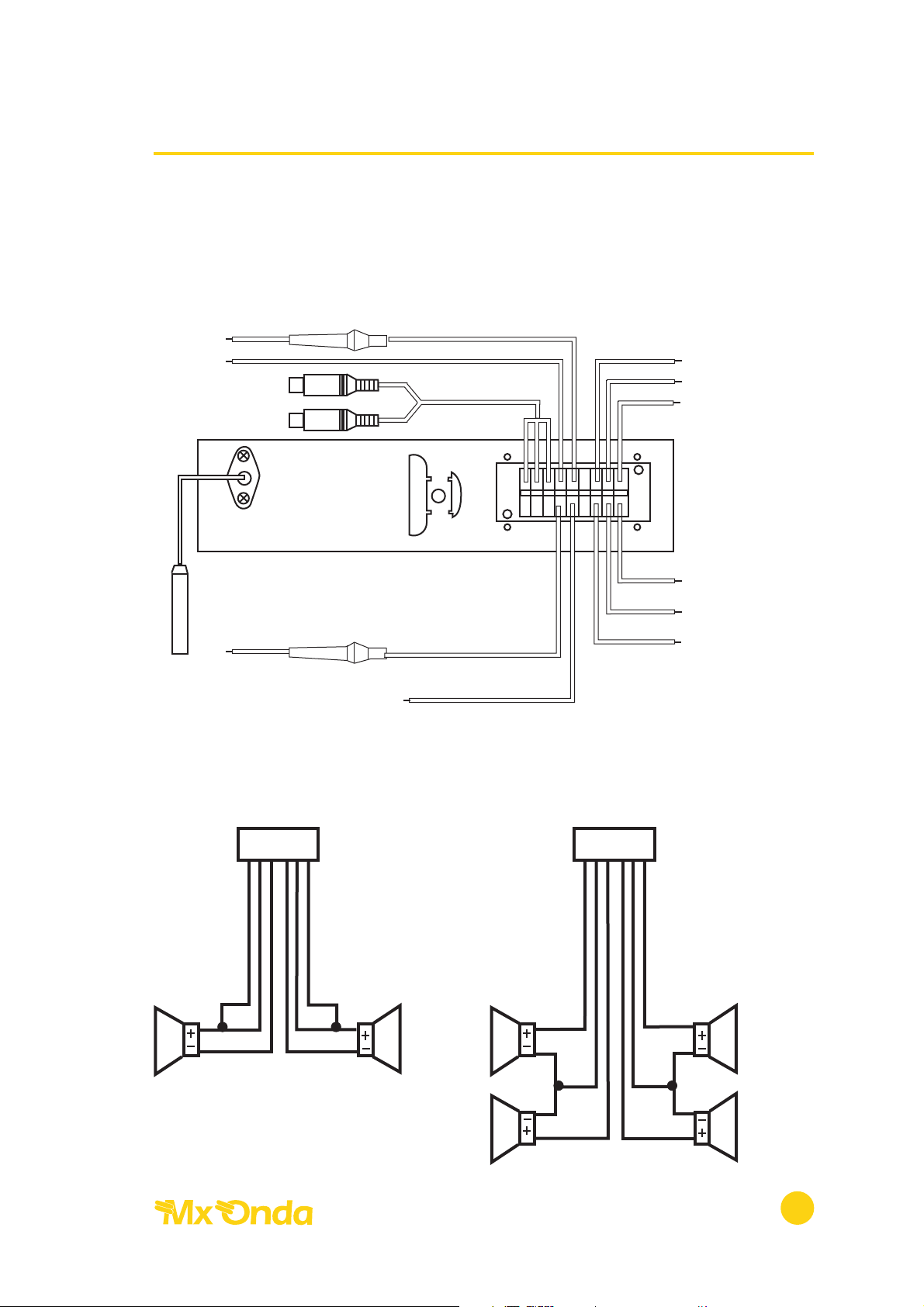

CONEXIÓN
Este autorradio está diseñado para funcionar en vehículos cuya batería sea de
12V y negativo a chasis.
Radiocasete autorreverse Modelo Ronda
4
DI
AZUL
GRIS
VERDE
MARRÓN
VIOLETA
BLANCO
DI
AZUL VERDE
MARRÓN
VIOLETABLANCO
I D
DELANTE
GRIS
DELANTE
I
D
A+12V
A CHASIS
+ 12V MEMORIA
AUTORRADIO
A LA ANTENA
FUS 0,2A
AMARILLO
+12V ANTENA
GRIS FRONTAL IZDO. (+)
AZUL TRASERO IZDO. (+)
BLANCO COMÚN IZDO.
VIOLETA COMÚN DCHO.
VERDE TRASERO DCHO. (+)
MARRÓN FRONTAL DCHO. (+)
NARANJA
SALIDA
DE LÍNEA
FUSIBLE 5A
ROJO
ROJO
NEGRO
BLANCO
CONEXIÓN 2 ALTAVOCES CONEXIÓN 4 ALTAVOCES
TRASERO
TRASERO
Page 5

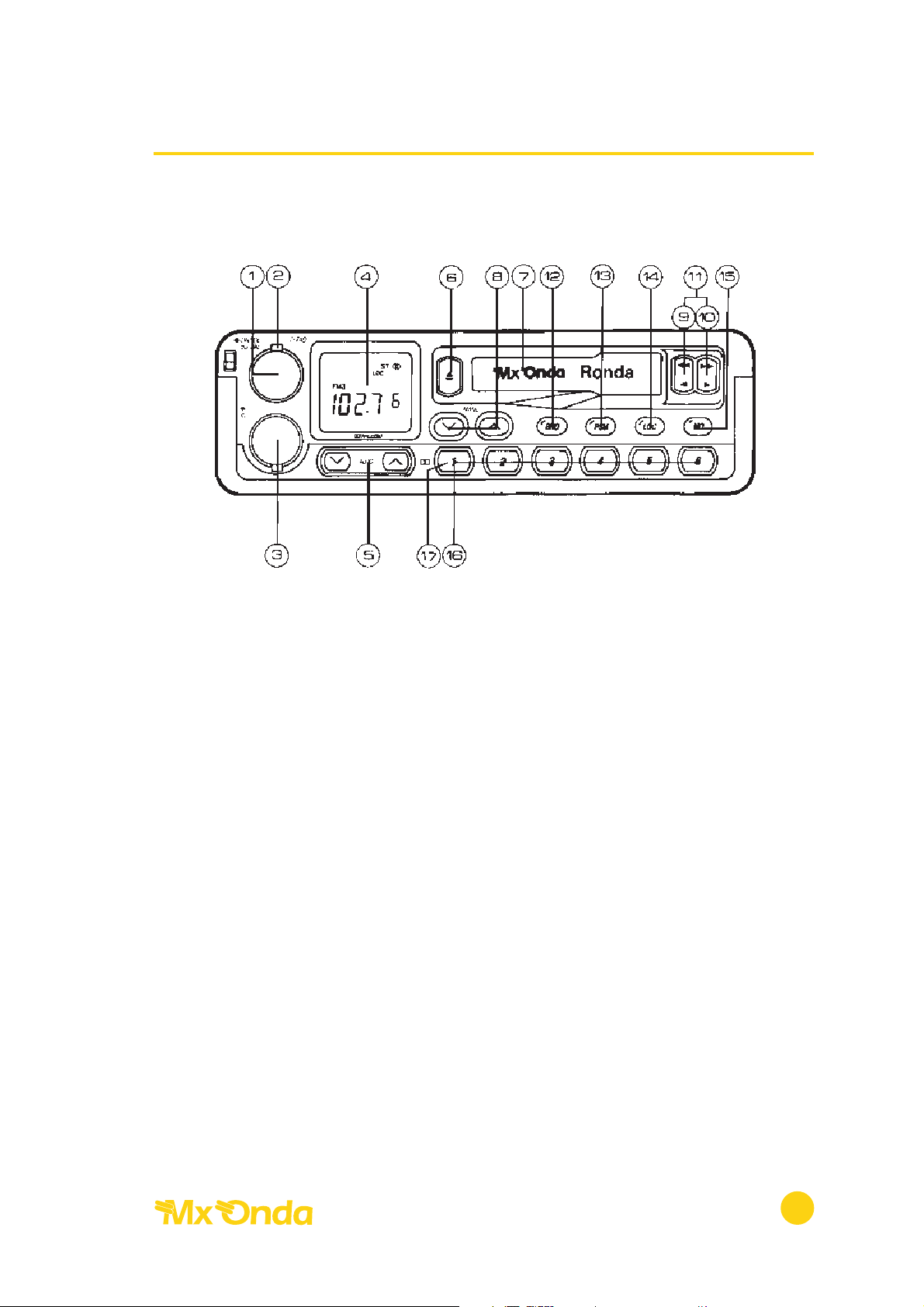

CONTROLES Y FUNCIONES
1. CONEXIÓN/DESCONEXIÓN Y VOLUMEN. TIRANDO BALANCE
2. CONTROL FADER
3. CONTROL DE GRAVES Y AGUDOS
4. VISUALIZADOR DIGITAL LCD
5. SINTONÍA AUTOMÁTICA
6. EXPULSOR DE CINTA
7. TRAMPILLA ENTRADA DE CINTA
8. SINTONÍA MANUAL
9. REBOBINADO
10. AVANCE RÁPIDO
11. SELECTOR DE CARA DE CINTA
12. SELECTOR DE BANDAS
13. AUTOMEMORIA Y BARRIDO DE MEMORIAS
14. SELECTOR LOCAL/DISTANCIA
15. SELECTOR MONO/ESTÉREO
16. BOTONES DE MEMORIA
17. SELECTOR DOLBY B
DOLBY y el símbolo de la doble «D» son marcas registradas de Dolby
Laboratories Licensing Corporation.
Radiocasete autorreverse Modelo Ronda
5
Page 6
1. CONEXIÓN/DESCONEXIÓN Y VOLUMEN. TIRANDO BALANCE
• Para encender el aparato, gire este mando a derechas. Regular el nivel de
volumen deseado.
• Para regular el balance entre los altavoces derechos e izquierdos, tire de
este botón hacia fuera y hágalo girar.
2. CONTROL FARDER
• Para regular el nivel sonoro entre los altavoces delanteros y traseros, haga
girar este control (en una instalación de dos altavoces, este control no
funciona).
3. CONTROL DE GRAVES Y AGUDOS
• Girando este mando a derechas se incrementan los tonos graves o agudos
y viceversa.
4. VISUALIZADOR DIGITAL LCD
• La pantalla visualiza la frecuencia de la estación recibida, así como el
número de la memoria asignada.
5. SINTONÍA AUTOMÁTICA
• Dependiendo cual de los dos botones se pulse, la radio sintonizará
automáticamente la siguiente estación ascendente o descendente en
frecuencia, respectivamente.
6. EXPULSOR DE CINTA
• Para retirar la cinta, pulse este botón y ésta será expulsada parcialmente.
7. TRAMPILLA ENTRADA DE CINTA
• Para activar la modalidad de cassette, introduzca una cinta en dicho
compartimento.
8. SINTONÍA MANUAL
• Para sintonizar manualmente una estación pulse uno de estos botones, y la
frecuencia variará en sentido ascendente o descendente.
9, 10, 11. REBOBINADO, AVANCE RÁPIDO Y CAMBIO DE CARA
• Según se presione uno de estos botones la cinta se rebobinará o avanzará
rápidamente. Si se pulsan los dos botones a la vez, la cinta cambiará de
cara automáticamente. El visualizador indicará el sentido de giro.
Radiocasete autorreverse Modelo Ronda
6
Page 7
12 SELECTOR DE BANDAS
• Pulsando este selector se cambiará la banda de sintonía AM, FM1, FM2, FM3.
13. AUTOMEMORIA Y BARRIDO DE MEMORIAS
• Independientemente de la banda seleccionada (AM, FM1, etc.), si se
pulsa este botón durante 10 segundos se sintonizarán y memorizarán
automáticamente las seis estaciones con más potencia en ese instante.
• Si dicho botón se pulsa menos de 5 segundos, el aparato mostrará las 6
estaciones memorizadas, parándose 5 segundos en cada una de ellas. Para
parar esta función, pulsar el botón de la memoria correspondiente.
14. SELECTOR LOCAL/DISTANCIA
• En zonas de señales fuertes, pulsar este botón para evitar interferencias.
15. SELECTOR MONO/STÉREO
• En condiciones normales este botón deberá estar en la posición de
estéreo. En caso de ruido en FM o desvanecimiento, pulse este botón a la
modalidad de mono.
16. BOTONES DE MEMORIA
• Utilizando los 6 botones de memoria se pueden almacenar un total de 24
estaciones (18 FM y 6 AM). Para memorizar una estación en un determinado
botón, sintonizar la estación deseada manual o automáticamente y pulsar
dicho botón durante 5 segundos. Si se desea, repetir este paso con el
resto de los pulsadores de memoria. Para escuchar la estación almacenada,
pulsar momentáneamente el botón correspondiente.
17. SELECTOR DOLBY B
• Pulsar este botón reductor de ruido cuando se utilicen cintas que están
grabadas con dicho sistema.
Radiocasete autorreverse Modelo Ronda
7
Page 8
CUIDADOS Y MANTENIMIENTO
• Se recomienda no utilizar cintas gruesas o del tipo C-120.
• En la modalidad de casete la causa más corriente de los defectos del
sonido son provocados por la suciedad de la cabeza.
• Para evitar deterioro de sus cintas, procure no colocarlas sobre el asiento,
el panel de instrumentos, la bandeja trasera, cerca de la calefacción o
campos magnéticos y cuando no las utilice devuélvalas a su caja de plástico
protector.

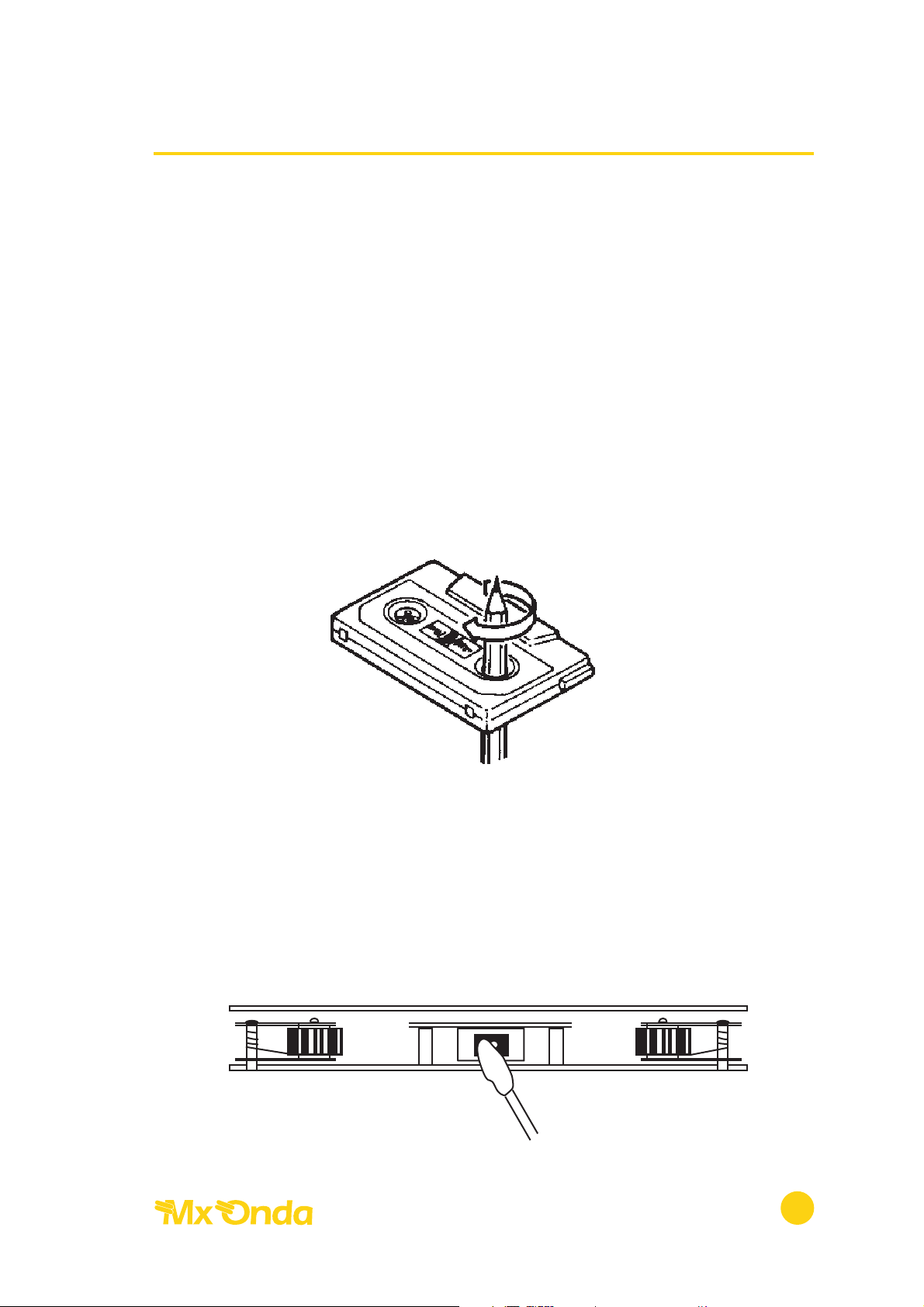

• Si la cinta en la cassete está floja puede ser enrollada por el mecanismo
de tracción y causar daños al aparato o a la propia cinta. Antes de insertar
la cinta en su alojamiento compruebe las condiciones de ésta y si la
encuentra floja, ténsela como muestra la figura.
LIMPIEZA DE LA CABEZA
• El uso continuado de cintas puede ensuciar la cabeza con la consiguiente
pérdida de agudos y volumen en la reproducción. Procure cada dos
semanas (depende de su uso) limpiar la cabeza con un algodón con
alcohol y un soporte no metálico.
Radiocasete autorreverse Modelo Ronda
8
Page 9
CARACTERÍSTICAS
SECCIÓN FM
Margen de frecuencia 87,5 - 108 MHz
Sensibilidad útil 3,9 u V
Rechazo f. imagen 40 dB
Relación S/R 60 dB
Separación de canales 50 KHz
SECCIÓN AM
Margen de frecuencia 522 - 1.620 KHz
Sensibilidad útil 3,8 u V
Rechazo f. imagen 50 dB
Relación S/R 40 dB
Separación de canales 9 KHz
SECCIÓN CINTA
Velocidad cinta 4,75 cm/s
Fluctuación y lloro 0,1%
Relación S/R 50 dB
SECCIÓN AMPLIFICADOR
Max. potencia 2 x 25 W
Alimentación 12 V (negativo a chasis) nominal
Dimensiones 178 x 50 x 150
“Mx Onda” es una marca registrada de Mx Onda, S.A.
MX ONDA, S.A.
CARRETERA N-I, KM 31,7
28750 SAN AGUSTÍN DE GUADALIX (MADRID)
e-mail asistencia técnica: [email protected]
http://www.mxonda.es
Radiocasete autorreverse Modelo Ronda
9
