Manual de instrucciones
RADIOCASETE PORTÁTIL CON
REPRODUCTOR DE CD
Modelo: MX-MCP826
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
Page 2
IMPORTANTE: Para la lectura de los discos compactos este aparato utiliza un
emisor láser CLASE 1. No manipule el equipo. La radiación láser es invisible por
eso es muy importante que siempre evite la exposición directa al rayo, en caso
de producirse anomalías en el funcionamiento no intente desmontarlo.
INTRODUCCIÓN
El radiocasete portátil con reproductor de discos compactos MX ONDA modelo
MX-MCP826 tiene entre otras las siguientes características:
• Sintonizador de AM/FM estéreo.
• Reproductor de Compact Disc de carga horizontal con 22 memorias.
• Repetición de canción, disco y búsqueda de pistas.
• Indicación digital del número de pista.
• Reproductor grabador de casete con mecánica "autostop".
• Micrófono incorporado.
• Función super graves (BBS).
• Altavoces “full range”.
• Conector para auriculares.
• Doble alimentación (220 - 230 V ~ 50 Hz y pilas de 1,5 V).
ANTES DE CONECTAR EL EQUIPO:
• Compruebe que el voltaje de su torna de corriente es de 220-230 V ~ 50 Hz.
• Este producto puede funcionar a través de la red eléctrica de 220-230 V y
mediante 8 pilas (preferentemente alcalinas) de 1,5 V tipo LR20.
Radiocasete portátil con reproductor de CD Modelo MX-MCP826
2
El dibujo de un relámpago
dentro de un triángulo, es
una señal de advertencia,
avisando que en el interior
del aparato hay “voltaje
peligroso”.
ATENCIÓN: ESTE APARATO FUNCIONA
CON UNA TENSIÓN DE 230 V, PARA
EVITAR UNA POSIBLE DESCARGA
ELÉCTRICA NO TRATE DE ABRIRLO, NI
RETIRE LOS TORNILLOS.
PARA EVITAR POSIBLES
DESCARGAS ELÉCTRICAS NO
ABRA ESTE APARATO
PRECAUCIÓN
El signo de admiración
dentro de un triángulo,
indica que las instrucciones
que acompañan al producto son importantes.
PRODUCTO LÁSER
CLASE 1
ATENCIÓN
RADIACIÓN LÁSER INVISIBLE EVITE
LA EXPOSICIÓN DIRECTA DEL RAYO
SOBRE SUS OJOS
i
Page 3
MEDIDAS DE SEGURIDAD
• Cuando manipule este aparato y se encuentre conectado a la red eléctrica,
de 220-230 V, nunca lo haga con las manos o pies mojados ni dentro de la
bañera, ducha, etc.
• Cuando exista alguna posibilidad de tormenta eléctrica, es conveniente
desenchufar el cable de alimentación de la red.
• Si entrara agua u otro líquido en el aparato, desconecte el cable de
alimentación de la toma de corriente y contacte con su distribuidor.
• No doble, retuerza ni tire excesivamente del cable de alimentación.
• Para desenchufar el cable de la red tire suavemente de la clavija de éste.
Nunca lo haga estirando del cable.
• Si el radiocasete portátil se ha caído o en caso de que no funcione
adecuadamente, si el cable, la clavija u otras partes presentan deterioro,
absténgase de usarlo y no intente desmontarlo o repararlo. Contacte con
su distribuidor o Centro de Servicio Técnica MX ONDA más cercano.
ALIMENTACIÓN A TRAVÉS DE LA RED
1. Inserte la clavija del cable de alimentación en el conector 31 (~AC IN)
situado en la parte posterior del aparato.
2. Enchufe el otro extremo del cable de red a una toma de red de 220-230 V.
ALIMENTACIÓN MEDIANTE PILAS
1. Desconecte el cable de alimentación del conector 31 (~AC IN).
2. Abra la tapa del compartimento de las pilas 32 situada en la base de
aparato, haciendo presión sobre las pestañas en el sentido indicado por
las flechas y hacia el exterior.
3. Inserte 8 pilas (preferentemente alcalinas) de 1,5 V tipo LR20, UM1, tipo D,
etc. dentro del compartimento y respete la polaridad + y - indicada en la
base del aparato.
4. Vuelva a colocar la tapa de las pilas.
IMPORTANTE
• Si no piensa utilizar el radiocasete durante un largo periodo de tiempo
extraiga las pilas y guárdelas en un lugar fresco.
• No mezcle las pilas usadas y nuevas, ni de diferentes tipos.
• Nunca caliente las pilas ni las tire al fuego. No trate de desmontarlas y no
las cortocircuite.
Radiocasete portátil con reproductor de CD Modelo MX-MCP826
3
i
Page 4
• Las pilas que utilice contienen materiales contaminantes del medio
ambiente, por ello, una vez agotada la vida de las mismas NO las tire a la
basura, deposítelas en el sitio adecuado para su posterior reciclado.
i ADVERTENCIA!
Mientras el radiocasete esté enchufado a la red de 220-230 V ~ 50 Hz y aún
cuando se encuentre apagado (conmutador selector 1 en la posición
(TAPE/POWER OFF), el equipo no estará desconectado de la red eléctrica, por
tanto es conveniente que se asegure que no existe ningún peligro al dejar la
unidad conectada permanentemente.
PRECAUCIONES
• No abra la tapa del compartimento del CID mientras se encuentre girando.
• Cuando no utilice el aparato asegúrese de cerrar bien la tapa del alojamiento
del disco compacto. Así evitará que la lente se ensucie de polvo.
• Coloque el aparato sobre una superficie estable. Las vibraciones pueden
producir alteraciones en el sonido.
• Evite que el aparato entre en contacto directo con el agua, quede expuesto
a la luz solar directa, esté en lugares con exceso de polvo, humedad o
próximo a equipos que generen calor o fuertes campos magnéticos.
SALIDA PARA AURICULARES
En el conector 30 () podrá acoplar unos auriculares estereofónicos (no
suministrados), provistos de un jack de 3,5 mm. Al conectar los auriculares se
interrumpirá el sonido de los altavoces.
NOTA: Cuando escuche música a través de los auriculares no ponga el nivel de
volumen muy alto, ya que podría dañar sus oídos.
SUPER GRAVES
La función super graves, consiste en el refuerzo o aumento de nivel de las bajas
frecuencias.
Para activar la función super graves sitúe el selector 4 (BBS) a la posición ON
(pulsado ). Para desactivar esta función sitúe el selector 4 (BBS) a la posición
OFF (sin pulsar ).
Radiocasete portátil con reproductor de CD Modelo MX-MCP826
4
☛
Page 5

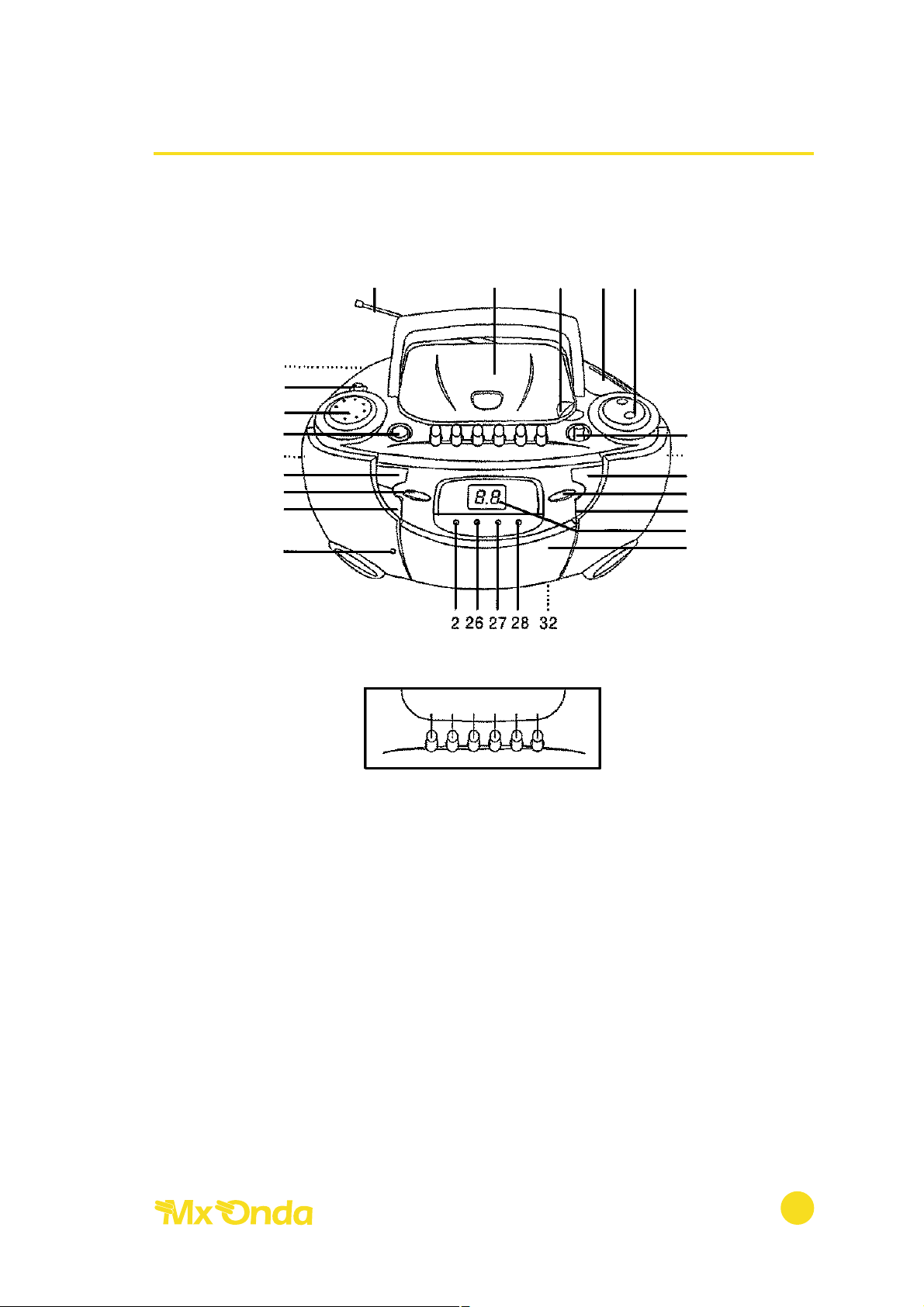

LOCALIZACIÓN DE LOS CONTROLES
Radiocasete portátil con reproductor de CD Modelo MX-MCP826
5
31
1
3
4
30
21
23
22
19
9
111213141516
17 18 7 6
5
8
19
24
20
25
10
Page 6
CONTROLES Y FUNCIONES
1. Selector radio, cinta-apagado o Compact Disc (FUNCTION)
2. Indicador de encendido (POWER)
3. Control de volumen (VOLUME)
4. Selector de supergraves (BBS)
5. Selector de bandas y FM estéreo/mono (BAND)
6. Control de sintonía (TUNING)
7. Dial con escala de sintonía
8. Supresor de ruido (BEAT CUT)
9. Antena telescópica de FM
10. Puerta del alojamiento de la cinta del casete
11. Botón de pausa (PAUSE)
12. Botón de parada y expulsión de la cinta (STOP/EJECT)
13. Botón de avance rápido (F.FWD)
14. Botón de rebobinado (REW)
15. Botón de reproducción (PLAY)
16. Botón de grabación (RECORD)
17. Puerta del alojamiento del CD
18. Pestaña para la apertura de la puerta del alojamiento del CD (OPEN/CLOSE)
19. Reproducción y pausa del CD ()
20. Parada del CD ()
21. Búsqueda de grabaciones del CD hacia delante ()
22. Búsqueda de grabaciones del CD hacia atrás ()
23. Repetición de grabaciones del CD (REPEAT)
24. Programación del CD (PROGRAM)
25. Pantalla
26. Indicador LED de reproducción (PLAY)
27. Indicador LED de repetición (REPEAT)
28. Indicador LED de programación (PROG.)
29. Micrófono
30. Toma de auriculares ()
31. Conector de alimentación (~ AC IN)
32. Tapa del compartimento de las pilas
Radiocasete portátil con reproductor de CD Modelo MX-MCP826
6
Page 7
USO DE LA RADIO
1. Desplace el selector 1 (FUNCTION) a la posición RADIO y el indicador
LED de encendido 2 (POWER) se iluminará.
2. Mediante el conmutador selector de bandas 5 (BAND), seleccione la
banda de frecuencia modulada FM, FM ST. (FM estéreo) u onda media
AM.
BANDA DE FM
1. Asegúrese que la antena telescópica 9 esté extendida y en posición vertical.
2. Gire el control de sintonía 6 (TUNING) hasta sintonizar la estación deseada.
3. Si la estación recibida transmite en estereofonía, sitúe el selector 5 (BAND)
en la posición FM ST. (FM estéreo).
4. Si la recepción de la estación de FM estéreo es ruidosa o débil sitúe el
selector 5 (BAND) en la posición FM y el ruido de fondo disminuirá.
5. Varíe la posición de la antena telescópica para una mejor recepción.
BANDA DE AM
6. Gire el control de sintonía 6 (TUNING) hasta sintonizar la estación deseada.
7. Para la banda de AM este aparato incorpora una antena interior, si la señal
recibida no es buena gire el equipo hasta obtener la mejor recepción
posible.
GENERAL
8. Una vez sintonizada una estación de radio ajuste el volumen mediante el
control 3 (VOLUME) al nivel deseado.
9. Para apagar el aparato desplace el selector 1 (FUNCTION) a la posición
TAPE/POWER OFF y el indicador LED de encendido 2 (POWER) se
apagará.
Radiocasete portátil con reproductor de CD Modelo MX-MCP826
7
Page 8
USO DEL CASETE
REPRODUCCIÓN DEL CASETE
1 Desplace el selector 1 (FUNCTION) a la posición TAPE (cinta).
2. Para abrir la puerta 10 del alojamiento de la cinta, pulse el botón 12
(STOP/EJECT). Inserte en las guías de dicha puerta una cinta con la cara
que desea reproducir mirando hacia Vd. y la parte abierta de la cinta hacia
arriba. Cierre suavemente la puerta del compartimento.
3. Para comenzar la reproducción presione el botón 15 (PLAY) y ajuste el
volumen mediante el control 3 (VOLUME) al nivel deseado.
4. Para detener temporalmente la reproducción presione el botón 11
(PAUSE). Para continuar la reproducción presione de nuevo este botón.
5. Para rebobinar la cinta presione el botón 14 (REW) o el botón 13 (F.FWD)
para que esta avance rápidamente.
6. Si desea parar definitivamente la reproducción de la cinta pulse el botón
12 (STOP/EJECT). Si lo vuelve a pulsar, la puerta del compartimento del
casete se abrirá lentamente y podrá extraer la cinta.
NOTA 1: Durante la grabación o reproducción de una casete el aparato se
detendrá automáticamente cuando la cinta llegue al final y las teclas retornarán
automáticamente a su posición normal (autostop).
NOTA 2: Cuando el aparato esté funcionando en el modo CASETE el indicador
LED de encendido 2 (POWER) se iluminará durante la reproducción, rebobinado,
avance rápido o grabación de una casete.
GRABACIÓN DE CINTAS DE CASETE
1. Desplace el selector 1 (FUNCTION) y seleccione la fuente de sonido de la
que desea grabar; RADIO, CD o TAPE (radio, Compact Disc o a través del
micrófono interior respectivamente).
2. Presione el botón 12 (STOP/EJECT), y una vez abierta la trampilla del
compartimento del casete, inserte una cinta virgen.
3. Ponga en funcionamiento la radio y sintonice una estación o bien inserte
un disco compacto si lo que desea es grabar de éste.
4. Presione el botón de grabación 16 (RECORD).
5. Para detener temporalmente la grabación presione el botón de pausa 11
(PAUSE). Para continuar la reproducción pulse de nuevo este botón.
6. Para finalizar la grabación pulse el botón de parada 12 (STOP/EJECT).
Radiocasete portátil con reproductor de CD Modelo MX-MCP826
8
Page 9
NOTA 1: Para obtener la mejor calidad durante la grabación, este equipo
incorpora un circuito electrónico ALC que ajusta automáticamente el nivel de
grabación.
NOTA 2: Si durante la grabación de un programa de radio en AM percibe algún
ruido o pitido, cambie la posición del selector 8 (BEAT CUT).
USO DEL COMPACT DISC
1. Desplace el selector 1 (FUNCTION) a la posición CD (Compact Disc) y el
indicador LED de encendido 2 (POWER) se iluminará.
2. Mediante la pestaña 18 marcada como OPEN/CLOSE, levante la puerta 17
del alojamiento del CD, sujete el disco compacto por los bordes con la
etiqueta mirando hacia arriba, e introdúzcalo en el compartimento haciendo
coincidir el orificio del mismo con el eje del reproductor.
3. Cierre la puerta del alojamiento del CD.
4. El reproductor comprobará el disco y después de unos segundos la
pantalla 25 mostrará el número total de grabaciones. Si el disco estuviera
mal insertado o defectuoso la pantalla mostrará “no”.
5. Para iniciar la reproducción del disco compacto, pulse el botón 19 ()
y ajuste el volumen según su preferencia. La pantalla le mostrará el número
de la grabación que esté sonando en ese momento y el indicador LED de
reproducción 26 (PLAY) se iluminará.
6. Para detener temporalmente la reproducción pulse el botón 19 () y el
indicador de reproducción 26 (PLAY) así como el número de grabación
parpadearán.
Para continuar la reproducción pulse nuevamente este botón.
7. Para terminar la reproducción pulse el botón de parada 20 (). La pantalla
le mostrará permanentemente el número total de grabaciones hasta que el
disco sea extraído o seleccione otra función.
NOTA: Antes de extraer el disco de su alojamiento pase siempre en botón de
parada 20 ().
Radiocasete portátil con reproductor de CD Modelo MX-MCP826
9
Page 10
LOCALIZACIÓN DE GRABACIONES O CANCIONES EN EL MODO STOP.
1. Con el reproductor parado (modo stop), pulse repetidamente el botón
22 () hasta localizar el comienzo de una melodía anterior o el botón
21 () para localizar el comienzo de una pista posterior. El número de la
pista aparecerá en la pantalla 25.
2. Una vez localizada la grabación buscada, pulse el botón 19 () para
que se inicie la reproducción.
LOCALIZACIÓN DE GRABACIONES O CANCIONES EN EL MODO PLAY.
1. En reproducción (modo play), pulse momentáneamente el botón 22 ()
para ir al principio de la pista actual o repetidamente para localizar el
comienzo de una canción anterior.
2. Pulse el botón 21 () para ir al principio de la pista siguiente o repetidamente para localizar el comienzo de una pista posterior.
AVANCE Y RETROCESO RÁPIDO.
Durante el avance o retroceso rápido el volumen se atenuará, volviendo a su
nivel normal al dejar de pulsar el correspondiente botón () o ().
Si durante la reproducción mantiene presionado el botón 22 (), ésta retrocederá rápidamente. Por el contrario, si mantiene presionado el botón 21 () la
reproducción avanzará rápidamente.
REPETICIÓN DE UNA GRABACIÓN
1. Durante la reproducción de un disco compacto pulse una sola vez el
botón 23 (REPEAT) y la grabación en escucha volverá a ser reproducida.
El indicador LED de repetición 27 (REPEAT) comenzará a parpadear.
2. Para cancelar esta función pulse repetidamente el botón 23 (REPEAT)
hasta que el indicador LED de repetición se apague o bien pulse el botón
de parada 20 ().
REPETICIÓN DE UN DISCO
1. Si durante la reproducción pulsa dos veces el botón 23 (REPEAT), el
disco volverá de nuevo a ser reproducido. El indicador LED de repetición
27 (REPEAT) se iluminará de forma permanente.
2. Para cancelar la función descrita pulse nuevamente el botón 23 (REPEAT)
hasta que el indicador LED de repetición se apague o bien pulse el botón
de parada 20 ().
Radiocasete portátil con reproductor de CD Modelo MX-MCP826
10
Page 11
PROGRAMACIÓN DE LA REPRODUCCIÓN EN UN ORDEN DETERMINADO
Esta función lo permitirá programar hasta 22 grabaciones, para después
reproducirlas en el orden elegido.
Para la reproducción programada, siga el siguiente proceso:
1. Con el reproductor en el modo de parada o STOP, pulse el botón 24
(PROGRAM) y el indicador LED de programación 28 (PROG.) comenzará
a parpadear.
2. Presione uno de los botones 22 () o 21 () y seleccione la grabación
deseada.
3. Pulse el botón 24 (PROGRAM) para memorizar la grabación elegida.
4. Repita los pasos 2. y 3. para programar todas las grabaciones que desee.
Una vez finalizada la programación presione el botón de
reproducción/pausa 19 (). Ahora el indicador LED de programación
28 (PROG.) permanecerá de forma fija, indicándole así que el aparato
está en el modo de reproducción programada.
5. Presione el botón 22 () para ir al principio de la pista actual o
repetidamente para localizar el comienzo de la grabación anterior que ha
sido programada. Pulse el botón 21 () para localizar las siguientes
grabaciones programadas.
6. Para cancelar la reproducción programada pulse el botón de parada 20
() o bien seleccione la radio o la cinta.
CUIDADOS Y MANTENIMIENTO
LIMPIEZA DE LA UNIDAD
Antes de proceder a la limpieza desconecte la unidad de la red eléctrica.
Limpie la superficie plástica de la unidad con un paño húmedo y séquela con
otra seco. No utilice alcohol ni productos abrasivos y no permita que la unidad
entre en contacto con agentes volátiles como gasolina, disolventes, insecticidas,
etc.
Con objeto de evitar el rayado o deterioro de los discos y casetes, guárdelos en
su estuche protector una vez utilizados.
No exponga los discos ni las cintas a la luz solar directa y evite la humedad. Las
altas temperaturas pueden alabear (deformar) el disco.
Radiocasete portátil con reproductor de CD Modelo MX-MCP826
11
Page 12
COMPACT DISC
• Cuando manipule los discos compactos procure en lo posible no tocar la
superficie de la cara brillante de los mismos. Sujételos por el borde e
introduzca un dedo por el orificio central.
• Contrariamente a los discos convencionales, el disco compacto no tiene
surcos que almacenen polvo ni suciedad por lo que limpiándolos
cuidadosamente con un paño suave eliminará la mayor parte de las
partículas microscópicas depositadas sobre él.
• Para limpiar las huellas depositadas sobre la superficie de grabación, pase
un paño en línea recta desde el centro al borde de) disco.
LIMPIEZA DE LA LENTE
Si la lente está sucia de polvo se pueden producir cortes o variaciones de sonido,
e incluso que el reproductor no funcione. Para la limpieza de la óptica utilice un
cepillo/soplador (utilizados normalmente en la limpieza de cámaras fotográficas),
sople varias veces y a continuación para eliminar las impurezas pase el cepillo
suavemente. Si la suciedad de la lente no se puede limpiar mediante el
cepillo/soplador, utilice un palito forrado de algodón seco y comience la
limpieza desde el centro de la lente hacia el exterior.
CASETE
Una periódica limpieza de los cabezales del casete mantendrá óptimas las
condiciones de reproducción/grabación y evitará problemas en su
funcionamiento. La limpieza de los cabezales deberá efectuarse cada 30 ó 40
horas de funcionamiento, o cuando note que la reproducción es menos clara y
ha perdido calidad (una pérdida de volumen y de las frecuencias agudas son
síntomas característicos).
Para limpiar la cabeza:
• Utilice un bastoncillo de plástico forrado de algodón y humedecido en
alcohol. No utilice ningún elemento metálico.
• Abra la trampilla del casete, introduzca el bastoncillo y limpie los cabezales.
• Antes de hacer funcionar el aparato asegúrese que los cabezales estén
completamente secos.
Radiocasete portátil con reproductor de CD Modelo MX-MCP826
12
Page 13
CARACTERÍSTICAS TÉCNICAS
SECCIÓN CD
Tipo de láser Clase 1
Margen de frecuencia 20 Hz . . .20 KHz
SECCIÓN RADIO
Margen de frecuencia AM 522 . . .1620 KHz
Margen de frecuencia FM 87,5 . . .108 MHz
SECCIÓN CINTA
Velocidad cinta 4,75 cm/seg.
Sistema de grabación DC bias
GENERALES
Potencia de salida 1,5 + 1,5 W RMS
Altavoces full range 2 x 3" (76 mm)
Alimentación red 220-230 V ~ 50 Hz
Alimentación pilas* 8 x 1,5 V LR20, UM-1
Máximo consumo 15W
Dimensiones (equipo) 321 x 231 x 159 mm (l, a, alto)
Peso 2,5 Kg. (sin pilas).
* No suministradas
Especificaciones técnicas sujetas a cambio sin previo aviso.
Este producto cumple con las Directivas Europeas 89/336/CEE (EMC) relativa a
la Compatibilidad Electromagnética y la 73/23/CEE (LVD) en materia de
seguridad de baja tensión.
“Mx Onda” y su logotipo son marcas registradas de Mx Onda, S.A.
MX ONDA, S.A.
CARRETERA N-I, KM 31,7
28750 SAN AGUSTÍN DE GUADALIX (MADRID)
e-mail asistencia técnica: [email protected]
http://www.mxonda.es
Radiocasete portátil con reproductor de CD Modelo MX-MCP826
13
Loading...
