ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

MANUAL DE INSTRUCCIONES

HORNO DE SOBREMESA

CON CONVECCIÓN

MODELO: MX-HC2183

2

Una vez agotada la vida útil de este producto eléctrico, no lo tire a
la basura doméstica.
Deposítelo en el contenedor adecuado de un punto limpio de su
localidad, para su posterior reciclado.

Este producto cumple con la Directiva Europea RoHS
(2011/65/UE), sobre la restricción de uso de determinadas
sustancias peligrosas en aparatos eléctricos y electrónicos.

¡ATENCIÓN!

ESTE APARATO FUNCIONA CON UNA TENSIÓN DE 230 V, PARA
EVITAR UNA POSIBLE DESCARGA ELÉCTRICA NO TRATE DE
ABRIRLO. Este aparato no tiene parte alguna que pueda ser reparada por
usted mismo, en caso de un mal funcionamiento no lo manipule, acuda a un
Servicio Técnico Oficial MX ONDA.

¡MUY IMPORTANTE!

Esta señal avisa que la zona donde esté ubicada puede
adquirir altas temperaturas. Después de utilizar el horno no
toque estas superficies y espere a que se enfríen.

INTRODUCCIÓN

El horno de sobremesa con convección MX ONDA modelo MX-HC2183 de
diseño compacto y con múltiples funciones, hacen de este producto el
electrodoméstico idóneo. Entre otras, incorpora las siguientes características:

Capacidad: 32 litros.
Potencia: 1500 vatios.
Puerta del horno con doble cristal templado.
Iluminación interior
Temporizador hasta 60 minutos.
Indicador luminoso de funcionamiento.
Control de temperatura: 90 °C a 230 °C.
Múltiples modos de funcionamiento: calor en la parte superior, calor en la

parte inferior, calor en la parte superior e inferior, calor en la parte superior
con convección o calor en la parte superior e inferior con convección.

Accesorios incluidos: Bandeja recoge migas/jugos, bandeja esmaltada,

parrilla y asa para la bandeja/parrilla.

3

ANTES DE CONECTAR EL APARATO

Lea atentamente estas instrucciones y guárdelas para un

posterior uso.

Antes de usar por primera vez el horno, deberá lavar los

accesorios incluidos (bandeja, parrilla, etc.) con agua
jabonosa o en el lavavajillas.
Con el fin de eliminar los restos de aceite procedentes de la
fabricación deberá poner el horno en funcionamiento durante
15 minutos en el modo Horno (calor en la parte superior e
inferior) y a la máxima temperatura.

Las primeras veces que use el horno es posible que

desprenda algo de olor, esto es normal y no significa un mal
funcionamiento.

Compruebe que el voltaje de su toma de corriente es de 220 -

240 V y que está dotada de toma de tierra.

La seguridad eléctrica de este aparato se garantiza solamente

en caso de que esté conectado a un enchufe con una toma de
tierra eficaz, tal y como prevén las normas de seguridad
vigentes.

El fabricante declina cualquier responsabilidad por los daños

derivados por la falta de toma de tierra en la instalación. En
caso de duda, consulte a un profesional.

Si precisa de la utilización de un prolongador, utilice

solamente un prolongador que esté en buenas condiciones,
con enchufe con toma de tierra y que sea adecuado para la
potencia del aparato.

No deje el cable de red por debajo del horno, que entre en

contacto con superficies calientes y no lo encaje en la puerta o
la zona de bisagras, pues corre el riesgo de dañar o cortar la
funda aislante del cable de red.

Después de quitar el embalaje, verifique que el aparato no

esté dañado. En caso de duda no lo utilice y póngase en
contacto con el personal de asistencia técnica.

No deje al alcance de los niños el embalaje (bolsas,

poliestireno, etc.), ya que son una fuente potencial de peligro.

4

El fabricante declina cualquier responsabilidad por los daños

derivados de un uso inadecuado, incorrecto o imprudente del
aparato.

MEDIDAS DE SEGURIDAD

Los niños no deben jugar con este aparato.
La limpieza y el mantenimiento a realizar por parte del usuario

no puede ser realizado por niños, a no ser que sean mayores
de 8 años y estén supervisados.

Este aparato no puede ser usado por niños (de edad inferior a

8 años) o personas con capacidades físicas, sensoriales o
mentales reducidas o sin experiencia y conocimiento, a menos
que hayan recibido instrucciones apropiadas sobre el uso del
aparato y sean supervisadas por un adulto.

El incumplimiento de estas advertencias e instrucciones de

seguridad podría dar como resultado quemaduras o lesiones.

Este aparato está diseñado solamente para uso doméstico, no

profesional. MX ONDA no aceptará ninguna responsabilidad y
la garantía carecerá de validez en caso de uso inadecuado o
incumplimiento de las instrucciones.

No se aleje cuando prepare alimentos con exceso de grasa o

aceite. Estos materiales pueden incendiarse en caso de
sobrecalentamiento.

Para reducir el riesgo de incendio, descargas eléctricas o

lesiones corporales personales, NO obstruya ni introduzca
objetos en las ranuras de ventilación.

Mantenga el aparato fuera del alcance de los niños, las

superficies del horno así como los recipientes, pueden
alcanzar temperaturas elevadas.

Si observa humo o fuego en el interior del horno, mantenga la

puerta cerrada para sofocar las llamas y desenchúfelo de la
red eléctrica.

Este horno está diseñado para su uso en interior no lo utilice

en el exterior. Evite la exposición a la lluvia, humedad u otros
fenómenos atmosféricos.

5

NO almacene materiales inflamables en el interior del horno.

Corren el riesgo de inflamarse si enciende el horno sin
retirarlas previamente. Utilice el aparato únicamente para el fin
que éste ha sido desarrollado.

Utilice siempre manoplas de cocina o las asas (suministradas)

cuando manipule las bandejas o los recipientes.

Desenchufe el horno cuando no lo vaya a usar durante un

largo periodo de tiempo, cuando se produzca un corte del
suministro eléctrico, o “salte” un fusible o automático o durante
el proceso de limpieza.

Procure que la toma de corriente donde esté conectado el

aparato sea fácilmente accesible. Para desconectar el horno
de la red eléctrica tire suavemente de la clavija del enchufe.

Nunca lo haga estirando del cable.
No utilice utensilios no recomendados por el fabricante.
No coloque el horno encima de cocinas, u hornos microondas.
Extreme las precauciones cuando manipule las bandejas,

parrillas o recipientes, cuando estos están todavía calientes.
NO cubra las barras calefactoras con papel de aluminio, esto

aumentaría la acumulación de calor y modificaría los tiempos

de cocción.
Utilice recipientes específicos para hornos; metal, cristal

templado, barro, etc. NUNCA utilice recipientes de plástico,

papel, cartón, etc.
La superficie exterior del horno adquiere altas temperaturas,

por lo cual, para evitar quemaduras no toque estas superficies

cuando el horno esté en funcionamiento y no coloque objetos

de plástico, cartón o inflamables próximos al horno.
Cuando la puerta del horno esté abierta NO se apoye en ella y

no coloque objetos sobre la misma.
En caso de avería, anomalías, sí el horno se ha caído, sí la

puerta de cristal templado está dañada, la clavija, el cable u

otras partes presentan deterioro desenchufe el aparato y no

intente repararlo por su cuenta. Póngase en contacto con el

Servicio Técnico Oficial MX ONDA más cercano.

6

INSTALACIÓN

1. Coloque el horno sobre una superficie estable y nivelada, alejado de

lugares calientes, con alta humedad o cerca de materiales inflamables

(aceite, cortinas, trapos, etc.).

2. Para asegurar una ventilación adecuada, deje al menos 10 cm de
separación a cada lado del horno y unos 30 cm en la parte superior. NO
obstruya las ranuras de ventilación.

3. Desenrolle totalmente el cable de alimentación y enchufe la clavija del
aparato a la red eléctrica.

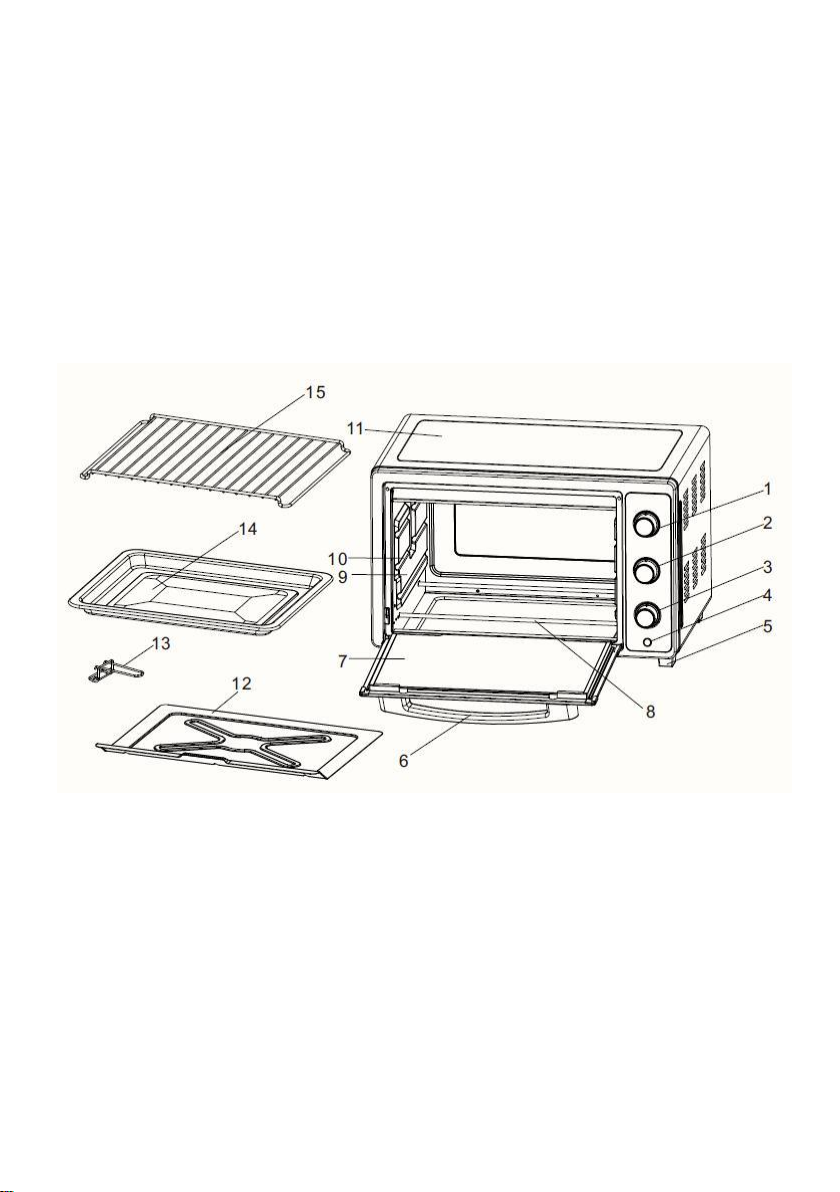

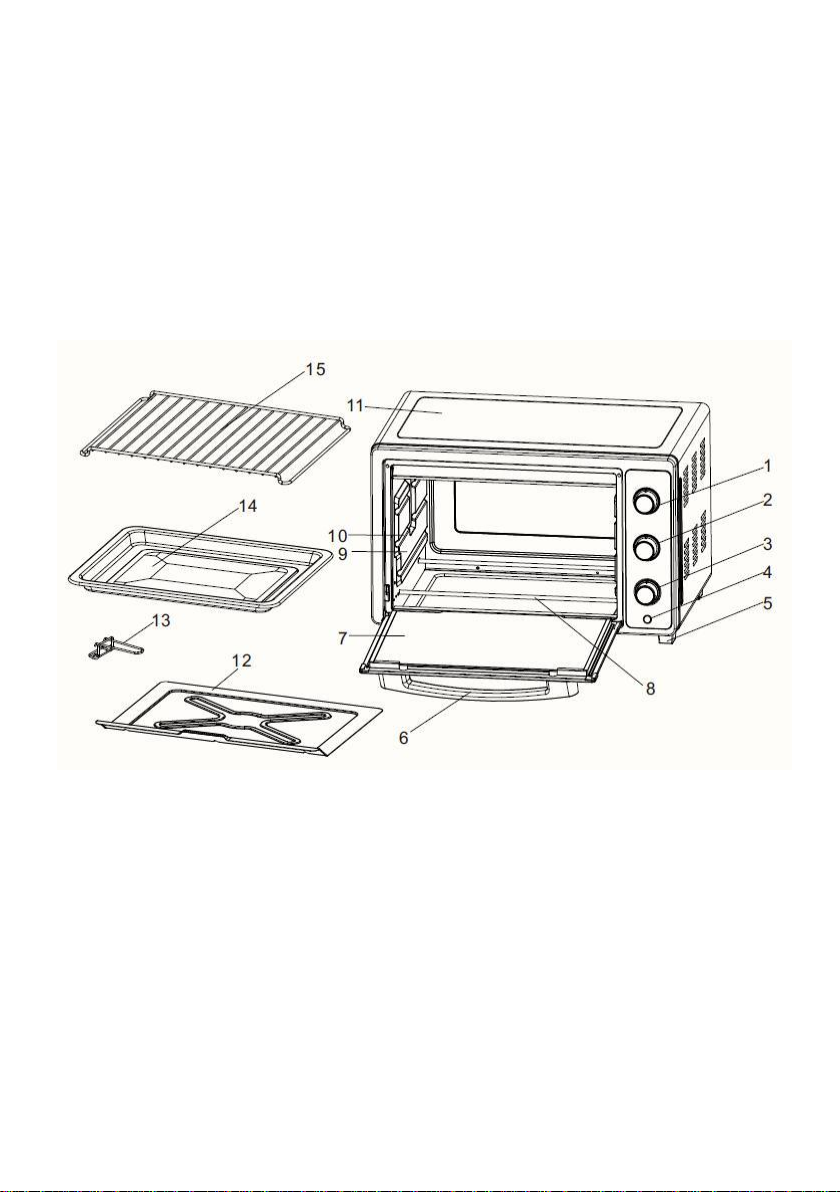

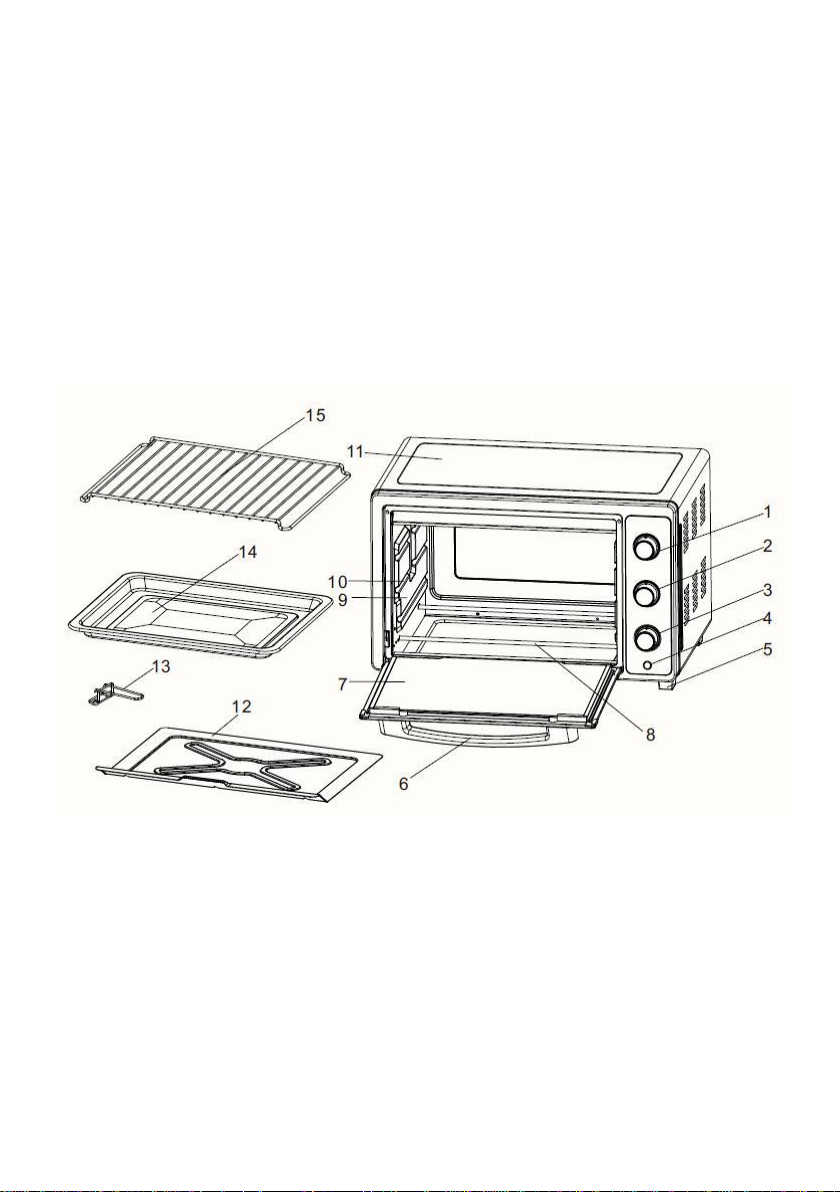

CONTROLES Y ELEMENTOS

1. Selector de temperatura

2. Selector de funciones

3. temporizador

4. Indicador de funcionamiento

5. Pies antideslizantes

6. Asa de la puerta

7. Puerta con doble cristal templado

9. Pared lateral interior del horno

10. Ranuras soporte bandeja

11. Carcasa del horno

12. Bandeja recoge migas/jugos

13. Asa para la bandeja y la parrilla

14. Bandeja esmaltada

15. Parrilla

8. Barras calefactoras

7

Selector de funciones

POSICIÓN

SÍMBOLO

FUNCIÓN QUE REALIZA EL HORNO

1

OFF

Modo reposo o apagado

2

Calor en la parte superior

3

Calor en la parte inferior

4 Calor en la parte superior e inferior

5 Calor en la parte superior + convección

6

Calor en la parte superior e inferior + convección

El selector dispone de 6 posiciones, las cuales se indican en el siguiente
cuadro junto la función que realizan:

Selector de temperatura

Elija la temperatura entre un margen de 90 a 230 °C, en función del alimento a
cocinar. Gire este control en el sentido de las agujas del reloj para aumentar la
temperatura y en sentido contrario para disminuirla.

Nota:

El horno tarda un tiempo en alcanzar la temperatura seleccionada, por lo
que se recomienda “precalentar” el horno antes de introducir los alimentos.

Temporizador

Al girar el control en el sentido de las agujas del reloj, el horno se pondrá en
funcionamiento, el indicador de funcionamiento se iluminará y el temporizador
se activará e iniciará la cuenta atrás desde el tiempo seleccionado. Finalizado
el tiempo sonará una indicación acústica y desconectará el horno.

Nota:

En cualquier momento Vd. podrá aumentar o disminuir el tiempo del
temporizador, simplemente gírelo hacia la izquierda o hacia la derecha para
disminuir o aumentar el tiempo respectivamente.

Indicador de funcionamiento y luz interior

Cuando el temporizador está realizando la cuenta atrás (se ha seleccionado un
tiempo), el indicador de funcionamiento así como la luz interior se iluminarán
para avisar de que el temporizador del horno está en funcionamiento.

8

CONSEJOS

Antes de introducir los alimentos le recomendamos precalentar el horno.
Utilice recipientes aptos para hornos (resistentes a altas temperaturas).
El tiempo necesario para la cocción de los alimentos depende del tamaño

y calidad de los mismos.

Procure abrir la puerta del horno lo menos posible, utilice la ventana de la

puerta del horno para comprobar el proceso ¡Ahorrará tiempo y energía¡.

El sistema por convección distribuye el calor por el interior del horno y

aumenta la temperatura de los alimentos por lo que acelera el proceso de
cocción. Hasta que se familiarice con el sistema por convección, no
desatienda el proceso, puede suceder que el tiempo de cocción disminuya.
También deberá dejar un espacio de al menos 3 cm entre el recipiente y
las paredes del horno, para permitir el flujo de aire caliente.

El peso de los alimentos depositados en la parrilla o en la bandeja

esmaltada no debe superar los 2 kg aproximadamente.

Distribuya los alimentos por toda la zona de la parrilla o de la bandeja

esmaltada para obtener un cocinado uniforme.

Si las piezas son de tamaño medio, a la mitad del proceso deberá darles la

vuelta y así obtener un resultado homogéneo.

ACCESORIOS

Dependiendo del alimento a cocinar, deberá utilizar el accesorio adecuado:

Bandeja recogemigas/jugos

Esta bandeja se ha de colocar siempre que vaya a utilizar el horno, su misión
es únicamente evitar que la base del horno se ensucie. Una vez realizado el
cocinado y cuando el horno esté frio, retire la bandeja y limpie los restos.

Parrilla

Utilice este accesorio para tostar, hornear o cocinar en recipientes adecuados
para hornos (bandejas de cristal o barro, moldes de pastelería, etc.).
En asados y gratinados se recomienda utilizar conjuntamente con la bandeja
esmaltada, para recoger los posibles derrames de jugos y grasas.

Bandeja esmaltada

Para pasteles jugosos y asados. Puede utilizarla para recuperar los jugos o la
grasa cuando realice gratinados sobre la parrilla.

MODOS DE FUNCIONAMIENTO

Utilice uno de los siguientes modos de funcionamiento descritos, en función
del tipo de alimento a cocinar, según su experiencia y la receta elegida.

9

Modo reposo o apagado

Cuando no utilice el horno, deberá situar los controles en la posición de
desconectado, para ello gire el selector de funciones hacia la posición OFF, el
temporizador deberá estar en la posición 0.

Funcionamiento en el modo convencional

En el modo convencional, el sistema por convección (aire caliente) permanece
desactivado.

Modo de uso

Mediante el selector de funciones (FUNCTION) elija el tipo de calor

deseado: posición 2 calor en la parte superior ( ), posición 3 calor en la
parte inferior ( ) o la posición 4 calor en la parte superior e inferior ( )

Precalentar el horno a la temperatura que especifique la receta.
Introduzca el alimento en la bandeja esmaltada o en la parrilla si utiliza un

recipiente con el alimento.

Después seleccione la temperatura deseada o la especificada en la receta.
Mediante el temporizador elija el tiempo de cocinado correspondiente.
5 ó 10 minutos antes de que finalice el tiempo seleccionado compruebe

que se está cocinando correctamente.

Para probar la comida antes de retirarla del horno, use el asa suministrada

para la bandeja o la parrilla. El asa le servirá de ayuda para sacar la
comida o introducirla en el horno.

Una vez finalizada la elaboración, sitúe los controles del horno en el modo

de reposo o apagado.

Funcionamiento por convección

En el modo por convección se genera un flujo de
aire caliente en el interior del horno, distribuyendo
el calor de forma homogénea en los alimentos y
acelerando el proceso de cocción.
Hasta que se familiarice con el sistema por
convección no desatienda el proceso, puede
suceder que el tiempo de cocción disminuya.
También deberá dejar un espacio de al menos 3 cm entre el recipiente y las
paredes del horno, para permitir el flujo de aire caliente.

Modo de uso

Mediante el selector de funciones (FUNCTION) elija el tipo de calor

deseado: posición 5 calor en la parte superior ( ) o la posición 6 calor
en la parte superior e inferior ( ).

Precalentar el horno a la temperatura que especifique la receta.

10

Introduzca el alimento en la bandeja esmaltada o en la parrilla si utiliza un

recipiente con el alimento.

Después seleccione la temperatura deseada o la especificada en la receta.
Mediante el temporizador elija el tiempo de cocinado correspondiente.
5 ó 10 minutos antes de que finalice el tiempo seleccionado compruebe

que se está cocinando correctamente.

Para probar la comida antes de retirarla del horno, use el asa suministrada

para la bandeja o la parrilla. El asa le servirá de ayuda para sacar la
comida o introducirla en el horno.

Una vez finalizada la elaboración, sitúe los controles del horno en el modo

de reposo o apagado.

Nota:

Los tiempos de cocinado están basados en alimentos que se encuentran a
la temperatura de la nevera. La carne o alimentos congelados deberán de
cocinarse durante un período de tiempo más largo. Por lo tanto, es
recomendable usar un termómetro para carne.

MANTENIMIENTO Y LIMPIEZA

Antes de proceder a la limpieza desconecte la unidad de la red eléctrica. Y
asegúrese que el horno esté totalmente frío.

No utilice alcohol ni productos abrasivos y no permita que el aparato entre en
contacto con agentes volátiles como gasolina, disolventes, insecticidas, etc.

Limpieza del exterior

Limpie la parte exterior con un paño húmedo y seguidamente con otro seco.
Evite que entre agua por los orificios de ventilación.
Mantenga siempre limpia la puerta por ambos lados y las juntas de cierre.

Limpie estas partes con un paño húmedo con agua templada y jabón.
Después séquelas cuidadosamente.

Limpieza de los accesorios

Limpie los accesorios después de cada uso con un producto antigrasa.
También podrá lavar los accesorios en el lavavajillas.

Limpieza del interior

No utilice estropajos de metal que puedan rayar las superficies, utilice

productos de limpieza específicos para hornos. Para manchas tenaces,
límpielas después de un precalentamiento a 90 °C durante 30 segundos.

Algunos jugos y grasas producen manchas en la bandeja recoge

migas/jugos de aluminio, que no se limpian con los productos de limpieza.

11

Utilice la bandeja esmaltada con el fin de evitar que los jugos y grasas
caigan en la bandeja recoge migas/jugos.

Para la limpieza de las resistencias situadas en la parte superior e inferior

del horno, utilice una bayeta impregnada en agua jabonosa y efectúe la
limpieza con movimientos longitudinales.

CARACTERÍSTICAS TÉCNICAS

Tensión de alimentación 230 V ~ 50 Hz
Consumo máximo 1500 W
Capacidad 32 litros
Margen de temperatura 90 a 230 °C
Temporizador hasta 60 minutos
Puerta Doble cristal templado
Dimensiones externas 510 x 385 x 325 mm (l, a, alto)
Dimensiones cavidad del horno 370 x 320 x 270mm (l, a, alto)
Peso aproximado 7,1 Kg (sin accesorios)

Especificaciones técnicas sujetas a cambio sin previo aviso.
Este producto cumple con las Directivas Europeas 2004/108/EC (EMC) relativa a

la Compatibilidad Electromagnética y la 2006/95/EC (LVD) en materia de
seguridad de baja tensión.

“MX, MX ONDA” y sus logotipos son marcas registradas de MX ONDA, S.A.
Teléfono de información y Servicio Técnico: 902 551 501

MX ONDA, S .A.
Isla de Java, 37
28034 – MADRID

E-MAIL: [email protected]
http://www.mxonda.es

ANTES DE UTILIZAR LEIA ESTE MANUAL CUIDADOSAMENTE

MANUAL DE INSTRUÇÕES

FORNO DE CONVECÇÃO

COM O DESKTOP

MODELO: MX-HC2183

2

Una vez esgotada a vida útil deste produto eléctrico, não o atire
para o lixo doméstico. Deposíte-o num contenedor adequado de
um ponto limpo da sua localidade, para ser posteriormente
reciclado.

Este produto está em conformidade com a Directiva
Europeia RoHS (2011/65/UE) relativa à restrição do uso de
certas substâncias perigosas em equipamentos eléctricos
e electrónicos.

ATENÇÃO

ESTE APARELHO trabalha com uma TENSÃO 230V, para evitar choque
elétrico possível, não tente abri-lo. Este aparelho não tem parte que possa
ser reparado por si mesmo, em caso de uma avaria não o tente reparar,
contacte o seu vendedor ou o Serviço Autorizado MX ONDA.

MUITO IMPORTANTE!

Este sinal adverte que a área onde está localizado pode adquirir
alta temperaturas. Depois de usar o forno não toque nestas
superfícies e deixe-as arrefecer.

INTRODUÇÃO

O forno de mesa com convecção MX ONDA modelo MX-HC2183 de design
compacto e múltiplas funções tornam este produto o aparelho ideal. Entre
outros, inclui as seguintes características:

Capacidade: 32 litros
Potência: 1500 watts.
Porta de forno com duplo vidro temperado.
Iluminação interior
Temporizador até 60 minutos.
Luz indicadora de operação.
Controle de temperatura: 90 ° C a 230 ° C.
Vários modos de operação: calor na parte superior, calor na parte inferior,

calor na parte superior e inferior, calor na parte superior com convecção ou
calor na parte superior e inferior com convecção.

Acessórios incluídos: bandeja para migalhas / suco, bandeja esmaltada,

grelha e alça para bandeja / grelha.

3

ANTES DE LIGAR O APARELHO

Leia estas instruções e guarde-as para uso posterior com

cuidado.

Antes de utilizar o forno pela primeira vez, você deve lavar os

acessórios incluídos (bandeja, grelha, etc.) com água e sabão
ou na máquina de lavar louça.

A fim de remover vestígios de óleo proveniente do fabrico

deve pôr o forno em funcionamento, durante 15 minutos, no
modo de forno (calor na parte superior e na parte inferior) e a
temperatura máxima.

As primeiras vezes que você usar o forno poderá descascar

algum cheiro, isso é normal e não um defeito.

Verifique se a voltagem da tomada é de 220-240 V e é

fornecido à terra.

A segurança eléctrica do aparelho só é garantida se ele

estiver conectado a uma tomada com terra eficaz, como as
normas de segurança previstas em vigor.

O fabricante não é responsável pelos danos causados pela

falta de ligação à terra na instalação. Em caso de dúvida,
consulte um profissional.

Se você precisa usar um cabo de extensão, utilize apenas um

cabo de extensão que está em boas condições, com tomada
de terra e é adequado para a alimentação do aparelho.

Não deixe o cabo de alimentação abaixo do forno, que entra

em contacto com superfícies quentes e não se encaixam na
dobradiças da porta ou da região, pois corre o risco de
danificar ou cortar a bainha de isolamento da rede de cabo.

Depois de retirar a embalagem, verifique se o aparelho não

está danificado. Em caso de dúvida não usá-lo e entrar em
contato com a equipe de suporte técnico.

Manter fora do alcance das crianças embalagem (sacos, etc.),

porque eles são uma fonte potencial de perigo.

O fabricante declina qualquer responsabilidade por danos

resultantes do uso impróprio, incorreto ou descuidado do
aparelho.

4

MEDIDAS DE SEGURANÇA

As crianças não devem brincar com este dispositivo.
Limpeza e manutenção pelo usuário não pode ser feito por

crianças, a menos que eles são mais velhos do que 8 anos e
são supervisionados.

Este dispositivo não pode ser usado por crianças (com idade

inferior a 8 anos) ou pessoas com ou sem experiência e
conhecimento reduzidas capacidades físicas, sensoriais ou
mentais, a menos que tenham recebido adequada sobre como
usar as instruções do aparelho e será supervisionado por um
adulto .

O não cumprimento destas advertências e instruções de

segurança pode resultar como um queimaduras de resultado
ou lesão.

Este aparelho foi concebido apenas para uso doméstico, não

profissional. MX ONDA não aceita qualquer responsabilidade
e a garantia não se aplica em caso de uso indevido ou não
cumprimento das instruções.

Não se afaste ao preparar alimentos com excesso de gordura

ou óleo. Estes materiais podem pegar fogo em caso de
sobreaquecimento.

Para reduzir o risco de incêndio, choque elétrico ou lesão

física, não bloqueie ou inserir objetos nas aberturas de
ventilação.

Manter fora do alcance das crianças, as superfícies do forno e

recipientes, podem atingir altas temperaturas.

Se você ver fumaça ou fogo no forno, mantenha a porta

fechada para abafar as chamas e desligue-o da tomada.

Este forno foi concebido para uso interno não usar ao ar livre.

Evitar a exposição à chuva, humidade ou outros fenômenos
atmosféricos.

NÃO armazene materiais inflamáveis dentro do forno. Pegar

risco de incêndio se você desligar o forno sem descoloração
prévia. Utilize o dispositivo apenas para a finalidade que foi
desenvolvido.

5

Utilize sempre luvas de forno ou alças (fornecidos) ao

manusear bandejas ou recipientes.

Desligue o forno quando eles vão ficar sem uso por um longo

período de tempo, quando uma queda de energia ocorre, ou
"pular" um fusível ou circuito ou durante o processo de
limpeza.

Verifique se a tomada onde o dispositivo está conectado é

facilmente acessível. Para desligar o forno da rede eléctrica
puxar o plugue da tomada. você nunca puxe pelo cabo.

Não use não recomendado pelos utensílios fabricante.
Não coloque o forno acima cozinhas, ou fornos de

microondas.

Tenha muito cuidado ao manusear bandejas, prateleiras ou

recipientes, quando eles ainda estão quentes.

NÃO cobrir as barras de aquecimento com folha de alumínio,

o que aumentará a acumulação de calor e modificar os
tempos de cozedura.

Use recipientes específicos para fornos; metal, vidro

temperado, argila, etc. NUNCA use recipientes de plástico,
papel, papelão, etc.

A superfície exterior do forno torna-se temperaturas elevadas,

por conseguinte, para evitar queimaduras não tocar estas
superfícies quando o forno está em funcionamento e não
existem objectos de plástico, cartão ou inflamáveis perto do
forno.

Quando a porta do forno estiver aberta Não se incline sobre

ela e não coloque objetos sobre ela.

Em caso de falha, anomalias, se o forno caiu, sim porta de

vidro temperado é danificado, a ficha, o fio ou de outras partes
mostram deterioração desligue o aparelho e não tente repará­lo. Entre em contato com o nosso Atendimento ao Cliente
mais próximo MX ONDA.

6

INSTALAÇÃO

1. Coloque o forno numa superfície estável e nivelada, longe das áreas

quentes com alta umidade ou próximo de materiais inflamáveis (óleo,
cortinas, panos, etc.).

2. Para assegurar uma ventilação apropriada, deixar pelo menos 10 cm de
distância de cada lado do forno e 30 cm na parte superior. NÃO DEVE
obstruir as aberturas de ventilação.

3. Totalmente desenrolar o cabo e ligue a ficha de ligação à rede eléctrica.

CONTROLES E ELEMENTOS

1. Seletor de temperatura

2. Seletor de função

3. Cronômetro

4. Indicador de operação

5. Pés antiderrapantes

6. Maçaneta da porta

7. Porta dupla de vidro temperado

9. Parede lateral interior do forno

10. Slots de suporte de bandeja

11. Invólucro de forno

12. Bandeja de migalhas / sucos

13. Pega para bandeja e grelha

14. Bandeja vitrificada

15. Grill

8. Hastes de aquecimento

7

Seletor de função

POSIÇÃO

SÍMBOLO

FUNÇÃO DE REALIZAR DO FORNO

1

OFF

Modo de suspensão ou desligado

2

Calor no topo

3

Calor na parte inferior

4 Calor na parte superior e inferior

5

Calor no topo + convecção

6 Calor na parte superior e inferior + convecção

O seletor tem 6 posições, que são indicadas na tabela a seguir, juntamente
com a função que desempenham:

Seletor de temperatura

Escolher entre uma gama de temperatura de 90 a 230 °C, dependendo do
alimento a ser cozinhado. Transformar este controle no sentido horário sentido
aumentar a temperatura e no sentido contrário para diminuir a tensão.

Nota:

O forno leva tempo para atingir a temperatura definida, por isso é
recomendado "pré-aquecer" o forno antes de introduzir os alimentos.

Cronômetro

Girando o controle na delas sentido horário, o forno irá operar, o indicador de
operação acende-se eo temporizador irá ativar e começar a contagem
regressiva do tempo definido. Após o tempo de uma indicação sonora e
desligar o forno.

Nota:

Sempre que você. Você pode aumentar ou diminuir o timer, basta ligá-lo
para a esquerda ou direita para diminuir ou aumentar o tempo
respectivamente.

Indicador de funcionamento e luz interior

Quando o temporizador está em contagem regressiva (um tempo foi
selecionado), o indicador de operação e a luz interna acenderão para avisar
que o temporizador do forno está funcionando.

8

DICAS

Antes de entrar na comida recomendamos para pré-aquecer o forno.
Utilização recipientes adequados para fornos (resistentes a altas

temperaturas).

O tempo necessário para a cozedura de alimentos depende do tamanho e

da qualidade dos mesmos.

Tente não abrir a porta do forno o menos possível, use a janela da porta

do forno para verificar o processo Ela vai lhe poupar tempo e energía¡.

O sistema distribui de convecção de calor no interior do forno e a

temperatura dos alimentos, acelerando o processo de cozimento. Até que
você se familiarizar com o sistema de convecção, não negligenciar o
processo, pode acontecer que o tempo de cozedura diminui.

Você também deve deixar um espaço de pelo menos 3 cm entre o

recipiente e as paredes do forno, para permitir o fluxo de ar quente.

O peso dos alimentos depositados na grelha ou na bandeja de esmalte

não deve exceder cerca de 2 kg.

Distribuir alimentos em toda a área do tabuleiro de grelha ou esmalte para

obter um cozimento uniforme.

Se as peças são de tamanho médio, a metade do processo deve entregá-

los e obter um resultado homogêneo.

ACESSÓRIOS

Dependendo da comida para cozinhar, você deve usar o acessório apropriado:

Crumb bandeja / sucos

Esta bandeja é sempre colocada você estiver usando o forno, sua missão é
apenas para evitar que a base do forno está sujo. Depois de ter feito cozinhar
e quando o forno está frio, remova a bandeja e limpar os detritos.

Grade

Utilize este acessório para assar, cozer ou cozinhar em recipientes adequados
para fornos (de vidro ou barro panelas, formas de pastelaria, etc.).
Em assados e cozidos é recomendado em conjunto com o tabuleiro esmaltado
para recolher derramamentos de suco e graxa.

Bandeja de esmalte

Para bolos húmidos e assados. Você pode usar para recuperar os sucos ou
gordura quando fazer caçarolas na grelha.

MODOS DE OPERAÇÃO

Utilizar um dos seguintes modos de funcionamento descritos, dependendo do
tipo de alimentos a serem cozinhados, de acordo com a sua experiência e a
receita escolhida.

9

Modo de suspensão ou desligado

Quando você não usar o forno, você deve colocar os controles na posição
desligada, para isso, gire o seletor de funções para a posição OFF, o
temporizador deve estar na posição 0.

Operação no modo convencional

No modo convencional, o sistema por convecção (ar quente) permanece
desativado.

Modo de uso

Use o seletor de função (FUNCTION) para selecionar o tipo de calor

desejado: posição 2 calor na parte superior ( ), posição 3 calor na parte
inferior ( ) ou posição 4 aquecimento na parte superior e inferior ( ).

Pré-aqueça o forno à temperatura especificada na receita.
Coloque a comida na bandeja esmaltada ou na grelha se você usar um

recipiente com a comida.

Em seguida, selecione a temperatura desejada ou a especificada na

receita.

Usando o timer, escolha o tempo de cozimento correspondente.
5 ou 10 minutos antes do final do tempo selecionado, verifique se está

funcionando corretamente.

Para testar a comida antes de removê-la do forno, use a alça fornecida

para a bandeja ou grelha. A alça vai ajudá-lo a tirar a comida ou colocá-lo
no forno.

Quando a preparação estiver completa, coloque os controles do forno no

modo de espera ou desligado.

Operação por convecção

No modo de convecção, um fluxo de ar quente é
gerado dentro do forno, distribuindo o calor
uniformemente na comida e acelerando o
processo de cozimento.
Até que você se familiarize com o sistema por
convecção, não negligencie o processo, pode
acontecer que o tempo de cozimento diminua.
Você também deve deixar um espaço de pelo menos 3 cm entre o recipiente e
as paredes do forno, para permitir o fluxo de ar quente.

Modo de uso

Use o seletor de função (FUNCTION) para selecionar o tipo de calor

desejado: a posição 5 aquece na parte superior ( ) ou a posição 6
aquece na parte superior e inferior ( ).

10

Pré-aqueça o forno à temperatura especificada na receita.
Coloque a comida na bandeja esmaltada ou na grelha se você usar um

recipiente com a comida.

Em seguida, selecione a temperatura desejada ou a especificada na

receita.

Usando o timer, escolha o tempo de cozimento correspondente.
5 ou 10 minutos antes do final do tempo selecionado, verifique se está

funcionando corretamente.

Para testar a comida antes de removê-la do forno, use a alça fornecida

para a bandeja ou grelha. A alça vai ajudá-lo a tirar a comida ou colocá-lo
no forno.

Quando a preparação estiver completa, coloque os controles do forno no

modo de espera ou desligado.

Nota:

Os tempos de confecção são baseados em alimentos encontrados para
temperatura do frigorífico. A carne ou alimentos congelados devem ser
preparados por um longo período de tempo. Portanto, é aconselhável a
utilização de um termómetro de carne.

MANUTENÇÃO E LIMPEZA

Antes de limpar o aparelho da rede eléctrica. E certifique-se o forno é
completamente legal.

Nunca use álcool ou productos abrasivo e não permitir que o aparelho entre
em contacto com os agentes voláteis como gasolina, solventes, inseticidas,
etc.

A limpeza do lado de fora

Limpe o exterior com um pano húmido e depois com um pano seco.
Mantenha sempre limpa a porta de ambos os lados. Limpe estas partes com
um pano húmido com água morna e sabão. Depois seque-as cuidadosamente.

Acessórios de limpeza

Limpe os acessórios após cada utilização com um produto lubrificante.
Você também pode lavar os acessórios na máquina de lavar louça.

Limpar o interior

Não utilize esfregões metálicos que podem arranhar a superfície.
Utilize fornos de limpeza específicos.
Para remover manchas difíceis, limpe após o pré-aquecimento a 90 ° C

durante 30 segundos.

11

Alguns sucos e manchas de gordura ocorre no tabuleiro de recolha

migalhas / sucos de alumínio, que não são limpos com produtos de
limpeza.
Use bandeja esmalte para evitar sucos e gorduras cair a bandeja de
migalhas / sucos.

Para a limpeza das resistências localizadas na parte superior e inferior do

forno, use um pano humedecido em água e sabão e fazer a limpeza dos
movimentos longitudinais.

AS ESPECIFICAÇÕES TÉCNICAS

Tensão de alimentação 230 V ~ 50 Hz
O potencia máxima 1500 W
Capacidade 32 litros
Faixa de temperatura 90 a 230 ° C
Cronômetro 60 minutos
Porta Vidro temperado duplo
Dimensões externas 510 x 385 x 325 mm (L, W, H)
Cavidade do forno 370 x 320 x 270 mm (L, W, H)
Peso aproximado 7,1 kg (sem acessórios)

As especificações estão sujeitas a alterações sem aviso prévio.
Este produto cumpre com as Directivas Europeias 2004/108/EC (EMC) relativa

à Compatibilidade Eletro magnética e à 2006/95/EC (LVD) e, matéria de
segurança de baixa tensão.

“MX, MX ONDA” e os seus logo tipos são marcas registadas de MX ONDA,

S.A.

MX ONDA, S.A.
Isla de Java, 37
28034 – MADRID (SPANHA)

Telefone das informações e do serviço técnico: [phone]
E-MAIL: [email protected]

http://www.mxonda.es

AVANT D'UTILISER CE MANUEL DE LIRE ATTENTIVEMENT

MANUEL D'INSTRUCTIONS

FOUR CONVECTION

SUR TABLE

MODÉLE: MX-HC2183

2

Ayant épuisé la vie de ce produit électrique, ne jetez pas les
ordures ménagères.
Placez-le dans un endroit approprié récipient propre de leur
localité, pour le recyclage.

ATTENTION

Cet appareil fonctionne avec une tension de 230 V, afin d'éviter tout risque
d'électrocution ne tentez pas de l'ouvrir. Cet appareil n'a pas de partie qui
peut être réparé par vous. En outre, en cas d'un défaut de fonctionnement
gère pas, contactez un service autorisé MX ONDA.

Ce produit est conforme à la directive européenne
RoHS (2011/65 / UE), sur la limitation de l'utilisation
de certaines substances dangereuses dans les
équipements électriques et électroniques.

TRÈS IMPORTANT!

Ce signal indique que la zone où il se trouve peut devenir très
chaud. Après avoir utilisé le four ne touchez pas ces surfaces et
laisser refroidir.

INTRODUCTION

Four de bureau avec le modèle de convection MX ONDA MX-HC2183 de
conception compacte et de multiples fonctions font de ce produit l'appareil
idéal. Ce four intègre les caractéristiques suivantes:

Capacité: 32 litres.
Puissance: 1500 watts.
Porte du four avec double verre trempé.
Éclairage intérieur
Minuterie jusqu'à 60 minutes.
Voyant de fonctionnement.
Contrôle de température: 90 ° C à 230 ° C
Modes de fonctionnement multiples: chaleur dans la partie supérieure,

chaleur dans la partie inférieure, chaleur dans la partie supérieure et
inférieure, chaleur dans la partie supérieure avec convection ou chaleur
dans la partie supérieure et inférieure avec convection.

Accessoires inclus: plateau à miettes / jus, plateau émaillé, grille et

poignée pour plateau / grill.

3

AVANT DE CONNECTER L'APPAREIL

Lisez ces instructions et de les enregistrer pour une utilisation

ultérieure avec précaution.

Avant d'utiliser le four pour la première fois, vous devez vous

laver les accessoires inclus (bac, barbecue, etc.) avec de l'eau
savonneuse ou dans le lave-vaisselle.

Afin d'éliminer l'huile résiduelle à partir de la production doit

mettre le four de fonctionnement pendant 15 minutes dans le
mode four (chaleur en haut et en bas) et la température
maximale.

Les premières fois que vous utilisez le four peut décoller une

odeur, ce qui est normal et pas un dysfonctionnement.

Assurez-vous que la tension de votre prise de courant est de

220 - 240 V et est fourni à la terre.

La sécurité électrique de cet appareil est garantie uniquement

si elle est connectée à une prise munie d'une terre efficace,
comme prévu par les normes de sécurité en vigueur.

Le fabricant décline toute responsabilité pour les dommages

causés par le manque de mise à la terre dans l'installation. En
cas de doute, consulter un professionnel.

Si vous devez utiliser une rallonge, utilisez uniquement une

extension qui est en bon état avec prise de terre et est adapté
pour le dispositif d'alimentation.

Ne laissez pas le cordon d'alimentation au-dessous du four,

qui entre en contact avec des surfaces chaudes et ne
correspondent pas à la porte des charnières ou la zone parce
que vous risquez d'endommager ou de couper la gaine
isolante du réseau câblé.

Après avoir retiré l'emballage, vérifier que l'appareil ne soit pas

endommagé. En cas de doute ne pas utiliser et communiquer
avec le personnel de soutien technique.

Tenir hors de portée des emballages enfants (sacs, etc.), car

ils sont une source potentielle de danger.

Le fabricant décline toute responsabilité pour les dommages

résultant d'un usage impropre, ou par négligence de l'appareil.

4

MESURE DE SÉCURITÉ

Les enfants ne devraient pas jouer avec cet appareil.
Nettoyage et entretien par l'utilisateur ne peut pas être fait par

les enfants à moins qu'ils ne sont plus de 8 ans et sont
supervisés.

Ce dispositif ne peut pas être utilisé par les enfants (moins de

8 ans) ou les personnes avec ou sans expérience et de
connaissances des capacités physiques, sensorielles ou
mentales, à moins qu'ils aient reçu appropriés sur l'utilisation
des instructions de l'appareil et être supervisés par un adulte .

Le non-respect de ces avertissements et consignes de

sécurité peut entraîner des brûlures comme résultat ou d'une
blessure.

Cet appareil est conçu pour un usage domestique, et non

professionnel. MX ONDA décline toute responsabilité et la
garantie ne sera pas applicable en cas d'utilisation incorrecte
ou non de suivre les instructions.

Ne marchez pas loin lors de la préparation des aliments avec

excès de graisse ou de l'huile. Ces matériaux peuvent être mis
à feu en cas de surchauffe.

Pour réduire les risques d'incendie, d'électrocution ou de

blessure, ne pas bloquer ou insérer des objets dans les fentes
de ventilation.

Tenir hors de portée des enfants, les surfaces du four et les

conteneurs peuvent atteindre des températures élevées.

Si vous voyez de la fumée ou le feu à l'intérieur du four, garder

la porte fermée pour étouffer les flammes et le débrancher du
secteur.

Ce four est conçu pour une utilisation en intérieur ne pas

utiliser à l'extérieur. Eviter l'exposition à la pluie, l'humidité ou
d'autres phénomènes atmosphériques.

Ne pas entreposer des matériaux inflammables à l'intérieur du

four. Catch risque d'incendie si vous tournez le four sans
retrait préalable. Utilisez l'appareil uniquement aux fins
auxquelles il était destiné.

5

Toujours utiliser des gants de cuisine ou des poignées (fourni)

lors de la manipulation des plateaux ou des conteneurs.

Débranchez le four lorsque inutilisés pendant une longue

période de temps, lorsqu'une panne de courant se produit, ou
« sauter » un fusible ou d'un circuit ou pendant le processus
de nettoyage.

Assurez-vous que la sortie où l'appareil est connecté est

facilement accessible. Pour débrancher le four du secteur tirez
doucement sur la fiche. Je ne jamais tirer sur le câble.

Ne pas utiliser les ustensiles recommandés par le fabricant.
Ne pas placer le four au-dessus des cuisines ou des fours à

micro-ondes.

Utiliser une extrême prudence lors de la manipulation des

plateaux, des supports ou conteneurs, lorsqu'ils sont encore
chauds.

tiges de chauffage couvrent pas avec du papier d'aluminium,

ce qui augmenterait la accumulation de chaleur et de modifier
le temps de cuisson.

Utilisez des contenants de four spécifiques; métal, verre

trempé, argile, etc. NE JAMAIS utiliser des contenants en
plastique, papier, carton, etc.

La surface extérieure du four devient températures élevées,

de sorte que, pour éviter les brûlures ne touchent jamais ces
surfaces lorsque le four est en fonctionnement et aucun objet
en plastique, en carton ou inflammable suivant cuit.

Lorsque la porte du four est ouverte Ne vous appuyez pas

dessus et ne placez pas d'objets sur elle.

En cas d'échec, des anomalies, si le four est tombé, si la porte

en verre trempé est endommagé, la broche, le fil et d'autres
parties ont débrancher la détérioration de l'appareil et ne pas
tenter de le réparer. Contactez un centre de service agréé le
plus proche MX ONDA.

6

INSTALLATION

1. Placez le four sur une surface plane et de niveau, loin des points chauds,

une humidité élevée ou à proximité de matières inflammables (huile,
rideaux, nappes, etc.).

2. Pour assurer une bonne ventilation, prévoir au moins 10 cm de chaque
côté du four et environ 30 cm en haut. PAS obstruer les fentes de
ventilation.

3. déroule complètement le cordon d'alimentation et de brancher la fiche de
l'appareil sur le secteur.

COMMANDES ET ELEMENTS

1. Sélecteur de température

2. Sélecteur de fonction

3. Timer

4. Indicateur de fonctionnement

5. Pieds antidérapants

6. Poignée de porte

7. Porte avec double verre trempé

9. Paroi latérale intérieure du four

10. Emplacements de support de bac

11. Boîtier de four

12. Plateau miettes / jus

13. Poignée pour plateau et grill

14. Plateau glacé

15. Grill

8. Tiges chauffantes

7

Sélecteur de fonction

POSITION

SYMBOLE

FONCTION EFFECTUER LE FOUR

1

OFF

Mode veille ou désactivé

2

Chaleur sur le dessus

3

Chaleur au fond

4

Chauffer en haut et en bas

5 Chaleur sur le dessus + convection

6 Chauffer en haut et en bas + convection

Le sélecteur a 6 positions, qui sont indiquées dans le tableau suivant avec la
fonction qu'elles exécutent:

Sélecteur de température

Choisir entre une plage de températures de 90 à 230 ° C, en fonction de
l'aliment à cuire. Tournez la commande dans le sens horaire moyen pour
augmenter la température et antihoraire pour diminuer la tension.

Note:

Le four prend du temps pour atteindre la température de consigne, il est
donc recommandé de « préchauffage » le four avant d'ajouter la nourriture.

Minuteur

En tournant le bouton dans le sens des aiguilles d'une montre, le four
fonctionne, les voyants lumineux de fonctionnement et la minuterie active et
démarrer le compte à rebours à partir du temps de jeu. Après le temps un
signal sonore et éteindre le four.

Note:

Chaque fois que vous. Vous pouvez augmenter ou diminuer la minuterie,
tournez simplement à gauche ou à droite pour diminuer ou augmenter le
temps respectivement.

Indicateur de fonctionnement et lumière intérieure

Lorsque la minuterie compte à rebours (une heure a été sélectionnée),
l'indicateur de fonctionnement ainsi que l'éclairage intérieur s'allument pour
avertir que la minuterie du four fonctionne.

8

CONSEILS

Avant l'introduction de la nourriture que nous vous recommandons de

préchauffer le four.

Utiliser des récipients appropriés pour four (résistant à haute température).
Le temps nécessaire pour la cuisson des aliments dépend de la taille et de

la qualité d'entre eux.

Essayez de ne pas ouvrir la porte du four aussi peu que possible, utilisez la

fenêtre de la porte du four pour vérifier le processus, il fait gagner du temps
et energía¡.

La convection du système distribue la chaleur à l'intérieur du four et la

température des aliments en accélérant le processus de cuisson. Jusqu'à
ce que vous familiariser avec le système par convection, sans négliger le
processus, il peut arriver que le temps de cuisson diminue.

Il faut aussi laisser un espace d'au moins 3 cm entre le récipient et les

parois du four pour permettre l'écoulement de l'air chaud.

Le poids de la nourriture placée dans la grille ou sur le plateau d'émail ne

doit pas dépasser environ 2 kg.

Distribuer de la nourriture dans toute la zone de cuisson ou à la poêle

émaille pour obtenir une cuisson uniforme.

Si les pièces sont de taille moyenne, la moitié du processus devrait les

transformer et ainsi obtenir un résultat homogène.

ACCESSOIRES

En fonction de la nourriture à cuire, vous devez utiliser l'accessoire droit:

Tiroir ramasse-miettes / jus

Ce plateau est toujours placé que vous utilisez le four, votre mission est
d'empêcher que le fond du four est sale. Une fois que vous avez fait la cuisine
et quand le four est froid, retirez le bac et nettoyer les débris.

Gril

Utilisez cet accessoire pour la torréfaction, la cuisson ou un four de cuisson
dans des récipients appropriés (plateaux en verre ou des moules à gâteau de
boue, etc.).
Dans les rôtis et ragoûts il est recommandé conjointement avec le plateau
émaillés pour recueillir les déversements de jus et la graisse.

Plateau émaillé

Pour les gâteaux humides et les rôtis. Vous pouvez l'utiliser pour récupérer le
jus ou la graisse lors de casseroles sur le gril ou le accesory tournebroche.

9

MODES DE FONCTIONNEMENT

Utilisez l'un des modes de fonctionnement suivants décrits, en fonction du type
d'aliment à cuire, en fonction de leur expérience et la recette choisie.

Mode veille ou désactivé

Lorsque vous n'utilisez pas le four, vous devez placer les commandes en
position d'arrêt, pour ce faire tourner le sélecteur de fonction sur la position

OFF, la minuterie doit être en position 0.
Fonctionnement en mode conventionnel

En mode conventionnel, le système par convection (air chaud) reste désactivé.
Mode d'utilisation

Utilisez le sélecteur de fonction (FUNCTION) pour sélectionner le type de

chaleur désiré: position 2 chaleur en haut ( ), position 3 chaleur en bas
( ) ou position 4 chaleur en haut et en bas ( ).

Préchauffez le four à la température spécifiée dans la recette.
Mettez la nourriture dans le plateau émaillé ou sur le gril si vous utilisez un

récipient avec la nourriture.

Puis sélectionnez la température désirée ou celle spécifiée dans la recette.
En utilisant la minuterie, choisissez le temps de cuisson correspondant.
5 ou 10 minutes avant la fin de l'heure sélectionnée, vérifiez que la cuisson

est correcte.

Pour tester les aliments avant de les retirer du four, utilisez la poignée

fournie pour le plateau ou la grille. La poignée vous aidera à sortir la
nourriture ou à la mettre au four.

Une fois la préparation terminée, placez les commandes du four en mode

veille ou arrêt.

Opération par convection

En mode de convection, un flux d'air chaud est
généré à l'intérieur du four, répartissant la chaleur
uniformément dans les aliments et accélérant le
processus de cuisson.
Jusqu'à ce que vous vous familiarisiez avec le
système par convection, ne négligez pas le
processus, il peut arriver que le temps de cuisson
diminue.
Vous devez également laisser un espace d'au moins 3 cm entre le récipient et
les parois du four, pour permettre l'écoulement de l'air chaud.

10

Mode d'utilisation

Utilisez le sélecteur de fonction (FUNCTION) pour sélectionner le type de

chaleur désiré: position 5 chaleur en haut ( ) ou position 6 chaleur en
haut et en bas ( ).

Préchauffez le four à la température spécifiée dans la recette.
Mettez la nourriture dans le plateau émaillé ou sur le gril si vous utilisez un

récipient avec la nourriture.

Puis sélectionnez la température désirée ou celle spécifiée dans la recette.
En utilisant la minuterie, choisissez le temps de cuisson correspondant.
5 ou 10 minutes avant la fin de l'heure sélectionnée, vérifiez que la cuisson

est correcte.

Pour tester les aliments avant de les retirer du four, utilisez la poignée

fournie pour le plateau ou la grille. La poignée vous aidera à sortir la
nourriture ou à la mettre au four.

Une fois la préparation terminée, placez les commandes du four en mode

veille ou arrêt.

Note:

Les temps de cuisson sont basées sur les aliments trouvés à la température
du réfrigérateur. La viande ou les aliments congelés doivent être cuits
pendant une longue période de temps. Par conséquent, il est conseillé
d'utiliser un thermomètre à viande.

ENTRETIEN ET NETTOYAGE

Avant de nettoyer débrancher l'appareil du secteur. Et assurez-vous que le four
est froid.

Aucun produit d'alcool ou abrasifs et ne permet pas l'appareil en contact avec
des agents volatils comme l'essence, les solvants, insecticides, etc.

Nettoyage de l'extérieur du four

Nettoyez l'extérieur avec un chiffon humide, puis un autre court.
Évitez l'eau par les orifices de ventilation.
Tenir la porte des deux côtés et les joints toujours propres. Nettoyer ces

pièces avec un chiffon humide avec de l'eau chaude et du savon. Après les
sécher soigneusement.

Accessoires de nettoyage

Nettoyer les accessoires après chaque utilisation avec un produit de

graisse.

Vous pouvez également laver les accessoires dans le lave-vaisselle.

11

Nettoyage à l'intérieur du four

Ne pas utiliser de tampons métalliques qui peuvent rayer les surfaces,

utiliser des produits de nettoyage spécifiques pour les fours. Pour les
taches tenaces, essuyer après préchauffage à 90 ° C pendant 30
secondes.

Certains jus et les graisses produisent des taches sur le plateau jus miette

/ aluminium, qui ne sont pas nettoyés produits de nettoyage. Utilisez le
plateau pour éviter que les jus émaillés et la graisse de tomber dans la mie
plateau / jus.

Pour le nettoyage des résistances en haut et en bas du four, utiliser un

tissu imprégné avec de l'eau savonneuse et d'effectuer le nettoyage avec
des mouvements longitudinaux.

CARACTÉRISTIQUES TECHNIQUES

Alimentation 230 V ~ 50 Hz
Consommation d´energie 1500 W
Capacité 32 litres
Plage de température 90 à 230 ° C
Minuterie à 60 minutes
Porte en verre Double trempé
Dimensions extérieures 510 x 385 x 325 mm (L, La, H)
Dimensions cavité du four 370 x 320 x 270 mm (L, La, H)
Poids 7,1 kg (sans accessoires)

Les spécifications techniques sont susceptibles d'être modifiées sans préavis.
Ce produit est conforme aux directives européennes 2004/108 / CE (CEM) sur la

compatibilité électromagnétique et 2006/95 / CE (LVD) basse tension de sécurité.
"MX, MX ONDA" et les logos sont des marques déposées de MX ONDA, S.A.

MX ONDA, S.A.
Isla de Java, 37
28034 – MADRID (SPAGNE)

Téléphone Service d'information et: [phone]

E-MAIL: [email protected]
http://www.mxonda.es

PRIMA DI UTILIZZARE IL MANUALE DI LEGGERE ATTENTAMENTE

MANUALE DI ISTRUZIONI

FORNO A CONVEZIONE

CON IL DESKTOP

MODELLO: MX-HC2183

2

Dopo aver esaurito la vita di questo prodotto elettrico, non
gettare rifiuti domestici.
Metterla in un contenitore pulito punto della loro località
adatta, per il riciclaggio.

ATTENZIONE

Questo apparecchio funziona con una tensione di 230 V, per evitare possibili
scosse elettriche non tentare di aprirla. Questo dispositivo non ha alcuna
parte che può essere riparato da voi. Inoltre, in caso di malfunzionamento
non gestisce, contattare un servizio di assistenza autorizzato MX ONDA.

Questo prodotto è conforme alla Direttiva
Europea RoHS (2011/65 / UE), sulla limitazione
dell'uso di determinate sostanze pericolose nelle
apparecchiature elettriche ed elettroniche.

MOLTO IMPORTANTE!

Questo segnale indica che l'area in cui si trova può diventare
molto calda. Dopo aver utilizzato il forno non toccare queste
superfici e lasciare raffreddare.

INTRODUZIONE

Forno a convezione desktop con MX ONDA modello MX-HC2183 di forma
compatta e molteplici funzioni rendono questo prodotto l'apparecchio ideale.
Tra gli altri, include le seguenti caratteristiche:

Capacità: 32 litri.
Potenza: 1500 watt.
Porta del forno con doppio vetro temperato.
Illuminazione interna
Timer fino a 60 minuti.
Indicatore luminoso di funzionamento.
Controllo della temperatura: da 90 ° C a 230 ° C.
Molteplici modalità di funzionamento: calore nella parte superiore, calore

nella parte inferiore, calore nella parte superiore e inferiore, calore nella
parte superiore con convezione o calore nella parte superiore e inferiore
con convezione.

Accessori inclusi: vassoio per briciole / succhi, vassoio smaltato, griglia e

manico per vassoio / grill.

3

PRIMA DEL COLLEGAMENTO DELL'APPARECCHIO

Leggere queste istruzioni e conservarle per un uso successivo

con attenzione.

Prima di utilizzare il forno per la prima volta, si consiglia di

lavare gli accessori inclusi (vassoi, griglie, ecc) con acqua e
sapone o in lavastoviglie.

Per rimuovere l'olio residuo dalla produzione deve mettere

l'azionamento forno per 15 minuti nella modalità forno (calore
nella parte superiore e inferiore) e la temperatura massima.

Le prime volte che si utilizza il forno può staccare un po 'di

odore, questo è normale e non di un malfunzionamento.

Verificare che la tensione della presa è di 230 V ~ 50 Hz ed è

dotato di messa a terra.

La sicurezza elettrica di questo apparecchio è garantita solo

se è collegato ad una presa con una terra efficiente, come
previsto dalle norme di sicurezza vigenti.

Il produttore non è responsabile per i danni causati dalla

mancanza di messa a terra dell'impianto. In caso di dubbio,
consultare un professionista.

Se è necessario utilizzare una prolunga, utilizzare solo

un'estensione che è in buone condizioni con spina di massa
ed è adatto per dispositivo di potenza.

Non lasciare il cavo di alimentazione sotto il forno, che viene a

contatto con superfici calde e non si adattano cerniere la porta
o la zona perché si rischia di danneggiare o tagliare la guaina
isolante del cavo di rete.

Tolto l'imballo, controllare che l'apparecchio non sia

danneggiato. In caso di dubbio non ne fanno uso e contattare
il personale di supporto tecnico.

Tenere fuori dalla portata dei bambini materiali (borse, parti in

polistirolo, ecc), imballaggi in quanto sono una potenziale
fonte di pericolo.

Il costruttore declina ogni responsabilità per danni derivanti da

uso improprio, scorretto o negligente del dispositivo.

4

MISURE DI SICUREZZA

Questo dispositivo non può essere utilizzato da bambini o

persone con o senza esperienza e conoscenza ridotte
capacità fisiche, sensoriali o mentali, a meno che non abbiano
ricevuto adeguate istruzioni sull'uso del dispositivo e alla
supervisione di un adulto o di una persona responsabile.

La mancata osservanza di queste avvertenze e le istruzioni di

sicurezza può causare ustioni come un risultato o lesioni gravi.

Questo apparecchio è destinato all'uso domestico, non

professionale. MX ONDA si assume alcuna responsabilità e la
garanzia non si applica in caso di uso improprio o mancato
rispetto delle istruzioni.

Non a piedi quando si prepara cibi con eccesso di grasso o

olio. Questi materiali possono essere accesi in caso di
surriscaldamento.

Per ridurre il rischio di incendi, scosse elettriche o lesioni, non

bloccare o inserire oggetti nelle fessure di ventilazione.

Tenere fuori dalla portata dei bambini, le superfici del forno ei

contenitori possono raggiungere temperature elevate.

Se vedete fumo o fiamme all'interno del forno, tenere la porta

chiusa per soffocare le fiamme e scollegarlo dalla rete
elettrica.

Non conservare materiali infiammabili all'interno del forno.

Cattura rischio di incendio se si accende il forno senza
rimozione preventiva. Utilizzare l'apparecchio solo per lo
scopo è stato previsto.

Utilizzare sempre guanti da forno o maniglie (in dotazione)

quando si maneggiano i vassoi o contenitori.

Scollegare il forno quando va usato per un lungo periodo di

tempo, quando si verifica un guasto di alimentazione, o
"saltare" un fusibile o circuito o durante il processo di pulizia.

Verificare che la presa cui è collegato il dispositivo è

facilmente accessibile. Per scollegare il forno dalla rete
elettrica tirare delicatamente la spina. Io mai tirare il cavo.

Non utilizzare non raccomandati dagli utensili produttore.

5

Usare la massima cautela vassoi, griglie o contenitori, quando

sono ancora calde.

Questo forno è stato progettato per uso interno Non utilizzare

all'aperto. Evitare l'esposizione alla pioggia, umidità o altri
fenomeni atmosferici.

Non posizionare il forno sopra cucine, o forni a microonde.
NON posizionare vassoio di raccolta succo sul fondo del forno,

o coprire con un foglio di alluminio, questo aumenterebbe
l'accumulo di calore e modificare il tempo di cottura.

Il consumo recente forno specifico; metallo, vetro temperato,

argilla, ecc MAI utilizzare contenitori di plastica, carta, cartone,
ecc

Quando la porta del forno è aperta Non appoggiarsi su di esso

e non collocare oggetti su di esso.

In caso di guasto, anomalie, se il forno viene fatto cadere, se il

danno vetro porta temperato (graffi, crepe, etc.), il perno o
altre parti hanno alterato o cavo danneggiato, e non scollegare
cercare di ripararlo da soli. Contattare un centro di assistenza
autorizzato più vicino MX ONDA.

INSTALLAZIONE

1. Posizionare il forno su una superficie piana e stabile, lontano da zone

calde, alta umidità o materiali infiammabili nelle vicinanze (petrolio, tende,
tovaglie, ecc).

2. Per garantire un'adeguata ventilazione, lasciare almeno 10 cm su ogni lato
del forno e circa 30 cm in cima. NON ostruire le aperture di ventilazione.

3. Svolgere il cavo di alimentazione e inserire la spina apparecchio alla rete.

6

CONTROLLI E ELEMENTI

1. Selettore di temperatura

2. Selettore di funzioni

3. Temporizzatore

4. Indicatore di funzionamento

5. Piedi antiscivolo

6. Maniglia

7. Porta con doppio vetro temperato

9. Parete laterale interna del forno

10. Slot di supporto del vassoio

11. Rivestimento del forno

12. Briciole / vassoio di succhi

13. Maniglia per vassoio e grill

14. Vassoio vetrato

15. Griglia

8. Barre di riscaldamento

Selettore temperatura

Scegliere tra un intervallo di temperatura da 90 a 230 ° C, a seconda del cibo
da cuocere. Ruotare il comando in senso orario significare per aumentare la
temperatura e in senso antiorario per diminuire la tensione.

Nota:

Il forno vuole tempo per raggiungere la temperatura impostata, quindi si
consiglia di "preriscaldare" il forno prima di aggiungere il cibo.

7

Selettore di funzioni

POSIZIONE

SIMBOLO

FUNZIONE ESEGUITA DAL FORNO

1

OFF

Modalità sospensione o disattivata

2

Calore sopra

3

Calore in basso

4

Calore in alto e in basso

5

Calore in alto + convezione

6 Calore in alto e in basso + convezione

Il selettore ha 6 posizioni, che sono indicate nella seguente tabella insieme alla
funzione che svolgono:

Temporizzatore

Ruotando la manopola in direzione del senso orario, il forno funziona, le spie di
funzionamento e il timer attiverà e iniziare il conto alla rovescia dal tempo
impostato. Trascorso il tempo di un segnale acustico e spegnere il forno.

Nota:

Ogni volta che si. È possibile aumentare o diminuire il timer, è sufficiente
girare a sinistra oa destra per diminuire o aumentare il tempo,
rispettivamente.

Indicatore di funzionamento e luce interna

Quando il timer esegue il conto alla rovescia (è stato selezionato un tempo),
l'indicatore di funzionamento e la luce interna si accendono per avvertire che il
timer del forno è in funzione.

CONSIGLI

Prima di introdurre il cibo si consiglia di preriscaldare il forno.
Utilizzare contenitori adatti per forno (resistente alle alte temperature).
Il tempo necessario per la cottura dei cibi dipende dalla dimensione e la

qualità di essi.

Cercate di non aprire la porta del forno il meno possibile, utilizzare la

finestra dello sportello del forno per controllare il processo Si risparmia
tempo e energía¡.

8

La convezione sistema distribuisce il calore all'interno del forno e la

temperatura del cibo accelerando il processo di cottura. Fino a quando si
diventa familiarità con il sistema per convezione, senza trascurare il
processo, può accadere che il tempo di cottura diminuisce.

Dovrebbe anche lasciare uno spazio di almeno 3 cm tra il contenitore e le

pareti del forno per consentire il flusso di aria calda.

Il peso di alimenti immessi nella griglia o nel vassoio smaltato non

dovrebbe superare circa 2 kg.

Distribuire cibo in tutta l'area grigliate o in padella smaltato per ottenere

una cottura uniforme.

Se i pezzi sono di medie dimensioni, la metà del processo dovrebbe girare

loro e quindi ottenere un risultato omogeneo.

ACCESSORI

A seconda del cibo da cucinare, è necessario utilizzare l'accessorio giusto:

Crumb vassoio / succhi

Il vassoio deve essere posizionato tra la resistenza e la base del forno.
Questo vassoio è sempre posto si utilizza il forno, la vostra missione è solo
quello di evitare che il pavimento del forno è sporco. Una volta che avete fatto
la cottura e quando il forno è freddo, rimuovere il vassoio e pulire i detriti.

Griglia

Utilizzare questo accessorio per arrostire, forno o forno di cottura in appositi
contenitori (vassoi di vetro o tortiere fango, ecc.)
In arrosti e sformati si raccomanda in combinazione con vassoio smaltato per
raccogliere fuoriuscite succo e grassi.

Vassoio smaltato

Per torte e arrosti umide. Si può usare per recuperare i succhi o grasso quando
si effettua casseruole sulla griglia o sul girarrosto accessorio.

MODALITÀ DI FUNZIONAMENTO

Utilizzare una delle seguenti modalità operative descritte, a seconda del tipo di
alimento da cucinare, a seconda della loro esperienza e la ricetta prescelta.

Modalità sospensione o disattivata

Quando non si utilizza il forno, è necessario posizionare i comandi in posizione
disattivata, per fare ciò ruotare il selettore di funzione in posizione OFF, il timer
deve essere in posizione 0.

9

Funzionamento in modalità convenzionale

Nella modalità convenzionale, il sistema per convezione (aria calda) rimane
disattivato.

Modalità di utilizzo

Utilizzare il selettore di funzione (FUNCTION) per selezionare il tipo di

calore desiderato: posizione 2 calore in alto ( ), posizione 3 calore in
basso ( ) o posizione 4 calore in alto e in basso ( ).

Preriscaldare il forno alla temperatura specificata nella ricetta.
Metti il cibo nel vassoio smaltato o sulla griglia se usi un contenitore con il

cibo.

Quindi selezionare la temperatura desiderata o quella specificata nella

ricetta.

Usando il timer, scegliere il tempo di cottura corrispondente.
5 o 10 minuti prima della fine del tempo selezionato, verificare che stia

cuocendo correttamente.

Per testare il cibo prima di rimuoverlo dal forno, utilizzare la maniglia fornita

per il vassoio o la griglia. La maniglia ti aiuterà a tirare fuori il cibo o
metterlo nel forno.

Una volta completata la preparazione, posizionare i controlli del forno in

modalità standby o spento.

Funzionamento per convezione

Nella modalità di convezione, un flusso di aria
calda viene generato all'interno del forno,
distribuendo uniformemente il calore nel cibo e
accelerando il processo di cottura.
Finché non si acquisisce familiarità con il sistema
per convezione, non trascurare il processo, può
succedere che il tempo di cottura diminuisca.
Lasciare uno spazio di almeno 3 cm tra il contenitore e le pareti del forno, per
consentire il flusso di aria calda.

Modalità di utilizzo

Utilizzare il selettore di funzione (FUNCTION) per selezionare il tipo di

calore desiderato: posizione 5 calore in alto ( ) o posizione 6 calore in
alto e in basso ( ).

Preriscaldare il forno alla temperatura specificata nella ricetta.
Metti il cibo nel vassoio smaltato o sulla griglia se usi un contenitore con il

cibo.

Quindi selezionare la temperatura desiderata o quella specificata nella

ricetta.

10

Usando il timer, scegliere il tempo di cottura corrispondente.
5 o 10 minuti prima della fine del tempo selezionato, verificare che stia

cuocendo correttamente.

Per testare il cibo prima di rimuoverlo dal forno, utilizzare la maniglia fornita

per il vassoio o la griglia. La maniglia ti aiuterà a tirare fuori il cibo o
metterlo nel forno.

Una volta completata la preparazione, posizionare i controlli del forno in

modalità standby o spento.

Nota:

I tempi di cottura sono basate su alimenti trovati alla temperatura del
frigorifero. Carne o alimenti surgelati devono essere cotti per un periodo di
tempo più lungo. Pertanto, si consiglia di utilizzare un termometro di carne.

MANUTENZIONE E PULIZIA

Prima della pulizia staccare l'unità dalla rete. Ed essere sicuri che il forno è
completamente fredda. Senza alcol o abrasivi prodotti e non permette
l'apparecchio a contatto con agenti volatili come benzina, solventi, insetticidi,
etc.

Pulizia della parte esterna del forno

Pulire l'esterno con un panno umido e poi un altro a secco.
Evitare l'acqua dalle prese d'aria.
Tenere la porta ai due lati e le tenute sempre pulite. Pulire queste parti con

un panno umido con acqua calda e sapone. Dopo asciugarli con cura.

Pulizza della accessori

Pulire gli accessori dopo ogni utilizzo con un prodotto grasso.
Si può anche lavare gli accessori in lavastoviglie.

Pulizia all'interno del forno

Non utilizzare pastiglie in metallo che possono graffiare le superfici,

utilizzare prodotti specifici per forni. Per le macchie ostinate, pulire dopo il
preriscaldamento a 90 ° C per 30 secondi.

Alcuni succhi e grassi producono macchie sui succhi briciola / alluminio

vassoio, che non sono puliti prodotti per la pulizia. Utilizzare il vassoio
smaltato per evitare succhi di frutta e il grasso di cadere nel vassoio /
succhi.

Per la pulizia delle resistenze sulla parte superiore e inferiore del forno,

usare un panno impregnato con acqua saponata e eseguire la pulizia con
movimenti longitudinali.

11

CARATTERISTICHE TECNICHE

Tensione di alimentazione 230 V ~ 50 Hz
Consumo di potenza 1500 W
Capacità 32 litri
Campo di temperatura 90 a 230 ° C
Temporizzatore 60 minuti
Porta del forno Doppia vetro temperato
Dimensioni esterne del forno 510 x 385 x 325 mm (L, La, A)
Dimensioni cavità del forno 370 x 320 x 270 mm (L, La, A)
Peso approssimativo 7,1 Kg (senza accessori)

Le specifiche tecniche sono soggette a modifiche senza preavviso.
Questo prodotto è conforme alle Direttive Europee 2004/108 / CE (EMC) sulla

compatibilità elettromagnetica, e 2006/95 / CE (LVD) bassa tensione di sicurezza.
"MX, MX ONDA" e loghi sono marchi registrati di MX ONDA, S.A. registrati

MX ONDA, S.A.
Isla de Java, 37
28034 – MADRID (SPAGNA)

Telefono di informazione e di servicio: [phone]
E-MAIL: [email protected]

http://www.mxonda.es

VOR GEBRAUCH SORGFÄLTIG LESEN SIE DIESE

BENUTZERHANDBUCH

KONVEKTIONSOFEN

MIT DESKTOP

MODELL: MX-HC2183

2

Nachdem das leben dieses elektrischen geräts erschöpft ist, nicht
in den hausmüll.
Legen sie sie in den entsprechenden behälter aus einem recycling­center in ihrer nähe für das recycling später.

Dieses produkt erfüllt die europäische RoHS-richtlinie
(2011/65/EU) zur beschränkung der verwendung
bestimmter gefährlicher stoffe in elektro- und

Elektronikgeräten.

ACHTUNG

Dieses gerät arbeitet mit einer spannung von 230 v, um einen möglichen
elektrischen schlag zu vermeiden, versuchen sie nicht, ihn zu öffnen. Dieses
gerät hat keinen anteil, der von sich selbst repariert werden können, im falle
einer fehlfunktion nicht umgehen, wenden sie sich an ihren autorisierten
service mx onda.

SEHR WICHTIG!

Dieses zeichen warnt, dass der bereich, in dem es sich befindet,
können hohe temperaturen durch wasserdampf zu erwerben. Um
die kappe warte manipulieren, bis er vollständig kalt oder
handschuhen, topflappen oder ein dickes tuch.

EINFÜHRUNG

Der desktop-ofen mit umluft mx onda MX-HC2183 modell der kompakten
bauweise und vielfältige funktionen machen dieses produkt das ideale gerät.
Unter anderem enthält es die folgenden funktionen:

Kapazität: 32 Liter.
Leistung: 1500 Watt.
Ofentür mit doppeltem ausgeglichenem glas.
Innenbeleuchtung
Timer bis zu 60 Minuten.
Betriebsanzeigeleuchte.
Temperaturkontrolle: 90 ° C bis 230 ° C
Mehrere betriebsarten: wärme im oberen teil, hitze im unteren teil, hitze im

oberen und unteren teil, hitze im oberen teil mit konvektion oder hitze im
oberen und unteren teil mit konvektion.

Zubehör enthalten: krümel / saftschale, emailliertes tablett, grill und griff für

tablett / grill.

3

VOR DEM ANSCHLUSS DAS GERÄT

Lesen sie diese anweisungen und bewahren sie sie für den

späteren gebrauch sorgfältig.

Bevor sie den backofen zum ersten mal verwenden, sollten sie

das zubehör waschen enthalten (fach, grill, etc.) Mit
seifenwasser oder in der spülmaschine.

Um spuren von öl aus der herstellung zu entfernen, muss der

ofen in betrieb für 15 minuten in den ofen-modus (wärme an
dem oben und unten) und die maximale temperatur gestellt.

Die ersten paar male sie den backofen verwenden kann einige

geruch abziehen, das ist normal und keine fehlfunktion.

Überprüfen sie, ob die spannung ihrer steckdose 220-240 v ist

und erdung.

Die elektrische sicherheit dieses gerätes ist nur gewährleistet,

wenn es an eine steckdose mit einer effizienten erde, wie
vorgesehen sicherheitsvorschriften in kraft verbunden ist.

Der hersteller haftet nicht für durch den mangel verursachten

schaden in der installation erdung. Im zweifelsfall konsultieren
sie einen fachmann.

Wenn sie ein verlängerungskabel verwenden müssen,

verwenden sie nur ein verlängerungskabel, das mit schuko­stecker in gutem zustand und ist für die leistung des gerätes
geeignet.

Schließen sie das netzkabel unter dem ofen verlassen, die mit

heißen oberflächen in berührung kommt, und nicht in der tür
passen scharniere oder der bereich, weil sie gefahr, zu
beschädigen oder die isolierende hülle des kabelnetzes zu
schneiden.

Nach entfernen der verpackung prüfen, ob das gerät nicht

beschädigt wird. Im zweifelsfall verwenden sie es nicht und
kontaktieren sie die mitarbeiter des technischen supports.

Außerhalb der reichweite von kindern verpackung (beutel,

polystyrol, etc.), da sie eine potentielle gefahrenquelle sind.

4

Der hersteller übernimmt keine haftung für schäden, die durch

unsachgemäße, fehlerhafte oder nachlässige benutzung des
gerätes zur folge hat.

SICHERHEITSMAßNAHMEN

Kinder sollten nicht mit diesem gerät spielen.
Reinigung und wartung durch den benutzer kann nicht von

kindern durchgeführt werden, wenn sie älter als 8 jahre sind
und überwacht.

Dieses gerät kann nicht von kindern benutzt werden (im alter

von 8 jahren) oder personen mit oder ohne erfahrung und
wissen physischen, sensorischen oder geistigen fähigkeiten
reduziert, es sei denn, sie über die verwendung der geräte
entsprechenden anweisungen erhalten haben, und von einem
erwachsenen beaufsichtigt werden .

Die nichtbeachtung dieser warnungen und sicherheitshinweise

als folge verbrennungen oder verletzungen führen kann.

Dieses gerät ist nur für den häuslichen gebrauch, nicht

professionell. Mx onda nimmt keine verantwortung und die
garantie bei missbrauch oder fehler nicht gelten anweisungen
zu befolgen.

Gehen sie nicht weg, wenn lebensmittel mit überschüssigem

fett oder öl vor. Diese materialien können feuer fangen, wenn
es zu heiß wird.

Um die gefahr von feuer, stromschlag oder verletzungen zu

vermeiden, dürfen nicht blockiert oder gegenstände in die
lüftungsschlitze ein.

Außerhalb der reichweite von kindern, die ofen oberflächen

und behältern, können hohe temperaturen erreichen.

Wenn sie rauch oder feuer im ofen zu sehen, halten die tür,

um die flammen zu ersticken geschlossen und vom stromnetz
zu trennen.

Dieser ofen ist für den innenbereich konzipiert nicht im freien

verwenden. Vermeiden sie regen, feuchtigkeit oder anderen
atmosphärischen erscheinungen.

5

Bewahren sie keine brennbaren materialien im inneren des

ofens. Fangen brandgefahr, wenn sie den ofen ohne vorherige
entfernung drehen. Verwenden sie das gerät nur für den
zweck es entwickelt wurde.

Verwenden sie immer topflappen oder griffe (im lieferumfang

enthalten), wenn böden oder den umschlag von containern.

Ziehen sie den ofen, wenn sie für eine lange zeit ungenutzt,

wenn ein stromausfall auftritt oder "überspringen", um eine
sicherung oder schaltung oder während des
reinigungsprozesses.

Stellen sie sicher, dass der ausgang in dem das gerät

angeschlossen ist, leicht zugänglich ist. So trennen sie den
ofen von der netz den stecker aus der steckdose ziehen. Sie
niemals am kabel ziehen.

Verwenden sie keine vom hersteller nicht utensilien

empfohlen.

Stellen sie das gerät nicht über küchen oder mikrowellenöfen.
Seien sie besonders vorsichtig, wenn tabletts handhabung,

regale oder behälter, wenn sie noch heiß sind.

Sie nicht die heizstäbe mit alufolie abdecken, dies würde die

wärmeentwicklung zu erhöhen und garzeiten ändern.

Verwenden sie spezifische behälter für öfen; metall, glas, ton

usw. Verwenden sie niemals behälter aus kunststoff, papier,
pappe, usw.

Die außenfläche des ofens wird hohen temperaturen deshalb

verbrennt diese flächen nicht zu vermeiden berühren, wenn
der ofen in betrieb ist und keine gegenstände aus kunststoff,
pappe oder entflammbare in der nähe des ofens.

Wenn die ofentür geöffnet ist lehnen sie sich nicht darauf und

stellen sie keine gegenstände darauf.

Im falle des scheiterns, anomalien, wenn der ofen gefallen ist,

ist beschädigt ja temperierten glastür, die stecker, kabel oder
andere teile zeigen verschlechterung des gerätes ziehen und
versuchen sie nicht, es selbst zu reparieren. Kontaktieren sie
unseren kundenservice nächsten MX ONDA.

6

INSTALLATION

1. Stellen sie das gerät auf einer stabilen, ebenen fläche, von heißen

gebieten mit hoher luftfeuchtigkeit oder in der nähe von brennbaren
materialien (öl, gardinen, decken, etc.).

2. Um eine ausreichende belüftung zu gewährleisten, lassen sie mindestens
10 cm abstand auf jeder seite des ofens und 30 cm an der spitze. Decken
sie die lüftungsschlitze des gehäuses abgedeckt.

3. Voll das kabel abrollen und den gerätestecker in die steckdose stecken.

STEUERELEMENTE UND ELEMENTE

1. Temperaturwähler

2. Funktionswahlschalter

3. Timer

4. Betriebsanzeige

5. Anti-rutsch-füße

6. Türgriff

7. Tür mit doppeltem ausgeglichenem

Glas

8. Heizstäbe

9. Innenseitenwand des ofens

10. Fachstützfächer

11. Ofengehäuse

12. Krümel / säfte tablett

13. Griff für tablett und grill

14. Glasiertes tablett

15. Grill

7

Funktionswahlschalter

POSITION

SYMBOL

FUNKTION, DIE VOM OFEN AUSGEFÜHRT WIRD

1

OFF

Schlafmodus oder aus

2

Hitze an der spitze

3

Hitze am boden

4

Hitze oben und unten

5 Hitze auf der oberseite + konvektion

6 Hitze oben und unten + konvektion

Der selektor hat 6 positionen, die in der folgenden tabelle zusammen mit der
funktion aufgeführt sind, die sie ausführen:

Temperaturwähler

Wählen sie zwischen einem temperaturbereich von 90 bis 230 °C auf das
essen je gekocht werden. Schalten sie diese kontrolle im sinne im
uhrzeigersinn, um die temperatur zu erhöhen und gegen den uhrzeigersinn
spannung zu verringern.

Notiz:

Der ofen braucht zeit, um die eingestellte temperatur zu erreichen, so wird
empfohlen, "vorheizen" den backofen vor dem essen setzen.

Timer

Durch drehen des reglers im uhrzeigersinn delas, wird der ofen arbeiten-ing,
die betriebsanzeige leuchtet auf, und der timer aktivieren und den countdown
von der eingestellten zeit starten. Nach ablauf der zeit durch ein akustisches
signal und den backofen ausschalten.

Notiz:

Immer, wenn sie. Sie können die zeit zu erhöhen oder zu verringern, drehen
sie einfach nach links oder rechts zu verringern oder die zeit bzw. Erhöhen.

Betriebsanzeige und innenbeleuchtung

Wenn der timer herunter läuft (eine zeit wurde gewählt), leuchten die
betriebsanzeige sowie die innenbeleuchtung auf, um zu warnen, dass der
ofentimer läuft.

8

TIPPS

Bevor das essen eingabe empfehlen wir den ofen vorzuheizen.
Verwenden sie geeignete behälter für öfen (resistent gegen hohe

temperaturen).

Die zeit für das kochen von speisen erforderlich ist, hängt von der größe

und qualität derselben.

Versuchen sie nicht, die backofentür zu öffnen, so wenig wie möglich,

verwenden sie das fenster der ofentür, den prozess zu überprüfen, wird es
zeit und energía¡ speichern.

Das system verteilt konvektion im inneren des ofens wärme und die

temperatur der nahrung durch den kochvorgang beschleunigt wird. Bis sie
mit dem system durch konvektion vertraut sind, den prozess nicht zu
vernachlässigen, kann es vorkommen, dass die kochzeit abnimmt.

Sie sollten auch einen abstand von mindestens 3 cm zwischen dem

behälter und den wänden des ofens verlassen, heißluftstrom zu
ermöglichen.

Das gewicht der speisen auf dem grill oder in der emailfach abgelegt sollte

nicht etwa 2 kg nicht überschreiten.

Verteilung von lebensmitteln in der gesamten region der grillschale oder

emaille ein gleichmäßiges garen zu erhalten.

Wenn die teile sind von mittlerer größe, die hälfte der prozess sollte sie

umdrehen und ein homogenes ergebnis zu erhalten.

ZUBEHÖR

Je nach essen zu kochen, müssen sie das entsprechende zubehör verwenden:

Krümelschublade / säfte

Dieses tablett muss immer dann aufgestellt werden, wenn sie den ofen
benutzen, um zu vermeiden, dass der boden des ofens verschmutzt wird. Nach
dem garen und wenn der ofen kalt ist, das tablett entfernen und die reste
reinigen.

Grill

Verwenden sie dieses zubehörteil zum braten, backen oder kochen in
geeigneten behältern für öfen (glas oder ton pfannen, kuchenformen, etc.).
In braten und aufläufe es wird in verbindung mit emailliertem tablett empfohlen,
saft verschüttet und fett sammeln.

Emailliertem tablett

Für feuchte kuchen und braten. Sie können die saft oder fett zu erholen
verwenden, um, wenn aufläufe auf dem grill zu machen.

9

BETRIEBSARTEN

Verwenden sie eine der folgenden beschriebenen betriebsarten, abhängig von
der art des gargutes, je nach ihrer erfahrung und dem gewählten rezept.

Schlafmodus oder aus

Wenn sie den ofen nicht benutzen, müssen sie die bedienelemente in die
position off stellen, um den funktionswählschalter in die position OFF zu
stellen. Der timer muss auf position 0 stehen.

Betrieb im konventionellen modus

Im konventionellen modus bleibt das system durch konvektion (heißluft)
deaktiviert.

Modus der verwendung

Wählen sie mit dem funktionswähler (FUNCTION) die gewünschte heizart:

position 2 wärme oben ( ), position 3 wärme unten ( ) oder
position 4 wärme oben und unten ( ).

Den ofen auf die im rezept angegebene temperatur vorheizen.
Legen sie das essen in das emaillierte tablett oder auf den grill, wenn sie

einen behälter mit dem essen verwenden.

Wählen sie dann die gewünschte temperatur oder die im rezept

angegebene temperatur.

Wählen sie mit dem timer die entsprechende kochzeit.
5 oder 10 minuten vor dem ende der gewählten zeit prüfen, ob es richtig

gart.

Um das essen zu testen, bevor sie es aus dem ofen nehmen, verwenden

sie den für das tablett oder den grill vorgesehenen griff. Der griff hilft ihnen,
das essen herauszuholen oder es in den ofen zu stellen.

Wenn die zubereitung abgeschlossen ist, stellen sie die ofensteuerung in

den standby- oder aus-modus.

Betrieb durch konvektion

Im konvektionsmodus wird im ofen ein heißer
luftstrom erzeugt, der die wärme gleichmäßig im
gargut verteilt und den garprozess beschleunigt.
Bis sie sich durch konvektion mit dem system
vertraut machen und den prozess nicht
vernachlässigen, kann es vorkommen, dass die
kochzeit abnimmt.
Sie sollten auch einen abstand von mindestens 3 cm zwischen dem behälter
und den wänden des ofens lassen, damit die heiße luft fließen kann.

10

Modus der verwendung

Wählen sie mit dem funktionswähler (FUNCTION) die gewünschte heizart:

position 5 heizen oben ( ) oder position 6 heizen oben und unten ( ).

Den ofen auf die im rezept angegebene temperatur vorheizen.
Legen sie das essen in das emaillierte tablett oder auf den grill, wenn sie

einen behälter mit dem essen verwenden.

Wählen sie dann die gewünschte temperatur oder die im rezept

angegebene temperatur.

Wählen sie mit dem timer die entsprechende kochzeit.
5 oder 10 minuten vor dem ende der gewählten zeit prüfen, ob es richtig

gart.

Um das essen zu testen, bevor sie es aus dem ofen nehmen, verwenden

sie den für das tablett oder den grill vorgesehenen griff. Der griff hilft ihnen,
das essen herauszuholen oder es in den ofen zu stellen.

Wenn die zubereitung abgeschlossen ist, stellen sie die ofensteuerung in

den standby- oder aus-modus.

Notiz:

Die garzeiten basieren auf lebensmittel kühlschranktemperatur gefunden.
Fleisch oder tiefkühlkost sollte für eine längere zeit gekocht werden. Daher
ist es ratsam, ein fleischthermometer zu verwenden.

PFLEGE UND REINIGUNG

Vor der reinigung trennen sie das gerät vom netz. Und sicher sein, der ofen
ganz kalt ist.

Verwenden sie keinen alkohol oder scheuermittel und nicht zulassen, dass das
gerät flüchtige mittel wie benzin zu kontaktieren, lösungsmittel, insektizide usw.

Außenreinigung Backofen

Reinigen sie die außenseite mit einem feuchten tuch und dann mit einem

trockenen.

Vermeiden sie wasser aus den entlüftungsöffnungen .
Halten sie die tür auf beiden seiten und die dichtungen immer sauber.

Reinigen sie diese teile mit einem feuchten tuch mit warmem wasser und
seife. Dann trocknen sie sie sorgfältig.

Reinigungszubehör

Reinigen sie das zubehör nach jedem gebrauch mit einem fettprodukt.
Sie können auch das zubehör in der spülmaschine waschen.

11

Reinigung im inneren des ofens

Nicht metallschwämme verwenden, die die oberflächen zerkratzen können,

verwenden sie spezifische reinigungsprodukte für öfen. Bei hartnäckigen
flecken, wischen sie sie nach 30 sekunden auf 90 ° c vorwärmen.

Einige säfte und fettflecken , krumebehälter / säfte aus aluminium, die nicht

mit reinigungsmitteln gereinigt werden. Verwenden sie die emaillewanne,
um säfte und fette zu verhindern, fallen in krümelschublade / säfte.

Zur reinigung des widerstands an der ober- und unterseite des ofens, mit

einem tuch in seifenwasser getränkt und machen mit längsbewegungen
reinigen.

TECHNISCHE DATEN

Versorgungsspannung 230 V ~ 50 Hz
Maximaler verbrauch 1500 W
Kapazität 32 liter
Temperaturbereich 90 bis 230 °C
Timer bis zu 60 minuten
Tür Doppel gehärtetem glas
Außenmaße 510 x 385 x 325 mm (l, b, h)
Abmessungen ofen hohlraum 370 x 320 x 270 mm (l, b, h)
Gesamtgewicht 7,1 kg (Ohne zubehör)

Spezifikationen können ohne vorherige ankündigung geändert werden.
Dieses produkt entspricht den europäischen richtlinien 2004/108/EC (EMC)

über die Elektromagnetische Verträglichkeit und 2006/95/EC (LVD)
sicherheitskleinspannung.

“MX, MX ONDA” und die entsprechenden logos sind marken der MX ONDA, S.A.

MX ONDA, S.A.
Isla de Java, 37
28034 – MADRID (SPANIEN)

Telefon Informationen und Service: [phone]
E-MAIL: [email protected]

http://www.mxonda.es

PLEASE READ THIS MANUAL BEFORE OPERATION

INSTRUCTION MANUAL

ELECTRIC OVEN

MODEL: MX-HC2183

2

ATTENTION!

Waste electrical products must not be disposed of with household
waste. This equipment should be taken to your local recycling
centre for safe treatment.

This product complies with European Directives RoHS
(2011/65/UE), on the restriction of use of certain dangerous
substances in electrical and electronic appliances.

THIS UNIT RUNS voltage 230V, TO AVOID POSSIBLE ELECTRIC SHOCK
DO NOT ATTEMPT TO OPEN IT. This apparatus has no part that can be
repaired by yourself, in case of a malfunction not handle, contact an
authorized service MX ONDA.

VERY IMPORTANT!

This signal indicates that the area where it is located, can acquire
high temperatures due to steam. To manipulate the lid wait until it
is completely cold or use gloves, oven gloves or a thick cloth.

INTRODUCTION

The Desktop oven with convection MX ONDA model MX-HC2183 of compact
design and multiple functions make this product the ideal appliance. Among
others, it includes the following features:

Capacity: 32 liters.
Power: 1500 watts.
Oven door with double tempered glass.
Interior lighting
Timer up to 60 minutes.
Operating indicator light.
Temperature control: 90 ° C to 230 ° C.
Multiple modes of operation: heat in the upper part, heat in the lower part,

heat in the upper and lower part, heat in the upper part with convection or
heat in the upper and lower part with convection.

Accessories included: crumb / juice tray, enameled tray, grill and handle for

tray / grill.

3

BEFORE CONNECTING THE APPLIANCE

Read these instructions and save them for later use carefully.
Before using the oven for the first time, you should wash the

accessories included (tray, grill, etc.) with soapy water or in the
dishwasher.

In order to remove traces of oil from the manufacture must put

the oven in operation for 15 minutes in the oven mode (heat at
the top and bottom) and the maximum temperature.

The first few times you use the oven may peel off some smell,

this is normal and not a malfunction.

Check that the voltage of your outlet is 220-240 V and is

provided grounding.

The electrical safety of this appliance is only guaranteed if it is

connected to an outlet with a efficient earth, as envisaged
safety regulations in force.

The manufacturer is not liable for damage caused by the lack

of grounding in the installation. If in doubt, consult a
professional.

If you need to use an extension cord, use only an extension

cord that is in good condition with grounded plug and is
suitable for the power of the appliance.

Do not leave the power cord below the oven, which comes into

contact with hot surfaces and do not fit in the door hinges or
the area because you risk damaging or cutting the insulating
sheath of the cable network.

After removing the packaging, check that the appliance is not

damaged. If in doubt do not use it and contact the technical
support staff.

Keep out of reach of children packaging (bags, polystyrene,

etc.) because they are a potential source of danger.

The manufacturer declines any liability for damages resulting

from improper, incorrect or careless use of the appliance.

4

SECURITY MEASURES

Children should not play with this device.
Cleaning and maintenance by the user can not be done by

children unless they are older than 8 years and are
supervised.

This device can not be used by children (under the age of 8

years) or persons with or without experience and knowledge
reduced physical, sensory or mental capabilities, unless they
have received appropriate on using the appliance instructions
and be supervised by an adult .

Failure to follow these warnings and safety instructions could

result as a result burns or injury.

This appliance is designed only for domestic use, not

professional. MX ONDA not accept any responsibility and the
guarantee will not apply in case of misuse or failure to follow
instructions.

Do not walk away when preparing foods with excess fat or oil.

These materials can catch fire if it overheats.

To reduce the risk of fire, electric shock or personal injury, do

not block or insert objects into the ventilation slots.

Keep out of reach of children, the oven surfaces and

containers, can reach high temperatures.

If you see smoke or fire in the oven, keep the door closed to

smother the flames and unplug it from the mains.

This oven is designed for indoor use do not use outdoors.

Avoid exposure to rain, moisture or other atmospheric
phenomena.

DO NOT store flammable materials inside the oven. Catch fire

risk if you turn the oven without prior removal. Use the device
only for the purpose it was developed.

Always use oven mitts or handles (supplied) when handling

trays or containers.

Unplug the oven when they go unused for a long period of

time, when a power outage occurs, or "skip" a fuse or circuit or
during the cleaning process.

5

Make sure the outlet where the device is connected is easily

accessible. To disconnect the oven from the mains pull the
plug from the socket. you do never pull on the cable.

Do not use not recommended by the manufacturer utensils.
Do not place the oven above kitchens, or microwave ovens.
Use extreme caution when handling trays, racks or containers,

when they are still hot.

DO NOT cover the heating rods with aluminum foil, this would

increase the heat build and modify cooking times.

Use specific containers for ovens; metal, tempered glass, clay,

etc. NEVER use plastic containers, paper, cardboard, etc.

The outer surface of the furnace becomes high temperatures,

therefore, to avoid burns do not touch these surfaces when the
oven is in operation and no objects plastic, cardboard or
flammable near the oven.

When the oven door is open Do not lean on it and do not place

objects on it.

In case of failure, anomalies, if the oven has fallen, yes

tempered glass door is damaged, the plug, the cord or other
parts show deterioration unplug the appliance and do not
attempt to repair it yourself. Contact our Customer Service
nearest MX ONDA.

INSTALLATION

1. Place the oven on a stable, level surface, away from hot areas with high

humidity or near flammable materials (oil, curtains, cloths, etc.).

2. To ensure proper ventilation, leave at least 10 cm apart on each side of the
oven and 30 cm at the top. DO NOT obstruct the ventilation slots.

3. Fully unroll the cord and plug the appliance plug into the mains.

6

CONTROLS AND ELEMENTS

1. Temperature selector

2. Function selector

3. timer

4. Operation indicator

5. Anti-slip feet

6. Door handle

7. Door with double tempered glass

9. Interior side wall of the oven

10. Tray support slots

11. Oven casing

12. Crumbs / juices tray

13. Handle for tray and grill

14. Glazed tray

15. Grill

8. Heating rods

Temperature selector

Choose between a temperature range of 90 to 230 °C, depending on the food
to be cooked. Turn this control in the sense clockwise to increase the
temperature and counterclockwise to decrease the temperature.

Note:

The oven takes time to reach the set temperature, so it is recommended
"preheat" the oven before introducing the food.

Timer

Turning the timer control in the clockwise direction, the oven will operate, the
operation indicator lights up and the will activate and start the countdown from
the set time. After the time an audible indication and switch off the oven.

7

POSITION

SYMBOL

FUNCTION PERFORMING THE OVEN

1

OFF

Sleep mode or off

2

Heat on top

3

Heat at the bottom

4

Heat at the top and bottom

5

Heat on the top + convection

6 Heat at the top and bottom + convection

Note:

Anytime you can increase or decrease the timer, simply turn it to the left or
right to decrease or increase the time respectively.

Function selector

The selector has 6 positions, which are indicated in the following table together
with the function they perform:

Operating indicator and interior light

When the timer is counting down (a time has been selected), the operation
indicator as well as the interior light will illuminate to warn that the oven timer is
running.

TIPS

Before entering the food we recommend to preheat the oven.
Use containers suitable for ovens (resistant to high temperatures).
The time required for the cooking depends on the size and quality thereof.
Try not to open the oven door as little as possible, use the window of the

oven door to check the process. It will save time and energy.

The system convection distributes heat inside the furnace and the

temperature of food by accelerating the cooking process. Until you become
familiar with the system by convection, not neglect the process, it may
happen that the cooking time decreases.

You should also leave a space of at least 3 cm between the container and

the walls of the oven, to allow hot air flow.

The weight of food deposited on the grill or in the enamel tray should not

exceed approximately 2 kg.

8

Distribute food throughout the area of the grill tray or enamel to obtain a

uniform cooking.

If the parts are medium in size, half the process should turn them over and

get a homogeneous result.

ACCESSORIES

Depending on the food to cook, you must use the appropriate accessory:

Crumb tray / juices

This tray is always placed you are using the oven, your mission is only to
prevent the oven floor is dirty. Once you have done cooking and when the oven
is cold, remove the tray and clean the debris.

Grill

Use this accessory for roasting, baking or cooking in suitable containers for
furnaces (glass or clay pans, pastry molds, etc.).
In roasts and casseroles it is recommended in conjunction with enamelled tray
to collect juice spills and grease.

Enameled tray

For moist cakes and roasts. You can use to recover the juices or fat when
making casseroles on the grill.

MODES OF OPERATION

Use one of the following operating modes described, depending on the type of
food to be cooked, depending on their experience and the recipe chosen.

Sleep mode or off

When you do not use the oven, you must place the controls in the off position,
to do this turn the function selector to the OFF position, the timer must be in
position 0.

Operation in conventional mode

In conventional mode, the system by convection (hot air) remains deactivated.
Mode of use

Use the function selector (FUNCTION) to select the type of heat desired:

position 2 heat at the top ( ), position 3 heat at the bottom ( ) or
position 4 heat at the top and bottom ( ).

Preheat the oven to the temperature specified in the recipe.
Put the food in the enameled tray or on the grill if you use a container with

the food.

Then select the desired temperature or the one specified in the recipe.

9

Using the timer, choose the corresponding cooking time.
5 or 10 minutes before the end of the selected time check that it is cooking

correctly.

To test the food before removing it from the oven, use the handle provided

for the tray or grill. The handle will help you get the food out or put it in the
oven.

Once the preparation is complete, place the oven controls in the standby or

off mode.

Operation by convection

In the convection mode, a flow of hot air is
generated inside the oven, distributing the heat
evenly in the food and accelerating the cooking
process.
Until you become familiar with the system by
convection do not neglect the process, it may
happen that the cooking time decreases.
You should also leave a space of at least 3 cm between the container and the
walls of the oven, to allow the flow of hot air.

Mode of use

Use the function selector (FUNCTION) to select the desired heat type:

position 5 heat at the top ( ) or position 6 heat at the top and bottom
( ).

Preheat the oven to the temperature specified in the recipe.
Put the food in the enameled tray or on the grill if you use a container with

the food.

Then select the desired temperature or the one specified in the recipe.
Using the timer, choose the corresponding cooking time.
5 or 10 minutes before the end of the selected time check that it is cooking

correctly.

To test the food before removing it from the oven, use the handle provided

for the tray or grill. The handle will help you get the food out or put it in the
oven.

Once the preparation is complete, place the oven controls in the standby or

off mode.

Note:

Cooking times are based on foods found to refrigerator temperature. Meat or
frozen food should be cooked for a longer period of time. Therefore, it is
advisable to use a meat thermometer.

10

MAINTENANCE AND CLEANING

Before cleaning disconnect the unit from the mains. And be sure the oven is
completely cold.
Do not use alcohol or abrasive products and not allow the appliance to contact
volatile agents such as gasoline, solvents, insecticides, etc.

Cleaning the outside of the oven

Clean the outside with a damp cloth and then with a dry one.
Avoid water from the vents.
Hold the door on both sides and the seals always clean. Clean these parts

with a damp cloth with warm water and soap. Then dry them carefully.

Cleaning of the accessories

Clean the accessories after each use with a grease product.
You can also wash the accessories in the dishwasher.

Cleaning inside the oven

Do not use metal scouring pads that may scratch the surfaces, use specific

cleaning products for ovens. For stubborn stains, wipe them after
preheating to 90 ° C for 30 seconds.

Some juices and grease stains, crumb tray / juices aluminum, which are

not cleaned with cleaning products. Use the enamel tray in order to prevent
juices and fats falling into crumb tray / juices.

For cleaning of resistance at the top and bottom of the oven, use a cloth

soaked in soapy water and make cleaning with longitudinal movements.

11

TECHNICAL SPECIFICATIONS

Manual de instrucciones

Instruction manual

Manual de instruções

Benutzerhandbuch

Manuel utilisateur

Manuale di istruzioni

Operating voltage 230 V ~ 50 Hz
Power consumption 1500 W
Oven capacity 32 liters
Temperature range 90 to 230 °C
Timer control 60 minutes
Oven door Double tempered glass
External dimension 510 x 385 x 325 mm (l, a, h)
Oven cavity dimension 370 x 320 x 270 mm (l, a, h)
Approximate weight 7.1 Kg (Without accessories)

Specifications subject to change without notice.
This product complies with the European Directives 2004/108/EC (EMC –

Electromagnetic Compatibility) and the 2006/95/EC (LVD – Low Voltage
Directive) relative to Low Tension Security.

“MX, MX ONDA” and its logos are trademarks of MX ONDA, S.A.
Telephone of information and Technical Service: [phone]

MX ONDA, S.A.
Isla de Java, 37
28034 – MADRID (SPAIN)

E-MAIL: [email protected] http://www.mxonda.es
