Manual de instrucciones
RADIOCASETE AUTOSTOP
SINTONIZADOR SINTETIZADO DE
AM/FM ESTÉREO Y AUTOMEMORIA
Modelo: LORCA
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
• ON/VOL
FAD
• TONE
FM3
ST
LOC
TAPE
LORCA
Auto stop
Auto Memoria
pull BAL
Page 2
CARACTERÍSTICAS
• Extraíble con asa
• Control fader
• Autostop
• Salida de 2 x 25 W
• Automemoria
• Visualizador LCD
• Sintonía automática
• Barrido de memorias
• 24 memorias
• Selector LOC/DISTANCIA.
INSTALACIÓN
• Si usted tiene el propósito de efectuar taladros o cualquier otro tipo de
trabajo en su vehículo, póngase en contacto con el instalador más próximo,
para su asesoramiento.
• Este producto ha sido diseñado para su instalación en el tablero de
instrumentos, en el hueco destinado al aparato de radio. Si dicho hueco
es demasiado pequeño, agrándelo hasta 53 x l82 mm.
• Acoplar el soporte en el hueco del tablero de instrumentos y con ayuda
de un destornillador doblar hacia fuera las lenguetas de fijación. Elegir las
más adecuadas según el grosor del tablero.

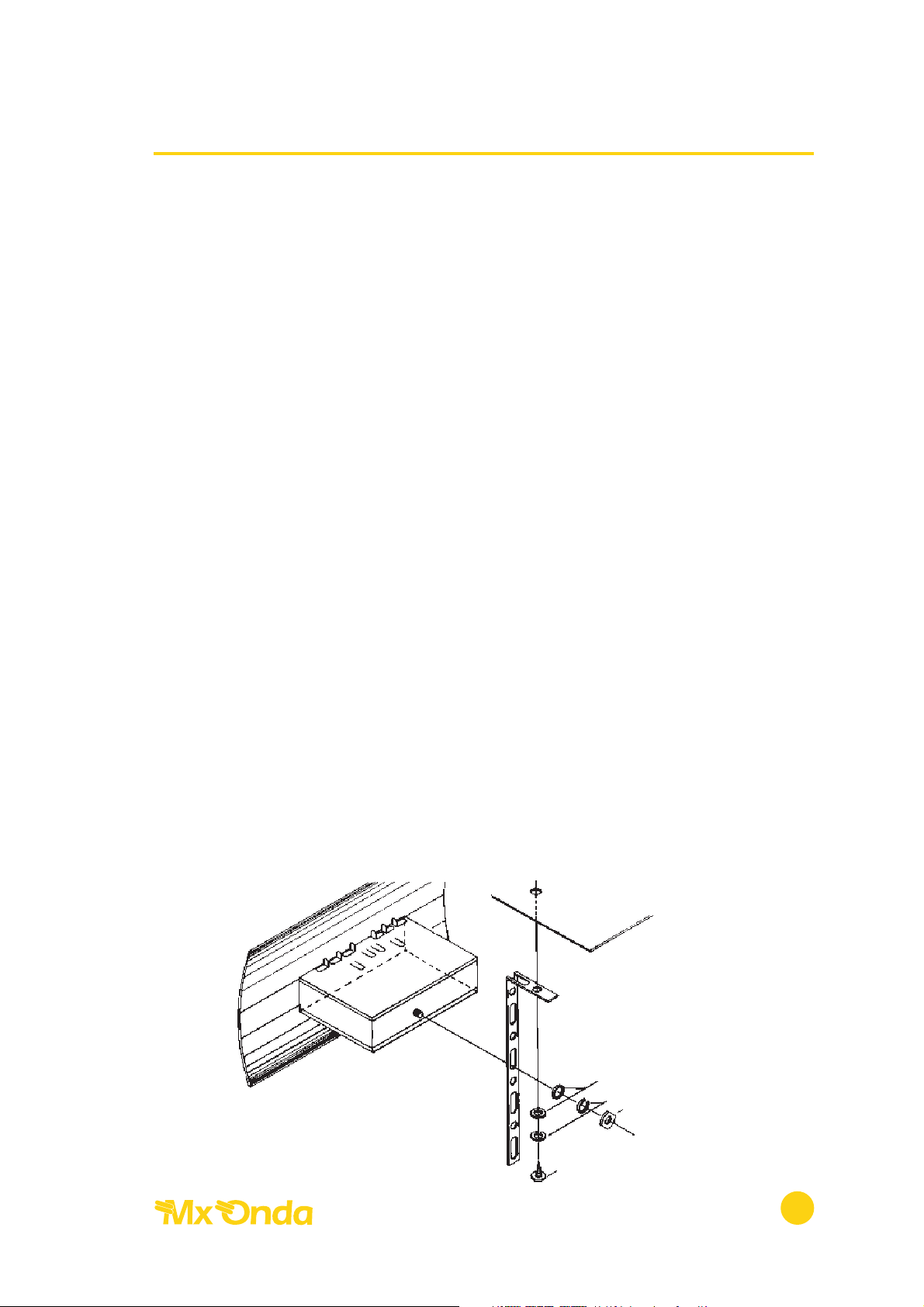

• Si fuera necesario, utilizar la escuadra soporte y sus correspondientes
accesorios según se muestra en la figura.
CHASIS DEL
AUTOMOVIL
CHASIS
EXTRAÍBLE
ESCUADRA SOPORTE
ARANDELA PLANA
ARANDELA DE PRESIÓN
TUERCA HEXAGONAL
TORNILLO AUTORROSCA
Radiocasete autostop Modelo Lorca
2
Page 3
3
Radiocasete autostop Modelo Lorca

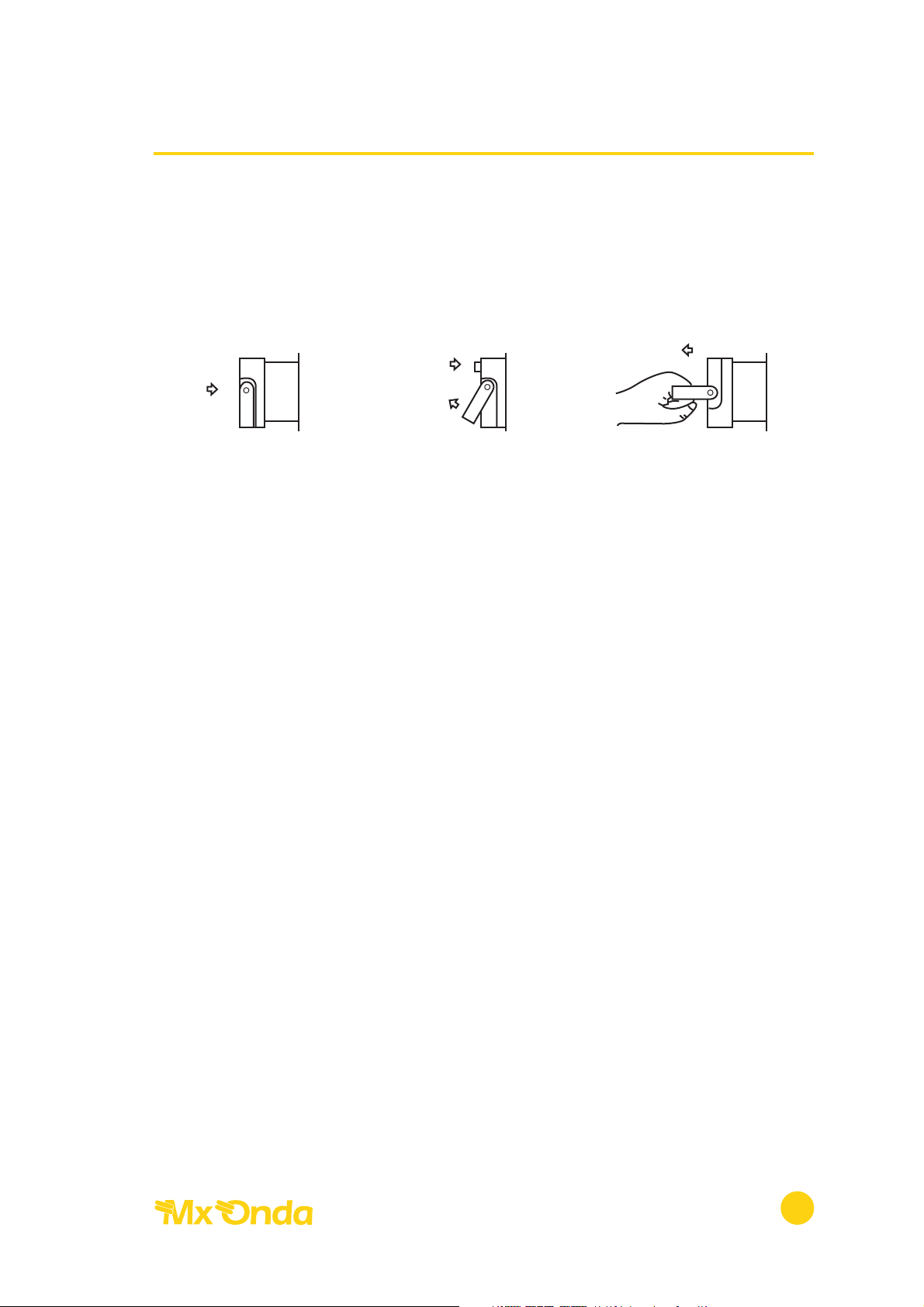

INSERCIÓN Y RETIRADA DEL APARATO
• Insertar el aparato en soporte (Fig. A).
• Pulsar el expulsor y levantar el asa 90º (Fig. B).
• Para retirar el aparato tirar del asa del mismo (Fig. C).
Fig. CFig. BFig. A
Page 4
CONEXIÓN
Este autorradio está diseñado para funcionar en vehículos cuya batería sea de 12 V
y negativo a chasis.

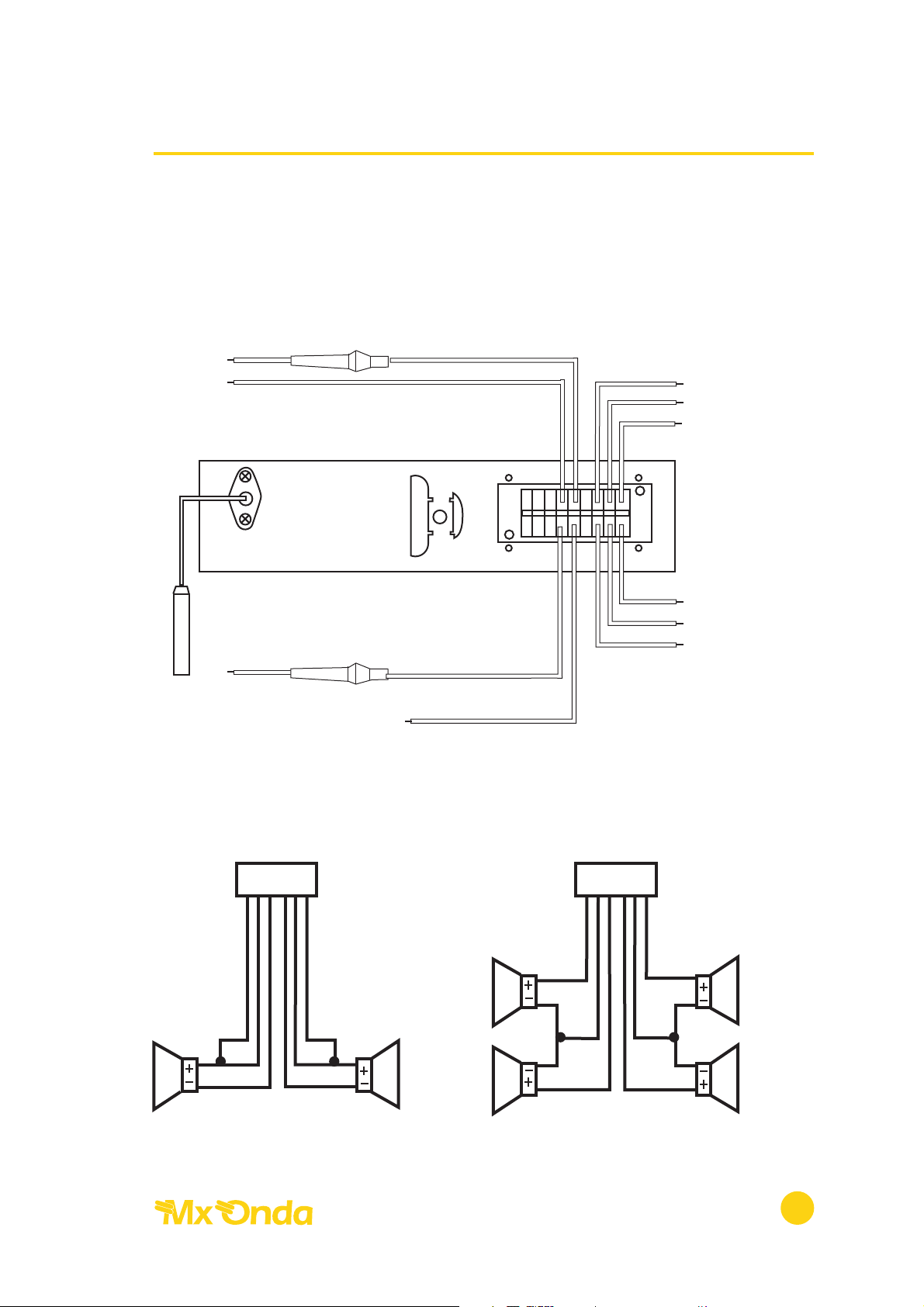

CONEXIÓN 2 ALTAVOCES CONEXIÓN 4 ALTAVOCES
Radiocasete autostop Modelo Lorca
4
A+12V
A NEGATIVO
+ 12V MEMORIA
AUTORRADIO
A LA ANTENA
FUS 0,2A
AMARILLO
+12V ANTENA
AZUL FRONTAL IZDO. (+)
AZUL TRASERO IZDO. (+)
BLANCO COMÚN IZDO.
VIOLETA COMÚN DCHO.
VERDE TRASERO DCHO. (+)
MARRÓN FRONTAL DCHO. (+)
NARANJA
FUSIBLE 5A
ROJO
NEGRO
DI
AZUL VERDE
MARRÓN
VIOLETABLANCO
I D
DELANTE
TRASERO
GRIS
DELANTE
TRASERO
DI
AZUL
GRIS
VERDE
MARRÓN
VIOLETA
BLANCO
Page 5
1. CONEXIÓN/DESCONEXIÓN Y VOLUMEN. TIRANDO BALANCE
2. CONTROL DE FARDER
3 CONTROL DE TONO
4. VISUALIZADOR DIGITAL LCD
5. SINTONÍA AUTOMÁTICA
6. AVANCE RÁPIDO Y EXPULSOR DE CINTA
7. TRAMPILLA ENTRADA DE CINTA
8. SINTONÍA MANUAL
9. SELECTOR DE BANDAS
10. AUTOMEMORIA Y BARRIDO DE MEMORIAS
11. SELECTOR LOCAL/DISTANCIA
12. SELECTOR MONO/ESTÉREO
13. BOTONES DE MEMORIA
Radiocasete autostop Modelo Lorca
5

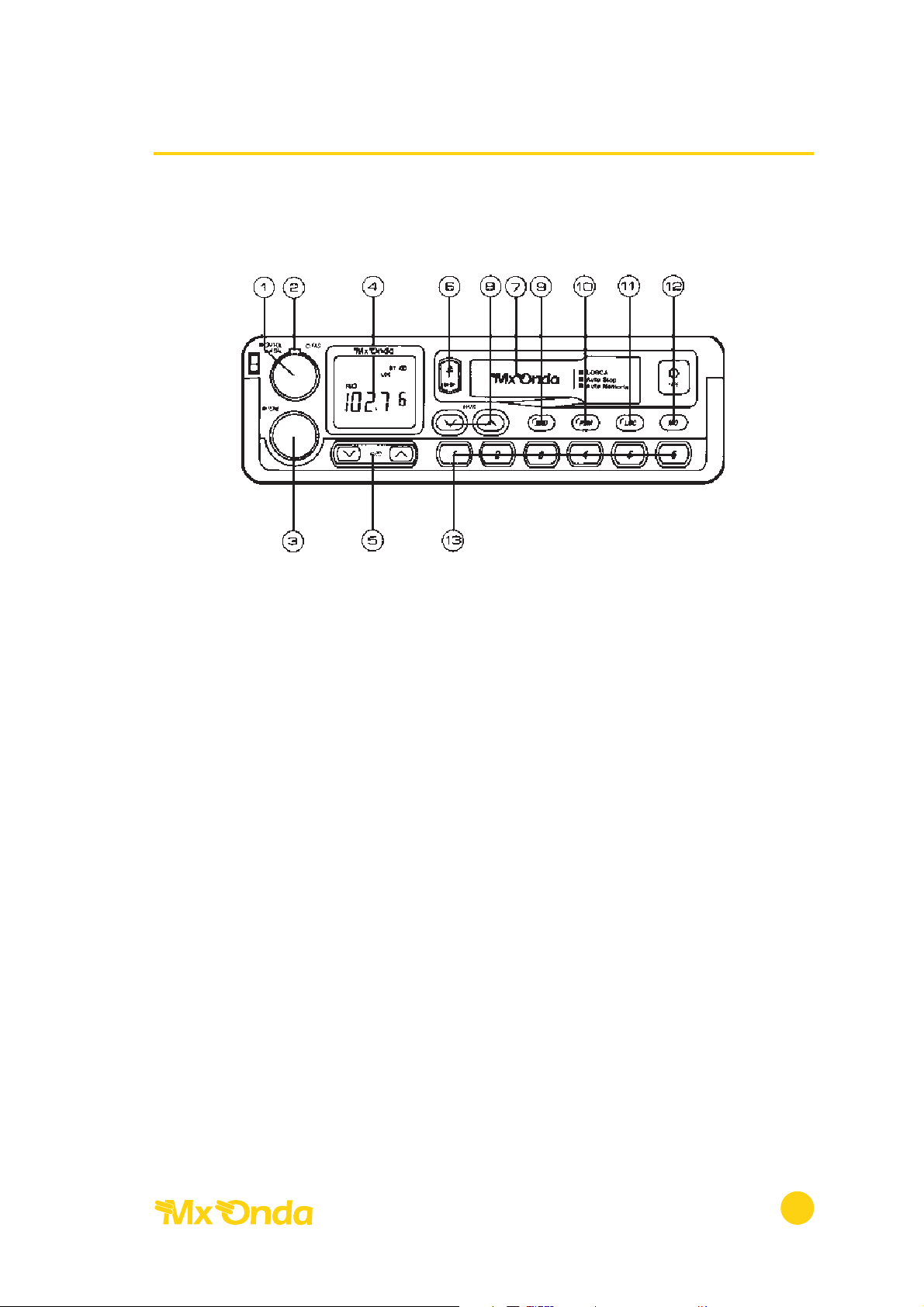

CONTROLES Y FUNCIONES
Page 6
1. CONEXIÓN/DESCONEXIÓN Y VOLUMEN. TIRANDO BALANCE
• Para encender el aparato, gire este mando a derechas. Regular el nivel de
volumen deseado.
• Para regular el balance entre los altavoces derechos e izquierdos, tire de
este botón hacia fuera y hágalo girar.
2. CONTROL DE FADER
• Para regular el nivel sonoro entre los altavoces delanteros y traseros, haga
girar este control (en una instalación de dos altavoces, este control no
funciona).
3. CONTROL DE TONO
• Girando este mando a derechas se incrementan los tonos altos (agudos) y
a izquierdas los tonos bajos (graves).
4. VISUALIZADOR DIGITAL LCD
• La pantalla visualizará la frecuencia de la estación recibida, así como el
número de la memoria asignada.
5. SINTONÍA AUTOMÁTICA
• Dependiendo cual de los dos botones se pulse, la radio sintonizará
automáticamente la siguiente estación ascendente o descendente en
frecuencia, respectivamente.
6. AVANCE RÁPIDO Y EXPULSOR DE CINTA
• Si se pulsa este botón hasta la mitad de su recorrido, la cinta avanzará a
gran velocidad. Para volver al modo de reproducción normal, basta con
pulsar nuevamente este botón.
• Para expulsar la cinta, pulse este botón hasta el fondo.
7. TRAMPILLA ENTRADA DE CINTA
• Para activar la modalidad de casete, introduzca una cinta en dicho
compartimento.
8. SINTONÍA MANUAL
• Para sintonizar manualmente una estación pulse uno de estos botones, y la
frecuencia variará en sentido ascendente o descendente.
Radiocasete autostop Modelo Lorca
6
Page 7
9. SELECTOR DE BANDAS
• Pulsando este selector se cambiará la banda de sintonía AM, FM1, FM2, FM3.
10. AUTOMEMORIA Y BARRIDO DE MEMORIAS
• Independientemente de la banda seleccionada (AM, FM1, etc.), si se
pulsa este botón durante 10 segundos se sintonizarán y memorizarán
automáticamente las seis estaciones con más potencia en ese instante.
• Si dicho botón se pulsa menos de 5 segundos, el aparato mostrará las 6
estaciones memorizadas, parándose 5 segundos en cada una de ellas. Para
parar esta función, pulsar el botón de la memoria correspondiente.
11. SELECTOR LOCAL/DISTANCIA
• En zonas de señales fuertes, pulsar este botón para evitar interferencias.
12. SELECTOR MONO/ESTÉREO
• En condiciones normales este botón deberá estar en la posición de
estéreo. En caso de ruido en FM o desvanecimiento, pulse este botón a la
modalidad de mono.
13. BOTONES DE MEMORIA
• Utilizando los 6 botones de memoria se pueden almacenar un total de 24
estaciones (18 FM y 6 AM). Para memorizar una estación en un determinado
botón, sintonizar la estación deseada manual o automáticamente y pulsar
dicho botón durante 5 segundos. Si se desea, repetir este paso con el
resto de los pulsadores de memoria. Para escuchar la estación almacenada,
pulsar momentáneamente el botón correspondiente.
Radiocasete autostop Modelo Lorca
7
Page 8
CUIDADOS Y MANTENIMIENTO
• Se recomienda no utilizar cintas gruesas o del tipo C-120.
• En la modalidad de casete la causa más corriente de los defectos del
sonido son provocados por la suciedad de la cabeza.
• Para evitar deterioro de sus cintas, procure no colocarlas sobre el asiento,
el panel de instrumentos, la bandeja trasera, cerca de la calefacción o
campos magnéticos y cuando no las utilice devuélvalas a su caja de
plástico protector.

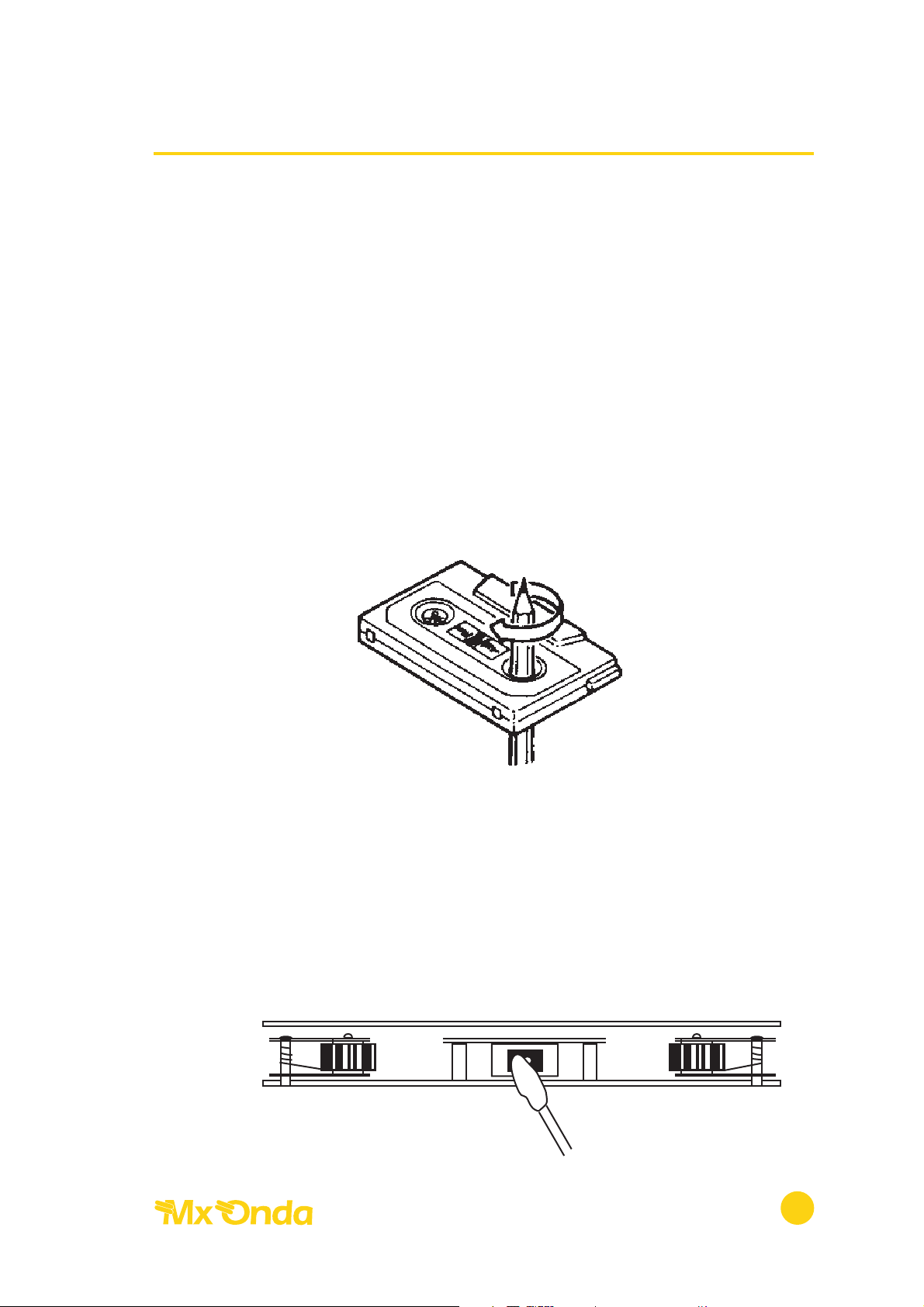

• Si la cinta en la casete está floja puede ser enrollada por el mecanismo de
tracción y causar daños al aparato o a la propia cinta. Antes de insertar la
cinta en su alojamiento compruebe las condiciones de ésta y si la encuentra
floja, ténsela como muestra la figura.
LIMPIEZA DE LA CABEZA
• El uso continuado de cintas puede ensuciar la cabeza con la consiguiente
pérdida de agudos y volumen en la reproducción. Procure cada dos
semanas (depende de su uso) limpiar la cabeza con un algodón con
alcohol y un soporte no metálico.
Radiocasete autostop Modelo Lorca
8
Page 9
CARACTERÍSTICAS TÉCNICAS
SECCIÓN FM
Margen de frecuencia 87,5 - 108 MHz
Sensibilidad útil 3,9 uV
Rechazo f. imagen 40 dB
Relación S/R 60 dB
Separación de canales 50 KHz
SECCIÓN AM
Margen de frecuencia 522 - 1.620 KHz
Sensibilidad útil 3,8 u V
Rechazo f. imagen 50 dB
Relación S/R 40 dB
Separación de canales 9 KHz
SECCIÓN CINTA
Velocidad cinta 4,75 cm/s
Fluctuación y lloro 0,1%
Relación S/R 50 dB
SECCIÓN AMPLIFICADOR
Max. potencia 2 x 25 W
Alimentación 12 V (negativo a chasis) nominal
Dimensiones 178 x 50 x 150
“Mx Onda” es una marca registrada de Mx Onda, S.A.
MX ONDA, S.A.
CARRETERA N-I, KM 31,7
28750 SAN AGUSTÍN DE GUADALIX (MADRID)
e-mail asistencia técnica: [email protected]
http://www.mxonda.es
Radiocasete autostop Modelo Lorca
9
