MxOnda LEON User Manual [es]

Manual de instrucciones

RADIOCASETE AUTO-STOP,

SINTONIZADOR SINTETIZADO DE

AM/FM ESTÉREO, AUTOMEMORIA

Modelo: LEÓN

ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL

INSTALACIÓN

• Si Vd. tiene el propósito de efectuar taladros o cualquier otro tipo de
trabajo en su vehículo, póngase en contacto con el instalador más próximo,
para su asesoramiento.

• Este producto ha sido diseñado para su instalación en el tablero de
instrumentos, en el hueco destinado al aparato de radio. Si dicho hueco,
es demasiado pequeño, agrándelo tal como se muestra más abajo.

PROCEDIMIENTO DE INSTALACIÓN

Acoplar el soporte al tablero de instrumentos. Con un destornillador, doblar
hacia fuera una de las tres orejetas. Elegir la más adecuada según el grosor del
tablero.

Radiocasete auto-stop Modelo León

2

Soporte desmontable
Instalar en el tablero

de instrumentos

Tablero de
instrumentos

182

53

MONTAJE

INSERCIÓN Y RETIRADA DEL APARATO

• Insertar el bastidor desmontable en el tablero de
instrumentos. Si el bastidor no cabe en el
tablero, agrandar el orificio con ayuda de una lima.

• Insertar el aparato en el bastidor desmontable.

• Para retirar el aparato, levantar el asa y tirar de ella
hacia fuera.

Radiocasete auto-stop Modelo León

3

ESCUADRA DE MONTAJE

ARANDELA PLANA

ARANDELA DE PRESIÓN

TORNILLO AUTORROSCA

ARANDELA PRESIÓN

SOPORTE VEHÍCULO

TUERCA

ARANDELA PRESIÓN

TUERCA

SOPORTE

AUTORRADIO

TORNILLO

HEXAGONAL

(5 x 15 cm)

Radiocasete auto-stop Modelo León

4

ESQUEMA DE CONEXIONES

SISTEMA DE 4 ALTAVOCES

ANT B+ VIOLETA

ILL

+12V

ROJO

ROSA

ALTAVOZ FRONTAL

ALTAVOZ TRASERO

FUS. 3A

FUS. 1A

AMARILLO

ROJO

I
D

BLANCO

A LA ANTENA

FUS. 1A

B+
MEMORIA

VERDE GRIS

AZUL

BLANCO

MARRÓN

ALTAVOCES 8 OHMIOS

4-8 ohmios 4-8 ohmios

NARANJA

IZQUIERDA

ALTAVOZ FRONTAL

NEGRO (CHASIS)

ALTAVOZ TRASERO

DERECHA

ANT B+ VIOLETA

ILL

+12V

ROJO

ROSA

ALTAVOZ IZQUIERDO

FUS. 3A

FUS. 1A

AMARILLO

ROJO

I
D

BLANCO

A LA ANTENA

FUS. 1A

B+
MEMORIA

SALIDA
DE LÍNEA

SALIDA
DE LÍNEA

VERDE

GRIS

AZUL

BLANCO

MARRÓN

NARANJA

NEGRO (CHASIS)

ALTAVOZ DERECHO

SISTEMA DE 2 ALTAVOCES

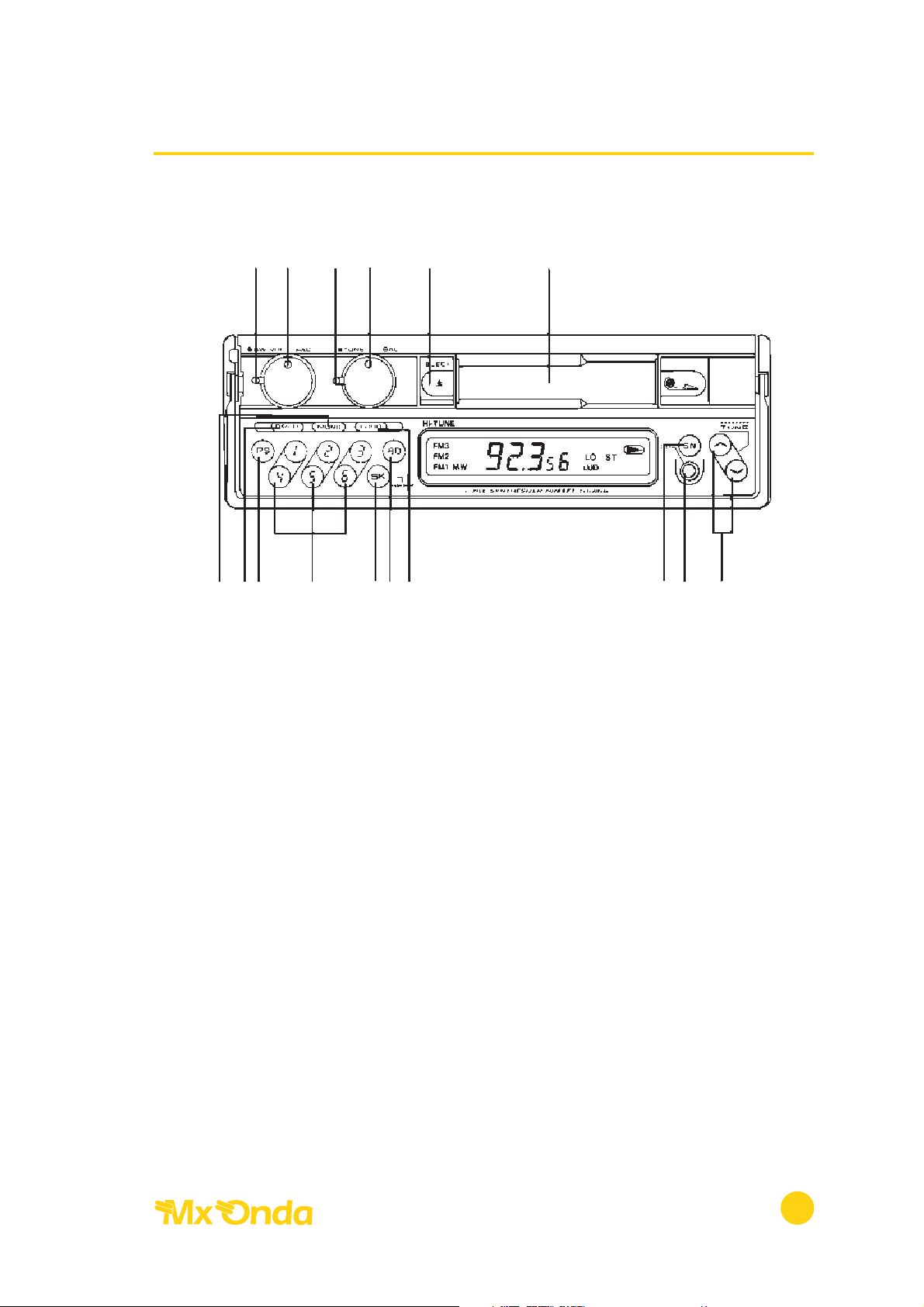

CONTROLES Y FUNCIONES

1. CONTROL FADER

Para regular el nivel de volumen entre los altavoces delanteros y traseros, girar el
mando a derechas o izquierdas. Este control solo actúa en vehículos donde se
hayan instalado 4 altavoces .

2. CONTROL DE ENCENDIDO Y VOLUMEN

Girando este mando a la derecha se conecta el equipo e incrementa el volumen
del mismo.

3. CONTROL DE TONO

Girando este mando a derechas se realzan los tonos agudos, si se gira a izquierdas
se realzan los tonos graves.

4. CONTROL DE BALANCE

Girando este mando a derechas o izquierdas se incrementa el nivel de los
altavoces derechos o izquierdos respectivamente.

5. AVANCE RÁPIDO Y EXPULSOR

Para avanzar rápidamente presionar el botón hasta la mitad de su recorrido.

Para volver a reproducción normal, pulsar de nuevo el correspondiente botón.
Para expulsar la cinta pulsar el botón a fondo.

Radiocasete auto-stop Modelo León

5

1 2 4 3 5 6

9 8

11

12

13

14

10

15 16 7

6. TRAMPILLA ENTRADA DE CINTA

7. PULSADORES DE SINTONÍA

Los botones de sintonía se utilizan principalmente para llevar a cabo la sintonía
fina. Para las frecuencias más altas pulse el botón , para las frecuencias más
bajas pulse el botón V.

Cada vez que pulse cualquiera de ellos, la frecuencia varia 50 KHz en la banda
de FM y 9 KHz en la banda de AM.

8. LOCAL/DISTANCIA

Este botón solo actúa cuando se utiliza la facilidad de búsqueda. En la modalidad
Distance el sintonizador se detendrá en cualquier estación utilizable. En la
modalidad Local solo se seleccionarán las estaciones potentes. Una vez el
dispositivo se detenga, se restablecerá la plena sensibilidad.

9. ESTÉREO/MONO

Este selector debe ser usado en la posición mono cuando la señal de FM
recibida sea débil o la indicación de FM estéreo no se ilumine. En condiciones
normales este selector debe estar en la posición ESTÉREO.

10. CONMUTADOR DE REALCE

Pulsando este botón se realzan los sonidos graves y agudos cuando el mando
de volumen se encuentra situado a baja potencia, las siglas LOUD aparecerán en
el visualizador.

11. SELECTOR AUTOMEMORIA

El pulsador de automemoria realiza dos funciones dependiendo del tiempo
que este sea presionado.

AUTOMEMORIA

Presionando este botón durante más de 2 segundos el receptor automática­mente sintonizará y memorizará de una sola vez las 6 estaciones mejor recibida.

Esta función sera muy adecuada para cuando Vd. se dirija a otra ciudad que
tenga emisoras de frecuencias distintas a la habitual.

EXPLORACIÓN DE MEMORIA

Si se presiona este botón durante menos de 2 segundos el receptor explorará
las 6 estaciones previamente memorizadas, parándose 5 segundos en cada una
de ellas e indicando su frecuencia y canal en el visualizador LCD.

V

Radiocasete auto-stop Modelo León

6

12. 6 BOTONES DE MEMORIA

13. SINTONÍA AUTOMÁTICA

Si se pulsa este botón se sintonizara automáticamente la estación adyacente
cuya recepción sea más clara.

14. SELECTOR DE BANDAS AM/FM

15. BOTÓN DE EXPLORACIÓN AUTOMÁTICA

Para indicar la exploración automática, pulse el botón AUTO-SCAN.

La frecuencia que aparezca en la pantalla digital aumentará por pasos.

La exploración se detendrá automáticamente en la estación adecuada que tenga
más potencia, permanecerá allí parpadeando durante 5 segundos y reanudará
la exploración. Esta exploración automática solo tiene lugar en sentido

ascendente (de la frecuencia más baja a la más alta) y regresa a esta última una

vez se ha alcanza do el margen de frecuencia más alto.

16. ENTRADA DE COMPACT DISC

Radiocasete auto-stop Modelo León

7

MEMORIZACIÓN DE ESTACIONES

Utilizando los 6 botones de memoria, se pueden preajustar hasta un total de 24
estaciones (18 en FM y 6 en AM).

1. Conectar el aparato y ajustar el volumen deseado.

2. Para memorizar 18 estaciones de FM:
a. Pulsar el selector de bandas (en el visualizador aparecerá la palabra FM1).
b. Sintonizar la estación deseada utilizando los botones de sintonía

manual o sintonía automática.
c. Pulsar el botón de memoria.
d. Pulsar uno de los 6 botones deseados durante 5 segundos para

memorizar la estación, hasta que se indique acústicamente y la

estación ya esta memorizada. El número de canal seleccionado se

iluminará en el visualizador una vez memorizado éste.
e. Repetir los mismos pasos para los restantes pulsadores de memoria.
f. Pulsar el selector de bandas y seleccionar la modalidad FM2, FM3 (en

el visualizador aparecerán las palabras FM2, FM3).
g. Repetir los mismos pasos que en la memorización FM1.

3. Para memorizar 6 estaciones de AM:
a. Pulsar el selector de bandas y seleccionar la modalidad de AM (en el

visualizador aparecerá la palabra AM).

b. Repetir los mismos pasos que en la memorización de FM.

4. Para memorizar nuevas estaciones, repetir el procedimiento anterior.
Cuando una nueva estación es memorizada la anteriormente almacenada
es automáticamente cancelada.

Radiocasete auto-stop Modelo León

8

PARA ESCUCHAR LA RADIO

1. Girar el botón a la posición de conectado.

2. Seleccionar una de las bandas (AM/FM).

3. Sintonizar la estación deseada mediante los mandos de sintonía manual,
automática o pulsando una de las presintonías memorizadas.

4. Ajustar el volumen, tono, balance y control de fader.

5. Cuando la estación sintonizada de FM se encuentre en su área local y la
recepción sea buena, automáticamente el receptor seleccionará la
modalidad de estéreo. En el visualizador aparecerá la correspondiente
indicación. Si por el contrario la recepción es mala, el receptor
automáticamente conmutará a la modalidad de mono reduciendo de esta
manera el ruido de fondo.

6. Para desconectar, girar el botón de volumen a izquierdas hasta percibir un
CLIC.

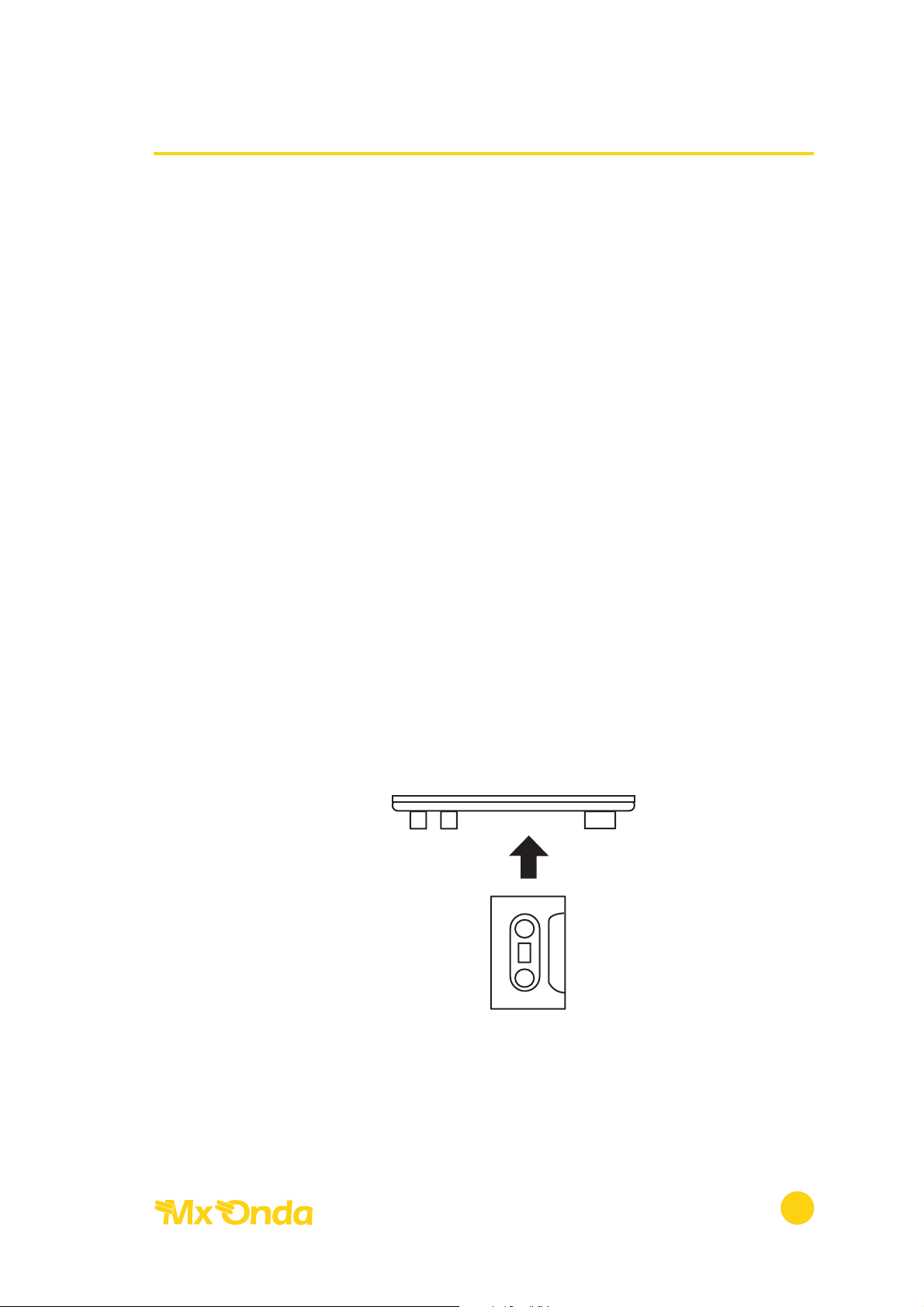

CÓMO INSERTAR LA CINTA

Insertar la casete en la ranura de inserción hasta que quede bloqueada en su
sitio, con la parte visible de la cinta a la derecha. (Si se inserta la cinta cuando la
radio está encendida, el aparato conmutará automáticamente a la modalidad de
cinta).

Radiocasete auto-stop Modelo León

9

Cinta visible a la
derecha

CUIDADOS Y MANTENIMIENTO

• Se recomienda no utilizar cintas gruesas o del tipo C-1 20.

• La causa más corriente de los defectos de sonido es la suciedad de la
cabeza. Las señales de una cabeza sucia son: bajo volumen, fallos en la
reproducción de los tonos altos y saltos.
Limpiar cuidadosamente la cabeza con un palito con algodón impregnado
en alcohol. Si el aparato se utiliza más de una hora al día, la cabeza deberá
limpiarse una o dos veces al mes. Si la unidad no se utilizara con frecuencia
solo se deberá limpiar la cabeza cada dos o tres meses.

• No coloque las cintas en los siguientes sitios:

- Sobre el asiento

- Sobre el panel de instrumentos

- Sobre la bandeja detrás del asiento trasero

- Cerca del calefactor

- Cerca de campos magnéticos

- Cuando no las utilice, devuelva las cintas a su caja de plástico.

NOTA PARA EL VISUALIZADOR LCD
El visualizador de cristal líquido puede reducir su brillo con aumentos de
temperatura, esto no es un defecto. El brillo recuperara su nivel normal al
descender la temperatura.

NOTA: Para asegurar el mejor rendimiento de su reproductor de cinta:
(a) Retirar siempre del aparato el cartucho, una vez finalizada su reproducción.

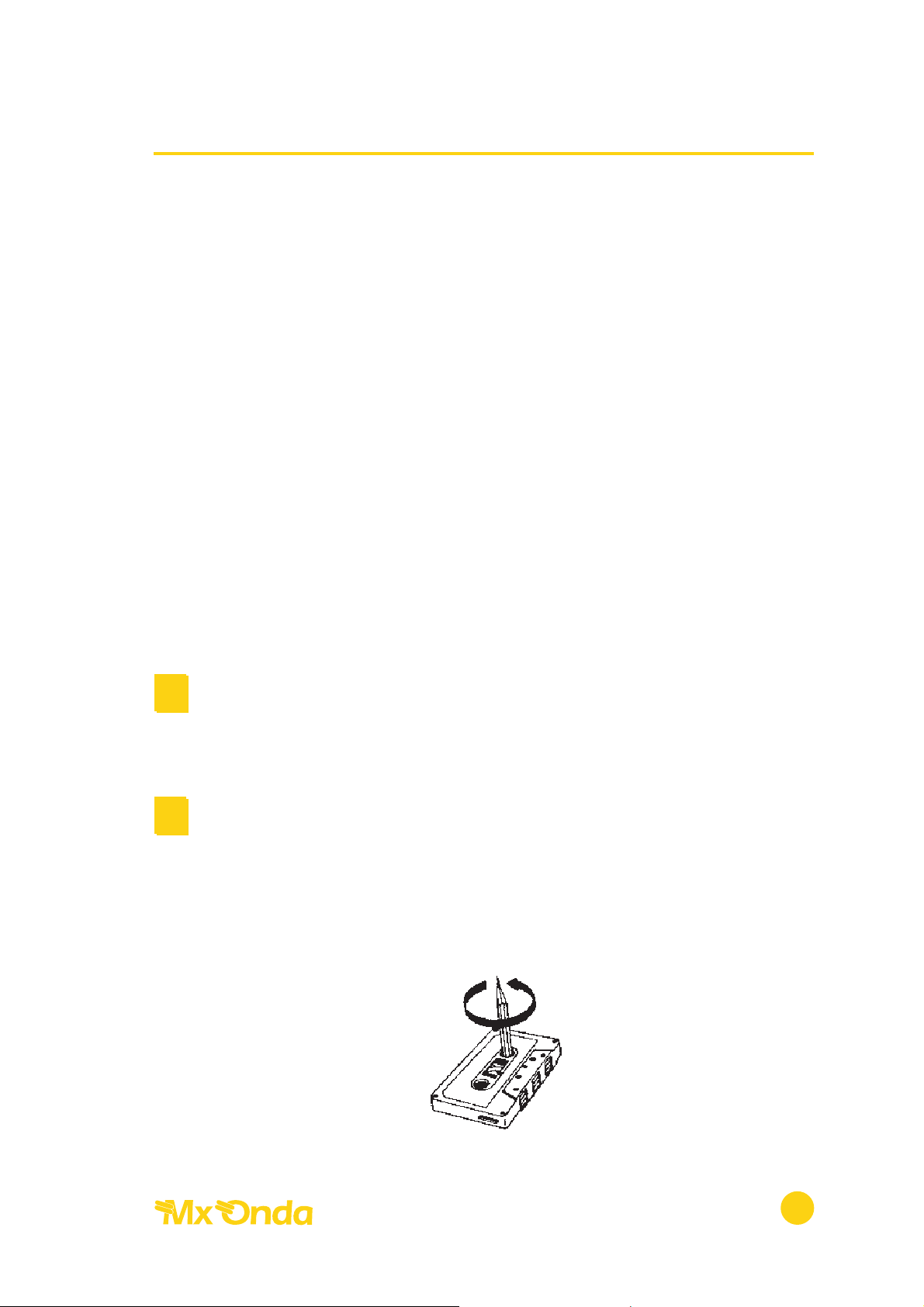

(b) No utilizar nunca las casetes con la cinta excesivamente floja. Los cartuchos

con la cinta floja es probable que funcionen mal. Quitarles la holgura,
rebobinando la cinta con la punta de un bolígrafo o un instrumento similar.

Radiocasete auto-stop Modelo León

10

¥

¥

CARACTERÍSTICAS TÉCNICAS

SECCIÓN CINTA

Fluctuación y lloro 0.35% RMS
Velocidad de cinta 4.75cm/sec ± 2%
Relación señal/ruido 50 dB
Respuesta de frecuencia 100-12500 Hz
Dimensiones 33 (H) x 122 (W) x 97.5 (D) mm

SECCIÓN RADIO AM FM

Margen de frecuencia 522 - 1620 KHz 87.5 - 108 MHz
Sensibilidad 31 µV 3 µV
Rechazo F.l. más de 60 dB más de 60 dB
Rechazo F. imagen más de 60 dB más de 30 dB
Relación señal/ruido más de 50 dB
Separación de canales N/A más de 50 dB
Respuesta de frecuencia 30-16.000 Hz

GENERAL

Tensión de alimentación 11-16 Vol. D.C., Nominal

Negativo a chasis
Impedancia de altavoz 4-8 Ohms
Dimensiones 179 x 50 x 150 mm
Máxima potencia de salida 8 Watios x 2 ch.

Diseño y especificaciones técnicas sujetas a posibles cambios sin previo aviso.

“Mx Onda” es una marca registrada de Mx Onda, S.A.

MX ONDA, S.A.

CARRETERA N-I, KM 31,7

28750 SAN AGUSTÍN DE GUADALIX (MADRID)

e-mail asistencia técnica: [email protected]

http://www.mxonda.es
