Manual de instrucciones
RADIOCASETE DIGITAL
AUTO-STOP CON CARÁTULA
EXTRAÍBLE
Modelo: BAILÉN
POTENCIA MÁXIMA: 2 X 7 VATIOS
Page 2

ÍNDICE

Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 3
Conexión eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 4
Esquema de conexionado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 5
Conector Euro ISO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 5
Extracción de la carátula . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 6
Inserción de la carátula . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 7
Controles y funciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 8
Utilización de los mandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 9 y 10
Cómo utilizar la radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 11 y 12
Cómo utilizar la cinta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 13
Cuidados y mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 14 y 15
Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .pag. 16
2
Page 3
3

INSTALACIÓN

IMPORTANTE
• Este producto ha sido diseñado para su instalación en el tablero de instrumentos del vehículo en el hueco destinado al aparato de radio.
• Para garantizar una instalación adecuada, utilice solo las piezas incluidas con el equipo.
• El empleo de piezas no autorizadas puede dar lugar a fallos en el funcionamiento y la consiguiente pérdida de la garantía.
• Si la instalación precisa efectuar taladros u otras modificaciones en el vehículo, consulte a su distribuidor más cercano.
• Si el ángulo de instalación del aparato excede de 30º sobre el plano horizontal puede que el rendimiento no sea el óptimo.
INSTALACIÓN
• Introduzca el chasis soporte en el hueco previsto en el salpicadero. Si dicho hueco es demasiado pequeño agrándelo hasta que tenga una medida de 52 x 182 mm.
• Una vez acoplado el soporte en el hueco del salpicadero y con ayuda de un destornillador doble hacia dentro las lengüetas de fijación, eligiendo previamente las más adecuadas, según el grosor del material del salpicadero.
• Si fuera necesario y para dar más robustez a la sujeción, utilice la escuadra soporte y sus accesorios según se muestra en la figura.
CHASIS DEL AUTOMOVIL
ESCUADRA SOPORTE
CHASIS SOPORTE
SALPICADERO
ARANDELA DE PRESIÓN TORNILLO AUTORROSCA
TUERCA HEXAGONAL
ARANDELA PLANA
i
Page 4

CONEXIÓN ELÉCTRICA

• Este autorradio está diseñado para funcionar en vehículos cuya batería sea de 12 V y el negativo esté conectado al chasis.
• Durante la instalación mantenga el equipo en la posición de apagado.
• Conecte el cable de color NEGRO al negativo de la batería o al chasis y cerciórese del buen contacto eléctrico del mismo.
• Conecte el cable de color ROJO a + 12 V (positivo de preinstalación de radio de su automóvil) o al positivo bajo llave de contacto.
• Conecte el cable de color AMARILLO a +12 V directamente de la batería o a un positivo constante.
• El cable AZUL suministra + 12 V, para accionar una antena automática, cuando se conecta el autorradio, o para dar la orden de encendido a un reproductor de Compact Disc.
• Conecte el cable coaxial procedente de la antena al conector correspondiente del autorradio. Si por la posición de la antena el cable no llegase, no empalme éste, diríjase a su proveedor y solicite un prolongador compensado. Con esto evitará problemas en la recepción.
• Si por cualquier causa tuviese que sustituir los fusibles del equipo, hágalo siempre con uno del mismo tipo y amperaje que los originales.
4
Page 5

ESQUEMA DE CONEXIONADO

CONECTOR EURO ISO

CONECTOR A (ALIMENTACIONES)
A4. AMARILLO : +12 V (LED) A5. AZUL : SALIDA ANT. (+12 V) A7. ROJO : +12 V (BAJO LLAVE) A8. NEGRO : NEGATIVO (CHASIS)
CONECTOR B (ALTAVOCES) B3. GRIS : FRONTAL DCHO. (+)
B4. GRIS/NEGRO : FRONTAL DCHO. (-) B5. BLANCO : FRONTAL IZDO. (+) B6. BLANCO/NEGRO : FRONTAL IZDO. (-)
5
AUTORRADIO
BLANCO
AMARILLO
AZUL
RED
WHITE
BLACK
ENTRADAS CD
+12V (LED)
+12V SALIDA ANT.
FUS. 1A
FUS. 1A
(R)
(L)
ALTAVOZ DERECHO
ALTAVOZ
IZQUIERDO
GRIS
NEGRO
ROJO
+12 V (BAJO LLAVE)
NEGATIVO (CHASIS)
BLANCO/NEGRO GRIS/NEGRO
FILTRO Y
FUSIBLE 3A
Entradas CD : Cable color NEGRO IZQUIERDO = Clavija BLANCA DERECHO = Clavija ROJA
8
7
6
5
4
A
B
3
2
1
8
7
6
5
4
3
2
1
Page 6

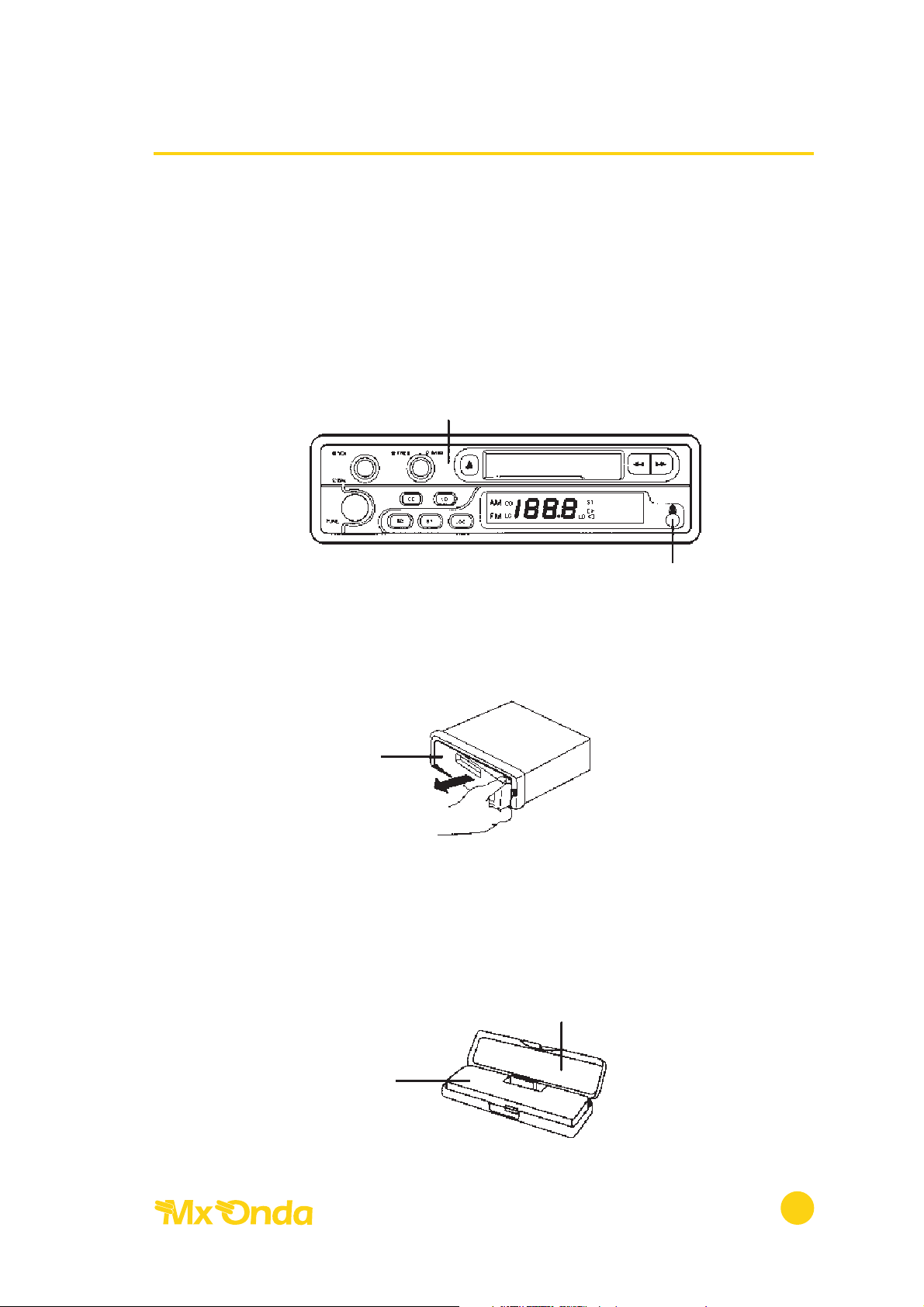

CARÁTULA FRONTAL DESMONTABLE

Para evitar el robo de su equipo procure retirar siempre la carátula frontal extraíble de mismo.
EXTRACCIÓN DE LA CARÁTULA FRONTAL
1. Pulse el botón de expulsión y la parte derecha de la carátula saldrá proyectada hacia delante.
2. Para retirar la carátula frontal extraíble tire de su parte derecha hacia usted.
3. Para proteger el panel frontal, una vez retirada ésta, colóquela dentro de la caja de protección que se suministra.
Carátula frontal
Panel frontal
Panel frontal
Caja de protección
Ponga cuidado en no dejar caer la carátula frontal extraíble.
Botón de expulsión
6
Page 7
7

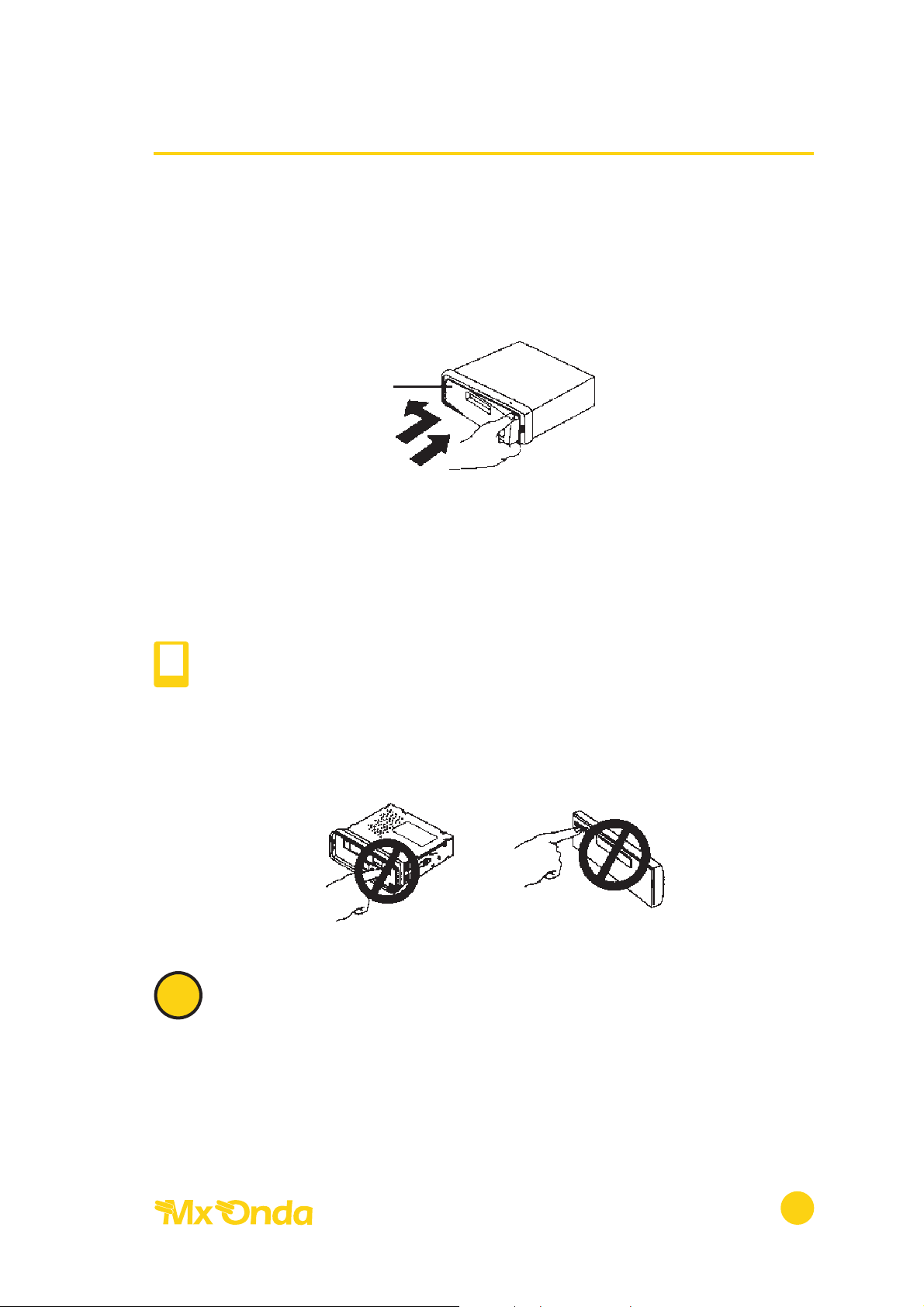

INSERCIÓN DE LA CARÁTULA FRONTAL
1. Inserte la carátula en la pestaña de sujeción en el lado izquierdo del aparato.
2. Empuje la carátula frontal, sin ejercer presión sobre los botones de los mandos, sobre el cuerpo principal del aparato.
Tenga en cuenta que si la carátula frontal no está correctamente acoplada, puede que el botón de expulsión no libere la misma y que los restantes botones de mando no funcionen.
IMPORTANTE No toque los contactos del panel frontal ni del cuerpo principal, pues ello podría dar lugar a que su contacto eléctrico presentara fallos. Si sobre los contactos se depositara suciedad o cualquier otra sustancia, frótelos con suavidad con un paño limpio y seco.
PRECAUCIONES AL MANIPULAR LA CARÁTULA FRONTAL
• No deje la carátula frontal en ningún sitio expuesto a altas temperaturas.
• No deje caer la carátula frontal ni la someta a impactos fuertes.
• No permita que la superficie de la carátula frontal esté en contacto con agentes volátiles como gasolinas, disolventes o insecticidas.
• No intente nunca desmontar la carátula frontal.
Panel frontal
1
2
N
i
Page 8

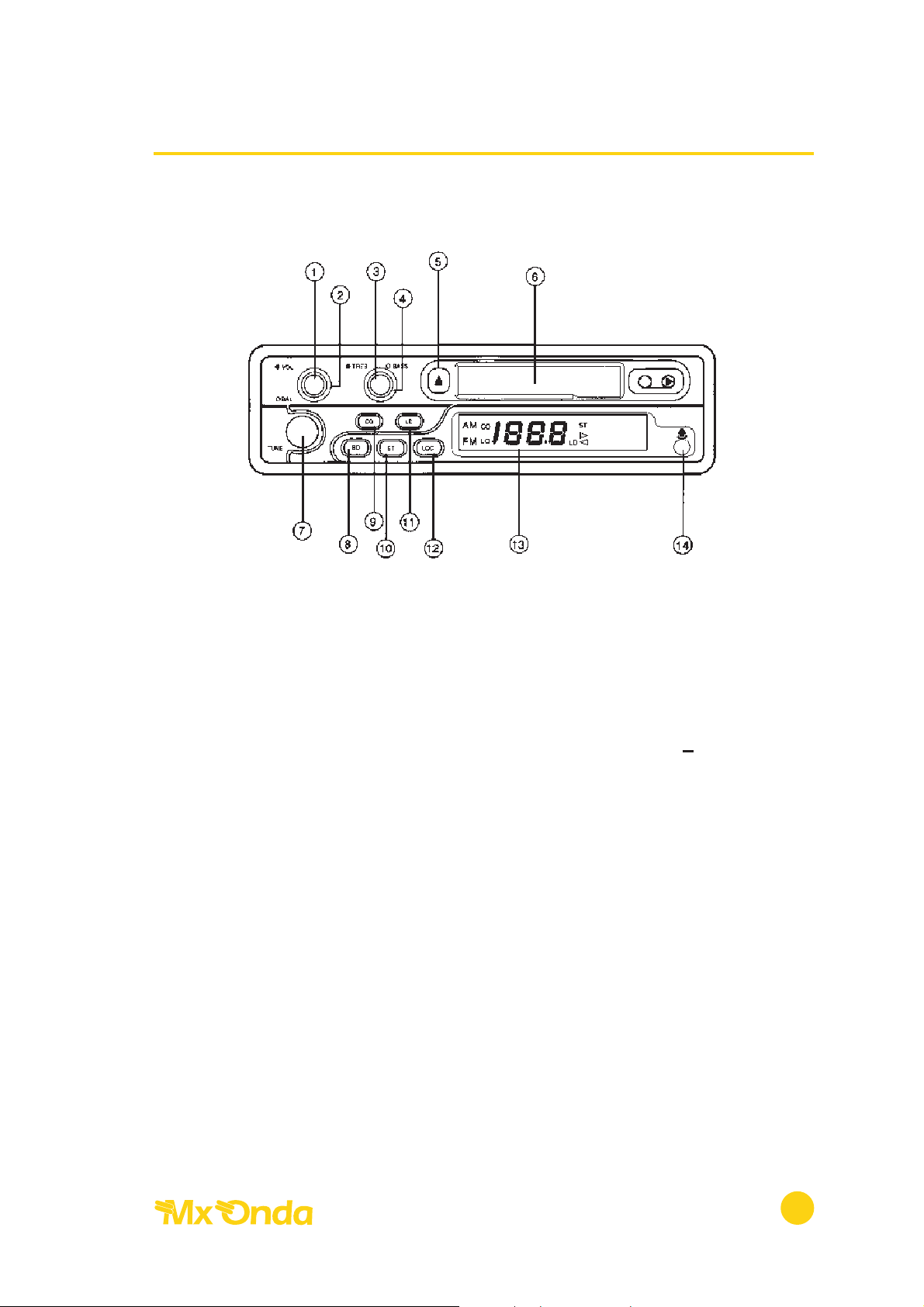

CONTROLES Y FUNCIONES

1. CONTROL DE VOLUMEN Y ENCENDIDO/APAGADO (VOL)
2. CONTROL DE BALANCE (BAL)
3. CONTROL DE AGUDOS (TREB)
4. CONTROL DE GRAVES (BASS)
5. BOTÓN DE EXPULSIÓN DE LA CINTA Y AVANCE RÁPIDO (5)
6. ALOJAMIENTO DE LA CASETE
7. CONTROL DE SINTONÍA (TUNE)
8. SELECTOR DE BANDAS (BD)
9. SELECTOR DE COMPACT DISC (CD)
10. SELECTOR FM MONO/ESTÉREO (ST)
11. SELECTOR DE REALCE (LD)
12. SELECTOR LOCAL/DISTANCIA (LOC)
13. PANTALLA
14. BOTÓN DE EXPULSIÓN DE LA CARÁTULA FRONTAL (R)
8
Page 9
UTILIZACIÓN LOS MANDOS
1. CONTROL DE VOLUMEN Y ENCENDIDO/APAGADO (VOL)
Para conectar el autorradio, gire este botón hacia la derecha hasta percibir un “clic”. Una vez conectado para aumentar el volumen gire este botón a la derecha y para disminuir el volumen gire dicho botón a la izquierda. Para desconectar el autorradio gire este botón hacia la izquierda hasta percibir un “clic”.
2. CONTROL DE BALANCE (BAL)
Para acentuar el canal derecho y atenuar el canal izquierdo o viceversa, gire este botón hacia la derecha o la izquierda respectivamente.
3. CONTROL DE AGUDOS (TREB)
Para realzar los tonos agudos gire este botón hacia la derecha, para atenuar los tonos agudos gire este botón hacia la izquierda.
4. CONTROL DE GRAVES (BASS)
Para realzar los tonos graves gire este botón hacia la derecha, para atenuar los tonos graves gire este botón hacia la izquierda.
5. BOTÓN DE EXPULSIÓN DE LA CINTA Y AVANCE RÁPIDO (5)
Pulsando este botón hasta la mitad de su recorrido la cinta avanzará a gran velocidad. Para volver al modo de- reproducción normal pulse nuevamente este botón. Si pulsa este botón hasta el fondo, el motor de arrastre de la cinta se detendrá y ésta será expulsada al mismo tiempo que el equipo, pase a la modalidad de radio.
6. ALOJAMIENTO DE LA CASETE
7. CONTROL DE SINTONÍA (TUNE)
Girando este botón a la derecha o a la izquierda sintonizará, las distintas estaciones de AM o FM.
8. SELECTOR DE BANDAS (BD)
Pulse este botón para seleccionar FM o AM. La pantalla le indicará si el receptor se encuentra en la banda de FM o AM.
9
Page 10
9. SELECTOR DE COMPACT DISC (CD)
Si Vd. ha instalado un reproductor o cargador de Compact Disc, pulse este botón para anular las funciones de radio y casete de su equipo.
10. SELECTOR DE FM MONO/ESTÉREO (ST)
Este botón solo actúa en la modalidad de radio FM. Púlselo cuando la señal recibida sea débil o llegue con ruido. En condiciones normales deberá estar en la posición estéreo (ST). Cuando se sintoniza en FM una estación estéreo aparecerá en pantalla las siglas ST.
11. SELECTOR DE REALCE (LD)
Pulsando esté botón se realzan los tonos graves y agudos, cuando el nivel de volumen se encuentra situado a baja potencia. Al pulsar este botón aparecerá en pantalla las siglas LD indicando que esta función está activada.
12. SELECTOR LOCAL/DISTANCIA (LOC)
Al pulsar este botón aparecerá en pantalla las siglas LO indicando que está en modo LOCAL, para desactivar esta función pulse este botón nuevamente. En el modo LOCAL se atenúan las estaciones lejanas.
13. PANTALLA
14. BOTÓN DE EXPULSIÓN DE LA CARÁTULA FRONTAL (R)
Al pulsar este botón la parte derecha de la carátula frontal saldrá proyectada hacia delante. Para extraer la carátula frontal, tire de la parte derecha hacia Vd.
10
Page 11

CÓMO UTILIZAR LA RADIO

a. Encienda el equipo y ajuste el volumen así como los controles de graves,
agudos y balance al nivel deseado.
b. Seleccione AM o FM mediante el selector de bandas (BD). c. Mediante el control de sintonía (TUNE) seleccione la estación que Vd.
desee escuchar.
RECEPCIÓN EN AM
La principal desventaja de la recepción en AM, es que pueden aparecer perturbaciones estáticas o ruidos parásitos a partir de fenómenos tales como tormentas eléctricas, líneas de transmisión de corriente eléctrica, sistemas de ignición de vehículos en marcha, etc.
Sin embargo, la principal ventaja de la recepción en AM es que estas señales se reciben sin mayores dificultades desde estaciones lejanas, ya que las ondas se radio en estas frecuencias pueden reflejarse hacia la superficie terrestre desde las capas superiores de la atmósfera.
RECEPCIÓN EN FM
La recepción de FM no suele estar afectada por interferencias como en el caso de AM, además, la transmisión en FM tiene un rango de frecuencias de audio mayor y por consiguiente, mayor fidelidad.
Sin embargo las ondas de radio en FM no se curvan como lo hacen las de AM y se reflejan en objetos sólidos grandes, como edificios, desviándose éstas.
Las ondas de radio en FM no viajan tan lejos como las de AM, ya que no hay un efecto de reflexión en la atmósfera. Esto hará que las señales de FM en ciertas zonas “compitan” entre si, produciendo una recepción con ruido o distorsión. En este caso se recomienda sintonizar una estación de FM que emita señales más fuertes.
11
Page 12
CÓMO MEJORAR LA RECEPCIÓN
Es importante comprender que la movilidad es la mayor causa de los problemas de recepción. En un vehículo en movimiento, las condiciones de recepción y ambientales están cambiando constantemente. Para optimizar la recepción en su vehículo, ponga en práctica las siguientes sugerencias.
1º Su antena debe ser de la mejor calidad y debe mantenerla en buenas
condiciones. Sustitúyala si presenta síntomas de corrosión.
2º Para un funcionamiento óptimo en AM cuanto más larga y alta esté la
antena, mejor será la recepción en general.
3º Procure que la antena este lo más alejada posible de las fuentes generadoras
de parásitos como por ejemplo la bobina de encendido. A pesar que el equipo lleva incorporados filtros en la alimentación, en algunos casos podría ser necesario desparasitar determinadas partes eléctricas del vehículo.
4º Al reducir la respuesta de los sonidos altos mediante el control de agudos,
se mejorará el efecto de interferencias estáticas fuertes.
5º Sintonice otra estación más fuerte si las interferencias superan el nivel de
recepción de la estación sintonizada.
12
Page 13

CÓMO UTILIZAR LA CINTA DE CASETE

1. Encienda el equipo e introduzca una casete a través de la ventana de entrada de cinta. Sujete la casete a lo ancho de la misma, la parte de la cinta que está visible deberá quedar a su derecha.
2. Ajuste el volumen así como los controles de graves, agudos y balance a su nivel deseado.
3. Para extraer la cinta pulse el botón de expulsión (5) hasta el fondo.
NOTA: Una cinta de casete con la etiqueta suelta o doblada puede interferir en el mecanismo de expulsión de la casete y producir un atasco en la pletina. Evite utilizar estas cintas o retire la etiqueta dañada antes de utilizarla. No extraiga la casete inmediatamente después de introducirla, podría provocar fallos. Espere unos segundos.
AVANCE RÁPIDO
Para el avance rápido pulse el botón (5) hasta la mitad de su recorrido.
Para volver al modo de reproducción normal, bastará con pulsar nuevamente este botón.
13
¥
Page 14

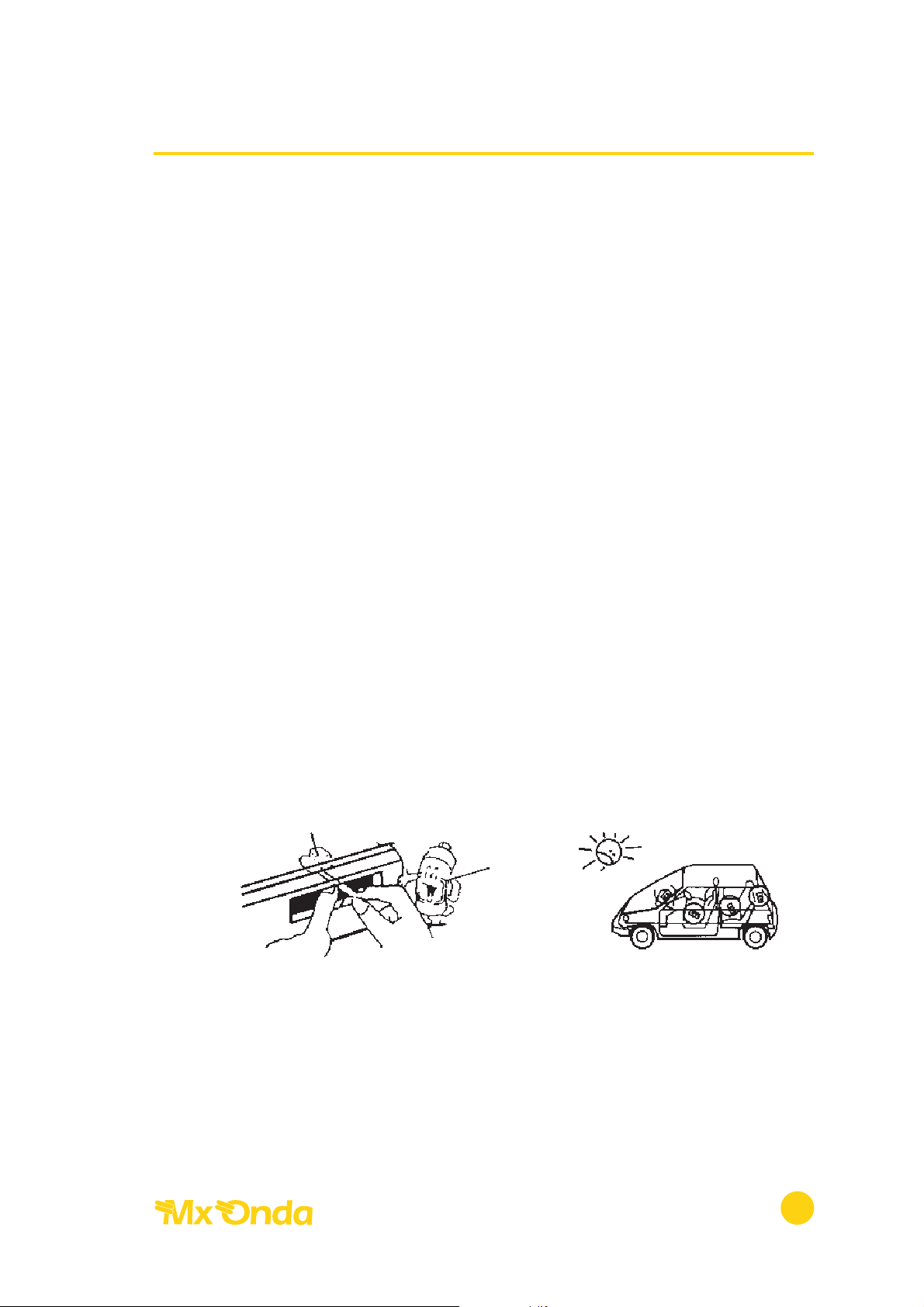

CUIDADOS Y MANTENIMIENTO

• No utilice cintas de casete de longitud superior al tipo C-90 (90 minutos). Las cintas más largas pueden dañarse en el elemento de transporte.
• Evite almacenar sus cintas en lugares con humedad, polvo o próximas a fuentes generadoras de calor o campos magnéticos.
• Cuando no utilice sus cintas guárdelas en su estuche protector.
• Una periódica limpieza del cabezal mantendrá en óptimas las condiciones de reproducción y evitará problemas en su funcionamiento. La limpieza del cabezal deberá efectuarse cada 20 ó 30 horas de funcionamiento, o cuando note que la reproducción es menos clara y ha perdido calidad (una pérdida de volumen y de las frecuencias agudas, son síntomas característicos).
PARA LIMPIAR LA CABEZA:
1º Utilice un bastoncito de plástico forrado de algodón humedecido en
alcohol, no utilice ningún elemento metálico.
2º Abra la trampilla, introduzca el bastoncito con algodón hacia el lado
derecho con respecto al centro del aparato y limpie la cabeza reproductora.
3º Antes de hacer funcionar nuevamente el aparato asegúrese que el cabezal
está completamente seco.
14
PALILLO FORRADO DE ALGODÓN
Cabezal
Alcohol
NO RECOMENDADO
Page 15

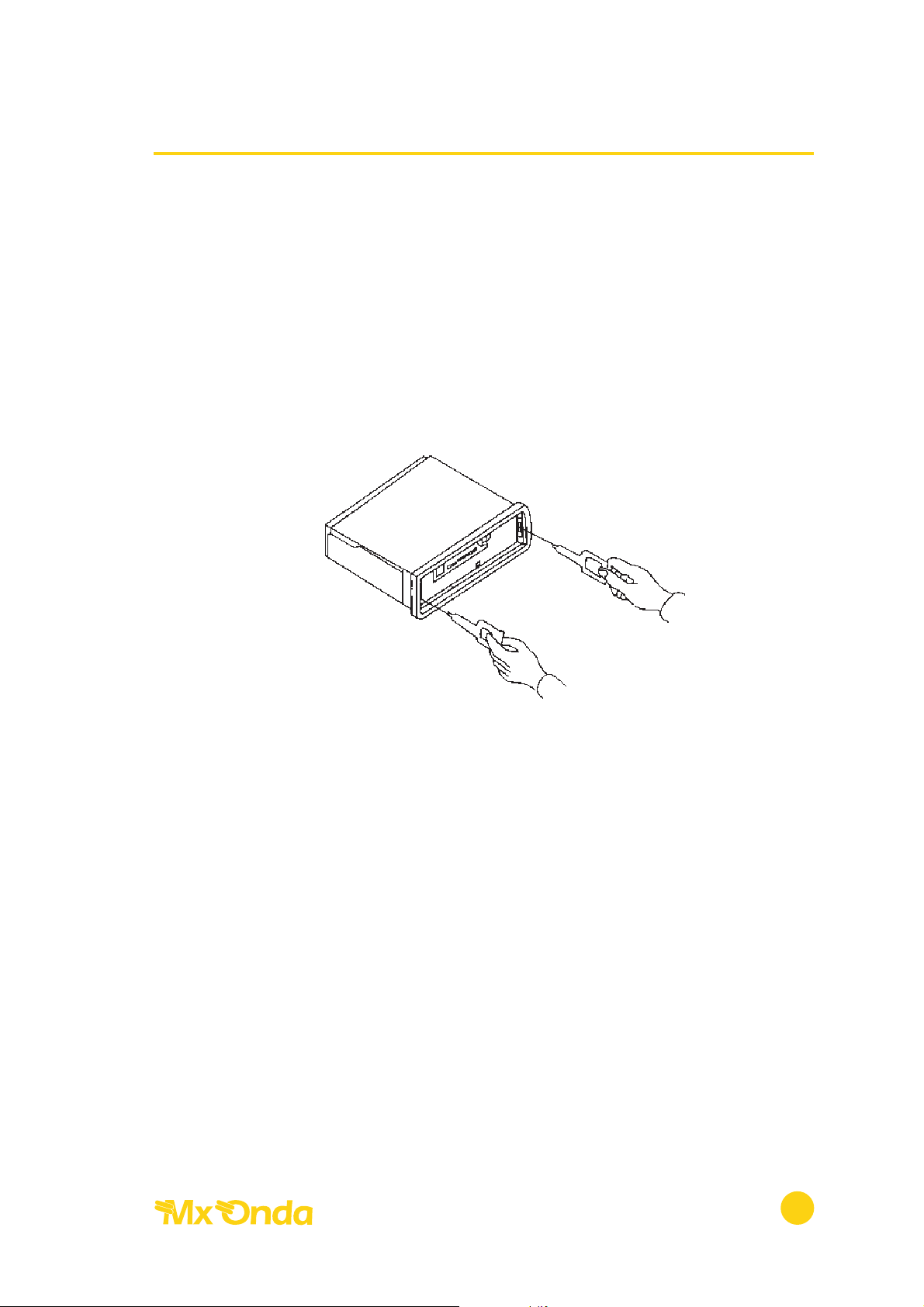

Si por alguna causa tuviese que extraer el aparato del hueco del salpicadero siga el siguiente proceso:
1º Retire la carátula o frontal extraíble. 2º Inserte la pinza extractora incluida, en la correspondiente ranura. 3º Tire del aparato hacia Vd. 4º Una vez retirado el aparato de su alojamiento, quite todo el cableado
eléctrico para poder sacarlo totalmente.
5º Retire las pinzas extractoras y consérvelas para otra posible ocasión.

SERVICIO POSVENTA

En caso de que este aparto no funcione adecuadamente, contacte con su distribuidor o Centro de Servicio Técnico MX ONDA más cercano.
15
Page 16

CARACTERÍSTICAS TÉCNICAS

SECCIÓN RADIO FM
Margen de frecuencia 87.5 - 108 MHz. Sensibilidad útil < 15 dB S/N 30 dB Frecuencia intermedia 10.7 MHz. Rechazo Fl > 50 dB
SECCIÓN RADIO AM
Margen de frecuencia 522 - 1620 KHz. Sensibilidad útil < 35 dB S/N 20 dB Frecuencia intermedia 455 KHz. Rechazo Fl > 60 dB
SECCIÓN CINTA
Velocidad cinta 4.75 cm/seg. Fluctuación y lloro 0.3% Relación señal ruido > 40 dB
GENERALES
Potencia de salida 2 x 7 W máximo Impedancia de salida 4-8 ohrnios Margen de frecuencia 50 Hz - 10 KHz Tensión de alimentación 13.8 V (11 - 16 V) Dimensiones 182 x 54 x 171 mm
Especificaciones y características técnicas sujetas a cambio sin previo aviso.
“Mx Onda” es una marca registrada de Mx Onda, S.A.
MX ONDA, S.A.
CARRETERA N-I, KM 31,7
28750 SAN AGUSTÍN DE GUADALIX (MADRID)
e-mail asistencia técnica: [email protected]
