Multi-Contact MA213 User Manual [en, es]

Advanced Contact Technology

MA213 (es_en)
Instrucciones de montaje

MA213 (es_en)
Assembly instructions

MC CombiTac MC CombiTac

Sumário

Instruções de segurança ............................................................2

Contactos eléctricos muy próximos a conectores para
líquidos y gases �������������������������������������������������������������������������3
Aspectos de seguridad para conectores CombiTac ������������������4
Herramientas necesarias �����������������������������������������������������������5
Orientación de los soportes de contactos ���������������������������������5
Montaje de los soportes de los contactos ���������������������������������6
Instalando el compensador �������������������������������������������������������7
Montaje de la caja ���������������������������������������������������������������������8
Montaje de los contactos en la base soporte DIN���������������������9
Montaje de los contactos en la caja DIN ���������������������������������10
Montaje empotrado de los conectores en un panel ����������������11
Control nal �����������������������������������������������������������������������������13
Ciclos de conexión ������������������������������������������������������������������14
Notas ���������������������������������������������������������������������������������������16

Content

Safety Instructions ......................................................................2

Electrical contacts in close proximity to connectors for
liquids and gases �����������������������������������������������������������������������3
Safety situation for CombiTac connectors ���������������������������������4
Tools required ����������������������������������������������������������������������������5
Orientation of the contact carriers ���������������������������������������������5
Assembly of the contact carrier ������������������������������������������������6
Installing the compensator ��������������������������������������������������������7
Housing assembly ���������������������������������������������������������������������8
Installing contacts in surface mount housing����������������������������9
Contact assembly in coupler hood ������������������������������������������10
Fixing the connectors on supports ������������������������������������������11
Final check �������������������������������������������������������������������������������13
Mating cycles ��������������������������������������������������������������������������14
Notes ���������������������������������������������������������������������������������������16

Versiones
Delivery versions

Contactos separados
Contacts separate

Conectores eléctricos

Electrical connectors

MA213-01

para su montaje en panel
for panel assembly

para cajas de CombiTac
Housing and CombiTac

para su montaje en caja
for assembly in housings

Los conectores neumáticos y de
refrigeración vienen montados.
The compressed air and coolant plug
conncectors are pre-assembled.

Conectores coaxiales

Coaxial connectors

MA213-02

Contactos FOP

POF contacts

MA213-03

Conectores BUS

Plug connector for data transfer

MA213-04

Conectores para alta tensión Ø 3mm

High voltage connectors Ø3mm

MA213-05

CombiTac para cristal de bra óptica

Glass optical bre CT-GOF

MA213-06

Neumáticos y refrigeración

Compressed air and coolant

vea la pág. 3 + 14 / See page 3 + 14

www.multi-contact.com 1 / 16

Advanced Contact Technology

Instrucciones de seguridad Safety instructions

Sólo personal adecuadamente cualicado y especialistas for-

mados podran realizar el montaje y la instalación de los pro­ductos teniendo en cuenta todas las regulaciones de seguri­dad aplicables�

Multi-Contact (MC) no se responsabiliza ante el incumplimien-

to de estas advertencias�

Utilice sólo los componentes y herrmientas indicadas por MC�
No se desvíe de los procedimientos de preparación y montaje
aquí descritos, en caso de una manipulación inadecuada no
se podrá garantizar la seguridad ni la conformidad con los da-

tos técnicos. No modique el prodcuto en ningún caso.

Los conectores no fabricados por MC que se pueden conectar
con elementos MC, a veces denominados por los fabricantes
como „compatibles con MC“ no cumplen con los requisitos
para una conexión eléctrica segura y estable a largo plazo�
No pueden conectarse con elementos MC por motivos de se­guridad� Por tanto, MC no se responsabilizará de los daños
surgidos por la conexión de conectores no autorizados por
MC con elementos MC�

Los trabajos aquí descritos no pueden ejecutarse
en piezas conectadas a la red y con tensión.

El producto nal debe proporcionar protección al

usuario frente a una descarga eléctrica.

Los conectores no pueden separarse estando car­gados. Se permite la conexión y desconexión con
tensión.

Cada vez que el conector sea usado, éste debe ser

inspeccionado previamente por posibles defectos
externos (particularmente en el aislante). Si hay
alguna duda para su seguridad, se debe consultar a
un especialista o el conector debe ser reemplazado.

Los conectores en carcasa están protegidos contra

el agua conforme a la clase de protección IP infor­mada para el producto respectivo.

Se deben proteger ante la humedad y suciedad los

conectores no conectados. No se pueden conectar
conectores sucios.

The products may be assembled and installed exclusively by

suitably qualied and trained specialists duly observing all ap-

plicable safety regulations�

Multi-Contact (MC) does not accept any liability in the event of

failure to observe these warnings�

Use only the components and tools specied by MC. In case
of self-assembly, do not deviate from the preparation and as-

sembly instructions as stated herein, otherwise MC cannot
give any guarantee as to safety or conformity with the techni­cal data� Do not modify the product in any way�

Connectors not originally manufactured by MC which can
be mated with MC elements and in some cases are even

described as ”MC-compatible” by certain manufacturers do
not conform to the requirements for safe electrical connec­tion with long-term stability, and for safety reasons must not

be plugged together with MC elements� MC therefore does
not accept any liability for any damages resulting from mating

such connectors (i.e. lacking MC approval) with MC elements.

The work described here must not be carried out
on live or load-carrying parts.

Protection from electric shock must be assured by
the end product (i.e. by the correctly assembled
plug connector) and by its user.

The plug connections must not be disconnected
under load. Plugging and unplugging when live is
permitted.

Each time the connector is used, it should previously

be inspected for external defects (particularly in the
insulation). If there are any doubts as to its safety, a
specialist must be consulted or the connector must
be replaced.

The plug connectors in the housing are protected

from water in accordance with the IP protection
class stated for the relevant product.

Unmated plug connectors must be protected from

moisture and dirt. The male and female parts must
not be plugged together when soiled.

Encontrará más detalles técnicos en el catálogo del

producto.

For further technical data please see the product

catalogue.

Explicación de los símbolos Explanation of the symbols

Advertencia de voltajes peligrosos

Advertencia de área de peligro Warning of a hazard area

Sugerencia o consejo útil Useful hint or tip

2 / 16 www.multi-contact.com

Warning of dangerous voltages

Advanced Contact Technology

Contactos eléctricos muy próximos a conectores para
líquidos y gases

Los contactos eléctricos defectuosos o conectores con pérdi­das de gas o líquido pueden ser un peligro para la seguridad del
personal y del entorno y también afectar el correcto funciona-

miento del sistema. Es responsabilidad del usuario nal asegu­rar que el funcionamiento correcto y seguro de la aplicación -

nal esté garantizado� El resultado de un análisis de riesgo pone

como requisito que el usuario nal de los conectores CombiTac

asegure lo siguiente:

■

Todos los estándares y regulaciones nacionales e internacio-

nales relevantes deben ser cumplidos en la aplicación nal.

■

Deben aplicarse técnicas probadas en la práctica y, de ser
necesario, debe realizarse una evaluación del riesgo para

identicar y reducir los riesgos.

■

Está prohibido el uso de líquidos o gases inamables o ex-

plosivos�

■

Para líquidos sólo se permite usar acoplamientos CT-…SCT

con sistemas de bloqueo en las caras macho y hembra�

■

Se requiere de desconexión automática del suministro de
energía en caso de contacto indirecto, sobrecarga o cortocir-

cuito, conforme a IEC 60364-4-41.

■

Si la tensión es superior a 33V CA o 70V CC, todas las par­tes conductoras accesibles simultáneamente por las que
no circule corriente en funcionamiento normal deben estar

conectadas al conductor protector (conexión equipotencial
conforme a IEC 60364-4-41).

■

Si la tensión es superior a los 33V CA o 70V CC, todos los
circuitos eléctricos tienen que estar protegidos por un dis-

positivo de protección operado por corriente residual (RCD)

con una corriente residual nominal que no exceda los 30mA,

conforme a IEC 60364-4-41.

■

No se permite la conexión o la desconexión con carga o ten-

sión (conector sin capacidad de corte conforme a IEC 61984).

■

En instalaciones con sujeción permanente los contactos elé­ctricos deben ser ubicados encima de acoplamientos para
líquidos�

■

En aplicaciones con carcasa CombiTac, la carcasa debe es­tar conectada al conductor de protección conforme a IEC

60364-4-41.

■

La máxima tensión nominal entre una fase y el conductor
neutro es 600V CA/CC�

■

Los acoplamientos para líquidos deben ser reemplazados si
se detecta una fuga�

Ubique los contactos eléctricos encima de los acopla­mientos para líquidos:

Electrical contacts in close proximity to connectors for
liquids and gases

Defect electrical contacts or connectors which leak gas or liq­uids can be a safety hazard to personnel and the environment
as well as affecting the proper function of the system� It is the
responsibility of the end user to ensure that both safety and
proper function in the end use is guaranteed� The result of a
risk analysis requires that the end user of CombiTac connectors
must ensure the following:

■

All relevant national and international standards and regula­tions must be complied with in the end use�

■

Field-tested techniques must be applied and if necessary a

risk assessment must be carried out in order to identify and
reduce the risks�

■

The use of ammable or explosive liquids or gases is prohib-

ited�

■

Exclusively CT-…SCT couplings with both male and female

sided locking systems are permitted to be used for liquids�

■

Automatic disconnection of power supply in the event of in­direct contact, overload or short circuit is required according

to IEC 60364-4-41.

■

If the voltage is higher than AC 33V or DC 70V all simultane­ously accessible conductive parts, which do not carry current
during normal operation, must be connected to the protec-

tive conductor (protective equipotential bonding according
to IEC 60364-4-41).

■

If the voltage is higher than AC 33V or DC 70V all electric

circuits have to be protected by a residual-current-operated
protective device (RCD) with a rated residual-operating-cur­rent not exceeding 30mA according to IEC 60364-4-41.

■

Connecting or disconnecting under load or live is not al-

lowed (Connector without breaking capacity according to
IEC 61984).

■

On permanently xed installations electrical contacts have to

be placed above liquid couplings�

■

In CombiTac housing applications the housing has to
be connected to the protective conductor according to

IEC 60364-4-41.

■

The maximum rated voltage phase to neutral conductor is
AC/DC 600V�

■

The uid couplings must be replaced if a leak is detected.

Locate the electrical contacts above the liquid
couplings:

tensión.

Do not disconnect or connect under load or liveNo desconectar ni conectar en presencia de corriente o

www.multi-contact.com 3 / 16

Advanced Contact Technology

Aspectos de seguridad para conectores
CombiTac

Acoplado o desacoplado cuando CombiTac está aislado
de la alimentación

I = 0A

U = 0V

Acoplado o desacoplado cuando está conectado a la
red pero descargado

Con pared de
protección

With protection wall

I = 0A

U = > 0V

Importante

Cuando está desconectado, el conector hembra cuenta
con una protección anticontacto IP2X de acuerdo con IEC

60529 (seguridad para los dedos). Consulte la sección UL
(Underwriters Laboratories) UL 1977, página 96 (catálogo
CombiTacline).

Safety situation for CombiTac connectors

Engaged or disengaged when CombiTac is isolated
from supply

OK

Engaged or disengaged when live and under no load

OK

Attention

When disengaged the female part is touch protected, i�e�

has IP2X protection according to IEC 60529 (Test nger).
See also page 96 (Catalogue CombiTacline) section Un-

derwriters Laboratories UL 1977�

Acoplado o desacoplado cuando está conectado a la
red y cargado.

Engaged or disengaged when live and under load

NO

Con o sin pared de
protección

With or withtout
protection wall

I = > 0A

U = > 0V

Versión con panel instalado Panel mounted version

El revestimiento del equipo garantiza la protección ante
descargas eléctricas� Este revestimiento lo ha de instalar el

usuario nal.

The protection against electric shock is provided by the
enclosure of the equipment in which it is installed� This is
provided by the CombiTac end user�

4 / 16 www.multi-contact.com

Advanced Contact Technology

Herramientas necesarias Tools required

(ill. 1)

Descripción
Description

Llave dinamométrica para
tornillos de cabeza hexago

Torque wrench for hex�
socket head screw

1

Inserto para tornillos con
cabeza estrella

Insert for cross recessed
screws

(ill. 2)

Descripción
Description

Herramienta especial

CT-K-WZ 33.3040

Special tool

CT-K-WZ 33.3040

Aplicación
Used for

Viti a croce per telaio di
supporto

Cross recessed screws for
supporting rail

Par
Tightening torque

0,5Nm

Aplicación
Used for

Para la fácil inserción de los contactos en los soportes de
contactos� Fijación ajustable de las unidades del CombiTac

para los tamaños de marcos 18 - 120mm. Puede ser jado

en la mesa mediante una pinza de amarre o mediante

tornillos. Con supercie antideslizante en la parte posterior.

For easy inserting the contacts into the contact carrier�

Adjustable xing of the CombiTac units for frame sizes
from 18mm – 120mm. Can be xed on the table with a bar

clamp or screws� With anti slide surface on the backside�

Orientación de los soportes

2

de contactos

(ill. 3)

La conexión por enchufe se hace por
la cara que tiene grabada la marca

MC. Los porta-contactos, distintos los
machos de las hembras (CT-E-26/B y
CT-E1-26/S), se distinguen por llevar

marcada su cara de conexión con una

“B” (hembra) o una “S” (macho). Los
porta-contactos CT-E-3-POF/S y
CT-E-3-POF/B llevan por la parte de
enchufe la marca “POF-S” (macho) y
“POF-B” (hembra). CT-E-2TH+PE/S y
CT-E-2TH+PE/B están marcados en
el lado de la conexión con “TH-S”
(para los machos) y “TH-B” (para las

Orientation of the contact
carriers

(ill. 3)

The mating side is the side with the
MC logo�
The contact carriers that are not iden­tical for male and female contacts

(such as CT-E1-26/B and CT-E1-26/S)

are marked on the connection side

with “B” (for sockets) and “S” (for
pins). CT-E-3POF/S and CT-E-3POF/B

are marked on the connection side

with “POF/S” (for pins) and “POF/B”
(for sockets). CT-E-2TH+PE/S and
CT-E-2TH+PE/B are marked on the
connection side with “TH-S” (for pins)
and “TH-B” (for sockets).

hembras).

* Todas las marcas MC deben verse en una misma cara
* All MC-Logos must be located on the same side.

Vista por la cara de conexiones macho
Female connecting face

www.multi-contact.com 5 / 16

Vista por la cara de conexiones hembra
Male connecting face

3

Advanced Contact Technology

Montaje de los soportes de
los contactos

4

Partes individuales: Individual parts

(ill. 4)

Carril de soporte e viti con testa a
croce

5

(ill. 5)

Terminación para caja DIN macho

6

(ill. 6)

Termincación para caja DIN hembra

7

(ill. 7)

Terminación para Rack macho

8

(ill. 8)

Terminación para Rack hembra

Assembly of the contact
carrier

(ill. 4)

Supporting rail with cross recessed
screws

(ill. 5)

End piece for DIN housings, pins

(ill. 6)

End piece for DIN housings, sockets

(ill. 7)

End piece for panel mounting, pins

(ill. 8)

End piece for panel mounting, sockets

(ill. 9)

Colocar los soportes de los contactos
en el orden deseado sobre el carril
soporte� El logo MC de la tapa lateral
orientado hacia arriba�

9

(ill. 10)

Colocar el segundo carril soporte�

10

(ill. 11)

Fijar ambas terminaciones para las
cajas macho mediante 8 tornillos� Par
de apriete 0,5Nm�

11

(ill. 9)

Clamp on all the contact carriers in
the desired sequence on a support­ing rail� The MC logo must be upside
down on the plug side of the rails�

(ill. 10)

Clamp on the second rail

(ill. 11)

Attach both end pieces for pin carriers
with 8 cross recessed screws�
Tightening torque 0,5Nm�

6 / 16 www.multi-contact.com

Advanced Contact Technology

(ill. 12)

Fijar ambas terminaciones para las
cajas hembras mediante 8 tornillos�
Par de apriete 0,5Nm�

12

~3,9

Instalando el compensador Installing the compensator

Para uso en combinación con

~0,9

Compensador

Compensator

CT-E0,6

Atención

Por favor, observe la asimetría del

compensador. (ill. 13)

(ill. 12)

Attach both end pieces for socket
carriers with 8 screws�
Tightening torque 0,5Nm�

For use in combination with
CT-E0,6

Attention

Please observe the asymmetry of

the compensator (ill. 13)

a)

Compensador
Compensator

b)

13

(ill. 4)

Cuando monte el Módulo CombiTac
los compensadores deben estar posi­cionados directamente adyacentes a

una pieza nal.
Los 4 tornillos de esta pieza nal a),
se deben ajustar primero, seguida­mente, los otros 4 tornillos b) en la
pieza nal del lado opuesto.

(ill. 14)

When assembling the CombiTac
Module the compensators must be
positioned directly adjacent to an end

piece. The 4 screws a) on this end
piece must be tightened rst, followed
by the 4 screws b) on the opposite

end piece�

14

www.multi-contact.com 7 / 16

Advanced Contact Technology

Plano de taladro para supercie DIN

con soporte protector CT-AG...:
Drilling plan for surface mount
housing CT-AG...:

C3

C2

C1

C5

C4

Plano de taladro para barra DIN con
soporte protector CT-SG...:
Drilling plan for pedestal mount
housing CT-SG...:

C7

C6

C8

15a

15b

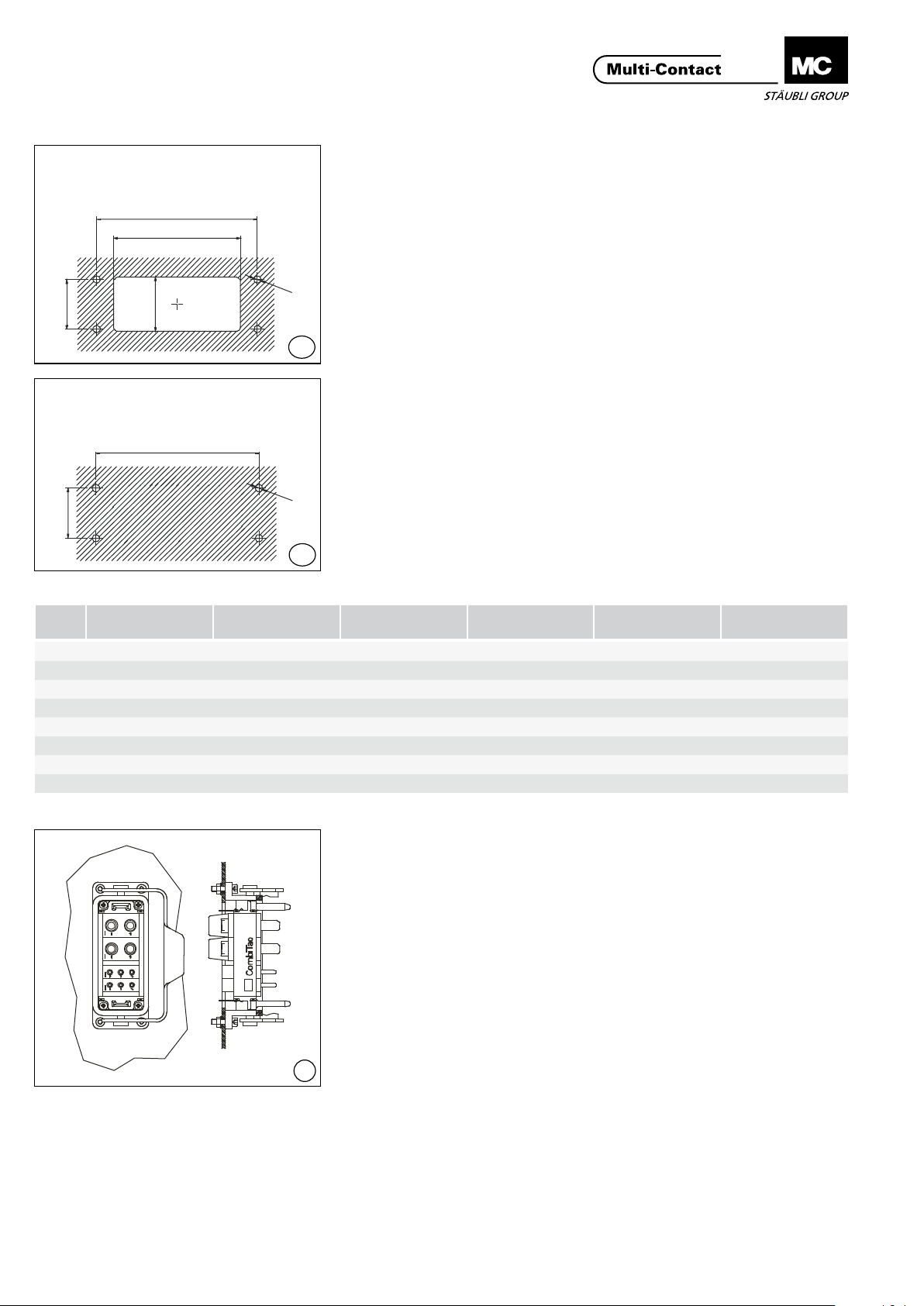

Montaje de la caja Housing assembly

Montaje empotrado de la base­soporte DIN en panel

(ill. 15a y 15b)

Dimensiones de corte para la esco­tadura en el panel según tabla que

sigue� Tamaño de 1 a 6�

Dimensiones de corte Cut-out dimensions

Fixing of surface mounting
housing

(ill. 15a and 15b)

Cutout dimensions according to table
below for housing sizes 1 to 6�

Tamaño 1

Size 1

Tamaño 2

Size 2

Tamaño 3

Size 3

Tamaño 4

Size 4

Tamaño 5

Size 5

Tamaño 6

Size 6

C1 52 65 86 112 82 117
C2 70 83 103 130 110 148
C3 32 32 32 32 65 70
C4 36 36 36 36 71 81
C5 M4 / Ø4,5 M4 / Ø4,5 M4 / Ø4,5 M4 / Ø4,5 M5 / Ø5,5 M6 / Ø6,5
C6 70 82 105 132 112 111
C7 45 45 45 45 67 106
C8 M5 / Ø5,5 M5 / Ø5,5 M5 / Ø5,5 M5 / Ø5,5 M5 / Ø5,5 M6 / Ø6,5

(ill. 16)
Accessorios de montaje

1)

La longitud del tornillo depende del
grosor del panel

1)

no es de nuestro suministro

MC

(ill. 16)
Securing material

1)

Screws length depends of the panel
thickness�

1)

not included

16

8 / 16 www.multi-contact.com

Advanced Contact Technology

Tab. 2

Caja
Housing

Tamaño
Size

1 4 M4 M4 M4 3Nm
2 4 M4 M4 M4 3Nm
3 4 M4 M4 M4 3Nm
4 4 M4 M4 M4 3Nm
5 4 M5 M5 M5 5Nm
6 4 M6 M6 M6 9Nm

Par de apriete: 1Nm
Tightening torque: 1Nm

Viti

Screws

Cantidad

Pieces

DIN912 DIN934 DIN125A 1)

Tornillo de cabeza hex.

Hex. socket head screws

Montaje de los contactos en
la base soporte DIN

(ill. 17)

Se determinará la longitud de pelado

L según sea preciso en cada caso. Ver

el montaje de cables y contactos, v�

MA213-01. Los conectores a em­potrar se jarán mediante 4 tornillos

alomados con arandela incorporada
M3x10 o con el juego de tornillos de

codicación.

Nota:

Antes de usar, lubrique una vez
con aceita de máquina los rodillos de
la caja, el sisteme de bloqueo, para
aplicaciones que lleguen hasta 5000
operaciones de apertura y cierre.

L

Vericación del montaje Checking of assembly

Tuercas

Nuts

Arondelas

Washers

Anzugsdrehmoment

Tightening torque

Installing contacts in surface
mount housing

(ill. 17)

Dimension L must be adapted from
case to case� For cable preparation

and cable assembly see MA213-01.

Fixation of plug connector with 4
screws M3x10 or, if a coding is used,
with coding pins�

Note:

Lubricate the housing rollers, axles
and lever stops with machine oil
once in the new condition for appli­cations up to 5000 opening / closing
operations.

Después del montaje la fuerza de trac­ción de los conductores conectados
no debe tirar de los contactos�

Accesorios de montaje:

4 tornillos alomados con arandela
incorporada M3x10 (DIN 7985 Z4)
N° de código: 33�5623

17

After assembly, no pulling forces must
act upon the contacts via the assem­bled leads�

Securing material:

4 screws M3x10 (DIN 7985 Z4)

Order No� 33�5623

www.multi-contact.com 9 / 16

Advanced Contact Technology

Par de apriete: 1Nm
Tightening torque: 1Nm

El prensaestopas para
cables no es de nues­tro suministro

Cable gland is not
delivered

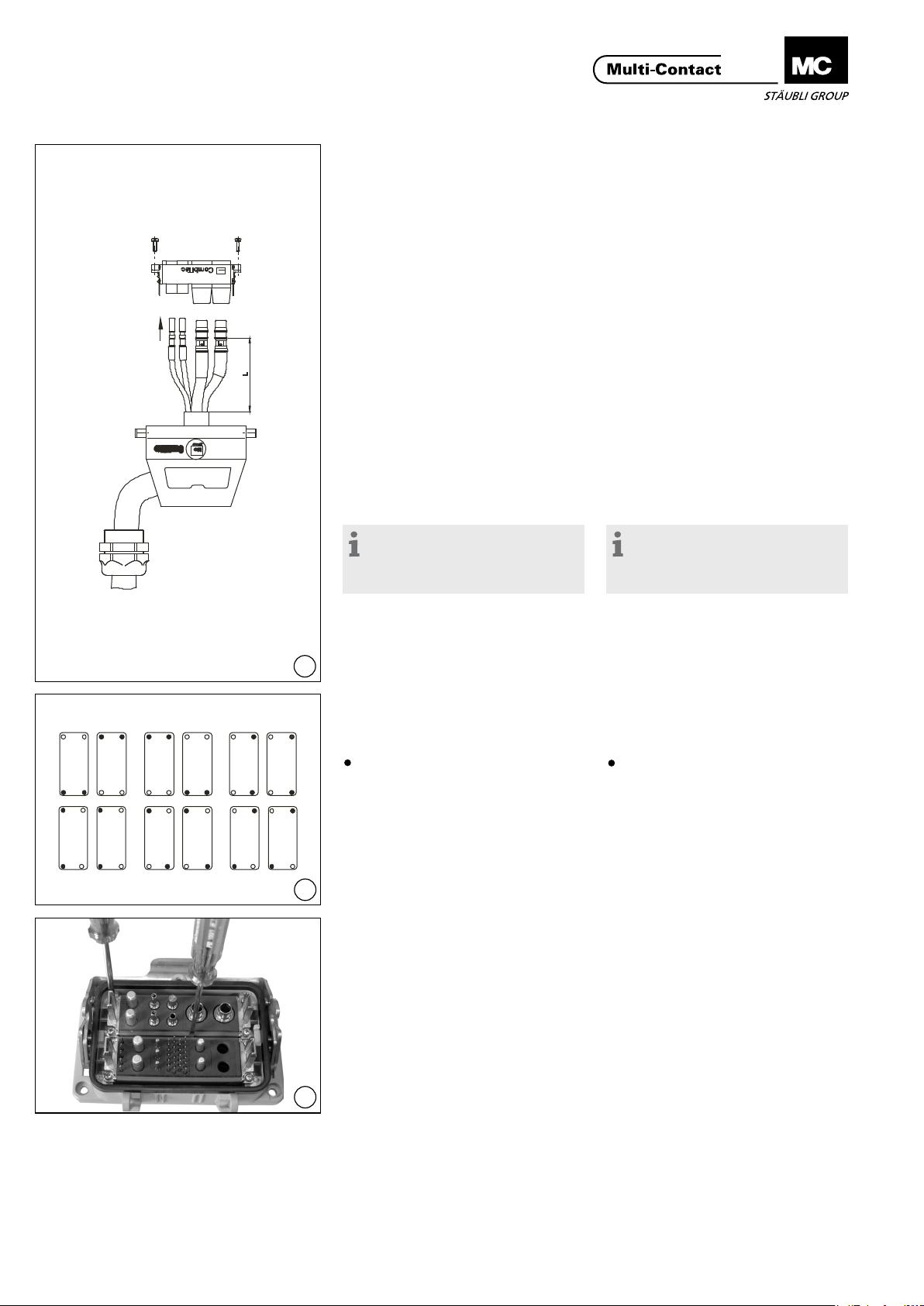

Montaje de los contactos en
la caja DIN

(ill. 18)

Se determinará la longitud de pelado

L según sea preciso en cada caso. Ver

el montaje de cables y contactos v�

MA213-01. Los conectores a em­potrar se jarán mediante 4 tornillos

alomados con arandela incorporada
M3x10 o con el juego de tornillos de

codicación. (Para las variantes de
codicación, ver ill. 19). Apretar el

prensaestopas con cuidado de no for­zar ninguno de los contactos unidos a
los cables de conexión�

Accessorios de montaje:

4 tornillos alomados con arandela

incorporada M3x10 (DIN 7985 Z4)

N° de código 33�5623

1)

incluido en la entrega

Nota:
Par de apriete del prensaestopas:

M32 = 10Nm
M40 + M50 = 13.5Nm

1)

Contact assembly in coupler
hood

(ill. 18)

Dimension L must be adapted from
case to case� Cable preparation and

cable assembly see MA213-01.

Fixation of plug connector with 4
screws M3x10, or with the coding

screw set if coding is used. (Coding
variations, see ill. 19).

Tighten cable gland and make sure
that no pulling forces are exerted on
the contacts via the assembled leads�

Securing material:

4 screws M3x10 (DIN 7985 Z4)

Order No� 33�5623

1)

Included in delivery

Note:
Cable glands tightening torque:

M32 = 10Nm
M40 + M50 = 13.5Nm

1)

C1 C2 C 3

B1

S 1

B4

S 4

B2

S 2

B5

S 5

C4 C5 C6

18

(ill. 19)

Variaciones de codicación

S = lado del enchufe
B = la del zócalo

B3

S 3

B6

S 6

= tornillo de codicación

19

(ill. 20)

Para los tamaños de cajas de 5 y 6
debe haber una separación uniforme�
Separe las partes con el destornillador
antes de apretar los tornillos�

(ill. 19)
Coding variations

S = Plug side
B = Socket side
= Coding pin

(ill. 20)

With the housing sizes 5 and 6 an uni­form spacing between the CombiTac
modules must be observed�
Spread the CombiTac units with a
screwdriver before tightening the
screws�

20

10 / 16 www.multi-contact.com

Advanced Contact Technology

L

2

L

1

39

= =

R 5

Ø

4, 2

L1 = L + 22mm
L2 = L + 33mm

Tolerancias dimensionales: ± 0,1mm
Dimensional tolerances: ± 0,1mm

*

C ombiTac

MC

*

Par de apriete 2Nm

*

Tightening torque 2Nm

Recomendación:

Fijar con un adhesivo anaeróbico de

resistencia media para la jación de

tornillos�

Recommandation:

Secure with medium strength anaerobic
screw retention glue�

*

MC

C ombiTac

Montaje empotrado de los
conectores en un panel

(ill. 21)

Las dimensiones de las escotaduras y
de los diámetros de los taladros tienen
una tolerancia de 2mm em ambos
sentidos de los ejes X e Y, permitien-

Fixing the connectors on
supports

(ill. 21)

The recess and borehole diameters
are such that the connecting elements
can absorb positioning errors of 2mm

in the x and y directions�
do ese pequeño desplazamiento al
conector durante su montaje�

Nota:
Longitud mínima L = 18mm. Si se

requiere rellene con espaciadores.

Cálculo de las cotas L Calculation of dimension L

21

Tipo
Type

CT-E8-2 x 18mm =
CT-E8/6-1 x 16mm =
CT-E8/6-PE x 16mm =
CT-E6-2 x 16mm =
CT-E3-3 x 10mm =
CT-E3/PCB x 10mm =
CT-E3-2+PE x 10mm =
CT-E1,5-5 x 6mm =
CT-E1-26/B, CT-E1-26/S x 18mm =
CT-E1-15/B, CT-E1-15/S x 20mm =
CT-E1-6 x 4mm =
CT-E-3POF/B, CT-E-3POF/S x 6mm =
CT-E-2TH+PE/B, CT-E-2TH+PE/S x 6mm =
CT-E8-4/B, CT-E8-4/S x 30mm =
CT-E-UCT06-1 x 18mm =
CT-E-UCT06-2 x 28mm =
CT-E-UCT06-4 x 42mm =
CT-E-UCT08-1 x 22mm =
CT-E-UCT08-2 x 42mm =
CT-E12-1/... x 30mm =
CT-E3-1/HV-... x 18mm =
CT-E3-2/HV-... x 18mm =
CT-E-4GOF x 6mm =

Porta contactos

Contact carriers

CT-E0,6-20/... x 5,05mm =
CT-DIP1 x 1mm =
CT-DIP2 x 2mm =
CT-DIP3 x 3mm =
CT-DIP4 x 4mm =

Separadores

Spacers

CT-DIP4/2 x 4mm =

Suma de las anchuras (min. 18mm)

Sum of the widths (min. 18mm)

Cantidad
Number

Note:
Minimal length L = 18mm. If

required ll up with spacers.

Anchura
Width

L =

(ill. 22)

*

Accessorios de montaje:

• 2 tornillos hexagonales M4x16

1)

(DIN 912), (longitud de los tornil-

22

los para espesor de placa 2-5mm)

• 2 tuercas hexagonales

M4 (DIN 934)

(ill. 22)

Securing material:

1)

• 2 screws M4x16 (DIN 912),
(Screw length for panel thickness
2-5mm)

• 2 nuts M4 (DIN 934)

• 2 washers M4 (DIN 125A)

• 2 arandelas M4 (DIN 125A)

1)

no es de nuestro suministro

www.multi-contact.com 11 / 16

1)

not included

Advanced Contact Technology

Fijación de los conectores
MC-CombiTac en paneles

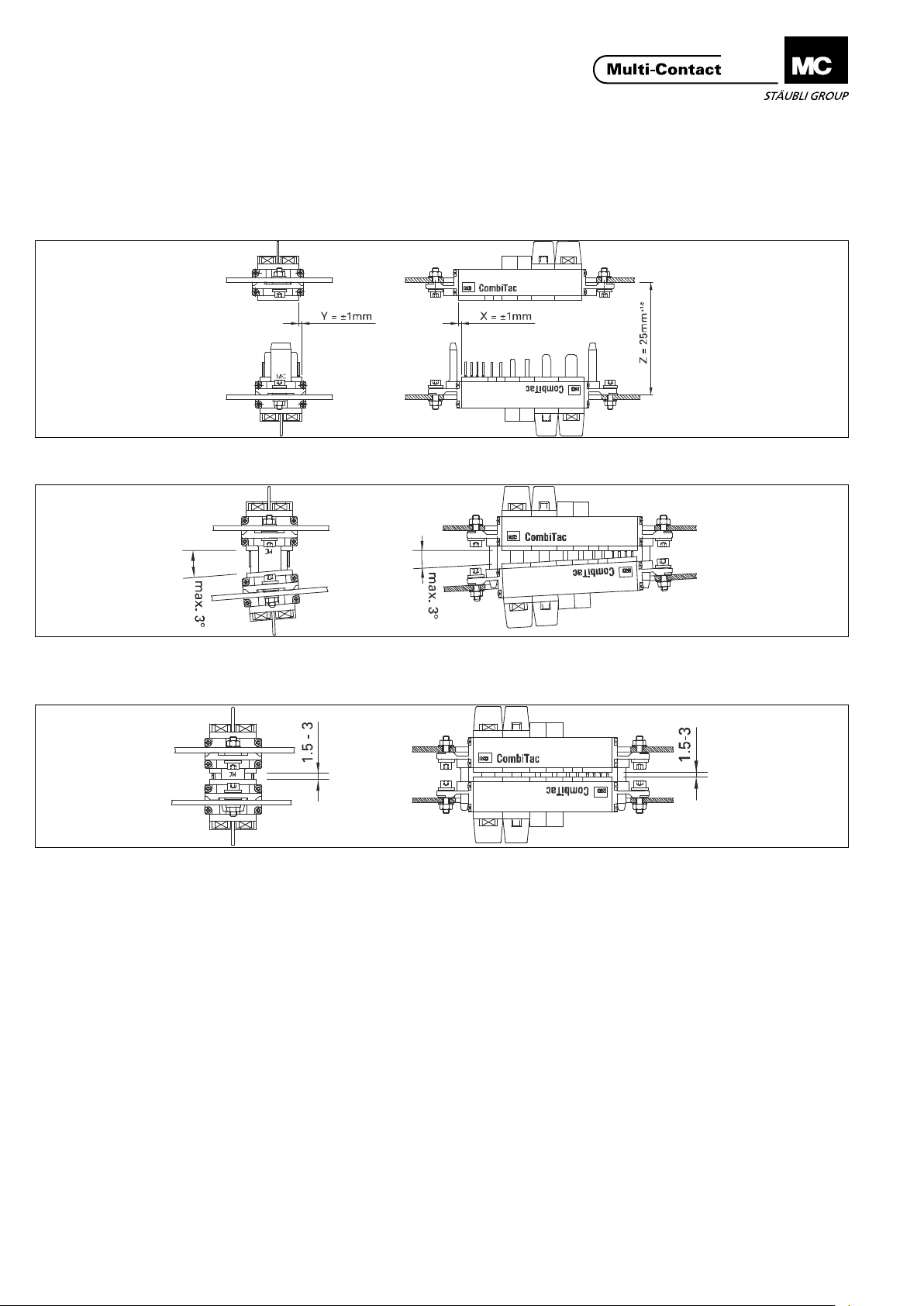

a) Tolerancia máxima permitida en el

montaje

b) Tolerancia máxima permitida duran-

te la fase de conexión

Securing MC CombiTac con­nectors on panels

a) Max. permissible mounting offset

b) Maximum permissible mounting

offset in the connecting phase

c) Máxima distancia permitida entre

los porta-conectores en posición

acoplada

Conectores con fuerza de acopla­miento no controlada y posición

nal indenida

Es necesario evitar transmitir fuerzas
de acoplamiento no controladas a los
conectores o las columnas de guia­do� Para esos casos el cliente debe

montar un preguiado (ejemplo con
columnas mecánicamente robustas).

No respetar estas recomendacio­nes puede entrañar un deterioro del
conector�

1)

- con contactos eléctricos max. 3mm

- La máxima distancia para los portadores de

contactos POF coaxial o termopares debe ser
1,5mm

- Para POF/SL la distancia máxima debe ser

7,5mm

c) Max.permissible distance between

the contact carriers when mated

Plug connections with uncont­rolled coupling force and unde­ned end position

Uncontrolled coupling forces may
on no account be applied to the plug
connectors, frames or guide pins�
For these cases the customer must

provide a polmating guide (e.g. with
mechanically robust pins).

Failure to observe these recommenda­tions can result in damage to the plug
connection�

1)

- With electrical contacts max. 3mm

- For POF-, Coaxial- or thermocouple contact

carriers the max� distance should be 1,5mm

- For POF/SL the max. distance should be

7,5mm

12 / 16 www.multi-contact.com

Advanced Contact Technology

Control nal Final check

Antes de la primera puesta en

marcha, es preciso vericar los puntos

siguientes:

(ill. A)

Comprobar que en las caras de cone­xión no existen distancias cortas de
posible descarga ni líneas de fuga de

aire entre las piezas sin aislar (termina-

A

les, cables desnudos, etc.).

(ill. B)

Vericar la posición de los contactos

de acuerdo con el esquema confron­tando machos y hembras�

B

(ill. C)

Comprobar la codicación, cuando

ésta sea utilizado�

Before bringing into service for the

rst time, the following points must

be checked:

(ill. A)

Check plugging sides for clearance
and creepage distances between bare

metal parts (cable lugs, bare wires
etc.). Cables must be reliefed against

strain�

(ill. B)

Compare the pole arrangement on the
socket side with that on the pin side�

(ill. C)

Check coding (if applicable).

C

(ill. D)

Los contactos hembra y macho
deverían poder desplazarse de su

posición en el sentido x e y (± 1 mm)

sin apreciar resistencia�

D

(ill. E)

Comprobar la posición correcta de las
espigas de centrado en corresponden­cia con los casquillos de centrado�

Después del montaje la fuerza de trac­ción de los conductores conectados
no debe tirar de los contactos�

E

(ill. D)

It should be possible to move the
socket and pin elements in x and y di-

rection by ± 1mm without resistance.

(ill. E)

Position of the centring pins in relation
to the centring guide�

After assembly, no pulling forces must
act upon the contacts via the assem­bled leads�

www.multi-contact.com 13 / 16

Advanced Contact Technology

Ciclos de conexión Mating cycles

Aire comprimido y refrigerantes Compressed air and coolant units

Nota:
Intérvalo de lubricación cada

20.000 ciclos de conexión

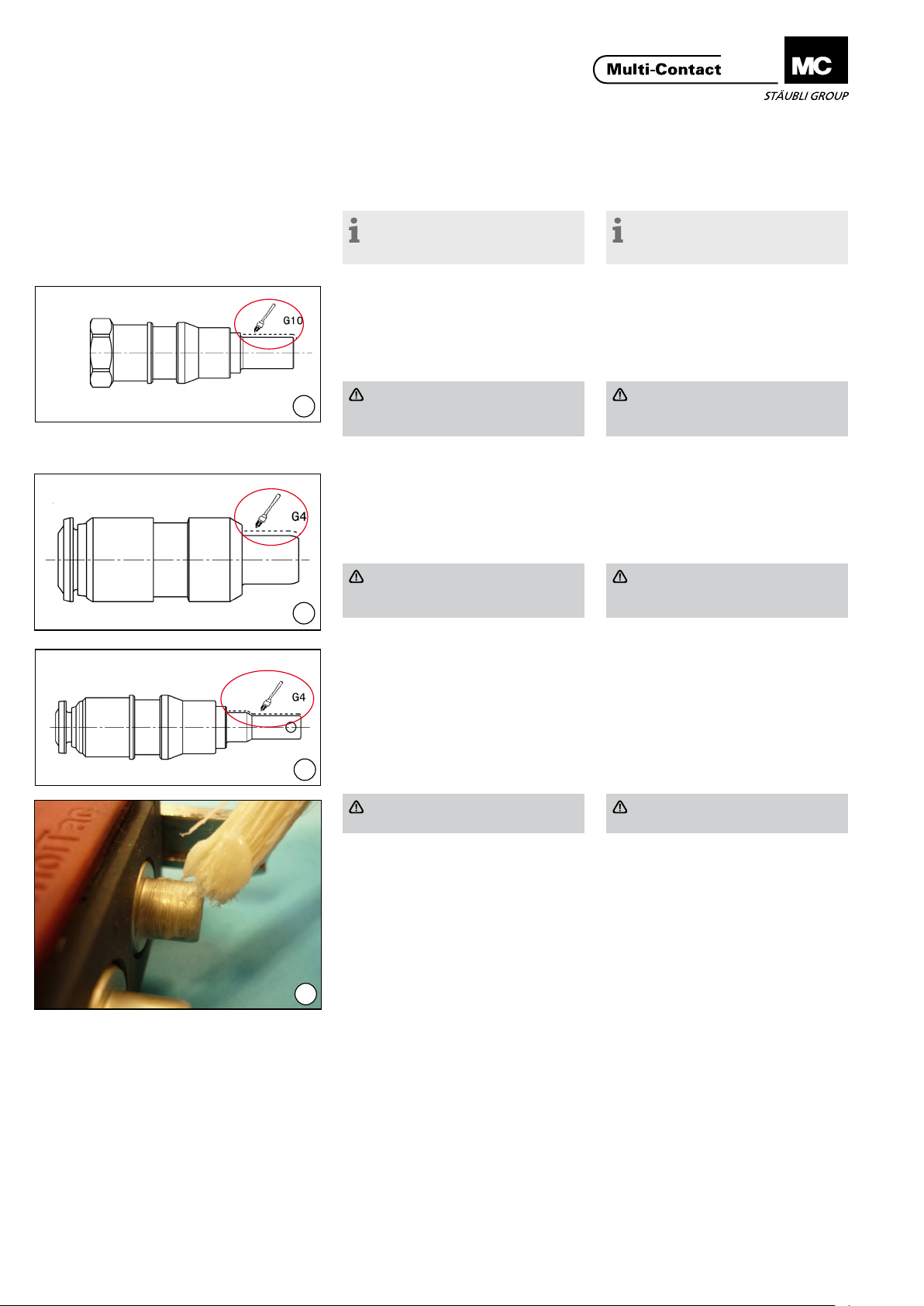

(ill. 23)

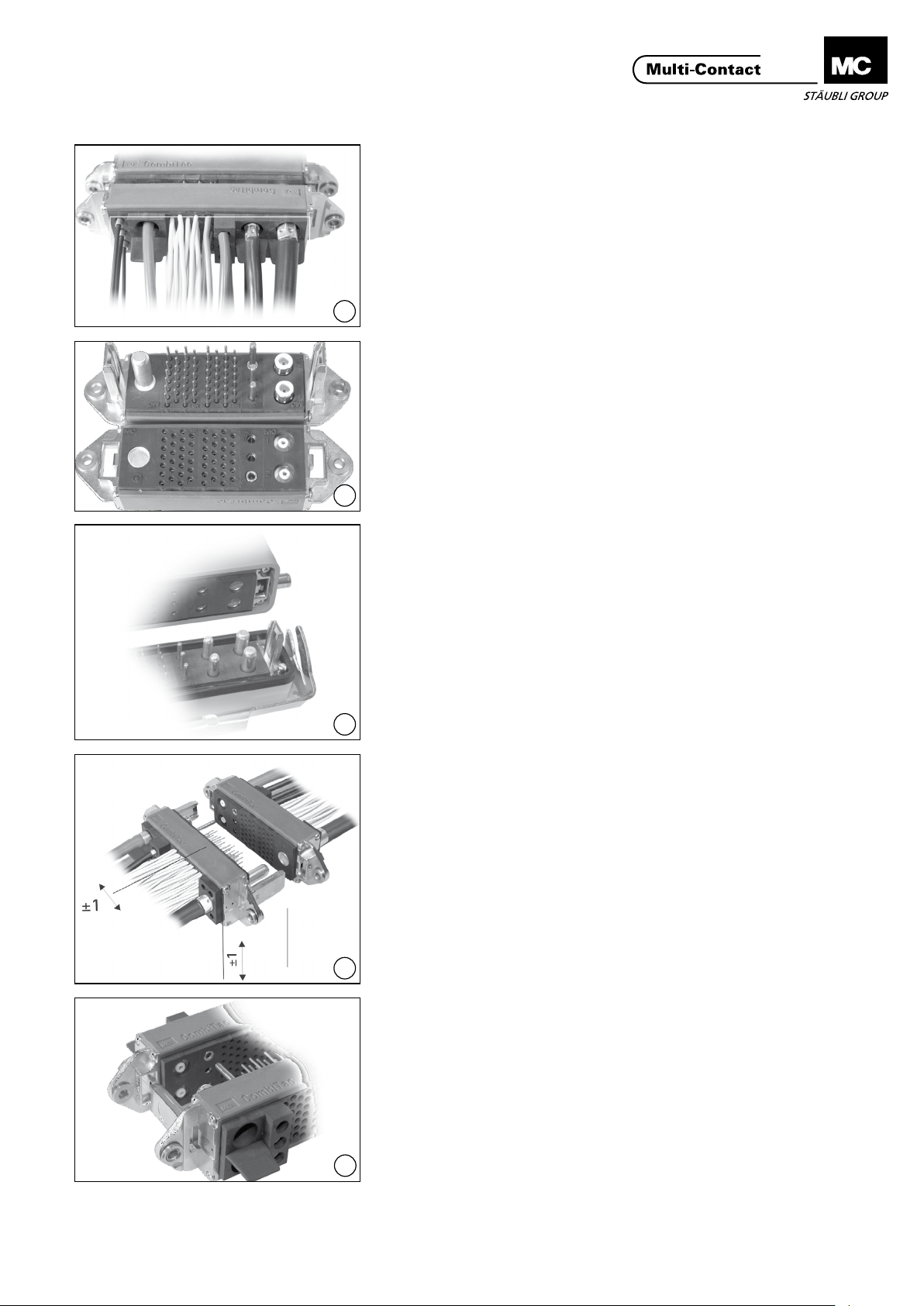

Para CT-...SCTXX

Grasa Staubli G10, 50gr�

Referencia 70790053

23

Atención

iLubricar solo la área roja como
se muestra en la ill� 23!

(ill. 24 + 25)
para CT-...UCTXX und CT-...RCTXX

Grasa Staubli G4, 100gr�

Referencia 70790054

Atención

iLubricar sola la área roja como

24

se muestra en las ill.24 + 25!

Note:
Lubrication interval every 20‘000

mating cycles.

(ill. 23)
for CT-...SCTXX

Grease Staubli G10, 50gr�
Order No� 70790053

Attention

Lubricate only the red area as
showed in ill� 23!

(ill. 24 + 25)
for CT-...UCTXX and CT-...RCTXX

Grease Staubli G4, 100gr�
Order No� 70790054

Attention

Lubricate only the red area as

showed in ill. 24+25!

25

26

Importante

iLubricar en abundancia! (ill. 26)

Important

Lubricate plenty! (ill. 26)

14 / 16 www.multi-contact.com

Advanced Contact Technology

Unidad de termopar Thermocouple Unit

para tipos:
T: Cobre + Constantán

J: Hierro + Constantán

Nota de mantenimiento:

Todos los 10.000 ciclos: limpiar los
contactos aire comprimido limpio.
Después de 50.000 ciclos: limpiar lso
contactos con alcohol (p.e. alcohol
metilado) con un bastoncillo de
algodón.

para tipos:
E: Chromel + Constantán

K: Chromel + Alumel
N: Nicrosil + Nisil

Nota de mantenimiento:

Todos los 50.000 ciclos: limpiar los
contactos aire comprimido limpio.
Después de 100.000 ciclos: limpi­ar lso contactos con alcohol (p.e.
alcohol metilado) con un bastoncillo
de algodón.

for Types:
T: Copper + Constantan

J: Iron + Constantan

Maintenance note:

All 10‘000 cycles: clean the con­tacts with clean compressed air.
After 50‘000 cycles: clean the con­tacts with alcohol (eg. methylated
spirit) with a cotton swab.

for Types:
E: Chromel + Constantan

K: Chromel + Alumel
N: Nicrosil + Nisil

Maintenance note:

All 50‘000 cycles: clean the con­tacts with clean compressed air.
After 100‘000 cycles: clean the
contacts with alcohol (eg. methylated
spirit) with a cotton swab.

www.multi-contact.com 15 / 16

Advanced Contact Technology

Notas / Notes:

Fabricante/Producer:
Multi-Contact AG

Stockbrunnenrain 8
CH – 4123 Allschwil
Tel. [phone]
Fax [phone]
mail [e-mail]

www.multi-contact.com

© by Multi-Contact AG, Switzerland – MA213 – 04.2015, Index h, Global Communications – Sujeto a modicaciones / Subject to alterations
