Straight Shaft Trimmer

OPERATOR'S MANUAL

SS725r

THANK YOU

Thank you for buying this quality product. This modern outdoor power tool will provide many hours of useful service. You will find it to be a great labor-saving device. This operator’s manual provides you with easyto-understand operating instructions. Read the whole manual and follow all the instructions to keep your new outdoor power tool in top operating condition.

PRODUCT REFERENCES, ILLUSTRATIONS AND SPECIFICATIONS

All information, illustrations and specifications in this manual are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without notice.

TrimmerPlus® is a registered trademark of MTD SOUTHWEST INC

SpeedSpool

is a registered trademark of MTD

SOUTHWEST INC

SERVICE INFORMATION

Service on this unit both within and after the warranty period should be performed only by an authorized and approved service dealer. Dial:

• 1-800-345-8746 in the United States Or

• 1-800-668-1238 in Canada to obtain the listing of the authorized service dealer nearest you.

DO NOT RETURN THE UNIT TO THE RETAILER. NOTE: PROOF OF PURCHASE WILL BE

REQUIRED FOR WARRANTY SERVICE.

THIS PRODUCT IS COVERED BY ONE OR MORE US PATENTS. OTHER PATENTS PENDING.

INTRODUCTION TABLE OF CONTENTS

I. Rules for Safe Operation . . . . . . . . . . . . . . . . . . 3-6

A. Important Safety Information . . . . . . . . . . . . 3-4

B. Safety and International Symbols . . . . . . . . . 5

C. Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . 6

II. Operating Instructions . . . . . . . . . . . . . . . . . . . . 7-9

A. Assembling the coupler . . . . . . . . . . . . . . . . 7

B. Holding the Trimmer . . . . . . . . . . . . . . . . . . . 8

C. Adjusting Trimming Line Length . . . . . . . . . . 8

D. Tips for Best Trimming Results . . . . . . . . . . 8

E. Decorative Trimming . . . . . . . . . . . . . . . . . . . 9

III. Maintenance and Repair Instructions . . . . . . . . 10-12

A. Line Installation for the SpeedSpool® . . . . . 10

B. Installing a Prewound Reel . . . . . . . . . . . . . . 11

C. Cleaning the SpeedSpool® . . . . . . . . . . . . . 12

D. SpeedSpool® Replacement Parts . . . . . . . . 12

E. Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

F. Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

G. Transporting . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

IV. Troubleshooting Chart . . . . . . . . . . . . . . . . . . . 13

V. Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . 14

VI. Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

CONTENTS OF CARTON

This unit should consist of the following:

• SS725r Straight Shaft Trimmer

• Hanger

• Operator's Manual

• Product Registration Card

NOTE: This product has been rated for use on both gas

and electric powerheads.

Read the Operator’s Manual(s) and follow all warnings and safety instructions. Failure to do so can result in serious injury to the operator and/or bystanders.

WARNING!

RULES FOR SAFE OPERATION

The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols, and their explanations, deserve your careful attention and understanding. The safety warnings do not, by themselves, eliminate any danger. The instructions or warnings they give are not substitutes for proper accident prevention measures.

SYMBOL MEANING

SAFETY ALERT SYMBOL: Indicates

danger, warning, or caution. Attention is required in order to avoid serious personal injury. May be used in conjunction with other symbols or pictographs.

NOTE: Advises you of information or instructions

vital to the operation or maintenance of the equipment.

DANGER: Failure to obey a safety warning

will result in serious injury to yourself or to others. Always follow the safety precautions to reduce the risk of fire, electric shock, and personal injury.

WARNING: Failure to obey a safety

warning can result in injury to yourself and others. Always follow the safety precautions to reduce the risk of fire, electric shock, and personal injury.

CAUTION: Failure to obey a safety warning

may result in property damage or personal injury to yourself or to others. Always follow the safety precautions to reduce the risk of fire, electric shock, and personal injury.

READ ALL INSTRUCTIONS

WARNING: When using the unit, the safety

rules must be followed. For your own safety and that of bystanders, please read these instructions before operating the unit. Please keep the instructions safe for later use.

BEFORE OPERATING

• Carefully read and understand the operator's manual of the unit that powers this attachment.

• Read this operating instruction manual carefully. Be thoroughly familiar with the controls and the proper use of the equipment. Know how to stop the unit and disengage the controls quickly.

• Do not operate this unit when tired, ill, or under the influence of alcohol, drugs, or medication.

• Never allow children to operate the equipment. Never allow adults unfamiliar with the instructions to use the unit. Never allow adults to operate the equipment without proper instruction.

• All guards and safety attachments must be installed properly before operating the unit.

• Inspect the unit before use.

• Clear the area before each use. Remove all objects such as rocks, broken glass, nails, wire, or string which can be thrown or become entangled in the attachment.

• Use only 0.080 inch (2.03 mm) diameter genuine OEM replacement line. Never use metal-reinforced line, wire, or rope, etc. These can break off and become a dangerous projectile.

• This unit was not designed to be used as a brushcutter. Do not attach or operate this unit with any type of brushcutting blade or brushcutting attachment.

SAFETY WARNINGS FOR GAS POWERHEADS AND STRAIGHT SHAFT TRIMMER

WARNING: Gasoline is highly flammable, and its vapors can

explode if ignited. Take the following precautions:

• Store fuel only in containers specifically designed and approved for the storage of such materials.

• Always stop the engine and allow it to cool before filling the fuel tank. Never remove the cap of the fuel tank, or add fuel, when the engine is hot. Never operate the unit without the fuel cap securely in place. Loosen the fuel tank cap slowly to relieve any pressure in the tank.

• Mix and add fuel in a clean, well-ventilated area outdoors where there are no sparks or flames. Slowly remove the

RULES FOR SAFE OPERATION

• IMPORTANT SAFETY INFORMATION •

fuel cap only after stopping engine. Do not smoke while fueling or mixing fuel. Wipe up any spilled fuel from the unit immediately.

• Avoid creating a source of ignition for spilled fuel. Do not start the engine until fuel vapors dissipate.

• Move the unit at least 30 feet (9.1 m) from the fueling source and site before starting the engine. Do not smoke. Keep sparks and open flames away from the area while adding fuel or operating the unit.

• Never start or run the unit inside a closed room or building. Breathing exhaust fumes can kill. Operate this unit only in a well ventilated area outdoors.

SAFETY WARNINGS FOR ELECTRIC POWER HEADS AND STRAIGHT SHAFT TRIMMER

WARNING: To reduce the risk of electrical

shock, use only extension cords approved for outdoor use, such as an extension cord of cord type SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-W or SJTOW-A. Extension cords are available from your local retailer. Use only round-jacketed extension cords approved for outdoor use.

• CORD SETS: Make sure your cord set is in good condition. When using a cord set, be sure to use a cord that is heavy enough to carry the current that your unit will draw. An undersized cord set will cause a drop in line voltage resulting in loss of power and overheating. See the operator’s manual for the unit that will power this add-on for the recommended cord size.

• Inspect all extension cords and the unit power connection periodically. Look closely for deterioration, cuts or cracks in the insulation. Also inspect the connections for damage. Replace the cords if any defects or damage appear.

• Prevent disconnection of the straight shaft trimmer powerhead from extension cord during operation by using a plug-receptacle retaining strap, connector, or by making a knot as shown below:

• Avoid dangerous environments. Never operate your unit in damp or wet conditions. Moisture is a shock hazard.

Extension

Cord

Straight Shaft Trimmer Cord

Extension

Cord

RULES FOR SAFE OPERATION

• Do not use the unit in the rain. Do not use in or around water.

• Do not handle the plug or unit with wet hands or standing on any wet surfaces.

• Do not leave the unit plugged in when not in use, changing attachments or add-ons, or while being serviced.

WHILE OPERATING

• Keep bystanders, especially children and pets, at least 50 ft (15 m) away.

• Wear safety glasses or goggles that are marked as meeting ANSI Z87.1 standards, and ear/hearing protection when operating this unit. Wear a face or dust mask if the operation is dusty.

• Wear heavy, long pants, boots, gloves and a long sleeve shirt. Do not wear loose clothing, jewelry, short pants, sandals or go barefoot. Secure hair above shoulder level.

• Use the unit only in daylight or good artificial light.

• Use the right tool. Only use this tool for the purpose intended.

• Do not force unit. It will do the job better and with less likelihood of injury at a rate for which it was designed.

• Do not overreach, take extra care when working on steep slopes or inclines. Always keep proper footing and balance.

• Always hold the unit with both hands when operating. Keep a firm grip on both the front and rear handle or grips.

• Keep hands, face, and feet at a distance from all moving parts. Do not touch or try to stop the cutting attachment when it is rotating. Do not operate without guards in place.

• Do not operate the engine faster than the speed needed to do the job. Do not run the engine at high speed when not in use.

• Always stop the engine/motor when operation is delayed or when walking from one location to another.

.• If you strike or become entangled with a foreign object,

stop the engine/motor immediately and check for damage. Have any damage repaired before attempting further operations.

• Stop the unit IMMEDIATELY if you feel excessive vibration. Vibration is a sign of trouble. Inspect thoroughly for loose nuts, bolts or damage before continuing. Repair or replace affected parts as necessary.

• Stop and switch the unit to off for maintenance, repair, or for changing add-ons or other attachments. The unit must be stopped and the cutting head no longer turning to avoid injury.

• Use only genuine MTD replacement parts and accessories for this unit. These are available from your authorized service dealer. Use of any non MTD parts or accessories could lead to serious injury to the user, or damage to the unit, and void your warranty.

MAINTENANCE AND STORAGE

• Allow the unit to cool before storing or transporting. Be sure to secure the unit while transporting.

• Store the unit in a locked up and dry or high and dry place to prevent unauthorized use or damage, out of the reach of children.

• Never douse or squirt the unit with water or any other liquid. Keep handles dry, clean and free from debris. Clean unit and labels with a damp sponge. Clean after each use.

• Keep these instructions. Refer to them often and use them to instruct other users. If you loan someone this unit, also loan them these instructions.

• Only qualified personnel should perform any repairs or maintenance procedures that are not described in this manual.

• Check shear bolts, engine mounting bolts and other bolts at frequent intervals for proper tightness to be sure the equipment is in safe working condition.

• Inside a building store the machine away from ignition sources. Allow the engine to cool before storing in any enclosure.

• Always refer to the Operator’s Manual instructions for important details if the unit is to be stored for an extended period.

• Do not attempt to repair the machine unless you have the proper tools, and instructions for disassembly and repair of

the machine.

SAVE THESE INSTRUCTIONS

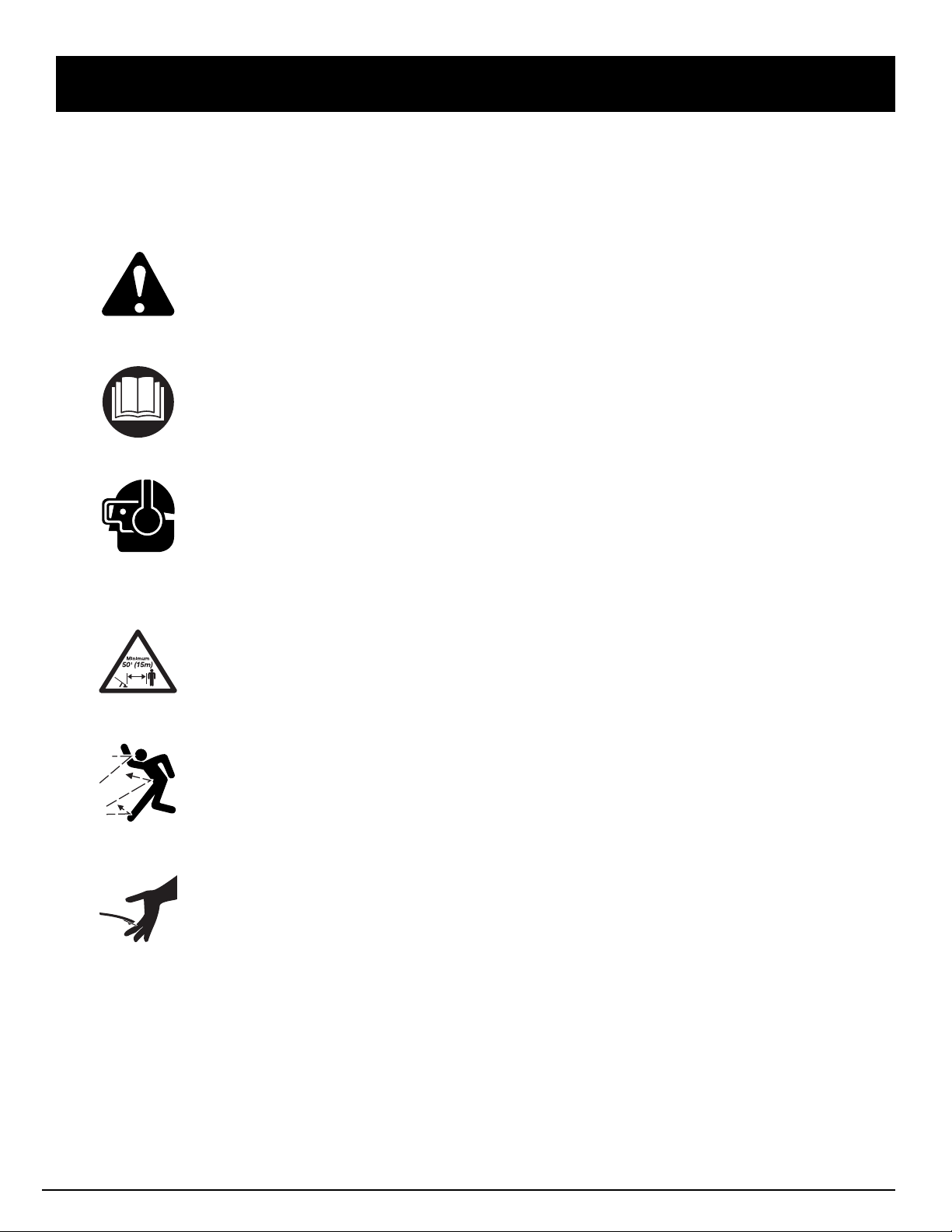

SAFETY AND INTERNATIONAL SYMBOLS

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING

• SAFETY ALERT SYMBOL

Indicates danger, warning, or caution. May be used in conjunction with other symbols or pictographs.

• WARNING - READ OPERATOR'S MANUAL

Read the Operator’s Manual(s) and follow all warnings and safety instructions. Failure to do so can result in serious injury to the operator and/or bystanders.

• WEAR EYE AND HEARING PROTECTION

WARNING: The operation of any power tool can be the source of thrown objects and loud

noise which can cause severe eye injury and hearing loss. Always wear safety glasses or goggles eye protection meeting ANSI Z87.1 standards and ear protection when operating this unit. Use a full face shield when needed.

• KEEP BYSTANDERS AWAY

WARNING: Keep all bystanders, especially children and pets, at least 50 feet (15 m) from

the operating area.

• THROWN OBJECTS CAN CAUSE SEVERE INJURY

WARNING: Do not operate unit without proper attachments and guards in place.

• SHARP BLADE

WARNING: Sharp blade on cutting attachment shield. To prevent serious injury, do not

touch line cutting blade.

RULES FOR SAFE OPERATION

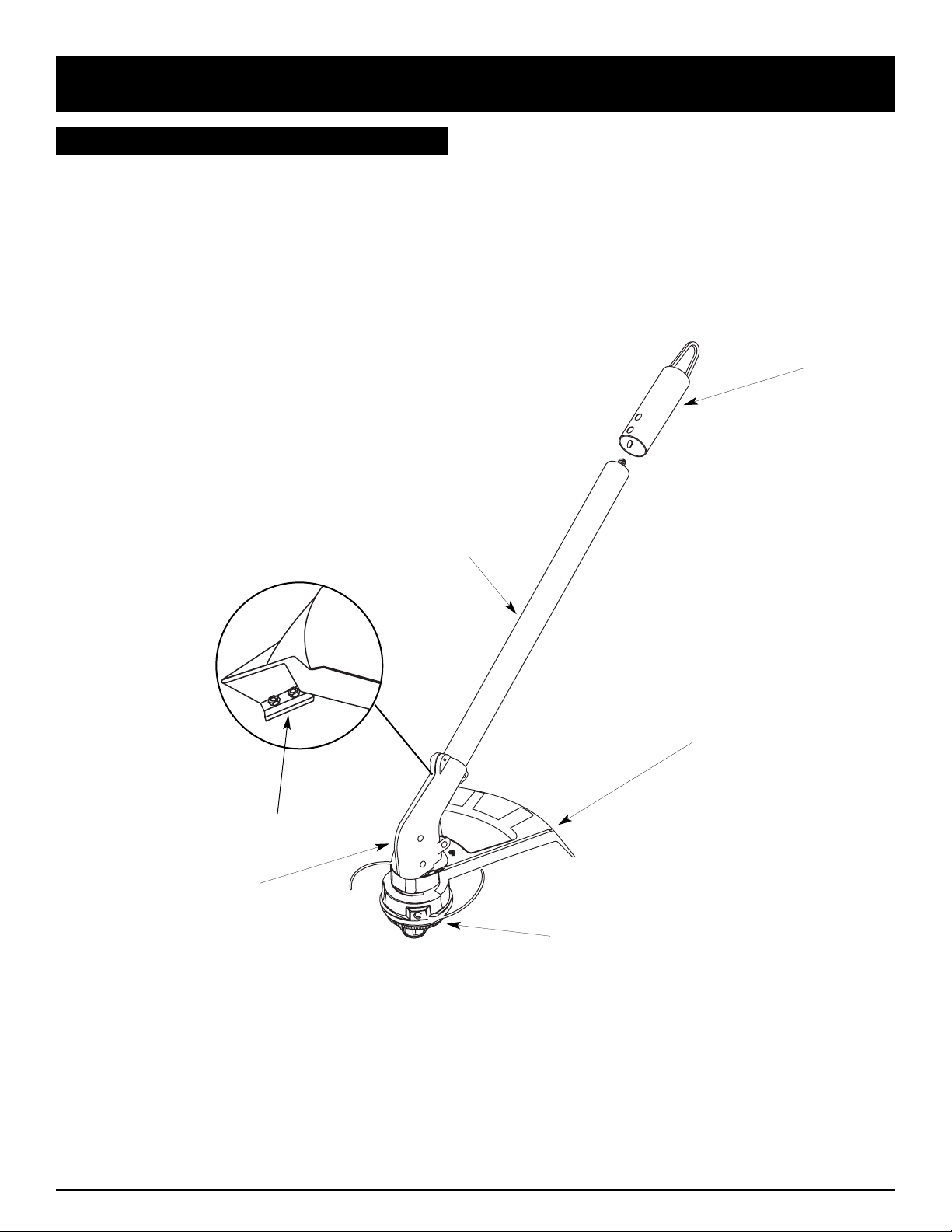

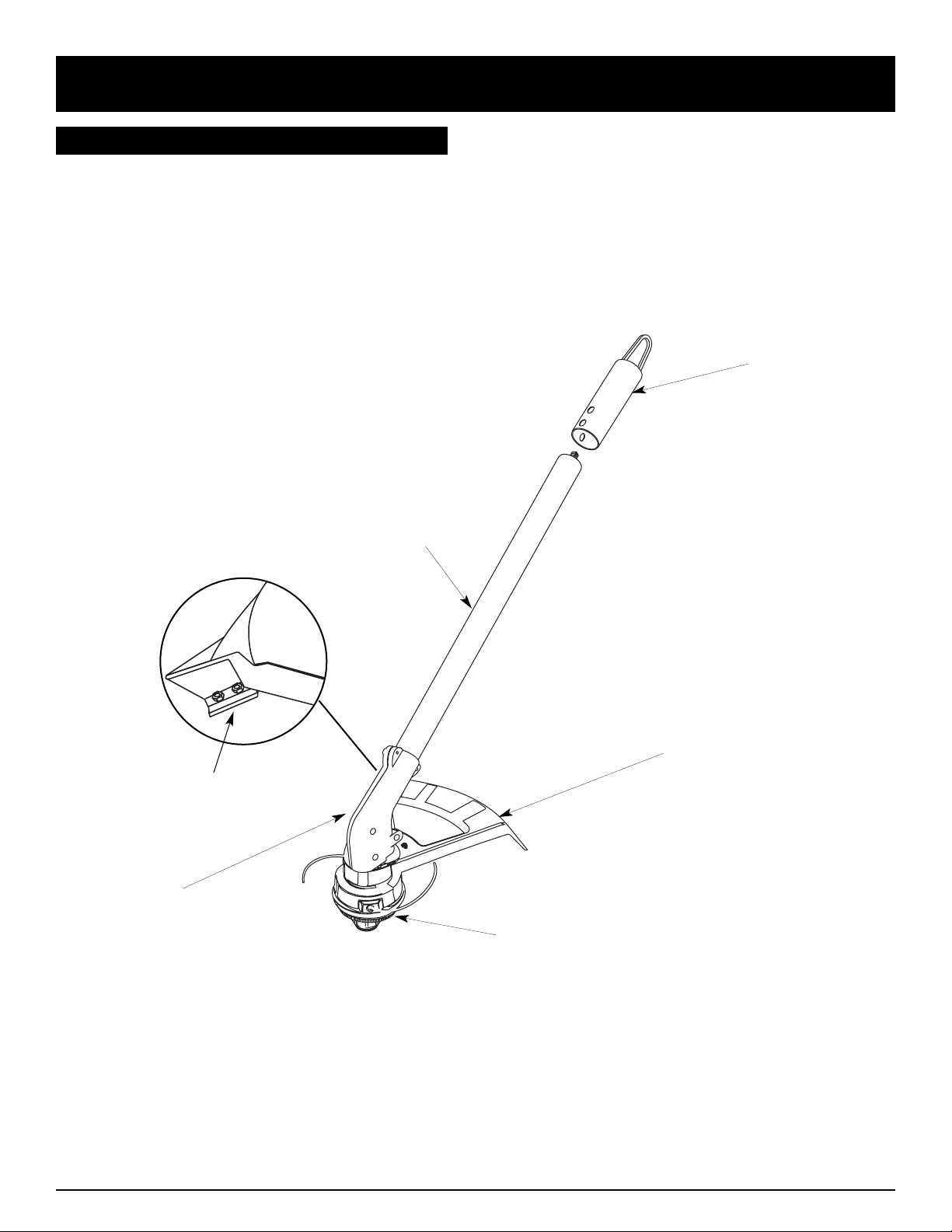

KNOW YOUR UNIT

RULES FOR SAFE OPERATION

APPLICATIONS

With Trimmer Add-On:

• Cutting grass and light weeds.

• Decorative trimming around trees, fences, etc.

Shaft Housing

Hanger

Gear Housing

Cutting Attachment

Shield

Cutting Attachment

Line Cutting Blade

For edging when using the straight shaft trimmer addon, lock the release button of the cutting attchment into the 90° edging hole or the 180° edging hole (Fig. 3).

Check Flex Shaft Engagement Prior to Using

1. Start the unit.

2. Briefly engage and release the trigger.

3. Check that add-on is operating.

4. If the add-on is not operating, remove add-on and repeat steps for installing the add-on.

5. Recheck operation of add-on attachment.

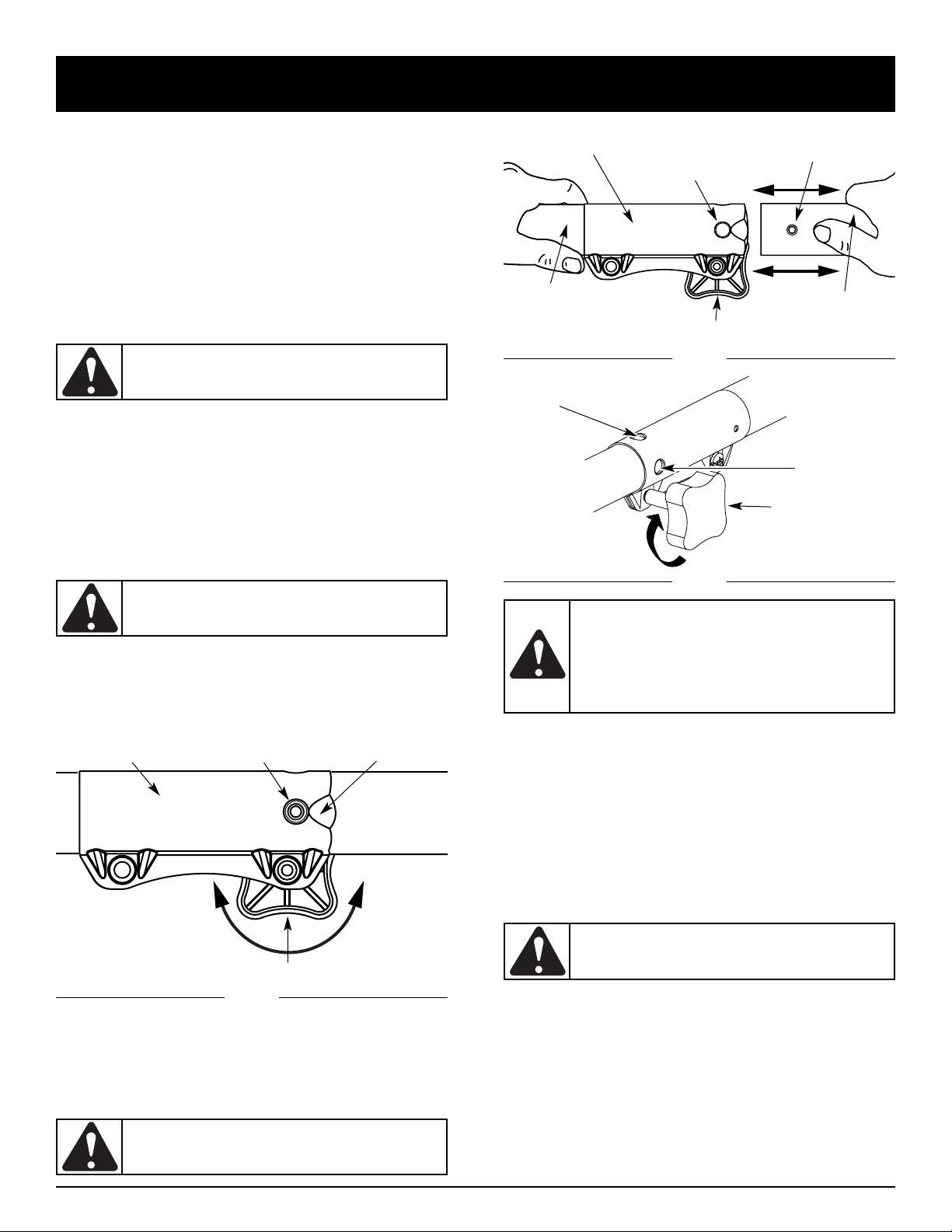

ASSEMBLING THE COUPLER

The TrimmerPlus® system enables the use of these optional add-ons.

Blower/Vacuum . . . . . . . . . . . . . . . . . . . . . . . . . . BV720r

Cultivator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720r

Hedge Trimmer . . . . . . . . . . . . . . . . . . . . . . . . . . HS720r

Edger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LE720r

Sweeper/Blower . . . . . . . . . . . . . . . . . . . . . . . . . SB720r

Snow Thrower . . . . . . . . . . . . . . . . . . . . . . . . . . . ST720r

Turbo Blower . . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720r

Tree Pruner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TP720r

WARNING: Read and understand

operator’s manual for unit to be used with this add-on prior to operation.

Removing the Add-Ons:

1. Turn the knob counterclockwise to loosen (Fig. 1).

2. Press and hold the release button (Fig. 1).

3. While firmly holding the upper shaft housing, pull the add-on straight out of the coupler. (Fig.2)

Installing the Add-Ons:

WARNING: To avoid serious personal injury

and damage to the unit, shut unit off before removing or installing add-ons.

NOTE: To make installing or removing the add-on easier,

place the unit on the ground or on a work bench.

1. Remove the hanger from the top of the lower shaft housing.

2. Turn the knob counterclockwise to loosen (Fig. 1).

3. While firmly holding the add-on, push it straight into the coupler (Fig. 2).

NOTE: Aligning the release button with the guide recess

will help installation (Fig. 1).

4. Turn the knob clockwise to tighten (Fig. 3).

CAUTION: Lock the release button in the

primary hole and securely tighten the knob before operating this unit.

Fig. 1

Fig. 2

Fig. 3

Primary Hole

Upper Shaft Housing

Coupler

Lower Shaft Housing

Release Button

Knob

90° Edging Hole

180° Edging Hole

Coupler

Release Button

Guide Recess

Knob

ClockwiseCounterclockwise

OPERATING INSTRUCTIONS

HOLDING THE TRIMMER

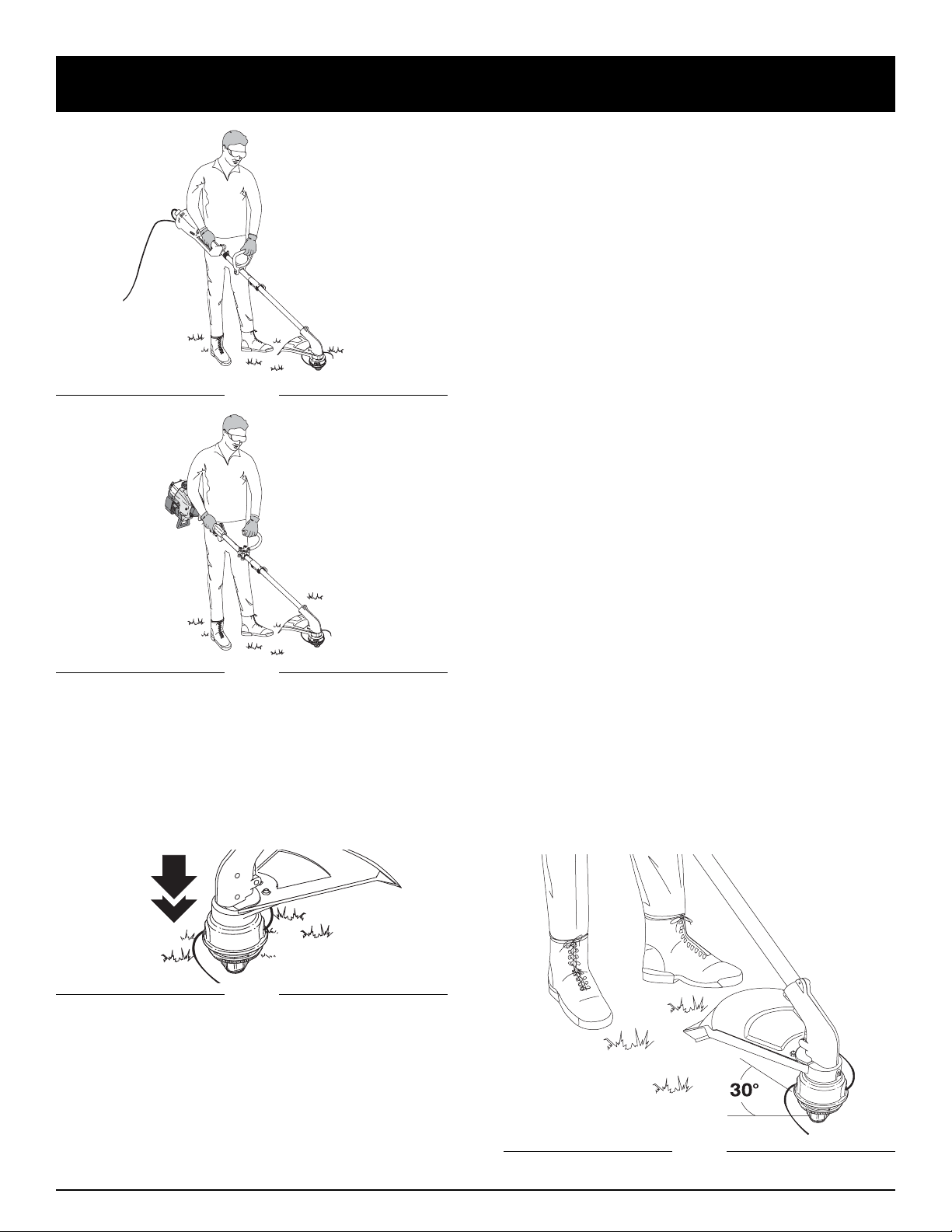

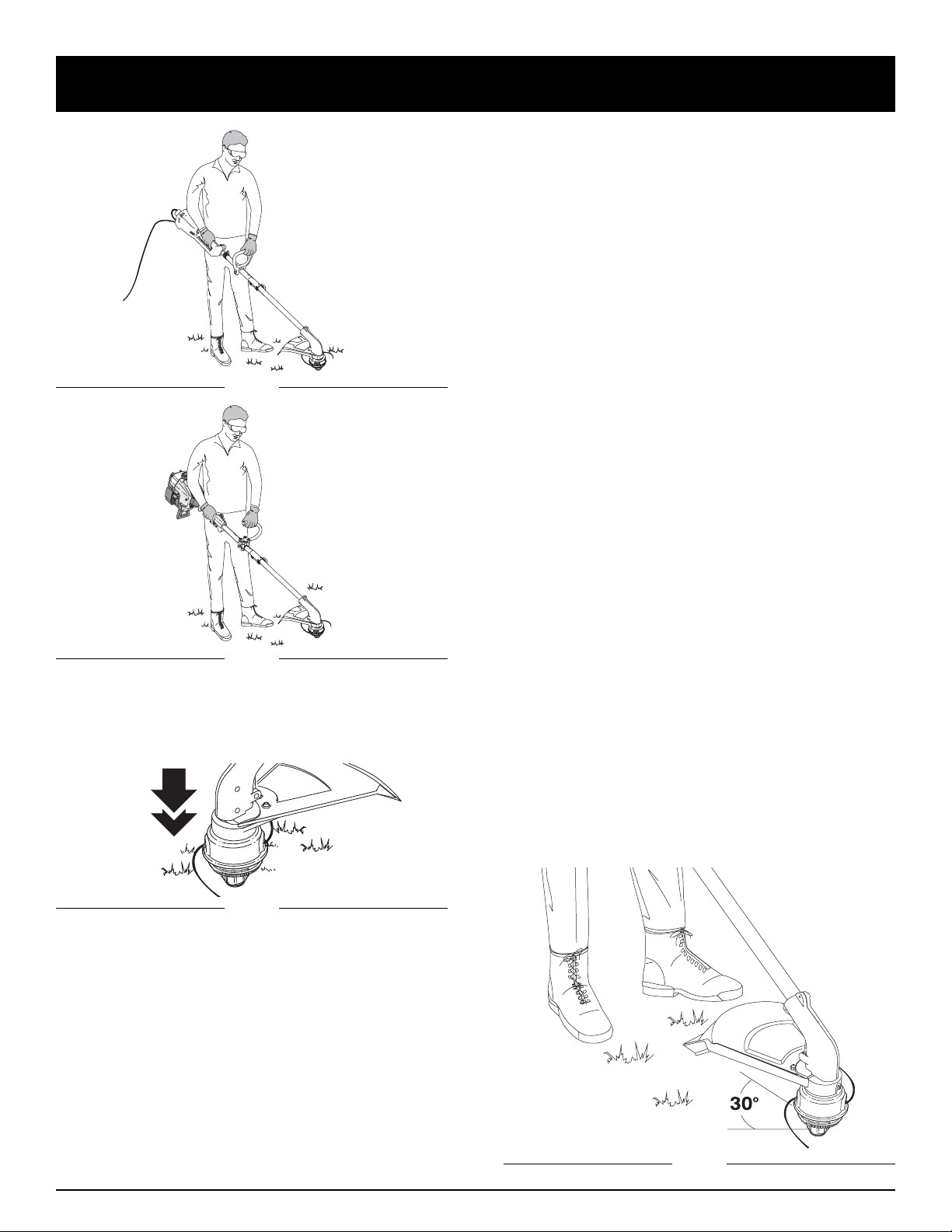

Before operating the unit, stand in the operating position (Figs. 4 & 5). Check for the following:

• The operator is wearing eye protection and proper clothing.

• The right arm is slightly bent, and the hand is holding the shaft grip.

• The left arm is straight, and the hand is holding the D-handle or J-handle.

• The unit is at waist level.

• The cutting attachment is parallel to the ground and easily contacts the vegetation to be cut without the operator having to bend over.

WARNING: Always wear eye, hearing, foot

and body protection to reduce the risk of injury when operating this unit.

CAUTION: The add-ons with the coupler system are to be used in the primary hole only unless stated otherwise in the specific add-ons operator’s manual. Using the wrong hole could lead to personal injury or damage to the unit.

NOTE: Always keep the trimming line fully extended.

Line release becomes more difficult as cutting line becomes shorter.

Each time the head is bumped, about 1 inch (25.4 mm.) of trimming line is released. A blade in the cutting attachment shield will cut the line to the proper length if excess line is released.

For best results, tap the Bump Head™ on bare ground or hard soil. If line release is attempted in tall grass, the engine may stall. Always keep the trimming line fully extended. Line release becomes more difficult as the cutting line becomes shorter.

NOTE: Do not rest the Bump Head™ on the ground

while the unit is running .

Fig. 4

Fig. 5

ADJUSTING TRIMMING LINE LENGTH

The Bump Head™ cutting attachment allows you to release trimming line without stopping the engine. To release more line, lightly tap the cutting attachment on the ground (Fig. 6) while operating the trimmer at high speed.

Fig. 6

Fig. 7

DECORATIVE TRIMMING

Decorative trimming is accomplished by removing all vegetation around trees, posts, fences, etc.

Rotate the whole unit so that the cutting attachment is at a 30° angle to the ground (Fig. 7).

OPERATING INSTRUCTIONS

Some line breakage will occur from:

• Entanglement with foreign matter

• Normal line fatigue

• Attempting to cut thick, stalky weeds

• Forcing the line into objects such as walls or fence posts

TIPS FOR BEST TRIMMING RESULTS

• For best trimming results, operate unit at full throttle.

• Keep the cutting attachment parallel to the ground.

• Do not force the cutting attachment. Allow the tip of the line to do the cutting, especially along walls. Cutting with more than the tip will reduce cutting efficiency and may overload the engine.

• Cut grass over 8 inches (200 mm) by working from top to bottom in small increments to avoid premature line wear or engine drag.

• Cut from left to right whenever possible. Cutting to the right improves the unit's cutting efficiency. Clippings are thrown away from the operator.

• Slowly move the trimmer into and out of the cutting area at the desired height. Move either in a forwardbackward or side-to-side motion. Cutting shorter lengths produces the best results.

• Trim only when grass and weeds are dry.

• The life of your cutting line is dependent upon;

• Following the previous trimming techniques

• What vegetation is being cut

• Where it’s being cut

For example, the line will wear faster when trimming against a foundation wall as opposed to trimming around a tree.

Line Locking Hole

6. Pull the line from the outer spool until the line is tight against the inner reel (Fig. 11).

Fig. 11

Fig. 10

MAINTENANCE AND REPAIR INSTRUCTIONS

Trimming Line

Line Loading Hole

Eyelet

5. Insert the line into the locking hole (Fig. 10). Do not push the line more than 1/2 inch (12.7 mm) into the line locking hole. When inserted correctly the line will form a small loop (Fig. 10).

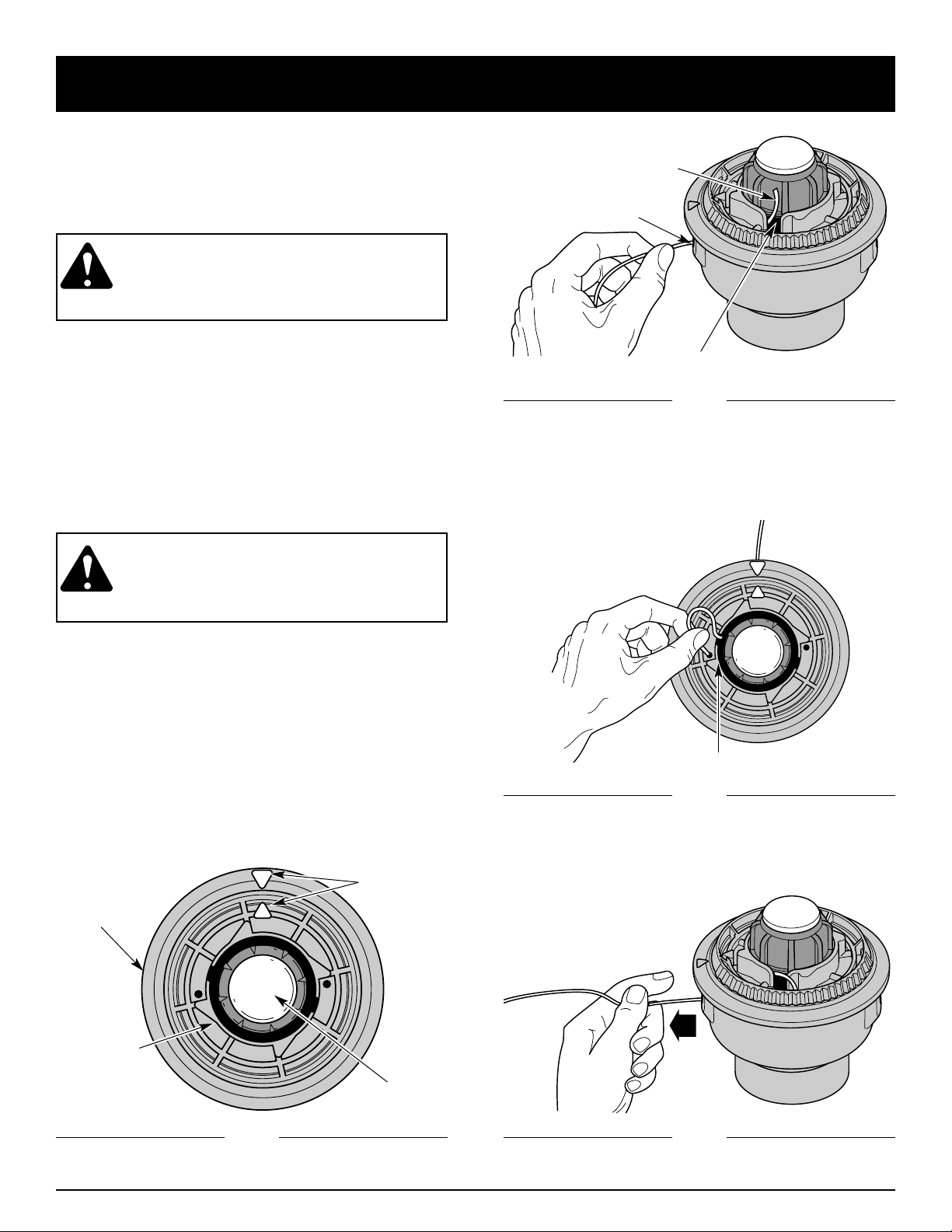

LINE INSTALLATION FOR THE SPEEDSPOOL

Always use original MTD 0.080 inch (2.03 mm) replacement line. Line other than specified may make the engine overheat or fail.

WARNING: Never use metal-reinforced line,

wire, or rope, etc. These can break off and become a dangerous projectile.

There are two methods to replace the SpeedSpool

trimming line.

• Wind the inner reel with new line

• Install a prewound inner reel

Winding the Inner Reel With New Line NOTE: It is unnecessary to remove the bump knob to

install new trimming line.

1. Cut two pieces of 0.080 inch (2.03 mm) trimming line, 10 feet (3 m) long.

WARNING: Always use the correct line length when installing trimming line on the unit. The line may not release properly if the line is too long.

2. Hold the outer spool and turn the inner reel counterclockwise to line up the arrows on the outer spool and inner reel (Fig. 8).

3. Pull old line out of the line loading and line locking holes (Figs. 9 and 10).

4. Insert a piece of trimming line into one of the two eyelets in the outer spool. Push it up through the line loading hole in the inner reel (Fig. 9). Do not bend the line when inserting it into the eyelet.

Top View Of The SpeedSpool

Outer Spool

Arrows

Inner Reel

Bump Knob

Fig. 8

Fig. 9

MAINTENANCE AND REPAIR INSTRUCTIONS

Bump Knob

Foam Seal

Spring

Inner Reel

INSTALLING A PREWOUND REEL

1. Turn the bump knob counterclockwise and remove

the bump knob, spring, and foam seal (Fig. 14).

9. If winding the line becomes difficult or the line jams, pull the ends of the line from the spool (Fig. 13). Continue winding the inner reel counterclockwise .

4. Hold the inner reel in place and install the bump knob, spring and foam seal. Press down and turn the bump knob clockwise. Grasp the ends and pull firmly to release the line from the holding slots in the inner reel. (Fig. 13).

Releasing the Inner Reel

If the SpeedSpool

does not release line correctly, pull

the ends of the line firmly from the spool (Fig. 13). If this does not release line, follow the Cleaning the

SpeedSpool®instructions.

2. Pull the old inner reel with existing line from the outer spool.

3. Insert the ends of the prewound inner reel line into the outer spool eyelets (Fig. 15). Push the new inner reel, arrow side up, into the outer spool.

7. Repeat procedures 4-6 with the second piece of line.

8. Hold the outer spool. Wind the inner reel counterclockwise until approximately four (4) inches (102 mm) of line remain (Fig. 12).

NOTE: Do not wind the inner reel before installing the

second piece of line.

Fig. 12

Fig. 13

Fig. 14

Fig. 15

MAINTENANCE AND REPAIR INSTRUCTIONS

2. Pull out the bump knob, spring, and foam seal (Fig. 14).

3. Pull the inner reel with existing line from the outer spool (Fig. 14).

4. Remove any existing line from the inner reel before cleaning. Remove any debris or grass from the knob, spring, inner reel, and foam seal. Wash the inner reel with warm soapy water (Fig. 17).

Inner Reel

Shaft

Plunger

5. Clean the shaft and the inner surface of the outer spool. To clean the shaft underneath the plunger, press down on the plunger (Fig. 18). Remove any dirt or debris from the shaft.

NOTE: The inner reel must be totally dry before

reinstalling it into the outer spool. Do not lubricate the inner reel or outer spool assembly.

6. Place the inner reel into the outer spool.

7. Place the bump knob, spring, and foam seal into the inner reel (Fig. 14).

8. Press the bump knob down and tighten clockwise.

9. Install new line as described in Line Installation for

the SpeedSpool

Pg. 10.

Fig. 16

Fig. 18

Fig. 17

CLEANING THE SPEEDSPOOL

Cleaning the SpeedSpool®may be necessary,

• To remove jammed or excess line,

• If the SpeedSpool®becomes difficult to wind or does not operate correctly when bumping the head on the ground,

1. Hold the outer spool, and unscrew the bump knob counterclockwise (Fig. 16).

SPEEDSPOOL®REPLACEMENT PARTS

Replacement Line . . . . . . . . . . . . . . . . . . . . . . . 181472

Replacement Line Cartridge . . . . . . . . . . . . . . . 181460

Inner Reel Spring . . . . . . . . . . . . . . . . . . . . . . . . 181465

Foam Seal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181467

Inner Reel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181464

Bump Head™ Assembly . . . . . . . . . . . . . . . . . . 181468

(Bump Knob, Inner Reel, Spring, ) These SpeedSpool

replacement parts can be

purchased from your local authorized dealer.

CLEANING

Use a small brush to clean off the outside of the unit. Do not use strong detergents. Household cleaners that contain aromatic oils such as pine and lemon, and solvents such as kerosene, can damage plastic housing or handle. Wipe off any moisture with a soft cloth.

STORAGE

• Check unit before storage to be sure the equipment is in safe working condition.

• Stop the engine or motor.

• Store the unit indoors, in a dry and locked place, out of the reach of children.

• Maintain or replace safety and instruction labels, as necessary.

For gas powerhead units:

• Allow the unit to cool before storing in any enclosure.

• Drain fuel from unit. Never store the unit with fuel in the fuel tank inside a building where ignition sources are present such as hot water and space heaters, clothes dryers, etc.

TRANSPORTING

• Allow the unit to cool before transporting.

• Secure the unit while transporting.

For gas powerhead units:

• Drain fuel from unit.

• Tighten fuel cap before transporting.

TROUBLESHOOTING

CAUSE ACTION

Oil, cleaner, or lubricant in cutting head Clean and thoroughly dry the cutting head

If further assistance is required, contact your authorized service dealer.

CAUSE ACTION

Cutting head bound with grass Stop the unit and clean cutting attachment

Cutting head out of line Refill with new line

Inner reel bound up Replace the inner reel

Cutting head dirty Clean inner reel and outer spool

Line welded Disassemble, remove the welded section

and rewind the line

Line twisted when refilled Disassemble and rewind the line

Not enough line is exposed Push the bump knob and pull out line until

4 inches (102 mm) of line is outside of the cutting attachment

CUTTING HEAD WILL NOT ADVANCE LINE

CUTTING LINE ADVANCES UNCONTROLLABLY

SPECIFICATIONS

STRAIGHT SHAFT TRIMMER ADD-ON

Unit Weight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 lbs. (1.36 kg.)

Cutting Mechanism . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SpeedSpool

Dual String Cutting Head

Line Spool . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bump Line Releaser

Line Spool Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 inches (76.2 mm)

Trimming Line Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.080 inches (2.03 mm)

Cutting Path Diameter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15.5 inches (39.37 cm)

NOTES

MANUFACTURER’S LIMITED WARRANTY FOR:

No implied warranty, including any implied warranty of merchantability or fitness for a particular purpose, applies after the applicable period of express written warranty above as to the parts as identified. No other express warranty or guaranty, whether written or oral, except as mentioned above, given by any person or entity, including a dealer or retailer, with respect to any product shall bind MTD. During the period of the Warranty, the exclusive remedy is repair or replacement of the product as set forth above. (Some states do not

allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.)

The provisions as set forth in this Warranty provide the sole and exclusive remedy arising from the sales. MTD shall not be liable for incidental or consequential loss or damages including, without limitation, expenses incurred for substitute or replacement lawn care services, for transportation or for related expenses, or for rental expenses to temporarily replace a warranted product. (Some states do not allow limitations on how long

an implied warranty lasts, so the above limitation may not apply to you.)

In no event shall recovery of any kind be greater than the amount of the purchase price of the product sold. Alteration of the safety features of the product shall void this Warranty. You assume the risk and liability for loss, damage, or injury to you and your property and/or to others and their property arising out of the use or misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the original purchaser, original lessee or the person for whom it was purchased as a gift.

How State Law Relates to this Warranty: This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

To locate your nearest service dealer dial 1-800-345-8746 in the United States or 1-800-668-1238 in Canada.

MTD SOUTHWEST INC

550 N. 54th Street

Chandler, AZ 85226 U.S.A.

The limited warranty set forth below is given by MTD SOUTHWEST INC (“MTD”) with respect with new merchandise purchased and used in the United States, its possessions and territories.

MTD warrants this product against defects in material and workmanship for a period of two (2) years commencing on the date of original purchase and will, at its option, repair or replace, free of charge, any part found to be defective in material or workmanship. This limited warranty shall only apply if this product has been operated and maintained in accordance with the Operator’s Manual furnished with the product, and has not been subject to misuse, abuse, commercial use, neglect, accident, improper maintenance, alteration, vandalism, theft, fire, water, or damage because of other peril or natural disaster. Damage resulting from the installation or use of any accessory or attachment not approved by MTD for use with the product(s) covered by this manual will void your warranty as to any resulting damage.

This warranty is limited to ninety (90) days from the date of original retail purchase for any MTD product that is used for rental or commercial purposes, or any other incomeproducing purpose.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH PROOF OF PURCHASE THROUGH YOUR LOCAL AUTHORIZED SERVICE DEALER. To locate the dealer in your area, please check for a listing in the Yellow Pages or contact the Customer Service Department of MTD SOUTHWEST INC by calling 1-800-345-8746 or writing to 550 N. 54th Street, Chandler, Arizona 85226 or if in Canada call 1-800-668-1238. No product returned directly to the factory will be accepted unless prior written permission has been extended by the Customer Service Department of MTD SOUTHWEST INC.

This limited warranty does not provide coverage in the following cases:

A. Wear items - Bump Knobs, Outer Spools, Cutting Line,

Inner Reels, Starter Pulley, Starter Ropes, Drive Belts

B. MTD does not extend any warranty for products sold or

exported outside of the United States of America, its possessions and territories, except those sold through MTD’s authorized channels of export distribution

MTD reserves the right to change or improve the design of any TrimmerPlus® Product without assuming any obligation to modify any product previously manufactured.

SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

FOR QUESTIONS CALL 1-800-345-8746 IN U.S.

OR 1-800-668-1238 IN CANADA

OPERATOR’S MANUAL PART NO. 769-02483A 12/06

Désherbeuse à arbre droit

SS725r

MANUEL DE L'UTILISATEUR

SI VOUS AVEZ DES QUESTIONS, APPELEZ LE 1-800-800-7310 aux ÉTATS-UNIS,

ou le 1-800-668-1238 au CANADA

Site web : www.TrimmerPlus.com

MANUEL IMPORTANT À NE PAS JETER

TOUS NOS REMERCIEMENTS

Nous vous remercions d'avoir acheté ce produit de qualité. Cet outil moderne de plein air est conçu pour vous rendre service pendant longtemps. Il vous sauvera beaucoup de temps comme vous pourrez vous en rendre compte. Ce manuel de l'utilisateur comporte un mode d'emploi facile à comprendre. Prenez soin de le lire au complet et de respecter toutes les instructions pour conserver votre outil en excellant état de fonctionnement.

RÉFÉRENCES, ILLUSTRATIONS ET SPÉCIFICATIONS RELATIVES AU PRODUIT

Toutes les informations, illustrations et spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au moment de mettre sous presse. Nous nous réservons le droit de les modifier à tout moment, sans préavis.

TrimmerPlus

est une marque déposée de

MTD SOUTHWEST INC SpeelSpool

est une marque déposée de

MTD SOUTHWEST INC

INFORMATIONS RELATIVES À L'ENTRETIEN

Tout entretien effectué sur cet appareil pendant et après la période de garantie doit être entrepris uniquement par un distributeur agréé et approuvé. Composez :

• le 1-800-345-8746 aux États-Unis ou

• le 1-800-668-1238 au Canada pour obtenir la liste des distributeurs agréés les plus proches de vous.

NE RETOURNEZ PAS L'APPAREIL AU DÉTAILLANT. REMARQUE : TOUT SERVICE SOUS GARANTIE

NÉCESSITE UNE PREUVE D'ACHAT.

Prenez soin de lire et de bien comprendre ce manuel avant de démarrer ou de faire fonctionner cet équipement.

CE PRODUIT EST COUVERT PAR UN OU PLUSIEURS BREVETS AMÉRICAINS, ET D’AUTRES SONT EN INSTANCE.

DANGER : le non-respect d’un avertissement

entraînera des blessures graves pour tous. Respectez toujours les consignes de sécurité afin de réduire les risques d'incendie, de choc électrique et de blessures.

AVERTISSEMENT : le non-respect d’un avertissement peut entraîner des blessures graves pour tous. Respectez toujours les consignes de sécurité afin de réduire les risques d'incendie, de choc électrique et de blessures.

MISE EN GARDE : le non-respect d’un avertissement risque d’entraîner des dommages matériels ou des blessures graves pour tous. Respectez toujours les consignes de sécurité afin de réduire les risques d'incendie, de choc électrique et de blessures.

Les symboles de sécurité attirent votre attention sur des dangers potentiels. Ces symboles et leurs détails explicatifs méritent que vous les lisiez et compreniez bien. Les avertissements de sécurité ne peuvent éviter les dangers de par eux-mêmes. Les consignes ou mises en garde qu'ils donnent ne remplacent pas des mesures préventives appropriées contre les accidents.

SYMBOLE SIGNIFICATION

SYMBOLE D’ALERTE DE SÉCURITÉ : indique

un danger, un avertissement ou une mise en garde. Soyez vigilant afin d'éviter toute blessure grave. Ce symbole peut être combiné à d'autres symboles ou pictogrammes.

REMARQUE : donne des informations ou des

instructions vitales pour le fonctionnement ou l'entretien de l'équipement.

I. Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . 3-6

A. Importantes consignes de sécurité . . . . . . . . . 3-4

B. Symboles de sécurité et internationaux . . . . . 5

C. Familiarisez-vous avec votre appareil . . . . . . . 6

II. Mode d'emploi . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-9

A. Montage du coupleur . . . . . . . . . . . . . . . . . . . 7

B. Tenue de l’appareil avec l’accessoire

désherbeuse à arbre droit . . . . . . . . . . . . 8

C. Réglage de la longueur du fil . . . . . . . . . . . . . . 8

D. Conseils pour bien désherber . . . . . . . . . . . . . 8

E. Coupe décorative . . . . . . . . . . . . . . . . . . . . . . 9

III. Entretien et réparations . . . . . . . . . . . . . . . . . . . 10-12

A. Installation du fil de SpeedSpool

. . . . . . . . . 10

B. Installer un mulinet prérembobiné . . . . . . . . . . 11

C. Nettoyage du SpeedSpool

. . . . . . . . . . . . . . 12

D. Accessoires/pièces de rechange . . . . . . . . . . 12

E. Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

F. Entreposage . . . . . . . . . . . . . . . . . . . . . . . . . . 12

G. Transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

IV. Tableau de dépannage . . . . . . . . . . . . . . . . . . . . 13

V. Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . 14

VI. Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

CONTENU DE L'EMBALLAGE

Cet appareil comporte les éléments suivants :

• Accessoire de désherbeuse à arbre droit SS725r

• Crochet

• Manuel de l'utilisateur

• Carte d'enregistrement du produit

REMARQUE : ce produit est prévu pour être utilisé sur

une tête d’entraînement à essence ou électrique.

AVERTISSEMENT !

Lisez le(s) manuel(s) de l'utilisateur et suivez tous les avertissements et consignes de sécurité. Vous pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes.

INTRODUCTION

TABLE DES MATIÈRES

CONSIGNES DE SÉCURITÉ

• IMPORTANTES CONSIGNES DE SÉCURITÉ •

CONSIGNES DE SÉCURITÉ

Desserrez celui-ci lentement afin de réduire la pression du réservoir.

• Mélangez et ajoutez le carburant dans un endroit aéré et propre, en plein air, à l'abri des étincelles ou des flammes. N'enlevez lentement le bouchon du réservoir d'essence qu'après avoir arrêté le moteur. Ne fumez pas pendant le remplissage ou le mélange de carburant. Essuyez immédiatement tout déversement.

• Évitez de mettre le feu au carburant déversé. Ne démarrez pas le moteur avant que les vapeurs de carburant ne se soient dissipées.

• Éloignez l'appareil d'au moins 9,1 m (30 pi) de la source et du site de ravitaillement en carburant avant de démarrer le moteur. Ne fumez pas et éloignez toute source d'étincelles ou de flammes vives du lieu de ravitaillement ou de fonctionnement de l'appareil.

• Évitez de démarrer ou de faire marcher l'appareil à l'intérieur d'une pièce ou d'un bâtiment fermé. La respiration de fumées d'échappement peut tuer. Ne faites marcher l’appareil qu'à l'extérieur, dans un lieu aéré.

AVERTISSEMENTS DE SÉCURITÉ SPÉCIAUX POUR TÊTES D’ENTRAÎNEMENT ÉLECTRIQUES ET DÉSHERBEUSE À ARBRE DROIT

AVERTISSEMENT : afin de diminuer les

risques de choc électrique, utilisez uniquement des rallonges à prise ronde, homologuées pour l’usage à l’extérieur, de type SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-W ou SJTOW-A. Vous pourrez vous en procurer chez votre détaillant.

• CORDONS : assurez-vous que votre cordon est en bon état et assez solide pour transporter le courant nécessaire à l'appareil. Il peut provoquer sinon une chute de tension entraînant une panne de courant et une surchauffe. Reportez-vous au calibre de cordon recommandé dans le manuel de l’utilisateur.

• Inspectez souvent les rallonges et la connexion d’alimentation. Relevez tout signe de détérioration, coupures ou fissures dans l’isolation. Vérifiez que les connexions ne sont ni endommagées ni défectueuses, et remplacez les cordons le cas échéant.

• Évitez que la tête d’entraînement de désherbeuse à arbre droit ne se déconnecte de la rallonge en utilisant une sangle de fixation ou un connecteur de retenue de la fiche et de la prise, ou en faisant un nœud comme indiqué ci-dessous :

LISEZ TOUTES LES INSTRUCTIONS

AVERTISSEMENT : suivez soigneusement les

consignes de sécurité lorsque vous utilisez cet appareil. Dans l'intérêt de votre sécurité et de celle des personnes à proximité, prenez soin de lire ces instructions avant de faire fonctionner la machine. Veuillez garder les instructions en lieu sûr pour usage ultérieur.

AVANT L'UTILISATION

• Prenez soin de bien lire et comprendre le manuel de l'appareil qui alimente cet accessoire.

• Veuillez lire le manuel de l'utilisateur attentivement. Familiarisez-vous avec les commandes et l'utilisation correcte de l’appareil. Sachez comment arrêter l’appareil et désactiver les commandes rapidement.

• N'utilisez pas l'appareil si vous êtes fatigué, malade ou sous l'effet de l'alcool, de drogues ou de médicaments.

• Ne laissez pas les enfants faire fonctionner l’appareil. Ne laissez jamais des adultes qui ne se sont pas familiarisés avec les instructions utiliser l’appareil. Ne laissez jamais des adultes n'ayant jamais reçu les instructions nécessaires faire fonctionner l’appareil.

• Tous les accessoires de sécurité et protections doivent être correctement installés avant d'utiliser cet appareil.

• Inspectez l'appareil avant utilisation.

• Dégagez la zone avant chaque utilisation. Enlevez tous les objets pouvant être projetés ou happés par l'accessoire : cailloux, verre brisé, clous, fil ou ficelle.

• N'utilisez que du fil de remplacement OEM d'origine de 2,03 mm (0,080 po) de diamètre. N'utilisez jamais de fil, de chaîne ou de cordon à renfort métallique car ils peuvent se briser et se transformer en projectile dangereux.

• Cet appareil n'est pas conçu pour servir de débroussailleuse. N'utilisez cet appareil avec aucun type de lame ou d'accessoire de débroussaillage.

POUR TÊTES D’ENTRAÎNEMENT À ESSENCE ET DÉSHERBEUSE À ARBRE DROIT

AVERTISSEMENT : l'essence est extrêmement

inflammable et ses vapeurs peuvent exploser si on y met le feu. Veuillez prendre les précautions suivantes :

• Ne stockez le carburant que dans des contenants conçus et homologués pour stocker ces matières.

• Arrêtez toujours le moteur et laissez-le refroidir avant de remplir le réservoir. N'enlevez jamais le bouchon du réservoir et n'ajoutez jamais de carburant alors que le moteur est chaud. Ne faites jamais marcher l'appareil sans que le bouchon soit bien mis.

Rallonge

Cordon de désherbeuse

à arbre droit

Cordon de désherbeuse

à arbre droit

Rallonge

CONSIGNES DE SÉCURITÉ

• Évitez les lieux dangereux. N’utilisez jamais l’appareil dans des conditions humides ou mouillées. L’humidité peut provoquer l’électrocution.

• N’utilisez pas l'appareil sous la pluie. Ne l’utilisez pas à proximité de l’eau.

• Ne manipulez pas la prise ou l'appareil les mains mouillées ou debout sur une surface mouillée.

• Ne laissez pas l'appareil branché quand il ne sert pas, pendant un entretien ou un changement d’accessoire.

PENDANT L'UTILISATION DE L'APPAREIL

• Tenez les visiteurs, surtout les enfants et les animaux ft familiers à une distance d'au moins 15 m (50 pi).

• Portez des lunettes de sécurité conformes aux normes ANSI Z87.1 ainsi que des protège-oreilles durant l'utilisation de l'appareil. Portez un masque facial ou antipoussières si vous travaillez dans un lieu poussiéreux.

• Portez des pantalons épais et longs, des bottes, des gants et une chemise à manches longues. Ne marchez pas pieds nus et évitez les vêtements lâches, bijoux, pantalons courts et sandales. Relevez les cheveux au-dessus des épaules.

• N'utilisez l'appareil qu'en plein jour ou avec un bon éclairage artificiel.

• Utilisez les outils appropriés. N'employez l’outil que pour son usage prévu.

• Ne forcez pas ni ne surchargez l’appareil. Il accomplira un travail de meilleure qualité, en présentant moins de dangers, si vous respectez la cadence nominale pour laquelle il a été conçu.

• Ne vous étirez pas et faites très attention lorsque vous travaillez sur des pentes ou inclinaisons abruptes. Tenez-vous toujours bien campé, en position d'équilibre.

• Tenez toujours l'appareil des deux mains lorsqu’il est en marche. Agrippez fermement les poignées avant et arrière.

• Gardez les mains, le visage et les pieds éloignés des pièces mobiles. Ne touchez pas et n'essayez pas d'arrêter l'accessoire de coupe en rotation. Ne faites pas fonctionner l'appareil sans les protections.

• La lame continue de tourner à vide une fois le moteur éteint et peut causer des blessures graves. Gardez le contrôle jusqu'à ce qu'elle soit immobilisée.

• Arrêtez toujours l’appareil si vous suspendez la coupe ou si vous vous déplacez d'un lieu de travail vers un autre.

• Si vous heurtez ou happez un corps étranger, arrêtez le moteur immédiatement et vérifiez que rien n'a été endommagé. Réparez tout dommage éventuel avant de poursuivre le travail.

• Arrêtez le moteur IMMÉDIATEMENT si vous ressentez une vibration excessive car cela indique un problème Vérifiez qu'il n'y a ni écrous ni boulons desserrés, ni aucun dommage avant de continuer. Réparez ou remplacez les pièces affectées au besoin.

• Arrêtez et éteignez l'appareil dans ces cas-ci : entretien, réparation, changement d'accessoires. L'appareil et la tête de coupe doivent être arrêtés pour éviter toute blessure.

• Utilisez uniquement des pièces de rechange et accessoires MTD d’origine pour cet appareil. Vous les trouverez auprès de votre distributeur agréé. L’utilisation de pièces ou d’accessoires autres que ceux de MTD peut causer des blessures graves ou endommager l’appareil et annuler sa garantie.

MAINTENANCE AND STORAGE

• Laissez le moteur refroidir avant de l'entreposer ou de le transporter. Attachez bien l'appareil pendant le transport.

• Rangez l'appareil dans un endroit verrouillé et sec, ou élevé et sec, hors de portée des enfants, pour éviter une utilisation indésirable ou un accident.

• Ne trempez et n'arrosez jamais l'appareil avec de l'eau ou un liquide quelconque. Gardez les poignées sèches, propres et exemptes de débris. Nettoyez l'appareil et les étiquettes avec une éponge humide. Nettoyez après chaque utilisation.

• Conservez ces instructions. Consultez-les souvent et servez-vous en pour instruire d'autres usagers. Si vous prêtez l'appareil à quelqu'un, prêtez-lui également ces instructions.

• Les réparations ou les procédures d'entretien qui ne sont pas décrites dans le manuel doivent être strictement confiées à des techniciens qualifiés.

• Vérifiez à intervalles fréquents que les boulons des forces à tondre et les boulons de montage du moteur et autres sont bien serrés afin de vous assurer que l'équipement fonctionne correctement.

• À l'intérieur d'un bâtiment, rangez l'appareil à l'écart des sources d'allumage. Laissez le moteur refroidir avant de l'entreposer dans une enceinte.

• Reportez-vous toujours aux importantes instructions du manuel de l'utilisateur si vous prévoyez d'entreposer l’appareil pendant une durée prolongée.

• N'essayez pas de réparer l'appareil à moins de disposer des outils appropriés et des instructions de démontage et de réparation de la machine.

SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX

Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement, l'entretien et les réparations.

SYMBOLE SIGNIFICATION

• SYMBOLE D’ALERTE DE SÉCURITÉ

Indique un danger, un avertissement ou une mise en garde. Ce symbole peut être combiné à d'autres symboles ou pictogrammes.

• AVERTISSEMENT - LISEZ LE MANUEL DE L'UTILISATEUR

Lisez le manuel de l'utilisateur et suivez tous les avertissements et consignes de sécurité. Vous pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes.

• PORTEZ DES PROTECTIONS (YEUX ET OREILLES)

AVERTISSEMENT : les outils mécaniques peuvent projeter des objets et faire beaucoup de

bruit, ce qui peut gravement blesser les yeux et endommager l’ouïe. Portez toujours des lunettes de sécurité conformes aux normes ANSI Z87.1 que des protège-oreilles durant l’utilisation de l’appareil. Protégez-vous le visage avec un masque intégral au besoin.

• ÉLOIGNEZ LES SPECTATEURS

AVERTISSEMENT : éloignez tout spectateur, les enfants et les animaux domestiques

en particulier, d'au moins 15 m (50 pi) de la zone de coupe.

• LES OBJETS PROJETÉS ET LA LAME ALTERNATIVE PEUVENT CAUSER DES BLESSURES GRAVES

AVERTISSEMENT : inspectez l'appareil avant utilisation. N'utilisez pas l'appareil si la lame

est tordue, fendillée ou émoussée. Restez à l'écart de la lame.

• LAME AIGUISÉE

AVERTISSEMENT : le protecteur d'accessoire de coupe comporte une lame aiguisée. Ne

touchez pas la lame pour éviter des blessures graves.

CONSIGNES DE SÉCURITÉ

Corps de l’arbre

Crochet

Boîtier d'engrenages

Protecteur

d’accessoire de coupe

Accessoire de coupe

Lame coupante

FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL

APPLICATIONS

Avec l'accessoire à désherber :

• Coupe d'herbe et de mauvaises herbes légères.

• Taille autour des arbres, des clôtures, etc.

CONSIGNES DE SÉCURITÉ

Pour couper les bordures à l'aide de l'accessoire à désherber à arbre droit, verrouillez le bouton de déclenchement de l'accessoire de coupe dans le trou

de 90° ou de 180° (Fig. 3).

Vérifiez que le bras flexible est bien engagé avant l’utilisation

1. Démarrez l’appareil.

2. Appuyez brièvement sur la détente, puis relâchez-la.

3. Vérifiez le fonctionnement de l’accessoire.

4. S’il ne fonctionne pas, retirez-le et répétez la procédure d’installation.

5. Vérifiez de nouveau le fonctionnement de l’accessoire.

MODE D'EMPLOI

Coupleur

Bouton de

déclenchement

Renfoncement-guide

Bouton

À droiteÀ gauche

Trou principal

Corps de l'arbre

supérieur

Coupleur

Corps de l'arbre

inférieur

Bouton de déclenchement

Bouton

MONTAGE DU COUPLEUR

Le système TrimmerPlusMDpermet d'utiliser ces accessoires en option :

Souffleuse/aspirateur . . . . . . . . . . . . . . . . . . . . . BV720r

Cultivateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720r

Taille-haies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . HS720r

Coupe-bordure . . . . . . . . . . . . . . . . . . . . . . . . . . LE720r

Balayeuse/souffleuse . . . . . . . . . . . . . . . . . . . . . SB720r

Souffleuse à neige . . . . . . . . . . . . . . . . . . . . . . . .ST720r

Turbosouffleuse . . . . . . . . . . . . . . . . . . . . . . . . . TB720r

Élagueuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TP720r

Retrait de l'accessoire :

1. Dévissez le bouton vers la gauche (Fig. 1).

2. Appuyez sur le bouton de déclenchement et maintenez-le enfoncé (Fig. 1).

3. Tenez fermement le corps de l'arbre supérieur et retirez l'accessoire du coupleur (Fig. 2).

Installation de l'accessoire :

REMARQUE : pour faciliter l'installation ou le retrait

d'accessoires, placez l'appareil au sol ou sur un établi.

1. Enlevez le crochet de la partie supérieure du corps de l'arbre.

2. Dévissez le bouton vers la gauche (Fig. 1).

Fig. 1

Fig. 2

Fig. 3

3. Tenez fermement l'accessoire et enfoncez-le tout droit dans le coupleur (Fig. 2).

REMARQUE : alignez le bouton de déclenchement avec le

renfoncement-guide pour faciliter l'installation (Fig. 1).

4. Serrez le bouton en le tournant à droite (Fig. 3).

Trou de coupe de

bordures de 90°

Trou de coupe de

bordures de 180°

AVERTISSEMENT: pour éviter des

blessures graves, éteignez l'appareil avant d'enlever ou d'installer des accessoires.

MISE EN GARDE: verrouillez le bouton de déclenchement dans le trou principal et vissez bien le bouton avant de faire marcher l’appareil

AVERTISSEMENT: veuillez bien assimiler le manuel des accessoires avant utilisation

MISE EN GARDE: les accessoires avec coupleur

doivent utiliser le trou principal uniquement sauf indication contraire de leurs manuels respectifs. L'utilisation du mauvais trou pourrait causer des blessures ou endommager l'appareil

TENUE DE LA DÉSHERBEUSE

Avant de faire marcher l'appareil, tenez-vous en position de fonctionnement (Figs. 4 et 5). Vérifiez les points suivants:

• L'opérateur porte une visière et des vêtements appropriés.

• Le bras droit est légèrement plié et la main tient l'arbre par sa prise.

• Le bras gauche est droit et la main tient la poignée en D ou en J.

• L'appareil est au-dessous de la ceinture.

• L'accessoire de coupe est parallèle au sol et touche facilement la végétation sans que l'opérateur ne doive se pencher.

AVERTISSEMENT: portez toujours des protections (yeux, oreilles, pieds et corps) pour diminuer les risques de blessures durant l'utilisation de l'appareil.

Fig. 7

COUPE DÉCORATIVE

La coupe décorative consiste à déblayer la végétation autour des arbres, des bornes, des clôtures, etc.

Tournez entièrement l'appareil de manière à ce que l'accessoire de coupe soit à un angle de 30° par rapport au sol (Fig. 7).

Chaque fois que vous donnez un coup sur la tête, vous déroulez environ 25,4 mm (1 po) de fil. La lame du protecteur d'accessoire de coupe est conçue pour couper le fil à la bonne longueur si vous déroulez trop de fil.

Pour de meilleurs résultats, tapez la tête Bump Head

sur un sol dégagé ou dur. Si vous donnez du fil dans un lieu d'herbe haute, vous risquez de caler le moteur. Gardez toujours le fil bien déroulé. Il devient plus difficile de donner du fil à mesure que le fil de coupe se raccourci.

Fig. 4

Fig. 5

RÉGLAGE DE LA LONGUEUR DU FIL

L'accessoire de coupe Bump HeadMCvous permet de donner du fil sans arrêter le moteur. Pour avoir plus de fil, tapez doucement l'accessoire de coupe sur le sol (Fig. 6) tout en faisant marcher la désherbeuse à haut régime.

REMARQUE : gardez toujours le fil bien déroulé. Il devient

plus difficile de donner du fil à mesure que le fil de coupe devient plus court.

Fig. 6

MODE D'EMPLOI

REMARQUE : ne posez pas la tête de butée (Bump

Head

) sur le sol lorsque l’appareil est en marche.

Le fil peut se briser dans les cas suivants :

• Happement de corps étrangers

• Usure normale du fil

• Coupe de mauvaises herbes épaisses à longues tiges

• Forcer le fil dans des objets comme des murs ou des poteaux de clôture

CONSEILS POUR BIEN DÉSHERBER

• Pour bien désherber, faites fonctionner l’appareil à plein gaz.

• Le bon angle pour l'accessoire de coupe est parallèle au sol.

• Ne forcez pas l'accessoire. Coupez avec la pointe du fil (surtout le long des murs). Utiliser plus que la pointe diminue l'efficacité de la coupe et peut surcharger le moteur.

• Coupez l'herbe de plus de 200 mm (8 po) en procédant de haut en bas par petits incréments pour éviter d'user le fil prématurément ou de freiner le moteur.

• Coupez de droite à gauche chaque fois que possible. Cela améliore l'efficacité de coupe de l'appareil et les résidus de coupe sont projetés loin de l'opérateur.

• Déplacez lentement la désherbeuse dans et hors de la zone de coupe à la hauteur voulue. Procédez d'avant en arrière ou d'un côté à l'autre. Les coupes de longueur plus courte donnent les meilleurs résultats.

• Ne désherbez que lorsque l'herbe et les mauvaises herbes sont sèches.

• La durée de vie de votre fil de coupe dépend

• de l’application des techniques de coupe précédentes;

• du type de végétation à couper;

• du lieu de coupe.

Par exemple, le fil s'use plus vite si vous coupez le long d'un mur de fondation que si vous coupez autour d'un arbre.

INSTALLATION DU FIL DU SPEEDSPOOL

Utilisez toujours un fil de remplacement MTD d'origine de 2.03 mm (0,080 po). Un fil plus épais pourrait surchauffer ou endommager le moteur.

AVERTISSEMENT : n'utilisez jamais de fil, de chaîne ou de cordon à renfort métallique car ils peuvent se briser et se transformer en projectile dangereux.

Vous pouvez remplacer le fil du SpeedSpoolMDde deux façons:

• Rembobinez du fil neuf dans le moulinet intérieur

• Installez un moulinet intérieur pré-enroulé

Rembobiner le fil neuf sur le moulinet intérieur REMARQUE : il est inutile d'enlever le bouton de butée

pour installer un fil neuf.

1. Découpez deux morceaux de fil de 2,03 mm (0,080 po) de 3 m (10 pi) de long.

AVERTISSEMENT: utilisez toujours la bonne longueur de fil lorsque vous posez le fil sur l'appareil. Le fil risque de ne pas se dérouler correctement s'il est trop long.

2. Alignez la flèche du moulinet intérieur avec celle de la bobine extérieure (Fig. 8).

3. Tirez le vieux fil des trous de chargement et de blocage du fil (Figs. 9 et 10).

4. Insérez un morceau de fil dans l'un des deux œillets de la bobine extérieure. Enfoncez-le dans le trou de chargement du moulinet intérieur (Fig. 9). Ne pliez pas le fil en l'insérant dans l'œillet.

Fig. 8

ENTRETIEN ET RÉPARATIONS

SpeedSpoolMDvu de haut

Bobine

extérieure

Flèches

Moulinet

intérieur

Bouton de butée

Fig. 9

Fil

Trou de chargement du fil

Œillet

Fig. 11

Fig. 10

5. Insérez le fil dans le trou de blocage (Fig. 10). N'enfoncez pas le fil de plus de 12,7 mm (1/2 po) dans le trou. S'il est inséré correctement, le fil forme une petite boucle (Fig. 10).

6. Tirez le fil de la bobine extérieure jusqu'à ce qu'il soit bien serré contre le moulinet intérieur (Fig. 11).

Trou de blocage du fil

ENTRETIEN ET RÉPARATIONS

Fig. 12

Fig. 13

9. Si le rembobinage du fil devient difficile ou si le fil se coince, tirez-en les extrémités de la bobine. Continuez de rembobiner le moulinet intérieur vers la gauche (Fig. 13).

7. Répétez les procédures 4-6 pour le second morceau de fil.

8. Tenez la bobine extérieure. Rembobinez le moulinet intérieur vers la gauche jusqu'à ce qu'il ne reste plus qu'environ 102 mm (4 po) de fil (Fig. 12).

REMARQUE : ne rembobinez pas le moulinet intérieur

avant de poser le second fil.

Fig. 14

Fig. 15

Installation d'un moulinet pré-enroulé

1. Retirez le bouton de butée, le ressort et le joint en mousse en tournant le bouton de butée à gauche (Fig. 14).

4. Maintenez le moulinet intérieur et installez le bouton de butée, le ressort, et le joint en mousse en poussant le bouton de butée vers le bas et en le tournant à droite. Saisissez les extrémités et tirez fermement pour dégager le fil des fentes de retenue du moulinet intérieur. (Fig. 13).

Déroulement du moulinet intérieur

Si le SpeedSpool

ne déroule pas le fil correctement, tirez fermement les extrémités du fil loin de la bobine (Fig. 13). Si cela ne suffit pas, suivez les instructions de

nettoyage du SpeedSpoolMDci-dessous.

2. Retirez de la bobine extérieure le vieux moulinet

intérieur avec son fil.

3. Insérez les extrémités du fil du moulinet intérieur

neuf dans les œillets de la bobine extérieure (Fig.

15). Enfoncez le moulinet intérieur neuf, flèche vers le haut, dans la bobine extérieure.

Bouton de butée

Joint en mousse

Ressort

Moulinet intérieur

NETTOYAGE

Nettoyez l'extérieur de l'appareil à l'aide d'une petite brosse. N'utilisez pas de détergents concentrés. Les nettoyants ménagers contenant des huiles aromatiques tel que le pin et le citron, et les solvants tel que le kérosène peuvent endommager le boîtier ou la poignée en plastique. Essuyez toute trace d'humidité à l'aide d'un tissu doux.

ENTREPOSAGE

• Vérifiez l’appareil avant de le ranger pour vous assurer

qu’il est en bon état de fonctionnement.

• Arrêtez le moteur.

• Rangez l'appareil à l'intérieur, dans un lieu sec et

verrouillé, hors de portée des enfants.

• Conservez les étiquettes de sécurité et d’utilisation ou

remplacez-les au besoin.

Pour les unités à tête d’entraînement à essence :

• Laissez l’appareil refroidir avant de l'entreposer dans

une enceinte.

• Vidangez tout le carburant de l’appareil. Ne rangez

jamais l'appareil avec du carburant dans le réservoir à l’intérieur d’un bâtiment où se trouvent des sources potentielles d’allumage tels que des radiateurs à eau chaude ou indépendants, des sécheuses, etc.

TRANSPORT

• Laissez le moteur refroidir avant de l'entreposer.

• Attachez bien l'appareil lors du transport.

Pour les unités à tête d’entraînement à essence :

• Videz tout le carburant de l’appareil.

• Serrez le bouchon du réservoir avant le transport.

ENTRETIEN ET RÉPARATIONS

Fig. 16

Fig. 18

Fig. 17

2. Tirez le bouton de butée, le ressort et le joint en mousse (Fig. 14).

3. Retirez de la bobine extérieure le moulinet intérieur avec son fil (Fig. 14).

4. Retirez tout le fil du moulinet intérieur avant de nettoyer. Enlevez tout débris ou trace d'herbe du bouton, du ressort, du moulinet et du joint en mousse. Lavez le moulinet intérieur avec de l'eau tiède savonneuse (Fig. 17).

5. Nettoyez l'axe et la surface intérieure de la bobine extérieure. Pour nettoyer l'axe dissimulé sous le plongeur, appuyez sur celui-ci (Fig. 18). Enlevez toute trace de saleté et de débris de l'axe.

REMARQUE : le moulinet intérieur doit être complètement

sec avant de le réinstaller dans la bobine extérieure. Ne lubrifiez pas le moulinet intérieur ni la bobine extérieure.

6. Placez le moulinet intérieur dans la bobine extérieure.

7. Placez le bouton de butée, le ressort et le joint en mousse dans la bobine extérieure (Fig. 14).

8. Serrez le bouton de butée en appuyant dessus et en tournant à droite.

9. Posez le fil neuf tel qu'indiqué dans Installation du fil

de SpeedSpool

à la page 10.

Nettoyage du SpeedSpool

Le nettoyage du SpeedSpoolMDpeut s'avérer nécessaire

• pour retirer du fil coincé ou trop long;

• si le SpeedSpool

devient difficile à rembobiner ou s'il ne fonctionne pas correctement lorsque vous tapez sa tête sur le sol.

1. Tenez la bobine extérieure et dévissez le bouton de butée à gauche (Fig. 16).

Moulinet

intérieur

Axe

Plongeur

Fil de remplacement . . . . . . . . . . . . . . . . . . . . . . . . 181472

Cartouche de fil de remplacement . . . . . . . . . . . . . 181460

Ressort du moulinet intérieur . . . . . . . . . . . . . . . . . 181465

Joint en mousse . . . . . . . . . . . . . . . . . . . . . . . . . . . 181467

Moulinet intérieur . . . . . . . . . . . . . . . . . . . . . . . . . . 181464

Ens. du bouton Bump Head

. . . . . . . . . . . . . . . . 181468

(Boton de butée, moulinet intérieur, ressort) Vous pouvez vous procurer ces pièces de rechange

SpeedSpoolMDauprès de votre distributeur agréé.

PIÈCES DE RECHANGE SPEEDSPOOL

ACCESSOIRE DE DÉSHERBEUSE À ARBRE DROIT

CARACTÉRISTIQUES

Poids de l’appareil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1,36 kg (3 lb)

Mécanisme de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tête de coupe à deux fils SpeedSpool

Bobine de fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Déclencheur de fil à butée

Diamètre de la bobine de fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76,2 mm (3 po)

Diamètre du fil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,03 mm (0,080 po)

Diamètre du chemin de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39,37 cm (15.5 po)

DÉPANNAGE

CAUSE SOLUTION

Accessoire de coupe engorgé d'herbes Arrêtez et débranchez l’appareil et

nettoyez l'accessoire de coupe

Tête de coupe sans fil Chargez du fil neuf

Moulinet intérieur bloqué Remplacez le moulinet

Tête de coupe sale Nettoyez le moulinet intérieur et la bobine extérieure

Fil soudé Démontez et déposez la partie soudée, et

rembobinez le fil

Fil tordu durant la recharge Démontez puis rembobinez le fil

Quantité de fil exposée insuffisante Enfoncez le bouton de butée (Bump Head) et tirez le

fil jusqu’à en extraire 102 mm (4 po) à l’extérieur de l’accessoire de coupe

LA TÊTE DE COUPE NE FAIT PAS AVANCER LE FIL

CAUSE SOLUTION

Présence d'huile dans la tête de coupe Nettoyez l'accessoire de coupe

Si vous avez besoin d'aide, contactez votre distributeur agréé.

LE FIL DE COUPE AVANCE DE MANIÈRE INCONTRÔLÉE

REMARQUES

CONSERVEZ CES INSTRUCTIONS POUR TOUTE RÉFÉRENCE ULTÉRIEURE.

POUR TOUTE QUESTIONS, VEUILLEZ APPELER LE 1-800-345-8746 AUX ÉTATS-UNIS

OU LE 1-800-668-1238 AU CANADA

GUIDE DE L’UTILISATEUR, Réf. 769-02483A 12/06

GARANTIE LIMITÉE DU FABRICANT POUR :

Aucune garantie implicite, y compris toute garantie de valeur marchande ou d’adaptation à une fin particulière, ne s’applique après la période applicable de garantie expresse écrite ci-dessus concernant les pièces qui sont identifiées. Aucune autre garantie ou caution expresse, écrite ou orale, à l’exception de celle mentionnée cidessus, accordée par toute personne ou entité, y compris tout distributeur ou détaillant, concernant tout produit n’engagera la responsabilité de MTD. Pendant la période de garantie, le remède exclusif est la réparation ou le remplacement du produit dans les conditions énoncées ci-dessus. (Certains états ne permettent

pas la limitation de la

garantie implicite, il est donc possible que la limitation cidessus ne s’applique pas à vous.)

Les clauses énoncées dans la présente Garantie constituent le recours unique et exclusif inhérent aux ventes. MTD ne sera en aucun cas tenue pour responsable de tout dommage indirect ou consécutif ou de dommages comprenant, entre autres mais pas seulement, les dépenses encourues du fait du recours à des services de remplacement ou de substitution pour l’entretien des

pelouses, le transport ou des frais

connexes, ou les frais entraînés par une location destinée à remplacer provisoirement un produit sous garantie. (Certains états ne permettent

pas la limitation de

la garantie implicite, il est donc possible que la limitation ci-dessus ne s’applique pas à vous.)

Aucun recouvrement, quel qu’il soit, ne sera d’un montant supérieur au prix du produit vendu. Toute modification des dispositifs de sécurité du produit annulera la présente Garantie. Vous assumez tout risque et toute responsabilité résultant de la perte, de l’endommagement ou de préjudice que vous et votre propriété et/ou d’autres et leur propriété pourront encourir d’un fait de l’utilisation normale, de la mauvaise utilisation ou de

l'incapacité d’utiliser le produit.

La présente garantie limitée n’est accordée qu’à l’acheteur primitif, au preneur primitif ou à la personne à laquelle le produit a été offert.

Le Droit des Etats vis à vis de la présente garantie :

présente garantie vous confère certains droits juridiques, et vous pouvez bénéficier d’autres droits, lesquels varient d’un état à l’autre.

Pour obtenir l’adresse du distributeur réparateur le plus proche,

composez le :

1-800-345-8746 aux États-Unis ou le 1-800-668-1238 au Canada.

MTD SOUTHWEST INC

550 N. 54th Street

Chandler, AZ 85226 U.S.A.

La garantie limitée énoncée ci-après est accordée par MTD SOUTHWEST INC. (« MTD ») et concerne les marchandises neuves achetées et utilisés aux Etats-Unis, ainsi que dans leurs possessions et territoires.

MTD garantit ce produit contre tout vice de matière ou de façon pendant une période de deux (2) ans à compter de la date d’achat initiale et elle se réserve le choix de réparer ou de remplacer, à titre gratuit, toute pièce présentant un vice de matière ou de façon. Cette garantie limitée ne s’appliquera que dans la mesure où le produit aura été utilisé et entretenu conformément au Guide de l’utilisateur fourni avec le produit et n’aura pas fait l’objet d’un usage inadéquat, abusif, commercial ou négligent, d’un accident, d’un entretien inadéquat, d’une modification, de vandalisme, d’un vol, d’un incendie, de dégâts des eaux ou d’un endommagement résultant d’un autre péril ou d’un désastre naturel. Les dommages résultats de l’installation ou de l’utilisation de tout accessoire ou équipement non approuvé par MTD pour une utilisation avec le(s) produit(s) couvert(s) par le présent guide annuleront la garantie et ce qui concerne les dommages qui en résulteraient éventuellement.

La présente garantie est limitée à quatre-vingt-dix (90) jours à compter de la date d’achat au détail primitive pour tout produit MTD utilisé à des fins locatives ou commerciales, ou toute utilisation produisant des revenus.

POUR L'OBTENTION DU SERVICE DE GARANTIE : le service au titre de la garantie est disponible, SUR PRÉSENTATION D'UNE PREUVE D'ACHAT, AUPRÈS DU DISTRIBUTEUR AGRÉÉ LOCAL. Pour obtenir le nom du

distributeur local, consultez les Pages Jaunes ou communiquez avec le Service après-vente de MTD SOUTHWEST INC. en appelant le 1-800-345-8746 ou en écrivant au 550 N.54th Street, Chandler, Arizona 85226 ou en appelant le 1-800-668-1238 au Canada. Aucun produit retourné à l’usine sans permission écrite préalable du service après-vente de MTD SOUTHWEST INC. ne sera accepté.

La garantie limitée n’offre aucune couverture dans les cas suivants :

Éléments pouvant s'user : boutons de butée, bobines extérieures, fil de coupe, moulinets intérieurs, poulie du démarreur, cordons de démarrage, courroies d'entraînement.

B. MTD n’accorde aucune garantie pour les produits

vendus ou exportés des États-Unis, de leurs possessions et territoires, exception faite en ce qui concerne les produits vendus par l’intermédiaire de ses canaux agréés de distribution à l’exportation.

MTD se réserve la droit de modifier ou d’améliorer la conception de tout produit

TrimmerPlus

sans assumer l’obligation de modifier tout produit d’une fabrication plus ancienne.

Recortador de eje recto

SS725r

MANUAL DEL OPERADOR

SI TIENE PREGUNTAS, LLAME AL 1-800-800-7310 en EE.UU.

o al 1-800-668-1238 en CANADÁ

www.TrimmerPlus.com

ESTE MANUAL ES IMPORTANTE NO LO DESCARTE

I. Normas para una operación segura . . . . . . . . . . 3-6

A. Importante información de seguridad . . . . . . . 3-4

B. Símbolos de seguridad e internacionales . . . . 5

C. Conozca su unidad . . . . . . . . . . . . . . . . . . . . . 6

II. Instrucciones de operación . . . . . . . . . . . . . . . . . 7-9

A. Ensamblaje del acoplador . . . . . . . . . . . . . . . . 7

B. Cómo sostener el recortador . . . . . . . . . . . . . 8

C. Ajuste de la longitud de la línea de corte . . . . . . . 8

D. Consejos para lograr un mejor corte . . . . . . . . . . 8

E. Recorte decorativo . . . . . . . . . . . . . . . . . . . . . 9

III. Instrucciones de mantenimiento y reparación . . 10-12

A. Instalación de la línea para la SpeedSpool® . 10

B. Instalación de un carrete prebobinado . . . . . . 11

C. Limpieza de la SpeedSpool® . . . . . . . . . . . . . 12

D. Piezas de repuesto de la SpeedSpool® . . . . . 12

E. Limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

F. Almacenamiento . . . . . . . . . . . . . . . . . . . . . . . 12

G. Transporte . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

IV. Cuadro de resolución de problemas . . . . . . . . . . 13

V. Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . 14

VI. Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

CONTENIDO DE LA CAJA

Esta unidad debe consistir en lo siguiente:

• Accesorio recortador de eje recto SS725r

• Suspensor

• Manual del operador

• Tarjeta de registro del producto

NOTA: Este producto ha sido evaluado para uso tanto

con cabezales a gasolina como eléctricos.

MUCHAS GRACIAS

Gracias por haber adquirido este gran producto. Esta moderna herramienta motriz de exteriores está diseñada para brindarle muchas horas de servicio útil. Usted comprobará que es un artefacto que le ahorrará mucho trabajo. Este manual del operador le brinda instrucciones de operación de fácil comprensión. Lea todo el manual y siga todas las instrucciones para mantener su nueva herramienta motriz de exteriores en las mejores condiciones de funcionamiento.

REFERENCIAS, ILUSTRACIONES Y ESPECIFICACIONES DEL PRODUCTO

Toda la información, las ilustraciones y las especificaciones contenidas en este manual se basan en la información más reciente disponible en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

TrimmerPlus® es una marca registradas de MTD SOUTHWEST INC

SpeedSpool® es una marca registradas de MTD SOUTHWEST INC

INFORMACIÓN DEL SERVICIO

El servicio de esta unidad, ya sea durante o después del período cubierto por la garantía, debe ser realizado solamente por un proveedor de servicios autorizado y aprobado. Llame al:

• 1-800-345-8746 en Estados Unidos. O

• 1-800-668-1238 en Canadá para obtener una lista de los proveedores de servicio autorizados más cercanos a usted.

NO REGRESE LA UNIDAD AL VENDEDOR. NOTA: PARA SOLICITAR SERVICIO POR LA GARANTIA,

DEBERA PRESENTAR PRUEBA DE SU COMPRA.

Antes de arrancar u operar este equipo, asegúrese de leer y comprender bien este manual.

ESTE PRODUCTO ESTÁ CUBIERTO POR UNA Ó MÁS PATENTES DE EE.UU. OTRAS PATENTES EN TRAMITE.

PELIGRO: El no obedecer una advertencia de seguridad puede conducir a que usted u otras personas sufran graves lesiones. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

ADVERTENCIA: El no seguir una advertencia de seguridad puede conducir a que usted u otras personas sufran lesiones. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

PRECAUCION: El no seguir una advertencia de seguridad puede conducir a daño patrimonial o a que usted u otras personas sufran lesiones personales. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

Los símbolos de seguridad se utilizan para llamar su atención sobre posibles peligros. Los símbolos de seguridad y sus explicaciones merecen toda su atención y comprensión. Los símbolos de seguridad no eliminan ningún peligro por sí mismos. Las instrucciones o advertencias que ofrecen no substituyen las medidas adecuadas de prevención de accidentes.

SIMBOLO SIGNIFICADO

SIMBOLO DE ALERTA DE SEGURIDAD:

Indica peligro, advertencia o precaución. Debe prestar atención para evitar sufrir graves lesiones personales. Puede ser utilizado junto con otros símbolos o figuras.

NOTA: Le ofrece información o instrucciones que son

esenciales para la operación o mantenimiento del equipo.

INTRODUCCION

INDICE DE CONTENIDOS

¡ADVERTENCIA!

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no hacerlo, el operador y/o los espectadores pueden sufrir graves lesiones.

NORMAS PARA UNA OPERACION SEGURA

• IMPORTANTE INFORMACION DE SEGURIDAD •

NORMAS PARA UNA OPERACION SEGURA

• Mezcle y cargue el combustible en un área limpia, bien

ventilada en exteriores donde no haya chispas ni llamas. Saque lentamente la tapa del combustible sólo después de parar el motor. No fume mientras carga o mezcle el combustible. Seque todo el combustible que se derrame de la unidad de inmediato.

• Evite crear una fuente de encendido con el combustible

derramado. No arranque el motor hasta que los gases se hayan disipado.

• Mueva la unidad a por lo menos 30 pies (9.1 m) de

distancia de la fuente y sitio de carga de combustible antes de arrancar el motor. No fume, mantenga las chispas y llamas fuera del área mientras carga el combustible o mientras opera la unidad.

• Nunca arranque ni opere la unidad dentro de una sala o

edificio cerrado. La respiración de los gases del escape pueden ser letales. Opere esta unidad únicamente en un área exterior bien ventilada.

ADVERTENCIAS DE SEGURIDAD ESPECIALES PARA LAS UNIDADES MOTRICES Y RECORTADORES DE EJE RECTO DE CESPED ELECTRICOS

ADVERTENCIA: Para reducir el riesgo de

descarga eléctrica, use sólo cables de extensión aprobados para uso en exteriores, como un cable de extensión con cable tipo SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-W o SJTOW-A. Puede adquirir cables de extensión en su distribuidor local. Use sólo cables de extensión de camisa cilíndrica aprobados para su uso al exterior.

• JUEGOS DE CABLES: Verifique que su juego de cable

esté en buenas condiciones. Cuando use un juego de cables, verifique que el cable que usa es lo suficientemente pesado como para conducir la corriente que su unidad consumirá. Un juego de cables de menor peso puede causar una caída de voltaje en la línea y llevar a una pérdida de energía y recalentamiento. Lea el manual del operador de la unidad motriz de este accesorio para informarse acerca del tamaño recomendado de cable.

• Inspeccione todos los cables de extensión y la conexión

eléctrica de la unidad con frecuencia. Observe en detalle si existe deterioro, cortes o grietas en el aislamiento. Inspeccione también si existen daños en las conexiones. Cambie los cables si encuentra algún defecto o daño.

• Evite la desconexión del cabezal motorizado de

recortadores de eje recto del cable de extensión durante el funcionamiento, utilizando un retenedor de enchufereceptáculo, conector o haciendo un nudo como se muestra aquí debajo:

LEA TODAS LAS INSTRUCCIONES

ADVERTENCIA: Se deben seguir las siguientes

reglas de seguridad cuando use la unidad. Por favor lea estas instrucciones para su propia seguridad y las de los espectadores, antes de hacer funcionar la unidad. Por favor mantenga estas instrucciones en un lugar seguro para uso futuro.

ANTES DE LA OPERACIÓN

• Lea cuidadosamente y entienda el manual del operador de la unidad que impulsa a este acople.

• Lea este manual de instrucciones de funcionamiento detenidamente. Familiarícese completamente con los controles y el uso apropiado del equipo. Sepa cómo apagar la unidad y desactivar los controles con rapidez.

• No opere esta unidad si está cansado, enfermo, o bajo los efectos del alcohol, drogas o medicamentos.

• Nunca permita que los niños manejen el equipo. Nunca permita que los adultos usen la unidad cuando no estén familiarizados con las instrucciones. Nunca permita que las personas adultas manejen el equipo si no cuentan con las instrucciones apropiadas.

• Se debe instalar adecuadamente todos los protectores y dispositivos de seguridad antes de hacer funcionar la unidad.

• Inspeccione la unidad antes de usarla.

• Despeje el área antes de cada uso. Quite todos los objetos tales como piedras, vidrios quebrados, clavos, alambre o cuerdas que puedan ser lanzados o que se puedan enredar en el aditamento.

• Use sólo línea de repuesto OEM genuina de 0.080 pulgadas (2.03 mm) de diámetro. No use nunca línea reforzada con metal, alambre, cadena ni soga, etc. Estas pueden desprenderse y convertirse en un proyectil peligroso.

• Esta unidad no fue diseñada para ser usada como cortamalezas. No conecte ni opere esta unidad con ningún tipo de cuchilla ni accesorio para cortar malezas.

ADVERTENCIAS DE SEGURIDAD ESPECIALES PARA LAS UNIDADES MOTRICES Y RECORTADORES DE EJE RECTO A GAS

ADVERTENCIA: La gasolina es muy inflamable, y sus

gases pueden explotar si se encienden. Tome las siguientes precauciones:

• Guarde el combustible únicamente en recipientes designados especialmente y aprobados para el almacenamiento de dichos materiales.

• Apague siempre el motor y espere que se enfríe antes de cargar el tanque de combustible. Nunca saque la tapa del tanque de combustible ni cargue combustible mientras la unidad esté caliente. No opere nunca esta unidad sin la tapa del combustible bien ajustada en su lugar. Afloje la tapa del tanque de combustible lentamente para desahogar la presión del tanque.

Cable de

extensión

Cable del recortadores

de eje recto

Cable del recortadores

de eje recto

Cable de

extensión

NORMAS PARA UNA OPERACION SEGURA

• Evite los ambientes peligrosos. No opere nunca su unidad en ambientes húmedos ni mojados. La humedad representa un peligro de descarga eléctrica.

• No use la unidad bajo la lluvia. No lo use dentro del agua ni alrededor de ella.

• No toque el enchufe ni la unidad con las manos mojadas ni parado sobre superficies mojadas.

• No deje la unidad enchufada mientras no la use, mientras cambia accesorios ni mientras realiza el servicio.

DURANTE LA OPERACION

• Mantenga retirados a los espectadores, especialmente a los niños y animales domésticos por lo menos a 50 ft (15 m) de distancia.

• Use lentes o gafas de protección que cumplan con las normas ANSI Z87.1, y protección para sus oídos/audición mientras opere esta unidad. Use siempre una máscara facial o para protegerse contra el polvo si la operación levanta polvo.

• Use pantalones largos y gruesos, botas, guantes y camisa de manga larga. No use ropa holgada, alhajas, pantalones cortos, sandalias ni esté descalzo. Sostenga el cabello sobre el nivel de los hombros.

• Use la unidad sólo con luz de día o con buena luz artificial.

• Use la herramienta correcta. Use esta herramienta sólo para el trabajo para el que fue diseñada.

• No fuerce la unidad. Hará mejor el trabajo y con menos probabilidad de lesión bajo la tasa de funcionamiento que fue diseñada.

• No se estire demasiado, tenga cuidado adicional cuando trabaje en pendientes o inclinaciones. Mantenga siempre una posición y equilibrio adecuados.

• Sostenga siempre la unidad con ambas manos durante la operación. Agarre firmemente ambas manijas o mangos anteriores y posteriores.

• Mantenga las manos, cara y pies lejos de todas las piezas que se muevan. No toque ni intente detener el accesorio de corte cuando esté girando. No la haga funcionar sin los protectores puestos en su lugar.

•

No opere la unidad a una velocidad mayor que la necesaria para hacer el trabajo. No opere la unidad a alta velocidad cuando no la esté usando.

• Pare siempre la unidad cuando posponga el trabajo o mientras camine entre diferentes zonas de corte.

• Si golpea o se enreda con algún objeto extraño, pare el motor de inmediato e inspeccione si hay daños. Haga arreglar cualquier daño antes de intentar el funcionamiento posterior.

• Pare la unidad DE INMEDIATO si siente una vibración excesiva. La vibración es señal de que hay problemas. Inspeccione bien si hay tuercas o pernos flojos o daño antes de continuar. Repare o cambie las piezas afectadas según sea necesario.

•

Pare y apague la unidad para hacerle mantenimiento, arreglos o para cambiarle aditamentos o accesorios. Debe detener la unidad y el impulsor debe dejar de voltear para que evite lesiones.

• Use únicamente piezas de repuesto y accesorios genuinos MTD para esta unidad. Se encuentran disponibles en el distribuidor autorizado. El uso de piezas o accesorios que no sean MTD puede ocasionarle lesiones serias al usuario o dañar la unidad y anular la garantía.

MANTENIMIENTO Y ALMACENAJE

• Espere que el motor se enfríe antes de guardar o transportar la unidad. Asegúrese de que la unidad esté segura al transportarla.

• Guarde la unidad bajo llave en un lugar adecuado y seco para evitar el uso por personas no autorizadas y daños, lejos del alcance de los niños.

•

Nunca moje ni rocíe la unidad con agua ni con ningún otro líquido. Mantenga las manijas secas, limpias y sin residuos. Limpie la unidad y los marbetes con una esponga

mojada. L

impie la unidad después de cada uso.

• Guarde estas instrucciones. Consúltelas con frecuencia y utilícelas para enseñar a otros usuarios. Si le presta esta unidad a alguien, préstele también estas instrucciones.

• Cualquier reparación o procedimientos de mantenimiento que no estén descritos en este manual deben ser hechos únicamente por personal calificado.

• Compruebe frecuentemente el apriete de los pernos de la cizalla, de montaje del motor y otros pernos para que tenga la seguridad de que el equipo esté en buen estado de funcionamiento.

• Cuando guarde la unidad dentro de un edificio, aléjela de fuentes de encendido. Permita que el motor se enfríe antes de guardarla en cualquier caja protectora.

• Consulte las instrucciones del Manual del Operario en todo momento para que se informe sobre detalles importantes, si va a guardar la unidad durante un período de tiempo prolongado.

• No intente arreglar la máquina a menos que tenga las herramientas apropiadas y las instrucciones para desensamblarla y arreglarla.

GUARDE ESTAS INSTRUCCIONES

SIMBOLOS DE SEGURIDAD E INTERNACIONALES

Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y mantenimiento y reparación.

SIMBOLO SIGNIFICADO

• SIMBOLO DE ALERTA DE SEGURIDAD

Indica peligro, advertencia o precaución. Puede ser utilizado junto con otros símbolos o figuras.

• ADVERTENCIA - LEA EL MANUAL DEL OPERADOR

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no hacerlo, el operador y/o los espectadores pueden sufrir graves lesiones.

• USE PROTECCIÓN OCULAR Y AUDITIVA

ADVERTENCIA: La operación de cualquier herramienta electromecánica puede ser el

origen del lanzamiento de objetos y ruidos elevados que pueden causar lesiones oculares severas y pérdida auditiva. Use siempre gafas de seguridad o protección visual que cumpla con las normas ANSI Z87.1 y protección auditiva, cuando maneje esta unidad. Use una careta completa cuando la necesite.

• MANTENGA ALEJADOS A LOS ESPECTADORES

ADVERTENCIA: Mantenga a todos los espectadores, en especial a niños y animales

domésticos a por lo menos 50 pies (15 m) del área de corte.

• LOS OBJETOS DESPEDIDOS Y LA CUCHILLA ROTATIVA PUEDEN CAUSAR GRAVES LESIONES

ADVERTENCIA: No opere esta unidad si la protección plástica de línea no está

colocada en su lugar. Manténgase alejado del accesorio de corte giratorio.

• CUCHILLA AFILADA

ADVERTENCIA: La protección del accesorio de corte contiene una cuchilla afilada. Para

prevenir graves lesiones, no toque la cuchilla.

NORMAS PARA UNA OPERACION SEGURA

Bastidor del eje

Suspensor

Bastidor de

engranajes

Protector accesorio

de corte

Accesorio de corte

CONOZCA SU UNIDAD

NORMAS PARA UNA OPERACION SEGURA

APLICACIONES

Con aditamento para recortador de eje:

• Corte de césped y malezas delgadas.

• Recorte decorativo alrededor de árboles, cercos, etc.

Cuchilla de corte

de lína

ENSAMBLAJE DEL ACOPLADOR

El sistema TrimmerPlus® le permite el uso de estos accesorios optativos.

Soplador/Aspirador BV720r Cultivador GC720r Recortador de setos HS720r Recortador de bordes LE720r Barredor / Soplado SB720r Soplador de nieve ST720r Turbosoplador TB720r Podador de árboles TP720r

Remoción del accesorio:

1. Para aflojarlo, gire el botón en el sentido opuesto al de las manecillas del reloj (Fig. 1).

2. Oprima y sostenga oprimido el botón de liberación (Fig. 1).

3. Mientras sostiene el bastidor del eje superior con firmeza, tire del accesorio en línea recta fuera del acoplador (Fig. 2).

Instalación del accesorio:

NOTA: Para facilitar la instalación o remoción de los

accesorios, coloque la unidad sobre el suelo o sobre un banco de trabajo.

1. Quite el colgador de encima de la cubierta del eje.

2. Apriete el botón girándolo hacia la derecha (Fig. 1).

Cuando use el aditamento del recortador de eje recto, trabe el botón del accesorio de corte dentro del orificio

lateral de 90° o del orificio lateral de 180°(Fig. 3). Inspeccione el acoplamiento del eje acodado antes

de usar la unidad

1. Arranque la unidad.

2. Enganche y suelte el gatillo brevemente.

3. Verifique que el accesorio esté funcionando.

4. Si el accesorio no está funcionando, retire el accesorio y repita los pasos para su instalación.

5. Vuelva a verificar el funcionamiento del accesorio.

Fig. 1

Fig. 2

Fig. 3

INSTRUCCIONES DE OPERACIÓN

Acoplador

Botón de desconexión

Guía

Botón

En el sentido

de las

manecillas del

reloj

En sentido contrario

al de las manecillas

del reloj

Orificio

primario

Cubierta

superior del eje

Acoplador

Cubierta

inferior del eje

Botón de

desconexión

Botón

Orificio lateral de 90˚

Orificio lateral

de 180˚

PRECAUCIÓN: Los aditamentos junto con el

sistema de acople son para usarlos únicamente en el orificio primario a menos que sea indicado de otro modo en las especificaciones del aditamento en el manual del operador. El uso del orificio equivocado puede causarle lesiones personales a usted o daños a la unidad.

ADVERTENCIA: Lea y comprenda el manual del operador de los accesorios antes de su operación

ADVERTENCIA : Trabe el botón de desconexión en el orificio primario y ajuste bien la perilla antes de operar esta unidad.

ADVERTENCIA : Para evitar graves lesiones personales, apague la unidad antes de sacar o instalar accesorios

3. Mientras sostiene el accesorio con firmeza, empújelo en línea recta en el acoplador (Fig. 2).

NOTA: La alineación del botón de desconexión con la

guía ayuda en la instalación (Fig. 1).

4. Apriete el botón girándolo hacia la derecha (Fig. 3).

COMO SOSTENER EL RECORTADOR

Antes de operar esta unidad, párese en posición de operación (Figs. 4 y 5). Verifique lo siguiente:

• El operador tiene protección ocular y ropa adecuada.

• El brazo derecho está levemente doblado, y la mano está sosteniendo el mango del eje.

• El brazo izquierdo está recto y la mano sostiene la manija en D o la manija en J.

• La unidad está debajo del nivel de la cintura.

• El accesorio de corte está paralelo al suelo y hace fácil contacto con la vegetación que va a ser cortada sin que el operador tenga que inclinarse.

ADVERTENCIA: Use siempre protección para

sus ojos, audición, pies y cuerpo para reducir el riesgo de una lesión al operar esta unidad

Fig. 7

RECORTE DECORATIVO

El recorte decorativo se realiza eliminando toda la vegetación de alrededor de los árboles, postes, cercos, etc.

Gire toda la unidad a modo de que el accesorio de corte se ubique a un ángulo de 30° con el suelo (Fig 7).

La línea puede cortarse por:

• Enredarse con un objeto extraño

• Fatiga normal de la línea

• Intentar cortar hierbas gruesas y leñosas

• Forzar la línea en objetos como paredes o postes de cercos.

CONSEJOS PARA OBTENER MEJORES RESULTADOS AL RECORTAR

• Para obtener mejores resultados, opere la unidad a la aceleración máxima.

• El ángulo correcto para ubicar el accesorio de corte es paralelo al suelo.

• No fuerce el accesorio de corte. Permita que la punta de la línea realice el corte (en especial a lo largo de paredes). Si corta con más de la punta reducirá la eficacia del corte y puede sobrecargar el motor.

• Corte césped de más de 8 pulgadas (200 mm.) trabajando de arriba hacia abajo en pequeños incrementos para evitar el desgaste prematuro de la línea y el arrastre del motor.

• Corte de derecha a izquierda siempre que sea posible. Cortar hacia la izquierda mejora la eficiencia de la unidad. Los recortes salen arrojados en sentido contrario al operador.

• Mueva lentamente el recortador dentro y fuera del área de corte a la altura deseada. Realice movimientos ya sea de adelante hacia atrás y viceversa, o de lado a lado. El corte en longitudes más cortas produce mejores resultados.

• Recorte únicamente cuando el pasto y las hierbas estén secas.

• La vida de su línea de corte depende de:

• Seguir todas las técnicas de corte indicadas anteriormente

• El tipo de vegetación que corte

• El lugar donde se corta

Por ejemplo, la línea se desgastará más rápido cuando corte contra un muro que cuando corte alrededor de un árbol.

Fig. 4

Fig. 5

AJUSTE DE LA LONGITUD DE LA LINEA DE CORTE

El accesorio de corte Bump Head™ le permite soltar línea de corte sin apagar el motor. Para soltar más línea, golpee suavemente el accesorio de corte contra el suelo (Fig. 6) mientras opera el recortador a alta velocidad.

Fig. 6

INSTRUCCIONES DE OPERACIÓN

NOTA: Mantenga siempre la línea de corte completamente

extendida. Es más difícil soltar línea al acortarse la línea de corte.

Cada vez que se golpea la cabeza, se suelta alrededor de 1 pulgada (25.4 mm.) de línea de corte. La cuchilla en la protección del accesorio de corte detendrá la línea en la longitud correcta si se suelta demasiada línea.

Para obtener mejores resultados, golpee la Bump Head™ sobre terreno limpio o tierra dura. Si intenta soltar la línea sobre el césped alto, el motor podrá ahogarse. Mantenga siempre la línea de corte completamente extendida. Es más difícil soltar línea al acortarse la línea de corte.

NOTA: No apoye la Bump Head™ sobre el suelo.

INSTALACIÓN DE LA LINEA PARA EL SPEEDSPOOL®

Use siempre línea de repuesto genuina MTD de 0.080 pulgadas (2.03 mm.). Una línea mayor puede causar un recalentamiento o falla en el motor.

ADVERTENCIA: No use nunca línea reforzada con metal, alambre, cadena ni soga, etc. Estos elementos pueden desprenderse y convertirse en un proyectil peligroso.

Existen dos métodos para cambiar la línea de corte SpeedSpool®.

• Bobinar el carrete interior con línea nueva

• Instalar un carrete prebobinado

Bobinado del carrete interior con línea nueva NOTA: No hace falta quitar la perilla percusiva para

instalar línea de corte nueva.

1. Corte dos piezas de 0.080 pulgadas (2.03 mm.) de línea de corte, de 10 pies de largo (3 m.) .

ADVERTENCIA: Use siempre la longitud de línea correcta al instalar línea de corte en la unidad. La línea puede no soltarse correctamente si es demasiado larga.

2. Sostenga la bobina exterior y de vuelta al carrete interior en sentido contrario al de las manecillas del reloj para alinear las flechas de la bobina exterior y el carrete interior (Fig. 8).

3. Saque la línea vieja por los orificios de carga y de cierre de línea (Figs. 9 y 10).

4. Inserte una pieza de línea de corte dentro de uno de los ojalillos de la bobina exterior. Páselo hacia arriba a través del orificio de carga del carrete interior (Fig.

9). No doble la línea al insertarla en el ojalillo.

Fig. 8

Fig. 9

Fig. 11

Fig. 10

5. Inserte la línea en el orificio de cierre (Fig. 10). No empuje la línea más de 1/2 pulgada (12.7 mm.) dentro del orificio de cierre. Cuando la línea está bien insertada, formará un bucle pequeño (Fig. 10).

6. Saque la línea de la bobina exterior hasta que esté tirante contra el carrete interior (Fig. 11).

Orificio de cierre de línea

Línea de corte

Orificio de carga de línea

Ojalillo

Vista superior del SpeedSpool®

Bobina

exterior

Flechas

Carrete

interior

Perilla

percusiva

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

Fig. 12

Fig. 13

Fig. 14

Fig. 15

7. Repita los pasos 4 a 6 con la segunda pieza de línea.

8. Sostenga la bobina exterior. Bobine el carrete interior en sentido antihorario hasta que queden alrededor de cuatro (4) pulgadas (102 mm.) de línea (Fig. 12).

NOTA: No bobine el carrete interior antes de instalar la

segunda pieza de línea.

Perilla percusiva Sello de espuma

Resorte

Carrete interior

Instalación de un carrete interior prebobinado

1. Saque la perilla percuisva, el resorte y el sello de espuma girando la perilla percusiva en sentido antihorario (Fig. 14).

9. Si el bobinado de la línea se torna dificultoso o la línea se enreda, tire de los extremos de la línea de la bobina. Continúe bobinando el carrete interior en sentido antihorario (Fig. 13).

2. Saque el carrete interior viejo con la línea existente fuera de la bobina exterior.

3. Inserte los extremos de la línea de corte del nuevo carrete interior dentro de los ojalillos de la bobina exterior (Fig. 15). Coloque el nuevo carrete interior con la flecha hacia arriba dentro de la bobina exterior.

4. Sostenga el carrete interior en su lugar e instale la perilla percusiva, el resorte y el sello de espuma presionando y girando la perilla percusiva en sentido horario. Tome los extremos y tire con firmeza para soltar la línea de las ranuras de fijación en el carrete interior. (Fig. 13).

Desconexión del carrete interior

Si el SpeedSpool® no suelta línea en forma correcta, tire firmemente de los extremos de la línea de la bobina (Fig.

13). Si al hacer esto la línea no se suelta, siga las

instrucciones de limpieza del SpeedSpool® a continuación.

INSTRUCCIONES DE MANTENIMIENTO Y REPARACION

Fig. 16

Fig. 18

Fig. 17

Limpieza del SpeedSpool®

La limpieza de SpeedSpool® puede ser necesaria,

• Para sacar línea enredada o en exceso,

• Si el bobinado del SpeedSpool® se torna dificultoso o no opera en forma correcta cuando golpea la cabeza contra el suelo,

1. Sostenga la bobina exterior y desenrosque la perilla percusiva en sentido antihorario (Fig. 16).

2. Saque la perilla percusiva, el resorte y el sello de espuma (Fig. 17).

3. Saque el carrete interior con la línea existente de la bobina exterior (Fig. 17).

4. Saque toda la línea que haya en el carrete interior antes de limpiarlo. Saque todos los residuos o pasto de la perilla, resorte, carrete interno y sello de espuma. Lave el carrete interior con agua jabonosa tibia (Fig. 17).

Carrete

interior

Eje

Embolo

5. Limpie el eje y la superficie interior de la bobina exterior. Para limpiar el eje debajo del émbolo, empuje el émbolo hacia abajo (Fig. 18). Saque toda la suciedad o residuos del eje.

NOTA: El carrete interior debe estar seco por completo

antes de volver a instalarlo en la bobina exterior. No lubrique el ensamble del carrete interior ni de la bobina exterior.

6. Coloque el carrete interior en la bobina exterior.

7. Coloque la perilla percusiva, el resorte y el sello de espuma en la bobina exterior (Fig. 14).

8. Ajuste la perilla percusiva presionando hacia abajo y girándola en sentido horario.

9. Instale la línea nueva según se indica en Instalación

de la línea para el SpeedSpool® en la página 10.

PIEZAS DE REPUESTO PARA EL SPEEDSPOOL®

Línea de repuesto . . . . . . . . . . . . . . . . . . . . . . . . 181472

Cartucho de línea de repuesto . . . . . . . . . . . . . . 181460

Resorte del carrete interior . . . . . . . . . . . . . . . . . 181465

Sello de espuma . . . . . . . . . . . . . . . . . . . . . . . . . 181467

Carrete interior . . . . . . . . . . . . . . . . . . . . . . . . . . 181464

Ensamble de la perilla de la cabeza percusiva . . 181468 (Cabeza percusiva, carrete interior, resorte, ) Puede adquirir estas piezas de repuesto para el

SpeedSpool® en su distribuidor local autorizado.

LIMPIEZA

Use un cepillo pequeño para limpiar la parte exterior de la unidad. No use detergentes fuertes. Los limpiadores domésticos que contienen aceites aromáticos como pino y limón, y con solventes como el queroseno pueden dañar el bastidor de plástico y la manija. Seque toda la humedad con un paño suave.

ALMACENAMIENTO

• Examine la unidad antes de que la guarde para que compruebe que el equipo se encuentre en buen estado de funcionamiento.

• Pare el motor.

• Guarde la unidad bajo techo en un lugar seco y asegurado, lejos del alcance de los niños.

• Mantenga o cambie las etiquetas de seguridad e instrucciones, como sea necesario.

Para unidades a gasolina:

• Permita que la unidad se enfríe antes de guardarla en cualquier lugar encerrado.

• Vacíe el combustible de la unidad. Nunca guarde la unidad con combustible dentro del tanque en un edificio en donde haya presentes fuentes de ignición tales como calentadores portátiles, secadoras de ropa, etc.

TRANSPORTE

• Espere que el motor se enfríe antes de transportrala.

• Asegure la unidad durante su transporte.

Para unidades a gasolina:

• Drene el combustible de la unidad.

• Apriete la tapa del combustible antes del transporte.

CAUSA ACCION

El accesorio de corte está atascado de hierba Apague, desenchufe la unidad y limpie

el accesorio de corte

El accesorio de corte no tiene línea Coloque una línea nueva

El carrete interior está trabado Cambie el carrete interior

La cabeza de corte está sucia Limpie el carrete interior y la bobina exterior

La línea se ha soldado Desarme, saque la sección soldada y rebobine la

línea

La línea se retorció al reponerla Desarme y rebobine la línea

No hay suficiente línea expuesta Oprima la perilla percusiva y tire de la línea hasta

sacar 4 pulgadas (102 mm) de línea fuera del accesorio de corte.

RESOLUCION DE PROBLEMAS

LA CABEZA DE CORTE NO HACE AVANZAR LINEA

Si necesita asistencia adicional, comuníquese con su proveedor de servicio autorizado.

LA LÍNEA DE CORTE AVANZA SIN CONTROL

CAUSA ACCIÓN

El cabezal de corte tiene aceite Limpie el aditamento de corte

Peso de la unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 lbs. (1.36 kg.)

Mecanismo de corte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SpeedSpool

Cabeza percusiva de línea doble

Bobina de la línea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Liberador de línea percusivo

Diámetro de la bobina de línea . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 inches (76.2 mm)

Diámetro de la línea de corte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.080 inches (2.03 mm)

Diámetro de la trayectoria de corte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15.5 inches (39.37 cm)

ESPECIFICACIONES

ACCESORIO RECORTADOR DE EJE RECTO

NOTAS

PARTS LIST

BOOM AND TRIMMER PARTS - MODEL SS725r

STRAIGHT SHAFT ADD-ON

Item Part

No. Description

1 753-1212 Lower Drive Shaft Housing Assembly 2 753-05182 Lower Flexible Drive Shaft 3 791-145569 Anti-Rotation Screw 4 791-180547 Shield Mounting Hardware 5 791-180548 Shield Assembly (includes 6) 6 791-682061 Blade Assembly 7 753-05188 Gearbox Assembly (includes 8-20) 8 791-181771 Outer Spool Assembly

9 791-181561 Thrust Washer 10 791-181458 Retaining Ring 11 791-181459 Small Spring 12 753-04257 Slider 13 791-181532 E-Clip 14 791-181531 Spring 15 791-181462 Plunger 16 791-181463 C-Clip 17 791-181772 Inner Reel 18 791-181465 Large Spring 19 791-181467 Foam Seal 20 791-181468 Bump Head Knob Assembly (includes 18 & 19)

Optional Accessories

* 791-181472 Replacement Line, .080 Diameter * 791-181460 Reel and Line Assembly * 791-682075 Shoulder Strap Assembly * 791-612605 Hanger Accessory * Items Not Shown

GUARDE ESTAS INSTRUCCIONES PARA USARLAS COMO REFERENCIA EN EL FUTURO.

PARA FORMULAR PREGUNTAS, LLAME AL 1-800-345-8746 EN LOS EE.UU.

O AL 1-800-668-1238 EN CANADÁ

MANUAL DEL OPERADOR, No. de catálogo 769-02483A 12/06

GARANTÍA LIMITADA DEL FABRICANTE PARA:

Ninguna garantía implícita, incluyendo cualquier garantía implícita de comercio o conveniencia para un propósito particular, se aplica después del período pertinente de la garantía explícita escrita que aparece anteriormente en cuanto a las partes como se identifican. Ninguna otra garantía o garante explícito, ya sea escrito u oral, excepto la que se menciona arriba, entregada por cualquier persona o entidad, incluyendo comerciante o detallista, en cuanto a cualquier producto comprometerá a MTD. Durante el período de garantía, los recursos exclusivos se refieren a reparar o reemplazar el producto como se expresa arriba.

(Algunos estados no permiten restricciones en cuanto a la duración de una garantía implícita, por lo tanto la restricción anterior podría no aplicar a usted.)

Las estipulaciones expresadas en esta garantía proporcionan el único y exclusivo recurso que se presenta a partir de las ventas. MTD no será responsable por pérdidas o daños incidentales o consecuentes incluyendo, sin restricción, gastos incurridos por substitución o reemplazo de servicios de cuidado de césped, por transporte o por gastos relacionados, o por gastos de arriendo para reemplazar temporalmente un producto garantizado. (Algunos

estados no permiten restricciones en cuanto a la duración de la garantía implícita, por lo tanto las restricciones anteriores podrían no aplicar a usted.)

En ningún caso cualquier recuperación será mayor que la cantidad del precio de compra del producto vendido. La alteración de las características de seguridad del producto invalidará esta garantía. Usted asume el riesgo y responsabilidad en caso de pérdida, daño, o perjuicio a usted y a su propiedad, y/o a otros y su propiedad que surja a partir del uso erróneo o incapacidad para utilizar el producto.

Esta garantía limitada se extenderá tan sólo al comprador original, arrendatario original o aquella persona que lo recibió como regalo.

Cómo las leyes estatales se relacionan con esta garantía: esta garantía le proporciona derechos legales

específicos, y usted podría contar con otros derechos los cuales varían de acuerdo al estado en que se encuentre.

Para ubicar a su representante más cercano llame al 1-800-345-8746 en Estados Unidos o 1-800-668-1238 en Canadá

MTD SOUTHWEST INC

550 N. 54th Street

Chandler, AZ 85226 U.S.A.

A continuación MTD expone una garantía limitada SOUTHWEST INC ("MTD") en relación con su nueva mercadería adquirida y utilizada en los Estados Unidos, sus posesiones y territorios.

MTD garantiza su producto en cuanto a defectos en el material y mano de obra por un período de dos ("2") años, comenzando a partir de la fecha de la compra original y, según su criterio, reparará o reemplazará sin costo alguno, cualquier parte que se detecte defectuosa en cuanto al material o mano de obra. Esta garantía limitada sólo se aplicará si este producto se ha manejado y mantenido de acuerdo al Manual del usuario que se adjunta al producto, y si no se le ha sometido a un uso erróneo, abuso, utilización comercial, negligencia, accidente, mantenimiento inadecuado, alteración, vandalismo, hurto, fuego, agua o daño debido a otro peligro o desastre natural. Cualquier daño ocasionado por la instalación o uso de cualquier accesorio o aparato eléctrico que MTD no autorice para su utilización con el(los) producto(s) a que este manual se refiere, anulará su garantía respecto a cualquier daño consecutivo.

Esta garantía se extiende por noventa (90) días a partir de la fecha de la compra original al detalle de cualquier producto MTD que se emplea para arrendar o con propósitos comerciales, o cualquier otro propósito que produzca una ganancia.

CÓMO OBTENER SERVICIO: El servicio de garantía se encuentra disponible, CON COMPROBANTE DE COMPRA A TRAVÉS DEL REPRESENTANTE DE SERVICIO AUTORIZADO EN SU LOCALIDAD. Para ubicar al representante de su área, por favor, revise las Páginas Amarillas o comuníquese con el Departamento de Servicio al Cliente de MTD SOUTHWEST INC llamando al 1-800-345-8746 o por correo a 550 N 54th Street, Chandler, Arizona 85226; en Canadá llame al 1-800668-1238. No se aceptará ningún producto devuelto directamente a la fábrica, a menos que previamente el Departamento de Servicio al Cliente de MTD SOUTHWEST INC. haya extendido un permiso por escrito.

Esta garantía limitada no proporciona cobertura en los siguientes casos:

A. Artículos de desgaste — Botón de tope, carretes

externos, línea de corte, carretes internos, polea de arranque, cuerdas de arranque, correas motoras.

B. MTD no extiende garantía a productos vendidos o

exportados fuera de Estados Unidos, sus posesiones y territorios, excepto aquellos vendidos a través de canales autorizados para la distribución de exportación de MTD.

MTD se reserva el derecho a cambiar o mejorar el diseño de cualquier Producto

TrimmerPlus

sin asumir cualquier obligación en cuanto a modificar cualquier producto previamente fabricado.

MTD SS725r User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
