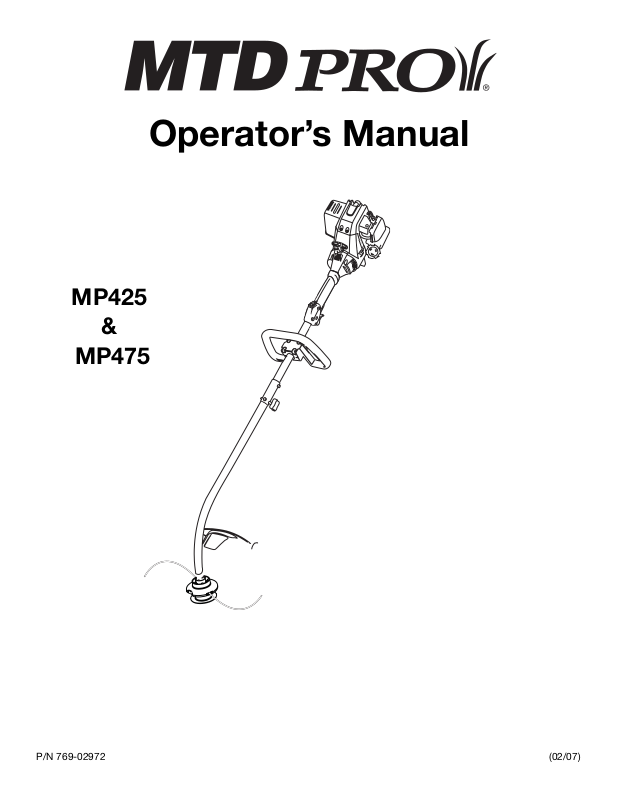

Operator’s Manual

P/N 769-02972 (02/07)

MP425

MP475

INTRODUCTION

Copy the serial number

here:

THANK YOU

Thank you for buying this quality product. This modern outdoor power tool will provide many hours of useful service. You will find it to be a great labor-saving device. This operator’s manual provides you with easy-tounderstand operating instructions. Read the whole manual and follow all the instructions to keep your new outdoor power tool in top operating condition.

PRODUCT REFERENCES, ILLUSTRATIONS AND SPECIFICATIONS

All information, illustrations, and specifications in this manual are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without notice.

SERVICE INFORMATION

Service on this unit both within and after the warranty period should be performed only by an authorized and approved service dealer.

For service call 1-800-800-7310 to obtain a list of authorized service dealers near you. For more details about your unit, visit our website at

www.mtdproducts.com. DO NOT RETURN THE UNIT TO THE RETAILER.

PROOF OF PURCHASE WILL BE REQUIRED FOR WARRANTY SERVICE.

Before beginning, locate the unit’s model plate. It lists the model and serial numbers of your unit. Refer to the sample plate below and copy the information for future reference.

Make sure you carefully read and understand this manual before starting or operating this equipment.

THIS PRODUCT IS COVERED BY ONE OR MORE U.S. PATENTS. OTHER PATENTS PENDING.

TABLE OF CONTENTS

Service Information . . . . . . . . . . . . . . . . . . . . . . . . .2

Rules for Safe Operation . . . . . . . . . . . . . . . . . . . . .3

Know Your Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Assembly Instructions . . . . . . . . . . . . . . . . . . . . . . .7

Oil and Fuel Information . . . . . . . . . . . . . . . . . . . . . .8

Starting/Stopping Instructions . . . . . . . . . . . . . . . .10

Operating Instructions . . . . . . . . . . . . . . . . . . . . . .11

Maintenance and Repair Instructions . . . . . . . . . . .13

Cleaning and Storage . . . . . . . . . . . . . . . . . . . . . . .18

Troubleshooting Chart . . . . . . . . . . . . . . . . . . . . . .19

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

Warranty Information . . . . . . . . . . . . . . . . . . . . . . .22

Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E22

Copy the model and parent

part number here:

SPARK ARRESTOR NOTE

NOTE: For users on U.S. Forest Land and in the states of California, Maine, Oregon and Washington.

All U.S. Forest Land and the state of California (Public Resources Codes 4442 and 4443), Oregon and Washington require, by law that certain internal combustion engines operated on forest brush and/or grass-covered areas be equipped with a spark arrestor, maintained in effective working order, or the engine be constructed, equipped and maintained for the prevention of fire. Check with your state or local authorities for regulations pertaining to these requirements. Failure to follow these requirements could subject you to liability or a fine. This unit is factory equipped with a spark arrestor. If it requires replacement, ask your LOCAL SERVICE DEALER to install the Accessory Part #791-

180890 Spark Arrestor Kit.

CALIFORNIA PROPOSITION 65 WARNING

MODEL :

S/N :

ITEM :

RULES FOR SAFE OPERATION

The purpose of safety symbols is to attract your attention to possible dangers. The safety symbols, and their explanations, deserve your careful attention and understanding. The safety warnings do not by themselves eliminate any danger. The instructions or warnings they give are not substitutes for proper accident prevention measures.

NOTE: Advises you of information or instructions vital to

the operation or maintenance of the equipment.

SYMBOL MEANING

Failure to obey a

safety warning can result in injury to yourself and others. Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

WARNING:

Failure to obey a

safety warning will result in serious injury to yourself or to others. Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

DANGER:

Failure to obey a

safety warning may result in property damage or personal injury to yourself or to others. Always follow the safety precautions to reduce the risk of fire, electric shock and personal injury.

CAUTION:

Indicates

danger, warning or caution. Attention is required in order to avoid serious personal injury. May be used in conjunction with other symbols or pictographs.

SAFETY ALERT:

Read the Operator’s Manual(s) and follow all

warnings and safety instructions.

Failure to do so can result in serious injury to the

operator and/or bystanders.

FOR QUESTIONS, CALL 1-800-800-7310

READ ALL INSTRUCTIONS

BEFORE OPERATING

• Read the instructions carefully. Be familiar with the controls and proper use of the unit.

• Do not operate this unit when tired, ill, or under the influence of alcohol, drugs, or medication.

• Children and teens under the age of 15 must not use the unit, except for teens guided by an adult.

• All guards and safety attachments must be installed properly before operating the unit.

• Inspect the unit before use. Replace damaged parts. Check for fuel leaks. Make sure all fasteners are in place and secure. Replace parts that are cracked, chipped, or damaged in any way. Do not operate the unit with loose or damaged parts.

• Carefully inspect the area before starting the unit. Remove all debris and hard or sharp objects such as glass, wire, etc.

• Be aware of the risk of injury to the head, hands and feet.

• Clear the area of children, bystanders, and pets. At a minimum, keep all children, bystanders, and pets outside a 50 feet (15 m.) radius; there still may be a risk to bystanders from thrown objects. Bystanders should be encouraged to wear eye protection. If you are approached, stop the unit immediately.

• Use only 0.105 inch,

2.67 mm diameter original

equipment manufacturer replacement line. Never use metal-reinforced line, wire or rope. These can break off and become dangerous projectiles.

• Squeeze the throttle control and check that it returns automatically to the idle position. Make all adjustments or repairs before using unit.

SAFETY WARNINGS FOR GAS UNITS

• Store fuel only in containers specifically designed and

approved for the storage of such materials.

• Avoid creating a source of ignition for spilled fuel. Do not start the engine until fuel vapors dissipate.

When using the unit,

you must follow the safety rules. Please read these instructions before operating the unit in order to ensure the safety of the operator and any bystanders. Please keep these instructions for later use.

WARNING:

• IMPORTANT SAFETY INSTRUCTIONS •

Gasoline is highly

flammable, and its vapors can explode if ignited. Take the following precautions:

WARNING:

SYMBOL MEANING

RULES FOR SAFE OPERATION

• Always stop the engine and allow it to cool before filling the fuel tank. Never remove the fuel tank cap or add fuel when the engine is hot. Never operate the unit without the fuel cap securely in place. Loosen the fuel tank cap slowly to relieve any pressure in the tank.

• Add fuel in a clean, well-ventilated outdoor area where there are no sparks or flames. Remove the fuel cap slowly, and only after the engine stops. Do not smoke while fueling. Wipe up any spilled fuel from the unit immediately.

• Avoid creating a source of ignition for spilled fuel. Do not start the engine until fuel vapors dissipate.

• Move the unit at least 30 feet (9.1 m) from the fueling source and site before starting the engine. Do not smoke. Keep sparks and open flames away from the area while adding fuel or operating the unit.

WHILE OPERATING

• Never start or run the unit inside a closed room or building. Breathing exhaust fumes can be fatal. Operate this unit only in a well-ventilated outdoor area.

• Wear safety glasses or goggles that meet ANSI Z87.1 standards and are marked as such. Wear ear/hearing protection when operating this unit. Wear a face or dust mask if the operation is dusty.

• Wear heavy long pants, boots, gloves and a long sleeve shirt. Do not wear loose clothing, jewelry, short pants, sandals or go barefoot. Secure hair above shoulder level.

• The cutting attachment shield must always be in place while operating the unit as a trimmer. Do not operate unit without both trimming lines extended, and the proper line installed. Do not extend the trimming line beyond the length of the shield.

• This unit has a clutch. The cutting attachment remains stationary when the engine is idling. If it does not, have the unit adjusted by an authorized service technician.

• Adjust the handle to your size in order to provide the best grip.

• Be sure the cutting attachment is not in contact with anything before starting the unit.

• Use the unit only in daylight or good artificial light.

• Avoid accidental starting. Be in the starting position whenever pulling the starter rope. The operator and unit must be in a stable position while starting. Refer to Starting/Stopping Instructions.

• Use the right tool. Only use this tool for its intended purpose.

• Do not overreach. Always keep proper footing and balance.

• Always hold the unit with both hands when operating. Keep a firm grip on both handles or grips.

• Keep hands, face, and feet at a distance from all moving parts. Do not touch or try to stop the cutting attachment when it rotates.

• Do not touch the engine, gear housing or muffler. These parts get extremely hot from operation, even after the unit is turned off.

• Do not operate the engine faster than the speed needed to cut, trim or edge. Do not run the engine at high speed when not cutting.

• Always stop the engine when cutting is delayed or when walking from one cutting location to another.

• If you strike or become entangled with a foreign object, stop the engine immediately and check for damage. Do not operate before repairing damage. Do not operate the unit with loose or damaged parts.

• Stop the unit, switch the engine to off, and disconnect the spark plug for maintenance or repair.

• Use only original equipment manufacturer replacement parts and accessories for this unit. These are available from your authorized service dealer. Use of any unauthorized parts or accessories could lead to serious injury to the user, or damage to the unit, and void your warranty.

• Keep unit clean of vegetation and other materials. They may become lodged between the cutting attachment and shield.

• To reduce fire hazard, replace a faulty muffler and spark arrestor. Keep the engine and muffler free from grass, leaves, excessive grease or carbon build up.

OTHER SAFETY WARNINGS

• Never store a fueled unit inside a building where fumes may reach an open flame or spark.

• Allow the engine to cool before storing or transporting. Be sure to secure the unit while transporting.

• Store the unit in a dry area, locked up or up high to prevent unauthorized use or damage, out of the reach of children.

• Never douse or squirt the unit with water or any other liquid. Keep handles dry, clean and free from debris. Clean after each use, see Cleaning and Storage instructions.

• Keep these instructions. Refer to them often and use them to instruct other users. If you loan someone this unit, also loan them these instructions.

SAVE THESE

INSTRUCTIONS

RULES FOR SAFE OPERATION

SYMBOL MEANING

• SAFETY ALERT SYMBOL

Indicates danger, warning, or caution. May be used in conjunction with other symbols or pictographs.

• WARNING - READ OPERATOR'S MANUAL

Read the Operator’s Manual(s) and follow all warnings and safety instructions. Failure to do so can result in serious injury to the operator and/or bystanders.

• WEAR EYE AND HEARING PROTECTION

WARNING: Thrown objects and

loud noise can cause severe eye injury and hearing loss. Wear eye protection meeting ANSI Z87.1-1989 standards and ear protection when operating this unit.

Use a full face

shield when needed.

• KEEP BYSTANDERS AWAY

WARNING: Keep all bystanders,

especially children and pets, at least 50 feet (15 m.) from the operating area.

• UNLEADED FUEL

Always use clean, fresh unleaded fuel.

• THROWN OBJECTS AND ROTATING CUTTER CAN CAUSE SEVERE INJURY

WARNING:Do not

operate without the cutting attachment shield in place. Keep away from the rotating cutting attachment.

SAFETY AND INTERNATIONAL SYMBOLS

This operator's manual describes safety and international symbols and pictographs that may appear on this product. Read the operator's manual for complete safety, assembly, operating and maintenance and repair information.

SYMBOL MEANING

• ON/OFF STOP CONTROL

ON / START / RUN

• ON/OFF STOP CONTROL

OFF or STOP

• HOT SURFACE WARNING

Do not touch a hot muffler or cylinder. You may get burned. These parts get extremely hot from operation. When turned off they remain hot for a short time.

• OIL

Refer to operator's manual for the proper type of oil.

KNOW YOUR UNIT

APPLICATIONS

As a trimmer:

• Cutting grass and light weeds

• Edging

• Decorative trimming around trees, fences, etc. Other optional accessories may be used with your unit.

Refer to Operating the EZ-Link System for a list of add-ons. NOTE: The below illustration may differ slightly

from your unit. For example, the picture shows a straight shaft. Your unit may have a curved shaft.

ASSEMBLY INSTRUCTIONS

ADJUST THE D-HANDLE

The MP425 and MP475 use a D-handle, which is preinstalled on the unit. If you ever need to adjust it, make sure it is at least 6 inches from the end of the shaft grip (Fig. 1).

Shaft

Housing

Bottom Clamp

Shaft Grip

Minimum 6 inches

(15.24 cm)

Fig. 1

INSTALLING THE CUTTING SHIELD

Use the following instructions if the cutting attachment shield on your unit is not installed or if you ever need to reinstall it.

MP475

1. Slide the cutting attachment shield into the shield mount on the cutting attachment. Align the screw holes in the shield with the holes in the cutting attachment shield mount (Fig. 2).

To prevent serious

personal injury, never operate the trimmer without the cutting attachment shield in place.

WARNING:

OIL AND FUEL INFORMATION

RECOMMENDED OIL TYPE

Using the proper type and weight of oil in the crankcase is extremely important.

Check the oil before each use and change the oil regularly. Failure to use the correct oil, or using dirty oil, can cause premature engine wear and failure.

Use a high-quality SAE 30 weight oil of API (American Petroleum Institute) service class SF, SG, SH.

ADDING OIL TO CRANKCASE: INITIAL USE

NOTE: This unit is shipped without oil. In order to avoid

damage to the unit, put oil in the crankcase before you attempt to start the unit.

Your unit is supplied with one 3.04 fluid oz. (90 ml.) bottle of SAE 30 SF, SG, SH oil (Fig. 6).

NOTE: Save the bottle of oil. It can be used to measure

the correct amount during future oil changes. See Changing the Oil.

1. Unscrew the top of the bottle of oil and remove the

paper seal covering the opening. Replace the top. Next, cut the tip off the funnel spout (Fig. 6).

OIL AND FUEL INFORMATION

FUELING THE UNIT

1. Remove the fuel cap (Fig. 9).

Fig. 9

Fuel Cap

Fuel Tank

Gas Can Spout

2. Place the gas container’s spout into the fill hole on the fuel tank (Fig. 9) and fill the tank.

NOTE: Do not overfill the tank.

3. Wipe up any gasoline that may have spilled.

4. Reinstall the fuel cap.

5. Move the unit at least 30 ft. (9.1 m) from the fueling source and site before starting the engine.

NOTE: Dispose of the old gasoline in accordance to

Federal, State and Local regulations.

RECOMMENDED FUEL TYPE

Old fuel is the primary reason for improper unit performance. Be sure to use fresh, clean, unleaded gasoline.

NOTE: This is a four cycle engine. In order to avoid

damage to the unit, do not mix oil with

gasoline.

Definition of Blended Fuels

Today's fuels are often a blend of gasoline and oxygenates such as ethanol, methanol or MTBE (ether). Alcohol-blended fuel absorbs water. As little as 1% water in the fuel can make fuel and oil separate or form acids when stored. Use fresh fuel (less than 60 days old), when using alcohol-blended fuel.

Using Blended Fuels

If you choose to use a blended fuel, or its use is unavoidable, follow recommended precautions:

• Always use fresh unleaded gasoline

• Use the fuel additive STA-BIL

or an equivalent

• Drain tank and run the engine dry before storing unit

Using Fuel Additives

The use of fuel additives, such as STA-BIL®Gas Stabilizer or an equivalent, will inhibit corrosion and minimize the formation of gum deposits. Using a fuel additive can keep fuel from forming harmful deposits in the carburetor for up to six (6) months. Add 0.8 oz. (23 ml.) of fuel additive per gallon of fuel according to the instructions on the container. NEVER add fuel additives directly to the unit's gas tank.

Unleaded

Gasoline

Add fuel in a clean,

well ventilated outdoor area. Wipe up any spilled fuel immediately. Avoid creating a source of ignition for spilt fuel. Do not start the engine until fuel vapors dissipate.

WARNING:

Gasoline is

extremely flammable. Ignited Vapors may explode. Always stop the engine and allow it to cool before filling the fuel tank. Do not smoke while filling the tank. Keep sparks and open flames at a distance from the area.

WARNING:

Remove fuel cap

slowly to avoid injury from fuel spray. Never operate the unit without the fuel cap securely in place

WARNING:

STARTING/STOPPING INSTRUCTIONS

STARTING INSTRUCTIONS

STOPPING INSTRUCTIONS

1. Release your hand from the throttle control. Allow the engine to cool down by idling.

2. Put the On/Off Stop Control in the OFF (O) position.

Start/On (I)

Stop/Off (O)

Throttle Control

Primer

Bulb

OPERATING INSTRUCTIONS

HOLDING THE TRIMMER

Before operating the unit, stand in the operating position (Fig. 17). Check for the following:

•T

he operator is wearing eye

protection and proper clothing

• With a slightly-bent right arm, the

operator’s right hand is holding the shaft grip

• The operator’s left arm is straight,

the left hand holding the handle

• The unit is at waist level

• The cutting attachment is parallel

to the ground and easily contacts the grass without the need to bend over.

TIPS FOR BEST TRIMMING RESULTS

• For best trimming results, operate unit at full throttle.

• Keep the cutting attachment parallel to the ground.

• Do not force the cutting attachment. Allow the tip of

the line to do the cutting, especially along walls. Cutting with more than the tip will reduce cutting efficiency and may overload the engine.

• Cut grass over 8 inches (200 mm) by working from top

to bottom in small increments to avoid premature line wear or engine drag.

• Cut from right to left.

• Slowly move the trimmer into and out of the cutting

area at the desired height. Move either in a forwardbackward or side-to-side motion. Cutting shorter lengths produces the best results.

• Trim only when grass and weeds are dry.

• The life of your cutting line is dependent upon:

- Proper adherence of explained trimming techniques

- What vegetation is cut

- Where vegetation is cut

For example, the line will wear faster when trimming against a foundation wall as opposed to trimming around a tree. It is normal for some line breakage to occur from regular use.

Fig. 17

MAINTENANCE AND REPAIR INSTRUCTIONS

To prevent serious

injury, never perform maintenance or repairs with unit running. Always service and repair a cool unit. Disconnect the spark plug wire to ensure that the unit cannot start.

WARNING:

MAINTENANCE SCHEDULE

Perform these required maintenance procedures at the frequency stated in the table. These procedures should also be a part of any seasonal tune-up.

NOTE: Some maintenance procedures may require

special tools or skills. If you are unsure about these procedures take your unit to any non-road engine repair establishment, individual or authorized service dealer.

NOTE: Maintenance, replacement, or repair of the

emission control devices and system may be performed by any non-road engine repair establishment, individual or authorized service dealer.

FREQUENCY MAINTENANCE REQUIRED REFER TO

Before starting engine

Fill fuel tank with fresh fuel Check oil

Page 9 Page 14

Every 10 hours Clean and re-oil air filter Page 15 First change at 10 hours

Every 25 hours thereafter Every 25 hours

Change oil Change oil Clean spark arrestor

Page 14 Page 14 Page 18

10 hours on new engine Every 25 hours Every 25 hours

Check rocker arm to valve clearance and adjust Check rocker arm to valve clearance and adjust Check spark plug condition and gap

Page 17 Page 17 Page 18

FIXED LINE INSTALLATION

Always use original equipment manufacturer 0.105 inch (2.667 mm) replacement line. Lines other than those specified may make the engine overheat or fail.

To install the trimming line:

1. Insert each end of the replacement line into the holes on either side of retention hook (Fig. 19).

2. Push the ends through until they stick out of the sides of the head (Fig. 20).

3. Pull the ends through making sure that the ends are of equal length and the middle of the line is centered between the insertion holes (Fig. 21).

4. If the ends are not of equal length, push the longer end back through the head part way and pull the shorter end to compensate. Repeat until both ends are the same length.

Fig. 19

Fig. 21

MAINTENANCE AND REPAIR INSTRUCTIONS

CHECKING THE OIL LEVEL

The importance of checking and maintaining the proper oil level in the crankcase cannot be overemphasized. Check oil before each use:

1. Stop the engine and allow oil to drain into the crankcase.

2. Place the unit on a flat, level surface to get a proper oil level reading.

3. Keep dirt, grass clippings and other debris out of the engine. Clean the area around the oil fill plug/dipstick before removing it.

4. Remove the oil fill plug/dipstick and wipe off oil. Reinsert it all the way back in.

5. Remove the oil fill plug/dipstick and check the oil level. Oil should be up to the top of the dipstick (Fig. 23).

6. If the level is low, add a small amount of oil to the oil fill hole and recheck (Fig. 24). Repeat this procedure until the oil level reaches the top of the dipstick.

NOTE: Do not overfill the unit.

Top of Dipstick

O-Ring

Oil Fill Plug/Dipstick

Fig. 23

Fig. 24

NOTE: Make sure the O-ring is in place on the oil fill

plug/dipstick when checking and changing the oil (Fig. 24).

Oil Fill Plug/Dipstick

Oil Fill Hole

O-Ring

Full

Add 1.4-1.5 Oz.

(41-44 ml)

To prevent extensive

engine wear and damage to the unit, always maintain the proper oil level in the crankcase. Never operate the unit with the oil level below the bottom of the dipstick.

CAUTION:

CHANGING THE OIL

For a new engine, change the oil after the first 10 hours of operation. Change the oil while the engine is still warm. The oil will flow freely and carry away more impurities.

1. Unplug spark plug boot to prevent accidental starting.

2. Remove the oil fill plug/dipstick.

3. Pour the oil out of the oil fill hole and into a container by tipping the unit to a vertical position (Fig. 25). Allow ample time for complete drainage.

Fig. 25

6. Replace the oil fill plug/dipstick.

7. Reconnect the spark plug boot.

4. Wipe up any oil residue on the unit and clean up any oil that may have spilled. Dispose of the oil according to Federal, State and local regulations.

5. Refill the crankcase with 3.04 fluid oz. (90 ml) or 3/8 cup of SAE 30 SF, SG, SH oil.

NOTE: Use the bottle and spout saved from initial use to

measure the correct amount of oil. The top of the label on the bottle measures approximately 3.04 oz. (90 ml) or 3/8 cup (Fig. 26). Check the level with the dipstick. If the level is low, add a small amount of oil and recheck. Do not overfill (Fig. 26).

Fill Level

Fig. 26

Wear gloves to prevent injury when

handling the unit.

CAUTION:

3. Wash the filter in detergent and water (Fig. 28). Rinse the filter thoroughly and allow it to dry.

4. Apply enough clean SAE 30 motor oil to lightly coat the filter (Fig. 29).

Fig. 28

5. Squeeze the filter to spread and remove excess oil (Fig. 30).

Remove

Screws

Fig. 33

Engine Cover

2. Remove the two (2) screws on top of the engine cover with a Flat-head or T-25 Torx screwdriver (Fig. 34).

Fig. 34

Engine Cover

Muffler

ROCKER ARM CLEARANCE

This requires disassembly of the engine. If you feel unsure or unqualified to perform this, take the unit to an authorized service center.

NOTE: Inspect the valve to rocker arm clearance with a

feeler gauge after the first 10 hours of operation and then every 25 hours of operation thereafter.

• The engine must be cold when checking or adjusting the valve clearance.

• This task should be performed inside, in a clean, dust free area.

1. Remove the muffler cover by pressing down on it, separating it from the engine cover. Using a flat blade screwdriver, disengage the middle and front tabs and slots first. The cover will hinge off from the rear tab (Fig. 33).

Top View Of The Engine

Front Slot

Front Tab

Middle Tab

Middle Slot

Rear Slot

and Tab

MAINTENANCE AND REPAIR INSTRUCTIONS

Idle Adjustment Screw

Clean Air Filter

The condition of the air filter is important to the operation of the unit. A dirty air filter will restrict air flow. This is often mistaken for an out of adjustment carburetor. Check the condition of the air filter before adjusting the idle speed screw. Refer to Air Filter Maintenance.

Adjust Idle Speed Screw

If, after checking the fuel and cleaning the air filter, the engine still will not idle, adjust the idle speed screw as follows:

1. Start the engine and let it run at a high idle for a minute to warm up. Refer to Starting/Stopping Instructions.

2. Release the throttle trigger and let the engine idle. If the engine stops, insert a small phillips or flat blade screwdriver into the hole in the air filter/muffler cover (Fig. 32). Turn the idle speed screw in, clockwise, 1/8 of a turn at a time (as needed) until the engine idles smoothly.

NOTE: The cutting attachment should not rotate when

the engine idles.

3. If the cutting attachment rotates when the engine idles, turn the idle speed screw counterclockwise 1/8 of a turn at a time (as needed), to reduce idle speed.

Checking the fuel, cleaning the air filter, and adjusting the idle speed should solve most engine problems. If not and all of the following are true:

• the engine will not idle

• the engine hesitates or stalls on acceleration

• there is a loss of engine power

Have the carburetor adjusted by an authorized service dealer.

Fig. 32

The cutting

attachment may spin during idle speed adjustments. Wear protective clothing and observe all safety instructions to prevent serious personal injury.

WARNING:

To prevent serious

personal injury, make sure the cutting attachment has stopped rotating before you turn it off and set it down.

WARNING:

4. Disconnect the spark plug wire.

5. Clean dirt from around the spark plug. Remove the spark plug from the cylinder head by turning a 5/8 in. socket counterclockwise.

6. Remove the engine cover (Fig. 33).

7. Clean dirt from around the rocker arm cover. Remove the screw holding the rocker arm cover with a large flat blade screwdriver or Torx T-25 bit (Fig. 36). Remove the rocker arm cover and gasket.

3. Remove the screw behind the engine cover (Fig. 35).

Rocker Arm Cover

Screw

Fig. 35

Fig. 36

Spark Plug Hole

8. Pull the starter rope slowly to bring the piston to the top of its travel, (known as top dead center). Check that:

• The piston is at the top of its travel while looking in the spark plug hole (Fig. 36)

• Both rocker arms move freely, and both valves are closed

If these statements are not true, repeat this step.

9. Slide the feeler gauge between the rocker arm and the valve return spring. Measure the clearance between the valve stem and rocker arm (Fig. 37). Measure both the intake and exhaust valves.

The recommended clearance for the intake and exhaust is .003 – .006 in. (.076 – 0.152 mm).

Use a standard automotive feeler gauge at .005 (0.127mm). The feeler gauge should slide between the rocker arm and valve stem with a slight amount of resistance, without binding. Figures 37 & 38 show how to measure the clearance.

MAINTENANCE AND REPAIR INSTRUCTIONS

Adjusting Nuts

Feeler Gauge

Rocker Arms

Fig. 37

Fig. 38

Feeler Gauge

Exhaust

Adjusting Nut

Exhaust

Rocker Arm

Exhaust

Clearance:

.003-.006 in.

(.076-0.152 mm)

Exhaust Valve Stem

INTAKE

EXHAUST

Intake Valve

Stem

Intake Clearance:

.003–.006 in.

(.076–0.152 mm)

10. If the clearance is not within specification: a. Turn the adjusting nut using a 5/16 inch (8 mm)

wrench or nut driver (Fig. 38).

• To increase clearance, turn the adjusting nut counterclockwise.

• To decrease clearance, turn the adjusting nut clockwise.

b. Recheck both clearances, and adjust as necessary.

11. Reinstall the rocker arm cover using a new gasket. Torque the screw to 20–30 in

•lb (2.2–3.4 N•m).

12. Reinstall the engine cover. Check alignment of the cover before tightening the screws. Tighten screws.

13. Reinstall the muffler cover. Slip the rear tab on the muffler cover into the engine cover rear slot. Then slide the remaining slots into the tabs until they snap into place (Fig. 33).

14. Check the spark plug and reinstall. See Replacing the Spark Plug.

15. Replace the spark plug wire.

CLEANING

Use a small brush to clean off the outside of the unit. Do not use strong detergents. Household cleaners that contain aromatic oils such as pine and lemon, and solvents such as kerosene, can damage plastic housing or handle. Wipe off any moisture with a soft cloth.

STORAGE

• Never store the unit with fuel in the tank where fumes may reach an open flame or spark.

• Allow the engine to cool before storing.

• Lock up the unit to prevent unauthorized use or damage.

• Store the unit in a dry, well-ventilated area.

• Store the unit out of the reach of children.

NOTE: Remove the spark plug and drain all of the oil

from the cylinder before attempting to start the trimmer after storage.

4. Change the oil, referring to Changing the Oil. Dispose of the old oil in accordance to Federal, State and Local regulations.

5. Thoroughly clean the unit and inspect for any loose or damaged parts. Repair or replace damaged parts and tighten loose screws, nuts or bolts. The unit is ready for storage.

TRANSPORTING

• Allow the engine to cool before transporting.

• Secure the unit while transporting.

• Drain the gas tank before transporting.

• Tighten gas cap before transporting.

LONG TERM STORAGE

1. Drain all gasoline from the gas tank into a container. Do not use gas that has been stored for more than 60 days. Dispose of the old gasoline in accordance to Federal, State, and Local regulations.

2. Start the engine and allow it to run until it stalls. This ensures that all gasoline has been drained from the carburetor.

3. Allow the engine to cool. Remove the spark plug and put 5 drops of high quality motor oil into the cylinder. Pull the starter rope slowly to distribute the oil. Reinstall the spark plug.

To avoid serious

personal injury, always turn your unit off and allow it to cool before you clean or service it.

WARNING:

MAINTENANCE AND REPAIR INSTRUCTIONS

0.025 in.

(0.635 mm.)

REPLACING THE SPARK PLUG

Use a replacement part number 791-180852 spark plug. The correct air gap is

0.025 in. (0.635 mm)

. Remove the plug after every 25 hours of operation and check its condition.

1. Stop the engine and allow it to cool. Grasp the plug

wire firmly and pull the cap from the spark plug.

2. Clean dirt from around the spark plug. Remove the

spark plug from the cylinder head by turning a 5/8 in. socket counterclockwise.

3. Replace cracked, fouled or dirty spark plug. Set the air

gap at 0.025 in. (0.635 mm) using a feeler gauge (Fig. 39).

Fig. 39

4. Install a correctly-gapped spark plug in the cylinder

head. Turn the 5/8 in. socket clockwise until snug.

If using a torque wrench torque to:

110-120 in.•lb. (12.3-13.5 N•m)

Do not over tighten.

Fig. 40

Muffler

Spark Arrestor Screen

Spark Arrestor Cover

Screw

Tab

Slot

SPARK ARRESTOR MAINTENANCE

1. Remove the muffler cover. See Rocker Arm Clearance.

2. With a flat blade screwdriver or Torx T-20 bit,

remove the screw attaching the spark arrestor cover to the muffler (Fig. 40).

3. Pull the tab on the spark arrestor cover out of the

muffler. Remove the spark arrestor cover.

4. Remove the spark arrestor screen from the spark

arrestor cover.

5. Clean the spark arrestor screen with a wire brush or

replace it.

6. Reinstall the spark arrestor screen, spark arrestor

cover and screw.

Do not sand blast,

scrape or clean electrodes. Grit in the engine could damage the cylinder.

WARNING:

TROUBLESHOOTING

If further assistance is required, contact your authorized service dealer.

CAUSE ACTION

Old fuel Drain gas tank and add fresh fuel Improper carburetor adjustment Take to an authorized service dealer for adjustment Fouled spark plug Replace or clean the spark plug Plugged spark arrestor Clean or replace spark arrestor

CAUSE ACTION

Empty fuel tank Fill fuel tank with new fuel Primer bulb wasn't pressed enough Press primer bulb fully and slowly 10 times Old fuel Drain gas tank and add fresh fuel Fouled spark plug Replace or clean the spark plug Plugged spark arrestor Clean or replace spark arrestor

ENGINE WILL NOT START

ENGINE WILL NOT IDLE

ENGINE WILL NOT ACCELERATE

ENGINE LACKS POWER OR STALLS WHEN CUTTING

CAUSE ACTION

Air filter is plugged Replace or clean the air filter Old fuel Drain gas tank and add fresh fuel Improper carburetor adjustment Adjust carburetor

CAUSE ACTION

Old fuel Drain gas tank and add fresh fuel Improper carburetor adjustment Take to an authorized service dealer for adjustment Cutting attachment bound with grass Stop the engine and clean the cutting attachment Dirty air filter Clean or replace the air filter Plugged spark arrestor Clean or replace spark arrestor

When it is above 40°F outside & the Cold Weather Start Lever is in the CLOSED / START position

When it is below 40°F outside & the Cold Weather Start Lever is in the RUN / OPEN position

Flip the Cold Weather Start Lever to RUN / OPEN

Flip the Cold Weather Start Lever to CLOSED / START and follow the Starting Instructions

SPECIFICATIONS

ENGINE*

DRIVE SHAFT AND CUTTING ATTACHMENT*

*All specifications are based on the latest product information available at the time of printing. We reserve the right to make changes at any time without notice.

Drive Shaft Housing............................................................................................................................ Steel Tube (EZ-Link™)

Throttle Control.......................................................................................................................................... Finger-Tip Trigger

Approximate Unit Weight (No fuel, with handle, shield and cutting attachment) ........................................... 13.5 lbs (6 kg)

Cutting Mechanism: ............................................................................................................................................. Fixed Head

Trimming Line Diameter:.................................................................................................................. 0.105 inches (2.67 mm)

Engine Type ........................................................................................................................................... Air-Cooled, 4-Cycle

Displacement .......................................................................................................................................... 1.6 cu. in. (26.2 cc)

Clutch Type........................................................................................................................................................... Centrifugal

Operating RPM ......................................................................................................................................... 6,800 - 9,300 rpm

Idle Speed RPM........................................................................................................................................ 2,800 - 3,600 rpm

Ignition Type ........................................................................................................................................................... Electronic

Ignition Switch..................................................................................................................................................Rocker Switch

Valve clearance ...................................................................................................................... .003–.006 in. (.076–.152 mm))

Spark Plug Gap.................................................................................................................................. 0.025 inch (0.635 mm)

Lubrication............................................................................................................................................................. SAE 30 Oil

Crankcase Oil Capacity................................................................................................................ 3.04 oz (90 ml) or 3/8 cup

Fuel......................................................................................................................................................................... Unleaded

Carburetor ........................................................................................................................................ Diaphragm, All-Position

Starter ................................................................................................................................................................ Auto Rewind

Muffler....................................................................................................................................................... Baffled with Guard

Throttle ................................................................................................................................................ Manual Spring Return

Fuel Tank Capacity ......................................................................................................................................... 12 oz (355 ml)

NOTES

MANUFACTURER’S LIMITED WARRANTY FOR:

No implied warranty, including any implied warranty of merchantability or fitness for a particular purpose, applies after the applicable period of express written warranty above as to the parts as identified. No other express warranty or guaranty, whether written or oral, except as mentioned above, given by any person or entity, including a dealer or retailer, with respect to any product shall bind MTD. During the period of the Warranty, the exclusive remedy is repair or replacement of the product as set forth above. (Some

states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you.)

The provisions as set forth in this Warranty provide the sole and exclusive remedy arising from the sales. MTD shall not be liable for incidental or consequential loss or damages including, without limitation, expenses incurred for substitute or replacement lawn care services, for transportation or for related expenses, or for rental expenses to temporarily replace a warranted product. (Some states do not allow limitations on how

long an implied warranty lasts, so the above limitation may not apply to you.)

In no event shall recovery of any kind be greater than the amount of the purchase price of the product sold. Alteration of the safety features of the product shall void this Warranty. You assume the risk and liability for loss, damage, or injury to you and your property and/or to others and their property arising out of the use or misuse or inability to use the product.

This limited warranty shall not extend to anyone other than the original purchaser, original lessee or the person for whom it was purchased as a gift.

How State Law Relates to this Warranty: This warranty gives you specific legal rights, and you may also have other rights which vary from state to state.

To locate your nearest service dealer dial

1-800-800-7310.

MTD LLC

P.O. Box 361131

Cleveland, OH 44136-0019

The limited warranty set forth below is given by MTD LLC (MTD) with respect to new merchandise purchased and used in the United States, its possessions and territories.

MTD warrants this product against defects in material and workmanship for a period of two (2) years commencing on the date of original purchase and will, at its option, repair or replace, free of charge, any part found to be defective in material or workmanship. This limited warranty shall only apply if this product has been operated and maintained in accordance with the Operator’s Manual furnished with the product, and has not been subject to misuse, abuse, commercial use, neglect, accident, improper maintenance, alteration, vandalism, theft, fire, water or damage because of other peril or natural disaster. Damage resulting from the installation or use of any accessory or attachment not approved by MTD for use with the product(s) covered by this manual will void your warranty as to any resulting damage. This warranty is limited to ninety (90) days from the date of original retail purchase for any MTD product that is used for rental or commercial purposes, or any other income-producing purpose.

HOW TO OBTAIN SERVICE: Warranty service is available, WITH PROOF OF PURCHASE THROUGH YOUR LOCAL AUTHORIZED SERVICE DEALER. To locate the dealer in your area, visit our website at www.mtdproducts.com,check for a listing in the Yellow Pages, call 1-800-800-7310 or write to

P.O. Box 361131,

Cleveland, OH 44136-0019

This limited warranty does not provide coverage in the following cases:

A. Tune-ups - Spark Plugs, Carburetor Adjustments,

Filters

B. Wear items - Bump Knobs, Outer Spools, Cutting

Line, Inner Reels, Starter Pulley, Starter Ropes, Drive Belts

C. MTD does not extend any warranty for products sold

or exported outside of the United States of America, its possessions and territories, except those sold through MTD’s authorized channels of export distribution.

MTD reserves the right to change or improve the design of any MTD Product without assuming any obligation to modify any product previously manufactured.

P/N 769-02972 (02/07)

IMPORTANT: LISEZ LES RÈGLES ET CONSIGNES DE SÉCURITÉ SOIGNEUSEMENT

Désherbeuse à gaz à 4-temps

Manuel de l'utilisateur

MP425

MP475

INTRODUCTION

Copiez le numéro

de série ici :

Copiez le numéro de

modèle / pièce mère ici :

TOUS NOS REMERCIEMENTS

Nous vous remercions d'avoir acheté ce produit de qualité. Cet outil mécanique de plein air moderne est conçu pour vous rendre service pendant longtemps. Il vous sauvera beaucoup de temps comme vous pourrez vous en rendre compte. Ce manuel de l'utilisateur comporte un mode d'emploi facile à comprendre. Prenez soin de lire le manuel au complet et suivez toutes ses instructions à la lettre afin de conserver votre nouvel outil mécanique de plein air en excellent état de fonctionnement.

RÉFÉRENCES, ILLUSTRATIONS ET SPÉCIFICATIONS RELATIVES AU PRODUIT

Toutes les informations, illustrations et spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au moment de mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis.

INFORMATIONS D’ENTRETIEN

Tout entretien effectué sur cet appareil pendant et après la période de garantie doit être fait par un concessionnaire agréé uniquement. Obtenez la liste des concessionnaires agréés appelez le 1-800-800-7310. Pour de plus amples informations à propos de votre appareil, visitez www.mtdproducts.com.

NE RETOURNEZ PAS L'APPAREIL AU DÉTAILLANT CHEZ QUI VOUS L'AVEZ ACHETÉ. TOUT SERVICE SOUS GARANTIE NÉCESSITE UNE PREUVE D'ACHAT.

Avant d'assembler votre nouvel équipement, repérez la plaque signalétique de l'appareil et copiez ses informations dans l'espace ci-dessous. Ces informations sont essentielles si vous désirez obtenir de l'aide auprès de notre service technique ou d'un distributeur agréé. Un exemple de plaque signalétique est présenté ci-dessous.

CONSIGNES DE SÉCURITÉ

SYMBOLE SIGNIFICATION

Les symboles de sécurité attirent votre attention sur des dangers potentiels. Ces symboles et leurs détails explicatifs méritent que vous les lisiez et compreniez bien. Les avertissements de sécurité ne peuvent éviter les dangers de par eux-mêmes. Les consignes ou mises en garde qu'ils donnent ne remplacent pas des mesures préventives appropriées contre les accidents.

REMARQUE: donne des informations ou des

instructions vitales pour le fonctionnement ou l'entretien de l'équipement.

le non-

respect d’un avertissement peut causer dommages matériels ou blessures graves pour tous. Respectez les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures.

AVERTISSEMENT:

le non-respect d’un

avertissement peut causer dommages matériels ou blessures graves pour tous. Respectez les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures.

DANGER:

le non-

respect d’un avertissement peut causer dommages matériels ou blessures graves pour tous. Respectez toujours les consignes de sécurité afin de réduire les risques d'incendie, d'électrocution et de blessures.

MISE EN GARDE:

indique un danger, un avertissement ou une mise en garde. Soyez vigilant afin d'éviter toute blessure grave. Ce symbole peut être combiné à d'autres symboles ou pictogrammes.

ALERTE DE SÉCURITÉ:

Lisez le(s) manuel(s) de l'utilisateur et suivez tous

les avertissements et consignes de sécurité.

Vous pourriez à défaut entraîner des blessures

graves pour vous ou d'autres personnes.

SI VOUS AVEZ DES QUESTIONS, APPELEZ LE

1-800-800-7310

• IMPORTANTES CONSIGNES DE SÉCURITÉ •

LIRE TOUTES LES INSTRUCTIONS

AVANT UTILISATION

• Veuillez lire les instructions avec soin. Familiarisez-vous avec les commandes et l'utilisation correcte de cet appareil.

• N'utilisez pas l'appareil si vous êtes fatigué, malade ou sous l'effet de l'alcool, de drogues ou de médicaments.

• Les enfants et adolescents de moins de 15 ans ne doivent pas utiliser l'appareil exceptés les adolescents assistés d'un adulte.

• Inspectez l'appareil avant utilisation. Remplacez les pièces endommagées. Regardez s'il y a des fuites de carburant. Assurez-vous que les fixations sont solidement en place. Remplacez les pièces de l'accessoire de coupe qui sont fendillées, ébréchées ou endommagées. Assurez-vous que l'accessoire de coupe est correctement installé et solidement fixé. Assurez-vous que le protecteur d'accessoire de coupe est correctement fixé et positionné comme recommandé. Vous risquez sinon de causer des blessures à l'opérateur et aux spectateurs, et d'endommager l'appareil.

• N'utilisez que du fil de remplacement d’origine du fabricant de 2,67 mm, 0,105 po de diamètre. N'utilisez jamais de fil, de chaîne ou de cordon à renfort métallique car ils peuvent

se briser et se transformer en projectile dangereux.

• Soyez conscient des risques de blessure à la tête, aux mains et aux pieds.

• Dégagez la zone de coupe avant chaque usage. Enlevez tous les objets pouvant être projetés ou happés par l'accessoire de coupe : cailloux, verre brisé, clous, fil ou ficelle. Éloignez enfants, spectateurs et animaux de la zone de coupe. Tenez-les à au moins 15 m (50 pi) de là mais sachez que les spectateurs risquent quand même d'être atteints par des objets projetés. Les spectateurs doivent porter des protections oculaires. Arrêtez immédiatement le moteur et l'accessoire de coupe si quelqu'un s'approche de vous.

AVERTISSEMENTS DE SÉCURITÉ CONCERNANT LES DÉSHERBEUSES À GAZ

• Ne stockez le carburant que dans des contenants spécialement conçus et homologués pour le stockage de ce type de matières.

• Arrêtez toujours le moteur et laissez-le refroidir avant de remplir le réservoir de carburant. N'enlevez jamais le bouchon du réservoir et n'ajoutez jamais de carburant pendant que le moteur est chaud. Ne faites jamais fonctionner l'appareil sans que le bouchon de carburant soit bien mis. Desserrez lentement le bouchon afin de réduire la pression du réservoir.

l'essence

est extrêmement inflammable et ses vapeurs peuvent exploser si on y met le feu. Veuillez prendre les précautions suivantes.

AVERTISSEMENT:

Lorsque

vous utilisez la machine, vous devez suivre les consignes de sécurité. Veuillez lire ces instructions avant d’opérer la machine pour vous assurer de la sécurité de l’opérateur et de tout spectateur. Veuillez conserver ces instructions pour un usage ultérieur.

AVERTISSEMENT:

CONSIGNES DE SÉCURITÉ

• Évitez de créer une source d'allumage pour le carburant déversé. Ne démarrez pas le moteur avant que les vapeurs de carburant ne se soient dissipées.

• Ajoutez le carburant dans un endroit bien aéré et propre en plein air à l'abri des étincelles ou des flammes. N'enlevez lentement le bouchon du réservoir d'essence qu'après avoir arrêté le moteur. Ne fumez pas pendant le remplissage de carburant. Essuyez immédiatement tout déversement de carburant de l'appareil.

• Éloignez l'appareil d'au moins 9.1 m (30 pi) de la source de ravitaillement en carburant avant de démarrer le moteur. Ne fumez pas et éloignez toute source d'étincelles ou de flammes vives du lieu de ravitaillement ou de fonctionnement de l'appareil.

PENDANT L'UTILISATION DE L'APPAREIL

• Évitez de démarrer ou de faire marcher l'appareil à l'intérieur d'une pièce ou d'un bâtiment fermé. La respiration de fumées d'échappement peut tuer. Ne faites fonctionner cet appareil qu'à l'extérieur dans un endroit bien aéré.

• Portez des lunettes de sécurité conformes aux normes ANSI Z87.1 ainsi que des protège-oreilles durant l'utilisation de l'appareil. Portez un masque facial ou antipoussières si vous travaillez dans un lieu poussiéreux.

• Portez des pantalons épais et longs, des bottes, des gants et une chemise à manches longues. Ne marchez pas pieds nus et évitez les vêtements lâches, bijoux, pantalons courts et sandales. Relevez les cheveux audessus des épaules.

• Le protecteur d'accessoire de coupe doit toujours être en place lors de l'utilisation de l'appareil. Ne faites pas marcher l'appareil sans que les deux fils soient bien déployés, en supposant qu'un fil approprié a été installé. Assurez-vous que le fil ne dépasse pas le protecteur de sécurité.

• Cet appareil est muni d'un embrayage. L'accessoire de coupe reste stationnaire lorsque le moteur est au ralenti. Si ce n'est pas le cas, faites régler l'appareil par un technicien agréé.

• Ajustez la poignée selon votre taille pour mieux l'agripper.

• N'utilisez l'appareil qu'en plein jour ou avec un bon éclairage artificiel.

• Évitez tout démarrage accidentel. Mettez-vous en position de démarrage chaque fois que vous tirez sur la corde de démarrage. L'opérateur et l'appareil doivent tous deux être en position stable à ce moment-là. Voir les Instructions de démarrage et d'arrêt.

• Ne vous étirez pas. Tenez-vous toujours bien sur vos pieds en position d'équilibre.

• Tenez toujours l'appareil des deux mains lorsque vous le faites marcher. Agrippez fermement les poignées avant et arrière.

• Gardez les mains, le visage et les pieds éloignés des pièces mobiles. Ne touchez pas et n'essayez pas d'arrêter l'accessoire de coupe en rotation.

• Ne touchez pas le moteur, le boîtier d'engrenages ni le silencieux. Ces pièces deviennent très chaudes à l'utilisation. Elles restent chaudes brièvement après l'arrêt.

• Servez-vous des outils appropriés. N'utilisez cet outil que pour son usage prévu.

• Ne faites pas fonctionner le moteur à un régime plus élevé que nécessaire pour couper, tailler ou faire les bordures. Ne faites pas tourner le moteur à haut régime si vous ne vous faites pas de coupe.

• Arrêtez toujours le moteur lorsque vous suspendez la coupe ou lorsque vous vous déplacez d'un lieu de travail vers un autre.

• Si vous heurtez un corps étranger ou que celui-ci est happé, arrêtez le moteur immédiatement et vérifiez que rien n'a été endommagé. Ne faites pas fonctionner avant réparation des dommages. Ne faites pas marcher l'appareil si les pièces sont desserrées ou endommagées.

• Arrêtez et éteignez le moteur dans les cas suivants: entretien, réparation ou changement d'accessoires ou autres.

• N'utilisez que des pièces de équipement original rechange et accessoires d’origine du fabricant pour cet appareil. Elles sont disponibles auprès de votre concessionnaire agréé. L'utilisation de pièces ou accessoires autres que ceux de éqiupement original peut causer des blessures graves, endommager l’appareil et annuler sa garantie.

• Gardez l'appareil exempt d'accumulation de végétation ou autres matières. Celles-ci peuvent rester logées entre l'accessoire de coupe et le protecteur.

• Afin de diminuer les risques d'incendie, remplacez tout silencieux ou pare-étincelles défectueux et conservez le moteur et le silencieux exempts d'herbe, de feuilles et d'accumulation excessive de graisse ou de carbone.

AUTRES AVERTISSEMENTS DE SÉCURITÉ

• N'entreposez jamais l'appareil rempli de carburant dans un édifice où les vapeurs peuvent atteindre une source de flammes vives ou d'étincelles.

• Laissez le moteur se refroidir avant de l'entreposer ou de le transporter. Attachez bien l'appareil pendant le transport.

• Rangez l'appareil dans un endroit verrouillé et sec, ou élevé et sec, hors de portée des enfants, pour éviter une utilisation indésirable ou un accident.

• Ne trempez et n'arrosez jamais l'appareil avec de l'eau ou tout autre liquide. Gardez les poignées sèches, propres et exemptes de débris. Nettoyez après chaque usage. Voir les sections Nettoyage et Entreposage.

• Conservez ces instructions. Consultez-les souvent et servez-vous en pour instruire d'autres usagers. Si vous prêtez l'appareil à quelqu'un, prêtez-lui également ces instructions.

CONSERVER CES

INSTRUCTIONS

CONSIGNES DE SÉCURITÉ

SYMBOLES DE SÉCURITÉ ET INTERNATIONAUX

Ce manuel de l'utilisateur décrit les symboles et pictogrammes de sécurité et internationaux pouvant apparaître sur ce produit. Consultez le manuel de l'utilisateur pour les informations concernant la sécurité, le montage, le fonctionnement, l'entretien et les réparations.

SYMBOLE SIGNIFICATION

• SYMBOLE ALERTE DE SÉCURITÉ

Indique un danger, un avertissement ou une mise en garde. Ce symbole peut être combiné à d'autres symboles ou pictogrammes.

• AVERTISSEMENT - LISEZ LE MANUEL DE L'UTILISATEUR

Lisez le manuel de l'utilisateur et suivez tous les avertissements et consignes de sécurité. Vous pourriez à défaut entraîner des blessures graves pour vous ou d'autres personnes.

• PORTEZ DES PROTECTIONS (YEUX ET OREILLES)

AVERTISSEMENT: les objets projetés

et les bruits forts peuvent endommager la vue et l’ouïe. Portez une visière de norme ANSI Z87.1-1989 et des protège-oreilles pendant l'utilisation.

• ÉLOIGNEZ LES SPECTATEURS

AVERTISSEMENT: éloignez tout

spectateur, les enfants et les animaux domestiques en particulier, d'au moins 15 m (50 pi) de la zone de coupe.

• CARBURANT SANS PLOMB

Utilisez toujours du carburant sans plomb frais et propre.

• LES OBJETS PROJETÉS ET LA TÊTE ROTATIVE PEUVENT CAUSER DES BLESSURES GRAVES

AVERTISSEMENT: ne faites pas

fonctionner sans protecteur de sécurité en plastique. Tenez-vous à l'écart de l'accessoire de coupe rotatif.

SYMBOLE SIGNIFICATION

• COMMANDE MARCHE/ARRÊT

ALLUMAGE / DÉMARRAGE / MARCHE

• COMMANDE MARCHE/ARRÊT

ARRÊT ou STOP

• AVERTISSEMENT SURFACE CHAUDE

Ne touchez pas un silencieux ou un cylindre chaud. Vous pourriez vous brûler. Ces pièces deviennent très chaudes à l'utilisation. Elles restes chaudes brièvement après l'arrêt

• NIVEAU D'HUILE

Voir le manuel de l'utilisateur pour le type d'huile approprié.

APPLICATIONS

Utilisation comme désherbeuse :

• Coupe d'herbe et de mauvaises herbes légères.

• Coupe de bordures

• Taille autour des arbres, des clôtures, etc. D'autres accessoires en option peuvent être

utilisés. Voir la liste d'accessoires á EZ-Link. REMARQUE: L'illustration ci-dessous peut différer

légèrement de votre appareil. Par exemple : l'image montre un arbre droit, votre appareil pourrait avoir un arbre courbé.

EZ-Link™

FAMILIARISEZ-VOUS AVEC L’APPAREIL

Poire

d'amorçage

Bouchon de

remplissage / jauge

d'huile

Couvercle du

filtre à air

Bougie

Pattes du

moteur

Protecteur

d'accessoire

de coupe

Bouchon du

carburant

Manette

des gaz

Lame coupante

Accessoire de coupe

Prise de l'arbre

Bougie

Commande Marche/

Arrêt Stop)

Corps de l'arbre

Poignée de la corde de démarrage

Silencieux

Pare-Étincelles

Protection du

silencieux

Poignée en D

INSTRUCTIONS DE MONTAGE

RÉGLAGE DE LA POIGNÉE EN D

Le MP425CS et MP475SS utilise une poignée en forme de D, qui est pré-installée sur l’appareil. Si vous devez la régler, assurez-vous qu’elle soit à au moins 15 cm (6 po) de l’extrémité de la poignée de l’arbre (Fig. 1).

Fig. 1

Bride inférieure

15,24 cm (6 po)

minimum

Poignée de

l'arbre

Corps de

l'arbre

Fig. 4

INSTALLATION DU PROTECTEUR D'ACCESSOIRE DE COUPE

Suivez les instructions suivantes si le protecteur d'accessoire de coupe n'est pas installé sur l'appareil

MP475

1. Glissez le protecteur d'accessoire de coupe dans son support, situé sur l'accessoire. Alignez les trous à vis du protecteur avec ceux de l'accessoire de coupe (Fig. 2).

MP425

1. Placez l’écran de l’accessoire de coupe sur le logement de l’arbre. Veillez à ce que la patte d’attache de l’écran glisse dans l’encoche au bord de l’écran de coupe. Tournez l’écran dans le sens contraire des aiguilles d’une montre (Fig. 4) pour le mettre en place. Les trous dans la patte d’attache de l’écran et l’accessoire de coupe s’aligneront.

Corps de l'arbre

Support du

protecteur

Protecteur

d'accessoire

de coupe

Accessoire

de coupe

Boulon

Patte d’attache

de l’écran

Écrou

papillon

Rondelle

Corps de l'arbre

Protecteur d'accessoire

de coupe

Patte d’attache de l’écran

n'utilisez

jamais la désherbeuse sans protecteur d'accessoire de coupe pour éviter des blessures graves.

AVERTISSEMENT:

Fig. 2

Fig. 5

INFORMATIONS SUR L'HUILE ET LE CARBURANT

Fig. 6

Fig. 7

Fig. 8

TYPE D'HUILE RECOMMANDÉ

Il est extrêmement important d'utiliser les bons type et indice d'huile dans le carter-

moteur. Vérifiez l'huile avant chaque utilisation et changez-la périodiquement. Le fait de ne pas utiliser la bonne huile ou d'utiliser une huile sale peut entraîner une usure et une défaillance prématurées du moteur.

Utilisez une huile de haute qualité à indice SAE 30 API (American Petroleum Institute) de type SG, SF, SH.

AJOUT D'HUILE AU CARTER: MISE EN SERVICE

REMARQUE: cet appareil est livré sans huile. Pour

éviter d’endommager l’appareil, mettez de l’huile dans le carter moteur avant le démarrage.

Votre appareil est livré avec une bouteille d'huile SAE 30 SF, SG, SH de 90 ml (3,04 oz) (Fig. 6).

REMARQUE : conservez la bouteille pour mesurer

correctement la quantité nécessaire d’huile plus tard. Voir Changement d'huile.

1. Dévisser le bouchon de la bouteille d’huile et retirez

le papier couvrant l’ouverture. Replacez le bouchon. Coupez la pointe de la buse de l’entonnoir (Fig. 6).

2. Placez l'appareil sur une surface horizontale plane (Fig. 7).

4. Versez tout le contenu de la bouteille d'huile dans le carter-moteur (Fig. 7).

REMARQUE: n’ajoutez jamais d'huile au carburant ni

au réservoir de carburant.

5. Essuyez toute trace d'huile déversée et replacez le bouchon de remplissage / la jauge.

Vérifiez l'huile avant chaque utilisation et changez-la au besoin tel qu'indiqué dans la section Changment d'Huile.

Bouchon de remplissage

/ jauge d'huile

Orifice de remplissage d’huile

Buse d'entonnoir

Joint torique

Orifice de

remplissage d’huile

LE REMPLISSAGE

EXCESSIF DU CARTER-MOTEUR PEUT ANTRAÎNER DES BLESSURES GRAVES. Nous ne saurions trop insister sur l'importance de la vérification du niveau d'huile du cartermoteur et de son maintien. Vérifiez l'huile avant chaque utilisation et changez-la au besoin tel qu'indiqué dans la section

Changment d'Huile.

DANGER:

3. Retirez le bouchon / la jauge d'huile du carter-moteur (Fig. 8).

INFORMATIONS SUR L'HUILE ET LE CARBURANT

2. Placez le bec du récipient d’essence dans l’orifice du réservoir (Fig. 9) et remplissez celui-ci.

REMARQUE : Ne remplissez pas trop le réservoir.

3. Essuyez tout déversement d’essence.

4. Remettez le bouchon du réservoir.

5. Éloignez l'appareil d'au moins 9,1 m (30 pi) de la source et du site de ravitaillement en carburant avant de démarrer le moteur.

REMARQUE : Éliminez le vieux carburant

conformément aux règlements fédéral, provincial et municipal en vigueur.

AJOUT DE CARBURANT

1. Déposez le bouchon à essence (Fig. 9).

TYPE DE CARBURANT RECOMMANDÉ

En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant est vieux ou mal mélangé. Prenez soin d'utiliser du carburant sans plomb frais et propre.

REMARQUE : ceci est un moteur à quatre temps. Pour

éviter d’endommager l’appareil, ne mélangez

pas l’huile avec l’essence.

Définition des carburants mélangés

Les carburants d'aujourd'hui sont souvent un mélange d'essence et d'oxygénés comme l'éthanol, le méthanol ou l'éther MTBE. Un carburant mélangé à l'alcool absorbe l'eau. Il suffit de 1% d'eau pour séparer le carburant et l'huile, ce qui forme de l'acide pendant l'entreposage. Si vous devez utiliser ce type de carburant, servez-vous de carburant frais (moins de 60 jours).

Usage de carburants mélangés

Si vous choisissez d'utiliser ou ne pouvez éviter d'utiliser un carburant mélangé, suivez les conseils suivants :

• Utilisez toujours un mélange de carburant frais selon le manuel de l'utilisateur.

• Utilisez l'additif STA-BILMDou un produit équivalent.

• Videz le réservoir et faites marcher le moteur jusqu'à ce qu'il soit à sec avant d'entreposer l'appareil.

Utilisation d’additifs de carburant

L'utilisation d'additifs de carburant tel que le stabilisant d’essence STA-BILMDou un produit équivalent permet d'empêcher la corrosion et de minimiser la formation de résidus de gomme. L'usage d'additifs peut empêcher le carburant de former des dépôts nocifs dans le carburateur pendant six (6) mois maximum. Ajoutez 23 ml (0,8 oz) d'additif par 4 litres (1 gallon) de carburant selon les instructions du récipient. N'ajoutez JAMAIS d'additifs directement dans le réservoir de l'appareil.

Carburant

sans plomb

Bouchon du

carburant

Réservoir

Bec du récipient

d'essence

Fig. 9

Ajoutez

du carburant dans un lieu propre et bien aéré en plein air. Essuyez immédiatement tout déversement de carburant. Évitez de mettre le feu au carburant déversé. Ne démarrez pas le moteur avant dissipation des vapeurs de carburant.

AVERTISSEMENT:

Enlevez

F10

INSTRUCTIONS DE DÉMARRAGE ET ARRÊT

INSTRUCTIONS DE DÉMARRAGE

Corde de

démarrage

Manette des gaz

Déverrouilleur

F11

MODE D'EMPLOI

FONCTIONNEMENT DU EZ-Link

Le système EZ-LinkMCpermet d'utiliser ces accessoires optionnels :

Cultivateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720r

Edger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LE720r

Taille-haies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TPAH*

Désherbeuse à arbre droit . . . . . . . . . . . . . . . . . SS725r

Turbosouffleuse . . . . . . . . . . . . . . . . . . . . . . . . . . TB720r

Scie á long manche . . . . . . . . . . . . . . . . . . . . . . . TPPS*

Débroussailleuse . . . . . . . . . . . . . . . . . . . . . . . . .TPBC*

*NE PAS utiliser cet accessoire avec un produit alimenté à l’électricité.

Retrait de l'accessoire de coupe ou autre

1. Dévissez le bouton vers la gauche (Fig. 14).

2. Appuyez sur le bouton de déclenchement et maintenez-le enfoncé (Fig. 14).

3. Tenez fermement le corps de l'arbre supérieur et retirez l'accessoire de coupe ou autre du coupleur EZ-Link

(Fig. 15).

Installation de l'accessoire de coupe ou autre NOTE : pour faciliter l'installation ou le retrait

d'accessoires, placez l'appareil au sol ou sur un établi.

1. Dévissez le bouton vers la gauche (Fig. 14).

Fig. 14

Fig. 15

Fig. 16

2. Tenez fermement l'accessoire et enfoncez-le tout droit dans le coupleur EZ-LinkMC(Fig. 15).

NOTE :aligner le bouton de déclenchement avec le

renfoncement-guide facilitera l'installation (Fig. 14).

3. Serrez le bouton en le tournant à droite (Fig. 16).

Coupleur EZ-Link

Bouton de déclenchement

Renfonce-

ment-guide

Bouton

Trou principal

Corps de l'arbre

supérieur

Corps de l'arbre

inférieur

Bouton de déclenchement

Trou de coupe de

bordures de 90°

Bouton

Pour couper les bordures à l’aide de la tête d'accessoire de coupe sur les modèle EZ-LinkMC, verrouillez le bouton de déclenchement de l'accessoire de coupe dans le

trou de 90° (Fig. 16).

Coupleur EZ-Link

verrouillez

le bouton de déclenchement dans le trou principal et vissez bien le bouton avant de faire marcher l'appareil.

MISE EN GARDE:

l'access-

oire de coupe et autres ajouts du système EZ-Link

doivent utiliser le trou principal sauf indication contraire de leurs manuels. L'utilisation du mauvais trou pourrait causer des blessures graves ou endommager l'appareil.

MISE EN GARDE:

pour éviter

des blessures graves, éteignez l'appareil avant d'enlever ou d'installer des accessoires.

AVERTISSEMENT:

Avant

d’utiliser tout accessoire, veuillez lire et comprendre le manuel accompagnant l’accessoire. Suivez toutes les informations relatives à la sécurité qui y figurent.

AVERTISSEMENT:

F12

MODE D'EMPLOI

TENUE DE LA DÉSHERBEUSE

Avant de faire marcher l'appareil, tenez-vous en position de fonctionnement (Fig. 17). Vérifiez les points suivants:

• L'opérateur porte une visière et des vêtements appropriés.

• Le bras droit est légèrement plié et la main tient l'arbre par sa prise.

• Le bras gauche est droit et la main tient la poignée.

• L'appareil est au-dessous de la ceinture.

• L'accessoire de coupe est parallèle au sol et touche facilement la végétation sans que l'opérateur ne doive se pencher.

CONSEILS POUR BIEN DÉSHERBER

• Pour meilleurs les résultats qui taillent, opérer l'unité à plein étrangle.

• Le bon angle pour l'accessoire de coupe est parallèle au sol.

• Ne forcez pas l'accessoire. Coupez avec la pointe du fil (surtout le long des murs). Utiliser plus que la pointe diminue l'efficacité de la coupe et peut surcharger le moteur.

• Coupez l'herbe de plus de 200 mm (8 po) en procédant de haut en bas par petits incréments pour éviter d'user le fil prématurément ou de freiner le moteur.

• La Coupure de la droite pour partir.

• Déplacez lentement la désherbeuse dans et hors de la zone de coupe à la hauteur voulue. Procédez d'avant en arrière ou d'un côté à l'autre. Les coupes de longueur plus courte donnent les meilleurs résultats.

• Ne désherbez que lorsque l'herbe et les mauvaises herbes sont sèches.

• La durée de vie de votre fil de coupe dépend

• de l’application des techniques de coupe précédentes

• du type de végétation à couper

• du lieu de coupe

Par exemple, le fil s'use plus vite si vous coupez le long d'un mur de fondation que si vous coupez autour d'un arbre.

Fig. 17

Fig. 18

30°

portez

toujours des protections (yeux, oreilles, pieds et corps) pour diminuer les risques de blessures durant l'utilisation de l'appareil.

AVERTISSEMENT:

COUPE DÉCORATIVE

La coupe décorative consiste à déblayer la végétation autour des arbres, des bornes, des clôtures, etc.

Tournez entièrement l'appareil de manière à ce que l'accessoire de coupe soit à un angle de 30° par rapport au sol (Fig. 18).

F13

ENTRETIEN ET RÉPARATIONS

pour

éviter tout accident, n’effectuez jamais l’entretien ou des réparations quand l’appareil fonctionne. Effectuez-les toujours lorsqu’il est froid. Débranchez le câble de la bougie pour prévenir la mise en route.

AVERTISSEMENT:

REMARQUE : certaines procédures d'entretien

nécessitent des compétences ou des outils particuliers. Si vous n'êtes pas sûr de pouvoir les entreprendre, emmenez votre appareil dans un atelier, chez un technicien ou un concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air.

PROGRAMME D'ENTRETIEN

L'entretien doit respecter la fréquence indiquée dans le tableau ci-dessous. Il doit également faire partie de toute mise au point saisonnière.

REMARQUE: l'entretien, le remplacement ou la

réparation des dispositifs et systèmes antipollution peuvent être effectués par tout atelier, technicien ou concessionnaire agréé spécialisé dans les réparations de moteurs d’outils mécaniques de plein air.

FRÉQUENCE

ENTRETIEN REQUIS

RÉFÉRENCE

Avant le démarrage du moteu

Remplissez le réservoir de carburant frais Vérifiez l'huile

Page F9 Page F14

Toutes les 10 heures Nettoyez le filtre à air et lubrifiez-le de nouveau Page F15 Premier changement après 10 heures

Toutes les 25 heures après Toutes les 25 heures

Changez l'huile Changez l'huile Nettoyez le pare-étincelles

Page F14 Page F14 Page F18

10 heures pour un moteur neuf Toutes les 25 heures Toutes les 25 heures

Vérifiez et réglez le jeu entre soupape et culbuteur Vérifiez et réglez le jeu entre soupape et culbuteur Vérifiez l'état de la bougie et l'écartement des électrodes

Page F17 Page F17 Page F18

INSTALLATION DU FIL DE COUPE

Utilisez toujours le fil de remplacement de 2,667 mm (0,105 pouce) original du fabricant. Les fils autres que ceux spécifiés peuvent entraîner une surchauffe ou une panne du moteur.

Installation du fil de coupe :

1. Insérez chaque extrémité du fil de remplacement dans les trous des deux côtés du crochet de retenue (Fig. 19).

2. Poussez les extrémités à travers jusqu'à ce qu'elles dépassent des côtés de la tête (Fig. 20).

3. Tirez sur les extrémités pour les faire passer à travers en vous assurant que les bouts sont de longueur égale et que le milieu du fil est centré entre les trous d'insertion (Fig.

21).

4. Si les bouts ne sont pas de longueur égale, repoussez le bout le plus long dans la tête et tirez sur le bout le plus court pour compenser. Répétez jusqu'à ce que chaque bout soit de la même longueur.

Fig. 19

Fig. 21

Fig. 20

Fig. 22

AVERTISSEMENT: utilisez toujours la bonne

longueur de fil lorsque vous posez le fil sur l'appareil.

n'utilisez

jamais de fil, de chaîne ou de cordon à renfort métallique car ils peuvent se briser et se transformer en projectile dangereux.

AVERTISSEMENT:

5. Poussez le fil de la débroussailleuse derrière le crochet pour l'empêcher de se détacher en cours de fonctionnement (Fig. 22).

F14

6. Replacez le bouchon de remplissage / jauge d'huile.

7. Rebranchez le couvre-borne de bougie.

Niveau de

remplissage

Fig. 26

ENTRETIEN ET RÉPARATIONS

6. Si le niveau est trop bas, ajoutez un peu d'huile par l’orifice et revérifiez (Fig. 24). Continuez jusqu'à ce que le niveau d'huile atteigne le haut de la jauge.

REMARQUE : Ne remplissez pas trop l’appareil.

Haut de la jauge

Joint torique

Bouchon de remplissage /

jauge d'huile

Fig. 23

REMARQUE : Assurez-vous que le joint torique est mis

sur le bouchon de remplissage / jauge d'huile au moment de la vérification et du changement d'huile (Fig. 24).

Plein

Ajoutez 41-44 ml

(1,4-1,5 oz)

F15

5. Pressez le filtre pour répartir et drainer l'excédent d'huile (Fig. 30).

Fig. 30

3. Lavez le filtre dans un mélange d'eau et de détergent (Fig. 28). Rincez le filtre abondamment et laissez-le sécher.

4. Appliquez une quantité suffisante d'huile moteur propre SAE 30 pour enduire légèrement le filtre (Fig. 29).

ENTRETIEN ET RÉPARATIONS

ENTRETIEN DU FILTRE À AIR

Nettoyage du filtre à air

Nettoyez et relubrifiez le filtre à air à toutes les 10 heures de fonctionnement. C'est l'un des éléments les plus importants pour l'entretien. Tout manquement à l’entretien du filtre à air peut entraîner une baisse de performances ou causer des dégâts permanents à votre moteur.

1. Ouvrez le couvercle du filtre à air Enfoncez la languette à droite du couvercle, tirez celui-ci vers vous puis vers la gauche (Fig. 27).

REMARQUE : Il peut s'avérer nécessaire de retirer le

bouchon du réservoir pour enlever le couvercle du filtre.

2. Retirez le filtre à air (Fig. 27).

Filtre à air

Couvercle du

filtre à air

Languette

Fig. 27

Pour

éviter des blessures graves, éteignez toujours l'appareil et laissez-le refroidir avant tout nettoyage ou entretien.

AVERTISSEMENT:

Fig. 28

Fig. 29

Fig. 31

Fente de la

plaque arrière

Fentes

6. Replacez le filtre (Fig. 31).

REMARQUE : Si vous faites fonctionner l'appareil sans

filtre à air, vous ANNULEREZ la garantie.

7. Réinstallez le couvercle du filtre à air Placez les crochets à gauche du filtre à air dans les fentes à gauche de la plaque arrière (Fig. 31).

REMARQUE : Il peut s'avérer nécessaire de retirer le

bouchon du réservoir pour réinstaller le couvercle du filtre.

8. Pivotez le couvercle vers la droite jusqu’à ce que la languette du couvercle du filtre s’enfonce d’un déclic dans la plaque arrière (Fig. 31).

9. Replacez le bouchon du réservoir si vous l’aviez retiré.

Plaque arrière

RÉGLAGE DU CARBURATEUR

La vitesse de ralenti du moteur est réglable à l’aide d’une vis de réglage accessible par un trou situé sur le dessus du couvercle du moteur (Fig. 32).

REMARQUE : Un réglage négligé peut sérieusement

endommager l'appareil. Confiez les réglages de carburateur à un concessionnaire agréé.

Vérification du carburant

En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant est vieux. Videz puis remplissez le réservoir de carburant sans plomb frais et propre avant d'effectuer des réglages. Voir Informations sur l'huile et le

carburant.

F16

Retirez les vis

Couvercle du

moteur

2. Enlevez les deux vis (2) du haut du couvercle du moteur à l’aide d’un tournevis à lame plate ou T-25 Torx (Fig. 34).

Fig. 34

Couvercle du

moteur

Silencieux

JEU ENTRE SOUPAPE ET CULBUTEUR

Ceci nécessite de démonter le moteur. Si vous ne vous sentez pas à l'aise de le faire, confiez l'appareil à un centre de service agréé.

REMARQUE : Inspectez le jeu entre soupape et

culbuteur à l’aide d’une jauge d'épaisseur après les 10 premières heures de fonctionnement, puis par intervalle de 25 heures par la suite.

• Attendez que le moteur soit froid avant de vérifier ou de régler le jeu de la soupape.

• Faites-le à l'intérieur, dans un endroit propre et sans poussière.

1. Retirez le couvercle du silencieux en appuyant sur le coin à l’aide d’un tournevis à lame plate (Fig. 33). Glissez les encoches sur les côtés du couvercle pardessus les languettes du couvercle du moteur et retirez le couvercle.

Moteur vu de haut

Fig. 33

Languette

Encoches

Encoche et

Languette

ENTRETIEN ET RÉPARATIONS

REMARQUE : l'accessoire de coupe ne devrait pas

tourner lorsque le moteur est au ralenti.

3. S'il tourne, dévissez la vis de ralenti de 1/8 de tour à la

fois (selon le besoin) pour réduire la vitesse de ralenti.

La vérification de carburant, le nettoyage du filtre à air et le réglage de la vis de ralenti devraient résoudre la plupart des problèmes de moteur. Dans le cas contraire et si :

• le moteur ne se met pas au ralenti

• le moteur hésite ou cale lors d'une accélération

• le moteur perd de sa puissance

faites régler le carburateur par un distributeur agréé.

Nettoyage du filtre à air

L'état du filtre à air est très important pour le fonctionnement de l'appareil. Un filtre à air sale restreint le débit d'air et affecte le mélange de carburant/air. On confond souvent cela avec un mauvais réglage du carburateur. Vérifiez l'état du filtre à air avant de régler la vis de réglage de ralenti. Voir Entretien du filtre à air.

Réglage de la vis de réglage de ralenti

Si le moteur ne se met toujours pas au ralenti après vérification du carburant et nettoyage du filtre à air, réglez la vis de ralenti comme suit :

1. Démarrez le moteur et laissez-le tourner à haut régime pendant une minute pour se réchauffer.

2. Relâchez le levier d'accélérateur et laissez le moteur au ralenti. Si le moteur s'arrête, insérez un petit tournevis à embout cruciforme ou à tête plate dans le trou du couvercle du moteur (Fig. 32). Vissez la vis de réglage du ralenti de 1/8 de tour à la fois (selon le besoin) jusqu'à ce que le moteur tourne au ralenti.

Vis de réglage du ralenti

Fig. 32

une fois

l'appareil éteint, pour éviter des blessures graves assurez-vous que l'accessoire de coupe est arrêté avant de poser l'appareil.

AVERTISSEMENT:

il se peut

que l'accessoire de coupe tourne pendant le réglage de la vitesse de ralenti. Portez des vêtements protecteurs et respectez toutes les consignes de sécurité pour éviter des blessures graves.

AVERTISSEMENT:

F17

Fig. 35

Fig. 36

Cache-culbuteur

Vis

Trou de bougie

4. Déconnectez le câble de la bougie.

5. Nettoyez toute saleté de la bougie. Retirez la bougie de la culasse en tournant la douille de 5/8 po à gauche.

6. Déposez le couvercle du moteur (Fig. 33).

7. Nettoyez toute saleté autour du cache-culbuteur. Retirez la vis retenant le cache-culbuteur à l’aide d’un tournevis à lame plate large ou à mèche no. T-25 Torx (Fig. 36). Enlevez le cache-culbuteur et le joint.

3. Enlevez la vis derrière le couvercle du moteur (Fig. 35).

8. Tirez lentement sur la corde de démarrage pour ramener le piston au sommet de sa course dit « point mort haut ». Vérifiez que :

• Le piston est au sommet de sa course lorsqu’on regarde par le trou de la bougie (Fig. 36)

• Les deux culbuteurs se déplacent librement et les deux soupapes sont fermées

Si ce n'est pas le cas, répétez la procédure.

9. Glissez la jauge d'épaisseur entre le culbuteur et le ressort de rappel de la soupape. Mesurez le jeu entre la tige de soupape et le culbuteur (Fig. 37). Faites-le pour les soupapes d’admission et d'échappement.

L'écart de jeu recommandé pour l'admission est de 0,076 – 0,152 mm (0,003 – 0,006 po). L'écart de jeu recommandé pour l'échappement est de 0,330 – 0,406 mm (0,013 – 0,016 po).

Servez-vous d’une jauge d'épaisseur d’automobile standard de 0,127 et 0,381mm (0,005 et 0,015 po). La jauge d'épaisseur devrait pouvoir glisser entre le culbuteur et la tige de soupape en rencontrant une faible résistance mais sans coller (Fig. 37 & 38).

ENTRETIEN ET RÉPARATIONS

Jauge

d'épaisseur

Écrou de réglage

d'échappement

Culbuteur

d'échappement

10. Si le jeu n'est pas conforme: a. Tournez l'écrou de réglage à l'aide d'une clé de 8

mm (5/16 po) ou d'un tournevis à embout hexagonal (Fig. 38).

• Pour augmenter le jeu, tournez l'écrou de réglage vers la gauche.

• Pour réduire le jeu, tournez l'écrou de réglage vers la droite.

b. Revérifiez les deux jeux de soupape et réglez-les au

besoin.

11. Replacez le cache-culbuteur en mettant un joint neuf. Serrez la vis avec un couple de serrage de 2,2–3,4 N•m (12 po•lb).

12. Replacez le couvercle du moteur. Vérifiez l'alignement du couvercle avant de serrer les vis. Vissez bien.

13. Replacez le couvercle du silencieux. Glissez avec un déclic les encoches sur les côtés du couvercle pardessus les languettes du couvercle du moteur (Fig. 29).

14. Vérifiez l'état de la bougie et replacez-la. Voir

Remplacement de la bougie.

15. Replacez le câble de la bougie.

Fig. 37

Fig. 38

Dégagement

d'échappement:

.330–0.406 mm

(.013–.016 in.)

ADMISSION

ECHAPPEMENT

Tige de

soupape

d'admission

Dégagement d'admission:

.076–0.152 mm

(.003–.006 in.)

Culbuteurs

Écrous de

réglage

Jauge

d'épaisseur

Tige de soupape

d'échappement

F18

NETTOYAGE

Nettoyez l'extérieur de l'appareil à l'aide d'une petite brosse. N'utilisez pas de détergents concentrés. Les nettoyants ménagers contenant des huiles aromatiques tel que le pin et le citron, et les solvants tel que le kérosène peuvent endommager le boîtier ou la poignée en plastique. Essuyez toute trace d'humidité à l'aide d'un tissu doux.

ENTREPOSAGE

• Ne rangez jamais l'appareil plein de carburant dans un lieu où les vapeurs peuvent atteindre une flamme vive ou des étincelles.

• Laissez le moteur refroidir avant de l'entreposer.

• Rangez l'appareil dans un lieu verrouillé pour éviter toute utilisation ou accident indésirable.

• Rangez l'appareil dans un lieu sec et bien aéré.

• Rangez l'appareil hors de la portée des enfants.

ENTREPOSAGE DE LONGUE DURÉE

1. Videz toute l’essence du réservoir dans un récipient.

N'utilisez pas d’essence stockée pendant plus de 60 jours. Éliminez le vieux carburant conformément aux règlements fédéral, provincial et municipal en vigueur.

2. Démarrez le moteur, puis laissez-le tourner jusqu'à

ce qu'il cale. Cela permet de s'assurer que le carburateur s'est vidé de son carburant.

3. Laissez le moteur refroidir. Retirez la bougie et versez

environ 5 drops d'huile moteur de qualité dans le cylindre. Tirez lentement sur la corde de démarrage pour bien distribuer l'huile. Replacez la bougie.

REMARQUE : Retirez la bougie et videz toute l'huile du

cylindre avant de mettre en marche la désherbeuse après une période d'entreposage.

4. Changez l'huile. Voir Changement d'huile. Éliminez la

vieille huile conformément aux règlements fédéral, provincial et municipal en vigueur.

5. Nettoyez soigneusement l'appareil et vérifiez qu'il ne

comporte pas de pièces desserrées ou endommagées. Réparez ou remplacez les pièces endommagées, puis serrez les vis, écrous et boulons desserrés. L'appareil est alors prêt pour l'entreposage.

TRANSPORT

• Laissez le moteur refroidir avant le transport.

• Vidangez tout le carburant de l'appareil.

• Serrez le bouchon du réservoir avant le transport.

• Attachez bien l'appareil lors du transport.

AVERTISSEMENT : pour éviter des blessures graves, éteignez toujours la désherbeuse et laissez-la refroidir avant tout nettoyage ou entretien.

REMPLACEMENT DE LA BOUGIE

Utilisez une bougie 791-180852. L'écartement correct est de 0,635 mm (0,025 po). Retirez la bougie après 25 heures de fonctionnement et vérifiez son état.

1. Arrêtez le moteur et laissez-le refroidir. Saisissez fermement le câble de la bougie et retirez le capuchon de celle-ci.

2. Nettoyez toute saleté de la bougie. Retirez la bougie de la culasse en tournant la douille de 5/8 po à gauche.

3. Remplacez toute bougie fendillée, encrassée ou sale. Réglez l'écartement à 0,635 mm (0,025 po) à l'aide d'une jauge d'épaisseur (Fig. 39).

4. Installez la bougie ajustée dans la culasse. Tournez la douille de 5/8 po à droite jusqu'à bien la visser.

Si vous utilisez une clé dynamométrique, vissez selon les valeurs suivantes :

12,3-13,5 Nom (110-120 poolb). Évitez de trop serrer.

Fig. 40

Silencieux

Écran pare-étincelles

Couvercle du pare-étincelles

Vis

Languette

Fente

ENTRETIEN DU PARE-ÉTINCELLES

1. Retirez le couvercle du silencieux. Voir Jeu entre soupape et culbuteur.

2. Retirez la vis retenant le couvercle du pare-étincelles au silencieux à l'aide d'un tournevis à lame plate ou à mèche no. T-20 Torx (Fig. 40).

3. Retirez la languette du couvercle du pare-étincelles hors du silencieux. Retirez le couvercle du pareétincelles.

4. Retirez l’écran du pare-étincelles du couvercle de celui-ci.

évitez de

sabler, gratter ou nettoyer les électrodes car de la saleté dans le moteur pourrait endommager le cylindre.

MISE EN GARDE:

5. Nettoyez l’écran du pare-étincelles avec une brosse métallique ou remplacez-le.

6. Replacez l’écran, le couvercle et la vis du pare-étincelles.

ENTRETIEN ET RÉPARATIONS

0.025 in.

(0.635 mm)

Fig. 39

F19

DÉPANNAGE

CAUSE SOLUTION

Carburant vieux Drainez le réservoir/ajoutez du carburant frais Mauvais réglage du carburateur Faites-le régler par un concessionnaire agréé Bougie encrassée Remplacez ou nettoyez-la Pare-étincelles colmaté Nettoyez ou remplacez le pare-étincelles

CAUSE SOLUTION

Réservoir de carburant vide Remplissez-le de carburant frais La poire d'amorçage n'a pas été pressée assez fort Pressez-la complètement et lentement de 10 fois Carburant vieux Drainez le réservoir/ajoutez du carburant frais Bougie encrassée Remplacez ou nettoyez-la Pare-étincelles colmaté Nettoyez ou remplacez le pare-étincelles

LE MOTEUR REFUSE DE DÉMARRER

LE MOTEUR REFUSE DE SE METTRE AU RALENTI

LE MOTEUR REFUSE D’ACCÉLÉRER

LE MOTEUR MANQUE DE PUISSANCE OU SE CALE DURANT LA COUPE

CAUSE SOLUTION

Filtre à air bouché Remplacez ou nettoyez-le Carburant vieux Drainez le réservoir/ajoutez du carburant frais Mauvais réglage du carburateur Ajustez selon l'instruction

CAUSE SOLUTION

Carburant vieux Drainez le réservoir/ajoutez du carburant frais Mauvais réglage du carburateur Faites-le régler par un concessionnaire agréé Accessoire de coupe engorgé d'herbes Arrêtez le moteur et nettoyez l'accessoire Filtre à air sale Remplacez ou nettoyez-le Pare-étincelles colmaté Nettoyez ou remplacez le pare-étincelles

Si vous avez besoin d'aide, contactez votre concessionnaire agréé.

Le levier de démarrage à froid est en position

FERME

lorsque

la température dehors dépasse 4°C (40°F) Le levier de démarrage à froid est en position

OUVERT

lorsque

la température

est sous

4°C (40°F)

Remettez le levier de démarrage à froid en position OUVERT

Remettez le levier de démarrage à froid en position FERME et voir les Instructions de démarraget

F20

CARACTÉRISTIQUES

MOTEUR*

*Toutes les spécifications contenues dans ce manuel tiennent compte des dernières informations techniques disponibles au moment de mettre sous presse. Nous nous réservons le droit d'y apporter des modifications à tout moment, sans préavis.

ARBRE D'ENTRAÎNEMENT et ACCESSOIRE DE COUPE*

Logement de l'arbre d'entraînement ................................................................................................ Tube acier (EZ-LinkMD)

Manette des gaz......................... Détente à portée du doigt Poids de l'appareil (sans carburant, avec poignée, protecteur

d'accessoire de coupe et accessoire de coupe) ............................................................................................ 6 kg (13,15 lb)

Mécanisme de coupe: .................................................................................................................................... Tête de coupe

Diamètre du fil: ....................................................................................................................................... 2,67 mm (0,105 po)

Type de moteur .............................................................................................................................. Refroidi par air, 4-temps

Cylindrée..................................................................................................................................................... 26,2 cc (1,6 po3)

Type d'embrayage................................................................................................................................................. Centrifuge

Régime de fonctionnement..................................................................................................................... 6,800 - 9,300 tr/min

Régime ralenti........................................................................................................................................ 2,800 - 3,600 tr/min

Type d'allumage ................................................................................................................................................. Électronique

Contact d'allumage ............................................................................................................................... Interrupteur berceau

Jeu de soupape d’admission ......................................................................................... 0,076-0,152 mm (0,003-0,006 po)

Jeu de soupape d'échappement ................................................................................... 0,330-0,406 mm (0,013-0,016 po)

Écartement de la bougie ...................................................................................................................... 0,635 mm (0,025 po)

Lubrification....................................................................................................................................................... Huile SAE 30

Contenance en huile du carter moteur .......................................................................................................... 90 ml (3,04 oz)

Carburant ........................................................................................................................................................... Sans plomb

Carburateur................................................................................................................................ Membrane, toutes positions

Démarreur ................................................................................................................................... Rembobinage automatique

Silencieux ........................................................................................................................................ Chicane avec protection

Accélérateur ................................................................................................................................................. À rappel manuel

Capacité du réservoir de carburant ................................................................................................................ 355 ml (12 oz)

F21

REMARQUES

F22

GARANTIE LIMITÉE DU FABRICANT POUR:

Aucune garantie implicite, y compris toute garantie de valeur marchande ou d'adaptation à une fin particulière, ne s'applique après la période applicable de garantie expresse écrite ci-dessus concernant les pièces qui sont identifiées. Aucune autre garantie ou caution expresse, écrite ou orale, à l'exception de celle mentionnée ci-dessus, accordée par toute personne ou entité, y compris tout distributeur ou détaillant, concernant tout produit n'engagera la responsabilité de MTD LLC. Pendant la période de garantie, le recours exclusif est la réparation ou le remplacement du produit dans les conditions énoncées ci-dessus.

(Certains états ne permettent pas la limitation de la garantie implicite, il est donc possible que la limitation cidessus ne s'applique pas à vous.)

Les clauses énoncées dans la présente Garantie constituent le recours unique et exclusif inhérent aux ventes. MTD ne sera en aucun cas tenue pour responsable de tout dommage indirect ou consécutif ou de dommages comprenant, entre autres, les dépenses encourues du fait du recours à des services de remplacement ou de substitution pour l'entretien des pelouses, le transport ou des frais connexes, ou les frais entraînés par une location destinée à remplacer provisoirement un produit sous garantie.

(Certains états ne permettent pas la limitation de la garantie implicite, il est donc possible que la limitation cidessus ne s'applique pas à vous.)

Aucun recouvrement, quel qu'il soit, ne sera d'un montant supérieur au prix du produit vendu. Toute modification des dispositifs de sécurité du produit annulera la présente Garantie. Vous assumez tout risque et toute responsabilité résultant de la perte, de l'endommagement ou du préjudice que vous et votre propriété et/ou d'autres et leur propriété pourront encourir d'un fait de l'utilisation normale, de la mauvaise utilisation ou de l'incapacité d'utiliser le produit.

La présente garantie limitée n'est accordée qu'à l'acheteur initial, au preneur initial ou à la personne à laquelle le produit a été offert.

Le Droit des États vis à vis de la présente garantie : la présente garantie vous confère certains droits juridiques et vous pouvez bénéficier d'autres droits lesquels varient d'un état à l'autre.

Pour obtenir l'adresse du distributeur réparateur le plus proche, composez le : 1-800-800-7310.

MTD LLC

PO Box 361131

Cleveland, OH 44136-0019

La garantie limitée énoncée ci-après est accordée par MTD LLC et concerne les marchandises neuves achetées et utilisées aux États-Unis, ses possessions et territoires.

MTD garantit ce produit contre tout vice de matière ou de façon pendant une période de deux (2) ans à compter de la date d'achat initiale et elle se réserve le choix de réparer ou de remplacer, à titre gratuit, toute pièce présentant un vice de matière ou de façon. Cette garantie limitée ne s'appliquera que dans la mesure où le produit aura été utilisé et entretenu conformément au Manuel de l'utilisateur fourni avec le produit et n'aura pas fait l'objet d'un usage inadéquat, abusif, commercial ou négligent, d'un accident, d'un entretien inadéquat, d'une modification, de vandalisme, d'un vol, d'un incendie, de dégâts d'eau ou d'un endommagement résultant d'un autre péril ou d'un désastre naturel. Les dommages résultats de l'installation ou de l'utilisation de tout accessoire ou équipement non approuvé par MTD pour une utilisation avec le(s) produit(s) couvert(s) par le présent manuel annuleront la garantie en ce qui concerne les dommages qui en résulteraient éventuellement. La présente garantie est limitée à quatre-vingt-dix (90) jours à compter de la date d'achat au détail initiale pour tout produit MTD utilisé à des fins locatives ou commerciales, ou toute utilisation produisant des revenus.

POUR L'OBTENTION DU SERVICE DE GARANTIE : le service au titre de la garantie est disponible, SUR PRÉSENTATION D'UNE PREUVE D'ACHAT, AUPRÈS DU DISTRIBUTEUR AGRÉÉ LOCAL. Pour trouver un distributeur dans votre région, visitez notre site Web www.mtdproducts.com, consultez les Pages Jaunes, appelez le 1-800-800-7310 ou écrivez à l'adresse MTD LLC, PO Box 361131, Cleveland, OH 44136-0019.

La garantie limitée n'offre aucune couverture dans les cas suivants :

A. Mises au point : bougies, réglages de carburateur,

filtres

B. Éléments pouvant s'user : boutons de butée,

bobines extérieures, fil de coupe, moulinets intérieurs, poulie du démarreur, cordons de démarrage, courroies d'entraînement

C. MTD n'accorde aucune garantie pour les produits

vendus ou exportés des États-Unis d'Amérique, de leurs possessions et territoires, exception faite en ce qui concerne les produits vendus par l'intermédiaire de ses canaux agréés de distribution à l'exportation.

MTD se réserve le droit de modifier ou d'améliorer la conception de ses produits sans pour autant assumer l'obligation de modifier tout produit d'une fabrication plus ancienne.

Manual del Operador

P/N 769-02972 (02/07)

IMPORTANTE: LEA LAS REGLAS DE SEGURIDAD E INSTRUCCIONES DETENIDAMENTE

Recortador de 4 Ciclos a Gasolina

MP425

MP475

INTRODUCCION

Copie el número del modelo/

pieza del fabricante aquí:

Copie el número

de serie aquí:

MUCHAS GRACIAS

Gracias por haber adquirido este gran producto. Esta moderna herramienta motriz de exteriores está diseñada para brindarle muchas horas de servicio útil. Usted comprobará que es un artefacto que le ahorrará mucho trabajo. Este manual del operador le brinda instrucciones de operación de fácil comprensión. Lea todo el manual y siga todas las instrucciones para mantener su nueva herramienta motriz de exteriores en las mejores condiciones de funcionamiento.

REFERENCIAS, ILUSTRACIONES Y ESPECIFICACIONES DEL PRODUCTO

Toda la información, las ilustraciones y las especificaciones contenidas en este manual se basan en la información más reciente disponible en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

INFORMACION DEL SERVICIO

El servicio de esta unidad, ya sea durante o después del período cubierto por la garantía, debe ser realizado solamente por un proveedor de servicios autorizado y aprobado.

Llame 1-800-800-7310 para obtener una lista de distribuidores de servicio localizados cerca de usted. Para obtener más detalles sobre su unidad, visite nuestro sitio en www.mtdproducts.com.

NO REGRESE SU UNIDAD AL VENDEDOR. PARA SOLICITAR SERVICIO POR LA GARANTIA, DEBERA PRESENTAR PRUEBA DE SU COMPRA.

Antes de que empiece a ensamblar su nuevo equipo, por favor ubique la placa que contiene el modelo de la unidad y escriba esa información en el espacio en blanco aquí debajo. Aquí debajo se explica la muestra de una placa del modelo.

Antes de arrancar u operar este equipo, asegúrese de leer y comprender bien este manual.

ESTE PRODUCTO ESTA CUBIERTO POR UNA O MAS PATENTES DE EE.UU., OTRAS PATENTES EN TRAMITE.

INDICE DE CONTENIDOS

Llamadas a apoyo al cliente . . . . . . . . . . . . . . . . . E2

Normas para una operación segura . . . . . . . . . . . E3

Conozca su unidad . . . . . . . . . . . . . . . . . . . . . . . . E6

Instrucciones de ensamble . . . . . . . . . . . . . . . . . . E7

Información del aceite y del combustible . . . . . . . E8

Instrucciones de arranque y apagado . . . . . . . . E10

Instrucciones de operación . . . . . . . . . . . . . . . . . E11

Instrucciones de mantenimiento y reparación . . .E13

Limpieza y almacenamiento . . . . . . . . . . . . . . . . E18

Cuadro de solución de problemas . . . . . . . . . . . E19

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . E20

Lista de Piezas . . . . . . . . . . . . . . . . . . . . . . . . . . E22

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E26

PARACHISPAS

NOTA: Para los usuarios en tierras forestales de los EE.UU. y en los estados de California, Maine, Oregon y Washington. Todos los terrenos forestales de los

EE.UU. y el estado de California (Códigos de Recursos Públicos 4442 y 4443), Oregon y Washington, requieren por decreto, que ciertos motores de combustión interna que se hagan funcionar en zonas boscosas y/o zonas cubiertas por pastizales, estén equipados con un parachispas, que sean mantenidos en buen estado de funcionamiento o que el motor sea construido, esté equipado y sea mantenido para evitar incendios. Consulte los reglamentos pertinentes a esos requisitos con las autoridades estatales o locales. El incumplimiento de esos requisitos puede responsabilizarle o someterle a la imposición de una multa. Esta unidad fue equipada en la fábrica con un parachispas. Si requiere sustitución, hay una Pantalla Parachispas disponible, Pieza # 791-180890 al contactar el departamento de servicio.

ADVERTENCIA

LAS EMISIONES DEL MOTOR DE ESTE

PRODUCTO CONTIENEN SUBSTANCIAS

QUIMICAS QUE EL ESTADO DE

CALIFORNIA CONOCE COMO CAUSANTES

DECANCER, DEFECTOS DE NACIMIENTO

U OTROS DAÑOS REPRODUCTIVOS.

Número de la

pieza del fabricante

Número de serie

Número del

modelo

PROPOSICIÓN 65 DE CALIFORNIA

S/N :

MODEL :

ITEM :

NORMAS PARA UNA OPERACION SEGURA

SIMBOLO SIGNIFICADO

Los símbolos de seguridad se utilizan para llamar su atención sobre posibles peligros. Los símbolos de seguridad y sus explicaciones merecen toda su atención y comprensión. Los símbolos de seguridad no eliminan ningún peligro por sí mismos. Las instrucciones o advertencias que ofrecen no substituyen las medidas adecuadas de prevención de accidentes.

SIMBOLO SIGNIFICADO

El no

seguir una advertencia de seguridad puede conducir a que usted u otras personas sufran lesiones. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

ADVERTENCIA:

El no obedecer una

advertencia de seguridad puede conducir a que usted u otras personas sufran graves lesiones. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

PELIGRO:

El no seguir

una advertencia de seguridad puede conducir a daño patrimonial o a que usted u otras personas sufran lesiones personales. Siga siempre las precauciones de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales.

PRECAUCION:

Indica peligro, advertencia o precaución. Debe prestar atención para evitar sufrir graves lesiones personales. Puede ser utilizado junto con otros símbolos o figuras.

ALERTA DE SEGURIDAD

NOTA: Le ofrece información o instrucciones que son

esenciales para la operación o mantenimiento del equipo.

Lea el manual del operador y siga todas las

advertencias e instrucciones de seguridad. De no

hacerlo, el operador y/o los espectadores pueden

sufrir graves lesiones.

SI TIENE PREGUNTAS, LLAME AL 1-800-800-7310

• IMPORTANTE INFORMACION DE SEGURIDAD •

LEA TODAS LAS INSTRUCCIONES

ANTES DE LA OPERACION

• Lea todas las instrucciones con cuidado. Conozca bien los controles y el uso correcto de la unidad.

• No opere esta unidad si está cansado, enfermo, o bajo los efectos del alcohol, drogas o medicamentos.

• Los niños y los adolescentes menores de 15 años no deben operar las unidades, excepto por los adolescentes guiados por un adulto.

• Inspeccione la unidad antes de utilizarla. Cambie las partes dañadas. Verifique si existen pérdidas de combustible. Asegúrese de que los sujetadores estén bien colocados y asegurados. Cambie las partes accesorias de corte que estén quebradas, cascadas o dañadas de cualquier forma. Asegúrese de que el accesorio de corte está bien instalado y ajustado con firmeza. Asegúrese de que la protección accesoria de corte esté bien conectada y colocada según se recomienda.

• Use siempre la línea de repuestos de o 2,67 mm (0,105 pulg.) del fabricante del equipo original. No use nunca línea reforzada con metal, alambre, cadena ni soga, etc. Estas pueden desprenderse y convertirse en un proyectil peligroso.

• Tenga en cuenta el riesgo de lesiones en la cabeza, manos y pies.

• Oprima el control del regulador y verifique que regrese

automáticamente a la posición de mínima. Haga todos los ajustes o reparaciones antes de usar la unidad.

• Limpie el área de corte antes de cada uso. Retire todos los objetos como rocas, vidrios rotos, clavos, alambre o cuerda los cuales pueden ser despedidos o enredarse en el accesorio de corte. Aleje a todos los niños, espectadores y animales domésticos. Mantenga todos los niños, espectadores y animales domésticos a un radio de por lo menos 15 m (50 pies); aún así puede existir un riesgo de objetos despedidos contra los espectadores. Los espectadores deben usar protección para sus ojos. Si alguien se le acerca, pare el motor y el accesorio de corte de inmediato.

ADVERTENCIAS DE SEGURIDAD PARA LOS RECORTADORES A GASOLINA

• Guarde el combustible en envases que hayan sido diseñados y aprobados para el almacenamiento de dichos materiales.

• Aleje la unidad a por lo menos 9,1 m (30 pies), del lugar de carga de combustible antes de arrancar el motor. No fume, mantenga las chispas y las llamas abiertas lejos del área mientras carga el combustible u opera la unidad.

• Cargue el combustible en un área exterior bien ventilada donde no haya chispas ni llamas. Quite lentamente la tapa del combustible sólo después de apagar el motor. No fume mientras carga el combustible. Limpie de inmediato todo el combustible que se haya derramado.

La gasolina

es muy inflamable y sus gases pueden explotar si se encienden. Tome las siguientes precauciones:

ADVERTENCIA:

Al utilizar la

unidad, debe observar las reglas de seguridad. Lea estas instrucciones antes de operar la unidad a fin de garantizar la seguridad del operador y cualquier transeúnte. Guarde estas instrucciones para uso posterior.

ADVERTENCIA:

NORMAS PARA UNA OPERACIÓN SEGURA

• Antes de llenar el tanque de combustible, apague siempre el motor y espere que se enfríe. No retire nunca la tapa del tanque de combustible ni cargue combustible mientras el motor esté caliente. No opere nunca la unidad sin la tapa del combustible colocada firmemente en su lugar. Afloje la tapa del combustible lentamente para disipar la presión del tanque.

• Evite crear una fuente de encendido por combustible derramado. No arranque el motor hasta que se hayan disipado los vapores del combustible.

DURANTE LA OPERACION

• No arranque ni opere la unidad en una sala o edificio cerrado. Los gases de escape de monóxido de carbono pueden ser letales en un área cerrada. Opere esta unidad sólo en un área exterior bien ventilada.

• Use lentes o gafas de protección que cumplan con las normas ANSI Z87.1, y protección para sus oídos/audición mientras opere esta unidad. Use siempre una máscara facial o para protegerse contra el polvo si la operación levanta polvo.

• Use pantalones largos y gruesos, botas, guantes y camisa de manga larga. No use ropa holgada, alhajas, pantalones cortos, sandalias ni esté descalzo. Sostenga el cabello sobre el nivel de los hombros.

• La protección accesoria de corte debe estar siempre colocada en su lugar mientras opere la unidad. No opere la unidad con las dos líneas de corte extendidas, y la línea correcta instalada. No extienda la línea de corte más allá de la longitud de la protección.

• Esta unidad cuenta con un embrague. El accesorio de corte permanece estacionario cuando el motor está en marcha lenta. Si no lo hace, haga ajustar la unidad por un técnico de servicio autorizado.

• Ajuste la manija a su tamaño de modo que le brinde el mejor agarre.

• Asegúrese de que el accesorio de corte no está en contacto con ningún objeto antes de arrancar la unidad.

• Use la unidad únicamente con la luz del día o con buena luz artificial.

• Evite arrancar la unidad accidentalmente. Colóquese en posición de inicio siempre que tire de la cuerda de arranque. El operador y la unidad deben estar en una posición estable al comenzar. Lea las instrucciones de Arranque y Apagado.

• Use la herramienta adecuada. No use esta unidad para ninguna tarea para la cual no ha sido diseñada.

• No se estire demasiado. Mantenga siempre una posición y equilibrio adecuados.

• Sostenga siempre la unidad con ambas manos mientras esté en funcionamiento. Sostenga con firmeza tanto el mango como la manija auxiliar.

• Mantenga las manos, la cara y los pies lejos de todas las partes móviles. No intente tocar ni detener el accesorio de corte mientras gira.

• No toque el motor, el bastidor del engranaje ni el silenciador. Estas partes se calientan mucho con la operación. Luego de apagar la unidad, permanecen calientes durante un tiempo breve.

• No opere el motor a una velocidad mayor que la necesaria para cortar, recortar o recortar los bordes. No haga funcionar el motor a alta velocidad mientras no está cortando.

• Apague siempre el motor cuando demore el corte o mientras camina entre zonas de corte.

• Si golpea o se enreda con algún objeto extraño, apague el motor de inmediato y verifique si hay daños. Repare todos los daños antes de volver a intentar operar la unidad. No opere la unidad si tiene piezas flojas o dañadas.

• Apague el motor para realizar todo el mantenimiento, reparaciones o cambio del accesorio de corte u otros accesorios.

• Use sólo piezas y accesorios de repuesto del fabricante del equipo original para esta unidad. Puede obtenerlos en su proveedor de servicio autorizado. El uso de piezas y accesorios que no son equipo origina; puede causar graves lesiones al operador o el daño de su unidad, y la cancelación de su garantía.

• Mantenga la unidad libre de vegetación y otros materiales. Pueden alojarse entre el accesorio de corte y la protección.

• Para reducir el riesgo de incendio, cambie los silenciadores y amortiguadores de chispas defectuosos, mantenga el motor y el silenciador libre de pasto, hojas, grasa excesiva o acumulaciones de carbono.

OTRAS ADVERTENCIAS DE SEGURIDAD

• No guarde nunca la unidad con combustible en el tanque en un edificio donde los gases puedan llegar a una llama abierta o a una chispa.

• Espere que el motor se enfríe antes de guardar o transportar la unidad. Asegúrese de que la unidad esté segura al transportarla.

• Guarde la unidad bajo llave en un lugar adecuado y seco para evitar que sea usada por personas no autorizadas y se dañe, fuera del alcance de los niños.

• Nunca moje ni rocíe la unidad con agua ni con ningún otro líquido. Mantenga las manijas secas, limpias y sin residuos. Limpie la unidad luego de cada uso, lea las instrucciones de Limpieza y Almacenamiento.

• Guarde estas instrucciones. Consúltelas con frecuencia y utilícelas para enseñar a otros usuarios. Si le presta esta unidad a alguien, préstele también estas instrucciones.

CONSERVE ESTAS

INSTRUCCIONES

NORMAS PARA UNA OPERACIÓN SEGURA

SIMBOLOS DE SEGURIDAD E INTERNACIONALES

Este manual del operador describe los símbolos y figuras de seguridad e internacionales que pueden aparecer en este producto. Lea el manual del operador para obtener información completa acerca de la seguridad, ensamble, operación y mantenimiento y reparación.

SIMBOLO SIGNIFICADO

• SIMBOLO DE ALERTA DE SEGURIDAD

IIndica peligro, advertencia o precaución. Puede ser utilizado junto con otros símbolos o figuras.

• ADVERTENCIA - LEA EL MANUAL DEL OPERADOR

Lea el manual del operador y siga todas las advertencias e instrucciones de seguridad. De no hacerlo, el operador y/o los espectadores pueden sufrir graves lesiones.

• USE PROTECCION OCULAR Y AUDITIVA

ADVERTENCIA : Los objetos arrojados por

la unidad y el ruido fuerte pueden causar graves lesiones oculares y pérdida auditiva. Utilice protección ocular que cumpla con las normas ANSI Z87.1 y protección auditiva cuando opere esta unidad. Use una careta completa cuando la necesite.

• MANTENGA ALEJADOS A LOS ESPECTADORES

ADVERTENCIA : Mantenga a todos los

espectadores, en especial a niños y animales domésticos a por lo menos 50 pies (15 m) del área de corte.

• COMBUSTIBLE SIN PLOMO

Use siempre combustible limpio, nuevo y sin plomo.

• INDICADOR DE ACEITE

Consulte el manual del operador para obtener información acerca del tipo correcto de aceite.

SIMBOLO SIGNIFICADO

• CONTROL DE ENCENDIDO Y APAGADO

ENCENDIDO /ARRANQUE /MARCHA

• CONTROL DE ENCENDIDO Y APAGADO

APAGADO o PARADO

• ADVERTENCIA DE CALIENTE

No toque un silenciador ni un cilindro caliente. Puede quemarse. Estas partes se calientan mucho con el uso. Luego de apagarse permanecen calientes durante un corto tiempo.

• LOS OBJETOS DESPEDIDOS Y LA CUCHILLA ROTATIVA PUEDEN CAUSAR GRAVES LESIONES

ADVERTENCIA: No opere esta unidad si la

protección plástica de línea no está colocada en su lugar. Manténgase alejado del accesorio de corte giratorio.

CONOZCA SU UNIDAD

APLICACIONES

Como recortador:

• Corte de césped y hierbas delgadas

• Recorte de bordes

• Recorte decorativo alrededor de árboles, cercos, etc. Puede usar otros accesorios con la unidad. Lea la lista

de accesorios en Operacion del Sistema EZ-Link™. NOTA: La ilustración que aparece más abajo puede

diferir ligeramente de la unidad que usted tiene. Por ejemplo, la imagen muestra un eje recto. La unidad de usted podría tener un eje curvado.

EZ-Link™

Bombilla

del cebador

Cubierta del filtro de aire

Bujía de

encendido

Tapón del aceite /

Varilla de medición

Patas del

motor

Silenciador

Protección del

silenciador

Amortiguardor de chispas

Protección accesoria

de corte

Tapa del

combustible

Gatillo del

regulador

Manija en D

Cuchilla de

corte de línea

Accesorio de corte

Control de encendido

y apagado

Bastidor

del eje

Manjo del eje

Bujía de

encendido

Mango de la

cuerda de

arranque

INSTRUCCIONES DE ENSAMBLAJE

JUSTE DE LA MANIJA EN D

El MP425CS y MP475SS usa un mango en forma de D, el cual se ha instalado de antemano en la unidad. Si necesita ajustarlo alguna vez, cerciórese de que esté por lo menos a 15cm (6 pulg) del extremo del mango del eje (Fig.1).

Fig. 1

Abrazadera inferior

Mínimo de 6 pulgadas

(15.24 cm)

Bastidor

del eje

Mango del eje

INSTALACIÓN DEL ACCESORIO PROTECTOR DE CORTE

Siga estas instrucciones si el accesorio protector de corte no está instalado en su unidad.

MP475

1. Deslice el protector accesorio de corte en el montaje del protector sobre el accesorio de corte. Alinee los orificios de los tornillos del protector con los orificios del accesorio de corte (Fig. 2).

MP425

1. Coloque el protector del accesorio de corte en el bastidor del eje. Cerciórese de que el soporte de montaje de la guardera se deslice en la ranura situada en el borde del protector de corte. Gire el protector en sentido antihorario hasta que quede en su lugar (Fig. 4). Los orificios en el soporte de montaje de la guardera y el protector del accesorio de corte se alinearán.

Soporte de montaje de

la guardera

Bastidor del eje

Protector accesorio

de corte

Perno

Tuerca de

mariposa

Arandela

Soporte de montaje de la guardera

Bastidor del eje

Montaje

del

protector

Protector

accesorio

de corte

Accesorio

de corte

No opere

nunca la recortadora sin el protector accesorio de corte colocado en su lugar para evitar graves lesiones personales.

ADVERTENCIA:

Fig. 2

Fig. 4

Fig. 5

Orificios

cóncavos

Contratuerca

hexagonal

(3) Tornillos

Fig. 3

Tuercas (3)

2. Coloque uno de los tres (3) provistos contratuerca hexagonal en uno de los tres orificios cóncavos de la parte superior del protector accesorio de corte (Fig. 3).

3. Instale un tornillo en el orificio de la base del protector accesorio de corte. Atorníllelo en la tuerca instalada en el paso 2 (Fig. 3). No lo ajuste.

4. Repita los pasos 2 y 3 hasta haber comenzado los tres tornillos con un destornillador Phillips, luego ajústelos bien.

2. Desde el interior del protector del accesorio de corte, empuje el perno cuadrado a través del orificio hasta que el extremo con roscas sobresalga a través del soporte de montaje de la guardera (Fig. 5).

3. Ponga la arandela en el perno, y después atornille la tuerca de mariposa y apriétela. La Figura 5 muestra el proceso de instalación desde un ángulo por debajo de la unidad.

INFORMACION DEL ACEITE Y DEL COMBUSTIBLE

TIPO DE ACEITE RECOMENDADO

El uso de un aceite del tipo y peso correctos en el cigüeñal es extremadamente

importante. Verifique el aceite antes de cada uso y cambie el aceite con frecuencia. Si no usa el aceite correcto, o utiliza aceite sucio, puede causar el desgaste y falla prematuros del motor.

Use un aceite de buena calidad SAE 30 de API (American Petroleum Institute) clase de servicio SG, SF, SH.

CARGA DE ACEITE EN EL CARTER DEL CIGÜEÑAL: USO INICIAL

NOTA: Esta unidad se envía sin carga de aceite. A fin de

evitar el daño de la unidad, cargue aceite en el cárter del cigüeñal antes de intentar arrancar la unidad.

Su unidad trae una botella de aceite SAE 30 SF, SG, SH de 90 ml (3,04 onzas fluidas) (Fig. 6).

NOTA: Guarde la botella para medir la cantidad correcta

de aceite cuando deba cambiarlo en el futuro. Lea Cambio de Aceite.

1. Desenrosque la tapa de la botella de aceite y retire el

sello de papel que cubre la apertura. Vuelva a colocar la tapa. Corte la punta de la boquilla del embudo (Fig. 6).

2. Coloque la unidad sobre una superficie plana (Fig. 7).

Fig. 7

Fig. 8

4. Vierta todo el contenido de la botella de aceite en el cigüeñal (Fig. 7).

NOTA: No agregue nunca aceite al combustible o al

tanque de combustible.

5. Limpie todo el aceite que pueda haberse derramado y vuelva a instalar el tapón del aceite / varilla de medición.

Verifique el aceite antes de cada uso y cámbielo cuando sea necesario según se indica en la sección de Cambio

del aceite.

Tapón de relleno

de aceite/ varilla

de medición

Orificio de llenado

de aceite

Orificio de llenado

de aceite

Anillo en “O”

Fig. 6

EL LLENAR

DEMASIADO EL CÁRTER PUEDE CAUSAR LESIONES PERSONALES GRAVES No podemos exagerar la importancia del control y mantenimiento del nivel correcto de aceite en el cigüeñal. Verifique el aceite antes de cada uso y cámbielo cuando sea necesario según se indica en la sección de

Cambio del aceite.

ADVERTENCIA:

3. Saque el tapón de aceite/ varilla de medición del cigüeñal (Fig. 8).

INFORMACION DEL ACEITE Y DEL COMBUSTIBLE

CARGA DE COMBUSTIBLE EN LA UNIDAD

1. Saque la tapa de la gasolina (Fig. 9).

Fig. 9

2. Coloque el pico del recipiente de gasolina en el orificio de llenado del tanque de gasolina (Fig. 9) y llene el tanque.

NOTA: No llene el tanque demasiado.

3. Limpie toda la gasolina que pueda haberse derramado

4. Vuelva a instalar la tapa de la gasolina.

5. Mueva la unidad por lo menos 9,1 m (30 pies) de la fuente y sitio de carga antes de arrancar el motor.

NOTA: Elimine la gasolina vieja de acuerdo a los

reglamentos federales, estatales y locales.

TIPO DE COMBUSTIBLE RECOMENDADO

El combustible viejo es la causa principal del mal funcionamiento de la unidad. Asegúrese de usar combustible nuevo, limpio y sin plomo.

NOTA: Este es un motor de cuatro ciclos. Para evitar

dañar su unidad, no mezcle el aceite con la

gasolina.

Definición de los combustibles de mezcla

Los combustibles actuales con frecuencia son una mezcla de gasolina y uno o más oxigenantes como el etano, el metanol o el MTBE (éter). El combustible con mezcla de alcohol absorbe agua. Un porcentaje de agua tan pequeño como el 1% en el combustible puede hacer que el combustible y el aceite se separen. Se forman ácidos mientras está guardado. Cuando use combustible con mezcla de alcohol, use combustible nuevo (almacenado durante menos de 60 días).

Uso de los combustibles de mezcla

Si decide usar un combustible de mezcla o si su uso es inevitable, le recomendamos que tome las siguientes precauciones:

• Use siempre una mezcla fresca de combustible según lo indica su manual del operador

• Use el aditivo especial de combustible STA-BIL

o uno similar

• Drene el tanque y haga funcionar el motor en seco antes de guardar la unidad

Uso de aditivos en el combustible

El uso de aditivos en el combustible, como el estabilizador de gasolina STA-BIL®o similar, inhibirá la corrosión y reducirá la formación de depósitos de goma. El uso de aditivos puede evitar que se formen depósitos dañinos en el carburador por hasta ocho (8) meses. Agregue 23 ml (0,8 de onza) de aditivo por galón de combustible de acuerdo a las instrucciones del envase. No agregue NUNCA los aditivos directamente al tanque de combustible de la unidad.

Combustible

sin plomo

Cargue el

combustible en un área exterior limpia y bien ventilada. Limpie de inmediato todo combustible que se haya derramado. Evite crear una fuente de encendido con el combustible derramado. No arranque el motor hasta que se hayan evaporado los gases del combustible.

ADVERTENCIA:

Saque la

tapa del combustible lentamente para evitar lesionarse con el rociado del combustible. No opere nunca la unidad sin la tapa del combustible firmemente colocada en su lugar.

ADVERTENCIA:

gasolina es muy inflamable. Los gases pueden explotar si se encienden. Apague siempre el motor y espere que se enfríe antes de cargar el tanque de combustible. No fume mientras llena el tanque. Mantenga las chispas y las llamas lejos del área.

ADVERTENCIA:

E10

INSTRUCCIONES DE ARRANQUE Y APAGADO

INSTRUCCIONES DE APAGADO

1. Saque la mano del control del regulador. Deje enfriar el motor en mínima.

2. Coloque el control de Encendido/Apagado (On/Off) en posición de APAGADO (O).

INSTRUCCIONES DE ARRANQUE

1. Verifique el nivel de aceite en el cárter del cigüeñal. Lea Inspección del Nivel de Aceite.

2. Llene el tanque de combustible con gasolina nueva, limpia y sin plomo.

NOTA: No hay necesidad de encender la unidad. El

Control de Parada Encendido/Apagado (On/Off) está en la posición Encendido (ON) (I), en todo momento (Fig. 10).

SI FRIO... Para condiciones de clima frío (inferior a

4°C/ 40°F), ponga la Palanca de Arranque en Frío (Fig. 11) en la posición de cerrada/encienda y proceda al paso 3. NO mueva esta palanca hacia abajo si la temperatura sobrepasa 4°C (40°F).

3. Oprima completamente el cebador y suéltelo 10 veces. Hágalo lentamente. Se deberá ver un poco de combustible en el cebador y en las tuberías de alimentación de combustible (Fig. 12). Si no puede ver el combustible en el cebador, oprímalo y suéltelo tantas veces como sea necesario hasta que vea combustible en el mismo.

4. Soporte en la posición de arranque y no apriete el control de regulador (Fig. 13). Tire bruscamente del cordón de arranque hasta 5 a 10 veces.

SI FRIO... Para condiciones de clima frío (inferior a

4°C/ 40°F), regrese la Palanca de Arranque en Frío a la posición abierta/arriba.

5. Oprima el control del regulador para calentar el motor de 5 a 10 segundos. Cuando hace frío, deje que el motor se caliente de 15 a 30 segundos.

SI... El motor no arranca, regrese al paso 3. SI... El motor se detiene mientras usted está apretando

el acelerador, regrese al paso 4.

Use esta unidad

sólo en un área exterior bien ventilada. Los gases de escape de monóxido de carbono pueden ser letales en un área cerrada.

ADVERTENCIA:

Evite los arranques

accidentales. Colóquese en posición de inicio cuando tire de la cuerda de arranque (Fig. 22). El operador y la unidad deben estar en una posición estable al arrancar la unidad para evitar graves lesiones personales.

Compruebe que cualquier complemento usado se instale correctamente y que esté seguro, antes de poner en marcha la unidad.

ADVERTENCIA:

Cuerda de

arranque

Control del regulador

E11

INSTRUCCIONES DE OPERACIÓN

3. Gire la perilla en sentido horario para ajustarla (Fig. 16).

OPERACION DEL SISTEMA EZ-Link™

El sistema EZ-Link™ le permite el uso de estos accesorios optativos.

Cultivador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720r

Edger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .LE720r

Recortador de setos . . . . . . . . . . . . . . . . . . . . . . .TPAH*

Recortador de eje recto . . . . . . . . . . . . . . . . . . . SS725r

Turbosoplador . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720r

Sierra de poste . . . . . . . . . . . . . . . . . . . . . . . . . . . TPPS*

Cortamalezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . TPBC*

*NO use este accesorio con un producto eléctrico.

Remoción del accesorio de corte u otros accesorios

1. Gire la perilla en sentido antihorario para aflojarla (Fig. 14).

2. Opima y sostenga el botón de desconexión (Fig. 14).

3. Mientras sostiene el bastidor del eje superior con firmeza, tire del accesorio de corte o accesorio en línea recta fuera del acoplador EZ-Link™ (Fig. 15).

Instalación del accesorio de corte u otros accesorios NOTA: Para facilitar la instalación o remoción de los

accesorios, coloque la unidad sobre el suelo o sobre un banco de trabajo.

1. Gire la perilla en sentido antihorario para aflojarla (Fig. 14).

E12

INSTRUCCIONES DE OPERACIÓN

COMO SOSTENER EL RECORTADOR

Antes de operar esta unidad, párese en posición de operación (Fig. 17). Verifique lo siguiente:

• El operador tiene protección ocular y ropa adecuada.

• El brazo derecho está levemente oblado, y la mano está sosteniendo el mango del eje.

• El brazo izquierdo está recto, y la mano está sosteniendo la manija.

• La unidad está debajo del nivel de la cintura.

• El accesorio de corte está paralelo al suelo y hace fácil contacto con la vegetación que va a ser cortada sin que el operador tenga que inclinarse.

CONSEJOS PARA OBTENER MEJORES RESULTADOS AL RECORTAR

• Para mejores resultados que recortan, operar la unidad en válvula de admisión repleta.

• El ángulo correcto para ubicar el accesorio de corte es paralelo al suelo.

• No fuerce el accesorio de corte. Permita que la punta de la línea realice el corte (en especial a lo largo de paredes). Si corta con más de la punta reducirá la eficacia del corte y puede sobrecargar el motor.

• Corte césped de más de 200 mm (8 pulgadas) trabajando de arriba hacia abajo en pequeños incrementos para evitar el desgaste prematuro de la línea y el arrastre del motor.

• El Corte del derecho de dejar.

• Mueva lentamente el recortador dentro y fuera del área de corte a la altura deseada. Realice movimientos ya sea de adelante hacia atrás y viceversa, o de lado a lado. El corte en longitudes más cortas produce mejores resultados.

• Recorte únicamente cuando el pasto y las hierbas estén secas.

• La vida de su línea de corte depende de:

- Seguir todas las técnicas de corte indicadas anteriormente

- El tipo de vegetación que corte

- El lugar donde se corta

Por ejemplo, la línea se desgastará más rápido cuando corte contra un muro que cuando corte alrededor de un árbol.

Fig. 17

Fig. 18

E13

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

Para evitar

lesiones personales graves, nunca realice mantenimiento ni reparaciones con la unidad funcionando. Realice siempre el mantenimiento y las reparaciones con la unidad fría. Desconecte el cable de la bujía de encendido para cerciorarse de que la unidad no arrancará.

ADVERTENCIA:

NOTA: Algunos procedimientos de mantenimiento

pueden requerir el uso de herramientas o habilidades especiales. Si no está seguro acerca de estos procedimientos, lleve su unidad a un establecimiento de reparación, persona o distribuidor de servicio autorizado que arregle motores para uso fuera de la carretera.

PROGRAMA DE MANTENIMIENTO

Estos procedimientos requeridos para el mantenimiento deben ser realizados con la frecuencia indicada en la tabla. Deben ser incluidos como parte de toda puesta a punto de cada temporada.

NOTA: El mantenimiento, la sustitución o arreglo de

dispositivos para el control de emisiones y sistemas pueden ser hechos por cualquier establecimiento de reparación, persona o proveedor de servicio autorizado que arregle motores para uso fuera de la carretera.

FRECUENCIA MANTENIMIENTO REQUERIDO CONSULTE

Antes de arrancar el motor

Llene el tanque de combustible con combustible nuevo Inspeccione el aceite

Page E9 Page E14

Cada 10 horas Limpie y vuelva a aceitar el filtro de aire Page E15 Primer cambio a las 10 horas

Cada 25 horass en lo sucesivo Cada 25 horas

Cambie el aceite Cambie el aceite Limpie el amortiguador de chispas

Page E14 Page E14 Page E18

10 horas en un motor nuevo Cada 25 horas Cada 25 horas

Verifique la separación entre el brazo oscilante y la válvula y ajuste Verifique la separación entre el brazo oscilante y la válvula y ajuste Verifique la condición y separación de la bujía de encendido

Page E17 Page E17 Page E18

INSTALACIÔN DE LA LÍNEA FIJA

Use siempre línea de reemplazo de 2,667 mm (0,105 pulgadas) del fabricante del equipo original. Otras líneas que no sean las especificadas pueden hacer que el motor se recaliente o falle.

Para instalar la línea de corte:

1. Inserte cada extremo de la línea de reemplazo en los orificios a cada lado del gancho de retención (Figura

19).

2. Empuje los extremos hasta que salgan por los lados del cabezal (Figura 20).

3. Tire de los extremos asegurándose de que tengan el mismo largo y que la mitad de la línea quede en el centro entre los orificios de inserción (Figura 21).

4. Si los extremos no tienen el mismo largo, vuelva a introducir un poco el extremo más largo en el cabezal y tire del extremo más corto para compensar. Repita hasta que ambos extremos tengan el mismo largo.

Fig. 19

Fig. 21

Fig. 20

Fig. 22

ADVERTENCIA:

No use nunca línea reforzada con metal, alambre, cadena ni soga, etc. Estos elementos pueden desprenderse y convertirse en un proyectil peligroso.

ADVERTENCIA: No saque ni altere el ensamble

de la cuchilla limitadora de línea.

5. Coloque la línea de corte por detrás del gancho para evitar que se suelte cuando está funcionando (Figura 22).

E14

Fig. 26

Nivel de

llenado

6. Vuelva a colocar el tapón de relleno de aceite / varilla de medición.

7. Vuelva a conectar el manguito de la bujía de encendido.

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

INSPECCION DEL NIVEL DE ACEITE

No podemos exagerar la importancia de verificar y mantener el nivel correcto de aceite en el cárter del cigüeñal. Inspeccione el nivel de aceite antes de cada uso:

1. Apague el motor y permita que el aceite drene dentro del cárter del cigüeñal.

2. Coloque la unidad sobre una superficie plana y nivelada para obtener una lectura correcta del nivel de aceite.

3. Mantenga la suciedad, recortes de césped, etc. fuera del motor. Limpie el área alrededor del tapón de relleno de aceite / varilla de medición antes de retirarlo.

4. Retire el tapón de relleno de aceite / varilla de medición y seque el aceite. Vuelva a insertarlo completamente hacia adentro.

5. Retire el tapón de relleno de aceite / varilla de medición e inspeccione el nivel del aceite. El aceite debe llegar hasta la parte superior de la varilla de medición (Fig. 23).

Fig. 23

Parte superior de la

varilla de medición

Anillo en O

Tapón de relleno de aceite

/ varilla de medición

Lleno

Agregue 41-44 ml

(1,4-1,5 Onzas)

6. Si el nivel está bajo, agregue una pequeña cantidad de aceite en el orificio de llenado de aceite y vuelva a medir (Fig. 24). Repita hasta que el nivel de aceite llegue hasta la parte superior de la varilla de medición

NOTA: No llene demasiado la unidad.

NOTA: Verifique que el anillo en O esté en su lugar en el

tapón de relleno de aceite / varilla de medición cuando mida y cambie el aceite (Fig. 24).

Para evitar

un desgaste excesivo del motor y el daño de la unidad, mantenga siempre el nivel de aceite correcto en el cárter del cigüeñal. No opere nunca la unidad con el aceite debajo del extremo inferior de la varilla de medición.

PRECAUCION:

CAMBIO DEL ACEITE

En un motor nuevo, cambie el aceite después de las 10 primeras horas de operación. Cambie el aceite mientras el motor aún está caliente. El aceite fluirá con libertad y llevará más impurezas.

1. Desenchufe el manguito de la bujía de encendido para eliminar el arranque.

2. Retire el tapón de relleno de aceite / varilla de medición

3. Vierta el aceite fuera del orificio de llenado de aceite en un recipiente inclinando la unidad hasta una posición vertical (Fig. 25). Deje suficiente tiempo como para completar el drenaje.

Fig. 25

Fig. 24

tapón de relleno de

aceite / varilla de

medición

Orificio de

llenado de aceite

Anillo en O

4. Seque todo el aceite residual de la unidad y limpie todo el aceite que pueda haberse derramado. Elimine todo el aceite de acuerdo con las normas federales, estatales y locales.

5. Vuelva a cargar el cárter del cigüeñal con 90 ml (3,04 onzas fluidas) de aceite SAE 30 SF, SG, SH.

NOTA: Use la botella y la boquilla que guardó del uso

inicial para medir la cantidad correcta. El nivel de 90 ml (3,04 onzas) está aproximadamente en la parte superior de la etiqueta de la botella (Fig. 26). Mida el nivel con la varilla de medición. Si el nivel está bajo, agregue una pequeña cantidad de aceite y vuelva a medir (Fig. 26). No lo llene demasiado.

Use guantes para evitar

sufrir lesiones cuando maneje la unidad.

PRECAUCION:

E15

Fig. 30

3. Lave el filtro con agua y detergente (Fig. 28). Enjuague bien el filtro y déjelo secar.

4. Aplique suficiente aceite limpio de motor SAE 30 para recubrir ligeramente el filtro (Fig. 29).

5. Apriete el filtro para esparcir y retirar el exceso de aceite (Fig. 30).

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

MANTENIMIENTO DEL FILTRO DE AIRE

Limpieza del filtro de aire

Limpie y vuelva a aceitar el filtro de aire cada 10 horas de operación. Es una de las partes cuyo mantenimiento es importante. No mantener debidamente su filtro de aire puede resultar en funcionamiento inadecuado o puede causar daño permanente a su motor.

1. Abra la cubierta del filtro de aire. Empuje hacia adentro la orejeta del lado derecho de la cubierta, y extraiga la cubierta del filtro de aire hacia afuera y hacia la izquierda (Fig. 27).

NOTA: Es posible que deba retirar la tapa de

combustible para poder retirar por completo la cubierta del filtro de aire.

2. Retire el filtro de aire (Fig. 27).

Filtro de aire

Cubierta del filtro de aire

Orejeta

Fig. 27

Para evitar

graves lesiones personales, apague siempre su recortador y espere que se enfríe antes de limpiarlo o realizar todo tipo de mantenimiento.

ADVERTENCIA:

Fig. 28

Fig. 29

Fig. 31

Ranura de la

placa posterior

Ranuras

6. Vuelva a colocar el filtro (Fig. 31). NOTA: Si opera la unidad sin el filtro de aire, su garantía

será ANULADA.

7. Vuelva a instalar la cubierta del filtro de aire. Coloque los ganchos del lado izquierdo de la cubierta del filtro de aire en las ranuras del lado izquierdo de la placa posterior (Fig. 31).

NOTA: Puede ser necesario que retire la tapa del

combustible para volver a instalar la cubierta del filtro de aire.

8. Mueva la cubierta hacia la derecha hasta que la orejeta del filtro de aire calce en su lugar en la ranura de la placa posterior (Fig. 31).

9. Vuelva a colocar la tapa del combustible, si es que la había retirado.

Placa posterior

AJUSTE DEL CARBURADOR

La velocidad mínima del motor puede ser ajustada. Puede tener acceso al tornillo de ajuste de mínima a través de un orificio en la parte superior de la cubierta del motor (Fig. 32).

NOTA: Los ajustes descuidados pueden dañar su motor

seriamente. Los ajustes del carburador deben ser realizados por un proveedor de servicio autorizado.

Inspección del Combustible

En general, el combustible viejo es el motivo principal para que la unidad no funcione en forma adecuada. Drene y vuelva a llenar el tanque con combustible nuevo, limpio y sin plomo antes de hacer ningún ajuste. Consulte la Información acerca del Aceite y Combustible.

E16

Fig. 34

Saque los

tornillos

Cubierta del

motor

Cubierta del

Motor

Silenciador

Vista superior del motor

2. Quite los dos (2) Tornillos de encima de la tapa del motor con un destornillador de pala o Torx #25 (Fig. 34).

HUELGO DEL BRAZO OSCILANTE

Esto requiere el desarmado del motor. Si usted siente que no está seguro o que no está calificado como para realizar esto, lleve la unidad a un centro de servicio autorizado.

NOTA: Inspeccione el huelgo de la válvula del brazo

oscilante con una galga después de las primeras 10 horas de operación y luego cada 25 horas de operación en lo sucesivo.

• El motor debe estar frío cuando verifique o ajuste el huelgo de la válvula.

• Esta tarea debe ser realizada en interiores, en un área limpia y libre de polvo.

1. Retire la cubierta del silenciador presionando la esquina con un destornillador de vástago plano (Fig. 33). Deslice las muescas a los lados de la cubierta del silenciador sobre las orejetas de la cubierta del motor y retire.

Fig. 33

Orejeta

Muescas

Muesca y

Orejeta

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

Limpieza del Filtro de Aire

La condición del filtro de aire es importante para el funcionamiento de la unidad. Un filtro de aire sucio limitará el flujo de aire y cambiará la mezcla de aire y combustible. Con frecuencia esto se confunde con un carburador fuera de ajuste. Inspeccione la condición del filtro de aire antes de ajustar el tornillo de velocidad mínima. Consulte la sección de Mantenimiento del Filtro de Aire.

Ajuste del Tornillo de Velocidad Mínima

Si después de inspeccionar el combustible y limpiar el filtro de aire el motor aún no funciona en mínima, ajuste el tornillo de velocidad mínima según se indica a continuación.

1. Arranque el motor y déjelo funcionar a una mínima alta durante un minuto para que se caliente.

2. Suelte el gatillo del regulador y deje que el motor funcione en mínima. Si el motor se para, inserte un destornillador Phillips pequeño o un destornillador de vástago plano en el orificio de la cubierta del motor (Fig. 32). Gire el tornillo de mínima hacia adentro, en sentido horario, de a 1/8 de vuelta por vez (según sea necesario) hasta que el motor funcione en mínima suavemente

Fig. 32

Tornillo de ajuste de mínima

accesorio de corte puede estar girando durante los ajustes del carburador. Use ropa que lo proteja y cumpla con todas las instrucciones de seguridad para prevenir graves lesiones personales.

ADVERTENCIA:

Al apagar

la unidad, asegúrese de que el accesorio de corte se haya detenido antes de apoyar la unidad para prevenir graves lesiones personales.

ADVERTENCIA:

NOTA: El accesorio de corte no debe girar cuando el

motor está funcionando en mínima.

3. Si el accesorio de corte gira cuando el motor está funcionando en mínima, gire el tornillo de velocidad mínima en sentido antihorario de a 1/8 de vuelta por vez (según sea necesario) para reducir la velocidad mínima.

La inspección del combustible, la limpieza del filtro de aire y el ajuste del tornillo de velocidad mínima debe resolver la mayoría de los problemas del motor. Si esto no sucede, y:

• El motor no funciona en mínima

• El motor fluctúa o se ahoga al acelerarlo

• Existe una pérdida de fuerza motriz

lleve el carburador a ajustar a un proveedor de servicio autorizado.

E17

Fig. 35

Fig. 36

4. Desconecte el cable de la bujía de encendido.

5. Limpie la suciedad de alrededor de la bujía de encendido. Saque la bujía de encendido de la cabeza del cilindro girando un casquillo de 16mm (5/8 pulgadas) en sentido antihorario.

6. Saque la cubierta del motor (Fig. 33).

7. Limpie la suciedad de alrededor de la cubierta del brazo oscilante. Saque el tornillo que sostiene la cubierta del brazo oscilante con un destornillador grande de vástago plano o con una broca Torx T-25 (Fig. 36). Saque la cubierta y la junta del brazo oscilante.

3. Saque el tornillo que está detrás de la cubierta del motor (Fig. 35).

Cubierta del brazo

oscilante

Tornillo

Orificio de la

bujía de

encendido

8. Tire lentamente de la cuerda de arranque para traer el pistón hacia la parte superior de su recorrido (conocido como punto muerto superior). Verifique que:

• El pistón se encuentre en la parte superior de su recorrido mientras mira dentro del orificio de la bujía de encendido (Fig. 36).

• Ambos brazos oscilantes se mueven con libertad, y ambas válvulas están cerradas

De no ser así, repita este paso.

9. Deslice la galga entre el brazo oscilante y el resorte de retorno de la válvula. Mida el huelgo entre el vástago de la válvula y el brazo oscilante (Fig. 37). Realice esto en las válvulas de entrada y de escape

El huelgo recomendado para las válvulas de entrada es .003 – .006 pulgadas (.076 – 0.152 mm). El huelgo recomendado para las válvulas de escape es .013 – .016 pulgadas (.330 – 0.406 mm).

Use una galga regular de automóvil de .005 y .015 pulgadas (0.127 y 0.381 mm). La galga debe deslizarse entre el brazo oscilante y el vástago de la válvula con una ligera cantidad de resistencia, sin doblarse (Figs. 37 & 38).

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

10. Si el huelgo no se encuentra dentro de las especificaciones:

a. Gire la tuerca de ajuste con una llave de 5/16

pulgadas (8 mm) o una guía de tuercas (Fig. 38).

• Para incrementar el huelgo, gire la tuerca de ajuste en sentido antihorario.

• Para reducir el huelgo, gire la tuerca de ajuste en sentido horario.

b. Vuelva a inspeccionar ambos huelgos, y ajuste si es

necesario.

11. Vuelva a instalar la cubierta del brazo oscilante utilizando una nueva junta. Ajuste el tornillo a 20–30 pulgadas•libra (2.2–3.4 N•m).

12. Vuelva a instalar la cubierta del motor. Verifique la alineación de la cubierta antes de ajustar los tornillos. Ajuste los tornillos.

13. Vuelva a colocar la cubierta del silenciador. Deslice las muescas a los lados de la cubierta del silenciador sobre las orejetas de la cubierta del motor y enganche en su lugar (Fig. 33).

14. Inspeccione la bujía de encendido y vuelva a instalar. Lea Cambio de la Bujía de encendido.

15. Vuelva a colocar el cable de la bujía de encendido.

Vástago de la válvula

de entrada

Fig. 37

Fig. 38

Huelgo de la

válvula de

escape:

.013–.016 in.

(.330–0.406 mm)

ENTRADA

ESCAPE

Huelgo de la

válvulade entrada:

.003–.006 in.

(.076–0.152 mm)

Brazos

oscilantes

Galga

Tuercas de ajuste

Galga

Tuerca de ajuste

de escape

Brazo oscilante

de escape

Vástago de la válvula

de escape

E18

LIMPIEZA

Use un cepillo pequeño para limpiar la parte exterior de la unidad. No use detergentes fuertes. Los limpiadores domésticos que contienen aceites aromáticos como pino y limón, y con solventes como el queroseno pueden dañar el bastidor de plástico y la manija. Seque toda la humedad con un paño suave.

ALMACENAMIENTO

• No guarde nunca la unidad con combustible en el tanque donde los vapores puedan llegar a una llama o chispa.

• Espere que el motor se enfríe antes de guardar la unidad.

• Guarde la unidad bajo llave para prevenir el uso por personas no autorizadas y su daño.

• Guarde la unidad en un área seca y bien ventilada.

• Guarde la unidad fuera del alcance de los niños.

ALMACENAMIENTO POR LARGOS PERIODOS DE TIEMPO

Si debe guardar la unidad durante un largo período de tiempo:

1. Drene toda la gasolina del tanque en un recipiente.

No use gasolina que haya estado guardada durante más de 60 días. Elimine la gasolina vieja de acuerdo con las normas federales, estatales y locales.

2. Arranque el motor y déjelo funcionar hasta que se

ahogue. Esto asegura que toda la gasolina se haya drenado del carburador.

3. Deje enfriar el motor. Saque la bujía de encendido y coloque 5 drops de aceite de motor de buena calidad en el cilindro. Tire de la cuerda de arranque lentamente para distribuir el aceite. Vuelva a instalar la bujía de encendido.

NOTA: Saque la bujía de encendido y drene todo el

aceite del cilindro antes de intentar usar el recortador luego de haber estado guardado.

4. Cambie el aceite. Lea Cambio del Aceite. Elimine el aceite viejo de acuerdo con las normas federales, estatales y locales.

5. Limpie bien la unidad y verifique que no existan partes flojas ni dañadas. Repare o cambie las partes dañadas y ajuste los tornillos, las tuercas o los pernos que estén flojos. La unidad está lista para ser guardada.

TRANSPORTE

• Deje enfriar el motor antes de transportar la unidad.

• Asegure la unidad durante su transporte.

• Drene el tanque de gasolina antes de transportar la unidad.

• Ajuste la tapa de la gasolina antes de transportar la unidad.

Para evitar

graves lesiones personales, apague siempre su unidad y espere que se enfríe antes de limpiarlo o realizar cualquier tipo de mantenimiento.

ADVERTENCIA:

INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN

CAMBIO DE LA BUJIA DE ENCENDIDO

Use una bujía de encendido 791-180852. La separación correcta es de 0,635 mm (0,025 pulg). Retire la bujía luego de cada 25 horas de operación e inspeccione su estado.

1. Apague el motor y espere que se enfríe. Tome el alambre de la bujía con firmeza y sáquelo de la bujía de encendido.

2. Limpie alrededor de la bujía de encendido. Saque la bujía de encendido de la cabeza del cilindro girando una llave de casquillo de 16 mm (5/8 de pulgada) en sentido antihorario.

3. Cambie las bujías que estén rajadas, sucias o deterioradas. Fije la separación de aire a 0,635 mm (0,025 pulgadas) utilizando un calibrador (Fig. 39).

4. Instale una bujía de encendido con la separación correcta en la cabeza del cilindro. Ajuste girando la llave de casquillo 16 mm (5/8 de pulgada) en sentido horario hasta que esté ajustada sin huelgo.

Si usa una llave de torsión, ajuste a:

110-120 pulg.•libras (12.3-13.5 N•m) No ajuste demasiado.

0,635 mm

(0,025 pulg.)

Fig. 39

Fig. 40

Silenciador

Pantalla del amortiguador

de chispas

Cubierta del

amortiguador de chispas

Tornillo

Orejeta

Ranura

MANTENIMIENTO DEL AMORTIGUADOR DE CHISPAS

1. Saque la cubierta del amortiguador de chispas. Lea Huelgo del brazo oscilante.

2. Con un destornillador de vástago plano o broca Torx T20, saque el tornillo que conecta la cubierta del amortiguador de chispas al silenciador (Fig. 40).

3. Saque la orejeta de la cubierta del amortiguador de chispas fuera del silenciador. Retire la cubierta del amortiguador de chispas.

No limpie

con chorro de arena, ni raspe ni limpie los electrodos. El motor podría dañarse si penetran pequeñas partículas en el cilindro.

PRECAUCION:

4. Saque la pantalla del amortiguador de chispas de la cubierta del amortiguador de chispas.

5. Limpie la pantalla del amortiguador de chispas con un cepillo de alambre, o cámbiela.

6. Vuelva a instalar la pantalla del amortiguador de chispas, la cubierta del amortiguador de chispas y el tornillo.

E19

RESOLUCIÓN DE PROBLEMAS

El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva El carburador no está ajustado en forma correcta Lleve la unidad a un proveedor de servicio autoriza

do para hacer un ajuste de carburador La bujía de encendido está arruinada Cambie o limpie la bujía de encendido Parachispas obstruido Limpie o cambie el parachispas

EL MOTOR NO ARRANCA

EL MOTOR NO FUNCIONA EN MINIMA

EL MOTOR NO ACELERA

EL MOTOR NO TIENE SUFICIENTE POTENCIA O SE AHOGA AL CORTAR

El filtro de aire está obstruido Cambie o limpie el filtro de aire El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva El carburador no está ajustado en forma correcta Ajuste según las instrucciones

El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva El carburador no está ajustado en forma correcta Lleve la unidad a un proveedor de servicio autoriza do

para hacer un ajuste de carburador El accesorio de corte está atascado de hierba Pare el motor y limpie el accesorio de corte El filtro de aire está sucio Limpie o cambie el filtro de aire Parachispas obstruido Limpie o cambie el parachispas

Si necesita asistencia adicional, comuníquese con su proveedor de servicio autorizado.

El tanque de combustible está vacío Llene el tanque con combustible bien mezclado La bombilla de cebado no fue oprimida lo suficiente Oprima la bombilla de cebado total y lentamente de 10 veces El combustible es viejo Drene el tanque de gasolina / Agregue combustible nueva La bujía de encendido está arruinada Cambie o limpie la bujía de encendido Parachispas obstruido Limpie o cambie el parachispas

La Palanca de Arranque en Frío está en la posición CERRADA (cuando la temperatura exterior sobrepasa 4°C (40°F)

La Palanca de Arranque en Frío está en la posición

ABIERTA/

ARRIBA

(cuando la temperatura exterior

es inferior a

4°C (40°F

)

Regrese la Palanca de Arranque en Frío a la posición

ABIERTA/ ARRIBA

Regrese la Palanca de Arranque en Frío a la posición

CERRADA y

lea las instrucciones de Arranque

CAUSA ACCIÓN

E20

ESPECIFICACIONES

MOTOR*

*Toda las especificaciones contenidas en este manual se basan en la información más reciente disponible en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en cualquier momento sin aviso previo.

EJE IMPULSOR Y ACCESORIO DE CORTE*

Bastidor del eje impulsor...............................................................................................................Tubo de acero (EZ-Link™)

Control del regulador ...............................................................................................................................Gatillo para el dedo

Peso de la unidad (sin combustible, con la manija, accesorio de corte y protector) .................................13.15 libras (6 kg)

Mecanismo de corte:.................................................................................................................................................Linea fija

Diámetro de línea de corte: ......................................................................................................... 0.105 pulgadas (2.67 mm)

Tipo de motor ................................................................................................................................ Enfriado por aire, 4 ciclos

Desplazamiento.................................................................................................................... 1.6 pulgadas cúbicas (26.2 cc)

Tipo de embrague.................................................................................................................................................. Centrífugo

R.P.M. de operación.............................................................................................................................. 6,800 - 9,300 r.p.m.

R.P.M. de velocidad mínima.................................................................................................................. 2,800 - 3,600 r.p.m.

Tipo de encendido................................................................................................................................................ Electrónico

Interruptor de encendido.........................................................................................................................Interruptor oscilante

Huelgo de la válvula (entrada) ............................................................................................. .003–.006 pulg. (.076–.152 mm)

Huelgo de la válvula (escape) ............................................................................................. .013–.016 pulg. (.330–.406 mm)

Separación de la bujía de encendido ............................................................................................... 0.025 pulg. (0.635 mm)

Lubricación ...................................................................................................................................................... Aceite SAE 30

Capacidad de aceite del cárter del cigüeñal............................................................................................ 3.04 onzas (90 ml)

Combustible .......................................................................................................................................................... Sin plomo

Carburador................................................................................................................................... Diafragma, multiposicional

Arranque .............................................................................................................................................. Bobinado automático

Silenciador.................................................................................................................................Amortiguado con protección

Regulador ................................................................................................................................... Retorno manual del resorte

Capacidad del tanque de combustible ..................................................................................................... 12 onzas (355 ml)

E21

NOTAS

E22

NOTAS

E23

NOTAS

E24

PARTS LIST

ENGINE PARTS - MODELS MP425 & MP475 4-CYCLE GAS TRIMMERS

E25

PARTS LIST

ENGINE PARTS - MODELS MP425 & MP475

4-CYCLE GAS TRIMMERS

Item Part No.

Description

45 753-04288 Pulley Retainer 46 753-1199 Recoil Pulley 47 753-04286 Recoil Spring 48 791-182366 Nut Clip 49 791-181079 Pull Handle 50 791-611061 Rope Guide 51 791-613103 Rope 52 791-181020 Starter Housing Screw 53 753-05314 Starter Housing Assembly (includes 45-52) 54 791-182396 Clutch Washer 55 753-1238 Clutch with Spacer 56 791-153592 Clutch Drum 57 753-1239 Clutch Cover 58 791-182519 Anti-Rotation Screw 59 753-1240 Screw 60 753-1241 Nut 61 791-181345 Clutch Cover Screw 62 753-04298 Ignition Module Assembly 63 791-181065 Spacer 64 753-04299 Flywheel 65 791-182743 Shroud Assembly (includes 83) 66 753-05482 Crankcase Assembly (includes 67 & 68) 67 791-182375 Breather Fitting 68 791-182379 Breather Hose 69 753-04919 Cam Bracket Assembly 70 791-181012 Cam Bracket Screw 71 791-181040 Valves, Intake and Exhaust 72 791-182374 Cylinder Gasket 73 791-181018 Oil Pan Gasket 74 791-182377 Oil Pan (includes 73 & 75) 75 791-181020 Oil Pan Screw 76 753-04041 Dipstick Assembly (includes 77) 77 791-182290 O-Ring 78 791-181009 Connecting Rod 79 791-181008 Wrist Pin Button 80 753-1243 Piston (includes 82) 81 753-05176 Wrist Pin 82 791-181005 Piston Ring Set 83 791-181861 Shroud Screw 84 791-182360 Heat Shield 85 791-182804 Wire Lead 86 753-04098 Wire Lead Cover 87 791-160428 Cable Clamp

* 791-180852B Spark Plug * 753-04818 Short Block Assembly (includes 3-14, 65-82)

* Parts not shown

Item Part No.

Description

1 753-04083 Engine Cover 2 753-04994 Engine Cover Screws 3 791-181025 Valve Cover Screw 4 791-182098 Valve Cover 5 791-182099 Valve Cover Gasket 6 791-182340 Rocker Adjustment Nut 7 791-182101 Rocker Arm Pivot 8 791-182100 Rocker Arm

9 791-182341 Rocker Arm Stud 10 791-182103 Valve Spring Retainer 11 791-181038 Valve Spring 12 791-182102 Push Rod Guide 13 791-181033 Push Rod 14 753-04816 Cylinder Assembly (includes 9, 12, 15, 71 & 72) 15 791-181003 Cylinder Screw 16 791-182345 Intake Baffle 17 791-182749 Carburetor Mount Gasket 18 791-181034 Nut 19 791-182347 Carburetor Mount (includes 18) 20 791-182348 Carburetor Mount Screw 21 791-182732 Carburetor Gasket 22 753-04745 Carburetor with Primer 23 791-181751 O-Ring, Carburetor 24 753-04305 Air Filter Assembly (includes 27) 25 791-182097 Breather Tube 26 791-181750 Air Filter Mounting Screw 27 791-181757 Air Filter 28 753-04033 Fuel Cap 29 791-182352 Fuel Return Line 30 791-182353 Fuel Pick-Up Line with Filter 31 753-04510 Screw 32 791-182409 Washer 33 753-04085 Fuel Tank Assembly (includes 28-30) 34 791-182356 Fuel Tank Shield 35 753-04746 Throttle Cable 36 791-182358 Muffler Baffle 37 791-181048 Muffler Gasket 38 791-182359 Muffler (includes 37, 39-41) 39 791-180890 Spark Arrestor Screen 40 791-181045 Screen Cover 41 791-181046 Screw 42 791-182361 Muffler Mounting Screw 43 753-04092 Muffler Cover 44 791-182537 Wire Grommet

E26

PARTS LIST

BOOM AND TRIMMER PARTS - MODEL MP425 4-CYCLE GAS TRIMMER

Item Part

No. Description

1 753-04234 Throttle Housing Assembly (includes 2-4) 2 791-182405 Switch 3 753-04119 Throttle Trigger 4 791-182690 Throttle Trigger Spring 5 753-04503 Upper Drive Shaft Housing Assembly 6 791-180869 Deluxe D-Handle Assembly (includes 7-9) 7 791-181070 Screw 8 791-182167 Deluxe D-Handle

9 753-05009 Deluxe D-Handle Base 10 753-1190 Split Boom Coupler (includes 11-14) 11 791-182057 Screw 12 791-181617 Bolt 13 791-181981 Adjustment Knob 14 753-04386 Knob Retaining Nut 15 753-04508 Lower Drive Shaft Housing Assembly 16 753-04282 Guard Mounting Hardware 17 753-04283 Guard Assembly (includes 18) 18 791-180553 Blade Assembly 19 753-05500 Fixe Line Head Assembly (includes 20 & 21) 20 753-05428 Glide Cap 21 753-05429 Locknut

Optional Accessories

* 753-05493 Tube of Line

* Item Not Shown

E27

PARTS LIST

BOOM AND TRIMMER PARTS - MODEL MP475

4-CYCLE GAS TRIMMER

E28

GARANTÍA LIMITADA DEL FABRICANTE PARA:

escrita con anterioridad, incluyendo cualquier garantía implícita de comerciabilidad o idoneidad para un propósito particular con respecto a las piezas identificadas. Exceptuando lo mencionado anteriormente, ninguna otra garantía expresa bien sea escrita o verbal con respecto a cualquier producto que sea concedida por cualquier persona o entidad, incluyendo al distribuidor o minorista, deberá comprometer a MTD durante el período de la Garantía, el remedio exclusivo es el arreglo o la sustitución del producto según lo establecido anteriormente. (Algunos estados no permiten limitaciones

en cuanto al período de duración de una garantía implícita, de manera que puede que la limitación anterior no sea aplicable en su caso.)

Las estipulaciones establecidas en esta Garantía ofrecen la solución única y exclusiva que resulte de las ventas. MTD no deberá ser responsable de pérdidas o daños incidentales o consecuentes que incluyan, sin limitación, gastos incurridos debido a la sustitución de servicios de mantenimiento de prados, transporte o gastos relacionados, o gastos de alquiler para reemplazar temporalmente un producto bajo garantía. (Algunos estados no permiten limitaciones

en cuanto al período de duración de una garantía implícita, de manera que puede que la limitación anterior no sea aplicable en su caso.)

Ningún tipo de recuperación deberá ser superior al precio de compra del producto vendido, en ningún caso. La alteración de las características de seguridad del producto deberá anular esta Garantía. Usted adopta el riesgo y la obligación de la pérdida, daño o lesión en su persona o a su propiedad y/o la de otras personas y sus propiedades, que se origine a raíz del uso o mal uso, o la incompetencia para usar el producto.

Esta garantía limitada no deberá cubrir a ninguna otra persona distinta al comprador original, arrendatario original, o la persona para la cual se compró en calidad de regalo.

Relación de las leyes estatales con esta Garantía: Esta garantía le confiere derechos legales específicos, y puede que usted también tenga otros derechos, los cuales varían en cada estado.

Para localizar al distribuidor de servicio local más cercano, marque el número 1-800-800-7310.

MTD LLC

PO Box 361131

Cleveland, OH 44136-0019

MTD LLC concede la garantía limitada establecida debajo para mercancías nuevas que sean compradas y usadas en los Estados Unidos, sus posesiones y territorios.

MTD garantiza este producto contra defectos en el material y la mano de obra durante un período de dos (2) años, a partir de la fecha de compra original y a su entera discreción, arreglará o substituirá sin costo alguno cualquier pieza cuyo material o mano de obra se considere defectuoso. Esta garantía limitada se deberá aplicar únicamente si este producto ha sido manejado y mantenido de acuerdo al Manual del Operario incluido con el producto y, si no ha sido sometido a mal uso, abuso, uso comercial, negligencia, accidente, mantenimiento inapropiado, alteración, vandalismo, hurto, fuego, agua o daños debidos a otros riesgos o desastre natural. Los daños ocasionados por la instalación o el uso de cualquier accesorio o aditamento que no esté aprobado por MTD y que sea usado con el (los) producto(s) contemplados en este manual, anularán la garantía con respecto a cualquier daño resultante. Esta garantía está limitada a noventa (90) días a partir de la fecha de compra original al detalle de cualquier producto MTD que se use para alquiler, para propósitos comerciales o cualquier otro propósito que genere ingresos.

CÓMO OBTENER SERVICIO: El servicio de garantía está disponible A TRAVÉS DE SU DISTRIBUIDOR DE SERVICIO LOCAL AUTORIZADO, AL PRESENTAR EL COMPROBANTE DE COMPRA. Para localizar al distribuidor en su área, visite nuestro sitio en Internet en www.mtdproducts.com, busque el aviso clasificado en las Páginas Amarillas, llame al 1-800-800-7310 o escriba a MTD LLC, PO Box 361131, Cleveland, OH 44136-0019.

Esta garantía limitada no ofrece cobertura en los siguientes casos:

A. Sincronizaciones - bujías, ajustes de carburadores, filtros. B. Artículos de desgaste, perillas percusivas, carretes

externos, línea de corte, carretes internos, polea de arranque, cuerdas de arranque, correas motoras.

C. MTD no le ofrece ninguna garantía a los productos que sean vendidos o exportados fuera de los Estados Unidos de América, sus posesiones y territorios, excepto aquellos que se vendan a través de los canales de distribución para exportación autorizados por MTD.

MTD se reserva el derecho a cambiar o mejorar el diseño de cualquier producto MTD, sin adoptar ninguna obligación para modificar cualquier producto fabricado con anterioridad.

Ninguna garantía implícita es aplicable después del período de aplicabilidad de la garantía expresa

MTD MP425, MP475 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
