X58 Platinum

Series

User’s Guide

Engli sh

English

En-1

MS-7522 Mainboard

Mainboard Specifications

Processor Support

- Intel® i7 processors in the LGA1366 package
(For the latest information about CPU, please visit
http://global.msi.com.tw/index.php?func=cpuform2)

Supported QPI

- Up to 6.4 GT/s

Chipset

- North Bridge: Intel® X58 chipset

- South Bridge: Intel® ICH10R chipset

Memory Support

- 6 DDR3 DIMMs support DDR3 1333/ 1066/ 800 SDRAM (24GB Max)

- Supports 3 channels
(For more information on compatible components, please visit http:/

/global.msi.com.tw/index.php?func=testreport)

LAN

- Supports 2 PCIE LAN 10/100/1000 Fast Ethernet by Realtek 8111C

Audio

- Chip integrated by Realtek® AL888

- Flexible 8-channel audio with jack sensing

- Compliant with Azalia 1.0 Spec

IDE

- 1 IDE port by JMicron JMB363

- Supports Ultra DMA 66/100/133 mode

- Supports PIO, Bus Master operation mode

SATA

- 6 SATA ports (SATA1~6) by ICH10R

- 2 SATA ports (SATA7~8 for storage devices only) by JMicron JMB322

- 1 E-SATA port by JMicron JMB363

- Supports storage and data transfers at up to 3 Gb/s

RAID

- SATA1~6 support Intel Martix Storage Technology (AHCI + RAID 0/
1/5/10) by ICH10R

- SATA7 & SATA8 support RAID 0/ 1 (hardware RAID) & JBOD mode
by JMicron JMB322

1394

- 2 1394 ports (rear*1, front*1) by JMicron JMB381

En-2

Connectors

Back panel

- 1 PS/2 mouse port

- 1 PS/2 keyboard port

- 1 1394 port

- 1 Optical SPDIF jack

- 1 eSATA port

- 8 USB 2.0 Ports

- 2 LAN jacks

- 6 flexible audio jacks

- 1 Clear CMOS button

On-Board Pinheaders / Connectors

- 2 USB 2.0 connectors

- 1 1394 connector

- 1 chassis intrusion pinheader

- 1 serial port pinheader

- 1 TPM Module pinheader

- 1 D-LED2 pinheader

- 1 CD-In connector

TPM (optional)

- Supports TPM

Slots

- 2 PCI Express gen2 x16 slots (PCI_E2 & PCI_E5)

- 1 PCI Express gen2 x1 slot (PCI_E1)

- 2 PCI Express gen1 x1 slots (PCI_E3 & PCI_E4)

- 2 PCI slots, support 3.3V/ 5V PCI bus Interface

Form Factor

- ATX (30.5cm X 24.4cm)

Engli sh

Mounting

- 9 mounting holes

En-3

MS-7522 Mainboard

ON

D-LED

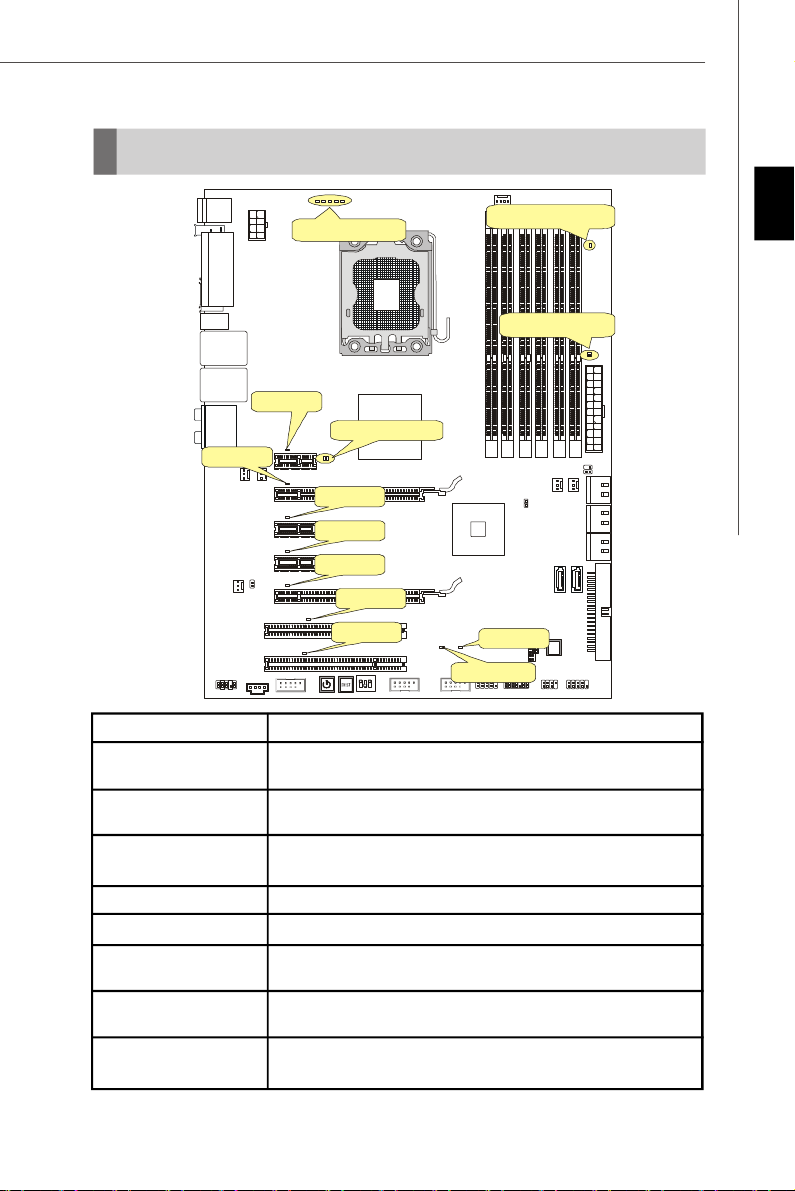

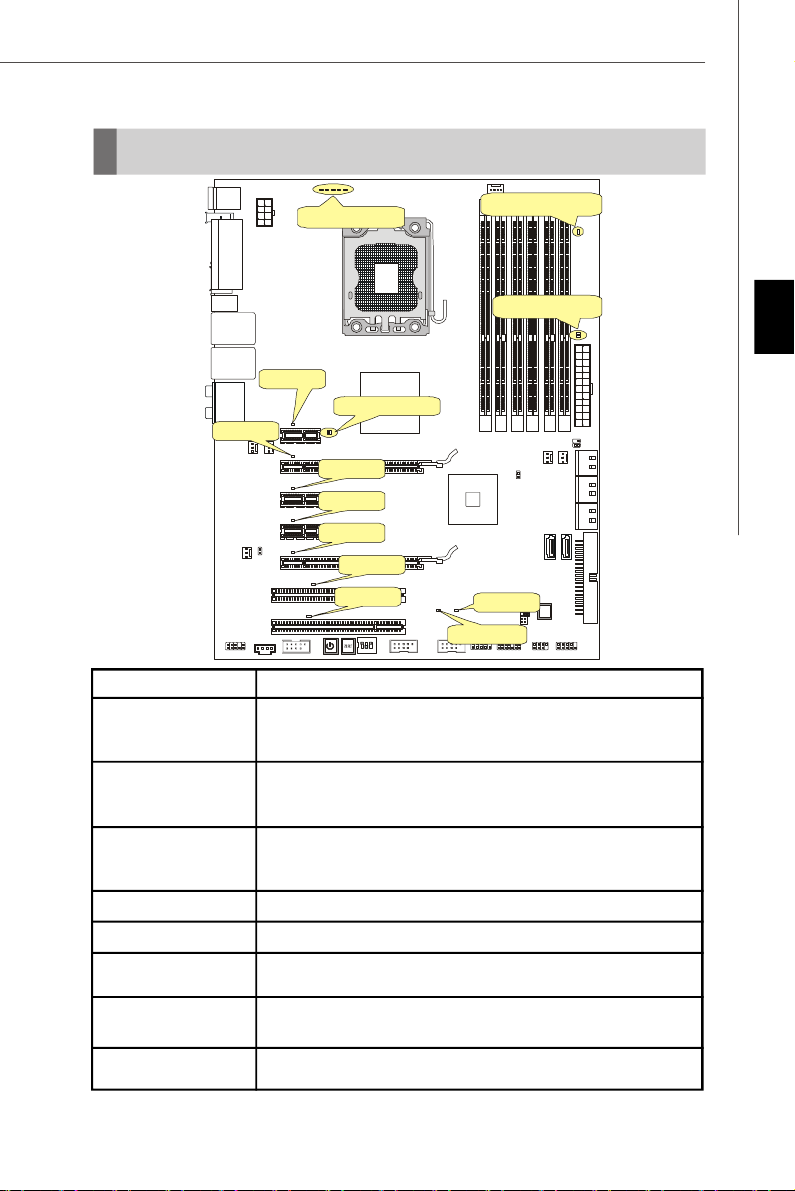

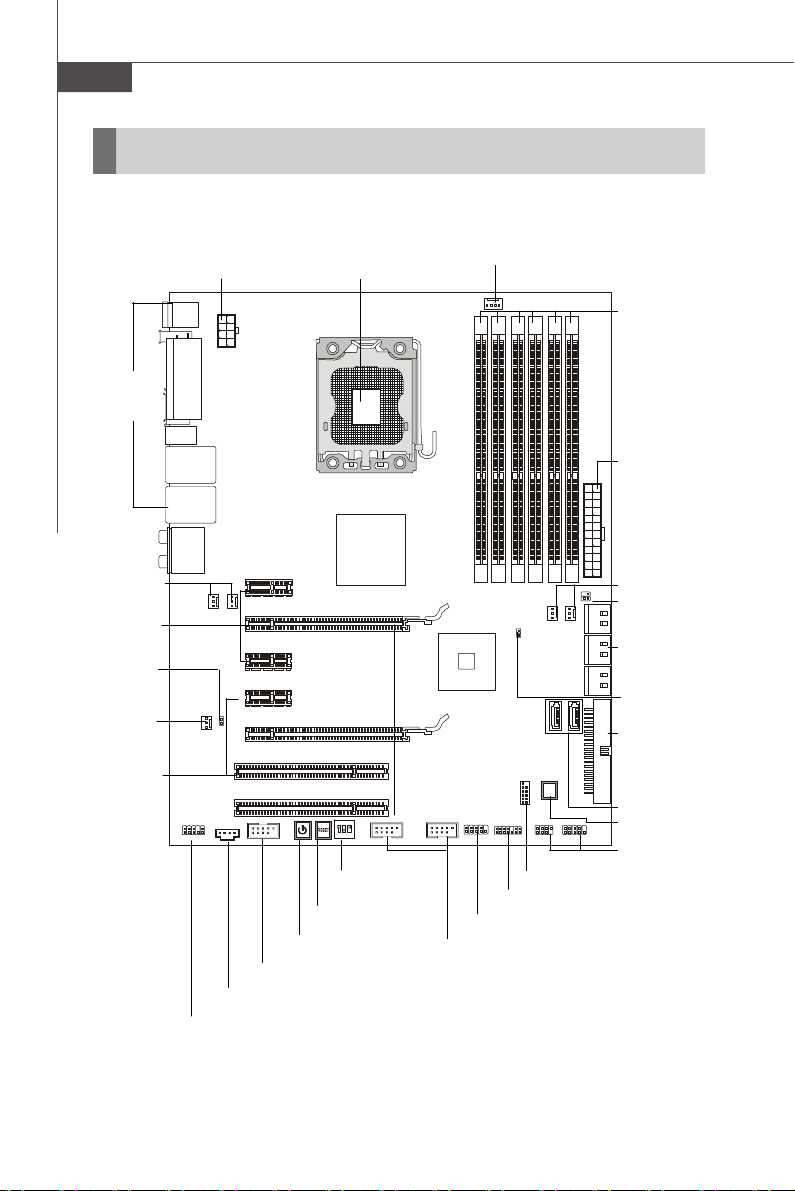

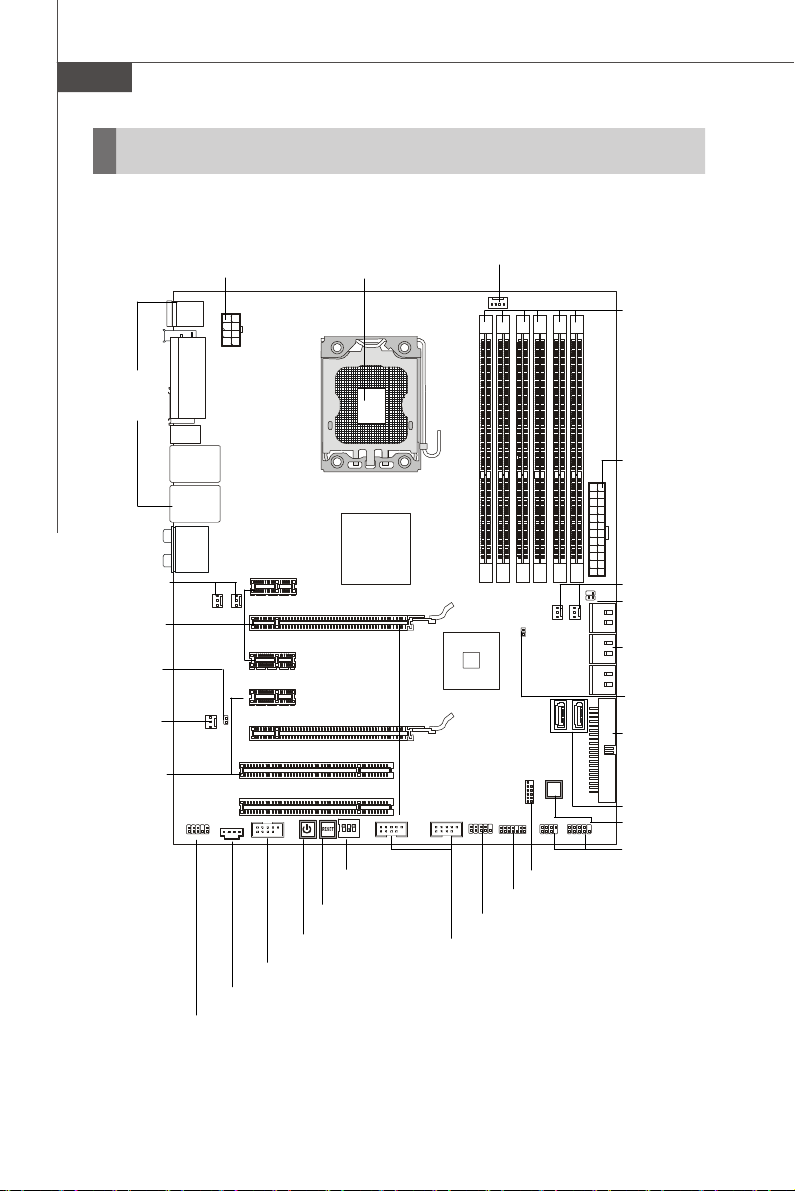

Quick Components Guide

Back Panel,
En-14

SYSFAN4/5,

En-18

PCI_E,

En-24

JSP1,

En-22

SYSFAN2,

En-18

PCI,

En-27

JPWR2, En-13

JCD1, En-22

JAUD1, En-22

CPU, En-5

CPU_CLK1,En-28

RESET1, En-23

POWER1, En-23

J1394_1, En-18

CPUFAN1, En-18

DDR3, En-9

JPWR1, En-13

SYSFAN1/3, En-18
JSMB1, En-21

SATA, En-17

JCI1, En-20

IDE1, En-16

2

123

SATA, En-17
DLED2, En-23

JFP2, JFP1,

JDLED1, En-20

En-19

JTPM1, En-20

JCOM1, En-19

JUSB1~2, En-21

En-4

CPU (Central Processing Unit)

When you are installing the CPU, make sure to install the cooler to prevent
overheating. If you do not have the CPU cooler, consult your dealer before turning

on the computer.
For the latest information about CPU, please visit http://global.msi.com.tw/index.php?

func=cpuform2

Important

Overheating

Overheating will seriously damage the CPU and system. Always make sure
the cooling fan can work properly to protect the CPU from overheating. Make
sure that you apply an even layer of thermal paste (or thermal tape) between
the CPU and the heatsink to enhance heat dissipation.

Replacing the CPU

While replacing the CPU, always turn off the ATX power supply or unplug the
power supply’s power cord from the grounded outlet first to ensure the safety
of CPU.

Overclocking

This mainboard is designed to support overclocking. However, please make
sure your components are able to tolerate such abnormal setting, while
doing overclocking. Any attempt to operate beyond product specifications is
not recommended. We do not guarantee the damages or risks caused

by inadequate operation or beyond product specifications.

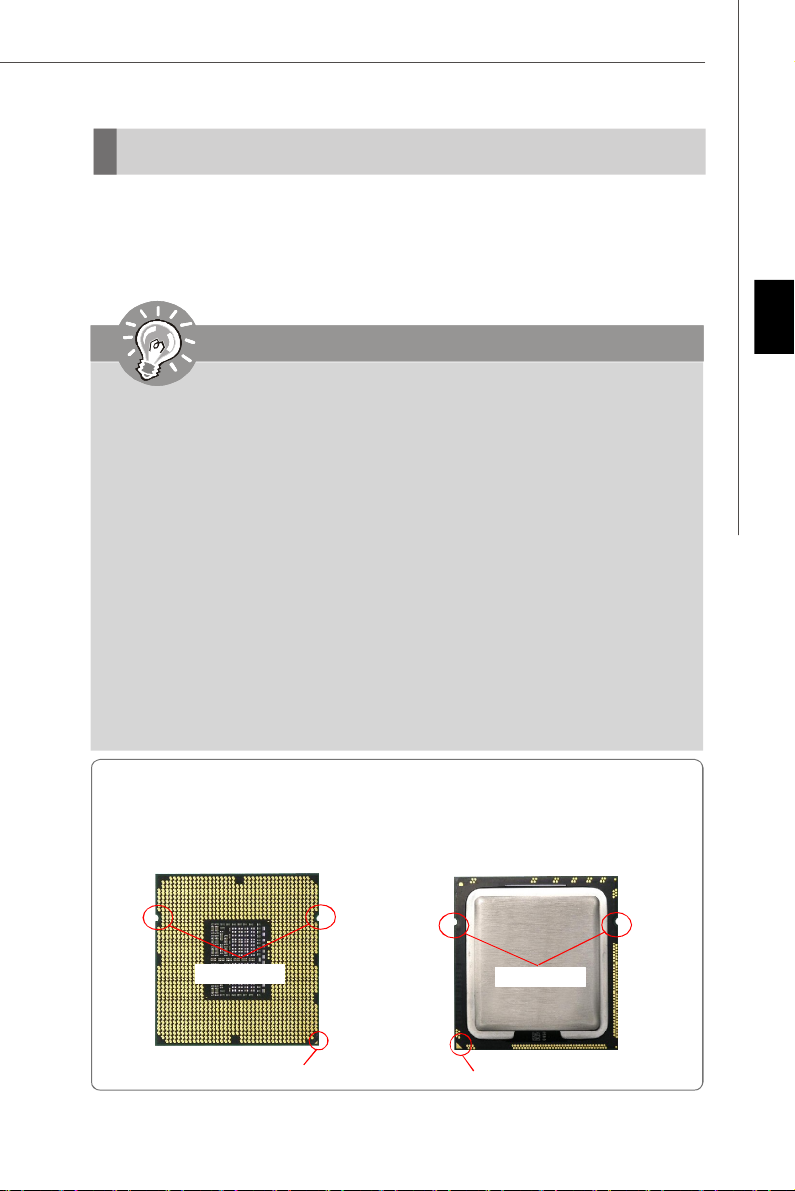

Introduction to LGA 1366 CPU

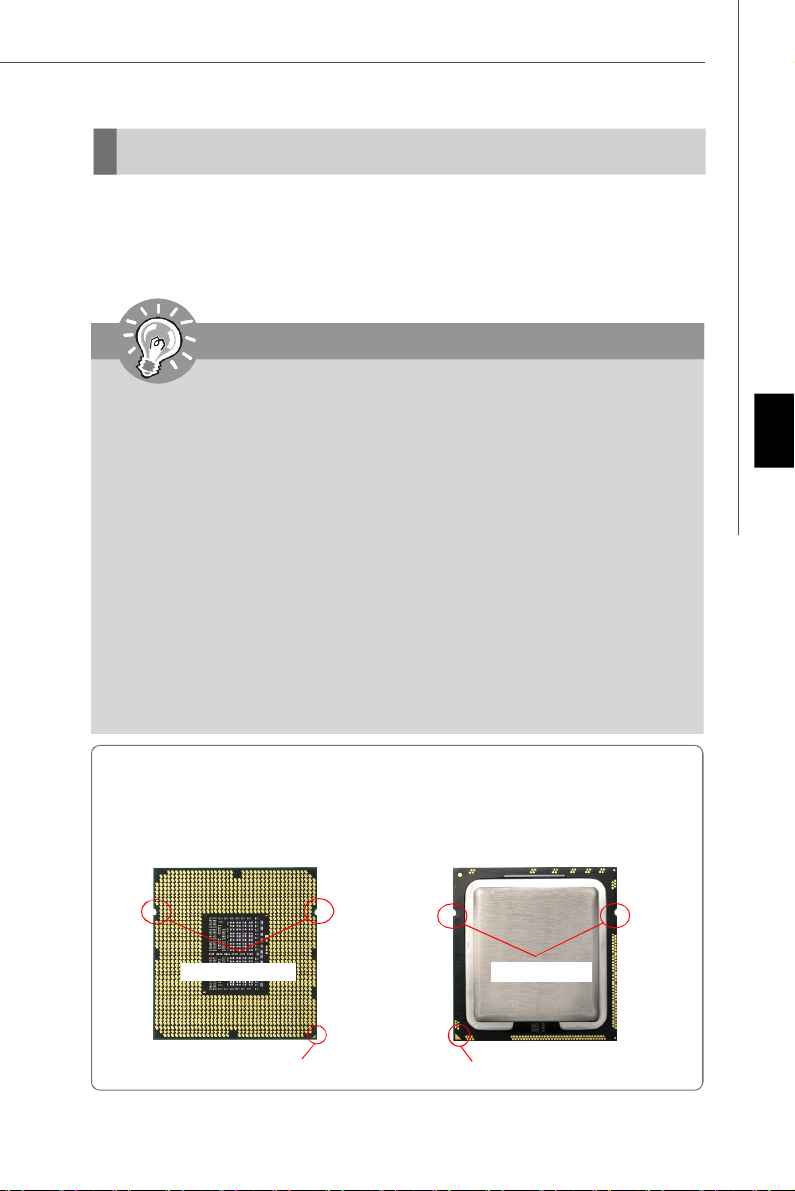

The pin-pad side of LGA 1366
CPU.

The surface of LGA 1366 CPU.
Remember to apply some ther­mal paste on it for better heat
dispersion.

Engli sh

Alignment Key

Yellow triangle is the Pin 1 indicator

Alignment Key

Yellow triangle is the Pin 1 indicator

En-5

MS-7522 Mainboard

CPU & Cooler Installation

When you are installing the CPU, make sure the CPU has a cooler attached on
the top to prevent overheating. Meanwhile, do not forget to apply some thermal

paste on CPU before installing the heat sink/cooler fan for better heat dispersion.
Follow the steps below to install the CPU & cooler correctly. Wrong installation will
cause the damage of your CPU & mainboard.

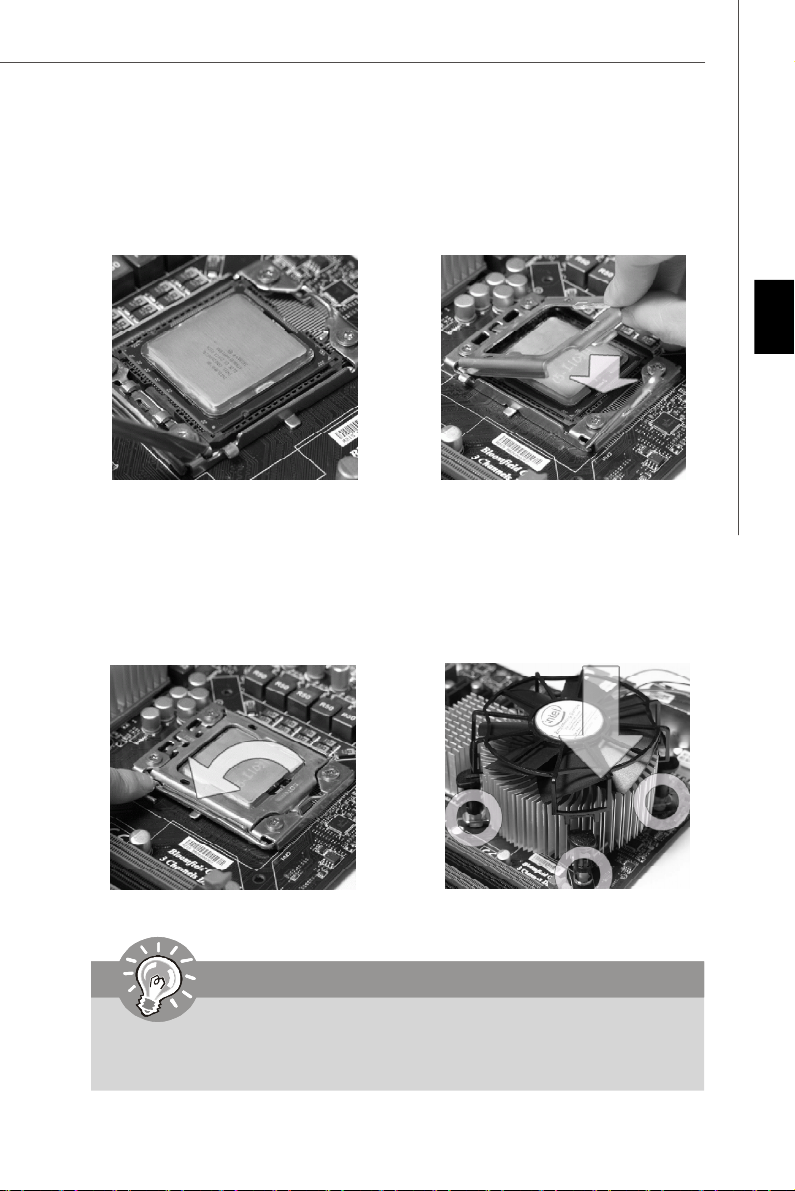

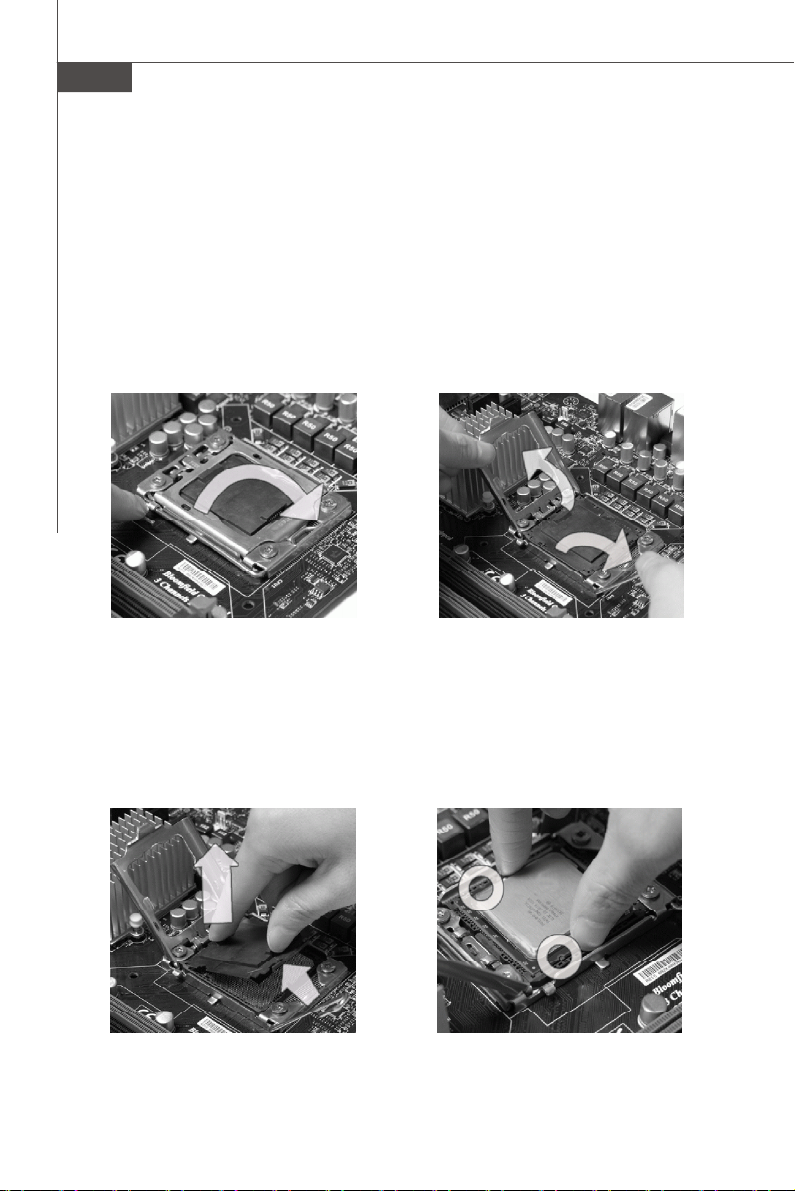

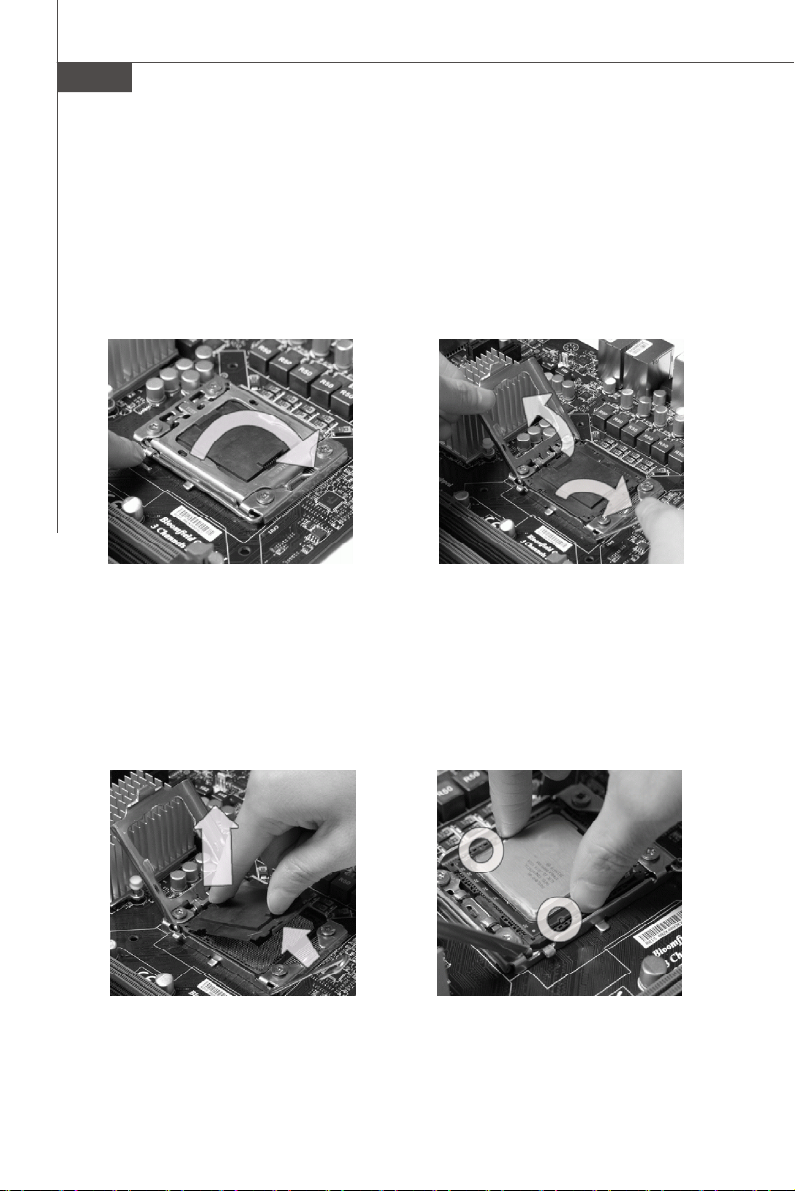

1. Open the load level.

2.Lift the load lever up and open the
load plate.

3. The CPU socket has a plastic cap on it
to protect the contack from damage.
Before you install CPU, always cover
it to protect the socket pin. Romove
the cap from the lever hinge side (as
the arrow shows).

En-6

4.After confirming the CPU direction for
correct mating, put down the CPU in
the socket housing frame. Be sure to
grasp on the edge of the CPU base.
Note that the alignment keys are
matched.

alignment key

5.Visually inspect if the CPU is seated
well into the socket. If not, take out
the CPU with pure vertical motion and
reinstall.

6.Cover the load plate onto the
package.

Engli sh

7.Press down the load lever lightly onto
the load plate, and then secure the
lever with the hook under retention
tab.

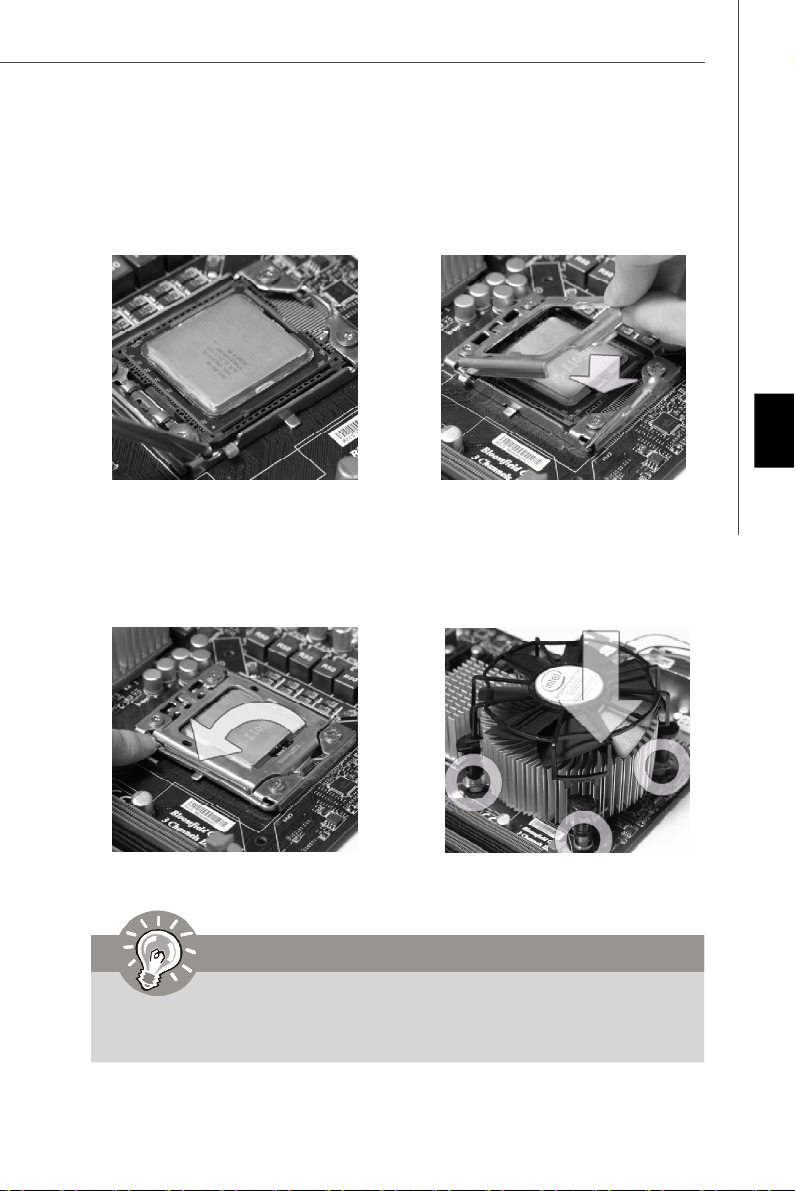

8.Align the holes on the mainboard with
the heatsink. Push down the cooler
until its four clips get wedged into
the holes of the mainboard.

Important

1.Confirm if your CPU cooler is firmly installed before turning on your system.

2. Do not touch the CPU socket pins to avoid damaging.

En-7

MS-7522 Mainboard

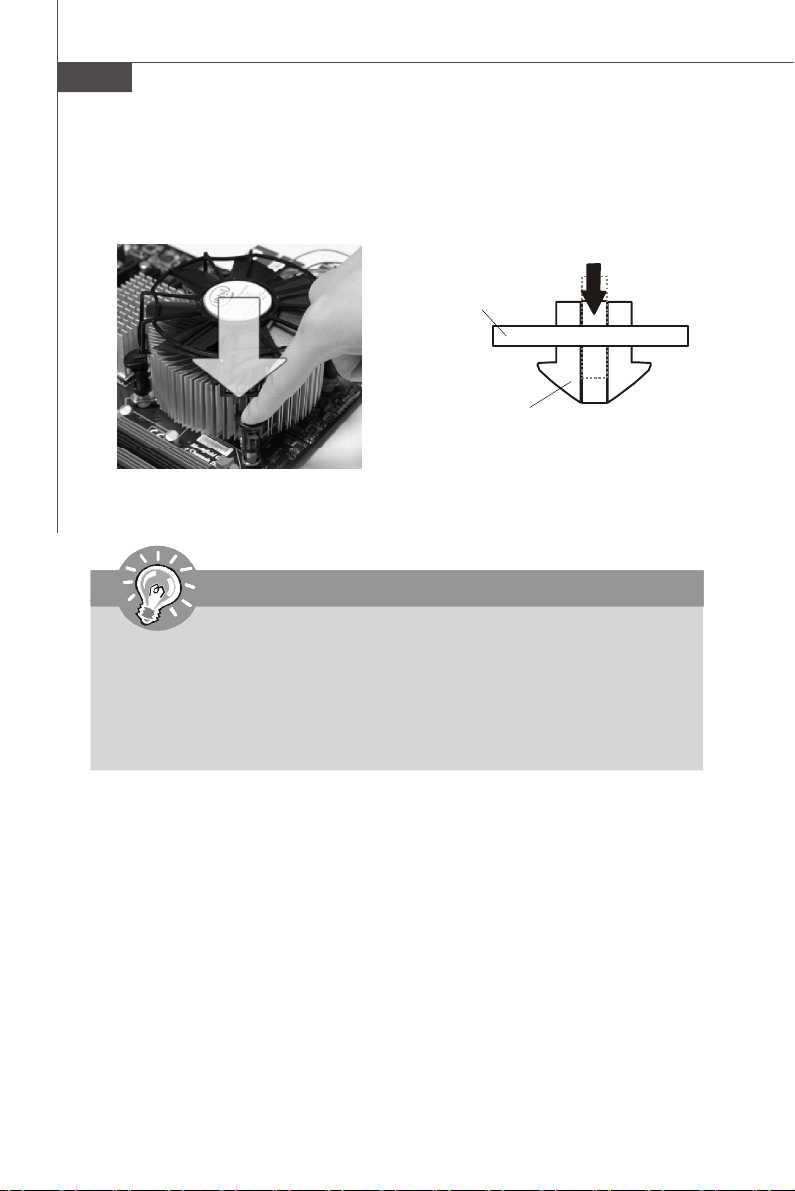

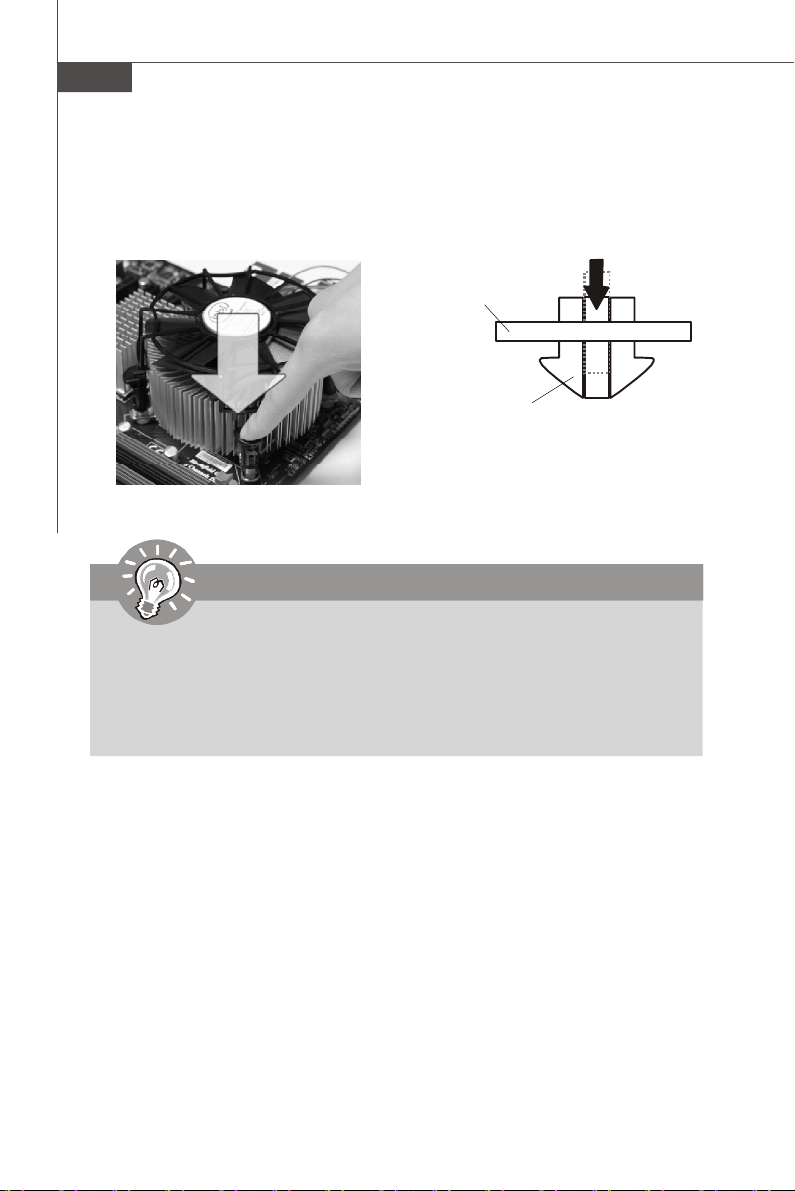

9.Press the four hooks down to fasten
the cooler.

10. Turn over the mainboard to confirm
that the clip-ends are correctly
inserted.

Mainboard

Hook

locking switch

Important

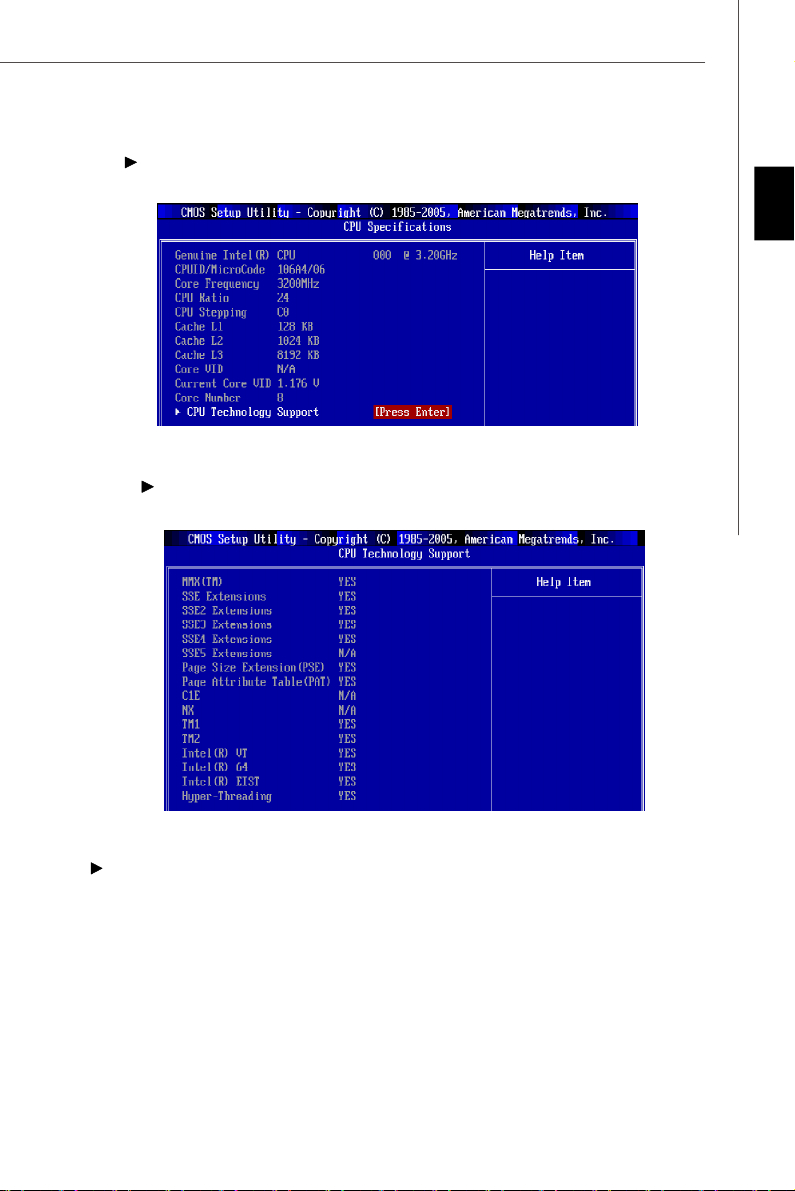

1. Read the CPU status in BIOS.

2. Whenever CPU is not installed, always protect your CPU socket pin with the
plastic cap covered (shown in Figure 1) to avoid damaging.

3. Mainboard photos shown in this section are for demonstration of the CPU/
cooler installation only. The appearance of your mainboard may vary depend­ing on the model you purchase.

En-8

Memory

Installed

1

2

These DIMM slots are used for installing memory modules.
For more information on compatible components, please visit http://global.msi.com.

tw/index.php?func=testreport

DDR3

240-pin, 1.5V

48x2=96 pin

Dual-Channel: Channel A in SKYBLUE; Channel B in PINK

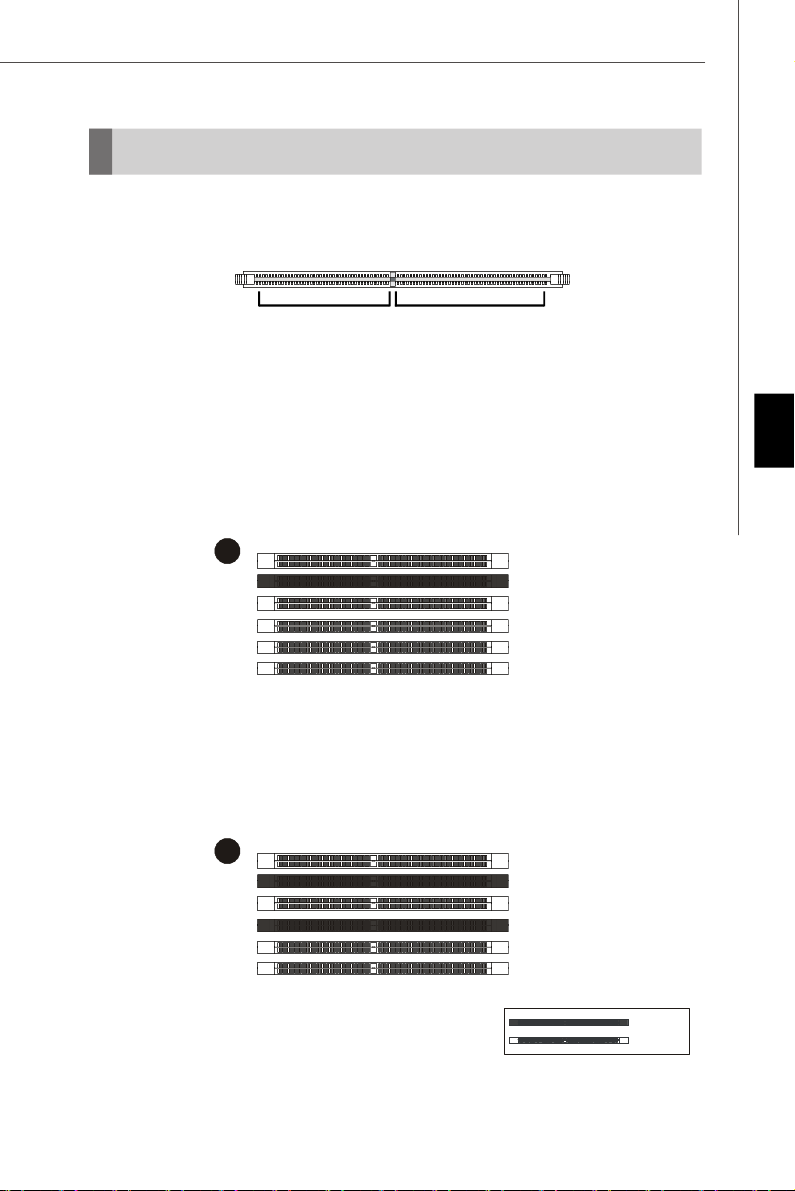

Memory Population Rules

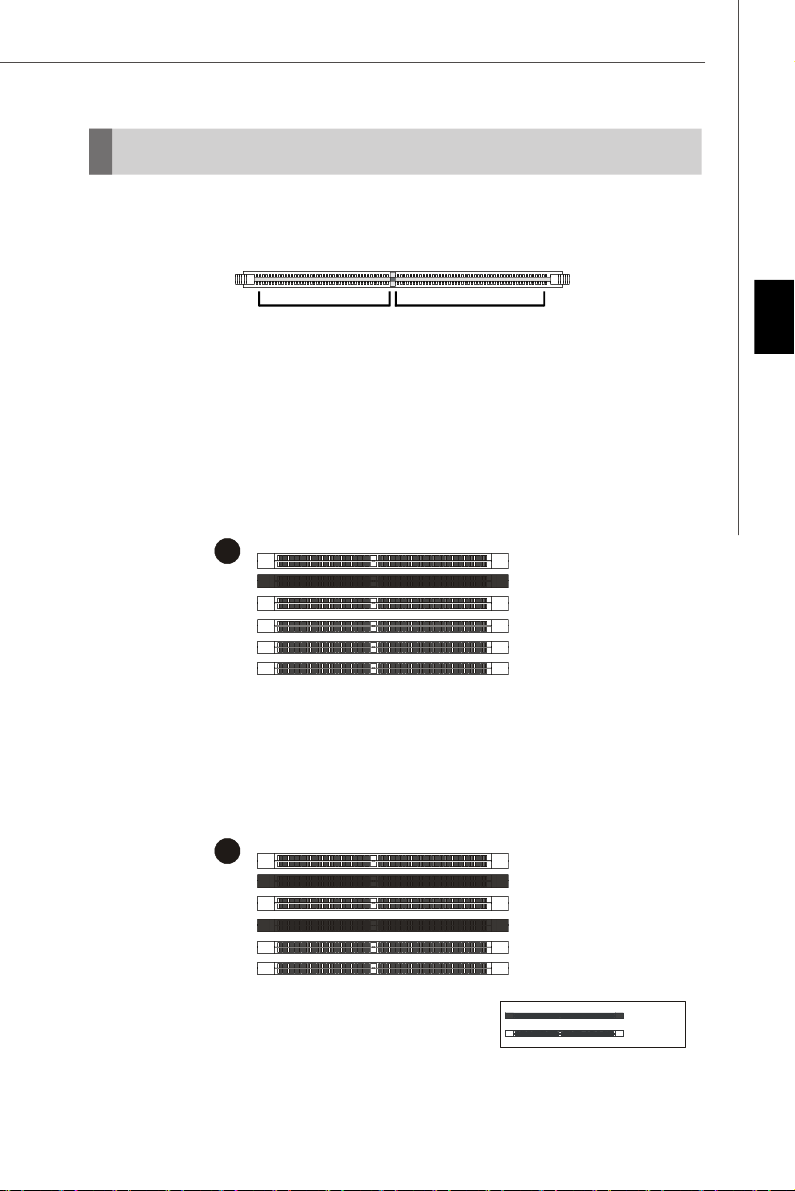

Please refer to the following illustrations for memory population rules.

Single-Channel mode

When you have only one memory module, please always insert it into the DIMM_A0
first (as way 1 shown in below).

Dual-Channel mode

In Dual-Channel mode, the memory modules can transmit and receive data with two
data bus lines simultaneously. Enabling Dual-Channel mode can enhance the system
performance. When you have two memory modules, please always insert them into
the DIMM_A0 & DIMM_B0 (as way 2 shown in below).

72x2=144 pin

DIMM_A1

DIMM_A0

DIMM_B1

DIMM_B0

DIMM_C1

DIMM_C0

Engli sh

DIMM_A1

DIMM_A0

DIMM_B1

DIMM_B0

DIMM_C1

DIMM_C0

Empty

En-9

MS-7522 Mainboard

3

4

5

6

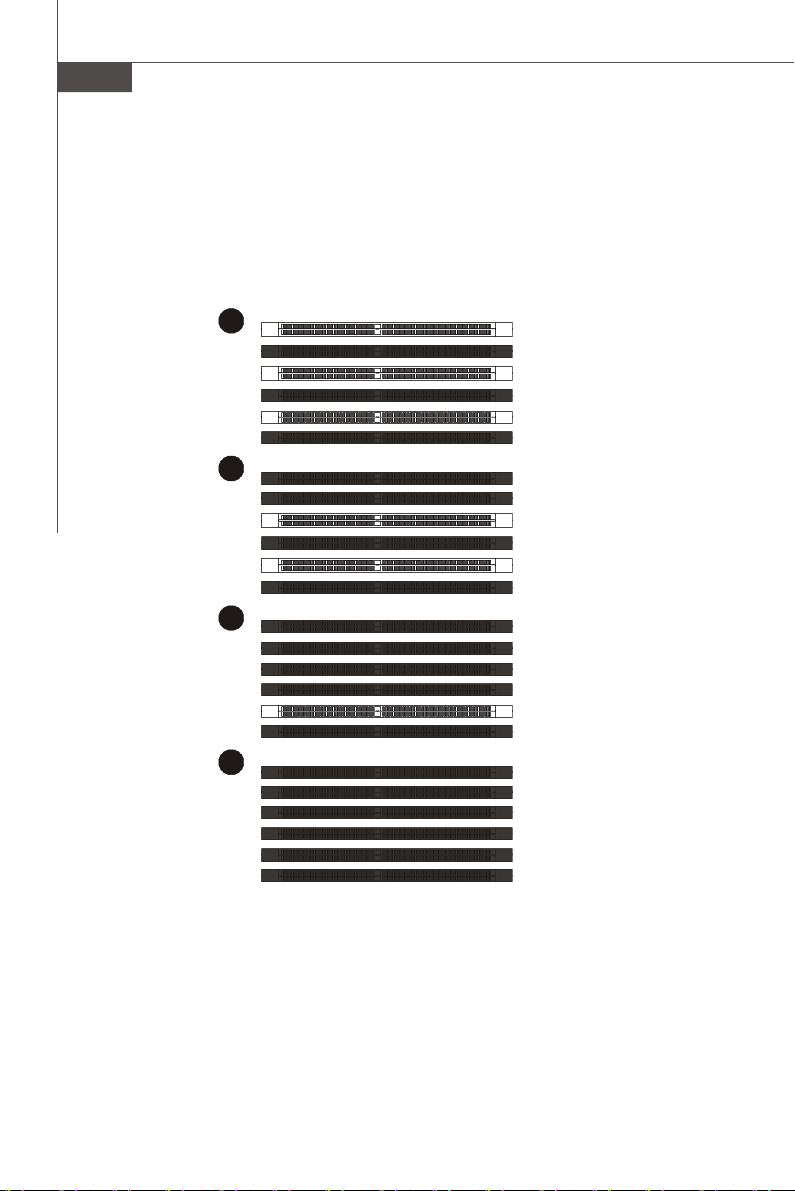

Three-Channel mode

In Three-Channel mode, the memory modules can transmit and receive data with
three data bus lines simultaneously. Enabling Three-Channel mode can enhance the
best system performance. When you have three or more memory modules, please
always insert them as the way 3/ 4/ 5/ 6 (shown in below) to get the best system
performance.

DIMM_A1

DIMM_A0

DIMM_B1

DIMM_B0

DIMM_C1

DIMM_C0

DIMM_A1

DIMM_A0

DIMM_B1

DIMM_B0

DIMM_C1

DIMM_C0

DIMM_A1

DIMM_A0

DIMM_B1

DIMM_B0

DIMM_C1

DIMM_C0

DIMM_A1

DIMM_A0

DIMM_B1

DIMM_B0

DIMM_C1

DIMM_C0

En-10

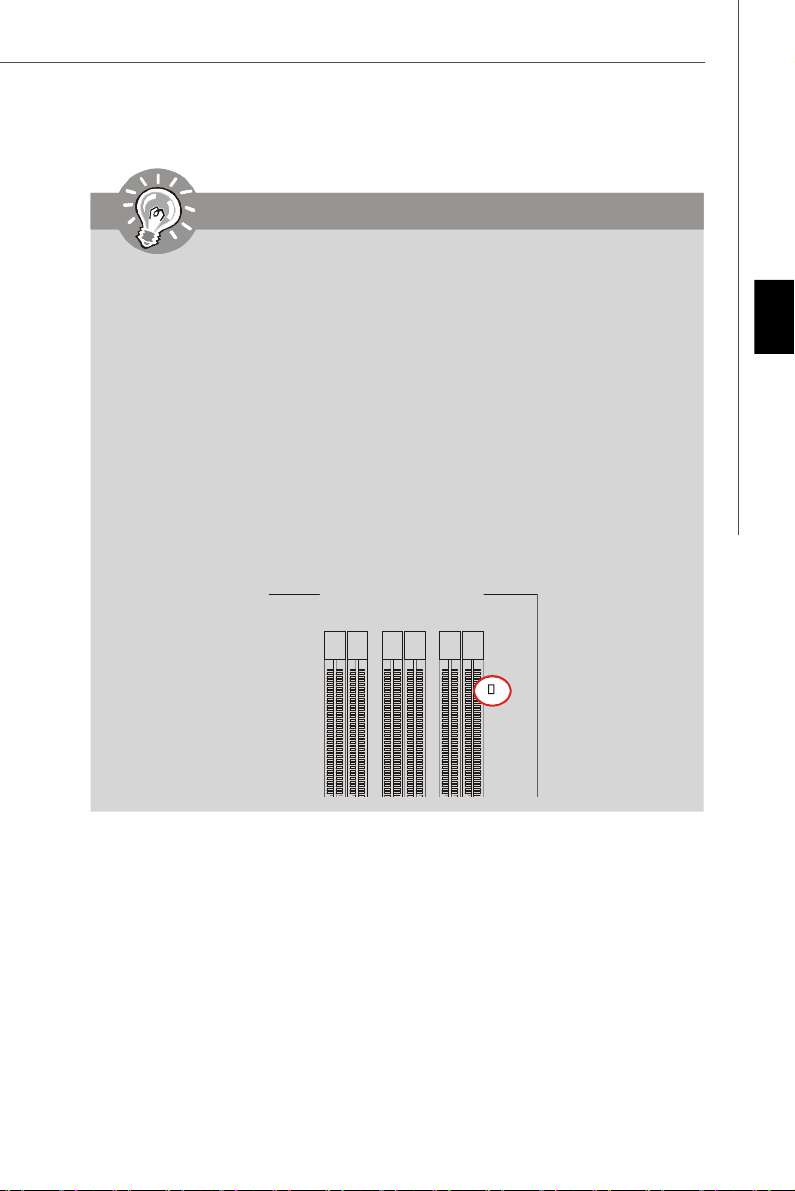

Important

DIMM_A1DIMM_A0DIMM_B1DIMM_C1DIMM_B0DIMM_C

0

-DDR3 memory modules are not interchangeable with DDR2 and the DDR3
standard is not backwards compatible. You should always install DDR3
memory modules in the DDR3 DIMM slots.

-In Three/ Dual-Channel mode, make sure that you install memory modules of
the same type and density in different channel DIMM slots.

-To enable successful system boot-up, always insert the memory modules
into the DIMM_A0 first.

- Due to the chipset resource deployment, the system density will only be
detected up to 23+GB (not full 24GB) when each DIMM is installed with a 4GB
memory module.

- When you install incorrect memory module (the SA2-pin of the memory
module connects to Ground) in the DIMM_C0/C1, the LED beside DIMM_C0
will light red color to remind you. The position of the LED is shown as below.
Double confirm with your memory module vender for the third channelsupports.

English

En-11

MS-7522 Mainboard

Installing Memory Modules

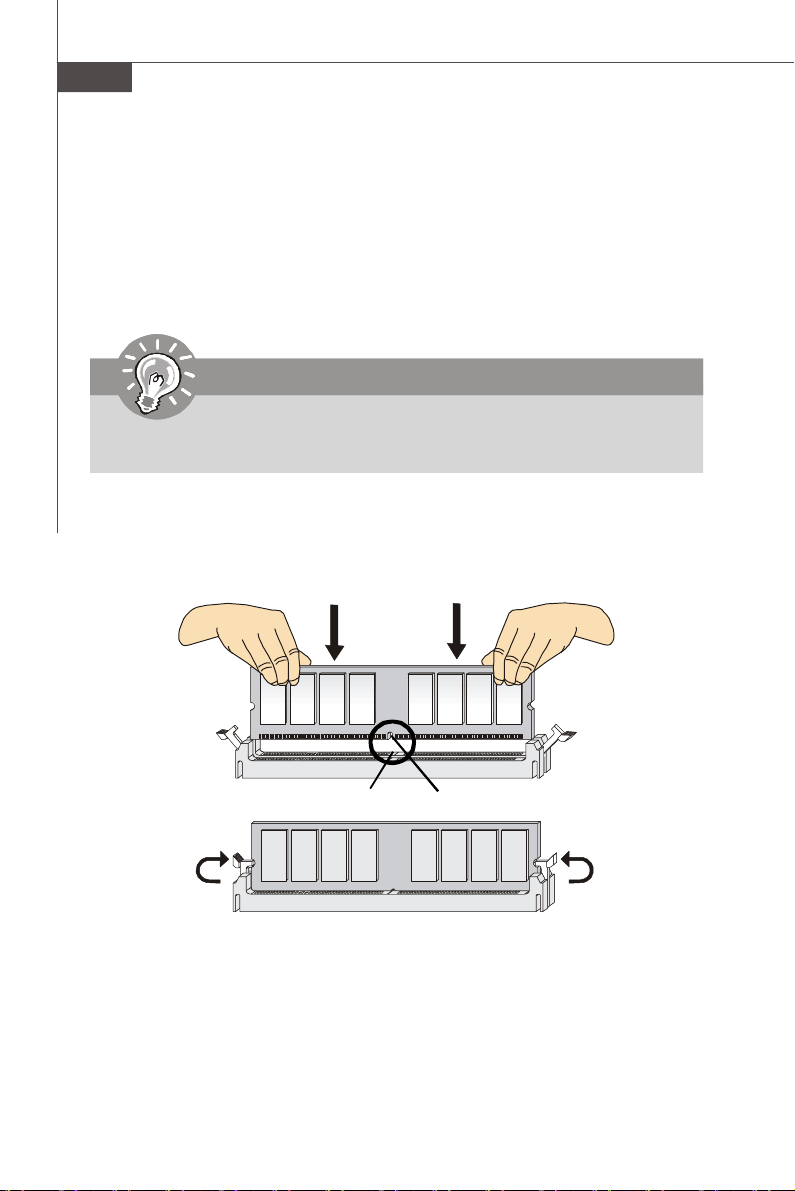

1. The memory module has only one notch on the center and will only fit in the right
orientation.

2. Insert the memory module vertically into the DIMM slot. Then push it in until the
golden finger on the memory module is deeply inserted in the DIMM slot. The plastic
clip at each side of the DIMM slot will automatically close when the memory module
is properly seated.

Important

You can barely see the golden finger if the memory module is properly inserted
in the DIMM slot.

3. Manually check if the memory module has been locked in place by the DIMM slot
clips at the sides.

En-12

Volt

Notch

Power Supply

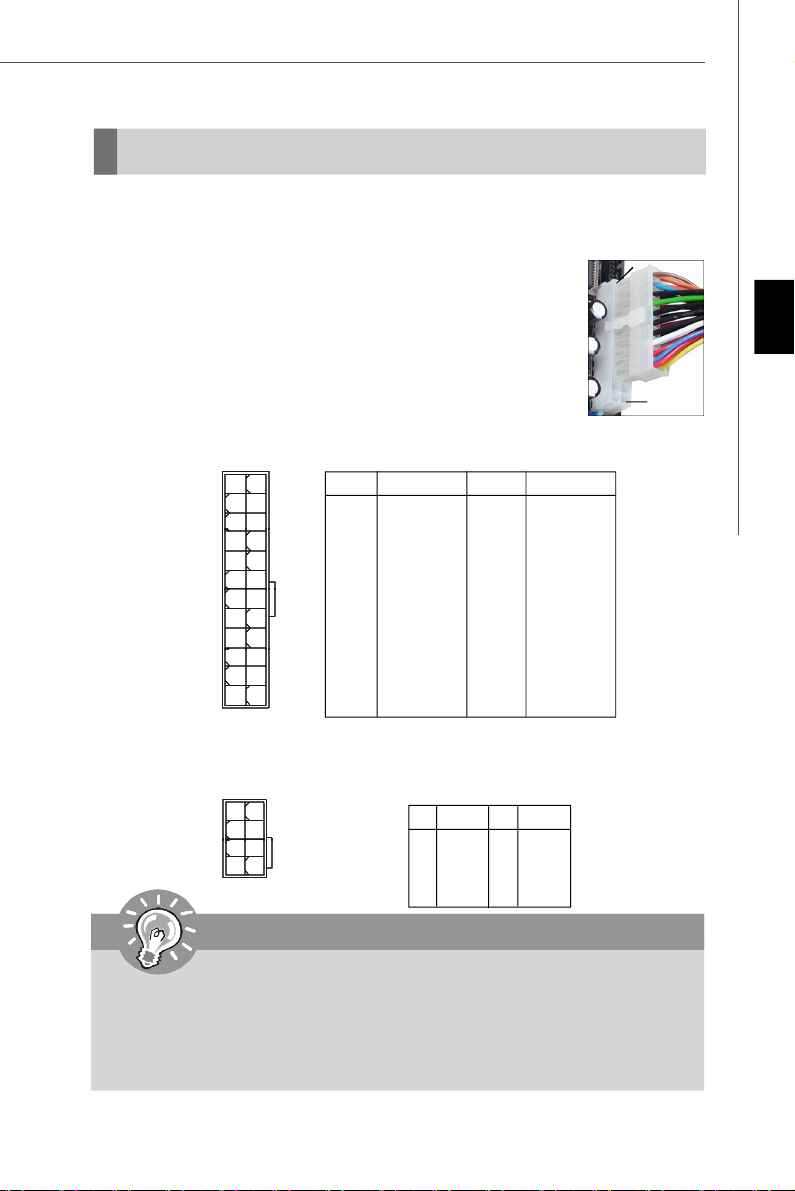

ATX 24-Pin Power Connector: JPWR1

This connector allows you to connect an ATX 24-pin power supply.
To connect the ATX 24-pin power supply, make sure the plug of the
power supply is inserted in the proper orientation and the pins are
aligned. Then push down the power supply firmly into the connector.

You may use the 20-pin ATX power supply as you like. If you’d like
to use the 20-pin ATX power supply, please plug your power sup­ply along with pin 1 & pin 13 (refer to the image at the right hand).

Pin Definition

PIN SIGNAL

13 +3.3V

14 -12V

15 GND

16 PS-ON#

17 GND

18 GND

19 GND

20 Res

21 +5V

22 +5V

23 +5V

24 GND

JPWR1

12

1

24

13

PIN SIGNAL

1 +3.3V

2 +3.3V

3 GND

4 +5V

5 GND

6 +5V

7 GND

8 PWR OK

9 5VSB

10 +12V

11 +12V

12 +3.3V

ATX 8-Pin Power Connector: JPWR2

This power connector is used to provide power to the CPU.

Pin Definition

PINSIGNAL

1 GND

2 GND

3 GND

4 GND

PINSIGNAL

5 +12V

6 +12V

7 +12V

8 +12V

JPWR2

4

1

8

5

pin 13

pin 12

English

Important

1. Make sure that all the connectors are connected to proper ATX power sup­plies to ensure stable operation of the mainboard.

2. Power supply of 450 watts (and above) is highly recommended for system
stability.

3. ATX 12V power connection should be greater than 18A.

En-13

MS-7522 Mainboard

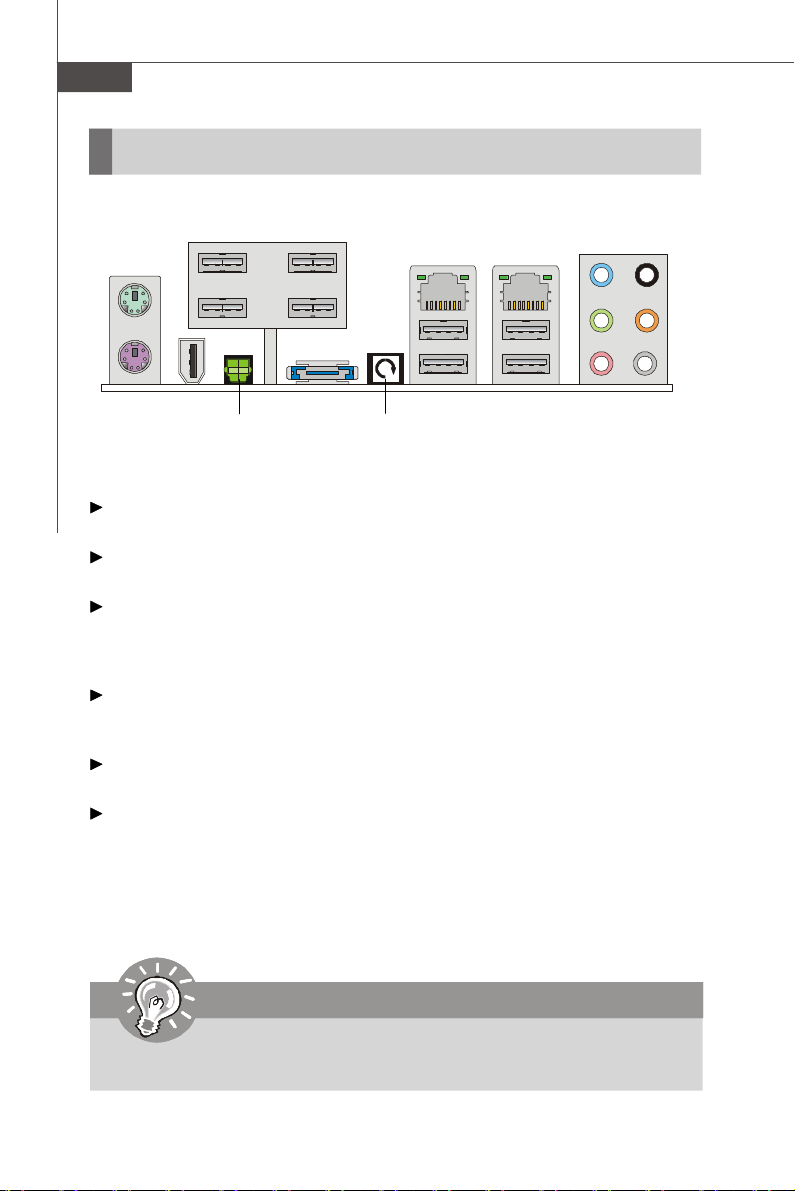

Back Panel

Mouse

USB Ports

LAN

LAN

Line-In

RS-Out

Keyboard

1394 Port

Optical
S/PDIF-Out

eSATA Ports

USB Ports

Clear CMOS
Button

USB Ports

Line-Out

Mic

CS-Out

SS-Out

Mouse/Keyboard

The standard PS/2® mouse/keyboard DIN connector is for a PS/2® mouse/keyboard.

1394 Port

The IEEE1394 port on the back panel provides connection to IEEE1394 devices.

Optical S/PDIF-Out
This SPDIF (Sony & Philips Digital Interconnect Format) connector is provided for
digital audio transmission to external speakers through an optical fiber cable.

USB Port
The USB (Universal Serial Bus) port is for attaching USB devices such as keyboard,
mouse, or other USB-compatible devices.

eSATA Port
The eSATA port is for attaching the eSATA external hard drive.

Clear CMOS Button
There is a CMOS RAM on board that has a power supply from external battery to
keep the system configuration data. With the CMOS RAM, the system can automati­cally boot OS every time it is turned on. If you want to clear the system configuration,
use the button to clear data. Press the button to clear the data.

Important

Make sure that you power off the system before clearing CMOS data.

En-14

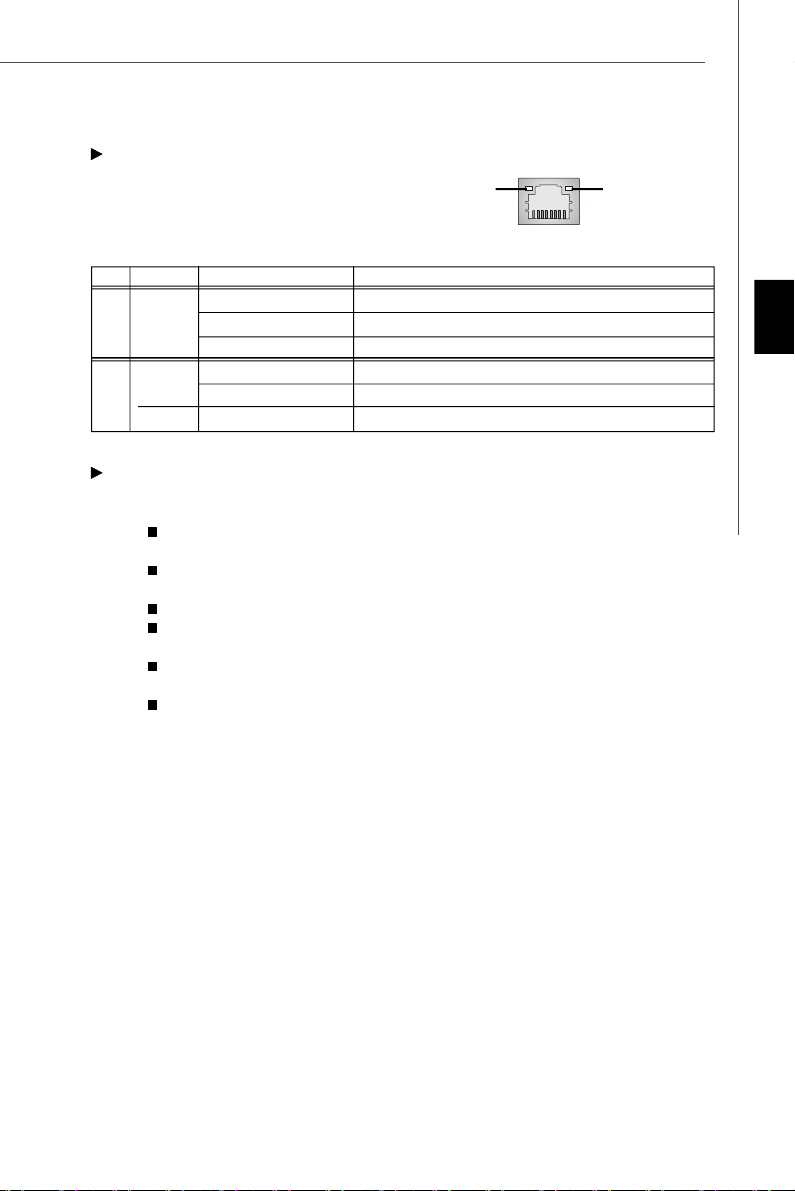

LAN
The standard RJ-45 LAN jack is for connection to
the Local Area Network (LAN). You can connect a

Green / OrangeYellow

network cable to it.

LED Color LED State Condition

Off LAN link is not established.

Left Yellow On (steady state) LAN link is established.

On (brighter & pulsing)The computer is communicating with another computer on the LAN.

Green Off 10 Mbit/sec data rate is selected.

Right On 100 Mbit/sec data rate is selected.

Orange On 1000 Mbit/sec data rate is selected.

Audio Ports
These audio connectors are used for audio devices. It is easy to differentiate be­tween audio effects according to the color of audio jacks.

Line-In (Blue) - Line In is used for external CD player, tapeplayer or

other audio devices.

Line-Out (Green) - Line Out, is a connector for speakers or headphones.
Mic (Pink) - Mic, is a connector for microphones.
RS-Out (Black) - Rear-Surround Out in 4/ 5.1/ 7.1 channel mode.
CS-Out (Orange) - Center/ Subwoofer Out in 5.1/ 7.1 channel mode.
SS-Out (Gray) - Side-Surround Out 7.1 channel mode.

English

En-15

MS-7522 Mainboard

Connectors

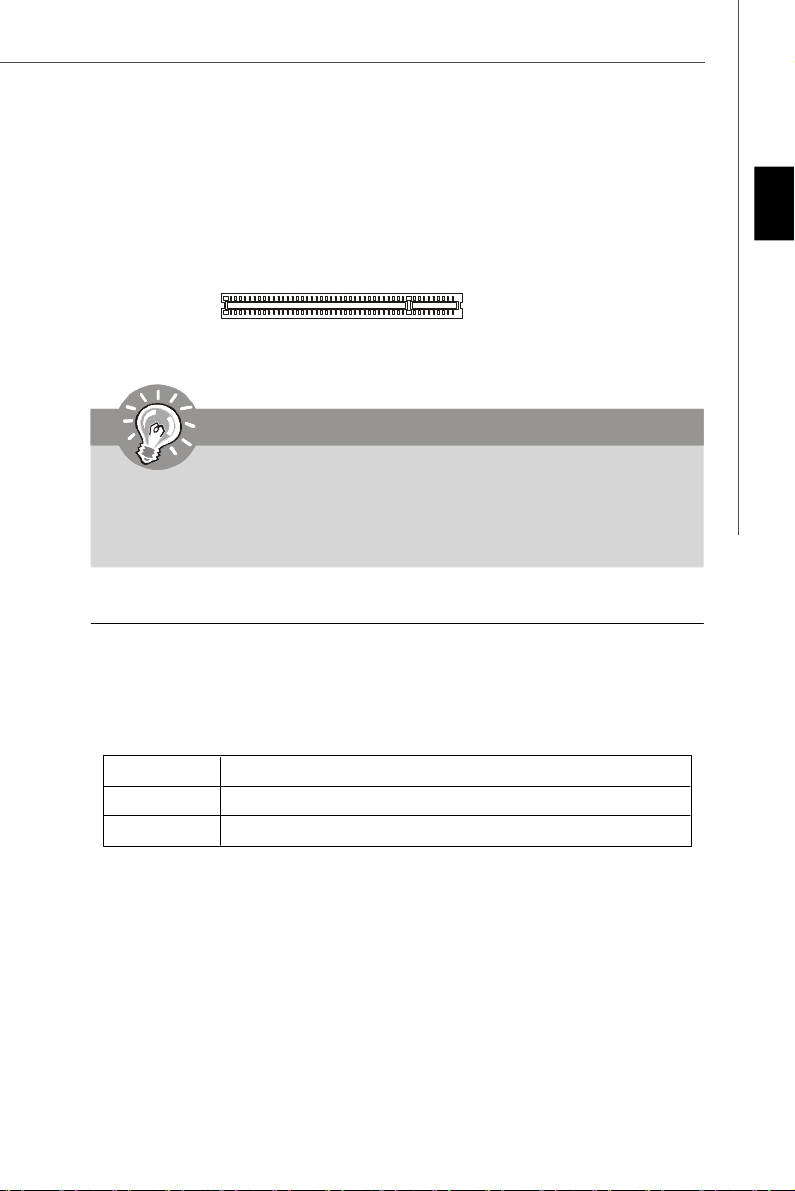

IDE Connector: IDE1

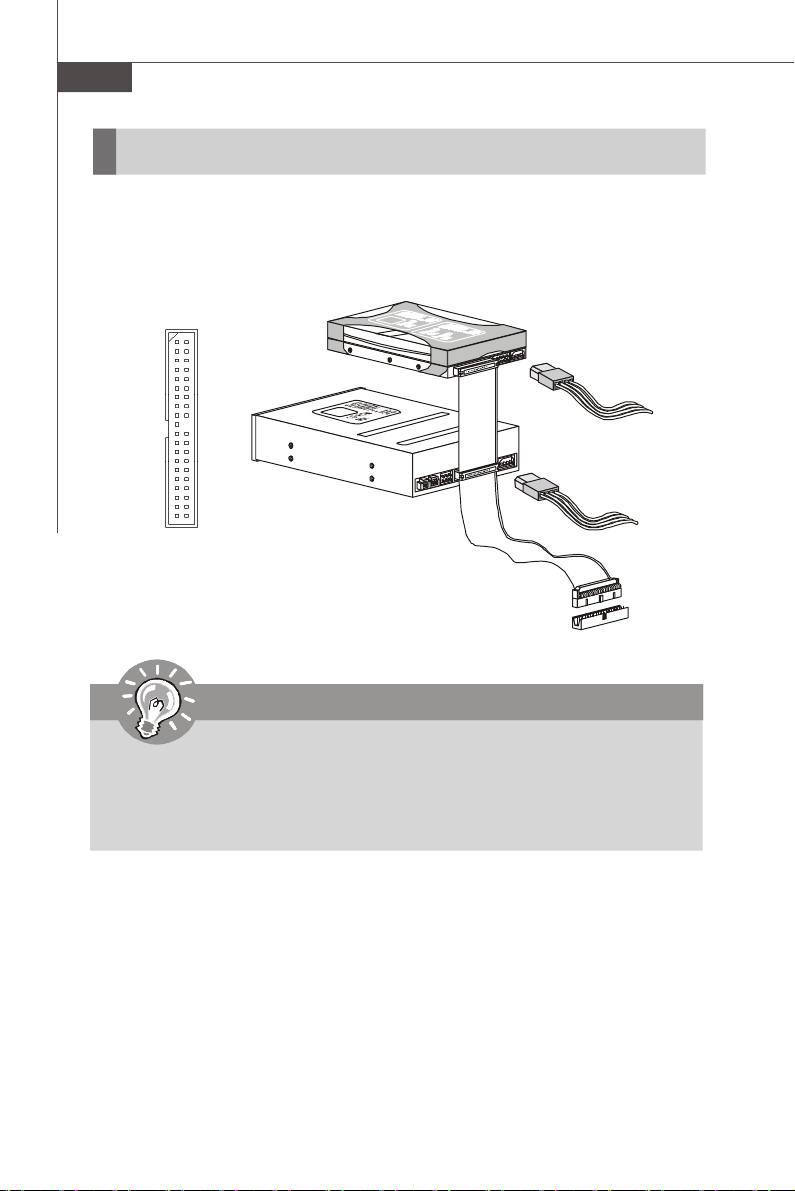

This connector supports IDE hard disk drives, optical disk drives and other IDE devices.

Important

If you install two IDE devices on the same cable, you must configure the
drives separately to master / slave mode by setting jumpers. Refer to IDE
device’s documentation supplied by the vendors for jumper setting
instructions.

En-16

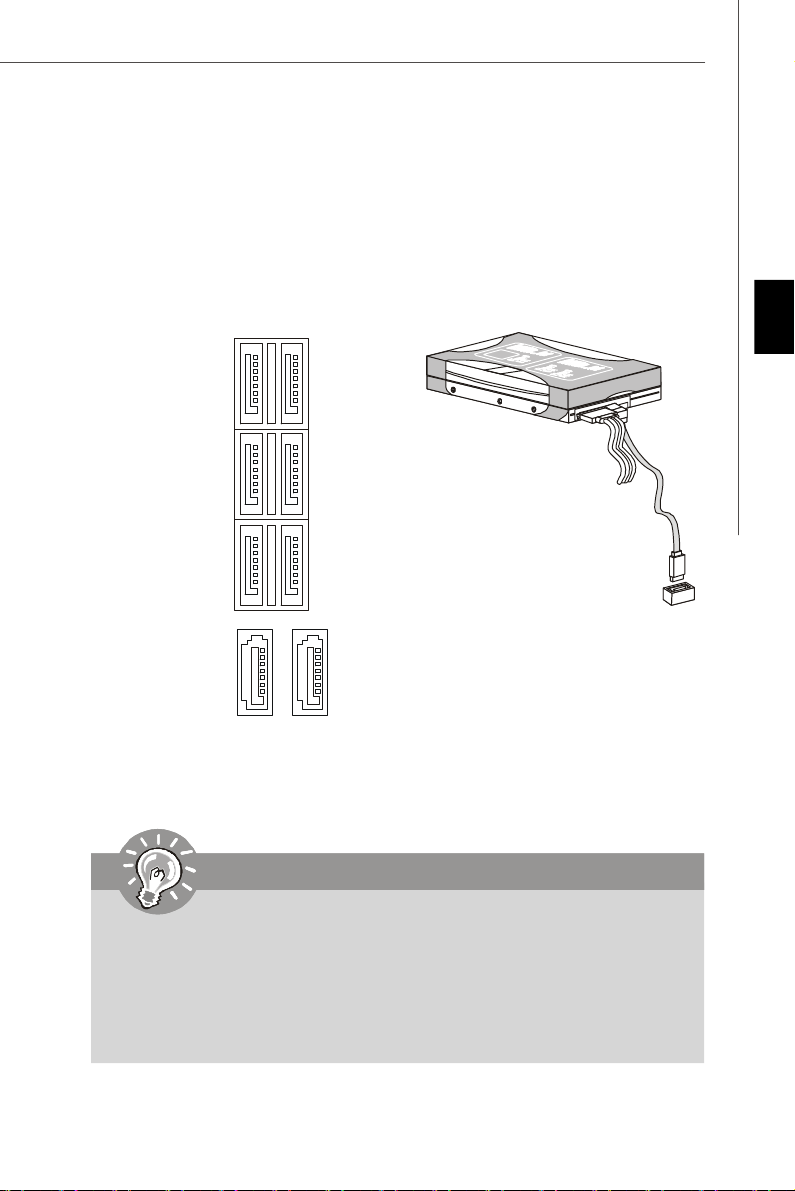

Serial ATA Connector: SATA1~8

This connector is a high-speed Serial ATA interface port. Each connector can connect
to one Serial ATA device.

SATA1~6 stack SATA connectors

are supported by ICH10R

SATA1_3

SATA2_4

SATA5_6

English

SATA8

SATA7

SATA7 & 8 are supported

by JMB322

Important

1. Please do not fold the Serial ATA cable into 90-degree angle. Otherwise,
data loss may occur during transmission.

2. Please always use the Intel default SATA connectors (SATA1~6) first.

3. SATA7 & SATA8, support RAID 0/ RAID 1/ JBOD function and you can set
RAID mode in BIOS setup or in JMB32X RAID configurer.

En-17

MS-7522 Mainboard

Fan Power Connectors: CPUFAN, SYSFAN1~5

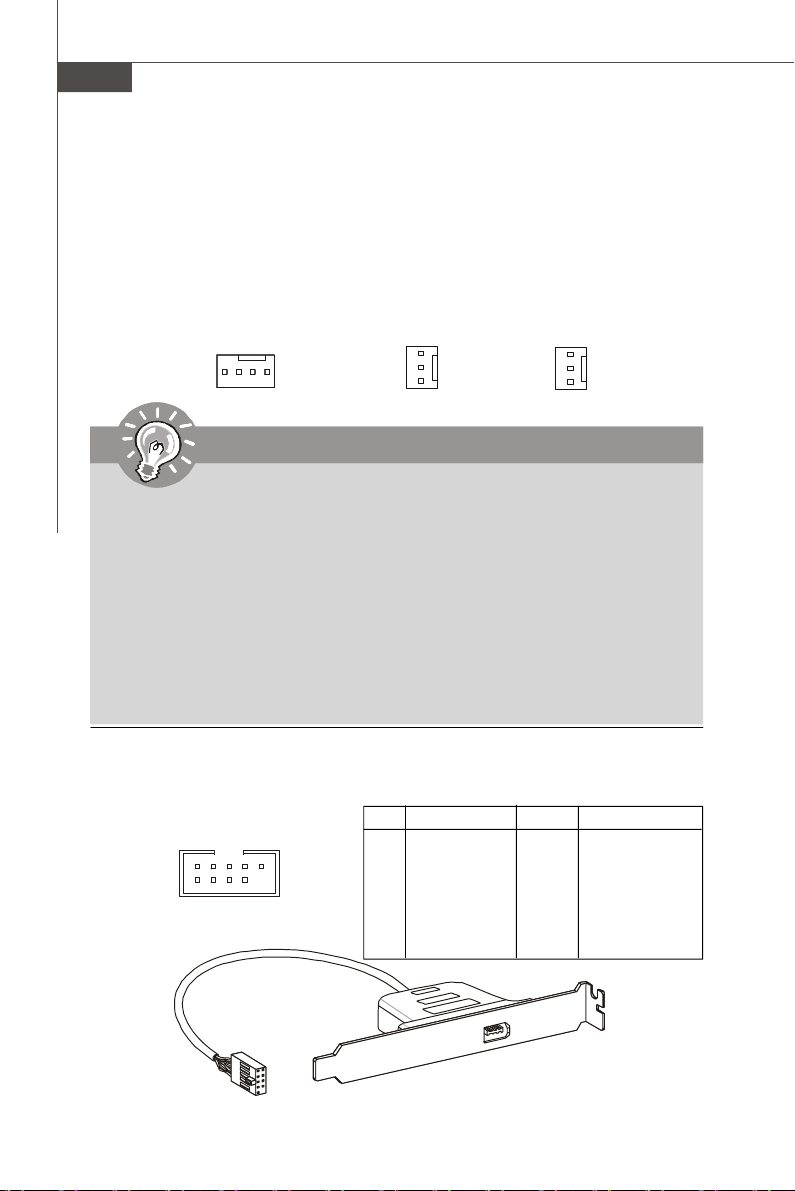

The fan power connectors support system cooling fan with +12V. When connecting
the wire to the connectors, always note that the red wire is the positive and should
be connected to the +12V; the black wire is Ground and should be connected to GND.
If the mainboard has a System Hardware Monitor chipset on-board, you must use a
specially designed fan with speed sensor to take advantage of the CPU fan control.

SE NS OR

GND

CONTROL

+1 2V

SENSOR

+12V

GND

+12V

GND

NC

SYSFAN4/5SYSFAN1/2/3CPUFAN1

Important

1.Please refer to the recommended CPU fans at processor’s official website

or consult the vendors for proper CPU cooling fan.

2.CPUFAN1 supports fan control. You can install Overclocking Center util­ity that will automatically control the CPU fan speed according to the actual
CPU temperature.

3. Fan cooler set with 3 or 4 pins power connector are both available for

CPUFAN1.

4. SYSFAN1~3 support fan control, too. You may select the percentage of speed

for the SYS FAN1/2/3 in BIOS.

IEEE1394 Connector: J1394_1 (Optional)

This connector allows you to connect the IEEE1394 device via an optional IEEE1394
bracket.

En-18

2

1

J1394_1

10
9

PIN SIGNAL PIN SIGNAL

1 TPA+ 2 TPA-

3 Ground 4 Ground

5 TPB+ 6 TPB-

7 Cable power 8 Cable power

9 Key (no pin) 10 Ground

Pin Definition

IEEE1394 Bracket (Optional)

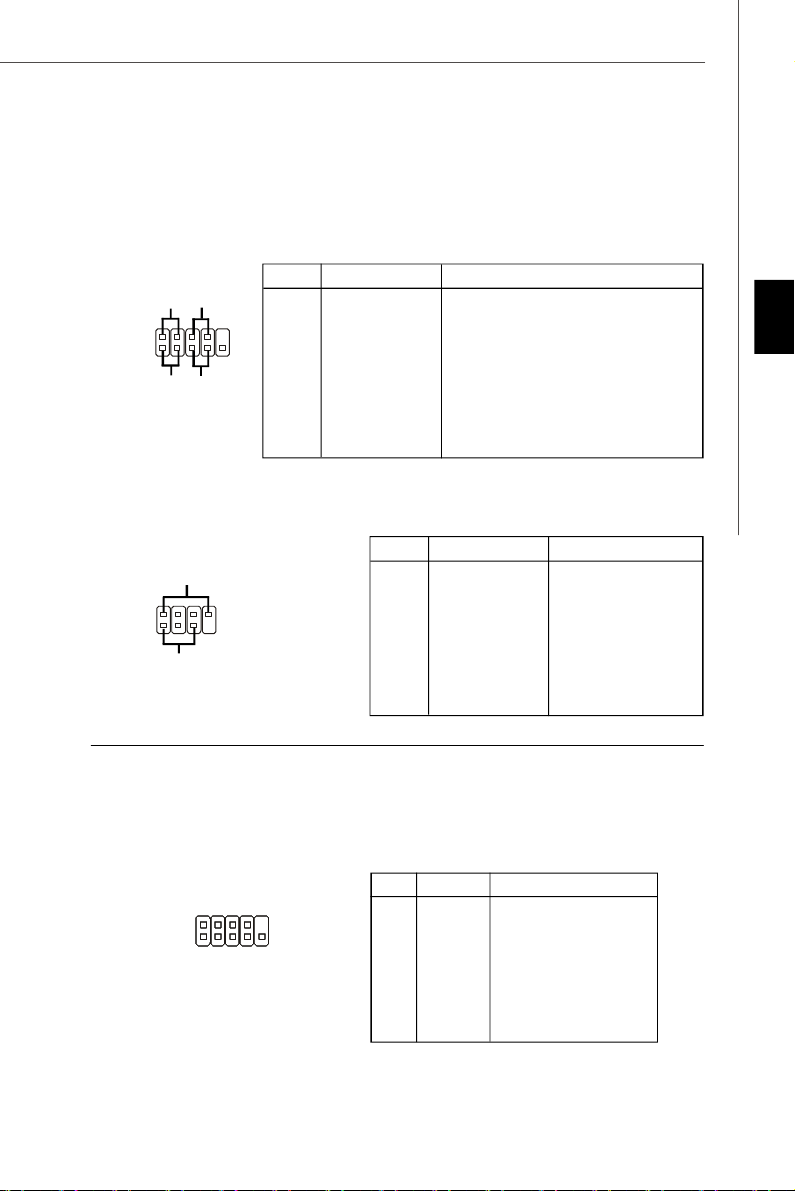

Front Panel Connectors: JFP1, JFP2

These connectors are for electrical connection to the front panel switches and LEDs.
The JFP1 is compliant with Intel® Front Panel I/O Connectivity Design Guide.

JFP1 Pin Definition

PIN SIGNAL DESCRIPTION

1 HD_LED + Hard disk LED pull-up

2 FP PWR/SLP MSG LED pull-up

10

3 HD_LED - Hard disk active LED

9

4 FP PWR/SLP MSG LED pull-up

5 RST_SW - Reset Switch low reference pull-down to GND

6 PWR_SW + Power Switch high reference pull-up

7 RST_SW + Reset Switch high reference pull-up

8 PWR_SW - Power Switch low reference pull-down to GND

9 RSVD_DNU Reserved. Do not use.

JFP2 Pin Definition

PIN SIGNAL DESCRIPTION

1 GND Ground

2 SPK- Speaker-

8

7

3 SLED Suspend LED

4 BUZ+ Buzzer+

5 PLED Power LED

6 BUZ- Buzzer-

7 NC No connection

8 SPK+ Speaker+

JFP1

JFP2

Power
LED

2
1

2
1

-

+

HDD
LED

Speaker

­+

Power
LED

Power
Switch

-

+

-

+

Reset
Switch

+

-

English

Serial Port Connector: JCOM1

This connector is a 16550A high speed communication port that sends/receives 16
bytes FIFOs. You can attach a serial device.

Pin Definition

JCOM1

2
1 9

10

PIN SIGNAL DESCRIPTION

1 DCD Data Carry Detect
2 SIN Serial In or Receive Data
3 SOUT Serial Out or Transmit Data
4 DTR Data Terminal Ready
5 GND Ground
6 DSR Data Set Ready
7 RTS Request To Send
8 CTS Clear To Send
9 RI Ring Indicate

En-19

MS-7522 Mainboard

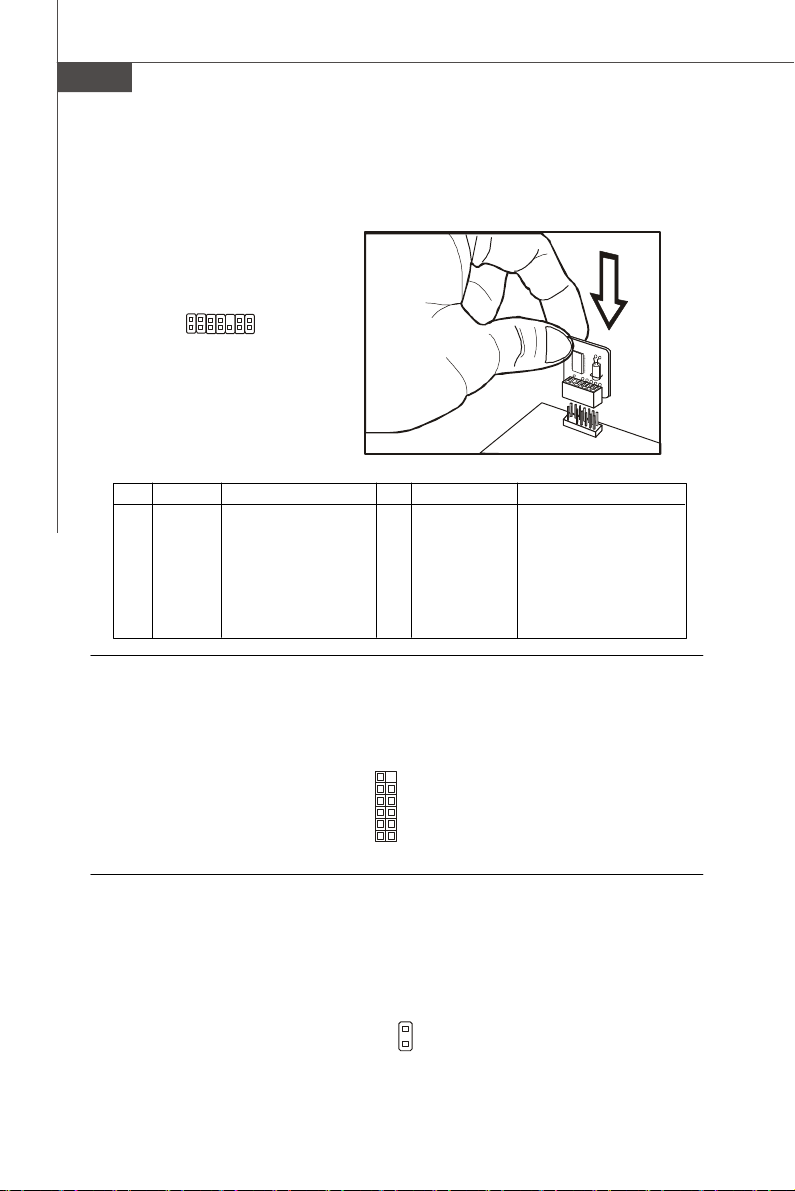

TPM Module Connector: JTPM1

This connector connects to a TPM (Trusted Platform Module) module (optional). Please
refer to the TPM security platform manual for more details and usages.

2
1

14
13

JTPM1

Pin Signal Description Pin Signal Description

1 LCLK LPC clock 2 3V_STB 3V standby power

3 LRST# LPC reset 4 VCC3 3.3V power

5 LAD0 LPC address & data pin0 6 SIRQ Serial IRQ

7 LAD1 LPC address & data pin1 8 VCC5 5V power

9 LAD2 LPC address & data pin2 10 KEY No pin

11 LAD3 LPC address & data pin3 12 GND Ground

13 LFRAME# LPC Frame 14 GND Ground

D-LED2 Connector: JDLED1

This connector connects to a D-LED2 (Debug-LED2) panel (optional), which shows
information on the panel for you and identify the current status or mode of the
connected system. Please refer to the D-LED2 quick guide for more details and
usages.

JDLED1

1112

12

Chassis Intrusion Connector: JCI1

This connector connects to the chassis intrusion switch cable. If the chassis is
opened, the chassis intrusion mechanism will be activated. The system will record
this status and show a warning message on the screen. To clear the warning, you
must enter the BIOS utility and clear the record.

GND

2

CINTRU

En-20

1

JCI1

Front USB Connector: JUSB1/ JUSB2

These connectors, compliant with Intel® I/O Connectivity Design Guide, is ideal for
connecting high-speed USB interface peripherals such as USB HDD, digital cameras,

MP3 players, printers, modems and the like.

Pin Definition

JUSB1/ JUSB2

2
1

10

9

PIN SIGNAL PIN SIGNAL

1 VCC 2 VCC

3 USB0- 4 USB1-

5 USB0+ 6 USB1+

7 GND 8 GND

9 Key (no pin) 10 NC

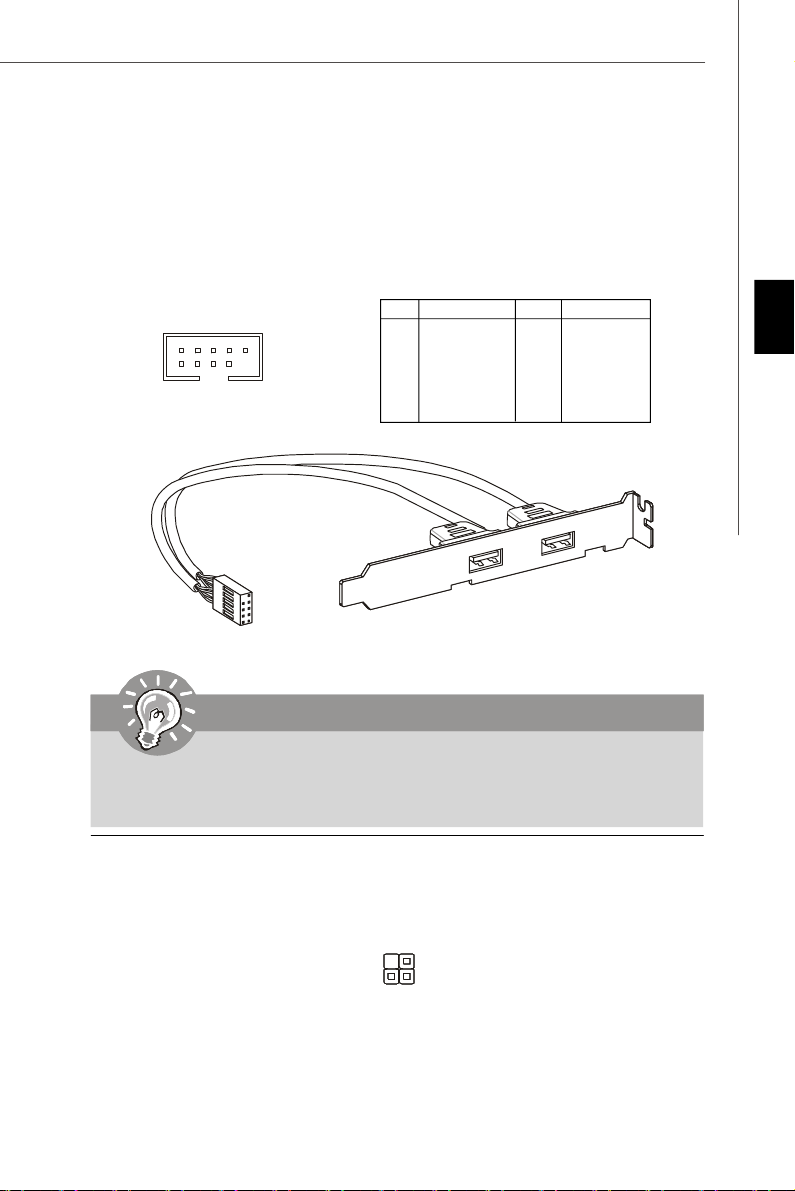

USB 2.0 Bracket

(optional)

Important

English

Note that the pins of VCC and GND must be connected correctly to avoid
possible damage.

GreenPower Genie Connector: JSMB1

This connector connects to GreenPower Genie (optional). Please refer to the
GreenPower Genie manual for more details and usages.

1

2

JSMB1

En-21

MS-7522 Mainboard

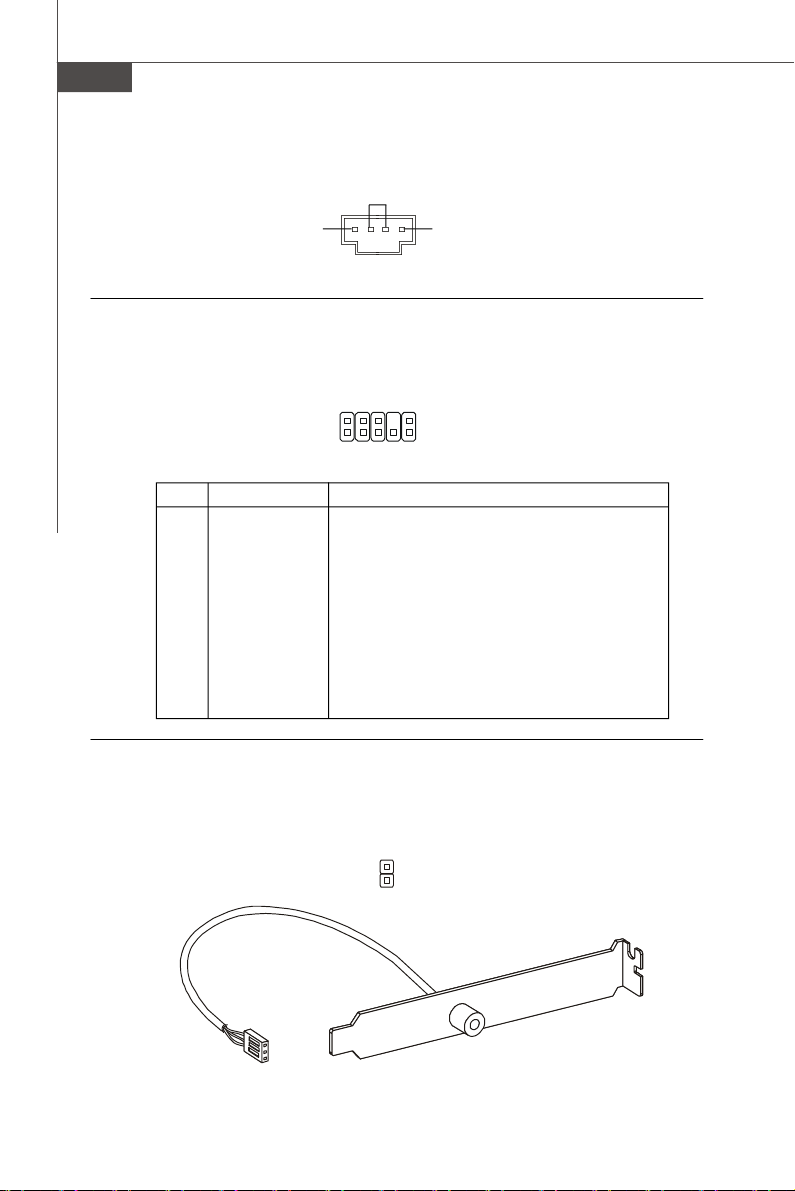

CD-In Connector: JCD1

This connector is provided for external audio input.

GND

L

R

JCD1

Front Panel Audio Connector: JAUD1

This connector allows you to connect the front panel audio and is compliant with
Intel® Front Panel I/O Connectivity Design Guide.

JAUD1

2

1

HD Audio Pin Definition

PIN SIGNAL DESCRIPTION

1 MIC_L Microphone - Left channel

2 GND Ground

3 MIC_R Microphone - Right channel

4 NC

5 LINE out_R Analog Port - Right channel

6 MIC_JD Jack detection return from front panel microphone JACK1

7 Front_JD Jack detection sense line from the High Definition Audio CODEC

8 NC No control

9 LINE out_L Analog Port - Left channel

10 LINEout_JD Jack detection return from front panel JACK2

jack detection resistor network

10

9

S/PDIF-Out Connector: JSP1

This connector is used to connect S/PDIF (Sony & Philips Digital Interconnect Format)
interface for digital audio transmission.

JSP1

GND

SPDIF

En-22

S/PDIF Bracket (optional)

Buttons

The motherboard provides the following buttons for you to set the computer’s function.
This section will explain how to change your motherboard’s function through the use
of button.

Power Button: POWER1

This power button is used to turn-on or turn-off the system. Press the button to turn­on or turn-off the system. This button will light after you power-on the system, and
the light will turn-off when you power-off the system.

POWER1

Reset Button: RESET1

This reset button is used to reset the system. Press the button to reset the system.
This button will light when the system is in S0 status.

RESET1

D-LED2 Change Menu Button: DLED2

This button is used to change the menu on D-LED2 panel. Press the button to change
the menu on D-LED2 panel. Please refer to the D-LED2 quick guide for more details
and usages.

English

DLED2

En-23

MS-7522 Mainboard

Slots

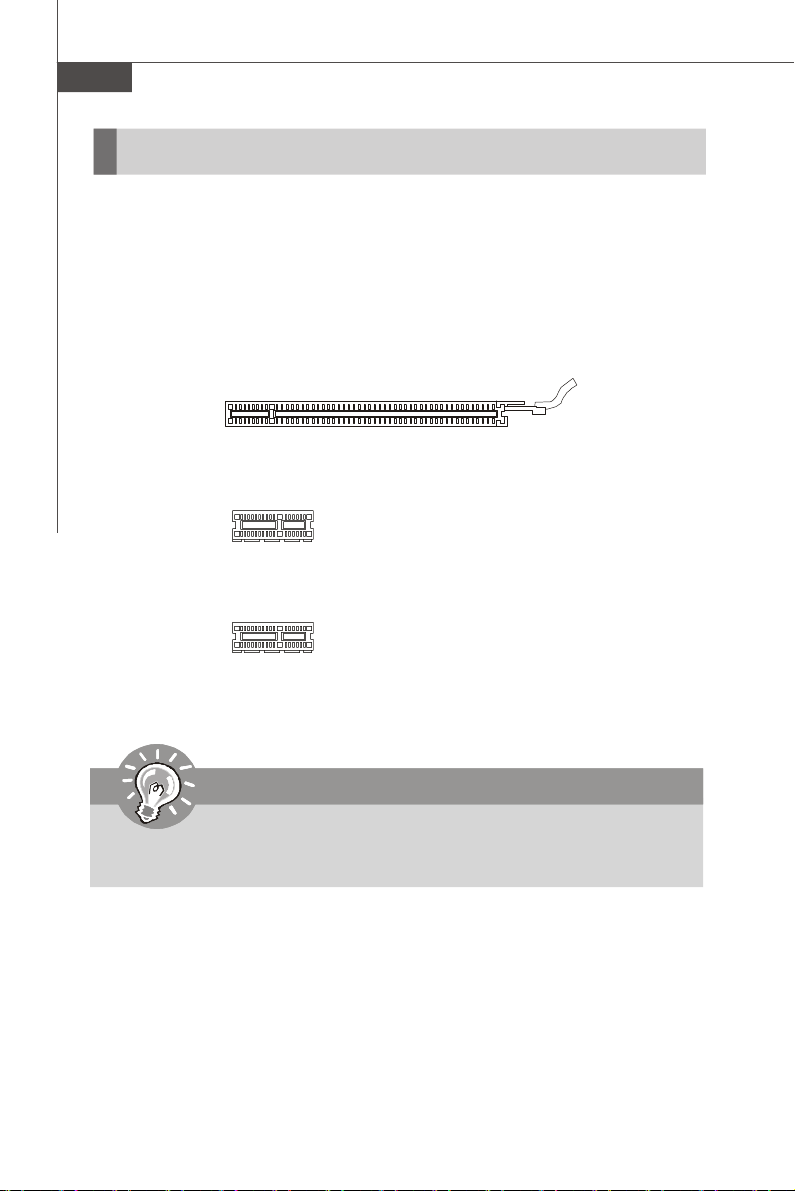

PCI (Peripheral Component Interconnect) Express Slot

The PCI Express slot supports the PCI Express interface expansion card.
The PCI Express 2.0 x16 supports up to 8.0 GB/s transfer rate.
The PCI Express 2.0 x1 supports up to 500 MB/s transfer rate.
The PCI Express 1.0 x1 supports up to 250 MB/s transfer rate.

PCI Express x16 Slots support up to
PCI Express 2.0 x16 speed (PCI_E2 & PCI_E5)

One PCI Express x1 Slot supports up to
PCI Express 2.0 x1 speed (PCI_E1)

Two PCI Express x1 Slots support up to
PCI Express 1.0 x1 speed (PCI_E3 & PCI_E4)

Important

The mainboard supports ATI CrossFireXTM technology with two PCIEx16
slots

En-24

ATI CrossFireXTM (Multi-GPU) Technology

ATI CrossFireXTM (Multi-GPU) technology is an exciting new technology developed by
ATI that allows the power of multiple Graphics. CrossFireX requires a CrossFireX
Edition graphics card and the compatible standard (CrossFireX Ready) graphics card
from the same series. To utilize this technology, always install the CrossFireX Edition
graphics card in the First PCIE x16 (PCI_E2) slot and install the CrossFireX Ready
graphics card in the Second PCIE x16 (PCI_E5) slot. The mainboard can auto detect
the CrossFireX mode by software, therefore you don’t have to enable the CrossFireX
in BIOS by yourself. Following the process below to complete CrossFireX:

1. Install the CrossFire Edition graphics card in the First PCIE x16 (PCI_E2) slot and
install the CrossFire Ready graphics card in the Second PCIE x16 (PCI_E5) slot.

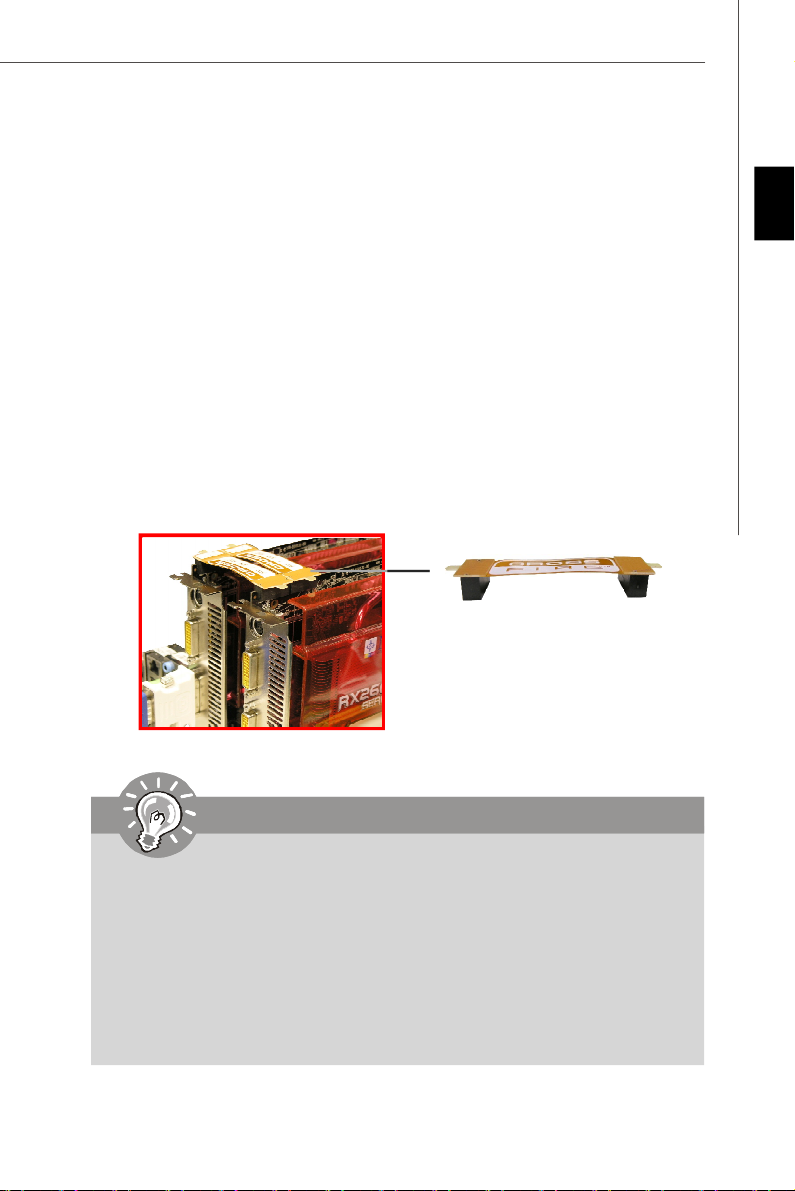

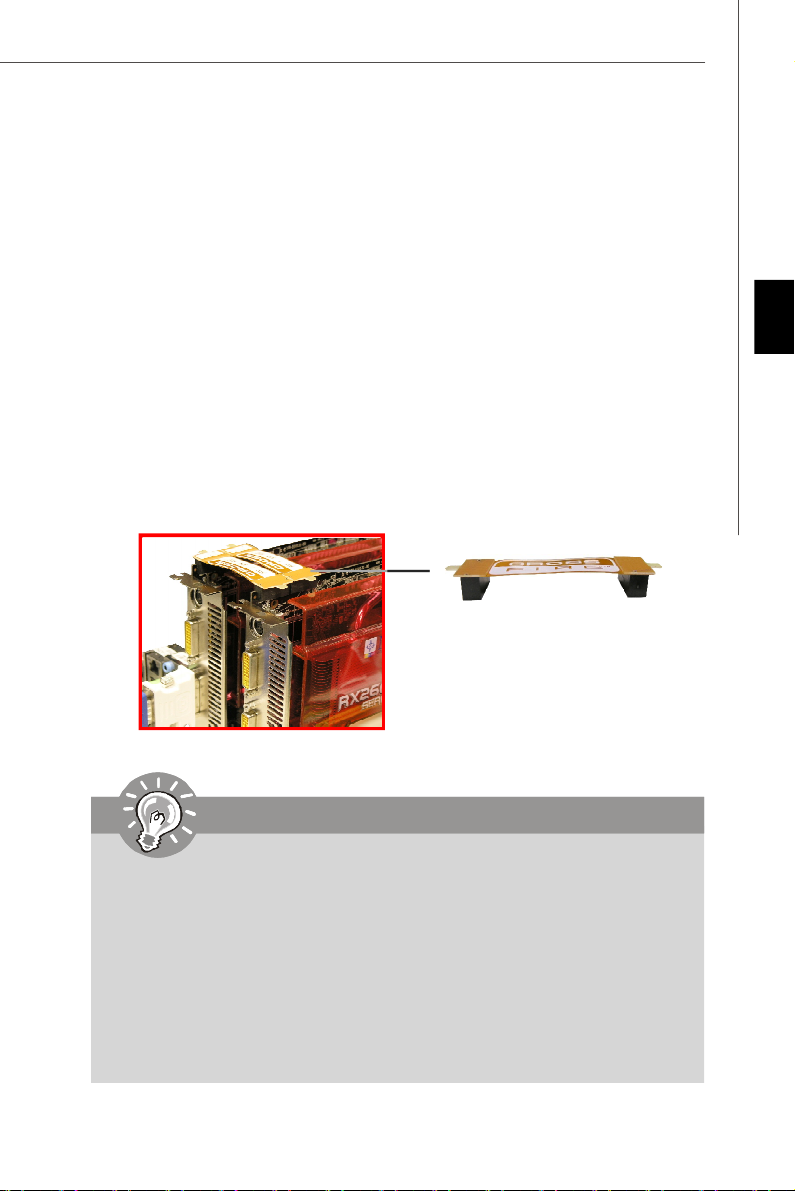

2. With two cards installed, an CrossFire Video Link cable is required to connect the
golden fingers on the top of these two graphics cards (refer to the picture below).
Please note that although you have installed two graphics cards, only the video
outputs on the CrossFire Edition graphics card will work. Hence, you only need to
connect a monitor to the CrossFire Edition graphics card.

CrossFire Video Link cable

English

Important

1. Mainboard photos shown in this section are for demonstration only. The
appearance of your mainboard may vary depending on the model you purchase.

2. If you intend to install TWO graphics cards for CrossFireX mode, make
sure that:

a. these graphics cards are of the same brand and specifications;
b. these cards are installed on both PCIE x16 slots.

3. If you intend to install only ONE graphics card, make sure that:
the graphics card is Installed on first PCIE x16 (PCI_E2) slot;

4. Only Windows® XP with Service Pack 2 (SP2)& Windows® XP Profes

-sional x64 Edition & Windows® Vista support the CrossFire function.

En-25

MS-7522 Mainboard

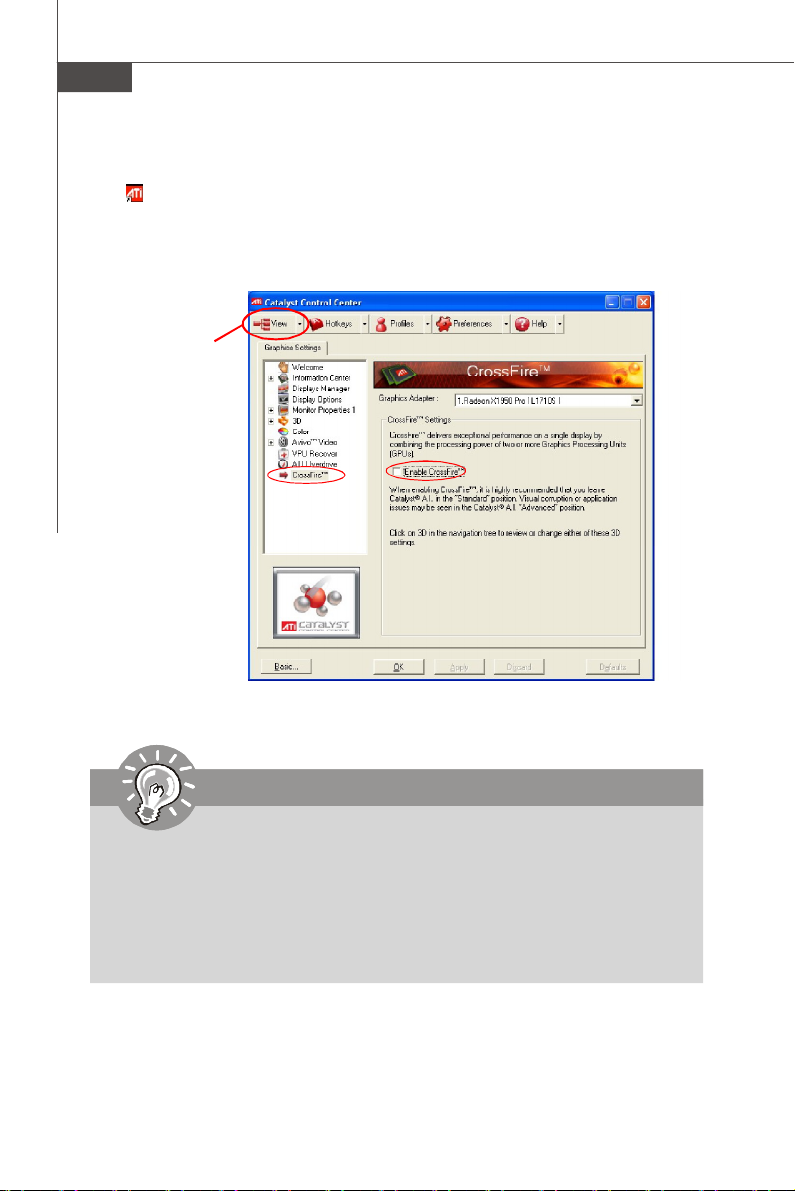

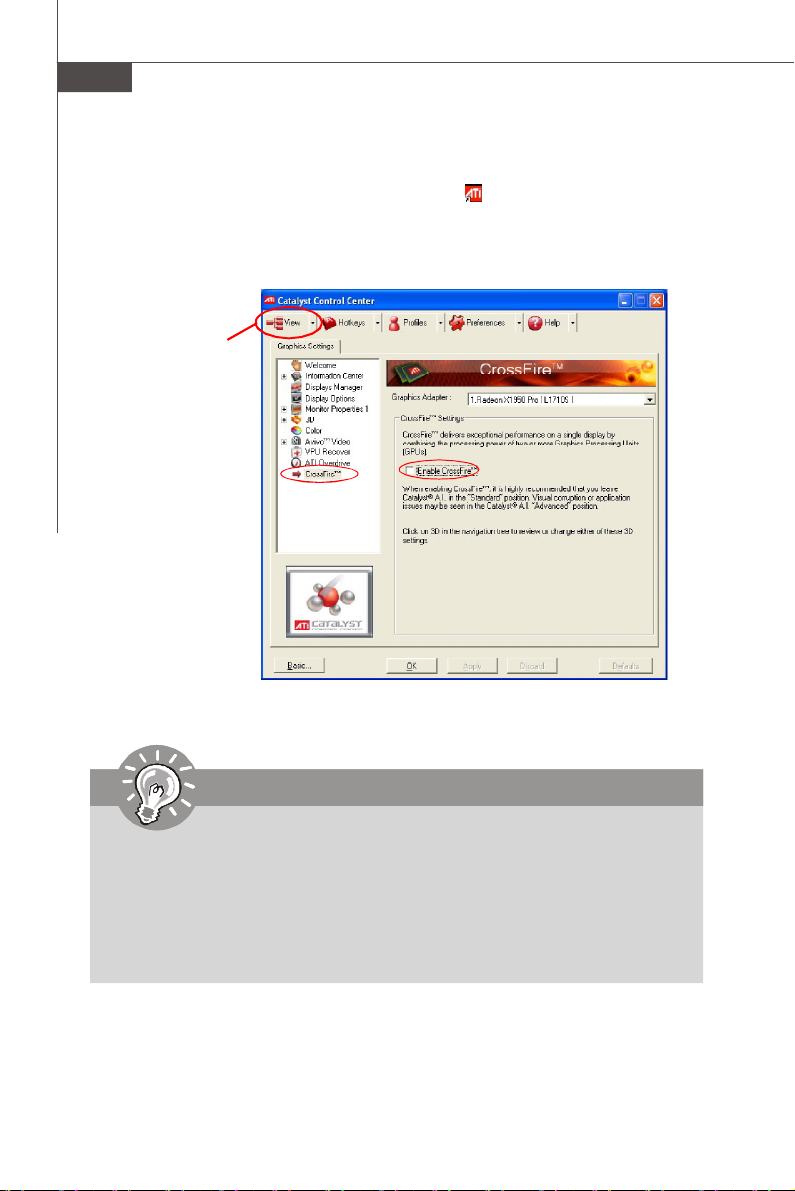

3.When all of the hardware and software has been properly set up and installed,
reboot the system. After entering the O.S., click the “Catalyst™ Control Center”
icon on the desktop. There is a setting in the Catalyst™ Control Center that needs
to be enabled for CrossFire™ to operate. The following aspect appears in Catalyst™
Control Center:

Select the
Advanced View
from the view
drop menu.

Important

A ATI CrossFireX™ system has four possible display modes:

• SuperTiling

• Scissor Mode

• Alternate Frame Rendering

• Super Anti-aliasing.

for more details, please consult the graphics card manual from the
manufacturer.

En-26

PCI (Peripheral Component Interconnect) Slot

The PCI slot supports LAN card, SCSI card, USB card, and other add-on cards that
comply with PCI specifications.

32-bit PCI Slot

Important

When adding or removing expansion cards, make sure that you unplug the
power supply first. Meanwhile, read the documentation for the expansion card
to configure any necessary hardware or software settings for the expansion
card, such as jumpers, switches or BIOS configuration.

PCI Interrupt Request Routing

The IRQ, acronym of interrupt request line and pronounced I-R-Q, are hardware lines
over which devices can send interrupt signals to the microprocessor. The PCI IRQ
pins are typically connected to the PCI bus pins as follows:

English

Order 1 Order 2 Order 3 Order 4

PCI Slot 1 INT A# INT B# INT C# INT D#

PCI Slot 2 INT B# INT C# INT D# INT A#

En-27

MS-7522 Mainboard

Switch

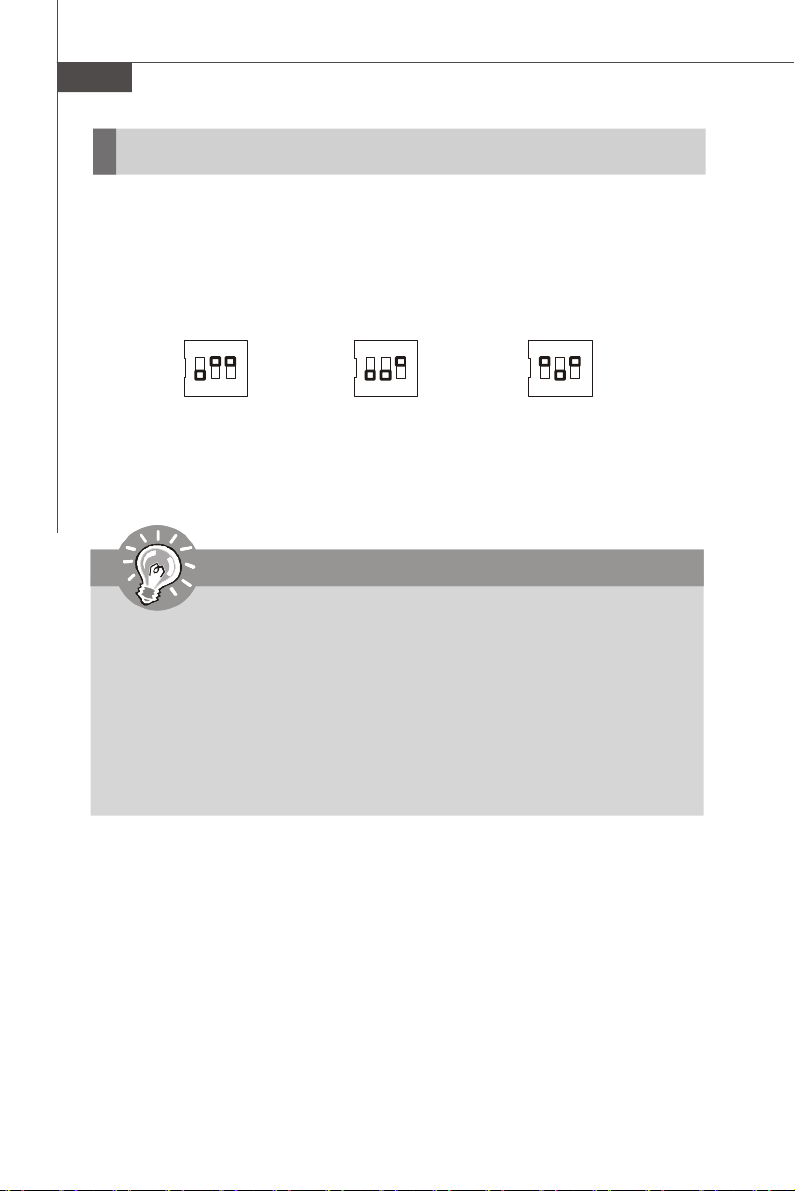

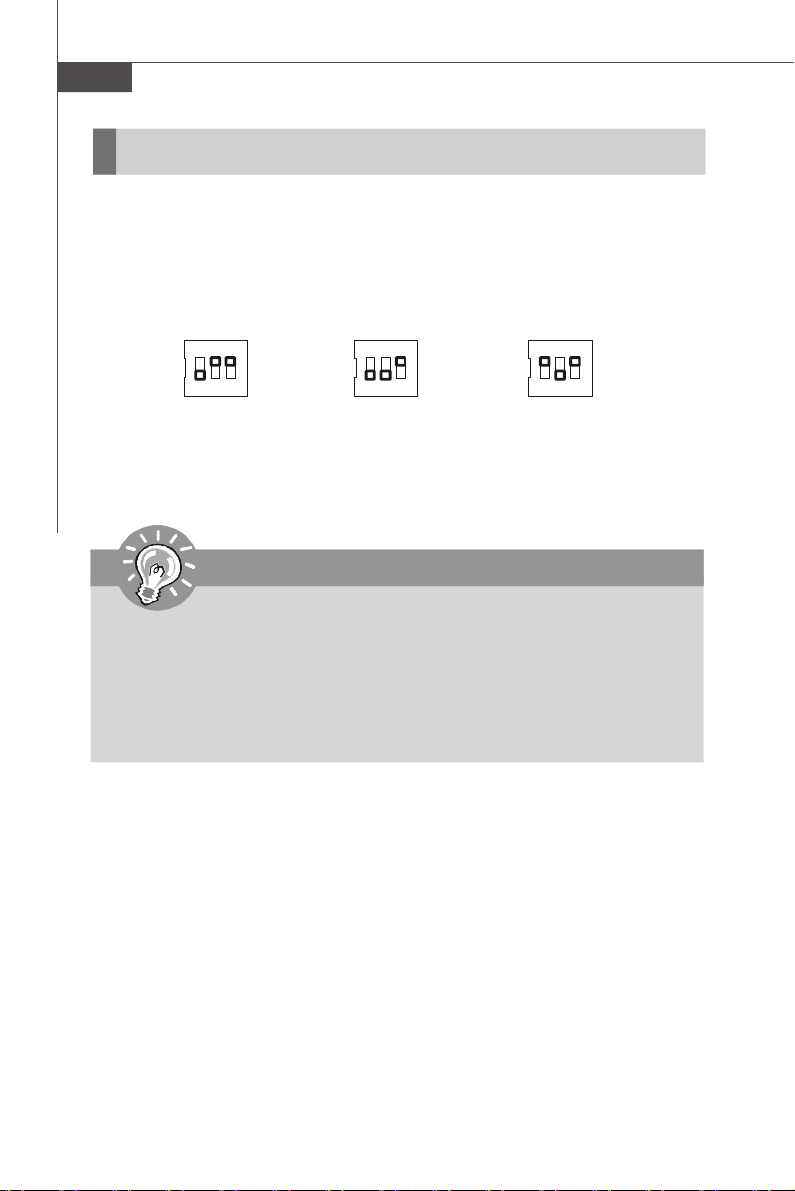

Hardware Overclock Base clock Switch: CPU_CLK1

You can overclock the Base clock to increase the processor frequency by changing
this switch. Follow the instructions below to set the base clock.

ON

123

133 MHz (default)

ON

123

166 MHz 200 MHz

ON

123

Important

1. Make sure that you power off the system before changing the switch.

2. HW overclocking may cause instability or crash during boot, then please

re-set the switch to default.

3. You can also overclock by setting BIOS. BIOS overclocking may also

cause crash during boot and then please reboot the system 3 times to
restore default BIOS settings. For more details, please refer to the BIOS
chapter.

En-28

LED Status Indicators

ON

D-LED

DDR Phase LEDs

DIMM warning LED

PCIE LED

PCIE LED

PCIE LED

CPU Phase LEDs

PCIE LED

QPI Phase LEDs

PCIE LED

PCI LED

PCI LED

123

Power LED

Standby LED

2

Name Status

CPU Phase LEDs 5 (4/ 3/ 2/ 1) LED(s) will light blue when CPU is in

5 (4/ 3/ 2/ 1) phase power mode.

QPI Phase LEDs 1 LED (2 LEDs) will light blue when QPI is in 1 (2)

phase power mode.

DDR Phase LEDs 1 LED (2 LEDs) of the LEDs will light blue when the

memory is in 1 (2) phase power mode.

PCIE LEDs Lights blue when the PICE Slot is functional.

PCI LEDs Lights blue when the PICE Slot is functional.

Power LED Lights green when the system is in power-on(S0/S1)

status.

Standby LED Lights orange when the system is in standby (S3/S4/S5 )

status.

DIMM Warning LED Lights red when the incorrect memory installed into

DIMM_C0/ DIMM_C1 (the DIMMs of 3rd channel).

English

En-29

MS-7522 Mainboard

BIOS Setup

This chapter provides basic information on the BIOS Setup program and allows you to
configure the system for optimum use. You may need to run the Setup program
when:
* An error message appears on the screen during the system booting up, and re­quests you to run BIOS SETUP.
* You want to change the default settings for customized features.

Important

1.The items under each BIOS category described in this chapter are under

continuous update for better system performance. Therefore, the description
may be slightly different from the latest BIOS and should be held for reference
only.

2.Upon boot-up, the 1st line appearing after the memory count is the BIOS

version. It is usually in the format:

1st digit refers to BIOS maker as A = AMI, W = AWARD, and P = PHOENIX.
2nd - 5th digit refers to the model number.
6th refers to the Chipset vender as A = AMD, I = Intel, V = VIA, N = Nvidia, U =
ULi.
7th - 8th digit refers to the customer as MS = all standard customers.
V1.0 refers to the BIOS version.
082208 refers to the date this BIOS was released.

A7522AMS V1.0 082208 where:

En-30

Entering Setup

Power on the computer and the system will start POST (Power On Self Test) process.
When the message below appears on the screen, press <DEL> key to enter Setup.

Press DEL to enter SETUP

If the message disappears before you respond and you still wish to enter Setup,
restart the system by turning it OFF and On or pressing the RESET button. You may
also restart the system by simultaneously pressing <Ctrl>, <Alt>, and <Delete> keys.

Getting Help
After entering the Setup menu, the first menu you will see is the Main Menu.

Main Menu

The main menu lists the setup functions you can make changes to. You can use the
arrow keys (↑↓ ) to select the item. The on-line description of the highlighted setup
function is displayed at the bottom of the screen.

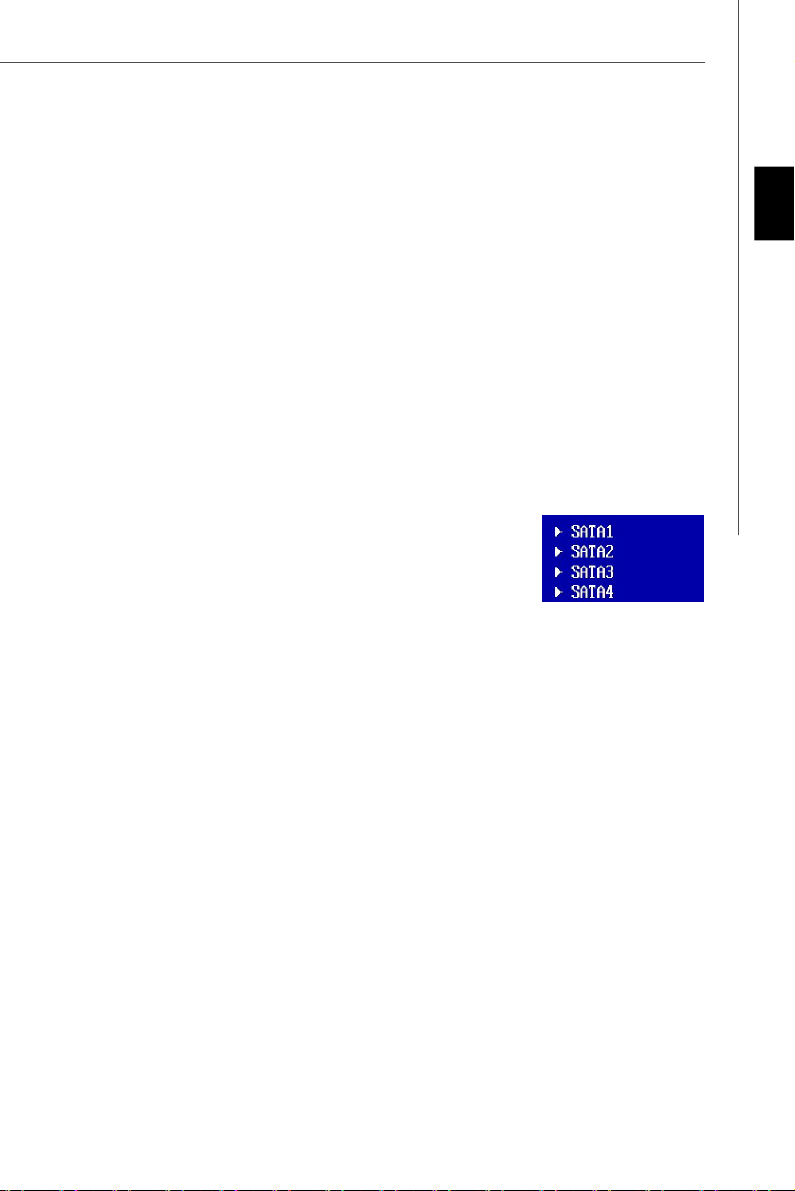

Sub-Menu

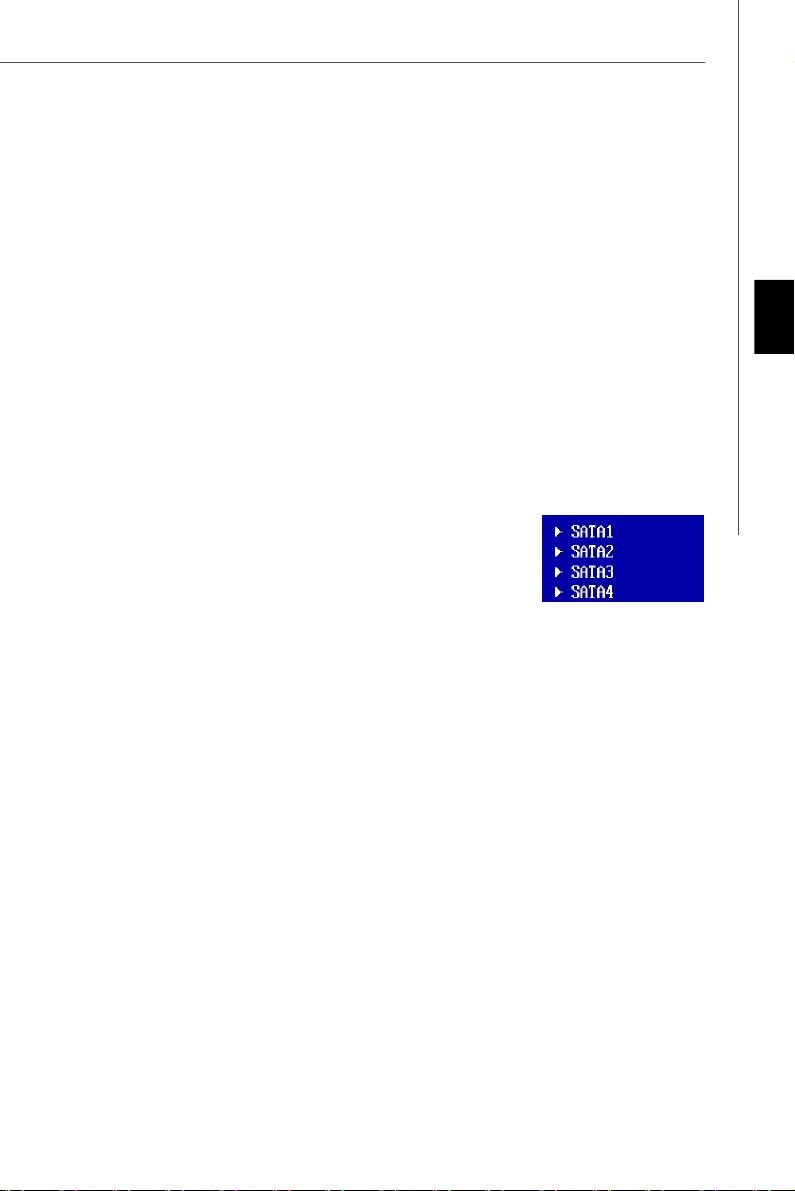

If you find a right pointer symbol (as shown in the right view)
appears to the left of certain fields that means a sub-menu
containing additional options can be launched from this field.
You can use control keys (↑↓ ) to highlight the field and
press <Enter> to call up the sub-menu. Then you can use the control keys to enter
values and move from field to field within a sub-menu. If you want to return to the
main menu, just press <Esc >.

General Help <F1>

The BIOS setup program provides a General Help screen. You can call up this screen
from any menu by simply pressing <F1>. The Help screen lists the appropriate keys
to use and the possible selections for the highlighted item. Press <Esc> to exit the
Help screen.

English

En-31

MS-7522 Mainboard

The Main Menu

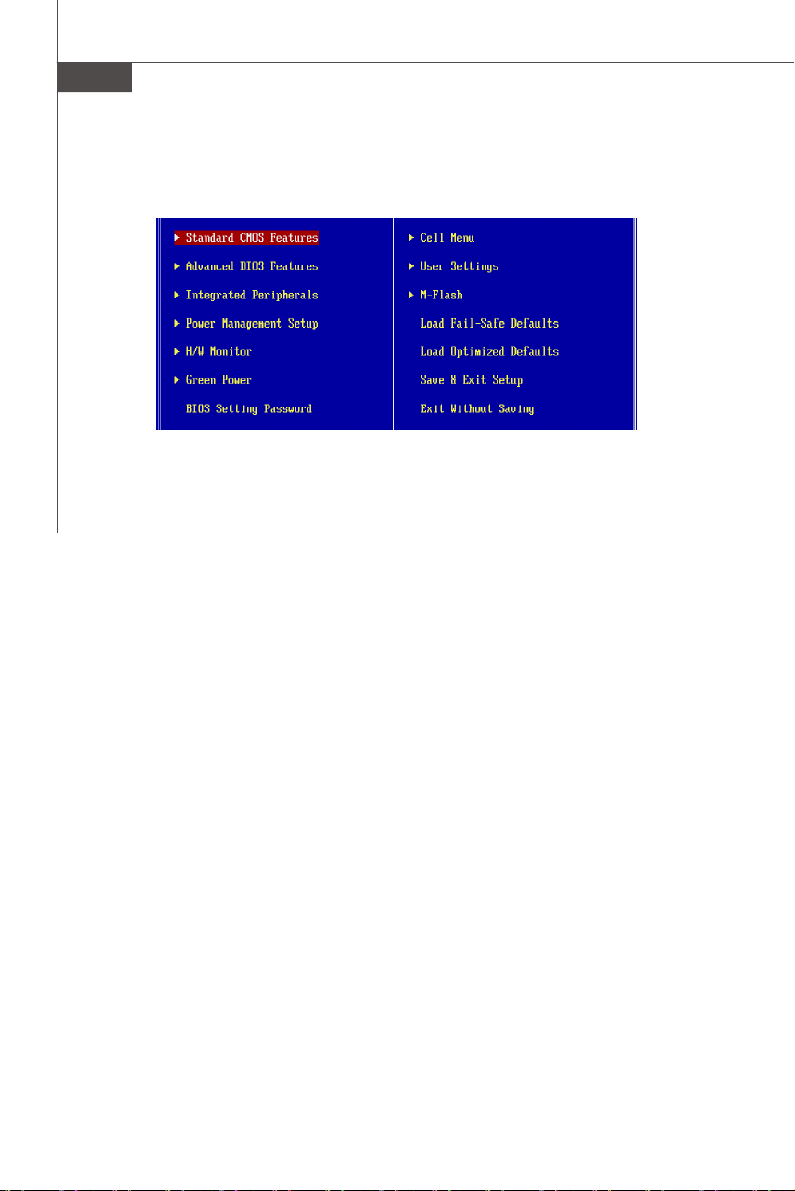

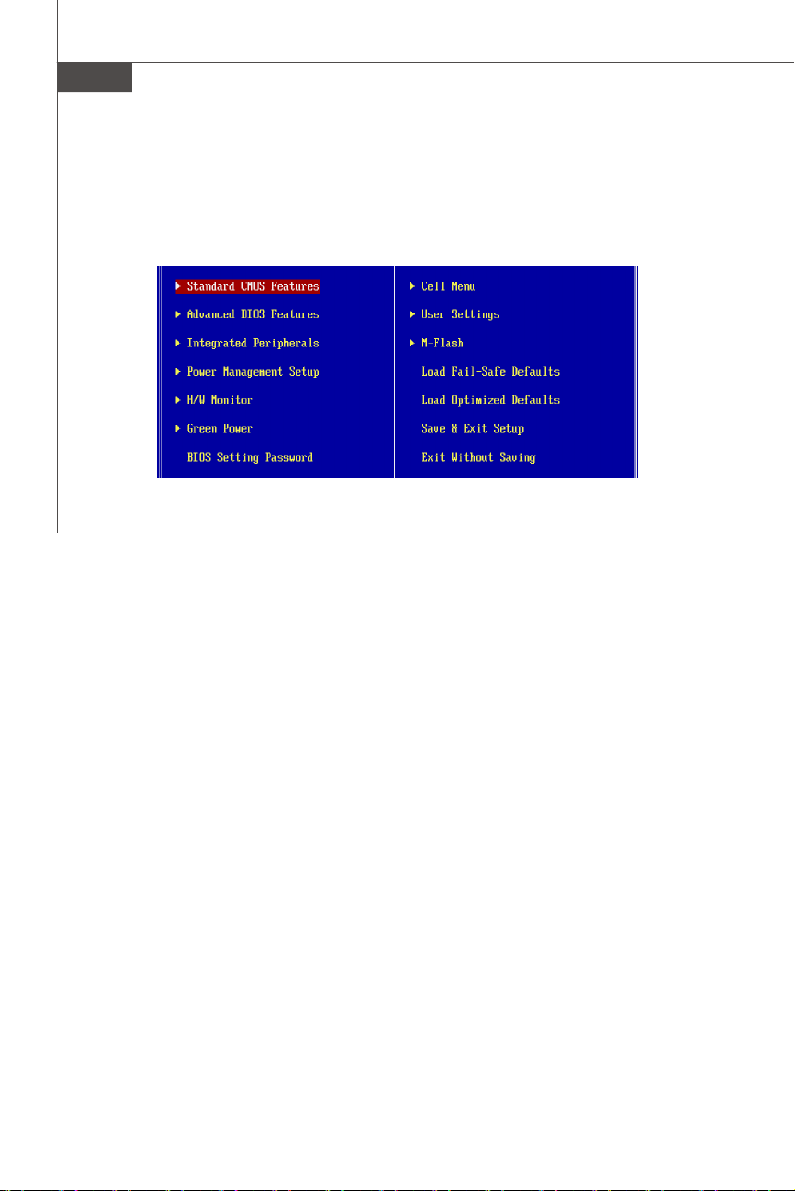

Once you enter AMI® or AWARD® BIOS CMOS Setup Utility, the Main Menu will appear
on the screen. The Main Menu allows you to select from functions and exit choices.
Use arrow keys to select among the items and press <Enter> to accept or enter the
sub-menu.

Standard CMOS Features

Use this menu for basic system configurations, such as time, date etc.

Advanced BIOS Features

Use this menu to setup the items of AMI® special enhanced features.

Integrated Peripherals

Use this menu to specify your settings for integrated peripherals.

Power Management Setup

Use this menu to specify your settings for power management.

H/W Monitor

This entry shows your PC health status.

Green Power

Use this menu to specify the power phase.

BIOS Setting Password

Use this menu to set the password for BIOS.

Cell Menu

Use this menu to specify your settings for frequency/voltage control and overclocking.

User Settings

Use this menu to save/ load your settings to/ from CMOS for BIOS.

M-Flash

Use this menu to read/ flash the BIOS from storage drive (FAT/ FAT32 format only).

Load Fail-Safe Defaults

Use this menu to load the default values set by the BIOS vendor for stable system
performance.

Load Optimized Defaults

Use this menu to load the default values set by the mainboard manufacturer specifi­cally for optimal performance of the mainboard.

Save & Exit Setup

Save changes to CMOS and exit setup.

Exit Without Saving

Abandon all changes and exit setup.

En-32

When enter the BIOS Setup utility, follow the processes below for general use.

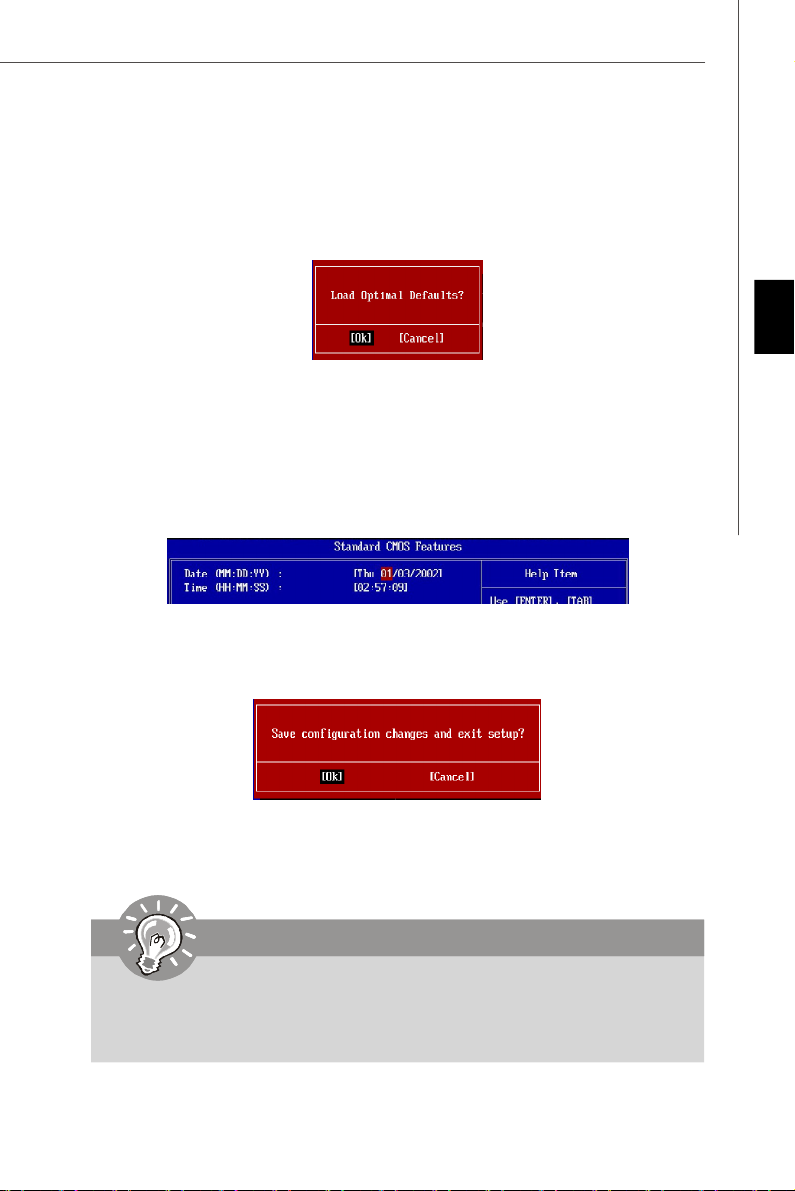

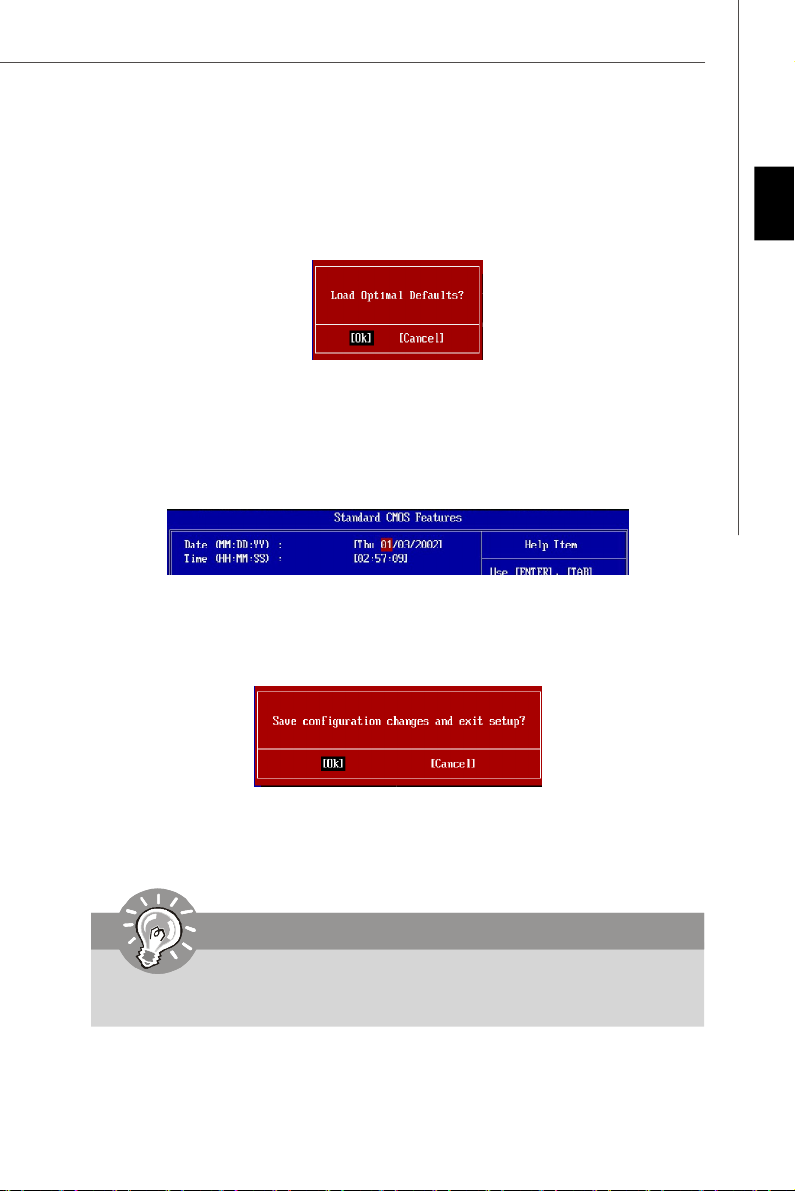

1. Load Optimized Defaults : Use control keys (↑↓) to highlight the Load Opti-

mized Defaults field and press <Enter> , a message as below appears:

Select [Ok] and press Enter to load the default settings for optimal system
performance.

2. Setup Date/ Time : Select the Standard CMOS Features and press <Enter> to
enter the Standard CMOS Features-menu. Adjust the Date, Time fields.

3. Save & Exit Setup : Use control keys (↑↓) to highlight the Save & Exit Setup
field and press <Enter> , a message as below appears:

English

Select [Ok] and press Enter to save the configurations and exit BIOS Setup utility.

Important

The configuration above are for general use only. If you need the detailed
settings of BIOS, please see the manual in English version on MSI website.

En-33

MS-7522 Mainboard

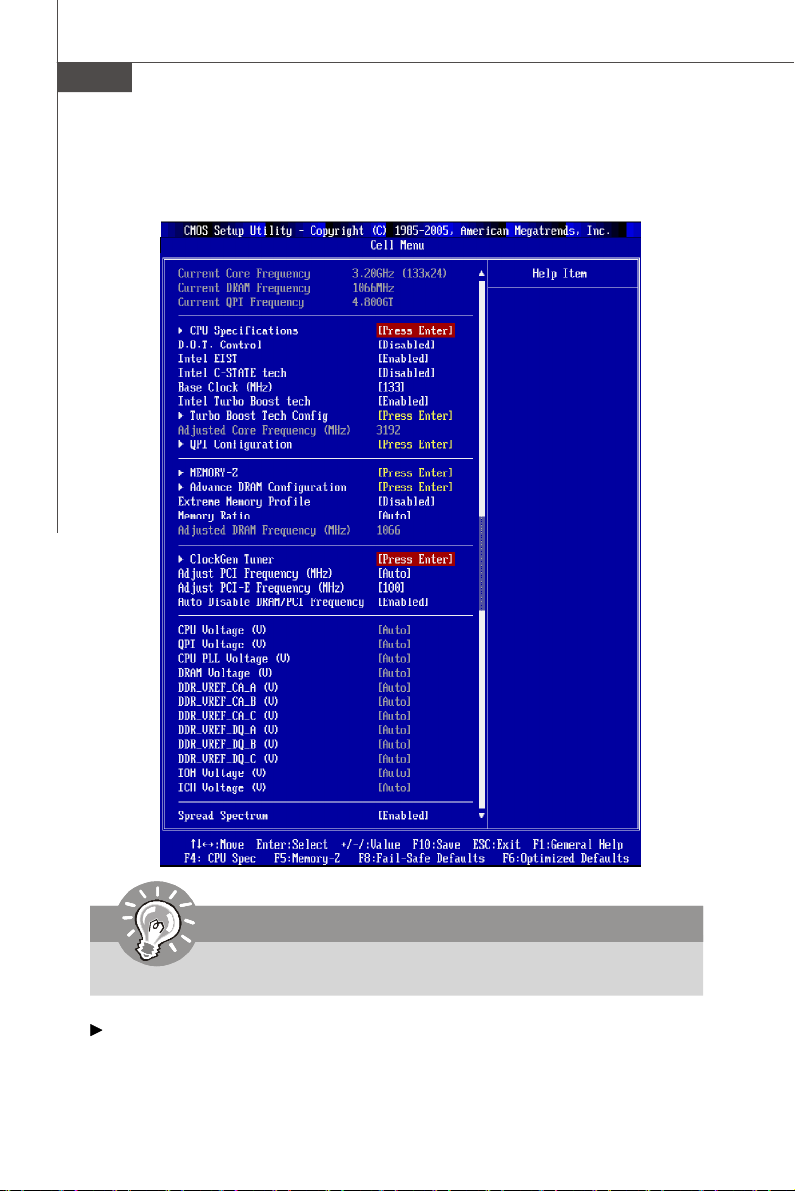

4. Cell Menu Introduction : This menu is for advanced user who want to overclock

the mainboard.

Important

Change these settings only if you are familiar with the chipset.

Current Core / DRAM / QPI Frequency

These items show the current clocks of CPU and Memory speed. Read-only.

En-34

CPU Specifications

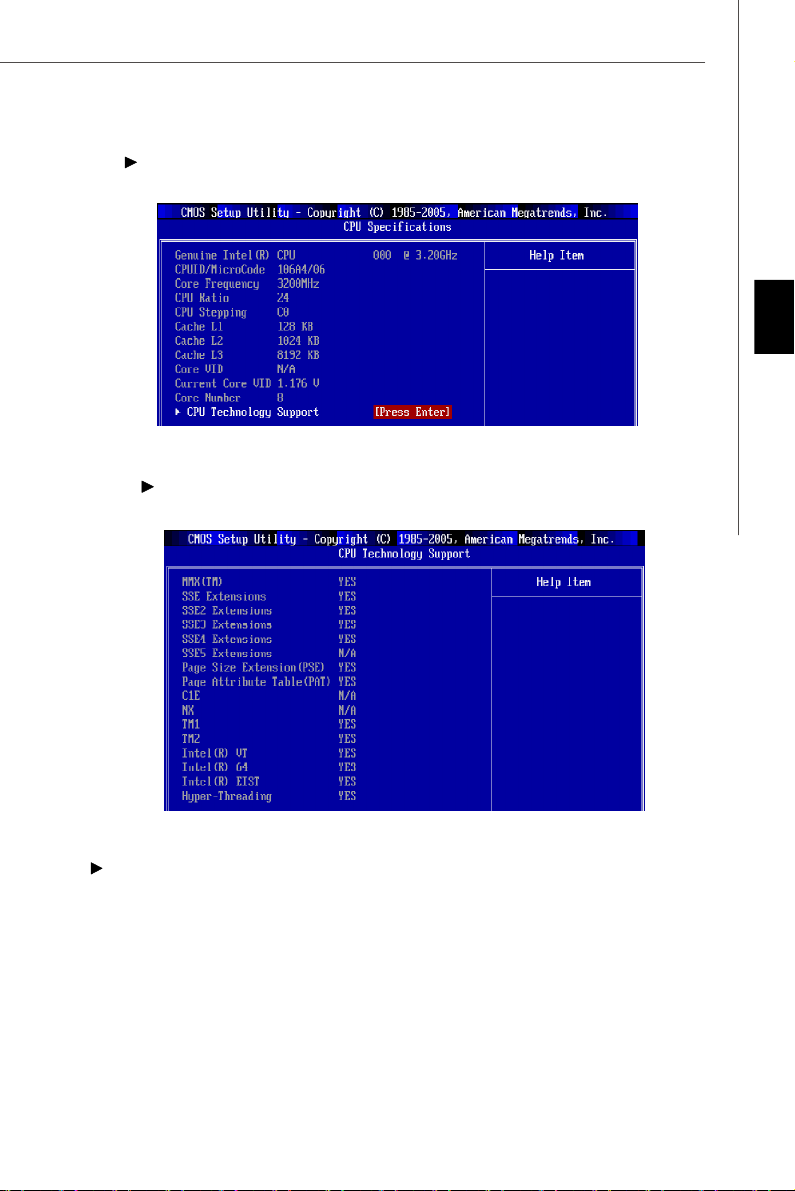

Press <Enter> to enter the sub-menu and the following screen appears.

This sub-menu displays the informations of installed CPU.

CPU Technology Support

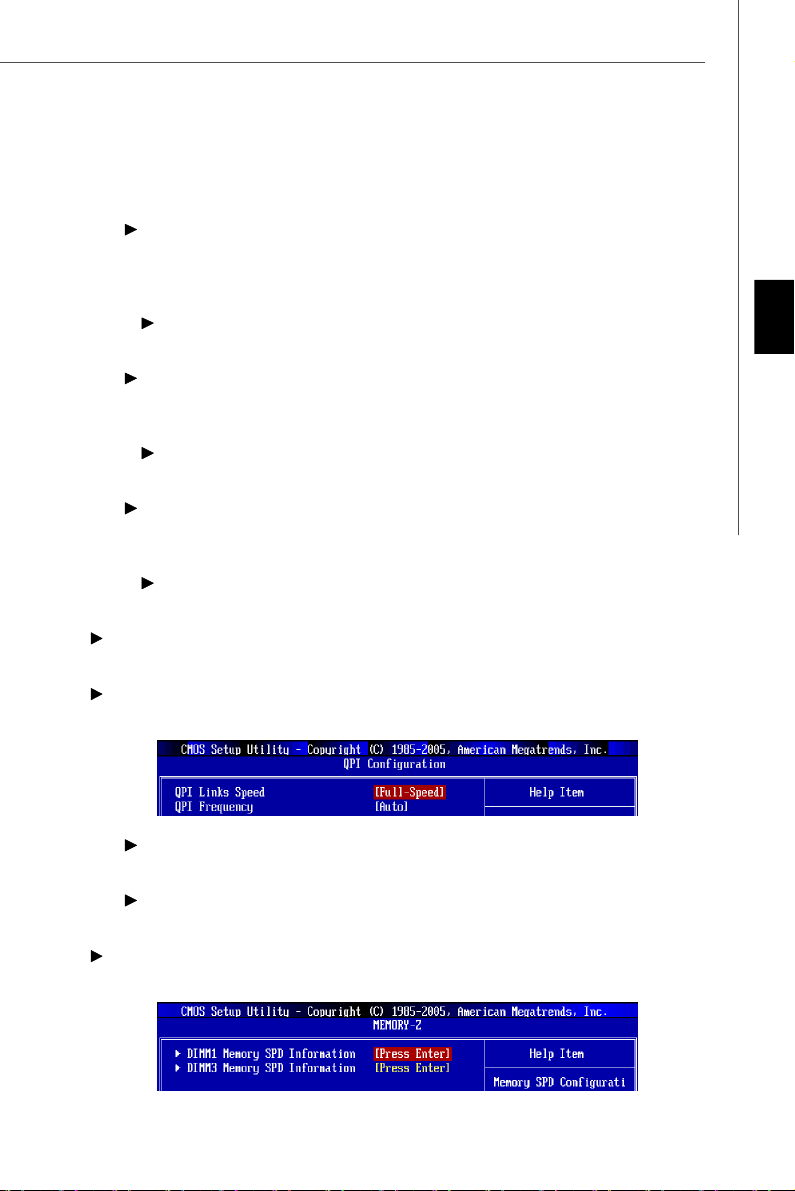

Press <Enter> to enter the sub-menu and the following screen appears.

English

This sub-menu displays the technologies that the installed CPU supported.

D.O.T. Control

D.O.T. (Dynamic Overclocking Technology) is an automatic overclocking function,
included in the MSITM’s newly developed Overclocking Center Technology. It is de­signed to detect the load balance of CPU while running programs, and to adjust the
best frequency automatically. When the motherboard detects system is running
programs, it will speed up automatically to make the program run smoothly and faster.
When the system is temporarily suspending or staying in the low load balance, it will
restore the default settings instead. Usually the Dynamic Overclocking Technology
will be powered only when users' PC need to run huge amount of data like 3D games
or the video process, and the CPU frequency need to be boosted up to enhance the
overall performance.

En-35

MS-7522 Mainboard

Important

Even though the Dynamic Overclocking Technology is more stable than
manual overclocking, basically, it is still risky. We suggest user to make
sure that your CPU can afford to overclocking regularly first. If you find the
PC appears to be unstable or reboot incidentally, it's better to disable the
Dynamic Overclocking or to lower the level of overclocking options. By the
way, if you need to conduct overclocking manually, you also need to disable
the Dynamic OverClocking first.

Intel EIST

The Enhanced Intel SpeedStep technology allows you to set the performance level of
the microprocessor whether the computer is running on battery or AC power. This
field will appear after you installed the CPU which support speedstep technology.

Intel C-STATE tech

C-state is a power management state that significantly reduces the power of the
processor during idle. This field will appear after you installed the CPU which support
c-state technology.

Base Clock (MHz)

This item allows you to set the CPU Base clock (in MHz).

Intel Turbo Boost tech

This item will appear when you install a CPU include Intel Turbo Boost technology.
This item is used to enable/ disable Intel Turbo Boost technology. For further informa­tion please refer to Intel's official website.

Turbo Boost Tech Config

This sub-menu will appear when you install a CPU include Intel Turbo Boost technology.

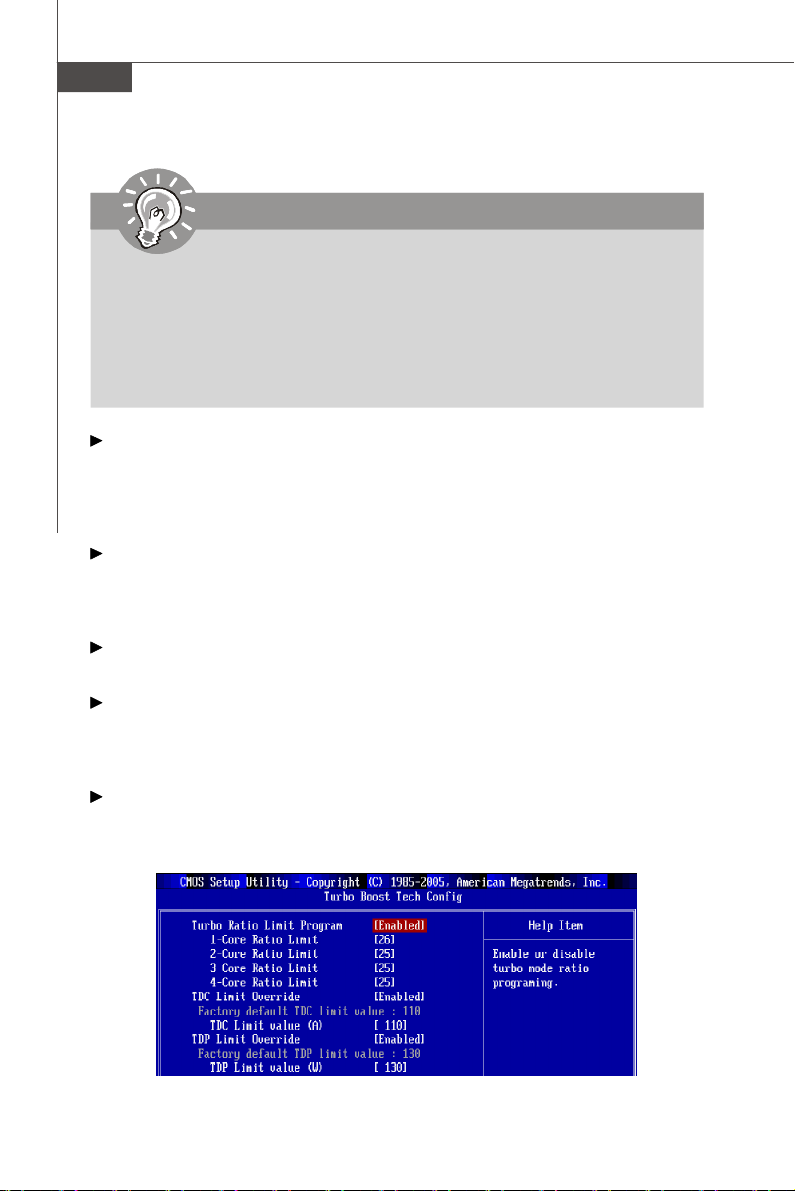

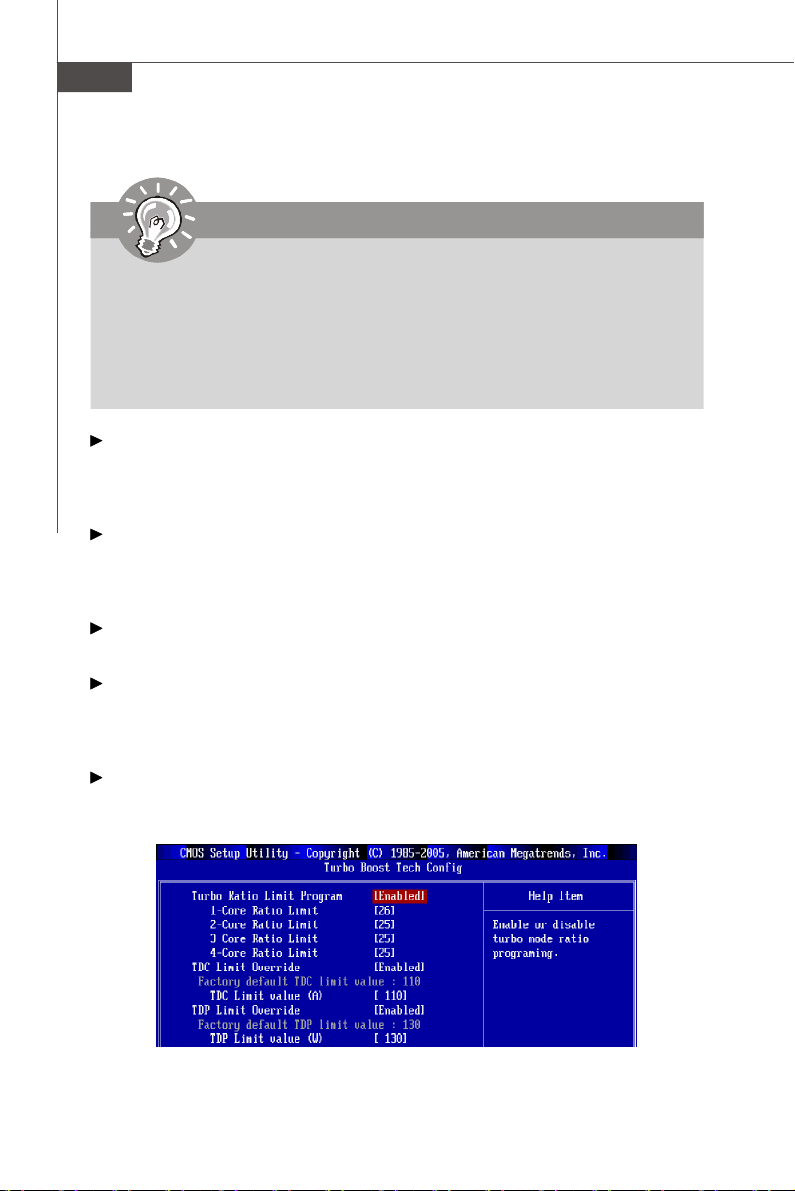

Press <Enter> to enter the sub-menu and the following screen appears.

En-36

Turbo Ratio Limit Program

This item is used to enable/ disable the turbo ratio limit program. Setting to [Enable]
activates the following fields, and use the following fields to set each CPU core
ratio.

1/2/3/4-Core Ratio Limit

These items allow you to select the CPU core ratio.

TDC Limit Override

Setting to [Enable] activates the TDC Limit value field, and use the TDC Limit
value field to set the CPU TDC value.

TDC Limit value (A)

This item allows you to select the CPU TDC value (ampere).

TDP Limit Override

Setting to [Enable] activates the TDP Limit value field, and use the TDP Limit
value field to set the CPU TDP value.

TDP Limit value (W)

This item allows you to select the CPU TDP value (watt).

Adjusted Core Frequency (MHz)

It shows the adjusted CPU frequency (Base clock x Ratio). Read-only.

QPI Configuration

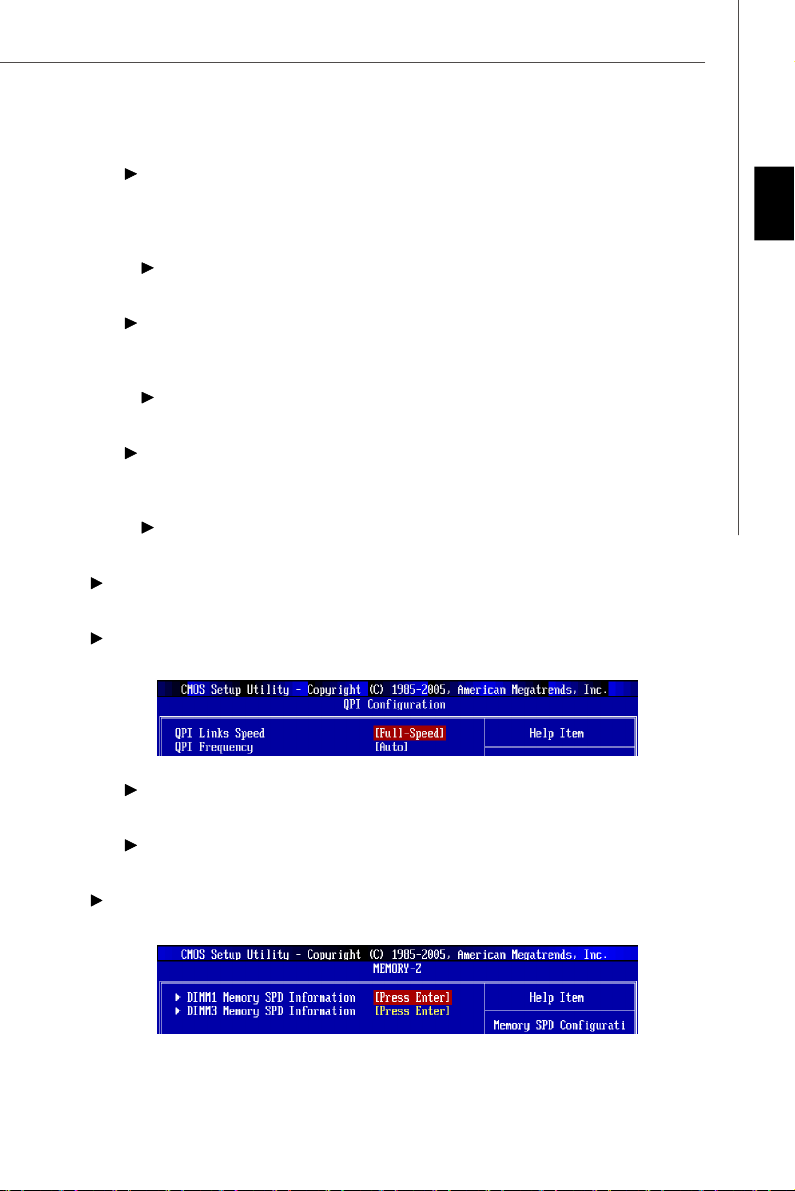

Press <Enter> to enter the sub-menu and the following screen appears.

English

QPI Links Speed

This item allows you to select the QPI links speed type.

QPI Frequency

This item allows you to select the QPI frequency.

Memory-Z

Press <Enter> to enter the sub-menu and the following screen appears.

En-37

MS-7522 Mainboard

DIMM1~6 Memory SPD Information

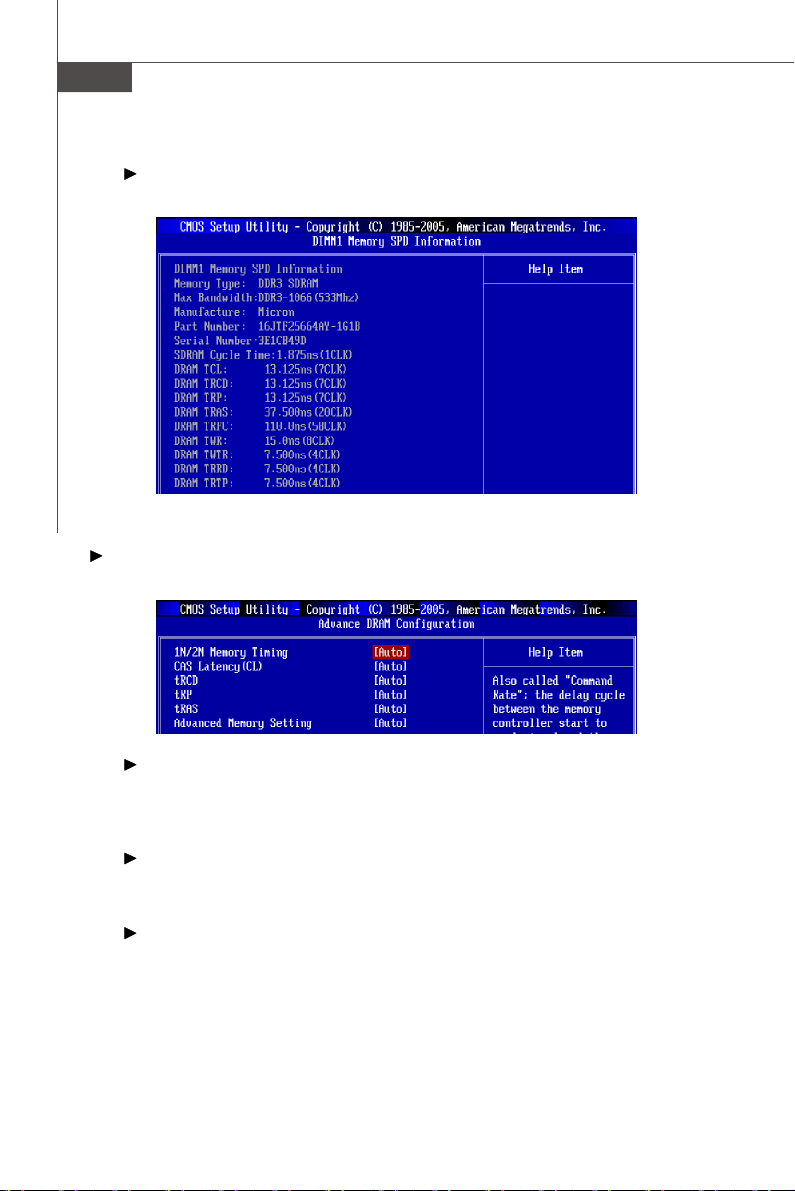

Press <Enter> to enter the sub-menu and the following screen appears.

This sub-menu displays the informations of installed memory.

Advance DRAM Configuration

Press <Enter> to enter the sub-menu and the following screen appears.

1N/2N Memory Timing

This item controls the SDRAM command rate. Select [1N] makes SDRAM signal
controller to run at 1N (N=clock cycles) rate. Selecting [2N] makes SDRAM signal
controller run at 2N rate.

CAS# Latency (CL)

This controls the CAS latency, which determines the timing delay (in clock cycles)
before SDRAM starts a read command after receiving it.

tRCD

When DRAM is refreshed, both rows and columns are addressed separately.
This setup item allows you to determine the timing of the transition from RAS
(row address strobe) to CAS (column address strobe). The less the clock
cycles, the faster the DRAM performance.

En-38

tRP

This setting controls the number of cycles for Row Address Strobe (RAS) to be
allowed to precharge. If insufficient time is allowed for the RAS to accumulate its
charge before DRAM refresh, refresh may be incomplete and DRAM may fail to
retain data. This item applies only when synchronous DRAM is installed in the
system.

tRAS

This setting determines the time RAS takes to read from and write to memory
cell.

Advanced Memory Setting

Setting to [Auto] enables the advance memory timing automatically to be deter­mined by BIOS. Setting to [Manual] allows you to set advanced memory timings.

Extreme Memory Profile

This item is used to enable/disable the Intel Extreme Memory Profile (XMP). For further
information please refer to Intel's official website.

Memory Ratio

This item allows you to set the memory multiplier.

Adjusted DRAM Frequency (MHz)

It shows the adjusted DDR Memory frequency. Read-only.

ClockGen Tuner

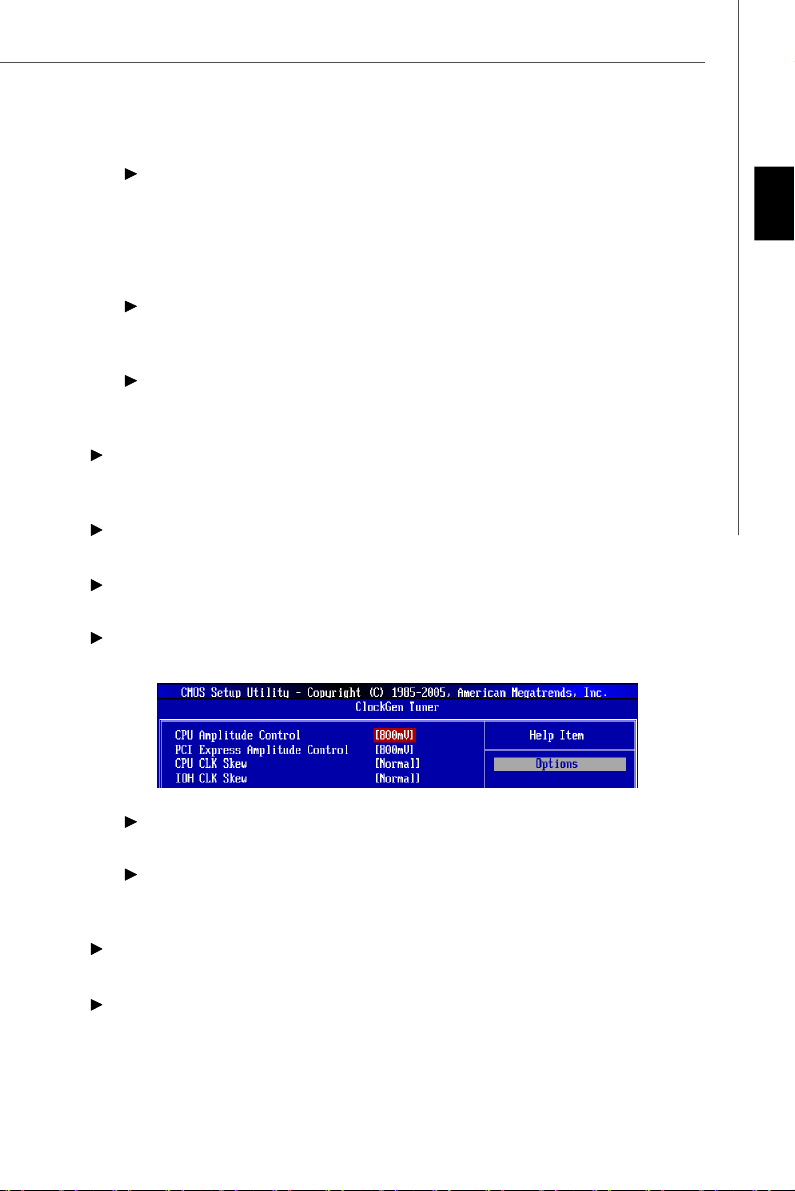

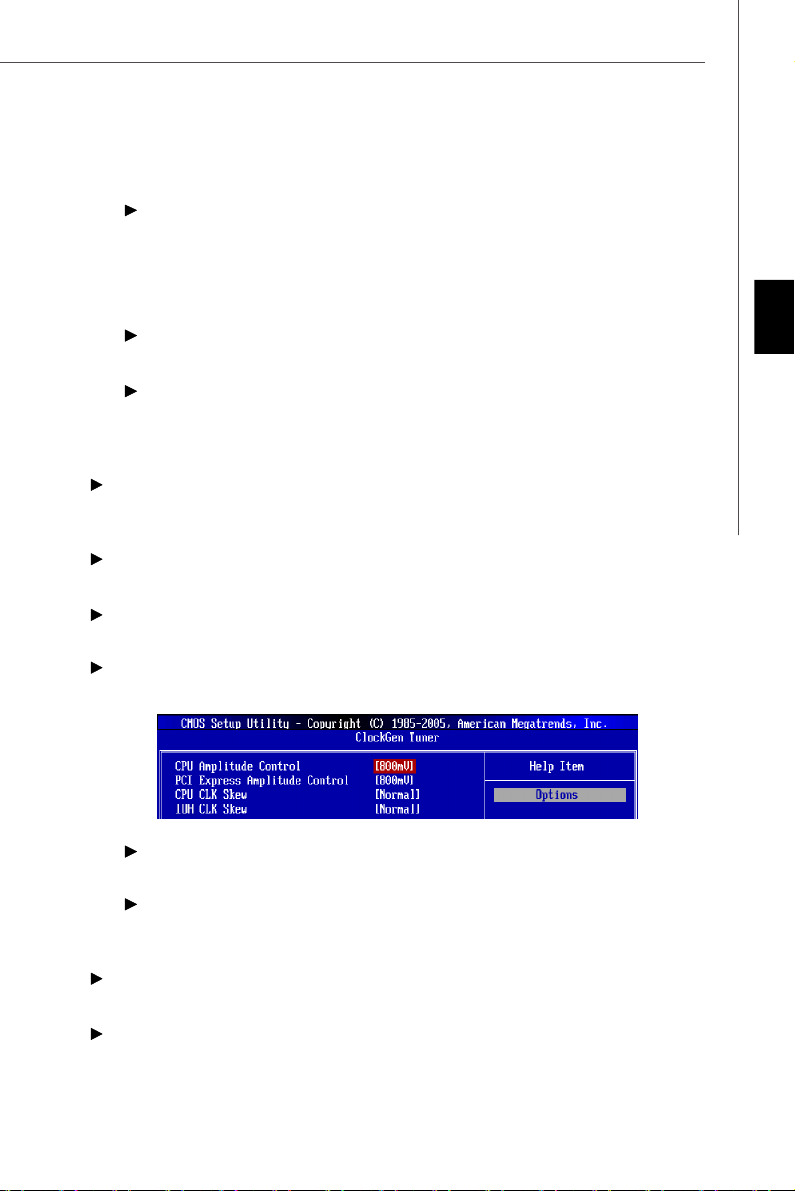

Press <Enter> to enter the sub-menu and the following screen appears.

English

CPU / PCI Express Amplitude Control

These items are used to select the CPU/ PCI Express clock amplitude.

CPU CLK Skew/ IOH CLK Skew

These items are used to select the CPU/ IOH chipset clock skew. They can help
CPU to reach the higher overclocking performace.

Adjust PCI Frequency (MHz)

This field allows you to select the PCI frequency (in MHz).

Adjust PCI-E Frequency (MHz)

This field allows you to select the PCIE frequency (in MHz).

En-39

MS-7522 Mainboard

Auto Disable DRAM/PCI Frequency

When set to [Enabled], the system will remove (turn off) clocks from empty DIMM and
PCI slots to minimize the electromagnetic interference (EMI).

CPU Voltage (V)/ QPI Voltate (V))/ CPU PLL Voltage (V)/ DRAM Voltage (V)/
DDR_VREF_CA_A (V)/ DDR_VREF_CA_B (V)/ DDR_VREF_CA_C (V)/
DDR_VREF_DQ_A (V)/DDR_VREF_DQ_B (V), DDR_VREF_DQ_C (V)/ IOH Voltage
(V), ICH Voltage (V)

These items are used to asjust the voltage of CPU, Memory, QPI and chipset.

For CPU Voltage:

The value here is the offset for you to adjust/add based on the current CPU voltage.
Please read the real-time CPU voltage in “CPU Vcore” in the “H/W monitor” page.
Please note the based CPU Voltage will vary depending on the different CPU you
install.

For QPI Voltage:

The value here is the offset for you to adjust/add based on the current QPI voltage.
The default based QPI Voltage is from 1.1V to 1.22V, and it will vary depending on the
different CPU you install. You can read the QPI voltage in GreenPower Center.

For DRAM Voltage:

According to the Inte CPU spec, DRAM Voltage setting 1.65V may damage the CPU
permanently. It is strongly recommended that you install the DRAM with the voltage
setting below 1.65V. You can read the DRAM voltage in GreenPower Center.

Spread Spectrum

When the motherboard’s clock generator pulses, the extreme values (spikes) of the
pulses create EMI (Electromagnetic Interference). The Spread Spectrum function
reduces the EMI generated by modulating the pulses so that the spikes of the pulses
are reduced to flatter curves. If you do not have any EMI problem, leave the setting at
Disabled for optimal system stability and performance. But if you are plagued by EMI,
set to Enabled for EMI reduction. Remember to disable Spread Spectrum if you are
overclocking because even a slight jitter can introduce a temporary boost in clock
speed which may just cause your overclocked processor to lock up.

Important

1.If you do not have any EMI problem, leave the setting at [Disabled] for
optimal system stability and performance. But if you are plagued by EMI,
select the value of Spread Spectrum for EMI reduction.

2.The greater the Spread Spectrum value is, the greater the EMI is reduced,
and the system will become less stable. For the most suitable Spread
Spectrum value, please consult your local EMI regulation.

3.Remember to disable Spread Spectrum if you are overclocking because
even a slight jitter can introduce a temporary boost in clock speed which
may just cause your overclocked processor to lock up.

En-40

Software Information

Take out the Driver/Utility CD that is included in the mainboard package, and place it into
the CD-ROM drive. The installation will auto-run, simply click the driver or utility and
follow the pop-up screen to complete the installation. The Driver/Utility CD contains
the:
Driver menu - The Driver menu shows the available drivers. Install the driver by your
desire and to activate the device.
Utility menu - The Utility menu shows the software applications that the mainboard
supports.
WebSite menu- The WebSite menu shows the necessary websites.

Important

Please visit the MSI website to get the latest drivers and BIOS for better
system performance.

English

En-41

X58 Platinum

Serie

Benutzerhandbuch

Deutsch

Deutsch

De-1

MS-7522 Mainboard

Spezifikationen

Prozessoren

- Intel® i7 Prozessoren für Sockel LGA1366
(Weitere CPU Informationen finden Sie unter
http://global.msi.com.tw/index.php?func=cpuform2)

Unterstützt QPI

- bis zu 6.4 GT/s

Chipsatz

- North-Bridge: Intel® X58 Chipsatz

- South-Bridge: Intel® ICH10R Chipsatz

Speicher

- 6 DDR3 DIMMs unterstützen DDR3 1333/ 1066/ 800 SDRAM (max.

24GB )

- Unterstützt bis zu 3-Kanal Modus
(Weitere Informationen zu kompatiblen Speichermodulen finden

Sie unter http://global.msi.com.tw/index.php?func=testreport)

LAN

- Unterstützt 2 PCIE LAN 10/100/1000 Fast Ethernet über Realtek

8111C

Audio

- Onboard Chip über Realtek® AL888

- 8-Kanal Audio-Ausgang mit “Jack Sensing” Funktion

- Erfüllt die Azalia Spezifikationen

IDE

- 1 IDE Port über JMicron JMB363

- Unterstützt die Betriebmodi mit Ultra DMA 66/100/133

- Unterstützt die Betriebmodi mit PIO, Bus Mastering

SATA

- 6 SATA Ports (SATA1~6) über ICH10R

- 2 SATA Ports (SATA7~8 nur für Speichergeräte) über JMicron

JMB322

- 1 E-SATA Ports über JMicron JMB363

- Unterstützt Datenübertragungsraten von bis zu 3 Gb/s

RAID

- SATA1~6 unterstützen die Intel Martix Storage Technologie (AHCI +
RAID 0/1/5/10) über ICH10R

- SATA7 & SATA8 unterstützen die Modi RAID 0/ 1 (Hardware RAID) &
JBOD über JMicron JMB322

De-2

1394

- 2 1394 Ports (Rückseite*1, onBoard*1) über JMicron JMB381

Anschlüsse

Hintere Ein-/ und Ausgänge

- 1 PS/2 Mausanschluss

- 1 PS/2 Tastaturanschluss

- 1 1394 Anschluss

- 1 optischer SPDIF Anschluss

- 1 eSATA Anschluss

- 8 USB 2.0 Anschlüsse

- 2 LAN Anschlüsse

- 6 Audiobuchsen

- 1 Schalter zur CMOS Wiederherstellung

On-Board Pinheaders / Connectors

- 2 USB 2.0 Stiftleisten

- 1 1394 Stiftleiste

- 1 Gehäusekontaktschalter

- 1 Seriele Stiftleiste

- 1 TPM Schnittstelle

- 1 D-LED2 Stiftleiste

- 1 CD-Stiftleiste für Audio Eingang

TPM (optional)

- Unterstützt TPM

Steckplätze

- 2 PCI Express Gen.2 x16 Steckplätze (PCI_E2 & PCI_E5)

- 1 PCI Express Gen.2 x1 Steckplatz (PCI_E1)

- 2 PCI Express Gen.2 x1 Steckplätze (PCI_E3 & PCI_E4)

- 2 PCI Steckplätze, unterstützen 3.3V/ 5V PCI Bus Interface

Deutsch

Form Faktor

- ATX (30.5cm X 24.4cm)

Montage

- 9 Montagebohrungen

De-3

MS-7522 Mainboard

ON

D-LED

Komponenten-Übersicht

Back Panel,
De-14

SYSFAN4/5,

De-18

PCI_E,

De-24

JSP1,

De-22

SYSFAN2,

De-18

PCI,

De-27

JPWR2, De-13

JCD1, De-22

JAUD1, De-22

CPU, De-5

123

CPU_CLK1,De-28

RESET1, De-23

POWER1, De-23

J1394_1, De-18

CPUFAN1, De-18

JDLED1, De-20

JTPM1, De-20

JCOM1, En-19

JUSB1~2, De-21

DDR3, De-9

JPWR1, De-13

JSMB1, De-21

SATA, De-17

JCI1, De-20

IDE1, De-16

2

SATA, De-17
DLED2, De-23

JFP2, JFP1,

De-19

De-4

CPU (Central Processing Unit)

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU
einen Kühler anbringen, um Überhitzung zu vermeiden. Verfügen Sie über

keinen Kühler, setzen Sie sich bitte mit Ihrem Händler in Verbindung, um einen solchen
zu erwerben und zu installieren.
Um die neuesten Informationen zu unterstützten Prozessoren zu erhalten, besuchen
Sie bitte http://global.msi.com.tw/index.php?func=cpuform2

Wichtig

Überhitzung

Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets
eine korrekte Funktionsweise des CPU Kühlers sicher, um die CPU vor
Überhitzung zu schützen. Überprüfen Sie eine gleichmäßige Schicht der
thermischen Paste (oder thermischen Klebeandes) zwischen der CPU und
dem Kühlblech anwenden, um Wärmeableitung zu erhöhen.

CPU Wechsel

Stellen Sie vor einem Wechsel des Prozessors stets sicher, dass das ATX
Netzteil ausgeschaltet und der Netzstecker gezogen ist, um die Unversehrtheit
der CPU zu gewährleisten.

Übertakten

Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützt. Stellen
Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden
Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch
des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden.

Wir übernehmen keinerlei Garantie für die Schäden und Risiken, die
aus unzulässigem oder Betrieb jenseits der Produktspezifikationen
resultieren.

Erklärung zur LGA 1366 CPU

Die Pin-Seite der LGA 1366 CPU.

Die Obserseite der LGA 1366
CPU. Vergessen Sie nicht, etwas
Siliziumwärmeleitpaste auf die
CPU aufzutragen,um eine
Ableitung der Hitze zu erzielen.

Deutsch

Justierung

Das gelbe Dreieck des Prozessors
definiert die Position des ersten Pins

Justierung

Das gelbe Dreieck des Prozessors
definiert die Position des ersten Pins

De-5

MS-7522 Mainboard

CPU & Kühler Einbau

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler
anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas
Siliziumwärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkühler
installieren, um eine Ableitung der Hitze zu erzielen.
Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu
installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

1. Öffnen Sie den

Sockelverschlusshebel.

3. Der CPU-Sockel besitzt zum Schutz
eine Plastikabdeckung. Lassen Sie
vor der Installation diese Schutz­kappe auf dem Sockel um Schäden
zu vermeiden. Entfernen Sie zuerst
die Schutzkappe wie abgebildet in
Pfeilrichtung.

2.Klappen Sie den Hebel ganz auf und

öffnen Sie die Metallverschluss­klappe.

4.Vergewissern Sie sich anhand der
Justiermarkierungen und dem gelben
Dreieck, daß die CPU in der korrekten
Position ist. Setzen Sie anschließend
die CPU in den Sockel.

De-6

Justiermarkierungen

5.Begutachten Sie, ob die CPU richtig
im Sockel sitzt. Falls nicht, zeihen Sie
die CPU durch eine rein vertikale
Bewegung wieder herau. Versuchen
Sie es erneut.

6.Schließen Sie die Abdeckung des

Sockels.

Deutsch

7.Drücken Sie den Verschlusshebel mit
leichtem Druck nach unten und
arretieren Sie den Hebel unter dem
Rückhaltenhaken des CPU-Sockels.

8.Frühren Sie den CPU-Kühler über den

CPU-Sockel und positionieren Sie die
Arretierungsstifte des Kühlers über
die dafür vorgesehenen Löcher des
Mainboards. Drücken Sie den Kühler
nach unten bis die Stifte in den
Löchern eingerastet.

Wichtig

1.Stellen Sie sicher, dass Ihr CPU Küler fest eingebaut ist, bevor Sie Ihr

System anschalten.

2.Berühren Sie die Pins des CPU Sockels nicht, um Schaden zu vermeiden.

De-7

MS-7522 Mainboard

9.Drücken Sie die vier Stifte nach

unten um den Kühler zu arretieren.

10. Drehen Sie das Mainboard um und
vergewissern Sie sich, dass das
der Kühler korrekt installiert ist.

Mainboard

Haken

Verschließenschalter

Wichtig

1. Prüfen Sie die Status der CPU im BIOS.

2. Wenn keine CPU installiert ist, schützen Sie immer den CPU-Sockel

durch die Plastikabdeckung (Figur 1).

3. Die Mainboard Fotos, die in diesem Abschnitt gezeigt werden, sind für Dem-
onstration der CPU/ Kühler Installation. Das Aussehen Ihres Mainboard kann
abhängig von dem Modell schwanken, das Sie kaufen.

De-8

Speicher

1

2

Installed

Diese DIMM-Steckplätze nehmen Arbeitsspeichermodule auf.
Die neusten Informationen über kompatible Bauteile finden Sie unter http://global.msi.

com.tw/index.php?func=testreport

DDR3

240-polig, 1.5V

48x2=96 Pole

Dual-Channel: Kanal A ist himmelblau; Kanal B ist rosa

Hinweise für den Einsatz von Speichermodulen

Bitte beachten Sie die folgenden Abbildungen zum Speichereinbau.

Einkanal- Modus

Wenn Sie nur ein Speichermodule haben, verwenden Sie es immer in DIMM_A0
(Figur 1. im Folgenden gezeigt).

Zweikanal-Modus (Dual Channel)

Im Zweikanal-Modus können Arbeitsspeichermodule Daten über zwei Datenbus-
leitungen gleichzeitig senden und empfangen. Durch Aktivierung des Zweikanal-Modus
wird die Leistung Ihres Systems verbessert. Wenn Sie zwei Speicher-module haben,
verwenden Sie sie immer in DIMM_A0 & DIMM_B0 (Figur 2 im Folgenden gezeigt).

72x2=144 pin

DIMM_A1

DIMM_A0

DIMM_B1

DIMM_B0

DIMM_C1

DIMM_C0

Deutsch

DIMM_A1

DIMM_A0

DIMM_B1

DIMM_B0

DIMM_C1

DIMM_C0

installiert

leer

Empty

De-9

MS-7522 Mainboard

3

4

5

6

Drei-Kanal Modus (Triple Channel)

Im Drei-Channel-Modus können Arbeitsspeichermodule Daten über drei
Datenbusleitungen gleichzeitig senden und empfangen. Durch Aktivierung des Drei­Kanal-Modus wird die Leistung Ihres Systems nochmals verbessert. Wenn Sie drei
oder mehr Speichermodule haben, bitte setzen Sie sie immer wie folgt ein
(Abbildungen 3/ 4/ 5/ 6), um die schnellste und stabilste Systemleistung zu erhalten
ein.

DIMM_A1

DIMM_A0

DIMM_B1

DIMM_B0

DIMM_C1

DIMM_C0

DIMM_A1

DIMM_A0

DIMM_B1

DIMM_B0

DIMM_C1

DIMM_C0

DIMM_A1

DIMM_A0

DIMM_B1

DIMM_B0

DIMM_C1

DIMM_C0

DIMM_A1

DIMM_A0

DIMM_B1

DIMM_B0

DIMM_C1

DIMM_C0

De-10

Wichtig

DIMM_A1DIMM_A0DIMM_B1DIMM_C1DIMM_B0DIMM_C

0

-DDR3 und DDR2 können nicht untereinander getauscht werden und der Stan-

dard DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3 Speicher­module stets in DDR3 DIMM Slots.

-Stellen Sie im Drei-/ Zweikanalbetrieb bitte sicher, dass Sie Module des

gleichen Typs und identischer Speicherdichte in den DIMM Slots
unterschiedlicher Kanäle verwenden.

-Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer

DIMM_A0 zuerst.

- Aufgrund der Chipsatzressourcennutzung wird nur eine Systemdichte bis

23+GB (nicht volle 24GB) erkannt, wenn jeder DIMM Slot mit einem 4GB
Speichermodul besetzt wird.

- Wenn Sie falsches Speichermodule (the SA2-Pole des Speichermodule

schließt an Erde) in DIMM_C0/C1 verwenden, leuchtet die LED roten Farbe,
die neben DIMM_C0 ist. Die Position der LED wird wie nachstehend gezeigt.
Bestätigen Sie noch einmal mit Ihrem Verkäufer der Speichermodule für die
Unterstützung des Drei-Kanal.

Deutsch

De-11

MS-7522 Mainboard

Installieren der Arbeitsspeichermodule

1. Das Arbeitsspeichermodul hat nur eine Kerbe in der Mitte und passt nur in eine
Richtung in den Steckplatz.

2. Stecken Sie das Arbeitsspeichermodul senkrecht in den DIMM-Steckplatz ein.
Drücken Sie anschließend das Arbeitsspeichermodul nach unten, bis die
Kontaktseite richtig tief in dem DIMM-Steckplatz sitzt. Der Kunststoffbügel an jedem
Ende des DIMM-Steckplatzes schnappt automatisch ein, wenn das
Arbeitsspeichermodul richtig eingesetzt ist.

Wichtig

Die goldenen Kontakte sind kaum zu sehen, wenn das Arbeitsspeichermodul
richtig im DIMM-Steckplatz sitzt.

3. Prüfen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am
DIMM-Steckplatz richtig gehalten wird.

De-12

Volt

Kerbe

Stromversorgung

ATX 24-poliger Stromanschluss: JPWR1

Mit diesem Anschluss verbinden Sie den ATX 24-poligen Anschluss des Netzteils.
Achten Sie bei dem Verbinden des ATX 24-poligen Stromanschlusses darauf, dass
der Anschluss des Netzteils richtig auf den Anschluss an der
Hauptplatine ausgerichtet ist. Drücken Sie dann den Anschluss des
Netzteils fest nach unten, um eine richtige Verbindung zu
gewährleisten.

Sie können auch den 20-poligen ATX-Stromanschluss des Netzteils
verwenden. In diesem Fall muss eine Ecke des 20-poligen ATX­Stromanschlusses des Netzteils auf den Pol 1 bzw. Pol 13 des
Anschlusses an der Hauptplatine ausgerichtet werden (siehe
Abbildung rechts). Pol 11, 12, 23 und 24 sind verpolungssicher
ausgeführt, um eine falsche Installation zu vermeiden.

Polzuweisung

PIN SIGNAL

13 +3.3V

14 -12V

15 GND

16 PS-ON#

17 GND

18 GND

19 GND

20 Res

21 +5V

22 +5V

23 +5V

24 GND

JPWR1

12

1

24

13

PIN SIGNAL

1 +3.3V

2 +3.3V

3 GND

4 +5V

5 GND

6 +5V

7 GND

8 PWR OK

9 5VSB

10 +12V

11 +12V

12 +3.3V

Pole 13

Pole 12

Deutsch

ATX 8-poliger Stromanschluss: JPWR2

Dieser Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

Polzuweisung

PINSIGNAL

1 GND

2 GND

3 GND

4 GND

PINSIGNAL

5 +12V

6 +12V

7 +12V

8 +12V

JPWR2

4

1

8

5

Wichtig

1. Stellen Sie sicher, dass diese Anschlüsse mit den richtigen Anschlüssen

des Netzteils verbunden werden, um einen stabilen Betrieb der Hauptplatine
sicherzustellen.

2. Für die Systemstabilität ist ein Netzteil mit 450 Watt (oder noch mehr)

empfehlenswert

3. Die ATX 12V Stromversorgung sollte mit mehr als 18A erfolgen.

De-13

MS-7522 Mainboard

Rücktafel

Maus

USB Ports

LAN

LAN

Line-In

RS-Out

Tastatur

1394 Port

optische

S/PDIF-Ausgang

eSATA Ports

Schalter zur CMOS
Wiederherstellung

USB Ports

USB Ports

Line-Out

Mic

CS-Out

SS-Out

Maus/Tastatur

Die Standard PS/2® Maus/Tastatur Stecker Mini DIN ist für eine PS/2® Maus/Tastatur.

1394 Port

Das IEEE 1394 Port auf das hintere Anschlusspanel zu den Vorrichtungen IEEE1394.

Optische S/PDIF-Ausgang
Dieser S/PDIF (Sony & Philips Digital Interconnect Format) Ausgang dient als digitale
Schnittstelle zur Audioausgabezur den externen Lautsprechern durch ein optischen
Fasernkabel.

USB Port
Dieser USB (Universal Serial Bus) Anschluss zum direkten Anschluss von USB­Geräten, wie etwa Tastatur, Maus oder weiterer USB-kompatibler Geräte.

eSATA Port
Der eSATA (External Serial ATA) verbindet eSATA Geräte mit Ihrem Mainboard.

Schalter zur CMOS Wiederherstellung

Der CMOS Speicher wird über eine Betterie mit Strom versotgt, damit die Daten nach
Abschalten des PC-systems erhalten bleiben. Wieterhin sind Informationen für den
Start des Systems in dem Speicher hinterlegt. Sollten Sie Fehlermeldungen während
des Startvorganges erhalten, kann ein Zurücksetzen des CMOS Speichers in den
ursprünglichen Werkszustand helfen. Drücken Sie dazu leicht den Schalter.

Wichtig

Stellen Sie sicher, dass das System ausgeschaltet ist, bover Sie den CMOS
Speicher in den Werkszustand zurücksetzen.

De-14

LAN
Die Standard RJ-45 Buchse ist für den
Anschluss zum an ein Lokales Netzwerk

Grün / OrangeGelb

(Local Area Network - LAN). Hier kann ein
Netzwerkkabel angeschlossen werden.

LED Farbe LED Status Zustand

Aus Keine Verbindung mit dem LAN.

Links Orange An (Dauerleuchten) Verbindung mit dem LAN.

An (heller & pulsierend) Der Computer kommuniziert mit einem anderen Rechner im LAN.

Grün Aus Gewählte Datenrate 10 MBit/s.

Rechts An Gewählte Datenrate 100 MBit/s.

Orange An Gewählte Datenrate 1000 MBit/s.

Audioanschlüsse

Diese Audioanschlüsse dienen zur Verbindung mit Audiogeräten. Durch die Farben
erkennen Sie die unterschiedlichen Funktionen der Audioanschlüsse.

Line-In (Blau) - Der Anschluss “Line In” kann einen externen CD-Player,,

Tapeplayer oder ein sonstiges Audiogerät aufnehmen.

Line-Out (Grün) - An den Anschluss “Line Out” können Sie Lautsprecher

oder Kopfhörer anschließen.

Mikrofon (Rosa) - Der Anschluss “Mic” nimmt ein Mikrofon auf.
RS-Out (Schwarz) - Dieser Anschluss nimmt die hinteren Surround-Laut-

sprecher im 4/ 5.1/ 7.1-Kanalmodus auf.

CS-Out (Orange) - Dieser Anschluss nimmt die mittleren oder Subwoofer-

Lautsprecher im 5.1/ 7.1-Kanalmodus auf.

SS-Out (Grau) - Dieser Anschluss nimmt die seitlichen Surround-

Lautsprecher im 7.1-Kanalmodus auf.

Deutsch

De-15

MS-7522 Mainboard

Anschlüsse

IDE Anschluss: IDE1

An diesem Anschluss können IDE Festplatten, optische Laufwerke und andere Geräte
betrieben werden.

Wichtig

Verbinden Sie zwei Laufwerke über ein Kabel, müssen Sie das zweite Laufwerk
im Slave-Modus konfigurieren, indem Sie entsprechend den Jumper setzen.
Entnehmen Sie bitte die Anweisungen zum Setzen des Jumpers der
Dokumentation der IDE Geräte, die der Festplattenhersteller zur Verfügung
stellt.

De-16

Serial ATA Anschluss: SATA1~8

Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle der Serial ATA. Pro
Anschluss kann ein S-ATA Gerät angeschlossen werden.

Die SATA1~6 Anschlüsse

werden durch ICH10R unterstützt.

SATA1_3

SATA2_4

SATA5_6

Deutsch

SATA8

SATA7

SATA7 & 8 werden durch

JMB322 kontrolliert.

Wichtig

1. Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad,

da dies zu Datenverlusten während der Datenübertragung führt.

2. Bitte benutzen Sie immer die Stecker des Intel Rückstellung Schwarzen

SATA (SATA1~6) zuerst

3. SATA7 & SATA8, unterstützen die RAID 0/ RAID 1/ JBOD function and you
Funktion und Sie können die Modi RAID in BIOS-Einstellung oder in
JMB32X RAID Konfiguration.

De-17

MS-7522 Mainboard

Stromanschlüsse für Lüfter: CPUFAN, SYSFAN1~5

Die Anschlüsse unterstützen aktive Systemlüfter mit + 12V. Wenn Sie den Anschluss
herstellen, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist,
und mit +12V verbunden werden sollte. Der schwarze Draht ist der Erdkontakt und
sollte mit GND verbunden werden. Ist Ihr Mainboard mit einem Chipsatz zur
Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen
Lüfter mit Tacho, um die Vorteile der Steuerung des CPU Lüfters zu nutzen.

SE NS OR

GND

+1 2V

CONTROL

SENSOR

+12V

SYSFAN1/2/3CPUFAN1

GND

NC

+12V

GND

SYSFAN4/5

Wichtig

1.Bitte informieren Sie sich auf der offiziellen Website vom Prozessor über
empfohlene CPU Kühler oder fragen Sie Ihren Händler nach einem
geeigneten Lüfter.

2.CPUFAN unterstützt die Lüfterkontrolle. Sie können das Utility
Overclocking Center installieren, welches automatisch die
Geschwindigkeit des CPU Lüfters in Abhängigkeit von der CPU Temperatur
steuert.

3. CPUFAN1 kann die Lüfter mit drei- und vierpoligen Steckern unterstützen.

4. SYSFAN1~3 unterstützen auch die Lüfterkontrolle. Sie können die

Geschwindigkeit des Prozent für das SYSFAN1/2/3 im BIOS vorwählen

IEEE1394-Sockel: J1394_1 (Optional)

Mit diesem Sockel verbinden Sie ein optionales IEEE 1394-Modul, das den Anschluss
eines IEEE 1394-Gerätes ermöglicht.

PIN SIGNAL PIN SIGNAL

1 TPA+ 2 TPA-

3 Ground 4 Ground

5 TPB+ 6 TPB-

7 Cable power 8 Cable power

9 Key (no pin) 10 Ground

2

1

J1394_1

10
9

De-18

Polzuweisung

IEEE1394 Slotblech (Optional)

Frontpanel Anschluss: JFP1, JFP2

Dieser Anschluss ist für das Frontpanel. Sie dienen zum Anschluss der Schalter und
LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des “Intel Front Panel I/O
Connectivity Design Guide“.

JFP1 Polzuweisung

PIN SIGNAL BESCHREIBUNG

1 HD_LED + Hard disk LED pull-up

2 FP PWR/SLP MSG LED pull-up

10

3 HD_LED - Hard disk active LED

9

4 FP PWR/SLP MSG LED pull-up

5 RST_SW - Reset Switch low reference pull-down to GND

6 PWR_SW + Power Switch high reference pull-up

7 RST_SW + Reset Switch high reference pull-up

8 PWR_SW - Power Switch low reference pull-down to GND

9 RSVD_DNU Reserved. Do not use.

JFP2 Polzuweisung

PIN SIGNAL BESCHREIBUNG

1 GND Ground

2 SPK- Speaker-

8
7

3 SLED Suspend LED

4 BUZ+ Buzzer+

5 PLED Power LED

6 BUZ- Buzzer-

7 NC No connection

8 SPK+ Speaker+

JFP1

JFP2

Power
LED

2
1

2
1

-

+

HDD
LED

Speaker

­+

Power
LED

Power
Switch

-

+

-

+

Reset
Switch

+

-

Deutsch

Serielle Schnittstelle: JCOM1

Bei der Seriellen Schnittstelle handelt es sich um eine 16550A Hochgeschwindigkeits­kommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. An den Stecker
können Sie direkt eine Serielle Maus oder ein anderes Serielles Gerät anschließen.

JCOM1

2
1 9

10

PIN SIGNAL BESCHREIBUNG

1 DCD Data Carry Detect
2 SIN Serial In or Receive Data
3 SOUT Serial Out or Transmit Data
4 DTR Data Terminal Ready
5 GND Ground
6 DSR Data Set Ready
7 RTS Request To Send
8 CTS Clear To Send
9 RI Ring Indicate

Polzuweisung

De-19

MS-7522 Mainboard

TPM Modul Anschluss: JTPM1

Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module)
verwendt. Weitere Informationen über den Einsatz des optionalen TPM Modules
entnehmen Sie bitte dem TPM Plattform Handbuch.

2
1

14
13

JTPM1

Pin Signal BESCHREIBUNG Pin Signal BESCHREIBUNG

1 LCLK LPC clock 2 3V_STB 3V standby power

3 LRST# LPC reset 4 VCC3 3.3V power

5 LAD0 LPC address & data pin0 6 SIRQ Serial IRQ

7 LAD1 LPC address & data pin1 8 VCC5 5V power

9 LAD2 LPC address & data pin2 10 KEY No pin

11 LAD3 LPC address & data pin3 12 GND Ground

13 LFRAME# LPC Frame 14 GND Ground

D-LED2 Anschluss: JDLED1

Der Anschluss dient der Verbindung mit dem D-LED2 (Debug-LED2) Modul (optional),
Das Modul zeigt den derzeitigen Status des Systems an (inklusive des Bootvorgangs).
Weitere Details zu den Funktionen des D-LED2 Moduls erhalten Sie in der Kurzanleitung.

1112

JDLED1

12

Gehäusekontaktanschluss: JCI1

Das Gehäuse kann vor unberechtigtem Öffnen gesichert werden. Dazu wird das
Gehäuse über ein Kabel mit einem Mechanismus verbunden. Dieser Mechanismus
wird aktiviert, sollte die Gehäuse-Wand entfernt werden. Das System bemerkt den
Zustand und gibt eine Warnmeldung auf den Bildschirm aus. Die Meldung kann nur
über das BIOS erneut entfernt werden.

GND

2

CINTRU

1

JCI1

De-20

USB Vorderanschluss: JUSB1/ JUSB2

Dieser Anschluss entspricht den Richtlinien des Intel® I/O Connectivity Design Guide.
Er ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschließen,

wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker,
Modems und ähnliches.

Polzuweisung

JUSB1/ JUSB2

2
1

10

9

PIN SIGNAL PIN SIGNAL

1 VCC 2 VCC

3 USB0- 4 USB1-

5 USB0+ 6 USB1+

7 GND 8 GND

9 Key (no pin) 10 NC

USB 2.0 Slotblech

(optional)

Wichtig

Deutsch

Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND
(Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann
es zu Schäden kommen.

GreenPower Genie Anschluss: JSMB1

Dieser Anschluss wird für das optionale GreenPower Genie. Weitere Informationen
über den Einsatz des optionalen GreenPower Genie entnehmen Sie bitte dem

GreenPower Genie Handbuch.

1

2

JSMB1

De-21

MS-7522 Mainboard

CD-Eingang: JCD1

Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.

GND

L

R

JCD1

Audioanschluss des Frontpanels: JAUD1

Dieser Anschluss ermöglicht den Anschluss von Audioein und -ausgängen eines
Frontpanels. Der Anschluss entspricht den Richtlinien des “ Intel® Front Panel I/O
Connectivity Design Guide”.

Polzuweisung für HD-Audio

PIN SIGNAL BESCHREIBUNG

1 MIC_L Microphone - Left channel

2 GND Ground

3 MIC_R Microphone - Right channel

4 NC

5 LINE out_R Analog Port - Right channel

6 MIC_JD Jack detection return from front panel microphone JACK1

7 Front_JD Jack detection sense line from the High Definition Audio CODEC

8 NC No control

9 LINE out_L Analog Port - Left channel

10 LINEout_JD Jack detection return from front panel JACK2

JAUD1

2

1

jack detection resistor network

10

9

S/PDIF-Ausgang: JSP1

Dieser Anschluss dienen zum Anschluss einer SPDIF (Sony & Philips Digital Intercon­nect Format) Schnittstelle zur digitalen Übertragung von Audiodaten.

JSP1

GND

SPDIF

De-22

S/PDIF Slotblech (optional)

Tasten

Das Motherboard unterstützt die die folgenden Tasten (optinoal), um die Funktion des
Computers einzustellen. Dieser Abschnitt beschreibt, wie man die Funktionen des
Motherboards durch den Gebrauch der Taste ändert.

Ein-/Ausschalter: POWER1

Dieser Ein-/ Ausschalter verwendet, um das System ein- und auszuschalten. Drücken
Sie diese Taste, um das System ein- bzw. auszuschalten. Die Taste leuchtet nach dem
Systemstrom angeschaltet und das Tastelicht ausschaltet wenn das System stromlos
ist.

POWER1

Reset-Taste: RESET1

Diese Reset-Taste wird verwendet, um das System zurückzusetzen. Drücken Sie
diese Taste, um das System zurückzusetzen. Die Taste leuchtet wenn das System im
Status S0 ist.

RESET1

Deutsch

D-LED2 Menuänderung Taste: DLED2

Hier können Sie das Menu auf D-LED2-Panel ändern. Drücken Sie die Taste, um das
Menü auf D-LED2-Panel ändern. Weitere Details zu den Funktionen des D-LED2 Moduls
erhalten Sie in der Kurzanleitung.

DLED2

De-23

MS-7522 Mainboard

Steckplätze

PCI (Peripheral Component Interconnect) Express Slot

Der PCI Express-Steckplatz unterstützt eine Erweiterungskarte mit der PCI Express­Schnittstelle.
Der PCI Express 2.0 x16 -Steckplatz unterstützt eine Transferrate von bis zu 8.0
GB/s.
Der PCI Express 2.0 x1 -Steckplatz unterstützt eine Transferrate von bis zu 500 MB/
s.
Der PCI Express 1.0 x1 -Steckplatz unterstützt eine Transferrate von bis zu 250 MB/
s.

Die PCI Express x16 Steckplätze unterstützen bis
zu die Geschwindigkeit PCI Express 2.0x 16
(PCI_E2 & PCI_E5)

Ein PCI Express x 1 Steckplatz unterstützt bis zu
die Geschwindigkeit PCI Express 2.0x 1(PCI_E3 &
PCI_E4)

Zwei PCI Express x 1 Steckplätze unterstützen bis
zu die Geschwindigkeit PCI Express 1.0x 1(PCI_E3
& PCI_E4)

Wichtig

Das Mainboard unterstützt die ATI CrossFireXTM Technologie mit zwei
PCIEx16-Steckplätze.

De-24

ATI CrossFireXTM (Multi-GPU) Technologie

Die ATI CrossFireXTM (Multi-GPU) Technologie ist eine spannende neue Technologie ,
die mit Multi-GPU-Leistung durch ATI entwickelt wird. CrossFireX anfordert eine
Grafikkarte der CrossFireX-Edition und die kompatible standardmaßige (CrossFireX
Ready) Graphikkarte von der gleichen Serie. Um die Technologie zu verwenden,
bringen immer Sie die Grafikkarte der CrossFireX-Edition in den ersten PCIE x16
(PCI_E2) Slot und bestücken Sie die Grafikkarte des CrossFireX-Readys in den
zweitwn PCIE x16 (PCI_E5) Slot. Das Mainboard kann den Modus CrossFireX durch
Software automatisch detektieren, deswegen Sie dem CrossFireX im BIOS nicht
aktivieren. Folgen Sie die folgenden Anweisungen, um die Einstellungen des
CrossFireX fertig zu machen:

1. Installieren Sie die die Grafikkarte der CrossFireX-Edition in den ersten PCIE x16
(PCI_E2) Slot und bringen Sie die Grafikkarte des CrossFireX-Readys in den
zweitwn PCIE x16 (PCI_E5) Slot.

2. Wenn zwei Karten angebracht sind, muss ein CrossFire-Videoquerkabel die
goldenen Finger verbinden, die auf die Oberseite von zwei Grafikkarten stehen
(beziehen Sie sich die folgende Abbildung). Zur Beachtung: Obwohl Sie have
zwei Grafikkarten angebracht haben, nur arbeiten die Video-Ausgang auf der
Grafikkarte der CrossFire-Edition. So müssen Sie nur einen Monitor an die Grafikkarte
der CrossFire-Edition.

CrossFire Videoquerkabel

Deutsch

Wichtig

1. Die Mainboarddarstellungen in diesem Abschnitt dienen lediglich
Demonstrationszwecken. Die Erscheinung Ihres Mainboards kann in
Abhängigkeit vom erworbenen Modell abweichen.

2. Wenn Sie beabsichtigen, ZWEI Grafikkarten für die Modus
CrossFireXeinzusetzen, stellen Sie sicher, dass:

a. diese Grafikkarten von identischer Marke und Spezifikationen sind;
b. diese Grafikkarten auf zweier PCIE x16 Slots eingebaut sind.

3. Wenn Sie beabsichtigen nur EINE Grafikkarte einzusetzen, stellen Sie
sicher, dass: die Grafikkarte in den ersten PCIE x16 (PCI_E2) Slot;

4. Nur Windows® XP with Service Pack 2 (SP2)& Windows® XP Profes

-sional x64 Edition & Windows® Vista unterstützt die Funktion des CrossFires

De-25

MS-7522 Mainboard

3.Wenn alle Hardware und Software richtig aufgestellt worden ist und angebracht
worden, neu starten Sie das System. Nachdem Sie das Betriebssystem eingetragen
haben,, klicken Sie auf “Catalyst™ Control Center” Icon auf dem Desktop. Es gibt
eine Einstellung in der Catalyst™ Control Center, die ermöglicht werden muss, damit
CrossFire™ funktioniert. Der folgende Aspekt erscheint in Catalyst™ Control Center:

Wählen Sie erweiterte
Ansicht vom
Ansichtaufklappmenü
aus.

Wichtig

Ein ATI CrossFireX™ System hat vier mögliche Modi des Displays:

• SuperTiling

• Scissor Mode

• Alternate Frame Rendering

• Super Anti-aliasing.

Weitere Informationen befrangen Sie das Benutzerhandbuch der Grafikkarte
vom Hersteller.

De-26

PCI (Peripheral Component Interconnect) Slot

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige
Zusatzkarten aufnehmen, die mit den PCI-Spezifikationen konform sind.

32-Bit PCI Steckplatz

Wichtig

Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose
herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen.
Denken Sie bitte auch daran die Dokumentation der Erweiterungskarte zu
lesen, um notwendige Hardware- oder Softwareeinstellungen fur die
Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen
vorzunehmen.

PCI Interrupt Request Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine
Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor
schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt
verbunden

Deutsch

Folge 1 Folge 2 Folge 3 Folge4

PCI Steckplatz 1 INT A# INT B# INT C# INT D#

PCI Steckplatz 2 INT B# INT C# INT D# INT A#

De-27

MS-7522 Mainboard

Schalter

Hardware Übertaktung des Grundtakt Steckbrücke: CPU_CLK1

Übertaken des CPU-Takt, um die Prozessorfrequenz erhöhen durch das Andern die
Steckbrücke. Folgen Sie die Anleitungen zur Einstellung Grundtakt.

ON

123

133 MHz (default)

ON

123

166 MHz 200 MHz

ON

123

Wichtig

1. Stellen bitte Sie sicher, dass das System ausgeschaltet ist, bevor Sie die

Steckbrücke ändern.

2. Während des Starts kann die HW-Übertaktung die Instabilitat oder der

Abstürze verursachen. Stellen Sie in diesem Falle den Schalter auf die
Standardeinstellung zurück.

3. Sie können auch übertakten, indem Sie BIOS einstellen. Die Übertaktung
des BIOS kann den Absturz während der Aufladung auch verursachen.
Und neu starten Sie das System 3mal, um die BIOS-Standardeinstellung
zurückzuspeichern. Für mehr Details beziehen Sie sich das auf BIOS­Kapitel.

De-28

LED Statusdikatoren

ON

D-LED

DDR Phase LEDs

DIMM warning LED

PCIE LED

PCIE LED

PCIE LED

CPU Phase LEDs

PCIE LED

QPI Phase LEDs

PCIE LED

PCI LED

PCI LED

123

Name Status

CPU Phase LEDs 5 (4/ 3/ 2/ 1) LEDs leuchten je nach CPU-Belastung der 5 ( 4/

3/ 2/ 1) Phasen blau, abhängig von der System oder BIOS
Eistellung

QPI Phase LEDs 1 LED (2 LEDs) leuchtet (leuchten) je nach QPI-Belastung der

1 (2) Phase blau, abhängig von der System oder BIOS
Eistellung.

DDR Phase LEDs 1 LED (2 LEDs) leuchtet (leuchten) je nach Speicher -

Belastung der 1 (2) Phase blau, abhängig von der System
oder BIOS Eistellung.

PCIE LEDs Leuchtet blau, wenn der PCIE Slot betriebsbereit ist.

PCI LEDs Leuchtet blau, wenn der PCI Slot betriebsbereit ist.

Strom LED Leuchtet grün wenn das System eingeschaltet und

betriebsbereit ist (S0/S1)

Bereitschaft LED Leuchtet orange, wenn das System auf Bereitschaft

(Stand-By) (S3/S4/ S5) ist.

DIMM Warnung LED Leuchtet rot, wenn der Speicher falsch eingebaut

wurde.

Power LED

Standby LED

2

De-29

Deutsch

MS-7522 Mainboard

BIOS Setup

Dieses Kapitel enthält Informationen über das BIOS Setup und ermöglicht es Ihnen, Ihr
System optimal auf Ihre Anforderungen einzustellen. Notwendigkeit zum Aufruf des
BIOS besteht, wenn:

* Während des Bootvorgangs des Systems eine Fehlermeldung erscheint und Sie

zum Aufruf des BIOS SETUP aufgefordert werden.

* Sie die Werkseinstellungen zugunsten individueller Einstellungen ändern wollen.

Wichtig

1. Die Menüpunkte jeder BIOS Kategorie, die in diesem Kapitel beschrieben

wird, werden permanent auf den neuesten Stand gebracht, um die
Systemleistung zu verbessern. Aus diesem Grunde kann die Beschreibung
geringfügig von der aktuellsten Version des BIOS abweichen und sollte
dementsprechend lediglich als Anhaltspunkt dienen.

2. Während des Hochfahrens, wird die BIOS Version in der ersten Zeile nach
dem Hochzählen des Speichers angezeigt, üblicherweise im Format dieses
Beispiels:

Die erste Stellen den BIOS-Hersteller bezeichnet, dabei gilt A = AMI, W =
AWARD, und P = PHOENIX.

2te - 5te Stelle bezeichnen die Modelnummer.

6te Stelle bezeichen den Chipsatzhersteller, A = AMD, I = Intel, V = VIA, N =
Nvidia, U = ULi.

7te - 8te Stelle beziehen sich auf den Kunden, MS=alle Standardkunden.

V1.0 bezieht sich auf die BIOS Version.
082208 bezeichnet das Datum der Veröffentlichung des BIOS.

A7522AMS V1.0 082208 wobei:

De-30

Aufruf des BIOS Setups

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test ­Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken
Sie die Taste <Entf>(<Del>) um das Setup aufzurufen.

Press DEL to enter SETUP

Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch
ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder
ANSCHALTEN, oder die “RESET”-Taste am Gehäuse betätigen. Sie können das Sys­tem außerdem neu starten, indem Sie gleichzeitig die Tasten <Strg>,<Alt> und <Entf>
drücken (bei manchen Tastaturen <Ctrl>,<Alt> und <Del>).

Hilfe finden

Nach dem Start des Setup Menüs erscheint zuerst das Hauptmenü.

Hauptmenü

Das Hauptmenü listet Funktionen auf, die Sie ändern können.
Sie können die Steuertasten (¡ô¡õ ) verwenden, um einen
Menüpunkt auszuwählen. Die Online-Beschreibung des
hervorgehobenen Menüpunktes erscheint am unteren
Bildschirmrand.

Untermenüs

Wenn Sie an der linken Seite bestimmter Felder ein Dreieckssymbol finden (wie
rechts dargestellt), bedeuted dies, dass Sie über das entsprechende Feld ein
Untermenü mit zusätzlichen Optionen aufrufen können. Durch die Steuertasten (¡ô¡õ )
önnen Sie ein Feld hervorheben und durch Drücken der Eingabetaste <Enter> in das
Untermenü gelangen. Dort können Sie mit den Steuertasten Werte eingeben und
navigieren. Durch Drücken von <Esc > kommen Sie zurück ins Hauptmenü.

Deutsch

Allgemeine Hilfe <F1>

Das BIOS Setup verfügt über eine Allgemeine Hilfe (General Help). Sie können diese
aus jedem Menü einfach durch Drücken der Taste <F1> aufrufen. Sie listet die Tasten
und Einstellungen zu dem hervorgehobenen Menüpunkt auf. Um die Hilfe zu verlassen,
drücken Sie <Esc>.

De-31

MS-7522 Mainboard

Das Hauptmenü

Nachdem Sie das AMI® oder AWARD® BIOS CMOS Setup Utility, aufgerufen haben,
erscheint das Hauptmenü. Es weist die Setup- Funktionen und zwei Arten das Menü
zu verlassen auf. Verwenden Sie die Pfeiltasten, um im Menü zu navigieren und
drücken Sie die Eingabetaste (<Enter>), um ein Untermenü aufzurufen.

Standard CMOS Features

In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B.
Uhrzeit, Datum usw.

Advanced BIOS Features

Verwenden Sie diesen Menüpunkt, um weitergehende Einstellungen an Ihrem Sys­tem vorzunehmen.

Integrated Peripherals

Verwenden Sie dieses Menü, um die Einstellungen für in das Board integrierte
Peripheriegeräte vorzunehmen.

Power Management Setup

Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen
vorzunehmen.

H/W Monitor

Dieser Eintrag zeigt den generellen Systemstatus.

Green Power

Verwenden Sie dieses Menü, um Einstellungen der Stromversorgung vorzunehmen..

BIOS Setting Password

Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben.

Cell Menu

Hier können Sie Ihre Einstellungen zur Kontrolle von Frequenz und Spannung und zur
Übertaktung vornehmen.

User Settings

Hier können Sie Ihre Einstellungen zum/ vom CMOS für BIOS abspeichern/ laden.

M-Flash

In diesem Menü können Sie das BIOS vom Speicher-Antrieb abtasten/ aufblinken(nur
FAT/ FAT32 Format).

Load Fail-Safe Defaults

In diesem Menü können Sie eine stabile, werkseitig gespeicherte Einstellung des
BIOS Speichers laden.

Load Optimized Defaults

In diesem Menü können Sie die BIOS-Voreinstellungen laden, die der
Mainboardhersteller zur Erzielung der besten Systemleistung vorgibt.

Save & Exit Setup

Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS.

Exit Without Saving

Verlassen des BIOS´ ohne Speicherung, vorgenommene Änderungen verfallen.

De-32

Wenn Sie das BIOS Dienstprogramm öffnen, folgen Sie den untenstehenden
Anweisungen.

1. Laden der optimalen Voreinstellung : Verwenden Sie die Steuerschlüssel (

↑↓ ), um dem Laden der optimalen Voreinstellung zu wählen und drücken Sie
auf <Eingabe>. Dann erscheint die folgende Meldung:

Drücken Sie auf [OK] und <Enter>, um die im Werk eingestellten Standardwerte
für eine optimale Systemleistung zu laden.

2. Die Datum/Zeit Einstellung : Wählen Sie die “Standard-CMOS Features” vor

und drücken Sie <Eingabe> um das Standard-CMOS Features-Menü zu wählen.
Passen Sie nun die Felder “Datum” und “Zeit” an.

3. Abspeichern u. Beenden der Einstellung: Verwenden Sie die Steuerschlüssel
(↑↓ ), um dem Abspeichern u. Beenden der Einstellungen zu wählen und
drücken Sie auf <Eingabe>. Es erscheint folgende Meldung:

Deutsch

Drücken Sie auf [OK] und <Enter>, um die (neuen) Einstellungen zu speichern
und das BIOS Setup zu verlassen.

Wichtig

Die Konfiguration oben dienen nur generellen Zwecken. Wenn Sie detaillierte
BIOS- Einstellungen benötigen, dann sehen Sie bitte das Handbuch in
Englischer Sprache auf der MSI Website ein.

De-33

MS-7522 Mainboard

4. Cell Menu Introduction : Das Menü ist für den weiteren Benutzer, der die

Hauptplatine übertakten mögen.

Wichtig

Nur wenn Sie mit dem Chipsatz vertraut sind, können Sie die Einstellung
ändern .

Current Core / DRAM / QPI Frequency

Zeigt die derzeitige Frequenz der CPU/ Speicher. Nur Anzeige.

De-34

CPU Specifications

Drücken Sie die Eingabetaste <Enter>, um das folgende Untermenü aufzurufen.

Das Untermenü zeigt die Informationen angebrachter CPU an.

CPU Technology Support

Drücken Sie die Eingabetaste <Enter>, um das folgende Untermenü aufzurufen.

Deutsch

Das Untermenü zeigt die Technologien an, die die angebrachte CPU stützt.

D.O.T. Kontrolle

Dynamic Overclocking Technology (D.O.T) ist die automatische Übertaktungsfunktion,
die in MSITM’s neu entwickelter CoreCell

TM

Technologie enthalten ist. Sie dient zur

Feststellung des Auslastungsgrades der CPU, während diese Programme abarbeitet,
und passt die CPU-Frequenz automatisch an. Stellt das Motherboard fest, dass die
CPU Programme ausführt, beschleunigt es automatisch die CPU und erlaubt so eine
flüssige und schnellere Ausführung. Ist die CPU ohne Last oder nur wenig ausgelastet,
werden statt dessen die Voreinstellungen wieder hergestellt. Üblicherweise kommt
die Technologie der dynamischen Übertaktung nur zum Einsatz, wenn große
Datenmengen bewältigt werden müssen, wie das bei 3D Spielen oder der
Videoverarbeitung der Fall ist. In diesen Fällen ist es notwendig, die CPU -Frequenz
zu erhöhen, um die Gesamtleistung des Systems zu erhöhen. Die möglichen
Einstellungen sind.

De-35

MS-7522 Mainboard

Wichtig

Obgleich Dynamic Overclocking Technology stabiler ist als manuelles Übertakten,
ist es dennoch grundsätzlich riskant. Es ist empfehlenswert zuerst sicher zu
stellen, dass Ihre CPU eine regelmäßige Übertaktung verträgt. Sollten Sie
feststellen, dass Ihr PC instabil erscheint oder ohne erkennbaren Grund Neustarts
durchführt, it es besser, die dynamische Übertaktung abzuschalten oder aber
eine niedrigere Übertaktungsstufe zu wählen. Im Übrigen ist zu erwähnen, dass
Sie die Dynamische Übertaktung zuerst abschalten mussen, bevor Sie Ihr Sys­tem manuell übertakten.

Intel EIST

Die erhöhte Intel SpeedStep Technologie erlaubt Ihnen, das Leistungsgrad des
Mikroprozessors einzustellen, ob der Computer auf Batterie oder Wechselstrom läuft.
Wenn Sie das CPU Ratio zu justieren möchten, lautet die Einstellung auf “Disabled
(ausgeschaltet)”. Nur Sie brachten die CPU an, das Speedstep Technologie stützen.

Intel C-STATE tech

C-Status ist ein Stromsparfunktionalität-Zustand, der der Strom des Prozessor
während des Leerlaufs erheblich verringert. Es wird erscheinen, wenn der CPU der
C-Status Technologie unterstützt.

Base Clock (MHz)

Hier können Sie den CPU Grundtakt (in MHz) angeben.

Intel Turbo Boost tech

Das Untermenü erscheint, wenn Sie eine CPU anbringen, die die Intel Turbo Boost
Technologie aufnehmt. Und hier können Sie die Intel Turbo Boost Technologie aktiviert/
deaktiviert. Für weitere Informationen beziehen Sie in offizielle Website des Intel.

Turbo Boost Tech Config

Das Untermenü erscheint, wenn Sie eine CPU anbringen, die die Intel Turbo Boost
Technologie aufnehmt. Drücken Sie die Eingabetaste <Enter>, um das folgende
Untermenü aufzurufen.

De-36

Turbo Ratio Limit Program

Hier können Sie das Turbo Ratio Limit Program aktiviert/ deaktiviert. Lautet die
Einstellung auf [Enabled] (eingeschaltet), aktiviert die folgenden Felder, und
festsetzt den jede Ratio des CPU.

1/2/3/4-Core Ratio Limit

Hier können Sie den Ratio des CPU anpassen.

TDC Limit Override

Lautet die Einstellung auf [Enabled] (eingeschaltet), aktiviert das Feld des TDC
Limit Value, und festsetzt den Wert des CPU TDC.

TDC Limit value (A)

Hier können Sie der Wert (Ampere) des CPU TDC.

TDP Limit Override

Lautet die Einstellung auf [Enabled] (eingeschaltet), aktiviert das Feld des TDP
Limit Value, und festsetzt den Wert des CPU TDP.

TDP Limit value (W)

Können Sie hier den Wert (Watt) des CPU TDP anpassen.

Adjusted Core Frequency (MHz)

Gibt der verstellt Frequenz des CPU (Grundtakt x Ratio). Nur Anzeige.

QPI Configuration

Drücken Sie die Eingabetaste <Enter>, um das folgende Untermenü aufzurufen.

QPI Links Speed

Hier können Sie die QPI Link Geschwindigkeittyp auswählen.

QPI Frequency

Hier können Sie die QPI Frequenz auswählen.

Deutsch

Memory-Z

Drücken Sie die Eingabetaste <Enter>, um das folgende Untermenü aufzurufen.

De-37

MS-7522 Mainboard

DIMM1~6 Memory SPD Information

Drücken Sie die Eingabetaste <Enter>, um das folgende Untermenü aufzurufen.

Das Untermenü zeigt die Informationen angebrachtes Speicheran.

Advance DRAM Configuration

Drücken Sie die Eingabetaste <Enter>, um das folgende Untermenü aufzurufen.

1N/2N Memory Timing

Können Sie hier die DRAM Timing angeben. Legt die SDRAM Kommandorate fest.
Die Einstellung 1N lässt den SDRAM Signal Kontroller mit einem 1N ((Taktzyklus)
laufen. Bei 2N läuft er mit zwei Zyklen. 1N ist schneller als 2N.

CAS# Latency (CL)

Hier wird die Verzögerung im Timing (in Taktzyklen) eingestellt, bevor das SDRAM
einen Lesebefehl nach dessen Erhalt auszuführen beginnt.

tRCD

Wenn DRAM erneuert wird, werden Reihen und Spalten separat adressiert. Dies
gestattet es, die Anzahl der Zyklen und der Verzogerung im Timing einzustellen,
die zwischen den CAS und RAS Abtastsignalen liegen, die verwendet werden,
wenn der DRAM beschrieben, ausgelesen oder aufgefrischt wird. Eine hohe
Geschwindigkeit führt zu höherer Leistung, während langsamere

De-38

Geschwindigkeiten einen stabileren Betrieb bieten.

tRP

Legt die Anzahl der Taktzyklen fest, die das Reihenadressierungssignal (Row
Address Strobe - RAS) für eine Vorladung bekommt. Wird dem RAS bis zur
Auffrischung des DRAM nicht genug Zeit zum Aufbau seiner Ladung gegeben,
kann der Refresh unvollständig ausfallen und das DRAM Daten verlieren. Dieser
Menüpunkt ist nur relevant, wenn synchroner DRAM verwendet wird.

tRAS

Stellt die Zeit der RAS Lese- und Schreibzugriffe ein.

Advance Memory Setting

Die Einstellung [Auto] ermoglicht dem vorgerückten Speicher-Timing, die von
BIOS automatisch festgestellt wird. Lautet die Einstellung [Manual], können Sie
hier die vorgerückte Speicher-Timing angeben.

Extreme Memory Profile

Hier können Sie das Extreme-Memory-Profile (X.M.P.) aktiviert/ deaktiviert. Für weitere
Informationen beziehen Sie in offizielle Website des Intel.

Memory Ratio

Hier können Sie die Speicher-Multiplikator.

Adjusted DRAM Frequency (MHz)

Gibt den geänderten Frequenz-Wert des DDR Speicher an. Nur Anzeige.

ClockGen Tuner

Drücken Sie die Eingabetaste <Enter>, um das folgende Untermenü aufzurufen.

CPU / PCI Express Amplitude Control

Gestattet die Wahl der CPU-Takt oder PCI-E Takt.

CPU CLK Skew/ IOH CLK Skew

Gestattet die Wahl der CPU/ North-Bridge Chipsatztakt,durch Einstellung eines
höheren CPU Taktes.

Deutsch

Adjust PCI Frequency (MHz)

Gestattet die Wahl der PCI Frequenz (in MHz).

Adjust PCI-E Frequency (MHz)

Gestattet die Wahl der PCI-E Frequenz (in MHz).

De-39

MS-7522 Mainboard

Auto Disable DRAM/PCI Frequency

Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung
leerer PCI Sockel, um die Elektromagnetische Störstrahlung (EMI) zu minimieren.

CPU Voltage (V)/ QPI Voltate (V))/ CPU PLL Voltage (V)/ DRAM Voltage (V)/
DDR_VREF_CA_A (V)/ DDR_VREF_CA_B (V)/ DDR_VREF_CA_C (V)/
DDR_VREF_DQ_A (V)/DDR_VREF_DQ_B (V), DDR_VREF_DQ_C (V)/ IOH Voltage
(V), ICH Voltage (V)

Diese Option bietet bietet die Moglichkeit, die Spannung der CPU, des Speichers und
des QPI sowie des Chipsatz anzupassen.

For CPU Voltage:

Dieser Eintrag ermoglicht innerhalb eines Bereiches die CPU Spannung zu ändern /
anzupassen. Lesen Sie dazu die Standard CPU-Spannung “CPU Vcore” auf der “H/W
Monitor” BIOS Seite nach. Bitte beachten Sie, dass die CPU Spannung je nach
eingesetzter CPU variieren kann.

For QPI Voltage:

Dieser Eintrag ermöglicht innerhalb eines Bereiches die QPI Spannung zu ändern /
anzupassen. Die Standardspannung liegt zwischen 1.1V und 1.22V und varriiert, je
nach eingesetzter CPU. Im Green Power Center haben Sie die Möglichkeit, die QPI
Spannung zu erhalten.

Für DRAM Spannung:

Laut Intel Spezifikationen kann eine DRAM Spannung von 1,65V und mehr die CPU
beschädigen. Bitte achten Sie beim Einstellen des Wertes darauf, unter dem Wert der
Intel Vorgaben zu bleiben. Im Green Power Center haben Sie die Möglichkeit, die
DRAM Spannung zu erhalten.

Spread Spectrum

Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen)
der Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion
reduziert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen
zu flacheren Kurven reduziert werden.

Wichtig

1. Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei

der Einstellung [Disabled] (ausgeschaltet), um bestmögliche
Systemstabilität und -leistung zu gewährleisten. Stellt für sie EMI ein Prob-
lem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI.

2. Je größer Spread Spectrum Wert ist, desto größer nimmt der EMI ab, und

das System wird weniger stabil. Bitte befragen Sie Ihren lokalen EMI
Regelung zum meist passend Spread Spectrum Wert.

3. Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten,
da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung
erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten
Prozessor zum einfrieren zu bringen.

De-40

Software-Information

Die im Mainboard-Paket enthaltene CD enthält alle notwendigen Treiber. Um die Instal-
lation automatisch laufen zu lassen, klicken Sie einfach den Treiber oder Utiltiy und
folgen Sie dem Pop-Up Schirm, um die Installation durchzuführen. Der
Treibergebrauchs-CD enthält:

Treibermenü - das Treibermenü zeigt die vorhandenen Treiber. Aktivieren Sie den

gewünschten Treiber.

Gebrauchsmenü - das Gebrauchsmenü zeigt die Software-Anwendungen der die

Mainboard Unterstützungen.

WebSite Menü - das Website Menü zeigt die betreffende Website.

Wichtig

Besuchen Sie bitte die MSI Website, um die neuesten Treiber und BIOS für
bessere System Leistung zu erhalten.

Deutsch

De-41

X58 Platinum

Séries

Guide d’utilisation

Français

Français

Fr-1

Carte mère MS-7522

Spécifications

Processeurs supportés

- Intel® i7 processeurs dans le paquet LGA1366
(Pour plus d’informations sur le CPU, veuillez visiter
http://global.msi.com.tw/index.php?func=cpuform2)

QPI supporté

- Jusqu’à 6.4 GT/s

Chipset

- North Bridge : Chipset Intel® X58

- South Bridge : Chipset Intel® ICH10R

Mémoire supportée

- 6 DDR3 DIMMs supportent DDR3 1333/ 1066/ 800 SDRAM (24GB
Max)

- Supporte 3 canaux

(Pour plus d’informations sur les composants compatibles, veuillez

visiter http://global.msi.com.tw/index.php?func=testreport)

LAN

- Supporte 2 PCIE LAN 10/100/1000 Fast Ethernet par Realtek 8111C

Audio

- Puce intégrée par Realtek® AL888

- 8-canaux audio flexibles avec détection de jack

- Compatible avec les spécifications d’Azalia 1.0

IDE

- 1 port IDE par JMicron JMB363

- Supporte le mode Ultra DMA 66/100/133

- Supporte les modes d’opération PIO, Bus Master

SATA

- 6 ports SATA (SATA1~6) par ICH10R

- 2 ports SATA (SATA7~8 seulement pour les périphériques de
stockage) par JMicron JMB322

- 1 port E-SATA par JMicron JMB363

- Supporte le stockage et un taux de transfert jusqu’à 3 Gb/s

RAID

- SATA1~6 supportent la Technologie Intel Martix Storage (AHCI +
RAID 0/1/5/10) par ICH10R

- SATA7 et SATA8 supportent le mode RAID 0/ 1 (Matériel RAID) et
JBOD par JMicron JMB322

1394

- 2 ports 1394 (arrière*1, avant*1) par JMicron JMB381

Fr-2

Connecteurs

Panneau arrière

- 1 port souris PS/2

- 1 port clavier PS/2

- 1 port 1394

- 1 jack optique SPDIF

- 1 port eSATA

- 8 ports USB 2.0

- 2 ports LAN

- 6 jacks audio flexbiles

- 1 bouton d’effacement CMOS

Connecteurs intégrés

- 2 connecteurs USB 2.0

- 1 connecteur 1394

- 1 connecteur châssis intrusion

- 1 connecteur de port sérial

- 1 connecteur de Module TPM

- 1 connecteur D-LED2

- 1 connecteur CD-In

TPM (optionnel)

- Supporte TPM

Slots

- 2 slots PCI Express gen2 x16 (PCI_E2 et PCI_E5)

- 1 slot PCI Express gen2 x1 (PCI_E1)

- 2 slots PCI Express gen1 x1 (PCI_E3 & PCI_E4)

- 2 slots PCI, supportent l’interface bus PCI 3.3V/ 5V

Dimension

- ATX (30.5cm X 24.4cm)

Français

Montage

- 9 trous de montage

Fr-3

Carte mère MS-7522

ON

D-LED

Guide rapide des composants

Panneau
arrière,

Fr-14

SYSFAN4/5,

Fr-18

PCI_E,

Fr-24

JSP1,

Fr-22

SYSFAN2,

Fr-18

PCI,

Fr-27

JPWR2, Fr-13

JCD1, Fr-22

JAUD1, Fr-22

CPU, Fr-5

CPU_CLK1,Fr-28

RESET1,Fr-23

POWER1, Fr-23

J1394_1, Fr-18

CPUFAN1, Fr-18

DDR3, Fr-9

JPWR1, Fr-13

SYSFAN1/3, Fr-16
JSMB1, Fr-19

SATA, Fr-17

JCI1, Fr-20

IDE1, Fr-16

2

123

SATA, Fr-17
DLED2, Fr-23

JFP2, JFP1,

JDLED1, Fr-20

Fr-19

JTPM1, Fr-20

JCOM1, Fr-19

JUSB1~2, Fr-21

Fr-4

Processeur : CPU

Quand vous installez le CPU, veuillez vous assurer que l’unité centrale est
équipée d’un ventilateur de refroidissement attaché sur le dessus pour
éviter la surchauffe. Si vous n’en avez pas, contactez votre revendeur pour en

acheter et installez les avant d’allumer votre ordinateur.
Pour plus d’informations sur le CPU, veuillez visiter http://global.msi.com.tw/index.

php?func=cpuform2

Important

Surchauffe

La surchauffe endommage sérieusement l’unité centrale et le système.
Assurez-vous toujours que le ventilateur de refroidissement fonctionne
correctement pour protéger l’unité centrale contre la surchauffe. Assurez-
vous d’appliquer une couche d’enduit thermique (ou film thermique) entre
l’unité centrale et le dissipateur thermique pour améliorer la dissipation de
la chaleur.

Remplacement de l’unité centrale

Lorsque vous remplacez l’unité centrale, commencez toujours par couper
l’alimentation électrique de l’ATX ou par débrancher le cordon d’alimentation
de la prise mise à la terre pour garantir la sécurité de l’unité centrale.

Overclocking

Cette carte mère supporte l’overclocking. Néanmoins, veuillez vous assurer
que vos composants soient capables de tolérer ces configurations anormales,
lors d’overclocking. Tout envie d’opérer au dessus des spécifications du
produit n’est pas recommandé. Nous ne garantissons pas les dommages

et risques causés par les opérations insuffisantes ou au dessus des
spécifications du produit.

Français

Introduction du LGA 1366 CPU

La face de la galette à contacts
du LGA 1366 CPU.

Clé d’ alignement

Le triangle jaune est l ’indicateur du Pin 1.

La surface du LGA 1366 CPU.
N’oubliez pas d’appliquer une
couche d’enduit thermique pour
améliorer la dissipation de la
chaleur.

Clé d’alignement

Le triangle jaune est l ’indicateur du Pin 1.

Fr-5

Carte mère MS-7522

Installation du CPU et son ventilateur

Quand vous installez le CPU, veuillez vous assurer que l’unité centrale soit
équipée d’un ventilateur de refroidissement attaché sur le dessus pour
éviter la surchauffe. Méanmoins, n’oubliez pas d’appliquer une couche d’enduit

thermique sur le CPU avant d’installer le ventilateur pour une meilleure dissipation de
chaleur.
Suivez les instructions suivantes pour installer le CPU et son ventilateur correcement.
Une faute installation peut endommager votre CPU et votre carte mère.

1. Ouvrez le levier de charge.

2.Levez le levier et ouvrir le plateau de
chargement.

3. La douille du CPU possède une
couverture plastique qui protège la
contact. Avant d’installer le CPU,
toujours gardez-la pour protéger les
pins de la douille. Retirez cette
couverture de la face d’articulation
du levier (comme montre la flèche).

Fr-6

4.Après avoir confirmé la direction du

CPU pour joindre correctement,
déposez le CPU dans l’armature du
logement de douille. Faites attention
au bord de sa base. Notez qu’on
aligne les coins assortis.

Clé d’ alignement

5.Inspectez visuellement si le CPU est
bien posé dans le douille. Sinon,
sortez verticalement le CPU pur et la
réinstallez.

6.Couvrez le plat de charge sur le
paquet.

Français

7.Abaissez le levier sur le plateau de

chargement, puis sécuriser
l’ensemble avec le mécanisme de
rétention.

8.Alignez les trous de la carte avec le
dissipateur thermique. Appuyez sur
le ventilateur jusqu’à ce que les clips
soient coincés dans les trous de la
carte mère.

Important

1.Comfirmez si votre ventilateur du CPU est fermement installé avant d’allumer
votre système.

2. Ne touchez pas les pins du CPU afin d’éviter tout dommage.

Fr-7

Carte mère MS-7522

9. Appuyez sur les quatre crochets
afin de fixer le ventilateur.

10. Retournez la carte mère pour
s’assurer que le ventilateur est
correctement installé.

Carte mère

Interrupteur de

verrouillage

Crochet

Important

1. Lisez le statut du CPU dans le BIOS.

2. Quand le CPU n’est pas installé, toujours protectez vos pins de la douille
CPU avec le plastique de protection pour éviter tout dommage. (Montré dans
la Figure 1).

3. Les photos de la carte montrées dans cette section ne sont que pour une
démonstration de l’installation du CPU et son ventilateur. L’apparence de votre
carte mère peut varier selon le modèle que vous achetez.

Fr-8

Mémoire

Installed

1

2

Ces slots de DIMM sont destinés à installer les modules de mémoire.
Pour plus d’informations sur les composants compatibles, veuillez visiter http://global.

msi.com.tw/index.php?func=testreport

DDR3

240-pin, 1.5V

48x2=96 pin

Double-canaux : Canal A est en BLEU ; Canal B est en ROSE

Règles de population de la mémoire

Veuillez vous référer aux illustrations suivantes pour les règles de population de la
mémorie.

Mode simple-canal
Quand vous n’avez qu’un seule module mémpoire, veuillez toujours l’insérer dans
DIMM_A0 d’abord (comme la façon 1 montré ci-dessous).

Mode double-canaux

Au mode double-canaux, les modules de mémoire peuvent tranmettre et recevoir les
données avec deux lignes bus de données sémultanément. L’activation du mode
double-canaux peut augmenter la performance. Quand vous avez deux modules de
mémoire, veuillez toujours les insérer dans DIMM_A0 et DIMM_B0 (comme way 2
montré ci-dessous).

72x2=144 pin

DIMM_A1

DIMM_A0

DIMM_B1

DIMM_B0

DIMM_C1

DIMM_C0

Français

DIMM_A1

DIMM_A0

DIMM_B1

DIMM_B0

DIMM_C1

DIMM_C0

Installé

Empty

Vide

Fr-9
