„Wind Top AE2420“ serija

Kompiuteris „viskas viename“ (AIO)

MS-AE31 (V1.X) sistema

Įžanga

▍

TURINYS

▍

Autorių teisių pastaba .................................................................................iii

Prekių ženklai .............................................................................................iii

JAV patentų numeriai .................................................................................iii

Peržiūros ....................................................................................................iii

Atnaujinimas ir garantija .............................................................................iv

Keičiamų dalių įsigijimas.............................................................................iv

Techninis palaikymas .................................................................................iv

„Žalio“ produkto savybės .............................................................................v

Aplinkosaugos nuostatos.............................................................................v

Saugos instrukcijos.....................................................................................vi

CE atitiktis.................................................................................................viii

Pareiškimas dėl FCC-B radijo dažnių trikdžių ..........................................viii

WEEE Pareiškimas ....................................................................................ix

1. Apžvalga ..............................................................................................1-1

Pakuotės turinys ...............................................................................................1-2

Sistemos apžvalga ...........................................................................................1-3

Sistemos techniniai duomenys .......................................................................1-12

Dalių keitimas ir atnaujinimas .........................................................................1-14

2. Pradžia ................................................................................................2-1

Saugos ir patogumo patarimai ......................................................................... 2-2

Įpraskite teisingai dirbti .....................................................................................2-3

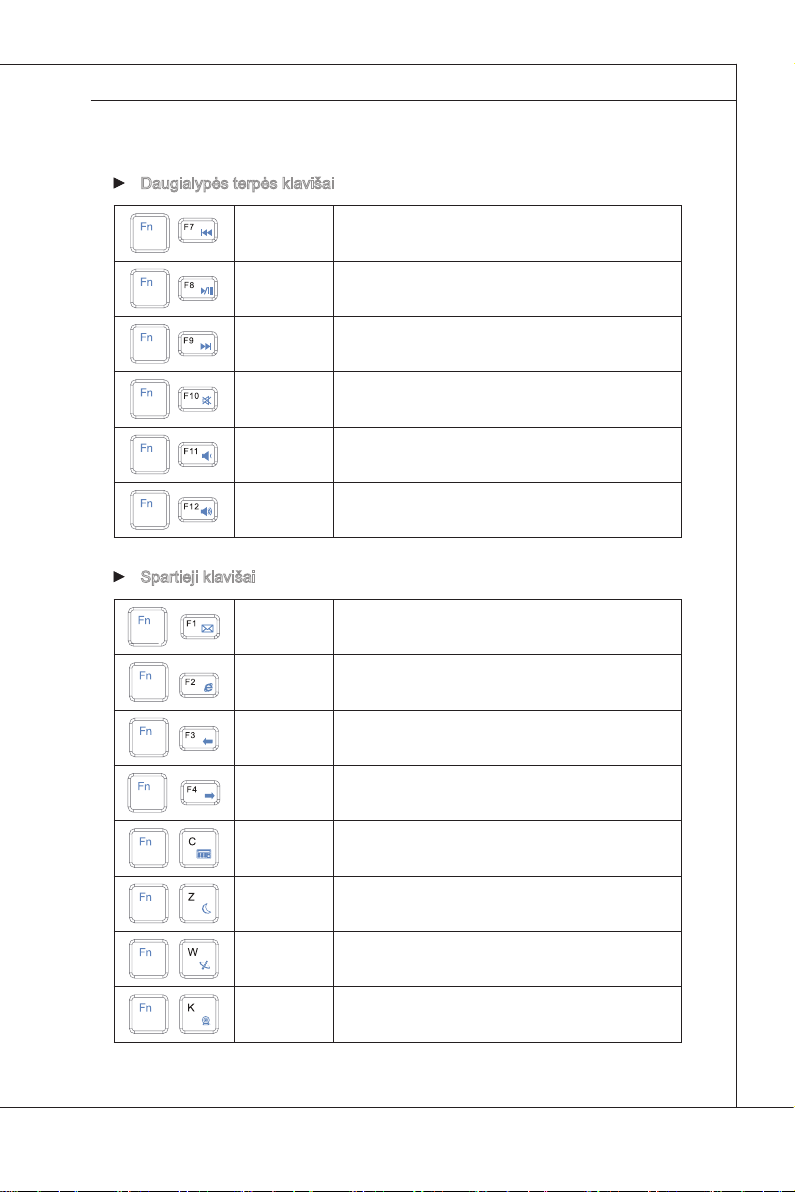

Klaviatūra (Papildomai) ....................................................................................2-4

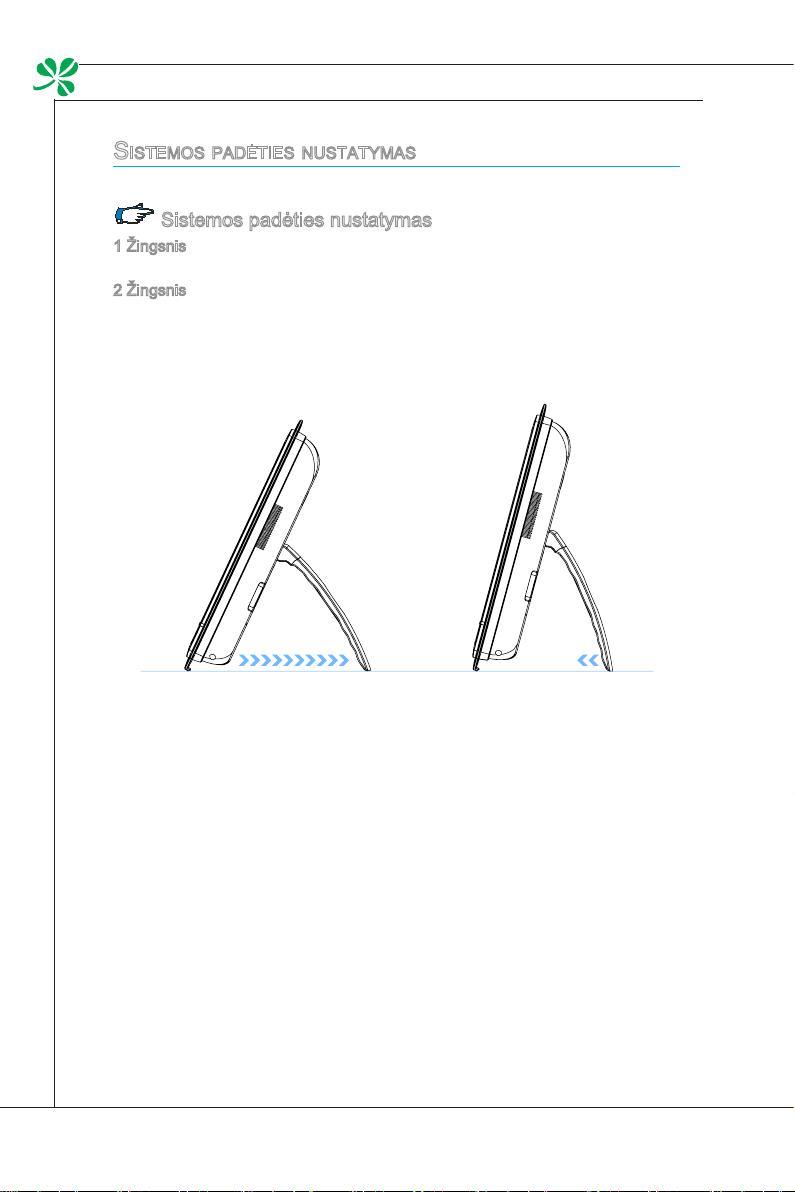

Sistemos padėties nustatymas ........................................................................2-6

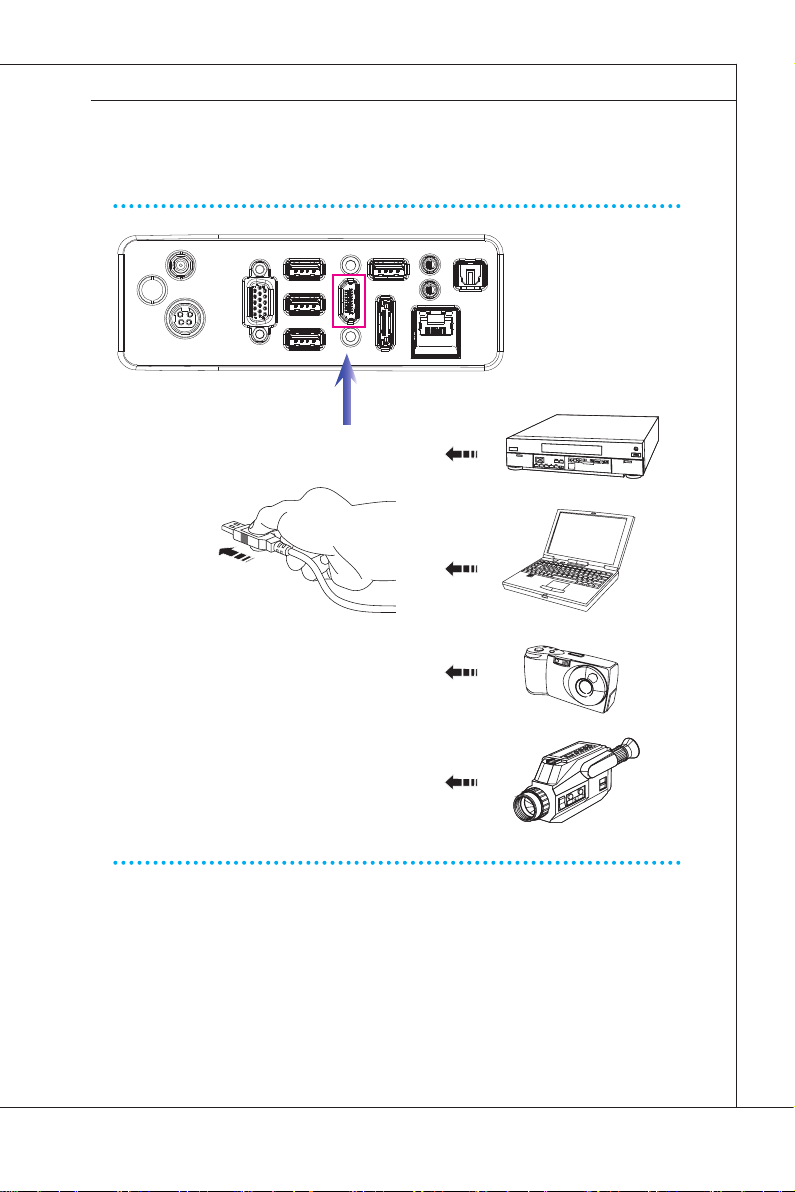

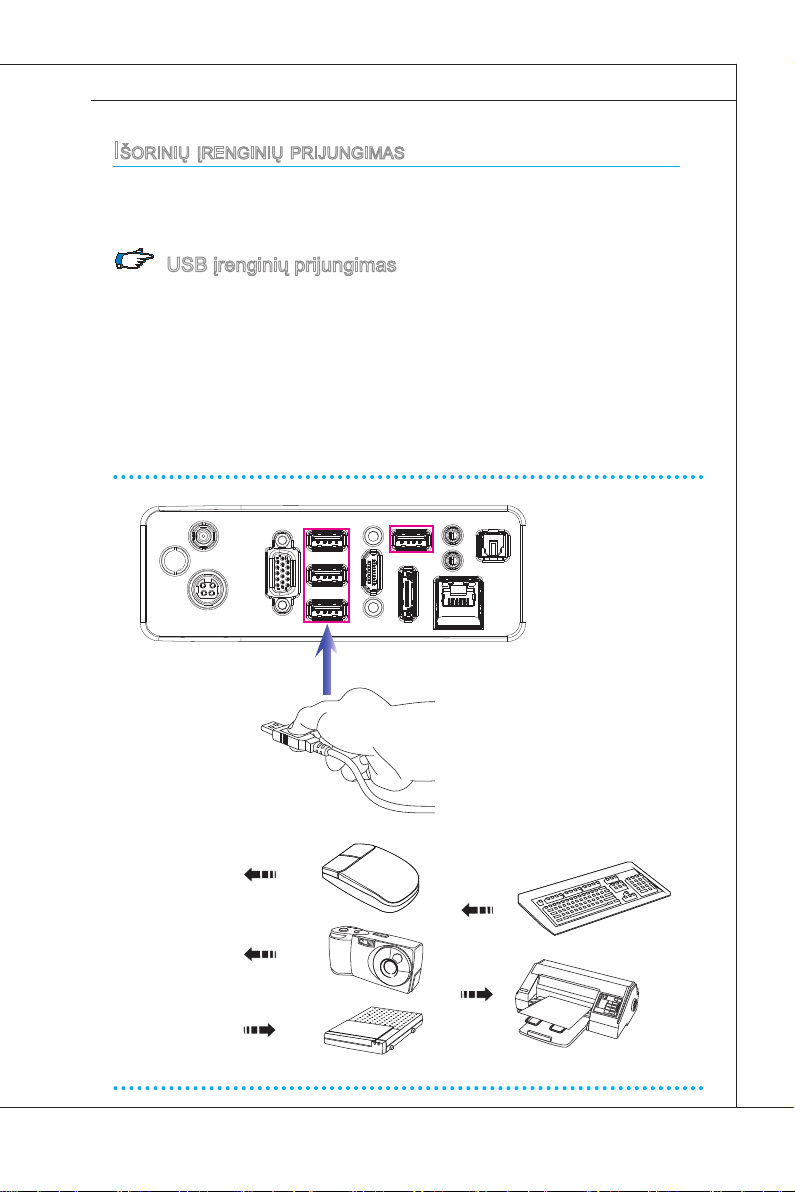

Išorinių įrenginių prijungimas ............................................................................2-7

Maitinimo prijungimas ....................................................................................2-13

3. Sistemos operacijos ............................................................................3-1

Sistemos paleidimo sąranka pradedant naudoti pirmą kartą ........................... 3-2

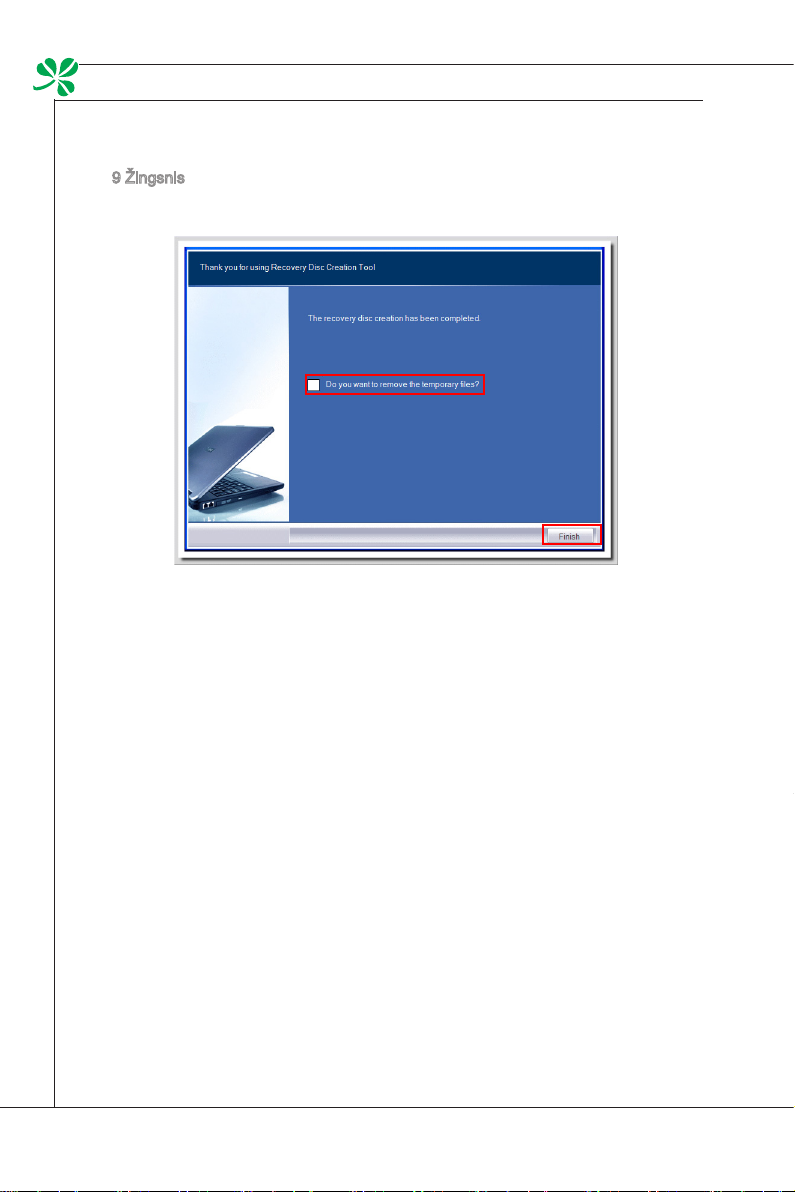

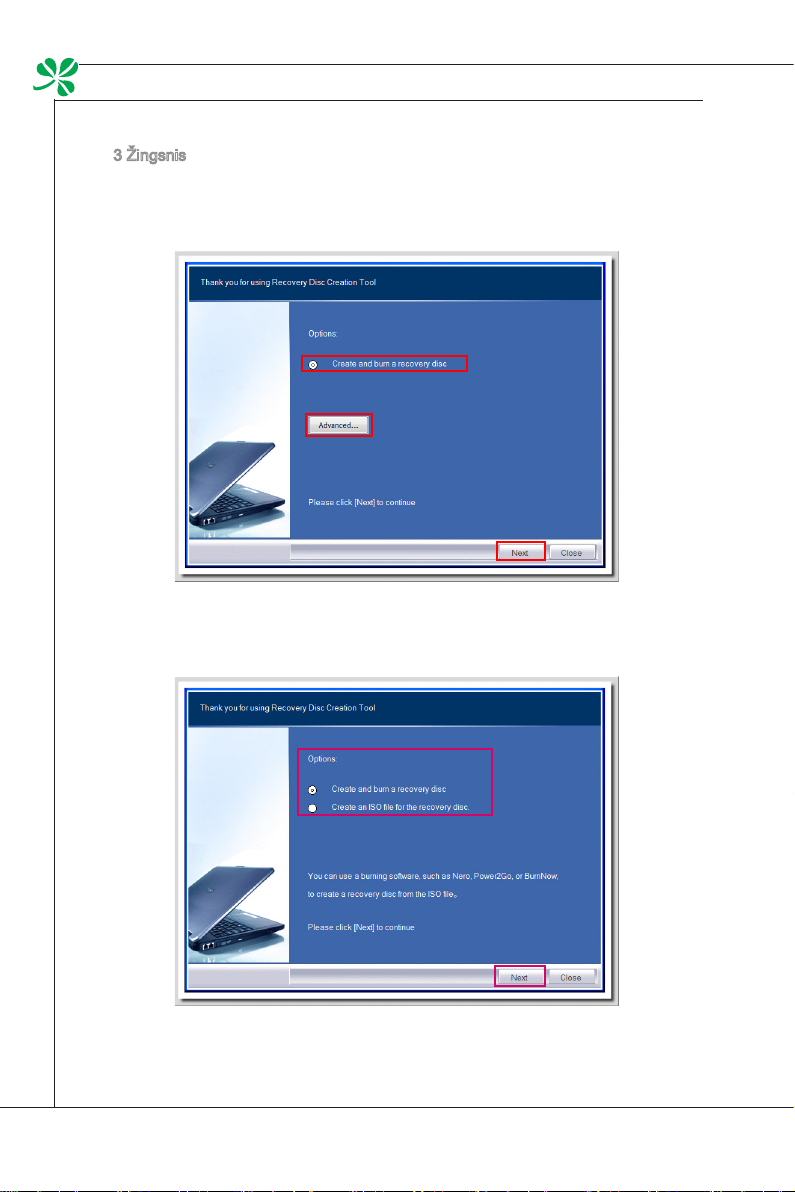

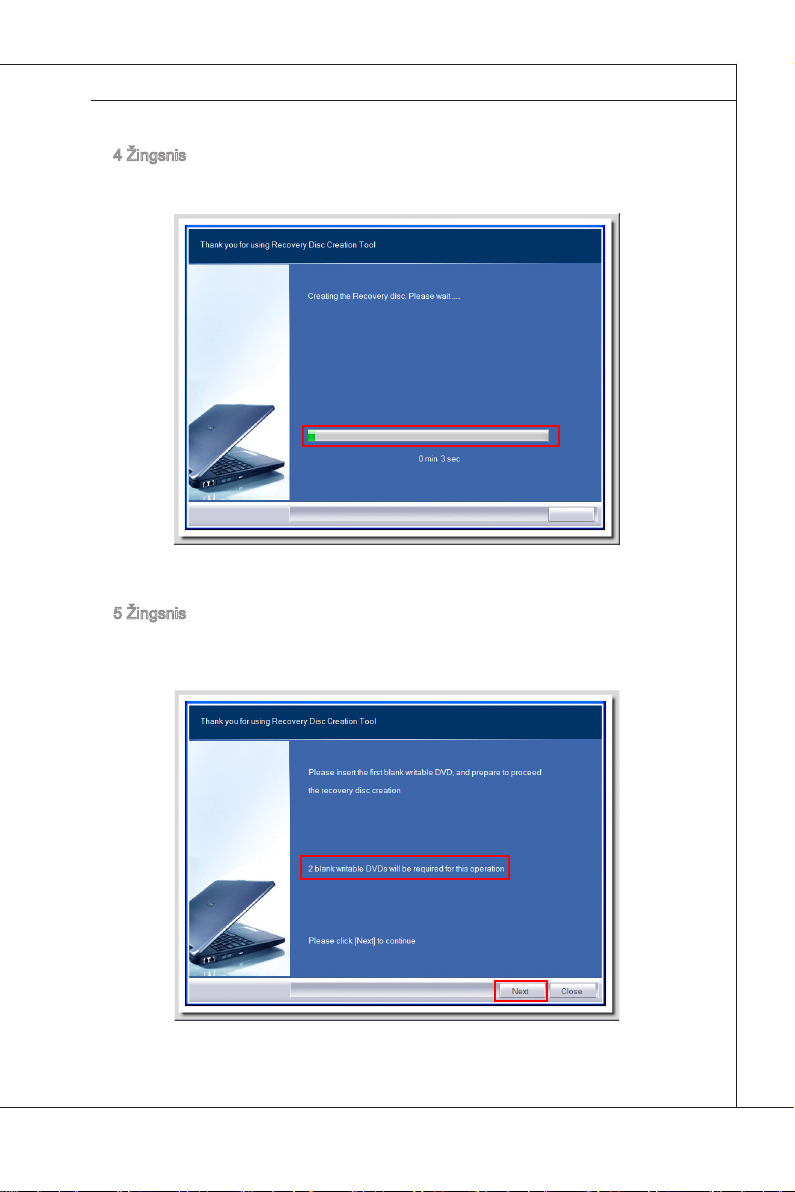

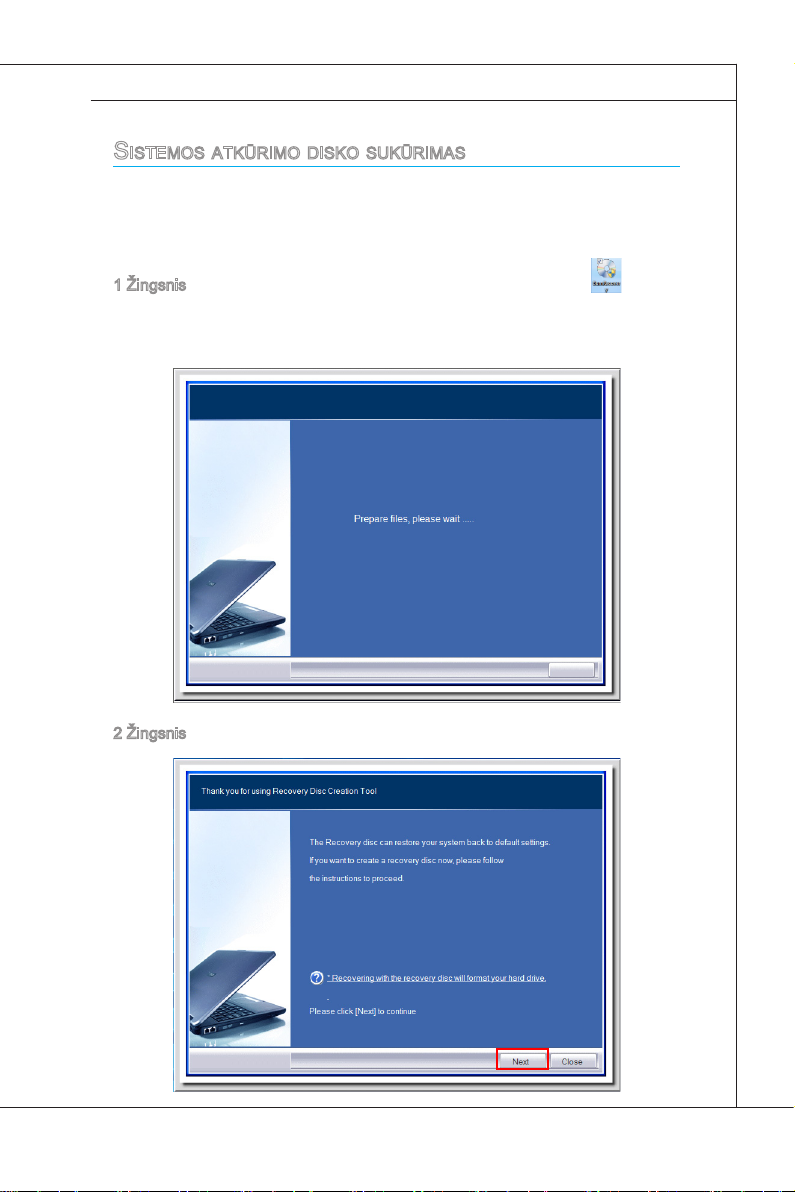

Sstemos atkūrimo disko sukūrimas ..................................................................3-3

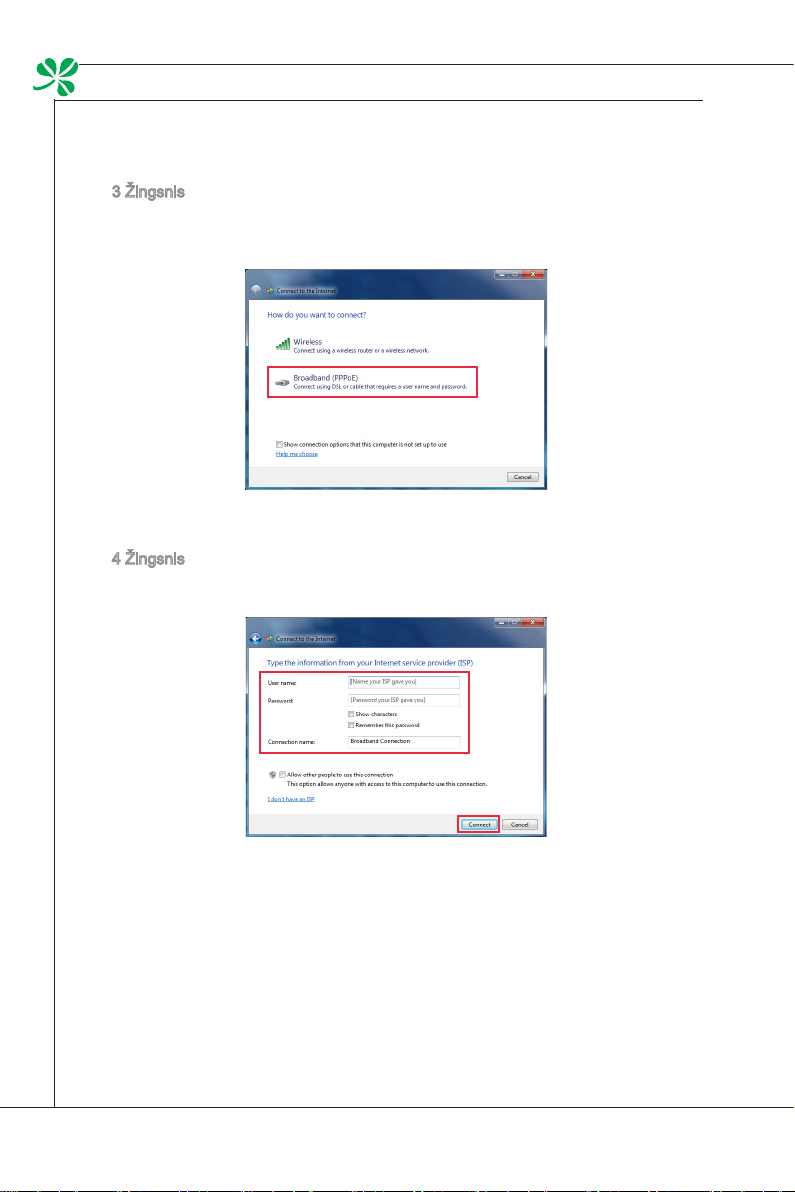

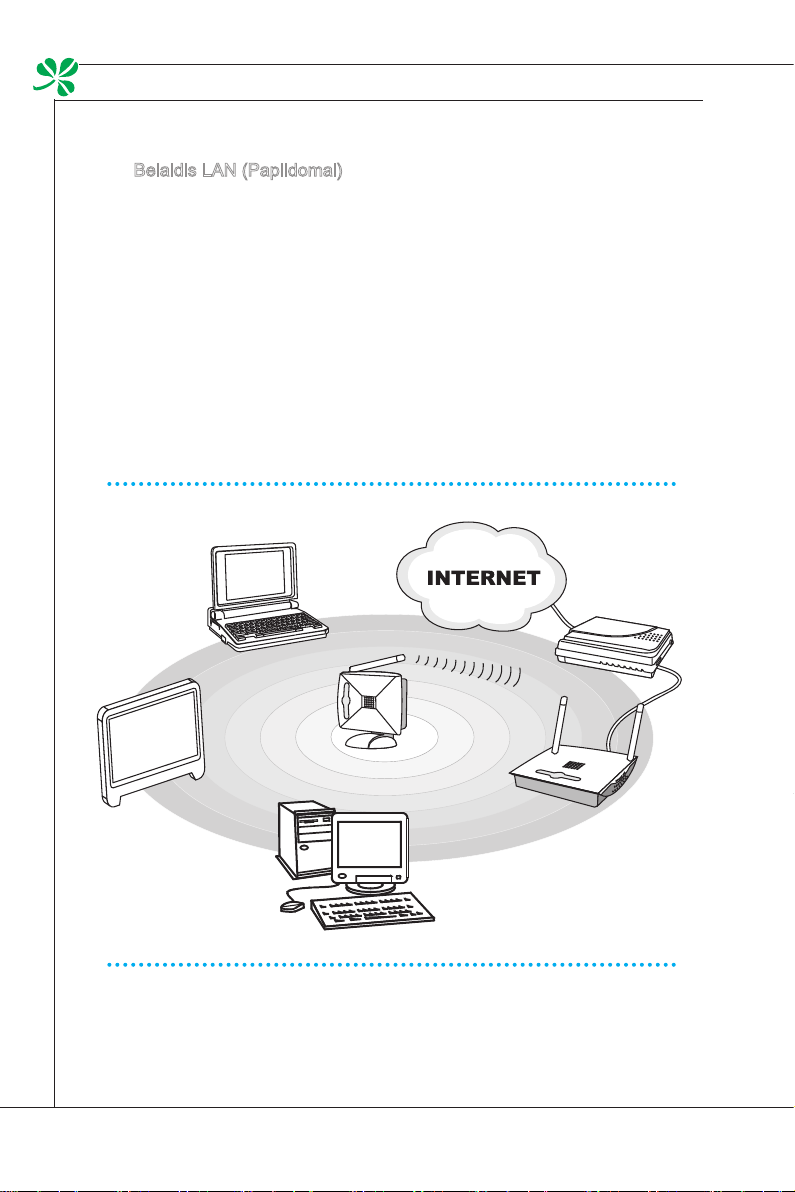

Tinklo ryšys su Windows ..................................................................................3-9

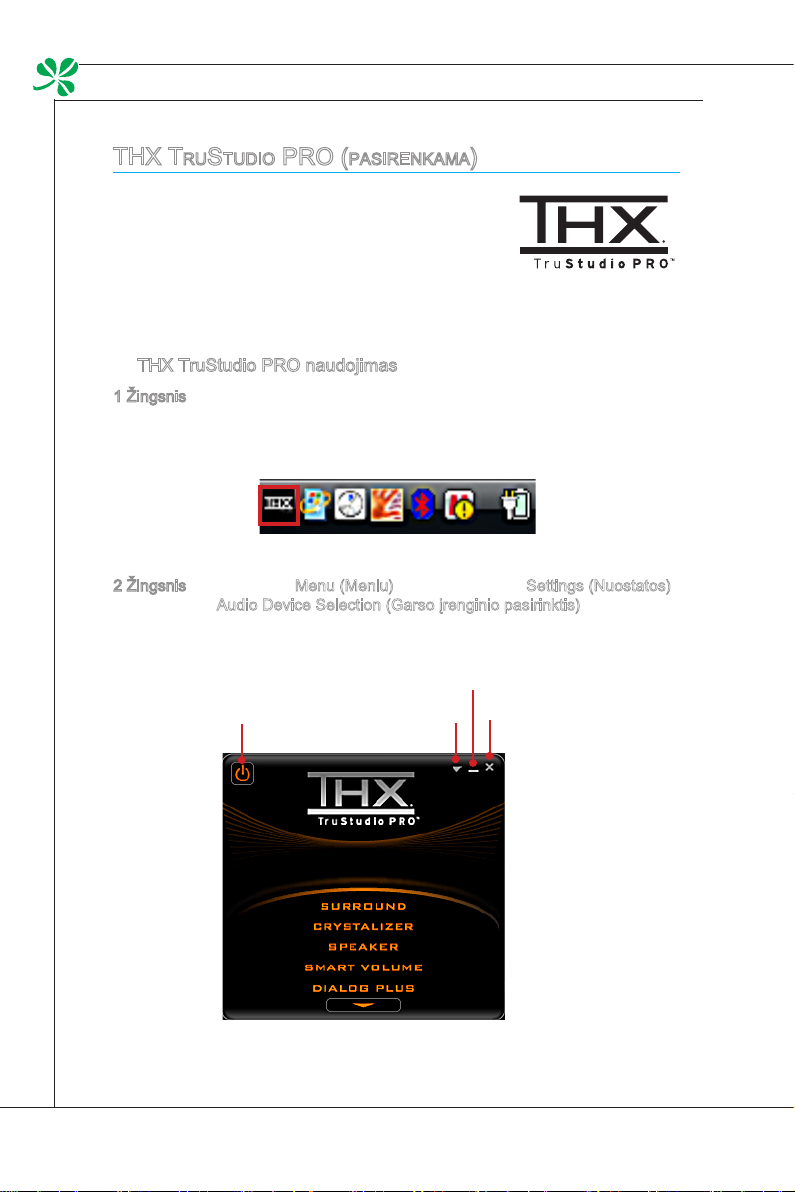

THX TruStudio PRO (pasirenkama) ...............................................................3-14

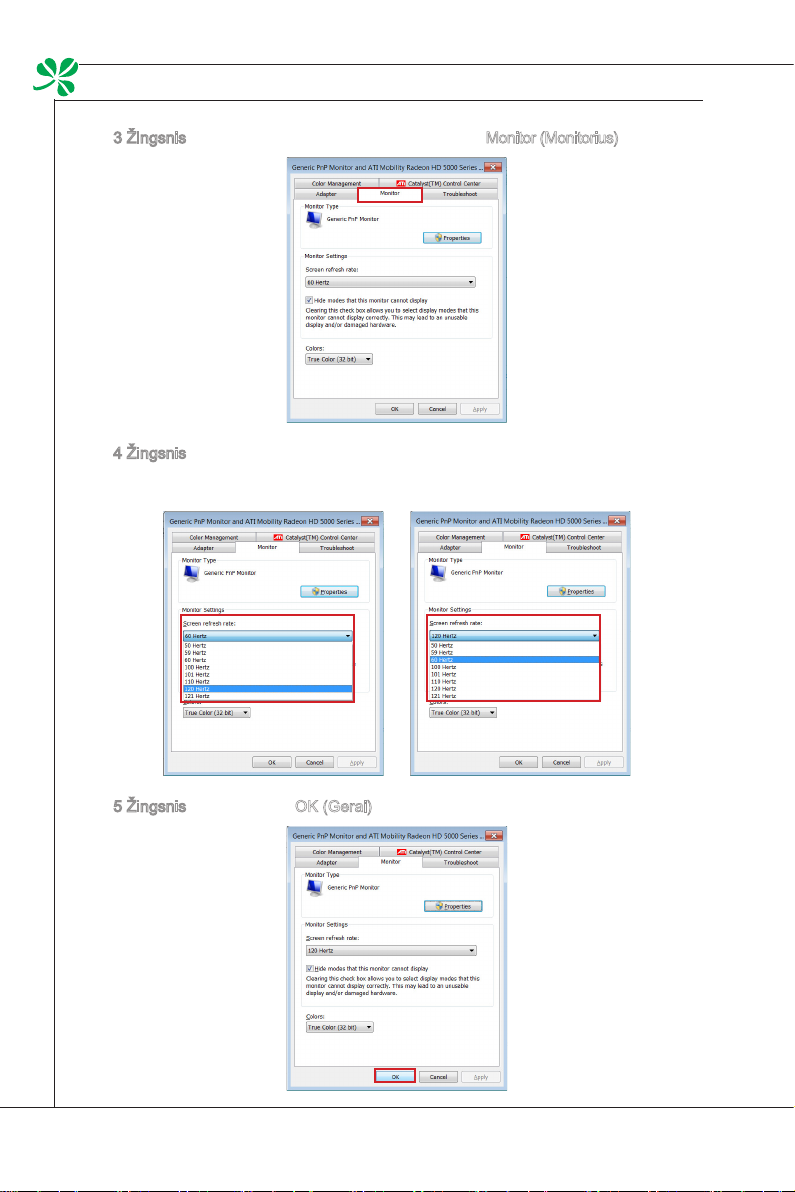

2D/3D režimo perjungimas (tik 3D modeliui) ..................................................3-17

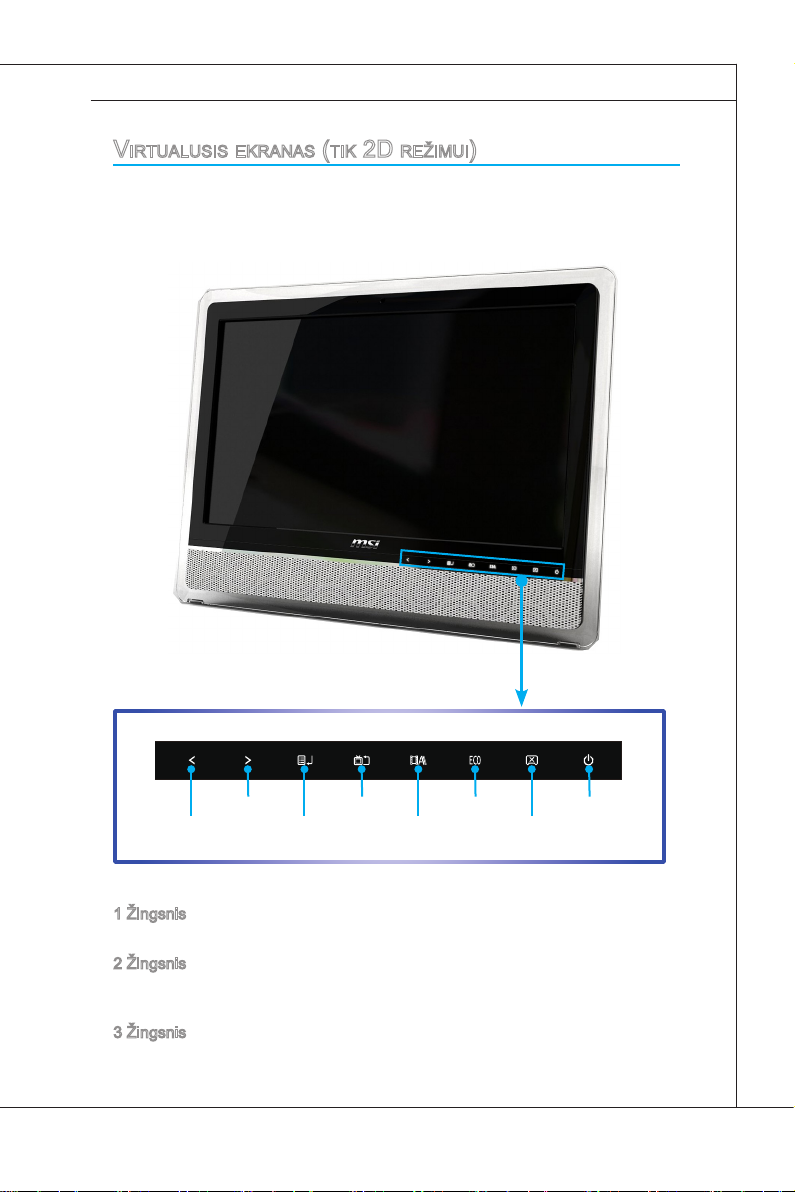

Virtualusis ekranas (tik 2D režimui) ................................................................3-19

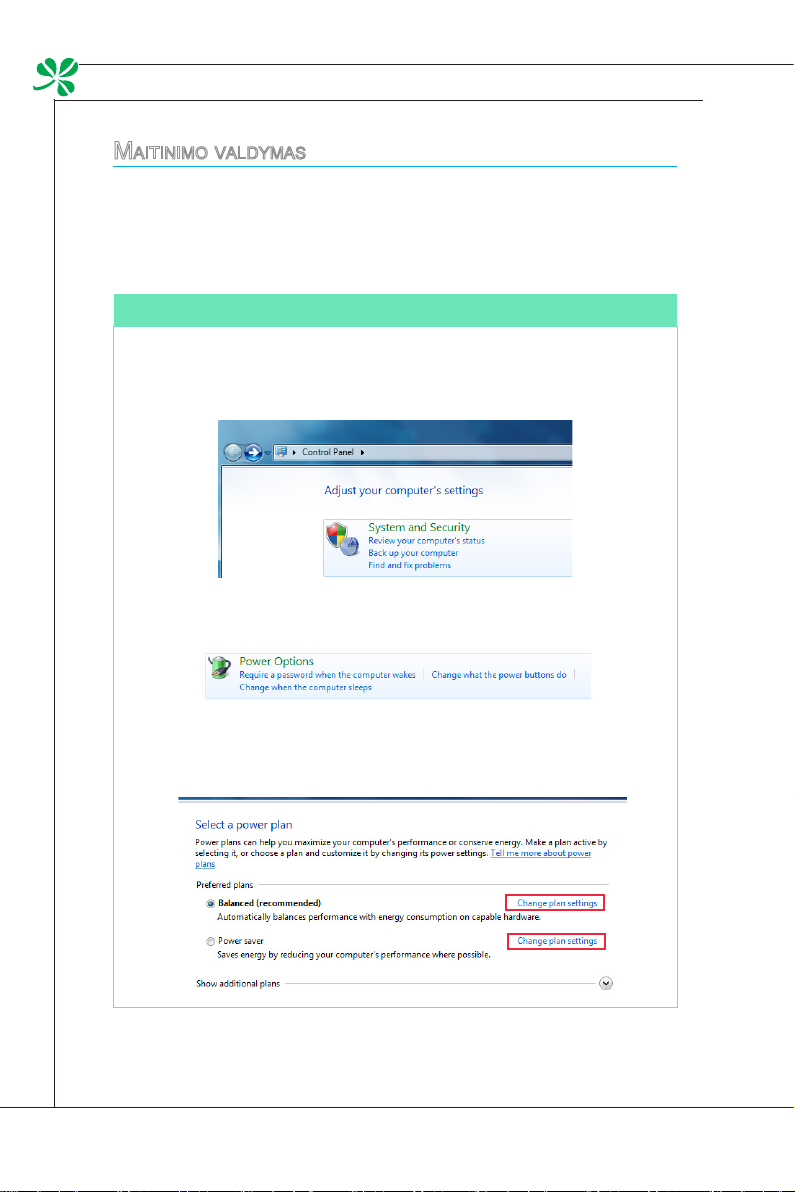

Maitinimo valdymas ........................................................................................3-22

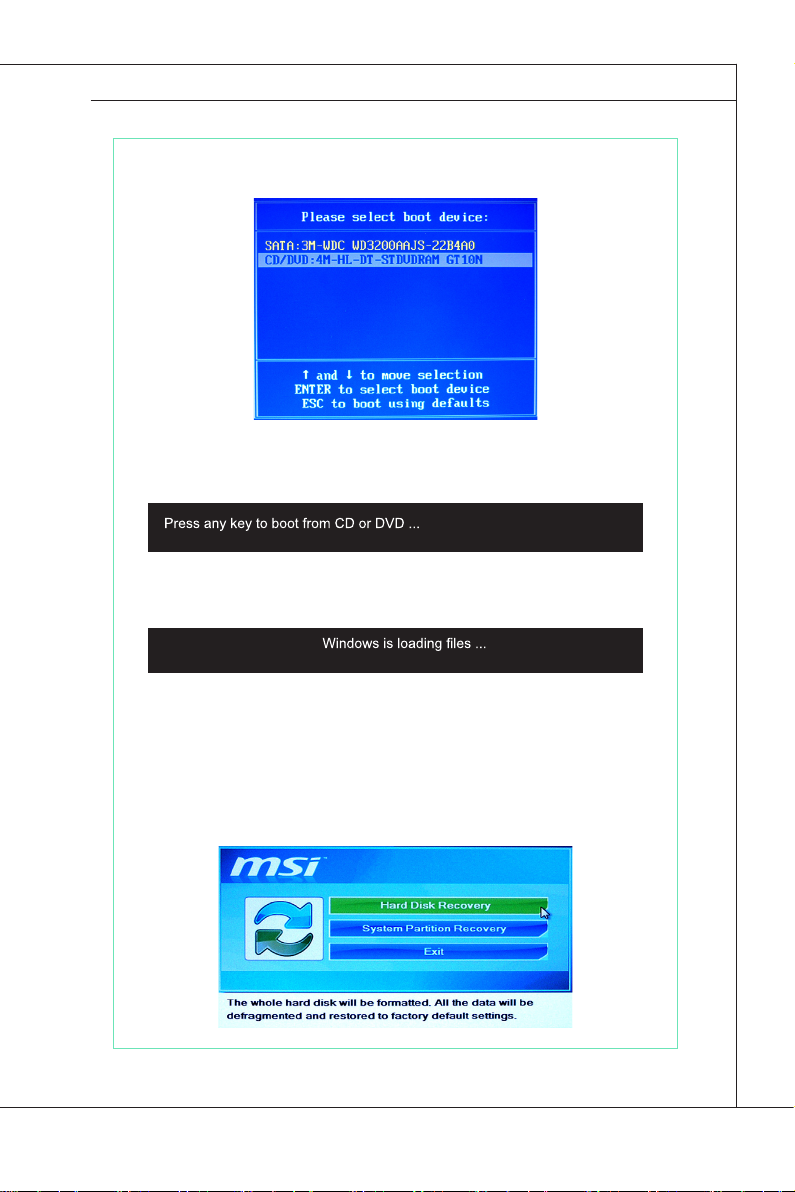

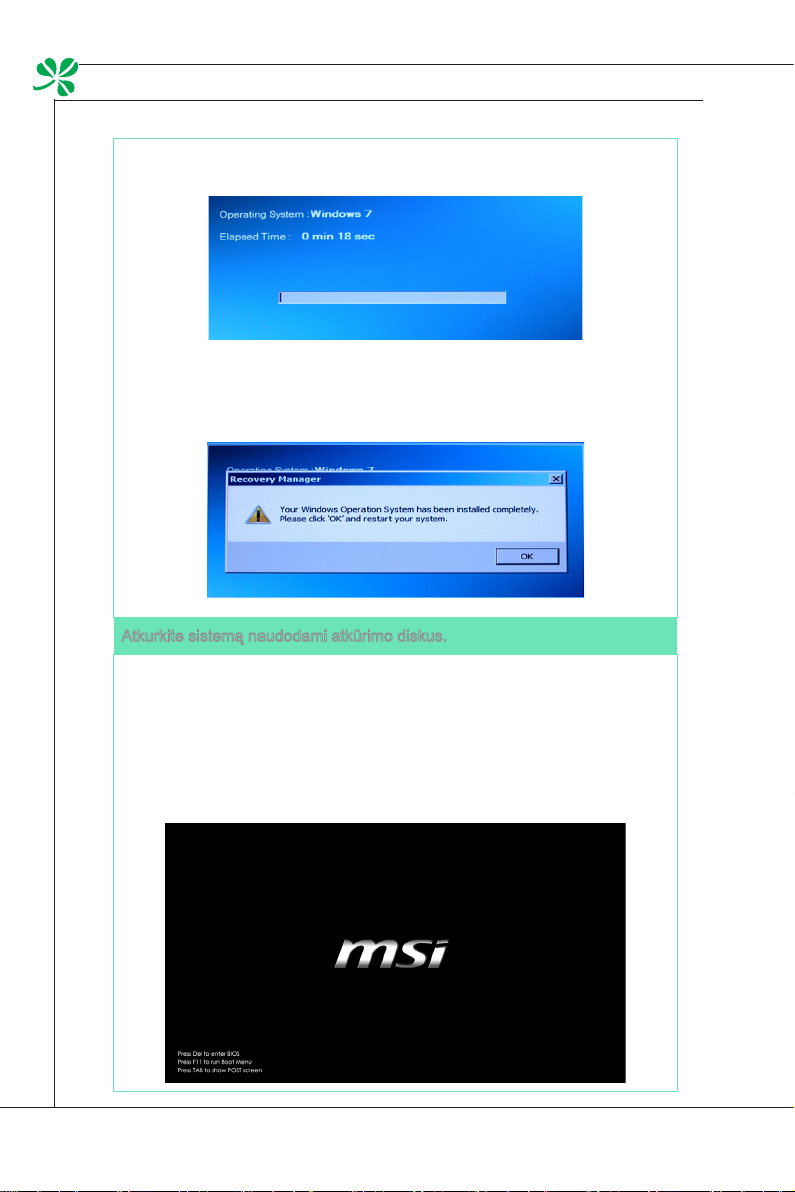

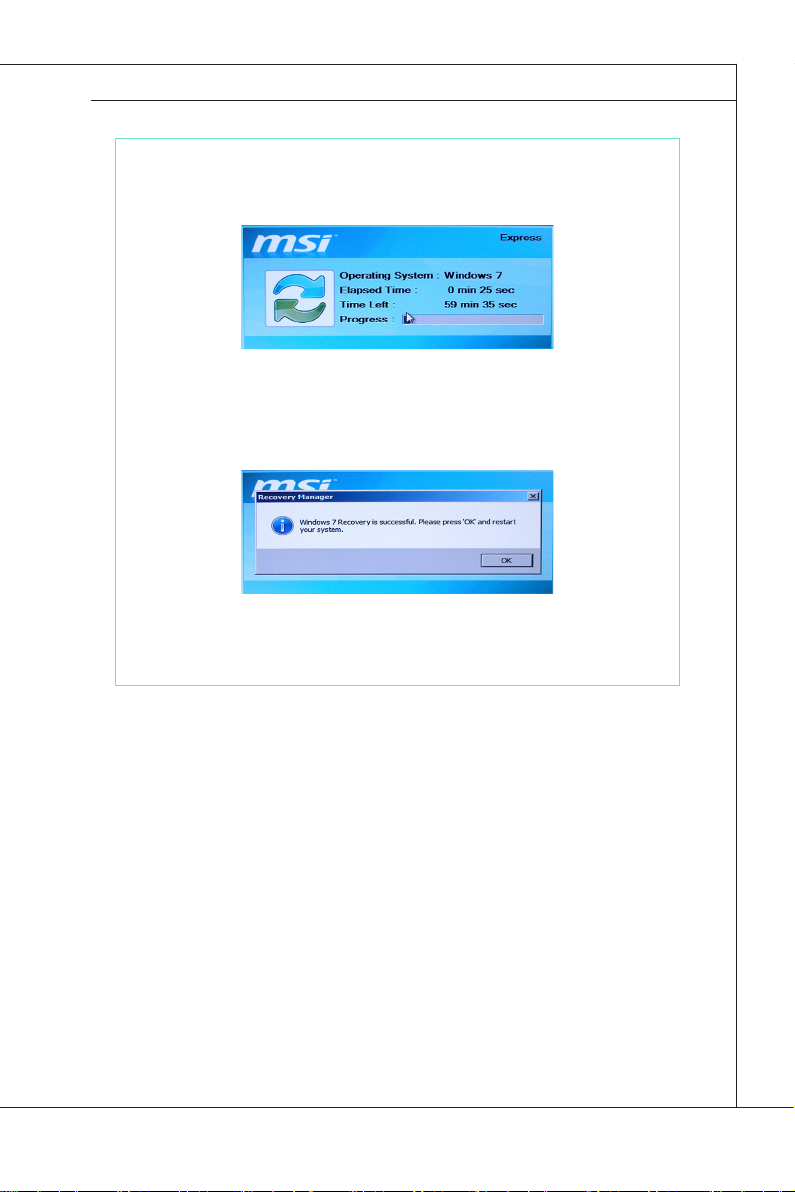

Sistemos atkūrimas ........................................................................................3-24

MS-AE31

Autorių teisių pastaba

Šiame dokumente pateikiama medžiaga yra intelektualinė MICRO-STAR INTERNATIONAL nuosavybė. Mes buvome labai atidūs ruošdami šį dokumentą, tačiau negarantuojame už jo turinio teisingumą. Mūsų gaminiai yra nuolatos tobulinami, todėl mes pasiliekame sau teisę atlikti keitimus be išankstinio perspėjimo.

Prekių ženklai

Visi prekių ženklai yra jų atitinkamų savininkų nuosavybė.

MSI yra registruotas „Micro-Star Int’l Co., Ltd.“ prekės ženklas

￭

Intel yra registruotas Intel korporacijos prekės ženklas.

￭

Realtek yra registruotas "Realtek Semiconductor Corporation" prekės ženklas.

￭

Windows yra registruotas Microsoft korporacijos prekės ženklas.

￭

JAV patentų numeriai

4,631,603; 4,819,098; 4,907,093; 5,315,448 ir 6,516,132. Šiame gaminyje yra autorių teisių ginama technologija, saugoma JAV patentų ir

kitų intelektinės nuosavybės teisių. Šios autorių teisių ginamos technologijos gali būti naudojamos tik leidus „Macrovision“, jos yra skirtos tik namų naudojimui arba ribotai kitų peržiūrai, nebent būtų gautas „Macrovision“ leidimas naudoti kitaip. Draudžiamas reversinis keitimas arba išardymas.

Peržiūros

Peržiūra Peržiūros Data V1.0 Pirmasis leidimas Birželis 2010

iii

Įžanga

▍

Atnaujinimas ir garantija

Atminkite, kad kai kurie gaminyje iš anksto įdiegti komponentai gali būti atnaujinti arba pakeisti pagal vartotojo užklausą. Jei norite daugiau sužinoti apie atnaujinimo apribojimus, žr. techninius duomenis vartotojo vadove. Daugiau informacijos apie įsigytus gaminius suteiks vietinis pardavėjas. Jei nesate įgaliotas pardavėjas ar priežiūros tarnybos atstovas, nemėginkite atnaujinti ar keisti kurį nors gaminio komponentą, kadangi tokiu atveju gali nebegalioti garantija. Dėl bet kokių atnaujinimų ar keitimų primygtinai rekomenduojame kreiptis į įgaliotą pardavėją ar priežiūros tarnybą.

Keičiamų dalių įsigijimas

Norėtume jus informuoti, kad keičiamų (arba atitinkančių keičiamas) gaminių, kuriuos vartotojas įsigijo tam tikroje šalyje ar teritorijoje, dalių tiekimas gali būti vykdomas gamintojo daugiausia penkerių metų eigoje, kadangi gaminys ilgiau nebegaminamas, priklausomai nuo tuo metu galiojančių oficialių reglamentų.

■ Prašome susisiekti su gamintoju internetu http://www.msicomputer.com/msi_ user/msi_rma/ jei reikia daugiau informacijos apie atsarginių dalių įsigijimą.

Techninis palaikymas

Jei kiltų problemų su sistema ir naudotojo vadove nerandate tinkamo sprendimo, kreipkitės į parduotuvę arba vietinį atstovą. Be to, pamėginkite šiuos pagalbos šaltinius.

Aplankykite MSI tinklalapyje esančius DUK, techninį vadovą, BIOS

◙

naujinimus, tvarkyklės naujinimus ir kitą informaciją adresu http://www. msi.com/index.php?func=service

Kreipkitės į mūsų techninio aptarnavimo personalą`per http://ocss.msi.

◙

com/

„Žalio“ produkto savybės

Mažina elektros energijos sunaudojimą naudojimo ir budėjimo metu

◙

Ribotas kiekis aplinkai ir sveikatai pavojingų medžiagų naudojimas

◙

Lengvai išardomas ir perdirbamas

◙

Sumažintas natūralių resursų panaudojimas skatinant perdirbimą

◙

Pratęstas produkto eksploatacijos laikas paprastų atnaujinimų dėka

◙

Sumažintas kietųjų atliekų atsiradimas taikant atidavimo atgal nuostatas

◙

Aplinkosaugos nuostatos

Produktas buvo sukurtas su galimybe tinkamai panaudoti

◙

iš naujo dalis ir perdirbti ir turi būti išmetamas pasibaigus jo eksploatacijos laikui.

Vartotojai turi susisiekti su vietiniu atliekų surinkimo

◙

punktu dėl savo pasibaigusios eksploatacijos gaminių perdirbimo ir likvidavimo.

Apsilankykite MSI tinklavietėje ir susisiekite su artimiausiu platintoju, jei

◙

reikia daugiau informacijos apie perdirbimą: http://www.msi.com/index. php?func=html&name=service_worldwide.

Vartotojai taip pat gali susisiekti su mumis gpgreenteam@msi.com jei

◙

reikia informacijos apie tinkamo MSI produktų likvidavimo, atidavimo atgal, perdirbimo ir išardymo procedūras.

MS-AE31

Įžanga

▍

Saugos instrukcijos

Atidžiai ir iki galo perskaitykite saugos nuorodas. Atkreipkite dėmesį į visus įspėjimus ir atsargumo nurodymus, esančius ant

įrangos ar minimus vartotojo vadove.

Saugokite kartu su preke pristatomą vartotojo vadovą naudojimuisi ateityje.

Saugokite šią įrangą nuo drėgmės ir aukštos temperatūros.

Prieš surinkdami uždėkite įrangą ant stabilaus plokščio paviršiaus.

Prieš įjungdami įrangą į maitinimo lizdą įsitikinkite, kad maitinimo

◙

įtampa yra saugaus diapazono ribose ir buvo tinkamai sureguliuota, kad atitiktų 100~240 V dydį. Neatjunkite apsauginio įžeminimo kaiščio nuo kištuko. Įranga turi būti prijungta prie įžeminto maitinimo lizdo.

Prieš įkišdami bet kokią papildomą kortelę ar modulį, visada ištraukite

◙

kintamosios srovės maitinimo laidą. Visada atjunkite maitinimo laidą arba sieninį lizdą, jeigu įranga

◙

paliekama be priežiūros ilgesniam laikui tam, kad vyktų minimalus elektros energijos sunaudojimas.

Ant dangčio esantis ventiliatorius naudojamas orui vėdinti ir apsaugoti įrangą nuo perkaitimo. Neuždenkite ventiliatoriaus.

Nepalikite įrangos nevėdinamoje aplinkoje esant aukštesnei nei 60°C (140°F) arba žemesnei nei 0°C (32°F), nes tai gali pakenkti įrangai.

PASTABA: Maksimali veikimo temperatūra yra apie 40°C.

MS-AE31

Niekuomet nepilkite ant angų jokio skysčio, kadangi jis gali sugadinti įrangą arba sukelti elektros smūgį.

Padėkite maitinimo laidą taip, kad žmonės ant jo negalėtų užminti. Nieko nedėkite ant maitinimo laido.

Jungiant bendraašį kabelį prie TV imtuvo, būtina įsitikinti, kad metalinis skydas patikimai pritvirtintas prie apsauginės pastato įžeminimo sistemos.

Kabelinio paskirstymo sistema turi būti įžeminta pagal ANSI/NFPA 70, nacionalinio elektros kodekso (NEC), ypač 820.93 straipsnio, bendraašio kabelio išorinio laidžiojo ekrano įžeminimas, reikalavimus.

Visada stipriu magnetiniu poveikiu pasižyminčius ar įelektrintus objektus laikykite atokiau nuo įrangos.

Jei būtų viena iš toliau išvardintų situacijų, atiduokite įrangą patikrinti priežiūros tarnybos personalui:

Maitinimo laidas arba kištukas sugadintas.

◙

Į įrangą pateko skysčio.

◙

Įranga patyrė drėgmės poveikį.

◙

Įranga veikia netinkamai arba nedirba taip, kaip nurodyta naudotojo

◙

vadove. Įranga buvo numesta ir apgadinta.

◙

Įrangoje matyti akivaizdžių lūžio požymių.

◙

Optiniai atminties įrenginiai yra klasifikuojami kaip 1 klasės lazerių gaminiai.

1. Kitokių nei nurodyta šiame dokumente valdiklių, reguliatorių, ar veikimo procedūrų naudojimas yra neleistinas.

Nelieskite disko viduje esančių lęšių.

ĮSPĖJIMAS: Akumuliatorių pakeitus neteisingai, kyla sprogimo pavojus. Keiskite tik tokiu

pačiu arba gamintojo rekomenduojamo tipo akumuliatoriumi.

vii

Įžanga

▍

CE atitiktis

Tokiu būdu „Micro Star International CO., LTD” tvirtina, kad šis įrenginys atitinka pagrindinius saugos reikalavimus ir kitas atitinkamas nuostatas, nurodytas Europos direktyvoje.

Pareiškimas dėl FCC-B radijo dažnių trikdžių

Ši įranga buvo patikrinta ir nustatyta, kad ji atitinka B klasės skaitmeniniams įrenginiams taikomas ribas, pagal FCC taisyklių 15 dalį. Šios ribos sukurtos siekiant užtikrinti protingą apsaugą nuo kenksmingų trikdžių diegiant gyvenamosiose patalpose. Ši įranga generuoja, naudoja ir gali spinduliuoti radijo dažnių energiją, todėl gali sukelti žalingus radijo ryšiui trikdžius, jei sumontuota ir naudojama ne pagal šį naudojimo vadovą. Tačiau negalime garantuoti, kad trikdžių nepasitaikys. Jei ši įranga trikdo radijo ar televizijos signalo gavimą, tai nustatysite įjungdami ir išjungdami įrangą, rekomenduojame pašalinti trikdį vienu iš toliau išvardintų būdų:

Perorientuokite gavimo anteną arba pakeiskite jos buvimo vietą.

￭

Padidinkite atstumą tarp įrangos ir imtuvo.

￭

Prijunkite įrangą prie kito grandinės lizdo nei prijungtas imtuvas.

￭

Paprašykite atstovo arba patyrusio radijo / televizijos techniko pagalbos.

￭

1 pastaba Keitimai arba modifikacijos, kurių aiškiai nepatvirtino šalys, atsakingos už atitiktį, gali atšaukti vartotojui teisę dirbti su įranga.

2 pastaba Norint atitikti emisijos ribas, jei tokių yra, reikia naudoti ekranuotus sąsajos ir kintamosios srovės laidus.

VOIR LA NOT ICE D’INSTALLATION AVANT DE RACCO RDER AU RESEAU.

Šis įrenginys atitinka FCC taisyklių 15 dalį. Veikimas priklauso nuo šių dviejų sąlygų:

šis įrenginys negali sukelti kenksmingų trikdžių, ir

1. šis įrenginys turi priimti bet kokius gaunamus trikdžius, tame tarpe ir

2. galinčius sukelti nepageidaujamą veikimą.

viii

WEEE Pareiškimas

(English) Under the European Union (“EU”) Directive on Waste Electrical and Electronic Equipment, Directive 2002/96/EC, which takes e󰘯ect on August 13, 2005, products of “electrical and electronic equipment” cannot be discarded as municipal waste anymore and manufacturers of covered electronic equipment will be obligated to take back such products at the end of their useful life.

(French) (Français) Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant e󰘯et le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en 󰘰n de vie.

(German) (Deutsch) Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden, die sich auf 13.August, 2005 wirken. Und der Hersteller von bedeckt Elektronik-Altgeräte gesetzlich zur gebrachten Produkte am Ende seines Baruchbarkeitsdauer zurückzunehmen.

(Spanish) (Español) Bajo la directiva 2002/96/EC de la Unión Europea en materia de desechos y/o equipos electrónicos, con fecha de rigor desde el 13 de agosto de 2005, los productos clasi󰘰cados como “eléctricos y equipos electrónicos” no pueden ser depositados en los contenedores habituales de su municipio, los fabricantes de equipos electrónicos, están obligados a hacerse cargo de dichos productos al termino de su período de vida.

(Italian) (Italiano) In base alla Direttiva dell’Unione Europea (EU) sullo Smaltimento dei Materiali Elettrici ed Elettronici, Direttiva 2002/96/EC in vigore dal 13 Agosto 2005, prodotti appartenenti alla categoria dei Materiali Elettrici ed Elettronici non possono più essere eliminati come ri󰘰uti municipali: i produttori di detti materiali saranno obbligati a ritirare ogni prodotto alla 󰘰ne del suo ciclo di vita.

(Russian) (Русский) В соответствии с директивой Европейского Союза (ЕС) по предотвращению загрязнения окружающей среды использованным электрическим и электронным оборудованием (директива WEEE 2002/96/EC), вступающей в силу 13 августа 2005 года, изделия, относящиеся к электрическому и электронному оборудованию, не могут рассматриваться как бытовой мусор, поэтому производители вышеперечисленного электронного оборудования обязаны принимать его для переработки по окончании срока службы.

(Turkish) (Türkçe) Avrupa Birliği (AB) Kararnamesi Elektrik ve Elektronik Malzeme Atığı, 2002/96/ EC Kararnamesi altında 13 Ağustos 2005 tarihinden itibaren geçerli olmak üzere, elektrikli ve elektronik malzemeler diğer atıklar gibi çöpe atılamayacak ve bu elektonik cihazların üreticileri, cihazların kullanım süreleri bittikten sonra ürünleri geri toplamakla yükümlü olacaktır.

MS-AE31

Įžanga

(Greek) (Ελληνικά) Σύμφωνα με την Οδηγία 2002/96/ΕΚ της Ευρωπαϊκής Ένωσης («ΕΕ») περί Απόρριψης Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού (WEEE), η οποία λαμβάνει ισχύ στις 13 Αυγούστου 2005, τα προϊόντα «ηλεκτρικού και ηλεκτρονικού εξοπλισμού» δεν είναι δυνατόν να απορριφθούν πλέον ως κοινά απορρίμματα και οι κατασκευαστές κεκαλυμμένου ηλεκτρονικού εξοπλισμού είναι υποχρεωμένοι να πάρουν πίσω αυτά τα προϊόντα στο τέλος της ωφέλιμης ζωής τους.

(Polish) (Polski) Zgodnie z Dyrektywą Unii Europejskiej (“UE”) dotyczącą odpadów produktów elektrycznych i elektronicznych (Dyrektywa 2002/96/EC), która wchodzi w życie 13 sierpnia 2005, tzw. “produkty oraz wyposażenie elektryczne i elektroniczne “ nie mogą być traktowane jako śmieci komunalne, tak więc producenci tych produktów będą zobowiązani do odbierania ich w momencie gdy produkt jest wycofywany z użycia.

(Hungarian) (Magyar) Az Európai Unió („EU”) 2005. augusztus 13-án hatályba lépő, az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelve szerint az elektromos és elektronikus berendezések többé nem kezelhetőek lakossági hulladékként, és az ilyen elektronikus berendezések gyártói kötelessé válnak az ilyen termékek visszavételére azok hasznos élettartama végén.

(Czech) (Čeština) Podle směrnice Evropské unie (“EU”) o likvidaci elektrických a elektronických výrobků 2002/96/EC platné od 13. srpna 2005 je zakázáno likvidovat “elektrické a elektronické výrobky” v běžném komunálním odpadu a výrobci elektronických výrobků, na které se tato směrnice vztahuje, budou povinni odebírat takové výrobky zpět po skončení jejich životnosti.

(Traditional Chinese ) (繁體中文) 歐盟已制訂有關廢電機電子設備法令，亦即自2005年8月13日生效的2002/96/EC，明文規定「電機電子設備產品」不可再以都市廢棄物處理，且所有相關電子設備製造商，均須在產品使用壽命結束後進行回收。

(Simpli󰘰ed Chinese ) (简体中文) 欧盟已制订有关废电机电子设备法令，亦即自2005年8月13日生效的2002/96/EC，明文规定「电机电子设备产品」不可再以都市废弃物处理，且所有相关电子设备制造商，均须在产品使用寿命结束后进行回收。

(Japanese) (日本語) 2005年8月13日以降にEU加盟国を流通する電気・電子製品にはWEEE指令によりゴミ箱に×印のリサイクルマークの表示が義務づけられており、廃棄物として捨てることの禁止とリサイクルが義務づけられています。

(Korean) (한국어) 2005년 8월 13일자로 시행된 폐전기전자제품에 대한 유럽연합(“EU”) 지침, 지 침 2002/96/EC에 의거하여, “전기전자제품”은 일반 쓰레기로 폐기할 수 없으며 제품의 수명이 다 하면 해당 전자제품의 제조업체가 이러한 제품을 회수할 책임이 있습니다.

(Vietnam) (Tieng Viet) Theo Hướng dẫn của Liên minh Châu Âu (“EU”) về Thiết bị điện & điện tử đã qua sử dụng, Hướng dẫn 2002/96/EC, vốn đã có hiệu lực vào ngày 13/8/2005, các sản phẩm thuộc “thiết bị điện và điện tử” sẽ không còn được vứt bỏ như là rác thải đô thị nữa và các nhà sản xuất thiết bị điện tử tuân thủ hướng dẫn sẽ phải thu hồi các sản phẩm này vào cuối vòng đời.

(Thai) (ไทย) ภายใต้ข้อกำหนดของสหภาพยุโรป (“EU”) เกี่ยวกับของเสียจากอุปกรณ์ไฟฟ้า และอิเล็กทรอนิกส์ เลขที่ 2002/96/EC ซึ่งมีผลบังคับใช้ตั้งแต่วันที่ 13 สิงหาคม 2005 ผู้ใช้ไม่สามารถทิ้งผลิ ตภัณฑ์ที่เป็น “อุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์” ปะปนกับของเสียทั่วไปของชุมชนได้อีกต่อไป และผู้ผลิตอุป กรณ์อิเล็กทรอนิกส์ดังกล่าวจะถูกบังคับให้นำผลิตภัณฑ์ดังกล่าวกลับคืนเมื่อ

สิ้นสุดอายุการใช้งานของผลิตภัณฑ์

▍

(Indonesia) (Bahasa Indonesia) Sesuai dengan Regulasi Uni Eropa (“UE”) perihal WEEE (Limbah Peralatan Listrik dan Elektronik), Directive 2002/96/EC, yang berlaku sejak 13, 2005, produk “peralatan listrik dan elektronik” tidak lagi dapat dibuang sebagai sampah umum dan pabrik peralatan elektronik diwajibkan untuk mengambil kembali produk tersebut pada saat masa pakainya habis.

(Serbian) (Srpski) Po Direktivi Evropske unije (“EU”) o odbačenoj ekektronskoj i električnoj opremi, Direktiva 2002/96/EC, koja stupa na snagu od 13. Avgusta 2005, proizvodi koji spadaju pod “elektronsku i električnu opremu” ne mogu više biti odbačeni kao običan otpad i proizvođači ove opreme biće prinuđeni da uzmu natrag ove proizvode na kraju njihovog uobičajenog veka trajanja.

(Netherlands) (Nederlands) De richtlijn van de Europese Unie (EU) met betrekking tot Vervuiling van Electrische en Electronische producten (2002/96/EC), die op 13 Augustus 2005 in zal gaan kunnen niet meer beschouwd worden als vervuiling. Fabrikanten van dit soort producten worden verplicht om producten retour te nemen aan het eind van hun levenscyclus.

(Romanian) (Română) În baza Directivei Uniunii Europene (“UE”) privind Evacuarea Echipamentului Electric şi Electronic, Directiva 2002/96/EC, care intră în vigoare pe 13 august, 2005, produsele din categoria “echipament electric şi electronic” nu mai pot 󰘰 evacuate ca deşeuri municipale, iar fabricanţii echipamentului electronic vizat vor 󰘰 obligaţi să primească înapoi produsele respective la sfârşitul duratei lor de utilizare.

(Portuguese) (Português) De acordo com a Directiva 2002/96/EC de Resíduos de Equipamentos Eléctricos e Electrónicos da União Europeia (UE), efectiva desde o 13 de Agosto do ano 2005, os produtos de “equipamento eléctrico e electrónico” não podem ser descartados como resíduo municipal e os fabricantes do equipamento electrónico sujeitos a esta legislação estarão obligados a recolhar estes produtos ao 󰘰nalizar sua vida útil.

(Swedish) (Svenska) Under Europeiska unionens (“EU”) Weee-direktiv (Waste Electrical and Electronic Equipment), Direktiv 2002/96/EC, vilket trädde i kraft 13 augusti, 2005, kan inte produkter från “elektriska och elektroniska utrustningar” kastas i den vanliga hushållssoporna längre och tillverkare av inbyggd elektronisk utrustning kommer att tvingas att ta tillbaka sådan produkter när de är förbrukade.

(Finnish) (Suomi) Euroopan unionin (EU) 13.8.2005 voimaan tulleen sähkö- ja elektroniikkalaiteromua koskevan direktiivin 2002/96/EY mukaisesti ”sähkö- ja elektroniikkalaitteita” ei saa enää hävittää talousjätteiden mukana. Direktiivin alaisen sähkö- tai elektroniikkalaitteen valmistajan on otettava laitteet takaisin niiden käyttöiän päättyessä.

(Slovak) (Slovenčina) Na základe smernice Európskej únie („EU“) o elektrických a elektronických zariadeniach číslo 2002/96/ES, ktorá vstúpila do platnosti 13. augusta 2005, výrobky, ktorými sú „elektrické a elektronické zariadenia” nesmú byť zneškodňované spolu s komunálnym odpadom a výrobcovia patričných elektronických zariadení sú povinní takéto výrobky na konci životnosti prevziať naspäť.

(Slovenian) (Slovenščina) Skladno z določili direktive Evropske unije (“EU”) o odpadni električni in elektronski opremi, Direktiva 2002/96/ES, ki je veljavna od 13. avgusta, izdelkov “električne in elektronske opreme” ni dovoljeno odstranjevati kot običajne komunalne odpadke, proizvajalci zadevne elektronske opreme pa so zavezani, da tovrstne izdelke na koncu njihove življenjske dobe sprejmejo nazaj.

MS-AE31

Įžanga

(Danish) (Dansk) I henhold til direktiv fra den europæiske union (EU) vedrørende elektrisk og elektronisk a󰘯ald , Direktiv 2002/96/EC, som træder i kraft den 13. august 2005, må produkter som “elektrisk og elektronisk udstyr” ikke mere bortska󰘯es som kommunalt a󰘯ald. Producenter af det pågældende, elektroniske udstyr vil være forpligtet til at tage disse produkter tilbage ved afslutningen på produkternes levetid.

(Norwegian) (Norsk) Under den europeiske unionens (“EU”) direktiv om deponering av elektronisk og elektrisk utstyr, direktiv 2002/96/EC, som trer i e󰘯ekt 13. august 2005, kan ikke produkter av “elektronisk og elektrisk ustyr” lenger deponeres som husholdningsavfall og fabrikantene av disse produktene er forpliktet å ta tilbake slike produkter ved slutten av produktets levetid.

(Bulgarian) (български) Според директивата на Европейския съюз относно отпадъците от електрическо и електронно оборудване, директива 2002/96/EC, важаща от 13 август, 2005 г., електрическо и електронно оборудване не може да се изхвърля заедно с битовите отпадъци и производителите на такова оборудване са задължени да приемат обратно съответните продукти в края на експлоатационния им период.

(Croatian) (Hrvatski) U okviru Direktive Europske Unije (“EU”) o Otpadnim električnim i elektroničkim uređajima, Direktiva 2002/96/EC, koja je na snazi od 13. kolovoza 2005., “električni i elektronički uređaji” se ne smiju više bacati zajedno s kućnim otpadom i proizvođači su obvezni zbrinuti takve proizvode na kraju njihovog životnog vijeka.

(Estonia) (Eesti) Vastavalt Euroopa Liidu (“EL”) direktiivile 2002/96/EÜ (elektri- ja elektroonikaseadmete jäätmete kohta), mis jõustus 13. augustil 2005, on keelatud kodumajapidamiste “elektri- ja elektroonikaseadmete” jäätmete hävitamine koos majapidamisjäätmetega, ja elektrija elektroonikaseadmete tootjad on kohustatud sellised tooted pärast nende kasutuselt kõrvaldamist tagasi võtma.

▍

xii

1 skyrius

Apžvalga

„Wind Top AE2420“ serijos dizainas - tai stilingos išvaizdos blizgus korpusas veidrodiniu ekranu, kuris įkūnija modernaus individualizmo paprastumą ir namų patogumą. Liečiamasis ekranas, nepriekaištingos garso/vaizdo galimybės ir intuityvi vartotojo sąsaja – tai technologijų ir būties sąjunga, kurios dėka kompiuteriu daug paprasčiau ir smagiau naudotis visai šeimai.

Apžvalga

MS-AE31

▍

Pakuotės turinys

Wind Top Series

Kintamosios srovės

maitinimo kabelis

Skystųjų kristalų ekrano

valytuvas

Kintamosios/nuolatinės srovės

Tvarkyklė / paslaugų

programų diskas

* Jei kurio nors iš išvardintų daiktų nėra, arba jis

pažeistas, nedelsdami susisiekite su mumis.

* Šie vaizdai yra tik iliustracijai, pakuotės turinys

gali šiek tiek skirtis atsižvelgiant į įsigytą modelį.

Vartotojo vadovas

Greitosios savigalbos

žinynas

Pelė (papildomai)Klaviatūra (papildomai)

Rašiklis (papildomai)

1-2

MS-AE31

sistemos aPžvalga

Vaizdas iš priekio

MS-AE31

56789101112

1-3

Apžvalga

MS-AE31

IR imtuvas

- IR imtuvas skirtas 3D akiniams sinchronizavimui su ekranu siekiant išgauti 3D vaizdą

▍

Mikrofonas

Įmontuotą mikrofoną galite naudoti internetiniuose vaizdo pokalbiuose.

Internetinė kamera

- Šią įmontuotą interneto kamerą su mikrofonu galima naudoti fotografuoti, įrašyti vaizdą, internetinei konferencijai ir taip pat bet kurioms kitoms interaktyvioms reikmėms.

Skystųjų kristalų ekranas

23,6-colio „full-HD“ ekranas su 1920 x 1080 skyra, 16:9 plačiaekranio proporcijos ir kelių lietimų funkcija

Maitinimo mygtukas

- Palieskite šį mygtuką, norėdami įjungti/išjungti maitinimą arba pristabdyti sistemą (iki OS nuostatų).

Ekrano maitinimo mygtukas

- Palieskite šį mygtuką monitoriaus maitinimui įjungti/išjungti.

ECO mygtukas

- Palieskite šį mygtuką, norėdami įjungti/išjungti ECO energijos taupymo režimą. Darbas ECO režime padeda efektyvesniam energijos panaudojimui.

Vaizdo / Garso mygtukas

- Meniu režime šio mygtuko palietimas suaktyvina automatinį atvaizdo kokybės reguliavimą. Ne meniu režime jis veikia kaip signalo įvesties mygtukas tarp kompiuterio (PC) ir HDMI.

TV / Išėjimo mygtukas

- Meniu režime šio mygtuko palietimas grąžina į ankstesnį OSD lygmenį. Ne meniu režime, jis suaktyvina programas TV funkcijai.

1-4

MS-AE31

Meniu / Įėjimo mygtukas

- Palieskite šį mygtuką, norėdami peržiūrėti OSD meniu arba patekti į submeniu.

Dešinysis / Garsumo didinimo mygtukas

- Meniu režime šis mygtukas nurodo žymiklio judėjimą arba OSD rankinį didėjančių verčių pasirinkimą. Ne meniu režime jis veikia kaip garsumo didinimo mygtukas.

Kairysis / Garsumo mažinimo mygtukas

- Meniu režime šis mygtukas nurodo žymiklio judėjimą arba OSD rankinį mažėjančių verčių pasirinkimą. Ne meniu režime jis veikia kaip garsumo sumažinimo mygtukas.

MS-AE31

1-5

Apžvalga

MS-AE31

▍

Vaizdas iš galinės pusės

9 13 12 15 16

10 11 12 14 17

Svarbu

Saugos sumetimais rekomenduojame pirmiausia kintamosios/nuolatinės srovės maitinimo adapterį prijungti prie savo AIO PC sistemos, o po to maitinimo laidą

- prie lizdo išvado.

1-6

MS-AE31

Aušintuvas

Ant dangčio esantis ventiliatorius naudojamas orui vėdinti ir apsaugoti įrangą nuo perkaitimo. Neuždenkite ventiliatoriaus.

Optinio disko diskasukis

- Namų pramogoms skirtas integruotas DVD „Super-multi“ diskas. („Blu-ray“ papildomai.)

Kortelių skaitytuvo diskas

Įmontuotas kortelių skaitytuvas palaiko įvairių tipų atminties korteles, tokias, kaip XD (eXtreme Digital), SD (Secure Digital), SDHC (SD High Capacity), MS (Memory Stick), MS Pro (Memory Stick Pro) arba MMC (Multi-Media Card), kurios paprastai naudojamos tokiuose įrenginiuose, kaip skaitmeniniai fotoaparatai, MP3 grotuvai, mobilieji telefonai ir delninukai. Papildomos informacijos kreipkitės į vietinį pardavėją ir atkreipkite dėmesį, kad palaikomos atminties kortelės gali skirtis iš anksto apie tai neįspėjus.

USB prievadas

USB (universaliosios magistralės) prievadas prijungia USB įtaisus, tokius, kaip pelė, klaviatūra, spausdintuvas, skaitlys, fotoaparatas, delninukas ir kitus suderinamus su USB įrenginius.

MS-AE31

Kabelio eigos anga

Nuveskite kabelius per kabelių eigos angos ir išvengsite susimazgiusių kabelių prijungdami įrenginius.

Pakyla

Naudokite šią pakylą norėdami sureguliuoti sistemos poziciją ant plokščio ir tvirto paviršiaus.

Mini PCI-E kortelės skyrelis

Šis skyrelis saugo mini PCI-E korteles, tokias kaip WLAN kortelės ir TV tunerio kortelės.

1-7

Apžvalga

MS-AE31

▍

„Kensington“ korpuso prirakinimo jungtis

- Šiame AIO kompiuteryje įrengta jungtis „Kensington“ užraktui, kuris leidžia vartotojams apsaugoti savo AIO kompiuterį raktu ar tam tikru mechaniniu įrenginiu su PIN kodu, prijungus guma padengtą metalinį laidą. Laido gale yra nedidelė kilpelė, kuri leidžia apjuosti laidą aplink nejudamą daiktą, pavyzdžiui, sunkų stalą ar kitus, mažesnius įrenginius - taip AIO kompiuteris yra prirakinamas.

Žemųjų dažnių kolonėle (papildoma)

- Žemųjų dažnių kolonėlė (visas garsiakalbis) yra skirtas atkurti žemo tono dažniams (bosas).

TV antenos jungtis

Ši jungtis skirta skaitmeninei televizoriaus antenai.

Maitinimo lizdas

- Maitinimo adapteris kintamąją srovę šiam lizdui pakeičia į nuolatinę. Šiuo lizdu tiekiamas maitinimas kompiuteriui. Kad nesugadintumėte kompiuterio visada naudokite pateiktą maitinimo adapterį.

VGA-Out prievadas

- VGA sąsajos įrenginiui yra numatyta DB15 kontaktų apgaubiančioji anga.

1-8

USB prievadas

USB (universaliosios magistralės) prievadas prijungia USB įtaisus, tokius, kaip pelė, klaviatūra, spausdintuvas, skaitlys, fotoaparatas, delninukas ir kitus suderinamus su USB įrenginius.

HDMI-In Prievadas (Papildomai)

HDMI (didelės raiškos daugialypės terpės sąsaja) - tai skaitmeninė garso ir vaizdo sąsaja, kuri palaiko nesuspausto duomenų srauto perdavimą. HDMI palaiko visus TV formatus, įskaitant standartinius, patobulintus ir didelės raiškos vaizdo įrašus ir daugiakanalius skaitmeninius garso įrašus viename kabelyje.

MS-AE31

eSATA prievadas (papildomai)

- eSATA (Išorinis - SATA) prievadas yra skirtas eSATA standžiojo disko diskasukiams.

„Line Out“ lizdas

- Ši jungtis yra skirta ausinėms arba garsiakalbiams.

Mikrofono lizdas

- Ši jungtis yra skirta mikrofonams.

RJ-45 LAN lizdas

Sąsajai su vietiniu tinklu (LAN) yra standartinis RJ-45 LAN lizdas. Galite prie jo prijungti tinklo laidą.

Geltonas Žalias/ Oranžinis

MS-AE31

Šviesinis indikatorius

Kairėje Geltonas Nešviečia LAN sąsaja nenustatyta.

Dešinėje Žalias Nešviečia Pasirinkta 10 Mbit/sek. duomenų

Optinis S/PDIF-Out lizdas (Papildomai)

Šis S/SPDIF ( Sony ir Philips skaitmeninio sąryšio formatas)

Spalva Šviesinio

Oranžinis Šviečia Pasirinkta 1000 Mbit/sek. duomenų

lizdas skirtas skaitmeniniam garsui perduoti iš išorinių garsiakalbių per optinių skaidulų laidą.

indikatoriaus būsena

Šviečia (stabili būsena)

Šviečia (ryškesnė ir pulsuojanti)

Šviečia Pasirinkta 100 Mbit/sek. duomenų

Būsena

LAN sąsaja nustatyta.

Kompiuteris užmezgė ryšį su kitu kompiuteriu per LAN.

perdavimo sparta.

1-9

Apžvalga

MS-AE31

▍

Vaizdas iš šono

4 5

Optinio disko diskasukis

- Namų pramogoms skirtas integruotas DVD „Super-multi“ diskas. („Blu-ray“ papildomai.)

Išstūmimo mygtukas

Paspauskite išstūmimo mygtuką, norėdami atverti optinio disko diskasukį.

Išstūmimo anga

Jei išstūmimo mygtukas neveikia, norėdami atverti optinio disko diskasukį rankiniu būdu į išstūmimo angą įkiškite ploną tiesų daiktą (tokį, kaip popieriaus sąvaržėlę).

1-10

Kortelių skaitytuvo diskas

+ 49 hidden pages
