Введение

Авторские Права

Материалы данного документа являются интеллектуальной собственностью
компании MICRO-STAR INTERNATIONAL� Мы тщательно готовили этот документ,
однако не можем гарантировать абсолютную точность его содержания� Продукция
нашей компании постоянно совершенствуется� Мы оставляем за собой право
вносить изменения без предварительного уведомления�

Товарные Знаки

Все товарные знаки являются собственностью соответствующих владельцев�

Журнал Изменений

Версия Дата
V1�0 2016/01

iii

Модернизация и Гарантия

Обратите внимание, что некоторые компоненты, установленные в изделии,
могут быть обновлены или заменены по заказу пользователя� Для получения
дополнительной информации об ограничении обновления см� технические
спецификации в руководстве пользователя� Для получения дополнительной
информации о приобретенном устройстве обратитесь к местному дилеру�
Модернизация и замена компонентов устройства должны выполняться
только уполномоченным дилером или сервисным центром� Самостоятельное
выполнение этих операций может привести к потере гарантии� Если потребуется
модернизировать или заменить какой-либо компонент устройства, настоятельно
рекомендуется обратиться к уполномоченному дилеру или в сервисный центр�

Приобретение Запасных Частей

Обратите внимание на то, что выпуск заменяемых (или совместимых с ними)
деталей для приобретенного пользователями продукта на территории некоторых
стран и регионов прекращается производителем максимум через 5 лет после
прекращения выпуска продукта в зависимости от текущих официальных правил�
Для получения дополнительной информации о приобретении сменных деталей
посетите веб-сайт производителя по адресу: http://www�msi�com/support/

Техническая Поддержка

iv

При возникновении проблемы с системой, решение которой не описано в
руководстве пользователя, обратитесь в магазин, где была осуществлена
покупка или к местному поставщику� Можно также воспользоваться следующими

справочными ресурсами� Ответы на часто задаваемые вопросы, технические
руководства, обновления BIOS и драйверов, а также другую информацию можно

найти на веб-сайте по адресу: http://www�msi�com/support/

Особенности продукции

◙ Пониженное энергопотребление во время работы и в режиме ожидания
◙ Ограниченное использование веществ, опасных для окружающей среды

и здоровья людей

◙ Простота разборки и утилизации
◙ Пониженное использование природных ресурсов благодаря

возможностям утилизации

◙ Длительный срок службы благодаря возможностям замены компонентов
◙ Снижение объема твердых отходов благодаря правилам возврата

Введение

Защита окружающей среды

◙ Устройство разработано с учетом возможности повторного

использования компонентов
и их переработки, поэтому его
не следует выбрасывать вместе с мусором�

◙ Для утилизации отслужившего устройства следует обратиться в местный

центр сбора и утилизации�

◙ Для получения дополнительной информации о переработке обратитесь

на вебсайт MSI или местному дистрибьютору�

◙ Вопросы, связанные с утилизацией и переработкой продукции MSI можно

задать по адресу gpcontdev@msi�com�

Информация о Химических веществах

В соответствии с правилами об использовании химических веществ, таких как
правила EU REACH (Правило EC No� 1907/2006 Европейского парламента и
Совета), MSI предоставляет информацию о химических веществах в продуктах
на сайте:

http://www�msi�com/html/popup/csr/evmtprtt_pcm�html

v

Безопасное использование оборудования

◙ Внимательно и полностью прочитайте все инструкции по технике

безопасности�

◙ Необходимо учитывать все предостережения и предупреждения на

устройстве и в руководстве пользователя�

Сохраните входящее в комплект руководство пользователя для
использования в будущем�

Не допускайте воздействия на устройство высокой влажности и высоких
температур�

Перед настройкой устройства поместите его на устойчивую поверхность�

vi

◙ Перед подключением устройства к электрической розетке

удостоверьтесь, что напряжение питания находится в безопасных
пределах и имеет величину 100~240В� Не отсоединяйте вывод
защитного заземления на электрической вилке� Подключайте
устройство к электрической розетке с заземляющим проводом�

◙ Всегда отсоединяйте кабель питания перед установкой любых

дополнительных карт или модулей�

◙ Всегда отсоединяйте кабель питания или обесточьте настенную

розетку, если устройство не будет использоваться продолжительное
время� Это позволит сэкономить электроэнергию�

Вентиляционные отверстия на корпусе устройства обеспечивают
циркуляцию воздуха и предотвращают его перегрев� Не закрывайте эти
отверстия�

Не храните устройство в непроветриваемых местах с температурой
выше 60 OC (140 OOF) или ниже 0 OC (32 OF)� Это может привести к его
повреждению�

Внимание: Максимальная температура окружающего воздуха при работе:
40 OC�

Введение

Запрещается проливать жидкость на устройство, это может привести к его
повреждению и поражению электрическим током�

Располагайте шнур питания таким образом, чтобы люди не наступали на
него� Не ставьте на шнур питания никаких предметов�

◙ При подключении коаксиального кабеля к ТВ-приемнику

металлический экран должен быть надежно подсоединен к системе
защитного заземления здания�

◙ Система кабелей кабельного телевидения должна быть заземлена

в соответствии Национальным электрическим кодексом (National
Electrical Code, NEC) ANSI/NFPA 70, см� раздел 820�93 Grounding of
Outer Conductive Shield of a Coaxial Cable (Заземление экранирующей
оплетки коаксиальных кабелей)�

Не располагайте рядом с моноблоком предметы, обладающие мощным
электромагнитным полем�

При возникновении любой из перечисленных ниже ситуаций обратитесь в
сервисный центр для проверки устройства:

◙ Шнур питания или его штепсельная вилка повреждены�
◙ В оборудование попала жидкость�
◙ Оборудование подверглось воздействию влаги�
◙ Оборудование не работает должным образом или невозможно

наладить его работу в соответствии с руководством пользователя�

◙ Оборудование падало и было повреждено�
◙ На оборудовании имеются видимые признаки повреждения�

1� Приводы оптических дисков соответствуют КЛАССУ CLASS 1 LASER

PRODUCT� Запрещается использовать настройки, регулировки, порядок
выполнения процедур, отличающихся от приведенных в данном руководстве�

2� Не прикасайтесь к линзе, расположенной внутри привода�

vii

Сертификат CE

Настоящим, Micro Star International CO�, LTD заявляет, что это
устройство разработано в соответствии с основными требованиями
безопасности и другими соответствующими положениями,
изложенными в Европейской директиве�

Соответствие Требованиям FCC-B к Радиочастотным Помехам

Данное устройство проверено и признано соответствующим
ограничениям на цифровые устройства Класса B согласно
Части 15 привил FCC (Федеральной комиссии по связи США)�
Целью этих ограничений является обеспечение приемлемой
защиты от помех при установке оборудования в жилых помещениях� Данный
прибор генерирует, использует и излучает энергию на радиочастотах, и при
нарушении инструкции по установке и эксплуатации может создавать помехи
для радиосвязи� Однако даже при соблюдении инструкций по установке нет
гарантии того, что в каком-либо конкретном случае не возникнут помехи� Если
данный прибор вызывает помехи при приеме радио и телевизионных сигналов,
что можно проверить, выключив и включив прибор, пользователю рекомендуется
попытаться устранить помехи с помощью приведенных ниже мер:

￭ Изменить ориентацию или местоположение приемной антенны�

viii

￭ Увеличить расстояние между приемником и данным устройством�
￭ Подключить данное устройство к розетке в цепи, отличной от той, к

которой подключен приемник�

￭ Обратитесь за помощью к продавцу или опытному специалисту по теле-

и радиотехнике�

Примечание 1
Изменения, явно не утвержденные стороной, несущей ответственность за

выполнение нормативных требований, могут повлечь за собой аннулирование
права пользователя на использование оборудования�

Примечание 2
Экранированный соединительный кабель и кабель питания переменного тока,

если таковые имеются, должны использоваться в соответствии с правилами
ограничения излучений�

Данное устройство соответствует части 15 правил FCC� Эксплуатация
устройства допускается при соблюдении следующих двух условий:

1� данное устройство не должно создавать вредных помех;
2� данное устройство должно быть устойчиво к помехам, включая помехи,

которые могут препятствовать нормальной эксплуатации�

1

Общие Сведения

Эта система разработана с учетом последних требований для цифровых
устройств� В моноблоке используется антибликовое покрытие экрана
с LED подсветкой для улучшения качества изображения и снижения
нагрузки на глаза� Благодаря ультратонкому корпусу и удобно­регулируемой подставке, моноблок MSI воплощает технологию в жизнь,
делая работу с устройством еще проще� Данный компьютер подходит
как для индивидуального использования, так и решения бизнес задач�

Комплект Поставки

Моноблок

Клавиатура

(опционально)

1-2 1-3

Диск с антивирусным

ПО (опционально)

* Если какой-либо элемент из комплекта поставки отсуствует или неисправен,

немедленно свяжитесь с продавцом�
* Рисунок приведен исключительно в справочных целях�
* Изготовитель вправе внести незначительные изменения в комплект поставки�

Уточняйте, пожалуйста, комплект поставки у продавца�

Сетевой адаптер

питания

Мышь (опционально)

Руководство пользователя,

краткое руководство

(quick start guide)

Кабель питания

переменного тока

Установочный диск

Гарантийный талон,

Сервисная книжка

Сводная Информация

h Вид спереди

2

1

3

Общие сведения

1

4

Микрофон (опционально)

1

Встроенный микрофон может использоваться, например для онлайн видеочатов�

Веб-камера

2

Данная встроенная веб-камера с микрофоном может использоваться для
фотосъемки, видеосъемки и конференций, а также других интерактивных
приложений�

Светодиодный индикатор

3

Светодиодный индикатор показывает, когда включен режим записи� Индикатор
светится, только когда осуществляется запись видео�

Дисплей

4

Дисплей 15�6-дюйма HD+ имеет разрешение 1366 X 768 и соотношение сторон
сторон 16:9�

h Вид сзади

3

1 2 3

1-4 1-5

Стойка

1

Эта стойка используется для установки компьютера на ровную, устойчивую
поверхность�

Вентиляционные отверстия

2

Вентиляционные отверстия на корпусе устройства обеспечивают циркуляцию
воздуха и предотвращают перегрев� Не закрывайте эти отверстия�

Стерео Динамики

3

Обеспечивают высококачественное стереофоническое воспроизведение звука�

h Вид сзади

Общие сведения

2

3

4

5

6

1

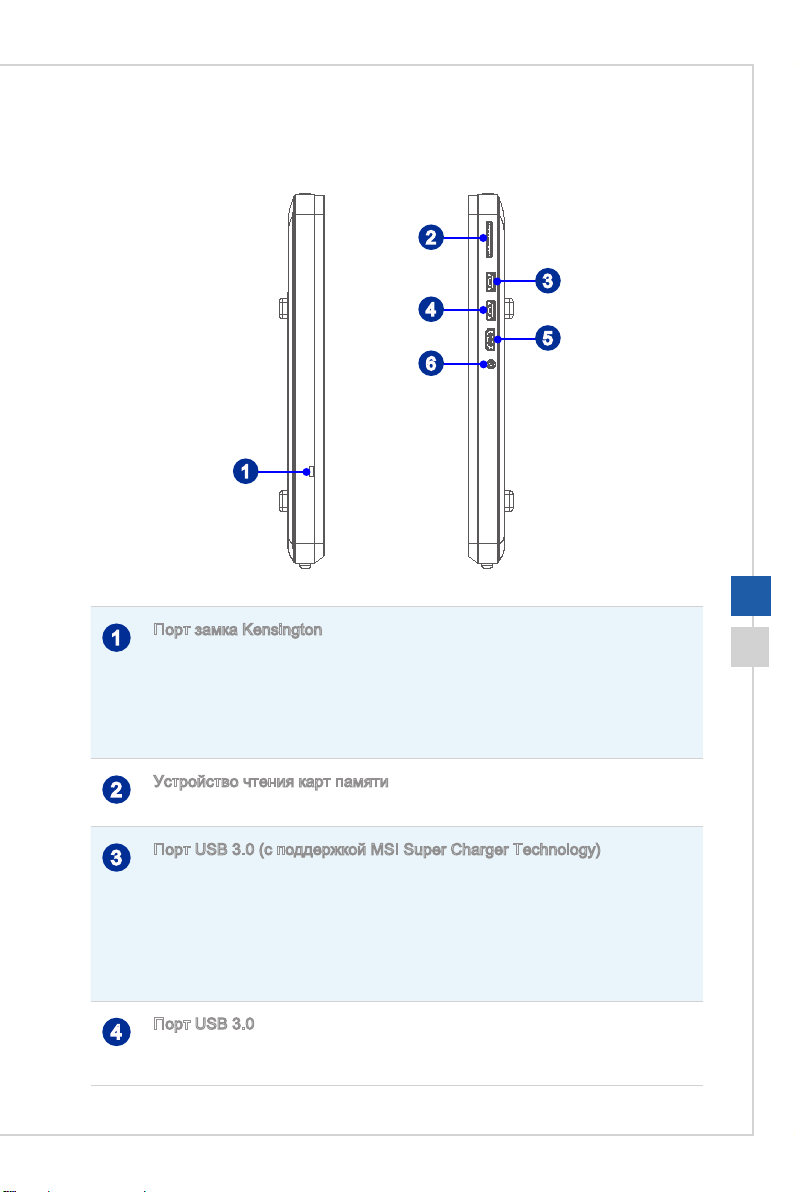

Порт замка Kensington

1

Данный компьютер оснащен разъемом для замка Kensington, который позволяет
закрепить устройство на месте ключом или механическим кодовым устройством,
прикрепленным к обрезиненному металлическому тросу� На конце троса
расположена небольшая петля, позволяющая обвязать тросом неподвижный
предмет, например тяжелый стол или подобный предмет мебели, закрепив
моноблок на месте�

Устройство чтения карт памяти

2

Встроенное устройство чтения карт памяти поддерживает карты различных типов�

Порт USB 3�0 (с поддержкой MSI Super Charger Technology)

3

Порт USB 3�0 является обратно совместимым с устройствами USB 2�0� Поддержка
скорости передачи данных до 5 Гбит/с (SuperSpeed)�

С развитием технологии MSI Super Charger, разъем работает не только в качестве
порта USB 3�0, но и позволяет пользователям заряжать USB устроства даже при
выключенной системе� Пользователям больше не надо включать систему для
зарядки устройства от USB� Данная технология также уменьшает время зарядки
на 40% для экономии вашего времени�

Порт USB 3�0

4

Порт USB 3�0 является обратно совместимым с USB 2�0� Поддержка скорости
передачи данных до 5 Гб/с (SuperSpeed)�

5

Порт HDMI-Out (опционально)

Мультимедийный интерфейс высокой четкости (HDMI) представляет собой
полностью цифровой интерфейс, позволяющий передавать несжатые потоки
аудио и видео данных� Интерфейс HDMI обеспечивает передачу ТВ-сигнала
в любом формате, включая телевидение стандартной, повышенной и высокой
четкости, а также многоканальный цифровой звук, по одному кабелю�

Разъем Line-Out

6

Этот разъем используется для подключения наушников или активных аудиосистем�

1-6 1-7

h Вид сверху и снизу

Общие сведения

1 3

2 4

6 8

7

7

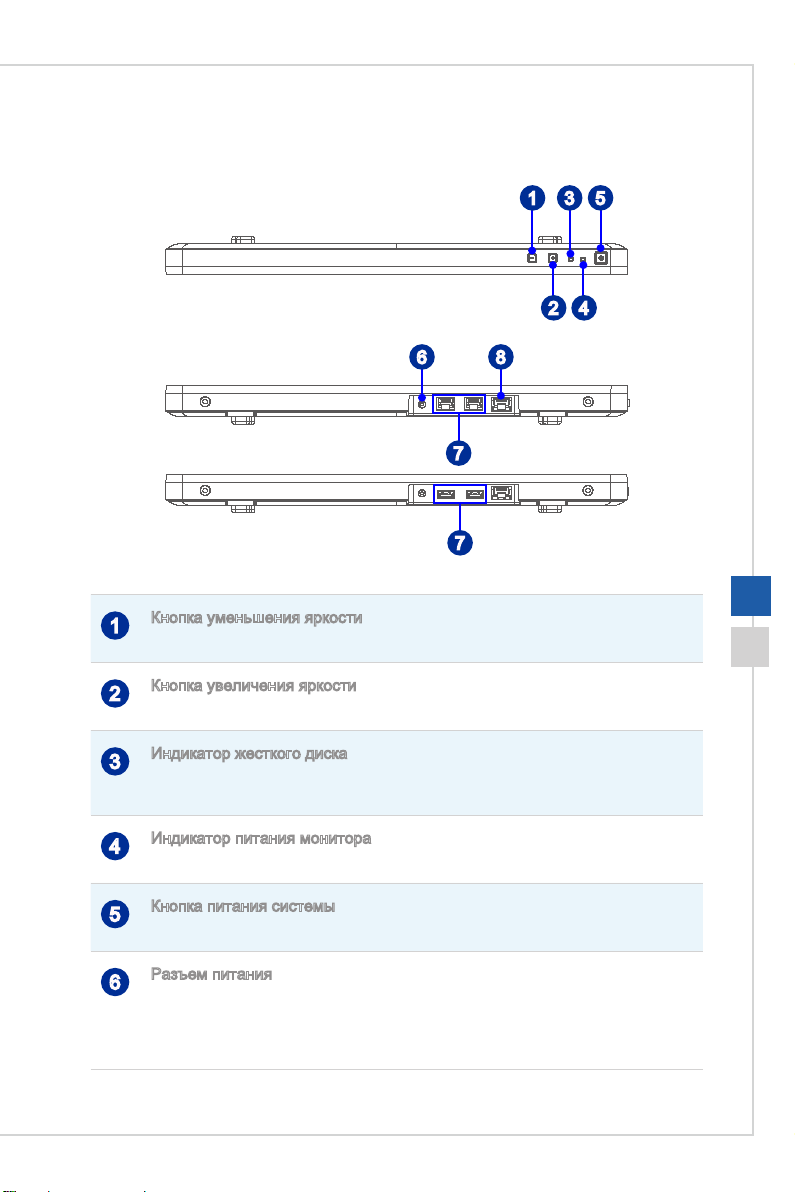

Кнопка уменьшения яркости

1

Нажмите эту кнопку для уменьшения яркости�

Кнопка увеличения яркости

2

Нажмите эту кнопку для увеличения яркости�

Индикатор жесткого диска

3

Этот индикатор показывает состояние активности жесткого диска� Индикатор горит
или мигает при чтении/записи данных жесткого диска�

5

Индикатор питания монитора

4

Индикатор питания светится при включении монитора и гаснет при его выключении�

Кнопка питания системы

5

Кнопка питания позволяет включать и выключать систему�

Разъем питания

6

Адаптер питания преобразует переменный ток в постоянный с необходимой
величиной напряжения� Питание, подающееся на этот разъем, необходимо для
работы устройства� Во избежание повреждения компьютера всегда используйте
только адаптер питания, идущий в комплекте с моноблоком�

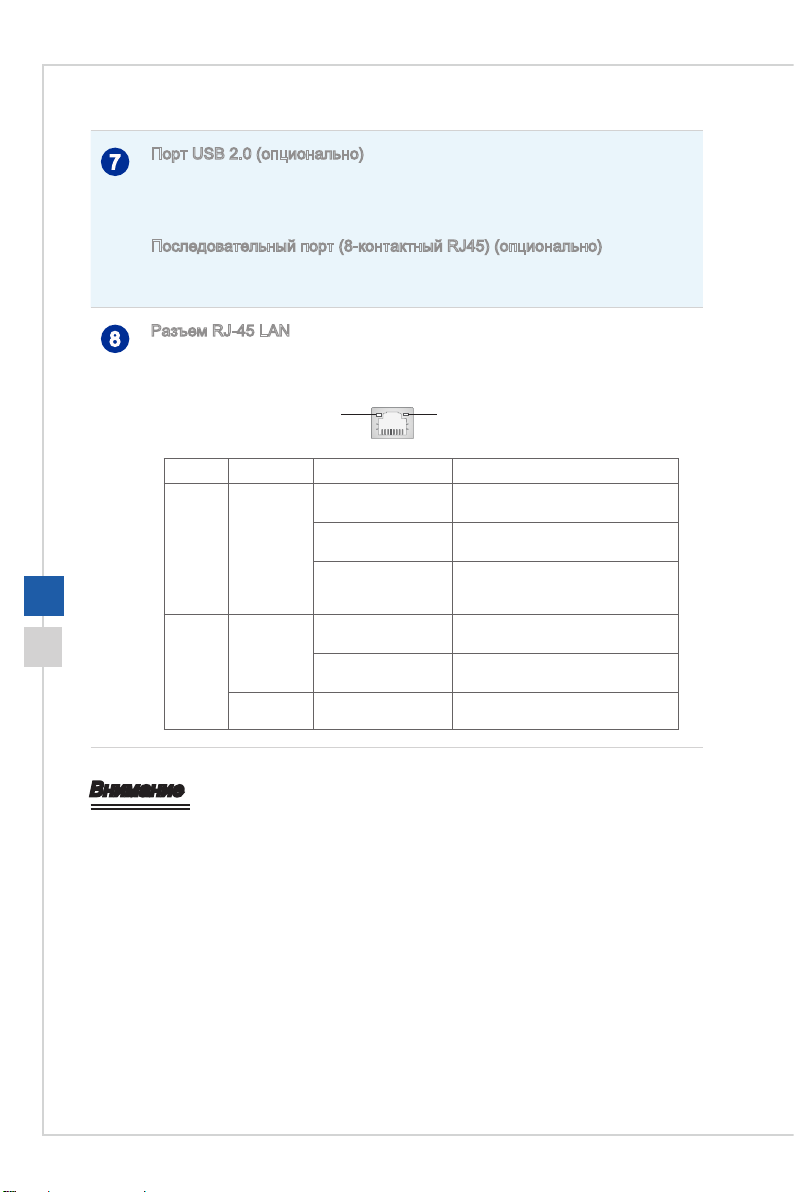

Порт USB 2�0 (опционально)

7

USB порт (Universal Serial Bus) позволяет подключать такие USB-устройства, как
клавиатура, мышь и т� д� Поддержка передачи данных со скоростью до 480 Мбит/с
(Hi-Speed)�

Последовательный порт (8-контактный RJ45) (опционально)

Последовательный порт поддерживает сканеры штрихкода, принтеры штрихкода,
вексельные принтеры, машины для работы с кредитными картами и т�д�

Разъем RJ-45 LAN

8

Стандартный сетевой разъем RJ-45 предназначен для подключения к локальной
вычислительной сети (ЛВС)� К нему можно подключить сетевой кабель�

Желтый Зеленый/ Oранжевый

LED Цвет Состояние LED Режим работы

Левый Желтый Выкл� Связь с локальной сетью не

Вкл� (установившийся
режим)

Вкл� (мигает) Компьютер обменивается данными

1-8 1-9

Правый Зеленый Выкл� Выбрана скорость передачи данных

Вкл� Выбрана скорость передачи данных

Оранжевый Вкл� Выбрана скорость передачи данных

установлена�

Связь с локальной сетью
установлена�

с другим компьютером в локальной
сети�

10 Мбит/с�

100 Мбит/с�

1000 Мбит/с�

Внимание

• В целях безопасности рекомендуется сначала подключить адаптер питания
к устройству, затем подключить кабель питания переменного тока к
электрической розетке�

• Рекомендуется подключать высокоскоростные устройства к портам USB 3�0, а
низкоскоростные устройства, такие как мышь и клавиатура, к портам USB 2�0�

Общие сведения

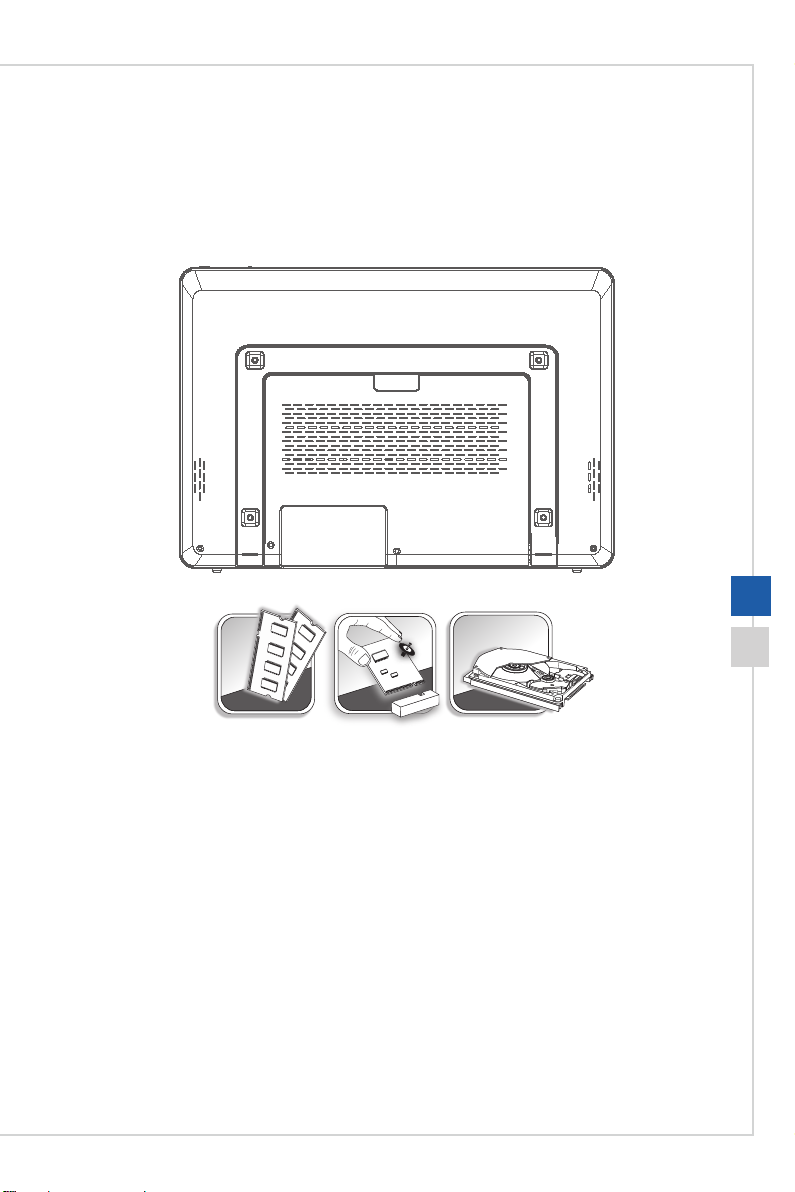

Замена и Обновление Компонентов

Обратите внимание на то, что некоторые установленные в устройство
компоненты могут быть модернизированы или заменены по требованию
пользователя в зависимости от приобретенной модели�

Для получения дополнительной информации о приобретенном устройстве
обратитесь к местному дилеру� Модернизация и замена компонентов устройства
должны выполняться только уполномоченным дилером или сервисным центром�
Самостоятельное выполнение этих операций может привести к потере гарантии�
Если потребуется модернизировать или заменить какой-либо компонент
устройства, настоятельно рекомендуется обратиться к уполномоченному дилеру
или в сервисный центр�

2

Начало Работы

В этой главе приведена информация о настройке аппаратной части
моноблока� Чтобы предотвратить повреждение периферийных
устройств при их подключении, соблюдайте осторожность и используйте
заземляющий браслет, защищающий от статического электричества�

Советы по Обеспечению Безопасности и Удобству Работы

Моноблок AIO представляет собой портативный компьютер, позволяющий
работать в любом месте� Однако при длительной работе с компьютером важно
выбрать правильное рабочее место�

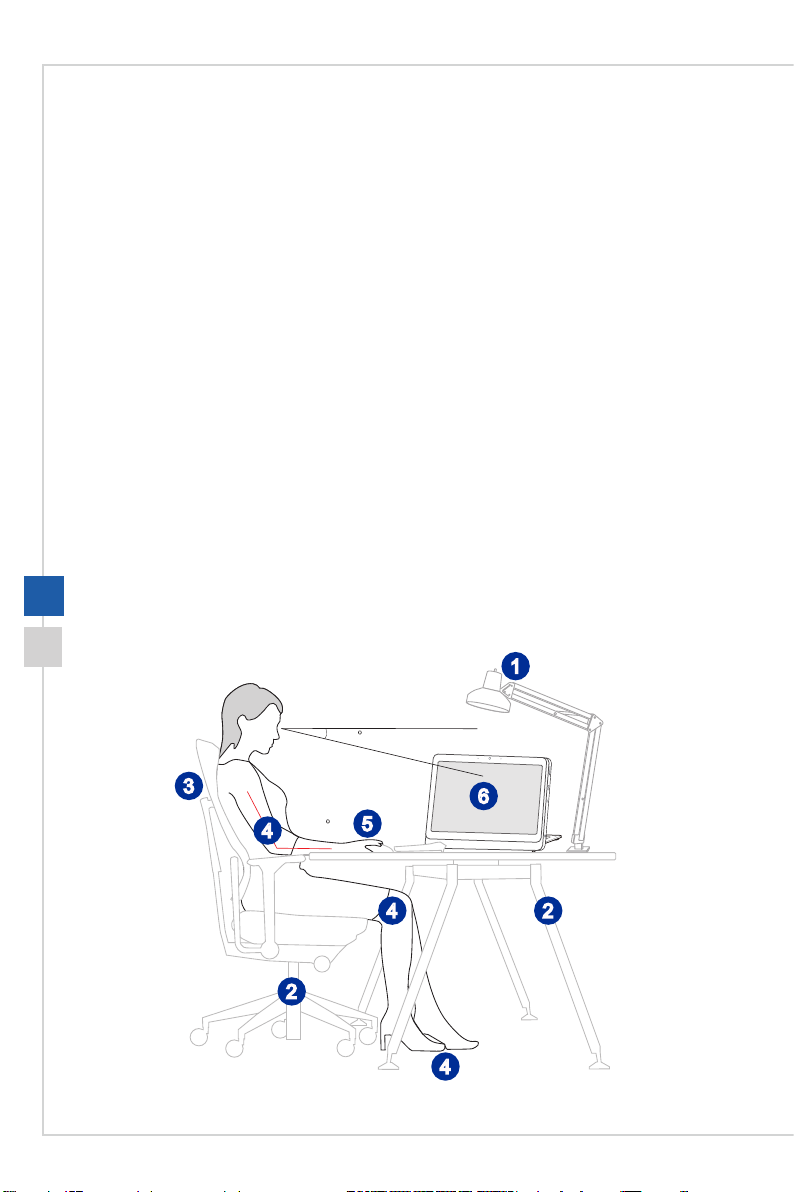

1� Рабочее место должно иметь хорошее освещение�

2� Используйте удобный стол и кресло� Отрегулируйте их высоту в

соответствии со своим положением во время работы�

3� Отрегулируйте спинку стола (если имеется), чтобы обеспечить комфортное

положение спины�

4� Поставьте ноги прямо на пол в естественном положении� Во время работы

колени и локти должны быть согнуты под углом приблизительно 90 градусов�

5� Положите руки на стол в естественном положении так, чтобы обеспечить

поддержку запястий�

6� Отрегулируйте угол и положение ПК для наиболее удобного просмотра�

7� Старайтесь не использовать компьютер в местах, где это может причинить

неудобство (например, в кровати)�

8� Данный компьютер представляет собой электрическое устройство�

2-2 2-3

Обращайтесь с ним осторожно, чтобы предотвратить нанесение вреда
здоровью�

1

15- 20

3

90- 120

4

38 -76 cm

5

4

6

2

2

4

Начало Работы

Настройка аппаратной части

Внимание

•

Иллюстрации представлены исключительно в справочных целях� Ваша
система может отличаться по внешнему виду от устройства, представленного
на изображении�

•

Перед включением системы убедитесь, что используемая электрическая
розетка и сетевой шнур заземлены�

•

Не прикасайтесь к монитору острыми предметами�

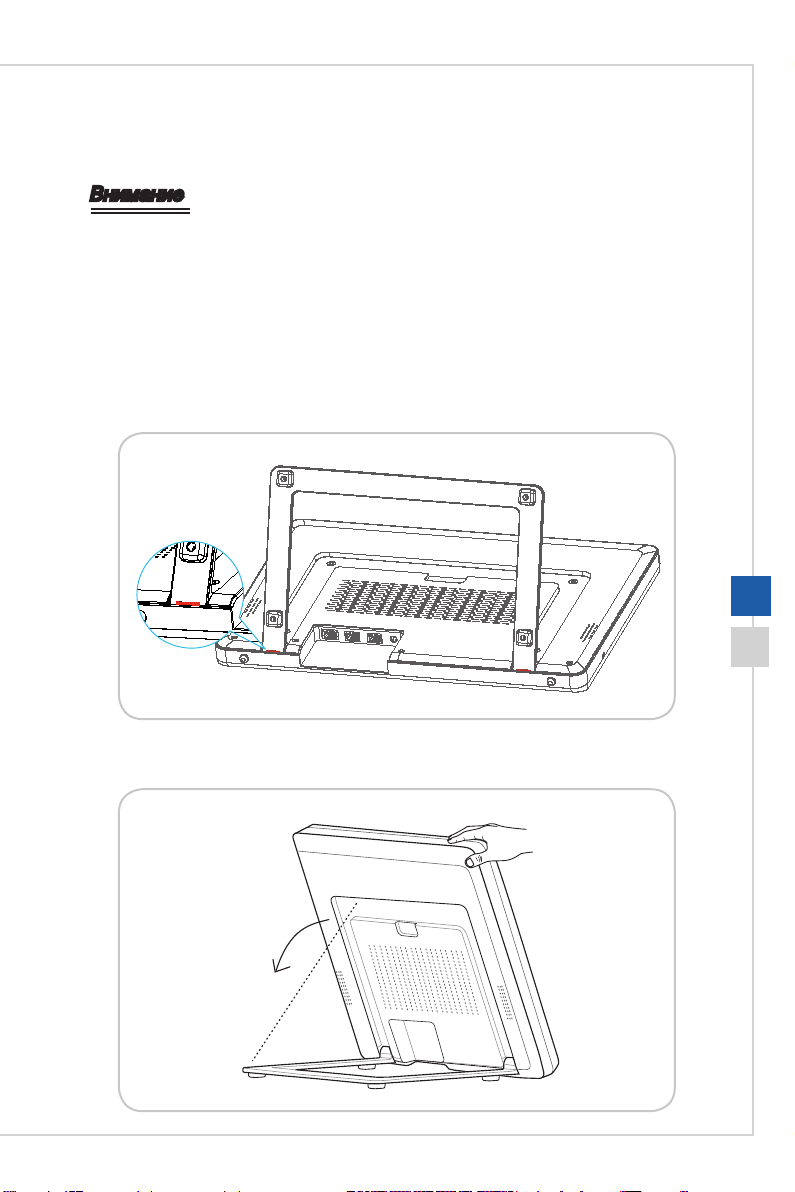

1� Вытяните стойку и отклоните монитор� Для стабильного положения изделия,

убедитесь в том, что стойка вытянута таким образом, чтобы знак на петле был
выровнен по нижней части системы�

2� Правильное положение тела поможет уменьшить напряжение глаз и

мышечное утомление�

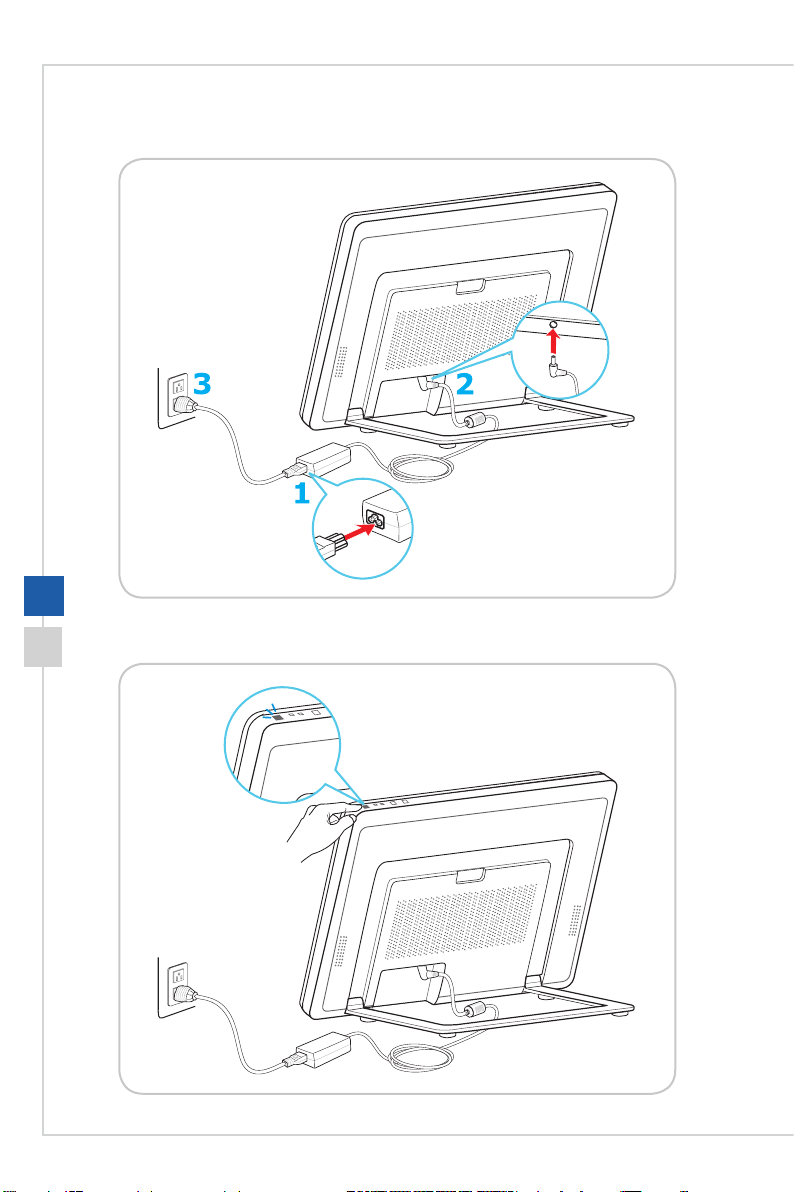

3� Подключите адаптер питания к системе и включите сетевой шнур в розетку�

2-4 PB

4� Для включения системы нажмите кнопку питания�

3

Операции с Системой

В этой главе приведена информация по работе с системой�

Внимание

Информация, представленная в данной главе, может быть изменена или
дополнена без предварительного уведомления�

Управление Питанием

Управление питанием персональных компьютеров и мониторов может значительно
экономить электроэнергию, а также внести вклад в защиту окружающей среды�

Чтобы сэкономить электроэнергию, настройте выключение дисплея или перевод
компьютера в режим ожидания после определенного времени бездействия
пользователя�

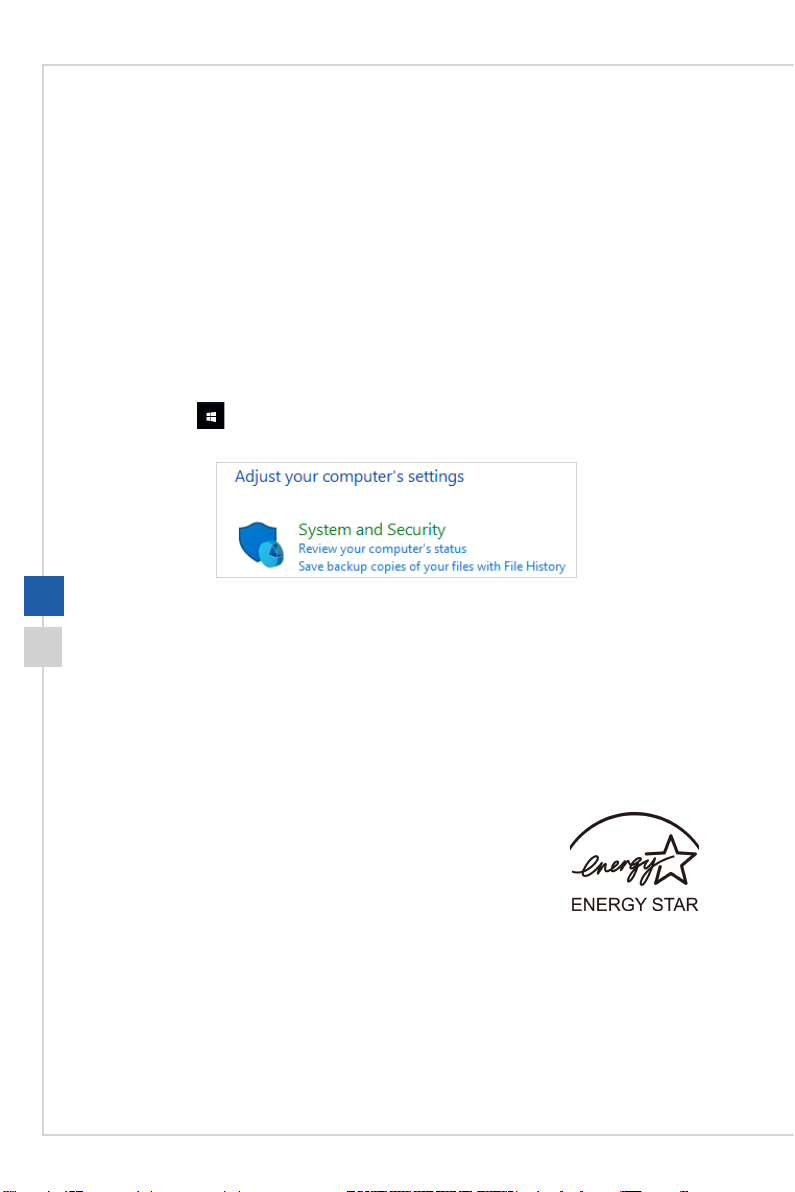

h Управление питанием в Windows 10

■ [Power Options] (Функции управления электропитанием) в ОС Windows
позволяют настраивать параметры энергопотребления дисплея, жесткого
диска и аккумуляторной батареи� Щелкните правой кнопкой меню [Start]
(Пуск) , выберите [Control Panel] (Панель управления) из списка и
нажмите [System and Security] (Система и безопасность)�

3-2 3-3

Выберите вкладку [Power Options] (Электропитание) и подходящий
вам план электропитания� Можно также выполнить точную настройку
параметров, нажав кнопку [Change plan settings] (Изменить настройки
плана)�

■ В меню Отключение компьютера будут отображены пункты Режим сна
(S3/S4) и Выключение компьютера (S5), которые позволяют быстро и
просто управлять питанием системы�

h Управление питанием через монитор ENERGY

STAR (опционально)

Функция управления питанием позволяет компьютеру
переходить в состояние низкого энергопотребления или в
“спящий” режим после определенного времени бездействия�
При использовании внешнего монитора с поддержкой
ENERGY STAR, эта функция управления питанием работает
аналогично� Для использования энергосбережения, функция
управления питанием настроена для работы по следующей схеме:

■ Выключать дисплей после 15 минут простоя

■ Входить в спящий режим после 30 минут простоя

Операции с системой

h Вывод компьютера из спящего режима

Компьютер можно вывести из спящего режима, подав команду с помощью:

■ кнопки питания,

■ по сети (Wake On LAN),

■ мыши,

■ клавиатуры�

Советы по экономии электроэнергии:

■ Выключайте монитор с помощью кнопки питания, если компьютер не
будет использоваться продолжительное время�

■ Отрегулируйте настройки в Power Options (параметрах электропитания) в
ОС Windows для оптимизации управления электропитанием ПК�

■ Для управления энергопотреблением установите специальное
программное обеспечение�

■ Всегда отсоединяйте кабель питания переменного тока от розетки,
если компьютер не будет использоваться продолжительное время� Это
позволит сэкономить электроэнергию�

Подключение к Локальной Сети (Windows 10)

h Проводная сеть

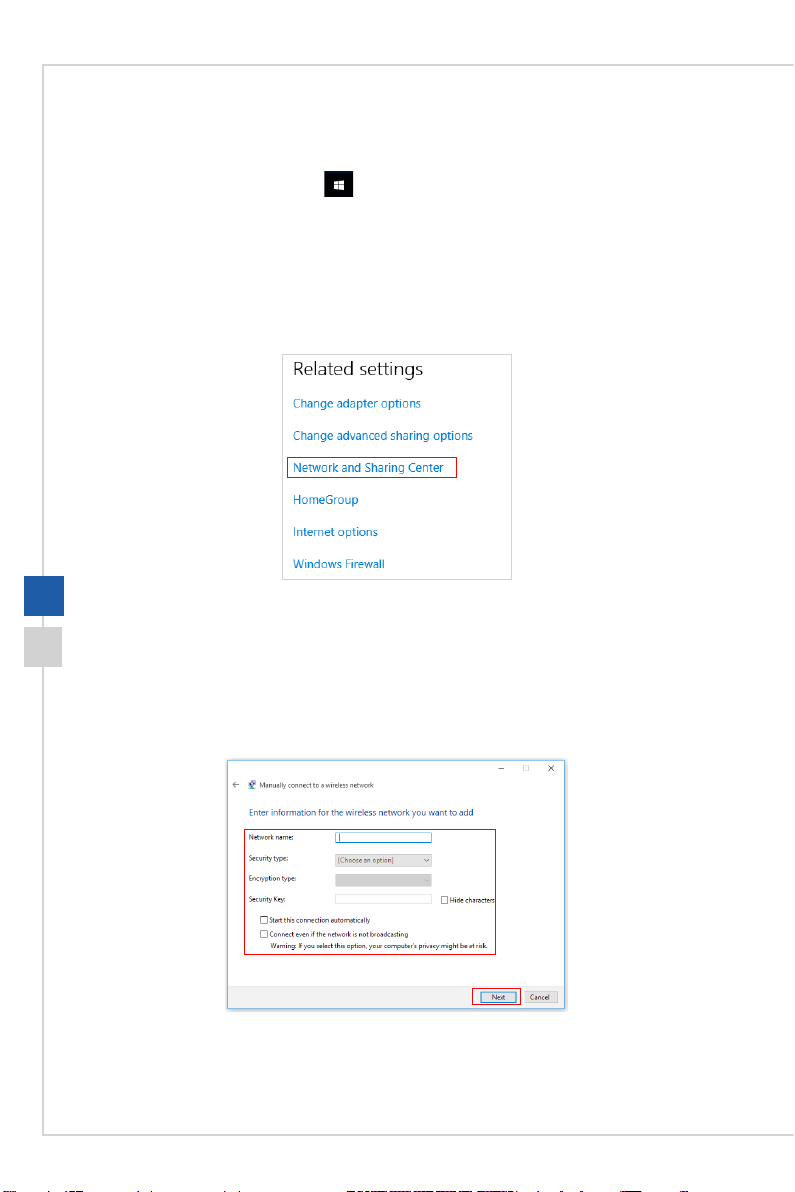

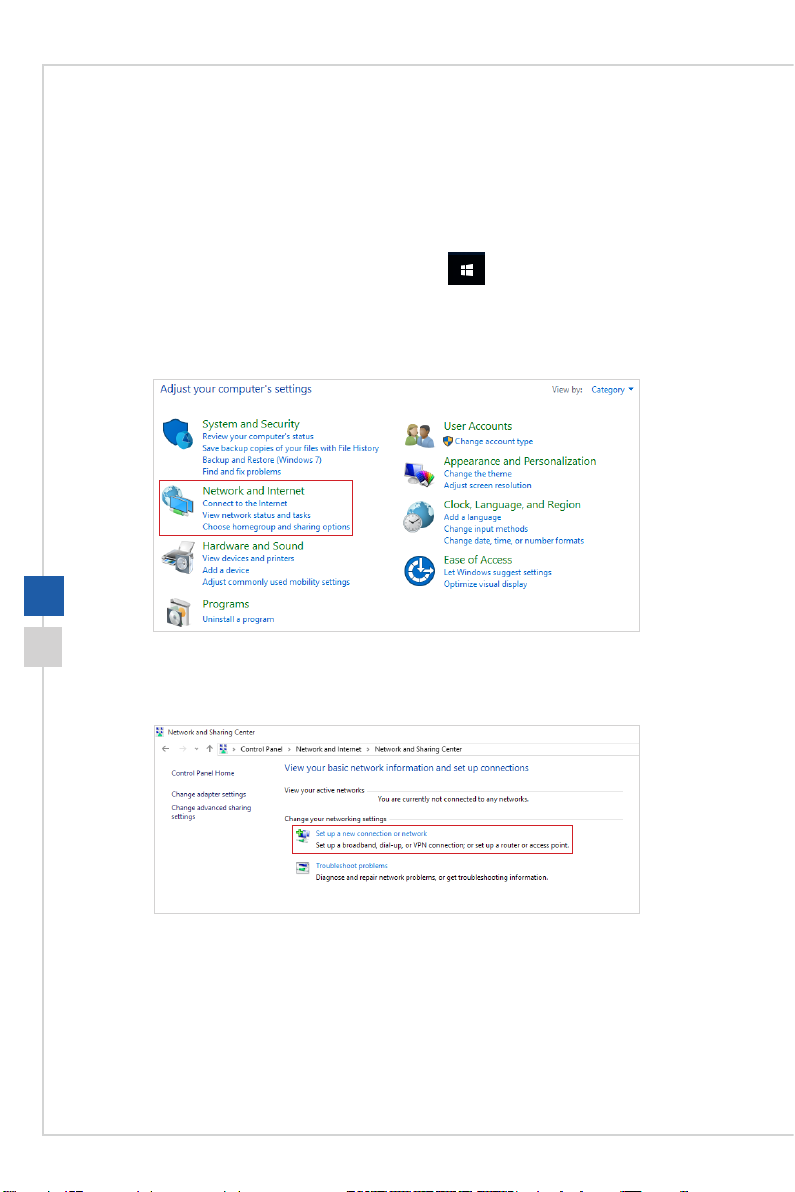

1� Щелкните правой кнопкой меню [Start] (Пуск) и выберите [Control Panel]

(Панель управления) из списка�

2� Выберите пункт [View network status and tasks] (Просмотр состояния сети и

задач) в разделе [Network and Internet] (Локальная сеть и Интернет)�

3-4 3-5

3� Выберите [Set up a new connection or network] (Создание и настройка нового

подключения или сети)�

Операции с системой

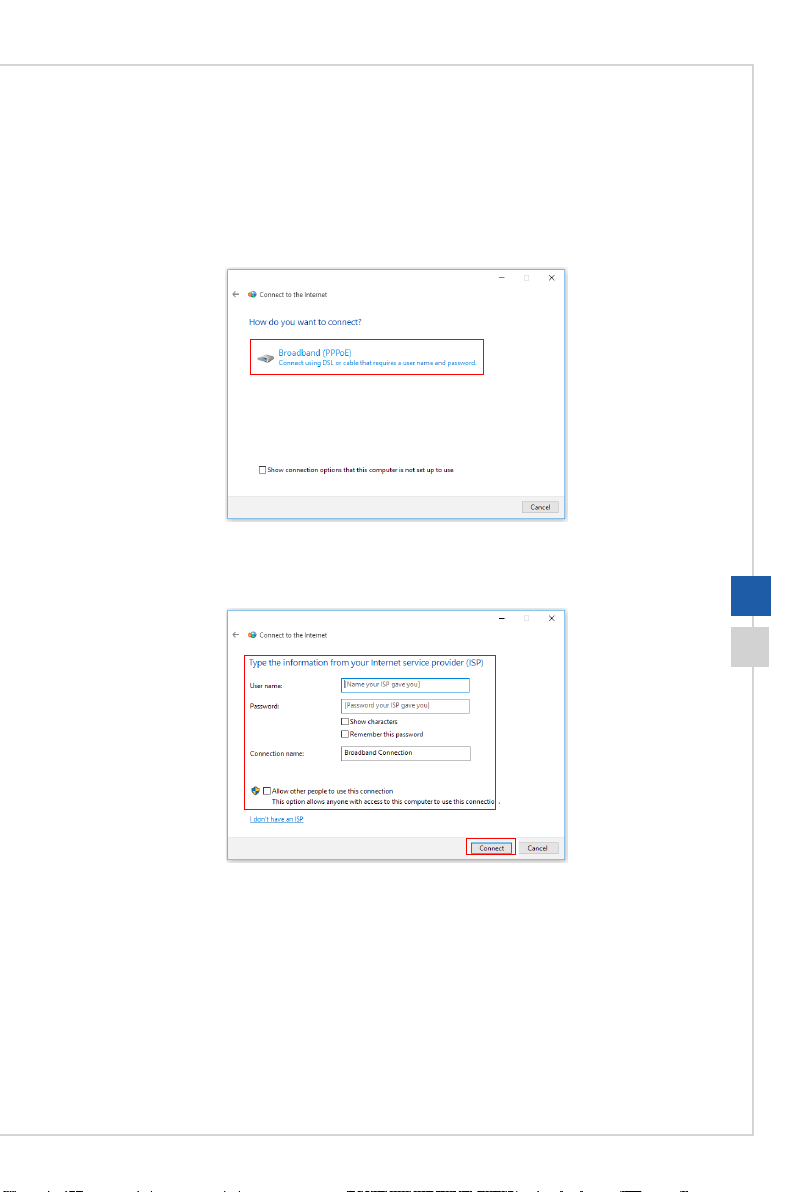

4� Выберите [Connect to the Internet] (Подключиться к Интернету) и нажмите на

кнопку [Next] (Далее)�

5� Выберите пункт [Broadband (PPPoE)] (Высокоскоростное (PPPoE)), чтобы

подключиться с помощью технологии DSL или кабеля с использованием
имени пользователя и пароля�

6� Введите данные, предоставленные поставщиком интернет-услуг (ISP) и

нажмите кнопку [Connect] (Подключить), чтобы создать подключение к ЛВС�

h Беспроводная сеть

1� Откройте меню [Start] (Пуск) , щелкните вкладку [Settings] (Настройка) и

выберите [Network and Internet] (Локальная сеть и Интернет)�

2� Откроется список доступных беспроводных сетей� Выберите тип подключения

из списка�

3� Для создания нового подключения выберите [Network and Sharing Center]

(Центр управления сетями и общим доступом)�

3-6 3-7

4� Выберите [Set up a new connection or network] (Создание и настройка нового

подключения или сети)�

5� Затем выберите пункт [Manually connect to a wireless network] (Подключиться к

беспроводной сети вручную) и нажмите кнопку [Next] (Далее)�

6� Введите данные новой беспроводной сети и нажмите кнопку [Next] (Далее)�

7� Будет создано новое подключение к беспроводной сети�

Операции с системой

Восстановление Системы (Windows 10)

Функция восстановления системы может потребоваться в следующих случаях�

■ Восстановление исходных заводских параметров системы�

■ Появление ошибок в используемой операционной системе�

■ Нарушение нормальной работы операционной системы из-за вирусов�

■ При установке ОС с другим языком системы�

Перед тем, как воспользоваться функцией восстановления системы, создайте
резервную копию важных данных, сохраненных на жестком диске системы, на
других носителях информации�

Если восстановить систему с помощью описанной ниже процедуры не удастся,
обратитесь к местному дистрибьютору или уполномоченный сервисный центр
для получения помощи�

Возврат компьютера в исходное состояние

1� Откройте меню [Start] (Пуск) , щелкните вкладку [Settings] (Настройка) и

выберите [Update and security] (Обновление и безопасность)�

2� Выберите пункт [Recovery] (Восстановление) и нажмите на кнопку [Get

started] (Начать) под пунктом [Reset this PC] (Возврат компьютера в исходное
состояние), чтобы запустить восстановление системы�

3-8 3-9

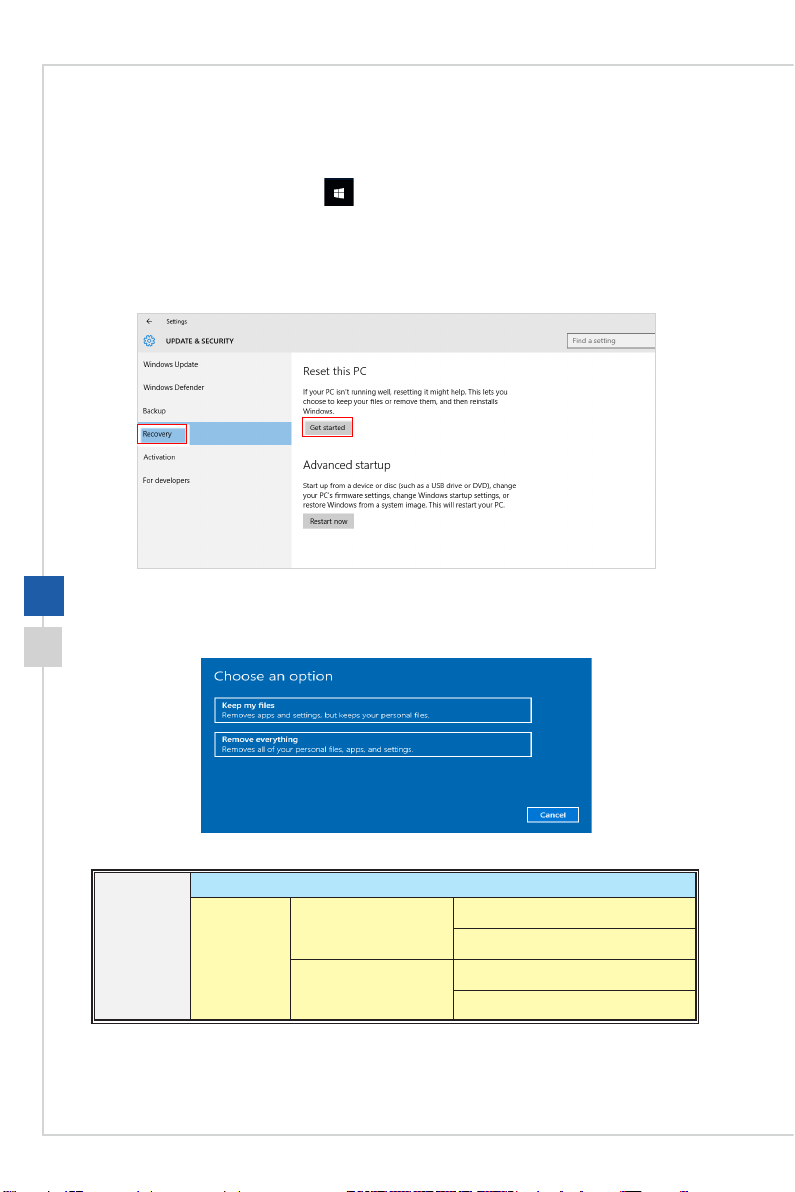

3� На экран выводится окно [Choose an option] (Выбор параметра)� Выберите

пункт [Keep my 󰘰les] (Сохранить мои файлы) или [Remove everything] (Удалить
все)�

Сохранить мои файлы

Возврат
компьютера
в исходное
состояние

Удалить все

Только тот диск, на
котором установлена
ОС Windows

Все диски

Удалить только мои файлы

Удалить файлы и очистить диск

Удалить только мои файлы

Удалить файлы и очистить диск

Операции с системой

h Сохранить мои файлы

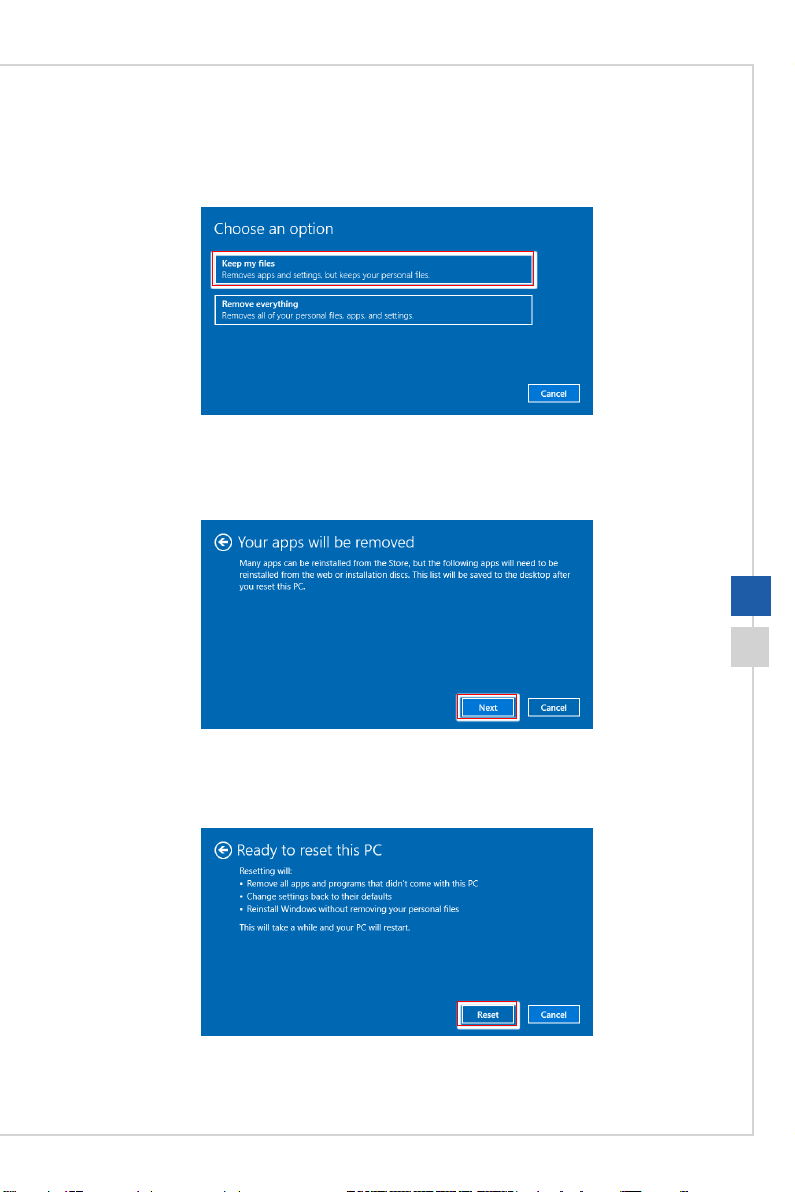

1� Выберите [Keep my 󰘰les] (Сохранить мои файлы)�

2� На экране [Your apps will be removed] (Ваши приложения будут удалены)

отображается список приложений, которые потребуется переустановить из
Интернета или с установочных дисков� Нажмите кнопку [Next] (Далее)�

3� На следующем экране отображаются изменения, которые будут произведены

в ходе выполнения� Нажмите на кнопку [Reset] (Сброс), чтобы начать сброс
системы�

h Удалить все

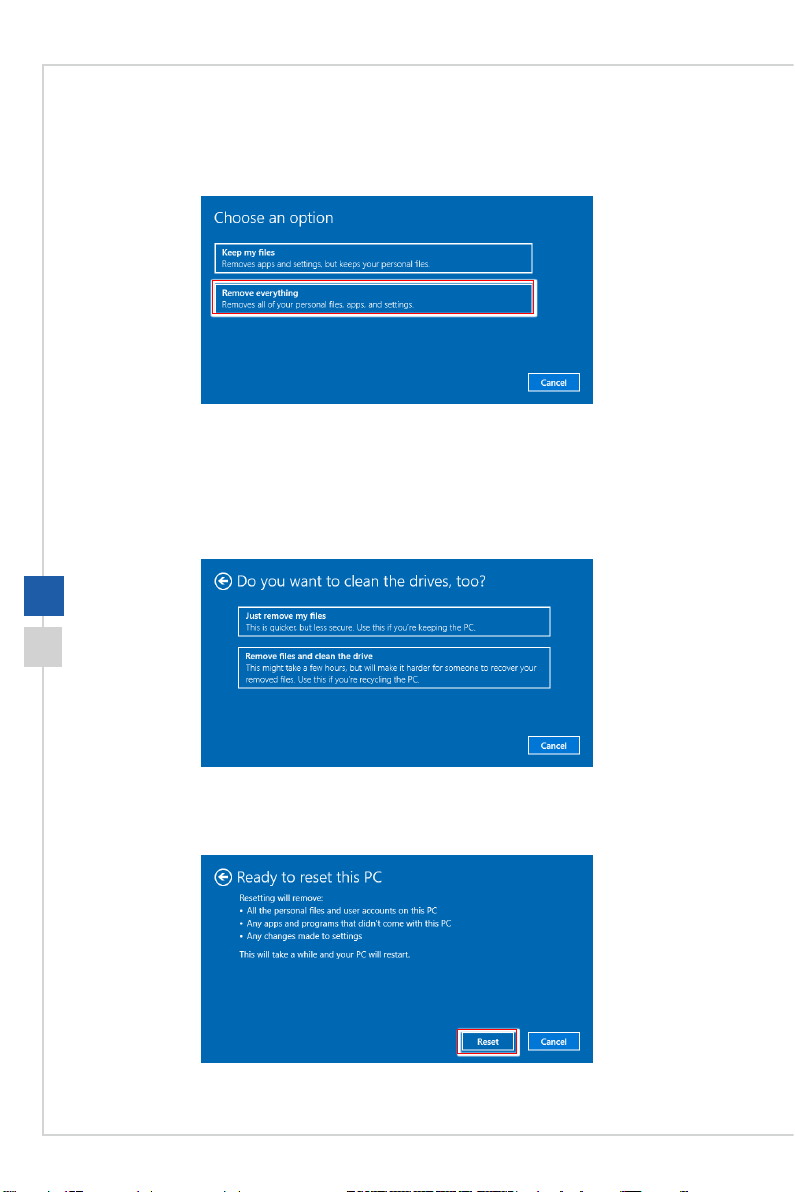

1� Выберите [Remove everything] (Удалить все)�

2� Если в компьютере имеется несколько жестких дисков, на экран выводится

окно для выбора [Only the drive where Windows is installed] (Только тот диск, на
котором установлена ОС Windows) или [All drives] (Все диски)�

3� Затем нужно выбрать [Just remove my 󰘰les] (Удалить только мои файлы) или

[Remove 󰘰les and clean the drive] (Удалить файлы и очистить диск)�

3-10 PB

4� На следующем экране отображаются изменения, которые будут произведены

в ходе выполнения� Нажмите на кнопку [Reset] (Сброс), чтобы начать сброс
системы�

Приложение

A

Поиск и устранение неисправностей

Система не включается�

1� Проверьте, включена ли вилка в розетку и включите питание системы�

2� Проверьте, надежно ли подключен сетевой шнур и все кабели�

При включении компьютера на экране появляется сообщение
"Operating System not Found (Операционная система не найдена)" или
не запускается Windows�

1� Проверьте наличие в оптическом дисководе компакт/DVD дисков� Если

компакт/DVD диск установлен, извлеките его и перезагрузите компьютер�

2� Проверьте параметры приоритета устройств при загрузке в настройках

BIOS Setup�

Система не выключается�

Для выключения компьютера рекомендуется использовать значок "Выключить
компьютер" в операционной системе� При выключении другими способами, в
частности, теми, которые приводятся ниже, возможна потеря данных� Если

A-2 A-3

кнопка "Выключить компьютер" не работает, выполните одно из следующих
действий:

1� Нажмите на клавиши Ctrl+Alt+Del, затем выберите "Выключить компьютер"�

2� Нажмите и удерживайте кнопку питания до отключения системы�

3� Отсоедините кабель питания от системы�

Не работает микрофон�

1� При использовании встроенного микрофона откройте меню Start (Пуск)

> Control Panel (Панель управления) >Sounds and Audio Devices (Звуки и
аудиоустройства) > Audio (Звук) и проверьте, не выключен ли звук�

2� При использовании внешнего микрофона проверьте, подключен ли

микрофон к соответствующему разъему�

Неполадки Интернет-соединения�

1� Если возникают неполадки при подключении к поставщику услуг Интернета

(ISP), проверьте отсутствие технических неисправностей у поставщика
услуг�

2� Проверьте сетевые настройки и подключение, и убедитесь в правильности

настроек системы для доступа к Интернету�

3� Ухудшение скорости передачи данных в беспроводной сети из-за расстояния

и препятствий между устройствами и точками доступа� Для достижения
максимальной скорости передачи данных выберите ближайшую к вашей
системе точку доступа�

Поиск и устранение неисправностей

Не работают динамики�

1� Проверьте настройки общей громкости воспроизведения в Звуковом

микшере�

2� При использовании приложения с собственным регулятором громкости

проверьте, не выключен ли в нем звук�

3� Если к разъему для наушников подключен звуковой кабель, отсоедините его�

4� Если в системе имеется функция экранного меню, настройте громкость

экранного меню�

DVD дисковод системы не читает компакт/DVD диски�

1� Расположите компакт/DVD диск в дисководе наклейкой вверх�

2� Если для воспроизведения компакт/DVD диска требуется программное

обеспечение, убедитесь в том, что оно установлено в соответствии с
указаниями программы�

3� Если при воспроизведении DVD диска появляется предупреждение о

региональном кодировании, это может означать, что DVD диск несовместим
с DVD дисководом вашей системы� Региональный код указан на упаковке
диска�

4� Если вы видите изображение, но не слышите звук, проверьте медиаплеер�

Кроме того, проверьте, не отключен ли звук в динамиках и настройках общей
громкости воспроизведения в Звуковом микшере�

5� Проверьте правильность установки драйверов� Откройте меню Start (Пуск)

> Control Panel (Панель управления) > System (Система) > Device Manager
(Диспетчер устройств)�

6� При прочтении грязных или затертых дисков компьютер может зависнуть�

При необходимости выполните перезагрузку компьютера, извлеките диск и
проверьте наличие на нем загрязнений и царапин�

7� Рекомендуется использовать следующее ПО для DVD плеера: PowerDVD

или WinDVD для воспроизведения формата DVD video�

Не открывается лоток оптического дисковода для DVD дисков�

1� Убедитесь, что компьютер включен�

2� Нажмите на кнопку Извлечь на панели DVD дисковода�

3� Если кнопка Извлечь не срабатывает, вставьте острый тонкий предмет в

отверстие возле кнопки Извлечь и откройте лоток дисковода�

Отсутствует изображение на мониторе системы�

1� Проверьте, включена ли вилка в розетку, и включите питание системы�

2� Возможно, система находится в спящем режиме� Нажмите на любую клавишу

для ее пробуждения�

Технические характеристики устройства*

Физические характеристики

■ Размеры: 381�6 мм (Ш) x 264�01 мм (В) x 25 мм (Г)

■ Вес**
❚ Вариант 1 2,69 кг
❚ Вариант 2 2,88 кг ***

Процессор

■ Intel® Celeron® серии N3XXX

Память

■ DDR3L 800(1600) МГц SO-DIMM 2 x слота

■ Максимальный объем 8 ГБ

Коммуникационные порты

■ Bluetooth: опционально поддерживается встроенным модулем Bluetooth

■ Беспроводная сеть: опционально поддерживается модулем M�2 WLAN

■ Сеть: на базе контроллера Realtek RTL8111G-CG 10/100/1000 Ethernet

Звук

A-4 A-5

■ HDA Codec на базе контроллера Realtek® ALC887-VD2-CG

Дисплей

■ 15�6 дюймовый широкоформатный (16:9) дисплей с разрешением 1366x768

пикселей

Задние порты ввода/вывода

■ 2 x LAN разъема для использования в качестве COM портов или 2 x USB2�0

порта (опционально)

■ 1 x разъем LAN

■ 1 x разъем питания постоянного тока

Боковые порты ввода/вывода

■ 1 x устройство чтения карт памяти

■ 2 x порта USB 3�0

■ 1 x порт HDMI-out

■ 1 x разъем Line-out

Запоминающие устройства

■ Жесткий диск: 2�5”, SATAIII

■ Оптический привод: Slim DVD Super Multi

Технические характеристики устройства

Стерео динамики

■ 2 динамика (2 Вт)

Веб-камера

■ 1�0 мегапиксель + 2 микрофона

Параметры электропитания

■ Вариант 1
❚ Адаптер питания 65 Вт, 19 В

- Входные параметры: 100~240 В, 50~60 Гц

- Выходные параметры: 19 В, 3�42 A

■ Вариант 2
❚ Адаптер питания 65 Вт, 19 В

- Входные параметры: 100~240 В, 50~60 Гц

- Выходные параметры: 19 В, 3�42 A

❚ 4-х элементная батарея

- тип: Li-Po, 1300мАч

BIOS

■ UEFI или Legacy Mode

* Некоторые характеристики могут быть изменены изготовителем без предварительного
уведомления� Пожалуйста, уточняйте технические характеристики у поставщика
оборудования�

** Заявленный вес устройства не включает вес адаптера питания�

*** В моноблоке используется несъемная батарея, не подлежащая замене пользователем�

Приложение к руководству
пользователя

Оборудование Моноблок ( All-in-One PC)

1

Торговая марка

2

Использование в качестве стационарного и портативного*

3

Назначение

персонального компьютера

*Для модели со встроенной батареей

Изготовитель, адрес

4

Страна производства Китай

5

Наименование и

A-6 A-7

местонахождение

6

уполномоченного
лица

Информация
для связи с

7

уполномоченным
лицом

Знак соответствия

8

Правила и условия

9

монтажа

MICRO-STAR INTERNATIONAL CO�, LTD�

No� 69, Lide Street, Zhonghe District, New Taipei City 235, Taiwan
(R�O�C�)

ООО «ЭмЭсАй Компьютер»

Юридический адрес: 127273 г� Москва, Березовая аллея, 5А стр� 7
офис 307А

Фактический адрес: 127273 г� Москва, Березовая аллея, 5А стр� 1-3
офис 307

Телефон : [phone]

Факс: [phone]

1� Во избежание повреждения устройства используйте только

адаптер питания, идущий в комплекте c моноблоком�

2� Рекомендуется сначала подключить кабель питания адаптера к

моноблоку и только потом к электрической розетке�

3� Перед включением системы убедитесь, что устройство

заземлено посредством кабеля питания и электрической
розетки с заземлением�

4� Не используйте острые предметы для работы с сенсорным

экраном моноблока�

5� Отрегулируйте подставку моноблока, установив ее на

определенный угол, обеспечивающий устойчивое положение
устройства�

6� Подключите адаптер питания к устройству и вставьте

электрическую вилку в розетку�

7� Для включения системы нажмите кнопку питания�

10

Правила и условия
хранения

Приложение к руководству пользователя

1� Не допускайте воздействия на устройство высокой влажности и

высоких температур�

2� Всегда отсоединяйте кабель питания или отключайте

настенную розетку, если устройство не будет использоваться
продолжительное время, это позволит сэкономить
электроэнергию�

3� Отверстия на корпусе устройства обеспечивают конвекцию

воздуха и предотвращают его перегрев� Не закрывайте эти
отверстия�

4� Не храните устройство в непроветриваемых местах с

температурой выше 60°C (140°F) и ниже 0°C (32°F), так как это
может привести к его повреждению�

11

12

13

14

15

Правила и условия
транспортировки

Правила и условия
реализации

Правила и условия
утилизации

(уточнение
информации,
приведённой
в Руководстве
Пользователя)

Действия в случае
обнаружения
неисправности
оборудования

Месяц и год
изготовления
оборудования

Транспортировка устройства допускается только в заводской
упаковке, любым видом транспорта, без каких-либо ограничений по
расстоянию�

Без ограничений

По окончании срока службы оборудования, пожалуйста, свяжитесь
с авторизованным сервисным центром MSI, чтобы получить
информацию о его утилизации�

В случае обнаружения неисправности:

1� Выключите устройство�

2� Отключите адаптер питания�

3� Подключите адаптер питания�

4� Включите устройство�

5� Если действия, описанные в п� 1�-4� , не привели к желаемому

результату, обратитесь, пожалуйста, в техническую поддержку
или в авторизованный сервисный центр MSI�

Техническая поддержка MSI

Горячая линия: 8 800 700 77 08

Для Москвы: [phone]

E-mail: rusupport@msi�com

Авторизованные сервисные центры MSI

http://amigo�msi�com/MSI_service_centers�aspx

Дата производства указана на наклейке упаковочной коробки

Уважаемый Пользователь !
Благодарим Вас за то, что выбрали Моноблок
