PH67A-C45/ PH67A-C43/ PH67S-C43/ PH67A-S40 series

MS-7673 (v1.x) Mainboard

G52-76731X9

Preface

MS-7673

Preface

The material in this document is the intellectual property of MICRO-STAR INTERNATIONAL. We take every care in the preparation of this document, but no guarantee is given as to the correctness of its contents. Our products are under continual improvement and we reserve the right to make changes without notice.

Trademarks

All trademarks are the properties of their respective owners.

MSI® is registered trademark of Micro-Star Int’l Co.,Ltd.

￭

NVIDIA® is registered trademark of NVIDIA Corporation.

￭

ATI® is registered trademark of ATI Technologies, Inc.

￭

AMD® is registered trademarks of AMD Corporation.

￭

Intel® is registered trademarks of Intel Corporation.

￭

Windows® is registered trademarks of Microsoft Corporation.

￭

AMI® is registered trademark of American Megatrends, Inc.

￭

Award® is a registered trademark of Phoenix Technologies Ltd.

￭

Sound Blaster® is registered trademark of Creative Technology Ltd.

￭

Realtek® is registered trademark of Realtek Semiconductor Corporation.

￭

JMicron® is registered trademark of JMicron Technology Corporation.

￭

Netware® is a registered trademark of Novell, Inc.

￭

Lucid® is trademarks of LucidLogix Technologies, Ltd.

￭

Revision History

Revision Revision History Date V1.2 Update for Europe version (H67 chipset) December 2010

Technical Support

If a problem arises with your system and no solution can be obtained from the user’s manual, please contact your place of purchase or local distributor. Alternatively, please try the following help resources for further guidance.

Visit the MSI website for FAQ, technical guide, BIOS updates, driver updates,

◙

and other information:

Contact our technical sta󰘯 at:

◙

http://www.msi.com/index.php?func=service

http://ocss.msi.com

MS-7673

Preface

Safety Instructions

Always read the safety instructions carefully.

￭

Keep this User’s Manual for future reference.

￭

Keep this equipment away from humidity.

￭

Lay this equipment on a reliable 󰘱at surface before setting it up.

￭

The openings on the enclosure are for air convection hence protects the equipment

￭

from overheating. DO NOT COVER THE OPENINGS. Make sure the voltage of the power source is at 110/220V before connecting the

￭

equipment to the power inlet. Place the power cord such a way that people can not step on it. Do not place any-

￭

thing over the power cord. Always Unplug the Power Cord before inserting any add-on card or module.

￭

All cautions and warnings on the equipment should be noted.

￭

Never pour any liquid into the opening that can cause damage or cause electrical

￭

shock. If any of the following situations arises, get the equipment checked by service

￭

personnel:

The power cord or plug is damaged.

◯

Liquid has penetrated into the equipment.

◯

The equipment has been exposed to moisture.

◯

The equipment does not work well or you can not get it work according to User’s

◯

Manual.

The equipment has been dropped and damaged.

◯

The equipment has obvious sign of breakage.

◯ DO NOT LEAVE THIS EQUIPMENT IN AN ENVIRONMENT ABOVE 60oC (140oF),

IT MAY DAMAGE THE EQUIPMENT..

MS-7673

Preface

CAUTION: There is a risk of explosion, if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer.

警告使用者: 這是甲類資訊產品，在居住的環境中使用時，可能會造成無線電干擾，在這種情況下，

使用者會被要求採取某些適當的對策。

廢電池請回收 For better environmental protection, waste batteries should be

collected separately for recycling special disposal.

iii

Preface

MS-7673

Preface

FCC-B Radio Frequency Interference Statement

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment o󰘯 and on, the user is encouraged to try to correct the interference by one or more of the measures listed below.

Reorient or relocate the receiving antenna.

◯

Increase the separation between the equipment and receiver.

◯

Connect the equipment into an outlet on a circuit di󰘯erent from that to which the

◯

receiver is connected.

Consult the dealer or an experienced radio/television technician for help.

◯

Notice 1 The changes or modi󰘰cations not expressly approved by the party responsible for com-

pliance could void the user’s authority to operate the equipment. Notice 2 Shielded interface cables and A.C. power cord, if any, must be used in order to comply

with the emission limits.

VOIR LA NOTICE D’INSTALLATION AVANT DE RACCORDER AU RESEAU.

Micro-Star International

MS-7673

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

this device may not cause harmful interference, and

1) this device must accept any interference received, including interference that may

2) cause undesired operation.

MS-7673

Preface

MS-7673

WEEE (Waste Electrical and Electronic Equipment) Statement

ENGLISH

To protect the global environment and as an environmentalist, MSI must remind you that...

Under the European Union (“EU”) Directive on Waste Electrical and Electronic Equipment, Directive 2002/96/EC, which takes e󰘯ect on August 13, 2005, products of “electrical and electronic equipment” cannot be discarded as municipal wastes anymore and manufacturers of covered electronic equipment will be obligated to take back such products at the end of their useful life. MSI will comply with the product take back requirements at the end of life of MSI-branded products that are sold into the EU. You can return these products to local collection points.

DEUTSCH

Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elek-

tro- und Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte, am Ende seines Lebenszyklus zurückzunehmen. Bitte entsorgen Sie dieses Produkt zum gegebenen Zeitpunkt ausschliesslich an einer lokalen Altgerätesammelstelle in Ihrer Nähe.

FRANÇAIS

En tant qu’écologiste et a󰘰n de protéger l’environnement, MSI tient à rappeler ceci... Au sujet de la directive européenne (EU) relative aux déchets des équipement élec-

triques et électroniques, directive 2002/96/EC, prenant e󰘯et le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en 󰘰n de vie. MSI prendra en compte cette exigence relative au retour des produits en 󰘰n de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

Preface

РУССКИЙ

Компания MSI предпринимает активные действия по защите окружающей среды,

поэтому напоминаем вам, что....

В соответствии с директивой Европейского Союза (ЕС) по предотвращению загрязнения окружающей среды использованным электрическим и электронным оборудованием (директива WEEE 2002/96/EC), вступающей в силу 13 августа 2005 года, изделия, относящиеся к электрическому и электронному оборудованию, не могут рассматриваться как бытовой мусор, поэтому производители вышеперечисленного электронного оборудования обязаны принимать его для переработки по окончании срока службы. MSI обязуется соблюдать требования по приему продукции, проданной под маркой MSI на территории EC, в переработку по окончании срока службы. Вы можете вернуть эти изделия в специализированные пункты приема.

Preface

MS-7673

Preface

ESPAÑOL

MSI como empresa comprometida con la protección del medio ambiente, recomienda: Bajo la directiva 2002/96/EC de la Unión Europea en materia de desechos y/o equi-

pos electrónicos, con fecha de rigor desde el 13 de agosto de 2005, los productos clasi󰘰cados como “eléctricos y equipos electrónicos” no pueden ser depositados en los contenedores habituales de su municipio, los fabricantes de equipos electrónicos, están obligados a hacerse cargo de dichos productos al termino de su período de vida. MSI estará comprometido con los términos de recogida de sus productos vendidos en la Unión Europea al 󰘰nal de su periodo de vida. Usted debe depositar estos productos en el punto limpio establecido por el ayuntamiento de su localidad o entregar a una empresa autorizada para la recogida de estos residuos.

NEDERLANDS

Om het milieu te beschermen, wil MSI u eraan herinneren dat…. De richtlijn van de Europese Unie (EU) met betrekking tot Vervuiling van Electrische

en Electronische producten (2002/96/EC), die op 13 Augustus 2005 in zal gaan kunnen niet meer beschouwd worden als vervuiling. Fabrikanten van dit soort producten worden verplicht om producten retour te nemen aan het eind van hun levenscyclus. MSI zal overeenkomstig de richtlijn handelen voor de producten die de merknaam MSI dragen en verkocht zijn in de EU. Deze goederen kunnen geretourneerd worden op lokale inzamelingspunten.

SRPSKI

Da bi zaštitili prirodnu sredinu, i kao preduzeće koje vodi računa o okolini i prirodnoj sredini, MSI mora da vas podesti da…

Po Direktivi Evropske unije (“EU”) o odbačenoj ekektronskoj i električnoj opremi, Direktiva 2002/96/EC, koja stupa na snagu od 13. Avgusta 2005, proizvodi koji spadaju pod “elektronsku i električnu opremu” ne mogu više biti odbačeni kao običan otpad i proizvođači ove opreme biće prinuđeni da uzmu natrag ove proizvode na kraju njihovog uobičajenog veka trajanja. MSI će poštovati zahtev o preuzimanju ovakvih proizvoda kojima je istekao vek trajanja, koji imaju MSI oznaku i koji su prodati u EU. Ove proizvode možete vratiti na lokalnim mestima za prikupljanje.

POLSKI

Aby chronić nasze środowisko naturalne oraz jako 󰘰rma dbająca o ekologię, MSI przypomina, że...

Zgodnie z Dyrektywą Unii Europejskiej (“UE”) dotyczącą odpadów produktów elektrycznych i elektronicznych (Dyrektywa 2002/96/EC), która wchodzi w życie 13 sierpnia 2005, tzw. “produkty oraz wyposażenie elektryczne i elektroniczne “ nie mogą być traktowane jako śmieci komunalne, tak więc producenci tych produktów będą zobowiązani do odbierania ich w momencie gdy produkt jest wycofywany z użycia. MSI wypełni wymagania UE, przyjmując produkty (sprzedawane na terenie Unii Europejskiej) wycofywane z użycia. Produkty MSI będzie można zwracać w wyznaczonych punktach zbiorczych.

MS-7673

Preface

MS-7673

TÜRKÇE

Çevreci özelliğiyle bilinen MSI dünyada çevreyi korumak için hatırlatır: Avrupa Birliği (AB) Kararnamesi Elektrik ve Elektronik Malzeme Atığı, 2002/96/EC

Kararnamesi altında 13 Ağustos 2005 tarihinden itibaren geçerli olmak üzere, elektrikli ve elektronik malzemeler diğer atıklar gibi çöpe atılamayacak ve bu elektonik cihazların üreticileri, cihazların kullanım süreleri bittikten sonra ürünleri geri toplamakla yükümlü olacaktır. Avrupa Birliği’ne satılan MSI markalı ürünlerin kullanım süreleri bittiğinde MSI ürünlerin geri alınması isteği ile işbirliği içerisinde olacaktır. Ürünlerinizi yerel toplama noktalarına bırakabilirsiniz.

ČESKY

Záleží nám na ochraně životního prostředí - společnost MSI upozorňuje... Podle směrnice Evropské unie (“EU”) o likvidaci elektrických a elektronických výrobků

2002/96/EC platné od 13. srpna 2005 je zakázáno likvidovat “elektrické a elektronické výrobky” v běžném komunálním odpadu a výrobci elektronických výrobků, na které se tato směrnice vztahuje, budou povinni odebírat takové výrobky zpět po skončení jejich životnosti. Společnost MSI splní požadavky na odebírání výrobků značky MSI, prodávaných v zemích EU, po skončení jejich životnosti. Tyto výrobky můžete odevzdat v místních sběrnách.

MAGYAR

Annak érdekében, hogy környezetünket megvédjük, illetve környezetvédőként fellépve az MSI emlékezteti Önt, hogy ...

Az Európai Unió („EU”) 2005. augusztus 13-án hatályba lépő, az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelve szerint az elektromos és elektronikus berendezések többé nem kezelhetőek lakossági hulladékként, és az ilyen elektronikus berendezések gyártói kötelessé válnak az ilyen termékek visszavételére azok hasznos élettartama végén. Az MSI betartja a termékvisszavétellel kapcsolatos követelményeket az MSI márkanév alatt az EU-n belül értékesített termékek esetében, azok élettartamának végén. Az ilyen termékeket a legközelebbi gyűjtőhelyre viheti.

Preface

ITALIANO

Per proteggere l’ambiente, MSI, da sempre amica della natura, ti ricorda che…. In base alla Direttiva dell’Unione Europea (EU) sullo Smaltimento dei Materiali Elettrici

ed Elettronici, Direttiva 2002/96/EC in vigore dal 13 Agosto 2005, prodotti appartenenti alla categoria dei Materiali Elettrici ed Elettronici non possono più essere eliminati come ri󰘰uti municipali: i produttori di detti materiali saranno obbligati a ritirare ogni prodotto alla 󰘰ne del suo ciclo di vita. MSI si adeguerà a tale Direttiva ritirando tutti i prodotti marchiati MSI che sono stati venduti all’interno dell’Unione Europea alla 󰘰ne del loro ciclo di vita. È possibile portare i prodotti nel più vicino punto di raccolta

vii

Preface

MS-7673

Preface

Contents

Trademarks .................................................................................................... ii

Revision History............................................................................................. ii

Technical Support.......................................................................................... ii

Safety Instructions .........................................................................................iii

FCC-B Radio Frequency Interference Statement.......................................... iv

WEEE (Waste Electrical and Electronic Equipment) Statement ....................v

English ...................................................................................................... En-1

Mainboard Speci󰘰cations ...................................................................................En-2

Quick Components Guide ..................................................................................En-4

Screw Holes .......................................................................................................En-5

CPU (Central Processing Unit) ..........................................................................En-6

Memory ............................................................................................................En-10

Power Supply ...................................................................................................En-12

Back Panel .......................................................................................................En-13

Connectors .......................................................................................................En-16

LED Status Indicators (optional) ......................................................................En-23

Jumper .............................................................................................................En-24

Slots .................................................................................................................En-25

BIOS Setup ......................................................................................................En-27

Software Information ........................................................................................En-36

Deutsch ....................................................................................................De-1

Spezi󰘰kationen .................................................................................................. De-2

Komponenten-Übersicht ................................................................................... De-4

Schraubenlöcher ............................................................................................... De-5

CPU (Prozessor) ............................................................................................... De-6

Speicher .......................................................................................................... De-10

Stromversorgung ............................................................................................. De-12

Rücktafel ......................................................................................................... De-13

Anschlüssen .................................................................................................... De-16

LED Statusanzeige (optional) ......................................................................... De-23

Steckbrücke .................................................................................................... De-24

Steckplätze ...................................................................................................... De-25

BIOS Setup ..................................................................................................... De-27

Software-Information ....................................................................................... De-36

viii

MS-7673

Preface

MS-7673

Français ..................................................................................................... Fr-1

Spéci󰘰cations ......................................................................................................Fr-2

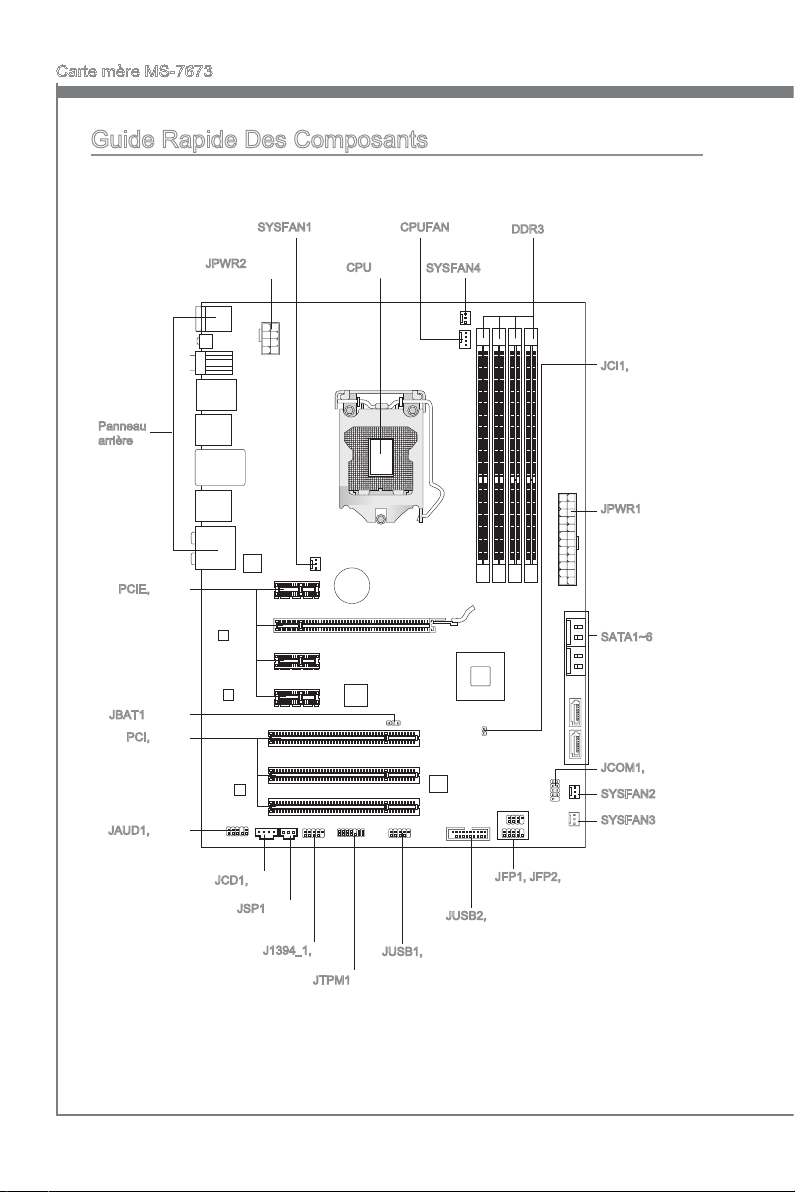

Guide Rapide Des Composants ..........................................................................Fr-4

Trous Taraudés ...................................................................................................Fr-5

Mémoire ............................................................................................................Fr-10

Connecteurs d’alimentation ...............................................................................Fr-12

Panneau arrière ................................................................................................Fr-13

Connecteurs ......................................................................................................Fr-16

Indicateur de statut LED (en option) .................................................................Fr-23

Cavalier .............................................................................................................Fr-24

Emplacements ..................................................................................................Fr-25

Réglage BIOS ...................................................................................................Fr-27

Information Logiciel ...........................................................................................Fr-36

Русский .................................................................................................... Ru-1

Характеристики ............................................................................................... Ru-2

Размещение компонентов системной платы ................................................ Ru-4

Отверстия для винтов ..................................................................................... Ru-5

CPU (Центральный процессор) ...................................................................... Ru-6

Память ............................................................................................................ Ru-10

Разъем питания ............................................................................................. Ru-12

Задняя панель ............................................................................................... Ru-13

Коннекторы .................................................................................................... Ru-16

Световые индикаторы (опционально) ......................................................... Ru-23

Перемычки ..................................................................................................... Ru-24

Слоты ............................................................................................................. Ru-25

Настройка BIOS ............................................................................................. Ru-27

Сведения о программном обеспечении ...................................................... Ru-36

Preface

English

PH67A-C45/ PH67A-C43/ PH67S-C43/ PH67A-S40 Series

Europe version

MS-7673 Mainboard

English

Mainboard Speci󰘰cations

Processor Support

Intel® processor in the LGA1155 package

■

(For the latest information about CPU, please visit http://www.msi.com/index. php?func=cpuform2)

Base Clock

100 MHz

■

Chipset

Intel® H67 chipset

■

Memory Support

4 DDR3 DIMMs support 1333/ 1066 DRAM (16GB Max)

■

Supports Dual-Channel mode

■

(For more information on compatible components, please visit http://www.msi.com/index.php?func=testreport)

LAN

Supports LAN 10/100/1000 Fast Ethernet by Realtek® RTL8111E

■

IEEE 1394 (for PH67A-C45 only)

Chip integrated by VIA® VT6315N

■

Transfer rate is up to 400Mbps

■

Audio

Chip integrated by Realtek® ALC892

■

Flexible 8-channel audio with jack sensing

■

Compliant with Azalia 1.0 Spec

■

SATA

2 SATA 6Gb/s (SATA1~2) ports by Intel® H67

■

4 SATA 3Gb/s (SATA3~6) ports by Intel® H67

■

RAID

SATA1~2 support Intel® Matrix Storage Technology (AHCI/ RAID 0/ 1) by Intel® H67

■

SATA3~6 support Intel® Matrix Storage Technology (AHCI/ RAID 0/ 1/ 5/ 10) by Intel®

■

H67

USB 3.0 (for PH67A-C45/ PH67A-C43/ PH67A-S40)

4 USB 3.0 ports by 2 NEC uPD720200F1 (for PH67A-C45)

■

2 USB 3.0 ports by 1 NEC uPD720200F1 (for PH67A-C43/ PH67A-S40)

■

En-2

English

Connectors

Back panel

■

1 PS/2 keyboard/ mouse combo port

8 USB 2.0 ports (for PH67A-C45 / PH67A-C43 / PH67A-S40)

10 USB 2.0 ports (for PH67S-C43)

1 Clear CMOS button (for PH67A-C45 / PH67A-C43/ PH67S-C43)

1 Optical S/PDIF-Out port (for PH67A-C45 / PH67A-C43/ PH67S-C43)

1 Coaxial S/PDIF-Out port (for PH67A-C45 / PH67A-C43/ PH67S-C43)

1 IEEE 1394 port (for PH67A-C45 only)

1 LAN port

2 USB 3.0 ports (for PH67A-C45 / PH67A-C43/ PH67A-S40)

6 󰘱exible audio ports

On-Board

■ 1 USB 2.0 connector

1 USB 3.0 connector (PH67A-C45 supports up to USB 3.0 speed)

1 USB 3.0 connector (PH67A-C43, PH67S-C43 & PH67A-S40 support up to USB

2.0 speed) 1 IEEE 1394 connector (for PH67A-C45 only)

1 Chassis Intrusion connector

1 S/PDIF-Out connector

1 Front Panel Audio connector

1 CD-In connector (for PH67A-C45 / PH67A-C43/ PH67S-C43)

1 TPM Module connector

1 Serial connector

Slots

1 PCIE x16 slot

■ 3 PCIE x1 slots

■ 3 PCI slots

■

Form Factor

ATX (30.5 cm X 21.5 cm)

■

Mounting

6 mounting holes

■

English

* If you need to purchase accessories and request the part numbers, you could search the product web page and 󰘰nd details on our web address http://www.msi.com/index. php

En-3

MS-7673 Mainboard

English

Quick Components Guide

Back Panel, En-13

PCIE, En-25

JBAT1, En-24

PCI, En-26

JAUD1, En-19

SYSFAN1, En-17

JPWR2, En-12

CPU, En-6

CPUFAN, En-17

SYSFAN4, En-17

DDR3, En-10

JCI1, En-22

JPWR1, En-12

SATA1~6, En-16

JCOM1, En-17

SYSFAN2, En-17

SYSFAN3, En-17

En-4

JCD1, En-21

JSP1, En-20

J1394_1, En-20

JFP1, JFP2, En-18

JUSB2, En-19

JUSB1, En-18

JTPM1, En-21

English

Screw Holes

When you install the mainboard, you have to place the mainboard into the chassis in the correct direction. The locations of screws holes on the mainboard are shown as below.

The side has to toward the rear, the position for the I/O shield of the chassis.

English

Screw holes

Refer above picture to install stando󰘯s in the appropriate locations on chassis and then screw through the mainboard screw holes into the stando󰘯s.

Important

To prevent damage to the mainboard, any contact between the mainboard circuit and

•

chassis or unnecessary stando󰘯s mounted on the chassis is prohibited. Please make sure there are no metal components placed on the mainboard or within

•

the chassis that may cause short circuit of the mainboard.

En-5

MS-7673 Mainboard

English

CPU (Central Processing Unit)

When you are installing the CPU, make sure to install the cooler to prevent overheating. If you do not have the CPU cooler, consult your dealer before turning on the computer.

For the latest information about CPU, please visit http://www.msi.com/index. php?func=cpuform2

Important

Overheating Overheating will seriously damage the CPU and system. Always make sure the cooling

fan can work properly to protect the CPU from overheating. Make sure that you apply an even layer of thermal paste (or thermal tape) between the CPU and the heatsink to enhance heat dissipation.

Replacing the CPU While replacing the CPU, always turn o󰘯 the ATX power supply or unplug the power

supply’s power cord from the grounded outlet 󰘰rst to ensure the safety of CPU. Overclocking

This mainboard is designed to support overclocking. However, please make sure your components are able to tolerate such abnormal setting, while doing overclocking. Any attempt to operate beyond product speci󰘰cations is not recommended. We do not guarantee the damages or risks caused by inadequate operation or beyond product speci󰘰cations.

Introduction to LGA 1155 CPU

The surface of LGA 1155 CPU. Remember to apply some thermal paste on it for better heat dispersion.

Alignment Key

Yellow triangle is the Pin 1 indicator

En-6

Alignment Key

English

CPU & Cooler Installation

When you are installing the CPU, make sure the CPU has a cooler attached on the top to prevent overheating. Meanwhile, do not forget to apply some thermal paste on CPU before installing the heat sink/cooler fan for better heat dispersion.

Follow the steps below to install the CPU & cooler correctly. Wrong installation will cause the damage of your CPU & mainboard.

Lift the load lever up to fully open po-

Open the load level.

The CPU socket has a plastic cap on

3. After con󰘰rming the CPU direction for

it to protect the contact from damage. Before you install CPU, always cover it to protect the socket pin. Remove the cap (as the arrow shows).

2. sition.

4. correct mating, put down the CPU in the socket housing frame. Be sure to grasp on the edge of the CPU base. Note that the alignment keys are matched.

English

Alignment Key

En-7

MS-7673 Mainboard

English

Visually inspect if the CPU is seated

5. well into the socket. If not, take out the CPU with pure vertical motion and reinstall.

Alignment Key

Secure the lever near the hook end

7. Make sure the four hooks are in porunder the retention tab.

Engage the load lever while pressing

6. down lightly onto the load plate.

8. per position before you install the cooler.

Important

Con󰘰rm if your CPU cooler is 󰘰rmly installed before turning on your system.

•

Do not touch the CPU socket pins to avoid damaging.

•

En-8

English

Align the holes on the mainboard with

9. Press the four hooks down to fasten the heatsink. Push down the cooler until its four clips get wedged into the holes of the mainboard.

Turn over the mainboard to con󰘰rm

11. Finally, attach the CPU Fan cable to that the clip-ends are correctly inserted.

Mainboard

10. the cooler.

12. the CPU fan connector on the mainboard.

English

Hook

Important

Read the CPU status in BIOS.

•

Whenever CPU is not installed, always protect your CPU socket pin with the plastic

•

cap covered (shown in Figure 1) to avoid damaging. Mainboard photos shown in this section are for demonstration of the CPU/ cooler in-

•

stallation only. The appearance of your mainboard may vary depending on the model you purchase.

Please refer to the documentation in the CPU fan package for more details about the

•

CPU fan installation.

En-9

MS-7673 Mainboard

English

Memory

These DIMM slots are used for installing memory modules. For more information on compatible components, please visit

http://www.msi.com/index.php?func=testreport

DDR3

240-pin, 1.5V

48x2=96 pin 72x2=144 pin

Dual-Channel mode Population Rule

In Dual-Channel mode, the memory modules can transmit and receive data with two data bus lines simultaneously. Enabling Dual-Channel mode can enhance the system performance. The following illustrations explain the population rules for Dual-Channel mode.

DIMM2

DIMM3

DIMM4

DIMM1

DIMM2

DIMM3

DIMM4

Installed Empty

Important

DDR3 memory modules are not interchangeable with DDR2, and the DDR3 standard

•

is not backwards compatible. You should always install DDR3 memory modules in the DDR3 DIMM slots.

In Dual-Channel mode, make sure that you install memory modules of the same type

•

and density in di󰘯erent channel DIMM slots. To ensure a successful system boot-up, always insert the memory modules into the

•

DIMM1 󰘰rst. Due to the chipset resource deployment, the system density will only be detected up

•

to 15+GB (not full 16GB) when each DIMM is installed with a 4GB memory module.

En-10

English

Installing Memory Modules

The memory module has only one notch on the center and will only 󰘰t in the right

1. orientation.

Insert the memory module vertically into the DIMM slot. Then push it in until the

2. golden 󰘰nger on the memory module is deeply inserted in the DIMM slot. The plastic clip at each side of the DIMM slot will automatically close when the memory module is properly seated.

Manually check if the memory module has been locked in place by the DIMM slot

3. clips at the sides.

Notch

Volt

English

Important

You can barely see the golden 󰘰nger if the memory module is properly inserted in the DIMM slot.

En-11

MS-7673 Mainboard

English

13 .+3 .3

1. +3. 3

14 .-1 2V

2. +3. 3

15 .Gr oun d

.G rou nd

16 .PS -ON

4. +5 V

17 .Gr oun d

.G rou nd

18 .Gr oun d

6. +5 V

19 .Gr oun d

.G rou nd

22 .+5

10 .+1 2V

20 .Re s

8. PW R O

23 .+5

.+ 12V

21 .+5

9. 5VS B

24 .Gr oun d

12 .+3 .3

7. +12 V

Gr oun d

5. +12 V

Gr oun d

8. +12 V

.G rou nd

6. +12 V

.G rou nd

Power Supply

ATX 24-pin Power Connector: JPWR1

This connector allows you to connect an ATX 24-pin power supply. To connect the ATX 24-pin power supply, make sure the plug of the power supply is inserted in the proper orientation and the pins are aligned. Then push down the power supply 󰘰rmly into the connector.

You may use the 20-pin ATX power supply as you like. If you’d like to use the 20-pin ATX power supply, please plug your power supply along with pin 1 & pin 13.

ATX 8-pin Power Connector: JPWR2

This connector provides 12V power output to the CPU.

Important

Make sure that all the connectors are connected to proper ATX power supplies to ensure stable operation of the mainboard.

En-12

English

Back Panel

For PH67A-C45

Keyboard/ Mouse

USB 2.0 Port

Clear CMOS button

For PH67A-C43

Keyboard/ Mouse

USB 2.0 Port

Clear CMOS button

Optical

S/PDIF-Out

Coaxial

S/PDIF-Out

Optical

S/PDIF-Out

Coaxial

S/PDIF-Out

IEEE 1394 Port

USB 2.0 Port

LAN

USB 2.0 Port

LAN

USB 2.0 Port

USB 3.0 Port

Line-In

Line-Out

Mic

Line-In

Line-Out

Mic

RS-Out

CS-Out

SS-Out

RS-Out

CS-Out

SS-Out

English

For PH67S-C43

Keyboard/ Mouse

USB 2.0 Port

Clear CMOS button

For PH67A-S40

Keyboard/ Mouse

USB 2.0 Port

Optical

S/PDIF-Out

Coaxial

S/PDIF-Out

USB 2.0 Port

LAN

USB 2.0 Port

LAN

USB 2.0 Port

USB 3.0 Port

Line-In

Line-Out

Mic

Line-In

Line-Out

Mic

RS-Out

CS-Out

SS-Out

RS-Out

CS-Out

SS-Out

En-13

MS-7673 Mainboard

English

Mouse/Keyboard

▶ The standard PS/2® mouse/keyboard DIN connector is for a PS/2® mouse/keyboard.

Clear CMOS Button (optional)

▶

There is a CMOS RAM on board that has a power supply from external battery to keep the system con󰘰guration data. With the CMOS RAM, the system can automatically boot OS every time it is turned on. If you want to clear the system con󰘰guration, use the button to clear data. Press the button to clear the data.

Important

Make sure that you power o󰘯 the system before clearing CMOS data. After pressing this button to clear CMOS data in power o󰘯 (G3) state, the system will

boot automatically.

Optical S/PDIF-Out (optional)

▶ This S/PDIF (Sony & Philips Digital Interconnect Format) connector is provided for digi-

tal audio transmission to external speakers through an optical 󰘰ber cable.

Coaxial S/PDIF-Out (optional)

▶ This S/PDIF (Sony & Philips Digital Interconnect Format) connector is provided for digi-

tal audio transmission to external speakers through a coaxial cable.

IEEE 1394 Port (optional)

▶ The IEEE 1394 port on the back panel provides connection to IEEE 1394 devices.

USB 2.0 Port

▶ The USB (Universal Serial Bus) port is for attaching USB devices such as keyboard,

mouse, or other USB-compatible devices.

USB 3.0 Port (optional)

▶ USB 3.0 port is backward-compatible with USB 2.0 devices. Supports data transfer rate

up to 5 Gbit/s (SuperSpeed).

Important

If you want to use a USB 3.0 device, you must use the USB 3.0 cable to connect to the USB 3.0 port.

En-14

English

LAN

▶ The standard RJ-45 LAN jack is for connection to

the Local Area Network (LAN). You can connect a network cable to it.

Yellow Green/ Orange

LED Color LED State Condition

Left Yellow O󰘯 LAN link is not established.

On(Steady state) LAN link is established.

On(brighter & pulsing) The computer is communicating with another computer on the LAN.

Right Green O󰘯 10 Mbits/sec data rate is selected.

On 100 Mbits/sec data rate is selected.

Orange On 1000 Mbits/sec data rate is selected.

Audio Ports

▶ These audio connectors are used for audio devices. It is easy to di󰘯erentiate between

audio e󰘯ects according to the color of audio jacks.

Line-In: Blue - Line In, is used for external CD player, tape-player or other audio

■ devices.

Line-Out: Green - Line Out, is a connector for speakers or headphones.

■ Mic: Pink - Mic, is a connector for microphones.

■ RS-Out: Black - Rear-Surround Out in 4/ 5.1/ 7.1 channel mode.

■ CS-Out: Orange - Center/ Subwoofer Out in 5.1/ 7.1 channel mode.

■ SS-Out: Gray - Side-Surround Out in 7.1 channel mode.

■

English

En-15

MS-7673 Mainboard

English

Connectors

Serial ATA Connector: SATA1~6

This connector is a high-speed Serial ATA interface port. Each connector can connect to one Serial ATA device.

* The MB layout in this 󰘰gure is for reference only.

SATA1~2 (6 Gb/s)

SATA1_2

SATA3_4

SATA5

SATA6

supported by Intel® H67

SATA3~6 (3 Gb/s) supported by Intel® H67

Important

Please do not fold the Serial ATA cable into 90-degree angle. Otherwise, data loss may occur during transmission.

En-16

English

Fan Power Connectors: CPUFAN,SYSFAN1~4

.G rou nd

2. +12 V

3. Sen sor

/ N

o U

The fan power connectors support system cooling fan with +12V. When connecting the wire to the connectors, always note that the red wire is the positive and should be connected to the +12V; the black wire is Ground and should be connected to GND. If the mainboard has a System Hardware Monitor chipset on-board, you must use a specially designed fan with speed sensor to take advantage of the CPU fan control.

English

CPUFAN

SYSFAN1~4

Important

Please refer to the recommended CPU fans at processor’s o󰘲cial website or consult

•

the vendors for proper CPU cooling fan. CPUFAN support Smart fan control. You can install Control Center utility that will

•

automatically control the CPUFAN speeds according to the actual CPUFAN temperatures.

Fan cooler set with 3 or 4 pins power connector are both available for CPUFAN.

•

Serial Port Connector: JCOM1

This connector is a 16550A high speed communication port that sends/receives 16 bytes FIFOs. You can attach a serial device.

En-17

MS-7673 Mainboard

English

.Grou nd

3.Sus pen d

5.Pow er

7.No Pi

8. +

4. +

Buzze r

peake r

1. +

10 .No

Re set

wi tch

HD D

ow er

wi tch

ow er

7. +

9. Res erv e

6. +

2. +

11 5V

1.V C C

3.U SB0

10. NC

5.U SB0

.Gr ound

9.N o Pin

.Gr ound

6.U SB1

4.U SB1

2.V C C

Front Panel Connectors: JFP1, JFP2

These connectors are for electrical connection to the front panel switches and LEDs. The JFP1 is compliant with Intel® Front Panel I/O Connectivity Design Guide.

JFP1

JFP2

Front USB 2.0 Connector: JUSB1

This connector, compliant with Intel® I/O Connectivity Design Guide, is ideal for connecting high-speed USB interface peripherals such as USB HDD, digital cameras, MP3 players, printers, modems and the like.

* The MB layout in this 󰘰gure is for reference only.

USB 2.0 Bracket (optional)

Important

Note that the pins of VCC and GND must be connected correctly to avoid possible damage.

En-18

English

Front USB 3.0 Connector: JUSB2

1 15V

SB3 _TX3 _C_DN

.Gr ound

3.U SB3_ RX3_D P

2.U SB3_ RX3_D N

.FU SB_V CC2

10. NC

9.S BD0+

8.S BD0-

.Gr ound

6.U SB3_ TX3_C _DP

20. No

19. FUSB _VCC1

18. USB3 _RX4_ DN

17. USB3 _RX4_ DP

16. Grou nd

15. USB3 _TX4_ C_DN

14. USB3 _TX4_ C_DP

13. Grou nd

12. SBD1 -

SBD 1+

1.MI C L

3.MI C R

10.He ad

hone

Detec tio n

5.Hea d P

hone

7.SEN SE_ SEN

9.Hea d P

hone

8.No Pi

6.MI C D

etect ion

4.NC

.Grou nd

USB 3.0 port is backward-compatible with USB 2.0 devices. Supports data transfer rate up to 5 Gbit/s (SuperSpeed).

* The MB layout in this 󰘰gure is for reference only.

USB 3.0 Bracket (optional)

Important

Note that the pins of VCC and GND must be connected correctly to avoid possible

•

damage. If you want to use a USB 3.0 device, you must use the USB 3.0 cable to connect to

•

the USB 3.0 port. For PH67A-C43, PH67S-C43 & PH67A-S40 (support up to USB 2.0 speed only),

•

please insert a “USB 3.0 to USB 2.0” convertor into JUSB2 for connecting the USB

2.0 device.

English

Front Panel Audio Connector: JAUD1

This connector allows you to connect the front panel audio and is compliant with Intel Front Panel I/O Connectivity Design Guide.

En-19

MS-7673 Mainboard

English

11 5V

3. VC C

2. SPD IF

.G rou nd

S/PDIF-Out Connector: JSP1

This connector is used to connect S/PDIF (Sony & Philips Digital Interconnect Format) interface for digital audio transmission.

* The MB layout in this 󰘰gure is for reference only.

S/PDIF-Out Bracket (optional)

IEEE1394 Connector: J1394_1 (optional)

This connector allows you to connect the IEEE1394 device via an optional IEEE1394 bracket.

1394 Bracket (optional)

En-20

* The MB layout in this 󰘰gure is for reference only.

English

TPM Module connector: JTPM1

This connector connects to a TPM (Trusted Platform Module) module (optional). Please refer to the TPM security platform manual for more details and usages.

English

CD-In Connector: JCD1 (optional)

This connector is provided for external audio input.

En-21

MS-7673 Mainboard

English

Chassis Intrusion Connector: JCI1

This connector connects to the chassis intrusion switch cable. If the chassis is opened, the chassis intrusion mechanism will be activated. The system will record this status and show a warning message on the screen. To clear the warning, you must enter the BIOS utility and clear the record.

En-22

English

LED Status Indicators (optional)

English

CPU Power Phase LEDs

These LEDs indicate the current CPU power phase mode. Follow the instructions below to read.

Lights O󰘯

CPU is in 3 phase power mode.

CPU is in 4 phase power mode.

En-23

MS-7673 Mainboard

English

Jumper

Clear CMOS Jumper: JBAT1

There is a CMOS RAM onboard that has a power supply from an external battery to keep the data of system con󰘰guration. With the CMOS RAM, the system can automatically boot OS every time it is turned on. If you want to clear the system con󰘰guration, set the jumper to clear data.

1 11

JBAT1

Important

You can clear CMOS by shorting 2-3 pin while the system is o󰘯. Then return to 12 pin position. Avoid clearing the CMOS while the system is on; it will damage the mainboard.

Keep Data Clear Data

En-24

English

Slots

PCIE (Peripheral Component Interconnect Express) Slot

The PCIE slot supports the PCIE interface expansion card.

PCIE x16 Slot

PCIE x1 Slot

Important

When adding or removing expansion cards, make sure that you unplug the power supply 󰘰rst. Meanwhile, read the documentation for the expansion card to con󰘰gure any necessary hardware or software settings for the expansion card, such as jumpers, switches or BIOS con󰘰guration.

English

En-25

MS-7673 Mainboard

English

PCI (Peripheral Component Interconnect) Slot

The PCI slot supports LAN card, SCSI card, USB card, and other add-on cards that comply with PCI speci󰘰cations.

32-bit PCI Slot

Important

PCI Interrupt Request Routing

IRQ, or interrupt request line, are hardware lines over which devices can send interrupt signals to the microprocessor. The PCI IRQ pins are typically connected to the PCI bus pins as follows:

Order1 Order2 Order3 Order4 PCI Slot1 INT A# INT B# INT C# INT D# PCI Slot2 INT B# INT C# INT D# INT A# PCI Slot3 INT C# INT D# INT A# INT B#

En-26

English

BIOS Setup

This chapter provides basic information on the BIOS Setup program and allows you to con󰘰gure the system for optimum use. You may need to run the Setup program when:

An error message appears on the screen during the system booting up, and

■ requests you to run BIOS SETUP.

You want to change the default settings for customized features.

■

Important

The items under each BIOS category described in this chapter are under continuous

•

update for better system performance. Therefore, the description may be slightly different from the latest BIOS and should be held for reference only.

Upon boot-up, the 1st line appearing after the memory count is the BIOS version. It is

•

usually in the format:

E7673IMS.xxx 113010 where: 1st digit refers to BIOS type as E = EFI 2nd - 5th digit refers to the model number. 6th digit refers to the chipset as I = Intel, N = nVidia, A = AMD and V = VIA. 7th - 8th digit refers to the customer as MS = all standard customers. xxx refers to the BIOS version. 113010 refers to the date this BIOS was released.

English

Entering Setup

Power on the computer and the system will start POST (Power On Self Test) process. When the message below appears on the screen, press <DEL> key to enter Setup.

Press DEL to enter Setup Menu, F11 to enter Boot Menu

If the message disappears before you respond and you still wish to enter Setup, restart the system by turning it OFF and On or pressing the RESET button. You may also restart the system by simultaneously pressing <Ctrl>, <Alt>, and <Delete> keys.

En-27

MS-7673 Mainboard

English

Control

Keyboard Mouse Description <↑ ↓ >

Move the cursor

<Enter>

Click/ Doubleclick the left button

<Esc>

Click the right

button <+> Increase the numeric value or make changes <-> Decrease the numeric value or make changes <F1> General Help <F4> CPU Speci󰘰cations <F5> Enter Memory-Z <F6> Load optimized defaults <F10> Save Change and Reset <Esc> Exit

Select Item

Select Icon/ Field

Jumps to the Exit menu or returns to the previous from a submenu

Sub-Menu If you 󰘰nd a right pointer symbol (as shown in the right view) appears to the left of cer-

tain 󰘰elds that means a sub-menu can be launched from this 󰘰eld. A sub-menu contains additional options for a 󰘰eld parameter. You can use arrow keys ( ↑↓ ) or mouse to highlight the 󰘰eld and press <Enter> or double-click the left mouse button to enter the sub-menu. Then you can use the control keys to enter values and move from 󰘰eld to 󰘰eld within a sub-menu. If you want to return to the previous menu, just press the <Esc > or click the right mouse button.

General Help <F1>

The BIOS setup program provides a General Help screen. You can call up this screen from any menu by simply pressing <F1>. The Help screen lists the appropriate keys to use and the possible selections for the highlighted item. Press <Esc> to exit the Help screen.

En-28

English

The Main Menu Once you enter BIOS CMOS Setup Utility, the Main Menu will appear on the screen.

The Main Menu allows you to select from the setup functions.

Language

▶ After entering the Setup menu, you can see a “Language” button. Please click it and

select the language, at your desire, for the BIOS setting 󰘰rst.

Green Power

▶ Click “Green Power” icon to enter the menu. Use this menu to specify the power

phase.

Utility

▶ Click “Utility” icon to enter the menu. This menu provides the useful utility for you to live

update bios and hard disk backup.

▶ Click “OC” icon to enter the menu. Use this menu to specify your settings for frequency/

voltage control and overclocking.

Game

▶ Click “Game” icon to enter the menu. This menu provides several games for you to

play.

Setting

▶ Click “Setting” icon to enter the menu. Use this menu to specify your settings for chipset

features, boot device and password.

English

En-29

MS-7673 Mainboard

English

When enter the BIOS Setup utility, follow the processes below for general use.

Load Optimized Defaults : Select [Setting] -> [Save & Exit] -> [Restore Defaults] and

1. click on it. And then the screen shows a pop-up message as below. Select [Yes] and click on it to load the default settings for optimal system performance.

Setup Date/ Time : Select [Setting] -> [System Status] -> [System Date]/ [System

2. Time] and click on it. And then, you can key-in the Date, Time in their respective 󰘰elds.

Save & Exit Setup : Select [Setting] -> [Save & Exit] -> [Save Changes & Reset]

3. and click on it. And then the screen shows a pop-up message as below. Select [Yes] and click on it to save the con󰘰gurations and exit BIOS setup utility.

En-30

English

OC Menu Introduction : This menu is for advanced user who want to overclock the

4. mainboard.

Current CPU / DRAM Frequency

▶ These items show the current clocks of CPU and Memory speed. Read-only.

Adjust CPU Ratio

▶ This item controls the multiplier that is used to determine the internal clock speed of the

processor relative to the external or motherboard clock speed. It is available only when the processor supports this function.

Adjusted CPU Frequency

▶ It shows the adjusted CPU frequency. Read-only.

EIST

▶ The Enhanced Intel SpeedStep technology allows you to set the performance level of

the microprocessor whether the computer is running on battery or AC power. This 󰘰eld will appear after you installed the CPU which supports speedstep technology.

Intel Turbo Boost

▶ This item will appear when you install a CPU with Intel Turbo Boost technology. This

item is used to enable/ disable Intel Turbo Boost technology. It can scale processor frequency higher dynamically when applications demand more performance and TDP headroom exists. It also can deliver seamless power scalability (Dynamically scale up, Speed-Step Down). It is the Intel newly technology within newly CPU.

OC Genie Button Operation

▶ This 󰘰eld is used to enable/ disable OC Genie function.

English

En-31

MS-7673 Mainboard

English

DRAM Ratio

▶ This setting controls the ratio of memory frequency to enable the memory to run at dif-

ferent frequency combinations.

Adjusted DRAM Frequency

▶ It shows the adjusted DRAM frequency. Read-only.

DRAM Timing Mode

▶ Select whether DRAM timing is controlled by the SPD (Serial Presence Detect) EE-

PROM on the DRAM module. Setting to [Auto] enables DRAM timings and the following “Advanced DRAM Con󰘰guration” sub-menu to be determined by BIOS based on the con󰘰gurations on the SPD. Selecting [Link] or [Unlink] allows users to con󰘰gure the DRAM timings and the following related “Advanced DRAM Con󰘰guration” sub-menu manually.

Advanced DRAM Con󰘰guration

▶ Press <Enter> to enter the sub-menu.

Command Rate

▶ This setting controls the DRAM command rate.

tCL

▶ This controls the CAS latency, which determines the timing delay (in clock cycles)

before SDRAM starts a read command after receiving it.

tRCD

▶ When DRAM is refreshed, both rows and columns are addressed separately. This

setup item allows you to determine the timing of the transition from RAS (row address strobe) to CAS (column address strobe). The less the clock cycles, the faster the DRAM performance.

tRP

▶ This setting controls the number of cycles for Row Address Strobe (RAS) to be

allowed to precharge. If insu󰘲cient time is allowed for the RAS to accumulate its charge before DRAM refresh, refreshing may be incomplete and DRAM may fail to retain data. This item applies only when synchronous DRAM is installed in the system.

tRAS

▶ This setting determines the time RAS takes to read from and write to memory cell.

tRFC

▶ This setting determines the time RFC takes to read from and write to a memory

cell.

tWR

▶ Minimum time interval between end of write data burst and the start of a precharge

command. Allows sense ampli󰘰ers to restore data to cells.

En-32

English

tWTR

▶ Minimum time interval between the end of write data burst and the start of a col-

umn-read command. It allows I/O gating to overdrive sense ampli󰘰ers before read command starts.

tRRD

▶ Speci󰘰es the active-to-active delay of di󰘯erent banks.

tRTP

▶ Time interval between a read and a precharge command.

tFAW

▶ This item is used to set the tFAW (four activate window delay) timing.

tWCL

▶ This item is used to set the tWCL (Write CAS Latency) timing.

tCKE

▶ This item is used to set the tCKE timing.

Advanced Channel 1/ 2 Timing Con󰘰guration

▶ Press <Enter> to enter the sub-menu. And you can set the advanced memory timing

for each channel.

tRRDR/ tRRDD/ tWWDR/ tWWDD/ tRWDRDD/ tWRDRDD/ tRWSR

▶ These items is used to set the memory timings for memory channel 1/ 2.

Spread Spectrum

▶ When the mainboard’s clock generator pulses, the extreme values (spikes) of the pulses

create EMI (Electromagnetic Interference). The Spread Spectrum function reduces the EMI generated by modulating the pulses so that the spikes of the pulses are reduced to 󰘱atter curves.

Important

If you do not have any EMI problem, leave the setting at [Disabled] for optimal system

•

stability and performance. But if you are plagued by EMI, select the value of Spread Spectrum for EMI reduction.

The greater the Spread Spectrum value is, the greater the EMI is reduced, and the

•

system will become less stable. For the most suitable Spread Spectrum value, please consult your local EMI regulation.

Remember to disable Spread Spectrum if you are overclocking because even a slight

•

jitter can introduce a temporary boost in clock speed which may just cause your overclocked processor to lock up.

VDroop Control

▶ This item is used to select the VDroop control mode.

CPU Vcore/ DRAM Voltage/ PCH 1.05

▶ These items are used to adjust the voltage of CPU, Memory and chipset.

English

En-33

MS-7673 Mainboard

English

Current CPU Voltage/ Current DRAM Voltage

▶ These items show current CPU/ DRAM voltage. Read-only.

Overclocking Pro󰘰le

▶ Press <Enter> to enter the sub-menu.

Overclocking Pro󰘰le 1/ 2/ 3/ 4/ 5/ 6

▶ Press <Enter> to enter the sub-menu. In the sub-menu, these items are used to save

the current settings, and you can to load the settings from the stored pro󰘰le.

OC Retry Count

▶ When overclocking has failed, setting this item as [1, 3] will allow system to reboot

1/ 3 times with the same overclocked con󰘰guration. If overclocking has failed every time, the system will restore the defaults.

CPU Speci󰘰cations

▶ Press <Enter> to enter the sub-menu. The submenu shows the information of installed

CPU.

CPU Technology Support

▶ Press <Enter> to enter the sub-menu. The sub-menu shows the installed CPU tech-

nologies. Read only.

MEMORY-Z

▶ Press <Enter> to enter the sub-menu.

DIMM1~4 Memory SPD

▶ Press <Enter> to enter the sub-menu. The sub-menu displays the informations of

installed memory.

X.M.P Support Information

▶ Press <Enter> to enter the sub-menu. These items display the current status of the

X.M.P support information. Read only.

CPU Feature

▶ Press <Enter> to enter the sub-menu.

Active Processor Cores

▶ This item allows you to select the number of active processor cores.

Limit CPUID Maximum

▶ It is designed to limit the listed speed of the processor to older operating systems.

Execute Disable Bit

▶ Intel’s Execute Disable Bit functionality can prevent certain classes of malicious

“bu󰘯er over󰘱ow” attacks when combined with a supporting operating system. This functionality allows the processor to classify areas in memory by where application code can execute and where it cannot. When a malicious worm attempts to insert code in the bu󰘯er, the processor disables code execution, preventing damage or worm propagation.

En-34

English

Intel Virtualization Tech

▶ This item is used to enable/disable the Intel Virtualization technology. For further

information please refer to Intel’s o󰘲cial website.

Power Technology

▶ This item allows you to select the Intel Dynamic Power technology mode.

C1E Support

▶ To enable this item to read the CPU power consumption while idle. Not all processors

support Enhanced Halt state (C1E).

OverSpeed Protection

▶ Overspeed Protection function can monitor the current CPU draws as well as its

power consumption. If it exceeds a certain level, the processor automatically reduces its clock speed. If you want to overclock your CPU, set it to [Disabled].

Intel C-State

▶ C-state is a power management state that signi󰘰cantly reduces the power of the

processor during idle. This 󰘰eld will appear after you installed the CPU which supports c-state technology.

Package C-State limit

▶ This 󰘰eld allows you to select a C-state mode.

Long duration power limit(W)

▶ This 󰘰eld allows you to adjust the TDP power limit for the long duration.

Long duration maintained(ms)

▶ This 󰘰eld allows you to adjust the maintaining time for long duration power limit.

Short duration power limit(W)

▶ This 󰘰eld allows you to adjust the TDP power limit for the short duration.

English

En-35

MS-7673 Mainboard

Software Information

Take out the Driver/Utility DVD that is included in the mainboard package, and place it into the DVD-ROM drive. The installation will auto-run, simply click the driver or utility and follow the pop-up screen to complete the installation. The Driver/Utility DVD contains the:

Driver menu : It provides available drivers. Install the driver by your desire and to

activate the device. Utility menu : It allows you to install the available software applications.

Service base menu : Through this menu to link the MSI o󰘲cially website.

Product info menu : It shows the newly information of MSI product.

Security menu : It provides the useful antivirus program.

Important

Please visit the MSI o󰘲cially website to get the latest drivers and BIOS for better system performance.

En-36

Deutsch

PH67A-C45/ PH67A-C43/ PH67S-C43/ PH67A-S40 Serie

Europe Version

MS-7673 Mainboard

Deutsch

Spezi󰘰kationen

Prozessoren

Intel® Prozessor für Sockel LGA1155

■ (Weitere CPU Informationen 󰘰nden Sie unter http://www.msi.com/index. php?func=cpuform2)

Base-Taktsteuerung

100 MHz

■

Chipsatz

Intel® H67 Chipsatz

■

Speicher

4 DDR3 DIMMs unterstützen 1333/ 1066 DRAM (max. 16GB)

■ Unterstützt die Modus Dual-Kanal

■ (Weitere Informationen zu kompatiblen Speichermodulen 󰘰nden Sie unter http://www.msi.com/index.php?func=testreport)

LAN

Unterstützt LAN 10/100/1000 Fast Ethernet über Realtek® RTL8111E

■

IEEE 1394 (nur für PH67A-C45)

Onboard Chip über VIA® VT6315N

■ Übertragungsgeschwindigkeit von bis zu 400Mbps

■

Audio

Onboard Chip über Realtek® ALC892

■ 8-Kanal Audio-Ausgang mit „Jack Sensing“

■ Erfüllt die Azalia Spezi󰘰kationen

■

SATA

2 SATA 6Gb/s (SATA1~2) Anschlüsse über Intel® H67

■ 4 SATA 3Gb/s (SATA3~6) Anschlüsse über Intel® H67

■

RAID

SATA1~2 unterstützen die Intel® Matrix Storage Technologie (AHCI/ RAID 0/ 1) über

■ Intel® H67 SATA3~6 unterstützen die Intel® Matrix Storage Technologie (AHCI/ RAID 0/ 1/ 5/

■

10) über Intel® H67

USB 3.0 (für PH67A-C45/ PH67A-C43/ PH67A-S40)

4 USB 3.0 Anschlüsse über 2 NEC uPD720200F1 (für PH67A-C45)

■ 2 USB 3.0 Anschlüsse über 1 NEC uPD720200F1 (für PH67A-C43/ PH67A-S40)

■

De-2

Deutsch

Anschlüsse

Hintere Ein-/ und Ausgänge

■

1 PS/2 Tastatur/Maus Combo-Anschluss

8 USB 2.0 Anschlüsse (für PH67A-C45 / PH67A-C43 / PH67A-S40)

10 USB 2.0 Anschlüsse (für PH67S-C43)

1 CMOS leeren-Taste (für PH67A-C45 / PH67A-C43/ PH67S-C43)

1 optischer S/PDIF-Ausgang (für PH67A-C45 / PH67A-C43/ PH67S-C43)

1 koaxialer S/PDIF-Ausgang (für PH67A-C45 / PH67A-C43/ PH67S-C43)

1 IEEE 1394 Anschluss (nur für PH67A-C45)

1 LAN Anschluss

2 USB 3.0 Anschlüsse (für PH67A-C45 / PH67A-C43/ PH67A-S40)

6 Audiobuchsen

On-Board

■ 1 USB 2.0 Stiftleiste

1 USB 3.0 Stiftleiste (PH67A-C45 unterstützt bis zu USB 3.0 Geschwindigkeit)

1 USB 3.0 Stiftleiste (PH67A-C43, PH67S-C43 & PH67A-S40 unterstützen bis zu

USB 2.0 Geschwindigkeit) 1 IEEE 1394 Stiftleiste (nur für PH67A-C45)

1 Gehäusekontaktschalter

1 S/PDIF-Ausgang Stiftleiste

1 Audio Stiftleiste für Gehäuse Audio Ein-/ Ausgänge

1 CD Stiftleiste für Audio Eingang (für PH67A-C45 / PH67A-C43/ PH67S-C43)

1 TPM Stiftleiste

1 Serielle Stiftleiste

Steckplätze

1 PCIE x16-Steckplatz

■ 3 PCIE x1-Steckplätze

■ 3 PCI-Steckplätze

■

Form Faktor

ATX (30,5 cm X 21,5 cm)

■

Montage

6 Montagebohrungen

■

Deutsch

* Wenn Sie für Bestellungen von Zubehör Teilenummern benötigen, 󰘰nden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php

De-3

MS-7673 Mainboard

Deutsch

Komponenten-Übersicht

Rü ckt afe l, De-13

PCIE, De-25

JBAT1, De-24

PCI, De-26

JAUD1, De-19

SYSFAN1, De-17

JPWR2, De-12

CPU, De-6

CPUFAN, De-17

SYSFAN4, De-17

DDR3, De-10

JCI1, De-22

JPWR1, De-12

SATA1~6, De-16

JCOM1, De-17

SYSFAN2, De-17

SYSFAN3, De-17

De-4

JCD1, De-21

JSP1, De-20

J1394_1, De-20

JFP1, JFP2, De-18

JUSB2, De-19

JUSB1, De-18

JTPM1, De-21

Deutsch

Schraubenlöcher

Wenn Sie das Mainboard zu installieren, müssen Sie das Mainboard in das Chassis in der korrekten Richtung setzen. Die Standorte von Schraubenlöchern auf dem Mainboard sind wie nachfolgend gezeigt.

Die Seite muss nach hinten, die Position für die E/A-Abschirmung des Chassis.

Deutsch

Schraubenlöcher

Verweisen Sie das obige Bild, um Abstandshalter in den entsprechenden Orten auf Chassis installieren und dann Schraube durch das Mainboard Schraubenlöcher in den Abstandshaltern.

Wichtig

Zur Verhütung von Schäden auf dem Mainboard, jeglichen Kontakt zwischen dem

•

Mainboard Stromkreis und dem Chassis oder unnötige Abstandshalter montiert auf dem Chassis ist verboten.

Bitte stellen Sie sicher, dass keine metallischen Komponenten auf dem Mainboard

•

ausgesetzt ist oder innerhalb des Chassis, Kurzschluss des Mainboards verursachen kann.

De-5

MS-7673 Mainboard

Deutsch

CPU (Prozessor)

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Verfügen Sie über keinen Kühler, setzen Sie sich bitte mit Ihrem Händler in Verbindung, um einen solchen zu erwerben und zu installieren.

Um die neuesten Informationen zu unterstützten Prozessoren zu erhalten, besuchen Sie bitte http://www.msi.com/index.php?func=cpuform2

Wichtig

Überhitzung Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine

korrekte Funktionsweise des CPU Kühlers sicher, um die CPU vor Überhitzung zu schützen. Überprüfen Sie eine gleichmäßige Schicht der thermischen Paste (oder thermischen Klebeandes) zwischen der CPU und dem Kühlblech anwenden, um Wärmeableitung zu erhöhen.

CPU Wechsel Stellen Sie vor einem Wechsel des Prozessors stets sicher, dass das ATX Netzteil

ausgeschaltet und der Netzstecker gezogen ist, um die Unversehrtheit der CPU zu gewährleisten.

Übertakten Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützt. Stellen Sie

jedoch bitte sicher, dass die betro󰘯enen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezi󰘰kationen kann nur abgeraten werden. Wir übernehmen keinerlei Garantie für die Schäden und Risiken, die aus unzulässigem oder Bet rieb jensei ts der Produktspezi󰘰kationen resultieren

Erklärung zur LGA 1155 CPU

Die Obserseite der LGA 1155 CPU. Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU auf zut ragen,um eine Ableitung der Hitze zu erzielen.

Justierung

Das gelbe Dreieck des Prozessors

de󰘰niert die Position des ersten Pins

De-6

Justierung

Deutsch

CPU & Kühler Einbau

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkühler installieren, um eine Ableitung der Hitze zu erzielen.

Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

Klappen Sie den Hebel ganz auf

Ö󰘯nen Sie den Sockelverschluss-

hebel.

Der CPU-Sockel besitzt zum Schutz

3. Vergewissern Sie sich anhand der

eine Plastikabdeckung. Lassen Sie vor der Installation diese Schutzkappe auf dem Sockel um Schäden zu vermeiden. Entfernen Sie die Kappe (Wie der Pfeil zeigt).

2. und ö󰘯nen Sie die Metallverschlussklappe.

4. Justiermarkierungen und dem gelben Dreieck, daß die CPU in der korrekten Position ist. Setzen Sie anschließend die CPU in den Sockel.

Deutsch

Justiermarkierungen

De-7

MS-7673 Mainboard

Deutsch

Begutachten Sie, ob die CPU richtig

5. im Sockel sitzt. Falls nicht, ziehen Sie die CPU durch eine rein vertikale Bewegung wieder heraus. Versuchen Sie es erneut.

Justiermarkierungen

Arretieren Sie den Hebel unter dem

7. Kontrollieren Sie die vier Haken sind Rückhaltehaken des CPU-Sockels.

Schließen Sie die Abdeckung des

6. Sockels und drücken Sie den Verschlusshebel mit leichtem Druck nach unten.

8. in richtiger Position, bevor Sie die Kühlvorrichtung anbringen.

Wichtig

Stellen Sie sicher, dass Ihr CPU Küher fest eingebaut ist, bevor Sie Ihr System an-

•

schalten. Berühren Sie die Pins des CPU Sockels nicht, um Schaden zu vermeiden.

•

De-8

Deutsch

Drücken Sie den Verschlusshebel

9. Führen Sie den CPU-Kühler über mit leichtem Druck nach unten und arretieren Sie den Hebel unter dem Rückhaltehaken des CPU-Sockels.

Drehen Sie das Mainboard um und

11. Schließlich verbinden Sie das vergewissern Sie sich, dass das der Kühler korrekt installiert ist.

Mainboard

10. den CPU-Sockel.

12. Stromkabel des CPU Lüfters mit dem Anschluss auf dem Mainboard.

Deutsch

Haken

Wichtig

Prüfen Sie die Status der CPU im BIOS.

•

Wenn keine CPU installiert ist, schützen Sie immer den CPU-Sockel

•

durch die Plastikabdeckung (Figur 1). Die Mainboard Fotos, die in diesem Abschnitt gezeigt werden, sind für Demonstra-

•

tion der CPU/ Kühler Installation. Das Aussehen Ihres Mainboard kann abhängig von dem Modell schwanken, das Sie kaufen.

Beziehen Sie bitte sich die auf Unterlagen im CPU Kühlerpaket für mehr Details über

•

die CPU Kühlerinstallation.

De-9

MS-7673 Mainboard

Deutsch

Speicher

Diese DIMM-Steckplätze nehmen Arbeitsspeichermodule auf. Die neusten Informationen über kompatible Bauteile 󰘰nden Sie unter

php?func=testreport

DDR3

24-polig, 1,5V

48x2=96 Pole 72x2=144 Pole

Populationsregeln für Dual-Kanal-Speicher

Im Dual-Kanal-Modus können Arbeitsspeichermodule Daten über zwei Datenbusleitungen gleichzeitig senden und empfangen. Durch Aktivierung des Dual-Kanal-Modus wird die Leistung Ihres Systems verbessert. Bitte beachten Sie die folgenden Abbildungen zur Veranschaulichung der Populationsregeln im Dual-Kanal-Modus.

http://www.msi.com/index.

DIMM2

DIMM3

DIMM4

DIMM1

DIMM2

DIMM3

DIMM4

installiert

Installed

leer

Empty

Wichtig

DDR3 und DDR2 können nicht untereinander getauscht werden und der Standard

•

DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3 Speichermodule stets in DDR3 DIMM Slots.

Stellen Sie im Zweikanalbetrieb bitte sicher, dass Sie Module des gleichen Typs und

•

identischer Speicherdichte in den DIMM Slots unterschiedlicher Kanäle verwenden. Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMM1 zu-

•

erst. Aufgrund der Chipsatzressourcennutzung wird nur eine Systemdichte bis 15+GB

•

(nicht volle 16GB) erkannt, wenn jeder DIMM Slot mit einem 4GB Speichermodul besetzt wird.

De-10

Deutsch

Vorgehensweise beim Einbau von Speicher Modulen

Die Speichermodulen haben nur eine Kerbe in der Mitte des Moduls. Sie passen

1. nur in einer Richtung in den Sockel.

Stecken Sie das Arbeitsspeichermodul senkrecht in den DIMM-Steckplatz ein.

2. Drücken Sie anschließnd das Arbeitsspeichermodul nach unten, bis die Kontaktseite richtig tief in dem DIMM-Steckplatz sitzt. Der Kunststo󰘯bügel an jedem Ende des DIMM-Steckplatzes schnappt automatisch ein, wenn das Arbeitsspeichermodul richtig eingesetzt ist.

Prüfen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am

3. DIMM-Steckplatz richtig gehalten wird.

Kerbe

Volt

Deutsch

Wichtig

Die goldenen Kontakte sind kaum zu sehen, wenn das Arbeitsspeichermodul richtig im DIMM-Steckplatz sitzt.

De-11

MS-7673 Mainboard

Deutsch

13 .+3 .3

1. +3. 3

14 .-1 2V

2. +3. 3

15 .Gr oun d

.G rou nd

16 .PS -ON

4. +5 V

17 .Gr oun d

.G rou nd

18 .Gr oun d

6. +5 V

19 .Gr oun d

.G rou nd

22 .+5

10 .+1 2V

20 .Re s

8. PW R O

23 .+5

.+ 12V

21 .+5

9. 5VS B

24 .Gr oun d

12 .+3 .3

7. +12 V

Gr oun d

5. +12 V

Gr oun d

8. +12 V

.G rou nd

6. +12 V

.G rou nd

Stromversorgung

ATX 24-poliger Stromanschluss: JPWR1

Mit diesem Anschluss verbinden Sie den ATX 24-poligen Anschluss des Netzteils. Achten Sie bei dem Verbinden des ATX 24-poligen Stromanschlusses darauf, dass der Anschluss des Netzteils richtig auf den Anschluss an der Hauptplatine ausgerichtet ist. Drücken Sie dann den Anschluss des Netzteils fest nach unten, um eine richtige Verbindung zu gewährleisten.

Sie können auch den 20-poligen ATX-Stromanschluss des Netzteils verwenden. In diesem Fall muss eine Ecke des 20-poligen ATX-Stromanschlusses des Netzteils auf den Pol 1 bzw. Pol 13 des Anschlusses an der Hauptplatine ausgerichtet werden.

ATX 8-poliger Stromanschluss: JPWR2

Dieser 12 Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

Wichtig

Stellen Sie sicher, dass diese Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden werden, um einen stabilen Betrieb der Hauptplatine sicherzustellen.

De-12

Deutsch

Rücktafel

Für PH67A-C45

Tastatur/ Maus

USB 2.0

Anschluss

CMOS leeren-Taste

Für PH67A-C43

Tastatur/ Maus

USB 2.0

Anschluss

CMOS leeren-Taste

Für PH67S-C43

Tastatur/ Maus

Optischer S/PDIFAusgang

Koaxialer

S/PDIF-

Ausgang

Optischer S/PDIFAusgang

Koaxialer

S/PDIF-

Ausgang

Optischer

S/PDIF-

Ausgang

IEEE 1394 Anschluss

USB 2.0

Anschluss

USB 2.0

Anschluss

USB 2.0

Anschluss

USB 2.0

Anschluss

USB 2.0

Anschluss

LAN

USB 2.0

Anschluss

LAN

USB 2.0

Anschluss

LAN

USB 3.0

Anschluss

USB 3.0

Anschluss

Line-In

Line-Out

Mic

Line-In

Line-Out

Mic

Line-In

Line-Out

RS-Out

CS-Out

SS-Out

RS-Out

CS-Out

SS-Out

RS-Out

CS-Out

Deutsch

USB 2.0

Anschluss

CMOS leeren-Taste

Für PH67A-S40

Tastatur/ Maus

USB 2.0

Anschluss

Koaxialer

S/PDIFAusgang

USB 2.0

Anschluss

USB 2.0 Anschluss

USB 2.0

Anschluss

USB 2.0

Anschluss

LAN

USB 2.0

Anschluss

USB 2.0

Anschluss

USB 3.0

Anschluss

Mic

Line-In

Line-Out

Mic

SS-Out

RS-Out

CS-Out

SS-Out

De-13

MS-7673 Mainboard

Deutsch

Maus/Tastatur

▶ Die Standard PS/2® Maus/Tastatur Stecker Mini DIN ist für eine PS/2® Maus/Tastatur.

CMOS leeren-Taste (optional)

▶

Auf dem Mainboard be󰘰ndet sich ein CMOS RAM, dass durch eine zusätzliche Batterie versorgt wird um Daten der Systemkon󰘰guration zu speichern. Mit diesem CMOS RAM kann das System bei Betätigung des Netzschalters jederzeit automatisch hochgefahren werden. Wenn Sie die Systemkon󰘰guration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Clear Data). Drücken Sie die Taste zum Löschen der Daten.

Wichtig

Stellen Sie sicher, dass das System ausgeschaltet ist, bover Sie den CMOS Speicher in den Werkszustand zurücksetzen.

Nachdem es diesen Taster zu den klare CMOS Daten in einem Leistung-Auszustand (G3) betätigt hat, startet das System automatisch.

Optischer S/PDIF-Ausgang (optional)

▶ Dieser S/PDIF-Ausgang (Sony & Philips Digital Interconnect Format) dient als digitale

Schnittstelle zur Audioausgabe zur den externen Lautsprechern durch ein optischen Fasernkabel.

Koaxialer S/PDIF-Ausgang (optional)

▶ Dieser S/PDIF-Ausgang (Sony & Philips Digital Interconnect Format) dient als digitale

Schnittstelle zur Audioausgabe zur den externen Lautsprechern durch ein Koaxialkabel.

IEEE 1394 Anschluss (optional)

▶ Der IEEE 1394 Anschluss auf der hintere Anschlusspanel zu den Vorrichtungen.

USB 2.0 Anschluss

▶ Der USB (Universal Serial Bus) Anschluss zum direkten Anschluss von USB-Geräten,

wie etwa Tastatur, Maus oder weiterer USB-kompatibler Geräte.

USB 3.0 Anschluss (optional)

▶ Der USB 3.0 Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Unterstützt Daten-

transferraten bis 5 Gbit/s (SuperSpeed).

Wichtig

Wenn Sie ein USB 3.0 Gerät verwenden möchten, müssen Sie das USB 3.0 Kabel verwenden, um an das USB 3.0 Anschluss anzuschließen.

De-14

Deutsch

LAN

▶ Die Standard RJ-45 Buchse ist für Anschlus zum

an ein Lokales Netzwerk (Local Area Network -

Gelb Grün/ Orange

LAN). Hier kann ein Netzwerkkabel angeschlossen werden.

LED Farbe LED Status Zustand

Links Gelb Aus Keine Verbindung mit dem LAN.

An (Dauerleuchten) Verbindung mit dem LAN.

An (heller & pulsierend) Der Computer kommuniziert mit einem anderen Rechner im LAN.

Rechts Grün Aus Gewählte Datenrate 10 MBit/s.

An Gewählte Datenrate 100 MBit/s.

Orange An Gewählte Datenrate 1000 MBit/s.

Audioanschlüsse

▶ Diese Audioanschlüsse dienen zur Verbindung mit Audiogeräten. Durch die Farben

erkennen Sie die unterschiedlichen Funktionen der Audioanschlüsse.

Line-In (Blau) - Der Anschluss “Line In” kann einen externen CD-Player, Tape-

■ player oder ein sonstiges Audiogerät aufnehmen.

Line-Out (Grün) - An den Anschluss “Line Out” können Sie Lautsprecher oder

■ Kopfhörer anschließen.

Mikrofon (Rosa) - Der Anschluss “Mic” nimmt ein Mikrofon auf.

■ RS-Out (Schwarz) - Dieser Anschluss nimmt die hinteren Surround-Lautspre-

■ cher im 4/ 5,1/ 7,1-Kanalmodus auf.

CS-Out (Orange) - Dieser Anschluss nimmt die mittleren oder Subwoofer- Laut-

■ sprecher im 5,1/ 7,1-Kanalmodus auf.

SS-Out (Grau) - Dieser Anschluss nimmt die seitlichen Surround-Lautsprecher

■ im 7,1-Kanalmodus auf.

Deutsch

De-15

MS-7673 Mainboard

Deutsch

Anschlüssen

Serial ATA Anschluss: SATA1~6

Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle der Serial ATA. Pro Anschluss kann ein S-ATA Gerät angeschlossen werden.

* Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter.

SATA1~2 (6 Gb/s)

SATA1_2

SATA3_4

SATA5

SATA6

werden durch Intel® H67 unterstützt

SATA3~6 (3 Gb/s) werden durch Intel® H67 unterstützt

Wichtig

Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt.

De-16

Deutsch

Stromanschlüsse für Lüfter: CPUFAN,SYSFAN1~4

.G rou nd

2. +12 V

3. Sen sor

/ N

o U

Die Anschlüsse unterstützen aktive Systemlüfter mit +12V. Wenn Sie den Anschluss herstellen, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist, und mit +12V verbunden werden sollte. Der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Tacho, um die Vorteile der Steuerung des CPU Lüfters zu nutzen.

Deutsch

CPUFAN

SYSFAN1~4

Wichtig

Bitte informieren Sie sich auf der o󰘲ziellen Website vom Prozessor über empfohlene

•

CPU Kühler oder fragen Sie Ihren Händler nach einem geeigneten Lüfter. CPUFAN unterstützen die Lüfterkontrolle. Sie können das Utility Control Center in-

•

stallieren, welches automatisch die Geschwindigkeiten des CPUFAN in Abhängigkeit von der CPUFAN Temperaturen steuert.

CPUFAN kann die Lüfter/Kühler mit drei- und vierpoligen Steckern unterstützen.

•

Serieller Anschluss: JCOM1

Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. Hier lässt sich eine serielle Maus oder andere serielle Geräte direkt anschließen.

De-17

MS-7673 Mainboard

Deutsch

.Grou nd

3.Sus pen d

5.Pow er

7.No Pi

8. +

4. +

Buzze r

Speak er

1. +

10 .No

Re set

wi tch

HD D

ow er

wi tch

ow er

7. +

9. Res erv e

6. +

2. +

115V

1.V C C

3.U SB0

10. NC

5.U SB0

.Gr ound

9.N o Pin

.Gr ound

6.U SB1

4.U SB1

2.V C C

Frontpanel Anschlüsse: JFP1, JFP2

Diese Anschlüsse sind für das Frontpanel. Sie dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des “Intel® Front Panel I/O Connectivity Design Guide”.

JFP1

JFP2

USB 2.0 Vorderanschluss: JUSB1

Dieser Anschluss entspricht den Richtlinien des Intel® I/O Connectivity Design Guide. Er ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschließen,

wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches.

* Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter.

USB 2.0 Slotblech (optional)

Wichtig

Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.

De-18

Deutsch

USB 3.0 Vorderanschluss: JUSB2

1 15V

SB3 _TX3 _C_DN

.Gr ound

3.U SB3_ RX3_D P

2.U SB3_ RX3_D N

.FU SB_V CC2

10. NC

9.S BD0+

8.S BD0-

.Gr ound

6.U SB3_ TX3_C _DP

20. No

19. FUSB _VCC1

18. USB3 _RX4_ DN

17. USB3 _RX4_ DP

16. Grou nd

15. USB3 _TX4_ C_DN

14. USB3 _TX4_ C_DP

13. Grou nd

12. SBD1 -

SBD 1+

1.MI C L

3.MI C R

10.He ad

hone

Detec tio n

5.Hea d P

hone

7.SEN SE_ SEN

9.Hea d

hone

8.No Pi

6.MI C D

etect ion

4.NC

.Grou nd

Der USB 3.0 Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Unterstützt Datentransferraten bis 5 Gbit/s (SuperSpeed).

* Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter.

USB 3.0 Slotblech (optional)

Wichtig

Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdlei-

•

tung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.

Wenn Sie ein USB 3.0 Gerät verwenden möchten, müssen Sie das USB 3.0 Kabel

•

verwenden, um an das USB 3.0 Anschluss anzuschließen.

Für PH67A-C43, PH67S-C43 & PH67A-S40 (Nur unterstützen bis zu USB 2.0 ge-

•

schwindigkeit) setzen Sie einen “USB 3.0 zu USB 2.0” Konvektor in JUSB2 zum Verbinden des USB 2.0 Gerätes.

Deutsch

Audioanschluss des Frontpanels: JAUD1

Dieser Anschluss ermöglicht den Anschluss von Audioein und -ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des “ Intel® Front Panel I/O Connectivity Design Guide”.

De-19

MS-7673 Mainboard

Deutsch

11 5V

3. VC C

2. SPD IF

.G rou nd

S/PDIF-Ausgang: JSP1

Die S/PDIF (Sony & Philips Digital Interconnect Format) Schnittstelle wird für die Übertragung digitaler Audiodaten verwendet.

* Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter.

S/PDIF-Ausgang Slotblech (optional)

IEEE1394 Anschluss: J1394_1 (optional)

Mit diesem Anschluss verbinden Sie ein optionales IEEE 1394-Slotblech, das den Anschluss eines IEEE 1394-Gerätes ermöglicht.

1394 Slotblech (optional)

De-20

* Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter.

Deutsch

TPM Anschluss: JTPM1

Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendt. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.

Deutsch

CD-Eingang: JCD1 (optional)

Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.

De-21

MS-7673 Mainboard

Deutsch

Gehäusekontaktanschluss: JCI1

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geö󰘯net, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

De-22

Deutsch

LED Statusanzeige (optional)

Deutsch

CPU Power Phase LEDs

Diese LEDs zeigen den gegenwärtigen CPU Auslastungsgrad an. Lesen Sie die folgenden Anweisungen.

Leuchtet Aus

CPU ist in der Phase 3 des Power-Modus.

CPU ist in der Phase 4 des Power-Modus.

De-23

MS-7673 Mainboard

Deutsch

Steckbrücke

Steckbrücke zur CMOS- Löschung: JBAT1

Der Onboard CMOS Speicher (RAM) wird über eine zusätzliche Betterie mit Strom versorgt, um die Daten der Systemkon󰘰guration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkon󰘰guration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Halten Sie sich an die Anweisungen in der Gra󰘰k, um die Daten löschen.

1 11

JBAT1

Halten Daten Löschen Daten

Wichtig

Wenn das System ausgeschaltet ist, können Sie die Steckbrücke auf den Pol 2 und 3 stecken, um die Daten im CMOS zu löschen. Stecken Sie anschließnd die Steckbrücke auf den Pol 1 und 2 zurück. Versuchen Sie niemals die Daten im CMOS zu löschen, wenn das System eingeschaltet ist. Die Hauptplatine kann dadurch beschädigen.

De-24

Deutsch

Steckplätze

PCIE (Peripheral Component Interconnect Express)

Der PCIE-Steckplatz unterstützt eine Erweiterungskarte mit der PCIE-Schnittstelle

PCIE x16-Steckplatz

PCIE x1-Steckplatz

Steckplatz

Wichtig

Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Denken Sie bitte auch daran die Dokumentation der Erweiterungskarte zu lesen, um notwendige Hardwareoder Softwareeinstellungen für die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen

Deutsch

De-25

MS-7673 Mainboard

Deutsch

PCI (Peripheral Component Interconnect) Steckplatz

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnehmen, die mit den PCI-Spezi󰘰kationen konform sind.

32-Bit PCI-Steckplatz

Wichtig

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden:

De-26

Folge1 Folge2 Folge3 Folge4 PCI Steckplatz1 INT A# INT B# INT C# INT D# PCI Steckplatz2 INT B# INT C# INT D# INT A# PCI Steckplatz3 INT C# INT D# INT A# INT B#

Deutsch

BIOS Setup

Dieses Kapitel enthält Informationen über das BIOS Setup und ermöglicht es Ihnen, Ihr System optimal auf Ihre Anforderungen einzustellen. Notwendigkeit zum Aufruf des BIOS besteht, wenn:

Während des Bootvorgangs des Systems eine Fehlermeldung erscheint und

■ Sie zum Aufruf des BIOS SETUP aufgefordert werden.

Sie die Werkseinstellungen zugunsten individueller Einstellungen ändern wol-

■ len.

Wichtig

Die Menüpunkte jeder BIOS Kategorie, die in diesem Kapitel beschrieben wird,

•

werden permanent auf den neuesten Stand gebracht, um die Systemleistung zu verbessern. Aus diesem Grunde kann die Beschreibung geringfügig von der aktuellsten Version des BIOS abweichen und sollte dementsprechend lediglich als Anhaltspunkt dienen.

Während des Hochfahrens, wird die BIOS Version in der ersten Zeile nach dem Ho-

•

chzählen des Speichers angezeigt, üblicherweise im Format dieses Beispiels:

E7673IMS.xxx 113010 wobei: Die erste Stellen den BIOS-Hersteller bezeichnet, dabei gilt E = EFI. 2te - 5te Stelle bezeichnen die Modelnummer. 6te Stelle bezeichen den Chipsatzhersteller, A = AMD, I = Intel, V = VIA,

N = Nvidia. 7te - 8te Stelle beziehen sich auf den Kunden, MS=alle Standardkunden. xxx bezieht sich auf die BIOS Version. 113010 bezeichnet das Datum der Verö󰘯entlichung des BIOS.

Deutsch

Aufruf des BIOS Setups

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test -Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint drücken Sie die Taste <Entf>(<Del>), um das Setup aufzurufen.

Press DEL to enter Setup Menu, F11 to enter Boot Menu

(ENTF drücken, um das Einstellungsprogramm zu ö󰘯nen;

F11 drücken um das Bootmenü zu erreichen)

Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die “RESET”-Taste am Gehäuse betätigen. Sie können das System außerdem neu starten, indem Sie gleichzeitig die Tasten <Strg>,<Alt> und <Entf> drücken (bei manchen Tastaturen <Ctrl>,<Alt> und <Del>).

De-27

MS-7673 Mainboard

Deutsch

Steuertasten

Tastatur Maus Beschreibung <↑ ↓ >

Bewegen Sie den Cursor

<Enter>

Klicken/ doppelt-klicken Sie mit der linken Maustaste

<Esc>

Klicken Sie mit der rechten

Maustaste <+> Hochzählen oder ändern eines Wertes <-> Herunterzählen oder ändern eines Wertes <F1> Allgemeine Hilfe <F4> CPU-Spezi󰘰kationen <F5> Aufruf des Memory-Z Fensters mit Details zum

<F6> Laden der ursprünglichen Setup-Standardwerte <F10> Speichern oder Zurücksetzen der Änderungen <Esc> Beenden

Auswahl eines Eintrages

Auswahl eines Symbols/ Feldes

Aufruf Exit Menü oder zurück zum Hauptmenü von Untermenü

Speicher

Untermenü Wenn Sie an der linken Seite bestimmter Felder ein Dreieckssymbol 󰘰nden (wie rechts

dargestellt), bedeuted dies, dass Sie über das entsprechende Feld ein Untermenü mit zusätzlichen Optionen aufrufen können. Durch die Steuertasten ( ↑↓ ) oder Maus können Sie ein Feld hervorheben und drücken der Eingabetaste <Enter> oder doppelklicken mit der linken Maustaste in das Untermenü gelangen. Dort können Sie mit den Steuertasten Werte eingeben und navigieren. Um in das vorherige Menü zu gelangen, drücken Sie <Esc > oder klicken Sie die rechte Maustaste.

Allgemeine Hilfe <F1>

Das BIOS Setup verfügt über eine Allgemeine Hilfe (General Help). Sie können diese aus jedem Menü einfach durch Drücken der Taste <F1> aufrufen. Sie listet die Tasten

und Einstellungen zu dem hervorgehobenen Menüpunkt auf. Um die Hilfe zu verlassen, rücken Sie <Esc>.

De-28

Deutsch

Das Hauptmenü Nachdem Sie das BIOS CMOS Setup Utility, aufgerufen haben, erscheint das Haupt-

menü. Das Hauptmenü können Sie von der Setup-Funktionen auswählen.

Language

▶ Nach der Eingabe des Einstellungsmenü können Sie eine Schalt󰘱äche “Language”.

Bitte klicken Sie darauf und wählen Sie die Sprache für die BIOS-Einstellung.

Green Power

▶ Klicken Sie auf das “Green Power”-Symbol, um in das Menü zu gelangen. Verwenden

Sie dieses Menü, um die Power-Phase anzugeben und Einstellungen vorzunehmen.

Utility

▶ Klicken Sie auf das “Utility”-Symbol, um in das Menü zu gelangen. In diesem Menü

󰘰nden Sie nützliche Tools, um das BIOS zu aktualisieren und Festplatten zu sichern.

▶ Klicken Sie auf das “OC”-Symbol, um in das Menü zu gelangen. Hier können Sie Ihre

Einstellungen für Frequenz-/Spannungsregelung und Übertaktung festlegen.

Game

▶ Klicken Sie auf das “Game”-Symbol, um in das Menü zu gelangen. Dieses Menü enthält

einige Spiele, ohne das Betriebssystem starten zu müssen.

Setting

▶ Klicken Sie auf das “Setting” -Symbol, um in das Menü zu gelangen. Hier können Sie

Ihre Einstellungen für Chipsatz-Funktionen, Bootgerät und Kennwort vornehmen.

Deutsch

De-29

MS-7673 Mainboard

Deutsch

Wenn Sie das BIOS Dienstprogramm ö󰘯nen, folgen Sie den untenstehenden Anweisungen.

Laden der gespeicherten Werkseinstellung : Wählen Sie [Setting] -> [Save & Exit]

-> [Restore Defaults] und klicken auf diese Schalt󰘱äche. Und dann zeigt der Bildschrim die folgende PopUp-Meldung. Wählen Sie [Yes (Ja)] und klicken darauf, um die Standardeinstellungen für eine sichere Systemleistung zu laden.

Die Datum/Zeit Einstellung : Wählen Sie [Setting] -> [System Status] -> [System

2. Date]/ [System Time] und klicken auf diese Schalt󰘱äche. Hier können Sie das Datum, Zeit in den jeweiligen Bereichen schreiben.

Abspeichern u. Beenden der Einstellung : Wählen Sie [Setting] -> [Save & Exit] ->

3. [Save Changes & Reset] aus und klicken auf diese Schalt󰘱äche. Und dann zeigt der Bildschrim die folgende PopUp-Meldung. Wählen Sie [Yes(Ja)] und klicken darauf, um die (neuen) Einstellungen zu speichern und das BIOS Setup zu verlassen.

De-30

Deutsch

OC Menü Einführung: In diesem Menü können Benutzer das BIOS anpassen und

4. übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebniss sicher sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Mainboard oder Komponenten des Systems beschädigen können.

Current CPU / DRAM Frequency

▶ Zeigt den derzeitige Takt der CPU und die Geschwindigkeit des Speichers an. Nur

Anzeige – keine Änderung möglich.

Adjust CPU Ratio

▶ Die Funktion steuert den Multiplikator der internen Taktfrequenz des Prozessors. Die-

ser Eintrag ist nur verfügbar, wenn der Prozessor diese Funktion unterstützt (freier Multiplikator).

Adjusted CPU Frequency

▶ Gibt die Frequenz der CPU an. Nur Anzeige – keine Änderung möglich.

EIST

▶ Die erhöhte Intel SpeedStep Technologie erlaubt Ihnen, den Leistungsgrad des Mi-

kroprozessors einzustellen, ob der Computer auf Wechselstrom läuft. Dieses Figur erscheint, nachdem Sie das CPU anbringen, das Speedstep Technologie stützen.

Intel Turbo Boost

▶ Das Untermenü erscheint, wenn Sie eine CPU anbringen, die die Intel Turbo Boost

Technologie unterstützt. Hier können Sie die Intel Turbo Boost Technologie aktivieren/ deaktivieren. Die Prozessorfrequenz kann dynamisch erhöht werden, wenn Anwendungen mehr Leistung verlangen und genügend Reserven zur maximalen Leistungsaufnahme bestehen. Die Leistung kann dynamisch erhöht oder reduziert werden. Diese Technologie ist ein Bestandteil neuer Intel Prozessoren.

OC Genie Button Operation

▶ Hier können Sie die Funktion der OC-Genie-Taste aktivieren/ deaktivieren.

Deutsch

De-31

MS-7673 Mainboard

Deutsch

DRAM Ratio

▶ Die Einstellung steuert das Verhältnis der Speicher-Frequenz, um unterschiedliche

Kombinationen der Speicherfrequenzen einzustellen.

Adjusted DRAM Frequency

▶ Zeigt die Speicherfrequenz an. Nur Anzeige – keine Änderung möglich.

DRAM Timing Mode

▶ Wählen Sie aus, wie das DRAM-Timing durch das SPD (Serial Presence Detect) EE-

PROM des DRAM-Moduls gesteuert wird. Die Einstellung [Auto] ermöglicht die automatische Erkennung der DRAM-Timings anhand der SPD Daten. Im Untermenü Advanced DRAM Con󰘰guration können die Einstellungen für die Module einzeln [Unlink] oder für alle Module gemeinsam [Link] manuell vorgenommen werden.

Advanced DRAM Con󰘰guration

▶ Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.

Command Rate

▶ Legt die DRAM Kommandorate fest.

tCL

▶ Hier wird die Verzögerung (CAS-Timing) in Taktzyklen eingestellt, bevor das SDRAM

einen Lesebefehl nach dessen Erhalt ausführt.

tRCD

▶ Wenn DRAM erneuert wird, werden Reihen und Spalten separat adressiert. Dies

gestattet es, die Anzahl der Zyklen und der Verzögerung einzustellen, die zwischen den CAS und RAS Abtastsignalen liegen, die verwendet werden, wenn der DRAM beschrieben, ausgelesen oder aufgefrischt wird. Eine hohe Geschwindigkeit führt zu höherer Leistung, während langsamere Geschwindigkeiten einen stabileren Betrieb bieten.

tRP

▶ Legt die Anzahl der Taktzyklen fest, die das Reihenadressierungssignal (Row Ad-

dress Strobe - RAS) für eine Vorbereitung bekommt. Wird dem RAS bis zur Auffrischung des DRAM nicht genug Zeit zum Aufbau seiner Ladung gegeben, kann der Refresh unvollständig ausfallen und das DRAM Daten verlieren. Dieser Menüpunkt ist nur relevant, wenn DRAM verwendet wird.

tRAS

▶ Diese Einstellung de󰘰niert die Zeit (RAS) zum Lesen und Schreiben einer Speicher-

zelle.

tRFC

▶ Diese Einstellung de󰘰niert die Zeit (RFC) zum Lesen und Schreiben einer Speicher-

zelle.

tWR

▶ Minimum Intervall zwischen dem Daten󰘱ussende und dem Beginn eines vorgelad-

enen Befehls. Erlaubt die Wiederherstellung der Daten in die Zellen.

De-32

Deutsch

tWTR

▶ Minimum Intervall zwischen dem Daten󰘱ussende und dem Beginn eines Spaltenle-

sebefehls. Es gestattet den I/O Ansteuerungssignalen die Datenwiederherstellung der Zelle vor dem Lesebefehl zu überschreiben.

tRRD

▶ Legt die Aktiv-zu-Aktiv Verzögerung für unterschiedliche Bänke fest.

tRTP

▶ Legt das Zeitintervall zwischen dem Lesebefehl und dem vorgeladenen Befehl fest.

tFAW

▶ Einstellen des tFAW -Zeitintervalls (four activate window delay).

tWCL

▶ Einstellen des tWCL- Zeitintervalls (Write CAS Latency).

tCKE

▶ Einstellen des tCKE- Zeitintervalls.

Advanced Channel 1/ 2 Timing Con󰘰guration

▶ Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Hier können

für jeden Kanal erweiterte Speichereinstellungen vorgenommen werden.

tRRDR/ tRRDD/ tWWDR/ tWWDD/ tRWDRDD/ tWRDRDD/ tRWSR

▶ Diese Option bestimmt die Speicherzeiten für Speicherkanal 1/2.

Spread Spectrum

▶ Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der

Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen zu 󰘱acheren Kurven reduziert werden.

Wichtig

Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstel-

•

lung [Disabled] (ausgeschaltet) , um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI.

Je größer Spread Spectrum Wert ist, desto größer nimmt der EMI ab, und das Sys-

•

tem wird weniger stabil. Bitte befragen Sie Ihren lokalen EMI Regelung zum meist passend Spread Spectrum Wert.

Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar

•

eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum einfrieren zu bringen.

VDroop Control

▶ Hier können Sie die VDroop Steuermodi auswählen.

CPU Vcore/ DRAM Voltage/ PCH 1.05

▶ Diese Option bietet Ihnen an, die Spannung der CPU, des Speichers und des Chipsatz

anzupassen.

Deutsch

De-33

MS-7673 Mainboard

Deutsch

Current CPU Voltage/ Current DRAM Voltage

▶ Zeigt die die aktuelle Spannung der CPU Vcore/ DRAM. Nur Anzeige – keine Änderung

möglich.

Overclocking Pro󰘰le

▶ Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.

Overclocking Pro󰘰le 1/ 2/ 3/ 4/ 5/ 6

▶ Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. In den Un-

terpunkten können die aktuellen Einstellungen in individuellen Pro󰘰len gespeichert und wieder geladen werden.

OC Retry Count

▶ Wenn die Übertaktung fehlschlägt, regelt diese Option wie oft das System mit den

übertakteten Einstellungen versucht zu starten [1 / 3]. Schlägt die Übertaktung fehl, wird das System mit Standard-Einstellungen gestartet.

CPU Speci󰘰cations

▶ Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Untermenü

zeigt die Information des verwendeten Prozessors an.

CPU Technology Support

▶ Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Unter-

menü zeigt die Technologien des verwendeten Prozessors an.

MEMORY-Z

▶ Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.

DIMM1~4 Memory SPD

▶ Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das Unter-

menü zeigt die Information des installierten Speichers an.

X.M.P Support Information

▶ Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Es zeigt den

aktuellen Status der X.M.P Support-Informationen. Nur Anzeige.

CPU Feature

▶ Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.

Active Processor Cores

▶ Hier können Sie die Zahl der aktiven Prozessorkerne auswählen.

Limit CPUID Maximum

▶ Max CPUID Value Limit kann die aufgeführte Geschwindigkeit des Prozessors für

ältere Betriebssysteme begrenzen.

Execute Disable Bit

▶ Die Funktionalität des Intel’s Execute Disable Bits kann an den Rechner gerich-

tete “Bu󰘯er Over󰘱ow” Angri󰘯e verhindern, wenn das Betriebssystem die CPU-Eigenschaft unterstützt. Die Option der CPU erlaubt die Steuerung in welchen Bereichen des Speicher Behle ausgeführt und welche blockiert werden können. Wird ein schadhafter Befehl in den Speicher geladen verhindert die CPU-Funktion die Ausführung des Befehls, um vor Schäden oder Verbreitung von Viren / Würmern zu schützen.

De-34

Deutsch

Intel Virtualization Tech

▶ Hier können Sie die Intel Virtualisierungs-Technologie aktivieren/ deaktivieren. Für

weitere Informationen besuchen Sie die o󰘲zielle Intel-Website.

Power Technology

▶ Hier können Sie den Modus der Intel Dynamic Power Technologie auswählen.

C1E Support

▶ Mit Hilfe von Speedstep ändert der Prozessor seine Taktrate, also die Rechenleistung,

je nach Einstellung bzw. Bedarf. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E).

OverSpeed Protection

▶ Die Funktion des “Overspeed Protection” kann den aktuellen CPU Status sowie

seine Leistungsaufnahme überwachen. Wenn es ein bestimmtes Niveau übersteigt, verringert der Prozessor automatisch seine Taktrate. Wollen Sie Ihre CPU Übertakten, deaktivieren Sie diese Option [Disabled].

Intel C-State

▶ C-Status ist eine Stromsparfunktion um die Leistungsaufnahme der CPU im Ruh-

ezustand deutlich zu senken. Diese Option erscheint, wenn der Prozessor die Option unterstützt.

Package C-State limit

▶ Hier können Sie einen C-State-Modus auswählen.

Long duration power limit(W)

▶ Hier können Sie die TDP Leistungsgrenze für einen langen Zeitraum einstellen.

Long duration maintained(ms)

▶ Hier stellen Sie den Zeitraum (ms) für die TDP Leistungsgrenze (W) für einen

bestimmten Zeitraum ein.

Short duration power limit(W)

▶ Hier können Sie die TDP Leistungsgrenze für einen kurzen Zeitraum einstellen.

Deutsch

De-35

MS-7673 Mainboard

Software-Information

Treibermenü : Es gibt die vorhandenen Treiber. Aktivieren Sie den gewünschten

Treiber. Gebrauchsmenü : Sie erlaubt Ihnen verfügbare Software-Anwendungen zu instal-

lieren. Service-Basismenü : Mit diesem Menü können Sie o󰘲zielle Webseite des MSI

linken. Produktinformation-Menü : Es zeigt die neu Informationen von MSI Produkt.

Sicherheits-Menü : Es bietet die nützliche Antivirenprogramm.

Wichtig

Besuchen Sie bitte die o󰘲zielle Website des MSI, um die neuesten Treiber und BIOS für bessere System Leistung zu erhalten.

De-36

Français

PH67A-C45/ PH67A-C43/ PH67S-C43/ PH67A-S40 Séries

Europe version

Carte mère MS-7673

Spéci󰘰cations

Processeurs Supportés

Intel® processeurs dans le paquet LGA1155

■ (Pour plus d'information sur le CPU, veuillez visiter http://www.msi.com/index. php?func=cpuform2)

Horloge de base

100 MHz

■

Jeu de puces

Puces Intel® H67

■

Mémoire supportée

4 DDR3 DIMMs supportent 1333/ 1066 DRAM (16GB Max)

■ Supporte le mode double-canaux

■ (Pour plus d’information sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport)

LAN

Supporte LAN 10/100/1000 Fast Ethernet par Realtek® RTL8111E

■

IEEE 1394 (seulement pour PH67A-C45)

Puces intégrées par VIA® VT6315N

■ Un taux de transfert jusqu’à 400Mbps

■

Audio

Puce intégrée par Realtek® ALC892

■ 8-canaux audio 󰘱exibles avec détection de prise

■ Conforme aux spéci󰘰cations Azalia 1.0

■

SATA

2 ports SATA 6Gb/s (SATA1~2) par Intel® H67

■ 4 ports SATA 3Gb/s (SATA3~6) par Intel® H67

■

RAID

SATA1~2 supportent la technologie Intel® Matrix Storage (AHCI/ RAID 0/ 1) par Intel®

■ H67 SATA3~6 supportent la technologie Intel® Matrix Storage (AHCI/ RAID 0/ 1/ 5/ 10)

■ par Intel® H67

USB 3.0 (pour PH67A-C45/ PH67A-C43/ PH67A-S40)

4 ports USB 3.0 par 2 NEC uPD720200F1 (pour PH67A-C45)

■ 2 ports USB 3.0 par 1 NEC uPD720200F1 (pour PH67A-C43/ PH67A-S40)

■

Fr-2

Connecteurs

Panneau arrière

■

1 port combo clavier/ sourisPS/2

8 ports USB 2.0 (pour PH67A-C45 / PH67A-C43 / PH67A-S40)

10 ports USB 2.0 (pour PH67S-C43)

1 bouton d’e󰘯acement CMOS (pour PH67A-C45 / PH67A-C43/ PH67S-C43)

1 port optique S/PDIF-Out (pour PH67A-C45 / PH67A-C43/ PH67S-C43)

1 port coaxial S/PDIF-Out (pour PH67A-C45 / PH67A-C43/ PH67S-C43)

1 port IEEE 1394 (seulement pour PH67A-C45)

1 port LAN

2 ports USB 3.0 (pour PH67A-C45 / PH67A-C43/ PH67A-S40)

6 ports audio 󰘱exibles

Connecteurs intégrés

■ 1 connecteur USB 2.0

1 connecteur USB 3.0 (PH67A-C45 supporte jusqu’à la vitesse USB 3.0)

1 connecteur USB 3.0 (PH67A-C43, PH67S-C43 et PH67A-S40 supportent jusqu’à

la vitesse USB 2.0) 1 connecteur IEEE 1394 (seulement pour PH67A-C45)

1 connecteur Châssis Intrusion

1 connecteur S/PDIF-Out

1 connecteur audio avant

1 connecteur CD-In (pour PH67A-C45 / PH67A-C43/ PH67S-C43)

1 connecteur de Module TPM

1 connecteur Sérial

Emplacements

1 emplacement PCIE x16

■ 3 emplacements PCIE x1

■ 3 emplacements PCI

■

Dimension

ATX (30.5 cm X 21.5 cm)

■

Montage

6 trous de montage

■

Français

* Si vous désirez acheter des accessoires et vous avez besoin de numéros des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse cidessous http://www.msi.com/index.php

Fr-3

Carte mère MS-7673

Guide Rapide Des Composants

Panneau arrière, Fr-13

PCIE, Fr-25

JBAT1, Fr-24

PCI, Fr-26

JAUD1, Fr-19

SYSFAN1, Fr-17

JPWR2, Fr-12

CPU, Fr-6

CPUFAN, Fr-17

SYSFAN4, Fr-17

DDR3, Fr-10

JCI1, Fr-22

JPWR1, Fr-12

SATA1~6, Fr-16

JCOM1, Fr-17

SYSFAN2, Fr-17

SYSFAN3, Fr-17

Fr-4

JCD1, Fr-21

JSP1, Fr-20

J1394_1, Fr-20

JUSB1, Fr-18

JTPM1, Fr-21

JFP1, JFP2, Fr-18

JUSB2, Fr-19

Trous Taraudés

Quand vous installez la carte mère, il faut déposer la carte dans le châssis en bonne position. La situation des trous taraudés sont montrée dans la 󰘰gure ci-dessous.

Face vers l’arrière, position pour la protège Entré/ Sortie du châssis.

Français

Trous taraudés

Veuillez vous référer à la 󰘰gure pour installer le support dans une position appropriée sur le châssis et puis de 󰘰xer la carte à travers les trous taraudés sur le support.

Important

Pour prévenir les endommages à la carte mère, il est interdit de mettre toute sorte de

•

contact entre le circuit et le châssis ou de mettre un support inutile sur le châssis. Veuillez vous assurer qu’il n’y pas de composant en métal mis dans la carte ou le

•

châssis qui entraînerait un court circuit à la carte mère.

Fr-5

Carte mère MS-7673

Processeur : CPU

Quand vous installez le CPU, veuillez vous assurer d’installer un ventilateur pour éviter la surchau󰘯e. Si vous n’en avez pas, contactez votre revendeu pour en acheter et installez-les avant d’allumer votre ordinateur.

Pour plus d’informations sur le CPU, veuillez visiter http://www.msi.com/index. php?func=cpuform2

Important

Surchau󰘯e La surchau󰘯e endommage sérieusement l’unité centrale et le système. Assurez-vous

toujours que le ventilateur de refroidissement fonctionne correctement pour protéger l’unité centrale contre la surchau󰘯e. Assurez-vous d’appliquer une couche d’enduit thermique (ou 󰘰lm thermique) entre l’unité centrale et le dissipateur thermique pour améliorer la dissipation de la chaleur.

Remplacement de l’unité centrale Lorsque vous remplacez l’unité centrale, commencez toujours par couper l’alimentation

électrique de l’ATX ou par débrancher le cordon d’alimentation de la prise mise à la terre pour garantir la sécurité de l’unité centrale.

Overclocking Cette carte mère supporte l’overclocking. Néanmoins, veuillez vous assurer que vos

composants soient capables de tolérer ces con󰘰gurations anormales, lors d’overclocking. Tout envie d’opérer au dessus des spéci󰘰cations du produit n’est pas recommandé. Nous ne garantissons pas les dommages et risques causés par les opérations insuf󰘰santes ou au dessus des spéci󰘰cations du produit.

Introduction du LGA 1155 CPU

La surface du LGA 1155 CPU. N’oubliez pas d’appliquer une couche d’enduit thermique pour améliorer la dissipation de la chaleur.

Clé d’alignement

Le triangle jaune est l’indicateur du Pin 1

Fr-6

Clé d’alignement

Installation du CPU et son ventilateur

Quand vous installez le CPU, assurez-vous que le CPU soit équipé d’un ventilateur de refroidissement attaché sur le dessus pour éviter la surchau󰘯e. Méanmoins, n’oubliez pas d’appliquer une couche d’enduit thermique sur le CPU avant d’installer le ventilateur pour une meilleure dissipation de chaleur.

Suivez les instruction suivantes pour installer le CPU et son ventilateur correctement. une faute installation peut endommager votre CPU et la carte mère.

Levez le levier de charge à la posi-

Ouvrez le levier de charge.

La douille du CPU possède une

3. Après avoir con󰘰rmé la direction du

couverture plastique qui protège la contact. Avant d’installer le CPU, toujours gardez-la pour protéger les pins de la douille. Retirez cette couverture (comme montre la 󰘱èche).

2. tion complètement ouverte.

4. CPU pour joindre correctement, déposez le CPU dans l’armature du logement de douille. Faites attention au bord de sa base. Notez qu’on aligne les coins assortis.

Français

Clé d’alignement

Fr-7

Carte mère MS-7673

Inspectez visuellement si le CPU

5. est bien posé dans la douille. Sinon, sortez verticalement le CPU pur et la réinstallez.

Clé d’alignement

Sécurisez le levier à côté du bout de

7. Assurez-vous que les quatre crocrochet sous l’onglet de rétention.

Engagez le levier de charge en ap-

6. puyant doucement sur le plaque de charge.

8. chets sont dans la correcte position avant d’installer le ventilateur.

Important

Con󰘰rmez si votre ventilateur du CPU est fermement installé avant d’allumer votre

•

système. Ne touchez pas les pins du CPU a󰘰n d’éviter tout dommage.

•

Fr-8

Alignez les trous de la carte avec le

9. Appuyez sur les quatre crochets a󰘰n dissipateur thermique. Appuyez sur le ventilateur jusqu’à ce que les clips soient coincés dans les trous de la carte mère.

Retournez la carte mère pour as-

11. Finalement, attachez le câble du surer que le ventilateur est installé correctement.

Carte mère

10. de 󰘰xer le ventilateur.

12. ventilateur de CPU au connecteur du ventilateur de CPU sur la carte.

Français

Crochet

Important

Lisez le statut du CPU dans le BIOS.

•

Quand le CPU n’est pas installé, toujours protégez vos pins de la douille CPU avec le

•

plastique de protection pour éviter tout dommage (Montré dans la Figure 1). Les photos de la carte montrées dans cette section ne sont que pour une démonstra-

•

tion de l’installation du CPU et son ventilateur. L’apparence de votre carte mère peut varier selon le modèle que vous achetez.

Veuillez vous-référer à la documentation dans le paquet du ventilateur de CPU pour

•

plus de détails sur l’installation du ventilateur de CPU.

Fr-9

Carte mère MS-7673

Mémoire

Ces slots DIMM sont destinés à installer les modules de mémoire. Pour plus d’informations sur les composants compatibles, veuillez visiter

dex.php?func=testreport

DDR3

240-pin, 1.5V

48x2=96 pin 72x2=144 pin

Règle de population en mode double-canaux

En mode de canaux-double, les modules de mémoire peuvent transmettre et recevoir les données avec simultanément deux lignes omnibus de données. L’activation du mode de canaux-double peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles de population en mode de canaux-double.

http://www.msi.com/in-

DIMM2

DIMM3

DIMM4

DIMM1

DIMM2

DIMM3

DIMM4

Installé Vide

Important

Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2 et vice

•

versa. Vous devez toujours installer les modules de mémoire DDR3 dans les slots DDR3 DIMM.

En mode double canaux, assurez-vous que vous installez les modules de mémoire

•

du même type et de la même densité dans les slots DIMM de canaux différents

Pour lancer avec succès votre système, insérez tout d’abord les modules de mé-

•

moire dans le DIMM1

A cause du développement de la ressource des puces, la densité du système sera

•

détecté seulement jusqu’à 15+GB (non 16GB plein) quand chaque DIMM est installé avec un module de mémoire de 4GB.

Fr-10

Installation des modules de mémoire

Le module de mémoire possède une seule encoche en son centre et ne s’adaptera

1. que s’il est orienté de la mqnière convenable.

Insérez le module de mémoire à la verticale dans le slot du DIMM. Poussez-le en-

2. suite jusqu’à l’extrémité dorée du module de mémoire, soit profondément insérée dans le slot du DIMM. Les clips en plastique situés de chaque côté du module va se fermer automatiquement.

Véri󰘰ez manuellement si la barrette mémoire a été verrouillée en place par les clips

3. du slot DIMM sur les côtés.

Encoche

Volt

Français

Important

Vous pourriez à peine voir l’extrémité dorée si le module de mémoire est correctement inséré dans le slot du DIMM.

Fr-11

Carte mère MS-7673

13 .+3 .3

1. +3. 3

14 .-1 2V

2. +3. 3

15 .Gr oun d

.G rou nd

16 .PS -ON

4. +5 V

17 .Gr oun d

.G rou nd

18 .Gr oun d

6. +5 V

19 .Gr oun d

.G rou nd

22 .+5

10 .+1 2V

20 .Re s

8. PW R O

23 .+5

.+ 12V

21 .+5

9. 5VS B

24 .Gr oun d

12 .+3 .3

7. +12 V

Gr oun d

5. +12 V

Gr oun d

8. +12 V

.G rou nd

6. +12 V

.G rou nd

Connecteurs d’alimentation

Connecteur d’alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l’alimentation ATX 24-pin. Pour cela, assurez-vous que la prise d’alimentation est bien positionnée dans le bon sens et que les goupilles soient alignées. Enfoncez alors la prise dans le connecteur.

Vous pourvez aussi utiliser un alimentation 20-pin selon vos besoins. Veuillez brancher votre alimentation d’énergie avec le pin 1 et le pin 13 si vous voulez utiliser l’alimentation ATX 20-pin.

Connecteur d’alimentation ATX 8-pin : JPWR2

Ce connecteur d’alimentation sert à fournir de l’alimentation de 12V au CPU.

Important

Veuillez vous assurer que tous les connecteurs sont connectés aux correctes alimentations ATX pour garantir une opération stable de la carte mère.

Fr-12

Panneau arrière

Pour PH67A-C45

Clavier/ Souris

Port USB 2.0

Bouton d’e󰘯acement CMOS

Pour PH67A-C43

Clavier/ Souris

Port USB 2.0

Bouton d’e󰘯acement CMOS

S/PDIF-Out

optique

S/PDIF-Out

coaxial

S/PDIF-Out

optique

S/PDIF-Out

coaxial

Port IEEE 1394

Port USB 2.0

LAN

Port USB 2.0

LAN

Port USB 2.0

Port USB 3.0

Ligne-In

Ligne-Out

Mic

Ligne-In

Ligne-Out

Mic

RS-Out

CS-Out

SS-Out

Français

RS-Out

CS-Out

SS-Out

Pour PH67S-C43

Clavier/ Souris

Port USB 2.0

Bouton d’e󰘯acement CMOS

Pour PH67A-S40

Clavier/ Souris

Port USB 2.0

S/PDIF-Out

optique

S/PDIF-Out

coaxial

Port USB 2.0

LAN

Port USB 2.0

LAN

Port USB 2.0

Port USB 3.0

Ligne-In

Ligne-Out

Mic

Ligne-In

Ligne-Out

Mic

RS-Out

CS-Out

SS-Out

RS-Out

CS-Out

SS-Out

Fr-13

Carte mère MS-7673

Souris/Clavier

▶ Le standard connecteur de souris/clavier DIN de PS/2® est pour une souris ou un clavier

de PS/2® .

Bouton d’e󰘯acement CMOS (en option)

▶ Il y a un CMOS RAM intégré, qui possède un bloc d’alimentation alimenté par une bat-

terie externe, destiné à conserver les données de con󰘰guration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d’exploitation chaque fois qu’il est allumé. Si vous souhaitez e󰘯acer la con󰘰guration du système, utilisez ce bouton pour e󰘯acer les données. Appuyez le bouton pour e󰘯acer les données.

Important

Veuillez vous assurer d’éteindre le système avant d’e󰘯acer les données CMOS.

Après avoir appuyé ce bouton pour e󰘯acer les données CMOS au statut éteint (G3), le système se réinitialise automatiquement.

S/PDIF-Out optique (en option)

▶ Ce connecteur est utilisé pour relier l’interface S/PDIF (Sony et Philips Digital Intercon-

nect Format) de la transmission audio numérique à un haut-parleur externe via un câble de 󰘰bre optique.

S/PDIF-Out coaxial (en option)

▶ Ce connecteur est utilisé pour relier l’interface S/PDIF (Sony et Philips Digital Intercon-

nect Format) de la transmission audio numérique à un haut-parleur externe via un câble coaxial.

Port IEEE 1394 (en option)

▶ Le port IEEE1394 sur le panneau arrière fournit une connexion aux périphériques

IEEE1394.

Port USB 2.0

▶ Le port USB (Universal Serial Bus) sert à brancher des périphériques USB tels que le

clavier, la souris, ou d’autres périphériques compatibles USB.

Port USB 3.0 (en option)

▶ Le port USB 3.0 est inférieur-compatible avec les périphériques USB 2.0. Il supporte le

taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Important

Si vous voulez appliquer un périphérique USB 3.0, il faut utiliser une câble USB 3.0 pour connecter au port USB 3.0.

Fr-14

LAN

▶ La prise standard RJ-45 LAN sert à la connexion

au réseau local (Local Area Network (LAN)). Vous

Jaune Vert/ Orange

pouvez y relier un câble de réseau.

LED Couleur LED Statut Condition

Gauche Jaune Eteinte La connexion au réseau LAN n’est pas établie.

Allumée (Stable) La connexion au réseau LAN est établie.

Allumée (plus brillant et clignotante)

Droite Vert Eteinte Un débit de 10 Mbits/sec est sélectionné.

Allumée Un débit de 100 Mbits/sec est sélectionné.

Orange Allumée Un débit de 1000 Mbits/sec est sélectionné.

Ports Audio

▶

L’ordinateur communique avec un autre ordinateur sur le réseau local LAN.

Ces connecteurs audio servent pour les périphériques audio. Vous pouvez di󰘯érencier la couleur des prises audio pour obtenir divers e󰘯ets sonores.

Ligne-In (Bleu) - Ligne In, est utilisée pour un appareil de CD externe, cassette

■ ou d’autre périphériques.

Ligne-Out (Vert) - Ligne Out, est destiné aux haut-parleurs ou aux casques

■ d’écoute.

Mic (Rose) - Mic, est un connecteur pour les microphones.

■ RS-Out (Noir) - Rear-Surround Out en mode de canal 4/ 5.1/ 7.1.

■ CS-Out (Orange) - Center/ Subwoofer Out en mode de canal 5.1/ 7.1.

■ SS-Out (Gris) - Side-Surround Out en mode de canal 7.1.

■

Français

Fr-15

Carte mère MS-7673

Connecteurs

Connecteur Sérial ATA : SATA1~6

Ce connecteur est un port d’interface de série ATA haut débit. Chaque connecteur peut être relié à un appareil de série ATA.

* Le schéma de carte mère dans la 󰘰gure n’est qu’à titre de référence.

SATA1~2 (6 Gb/s)

SATA1_2

SATA3_4

SATA5

SATA6

supportés par Intel® H67

SATA3~6 (3 Gb/s) supportés par Intel® H67

Important

Veuillez ne pas plier le câble de série ATA à 90°. Autrement des pertes de données pourraient se produire pendant la transmission

Fr-16

Connecteur d’alimentation du ventilateur : CPUFAN,SYSFAN1~4

.G rou nd

2. +12 V

3. Sen sor

/ N

o U

Les connecteurs de courant du ventilateur supportent le ventilateur de refroidissement du système avec +12V. Lors du branchement des 󰘰ls aux connecteurs, faites toujours en sorte que le 󰘰l rouge soit le 󰘰l positif devant être relié au connecteur +12V; et que le 󰘰l noir soit le 󰘰l de mise à la terre devant être relié au connecteur de mise à la terre GND. Si la carte mère est équipée d’un jeu de puces intégré pour moniteur de matériel de système, vous devrez utiliser un ventilateur spécial pourvu d’un capteur de vitesse a󰘰n de contrôler le ventilateur de l’unité centrale.

CPUFAN

SYSFAN1~4

Important

Veuillez vous référer aux ventilateurs de CPU recommandés sur le site o󰘲ciel du

•

processeur ou consulter votre revendeur pour un ventilateur de CPU approprié. CPUFAN supporte le contrôle Smart fan. Vous pouvez installer l’unité Control Center

•

qui contrôlera automatiquement la vitesse du ventilateur de CPU selon sa température actuelle.

Le connecteur d’alimentation du ventilateur du CPU avec 3 ou 4 pins sont tous dis-

•

ponibles pour CPUFAN.

Connecteur de port sérial : JCOM1

Le port serial est un port de communications de haute vitesse de 16550A, qui envoie/ reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique sérail.

Français

Fr-17

Carte mère MS-7673

.Grou nd

3.Sus pen d

5.Pow er

7.No Pi

8. +

4. +

Buzze r

peake r

1. +

10 .No

Re set

wi tch

HD D

ow er

wi tch

ow er

7. +

9. Res erv e

6. +

2. +

11 5V

1.V C C

3.U SB0

10. NC

5.U SB0

.Gr ound

9.N o Pin

.Gr ound

6.U SB1

4.U SB1

2.V C C

Connecteur panneau avant : JFP1, JFP2

Ce connecteur est fourni pour la connecxion électrique aux interrupteuts et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

JFP1

JFP2

Connecteur USB 2.0 avant : JUSB1

Ce connecteur est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®, il est idéal pour relier les périphériques d’interface USB à haut débit tels les disques durs externes, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.

* Le schéma de carte mère dans la 󰘰gure n’est qu’à titre de référence.

Support USB 2.0 (en option)

Important

Notez que les pins de VCC et GND doivent être branchées correctement a󰘰n d’éviter tout dommage possible.

Fr-18

MSI P67S-C43, PH67A-C43, PH67S-C43, P67A-C43, P67A-C45 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
