P35 Neo2 系列
MS-7345 (V1.X) 主板
G52-73451XA
i
版权声明
本手册为微星科技股份有限公司的知识产权,我们非常小心的整理此手册,但我们对于
本手册的内容不保证完全正确.因为我们的产品一直在持续的改良及更新,故我方保留随
时修改而不通知的权利.
商标
本手册使用的所有商标均属于该商标的持有者所有.
NVIDIA, NVIDIA logo, DualNet, 和nForce是NVIDIA Corporation在美国或其它国家的注
册商标.
AMD, Athlon™, Athlon™ XP, Thoroughbred™, 和Duron™ AMD Corporation的的注册
商标.
Intel®和Pentium®是Intel Corporation的注册商标.
PS/2和OS® 2是International Business Machines Corporation的注册商标.
Windows® 95/98/2000/NT/XP是Microsoft Corporation的注册商标.
Netware® 是Novell, Inc的注册商标.
Award® 是Phoenix Technologies Ltd的注册商标.
AMI® 是American Megatrends Inc的注册商标.
修订版本
版本 修订记录 日期
V1.0 首次发行G33系列 2007.05
V1.1 首次发行P35系列 2007.05
V1.2 首次发行P35 Neo2系列 2007.06
V1.3 首次发行P35 LT系列 2007.06
技术支持
如果您的系统出现问题,并且无法从使用手册中获得帮助,请联系您所购买主板的经销
商.此外, 您还可以.
访问MSI网站&FAQ,以获得技术支持、BIOS更新、驱动程序更新和其他信
息.地址为: http://global.msi.com.tw/index.php?func=faqIndex
我们的工程师联系方式为: http://support.msi.com.tw
ii
安全指导
1. 务必请仔细通读本安全指导.
2. 务必请妥善保管本手册,以备将来参考.
3. 请保持本设备的干燥.
4. 在使用前, 宜将本设备置于稳固的平面上.
5. 机箱的开口缝槽是用于通风, 避免机箱内的部件过热.请勿将此类开口掩盖
或堵塞.
6. 在将本设备与电源连接前,请确认电源电压值, 将电压调整为110/220V.
7. 请将电源线置于不会被践踏到的地方,并且不要在电源线上堆置任何物件.
8. 插拔任何扩展卡或模块前, 请都将电源线拔下.
9. 请留意手册上提到的所有注意和警告事项.
10. 不得将任何液体倒入机箱开口的缝槽中, 否则会产生严重损坏或电路瘫痪.
11. 如果发生以下情况,请找专业人员处理:
† 电源线或插头损坏.
† 液体渗入机器内.
† 机器暴露在潮湿的环境中.
† 机器工作不正常或用户不能通过本手册的指导使其正常工作.
† 机器跌落或受创.
† 机器有明显的破损迹象.
12. 请不要将本设备置于或保存在环境温度高于60℃(140℉)下，否则会对设备
造成伤害.
注意: 如果电池换置不当，会产生爆炸的危险. 请务必使用同一型号的或者
相当类型的且为制造商推荐的电池.
iii
FCC-B无线频率干扰声明
本设备经测试符合FCC part
15 对于B级数字设备的限制.
此条款限制了在居住环境下
使用本设备而引起的有害干
扰,并提供了有效的保护.本设备在使用时会产生无线频率辐射,如果没有按照本
手册的规定安装使用, 可能会对无线通信设备产生干扰. 然而, 相关的干扰在特殊
的设备下还是有可能产生的. 本设备是否对广播或电视的接收产生干扰将决定着
它是否被打开或关闭, 用户可以使用以下列表中的一种或多种方法来减少干扰.
† 重新调整或重新部署接收天线.
† 增加本设备与接收设备之间的距离.
† 连接设备到电路出口(非接收器所连接的接口).
† 咨询经销商或富有经验的无线电工程师.
注意事项 1
对本设备的任何变动或修改, 若未经责任保证方的及时认可, 都可能使用户无法使用此
设备.
注意事项 2
请屏蔽接口电缆和交流电源线对该设备的干扰,否则须在辐射限制标准范围内,才可使用.
VOIR LA NOTICE D’ INSTALLATION AVANT DE RACCORDER AU RESEAU.
Micro-Star International
MS-7345
本设备经测试符合
(1)
此设备可能不会引起有害的干扰
(2)
此设备会接收到一些干扰,包括会引起不必要操作的干扰
FCC part 15
的条款.操作请遵循以下两条原则
.
iv
:
.
WEEE (Waste Electrical and Electronic Equipment) Statement
v
vi
vii
目录
版权声明 ............................................................................................................................ii
商标 ...................................................................................................................................ii
修订版本 ............................................................................................................................ii
技术支持 ............................................................................................................................ii
安全指导 ...........................................................................................................................iii
FCC-B 无线频率干扰声明 ..............................................................................................iv
WEEE (Waste Electrical and Electronic Equipment) Statement...................................v
第一章. 简介 ...............................................................................................................1-1
主板规格 ...............................................................................................................1-2
主板布局 ...............................................................................................................1-4
包装内容 .............................................................................................................1-5
第二章. 硬件安装 .......................................................................................................2-1
组件指南 ...............................................................................................................2-2
CPU (中央处理器)..............................................................................................2-2
内存 ......................................................................................................................2-7
电源适配器 .........................................................................................................2-9
后置面板 ...........................................................................................................2-10
接口....................................................................................................................2-12
跳 线 ....................................................................................................................2-19
按 钮 ....................................................................................................................2-20
插 槽 ....................................................................................................................2-21
LED状态指示 .....................................................................................................2-23
第三章. BIOS 设置 ...................................................................................................3-1
进入设定程序 .......................................................................................................3-2
主菜单 ...................................................................................................................3-4
标准CMOS特性 ....................................................................................................3-6
高级BIOS特性 ......................................................................................................3-9
整合 周边 ...........................................................................................................3-12
电源管理设置 ...................................................................................................3-14
PNP/PCI 配置 ......................................................................................................3-17
硬 件 监视 ...........................................................................................................3-19

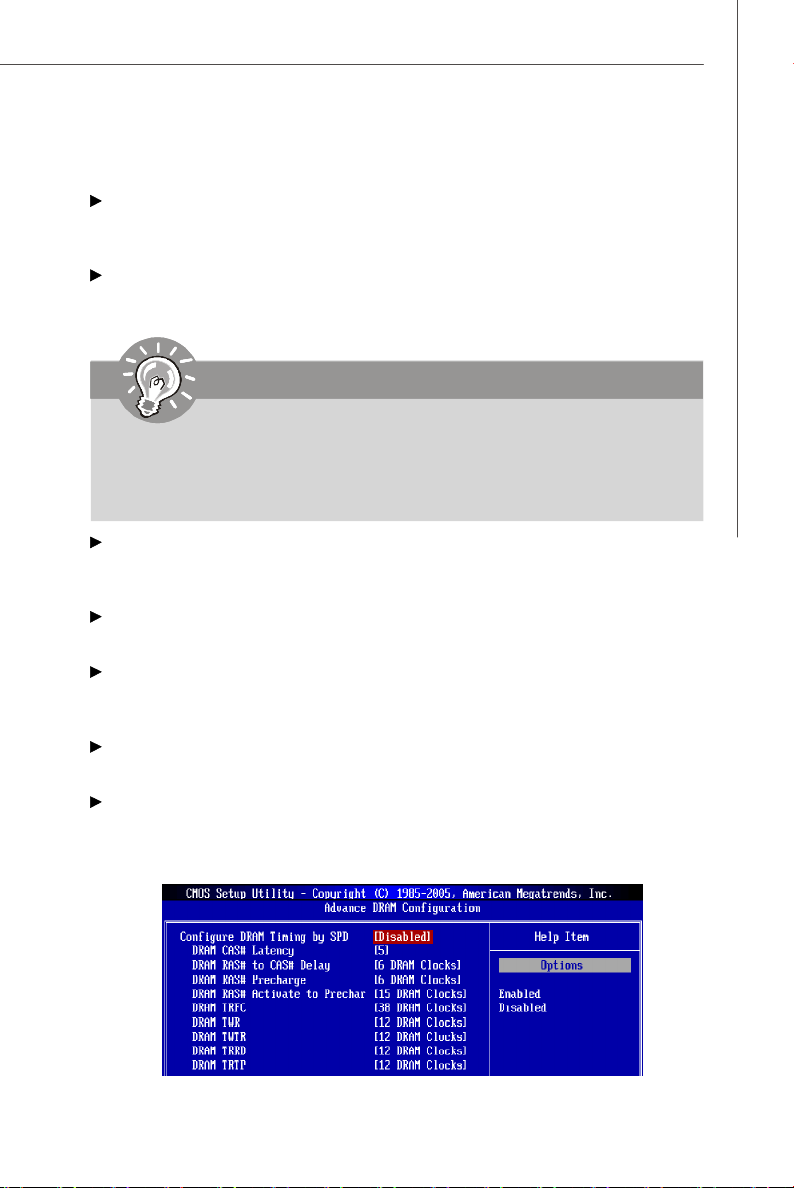

核心菜单 ...........................................................................................................3-20
载入故障保护/ 优化设置缺省值 ........................................................................3-26
BIOS 密码设置 ..................................................................................................3-27

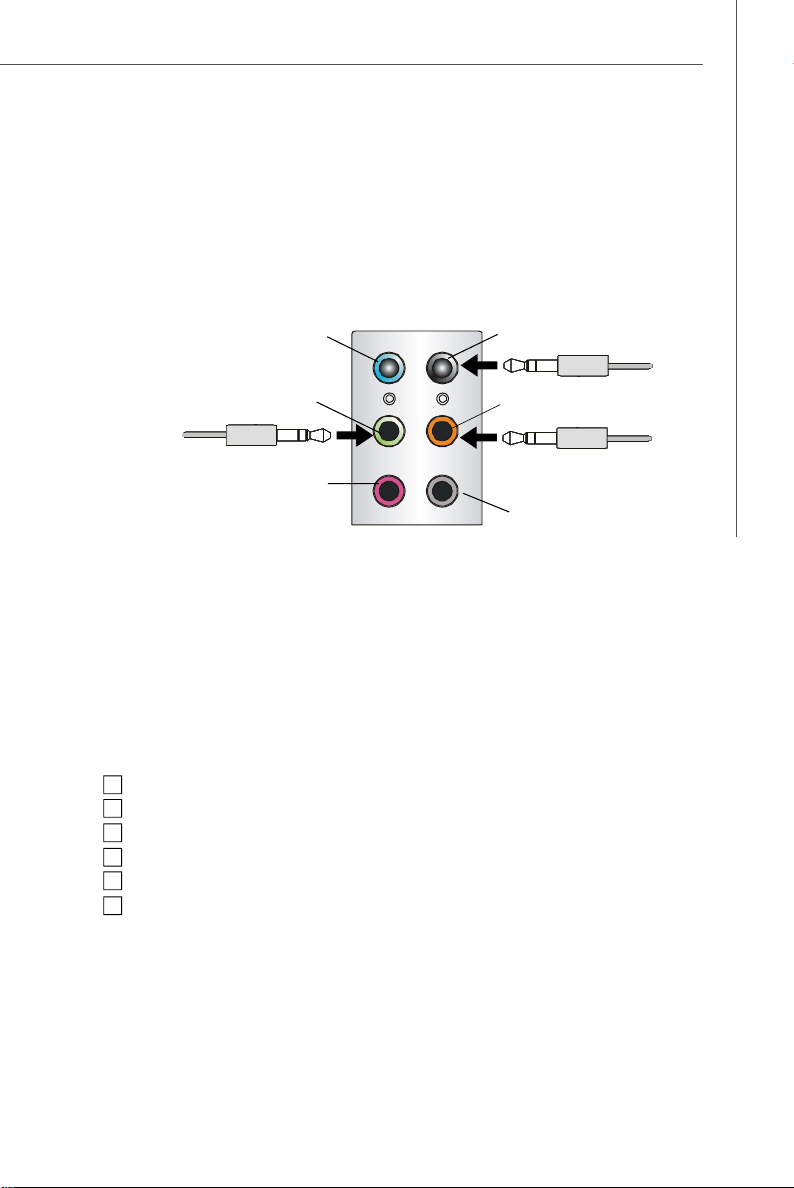

附录 A. Realtek ALC888/888T音频 ......................................................................A-1
安装 Realtek HD音频驱动 .................................................................................A-2
viii
软件配置 .............................................................................................................A-4
硬件安装 ...........................................................................................................A-19

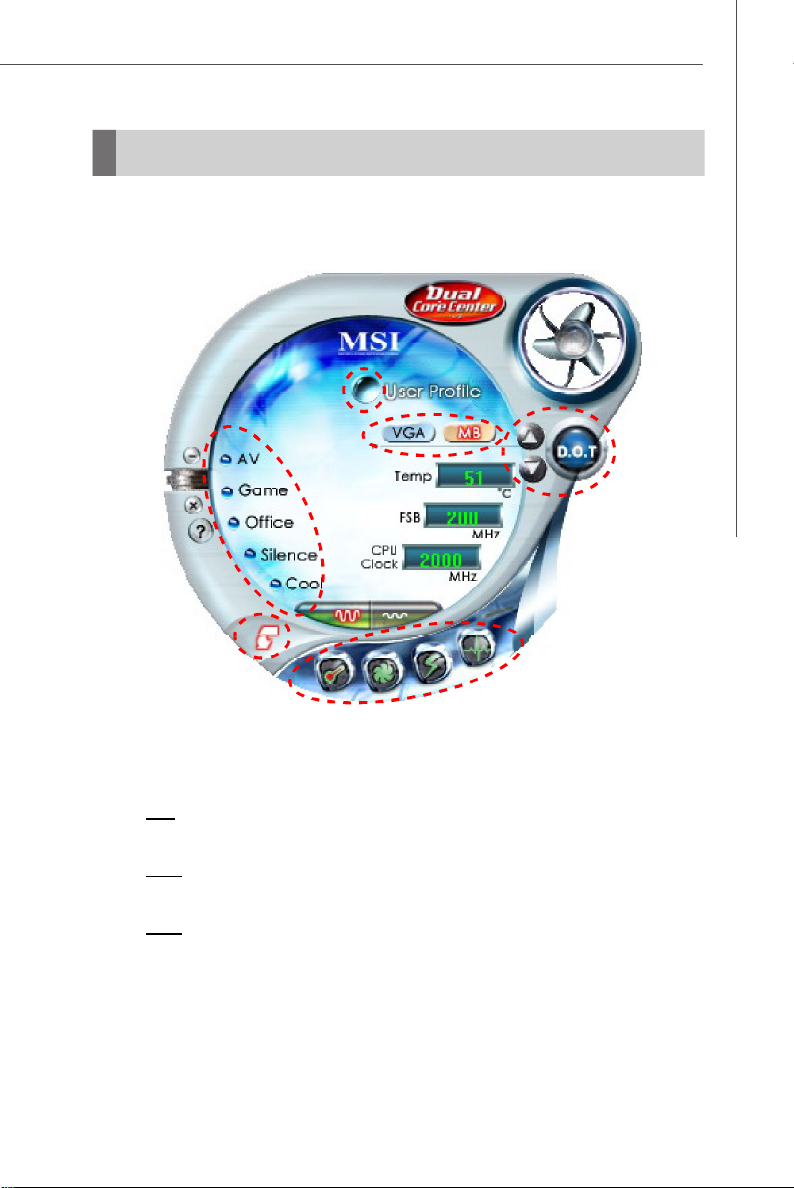

附录 B. Dual Core Center......................................................................................B-1

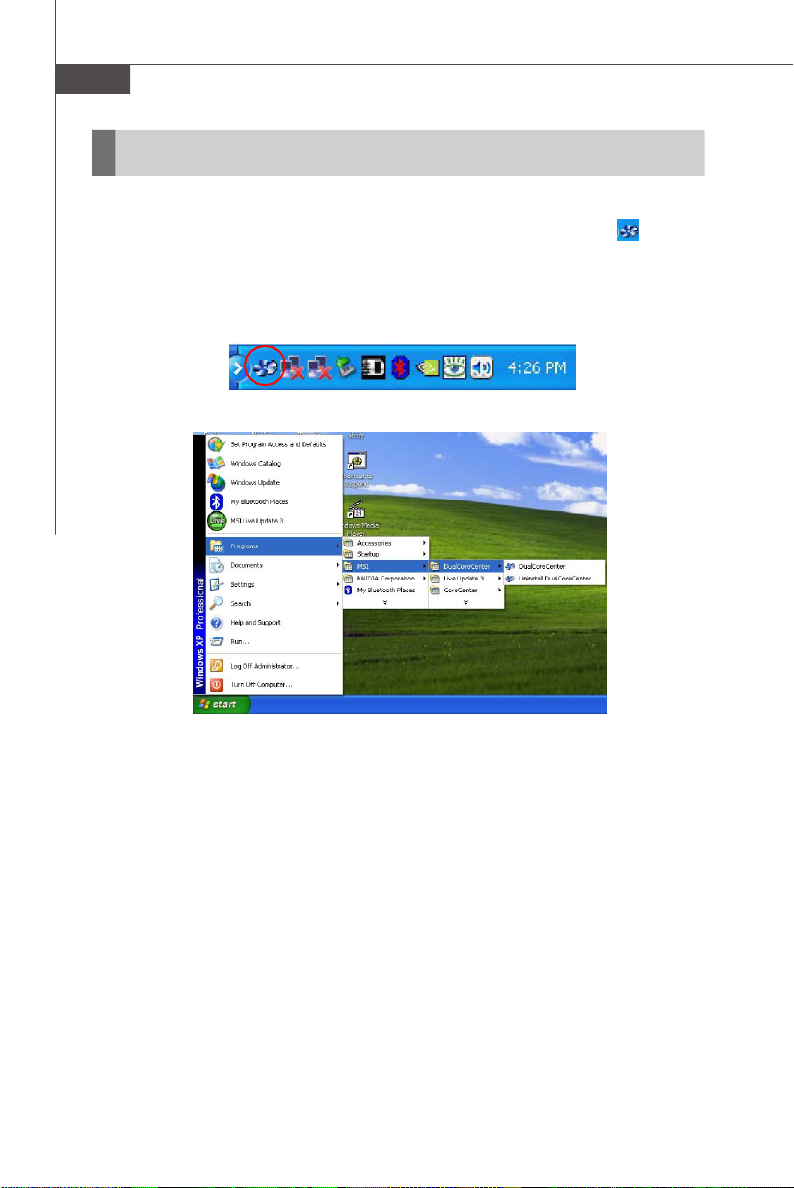

激活 Dual Core Center........................................................................................B-2
主菜单..................................................................................................................B-3
DOT (动态超频)..................................................................................................B-5
时钟......................................................................................................................B-6
电压......................................................................................................................B-7
风扇速度 .............................................................................................................B-8
温度......................................................................................................................B-9
用户界面 ...........................................................................................................B-10
附录 C. Intel ICH9R SATA RAID (选配)................................................................C-1
ICH9R介绍 ...........................................................................................................C-2
BIOS 配置 ............................................................................................................C-3
安装驱动 .............................................................................................................C-9
安装软件 ...........................................................................................................C-11
RAID迁移说明 ...................................................................................................C-15
重建RAID阵列 ...................................................................................................C-22
ix
第1章
简介
感谢您购买了 P35 Neo2 系列(MS-7345 v1.X) ATX 主
板. P35 Neo2系列主板是基于 Intel® P35 & ICH9 /
ICH9R 芯片组为优化系统性能而设计的. P35 Neo2系
列主板是为 Intel® Core 2 Quad/Core 2 Duo/
Pentium/Celeron LGA775 处理器量身定做的高性
能主板, 提供了高性能, 专业化的桌面平台解决方案.
简介
1-1
MS-7345 主板
主板规格
处理器支持
- LGA775封装Intel®Core2 Quad/Core2 Duo/Pentium/Celeron处理器
- 支持Intel® Yorkfield, Wolfdale
(要了解CPU的最新信息,请访问 http://global.msi.com.tw/index.php?
func=cpuform)
支持的FSB
- 1333/ 1066/ 800 MHz
芯片组
- 北桥: Intel® P35芯片组
- 南桥: Intel® ICH9/ICH9R芯片组
内存支持
- DDR2 800/667 SDRAM (最大到8GB)
- 4条DDR2 DIMM (240针/ 1.8V)
(要了解更多模组兼容性问题,请访问:http://global.msi.com.tw/index.
php?func=testreport)
LAN
- 通过Realtek® RTL8111B支持Giga LAN 10/100/1000 Fast Ethernet
音频
- 整合Realtek ALC888/ALC888T 芯片组
- 支持8 声道音频输出
- 符合 Azalia 1.0规格
- 兼容Microsoft Vista Premium 规范
- 支持 VoIP Card (仅ALC888T)
IDE
- 通过 Marvell 88SE6111支持1个 IDE端口
- 支持 Ultra DMA 66/100/133 模式
- 支持 PIO, 总线控制模式
SATA
- 关于SATA2，请基于PCB版本访问Intel网站
- 关于SATA，请基于PCB版本访问Intel网站
- 支持数据传输速率最高到 300 MB/s
1394
- 通过VIA VT 6308 支持1394 (选配)
Floppy
- 1 个软驱端口
- 支持1个360KB, 720KB, 1.2MB, 1.44MB 和 2.88MB FDD
1-2
接口
后置面板
- 1 个 PS/2 鼠标端口
- 1 个 PS/2 键盘端口
- 2 个 eSATA 端口 (选配) (eSATA 功能取决于Intel ICH9/ICH9R支持)
- 6 个 USB 2.0 端口
- 1 个 网络插口(10/100/1000)
- 6 个 灵活的音频端口
- 1 个 1394端口(选配)
板载周边
- 3 个USB 2.0 针头
- 1 个1394 针头(选配)
- 1 个机箱入侵针头
- 1 个SPDIF-out 针头
- 1 个CD-in 接口
- 1 个H/W OC 针 头 (选配)
- 1 个前置音频针头
- 1 个串行针头
插槽
- 1 条PCI Express x16 插槽
- 2条PCI Express x1 插槽
- 1条PCI Express x4 插槽
- 2 条PCI 插槽
- 支持 3.3V/ 5V PCI 总线界面
出厂规格
- ATX (30.5 cm X 24.5 cm)
固定孔
- 9 个固定孔
简介
1-3
MS-7345 主板
M
M
_
A
1
M
M
_
B
1
M
M
_
A
2
M
M
_
B
2
Intel
PCI_E2
I/O Chip
SYSFAN1
SYSFAN2
J1394_1(optional)
JCI1
PCI_E4
JSLIC1(optional)
SYSFAN5
S
ATA4(op
t
ional
)
S
ATA3(op
t
ional
)
主板布局
Top : mouse
Bottom:
keyboard
Top :
USB Ports
Bottom:
Top : LAN jack
Bottom:
USB ports
eSATA ports
(optional)
T:
Line-In
M:
Line-Out
B:
Mic
T:RS-Out
M:CS-Out
B:SS-Out
SYSFAN4
POWER1
JPWR1
PCI_E3
P35
CPUFAN
1
X
T
A
3
N
A
F
S
Y
S
1-4
JCOM1
Codec
JAUD1
JCD3
PCI_E1
)
l
a
n
2
1
o
B
B
i
t
J
J
p
o
(
PCI 1
PCI 2
SPDO
P35 Neo2系列
(MS-7345 v1.X) ATX 主板
FDD1
I
D
R
l
9
e
H
t
n
C
I
I
/
9
H
C
I
BATT
SW1
JUSB3 JUSB2 JUSB1
I
D
+
I
D
JDB1
(optional)
I
D
6
A
T
A
S
7
A
T
A
S
JFP2 JFP1
5
A
T
A
IDE1
S
包装内容
I
MM_A1
I
MM_B1
I
MM_A2
I
MM_B2
Intel
PCI_E2
I/O Chip
SYSFAN1
SYSFAN2
J1394_1(optional)
JCI1
PCI_E4
JSLIC1(optional)
SYSFAN5
SATA4(optional)SA
TA3(o
ption
a
l
)
Top : mouse
Bottom:
keyboard
Top :
USB Ports
Bottom:
Top : LAN jack
Bottom:
USB ports
eSATA ports
(optional)
POWER1
P35
T:
Line-In
M:
Line-Out
B:
Mic
T:RS-Out
JPWR1
M:CS-Out
B:SS-Out
SYSFAN4
PCI_E3
PCI_E1
)
l
a
1
2
n
o
B
B
i
t
J
J
p
o
(
JCOM1
PCI 1
Codec
PCI 2
FDD1
JCD3
SPDO
JAUD1
MSI 主板
C
I
l
e
t
n
I
/
9
H
R
9
H
C
I
CPUFAN
D
D
BATT
+
SW1
JDB1
(optional)
JUSB3 JUSB2 JUSB1
简介
1
X
T
A
3
N
A
F
S
Y
S
D
D
6
5
A
A
T
T
A
A
IDE1
S
S
7
A
T
A
S
JFP2 JFP1
MSI 驱动 /工具光盘
后置 IO 档板
电源线
软驱数据线
SATA 数据线
用户手册
IDE 数据线
* 这些图示仅作为参考, 您的主板包装内容可能会因为所购买的型号不同而有所差异.
1-5
硬件安装
第2章
硬件安装
此章节为您提供了硬件安装过程的相关信息.当进行这些安
装时,小心持握各部件,并根据以下的安装步骤安装.对于一些
部件,如果您出现安装方向错误,这些部件将不能正常工作.
在对计算机各部件进行操作之前,使用一个防静电的护腕.静
电将会对部件造成损害.
2-1
MS-7345 主板
组件指南
Back Panel,
p.2-10
SYSFAN1,
p.2-14
SYSFAN4,
p.2-14
PCI_E,
p.2-21
JCOM1,
p.2-18
POWER1,
p.2-9
JPWR1,
p.2-9
CPU, p.2-3
CPUFAN,
p.2-14
SYSFAN5,
p.2-14
DDR2,
p.2-7
ATX1,
p.2-9
SYSFAN3,
p.2-14
JB1,JB2,
p.2-19
JCI1,
p.2-14
IDE1,
p.2-12
SATA3~7,
p.2-13
PCI,
p.2-22
2-2
JAUD1,
p.2-17
JCD3,
p.2-17
JSLIC1,
p.2-13
SPDO,
p.2-15
FDD1,
p.2-12
J1394_1,
p.2-15
SYSFAN2,
p.2-14
JFP1,2,
p.2-16
JUSB1~3,
p.2-18
SW1,
p.2-20
硬件安装
CPU (中央处理器)
当您在安装CPU时,请务必确认您使用的CPU带有防过热的散热片和降温风
扇.如果您的CPU没有散热片和降温风扇,请与销售商联系, 购买或索取以上设备,
并在开机之前妥善安装.
要了解CPU的最新信息,请访问:http://global.msi.com.tw/index.php?func=cpuform
注意
过热
温度过高会严重损害
作,保护
CPU
热硅胶(或热胶带) 以增强散热
更换
CPU
更换
CPU时,
超频
主板设计支持超频.然而,请确认您的配置能够接受这样非常规的设定.在超频时
不推荐任何超技术规范之外的动作.我们不担保损坏或因为在产品规格之外不规
范的操作导致的风险
CPU
和系统,请务必确认所使用的降温风扇始终能够正常工
以免过热烧毁.确认,您已在
.
请先关闭
ATX
电源供应或从地面拔掉电源插头以确保
.
CPU
和散热片之间涂抹了一层平滑的散
CPU
的安全
.
,
LGA 775 CPU的简介
LGA 775的CPU针脚面.
Alignment Key Alignment Key
黄色的三角形指示为 Pin 1
LGA 775 CPU的表面.请使用
一些散热胶涂在CPU表面，使
它更好的散热
黄色的三角形指示为 Pin 1
2-3
MS-7345 主板
CPU和风扇的安装
当您安装CPU时, 确认CPU带有散热片和风扇放置在CPU的顶部。以防止CPU过热. 如
果您没有散热片和风扇, 请联系经销商以购买并安装前先关闭计算机. 请不要忘记使用
一些散热胶涂在CPU的表面，使它更好的散热.
请根据以下步骤正确安装CPU和风扇.错误的安装可能会引起您CPU和主板的损坏.
1.CPU插槽上面有一个塑料保护盖，以
保护CPU避免受损.您在安装CPU之
前，请不要取下此塑料保护盖，以
防止触点受损.
3. 您会看到插座上的触点.
2. 沿着底座压杆的一边，取下塑料保
护盖（如箭头所示）.
4.开启钉钩.
2-4
注意
1.
在您开机之前，请确认
2.
请勿触摸
3. CPU
CPU
是否有底座保护盖，是根据
CPU
插槽触点，以避免受损
风扇已经正确安装
CPU
.
包装而定
.
.
硬件安装
5.开启拉杆，再打开CPU盖盘.
7. 目测CPU是否已经安装于插槽中，
如果没有安装, 垂直的取出CPU并重
新安装.
6. 在确定了CPU正确安装方向后，将
CPU插入插槽中，抓紧CPU的底部
边缘.注意，一定要与CPU的缺口相
对应.
alignment
key
8. 合上盖盘.
2-5
MS-7345 主板
9. 轻轻按下拉杆，然后用底座边的钩
子勾住压杆
11.压下四个钉钩以固定风扇，然后旋
转钉钩，以锁定钉钩（请查看钉钩
上标注的正确方向）
locking
switch
10. 对 齐 风扇和主板上的安装孔.将风
扇用力向下压，直到四个钉钩卡进
主板的四个孔里.
12.翻转主板，以确认四个钉钩是否已
经正确插入.
注意
注意
1.请在BIOS
2.只要CPU
图示
3.
显示在这部分的主板图片仅作为
购买的型号而不同
2-6
中（第3章）查看关于
尚未安装，请把塑料保护盖覆盖在
1)
.
CPU
的信息
.
CPU
插槽上，以避免插槽受损.(如
CPU/
散热装置安装的示范.您的主板可能因为
硬件安装
1
2
3
已安装
内存
DIMM插槽用来安装内存模块.
要了解内存模组支持的更新信息，请访问:http://www.msi.com.tw/testreport.htm
DDR2
240-pin, 1.8V
64x2=128 pin56x2=112 pin
双通道内存插入规则
在双通道模式, 内存模块能够在二组数据总线下同时传输和接收数据. 打开双通道模式
可以提高系统性能. 请参考以下双通道模式下插入规则.
DIMM_A1
DIMM_A2
DIMM_B1
DIMM_B2
未安装
DIMM_A1
DIMM_A2
DIMM_B1
DIMM_B2
DIMM_A1
DIMM_A2
DIMM_B1
DIMM_B2
2-7
MS-7345 主板
安装内存
1.内存模组中间只有一个缺口，只能按照正确的方向插人.
2.将DIMM模组垂直插入DIMM插槽中，然后按下内存,只到内存模组上的金手指完全插入
插槽中.
注意
如果你正确的插入了内存，你将看不到金手指部分。
3. DIMM 插槽两边的塑料卡口会自动闭合.
触点
缺口
注意
-
由于
DDR2
把
DDR2
-
在 双通道模式下，一定要使用同类型同密度的内存模块，插入不同颜
色的
-
要成功的启动系统，必须首先将内存模块插入
内存插入
DIMM
内存不与
插槽中。
2-8
DDR
DDR2
内存互换，并且
插槽中。
DDR2
不向下兼容，所以你应该
DIMM_A1
插槽中。
电源适配器
ATX 24-Pin 电源接口: ATX1
此接口可连接ATX 24-Pin电源适配器.在与ATX 24-Pin电源适配器相
连时,请务必确认,电源适配器的接头安装方向正确,针脚对应顺序也准
确无误.将电源接头插入，并使其与主板电源接口稳固连接。
若您喜欢，可以使用20-pin ATX电源适配器，如果您使用20-pin
ATX电源适配器，请顺着pin1和pin13插上电源适配器（参阅右示图
例）。 pin 11, 12, 23 & 24具有防呆设计，以避免安装错误。
硬件安装
pin 13
ATX1
针脚定义
PIN SIGNAL
13
24
1
1 +3.3V
2 +3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 PWR OK
9 5VSB
10 +12V
11 +12V
12
12 +3.3V
PIN SIGNAL
13 +3.3V
14 -12V
15 GND
16 PS-ON#
17 GND
18 GND
19 GND
20 Res
21 +5V
22 +5V
23 +5V
24 GND
pin 12

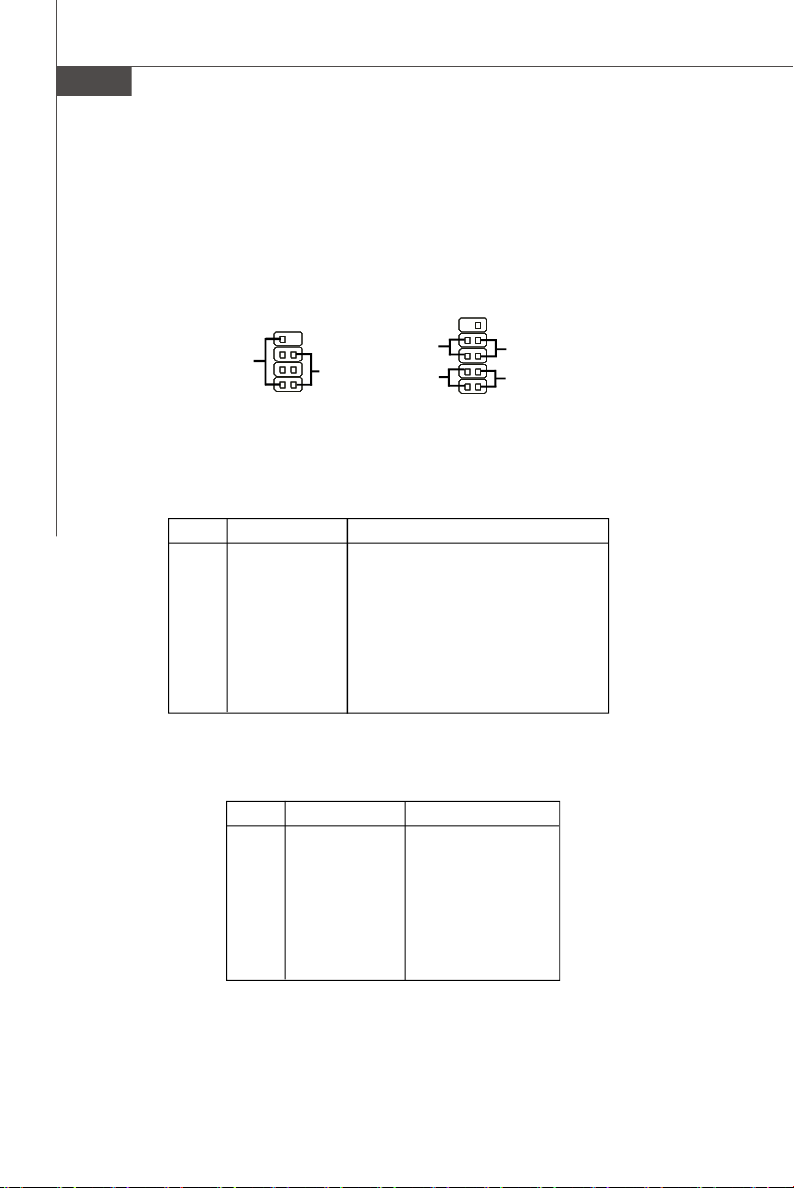

ATX 12V 电源接口: POWER1/JPWR1
此12V电源接口JPW1用于为CPU供电.JPWR1 12V 电源接口用于 PCIEX16显卡为
CPU供电.
5
8
POWER1
1
4
针脚定义
PINSIGNAL
1 GND
2 GND
3 GND
4 GND
PINSIGNAL
5 +12V
6 +12V
7 +12V
8 +12V
JPWR1
1
针脚定义
PIN SIGNAL
1 5V
2 GND
3 GND
4 12V
注意
1.
确认所有接口都已正确的连接到
ATX
电源适配器上，以确保主板提供稳定
的工 作 电流。
2.为了系统稳定，强烈建议您使用350瓦（或更大功率）的电源适配器。
3. ATX 12V
4.若POWER1
电源接口最大
18A.
对散热器和插座造成障碍，您可以使用
ATX
扩展配件提高接口
高度，这样可以使电源线不会碰到散热器。
2-9
MS-7345 主板
后置面板
鼠标
USB 端口
LAN
L-In
RS-Out
eSATA Port
(选配)
键盘
1394 端口
USB 端口 Mic
L-Out
CS-Out
SS-Out
(选配)
鼠标/ 键盘接口
主板提供一个标准的PS/2® 鼠标/键盘迷你 DIN 接口，可连接一个 PS/2® 鼠标/键盘.
1394 端口(选配)
IEEE1394端口用来连接1394设备.
USB Port
USB (通用串行总线) 端口用于连接USB设备, 如键盘,鼠标或其他USB兼容设备.
LAN
标准的RJ-45插孔以连接到局域网(LAN)，你可以将一个网络线缆连接其上.
绿色/橙色 黄色
指示灯颜色指示灯状态 情况
关闭 没有网络连接.
左边 橙色 打开 ( 稳 定 状态) 网络连接正常.
打开 (闪烁) 此计算机与其他计算机使用网络通信中.
绿色 关闭 10 Mbit/ 秒 数据 传输.
右边 打 开 100 Mbit/秒 数据传输.
橙 色 打开 1000 Mbit/秒 数据传输.
2-10
硬件安装
音频端口
这些音频接口用于连接音频设备. 您可以根据不同颜色的音频插孔来区分不同的
音效.
放器, 磁带机或其他的音频设备.
eSATA 端口用于连接外置eSATA硬盘。
(关于规格内容请访问Intel网站)
Line-In (蓝色) - 音效输入/ 环绕输出在7.1模式中,用于外部的CD 播
Line-Out (绿色) -音效输出,可连接音箱或耳麦.
Mic (粉色) -麦克风, 可连接麦克风.
RS-Out (黑色) -后置/环绕输出在4/ 5.1/ 7.1声道模式中.
CS-Out (橙色) -中置/超重低音输出在5.1/ 7.1声道模式中.
SS-Out (灰色) - 侧置输出7.1声道模式.
eSATAA端口(选配)
2-11
MS-7345 主板
接口
软盘驱动器接口: FDD1
标准的软盘驱动器接口,支持360KB, 720KB, 1.2MB, 1.44MB和2.88MB的软盘驱动
器.
FDD1
IDE 接口: IDE1
此接口支持IDE硬盘设备,光驱,和其他IDE设备.
IDE1
注意
如果您在硬盘线上安装第二块硬盘，您必须通过跳线分别设置硬盘为主
从模式，参见硬盘厂商提供的硬盘文档关于跳线设置的介绍。
2-12
/
硬件安装
串行ATA接口: SATA3 ~ SATA7
此接口是高速传输的Serial ATA界面端口. 每个接口都可以连接1个硬盘设备.
SATA4
( 选配)
SATA3
( 选配)
SATA6
SATA7
由Marvell 88SE6111支持
SATA5
由 ICH9支持SATA3~6
注意
请勿将
Serial ATA
数据线对折成90度,这会造成在传输过程中的数据丢失
VoIP 卡接口: JSLIC1 (仅ALC888T)
此接口连接到VoIP卡，请参考VoIP卡介绍文档。
JSLIC1
2
1
21
22
.
2-13
MS-7345 主板
风扇电源接口: CPUFAN, SYSFAN1~5
风扇电源支持+12V的系统散热风扇.当您将接线接到风扇接头时请注意红色线为正极,
必须接+12V, 而黑色线是接地,必须接到GND.如果您的主机板有系统硬件监控芯片.您
必须使用一个特别设计的支持风扇速度侦测的风扇方可使用此功能.
SENSOR
+1 2V
SE NS OR
+1 2V
SE NS OR
CONTROL
CPUFAN
GND
GND
SYSFAN1
+12V
GND
SYSFAN2
+12V
SENSOR
GND
SYSFAN3/4
+12V
GND
SENSOR
SYSFAN5
注意
1.
请访问处理器官方网站以参见推荐的
热风扇
2.CPUFAN
3.
.
支持风扇控制。您可以安装
温度自动控制
CPU
风扇速度。
风扇散热器设为3或4针电源接口都可用于
CPU
风扇或咨询商家合适的
Dual Core Center
CPUFAN
。
CPU
工具以根据
散
CPU
机箱入侵开关接口: JCI1
此接头与机箱开关相连. 如果机箱被打开了,此接头会短接,系统会记录此状态,并在屏幕
上显示警告信息.要消除这一警告信息,您必须进入BIOS设定工具清除此记录.
C
I
N
G
T
N
R
D
U
2
1
JCI1
2-14
IEEE1394 接口: J1394_1 (选配)
此接口允许您通过一个选配的IEEE1394档板连接到IEEE1394 设备.
针脚定义
PIN SIGNAL PIN SIGNAL
2
1
J1394_1
10
9
1 TPA+ 2 TPA3 Ground 4 Ground
5 TPB+ 6 TPB7 Cable power 8 Cable power
9 Key (no pin) 10 Ground
硬件安装
S/PDIF-Out 接口: SPDO
此接口 用于连接SPDIF(Sony & Philips Digital Interconnect Format)界面来传送数字
音频信号到HDMI显卡.
SPDO
VCC
GND
SPDIF
2-15
MS-7345 主板
前置面板接口: JFP1, JFP2
此接口用于连接前置面板开关、指示灯.JFP1是和Intel®的I/O面板连接规格兼容的.
Power
Switch
Power
LED
10
+
JFP1
2
9
+
Reset
-
Switch
-
HDD
+
LED
1
Speaker
+
-
JFP2
8
+
7
Power
LED
12
JFP1 针脚定义
PIN SIGNAL DESCRIPTION
1 HD_LED + Hard disk LED pull-up
2 FP PWR/SLP MSG LED pull-up
3 HD_LED - Hard disk active LED
4 FP PWR/SLP MSG LED pull-up
5 RST_SW - Reset Switch low reference pull-down to GND
6 PWR_SW + Power Switch high reference pull-up
7 RST_SW + Reset Switch high reference pull-up
8 PWR_SW - Power Switch low reference pull-down to GND
9 RSVD_DNU Reserved. Do not use.
JFP2 针脚定义
PIN SIGNAL DESCRIPTION
1 GND Ground
2 SPK- Speaker3 SLED Suspend LED
4 BUZ+ Buzzer+
5 PLED Power LED
6 BUZ- Buzzer7 NC No connection
8 SPK+ Speaker+
2-16
硬件安装
前置面板音频接口: JAUD1
您可 以在前置面板接口上连接一个音频接口,是和Intel® 的I/O面板连接规格兼容的.
PIN SIGNAL DESCRIPTION
1 MIC_L Microphone - Left channel
2 GND Ground
3 MIC_R Microphone - Right channel
4 PRESENCE# Active low signal-signals BIOS that a High Definition Audio dongle
5 LINE out_R Analog Port - Right channel
6 MIC_JD Jack detection return from front panel microphone JACK1
7 Front_JD Jack detection sense line from the High Definition Audio CODEC
8 NC No control
9 LINE out_L Analog Port - Left channel
10 LINEout_JD Jack detection return from front panel JACK2
CD-In 接口: JCD3
此接口用于扩展音频输出设备连接.
2
1
10
9
JAUD1
HD 音频针脚定义
is connected to the analog header. PRESENCE# = 0 when a
High Definition Audio dongle is connected
jack detection resistor network
JCD3
R
GND
L
2-17
MS-7345 主板

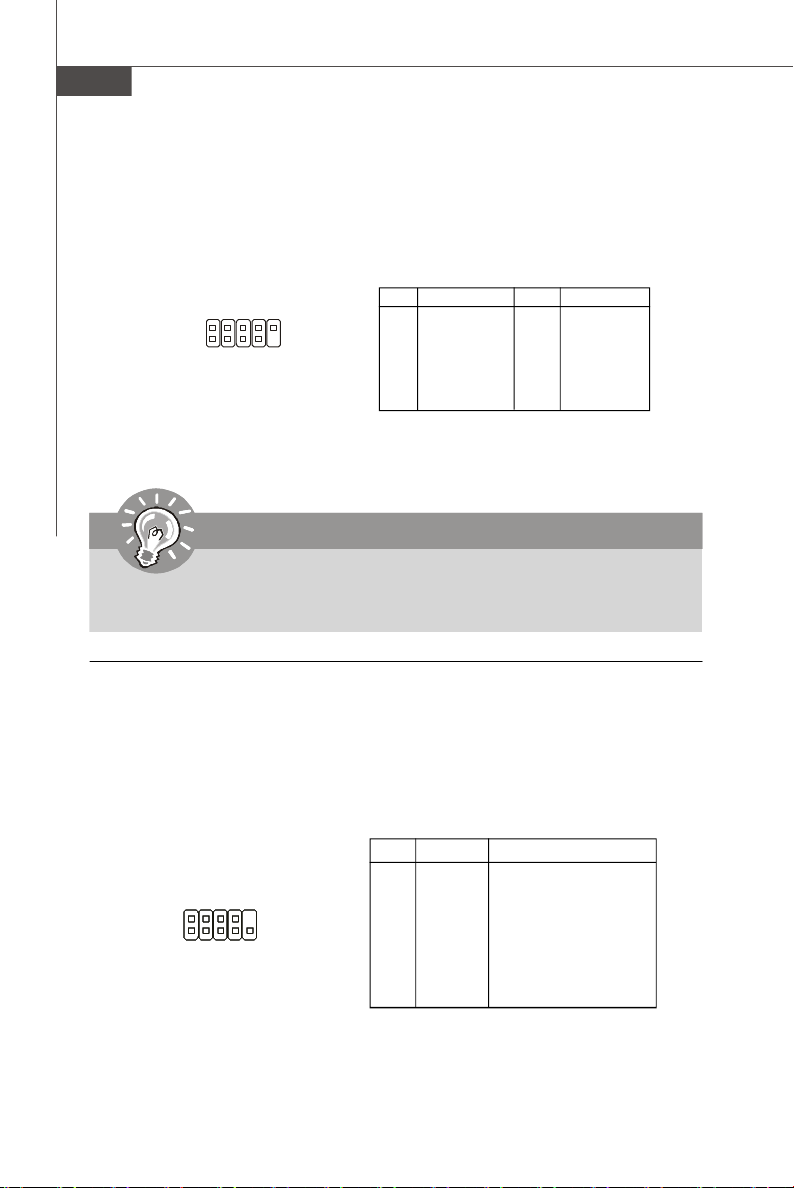

前置USB接口: JUSB1 ~ 3
此接口是和Intel®的I/O面板连接规格兼容的.可以连接高速的USB界面周边, 例如
USB HDD, 数码相机, MP3 播放器, 打印机, 调制解调器等.
针脚定义
JUSB1~3
2
1
10
9
PIN SIGNAL PIN SIGNAL
1 VCC 2 VCC
3 USB0- 4 USB15 USB0+ 6 USB1+
7 GND 8 GND
9 Key (no pin) 10 USBOC
注意
请注意
,VCC和GND
的针脚必须安插正确,否则可能引起主板零件的损坏
.
串行端口接口: JCOM 1
此接口是16550A高速通信端口,收发16 bytes FIFO,可用来连接串行鼠标或其它
串行 设备.
针脚定义
PIN SIGNAL DESCRIPTION
1 DCD Data Carry Detect
2 SIN Serial In or Receive Data
3 SOUT Serial Out or Transmit Data
4 DTR Data Terminal Ready
5 GND Ground
6 DSR Data Set Ready
7 RTS Request To Send
8 CTS Clear To Send
9 RI Ring Indicate
2-18
JCOM1
2
1 9
硬件安装
跳线
主板提供如下跳线设置计算机的功能。这部分将介绍如何通过跳线改变您的计
算机的功能。
硬件超频 FSB 跳线: JB1, JB2 (选配)
您可 以通过改变跳线JB1和JB2超频FSB提高处理器频率。如下是设定FSB的介
绍。
1
JB1 JB2
1
3
200 MHz
注意
改变跳线前确保系统已关闭。
1
3
266 MHz
1
3
333 MHz
2-19
MS-7345 主板
按纽
主板提供以下按纽,可用来设定计算机的特定功能.此部分描述了通过改变线来实
现主板的功能.
清除CMOS按纽: SW1
主板上建有一个CMOS RAM，其中保存的系统配置数据需要通过一枚外置电池
来维持.CMOS RAM是在每次启动计算机的时候引导操作系统的.如果您想清除系
统配置，可使用按纽清除数据.按下按纽清除数据.
SW1
注意
2-20
在清除
CMOS
数据前确保已关闭电源。
插槽
PCI (周边设备连接) Express插槽
PCI Express插槽支持 PCI Express界面扩展卡.
PCI Express x 16支持最高4.0 GB/s传输速率.
PCI Express x 4支持最高1.0 GB/s传输速率.
PCI Express x 1支持最高250MB/s传输速率.
PCIE_3
PCIE_1
PCIE_2
PCIE_4 (黄色)
硬件安装
PCI Express x16 插
槽
共享 4 条PCIE
通道
注意
注意
PCIE_1 和 PCIE_2
BIOS
设置中选择
Cell Menu - PCIEx4 Speed Controller.
插槽与
PCIE_4
PCIE_4
插槽速度，请参看
插槽共享4条
PCIE
Chapter 3 BIOS Setup -
通道。您需要在
2-21
MS-7345 主板
PCI (周边设备连接) 插槽
PCI插槽支持网卡, SCSI卡, USB卡, 和其它的一些兼容PCI规格的扩展卡. 在32 bits和 33
MHz下, 数据传输量为133 MBps.
32-bit PCI 插槽
注意
注意
增加或移除扩展卡时，请务必确认已拔除电源。在配置任何必要的硬
件或软件设置时阅读扩展卡说明文档中，比如跳线，开关或
BIOS设置.
PCI中断请求队列
IRQ是中断请求队列和中断请求确认的缩写.将设备的中断信号送到微处理器的硬件列
表.PCI的IRQ针脚一般都是连接到如下表所示的PCI总线接口.
Order 1 Order 2 Order 3 Order 4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#
2-22
LED 状态指示
LED3
LED1
LED20
LED10
LED19
LED18
LED17
LED11
LED15
LED16
LED12
硬件安装
LED13
LED14
名称 状态
LED1 系统 开 机时点亮。
LED3 系统 待 机时点亮。
LED11 PCI_E3 插槽工作时点亮。
LED12 PCI_E4 插槽工作时点亮。
LED13 PCI1 插槽工作时点亮。
LED14 PC2 插槽工作时点亮。
LED15 PCI_E1 插槽工作时点亮。
LED16 PCI_E2 插槽工作时点亮。
LED9
LED8
LED7
2-23
MS-7345 主板
LED 7, 8, 9 ,10, 17, 18, 19, 20
这些LED允许用户通过LED信号16种组合辨别系统问题。
Red
LED Signal
Group4
Group3
Group2
Group1
Group4
Group3
Group2
Group1
Group4
Group3
Group2
Group1
Group4
Group3
Group2
Group1
Group4
Group3
Group2
Group1
LED20
LED10
LED19
LED9
LED18
LED8
LED17
LED7
Green
Description
System Power ON
The D-LED will hang here if the
processor is damaged or not installed properly.
Early Chipset Initialization
Memory Detection Test
Testing onboard memory size. The
D-LED will hang if the memory module is damaged or not installed
properly.
Decompressing BIOS image to RAM
for fast booting.
Initializing Keyboard Controller.
Group4
Group3
Group2
Group1
Group4
Group3
Group2
Group1
Group4
Group3
Group2
Group1
Group4
Group3
Group2
Group1
Group4
Group3
Group2
Group1
Group4
Group3
Group2
Group1
DescriptionLED Signal
Initializing Video Interface
This will start detecting CPU clock,
checking type of video onboard. Then,
detect and initialize the video adapter.
BIOS Sign On
This will start showing information
about logo, processor brand name,
etc...
Testing Base and Extended Memory
Testing base memory from 240K to
640K and extended memory above
1MB using various patterns.
Assign Resources to all ISA.
Initializing Hard Drive Controller
This will initialize IDE drive and
controller.
2-24
Group4
Testing VGA BIOS
Group3
This will start writing VGA sign-on
Group2
message to the screen.
Group1
Processor Initialization
Group4
This will show information regarding
Group3
Group2
the processor (like brand name, sys-
Group1
tem bus, etc...)
Group4
Group3
Testing RTC (Real Time Clock)
Group2
Group1
Initializing Floppy Drive Controller
Group4
Group3
This will initialize Floppy Drive and
Group2
controller.
Group1
Boot Attempt
Group4
Group3
This will set low stack and boot via
Group2
INT 19h.
Group1
Group4
Group3
Operating System Booting
Group2
Group1
第3章
BIOS设置
本章提供了BIOS Setup程序的信息,让用户可以自己配置
优化系统设置。
如遇到下列情况,您需要运行Setup程序:
² 系统自检时屏幕上出现错误信息,并要求进入SETUP
程序。
² 您根据自定义设置,更改出厂时的默认设置。
BIOS设置
3-1
MS-7345主板
进入设定程序
计算机加电后,系统会开始POST(加电自检)过程.当屏幕上出现以下信息时,按<DEL>键
即可进入设定程序.
Press DEL to enter SETUP
如果此信息在您做出反应前就消失了,而您仍需要进入Setup,请关机后再开机或按机箱
上的Reset键,重启您的系统.您也可以同时按下<Ctrl><Alt>和<Delete>键来重启系统。
注意
1.BIOS
2.
中的每一项都是在不断更新,以提高系统性能.所以此章节中描述的
BIOS
跟最新的
在启动时
此处
第1位说明了
第
第6位代表了芯片组
第
V1.1表示BIOS版本.
030807 表示BIOS
BIOS
, BIOS
:
2-5
位代表产品编号
7-8
位代表客户
有些细微的差异,仅供参考使用。
版本出现在内存数目后面的第一行.它的常见格式为
A7345IMS V1.0 030807 where:
BIOS
的制造者
,MS=
A = AMI, W = AWARD, P = PHOENIX.
.
I = Intel, N = nVidia, V = VIA.
所有普通用户
的更新日期
.
.
:
3-2
BIOS设置
控制键位
<-> 向前移一项
<↓> 向后移一项
<←> 向左移一项
<→> 向右移一项
<Enter> 选定此项
<Esc> 跳到退出菜单，或从此菜单回到主菜单
<+/PU> 增加数值或改变选择项
<-/PD> 减少数值或改变选择项
<F6> 载入优化设置缺省值
<F10> 保存并退出设置
获得帮助
进入setup程序之后,第一个屏幕就是主菜单。
主菜单
主菜单显示了BIOS所提供的设定项目类别.您可用方向键(↑↓)选择不同的条目.对选
定项目的提示信息显示在屏幕的底部。
子菜单
如果您看到向右的指示箭头符号（如右图所示) 出现在某些选项的左边, 这表示包含附
加选项的子菜单可从这些选项中展开。您也可使用控
制键位（↑↓）以高亮显示选区并按<Enter>以唤出子
菜单。然后您可使用控制键位来进入选值，并在子菜
单中进行选择。如果您要返回到主菜单，请按<Esc>
键位。
主题帮助 <F1>
BIOS设置菜单提供您主题帮助的屏幕。您可在任一菜单中按<F1>以唤出此幕.此帮助
屏幕列出了高亮显示项目的使用控制键位和相关选项。按<Esc>以退出帮助屏幕.
3-3
MS-7345主板
主菜单
Standard CMOS Features（标准CMOS特性）
使用此菜单可对基本的系统配置进行设定。如时间，日期等。
Advanced BIOS Features（高级BIOS特性）
使用此菜单可设置AMI® 一些专用的加强特性.
Integrated Peripherals（整合周边）
使用此菜单可以对周边设备进行特别的设定。
Power Management Setup(电源管理设置）
使用此菜单可以对系统电源管理进行特别的设定.
PnP/PCI Configurations（PCI/PNP配置）
此项仅在您系统支持PnP/PCI时才有效.
H/W Monitor（硬件监视）
此菜单显示了您CPU的健康状态.
Cell Menu (核心菜单)
此菜单可以对频率/电压控制和超频进行设置.
Load Fail-Safe Defaults (载入故障保护缺省值)
使用此菜单可以载入BIOS厂商为稳定系统性能而设定的缺省值.
3-4
Load Optimized Defaults（载入优化设置缺省值）
使用此菜单可以载入系统优化性能设置的BIOS值.
BIOS Setting Password（BIOS设置密码）
使用此菜单设置BIOS密码.
Save & Exit Setup（保存后退出）
保存对CMOS的修改，然后退出Setup程序.
Exit Without Saving（不保存退出）
放弃所有修改，然后退出Setup程序.
BIOS设置
3-5
MS-7345主板
标准 CMOS特性
Standard CMOS Features菜单包含了基本的设置项目.使用方向键选定您要修改的项
目，然后使用<PgUp>或<PgDn>选择您所需要的设定值.
Date (MM:DD:YY)（日期，月：日：年）
此项允许您设置您想要的日期(通常是当前日期).日期的格式是<day> <month> <date>
<year>.
day 星期,从Sun.(星期日)到Sat.(星期六),由BIOS定义.只读.
month 月份,从Jan.(一月)到Dec.(十二月).
date 日期,从1到31可用数字键修改.
year 年,用户设定年份.
Time (HH:MM:SS)（时间，时：分：秒）
此项允许您设置您想要的时间（通常是当前时间）.时间的格式是<hour><minute>
<second>（<时><分><秒>）
SATA1~6
按<Enter>键可以进入子菜单，并出现以下屏幕.
3-6
BIOS设置
Device / Vender / Size
此项显示连接到SATA上的设备信息。
LBA/Large Mode (LBA/Large模式)
此项允许您打开或关闭LBA模式. 设置为Auto可打开LBA模式当设备支持此模式
时，并且随着LBA模式的关闭，此装置未被格式化.
DMA Mode(DMA模式)
此项允许您选择DMA模式.
Hard Disk S.M.A.R.T.（硬盘的智能检测技术）
此项允许您激活硬盘的S.M.A.R.T.(自我监控，分析，报告技术）能力.S.M.A.R.T
应用程序是来监控硬盘的状态预测硬盘失败.可以提前将数据从硬盘上移动到安全
的地方.
注意
在您将硬盘设备连接到主板
4/5/6
项将出现。
Floppy A
此项允许您设置软盘驱动器 A 的类型，可选项有: [None], [360K, 5.25 in.], [1.2M, 5.25
in.], [720K, 3.5 in.], [1.44M, 3.5 in.], [2.88M, 3.5 in.].
IDE/ SATA
接口上时，
Serial-ATA 1/2/3/
3-7
MS-7345主板
System Information（系统信息）
按<Enter>进入子菜单, 并出现如下屏幕。
子菜单显示了您系统中CPU信息, BIOS版本和内存状态(只读)。
3-8
BIOS设置
高级BIOS特性
Boot Sector Protection(引导扇区保护)
此项允许您选择IDE硬盘引导扇区病毒警报功能.若选择[enabled],当有数据 试图 写入该
区块时,BIOS将会在屏幕上显示警报信息并发出警报声.您需要关闭 Flash BIOS保护功
能以成功更新BIOS.
您应该一直打开此功能,只有在您需要更新BIOS时关闭它.并且在更新BIOS后,您应该立
即重新打开以防止病毒.
Full Screen LOGO Display (全屏显示LOGO)
此选项能在启动画面上显示公司的logo标志.设定值:
[Enabled] 启动时全屏显示静态的LOGO画面.
[Disabled] 启动时显示自检画面.
Quick Booting (快速启动)
设为 [Enabled]允许系统跳过部分自检项在5秒内启动.
Boot Up Num-Lock LED (启动时Num-Lock状态)
此项是用来设定系统启动后，Num-Lock的状态.设定为[On]时，系统启动后将打开
Num-Lock，小键盘数字有效.当设定为[Off]时，系统启动后Num-Lock关闭，小键盘
方向键有效.
IOAPIC Function（IOAPIC功能）
此项允许您控制APIC（高级可编程中断控制器）.由于遵循了PC2001设计指南，此系统
可在APIC模式下运行.启用APIC模式将为系统扩充可用的IRQ字元.
3-9
MS-7345主板
MPS Table Version (MPS 版本)
此项允许您选择操作系统所使用的MPS(Multi-Processor Specification)版本.您需要
选择您的操作系统所支持的MPS版本.要了解所使用的版本，请咨询操作系统的经销
商.
CPU Features (CPU特性)
按<Enter>进入子菜单并出现如下屏幕:
Hyper-Threading Technology (超线程技术)
处理器使用超线程技术来提高传输速率并且降低最终用户响应时间. 此技术
把处理器中的两个核心作为两个可同时执行指令的逻辑处理器. 因此, 系统性
能大幅提高. 如果你禁用此功能,处理器将使用一个核心来执行指令.如果你的
操作系统不支持HT功能,或则出现不可靠和不稳定的现象,请禁用此项.
Execute Bit Support (执行禁止位)
Intel's Execute Disable Bit 功能与支持的操作系统结合防止malicious "buffer
overflow" 攻击，此功能允许处理器对内存区域分为某些能执行程序代码
而 另 一些不可以。当病毒试图在缓存里执行代码时，处理器使代码失
效，防止损坏和蠕虫病毒传播。
Set Limit CPUID MaxVal to 3
对于以前的操作系统, Max CPUID Value Limit 是为限制所列出的处理器的 速
度而设计的.
Chipset Features (CPU特性)
按<Enter>进入子菜单并出现如下屏幕:
HPET
本项用于 在操作系统寻找计时器，并建立供驱动程序下载的基本计时器服务。
3-10
BIOS设置
Boot Sequence(启动次序)
按<Enter>进入子菜单并显示如下画面:
1st/2nd/3rd Boot Device (第一/第二/第三引导设备)
此项允许您设定BIOS载入操作系统的引导设备引导次序.
Boot From Other Device (从其他设备引导）
如果系统从第一/第二/第三设备引导失败，将此项设为 [Yes] 允许系统从其他设
备引导。
3-11
MS-7345主板
整合周边
USB Controller（USB控制器）
此设置允许您打开/关闭USB控制器。
USB Device Legacy Support（ USB Device Legacy支持）
如果您需要在操作系统中使用USB界面上的设备，请选择[Enabled].
Onboard LAN Controller(板载网络控制器)
此项允许您打开/关闭板载网络控制器。
LAN Option ROM
此项用 于决定是否打开板载LAN引导芯片.
Onboard IEEE1394 Controller(板载 IEEE1394 控制器)
此项允许您打开/ 关闭板载IEEE1394 控制器。
Extra IDE Controller
此项允许您打开/ 关闭板载板载IDE控制器。
HD Audio Controller (HD音频控制器)
此项用于打开或关闭HD音频控制器.
On-Chip ATA Devices
按<Enter>进入子菜单并出现如下屏幕:
3-12
BIOS设置
PCI IDE BusMaster (PCI IDE总线控制)
此项用于打开或关闭BIOS读写IDE设备PCI总线控制。
On-Chip SATA Controller (板载SATAA控制器)
此项用于打开或关闭板载SATA控制器
RAID Mode
此项用于允许用户打开/关闭STAT设备RAID功能。
AHCI Devices Group
按<Enter>进入AHCI设置子菜单。此子菜单显示自动检测的IDE设备状态。
AHCI Port0~5
按<Enter>进入子菜单. 此子菜单允许用户选择连接到系统的设备类型。
I/O Devices Configuration （I/O设备配置）
按<Enter>进入子菜单并出现如下屏幕:
COM Port 1
为第一个serial端口选择一个地址和相应的中断。
3-13
MS-7345主板
电源管理设置
注意
只有当您的
才可以应用
ACPI Function（ACPI功能）
此项可开启ACPI(高级培植和电源管理界面)功能.如果您的操作系统支持 ACPI-aware,
例如 Windows 2000/XP, 选择 [Enabled].
ACPI Standby State(ACPI备用状态)
此项设定ACPI功能节电模式.如果您的操作系统支持ACPI,例如 Windows 98SE/ ME/ 2000
, 您可以通过此项的设定选择进入睡眠模式S1(POS)或S3 (STR)模式.可选项有:
BIOS支持S3
.
[S1] S1休眠模式是一种低耗能状态, 在此状态下. 系统内容不会
[S3] S3休眠模式是一种低耗能状态, 在此状态下, 仅对主要部件
睡眠模式时，这章里所描述的关于
丢失,(CPU或芯片组)硬件保留所有的系统内容.
供电. 比如主内存和可唤醒系统设备, 并且系统内容将被保
存在主内存. 一旦有“唤醒”事件发生, 储存杂内存中的这
些信息被用来将系统恢复到以前的状态.
S3-related
功能
3-14
BIOS设置
Re-Call VGA BIOS From S3（从S3中唤醒VGA BIOS)
当ACPI Standby State设置为[S3/STR],您可以在此项进行选择.选择[Yes]可当系
统从S3睡眠状态唤醒( 恢复) 时，让VGABIOS初始化VGA卡.当您关系此功能，
恢复时间将缩短，但系统将需要AGP驱动以初始化VGA卡.因此，若AGP卡的
驱动不支持初始化VGA卡，将无法正常显示或无法从S3状态恢复.
Suspend Time Out (Minute)(闲置时间，分)
系统经过一段时间的休眠后,除了CPU以外的所有设备都自动关闭了.
Power Button Function(电源按钮功能)
此项 设置了电源按钮的功能. 设定值有:
[On/ Off] 电源按钮功能作为普通的电源按钮。
[Suspend] 当您按下电源按钮，此计算机会进入挂起/睡眠模式,但按下此
Restore On AC Power Loss
此项决定着开机时以外断电之后，电力供应再恢复时系统的状态。设定选项为:
[Off] 保持机器处于关机状态.
[On] 保持机器处 于开机状态.
[Last State] 将机 器恢复到掉电或中断发生之前的状态.
Wakeup Event Setup (唤醒事件设置)
按<Enter>进入子菜单并出现如下屏幕.
按钮超过4秒，计算机将关闭.
Resume From S3 By USB Device （USB设备从S3唤醒）
此项允许根据USB设备的活动将系统从S3 (Suspend to RAM) 睡眠模式中唤醒.
Resume From S3 By PS/2 Keyboard（用PS/2键盘从S3唤醒）
此项设置系统在PS/2键盘输入信号如何被从节能模式唤醒。
3-15
MS-7345主板
Resume From S3 By PS/2 Mouse（用PS/2鼠标从S3唤醒）
此项设置确定系统在PS/2鼠标输入信号是否被唤醒
Resume By PCI Device (PME#)(由PCI设备唤醒）
当设定为[Enabled]时,此设置允许您的系统通过任何PME(电源管理事件)事件
将系统从节电模式唤醒.设定选项有: [Disabled], [Enabled].
Resume By PCI-E Device (由PCI-E设备唤醒)
当设定为 [Enabled]时，此设置允许您的系统通过任何PCIE设备事件将系统
从 节 电 模式唤醒。
Resume By RTC Alarm（从RTC Alarm唤醒）
此项可让您控制系统在设定的日期时间唤醒.设定选项有: [Disabled], [Enabled].
3-16
BIOS设置
PNP/PCI 配置
此部分描述了对PCI总线系统和PnP(Plug & Play,即插即用)的特性.PCI,即外围元器件连
接,是一个允许I/O设备在与其特别部件通信时的运行速度可以接近CPU自身速度的系统.
此部分将涉及一些专用技术术语,我们强烈建议非专业用户不要对此部分的设置进行修
改.
Primary Graphic’s Adapter
此项设置您的主显示卡.
PCI Latency Timer（PCI延迟时钟）
此项控制每个PCI设备在占用另外一个之前占用总线时间.此值越大，PCI设备保留控
制总线的时间越长。为获得更好的PCI优化性能，您需要设置该项比较高的数值，
PCI Slot 1/2 IRQ
此项规定了每个PCI插槽的中断请求线.
3-17
MS-7345主板
IRQ Resource Setup（IRQ资源设置）
按<Enter>进入子菜单并出现如下屏幕.
IRQ 3/4/5/7/9/10/11/14/15
此项指定了IRQ线使用时所占用的总线.
这些选项决定如AMIBIOS需要从闲置的IRQ中调用一个IRQ，必须通过系统BIOS
所配置的设备.通过读取ESCD NVRAM可获得可使用的IRQ中断.主机板使用的中
断是由AMI BIOS所自行设定的.如果更多的IRQ要从IRQ组中被移开，用户可以设
置[Reserved]以保留IRQ.板载I/O根据AMIBIOS而设置.所有板载I/O使用的IRQ要设
置为[Available].若所有的IRQ被设置[Reserved]，IRQ 14/15会分配给板载PCI及
PNP设备使用. IRQ 9将 可用于 PCI,PnP设
注意
IRQ (
中断请求)线是分配给
作系统的注意信号时，通过占用一个
操作系统准备完毕后，系统会自行中断，并提供
I/O
设备的系统资源.当一个
IRQ
3-18
I/O
以发出信号.接收到信号后，当
I/O
设备需要引起操
设备需要的服务
.
BIOS设置
硬件监视
Chassis Intrusion (机箱入侵)
此项是用来启用或禁用机箱入侵监视功能并提示机箱曾被打开的警告信息.此项设置
为[Reset]可清除警告信息.之后，此项会自动回复到[Enabled]状态.
CPU Smart FAN Target
主板提供Smart Fan功能，在一个指定范围内根据当前温度自动控制风扇速度.
您可以设定一个风扇容值. 如果风扇的当前温度达到此值，smart fan功能将被
激活，风扇将会加速运转来降低温度.
CPU Min.FAN speed(%)
此项 允许用户选择CPU风扇极限速度百分比.
SYS FAN1 Control
此项允许用户选择SYS FAN1速度百分比。
PC Health Status （PC健康状态）
CPU/ System Temperature, CPU FAN/ SYS FAN1/ SYS FAN2 Speed, CPU
Vcore, 3.3V, 5V, 12V, 5V SB
这些选项显示了所有被侦测的硬件设备或组件类似于CPU电压，温度和所有的
风扇速度的当前状态.
3-19
MS-7345主板
核心菜单
注意
注意
仅当您熟悉芯片组时,才可以更改这些设定值
Current CPU/ DRAM Frequency
此项显示当前CPU时钟和内存速度,只读.
D.O.T Control
D.O.T. (Dynamic Overclocking Technology)动态超频技术具有自动超频功能,包含
MSITM全新的CoreCell
及自动调整CPU的最佳频率.当主板检测到CPU正在运行程序,它会自动为CPU提速,
可以更流畅 、更快速的运行程序.在CPU 暂时处于挂起或在低负荷状态下,它就会
恢复默认设置.通常, 动态超频技术(DOT)只有在用户的PC需要运行大数据量的程
序,例如3D游戏或是视频处理时,才会发挥作用,此时CPU频率的提高会增强整个系
TM
技术中.它是用来侦测CPU在处理应用程序时的负荷状态,以
.
3-20
BIOS设置
统的性能.
CPU D.O.T3 step1/2/3 setting
由于D.O.T可以通过超频的3 个步骤侦测出CPU增加的频率。此项允许用户选择
每 个 步骤增加的速度范围。
PCIE D.O.T3 step1/2/3 setting
由于D.O.T可以通过超频的3 个步骤侦测出PCIE增加的频率。此项允许用户选择
每 个 步骤增加的速度范围。
注意
注意
尽管动态超频技术比手动超频更稳定,但仍有风险.我们建议您先确认
您的CPU是否能够承受超频.如果发现您的PC开始不稳定或是间断重
启,最好关闭动态超频或者降低超频选项.顺便提一下, 如果您仍想手动
超频,也请先关闭动态超频.
Intel EIST
改进的Intel SpeedStep技术允许您设定微处理器在电池或交流电源下的性能水
平.此项仅在您安装的CPU支持speedstep技术的情况下才出现.
Adjust CPU FSB Frequency (调整CPU FSB频率)
此项允许您设置CPU FSB频率。 (单位MHz).
Adjust CPU Ratio（调整CPU倍频）
此项只在处理器支持此功能时显示。仅当 Intel EIST设为关闭时可用。此项允
许您设置CPU倍频。
Adjusted CPU Frequency (调整后的CPU 频率)
此项显示调整后的CPU频率 (FSB x Ratio). 只读.
Advance DRAM Configuration （高级DRAM配置）
按<Enter>进入子菜单并出现如下屏幕:
3-21
MS-7345主板
Configuration DRAM Timing by SPD (由SPD配置DRAM时钟)
选择是否由DRAM模组中的SPD (Serial Presence Detect) EEPROM控制DRAM
时钟周期.选择 [Enabled开启DRAM时钟周期,并允许相关项目由BIOS根据
SPD的配置来决定的.选择 [Disabled].可让用户手动设置DRAM时钟周期和相
关选项.
DRAM CAS# Latency (DRAM CAS# 延迟)
在 Configuration DRAM Timing by SPD 设为 [Disabled], 此项可用。此项控
制了CAS延迟(在时钟周期内),决定了SDRAM接受并开始读取指令后的延迟时间.
DRAM RAS# to CAS# Delay (RAS至CAS的延迟)
在Configuration DRAM Timing by SPD设为 [Disabled], 此项可用。此项允
许您设定在向DRAM写入,读出,刷新时,从CAS脉冲信号到RAS脉冲信号之间延迟
的时钟周期数. 时钟周期越短,DRAM性能越快.
DRAM RAS# Precharge
在 Configuration DRAM Timing by SPD 设为 [Disabled], 此项可用。此项用
来控制Row Address Strobe(RAS)预充电过程的时钟周期数.如果在DRAM刷
新前没有足够时间给RAS积累电量, 刷新过程可能无法完成而且将不能保
持数据. 此项仅在系统中安装了同步DRAM才有效.
DRAM TRFC
当 Configuration DRAM Timing by SPD 设为 [Disabled],此为可调整项,此项
设定RFC读取和写入内存 核心的延迟时间。
DRAM TWR
当Configuration DRAM Timing by SPD设为 [Disabled],此为可调整项,最后
一次写操作和下一次读操作之间的最小时间间隔, 允许感觉线路恢复核心
数据.
DRAM TWTR
当Configuration DRAM Timing by SPD 设为[Disabled],此为可调整项,最后
一次有效写操作和下一次读操作之间的最小时间间隔. 允许I/O在读命令开
始前超速感觉线路.
DRAM TRRD
当 Configuration DRAM Timing by SPD 设为 [Disabled],此为可调整项,在不
同的banks中指定active-to-active延迟.
DRAM TRTP
当Configuration DRAM Timing by SPD设为[Disabled], 此为可调整项,最后一
次有效写操作和下一次读操作之间的最小时间间隔. 允许I/O在读命令开始
前 超 速 感觉线路.
FSB/Memory Ratio (FSB/内存倍频)
此项允许您选择调整内存 FSB/Ratio.
Adjusted DDR Memory Frequency(调整DDR内存频率)
3-22
BIOS设置
此项允许您选择DDR内存频率，只读。
PCIEx4 Speed Controller(PCIEx4速度控制器)
此项允许您选择设置PCIEx4 速度。
Adjust PCIE Frequency(调整PCIE频率)
此项允许您选择PCIE频率(单位MHZ)
Auto Disable DIMM/PCI Frequency(自动关闭DIMM/PCI时钟)
此项用于自动关闭DIMM/PCI插槽。设为 [Enabled]，系统将从空的DIMM/PCI插槽
移除（关闭）以最小电磁干扰 (EMI).
CPU Voltage / Momory Voltage / VTT FSB Voltage / NB Voltage / SB I/O
Power / SB Core Power
此项显示CPU，内存，FSB和芯片组状态，只读。
Spread Spectrum (频展)
当主板上的时钟震荡发生器工作时, 脉冲的极值( 尖峰) 会产生EMI(电磁干扰).频
率范围设定功能可以降低脉冲发生器所产生的电磁干扰，所以脉冲波的尖峰
会衰减为较为平滑的曲线。如果您没有遇到电磁干扰问题，将此项设定为
[Disabled],这样可以优化系统的性能表现和稳定性. 但是如果您被电磁干扰问题
困扰, 请开启此项, 这样可以减少电磁干扰. 注意, 如果您超频使用, 必须将此项禁
用. 因为即使是微小的峰值漂移( 抖动) 也会引入时钟速度的短暂突发, 这样会导
致您 超频的处理器锁死.
3-23
MS-7345主板
注意
1.
如果您没有任何
[Disabled].但是,
以减少
2.Spread Spectrum(频展)
3.
EMI.
要为
Spread Spectrum(频展)
当您超频时,请关闭
也会引入时钟速率的短暂推动,这样会导致您超频的处理器锁死
EMI
方面的问题,要使系统获得最佳的稳定性和性能,请设置为
如果您被
EMI
所干扰,请选择
的值越高
Spread Spectrum(频展),
,EMI
设定一个最合适的值,请参考当地的
会减少,系统的稳定性也相应的降低
Spread Spectrum(频展)的值,
因为即使一个很微小峰值漂移
EMI规章.
.
.
3-24
BIOS设置
CPU
和内存时钟超频
D.O.T Control/ FSB Clock / CPU Dynamic OverClocking / Adjust CPU Ratio/
Memory Clock 几项可让您对CPU和内存进行超频. 请参阅这几项中的叙述,以获得更
多信息.
注意
1.CPU速度= CPU频率(MHz) *
2.
本主板能够很好的支持超频.然而,请确认外围设备和组件可以承受一些
特殊的设置.不推荐使用任何超过产品技术规格的操作.任何由不正确操
作所产生的危险和损坏不属于我们产品质量担保范围
在超频失败后，有两种方法可恢复您的系统
重启
1. 按电源按钮,重新启动系统三次.请注意,为避免电流对其它设备和组件产生
的影响, 我们建议在重新启动机器的时间间隔应超过10秒钟.
2. 在第四次启动是,将会确定先前的超频失败并自动恢复设置默认值.当以下信息出
现时, 请按任意键以正常重新启动系统.
Warning !!! The previous performance of overclocking is failed,
and the system is restored to the defaults setting,
Press any key exclude "DEL" to enter SETUP.......
处理器倍频
.
...
清除CMOS
- 请参阅“ 第2章” 以获得更多关于如何清除CMOS数据的信息.
3-25
MS-7345主板
载入故障保护 / 优化设置缺省值
主菜单上的这两个选项允许用户为载入故障保护和性能优化缺省值.故障保护缺省值
是主板制造商设定的能提供稳定系统表现的设定值.性能优化缺省值是主板制造商设
定的优化性能表现的特定值.
当您选择载入 Fail-Safe Defaults, 屏幕将显示以下信息:
按Y可载入BIOS故障保护设定缺省值,可提供稳定的系统性能表现.
当您选择载入Load Optimized Defaults时, 屏幕将显示以下信息:
按Y可载入性能优化缺省值，可优化系统的性能表现.
3-26
BIOS设置
BIOS密码设置
当您选择此功能，以下信息将会出现在屏幕上:
输入密码，最多6个字符，然后按<Enter>键.现在输入的密码会清除所有以前输入的
CMOS密码.您会再次被要求输入密码.再输入一次密码，然后按<Enter>键.您可以按<
E s c > 键，放弃此项选择，不输入密码.
要清除密码，只要在弹出输入密码的窗口时按<Enter>键.屏幕会显示一条确认信息，
是否禁用密码.一旦密码被禁用，系统重启后，您可以不需要输入密码直接进入设定
程序.
一旦使用密码功能，您会在每次进入B I O S设定程序前，被要求输入密码.这样可以
避免任何未经授权的人改变您系统的配置信息.
3-27
Realtek ALC888/888T 音频
Ttt
附录
Realtek ALC888/888T
A
音频
Realtek ALC888/888T提供了10-声道DAC,可同时支持
7.1音频播放和独立的立体声2声道输出( 多路数据流)
直达前左输出和前右输出声道.
A-1
MS-7345主板
安装 Realtek HD 音频驱动
正确安装Realtek ALC888/888T芯片的驱动后，您才能够对2-, 4-, 6- 或8-声道音频
进行操作或7.1+2声道音频操作. 按照以下步骤在不同的操作系统上安装驱动程
序 .
Windows 2000/XP下安装
在Windows®2000下,您必须先安装Windows®2000 Service Pack4或者更新的版本.在
Windows®XP下,您必须先安装Windows®XP Service Pack1或者更新的版本.
以下操作是基于Windows®XP环境，如果您在其他的操作环境下安装，可能会有细微
的差别.
1. 将光盘放入CD-ROM中.会自动出现安装界面.
2. 点击Realtek HD Audio Driver.
点击此处
注意
HD Audio Configuration
此，此附录的程序屏幕图示可能与最新版本的有所差异，仅作为参考使用
A-2
软件可以不断更新以增强音频程序的效能.因
.
3. 点击Next以开始安装Realtek高保真音频驱动.
Realtek ALC888/888T 音频
Ttt
点击此处
4. 点击Finish以重新启动系统.
选择此项
点击此处
A-3
MS-7345主板
软件配置

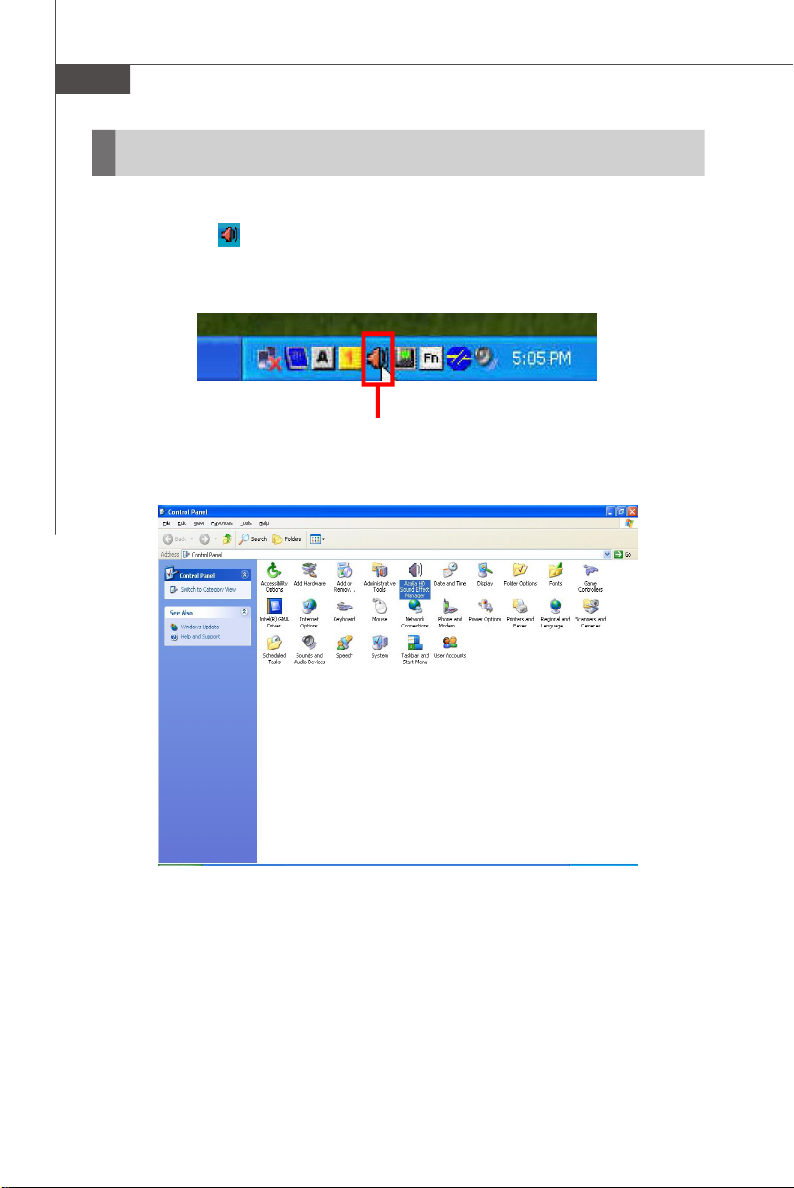

安装完音频驱动程序，您就可以使用2-, 4-, 6-或8-声道音频特效.点击屏幕右下端的
任务栏中音频图标 ，以启用HD Audio Configuration.您也可以从Control Panel
（控制面板）中点击 Realtek HD Audio Manager，以启用音频驱动.
双击
A-4
Realtek ALC888/888T 音频
音效
您可以从此Environment（环境）列表中选择您所要的因效果.
Ttt
虚拟环境
通过点击向下的箭头，您可以体验到不同的音效环境，总共有23种不同的细腻环境供
您选择. Realtek HD Audio Sound Manager还 提供了5种流行的设定值“Stone Corridor”,
“Bathroom”, “Sewer pipe”, “Arena” 和“Audio Corridor”.
您可以选择软件提供的音效，它会自动调节均衡效果.另外，您也可以通过使用“Load
EQ Setting”根据自己的喜好载入一个均衡设置；或自行设定一个全新的均衡设置并
用“Save Preset”进行保存；点击“Reset EQ Setting”可使用缺省设定值；或者点
击“Delete EQ Setting”以删除一个预先设置的EQ值.
另外还有其他的预设的均衡模式供您选择，您可以点击Equalizer（均衡器）下的
“Others” （其它）.
A-5
MS-7345主板
均衡器选择
均衡器可让用户使用缺省设置.您也可以利用此工具创建自己喜欢的设置.
10种均衡器，范围从100Hz到16KHz.
保存
此项可保存参数供将来
使用.
开启/关闭
要关闭，请您暂时停止音
效，不会丢失设定值.
删除
可删除预先设置，然后进行保存设定值.
A-6
重置
10种均衡器将返回到缺省
值.
载入
无论何时，您要使用预载的
设置，只需要点击此项，整
个列表会出现在您面前供选
择.
Realtek ALC888/888T 音频
常用的均衡器设置
考虑到您的需要，通过音频区域的拉杆调整.Realtek HD Audio Sound Manager提供您
一些常用的优化均衡设定值，为您提供便捷.
[如何使用]
除了页面上显示的“Pop”，“ Live” ，“Club” 和“Rock” ，请按“Others”的向下箭头 ,您
会看到更多优化设定值供您选择.
卡拉 OK 模式
卡拉OK模式可让您享受K歌的乐趣.只需使用您经常播放的歌曲，Karaoke模式可去除
歌声，并可以调整音调到合适您的范围.
1.Vocal Cancellation:只需点击 “Voice Cancellation”, 既可移除歌声，而留下旋律为您
伴奏.
2.Key Adjustment:使用向上或向下箭头，寻找合适您音域的范围.
Ttt
去除歌声
升调
降调
A-7
MS-7345主板
混音器
在Mixer部分，您可以分别调整前置和后置面板的音量.
1. 调整音量
您可以选择 Realtek HD Audio rear output 或Realtek HD Audio front output 项
调整前置或后置面板的音箱音量.
注意
在设置前,请先确认播放设备的插孔牢固插入前置或后置面板中.当您将音箱插入
前置面板后
2. 多路数据流功能
ALC888具有Multi-Stream（多路数据流）输出的特性,您可以同时播放不用的音源，并
让它们从前置或后置面板独立输出.若有2个人一起使用同一台计算机，此项功能将非
常有效.
点击 按钮，混音器的ToolBox菜单会出现.然后点选Enable playback multi-
streaming，并点击OK以保存设置.
, Realtek HD Audio front output
项将会出现
.
注意
在开启多路数据流功能之前,您必须将设备插入面板上的插孔
A-8
.
Realtek ALC888/888T 音频
当您播放第一个音源(如:使用Windows Media Player播放DVD/VCD),会从后置面板输
出，此项为缺省设置.
然后您必须首先从滚动列表中选择 Realtek HD Audio front output，用其他程序
播放第二个音源(如:使用Winamp播放MP3文件).您将会发现第二音源(MP3 music)会从
前置面板的Line-Out音频插孔中输出.
Ttt
A-9
MS-7345主板
3. 播放控制
Tool Mute
播放设备
此项功能可让您决定输出音频的端口.在多路数码
流播放中模式中，此项功能十分重要
- Realtek HD Audio
- Realtek HD Audio
后置输出
前置输出
静音
您可以选择单声道静音或多声道静音，或完全静音.
工具
- 显示如下的音量控制
此项可让您自由的选择显示哪个音量控制项.
- 高级控制
-开启多路数据流
运用此功能, 您可以通过耳麦和您的朋友进行音频聊天(数据流 1 从前置面板)，同时还
可以播放音乐(数据流 2从后置面板).在任何特定的时间内,您可以使 2 个数据流同时工
作.
A-10
4. 录音控制
Realtek ALC888/888T 音频
Ttt
Tool Mute
静音
您可以选择单声道静音或多声道静音，或完全静音.
工具
- 显示如下的音量控制
此项让您决定要播放的音量控制选项.
-
支持多路数据流录制
注意
录音设备
-Realtek HD
-Realtek HD
数字输入
音频输入
ALC888
允许您同时使用
CD, Line, Mic和Stereo Mix
通道进行录制
,
并且不会
产生混合音效. 在任何所给予的时间内，您可以选择下列4条通道中的1条进行
录制
.
A-11
MS-7345主板
音频 I/O
在此标签中，您可以轻松地设置多声道音频功能和音箱.
您可以选择想要的多声道模式.
a. Headphone 普通耳麦功能
b. 2CH Speaker 立体声输出
c. 4CH Speaker 4- 声道输出
d. 6CH Speaker 5.1-声道输出
e. 8CH Speaker 7.1-声道输出
音箱配置:
1.把设备插入任何可用的插孔.
2. 出现“connected device” 窗口，供您选择.请选择您接入的设备.
- 若设备插入到正确的插孔中，您会发现插孔边上的图标改变成和您设备一致
的图标.
- 若插孔不正确，Realtek HD Audio Manager会提示您插入正确的插孔中.
A-12
Realtek ALC888/888T 音频
设置连接
点击 以进入通用接口设置.
Disable front panel jack detection (选配)
如果前置面板插孔功能失效,请检查您的系统的前置面板是否是AC’97插孔, 如果是,请
检查系统关闭前置面板插孔侦测功能.
Mute rear panel output when front headphone plugged in.
Enable auto popup dialogue, when device has been plugged in
一旦选择此项,当设备插入,会自动出现“ Connected device”对话框.
Ttt
A-13
MS-7345主板
S/PDIF (选配)
S/PDIF是Sony/Philips数码接口的英文缩写，是音频文件传输的标准格式.S/PDIF可让数
码音频信号的传输从一台设备到另一台设备，而无需转变为模拟格式.这样可以保持数
字信号的正确性，避免模拟信号转换导致音质下降.
Output Sampling Rate(输出采样率)
44.1KHz: 推荐在播放CD时使用.
48KHz: 推荐在播放DVD或Dolby(杜比)时使用.
96KHz: 推荐在播放DVD音频时使用.
192KHz: 推荐在播放高质量音频时使用.
Output Source(输出音源)
输出数码音源:数码音频格式(如.wav, .mp3,.midi等)都可以通过S/PDIF-Out.端口输
出.
从S/PDIF-in到S/PDIF -out的传输模式: 从S/PDIF-In输出的数据可以立即在S/PDIF-
Out中播放.
A-14
Realtek ALC888/888T 音频
测试音箱
您可以通过点击音箱按钮来测试音箱的效能.选中的音箱图标会显亮，对应的音箱会发
出测试声音.若该音箱没发出声音，请您检查音箱是否完好，连接是否牢固.或者，您可
以点击auto test 图标，让系统自动侦测每个音箱.
中置
Ttt
前左
侧左
后左
前右
侧右
重低音
后右
A-15
MS-7345主板
麦克风
在此标签中，您可以设置麦克风的功能.选择Noise Suppression以尽量降低录制中的
噪音，或选择Acoustic Echo Cancelltion以取消 录制中的回音.
Acoustic Echo Cancelltion可避免麦克风录音时录入播放的声音.例如，您可能通
过互联网，使用VOIP功能与朋友进行交流.您朋友的声音将会从音箱(回放)中传出. 然
而，您朋友的声音也可能被您麦克风录入，然后通过护联网被回放给您的朋友.那样的
话，您的朋友会再听到他/她自己的声音.若您开启了,AEC(Acoustic Echo Cancellation)
,在您朋友处可以减少回音量.
A-16
Realtek ALC888/888T 音频
3D音频演示
在此标签中，您可以在播放3D音频程序前, 如游戏，调整3D 音频的定位. 您也可以选
择不同的环境以选择您所合适的音效环境.
Ttt
A-17
MS-7345主板
信息
在此标签中，提供了HD Audio配置工具，包括Audio Driver Version(音频驱动版本),
DirectX Version(DirectX版本), Audio Controller(音频控制器)和Audio Codec(音频解
码器).您也可以从Language列表选择此工具的语言.
还有选项Show icon in system tray.打开此项， 图标会出现在系统任务栏中.右
击此图标，将会出现Audio Accessories对话框，提高了可让您利用的多媒体特性.
A-18
Realtek ALC888/888T 音频
硬件安装
连接音箱
当您在软件里已经正确设置了多声道音频功能模式时，您必须按照软件中的设
置将您的音箱连接到正确的插孔.
n 2-声道立体声音频输出
当选择2-声道模式时，后置面板上每个接口的功能请参考下图及其文字.
Ttt
1 Line In
2 Line Out (前置声道)
3 MIC
4 不 起 作 用
5 不 起 作 用
6 不 起 作 用
1
2
3
4
5
6
A-19
MS-7345主板
n 4- 声道立体声音频输出
4-声道模拟音频输出
1 Line In
2 Line Out (前置声道)
3 MIC
4 Line Out (后置声道)
5 不起 作用
6 不起作用
1
2
3
4
5
6
A-20
n 6-声道音频模式输出
Realtek ALC888/888T 音频
Ttt
6-声道模拟音频输出
1 Line In
2 Line Out (前置声道)
3 MIC
4 Line Out (后置声道)
5 Line Out (中置和重低音声道)
6 不 起 作 用
1
2
3
4
5
6
A-21
MS-7345主板
n 8- 声道音频模式输出
8-声道模拟音频输出
1 Line In
2 Line Out (前置声道)
3 MIC
4 Line Out (后置声道)
5 Line Out ( 中置和重低音声道)
6 Line Out (侧置声道)
1
2
3
4
5
6
要在
Vista
则主板将仅支持
A-22
注意
操作系统下打开
5.1
声道音频输出。
7.1
声道音频输出功能，您需要安装音频驱动，否
Dual Core Center
附录
B
Dual Core Center
Dual Core Center, 是微星公司付出了大量的研究和
努力开发出的最有用和最强大的工具,可以帮助用户
在Windows中监控和配置微星主板和显卡的硬件状
态, 例如CPU/GPU时钟, 电压, 风扇速度和温度.
在您安装Dual Core Center之前, 请确认系统符合以下要
求:
1. Intel Pentium4 / Celeron, AMD Athlon XP/ Sempron或
兼容PCI Express插槽的CPU.
2. 256MB系统内存.
3. CD-ROM驱动器,用于软件安装.
4. 操作系统: Windows XP.
5. DotNet Frame Work 2.0
B-1
MS-7345 主板
激活Dual Core Center
一旦您安装了Dual Core Center(也可在您主板的附带安装光盘中查找原文件, 路径:
Utility --> MSI Utility --> Dual Core Center), 将会在系统任务栏中出现 图标, 桌
面上会出现一个快捷方式图标, 并且在“Start-up”菜单中也会出现快捷方式图标. 您可以
双击其中的任何一个来打开Dual Core Center.
系统任务栏中的快捷方式图标
B-2
在开始菜单中打开途径
( 路径: Start-->Programs-->MSI-->
DualCoreCenter-->DualCoreCenter)
Dual Core Center
主菜单
在使用此工具之前, 我们不得不提醒您: 只有当你安装了一块微星V044(v044必须安装
过8.26或更高版本的驱动程序)/V046或V60显卡后, 此工具的所有功能将被激活. 如果
您安装了一块其它品牌的显卡，仅可使用主板的硬件状态此项.
简介:
点击上图所出现的每个按钮来进入子菜单,以进行更多的配置或执行更多的功能.
MB
点击MB按钮来读取当前CPU温度, 显示主板的FSB和CPU时钟.
VGA
点击VGA按钮来读取当前GPU温度, 显示显卡的GPU时钟和内存时钟.
DOT
点击DOT按钮来开启或关闭动态超频技术.
B-3
MS-7345 主板
AV/ Game/ Office/ Silence/ Cool
微星为不同的环境提供了5种流行的设置. 在每种环境中,这些选项已经被设置
为最佳的值. 根据您的需要点击按钮.
注意
在使用
AV/ Game/ Office/ Silence or Cool
Sharp
模式用来调整你的系统,使之达到最佳的流畅或快速程度
Sharp mode Smooth mode
Clock
在此子菜单中, 您可以调整和监控MB 的时钟和显卡.
Voltage
在此子菜单中, 您可以调整和监控MB/显卡的电压.
FAN Speed
在此子菜单中, 您可以调整和监控MB/显卡的风扇速度.
Temperature
在此子菜单中, 您可以监控MB/显卡的温度.
按钮之前,可以选择
Smooth
.
模式或者
User Profile
在此子菜单中,您可以根据您的需要对时钟, 电压和风扇速度的值进行设置,并在
一个界面中对这些设置进行保存. 您可以保存3 个界面以获得更多的用途.
Important
点击
图标后,时钟,电压.风扇和温度按钮便会出现在该图标旁
B-4
.
DOT (动态超频)
Dual Core Center
Dynamic Overclocking Technology动态超频技术具有自动超频功能, 包含在MSI
TM
全新
的Dual Core Center技术中. 它是用来侦测CPU/GPU在处理应用程序时的负荷状态,以
及自动进行超频. 当主板侦测到装入的CPU在一个时间段内超过了默认的极限值,它将
自动加速CPU及风扇,使得系统更稳定和更快速的运行.当图形卡侦测到GPU在一个时间
段内超过了默认的极限值,它将自动加速GPU风扇和提升GPU电压，使得系统更稳定和
更快速的运行.当CPU/GPU出现临时浮动或保持于低载入平衡,它会恢复这几项的默认值.
通常,动态超频技术只有在用户的PC需要运行大数据量的程序,例如3D游戏或是视频处
理时,才会发挥作用,此时CPU频率的提高会增强整个系统的性能.
当您点击动态超频的速率按钮时,会出现几个相关的选项(包括提高速率 和降低
速率 按钮), 可以选择动态超频幅度, 然后您必须点击动态超频按钮 来应用动
态超频功能.
动态 FSB频率
提升按钮
动态FSB频率降
低按钮
注意
尽管动态超频技术比手动超频更稳定,但仍有风险. 我们建议您先确认您的
是否能够承受超频.如果发现您的PC开始不稳定或是间断重启,最好关闭动态超
频或者降低超频选项. 顺便提一下,如果您仍想手动超频,也请先关闭动态超频
CPU
.
B-5
MS-7345 主板
时钟
在Clock子菜单中, 您可以看到系统的时钟状态(包括主板的FSB/CPU时钟和显卡的GPU/
显存时钟). 并且您可以选择超频期望值. 在您点击了此 按钮之后,会提供给您
更多的超频选项.您可以点击加号按钮 来提高时钟,或者点击减号 按钮来降低时
钟.最后, 点击Apply按钮来应用调整值.如果您不想应用调整值,点击Cancel按钮来取消.
或者点击Default按钮来恢复到默认值.
在此界面的下方,显示了时钟的曲线图表. 仅当此项按钮呈红色点亮显示时, 才会出现波
动曲线.
注意
在用户界面中,点击
用
.
B-6
Save
按钮可以保存对其的更改.在默认界面中
,Save
按钮不可
电压
Dual Core Center
在Voltage 子菜单中, 您可以看到系统的电压的状态(包括核心,内存,GPU电压等等), 并
且您可以选择超频期望值. 在您点击了 按钮之后,会提供给您更多的超频选项.
您可以点击加号按钮 来提升电压, 或者点击减号 按钮来降低电压. 最后, 点击
Apply按钮来应用调整值.如果您不想应用调整值, 点击Cancel按钮来取消. 或者点击
Default按钮来恢复到默认值.
在此界面的下方,显示了电压的曲线图表. 仅当此项按钮呈红色点亮显示时,才会
出现波动曲线.
I
注意
在用户界面中,点击
用
.
Save
按钮可以保存对其的更改.在默认界面中
,Save
按钮不可
B-7
MS-7345 主板
风扇速度
在FAN Speed子菜单中, 您可以读取系统风扇的状态. 选择更高的速度可加强散热效
果. 在您点击了 按钮之后,会提供给您更多改变风扇速度的相关选项. 您可以点
击加号按钮 来增加风扇的速度或者点击减号 来降低风扇的速度. 或者点击
Default按钮来恢复到默认值.
在此界面的下方,显示了风扇速度的曲线图表. 仅当此项按钮呈红色点亮显示时,才会出
现波动曲线.
注意
1.
当您手动设置风扇速度时, 请确认在
2.
在用户界面中,点击
不可用
.
Save
B-8
按钮可以保存对其的更改.在默认界面中
BIOS
中已经关闭了
“Smart FAN Target”.
,Save
按钮
温度
在Temperature子菜单中, 您可以看到系统的温度状态.
Dual Core Center
在此界面的下方,显示了温度的曲线图表. 仅当此项按钮呈红色点亮显示时,才会出现波
动曲线.
B-9
MS-7345 主板
用户界面
在User Profile子菜单中,点击setting按钮,包括用户界面条, 将会出现下一个屏幕.
此处您可以根据您的需要来定义时钟/风扇速度/电压, 点击 按钮来快速选择一
个数值, 或点击加号 /减号 按钮来增加/减少数值.
B-10
