MSI MS-AE63 User Manual

Серия Adora24

Все-в-одном ПК

Модель MS-AE63

Введение

Содержание

Авторские Права ��iii

Товарные Знаки ��iii

Журнал Изменений ��iii

Модернизация и Гарантия ��iv

Приобретение Сменных Деталей ��iv

Техническая Поддержка ��iv

Особенности продукции ��iv

Экологическая Политика �� v

Информация о Химических веществах �� v

Информация о Батареи �� v

Инструкции по Технике Безопасности ��vi

Сертификат CE �� viii

Соответствие Требованиям FCC-B к Радиочастотным Помехам �� viii

1. Общие Сведения ............................................... 1-1

Комплект Поставки �� 1-2

Сводная Информация ��1-3

ii

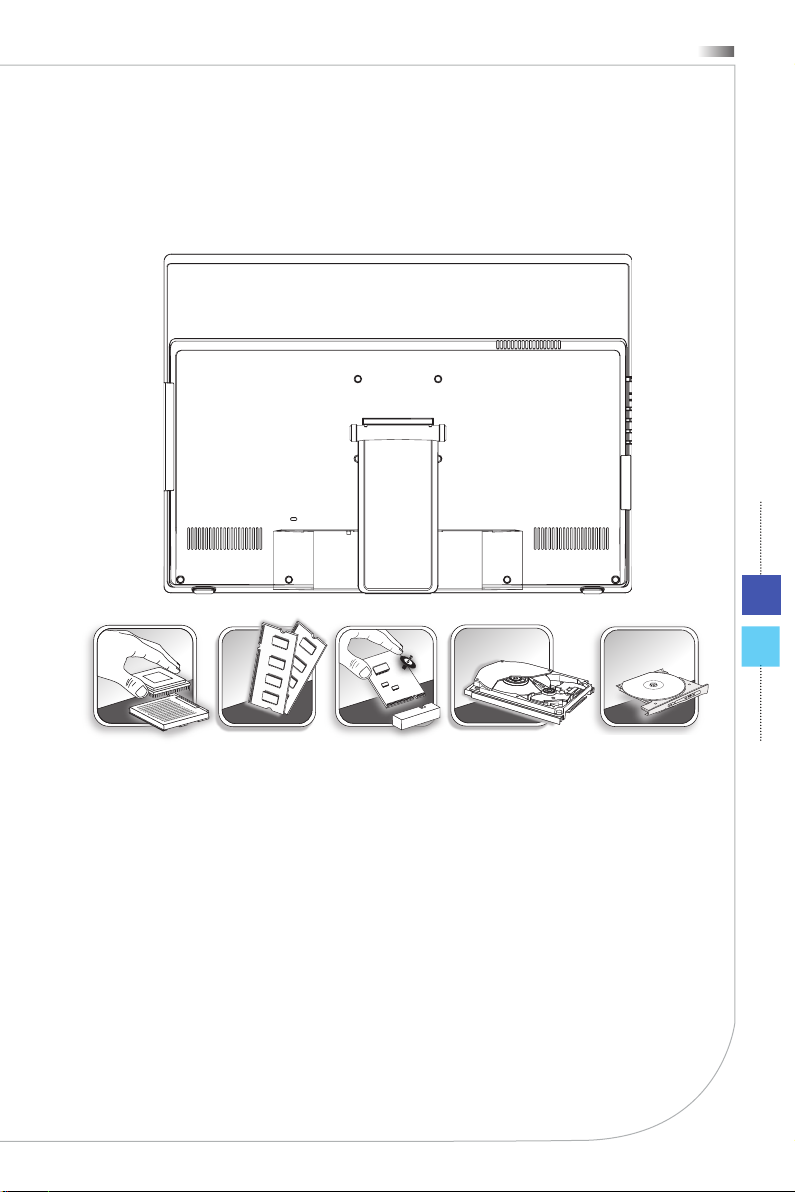

Замена и Обновление Компонентов ��1-9

2. Начало Работы .................................................. 2-1

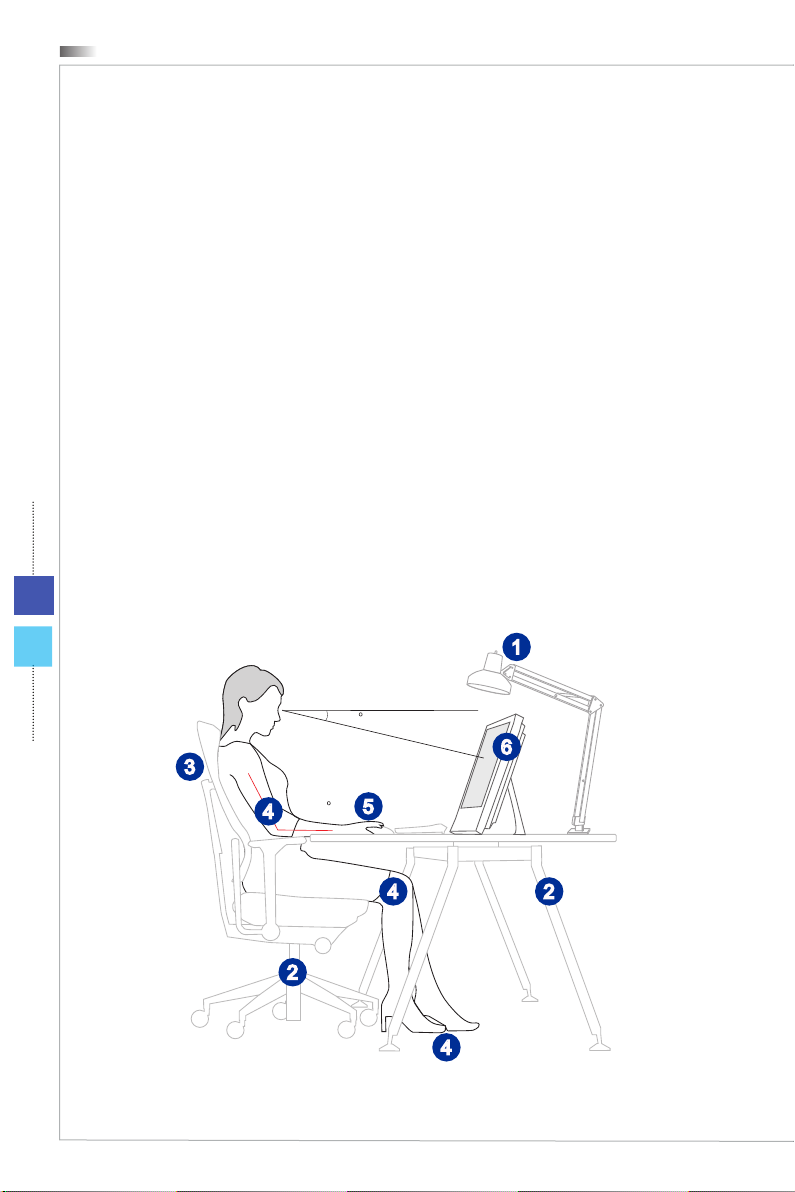

Советы по Обеспечению Безопасности и Удобства �� 2-2

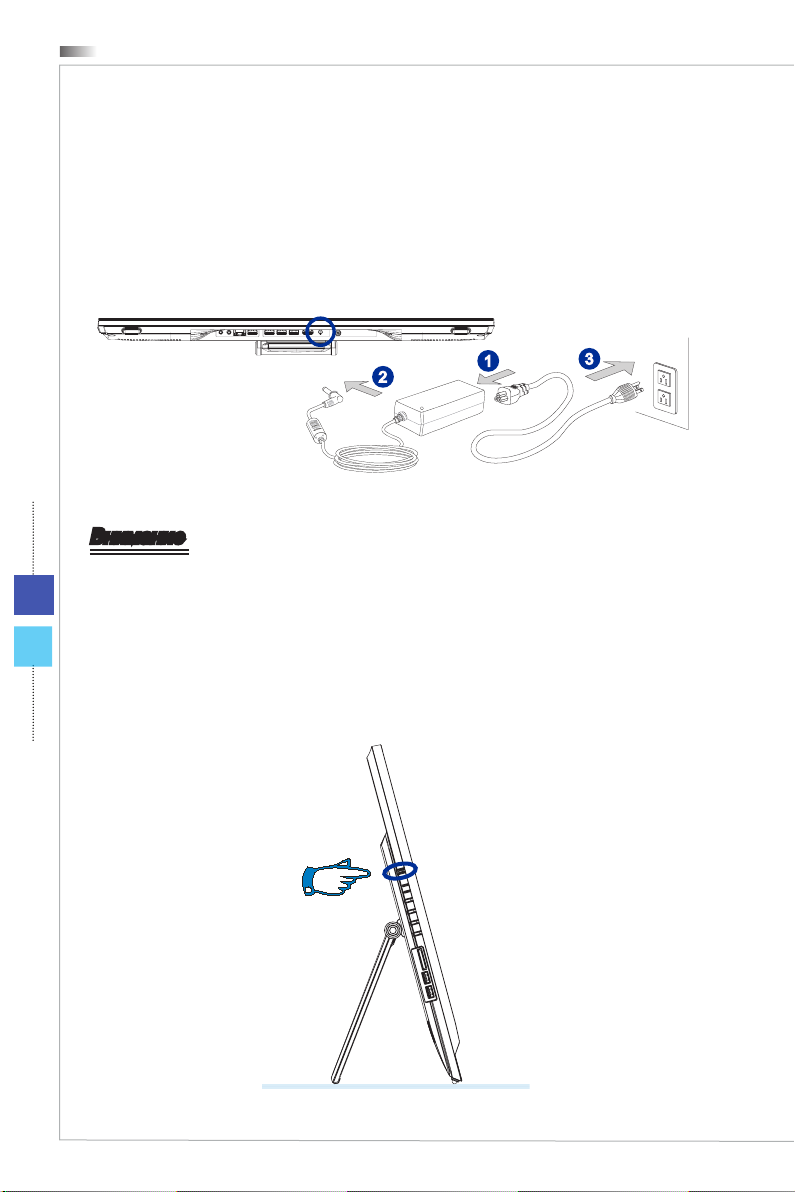

Установка оборудования �� 2-3

3. Работа с Системой ............................................. 3-1

Управление Питанием �� 3-2

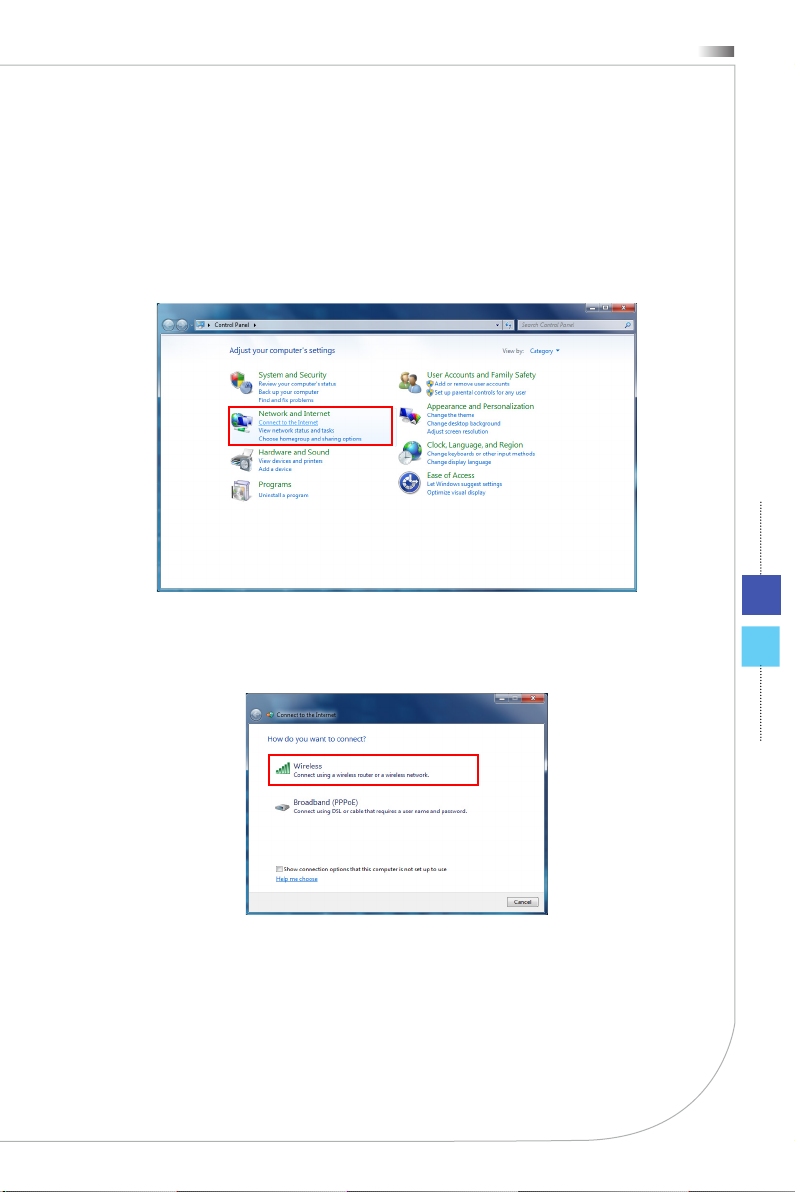

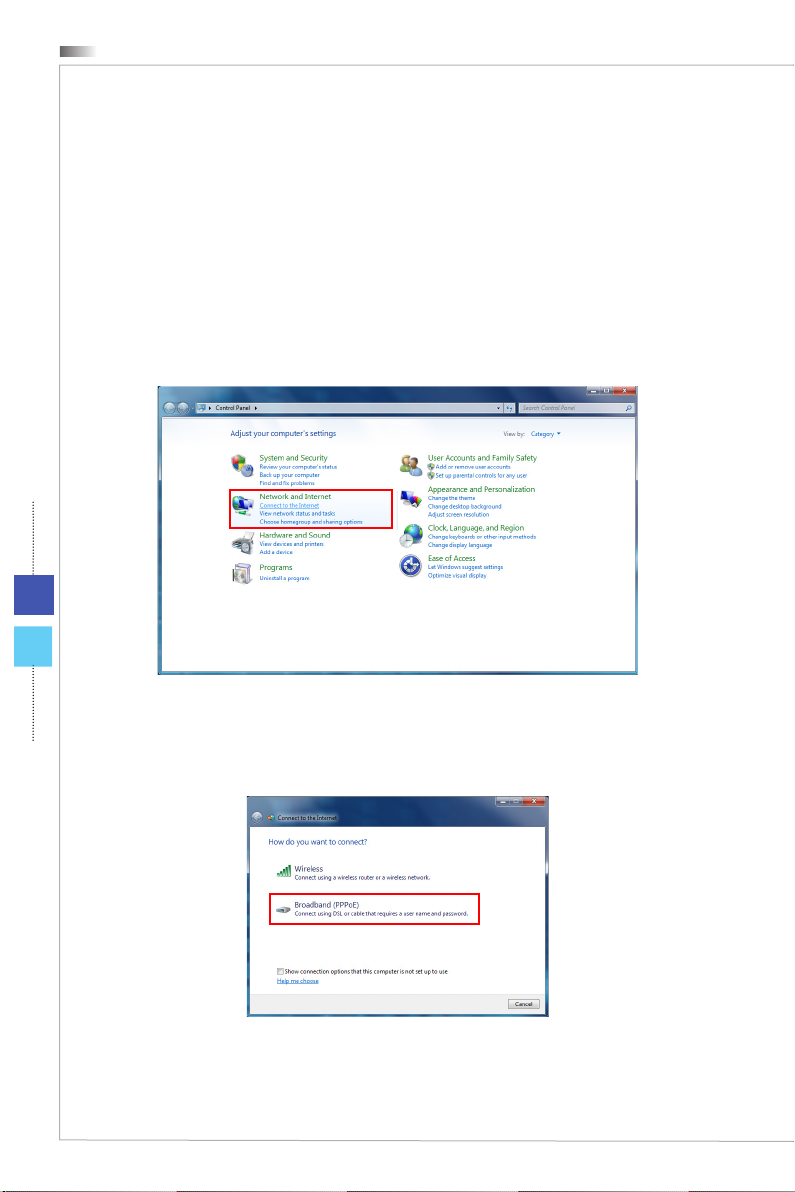

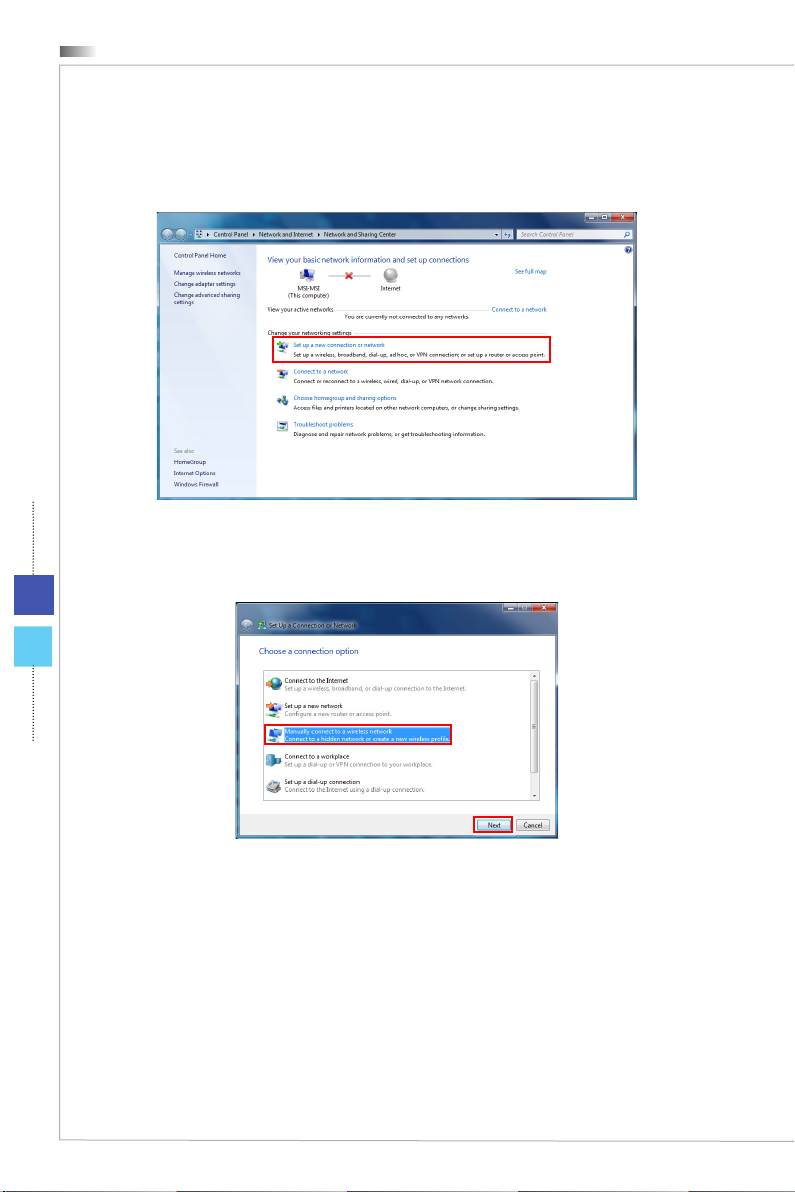

Подключение к Локальной Сети (Windows 7) ��3-4

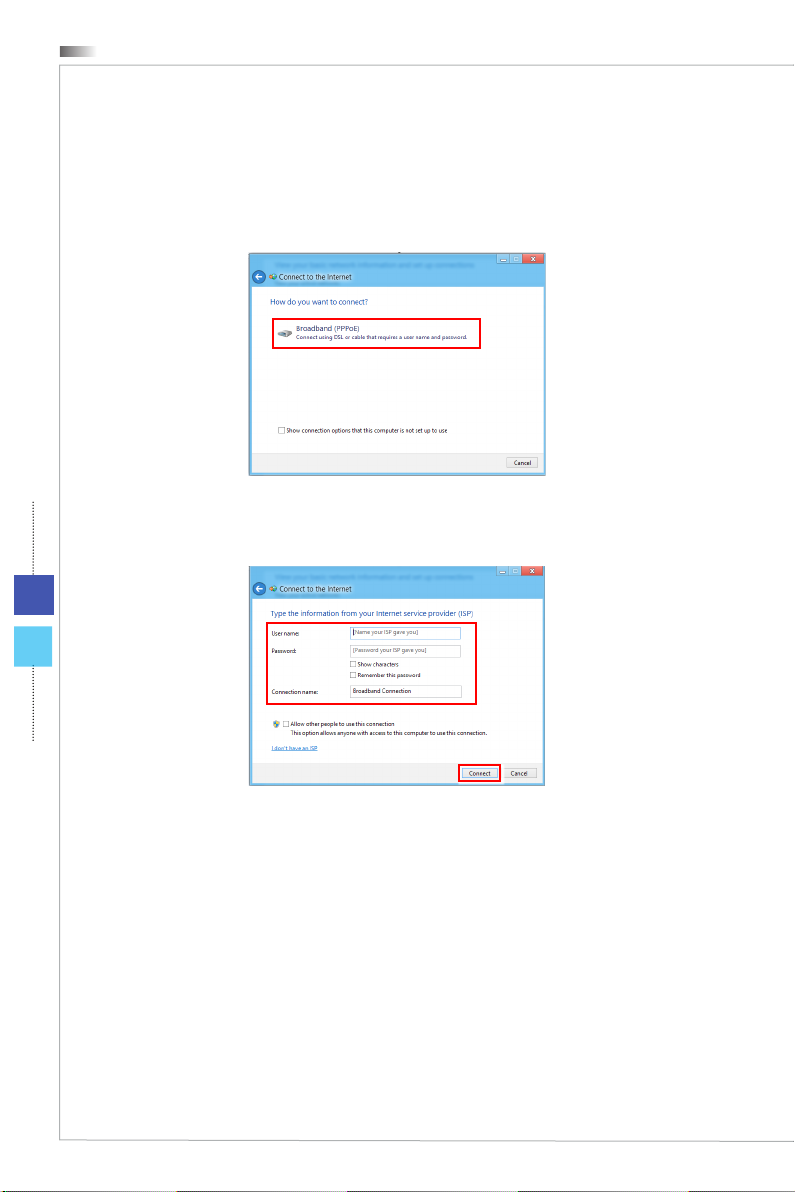

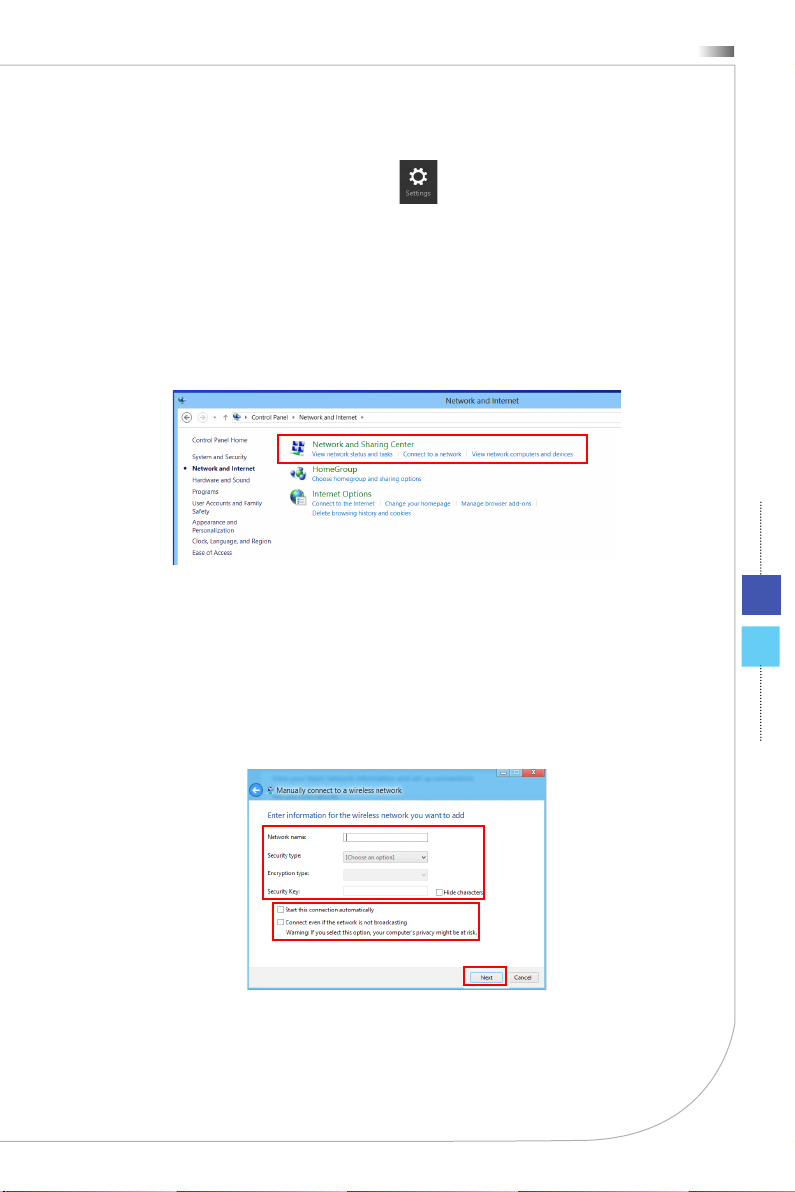

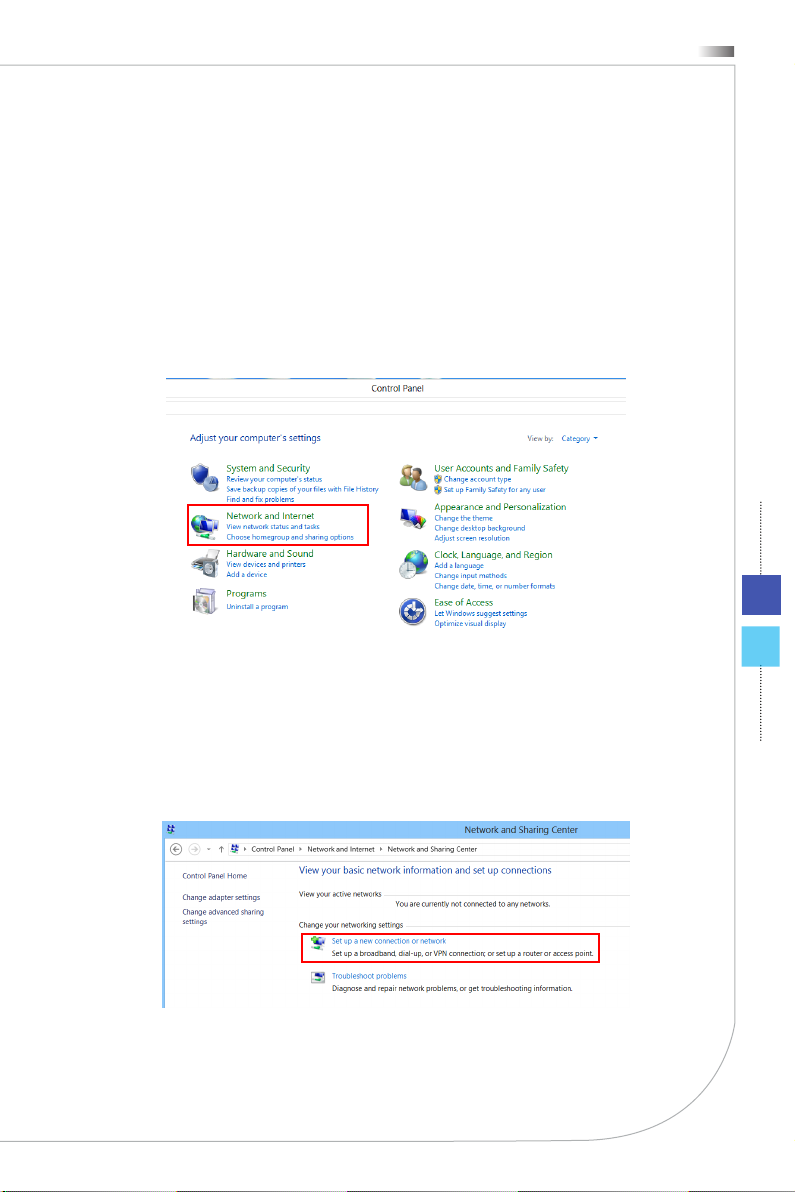

Подключение к Локальной Сети (Windows 8�x) ��

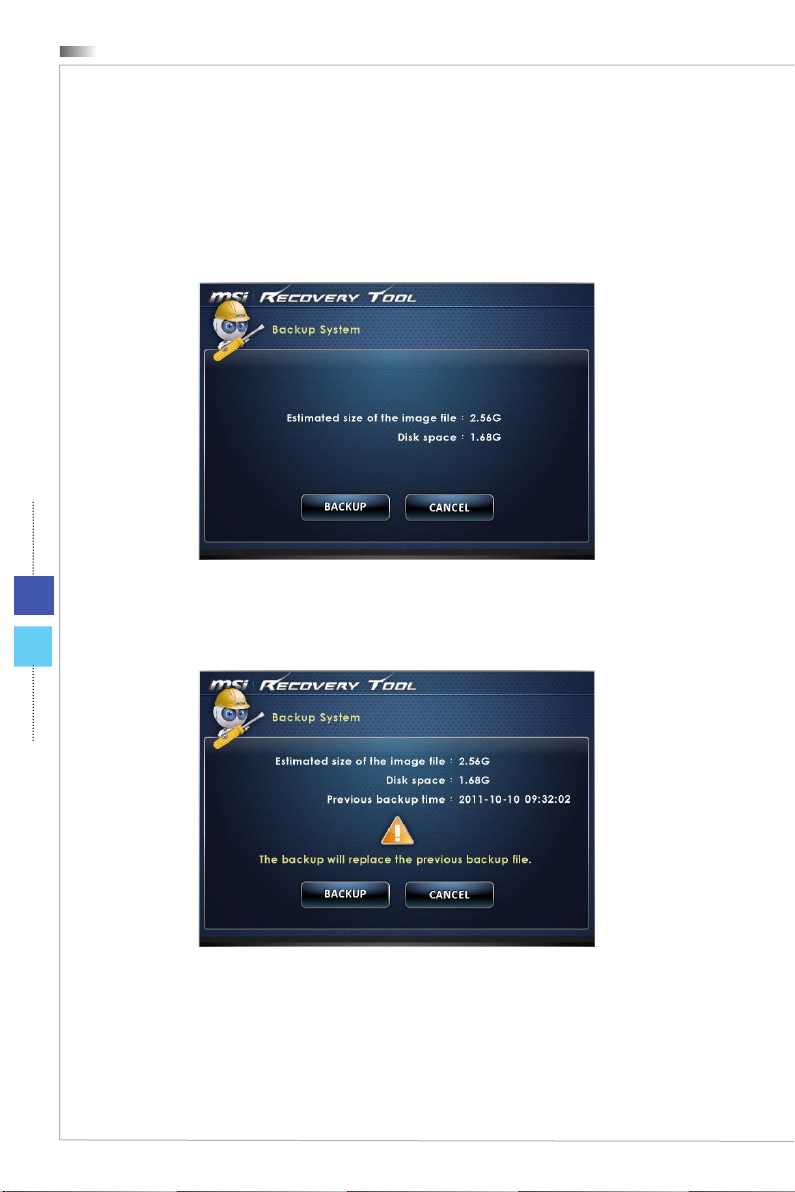

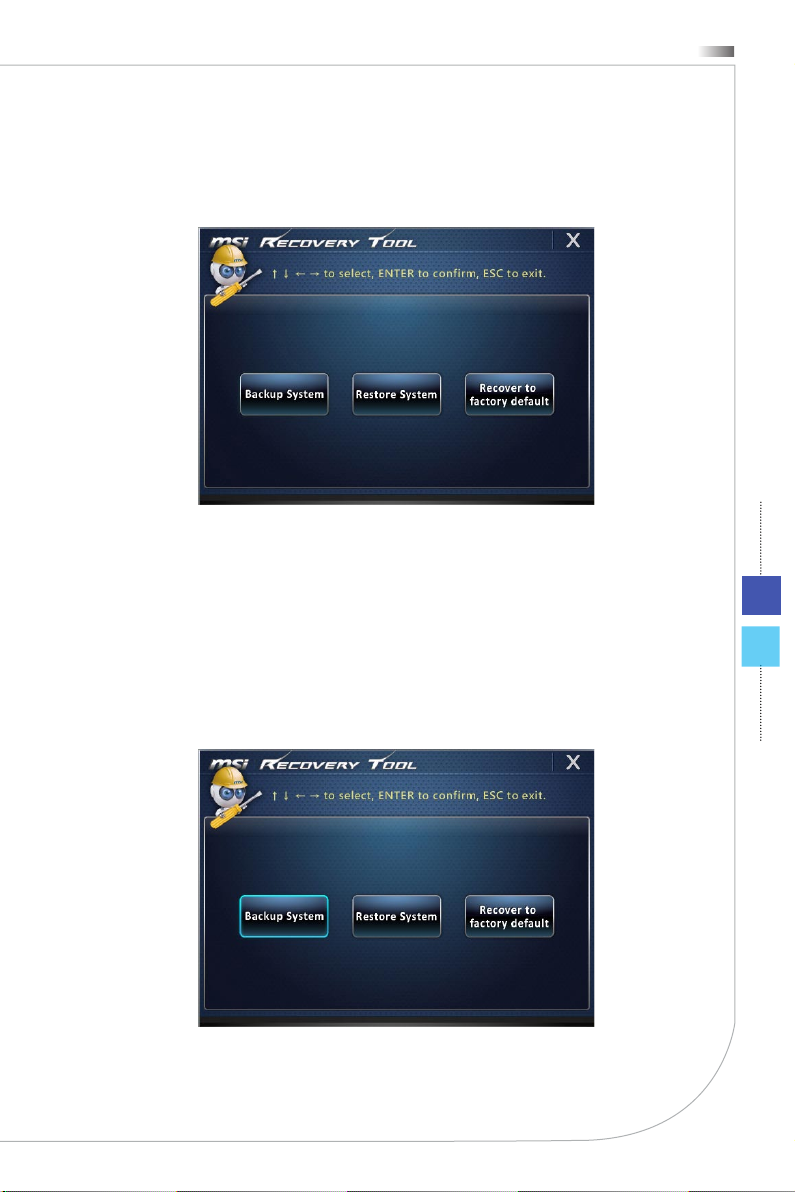

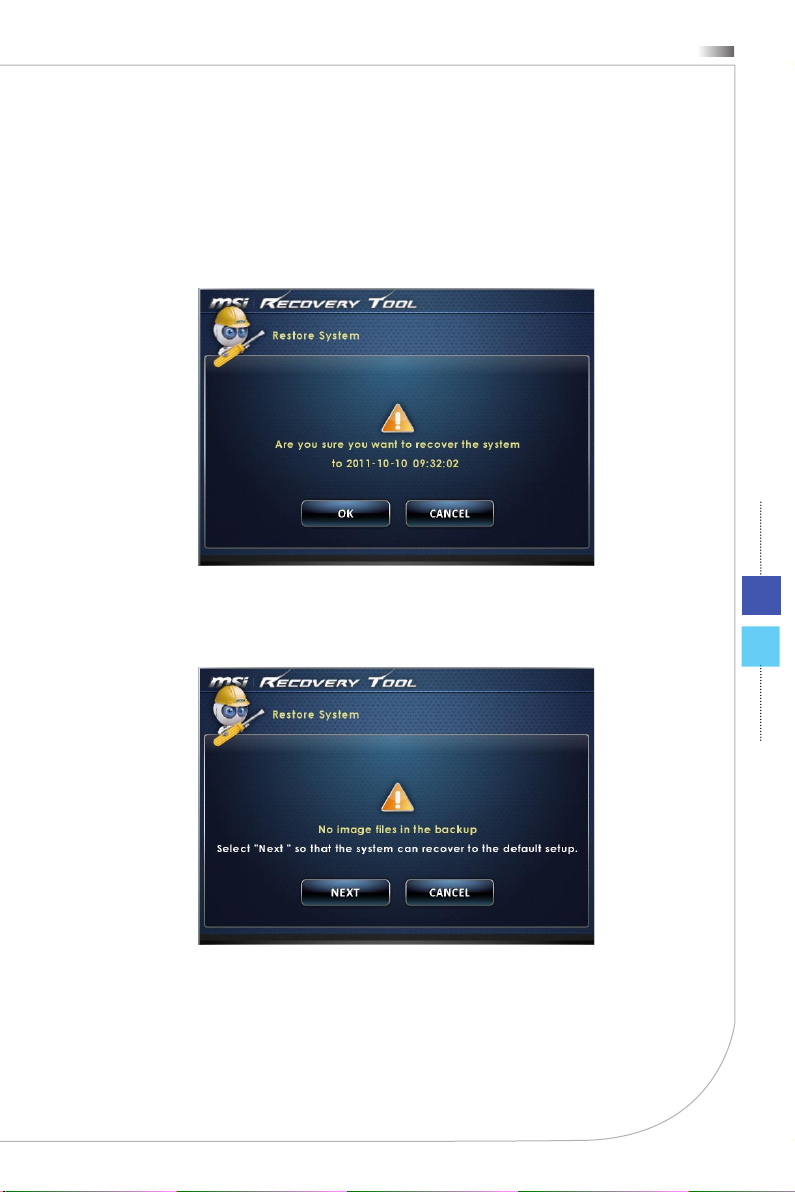

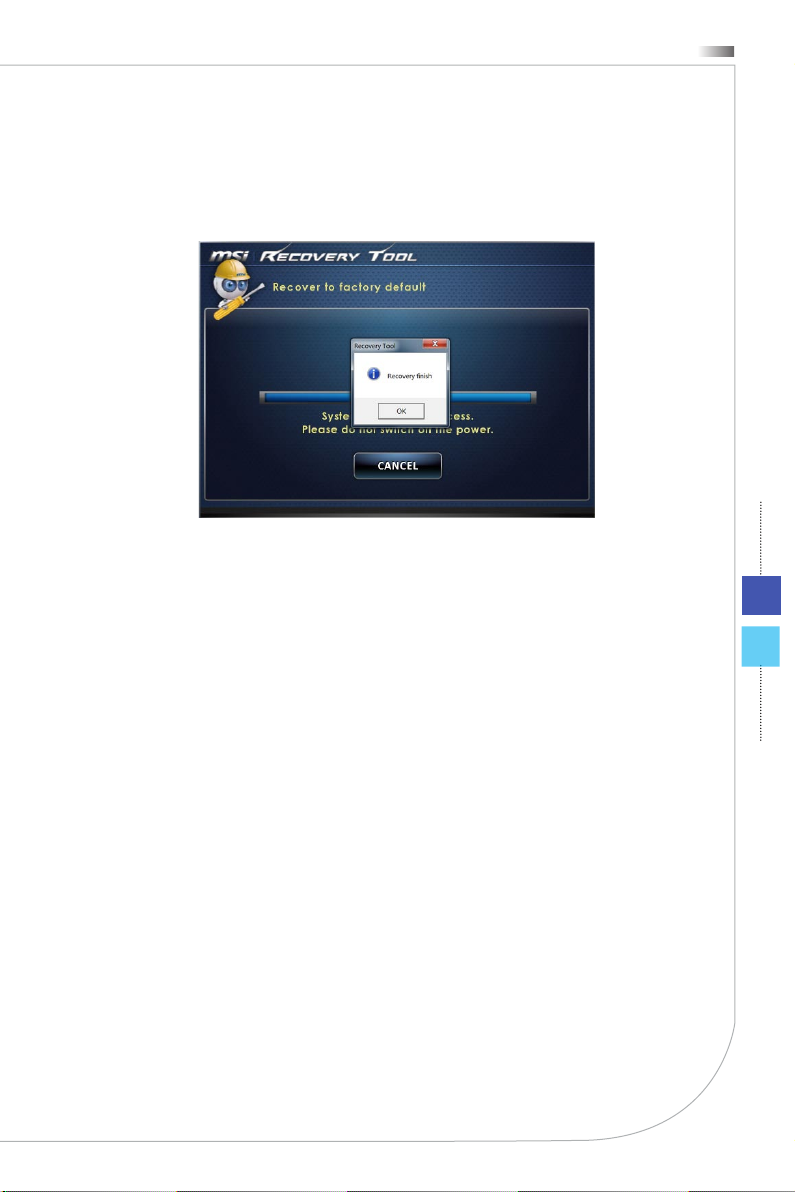

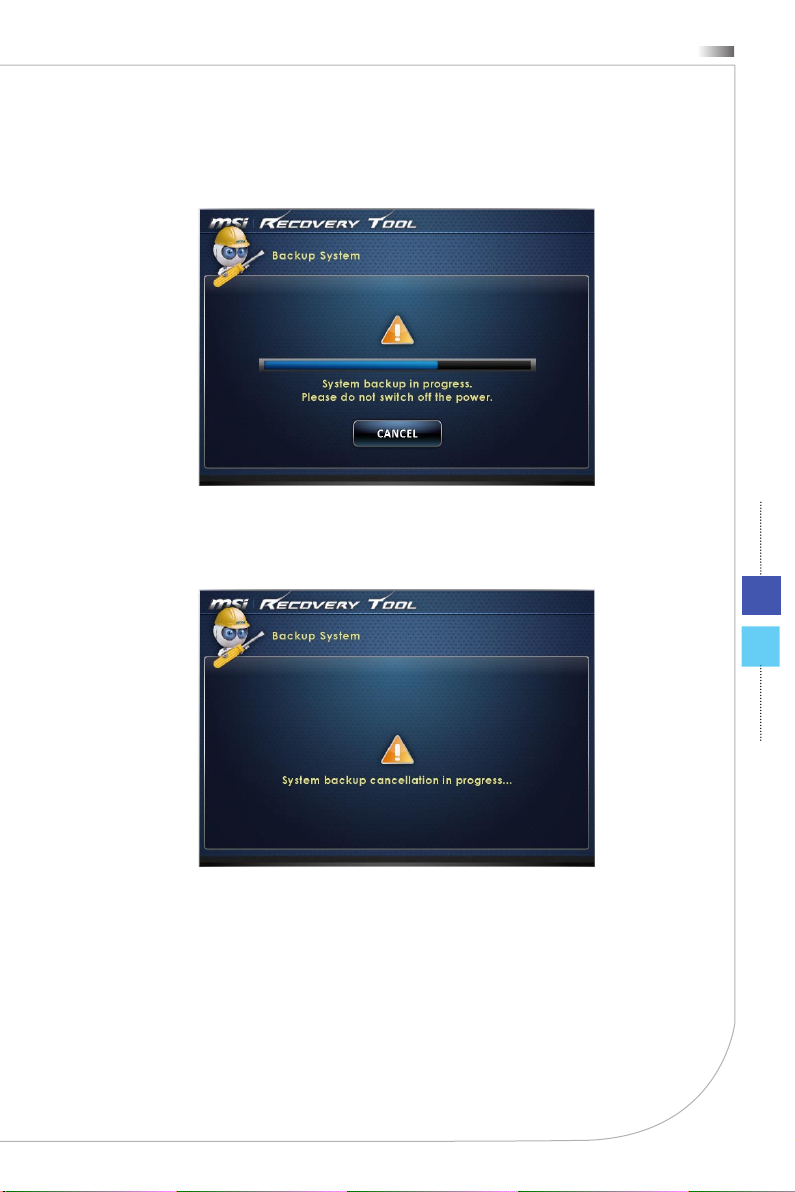

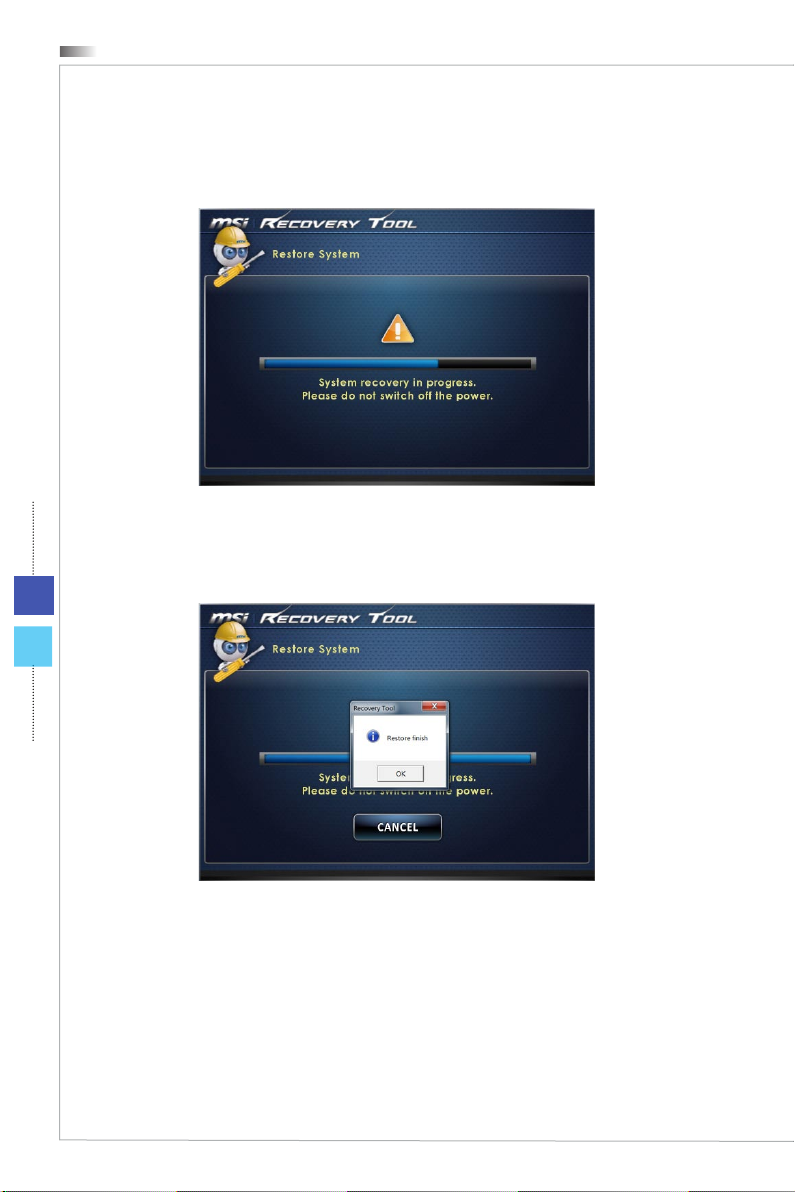

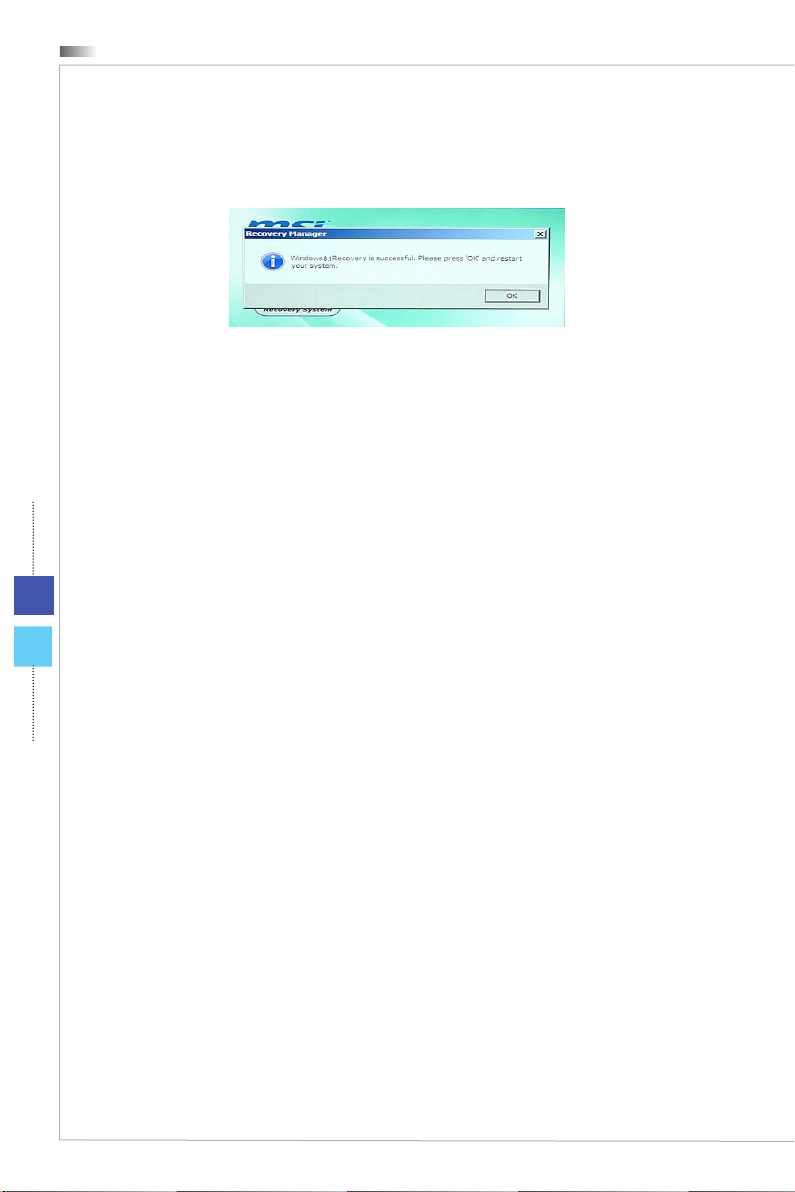

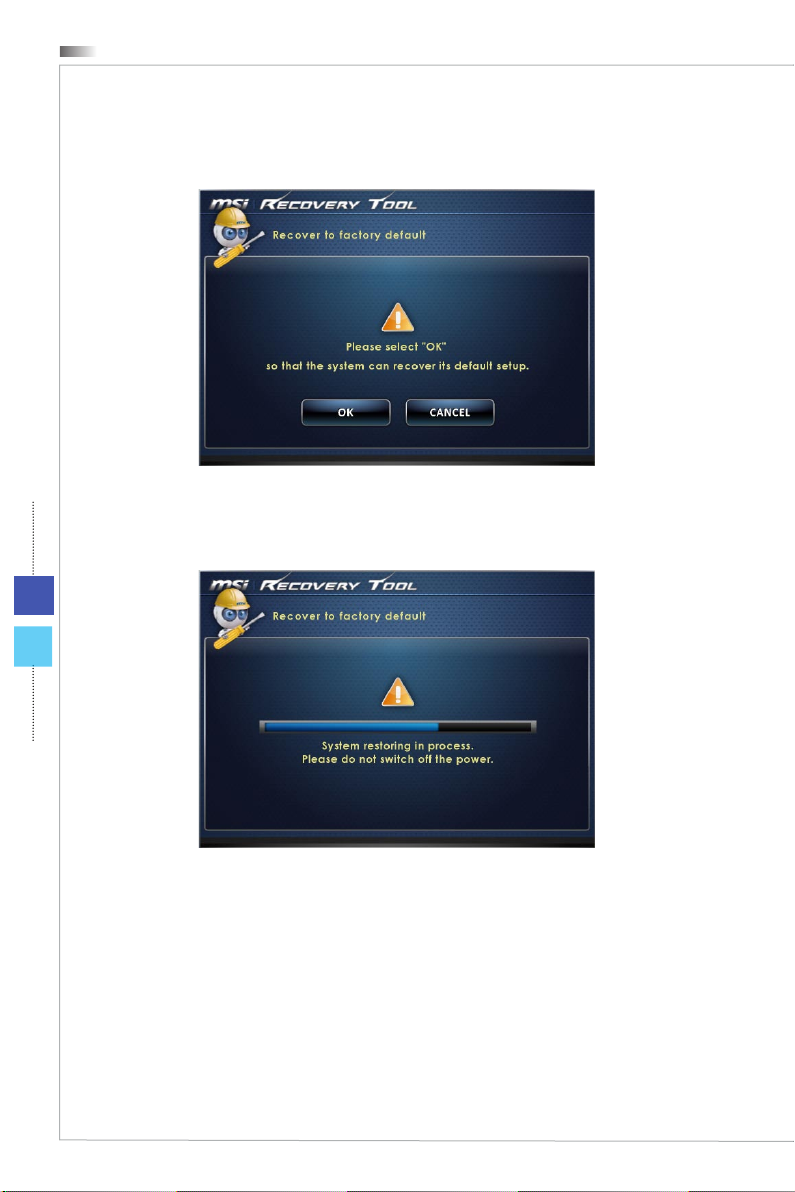

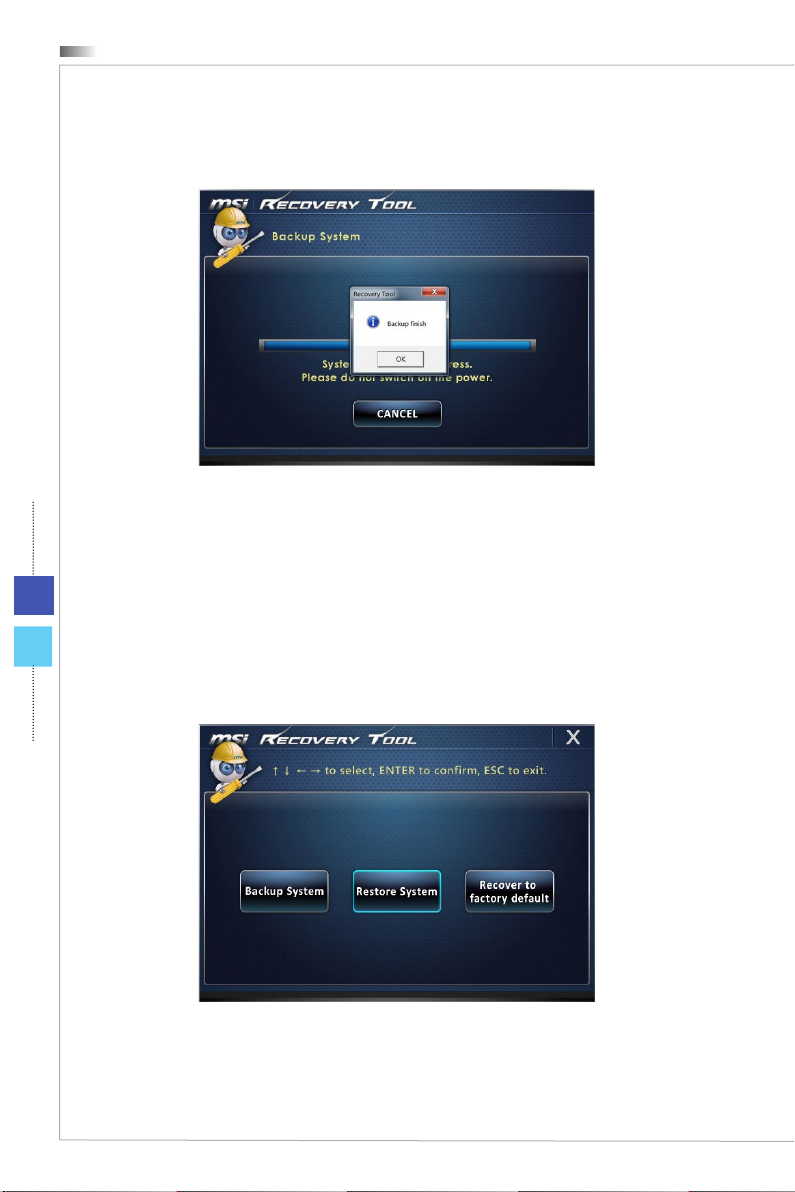

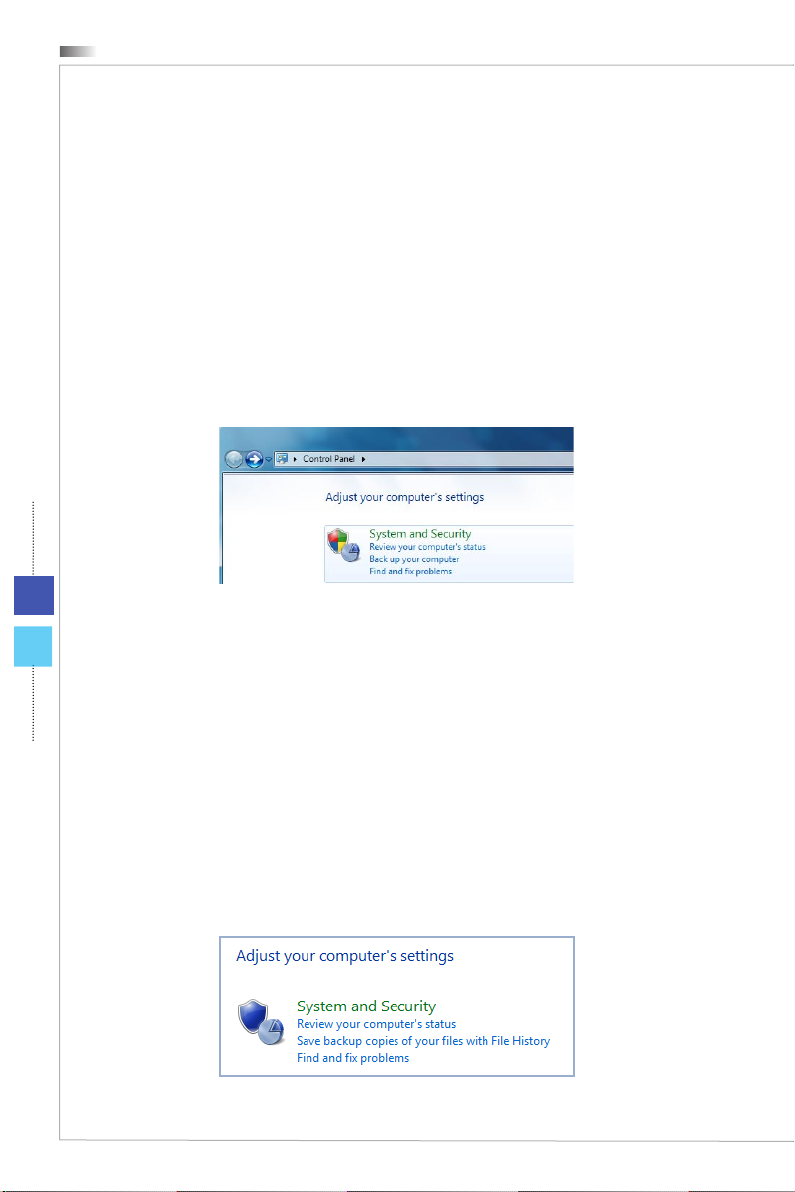

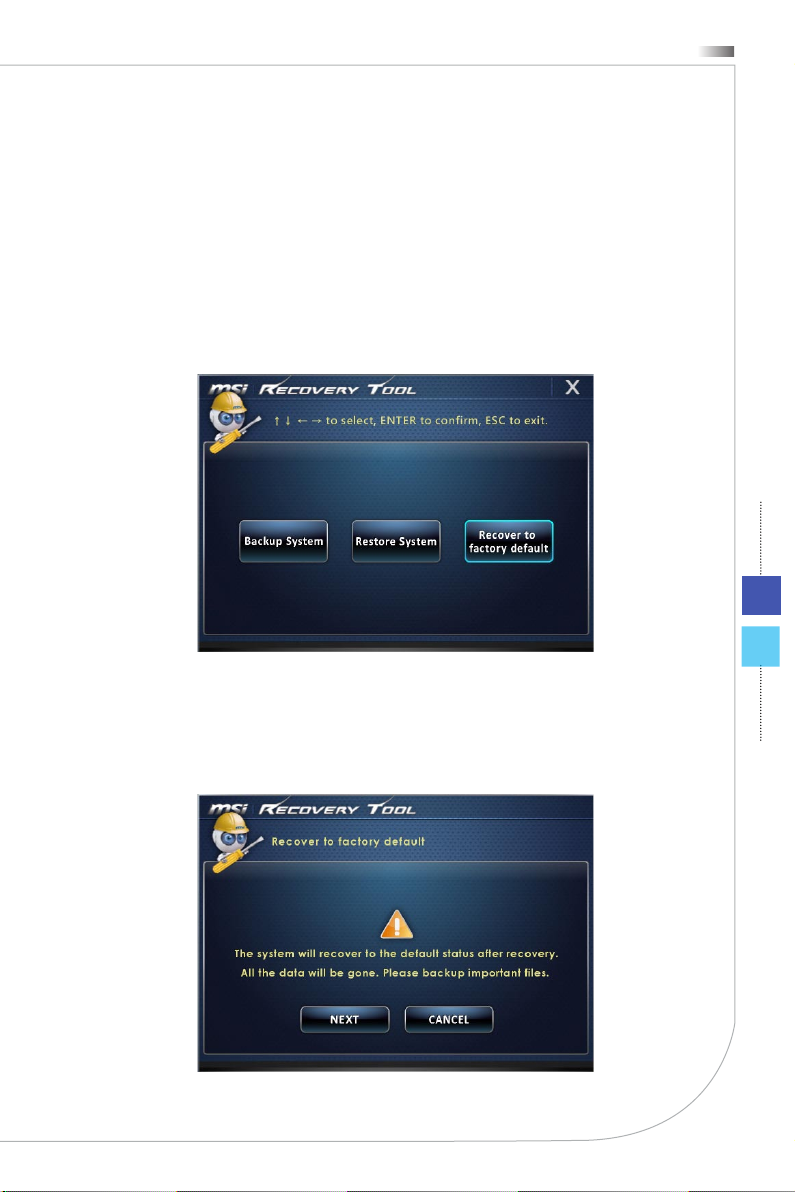

Восстановление Системы(Windows 7) ��3-10

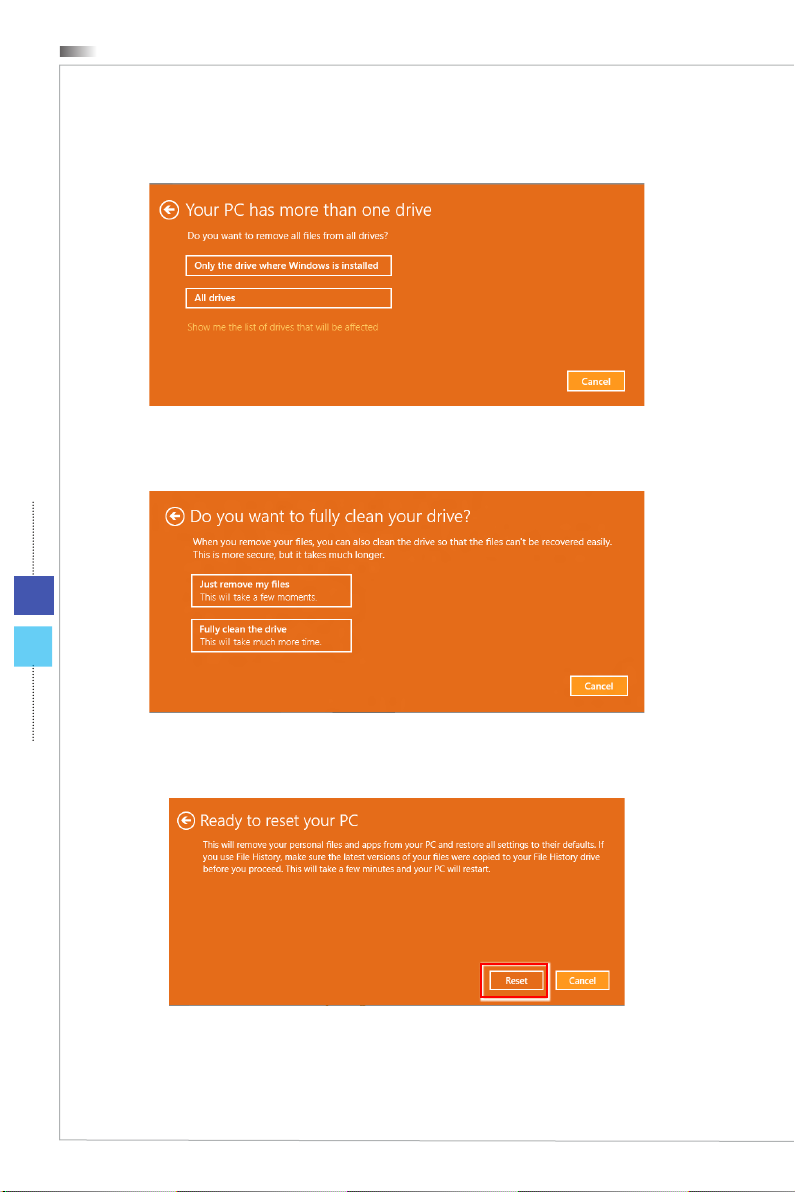

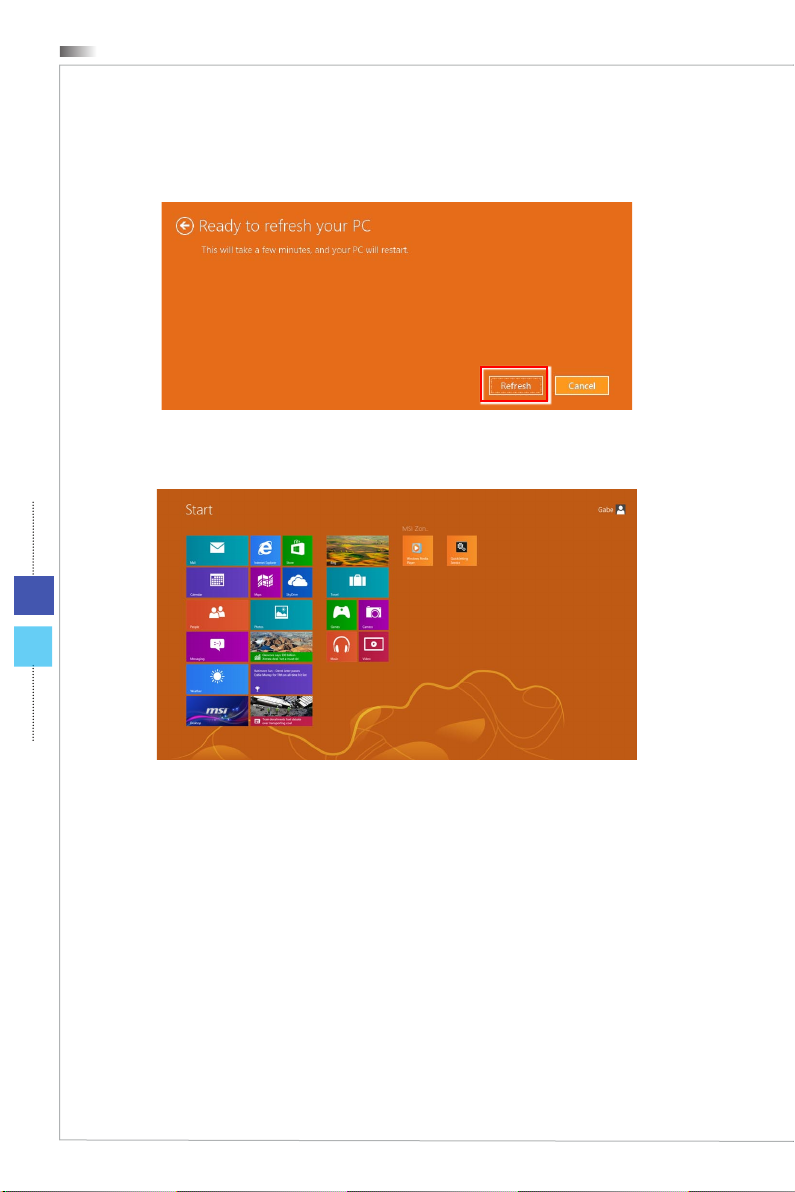

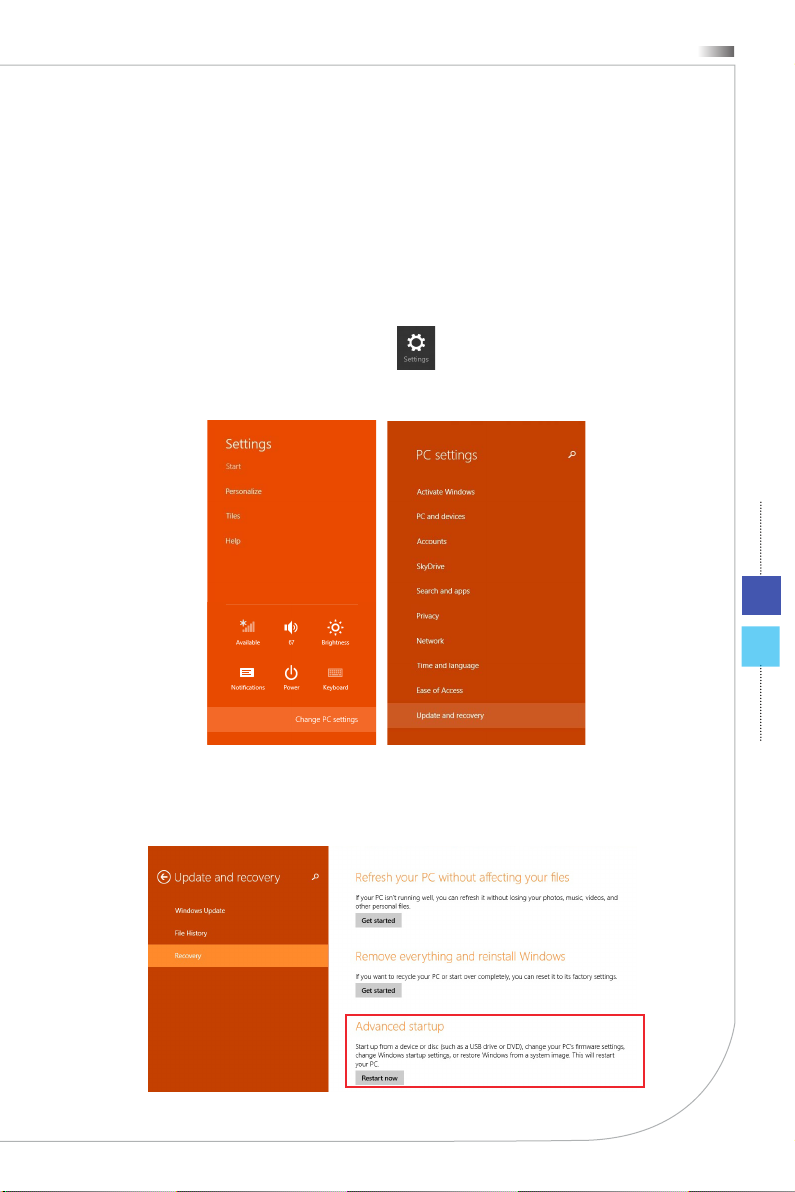

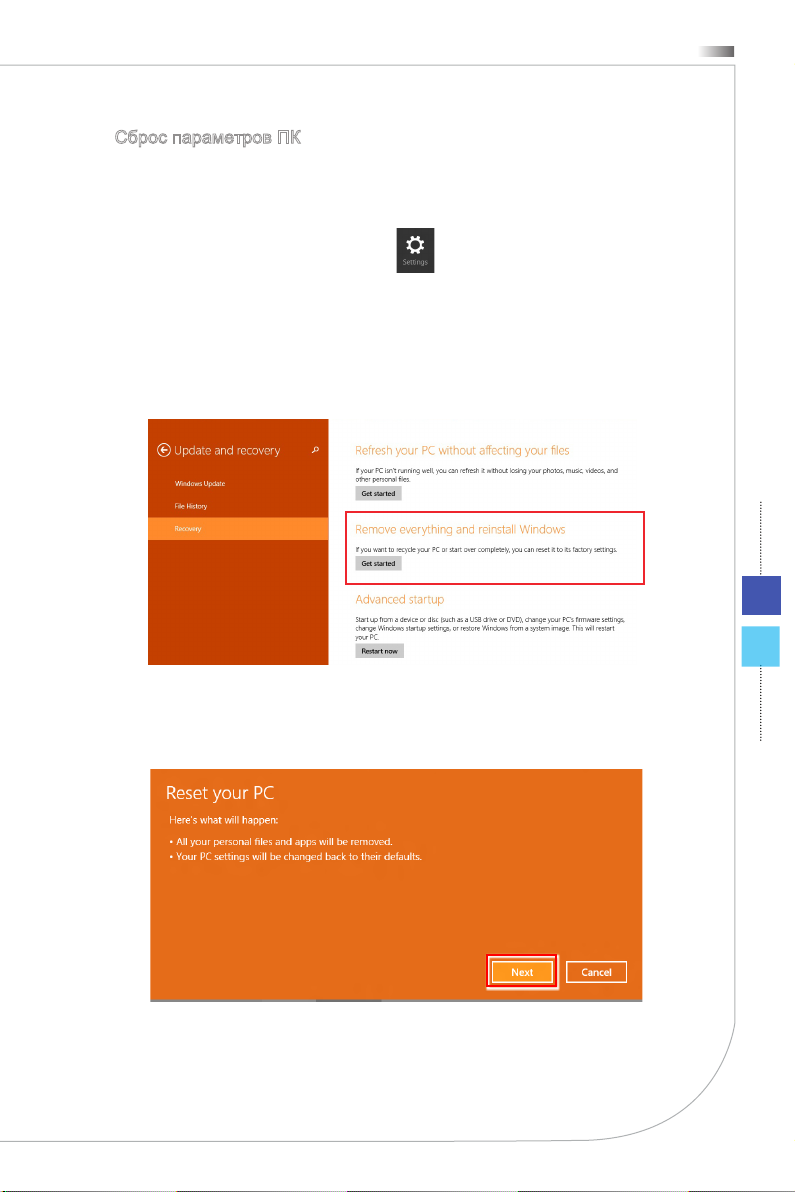

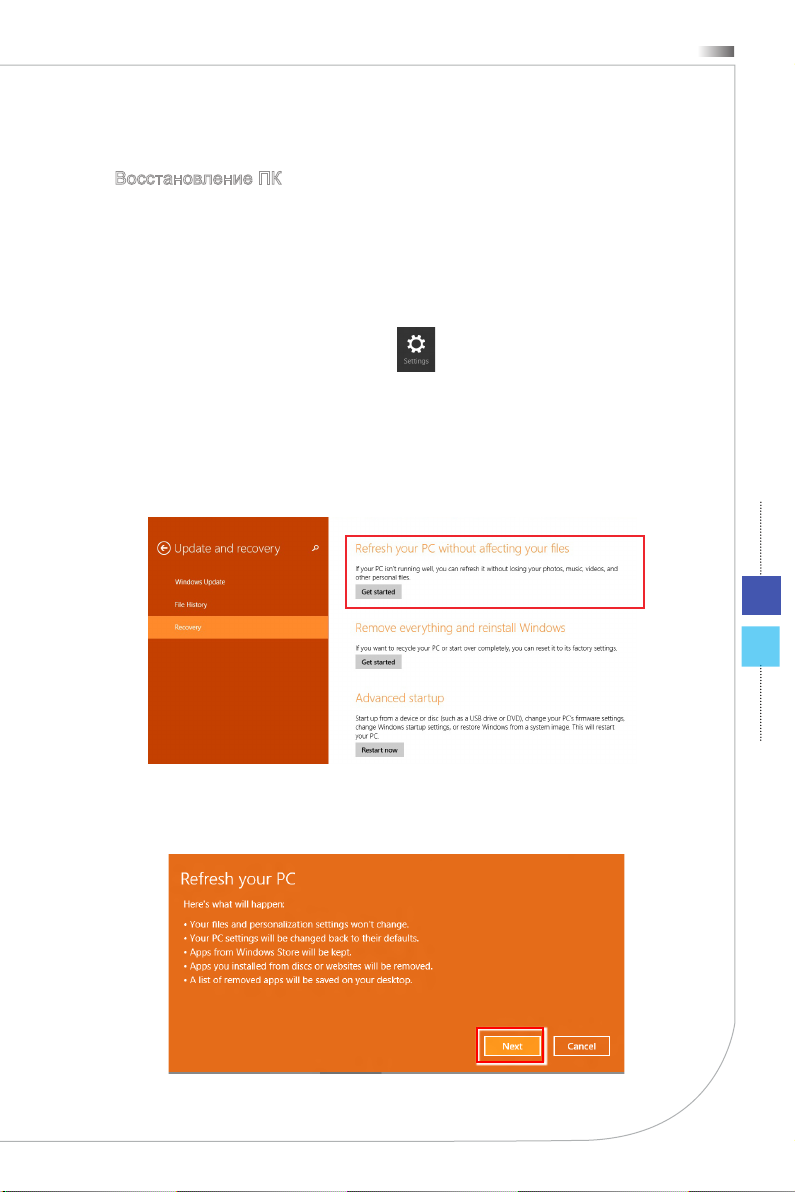

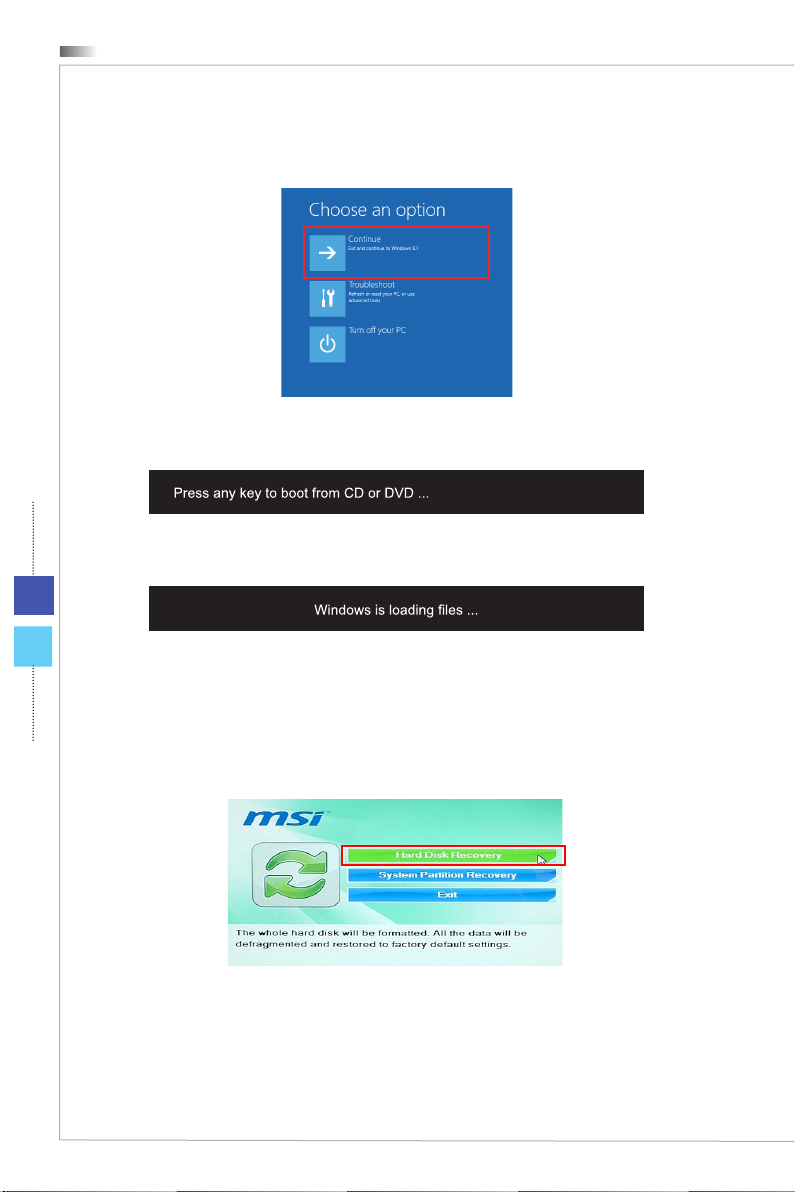

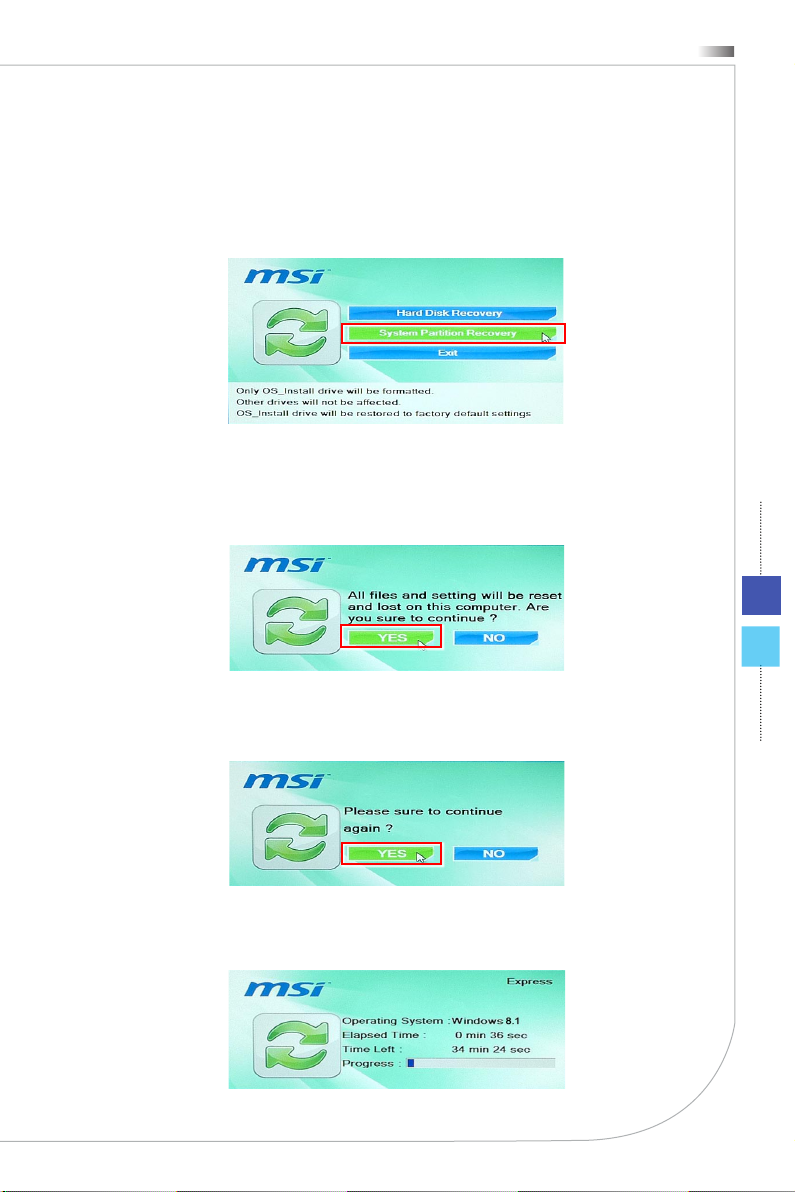

Восстановление Системы (Windows 8�x) ��

3-7

3-20

A. Поиск и устранение неисправностей................ A-1

Все-в-одном ПК

Авторские Права

Материалы данного документа являются интеллектуальной собственностью компании MICRO-STAR INTERNATIONAL� Мы тщательно готовили этот документ, однако не можем гарантировать абсолютную точность его содержания� Продукция нашей компании постоянно совершенствуется� Мы оставляем за собой право вносить изменения без предварительного уведомления�

Товарные Знаки

Все товарные знаки являются собственностью соответствующих владельцев�

Журнал Изменений

Версия Дата V1�0 2013/ 08

iii

Введение

Модернизация и Гарантия

Обратите внимание, что некоторые компоненты, предустановленные в изделии, могут быть обновлены или заменены по заказу пользователя� Для получения дополнительной информации о приобретенном устройстве обратитесь к местному дилеру� Модернизация и замена компонентов устройства должны выполняться только уполномоченным дилером или сервисным центром� Самостоятельное выполнение этих операций может привести к потере гарантии� Если потребуется модернизировать или заменить какой-либо компонент устройства, настоятельно рекомендуется обратиться к уполномоченному дилеру или в сервисный центр�

Приобретение Сменных Деталей

Обратите внимание на то, что выпуск сменных (или совместимых с ними) деталей для приобретенного пользователями продукта на территории некоторых стран и регионов прекращается производителем максимум через 5 лет после прекращения выпуска продукта в зависимости от текущих официальных правил�

Для получения дополнительной информации о приобретении сменных деталей посетите веб-сайт производителя по адресу: http://support�msi�com/

Техническая Поддержка

При возникновении проблемы с системой, решение которой не описано в руководстве пользователя, обратитесь в магазин, где была осуществлена

iv

покупка или к местному поставщику� Можно также воспользоваться следующими справочными ресурсами�

Ответы на часто задаваемые вопросы, технические руководства,

◙

обновления BIOS и драйверов, а также другую информацию можно найти на веб-сайте по адресу: http://www�msi�com/service/download/

Обратитесь к техническому персоналу компании на веб-сайте по адресу:

◙

http://support�msi�com/

Особенности продукции

Понижение энергосбережение во время работы в спящем режиме

◙

Минимальное количество веществ, вредных для окружающей среды и

◙

здоровья

Легко утилизируемый и перерабатываемый

◙

Сокращение использования природных ресурсов за счет применения

◙

переработанных материалов

Продление срока службы продукта, посредством несложной

◙

модернизации

Уменьшение издержек на производство, путём применения политики

◙

“take-back” (возврат продукции производителю)

Все-в-одном ПК

Экологическая Политика

Этот продукт был спроектирован с учетом дальнейшей его

◙

переработки, многократного использования некоторого его частей и не должен быть выброшен�

Для утилизации и уничтожения отходов, пользователю

◙

следует связаться с местным пунктом сбора материалов для утилизации�

Для получения дополнительной информации о переработке обратитесь к

◙

вебсайту MSI и местному дистрибьютору�

За информацией о подходящем распоряжении, принятии обратно,

◙

переработке и разборке продукта MSI по адресу gpcontdev@msi�com

�

Информация о Химических веществах

В соответствии с правилами химических веществ, таких как правила EU REACH (Правило EC No� 1907/2006 Европейского парламента и Совета), MSI предоставляет информацию о химических веществах в продуктах на сайте:

http://www�msi�com/html/popup/csr/evmtprtt_pcm�html

Информация о Батареи

Европейский Союз: Батареи, блоки батареи и аккумуляторы не должны быть

уничтожены как несортированные бытовые отходы� Пожалуйста,Пожалуйста, при утилизации продукта

используйте общественные системы сбора материалов в соответствие с местными правилами�

Тайвань: Для лучшей защиты окружающей среды, отработанные

батареи следует собирать отдельно для переработки или специальной утилизации�

Калифорния, США: Батареи таблеточного типа могут содержать перхлоратные материалы и требуют специального обращения с ними при утилизации и переработке в Калифорнии� Для получения дополнительной информации посетите сайт:http://www�dtsc�ca�gov/hazardouswaste/perchlorate/

Неправильная замена батареи может привести к взрыву� Заменяйте батареи только батареями того же или аналогичного типа, рекомендуемыми

производителем�

v

Введение

Инструкции по Технике Безопасности

Внимательно прочитайте все инструкции по технике безопасности�

◙

Следует принимать во внимание все замечания и предупреждения

◙

относительно оборудования, указанные в руководстве пользователя�

Сохраните руководство пользователя, входящее в комплект документации, для использования в будущем�

Не подвергайте устройство воздействию влажности и высокой температуры�

Перед тем, как настроить устройство, поместите его на ровную, устройчивую поверхность�

vi

Перед тем, как подключить устройство к электрической розетке,

◙

убедитесь в том, что напряжение питания сети находится в допустимых пределах и имеет значение 100~240В� Не отсоединяйте вывод защитного заземления на электрической вилке� Подключайте устройство к электрической розетке с заземляющим проводом�

Всегда отсоединяйте кабель питания переменного тока перед тем, как

◙

установить в устройство любую дополнительную карту или модуль� Всегда отсоединяйте кабель питания переменного тока или выключайте

◙

электрическую розетку, если устройство не будет использоваться продолжительное время� Это позволит сэкономить электроэнергию�

Вентиляционные отверстия в корпусе устройства обеспечивают конвекцию воздуха и предотвращают перегрев устройства� Не закрывайте эти отверстия�

Не храните устройство в местах с температурой выше 60OC (140OF) или ниже 0OC (32OF)� Это может повредить устройство�

Внимание: Максимальная температура окружающего воздуха при работе: 40OC�

Все-в-одном ПК

Попадание любой жидкости в отверстия устройства может привести к его повреждению и поражению электрическим током�

Расположите кабель питания таким образом, чтобы по нему не ходили люди� Не ставьте на кабель питания какие-либо предметы�

При подключении коаксиального кабеля к ТВ-приемнику металлический

◙

экран должен быть надежно подсоединен к системе защитного заземления здания�

Кабельная распределительная система требует заземления в

◙

соответствии с ANSI/NFPA 70 - Национальным Сводом Правил по Электрике (NEC), особенно с Разделом 820�93� Обязательно заземляйте экран коаксиального кабеля�

Не распологайте рядом с устройством предметы, имеющие сильное магнитное или электрическое поле�

При возникновении любой из перечисленных ниже ситуаций обратитесь в сервисный центр для проверки устройства:

Кабель питания или его вилка повреждены�

◙

В устройство попала жидкость�

◙

Устройство подверглось воздействию влаги�

◙

Оборудование работает ненадлежащим образом или не удается

◙

настроить его работу в соответствии с инструкциями в руководстве пользователя�

Устройство получило повреждения после падения�

◙

Устройство имеет явные признаки повреждения�

◙

Приводы оптических дисков соответствуют КЛАССУ CLASS 1 LASER PROD-

1�

UCT� Запрещается использовать настройки, регулировки, порядок выполнения процедур, отличающиеся от приведенных в данном руководстве�

2�

Не прикасайтесь к линзе, расположенной внутри привода�

vii

viii

Введение

Сертификат CE

Настоящим, Micro Star International CO., LTD заявляет, что это устройство разработано в соответствии с основными требованями безопасности и другими соответствующими положениями, изложенными в Европейской директиве.

Соответствие Требованиям FCC-B к Радиочастотным Помехам

Данный прибор проверен и признан соответствующим ограничениям на цифровые устройства Класса B согласно Части 15 привил FCC (Федеральной комиссии по связи США). Целью этих ограничений является обеспечение приемлемой защиты от помех при установке оборудования в жилых помещениях. Данный прибор генерирует, использует и излучает энергию на радиочастотах, и при нарушении инструкции по установке и эксплуатации может создавать помехи для радиосвязи. Однако даже при соблюдении инструкций по установке нет гарантии того, что в каком-либо конкретном случае не возникнут помехи. Если данный прибор вызывает помехи при приеме радио и телевизионных сигналов, что можно проверить, выключив и включив прибор, пользователю рекомендуется попытаться устранить помехи с помощью приведенных ниже мер:

Изменить ориентацию или местоположение приемной антенны.

￭￭

Увеличить расстояние между приемником и данным устройством.

￭

Подключить данное устройство к розетке в цепи, отличной от той, к которой подключен приемник.

￭

Обратитесь за помощью к продавцу или опытному специалисту по теле-

и радиотехнике. Примечание 1 Изменения или модификации, явно не утвержденные стороной, несущей

ответственность за выполнение нормативных требований, могут повлечь за собой аннулирование юридических прав пользователя в отношении использования оборудования.

Примечание 2 Экранированный соединительный кабель и кабель питания переменного тока,

если таковые имеются, должны использоваться в соответствии с правилами ограничения излучений.

VOIR LA NOTICE D’INSTALLATION AVANT DE RACCORDER AU RESEAU. Данное устройство соответствует части 15 правил FCC. Эксплуатация

устройства отвечает следующим двум условиям:

данное устройство не должно вызывать недопустимых помех;

1. данное устройство должно работать в условиях помех, включая помехи,

2. которые могут препятствовать нормальной эксплуатации.

WEEE Statement

В соответствии с директивой Европейского Союза (ЕС) по предотвращению загрязнения окружающей среды использованным электрическим и электронным оборудованием (директива WEEE 2002/96/EC), вступающей в силу 13 августа 2005 года, изделия, относящиеся к электрическому и электронному оборудованию, не могут рассматриваться как бытовой мусор, поэтому производители вышеперечисленного электронного оборудования обязаны принимать его для переработки по окончании срока службы.

Глава 1

Общие Сведения

Эта система представляет собой целостную конструкцию в стильном зеркальном корпусе, который демонстрирует умеренность современной индивидуальности и домашний уют� С сенсорным дисплеем, безупречными аудио/видео и интуитивным интерфейсом пользователя, она сочетает технологию с жизнью, делает компьютеры проще и легче в использовании — подходит для всей семьи�

Общие сведения

Комплект Поставки

1-2

Все-в-одном ПК

Стеклоочиститель ЖК-

дисплея

Клавиатура (по заказу)

* Если какой-либо компонент отсутствует или неисправен, немедленно свяжитесь

с нами�

* Рисунок приведен только для справки� Комплект поставки может несколоко

отличаться в зависимости от приобретенной модели�

Сетевой блок питания

Диск с драйверами и

утилитами

Мышь (по заказу)

Кабель питания

переменного тока

Руководство

пользователя и краткое

руководство

Сводная Информация

Вид спереди



21 13

Все-в-одном ПК

1-3

Микрофон

1

Данная встроенный микрофон может использоваться для Онлайн видео-чат�

Вебкамера

2

Данная встроенная веб-камера с микрофоном может использоваться для фотосъемки, видеосъемки и конференций, а также других интерактивных приложений�

Светодиодный индикатор (Опционально)

3

Светодиодный индикатор показывает, когда он находится в режиме записи� Светодиодный индикатор должен быть горит, когда устройство захватит видео и гаснет, когда устройство не захватит видео�

ЖК-дисплей

4

ЖК-дисплей 23�6-дюйм Full HD представляет собой устройством с оптимальным разрешением 1920 X 1080, и стандардным широкоэкраном пропорции 16:9�

Стерео Динамики

5

Обеспечивают высококачественную стереофоническую передачу системы�

545

Общие сведения

Вид сзади



1

1-4

1 1

Вентилятор

1

Вентиляционные отверстия в корпусе устройства обеспечивают конвекцию воздуха и предотвращают перегрев устройства� Не перекрывайте эти отверстия�

Порт замка Kensington

2

Данный компьютер AIO оснащен разъемом для замка Kensington, который позволяет закрепить компьютер AIO на месте ключом или механическим кодовым устройством, прикрепленным к обрезиненному металлическому тросу� На конце троса расположена небольшая петля, позволяющая обвязать тросом неподвижный предмет, например тяжелый стол или подобный предмет мебели, закрепив компьютер AIO на месте�

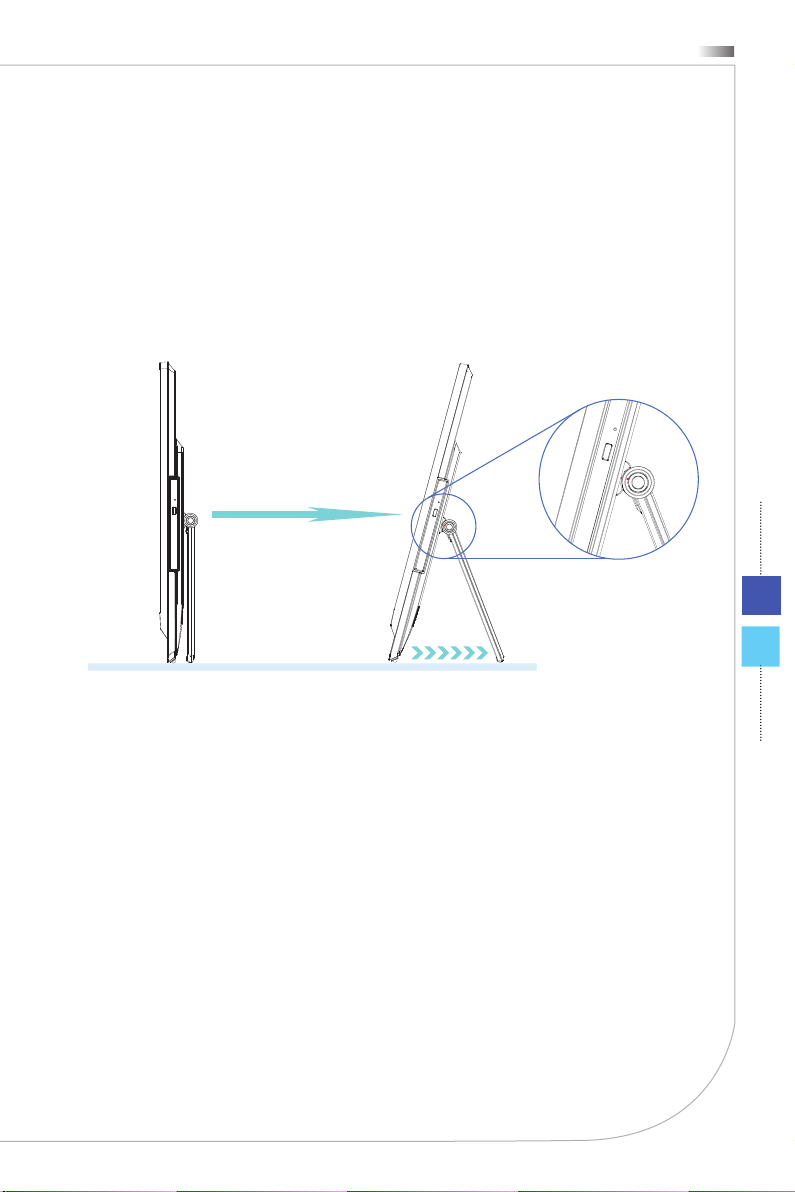

Стойка

3

Эта стойка используется для помещения компьютера на ровную, устойчивую поверхность�

2 3

Вид со стороны



Все-в-одном ПК

1

3

5

7

2

4

6

11

13

12

8

9

Кнопка питания системы/ Индикатор

1

Кнопка питания позволяет включать и выключать систему�

Светодиодный индикатор горит, если система включена, и гаснет после выключения системы� Что касается режимов энергосбережения, то светодиодный индикатор мигает в режиме S3 (сохранение данных в памяти) и гаснет в режиме S4 (сохранение данных на диске)�

Индикатор питания монитора

2

Индикатор питания мигает при включении монитора и гаснет при его выключении�

Индикатор жесткого диска

3

Этот индикатор показывает состояние активности жёсткого диска� Он мигает при доступе системы к данным жёсткого диска и не горит, когда не активность определена�

Кнопка питания монитора

4

Нажмите эту кнопку для включения и выключения монитора�

10

1-5

Кнопка меню

5

Нажмите эту кнопку для просмотра и переключения между меню яркостью и громкостью�

Кнопка увеличения яркости/ увеличения громкости

6

Нажмите эту кнопку для повышения яркости/ громкости�

Общие сведения

Кнопка уменьшения яркости/ уменьшения громкости

7

Нажмите эту кнопку для понижения яркости/ громкости�

Устройство чтения карт памяти

8

Встроенное устройство чтения карт памяти поддерживает карты различных типов�

Порт USB 2�0 (с технологией MSI Super Charger) (по заказу)

9

USB порт (Universal Serial Bus) позволяет подключать такие USB-устройства, как клавиатура, мышь и т� д� Поддержка передачи данных со скоростью до 480 Мбит/с (Hi-Speed)�

С развитием технологии MSI Super Charger, он работает не только в качестве порта USB 2�0, но и позволяет пользователям задядить устроства USB даже под выключением системы� Пользователям больше не надо включить систему и можно просто зарядить устройства USB� Лучше то, что он может уменьшить время заражения до 40%, и делает жизнь более эффективная, чем раньше�

Порт USB 2�0

10

USB порт (Universal Serial Bus) позволяет подключать такие USB-устройства, как клавиатура, мышь и т� д� Поддержка передачи данных со скоростью до 480 Мбит/с (Hi-Speed)�

1-6

Отверстие извлечения оптического привода

11

Вставьте тонкий, прямой объект (на пример скрепка для бумаг) в отверстие извлечения для ручного открытия оптического привода, когда кнопка извлечения не работает�

Кнопка извлечения оптического привода

12

Нажмитеэтукнопкудляоткрытияоптическогопривода�Нажмите эту кнопку для открытия оптического привода�

Оптический привод

13

Многоформатный привод DVD интегрирован в ваш ПК (Blu-ray

опционально)�

Вид сверху и снизу



1 2

Вентилятор

1

Вентиляционные отверстия в корпусе устройства обеспечивают конвекцию воздуха и предотвращают перегрев устройства� Не перекрывайте эти отверстия�

Стойка

2

Эта стойка используется для помещения компьютера на ровную, устойчивую поверхность�

Все-в-одном ПК

84

6

9

53

7

1-7

Разъем Line-Out

3

Этот разъем используется для подключения наушников или активных аудиосистем�

Микрофонный разъем

4

Разъем для подключения микрофонов�

1-8

®

Общие сведения

Разъем LAN

5

Стандартный сетевой разъем RJ-45 предназначен для подключения к локальной вычислительной сети (ЛВС)� К нему можно подключить сетевой кабель�

LED Цвет Состояние LED Режим работы

Левый Желтый Выкл� Связь с локальной сетью не установлена�

Правый Зеленый Выкл� Выбрана скорость передачи данных 10 Мбит/с�

Порт USB 3�0 (по заказу)

6

Порт USB 3�0 является обратно совместимым устройством с USB 2�0� Поддержка скорости передачи данных до 5 Gbit/s (SuperSpeed)�

Последовательный порт (по заказу)

7

(с технологией MSI Instant Display)

Мультимедийный интерфейс высокой четкости (HDMI) представляет собой полностью цифровой аудио- видеоинтерфейс, позволяющий передавать несжатые потоки данных�Интерфейс HDMI обеспечивает передачу ТВ-сигнала в любом формате, включая телевидение стандартной, повышенной и высокой четкости, а также многоканальный цифровой звук, по одному кабелю�

С помощью технологии MSI Instant Display, при подключении питания к ПК AIO успешно, монитор автоматически переходит в режим “ожидания” без нажатия кнопки питания� При подключении устройств к порту HDMI-in, монитор будет включен сразу� Вы также можете переключать режимы через питание монитора / кнопку режима на боковой панели если вы уже оказались на вашем ПК AIO� Эта технология помогает экономить больше энергии для вашей системы�

Желтый Зеленый/ Oранжевый

Оранжевый

Вкл� (установившийся режим)

Вкл� (повышенная яркость,мигание)

Вкл�

Вкл� Выбрана скорость передачи данных 1000

Связь с локальной сетью установлена�

Компьютер обменивается данными с другим компьютером в локальной сети�

Выбрана скорость передачи данных 100 Мбит/с�

Мбит/с�

Разъем питания

8

Адаптер питания переменяет пременный ток в прямой для этого разъема� Питание поставлено в компьютер через этот разъем� Для избежания повреждений компьютера, всегда используйте этот адаптер питания�

Разъем ТВ антенны (опционально)

9

Этот разъем предназначен для антенны цифрового ТВ�

Внимание

1� В целях безопасности рекомендуется сначала подключить сетевой блок питания к устройству, затем подключить кабель питания переменного тока к электрической розетке� 2� Рекомендуется подключать высокоскоростные устройства к портам USB 3�0, а низкоскоростные устройства, такие как мышь и клавиатура, к портам USB 2�0 на задней панели�

MSI MS-AE63 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Авторские Права

Товарные Знаки

Журнал Изменений

Модернизация и Гарантия

Приобретение Сменных Деталей

Техническая Поддержка

Особенности продукции

Экологическая Политика

Информация о Химических веществах

Информация о Батареи

Инструкции по Технике Безопасности

Сертификат CE

Соответствие Требованиям FCC-B к Радиочастотным Помехам

Глава 1

Общие Сведения

Комплект Поставки

Сводная Информация
