Серия Adora20
Моноблок
Модель MS-AAA7
G52-AAA71X5
|
|
Содержание |
|
|
|
|
Авторские Права |
iii |
|
|
|
Товарные Знаки |
iii |
|
|
|
Журнал Изменений |
iii |
|
|
|
Модернизация и Гарантия |
iv |
|
|
|
Приобретение Запасных Частей |
iv |
|
|
|
Техническая Поддержка |
iv |
|
|
|
Особенности продукции |
iv |
|
|
|
Защита окружающей среды |
v |
|
|
|
Информация о Химических веществах |
v |
|
|
|
Информация о Батарее |
v |
|
|
|
Инструкции по Технике Безопасности |
vi |
|
|
|
Сертификат CE |
viii |
|
|
|
Соответствие Требованиям FCC-B к Радиочастотным Помехам |
viii |
|
|
|
Заявление WEEE |
viii |
|
|
|
1. Общие Сведения |
1-1 |
|
|
|
Комплект Поставки |
1-2 |
|
|
|
Сводная Информация |
1-3 |
|
ii |
||||

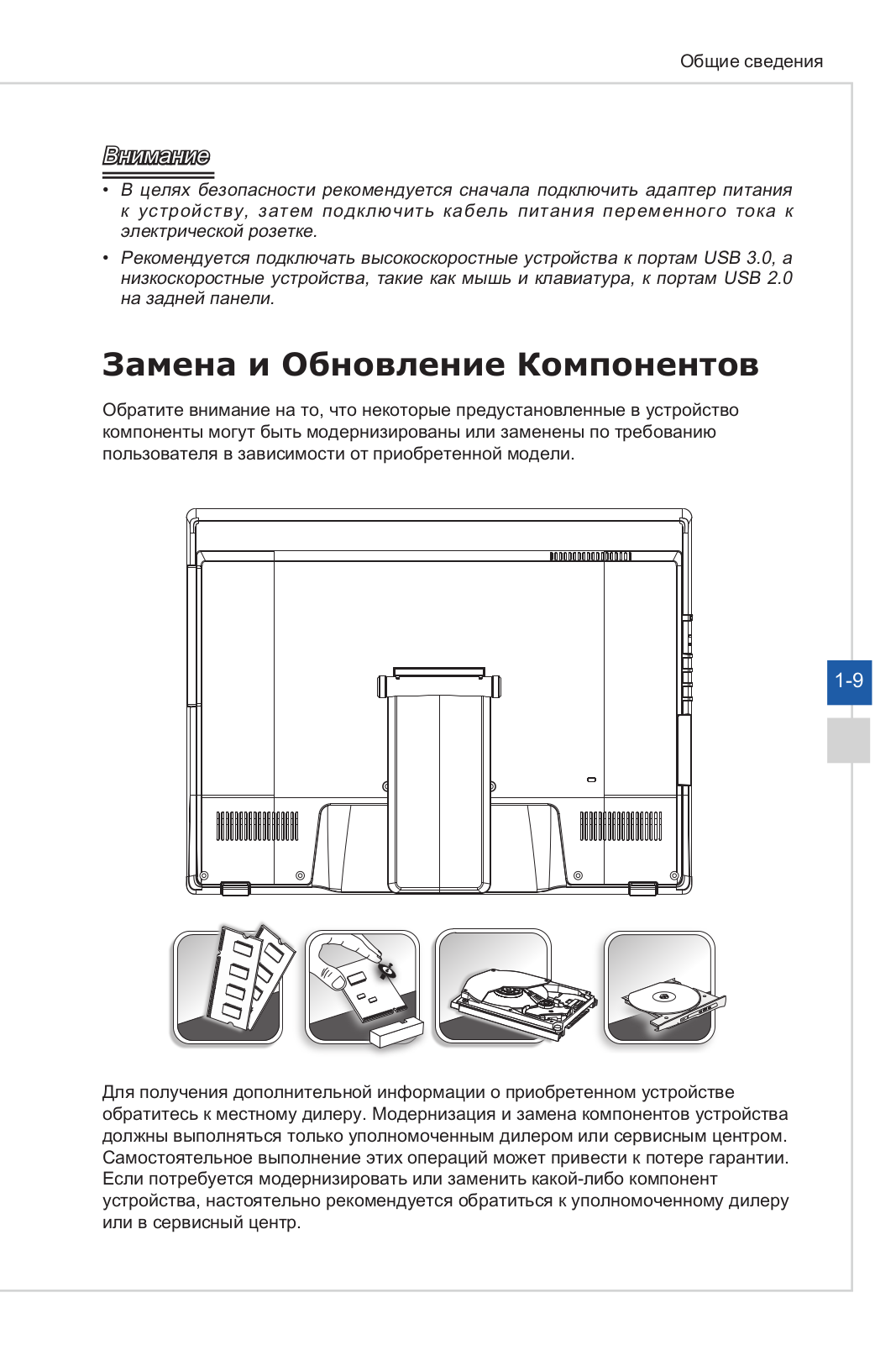

Замена и Обновление Компонентов |
1-9 |
|||
|
|
2. Начало Работы |
2-1 |
|
|
|
|||
|
|

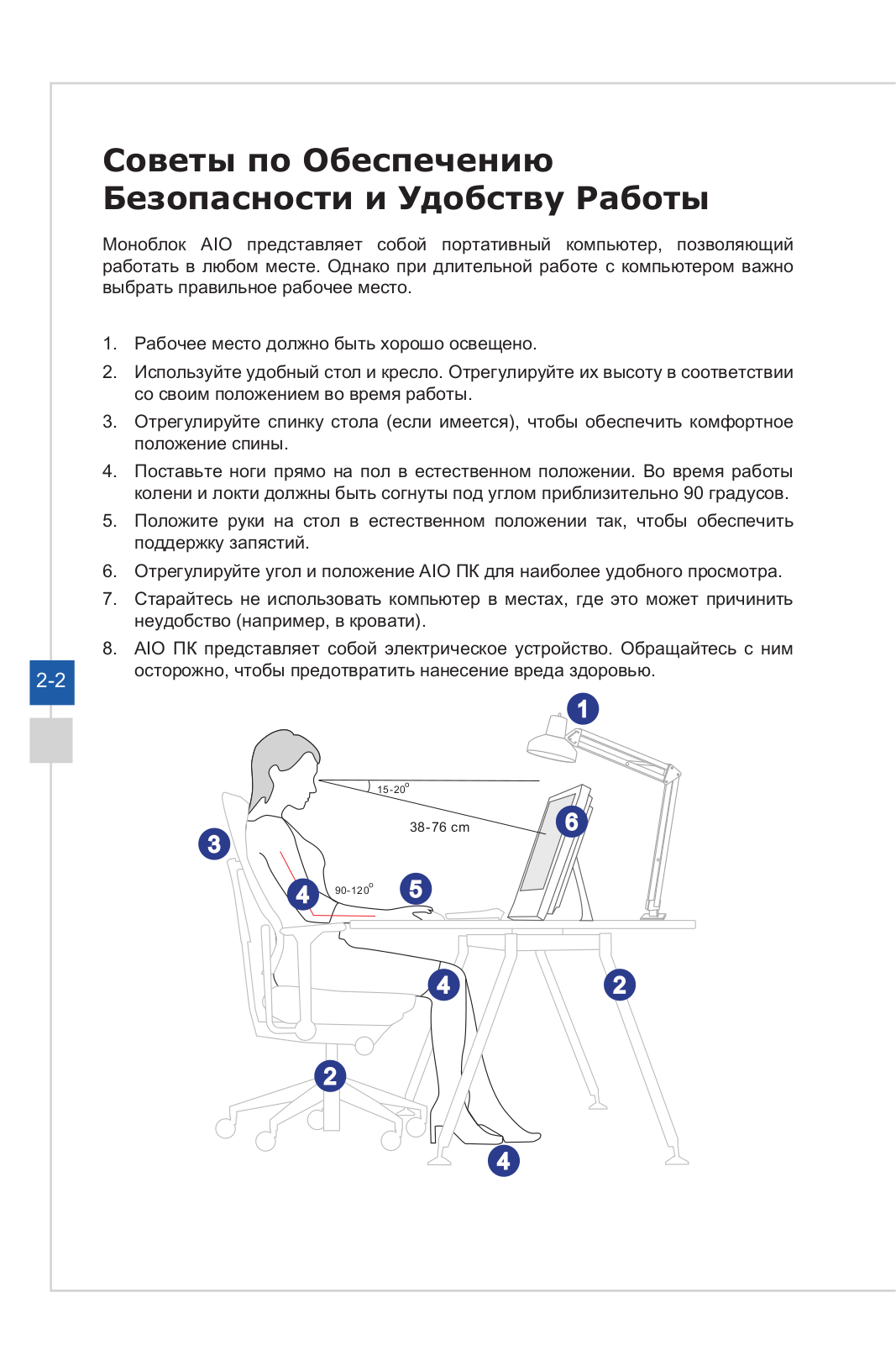

Советы по Обеспечению Безопасности и Удобству Работы |
2-2 |
|
|
|

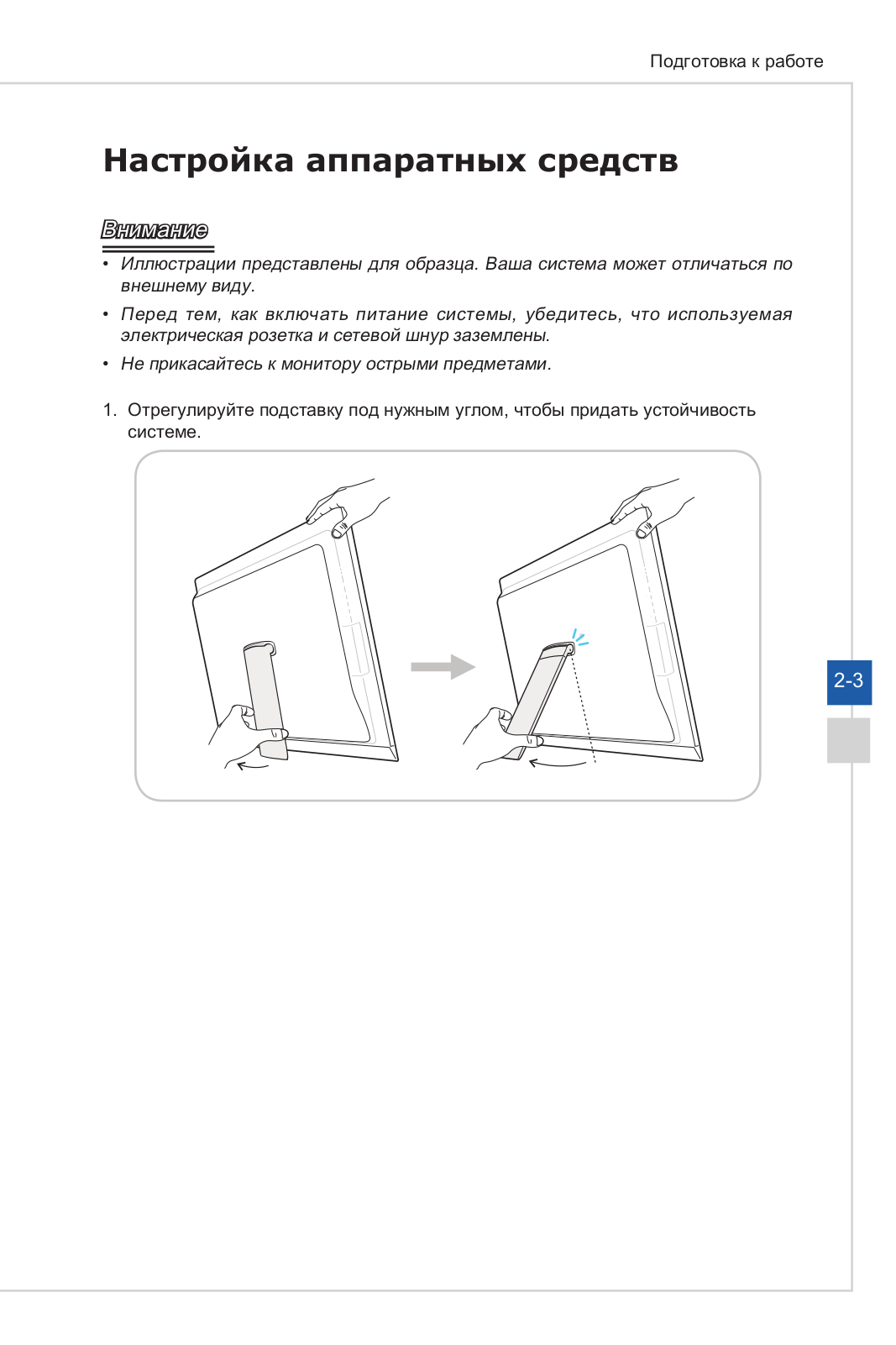

Настройка аппаратных средств |
2-3 |
3. Системные Oперации 3-1

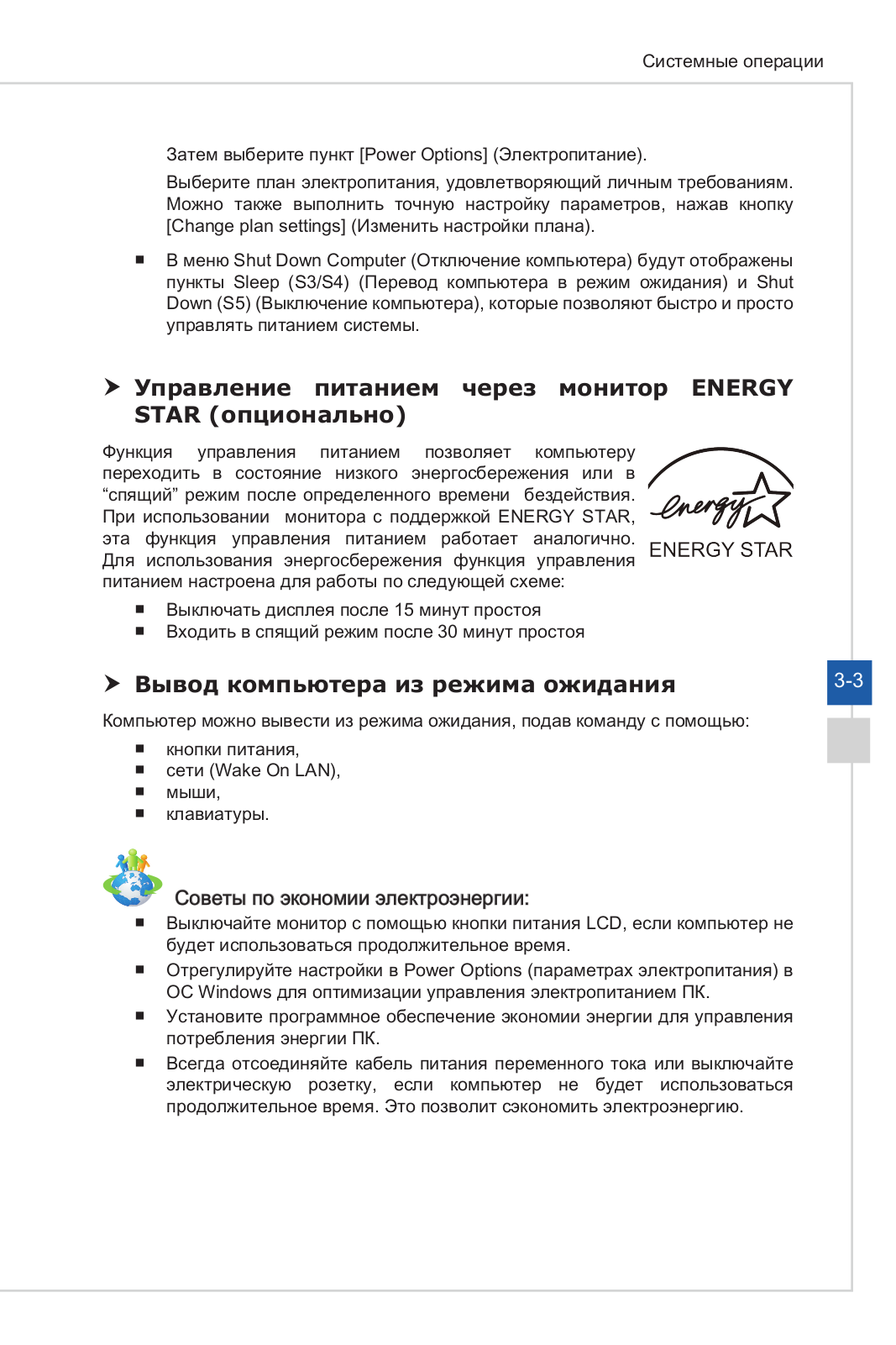

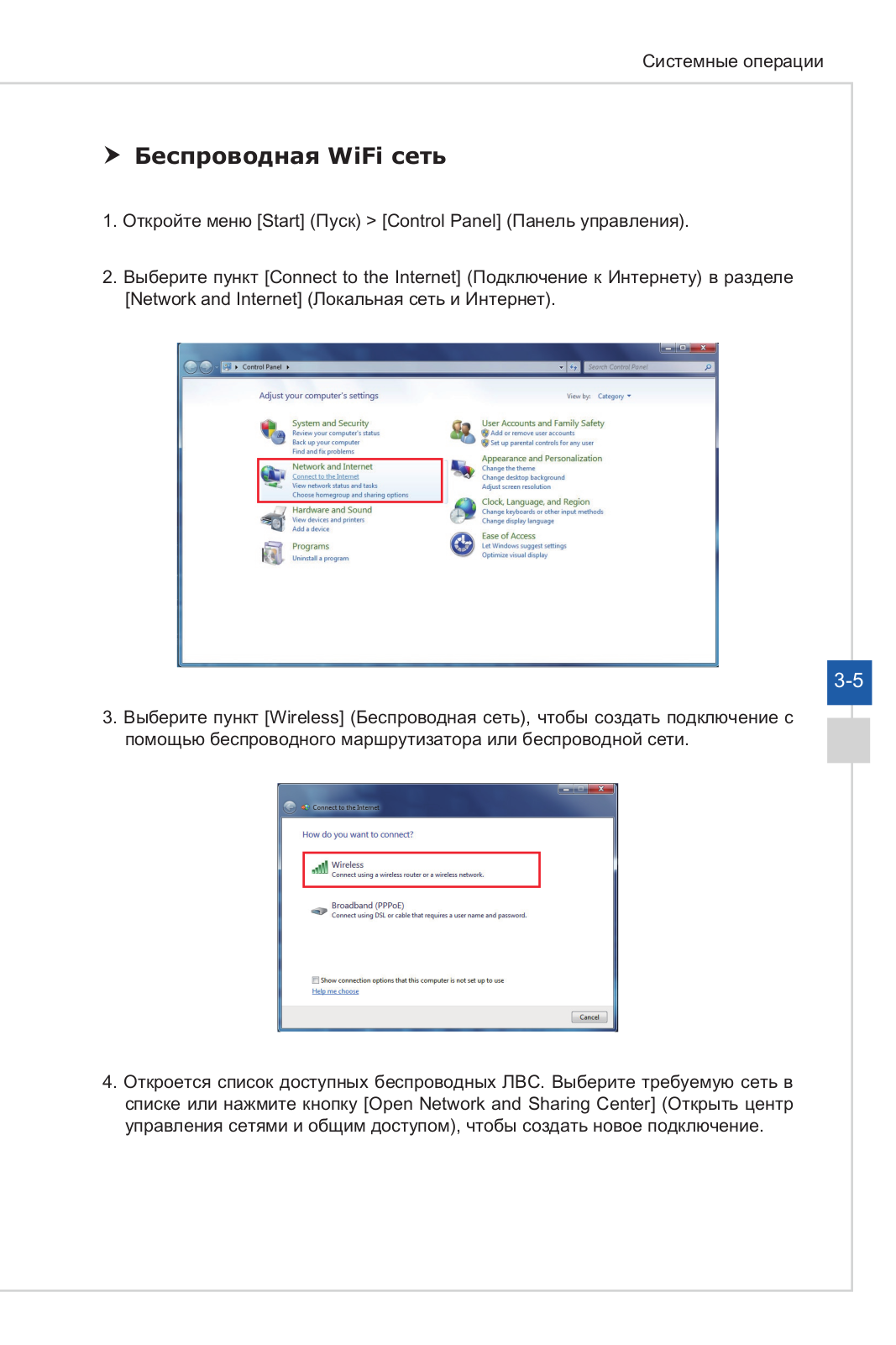

Управление Питанием 3-2 Подключение к Локальной Сети (Windows 7) 3-4 Подключение к Локальной Сети (Windows 8.x) 3-7 Восстановление Системы(Windows 7) 3-10 Восстановление Системы (Windows 8.x) 3-20
A. Поиск и устранение неисправностей A-1
Предисловие
Материалы данного документа являются интеллектуальной собственностью компании MICRO-STAR INTERNATIONAL. Мы тщательно готовили этот документ, однаконеможемгарантироватьабсолютнуюточностьегосодержания.Продукция нашей компании постоянно совершенствуется. Мы оставляем за собой право вносить изменения без предварительного уведомления.
Все товарные знаки являются собственностью соответствующих владельцев.
Версия |
Дата |
V1.0 |
2014/ 05 |
iii
Обратите внимание, что некоторые компоненты, предустановленные в изделии, могут быть обновлены или заменены по заказу пользователя. Для получения дополнительной информации об ограничении обновления см. технические спецификации в руководстве пользователя. Для получения дополнительной информации о приобретенном устройстве обратитесь к местному дилеру. Модернизация и замена компонентов устройства должны выполняться только уполномоченным дилером или сервисным центром. Самостоятельное
выполнение этих операций может привести к потере гарантии. Если потребуется модернизировать или заменить какой-либо компонент устройства, настоятельно рекомендуется обратиться к уполномоченному дилеру или в сервисный центр.
Обратите внимание на то, что выпуск заменяемых (или совместимых с ними) деталей для приобретенного пользователями продукта на территории некоторых стран и регионов прекращается производителем максимум через 5 лет после прекращения выпуска продукта в зависимости от текущих официальных правил.
Для получения дополнительной информации о приобретении сменных деталей посетите веб-сайт производителя по адресу: http://support.msi.com/
ivПри возникновении проблемы с системой, решение которой не описано в руководстве пользователя, обратитесь в магазин, где была осуществлена покупка или к местному поставщику. Можно также воспользоваться следующими справочными ресурсами.
◙Ответы на часто задаваемые вопросы, технические руководства, обновления BIOS и драйверов, а также другую информацию можно найти на веб-сайте по адресу: http://www.msi.com/service/download/
◙Обратитесь к техническому персоналу компании на веб-сайте по адресу: http://support.msi.com/
◙Понижение энергосбережение во время работы в режиме ожидания
◙Ограниченное использование веществ, опасных для окружающей среды и здоровья людей
◙Простота разборки и утилизации
◙Пониженное использование природных ресурсов благодаря возможностям утилизации
◙Более длительный срок службы благодаря возможностям обновления компонентов
◙Снижение объема твердых отходов благодаря правилам возврата
Предисловие
◙Устройство разработано с учетом возможности повторного использования компонентов и их переработки, поэтому его не следует выбрасывать вместе с мусором.
◙Для утилизации отслужившего устройства следует обратиться местный центр сбора и утилизации.
◙Для получения дополнительной информации о переработке обратитесь к вебсайту MSI или местному дистрибьютору.
◙Вопросы, связанные с утилизацией и переработкой продукции MSI можно задать по адресу gpcontdev@msi.com.
В соответствии с правилами об использовании химических веществ, таких как правила EU REACH (Правило EC No. 1907/2006 Европейского парламента и Совета), MSI предоставляет информацию о химических веществах в продуктах
на сайте: http://www.msi.com/html/popup/csr/evmtprtt_pcm.html
Европейский Союз:
Батареи, блоки батареи и аккумуляторы не должны быть уничтожены как несортированные бытовые отходы. Пожалуйста, при утилизации продукта
используйте общественные системы сбора материалов в соответствие с местными правилами.
Тайвань:
Для лучшей защиты окружающей среды, отработанные батареи следует собирать отдельно для переработки или
специальной утилизации.
Калифорния, США:
Батареи таблеточного типа могут содержать перхлоратные материалы и требуют специального обращения с ними при утилизации и переработке в Калифорнии. Для получения дополнительной информации посетите сайт:http://www.dtsc.ca.gov/hazardouswaste/perchlorate/
Неправильная замена батареи может привести к взрыву. Заменяйте
батареи только батареями того же или аналогичного типа, рекомендуемыми производителем.
|
Инструкции по Технике Безопасности |
|
|
◙ Внимательно и полностью прочитайте все инструкции по технике |
|
|
◙ |
безопасности. |
|
Необходимо учитывать все предостережения и предупреждения на |
|
|
|
устройстве и в руководстве пользователя. |
|
Сохраните входящее в комплект руководство пользователя для |
|
|
использования в будущем. |
|
|
Не допускайте воздействия на устройство высокой влажности и высоких |
|
|
температур. |
|
|
Перед настройкой устройства поместите его на устойчивую поверхность. |
|
vi |
◙ Перед подключением прибора к электрической розетке |
|
|
||
|
|
удостоверьтесь, что напряжение питания находится в безопасных |
|
|
пределах и имеет величину 100~240В. Не отсоединяйте вывод |
|
|
защитного заземления на электрической вилке. Подключайте |
|
◙ |
устройство к электрической розетке с заземляющим проводом. |
|
Всегда отсоединяйте кабель питания перед установкой любых |
|
|
◙ |
дополнительных карт или модулей. |
|
Всегда отсоединяйте кабель питания, батарею или обесточьте |
|
|
|
настенную розетку, если устройство не будет использоваться |
|
|
продолжительное время. Это позволит сэкономить электроэнергию. |
|
Вентиляционные отверстия на корпусе устройства обеспечивают |
|
|
циркуляцию воздуха и предотвращают перегрев устройства. Не |
|
|
закрывайте эти отверстия. |
|
|
Не храните устройство в непроветриваемых местах с температурой |
|
|
выше 60OC (140OF) или ниже 0OC (32OF). Так как это может привести к |
|
|
повреждению устройства. |
|
|
Внимание: Максимальная температура окружающего воздуха при работе: |
|
|
40OC. |
|
Предисловие |
|
Запрещается проливать жидкость на устройство, это может привести к его |
|
|
повреждению и поражению электрическим током. |
|
|
Расположите шнур питания таким образом, чтобы люди не наступали на |
|
|
него. Не ставьте на шнур питания никаких предметов. |
|
|
◙ При подключении коаксиального кабеля к ТВ-приемнику |
|
|
|
металлический экран должен быть надежно подсоединен к системе |
|
◙ |
защитного заземления здания. |
|
Система кабелей кабельного телевидения должна быть заземлена |
|
|
|
в соответствии Национальным электрическим кодексом (National |
|
|
Electrical Code, NEC) ANSI/NFPA 70, см. раздел 820.93 Grounding of |
|
|
Outer Conductive Shield of a Coaxial Cable (Заземление экранирующей |
|
|
оплетки коаксиальных кабелей). |
|
Не распологайте рядом с устройством предметы, обладающие мощным |
|
|
электромагнитным полем. |
|
|
При возникновении любой из перечисленных ниже ситуаций обратитесь в |
vii |
|
сервисный центр для проверки устройства: |
|
|
◙ |
Шнур питания или его штепсельная вилка повреждены. |
|
◙ |
В оборудование попала жидкость. |
|
◙ |
Оборудование подверглось воздействию влаги. |
|
◙ |
Оборудование не работает должным образом или невозможно |
|
◙ |
наладить его работу в соответствии с руководством пользователя. |
|
Оборудование падало и было повреждено. |
|
|
◙ |
На оборудовании имеются видимые признаки повреждения. |
|
1 Приводы оптических дисков соответствуют КЛАССУ CLASS 1 LASER PRODUCT. Запрещается использовать настройки, регулировки, порядок выполнения процедур, отличающиеся от приведенных в данном руководстве.
2 Не прикасайтесь к линзе, расположенной внутри привода.
Настоящим, Micro Star International CO., LTD заявляет, что это устройство разработано в соответствии с основными требованиями безопасности и другими соответствующими положениями, изложенными в Европейской директиве.
Данный прибор проверен и признан соответствующим ограничениям на цифровые устройства Класса B согласно Части
15 привил FCC (Федеральной комиссии по связи США). Целью этих ограничений является обеспечение приемлемой защиты от помех при установке оборудования в жилых помещениях.
Данный прибор генерирует, использует и излучает энергию на радиочастотах, и при нарушении инструкции по установке и эксплуатации может создавать помехи для радиосвязи. Однако даже при соблюдении инструкций по установке нет гарантии того, что в каком-либо конкретном случае не возникнут помехи. Если данный прибор вызывает помехи при приеме радио и телевизионных сигналов, что можно проверить, выключив и включив прибор, пользователю рекомендуется попытаться устранить помехи с помощью приведенных ниже мер:
Изменить ориентацию или местоположение приемной антенны.
Увеличить расстояние между приемником и данным устройством.
Подключить данное устройство к розетке в цепи, отличной от той, к которой подключен приемник.
viiiОбратитесь за помощью к продавцу или опытному специалисту по теле- и радиотехнике.
Примечание 1
Изменения, явно не утвержденные стороной, несущей ответственность за выполнение нормативных требований, могут повлечь за собой аннулирование права пользователя на использование оборудования.
Примечание 2
Экранированный соединительный кабель и кабель питания переменного тока, если таковые имеются, должны использоваться в соответствии с правилами ограничения излучений.
VOIR LA NOTICE D’INSTALLATION AVANT DE RACCORDER AU RESEAU.
Данное устройство соответствует части 15 правил FCC. Эксплуатация устройства допускается при соблюдении следующих двух условий:
1 данное устройство не должно создавать вредных помех;
2 данное устройство должно быть устойчиво к помехам, включая помехи, которые могут препятствовать нормальной эксплуатации.
В соответствии с директивой Европейского Союза (ЕС) по предотвращению загрязнения окружающей среды использованным электрическим и электронным оборудованием (директива WEEE 2002/96/EC), вступающей в силу 13 августа 2005 года, изделия, относящиеся к электрическому и электронному оборудованию, не могут рассматриватьсякакбытовоймусор,поэтомупроизводителивышеперечисленного электронногооборудованияобязаныприниматьегодляпереработкипоокончании срока службы.
1
Эта система представляет собой целостную конструкцию в стильном зеркальном корпусе, который демонстрирует умеренность современной индивидуальности и домашний уют. С сенсорным дисплеем, безупречными аудио/видео и интуитивным интерфейсом пользователя, она сочетает технологию с жизнью, делает компьютеры проще и легче в использовании — подходит для всей семьи.
Моноблок AIO |
Сетевой блок питания |
Кабель питания |
|
переменного тока |
|||
|
|
Салфетка для очистки |
Диск с драйверами и |
Руководство |
пользователя и краткое |
||
дисплея |
утилитами |
руководство |
1-2
Клавиатура (опционально) Мышь (опционально)
*Если какой-либо элемент из комплекта поставки отсутствует или неисправен, немедленно свяжитесь с продавцом.
*Рисунок приведен только для справки. Комплект поставки может несколоко отличаться в зависимости от приобретенной модели.
Общие сведения
Вид спереди
1 2 3 1
1-3
5 |
4 |
5 |
1МикрофонВстроенный микрофон может использоваться для Онлайн видео-чата.
2Веб-камера
Данная встроенная веб-камера с микрофоном может использоваться для фотосъемки, видеосъемки и конференций, а также других интерактивных приложений.
3Светодиодный индикатор (опционально)
Светодиодный индикатор показывает, когда включен режим записи. Индикатор светится, только когда осуществляется запись видео.
4Дисплей
Дисплей 19.5-дюйм HD+ представляет собой устройство с разрешением 1600 X 900 с соотношением сторон 16:9.
5Стерео Динамики
Обеспечивают высококачественное стереофоническое воспроизведение звука.
Вид сзади
1
1-4 |
1 |
3 |
2 1 |
1 |
Вентилятор |
|
|
|
Вентиляционные отверстия на корпусе устройства обеспечивают циркуляцию |
||
|
воздуха и предотвращают перегрев устройства. Не перекрывайте эти отверстия. |
2Порт замка Kensington
Данный компьютер AIO оснащен разъемом для замка Kensington, который позволяет закрепить компьютер AIO на месте ключом или механическим кодовым устройством, прикрепленным к обрезиненному металлическому тросу. На конце троса расположена небольшая петля, позволяющая обвязать тросом неподвижный предмет, например тяжелый стол или подобный предмет мебели, закрепив компьютер AIO на месте.
3Стойка
Эта стойка используется для помещения компьютера на ровную, устойчивую поверхность.
Общие сведения
Вид сбоку
|
|
|
11 |
12 |
1 |
|
|
13 |
|
3 |
2 |
|
||
|
|
|
||
5 |
4 |
|
|
|
|
|
|
||
7 |
6 |
|
|
|
|
|
|
||
|
8 |
|
|
|
|
|
|
|
9
10
1Кнопка питания системы/ Индикатор
Кнопка питания позволяет включать и выключать систему. Светодиодный индикатор горит, если система включена, и гаснет после
|
выключения системы. Светодиодный индикатор мигает в режиме S3 (сохранение |
|
|
данных в памяти) и гаснет в режиме S4 (сохранение данных на диске). |
1-5 |
|
|
|
2 |
Индикатор питания монитора |
|
Индикатор питания мигает при включении монитора и гаснет при его |
|
выключении.
3Индикатор жесткого диска
Этот индикатор показывает состояние активности жесткого диска. Индикатор горит или мигает при чтении/записи данных жесткого диска.
4 |
Кнопка питания монитора |
Кнопка питания монитора позволяет включать и выключать монитор. |
5Кнопка меню
Нажмите эту кнопку для просмотра и переключения меню яркости и громкости.
6Кнопка увеличения яркости/ увеличения громкости
Нажмите эту кнопку для увеличения яркости/ громкости.
7Кнопка уменьшения яркости/ понижения громкости
Нажмите эту кнопку для понижения яркости/ громкости.
8Устройство чтения карт памяти
Встроенное устройство чтения карт памяти поддерживает карты различных типов.
9Порт USB 2.0 (с технологией MSI Super Charger) (опционально)
USB порт (Universal Serial Bus) позволяет подключать такие USB-устройства, как клавиатура, мышь и т. д. Поддержка передачи данных со скоростью до 480
Мбит/с (Hi-Speed).
С развитием технологии MSI Super Charger, он работает не только в качестве порта USB 2.0, но и позволяет пользователям задяжать USB устроства даже при выключенной системе. Пользователям больше не надо включать систему для зарядки устройства от USB. Данная технология также уменьшает время зарядки на 40% для экономии вашего времени.
10 |
Порт USB 2.0 |
USB порт (Universal Serial Bus) позволяет подключать такие USB-устройства, |
как клавиатура, мышь и т. д. Поддержка передачи данных со скоростью до 480
Мбит/с (Hi-Speed).
11 |
Отверстие извлечения оптического привода |
Вставьте тонкий, прямой объект (например скрепка для бумаг) в отверстие |
|
|
извлечения для ручного открытия оптического привода, когда кнопка извлечения |
1-6 |
не работает. |
|
12Кнопка извлечения оптического привода
Нажмите эту кнопку для открытия оптического привода.
13Оптический привод
Многоформатный привод DVD интегрирован в ваш ПК (Blu-ray опционально).
Общие сведения
Вид сверху и снизу
1 2
4 |
6 |
8 |
10 |
3 5 7 9
1ВентиляторВентиляционные отверстия в корпусе устройства обеспечивают конвекцию воздуха и предотвращают перегрев устройства. Не перекрывайте эти отверстия.
2Стойка
Эта стойка используется для помещения компьютера на ровную, устойчивую поверхность.
1-7
3Разъем Line -Out
Этот разъем используется для подключения наушников или активных аудиосистем.
4Микрофонный разъем
Разъем для подключения микрофонов.
5Разъем LAN
Стандартный сетевой разъем RJ-45 предназначен для подключения к локальной вычислительной сети (ЛВС). К нему можно подключить сетевой кабель.
Желтый Зеленый/ Oранжевый
|
LED |
Цвет |
Состояние LED |
Режим работы |
|
|
|
|
|
|
|
|
Левый |
Желтый |
Выкл. |
Связь с локальной сетью не установлена. |
|
|
|
|
|
|
|
|
|
|
Вкл. |
Связь с локальной сетью установлена. |
|
|
|
|
(установившийся |
|
|
|
|
|
режим) |
|
|
|
|
|
Вкл. (мигает) |
Компьютер обменивается данными с другим |
|
|
|
|
|
компьютером в локальной сети. |
|
|
Правый |
Зеленый |
Выкл. |
Выбрана скорость передачи данных 10 |
|
|
|
|
|
Мбит/с. |
|
|
|
|
Вкл. |
Выбрана скорость передачи данных 100 |
|
|
|
|
|
Мбит/с. |
|
|
|
Оранжевый |
Вкл. |
Выбрана скорость передачи данных 1000 |
|
|
|
|
|
Мбит/с. |
|
|
|
|
|
|
|
|
|
|
|
|
|
6 |
Порт USB 3.0 |
Порт USB 3.0 является обратно совместимым устройством с USB 2.0. Поддержка |
|
1-8 |
скорости передачи данных до 5 Gbit/s (SuperSpeed). |
|
7Порт USB 2.0
USB порт (Universal Serial Bus) позволяет подключать такие USB-устройства, как клавиатура, мышь и т. д. Поддержка передачи данных со скоростью до 480 Мбит/с (Hi-Speed).
8Порт HDMI-Out (опционально) ®
Мультимедийный интерфейс высокой четкости (HDMI) представляет собой полностью цифровой аудиовидеоинтерфейс, позволяющий передавать несжатые потоки данных.Интерфейс HDMI обеспечивает передачу ТВ-сигнала в любом формате, включая телевидение стандартной, повышенной и высокой четкости, а также многоканальный цифровой звук, по одному кабелю.
9Разъем питания
Адаптер питания переменяет пременный ток в прямой для этого разъема. Питание поставлено в компьютер через этот разъем. Для избежания повреждений компьютера, всегда используйте этот адаптер питания.
10 Разъем ТВ антенны (опционально)
Этот разъем предназначен для антенны цифрового ТВ.
