G31M2 系列

MS-7383 (V1.X/ V2.X) 主機板

G52-73831X3

i

版權聲明

本文件中的資料係微星科技的智慧財產。我們雖已盡最大的努力製作此文
件，但無法對內容的正確性，提供百分之百保證。由於我們的產品一直在更
新中，因此我們保留不告知變動的權利。

商標

本手冊所使用的所有商標，都是其各自物主的財產。

nVidia、nVidia Logo、DualNet、nForce 是 nVidia 公司的註冊商標。
AMD、AthlonTM、Athlon XP、ThoroughbredTM 及DuronTM 是 AMD 公司的註

冊商標。

Intel® 及 Pentium® 是 Intel 公司的註冊商標。

PS/2® 及 OS/2® 是 IBM 公司的註冊商標。

Windows® 98/2000/NT/XP/Vista 是微軟公司的註冊商標。

Netware® 是 Novell 的註冊商標。

Award® 是 Phoenix 公司的註冊商標。

AMI® 是 American Megatrends 公司的註冊商標。

更新紀錄

版本 版本紀錄 日期
V1.0/V2.1 首次發行 2007年9月

技術支援

若系統發生問題，無法從使用手冊中取得解決方法，請與購買處或當地經銷
商聯絡，或嘗試以下方式，以取得進一步資訊。

† 請至 MSI 首頁及 FAQ 網頁，取得技術指導、BIOS 更新、驅動程式更

新或其他相關的問題：

http://taiwan.msi.com.tw/index.php?func=service

† 請與我們的技術人員聯絡：http://support.msi.com.tw/?language=tw

ii

安全守則

1. 請仔細閱讀安全守則。

2. 請保存本使用手冊供日後參考。

3. 請勿讓設備受潮。

4. 請將本設備放置在穩固的平面上安裝。

5. 外殼上的開口為通風之用，以保護設備不致過熱，請勿堵住開口。

6. 請確認電源的電壓，在將設備接上電源之前，請將電壓調整為110/

220V。

7. 請將電源線放置於踩不到之處。電源線上勿放任何物品。

8. 在安裝任何外接卡或模組前，請先拔下電源線。

9. 請留意設備上所有的注意事項及警告。

10. 勿讓液體進入開口，以免造成損壞或短路。

11. 若出現下列任一情形，請將設備送予維修人員檢查：

●

電源線或插頭損壞

●

液體滲入設備中

●

設備受潮

●

設備運作不正常，或無法依照使用手冊運作

●

設備墜地並受損

●

設備有可見的裂痕

12. 勿將設備留置在無空調、儲存溫度超過60℃（140℉）的環境中，否則設

備可能受損。

注意：若電池安裝錯誤，可能會有爆炸的危險。僅能以相同

或製造商推薦的同類款式電池替換。

iii

FCC-B 無線電頻率干擾聲明

本主機板經測試過並確認

符合FCC法規第15編B類數

位 裝置的限值。依此設

計，當本主機板於住宅家

中安裝使用時，能有效避

免有害物質的干擾。由於此設備會產生、使用及放射無線電頻率能量，若未

依據說明手冊安裝及使用，可能對無線通訊造成有害的干擾。然而，在特殊

的安裝情形下，干擾仍有產生的可能。您可由開關此設備來判定是否干擾無

線或電視的接收。並請您按照下列一或多種方法來矯正此干擾。

= 重新調整接收天線的方向或位置
= 在設備及接收器間放置更多間隔物
= 將設備及接收器分別插到不同電路的插座上
= 請教經銷商或經驗豐富的技師

㊟意1

未獲標準管制單位明確核可之變更或修改，會讓使用者喪失操作此設備的權

利。

㊟意2

在可能的情況下，必須使用防干擾的電纜與電源線，以符合放射的標準。

VOIR LA NOTICE D'INSTALLATION AVANT DE RACCORDER AU

RESEAU.

微星科技

MS-7383

本設備符合 FCC 法規第 15 編 B 類數位裝置的限值，並符合以下規範：

(1) 本設備不得產生有害的電波干擾。
(2) 本設備必須承受所有可能接收的電波干擾，包含可能造成非預期操作的電波

干擾。

iv

WEEE 聲明

v

vi

vii

目錄

版權聲明 ...............................................................ii

商標.................................................................... ii

更新紀錄 ...............................................................ii

技術支援 ...............................................................ii

安全守則 .............................................................. iii

FCC-B 無線電頻率干擾說明 ............................................ iv

WEEE 聲明 .............................................................v

第㆒章 簡介 .......................................................... 1-1

主機板規格....................................................... 1-2

主機板配置圖 ....................................................1-4

配件 .............................................................1-6

第㆓章 硬體安裝 ..................................................... 2-1

快速安裝指南 ....................................................2-2

中央處理器....................................................... 2-4

記憶體 ...........................................................2-7

電源供應器...................................................... 2-12

背板 ............................................................2-13

連接器 ..........................................................2-15

跨接器 ..........................................................2-23

卡槽 ............................................................2-24

第㆔章 BIOS 設定 ..................................................... 3-1

進入設定 .........................................................3-2

主選單 ...........................................................3-4

標準 CMOS 功能.................................................. 3-6

進階 BIOS 功能 ...................................................3-9

整合型週邊...................................................... 3-12

電源管理設定 ................................................... 3-14

PnP/PCI 設定 ...................................................3-17

H/W Monitor ....................................................3-19

頻率/ 電壓控制 ..................................................3-20

載入安全/ 最佳預設值............................................3-23

設定 BIOS 密碼 ..................................................3-24

viii

附錄 A: Realtek ALC888 音效 ........................................ A-1

安裝 Realtek HD 音效驅動程式 ................................... A-2

軟體設定 ....................................................... A-4

硬體設定 ....................................................... A-19

附錄 B : Dual Core Center ............................................. B-1

開啟 Dual Core Center ............................................B-2

主選單 ...........................................................B-3

DOT ( 動態超頻管理員)...........................................B-5

時脈..............................................................B-6

電壓..............................................................B-7

風扇速度 .........................................................B-8

溫度..............................................................B-9

使用者自訂 ..................................................... B-10

ix

x

第㆒章

簡介

感謝您購買 G31M2 系列(MS-7383 V1.X/ V2.X)
Micro-ATX 主機板。G31M2 系列主機板係採用

Intel® G31 & ICH7 晶片組，以期提供系統最佳化
效能。G31M2 系列主機板，搭配新一代的 Intel

Core 2 系列處理器來設計，呈現給您高效能及專業
的桌上型電腦平台解決方案。

簡介

®

1-1

MS-7383 主機板

主機板規格

支援㆗央處理器

- 支援 LGA 775 架構的 Intel
Dual-Core E2XXX 及 Celeron 440/430/420 系列處理器。

- Intel® Yorkfield, Wolfdale。
(有關更多 CPU 的最新訊息，請至微星科技網站:
http://global.msi.com.tw/index.php?func=cpuform)

®

Core 2 Quad, Core 2 Duo, Pentium

支援 FSB

- 支援 1333/ 1066/ 800 MHz

晶片組

- Intel® G31 北橋晶片

- Intel® ICH7 南橋晶片

記憶體

- DDR2 667/ 800 SDRAM(最高支援到 4 GB)

-支援 4 條 DDR2 DIMM (240 pin / 1.8V)
( 有關更多記憶體的最新訊息，請至微星科技網站:
http://global.msi.com.tw/index.php?func=testreport )

LAN

- Realtek 8111B 支援 PCIE LAN 10/100/1000 高速乙太網路

音效

- Realtek® ALC888 晶片

- 支援 8 聲道音效輸出

- 與 Azalia 1.0 規格相容

- 支援 Microsoft Vista Premium 規格

1-2

IDE

- ICH7 晶片支援一個 IDE 埠

- 支援 Ultra DMA 66/100 模式

- 支援 PIO, 主控匯流排操作模式

SATA

- ICH7 支援四個 SATA II 連接埠

- 支援儲存及傳輸率達每秒 3Gb

軟碟機

- 一個軟碟機埠

- 支援一部 360KB、720KB、1.2MB、1.44MB 及 2.88MB 規格的軟碟機

接頭

背板

- 一個 PS/2 滑鼠連接埠

- 一個 PS/2 鍵盤連接埠

- 四個 USB 2.0 連接埠

- 一個 VGA 埠

- 一個 DVI-D 埠(選配)

- 一個 LAN 接頭

- 六個音效接頭

- 一個序列埠 (COM1)

- 一個 IEEE 1394 埠(V2.X 選配)

內建接頭

- 一個前置音效接頭

- 一個 CD-in 接頭

- 一個 S/PDIF-Out

- 二個 USB 2.0 接頭

- 一個機殼警告接頭

- 一個平行埠，支援 SPP/EPP/ECP 模式

- 一個序列埠接頭(V2.X)

- 一個 IEEE 1394 接頭(V2.X 選配)

卡槽

- 一個 PCI Express x 16 卡槽

- 一個 PCI Express x 1 卡槽(V1.X 選配)

- 二個 PCI 卡槽(V1.X 選配)

- 三個 PCI 卡槽(V2.X 選配)

- 支援 3.3V/ 5V PCI 匯流排介面

簡介

TPM(選配)

- 支援 TPM

尺寸

- M-ATX 規格 (23 公分 x 24.4 公分,V1.X)

- M-ATX 規格 (24.4 公分 x 24.4 公分,V2.X)

裝機孔

- 6 個裝機孔(V1.X)

- 8 個裝機孔(V2.X)

1-3

MS-7383 主機板

PCI 2

CD_IN1

PCI 1

IDE 1

A

TX

1

BATT

Intel

PCI_E2

SYSFAN2

JSPI1

主機板配置圖

Top : mouse
Bottom: keyboard

Com Port

Top : VGA Port
Bottom: DVI Port (optional)

USB ports

Top: LAN Jack
Bottom: USB ports

T:

Line-In

M:

Line-Out

B:

Mic
T:RS-Out
M:CS-Out
B:SS-Out

JCI 1

JAUD1

RTL8111B

1

JSP1

T
P
L
J

JPW1

SYSFAN1

silicon
1364A

optional（）

PCI_E1

Intel

G31

FDD1

CPUFAN1

+

JUSB2 JUSB1

ICH7

JBAT1

1
M
M

I
D

2
M
M

I
D

JFP1

SATA4

SATA1

3
M
M

I
D

JFP2

4
M
M

I
D

SATA3

SATA2

G31M2 系列 (MS-7383 v1.X) M-ATX 主機板

1-4

PCI2

CD_IN1

I

D

E 1AT

X 1

Intel

Intel

Top : mouse

SYSFAN2

JSPI1

JSP1

BATT

Bottom: keyboard

Com Port

Top : VGA Port
Bottom: DVI Port (optional)

Top:1394

(optional)

Bottom: USB ports

Top: LAN Jack
Bottom: USB ports

T:

Line-In

M:

Line-Out

B:

Mic
T:RS-Out
M:CS-Out
B:SS-Out

JCI 1

1
T
P
L
J

RTL8111B

JPW1

1
M
O
C

J

PCI_E1

SYSFAN1

silicon
1364A

(optional)

RTM876-660

G31

JBAT1

CPUFAN1

簡介

1

3

2

M

M

M

M

I

I

D

D

4

M

M

M

M

I

I

D

D

PCI3
PCI1

+

ICH7

JAUD1

FDD1

JUSB2 JUSB1

G31M2 系列 (MS-7383 v2.X) M-ATX 主機板

4

3

A

A

T

T

A

A

S

S

1

2

A

A

T

T

A

A

S

S

JFP2

JFP1

1-5

MS-7383 主機板

配件

MSI 主機板

MSI 驅動程式 /

公共程式光碟

SATA 排線(選配)

電源線

使用手冊

1394 Bracket

(V2.X 選配)

* 以上圖片僅供參考。配件會因您選購的產品內容不同而有所差異。

後擋板

USB Bracket (選配)

IDE 裝置排線

平行埠 Bracket (選配)

1-6

第㆓章

硬體安裝

本 章指導有關硬體安裝的相關訊息。進行安裝
時，請小心處理零組件，並遵守安裝步驟。若不

慎以錯誤方向來安裝部份零組件的話，可能會造
成該零組件無法正常運作。

請在安裝電腦零組件時，使用接地腕帶。靜電可
能會使零組件受損。

硬體安裝

2-1

MS-7383 主機板

快速安裝指南

Back Panel
I/O, p.2-13

JLPT1,

p.2-20

PCI_E,

p.2-24

JCI1,

p.2-17

PCI,

p.2-24

JPW1, p.2-12

SYSFAN1,

p.2-17

JAUD1,

p.2-20

CD_IN1,

p.2-18

CPU, p.2-4

FDD1,

p.2-15

CPUFAN1,

p.2-17

JUSB1,2,

p.2-21

DIMM1~4, p.2-7

JFP1,2,

p.2-19

JBAT1,

p.2-23

ATX1,

p.2-12

JSP1, p.2-18

SYSFAN2,

p.2-17

IDE1, p.2-15

SATA1~4,

p.2-16

JTPM1,
(optional)

p.2-18

JSPI1,

p.2-19

2-2

G31M2 V1.X

硬體安裝

Back Panel
I/O, p.2-13

JLPT1,

p.2-20

JCI1,

p.2-17

PCI_E,

p.2-24

PCI,

p.2-24

SYSFAN1,

p.2-17

JPW1, p.2-12

CPU, p.2-4

DIMM1~4, p.2-7

CPUFAN1,

p.2-17

IDE1,

p.2-15

ATX1,

p.2-12

JCOM1,

p.2-16

SYSFAN2,

p.2-17

SATA1~4,

p.2-16

JFP1,2,

p.2-19

JAUD1,

p.2-20

CD_IN1,

p.2-18

FDD1,

p.2-15

JSP1,

p.2-18

G31M2 V2.X

J1394_1,
(optional)

p.2-22

JBAT1,

p.2-23

JTPM1,
(optional)

p.2-18

JUSB1,2,

p.2-21

JSPI1,

p.2-19

2-3

MS-7383 主機板

㆗央處理器

主機板使用 LGA775 架構的 CPU 插槽。在安裝 CPU 時，請確認附㈲散熱風扇
以避免 CPU 過熱。若無散熱風扇，請向經銷商洽購。並在開機前，先將風扇

正確地安裝在主機板上。
有關更多CPU的最新訊息，請至微星科技網站:

http://global.msi.com.tw/index.php?func=cpuform

㊟意事㊠

溫度過高

溫度過高，會嚴重損壞 CPU 以及系統。請確保散熱風扇正常運作，避免 CPU
過熱。請於 CPU 與散熱器間均勻塗抹散熱膏或貼上耐溫膠帶，以加強散熱。

更換CPU

更換 CPU 時，應先關掉 ATX 電源開關，或拔掉電源線，以免損壞 CPU 。

超頻使用

即使本主機板設計為可超頻運作，但在將其調整為超頻運作時，請確認系統
零組件可承受此非正常的設定。任何在非本產品規格建議下的操作，我們
不保證其造成的損壞及操作時的風險。

LGA 775 ㆗央處理器簡介

LGA 775 CPU 針腳座

對齊點

黃色三角標記即為Pin 1指示器

2-4

請於 LGA 775 CPU 的表面
塗上散熱膏有助 CPU 散熱

對齊點

黃色三角標記即為Pin 1指示器

硬體安裝

安裝㆗央處理器與散熱風扇

在安裝中央處理器時，為避免過熱，請確認購買的中央處理器，是否隨附一顆
散熱風扇。安裝前先於中央處理器上塗抹散熱膏以助散熱。

請依下列步驟，正確地安裝中央處理器與散熱風扇。錯誤的安裝會使中央處理
器與主機板受損。

1. CPU 插槽上面有個塑膠保護蓋

以免CPU針座受損。安裝CPU
前，請勿取下。

3. 插槽針腳露出。

2. 由腳座側邊將保護蓋取下( 如箭

頭所示) 。

4. 開啟拉桿。

㊟意事㊠

1.請於開機前，先確認 CPU 風扇已確實安裝。

2.請勿觸摸 CPU 插槽的針腳，以免受損。

3.塑膠保護蓋的提供與否，會依您購買的 CPU 包裝不同而有所差異。

2-5

MS-7383 主機板

5. 將拉桿拉起，打開固定蓋。 6. 確認 CPU 正確安裝方向，將其

7. 檢視 CPU 是否已安裝好。若未

安裝好，請垂直拿出 CPU 重新
安裝。

置入 Socket 中。以手指抓住處理

器邊緣推入插槽。注意對準對齊
點。

對齊點

8. 蓋上固定蓋。

2-6

硬體安裝

記憶體

主機板上的 DIMM ( 雙面記憶體) 的卡槽，是用來裝記憶體模組。

有關更多記憶體的最新訊息，請至微星科技網站：

http://global.msi.com.tw/index.php?func=testreport

DDR2

240-pin, 1.8V

64x2=128 pin56x2=112 pin

單通道: 所有記憶體均插入綠色卡槽
雙通道: 通道 A 記憶體插入綠色卡槽;

通道 B 記憶體插入橘色卡槽

因晶片限制緣故，要安裝記憶體模組須參考下表以開啟雙通道模式或單通道
模式。

記憶體安裝組合
(SS: 單邊, DS: 雙邊, X: 未安裝)

DIMM1 DIMM2 DIMM3 DIMM4

組合 1 DS/SS X DS/SS X
組合 2 DS/SS X X DS/SS

雙通道模式

組合 3 X DS/SS DS/SS X
組合 4 X DS/SS X DS/SS
組合 5 SS SS SS SS

單通道模式

組合 1 DS/SS X X X
組合 2 X DS/SS X X
組合 3 X X DS/SS X
組合 4 X X X DS/SS
組合 5 SS SS X X
組合 6 X X SS SS
組合 7 SS SS DS/SS X
組合 8 SS SS X DS/SS
組合 9 DS/SS X SS SS
組合 10 X DS/SS SS SS

2-7

MS-7383 主機板

㊟意事㊠

因晶片限制關係，為避免系統無法開機或記憶體讀取錯誤，請勿將二根雙面

記憶體插入同一通道（同色 DIMM 卡槽）內。

安裝記憶體模組

1. 記憶體模組上只有一個凹槽。模組僅能以一個方向安裝。

2. 將記憶體模組垂直插入 DIMM 卡槽。請確定凹槽的方向正確，直到記憶體

模組上的金手指，牢固地插入卡槽內。

㊟意事㊠

若已正確將記憶體模組插入卡槽的話，應看不見金手指。

3. 記憶體卡槽兩側的塑膠卡榫會自動卡上。

2-8

凸起裝置

V 型凹槽

硬體安裝

㊟意事㊠

- DDR2 記憶體模組，無法與 DDR 互換，且無法與 DDR 向下相容。因此請在
DDR2 卡槽內，插入安裝 DDR2 記憶體模組;在 DDR 卡槽內則插入 DDR 記

憶體模組。

- 要使用雙通道模式，請確認已於不同通道的記憶體卡槽，安裝相同容量及型
式的記憶體。

- 請先將記憶體插入 DIMM1卡槽以確保系統正常開機。

建議使用下表列出的 DDR2 記憶體模組。

Manufacturer model Size

SEC M378T3253FZ3-CE6(SEC K4T56083QF-ZCE6) 256MB
A-DATA M2OAD5G3H3166I1C52(with heat sink) 512MB
A-DATA M2OAD5G3H3166I1C52(A-DATA AD29608A8A-3EC) 512MB
AENEON AET660UD00-30DA98Z(AENEON AET93F30DA) 512MB
AENEON AET660UD00-30DB97X(AENEON AET93R30DB) 512MB
BiaoXing BVDD512M667C5 [BiaoXing](BiaoXing 0627K 64PX08) 512MB
BiaoXing BVDD512M667C5 [AENEON](AENEON AET93F30D) 512MB
KINGMAX KLCC28F-A8KI5[EGES](KINGMAX KKA8FEIBF-HJK-30A) 512MB
CORSAIR XMS2 Xtreme CM2X512-5400C4(with heat sink) 512MB
GEIL A008E6464T1AG9AKT6G5(GEIL GL2L64G088BA37AW) 512MB
KINGMAX KLCC28F-A8KB5 [FGFS](KINGMAX KKEA88B4LZUG-25DF) 512MB
KINGMAX KLCC28F-A8KB5[FGES](KINGMAX KKEA88B4LAUG-29DX) 512MB
KINGBOX (KINGBOX DDR2640800-667) 512MB
KINGSTON KHX6400D2/512(with heat sink) 512MB
KINGSTON KVR667D2N5/512(Kingston) 512MB
PQI MEAE-303HA(ELPIDA E2508AB-GE-E) 512MB
PQI DDR2-800(ELPIDA E2508AB-GE-E) 512MB
ProMOS V916764K24QBFW-F5(ProMOS V59C1512804QBF3) 512MB
PSC AL6E8E63B-6EA1T(PSC A3R12E3GEF-G6EA) 512MB
Qimanda HYS64T64000HU-3S-A(Qimonda HYB18T512800AF3S) 512MB
SEC M378T6553CZ3-CE6(SEC K4T51083QC-ZCE6 ) 512MB
STAREX STT512UD0815-667P(STAREX KT1286675413) 512MB

2-9

MS-7383 主機板

Manufacturer model Size

TRANSCEND TS64MLQ64V6J(ELPIDA E5108AE-6E-E) 512MB
Transcend [TD](SEC K4T51083QC-ZCE6) 512MB
Transcend [WA](JetRam J12Q3AB-6) 512MB
TwinMOS 8D23JK-TT(TwinMOS TMM6208G8M30C) 512MB
UMAX 53014053-7100B(UMAX U2S12D30TP-6E) 512MB
VT PC5300U-50550(VT KT1286675413) 512MB
AENEON AET760UD00-30DA98Z(AENEON AET93F30DA) 1GB
AENEON AET760UD00-30DB97X(AENEON AET93R30DB) 1GB
Apacer 78.01G92.9KC(Apacer AM4B5708GQJS7E) 1GB
Apacer 78.01G92.9LC(Apacer AM4B5708GEJS7E) 1GB
Apacer 78.01G92.AUC(Apacer AM4B5708BHJS7E) 1GB
CORSAIR XMS2 Xtreme CM2X1024-5400C4 1GB
KINGBOX EP1GD2667PS(KINGBOX EPD264082200E-4) 1GB
KINGBOX UP1GD2667PS(KINGBOX ULD2640822009-4) 1GB
CORSAIR VALUESELECT VS1GB667D2(CORSAIR 64M8CFEG) 1GB
GEIL GE10245300[with heat sink](with heat sink) 1GB
GEIL GE10245300(GEIL GL2L64G088BA30P ) 1GB
GEIL GX22GB5300SDC(with heat sink) 1GB
Infineon HYS64T128020HU-3S-B(Infineon HYB18T512800BF3S) 1GB
KINGBOX (KINGBOX DDR2640800-667) 1GB
KINGMAX KLCD48F-A8KB5 [FHES](KINGMAX KKEA88B4LAUG-29DX) 1GB
KINGMAX KLCD48F-A8KB5 [FHFS](KINGMAX KKEA88B4LZUG-25DF) 1GB
KINGMAX KLCD48F-A8KL5 [PHES](KINGMAX KKEA88L4PAUG-29AP) 1GB
KINGSTON KHX6400D2/1G(with heat sink) 1GB
KINGSTON KHX6400D2LLK2/2G(with heat sink) 1GB
OCI 04701G16CX5S1G(Infinity 64M8PC5300) 1GB
ProMOS V916765K24QBFW-F5(ProMOS V59C1512804QBF3) 1GB
PSC AL7E8E63B-6EA1T(PSC A3R12E3GEF-G6EA) 1GB
SEC M378T2953CZ3-CE6(SEC K4T51083QC) 1GB
Transcend [TE](SEC K4T51083QC) 1GB
Transcend [WB](JetRam J12Q3AB-6) 1GB
Transcend JM388Q643A-5 [WB](Transcend TQ123MAF6) 1GB
Transcend TS128MLQ64V6J[TE](SEC K4T51083QE) 1GB
TwinMOS 8D23KK-TT(TwinMOS TMM6208G8M30A) 1GB
UMAX 53016035-7100B(UMAX U2S12D30TP-6E) 1GB
KINGMAX KLCD48F-A8KI5[EHES](KINGMAX KKA8FEIBF-HJK-30A) 1GB

2-10

硬體安裝

Manufacturer model Size

KINGSTON KHX6000D2/1G(with heat sink) 1GB
KINGSTON KVR667D2N5/1G(HYNIX HY5PS12821BFP-Y5) 1GB
KINGTIGER KTG2Rx16CPC2-5300S(KINGTIGER KTG667PS6408 NST-C6) 1GB
KINGBOX EP2GD2667PS(KINGBOX EPD2128082200-4) 2GB
KINGSTON KVR667D2N5/2G(ELPIDA E1108AB-6E-E) 2GB
NANYA NT2GT64U8HB0JY-3C(NANYA NT5TU128M8BJ-3C) 2GB
A-DATA M2OEL6F3G3160A1E0Z(with heat sink) 256MB
TwinMOS 8G24IK-TW(with heat sink) 256MB
A-DATA M2OEL6F3H4170A1E0Z(with heat sink) 512MB
CORSAIR XMS2 Xtreme CM2X512A-6400(with heat sink) 512MB
CORSAIR XMS2 (CM2X512-8500)(with heat sink) 512MB
GEIL GX21GB6400DC(with heat sink) 512MB
Kingston KVR800D2N5/512(SEC K4T51083QC) 512MB
OCI 04751208CZ5U2D(Infinity 64M8PC6400) 512MB
ProMOS V916764K24QBFW-G5(ProMOS V59C1512804QBF25) 512MB
PSC AL6E8E63H-8E1K(PSC A3R12E3HEF-G8E) 512MB
Transcend [VB](SEC K4T51083QC) 512MB
Transcend [VB](HYNIX HY5PS12812B) 512MB
TwinMOS 8D-25JK2-ECTZ(ELPIDA E2508AB-6E-E) 512MB
KINGMAX KLDC28F-A8KI5 [EGES](KINGMAX KKA8FEIBF-HJK-25A) 512MB
Apacer 78.01G9K.AUC(Apacer AM4B5708BHJS8E) 1GB
AENEON AET760UD00-25DB97X(AENEON AET93R25DB) 1GB
Apacer 78.01G9I.AUC(Apacer AM4B5708BHJS8E) 1GB
GEIL GX22GB6400DC(with heat sink) 1GB
HYNIX HYMP512U64BP8-S5(HYNIX HY5PS12821BFP-S5) 1GB
KINGSTON KVR800D2N5K2/2G(NANYA NT5TU64M8BE-25C) 1GB
OCI 04701G16CZ5U2D(Infinity 64M8PC6400) 1GB
ProMOS V916765K24QBFW-G5(ProMOS V59C1512804QBF25) 1GB
PSC AL7E8E63H-8E1K(PSC A3R12E3HEF-G8E) 1GB
Super Talent T800UB1GC4(with heat sink) 1GB
Transcend [VQ](SEC K4T51083QC) 1GB
KINGBOX EP1GD2800PS [Micron](Micron D9GMH) 1GB
KINGBOX EP1GD2800PS [KINGBOX](KINGBOX EPD264082200P-3) 1GB
KINGMAX KLDD48F-A8KI5[EHES](KINGMAX KKA8FEIBF-HJK-25A) 1GB
KINGSTON KVR800D2N5/1G(Kingston D6408TLNBGL25) 1GB
KINGXCON KIN800D2N4/1G [GeeDom](GeeDom GDT126408C-25) 1GB
TwinMos 8DE25KK5MTFTP(Twinmos TMM6208G8M25B) 1GB
KINGBOX EP2GD2800PS(Micron D9HNL) 2GB

2-11

MS-7383 主機板

電源供應器

ATX 24-Pin 電源連接器：ATX1

本連接器用來接 ATX 24-pin 電源供應器。連接ATX 24-pin 電
源時，請確認電源連接器插入的方向正確，且腳位是對準

的，再將電源連接器緊密地壓入連接器內。

您亦可使用 ATX 20-pin 電源，安裝 ATX 20-pin 電源時，請
確認電源插頭插入腳位對準 pin 1 及 pin 13 (如右圖所示)，本
連接器 pin 11、12、23 及 pin 24 均有防呆設計。

腳位定義

腳位 訊 號

13 +3.3V
14 -12V
15 GND
16 PS-ON#
17 GND
18 GND
19 GND
20 Res
21 +5V
22 +5V
23 +5V
24 GND

ATX1

12

1

24

13

腳位 訊 號

1 +3.3V
2 +3.3V.
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 PWR OK
9 5VSB
10 +12V
11 +12V
12 +3.3V

ATX 12V 電源連接器：JPW1

12V 的電源連接器 JPW1，是供電給中央處理器使用。

腳位定義

腳位 訊 號

1 GND
2 GND
3 12V
4 12V

JPW1

4

2

3

1

pin 13

pin 12

㊟意事㊠

1. 上述二個連接器是連接到 ATX 電源供應器，以確保主機板穩定運作。

2. 建議使用 350 瓦 (或以上) 電源，有助系統穩定性。

3. ATX 12V 的電源連接器，應大於 18 安培。

2-12

背板

硬體安裝

鍵盤

滑鼠/ 鍵盤

標準 PS/2

1394 埠

VGA 埠滑鼠

序列埠

®

滑鼠/鍵盤的 DIN 連接器，可接 PS/2® 滑鼠/鍵盤。

DVI 埠

( 選配)

(V2.X 選配)

USB 埠

LAN

音效輸入

音效輸出 CS-輸出

麥克風

RS-輸出

SS-輸出

序列埠

序列埠是可傳送/接收 16 位元組 FIFOs 的 16550A 高速通信埠。您可直接接
上序列滑鼠或是其他序列裝置。

VGA 埠

DB15-pin 的母接頭為接顯示器使用。

DVI 埠(選配)

DVI（數位影像介面）連接埠，是用來連接 LCD螢幕。DVI 連接埠可提供電
腦與螢幕間的高速數位通訊。只要將 LCD 螢幕的排線接到 DVI 連接埠，並
確定另一端，已接到螢幕即可( 若需更多訊息，請參閱螢幕使用手冊) 。

㊟意事㊠

若啟動內建 DVI 功能(選配)，PCI_E1 會強制降到 8 倍速。

依安裝在 PCI Express x16 連接器的擴充卡而異，DVI 埠作用如下表所示：

PCI Express x16 連接器狀態 DVI 埠狀態

未安裝擴充卡 開啟

安裝非顯卡的 PCI Express x1 擴充卡 開啟

安裝 PCI Express x4, x8, or 16 擴充卡 關閉

安裝 ADD2 或 MEC 卡 關閉

2-13

MS-7383 主機板

1394 埠(v2.x 選配)

位於主機板的背板的 IEEE1394 埠，可連接 IEEE1394 裝置。

USB 埠

OHCI (開放式主控制器介面) 的通用序列匯流排，可用來連接：鍵盤、滑鼠
或其它與 USB 相容的設備。

LAN 埠

標準RJ-45插座，可連上區域網路。您可直接將網路線接到連接器上。

運作指示燈

LED 顏色 LED 狀態 說明

左 黃 On (穩定狀態) LAN 連線已建立

右

Off LAN 連線未建立

On (發亮且跳動中) 電腦正連接到另一台電腦

綠 Off 資料傳輸速率為每秒10 Mbit

On 資料傳輸速率為每秒100 Mbit

橘 On

資料傳輸速率為每秒1000 Mbit

連線指示燈

音訊埠

音訊連接器是供音訊裝置使用。可由音訊接頭的顏色來區分不同音效。

音效輸入(藍) - 音效輸入，是供外接CD播放機，錄音機或其他音效裝

置。

音效輸出(綠) - 音效輸出是接喇叭或耳機。
麥克風( 粉紅) - 本連接器是接麥克風使用。

RS-輸出( 黑) - 在 4/5.1/7.1 聲道模式的後置環繞音效輸出
CS-輸出( 橘) - 在 5.1/7.1 聲道模式的中置/ 重低音輸出
SS-輸出( 灰) - 在 7.1 聲道模式的側置環繞音效輸出

2-14

硬體安裝

連接器

軟碟機連接器：FDD1

本連接器支援 360KB、720KB、1.2MB、1.44MB 及 2.88MB 等類型的軟碟機。

FDD1

IDE 裝置連接器：IDE1

本連接器支援 IDE 硬碟、光碟機及其他 IDE 裝置。

IDE1

V1.X

V2.X

㊟意事㊠

若在同一條排線上安裝二個 IDE 裝置，須依硬碟的跨接器 (Jumper)，將硬碟
分別指定到主要/次要模式。請參考廠商提供之 IDE 裝置文件來設定硬碟。

2-15

MS-7383 主機板

Serial ATA 連接器：SATA 1/ SATA2/ SATA3/ SATA4

本連接器為高速的 SATA 介面連接埠，連接器可各接一組硬碟裝置。

SATA4

SATA1SATA2

SATA3

(V2.X)

SATA4

SATA1

SATA3

SATA2

(V1.X)

㊟意事㊠

請勿摺疊 Serial ATA 排線超過 90 度，以免傳輸資料時產生錯誤。

序列埠連接器：JCOM1 (V2.X)

本連接器是傳送/接收 16 位元組 FIFOs 的 16550A 高速通信埠。您可直接接上
序列裝置。

2-16

JCOM1

(V2.X)

腳位定義

腳位 訊號 說明

9

1

2

1 DCD Data Carry Detect
2 SIN Serial In or Receive Data
3 SOUT Serial Out or Transmit Data
4 DTR Data Terminal Ready)
5 GND Ground
6 DSR Data Set Ready
7 RTS Request To Send
8 CTS Clear To Send
9 RI Ring Indicate

硬體安裝

風扇電源連接器：CPUFAN1, SYSFAN1, SYSFAN2

風扇電源連接器，是以 +12V 的電壓供電給風扇的連接器。在將電線接到連接
器時，請切記紅線是正極，務必要連接到 +12V; 而黑線是接地線，須連接到

GND。若主機板上內建有系統硬體監控器晶片組，須使用具速度感應器設計之
風扇，方能使用 CPU 風扇控制功能。

GND

+12V

SENSOR
Control

CPUFAN1

CONTROL

SENSOR

+12V

GND

SYSFAN1

(V1.X)

GND

+12V

SENSOR

CONTROL

SYSFAN1

SENSOR

+12V

GND

SYSFAN2

(V2.X)

㊟意事㊠

1. 請上處理器之官方網站參考建議之 CPU 風扇，或洽詢經銷商選擇合適的 CPU

散熱風扇。

2.CPUFAN1/ SYSFAN1 支援風扇控制功能。請於 BIOS 設定之 H/W Monitor

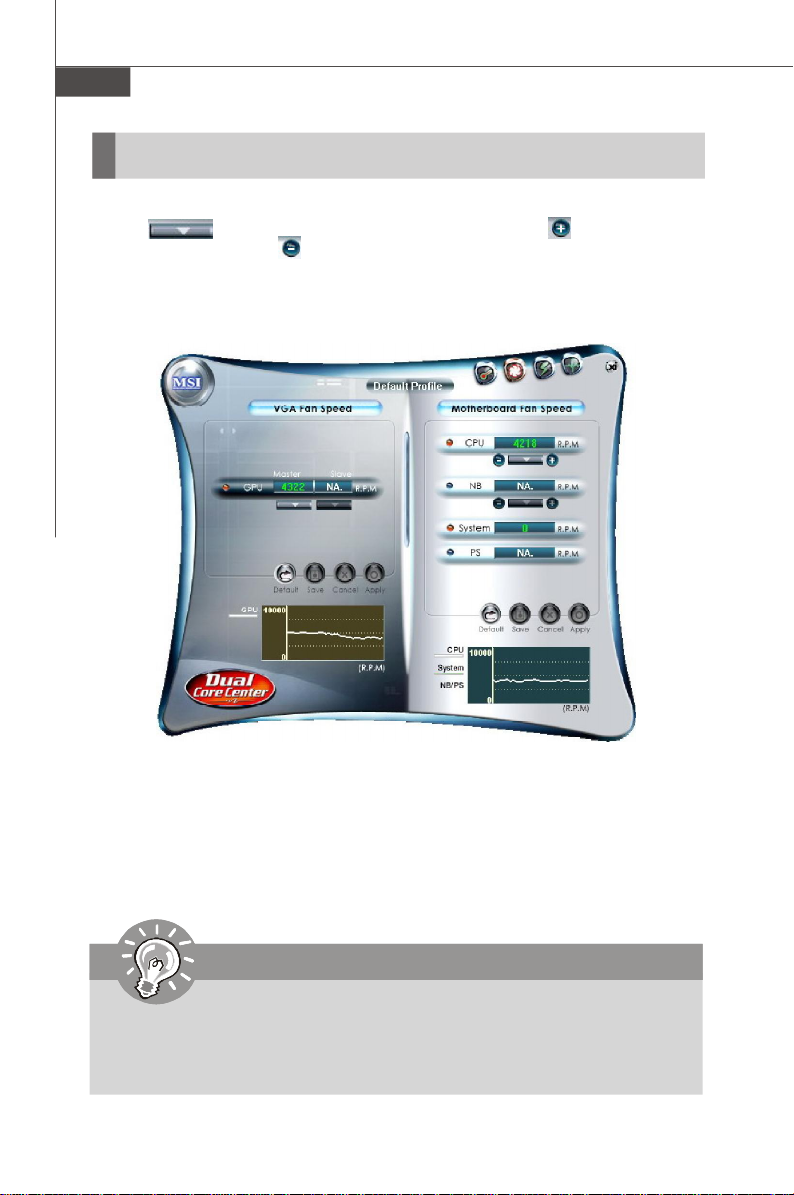

一節中設定。安裝「Dual Core Center」工具程式，會根據 CPU 的實際溫

度，來控制 CPU 風扇的速度。

3.CPUFAN/ SYSFAN 可使用 3 個針角或 4 個針角的風扇/散熱片。

機殼開啟警告連接器：JCI1

本連接器是接到機殼開啟開關排線。在機殼被打開時，會啟動機殼開啟機
制，系統會記錄該狀態，並於螢幕上顯示警告訊息。請進入 BIOS 設定程式中

清除本紀錄訊息。

GND

CINTRU

JCI1

2
1

2-17

MS-7383 主機板

S/PDIF-Out 連接器：JSP1

本連接器可接到 S/PDIF (Sony & Philips Digital Interconnect Format) 介面，來
傳輸數位音效。

JSP1(V1.X)

VCC

SPDIF

GND

GND

JSP1(V2.X)

VCC

SPDIF

S/PDIF Bracket ( 選配)

CD-In 連接器：CD_IN1

本連接 器是供外接音訊輸入。

CD_IN1

R

L

GND

TPM 連接器：JTPM1(選配)

本接頭是用來接 TPM(Trusted Platform Module)信任平台模組(選配) 。

JTPM1

腳位訊 號 說 明 腳位訊 號 說 明

1 LCLK LPC clock 2 3V dual/3V_STB 3V dual or 3V standby power
3 LRST# LPC reset 4 VCC3 3.3V power
5 LAD0 LPC address & data pin0 6 SIRQ Serial IRQ
7 LAD1 LPC address & data pin1 8 VCC5 5V power
9 LAD2 LPC address & data pin2 10 KEY No pin
11 LAD3 LPC address & data pin3 12 GND Ground
13 LFRAME# LPC Frame 14 GND Ground

2

1

14
13

2-18

硬體安裝

面板連接器：JFP1, JFP2

主機板提供兩個面板連接器，連接到面板開關及 LED 指示燈。JFP1 的規格符
合 Intel® 面板 I/O 連接設計指南。

HDD

Reset

LED

Switch

-

-

+

+

JFP1

10

9

Power
Switch

1
2

-

+

Power
LED

JFP2

JFP1 腳位定義

腳位 訊 號 說 明

1 HD_LED + Hard disk LED pull-up
2 FP PWR/SLP MSG LED pull-up
3 HD_LED - Hard disk active LED
4 FP PWR/SLP MSG LED pull-up
5 RST_SW - Reset Switch low reference pull-down to GND
6 PWR_SW + Power Switch high reference pull-up
7 RST_SW + Reset Switch high reference pull-up
8 PWR_SW - Power Switch low reference pull-down to GND
9 RSVD_DNU Reserved. Do not use.

JFP2 腳位定義

腳位 訊 號 說 明

1 GND Ground
2 SPK- Speaker­3 SLED Suspend LED
4 BUZ+ Buzzer+
5 PLED Power LED
6 BUZ- Buzzer­7 NC No connection
8 SPK+ Speaker+

Power LED

7
8

+

Speaker

1
2

-

+

-

JSPI 除錯接頭: JSPI1

本接頭僅用於內部除錯。

JSPI1

9

10

1
2

腳位定義

腳位 訊號 腳位 訊號

1 VCC3_SB 2 VCC3_SB
3 SPI_MISO 4 SPI_MOSI_F
5 SPI_CSO_F# 6 SPI_CLK_F
7 GND 8 GND
9 Reserved 10 NC

2-19

MS-7383 主機板

面板音效連接器：JAUD1

面板音效連接器，可連接到面板音效，其規格符合 Intel® I/O 連接設計指南。

JAUD1

9

10

1
2

HD 音效腳位定義

腳位 訊 號 說 明

1 MIC_L Microphone - Left channel
2 GND Ground
3 MIC_R Microphone - Right channel
4 PRESENCE# Active low signal-signals BIOS that a High Definition Audio dongle

5 LINE out_R Analog Port - Right channel
6 MIC_JD Jack detection return from front panel microphone JACK1
7 Front_JD Jack detection sense line from the High Definition Audio CODEC

8 NC No control
9 LINE out_L Analog Port - Left channel
10 LINEout_JD Jack detection return from front panel JACK2

is connected to the analog header. PRESENCE# = 0 when a
High Definition Audio dongle is connected

jack detection resistor network

平行埠接頭：JLPT1

本接頭是用來接另行選配的平行埠 bracket。平行埠是標準印表機埠，支援增
強型平行埠(EPP)及延伸功能埠(ECP)模式。

26 25

JLPT1

腳位訊 號 腳位訊 號

1 RSTB# 2 AFD#
3 PRND0 4 ERR#

5 PRND1 6 PINIT#
7 PRND2 8 LPT_SLIN#
9 PRND3 10 GND
11 PRND4 12 GND
13 PRND5 14 GND

2-20

2

1

腳位訊 號 腳位訊 號

15 PRND6 16 GND
17 PRND7 18 GND

19 ACK# 20 GND
21 BUSY 22 GND
23 PE 24 GND
25 SLCT 26 Key (No Pin)

硬體安裝

面板 USB 連接器：JUSB1/2

本連接器規格符合 Intel® I/O 設計指南，適用於高速 USB 介面，例如：USB

硬碟、數位相機、MP3 播放器、㊞表機、數據機等相關週邊裝置。

腳位定義

腳位訊 號 腳位訊 號

1 VCC 2 VCC
3 USB0- 4 USB1­5 USB0+ 6 USB1+
7 GND 8 GND
9 Key (no pin) 10 USBOC

10

9

JUSB1/2

1

2

USB 2.0 Bracket

㊟意事㊠

請注意 VCC 及 GND 的針腳位置須正確連接，以免造成損壞。

(選配)

2-21

MS-7383 主機板

IEEE 1394 連接器: J1394_1(V2.X 選配)

本連接器是透過另行選配的 IEEE1394 Bracket，來連接 IEEE1394 裝置。

腳位定義

腳位 訊 號 腳位 訊 號

1 TPA+ 2 TPA­3 Ground 4 Ground
5 TPB+ 6 TPB­7 Cable power 8 Cable power
9 Key (no pin) 10 Ground

9

J1394_1

1

2 10

2-22

IEEE1394 Bracket (選配)

硬體安裝

跨接器

清除 CMOS 跨接器：JBAT1

主機板上有個內建的 CMOS RAM，是利用外接電池，來保存系統設定。CMOS
RAM 可讓系統在每次開機時，自動開啟作業系統。清除系統設定，請使用
JBAT1 跨接器。

JBAT1

(V1.X)

JBAT1

(V2.X)

1

保留設定

1 3

1

保留設定

3

1

清除設定

1

清除設定

13

3

㊟意事㊠

系統關閉時，請將 2-3 腳位短路，以清除 CMOS 資料，然後再回到 1-2 腳位
短路的狀態。請避免在系統開機的狀態下，進行 CMOS 資料清除，否則可能
導致主機板受損。

2-23

MS-7383 主機板

卡槽

PCI Express 卡槽

PCI Express 卡槽支援 PCI Express 介面擴充卡。
PCI Express x 16 支援高達每秒 4.0 GB 傳輸速率。
PCI Express x 1 支援高達每秒 250 MB 傳輸速率。

PCI Express x16 卡槽

PCI Express x1 卡槽

(V1.X)

PCI (Peripheral Component Interconnect) 卡槽

本卡槽可支援網卡、SCSI 卡、USB 卡及其它與 PCI 規格相容的各類擴充卡。

32-bit PCI 卡槽

㊟意事㊠

在安裝或移除擴充卡時，請先確認電源已拔除。另外，請詳讀擴充卡的使用
說明，確認在使用擴充卡時所需變更如跨接器、開關或 BIOS 設定等硬軟體

設定。

2-24

硬體安裝

PCI 的㆗斷要求

IRQ 是中斷要求 (Interrupt request) 的英文縮寫，是個可讓裝置傳送中斷訊號
至微處理器的硬體線路。PCI 的 IRQ 腳位，通常都連接到 PCI 匯流排的腳位，
如下表所示：

V1.X

Order 1 Order 2 Order 3 Order 4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#

V2.X

Order 1 Order 2 Order 3 Order 4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#
PCI Slot 3 INT C# INT D# INT A# INT B#

2-25

MS-7383 主機板

2-26

第㆔章

BIOS 設定

本章節提供關於 BIOS 設定程式的資訊，讓您將系
統效能最佳化。如有下列狀況，請執行此 BIOS 設
定程式：

² 系統開機時出現錯誤訊息，並要求執行 BIOS 設

定程式。

² 使用者欲改變 BIOS 預設值，另作個人化設定。

BIOS 設定

3-1

MS-7383 主機板

進入設定

開機後，系統就會開始 POST (開機自我測試) 程序。當下列訊息出現在螢幕上
時，請按下<DEL>鍵進入設定程式。

Press DEL to enter SETUP

若以上訊息在您反應前就已消失，而您仍需進入設定時，請重新開機，或按下
RESET 按鈕。亦可同時按下 <Ctrl>、<Alt> 及 <Delete> 鍵來重新開機。

㊟意事㊠

1.為得到最佳效能，我們會持續更新 BIOS 的內容和項目。 因此，本章所描

述的內容，可能和實際主機板上的所見的 BIOS 內容有所出入。本章中所提
及的設定項目僅供參考。

2.開機後，進入 BIOS 設定，會在第一行顯示如下的訊息:

A7383IMS V1.0 070707

第一個字元 ........... A 表示此程式是由 AMI

公司設計; P 為

第二~ 五字元 ......... 表本主機板型號

第六字元 ............... I 表示 Intel 晶片; N 表 nVidia 晶片; V 是 VIA 晶片

第七~八字元 ......... MS 表示一般客戶

V1.0.......................... 表 BIOS 版本

070707.................... 表 BIOS 發行日期

PHOENIX® 公司設計

®

公司設計; W 為 AWARD

®

3-2

BIOS 設定

控制鍵

<↑> 移到上一項
<↓> 移到下一項
<←> 移到左選項
<→> 移到右選項

<Enter> 選取 該項目
<Esc> 跳至 Exit 功能選單，或從子選單回到主選單
<+/PU> 增加或改變數值
<-/PD> 減少或改變數值
<F6> 載入 最佳預設值
<F10> 儲存所有CMOS 變更並離開

操作說明

在進入設定程式後，首先出現主選單的畫面。

主選單

主選單顯示 BIOS 支援的設定類別。請使用方向鍵( ↑↓)來選擇項目。螢幕下
方會顯示反白設定功能的線上說明。

子選單

若看到如右圖的指標出現，表示仍有相關設定的子
選單於其下可供選擇。

請使用上↑下↓箭頭來選取欄位，並按< Enter>，
叫出該子選單。然後用控制鍵，於子選單中輸入數

值及移動欄位。若要到主目錄，只需按下< Esc> 即
可。

㆒般求助 <F1>

BIOS 設定程式提供一般求助的畫面，可於任何選單中，按下< F1 >叫出。求助
畫面會列出反白欄位的可用選項及按鍵，供您選擇。按< Esc> ，即可跳出求助

視窗。

3-3

MS-7383 主機板

主選單

Standard CMOS Features（標準 CMOS 功能）

本選單設定基本的系統組態，例如時間、日期等。

Advanced BIOS Features（進階 BIOS 功能）

本選單設定 AMI® 特殊的進階功能選項。

Integrated Peripherals（整合型週邊）

本選單設定整合型週邊裝置。

Power Management Setup（電源管理設定）

本選單設定電源管理。

PnP/PCI Configurations（PnP／PCI 設定）

若系統支援 PnP／PCI，就會出現本項。

H/W Monitor

本選單可顯示電腦的現狀。

Frequency/ Voltage Control（頻率/電壓控制）

使用本選單設定 CPU 的頻率/ 電壓控制。

Load Fail-Safe Defaults（載入安全預設值）

使用本選單載入BIOS的出廠預設值，以獲得最穩定的系統作業。

3-4

BIOS 設定

Load Optimized Defaults（載入最佳預設值）

使用本選單載入 BIOS 的最佳預設值，以獲得最理想的系統效能。

BIOS Setting Password（設定 BIOS 密碼）

使用本選單設定 BIOS 密碼。

Save & Exit Setup（儲存並離開設定）

將變更儲存到 CMOS 並離開設定。

Exit Without Saving（離開但不儲存）

放棄所有變更並離開設定。

3-5

MS-7383 主機板

標準 CMOS 功能

在標準 CMOS 功能選單中，涵蓋數個基本設定項目。請利用方向鍵，將您要變
更的項目反白，再以 <PgUp> 或 <PgDn>，來變更每個項目的設定值。

Date (MM:DD:YY)（㈰期- ㈰: ㈪: 年）

本項將系統設定成您所希望的日期( 通常為目前的日期) 。格式為< 星期> 、
<月>、<日> 、< 年>。

day 從星期日到星期六，由 BIOS 判斷（唯讀格式）
month 一月到十二月
date 利用數字鍵輸入 1 至 31 的日期
year 使用者可自行設定年份

Time (HH:MM:SS)（時間-時: 分: 秒）

本項可將系統設定成您所希望的時間( 通常為目前的時間) 。格式為< 時> 、
<分>、<秒>。

IDE Primary Master/ Slave, SATA1~4

按下<Enter>鍵，即可進入下頁子選單:

3-6

BIOS 設定

Device/ Vender/ Size(裝置/ 經銷商/ 容量)

本項顯示已連接到 SATA 連接埠的訊息。

LBA/Large Mode (LBA/Large 模式)

本項開啟或關閉 LBA (邏輯區塊定址模式，硬碟中邏輯區塊的大小) 。若裝
置支援該功能，請設為自動[Auto]; 反之，請設為關閉 [Disabled]。

DMA Mode (DMA 模式)

本項選擇 DMA (記憶體直接存取)模式。

Hard Disk S.M.A.R.T.（硬碟 S.M.A.R.T. 功能）

本項用來開啟硬碟的 S.M.A.R.T. 功能（自動監控分析與報告技術）。
S.M.A.R.T.工具，用以監控硬碟狀態，防止硬碟故障。本功能可讓您在硬

碟發生故障前，先將資料從硬碟移至安全的位置。

㊟意事㊠

將 HD 硬碟接到主機板上的 SATA 連接器時，IDE Primary Master/
Slave, SATA1~4 等選項會出現。

Floppy A（軟碟機 A）

本項可設定安裝之軟碟機類型。設定值為：無(None)、[360 K, 5.25in]、[1.2
M, 5.25 in]、[720 K, 3.5 in]、[1.44 M, 3.5 in]、[2.88M, 3.5 in]。

3-7

MS-7383 主機板

System Information（系統訊息）

按下<Enter>鍵，即可進入子選單。

本項顯示 CPU 訊息、BIOS 版本以及系統記憶體狀態( 唯讀) 。

3-8

BIOS 設定

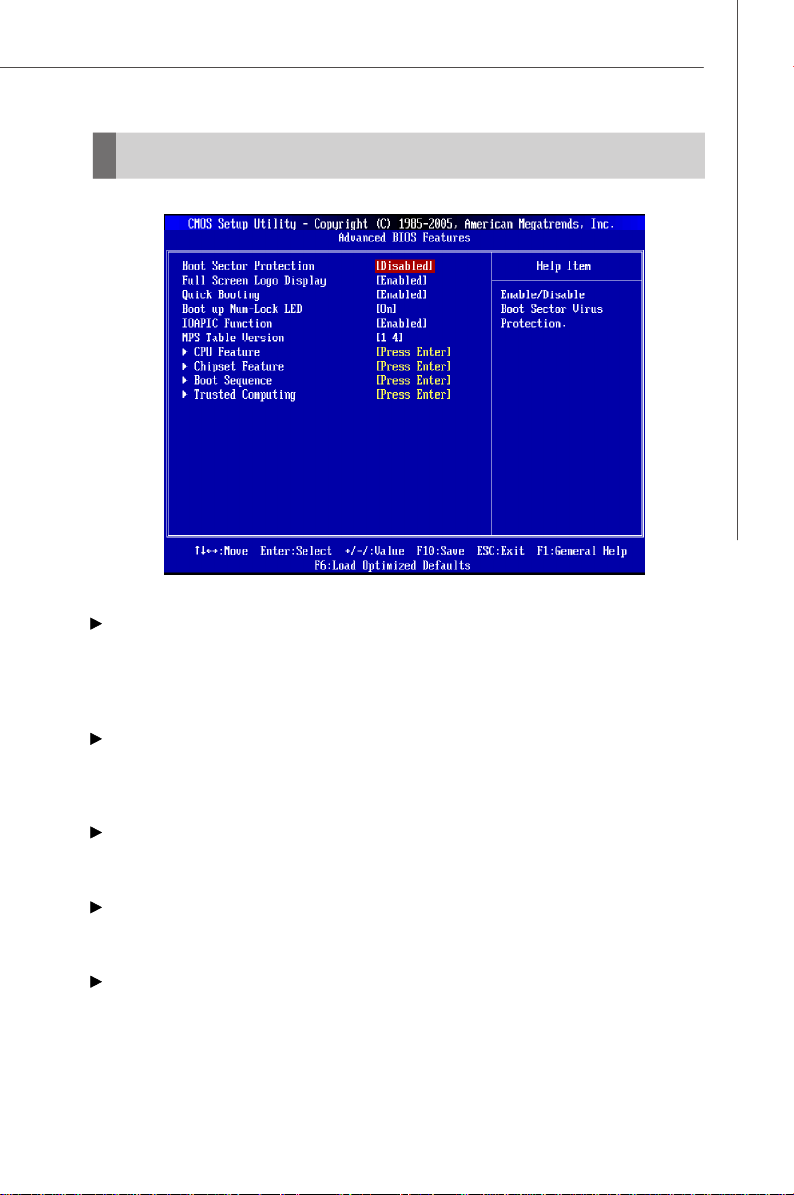

進階 BIOS 功能

Boot Sector Protection（開機磁區病毒防護）

本功能是防止BIOS受到未授權的人或電腦病毒入侵。設為開啟，就無法用更
新工具更新BIOS資料。若要更新BIOS，則請設為關閉本功能。
請隨時啟動本項保護功能，只在更新BIOS時才取消本功能。更新後應立即重
新啟動本功能以避免病毒。

Full Screen Logo Display（全螢幕商標圖示）

本項開啟畫面上顯示的標誌。設定選項：

[Enabled] 開機時以全螢幕顯示靜態影像（標誌）
[Disabled] 開機時顯示 POST 訊息

Quick Booting（快速開啟）

本項設為開啟[Enabled]，讓系統在五秒內完成開機，因系統會跳過部份檢查
項目。

Boot up Num-Lock LED （啟動 Num-Lock 燈號）

本項可設定系統開機時 Num Lock 的狀態。設為[On]，則開機時，會一併啟
動 Num Lock。設為[Off]，則可利用數字盤上的方向鍵。

IOAPIC Function ( IOAPIC ㆗斷模式)

本項開啟或關閉進階可程式中斷控制器 (Advanced Programmable Interrupt
Controller)。由於與 PC2001 規格相容，本系統可在 APIC 模式下執行。開啟
APIC 模式會讓系統擴展有效的IRQ資源。

3-9

MS-7383 主機板

MPS Table Version（MPS 版本）

本項設定系統將使用何種 MPS ( 多處理器規範) 版本。您須選擇作業系統所支
援的 MPS 版本。有關作業系統適用之版本，請洽經銷商。

CPU Feature（處理器功能）

按下 <Enter> 鍵，即可進入如下子選單:

Hyper-Threading Technology (超執行緒技術)

本項僅於處理器支援超執行緒功能時才會出現。處理器使用超執行緒功能
時，可增加傳輸效率及減少使用者反應時間。本技術將處理器內的雙核心

視為二個可同時執行指令的邏輯處理器，這樣一來，系統效能可大幅提
升。若關閉本功能，那麼處理器只會使用一個核心來運作。

Execute Bit Support（支援病毒防護技術)

在作業系統支援本功能時，保護記憶體緩衝區溢位避免病毒擴散。本功
能讓處理器定義記憶體中可執行與不可執行應用程式碼之處。在病毒試

著於緩衝區內置入病毒碼時，處理器即可關閉該碼執行，以免病毒擴
散。

Set Limit CPUID MaxVal to 3

本設定用以針對處理器於較舊的作業系統中限制速度。

Chipset Feature（晶片功能）

按下 <Enter> 鍵，即可進入如下子選單:

HPET（高精度事件計時器）

本項為晶片內的元件。設為開啟，會透過多種 ACPI 事件提供達到 HEPT
的方法。

VGA Share Memory (顯示卡配置容量)

系統會配置記憶體容量給內建顯示卡。本設定可支配實際分給顯示卡的記
憶體容量時脈。

3-10

BIOS 設定

DVMT Mode Select（DVMT 模式選擇）

本項可設定顯卡核心模式。
[Fixed Mode] 「固定模式」，系統記憶體內固定容量的像素(Fragment)設會

分配給圖形處理核心(graphics core)，且僅能讓顯卡核心使用。

[DVMT]「動態視訊記憶體技術模式」，圖形處理核心的驅動程式像其它作
業系統內的元件或程式一樣使用系統記憶體。

DVMT/FIXED Memory（DVMT/FIXED 模式選擇）

本項指定以動態的方式配置系統記憶體作為視訊記憶體使用的容量。

Boot Sequence（開機順序）

按下 <Enter> 鍵，即可進入如下子選單:

1st Boot Device （第㆒個開機裝置）

本項設定 BIOS 要載入磁碟作業系統開機裝置的順序。

Boot From Other Device（其它開機裝置）

將本項設為[Yes]，讓系統在由第一個開機裝置失敗時，試著從其他裝置開
機。

Trusted Computing（可信賴計算）

按下 <Enter> 鍵，即可進入如下子選單:

TCG/ TPM SUPPORT（支援 TCG/TPM）

本項用來開啟或關閉 BIOS 裏TPM (Trusted Platform Module) 的支援。

TPM Enable/ Disable Status, TPM Owner Status（TPM 支援狀態,

TPM 擁㈲者狀態)

本項顯示 TPM 狀態( 唯讀) 。

3-11

MS-7383 主機板

整合型週邊

USB Controller ( USB 控制器)

本項開啟或關閉內建的 USB 主控制器。

USB Device Legacy Support ( 支援舊式 USB 裝置)

需於作業系統，使用 USB 介面的裝置，請設為開啟[Enabled]。

Onboard LAN Controller (內建 LAN 控制器)

本項開啟或關閉內建的 LAN 控制器。

LAN Option ROM (LAN 選㊠ ROM)

本項在開機時喚起內建的 LAN 開機 ROM。

Audio Controller（音效控制器）

本項開啟或關閉內建的音效控制器。

On-Chip ATA Devices (內建 ATA 裝置)

按下 <Enter> 鍵，即可進入如下子選單:

3-12

BIOS 設定

On-Chip IDE Controller (內建 IDE 控制器)

本項開啟或關閉內建的 IDE 控制器。

PCI IDE BusMaster （PCI IDE 匯流排主控）

設為開啟[Enabled]，指定在 PCI 匯流排上的 IDE 控制器具主控匯流排功

能 。

On-Chip SATA Controller (內建 SATA 控制器)

本項開啟或關閉 SATA 控制器。

I/O Devices（I/O 裝置）

按下 <Enter> 鍵，即可進入如下子選單:

COM Port 1 (COM 埠 1）

選定一個記憶空間位址及中斷向量給本序列埠。

Parallel Port（平行埠）

本項設定平 行埠。

Parallel Port Mode（平行埠模式）

本項設定平行埠模式。

Parallel Port IRQ （平行埠 IRQ）

本項設定平行埠 IRQ。

3-13

MS-7383 主機板

電源管理設定

本節描述 S3 的相關設定，只在主機板 BIOS 支援 S3 休眠模式時才會出現。

ACPI Function（ACPI 功能）

本項可開啟 ACPI (進階配置與電源管理介面) 功能。若使用 Windows 2000/
XP 等支援 ACPI 的作業系統，請設為開啟[Enabled]。

ACPI Standby State（ACPI 待機狀態）

本項指定 ACPI 使用的待機狀態。若作業系統是 Windows 2000/XP 等支援
ACPI，請於本項設定為 S1 (POS) 或是 S3 (STR) 以進入待機 (Standby) 模式。

設定選項：

[S1] S1 休眠模式是一種低耗電狀態。在此狀態中，不會損失

[S3] S3 休眠模式是一種耗電更低的狀態。在其他硬體組件關

任何系統內容( CPU 或晶片組) ，且硬體維持所有系統內
容。

閉以省電的同時，系統配置與開啟的應用程式/ 檔案的資
訊，會被儲存到維持開啟狀態的主記憶體。儲存在記憶體
內的資訊在「喚醒」事件出現時，則會被載入到系統內。

3-14

BIOS 設定

Suspend Time Out (Minute)（CPU 電源暫停模式）

在本項所設定的時間內，若未偵測到任何系統動作，則除CPU外，所有裝置
均會被關 閉。

Power Button Function （電源按鈕功能）

本項設定電源按鈕的功能。設定值有：

[Power Off] 該鈕作用同一般的電源開啟/ 關閉。
[Suspend] 在您按下該鈕時，電腦會進入暫停/ 睡眠模式，但當

Restore On AC Power Loss （AC電源㆗斷後恢復）

本項設 定在系統斷電或不正常中斷後，來電時系統是否重新開機。設定值
為：

[Off] 電腦維持關機狀態。
[On] 電腦維持開機狀態。
[Last State] 回復中斷前之系統狀態。

Wake Up Event Setup（喚醒功能）

按下 <Enter> 鍵，即可進入如下子選單:

按住超過 4 秒鐘，則電腦會關閉。

Resume From S3 By USB Device (㉂ USB 裝置喚醒)

本項設定系統由偵測到 USB 裝置的動作，從 S3 (Suspend to RAM) 休眠
狀態中喚醒。

Resume From S3 By PS/2 Keyboard（㉂ PS/2 鍵盤喚醒）

本項設定系統由偵測到鍵盤輸入訊號來自省電模式中喚醒的方法。

Specific Key for PowerOn（由㈵定鍵開機）

本項設定由鍵盤上的特定鍵來喚醒系統。

Resume From S3 By PS/2 Mouse（㉂ PS/2 滑鼠喚醒）

本項設定系統由偵測到滑鼠輸入訊號來自省電模式中喚醒的方法。

Resume By PCI Device (PME#) (由 PCI 裝置回復)(PME#)

本項設為開啟[Enabled]，可透過任何 PME 事件來讓系統自省電待機模式
中喚醒。

3-15

MS-7383 主機板

Resume By PCI-E Device (由 PCIE 裝置回復)

本項設定為開啟[Enabled]，可透過在任何 PCI Express 裝置上的事件來將
系統自省電待機模式喚醒。

Resume By RTC Alarm（RTC 定時喚醒）

本項開啟或關閉系統於指定的時間/ 日期開機的功能。

3-16

BIOS 設定

PnP/PCI 設定

本節提供 PCI 匯流系統和 PnP (Plug&Play) 的組態說明。PCI (Peripheral Com-
ponent Interconnect) 是可讓 I/O 裝置在與其特殊元件進行傳輸時，以接近 CPU

本身所使用之速度運作的系統。因本節涵蓋許多技術性的選項，故強烈建議
您，若非極具經驗的使用者，請勿任意更改預設值。

Primary Graphic’s Adapter（主要顯示裝置）

本項指定開機時，以哪張顯卡為主要的顯示裝置。

PCI Latency Timer（PCI 延遲時間）

本項設定每個PCI裝置佔用匯流排的時間。當設定的時間越長，每個PCI裝
置，就可以有較長時間傳送資料，而PCI的有效頻寬就會增加。為達更佳的
PCI效能，請將本欄位設為較高數值。

PCI Slot 1/2 IRQ

本項於各個 PCI 槽，分別指定個 IRQ 值。

3-17

MS-7383 主機板

IRQ Resource Setup (IRQ ㈾源設定)

按下 <Enter> 鍵，即可進入如下子選單:

IRQ 3/4/5/7/9/10/11/14/15

這些選項指定佔用特定 IRQ 的匯流排。本設定決定 AMI BIOS 是否應將該
IRQ 值，從可使用的 IRQ 位址中，移到由系統 BIOS 設定的裝置。可用的
IRQ 位址是由讀取 ESCD NVRAM 來決定。若須將更多的 IRQ 從位址中移
除時，使用者可設為保留 [Reserved]， 以保留該 IRQ。內建的 I/O 是由 AMI
BIOS 配置。所有被內建 I/O 使用的 IRQ 均被設定為 [Available]。若所有
的 IRQ 都被設定為 [Reserved]，且 IRQ14/15 被配置到內建的 PCI IDE 的
話，那麼 IRQ9 仍可被 PCI 及 PnP 裝置所使用。

㊟意事㊠

IRQ (中斷要求) 線路，是分配給 I/O 裝置的系統資源。在 I/O 裝置要取得
作業系統時控制權時，會產生一個 IRQ 訊號。作業系統在收到訊號後，系
統會自行中斷以執行 I/O 裝置的指令。

3-18

BIOS 設定

H/W Monitor

Chassis Intrusion（機殼開啟警告開關）

本項設定開啟或關閉，在機殼打開時，紀錄機殼入侵狀態，並發出警告訊息
的功能。如要清除警告訊息，請設為重設[Reset]，本欄位的設定值，稍後會
自動恢復成開啟[Enabled]。

CPU/SYS Smart FAN Target（智慧型風扇指定溫度值）

本主機板提供智慧型風扇系統，可依目前溫度自動控制風扇轉速，將溫度控
制於特定範圍。請於本項指定限值。若目前風扇溫度到達上限，即會啟動智
慧型風扇功能，有多種選項可自動加速來散熱。

---- PC Health Status（PC 狀態）----

CPU/System Temperature, SYS FAN1/ CPU FAN Speed, CPU Vcore,

3.3V, 12V, 5V, 3VSB

這些欄位會顯示目前監控的CPU電壓、溫度及所有風扇轉速等硬體設備
及零組件的狀況。

3-19

MS-7383 主機板

頻率/電壓控制

㊟意事㊠

除非對晶片組功能非常熟悉，否則請勿任意變更設定。

Current CPU / DRAM Frequency （目前 CPU / DRAM 頻率）

上述選項顯示 CPU/DRAM 的頻率。唯讀。

Intel EIST（Intel

本技術依電腦使用電池或接 AC 交流電源的情況，來設定微處理器的效能表
現。本項在安裝支援 speedstep 技術的 CPU 才會顯示。

Advance DRAM Configuration（進階 DRAM 設定）

按下 <Enter> 鍵，即可進入如下子選單:

®

SpeedStep™ 節電技術）

3-20

BIOS 設定

Configure DRAM Timing by SPD（由 SPD 來配置 DRAM 時脈）

選擇 DRAM 的時脈，是否由 DRAM 模組上的 SPD EEPROM 裝置來控
制。設 [Auto By SPD] 時，由 BIOS 依 SPD 上的組態，來設定 DRAM 時
脈及其它相關設定。設定為 [Manual] 時，您可以手動方式更改 DRAM
時脈及以下相關設定。

DRAM CAS# Latency（DRAM CAS# 延遲）

由 SPD 來配置 DRAM 時脈設為關閉[Disabled]，可調整本欄位。本項控

制行位址信號(CAS)延遲，也就是在 SDRAM 接收指令後，開始進行讀取
前的延遲時間( 以時脈計) 。

DRAM RAS# to CAS# Delay（RAS# 到 CAS# 延遲）

由 SPD 來配置 DRAM 時脈設為關閉[Disabled]，可調整本欄位。在

DRAM 重置時，列和欄位址是分開處理的。本項設定列位址 (RAS)到行
位址 (CAS) 和訊號之間的延遲時間。時脈數越少，DRAM的效能越好。

DRAM RAS# Precharge

由 SPD 來配置 DRAM 時脈設為關閉[Disabled]，可調整本欄位。本項控
制列位址(RAS)預充電的時脈。若無足夠時間，讓列位址在 DRAM 更新

之前預充電，更新可能會不完全，而且 DRAM 可能漏失資料。本項僅適
用於系統安裝同步動態隨機存取記憶體時。

DRAM RAS# Activate to Precharge

由 SPD 來配置 DRAM 時脈設為關閉[Disabled]，可調整本欄位。本項控
制列位址(RAS)預充電的時脈。若無足夠時間，讓列位址在 DRAM 更新

之前預充電，更新可能會不完全，而且 DRAM 可能漏失資料。本項僅適
用於系統安裝同步動態隨機存取記憶體時。

DRAM TRFC

由 SPD 來配置 DRAM 時脈設為關閉[Disabled]，可調整本欄位。本項決

定 RFC 由記憶體讀取及寫入所需時間。

DRAM TWR

由 SPD 來配置 DRAM 時脈設為關閉[Disabled]，可調整本欄位。本項是

寫入資料結束到預充電指令開始間的最短間距。本項透過感覺放大器

(sense amplifier)回復資料。

DRAM TWTR

由 SPD 來配置 DRAM 時脈設為關閉[Disabled]，可調整本欄位。本項是

寫入資料脈衝結束到列讀取指令開始間的最短時間。輸出入閘道會在讀
取指令開始前，驅動感覺放大器。

DRAM TRRD

由 SPD 來配置 DRAM 時脈設為關閉[Disabled]，可調整本欄位。本項設

定不同記憶體間 active-to-active 的延遲時間。讀取到預充電間的時間間
隔。

DRAM TRTP

由 SPD 來配置 DRAM 時脈設為關閉[Disabled]，可調整本欄位。讀取到

預充電間的時間間隔。

3-21

MS-7383 主機板

FSB/Memory Ratio（FSB / 記憶體 Ratio）

本項可調整記憶體 FSB/Ratio。

Adjusted DDR Memory Frequency（調整後 DDR 記憶體頻率）

本項顯示調整後的記憶體頻率。請重新開機來下載選定新的記憶體頻率。唯
讀。

Auto Disable DIMM/ PCI Frequency（㉂動關閉 DIMM/ PCI 頻率）

設為開啟[Enabled]，則系統會從未使用的 DIMM/ PCI 插槽移除(關閉) 時脈以
減少電磁波干擾 (EMI)。

Memory Voltage(V)（記憶體電壓）

本項可調整記憶體電壓。

PCI Express Voltage（PCI Express 電壓）

本項可調整 PCI Express 電壓。

Spread Spectrum（頻譜擴散）

主機板的時脈產生器開展到最大時，脈衝的極大值突波，會引起電磁波干擾
(EMI)。頻譜擴散功能，可藉由調節脈衝以減少EMI的問題。若無電磁波干擾
的問題，請設為關閉，以達較佳的系統穩定性及效能。若要符合EMI規範，請

選擇開啟，以減少電磁波。切記，如需進行超頻，請務必將本功能關閉，因
為即使是些微的劇波，均足以引起時脈速度的增快，進而使超頻中的處理器

被鎖定。

㊟意事㊠

1. 若無電磁波干擾的問題，請設定為「關閉」，以達到較佳的系統穩定和效

能。若要符合EMI規範，請設為符合頻譜擴散的數值。

2. 頻譜擴散的數值越大，能減少越多電磁波，但系統就越不穩定。欲知最適
當的頻譜擴散的數值，請查詢當地的規範。

3. 切記，如需進行超頻，請務必將本功能關閉，因為即使是些微的劇波，均
足以引起時脈速度的增快，進而使超頻中的處理器被鎖定。

3-22

BIOS 設定

載入安全/最佳預設值

選單上的這二個選項，可將 BIOS 程式的設定值恢復為預設的安全或最佳設定
值。最佳預設值 (Optimized Defaults)，是主機板廠商為讓主機板達到最佳效能

所設定的預設值。安全 (Fail-Safe) 預設值，則是 BIOS 廠商為主機板的穩定性
所設定的預設值。

選擇 Load Fail-Safe Defaults 時，會出現下面的訊息：

選擇 [OK] 再按<Enter>，即可載入預設的 BIOS 值，讓系統以最小且最穩定的
效能狀態下運作。

選擇 Load Optimized Defaults 時,螢幕上會出現下列訊息：

選擇 [OK] 再按<Enter>，即可載入出廠時設定的預設值，提供最佳的系統效能。

3-23

MS-7383 主機板

設定 BIOS 密碼

選擇這個功能，會出現下面的訊息：

在此輸入密碼，最多六個字元長，並按下< Enter> 。此密碼會蓋掉先前所設的
任何密碼。接下來會有個提示，要您確認密碼，請再重輸入一次，按下
<Enter> ，或按< Esc> ，放棄剛輸入的密碼。

要清除密碼，只需在看到提示，要求輸入密碼時，按< Enter> ，就會跳出告知
密碼已清除的提示。既然密碼已清除，則再開機或進入BIOS時，就不用輸入
任何密碼。

密碼若已設定時，那麼每次進入BIOS，都會要求輸入密碼。旨在防止未授權
的人，來改變系統的任一設定。

3-24

附錄 A：

Realtek ALC888 音效

Realtek ALC888

Realtek ALC888 晶片，搭配 10 聲道 DAC，支援

7.1聲道播放以及透過前置左右二聲道的獨立立體

聲( 多重音源) 輸出。

音效

A-1

MS-7383 主機板

安裝 Realtek HD 音效驅動程式

您需安裝 Realtek ALC888 晶片的驅動程式，方能適當的使用 2、4、6 及 8 聲道
或 7.1+2 聲道音效功能。請依下列步驟來為不同的作業系統，安裝驅動程式。

在 Windows 2000/ XP/Vista 作業系統㆘安裝

若是在 Windows® 2000 作業系統下，請先安裝 Windows® 2000 Service Pack 4 或
更新的版本，再安裝本驅動程式。在 Windows® XP 作業系統下，須先安裝 Win-

dows® XP Service Pack 1 或更新的版本，之後再安裝驅動程式。

以下安裝畫面是在 Windows® XP 作業系統中進行，畫面或步驟可能會因不同的
作業系統而有所差異。

1. 請將驅動光碟放入光碟機內，螢幕會自動出現如下安裝畫面。

2. 請點一下「Realtek HD Audio Driver」。

㊟意事㊠

HD Audio Configuration 軟體功能不斷更新中，以加強音效程式功能。
故本章節擷取的安裝畫面僅供使用者參考，實際畫面可能依軟體版本的不同而

有所差異。

A-2

按㆒㆘

Realtek ALC888 音效

3. 請 點一下「㆘㆒步」，開始安裝高傳真音效驅動程式。

按㆒㆘這裏

4. 點選「完成」，重新開機。

按㆒㆘這裏

勾選本㊠

A-3

MS-7383 主機板

軟體設定

安裝完音效驅動程式後，即可使用 2/4/6/8 聲道音效。點選螢幕右下方的音效
圖示 ，啟動 HD Audio Configuration 程式，您亦可在「控制台」中點選

Azalia HD Sound Effect Manager。

雙擊本圖示

A-4

Realtek ALC888 音效

音效

在「音效環境」(Environment)的下拉式選單中選擇您喜愛的音響效果。

Environment Simulation (環境模擬)

您可藉由下拉式選單來享受多達二十三種音效。Realtek HD Audio Sound
Manager 並提供石頭走廊、浴室、下水道、競技場及禮堂等五種快速場景設

定，讓您在彈指之間即可身歷其境。
您可選擇內建音效，系統會自動依所選的等化器( Equalizer, EQ)來調整音效，

亦可利用「載入等化器的設定」及「儲存現在等化器的設定」來載入及儲存新
的等化器效果。當點選一下「重設等化器的設定」，系統即自動採用出廠預設
等化器效果，點選「刪除等化器的設定」，則可刪除先前載入的等化器效果。

在「等化器」選項下，點選「其他」，有更多的等化器效果可供選擇。

A-5

MS-7383 主機板

等化器選㊠(Equalizer Selection)

本項可讓您不受原設定之限制，依個人喜好創作。
從 100Hz 到 16KHz 十段等化調整

儲存現在等化器的設定

設定會永久儲存以供日
後使用

開啟 / 關閉等化器

關閉時，您可暫停音
效不遺失原設定

重設等化器的設定

十頻段等化器會恢復

到原設定

載入等化器的設定

您可隨時按此鍵預載
設定，選單即會出現

刪除等化器的設定

刪除之前所儲存的設定

A-6

Realtek ALC888 音效

Frequently Used Equalizer Setting (常用的等化器設定)

Realtek HD Audio Sound Manager 提供您最常使用的等化器設定，在彈指間即
輕鬆享有音樂帶來的樂趣。

使用方法

除了頁面上顯示的「流行音樂」、「表演現場」、「俱樂部」、「搖滾樂」等
音樂屬性，您還可下拉選擇其它更多更棒的音場模式設定。

Karaoke Mode ( 卡拉 OK 模式)

卡拉 OK 模式讓您在家也能享受卡拉 OK 的樂趣。只要利用平時播放的音樂，
卡拉 OK 模式可消除歌曲中人聲的部分，或調整成適合音域的音調。

1.人聲消除:按一下 ”Voice Cancellation” 音樂中人聲部份會被消除，但背景音
樂仍在，您也可搖身一變成為歌手!

2.調整升降 Key: 用上下鍵尋找適合的 Key。

升Key

消除歌曲中人聲的部分

降Key

A-7

MS-7383 主機板

混音器

在「混音器」(Mixer)下，可分別設定前後聲道的音量。

1. 調整音量

您可利用「Realtek HD Audio rear output」或「Realtek HD Audio
front output」二個項目，來個別設定前後聲道的音量。

㊟意事㊠

在設定前，請確認播放設備，已確實安插在前後面板的插口上。「Realtek
HD Audio前聲道輸出」(Realtek HD Audio front output)，會在您將喇叭

插入前面板上的插口時顯示。

2. 多重音源功能 ( Multi-Stream Function )

ALC888 支援一絕佳的功能，亦即多重音源功能。此功能可同時播放多
重音源，並指定讓不同音源由前面板或後面板輸出。本功能對於二人同
時以不同目的，在使用同一部電腦時非常實用。

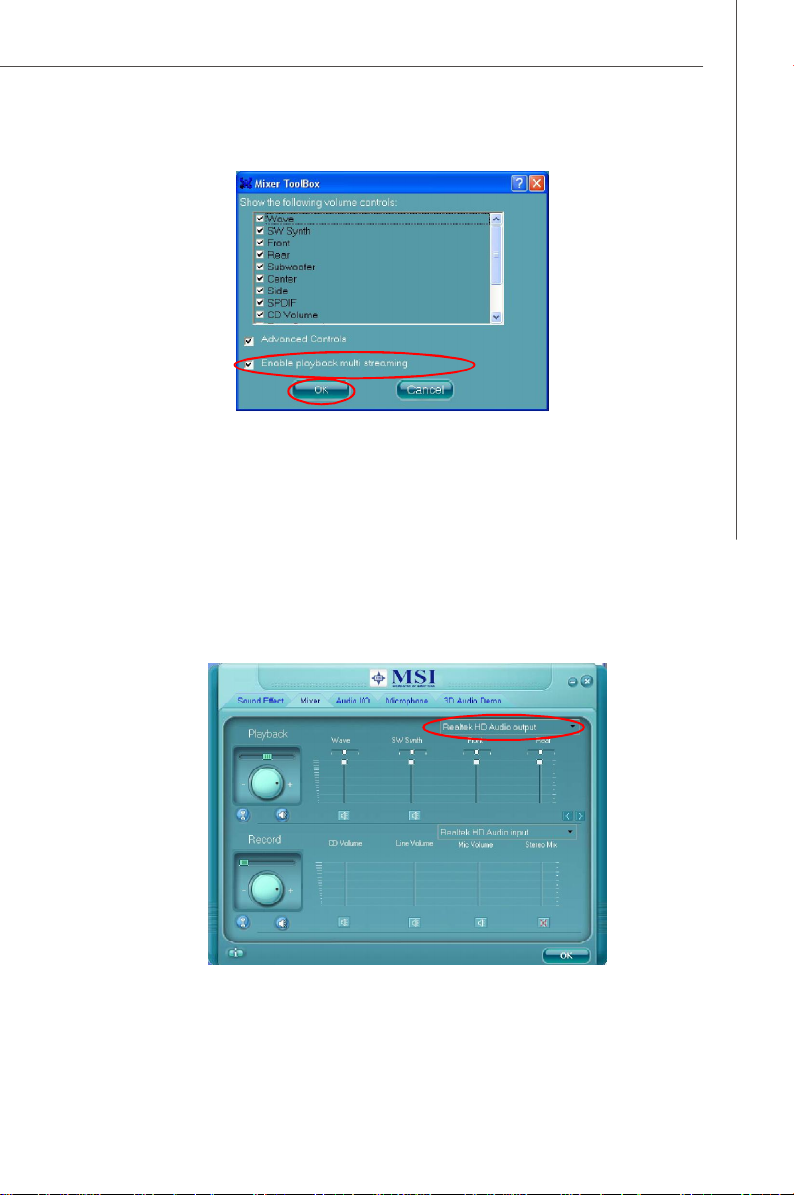

按一下 鍵顯示混音器工具盒，再勾選「啟用播放多重音源功能」

(Enable playback multi-streaming)，然後按「確定」鍵儲存設定。

㊟意事㊠

須先將喇叭插入前面板或背板的插口後，再啟用多重音源功能。

A-8

Realtek ALC888 音效

播放第一種音源時(例如利用 Windows Media Player 來播放DVD/VCD)，出廠
預設會由後面板輸出該音源。

接著，須先於下拉式選單中選擇”Realtek HD Audio front output”，再用另一
種播放程式來播第二種音源( 例如用 Winamp 播放 MP3) ，此時第二種音源會

透過前面板的 Line-Out 接頭輸出。

A-9

MS-7383 主機板

3. 播放控制 (Playback control)

工具

靜音

播放裝置

您可決定聲音輸出埠，這點在多重音源播放功能啟
用時尤其重要。

- Realtek HD

- Realtek HD

後置音效輸出
前置音效輸出

靜音 ( Mute )

可選擇單個或多個音量靜音或讓音效輸出完全靜音。

工具 ( Tool )

- 顯示如下音量調節

可自由選擇要顯示任一音量調節。

- 進階控制

- 啟用多重音源播放功能。

在透過耳機和朋友進行音訊對話( 音源 1 自前面板輸出) 的同時，仍可一邊
聽音樂( 音源 2 由背板輸出) 。隨時享有最多二種音源輸出。

A-10

4. 錄音控制 (Recording control)

Realtek ALC888 音效

工具

靜音

錄音裝置

- Realtek HD

前面板音效輸入

- Realtek HD

背板音效輸入

音效輸入

靜音 ( Mute )

選擇讓單一或多種音量控制靜音或讓音效輸入完全靜音。

工具 ( Tool )

- 設定欲顯示的音量控制項目
本項可自由選擇要顯示任一項音量調節。

- 啟用多重音源錄音功能。

/Mic,

㊟意事㊠

ALC888 可同步錄製 CD、Line、Mic 及 Stereo Mix 聲道，在混音部份無後顧
之憂。隨時選擇上述任一種來錄製。

A-11

MS-7383 主機板

音效輸入/輸出

在本頁籤下可輕鬆設定多重聲道音訊功能及喇叭。

a. Headphone for the common headphone (耳機)
b. 2CH Speaker for Stereo-Speaker Output (2CH 喇叭)
c. 4CH Speaker for 4-Speaker Output (4CH 喇叭)
d. 6CH Speaker for 5.1-Speaker Output(6CH 喇叭)
e. 8CH Speaker for 7.1-Speaker Output( 8CH 喇叭)

喇叭設定 (Speaker Configuration)

步驟 1: 將喇叭插入相對的插口。

步驟 2: 出現「連接裝置」(Connected Device) 對話方塊，請選已插入裝置。

- 裝置若插入正確的插口，會看到該插口旁邊的圖示與插入的裝置

一致。

- 裝置若插入錯誤的插口，Realtek HD 音效管理員會引導您將裝置

插入正確的插口。

A-12

Realtek ALC888 音效

接頭設定 (Connector Settings)

按下 進入接頭設定。

關閉前面板偵測功能( 選配)

僅限高傳真音效前面板方能使用插口面板偵測功能。

前耳機插入，則背板輸出靜音

開啟裝置插入時，會㉂動跳出對話視窗的設定

勾選本項後，則每次裝置插入，就會自動跳出「連接裝置」對話視窗。

A-13

MS-7383 主機板

n S/PDIF

為 Sony/Philips digital Interface 的縮寫，是一種標準音效傳遞格式。S/
PDIF 讓數位音效訊號，在不需先轉換成類比格式的前提下，即可在不同

裝置間傳遞。可有效避免數位訊號，在轉換成類比時，造成訊號品質降
低，可維持原音質。

設定輸出取樣頻率(Output Sampling Rate)

44.1kHz: 建議播放 CD 時使用之輸出頻率。
48kHz: 建議播放 DVD 或杜比音效 (Dolby) 使用之輸出頻率。
96kHz: 建議播放 DVD-Audio 時使用之輸出頻率。
192kHz: 建議播放高品質音效時使用之輸出頻率。

設定輸出來源(Output Source)

無數位音效輸出: 表無數位輸出音效
設定數位音效輸出來源:.wav, .mp3, .midi 等數位音效格式會由 S/PDIF-out。

A-14

Realtek ALC888 音效

喇叭測試 (Test Speakers)

您可點選每一個喇叭測試是否正確運作。點選的喇叭圖示會亮起，並發
出測試音。若有任一喇叭未發出測試響音，請檢查喇叭是否確實

連接好或是將損壞的喇叭換新，還可按「自動測試」(Auto Test)

按鍵，讓系統自動測試所有的喇叭。

中置喇叭

左前喇叭

左側喇叭

左後喇叭

右前喇叭

右側喇叭

重低音喇叭

右後喇叭

A-15

MS-7383 主機板

麥克風

在「麥克風」(Microphone)頁籤下，設定麥克風的功能，選擇” Noise
Suppression”可消除錄音過程中的雜音，或選擇”Acoustic Echo Cancellation”

則是消除錄音過程中的迴音。

迴音消除可避免播放的聲音和自己的聲音一起被麥克風錄進去。舉例來說，在
透過網路電話和朋友聊天時，對方的聲音會從喇叭出來。但對方的聲音可能會

錄到您的麥克風，再經由網路回傳到對方那裏。所以對方會再次聽到自己的聲
音。若是開啟迴音消除功能，則可減少對方聽到迴音的機會。

A-16

Realtek ALC888 音效

3D 音效展示

在本頁籤下先設定個人的 3D 音效位置，再使用音效程式(如遊戲程式) 。亦可
先挑選不同音效環境來決定最符合需求的一個。

A-17

MS-7383 主機板

相關訊息

在「相關訊息」頁籤下提供 HD Audio Configuration 程式的驅動程式版本、
DirectX 版本、音效控制晶片及音效解碼器等相關訊息。亦可在「語言」

(Language) 清單㆗選擇本程式的顯示語言。

同時，還有「在工作列上顯示音效控制」(Show icon in system tray)。只要啟
動此功能，則系統工作列會顯示 圖示。將游標移到該圖示按滑鼠右鍵，即

可開啟「Audio Accessories」對話方塊，有各種多媒體功能設定供您利用。

A-18

Realtek ALC888 音效

硬體設定

連接喇叭

已在軟體上設定好所需之多重聲道功能模式後，請按照選定的多重聲道功能，
正確地將喇叭接到適合的音效輸出插座上。

n 立體聲模式- 兩個喇叭輸出

選擇「二聲道模式」時，請參考下列說明及圖示以正確接上喇叭。

1 音效輸入
2 音效輸出(
3 麥克風
4 沒有作用
5 沒有作用
6 沒有作用

前置聲道

1

2

3

)

4

5

6

A-19

MS-7383 主機板

n ㆕聲道模式- ㆕個喇叭輸出

㆕聲道類比音效輸出

1 音效輸入
2 音效輸出(
3 麥克風
4 音效輸出(
5 沒有作用
6 沒有作用

前置聲道

後置聲道

1

2

3

)

)

4

5

6

A-20

n ㈥聲道模式- ㈥個喇叭輸出

Realtek ALC888 音效

㈥聲道類比音效輸出

1 音效輸入
2 音效輸出(
3 麥克風
4 音效輸出(
5 音效輸出(
6 沒有作用

前置聲道

後置聲道
中置聲道及重低音聲道

1

2

3

)

)

)

4

5

6

A-21

MS-7383 主機板

n ㈧聲道模式- ㈧個喇叭輸出

㈧聲道類比音效輸出

1 音效輸入
2 音效輸出(
3 麥克風
4 音效輸出(
5 音效輸出(
6 音效輸出(

前置聲道

後置聲道
中置聲道及重低音聲道
側置聲道

1

2

3

)

)

)

)

4

5

6

㊟意事㊠

要在 Vista 作業系統開啟 7.1 聲道音效輸出功能，需先安裝 Realtek 音效驅動
程式，否則主機板僅支援 5.1 聲道音效。

A-22

Dual Core Center

附錄 B：

Dual Core Center

Dual Core Center 是微星科技傾力所研發之實用工
具，讓使用者於 Windows 作業系統來監控或設定
微星主機板及顯卡的 CPU/GPU 時脈、電壓、風
扇速度及溫度等。
在您安裝前，請先確認系統達下列需求:

1. Intel Pentium4/ Celeron, AMD Athlon XP/
Sempron 處理器或與 PCI Express 卡槽相容之 CPU

2. 256MB 記憶體

3.供軟體安裝用的光碟機

4. Windows XP 作業系統

5. DotNet Frame Work 2.0

B-1

MS-7383 主機板

開啟 Dual Core Center

在安裝 Dual Core Center 後(程式放置於主機板隨附設定光碟內，路徑: Util­ity --> MSI Utility --> Dual Core Center)，該程式在工作列會有 圖示，桌面

上有下列圖示，以及開始功能表亦有程式捷徑，您可任選其一來開啟 Dual Core
Center。

工作列上的捷徑

B-2

開始功能表中的捷徑

(圖示: 開始--> 所有程式-->MSI-->
DualCoreCenter-->DualCoreCenter)

Dual Core Center

主選單

開始使用本程式前，提醒您，勢必要安裝微星 V044 顯卡( V044 顯卡須以8.26
或以㆖版本的驅動程式)/ V046 或V060 顯卡方能啟動本程式之完整功能。若

安裝他牌顯卡，則僅能開啟主機板硬體狀態部份。

簡介：

點選上圖任一圖示，進入子選單以設定或執行該功能。

MB

按下本鈕，以了解主機板CPU目前溫度、FSB及時脈。

顯卡 (VGA)

按下本鈕，以了解顯卡GPU目前溫度、GPU時脈及記憶體時脈。

動態超頻技術 (DOT)

按下本鈕，以開啟或關閉動態超頻技術。

B-3

MS-7383 主機板

AV /遊戲 /辦公室 /超靜肅 /超降溫 (AV/ Game/ Office/ Silence/ Cool)

微星依環境的不同，提供五種熱門設定。該設定均為因應各種環境之最
佳數據。請依需求選擇。

㊟意事㊠

為達系統最佳效能，請先選擇平滑或銳利模式，再點選環境鈕。

平滑模式銳利模式

時脈 (Clock)

本選單可調整及監控主機板及顯卡之時脈。

電壓 (Voltage)

本選單可調整及監控主機板及顯卡之電壓。

風扇速度 (FAN Speed)

本選單可調整及監控主機板及顯卡之風扇速度。

溫度 (Temperature)

本選單可調整及監控主機板及顯卡之溫度。

使用者㉂訂 (User Profile)

本選單可依需求設定並儲存時脈、電壓及風扇速度的數值。最多可設三
種可供使用。

㊟意事㊠

按下 圖示，則時脈、電壓、風扇及溫度鈕均會於該圖示旁出現。

B-4

Dual Core Center

DOT (動態超頻管理員)

動態超頻技術為自動超頻的功能，涵蓋於 MSI 微星科技最新研發的 Dual
CoreCenter 控制介面技術內。動態超頻是用以偵測 CPU/GPU 執行程式時的

負載，以及自動超頻的能力。在主機板偵測到 CPU 負載超出預設限值一段時
間後，會自動地加快 CPU、風扇及電壓，讓系統跑得更順暢。而在顯卡偵測
到 GPU 負載超出預設限值後，亦會加快 GPU、記憶體、風扇及電壓，以使
系統執行更為流暢。若 CPU/GPU 暫時性的擱置或在低負載時，則會回復為
預設值。通常動態超頻技術只在電腦執行 3D 遊戲、影像處理等大量運算資料
之時才會用到，因此時主機板及顯卡需加速提昇系統的整體性能。

按 DOT 速率鈕，會有提高速率 及降低速率鈕 ，要選 DOT 等級請按
DOT 鈕 來套用 DOT 功能。

DOT 提高FSB 速率鈕

DOT 降低FSB 速率鈕

㊟意事㊠

即使動態超頻較手動超頻穩定，但仍有其風險性。建議先行確認 CPU 能超頻
至多大的負載。若發現 PC 不穩或一直重新開機，建議關閉本功能，或向下降
低超頻的層次。若要手動設定超頻，請勿套用動態超頻技術。

B-5

MS-7383 主機板

時脈

在時脈子選單中，會出現系統的時脈狀態(包括主機板的 FSB/ CPU 時脈及顯
卡的 GPU/ 記憶體時脈) ，選擇想要超頻的數值。按 鈕會出現數個

超頻選項可供選擇，選增加鈕 來增加時脈，或減少鈕 減少時脈。最後
再按套用以套用調整後過的數值，取消不套用，或按預設鈕回復預設值。

在圖下方會顯示亮紅燈項目的時脈曲線。

㊟意事㊠

在使用者自訂選項，按儲存鈕即可儲存變更。在預設選項中則無該鈕。

B-6

電壓

Dual Core Center

在電壓子選單中，會出現系統的電壓狀態( 包括 Vcore、記憶體、GPU 電壓
等），選擇想要超頻的數值。按 鈕會有數個選項供您選擇，選增加鈕

來增加電壓，或減少鈕 減低電壓。最後按套用來套用調整後的數值，
按取消不套用，或按預設鈕回復預設值。

I

在圖下方會顯示電壓中亮紅燈項目的時脈曲線。

㊟意事㊠

在使用者自訂選項，按儲存鈕即可儲存變更。在預設選項中則無該鈕。

B-7

MS-7383 主機板

風扇速度

在風扇速度子選單中，可了解系統的風扇狀態。請選擇高速以達較佳冷卻效
果。按 鈕會有數個選項供您選擇，您可選增加鈕 來增加風扇速度

到一定程度，或減少鈕 降低該速。或按預設鈕回復預設值。

在圖下方會顯示風扇速度中亮紅燈項目的時脈曲線。

㊟意事㊠

1. 要手動設定風扇速度，請先在 BIOS 將智慧型風扇指定溫度值欄位設為關

閉。

2. 使用者自訂選項，按儲存鈕即可儲存變更。在預設選項中，則無該鈕。

B-8

溫度

在溫度子選單中可了解系統的溫度狀態。

Dual Core Center

在圖下方會顯示溫度中亮紅燈項目的時脈曲線。

B-9

MS-7383 主機板

使用者㉂訂

在使用者㉂訂子選單中，按下在使用者自訂旁的設定鈕，即會出現如下畫面。

可在此依需求設定時脈/ 風扇速度/ 電壓，請按 鈕快速選擇數值，或
按增加 /減少鈕 來增加/減少數值。

B-10

Dual Core Center

使用滑桿設定最高系統溫度值。在系統溫度超過設定限值，會跳出警訊並關
閉。使用滑桿設定最小風扇速度。在風扇速度低於設定限值，系統亦會跳出警

訊。

設好所需數值後，可於下列空格重新命名，再按儲存鈕 儲存所有變更。

最後勾選左側鈕，再按套用來下載使用者自訂部份。

B-11

MS-7383 主機板

B-12
