G31M 系列
MS-7379 ( V2.X ) 主板
G52-73791X6
i
版权声明
本手册为微星科技股份有限公司 的知识产权,我们非常小心的整理此手册,但我们
对于本手册的内容不保证完全正确。因为我们的产品一直在持续的改良及更新,故我
方保留随时修改而不通知的权利。
商标
本手册使用的所有商标均属于该商标的持有者所有。
NVIDIA ,NVIDIA logo ,DualNet 和nForce 是NVIDIA Corporation 在美国或其它国家的注
册商标。
AMD ,Athlon ™, Athlon ™ XP ,Thoroughbred ™,和 Duron ™ AMD Corporation 的注
册商标。
Intel®和Pentium®是Intel Corporation的注册商标。
PS/2和 OS® 2是 International Business Machines Corporation的注册商标。
Windows® 95/98/2000/NT/XP是 Microsoft Corporation的注册商标。
Netware® 是Novell Inc的注册商标。
Award® 是Phoenix Technologies Ltd的注册商标。
AMI® 是American Megatrends Inc的注册商标。
修订版本
版本 修订记录 日期
V2.0 首次发行 2007.11
技术支持
如果您的系统出现问题,并且无法从使用手册中获得帮助, 请联系您所 购买主板的 经
销商。此外,您 还可以:
访问MSI网站&FAQ,以获得 技术支持 、BIOS更新、驱动程序更新和其他信
息。 地址为: http://global.msi.com.tw/index.php?func=faqIndex
我们的 工程师联系方 式 为: http://support.msi.com.tw
ii
安全指导
1. 务必请仔细通 读本 安全 指导。
2. 务必请妥善保 管本手册, 以备将来参考。
3. 请保持本设备 的干燥 。
4. 在使用前, 宜将 本设备置 于稳固的 平面上。
5. 机箱的 开口缝槽是用于通 风,避免机箱内的部件 过热。请勿将此类开口掩盖或堵
塞。
6. 在将 本设备与电源连接前, 请确 认电源电压值, 将电压调整为 110/220V。
7. 请将电源线 置于不 会被践踏到的 地方,并且不要 在电源线 上堆 置任何物 件 。
8. 插拔任何扩展卡或 模块前, 请 都将电源线 拔下。
9. 请留意 手册上提到 的所有注意 和警告事项。
10. 不得将任何液体倒入 机箱开口 的缝槽中, 否则会 产生严重损坏或电 路瘫痪。
11. 如果发生以 下情况,请 找专业人员处 理:
† 电源线或 插头损坏。
† 液体渗入机 器内。
† 机器暴露在 潮湿的 环境中。
† 机器 工作不正常或用户 不能 通过 本手册的指导 使其正常工作 。
† 机器跌落或 受创。
† 机器有 明显的 破损迹象。
12. 请不要将本设备置于或保存在环境温度高于60℃(140 ℉)下,否则会对设备
造成伤害。
注意:如果 电池换置不 当, 会产 生爆炸的 危险 .请务必使用 同一 型号的或者 相当
类型的且为制造商推荐的电池。
iii
FCC-B无线频率干扰声明
本设备经测试符合FCC part 15
对于B 级数字设备的 限制。此
条款限 制 了 在居住环境下 使用
本设备 而引起 的有害干 扰,并提
供了 有 效 的保 护 。本设备 在使用时 会 产 生 无 线频率辐射 ,如果 没 有 按照 本手册的规定安
装使用, 可能 会对无线 通信设备产 生干扰 。然而, 相关 的干扰 在特殊的设备下 还 是有可
能产生的。本设备 是否对广播 或电视 的接收 产生干扰将决定着 它是否被打开或 关闭, 用
户可以使用 以下列表 中的一种 或多种 方法来减少 干扰。
† 重新调整或重 新部署接 收天线。
† 增加本设备与接 收设备 之间的 距离。
† 连接设备到 电路出 口 (非接收器 所连接 的接口 )。
† 咨询经销商或 富有经 验的无线电工程师。
注意事项 1
对本 设备的 任何变动 或修改 , 若未经责 任 保证方的及时 认可, 都可能 使用 户 无法使用此
设备。
注意事项 2
请 屏蔽 接口电 缆和交流 电源 线对该设备 的 干扰, 否则 须在 辐射限 制标准范围 内 ,才 可 使
用。
VOIR LA NOTICE D ’ INSTALLATION AVANT DE RACCORDER AU RESEAU 。
Micro-Star International
MS-7379
本设备经测试符合
(1)
此设备可能不会引起有害的干扰。
(2)
此设备会接收到一些干扰,包括会引起不必要操作的干扰。
FCC part 15
的条款。操作请遵循以下两条原则
iv
:
WEEE (Waste Electrical and Electronic Equipment) 声明
v
vi
vii
目录
版 权声明............................................................................................................................ii
商标 ...................................................................................................................................ii
修订版本 ............................................................................................................................ii
技术支持 ............................................................................................................................ii
安全 指导 ...........................................................................................................................iii
FCC-B 无线频率干 扰声 明 ..............................................................................................iv
WEEE (Waste Electrical and Electronic Equipment) 声明 .............................................v
第1章. 简介 .................................................................................................................1-1
主板规格 ...............................................................................................................1-2
主板布局 ...............................................................................................................1-4
包装内容 ...............................................................................................................1-5
第2 章. 硬件安装 .........................................................................................................2-1
组 件指 南 ...............................................................................................................2-2
CPU (中央处理器)................................................................................................2-3
内 存 ......................................................................................................................2-7
电源 适配器 ...........................................................................................................2-9
后置面板 .............................................................................................................2-10
接口 ....................................................................................................................2-12
跳 线 ....................................................................................................................2-19
插槽 ....................................................................................................................2-20
第3 章. BIOS 设置 ........................................................................................................3-1
进 入设 定 程序 .......................................................................................................3-2
主菜单 ...................................................................................................................3-4

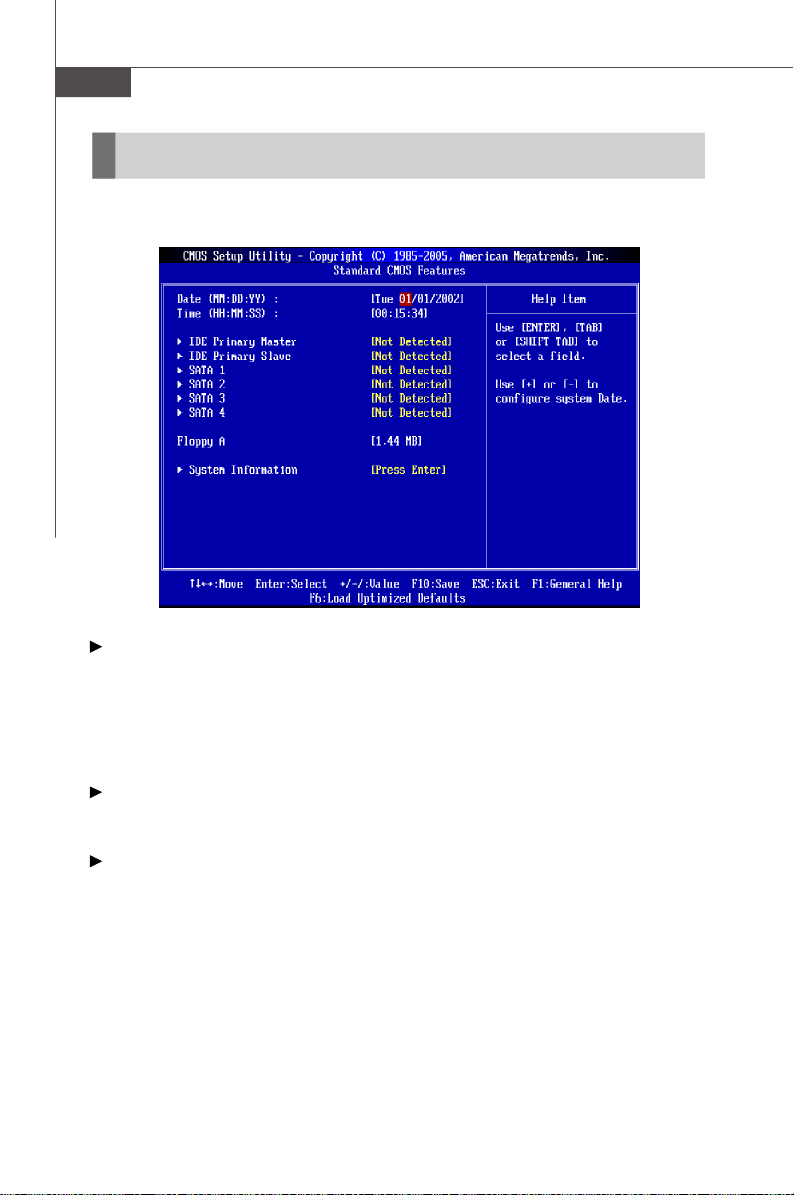

标 准 CMOS 特性 ..................................................................................................3-6
高级 BIOS 特性 ....................................................................................................3-9
整 合周边 .............................................................................................................3-13
电源管 理 设置 .....................................................................................................3-15
PnP/PCI 配置 ......................................................................................................3-18
硬 件 监视 .............................................................................................................3-20
频率 / 电压控制 ....................................................................................................3-21
载入故 障保护/ 优化设置 缺省值 .........................................................................3-25
BIOS 密码设置 ...................................................................................................3-26
附录 A. Realtek 音频 ................................................................................................A-1
安 装 Realtek HD 音频驱动 ..................................................................................A-2
软件 配置 ...............................................................................................................A-4
硬件安装 .............................................................................................................A-19
viii
附录 B. Dual Core Center.......................................................................................B-1
激活 Dual Core Center........................................................................................B-2
主菜单 ...................................................................................................................B-3
DOT ( 动态超频 )...................................................................................................B-5
时钟 ......................................................................................................................B-6
电压 ......................................................................................................................B-7
风扇速度 ...............................................................................................................B-8
温度 ......................................................................................................................B-9
用户界面 .............................................................................................................B-10
附录 C. Intel ICH7R SATA RAID..............................................................................C-1
ICH7R 介绍 ...........................................................................................................C-2
BIOS 配置 .............................................................................................................C-3
安装软件 ...............................................................................................................C-9
RAID 迁移说明 ...................................................................................................C-15
重建 RAID 阵列 ..................................................................................................C-22
ix
第1章
简介
感谢您购买了 G31M 系列 (MS-7379 v2.X) Micro ATX主板。
G31M系列主板是基于Intel ® G31 & ICH7/ ICH7R (选配) 芯片
组为优化系统性能而设计的。 G31M 系列主板是为 Intel
Core 2 Quad/ Core 2 Due/ Pentium 和 Celeron 处理器
量身定做的高性能主板,提供了高性能,专业化的桌面平台解决
方案。
简介
®
1-1
MS-7379 主板
主板规格
处理器支持
- LGA775 封装 Intel
(要了解 CPU的最新信息,请访问 : http://global.msi.com.tw/index.php?
func=cpuform )
®
Core 2 Quad, Core 2 Duo, Pentium 和 Celeron
支持的FSB
- 1333/ 1066/ 800 MHz
芯片组
- 北桥 : Intel® G31 芯片组
- 南桥 : Intel® ICH7 / ICH7R (选配 ) 芯片组
内存支持
- DDR2 800/667 SDRAM (最大到 2GB)
- 2条 DDR2 DIMM (240pin/1.8V)
(要了解更多模组兼容性问题,请访问 : http://global.msi.com.tw/index.
php?func=testreport)
LAN
- 通过 Realtek 8101E 支持 10/100 快速以太网卡
- 或通过 Realtek 8111B (选配 )/ 8111C (选配 )支持 PCIE LAN 10/100
/1000 快速以太网卡
音频
- 整合 Realtek ALC888 / 883 (选配 ) /861 (选配)芯片
- 灵活的 7.1 声道音频输出
- 符合 Azalia 1.0 规格
- 符合 Microsoft Vista Premium 规范
IDE
- 1个 IDE 端口
- 支持 Ultra DMA 66/100 模式
- 支持 PIO, 总线控制模 式
SATA
- 4个SATA 端口
- 支持数据传 输速率 最高到 300 MB/s
软驱
- 1 个软驱端口
- 支持1个 360KB, 720KB, 1.2MB, 1.44MB 和 2.88MB 软盘
1-2
RAID (选配)
- SATA1~4 支持 RAID 0/ /1/ 10/ 5 模式
接口
后置面板
- 1 个 PS/2 鼠标端口
- 1 个 PS/2 键盘端口
- 1 个 COM 端口
- 1 个 VGA 端口
- 4 个 USB 2.0 端口
- 1 个网 络插口
- 6 个灵活的音频插口
板载周边
- 1 个并行端口针头,支持 SPP /EPP/ECP 模式
- 2 个 USB 2.0 针头
- 1 个 CD-In针头
- 1 个前置面板音频 针头
- 1 个 SPDIF-Out 针头
- 1 个机箱入侵针头
插槽
- 1 条 PCI Express x16 插槽
- 1 条 PCI Express x1 插槽
- 2 条 PCI 插槽 (支持 3.3V/ 5V PCI 总线界面)
简介
TPM ( 选配)
- 支持 TPM
出厂规格
- Mircro-ATX (24.4 cm X 21.5 cm)
固定孔
- 6个固定 孔
1-3
MS-7379 主板
主板布局
Top : mouse
Bottom: keyboard
COM1
JLPT1
VGA Port
USB ports
T: LAN jack
B: USB ports
JCI1
Winbond
W83627DHG
Codec
JAUD1
JSP1
LAN
Chip
JPW1
PCI _E1
PCI _E2
CD_IN1
CPUFAN1
SYSFAN1
IDE1
G31
ATX1
DIM M1
DIM M2
+
SATA4
SATA1SATA2
FDD 1
JBAT1
G31M 系列 (MS-7379 V2.X) M-ATX 主板
1-4
包装内容
简介
MSI 主板
电源线
用户手册
* 这些图示仅作为 参考, 您的主板 包装 内容 可能 会因为 所购买的 型号不同而 有所差异。
MSI 驱动 / 工具光盘
后置挡板
SATA 数据线
IDE数据线
1-5
硬件安装
第2 章
硬件安装
此章节为您提供了硬件安装过程的相关信息。当进行这些
安装时,小心持握各部件,并根据以下的安装步骤安装。对于
一些部件,如果您出现安装方向错误, 这些部件将不能正常工
作。
在对计算机各部件进行操作之前,使用一个防静电的护腕。
静电将会对部件造成损害。
2-1
MS-7379 主板
组件指南
Back Panel
I/O, p.2-10
PCI_E,
p.2-20
JCI1,
p.2-14
PCI,
p.2-20
JLPT1,
p.2-17
JPW1, p.2-9
CPU, p.2-3
DIMM1~2, p.2-7
CPUFAN1,
p.2-14
SYSFAN1,
p.2-14
IDE1,
p.2-12
ATX1,
p.2-9
JTPM1 ,
(optional)
p.2-15
JSP1, p.2-15
SATA1~4,
p.2-13
2-2
JAUD1,
p.2-17
CD_IN1,
p.2-15
FDD1,
p.2-12
JUSB1,2,
p.2-18
JFP1,2,
p.2-16
JBAT1,
p.2-19
硬件安装
CPU ( 中央处理器)
当您在安装CPU时,请务必确认您使用的 CPU带有防过热的散热片和降温风扇 。如
果您的CPU没有 散热片和降温风扇, 请与销售商联系,购买或索取以上设备, 并在开 机之前
妥善安装。
要了解CPU的最新信息,请 访问:http://global.msi.com.tw/index.php?func=cpuform
注意
过热
温度过高会严重损害
作,保护
CPU
热硅胶(或热胶带) 以增强散热。
更换
CPU
更换
CPU时,
超频
主板设计支持超频。然而,请确认您的配置能够接受这样非常规 的设定 。在超频
时,不推荐任何超技术规范之外的动作。我们不担保损坏或因为在产品规格之外
不规范 的操 作导致 的风险 。
CPU
和系统,请务必确认所使用的降温风扇始终能够正常工
以免过热烧毁。确认,您已在
请先关闭
ATX
电源供应或从地面拔掉电源插头以确保
CPU
和散热片之间涂抹了一层平滑的散
CPU
的安全。
LGA 775 CPU的简介
LGA 775的 CPU针脚 面。
对齐点 对齐点
黄色的三角形指示为 Pin 1
LGA 775 CPU的表面.请使用
一些散热胶涂在CPU 表面,使
它更好的散热。
黄色的三角形指示为 Pin 1
2-3
MS-7379主板
CPU和风扇的安装
当您安装CPU时, 确认CPU带有散热片和风扇放置在CPU的顶部,以防止CPU过热。 如
果您没有散热片和风扇,请联系经销商以购买并安装前先关闭计算机。请不要忘记
使用一些散热胶涂在CPU 的表面,使它更好的散热。
请根据以下步骤正 确安装CPU 和风扇。错误 的安装可能会引起您CPU和主板的损坏 。
1.CPU 插槽上面有一个塑料保护盖,以
保护CPU避免受损。您在安装CPU之
前,请不要取下此塑料保护盖,以
防止触点受损。
3. 您会看到 插座上的触点。
2. 沿着底座压杆的一边,取下塑料保
护盖(如箭头所示)。
4.开启钉钩。
2-4
注意
1.
在您开机之前,请确认
2.
请勿触摸
3. CPU
CPU
是否有底座保护盖,是根据
CPU
插槽触点,以避免受损。
风扇已经正确安装。
CPU
包装而定。
硬件安装
5.开启拉 杆,再打开 CPU盖盘。
7. 目测 CPU是否已 经安装于插槽中 ,
如果 没有安装, 垂直 的 取出 CPU并重
新安装。
6. 在确定了 CPU正确 安装方向后 ,将
CPU插入插槽中, 抓紧 CPU的底部
边缘 。注意 ,一定要与 CPU的 缺口
相对应 。
alignment
key
8. 合上盖盘。
2-5
MS-7379 主板
9. 轻轻按下 拉 杆, 然 后用 底座边 的 钩
子勾住压杆。
11. 压下四个 钉钩 以固 定风扇 ,然 后 旋
转钉钩,以 锁定钉钩(请查 看钉钩
上 标注 的正确 方向 ) 。
locking
switch
10. 对齐风扇和主板上的安装孔 。将 风
扇用力 向下 压,直 到四个 钉钩卡进
主板的四 个孔里 。
12. 翻转主板,以 确认 四 个钉钩是否 已
经正 确插入。
注意
注意
1.请在BIOS
2.只要CPU
图示1)。
3.
显示在这 部分的主板 图片 仅作 为
为购买的 型号而 不同。
2-6
中(第3章)查看关 于
尚未安 装,请 把塑料保护盖覆盖在
CPU
的信息。
CPU
插槽上,以避免插槽受损 (如
CPU/
散热装 置安装 的示范 。您的主板可 能因
内存
硬件安装
DIMM插槽用来 安装内存模块
。
要了解内存模组支持 的更新信息,请访问:http://global.msi.com.tw/index.php?
func=testreport
DDR2
240-pin, 1.8V
64x2=128 pin 56x2=112 pin
单通道: 所有插槽 均为绿色
双通道: 通道 A 为绿色; 通道 B 为橙色
双通道内存插入规则
在 双通道模式, 内存模块能够 在 二组数据 总线下 同 时 传输 和 接收数据。 打开双通道
模式可以 提高系 统性能。请 参考以下 双通道模式下插 入规则。
DIMM1
DIMM2
未安装
2-7
MS-7379 主板
安装内存模组
1.内存模组中间只有一个缺口 ,只 能按照正确的方向 插入。
2.将 DIMM模组垂直插 入 DIMM插槽中 ,然后按 下内存,只到内存模组 上的金手指完全插 入
插槽中 。
注意
如果你正确的插入了内存,你将看不到金 手指部分。
3. DIMM 插槽两 边的塑料卡口会自动闭 合。
触点
缺口
注意
-由于DDR2
DDR2
-
在双通道模式下,一定要使用同类型同密度 的内存模块,插入不同颜色的
DDR2
-
要成功的启动系统,必须首先将内存模块插入
-
由于芯片组设计限制,在每根插槽插入
2GB).
2-8
内存不与
内存插入
插槽中
DDR2
。
DDR
内存互换,并且
插槽中
DDR2
。
1GB
内存时 ,系统仅能检测出
不向下兼容,所以你应该把
DIMM1
插槽中
。
1+GB (
不足
电源适配器
ATX 24-Pin 电源接口: ATX1
此接口可连接ATX 24-Pin电源适配器.在与ATX 24-Pin电源适配器相
连时,请务必确认,电源适配器的接头安装方向正确,针脚对应顺序也准
确无误.将电源接头插入,并使其与主板电源接口稳固连接。
若您喜欢,可以使用20-pin ATX电源适配器,如果您使用20-pin
ATX电源适配器,请顺着pin1和pin13插上电源适配器(参阅右示图
例)。
针脚定义
PIN SIGNAL
13 +3.3V
14 -12V
15 GND
16 PS-ON#
17 GND
18 GND
19 GND
20 Res
21 +5V
22 +5V
23 +5V
24 GND
ATX1
12
24
13
1
PIN SIGNAL
1 +3.3V
2 +3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 PWR OK
9 5VSB
10 +12V
11 +12V
12 +3.3V
硬件安装
pin 13
pin 12
ATX 12V 电源接口 : JPW1
此电源接口用于为CPU 供电。
针脚定义
PIN SIGNAL
1 GND
2 GND
3 12V
4 12V
JPW1
4
2
3
1
注意
1.
确认所有接口都已正确的连接到
作电流
。
2. 为了系统稳定,强烈建议您使用 350瓦 (或更大功率)的电源适配器。
ATX
电源适配器上,以确保主板提供稳定的工
2-9
MS-7379 主板
后置面板
鼠标
键盘
串行端口
VGA 端口
LAN
USB端口
Line-In
Line-Out
Mic
RS-Out
CS-Out
SS-Out
鼠标/ 键盘接口
主板提 供一个 标准 的PS/2 ® 鼠标/键盘迷你 DIN 接口, 可 连 接 一个 PS/2® 鼠标/键盘 。
串行端口
串行端 口是 一个 每秒 接收16 个 字节 FIFOs 的 16550A 高速 通信 端 口。您可以通过此 接
口连 接一个串行鼠标或其 它串行设备 。
VGA 端口
DB15-针母头接口用于连 接显示 器.
USB 端口
USB (通用串行总线) 端口用 于连接USB 设备,如 键盘,鼠标或 其他USB兼容设备。
LAN
标准的RJ-45插孔以连接到局域网(LAN),你可以将一个网络线 缆连接 其上。
链接指示 灯 活动指示 灯
指示灯颜色指示灯状态 情况
关闭 没有 网络连接.
左边 橙色打开 (稳定状态) 网络连接正常.
打开 (闪烁 ) 此计算机与其他 计算机使用网络通信中 .
绿色 关闭 10 Mbit/ 秒 数据 传输.
右 边 打开 100 Mbit/ 秒 数据 传输 .
橙色 打开 1000 Mbit/秒 数据 传输.
2-10
硬件安装
音频端口
这些 音频接口 用于 连接音频设备 。您 可 以根据不 同颜 色的 音频插 孔来区分 不 同 的 音
效。
设备。
Line-In (蓝色) -音效输入,用于 外部的 CD播放器,磁带机或其他的音频
Line-Out (绿色) -音效输出,可 连接 音箱或 耳麦。
Mic (粉色 ) - 麦克风 , 可连接麦克风。
RS-Out (黑色 ) - 后置/环绕输出在 4/ 5. 1/ 7.1声 道模式 中。
CS-Out (橙色 ) - 中置/超重 低音输出在 5.1/ 7.1声 道模式 中。
SS-Out (灰色 ) - 侧置/超重低音输出在7.1声 道模式中。
2-11
MS-7379 主板
接口
软盘驱动器接口: FDD1
标准的软盘 驱 动器接口, 支持360KB, 720KB, 1.2MB, 1.44MB和 2.88MB的软盘 驱 动器。
FDD1
IDE 接口 : IDE1
此接口 支 持IDE硬盘设备,光驱 ,和其他 IDE 设备 。
IDE1
注意
如 果您在硬盘线上 安 装第 二块硬盘, 您必 须通 过 跳线分 别 设置 硬盘为主
从模式 。参见硬盘厂商提供的硬盘文档关于 跳线设置的介绍
2-12
。
/
硬件安装
串行ATA 接口: SATA1/ SATA2/ SATA3/ SATA4
此接 口是高速 传输的Serial ATA 界面端口。 每个接口 都可以 连接1个硬 盘设备。
SATA3 SATA4
SATA1 SATA2
注意
请勿将
Serial ATA
数据 线对折成90度,这会造成在 传输过 程中的 数据 丢失。
2-13
MS-7379 主板
风扇电源接口: CPUFAN1, SYSFAN1
风扇 电源支持+12V的系统 散热 风扇 。当您将接线接到 风扇 接头 时请 注意 红色线为正 极 ,
必须 接+12V, 而黑色 线是 接地, 必须 接到GND。如果您的主 机板有系统 硬件监控芯片。
您 必须 使用一个 特别设 计的 支持 风扇速度侦测的 风扇 方 可 使 用此 功能。
CONTROL
SENSOR
+12V
GND
CPUFAN1
NC
SENSOR
+12V
GND
SYSFAN1
注意
1.
请访问处理器官方网站以参见推荐的
CPU
风扇或咨询商家合适 的
CPU
散热风
扇。
2. CPUFAN
温度自动 控制
3.
风扇散热器 3针或4针电源接口对于
支持风扇控制 。您可 以安装
CPU
风扇速 度。
CPUFAN/SYSFAN
Dual Core Center
工 具以 根据当前
都可用。
CPU
机箱入 侵开关接口: JCI1
此 接头与机箱 开 关相连. 如果机 箱被打 开 了,此 接 头 会短接, 系 统会 记 录此 状态 , 并在 屏幕
上显示 警告信息。要消除这一警告 信息,您必 须进入BIOS设定工 具清除此记 录。
2
GND
CINTRU
1
JCI1
2-14
硬件安装
S/PDIF-Out 接口: JSP1
此 接口 用 于连接SPDIF(Sony & Philips Digital Interconnect Format)界面 来传 送 数 字音
频信 号到HDMI显卡。
VCC
SPDIF
GND
CD-In 接口 : CD_IN1
此接口用于扩展音频输 出设备连 接。
GND
L
R
CD_IN1
TPM 模块接口 : JTPM1(选配 )
此接口连 接一个TPM(Trusted Platform Module)模块(选配 )。请参考 TPM安全平台手 册
以获得更多细节和用法。
JTPM1
Pin Signal Description Pin Signal Description
1 LCLK LPC clock 2 3V dual/3V_STB 3V dual or 3V standby power
3 LRST# LPC reset 4 VCC3 3.3V power
5 LAD0 LPC address & data pin0 6 SIRQ Serial IRQ
7 LAD1 LPC address & data pin1 8 VCC5 5V power
9 LAD2 LPC address & data pin2 10 KEY No pin
11 LAD3 LPC address & data pin3 12 GND Ground
13 LFRAME# LPC Frame 14 GND Ground
13
14
1
2
2-15
MS-7379 主板
前 置面板接口: JFP1, JFP2
此接口 用于连接 前置 面板开关、 指示灯.JFP1是和Intel ®的I/O面板连接规格兼容的。
HDD
Reset
LED
Switch
-
-
+
+
JFP1
10
9
Power
Switch
1
2
-
+
Power
LED
JFP2
JFP1 针脚定义
PIN SIGNAL DESCRIPTION
1 HD_LED + Hard disk LED pull-up
2 FP PWR/SLP MSG LED pull-up
3 HD_LED - Hard disk active LED
4 FP PWR/SLP MSG LED pull-up
5 RST_SW - Reset Switch low reference pull-down to GND
6 PWR_SW + Power Switch high reference pull-up
7 RST_SW + Reset Switch high reference pull-up
8 PWR_SW - Power Switch low reference pull-down to GND
9 RSVD_DNU Reserved. Do not use.
Power LED
7
8
+
Speaker
1
2
-
+
-
2-16
JFP2 针脚定义
PIN SIGNAL DESCRIPTION
1 GND Ground
2 SPK- Speaker3 SLED Suspend LED
4 BUZ+ Buzzer+
5 PLED Power LED
6 BUZ- Buzzer7 NC No connection
8 SPK+ Speaker+
硬件安装
前 置面板音频接口: JAUD1
您可 以在前置 面板接 口上连接 一个音频接口, 是和Intel ® 的I/O面板连接规格兼容的。
JAUD1
9
10
1
2
HD 音频针脚定义
PIN SIGNAL DESCRIPTION
1 MIC_L Microphone - Left channel
2 GND Ground
3 MIC_R Microphone - Right channel
4 PRESENCE# Active low signal-signals BIOS that a High Definition Audio dongle
5 LINE out_R Analog Port - Right channel
6 MIC_JD Jack detection return from front panel microphone JACK1
7 Front_JD Jack detection sense line from the High Definition Audio CODEC
8 NC No control
9 LINE out_L Analog Port - Left channel
10 LINEout_JD Jack detection return from front panel JACK2
is connected to the analog header. PRESENCE# = 0 when a
High Definition Audio dongle is connected
jack detection resistor network
并行端口接头: JLPT1
此接口 用于连接 一个扩展并行端口 挡板。并行端口是一个标准打 印端口 ,支 持增强并
行端口 (EPP) 和扩展并行端 口 (ECP) 模式。
26 25
JLPT1
PIN SIGNAL PIN SIGNAL
1 RSTB# 2 AFD#
3 PRND0 4 ERR#
5 PRND1 6 PINIT#
7 PRND2 8 LPT_SLIN#
9 PRND3 10 GND
11 PRND4 12 GND
13 PRND5 14 GND
2
1
PIN SIGNAL PIN SIGNAL
15 PRND6 16 GND
17 PRND7 18 GND
19 ACK# 20 GND
21 BUSY 22 GND
23 PE 24 GND
25 SLCT 26 Key (No Pin)
2-17
MS-7379 主板
前置USB 接口: JUSB1 / JUSB2
此接口是和 Intel®的 I/O面板连接规格兼容的 .可以连接高速的 USB 界面周边 , 例如 USB
HDD, 数码相机 , MP3播放器 , 打印机 , 调制解调器等。
请注意
注意
,VCC 和GND
JUSB2/1
PIN SIGNAL PIN SIGNAL
1 VCC 2 VCC
3 USB0- 4 USB15 USB0+ 6 USB1+
7 GND 8 GND
9 Key (no pin) 10 RESERVED
9
10
针脚定义
1
2
的针脚必须安插正确,否则可能引起主板零件的损坏
。
2-18
硬件安装
跳线
清除CMOS 跳线: JBAT1
主板上建有一个CMOS RAM ,其中保存的系统配置数据需要通过一枚外置电池来维
持。CMOS RAM 是在每次启动计算机的时候引导操作系统的。如果您想清除系统配
置,可使用按纽清除数据。按下按纽清除数据。
JBAT1
注意
您可以在系统关闭时短接
打开时清除CMOS
,这样将损坏主板
2-3
1
针清除
1
保留数据 清除数据
CMOS 。
然后再回到
。
3
1-2
1 3
针位置,避免在系统
2-19
MS-7379 主板
插槽
PCI ( 周边设备连接 ) Express 插槽
PCI Express插槽支持 PCI Express界面扩展卡。
PCI Express x 16支持最 高 4.0 GB/s传输速 率。
PCI Express x 1支持最高250MB/s传输速 率。
PCI Express x16插槽
PCI Express x1插槽
PCI (周边设备连接 ) Express插槽
PCI插槽支持网 卡 , SCSI卡 , USB卡, 和其它的一些兼容PCI规格的扩展卡. 在 32 bits和 33
MHz下 , 数据 传输量为 133 MBps。
32-bit PCI 插槽
注意
注意
在增 加或 移除扩展卡 时 , 确认 首先已拔 除电源。同 时 查看 关 于 扩展卡的 文档 为 扩
展卡配置必要 的硬件或软件 ,比如跳线 ,开关或
BIOS
配置
。
PCI中断 请求队列
IRQ 是中断请求队列 和中 断 请求 确认的 缩写 。将 设备 的中 断信号送到微处理器的硬件 列
表.PCI的IRQ针脚一般都 是连接到如下表所示的PCI 总线接口。
Order 1 Order 2 Order 3 Order 4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#
2-20
第 3章
BIOS设置
本章提供了BIOS Setup程序的信息,让用户可以自己配置
优化系统设置。
如遇到下列情况,您需要运行Setup程序:
² 系统自检时屏幕上出现错误信息,并要求进入 SETUP
程序。
² 您根据自定义设置, 更改出厂时的默认设置。
BIOS设置
3-1
MS-7379 主板
进入设定程序
计算机加电后,系统会开始POST(加电自检)过程。当屏幕上出现以下信息时,按<DEL>键
即可进入设定程序。
Press DEL to enter SETUP
如果此信息在您做出反应前就消失了,而您仍需要进入Setup, 请关机后再开机或按机箱
上的Reset键, 重启您的系统。您也可以同时按下<Ctrl><Alt>和<Delete> 键来重启系统。
注意
1.BIOS
2.
中的每一项都是在不断更新,以提高系统性能。所以此章节中描述的
BIOS
跟最新的
在启动时
此处
第1位说明了
第
第6位代表了芯片组
第
V2.0表示BIOS
072007 表示BIOS
BIOS
, BIOS
2-5
7-8
版本出现在内存数目后面的第一行。它的常见格式为
:
BIOS
位代表产品编号。
位代表客户
有些细微的差异,仅供参考使用。
A7379IMS V2.0 072007 where:
的制造者
,MS=
版本。
A = AMI, W = AWARD, P = PHOENIX
I = Intel, N = nVidia, V = VIA
所有普通用户。
的更新日期。
:
。
。
3-2
BIOS 设置
控制键位
<↑> 向前 移一项
<↓> 向后 移一项
<←> 向左移一项
<→> 向右移一项
<Enter> 选 定此项
<Esc> 跳到 退出 菜单,或 从此 菜单回到 主菜单
<+/PU> 增加 数值或改 变选择项
<-/PD> 减少数值或改 变选择项
<F6 > 载入优化设置缺省值
<F10> 保存并 退出设置
获得帮助
进入setup 程序之 后,第一个 屏幕就是主菜单 。
主菜单
主菜单显示了BIOS所提供的设定项目类别。 您可用方向键( ↑↓) 选择不 同的条目。
对选定 项目的提 示信息 显示在屏幕的 底部。
子菜单
如果您看 到向右 的指示箭头符号(如右图所示) 出现在某些选项 的左边, 这表示包含附
加选项的子菜单可从这些选项中展开。您也可使 用控
制键 位(↑↓)以 高亮显示选区并按<Enter>以唤出子
菜单。 然后您可使用控制键位来进入选值,并在 子菜
单中进行 选择。如果您要 返回到 主菜单,请按<Esc>
键 位。
主题帮助 <F1>
BIOS 设置菜单提供您 主题帮助的屏幕。您可在 任一菜单中按 <F1> 以唤出此幕。此帮
助屏幕列出了 高亮显示项目的 使用 控制键 位和 相关 选项。按<Esc>以退出帮助屏
幕。
3-3
MS-7379 主板
主菜单
Standard CMOS Features (标准CMOS 特性)
使用此 菜单可对基本的系统配置进行设定。如时间, 日期等。
Advanced BIOS Features(高级 BIOS特性)
使用此菜单可设置AMI ® 一些专用的加 强特性。
Integrated Peripherals(整合周边)
使用此菜单可以对周边设备进行 特别的设定。
Power Management Setup(电源管理设置)
使用此菜单可以对系统电源 管理进行 特别的设定。
PnP/PCI Configurations( PCI/PnP配置)
此项仅 在您系统支持PnP/PCI时 才有效 。
H/W Monitor(硬件监视)
此菜单显示 了您CPU的健康状态。
Frequency/Voltage Control (频率/电压控制)
此菜单 可以对频率/ 电 压控制和 超频 进行设置。
Load Fail-Safe Defaults (载入故障保护缺省值)
使 用此 菜单 可以载 入 BIOS厂商为稳定系统性 能 而设定的缺省值 。
3-4
Load Optimized Defaults(载入优化设置缺省值)
使用此 菜单可以载入系统优化性能 设置的BIOS值。
BIOS Setting Password( BIOS设置密码)
使用此 菜单设置BIOS 密码 。
Save & Exit Setup(保存后退出)
保存对CMOS的修改,然后 退出Setup 程序。
Exit Without Saving(不保存退出)
放弃所 有修改 ,然后 退出Setup 程序。
BIOS设置
3-5
MS-7379 主板
标准 CMOS 特性
Standard CMOS Features 菜单包含了基本的设置项目。使用方向键选定您要修改的
项目,然后使用<PgUp>或<PgDn>选择您所需要的设定值。
Date (MM:DD:YY) (日期,月:日:年)
此项允许您设置您想要的日期(通常是当前日期)。日期的格式是<day> <month> <date>
<year>。
day 星期,从Sun.(星期日)到Sat.(星期六),由 BIOS定义.只读。
month 月份,从Jan.(一月)到Dec.(十二月) 。
date 日期,从1到31可用数字键修改。
year 年, 用户设定年份。
Time (HH:MM:SS)(时间,时:分:秒)
此项允许您设置您想要的时间(通常是当前时间)。时间的格式是 <hour><minute>
<second>( <时><分 ><秒 >)
IDE Primary Master/Slave, SATA1~4
按 <Enter>键可以进入子菜单,并出现以下屏幕。
3-6
BIOS设置
Device / Vender / Size
此项显示连接到SATA 上的设 备信息。
LBA/Large Mode (LBA/Large模式 )
此项允许 您打 开或关闭LBA 模式 。 设置为Auto可打 开LBA 模式 当设备支持 此模式
时, 并且随着LBA 模式的关闭,此 装置未被格式化。
DMA Mode (DMA模式 )
此项允许您选择DMA 模式。
Hard Disk S.M.A.R.T.(硬盘的智能检测技术)
此 项允许 您 激活硬盘的S.M.A.R.T.(自我监控, 分析 , 报告技术 ) 能力 。S.M.A.R.
T应用程序是 来监控 硬盘 的状态预测硬盘失 败。可以 提前将数 据从硬盘 上移动 到安
全的 地方 。
注意
在您将硬盘设备连接主板
and SATA 1/2/3/4
Floppy A
此 项允许您设置 软盘驱动器 A 的类型,可选项有: [None], [360K, 5.25 in.], [1.2M,
5.25 in.], [720K, 3.5 in.], [1.44M, 3.5 in.], [2.88M, 3.5 in.]。
IDE/ SATA
将会 出现。
接口上 时,
IDE Primary Master/Slave
3-7
MS-7379 主板
System Information(系统信息)
按 <Enter> 进入 子菜单, 并出现如下屏幕。
子菜单显示了您系统 中CPU信息, BIOS版本和内存状态(只读) 。
3-8
BIOS 设置
高级 BIOS 特性
Boot Sector Protection( 引导扇区保护)
此项允许您选择IDE硬盘引导扇区病毒警报功能。若选择[enabled],当有数据试图写入该
区块时,BIOS将会在屏幕上显示警报信息并发出警报声。您需要关闭 Flash BIOS保护
功能以成功更新BIOS。
您应该一直打开此功能,只有在您需要更新BIOS时关闭它。并且在更新BIOS后,您应该
立即重新打开以防止病毒。
Full Screen Logo Display (全屏显示Logo)
此选项能在启动画面上显示公司的 logo标志。设定值 :
[Enabled] 启动时全屏显示静态的 Logo画面。
[Disabled] 启动时显示自检画面。
Quick Booting (快速启动 )
设为 [Enabled] 允许系统跳过部分自检项在5 秒内启动。
Boot up Num-Lock LED (启动时 Num-Lock状态 )
此项 是用来 设定系统启动后 ,Num-Lock的状态。设定为[On]时,系统启动后将打开
Num-Lock,小键盘数字有 效。当设定为[Off]时,系统启动后Num-Lock关闭,小键 盘
方向键有 效。
IOAPIC Function( IOAPIC功能)
此项允许您控制APIC (高级可编程中断控制器) 。由于遵循了PC2001设计指南,此系
统可 在APIC模式下运行 。启用APIC 模式 将为系统扩充可用 的IRQ字元。
3-9
MS-7379主板
MPS Table Version (MPS版本 )
此项允许您选择操作系统 所使用的MPS(Multi-Processor Specification)版 本。您需要
选择您的操作系统 所支持 的MPS版 本。要了解 所使用的版 本,请咨询操作系统的经
销商 。
CPU Features (CPU特性 )
按<Enter> 进入子菜单并出现如 下屏幕:
Hyper-Threading Technology (超线程技术)
处理器使用超线程 技术来 提高 传输速率并且 降低最终用户响应时间。此 技术把
处理器中的二 个核心作为二 个可同时执行指 令的逻辑处理器。 因此,系统性 能
大幅提高。 如 果您禁用此功能,处理器将 使用一个核心来 执行指 令。如 果您的
操作系统 不支持 超线程 功能,或则出现不可 靠和不稳定的现 象, 请禁 用此项。
Execute Bit Support
Intel Execute Disable Bit 功能能与支持 的操作系统结合 防止 malicious"bufferoverflow"攻击。此功能允许 处理器 对内 存区 域分为 某些能 执行程序代 码而另一
些不 可以。当病毒试图在 缓存里执 行 代码 时, 处理 器使 代码失 效, 防止 损坏和蠕虫
病毒传播。
Set Limit CPUID MaxVal to 3
对于以前的操作系统 ,是为限制所列出的处理器 速度而设计 的。
Chipset Features (CPU特性 )
按<Enter> 进入子菜单并出现如 下屏幕:
HPET
本项用于在操作系统寻找计 时器 ,并建立供驱动程序下载 的基本计时器服务。
3-10
BIOS设置
VGA Share Memory Size (VGA共享内存 大小 )
此系统共享内存 给板载显 卡 。此设定控制共享给显 卡内存 大小。
DVMT Mode Select (DVMT模式选择 )
此项允许您设定显示 核心模式。
[Fixed Mode], 系统一块固 定大小内存 给 显示核心 。此仅被用于显示核心。
[DVMT Mode], 显示核心驱动 使用系统内 存同操作 系统和应用程序。
DVMT/FIXED Memory
为显存指定DVMT内存大小。
Boot Sequence (启动次序)
按<Enter> 进入子菜单 并显示 如下画面:
1st/ 2nd/ 3rd Boot Device (第一/第二/第三引导设备)
此项允许您设定BIOS载入操作系统的引导 设备引导 次序。
Boot From Other Device (从其他设 备引导)
如果系统 从第一/ 第 二/ 第 三 设 备引导 失 败,将 此 项设 为 [Yes] 允许 系统 从其他 设
备引导。
Trusted Computing
按<Enter> 进入子菜单 并显示 如下画面:
TCG/TPM SUPPORT (TCG/TPM 支持 )
此项 用于在BIOS中打开或关闭TPM (Trusted Platform Module) 支持。
Execute TPM Command
此 项用于打开 (激活)/关闭(失效)TPM命令。
3-11
MS-7379主板
Clearing the TPM (清除 TPM)
清除 TPM 恢复处理器到出 厂缺省状态。
TPM Enable/Disable Status, TPM Owner Status
显示 TPM 状态 (只读 )。
3-12
整合周边
USB Controller (USB 控制器 )
此设置允许您打开/ 关闭USB控制器。
USB Device Legacy Support( USB Device Legacy支持)
如果您需要在操作 系统中使 用USB 界面 上的设备, 请选择[Enabled]。
BIOS设置
Onboard LAN Controller(板载网络 控制器 )
此项允许您打开/ 关闭板载 网络 控制器 。
LAN Option ROM
此 项 用 于决定是否打 开 板 载LAN 引导芯片。
安装驱动程序。
HW/AC97/HD Audio Controller (HW/AC97/HD音频控制器 )
此项 用于打 开或关闭音 频控制器。
On-Chip ATA Devices (On-Chip ATAA设备 )
按 <Enter>进入 子菜单 并 显示 如下 画面:
3-13
MS-7379主板
On-Chip IDE Controller
此项允许用户 打开 或 关闭IDE控制器 。
PCI IDE BusMaster (PCI IDE总线控制 )
此项用 于打开 或 关闭BIOS读写IDE设备PCI总线控制。
On-Chip SATA Controller
此设定用于指 定SATA设备操作模式。
I/O Devices( I/O设备)
按<Enter> 进入子菜单并出现如下屏幕:
COM Port 1
为第一 个串行端口选择一 个地址和相应的 中断。
Parallel Port (并行端口)
此项允许您设置并行端口 。
Parallel Port Mode (并行端口模式)
此项允许您选择并行端口 模 式。
3-14
电源管理设置
注意
BIOS 设置
只 有当您的
以应 用
ACPI Function( ACPI功能)
此 项可开启ACPI(高级 培植和电源管理界面)功能 。如果您的 操作 系统 支持 ACPI-aware,
例如 Windows 2000/XP, 选择 [Enabled]。
ACPI Standby State(ACPI备用状态 )
此 项设定ACPI功能节 电 模式 。如果您的 操作 系统 支持ACPI,例如 Windows 98SE/ ME/
2000 , 您可以通 过此项 的设定选择 进入睡眠模式 S1(POS)或 S3 (STR)模式。可选项有:
BIOS支持S3
。
[S1] S1休眠模式是一 种低 耗能状态, 在此 状态下。系统 内 容不会 丢
[S3] S3休眠模式是一种低 耗能状态, 在此 状态下,仅对主 要部件 供
睡眠模式时 ,这章 里所描述的关于
失,(CPU或芯片组)硬 件保 留所有 的系统内容 。
电。比 如主内 存 和可唤醒 系统设备, 并且 系统内容 将被保存 在主
内 存。一 旦 有 “唤 醒”事件 发 生,储 存 杂 内存中的这些 信息 被 用
来将 系统恢复 到以前的状态 。
S3-related
功能 才可
3-15
MS-7379主板
Re-call VGA BIOS from S3 (从 S3 中唤醒 VGA BIOS)
选择[Enabled] 在系统 从S3 睡眠状态 唤醒(恢复 ) 时,VGA BIOS 初始化VGA卡 。当您关闭
此功能,恢复 时间将缩短 ,但系统将需要AGP 驱动以 初始化VGA卡。因此,若AGP
卡 的驱动不 支持 初始化VGA卡,将无法正常显示 或 无法 从S3 状态恢复 。
Suspend Time Out (Minute)(闲置时间 ,分 )
如 果此项在很长 的一 段时间 内没 有 侦测到 系统 的 活动,将关闭除了 CPU 以外的所有设
备。
Power Button Function(电源按钮功能 )
此项设置了 电源 按 钮 的功能。设定值有 :
[Power On/Off]电源按 钮功能作为普 通的电源 按钮 。
[Suspend] 当您按下电源 按钮 ,此计算机会进入 挂起/睡眠 模 式,但 按下此
Restore On AC Power Loss
此项 决 定 着开机 时以 外断 电 之 后, 电力供应再 恢复 时系统 的 状态。设定选项 为 :
[Off] 保持机 器处 于关机 状态。
[On] 保持机 器处 于开机 状态。
[Last State] 将机 器 恢复到掉 电或中断发生之 前的状态。
Wake Up Event Setup (唤醒事件设置)
按<Enter> 进入子菜单并出现如 下屏幕。
按钮超过4 秒,计算机将 关闭 。
Resume From S3 By PS/2 Keyboard(用 PS/2键盘从 S3唤醒)
此项设置系统在PS/2 键盘输 入信号 如何被 从节 能模 式唤醒 。
Resume From S3 By PS/2 Mouse(用 PS/2鼠标从 S3唤醒)
此项设置 确 定 系统在PS/2鼠标输入信号是否被唤醒。
Resume By PCI Device (PME#)(由 PCI设备唤醒)
当设定 为[Enabled]时 ,此设置允许您的 系统通 过 任何PME( 电源管 理 事件)事件 将系
统从节电 模式唤醒.设定选项有 : [Disabled], [Enabled]。
3-16
BIOS设置
Resume By PCI-E Device (由PCIE设 备唤醒)
当设定为 [Enabled]时,此设置允许 您的系统通 过任何PCIE设备事件将系统从 节
电模式唤醒。
Resume By RTC Alarm(从RTC Alarm唤醒)
此 项 可让您 控制系统在设定的日期 时 间唤醒 。设定 选项有: [Disabled], [Enabled]。
3-17
MS-7379主板
PnP/PCI 配置
此部 分描述了对PCI 总线系统 和PnP(Plug & Play,即插即用 )的特性 。PCI,即外围 元器件
连接,是一个 允许I/O设备在 与 其特别部 件通信时的运行 速度 可以接近CPU自身速度的系
统。此部分将涉及 一些专 用技术术语,我们强烈建议非专业 用户不 要对 此部分的设置进
行修改。
Primary Graphic’ s Adapter
此项设置您的主显示卡。
PCI Latency Timer( PCI延迟时钟)
此项 控制每个PCI设备在占用另外一 个 之前 占 用 总线 时间。此值越 大 ,PCI设备保留控
制总线的时间越 长。为获得 更好 的PCI 优化 性能,您需要设置该项比较高 的数值。
3-18
BIOS设置
IRQ Resource Setup( IRQ资源设置)
按<Enter> 进入子菜单 并出现如下屏幕。
IRQ 3/4/5/7/9/10/11/14/15
此 项指定了IRQ线使用时所占 用的 总线。
这些选项决定如AMIBIOS 需要 从闲置的IRQ中调用一个IRQ, 必须通过系统BIOS
所配置的设备。通 过读取ESCD NVRAM可获得可使用的IRQ中断。主机板使用的
中 断 是由AMI BIOS所自行设定的。如果更多 的 IRQ要从IRQ组中被移开,用户可
以设置 [Reserved]以保留IRQ。板载I/O根据 AMIBIOS 而设置。所有板 载 I/O 使用的
IRQ要设置为 [Available]。若所 有 的 IRQ被设置 [Reserved], IRQ 14/15会分 配给板
载 PCI及 PNP 设 备使用。 IRQ 9 将 可用于 PCI,PnP 设备 。
注意
IRQ (
中断请求 )线是分配给
系统的注意信号时,通过占 用一个
统准 备完毕后,系统会自 行中断,并提供
I/O
设备的系统资源 。当 一个
IRQ
以发出信号。接收到信 号后,当操作 系
I/O
设备需要 的服务。
I/O
设备需要引起操作
3-19
MS-7379 主板
硬件监视
Chassis Intrusion ( 机箱入侵)
此项是用来启 用或禁 用机箱 入侵监视功 能并提示 机箱曾被打开的警 告 信息 。此项设
置为[Reset]可清除警告信息 。之 后,此项会自动回 复到[Enabled]状态。
CPU Smart FAN Target
主板 提供Smart Fan 功能,在 一 个 指定 范围 内 根 据当前温 度自动控制 风 扇速度 。
您可以设定一个风 扇容 值。如果风 扇的当前温度 达 到此值,smart fan 功能将被激
活 ,风 扇 将会加速 运 转 来 降低温 度 。
CPU Min. FAN Speed (%)
此项用于 设置最小 CPU fan 速度 。
---- PC Health Status ----( PC健康状态)
CPU/ System Temperature, CPU FAN/ SYS FAN1 Speed, CPU Vcore, 3.
3V, 5V, 12V, 3VSB
这 些选项显示 了所有 被侦测 的硬 件 设 备 或 组件类似于CPU电压,温度和所有的风
扇速度的当前状态 。
3-20
频率/ 电压控制
注意
注意
BIOS 设置
仅当您熟悉芯片组时,才可以更改这些设定值。
Current CPU/ DRAM Frequency
此项显示当前CPU 时钟和内存速度,只读。
Intel EIST
改进的Intel SpeedStep 技术允许您设定微处理器在电池或交流电源下的性能水平.此
项仅在您安装的CPU 支持speedstep 技术的情况下才出现。
Adjust CPU FSB Frequency
此项允许您设置CPU 前端总线频率 (单位 MHz)。
Adjust CPU Ratio
此项允许您设置 CPU 倍频。此项在您安装的 CPU 支持 speedstep 技术时可用。
Adjusted CPU Frequency
显示调整后的CPU 频率,只读。
Advance DRAM Configuration (高级 DRAM配置)
按 <Enter>进入子菜单并出现如下屏幕。
3-21
MS-7379主板
Configure DRAM Timing by SPD (由 SPD配置DRAM时钟)
选择是 否由 DRAM模组中 的 SPD (Serial Presence Detect) EEPROM 控制DRAM时
钟周期。选择 [Enabled 开启DRAM时 钟周期,并允许相关 项目由BIOS根据 SPD的配
置 来决定的。选择 [Disabled] 。可 让 用户 手动 设置 DRAM时钟周期和相关选项。
DRAM CAS# Latency (DRAM CAS# 延迟 )
在 Configuration DRAM Timing by SPD 设为 [Disabled], 此项可用。此项控制
了CAS延迟(在 时钟周 期内),决定了SDRAM接受并开始读取指令后的延迟时间。
DRAM RAS# to CAS# Delay (RAS至 CAS的延迟 )
在 Configuration DRAM Timing by SPD 设为 [Disabled], 此项可用。 此项允许
您设定在 向DRAM写入 ,读出,刷新 时,从CAS脉冲信号 到RAS脉冲信号之间 延迟 的时
钟 周期数。时钟周 期 越短,DRAM性能越快。
DRAM RAS# Precharge
在 Configuration DRAM Timing by SPD 设为 [Disabled], 此项可用。此项用来
控制Row Address Strobe(RAS)预充电 过程的时钟 周期数。 如果 在DRAM刷新前
没 有足够时间 给 RAS 积累 电 量 ,刷 新过程可能无法 完 成而 且将 不能 保持 数据。此项
仅在系统中安装了同 步DRAM才有效 。
DRAM RAS# Activate to Prechar
在 Configuration DRAM Timing by SPD 设为 [Disa bled], 此项可用。此项用来
控制Row Address Strobe(RAS)预充电过程的时钟周 期数。如果 在DRAM刷新前
没 有足够时间给 RAS 积累 电 量 , 刷 新过程可能无法完成而 且将 不能 保持 数据。此
项仅在系统中安装 了同步DRAM才有效。
DRAM TRFC
当 Configuration DRAM Timing by SPD设为 [Disabled],此为 可 调整项,最 后一
次写操作和下一次读 操作之 间的最 小时间间隔,允许 感觉线 路恢复核心数据。
DRAM TWR
当 Configuration DRAM Timing by SPD设为 [Disabled],此为 可 调整项,最 后一
次写操作和下一次读 操作之 间的最 小时间间隔,允许 感觉线 路恢复核心数据。
3-22
BIOS设置
DRAM TWTR
当Configuration DRAM Timing by SPD 设为[Disabled],此为可调整项,最后一
次有效写操作和下一次读操作之间的最小时间间隔。允许I/O在读命令开始前超
速感觉线路。
DRAM TRRD
当 Configuration DRAM Timing by SPD 设为 [Disabled],此为可调整项,在不同
的banks 中指定active-to-active 延迟。
DRAM TRTP
当Configuration DRAM Timing by SPD设为[Disabled], 此为可调整项,最后一
次有效写操作和下一次读操作之间的最小时间间隔。允许I/O 在读命令开始前超
速感觉线路。
FSB/Memory Ratio (FSB和内存时钟倍频 )
此项允许您调整FSB/ 内存倍频。
Adjusted DDR Memory Frequency (调整DDR内存频率)
此项显示调整后的DDR 内存频率,只读。
Auto Disable DIMM/PCI Frequency ( 自动关闭DIMM/PCI频率)
此项用于自动关闭DIMM/PCI 插槽。设为 [Enabled] ,系统将从空的DIMM/PCI 插槽移除
(关闭)以最小电磁干扰 (EMI)。
Memory Voltage (V)
此项允许您调整内存电压。
SB Voltage
此项允许您调整南桥电压。
Spread Spectrum (频展)
当主板上的时钟震荡发生器工作时
范围设定 功能可以降低脉冲发生器所产生的电磁干扰 ,所以脉冲 波的 尖峰会衰减为
较为平滑的 曲线。 如果您 没有 遇到电磁干扰 问题
以 优化系统的 性能表现 和 稳 定 性 。 但是如果 您 被 电磁干扰 问题困 扰 ,请 开 启 此项
这样可以 减少电磁干扰。 注意,如果您超频使用 ,必须将此项 禁用。 因为 即使是微
小的 峰值漂移( 抖 动) 也会引入 时钟速 度 的短暂突发 ,这样会导致 您超频的 处理 器
锁死。
,
脉冲的极值( 尖峰) 会产 生EMI(电磁干扰) 。频率
,
将此项设定为[Disabled]
,
这样可
,
3-23
MS-7379 主板
注意
1.
如果您 没有 任何
[Disabled]
减少
EMI
2.Spread Spectrum(频展)
为
Spread Spectrum(频展)
3.
当您 超频时 ,请关闭
引入时钟速率的 短暂推动 ,这样 会导致您超频的处 理器锁死。
EMI
。但是 ,如果您被
。
Spread Spectrum(频展),
方面的问题 ,要使系统 获得最 佳的 稳定性 和性能 ,请设 置为
EMI
所干扰 ,请选择
的值越高
,EMI
设定 一个 最合适的值 ,请参考当地的
Spread Spectrum(频展)的 值,
会减少,系统的稳定性也相应的降低。要
因为 即使一 个很微 小峰值漂移也会
EMI
以
规 章。
3-24
BIOS设置
载入故障保护/优化设置缺省值
主菜单上的这两个选项允许用户为载入故障保护和性能优化缺省值。故障保护缺省
值是主板制造商设定的能提供稳定系统表现的设定值。性能优化缺省值是主板制造
商设定的优化性能表现的特定值。
当您选择载入 Fail-Safe Defaults, 屏幕将显示以下信息:
按 OK 可载入 BIOS 故障保护设定缺省值,可提供稳定的系统性能表现。
当您选择载入 Load Optimized Defaults 时, 屏幕将显示以下信息:
按 OK 可载入性能优化缺省值,可优化系统的性能表现。
3-25
MS-7379主板
BIOS 密码设置
当您选择此功能,以下信息将会出现在屏幕上:
输入密码,最多6 个字符,然后按<Enter> 键。现在输入的密码会清除所有以前输入
的CMOS 密码。您会再次被要求输入密码。再输入一次密码,然后按<Enter> 键。您
可以按< E s c > 键,放弃此项选择,不输入密码。
要清除密码,只要在弹出输入密码的窗口时按<Enter> 键。屏幕会显示一条确认信
息,是否禁用密码。一旦密码被禁用,系统重启后,您可以不需要输入密码直接进
入设定程序。
一旦使用密码功能,您会在每次进入B I O S 设定程序前,被要求输入密码。这样可
以避免任何未经授权的人改变您系统的配置信息。
3-26
R e a l t e k 音 频
附录
Realtek
A
音频
Realtek 音频芯片提供了10-声道DAC,可同时支持7.1音频
播放和独立的立体声2声道输出(多路数据流) 直达前左输
出和前右输出声道。
A-1
MS-7379 主板
安装 Realtek HD 音频驱动
正确安装Realtek 芯片的驱动后,您才能够对2-, 4-, 6-或8- 声道音频进行操作或7.1+2
声道音频操作。按照以下步骤在不同的操作系统上安装驱动程序。
Windows 2000/XP/Vista下安装
在Windows ®2000下,您必须先安装Windows®2000 Service Pack4或者更新的版本。
在Windows ®XP下,您必须先安装Windows®XP Service Pack1或者更新的版本。
以下操作是基于Windows ®XP环境,如果您在其他的操作环境下安装,可能会有细微
的差别。
1. 将光盘放入 CD-ROM中,会自动出现安装界面。
2. 点击Realtek HD Audio Driver。
点击此处
注意
HD Audio Configuration
此,此附录的程序屏幕图示可能与最新版本的有所差异,仅作为参考使用
A-2
软件可以不断更新以增强音频程序的效能。因
。
3. 点击Next以 开始安装 Realtek高保真音频驱动。
4. 点击Finish以重 新启 动系统。
Realtek 音频
点击此处
点击此处
选择此项
A-3
MS-7379 主板
软件配置
安装完 音频驱动程序,您就 可以使用2-, 4-, 6-或8-声道音频特效 。点击屏幕 右下端
的任务栏中 音频图标 ,以启用HD Audio Configuration 。您也 可以从Control
Panel (控制面板)中点击 Realtek HD Audio Manager , 以启用音频驱动。
双击
A-4
音效
您可以 从此Environment(环境) 列表 中 选择您所要的 效 果。
Realtek 音频
虚拟环境
通过点击向 下的箭头 ,您可以体验到 不同的音效 环境, 总共 有23种 不同的细 腻环境供
您选择。Realtek HD Audio Sound Manager还 提供了5种 流行的设 定值“Stone Corridor”,
“Bathroom”, “Sewer pipe”, “Arena” 和“Audio Corridor ”。
您可以选择软件 提供的音效 ,它会自动调 节均衡效果。另外,您也可以通过使用
“ Load EQ Setting”根据自己的 喜好载入 一个均衡设置;或自行 设定一个全新的 均衡
设置并用“Save Preset” 进行 保存;点击“Reset EQ Setting”可使用缺省设定值;
或者 点击“Delete EQ Setting”以 删除一个预 先 设置 的EQ值。
另外还有其他的 预设的 均衡模式供您选择,您可以 点击Equalizer(均衡器) 下的
“Others” (其它)。
A-5
MS-7379 主板
均衡器选择
均衡器可让 用户 使用缺省设置。您 也可以利 用此工具创建自 己喜欢的 设置。
10 种均衡器,范围 从 100Hz 到16KHz 。
保存
此项可 保存参数供将 来
使用。
开启/ 关闭
要关闭, 请您 暂时 停止音
效,不会 丢失设定值。
删除
可删除预先设置,然 后进行保存设定值。
A-6
重置
10 种均衡器将 返回到缺省
值。
载入
无论何时,您 要使用预载的
设置, 只需 要点击此项,整
个列表会出现在您 面前供 选
择。
Realtek 音频
常用的均衡器设置
考虑 到您的 需 要,通过 音频 区域 的拉杆 调 整 。Realtek HD Audio Sound Manager 提供
您一些常用的 优化 均衡设定值,为 您提供便捷 。
[ 如何使用]
除了页 面上显示 的“Pop”, “ Live”, “ Club” 和 “ Rock” ,请按“Others”的向下 箭头 ,您
会 看到更多优化设定值 供您 选择。
卡拉 OK 模式
卡拉OK 模式可 让您 享受K 歌的 乐趣。只 需使用您经常播放的歌曲,Karaoke模式可去 除
歌声,并 可以调整 音调到合适 您的范围。
1.Vocal Cancellation:只需点击 “ Voic e Cancellation” , 既可 移除 歌声,而留下 旋律为您
伴奏。
2.Key Adjustment: 使用向上或向 下 箭头 ,寻找合适您音 域的 范围。
升调
去除歌声
降调
A-7
MS-7379 主板
混音器
在 Mixer部分,您 可以 分 别 调整 前 置 和后 置面板的音 量 。
1. 调整音量
您可以 选择 Realtek HD Audio rear output 或 Realtek HD Audio front output 项
调整前 置或后 置面板的音 箱音 量。
注意
在设置前,请先确认播放设备的插孔牢固插入前置或后置面板中
2. 多路数据流功能
Realtek 音频具有 Multi-Stream (多路数据流)输出的 特性, 您可以同时播放不 用 的音
源,并 让它 们从前 置或后 置面 板独立输出。 若有2个 人一 起使用同 一 台计算机,此项 功
能将 非常 有 效。
点击 按钮 ,混 音 器的ToolBox菜单会出现。 然后点选 Enable playback multi-
streaming , 并点击 OK 以保存设置。
。
注意
在开启多路数据流功能之前,您必须将设备插入面板上的插孔
A-8
。
Realtek 音频
当 您播放第一个音源( 如 :使用 Windows Media Player播放DVD/VCD), 会从 后 置面板 输
出,此项为 缺省设置。
然 后您必须 首 先 从滚 动 列表 中 选择 Realtek HD Audio 2nd output, 用 其他程序播
放第二个 音源(如:使用 Winamp播放MP3文件)。您将会发 现第二 音源(MP3 music)会从
前置面板的Line-Out音频插孔 中输出。
A-9
MS-7379 主板
3. 播放控制
播放设备
工具
静音
此项 功能可让 您 决定输出音频的端口. 在多路数 码
流播放中模式 中,此项功 能十分重要
- Realtek HD Audio
- Realtek HD Audio
后置输出
前置输出
静音
您可以选择单 声道静 音或多声道静 音,或完全静 音。
工具
- 显示如下的音 量控制
此项可让 您自由 的 选择显示哪 个音量控制 项。
- 高级控制
- 开启多路数据流
运 用此功能,您可以 通过 耳麦 和您的朋友 进行音频 聊天 (数据流 1 从 前 置面板) ,同时 还
可以播放音乐( 数据流 2 从 后置面板) 。在任何特定 的时间内, 您可以使 2 个 数据流同时
工 作。
A-10
4. 录音控制
Realtek 音频
工具
静音
静音
您可以选择单 声道静 音或多声道静 音,或完全静 音。
工具
- 显示如下的音 量控制
此项让您决 定要播放的音量控制 选项。
-
支持多路数据流录制
注意
录音设备
-Realtek HD
-Realtek HD
数字 输入
音频输入
Realtek
音频允许您同时使用
CD, Line, Mic和Stereo Mix
通道进行录制
,
并且
不会产生混合 音效。在任何 所给予 的时间内 ,您可以选择下列 4条通道中的1条
进行录制
。
A-11
MS-7379 主板
音频 I/O
在此标签中,您可以轻松地 设置多声道音频功 能和音箱 。
您可以选择想 要 的多声道模式。
a. Headphone 普通耳麦功能
b. 2CH Speaker 立体声输出
c. 4CH Speaker 4- 声道输出
d. 6CH Speaker 5.1-声道输出
e. 8CH Speaker 7.1-声道输出
音箱配置:
1.把设备插入任何可 用的插孔 。
2. 出现“ connected device” 窗口,供您选择.请选择 您 接入的设 备。
- 若设 备 插入到 正确的插孔 中,您会发 现插孔边 上的图标改变成和您设备 一致
的图标 。
- 若插孔不正确, Realtek HD Audio Manager会提示 您插 入正确的插孔 中。
A-12
Realtek 音频
设置连接
点击 以进入 通用接口设置。
Disable front panel jack detection (选配)
如果前 置面板插孔功 能 失效, 请 检查 您的系统的前 置面板是否 是 AC’97插孔。如果是,
请检查系统 关闭前 置面板插孔侦测 功 能。
Mute rear panel output when front headphone plugged in.
自动插 入后输出变静 音。
Enable auto popup dialogue, when device has been plugged in
一 旦选择此项,当 设 备插入,会自动出现 “ Connected device”对 话框 。
A-13
MS-7379 主板
S/PDIF (选配,仅HDMI显卡)
S/PDIF 是Sony/Philips 数码接口的英文缩写,是音频文件传输的标准格式。S/PDIF 可让
数码音频信号的传输从一台设备到另一台设备,而无需转变为模拟格式。这样可以保
持数字信号的正确性,避免模拟信号转换导致音质下降。
Output Sampling Rate(输出采样率 )
44.1KHz: 推荐在播放 CD时使用。
48KHz: 推荐在播放 DVD或 Dolby(杜比)时使用。
96KHz: 推荐在播放 DVD音频时使用。
192KHz: 推荐在播放高质量音频时使用。
Output Source(输出音源 )
NO S/PDIF output:无 S/PDIF 输出。
输出数码音源:数码音频格式(如 .wav, .mp3,.midi等 )都可以通过 S/PDIF-Out 端口输
出。
.
A-14
Realtek 音频
测试音箱
您可以 通过点击 音 箱按钮来测试音箱的 效 能。 选 中的音 箱图标 会 显亮 ,对 应 的音 箱会
发出测试声音。若 该音箱 没发出声音,请 您 检查音箱是 否完好, 连接是 否牢固。或
者,您可以 点击auto test 图标 , 让系统自动 侦测每个 音 箱。
中置
前左
侧左
后左
前右
侧右
重低音
后右
A-15
MS-7379 主板
麦克风
在此标签中,您可以 设置麦克风的 功能。 选择Noise Suppression以尽量 降低录制中
的噪 音,或选择Acoustic Echo Cancellation以取消录制中的回 音。
Acoustic Echo Cancellation 可避免麦 克风录 音时录 入播放的声音。例 如,您可能
通过 互联网,使用VOIP功能与朋友进行交 流。您 朋友 的声音将会从 音 箱 ( 回放 )中传
出。 然而,您朋友的声音也 可能被 您麦克风录入, 然后通过 护联网被回 放给 您的朋
友 。那样的 话 ,您的朋友 会 再听 到他/ 她 自己 的声音。 若 您 开启 了 AEC(Acoustic Echo
Cancellation),在您朋友处 可以减少回 音量 。
A-16
Realtek 音频
3D音频演示
在 此标签中, 您可以在播放 3D 音频程序前 , 如 游戏 , 调整3D 音频的 定位 。您 也可以 选
择不同的环境以选择您所合适 的音效环境。
A-17
MS-7379 主板
信息
在 此标签中,提供了HD Audio配置工具,包括Audio Driver Version( 音频驱动版本 ),
DirectX Version(DirectX版本 ), Audio Controller(音频控制器) 和 Audio Codec(音频解码
器)。您也可以从 Language列表选择此工具的语言 。
还有 选项Show icon in system tray。打 开此项, 图标会出现在系统 任务栏中。
右 击此图标,将会出现Audio Accessories对 话框 ,提 高 了可 让您 利 用 的多媒 体 特
性。
A-18
硬件安装
连接音箱
当 您在软件里已经 正确 设置了多声道音频 功 能 模式时,您必须按照 软件中的 设
置将您的音箱连接到 正确的插孔 。
n 2- 声道立体 声音频输出
Realtek 音频
4-声道音频输出
1 Line In
2 Line Out (前置 声道)
3 MIC
4 不起 作 用
5 不起 作 用
6 不起 作 用
1
2
3
4
5
6
A-19
MS-7379 主板
n 4-声道立体 声音频输出
4-声道音频输出
1 Line In
2 Line Out (前置 声道)
3 MIC
4 Line Out (后置 声道)
5 不起 作用
6 不起 作用
1
2
3
4
5
6
A-20
n 6-声道音频模式输出
Realtek 音频
6-声道音频输出
1 Line In
2 Line Out (前置 声道)
3 MIC
4 Line Out (后置 声道)
5 Line Out ( 中置 和重低 音声道)
6 不起 作用
1
2
3
4
5
6
A-21
MS-7379 主板
n 8-声道音频模式输出
8-声道音频输出
1 Line In
2 Line Out (前置 声道)
3 MIC
4 Line Out (后置 声道)
5 Line Out (中置 和重低 音声道)
6 Line Out (侧置 声道)
1
2
3
4
5
6
要在
Vista
则,主板仅支持
A-22
注意
操作 系统中开启
5.1
声道音频输出。
7.1
声道音频输出功能 ,您必须安装
Realtek
音频驱动。否
D u a l C o r e C e n t er
附录
B
Dual Core Center
Dual CoreCenter, 是微星公司付出了大量的研究和努力
开发出的最有用和最强大的工具,可以帮助用户在Win-
dows中监控和配置微星主板和显卡的硬件状态 , 例如
CPU/GPU时钟 , 电压 , 风扇速度和温度。
在您安装Dual Core Center之前, 请确认系统符合以下要
求:
1. Intel Pentium4 / Celeron, AMD Athlon XP/ Sempron 或
兼容PCI Express 插槽的CPU 。
2. 256MB系统内存。
3. CD-ROM驱动器,用于软件安装。
4. 操作系统 : Windows XP。
5. DotNet Frame Work 2.0。
B-1
MS-7379 主板
激活Dual Core Center
一旦您安装了Dual Core Center( 也可在您主板的附带安装光盘中查找原文件, 路径 :
Utility --> MSI Utility --> Dual Core Center), 将会在系统任 务栏中出现 图标, 桌
面上会出 现一 个快捷方式图标, 并且在“ Start-up” 菜单中也 会出 现快捷方式图标。您可
以双击其中的任何 一个来打开Dual Core Center。
系统任务栏中的快捷方式图标
B-2
在开始菜单中打开途径
( 路径 : Start-->Programs-->MSI-->
DualCoreCenter-->DualCoreCenter)
Dual Core Center
主菜单
在 使用此工具之前, 我们不得不提醒您 : 只有 当你 安装了一 块微星 V044(v044 必须安装
过8.26或 更高版本的驱动 程序)/V046或 V60 显卡 后, 此 工具的 所有 功能将被激活。如 果
您安装了一 块其它品牌的显卡 ,仅可 使用主板的硬件状态 此项。
简介:
点击上图所出 现的 每个按钮来进入子菜单, 以 进行更多的配置或 执行更多的 功能。
MB
点击MB 按钮来读取当前CPU 温度, 显示主 板的FSB和 CPU 时钟。
VGA
点击VGA 按钮来读取当前GPU 温度, 显示 显卡的GPU 时钟和内存时钟。
DOT
点击 DOT按钮来 开 启 或 关闭 动态 超频技术 。
B-3
MS-7379主板
AV/ Game/ Office/ Silence/ Cool
微星 为不同的 环境提供了5 种流行 的 设 置. 在每种环境中, 这些选项已 经 被设 置
为最佳 的值. 根据 您的需 要 点击按钮。
注意
在使用
AV/ Game/ Office/ Silence or Cool
Sharp
模式用来调整你的系统,使之达到最佳的流畅或快速程度
Sharp mode Smooth mode
Clock
在此子菜单中, 您可以调整 和监控MB 的时钟和显卡。
Voltage
在此子菜单中, 您可以调整 和监控MB/ 显卡的电压。
FAN Speed
在此子菜单中, 您可以调整 和监控MB/ 显卡的风扇速度。
Temperature
在此子菜单中, 您可以监控MB/ 显卡的温度。
按钮之前,可以选择
Smooth
。
模式或者
User Profile
在此子菜单中,您可以根据 您的需 要对 时钟,电压和风扇速度的值 进行设置,并在
一个界 面 中对这些设置进行保存 。您可以保存3个 界面以 获得更多的用途。
注意
点击 图标后,时钟,电压,风扇和温度按钮便会出现在该图标旁。
B-4
DOT (动态超频 )
Dual Core Center
Dynamic Overclocking Technology动态超频技术具有自 动 超频功能 , 包含在 MSI
TM
全新
的 Dual Core Center 技术 中。它 是用来侦测CPU/GPU在处理应用程序 时的 负荷 状态,以
及自动进行超频
。
当 主板侦测到装 入 的CPU在一个 时 间段内 超过 了 默认的 极限值 ,它将
自动 加速CPU 及风扇,使得 系统更 稳定和更快速的运 行 。当图形卡 侦测到GPU在一 个时
间段内超过了默认的 极限值,它将 自动 加速GPU风扇和提升GPU 电压,使得系统 更 稳定
和更快速的运 行
认值
。
通常,动态超频技术只 有在用户的 PC需要 运行大数据量的程序, 例如3D 游戏或是
视频 处理时, 才会发 挥作用,此 时CPU频率的 提高会 增强 整个系统的 性能
。
当CPU/GPU出现临时浮 动或保持于 低载入平衡,它会 恢复这几项 的默
。
当 您 点击 动态 超频 的速率 按钮 时, 会 出 现 几 个 相关的 选项 (包括 提高 速率 和降低速 率
按钮), 可以 选择动态 超频幅度, 然后您 必 须点击动态 超频按钮 来应用动态超
频功能
。
动态 FSB 频率
提升按钮
动态FSB 频率降
低按钮
注意
尽管动态超频技术比手动超频更稳定,但仍有风险。我们建议您先确认您的
是否能够承受超频。如果发现您的PC开始不稳定或是间断重启,最好关闭动态
超频或者降低 超频选项 。顺 便提一下 ,如果您仍想 手动超频,也请先关闭动态超
频。
CPU
B-5
MS-7379 主板
时钟
在Clock子菜单中 , 您可以看到系统的时钟状态(包括 主板的FSB/CPU时钟和显卡的GPU/
显存时钟)
您更多 的超频选项
时钟.最后, 点击Apply按钮来应用调整值 。如果 您不想应 用调整值, 点击 Cancel按钮来
取消
。
并且您可以选择 超频期望值
。
您可以点击加号 按钮 来提高时钟,或者 点击减号 按钮来降低
。
或者点击Default 按钮来 恢复到默 认值
。
在您点击 了此 按钮 之后,会提供给
。
在此界 面 的下方, 显示 了时钟的曲线图 表 。仅当此项按钮呈红色 点亮显 示时,才 会出现波
动曲线
。
注意
在用户界面中 ,点击
可用。
B-6
Save
按钮可以保存对其 的更改 。在默 认界面中
,Save
按钮不
电压
Dual Core Center
在 Voltage子菜单中, 您可以 看到 系统的电压的状态 ( 包括核心,内存,GPU电压 等等 ), 并
且您可以选择 超频期望值
项
。
您可以点击加号按钮 来提升 电压 , 或者点击减号 按钮来降低电压 。最后, 点
击Apply按钮来应用 调整值 。如果您不想应 用调整值, 点击Cancel 按钮来取消
击Default按钮来恢复到默认 值
在此界 面 的下方, 显示 了电压的曲线图 表 。仅当此项按钮呈红色 点亮显 示时,才 会出现波
动曲线
。
。
在您点击 了 按钮 之后,会提供给 您更多 的超频选
。
。
或者点
I
注意
在用户界面中 ,点击
可用。
Save
按钮可以保存对其 的更改 。在默 认界面中
,Save
按钮不
B-7
MS-7379 主板
风扇速度
在 FAN Speed子菜单中, 您可以 读取 系统风扇的状态
果. 在您 点击了 按钮之 后,会提供给您 更多改变风扇速度的相 关选项
击加号 按钮 来增加风扇的速度或者点击减号 来降低风扇的速度
Default按钮来恢复到默认 值
。
。
选择 更高的速度可加 强散热效
。
您可以点
。
或者点击
在此界面的下方, 显示 了风扇速度的曲线图 表 。仅当此项按钮呈红色 点亮显 示时,才 会出
现 波动曲线
。
注意
1.
当您手动设置风扇速度时 , 请确认在
2.
在用户界面中 ,点击
不可用。
Save
B-8
按钮可以保存对其 的更改 。在默 认界面中
BIOS
中已经关闭 了
“ Smart FAN Target”
,Save
按钮
。
温度
Dual Core Center
在Temperature子菜单中, 您可以看到 系统的温度状态
在此界 面 的下方, 显示 了温度的曲线图 表 。仅当此项按钮呈红色 点亮显 示时,才 会出现波
动曲线
。
。
B-9
MS-7379 主板
用户界面
在 User Profile子菜单中, 点击 setting按钮 ,包括用户 界 面 条 , 将会出 现 下一 个 屏幕
此处您可以 根据您的 需要 来定义时钟/风扇速度/电压, 点击 按 钮来快速 选择一
个数值, 或点击加号 /减号 按 钮来增加/减少数值
。
。
B-10
Dual Core Center
使用拖 动条 来设置系统最高温度
个警告信息并关闭系统
使用拖动条来设置 风扇的最小转 速
一个警告信息
在设 置完所 有您所需 要的值后, 您可以在方框 中改变用户界面 的名称,然后 在一个界 面
中点击save按钮 来保存更改
最后, 您可以通过点击左边 的按钮来选择 用户界面,并点击 Apply按钮来载 入用户界 面
。
。
。
当系统温度 超过您 所定义的 极限值时, 系统 会弹出一
。
当风扇速度低 于您多 定义的 极限值时,系统会弹 出
。
。
B-11
I n t e l I C H 7 R S A T A RA ID
附录
C
Intel ICH7R SATA RAID
ICH7R 提供一种结合四个独立 SATAII 端口支持连接四
个Serial ATAII (Serial ATAII RAID) 驱动器的混合解决方
案。
它提供 RAID level 0 ( 串列), RAID level 1 ( 镜像和转接),
RAID level 5 (奇偶校验), RAID level 10 (条状镜像) 和
Intel® Martix Storage 技术。
C-1
MS-7379 主板
ICH7R 介绍
ICH7R 提供独立的4个 SATAII端口,支持4台 Serial ATAII (Serial ATAII RAID)设备。
Serial ATAII (SATAII)是最新的ATA接口。 SATA硬盘设备的传输速率高达 300MB/sec.
Serial ATA使用细长型数据线,使连接设备更简易,并增强了机箱内的空气流通性。最显
著的特色为 :
1. 支持 300MB/s 传输速率,并支持 CRC检错。
2. 支持热插拔和即插即用。
3. 数据处理优化包括标签指令队 列, 电梯式查找和 链指令 。
Intel® ICH7R 提供了 RAID level 0 (串列) , RAID level 1 (镜像和转接), RAID level 5 (Block
Interleaved Distributed Parity), RAID level 10 (镜像和转接)和Intel ® Martix Storage 技
术。
RAID 0把数据分散成块,分别写到 硬盘中 。硬盘I/O 的数据量经过 独立通道扩展, 有效地
提高了I/O性能 。 RAID 1通过 硬盘间 的数据镜像,提供了数据冗余功能 和强大 的读能力 。
RAID 5提供以字节 为单位 的数据串列,也 串列错误纠正信息。 这样得到 了良好 的性能
和出色的容 错能力 。RAID 5是最常见的RAID类型之一。RAID 10并非 一种初始 的RAID
类型, 而是多个RAID 1镜像,和一个RAID 0串列而成。Intel Matrix RAID技术非常先进,对
于2个 RAID卷,可以共同享用2 块磁盘的组合空间。
注意
RAID 0,RAID 1或Matrix
只
。RAID 5
您系统中的所要信息/卷可能与附录中的图示有所差异
模式的硬盘最多为3只
模式的硬盘最多为2只
。
。RAID 10
。
模式的硬盘最多为
4
B
C-2
Intel ICH7R SATA RAID
BIOS配置
Intel Matrix Storage Manager Option ROM集成于所有支持 Intel芯片组的 系统B IOS中。
Intel Matrix Stroage Manager Option ROM是 Intel RAID的应 用程序, 并提供B IOS和 DOS
盘 服务。 在系统启 动的POST ( 加电自 检) 时 ,使用 <Ctrl> + <I> 组合 键以进入 “Intel(R) RAID
for Serial ATA”屏幕选项。 同样, 您可以 开启 BIOS中的 RAID功能,以获 得详细 信息来创建,
删除 和 重置 RAID卷。
使用 Intel Matrix Stroage Manager Option ROM
1. 创建 , 删除和重置 RAID卷 :
Serial ATA RAID卷可在Intel RAID Option ROM的RAID Configuration utility中进行设 置。
在加电自检(POST)期间,将会出现以下信息:
注意
图例中的
显示 了以上信息后,同时按 <Ctrl>+<I>以进入 RAID Configuration Utility。
“Driver Model”, “Serial #” 和“Size”
将与您的系统有所差异
。
注意
以下的进程仅在新建系统或您重装操作系统时才可选。不可迁移现有的系统到
RAID。
C-3
MS-7379 主板
同时按<Ctrl>+<I>组合键后,将 出现如下的 屏幕:
(1) 创建 RAID卷
1. 选择选项1“ Cr eate RAID Volume” ,并按<Enter>键。将 出现如下屏幕。然后在
Name 区域,指 定 一个RAID 名称 ,并按 <TAB> 或 <Enter> 键进入下个 区域 。
2. 在RAID Level区域中,使用方向键 选择您所 要 的 RAID的级别。
B
C-4
