MSI Modern MD272UPHG, Modern MD272UPHW User guide

Download
Page 1
Seria Modern
Monitor LCD
Modern MD272UPHG (3PB1)
Modern MD272UPHW (3PB1)
Podręcznik użytkownika
Page 2
Spis treści
Wprowadzenie .................................................................................................................... 3
Konfiguracja w menu OSD ............................................................................................. 10
Menu OSD .......................................................................................................................... 11
Dane techniczne ............................................................................................................... 18
Wstępnie ustawione tryby wyświetlania ...................................................................... 20
Rozwiązywanie problemów ............................................................................................21
Instrukcje bezpieczeństwa ............................................................................................. 22
Certyfikat TÜV Rheinland ................................................................................................ 24
Certyfikat ENERGY STAR .................................................................................................. 24
Informacje dotyczące przepisów ...................................................................................25
Wersja
V1.0, 2024/12
2
Page 3

Wprowadzenie

W rozdziale tym zawarto informacje dotyczące procedur konfiguracji sprzętowej. Podczas podłączania urządzeń należy trzymać je ostrożnie, a także założyć na nadgarstek uziemiony pasek w celu uniknięcia wystąpienia elektryczności statycznej.

Zawartość opakowania

Monitor Modern MD272UPHG
Modern MD272UPHW
Dokumentacja
Akcesoria
Kable
Ważne
⚠
●
Jeśli jakikolwiek element jest uszkodzony lub go brakuje, należy skontaktować się ze sprzedawcą lub z lokalnym dystrybutorem.
●
Zawartość opakowania może różnić się w zależności od kraju i modelu.
●
Dołączony przewód zasilający jest przeznaczony wyłącznie do tego monitora i nie powinien być używany z innymi produktami.
Instrukcja szybkiego uruchomienia
Wspornik
Podstawa ze śrubami
Śruby do wsporników do montażu naściennego
Przewód zasilający
Kabel USB typu C (opcjonalny)
Kabel USB upstream (opcjonalny) (do portu USB typu B upstream)
Kabel Premium High Speed HDMI™ (opcjonalny)
3
Page 4

Instalacja podstawy monitora

1. Połóż monitor na ochronnym opakowaniu piankowym. Dopasuj i wciśnij lekko wspornik podstawy wzdłuż wgłębienia w monitorze, aż do zabezpieczenia na miejscu.
2. Połącz podstawę ze stojakiem i przykręć śrubę w celu zabezpieczenia podstawy.
3. Przed postawieniem monitora upewnij się, że zespół podstawy został prawidłowo
zainstalowany.
1
2
Ważne
⚠
●
Monitor należy położyć na miękkiej, zabezpieczonej powierzchni, aby uniknąć porysowania panelu wyświetlacza.
●
Panel należy chronić przed kontaktem z ostrymi przedmiotami.
●
Wgłębienie do mocowania wspornika podstawy można również wykorzystać do mocowania naściennego. W celu uzyskania informacji o właściwym zestawie do montażu naściennego należy skontaktować się z dystrybutorem.
●
Urządzenie to NIE ma żadnej folii ochronnej, którą należy zdjąć! Jakiekolwiek uszkodzenia mechaniczne urządzenia, w tym zdjęcie folii polaryzacyjnej, mogą mieć wpływ na gwarancję!
4
Page 5

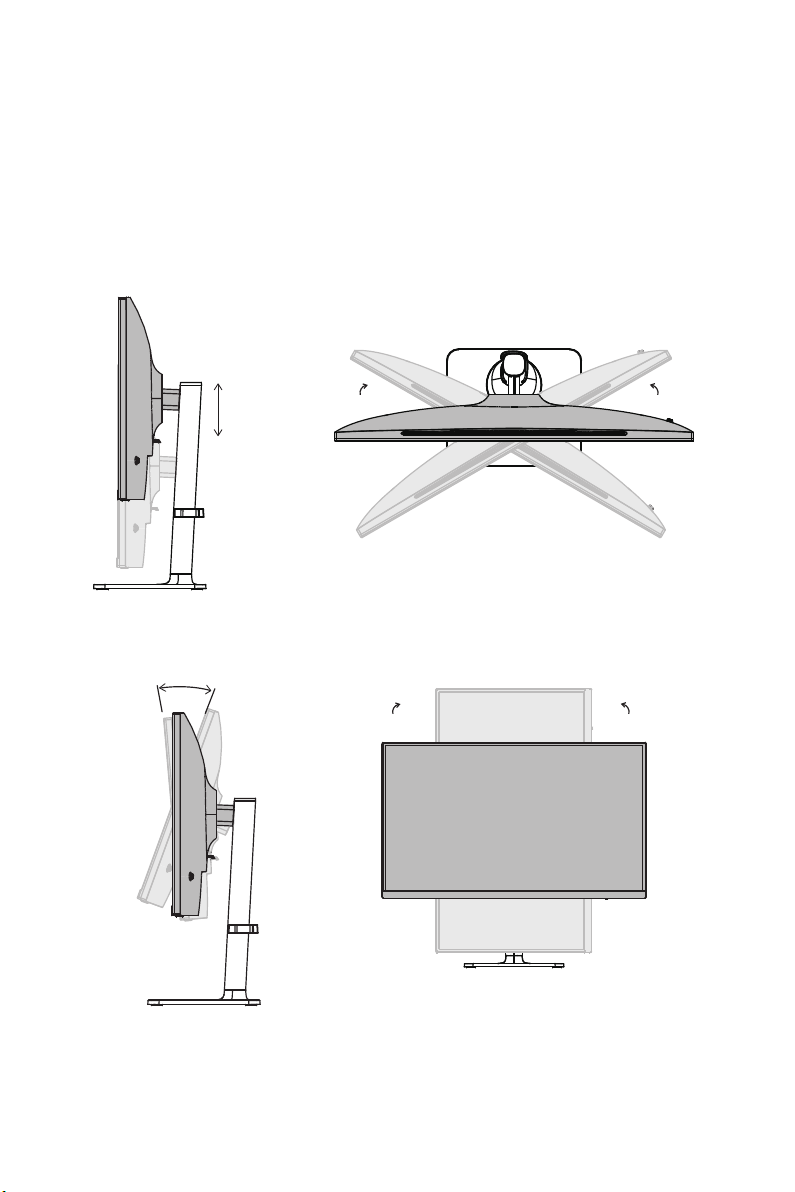

Regulacja monitora

Funkcje regulacji tego monitora mają na celu zmaksymalizowanie komfortu patrzenia.
Ważne
⚠
●
Podczas regulacji monitora nie należy dotykać panelu wyświetlacza.
●
Pivot wsteczny 5° służy do korekty nierówności poziomej niektórych tabel.
-5°
110mm
20°
30°
90°
30°
90°
5
Page 6

Przegląd monitora

1
2
5 6 7 8 9
4
10 11
6
3
12
Page 7
Power LED (Dioda LED zasilania)
1
Świeci na biało po włączeniu monitora. Przy braku sygnału wejściowego dioda LED zmienia kolor na pomarańczowy. Świeci na pomarańczowo po przełączeniu monitora do trybu gotowości.
Power Button (Przycisk zasilania) & Navi Key (Przycisk nawigacji)
2
Blokada Kensington
3
Organizer kabli
4
Gniazdo słuchawek
5
Złącze HDMI™
6
Obsługa rozdzielczość 3840 x 2160 przy 60Hz zgodnie ze specyfikacją HDMI™ 2.0b.
Ważne
⚠
Aby zapewnić optymalną wydajność i zgodność, do podłączania tego monitora należy używać wyłącznie certyfikowanych kabli HDMI™ z oficjalnym logo HDMI™. Więcej informacji można znaleźć na stronie
https://www.hdmi.org/resource/cables.
Złącze HDMI™
7
Obsługa HDMI™ CEC, 3840 x 2160 przy 60Hz zgodnie ze specyfikacją HDMI™ 2.0b.
Ważne
⚠
Aby zapewnić optymalną wydajność i zgodność, do podłączania tego monitora należy używać wyłącznie certyfikowanych kabli HDMI™ z oficjalnym logo HDMI™. Więcej informacji można znaleźć na stronie
https://www.hdmi.org/resource/cables.
DisplayPort
8
Obsługa rozdzielczość 3840 x 2160 przy 60Hz zgodnie ze specyfikacją DisplayPort 1.4a.
7
Page 8
Port USB typu C
9
Port ten obsługuje tryb DisplayPort Alternate (DP Alt) i zasilanie o parametrach do 20V/4,9A (98W).
Ważne
⚠
Aby umożliwić odbiór wyjściowego sygnału wideo przez monitor, kabel i źródło sygnału USB-C muszą obsługiwać tryb DisplayPort Alternate.
Port USB 3.2 Gen 1 typu B upstream
10
Do kabla USB typu upstream.
Ważne
⚠
Wyjęty z opakowania kabel USB typu upstream należy podłączyć do komputera i monitora. Po jego podłączeniu będzie można zacząć korzystać z portów USB typu A downstream w monitorze.
Port USB 3.2 Gen 1
11
Złącze to służy do podłączania peryferyjnych urządzeń USB. (Szybkość do 5Gb/s)
Gniazdo zasilania
12
USB typu C Power Delivery
5V/3A (15W)
9V/3A (27W)
12V/3A (36W)
15V/3A (45W)
20V/4,9A (98W)
Do monitora
Do komputera
8
Page 9

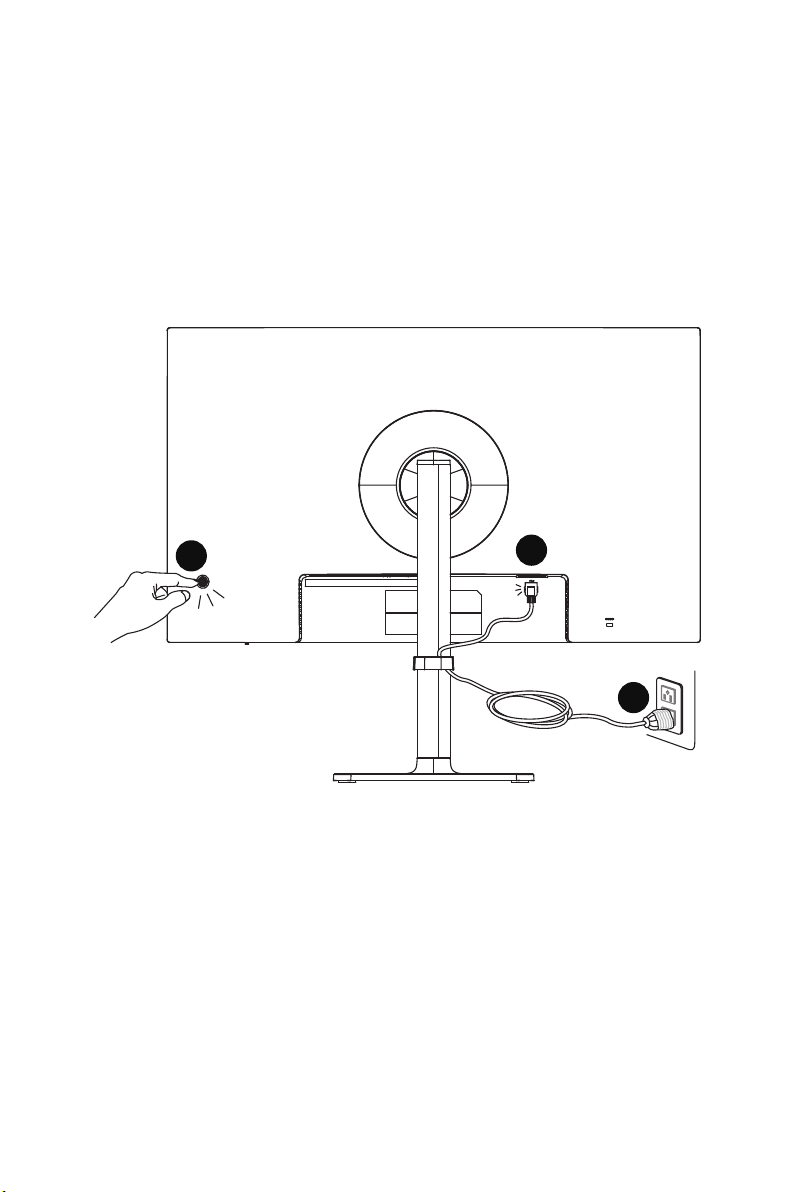

Podłączanie monitora do komputera

1. Wyłącz komputer.
2. Podłącz kabel Video do monitora i do komputera.
3. Podłącz przewód zasilający do gniazda zasilania monitora. (Rysunek A)
4. Podłącz przewód zasilający do gniazda elektrycznego. (Rysunek B)
5. Włącz monitor. (Rysunek C)
6. Włącz komputer, a monitor automatycznie wykryje Źródło wejścia.
C
A
B
9
Page 10

Konfiguracja w menu OSD

W tym rozdziale zawarto informacje na temat konfiguracji za pomocą menu OSD.
Ważne
⚠
Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.

Navi Key (Przycisk nawigacji)

Monitor wyposażony jest w Navi Key (Przycisk nawigacji), wielokierunkowy element sterowania pomagający w nawigacji w menu ekranowym OSD.
Up (W górę)/ Down (W dół)/ Left (W lewo)/ Right (W prawo):
● Wybór menu i elementów funkcji
● Dostosowywanie wartości funkcji
● Przechodzenie do/wychodzenie z menu funkcji
Środkowy:
● Uaktywnianie menu ekranowego (OSD)
● Przechodzenie do podmenu
● Potwierdzanie wyboru lub ustawienia

Przycisk skrótu

● Gdy menu OSD nie jest aktywne, można przejść do menu wstępnie ustawionej funkcji, przesuwając Navi Key (Przycisk nawigacji) Up (W górę), Down (W dół), Left (W lewo) lub Right (W prawo).
● Przyciski skrótów można dostosować w celu przechodzenia do innych menu funkcji.
10
Page 11

Menu OSD

Ważne
⚠
W przypadku odbioru sygnałów HDR poniższe ustawienia będą wyszarzone:
●
Low Blue Light (Niski światła niebieskiego)
●
HDCR
●
Brightness (Jasność)
●
Contrast (Kontrast)
●
Color Temperature (Temperatura barwowa)
●
sRGB
●
PIP/PBP

Professional (Profesjonalny)

1. poziom
menu
Mode (Tryb) Eco ● Naciśnij przycisk w górę lub w dół, aby wybrać i
Response Time (Czas reakcji)
2./3. poziom menu Opis
User (Użytkownika)
sRGB
Display P3
Anti-Blue (Anty niebieski)
Movie (Film)
Office (Biuro)
Black-White (Czarno-biały)
Normal (Normalny) ● Ustawienie opcji Najszybszy zapewni najkrótszy
Fast (Szybki)
Fastest (Najszybszy)
wyświetlić podgląd efektów trybu.
● Naciśnij przycisk E, aby potwierdzić i zastosować tryb.
∙ Włączenie funkcji sRGB będzie miało wpływ
na:
Włączona funkcja Stan funkcji
» Temperatura
barwowa
» Kontrast » Niski światła
niebieskiego
Czas reakcji i korektę rozmycia obrazów podczas grania w gry o bardziej szybkiej akcji.
Brak możliwości wyboru
11
Page 12
1. poziom menu
Refresh Rate Location
Alarm Clock (Budzik)
Eye-Q Check (Test Eye-Q)
Screen Assistance (Pomoc dla ekranu)
2./3. poziom menu Opis
(Pozycja)
OFF (WYŁ.)
ON (WŁ.)
Location (Pozycja)
OFF (WYŁ.)
15:00 00:01-99:59
30:00
45:00
60:00
OFF (WYŁ.) ● Wybierz opcję WYŁ., aby wyłączyć funkcję Test
Amsler Grid (Test Amslera) ● Wybierz pozycję Test Amslera w celu
Astigmatism (Astygmatyzm) ● Wybierz pozycję Astygmatyzm w celu
Posture Correction (Korekcja postawy)
None (Brak) ● Pozycję Pomoc dla ekranu można dostosować w
Left Top (Górna lewa)
Right Top (Górna prawa)
Left Bottom (Dolna lewa)
Right Bottom (Dolna prawa)
Left Top (Górna lewa)
Right Top (Górna prawa)
Left Bottom (Dolna lewa)
Right Bottom (Dolna prawa)
● Pozycja można ustawić w menu OSD. Naciśnij przycisk E, aby potwierdzić i zastosować lokalizację pozycji Szybkość odświeżania.
● Monitor ten działa zgodnie z Szybkość odświeżania ekranu ustawioną w systemie operacyjnym.
● Po ustawieniu czasu naciśnij przycisk E, aby uaktywnić timer.
● Po wystąpieniu przerwy w dostawie prądu lub ponownym podłączeniu do zasilania należy ręcznie przywrócić ustawienie budzika.
Eye-Q.
sprawdzenia centralnej części pola widzenia.
sprawdzenia niewyraźnego widzenia.
● Wybierz pozycję Korekcja postawy w celu poprawy postawy w pozycji siedzącej.
każdym trybie.
12
Page 13
1. poziom menu
KVM Auto (Automat.) ● Zezwalanie na automatyczne przełączanie
Screen Size (Wielkość ekranu)
Adaptive-Sync OFF (WYŁ.) ● Funkcja Adaptive-Sync zapobiega rozchodzeniu
2./3. poziom menu Opis
Upstream
Type C
Auto (Automat.) ● Pozycję Wielkość ekranu można dostosować w 4:3 16:9 1:1
ON (WŁ.)
między źródłami sygnału wejściowego USB monitora, takimi jak klawiatury, myszki lub inne urządzenia USB.
● Można także wyznaczyć port typu upstream lub USB typu C jako jedyne źródło sygnału USB.
każdym trybie, przy dowolnej rozdzielczości i Szybkość odświeżania ekranu.
● Włączenie funkcji Wielkość ekranu 1:1 będzie miało wpływ na:
Włączona funkcja Stan funkcji
» Adaptive-Sync
» PIP/PBP
się obrazu.
● Po ustawieniu dla pozycji Adaptive-Sync opcji WŁ. wymagane będzie włączenie funkcji HDMI™ VRR.
● Włączenie funkcji Adaptive-Sync będzie miało wpływ na:
Włączona funkcja Stan funkcji
» PIP/PBP Ustawiona opcja WYŁ.
Ustawiona opcja WYŁ.

Image (Obraz)

1. poziom menu 2./3. poziom menu Opis
Brightness (Jasność) 0-100 ● Dostosuj odpowiednio jasność w zależności
Contrast (Kontrast) 0-100 ● Dostosuj odpowiednio kontrast w celu
Sharpness (Ostrość) 0-5 ● Pozycja Ostrość poprawia wyrazistość i
Image Enhancement (Poprawianie obrazu)
Low Blue Light (Niski światła niebieskiego)
OFF (WYŁ.) ● Pozycja Poprawianie obrazu koryguje Weak (Słabe) Medium (Średnie) Strong (Silne) Strongest (Najsilniejsze) OFF (WYŁ.) ● Funkcja Niski światła niebieskiego chroni ON (WŁ.)
od oświetlenia otoczenia.
zapewnienia komfortu podczas patrzenia.
szczegółowość obrazu.
krawędzie obrazu w celu ich wyostrzenia.
oczy przed działaniem światła niebieskiego. Po włączeniu funkcja Niski światła niebieskiego ustawia bardziej żółtawą temperaturę barwową obrazu.
13
Page 14
1. poziom menu 2./3. poziom menu Opis
HDCR OFF (WYŁ.) ● Funkcja HDCR zwiększa jakość obrazu
ON (WŁ.)
Color Temperature (Temperatura barwowa)
Cool (Zimne) ● Naciśnij przycisk w górę lub w dół, aby Normal (Normalny) Warm (Ciepłe) Customization
(Dostosowanie)
R (0-100) G (0-100) B (0-100)
poprzez wzmocnienie jego kontrastu.
● Włączenie funkcji HDCR będzie miało wpływ na:
Włączona funkcja Stan funkcji
» Jasność
wybrać i wyświetlić podgląd efektów trybu.
● Naciśnij przycisk E, aby potwierdzić i zastosować tryb.
● Pozycję Temperatura barwowa można dostosować w trybie Dostosowanie.
Brak możliwości wyboru

Input Source (Źródło wejścia)

1. poziom menu 2. poziom menu Opis
HDMI™1 ● Pozycję Źródło wejścia można dostosować w każdym HDMI™2
DP
Type C Auto Scan
(Autoskanowanie)
OFF (WYŁ.) ● W poniższych przypadkach można użyć Przycisk ON (WŁ.)
trybie.
nawigacji w celu wybrania źródła sygnału:
● Gdy dla pozycji „Autoskanowanie” ustawiona jest opcja „WYŁ.”, a monitor jest w trybie oszczędzania energii.
● Gdy na ekranie monitora widoczny jest komunikat „No Signal” (Brak sygnału).
14
Page 15

PIP/PBP

1. poziom menu 2./3. poziom menu Opis
OFF (WYŁ.) ● Funkcja PIP (ang. Picture in Picture) umożliwia PIP Source
(Źródło)
PIP Size (Rozmiar okna PIP)
Location (Pozycja)
Display Switch
Audio Switch (Przełacznik audio)
PBP Source 1
(Źródło 1)
Source 2 (Źródło 2)
Display Switch Audio Switch (Przełacznik
audio)
HDMI™1 HDMI™2
DP
Type C Small (Małe) Medium
(Średnie) Large (Duże) Left Top (Gór
na lewa) Right Top (Gór
na prawa) Left Bottom
(Dolna lewa) Right Bottom
(Dolna prawa)
HDMI™1 HDMI™2
DP
Type C HDMI™1 HDMI™2
DP
Type C
jednoczesne wyświetlenie kilku źródeł wideo na jednym ekranie. W tym samym czasie można wyświetlić jeden program na pełnym ekranie i jeden lub kilka innych w dodatkowych oknach.
● PBP (ang. Picture by Picture) to podobna funkcja, która umożliwia wyświetlenie na ekranie dwóch źródeł sygnału obok siebie.
● Pozycja Display Switch umożliwia przełączanie między głównym i dodatkowym źródłem sygnału.
● Jeśli dostępny jest tylko jeden sygnał wejściowy,
­pozycje Display Switch i Przełacznik audio
zostaną wyszarzone.
-
● Włączenie funkcji PIP/PBP będzie miało wpływ na:
Włączona funkcja Stan funkcji
» Czas reakcji Brak możliwości wyboru » Adaptive-Sync Ustawiona opcja WYŁ.
» HDMI™ CEC
» PIP: Wielkość
ekranu 1:1
» PBP: Wielkość
ekranu
Ustawiona opcja WYŁ. i brak możliwości wyboru
Ustawiona opcja Automat. i brak możliwości wyboru
15
Page 16

Navi Key (Przycisk nawigacji)

1. poziom menu 2. poziom menu Opis
Up (W górę) Down (W dół) Left (W lewo) Right (W prawo)
OFF (WYŁ.) ● Wszystkie ustawienia Przycisk
Brightness (Jasność)
Mode (Tryb)
Alarm Clock (Budzik)
Input Source (Źródło wejścia)
PIP/PBP Mode (Tryb PIP/PBP)
Refresh Rate
Info. On Screen
Audio Volume (Głośność audio)
KVM
nawigacji można dostosować w Menu OSD.

Settings (Ustawienie)

1. poziom menu 2./3. poziom menu Opis
Language (Język)
Transparency (Przezroczystość)
OSD Time Out 5~30s ● Pozycję Zakończenie czasu wyświetlania OSD można
繁體中文
English
Français
Deutsch
Italiano
Español
한국어
日本語
Русский
Português
简体中文
Bahasa Indonesia
Türkçe
(Wkrótce dostępnych będzie więcej języków)
0-5 ● Pozycję Przezroczystość można dostosować w
● Aby potwierdzić i zastosować ustawienie języka, należy nacisnąć przycisk E.
● Pozycja Język jest ustawieniem niezależnym. Wybrane przez użytkownika ustawienie języka ma priorytet względem domyślnych ustawień fabrycznych. Po wybraniu dla pozycji Resetuj opcji Tak ustawienie Język nie zostanie zmienione.
każdym trybie.
dostosować w każdym trybie.
16
Page 17
1. poziom menu 2./3. poziom menu Opis
Power Button (Przycisk zasilania)
OFF (WYŁ.) ● Po ustawieniu opcji WYŁ. naciśnięcie przycisku
zasilania spowoduje wyłączenie monitora.
Standby (Gotowość) ● Po ustawieniu opcji Gotowość naciśnięcie
przycisku zasilania spowoduje wygaszenie panelu i podświetlenia.
HDMI™ CEC OFF (WYŁ.) ● Funkcja HDMI™ CEC (ang. Consumer Electronics
ON (WŁ.)
Control) obsługuje konsole Sony PlayStation
®
Nintendo
Switch™, Xbox Series X|S i różne
®
,
urządzenia audio-wideo zgodne z funkcją CEC.
● Po ustawieniu dla funkcji HDMI™ CEC opcji WŁ.:
● Monitor będzie włączał się automatycznie, gdy
włączone zostanie urządzenie CEC.
● Urządzenie CEC będzie przełączać się do trybu oszczędzania energii, gdy monitor zostanie wyłączony.
● Jeśli podłączona zostanie konsola Sony PlayStation
®
, Nintendo® Switch™ lub Xbox Series X|S, jako tryb automatycznie ustawiony zostanie tryb domyślny, który będzie można później zmienić na preferowany przez użytkownika.
Info. On Screen OFF (WYŁ.) ● Informacje o stanie monitora są wyświetlane po
prawej stronie ekranu.
przez port USB typu C, który zapewnia moc do 98 W (20 V/4,9 A).
„Type C”, sygnał USB można przełączyć między 2,0 (480 Mb/s) a 3,0 (5 Gb/s).
Type C PD Charge (Ładowanie PD typu C)
USB C Hub Signal (Sygnał koncentratora
ON (WŁ.)
OFF (WYŁ.) ● Ładowarka PD typu C umożliwia ładowanie urządzeń
ON (WŁ.)
2,0 ● Gdy wykryte zostanie źródło sygnału wejściowego
3,0
USB C)
Audio Volume (Głośność audio)
0-100 ● Pozycję Głośność audio można dostosować w
każdym trybie.
Reset (Resetuj) YES (TAK) ● Pozycję Resetuj, która umożliwia przywrócenie
NO (NIE)
początkowych ustawień domyślnych menu OSD, można zastosować w każdym trybie.
17
Page 18

Dane techniczne

Monitor
Rozmiar
Krzywizna
Typ panelu
Rozdzielczość
Współczynnik proporcji
Jasność
Współczynnik kontrastu
Szybkość odświeżania
Złącza We/Wy
Kąty widzenia
DCI-P3*/sRGB
Wykończenie powierzchni
Kolory wyświetlacza
Głośnik 3W x2
Opcje zasilania monitora
Zużycie energii (typowe)
Regulacja (wysokość)
Regulacja (nachylenie)
Regulacja (obrót)
Regulacja (pivot)
Blokada Kensington
Montaż VESA
Modern MD272UPHG
Modern MD272UPHW
27 cal
Płaski
IPS
3840x2160 (UHD)
16:9
400 nitów (typowa)
1000:1
60Hz
● 2 x Złącze HDMI™
● 1 x DisplayPort
● 3 x Port USB 3.2 Gen 1
● 1 x Port USB 3.2 Gen 1 typu B upstream
● 1 x Port USB typu C
● 1 x Gniazdo słuchawek
178° (w poziomie), 178° (w pionie)
97% / 124%
Antyrefleksyjne
1,07 mld (8 bitów+FRC)
100~240VAC, 50/ 60Hz, 3A
Włączenie < 180W Gotowość < 0,5W Wyłączenie <0,3W
Od 0 do 110mm
Od -5° do 20°
Od -30° do 30°
Od -90° do 90°
Tak
● Typ płytki: 75 x 75 mm
● Typ śruby: M4 x 10 mm
18
Page 19
Monitor
Wymiary (S x W x G)
Waga
Warunki oto­czenia
* W oparciu o standardy testowe CIE1976. ** Zasilacz zewnętrzny może różnić się w zależności od kraju.
Netto
Brutto
Działanie
Przechowy-
wanie
Modern MD272UPHG
Modern MD272UPHW
613,5 x 413,4 x 201,8 mm
6,55 kg
9,75 kg
● Temperatura: Od 0℃ do 40℃
● Wilgotność: Od 20% do 90%, bez kondensacji
● Wysokość: Od 0 do 5000m
● Temperatura: Od -20℃ do 60℃
● Wilgotność: Od 10% do 90%, bez kondensacji
19
Page 20

Wstępnie ustawione tryby wyświetlania

Ważne
⚠
Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.
Standard Rozdzielczość
FHD 1920x1080 przy 60Hz V V V
QHD 2560x1440 przy 60Hz V V V
UHD 3840x2160 przy 60Hz V V V
720P V V V
1080P V V V
2160P przy 50Hz V V V
przy 60Hz V V V
HDMI™ VRR* V V
* Funkcja HDMI™ VRR (ang. Variable Refresh Rate) synchronizuje się z funkcją Adaptive-Sync (WŁ./WYŁ.). Stan włączenia/wyłączenia VRR można sprawdzić w funkcji Adaptive-Sync.
Standard Rozdzielczość
FHD 1920x1080 przy 60Hz V V V
QHD 2560x1440 przy 60Hz V V V
UHD 3840x2160 przy 60Hz V V V
720P V V V
1080P V V V
2160P przy 50Hz V V V
przy 60Hz V V V
Domyślny tryb standardowy
HDMI™ DP USB-C
Tryb PIP (Brak obsługi HDR)
HDMI™ DP USB-C
Standard Rozdzielczość
Tryb PBP 1920x2160 przy 60Hz V V V
Tryb PBP (Brak obsługi HDR)
HDMI™ DP USB-C
20
Page 21

Rozwiązywanie problemów

Dioda LED zasilania jest wyłączona.
● Naciśnij ponownie przycisk zasilania monitora.
● Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy
sposób.
Brak obrazu.
● Sprawdź, czy karta graficzna komputera została poprawnie zainstalowana.
● Sprawdź, czy komputer i monitor są podłączone do gniazd elektrycznych i czy
są włączone.
● Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.
● Komputer może być w trybie oczekiwania. Naciśnij dowolny przycisk, aby uaktywnić monitor.
Obraz nie ma poprawnego rozmiaru lub nie jest wyśrodkowany na ekranie.
● Zapoznaj się z częścią Wstępnie ustawione tryby wyświetlania, aby wybrać na komputerze ustawienie odpowiednie dla monitora.
Brak obsługi Plug & Play.
● Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy sposób.
● Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.
● Sprawdź, czy komputer i karta graficzna są zgodne z Plug & Play.
Ikony, czcionki lub obrazy są niewyraźne, rozmyte albo występują problemy z kolorami.
● Nie korzystaj z przedłużaczy kabli wideo.
● Dostosuj jasność i kontrast.
● Dostosuj kolory RGB lub ustaw temperaturę barwową.
● Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy
sposób.
● Sprawdź, czy styki złącza kabla sygnałowego nie są wygięte.
Monitor zaczyna migotać lub pojawiają się fale.
● Zmień częstotliwość odświeżania na odpowiednią dla monitora.
● Zaktualizuj sterowniki karty graficznej.
● Ustaw monitor z dala od urządzeń elektrycznych, które mogą powodować
zakłócenia elektromagnetyczne (EMI).
21
Page 22

Instrukcje bezpieczeństwa

● Przeczytaj starannie i gruntownie instrukcje bezpieczeństwa.
● Należy stosować się do wszystkich przestróg i ostrzeżeń umieszczonych na
urządzeniu lub w podręczniku użytkownika.
● Czynności serwisowe mogą wykonywać wyłącznie wykwalifikowane osoby.
Zasilanie
● Przed podłączeniem urządzenia do gniazda zasilania należy upewnić się, że napięcie zasilające jest w bezpiecznych granicach i zostało prawidłowo ustalone w przedziale 100~240 V.
● Jeśli przewód zasilający jest wyposażony we wtyczkę 3-bolcową, nie wolno usuwać bolca uziemiającego. Urządzenie musi być podłączone do uziemionego gniazda zasilania.
● Należy sprawdzić, czy system dystrybucji energii w miejscu instalacji jest wyposażony w wyłącznik automatyczny o wartościach znamionowych 120/240V, 20A (maks.).
● Jeśli urządzenie nie będzie używane przez dłuższy czas, należy zawsze odłączyć przewód zasilający lub wyłączyć zasilanie gniazda ściennego, aby zapewnić zerowe zużycie energii.
● Przewód zasilający należy tak poprowadzić, aby nikt przypadkiem na niego nie nadepnął i nie potknął się o niego. Nie należy stawiać niczego na przewodzie zasilającym.
● Jeśli urządzenie jest używane z zasilaczem, należy korzystać wyłącznie z zasilacza dostarczonego przez firmę MSI i zatwierdzonego do użytku z tym urządzeniem.
Warunki otoczenia
● Aby zmniejszyć prawdopodobieństwo wystąpienia obrażeń związanych z wysokimi temperaturami lub przegrzania urządzenia, nie wolno umieszczać go na miękkiej, niestabilnej powierzchni, a także blokować jego otworów wentylacyjnych.
● Z urządzenia należy korzystać wyłącznie na twardej, płaskiej i stabilnej powierzchni.
● Aby uniknąć przewrócenia się urządzenia, należy przymocować je do biurka, ściany lub stałego obiektu za pomocą mocowania zapobiegającego przewróceniu, które odpowiednio zabezpieczy urządzenie i utrzyma je na miejscu.
● Urządzenie należy przechowywać z dala od wilgoci i nie narażać go na działanie wysokiej temperatury, aby uniknąć pożaru lub porażenia prądem.
● Nie należy pozostawiać urządzenia w miejscu bez wentylacji przy temperaturze przechowywania powyżej 60°С lub poniżej -20°С, ponieważ może to uszkodzić urządzenie.
● Maksymalna temperature działania wynosi około 40°С.
● Przed rozpoczęciem czyszczenia urządzenia należy odłączyć wtyczkę zasilającą.
22
Page 23
Do czyszczenia urządzenia należy raczej używać miękkiej szmatki, a nie przemysłowych środków chemicznych. Nigdy nie należy wlewać płynów do otworów w obudowie, ponieważ może to uszkodzić urządzenie lub spowodować porażenie prądem elektrycznym.
● W pobliżu urządzenia nie mogą znajdować się obiekty o silnym polu magnetycznym lub elektrycznym.
● W razie wystąpienia którejkolwiek z poniższych sytuacji urządzenie powinno zostać sprawdzone przez personel serwisu:
● Przewód zasilający lub wtyczka uległy uszkodzeniu.
● Do wnętrza urządzenia dostał się płyn.
● Urządzenie zostało poddane działaniu wilgoci.
● Urządzenie nie działa poprawnie lub nie można go uruchomić zgodnie z
podręcznikiem użytkownika.
● Urządzenie zostało upuszczone i uszkodzone.
● Urządzenie ma wyraźne oznaki uszkodzenia.
23
Page 24

Certyfikat TÜV Rheinland

Certyfikat TÜV Rheinland dotyczący Low Blue Light (Niski poziom niebieskiego światła)
Wykazano, że światło niebieskie jest przyczyną zmęczenia i dyskomfortu oczu. Firma MSI oferuje、 、 obecnie monitory z certyfikatem TÜV Rheinland dotyczącym Niski poziom niebieskiego światła w celu zadbania o komfort widzenia i dobre samopoczucie użytkowników. Prosimy o zastosowanie się do poniższych instrukcji w celu złagodzenia objawów długotrwałej pracy przed monitorem i ekspozycji na światło niebieskie.
● Ekran należy ustawić w odległości 20–28 cali (50–70 cm) od oczu i nieco poniżej poziomu wzroku.
● Częste mruganie pomaga ograniczyć zmęczenie oczu w przypadku długotrwałego patrzenia na ekran.
● Należy robić 20-minutowe przerwy co 2godziny.
● Podczas przerw należy kierować wzrok na odległy przedmiot i patrzeć na niego przez
co najmniej 20sekund.
● Podczas przerw należy poprzeciągać się, aby uwolnić napięcie lub złagodzić ból ciała.
● Włączyć opcjonalną funkcję Niski poziom niebieskiego światła.
Certyfikat TÜV Rheinland dotyczący Flicker Free (Braku Migotania)
● Firma TÜV Rheinland przetestowała ten produkt pod kątem migotania ekranu widocznego i niewidocznego dla oka ludzkiego i będącego przyczyną zmęczenia oczu.
● Firma TÜV Rheinland opracowała zestaw testów, które określają minimalne normy dla różnych zakresów częstotliwości. Zestaw testów został opracowany w oparciu o normy międzynarodowe lub powszechne w branży, które zostały podwyższone.
● Produkt został poddany testom w laboratorium zgodnie z tymi kryteriami.
● Wyrażenie „brak migotania” potwierdza, że w przypadku urządzenia nie występuje
określone za pomocą normy widoczne ani niewidoczne migotanie w zakresie częstotliwości 0–3000Hz przy różnych ustawieniach jasności.
● Brak migotania nie będzie występował po włączeniu funkcji Zapob. rozm. obrazu/ MPRT. (Dostępność funkcji Zapob. rozm. obrazu/MPRT zależy od modelu).

Certyfikat ENERGY STAR

ENERGY STAR to program amerykańskiej Agencji Ochrony Środowiska (EPA) oraz Departamentu Energii Stanów Zjednoczonych (DOE) mający na celu promowanie efektywności energetycznej. Produkt ten kwalifikuje się do oznaczenia ENERGY STAR przy „domyślnych ustawieniach fabrycznych”, które zapewniają oszczędność energii. Zmiana fabrycznych ustawień domyślnych obrazu lub włączenie innych funkcji spowoduje zwiększenie zużycia energii, które może przekroczyć limity wymagane do zakwalifikowania się do oznaczenia ENERGY STAR.
Więcej informacji o programie ENERGY STAR można znaleźć w witrynie https://www.energystar.gov/.
24
Page 25

Informacje dotyczące przepisów

Zgodność z CE
Urządzenie to spełnia wymogi dyrektywy Rady w sprawie zbliżenia ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (2014/30/UE), dyrektywy niskonapięciowej (2014/35/UE), dyrektywy ErP (2009/125/WE) i dyrektywy RoHS (2011/65/UE). Urządzenie to zostało poddane testom, które wykazały jego zgodność z normami zharmonizowanymi dla urządzeń technologii informacyjnej opublikowanymi w dyrektywach w Dzienniku Urzędowym Unii Europejskiej.
Oświadczenie FCC-B o zakłóceniach częstotliwości radiowych
Urządzenie to zostało poddane testom, które stwierdziły, że jest zgodne z ograniczeniami wyznaczonymi dla urządzeń cyfrowych klasy B w części 15 przepisów FCC. Ograniczenia te zostały wyznaczone, aby zapewniać odpowiednie zabezpieczenie przed szkodliwymi zakłóceniami w instalacjach domowych. Urządzenie generuje, wykorzystuje oraz może wytwarzać energię częstotliwości radiowej i, jeśli nie będzie zainstalowane i używane ściśle według zaleceń instrukcji, może powodować zakłócenia komunikacji radiowej. Jednakże, nie gwarantuje się, że nie wystąpią zakłócenia w określonej instalacji. Jeśli więc urządzenie powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, których przyczynę można potwierdzić wyłączając i włączając urządzenie, użytkownik może spróbować wyeliminować zakłócenie przez zastosowanie co najmniej jednego z wymienionych poniżej sposobów:
● Obrócenie lub przemieszczenie anteny odbiorczej.
● Zwiększenie odległości pomiędzy urządzeniem a odbiornikiem.
● Podłączenie urządzenia do gniazdka zasilającego znajdującego się w innym
obwodzie elektrycznym niż ten, do którego podłączony jest odbiornik telewizyjny lub radiowy.
● Konsultacja z dostawcą lub doświadczonym technikiem RTV w celu uzyskania pomocy.
Uwaga 1
Zmiany i modyfikacje bez odpowiedniej, specjalnej akceptacji jednostek odpowiedzialnych za zgodność mogą unieważnić prawo użytkownika do korzystania z urządzenia.
Uwaga 2
Dla zachowania zgodności z limitami emisji należy używać wyłącznie ekranowanych kabli i przewodów prądu zmiennego.
To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega dwóm następującym warunkom:
1. to urządzenie nie może powodować szkodliwych zakłóceń i
2. to urządzenie musi być odporne na odbierane zakłócenia, w tym na
zakłócenia, które mogą spowodować jego niepożądane działanie.
25
Page 26
Oświadczenie WEEE
Na mocy unijnej dyrektywy o zużytym sprzęcie elektronicznym i elektronicznym 2012/19/UE, zużyty sprzęt elektryczny i elektroniczny nie może być utylizowany jako część odpadów komunalnych. W związku z tym producenci takiego sprzętu mają obowiązek go odbierać po zakończeniu okresu eksploatacji.
Informacje o substancjach chemicznych
Zgodnie z przepisami dotyczącymi substancji chemicznych, takimi jak przepisy UE REACH (Przepisy WE Nr 1907/2006 Parlamentu Europejskiego i Rady Europy), MSI udostępnia informacje o substancjach chemicznych pod adresem: https://csr.msi.com/global/index
Energooszczędność produktu
● Zmniejszone zużycie energii podczas używania i w trybie wstrzymania
● Ograniczone użycie substancji szkodliwych dla środowiska i dla zdrowia
● Łatwy demontaż i recykling
● Zmniejszone zużycie zasobów naturalnych poprzez zachęcanie do recyklingu
● Zwiększona żywotność produktu, poprzez łatwe aktualizacje
● Zmniejszona ilość trwałych odpadów, dzięki polityce zwrotów
Polityka ochrony środowiska
● Produkt został zaprojektowany tak, aby umożliwić wielokrotne użycie części i właściwe przetwarzanie, dlatego też nie należy go wyrzucać po zakończeniu żywotności.
● Użytkownicy powinni skontaktować się z lokalnym autoryzowanym punktem zbiórki do celów recyklingu i usuwania zużytych produktów.
● W celu uzyskania dalszych informacji dotyczących przetwarzania należy przejść do witryny firmy MSI i zlokalizować najbliższego dystrybutora.
● Informacje dotyczące prawidłowej utylizacji, zwrotu, przetwarzania i demontażu produktów firmy MSI użytkownicy mogą też uzyskać pod adresem gpcontdev@ msi.com.
Ostrzeżenie!
Zbyt długie korzystanie z monitora może wpływać na wzrok.
Zalecenia:
1. Co 30 minut pracy przed monitorem należy robić 10-minutowe przerwy.
2. Dzieci w wieku poniżej 2lat nie powinny korzystać z monitora. W przypadku
dzieci w wieku co najmniej 2 lat czas spędzony przed monitorem powinien być ograniczony do mniej niż jednej godziny dziennie.
26
Page 27
Prawa autorskie i informacje na temat znaków towarowych
Copyright © Micro-Star Int’l Co., Ltd. Wszelkie prawa zastrzeżone. Logo MSI to zastrzeżony znak towarowy firmy Micro-Star Int’l Co., Ltd. Wszystkie pozostałe wspomniane znaki i nazwy mogą być znakami towarowymi odpowiednich właścicieli. Firma nie udziela żadnych gwarancji, wyrażonych ani dorozumianych, odnośnie dokładności lub kompletności. Firma MSI zastrzega sobie prawo do wprowadzania zmian w niniejszym dokumencie bez uprzedniego powiadomienia.
Terminy „HDMI™” oraz „ HDMI™ High-Definition Multimedia Interface ”, charakterystyczny kształt produktów HDMI™ (HDMI™ trade dress) oraz Logo HDMI™ stanowią znaki towarowe lub zastrzeżone znaki towarowe spółki HDMI™ Licensing Administrator, Inc.
Pomoc techniczna
Po wystąpieniu problemu z produktem i nieuzyskaniu rozwiązania z podręcznika użytkownika należy skontaktować się ze sprzedawcą lub z lokalnym dystrybutorem. W celu uzyskania dalszych wskazówek można także przejść na stronę https://www.msi.com/support/.
27
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
