2 Übersicht

2.1 Über dasProdukt

Der MEGA ePower 1000HD (hierunter auch als „das Gerät“ bezeichnet) bietet
Hochgeschwindigkeits-Breitbandübertragung für Sprach- Video- und
Datenübertragung durch die Stromleitung. Das Gerät ist in zahlreichen Privat- und
Geschäftsnetzwerken (Büros, Appartments, Hotels, Auslieferungslagern)
anwendbar und erfordert keine Verkabelung.
Vor der Benutzung des Geräts sollten Sie die Bedienungsanleitung sorgfältig lesen
und sich mit den Funktionen des Geräts vertraut machen. Durch Lesen der
Bedienungsanleitung erfahren Sie, wie das Powerline Programm installiert wird
und wie die Tasten auf der Benutzerschnittstelle verwendet werden. Die
Bedienungsanleitung hilft weiterhin bei der Behebung von häufiger auftretenden
Problemen.

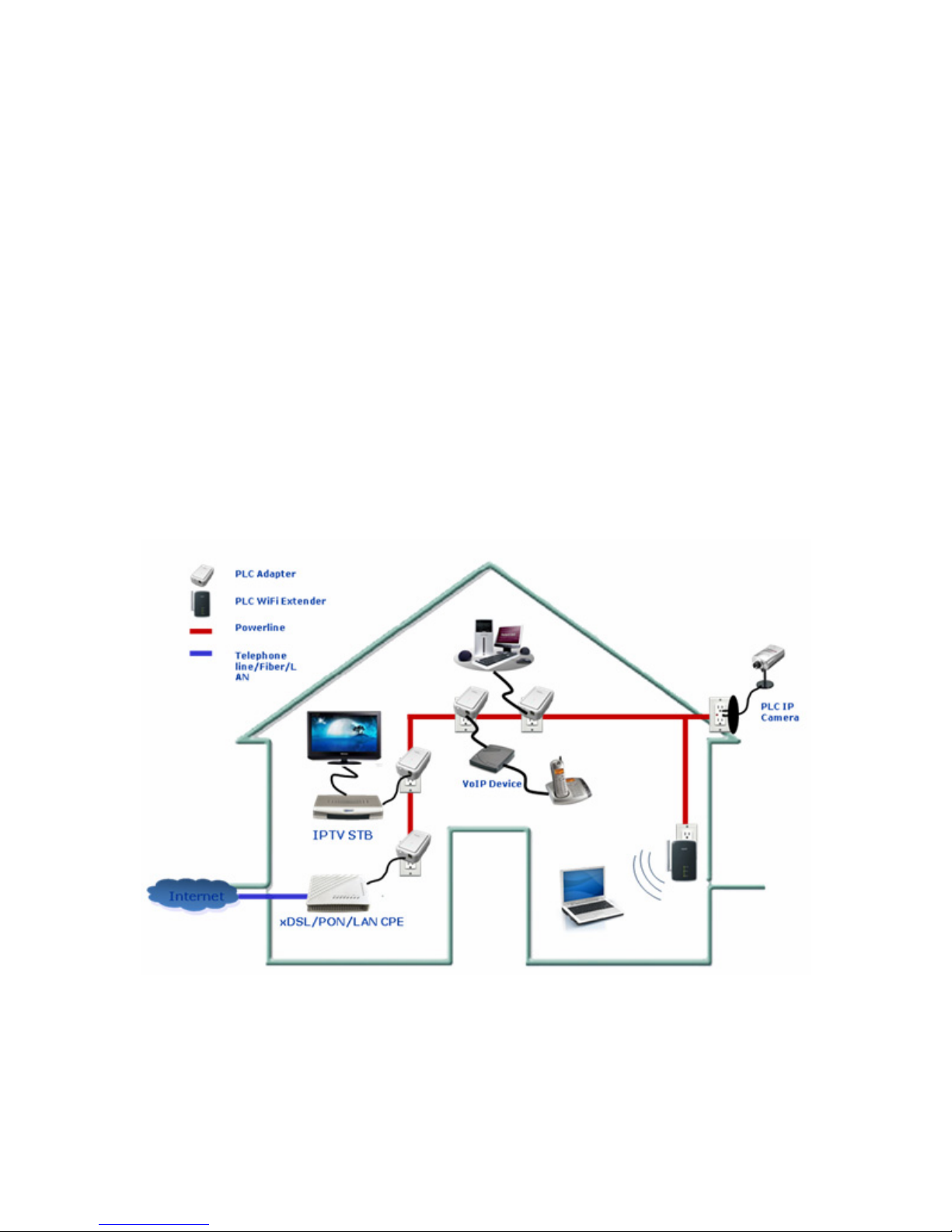

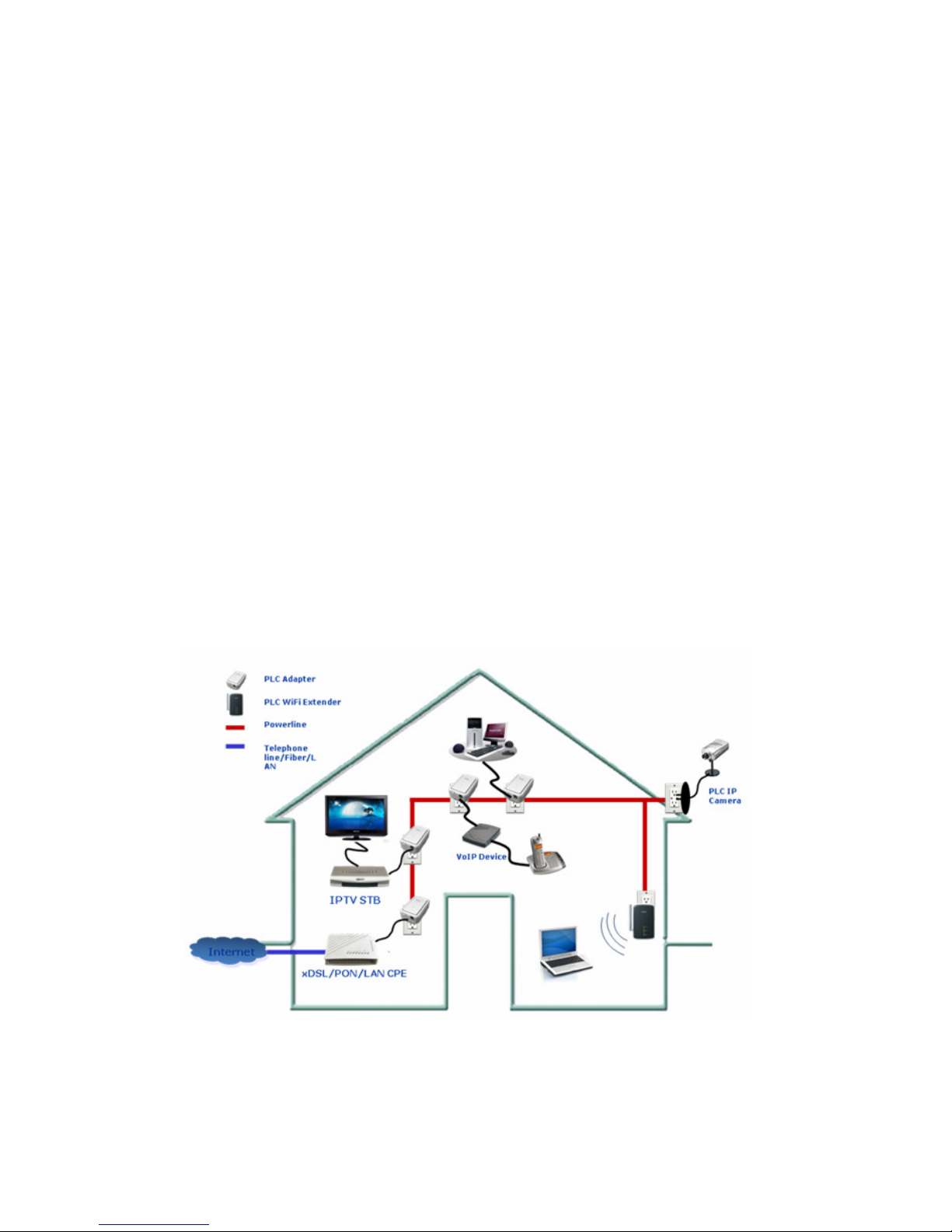

Abb. 1 Produkt-Anwendung

MEGA ePower 1000HD

2

2.2 Packliste

Mega ePower 1000HD Gerät ( 1 Gerät in der Einzelverpackung, 2 Geräte in

Zweierset, 3 Geräte in der Netzwerkset)

1x CDRom (Konfigurationssoftware & Handbücher)
RJ45 Ethernet Kabel ( 1 Kabel in der Einzelverpackung, 2 Kabel in

Zweierset, 3 Kabel in der Netzwerkset)

2.3 Sicherheitsvorkehrungen

Dieses Gerät dient zum Anschluss an eine Netzleitung. Vor der Benutzung des
Geräts sollten Sie die Bedienungsanleitung sorgfältig lesen und sich mit der
korrekten und sicheren Bedienung vertraut machen. Für Hinweise zur Installation
lesen Sie bitte die Installationsbeschreibung in der Bedienungsanleitung.

Befolgen Sie alle Warnungen und Anleitungen auf dem Produkt.
Vor der Reinigung des Geräts ziehen Sie den Netzstecker aus der

Wandsteckdose. Verwenden Sie zur Reinigung ein trockenes Tuch.
Verwenden Sie keine flüssigen Reinigungsmittel oder Sprays.

Platzieren Sie das Gerät nicht in der Nähe von Wasser.
Platzieren Sie das Gerät nicht neben oder auf einer Heizung oder

Wärmequelle.

Benutzen Sie kein Verlängerungskabel zwischen dem Gerät und der

Netzstromversorgung.

Das Gerät sollte nur von qualifizierten Technikern gewartet werden. Das

Öffnen oder Entfernen der Abdeckungen kann zur Freisetzung von
gefährlichen Spannungen oder anderen Risiken führen.

Ziehen Sie den Gerätestecker zur Wandsteckdose ab und wenden sich an

einen professionellen Kundendienst, wenn folgende Zustände vorliegen:

– Wenn Flüssigkeit in das Produkt gelaufen ist.
– Wenn das Gerät Regen oder Wasser ausgesetzt wurde.
– Wenn das Gerät nicht normal funktioniert, obwohl die Betriebsanleitung

beachtet wurde.

– Wenn das Gerät eine auffällige Leistungsänderung zeigt.

Das Produkt kann nur vertikal, nicht horizontal, eingesteckt werden.

MEGA ePower 1000HD

3

3 Systemanforderungen

Tabelle 1 Mindestsystemanforderungen

4 Hardware-Beschreibung

4.1 Ethernetschnittstelle

Ein Ende der Ethernetschnittstelle wird zum Anschliessen des Ethernetkabels
verwendet und das andere Ende wird an die Schnittstelle des Netzwerkadapters
eines Computers oder eines anderen Ethernetgeräts benutzt.

Betriebssystem

Windows 2000, Windows XP,
Windows7,Windows Vista 32/64 bit

CPU

Intel Pentium III oder höher. Taktfrequenz von
mehr als 2,0 GHZ wird empfohlen

RAM Mindestens 128 MB
Auslösung Beliebige Auflösung
Freier Speicherplatz Mindestens 20 MB

Netzwerkadapter-Schnittstelle

Mindestens 100 Mbps Netzwerkadapter und
ein Ethernetkabel

MEGA ePower 1000HD

4

4.2 Schaltknöpfe

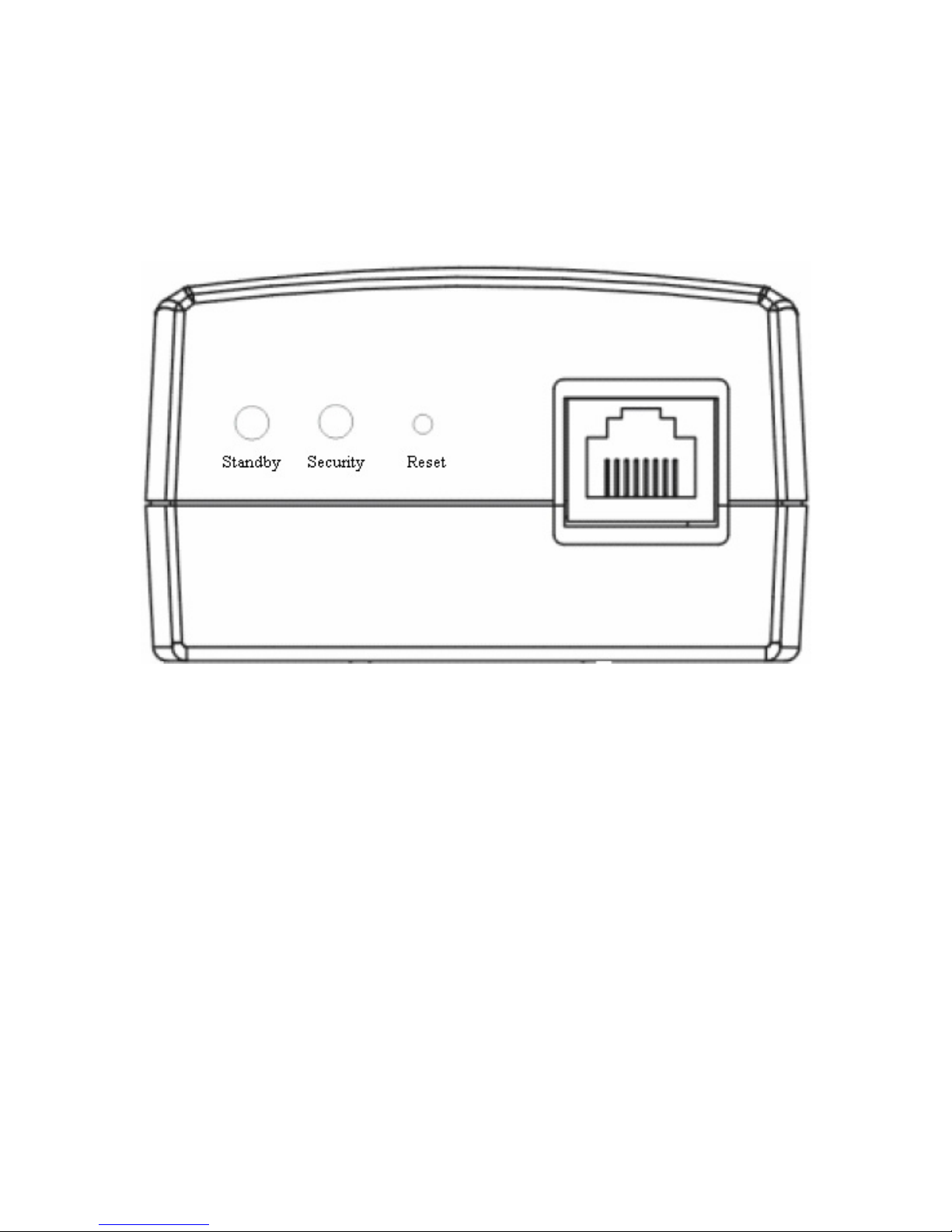

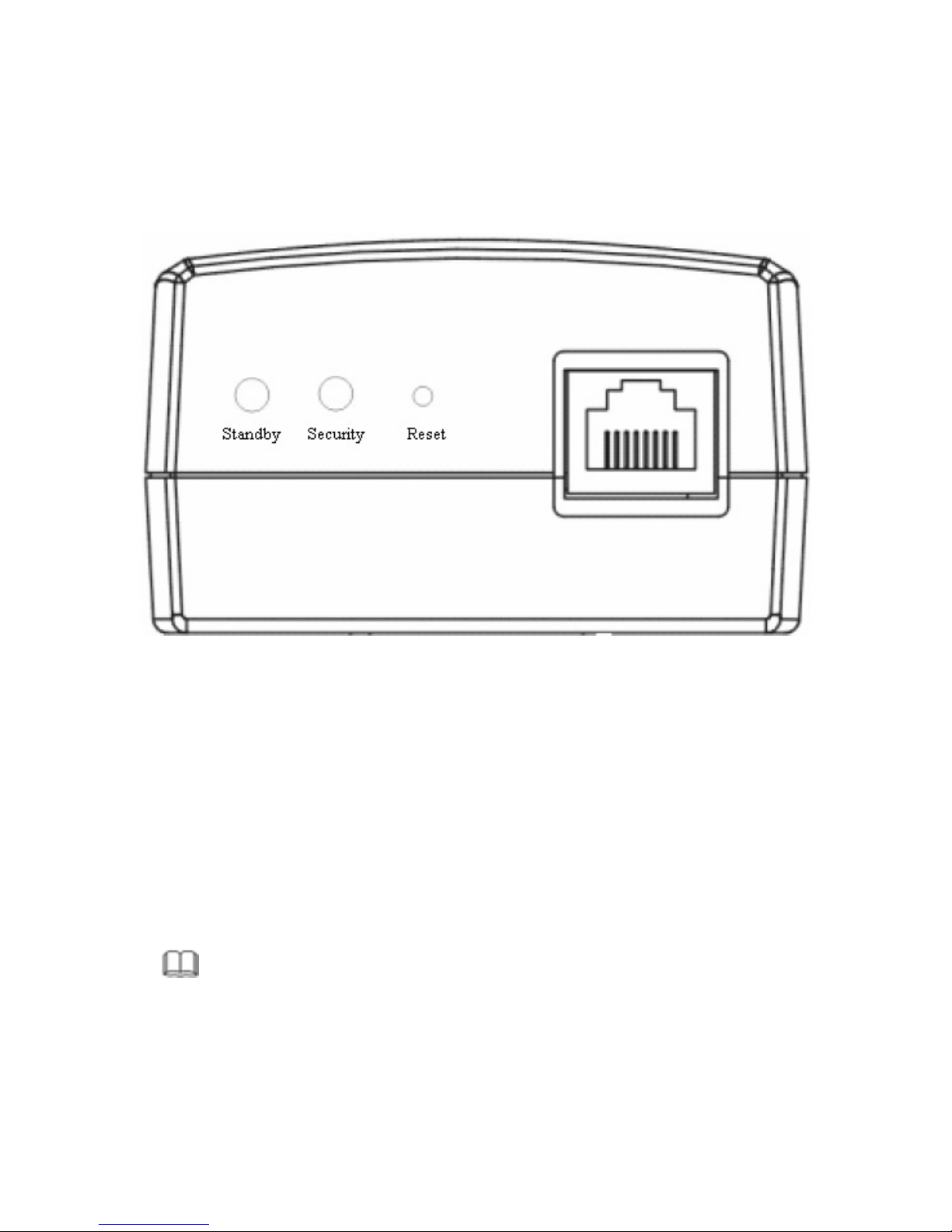

Abb. 2 Schaltknöpfe

Reset: Drücken Sie den Knopf länger als 10 Sekunden, um die

Werkseinstellungen wiederherzustellen.

Security: Hier wird der Status der Gerätemitglieder eingestellt. Es können

Geräte zum vorhandenen Netzwerk hinzugefügt oder Geräte vom
vorhandenen Netzwerk entfernt werden. Sie können den Status der
Security Anzeige beobachten, um über den Prozess und das Ergebnis
informiert zu sein.

Hinzufügen

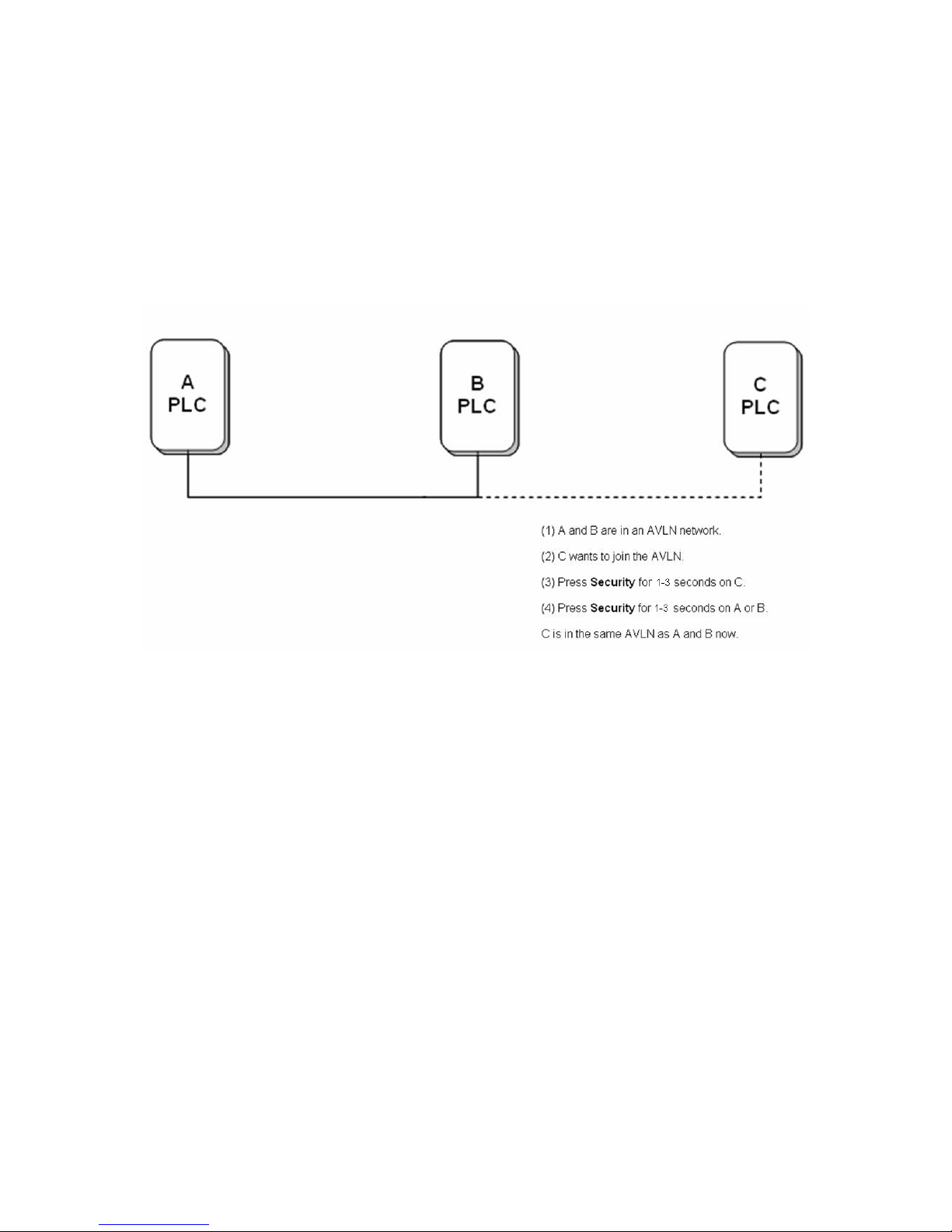

Nehmen wir beispielsweise ein vorhandenes Netzwerk mit den Geräten A und B,
welche dasselbe Netzwerk teilen und Gerät C soll dem Netzwerk hinzugefügt
werden. Zum Hinzufügen von Gerät C zum Netzwerk gehen Sie wie folgt vor:

MEGA ePower 1000HD

5

Hinweis:

Geräte, die denselben Netzwerkschlüssel teilen, sind im selben Netzwerk.

(1) Drücken Sie den Knopf am Gerät C für 1-3 Sekunden.
(2) Drücken Sie den Knopf für 1-3 Sekunden an einem Gerät im vorhandenen

Netzwerk (entweder Gerät A oder B)..

(3) Warten Sie, bis die Verbindung vollständig ist. Während des Vorgangs

blinken die Power Anzeigen am Gerät C in grün auf.

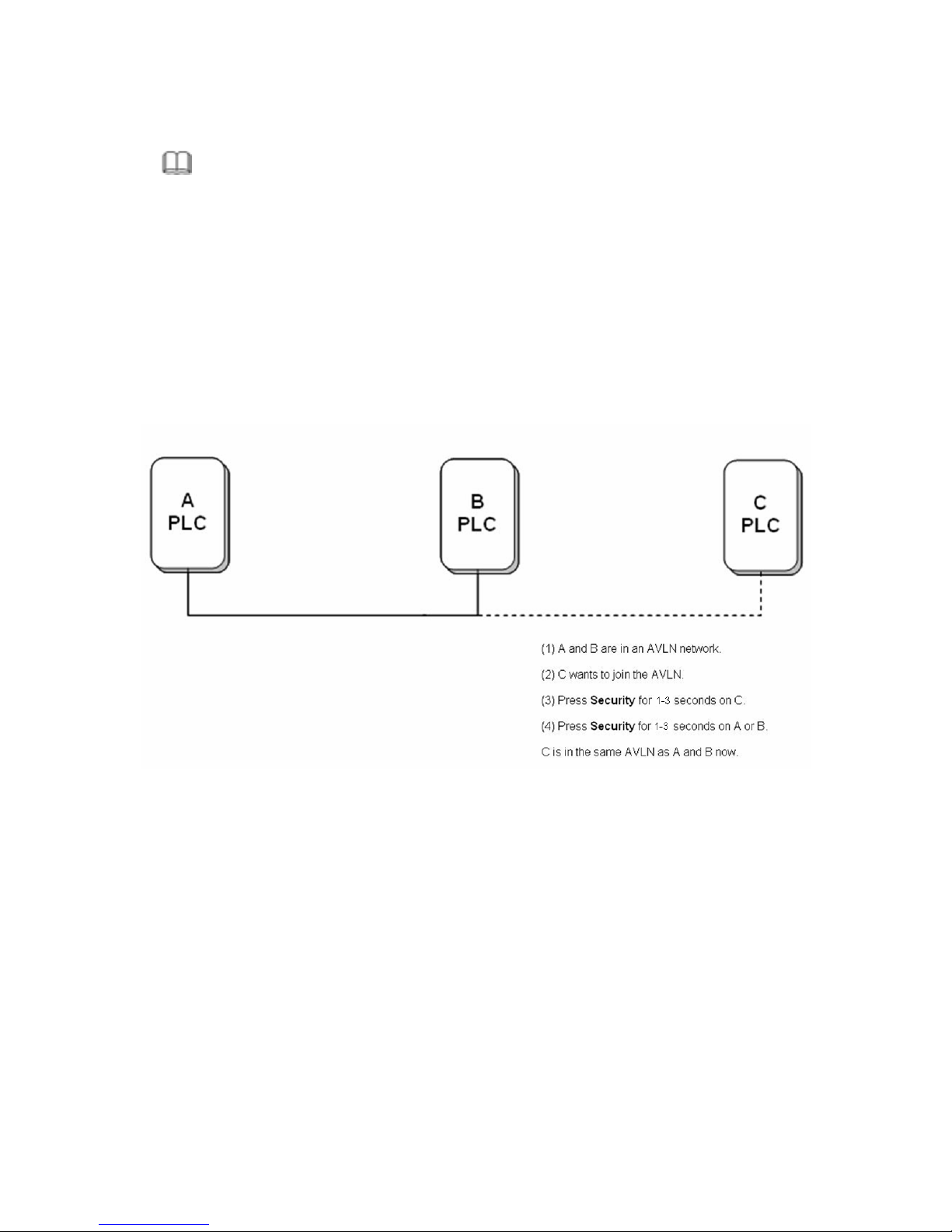

Abb. 3 Hinzufügen eines Geräts zum Netzwerk

Entfernen

Nehmen wir beispielsweise ein vorhandenes Netzwerk mit den Geräten A, B und C,
wobei Gerät C vom Netzwerk entfernt werden soll. Zum Entfernen von Gerät C
vom Netzwerk gehen Sie wie folgt vor:
(1) Drücken Sie den Knopf am Gerät C für mehr als 10 Sekunden. Ein zufälliger

Netzwerkschlüssel, der vom Original abweicht, wird generiert.

(2) Nach dem erneuten Hochfahren ist das Gerät nicht mehr im Netzwerk

vorhanden.

MEGA ePower 1000HD

6

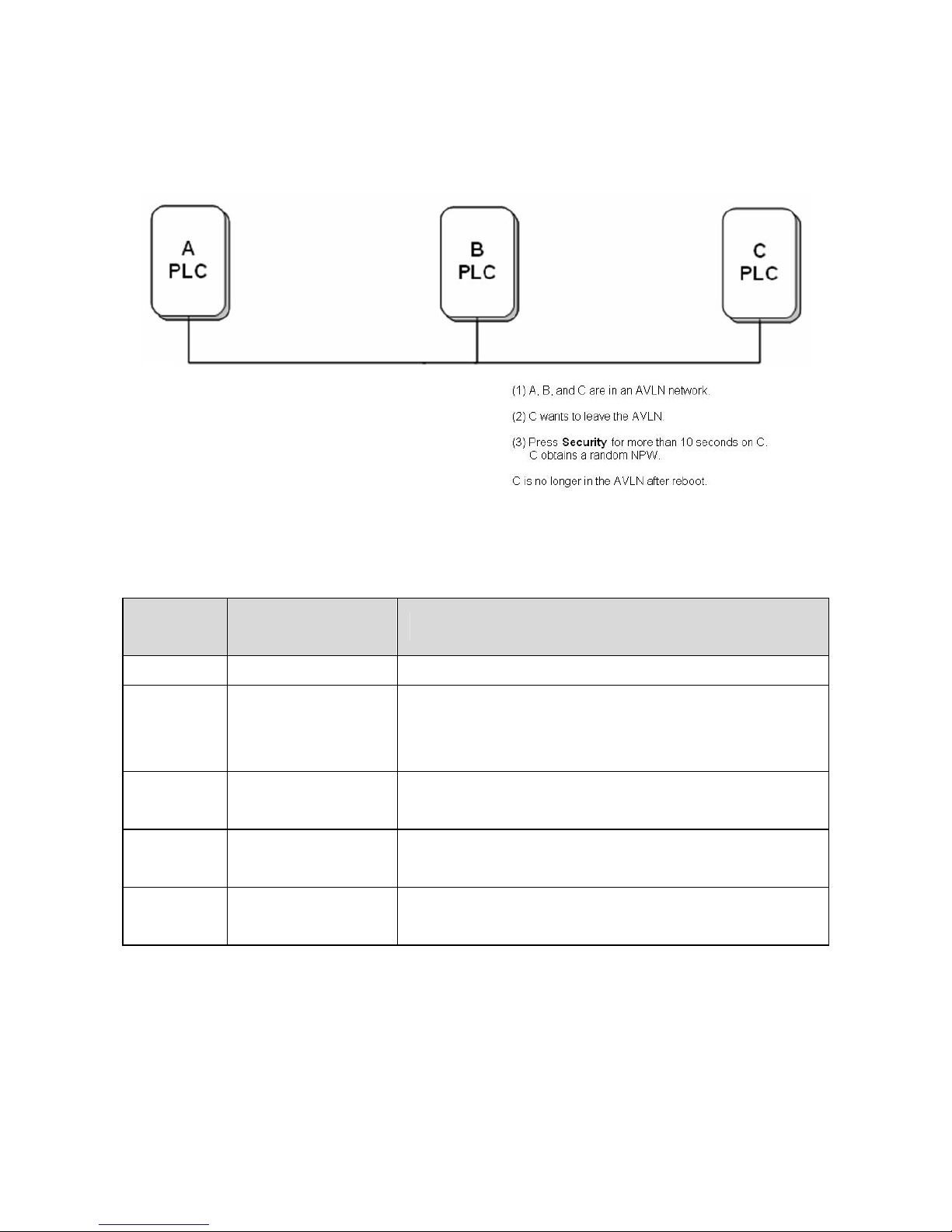

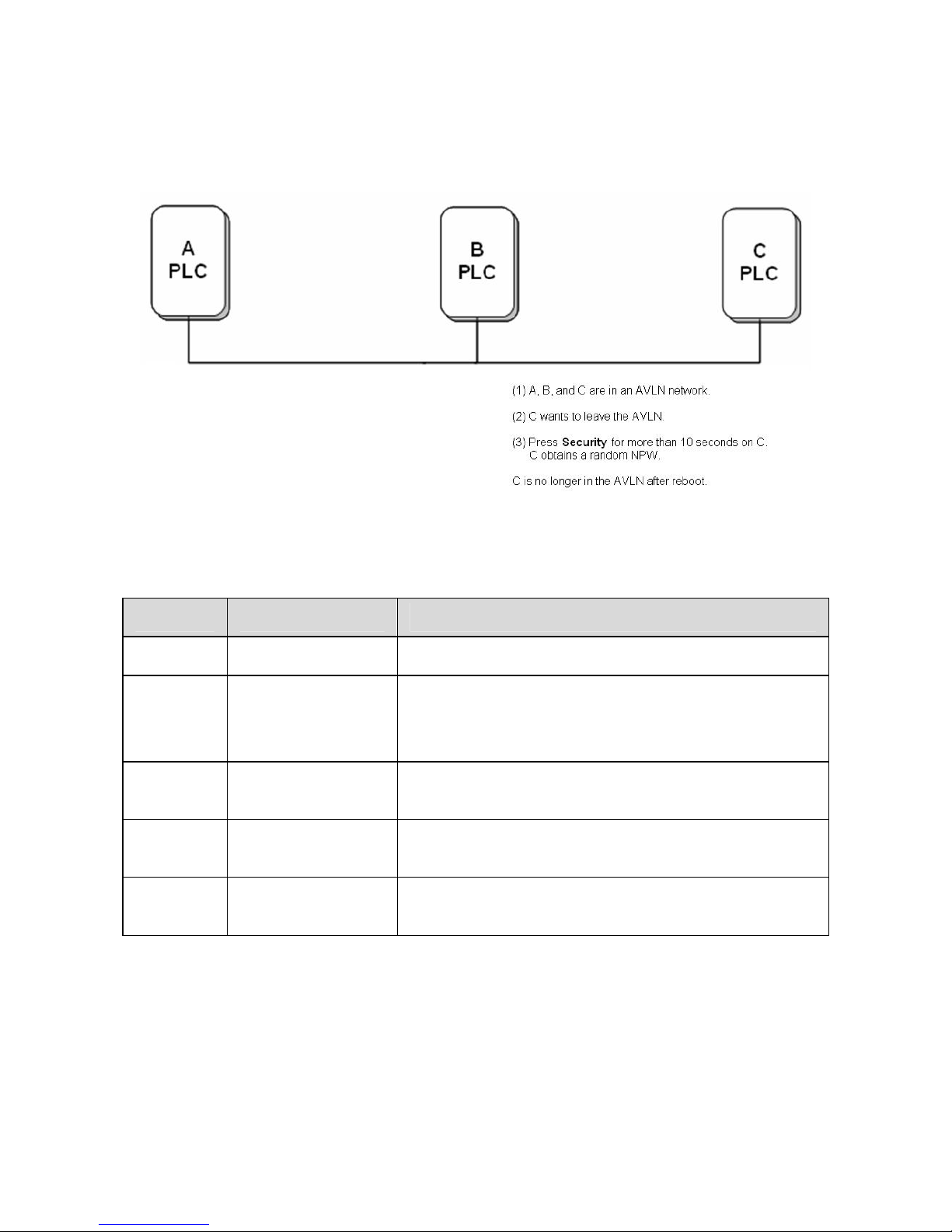

Abb. 4 Entfernen eines Geräts aus dem Netzwerk

Standby: Drücken Sie den Knopf länger als 3 Sekunden, um zwischen dem

Arbeitsmodus und dem Bereitschaftsmodus (Standby) umzuschalten..

Tabelle 2 Schaltknopf-Beschreibung

Schalt-

knopf

Drückdauer Wirkung

Reset > 10 Sekunden Werkseinstellungen werden wiederhergestellt.

Security > 10 Sekunden

Ein zufälliger Netzwerkschlüssel wird für das
Gerät generiert und das Gerät wird von
Netzwerk entfernt.

Security 1-3 Sekunden

Netzwerkschlüssel werden ausgetauscht und
Gerät wird zum Netzwerk hinzugefügt

Standby > 3 Sekunden

Bereitschaftsmodus wird eingegeben, wenn das
Gerät zuvor im Arbeitsmodus war.

Standby > 3 Sekunden

Arbeitsmodus wird eingegeben, wenn das Gerät
zuvor im Bereitschaftsmodus war.

4.3 LED-Anzeigen

Am vorderen Bedienfeld sind drei LED-Anzeigen vorhanden, die den Gerätestatus
anzeigen.

MEGA ePower 1000HD

7

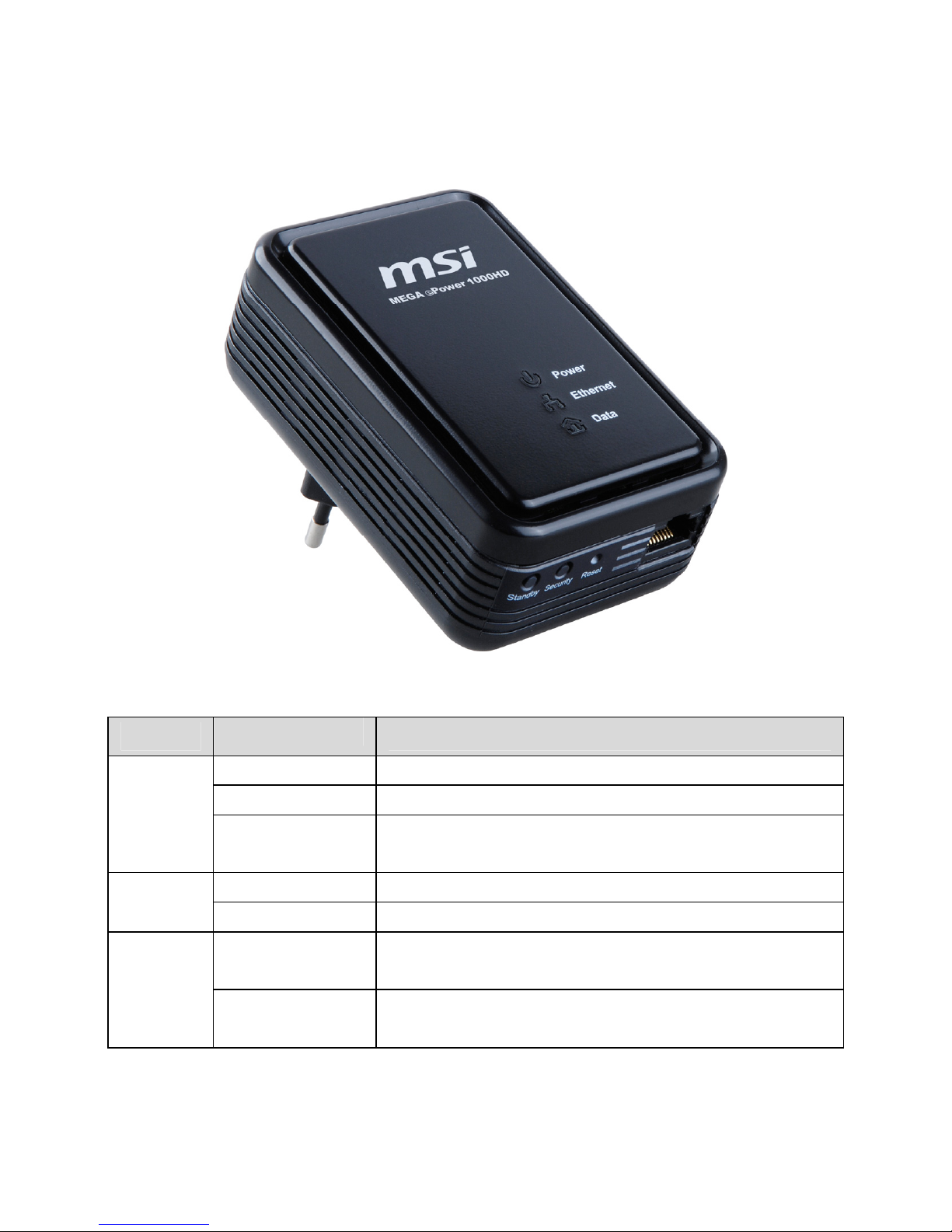

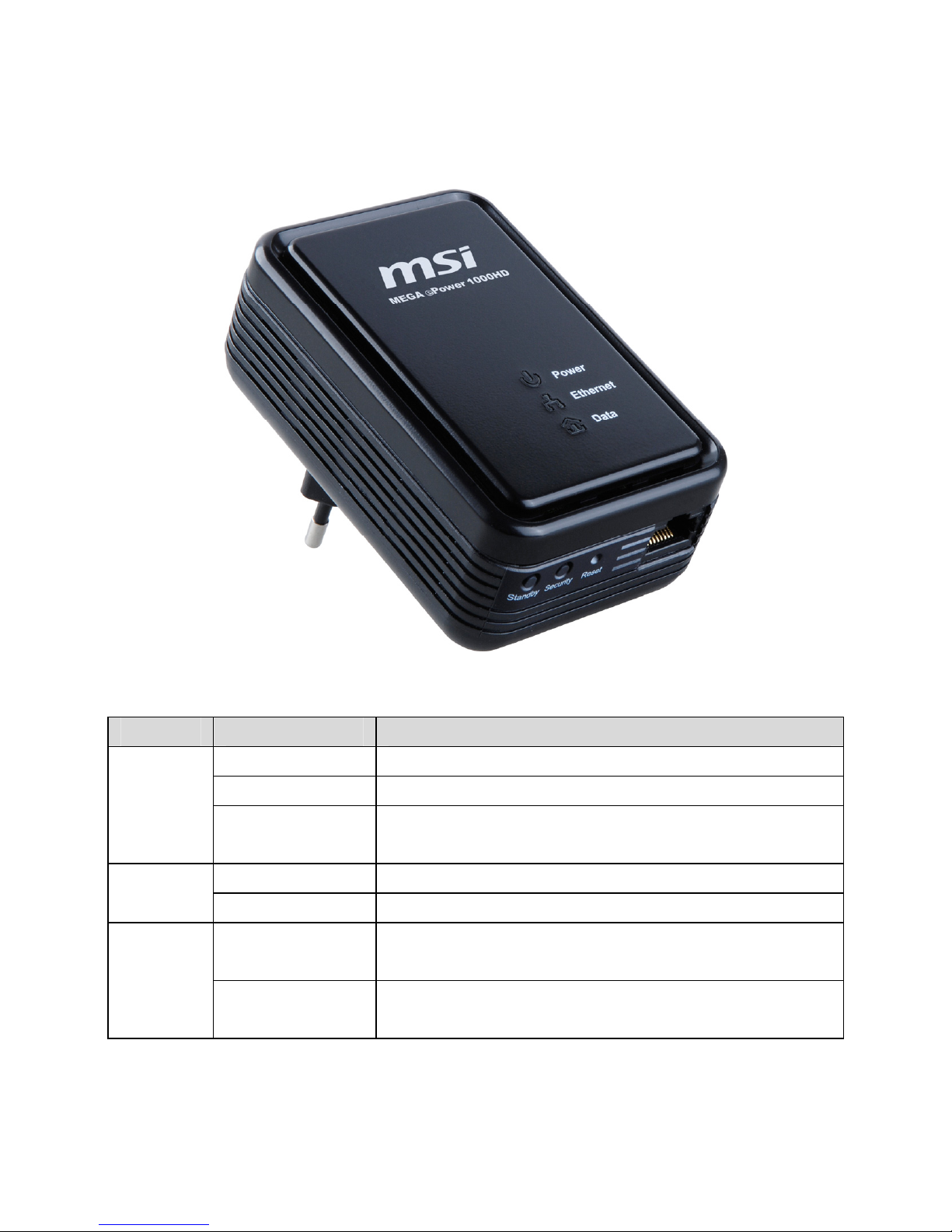

Abb. 5 LED-Anzeigen

Tabelle 3 LED-Anzeigenstatus

Anzeige Status Beschreibung

Grün Das Gerät ist eingeschaltet.
Rot Das Gerät ist im Bereitschaftsmodus.

Power

Grün blinkend

Der Security-Knopf ist gedrückt und die Geräte
tauschen die Netzwerkpasswörter (NPW) aus.

Grün Ethernetverbindung ist hergestellt.

Ethernet

Aus Ethernetverbindung ist nicht hergestellt.

Grün

Das Gerät kann auf der Frequenz der HomePlugAV
(HPAV) Verbindung kommunizieren.

Data

Gelb

Das Gerät kann auf der Frequenz der Mediaxtream
(MX) Verbindung kommunizieren.

MEGA ePower 1000HD

8

5 Installation des Powerline Utility

Das Powerline Utility ist ein Konfigurationsverwaltungsprogramm für GGL541
Chip-Geräte basierend auf HomePlugAV und Mediaxtream

TM

. Das Programm kann
alle Geräte scannen und nachverfolgen, die mit dem Netzwerk kommunizieren
können.
Vor der Installation des Dienstprogramms deinstallieren Sie bitte frühere Powerline
Utility Versionen, die bereits auf dem Computer installiert sind.

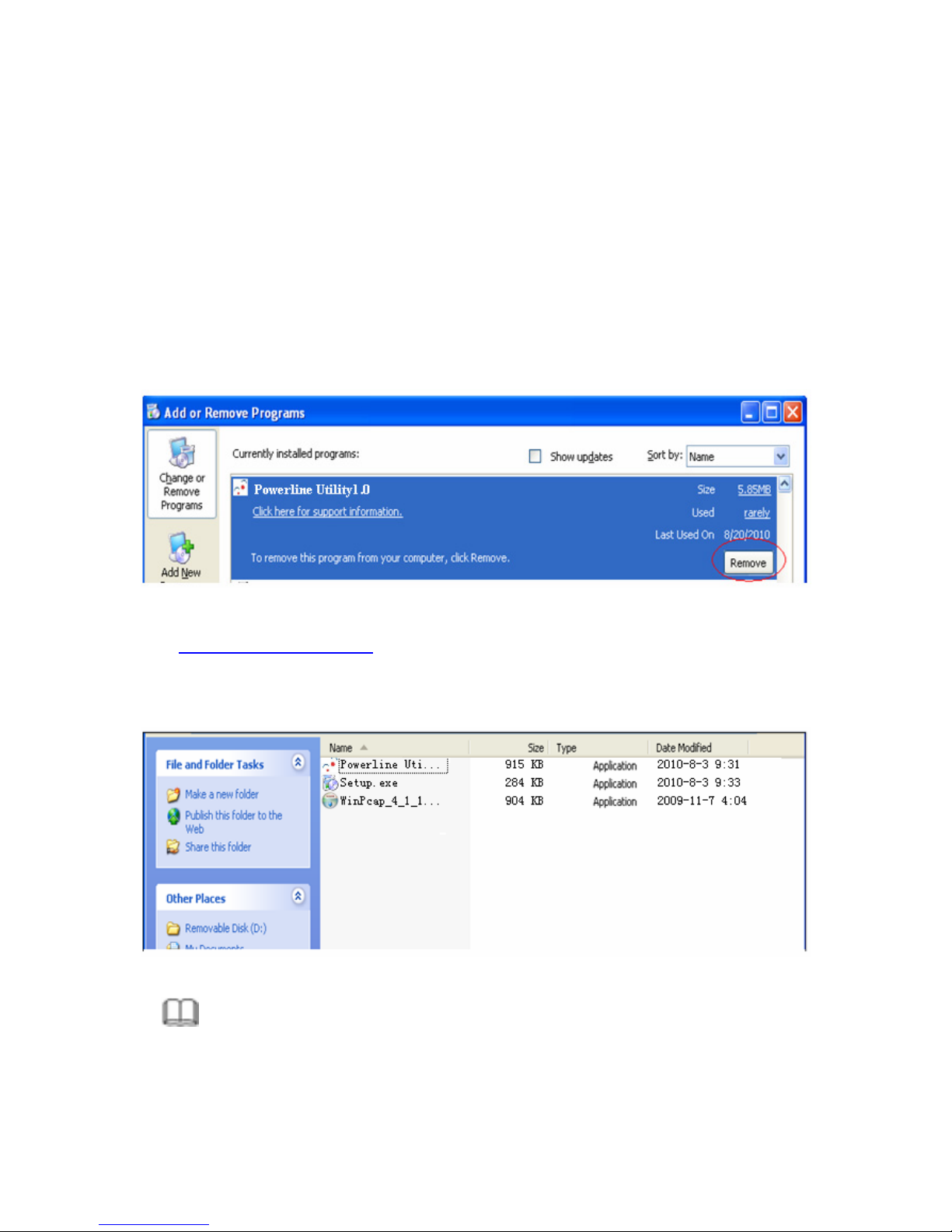

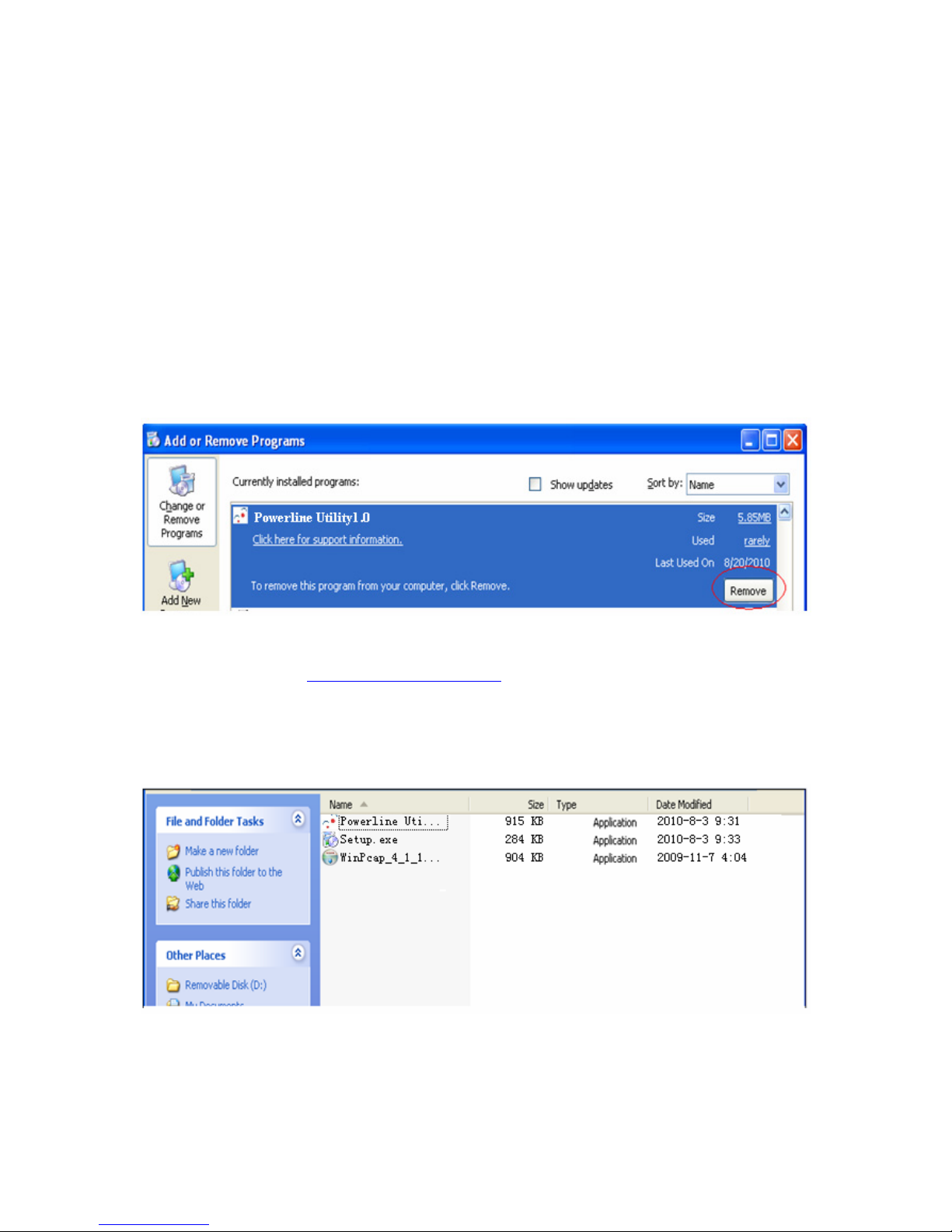

Abb. 6 Deinstallation des Powerline Programms

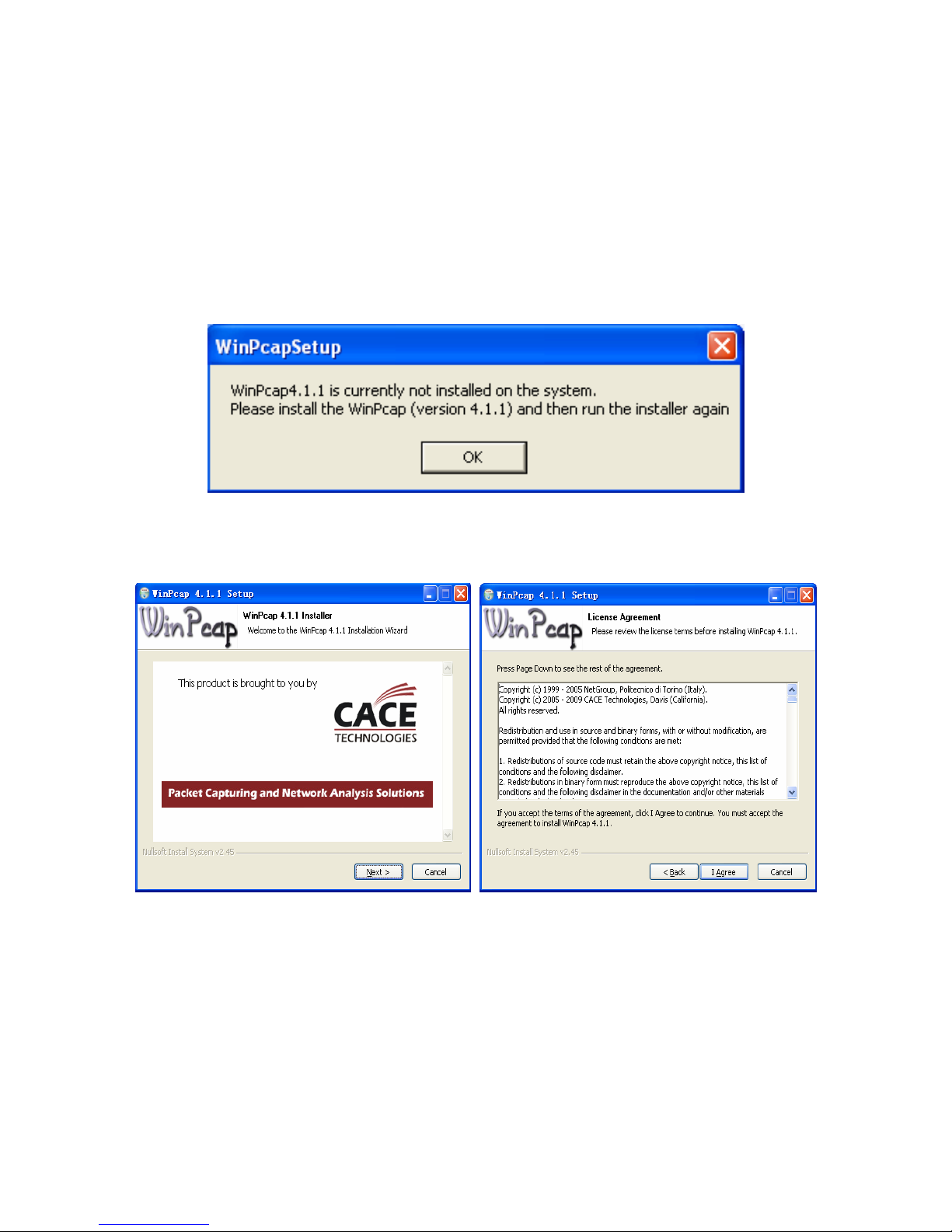

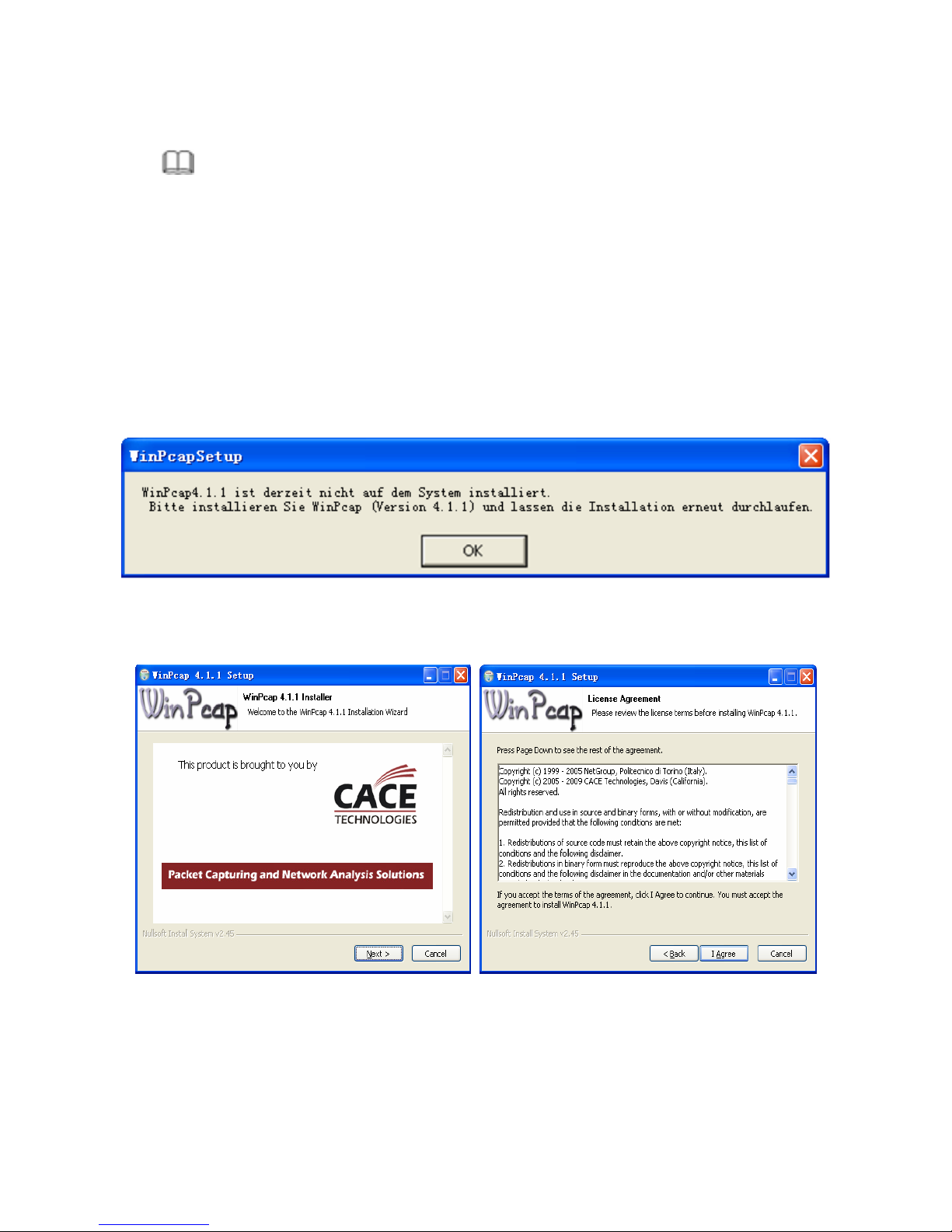

Damit Powerline Utility korrekt läuft, muss WinPcap installiert sein. Für Details
besuchen Sie bitte: http://www.winpcap.org

.
Legen Sie die CD in das CD-Laufwerk ein. Folgende Dateien der CD werden wie
folgt angezeigt:

Abb. 7 CD-Dateien

MEGA ePower 1000HD

9

Hinweis:

Die Lizenzvereinbarung von WinPcap muss akzeptiert werden.

5.1 Installieren von WinPcap

Doppelklicken Sie auf Setup.exe, um die Installation von Powerline Utility zu
starten. Wenn kein WinPcap auf dem Computer installiert ist, wird das auf der CD
vorhandene WinPcap automatisch installiert, bevor Powerline Utility installiert wird.
Siehe folgende Abb.

Abb. 8 WinPcap nicht installiert

Abb. 9 Installieren von WinPcap

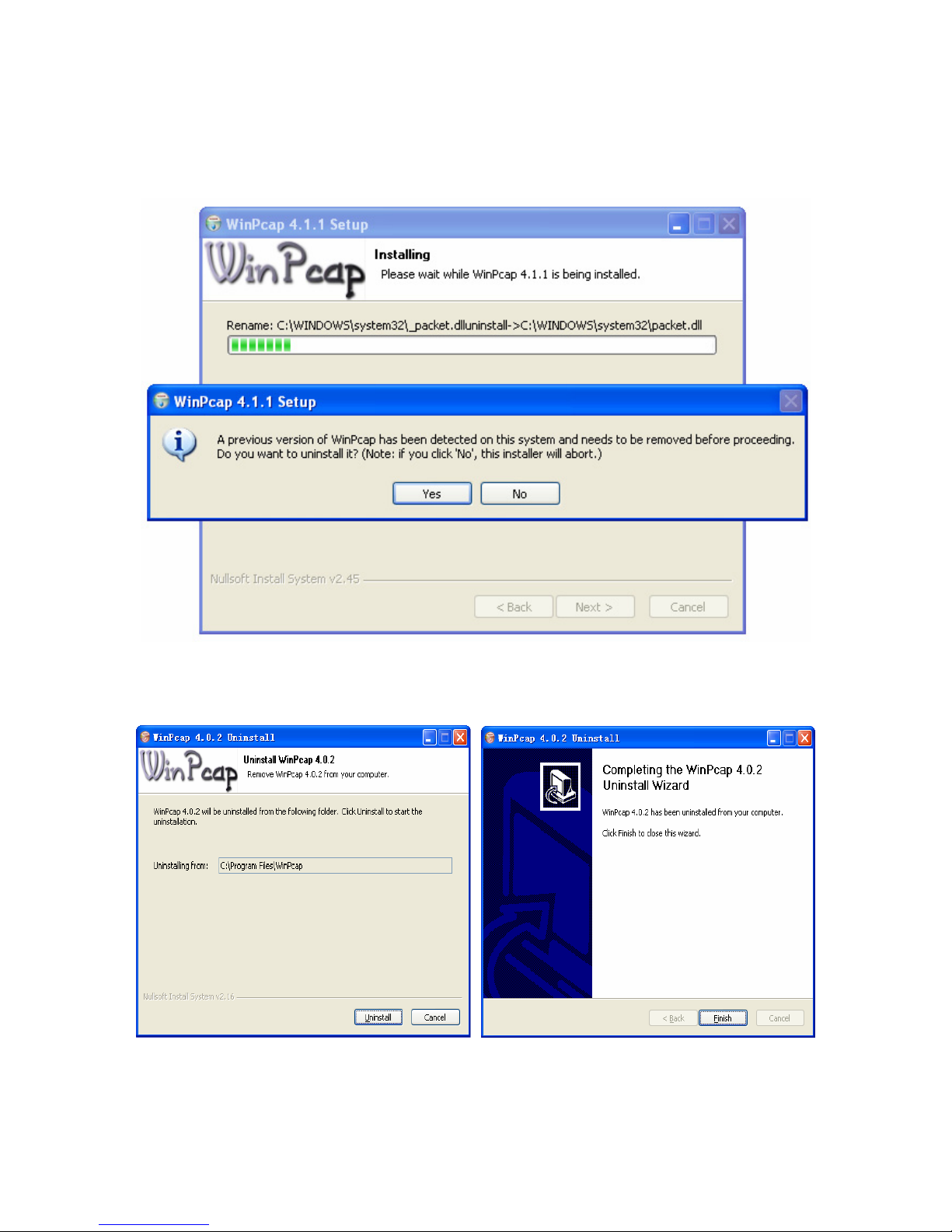

Wenn bereits eine frühere WinPcap Version auf dem Computer installiert ist, wird
eine Aufforderung zur Deinstallation der älteren Version, wie z.B. WinPcap 4.0.2,
angezeigt, wenn Sie versuchen, WinPcap zu installieren. Siehe folgende Abb.

MEGA ePower 1000HD

10

Abb. 10 WinPcap einer früheren Version ist bereits installiert

Abb. 11 Deinstallation von WinPcap einer früheren Version

MEGA ePower 1000HD

11

5.2 Installation des Powerline Utility

Wenn bereits die neueste Version von WinPcap auf dem Computer installiert ist,
wird WinPcan bei der Installation des Powerline Utility nicht erneut installiert.
Folgen Sie dem Installationsassistenten (Wizard) zur Installation von Powerline
Utility.

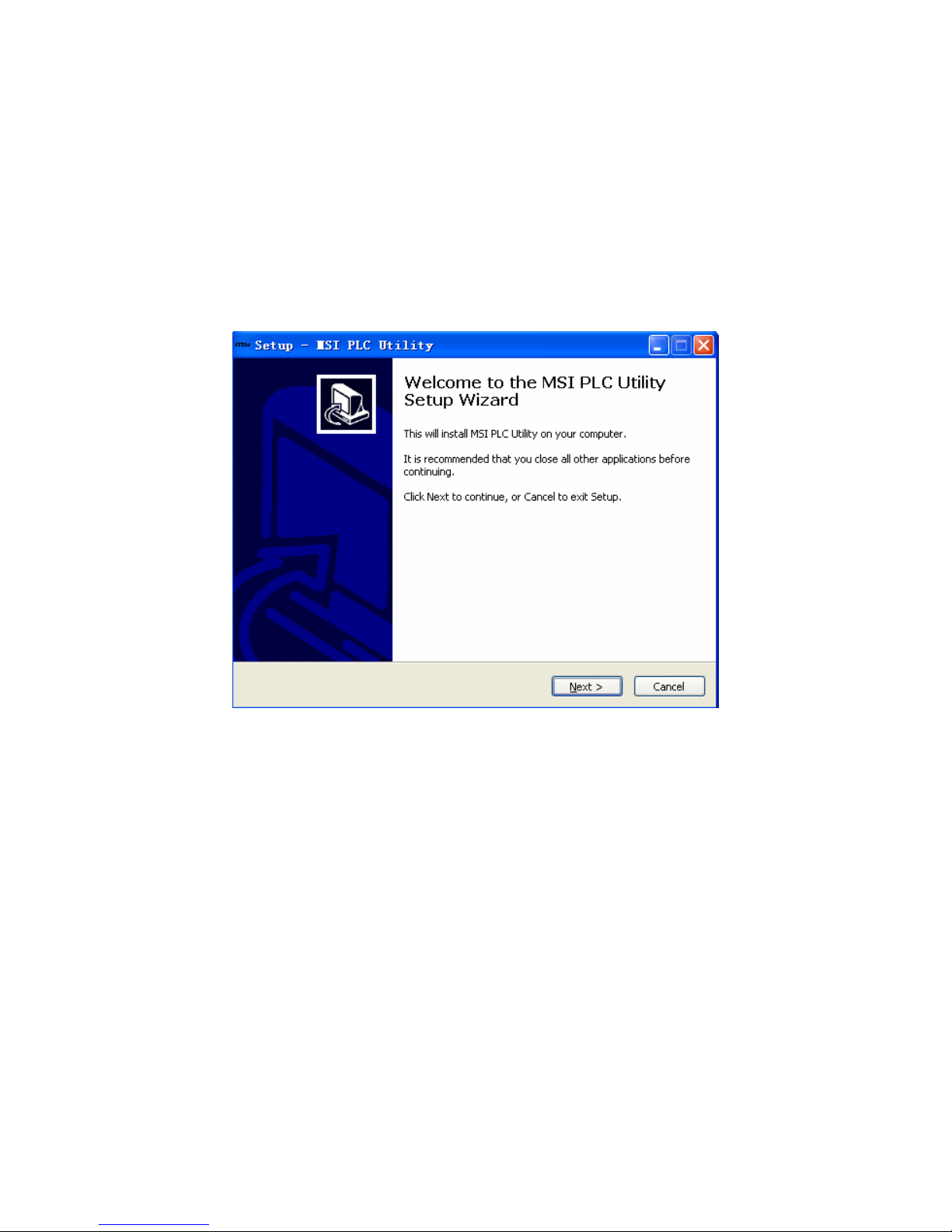

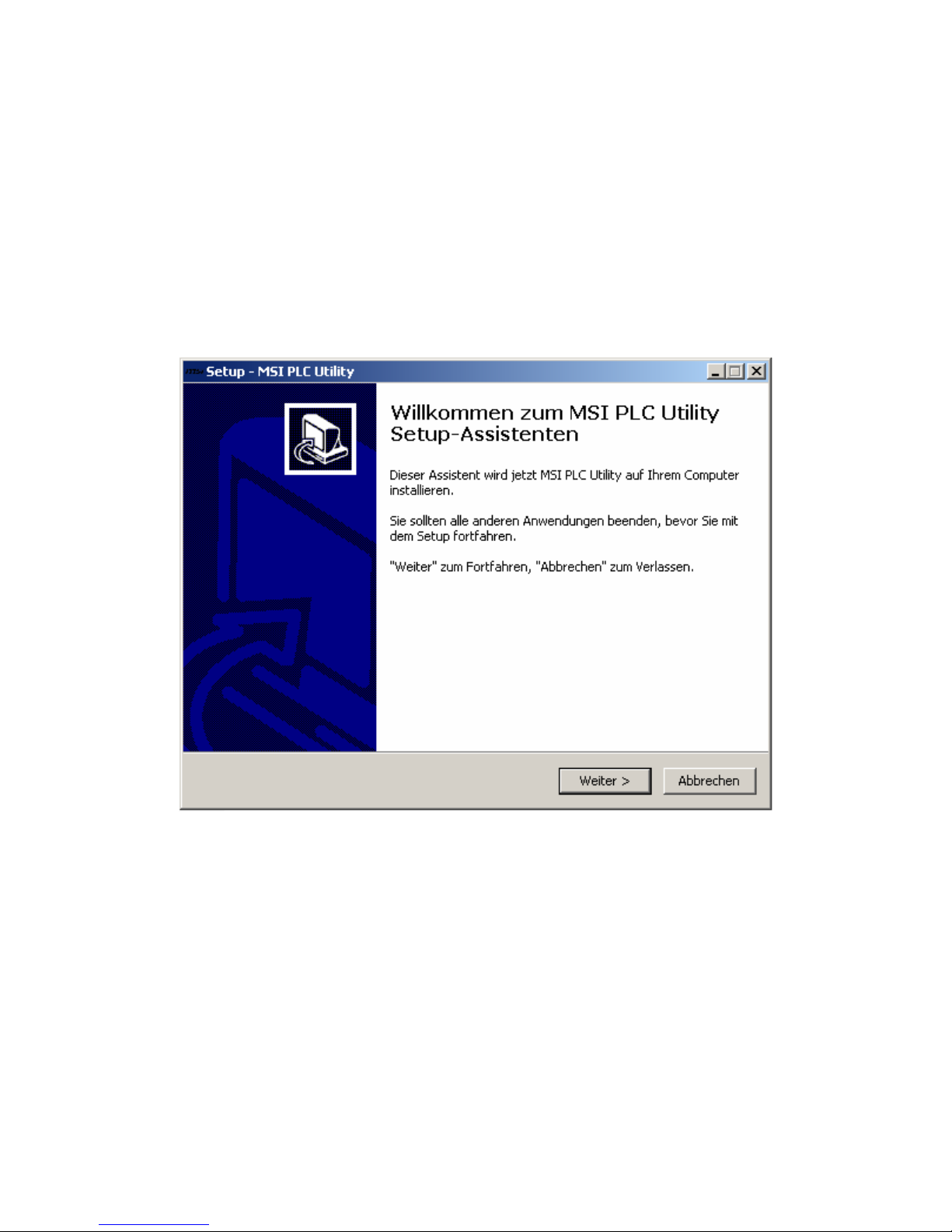

Abb. 12 Installationsassistent Willkommensseite

MEGA ePower 1000HD

12

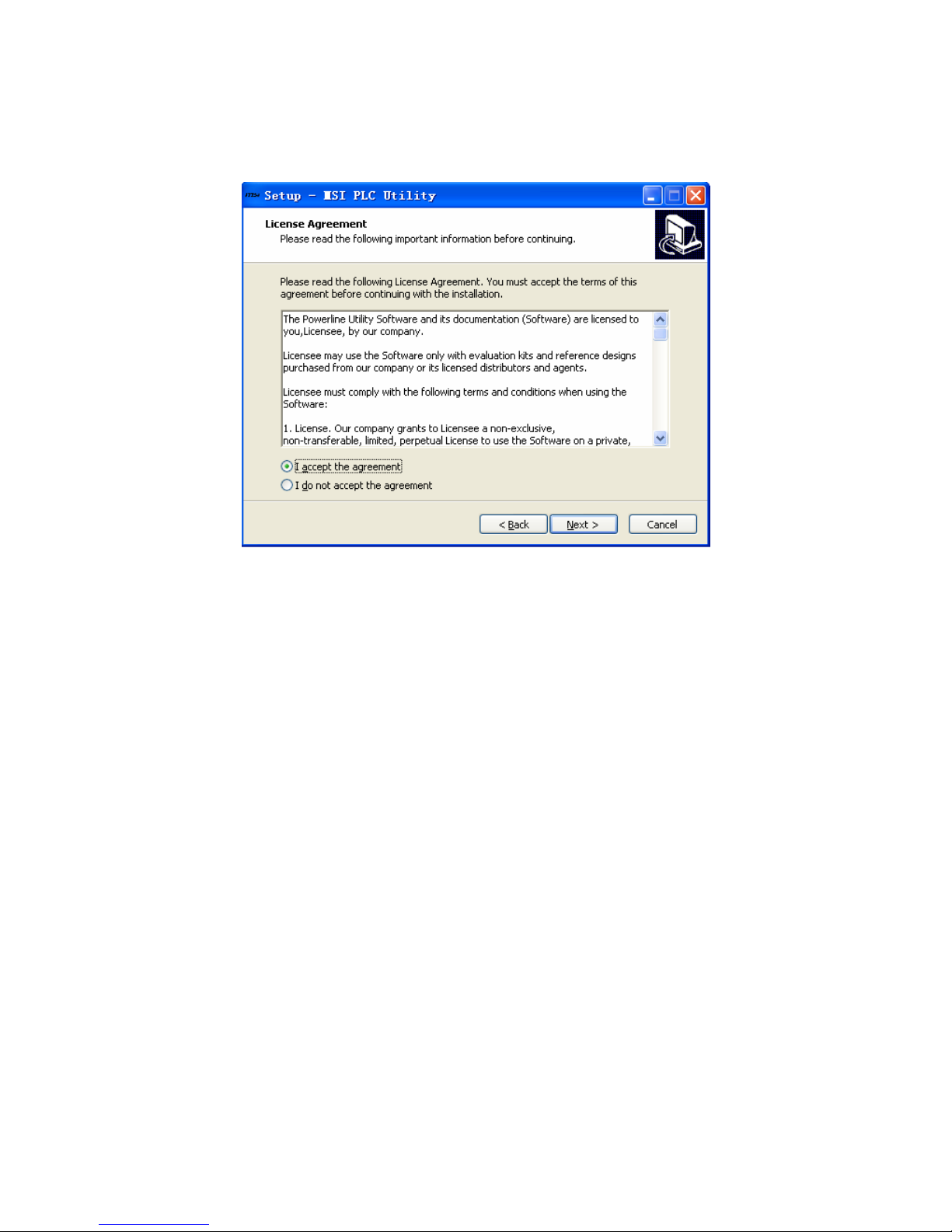

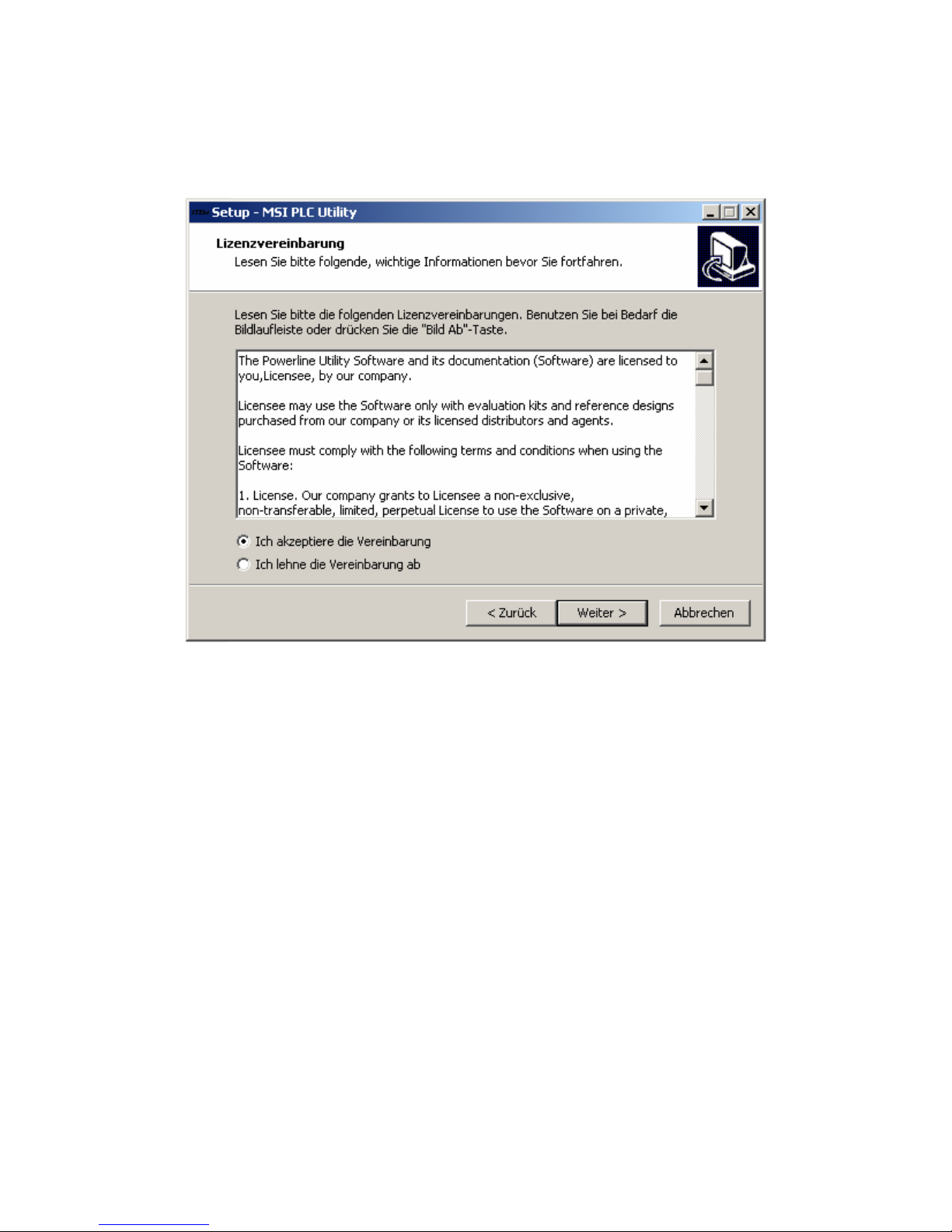

Abb. 13 Installationsassistent - Lizenzvereinbarung

Wenn Sie auf der Seite mit der Anzeige der Lizenzvereinbarung das Feld „ich
lehne die Vereinbarung ab” markieren, bricht das Installationsprogramm ab und
das Powerline Utility wird nicht installiert. Wenn Sie das Feld „ich akzeptiere die

Vereinbarung“ markieren, wird die Installation fortgesetzt und die Seite „Zielort
wählen“ erscheint. Siehe folgende Abb.

MEGA ePower 1000HD

13

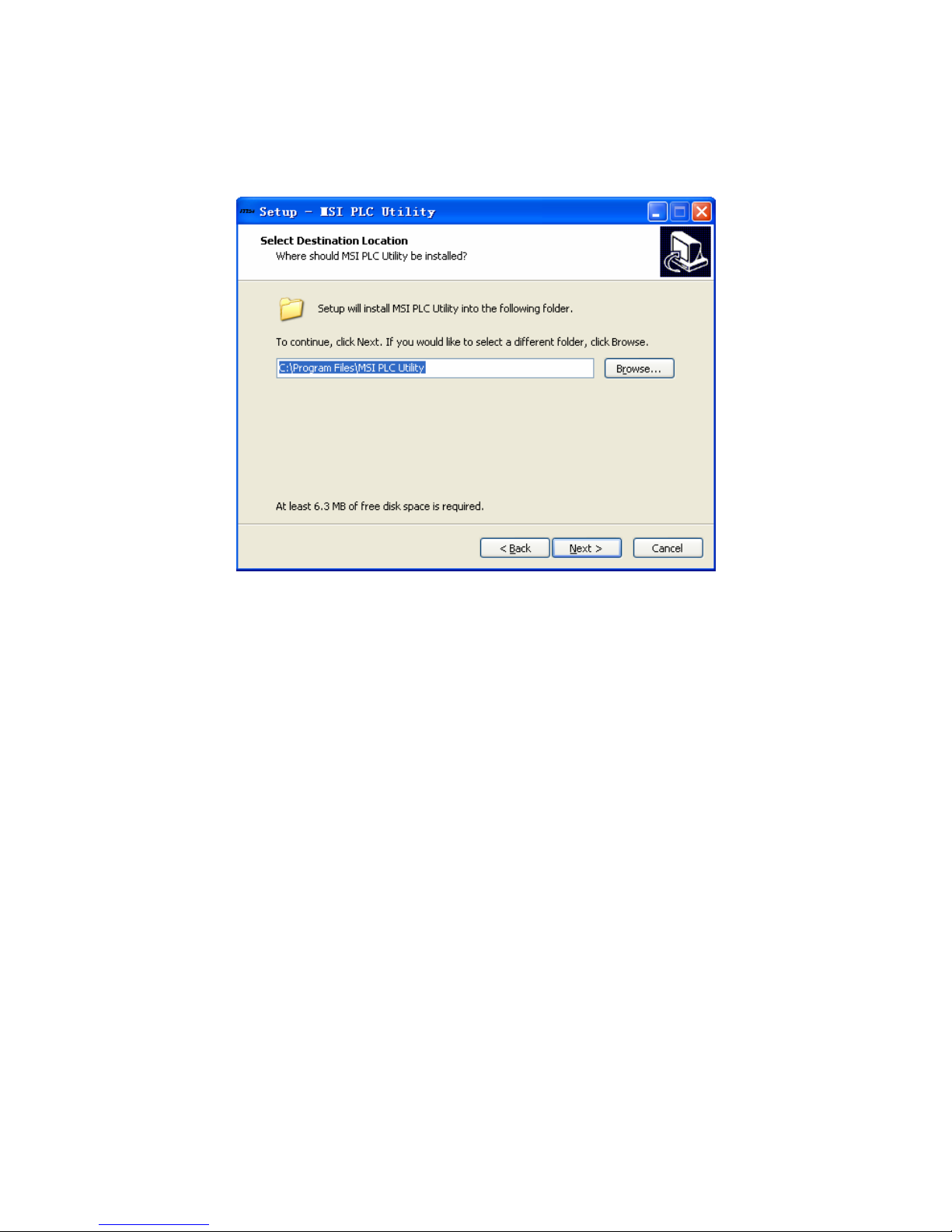

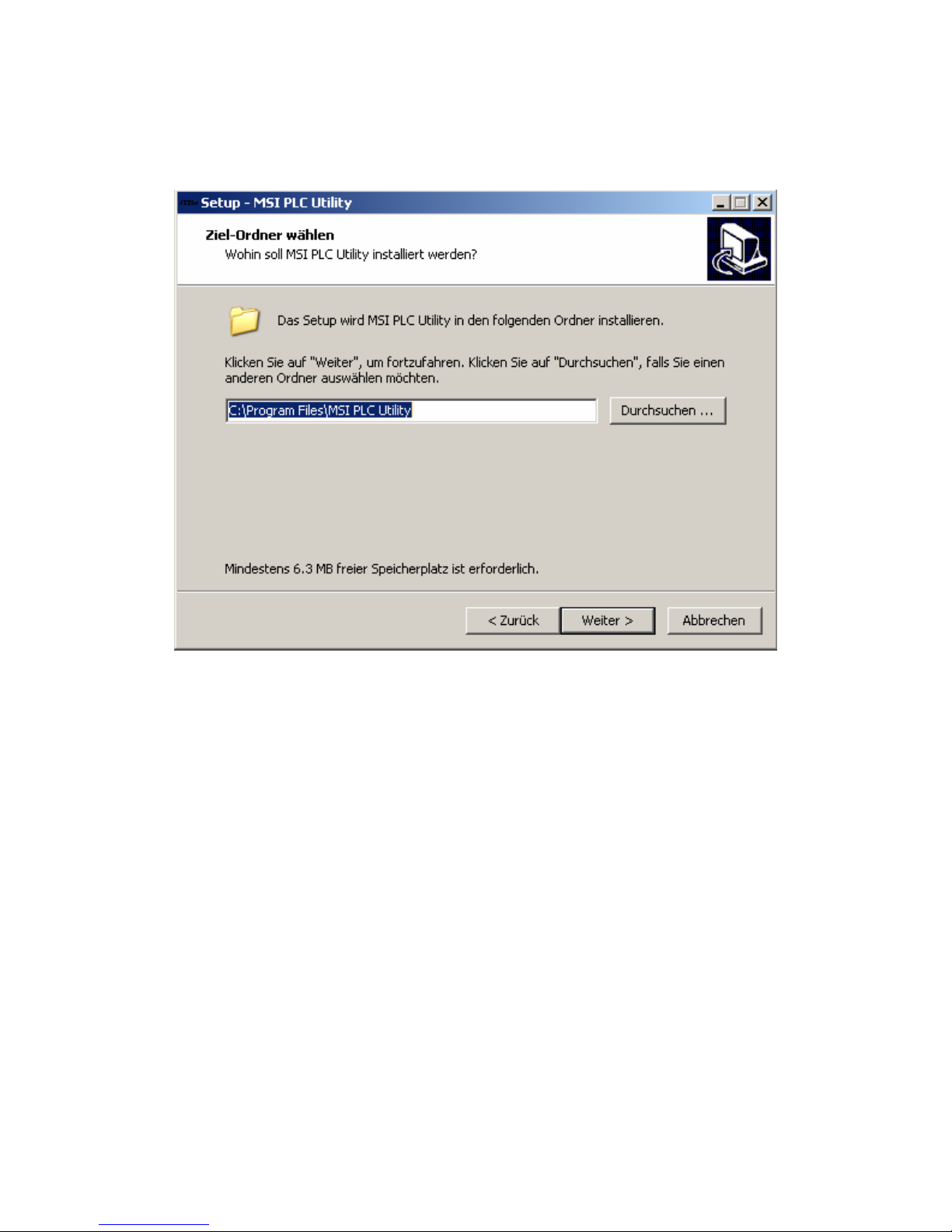

Abb. 14 Installationsassistent – Zielort wählen

Der standardmäßige Installationspfad für Powerline Utility lautet C:\Program
Files\MSI PLC Utility. Sie können Durchsuchen anklicken, um einen anderen
Installationspfad zu wählen. Danach klicken Sie auf Weiter, um den Ordner im
Start Menü einzurichten. Siehe folgende Abb.

MEGA ePower 1000HD

14

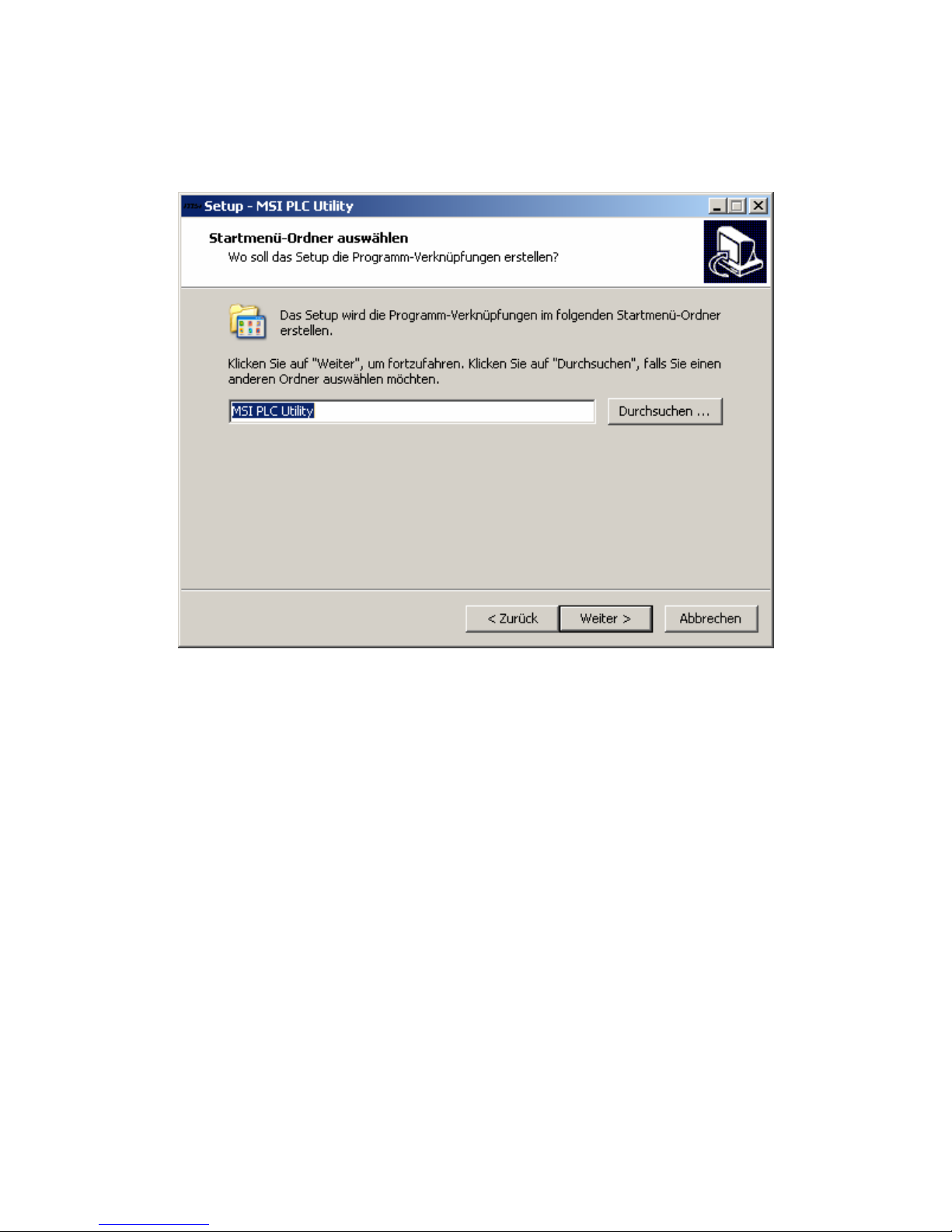

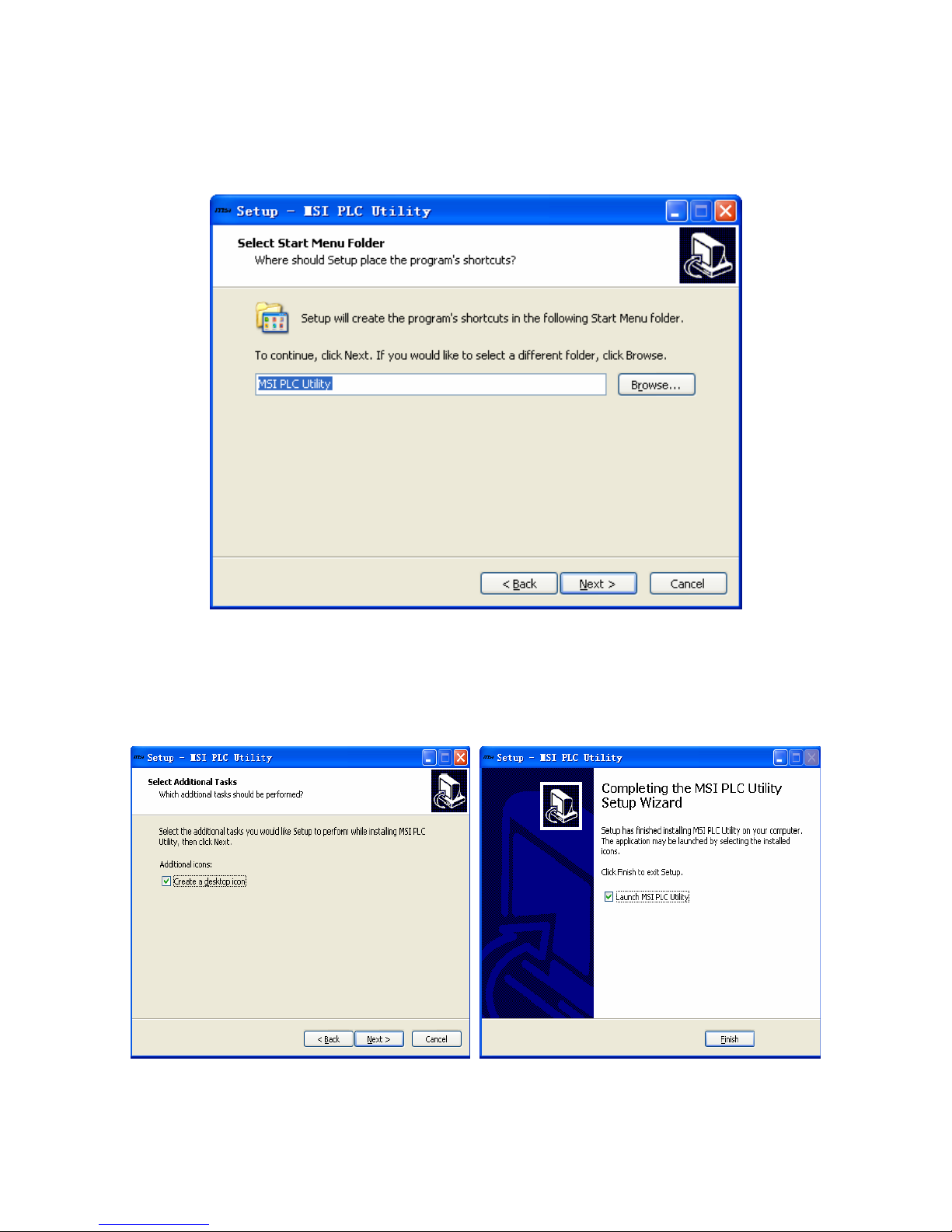

Abb. 15 Installationsassistent – Startmenü-Ordner wählen

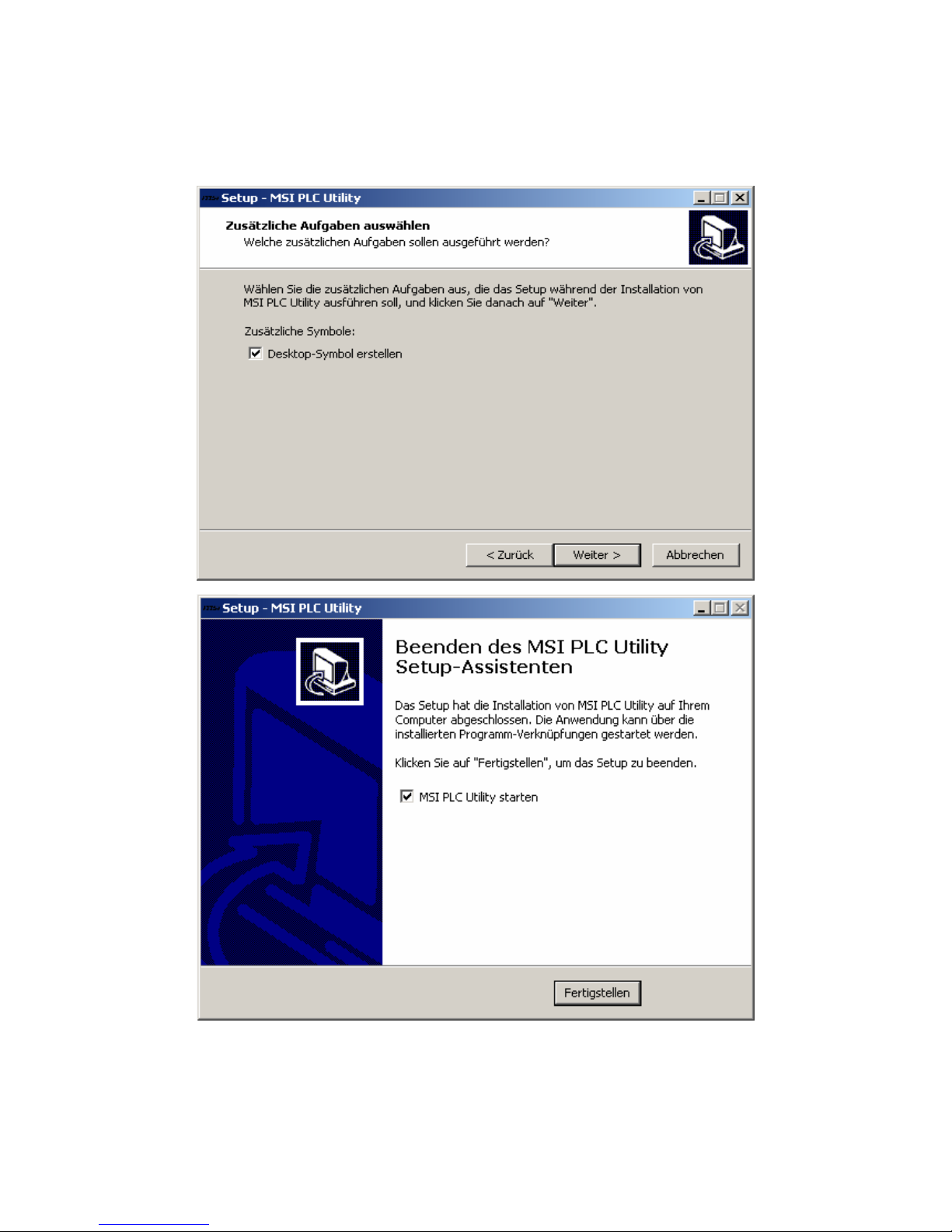

Wenn das Kästchen " Desktop-Symbol erstellen” markiert wird, wird ein
Kurztasten-Symbol auf dem Desktop generiert.

MEGA ePower 1000HD

15

Abb. 16 Installationsassistent - Installationsprozess

Wenn Sie das Kästchen „MSI PLC Utility starten“ markieren, startet Powerline
Utility nach der erfolgreichen Installation automatisch. Sie können ebenfalls auf

MEGA ePower 1000HD

16

das Kurztastensymbol auf dem Desktop doppelklicken, um das Programm zu
starten.

6 Benutzerschnittstelle

6.1 Main Registerkarte (Hauptregister)

Die Main Registerkarte unter Powerline Utility zeigt die Informationen der lokalen
und authentifizierten externen Geräte in einem Powerline Netzwerk an, wie z. B.
Namen, Passwort, MAC Adresse und Frequenz und Netzwerk-Passwort eines
externen Geräts.
Der obere Abschnitt zeigt die Informationen des Geräts an, das mit dem
Netzwerkadapter des lokalen Computers verbunden ist. Üblicherweise wird nur ein
Gerät erkannt.

MEGA ePower 1000HD

17

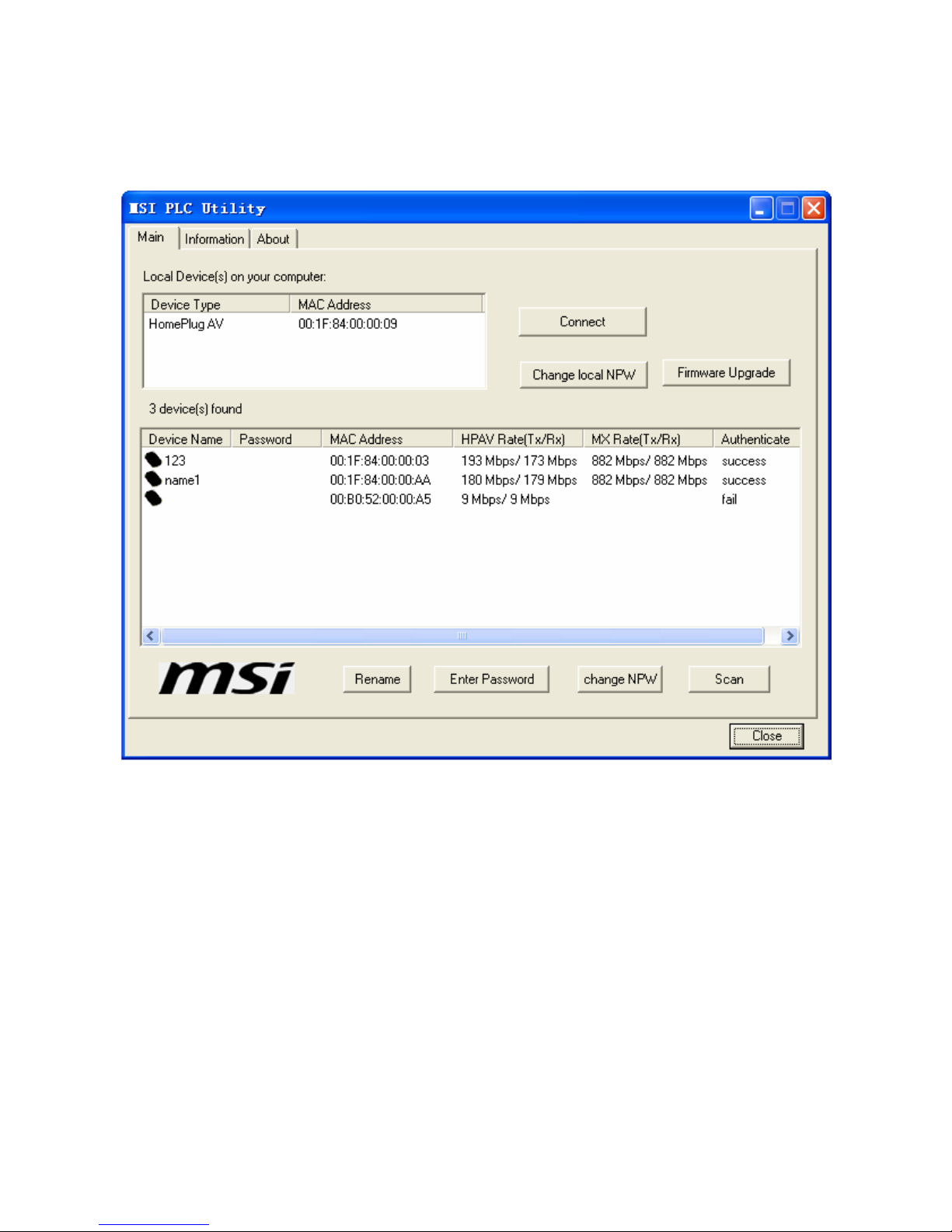

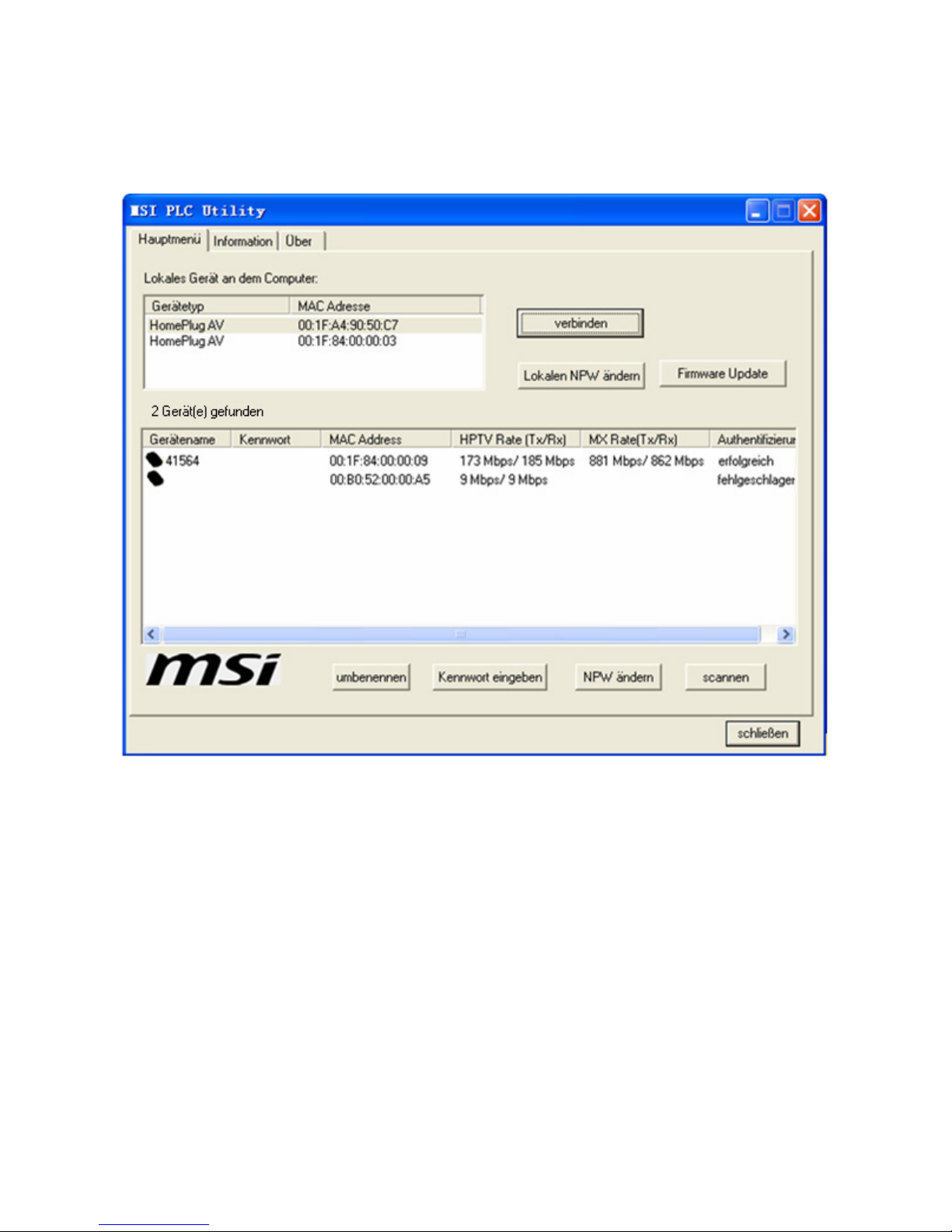

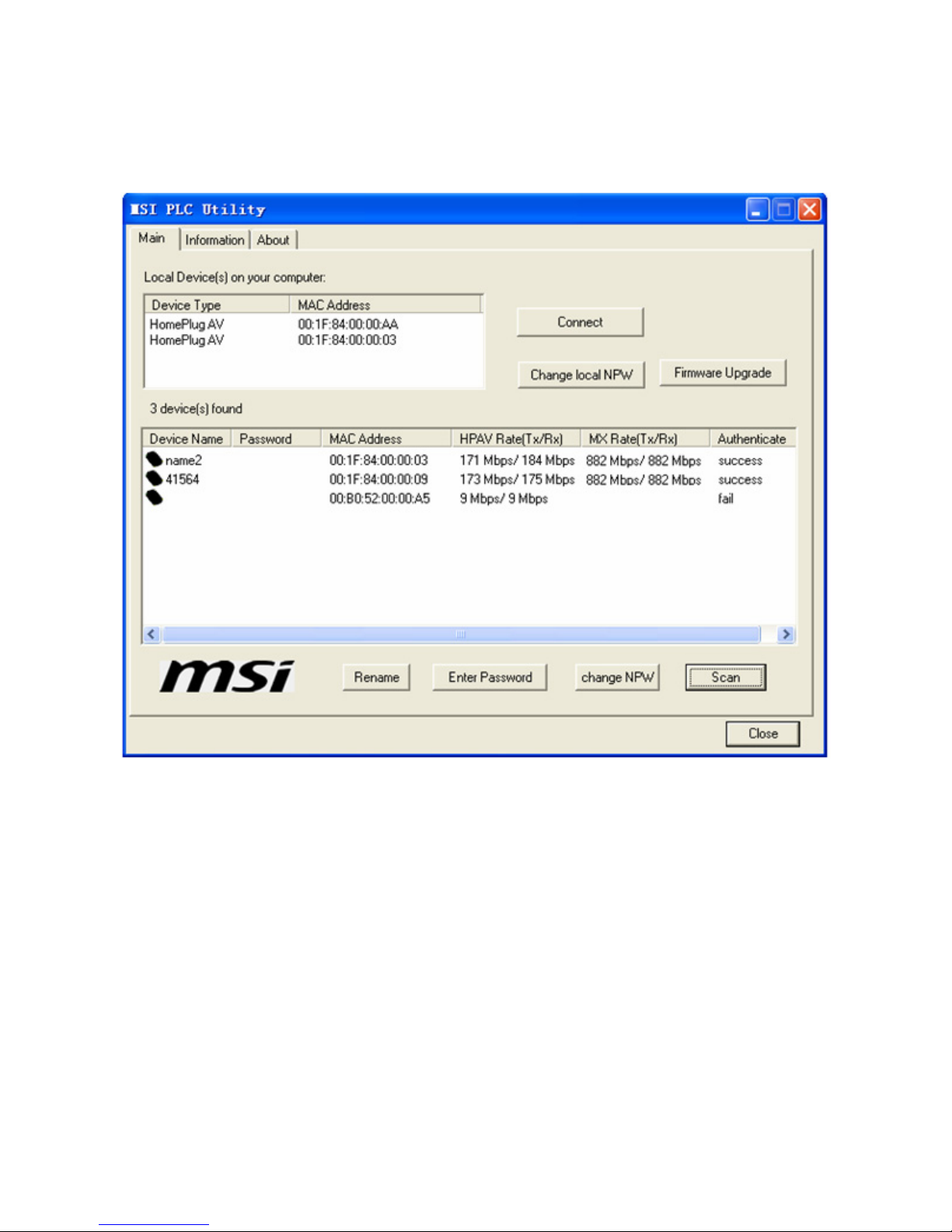

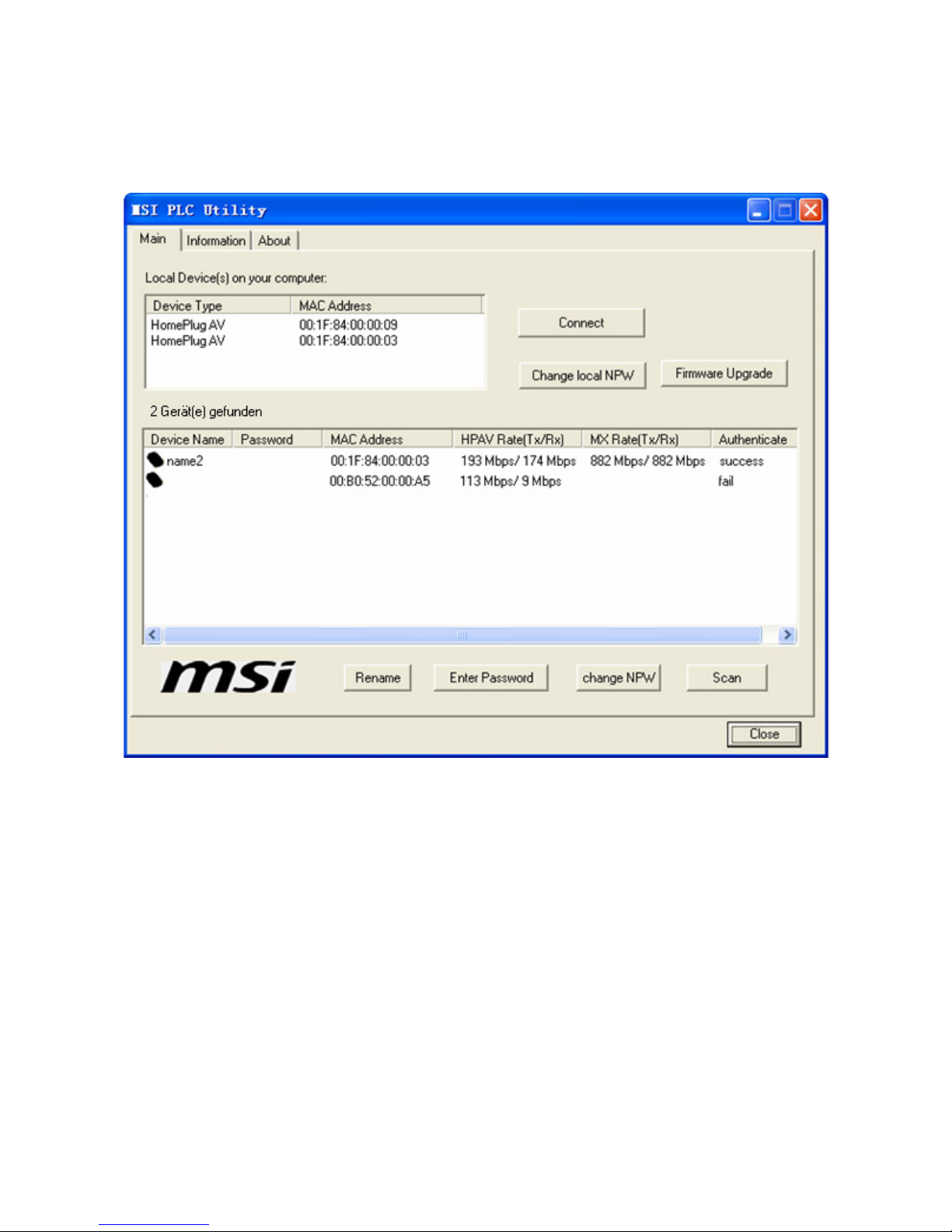

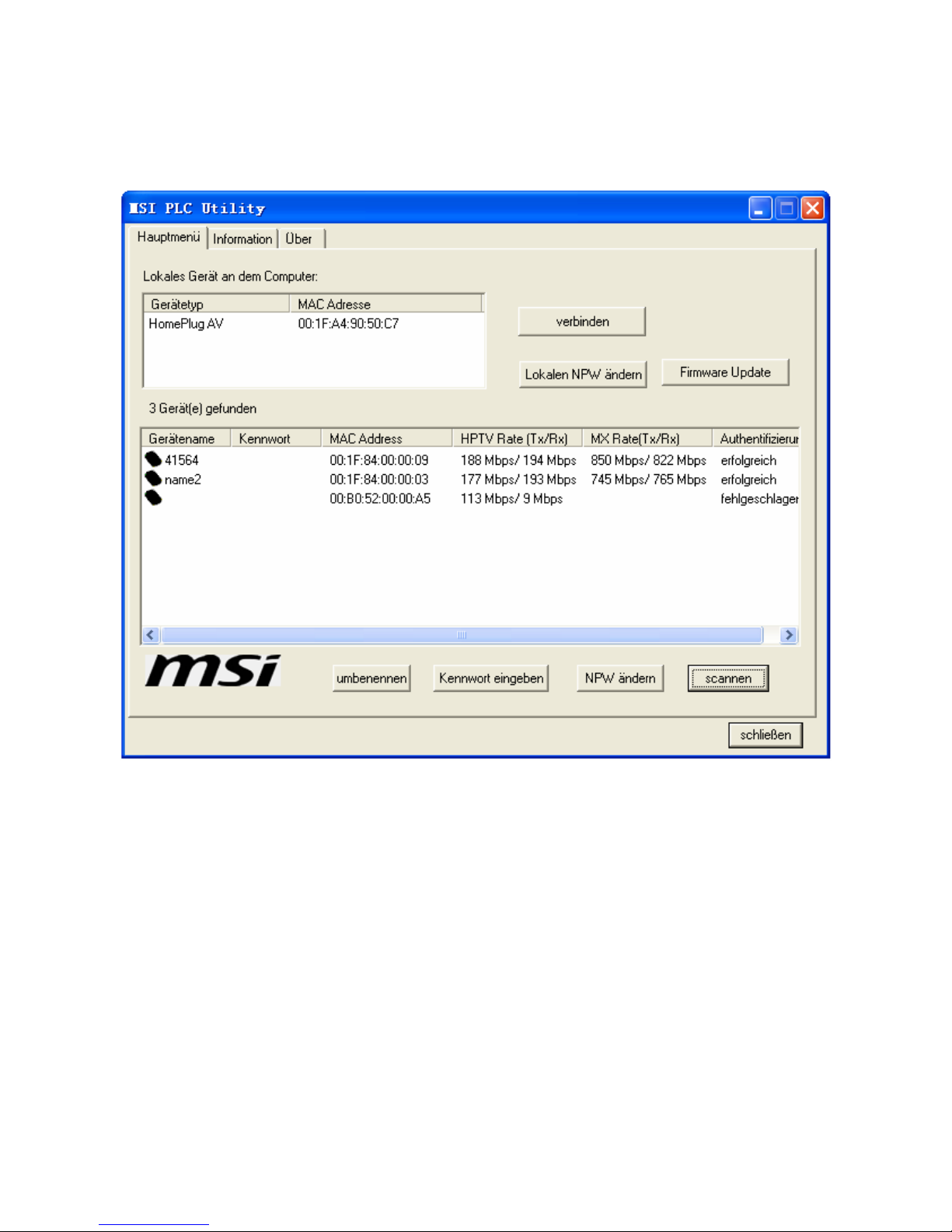

Abb. 17 Main Registerkarte (ein Netzwerkadapter im lokalen Computer)

Wenn der Computer mehr als eine Netzwerkadapterschnittstelle hat, können
mehrere Geräte erkannt werden.

MEGA ePower 1000HD

18

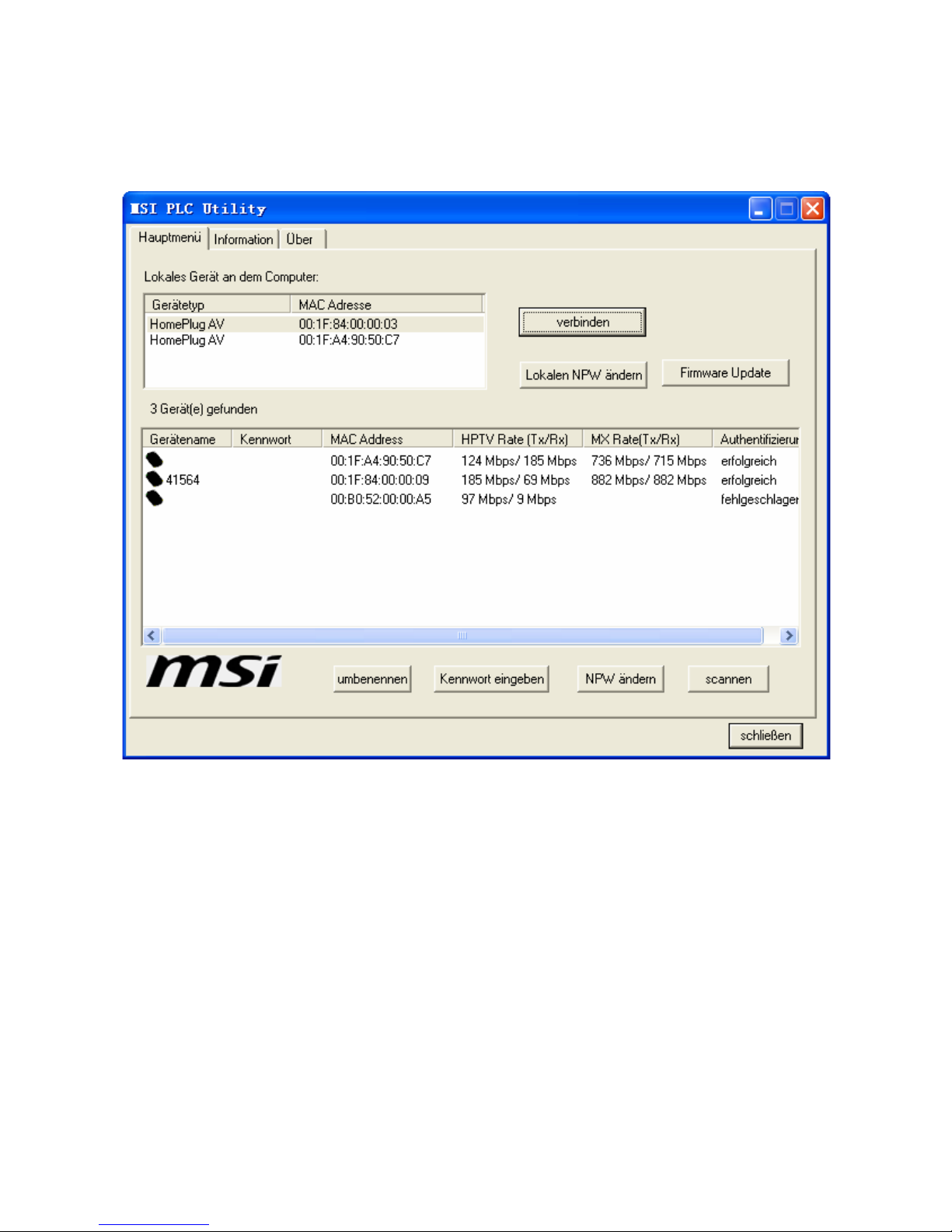

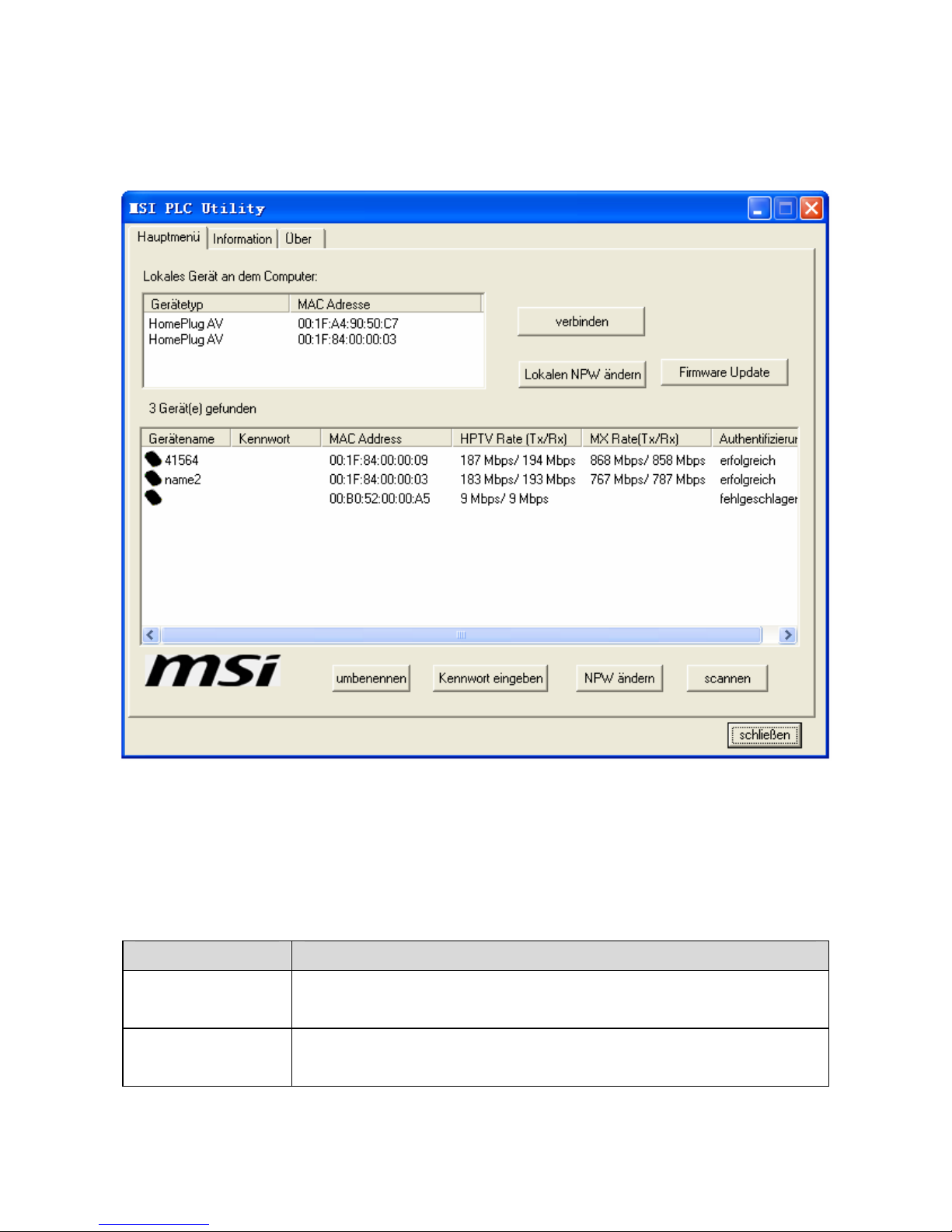

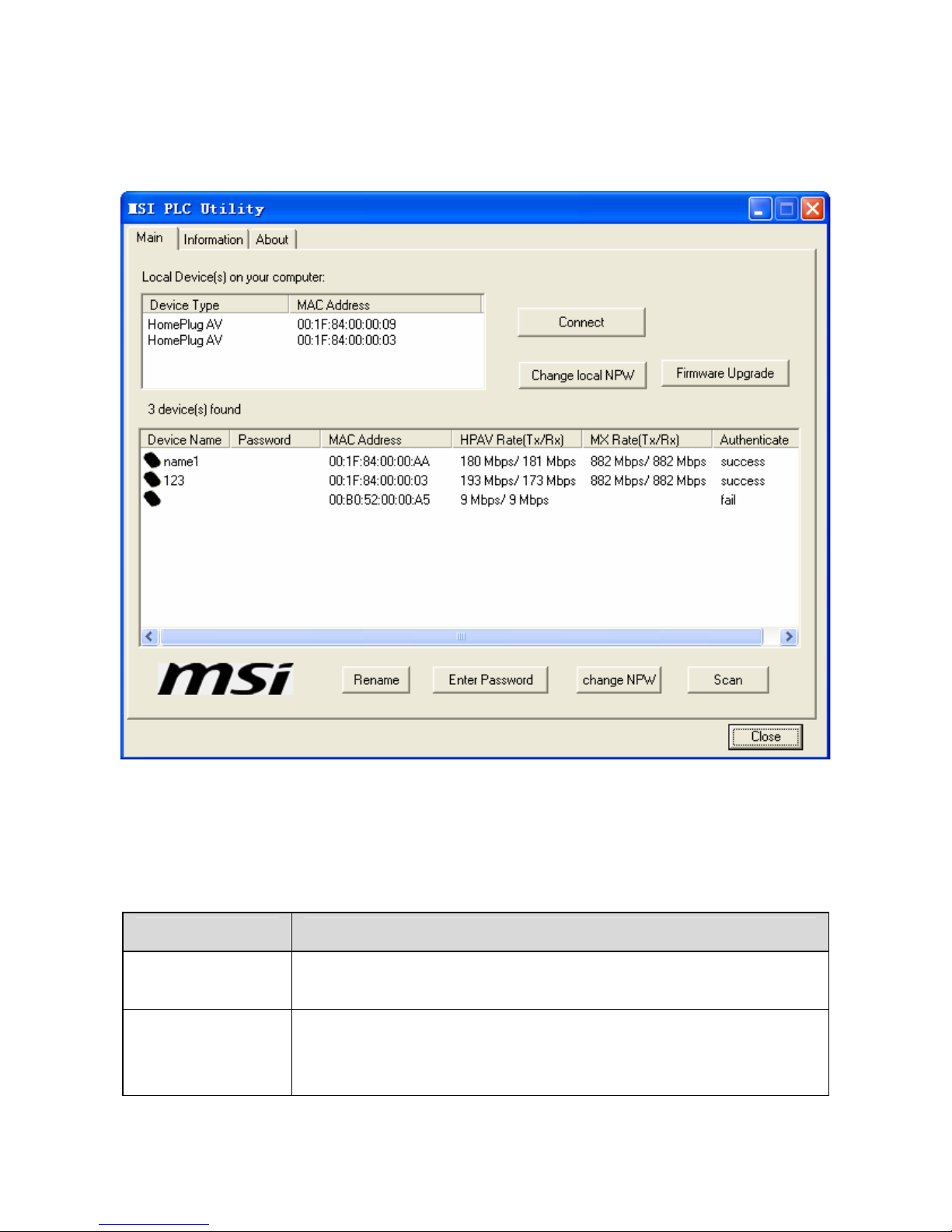

Abb. 18 Main Registerkarte (zwei Netzwerkadapter im lokalen Computer)

Wählen Sie ein lokales Gerät und klicken auf „Connect“ (verbinden) auf der
rechten Seite. Der untere Abschnitt zeigt die Informationen der externen Geräte an,
die mit dem lokalen Gerät verbunden sind. Wenn kein externes Gerät erkannt wird,
erscheint die Anzeige „0 device(s) found“ (0 Gerät(e) gefunden).
Die folgende Tabelle beschreibt die Informationen der externen Geräte:

Tabelle 4 Informationen zu externen Geräten

Feld Beschreibung

Devicename

Gerätename. Sie können durch Anklicken von „Rename“ den
Namen ändern.

Password

Passwort des Geräts (DPW). Standardmäßig ist kein
Passwort gesetzt. Zur Verwaltung von externen Geräten

MEGA ePower 1000HD

19

Feld Beschreibung

sollten Sie das DPW kennen, das auf dem Etikett des Geräts

vermerkt ist.
MAC Address MAC Adresse des externen Geräts.
HPTV
Rate(Tx/Rx)

Physikalische Verbindungsrate von HomePlugAV. Tx zeigt

die Übertragungsrate an und Rx zeigt die Empfangsrate an.
MX Rate(Tx/Rx) Physikalische Verbindungsrate von Mediaxtream.

Authenticate

Zeigt an, ob das externe Gerät erfolgreich authentfiziert

wurde und ob es kommunikationsbereit ist.

Hinweis:

Der Gerätename oder das NPW können nicht
erfolgreich geändert werden, solange das Gerät nicht
erfolgreich authentfiziert wurde.

Rename (Umbenennen): Klicken sie auf eine Eingabe unter Device Name,

um ein Gerät auszuwählen und klicken Sie dann auf Rename. Im
angezeigten Fenster können Sie dann den Gerätenamen ändern. Siehe
folgende Abb.

MEGA ePower 1000HD

20

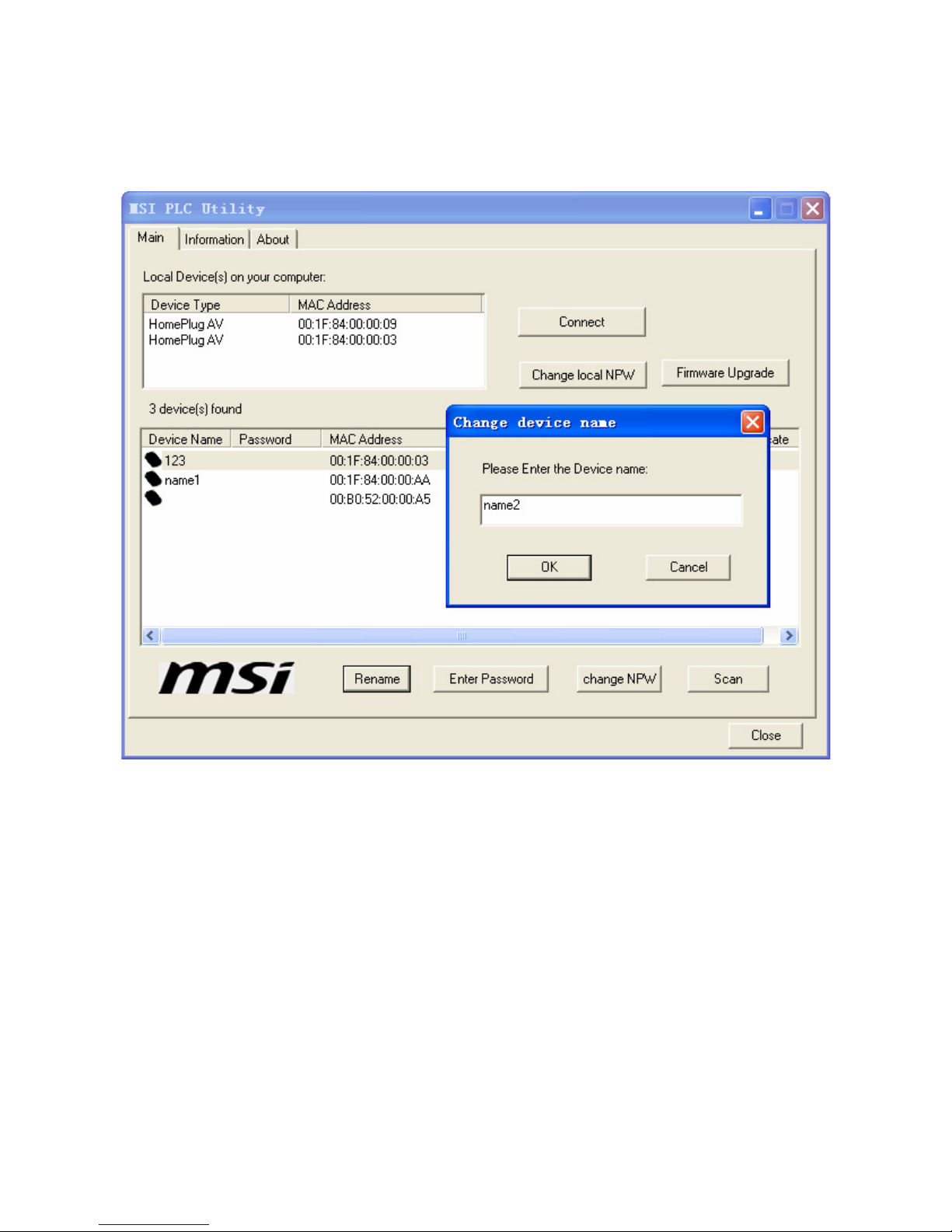

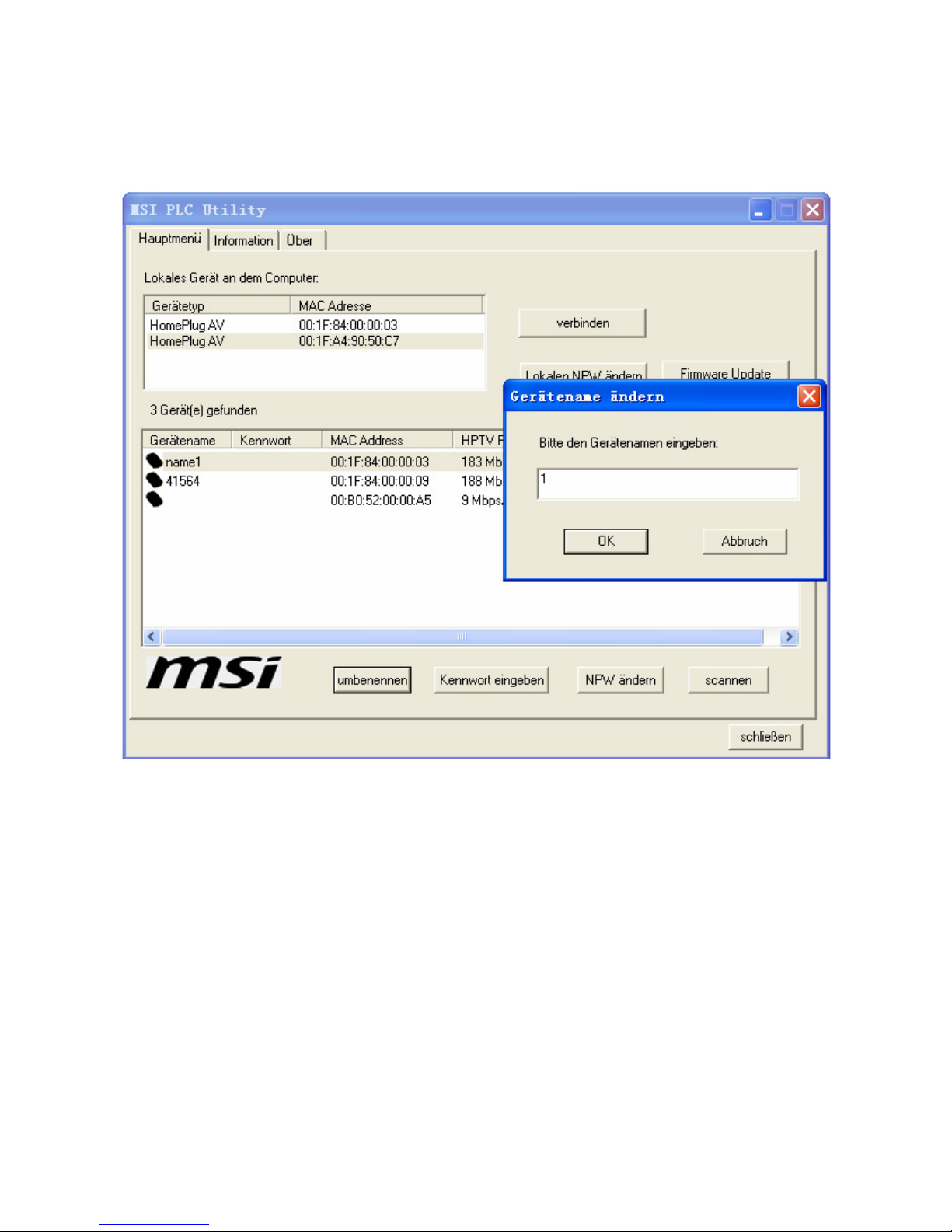

Abb. 19 Ändern des Gerätenamens

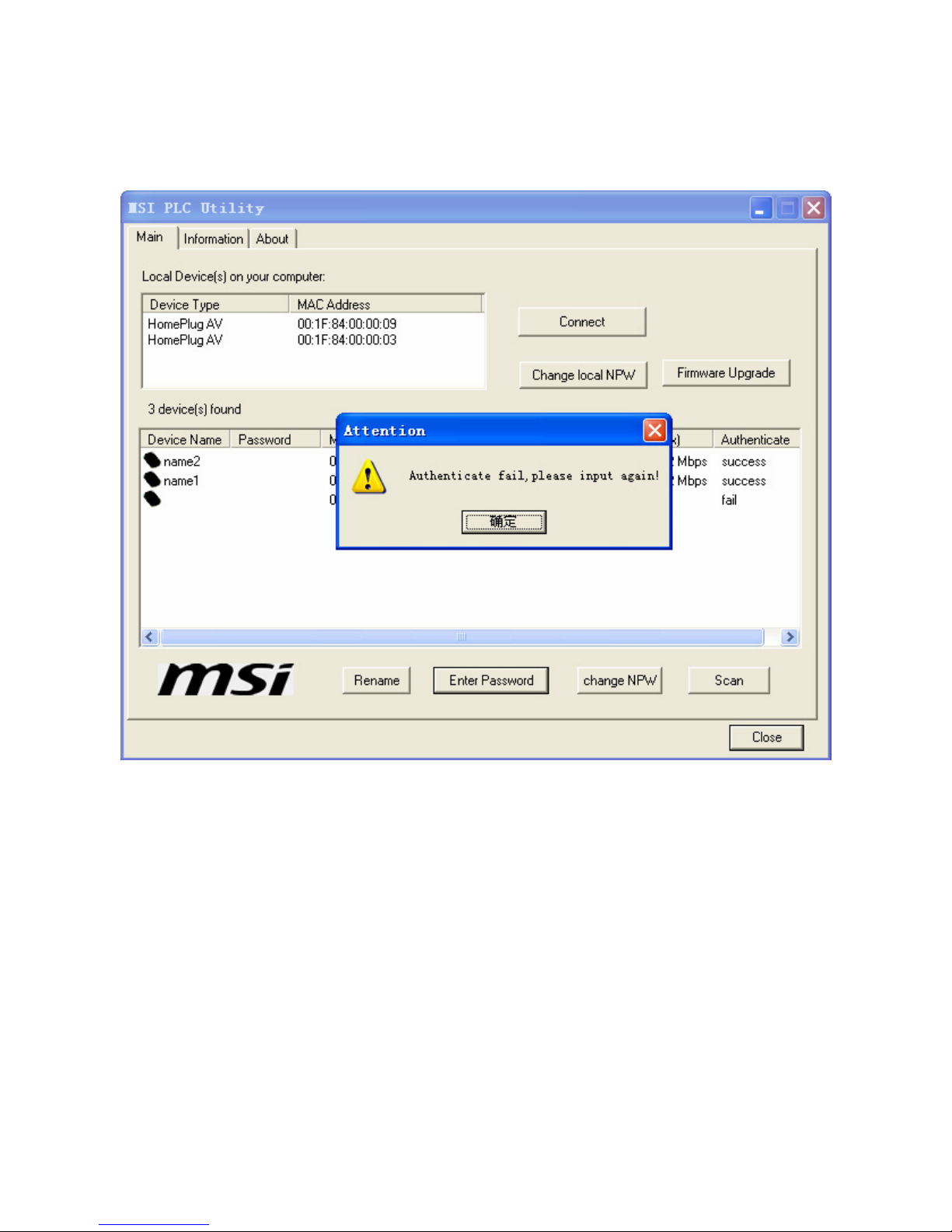

Enter Password (Passwort eingeben): Wenn das externe Gerät nicht

erfolgreich authenitifiziert wird, erscheint die Anzeige „fehlgeschlager“ im
Feld „Authenticate“ unter Abb. 17. Klicken Sie in diesem Fall auf das
Schaltfeld und geben das Geräte-Passwort erneut in das angezeigte
Fenster zur Authentifizierung ein. Für die Authentifizierung können zwei
Passwörter verwendet werden. Eines davon ist auf dem Etikett des
Powerline Geräts aufgedruckt und enthält vier Ziffern in einer Gruppe, das
andere ist das standardmäßige Passwort. Dies ist unser Geräte-Passwort,
das an einen Peer-STA gegeben wird. Wenn die Authentifizierung mit dem
voreingestellten Passwort fehlschlägt, verwenden Sie das Passwort auf dem
Etikett und versuchen es erneut. In Abb. 17 schlägt das externe Gerät

MEGA ePower 1000HD

21

(MAC:00:B0:52:00:00:A5) bei der ersten Authentifizierung fehl. Klicken Sie
auf „Enter Password“, um das Passwort einzugeben und versuchen Sie
danach eine erneute Authentifizierung. Wenn das voreingestellte Passwort
nicht funktioniert, versuchen Sie das Passwort, das sich auf dem Etikett auf
der Geräterückseite befindet. Siehe folgende Abb.

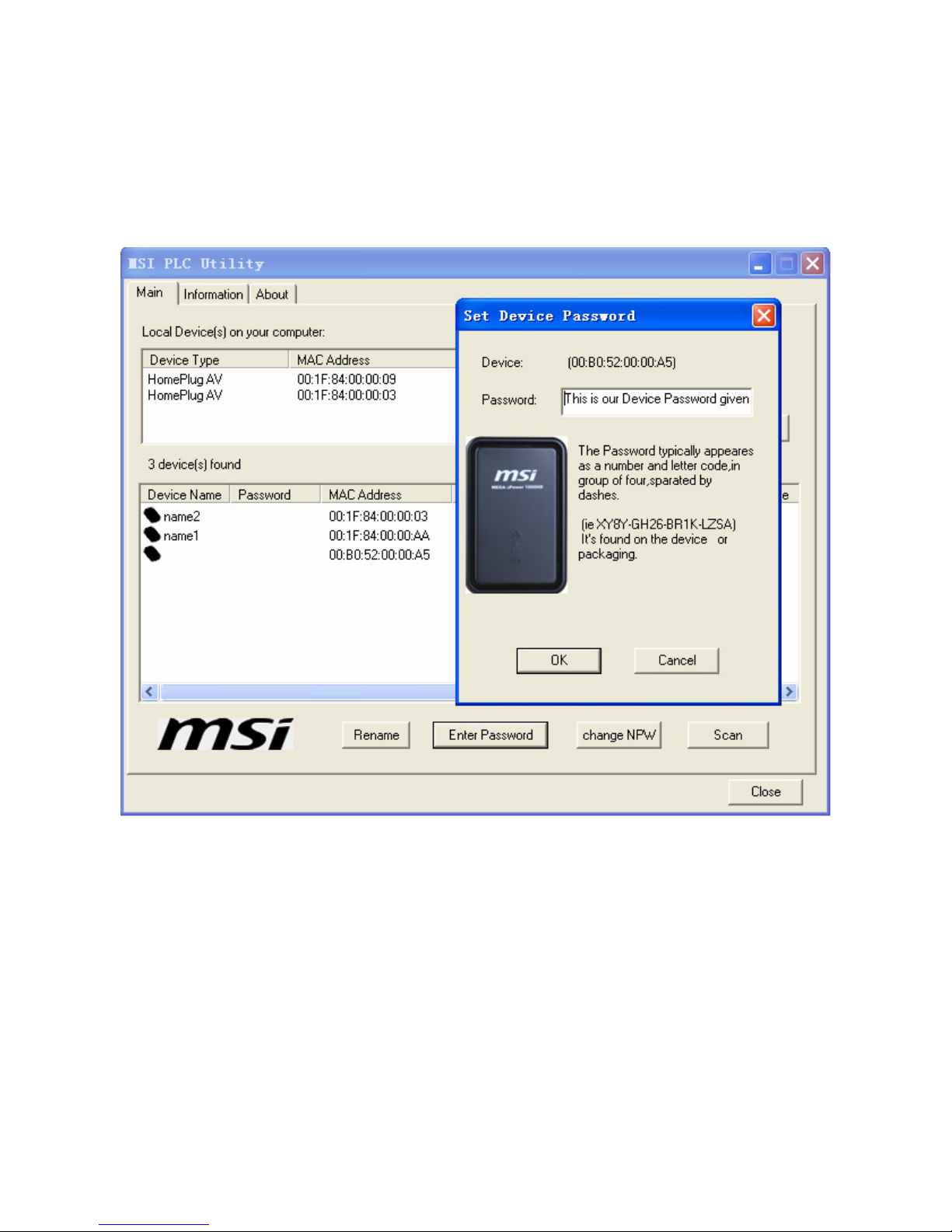

Abb. 20 Geräte-Passwort ändern

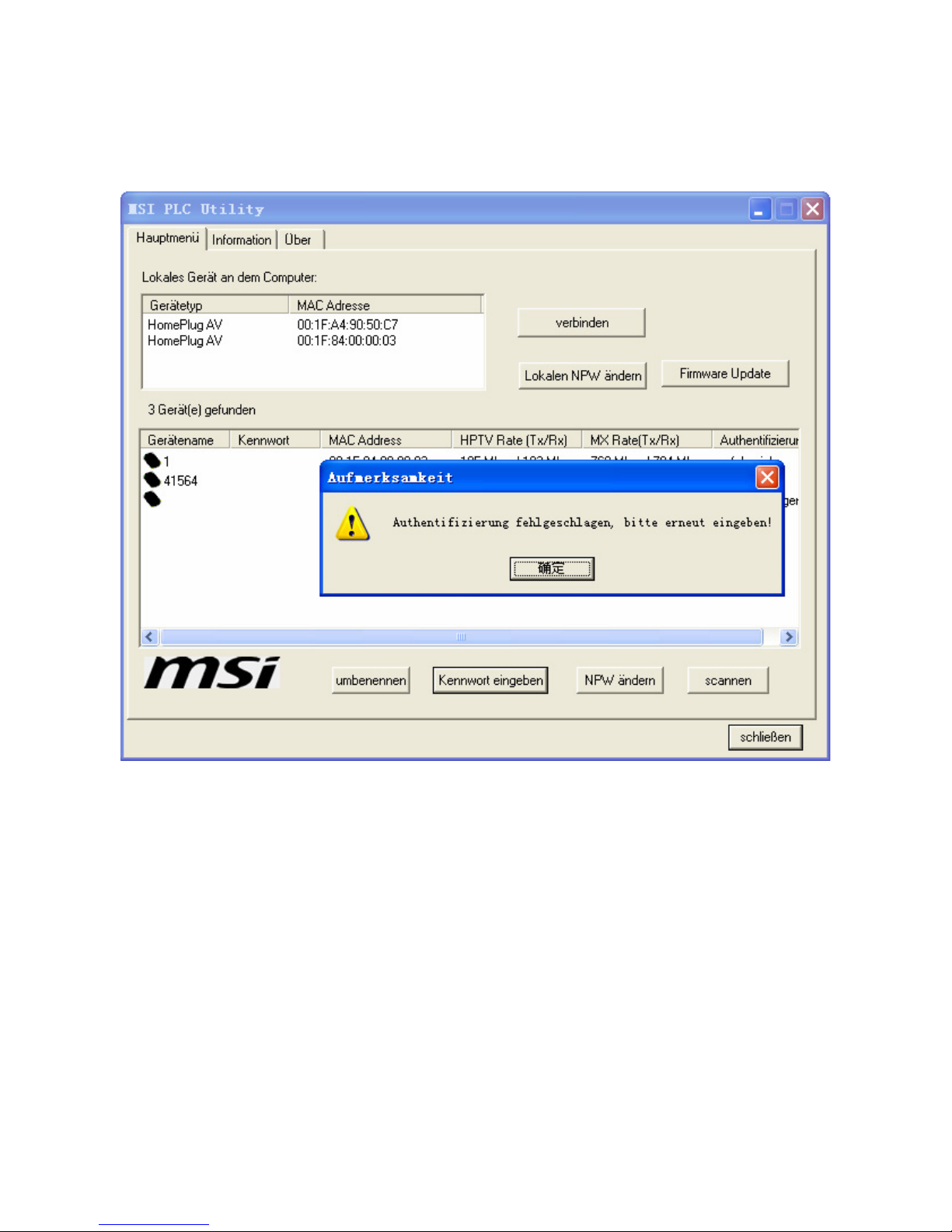

Der obere Anzeigenbereich zeigt die MAC Adresse des Geräts an. Wenn die
Authentifizierung fehlschlägt, erscheint folgendes Dialogfeld:

MEGA ePower 1000HD

22

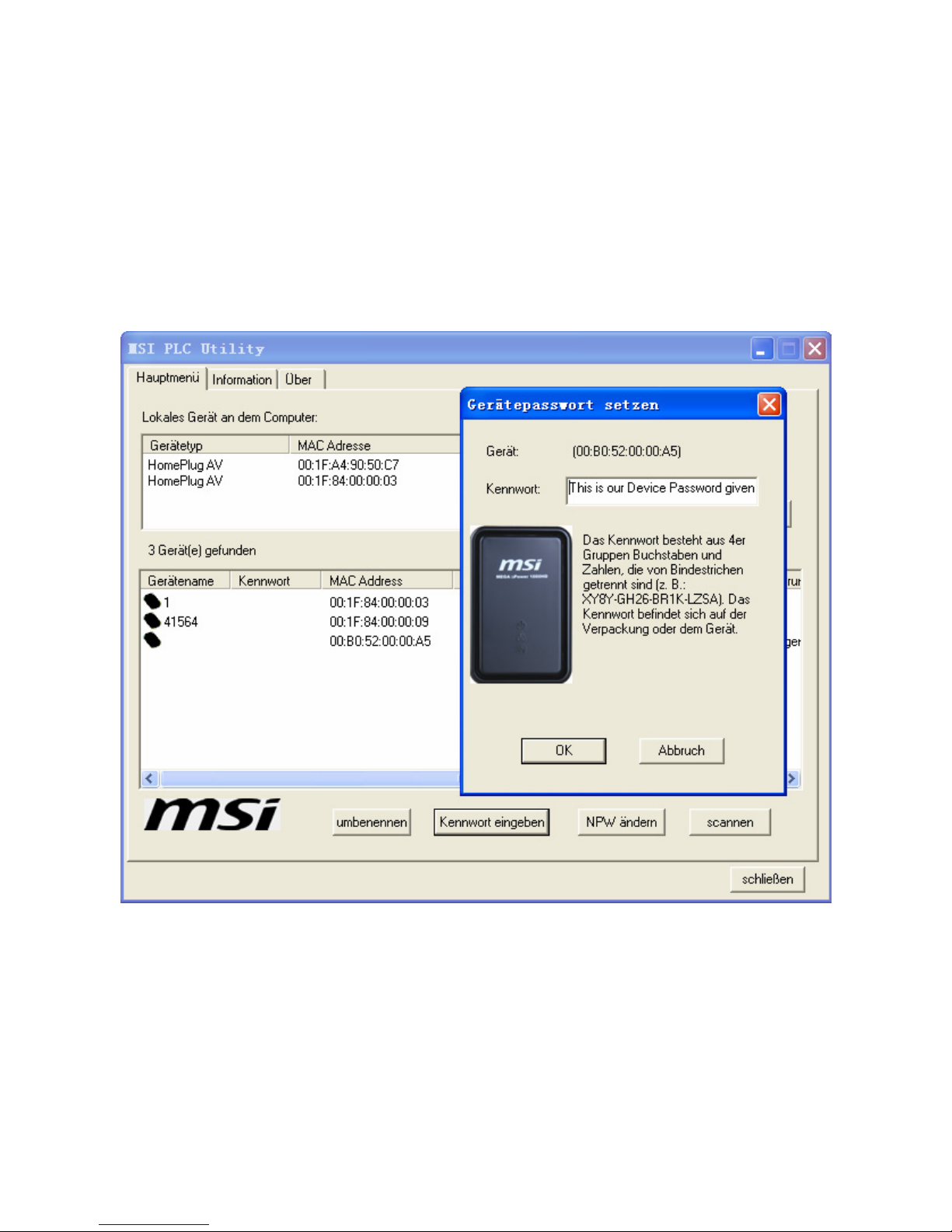

Abb. 21 Eingabe des Geräte-Passworts zur Authentifizierung

Change NPW (NPW ändern): Sie können auf das Schaltfeld klicken und das

Netzwerk-Passwort (NPW) des Geräts im angezeigten Fenster ändern. Mit
diesen Schaltfeld können Gerät vom vorhandenen Netzwerk und von einem
neuen, privaten Netzwerk entfernt werden.
Alle Geräte haben ein voreingestelltes NPW, das üblicherweise
HomePlugAV lautet und im Werk bei der Produktion eingestellt wird. Das
bedeutet, dass alle Geräte in selben Netzwerk sind. Wenn das NPW für ein
Gerät geändert wird, gehört das Gerät nicht länger zum Netzwerk und seine
Informationen werden nicht mehr im unteren Fensterbereich, wie unter Abb.
17 gezeigt, dargestellt. Als Beispiel wird in der folgenden Abbildung das
NPW des externen Geräte, das als 1 erscheint, auf 12345678 geändert.

MEGA ePower 1000HD

23

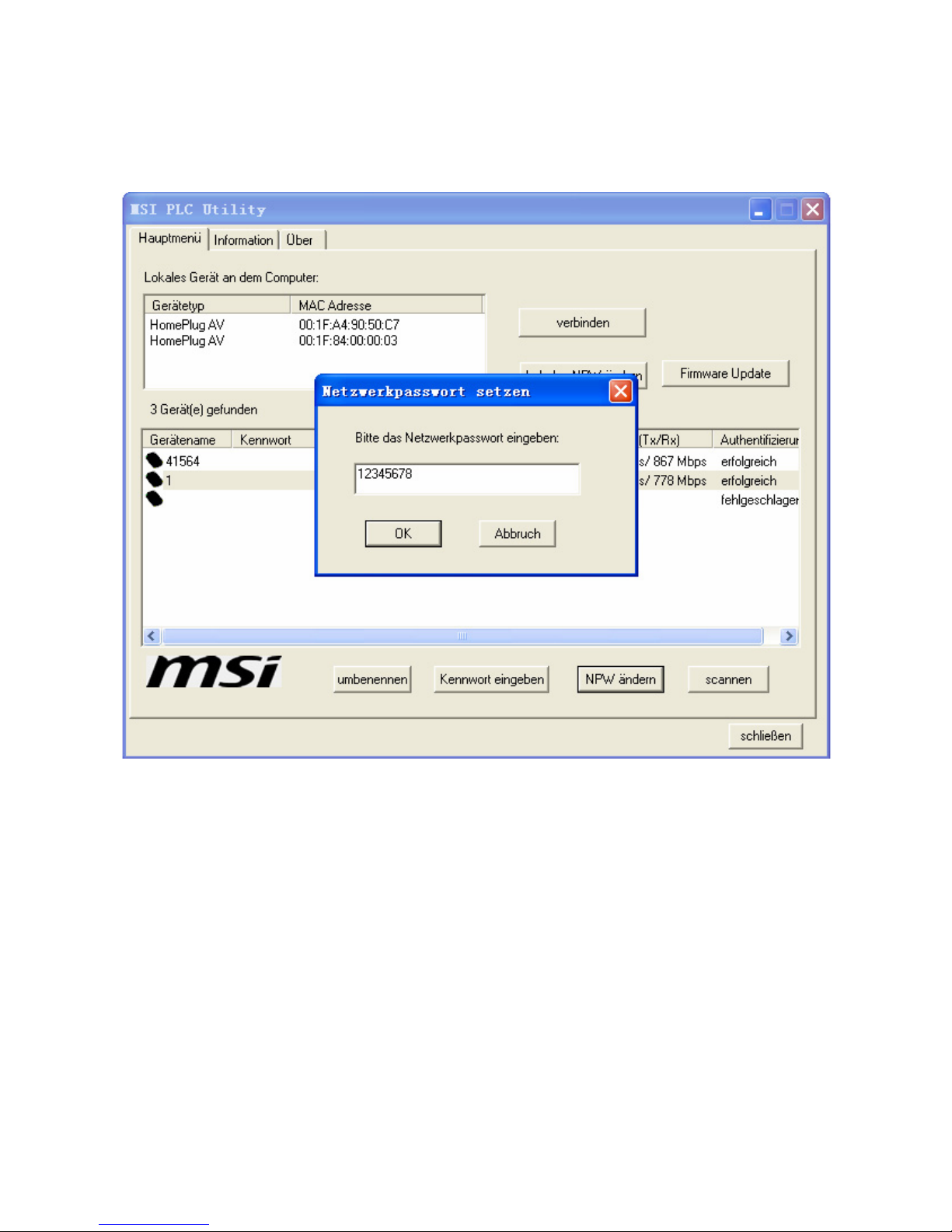

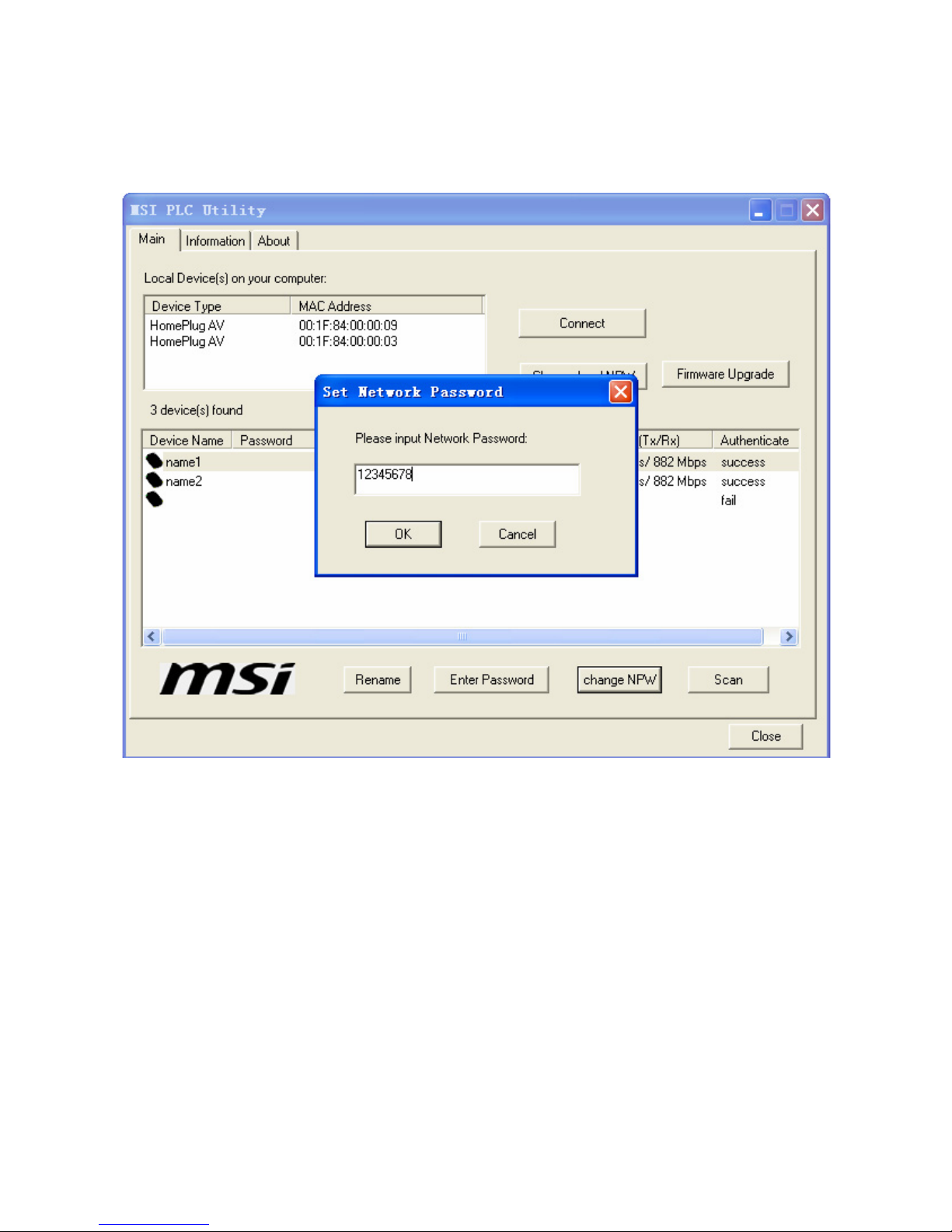

Abb. 22 Ändern des NPW eines Geräts

Nach Änderung des NPW wird die Main Registerkarte wie folgt angezeigt:

MEGA ePower 1000HD

24

Abb. 23 NPD erfolgreich geändert

Da das Gerät jetzt ein anderes NPW als die standardmäßig eingestellten
Geräte im vorhandenen Powerline Netzwerk hat, wird das Gerät vom
Netzwerk entfernt und wird nicht mehr unter dem Bereich für die
Informationen der externen Geräte, wie unter Abb. 23 gezeigt, dargestellt.

Change Local NPW (lokales NPW ändern): Sie können auf das Schaltfeld

klicken und das Netzwerk-Passwort (NPW) des lokalen Geräts öndern, um
ein Gerät zum vorhandenen Netzwerk hinzuzufügen. Wenn das NPW für
das lokale Gerät geändert wird, werden die Informationen zum externen
Gerät im unteren Fensterbereich, wie unter Abb. 17 gezeigt, nicht dargestellt,
weil das externe Gerät ein anderes NPW als das lokale Gerät hat. Nur

MEGA ePower 1000HD

25

Geräte mit demselben NPW wie das lokale Gerät werden unter den
Informationen zu externen Geräten, wie unter Abb. 17 gezeigt, dargestellt.
Wenn Sie das Gerät erneut zum Netzwerk hinzufügen möchten, wählen Sie
das Gerät als lokal aus und klicken auf Change Local NPW, um dessen
NPW auf HomePlugAV zu ändern Wenn Sie z. B. 1 (00:1F:84:00:00:03)
erneut zum vorhandenen Neztwerk hinzufügen möchten, setzen Sie das
Gerät auf lokal und ändern dessen NPW auf dasselbe Passwort wie das der
Geräte unter dem Netzwerk.

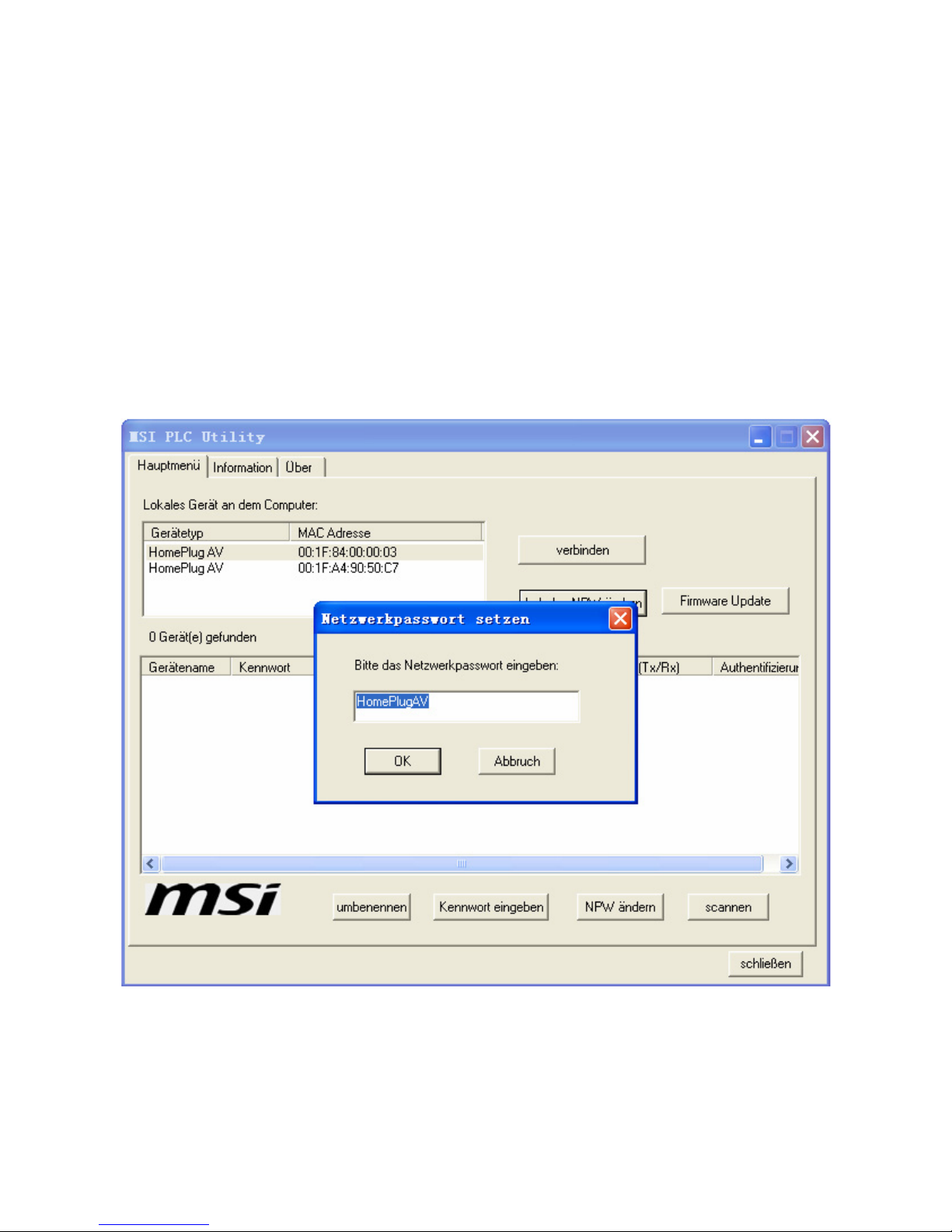

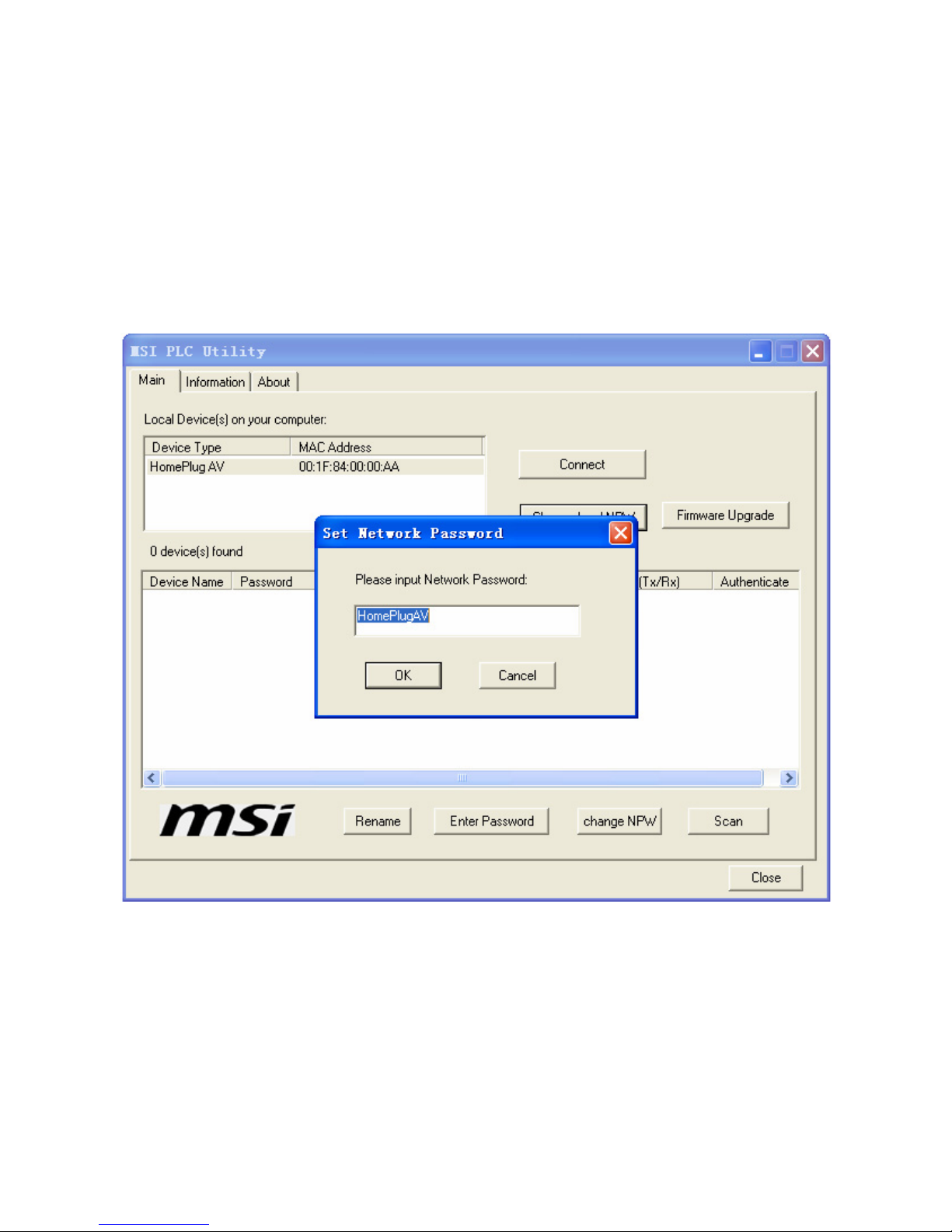

Abb. 24 Ändern des NPW eines lokalen Geräts

MEGA ePower 1000HD

26

Abb. 25 NPW des lokalen Geräts erfolgreich geändert.

Scan (Scannen): Diese Funktion wird zur Erkennung aller Gerät im

Netzwerk verwendet. Standardmäßig scannt das Powerline Utility einmal in
der Minute, um die Geräteinformationen zu aktualisieren.

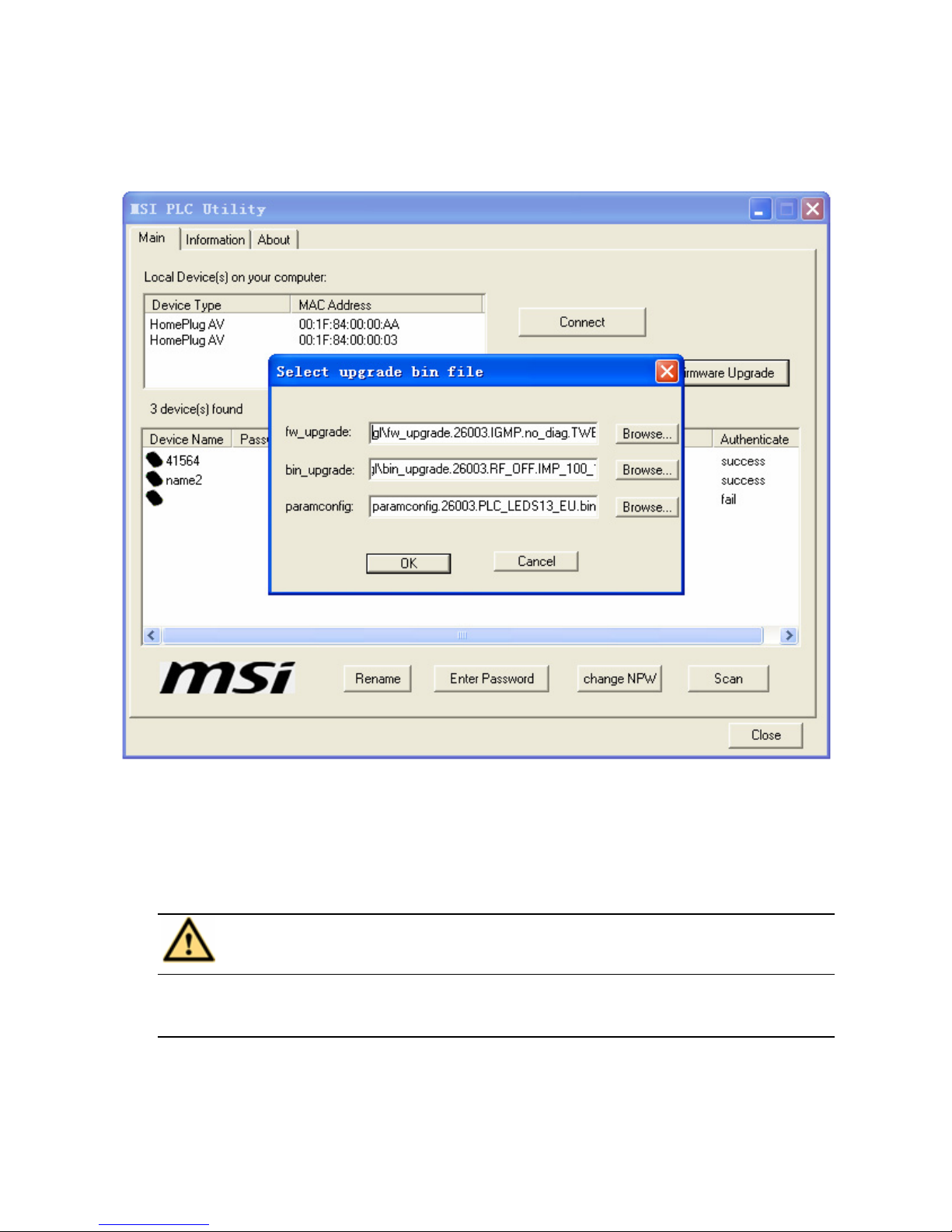

Upgrade Firmware (Firmware aktualisieren): Sie können auf das Schaltfeld

klicken, um die Firmware des Geräts zu aktualisieren. Beachten Sie, dass
das Gerät vor dem Aktualisieren authentifiziert werden muss. Sie können
Browse anklicken und die bin_upgrade, fw_upgrade, paramconfig
Dateien auswählen, um die Firmware zu aktualisieren.

MEGA ePower 1000HD

27

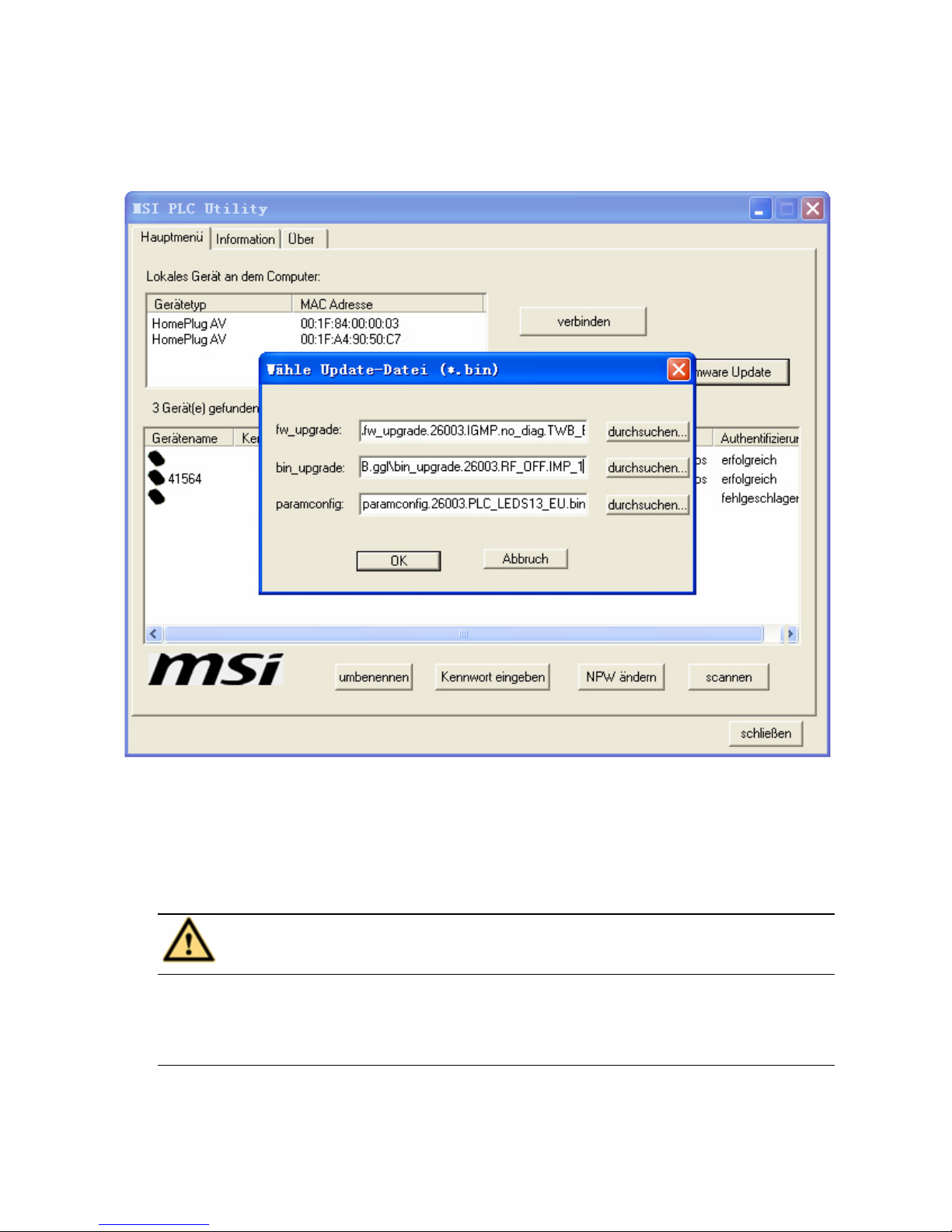

Abb. 26 Aaktualisieren der Firmware des lokalen Geräts

Vorsicht:

Der Aktualisierungsvorgang kann einige Minuten dauern. Klicken Sie nicht
auf Close (schließen) oder Cancel (abbrechen), während der Prozess im
Gange ist. Andernfalls kann eine Fehlermeldung angezeigt werden.

MEGA ePower 1000HD

28

6.2 Information Registerkarte

Das Register Information zeigt die Systeminformationen und die
Versionsinformationen der Firmware an, einschließlich folgender Daten:

MAC Adresse des lokalen Netzwerkadapters des Computers
MAC Adresse des lokalen Geräts, das an den Computer angeschlossen ist
Netzwerkname (also NPW) des lokalen Geräts
Name des Herstellers
Softwareversion
Firmware-Informationen (wie z.B. Erstellungsdatum und SVN Datum)

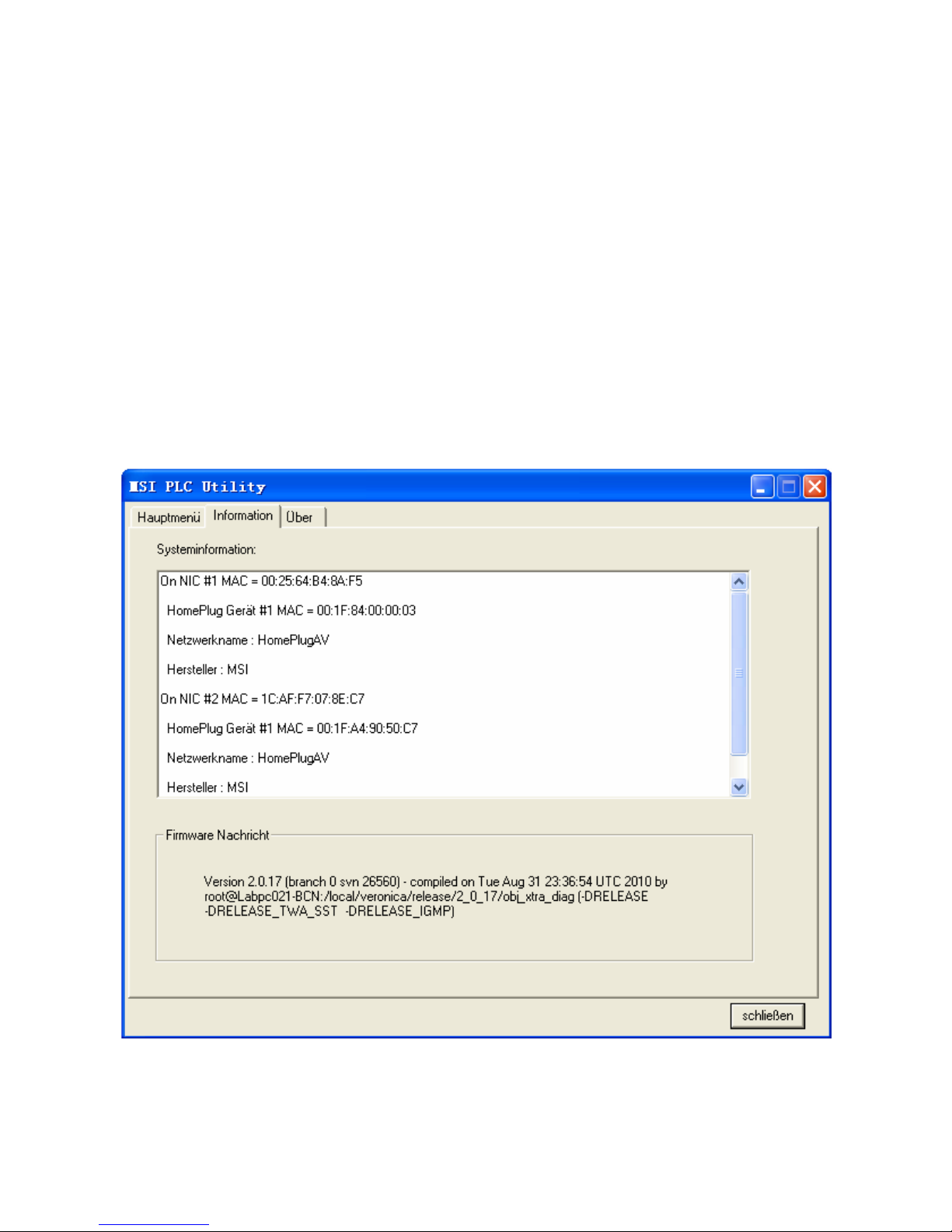

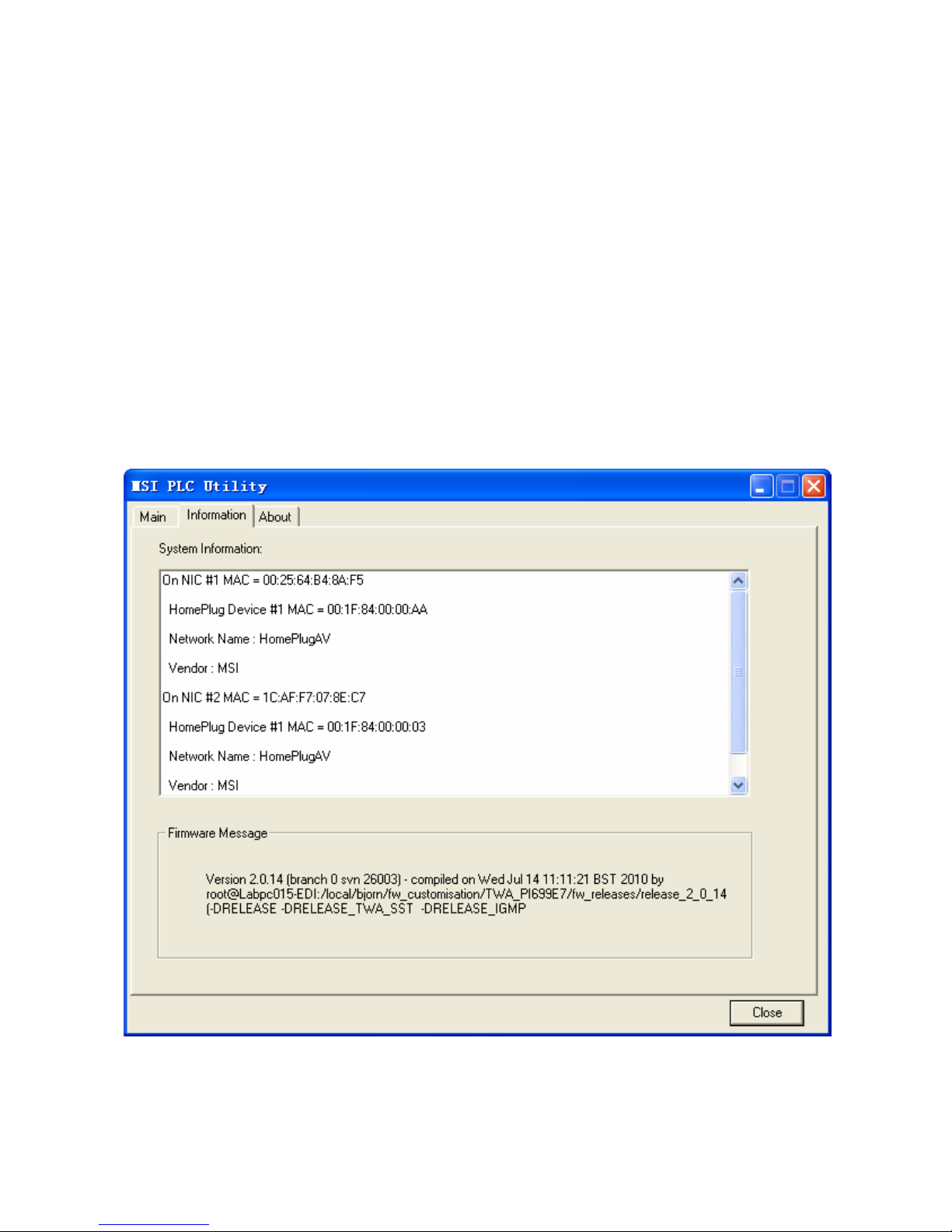

Abb. 27 Information Registerkarte (wenn der Computer zwei Netzwerkadapter hat)

MEGA ePower 1000HD

29

6.3 About Registerkarte (Über)

Das Register About zeigt die Softwareversion, das Erstellungsdatum und die
Informationen zum Urheberrecht an. Dort ist weiterhin der Link zur Website der
Powerline Company zu finden. Sie können auf den Link klicken und werden dann
mit der Website verbunden.
Die folgenden Optionen gelten für die OEM/ODM Anpassung:

OEM/ODM URL Informationen (Website)
OEM/ODM Logo
OEM/ODM Urheberrecht des Unternehmens

Sie können diese ohne Kompilierung abändern.
Favoriten: Hier werden einige Optionen geboten. Zum Beispiel AutoScan;

dies wird standardmäßig ausgewählt.

MEGA ePower 1000HD

30

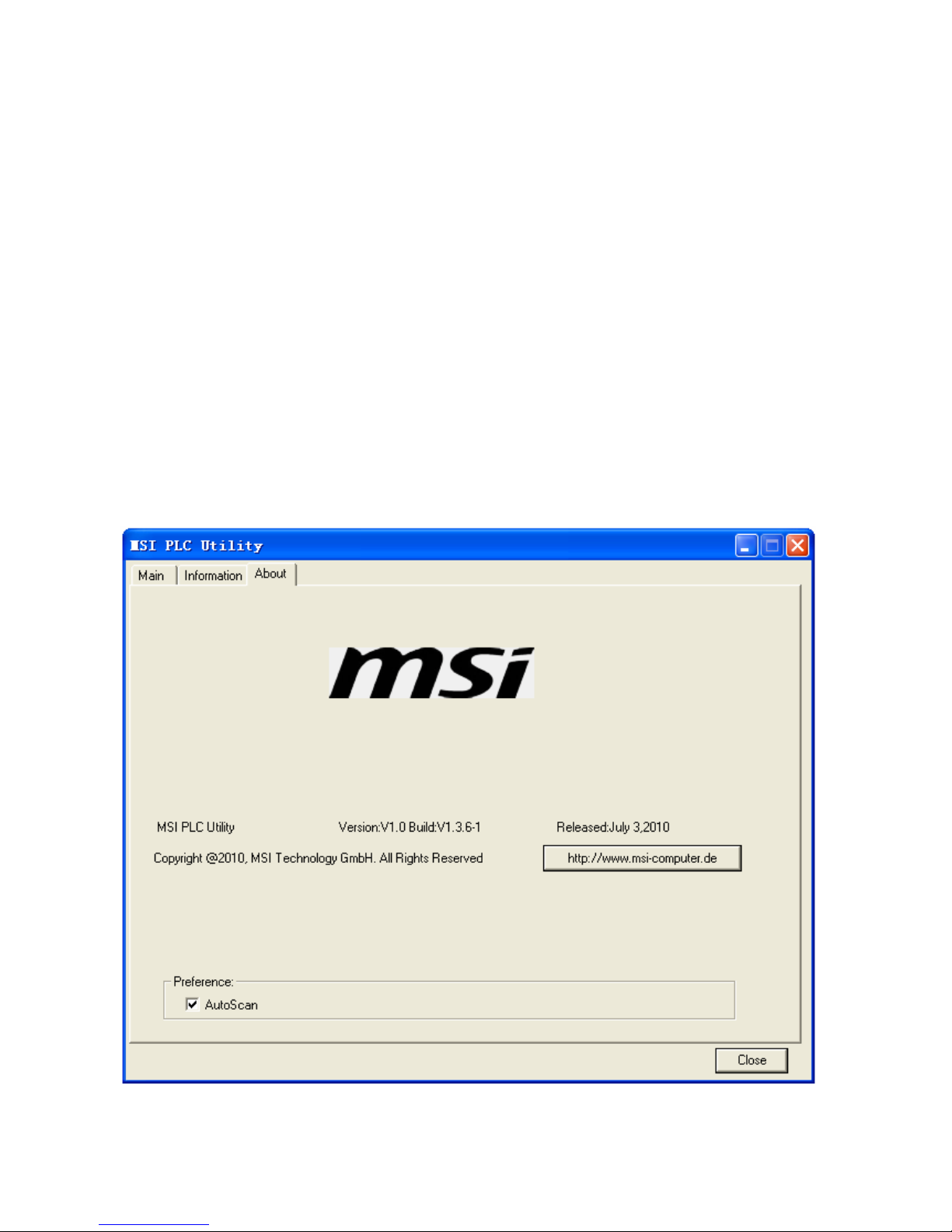

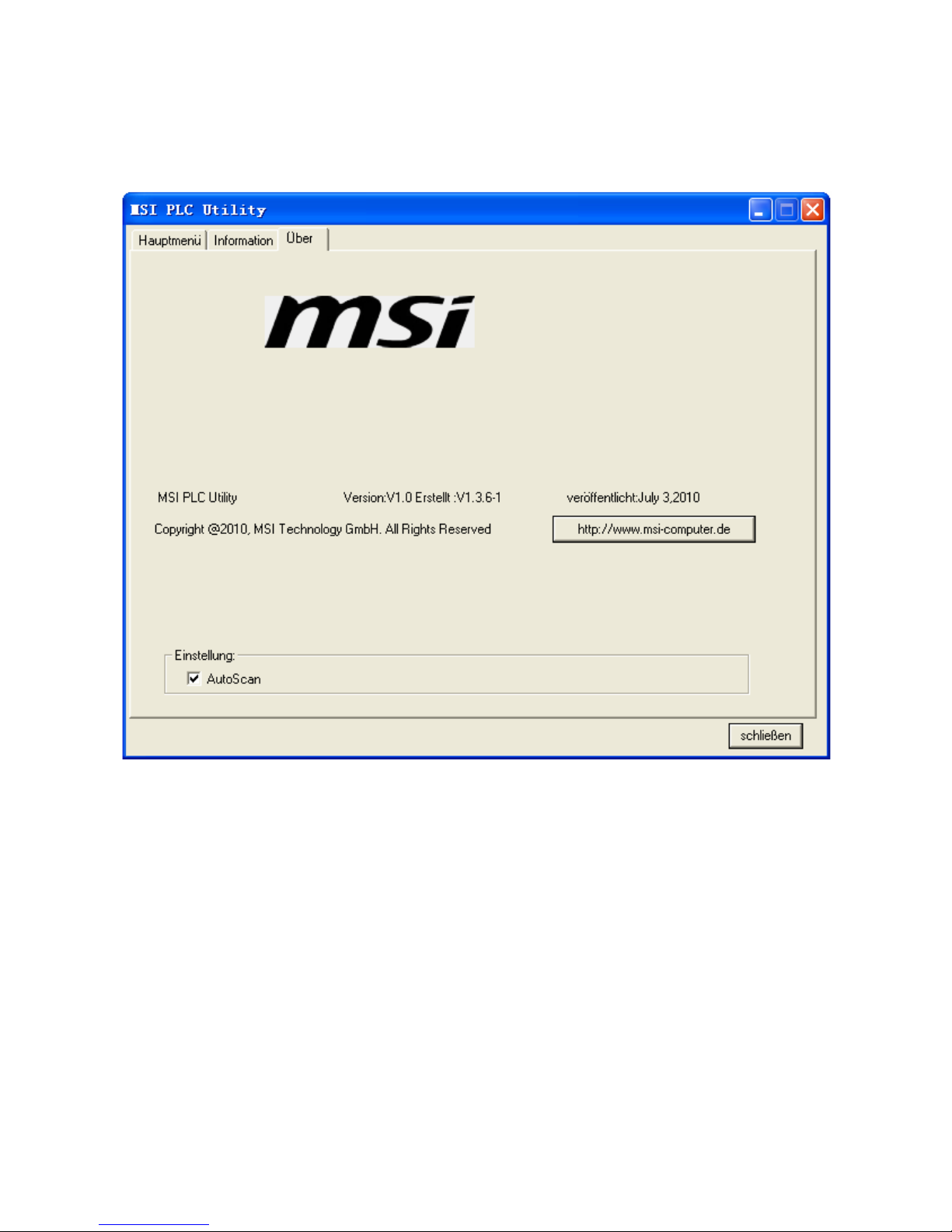

Abb. 28 About Registerkarte

MEGA ePower 1000HD

31

Appendix A Spezifikationen

Chip GGL541
Flash 8 Mbps
Firmware Support Südamerika, Europa, Ostpazifik, Japan

Protokoll

HomePlug AV 1.0
MediaxtreamTM & XtendnetTM
IEEE 802.3 /802.3u

Betriebssyste
m

Windows 2000, windows7,Windows XP 32/64 bit und
Windows Vista 32/ 64bit

Datenrate

TCP: 250 Mbps
UDP: 300 Mbps

PLC Rate 1000 Mbps
Signalfrequenz 2MHz-30MHz, 50 MHz-300 MHz
Modulationssc
hema

Support QAM 1024/256/64/16/8, QPSK, BPSK und ROBO

Verschlüs­selung

128bit AES

QoS Support
Ipv6 Support
IGMP Support

LED-Anzeigen

Power: Verbindungsstatus Stromversorgung
Ethernet: Verbindungsstatus Ethernet
Data: Verbindungsstatus PLC

Schaltknopf

RST: Zurücksetzen auf Werkseinstellungen.
Security: Automatisch auf NPW gesetzt.
Standby: Eingabe Bereitschaftsmodus.

Verbrauch 6 W
Betriebs­temperatur

0ºC-40ºC

Lagertemperat -20ºC-70ºC

MEGA ePower 1000HD

32

ur
Betriebsluft­feuchtigkeit

10%-90%, nicht kondensieren

Lager­feuchtigkeit

5%-90%, nicht kondensieren

Strom­verbrauch

100 V-240 V AC, 50 Hz-60 Hz

Zertifizierung CE
Umweltschutz RoHS
Abmessungen LxBxH: 100 mm x 65 mm x 42 mm

MEGA ePower 1000HD

33

Appendix B Akronyme und Abkürzungen

AVLN

HomePlugAV In-home Logical Network, das AVLAN ist das Set
der STAs, welche denselben Netzwerk-Mitgliedsschlüssel
besitzen. Jedes AVLN wird durch einen einzelnen Cco verwaltet.

CCo

Central Coordinator, der CCo ist ein Superset aus STA und
enthält Identifikatoren für Anschlussausrüstungen und globale

Links
CSMA/CA Carrier Sense Multiple Access/Collision Avoidance
DAK Device Access Key (Gerätezugangsschlüssel)
DM Device Manager (Gerätemanager)

IGMP

Internet Group Management Protocol (Verwaltungsprotokoll für

Internentgruppen)
NID Network ID (Identifikation)
NMK Network Management Key (Netzwerkverwaltungsschlüssel)
PLC PowerLine Communication
PIB Parameter Information Block

STA

Station, eine STA im Netzwerk mit einer Verbindung zur

Powerline und der Fähigkkeit, Datentraffic zu erzeugen oder

abzusenken
TOS Type of Service (Servicetyp)

MEGA ePower 1000HD

34

Appendix C Kontaktinformationen

Bitte wenden Sie sich an uns, falls Sie Hilfe bei der
Installation oder dem Betrieb des MSI MEGA ePower 85
Adapter benötigen.

Technischer Support für technische Fragen:

für alle MSI-Produkte außer Notebooks
Tel.: [phone] (0,12 €/Minute aus dem deutschen
Festnetz!)
Österreich und Schweiz: 0049-1805-215 521

Montag - Freitag von 8:00 bis 18:00 Uhr
Bitte beachten!
Wir möchten Sie darauf aufmerksam machen, dass die
Sprechzeit der Supportmitarbeiter, aufgrund der hohen
Frequentierung, auf drei Minuten begrenzt ist.

Bitte halten Sie alle verfügbaren Unterlagen zu Ihrem

MSI-Produkt bereit.

Support-MSI-Anfrage-Formular:

http://www.msi-computer.de/index.php?func=service

Website:

www.msi-computer.de

MEGA ePower 1000HD

Powerline Network

USER MANUAL

(MEGA ePower 1000HD)

Instant Networks for Internet Access…and More!

Solution for SOHO, SMALL OFFICE AND HOME

OFFICE

MEGA ePower 1000HD

i

Contents

1 CE & WEEE ....................................................................................................... ii

1.1 ENGLISH.............................................................................................. iv

1.2 DEUTSCH ............................................................................................ iv

1.3 FRANÇAIS ............................................................................................ v

1.4 РУCCKИЙ ............................................................................................. v

1.5 ESPAÑOL.............................................................................................. v

1.6 NEDERLANDS ..................................................................................... vi

1.7 SRPSKI ................................................................................................ vi

1.8 POLSKI................................................................................................. vi

1.9 TÜRKÇE...............................................................................................vii

1.10 ITALIANO .............................................................................................vii

1.11 ČESKY .................................................................................................vii

1.12 MAGYAR .............................................................................................viii

2 Overview ............................................................................................................ 1

2.1 About the Product.................................................................................. 1

2.2 Packing List ........................................................................................... 2

2.3 Safety Precautions ................................................................................2

3 System Requirements........................................................................................ 3

4 Hardware Description......................................................................................... 3

4.1 Ethernet Interface.................................................................................. 3

4.2 Buttons .................................................................................................. 4

4.3 LED Indicators ....................................................................................... 6

5 Installation of the Powerline Utility ..................................................................... 8

5.1 Installing the WinPcap ........................................................................... 9

5.2 Installing the Powerline Utility.............................................................. 11

6 User Interface................................................................................................... 15

6.1 Main Tab .............................................................................................. 15

6.2 Information Tab.................................................................................... 27

6.3 About Tab ............................................................................................28

Appendix A Specifications.................................................................................29

Appendix B Acronyms and Abbreviations .........................................................31

Appendix C Contact Information........................................................................ 32

MEGA ePower 1000HD

ii

1 CE & WEEE

@2010 by MSI. All rights reserved.
Information in this document is subject to change without notice. No
part of this document may be reproduced or transmitted in any form or
by any means, electronic or mechanical without prior written
permission of MSI.

MSI makes no representation or warranties with respect to the contents
hereof and specifically disclaims any implied warranties of
merchantability or fitness for any particular purpose. MSI reserves the
right to revise this manual and to make changes in its content without
obligation to notify any person or organization of such revision of
change. In no event shall MSI be liable to you or any third party for
any consequential, incidental, direct, indirect, special, punitive, or
other damages (including without limitation, damages for loss of
profits, interruptions, loss of information, pecuniary loss, etc.), even if
MSI has been advised of the possibility of such damages arising from
any defect or error in this manual or product.

Windows is a trademark of Microsoft Corporation. All other brand
names used in this document are registered trademarks of their
respective companies.

MEGA ePower 1000HD

iii

CE Statement: This equipment has been tested and complies with
EN55022: 1998+A1: 2000 + A2:2003
EN50412-2-1: 2005
EN61000-3-2: 2006
EN61000-3-3: 1995+A1:2001+A2:2005

Hiermit erklärt Micro Star International CO., LTD dass sich dieses
Produkt in Übereinstimmung mit den grundlegenden Anforderungen
und den anderen relevanten Vorschriften der Richtlinie
EN55022: 1998+A1: 2000 + A2:2003
EN50412-2-1: 2005
EN61000-3-2: 2006
EN61000-3-3: 1995+A1:2001+A2:2005

MEGA ePower 1000HD

iv

1.1 ENGLISH

1.2 DEUTSCH

MEGA ePower 1000HD

v

1.3 FRANÇAIS

1.4 РУCCKИЙ

1.5 ESPAÑOL

MEGA ePower 1000HD

vi

1.6 NEDERLANDS

1.7 SRPSKI

1.8 POLSKI

MEGA ePower 1000HD

vii

1.9 TÜRKÇE

1.10 ITALIANO

1.11 ČESKY

MEGA ePower 1000HD

viii

1.12 MAGYAR

1

2 Overview

2.1 About the Product

The MEGA ePower 1000HD (also referred to as “the device” hereinafter) can
provide high speed broadband service for transmitting voice, video, and data,
through powerline. It is applicable in a wide range of both residential and
commercial (offices, apartments, hotels, warehouses) networks and no cabling is
required.
Before using the device, you should carefully read the user manual which
describes the general knowledge and features of the device. By reading the user
manual, you can learn how to install the Powerline utility and how to use the
buttons in the user interface. The user manual also helps to troubleshoot common
problems.

Figure 1 Product application

MEGA ePower 1000HD

2

2.2 Packing List

MEGA ePower 1000HD device (1 device for single pack, 2 devices for duo

pack, 3 devices for network duo pack)

C D ROM x 1
RJ45 Ethernet cable (1 cable for single pack, 2 cables for duo pack, 3 cables

for network duo pack)

2.3 Safety Precautions

The device is intended for connection to the AC power line. Before using the device,
read the precautions carefully, in order to use the device correctly and safely. For
installation instructions, refer to the description of installation in the user manual.

Follow all the warnings and instructions marked on the product.
Before cleaning the device, unplug it from the outlet on the wall. Use dry

cloth for cleaning. Do not use liquid cleaners or aerosol cleaners.

Do not place the device near water.
Do not place the device near or over a radiator or heat source.
Do not use an extension cord between the device and the AC power supply.
Only professional technicians should service the device. Opening or

removing covers may result in exposure to dangerous voltage points or other
risks.

Unplug the device from the wall outlet and refer to professional service

personnel for the following conditions:

– If liquid is spilled into the product
– If the device is exposed to rain or water
– If the device does not operate normally when the operation instructions

are followed.

– If the device exhibits a distinct change in performance.

The product can plug only in vertical, not in horizontal.

MEGA ePower 1000HD

3

3 System Requirements

Table 1 Minimum system requirements

4 Hardware Description

4.1 Ethernet Interface

One end of the Ethernet interface is used to connect to the Ethernet cable and the
other end connects to the interface of the network adapter of a computer or another
Ethernet device.

Operating System

Windows 2000, Windows XP, Windows7,Windows
Vista 32/64 bit

CPU

Intel Pentium III or higher. Clock frequency of higher
than 2.0 G Hz is recommended

RAM At least 128 MB

Resolution Any resolution

Free Disk Space At least 20 MB

Network Adapter
Interface

At least one 100 Mbps network adapter and one
Ethernet cable

MEGA ePower 1000HD

4

4.2 Buttons

Figure 2 Buttons

Reset: Press the button for over 10 seconds to restore the factory default

settings.

Security: Set the status of the device members. It is used to add devices to

the existing network or remove devices from the existing network. You can
observe the status of the Security indicator to know the process and result.

Add

Assume that an existing network contains devices A and B that share the same
network key and device C wants to join the network. To add device C to the
network, do as follows:

Note:

Devices that share the same network key are in the same network.

(1) Press the button for 1-3 seconds on device C.

MEGA ePower 1000HD

5

(2) Press the button for 1-3 seconds on a device in the existing network (either

device A or B).

(3) Wait for the connection to complete. During the process, the Power indicators

on device C and the device in the network blink in green.

Figure 3 Adding a device to the network

Remove

Assume that an existing network contains devices A, B, and C and device C wants
to leave the network. To remove device C from the network, do as follows:
(1) Press the button for more than 10 seconds on device C. A random network

key that is different from the original is generated.

(2) Device is not in the network after reboot.

MEGA ePower 1000HD

6

Figure 4 Removing a device from the network

Standby: Press the button for more than 3 seconds to switch between the

working mode and the standby mode.

Table 2 Button description

Button Pressing Time Effect

Reset > 10 seconds Restore factory default settings.

Security > 10 seconds

A random network key is generated for the
device and the device is removed from the
network.

Security 1-3 seconds

Exchange the network keys and add a device to
the network.

Standby > 3 seconds

Enter the standby mode if the device is currently
in the working mode.

Standby > 3 seconds

Enter the working mode if the device is currently
in the standby mode.

4.3 LED Indicators

There are three LED indicators on the front panel to indicate the status of the
device.

MEGA ePower 1000HD

7

Figure 5 LED indicators

Table 3 LED indicator status

Indicator

Status

Description

Green The device is powered on.
Red The device is in the standby mode.

Power

Blinks in green

The Security button is pressed and the devices are
exchanging network passwords (NPW).

Green Ethernet connection is established.

Ethernet

Off Ethernet connection is not established.

Green

The device can communicate at the rate of
HomePlugAV (HPAV) connection.

Data

Yellow

The device can communicate at the rate of
Mediaxtream (MX) connection.

MEGA ePower 1000HD

8

5 Installation of the Powerline Utility

The Powerline Utility is a configuration management utility of GGL541 chip devices
based on HomePlugAV and Mediaxtream

TM

. The utility can scan and track all
devices that can communicate in the network.
Before installing the utility, uninstall any Powerline Utility that is already installed in
the computer.

Figure 6 Uninstalling the Powerline Utility

To properly run the Powerline Utility, the WinPcap must be installed. For details,
visit http://www.winpcap.org

.

Insert the CD to the CD drive and the files in the CD is displayed as follows:

Figure 7 CD files

Note:

The license agreement of the WinPcap should be accepted.

MEGA ePower 1000HD

9

5.1 Installing the WinPcap

Double-click the Setup.exe to start installing the Powerline Utility. If no WinPcap is
installed in the computer, the WinPcap included in the CD is automatically installed
before the Powerline Utility is installed. See the following figure:

Figure 8 WinPcap not installed

Figure 9 Installing the WinPcap

If the WinPcap of an earlier version is already installed in the computer, a prompt is
displayed asking you to uninstall the earlier version, such as WinPcap4.0.2, when
you try installing the WinPcap. See the following figure:

MEGA ePower 1000HD

10

Figure 10 WinPcap of an earlier version already installed

Figure 11 Uninstalling the WinPcap of an earlier version

MEGA ePower 1000HD

11

5.2 Installing the Powerline Utility

If the latest WinPcap is already installed in the computer, the WinPcap is not
installed when the Powerline Utility is being installed. Follow the wizard to install
the Powerline Utility.

Figure 12 Installation wizard-Welcome page

MEGA ePower 1000HD

12

Figure 13 Installation wizard-License Agreement page

In the page where the License Agreement is displayed, if you select the I do not
accept the agreement check box, the installation program exits and the Powerline
Utility is not installed. If you select the I accept the agreement check box, the
installation application proceeds and the Select Destination Location page
appears. See the following figure:

MEGA ePower 1000HD

13

Figure 14 Installation wizard-Select Destination Location page

The default installation path of the Powerline Utility is C:\Program Files\MSI PLC
Utility. You can click Browse to change the installation path. Then, click Next to
set the folder in the Start menu. See the following figure:

MEGA ePower 1000HD

14

Figure 15 Installation wizard-Select Start Menu Folder page

If the Create a desktop icon check box is selected, a shortcut icon is generated on
the desktop.

Figure 16 Installation wizard-Installation Process page

MEGA ePower 1000HD

15

If you select the Launch MSI PLC Utility check box, the Powerline Utility is
automatically running after it is successfully installed. You can also double-click the
shortcut icon on the desktop to run the program.

6 User Interface

6.1 Main Tab

The Main tab of the Powerline Utility displays the information of the local and
authenticated remote devices in a Powerline network, such as the name, password,
MAC address, and rate, and network password of a remote device.
The upper area displays the information of the device connected to the network
adapter of the local computer. Normally, only one device is detected.

MEGA ePower 1000HD

16

Figure 17 Main tab (one network adapter in the local computer)

If the computer has more than one network adapter interface, several devices can
be detected.

MEGA ePower 1000HD

17

Figure 18 Main tab (two network adapters in the local computer)

Select one local device and click Connect on the right. The lower area displays the
information of the remote devices connected to the local device. If no remote
device is detected, the information 0 device(s) found is displayed.
The following table describes the information of the remote devices:

Table 4 Information of remote devices

Field Description

Devicename

Name of the device. You can click Rename to change the
name.

Password

Password of the device (DPW). The default is blank. To
manage remote devices, you should know the DPW, which is
printed in the label on the device.

MEGA ePower 1000HD

18

Field Description

MAC Address MAC address of the remote device.

HPTV
Rate(Tx/Rx)

Physical connection rate of HomePlugAV. Tx indicates the
transmitting rate and Rx indicates the receiving rate.

MX Rate(Tx/Rx) Physical connection rate of Mediaxtream.

Authenticate

Display whether the remote device is successfully
authenticated and whether it can communicate.

Note:

The device name or NPW cannot be successfully
changed unless the device is successfully
authenticated.

Rename: Click an entry of the Device Name to select a device and click

Rename. In the window that is displayed, you can change the name of the

device. See the following figure:

MEGA ePower 1000HD

19

Figure 19 Modifying device name

Enter Password: If the remote device is not successfully authenticated, that

is, if fail is displayed in the Authenticate field in 1.1.1.1 1.1)a.Figure 17,
click the button and enter the device password again in the window that is
displayed to authenticate. Two passwords can be used for authentication:
one is printed on the label of the Powerline device, with four digits a group;
the other is the default password This is our Device Password given to
the peer STA. If the authentication with the default password fails, use the
password on the device label to try again. In 1.1.1.1 1.1)a.Figure 17,
remote device (MAC:00:B0:52:00:00:A5) fails in the initial authentication.
Click Enter Password to enter the password and try authentication again. If

MEGA ePower 1000HD

20

the default password does not work, try the password on the label at the
back of the device again. See the following figure:

Figure 20 Changing device password

The upper area of the window displays the MAC address of the device. If the
authentication fails, the following dialog box is displayed:

MEGA ePower 1000HD

21

Figure 21 Entering the device password for authentication

Change NPW: You can click the button and change the network password

(NPW) of the device in the window that is displayed. That is, this button can
be used to remove devices from the existing network and form a new private
network.
All devices have a default NPW, which is usually HomePlugAV, during
production in the factory. That is, all devices are in the same network. If the
NPW is changed for one device, the device is not in the network any more,
and its information is not displayed in the lower area of the window as shown
in 1.1.1.1 1.1)a.Figure 17. For example, in the following figure, change the
NPW of remote device named name1 to 12345678.

MEGA ePower 1000HD

22

Figure 22 Changing NPW of a device

After the NPW is changed, the Main tab is shown as follows:

MEGA ePower 1000HD

23

Figure 23 NPD changed successfully

Because the device now has a different NPW from the NPW of any device in
the existing Powerline network, the device is removed from the network and
is not displayed in the area of remote device information as shown in 1.1.1.1

1.1)a.Figure 23.

Change Local NPW: You can click the button to change the NPW of the

local device, in order to add a device to the existing network. If the NPW of
the local device is changed, the remote device information in the lower area
of the window as shown in 1.1.1.1 1.1)a.Figure 17 is not displayed
because the remote devices have different NPW from the local device. Only
devices that have the same NPW as the local device is displayed in the area
of remote device information as shown in 1.1.1.1 1.1)a.Figure 17.

MEGA ePower 1000HD

24

If you want to add the device to the network again, select the device as the
local, and click Change Local NPW to change its NPW to HomePlugAV.
For example, if you want to add name1 (00:1F:84:00:00:AA) to the existing
network again, set the device to the local and change its NPW to the same
as the devices in the network.

Figure 24 Changing NPW of the local device

MEGA ePower 1000HD

25

Figure 25 NPW of the local device successfully changed

Scan: It is used to detect all devices in the network. By default, the

Powerline Utility automatically scans every other minute to update the
device information.

Upgrade Firmware: You can click the button to update the firmware of the

device. Note that the device must be authenticated before updating. You can
click Browse and select the bin_upgrade, fw_upgrade, paramconfig files
to update the firmware.

MEGA ePower 1000HD

26

Figure 26 Updating the firmware of the local device

Caution:

The updating process may take a few minutes. Do not click Close or Cancel to
exit or do any operation during the process. Otherwise, an error may occur.

MEGA ePower 1000HD

27

6.2 Information Tab

The Information tab displays the system information and the version information
of the firmware, including the following:

MAC address of the local network adapter of the computer
MAC address of the local device connected to the computer
Network name (that is, NPW) of the local device
Vendor name
Software version
Firmware information (such as issue date and SVN date)

Figure 27 Information tab (when the computer has two network adapters)

MEGA ePower 1000HD

28

6.3 About Tab

The About tab displays the software version, issue date, and copyright information.
It also provides the website link of the Powerline company. You can click the link to
visit the website.
The following options are for OEM/ODM customization:

OEM/ODM URL information (website)
OEM/ODM Logo
OEM/ODM Copyright information of the company

You can modify them without compilation.
Preferences: It provides a few options. For example, AutoScan, which is

selected by default.

Figure 28 About tab

29

Appendix A Specifications

Chip GGL541

Flash 8 Mbps

Firmware Support South America, Europe, East Pacific, Japan

Protocol

HomePlug AV 1.0
MediaxtreamTM & XtendnetTM
IEEE 802.3 /802.3u

Operating
System

Windows 2000, windows7,Windows XP 32/64 bit and
Windows Vista 32/ 64bit

Data Rate

TCP: 250 Mbps
UDP: 300 Mbps

PLC Rate 1000 Mbps

Signal
Frequency

2MHz-30MHz, 50 MHz-300 MHz

Modulation
Scheme

Support QAM 1024/256/64/16/8, QPSK, BPSK, and ROBO

Encryption
Mode

128bit AES

QoS Support

Ipv6 Support

IGMP Support

LED Indicator

Power: connection status of the power
Ethernet: connection status of the Ethernet
Data: connection status of the PLC

Button

RST: Restore to factory defaults.
Security: Automatically set the NPW.
Standby: Enter the standby mode.

Consumption 6 W

Operating
Temperature

0ºC-40ºC

MEGA ePower 1000HD

30

Storage
Temperature

-20ºC-70ºC

Operating
Humidity

10%-90%, non-condensing

Storage
Humidity

5%-90%, non-condensing

Power Supply 100 V-240 V AC, 50 Hz-60 Hz

Certificate
Compliance

CE

Environment
Protection

RoHS

Dimension LxWxH: 100 mm x 65 mm x 42 mm

31

Appendix B Acronyms and Abbreviations

AVLN

HomePlugAV In-home Logical Network, the AVLAN is the set of
STAs that possess the same network Membership key. Every
AVLN is managed by a single CCo.

CCo

Central Coordinator, the CCo is a superset of a STA which
includes terminal equipment identifiers and global link identifiers

CSMA/CA Carrier Sense Multiple Access/Collision Avoidance

DAK Device Access Key

DM Device Manager

IGMP Internet Group Management Protocol

NID Network ID (Identification)

NMK Network Management Key

PLC PowerLine Communication

PIB Parameter Information Block

STA

Station, a STA in the network with a connection to the powerline
and being able to source or sink traffic

TOS Type of Service

MEGA ePower 1000HD

32

Appendix C Contact Information

For help with the Installation or operation of the MSI Mega
ePower 1000HD adapter, please contact us.

Technical Support:

for all MSI Products w/o Notebooks
Tel.: [phone] (0,12 €/Min. german landline!)

Outside Germany pleas call: 0049-1805-215 521
Monday - Friday from 8:00 to 18:00 CET

Support MSI-Contact :

http://www.msi-computer.de/support/sa_idx.php

Website:

www.msi-computer.de
