Wprowadzenie

W rozdziale tym zawarto informacje dotyczące procedur konfiguracji sprzętowej.
Podczas podłączania urządzeń należy trzymać je ostrożnie, a także założyć na
nadgarstek uziemiony pasek w celu uniknięcia wystąpienia elektryczności statycznej.

Zawartość opakowania

Monitor MAG401QR

Dokumentacja Instrukcja szybkiego uruchomienia

Przewód zasilający

Akcesoria

Kable

Ważne

⚠

∙

Jeśli jakikolwiek element jest uszkodzony lub go brakuje, należy skontaktować się
ze sprzedawcą lub z lokalnym dystrybutorem.

∙

Zawartość opakowania może różnić się w zależności od kraju.

∙

Dołączony przewód zasilający jest przeznaczony wyłącznie do tego monitora i nie
powinien być używany z innymi produktami.

Stojak ze śrubami

Podstawa ze śrubami

Kabel DisplayPort (opcjonalny)

Kabel USB upstream (do portu USB typu B upstream)
(opcjonalny)

3

Instalacja podstawy monitora

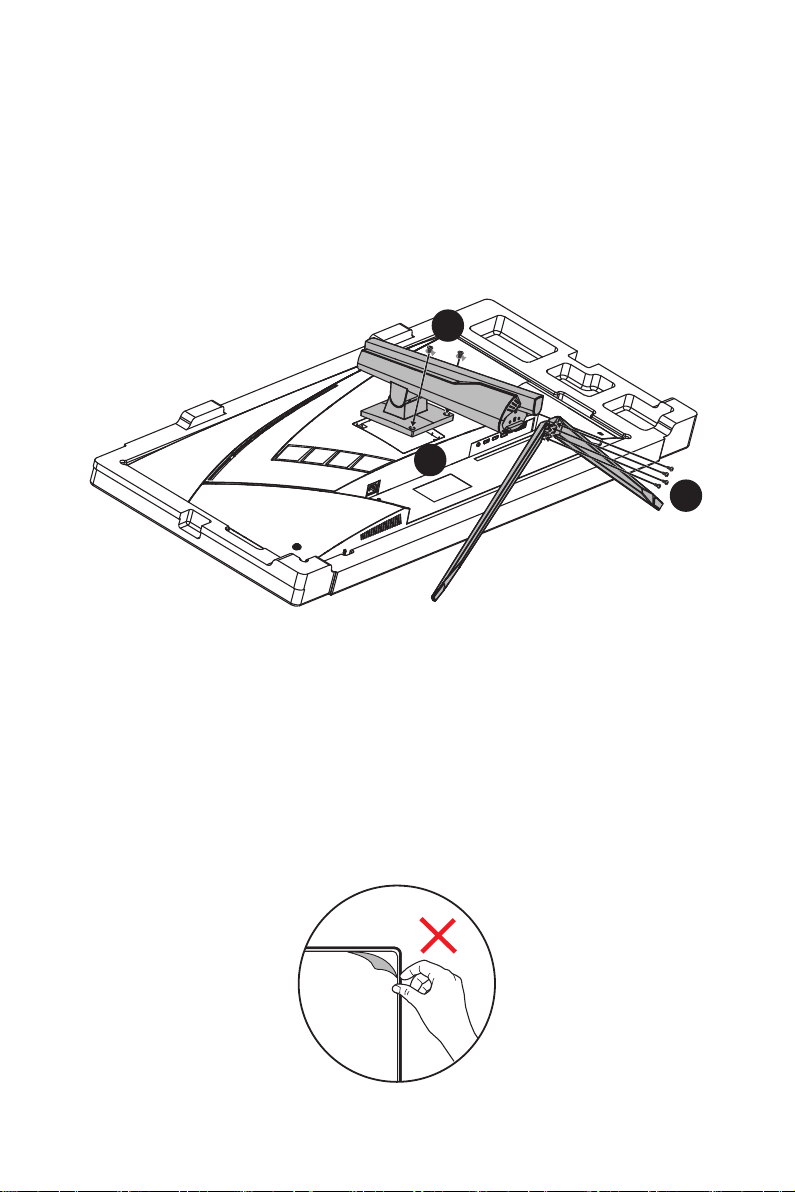

1. Połóż monitor na ochronnym opakowaniu piankowym. Dopasuj wspornik podstawy
do wgłębienia w monitorze.

2. Przykręć wspornik podstawy za pomocą śrub.

3. Połącz podstawę ze wspornikiem i przykręć śrubę w celu zabezpieczenia podstawy.

4. Przed postawieniem monitora upewnij się, że zespół podstawy został prawidłowo

zainstalowany.

2

1

3

Ważne

⚠

∙

Monitor należy położyć na miękkiej, zabezpieczonej powierzchni, aby uniknąć
porysowania panelu wyświetlacza.

∙

Panel należy chronić przed kontaktem z ostrymi przedmiotami.

∙

Wgłębienie do mocowania wspornika podstawy można również wykorzystać do
mocowania naściennego. W celu uzyskania informacji o właściwym zestawie do
montażu naściennego należy skontaktować się z dystrybutorem.

∙

Urządzenie to NIE ma żadnej folii ochronnej, którą należy zdjąć! Jakiekolwiek
uszkodzenia mechaniczne urządzenia, w tym zdjęcie folii polaryzacyjnej, mogą mieć
wpływ na gwarancję!

4

Regulacja monitora

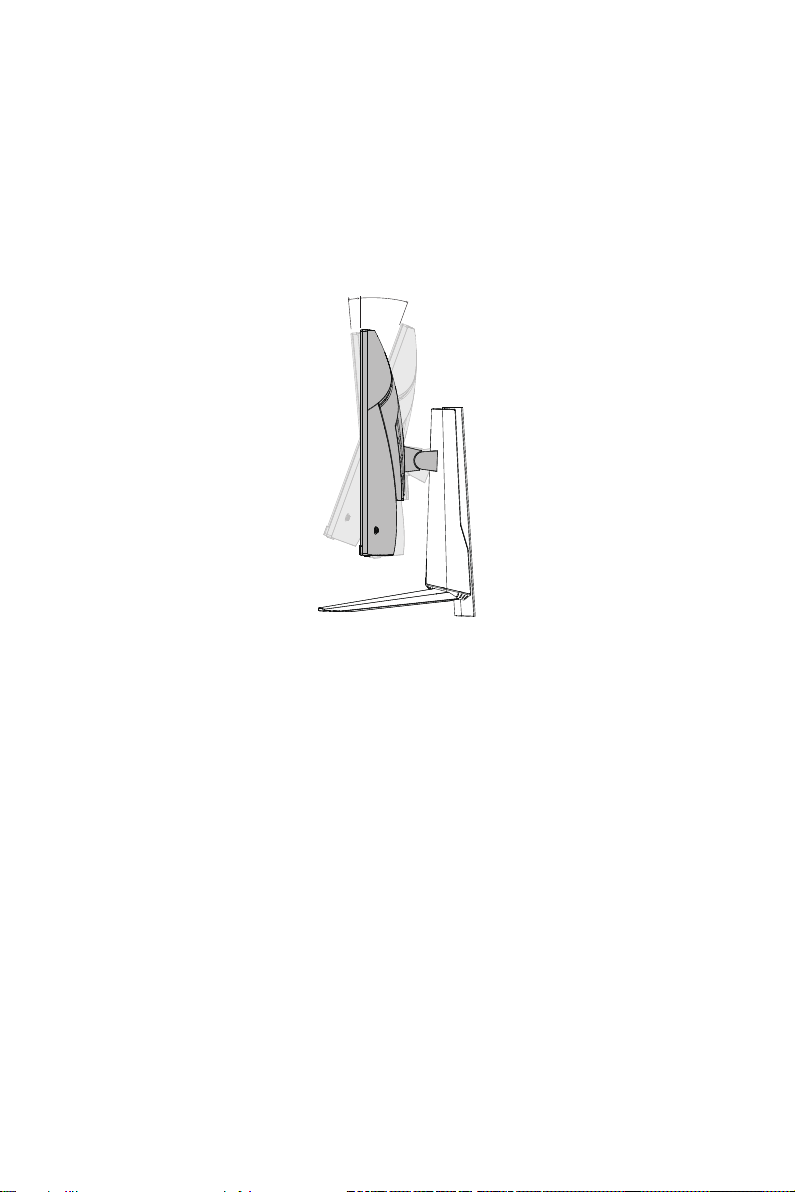

Funkcje regulacji tego monitora mają na celu zmaksymalizowanie komfortu patrzenia.

Ważne

⚠

∙

Podczas regulacji monitora nie należy dotykać panelu wyświetlacza.

∙

Przed skorzystaniem z funkcji pivot monitor należy przechylić lekko do tyłu.

20°

-5°

5

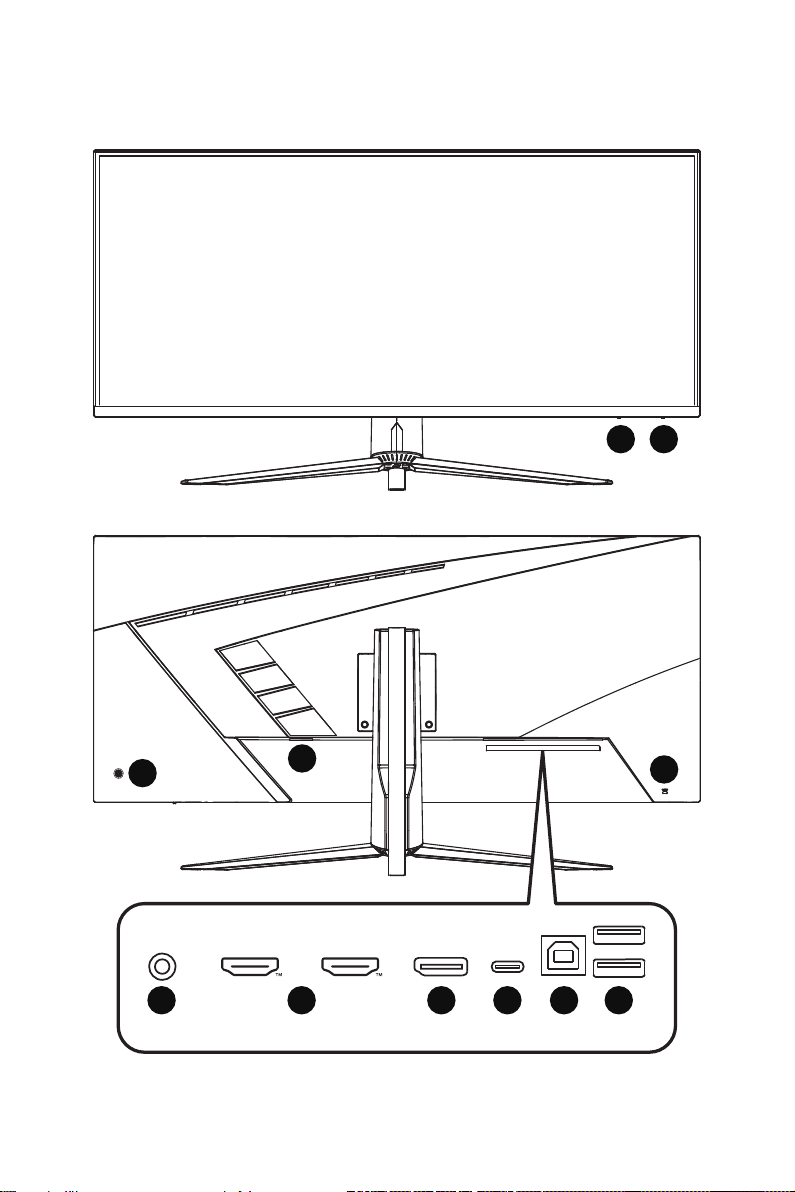

Przegląd monitora

1 2

3

6 7 8 9 10 11

4

6

5

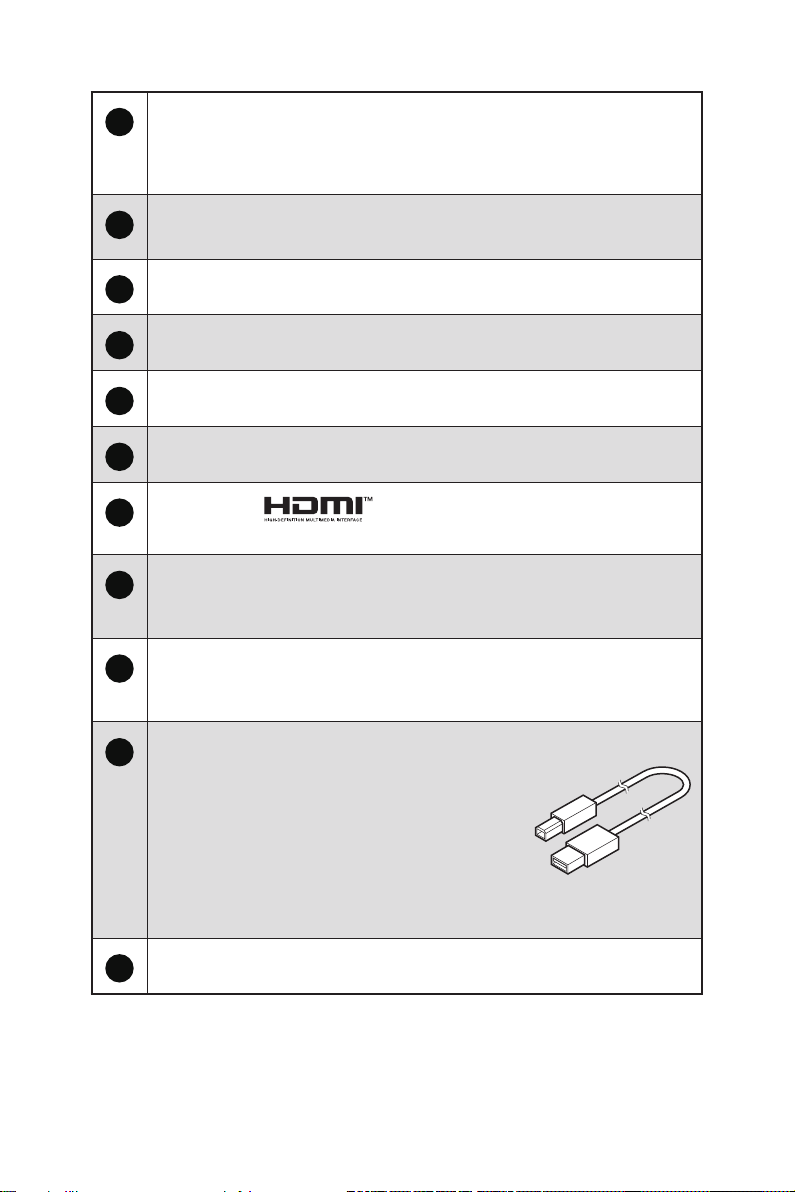

Dioda LED zasilania

1

Świeci na biało po włączeniu monitora. Przy braku sygnału wejściowego
dioda LED zmienia kolor na pomarańczowy. Świeci na pomarańczowo po
przełączeniu monitora do trybu gotowości.

Przycisk makr

2

Uaktywnianie aplikacji OSD.

Power Button (Przycisk zasilania) & Navi Key (Przycisk nawigacji)

3

Gniazdo zasilania

4

Blokada Kensington

5

Gniazdo słuchawek

6

Złącze HDMI™

7

Obsługuje rozdzielczość 4K przy 60 Hz zgodnie ze specyfikacją HDMI™ 2.0.

DisplayPort

8

Obsługuje rozdzielczość 3440 x 1440 przy 155 Hz zgodnie ze specyfikacją
DisplayPort 1.4a.

Port USB typu C

9

Port ten obsługuje tryb DisplayPort Alternate (DP Alt) i zasilanie o
parametrach do 20 V/3,25 A (65 W).

Port USB 2.0 typu - B upstream

10

Do kabla USB typu upstream.

Ważne

⚠

Wyjęty z opakowania kabel USB typu
upstream należy podłączyć do komputera
i monitora. Po jego podłączeniu będzie
można zacząć korzystać z portów USB typu
A downstream w monitorze.

Port USB 2.0 typu A

11

Do monitora

Do komputera

7

Podłączanie monitora do komputera

1. Wyłącz komputer.

2. Podłącz kabel Video do monitora i do komputera.

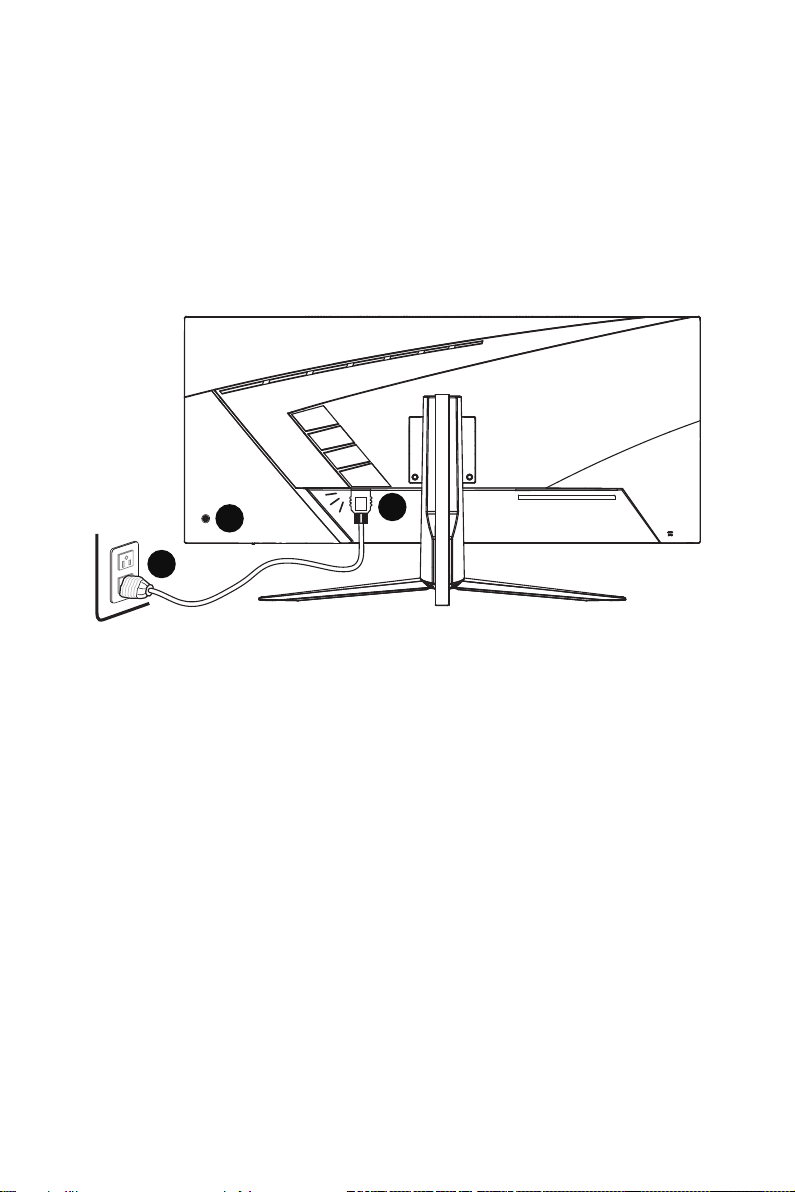

3. Podłącz przewód zasilający do gniazda zasilania monitora. (Rysunek A)

4. Podłącz przewód zasilający do gniazda elektrycznego. (Rysunek B)

5. Włącz monitor. (Rysunek C)

6. Włącz komputer, a monitor automatycznie wykryje Źródło wejścia.

C

A

B

8

Konfiguracja w menu OSD

W tym rozdziale zawarto informacje na temat konfiguracji za pomocą menu OSD.

Ważne

⚠

Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.

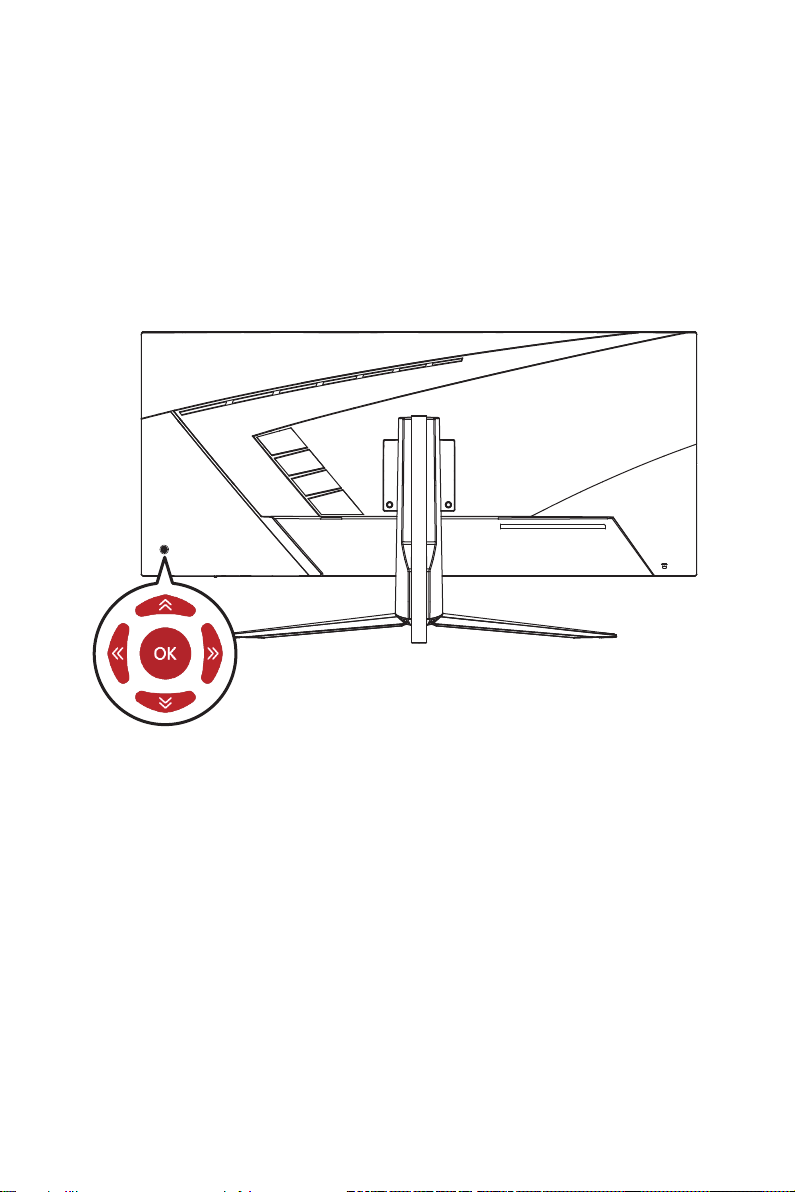

Navi Key (Przycisk nawigacji)

Monitor wyposażony jest w Navi Key (Przycisk nawigacji), wielokierunkowy element
sterowania pomagający w nawigacji w menu ekranowym OSD.

Up (W górę)/ Down (W dół)/ Left (W lewo)/ Right (W prawo):

∙ Wybór menu i elementów funkcji
∙ Dostosowywanie wartości funkcji
∙ Przechodzenie do/wychodzenie z menu funkcji

Naciśnięcie (OK):

∙ Uaktywnianie menu ekranowego (OSD)
∙ Przechodzenie do podmenu
∙ Potwierdzanie wyboru lub ustawienia

Przycisk skrótu

∙ Gdy menu OSD nie jest aktywne, można przejść do menu wstępnie ustawionej

funkcji, przesuwając Navi Key (Przycisk nawigacji) Up (W górę), Down (W dół), Left
(W lewo) lub Right (W prawo).

∙ Przyciski skrótów można dostosować w celu przechodzenia do innych menu funkcji.

9

Menu OSD

Ważne

⚠

W przypadku odbioru sygnałów HDR poniższe ustawienia będą wyszarzone:

∙

Night Vision (Funkcja Night Vision)

∙

MPRT

∙

Low Blue Light (Niski światła
niebieskiego)

∙

HDCR

∙

Brightness (Jasność)

∙

Contrast (Kontrast)

∙

Color Temperature (Temperatura
barwowa)

∙

Optix Scope (Luneta Optix)

∙

PIP/PBP

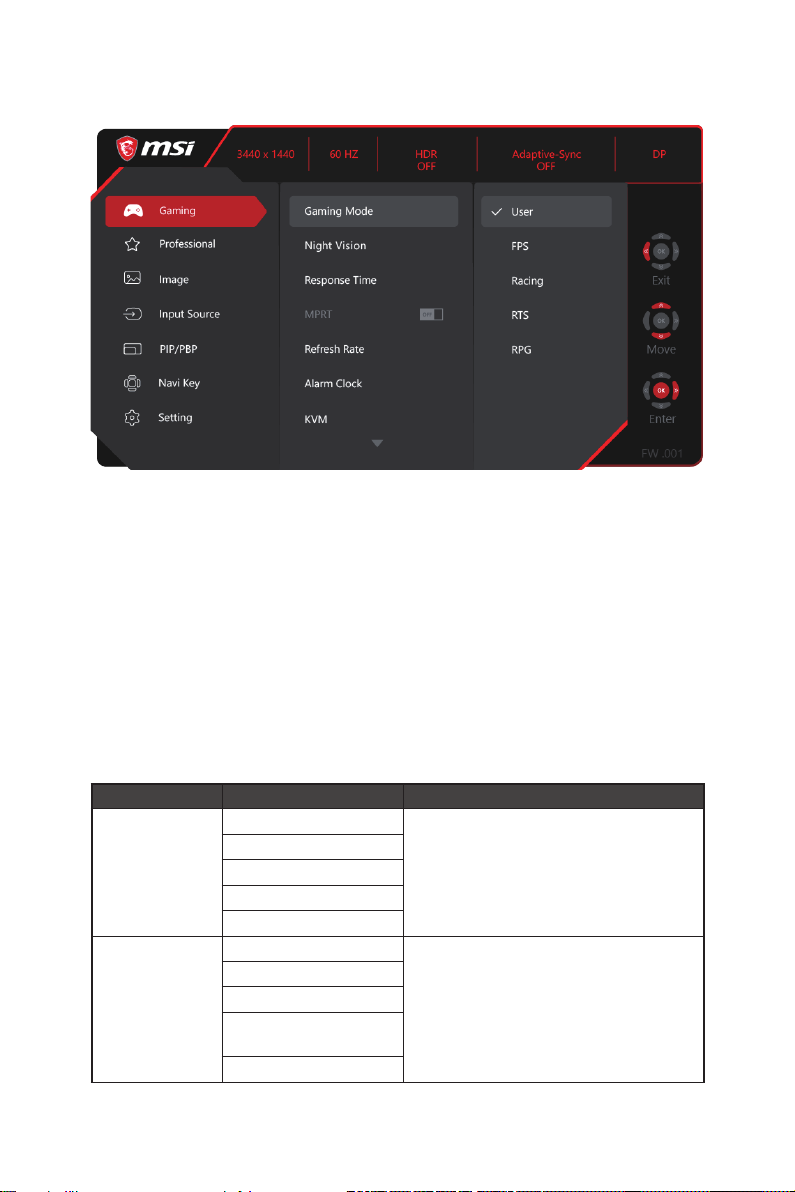

Gaming (Gry)

1. poziom menu 2./3. poziom menu Opis

Game Mode
(Tryb Gra)

Night Vision
(Funkcja Night
Vision)

User (Użytkownika) ∙ Naciśnij przycisk w górę lub w dół, aby
FPS
Racing (Wyścigi)
RTS

RPG

OFF (WYŁ.) ∙ Funkcja ta optymalizuje jasność tła
Normal (Normalny)
Strong (Silne)
Strongest

(Najsilniejsze)

A.I.

10

wybrać i wyświetlić podgląd efektów
trybu.

∙ Naciśnij przycisk OK, aby potwierdzić i

zastosować tryb.

i jest zalecana podczas grania w gry
FPS.

1. poziom menu 2./3. poziom menu Opis

Response Time
(Czas reakcji)

Normal (Normalny) ∙ Włączenie poniższych funkcji będzie

Fast (Szybki)

Fastest (Najszybszy)

miało wpływ na pozycję Czas reakcji:

Włączona funkcja

» MPRT
» PIP/PBP

Stan pozycji Czas
reakcji

Brak możliwości
wyboru

MPRT OFF (WYŁ.) ∙ Włączenie funkcji MPRT będzie miało

wpływ na:

ON (WŁ.)

Włączona funkcja Stan funkcji

» Czas reakcji
» Jasność
» HDCR
» PIP/PBP
» Luneta Optix
» Adaptive-Sync

» Rozmiar ekranu 1:1

Brak możliwości
wyboru

Ustawiona opcja WYŁ.

Ustawiona opcja
Automat. (możliwość
dostosowania)

∙ Funkcja MPRT jest dostępna, gdy

częstotliwość odświeżania przekracza
85 Hz.

Refresh Rate Location

(Pozycja)

Left Top
(Górna lewa)

Right Top
(Górna
prawa)

Left Bottom
(Dolna lewa)

∙ Pozycja można ustawić w menu OSD.

Naciśnij OK przycisk, aby potwierdzić
i zastosować lokalizację pozycji
Szybkość odświeżania.

∙ Monitor ten działa zgodnie z Szybkość

odświeżania ekranu ustawioną w
systemie operacyjnym.

Right Bot­tom (Dolna
prawa)

Customize

(Dostosuj)
OFF (WYŁ.)
ON (WŁ.)

11

1. poziom menu 2./3. poziom menu Opis

Alarm Clock
(Budzik)

KVM Auto (Automat.) ∙ Zezwalanie na automatyczne

Screen
Assistance
(Pomoc dla
ekranu)

Location
(Pozycja)

OFF (WYŁ.)
15:00 00:01-99:59
30:00
45:00
60:00

Upstream

Type C

Icon
(Ikona)

Left Top

(Górna lewa)

Right Top

(Górna

prawa)

Left Bottom

(Dolna lewa)

Right Bot-

tom (Dolna

prawa)

Customize

(Dostosuj)

None
(Brak)

∙ Po ustawieniu czasu naciśnij przycisk

OK, aby uaktywnić timer.

∙ Po wystąpieniu przerwy w dostawie

prądu lub ponownym podłączeniu do
zasilania należy ręcznie przywrócić
ustawienie budzika.

przełączanie między źródłami sygnału
wejściowego USB monitora, takimi jak
klawiatury, myszki lub inne urządzenia
USB.

∙ Można także wyznaczyć port typu

upstream lub USB typu C jako jedyne
źródło sygnału USB.

∙ Pozycję Pomoc dla ekranu można

dostosować w każdym trybie.

Position (Pozycja)
Reset (Resetuj)

12

1. poziom menu 2./3. poziom menu Opis

Optix Scope
(Luneta Optix)

Scope
Size
(Rozmiar
lunety)

Scope
Ratio
(Współ­czynnik
zakresu)

OFF (WYŁ.)

ON (WŁ.)

Small (Małe) ∙ Po włączeniu funkcji Luneta Optix

Medium

(Średnie)

Large (Duże)

x1,5

x2

x4

punkt centralny będzie powiększany.
Można wprowadzić bardziej dokładne
regulacje za pomocą ustawień
„Rozmiar lunety” i „Współczynnik
zakresu”.

∙ Z funkcji Wsparcie ekranowe i Luneta

Optix można korzystać jednocześnie.

∙ Włączenie funkcji Luneta Optix będzie

miało wpływ na:

Włączona funkcja Stan funkcji

» MPRT
» Adaptive-Sync
» PIP/PBP

» Rozmiar ekranu 1:1

Brak możliwości
wyboru

Ustawiona opcja
Automat.

Adaptive-Sync OFF (WYŁ.) ∙ Funkcja Adaptive-Sync zapobiega

ON (WŁ.)

rozchodzeniu się obrazu.

∙ Włączenie funkcji Adaptive-Sync

będzie miało wpływ na:

Włączona funkcja Stan funkcji

» MPRT
» PIP/PBP
» Luneta Optix

» Rozmiar ekranu 1:1

Ustawiona opcja WYŁ.

Ustawiona opcja
Automat. (możliwość
dostosowania)

Professional (Profesjonalny)

1. poziom menu 2. poziom menu Opis

Pro Mode (Tryb

Pro)

User
(Użytkownika)

Anti-Blue (Anty
niebieski)

Movie (Film)
Office (Biuro)
sRGB
Eco

∙ Naciśnij przycisk w górę lub w dół, aby

wybrać i wyświetlić podgląd efektów trybu.

∙ Naciśnij przycisk OK, aby potwierdzić i

zastosować tryb.

13

1. poziom menu 2. poziom menu Opis

Low Blue Light
(Niski światła
niebieskiego)

OFF (WYŁ.) ∙ Funkcja Niski światła niebieskiego chroni
ON (WŁ.)

oczy przed działaniem światła niebieskiego.
Po włączeniu funkcja Niski światła
niebieskiego ustawia bardziej żółtawą
temperaturę barwową obrazu.

∙ Po ustawieniu dla pozycji Tryb Pro opcji

Anty niebieski wymagane będzie włączenie
funkcji Niski światła niebieskiego.

HDCR OFF (WYŁ.) ∙ Funkcja HDCR zwiększa jakość obrazu

ON (WŁ.)

poprzez wzmocnienie jego kontrastu.

∙ Włączenie funkcji HDCR będzie miało wpływ

na:

Włączona funkcja Stan funkcji

» Jasność
» MPRT

Brak możliwości wyboru
Ustawiona opcja WYŁ.

MPRT OFF (WYŁ.) ∙ Włączenie funkcji MPRT będzie miało wpływ

ON (WŁ.)

na:

Włączona funkcja Stan funkcji

» Czas reakcji
» Jasność
» HDCR
» PIP/PBP
» Luneta Optix
» Adaptive-Sync

» Rozmiar ekranu 1:1

Brak możliwości wyboru

Ustawiona opcja WYŁ.

Ustawiona opcja Automat.
(możliwość dostosowania)

Enhancement
(Poprawianie
obrazu)

∙ Funkcja MPRT jest dostępna, gdy

częstotliwość odświeżania przekracza
85 Hz.

OFF (WYŁ.) ∙ Pozycja Poprawianie obrazu koryguje
Weak (Słabe)

krawędzie obrazu w celu ich wyostrzenia.

Medium
(Średnie)

Strong (Silne)
Strongest

(Najsilniejsze)

14

Image (Obraz)

1. poziom menu 2./3. poziom menu Opis

Brightness
(Jasność)

Contrast
(Kontrast)

Sharpness
(Ostrość)

Color
Temperature
(Temperatura
barwowa)

Screen Size
(Wielkość
ekranu)

0-100 ∙ Dostosuj odpowiednio jasność

0-100 ∙ Dostosuj odpowiednio kontrast w

0-5 ∙ Pozycja Ostrość poprawia

Cool (Zimne) ∙ Naciśnij przycisk w górę lub w dół,
Normal (Normalny)
Warm (Ciepłe)
Customization

(Dostosowa­nie)

R (0-100)
G (0-100)
B (0-100)

Auto (Automat.) ∙ Pozycję Wielkość ekranu można
4:3
16:9
21:9
1:1

w zależności od oświetlenia
otoczenia.

∙ Włączenie poniższych funkcji

będzie miało wpływ na pozycję
Jasność:

Włączona funkcja

» MPRT
» HDCR

Stan pozycji
Jasność

Brak możliwości
wyboru

celu zapewnienia komfortu podczas
patrzenia.

wyrazistość i szczegółowość
obrazu.

aby wybrać i wyświetlić podgląd
efektów trybu.

∙ Naciśnij przycisk OK, aby

potwierdzić i zastosować tryb.

∙ Pozycję Temperatura barwowa

można dostosować w trybie
Dostosowanie.

dostosować w każdym trybie, przy
dowolnej rozdzielczości i Szybkość
odświeżania ekranu.

∙ Włączenie funkcji Rozmiar ekranu

1:1 będzie miało wpływ na:

Włączona funkcja Stan funkcji

» MPRT
» Adaptive-Sync
» PIP/PBP
» Luneta Optix

Ustawiona opcja
WYŁ.

15

Input Source (Źródło wejścia)

1. poziom menu 2. poziom menu Opis

HDMI™1 ∙ Pozycję Źródło wejścia można dostosować w
HDMI™2
DP
Type C
Auto Scan (Auto-

skanowanie)

OFF (WYŁ.) ∙ W poniższych przypadkach można użyć
ON (WŁ.)

każdym trybie.

Przycisk nawigacji w celu wybrania źródła
sygnału:

• Gdy dla pozycji „Autoskanowanie”
ustawiona jest opcja „WYŁ.”, a monitor
jest w trybie oszczędzania energii.

• Gdy na ekranie monitora widoczny jest
komunikat „No Signal” (Brak sygnału).

16

PIP/PBP

1. poziom

2./3. poziom menu Opis

menu

OFF (WYŁ.) ∙ Funkcja PIP (ang. Picture in Picture)
PIP Source

(Źródło)

HDMI™1
HDMI™2
DP
Type C

PIP Size
(Rozmiar
okna

PIP)

Location
(Pozycja)

Small (Małe)
Medium

(Średnie)
Large (Duże)
Left Top (Górna

lewa)
Right Top (Górna

prawa)
Left Bottom

(Dolna lewa)
Right Bottom

(Dolna prawa)
Customize (Do-

stosuj)
Display Switch
Audio Switch (Przełacznik

audio)

PBP (X2) Mode 1 (Tryb 1)

Mode 2 (Tryb 2)
Source 1

(Źródło 1)

HDMI™1

HDMI™2

DP

Type C
Source 2

(Źródło 2)

HDMI™1

HDMI™2

DP

Type C
Display Switch
Audio Switch (Przełacznik

audio)

umożliwia jednoczesne wyświetlenie
kilku źródeł wideo na jednym
ekranie. W tym samym czasie można
wyświetlić jeden program na pełnym
ekranie i jeden lub kilka innych w
dodatkowych oknach.

∙ PBP (ang. Picture by Picture) to

podobna funkcja, która umożliwia
wyświetlenie na ekranie dwóch źródeł
sygnału obok siebie.

∙ Pozycja Display Switch umożliwia

przełączanie między głównym i
dodatkowym źródłem sygnału.

∙ Jeśli dostępny jest tylko jeden sygnał

wejściowy, pozycje Display Switch i
Przełacznik audio zostaną wyszarzone.

∙ Można dostosować współczynnik

podziału okien, wybierając tryb 1/2.

∙ Jeśli pozycja Display Switch zostanie

wybrana w trybie PBPx2, źródło
będzie zmieniać się zgodnie z ruchem
wskazówek zegara.

∙ Włączenie funkcji PIP/PBP będzie

miało wpływ na:

Włączona funkcja Stan funkcji

» Czas reakcji

» MPRT
» Adaptive-Sync
» Luneta Optix

» HDMI™ CEC

» PIP:

Rozmiar ekranu 1:1

» PBP:
Rozmiar ekranu
4:3/16:9/21:9/1:1

Brak możliwości
wyboru

Ustawiona opcja
WYŁ.

Ustawiona opcja
WYŁ. i brak
możliwości wyboru

Ustawiona opcja
Automat. i brak
możliwości wyboru

17

Navi Key (Przycisk nawigacji)

1. poziom menu 2. poziom menu Opis

Up (W górę)
Down (W dół)
Left (W lewo)
Right (W prawo)

OFF (WYŁ.) ∙ Wszystkie ustawienia
Brightness (Jasność)
Game Mode (Tryb Gra)
Screen Assistance (Pomoc dla

ekranu)
Alarm Clock (Budzik)
Input Source (Źródło wejścia)
PIP/PBP Mode (Tryb PIP/PBP)
Refresh Rate
Info. On Screen
Night Vision (Funkcja Night

Vision)
Optix Scope (Luneta Optix)
KVM

Przycisk nawigacji można
dostosować w Menu OSD.

Setting (Ustawienie)

1. poziom menu 2. poziom menu Opis

Language (Język) 繁體中文 ∙ Aby potwierdzić i zastosować ustawienie

English
Français
Deutsch
Italiano
Español
한국어
日本語
Русский
Português
简体中文
Bahasa Indonesia
Türkçe
(Wkrótce

dostępnych
będzie więcej
języków)

Transparency
(Przezroczystość)

OSD Time Out 5~30s ∙ Pozycję Zakończenie czasu wyświetlania

0-5 ∙ Pozycję Przezroczystość można dostosować

języka, należy nacisnąć przycisk OK.

∙ Pozycja Język jest ustawieniem

niezależnym. Wybrane przez użytkownika
ustawienie języka ma priorytet względem
domyślnych ustawień fabrycznych. Po
wybraniu dla pozycji Resetuj opcji Tak
ustawienie Język nie zostanie zmienione.

w każdym trybie.

OSD można dostosować w każdym trybie.

18

1. poziom menu 2. poziom menu Opis

RGB LED (LED

RGB)

Power Button
(Przycisk
zasilania)

OFF (WYŁ.) ∙ Pozycję Podświetlenie LED RGB można
ON (WŁ.)

włączyć lub wyłączyć.

OFF (WYŁ.) ∙ Po ustawieniu opcji WYŁ. naciśnięcie

przycisku zasilania spowoduje wyłączenie
monitora.

Standby
(Gotowość)

∙ Po ustawieniu opcji Gotowość naciśnięcie

przycisku zasilania spowoduje wygaszenie
panelu i podświetlenia.

Info. On Screen OFF (WYŁ.) ∙ Informacje o stanie monitora są

ON (WŁ.)

wyświetlane po prawej stronie ekranu.

∙ Użytkownik może włączyć lub wyłączyć

funkcję Informacje na ekranie.

DP OverClocking
(Przetaktowywa­nie DP)

OFF (WYŁ.) ∙ W celu przetaktowania częstotliwości

ON (WŁ.)

odświeżania monitora należy dla pozycji
Przetaktowywanie DP ustawić opcję WŁ.

HDMI™ CEC OFF (WYŁ.) ∙ Funkcja HDMI™ CEC (ang. Consumer

ON (WŁ.)

Electronics Control) obsługuje konsole Sony
PlayStation®, Nintendo® Switch™, Xbox
Series X|S i różne urządzenia audio-wideo
zgodne z funkcją CEC.

∙ Po ustawieniu dla funkcji HDMI™ CEC opcji

WŁ.:

• Monitor będzie włączał się automatycznie,
gdy włączone zostanie urządzenie CEC.

• Urządzenie CEC będzie przełączać się do
trybu oszczędzania energii, gdy monitor
zostanie wyłączony.

• Jeśli podłączona jest konsola Sony
PlayStation®, Nintendo® Switch™ lub Xbox
Series X|S, dla pozycji Tryb Gra i Tryb Pro
automatycznie ustawione zostaną tryby
domyślne, które będzie można później
dostosować do własnych preferencji.

∙ Włączenie poniższych funkcji będzie miało

wpływ na pozycję HDMI™ CEC:

Włączona funkcja Stan HDMI™ CEC

» PIP/PBP

Ustawiona opcja WYŁ. i brak
możliwości wyboru

Reset (Resetuj) YES (TAK) ∙ Pozycję Resetuj, która umożliwia

NO (NIE)

przywrócenie początkowych ustawień
domyślnych menu OSD, można zastosować
w każdym trybie.

19

Dane techniczne

Monitor MAG401QR

Rozmiar 40 inch

Krzywizna Płaski

Typ panelu IPS

Rozdzielczość 3440 x 1440 (UWQHD)

Współczynnik proporcji 21:9

Jasność

Współczynnik kontrastu 1000:1

Szybkość odświeżania 155Hz

Czas reakcji 1 ms (MPRT)

Złącza We/Wy

Kąty widzenia 178° (w poziomie), 178° (w pionie)

DCI-P3*/sRGB 94%/ 118%

Wykończenie powierzchni Antyrefleksyjne

Kolory wyświetlacza 1,07 mld (8 bitów + FRC)

Opcje zasilania monitora 100~240 VAC, 50/ 60 Hz, 3 A

Zużycie energii (typowe)

SDR: 400 nitów (typowa)
Szczytowa w trybie HDR: 400 nitów

∙ Gniazdo słuchawek x1
∙ DisplayPort x1
∙ Złącze HDMI™ x2
∙ Port USB typu C x1
∙ Port USB 2.0 typu A x2
∙ Port USB 2.0 typu B upstream x1

Włączenie < 150 W
Gotowość < 0,5 W
Wyłączenie <0,3 W

Regulacja (nachylenie) Od -5° do 20°

Blokada Kensington Tak

20

Monitor MAG401QR

∙ Typ płytki: 100 x 100 mm
∙ Typ śruby: M4 x 10 mm

Montaż VESA

Wymiary (S x W x G) 945,2 x 289,6 x 530,2 mm

• Średnica gwintu: 4 mm

• Skok gwintu: 0,7 mm

• Długość gwintu: 10 mm

Waga

Warunki oto­czenia

Działanie

Przecho­wywanie

10,3 kg (netto)
12,4 kg (brutto)

∙ Temperatura: Od 0℃ do 40℃
∙ Wilgotność: Od 20% do 90%, bez kondensacji
∙ Wysokość: Od 0 do 5000 m

∙ Temperatura: Od -20℃ do 60℃
∙ Wilgotność: Od 10% do 90%, bez kondensacji

* W oparciu o standardy testowe CIE1976.

21

Wstępnie ustawione tryby wyświetlania

Ważne

⚠

Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.

Standard Rozdzielczość

QHD 2560x1440

WQHD 3440x1440

720P V V V

1080P

Rozdziel­czość sygna­łu wideo

Specjalny
EDID dla PBP

Standard Rozdzielczość

QHD 2560x1440

WQHD 3440x1440

2160P

2560x1080P

1720x1440 przy 60 Hz V V V

Tryb standardowy

HDMI™ DP USB-C

przy 60 Hz V V

przy 120 Hz V V V

przy 50 Hz V

przy 60 Hz V V

przy 100 Hz V

przy 120 Hz V V

przy 144 Hz V V

przy 60 Hz V V V

przy 120 Hz V V V

przy 30 Hz V V

przy 60 Hz V V

przy 60 Hz V V V

przy 120 Hz V V V

Tryb przetaktowywania DP

DP USB-C

przy 60 Hz V V

przy 120 Hz V V

przy 60 Hz V V

przy 100 Hz

przy 120 Hz V V

przy 144 Hz V V

przy 155 Hz V V

22

Standard Rozdzielczość

720P V V

1080P

Rozdziel­czość sygna­łu wideo

Specjalny
EDID dla PBP

2160P

2560x1080P

1720x1440 przy 60 Hz V V

Tryb przetaktowywania DP

DP USB-C

przy 60 Hz V V

przy 120 Hz V V

przy 30 Hz V

przy 60 Hz V

przy 60 Hz V V

przy 120 Hz V V

Standard Rozdzielczość

PBP EDID

Standard Rozdzielczość

PBP EDID 1720x1440 przy 60 Hz V V

2560x1440

8800x1440 V V

przy 60 Hz

Tryb PBP 1 (Brak obsługi HDR)

DP USB-C

V V

Tryb PBP 2 (Brak obsługi HDR)

DP USB-C

23

Rozwiązywanie problemów

Dioda LED zasilania jest wyłączona.

• Naciśnij ponownie przycisk zasilania monitora.

• Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy sposób.

Brak obrazu.

• Sprawdź, czy karta graficzna komputera została poprawnie zainstalowana.

• Sprawdź, czy komputer i monitor są podłączone do gniazd elektrycznych i czy są

włączone.

• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.

• Komputer może być w trybie oczekiwania. Naciśnij dowolny przycisk, aby

uaktywnić monitor.

Obraz nie ma poprawnego rozmiaru lub nie jest wyśrodkowany na
ekranie.

• Zapoznaj się z częścią Wstępnie ustawione tryby wyświetlania, aby wybrać na
komputerze ustawienie odpowiednie dla monitora.

Brak obsługi Plug & Play.

• Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy sposób.

• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.

• Sprawdź, czy komputer i karta graficzna są zgodne z Plug & Play.

Ikony, czcionki lub obrazy są niewyraźne, rozmyte albo występują
problemy z kolorami.

• Nie korzystaj z przedłużaczy kabli wideo.

• Dostosuj jasność i kontrast.

• Dostosuj kolory RGB lub ustaw temperaturę barwową.

• Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.

• Sprawdź, czy styki złącza kabla sygnałowego nie są wygięte.

Monitor zaczyna migotać lub pojawiają się fale.

• Zmień częstotliwość odświeżania na odpowiednią dla monitora.

• Zaktualizuj sterowniki karty graficznej.

• Ustaw monitor z dala od urządzeń elektrycznych, które mogą powodować

zakłócenia elektromagnetyczne (EMI).

24

Instrukcje bezpieczeństwa

∙ Przeczytaj starannie i gruntownie instrukcje bezpieczeństwa.
∙ Należy stosować się do wszystkich przestróg i ostrzeżeń umieszczonych na

urządzeniu lub w podręczniku użytkownika.

∙ Czynności serwisowe mogą wykonywać wyłącznie wykwalifikowane osoby.

Zasilanie

∙ Przed podłączeniem urządzenia do gniazda zasilania należy upewnić się, że napięcie

zasilające jest w bezpiecznych granicach i zostało prawidłowo ustalone w przedziale
100~240 V.

∙ Jeśli przewód zasilający jest wyposażony we wtyczkę 3-bolcową, nie wolno usuwać

bolca uziemiającego. Urządzenie musi być podłączone do uziemionego gniazda
zasilania.

∙ Należy sprawdzić, czy system dystrybucji energii w miejscu instalacji jest

wyposażony w wyłącznik automatyczny o wartościach znamionowych 120/240 V, 20 A
(maks.).

∙ Jeśli urządzenie nie będzie używane przez dłuższy czas, należy zawsze odłączyć

przewód zasilający lub wyłączyć zasilanie gniazda ściennego, aby zapewnić zerowe
zużycie energii.

∙ Przewód zasilający należy tak poprowadzić, aby nikt przypadkiem na niego nie

nadepnął i nie potknął się o niego. Nie należy stawiać niczego na przewodzie
zasilającym.

∙ Jeśli urządzenie jest używane z zasilaczem, należy korzystać wyłącznie z zasilacza

dostarczonego przez firmę MSI i zatwierdzonego do użytku z tym urządzeniem.

Warunki otoczenia

∙ Aby zmniejszyć prawdopodobieństwo wystąpienia obrażeń związanych z wysokimi

temperaturami lub przegrzania urządzenia, nie wolno umieszczać go na miękkiej,
niestabilnej powierzchni, a także blokować jego otworów wentylacyjnych.

∙ Z urządzenia należy korzystać wyłącznie na twardej, płaskiej i stabilnej powierzchni.
∙ Aby uniknąć przewrócenia się urządzenia, należy przymocować je do biurka, ściany

lub stałego obiektu za pomocą mocowania zapobiegającego przewróceniu, które
odpowiednio zabezpieczy urządzenie i utrzyma je na miejscu.

∙ Urządzenie należy przechowywać z dala od wilgoci i nie narażać go na działanie

wysokiej temperatury, aby uniknąć pożaru lub porażenia prądem.

∙ Nie należy pozostawiać urządzenia w miejscu bez wentylacji przy temperaturze

przechowywania powyżej 60℃ lub poniżej -20℃, ponieważ może to uszkodzić
urządzenie.

∙ Maksymalna temperature działania wynosi około 40℃.
∙ Przed rozpoczęciem czyszczenia urządzenia należy odłączyć wtyczkę zasilającą. Do

czyszczenia urządzenia należy raczej używać miękkiej szmatki, a nie przemysłowych
środków chemicznych. Nigdy nie należy wlewać płynów do otworów w obudowie,
ponieważ może to uszkodzić urządzenie lub spowodować porażenie prądem
elektrycznym.

25

∙ W pobliżu urządzenia nie mogą znajdować się obiekty o silnym polu magnetycznym

lub elektrycznym.

∙ W razie wystąpienia którejkolwiek z poniższych sytuacji urządzenie powinno zostać

sprawdzone przez personel serwisu:

• Przewód zasilający lub wtyczka uległy uszkodzeniu.

• Do wnętrza urządzenia dostał się płyn.

• Urządzenie zostało poddane działaniu wilgoci.

• Urządzenie nie działa poprawnie lub nie można go uruchomić zgodnie z

podręcznikiem użytkownika.

• Urządzenie zostało upuszczone i uszkodzone.

• Urządzenie ma wyraźne oznaki uszkodzenia.

26

Certyfikat TÜV Rheinland

Certyfikat TÜV Rheinland dotyczący Low Blue Light (Niski
poziom niebieskiego światła)

Wykazano, że światło niebieskie jest przyczyną
zmęczenia i dyskomfortu oczu. Firma MSI oferuje
obecnie monitory z certyfikatem TÜV Rheinland
dotyczącym Niski poziom niebieskiego światła w celu
zadbania o komfort widzenia i dobre samopoczucie
użytkowników. Prosimy o zastosowanie się do
poniższych instrukcji w celu złagodzenia objawów
długotrwałej pracy przed monitorem i ekspozycji na
światło niebieskie.

∙ Ekran należy ustawić w odległości 20–28 cali (50–70 cm) od oczu i nieco poniżej poziomu

wzroku.

∙ Częste mruganie pomaga ograniczyć zmęczenie oczu w przypadku długotrwałego

patrzenia na ekran.

∙ Należy robić 20-minutowe przerwy co 2 godziny.
∙ Podczas przerw należy kierować wzrok na odległy przedmiot i patrzeć na niego przez co

najmniej 20 sekund.

∙ Podczas przerw należy poprzeciągać się, aby uwolnić napięcie lub złagodzić ból ciała.
∙ Włączyć opcjonalną funkcję Niski poziom niebieskiego światła.

Certyfikat TÜV Rheinland dotyczący Flicker Free (Braku
Migotania)

∙ Firma TÜV Rheinland przetestowała ten produkt pod

kątem migotania ekranu widocznego i niewidocznego
dla oka ludzkiego i będącego przyczyną zmęczenia
oczu.

∙ Firma TÜV Rheinland opracowała zestaw testów, które

określają minimalne normy dla różnych zakresów
częstotliwości. Zestaw testów został opracowany w
oparciu o normy międzynarodowe lub powszechne w branży, które zostały podwyższone.

∙ Produkt został poddany testom w laboratorium zgodnie z tymi kryteriami.
∙ Wyrażenie „brak migotania” potwierdza, że w przypadku urządzenia nie występuje

określone za pomocą normy widoczne ani niewidoczne migotanie w zakresie
częstotliwości 0–3000 Hz przy różnych ustawieniach jasności.

∙ Brak migotania nie będzie występował po włączeniu funkcji Zapob. rozm. obrazu/MPRT.

(Dostępność funkcji Zapob. rozm. obrazu/MPRT zależy od modelu).

27

Informacje dotyczące przepisów

Zgodność z CE

Urządzenie to spełnia wymogi dyrektywy Rady w sprawie zbliżenia
ustawodawstw państw członkowskich odnoszących się do
kompatybilności elektromagnetycznej (2014/30/UE), dyrektywy
niskonapięciowej (2014/35/UE), dyrektywy ErP (2009/125/WE) i
dyrektywy RoHS (2011/65/UE). Urządzenie to zostało poddane testom,
które wykazały jego zgodność z normami zharmonizowanymi dla urządzeń technologii
informacyjnej opublikowanymi w dyrektywach w Dzienniku Urzędowym Unii
Europejskiej.

Oświadczenie FCC-B o zakłóceniach częstotliwości
radiowych

Urządzenie to zostało poddane testom, które stwierdziły, że jest
zgodne z ograniczeniami wyznaczonymi dla urządzeń cyfrowych klasy
B w części 15 przepisów FCC. Ograniczenia te zostały wyznaczone,
aby zapewniać odpowiednie zabezpieczenie przed szkodliwymi
zakłóceniami w instalacjach domowych. Urządzenie generuje,
wykorzystuje oraz może wytwarzać energię częstotliwości radiowej
i, jeśli nie będzie zainstalowane i używane ściśle według zaleceń instrukcji, może
powodować zakłócenia komunikacji radiowej. Jednakże, nie gwarantuje się, że nie
wystąpią zakłócenia w określonej instalacji. Jeśli więc urządzenie powoduje szkodliwe
zakłócenia w odbiorze radia lub telewizji, których przyczynę można potwierdzić
wyłączając i włączając urządzenie, użytkownik może spróbować wyeliminować
zakłócenie przez zastosowanie co najmniej jednego z wymienionych poniżej sposobów:

∙ Obrócenie lub przemieszczenie anteny odbiorczej.
∙ Zwiększenie odległości pomiędzy urządzeniem a odbiornikiem.
∙ Podłączenie urządzenia do gniazdka zasilającego znajdującego się w innym

obwodzie elektrycznym niż ten, do którego podłączony jest odbiornik telewizyjny lub
radiowy.

∙ Konsultacja z dostawcą lub doświadczonym technikiem RTV w celu uzyskania

pomocy.

Uwaga 1

Zmiany i modyfikacje bez odpowiedniej, specjalnej akceptacji jednostek
odpowiedzialnych za zgodność mogą unieważnić prawo użytkownika do korzystania z
urządzenia.

Uwaga 2

Dla zachowania zgodności z limitami emisji należy używać wyłącznie ekranowanych
kabli i przewodów prądu zmiennego.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega dwóm
następującym warunkom:

1. to urządzenie nie może powodować szkodliwych zakłóceń i

2. to urządzenie musi być odporne na odbierane zakłócenia, w tym na zakłócenia,

które mogą spowodować jego niepożądane działanie.

28

Oświadczenie WEEE

Na mocy unijnej dyrektywy o zużytym sprzęcie elektronicznym i
elektronicznym 2012/19/UE, zużyty sprzęt elektryczny i elektroniczny nie
może być utylizowany jako część odpadów komunalnych. W związku z tym
producenci takiego sprzętu mają obowiązek go odbierać po zakończeniu
okresu eksploatacji.

Informacje o substancjach chemicznych

Zgodnie z przepisami dotyczącymi substancji chemicznych, takimi jak przepisy UE
REACH (Przepisy WE Nr 1907/2006 Parlamentu Europejskiego i Rady Europy), MSI
udostępnia informacje o substancjach chemicznych pod adresem:
https://csr.msi.com/global/index

Energooszczędność produktu

∙ Zmniejszone zużycie energii podczas używania i w trybie wstrzymania
∙ Ograniczone użycie substancji szkodliwych dla środowiska i dla zdrowia
∙ Łatwy demontaż i recykling
∙ Zmniejszone zużycie zasobów naturalnych poprzez zachęcanie do recyklingu
∙ Zwiększona żywotność produktu, poprzez łatwe aktualizacje
∙ Zmniejszona ilość trwałych odpadów, dzięki polityce zwrotów

Polityka ochrony środowiska

∙ Produkt został zaprojektowany tak, aby umożliwić wielokrotne użycie

części i właściwe przetwarzanie, dlatego też nie należy go wyrzucać
po zakończeniu żywotności.

∙ Użytkownicy powinni skontaktować się z lokalnym autoryzowanym

punktem zbiórki do celów recyklingu i usuwania zużytych produktów.

∙ W celu uzyskania dalszych informacji dotyczących przetwarzania

należy przejść do witryny firmy MSI i zlokalizować najbliższego dystrybutora.

∙ Informacje dotyczące prawidłowej utylizacji, zwrotu, przetwarzania i demontażu

produktów firmy MSI użytkownicy mogą też uzyskać pod adresem gpcontdev@msi.
com.

Ostrzeżenie!

Zbyt długie korzystanie z monitora może wpływać na wzrok.

Zalecenia:

1. Co 30 minut pracy przed monitorem należy robić 10-minutowe przerwy.

2. Dzieci w wieku poniżej 2 lat nie powinny korzystać z monitora. W przypadku

dzieci w wieku co najmniej 2 lat czas spędzony przed monitorem powinien być
ograniczony do mniej niż jednej godziny dziennie.

29

Prawa autorskie i informacje na temat znaków
towarowych

Copyright © Micro-Star Int’l Co., Ltd. Wszelkie prawa zastrzeżone. Logo MSI to
zastrzeżony znak towarowy firmy Micro-Star Int’l Co., Ltd. Wszystkie pozostałe
wspomniane znaki i nazwy mogą być znakami towarowymi odpowiednich właścicieli.
Firma nie udziela żadnych gwarancji, wyrażonych ani dorozumianych, odnośnie
dokładności lub kompletności. Firma MSI zastrzega sobie prawo do wprowadzania
zmian w niniejszym dokumencie bez uprzedniego powiadomienia.

Terminy „HDMI™” oraz „ HDMI™ High-Definition Multimedia Interface ”,
charakterystyczny kształt produktów HDMI™ (HDMI™ trade dress) oraz Logo HDMI™
stanowią znaki towarowe lub zastrzeżone znaki towarowe spółki HDMI™ Licensing
Administrator, Inc.

Pomoc techniczna

Po wystąpieniu problemu z produktem i nieuzyskaniu rozwiązania z podręcznika
użytkownika należy skontaktować się ze sprzedawcą lub z lokalnym dystrybutorem.
W celu uzyskania dalszych wskazówek można także przejść na stronę
https://www.msi.com/support/.

30
