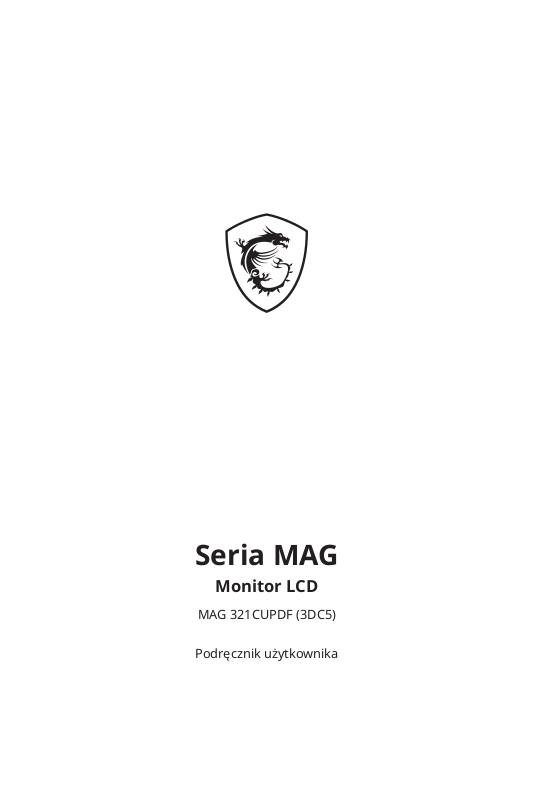

Seria MAG

Monitor LCD

MAG 321CUPDF (3DC5)

Podręcznik użytkownika

Page 2

Spis treści

Wprowadzenie .................................................................................................................... 3

Zawartość opakowania .................................................................................................3

Instalacja podstawy monitora .....................................................................................4

Regulacja monitora .......................................................................................................5

Przegląd monitora ........................................................................................................6

Podłączanie monitora do komputera .........................................................................8

Konfiguracja w menu OSD ............................................................................................... 9

Przycisk nawigacji .........................................................................................................9

Przycisk skrótu ...............................................................................................................9

Menu OSD .......................................................................................................................... 10

G.I. ................................................................................................................................ 11

Gry ................................................................................................................................ 12

Profesjonalny .............................................................................................................. 14

Obraz ........................................................................................................................... 15

Źródło wejścia ............................................................................................................. 16

PIP/PBP ........................................................................................................................ 17

Przycisk nawigacji ...................................................................................................... 18

Ustawienie .................................................................................................................. 18

Dane techniczne ............................................................................................................... 20

Wstępnie ustawione tryby wyświetlania ...................................................................... 22

Rozwiązywanie problemów ............................................................................................25

Instrukcje bezpieczeństwa ............................................................................................. 26

Certyfikat TÜV Rheinland ................................................................................................ 28

Informacje dotyczące przepisów ...................................................................................29

Wersja

V1.0, 2024/12

Page 3

Wprowadzenie

W rozdziale tym zawarto informacje dotyczące procedur konfiguracji sprzętowej. Podczas podłączania urządzeń należy trzymać je ostrożnie, a także założyć na nadgarstek uziemiony pasek w celu uniknięcia wystąpienia elektryczności statycznej.

Zawartość opakowania

Monitor MAG 321CUPDF

Dokumentacja Instrukcja szybkiego uruchomienia

Akcesoria Stojak ze śrubami

Podstawa ze śrubami

Śruby do wsporników do montażu naściennego

Przewód zasilający

Zasilacz zewnętrzny

Kable Kabel DisplayPort (opcjonalny)

Ważne

⚠

●

Jeśli jakikolwiek element jest uszkodzony lub go brakuje, należy skontaktować się ze sprzedawcą lub z lokalnym dystrybutorem.

●

Zawartość opakowania może różnić się w zależności od kraju i modelu.

●

Dołączony przewód zasilający jest przeznaczony wyłącznie do tego monitora i nie powinien być używany z innymi produktami.

Page 4

Instalacja podstawy monitora

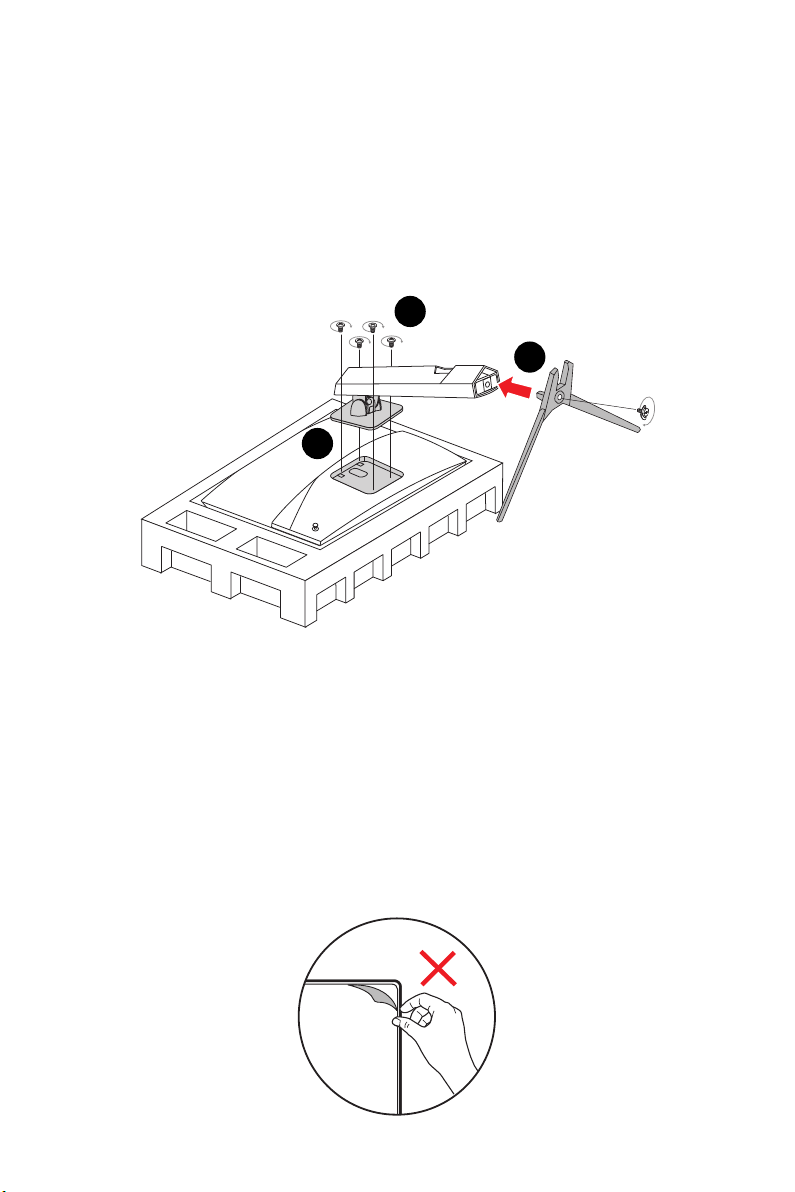

1. Połóż monitor na ochronnym opakowaniu piankowym. Dopasuj wspornik podstawy do wgłębienia w monitorze.

2. Przykręć wspornik podstawy za pomocą śrub.

3. Połącz podstawę ze wspornikiem i przykręć śrubę w celu zabezpieczenia podstawy.

4. Przed postawieniem monitora upewnij się, że zespół podstawy został prawidłowo

zainstalowany.

Ważne

⚠

●

Monitor należy położyć na miękkiej, zabezpieczonej powierzchni, aby uniknąć porysowania panelu wyświetlacza.

●

Panel należy chronić przed kontaktem z ostrymi przedmiotami.

●

Wgłębienie do mocowania wspornika podstawy można również wykorzystać do mocowania naściennego. W celu uzyskania informacji o właściwym zestawie do montażu naściennego należy skontaktować się z dystrybutorem.

●

Urządzenie to NIE ma żadnej folii ochronnej, którą należy zdjąć! Jakiekolwiek uszkodzenia mechaniczne urządzenia, w tym zdjęcie folii polaryzacyjnej, mogą mieć wpływ na gwarancję!

Page 5

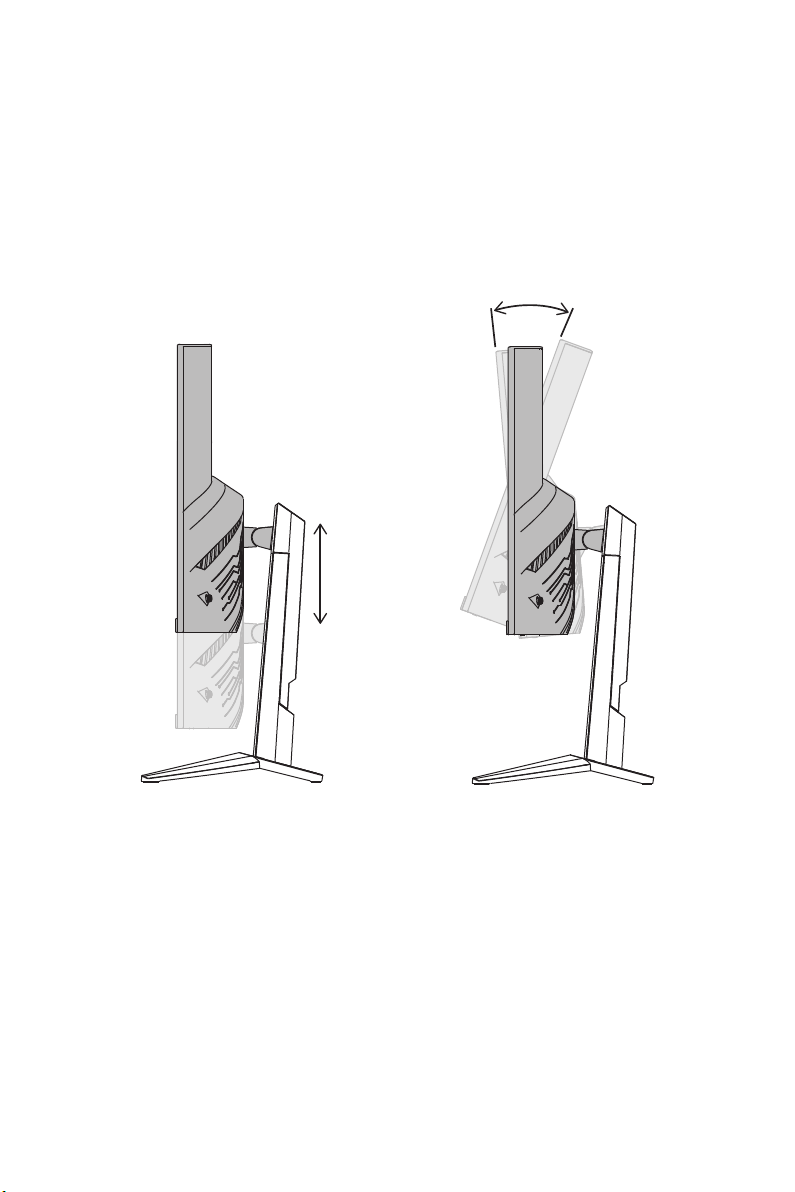

Regulacja monitora

Funkcje regulacji tego monitora mają na celu zmaksymalizowanie komfortu patrzenia.

Ważne

⚠

Podczas regulacji monitora nie należy dotykać panelu wyświetlacza.

-5° 20°

130mm

Page 6

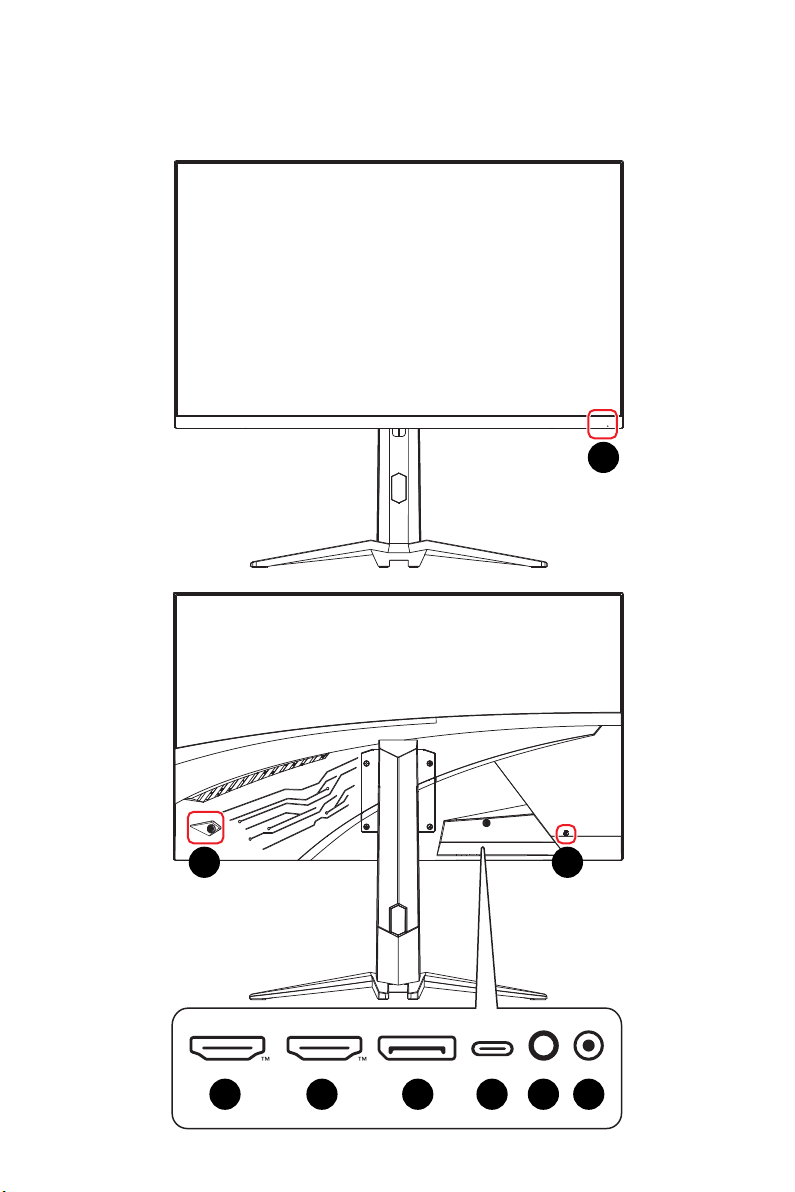

Przegląd monitora

3 6 8

74 5

Page 7

Przycisk zasilania i dioda LED zasilania

Świeci na biało po włączeniu monitora. Przy braku sygnału wejściowego dioda LED zmienia kolor na pomarańczowy. Świeci na pomarańczowo po przełączeniu monitora do trybu gotowości.

Przycisk nawigacji

Złącze HDMI™

Obsługa HDMI™ CEC, 3840 x 2160 przy 160Hz zgodnie ze specyfikacją HDMI™ 2.1.

Ważne

⚠

Aby zapewnić optymalną wydajność i zgodność, do podłączania tego monitora należy używać wyłącznie certyfikowanych kabli HDMI™ z oficjalnym logo HDMI™. Więcej informacji można znaleźć na stronie

https://www.hdmi.org/resource/cables.

Złącze HDMI™

Obsługa 3840 x 2160 przy 160Hz zgodnie ze specyfikacją HDMI™ 2.1.

Ważne

⚠

https://www.hdmi.org/resource/cables.

DisplayPort

Obsługa 3840 x 2160 przy 160Hz zgodnie ze specyfikacją DisplayPort 1.4a.

Port USB typu C

Port ten obsługuje zasilanie w trybie DisplayPort Alternate (DP Alt) o parametrach do 5V/3A (15W). Obsługuje on tylko przesyłanie sygnałów wideo i nie zapewnia funkcji transmisji danych. Obsługa zasilania nie jest dostępna w trybie HDR.

Ważne

⚠

Aby umożliwić odbiór wyjściowego sygnału wideo przez monitor, kabel i źródło sygnału USB-C muszą obsługiwać tryb DisplayPort Alternate.

Gniazdo słuchawek

Gniazdo zasilania

Blokada Kensington

Page 8

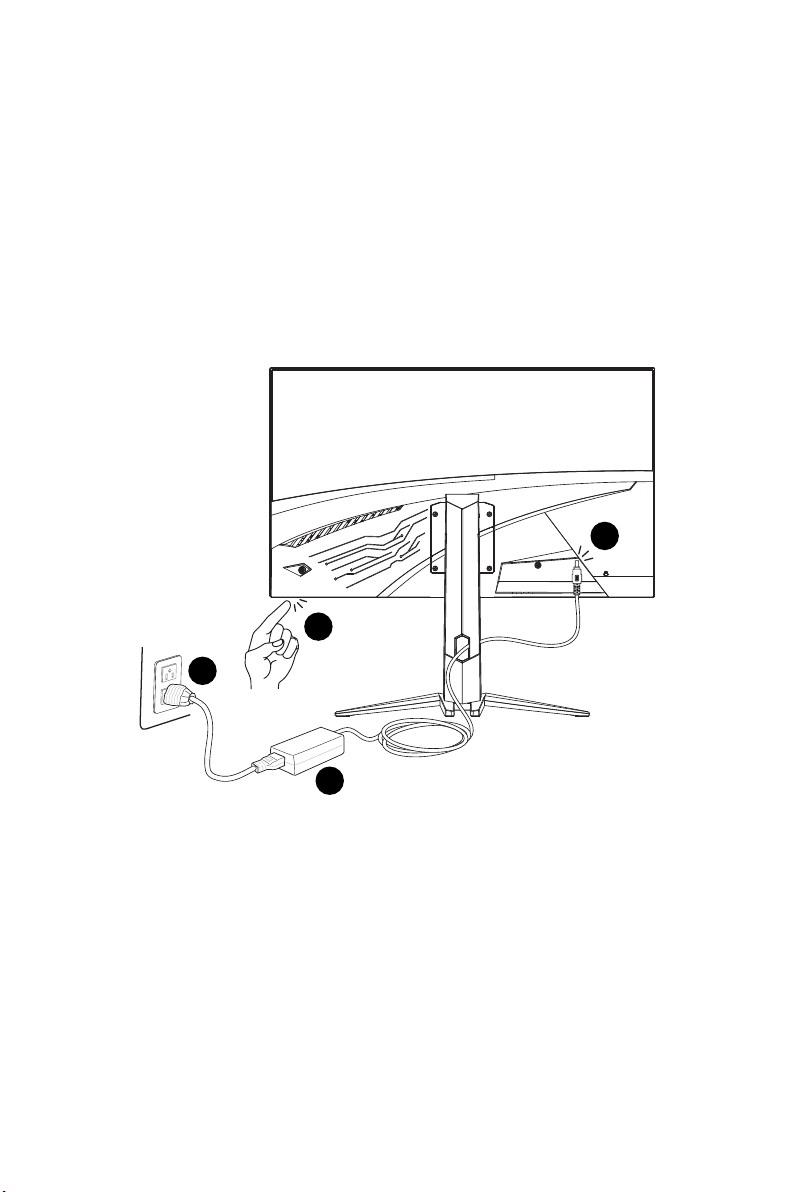

Podłączanie monitora do komputera

1. Wyłącz komputer.

2. Podłącz kabel Video do monitora i do komputera.

3. Podłącz przewód zasilający do zasilacza zewnętrznego. (Rysunek A)

4. Podłącz zasilacz zewnętrzny do gniazda zasilania monitora. (Rysunek B)

5. Podłącz przewód zasilający do gniazda elektrycznego. (Rysunek C)

6. Włącz monitor. (Rysunek D)

7. Włącz komputer, a monitor automatycznie wykryje Źródło wejścia.

Page 9

Konfiguracja w menu OSD

W tym rozdziale zawarto informacje na temat konfiguracji za pomocą menu OSD.

Ważne

⚠

Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.

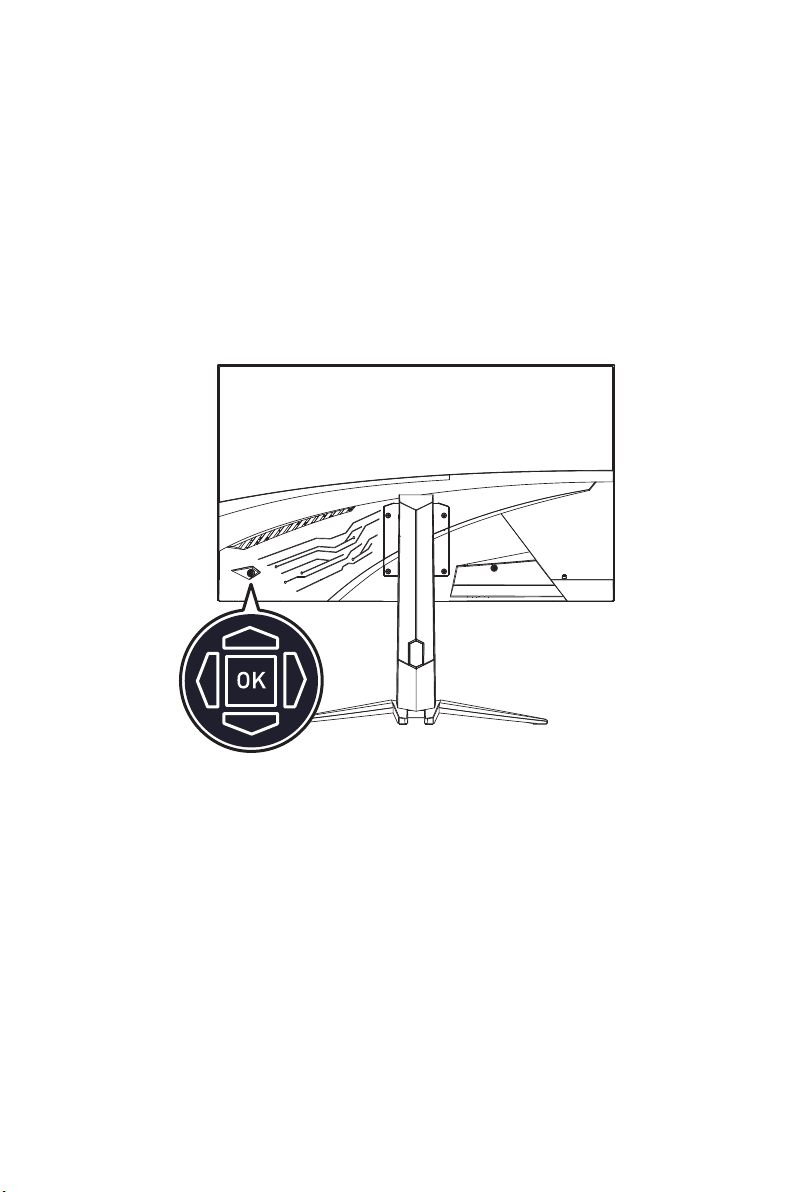

Przycisk nawigacji

Monitor wyposażony jest w Navi Key (Przycisk nawigacji), wielokierunkowy element sterowania pomagający w nawigacji w menu ekranowym OSD.

W górę/ W dół/ W lewo/ W prawo:

● Wybór menu i elementów funkcji

● Dostosowywanie wartości funkcji

● Przechodzenie do/wychodzenie z menu funkcji

Naciśnięcie (OK):

● Uaktywnianie menu ekranowego (OSD)

● Przechodzenie do podmenu

● Potwierdzanie wyboru lub ustawienia

Przycisk skrótu

● Gdy menu OSD nie jest aktywne, można przejść do menu wstępnie ustawionej funkcji, przesuwając Przycisk nawigacji W górę, W dół, W lewo lub Right W prawo.

● Przyciski skrótów można dostosować w celu przechodzenia do innych menu funkcji.

Page 10

Menu OSD

Ważne

⚠

W przypadku odbioru sygnałów HDR poniższe ustawienia będą wyszarzone:

●

Night Vision (Funkcja Night Vision)

●

MPRT Sync

●

Low Blue Light (Niski światła niebieskiego)

●

HDCR

●

Brightness (Jasność)

●

Contrast (Kontrast)

●

Color Temperature (Temperatura barwowa)

●

Luneta Optix

●

PIP/PBP

●

AI Vision

Page 11

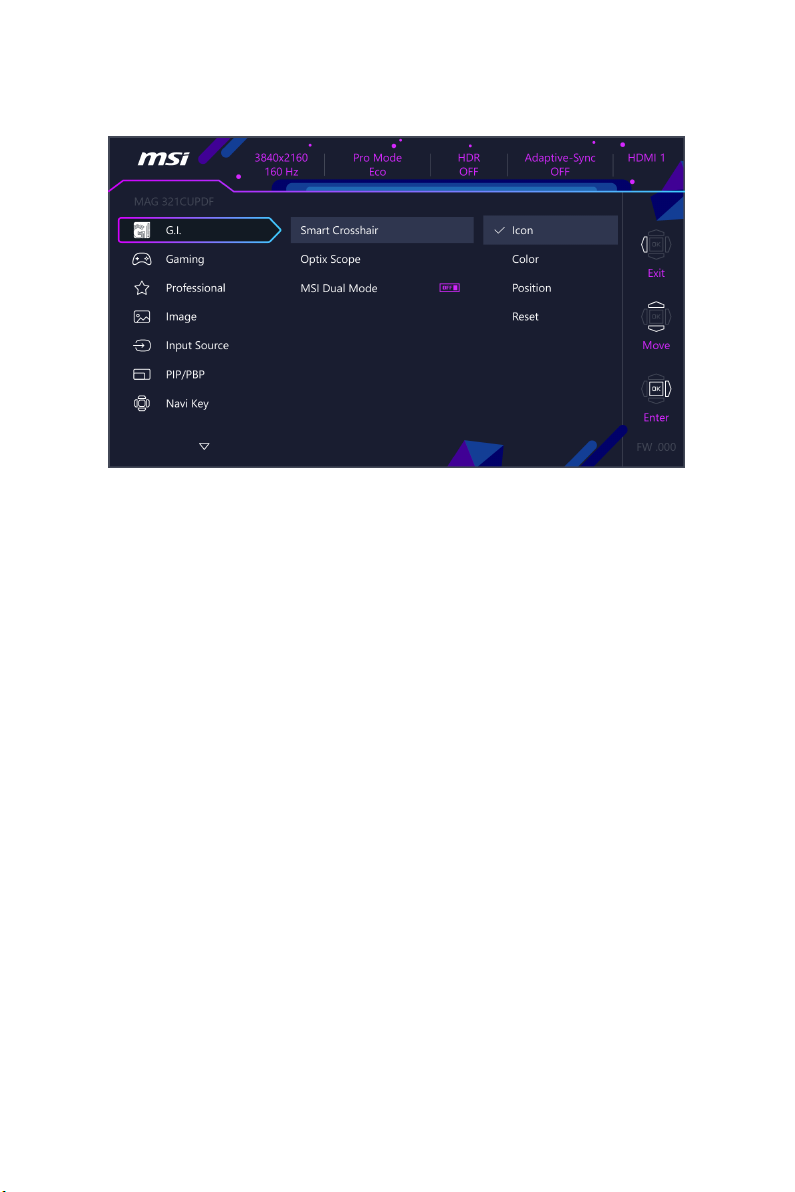

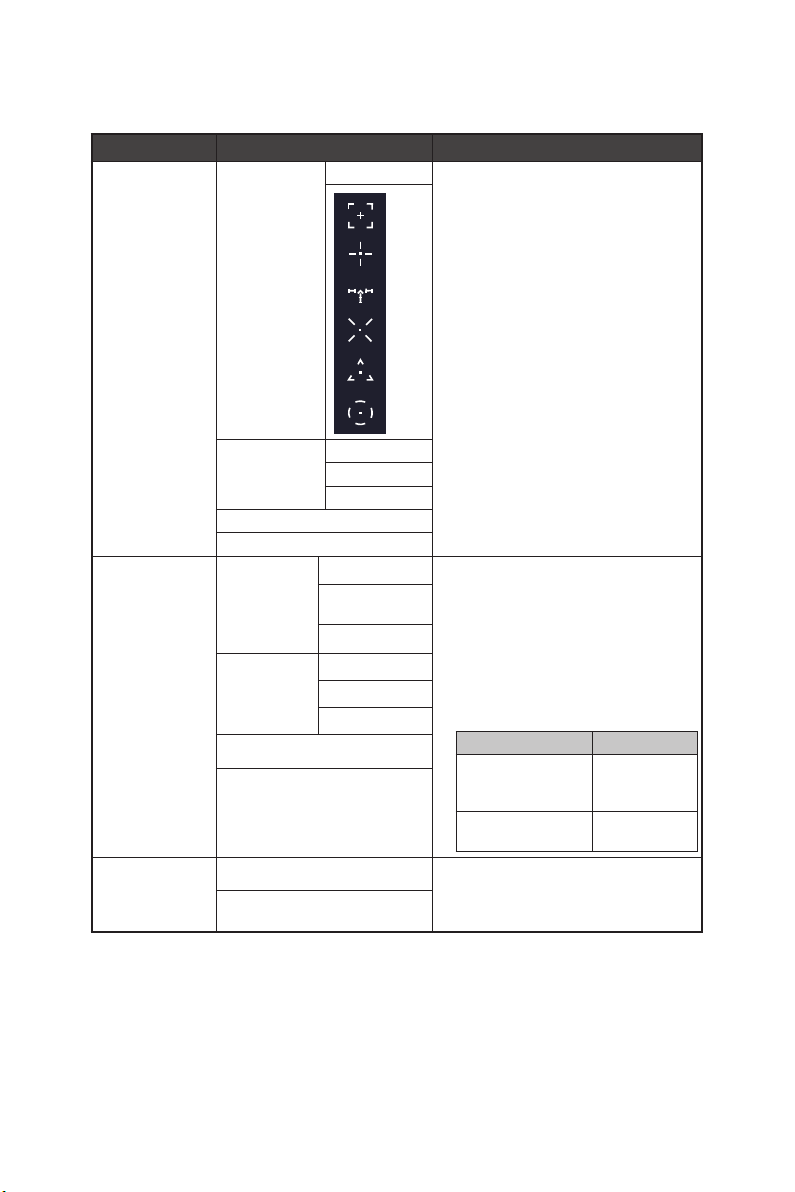

G.I.

1. poziom menu 2./3. poziom menu Opis

Smart Crosshair Icon (Ikona) None (Brak) ● Dzięki algorytmowi AI funkcja ta zwiększa

Color (Kolor) White (Biały)

Red (Czerwony)

Auto (Automat.) Position (Pozycja) Reset (Resetuj)

Optix Scope (Luneta Optix)

MSI Dual Mode (Podwójny tryb MSI)

Scope Size (Rozmiar lunety)

Scope Ratio (Współczynnik lunety)

OFF (WYŁ.)

ON (WŁ.)

OFF (WYŁ.) ● MSI Dual Mode (Podwójny tryb

ON (WŁ.)

Small (Małe) ● Po włączeniu funkcji Luneta Optix punkt

Medium (Średnie)

Large (Duże)

x1,5

widoczność celownika w grze.

● Można wybrać kolor i położenie celownika.

centralny będzie powiększany. Można wprowadzić bardziej dokładne regulacje za pomocą ustawień „Rozmiar lunety” i „Współczynnik lunety”.

● Z funkcji Smart Crosshair i Luneta Optix można korzystać jednocześnie.

● Włączenie funkcji Luneta Optix będzie miało wpływ na:

Włączona funkcja Stan funkcji

» MPRT Sync » Adaptive-Sync » PIP/PBP

» Wielkość ekranu 1:1

MSI) obsługuje przełączanie między rozdzielczością 2160p przy maks. 160Hz i 1080p przy maks. 320Hz.

Ustawiona opcja WYŁ.

Ustawiona opcja Automat.

Page 12

Gry

1. poziom menu 2./3. poziom menu Opis

Game Mode (Tryb Gra)

Night Vision (Funkcja Night Vision)

AI Vision OFF (WYŁ.) ● Funkcja AI Vision poprawia jakość obrazu

Response Time (Czas reakcji)

MPRT Sync OFF (WYŁ.) ● Funkcja MPRT Sync jest dostępna, gdy

User (Użytkownika) ● Naciśnij przycisk w górę lub w dół, aby wybrać i FPS Racing (Wyścigi) RTS

RPG

OFF (WYŁ.) ● Funkcja ta optymalizuje jasność tła i jest Normal (Normalny) Strong (Silne)

Strongest (Najsilniejsze)

A.I.

ON (WŁ.)

Normal (Normalny) ● Ustawienie opcji Najszybszy zapewni najkrótszy

Fast (Szybki)

Fastest (Najszybszy)

ON (WŁ.)

wyświetlić podgląd efektów trybu.

● Naciśnij przycisk OK, aby potwierdzić i zastosować tryb.

● Domyślnym ustawieniem pozycji Tryb Gra jest Użytkownika zarówno w trybie SDR, jak i HDR.

zalecana podczas grania w gry FPS.

dzięki optymalizacji kontrastu obrazu i jasności tła.

● Uaktywnienie funkcji AI Vision ma wpływ na:

Włączona funkcja Stan funkcji

» MPRT Sync

» HDCR » Jasność » Funkcja Night Vision

Czas reakcji i korektę rozmycia obrazów podczas grania w gry o bardziej szybkiej akcji.

częstotliwość odświeżania przekracza 85Hz.

● Włączenie funkcji MPRT Sync będzie miało wpływ na:

Włączona funkcja Stan funkcji

» Czas reakcji » Jasność

» HDCR » PIP/PBP » Luneta Optix » AI Vision

» Wielkość ekranu 1:1

» Ładowanie PD typu C

Ustawiona opcja WYŁ.

Brak możliwości wyboru

Ustawiona opcja WYŁ.

Ustawiona opcja Automat.

Ustawiona opcja WYŁ. i brak możliwości wyboru

Page 13

1. poziom menu 2./3. poziom menu Opis

Refresh Rate (Szybkość odświeżania)

Alarm Clock (Budzik) Location

Adaptive-Sync OFF (WYŁ.) ● Funkcja Adaptive-Sync zapobiega rozchodzeniu

Location (Pozycja)

OFF (WYŁ.) ON (WŁ.)

(Pozycja)

OFF (WYŁ.) 15:00 00:01-99:59 30:00 45:00 60:00

ON (WŁ.)

Left Top (Górna lewa)

Right Top (Górna prawa)

Left Bottom (Dolna lewa)

Right Bottom (Dolna prawa)

Customize (Dostosuj)

Left Top (Górna lewa)

Right Top (Górna prawa)

Left Bottom (Dolna lewa)

Right Bottom (Dolna prawa)

Customize (Dostosuj)

● Pozycja można ustawić w menu OSD. Naciśnij OK przycisk, aby potwierdzić i zastosować lokalizację pozycji Refresh Rate.

● Monitor ten działa zgodnie z Refresh Rate ekranu ustawioną w systemie operacyjnym.

● Po ustawieniu czasu naciśnij przycisk OK, aby uaktywnić timer.

● Po wystąpieniu przerwy w dostawie prądu lub ponownym podłączeniu do zasilania należy ręcznie przywrócić ustawienie budzika.

się obrazu.

● Funkcja HDMI™ VRR (ang. Variable Refresh Rate) synchronizuje się z funkcją Adaptive-Sync (WŁ./WYŁ.) i jest wyłączona, gdy dla pozycji Wielkość ekranu 16:10 ustawiona zostanie opcja WŁ.

● Włączenie funkcji Adaptive-Sync będzie miało wpływ na:

Włączona funkcja Stan funkcji

» PIP/PBP » Luneta Optix

» Wielkość ekranu 1:1

Ustawiona opcja WYŁ.

Ustawiona opcja Automat.

Page 14

1. poziom menu 2./3. poziom menu Opis

DSC OFF (WYŁ.) ● Funkcję DSC (ang. Display Stream

ON (WŁ.)

Compression) można włączyć lub wyłączyć.

● Więcej informacji na temat taktowania DSC można znaleźć we wstępnie ustawionych trybach wyświetlania dla tabel taktowania włączania/wyłączania DSC.

● Uaktywnienie funkcji DSC ma wpływ na:

Włączona funkcja Stan funkcji

» Wielkość ekranu 16:10 » PIP/PBP

Brak możliwości wyboru

Profesjonalny

1. poziom menu 2. poziom menu Opis

Pro Mode (Tryb Pro) Eco ● Naciśnij przycisk w górę lub w dół, aby wybrać i

User (Użytkownika) Anti-Blue

(Anty niebieski) Movie (Film) Office (Biuro) sRGB

Low Blue Light (Niski światła niebieskiego)

HDCR OFF (WYŁ.) ● Funkcja HDCR zwiększa jakość obrazu poprzez

OFF (WYŁ.) ● Funkcja Niski światła niebieskiego chroni oczy przed

ON (WŁ.)

wyświetlić podgląd efektów trybu.

● Naciśnij przycisk OK, aby potwierdzić i zastosować tryb.

● Domyślnym ustawieniem pozycji Tryb Pro jest Eco w

trybie SDR i Użytkownika w trybie HDR.

działaniem światła niebieskiego. Po włączeniu funkcja Niski światła niebieskiego ustawia bardziej żółtawą temperaturę barwową obrazu.

● Po ustawieniu dla pozycji Tryb Pro opcji Anty niebieski wymagane będzie włączenie funkcji Niski światła niebieskiego.

wzmocnienie jego kontrastu.

● Włączenie funkcji HDCR będzie miało wpływ na:

Włączona funkcja Stan funkcji

» MPRT Sync Ustawiona opcja WYŁ.

» Jasność Brak możliwości wyboru

Page 15

1. poziom menu 2. poziom menu Opis

MPRT Sync OFF (WYŁ.) ● Funkcja MPRT Sync jest dostępna, gdy częstotliwość

ON (WŁ.)

Image Enhancement (Poprawianie obrazu)

OFF (WYŁ.) Pozycja Poprawianie obrazu koryguje krawędzie obrazu w Weak (Słabe) Medium (Średnie) Strong (Silne) Strongest

(Najsilniejsze)

odświeżania przekracza 85Hz.

● Włączenie funkcji MPRT Sync będzie miało wpływ na:

Włączona funkcja Stan funkcji

» Czas reakcji » Jasność

» HDCR » PIP/PBP » Luneta Optix » AI Vision

» Wielkość ekranu 1:1 Ustawiona opcja Automat. » Ładowanie PD

typu C

celu ich wyostrzenia.

Brak możliwości wyboru

Ustawiona opcja WYŁ.

Ustawiona opcja WYŁ. i brak możliwości wyboru

Obraz

1. poziom menu 2./3. poziom menu Opis

Brightness (Jasność) 0-100 ● Dostosuj odpowiednio jasność w zależności od

Contrast (Kontrast) 0-100 ● Dostosuj odpowiednio kontrast w celu

Sharpness (Ostrość) 0-5 ● Pozycja Ostrość poprawia wyrazistość i

Color Temperature (Temperatura barwowa)

Cool (Zimne) ● Naciśnij przycisk w górę lub w dół, aby wybrać i Normal (Normalny) Warm (Ciepłe) Customization

(Dostosowanie)

R (0-100) G (0-100)

B (0-100)

oświetlenia otoczenia.

zapewnienia komfortu podczas patrzenia.

szczegółowość obrazu.

wyświetlić podgląd efektów trybu.

● Naciśnij przycisk OK, aby potwierdzić i zastosować tryb.

● Pozycję Temperatura barwowa można dostosować w trybie Dostosowanie.

Page 16

1. poziom menu 2./3. poziom menu Opis

Screen Size (Wielkość ekranu)

Auto (Automat.) ● Pozycję Wielkość ekranu można dostosować w

4:3

16:9

16:10

1:1

24,5”

27”

każdym trybie, przy dowolnej rozdzielczości i Refresh Rate ekranu.

● Włączenie funkcji Wielkość ekranu 1:1/24,5”/27” będzie miało wpływ na:

Włączona funkcja Stan funkcji

» MPRT Sync » Adaptive-Sync » PIP/PBP » Luneta Optix

Ważne

⚠

Pozycja Wielkość ekranu 1:1 odnosi się do wyświetlania zawartości w oryginalnej rozdzielczości. Po ustawieniu natywnej rozdzielczości monitora opcja ta zostanie wyłączona.

Ustawiona opcja WYŁ.

Źródło wejścia

1. poziom menu 2. poziom menu Opis

HDMI™ 1 ● Pozycję Źródło wejścia można dostosować w każdym HDMI™ 2

Type C

Auto Scan (Autoskanowanie)

OFF (WYŁ.) ● W poniższych przypadkach można użyć Przycisk ON (WŁ.)

trybie.

nawigacji w celu wybrania źródła sygnału:

● Gdy dla pozycji „Autoskanowanie” ustawiona jest opcja „WYŁ.”, a monitor jest w trybie oszczędzania energii.

● Gdy na ekranie monitora widoczny jest komunikat „No Signal” (Brak sygnału).

Page 17

PIP/PBP

1. poziom menu

OFF (WYŁ.) ● Funkcja PIP (ang. Picture in Picture) umożliwia

PIP Source

PBP Mode 1 (Tryb 1)

2./3. poziom menu Opis

(Źródło)

PIP Size (Rozmiar okna PIP)

Location (Pozycja)

Display Switch

Audio Switch (Przełacznik audio)

Mode 2 (Tryb 2)

Customize (Dostosuj)

Source 1 (Źródło 1)

Source 2 (Źródło 2)

Display Switch

Audio Switch (Przełacznik audio)

HDMI™1

HDMI™2

Type C

Small (Małe)

Medium (Średnie)

Large (Duże)

Left Top (Górna lewa)

Right Top (Górna prawa)

Left Bottom (Dolna lewa)

Right Bottom (Dolna prawa)

Customize (Dostosuj)

HDMI™1

HDMI™2

Type C

HDMI™1

HDMI™2

Type C

● PBP (ang. Picture by Picture) to podobna

● Pozycja Display Switch umożliwia przełączanie

● Jeśli dostępny jest tylko jeden sygnał wejściowy,

● Można dostosować współczynnik podziału

● Włączenie funkcji PIP/PBP będzie miało wpływ

jednoczesne wyświetlenie kilku źródeł wideo na jednym ekranie. W tym samym czasie można wyświetlić jeden program na pełnym ekranie i jeden lub kilka innych w dodatkowych oknach.

funkcja, która umożliwia wyświetlenie na ekranie dwóch źródeł sygnału obok siebie.

między głównym i dodatkowym źródłem sygnału.

pozycje Display Switch i Przełacznik audio zostaną wyszarzone.

okien, wybierając tryb 1/2.

na:

Włączona funkcja Stan funkcji

» Czas reakcji » DSC

» MPRT Sync » Adaptive-Sync » Luneta Optix

» HDMI™ CEC

» PIP: Wielkość ekranu 1:1 » PBP: Wielkość ekranu

Brak możliwości wyboru

Ustawiona opcja WYŁ.

Ustawiona opcja WYŁ. i brak możliwości wyboru

Ustawiona opcja Automat. i brak możliwości wyboru

Page 18

Przycisk nawigacji

1. poziom menu 2. poziom menu Opis

Up (W górę) Down (W dół) Left (W lewo) Right (W prawo)

OFF (WYŁ.) ● Wszystkie ustawienia Przycisk Brightness (Jasność) Game Mode (Tryb Gra) Smart Crosshair Alarm Clock (Budzik) Input Source (Źródło wejścia) PIP/PBP Mode (Tryb PIP/PBP) Refresh Rate Info. On Screen Night Vision (Funkcja Night Vision) Optix Scope (Luneta Optix) MSI Dual Mode (Podwójny tryb MSI)

nawigacji można dostosować w Menu OSD.

Ustawienie

1. poziom menu 2. poziom menu Opis

Language (Język)

Transparency (Przezroczystość)

OSD Time Out 5~30s ● Pozycję Zakończenie czasu wyświetlania OSD można

Power Button (Przycisk zasilania)

繁體中文

English Français Deutsch Italiano Español

한국어

日本語

Русский Português

简体中文

Bahasa Indonesia Türkçe (Wkrótce dostępnych

będzie więcej języków) 0-5 ● Pozycję Przezroczystość można dostosować w

OFF (WYŁ.) ● Po ustawieniu opcji WYŁ. naciśnięcie przycisku

Standby (Gotowość) ● Po ustawieniu opcji Gotowość naciśnięcie

● Aby potwierdzić i zastosować ustawienie języka,

należy nacisnąć przycisk OK.

● Pozycja Język jest ustawieniem niezależnym.

Wybrane przez użytkownika ustawienie języka ma priorytet względem domyślnych ustawień fabrycznych. Po wybraniu dla pozycji Resetuj opcji Tak ustawienie Język nie zostanie zmienione.

każdym trybie.

dostosować w każdym trybie.

zasilania spowoduje wyłączenie monitora.

przycisku zasilania spowoduje wygaszenie panelu i podświetlenia.

Page 19

1. poziom menu 2. poziom menu Opis

Info. On Screen OFF (WYŁ.) ● Informacje o stanie monitora są wyświetlane po

ON (WŁ.)

prawej stronie ekranu.

HDMI™ CEC OFF (WYŁ.) ● Funkcja HDMI™ CEC (ang. Consumer Electronics

ON (WŁ.)

Type C PD Charge (Ładowanie PD typu C)

Reset (Resetuj) YES (TAK) ● Pozycję Resetuj, która umożliwia przywrócenie

OFF (WYŁ.) ● Ta funkcja umożliwia ładowanie urządzeń przez port

ON (WŁ.)

NO (NIE)

Control) obsługuje konsole Sony PlayStation®, Nintendo® Switch™, Xbox Series X|S i różne urządzenia audio-wideo zgodne z funkcją CEC.

● Po ustawieniu dla funkcji HDMI™ CEC opcji WŁ.:

● Monitor będzie włączał się automatycznie, gdy

włączone zostanie urządzenie CEC.

● Urządzenie CEC będzie przełączać się do trybu oszczędzania energii, gdy monitor zostanie wyłączony.

● Jeśli podłączona jest konsola Sony PlayStation®, Nintendo® Switch™ lub Xbox Series X|S, dla pozycji Tryb Gra i Tryb Pro automatycznie ustawione zostaną tryby domyślne, które będzie można później dostosować do własnych preferencji.

USB typu C.

● Ładowarka PD typu C umożliwia ładowanie urządzeń przez port USB typu C, który zapewnia moc do 15 W (5 V/3 A).

początkowych ustawień domyślnych menu OSD, można zastosować w każdym trybie.

Page 20

Dane techniczne

Monitor MAG 321CUPDF

Rozmiar 31,5 cal

Krzywizna Zakrzywienie 1500R

Typ panelu Rapid VA

Rozdzielczość 3840x2160 (UHD)

Współczynnik proporcji 16:9

Jasność ● SDR (typowe): 350 nitów

● Szczytowa w trybie HDR: 400 nitów

Współczynnik kontrastu 3000:1

Szybkość odświeżania ● Normal (Normalny) (UHD): 160Hz

● Dual (Podwójny) (FHD): 320Hz

Czas reakcji ● 1ms (MPRT)

● 0,5ms (GtG)

Złącza We/Wy ● Złącze HDMI™ x2

● DisplayPort x1

● Port USB typu C x1

● Gniazdo słuchawek x1

Kąty widzenia 178° (w poziomie), 178° (w pionie)

DCI-P3*/sRGB 97% , 136%

Wykończenie powierzchni Antyrefleksyjne

Kolory wyświetlacza 1,07 mld., 10 bitów (8 bitów + FRC)

Opcje zasilania monitora

Zasilacz zewnętrzny** Model: DA-90J19-BEAA

Moc wejściowa 100~240VAC, 50~60Hz, 1,5A

Moc wyjściowa

Regulacja (nachylenie) Od -5° do 20°

Regulacja (wysokość) Od 0 do 130mm

Blokada Kensington Tak

19V 4,74A

Page 21

Monitor MAG 321CUPDF

Montaż VESA ● Typ płytki: 100 x 100 mm

● Typ śruby: M4 x 10 mm

● Średnica gwintu: 4 mm

● Skok gwintu: 0,7 mm

● Długość gwintu: 10 mm

Wymiary (S x G x W)

Waga

Warunki otoczenia

Netto 6,6 kg

Brutto 9,6 kg

Działanie

Przechowywanie

711 x 267 x 534 mm

● Temperatura: Od 0℃ do 40℃

● Wilgotność: Od 20% do 90%, bez kondensacji

● Wysokość: Od 0 do 5000m

● Temperatura: Od -20℃ do 60℃

● Wilgotność: Od 10% do 90%, bez kondensacji

* W oparciu o standardy testowe CIE1976. ** Zasilacz zewnętrzny może różnić się w zależności od kraju.

Page 22

Wstępnie ustawione tryby wyświetlania

Ważne

⚠

●

Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.

●

Funkcja HDMI™ VRR (ang. Variable Refresh Rate) synchronizuje się z funkcją Adaptive-Sync (WŁ./WYŁ.). Stan włączenia/wyłączenia VRR można sprawdzić w funkcji Adaptive-Sync.

●

W celu uzyskania preferowanego taktowania i częstotliwości należy korzystać z karty graficznej, która obsługuje DSC (ang. Display Stream Compression).

Domyślny tryb standardowy (DSC wł.)

Standard Rozdzielczość HDMI™ DP USB-C

Full HD 1920x1080 przy 60Hz V V QHD 2560x1440 przy 60Hz V V V

przy 120Hz V V V

UHD 3840x2160 przy 60Hz V V V

przy 144Hz V V V

przy 160Hz V V V

Rozdzielczość sygnału wideo

HDMI™ VRR V

720P V V V 720P przy 120Hz V V V 1080P przy 60Hz V V V

przy 120Hz V V V

2160P przy 60Hz V V V

przy 120Hz V V V

Domyślny tryb standardowy (DSC wył.)

Standard Rozdzielczość HDMI™ DP USB-C

Full HD 1920x1080 przy 60Hz V V V QHD 2560x1440 przy 60Hz V V V

przy 120Hz V V V

UHD 3840x2160 przy 60Hz V V V

przy 144Hz V

przy 160Hz V

Rozdzielczość sygnału wideo

HDMI™ VRR V

720P V V V 720P przy 120Hz V V V 1080P przy 60Hz V V V

przy 120Hz V V V

2160P przy 60Hz V V V

przy 120Hz V V V

Page 23

Tryb podwójny (włączony dla rozdzielczości innych niż 4K)

Standard Rozdzielczość HDMI™ DP USB-C

Full HD 1920x1080 przy 60Hz V V

przy 85Hz V V V przy 120Hz V V przy 165Hz V V V przy 240Hz V V V

przy 320Hz V V V

Rozdzielczość sygnału wideo

HDMI™ VRR V

720P V V V 1080P przy 60Hz V

przy 120Hz V

Tryb podwójny (włączony dla rozdzielczości 4K przy 60Hz)

Standard Rozdzielczość HDMI™ DP USB-C

Full HD 1920x1080 przy 120Hz V V V Rozdzielczość

sygnału wideo HDMI™ VRR V

1080P przy 120Hz V V V

Tryb podwójny (włączony dla rozdzielczości 4K przy 120Hz)

Standard Rozdzielczość HDMI™ DP USB-C

Full HD 1920x1080 przy 240Hz V V V HDMI™ VRR V

Tryb podwójny (włączony dla rozdzielczości 4K przy 160Hz)

Standard Rozdzielczość HDMI™ DP USB-C

Full HD 1920x1080 przy 320Hz V V V HDMI™ VRR V

Tryb PIP (Brak obsługi HDR)

Standard Rozdzielczość HDMI™ DP USB-C

Full HD 1920x1080 przy 60Hz V V V QHD 2560x1440 przy 60Hz V V V

przy 120Hz V V V UHD 3840x2160 przy 60Hz V V V Rozdzielczość

sygnału wideo

720P V V V 1080P przy 60Hz V V V 2160P przy 60Hz V V V

Page 24

Tryb PBP 1 (Brak obsługi HDR)

Standard Rozdzielczość HDMI™ DP USB-C

Rozdzielczość sygnału wideo

Dla pełnoekranowej funkcji PBP

720P V V V

960x2160 przy 60Hz V V V 2880x2160 przy 60Hz V V V

Tryb PBP 2 (Brak obsługi HDR)

Standard Rozdzielczość HDMI™ DP USB-C

Rozdzielczość sygnału wideo

Dla pełnoekranowej funkcji PBP

720P V V V

1920x2160 przy 60Hz V V V

Wielkość ekranu 16:10 (Brak obsługi HDR)

Standard Rozdzielczość HDMI™ DP USB-C

QHD+ 2560x1600 przy 60Hz V V V

przy 120Hz V V V przy 144Hz V V V

Page 25

Rozwiązywanie problemów

Dioda LED zasilania jest wyłączona.

● Naciśnij ponownie przycisk zasilania monitora.

● Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy

sposób.

Brak obrazu.

● Sprawdź, czy karta graficzna komputera została poprawnie zainstalowana.

● Sprawdź, czy komputer i monitor są podłączone do gniazd elektrycznych i czy

są włączone.

● Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.

● Komputer może być w trybie oczekiwania. Naciśnij dowolny przycisk, aby uaktywnić monitor.

Obraz nie ma poprawnego rozmiaru lub nie jest wyśrodkowany na ekranie.

● Zapoznaj się z częścią Wstępnie ustawione tryby wyświetlania, aby wybrać na komputerze ustawienie odpowiednie dla monitora.

Brak obsługi Plug & Play.

● Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy sposób.

● Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.

● Sprawdź, czy komputer i karta graficzna są zgodne z Plug & Play.

Ikony, czcionki lub obrazy są niewyraźne, rozmyte albo występują problemy z kolorami.

● Nie korzystaj z przedłużaczy kabli wideo.

● Dostosuj jasność i kontrast.

● Dostosuj kolory RGB lub ustaw temperaturę barwową.

● Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy

sposób.

● Sprawdź, czy styki złącza kabla sygnałowego nie są wygięte.

Monitor zaczyna migotać lub pojawiają się fale.

● Zmień częstotliwość odświeżania na odpowiednią dla monitora.

● Zaktualizuj sterowniki karty graficznej.

● Ustaw monitor z dala od urządzeń elektrycznych, które mogą powodować

zakłócenia elektromagnetyczne (EMI).

Page 26

Instrukcje bezpieczeństwa

● Przeczytaj starannie i gruntownie instrukcje bezpieczeństwa.

● Należy stosować się do wszystkich przestróg i ostrzeżeń umieszczonych na

urządzeniu lub w podręczniku użytkownika.

● Czynności serwisowe mogą wykonywać wyłącznie wykwalifikowane osoby.

Zasilanie

● Przed podłączeniem urządzenia do gniazda zasilania należy upewnić się, że napięcie zasilające jest w bezpiecznych granicach i zostało prawidłowo ustalone w przedziale 100~240 V.

● Jeśli przewód zasilający jest wyposażony we wtyczkę 3-bolcową, nie wolno usuwać bolca uziemiającego. Urządzenie musi być podłączone do uziemionego gniazda zasilania.

● Należy sprawdzić, czy system dystrybucji energii w miejscu instalacji jest wyposażony w wyłącznik automatyczny o wartościach znamionowych 120/240V, 20A (maks.).

● Jeśli urządzenie nie będzie używane przez dłuższy czas, należy zawsze odłączyć przewód zasilający lub wyłączyć zasilanie gniazda ściennego, aby zapewnić zerowe zużycie energii.

● Przewód zasilający należy tak poprowadzić, aby nikt przypadkiem na niego nie nadepnął i nie potknął się o niego. Nie należy stawiać niczego na przewodzie zasilającym.

● Jeśli urządzenie jest używane z zasilaczem, należy korzystać wyłącznie z zasilacza dostarczonego przez firmę MSI i zatwierdzonego do użytku z tym urządzeniem.

Warunki otoczenia

● Aby zmniejszyć prawdopodobieństwo wystąpienia obrażeń związanych z wysokimi temperaturami lub przegrzania urządzenia, nie wolno umieszczać go na miękkiej, niestabilnej powierzchni, a także blokować jego otworów wentylacyjnych.

● Z urządzenia należy korzystać wyłącznie na twardej, płaskiej i stabilnej powierzchni.

● Aby uniknąć przewrócenia się urządzenia, należy przymocować je do biurka, ściany lub stałego obiektu za pomocą mocowania zapobiegającego przewróceniu, które odpowiednio zabezpieczy urządzenie i utrzyma je na miejscu.

● Urządzenie należy przechowywać z dala od wilgoci i nie narażać go na działanie wysokiej temperatury, aby uniknąć pożaru lub porażenia prądem.

● Nie należy pozostawiać urządzenia w miejscu bez wentylacji przy temperaturze przechowywania powyżej 60°С lub poniżej -20°С, ponieważ może to uszkodzić urządzenie.

● Maksymalna temperature działania wynosi około 40°С.

Page 27

● Przed rozpoczęciem czyszczenia urządzenia należy odłączyć wtyczkę zasilającą. Do czyszczenia urządzenia należy raczej używać miękkiej szmatki, a nie przemysłowych środków chemicznych. Nigdy nie należy wlewać płynów do otworów w obudowie, ponieważ może to uszkodzić urządzenie lub spowodować porażenie prądem elektrycznym.

● W pobliżu urządzenia nie mogą znajdować się obiekty o silnym polu magnetycznym lub elektrycznym.

● W razie wystąpienia którejkolwiek z poniższych sytuacji urządzenie powinno zostać sprawdzone przez personel serwisu:

● Przewód zasilający lub wtyczka uległy uszkodzeniu.

● Do wnętrza urządzenia dostał się płyn.

● Urządzenie zostało poddane działaniu wilgoci.

● Urządzenie nie działa poprawnie lub nie można go uruchomić zgodnie z

podręcznikiem użytkownika.

● Urządzenie zostało upuszczone i uszkodzone.

● Urządzenie ma wyraźne oznaki uszkodzenia.

Page 28

Certyfikat TÜV Rheinland

Certyfikat TÜV Rheinland dotyczący Low Blue Light (Niski poziom niebieskiego światła)

Wykazano, że światło niebieskie jest przyczyną zmęczenia i dyskomfortu oczu. Firma MSI oferuje obecnie monitory z certyfikatem TÜV Rheinland dotyczącym Niski poziom niebieskiego światła w celu zadbania o komfort widzenia i dobre samopoczucie użytkowników. Prosimy o zastosowanie się do poniższych instrukcji w celu złagodzenia objawów długotrwałej pracy przed monitorem i ekspozycji na światło niebieskie.

● Ekran należy ustawić w odległości 20–28 cali (50–70 cm) od oczu i nieco poniżej poziomu wzroku.

● Częste mruganie pomaga ograniczyć zmęczenie oczu w przypadku długotrwałego patrzenia na ekran.

● Należy robić 20-minutowe przerwy co 2godziny.

● Podczas przerw należy kierować wzrok na odległy przedmiot i patrzeć na niego

przez co najmniej 20sekund.

● Podczas przerw należy poprzeciągać się, aby uwolnić napięcie lub złagodzić ból ciała.

● Włączyć opcjonalną funkcję Niski poziom niebieskiego światła.

Certyfikat TÜV Rheinland dotyczący Flicker Free (Braku Migotania)

● Firma TÜV Rheinland przetestowała ten produkt pod kątem migotania ekranu widocznego i niewidocznego dla oka ludzkiego i będącego przyczyną zmęczenia oczu.

● Firma TÜV Rheinland opracowała zestaw testów, które określają minimalne normy dla różnych zakresów częstotliwości. Zestaw testów został opracowany w oparciu o normy międzynarodowe lub powszechne w branży, które zostały podwyższone.

● Produkt został poddany testom w laboratorium zgodnie z tymi kryteriami.

● Wyrażenie „brak migotania” potwierdza, że w przypadku urządzenia nie

występuje określone za pomocą normy widoczne ani niewidoczne migotanie w zakresie częstotliwości 0–3000Hz przy różnych ustawieniach jasności.

● Brak migotania nie będzie występował po włączeniu funkcji Zapob. rozm. obrazu/MPRT. (Dostępność funkcji Zapob. rozm. obrazu/MPRT zależy od modelu).

Page 29

Informacje dotyczące przepisów

Zgodność z CE

Urządzenie to spełnia wymogi dyrektywy Rady w sprawie zbliżenia ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (2014/30/UE), dyrektywy niskonapięciowej (2014/35/UE), dyrektywy ErP (2009/125/WE) i dyrektywy RoHS (2011/65/UE). Urządzenie to zostało poddane testom, które wykazały jego zgodność z normami zharmonizowanymi dla urządzeń technologii informacyjnej opublikowanymi w dyrektywach w Dzienniku Urzędowym Unii Europejskiej.

Oświadczenie FCC-B o zakłóceniach częstotliwości radiowych

Urządzenie to zostało poddane testom, które stwierdziły, że jest zgodne z ograniczeniami wyznaczonymi dla urządzeń cyfrowych klasy B w części 15 przepisów FCC. Ograniczenia te zostały wyznaczone, aby zapewniać odpowiednie zabezpieczenie przed szkodliwymi zakłóceniami w instalacjach domowych. Urządzenie generuje, wykorzystuje oraz może wytwarzać energię częstotliwości radiowej i, jeśli nie będzie zainstalowane i używane ściśle według zaleceń instrukcji, może powodować zakłócenia komunikacji radiowej. Jednakże, nie gwarantuje się, że nie wystąpią zakłócenia w określonej instalacji. Jeśli więc urządzenie powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, których przyczynę można potwierdzić wyłączając i włączając urządzenie, użytkownik może spróbować wyeliminować zakłócenie przez zastosowanie co najmniej jednego z wymienionych poniżej sposobów:

● Obrócenie lub przemieszczenie anteny odbiorczej.

● Zwiększenie odległości pomiędzy urządzeniem a odbiornikiem.

● Podłączenie urządzenia do gniazdka zasilającego znajdującego się w innym

obwodzie elektrycznym niż ten, do którego podłączony jest odbiornik telewizyjny lub radiowy.

● Konsultacja z dostawcą lub doświadczonym technikiem RTV w celu uzyskania pomocy.

Uwaga 1

Zmiany i modyfikacje bez odpowiedniej, specjalnej akceptacji jednostek odpowiedzialnych za zgodność mogą unieważnić prawo użytkownika do korzystania z urządzenia.

Uwaga 2

Dla zachowania zgodności z limitami emisji należy używać wyłącznie ekranowanych kabli i przewodów prądu zmiennego.

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega dwóm następującym warunkom:

1. to urządzenie nie może powodować szkodliwych zakłóceń i

2. to urządzenie musi być odporne na odbierane zakłócenia, w tym na

zakłócenia, które mogą spowodować jego niepożądane działanie.

Page 30

Oświadczenie WEEE

Na mocy unijnej dyrektywy o zużytym sprzęcie elektronicznym i elektronicznym 2012/19/UE, zużyty sprzęt elektryczny i elektroniczny nie może być utylizowany jako część odpadów komunalnych. W związku z tym producenci takiego sprzętu mają obowiązek go odbierać po zakończeniu okresu eksploatacji.

Informacje o substancjach chemicznych

Zgodnie z przepisami dotyczącymi substancji chemicznych, takimi jak przepisy UE REACH (Przepisy WE Nr 1907/2006 Parlamentu Europejskiego i Rady Europy), MSI udostępnia informacje o substancjach chemicznych pod adresem: https://csr.msi.com/global/index

Energooszczędność produktu

● Zmniejszone zużycie energii podczas używania i w trybie wstrzymania

● Ograniczone użycie substancji szkodliwych dla środowiska i dla zdrowia

● Łatwy demontaż i recykling

● Zmniejszone zużycie zasobów naturalnych poprzez zachęcanie do recyklingu

● Zwiększona żywotność produktu, poprzez łatwe aktualizacje

● Zmniejszona ilość trwałych odpadów, dzięki polityce zwrotów

Polityka ochrony środowiska

● Produkt został zaprojektowany tak, aby umożliwić wielokrotne użycie części i właściwe przetwarzanie, dlatego też nie należy go wyrzucać po zakończeniu żywotności.

● Użytkownicy powinni skontaktować się z lokalnym autoryzowanym punktem zbiórki do celów recyklingu i usuwania zużytych produktów.

● W celu uzyskania dalszych informacji dotyczących przetwarzania należy przejść do witryny firmy MSI i zlokalizować najbliższego dystrybutora.

● Informacje dotyczące prawidłowej utylizacji, zwrotu, przetwarzania i demontażu produktów firmy MSI użytkownicy mogą też uzyskać pod adresem gpcontdev@ msi.com.

Ostrzeżenie!

Zbyt długie korzystanie z monitora może wpływać na wzrok.

Zalecenia:

1. Co 30 minut pracy przed monitorem należy robić 10-minutowe przerwy.

2. Dzieci w wieku poniżej 2lat nie powinny korzystać z monitora. W przypadku

dzieci w wieku co najmniej 2 lat czas spędzony przed monitorem powinien być ograniczony do mniej niż jednej godziny dziennie.

Page 31

Prawa autorskie i informacje na temat znaków towarowych

Copyright © Micro-Star Int’l Co., Ltd. Wszelkie prawa zastrzeżone. Logo MSI to zastrzeżony znak towarowy firmy Micro-Star Int’l Co., Ltd. Wszystkie pozostałe wspomniane znaki i nazwy mogą być znakami towarowymi odpowiednich właścicieli. Firma nie udziela żadnych gwarancji, wyrażonych ani dorozumianych, odnośnie dokładności lub kompletności. Firma MSI zastrzega sobie prawo do wprowadzania zmian w niniejszym dokumencie bez uprzedniego powiadomienia.

Terminy „HDMI™” oraz „ HDMI™ High-Definition Multimedia Interface ”, charakterystyczny kształt produktów HDMI™ (HDMI™ trade dress) oraz Logo HDMI™ stanowią znaki towarowe lub zastrzeżone znaki towarowe spółki HDMI™ Licensing Administrator, Inc.

Pomoc techniczna

Po wystąpieniu problemu z produktem i nieuzyskaniu rozwiązania z podręcznika użytkownika należy skontaktować się ze sprzedawcą lub z lokalnym dystrybutorem. W celu uzyskania dalszych wskazówek można także przejść na stronę https://www.msi.com/support/.
