MSI MAG 274CXF, Mag 274CQF User guide

Download
Page 1
Seria MAG
Monitor LCD
MAG 274CQF (3CE3)
MAG 274CXF (3CE3)
Podręcznik użytkownika
Page 2
Spis treści
Wprowadzenie .................................................................................................................... 3
Konfiguracja w menu OSD ............................................................................................. 10
Menu OSD .......................................................................................................................... 11
Dane techniczne ............................................................................................................... 20
Wstępnie ustawione tryby wyświetlania ...................................................................... 22
Rozwiązywanie problemów ............................................................................................26
Instrukcje bezpieczeństwa ............................................................................................. 27
Certyfikat TÜV Rheinland ................................................................................................ 29
Informacje dotyczące przepisów ...................................................................................30
Wersja
V1.0, 2024/11
2
Page 3

Wprowadzenie

W rozdziale tym zawarto informacje dotyczące procedur konfiguracji sprzętowej. Podczas podłączania urządzeń należy trzymać je ostrożnie, a także założyć na nadgarstek uziemiony pasek w celu uniknięcia wystąpienia elektryczności statycznej.

Zawartość opakowania

Monitor
Dokumentacja
Akcesoria
Kable
Ważne
⚠
●
Jeśli jakikolwiek element jest uszkodzony lub go brakuje, należy skontaktować się ze sprzedawcą lub z lokalnym dystrybutorem.
●
Zawartość opakowania może różnić się w zależności od kraju i modelu.
●
Dołączony przewód zasilający jest przeznaczony wyłącznie do tego monitora i nie powinien być używany z innymi produktami.
MAG 274CQF, MAG 274CXF
Instrukcja szybkiego uruchomienia
Wspornik
Podstawa
Zasilacz zewnętrzny
Przewód zasilający
Kabel DisplayPort (opcjonalny)
3
Page 4

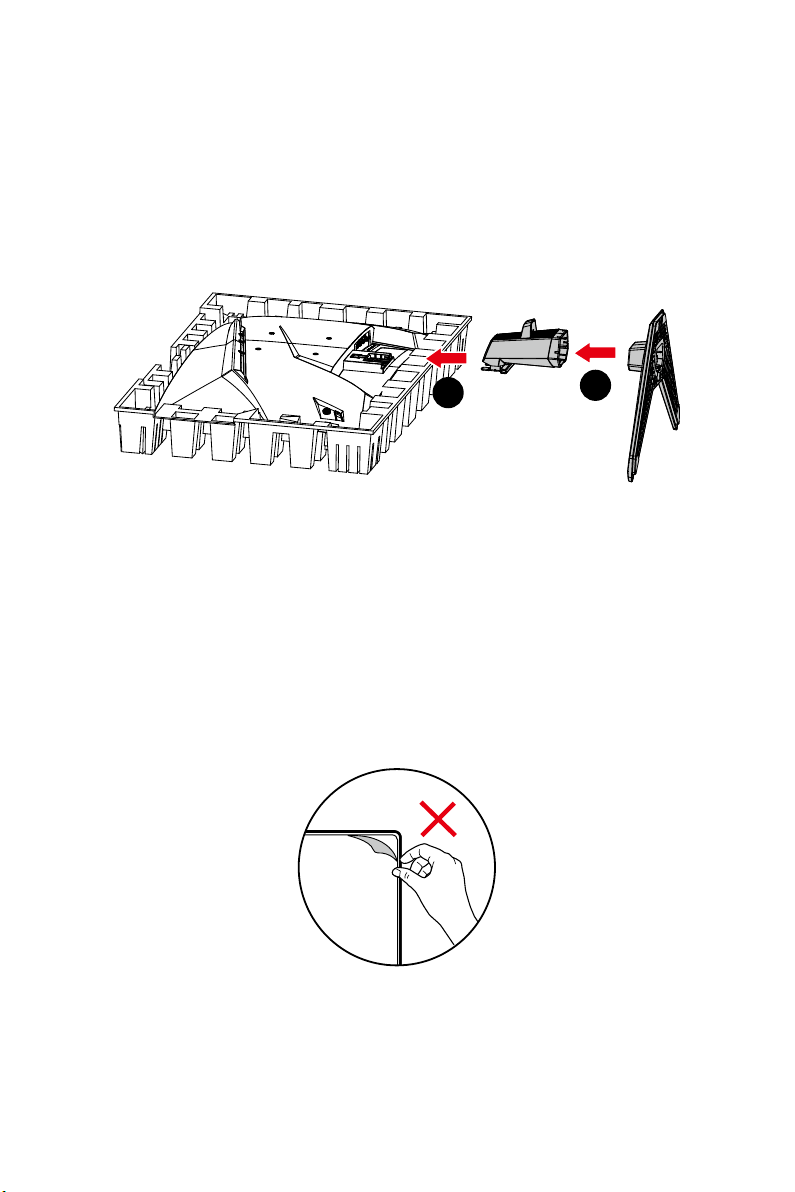

Instalacja podstawy monitora

1. Połóż monitor na ochronnym opakowaniu piankowym. Dopasuj i wciśnij lekko wspornik podstawy wzdłuż wgłębienia w monitorze, aż do zabezpieczenia na miejscu.
2. Dopasuj i wciśnij lekko podstawę w wspornik, aż do zabezpieczenia na miejscu.
3. Przed postawieniem monitora upewnij się, że zespół podstawy został prawidłowo
zainstalowany.
1
Ważne
⚠
●
Monitor należy położyć na miękkiej, zabezpieczonej powierzchni, aby uniknąć porysowania panelu wyświetlacza.
●
Panel należy chronić przed kontaktem z ostrymi przedmiotami.
●
Wgłębienie do mocowania wspornika podstawy można również wykorzystać do mocowania naściennego. W celu uzyskania informacji o właściwym zestawie do montażu naściennego należy skontaktować się z dystrybutorem.
●
Urządzenie to NIE ma żadnej folii ochronnej, którą należy zdjąć! Jakiekolwiek uszkodzenia mechaniczne urządzenia, w tym zdjęcie folii polaryzacyjnej, mogą mieć wpływ na gwarancję!
2
4
Page 5

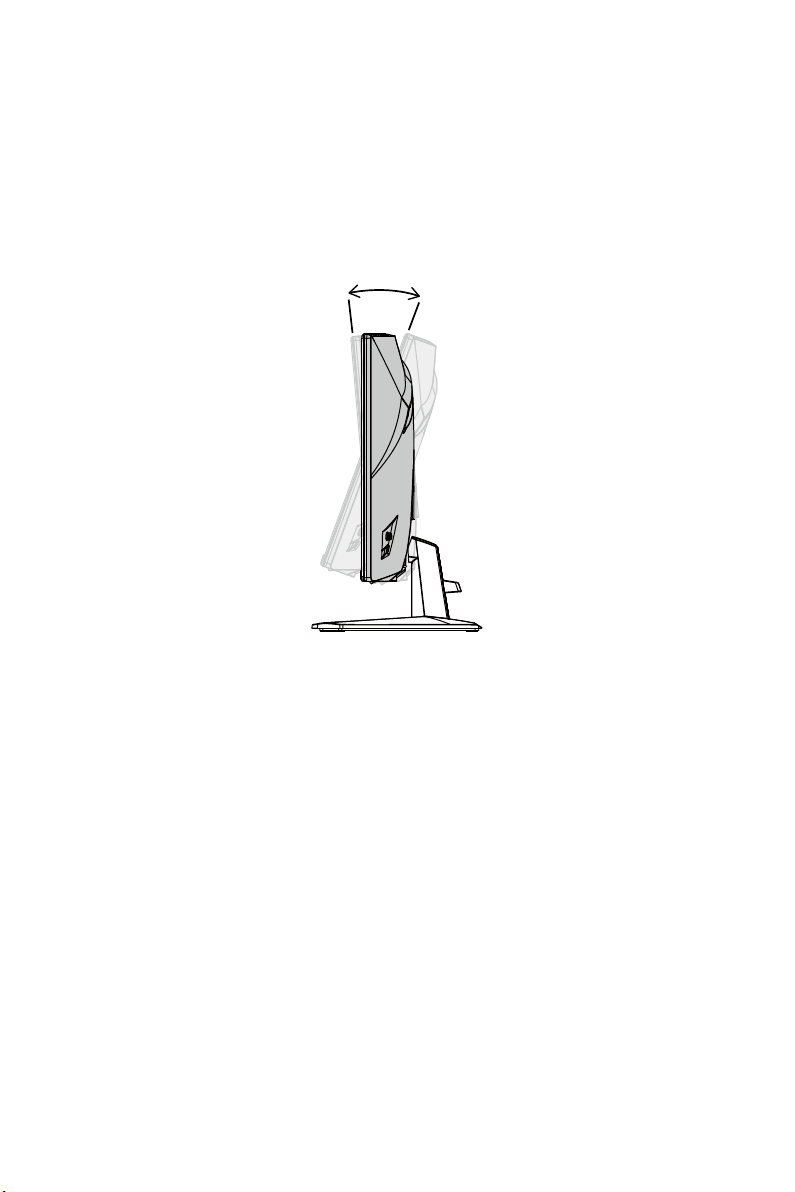

Regulacja monitora

Funkcje regulacji tego monitora mają na celu zmaksymalizowanie komfortu patrzenia.
Ważne
⚠
●
Podczas regulacji monitora nie należy dotykać panelu wyświetlacza.
-5° 20°
5
Page 6

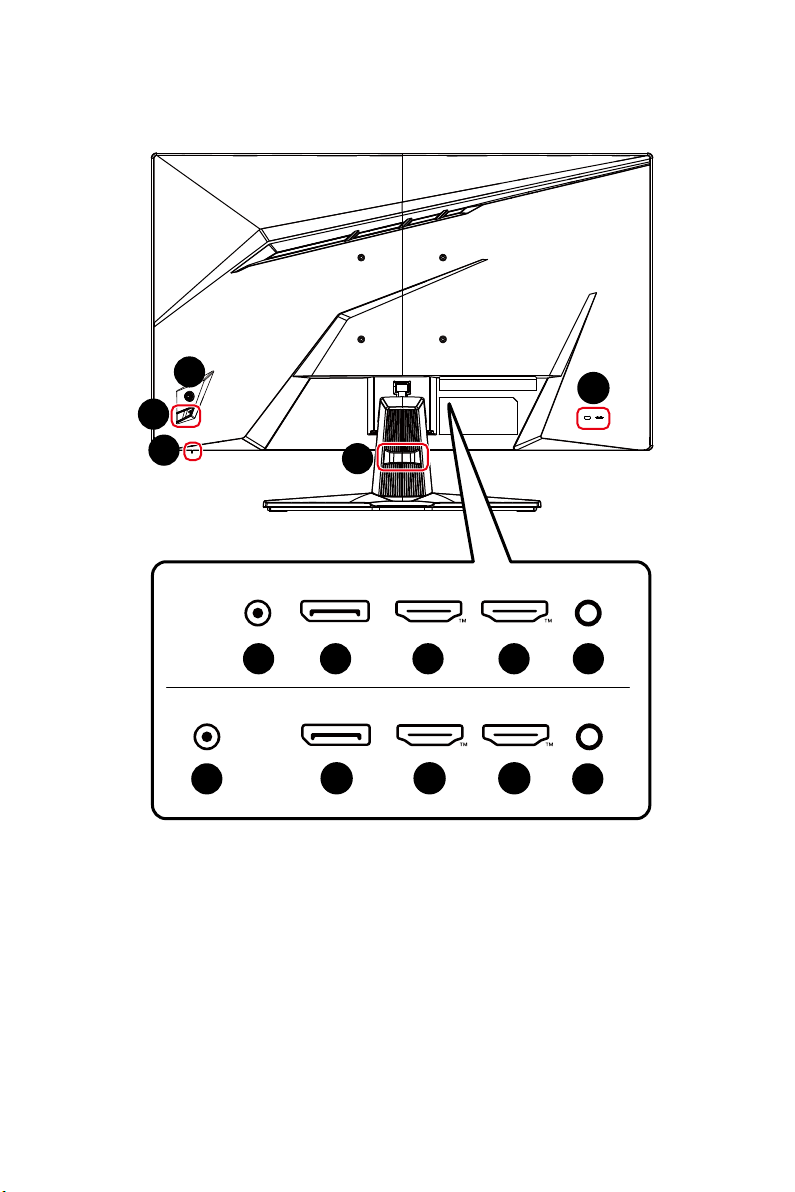

Przegląd monitora

1
2
3
MAG 274CQF
MAG 274CXF
5
4
5 6 7 8 9
10 11 12
13
9
6
Page 7
Przycisk nawigacji
1
Przycisk zasilania
2
Dioda LED zasilania
3
Świeci na biało po włączeniu monitora. Przy braku sygnału wejściowego dioda LED zmienia kolor na pomarańczowy. Świeci na pomarańczowo po przełączeniu monitora do trybu gotowości.
Organizer kabli
4
Gniazdo zasilania
5
DisplayPort
6
Obsługuje rozdzielczość 2560x1440 przy 180Hz zgodnie ze specyfikacją DisplayPort 1.4a.
7
Złącze HDMI™
Obsługa HDMI™ CEC, 2560x1440 przy 144Hz zgodnie ze specyfikacją HDMI™ 2.0b
Ważne
⚠
Aby zapewnić optymalną wydajność i zgodność, do podłączania tego monitora należy używać wyłącznie certyfikowanych kabli HDMI™ z oficjalnym logo HDMI™. Więcej informacji można znaleźć na stronie
https://www.hdmi.org/resource/cables.
8
Złącze HDMI™
Obsługuje rozdzielczość 2560x1440 przy 144Hz zgodnie ze specyfikacją HDMI™ 2.0b.
Ważne
⚠
Aby zapewnić optymalną wydajność i zgodność, do podłączania tego monitora należy używać wyłącznie certyfikowanych kabli HDMI™ z oficjalnym logo HDMI™. Więcej informacji można znaleźć na stronie
https://www.hdmi.org/resource/cables.
Gniazdo słuchawek
9
DisplayPort
10
Obsługuje rozdzielczość 1920x1080 przy 280Hz zgodnie ze specyfikacją DisplayPort 1.4a.
7
Page 8
11
Złącze HDMI™
Obsługa HDMI™ CEC, 1920x1080 przy 240Hz zgodnie ze specyfikacją HDMI™ 2.0b
Ważne
⚠
Aby zapewnić optymalną wydajność i zgodność, do podłączania tego monitora należy używać wyłącznie certyfikowanych kabli HDMI™ z oficjalnym logo HDMI™. Więcej informacji można znaleźć na stronie
https://www.hdmi.org/resource/cables.
12
Złącze HDMI™
Obsługuje rozdzielczość 1920x1080 przy 240Hz zgodnie ze specyfikacją HDMI™ 2.0b.
Ważne
⚠
Aby zapewnić optymalną wydajność i zgodność, do podłączania tego monitora należy używać wyłącznie certyfikowanych kabli HDMI™ z oficjalnym logo HDMI™. Więcej informacji można znaleźć na stronie
https://www.hdmi.org/resource/cables.
Blokada Kensington
13
8
Page 9

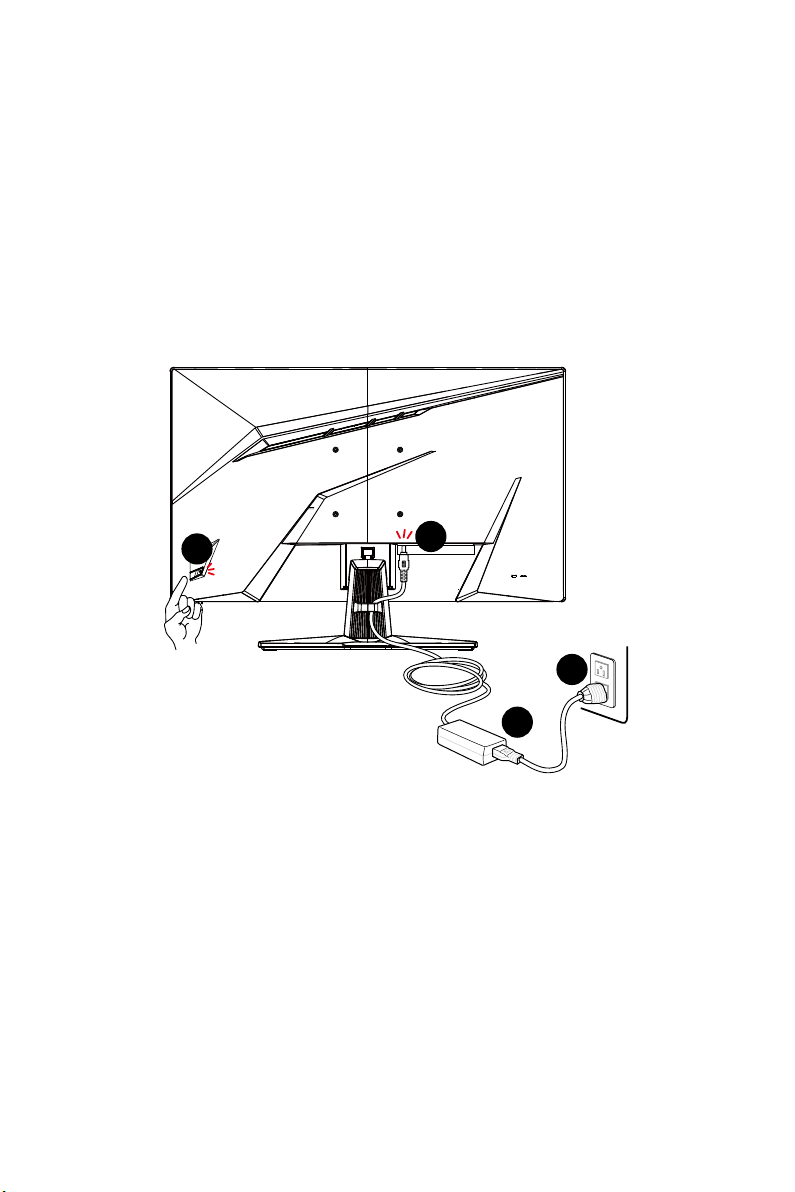

Podłączanie monitora do komputera

1. Wyłącz komputer.
2. Podłącz kabel Video do monitora i do komputera.
3. Podłącz przewód zasilający do zasilacza zewnętrznego. (Rysunek A)
4. Podłącz zasilacz zewnętrzny do gniazda zasilania monitora. (Rysunek B)
5. Podłącz przewód zasilający do gniazda elektrycznego. (Rysunek C)
6. Włącz monitor. (Rysunek D)
7. Włącz komputer, a monitor automatycznie wykryje Źródło wejścia.
D
B
C
A
9
Page 10

Konfiguracja w menu OSD

W tym rozdziale zawarto informacje na temat konfiguracji za pomocą menu OSD.
Ważne
⚠
Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.

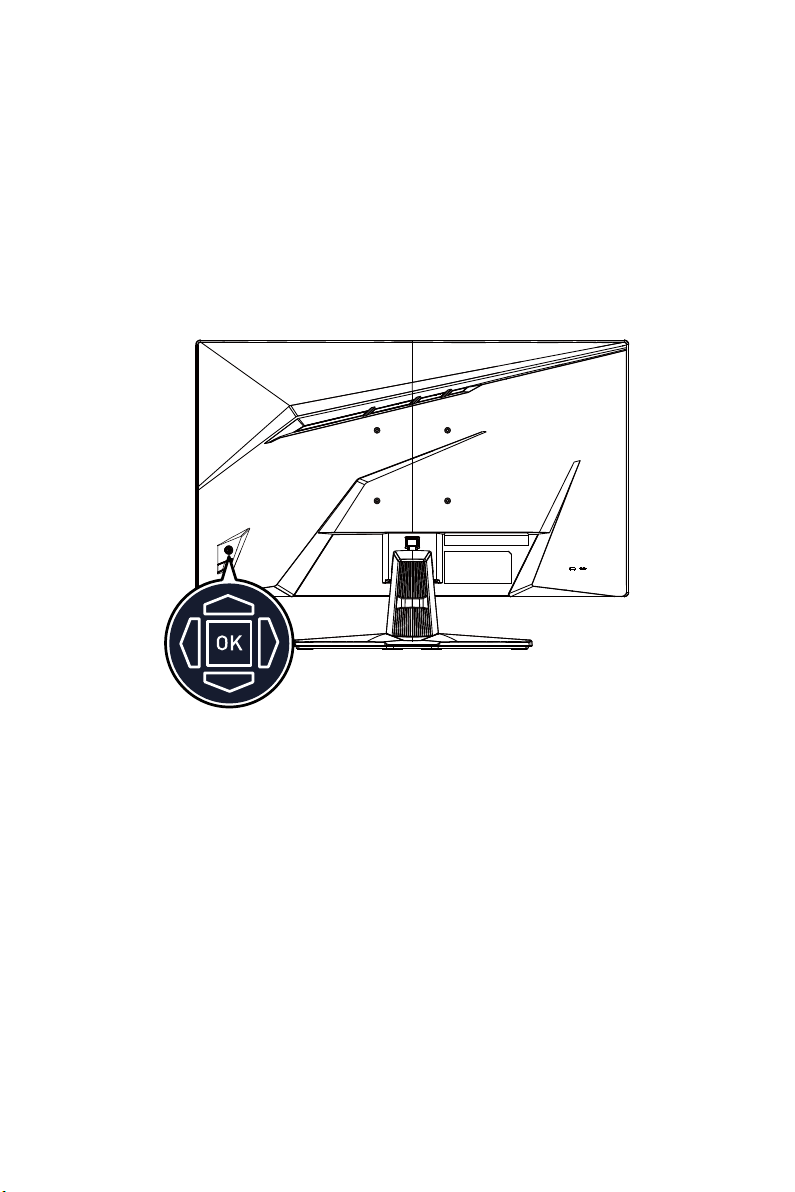

Przycisk nawigacji

Monitor wyposażony jest w Navi Key (Przycisk nawigacji), wielokierunkowy element sterowania pomagający w nawigacji w menu ekranowym OSD.
W górę/ W dół/ W lewo/ W prawo:
● Wybór menu i elementów funkcji
● Dostosowywanie wartości funkcji
● Przechodzenie do/wychodzenie z menu funkcji
Naciśnięcie (OK):
● Uaktywnianie menu ekranowego (OSD)
● Przechodzenie do podmenu
● Potwierdzanie wyboru lub ustawienia

Przycisk skrótu

● Gdy menu OSD nie jest aktywne, można przejść do menu wstępnie ustawionej funkcji, przesuwając Przycisk nawigacji W górę, W dół, W lewo lub Right W prawo.
● Przyciski skrótów można dostosować w celu przechodzenia do innych menu funkcji.
10
Page 11

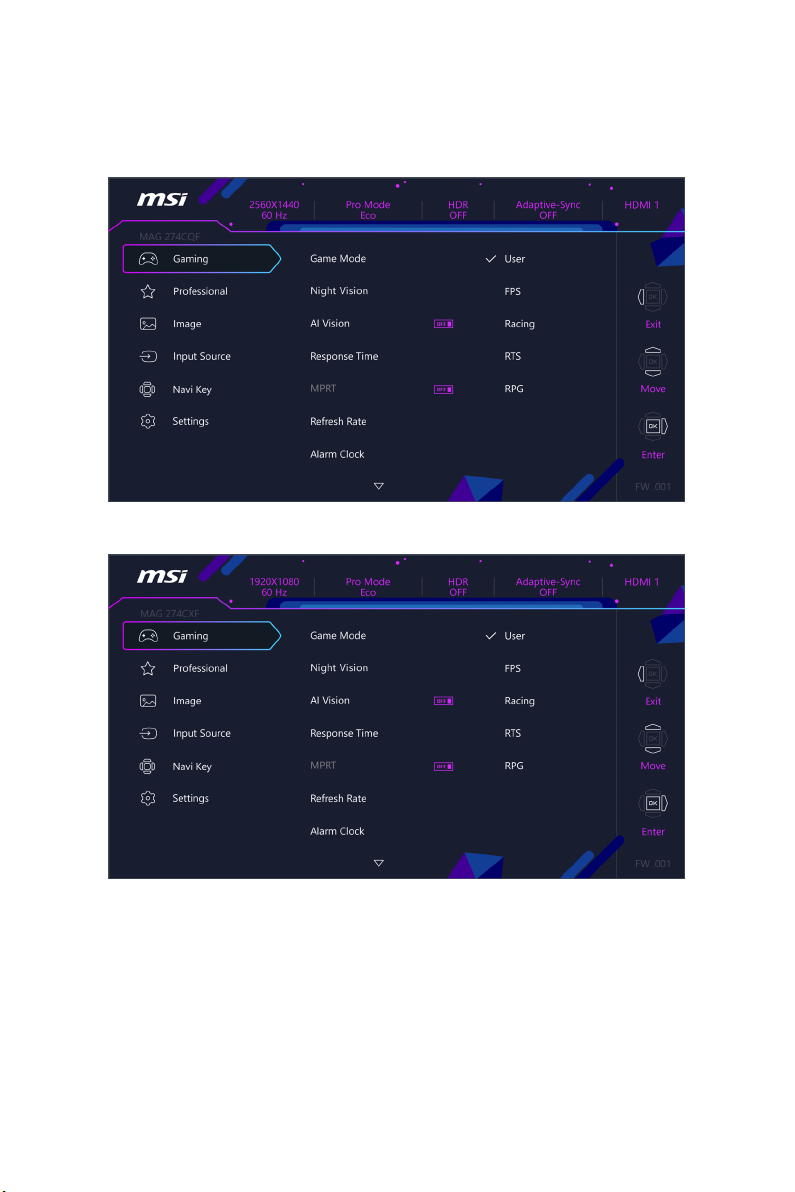

Menu OSD

MAG 274CQF
MAG 274CXF
Ważne
⚠
W przypadku odbioru sygnałów HDR poniższe ustawienia będą wyszarzone:
●
Night Vision (Funkcja Night Vision)
●
MPRT
●
Low Blue Light (Niski światła niebieskiego)
●
HDCR
●
AI Vision
●
Brightness (Jasność)
●
Contrast (Kontrast)
●
Color Temperature (Temperatura barwowa)
●
PIP/PBP
11
Page 12
Gry
1. poziom menu 2./3. poziom menu Opis
Game Mode (Tryb Gra)
Night Vision (Funkcja Night Vision)
AI Vision OFF (WYŁ.) ● Funkcja AI Vision poprawia jakość obrazu
Response Time (Czas reakcji)
MPRT OFF (WYŁ.) ● Funkcja MPRT jest dostępna, gdy
User (Użytkownika) ● Naciśnij przycisk w górę lub w dół, aby wybrać FPS
Racing (Wyścigi)
RTS
RPG
OFF (WYŁ.) ● Funkcja ta optymalizuje jasność tła i jest
Normal (Normalny)
Strong (Silne)
Strongest (Najsilniejsze)
A.I.
ON (WŁ.)
Normal (Normalny) ● Ustawienie opcji Najszybszy zapewni
Fast (Szybki)
Fastest (Najszybszy)
ON (WŁ.)
i wyświetlić podgląd efektów trybu.
● Naciśnij przycisk OK, aby potwierdzić i zastosować tryb.
zalecana podczas grania w gry FPS.
dzięki optymalizacji kontrastu obrazu i jasności tła.
● Uaktywnienie funkcji AI Vision ma wpływ na:
Włączona funkcja Stan funkcji
» MPRT Ustawiona opcja WYŁ.
» HDCR » Jasność » Funkcja Night
Vision
najkrótszy Czas reakcji i korektę rozmycia obrazów podczas grania w gry o bardziej szybkiej akcji.
częstotliwość odświeżania przekracza 85Hz.
● Włączenie funkcji MPRT będzie miało wpływ na:
Włączona funkcja Stan funkcji
» Czas reakcji » Jasność » Adaptive-Sync » HDCR » AI Vision
» PIP/PBP » Rozmiar ekranu
1:1 (MAG 274CQF)
Brak możliwości wyboru
Brak możliwości wyboru
Ustawiona opcja WYŁ.
Ustawiona opcja Automat.
12
Page 13

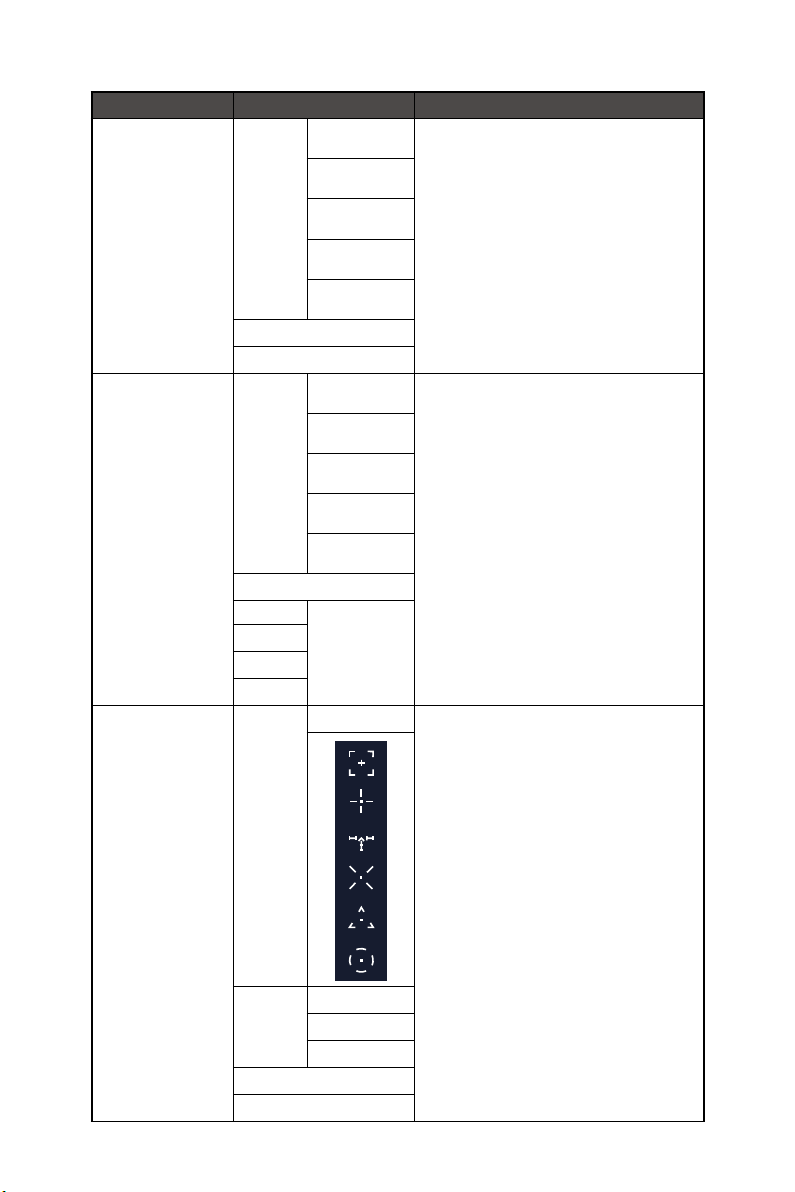

1. poziom menu 2./3. poziom menu Opis
Refresh Rate (Szybkość odświeżania)
Alarm Clock (Budzik) Location
Smart Crosshair Icon
Location (Pozycja)
OFF (WYŁ.)
ON (WŁ.)
(Pozycja)
OFF (WYŁ.)
15:00 00:01-99:59 30:00
45:00
60:00
(Ikona)
Left Top (Górna lewa)
Right Top (Górna prawa)
Left Bottom (Dolna lewa)
Right Bottom (Dolna prawa)
Customize (Dostosuj)
Left Top (Górna lewa)
Right Top (Górna prawa)
Left Bottom (Dolna lewa)
Right Bottom (Dolna prawa)
Customize (Dostosuj)
None (Brak) ● Dzięki algorytmowi AI funkcja ta zwiększa
● Pozycja można ustawić w menu OSD. Naciśnij
● Monitor ten działa zgodnie z Szybkość
● Po ustawieniu czasu naciśnij przycisk OK, aby
● Po wystąpieniu przerwy w dostawie prądu lub
● Można wybrać kolor i położenie celownika.
OK przycisk, aby potwierdzić i zastosować lokalizację pozycji Szybkość odświeżania.
odświeżania ekranu ustawioną w systemie operacyjnym.
uaktywnić timer.
ponownym podłączeniu do zasilania należy ręcznie przywrócić ustawienie budzika.
widoczność celownika w grze.
Color (Kolor)
Position (Pozycja)
Reset (Resetuj)
White (Biały)
Red (Czerwony)
Auto (Automat.)
13
Page 14
1. poziom menu 2./3. poziom menu Opis
Adaptive-Sync OFF (WYŁ.) ● Funkcja Adaptive-Sync zapobiega
ON (WŁ.)
HDMI™
(MAG 274CQF)
Console (Konsola) ● Tryb konsoli zapewnia zgodność z większą
PC
rozchodzeniu się obrazu.
● Włączenie funkcji Adaptive-Sync będzie miało wpływ na:
Włączona funkcja Stan funkcji
» MPRT
» PIP/PBP » Rozmiar ekranu
1:1 (MAG 274CQF)
liczbą urządzeń.
Ustawiona opcja WYŁ.
Ustawiona opcja Automat.

Profesjonalny

1. poziom menu 2. poziom menu Opis
Pro Mode (Tryb Pro) Eco ● Naciśnij przycisk w górę lub w dół, aby wybrać i
User (Użytkownika)
Anti-Blue (Anty niebieski)
Movie (Film)
Office (Biuro)
sRGB
Low Blue Light (Niski światła niebieskiego)
HDCR OFF (WYŁ.) ● Funkcja HDCR zwiększa jakość obrazu poprzez
OFF (WYŁ.) ● Funkcja Niski światła niebieskiego chroni oczy przed
ON (WŁ.)
ON (WŁ.)
wyświetlić podgląd efektów trybu.
● Naciśnij przycisk OK, aby potwierdzić i zastosować tryb.
● Włączenie funkcji sRGB będzie miało wpływ na:
Włączona funkcja Stan funkcji
» Temperatura
barwowa
» Niski światła
niebieskiego
» Kontrast
działaniem światła niebieskiego. Po włączeniu funkcja Niski światła niebieskiego ustawia bardziej żółtawą temperaturę barwową obrazu.
● Po ustawieniu dla pozycji Tryb Pro opcji Anty niebieski wymagane będzie włączenie funkcji Niski światła niebieskiego.
wzmocnienie jego kontrastu.
● Włączenie funkcji HDCR będzie miało wpływ na:
Włączona funkcja Stan funkcji
» Jasność
» MPRT
Brak możliwości wyboru
Brak możliwości wyboru
Ustawiona opcja WYŁ.
14
Page 15
1. poziom menu 2. poziom menu Opis
MPRT OFF (WYŁ.) ● Funkcja MPRT jest dostępna, gdy częstotliwość
ON (WŁ.)
Image Enhancement (Poprawianie obrazu)
OFF (WYŁ.) ● Pozycja Poprawianie obrazu koryguje krawędzie obrazu
Weak (Słabe)
Medium (Średnie)
Strong (Silne)
Strongest (Najsilniejsze)
odświeżania przekracza 85Hz.
● Włączenie funkcji MPRT będzie miało wpływ na:
Włączona funkcja Stan funkcji
» Czas reakcji » Jasność » Adaptive-Sync » HDCR » AI Vision
» PIP/PBP » Rozmiar ekranu
1:1 (MAG 274CQF)
w celu ich wyostrzenia.
Brak możliwości wyboru
Ustawiona opcja WYŁ.
Ustawiona opcja Automat.

Obraz

1. poziom menu 2./3. poziom menu Opis
Brightness (Jasność) 0-100 ● Dostosuj odpowiednio jasność w zależności od
Contrast (Kontrast) 0-100 ● Dostosuj odpowiednio kontrast w celu
Sharpness (Ostrość) 0-5 ● Pozycja Ostrość poprawia wyrazistość i
Color Temperature (Temperatura barwowa)
Cool (Zimne) ● Naciśnij przycisk w górę lub w dół, aby wybrać i
Normal (Normalny)
Warm (Ciepłe)
Customization (Dostosowanie)
R (0-100) G (0-100) B (0-100)
oświetlenia otoczenia.
zapewnienia komfortu podczas patrzenia.
szczegółowość obrazu.
wyświetlić podgląd efektów trybu.
● Naciśnij przycisk OK, aby potwierdzić i zastosować tryb.
15
Page 16
1. poziom menu 2./3. poziom menu Opis
Screen Size (Wielkość ekranu)
Auto (Automat.) ● Pozycję Wielkość ekranu można dostosować w
4:3
16:9
16:10 (MAG 274CQF)
1:1 (MAG 274CQF)
każdym trybie, przy dowolnej rozdzielczości i Szybkość odświeżania ekranu.
● W przypadku Rozmiar ekranu 16:10 obsługiwana jest funkcja Adaptive-Sync, ale nie VRR.
● Włączenie funkcji Wielkość ekranu 1:1 będzie miało wpływ na:
Włączona funkcja Stan funkcji
» PIP/PBP
Ważne
⚠
Pozycja Wielkość ekranu 1:1 odnosi się do wyświetlania zawartości w oryginalnej rozdzielczości. Po ustawieniu natywnej rozdzielczości monitora opcja ta zostanie wyłączona.
Ustawiona opcja Automat. i brak możliwości wyboru

Źródło wejścia

1. poziom menu 2. poziom menu Opis
HDMI™ 1 ● Pozycję Źródło wejścia można dostosować w każdym
HDMI™ 2
DP
Auto Scan (Autoskanowanie)
OFF (WYŁ.) ● W poniższych przypadkach można użyć Przycisk
ON (WŁ.)
trybie.
nawigacji w celu wybrania źródła sygnału:
● Gdy dla pozycji „Autoskanowanie” ustawiona jest opcja „WYŁ.”, a monitor jest w trybie oszczędzania energii.
● Gdy na ekranie monitora widoczny jest komunikat „No Signal” (Brak sygnału).
16
Page 17

PIP/PBP

1. poziom menu 2./3. poziom menu Opis
OFF (WYŁ.) ● Funkcja PIP (ang. Picture in Picture) umożliwia
PIP Source
(Źródło)
PIP Size (Rozmiar okna PIP)
Location (Pozycja)
Display Switch
Audio Switch (Przełacznik audio)
PBP Source 1
(Źródło 1)
Source 2 (Źródło 2)
Display Switch
Audio Switch (Przełacznik audio)
HDMI™1
HDMI™2
DP
Small (Małe)
Medium (Średnie)
Large (Duże)
Left Top (Górna lewa)
Right Top (Górna prawa)
Left Bottom (Dolna lewa)
Right Bottom (Dolna prawa)
HDMI™1
HDMI™2
DP
HDMI™1
HDMI™2
DP
jednoczesne wyświetlenie kilku źródeł wideo na jednym ekranie. W tym samym czasie można wyświetlić jeden program na pełnym ekranie i jeden lub kilka innych w dodatkowych oknach.
● PBP (ang. Picture by Picture) to podobna funkcja, która umożliwia wyświetlenie na ekranie dwóch źródeł sygnału obok siebie.
● Pozycja Display Switch umożliwia przełączanie między głównym i dodatkowym źródłem sygnału.
● Jeśli dostępny jest tylko jeden sygnał wejściowy, pozycje Display Switch i Przełacznik audio zostaną wyszarzone.
● Włączenie funkcji PIP/PBP będzie miało wpływ na:
Włączona funkcja Stan funkcji
» Czas reakcji » HDMI™
(MAG 274CQF)
» Adaptive-Sync Ustawiona opcja WYŁ.
» HDMI™ CEC » MPRT
● Włączenie funkcji PIP będzie miało wpływ na:
Włączona funkcja Stan funkcji
» Rozmiar ekranu 1:1/
16:10 (MAG 274CQF)
● Włączenie funkcji PBP będzie miało wpływ na:
Włączona funkcja Stan funkcji
» Wielkość ekranu Brak możliwości wyboru
Brak możliwości wyboru
Ustawiona opcja WYŁ. i brak możliwości wyboru
Ustawiona opcja Automat. i brak możliwości wyboru
17
Page 18

Przycisk nawigacji

1. poziom menu 2. poziom menu Opis
Up (W górę) Down (W dół) Left (W lewo) Right (W prawo)
OFF (WYŁ.) ● Wszystkie ustawienia Przycisk
Brightness (Jasność)
Game Mode (Tryb Gra)
Smart Crosshair (Inteligentny celownik)
Alarm Clock (Budzik)
Input Source (Źródło wejścia)
PIP/PBP
Refresh Rate (Szybkość odświeżania)
Info. On Screen
Night Vision (Funkcja Night Vision)
nawigacji można dostosować w Menu OSD.

Ustawienie

1. poziom menu 2. poziom menu Opis
Language (Język)
Transparency (Przezroczystość)
OSD Time Out 5~30s ● Pozycję Zakończenie czasu wyświetlania OSD można
繁體中文
English
Français
Deutsch
Italiano
Español
한국어
日本語
Русский
Português
简体中文
Bahasa Indonesia
Türkçe
(Wkrótce dostępnych będzie więcej języków)
0-5 ● Pozycję Przezroczystość można dostosować w każdym
● Aby potwierdzić i zastosować ustawienie języka, należy nacisnąć przycisk OK.
● Pozycja Język jest ustawieniem niezależnym. Wybrane przez użytkownika ustawienie języka ma priorytet względem domyślnych ustawień fabrycznych. Po wybraniu dla pozycji Resetuj opcji Tak ustawienie Język nie zostanie zmienione.
trybie.
dostosować w każdym trybie.
18
Page 19
1. poziom menu 2. poziom menu Opis
Power Button (Przycisk zasilania)
OFF (WYŁ.) ● Po ustawieniu opcji WYŁ. naciśnięcie przycisku
zasilania spowoduje wyłączenie monitora.
Standby (Gotowość) ● Po ustawieniu opcji Gotowość naciśnięcie
przycisku zasilania spowoduje wygaszenie panelu i podświetlenia.
Info. On Screen OFF (WYŁ.) ● Informacje o stanie monitora są wyświetlane po
ON (WŁ.)
HDMI™ CEC OFF (WYŁ.) ● Funkcja HDMI™ CEC (ang. Consumer Electronics
ON (WŁ.)
prawej stronie ekranu.
Control) obsługuje konsole Sony PlayStation
®
Nintendo
Switch™, Xbox Series X|S i różne
®
,
urządzenia audio-wideo zgodne z funkcją CEC.
● Po ustawieniu dla funkcji HDMI™ CEC opcji WŁ.:
● Monitor będzie włączał się automatycznie, gdy
włączone zostanie urządzenie CEC.
● Urządzenie CEC będzie przełączać się do trybu oszczędzania energii, gdy monitor zostanie wyłączony.
● Jeśli podłączona jest konsola Sony PlayStation
®
Nintendo
Switch™ lub Xbox Series X|S, dla pozycji Tryb Gra i Tryb Pro automatycznie ustawione zostaną tryby domyślne, które będzie można później dostosować do własnych preferencji.
Reset (Resetuj) YES (TAK) ● Pozycję Resetuj, która umożliwia przywrócenie
NO (NIE)
początkowych ustawień domyślnych menu OSD, można zastosować w każdym trybie.
®
,
19
Page 20

Dane techniczne

Monitor MAG 274CQF
Rozmiar 27 cal
Krzywizna Zakrzywienie 1500R
Typ panelu Rapid VA
Rozdzielczość 2560x1440 (WQHD) 1920x1080 (FHD)
Współczynnik proporcji 16:9
SDR Jasność (nity) 300
Współczynnik kontrastu 5000:1 4000:1
Szybkość odświeżania
Czas reakcji
Złącza We/Wy ● DisplayPort x1
Kąty widzenia 178° (w poziomie), 178° (w pionie)
DCI-P3*/sRGB 93%/ 128% 92%/ 123%
Wykończenie powierzchni Antyrefleksyjne
Kolory wyświetlacza 1,07 mld., 10 bitów (8 bitów + FRC)
Opcje zasilania monitora
Zasilacz zewnętrzny**
Moc wejściowa
Moc wyjściowa
Regulacja (nachylenie)
Blokada Kensington Tak
180Hz 280Hz
0,5 ms
● Złącze HDMI™ x2
● Gniazdo słuchawek x1
20V
Model: ADPC2045
100~240VAC, 50~60Hz, 1,5A
20V 2,25A
Od -5° do 20°
2,25A
MAG 274CXF
Montaż VESA ● Typ płytki: 100 x 100 mm
● Typ śruby: M4 x 10 mm
● Średnica gwintu: 4 mm
● Skok gwintu: 0,7 mm
● Długość gwintu: 10 mm
Wymiary (S x G x W) 614 x 250 x 438 mm
Waga
Netto
Brutto
3,4 kg
6,5 kg
20
Page 21
Monitor MAG 274CQF
Warunki otoczenia
Działanie
Przechowywanie
● Temperatura: Od 0℃ do 40℃
● Wilgotność: Od 20% do 90%, bez kondensacji
● Wysokość: Od 0 do 5000m
● Temperatura: Od -20℃ do 60℃
● Wilgotność: Od 10% do 90%, bez kondensacji
MAG 274CXF
* W oparciu o standardy testowe CIE1976. ** Zasilacz zewnętrzny może różnić się w zależności od kraju.
21
Page 22

Wstępnie ustawione tryby wyświetlania

Ważne
⚠
●
Wszystkie dane podlegają zmianie bez uprzedniego powiadomienia.
●
Funkcja HDMI™ VRR (ang. Variable Refresh Rate) synchronizuje się z funkcją Adaptive-Sync (WŁ./WYŁ.).
MAG 274CQF
Domyślny tryb standardowy
Standard Rozdzielczość
VGA 640x480 przy 60Hz V V
przy 67Hz V V
przy 72Hz V V
przy 75Hz V V
Tryb DOS 720x480 przy 60Hz V V
720x576 przy 50Hz V V
SVGA 800x600 przy 56Hz V V
przy 60Hz V V
przy 72Hz V V
przy 75Hz V V
XGA 1024x768 przy 60Hz V V
przy 70Hz V V
przy 75Hz V V
SXGA 1280x1024 przy 60Hz V V
przy 75Hz V V
WSXGA+ 1680x1050 przy 60Hz V V
QHD 2560x1440 przy 60Hz V V
przy 120Hz V V
przy 144Hz V V
przy 165Hz V
przy 180Hz V
Rozdzielczość sygnału wideo
HDMI™ VRR V
720P V V
1080P przy 60Hz V V
przy 120Hz V V
(HDMITM - PC)
HDMI™ DP
22
Page 23
TM
HDMI
Standard Rozdzielczość
- Konsola
HDMI™ DP
VGA 640x480 przy 60Hz V V
przy 67Hz V V
przy 72Hz V V
przy 75Hz V V
Tryb DOS 720x480 przy 60Hz V V
720x576 przy 50Hz V V
SVGA 800x600 przy 56Hz V V
przy 60Hz V V
przy 72Hz V V
przy 75Hz V V
XGA 1024x768 przy 60Hz V V
przy 70Hz V V
przy 75Hz V V
SXGA 1280x1024 przy 60Hz V V
przy 75Hz V V
WSXGA+ 1680x1050 przy 60Hz V V
QHD 2560x1440 przy 60Hz V V
przy 120Hz V V
przy 144Hz V V
przy 165Hz V
przy 180Hz V
Rozdzielczość sygnału wideo
720P V V
1080P przy 60Hz V V
przy 120Hz V V
2160P przy 30Hz V
przy 60Hz V
HDMI™ VRR V
23
Page 24
Wielkość ekranu 16:10
Standard Rozdzielczość
QHD+ 2560x1600 przy 60Hz V V
przy 120Hz V V
przy 144Hz V
przy 165Hz V
(Brak obsługi HDR)
HDMI™ DP
Standard Rozdzielczość
Full HD 1920x1080 przy 60Hz V V
QHD 2560x1440 przy 60Hz V V
przy 120Hz V V
Rozdzielczość sygnału wideo
Standard Rozdzielczość
Rozdzielczość sygnału wideo
Dla pełnoekranowej funkcji PBP
720P V V
1080P przy 60Hz V V
2160P przy 30Hz V V
przy 50Hz V V
przy 60Hz V V
720P V V
1280x1440 przy 60Hz V V
Tryb PIP (Brak obsługi HDR)
HDMI™ DP
Tryb PBP (Brak obsługi HDR)
HDMI™ DP
24
Page 25
MAG 274CXF
Standard Rozdzielczość
Full HD 1920x1080 przy 60Hz V V
przy 120Hz V
przy 165Hz V
@200Hz V V
przy 240Hz V V
przy 280Hz V
Rozdzielczość sygnału wideo
HDMI™ VRR V
Standard Rozdzielczość
Full HD 1920x1080 przy 60Hz V V
Rozdzielczość sygnału wideo
720P V
1080P przy 60Hz V
przy 120Hz V
przy 120Hz V V
720P V
1080P przy 60Hz V
przy 120Hz V
Domyślny tryb standardowy
HDMI™ DP
Tryb PIP (Brak obsługi HDR)
HDMI™ DP
Standard Rozdzielczość
Rozdzielczość sygnału wideo
Sygnał w trybie pełnego ekranu PBP
720P V
1080P przy 60Hz V
960x1080 przy 60Hz V V
Tryb PBP (Brak obsługi HDR)
HDMI™ DP
przy 120Hz V
przy 120Hz V V
25
Page 26

Rozwiązywanie problemów

Dioda LED zasilania jest wyłączona.
● Naciśnij ponownie przycisk zasilania monitora.
● Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy
sposób.
Brak obrazu.
● Sprawdź, czy karta graficzna komputera została poprawnie zainstalowana.
● Sprawdź, czy komputer i monitor są podłączone do gniazd elektrycznych i czy
są włączone.
● Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.
● Komputer może być w trybie oczekiwania. Naciśnij dowolny przycisk, aby uaktywnić monitor.
Obraz nie ma poprawnego rozmiaru lub nie jest wyśrodkowany na ekranie.
● Zapoznaj się z częścią Wstępnie ustawione tryby wyświetlania, aby wybrać na komputerze ustawienie odpowiednie dla monitora.
Brak obsługi Plug & Play.
● Sprawdź, czy kabel zasilający monitora został podłączony w prawidłowy sposób.
● Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy sposób.
● Sprawdź, czy komputer i karta graficzna są zgodne z Plug & Play.
Ikony, czcionki lub obrazy są niewyraźne, rozmyte albo występują problemy z kolorami.
● Nie korzystaj z przedłużaczy kabli wideo.
● Dostosuj jasność i kontrast.
● Dostosuj kolory RGB lub ustaw temperaturę barwową.
● Sprawdź, czy kabel sygnałowy monitora został podłączony w prawidłowy
sposób.
● Sprawdź, czy styki złącza kabla sygnałowego nie są wygięte.
Monitor zaczyna migotać lub pojawiają się fale.
● Zmień częstotliwość odświeżania na odpowiednią dla monitora.
● Zaktualizuj sterowniki karty graficznej.
● Ustaw monitor z dala od urządzeń elektrycznych, które mogą powodować
zakłócenia elektromagnetyczne (EMI).
26
Page 27

Instrukcje bezpieczeństwa

● Przeczytaj starannie i gruntownie instrukcje bezpieczeństwa.
● Należy stosować się do wszystkich przestróg i ostrzeżeń umieszczonych na
urządzeniu lub w podręczniku użytkownika.
● Czynności serwisowe mogą wykonywać wyłącznie wykwalifikowane osoby.
Zasilanie
● Przed podłączeniem urządzenia do gniazda zasilania należy upewnić się, że napięcie zasilające jest w bezpiecznych granicach i zostało prawidłowo ustalone w przedziale 100~240 V.
● Jeśli przewód zasilający jest wyposażony we wtyczkę 3-bolcową, nie wolno usuwać bolca uziemiającego. Urządzenie musi być podłączone do uziemionego gniazda zasilania.
● Należy sprawdzić, czy system dystrybucji energii w miejscu instalacji jest wyposażony w wyłącznik automatyczny o wartościach znamionowych 120/240V, 20A (maks.).
● Jeśli urządzenie nie będzie używane przez dłuższy czas, należy zawsze odłączyć przewód zasilający lub wyłączyć zasilanie gniazda ściennego, aby zapewnić zerowe zużycie energii.
● Przewód zasilający należy tak poprowadzić, aby nikt przypadkiem na niego nie nadepnął i nie potknął się o niego. Nie należy stawiać niczego na przewodzie zasilającym.
● Jeśli urządzenie jest używane z zasilaczem, należy korzystać wyłącznie z zasilacza dostarczonego przez firmę MSI i zatwierdzonego do użytku z tym urządzeniem.
Warunki otoczenia
● Aby zmniejszyć prawdopodobieństwo wystąpienia obrażeń związanych z wysokimi temperaturami lub przegrzania urządzenia, nie wolno umieszczać go na miękkiej, niestabilnej powierzchni, a także blokować jego otworów wentylacyjnych.
● Z urządzenia należy korzystać wyłącznie na twardej, płaskiej i stabilnej powierzchni.
● Aby uniknąć przewrócenia się urządzenia, należy przymocować je do biurka, ściany lub stałego obiektu za pomocą mocowania zapobiegającego przewróceniu, które odpowiednio zabezpieczy urządzenie i utrzyma je na miejscu.
● Urządzenie należy przechowywać z dala od wilgoci i nie narażać go na działanie wysokiej temperatury, aby uniknąć pożaru lub porażenia prądem.
● Nie należy pozostawiać urządzenia w miejscu bez wentylacji przy temperaturze przechowywania powyżej 60°С lub poniżej -20°С, ponieważ może to uszkodzić urządzenie.
● Maksymalna temperature działania wynosi około 40°С.
27
Page 28
● Przed rozpoczęciem czyszczenia urządzenia należy odłączyć wtyczkę zasilającą. Do czyszczenia urządzenia należy raczej używać miękkiej szmatki, a nie przemysłowych środków chemicznych. Nigdy nie należy wlewać płynów do otworów w obudowie, ponieważ może to uszkodzić urządzenie lub spowodować porażenie prądem elektrycznym.
● W pobliżu urządzenia nie mogą znajdować się obiekty o silnym polu magnetycznym lub elektrycznym.
● W razie wystąpienia którejkolwiek z poniższych sytuacji urządzenie powinno zostać sprawdzone przez personel serwisu:
● Przewód zasilający lub wtyczka uległy uszkodzeniu.
● Do wnętrza urządzenia dostał się płyn.
● Urządzenie zostało poddane działaniu wilgoci.
● Urządzenie nie działa poprawnie lub nie można go uruchomić zgodnie z
podręcznikiem użytkownika.
● Urządzenie zostało upuszczone i uszkodzone.
● Urządzenie ma wyraźne oznaki uszkodzenia.
28
Page 29

Certyfikat TÜV Rheinland

Certyfikat TÜV Rheinland dotyczący Low Blue Light (Niski poziom niebieskiego światła)
Wykazano, że światło niebieskie jest przyczyną zmęczenia i dyskomfortu oczu. Firma MSI oferuje obecnie monitory z certyfikatem TÜV Rheinland dotyczącym Niski poziom niebieskiego światła w celu zadbania o komfort widzenia i dobre samopoczucie użytkowników. Prosimy o zastosowanie się do poniższych instrukcji w celu złagodzenia objawów długotrwałej pracy przed monitorem i ekspozycji na światło niebieskie.
● Ekran należy ustawić w odległości 20–28 cali (50–70 cm) od oczu i nieco poniżej poziomu wzroku.
● Częste mruganie pomaga ograniczyć zmęczenie oczu w przypadku długotrwałego patrzenia na ekran.
● Należy robić 20-minutowe przerwy co 2godziny.
● Podczas przerw należy kierować wzrok na odległy przedmiot i patrzeć na niego
przez co najmniej 20sekund.
● Podczas przerw należy poprzeciągać się, aby uwolnić napięcie lub złagodzić ból ciała.
● Włączyć opcjonalną funkcję Niski poziom niebieskiego światła.
Certyfikat TÜV Rheinland dotyczący Flicker Free (Braku Migotania)
● Firma TÜV Rheinland przetestowała ten produkt pod kątem migotania ekranu widocznego i niewidocznego dla oka ludzkiego i będącego przyczyną zmęczenia oczu.
● Firma TÜV Rheinland opracowała zestaw testów, które określają minimalne normy dla różnych zakresów częstotliwości. Zestaw testów został opracowany w oparciu o normy międzynarodowe lub powszechne w branży, które zostały podwyższone.
● Produkt został poddany testom w laboratorium zgodnie z tymi kryteriami.
● Wyrażenie „brak migotania” potwierdza, że w przypadku urządzenia nie
występuje określone za pomocą normy widoczne ani niewidoczne migotanie w zakresie częstotliwości 0–3000Hz przy różnych ustawieniach jasności.
● Brak migotania nie będzie występował po włączeniu funkcji Zapob. rozm. obrazu/MPRT. (Dostępność funkcji Zapob. rozm. obrazu/MPRT zależy od modelu).
29
Page 30

Informacje dotyczące przepisów

Zgodność z CE
Urządzenie to spełnia wymogi dyrektywy Rady w sprawie zbliżenia ustawodawstw państw członkowskich odnoszących się do kompatybilności elektromagnetycznej (2014/30/UE), dyrektywy niskonapięciowej (2014/35/UE), dyrektywy ErP (2009/125/WE) i dyrektywy RoHS (2011/65/UE). Urządzenie to zostało poddane testom, które wykazały jego zgodność z normami zharmonizowanymi dla urządzeń technologii informacyjnej opublikowanymi w dyrektywach w Dzienniku Urzędowym Unii Europejskiej.
Oświadczenie FCC-B o zakłóceniach częstotliwości radiowych
Urządzenie to zostało poddane testom, które stwierdziły, że jest zgodne z ograniczeniami wyznaczonymi dla urządzeń cyfrowych klasy B w części 15 przepisów FCC. Ograniczenia te zostały wyznaczone, aby zapewniać odpowiednie zabezpieczenie przed szkodliwymi zakłóceniami w instalacjach domowych. Urządzenie generuje, wykorzystuje oraz może wytwarzać energię częstotliwości radiowej i, jeśli nie będzie zainstalowane i używane ściśle według zaleceń instrukcji, może powodować zakłócenia komunikacji radiowej. Jednakże, nie gwarantuje się, że nie wystąpią zakłócenia w określonej instalacji. Jeśli więc urządzenie powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, których przyczynę można potwierdzić wyłączając i włączając urządzenie, użytkownik może spróbować wyeliminować zakłócenie przez zastosowanie co najmniej jednego z wymienionych poniżej sposobów:
● Obrócenie lub przemieszczenie anteny odbiorczej.
● Zwiększenie odległości pomiędzy urządzeniem a odbiornikiem.
● Podłączenie urządzenia do gniazdka zasilającego znajdującego się w innym
obwodzie elektrycznym niż ten, do którego podłączony jest odbiornik telewizyjny lub radiowy.
● Konsultacja z dostawcą lub doświadczonym technikiem RTV w celu uzyskania pomocy.
Uwaga 1
Zmiany i modyfikacje bez odpowiedniej, specjalnej akceptacji jednostek odpowiedzialnych za zgodność mogą unieważnić prawo użytkownika do korzystania z urządzenia.
Uwaga 2
Dla zachowania zgodności z limitami emisji należy używać wyłącznie ekranowanych kabli i przewodów prądu zmiennego.
To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego działanie podlega dwóm następującym warunkom:
1. to urządzenie nie może powodować szkodliwych zakłóceń i
2. to urządzenie musi być odporne na odbierane zakłócenia, w tym na
zakłócenia, które mogą spowodować jego niepożądane działanie.
30
Page 31
Oświadczenie WEEE
Na mocy unijnej dyrektywy o zużytym sprzęcie elektronicznym i elektronicznym 2012/19/UE, zużyty sprzęt elektryczny i elektroniczny nie może być utylizowany jako część odpadów komunalnych. W związku z tym producenci takiego sprzętu mają obowiązek go odbierać po zakończeniu okresu eksploatacji.
Informacje o substancjach chemicznych
Zgodnie z przepisami dotyczącymi substancji chemicznych, takimi jak przepisy UE REACH (Przepisy WE Nr 1907/2006 Parlamentu Europejskiego i Rady Europy), MSI udostępnia informacje o substancjach chemicznych pod adresem: https://csr.msi.com/global/index
Energooszczędność produktu
● Zmniejszone zużycie energii podczas używania i w trybie wstrzymania
● Ograniczone użycie substancji szkodliwych dla środowiska i dla zdrowia
● Łatwy demontaż i recykling
● Zmniejszone zużycie zasobów naturalnych poprzez zachęcanie do recyklingu
● Zwiększona żywotność produktu, poprzez łatwe aktualizacje
● Zmniejszona ilość trwałych odpadów, dzięki polityce zwrotów
Polityka ochrony środowiska
● Produkt został zaprojektowany tak, aby umożliwić wielokrotne użycie części i właściwe przetwarzanie, dlatego też nie należy go wyrzucać po zakończeniu żywotności.
● Użytkownicy powinni skontaktować się z lokalnym autoryzowanym punktem zbiórki do celów recyklingu i usuwania zużytych produktów.
● W celu uzyskania dalszych informacji dotyczących przetwarzania należy przejść do witryny firmy MSI i zlokalizować najbliższego dystrybutora.
● Informacje dotyczące prawidłowej utylizacji, zwrotu, przetwarzania i demontażu produktów firmy MSI użytkownicy mogą też uzyskać pod adresem gpcontdev@ msi.com.
Ostrzeżenie!
Zbyt długie korzystanie z monitora może wpływać na wzrok.
Zalecenia:
1. Co 30 minut pracy przed monitorem należy robić 10-minutowe przerwy.
2. Dzieci w wieku poniżej 2lat nie powinny korzystać z monitora. W przypadku
dzieci w wieku co najmniej 2 lat czas spędzony przed monitorem powinien być ograniczony do mniej niż jednej godziny dziennie.
31
Page 32
Prawa autorskie i informacje na temat znaków towarowych
Copyright © Micro-Star Int’l Co., Ltd. Wszelkie prawa zastrzeżone. Logo MSI to zastrzeżony znak towarowy firmy Micro-Star Int’l Co., Ltd. Wszystkie pozostałe wspomniane znaki i nazwy mogą być znakami towarowymi odpowiednich właścicieli. Firma nie udziela żadnych gwarancji, wyrażonych ani dorozumianych, odnośnie dokładności lub kompletności. Firma MSI zastrzega sobie prawo do wprowadzania zmian w niniejszym dokumencie bez uprzedniego powiadomienia.
Terminy „HDMI™” oraz „ HDMI™ High-Definition Multimedia Interface ”, charakterystyczny kształt produktów HDMI™ (HDMI™ trade dress) oraz Logo HDMI™ stanowią znaki towarowe lub zastrzeżone znaki towarowe spółki HDMI™ Licensing Administrator, Inc.
Pomoc techniczna
Po wystąpieniu problemu z produktem i nieuzyskaniu rozwiązania z podręcznika użytkownika należy skontaktować się ze sprzedawcą lub z lokalnym dystrybutorem. W celu uzyskania dalszych wskazówek można także przejść na stronę https://www.msi.com/support/.
32
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
