Благодарим Вас за покупку материнской платы MSI®
H110M PRO-VDL. Данное руководство пользователя
содержит информацию о схеме платы, компонентах
материнской платы и настройке BIOS.
Содержание
Безопасное использование продукции .......................................................2
Технические характеристики .......................................................................3
Задняя панель ввода/ вывода ...................................................................... 5
Таблица состояния индикатора порта LAN .....................................................5
Компоненты материнской платы .................................................................6
Процессорный сокет .........................................................................................7
Слоты DIMM .......................................................................................................8
PCI_E1~E2, PCI1~2: Слот расширения PCIe/ PCI ............................................8
SATA1~4: Разъемы SATA 6 Гб/с ........................................................................9
JFP1, JFP2: Разъемы передней панели ..........................................................9
JPWR1~2: Разъемы питания ..........................................................................10
JTPM1: Разъем модуля ТРМ ...........................................................................10
JUSB1~2: Разъемы USB 2.0 ............................................................................11
JUSB3: Разъем USB 3.1 Gen1 .........................................................................11
JAUD1: Разъем аудио передней панели .......................................................12
JCOM1: Разъем последовательного порта ....................................................12
JLPT1: Разъем параллельного порта ............................................................12
CPUFAN1, SYSFAN1~2: Разъемы вентиляторов ............................................13
JCI1: Разъем датчика открытия корпуса .......................................................14
JBAT1: Джампер очистки данных CMOS (Сброс BIOS) .................................14
EZ Debug LED: Индикатор отладки ................................................................14
Настройка BIOS ............................................................................................. 15
Вход в настройки BIOS ...................................................................................15
Сброс BIOS .......................................................................................................16
Обновление BIOS ............................................................................................16
Описание программного обеспечения ....................................................... 17
Установка Windows® 7/ 8.1/ 10 .......................................................................17
Установка драйверов ......................................................................................17
Установка утилит .............................................................................................17
MYSTIC LIGHT ..................................................................................................18
1
Безопасное использование продукции
y Компоненты, входящие в комплект поставки могут быть повреждены
статическим электричеством. Для успешной сборки компьютера, пожалуйста,
следуйте указаниям ниже.
y Убедитесь, что все компоненты компьютера подключены должным образом.
Ослабленные соединения компонентов могут привести как к сбоям в работе, так
и полной неработоспособности компьютера.
y Чтобы избежать повреждений компонентов платы всегда держите ее за края.
y При сборке комьютера рекомендуется пользоваться электростатическим
браслетом. В случае, если это невозможно, перед работой с платой снимите
электростатический заряд со своего тела, прикоснувшись к металлическому
предмету.
y В случае, если материнская плата не установлена в корпус, храните ее в
антистатической упаковке или на антистатическим коврике.
y Перед включением компьютера убедитесь, что все винты крепления и другие
металлические компоненты на материнской плате и внутри корпуса надежно
зафиксированы.
y Не включайте компьютер, если сборка не завершена. Это может привести к
повреждению компонентов, а также травмированию пользователя.
y Если вам нужна помощь на любом этапе сборки компьютера, пожалуйста,
обратитесь к сертифицированному компьютерному специалисту.
y Всегда выключайте питание и отсоединяйте шнур питания от электрической
розетки перед установкой или удалением любого компонента компьютера.
y Сохраните это руководство для справки.
y Не допускайте воздействия на материнскаую плату высокой влажности.
y Перед тем как подключить блок питания компьютера к электрической розетке
убедитесь, что напряжение электросети соответствует напряжению, указанному
на блоке питания.
y Располагайте шнур питания так, чтобы на него не могли наступить люди. Не
ставьте на шнур питания никаких предметов.
y Необходимо учитывать все предостережения и предупреждения, указанные на
материнской плате.
y При возникновении любой из перечисленных ниже ситуаций обратитесь в
сервисный центр для проверки материнской платы:
Попадание жидкости внутрь компьютера.
Материнская плата подверглась воздействию влаги.
Материнская плата не работает должным образом или невозможно наладить
ее работу в соответствии с руководством пользователя.
Материнская плата получила повреждения при падении.
Материнская плата имеет явные признаки повреждения.
y Не храните материнскую плату в местах с температурой выше 60°C (140°F), так
как это может привести к ее повреждению.
Безопасное использование продукции
2
Технические характеристики
Процессор
Чипсет Intel
Память
Слоты
расширения
Встроенная
графика
Подключение
накопителей
USB
Аудио
LAN 1x Гигабитный сетевой контроллер Realtek
Разъемы задней
панели
Поддержка процессоров Intel® Core™ i3/i5/i7, Intel® Pentium®
и Celeron® 6-го поколения для сокета LGA1151
®
H110
y 2x DDR4 слота памяти с поддержкой до 32 ГБ
Поддержка DDR4 2133 МГц*
y Двухканальная архитектура памяти
y Поддержка non-ECC, небуферизованной памяти
y Поддержка Intel
* Для получения дополнительной информации о совместимых
модулях памяти, пожалуйста, посетите www.msi.com.
®
Extreme Memory Profile (XMP)
y 1x слот PCIe 3.0 x16
y 1x слот PCIe 2.0 x1
y 2x слота PCI
y 1x порт VGA, с поддержкой максимального разрешения
2048x1536@50Гц, 2048x1280@60Гц, 1920x1200@60Гц
y 1x порт DVI-D, с поддержкой максимального разрешения
1920x1200@60Гц
Чипсет Intel
®
y 4x порта SATA 6 Гб/с
y Чипсет Intel
y GENESYS GL850G Chip
y Realtek
H110
®
4x порта USB 3.1 Gen1 (SuperSpeed USB) (2 порта на
задней панели, 2 порта доступны через внутренние USB
разъемы)
6x портов USB 2.0 (High-speed USB) (4 порта на задней
панели, 2 порта доступны через внутренние USB
разъемы)
2x порта USB 2.0 (High-speed USB) доступны через
внутренние USB разъемы
H110
®
ALC887 Codec
y 7.1-канальный High Definition Audio
y 1x комбинированный порт PS/2 клавиатура/ мышь
y 1x порт VGA
y 1x порт DVI-D
y 1x порт COM
y 2x порта USB 3.1 Gen1
y 1x порт LAN (RJ45)
y 4x порта USB 2.0
y 3x аудиоразъема
Продолжение на следующей странице
®
RTL8111H
3
Разъемы на
плате
Контроллер
ввода-вывода
Аппаратный
мониторинг
Форм-фактор
Параметры BIOS
Программное
обеспечение
Технические характеристики
4
Продолжение с предыдущей страницы
y 1x 24-контактный разъем питания ATX
y 1x 8-контактный разъем питания ATX 12В
y 4x разъема SATA 6 Гб/с
y 2x разъема USB 2.0 (Поддержка 4-х дополнительных
портов USB 2.0)
y 1x разъем USB 3.1 Gen1 (Поддержка 2-х дополнительных
портов USB 3.1 Gen1)
y 1x 4-контактных разъем вентилятора процессора
y 2x 4-контактных разъема вентилятора системы
y 1x аудиоразъем передней панели
y 2x разъема передней панели
y 1x разъем последовательного порта
y 1x разъем параллельного порта
y 1x разъем TPM
y 1x разъем датчика открытия корпуса
y 1x джампер очистки данных CMOS
NUVOTON NCT6793D
y Определение температуры процессора/системы
y Определение скорости вентиляторов процессора/системы
y Управление скоростью вентиляторов процессора/системы
y Micro-ATX Форм-фактор
y 8.07 x 9.6 дюйма (20.5 x 24.4 см)
y 1x 64 Мб флэш
y UEFI AMI BIOS
y ACPI 5.0, PnP 1.0a, SM BIOS 2.8
y Мультиязычный интерфейс
y Драйверы
y COMMAND CENTER
y LIVE UPDATE 6
y FAST BOOT
y SUPER CHARGER
y M-CLOUD
y RAMDISK
®
y Intel
Small Business Basics
y Network Genie
®
y Intel
Extreme Tuning Utility
™
y Norton
Security
y Google Chrome
™
, Google Toolbar, Google Drive
y CPU-Z
y MYSTIC LIGHT

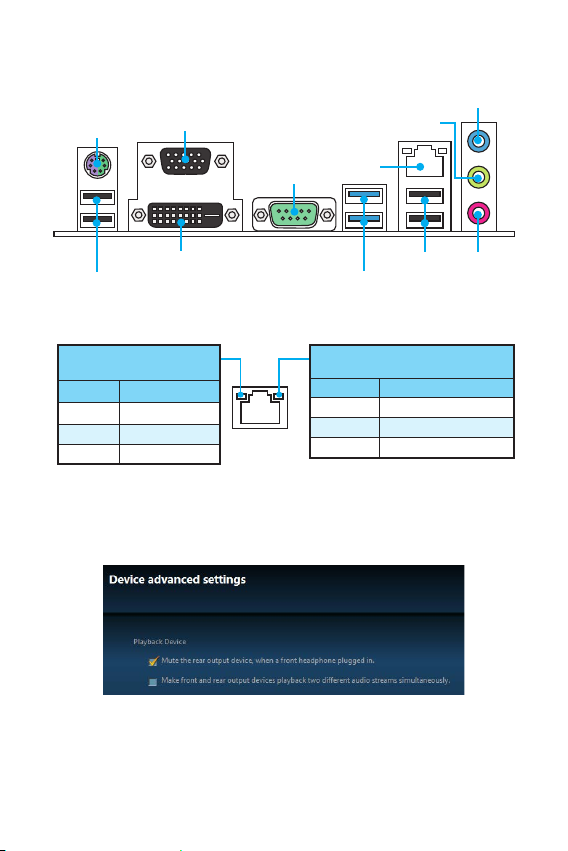

Задняя панель ввода/ вывода
Порт PS/2
VGA
Линейный выход
Линейный вход
COM
USB 2.0
LAN
USB 3.1 Gen1
USB 2.0DVI-D
USB 2.0
Микрофонный
вход
Таблица состояния индикатора порта LAN
Подключение/ Работа
индикатора
Состояние Описание
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Аудио 7.1-конфигурация каналов
Для настройки 7.1 канального аудио необходимо подключить фронтальную
звуковую панель к разъему JAUD1. Далее следуйте указаниям ниже.
1. Нажмите на Realtek HD Audio Manager > Advanced Settings, чтобы открыть
диалоговое окно, как показано ниже.
2. Выберите Mute the rear output device, when a front headphone plugged in.
3. Подключите колонки к аудио разъемам на задней и передней панели. При
подключении устройства к разъему аудио появится диалоговое окно с
просьбой подтвердить подключенное устройство.
Скорость передачи данных
Состояние Описание
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
5

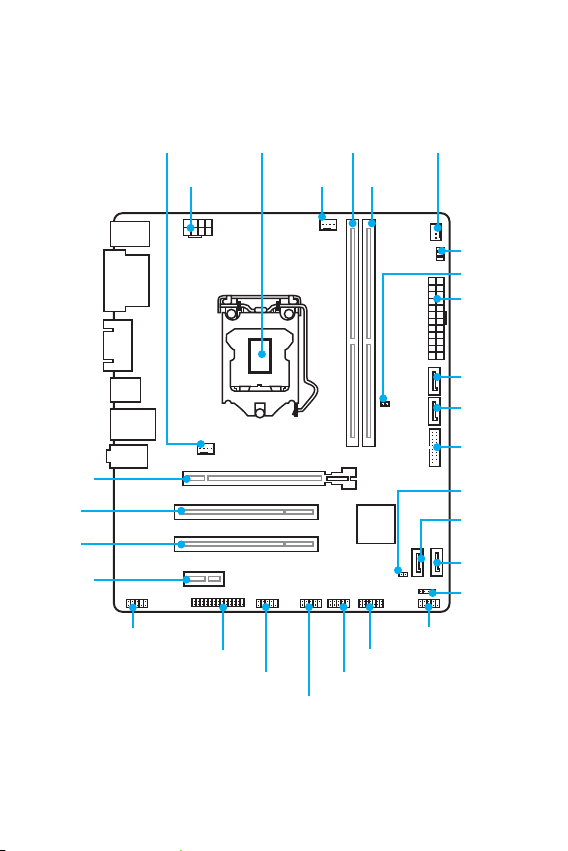

Компоненты материнской платы
PCI_E1
PCI1
PCI2
PCI_E2
JAUD1
Процессорный
сокет
JLPT1
JCOM1
CPUFAN1JPWR2
JUSB2
DIMM1SYSFAN1
JUSB1
SYSFAN2
DIMM2
EZ Debug LED
JBAT1
JPWR1
SATA1
SATA2
JUSB3
JCI1
SATA4
SATA3
JFP2
JFP1
JTPM1
Компоненты материнской платы
6
