Msi G31M User Manual [ja]

Download
G31Mシリーズ
MS-7379 ( V2.X ) Mainboard
G52-73791X2
i
著作権について
本書の内容はMICRO-STAR INTERNATIONALおよびエムエスアイコンピューター ジャパン株式会社の知的所有物です。万全を尽くして本書を作成しました が、内容の正確性について保証するものではありません。弊社の製品は継続 的に改良されており、本書の内容を将来予告なく変更することがあります。
商標
本書に記載されているすべての商標は各会社の所有物です。
NVIDIA、NVIDIAロゴ、DualNetまたはnForceはNVIDIA Corporationの商標または登 録商標です。 AMD、Athlon™、Athlon™ XP、Thoroughbred™及びDuron™はAMD Corporationの 登録商標です。
Intel® 及び Pentium®はIntel Corporationの登録商標です。 PS/2及びOS®/2はIBM Corporationの登録商標です。
Windows® 98/2000/NT/XP/VistaはMicrosoft Corporationの登録商標です。
Netware®はNovell, Incの登録商標です。
Award®はPhoenix Technologies Ltdの登録商標です。
AMI® はAmerican Megatrends Incの登録商標です。
改訂履歴
改訂 履歴 日付
V2.0 製品第一版 2007年9月
技術サポート
ご自身でチェックされてもどうしても解決できない場合や、万一製品に破 損・不具合が発生してしまった場合は、下記の方法で対処してください。本
製品をシステム(完成パソコン)としてご購入された場合は、まずシステムを お買い求めになられたパソコンショップにお問い合わせください。
よくあるお問い合わせ（FAQ）
http://global.msi.com.tw/index.php?func=faqIndex
MSIダイレクトサポートセンター：
http://support.msi.com.tw/
ii
安全について
1. 以下の注意事項を必ず読んでください。
2. このマニュアルは必ず保管してください。
3. 本製品を湿度の高い環境下に置かないでください。
4. セットアップに入る前に本製品を水平な平面に置いてください。
絶対にふさがないでください。
6. 電源 の電 圧 を確認し、110/220Vに設定してから電源コードをコンセント に接続してください。
9. 本書上に記載されている注意事項や警告は必ず確認してください。
ください。
11. 以下の場合はサービス担当者のチェックを受けてください。
● 電源コードまたは電源プラグが破損している。
● 製品内に液体が入った。
● 製品が蒸気にさらされた。
● 製品が動作しない、またはマニュアル通りに設定できない。
● 製品を落とした、または破損した。
● 製品が明らかに壊れたと認識できる状態。
12. 無条件に保管温度が60℃を超える環境下に本製品を置かないでください。 製品が破損することがあります。
注意：規格が異なる電池と交換すると、電池が破裂する危険があり ます。必ずメーカーが推奨する電池または全く同等の電池と交換し てください。
iii
FCC―B高周波妨害に関する声明
本製品は、FCC規定第15部 に準拠する、クラスB デジ タル機器製品です。本製品 は主に商工業地区で使用さ れることを想定しており、密集した住宅地なとで使用した場合は無線通信や テレビ・ラジオ等に雑音が入る場合があります。（高調波障害） このような障害が発生した場合、それを改善するために掛かる費用は使用者 の負担となります。また、本製品を弊社の定める以外の方法で分解・改造・ 修理等行った場合は、FCCの定める基準に適合できなくなる恐れがあります。 万が一高調波障害が発生した場合、システムの電源を切ることによって、こ の装置が干渉の原因であるかどうかを判断できます。システムの電源を切っ て障害が改善する場合、本装置またはその周辺機器が干渉の原因になってい ると考えられます。装置が他の機器に干渉する場合は、以下の方法で干渉が
起きないようにしてください。 ・干渉がなくなるまで、テレビまたはラジオのアンテナを調整してくださ
い。
・問題の起きている機器から離れたところに装置を移動させてください。 ・コンセントの場所を変更してください。
通告1
ん。
通告2
VOIR LA NOTICE D’INSTALLATION AVANT DE RACCORDER AU RESEAU.
Micro-Star International
MS-7379
本製品はFCC規定第15部に準拠しており、使用にあたっては以下の2 つの条 件を 前 提とします。
(1)本製品が有害な干渉を引き起こすことはありません。 (2)本製品は他の機器の干渉を受けることがあり、それによって予期せぬ動作
が引き起こされる場合があります。
iv
WEEE (Waste Electrical and Electronic Equipment) Statement
v
vi
vii
目次
著作権について......................................................................................................ii
商標..........................................................................................................................ii
改訂履歴..................................................................................................................ii
技術サポート..........................................................................................................ii
安全について.........................................................................................................iii
FCC-B高周波妨害に関する声明...........................................................................iv
WEEE (Waste Electrical and Electronic Equipment) Statement....................................v
第1章. はじめに.................................................................................................1-1
マザーボードの仕様...................................................................................1-2
マザーボードのレイアウト........................................................................1-4
同梱物一覧...................................................................................................1-5
第2章. ハードウェアセットアップ...............................................................2-1
クイックコンポーネントガイド................................................................2-2
CPUに関する注意事項.................................................................................2-3
メモリ...........................................................................................................2-7
電源...............................................................................................................2-9
バックパネル.............................................................................................2-10
コネクター.................................................................................................2-12
ジャンパ.....................................................................................................2-19
スロット.....................................................................................................2-20
第3章. BIOSの設定.............................................................................................3-1
BIOSセットアップ画面の起動....................................................................3-2
メインメニュー...........................................................................................3-4
Standard CMOS Features...................................................................................3-6
Advanced BIOS Features...................................................................................3-9
Integrated Peripherals.......................................................................................3-13
Power Management Setup...............................................................................3-15
PNP/PCI Configurations.....................................................................................3-18
H/W Monitor........................................................................................................3-20
Frequency/Voltage Control...............................................................................3-21
Load Fail-Safe/ Optimized Defaults.................................................................3-25
BIOS Setting Password.....................................................................................3-26
Appendix A. Realtek Audio...................................................................................A-1
Realtek HDオーディオドライバーのインストール...................................A-2
オーディオユーティリティの設定............................................................A-4
ハードウェアのセットアップ..................................................................A-19
viii
Appendix B. Dual Core Center.............................................................................B-1
Dual Core Centerをアクティブにする........................................................B-2
メインメニュー...........................................................................................B-3
DOT (ダイナミックオーバークロック)........................................................B-5
クロック.......................................................................................................B-6
電圧...............................................................................................................B-7
ファン回転数...............................................................................................B-8
温度...............................................................................................................B-9
ユーザープロファイル..............................................................................B-10
Appendix C. Intel ICH7R SATA RAID....................................................................C-1
ICH7Rについて.............................................................................................C-2
BIOS設定.......................................................................................................C-3
ソフトウェアのインストール....................................................................C-9
シングルHDDからRAID環境への移行.......................................................C-15
分断されたRAIDアレイ..............................................................................C-22
ix
Getting Started
第１章
はじめに
G31Mシリーズ(MS-7379 v2.X)Micro ATXマザーボードをお買 い上げいただき、誠にありがとうございます。G31Mシリーズ はIntel® G31 & ICH7/ ICH7R (オプション) チップセットに基づ いています。Intel® Core 2 Quad/ Core 2 Due/ Pentium及び
Celeronプロセッサのデザインに準拠している G31Mシリーズは ハイ．パフォーマンス及びプロフェッショナル．デスクトッ プ．ソリューションを提供します。
1-1
MS-7379 Mainboard
マザーボードの仕様
プロセッササポート
- LGA775 Intel® Core 2 Quad, Core 2 Duo, Pentium及びCeleronプロ
セッサをサポート
(最新のCPU対応の詳細については弊社のホームページを参照してく
ださい。 http://global.msi.com.tw/index.php?func=cpuform)
サポートのFSB
- 1333/1066/ 800 MHz
チップセット
- ノースブリッジ: Intel® G31チップセット
- サウスブリッジ: Intel® ICH7/ ICH7R (オプション)チップセット
メモリ
- DDR2 800/ 667 SDRAM (最大2GB搭載可)
- 2 DDR2 DIMMs (240ピン/ 1.8V) (最新のメモリモジュール対応表は下記のホームページをご参照くださ
い。http://global.msi.com.tw/index.php?func=testreport)
LAN
- Realtek 8101Eよりの10/ 100ファーストイーサネットをサポート
- Realtek 8111B (オプション)/ 8111C (オプション)よりのPCIE LAN 10/100/1000ファーストイーサネットをサポート
オーディオ
- Realtek® ALC888/ 883(オプション)/861(オプション)に統合したチッ プ
- ジャックセンス機能付けの7.1チャンネルオーディオ
- Azalia 1.0スペック準拠
- Microsoft Vista Premiumスペックを満たす
IDE
- 1 IDEポート
- Ultra DMA 66/100モードをサポート
- PIO,バスマスターなどのオペレーションモードをサポート
SATA
- 4 SATAポート
- 300 MB/sまでのデータ転送速度をサポート
フロッピー
- 1フロッピポート
1-2
Getting Started
- 360KB/720KB/1.2MB/1.44MB/2.88MBのFDD1個接続可能
RAID (オプション)
- SATA1~4はRAID 0/ /1/ 10/ 5モードをサポート
コネクター
バックパネル
- 1 PS/2マウスポート
- 1 PS/2キーボードポート
- 1 COMポート
- 1 VGAポート
- 4 USB 2.0ポート
- 1 LANジャックオーディオジャック
- 6 オーディオジャック
オンボードピンヘッダー/ コネクター
- 1 パラレルポートピンヘッダー、SPP/EPP/ECPモードをサポート
- 2 USB 2.0ピンヘッダー
- 1 CD-Inピンヘッダー
- 1 フロントパネルオーディオピンヘッダー
- 1 SPDIF-Outピンヘッダ ー
- 1 ケース開放センサーピンヘッダー
スロット
- 1 PCI Express x16スロット
- 1 PCI Express x1スロット
- 2 PCIスロット(3.3V/5V PCIバスインタフェイスをサポート)
TPM (オプション)
- TPMをサポート
寸法
- Mircro-ATX (24.4 cm X 21.5 cm)
取付穴
- 6穴
1-3
MS-7379 Mainboard
PCI 2
PCI 1
BATT
JTPM1 (optional)
JUSB2
JUSB1
SATA3
Intel
Intel
ICH7/
ICH7R
(optional)
JFP2
JFP1
マザーボードのレイアウト
Top : mouse Bottom: keyboard
COM1
JLPT1
VGA Port
USB ports
T: LAN jack B: USB ports
JCI1
Winbond
W83627DHG
Codec
JAUD1
JSP1
LAN Chip
JPW1
PCI _E1
PCI _E2
CD_IN1
CPUFAN1
SYSFAN1
IDE1
G31
ATX1
D IM M1
D IM M2
+
SATA4
SATA1SATA2
FDD 1
JBAT1
G31M Series (MS-7379 v2.X) M-ATX Mainboard
1-4
同梱物一覧
Getting Started
マザーボード本体
電源ケーブル
取扱説明書 製品保証書
同梱物について不明な点がございましたら弊社カスタマーサービスセンターにお問い合わ せください。
ドライバー/
ユーティリティCD
バック IO シールド
USB ブラケット
(オプション )
SATA ケーブル
( オプション )
IDE ケーブル
パラレルポートブラ ケット (オプション )
1-5
Hardware Setup
第2章
ハードウェア
セットアップ
この章ではハードウェアの取り付けて順について 説明します。パーツの取り付けに際して、各種 パーツの取り扱い及び取り扱い手順は細心の注意 を払ってください。誤った方法でパーツを取り付 けると、パーツに回復不能な破損をもたらした り、あるいはシステムの動作が不安定になる場合 があります。静電気によるパーツの破損を未然に 防ぐため、パーツに触れる際には必ず帯電防止バ ンドをつけてください。
2-1
MS-7379 Mainboard
クイックコンポーネントガイド
Back Panel I/O, p.2-10
PCI_E,
p.2-20
JCI1,
p.2-14
PCI,
p.2-20
JLPT1,
p.2-17
JPW1, p.2-9
CPU, p.2-3
DIMM1~2, p.2-7
CPUFAN1,
p.2-14
SYSFAN1,
p.2-14
IDE1,
p.2-12
ATX1,
p.2-9
JTPM1, (optional)
p.2-15
JSP1, p.2-15
SATA1~4,
p.2-13
2-2
JAUD1,
p.2-17
CD_IN1,
p.2-15
FDD1,
p.2-12
JUSB1,2,
p.2-18
JFP1,2,
p.2-16
JBAT1,
p.2-19
Hardware Setup
CPUに関する注意事項
本製品はLGA 775 Intel®プロセッサーをサポートします。CPUの過熱を防ぐため にヒ ー ト シングと冷却ファンを必ず装着します。ヒートシングと冷却ファン が取り付けられていない時は、ヒートシングと冷却ファンを購入し、取り付 けてから、コンピューターの電源を投入してください。最新のCPU対応表は下 記の ホームページからご参照ください。
http://global.msi.com.tw/index.php?func=cpuform
注意！
過熱
CPUが過熱な発熱を起こすとCPUが破損する場合があります。組み立て 後の最初の起動の際に、冷却ファンが正常に動作することを必ず確認
してください。
CPUの交換
CPUを交換する場合は必ずコンセントからATX電源コードを抜いて上で 行ってください。通電中のCPUの交換はCPUの破損を招くだけでなく、 感電する危険性があります。
オーバークロック
本製品はオーバークロックをサポートするよう設計されていますが、 オーバークロックを設定する際、それぞれのコンポーネントが通常を 超える設定をしても大丈夫なのか確認をしてください。製品の仕様書 を超えるような設定は推奨しません。不適切な操作や製品の仕様書を 超える設定を行った場合に関しましては、一切保証されません。
LGA 775 CPUについて
LGA 775 CPUのpin-pad 側
Alignment Key Alignment Key
黄色い矢印マークが指した方向をピ ン１の方向に向けて装着します。
LGA 775 CPUの正面 必要に応じてシリコングリス を塗布してください。
黄色い矢印マークが指した方向をピ ン１の方向に向けて装着します。
2-3
MS-7379 Mainboard
CPU&クーラーのインストール
ラーをCPUに密着するように確実に取り付けてください。また、ヒートシンク をCPUに装着する場合には必ず必要に応じてシリコングリスを塗布してくださ い。下記の手順に従って正しくCPUとCPUクーラーを装着してください。装着 方法を誤ると最悪の場合はCPUやマザーボードなどの破損を招きます。
1.CPUのランドサイドカバー(端子
保護カバー)を外します。
3.CPUソケットのピンが露出した
状態になります。
2.CPUソケットレバー側からソ ケット保護カバーをゆっくり外
します。
4. レ バーを固定プレートのフック から外します。
注意！
1. システムを起動する前に CPU クーラーがしっかり装着されることを確認
してください。
2. 損傷を防ぐために、CPU 裏面のpin には決して触れないでください。
3.CPU ランドサイドカバーの利用可能は CPU のパッキングで決まられます。
2-4
Hardware Setup
5. レ バーと固定プレートを起こ
します。
7.CPUが正しくソケットの収まっ
ていることを確認してくださ い。
6.CPUのalignment key（位置決め の 窪 み ） と CPUソケットの 「出っ張り」を合わせて、装着 する向きを決定します。
alignment
key
8. 固 定プレートをゆっくり下ろ
します。
2-5
MS-7379 Mainboard
9. レバーを下ろしてフックに固定
します。
11.マザーボードを裏返して、裏 面に 出たプッシュピンの先が開き、正
しくロックできたことを確認しま
す。
locking
switch
10. CPUクーラーの四隅のピンをマ ザーボードの固定穴にあわせ、 ゆっくりと押し込みます。
12. マ ザ ー ボ ードを裏返して、裏面 に 出 たプッシュピ ンの先が開
き、正しくロ ック できたことを 確 認します。
注意！
1. BIOS には CPU の状態を読みます。(第 3 章 )
2. ソケットに添付されるプラスチックカバーは捨てないでください。CPU
を外して保管する場合は、このプラスチックカバーを装着し、ソケッ トのピンを保護してください。
3. 本節の写真は CPU/ クーラーのインストールのために参照用です。ご購
入になるモデルと異なる場合があります。
2-6
Hardware Setup
Empty
Installed
メモリ
これらのDIMMスロットはメモリモジュールのインストール用です。 最新のメモリモジュール対応表は下記のホームページを参照ください。
http://global.msi.com.tw/index.php?func=testreport
DDR2
240-pin, 1.8V
64x2=128 pin 56x2=112 pin
Dual-Channel: Channel A in GREEN; Channel B in ORANGE
Dual-Channel mode Population Rule
DIMM1
DIMM2
2-7
MS-7379 Mainboard
メモリモジュールの装着
1.メモリモジュールは中央に一つだけの切れ欠きが設けられており、このた め、間違った向きでは差し込めないようになっています。
2.DIMMメモリモジュールをDIMMスロットに垂直に差込ます。
注意！
手ごてえが固く手うまく差し込めない場合は無理に力を入れず、左右が 傾かないよう水平を保った状態でゆっくり押し込んでください。
3.DIMMスロット の 両 側 にあるクラスチップクリッ プが自動的に固定します。
Volt
Notch
注意！
-DDR2メモリモジュールとDDRモジュールは互いに規格の互換性があり ません。本製品ではDDRモジュールを使用することはできません。
- デュアルチャンネルアクセスで有効にするには同一のメモリを2本装着 してください。
- メモリスロットはDIMM1を優先的に使用してください。
- チップセットリソースの配置のために、各DIMMに1GBメモリモジュール
をインストールした場合は、システムの密度は1+GBまで(2GB不満)を検 知されています。
2-8
電源
Hardware Setup
ATX 24ピン電源コネクター: ATX1
ATX 電源24 ピンコネクタを接続します。接続の際には コネクターの向きに注意して奥までしっかり差し込んでくだ
さい。通常はコネクターのフックの向きを合わせれば正しく 接続されます。20 ピンの ATX 電源も使用可能です。その場合
には、11, 12, 23 & 24ピンは使用しません。(右側の図を参照し てください)
Pin Definition
PIN SIGNAL
13 +3.3V
14 -12V
15 GND
16 PS-ON#
17 GND
18 GND
19 GND
20 Res
21 +5V
22 +5V
23 +5V
24 GND
ATX1
12
1
24
13
PIN SIGNAL
1 +3.3V
2 +3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 PWR OK
9 5VSB
10 +12V
11 +12V
12 +3.3V
ATX 12V電源コネクター: JPW1
12V電源コネクターJPW1は、CPUへの電源供給で使用だれます。
Pin Definition
PIN SIGNAL
1 GND
2 GND
3 12V
4 12V
JPW1
4
2
3
1
pin 13
pin 12
注意！
1.本製品を動作させるためにコネクターは正しいATX電源に接続することを
確認してください。
2.350W 以上の良質な電源ユニットを使用してください。
2-9
MS-7379 Mainboard
バックパネル
USB Porta
LAN
Line-In
Line-Out
Mic
RS-Out
CS-Out
SS-Out
Mouse
Keyboard
Serial Port
VGA Port
マウス/ キーボード
マザーボードはPS/2、マウス/ キーボードを接続するための標準PS/2、マウス/ キーオードミニDINコネクターが各一個ずつ設けられています。
シリアルポート
16550Aチップを採用した16バイトFIFOにてデータ転送を行います。このコネ クターにシリアルマウスまたは他のシリアルデバイスを接続できます。
VGAポート
DB15ピンメスコネクターはモニターのために搭載されています。
USBポート
USBポートで、キーボード、マウスなどのUSB機器を本製品に接続します。
LAN
メインボードにはコンピューターを ネットワーク環境に接続する時に使
Link IndicatorActivity Indicator
用するRJ-45端子が搭載されていま す。
LED Color LED State Condition
Off LAN link is not established.
Left Yellow On (steady state) LAN link is established.
On (brighter & pulsing)The computer is communicating with another computer on the LAN.
Green Off 10 Mbit/sec data rate is selected.
Right On 100 Mbit/sec data rate is selected.
Orange On 1000 Mbit/sec data rate is selected.
2-10
Hardware Setup
オーディオポート
オーディオデバイスとして使用されます。コネクターを色で分別し、ジャッ クの色によって音響が違います。
Line-In (青色) - Line In, CDプレイヤー、テーププレイヤーなどの外部
Line-Out (緑色) - Line Out,スピーカもしくはヘッドホンを接続します。 Mic (ピンク) - Mic In, マイクを接続します。 RS-Out (黒色) - 4/ 5.1/ 7.1チャンネルモードにはRear-Surround Ou用。 CS-Out (オレンジ) - 5.1/ 7.1チャンネルモードにはCenter/SubwooferOut
SS-Out (灰色) - 7.1チャンネルモードにはSide-Surround Out用。
オー ディオ 機器を接続します。
用 。
2-11
MS-7379 Mainboard
コネクター
FDDコネクター: FDD1
本製品は360KB, 720KB, 1.2MB, 1.44MB及び2.88MBのフロッピーディスクドラ イブに対応しています。
FDD1
IDEコネクター: IDE1
本製品はIDE HDD、光学ディスクドライブなどのデバイスをサポートします。
IDE1
注意！
ハードディスクを2 台使用する場合は、ジャンパピンでマスター/ ス レープの設定を行う必要があります。ジャンパ設定についてはハード ディスクメーカーが提供するマニュアルを参照してください。
2-12
Hardware Setup
シリアルATAコネクター: SATA1/ SATA2/ SATA3/ SATA4
このコネクターは高速Serial ATAインターフェイスポートです。一つのコネク ターにつき、一つのハードディスクを接続することができます。
SATA3SATA4
SATA1 SATA2
注意！
シリアルATA ケーブルは90度の角度の折り曲げないように注意してく ださい。データ転送時にデータ損失を起こす可能性があります。
2-13
MS-7379 Mainboard
ファン電源コネクター: CPUFAN1, SYSFAN1
ファン電源コネクターは +12Vの冷却ファンをサポートします。接続する時に 注意しなければならないのは、赤い線はプラスなので +12Vに、黒い線はアー スなので GNDに接続することです。また、本製品のシステムハードウェアモ
ニタ機能を使用する場合はファンの回転数センサー機能がついたファンを使 用する必要があります。
CONTROL
SENSOR
+12V
GND
CPUFAN1
NC
SENSOR
+12V
GND
SYSFAN1
注意！
1.正式のウェブサイトに推薦されたファンを参照してください。
2. CPUFAN1はファンコントローラーをサポートします。ユーザーはBIOS のH/W Monitorメニューにはファン回転速度を調整でき、Dual Core Centerユーティリティで目下のCPU温度により自動的にCPUファンの
回転数をコントローラーします。
3. 3または4ピンのファンクーラーはCPUFAN/SYSFANに使用できます。
ケース開放センサーコネクター: JCI1
告メッセジーが画面に表示されます。警告メッセジーを消すには、BIOSユー ティリティーからメッセジーのクリアをかけます。
2-14
GND
CINTRU
JCI1
2 1
Hardware Setup
S/PDIF-Outコネクター: JSP1
このコネクターはデジタルオーディオデータ転送のために、S/PDIF (Sony & Philips Digital Interconnect Format)インターフェイスを接続します。
VCC
SPDIF
GND
S/PDIF Bracket (Optional)
CD-Inコネクター: CD_IN1
このコネクターはCD-ROMオーディオコネクターを接続します。
GND
L
R
CD_IN1
TPMモジュールコネクター: JTPM1(オプション)
このコネクターはTPM (Trusted Platform Module)モジュール(オプション)を接続 します。
JTPM1
Pin Signal Description Pin Signal Description
1 LCLK LPC clock 2 3V dual/3V_STB 3V dual or 3V standby power
3 LRST# LPC reset 4 VCC3 3.3V power
5 LAD0 LPC address & data pin0 6 SIRQ Serial IRQ
7 LAD1 LPC address & data pin1 8 VCC5 5V power
9 LAD2 LPC address & data pin2 10 KEY No pin
11 LAD3 LPC address & data pin3 12 GND Ground
13 LFRAME# LPC Frame 14 GND Ground
13 14
1
2
2-15
MS-7379 Mainboard
フロントパネルコネクター: JFP1, JFP2
HDD
Reset
LED
Switch
--
+
+
JFP1
10
9
Power Switch
1 2
-
+
Power LED
JFP2
JFP1 Pin Definition
PIN SIGNAL DESCRIPTION
1 HD_LED + Hard disk LED pull-up
2 FP PWR/SLP MSG LED pull-up
3 HD_LED - Hard disk active LED
4 FP PWR/SLP MSG LED pull-up
5 RST_SW - Reset Switch low reference pull-down to GND
6 PWR_SW + Power Switch high reference pull-up
7 RST_SW + Reset Switch high reference pull-up
8 PWR_SW - Power Switch low reference pull-down to GND
9 RSVD_DNU Reserved. Do not use.
Power LED
7 8
+
Speaker
1 2
-
+
-
2-16
JFP2 Pin Definition
PIN SIGNAL DESCRIPTION
1 GND Ground
2 SPK- Speaker-
3 SLED Suspend LED
4 BUZ+ Buzzer+
5 PLED Power LED
6 BUZ- Buzzer-
7 NC No connection
8 SPK+ Speaker+
Hardware Setup
フロントパネルオーディオコネクター: JAUD1
tivity Design Guideに準拠しています。
JAUD1
9
10
1 2
HD Audio Pin Definition
PIN SIGNAL DESCRIPTION
1 MIC_L Microphone - Left channel
2 GND Ground
3 MIC_R Microphone - Right channel
4 PRESENCE# Active low signal-signals BIOS that a High Definition Audio dongle
5 LINE out_R Analog Port - Right channel
6 MIC_JD Jack detection return from front panel microphone JACK1
7 Front_JD Jack detection sense line from the High Definition Audio CODEC
8 NC No control
9 LINE out_L Analog Port - Left channel
10 LINEout_JD Jack detection return from front panel JACK2
is connected to the analog header. PRESENCE# = 0 when a
High Definition Audio dongle is connected
jack detection resistor network
パラレルポートヘッダー: JLPT1
26 25
JLPT1
PIN SIGNAL PIN SIGNAL
1 RSTB# 2 AFD#
3 PRND0 4 ERR#
5 PRND1 6 PINIT#
7 PRND2 8 LPT_SLIN#
9 PRND3 10 GND
11 PRND4 12 GND
13 PRND5 14 GND
2
1
PIN SIGNAL PIN SIGNAL
15 PRND6 16 GND
17 PRND7 18 GND
19 ACK# 20 GND
21 BUSY 22 GND
23 PE 24 GND
25 SLCT 26 Key (No Pin)
2-17
MS-7379 Mainboard
フロントUSBコネクター: JUSB1 / JUSB2
本製品にはIntel® I/O Connectivity Design Guideに準拠したUSB 2.0ピンヘッ ダー が搭載されています。USBが汎用性が非常に高く、外付けUSB HDDやデジタル カメラ、MP3プレイヤー、プリンタなど様々な機器に対応します。
JUSB2/1
PIN SIGNAL PIN SIGNAL
1 VCC 2 VCC
3 USB0- 4 USB1-
5 USB0+ 6 USB1+
7 GND 8 GND
9 Key (no pin) 10 USBOC
9
10
Pin Definition
1
2
USB 2.0 Bracket
(Optional)
注意！
VCCピンとGNDピンは必ず接続してください。接続しない場合、機器の 重大 な損傷を及ぼす恐れがあります。
2-18
Hardware Setup
ジャンパ
クリアCMOSジャンパ: JBAT1
JBAT1
1
Keep Data Clear Data
3
1
13
注意！
CMOSをクリアするには、システムがオフの間にピン2-3をショート(短 絡) します。次いでピン1-2をショートに戻します。システム起動時の
CMOSのクリアは絶対止めてください。マザーボードの破損や火災など に及ぶ危険があります。必ず電源コードを抜いてください。
2-19
MS-7379 Mainboard
スロット
PCI Express スロット
PCI ExpressスロットはPCI Expressインターフェイス拡張カードをサポートし ます。
PCI Express x 16スロットは4.0 GB/sまでの転送速度をサポートします。 PCI Express x 1スロットは250 MB/sまでの転送速度をサポートします。
PCI Express x16スロット
PCI Express x1スロット
PCIスロット
PCI スロットは最も汎用性の高い拡張スロットで、対応する様々な拡張カード が発売されています。
32-bit PCIスロット
注意！
拡張カードを挿入したり取り外したりする時は、必ず最初に電源プラ グを抜いてください。拡張カードについて記述挿入したりされたマ
ニュアルを読んで、ジャンパ、スイッチ、BIOSなど必要なハードウェ ア設 定、ソフトウェア設定を全て実行してください。
PCI割り込み要求ルーティング
ハードウェアが CPU に対して割り込み要求信号を発し、PC はこれを受けてデ バイスの動作 ( イベントの発生 ) を処理します。標準的な PCI バスの IRQ 設定は 以下の通りです。PCI の IRQ ピンは通常 PCI バス INTA# から INTD# ピンに下表の よう に 接続されています。
Order 1 Order 2 Order 3 Order 4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#
2-20
BIOS Setup
第3章
BIOSの設定
この章はBIOS設定について説明します。ユーザー の用途に合ったシステム設定を行うことで、より 快適にシステムを使用できるようになります。 また、以下に該当する場合は、BIOS Setupプログラ ムを起動して設定値を適宜変更してください。
² システムの起動中に画面にエラーメッセジーが
表示され、SETUPを実行するように指示された 場合。
² 機能をカスタマイズするために、デフォルト設
定を変更する場合。
3-1
MS-7379 Mainboard
BIOSセットアップ画面の起動
電源を投入するとハードウェアの初期化が始まり、POST(Power On SelfTest) 画面が現れます。以下のメッセージが表示されている間に、<DEL> キーを押 して BIOS セットアップ画面を呼び出します。
Press DEL to enter SETUP
<DEL>を押す前にこのメッセジーが消えてしまった場合、電源をいったん切っ てから再び投入するか、<RESET>を押すかして、システムを再起動してくださ い。<Ctrl>, <Alt>と<Delete>を同時に押しても再起動できます。
注意！
1. より優れたシステムパフォーマンスのために、本章で図示される BIOSカテゴリーの中の項目は不定期に更新されています。そして、 BIOSのバージョンによって項目や設定内容は多少違うことがありま
す。参照用だけです。
2. システムを起動すると、BIOSバージョンが画面の上側に表示されま す。表示されるメッセジーはA7379IMS V2.0 072007のような書式と なります。それぞれの意味は：
1桁目： AならAMI BIOS, WならAWARD BIOS,Pなら
PHOENIX BIOS
2-5桁目: 製品のモデル番号 6桁目：IならIntelチップセット, NならnVidiaチップセット, Vな
らVIAチップセット
7-8桁目：MSIは正式出荷バージョン V2.0：BIOSバージョン 072007：2007年07月20日リリース
3-2
BIOS Setup
コントロールキー
<↑> 前項目へ移動 <↓> 次項目へ移動 <←> 左項目へ移動 <→> 右項目へ移動
<Enter> 項目を選択 <Esc> メ ニューにジャンプ、またはサブメニューからメイン
メニューに移動
<+/PU> 数 値を上げる <-/PD> 数 値を下げる <F6> Optimized Defaultsをロード <F10> CMOSデータの変更を保存し、BIOS画面を終了
ヘルプ
BIOS画面内を立ち上げると、最初にメインメニューが表示されます。
メインメニュー
サブメニュー
右図のように左手に三角が表示されている項目 は、サブメニューがあることを示します。サブメ
ニューに入るには項目をハイライトして<Enter> キーを押します。これでサブメニューが表示さ
れ、コントロールキーで項目の選択や変更を行い ます。上位のメニューに戻るには<Esc>キーを押 します。
一般ヘルプ<F1>
<Esc>キーを押してください。
3-3
MS-7379 Mainboard
メインメニュー
Standard CMOS Features
日付 / 時刻などのシステムの基本的な設定を行います。
Advanced BIOS Features
AMI®専有強化機能の設定を行います。
Integrated Peripherals
IDE、サウンド機能、グラフィック機能などの各種オンボード機能の設定を行 います。
Power Management Setup
電源管理に関する設定を行います。
PNP/PCI Configurations
プラグアンドプレイ機器や PCI バスに関する設定を行います。
H/W Monitor
PC の状態を表示します。
Frequency/Voltage Control
周波数/ 電圧のコントロールやオーバークロックの設定を決定します。
Load Fail-Safe Defaults
BIOSベンダーが規定した初期設定値で、動作の安定性を優先しています。
3-4
BIOS Setup
Load Optimized Defaults
BIOS Setting Password
設定変更を制限するためのパスワードを設定します。
Save & Exit Setup
変更した設定値を保存して終了します。
Exit Without Saving
変更した設定値を保存せず終了します。
3-5
MS-7379 Mainboard
Standard CMOS Features
Standard CMOS Featuresメニューの設定項目に複数の選択肢があります。矢印 キーを使って項目をハイライトしてから、<+>または<->キーを使って適切な
値を設定してください。
Date (MM:DD:YY)
システムの日付設定を行います。< 曜日> 、< 月> 、< 年> の書式です。
day 曜日。Sun(日曜日)からSat(土曜日)。BIOS の自動計算
で日付から自動的に決定されます。
month 月。Jan～Dec。Jan(1月)、Feb(2月)、Mar(3月)、Apr(4月)、
May(5月)、Jun(6月)、Jul(7月)、Aug(8月)、Sep(9月)、Oct(10 月)、Nov(11月)、Dec(12月)
date 日。1 ～31。キー入力が可能です。
year 年。ユーザーが変更できます。
Time (HH:MM:SS)
システムの時刻設定を行います。形式は < 時 >< 分 >< 秒 > です。
IDE Primary Master/Slave, SATA1~4
<Enter> を押すと、以下のブメニューが表示されます。
3-6
BIOS Setup
Device / Vender / Size
SATAコネクターに接続したデバイスの情報を表示します。
LBA/Large Mode
この項目ではLBAモードを有効か無効にします。設定できるオプション は [Auto]と[Disabled]です。
DMA Mode
この項目でDMAモードを有効か無効にします。
Hard Disk S.M.A.R.T..
ハードディスクのS . M . A . R . T . ( S e l f - M o n i t o r i n g A n a l y s i s &R e p o r t i n gTechnology)機能を有効にします。S.M.A.R.Tはディスクステー
タスを監視してハードディスク故障を予測するユーティリティです。こ のユーティリティを使うと、故障するハードディスクがオフラインにな る前に安全な場所へ移動できます。
注意！
HD デバイスをIDE/SATAコネクターに接続する場合は、IDE Primary Master/Slave and SATA 1/2/3/4チャンネルが表示されます。
Floppy Druve A
フロッピードライブの種類を設定します。設定オプションは [None], [360K, 5.25 in.], [1.2M, 5.25 in.], [720K, 3.5 in.], [1.44M, 3.5 in.], [2.88M, 3.5 in.]です。
3-7
MS-7379 Mainboard

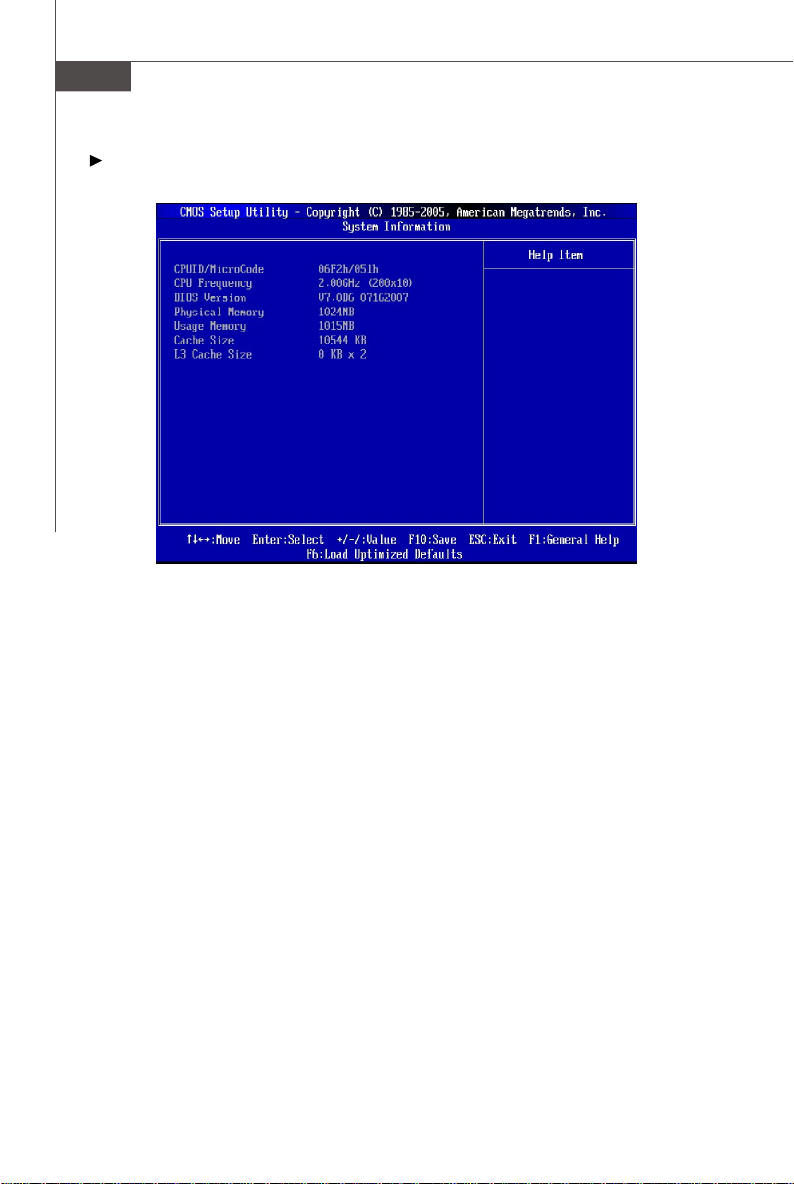

System Information
<Enter>キーを押すとサブメニューが表示されます。
このサブメニューでCPUの情報、BIOSバージョン及びメモリステイタスなどシ ステムに関連する諸仕様を表示します。（読取専用）
3-8
BIOS Setup
Advanced BIOS Features
Boot Sector Protection
この機能は権限のないユーザーあるいはウィルスより偶然的な損傷からBIOS を保護します。有効に設定する時、FlashユーティリティでBIOSデーターを変 更できません。Flash Protection機能を無効に設定すると、BIOSデーターが更新 できます。BIOSデーターを更新するほかに、いつもこの機能を有効にしてく ださい。BIOSデーターを更新した後、すぐにこの機能を有効にしてウィルス を防止します。
Full Screen LOGO Display
起動画面にはメーカーのロゴを表示するかどうかを設定する項目です。
[Enabled] 起動時にフルスクリーンに静止ロゴを表示します。 [Disabled] 起動時にPOSTメッセージを表示します。
Quick Booting
[Enabled]に設定すると、いくつかのデバイスチェックを省略して迅速なシステ ム起動を行います。
Boot Up Num-Lock LED
IOAPIC Function
APIC (Advanced Programmable Interrupt Controller)に関する設定項目です。PC2001 デザインガイドに準拠した動作を行うにはAPICモードを有効にする必要があ ります。APICを有効にするとIRQリソースが拡張されます。
3-9
MS-7379 Mainboard
MPS Table Version
ここではOSに対してどのMPS (Multi-Processor Specification)バージョンを使う かを選択できます。どのバージョンを使用するかはOSベンダーにお問い合わ
せください。
CPU Feature
<Enter> キーを押すと、次のメニューが表示されます。
Hyper-Threading Technology
CPUがHyper-Threadingをサポートする場合には、このフィールドが表示さ れます。プロセッサはハイパースレッディング技術を使用して、転送速
度を速めたり、ユーザーの返信回数を減少したりすることができます。 二つのコアは命令を同時に実行する論理的なプロセッサと見做されま
す。このようにシステムパフォーマンスは非常に改善されます。この機 能を無効にすると、プロセッサは一つだけのコアをつけって命令を実行 します。システムはHT機能をサポートしない場合は、この項目を無効に 設定してください。そうでなければ不安定なる恐れがあります。
Execute Bit Support
Intel's Execute Disable Bit機能性で、サポートするOSを兼ね備える場合に は、悪意あるの[buffer overflow]のあるクラスを中止できす。この機能性 でプロセッサーがアプリケーションコードが実行するかどうかの記憶領 域を区切ります。悪意あるのウィルスがバッファにコードを挿入しよう と試みると、プロセッサーがコード実行を無効にし、破壊とウィルスの 伝播を中止できます。
Set Limit CPUID MaxVal to 3
Max CPUID Value Limitで古いOSへのプロセッサーの指定された速度を限定 します。
Chipset Feature
<Enter> キーを押すと、次のメニューが表示されます。
HPET
HPET (High Precision Event Timers)はチップセットの部分であるコンポー ネントです。有効に設定すると、様々なACPI方法を通じて、HPETを使用
3-10
BIOS Setup
できます。
VGA Share Memory Size
システムはオンボードVGAカードにメモリを割り当てます。この設定で VGAカードに割り当てるメモリのサイズをコントロールします。
DVMT Mode Select
この項目でグラフィックスコアのためにモードを設定します。 [Fixed Mode]に設定すると、システムメモリの固定サイズをグラフィック スコアに割り当てます。グラフィックスコアのみが使用できます。
[DVMT Mode]に設定すると、グラフィックスコアのドライバーがほかのOS コンポーネントまたはアプリケーションのようにシステムメモリを使用
できます。
DVMT/FIXED Memory
ビデオ メ モリに割りてるシステムメモリのサイズを指定します。
Boot Sequence
<Enter> キーを押すと、次のメニューが表示されます。
1st/ 2nd/ 3rd Boot Device
BIOSはここで指定された順番でドライブからOSを起動します。
Boot From Other Device
[Yes]に設定すると上記の1st/2nd/3rdで指定されたデバイスから起動できな
い場合に他のデバイスから起動を試みます。
Trusted Computing
<Enter> キーを押すと、次のメニューが表示されます。
TCG/TPM SUPPORT
このフィールドでBIOSにはTPM (Trusted Platform Module)サポ ートを有効/ 無効にします。
3-11
MS-7379 Mainboard
Execute TPM Command
このフィールドでTPMへのコマンドを有効/ 無効にします。
Clearing the TPM
TPMを工場出荷のデフォルト値に戻ります。
TPM Enable/Disable status, TPM Owner Status
TPMの状態を表示します。 (読取専用)
3-12
BIOS Setup
Integrated Peripherals
USB Controller
この設定で、オンボードUSBコントローラーを有効/ 無効にします。
USB Device Legacy Support
オペレ ーティングシステムにUSB界面のデバイスを使う前に、 [Enabled]を選 択する必要があります。
Onboard LAN Controller
この設定で、オンボードLANコントローラーを有効/ 無効にします。
LAN Option ROM
このアイテムは、LANコントローラーのBoot ROMを呼び出すかどうかを決定 します。
HW/AC97/HD Audio Controller
このアイテムは、オンボードオーディオコントローラーを有効/ 無効にしま す。
On-Chip ATA Devices
<Enter> キーを押すと、次のメニューが表示されます。
3-13
MS-7379 Mainboard
On-Chip IDE Controller
このアイテムで、IDEコントローラーを有効/ 無効にします。
PCI IDE BusMaster
このアイテムで、BIOSを有効/ 無効にし、バスマスターがIDEドライブに 読み込み/ 書き込みします。
On-Chip SATA Controller
このアイテムで、SATA コントローラーを有効/無効にします。
I/O Device
<Enter> キーを押すと、次のメニューが表示されます。
COM Port 1
シリアルポート1のI/Oポートアドレスと関連した割り込みを設定します。
Parallel Port
パラレ ル ポートを設定します。
Parallel Port Mode
パラレル ポ ートのモードを設定します。
3-14
Power Management Setup
注意！
BIOS Setup
この節で記述されるスS3テートに関連した機能は、OSやハードウェア がS3機能をサポートする場合のみ使用できます。
ACPI Function
ACPI(Advanced Configuration and Power Management Interface)機能の有効/無効 を設定します。ご使用になるOSがに対応している場合(Windows 98SE/2000/ME) は[Enabled]に設定してください。
ACPI Standby State
ACPI省電力モードを指定します。Windows 2000/ XPなどのACPIをサポートす るOSを使用する場合は、この項目の設定によってS1(POS)またはS3(STR)の省 電力モ ードへの切り替える可能です。設定は以下の通りです。
[S1] S1はCPU/チップセット/システムメモリに通電した状態
[S3] 動作状態をシステムメモリに記憶して、メモリ以外のそ
で待 機します。システムの復帰時間が速いのが特徴で す。
の他のデバイスへの電源供給を停止します。復帰にやや 時間が掛かりますが、S1と比べて省電力効率が高くなり ます。
3-15
MS-7379 Mainboard
Re-Call VGA BIOS from S3
[Enabled]を選択すると、システムがS3ステートから起動した時VGAカードを 初期化することができます。この機能を無効にする場合システムの回復時間
は短くなれますが、VGAドライバーが必要でVGAカードを初期化します。そ れで、VGAドライバーは初期化の機能をサポートしない場合は、ディスプレ イは異常に動作するまたはS3ステートから起動した後動作しない恐れがあり ます。
Suspend Time Out (Minute)
指定された時間内にシステムへのアクセスがなかった場合は、CPUを除いてす べてのデバイスがシャットオフされます。
Power Button Function
パワ ー ボ タンの機能を設定します。選択できる設定は以下の通りです。
[On/ Off] 通常のオン/ オフボタンとして動作します。 [Suspend] 電源ボタンを押すとサスペンド/ スリープモードに入り
Restore On AC Power Loss
[Off] シ ャ ットダウンしたままになります。 [On] 不正なシャットダウン後に再起動します。 [Last State] 不正なシャットダウン後に再起動して、シャットダウン
前の状態を再現します。
Wakeup Event Setup
<Enter>キーを押すと以下の画面が表示されます。
ます。４秒以上押すと電源オフになります。
Resume From S3 By PS/2 Keyboard
この項目でPS/2キーボードがシステムを起動できるかどうかを決定しま す。
Resume From S3 By PS/2 Mouse
この項目はPS/2マウスの入力信号が確認された場合、システムを起動で きるかどうかを決定します。
Resume by PCI Device (PME#)
[Enabled]に設定すると、PCIデバイスのイベント経由でシステムが省電力 モードから復帰するかを設定します。
3-16
BIOS Setup
Resume by PCI-E Device
[Enabled]に設定すると、PCIEデバイスのイベント経由でシステムが省電力 モードから復帰するかを設定します。
Resume by RTC Alarm
設定日時にS3サスペンドからシステムを起動する機能の有効/無効を設定 します。
3-17
MS-7379 Mainboard
PNP/PCI Configurations
ここでは、PCIバスシステムおよびPnP(プラグ& プレイ)機能の設定について説 明します。PCI(Peripheral Component Interconnect)とは、I/Oデバイスが、CPU本 体と そ の 特 殊な構成部品との通信速度に近い速度で動作する方式です。本節 の記述には技術的に高度な内容を含んでいるため、デフォルトの設定で使用 することをお勧めします。
Primary Graphic’s Adapter
この設定はどのグラフィックスカードを優先することを指定します。
PCI Latency Timer
各PCIデバイスが次のテイクオーバーまでにバスを保持できる長さを設定しま す。高い値を設定すると、各PCIデバイスは長時間トランザクションを維持し て有効PCIバンド幅を改善できます。PCI性能を上げるには、この項目に高い値 を設定する必要があります。
3-18
BIOS Setup
IRQ Resource Setup
<Enter>キーを押すと、以下の画面が表示されます。
IRQ 3/4/5/7/9/10/11/14/15
バスに割り当てるIRQを設定します。BIOSはESCD NVRAMの情報を読みと 取って利用可能なIRQを表示します。Reservedに設定するとユーザーが独 自にそのリソースを使用できるようになり、Availableに設定するとBIOSが
そのリソースを自動的に使用します。仮に全てのIRQがReservedに設定さ れた場合は、IRQ14/15はPCI IDE用に、IRQ 9はPCI及びPnPデバイスに割り当 てされます。設定できるオプションは[Available]と[Reserved]です。
注意！
IRQラインはI/Oデバイスに割り当てられるシステムリソースです。I/Oデ バイスがオペレーティングシステムに処理を要求するときは、IRQを発
信してIRQラインに信号を送ります。オペレーティングシステムが待機 状態のときにこの信号を受信すると、割り込みをかけてI/Oデバイスが
要求するサービスを実行します。
3-19
MS-7379 Mainboard
H/W Monitor
Chassis Intrusion
CPU/SYS Smart FAN Target
本製品はスマートファンシステムを搭載され、ファンの回転数を自動的にコ ントローラーします。目下の温度によって、ファンの回転数を指定の範囲内
で保持します。ユーザーがファンターゲット値を選択できます。目下のCPU ファンの温度がターゲット値に達すると、スマートファン機能が動作しま す。いくつかの選択を搭載し、自動的に回転数を上げて温度を下げます。
CPU Min.FAN Speed (%)
この項目でCPUファン回転数最小値のパーセンテージを選択します。
PC Health Status
CPU/ System Temperature, CPU FAN/ SYS FAN1 Speed, CPU Vcore,
3.3V, 5V, 12V, 3VSB
これらの項目は現在のシステム状態(CPU電圧/温度、ファン回転数など)を 表示します。
3-20
Frequency/Voltage Control
注意！
BIOS Setup
このチップセットをよく知っている場合のみこれらの設定を変更できます。
Current CPU / DRAM Frequency
CPUクロックとメモリスピードを表示します。読取専用です。
Intel EIST
Adjust CPU FSB Frequency
このアイテムでCPU FSB周波数を設定します。(MHz)
Adjust CPU Ratio
このアイテムはCPU倍率を設定します。speedstep技術をサポートする CPUを イン ストールした後、このフィールドが利用できます。
Adjusted CPU Frequency
このアイテムは調整したCPU周波数を表示します。読取専用です。
Advance DRAM Configuration
<Enter>キーを押すと、以下の画面が表示されます。
3-21
MS-7379 Mainboard
Configuration DRAM Timing by SPD
DRAMモジュール上のSPD (Serial Presence Detect) EEPROMはDRAMタイミ ングをコントロールするかどうかを設定します。 [Enabled]に設定すると、
この機能を有効にします。
DRAM CAS# Latency
[Configuration DRAM Timing by SPD]を[Disabled]に設定すると、このフィー ルドが調整できます。SDRAMが読み込みコマンドを受信した後、読み込 みを開始するまでのタイミング遅延であるCASレイテンシーを設定しま す｡
DRAM RAS# to CAS# Delay
[Configuration DRAM Timing by SPD]を[Disabled]に設定すると、このフィー ルドが調整できます。DRAMを更新すると、行も列も別々にアドレスされ ます。この項目でRASからCASまでの転送タイミングを決定します。一般 的にクロックサイクルの値が小さいほどDRAMの動作速度が上がります。
DRAM RAS# Precharge
[Configuration DRAM Timing by SPD]を[Disabled]に設定すると、このフィー ルドが調整できます。DRAMがリフレッシュに必要とする電荷を蓄積する 時間を手動で設定します。RAS信号のクロック数がこの時間を規定しま すが、電荷を蓄積するための時間が足りない場合はDRAMのリフレッシュ は不完全になり、DRAMがデータを保持できなくなることがあります。シ ステムに同期DRAMをインストールした場合のみ、この項目が利用できま す。
DRAM RAS# Activate to Precharge
[Configuration DRAM Timing by SPD]を[Disabled]に設定すると、このフィー ルドが調整できます。DRAMがリフレッシュに必要とする電荷を蓄積する 時間を手動で設定します。RAS信号のクロック数がこの時間を規定しま すが、電荷を蓄積するための時間が足りない場合はDRAMのリフレッシュ は不完全になり、DRAMがデータを保持できなくなることがあります。シ ステムに同期DRAMをインストールした場合のみ、この項目が利用できま す。
DRAM TRFC
[Configuration DRAM Timing by SPD]を[Disabled]に設定すると、このフィー ルドが調整できます。この設定はメモリセルから読み込む及びメモリセ
3-22
BIOS Setup
ル へ 書 き 込 む タイミングを決定します。
DRAM TWR
[Configuration DRAM Timing by SPD]を[Disabled]に設定すると、このフィー ルドが調整できます。書き込みデータバーストの終わりとプリチャージ 命令の始まりの間の間隔を最小化します。センスアンプでデータをセル に保存します。
DRAM TWTR
[Configuration DRAM Timing by SPD]を[Disabled]に設定すると、このフィー ルドが調整できます。書き込みデータバーストの終わりとプリチャージ 命令の始まりの間の間隔を最小化します。センスアンプでデータをセル に保存します。
DRAM TRRD
[Configuration DRAM Timing by SPD]を[Disabled]に設定すると、このフィー ルドが調整できます。異なるメモリーバンク間でのデータアクセスの遅 延時間を設定します。
DRAM TRTP
[Configuration DRAM Timing by SPD]を[Disabled]に設定すると、このフィー ルドが調整できます。読み込みとプリチャージ命令の間の間隔を決定し ます。
FSB/Memory Ratio
この項目でメモリのFSB/倍率を調整できます。
Adjusted DDR Memory Frequency
調整したDDRメモリ周波数を表示します。読取専用です。
Auto Disable DIMM/PCI Frequency
[Enabled]に設定すると、システムは使用していないPCIスロットのクロック発 信を切り、EMIの発生を軽減する働きがあります。
Memory Voltage (V)
この項目でメモリ電圧を調整できます。
SB Voltage
この項目でサウスブリッジ電圧を調整できます。
Spread Spectrum
コンピューターはクロック信号と呼ばれるパルス信号を元に動作していま す。クロックジェネレーターがパルス信号を発生する際に、構造上やむを得 ずスパイクノイズと呼ばれる電磁妨害(EMI)が生じます。基本的にはボード上 の配線の取り回しによってノイズを相殺するように工夫しています。しかし
特定環境下において外部にノイズが漏れてしまう場合があり、そのような ケースではスペクトラム拡散方式で信号の波形を変更することにより、ノイ
ズの漏れを回避することができます。通常は[Disabled]に設定して使用しま す。また、オーバークロックをかけた状態で使用する場合も[Disabled]に設定
3-23
MS-7379 Mainboard
してください。本機が発生するスパイクノイズによって、外部の機器が何ら かの影響を受けてしまうといった現象が発生する場合のみ[Enabled]に設定しま
注意！
1.EMI に問題がない場合は、システムの安定性と性能を最適化するため に[Disabled] に設定しておいてください。しかし、EMIに問題がある場 合は、[ Enabled]に設定してEMIを軽減してください。
2.Spread Spectrum値は大きければ大きいほどますますEMIを軽減し、シ ステムが不安定になります。当地のEMI規定を調べって最適のSpread
Spectrum値を設定してください。
3. オーバー ク ロックを使用している場合は必ず[ Disable]にしてくださ
い。ちょっとしたジッターであっても一時的にブーストを引き起こ すことがあり、それによってオーバークロックされたプロセッサが ロックしてしまうことがあるからです。
3-24
BIOS Setup
Load Fail-Safe/ Optimized Defaults
BIOS には [Fail Safe defaults] と[Optimized Defaults] の 2 通りのデフォルト設定 が用意されています。出荷時は [Optimized Defaults] が設定されており、マザー ボードの性能を最大に引き出します。[Fail Safe defaults] はシステムの安定性 を優 先した設定値です。
[Load Fail Safe defaults] の設定をロードする際には以下のようなメッセージが 表示されます。
<OK> キー押すと、安定性を優先した [Fail Safe defaults] がロードされます。
[Load Optimized Defaults] を選択すると、次のメッセージが表示されます。
<OK> キー押すと、工場出荷設定のデフォルト値がロードされます。
3-25
MS-7379 Mainboard
BIOS Setting Password
[BIOS Setting Password] を選択すると、以下のメッセージが表示されます。
最大 6 文字までのパスワードを入力し、<E n t e r> キーを押してください。新
しいタイプしてパスワードによって、CMOS に保存されていた旧いパスワード は消去されます。パスワードを入力すると、パスワードを確認するメッセー ジが表示されるので、パスワードをもう一度入力してください。 <Esc> キー を押してパスワードを入力せずにキャンセルすることもできます。 パスワードを入力せずに <Enter> キーを押すことで、パスワードを無効にする こともできます。以下のメッセージが出て、パスワードが無効になったこと を確認します。パスワードが無効になると、システムを起動した後、自由に セットアップメニューに入ることができます。 パスワードが有効な時に、ユーザーがセットアップメニューに入ろうとする 度に、パスワードの入力が必要になります。これにより、システム使用許可 の内ユーザーがシステム設定を変更できないようになります。
3-26
Realtek Audio
Appendix A
Realtek Audio
本製品は10チャンネルDACを搭載しています。こ のDACは[Front-Out-Left ]と[Front-Out-Right]チャン ネルで、同時に7.1チャンネル音声再生と2チャン ネルのステレオ音声の出力をサポートします。
A-1
MS-7379 Mainboard
Realtek HDオーディオドライバーのインストール
Windows 2000/XP/Vista環境でのダライバーのインストール
ドライバの動作条件として Windows® 2000ではService Pack4以降、 Windows XPではService Pack1以降の環境が整っていることを確認してください。本章 ではインストール例として Windows® XP環境でのインストールを紹介します。
1.同梱のドライバー/ ユーティリティCD-ROMをCD-ROMドライバーにセット
します。オートランプログラムにより以下の画面が起動します。
2.[Realtek HD Audio Driver ]をクリックすると、インストールウィザードが
起動します。
クリックし ます
®
注意！
Realtekオーディオドライバーは継続的に改良/ 改変が加えられていま す。そのため、本章で紹介するインストール画面やユーティリティ機 能が予告なく変更されることがあります。予めご了承ください。
a
A-2
Realtek Audio
3. [Next] をクリックしてインストールを進めます。
クリックし ます
4. [ Finish] をクリックしてシステムを再起動したら、インストールが完了し
ます。
クリックし ます
Yesを選択 します
A-3
MS-7379 Mainboard
オーディオユーティリティの設定
されるアイコン をクリックしてユーティリティを起動します。「コント ロールパネル」から[Realtek HD Audio Manager]をクリックしてもユーティリ
ティを起動できます。
ダブルクリッ クします
a
A-4
Realtek Audio
Sound Effect
オーディオドライバーのユーティリティが起動したら、[sound effect]タブを 選択します。
Environment Simulation
[Sound Effect]タブの主要な機能はイコライザー機能です。[Environ ment]では 環境ごとに異なる音の響き方（浴室やコンサートホールなど）を仮想的に再 現します。 [Equaliser]では音楽のジャンルに合わせた音のバランスを調整することができ ます。
[Load EQ Setting]と[Save Preset ]ボタンでイコライザー設定を行うことも可 能です。[ Reset EQ Setting] ボタンをクリックしてイコライザー設定をリセッ
トし、[Delete EQSetting]をクリックしてイコライザー設定を削除します。 プリセットも[ Other] が用意されています。
A-5
MS-7379 Mainboard
Equalizer Selection
イコライザーでユーザーは好きな設定をすることができます。
イコライザーは10 バンドでレンジ幅100Hzから16KHzです。
Save
名 前をつけて設定を 保存します。
Enable / Disable
イコライザーの有効/ 無効を設定します。
Delete
保存した設定を削除するのに使用します。
a
A-6
Reset
今 の 設定を破棄し て、デフォルト設定 に戻します。
Load
保存してあるイコライ ザー設定をロードしま
す。
Realtek Audio
Frequently Used Equalizer Setting
ユーザーのニーズによりRealtek HD Audio Sound Manager はシステムに適した イコライザー設定を搭載します。
使い方 [Pop] 、[Live]、[Club]、[Rock]ボタンが用意されています。それに、[Others]ボタ ンを押すと、より多く適した設定が利用できます。
簡易カラオケ機能
[Sound Effect]には簡易カラオケ機能があり、音楽ファイルからボーカル域の 出力を抑えた「簡易カラオケ音楽」として再生することが可能です。音程調 整も行えます。
1. 簡易カラオケ再生:[Voice Cancellation]をクリックするとボーカル域を抑 えて音楽を再生します。
2. 音程調整キー:[Up/Down]キーで音量を調整します。
音程調整キー 簡易カラオケ モードで音楽 を再生します。
を上げます。
音程調整キー を下げます。
A-7
MS-7379 Mainboard
Mixer
[Mixer]タブでは、リア出力及びフロント出力の音量設定を行います。
1. 音量調整
[Realtek HD Audio rear output]または[Realtek HD Audio front output] を選択し、リ ア も しくはフロントのパネルに接続するスピーカーの音量を調整します。
注意！
セットアップを行う前にスピーカーが正しく動作することを確認して 下さい。フロントチャンネルの選択肢は、フロントパネルオーディオ
ピンに接続をした後に表示されるようになります。
2. Multi-Stream Function
Realtek Audioではフロントパネルとリアパネルで異なるリソースの出力を行 うことができます。例えば、フロントパネルからはDVD再生の音声を出力 し、リアパネルからはCD音楽再生を出力することができます。
ツールボックスボタン をクリックするとツールボックスメニューが現れま す。そこで、[Enable playback multi-streaming]にチェックを入れ、[OK]ボタンで
設定を保存してください。
注意！
[multi-stream]機能を行う前にリアパネルとフロントパネルにデバイスを
接続してください。
a
A-8
Realtek Audio
ファ ーストオーディオリソースはリアパネルから出力されます（デフォルト 設定）。
次にフロントパネル出力 (Realtek HD Audio front output) を選択して、ファース トオーディオリソースと異なるオーディオ出力プログラムを実行すると、フ ロントパネルから出力されます。
A-9
MS-7379 Mainboard
3. Playback control
再生のデバイス
Tool Mute
この機能で音声を出力するポートを設定しま す。また、[multi-streaming playback]を有効する 必要な機能です。
- Realtek HD Audio Rear Output
- Realtek HD Audio Front Output
Mute
Tool
- Show the following volume controls
ディスプレイに表示する項目を選択します。
- Advanced controls
- Enable playback multi-streaming
この機能で、主なものしてリアとフロントのチャンネルから、同時に二つの 異なる音声を出力することができます。
a
A-10
4. Recording control
Realtek Audio
Tool Mute
録音デバイ X
-Back Line in/Mic, Front Lin in
-Realtek HD Audio Input
Mute
ミュート機能でシングルもしくは複合的なボリューム調整を行い、または
完全に音声を出力することができません。
Tool
- Show the following volume controls
ディスプレイに表示する項目を選択します。
- Enable recording multi-streaming
注意！
ALC888はマルチチャンネルレコーディングに対応しています。以下の 四つ のチャンネルから一つを選択します。
A-11
MS-7379 Mainboard
Audio I/O
[Audio] タブでは出力チャンネル設定（接続するスピーカー）を選択します。
ユーザーは以下の中から選択します。
a. Headphone ヘッドフォン b. 2CH Speaker 2chステレオスピーカー c. 4CH Speaker 4chサラウンドスピーカー d. 6CH Speaker 5.1chサラウンドスピーカー e. 8CH Speaker 7.1chサラウンドスピーカー
Speaker Configuration:
1.オーディオジャックにスピーカーを接続します。
2.接続したスピーカーが検知され、[connected device]という画面が表示されま
す。接続したタイプのスピーカーを選択してください。
横のアイコンを検知できます.
- 接続が正しくない場合、[Realtek HD Audio Manager]は正しいジャックにデバ イスの接続を案内します。
a
A-12
Realtek Audio
Connector Settings
ボタン を押すと、[ConnectorSettings]ウィンドウが開きます。
Disable front panel jack detection (option)
ジャック検知機能は HD オーディオフロントパネルのみに対して有効です。
Mute rear panel output when front headphone plugged in.
Enable auto popup dialogue, when device has been plugged in
一旦この項目にチェックを入れると、デバイスが接続された場合[Connected device]という画面が表示されます。
A-13
MS-7379 Mainboard
S/PDIF
Sony/Philips Digital Interfaceの省略です。SPDIFは音声データーをデジタルで出 力するための規格です。アナログデータに変更する際のデデーターの劣化 が発生しないため、良好な音質を維持することができます。
Output Sampling Rate
44.1KHz: CD再生時に適しています。 48KHz: DVD再生及びDolbyサラウンドフォーマットに最適です。 96KHz: DVDオーディオの再生に適しています。 192KHz: 高品質のオーディオに最適します。
Output Source
出力デジタルオーディオソース:.wav/.mp3/.midiなどのデジタルフォーマッ トを出力する場合の設定です。 S/PDIF入力からのS/PDIF出力へのパススルーモード:S/PDIFの入力ソースをそ のままS/PDIF出力します。
a
A-14
Realtek Audio
スピーカーテスト
ピーカー から音が出ます。スピーカーから音が出ない場合は接続やスピー カー自体の動作を確認してください。
オートテストボタン を押すと、自動的に各スピーカーの音を鳴らしま
す。
センター
フロント レフト
サイドレ フト
リアレフ ト
フロントラ イト
サイドライ ト
サ ブウー ファー
リアライト
A-15
MS-7379 Mainboard
Microphone
[Microphone] タブではマイク入力に関する設定を行います。マイク入力時には 音質を高めるためのノイズ抑制機能[NoiseSuppression]またはエコーキャンセ ル[Acoustic EchoCancelltion]機能を選択することができます。
Acoustic Echo Cancelltion機能はハウリング防止止のための機能です。スピー カーの音をマイクが拾ってしまうと、拾われた音はアンプで増幅され、大き
なノイズを生む原因になります。エコーキャンセル機能は、一定レベル以上 に増幅されてしまいやすい周波数の出力を自動的に抑えます。
a
A-16
Realtek Audio
3D Audio Demo
[3DAudio Demo]タブでは3Dサウンドアプリケーション(ゲーム、DVD再生など )用の、サウンド調整を行います。ユーザーの好みに応じて設定を選択してく
ださい。
A-17
MS-7379 Mainboard
Information
[Information]タブでは、ドライバーバージョン、DirectXバージョン、オーディ オディオコントローラ及びオーディオコーデックなどの情報を表示します。
[Languagelist] から表示言語を変更することができます。
イコン表示に設定すると というアイコンが表示されます。そのアイコンの
上で右クリックをするとポップアップメニューが表示され、各種設定画面に アクセスすることができます。
a
A-18
Realtek Audio
ハードウェアのセットアップ
スピーカーの接続
n 2チャンネルモード
1 Line In 2 Line Out (フロントチャンネル)
3 MIC 4 使用しません 5 使用しません 6 使用しません
1
2
3
4
5
6
A-19
MS-7379 Mainboard
n 4 チャンネルモード
4-Channel Analog Audio Output
1 Line In 2 Line Out (フロントチャンネル)
3 MIC 4 Line Out (リアチャンネル) 5 使用しません 6 使用しません
1
2
3
4
5
6
a
A-20
n 6チャンネルモード
Realtek Audio
1
2
3
6-Channel Analog Audio Output
1 Line In 2 Line Out (フロントチャンネル)
3 MIC 4 Line Out (リアチャンネル) 5 Line Out (センター＆サブウーファーチャンネル) 6 使用しません
4
5
6
A-21
MS-7379 Mainboard
n 8 チャンネルモード
1
2
3
8-Channel Analog Audio Output
1 Line In 2 Line Out (フロントチャンネル)
3 MIC 4 Line Out (リアチャンネル) 5 Line Out (センター＆サブウーファーチャンネル) 6 Line Out (サイドチャンネル)
4
5
6
注意！
Vista OSに7.1チャンネルオーディオ出力機能を有効にするために、Realtek オーディオドライバーをインストールしてください。そうでなければ、本 製品は5.1 チャンネルオーディオ出力のみをサポートします。
a
A-22
Dual Core Center
Appendix B
Dual Core Center
Dual CoreCenter は MSI 製のマザーボードや VGA カー ドの性能を極限まで引き出すために、MSI が開発に注 力したソフトウェアツールです。Dual CoreCenter は システム管理ツールとしても優れ、CPU や GPU(VPU) の供給電圧やコア温度、ファン回転数をモニターし ます。これによってユーザーはシステムの動作管理 が容易になり、安定したシステム構築の一助となり ます。 本ツールをインストールするには、以下の動作環境
が必要です。
1. Intel Pentium4 / Celeron, AMD Athlon XP/ Sempronまた はPCI Expressスロットと互換性を持つCPU
2. 256MBシステムメモリ
3. ソフトウェアのインストール用のCD-ROMドライブ
4. OS: Windows XP.
5. DotNet Frame Work 2.0
B-1
MS-7379 Mainboard
Dual Core Centerをアクティブにする
Dual Core Centerをインストールしたら(付属のセットアップCDにはセットアッ プソースファイルを検出します。パスは：Utility --> MSI Utility --> Dual Core
Center)、システムトレーにはアイコン が表示されるようになります。ま た、デスクトップにはショートカットアイコンがあり、[Start-up]メニューに
はショートカットパスがあります。いずれかのアイコンをダブルクリックし て、Dual Core Centerを有効にします。
システムトレーのショートカットアイコン
B-2
start-upメニューのショートカットパス (パス: Start-->Programs-->MSI-->DualCoreCenter-
->DualCoreCenter)
Dual Core Center
メインメニュー
MSI V044(V044は必ずバージョン8.26もしくはより新しいドライバーをインス トールしなければならない)/V046またはV060グラフィックスカードをインス トールした場合のみ、このユーティリティの機能を全て呼び出します。別の ブランドのグラフィックスカードをインストールした場合は、ハードウェア の状態という項目だけ使用できます。
解説:
上の図の各ボタンをクリックすると、詳細な設定が行えるサブメニューが呼 び出されます。
MB
MBボタンをクリックすると、目下のCPU温度、FSBとCPUクロックが表 示されます。
VGA
VGAボタンをクリックすると、目下のGPU温度、GPUクリックとグラ フィ ックスカードのメモリクリックが表示されます。
DOT
DOTボタンをクリックすると、ダイナミックオーバークロック技術を
B-3
MS-7379 Mainboard
有効/ 無効にします。
AV/ Game/ Office/ Silence/ Cool
システムの用途に適した設定を選択することができます。プリセット には [AV],[Game],[Office],[Silence],[Cool] が用意されています。
注意！
AV/Game/Office/Silence or Coolボタンをクリックする前に、[Smooth]ま たは[ Sharp]モードを選択し、システムを最適値に設定するかどうかを 決定します。
シャープモード
クロック
このサブメニューではMBとグラフィックスカードを調整し、監視でき ます。
電圧
このサブメニューではMBとグラフィックスカードの電圧を調整し、監 視できます。
ファン回転数
このサブメニューではMBとグラフィックスカードのファン回転数を調 整し、監視できます。
温度
このサブメニューではMBとグラフィックスカードの温度を監視できま す。
ユーザープロファイル
このサブメニューでは、ニーズに応じてクリック、電圧、ファン回転 数の値を設定でき、プロファイルに保存します。三つのプロファイル に保存してさらに使用できます。
スムーズモード
注意！
アイコン をクリックすると、クロック、電圧、ファンと温度ボタン がアイコンのそばに表示されます。
B-4
Dual Core Center
DOT (ダイナミックオーバークロック)
DOT(Dynamic Overclocking Technology)は 自動的にオ ー バ ー クロックする機能を 持つ、MSITMの新たに開発されたDual Core CellTM 技術に含まれた機能です。DOT でプログラムを動作する時CPU/ GPU の負荷を検知し、自動的にオーバーク ロックします。マザーボードはCPUの負荷がある時間内でデフォルトの最大値 を超えることを検知すると、CPUとファンを自動的に速度を上げて、システム をより速く、より安定に動作させます。グラフィックスカードはGPUの負荷 がある時間内でデフォルトの最大値を超えることを検知すると、GPU、メモ リ、ファンと電圧を自動的に速度を上げて、システムをより速く、より安定 に動作させます。CPU/GPUが一時的に中止するまたは低負荷のバランスの状態 を保持する場合は、デフォルト設定に回復できます。普通にはDOTはユーザー のPCが大量のデータを動作する場合( 例：3Dゲームもしくはビデオプロセス)
のみ使用されます。DOT倍率ボタン( 倍率を上げるボタン と倍率を下げるボ タン ) をクリックすると、いくつかの選択が表示されます。 DOTレベルを
選択し DOTボタン をクリックして DOT機能を応用します。
上方 のボタン
を 押 すと、
DOT レベ ルを 上げ ることが
できます
下方のボタンを押 すと、DOT レ ベル を下げることがで きます
注意！
DOT(Dynamic Overclocking Technology) 機能は、オーバークロックによる リス ク を 小さく抑えながら、効果的にオーバークロックを行うことが
できるツールです。しかしながら、DOT によってオーバークロックに まつわる全てのリスクが払拭されるわけではありません。DOT 機能を 使用してシステムが不安定になったり、突然の再起動が発生する場合 には DOT レベルを下げるか、あるいは DOT 機能を OFF にしてください。 本ツールにおいて動作クロックなどの設定を変更できることは、設定
変更を推奨するものではないことをご理解ください。
B-5
MS-7379 Mainboard
クロック
クロックサブメニューでは、システムのクロック状態( マザーボードのFSB/ CPUクロックとグラフィックスカードのGPU/メモリクロック) が表示されま
す。ここでも希望するオーバークロックの値を選択できます。 ボタ ンをクリックすると、いくつかの選択肢が表示されます。プラス記号 をク
リックしてクロックを上げて、マイナス記号 をクリックしてクロックを下 げます。最後に、[Apply]ボタンをクリックして変更した設定を一時的にシス
テムに反映します。変更した設定を応用したくない場合は、[Cancel]ボタンを 押してキャンセルします。または[Default]ボタンを押してデフォルト値に戻し
ます。
下側にはクロックのグラフが表示されます。ボタンが赤色で点灯する場合の み、このアイテムの曲線が表示されます。
注意！
クロックボタンの画面から変更した値を保存するには、予めユーザー プロファイルを選択しておく必要があります。Default Profile を変更す
ることはできません。
B-6
電圧
Dual Core Center
電圧サブメニューでは、システムの電圧状態(Vコア、メモリ、GPU電圧など) が表示されます。ここでも希望するオーバークロックの値を選択できます。
ボタンをクリックすると、いくつかの選択肢が表示されます。プラ
ス記号 をクリックして電圧を上げて、マイナス記号 をクリックして電圧 を下げます。最後に、[Apply]ボタンを押して変更した設定を一時的にシステ
ムに反映します。変更した設定を応用したくない場合は、[Cancel]ボタンを押 してキャンセルします。または[Default]ボタンを押してデフォルト値に戻しま す。
I
下側には電圧のグラフが表示されます。ボタンが赤色で点灯する場合のみ、 このアイテムの曲線が表示されます。
注意！
クロックボタンの画面から変更した値を保存するには、予めユーザー プロファイルを選択しておく必要があります。Default Profile を変更す
ることはできません。
B-7
MS-7379 Mainboard
ファン回転数
リックすると、いくつかの選択肢が表示されます。プラス記号 をクリック してファン回転数を上げて、マイナス記号 をクリックしてファン回転数を
下げます。または[Default]ボタンを押してデフォルト値に戻します。
下側にはファン回転数のグラフが表示されます。ボタンが赤色で点灯する場 合のみ、このアイテムの曲線が表示されます。
注意！
1.ファン回転数を手動で設定する場合は、BIOSには[Smart FAN Target]
アイテムを無効にしてください。
2.クロックボタンの画面から変更した値を保存するには、予めユーザー プロファイルを選択しておく必要があります。Default Profileを変更
することはできません。
B-8
Dual Core Center
温度
サ温度ブメニューでは、システムの温度の状態が表示されます。
下側には温度のグラフが表示されます。ボタンが赤色で点灯する場合のみ、 このアイテムの曲線が表示されます。
B-9
MS-7379 Mainboard
ユーザープロファイル
ここで自分のニーズによってクロック/ ファン回転数/ 電圧を設定できます。
ボタンを使用すると、設定変更を手早く行うことができます。設定値
を変更するには または ボタンをしようします。
B-10
Dual Core Center
ます。 ドローバーで最低のファン回転数を設定します。ファン回転数が限定した限
界値より低い場合は、システムは警告メッセージをポップアップします。
最後には、左側のボタンでユーザープロファイルを選択し、[Apply]ボタンを 押してユーザープロファイルをロードします。
B-11
Intel ICH7R SATA RAID
Appendix C
Intel ICH7R SATA RAID
ICH7Rでは四つまでのシリアルATAII (シリアルATAII RAID)ドライバーをサポートし、最新のRAIDソ
リューションを提供します。 ICH7RソリューションはRAIDレベル0 (ストライピ ング), RAIDレベル1 (ミラーリング), RAIDレベル5 ( パリティ付きストライピング) ,RAIDレベル10 (スト ライピング及びミラーリング)及びIntel® Martix
Storage技術をサポートします。
C-1
MS-7379 Mainboard
ICH7Rについて
ICH7Rは最大4台のシリアルATAII(シリアルATAII RAID)ドライブをサポートし、 ハイブリッドソリューションを提供します。
シリアルATAII(SATAII)は最新のATA規格であり、300MB/秒の高速データ転送を 誇ります。シリアルATAでは従来と比較して細かく、取り回しが容易なケーブ ルを使うのでPC籠体内の空気循環が大きく改善されます。さらにシリアル
ATAの長所として以下の点を挙げることができます。
1. CRCエラーチェックを行いながら300MB/秒の高速転送が可能
2. Hot-plug-n-play機能をサポート
3. [Tagged command queuing](データ書き込み高速化技術)に対応したデー
タ転送
Intel® ICH7RはRAID0(ストライピング)、RAID1(ミラーリング)、RAID5(パリティ )、RAID10とIntel® Martix Storageテクノロジーをサポートします。
RAID0：データをある一定の大きさに分断し、その分断したデータの断片を2
RAID1：2台のHDDに同じデータを書き込むことによって、データ保持の安全
RAID5：パリティというデータエラー検出の符号をRAIDボリュームを構成する
RAID10：最初のRAIDではなく、RAIDのボリュームとそれをミラーリングする
台のHDDに書き込むことで転送速度を上げます。
精度を向上させます。
HDDに分散して保存しておくソリューションです。データの欠損が 発生した場合にはパリティーデータからデータを復元します。
RAID1ボリュームで構成されます。BIntel Matri x RAIDテクノロジーは 使用されているデバイスの空間をシェアして、二つRAIDボリューム を拡張します。
注意！
RAID0、RAID1もしくはMatrixモードのHDD最小値は2で、RAID10モード のHDD最小値は4で、またRAID5モードのHDD最小値は3です。 システムの情報/ ボリューム/ 画面はユーザー環境ごとに異なります。
C-2
Intel ICH7R SATA RAID
BIOS設定
[Intel Matrix Storage Manager Option ROM]はIntelチッ プセット採用マザーボード のための、DOSモードにも対応したRAIDユーティリティです。システムを起
動してPOST画面が表示されている間に <Ctrl>キーと<I>キーを同時に押し、[Intel Matrix Storage Manager Option ROM]を起動します。ここで表示される[Intel Ma­trix Storage Manager Option ROM]はいわゆる[RAID BIOS画面]です。ここでRAID
ボリュームの設定を行います。
Intel Matrix Stroage Manager Option ROMの起動
1. Creating, Deleting and Resetting RAID Volumes:
[Intel RAID OptionROM]で設定を行う前に、システムBIOSでSATEのRAID設定を済 ませて おく必要があります。Power-On Self Test(POST)の間に以下の画面が表 示されます。
注意！
本章で表示されるドライバーの型番や[Serial #]、サイズなどはユーザー 環境ごとに異なります。
以上の画面が表示された後、<Ctrl> キーと< I> キーを同時に押し、RAID の設 定を 行います。
注意！
本項で紹介する手順は新規でOSをインストールする場合の手順です。 既存のシステム環境をRAID環境に移行する手順ではありません。
C-3
MS-7379 Mainboard
<Ctrl>キーと<I>キーを同時に押し、以下の画面が表示されます。
(1) Create RAID Volume
1. [Create RAID Volume]を選択し、<Enter>キーを押してください。すると
画面上部に詳細メニューが表示されます。まず、[Name]フィールトで RAIDボリュームの名前を指定し、<Enter>もしくは<Tab>キーで決定して くだ さい。
2. 次に[RAID Level]メニューには矢印キーで適切なRAIDレベルを選択しま
す。
C-4
Intel ICH7R SATA RAID
3. 次に[Disk]フィールドには<Enter>キーを押すと以下の画面が表示されま
す。<Space>キーでアレイを構成するHDDを選択し、<Enter>キーで設定 を確 定 します。
4. 次にRAIDアレイのストライプ数値の変更には<upper arrow>、<down
arrow>キーを使用して、<Enter>キーで数値を確定します。設定値は 4KBから128KBの間で2倍刻みで変化します。デフォルト値に基づいて
ストライプ数値を選択します。各RAIDレベルのデフォルト値は以下の 通りです。
RAID0 – 128KB RAID10 – 64KB RAID5 – 64KB
5. 最後に[Capacity]フィールドでボリューム容量を決定します。デフォル
ト値はボリューム容量の最大値です。
C-5
MS-7379 Mainboard
注意！
二つボリュームを設定すると(Intel Matrix RAIDテクノロジー)、デフォル トサイズ(最大値)を削除する必要があります。新しいボリュームサイズ を入力します。例えば、一番目のボリュームを二つディスクの前半に 作成したい場合、再びサイズを入力してデフォルトが表示するハーフ になります。作成した二番目のボリュームは自動的にその他のハーフ になります。
6. ボリューム設定が終わると確認画面が現れます。作成したボリュー
ムの各種設定に誤りがなければ<Y>キーを押して確定します。
7. 作成されたボリュームの情報は下図の下段に表示されます。
C-6
Intel ICH7R SATA RAID
(2) RAIDボリュームの削除
RAIDボリュームを削除すると、そのボリュームに含まれるデータは全て 消去されます。
注意！
RAIDボリュームをブートドライブとして使用している場合、そのボ リュームを削除するとシステムは起動できなくなります。
[Main menu]から[Delete RAID Volume] を選択し、<Enter>キーを押します。削 除するRAIDボリュームを選択してください。<Delete>キーを押すと確認画
面が表示されます。
<Y>キーで削除を確認します。
C-7
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
