MSI AP1622E User Guide [nl]

AP1622E
Alles-in-één-pc (AIO)
MS-A615 systeem
INHOUD
Copyrightmelding ����������������������������������������������������������������������������������������������������iii
Handelsmerken �������������������������������������������������������������������������������������������������������iii
Revisie ��������������������������������������������������������������������������������������������������������������������iii
Upgrade en garantie �����������������������������������������������������������������������������������������������iv
Aanscha󰘯en van vervangbare onderdelen �������������������������������������������������������������iv
Technische ondersteuning ��������������������������������������������������������������������������������������iv
Eigenschappen groen product ��������������������������������������������������������������������������������iv
Milieubeleid ���������������������������������������������������������������������������������������������������������� v
Informatie over chemische bestanddelen ��������������������������������������������������������������� v
Batterij-informatie ���������������������������������������������������������������������������������������������������� v
Veiligheidsrichtlijnen ������������������������������������������������������������������������������������������������vi
CE-conformiteit ����������������������������������������������������������������������������������������������������� viii
FCC-verklaring Klasse B radiofrequentiestoringen ����������������������������������������������� viii
WEEE-verklaring ��������������������������������������������������������������������������������������������������� viii
Inhoud verpakking ������������������������������������������������������������������������������������������������ 1-2
ii
Systeemoverzicht ������������������������������������������������������������������������������������������������� 1-3

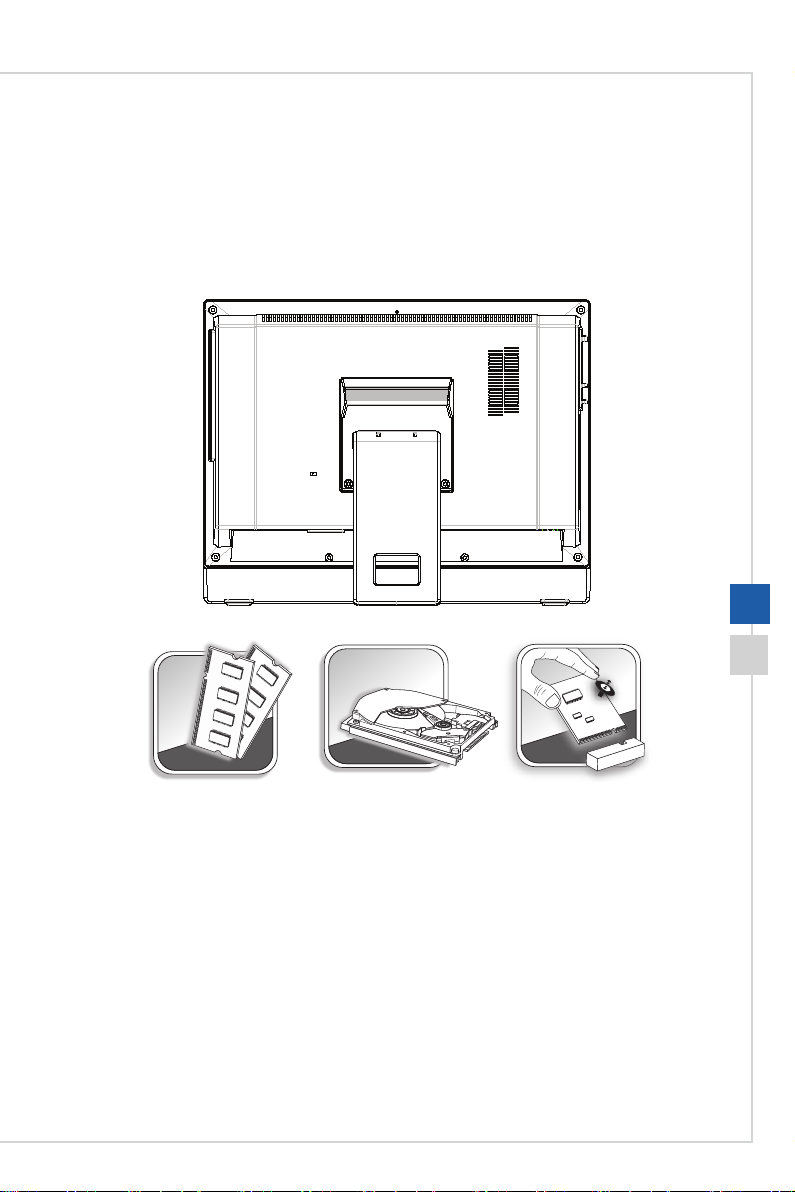

Vervangen en upgraden van componenten ��������������������������������������������������������� 1-9

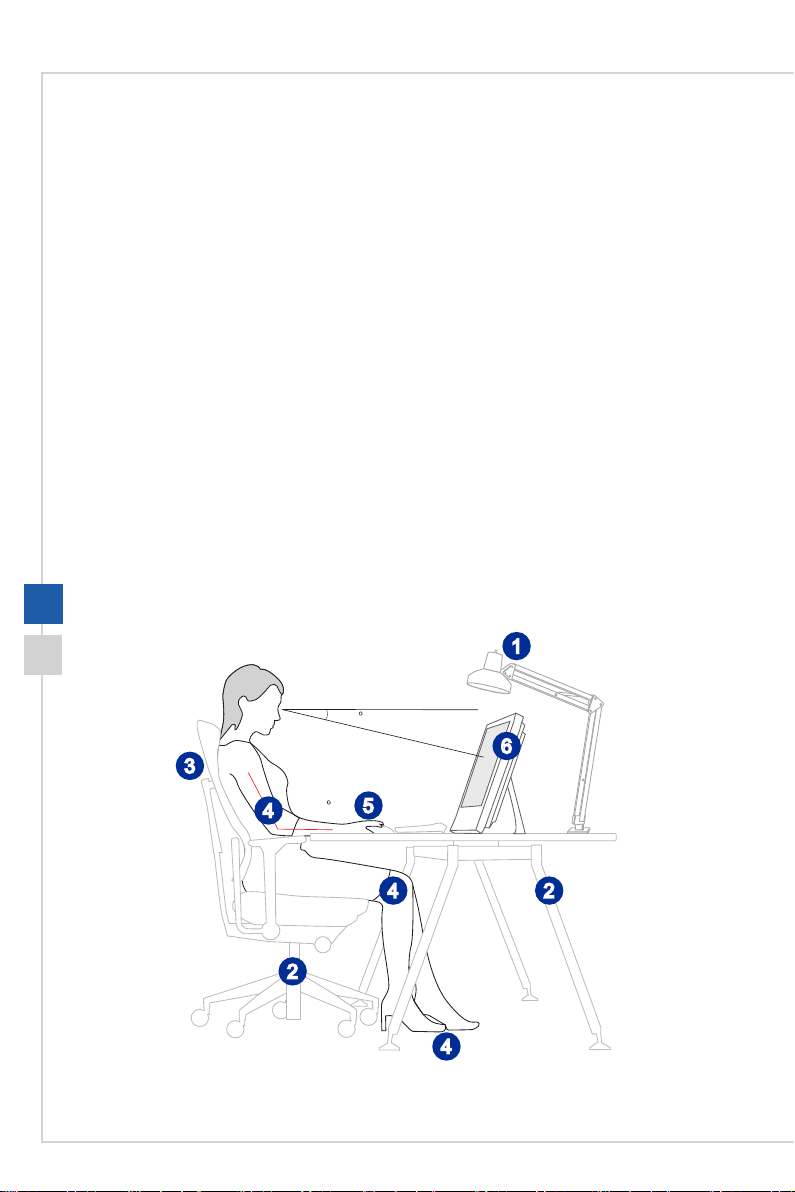

Tips voor veiligheid en comfort ���������������������������������������������������������������������������� 2-2

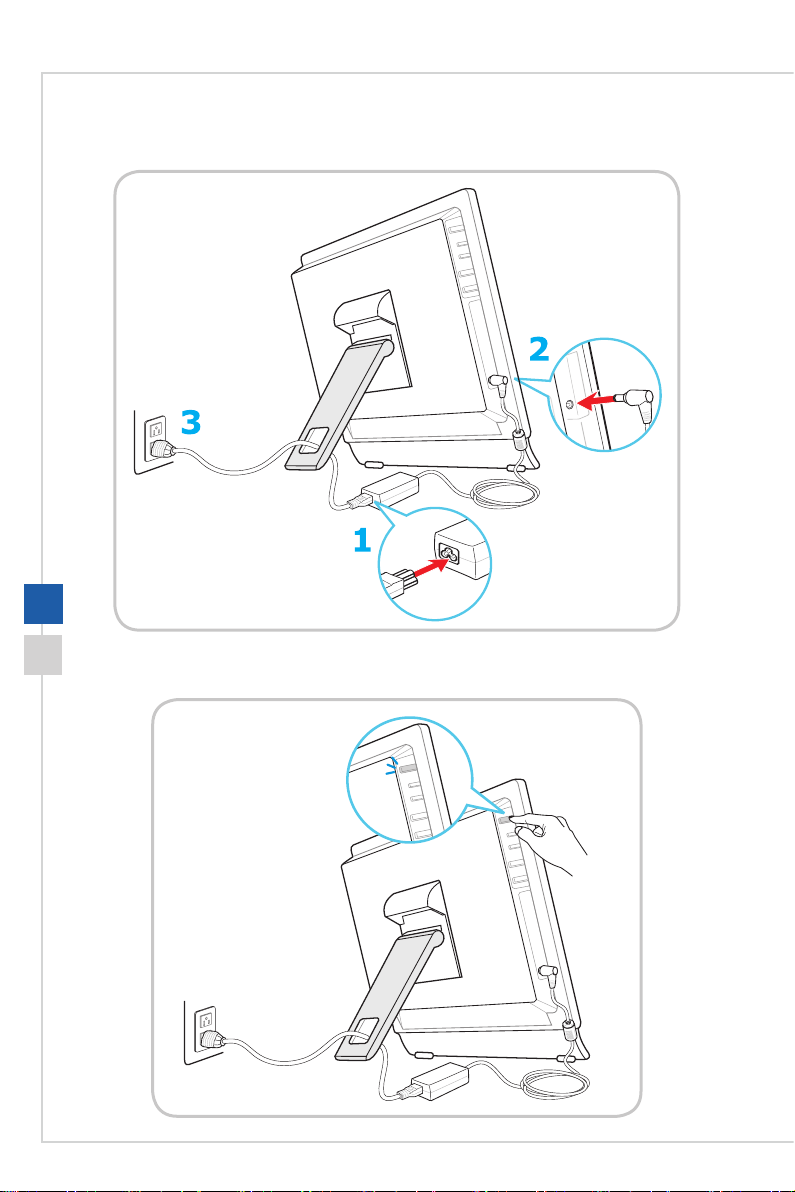

Instellen van de hardware ������������������������������������������������������������������������������������ 2-3
Energiebeheer ������������������������������������������������������������������������������������������������������ 3-2
Netwerkverbindingen (Windows 7) ���������������������������������������������������������������������� 3-4
Netwerkverbinding (Windows 10) ������������������������������������������������������������������������ 3-7

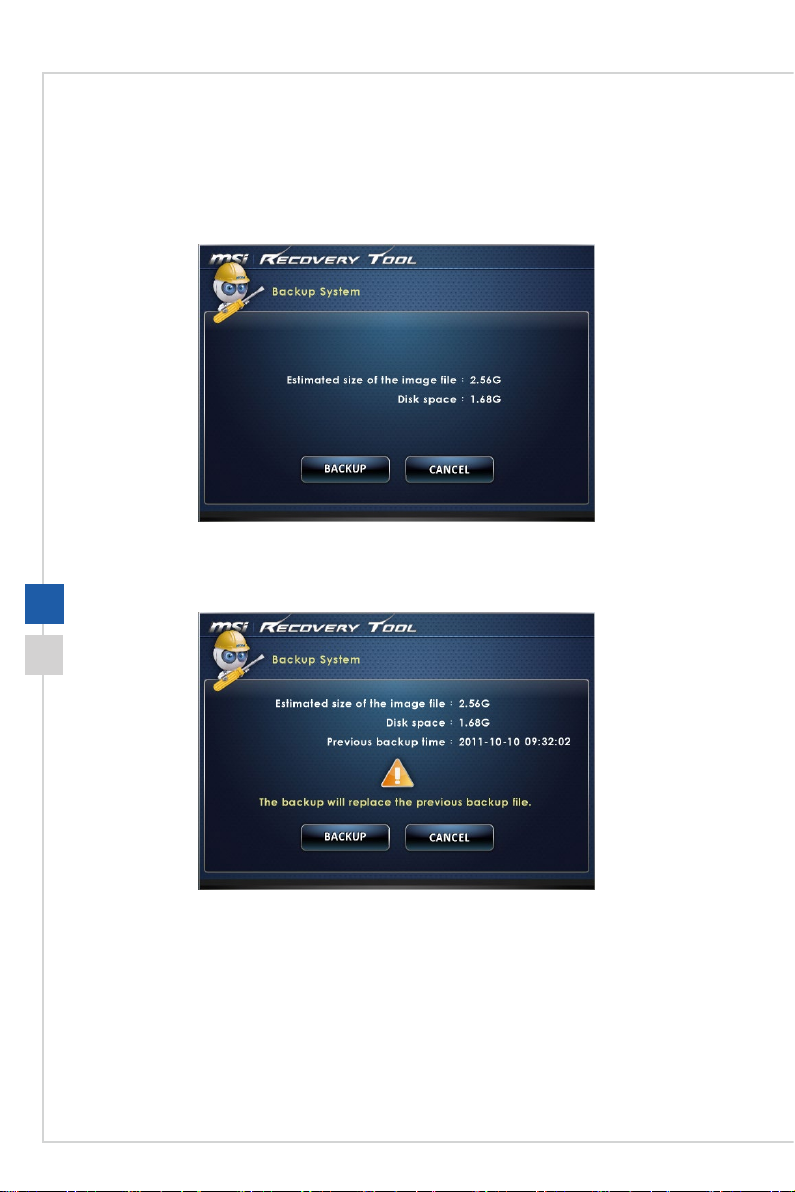

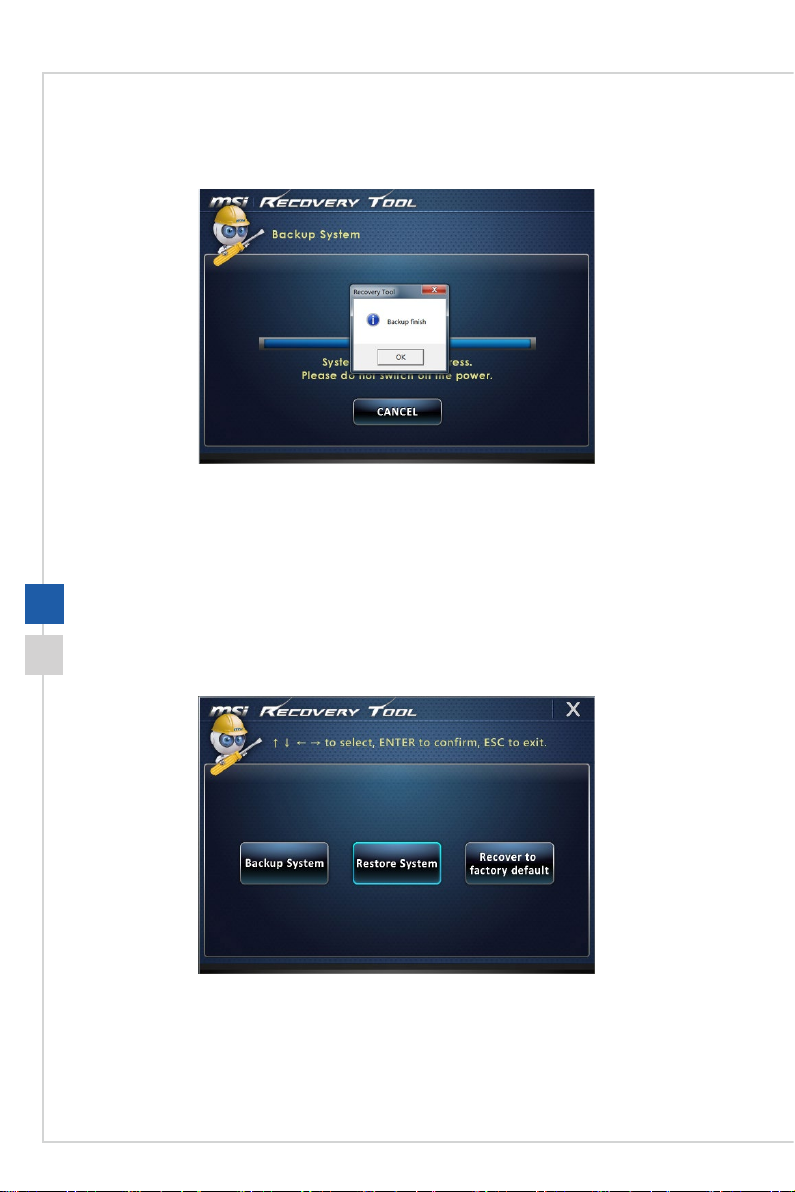

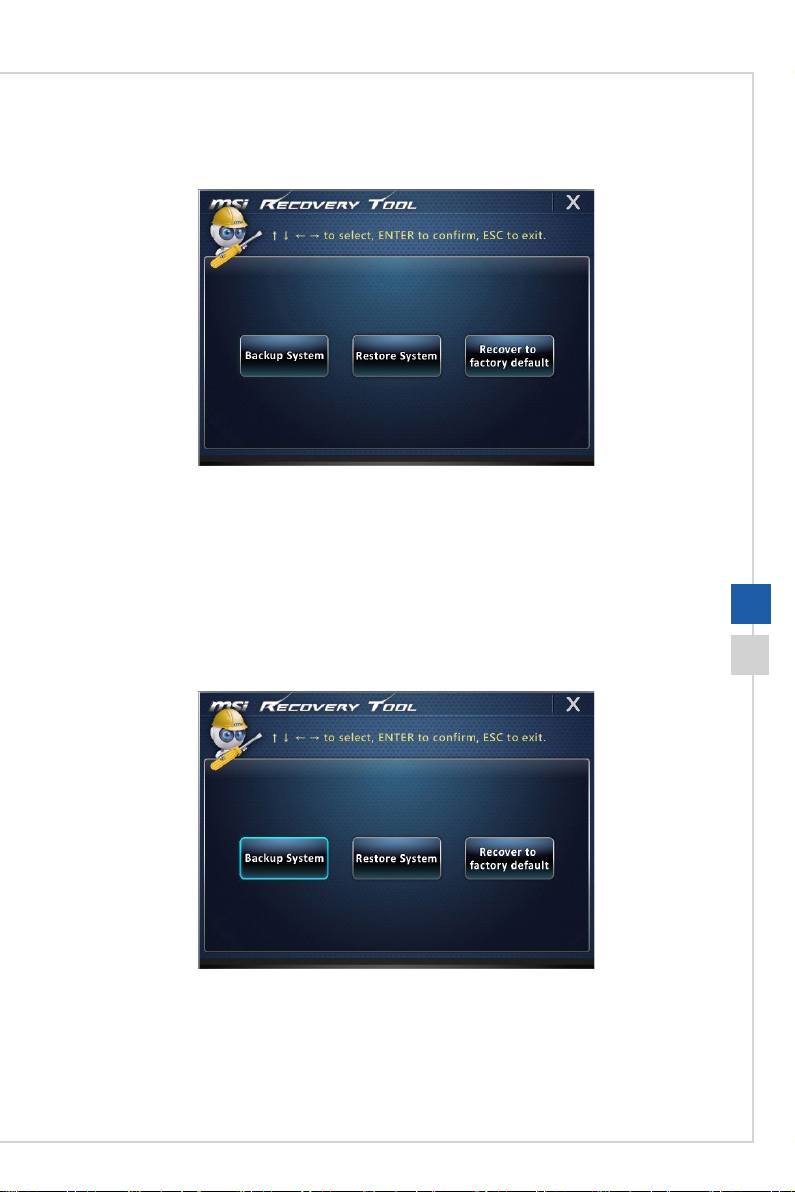

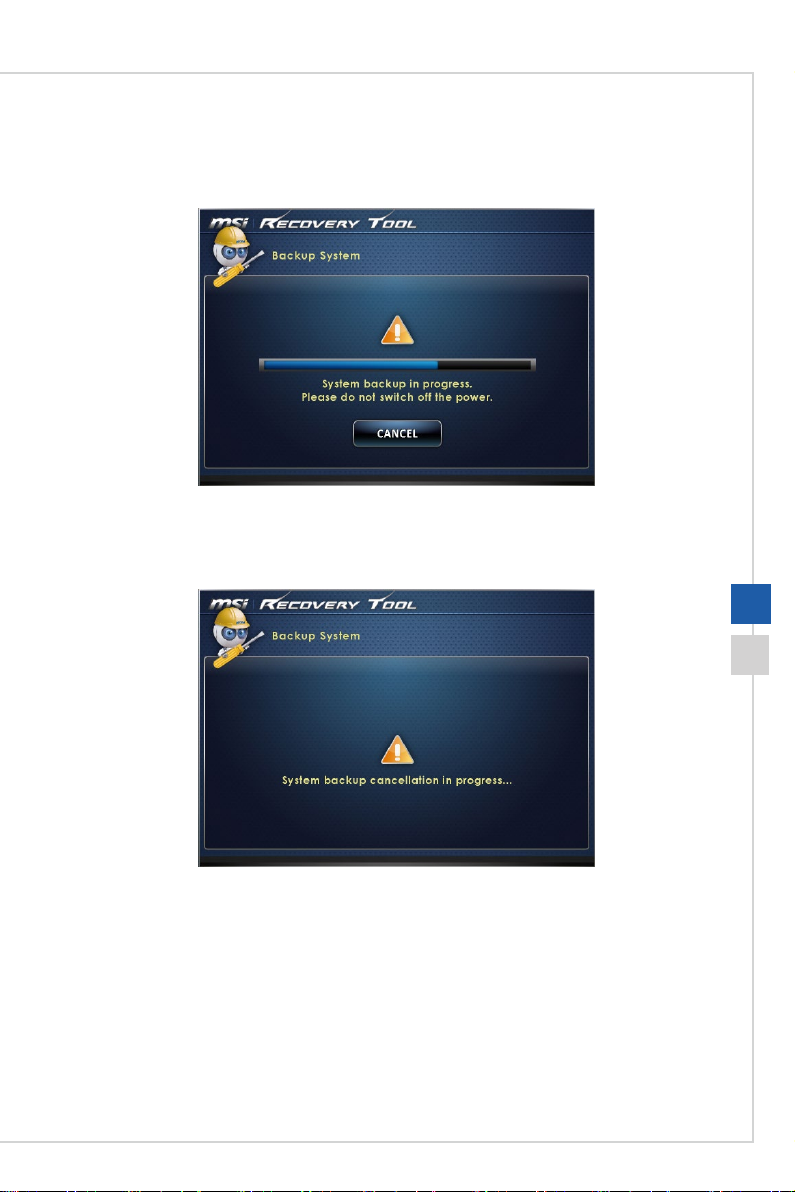

Systeemherstel (Windows 7) ����������������������������������������������������������������������������� 3-10

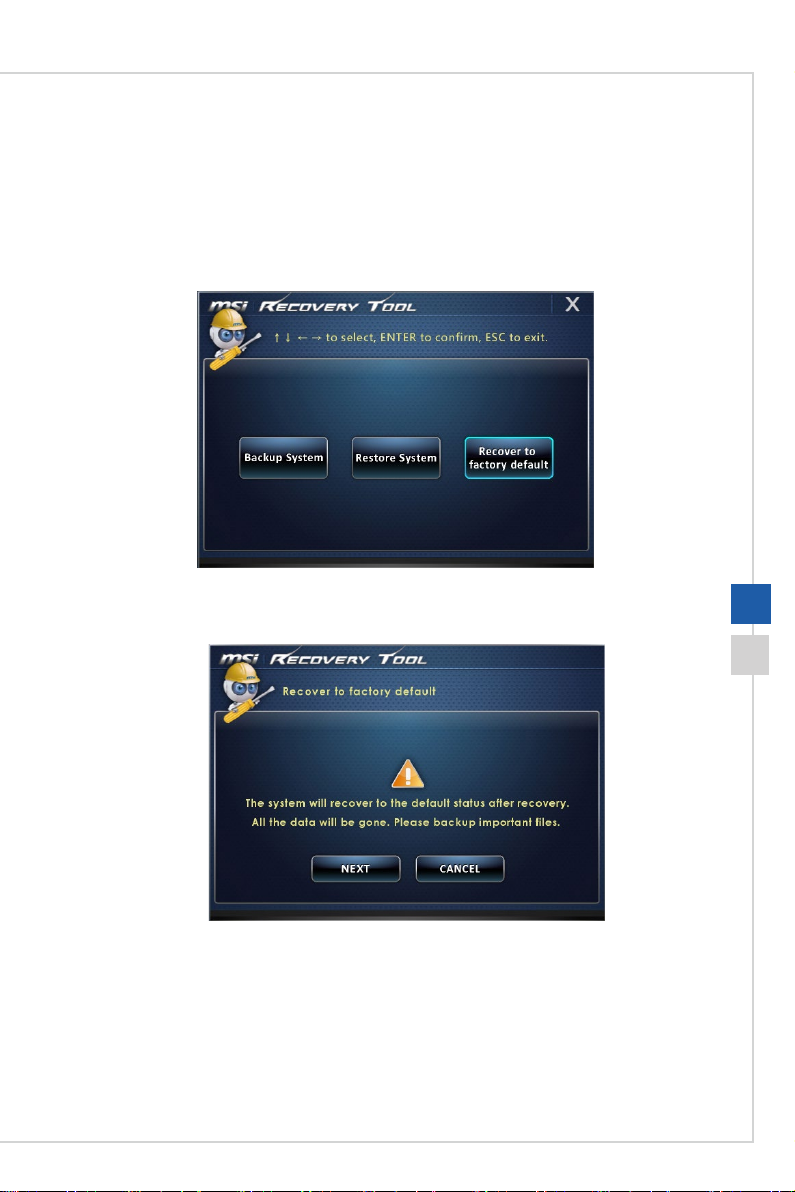

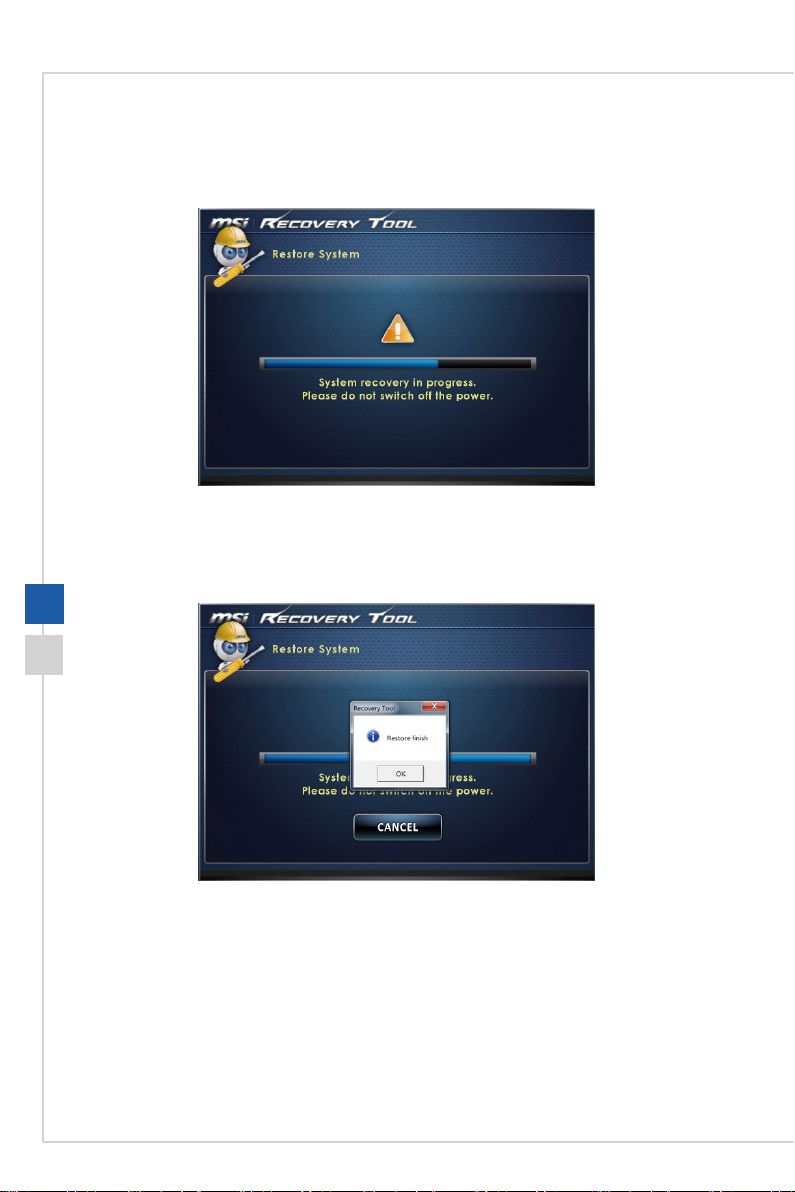

Systeemherstel (Windows 10) ��������������������������������������������������������������������������� 3-20
A. Problemen oplossen ........................................... A-1
Voorwoord

Copyrightmelding

Het materiaal in dit document is het intellectuele eigendom van MICRO-STAR
INTERNATIONAL. We betrachten de grootste zorgvuldigheid bij het opstellen van dit
document maar geven geen garantie voor de juistheid van de inhoud� Onze producten
worden voortdurend verbeterd en we behouden ons het recht voor om zonder voorafgaand bericht veranderingen aan te brengen.

Handelsmerken

Alle andere handelsmerken zijn eigendom van hun respectieve eigenaars�

Revisie

Revisie Datum
V1.0 2015/08
iii

Upgrade en garantie

Bepaalde componenten die vooraf in het product zijn geïnstalleerd, kunnen worden
bijgewerkt of vervangen op aanvraag van de gebruikers. Als u nog meer informatie
over het aangeschafte product wenst, kunt u contact opnemen met de lokale verdeler�
Probeer geen componenten van het product te upgraden of te vervangen als u geen erkende dealer of servicecentrum bent, anders kan dit de garantie ongeldig maken. Wij
raden u sterk aan contact op te nemen met de erkende dealer of servicecentrum voor upgrades of vervangingen�

Aanschaffen van vervangbare onderdelen

Houd ermee rekening dat de aanschaf van vervangbare (of compatibele) onderdelen van het product dat is aangeschaft in bepaalde landen of regio's, door de fabrikant kan
worden voorzien tot maximum 5 jaart nadat de productie werd stopgezet, afhankelijk
van de o󰘲ciële voorschriften die op dat ogenblik zijn bepaald. Neem contact op met de fabrikant via http://www.msi.com/support/ voor gedetailleerde informatie over de
aanschaf van reserveonderdelen�

Technische ondersteuning

Als er zich een probleem voordoet met uw systeem en u de oplossing niet in de gebruiksaanwijzing kunt vinden, dient u contact op te nemen met het verkooppunt waar
iv
u het product hebt aangeschaft of met een lokale distributeur. Of probeer de volgende hulpbronnen voor verdere ondersteuning. Bezoek de website van MSI voor technische gidsen, BIOS updates, updates van stuurprogramma's en andere informatie via http:// www.msi.com/support/

Eigenschappen groen product

Verminderd energieverbruik tijdens het gebruik en in stand-by Beperkt gebruik van substanties die schadelijk zijn voor het milieu en de
gezondheid
◙ Gemakkelijke demontage en recycling Verminderd gebruik van natuurlijke bronnen door het stimuleren van recycling ◙ Langere levensduur van het product door gemakkelijke upgrades Minder productie van vast afval door terugnamebeleid
Voorwoord

Milieubeleid

Het product is ontworpen om een geschikt hergebruik van
onderdelen en recycling mogelijk te maken en mag niet worden weggegooid aan het einde van zijn levensduur�
Gebruikers moeten contact opnemen met het lokale erkende
inzamelpunt voor het recyclen en verwijderen van producten aan het einde van hun levensduur�
Bezoek de MSI-website en zoek een verdeler in de buurt voor meer informatie
over recycling�
Gebruikers kunnen ons ook bereiken op gpcontdev@msi.com voor informatie
betre󰘯ende het weggooien, terugbrengen, recyclen en demonteren van MSI-
producten�

Informatie over chemische bestanddelen

Als naleving van de voorschriften betre󰘯ende chemische bestanddelen, zoals de EU REACH-verordening (EG-verordening nr. 1907/2006 van het Europese Parlement en de Raad), vindt u de informatie van MSI over de chemische bestanddelen in producten op:http://www.msi.com/html/popup/csr/evmtprtt_pcm.html

Batterij-informatie

Europese Unie: batterijen, batterijdozen en accumula tors mogen niet worden
weggegooid als niet-gesorteerd huishoudelijk afval. Gebruik het openbare inzamelsysteem om ze te retourneren, te recyclen of te behandelen in overeenstemming met de lokale
voorschriften�
Taiwan: Voor een betere bescherming van het milieu, moeten
lege batterijen afzonderlijk worden gesorteerd voor
recyclingdoeleinden of voor een speciale afvalverwijdering�
Californië, V.S.: de knoopcelbatterij kan perchloormateriaal bevatten en vereist een speciale
behandeling wanneer het wordt gerecycled of weggegooid in Californië. Voor meer informatie kunt u een bezoek brengen aan: http://www.dtsc.ca.gov/hazardouswaste/perchlorate/
Er bestaat een kans op explosiegevaar als de batterij niet goed wordt geplaatst. Alleen vervangen door hetzelfde of een equivalent type dat wordt aanbevolen door de fabrikant.
v

Veiligheidsrichtlijnen

◙ Lees de veiligheidsrichtlijnen aandachtig en grondig door� ◙ Houd rekening met alle waarschuwingen op de apparatuur of in de
gebruikershandleiding.
Bewaar de bijgeleverde gebruikershandleiding zodat u deze later opnieuw kunt
raadplegen�
Houd dit apparaat uit de buurt van vochtigheid en hoge temperatuur.
Leg dit apparaat op een stabiel vlak oppervlak voordat u het instelt.
vi
Zorg dat de stroomspanning binnen een veilig bereik valt en dat deze correct
werd aangepast aan de waarde van 100~240V voordat u het apparaat aansluit op het stopcontact. Schakel de beschermende aardingspin op de stekker niet
uit� Het apparaat moet aangesloten zijn op een geaard stopcontact�
Koppel altijd de wisselstroomkabel los voordat u een add-on-kaart of module
installeert op het apparatuur�
Koppel de wisselstroomkabel altijd los of schakel de wandcontactdoos uit als
het apparaat ongebruikt blijft voor een bepaalde tijd om een energieverbruik van nul te bereiken.
De ventilator in de behuizing wordt gebruikt voor luchtconvectie en om
oververhitting van het apparaat te voorkomen� Dek de ventilator niet af�
Laat het apparaat niet achter in een omgeving die niet aangepast is en waar de
opslagtemperatuur hoger is dan 60OC (140OF) of lager is dan 0OC (32OF) waardoor het apparaat kan worden beschadigd.
OPMERKING: De maximale bedrijfstemperatuur bedraagt ongeveer 40OC�
Voorwoord
Giet nooit vloeisto󰘯en in de opening, dit kan schade of een elektrische schok
veroorzaken�
Plaats de voedingskabel zo, dat er geen mensen op kunnen trappen. Plaats geen objecten op de voedingskabel.
Wanneer u de coaxiale kabel installeert op de tv-tuner, moet u ervoor zorgen
dat het metalen schild op een betrouwbare manier is verbonden met het beschermende aardingssysteem van het gebouw.
Een kabelverdelingssysteem moet geaard zijn volgens ANSI/NFPA 70, de
Nationale Elektrische Code (NEC), en vooral Sectie 820.93, Aarding van de buitengeleider van een coaxiale kabel.
Bewaar sterk magnetische of elektrische objecten altijd uit de buurt van de
apparatuur�
Als een van de volgende situaties optreedt, moet u het apparaat laten controleren
door onderhoudspersoneel:
De voedingskabel of stekker is beschadigd. Er is vloeistof in het apparaat binnengedrongen. Het apparaat werd blootgesteld aan vocht. ◙ Het apparaat werkt niet goed of u kunt het niet laten werken volgens de
richtlijnen in de gebruikershandleiding.
Het apparaat is gevallen en beschadigd. Het apparaat vertoont duidelijke tekenen van breuk.
1� De optische opslagapparaten zijn geclassi󰘰ceerd als LASERPRODUCTEN VAN
KLASSE 1. Gebruik van bedieningselementen of aanpassingen of prestaties van procedures anders dan opgegeven, is verboden.
2� Raak de lens in het station niet aan�
vii

CE-conformiteit

Micro-Star International CO., LTD verklaart hierbij dat dit apparaat voldoet aan de essentiële vereisten en andere relevante voorwaarden die zijn
uiteengezet in de Europese Richtlijn�

FCC-verklaring Klasse B radiofrequentiestoringen

Dit apparaat werd getest en voldoet aan de beperkingen voor een
klasse B digitaal apparaat, conform deel 15 van de FCC-voorschriften�
Deze beperkingen zijn ontwikkeld om een redelijke beveiliging te bieden tegen schadelijke storingen in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen die, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke
storingen kan veroorzaken aan radiocommunicatie� Er kan echter geen garantie
worden gegeven dat er geen interferentie zal optreden in een speci󰘰eke installatie. Als
dit apparaat toch schadelijke storingen veroorzaakt aan radio- of televisieontvangst,
wat kan worden vastgesteld door het apparaat in en uit te schakelen, moet de gebruiker deze storing proberen te corrigeren door een of meer van de volgende maatregelen te nemen:
■ Wijzig de richting van de ontvangstantenne of verplaats de antenne� ■ Vergroot de afstand tussen de apparatuur en de ontvanger�
viii
■ Sluit de apparatuur aan op een ander circuit dan dat waar de ontvanger op
is aangesloten�
Raadpleeg de leverancier of een ervaren radio/tv-technicus voor hulp.
Melding 1 De wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die
verantwoordelijk is voor de naleving hiervan, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen nietig verklaren.
Melding 2
Om aan de emissiebeperkingen te voldoen, moet gebruik worden gemaakt van afgeschermde interfacekabels en een wisselstroomkabel.
VOIR LA NOTICE D’INSTALLATION AVANT DE RACCORDER AU RESEAU�
Het apparaat voldoet aan deel 15 van de FCC-regels� De werking is onderhevig aan de
volgende twee omstandigheden:
1� dit apparaat mag geen schadelijke storing veroorzaken en 2� dit apparaat moet elke ontvangen storing aanvaarden, met inbegrip van storing die
ongewenste werking kan veroorzaken�

WEEE-verklaring

Volgens de Richtlijn 2002/96/EG van de Europese Unie ("EU") voor afval van
elektrische en elektronische apparatuur, die van kracht is sinds 13 augustus
2005, mogen producten van "elektrische en elektronische apparatuur" niet langer worden weggegooid bij het huishoudelijke afval, en fabrikanten
van afgedekte elektronische apparatuur worden verplicht om dergelijke producten terug te nemen aan het einde van hun nuttige levensduur�
1

Overzicht

Dit systeem is ontworpen met een groene ingesteldheid en een intelligente
digitale levensstijl en maakt gebruik van een antire󰘱ecterend LED-display met achtergrondverlichting voor een betere helderheid terwijl ook de belasting van de ogen wordt verminderd. Met het speciaal ontworpen chassis en basis voor 󰘱exibel gebruik, combineert dit toestel de technologie met het alledaagse leven, zodat computer gebruiksvriendelijker worden en zowel voor individueel als voor zakelijk gebruik geschikt zijn.

Inhoud verpakking

1-2
Alles-in-één pc
Toetsenbord (Optioneel)
Handleiding en
snelstartgids
* Neem direct contact met ons op als een van de items beschadigd is of ontbreekt. * De afbeeldingen zijn uitsluitend als referentie bedoeld en de inhoud van uw verpakking
kan iets verschillen afhankelijk van het model dat u hebt aangeschaft.
Wisselstroom/
gelijkstroomadapter
Muis (Optioneel)
Wisselstroomkabel
Schijf met
stuurprogramma/
hulpprogramma

Systeemoverzicht

h Vooraanzicht
5
4
Overzicht
1 2 3
1-3
Microfoon
1
De ingebouwde microfoon kan worden gebruikt voor online videochats.
Webcam
2
De ingebouwde webcam met de microfoon kunnen worden gebruikt voor het maken van foto's, het opnemen van video, vergaderen en andere interactieve toepassingen.
LED Indicator
3
De LED-indicator geeft aan wanneer een opname plaatsvindt� De LED-indicator moet oplichten als het apparaat video opneemt en gedoofd zijn als het apparaat geen video opneemt�
Stereo luidsprekers
4
De ingebouwde stereo luidsprekers bieden een kwalitatieve soundblaster met
stereosysteem�
Scherm
5
Het 15,6” LED-display heeft een optimale resolutie van 1366 X 768 pixels en een standaardverhouding van een breedbeeld op 16:9.
h Achteraanzicht
1
1
1-4
4
2
3
Ventilator
1
De ventilator in de behuizing wordt gebruikt voor luchtconvectie en om oververhitting
van het apparaat te voorkomen� Dek de ventilator niet af�
Voet
2
Gebruik deze voet om uw systeem op een plat en stabiel oppevlak te plaatsen.
Gat voor snoergeleiding
3
Leid de snoeren door het gat voor snoergeleiding om een snoerenspaghetti te
voorkomen bij het aansluiten van apparatuur.
Poort Kensington-slot
4
Deze AIO PC is voorzien van een poort voor een Kensington-slot waarmee
gebruikers de AIO PC kunnen beveiligen via een met rubber afgedekte metalen kabel in plaats van met een sleutel of een mechanisch PIN-apparaat. Het uiteinde van de kabel heeft een kleine lus waardoor de volledige kabel rond een vast object, zoals een zware tafel of een ander soortgelijk object, kan worden gewikkeld zodat de
AIO PC niet kan worden verplaatst�
h Boven- en onderaanzicht
Optioneel
Overzicht
1
3
2
3
2
Ventilator
1
De ventilator in de behuizing wordt gebruikt voor luchtconvectie en om oververhitting
van het apparaat te voorkomen� Dek de ventilator niet af�
Lijnuitgang
2
Deze aansluiting is bedoeld voor een hoofdtelefoon of luidsprekers.
Microfoonaansluiting
3
Deze aansluiting is bedoeld voor microfoons.
USB 2.0-poort
4
De USB (Universal Serial Bus) poort is bedoeld voor het aansluiten van USB­apparaten zoals een toetsenbord, muis of andere USB-compatibele apparaten. Het ondersteunt een gegevensoverdrachtsnelheid van maximaal 480Mbit/s (Hi-Speed).
5 6
7
4
6 7
5
4
8
1-5
1-6
RJ-45 LAN-aansluiting
5
De standaard RJ-45-aansluiting is bedoeld voor aansluiting op een Local Area Network (LAN). U kunt daar een netwerkkabel op aansluiten.
Groen/oranje Geel
LED Kleur LED-status Status Rechts Geel Uit Geen verbinding met LAN.
Aan (continu) Verbinding met LAN. Aan (helder en
Links Groen Uit 10 Mbit/sec gegevenssnelheid
VGA-poort
6
De VGA-poort ondersteunt monitoren en andere apparatuur met VGA-interfaces�
Seriële poort (optioneel)
7
De seriële poort ondersteunt barcodescanners, barcodeprinters, kassabonprinters,
credit card machine, enzovoort�
Parallelle poort (optioneel)
8
De parallelle poort ondersteunt printers en andere apparatuur met parallelle interfaces�
knipperend)
Aan 100 Mbit/sec gegevenssnelheid
Oranje Aan 1000 Mbit/sec gegevenssnelheid
De computer communiceert met een
andere computer binnen het LAN.
geselecteerd�
geselecteerd�
geselecteerd�
h Zijaanzicht
Overzicht
Optioneel
1
3
2
9
11
10
12
4
5 6
8
1
2
7
1-7
Voedingsknop systeem
Druk op de voedingsknop om het systeem in of uit te schakelen�
Systeemvoeding LED
De voedings-LED licht op wanneer het systeem wordt ingeschakeld en dooft
wanneer het systeem wordt uitgeschakeld. Op het vlak van energiebesparing knippert de LED in de S3-modus (Suspend to RAM) en dooft deze in S4-modus (Suspend to Disk).
LED harde schijf
3
Deze indicator toont de activiteitenstatus van de HDD� Deze knippert wanneer
het systeem de gegevens op de harde schijf opent en blijft uit wanneer er geen
schijfactiviteit is gedetecteerd�
Knop voor instellen helderheid
4
Deze knoppen stellen het helderheidsniveau in�
Geheugenkaartlezer
5
De ingebouwde kaartlezer kan verschillende soorten geheugenkaarten
ondersteunen�
Loading...
+ 34 hidden pages
