MSI AP1622E User Guide [it]

AP1622E
PC All-in-One (AIO)
Sistema MS-A615
Contenuti
Avvisi sui diritti d’autore �������������������������������������������������������������������������������������������iii Marchi ���������������������������������������������������������������������������������������������������������������������iii Revisione ����������������������������������������������������������������������������������������������������������������iii Aggiornamento e Garanzia �������������������������������������������������������������������������������������iv Acquisizione delle parti di ricambio �������������������������������������������������������������������������iv Supporto tecnico �����������������������������������������������������������������������������������������������������iv Caratteristiche del prodotto ecologico ���������������������������������������������������������������������iv Politica ambientale ����������������������������������������������������������������������������������������������� v Informazioni sulle sostanze chimiche ���������������������������������������������������������������������� v Informazioni sulla batteria ��������������������������������������������������������������������������������������� v Istruzioni per la sicurezza ����������������������������������������������������������������������������������������vi Conformità CE �������������������������������������������������������������������������������������������������������viii Dichiarazione FCC-B sulle interferenze di frequenza radio ���������������������������������� viii Dichiarazione RAEE ����������������������������������������������������������������������������������������������viii
Contenuto della confezione����������������������������������������������������������������������������������1-2
ii
Descrizione del sistema ��������������������������������������������������������������������������������������� 1-3 Sostituzione dei componenti e Aggiornamento ���������������������������������������������������� 1-9

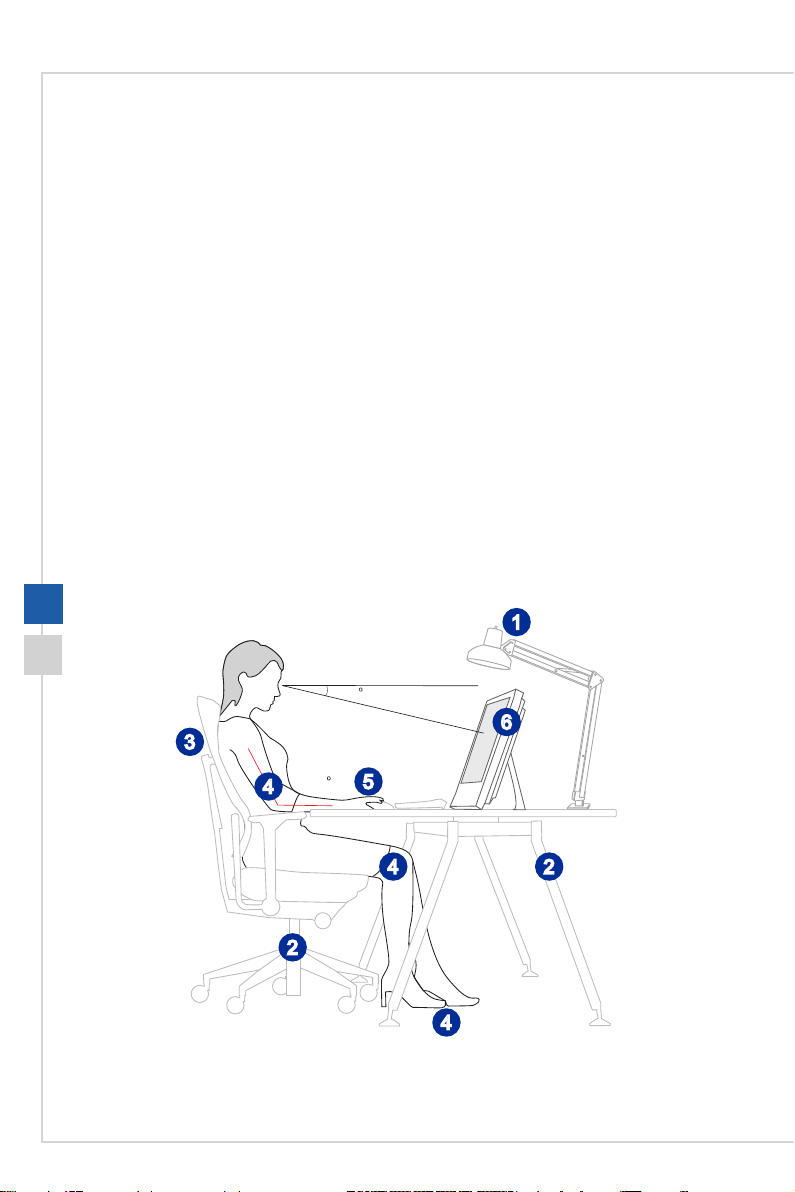

Suggerimenti per la sicurezza ed il comfort ��������������������������������������������������������� 2-2 Impostazione hardware ���������������������������������������������������������������������������������������� 2-3
Gestione energetica ��������������������������������������������������������������������������������������������� 3-2 Connessione di rete (Windows 7) ������������������������������������������������������������������������ 3-4 Connessione di rete (Windows 10) ���������������������������������������������������������������������� 3-7 Ripristino del sistema (Windows 7) �������������������������������������������������������������������� 3-10 Ripristino del sistema (Windows 10) ������������������������������������������������������������������ 3-20
A. Risoluzione dei problemi ....................................A-1
Prefazione

Avvisi sui diritti d’autore

Il materiale di questo documento è proprietà intellettuale della MICRO-STAR INTERNATIONAL� Le informazioni contenute in questo manuale sono state controllate accuratamente; tuttavia non è data garanzia sulla correttezza dei contenuti� Poiché i nostri prodotti sono soggetti a miglioramenti continui, ci riserviamo il diritto di eseguire
modi󰘰che senza obbligo di preavviso.

Marchi

Tutti i marchi sono di proprietà dei rispettivi proprietari�

Revisione

Revisione Data V1�0 2015/08
iii

Aggiornamento e Garanzia

Si prega di notare che alcuni componenti pre-installati sul prodotto possono essere aggiornati o sostituiti a richiesta dell’utente in base al modello acquistato� Per tutte le altre informazioni sul prodotto acquistato, rivolgersi al rivenditore locale� Tutti i tentativi di aggiornamento o sostituzione eseguiti da persone diverse dal rivenditore autorizzato o dal Centro assistenza, annullano la garanzia� Si raccomanda vivamente di rivolgersi al rivenditore autorizzato o al Centro assistenza per tutti gli aggiornamenti e le sostituzioni�

Acquisizione delle parti di ricambio

Si prega di notare che l’acquisizione delle parti di ricambio (o compatibili) dei prodotti acquistati in alcuni paesi o territori può essere soddisfatta dal produttore per un
massimo di 5 anni dalla 󰘰ne della produzione del prodotto, in base alle normative in
vigore al tempo� Rivolgersi al produttore usando il sito http://www�msi�com/support/ per informazioni dettagliate sulla richiesta delle parti di ricambio�

Supporto tecnico

Se si veri󰘰cano dei problemi col sistema e nel manuale d’uso non si trovano le
istruzioni per risolverli, rivolgersi al negozio dove è stato acquistato il prodotto oppure al rivenditore locale� In alternativa, controllare le seguenti risorse per altre informazioni ed assistenza� Visitare il sito MSI, all’indirizzo: http://www�msi�com/support/ per guide tecniche, aggiornamenti BIOS, aggiornamenti dei driver ed altre informazioni�
iv

Caratteristiche del prodotto ecologico

◙ Ridotto consumo energetico durante l’uso e lo standby ◙ Uso limitato di sostanze dannose per l’ambiente e la salute ◙ Facile smantellamento e riciclaggio ◙ Uso ridotto delle risorse naturali incoraggiando il riciclaggio ◙ Durata allungata del prodotto grazie a facili aggiornamenti Ridotta produzione di ri󰘰uti solidi grazie alla politica di ritiro dell’usato
Prefazione

Politica ambientale

◙ Il prodotto è stato progettato per permettere il riutilizzo ed il
riciclaggio appropriato delle parti e non deve essere buttato via�
◙ Gli utenti devono rivolgersi al centro autorizzato di raccolta locale
per il riciclare e smaltire i prodotti usati�
◙ Per altre informazioni sul riciclo, visitare il sito MSI e rivolgersi ad un
distributore locale�
◙ Gli utenti possono contattarci all’indirizzo gpcontdev@msi�com per
informazioni su smaltimento, ritiro, riciclaggio e smontaggio appropriato dei prodotti MSI�

Informazioni sulle sostanze chimiche

In conformità con le normative sulle sostanze chimiche, quale la normativa EU REACH (normativa CE N� 1907/2006 del Parlamento e del Consiglio Europeo), MSI fornisce informazioni relative alle sostanze chimiche presenti nei prodotti sul sito:
http://www�msi�com/html/popup/csr/evmtprtt_pcm�html

Informazioni sulla batteria

Unione Europea: Le batterie, i gruppi batteria e gli accumulatori non devono
essere smaltiti come ri󰘰uti domestici indi󰘯erenziati. Utilizzare
il sistema pubblico di raccolta per restituirli, riciclarli o trattarli in conformità con le normative locali�
v
Taiwan: Per la protezione dell'ambiente, le batterie scariche devono
essere smaltite separatamente per il riciclaggio o lo
smaltimento speci󰘰co.
California, Stati Uniti: La batteria a cella può contenere materiale perclorato e richiede un trattamento
speciale se riciclata o smaltita in California� Per ulteriori informazioni, visitare il sito: http://www�dtsc�ca�gov/hazardouswaste/perchlorate/
Vi è pericolo di esplosione se la batteria è sostituita in modo scorretto� Sostituire solamente con lo stesso tipo di batteria, oppure con tipo equivalente raccomandato dal produttore�

Istruzioni per la sicurezza

◙ Leggere attentamente e completamente le istruzioni di sicurezza� ◙ Deve essere presa nota di tutti gli avvisi e le avvertenze riportate nel manuale
d’uso�
Conservare la Guida all’uso, fornita in dotazione, per riferimenti futuri�
Tenere questa attrezzatura lontana dall’umidità e dalle alte temperature�
Collocare questa attrezzatura su una super󰘰cie stabile prima di eseguire
l’installazione�
vi
◙ Assicurarsi che la tensione nominale sia nei limiti di sicurezza e che sia
stata regolata in modo appropriato sul valore 100~240V prima di collegare l’attrezzatura alla presa di corrente� Non rimuovere lo spinotto protettivo di messa a terra della spina� L’attrezzatura deve essere collegata ad una presa di corrente con messa a terra�
◙ Scollegare sempre il cavo d’alimentazione CA prima di installare qualsiasi
scheda o modulo aggiuntivo�
◙ Scollegare sempre il cavo d’alimentazione CA, o togliere la corrente dalla
presa a muro, quando l’attrezzatura resta inutilizzata per periodi prolungati per ridurre a zero i consumi di energia elettrica�
Le aperture sulle coperture servono per la convezione dell'aria e per impedire il surriscaldamento dell'attrezzatura� Non coprire queste aperture�
Non lasciare l'attrezzatura in ambienti d'immagazzinamento, non condizionati, con temperature superiori ai 60OC (140OF) o inferiori ai 0OC (32OF), perché si può danneggiare l'attrezzatura�
NOTA: La temperatura operativa massima è di circa 40OC�
Prefazione
Non versare mai alcun liquido nelle aperture perché si possono provocare danni all’attrezzatura o subire scosse elettriche�
Collocare il cavo d’alimentazione in modo che nessuno possa calpestarlo� Non collocare nulla sopra il cavo d’alimentazione�
◙ Quando si collega il cavo coassiale al sintonizzatore TV, è necessario
assicurarsi che la schermatura metallica sia collegata in modo sicuro al sistema di messa a terra della costruzione�
◙ Il sistema di distribuzione dei cavi deve essere messo a terra in base alla
direttiva ANSI/NFPA 70, al National Electric Code (NEC), in particolare alla Sezione 820�93, Grounding of Outer Conductive Shield of a Coaxial Cable (Messa a terra di uno schermo conduttore esterno di un cavo coassiale)�
Tenere sempre il dispositivo lontano da oggetti con forte campo magnetico o elettrico�
Se si veri󰘰ca una qualsiasi delle seguenti situazioni, fare controllare l’attrezzatura
dal personale dell’assistenza:
◙ Il cavo d’alimentazione o la spina è danneggiata� ◙ Del liquido è penetrato nell’attrezzatura� ◙ L’attrezzatura è stata esposta ad umidità� ◙ L’attrezzatura non funziona bene oppure non funziona come descritto nel
manuale d’uso�
◙ L’attrezzatura è caduta e si è danneggiata� ◙ L’attrezzatura ha evidenti segni di rottura�
1� Le unità ottiche di archiviazione sono classi󰘰cate come PRODOTTI LASER DI
CLASSE 1� È vietato l'uso dei controlli, delle regolazioni, oppure l'esecuzione delle
procedure in modo diverso da quello qui speci󰘰cato.
2� Non toccare la lente all'interno dell'unità�
vii

Conformità CE

La Micro-Star International CO�, LTD dichiara che questo dispositivo è conforme ai requisiti essenziali sulla sicurezza e ad altri requisiti pertinenti della Direttiva Europea�

Dichiarazione FCC-B sulle interferenze di frequenza radio

Questa attrezzatura è stata collaudata e trovata conforme ai limiti di un apparecchio digitale di Classe B, in conformità alla parte 15 delle Normative FCC� Questi limiti sono designati a fornire una protezione ragionevole da interferenze dannose in un’installazione privata� Questa attrezzatura genera, utilizza e può emanare energia di frequenza radio e, se non è installata ed utilizzata in accordo alle istruzioni date, può causare interferenze
dannose alle comunicazioni radio. Non c’è tuttavia garanzia che non si veri󰘰chino
interferenze in installazioni particolari� Se questa attrezzatura provoca interferenze dannose alla ricezione radio o televisiva, che possono essere determinate accendendo o spegnendo l’attrezzatura, l’utente è incoraggiato a cercare di correggere l’interferenza adottando una o più delle seguenti misure:
■ Riorientare o riposizionare l’antenna di ricezione� ■ Aumentare la distanza tra l’attrezzatura ed il ricevitore� ■ Collegare l’attrezzatura ad una presa di corrente su un circuito diverso da
viii
Avviso 1
Cambiamenti o modi󰘰che non espressamente approvati dalla parte responsabile alla
conformità, possono annullare l’autorità dell’utente all’uso di questa attrezzatura� Avviso 2
I cavi d’interfaccia, se usati, ed il cavo d’alimentazione CA devono essere schermati, per essere conformi alle normative sulle emissioni�
quello al quale è collegato il ricevitore�
■ Consultare il rivenditore o un tecnico specializzato radio/TV per aiuto�
VOIR LA NOTICE D’INSTALLATION AVANT DE RACCORDER AU RESEAU�
Questo prodotto è conforme alla Parte 15 delle Norme FCC� Il funzionamento è soggetto alle seguenti due condizioni:
1� Questo dispositivo non può provocare interferenze dannose� 2� questo dispositivo deve accettare tutte le interferenze ricevute, incluse le
interferenze che possono provocare operazioni indesiderate�

Dichiarazione RAEE

In base alla Direttiva dell'Unione Europea ("EU") sullo smaltimento delle attrezzature elettriche ed elettroniche, Direttiva 2002/96/EC che è entrata in vigore il 13 Agosto 2005, le "attrezzature elettriche ed elettroniche" non
possono più essere smaltite insieme ai ri󰘰uti urbani ed i produttori delle
attrezzature previste sono obbligati a ritirare tali prodotti al termine della loro durata utile�
1

Descrizione

Questo sistema è stato progettato per un commercio ecologico e uno stile di
vita digitale intelligente, tramite un display a LED retroilluminato antiri󰘱esso
per aumentare la chiarezza, riducendo l'impatto per la vista� Con una struttura ed una base progettate ad hoc, la tecnologia si fonde con la vita, rendendo i computer più facili da usare e adatti sia ai privati che alle imprese�

Contenuto della confezione

1-2
PC All-in-One
Tastiera (Opzionale)
Manuale d’uso e
Guida rapida
* Mettersi immediatamente in contatto con il nostro Centro assistenza se qualsiasi
elemento manca o è danneggiato�
* Le immagini sono solo per riferimento ed i contenuti della confezione potrebbero
variare leggermente in base al modello acquistato�
Adattatore di corrente
CA/CC
Mouse (Opzionale) Disco driver/utilità
Cavo di alimentazione
CA

Descrizione del sistema

h Veduta frontale
1 2 3
5
4
Descrizione
1-3
Microfono
1
Il microfono integrato può essere utilizzato per la chat�
Webcam
2
La webcam integrata può essere usata per acquisire immagini e, insieme al microfono, per registrazioni video e videoconferenze, o per qualsiasi altra applicazione interattiva�
Indicatore LED
3
Il LED indica quando la registrazione è in corso� Il LED deve essere acceso quando il dispositivo acquisisce il video e spento quando non acquisisce il video�
Casse stereo
4
Le casse stereo integrate con sistema stereo hanno un rendimento audio d’alta qualità�
Schermo
5
Il display a LED retroilluminato da 15,6 pollici ha una risoluzione ottimale di 1366 x 768 e proporzioni standard widescreen 16:9�
h Veduta posteriore
1
1
1-4
4
2
3
Ventolina
1
Le aperture sulle coperture servono per la convezione dell'aria e per impedire il surriscaldamento dell'attrezzatura� Non coprire queste aperture�
Base
2
Usare questa base per collocare il sistema su una super󰘰cie piatta e stabile.
Foro passacavi
3
In󰘰lare i cavi attraverso questo foto per evitare si attorciglino quando si collegano i
dispositivi�
Porta blocco Kensington
4
Questo PC AIO è dotato di una porta di protezione Kensington, che permette
di 󰘰ssare il PC AIO con un lucchetto o altro dispositivo di blocco attaccati ad un
cavo metallico rivestiti di gomma� L’estremità del cavo è dotata di un occhiello che consente al cavo di essere fatto passare attorno ad un oggetto stabile, come un tavolo pesante o altro mobile simile, assicurando così il PC AIO in sito�
h Veduta superiore e inferiore
1
Opzionale
Descrizione
3
2
3
2
Ventolina
1
Le aperture sulle coperture servono per la convezione dell'aria e per impedire il surriscaldamento dell'attrezzatura� Non coprire queste aperture�
Connettore uscita linea
2
Questo connettore serve per le cu󰘲e o per le casse.
Connettore microfono
3
Questo connettore serve per i microfoni�
Porta USB 2�0
4
La porta USB (Universal Serial Bus) permette di collegare dispositivi USB come tastiera, mouse o altri dispositivi compatibili USB� Supporta velocità di trasferimento
dati 󰘰no a 480 Mbit/s (Hi-Speed).
5 6
7
4
6 7
5
4
8
1-5
1-6
Connettore LAN RJ-45
5
Il connettore LAN standard RJ-45 serve per eseguire il collegamento alla LAN (Local Area Network), usando un cavo di rete�
Verde/ Arancione Giallo
LED Colore Stato del LED Condizione
Destra Giallo Spento Il collegamento LAN non è stato stabilito
Acceso (sempre) Il collegamento LAN è stato stabilito Accesso (luminescente
Sinistra Verde Spento È stata selezionata la velocità dati 10
Arancione Acceso È stata selezionata la velocità dati 1000
Porta VGA
6
La porta VGA supporta monitor e altri dispositivi con interfaccia VGA�
Porta seriale (opzionale)
7
La porta seriale supporta scanner per codici a bare, stampanti di codici a barre, registratori di cassa, POS, eccetera�
Porta parallela (opzionale)
8
La porta parallela supporta stampanti e altri dispositivi con interfaccia parallela�
e pulsante)
Acceso È stata selezionata la velocità dati 100
Il computer sta comunicando con un altro computer sulla LAN�
Mbit/s�
Mbit/s�
Mbit/s�
h Vista laterale
Descrizione
Opzionale
1 3
2
9
11
10
12
4
5 6
8
1
2
3
7
1-7
Tasto d’alimentazione del sistema
Premere il tasto d’alimentazione del sistema per accendere e spegnere il sistema�
LED alimentazione del sistema
Il LED di alimentazione di illumina quando il sistema è acceso e si spegne quando il sistema è spento� In modalità di risparmio energetico, il LED lampeggia in modalità S3 (Suspend to RAM) e si spegne in modalità S4 (Suspend to Disk)�
LED unità disco rigido
Questo indicatore mostra lo stato dell’attività dell’unità HDD� Lampeggia quando il sistema accede ai dati dell’unità HDD e rimane spento quando non è rilevata attività del disco�
Tasto Luminosità
4
Questi tasti regolano il livello di luminosità�
Lettore di schede di memoria
5
Il lettore di schede integrato può supportare vari tipi di schede di memoria�
