INTRODUCTION

Thank you for choosing the 945GCM5 V2 series (MS-7267 v4.x) Micro-ATX mainboard. The 945GCM5 V2 series are based on Intel® 945GC & Intel® ICH7 chipsets for optimal system efficiency. Designed to fit the advanced Intel® Core2 Duo/ Pentium D/ Pentium 4 / Celeron D processor, the 945GCM5 V2 series deliver a high performance and professional desktop platform solution.

Layout

CPUFAN1

DIMM1

DIMM2

SATA1

JUSB2

JBAT1

JFP1

JFP2

JUSB1

SYSFAN1

SYSFAN2

SATA2SATA4SATA3

BATT+FDD1

JAUD1

CD_IN1

JSPD1

PCI2

PCI_E2

LAN Chip

I/O Chip

AUDIO

Chip

PCI1

PCI_E1

PWRCONN1

Intel

945GC

IDE 1

ATX1

Top : mouse Bottom: keyboard

Top : Parallel Port Bottom:

COM Port

USB ports

T: LAN jack B: USB ports

T: M: B:

Line-In

Line-Out

Mic

T:RS-Out (optional) M:CS B:SS-Out

-Out (optional) (optional)

VGA Port

JCI2

SPECIFICATIONS

Processor Support

l Supports Intel® Core2 Duo/ Pentium D/ Pentium 4/ Celeron D LGA 775 processors (For the latest information about CPU, please visit http://global.msi.com.tw/index.php?func=cpuform)

Supported FSB

l 800 / 533 MHz

Chipset

l North Bridge: Intel® 945GC chipset l South Bridge: Intel® ICH7 chipset

Memory Support

l DDR2 400/ 533/ 667 SDRAM (2GB Max) l 2 DDR2 DIMMs (240pin/ 1.8V)

(For more information on compatible components, please visit http://global.msi.com.tw/index.php?func=testreport)

LAN

l Supports 10/100 Mb/s Fast Ethernet by Realtek RTL 8101E l Or Supports 10/100/1000 Mb/s Fast Ethermet by Realtek RTL 8111B

Audio

l Chip integrated by Realtek ALC883, supports HD 5.1-channel audio-out l Or chip integrated by Realtek ALC888, supports HD 7.1-channel audio-out l Vista Premium compliance

IDE

l 1 IDE port l Supports Ultra DMA 66/100 mode l Supports PIO, Bus Master operation mode

SATA

l 4 SATA ports by ICH7 chipset l Supports 4 SATA devices l Supports storage and data transfers at up to 300 MB/s

Floppy

l 1 floppy port l Supports 1 FDD with 360KB, 720KB, 1.2MB, 1.44MB and 2.88MB

Connectors

l Back panel

- 1 parallel port supporting SPP/EPP/ECP mode

- 1 PS/2 mouse port

- 1 PS/2 keyboard port

- 1 COM port

- 1 VGA port

- 4 USB 2.0 Ports

- 1 LAN jack

- 3 flexible audio jacks (for ALC883 audio chip) or 6 audio jacks (for ALC888 audio chip)

l On-Board Pinheaders / Connectors

- 2 USB 2.0 pinheaders

- 1 CD-In connector

- 1 Front Panel Audio pinheader

- 1 SPDIF-Out pinheader

- 1 Chassis Intrusion switch pinheader

Slots

l 1 PCI Express x16 slot l 1 PCI Express x1 slot l 2 PCI slots (Support 3.3V/ 5V PCI bus interface)

Form Factor

l Micro-ATX (24.5cm X 22.5 cm)

Mounting

l 6 mounting holes

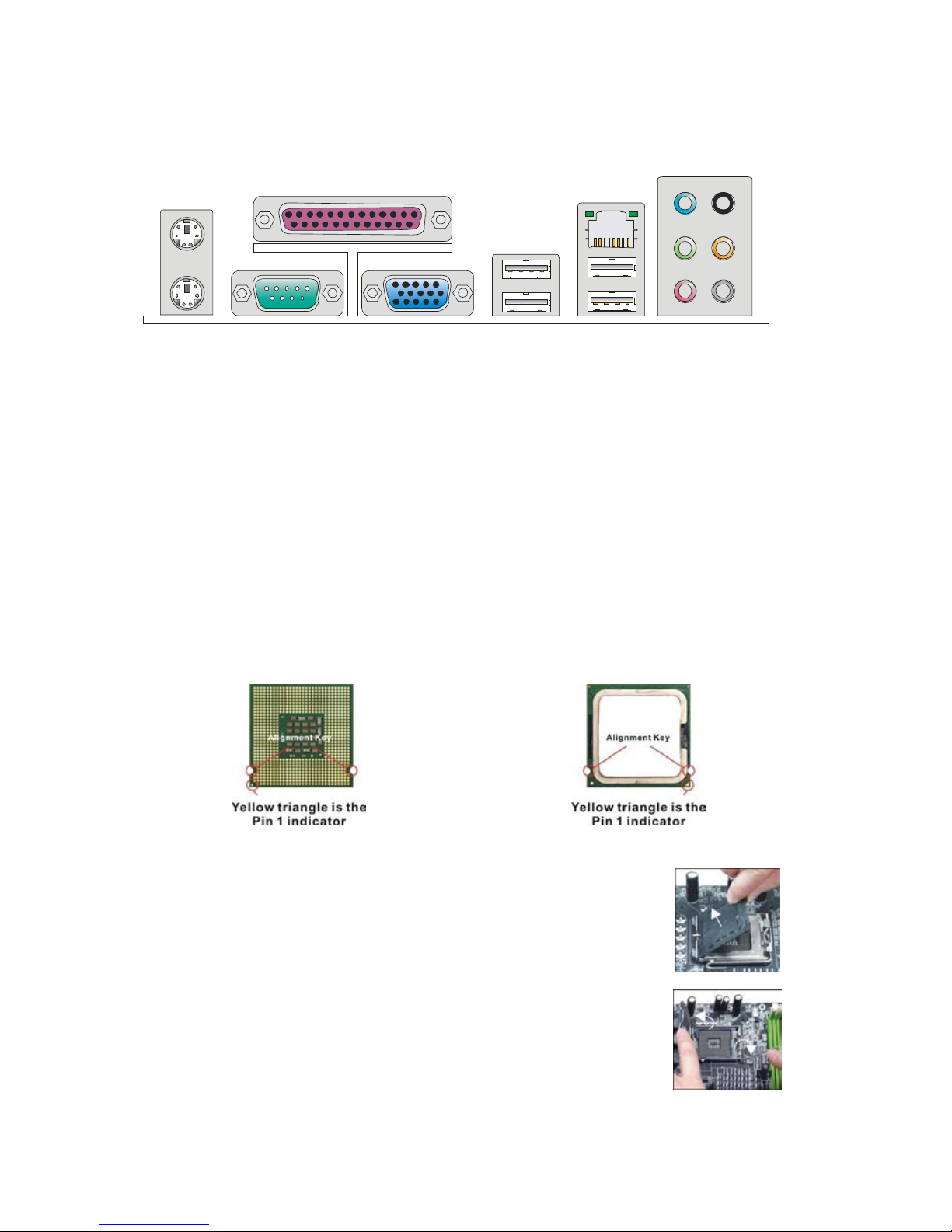

REAR PANEL

The rear panel provides the following connectors:

Mouse

Keyboard Serial Port

Parallel Port

VGA Port

USB Ports

LAN

Line-In

RS-Out

(optional)

CS-Out

(optional)

SS-Out

(optional)

Line-Out

Mic

HARDWARE SETUP

This chapter tells you how to install the CPU, memory modules, and expansion cards, as well as how to setup the jumpers on the mainboard. It also provides the instructions on connecting the peripheral devices, such as the mouse, keyboard, etc. While doing the installation, be careful in holding the components and follow the installation procedures.

CPU & Cooler Installation Procedures for LGA775

When you are installing the CPU, make sure the CPU has a cooler attached on the top to prevent overheating. Meanwhile, do not forget to apply some thermal paste on CPU before installing the heat sink/cooler fan for better heat dispersion. Follow the steps below to install the CPU & cooler correctly. Wrong installation will cause the damage of your CPU & mainboard.

Introduction to LGA 775 CPU

The pin-pad side of LGA 775 CPU.

The surface of LGA 775 CPU.

1. The CPU socket has a plastic cap on it to protect the contact from damage. Before you have installed the CPU, always cover it to protect the socket pin.

2. Remove the cap from lever hinge side.

3. The pins of socket reveal.

4. Open the load lever.

5. Lift the load lever up and open the load plate.

6. After confirming the CPU direction for correct mating, put down the CPU in the socket housing frame. Be sure to grasp on the edge of the CPU base. Note that the alignment keys are matched.

7. Visually inspect if the CPU is seated well into the socket. If not, take out the CPU with pure vertical motion and reinstall.

8. Cover the load plate onto the package.

9. Press down the load lever lightly onto the load plate, and then secure the lever with the hook under retention tab.

10. Align the holes on the mainboard with the cooler. Push down the cooler until its four clips get wedged into the holes of the mainboard.

11. Press the four hooks down to fasten the cooler. Then rotate the locking switch (refer to the correct direction marked on it) to lock the hooks.

12. Turn over the mainboard to confirm that the clip-ends are correctly inserted.

Important:

Read the CPU status in BIOS. Whenever CPU is not installed, always protect your CPU socket pin with the plastic cap

covered to avoid damaging. Mainboard photos shown in this section are for demonstration of the CPU/cooler installation

only. The appearance of your mainboard may vary depending on the model you purchase. According to the Intel North Bridge 945GC chipset spec, this board supports CPU of FSB

800MHz at maximum by default. However, you may let your board running at FSB 1066MHz (Core 2 Duo CPUs) by overclocking and adjusting the CPU FSB frequency in the BIOS : Enter BIOS setup menu and go to [Frequency/ Voltage Control]à[Adjust CPU FSB Frequency]. There you can adjust the value to [266] for the Core 2 Duo CPUs. Please be

noted that this is over-spec, and this overclocking behavior is not recommended and not guaranteed.

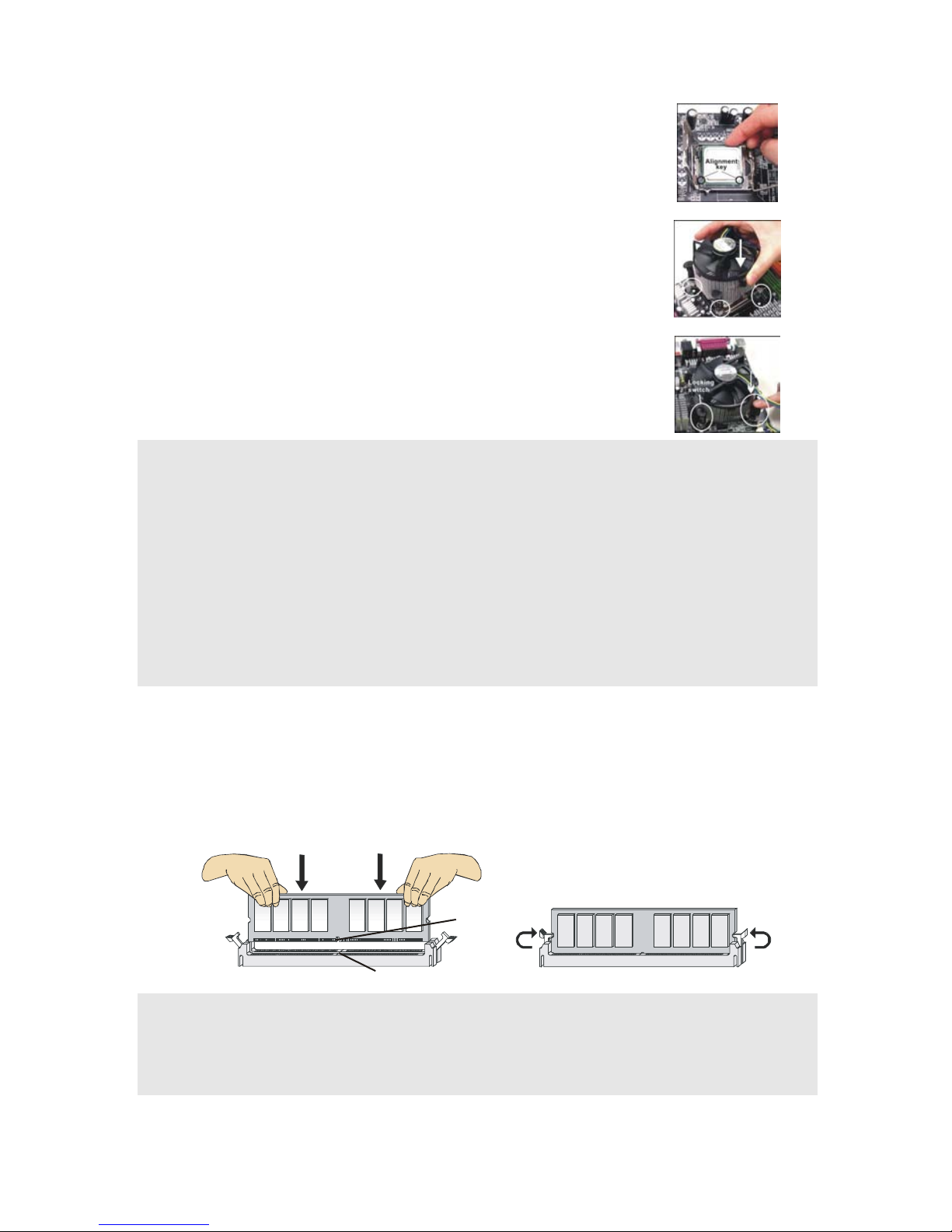

Installing Memory Modules

1. The memory module has only one notch on the center and will only fit in the right orientation.

2. Insert the memory module vertically into the DIMM slot. Then push it in until the golden finger on the memory module is deeply inserted in the DIMM slot. You can barely see the golden finger if the memory module is properly inserted in the DIMM slot.

3. The plastic clip at each side of the DIMM slot will automatically close.

Volt

Notch

Important:

DDR2 memory modules are not interchangeable with DDR and the DDR2 standard is not backwards compatible. You should always install DDR2 memory modules in the DDR2 DIMM slots.

To enable successful system boot-up, always insert the memory modules into the DIMM1 first.

ATX 24-Pin Power Connector: ATX1

This connector allows you to connect an ATX 24-pin power supply. To connect the ATX 24-pin power supply, make sure the plug of the power supply is inserted in the proper orientation and the pins are aligned. Then push down the power supply firmly into the connector. You may use the 20-pin ATX power supply as you like. If you like to use the 20-pin ATX power supply, please plug your power supply along with pin 1 & pin 13 (refer to the image at the right hand).

GND

PS-ON#

GND

+3.3V

-12V

+3.3V

+5V

Res

PWR OK

GND

5VSB +12V +12V

ATX 12V Power Connector: PWRCONN1

This 12V power connector is used to provide power to the CPU.

GND

+12V

Important:

Make sure that all the connectors are connected to proper ATX power supplies to ensure stable operation of the mainboard.

Power supply of 350 watts (and above) is highly recommended for system stability.

Floppy Disk Drive Connector: FDD1

This connector supports 360KB, 720KB, 1.2MB, 1.44MB or 2.88MB floppy disk drive.

IDE Connector: IDE1

This connector supports IDE hard disk drives, optical disk drives and other IDE devices.

Important: If you install two IDE devices on the same cable, you must configure the

drives to cable select mode or separately to master / slave mode by setting jumpers. Refer to IDE device documentation supplied by the vendors for jumper setting instructions.

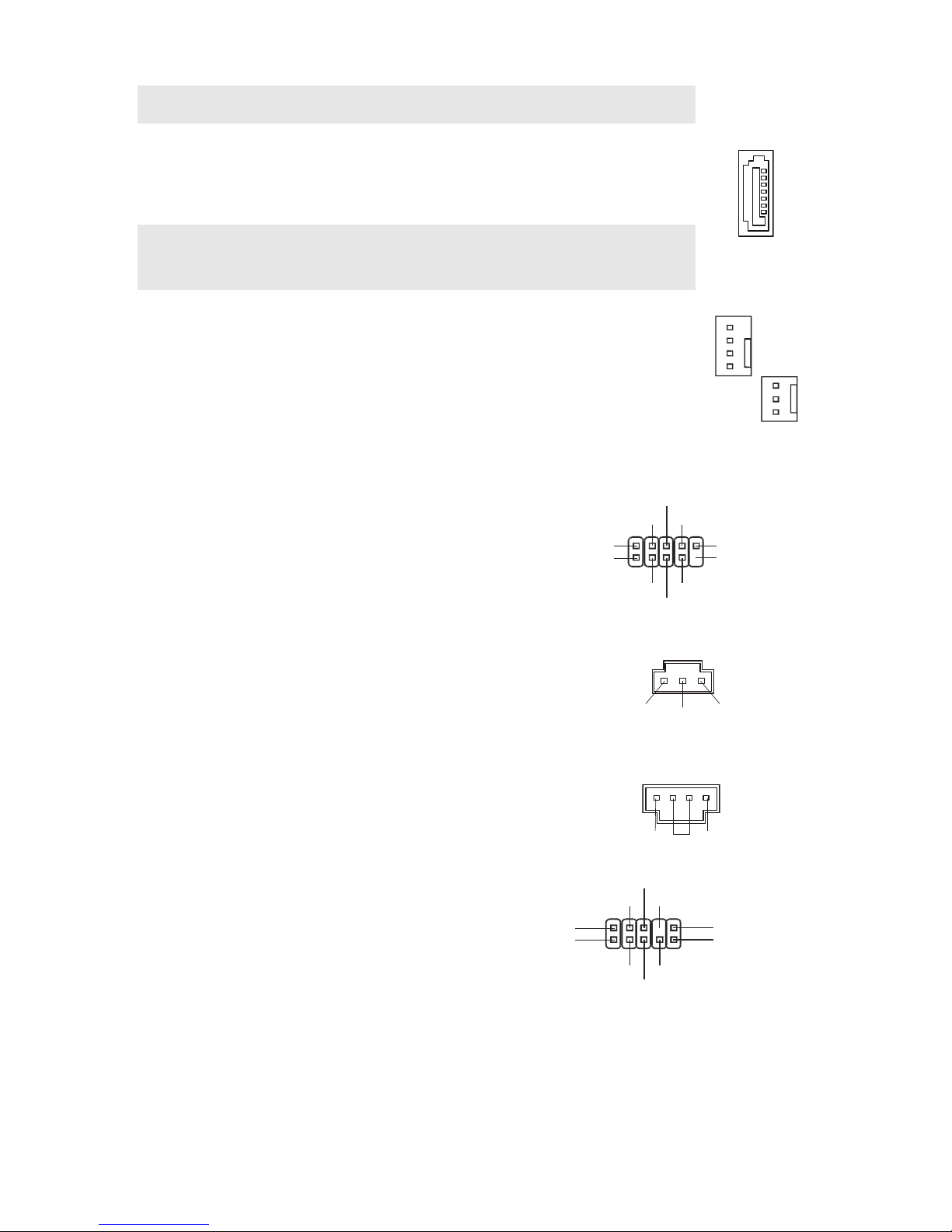

Serial ATA Connector: SATA1/2/3/4

This connector is a high-speed Serial ATA interface port. Each connector can connect to one Serial ATA device.

Important: Please do not fold the Serial ATA cable into 90-degree angle. Otherwise,

data loss may occur during transmission.

Fan Power Connectors: CPUFAN1, SYSFAN1 & SYSFAN2

The fan power connectors support system cooling fan with +12V. When connecting the wire to the connectors, always note that the red wire is the positive and should be connected to the +12V; the black wire is Ground and should be connected to GND. If the mainboard has a System Hardware Monitor chipset on-board, you must use a specially designed fan with speed sensor to take advantage of the CPU fan control.

GND

+12V

Sensor

Control

GND

+12V

Sensor

Front USB Connector: JUSB1/ JUSB2

This connector, compliant with Intel® I/O Connectivity Design Guide, is ideal for connecting high-speed USB interface peripherals such as USB HDD, digital cameras, MP3 players, printers, modems and the like.

N.C.(10)

(2)VCC

USB1-

USB1+

GND

(1)VCC

USB0-

USB0+

GND

Key,no pin(9)

S/PDIF-Out Connector: JSPD1

This connector is used to connect S/PDIF (Sony & Philips Digital Interconnect Format) interface for digital audio transmission.

GND

VCC

SPDIF

CD-In Connector: CD_IN1

This connector is provided for external audio input.

GND

L R

Front Panel Audio Connector: JAUD1

This connector allows you to connect the front panel audio and is compliant with Intel® I/O Connectivity Design Guide.

(2)GND

VCC5

MIC2_JD

(1)MIC_L

Line-out_R

Line-out_L(9)

Line_JD(10)

(2)GND

MIC_R

Front to Sense

JFP2

Power

LED

Speaker

817

Front Panel Connectors: JFP1, JFP2

These connectors are for electrical connection to the front panel switches and LEDs. The JFP1 is compliant with Intel® Front Panel I/O Connectivity Design Guide.

JFP1

HDD LED

Reset

Switch

Power

Switch

Power

LED

Chassis Intrusion Connector: JCI2

This connector connects to the chassis intrusion switch cable. If the chassis is opened, the chassis intrusion mechanism will be activated. The system will record this status and show a warning message on the screen. To clear the warning, you must enter the BIOS utility and clear the record.

CINTRU

GND

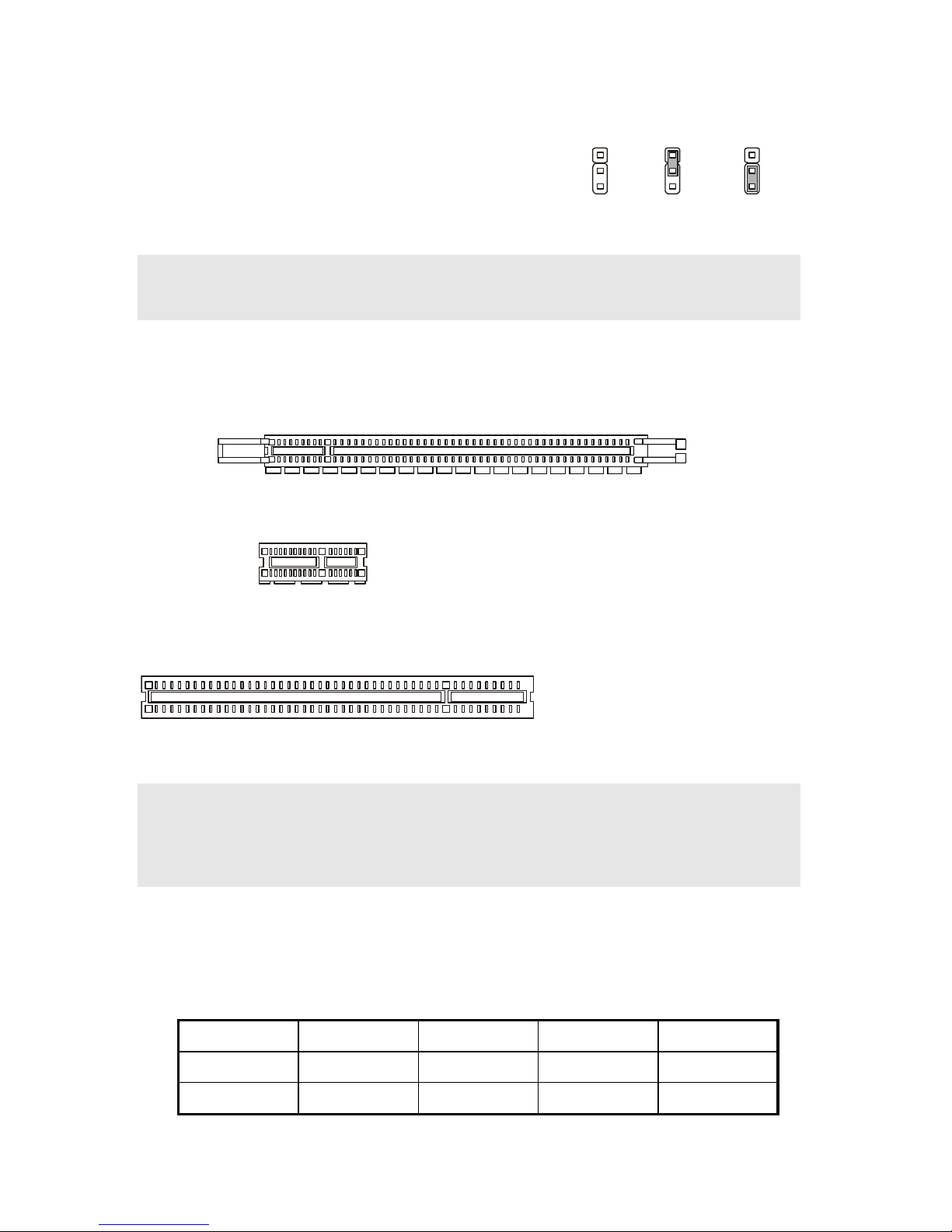

Clear CMOS Jumper: JBAT1

There is a CMOS RAM onboard that has a power supply from an external battery to keep the data of system configuration. With the CMOS RAM, the system can automatically boot OS every time it is turned on. If you want to clear the system configuration, set the jumper to clear data.

Keep Data

Clear Data

2 2

3 3

1 1

Important: You can clear CMOS by shorting 2-3 pin while the system is off. Then return to 1-2 pin

position. Avoid clearing the CMOS while the system is on; it will damage the mainboard.

PCI (Peripheral Component Interconnect) Express Slot

The PCI Express slot supports the PCI Express interface expansion card. The PCI Express x 16 supports up to 4.0 GB/s transfer rate.

The PCI Express x 1 supports up to 250 MB/s transfer rate.

PCI (Peripheral Component Interconnect) Slot

The PCI slot supports LAN card, SCSI card, USB card, and other add-on cards that comply with PCI specifications.

Important:

When adding or removing expansion cards, make sure that you unplug the power supply first. Meanwhile, read the documentation for the expansion card to configure any necessary hardware or software settings for the expansion card, such as jumpers, switches or BIOS configuration.

PCI Interrupt Request Routing

The IRQ, acronym of interrupt request line and pronounced I-R-Q, are hardware lines over which devices can send interrupt signals to the microprocessor. The PCI IRQ pins are typically connected to the PCI bus pins as follows:

Order1 Order2 Order3 Order4

PCI Slot1 INT B# INT C# INT D# INT A# PCI Slot2 INT C# INT D# INT A# INT B#

BIOS Setup

Power on the computer and the system will start POST (Power On Self Test) process. When the message below appears on the screen, press <DEL> key to enter Setup.

Press DEL to enter SETUP

If the message disappears before you respond and you still wish to enter Setup, restart the system by turning it OFF and On or pressing the RESET button. You may also restart the system by simultaneously pressing <Ctrl>, <Alt>, and <Delete> keys.

Main Page

Standard CMOS Features

Use this menu for basic system configurations, such as time, date etc.

Advanced BIOS Features

Use this menu to setup the items of special enhanced features.

Integrated Peripherals

Use this menu to specify your settings for integrated peripherals.

Power Management Setup

Use this menu to specify your settings for power management.

PNP/PCI Configurations

This entry appears if your system supports PnP/PCI.

H/W Monitor

This entry shows the status of your CPU, fan, warning for overall system status.

Frequency/Voltage Control

Use this menu to specify your settings for frequency/voltage control.

Load Fail-Safe Defaults

Use this menu to load the BIOS default values that are factory settings for system operations.

Load Optimized Defaults

Use this menu to load factory default settings into the BIOS for stable system performance operations.

BIOS Setting Password

Use this menu to set BIOS setting Password.

Save & Exit Setup

Save changes to CMOS and exit setup.

Exit Without Saving

Abandon all changes and exit setup.

Frequency/Voltage Control

Current CPU Frequency

It shows the current frequency of CPU. Read-only.

Current DRAM Frequency

It shows the current frequency of Memory. Read-only.

Adjust CPU FSB Frequency

This item allows you to manually adjust the CPU FSB frequency.

Adjust CPU Ratio

This item allows you to adjust the CPU ratio.

Adjusted CPU Frequency

It shows the adjusted CPU frequency (FSB x Ratio). Read-only.

Advance DRAM Configuration > DRAM CAS# Latency

The field controls the CAS latency, which determines the timing delay before DRAM starts a read command after receiving it. [2T] increases system performance while [2.5T] provides more stable system performance. Setting to [By SPD] enables DRAM CAS# Latency automatically to be determined by BIOS based on the configurations on the SPD (Serial Presence Detect) EEPROM on the DRAM module.

FSB/Memory Ratio

This setting controls the ratio of CPU FSB Clock & Memory Frequency to enable the CPU & memory to run at different frequency combinations. Please note that the setting options vary according to the CPU FSB Frequency preset.

Adjusted DDR Memory Frequency

It shows the adjusted DDR Memory frequency. Read-only.

Adjust PCI Frequency

This item allows you to select the PCI clock frequency (in MHz) and overclock by adjusting the PCI clock to a higher frequency.

Adjust PCIE Frequency

This item allows you to select the PCI Express clock frequency (in MHz) and overclock by adjusting the PCI Express clock to a higher frequency.

Auto Disable DIMM/PCI Frequency

When set to [Enabled], the system will remove (turn off) clocks from empty DIMM and PCI slots to minimize the electromagnetic interference (EMI).

Memory/PCI Express Voltage

These items allow you to adjust the Memory/PCI Express voltage. Adjusting the voltage can increase the speed. Any changes made to this setting may cause a stability issue, so changing the voltage for long-term purpose is NOT recommended.

Spread Spectrum

When the motherboard’s clock generator pulses, the extreme values (spikes) of the pulses create EMI (Electromagnetic Interference). The Spread Spectrum function reduces the EMI generated by modulating the pulses so that the spikes of the pulses are reduced to flatter curves. If you do not have any EMI problem, leave the setting at Disabled for optimal system stability and performance. But if you are plagued by EMI, set to Enabled for EMI reduction. Remember to disable Spread Spectrum if you are overclocking because even a slight jitter can introduce a temporary boost in clock speed which may just cause your overclocked processor to lock up.

Important:

If you do not have any EMI problem, leave the setting at [Disabled] for optimal system stability and performance. But if you are plagued by EMI, select the value of Spread Spectrum for EMI reduction.

The greater the Spread Spectrum value is, the greater the EMI is reduced, and the system will become less stable. For the most suitable Spread Spectrum value, please consult your local EMI regulation.

Remember to disable Spread Spectrum if you are overclocking because even a slight jitter can introduce a temporary boost in clock speed which may just cause your overclocked processor to lock up.

INTRODUCTION

Félicitations, vous venez d’acquérir une carte mère des séries 945GCM5 V2(MS-7267 v4x). Les séries 945GCM5 V2 sont basées sur les chipsets Intel® 945GC& Intel® ICH7 pour obtenir un système ultra puissant. Destinées aux processeurs Intel® Core2 Duo/ Pentium D/ Pentium 4/ Celeron D, les séries 945GCM5 V2 offrent de hautes performances tant aux particuliers qu’aux professionnels.

Schéma :

CPUFAN1

DIMM1

DIMM2

SATA1

JUSB2

JBAT1

JFP1

JFP2

JUSB1

SYSFAN1

SYSFAN2

SATA2SATA4SATA3

BATT+FDD1

JAUD1

CD_IN1

JSPD1

PCI2

PCI_E2

LAN Chip

I/O Chip

AUDIO

Chip

PCI1

PCI_E1

PWRCONN1

Intel

945GC

IDE 1

ATX1

Top : mouse Bottom: keyboard

Top : Parallel Port Bottom:

COM Port

USB ports

T: LAN jack B: USB ports

T: M: B:

Line-In

Line-Out

Mic

T:RS-Out (optional) M:CS B:SS-Out

-Out (optional) (optional)

VGA Port

JCI2

Spécificités:

Processeur:

l Supporte les processeurs Intel® Core2 Duo/ Pentium D/ Pentium 4 / Celeron D (LGA 775) (Pour plus d’informations, veuillez visiter http://global.msi.com.tw/index.php?func=cpuform)

FSB:

l 800 / 533 MHz

Chipset:

l North Bridge: chipset Intel® 945GC l South Bridge: chipset Intel® ICH7

Mémoire:

l DDR2 400/ 533/ 667 SDRAM (2GB Max) l 2 DDR2 DIMMs (240pin/ 1.8V)

(Pour plus d’informations, veuillez visiter http://global.msi.com.tw/index.php?func=testreport)

LAN:

l Supporte 10/100 Mb/s Fast Ethernet par Realtek RTL 8101E l Ou supporte 10/100/1000 Fast Ethermet par Realtek RTL 8111B

Audio:

l Puce intégrée par Realtek ALC883, supporte 5.1 HD canal audio-sortie l Ou puce intégrée par Realtek ALC888, supporte 7.1 HD canal audio-sortie l Compatible avec Vista Premium

IDE:

l 1 port IDE l Supporte le mode Ultra DMA 66/100 l Supporte les modes d’opérations PIO et Bus Master

SATA:

l 4 ports SATA par chipset ICH7 l Supporte 4 dispositifs SATA l Supporte 1 stockage et un taux de transfert allant jusqu’à 300 MB/s

Disquette:

l 1 port disquette l Supporte 1 FDD avec 360KB, 720KB, 1.2MB, 1.44MB et 2.88MB

Connecteurs:

l Panneau arrière :

- 1 port parallèle qui supporte le mode SPP/EPP/ECP

- 1 port souris PS/2

- 1 port clavier PS/2

- 1 port COM

- 1 port VGA

- 4 ports USB 2.0

- 1 jack LAN

- 3 jacks audio flexibles (pour la carte mère qui possède la puce audio ALC883) ou 6 jacks audio (pour la carte mère qui possède la puce audio ALC888)

l Connecteurs intégrés :

- 2 connecteurs USB 2.0

- 1 connecteur CD-in

- 1 connecteur Audio Panneau Avant

- 1 connecteur Sortie SPDIF

- 1 connecteur interrupteur de Châssis Intrusion

Slots :

l 1 slot PCI Express x16 l 1 slot PCI Express x1 l 2 slots PCI (Supportent l’interface 3.3V/ 5V PCI bus)

Dimensions:

l Micro-ATX (24.5cm X 22.5 cm)

Montage:

l 6 trous de montage

PANNEAU ARRIÈRE:

Le panneau arrière contient les connecteurs suivants:

Mouse

Keyboard Serial Port

Parallel Port

VGA Port

USB Ports

LAN

Line-In

RS-Out

(optional)

CS-Out

(optional)

SS-Out

(optional)

Line-Out

Mic

INSTALLATION MATÉRIELLE :

Ce chapitre vous donne des indications sur l’installation du CPU, des modules de mémoires, des cartes d’extension, ainsi que le positionnement des cavaliers de la carte mère. Vous retrouverez aussi des instructions pour la connexion des périphériques tels que la souris, le clavier... Lors de l’installation, veuillez vous prémunir contre l’électricité statique et veuillez suivre les procédures d’installation afin de mettre en place correctement les différents composants.

Installation du CPU LGA775 & du Ventilateur :

Quand vous installez votre CPU, assurez-vous que le CPU possède un système de refroidissement afin d’éviter les surchauffes. Si vous ne possédez pas de système de refroidissement, contactez votre revendeur pour vous en procurer un et installez le avant d’allumer l’ordinateur. N’oubliez pas d’utiliser des composants en silicium pour le transfert de chaleur avant d’installer le ventilateur pour une meilleure dissipation. Suivez les étapes suivantes pour installer correctement le système de refroidissement et le CPU. Une mauvaise installation risque d’endommager votre CPU et votre carte mère.

Introduction du LGA 775 CPU:

Le dos du CPY LGA 775.

La surface du CPULGA 775 :

1. Le socket du CPU porte un couvercle en plastique pour le protéger des contacts qui lui causeraient des dommages. Avant d’installer le CPU, toujours couvrir et protéger les pins du socket.

2. Enlevez le couvercle du côté du levier.

3. Vous apercevez les pins du socket.

4. Soulevez le levier.

5. Soulevez le levier effectif et ouvrez le plat effectif.

6. Après avoir vérifié le bon sens du CPU, déposez le CPU sur le socket. Notez qu’on aligne les broches.

7. Inspectez visuellement, si le CPU est bien posé dans la douille. Dans le cas contraire retirez le CPU avec un mouvement vertical et réinstallez-le.

8. Couvrez le plat effectif sur le paquet.

9. Appuyez légèrement sur le levier effectif et sur le plat effectif, fixez ensuite le levier avec le crochet sous l’étiquette de conservation.

10. Alignez les trous de la carte avec le ventilateur. Installez le

ventilateur dans les trous de la carte mère.

11. Appuyez sur les crochets pour fixer le ventilateur. Puis effectuez

une rotation des systèmes de rétention (voir ventilateur pour le sens de rotation).

12. Retournez la carte mère pour vous assurer que le ventilateur est

correctement installé.

Important:

Lisez le statut du CPU dans le BIOS. Lorsque le CPU n’est pas installé, protégez toujours le pin du socket de votre CPU avec le

couvercle en plastique pour éviter de l’endommager Les photos de la carte mère présentées dans cette section sont uniquement utilisées pour

la démonstration de l’installation du CPU/ du ventilateur. L’apparence de votre carte mère peut être différente selon le modèle acheté.

Selon les spécificités du chipset Intel North Bridge 945GC, cette carte supporte un CPU de FSB 800MHZ au maximum. Pourtant, vous pouvez permettre à votre carte de fonctionner à FSB 1066MHZ (Core 2 Duo CUPs) en overclockant et en ajustant la fréquence CPU FSB dans le BIOS: Entrez dans le menu d’installation du BIOS et allez à [Frequency/ Voltage Control]à[Adjust CPU FSB Frequency] où vous pouvez ajuster la valeur à [266] pour le

Core 2 Duo CPUs. Veuillez noter que le comportement de votre carte suite à l’overclocking n’est pas recommandé ou garanti.

Installer les Modules de Mémoire :

1. Le module de mémoire ne possède qu’une encoche en son centre. Ainsi il n’est possible

de monter le module que dans un seul sens.

2. Insérez verticalement le module de mémoire dans le slot DIMM. Puis appuyez dessus.

3. Le clip en plastique situé de chaque côté du module va se fermer automatiquement.

Volt

Notch

Important:

Les modules de mémoire DDR2 ne sont pas interchangeables avec la DDR et le standard DDR2 n’est pas compatible avec la DDR. Vous devez toujours installer les modules de mémoire DDR2 dans les slots DDR2 DIMM.

Pour activer avec succès le système de démarrage, toujours insérer les modules de mémoires dans le DIMM1.

Connecteur d’alimentation ATX 24-Pin: ATX1

Ce connecteur vous permet de connecter l’alimentation ATX 24-pin. Pour cela, assurez-vous que la prise d’alimentation est bien positionnée dans le bon sens et que les pins sont alignés. Enfoncez alors la prise dans le connecteur. Vous pouvez aussi utiliser une alimentation 20-pin selon vos besoins. Si vous souhaitez utiliser alimentation 20-pin branchez là avec le pin1 et le pin 13. (référez-vous à l’image du côté droit).

GND

PS-ON#

GND

+3.3V

-12V

+3.3V

+5V

Res

PWR OK

GND

5VSB +12V +12V

Connecteur d’alimentation TX12V: PWRCONN1

Le connecteur d’alimentation 12V est utilisé pour alimenter le CPU.

GND

+12V

Important:

Assurez-vous que tous les connecteurs sont reliés à l’alimentation ATX pour assurer un fonctionnement stable de la carte mère.

L ’alimentation 350 watts (ou plus) est recommandée pour la stabilité du système.

Connecteur Disquette: FDD1

Ce connecteur supporte le lecteur de disquette 360KB, 720KB,

1.2MB, 1.44MB ou 2.88MB.

Connecteur IDE: IDE1

Ce connecteur supporte les disques durs IDE, les disques optiques et d’autres dispositifs IDE.

Important: Si vous installez deux dispositifs IDE, vous devez configurer les lecteurs en mode sélectionné du câble ou les configurer en Maître/Esclave en configurant les cavaliers. Référez-vous à la documentation du dispositif IDE pour les instructions de Configuration.

Connecteurs Sérial ATA: SATA1/2/3/4

Ce connecteur Sérial ATA est un port avec une interface à haute vitesse. Chaque connecteur peut se connecter à un dispositif Sérial ATA.

Important: Veuillez ne pas tordre le câble Sérial ATA à 90 degrés. Cela pourrait l’endommager et entraîner la perte des données lors des phases de transfert de celles-ci.

Connecteurs d’alimentation du ventilateur: CPUFAN1, SYSFAN1 & SYSFAN2

Les connecteurs d’alimentation du ventilateur supportent le ventilateur du système avec +12V. Lors de la connexion des câbles, assurez-vous que le câble rouge soit connecté au +12V et le câble noir connecté au “GND“. Si la carte mère possède un système de gestion intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si vous voulez contrôler le ventilateur du CPU.

GND

+12V

Sensor

Control

GND

+12V

Sensor

Connecteur USB en façade: JUSB1/ JUSB2

Ce connecteur, compatible avec Intel® I/O Connectivity Design Guide, est idéal pour relier les périphériques à grande vitesse utilisant des interfaces telles que USB HDD, appareils-photo numériques, lecteurs MP3, imprimantes, modems etc.

N.C.(10)

(2)VCC

USB1-

USB1+

GND

(1)VCC

USB0-

USB0+

GND

Key,no pin(9)

Connecteur Sortie S/PDIF: JSPD1

Ce connecteur est utilisé pour connecter l’interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission numérique audio.

GND

VCC

SPDIF

Connecteur CD-Entrée: CD_IN1

Ce connecteur est utilisé pour l’entrée audio externe.

GND

L R

Connecteur Panneau Audio en façade: JAUD1

Ce connecteur audio du panneau en façade vous permet de vous connecter au panneau audio avant et il est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

(2)GND

VCC5

MIC2_JD

(1)MIC_L

Line-out_R

Line-out_L(9)

Line_JD(10)

(2)GND

MIC_R

Front to Sense

JFP2

Power

LED

Speaker

817

Connecteurs Panneau Avant: JFP1, JFP2

Les connecteurs sont utilisés pour la connexion électrique sur le panneau avant et LEDs. JFP1 est

compatible avec l’intel Front Panel I/O Connectivity Design Guide.

JFP1

HDD LED

Reset

Switch

Power

Switch

Power

LED

Châssis Intrusion Connector: JCI2

Ce connecteur est connecté au chassis intrusion par le biais d’un cable. Si le châssis est ouvert, le switch en informera le système, qui enregistrera ce statut et affichera un écran d’alerte. Pour effacer ce message d’alerte, vous devez entrer dans le BIOS et désactiver l’alerte.

CINTRU

GND

Clear CMOS Jumper: JBAT1

Le CMOS RAM intégré reçoit une alimentation d’une batterie externe qui permet de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement démarrer avec les paramètres personnalisés du BIOS à chaque fois que le PC est allumé. Si vous voulez effacer la configuration du système, utilisez le JBAT1 pour effacer les données.

Keep Data

Clear Data

2 2

3 3

1 1

Important:

Vous pouvez effacer le CMOS en positionnant le cavalier sur les broches 2-3 lorsque le PC n’est pas allumé. Puis il faut remettre le cavalier en position 1-2. Ne surtout pas effacer le CMOS lorsque le PC est allumé, cela endommagera la carte mère.

Slot PCI Express (Peripheral Component Interconnect)

Le slot PCI Express supporte la carte d’extension d’interface PCI Express. Le slot PCI Express x16 supporte un taux de transfert jusqu’à 4.0 GB/s.

Le slot PCI Express x1 supporte un taux de transfert jusqu’à 250 MB/s.

Slot PCI (Peripheral Component Interconnect)

Le slot PCI supporte la carte LAN, la carte SCSI, la carte USB, et d’autres cartes ajoutées qui sont conformes aux spécificités PCI.

Important:

Lorsque vous ajoutez ou retirez une carte d’extension, assurez-vous que le PC n’est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d’ extension, tels que les cavaliers, les commutateurs ou la configuration du BIOS.

PCI Interrupt Request Routing

IRQ est l’abréviation de “interrupt request line”. Les IRQ sont des signaux émis par des matériaux. Les PCI IRQ sont connectés généralement aux broches PCI bus INT A# ~ INT D# comme ci-dessous:

Order1 Order2 Order3 Order4

PCI Slot1 INT B# INT C# INT D# INT A# PCI Slot2 INT C# INT D# INT A# INT B#

BIOS Setup

Lorsque le PC démarre, le processus de POST (Power On Self Test) se met en route. Quand le message ci-dessous apparaît à l’écran, appuyez sur <DEL> pour accéder au Setup. Si le message disparaît avant que vous n’ayez appuyé sur la touche, redémarrez le PC avec l’aide du bouton RESET. Vous pouvez aussi redémarrer en utilisant la combinaison des touches <Ctrl>, <Alt>, et <Suppr>.

Page Principale

Standard CMOS Features :

Cette fonction permet le paramétrage des éléments standard du BIOS tels que l’heure, etc.

Advanced BIOS Features :

Cette fonction permet de paramétrer des éléments avancés du BIOS.

Integrated Peripherals

Utilisez ce menu pour paramétrer les périphériques intégrés.

Power Management Setup :

Utilisez ce menu pour appliquer vos choix en ce qui concerne l’alimentation.

PNP/PCI Configurations :

Apparaît si votre système supporte PNP/PCI.

H/W Monitor :

Permet de voir les statuts du CPU, du ventilateur, et de l’alarme du système.

Frequency/Voltage Control

Utilisez ce menu pour configurer vos paramètres pour le contrôle de la fréquence/voltage.

Load Fail-Safe Defaults :

Utilisez ce menu pour charger les valeurs par défaut du BIOS qui sont les paramètres pour l’opération du système.

Load Optimized Defaults :

Charge les paramètres optimaux du BIOS par défauts afin d’avoir un système plus stable.

BIOS Setting Password :

Utilisez ce menu pour entrer un mot de passe pour le BIOS.

Save & Exit Setup :

Les modifications sont enregistrées dans le CMOS avant la sortie du Setup.

Exit Without Saving :

Les modifications sont abandonnées avant la sortie du Setup.

Fréquence/Voltage Contrôle :

Current CPU Frequency :

Cette icône montre la fréquence actuelle du CPU. Lecture uniquement.

Current DRAM Frequency :

Cette icône montre la fréquence actuelle de la Mémoire. Lecture uniquement.

Adjust CPU FSB Frequency :

Cette fonction vous permet d’ajuster manuellement la fréquence du CPU FSB.

Adjust CPU Ratio :

Cette fonction vous permet d’ajuster le ratio du CPU.

Adjusted CPU Frequency :

Il montre la fréquence ajustée du CPU (FSBxRatio). Lecture uniquement.

Advance DRAM Configuration > DRAM CAS# Latency :

Cette icône contrôle la latence CAS, qui détermine le délai avant que le DRAM commence à lire la commande après l’avoir reçu. [2T] augmente la performance du système alors que [2.5T] fournit une performance plus stable. Lorsqu’elle est réglé en [By SPD], la latence DRAM CAS# est déterminée automatiquement par le BIOS qui est basé sur les configurations du SPD (Serial Presence Detect) EEPROM sur le module DRAM.

FSB/Memory Ratio :

Cette fonction vous permet d’ajuster manuellement le ratio FSB de la mémoire.

Adjusted DDR Memory Frequency :

Il montre la fréquence ajustée DDR de la mémoire. Lecture uniquement.

Adjust PCI Frequency :

Cette icône vous permet de sélectionner la fréquence de l’horloge PCI (en MHz) et d’overclocker en ajustant l’horloge PCI à une fréquence plus élevée.

Adjust PCIE Frequency :

Cette icône vous permet de sélectionner la fréquence de l’horloge PCI Express (en MHz) et d’overclocker en ajustant l’horloge PCI Express à une fréquence plus élevée.

Auto Disable DIMM/PCI Frequency :

Quand il en aura la permission, le système éteindra les horloges des fentes vides des DIMM/PCI pour réduire au minimum l'interférence électromagnétique (EMI).

Memory/PCI Express Voltage :

Ces fonctions vous permettent d’ajuster le voltage de la Mémoire/PCI Express. Ajuster le voltage peut accroître la vitesse. Tout changement effectué sur ce réglage peut causer à terme une instabilité, donc il n’est pas recommandé de changer le voltage à long terme.

Spread Spectrum :

Les cartes mères créent des interférences électromagnétiques (EMI - Electromagnetic Interference). La fonction Spread Spectrum réduit ces EMI. Si vous n’avez pas de problème d’EMI, laissez l’option sur Disabled, ceci vous permet d’avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Enabled pour réduire les EMI. N’oubliez pas de désactiver cette fonction si vous voulez faire de l’overclocking, afin d’éviter tout problème.

Important :

Si vous n’avez pas de problème d’EMI, laissez l’option sur Disable, ceci vous permet d’avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.

Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consultez le règlement EMI local.

N’oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d’overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l’horloge qui verrouillera votre processeur overclocké.

EINLEITUNG

Danke, dass Sie das 945GCM5 V2 Series (MS-7267 v4.x) Micro-ATX Mainboard gewählt haben. Das 945GCM5 V2 Series basiert auf dem Intel® 945GC & Intel® ICH7 Chipsatz und ermöglicht so ein optimales und effizientes System. Entworfen, um den hochentwickelten Intel® Core2 Duo/ Pentium D/ Pentium 4 / Celeron D Prozessoren zu unterstützen, stellt das 945GCM5 V2 Series die ideale Lösung zum Aufbau eines professionellen Hochleistungsdesktopsystems dar.

Layout

CPUFAN1

DIMM1

DIMM2

SATA1

JUSB2

JBAT1

JFP1

JFP2

JUSB1

SYSFAN1

SYSFAN2

SATA2SATA4SATA3

BATT+FDD1

JAUD1

CD_IN1

JSPD1

PCI2

PCI_E2

LAN Chip

I/O Chip

AUDIO

Chip

PCI1

PCI_E1

PWRCONN1

Intel

945GC

IDE 1

ATX1

Top : mouse Bottom: keyboard

Top : Parallel Port Bottom:

COM Port

USB ports

T: LAN jack B: USB ports

T: M: B:

Line-In

Line-Out

Mic

T:RS-Out (optional) M:CS B:SS-Out

-Out (optional) (optional)

VGA Port

JCI2

SPEZIFIKATIONEN

Prozessoren

l Unterstützt Intel® Core2 Duo/ Pentium D/ Pentium 4/ Celeron D Prozessoren für Sockel

LGA 775 (Weitere CPU Informationen finden Sie unter http://global.msi.com.tw/index.php?func=cpuform)

FSB (Front-Side-Bus)

l 800 / 533 MHz

Chipsatz

l North-Bridge: Intel® 945GC Chipsatz l South-Bridge: Intel® ICH7 Chipsatz

Speicher

l DDR2 400/ 533/ 667 SDRAM (max. 2GB) l 2 DDR2 DIMMs (240Pin / 1.8V)

(Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter http://global.msi.com.tw/index.php?func=testreport)

LAN

l Unterstützt 10/100 Mb/s Fast Ethernet über Realtek RTL 8101E l Unterstützt 10/100/1000 Mb/s Fast Ethermet über Realtek RTL 8111B

Audio

l Onboard Chip über Realtek ALC883, unterstützt 5.1- Kanal HD Audio-Ausgang l Onboard Chip über Realtek ALC888, unterst ützt 7.1- Kanal HD Audio-Ausgang l Vista Premium Ready

IDE

l 1 IDE Port l Unterstützt die Betriebmodi Ultra DMA 66/100 l Unterstützt PIO, Bus Mastering

SATA

l Vier SATA Ports über ICH7 Chipsatz l Unterstützt bis zu vier SATA Geräte l Unterstützt Datenübertragungsraten von bis zu 300 MB/s

Diskette

l 1 Disketten Anschluss l Unterstützt 1 Diskettenlaufwerk mit 360KB, 720KB, 1.2MB, 1.44MB und 2.88MB

Anschlüsse

l Hintere Ein-/ und Ausgänge

- 1 Parallele Schnittstelle, Unterstützt die Betriebsmodi SPP/EPP/ECP

- 1 PS/2 Mausanschluss

- 1 PS/2 Tastaturanschluss

- 1 COM Port

- 1 VGA Port

- 4 USB 2.0 Anschlüsse

- 1 LAN Buchse

- 3 flexible Audiobuchsen (für 5.1 Audio Kanal mit Realtek ALC883 Chipsatz) oder 6 Audiobuchsen (für 7.1 Audio Kanal mit Realtek ALC888 Chipsatz)

l On-Board Stiftleiste / Anschlüsse

- 2 USB 2.0 Stiftleisten

- 1 CD Stiftleiste für Audio Eingang

- 1 Audio Stiftleiste für Gehäuse Audio Ein-/ Ausgänge

- 1 SPDIF- Ausgang Stiftleiste

- 1 Gehäusekontaktschalter

Schnittstellen

l 1 PCI Express x16 Schnittstelle l 1 PCI Express x1 Schnittstelle l 2 PCI Schnittstellen (Unterstützt 3.3V / 5V PCI Bus Interface)

Form Faktor

l Micro-ATX (24.5cm X 22.5 cm)

Mountage

l 6 Montagebohrungen

Hinteres Anschlusspanel

Das hintere Anschlusspanel verfügt über folgende Anschlüsse:

Mouse

Keyboard Serial Port

Parallel Port

VGA Port

USB Ports

LAN

Line-In

RS-Out

(optional)

CS-Out

(optional)

SS-Out

(optional)

Line-Out

Mic

HARDWARE SETUP

Dieses Kapitel informiert Sie darüber, wie Sie die CPU, Speichermodule und Erweiterungskarten einbauen, des weiteren darüber, wie die Steckbrücken auf dem Mainboard gesetzt werden. Zudem bietet es Hinweise darauf, wie Sie Peripheriegeräte anschließen, wie z.B. Maus, Tastatur, usw. Handhaben Sie die Komponenten während des Einbaus vorsichtig und halten Sie sich an die vorgegebene Vorgehensweise beim Einbau.

CPU & Kühler Einbau für Sockel LGA775

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkühler installieren, um eine Ableitung der Hitze zu erzielen. Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

Erklärung zur LGA 775 CPU

Die Pin-Seite der LGA 775 CPU.

Die Obserseite der LGA 775 CPU.

1. Der CPU-Sockel besitzt zum Schutz eine Plastikabdeckung. Lassen Sie vor der Installation diese Schutzkappe auf dem Sockel um Schäden zu vermeiden.

2. Entfernen Sie zuerst die Schutzkappe wie abgebildet in Pfeilrichtung.

3. Sie sehen jetzt die Pins des Sockels.

4. Öffnen Sie den Sockelverschlusshebel.

5. Klappen Sie den Hebel ganz auf und öffnen Sie die

Metallverschlussklappe.

6. Vergewissern Sie sich anhand der Justiermarkierungen und dem gelben Dreieck, daß die CPU in der korrekten Position ist. Setzen Sie anschließend die CPU in den Sockel.

7. Begutachten Sie, ob die CPU richtig im Sockel sitzt. Falls nicht, ziehen Sie die CPU durch eine rein vertikale Bewegung wieder heraus. Versuchen Sie es erneut.

8. Schließen Sie die Abdeckung des Sockels.

9. Drücken Sie den Verschlusshebel mit leichtem Druck nach unten und arretieren Sie den Hebel unter dem Rückhaltehaken des CPU-Sockels.

10. Führen Sie den CPU-Kühler über den CPU-Sockel und positionieren Sie die Arretierungsstifte des Kühlers über die dafür vorgesehenen Löcher des Mainboards. Drücken Sie den Kühler nach unten bis die Stifte in den Löchern eingerastet sind.

11. Drücken Sie die vier Stifte nach unten um den Kühler zu arretieren. Drehen Sie dann jeweils den Verschluss der Stifte (Richtung ist auf dem Kühler markiert).

12. Drehen Sie das Mainboard um und vergewissern Sie sich, dass das der Kühler korrekt installiert ist.

Wichtig:

Prüfen Sie die Status der CPU im BIOS. Wenn keine CPU installiert ist, schützen Sie immer den CPU-Sockel durch die

Plastikabdeckung. Die Mainboard Fotos, die in diesem Abschnitt gezeigt werden, sind für Demonstration der

CPU/ Kühler Installation. Das Aussehen Ihres mainboard kann abhangig von dem Modell schwanken, das Sie kaufen.

Nach den Intel Spezifikationen läuft der 945GC Chipsatz mit einem maximalen FSB von 800MHz. Mit einem Eintrag im BIOS lässt sich der FSB erhöhen, um Intel Core 2 Duo Prozessoren mit einem FSB von 1066MHz betreiben zu können. Navigieren Sie im BIOS zu [Frequency/ Voltage Control]à[Adjust CPU FSB Frequency]. Setzen Sie hier den Wert von 200 auf 266 MHz.

Vorgehensweise beim Einbau von Speicher Modulen

1. Die Speichermodule haben nur eine Kerbe in der Mitte des Moduls. Sie passen nur in einer Richtung in den Sockel.

2. Setzen Sie den DIMM- Speicherbaustein senkrecht in den DIMM- Sockel, dann drücken Sie ihn hinein, bis die goldenen Kontakte tief im Sockel sitzen. Wenn das Speichermodule richtig im DIMM Steckplatz eingesetzt wird, können Sie den goldenen Finger kaum sehen.

3. Die Plastikklammern an den Seiten des DIMM- Sockels schließen sich automatisch.

Wichtig:

DDR2 und DDR können nicht untereinander getauscht werden und der Standard DDR2 ist nicht rückwärtskompatibel, installieren Sie DDR2 Speichermodule stets in DDR2 DIMM Slots und DDR2 Speichermodule stets in DDR2 DIMM Slots.

Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMM 1 zuerst.

ATX 24-Pin Stromanschluss: ATX1

Hier können Sie ein ATX 24-Pin Netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzteilstecker fest in den Steckersockel. Sie können auch ein 20-Pin ATX Netzteil verwenden, wenn Sie möchten. Wenn Sie ein 20-Pin ATX Netzteil einsetzen möchten, stecken Sie bitte Ihr Netzteil beginnend bei den Pins 1 und 13 ein (Bitte informieren Sie sich auf rechte Seite von Bild).

GND

PS-ON#

GND

+3.3V

-12V

+3.3V

+5V

Res

PWR OK

GND

5VSB +12V +12V

ATX 12V Stromanschluss: PWRCONN1

Dieser 12V Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

GND

+12V

Wichtig:

Stellen Sie die Verbindung aller drei Anschlüsse mit einem angemessenem ATX Netzteil sicher, um den stabilen Betrieb des Mainboards sicher zu stellen.

Netzteile mit 350 Watt (und mehr) werden aus Gründen der Systemstabilität dringend empfohlen.

Volt

Notch

Anschluss des Diskettenlaufwerks: FDD1

Das Mainboard verfügt über einen Standardanschluss für Diskettenlaufwerke mit 360 KB, 720 KB, 1,2 MB, 1,44 MB oder 2,88 MB Kapazität.

IDE Anschluss: IDE1

Am Anschluss können bis zu 2 IDE Festplatten, optische Laufwerke und andere Geräte angeschlossen werden.

Wichtig: Verbinden Sie zwei Laufwerke über ein Kabel, müssen Sie das zweite

Laufwerk im Slave-Modus konfigurieren, indem Sie entsprechend den Jumper setzen. Entnehmen Sie bitte die Anweisungen zum Setzen des Jumpers der Dokumentation der Festplatte, die der Festplattenhersteller zur Verfügung stellt.

Serial ATA Anschlüsse: SATA1/2/3/4

Der Anschluss ist eine Hochgeschwindigkeits Schnittstelle der Serial ATA . An jeden Anschluss kann eine Serial ATA Gerät angeschlossen werden.

Wichtig: Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad. da

dies zu Datenverlusten während der Datenübertragung führt.

Stromanschlüsse für Lüfter: CPUFAN1, SYSFAN1 & SYSFAN2

Die Netzteillüfter Anschlüsse unterstützen aktive Systemlüfter mit +12V. Wenn Sie den Stecker mit dem Anschluss verbinden, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist und mit +12V verbunden werden sollte, der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Besitzt Ihr Mainboard einen Chipsatz zur Überwachung der Systemhardware und Steuerung der Lüfter, dann brauchen Sie einen speziellen Lüfter mit Tacho, um diese Funktion zu nutzen.

GND

+12V

Sensor

Control

GND

+12V

Sensor

USB Frontanschluss: JUSB1/ JUSB2

Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide, und ist bestens geeignet, Hochgeschwindigkeits- USBPeripheriegeräte anzuschließen, wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches.

N.C.(10)

(2)VCC

USB1-

USB1+

GND

(1)VCC

USB0-

USB0+

GND

Key,no pin(9)

S/PDIF- Ausgang: JSPD1

Die SPDIF (Sony & Philips Digital Interconnect Format) Schnittstelle wird für die Übertragung digitaler Audiodaten verwendet.

GND

VCC

SPDIF

CD- Eingang: CD_IN1

Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.

GND

L R

Audioanschluss des Frontpanels: JAUD1

Der Audio Frontanschluss ermöglicht den Anschluss von Audioein- und -ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide.

(2)GND

VCC5

MIC2_JD

(1)MIC_L

Line-out_R

Line-out_L(9)

Line_JD(10)

(2)GND

MIC_R

Front to Sense

JFP2

Power

LED

Speaker

817

Frontpanel Anschlüsse: JFP1, JFP2

Die Anschlüsse für das Frontpanel dienen zum Anschluss der Schalter und LEDs des Frontpaneels. JFP1 erfüllt die Anforderungen des Intel® Front Panel I/O Connectivity Design Guide.

JFP1

HDD LED

Reset

Switch

Power

Switch

Power

LED

Gehäusekontaktschalter: JCI2

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

CINTRU

GND

Steckbrücke zur CMOS- Löschung: JBAT1

Der Onboard CMOS Speicher (BIOS), enthält Grundinformationen sowie erweite Eistellungen des Mainboards. Der CMOS Speicher wird über eine Betterie mit Strom versotgt, damit die Daten nach Abschalten des PC-systems erhalten bleiben. Wieterhin sind Informationen für den Start des Systems in dem Speicher hinterlegt. Sollten Sie Fehlermeldungen während des Startvorganges erhalten, kann ein Zurücksetzen des CMOS Speichers in den ursprünglichen Werkszustand helfen. Drücken Sie dazu leicht den Schalter.

Keep Data

Clear Data

2 2

3 3

1 1

Wichtig: Sie können den CMOS löschen, indem Sie die Pins 2-3 verbinden, während das System

ausgeschaltet ist. Kehren Sie danach zur Pinposition 1-2 zurück. Löschen Sie den CMOS nicht, solange das System angeschaltet ist, dies würde das Mainboard beschädigen.

PCI (Peripheral Component Interconnect) Express Slot

Der PCI Express Slot unterstützt die PCI Express Schnittstelle Erweiterungskarten. Der PCI Express x 16 -fach unterstützt Übertragungsraten von 4.0 GB/sek.

Der PCI Express x 1 -fach unterstützt Übertragungsraten von 250 MBit/Sek.

PCI (Peripheral Component Interconnect) Slot

Die PCI Steckplätze unterstützt LAN Karte, SCSI Karte, USB Karte und andere Zusatzkarten cards,die mit PCI Spezifikationen übereinstimmen.

Wichtig:

Stellen Sie vor dem Einsetzen oder Entnehmen von Karten sicher, dass Sie den Netzstecker gezogen haben. Studieren Sie bitte die Anleitung zur Erweiterungskarte, um jede notwendige Hard - oder Softwareeinstellung für die Erweiterungskarte vorzunehmen, sei es an Steckbrücken („Jumpern“), Schaltern oder im BIOS.

PCI Interrupt Request Routing

Die IRQs (Interrupt Request Lines) sind Hardwareverbindungen, über die Geräte Interruptsignale an den Prozessor senden können. Die PCI IRQ Pins sind typischer Weise in der folgendenArt mit PCI Bus Pins verbunden:

Reihenfolge1 Reihenfolge2 Reihenfolge3 Reihenfolge4

PCI Slot1 INT B# INT C# INT D# INT A# PCI Slot2 INT C# INT D# INT A# INT B#

BIOS Setup

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test – Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste <Entf>(<Del>), um das Setup aufzurufen.

Press DEL to enter SETUP

Wenn die Nachricht verschwindet, bevor Sie reagieren, und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die “RESET”-Taste am Gehäuse betätigen. Sie können das System außerdem neu starten, indem Sie gleichzeitig die Tasten <Strg>,<Alt> und <Entf> drücken (bei manchen Tastaturen Ctrl>,<Alt> und <Del>).

Main Page

Standard CMOS Features

In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.

Advanced BIOS Features

Verwenden Sie diesen Menüpunkt, um AMI- eigene weitergehende Einstellungen an Ihrem System vorzunehmen.

Integrated Peripherals

Verwenden Sie dieses Menü, um die Einstellungen für in das Board integrierte Peripheriegeräte vorzunehmen.

Power Management Setup

Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen vorzunehmen.

PNP/PCI Configurations

Dieser Eintrag erscheint, wenn Ihr System Plug and Play- Geräte am PCI-Bus unterstützt.

H/W Monitor

Dieser Eintrag zeigt den Status der CPU, des Lüfters und allgemeine Warnungen zum generellen Systemstatus.

Frequency/Voltage Control

Hier können Sie Einstellungen zu Frequenzen und Spannungen vornehmen.

Load Fail-Safe Defaults

In diesem Menü können Sie eine stabile, werkseitig gespeicherte Einstellung des BIOS Speichers laden. Nach Anwählen des Punktes sichern Sie die Änder ungen und starten das System neu.

Load Optimized Defaults

Hier können Sie die BIOS- Werkseinstellungen für stabile Systemleistung laden.

BIOS Setting Password

Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben.

Save & Exit Setup

Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS.

Exit Without Saving

Verlassen des BIOS’ ohne Speicherung, vorgenommene Änderungen verfallen.

Frequency/Voltage Control

Current CPU Frequency

Zeigt die derzeitige Frequenz der CPU. Nur Anzeige.

Current DRAM Frequency

Zeigt die derzeitige Frequenz des Speichers. Nur Anzeige.

Adjust CPU FSB Frequency

Dieser Eintrag erlaubt die manuelle Einstellung des Front Side Buses für die CPU.

Adjust CPU Ratio

Hier können Sie die CPU-Taktrelation angeben.

Adjusted CPU Frequency

Zeigt die verstellte Frequenz der CPU (FSB x Ratio). Nur Anzeige.

Advance DRAM Configuration > DRAM CAS# Latency

Kontrolliert die Latenz des Spaltenadresssignals, die die Verzögerung im Timing (in Taktzyklen) bestimmt, die zwischen der Annahme und Ausführung eines Lesebefehls durch den RAM liegt. [2T] steigert die Systemleistung am deutlichsten, während [2.5T] das höchste Maß an Stabilität garantiert. Die Einstellung [By SPD] ermöglicht die automatische Erkennung des DRAM CAS# Latency durch das BIOS auf Basis der Einstellungen im SPD (Serial Presence Detect) EEPROM auf dem DRAM Modul.

FSB/Memory Ratio

Hier können Sie die FSB-/Speicher-aktrelation angeben.

Adjusted DDR Memory Frequency

Zeigt die verstellte Frequenz des DDR Speichers. Nur Anzeige.

Adjust PCI Frequency

Gestattet die Wahl der PCI Taktfrequnez (in MHz) und die Übertaktung, durch Einstellung eines höheren PCI Taktes.

Adjust PCIE Frequency

Gestattet die Wahl der PCI Express Taktfrequnez (in MHz) und die Übertaktung, durch Einstellung eines höheren PCI Express Taktes.

Auto Disable DIMM/PCI Frequency

Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung leerer PCI Sockel, um die Elektromagnetische Störstrahlung (EMI) zu minimieren.

Memory/PCI Express Voltage

Diese Optionen erlauben Ihnen, die Spannung des Speicher /PCI Express anzupassen. Die Spannung des DDR anzuheben, kann diesen beschleunigen. Jede Änderung dieser Option kann zu Stabilitätsproblemen führen, deswegen wird von einer langfristigen Änderung der DDR Spannung ABGERATEN.

Spread Spectrum

Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen zu flacheren Kurven reduziert werden..

Wichtig:

Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI.

Je größer Spread Spectrum Wert ist, desto größer nimmt der EMI ab, und das System wird weniger stabil. Bitte befragen Sie Ihren lokalen EMI Regelung zum meist passend Spread Spectrum Wert.

Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum einfrieren zu bringen.

Введение

Благодарим вас за выбор системной платы серии 945GCM5 V2 (MS-7267 v4.x) Micro-ATX. Для наиболее эффективной работы системы серия 945GCM5 V2

изготовлена на основе чипсетов Intel® 945GC & Intel® ICH7. Системная плата, разработанная для современного процессоров Intel® Core2 Duo/ Pentium D/ Pentium 4 / Celeron D, обеспечивают высокую производительность настольных платформ.

Компоненты системной платы

CPUFAN1

DIMM1

DIMM2

SATA1

JUSB2

JBAT1

JFP1

JFP2

JUSB1

SYSFAN1

SYSFAN2

SATA2SATA4SATA3

BATT+FDD1

JAUD1

CD_IN1

JSPD1

PCI2

PCI_E2

LAN Chip

I/O Chip

AUDIO

Chip

PCI1

PCI_E1

PWRCONN1

Intel

945GC

IDE 1

ATX1

Top : mouse Bottom: keyboard

Top : Parallel Port Bottom:

COM Port

USB ports

T: LAN jack B: USB ports

T: M: B:

Line-In

Line-Out

Mic

T:RS-Out (optional) M:CS B:SS-Out

-Out (optional) (optional)

VGA Port

JCI2

Характеристики

Процессор

l Поддерживаются процессоры Intel® Core2 Duo/ Pentium D/ Pentium 4/ Celeron D LGA

775 (Для получения новых сведений о CPU посетите сайт http://global.msi.com.tw/index.php?func=cpuform)

FSB

l 800 / 533 МГц

Чипсет

l Северный мост: Intel® 945GC l Южный мост: Intel® ICH7

Память

l DDR2 400/ 533/ 667 SDRAM (2ГБ Макс) l 2 слота DDR2 DIMM (240-конт/ 1.8В)

(За дополнениями к сведениям о поддерживаемых модулях посетите сайт http://global.msi.com.tw/index.php?func=testreport)

LAN

l Поддержка 10/100 Мб/с Fast Ethernet (Realtek RTL 8101E) l или Поддержка 10/100/1000 Мб/с Fast Ethermet (Realtek RTL 8111B)

Аудио

l Аудио кодек Realtek ALC883, поддерживаемый HD 5.1-канальный аудио выход l Или Аудио кодек Realtek ALC888, поддерживаемый HD 7.1-канальный аудио выход l Совместим со спецификацией Vista Premium

IDE

l 1 IDE порт l Поддержка режима Ultra DMA 66/100 l Поддержка режимов работы PIO, Bus Master

SATA

l Четыре SATA порта в чипсете ICH7 l Поддерживаются четыре устройства SATA l Поддержка скорости передачи данных до 300 МБ/с

Флоппи

l 1 флоппи порт l Поддерживается 1 FDD с 360КБ, 720 КБ, 1.2МБ, 1.44 МБ и 2.88 МБ

Разъемы

l Задняя панель

- 1 параллельный порт с поддержкой режима SPP/EPP/ECP

- 1 PS/2 порт для подключения мыши

- 1 PS/2 порт для подключения клавиатуры

- 1 COM порт

- 1 VGA порт

- 4 порта USB 2.0

- 1 LAN разъем

- 3 порта аудио (для системной платы с аудио кодеком ALC883) или 6 портов аудио (для системной платы с аудио кодеком ALC888)

l Разъемы на системной плате

- 2 разъема USB 2.0

- 1 коннектор CD-In

- 1 порт звуковых разъемов передней панели

- 1 SPDIF-Out разъем

- 1 разъем датчика открывания корпуса

Слоты

l 1 PCI Express x16 слот l 1 PCI Express x1 слот l 2 PCI слота (Поддержка интерфейса 3.3В/ 5В PCI шины)

Форм фактор

l Micro-ATX (24.5см X 22.5 см)

Крепление

l 6 отверстий для крепления

Задняя панель

Задняя панель имеет следующие разъемы:

Mouse

Keyboard Serial Port

Parallel Port

VGA Port

USB Ports

LAN

Line-In

RS-Out

(optional)

CS-Out

(optional)

SS-Out

(optional)

Line-Out

Mic

Установка оборудования

Эта глава посвящена вопросам установки процессора, модулей памяти, плат расширения, а также установке перемычек на системной плате. В главе также рассказывается о том, как подключать внешние устройства, такие как мышь, клавиатура и т.д. При установке оборудования будьте внимательны, следуйте указаниям по установке.

Установка процессора LGA 775 и вентилятора

Во избежание перегрева процессора при его работе обязательно установите вентилятор процессора. Не забудьте нанести теплопроводящую пасту на верхнюю крышку процессора перед установкой радиатора/ вентилятора процессора. Ниже представлены указания по правильной установке процессора и вентилятора. Неправильная установка может привести к повреждению процессора и системной платы.

Установка процессора LGA 775

Вид процессора со стороны контактной

панели LGA 775.

Внешний вид процессора LGA 775.

1. Разъем процессора закрыт пластиковой крышкой, которая защищает контакты разъема от повреждений и загрязнений. Если процессор не установлен в разъем , необходимо всегда закрывать его пластиковой крышкой для защиты от пыли и повреждений.

2. Снимите крышку, подняв ее с одной стороны.

3. Откроются контакты разъема.

4. Поднимите рычаг и откройте разъем для установки

процессора.

5. Убедившись в правильной ориентации процессора,

положите процессор в разъем. Обратите внимание, что выемки на процессоре должны соответствовать выступам на процессорном разъеме.

6. Проверьте правильность установки процессора в разъем визуально. Если процессор установлен неправильно, то выньте процессор и переустановите.

7. Опустите металлическую крышку механизма крепления.

8. Аккуратно опустите рычаг на крышку механизма

крепления и зафиксируйте его. Для фиксации рычага в механизме крепления предусмотрен маленький крючок.

9. Совместите отверстия системной платы с защелками крепления вентилятора. Прижмите радиатор с вентилятором к процессору и проследите, чтобы четыре защелки вошли в отверстия системной платы.

10. Нажмите на четыре защелки и закрепите вентилятор. Затем поверните фиксаторы защелок (направление поворота указано на вентиляторе) и закрепите их.

11. Переверните системную плату и убедитесь, что защелки надежно удерживают вентилятор.

Внимание:

Состояние процессора смотрите в разделе BIOS. Если процессор не установлен, всегда закрывайте разъем пластиковой крышкой для

предотвращения поломок и попадания в него грязи и пыли. Фото системной платы, размещенные в этой части, приведены только для

демонстрации установки вентилятора. Общий вид системной платы зависит от модели, купленной вами.

По спецификаций чипсета Intel North Bridge 945GC, он поддерживает процессора с максимальной частотой FSB 800МГц при упущении. Однако, плата может работать с частотой FSB 1066МГц (Core 2 Duo CPUs) в режиме оверклокинга, частоту FSB процессора можно регулировать в соответствующем разделе BIOS: Войдите в меню BIOS Setup, [Frequency/ Voltage Control]à[Adjust CPU FSB Frequency]. Здесь вы можете изменять частоту FSB до [266] для процессоров Core 2 Duo. Убедитесь в том,

что система может работать в режиме оверклокинга.

Установка модулей памяти

1. Модули памяти имеют только одну прорезь в середине. Модуль войдет в разъем только при правильной ориентации.

2. Вставьте модуль в DIMM слот в вертикальном направлении. Затем нажмите на него, чтобы золоченые контакты глубоко погрузились в DIMM слот. Если модули памяти правильно вошли в DIMM слоты, золотые контакты будут почти не видны.

3. Пластиковые защелки на обоих концах разъема закроются автоматически.

Volt

Notch

Внимание:

Модули DDR2 не взаимозаменяемы с модулями DDR, и стандарт DDR2 не имеет обратной совместимости. Модуль памяти DDR2 следует устанавливать только в разъем DDR2.

Чтобы система загружалась, вначале установите модуль в разъем DIMM1.

24-контактный разъем блока питания ATX: ATX1

Этот разъем позволяет подключать 24-контактный блок питания ATX к системной плате. Перед подключением убедитесь, что все штырьки разъема от блока питания ровные, и он правильно сориентирован. Плотно вставьте его в разъем на системной плате. Вы также можете использовать 20 контактный АТХ блок питания (обратитесь к изображению справа).

GND

PS-ON#

GND

+3.3V

-12V

+3.3V

+5V

Res

PWR OK

GND

5VSB +12V +12V

Дополнительный разъем питания ATX 12В: PWRCONN1

Этот разъем питания 12В используется для обеспечения питания процессора.

GND

+12V

Внимание:

Убедитесь, что все разъемы питания ATX правильно подключены. Настоятельно рекомендуется использовать блок питания 350 ВТ (и выше) для

обеспечения стабильности системы.

Разъем для подключения накопителя флоппи дисков: FDD1

Этот разъем поддерживает флоппи диски емкостью 360КБ, 720КБ, 1.2МБ, 1.44МБ или 2.88МБ.

Разъем IDE: IDE1

Разъем поддерживает подключение жестких дисков IDE, оптических дисков и других IDE устройств.

Внимание:

Если вы подключаете два устройства к одному кабелю IDE, второе должно быть установлено в режим “Slave” переключателем на устройстве. Обратитесь к разделу, посвященному установке

переключателей, в документации, поставляемой производителем оборудования.

Разъемы Serial ATA: SATA1/2/3/4

Разъем SATA – это высокоскоростной порт интерфейса Serial ATA. Этот разъем может подсоединять одно устройство Serial ATA.

Внимание:

Избегайте резких изгибов кабеля Serial ATA. В противном случае могут возникнуть потери данных при передаче.

Разъемы питания вентиляторов: CPUFAN1, SYSFAN1 и SYSFAN2

Разъемы питания вентиляторов поддерживают вентиляторы с питанием +12В. При подключении необходимо помнить, что красный провод подключается к шине +12В, а черный - к земле GND. Если системная плата содержит микросхему аппаратного мониторинга, необходимо использовать специальные вентиляторы с датчиком скорости для реализации функции управления вентилятором.

GND

+12V

Sensor

Control

GND

+12V

Sensor

Разъем USB передней панели: JUSB1/ JUSB2

Разъем соответствует технологии Intel® I/O Connectivity Design Guide, которая идеальна для

подключения таких высокоскоростных устройств как USB HDD, цифровых камер, MP3 плееров, принтеров, модемов и т.д.

N.C.(10)

(2)VCC

USB1-

USB1+

GND

(1)VCC

USB0-

USB0+

GND

Key,no pin(9)

Разъем выхода S/PDIF: JSPD1

Этот разъем используется для подключения интерфейса S/PDIF (Sony & Philips Digital Interconnect Format) для передачи звука в цифровом формате.

GND

VCC

SPDIF

Разъем CD-In: CD_IN1

Этот разъем предназначен для подключения дополнительного аудио кабеля.

GND

L R

Аудио разъем передней панели: JAUD1

Разъем позволяет подключить звуковые разъемы передней панели. Он соответствует спецификации Intel® I/O

Connectivity Design Guide.

(2)GND

VCC5

MIC2_JD

(1)MIC_L

Line-out_R

Line-out_L(9)

Line_JD(10)

(2)GND

MIC_R

Front to Sense

JFP2

Power

LED

Speaker

817

Разъемы органов управления и индикаторов передней панели:

JFP1, JFP2

Эти разъемы обеспечивают подключение органов управления и индикаторов передней панели. JFP1 соответствует спецификации Intel® Front Panel I/O

Connectivity Design Guide.

JFP1

HDD LED

Reset

Switch

Power

Switch

Power

LED

Датчик открывания корпуса: JCI2

К этому коннектору подключается кабель датчика открывания корпуса, установленный в корпусе. При открывании корпуса его механизм активируется. Система запоминает это событие и выдает предупреждение на экране. Предупреждение можно отключить в настройках BIOS.

CINTRU

GND

Перемычка очистки CMOS: JBAT1

На плате установлена CMOS память с питанием от батарейки, хранящая данные о конфигурации системы. Данные, хранящиеся в CMOS памяти, требуются компьютеру для загрузки операционной системы при включении. Если у вас возникает необходимость сбросить конфигурацию системы (очистить CMOS), воспользуйтесь этой перемычкой.

Keep Data

Clear Data

2 2

3 3

1 1

Внимание:

Очистка CMOS производится соединением контактов 2-3 при отключенной системе. Затем следует вернуться к соединению контактов 1-2. Избегайте очистки CMOS при работающей системе: это повредит системную плату.

Разъемы PCI Express (Peripheral Component Interconnect)

PCI Express слот поддерживает дополнительные карты расширения интерфейса PCI Express. PCI Express x 16 слот поддерживает скорость передачи до 4.0 ГБ/с

PCI Express x 1 слот поддерживает скорость передачи до 250 МБ/с.

Разъем PCI (Peripheral Component Interconnect)

Разъем PCI позволяет устанавливать карту LAN, SCSI, USB и другие дополнительные карты расширения, которые соответствуют характеристикам PCI.

Внимание:

Перед установкой или извлечением карты расширения убедитесь, что кабель питания отключен от электрической сети. Прочтите документацию на карту расширения и выполните необходимые аппаратные или программные установки для данной платы (перемычки, переключатели или конфигурация BIOS).

Маршрутизация запросов прерывания PCI

IRQ– сокращение от Interrupt ReQuest (line) – линия запроса прерывания, аппаратная линия, по которой устройства могут посылать сигнал прерывания микропроцессору. Обычное подключение контактов IRQ PCI к контактам шины PCI указано ниже:

Order1 Order2 Order3 Order4 PCI Slot1 INT B# INT C# INT D# INT A# PCI Slot2 INT C# INT D# INT A# INT B#

Настройка параметров BIOS

Включите компьютер. Во время самотестирования (POST) нажмите клавишу <DEL>.

Нажмите DEL, чтобы войти в меню SETUP

Если же вы не успели нажать необходимую клавишу для входа в меню настройки, перезагрузите систему и попробуйте еще раз. Для перезагрузки воспользуйтесь кнопкой RESET или одновременно нажмите клавиши <Ctrl>, <Alt> и <Delete>.

Основное меню

Standard CMOS Features

Используется для основных настроек, таких как время, дата и т.д.

Advanced BIOS Features

Используется для настройки дополнительных возможностей системы.

Integrated Peripherals

Используется для настройки параметров встроенных периферийных устройств.

Power Management Setup

Используется для настройки параметров энергосбережения.

PNP/PCI Configurations

Используется для настройки системы, поддерживающей устройства PnP/PCI.

H/W Monitor

Используется для мониторинга системы.

Frequency/Voltage Control

Используется для установки частоты и напряжения.

Load Fail-Safe Defaults

Используется при загрузке значений BIOS, установленные производителем оборудования для стабильной работы системы.

Load Optimized Defaults

Используется при загрузке значений BIOS’а для работы с оптимальной производительностью.

BIOS Setting Password

Используется для установки пароля.

Save & Exit Setup

Используется для выхода из меню установки с сохранением внесенных изменений (CMOS).

Exit Without Saving

Используется для выхода из меню установки с потерей всех внесенных изменений.

Frequency/Voltage Control (Управление частотами/напряжениями)

Current CPU Frequency

Этот пункт показывает текущее значение тактовой частоты процессора.

Current DRAM Frequency

Этот пункт показывает текущее значение тактовой частоты памяти.

Adjust CPU FSB Frequency

Этот пункт позволяет вручную регулировать частоту FSB процессора.

Adjust CPU Ratio

Этот пункт позволяет регулировать коэффициент умножения процессора.

Adjusted CPU Frequency

Этот пункт показывает частоту процессора (FSB x Ratio).

Advance DRAM Configuration > DRAM CAS# Latency

Этот пункт контролирует латентность CAS, которая измеряет временную задержку DRAM при чтении данных. Значение [2T] улучшит производительность системы, а значение [2.5T] обеспечивает более стабильную работу системы. Задайте значение [By SPD], чтобы установить временные параметры DRAM CAS# Latency

автоматически в соответствии с данными SPD (Serial Presence Detect) EEPROM на модуле DRAM.

FSB/Memory Ratio

Этот пункт позволяет вручную регулировать отношение частоты FSB/Ratio памяти.

Adjusted DDR Memory Frequency

Этот пункт показывает частоту памяти DDR.

Adjust PCI Frequency

Этот пункт позволяет выбрать текущее значение частоты PCI (МГц) и произвести разгон системы путем увеличения значения частоты PCI.

Adjust PCIE Frequency

Этот пункт позволяет выбрать текущее значение частоты PCI Express (МГц) и произвести разгон системы путем увеличения значения частоты PCI Express.

Auto Disable DIMM/PCI Frequency

При установке значения [Enabled] (разрешено) система автоматически отключит неиспользуемые разъемы памяти и разъемы PCI, что приведет к снижению уровня электромагнитных помех (EMI).

Memory/PCI Express Voltage

Этот пункт предназначен для настройки напряжения модулей памяти /PCI Express, что позволяет увеличивать их скорость. Любые изменения этого пункта могут привести к снижению стабильности, поэтому не рекомендуется изменять напряжение питания памяти на длительное время.

Spread Spectrum

Так как тактовый генератор системной платы импульсный, то его работа вызывает электромагнитные помехи - EMI (Electromagnetic Interference). Функция Spread Spectrum снижает эти помехи, генерируя сглаженные импульсы. Если у вас нет проблем с помехами, оставьте значение [Disabled] (запрещено) для лучшей стабильности и производительности. Однако, если у вас возникают электромагнитные помехи, разрешите использование этой функции, установив [Enable] (разрешено). Не забудьте запретить использование функции Spread Spectrum, если вы «разгоняете» системную плату. Это необходимо, так как даже небольшой дребезг сигналов тактового генератора может привести к отказу «разогнанного» процессора.

Внимание:

Если у вас нет проблем с помехами, оставьте значение [Disabled] (запрещено) для лучшей стабильности и производительности. Однако, если у вас возникают электромагнитные помехи, выберите Spread Spectrum для их уменьшения.

Чем больше значение Spread Spectrum, тем ниже будет уровень электромагнитных помех, но система станет менее стабильной. Для выбора подходящего значения Spread Spectrum, сверьтесь со значениями уровней электромагнитных помех, установленных законодательством.

Не забудьте запретить использование функции Spread Spectrum, если вы «разгоняете» системную плату. Это необходимо, так как даже небольшой дребезг сигналов тактового генератора может привести к отказу «разогнанного» процессора.

简介

感谢您购买了 945GCM5 V2系列(MS-7267 v4.x) Micro-ATX主板。945GCM5 V2 系列是基于 Intel® 945GC & Intel® ICH7芯片组而设计的主板。支持 Intel® Core2 Duo/ Pentium D/ Pentium 4 / Celeron D 处理器，945GCM5 V2 系列提供了高性能，专业化的桌面平台解决方案。

布局

CPUFAN1

DIMM1

DIMM2

SATA1

JUSB2

JBAT1

JFP1

JFP2

JUSB1

SYSFAN1

SYSFAN2

SATA2SATA4SATA3

BATT+FDD1

JAUD1

CD_IN1

JSPD1

PCI2

PCI_E2

LAN Chip

I/O Chip

AUDIO

Chip

PCI1

PCI_E1

PWRCONN1

Intel

945GC

IDE 1

ATX1

Top : mouse Bottom: keyboard

Top : Parallel Port Bottom:

COM Port

USB ports

T: LAN jack B: USB ports

T: M: B:

Line-In

Line-Out

Mic

T:RS-Out (optional) M:CS B:SS-Out

-Out (optional) (optional)

VGA Port

JCI2

规格

支持的处理器

l 支持 Intel® Core2 Duo/ Pentium D/ Pentium 4/ Celeron D LGA 775 处理器。 (要了解 CPU 最新信息，请访问 http://global.msi.com.tw/index.php?func=cpuform)

前端总线

l 800 / 533 MHz

芯片组

l 北桥: Intel® 945GC芯片组 l 南桥: Intel® ICH7芯片组

支持的内存

l DDR2 400/ 533/667 (最大 2GB) l 2 条 DDR2 DIMM (240pin/ 1.8V)

(要了解更多模组兼容性问题，请访问 http://global.msi.com.tw/index.php?func=testreport)

网络

l 由 Realtek RTL 8101E 支持的 10/100 Mb/s 快速以太网 l 由 Realtek RTL 8111B 支持的 10/100/1000 Mb/s 快速以太网

音频

l Realtek ALC883 整合芯片支持 HD 5.1 声道音频输出。 l Realtek ALC888 整合芯片支持 HD 7.1 声道音频输出。 l 符合 Vista 基本要求

IDE

l 1个 IDE 端口 l 支持 Ultra DMA 66/100 模式 l 支持 PIO, 总线控制，选配模式

SATA

l 4个ICH7芯片组 SATA 端口 l 支持 4 台 SATA 设备 l 支持存储和数据传输速度最高到 300 MB/s

Floppy

l 1 个 floppy 端口 l 支持 1 个 360KB, 720KB, 1.2MB, 1.44MB 和 2.88MB FDD

接口

l 后置面板

- 1 个并行端口支持 SPP/EPP/ECP模式

- 1 个 PS/2 鼠标端口

- 1 个 PS/2 键盘端口

- 1 个 COM端口

- 1 个 VGA端口

- 4 个 USB 2.0 端口

- 1 个网络插口

- 3个灵活的音频插口（搭配 ALC883 音频芯片）或 6个音频插口（搭配 ALC888 音频芯片）

l 板载针头/接口

- 2 个 USB 2.0 针头

- 1 个 CD-In 接口

- 1 个前置面板音频针头

- 1 个 SPDIF-Out 针头

- 1个机箱入侵转换开关针头

插槽

l 1 条 PCI Express x16 插槽 l 1 条 PCI Express x1 插槽 l 2 条 PCI 插槽（支持 3.3V / 5V PCI 总线界面）

出厂规格

l Micro-ATX (24.5cm X 22.5 cm)

固定孔

l 6个固定孔

后置面板

后置面板包括以下接口:

Mouse

Keyboard Serial Port

Parallel Port

VGA Port

USB Ports

LAN

Line-In

RS-Out

(optional)

CS-Out

(optional)

SS-Out

(optional)

Line-Out

Mic

硬件安装

这一章主要告诉您如何安装 CPU，内存，扩展卡，也会告诉您怎样设置主板上的跳线，并提

供外围设备的指导，如鼠标，键盘等。安装时，请谨慎拿各零部件并且按照安装说明的步骤

进行。

LGA775 CPU & 散热装置安装程序

当您安装 CPU 时，请确认 CPU 带有散热片和风扇放置在 CPU 顶部。如果您没有散热片和风扇，请联系经销商以购买和安装。同时，请别忘记在安装散热装置之前在 CPU上涂抹一些散热硅胶以加强散热。请根据以下步骤来正确安装 CPU 和风扇，不正确的安装会导致您 CPU 和主板的损坏。

安装 LGA 775 CPU

LG775 CPU 的针脚面

LG775 CPU 的表面.

1. CPU 插槽上有一个塑料保护盖，以保护 CPU 避免受损。您在安装 CPU 之前请不要取下此保护盖以防止触点受损。

2. 沿着底座压杆的一边取下塑料保护盖。

3. 您会看到插座上的触点。

4. 开启钉钩。

5. 开启拉杆，再打开 CPU盖盘。

6. 在确定 CPU 正确安装方向后，将 CPU 插入插槽中，抓紧 CPU 的底部边缘。注意，一定要与 CPU 的缺口相对应。

7. 目测 CPU 是否已安装于插槽中。如果没有安装，垂直的取出

CPU 并重新安装。

8. 合上盖盘。

9. 轻轻拉下拉杆，并用底座边的钩子勾住压杆。

10. 对齐风扇和主板上的安装孔，将风扇用力向下压，直到四个钉钩卡进主板的四个孔里。

11. 压下四个钉钩以固定风扇，然后旋转钉钩以锁定钉钩。（请查看钉钩上标注的正确方向）。

12. 翻转主板以确认四个钉钩是否已正确插入。

注意:

在 BIOS 中查看 CPU 状态。只要 CPU 未安装，总是将 CPU 保护盖覆盖在 CPU 插槽上，以避免插槽受损。显示的主板图片部分仅作为 CPU/散热装置的安装示范。您的主板可能会根据您购买的型号有

所变化。

根据 Intel 北桥 945GC 芯片组规格，此主板缺省支持 CPU FSB最大 800MHZ，但是您也可以通过超频和在 BIOS里调整 CPU FSB 频率使您的主板 CPU FSB 运行在 1066MHZ （Core

2 Duo CPU）。进入 BIOS 设置菜单[Frequency/ Voltage Control] [Adjust CPU FSB Frequency]，可以为 Core 2 Duo CPU调整值为[266]。请注意此改动超规格，这样的超频行

为不被推荐和保证。

安装内存

1. 内存模组的中央仅有一个缺口，内存将被正确的安装到插槽中。

2. 将内存模组垂直插入 DIMM 插槽中，并确保缺口的正确位置，若正确插入了内存模组，您将不会看到金手指部分。

3. DIMM 插槽二边的塑料卡口会自动闭合。

Volt

Notch

注意:

由于 DDR2 内存不与 DDR 内存互换，并且 DDR2内存不向下兼容，因此您应该把 DD2 内存插入 DDR2 内存插槽中。

要成功启动系统，必须首先将内存插入 DIMM1 插槽中。

ATX 24-针电源接口: ATX1

此接口可连接一个 ATX 24针电源适配器。在与 ATX 24-针电源适配

器相连时，请务必确认电源适配器接头安装方向正确，针脚对应顺序

也准确无误。将电源接头插入，并使其与主板电源接口稳固连接。若您喜欢，可以使用 20-针 ATX电源适配器，如果您要使用 20-针 ATX 电源适配器，请沿 pin 1 & pin 13插上电源适配器 (参照右边图片).

GND

PS-ON#

GND

+3.3V

-12V

+3.3V

+5V

Res

PWR OK

GND

5VSB +12V +12V

ATX 12V 电源接口: PWRCONN1

此 12V 电源接口用于为 CPU 供电。

GND

+12V

注意:

确认所有接口已正确地连接到 ATX 电源适配器上，以确认主板提供稳定的工作电流。为了系统稳定，强烈建议您使用 350W（或更大）功率电源适配器

软驱接口: FDD1

接口支持 360KB, 720KB, 1.2MB, 1.44MB 或 2.88MB 软驱。

IDE 接口: IDE1

接口支持 IDE 硬盘设备，光驱设备和其他 IDE设备。

注意:

如果您在同一条硬盘线上连接二个 IDE 设备，您必须通过跳线设置配置此硬盘为 cable select 模式或分开设置为主/从模式。参见硬盘厂商提供的硬盘文档关于跳线设定方面的介绍。

串行 ATA 接口: SATA1/2/3/4

此接口是一高速串行 ATA 界面端口。每个接口可连接一台串行 ATA 设备。

注意:

请勿将串行 ATA 数据线对折成 90度，这样会造成在传输过程中的数据丢失。

风扇电源接口: CPUFAN1, SYSFAN1 & SYSFAN2

风扇电源接口支持+12V 系统散热风扇。当您将接线连接到风扇接头时，请注意红色线为正极，必须接到+12V，而黑色线是接地，必须接到 GND。

如果您的主板有系统硬件监控芯片，您必须使用一个特别设计的支持速

度侦测的风扇方可使用此功能。

GND

+12V

Sensor

Control

GND

+12V

Sensor

前置 USB 接口: JUSB1/ JUSB2

此接口和 Intel® I/O 连接规格兼容，可以连接高速 USB 界面周边，例如 USB HDD, 数码相机, MP3 播放器, 打印机, 调制解调器等。

N.C.(10)

(2)VCC

USB1-

USB1+

GND

(1)VCC

USB0-

USB0+

GND

Key,no pin(9)

S/PDIF-Out 接口: JSPD1

此接口用于连接 S/PDIF (Sony & Philips 数字传输格式) 面板，用于 HDMI 显卡数字音频传输。

GND

VCC

SPDIF

CD-In 接口: CD_IN1

此接口提供外部音频输入。

GND

L R

前置面板音频接口: JAUD1

您可以在前置面板接口上连接一个音频接口，此

接口是和 Intel®的 I/O 面板连接规格兼容的.

(2)GND

VCC5

MIC2_JD

(1)MIC_L

Line-out_R

Line-out_L(9)

Line_JD(10)

(2)GND

MIC_R

Front to Sense

JFP2

Power

LED

Speaker

817

前置面板接口: JFP1, JFP2

此接口用于电子连接前置面板开关和 LED。JFP1 是和 Intel® I/O 前置面板连接规格相兼容的。

JFP1

HDD LED

Reset

Switch

Power

Switch

Power

LED

机箱入侵接口: JCI2

此接口与机箱入侵开关接口线相接. 如果机箱被打开了,此接头会短接，系统会记录此状态，并在屏幕上显示警告信息.要消除这一警告

信息，您必须进入 BIOS 设定工具清除此记录.

CINTRU

GND

清除 CMOS 跳线: JBAT1

主板上建有一个 CMOS RAM，其中保存的系统配置数据需要通过一枚外置电池来维持。CMOS RAM 是在每次启动计算机

的时候来引导操作系统的。如果您想清除保存在 CMOS RAM 中的系统配置信息，可使用跳线清除数据。

Keep Data

Clear Data

2 2

3 3

1 1

注意:

您可以在系统关闭时通过短接 2-3 针脚清除 CMOS，然后返回到 1-2 针短接的状态。请避免在系统开机时清除 CMOS，这样可以避免对主板造成损害。

PCI (周边设备连接) Express 插槽

PCI Express 插槽支持 PCI Express 界面扩展卡。 PCI Express x 16 插槽支持 4.0 GB/s 传输速率.

PCI Express x 1 支持 250 MB/s 传输速率。

PCI (周边设备连接) 插槽

PCI 插槽支持网卡，SCSI 卡，USB 卡，和其他符合 PCI 规格的附加卡。

注意:

在增加或移除扩展卡时，请首先确认已拔除电源。同时查阅扩展卡配置文档关于硬件和软

件的设置，比如跳线，开关，或 BIOS配置。

PCI 中断请求队列

IRQ 是中断请求队列和中断请求确认的缩写，将设备的中断信号送到微处理器的硬件列表。 PCI 的 IRQ 针脚一般都是连接到如下表示的 PCI 总线的引脚：

Order1 Order2 Order3 Order4

PCI Slot1 INT B# INT C# INT D# INT A# PCI Slot2 INT C# INT D# INT A# INT B#

BIOS 设置

计算机加电后，系统将会开始 POST（加电自检）过程。当屏幕上出现以下信息时，按 <DEL> 进入设定程序。

Press DEL to enter SETUP

如果此信息在您做出反应前就消失了，而您仍需要进入 Setup,请关机后再开机或按机箱上的 restart 键，重新启动您的系统。您也可以同时按下<Ctrl>, <Alt>, 和<Delete>键来重启您的系统。

主菜单

Standard CMOS Features （标准 CMOS 特性）

使用此菜单可对基本的系统配置进行设定，如时间，日期等。

Advanced BIOS Features （高级 BIOS 特性）

使用此菜单可设定高级特性。

Integrated Peripherals （整合周边）

使用此菜单可对周边设备进行特别的设定。

Power Management Setup （电源管理特性）

使用此菜单可以对电源管理进行特别设定。

PNP/PCI Configurations （PNP/PCI 配置）

此项仅在您的系统支持 PnP/PCI 时才有效。

H/W Monitor （硬件监视）

此项显示您的 CPU 状态，风扇，整个系统警告状态。

Frequency/Voltage Control （频率/电压控制）

使用此菜单可以对频率/电压控制作特别设定。

Load Fail-Safe Defaults （载入故障保护缺省值）

使用此菜单载入工厂为系统操作设置的 BIOS缺省值。

Load Optimized Defaults （载入优化设置缺省值）

使用此菜单载入为优化系统性能而设置的工厂缺省值。

BIOS Setting Password （BIOS 密码设置）

使用此菜单设定 BIOS设置密码。

Save & Exit Setup （保存后退出）

保存 CMOS 改动并退出设置。

Exit Without Saving （不保存退出）

放弃所有改动并退出设置。

频率/电压控制

Current CPU Frequency （当前 CPU 频率）

显示当前 CPU 频率。只读。

Current DRAM Frequency （当前 DRAM 频率）

显示当前内存频率。只读。

Adjust CPU FSB Frequency （调整 CPU FSB频率）

在自动侦测 CPU 频率项被设定为[Disable]时，此项允许您手动调整 CPU FSB 频率。

Adjust CPU Ratio （调整 CPU 比率）

此项允许您调整 CPU 比率。

Adjusted CPU Frequency （调整 CPU 频率）

此项显示调整后的 CPU 频率(FSB x Ratio). 只读。

Advance DRAM Configuration > DRAM CAS# Latency

此项控制 CAS延迟。决定了 DRAM接受并开始读取指令后的延迟时间。[2T]增加系统性能， [2.5T]提供更加稳定的系统性能。设为[By SPD]可以打开 DRAM CAS#由 BIOS 在 DRAM 模组基于 SPD (Serial Presence Detect) EEPROM确定自动延迟。

FSB/Memory Ratio （FSB/内存比率）

可于本项手动调整内存的 FSB/内存频率的比例。

Adjusted DDR Memory Frequency （调整 DDR 内存频率）

此项显示调整后的 DDR 内存频率。只读。

Adjust PCI Frequency （调整 PCI 频率）

此项允许您选择 PCI时钟频率（单位 MHZ），通过调整 PCI时钟到较高的频率以超频。

Adjust PCIE Frequency （调整 PCIE 频率）

此项允许您选择 PCIE Express 时钟频率（单位 MHZ），通过调整 PCIE Express 时钟到较高的频率以超频。

Auto Disable DIMM/PCI Frequency （自动关闭 DIMM/PCI 频率）

设定为[Enabled], 系统将从空的 DIMM 和 PCI 插槽移除(关闭)时钟以使电磁干扰减到最小 (EMI)。

Memory/ PCI Express Voltage （内存/ PCI Express 电压）

此项允许您调整内存/ PCI Express 电压。调整电压可以提高速度，对此项设置的任何改动都会导致稳定性问题。因此不推荐为长期的目的改变电压。

Spread Spectrum （频展）

当主板上的时钟震荡发生器工作时,脉冲的极值（尖峰）会产生 E M I（电磁干扰) .频率范围设定功能可以降低脉冲发生器所产生的电磁干扰，所以脉冲波的尖峰会衰减为

较为平滑的曲线.如果您没有遇到电磁干扰问题,将此项设定为[Disabled],这样可以优化系统的性能表现和稳定性. 但是如果您被电磁干扰问题困扰, 请开启此项, 这样可以

减少电磁干扰. 注意, 如果您超频使用, 必须将此项禁用. 因为即使是微小的峰值漂移( 抖动) 也会引入时钟速度的短暂突发, 这样会导致您超频的处理器锁死.

注意：

如果您没有任何 EMI 方面的问题，要使系统获得最佳的稳定性和性能，请设置为[Disabled]。但是如果您被 EMI所干扰，请选择 Spread Spectrum（频展）的值，以减少 EMI。

Spread Spectrum（频展）的值越高，EMI会减少，系统地稳定性也相应的减低。要为 Spread Spectrum(频展）设定一个最合适的值，请参考当地 EMI 规章。

当您超频时，请关闭 Spread Spectrum（频展），因为即使一个很微小的峰值漂移也会引入时钟频率的短暂推动，这样会导致您超频的处理器锁死。

簡介

感謝您購買 945GCM5 V2 系列(MS-7267 v4.x) Micro-ATX 主機板。945GCM5 V2 系列主機板，係採用 Intel® 945GC & Intel® ICH7 晶片組，並針對 Intel® Core2 Duo/ Pentium D/ Pentium 4 / Celeron D 處理器來設計。945GCM5 V2 系列，提供您高效能及專業的桌上型電腦平台解決方案。

主機板配置圖

CPUFAN1

DIMM1

DIMM2

SATA1

JUSB2

JBAT1

JFP1

JFP2

JUSB1

SYSFAN1

SYSFAN2

SATA2SATA4SATA3

BATT+FDD1

JAUD1

CD_IN1

JSPD1

PCI2

PCI_E2

LAN Chip

I/O Chip

AUDIO

Chip

PCI1

PCI_E1

PWRCONN1

Intel

945GC

IDE 1

ATX1

Top : mouse Bottom: keyboard

Top : Parallel Port Bottom:

COM Port

USB ports

T: LAN jack B: USB ports

T: M: B:

Line-In

Line-Out

Mic

T:RS-Out (optional) M:CS B:SS-Out

-Out (optional) (optional)

VGA Port

JCI2

規格

支援處理器

l 支援 Intel® Core 2 Duo/ Pentium D/ Pentium 4 / Celeron D 處理器 (欲知更多 CPU 相關訊息，請參閱微星科技網站: http://global.msi.com.tw/index.php?func=cpuform)

支援 FSB

l 800/ 533 MHz

晶片組

l 南橋: Intel® 945GC晶片 l 北橋: Intel® ICH7晶片

記憶體

l DDR2 400/ 533/ 667 SDRAM (最高支援至 2GB) l 2條DDR2 DIMM slots (240pin/ 1.8V)

(欲知更多相容元件的相關訊息，請參閱微星科技網站 http://global.msi.com.tw/index.php?func=testreport)

LAN

l 由 Realtek RTL 8101E 支援每秒 10/100 Mb 高速乙太網 l 或由 Realtek RTL 8111B 支援每秒 10/100/1000 Mb 高速乙太網

音效

l 由 Realtek ALC883 整合晶片，支援高傳真 5.1 聲道音效輸出 l 由 Realtek ALC888 整合晶片，支援高傳真 7.1 聲道音效輸出 l 與 Vista Premium 規格相容

IDE

l 1個IDE 埠 l 支援 Ultra DMA 66/100模式 l 支援 PIO、主控匯流排操作模式

SATA

l ICH7 晶片組支援 4個 SATA 埠 l 支援 4個 SATA 裝置 l 支援儲存及資料傳輸率達每秒 300 MB

軟碟機

l 一台軟碟機 l 支援一台 360KB, 720KB, 1.2MB, 1.44MB及 2.88MB 規格的軟碟機

連接器

l 背板

- 一個支援 SPP / EPP / ECP 模式的平行埠

- 一個 PS/2 滑鼠連接埠

- 一個 PS/2 鍵盤連接埠

- 一個 COM 埠

- 一個 VGA 埠

- 四個 USB2.0 連接埠

- 一個 LAN 區域網路接頭

- 三個音效接頭 (搭配 ALC883 音效晶片) 或六個音效接頭 (搭配 ALC888音效晶片)

l 內建接頭

- 二個 USB2.0 接頭

- 一個 CD-In 接頭

- 一個面板音效接頭

- 一個 S/PDIF-out 接頭

- 一個機殼開啟警告開關連接器

插槽

l 一個 PCI Express x16插槽 l 一個 PCI Express x1 插槽 l 二個 PCI 插槽(支援 3.3V / 5V PCI 匯流排介面)

尺寸

l Micro-ATX (24.5 X 22.5 公分)

裝機

l 六個裝機孔

背板

主機板的背板提供下列各項連接器：

Mouse

Keyboard Serial Port

Parallel Port

VGA Port

USB Ports

LAN

Line-In

RS-Out

(optional)

CS-Out

(optional)

SS-Out

(optional)

Line-Out

Mic

硬體設定

本章教您安裝中央處理器、記憶體模組、擴充卡及設定主機板上的跨接器。還有連接滑鼠、

鍵盤等週邊裝置的方法。進行安裝時請小心處理零組件，並遵守安裝步驟。

安裝 LGA775 中央處理器及散熱風扇

在安裝中央處理器時，為避免過熱問題，請確認上方是否隨附一個散熱風扇。若無，請先向經銷商洽購。並將其安裝後，再開啟電腦。同時請於中央處理器上先塗抹散熱膏，再安裝散

熱風扇，有助散熱。

LGA 775 中央處理器簡介

LGA 775 CPU 針腳座

LGA 775 CPU 表面.

1. CPU 插槽上有一塑膠保護蓋可保護 CPU 針座。在安裝 CPU 前請勿取下，以免針腳受損。

2. 由腳座側邊將保護蓋取下。

3. 插槽針腳露出。

4. 開啟拉桿。

5. 將拉桿拉起後，再打開固定蓋。

6. 確認 CPU 正確安裝方向，將其放置插座中。以手指抓住處理

器邊緣推入插槽。注意要對準對齊點。

黃色三角標記為 Pin1 指示器

USB

7. 檢視 CPU 是否已經安裝好。若未安裝好，請垂直拿出 CPU 並重新安裝。

8. 蓋上固定蓋。

9. 輕輕壓下拉桿，然後將拉桿固定於固定蓋旁的勾槽。

10. 對齊風扇和主機板上的安裝孔。將風扇用力往下壓，直到四個卡榫都卡進主機板的四個孔內。

11. 壓下四個卡榫以固定風扇。再旋轉鎖好卡榫（請參考卡榫上標示的正確方向）。

12. 翻轉主機板，確認四個卡榫已正確插入。

注意事項:

請於 BIOS 檢視 CPU 溫度。未安裝 CPU 時，請使用塑膠保護蓋保護 CPU 針腳，以免受損。

本節主機板圖示僅為安裝中央處理器及散熱風扇示範用。該圖示可能會與您購置的主機板外

觀有所差異。依 Intel 南橋 945GC 晶片組規格，本主機板預設最高支援雖達 FSB 800MHz，但您可於 BIOS

調整 CPU 頻率來超頻到 FSB 1066MHz (Core 2 Duo CPU)。

請進入 BIOS 設定選單到[電壓/頻率控制]à[調整 CPU FSB 頻率]欄位設定。若為 Core 2 Duo 系列 CPU，可將數值設為[266]。請注意超頻動作為超出產品規格的設定，我們並不建議且不

保證其所造成的損壞及運作時的風險。

安裝記憶體模組

1. 記憶體模組上只有一個凹槽。模組只能以一種方向安裝。

2. 將記憶體模組垂直插入 DIMM 插槽，直到記憶體模組上的金手指，牢固地插入插槽內。.

3. 記憶體插槽兩側的塑膠卡榫會自動卡上。

Volt

Notch

注意事項:

DDR2 記憶體模組，無法與 DDR 互換，且無法與DDR向下相容。因此請在 DDR2 插槽內，插入安裝 DDR2記憶體模組.

請先將記憶體插入 DIMM1插槽以確保系統正常開機。

ATX 24-Pin 電源連接器: ATX1

本連接器用來接 ATX 24-pin 電源供應器。連接 ATX 24-pin 電源時，

請確認電源連接器插入的方向正確且腳位是對準的，再將電源連接

器緊密地壓入連接器內。您亦可依需求使用 ATX 20-pin 電源。安裝 ATX 20-pin 電源時，請

確認電源插頭對準 pin 1及pin 13 (如右圖所示)插入。本連接器於 pin 11、12、23 及 pin 24均有防呆設計，避免安裝錯誤。.

GND

PS-ON#

GND

+3.3V

-12V

+3.3V

+5V

Res

PWR OK

GND

5VSB +12V +12V

ATX 12V 電源連接器: PWRCONN1

12V 的電源連接器供 CPU 使用。

GND

+12V

注意事項:

確認所有連接器均接到 ATX 電源供應器，以確保主機板穩定運作。建議使用 350 瓦(或以上)電源，有助系統穩定性。

軟碟機連接器: FDD1

主機板提供一個軟碟機連接器，可支援360KB, 720KB, 1.2MB,

1.44MB 及 2.88MB 等規格的軟碟機。

IDE 電源連接器: IDE1

本連接器可接硬碟、光碟機及其他 IDE 裝置。

注意事項:

若在同一條排線上安裝兩組硬碟，須依硬碟的跨接器（Jumper），將硬碟個別指定到主要/ 隸屬模式。請參考硬碟廠商提供之說明文

件來設定硬碟。

Serial ATA 連接器: SATA1/2/3/4

本連接器為高速 Serial ATA 介面埠，可各接一台 Serial ATA 裝置。

注意事項:

請勿摺疊 Serial ATA 排線超過 90 度，以免傳輸資料時產生錯誤。

風扇電源連接器: CPUFAN1, SYSFAN1 & SYSFAN2

電源風扇連接器均支援+12V 散熱風扇。在將電線接到連接器時，請切記紅線是正極，一定要連接到+12V；而黑線是接地線，須連接

到 GND。若主機板內建有系統硬體監控器晶片組，須使用具速度感應器設計之風扇，方能使用 CPU 風扇控制功能。

GND

+12V

Sensor

Control

GND

+12V

Sensor

面板 USB 連接器: JUSB1/ JUSB2

本連接器規格符合 Intel® I/O連接設計指南，適用於高速 USB 介面，例如：USB 硬碟、數位相機、MP3播放器、印表機、數據機等相關週邊裝置。

N.C.(10)

(2)VCC

USB1-

USB1+

GND

(1)VCC

USB0-

USB0+

GND

Key,no pin(9)

S/PDIF-Out 連接器: JSPD1

本連接器可接到 S/PDIF (Sony & Philip Digital Interconnect Format)介面，來傳輸數位音效。

GND

VCC

SPDIF

CD-In 連接器: CD_IN1

本連接器可接外來的音訊輸入。

GND

L R

面板音效連接器:: JAUD1

本連接器，可連接到面板音效，且規格符合

Intel®面板輸入/ 輸出設計指南。

(2)GND

VCC5

MIC2_JD

(1)MIC_L

Line-out_R

Line-out_L(9)

Line_JD(10)

(2)GND

MIC_R

Front to Sense

JFP2

Power

LED

Speaker

817

面板連接器: JFP1, JFP2

這些連接器，連接到面板開關及 LED 指示燈。JFP1 的規格符合 Intel® 面板輸入/ 輸出設計指南。

JFP1

HDD LED

Reset

Switch

Power

Switch

Power

LED

機殼開啟警告開關連接器: JCI2

本連接器接到機殼開啟開關排線。在機殼被打開時，會啟動機殼開啟機制，系統會記錄該狀態，並於螢幕上顯示警告訊

息。請進入 BIOS 設定程式中清除此紀錄訊息。

CINTRU

GND

清除 CMOS 跨接器: JBAT1

主機板上有一個 CMOS RAM，是利用外接電池來保存系統的設定。CMOS RAM可讓系統在每次開機時，自動啟動作業系統。若要清除系統設定，請使用本跨接器。

Keep Data

Clear Data

2 2

3 3

1 1

注意事項:

系統關閉時，請將 2-3 腳位短路以清除 CMOS 資料，然後回到 1-2腳位短路的狀態。請勿在系統開機的狀態下進行 CMOS資料清除，否則可能會導致主機板受損。.

PCI Express 插槽

PCI Express 插槽支援 PCI Express 介面的擴充卡。 PCI Express x 16插槽支援高逹每秒 4.0 GB 的傳輸速率。

PCI Express x 1插槽支援高逹每秒 250 MB 的傳輸速率。

PCI 插槽

PCI 插槽支援網卡、SCSI 卡、USB 卡及其它符合 PCI 規格的外接卡。

注意事項:

新增或移除擴充卡時，請確認已將電源線拔掉。另外，請詳讀擴充卡的使用說明，確認在

使用擴充卡時所需變更如跨接器、開關或 BIOS設定等軟硬體設定。

PCI 的中斷要求

IRQ 是中斷要求 (Interrupt request) 的英文縮寫，是個可讓裝置傳送中斷訊號至微處理器的硬體線路。PCI 的 IRQ 腳位，通常都連接到 PCI 匯流排腳位，如下表所示：

Order1 Order2 Order3 Order4 PCI Slot1 INT B# INT C# INT D# INT A# PCI Slot2 INT C# INT D# INT A# INT B#

BIOS 設定

開機後，系統就會開始 POST (開機自我測試)程序。當下列訊息出現在螢幕上時，請按 <DEL> 鍵，進入設定程式。

Press DEL to enter SETUP

若此訊息在您反應前就已消失，而您還想要進入設定時，請將系統關閉，再重新啟動，或是

按 RESET 鍵。亦可同時按下 <Ctrl>、<Alt> 及 <Delete> 鍵重新開機。

主選單

Standard CMOS Features (標準 CMOS 功能)

使用本選單設定基本的系統組態，例如時間、日期等。

Advanced BIOS Features (進階 BIOS 功能)

使用本選單設定特殊的進階功能。

Integrated Peripherals (整合型週邊)

使用本選單設定整合型週邊裝置。

Power Management Setup (電源管理設定)

使用本選單設定電源管理。

PnP/PCI Configurations (PNP/ PCI 設定)

若系統支援 PnP/ PCI，會出現本選項。

H/W Monitor

本選單顯示處理器、風扇及整體系統的警告狀態。

Frequency/Voltage Control（頻率及電壓控制）

本選單可指定頻率及電壓控制。

Load Fail-Safe Defaults（載入安全預設值）

本選單載入 BIOS 出廠預設值。

Load Optimized Defaults（載入最佳預設值）

使用本選單載入 BIOS 的最佳預設值，以獲穩定的系統效能。

BIOS Setting Password（設定 BIOS 密碼）

使用本選單設定 BIOS 密碼。

Save & Exit Setup（儲存並離開設定）

將變更儲存到 CMOS，並離開設定程式。

Exit Without Saving（離開但不儲存）

棄所有變更並離開設定程式。

頻率/電壓控制

Current CPU Frequency（目前 CPU頻率）

本項顯示目前的 CPU 頻率。唯讀。

Current DRAM Frequency（目前 CPU頻率）

本項來設定已安裝記憶體頻率。唯讀。

Adjust CPU FSB Frequency（自動調整 CPU FSB 頻率）

在上個選項設為關閉[Disable]，即可於本項手動調整CPU FSB 頻率。

Adjust CPU Ratio（調整 CPU 時脈）

本項可調整CPU 時脈。

Adjusted CPU Frequency（調整後 CPU 頻率）

本項顯示調整後 CPU 頻率的頻率(FSB x Ratio)。唯讀。

Advance DRAM Configuration > DRAM CAS# Latency

本項設定 DRAM 在接收到一個指令後，開始讀取前的延遲時間。設為[2T]，加速系統效能，設為[2.5T]，提供更穩定的系統效能。設為[By SPD]，自動由 BIOS 依 DRAM 模組上的 SPD EEPROM，來設定 DRAM 時脈及其它相關設定。

FSB/Memory Ratio（FSB/記憶體比例）

可於本項手動調整記憶體的 FSB/記憶體時脈的比例。

Adjusted DDR Memory Frequency（調整後 DDR 記憶體頻率）

本項顯示調整後 DDR 記憶體的頻率。唯讀。

Adjust PCI Frequency（PCI 頻率）

本項設定 PCI 時脈頻率(MHz)，並可藉調整到更高的頻率，來超頻處理器。

Adjust PCIE Frequency （PCIE 頻率）

本項設定 PCI-Express 時脈頻率(MHz)，並可藉調整到更高的頻率，來超頻處理器。

Auto Disable DIMM/PCI Frequency（自動關閉 DIMM/PCI 頻率）

設為開啟[Enabled]，系統會從空出的插槽移除(關閉)時脈以減少電磁波干擾 (EMI)。

Memory/PCI Express Voltage（記憶體/ PCI Express 電壓)

本項可調整記憶體/ PCI Express 電壓。調整該電壓，可加速記憶體。但更動本項可能會造成系統不穩定，故強烈建議勿長期調整記憶體的電壓。

Spread Spectrum（頻譜擴散）

主機板的時脈產生器開展到最大時，脈衝的極大值突波，會引起電磁波干擾(EMI)。頻譜擴散功能，可藉由調節脈衝以減少 EMI 的問題。若無電磁波干擾的問題，請設為關閉，以達較佳的系統穩定性及效能。若要符合 EMI 規範，請選擇開啟，以減少電磁波。切記，如需進行超

頻，請務必將本功能關閉，因為即使是些微的劇波，均足以引起時脈速度的增快，進而使超

頻中的處理器被鎖定。

注意事項:

若無電磁波干擾(EMI)的問題，請設為關閉(Disabled)，以達較佳的系統穩定性及效能。但若要符合 EMI 規範，請選擇要減少電磁波的範圍。.

頻譜擴散的數值越大，可減少較多電磁波，但相對系統就越不穩定。欲知頻譜擴散適當數值，

請查詢當地規範。

要執行超頻，請務必關閉頻譜擴散功能。因為即使是些微的劇波，均足以引起時脈速度的增

快，進而使超頻中的處理器被鎖定。

マザーボードのレイアウト

945GCM5 V2 シリーズ(MS-7267 v4.x)Micro-ATX マザーボードを買い上げいただき、誠にありがとうございます。945GCM5 V2 シリーズは Intel® 945GC & Intel® ICH7チップセットに基づいています。Intel® Core2 Duo/ Pemtium D/ Pemtium 4 / Celeron D プロセッサーに対応した 945GCM5 V2シリーズはハイ•パフォーマンス及びプロフェッショナル•デスクトップ•ソリューションを提供します。

レイアウト

※図は開発中のボードであり、改良のため予告なく変更される場合があります。

CPUFAN1

DIMM1

DIMM2

SATA1

JUSB2

JBAT1

JFP1

JFP2

JUSB1

SYSFAN1

SYSFAN2

SATA2SATA4SATA3

BATT+FDD1

JAUD1

CD_IN1

JSPD1

PCI2

PCI_E2

LAN Chip

I/O Chip

AUDIO

Chip

PCI1

PCI_E1

PWRCONN1

Intel

945GC

IDE 1

ATX1

Top : mouse Bottom: keyboard

Top : Parallel Port Bottom:

COM Port

USB ports

T: LAN jack B: USB ports

T: M: B:

Line-In

Line-Out

Mic

T:RS-Out (optional) M:CS B:SS-Out

-Out (optional) (optional)

VGA Port

JCI2

マザーボードの仕様

プロセッササポート

l Intel® Core2 Duo/ Pentium D/ Pentium 4/ Celeron D LGA 775 プロセッササポート (最新の CPU 対応表は下記のホームページからご参照ください。 http://global.msi.com.tw/index.php?func=cpuform)

サポートの FSB

l 800 / 533 MHz

チップセット

l ノースブリッジ: Intel® 945GC チップセット l サウスブリッジ: Intel® ICH7 チップセット

メモリ

l DDR2 400/ 533/ 667 SDRAM (最大 2GBまで搭載可能) l 2 DDR2 DIMMs (240 ピン/ 1.8V)

(最新のメモリモジュール対応表は下記のホームページからご参考ください。 http://global.msi.com.tw/index.php?func=testreport)

LAN

l 10/100 Mb/s ファーストイーサネット Realtek RTL 8101E l 10/100/1000 Mb/s ファーストイーサネット Realtek RTL 8111B

オーディオ

l Realtek ALC883 に統合したチップ、5.1チャンネルオーディオ出力をサポート l Realtek ALC888 に統合したチップ、7.1チャンネルオーディオ出力をサポート l Vista Premium 基準

IDE

l 1 IDE ポート l Ultra DMA 66/100 モードをサポート l PIO, バスマスタ, オペレーションモードをサポート

SATA

l ICH7 チップセットの 4SATA ポート l SATA デバイスを 4 つサポート l 300 MB/s までのメモリとデータ転送をサポート

フロッピー

l 1フロッピーポート l 360KB, 720KB, 1.2MB, 1.44MB と 2.88MB バイトの FDD1台接続可能

コネクター

l バックパネル

- 1パラレルポート、SPP/EPP/ECP モードをサポート

- 1 PS/2 マウスポート

- 1 PS/2 キーボードポート

- 1 COM ポート

- 1 VGAポート

- 4 USB 2.0 ポート

- 1 LAN ジャック

- 3オーディオジャック（ALC883 オーディオチップを配置するマザーボードに対応）または 6 オーディオジャック（ALC888 オーディオチップを配置するマザーボードに対応）

l オンボード周辺機器/コネクター

- 2 USB 2.0 ピンヘッダー

- 1 CD-In コネクター

- 1 フロントパネルオーディオピンヘッダー

- 1 SPDIF-Out ピンヘッダー

- 1 ケース開放センサーピンヘッダー

スロット

l 1 PCI Express x16 スロット l 1 PCI Express x1 スロット l 2 PCI スロット(3.3V/ 5V PCIバスインターフェイスをサポート)

寸法

l Micro-ATX (24.5cm X 22.5 cm)

取付穴

l 6穴

バックパネル

バックパネルには以下のコネクターが用意されています。

Mouse

Keyboard Serial Port

Parallel Port

VGA Port

USB Ports

LAN

Line-In

RS-Out

(optional)

CS-Out

(optional)

SS-Out

(optional)

Line-Out

Mic

ハードウェアセットアップ

この章ではハードウェアのインストール手順について説明します。インストール中は、各種コンポーネントの取り扱い及びインストール手順には最新の注意を払ってください。いくつかのコンポーネントは誤った方向にインストールすると破損または不安定になる場合があります。コンピューターコンポーネントを扱う際は、必ず帯電防止ハンドをつけてください。静電気によってコンポーネン

トが破損する場合があります。

LGA775CPU&クーラーのインストール

CPUを取り付ける場合には、オーバーヒートを防ぐためにヒートシンクとクーラーをCPUに密着するように確実に取り付けてください。また、ヒートシンクを CPU に装着する場合には必要に応じてシリコングリスを塗布してください。下記の手順に従って正しく CPU と CPU クーラーを装着してください。装着方法を誤ると最悪の場合 CPU やマザーボードなどの破損を招きます。

LGA 775 CPU について

LGA 775 CPU の pin-pad 側

LGA 775 CPU の正面

1. CPU のランドサイドカバー(端子保護カバー)を外します。

2. CPU ソケットレバー側からソケット保護カバーをゆっくり外します。

3. CPU ソケットのピンが露出した状態になります。

4. レバーを固定プレートのフックから外します。

5. レバーと固定プレートを起こします。

6. CPUの alignment key(位置決めの窪み)と CPUソケットの「出っ張り」を合わせて、装着する向きを決定します。

7. CPU が正しくソケットに収まっていることを確認してください。

8. 固定プレートをゆっくり下ろします。

9. レバーを下ろしてフックに固定します。

10. CPU クーラーの四隅のピンをマザーボードの固定穴にあわせ、ゆっくりと固定します。

11. 位置が正しいことを確認したら、フックが固定されるまでプッシュピンを押し込みます。

12. マザーボードを裏返して、裏面に出たプッシュピンの先が開き、正しくロックできたことを確認します。

注意:

BIOS に CPU の状態をチェックしてください。 CPU を使わない場合、破損を防止するために CPU ソケットピンをプラスチックカバーで覆てくださ

い。この節の図は CPU/クーラーをインストールする時の説明です。そのため、ご購入のマザーボード

により取り付け方が異なる場合があります。ノースブリッジ 945GCチップセットスペックにより、本製品はデフォルトの限定値が FSB 800MHz

である CPU をサポートします。但し、オーバークロックと BIOSには CPU FSB周波数を変更することで、マザーボードを FSB 1066MHz (Core 2 Duo CPUs) で動作させることが可能です。手順は: BIOS セットアップ画面を起動し、[Frequency/ Voltage Control]à[Adjust CPU FSB Frequency]を入っています。Core 2 Duo CPU だったら、[266]に調整できます。注意しなければならないのは、これがオーバースペックであり、オーバークロック動作をお勧めしません。

メモリモジュールのインストール

1. メモリモジュールは中央に一つだけの切れ欠きが設けられており、このため、間違った向きでは差し込めないようになっています。

2. DIMM メモリモジュールを DIMM スロットに垂直に差込み、押し込みます。

3. DIMM スロットの両側にあるクラスチッククリップが自動的に固定されます。

Volt

Notch

注意:

DDR2 メモリモジュールは DDR モジュールと互いに規格の互換性がありません。本製品では DDR モジュールを使用できません。順調にシステムを起動するために、メモリスロットは DIMM1 を優先に使用してください。

ATX 24 ピン電源コネクター: ATX1

ATX 電源 24 ピンコネクターを接続します。接続の際にはコネクターの向

きに注意して奥までしっかり差し込んでください。通常はコネクターのフ

ックの向きを合わせれば正しく接続されます。※20 ピンの ATX電源も

使用可能です。その場合には、1/13 番ピンは使用しません。

GND

PS-ON#

GND

+3.3V

-12V

+3.3V

+5V

Res

PWR OK

GND

5VSB +12V +12V

ATX 12V 電源コネクター: PWRCONN1

この 12V 電源コネクターは、CPU への電源供給で使用されます。

GND

+12V

注意:

マザーボードに損傷を与えないように、全てのコネクターが適切に ATX電源に接続することを確認してください。

電源容量は最低でも 350W 以上の良質な電源を使用してください。

FDD コネクター: FDD1

本製品は 360K, 720K, 1.2M, 1.44M 及び 2.88M のフロッピーディスクドライブに対応しています。

IDE コネクター: IDE1

本製品には IDEハードディスクドライブ、光ディスクドライブと他の IDE デバイスをサポートします。

注意:

ハードディスクを２台使用する場合は、ジャンパを使用して２台目のハードディスクをスレーブに設定する必要があります。ジャンパの設定手順などにつきまして

はハードディスク製造業者から用意されましたマニュアルをご参照ください。

シリアル ATA コネクター: SATA1/2/3/4

本製品は高速シリアル ATA インターフェイスポートを搭載しています。一つのコネクターにつき、一つのシリアル ATA デバイスを接続することができます。

注意:

シリアル ATAケーブルは絶対 90度以上に折らないようお願いいたします。データロスの原因になる恐れがあります。

ファン電源コネクター: CPUFAN1, SYSFAN1 & SYSFAN2

ファン電源コネクターは+12V の冷却ファンをサポートします。接続するときに注意しなければならないのは、赤い線はプラスなので+12V に、黒い線はアースなので GND に接続することです。また、本製品のシステムハードウェアモニタ機

能を使用する場合はファンの回転数センサー機能がついたファンを使用する必

要があります。

GND

+12V

Sensor

Control

GND

+12V

Sensor

フロント USB コネクター: JUSB1/ JUSB2

本製品は Intel® I/O Connectivity Design Guide 規定に

準拠しています。USB HDD、ディジタルカメラ、MP3 プレーヤ、プリンタ、モデム、そのほかの高速 USB インタフェース周辺機器へ接続することができます。

N.C.(10)

(2)VCC

USB1-

USB1+

GND

(1)VCC

USB0-

USB0+

GND

Key,no pin(9)

S/PDIF 出力コネクター: JSPD1

このコネクターはデジタルオーディオー転送用の

SPDIF(Sony& Philips Digital Interconnect Format)インタフェースに接続します。

GND

VCC

SPDIF

CD-In コネクター: CD_IN1

このコネクターは外部のオーディオ入力のために搭載さ

れています。

GND

L R

フロントパネルオーディオコネク

ター: JAUD1

フロントパネルオーディオピンヘッダーを使用すると、フロンとパネルからのオーディオ出力か可能

になります。ピン配列は Intel® I/O Connectivity

Design Guide に準拠しています。

(2)GND

VCC5

MIC2_JD

(1)MIC_L

Line-out_R

Line-out_L(9)

Line_JD(10)

(2)GND

MIC_R

Front to Sense

JFP2

Power

LED

Speaker

817

フロントパネルコネクター: JFP1, JFP2

本製品には、フロント•パネル•スイッチや LED を対象とした電子的接続用に、二つのフロント•パネル•コネクターが

用意されています。JFP1 は Intel® Front Panel I/O Connectivity Design Guideに準拠しています。

JFP1

HDD LED

Reset

Switch

Power

Switch

Power

LED

ケース開放センサーコネクター: JCI2

このコネクターにはケース開放スイッチのケーブルを接続します。ケースを開けるとケース開放センサーはショット状態になります。システムは信号を記録し、警告メッセジーを画面に表示し

ます。この警告メッセジーを消すには BIOS ユーティリティに入

って記録を消去する必要があります。

CINTRU

GND

クリア CMOS ジャンパ: JBAT1

本製品には CMOS RAM が搭載されており、内蔵電池から電気が供給されることでシステム情報や BIOSの設定を保持しています。この CMOS RAMに蓄えられたデバイス情報によって、OS を迅速に起動させることが可能になります。システム設定をクリアしたい場合、クリア CMOSボタンでデータをクリアします。

Keep Data

Clear Data

2 2

3 3

1 1

注意: CMOS をクリアするには、システムがオフの間にピン 2-3 をショート（短絡）します。次いでピン

1-2をショートに戻します。システム起動時の CMOS のクリアは絶対止めて下さい。マザーボードの破損や火災などに及ぶ危険があります。必ず電源コードを抜いで下さい。

PCI Express スロット

PCI Express スロットは PCI Express インターフェイス拡張カードをサポートします。 PCI Express x 16は 4.0 GB/s までの転送速度をサポートします。

PCI Express x 1 は 250 MB/s までの転送速度をサポートします。

PCI スロット

PCI スロットは最も汎用性の高い拡張スロットで、対応する様々な拡張カードが発売されています。

注意:

拡張カードの取り外しに際しては、必ず最初に電源コードをコンセントから抜いてください。拡張

カードに添付されているマニュアルを読んで、ジャンパ、スイッチ、BIOSなど必要なハードウェア設定、ソフトウェア設定を行ってください。

PCI 割り込み要求ルーティング

IRQ（interrupt request line の省略形、I－R－Q と発音する）は、デバイスが割り込み信号をマイクロプロセッサに送信するためのハードウェア回線です。PCIの IRQピンは通常 PCIバス INT A# から INT D#ピンに下表のように接続されています。

Order1 Order2 Order3 Order4 PCI Slot1 INT B# INT C# INT D# INT A# PCI Slot2 INT C# INT D# INT A# INT B#

BIOS の設定

コンピューターを起動するとシステムは POST (Power On Self Test)過程に入ります。下記のメッセージが画面に表示されている間に<DEL>キーを押すと設定画面に入ることができます。

Press DEL to enter SETUP

<DEL>を押す前にこのメッセージが消えてしまった場合、電源をいったん切ってから再び投入するか、<RESET>を押すかして、システムを再起動してください。<Ctrl>と<Alt>と<Delete>を同時に押しても再起動できます。

メインページ

Standard CMOS Features

システムの基本的な設定します。例えば、時間、日付など。

Advanced BIOS Features

システムの特別機能の設定を行います。

Integrated Peripherals

IDE,シリアル、バラレルなどの各 I/O ポートの設定をします。

Power Management Setup

電源管理に関する設定を行います。

PNP/PCI Configurations

プラグアンドプレイや PCIなど、拡張スロットに関する設定を行うサブメニューに移動します。

H/W Monitor

システムの温度、ファン回転速度などが表示されます。

Frequency/Voltage Control

周波数/電圧コントロールの設定が表示されます。

Load Fail-Safe Defaults

BIOS ベンダーが規格した初期設定値で、動作の安定性を優先しています

Load Optimized Defaults

安定したシステム性能を与える工場出荷デフォルト値を BIOSにロードします。

BIOS Setting Password

パスワードを設定します。

Save & Exit Setup

変更した CMOS設定値を保存してセットアップを終了します。

Exit Without Saving

変更した CMOS設定値を保存せずにセットアップを終了します。

Frequency/Voltage Control

Current CPU Frequency

この項目で CPU の周波数を参照できます。（読取専用）

Current DRAM Frequency

この項目でメモリの周波数を参照できます。（読取専用）.

Adjust CPU FSB Frequency

この項目で手動で CPU FSB 周波数を調整できます。

Adjust CPU Ratio

この項目で CPUの倍率を調整できます。

Adjusted CPU Frequency

この項目で CPU の周波数(FSB x 倍率)を調整できます。（読取専用）

Advance DRAM Configuration > DRAM CAS# Latency

ここでは DRAM が読み込みコマンドを受信した後、読み込みを開始するまでのタイミング遅延である CAS レイテンシを設定します。[2.5T]は [2T]より、安定したパフォーマンスを提供できます。

[By SPD]に設定すると、DRAM CAS# Latencyが自動的に有効にされ、DRAMモジュールの SPD EEPROM配列に基づいた BIOS に決定されます。

FSB/Memory Ratio

手動でメモリの FSB/倍率を調整できます。

Adjusted DDR Memory Frequency

この項目で調整した DDR メモリの周波数を参照できます。（読取専用）.

Adjust PCI Frequency

このアイテムで PCIクロック周波数を選択でき、PCIクロックを高い周波数に調整することを通りオーバークロックできます。

Adjust PCIE Frequency

このアイテムで PCI Expressクロック周波数を選択でき、PCI Expressクロックを高い周波数に調整することを通りオーバークロックできます。

Auto Disable DIMM/PCI Frequency

[Enabled]に設定すると、システムは DIMM と PCI スロットからクロックを除去し、電磁妨害を最小化します(EMI)。.

Memory/PCI Express Voltage

速度を上げるためにメモリ/PCIの電圧を調整します。電圧を変更すると、システムが不安定になることがあります。そのため、長期にわたって変更することはお勧めしません。

Spread Spectrum

クロックジェネレータがパネルを発生すると、そのパネルの極値（スパイク）によって EMI(電磁妨害)が生成されます。Spread Spectrum 機能はパネルを変調することで生成された EMIを軽減す

るので、パネルのスバイクは縮小し、フラッター曲線になります EMI に問題場合は、システムの安定性と性能を最適化するために Disabled に設定しておいでください。しかし、EMI に問題がある場合は、Enabled に設定して EMI を軽減してください。オーバークロックを使用している場合は必ず Disabled にしてください。ちょっとしたジッターであっても一時的にブースとを引き起こすことがあり、それによってオーバークロックされたプロセッサがロックしてしまうことがあるからです。

注意:

EMI に問題がない場合は、システムの安定性と性能を最適化するため[Disabled]に設定してください。しかし、EMI に問題がある場合は、[Enabled]に設定して EMI を軽減してください。

Spread Spectrum 値は大きければ大きいほどますます EMIを軽減し、システムが不安定になります。当地の EMI規定を調べて最適の Spread Spectrum 値を設定してください。

オーバークロックを使用している場合は、必ず[Disabled]にしてください。

有毒有害物质或元素名称及含量标识

部件名称

铅(Pb) 汞(Hg) 镉(Cd) 六价铬(Cr(VI)) 多溴联苯(PBB) 多溴二苯醚(PBDE)

PCB 板 ○ ○ ○ ○ ○ ○ 结构件 ○ ○ ○ ○ ○ ○ 芯片 × ○ ○ ○ ○ ○ 连接器 × ○ ○ ○ ○ ○

被动电子元器件

线材 ○ ○ ○ ○ ○ ○

O：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 规定的限量要求以下。

X：表示该有毒有害物质至少在该部件的某一均貭材料中的含量超出 SJ/T11363-2006 规定的限量要求。

附记 : 请参照

•含铅的电子组件。

•钢合金中铅的含量达 0.35%，铝合金中含量达 0.4%，铜合金中的含量达 4%。

•-铅使用于高熔点之焊料时(即铅合金之铅含量大于或等于 85%)

× ○ ○ ○ ○ ○

有毒有害物质或元素

-铅使用于电子陶瓷零件。

•含铅之焊料，用于连接接脚(pins)与微处理器(microprocessors)封装，此焊料由两个以上元素所组成且含量介于 80~85%。

•含铅之焊料使用于集成电路覆晶封装(Flip Chippackages)内部；介于半导体芯片和载体间，来完成电力连结。

MSI 945GCM5, MS-7267, 945GCM5 V2 Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
