790GX-G65

Series

User’s Guide

English

English

En-1

MS-7576 Mainboard

Mainboard Specifications

Processor Support

- Supports AMD® PhenomTM II X4/ X3 and Athlon X4 /X3/ X2 processors
in the AM3 package.

(For the latest information about CPU, please visit
http://global.msi.com.tw/index.php?func=cpuform2)

HyperTransport

- HyperTransport 3.0 up to 5.2GT/s

Chipset

- North Bridge: AMD® 790GX / 780G chipset

- South Bridge: AMD® SB710 / SB750 chipset

Memory Support

- DDR3 800/1066/1333/1600(OC) SDRAM (16GB Max)

- 4 DDR3 DIMMs (240pin/1.5V)

(For more information on compatible components, please visit
http://global.msi.com.tw/index.php?func=testreport)

Side Port Memory

- DDR3 SDRAM 1Gbit (optional)

LAN

- Supports LAN 10/100/1000 Fast Ethernet by RTL8111DL

IEEE 1394 (optional)

- Chip integrated by VIA VT6315N

- Transfer rate is up to 400Mbps

- Supports up to 2 ports

Audio

- HD Audio ALC888S / ALC889

- Up to 8-channel audio with jack sensing

IDE

- 1 IDE port by SB710 / SB750

- Supports Ultra DMA 66/100/133 mode

- Supports PIO, Bus Master operation mode

SATA

- 5 SATA II ports by SB710 / SB750

- 1 eSATA port by SB710 / SB750

- Supports storage and data transfers at up to 3 Gb/s

RAID

- SATA1~5 supports RAID 0/ 1/ 10 or JBOD mode by SB710

- SATA1~5 supports RAID 0/ 1/ 10 /5 or JBOD mode by SB750

(optional)

En-2

Floppy

- 1 floppy port

- Supports 1 FDD with 360KB, 720KB, 1.2MB, 1.44MB and 2.88MB

Connectors

Back panel

- 1 PS/2 port

- 1 Optical S/PDIF-Out port

- 1 VGA port

- 1 DVI-D port

- 1 HDMI port

- 1 1394 port (optional)

- 6 USB 2.0 ports

- 1 eSATA port

- 1 LAN jack

- 6 flexible audio jacks

On-Board Pinheaders/ Connectors

- 3 USB 2.0 pinheaders

- 1 IEEE1394 pinheader (optional)

- 1 SPDIF out connector

- 1 CD-In connector

- 1 Front Panel Audio pinheader

- 1 Chassis Intrusion Switch pinheader

- 1 Serial port connector

- 1 TPM pinheader (optional)

- 1 OC switch

- 1 Power LED Button

- 1 Reset LED Button

- 1 Clear CMOS Button

Slots

For 790GX

- 1 PCI Express x16 slot supports up to PCI Express x16 speed. When
dual graphic cards enabled, it will turn to x8 speed.

- 1 PCI Express x16 slot supports up to PCI Express x8 speed

- 2 PCI Express x1 slots

- 2 PCI slot, support 3.3V/ 5V PCI bus Interface

For 780G

- 1 PCI Express x16 slot

- 3 PCI Express x1 slots

- 2 PCI slot, support 3.3V/ 5V PCI bus Interface

Form Factor

- ATX (30.4cm X 24.5cm)

Mounting

- 9 mounting holes

English

En-3

MS-7576 Mainboard

Quick Components Guide

Back Panel I/O,

En-11

SYSFAN1/2,

En-15

PCIE,

En-22

PCI,

En-27

PWR1, En-10

JCD1,

En-18

JAUD1,

En-19

JSP1,

En-19

FDD1,

En-13

J1394_1,

En-14

CPU, En-5

CPUFAN1,

En-15

JUSB1~3,

En-16

DDR3, En-8

CLR_CMOS1,

En-20

RESET1,

En-20

POWER1,

En-20

JPWR1, En-10

IDE1, En-13

OCSWITCH1,

En-21

SYSFAN3,

En-15

SATA1~5,

En-14

JFP2, En-18
JFP1, En-18
JTPM1, En-17
JCOM1, En-17

JCI1, En-15

En-4

CPU (Central Processing Unit)

When you are installing the CPU, make sure to install the cooler to prevent
overheating. If you do not have the CPU cooler, consult your dealer before turning

on the computer.
For the latest information about CPU, please visit http://global.msi.com.tw/index.

php?func=cpuform2

Important

Overheating

Overheating will seriously damage the CPU and system. Always make sure
the cooling fan can work properly to protect the CPU from overheating. Make
sure that you apply an even layer of thermal paste (or thermal tape) between
the CPU and the heatsink to enhance heat dissipation.

Replacing the CPU

While replacing the CPU, always turn off the ATX power supply or unplug the
power supply’s power cord from the grounded outlet first to ensure the safety
of CPU.

Overclocking

This mainboard is designed to support overclocking. However, please make
sure your components are able to tolerate such abnormal setting, while
doing overclocking. Any attempt to operate beyond product specifications is
not recommended. We do not guarantee the damages or risks caused

by inadequate operation or beyond product specifications.

English

En-5

MS-7576 Mainboard

CPU & Cooler Installation

When you are installing the CPU, make sure the CPU has a cooler attached on
the top to prevent overheating. Meanwhile, do not forget to apply some thermal

paste on CPU before installing the heat sink/cooler fan for better heat dispersion.
Follow the steps below to install the CPU & cooler correctly. Wrong installation will
cause the damage of your CPU & mainboard.

1.Pull the lever sideways away from
the socket. Make sure to raise the
lever up to a 90-degree angle.

3.If the CPU is correctly installed, the
pins should be completely
embedded into the socket and can
not be seen. Please note that any
violation of the correct installation
procedures may cause permanent
damages to your mainboard.

2.Look for the gold arrow of the CPU.
The gold arrow should point as
shown in the picture. The CPU can
only fit in the correct orientation.

4. Press the CPU down firmly into the
socket and close the lever. As the
CPU is likely to move while the lever
is being closed, always close the
lever with your fingers pressing
tightly on top of the CPU to make
sure the CPU is properly and com­pletely embedded into the socket.

En-6

5.Position the cooling set onto the re­tention mechanism.

Hook one end of the clip to hook first.

6. Then press down the other end of
the clip to fasten the cooling set on
the top of the retention mechanism.
Locate the Fix Lever and lift up it .

English

7.Fasten down the lever.

8.Attach the CPU Fan cable to the CPU
fan connector on the mainboard.

Important

1.Mainboard photos shown in this section are for demonstration of the cooler
installation for Socket AM2+ CPUs only. The appearance of your mainboard
may vary depending on the model you purchase.

2.While disconnecting the Safety Hook from the fixed bolt, it is necessary to
keep an eye on your fingers, because once the Safety Hook is disconnected
from the fixed bolt, the fixed lever will spring back instantly.

En-7

MS-7576 Mainboard

1

2

3

Installed

Memory

These DIMM slots are used for installing memory modules.
For more information on compatible components, please visit http://global.msi.com.

tw/index.php?func=testreport

DDR3

240-pin, 1.5V

48x2=96 pin

Dual-Channel: Channel A in SKYBLUE; Channel B in PINK

Dual-Channel Memory Population Rules

In Dual-Channel mode, the memory modules can transmit and receive data with two
data bus lines simultaneously. Enabling Dual-Channel mode can enhance the system
performance. Please refer to the following illustrations for population rules under
Dual-Channel mode.

72x2=144 pin

DIMM1
DIMM2
DIMM3
DIMM4

DIMM1
DIMM2
DIMM3
DIMM4

DIMM1
DIMM2
DIMM3
DIMM4

Empty

En-8

Installing Memory Modules

1. The memory module has only one notch on the center and will only fit in the right
orientation.

2. Insert the memory module vertically into the DIMM slot. Then push it in until the
golden finger on the memory module is deeply inserted in the DIMM slot. The plastic
clip at each side of the DIMM slot will automatically close when the memory module
is properly seated.

Important

You can barely see the golden finger if the memory module is properly inserted
in the DIMM slot.

3. Manually check if the memory module has been locked in place by the DIMM slot
clips at the sides.

Volt

Notch

English

Important

-DDR3 memory modules are not interchangeable with DDR2 and the DDR3
standard is not backwards compatible. You should always install DDR3
memory modules in the DDR3 DIMM slots.

-In dual-channel mode, make sure that you install memory modules of the
same type and density in differentchannel DDR DIMMs.

-To enable successful system boot-up, always insert the memory modules
into the DIMM1 first.

En-9

MS-7576 Mainboard

Power Supply

ATX 24-Pin Power Connector: JPWR1

This connector allows you to connect an ATX 24-pin power supply.
To connect the ATX 24-pin power supply, make sure the plug of the
power supply is inserted in the proper orientation and the pins are
aligned. Then push down the power supply firmly into the connector.

You may use the 20-pin ATX power supply as you like. If you’d like
to use the 20-pin ATX power supply, please plug your power sup­ply along with pin 1 & pin 13 (refer to the image at the right hand).
There is also a foolproof design on pin 11, 12, 23 & 24 to avoid
wrong installation.

12

JPWR1

24

131

PIN SIGNAL

1 +3.3V
2 +3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 PWR OK
9 5VSB
10 +12V
11 +12V
12 +3.3V

Pin Definition

PIN SIGNAL

13 +3.3V
14 -12V
15 GND
16 PS-ON#
17 GND
18 GND
19 GND
20 Res
21 +5V
22 +5V
23 +5V
24 GND

pin 13

pin 12

ATX 4-Pin Power Connector: PWR1

This 4-pin power connector is used to provide power to the CPU.

PWR1

3 4
1

Pin Definition

2

PIN SIGNAL

1 GND
2 GND
3 12V
4 12V

Important

1. Make sure that all the connectors are connected to proper ATX power sup­plies to ensure stable operation of the mainboard.

2. Power supply of 450 watts (and above) is highly recommended for system
stability.

En-10

Back Panel

1394 Port
Optical
S/PDIF-Out

PS/2 port USB Ports Mic

Optical S/PDIF-Out
This S/PDIF (Sony & Philips Digital Interconnect Format) connector is provided for
digital audio transmission to external speakers through an optical fiber cable.

PS/2 port
The standard PS/2® mouse/keyboard DIN connector is for a PS/2® mouse/keyboard.

VGA Port
The DB15-pin female connector is provided for monitor.

DVI-D Port
The DVI-D (Digital Visual Interface) connector allows you to connect a LCD monitor.
It provides a high-speed digital interconnection between the computer and its display
device. To connect an LCD monitor, simply plug your monitor cable into the DVI-D
connector, and make sure that the other end of the cable is properly connected to
your monitor (refer to your monitor manual for more information.)

HDMI Port
The High-Definition Multimedia Interface (HDMI) is an all-digital audio/video interface
capable of transmitting uncompressed streams. HDMI supports all TV format, includ­ing standard, enhanced, or high-definition video, plus multi-channel digital audio on a
single cable.

1394 Port (optional)
The IEEE1394 port on the back panel provides connection to IEEE1394 devices.

eSATA Port
The eSATA port is for attaching the eSATA external hard drive.

VGA Port

DVI-D Port HDMI Port eSATA

USB Ports

(optional)

Port

LAN

Line-In

Line-Out

RS-Out

CS-Out

SS-Out

English

Important

eSATA port only supports RAID and AHCI mode (does not support IDE mode)

En-11

MS-7576 Mainboard

USB Port
The USB (Universal Serial Bus) port is for attaching USB devices such as keyboard,
mouse, or other USB-compatible devices.

LAN
The standard RJ-45 LAN jack is for con­nection to the Local Area Network (LAN).

Link IndicatorActivity Indicator

You can connect a network cable to it.

LED Color LED State Condition

Left Orange On (steady state) LAN link is established.

Green Off 10 Mbit/sec data rate is selected.

Right On 100 Mbit/sec data rate is selected.

Orange On 1000 Mbit/sec data rate is selected.

Off LAN link is not established.

On (brighter & pulsing)The computer is communicating with another computer on the LAN.

Audio Ports
These audio connectors are used for audio devices. You can differentiate the color
of the audio jacks for different audio sound effects.

Line-In (Blue) - Line In is used for external CD player, tapeplayer or other

audio devices.

Line-Out (Green) - Line Out, is a connector for speakers or headphones.
Mic (Pink) - Mic, is a connector for microphones.
RS-Out (Black) - Rear-Surround Out in 4/ 5.1/ 7.1 channel mode.
CS-Out (Orange) - Center/ Subwoofer Out in 5.1/ 7.1 channel mode.
SS-Out (Gray) - Side-Surround Out 7.1 channel mode.

En-12

Connectors

Floppy Disk Drive Connector: FDD1

This connector supports 360KB, 720KB, 1.2MB, 1.44MB or 2.88MB floppy disk drive.

FDD1

IDE Connector: IDE1

This connector supports IDE hard disk drives, optical disk drives and other IDE devices.

IDE1

English

Important

If you install two IDE devices on the same cable, you must configure the
drives separately to master / slave mode by setting jumpers. Refer to IDE
device’s documentation supplied by the vendors for jumper setting
instructions.

En-13

MS-7576 Mainboard

Serial ATA Connector: SATA1~5

This connector is a high-speed Serial ATA interface port. Each connector can con­nect to one Serial ATA device.

SATA1

SATA4_5

SATA2_3

Important

1.SATA5 only supports RAID and AHCI mode (does not support IDE mode)

2.Please do not fold the Serial ATA cable into 90-degree angle. Otherwise,
data loss may occur during transmission.

IEEE1394 Connector: J1394_1 (Optional)

This connector allows you to connect the IEEE1394 device via an optional IEEE1394
bracket.

2

1

J1394_1

(optional)

10
9

PIN SIGNAL PIN SIGNAL

1 TPA+ 2 TPA­3 Ground 4 Ground
5 TPB+ 6 TPB­7 Cable power 8 Cable power
9 Key (no pin) 10 Ground

Pin Definition

En-14

IEEE1394 Bracket (Optional)

Fan Power Connectors: CPUFAN1, SYSFAN1~3

The fan power connectors support system cooling fan with +12V. When connecting
the wire to the connectors, always note that the red wire is the positive and should
be connected to the +12V; the black wire is Ground and should be connected to GND.
If the mainboard has a System Hardware Monitor chipset on-board, you must use a
specially designed fan with speed sensor to take advantage of the CPU fan control.

English

GND
+12V

SENSOR

Control

CPUFAN1

+12V

SENSOR

GND

SYSFAN1/2

NC
+12V
GND

SYSFAN3

Important

1.Please refer to the recommended CPU fans at processor’s official website
or consult the vendors for proper CPU cooling fan.

2.CPUFAN1 supports fan control. You can install Overclocking Center
utility that will automatically control the these fan speed according to the
actual CPU and system temperature.

3. Fan/heatsink with 3 or 4 pins are both available for CPUFAN1.

4. SYSFAN1/2 support fan control, too. You may select the percentage of speed

for the SYSFAN1/2 in BIOS.

Chassis Intrusion Connector: JCI1

This connector connects to the chassis intrusion switch cable. If the chassis is
opened, the chassis intrusion mechanism will be activated. The system will record
this status and show a warning message on the screen. To clear the warning, you
must enter the BIOS utility and clear the record.

1

CINTRU

2

GND

JCI1

En-15

MS-7576 Mainboard

Front USB Connector: JUSB1~3

This connector, compliant with Intel® I/O Connectivity Design Guide, is ideal for con­necting high-speed USB interface peripherals such as USB HDD, digital cameras,

MP3 players, printers, modems and the like.

Pin Definition

PIN SIGNAL PIN SIGNAL

1 VCC 2 VCC
3 USB0- 4 USB1­5 USB0+ 6 USB1+
7 GND 8 GND
9 Key (no pin) 10 USBOC

USB 2.0 Bracket

(Optional)

9

10

JUSB1~3

1
2

Important

Note that the pins of VCC and GND must be connected correctly to avoid
possible damage.

En-16

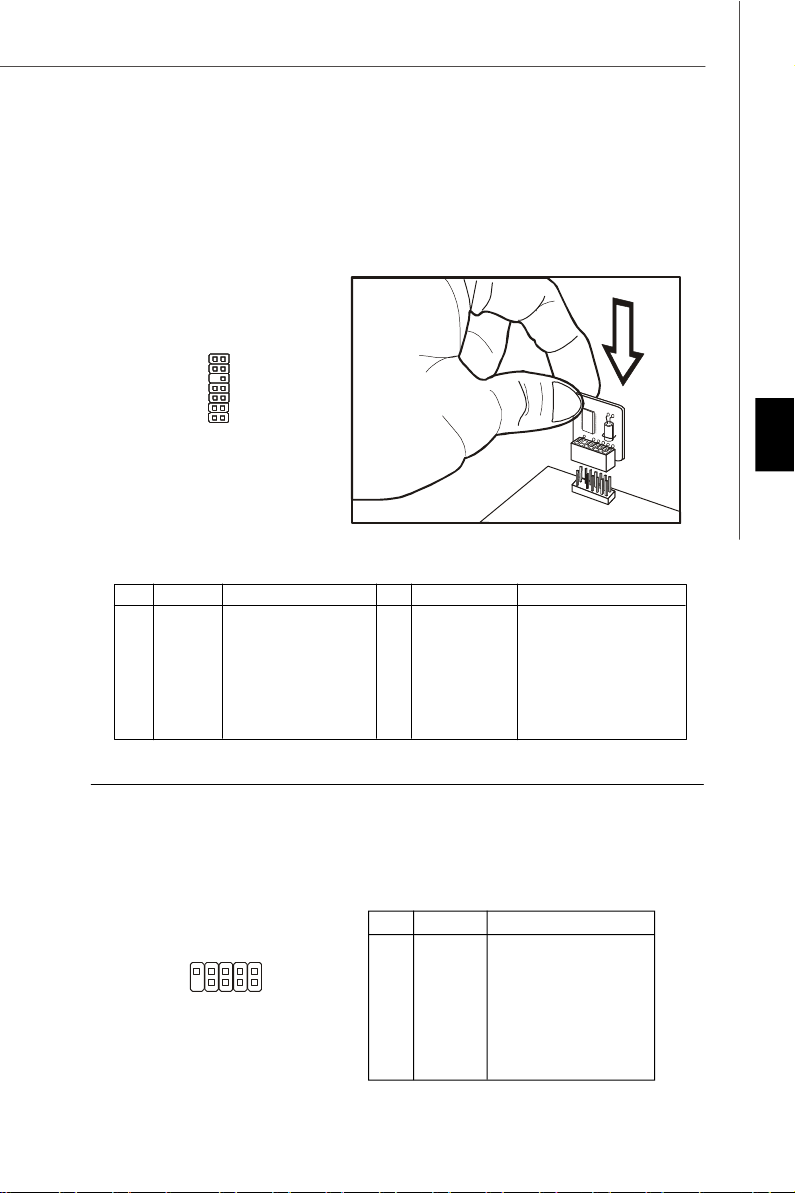

TPM Module connector: JTPM1(optional)

This connector connects to a TPM (Trusted Platform Module) module (optional). Please
refer to the TPM security platform manual for more details and usages.

14

13

21

Pin Signal Description Pin Signal Description
1 LCLK LPC clock 2 3V dual/3V_STB 3V dual or 3V standby power
3 LRST# LPC reset 4 VCC3 3.3V power
5 LAD0 LPC address & data pin0 6 SIRQ Serial IRQ
7 LAD1 LPC address & data pin1 8 VCC5 5V power
9 LAD2 LPC address & data pin2 10 KEY No pin
11 LAD3 LPC address & data pin3 12 GND Ground
13 LFRAME# LPC Frame 14 GND Ground

English

Serial Port Connector: JCOM1

This connector is a 16550A high speed communication port that sends/receives 16
bytes FIFOs. You can attach a serial device.

Pin Definition

PIN SIGNAL DESCRIPTION

1 DCD Data Carry Detect
2 SIN Serial In or Receive Data
3 SOUT Serial Out or Transmit Data
4 DTR Data Terminal Ready
5 GND Ground
6 DSR Data Set Ready
7 RTS Request To Send
8 CTS Clear To Send
9 RI Ring Indicate

En-17

JCOM1

19
2

MS-7576 Mainboard

Front Panel Connectors: JFP1, JFP2

These connectors are for electrical connection to the front panel switches and LEDs.
The JFP1 is compliant with Intel® Front Panel I/O Connectivity Design Guide.

Power
Switch++

Power
LED

10

-

JFP1

2

9

+

Reset

-

Switch

-

HDD
LED

1

Speaker

+

JFP2

8

­+

2

7

Power
LED

1

JFP1 Pin Definition

PIN SIGNAL DESCRIPTION

1 HD_LED + Hard disk LED pull-up
2 FP PWR/SLP MSG LED pull-up
3 HD_LED - Hard disk active LED
4 FP PWR/SLP MSG LED pull-up
5 RST_SW - Reset Switch low reference pull-down to GND
6 PWR_SW + Power Switch high reference pull-up
7 RST_SW + Reset Switch high reference pull-up
8 PWR_SW - Power Switch low reference pull-down to GND
9 RSVD_DNU Reserved. Do not use.

JFP2 Pin Definition

PIN SIGNAL DESCRIPTION

1 GND Ground
2 SPK- Speaker­3 SLED Suspend LED
4 BUZ+ Buzzer+
5 PLED Power LED
6 BUZ- Buzzer­7 NC No connection
8 SPK+ Speaker+

CD-In Connector: JCD1

This connector is provided for external audio input.

JCD1

R

L

GND

En-18

S/PDIF-Out Connector: JSP1

This connector is used to connect S/PDIF (Sony & Philips Digital Interconnect Format)
interface for digital audio transmission.

JSP1

GND

SPDIF

VCC

S/PDIF Bracket (Optional)

Front Panel Audio Connector: JAUD1

This connector allows you to connect the front panel audio and is compliant with
Intel® Front Panel I/O Connectivity Design Guide.

English

2
1

10

9

JAUD1

HD Audio Pin Definition

PIN SIGNAL DESCRIPTION

1 MIC_L Microphone - Left channel
2 GND Ground
3 MIC_R Microphone - Right channel
4 PRESENCE# Active low signal-signals BIOS that a High Definition Audio dongle

5 LINE out_R Analog Port - Right channel
6 MIC_JD Jack detection return from front panel microphone JACK1
7 Front_JD Jack detection sense line from the High Definition Audio CODEC

8 NC No control
9 LINE out_L Analog Port - Left channel
10 LINEout_JD Jack detection return from front panel JACK2

is connected to the analog header. PRESENCE# = 0 when a
High Definition Audio dongle is connected

jack detection resistor network

En-19

MS-7576 Mainboard

Buttons

The motherboard provides the following button for you to set the computer’s function.
This section will explain how to change your motherboard’s function through the use
of button.

Clear CMOS Button: CLR_CMOS1

There is a CMOS RAM on board that has a power supply from external battery to
keep the system configuration data. With the CMOS RAM, the system can automati­cally boot OS every time it is turned on. If you want to clear the system configuration,
use the button to clear data. Press the button to clear the data.

CLR_CMOS1

Important

Make sure that you power off the system before clearing CMOS data.

Power Button: POWER1

This power button is used to turn-on or turn-off the system. Press the button to turn­on or turn-off the system. This button will light after you power-on the system, and
the light will turn-off when you power-off the system.

POWER1

Reset Button: RESET1

This reset button is used to reset the system. Press the button to reset the system.
This button will light when the system is in S0 status.

RESET1

En-20

Switch

Please shutdown and adjust oc switch to lower frequency.

This mainboard provides the following switch for you to set the computer’s function.
This section will explain how to change your mainboard’s function through the use of
switch.

Overclock FSB Switch: OCSWITCH1

You can overclock the FSB to increase the processor frequency by changing the
switch. Follow the instructions below to set the FSB.

DOC1 DOC2 CPU Frequency
1:ON 2:ON Default
1:ON 2:OFF Increase 10% speed of FSB
1:OFF 2:ON Increase 15% speed of FSB
1:OFF 2:OFF Increase 20% speed of FSB

Important

English

1.Make sure that you power off the system before setting the switch.

2.When overclocking cause system instability or crash during boot, the

following warning message will display during POST. And then,please set
the switch to default setting.

Warning!!! OC switch overclocking had failed,
Try again!

En-21

MS-7576 Mainboard

Slots

PCI (Peripheral Component Interconnect) Express Slot

The PCI Express slot supports the PCI Express interface expansion card.
The PCI Express x16 slot supports up to 4.0 GB/s transfer rate.
The PCI Express x8 slot supports up to 2.0 GB/s transfer rate.
The PCI Express x1 slot supports up to 250 MB/s transfer rate.

PCIE slot allocation for 790GX chipset

PCI_E1 supports up to PCI Express x16 speed.

When dual graphic cards enabled, it will turn to x8 speed.

PCI_E2 supports up to PCI Express x1 speed.

PCI_E3 supports up to PCI Express x1 speed.

PCI_E4 supports up to PCI Express x8 speed.

PCIE slot allocation for 780G chipset

PCI_E1 supports up to PCI Express x16 speed.

PCI_E2 supports up to PCI Express x1 speed.

PCI_E3 supports up to PCI Express x1 speed.

PCI_E4 supports up to PCI Express x1 speed.

En-22

ATI CrossFireXTM (Multi-GPU) Technology (for 790GX)

ATI CrossFireXTM is the ultimate multi-GPU performance gaming platform. Enabling
game-dominating power, ATI CrossFireXTM technology enables two or more discrete
graphics processors to work together to improve system performance. ATI CrossFireX
technology allows you to expand your system’s graphics capabilities. It allows you
the ability to scale your system’s graphics horsepower as you need it, supporting up
to two or more ATI RadeonTM HD graphics cards, making this the most scalable gaming
platform ever. The mainboard can auto detect the CrossFireXTM mode by software,
therefore you don’t have to enable the CrossFireXTM in BIOS by yourself. The follow­ing details the 2-way CrossFireXTM installation.

1. Install one ATI RadeonTM HD graphics card in the first PCIE x16 (PCI_E1) slot , then
install one ATI RadeonTM HD graphics card in the second PCIE x16 (PCI_E4) slot.

2. With two cards installed, an CrossFireXTM Video Link cable is required to connect
the golden fingers on the top of these two graphics cards (refer to the picture
below). Please note that although you have installed two or more graphics cards,
only the video outputs on the graphics card installed in PCI_E1 will work. Hence,
you only need to connect a monitor to this graphics card.

CrossFireXTM Video Link cable

English

Important

1. Mainboard photos shown in this section are for demonstration only. The
appearance of your mainboard may vary depending on the model you purchase.

2. If you intend to install TWO graphics cards for CrossFireXTM mode, make
sure that:

a. these graphics cards are of the same brand and specifications;
b. these graphics cards are installed on PCI_E1 & PCI_E4 slots.

3. Make sure that you connect an adequate power supply to the power connec­tor on the graphics card to ensure stable operation of the graphics card.

4. Only Windows® XP with Service Pack 2 (SP2)& Windows® XP Profes

-sional x64 Edition & Windows® Vista support the CrossFireXTM function.

En-23

MS-7576 Mainboard

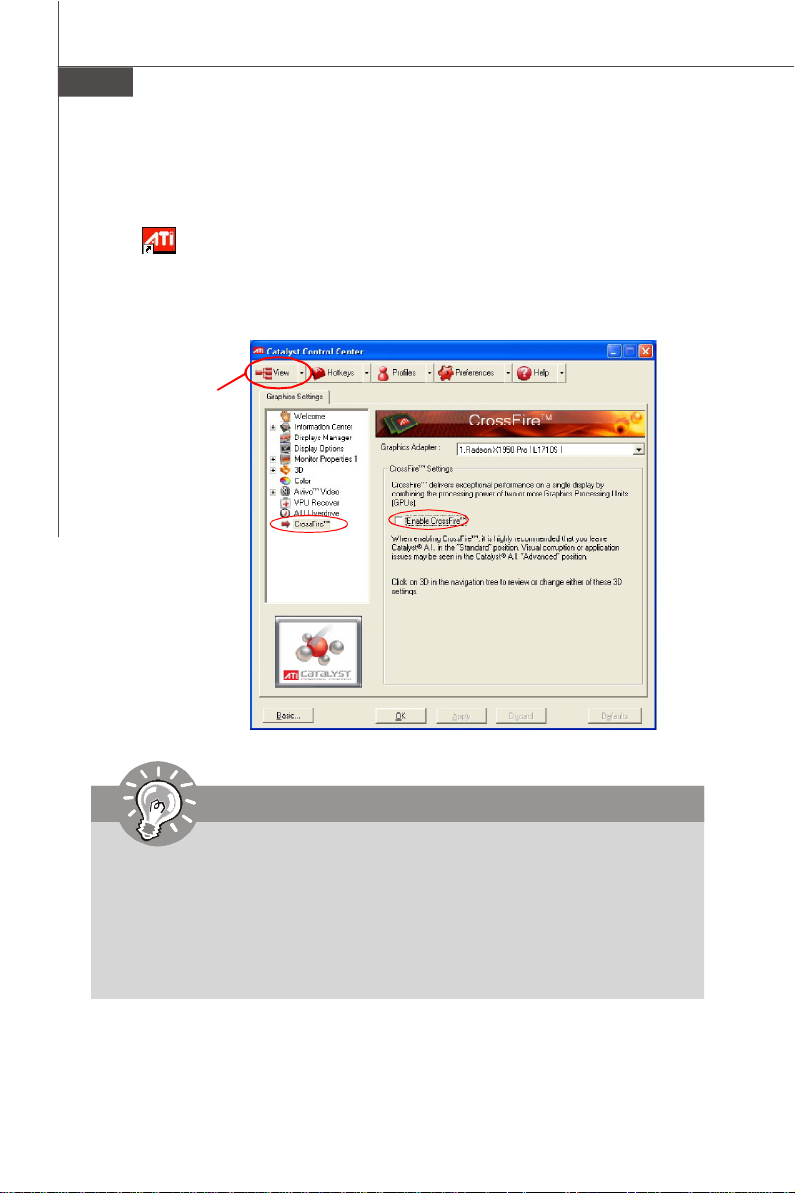

3.When all of the hardware and software has been properly set up and installed,
reboot the system. After entering the O.S., click the “Catalyst ™ Control Center”
icon on the desktop. There is a setting in the Catalyst™ Control Center that
needs to be enabled for CrossFireX™ to operate. The following aspect appears in
Catalyst™ Control Center:

Select the
Advanced View
from the view
drop menu.

Important

A CrossFireX™ system has four possible display modes:

• SuperTiling

• Scissor Mode

• Alternate Frame Rendering

• Super Anti-aliasing.

for more details, please consult the graphics card manual from the
manufacturer.

En-24

Hybrid CrossFireXTM Technology (for 780G)

Hybrid CrossFireXTM technology brings multi-GPU performance capabilities by en­abling an AMD 780 integrated graphics processor and a discrete graphics processor
to operate simultaneously with combined output to a single display for blisteringly­fast frame rates. Unleash the graphics performance.

System Request

1. Hybrid CrossFireXTM is only supported with the Vista operating system.

2. Graphic card based on an ATI RadeonTM HD 2400 Series, ATI RadeonTM HD 3400

Series or ATI Mobility RadeonTM HD 3400 Series graphics processor.

3. Mainboard based on an AMD 780 integrated chipset.

Enabling Hybrid CrossFireXTM Technology

Power off the system and install the ATI graphic card that supports Hybrid CrossFireX
technology. After then, power on the system and install the driver that Hybrid
CrossFireX technology. Restart the system and wait for the ATI Icon to show in the
System Tray. Click the icon and then the following aspect appears in Catalyst™
Control Center:

1. Select the Advanced View from the

view drop menu.

English

En-25

MS-7576 Mainboard

2. From the Graphics Settings tree in the CatalystTM Control Center, click CrossFireTM.

3. From the Graphics Adapter list, select the graphics card that acts as the Display

GPU.

4. Select Enable CrossFire

TM

5. Click Apply.

When Hybrid CrossFireX is enabled, GPU Accelerated Physics is automatically dis­abled for all cards in the configuration as are all displays except the one used by
Hybrid CrossFireX.

More details please refer to http://game.amd.com/us-en/crossfirex_hybrid.aspx

Important

Changing integrated graphic memory operating mode may cause Hybrid
CrossFire fail. To avoid the issue, please follow the steps below to setup
the system:

1.Disable the Hybrid CrossFire in Catalyst Control Center.

2.Reboot into BIOS

3.Select the option in Advanced BIOS Features -> Chipset Feature ->
On-Chip VGA

4.Save BIOS settings and reboot

5.Enable the Hybrid CrossFire in Catalyst Control Center.

En-26

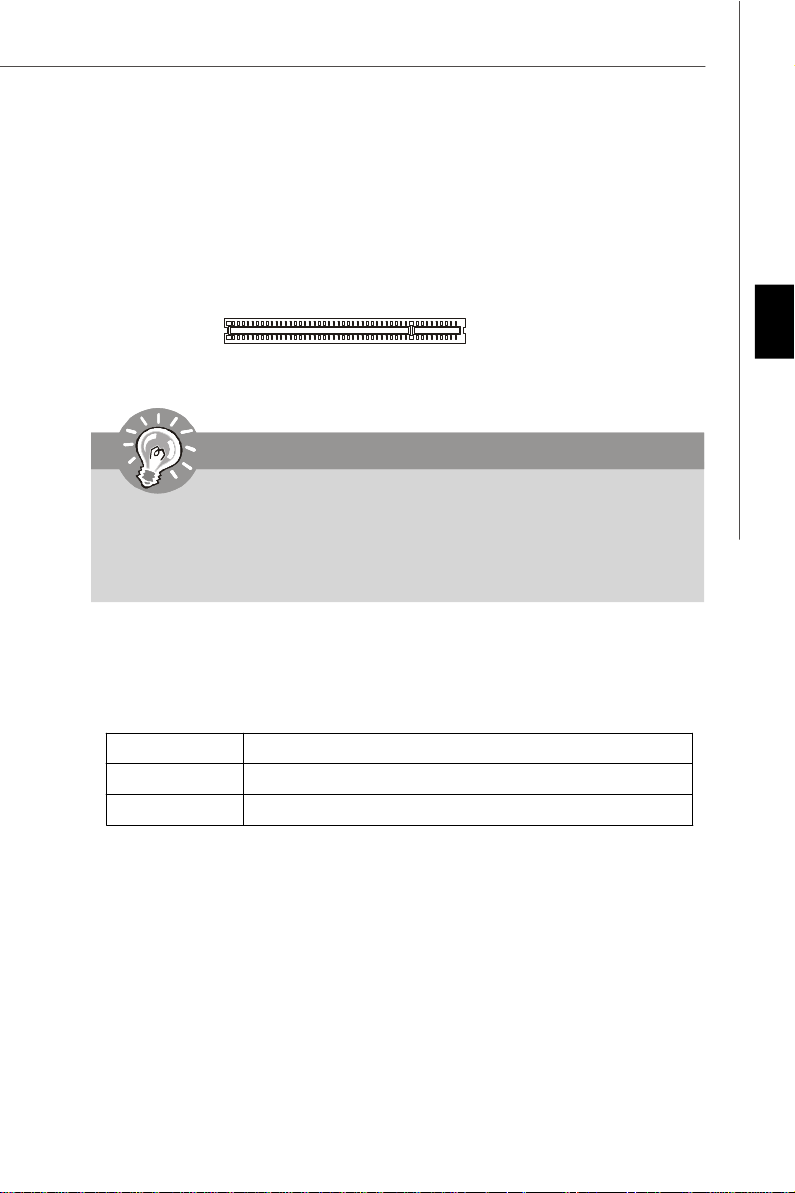

PCI (Peripheral Component Interconnect) Slot

The PCI slot supports LAN cards, SCSI cards, USB cards, and other add-on cards
that comply with PCI specifications. At 32 bits and 33 MHz, it yields a throughput rate
of 133 MBps.

32-bit PCI Slot

Important

When adding or removing expansion cards, make sure that you unplug the
power supply first. Meanwhile, read the documentation for the expansion card
to configure any necessary hardware or software settings for the expansion
card, such as jumpers, switches or BIOS configuration.

PCI Interrupt Request Routing

The IRQ, acronym of interrupt request line and pronounced I-R-Q, are hardware lines
over which devices can send interrupt signals to the microprocessor. The PCI IRQ
pins are typically connected to the PCI bus pins as follows:

Order 1 Order 2 Order 3 Order 4
PCI Slot 1 INT A# INT B# INT C# INT D#
PCI Slot 2 INT B# INT C# INT D# INT A#

English

En-27

MS-7576 Mainboard

BIOS Setup

This chapter provides basic information on the BIOS Setup program and allows you
to configure the system for optimum use. You may need to run the Setup program
when:
* An error message appears on the screen during the system booting up, and re­quests you to run BIOS SETUP.
* You want to change the default settings for customized features.

Important

1.The items under each BIOS category described in this chapter are under
continuous update for better system performance. Therefore, the description
may be slightly different from the latest BIOS and should be held for reference
only.

2.Upon boot-up, the 1st line appearing after the memory count is the BIOS
version. It is usually in the format:

1st digit refers to BIOS maker as A = AMI, W = AWARD, and P = PHOENIX.
2nd - 5th digit refers to the model number.
6th refers to the Chipset vender as A = AMD, I = Intel, V = VIA, N = Nvidia, U =
ULi.
7th - 8th digit refers to the customer as MS = all standard customers.
V1.0 refers to the BIOS version.
010109 refers to the date this BIOS was released.

A7576AMS V1.0 010109 where:

En-28

Entering Setup

Power on the computer and the system will start POST (Power On Self Test) process.
When the message below appears on the screen, press <DEL> key to enter Setup.

Press DEL to enter SETUP

If the message disappears before you respond and you still wish to enter Setup,
restart the system by turning it OFF and On or pressing the RESET button. You may
also restart the system by simultaneously pressing <Ctrl>, <Alt>, and <Delete> keys.

Getting Help
After entering the Setup menu, the first menu you will see is the Main Menu.

Main Menu

The main menu lists the setup functions you can make changes to. You can use the
arrow keys (↑↓ ) to select the item. The on-line description of the highlighted setup
function is displayed at the bottom of the screen.

Sub-Menu

If you find a right pointer symbol (as shown in the right view)
appears to the left of certain fields that means a sub-menu
containing additional options can be launched from this field.
You can use control keys (↑↓ ) to highlight the field and
press <Enter> to call up the sub-menu. Then you can use the
control keys to enter values and move from field to field within a sub-menu. If you
want to return to the main menu, just press <Esc >.

General Help <F1>

The BIOS setup program provides a General Help screen. You can call up this screen
from any menu by simply pressing <F1>. The Help screen lists the appropriate keys
to use and the possible selections for the highlighted item. Press <Esc> to exit the
Help screen.

English

En-29

MS-7576 Mainboard

The Main Menu

Once you enter AMI® or AWARD® BIOS CMOS Setup Utility, the Main Menu will appear
on the screen. The Main Menu allows you to select from functions and exit choices.
Use arrow keys to select among the items and press <Enter> to accept or enter the
sub-menu.

Standard CMOS Features

Use this menu for basic system configurations, such as time, date etc.

Advanced BIOS Features

Use this menu to setup the items of AMI® special enhanced features.

Integrated Peripherals

Use this menu to specify your settings for integrated peripherals.

Power Management Setup

Use this menu to specify your settings for power management.

H/W Monitor

This entry shows your PC health status.

Green Power

Use this menu to specify the power phase.

BIOS Setting Password

Use this menu to set the password for BIOS.

Cell Menu

Use this menu to specify your settings for frequency/voltage control and overclocking.

User Settings

Use this menu to save/ load your settings to/ from CMOS for BIOS.

Load Fail-Safe Defaults

Use this menu to load the default values set by the BIOS vendor for stable system
performance.

Load Optimized Defaults

Use this menu to load the default values set by the mainboard manufacturer specifi­cally for optimal performance of the mainboard.

Save & Exit Setup

Save changes to CMOS and exit setup.

Exit Without Saving

Abandon all changes and exit setup.

En-30

When enter the BIOS Setup utility, follow the processes below for general use.

1. Load Optimized Defaults : Use control keys (↑↓) to highlight the Load Opti­mized Defaults field and press <Enter> , a message as below appears:

Select [Ok] and press Enter to load the default settings for optimal system
performance.

2. Setup Date/ Time : Select the Standard CMOS Features and press <Enter> to
enter the Standard CMOS Features-menu. Adjust the Date, Time fields.

3. Save & Exit Setup : Use control keys (↑↓) to highlight the Save & Exit Setup
field and press <Enter> , a message as below appears:

English

Select [Ok] and press Enter to save the configurations and exit BIOS Setup utility.

Important

The configuration above are for general use only. If you need the detailed
settings of BIOS, please see the manual in English version on MSI website.

En-31

MS-7576 Mainboard

4. Cell Menu Introduction : This menu is for advanced user who want to overclock

the mainboard.

Important

Change these settings only if you are familiar with the chipset.

Current CPU/ DRAM Frequency

These items show the current clocks of CPU and Memory speed. Read-only.

AMD Cool’n’Quiet

The Cool’n’ Quiet technology can effectively and dynamically lower CPU speed and
power consumption.

En-32

Important

To ensure that Cool’n’Quiet function is ac­tivated and will be working properly, it is
required to double confirm that:

1.Run BIOS Setup, and select Cell Menu.
Under Cell Menu, find AMD
Cool’n’Quiet, and set this item to
“Enable.”

2.Enter Windows, and select [Start]->
[Settings]->[Control Pannel]->[Power
Options]. Enter Power Options Prop-

erties tag, and select Minimal Power
Management under Power schemes.

Adjust CPU FSB Frequency (MHz)

This item allows you to select the CPU Front Side Bus clock frequency (in MHz).

Adjust CPU Ratio

This item is used to adjust CPU clock multiplier (ratio). It is available only when the
processor supports this function.

Adjust CPU-NB Ratio

This item is used to adjust CPU-NB ratio.

Adjusted CPU Frequency (MHz)

It shows the adjusted CPU frequency. Read-only.

English

Advance DRAM Configuration

Press <Enter> to enter the sub-menu and the following screen appears.

DRAM Timing Mode

This field has the capacity to automatically detect all of the DRAM timing. If you
set this field to [DCT 0], [DCT 1] or [Both], some fields will appear and selectable.
DCT 0 controls channel A and DCT1 controls channel B.

En-33

MS-7576 Mainboard

DRAM Drive Strength

This feature allows you to control the memory data bus' signal strength. Increasing
the drive strength of the memory bus can increase stability during overclocking.

DRAM Controller Selection

This feature allows you to select the DRAM controller.

1T/2T Memory Timing

This item controls the SDRAM command rate. Select [1T] makes SDRAM signal
controller to run at 1T (T=clock cycles) rate. Selecting [2T] makes SDRAM signal
controller run at 2T rate.

DCT Unganged Mode

This feature is used to Integrate two 64-bit DCTs into a 128-bit interface.

Bank Interleaving

Bank Interleaving is an important parameter for improving overclocking capability
of memory. It allows system to access multiple banks simultaneously.

Power Down Enable

This is a memory power-saving technology. When the system does not access
memory over a period of time, it will automatically reduce the memory power
supply.

MemClk Tristate C3/ATLVID

This setting allows you to enable/disable the MemClk Tristating during C3 and
ATLVID.

FSB/DRAM Ratio

This item allows you to select the FSB/DRAM ratio.

Adjusted DRAM Frequency (MHz)

It shows the adjusted Memory frequency. Read-only.

Onboard VGA Over Clock

This item allows you to overclock the onboard VGA.

Onboard VGA Clock

This item will appear when Onboard VGA Over Clock sets to [Enabled]. It allows
you to adjust the onboard VGA clock.

HT Link Control

Press <Enter> to enter the sub-menu and the following screen appears.

En-34

HT Incoming Link Width

This field specifies the operation width of the incoming link.

HT Outgoing Link Width

This field specifies the operation width of the outgoing link.

HT Link Speed

This item allows you to set the Hyper-Transport Link speed. Setting to [Auto], the
system will detect the HT link speed automatically.

Adjust PCI-E Frequency (MHz)

This field allows you to select the PCIE frequency (in MHz).

Auto Disable DRAM/PCI Frequency

When set to [Enabled], the system will remove (turn off) clocks from empty DRAM/
PCI slots to minimize the electromagnetic interference (EMI).

CPU Voltage (V)/ CPU-NB Voltage (V)/ CPU VDD Voltage (V)/ CPU-NB VDD
Voltage (V)/ DRAM Voltage (V)/ NB Voltage (V)/ SB Voltage (V)/ HT Link Voltage
(V)

These items are used to asjust the voltage of CPU, Memory and chipset.

Spread Spectrum

When the motherboard’s clock generator pulses, the extreme values (spikes) of the
pulses create EMI (Electromagnetic Interference). The Spread Spectrum function
reduces the EMI generated by modulating the pulses so that the spikes of the pulses
are reduced to flatter curves. If you do not have any EMI problem, leave the setting at
Disabled for optimal system stability and performance. But if you are plagued by EMI,
set to Enabled for EMI reduction. Remember to disable Spread Spectrum if you are
overclocking because even a slight jitter can introduce a temporary boost in clock
speed which may just cause your overclocked processor to lock up.

English

Important

1.If you do not have any EMI problem, leave the setting at [Disabled] for
optimal system stability and performance. But if you are plagued by EMI,
select the value of Spread Spectrum for EMI reduction.

2.The greater the Spread Spectrum value is, the greater the EMI is reduced,
and the system will become less stable. For the most suitable Spread
Spectrum value, please consult your local EMI regulation.

3.Remember to disable Spread Spectrum if you are overclocking because
even a slight jitter can introduce a temporary boost in clock speed which
may just cause your overclocked processor to lock up.

En-35

MS-7576 Mainboard

Software Information

Take out the Driver/Utility DVD that is included in the mainboard package, and place it
into the DVD-ROM drive. The installation will auto-run, simply click the driver or utility
and follow the pop-up screen to complete the installation. The Driver/Utility DVD
contains the:
Driver menu - The Driver menu shows the available drivers. Install the driver by your
desire and to activate the device.
Utility menu - The Utility menu shows the software applications that the mainboard
supports.
Service base menu - The Service base menu shows the necessary websites.

Important

Please visit the MSI website to get the latest drivers and BIOS for better
system performance.

En-36

790GX-G65

Serie

Benutzerhandbuch

Deutsch

Deutsch

De-1

MS-7576 Mainboard

Spezifikationen

Prozessoren

- 64Bit AMD® Phenom II Prozessoren

- Unterstützt Lüftersteuerung über 4 Stiftleisten
(Weitere CPU Informationen finden Sie unter
http://global.msi.com.tw/index.php?func=cpuform2)

HyperTransport

- Unterstützt HyperTransport 3.0

Chipsatz

- North-Bridge: AMD® 790GX / 780G Chipsatz

- South-Bridge: AMD® SB710 / SB750 Chipsatz

Speicher

- DDR3 800/1066/1333/1600(OC) SDRAM (max. 16GB)

- 4 DDR3 DIMMs (240Pin/1.5V)
(Weitere Informationen zu kompatiblen Speichermodulen finden Sie
unter http://global.msi.com.tw/index.php?func=testreport)

Side Port Speicher

- DDR3 SDRAM 1Gbit (optional)

LAN

- Unterstützt die LAN 10/100/1000 Fast Ethernet über RTL8111DL

IEEE 1394 (optional)

- Onboard Chip VIA VT6315N

- Übertragungsgeschwindigkeit von bis zu 400Mbps

- Unterstützt 2 Ports

Audio

- HD Audio ALC888S / ALC889

- 8-Kanal Audio-Ausgang mit “Jack Sensing ” Funktion

IDE

- 1 IDE Port über SB710 / SB750

- Unterstützt die Betriebmodi mit Ultra DMA 66/100/133

- Unterstützt die Betriebmodi mit PIO, Bus Mastering

SATA

- 5 SATA II Ports über SB710 / SB750

- 1 eSATA Port über SB710 / SB750

- Unterstützt Datenübertragungsraten von bis zu 3 Gb/s

RAID

- SATA1~5 unterstützt die Modi RAID 0/ 1/ 0+1 or JBOD über SB710

- SATA1~5 unterstützt die Modi RAID 0/ 1/ 0+1/ 5 or JBOD über SB750
(optional)

De-2

Diskette

- 1 Disketten Anschluss

- Unterstützt 1 FDD mit 360KB, 720KB, 1.2MB, 1.44MB und 2.88MB

Anschlüsse

Hintere Ein-/ und Ausgänge

- 1 PS/2 Anschluss

- 1 optisch S/PDIF-Ausgang

- 1 VGA Anschluss

- 1 DVI-D Anschluss

- 1 HDMI Anschluss

- 1 1394 Anschluss (optional)

- 6 USB 2.0 Anschlüsse

- 1 eSATA Anschluss

- 1 LAN Anschluss

- 6 Audiobuchsen

On-Board Stiftleiste/ Anschlüsse

- 3 USB 2.0 Stiftleisten

- 1 IEEE1394 Stiftleiste (optional)

- 1 SPDIF-Ausgang Stiftleiste

- 1 CD-Stiftleiste für Audio Eingang

- 1 Audio Stiftleiste für Gehäuse Audio Ein-/ Ausgänge

- 1 Gehäusekontaktschalter

- 1 Serielle Stiftleiste

- 1 TPM Stiftleiste (optional)

- 1 OC Steckbrücke

- 1 Ein-/ Aus-Schalter

- 1 Reset-Taste

- 1 CMOS leeren-Taste

Steckplätze

Für 790GX

- 1 PCI Express x16-Steckplatz, unterstützt die Geschwindigkeit PCI
Express x16. Wenn zwei Grafikkarten aktiv sind, wendet es an
Geschwindigkeit x8.

- 1 PCI Express x16-Steckplatz, unterstützt die Geschwindigkeit PCI

Express x8

- 2 PCI Express x1-Steckplätze

- 2 PCI-Steckplätze, unterstützt 3.3V/ 5V PCI Bus Interface

Für 780G

- 1 PCI Express x16-Steckplatz

- 3 PCI Express x1-Steckplätze

- 2 PCI-Steckplätze, unterstützt 3.3V/ 5V PCI Bus Interface

Form Faktor

- ATX (30.4cm X 24.5cm)

Montage

- 9 Montagebohrungen

Deutsch

De-3

MS-7576 Mainboard

Komponenten-Übersicht

Back Panel I/O,

De-11

SYSFAN1/2,

De-15

PCIE,

De-22

PCI,

De-27

PWR1, De-10

JCD1,

De-18

JAUD1,

De-19

JSP1,

De-19

FDD1,

De-13

J1394_1,

De-14

CPU, De-5

CPUFAN1,

De-15

JUSB1~3,

De-16

DDR3, De-8

POWER1,

De-20

CLR_CMOS1,

De-20

RESET1,

De-20

JPWR1, De-10

IDE1, De-13

OCSWITCH1,

De-21

SYSFAN3,

De-15

SATA1~5,

De-14

JFP2, De-18
JFP1, De-18
JTPM1, De-17
JCOM1, De-17

JCI1, De-15

De-4

CPU (Prozessoren)

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU
einen Kühler anbringen, um Überhitzung zu vermeiden. Verfügen Sie ü ber

keinen Kühler, setzen Sie sich bitte mit Ihrem Händler in Verbindung, um einen solchen
zu erwerben und zu installieren.
Um die neuesten Informationen zu unterstützten Prozessoren zu erhalten, besuchen
Sie bitte http://global.msi.com.tw/index.php?func=cpuform2

Wichtig

Überhitzung

Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets
eine korrekte Funktionsweise des CPU Kühlers sicher, um die CPU vor
Überhitzung zu schützen. Überprüfen Sie eine gleichmäßige Schicht der
thermischen Paste (oder thermischen Klebeandes) zwischen der CPU und
dem Kühlblech anwenden, um Wärmeableitung zu erhöhen.

CPU Wechsel

Stellen Sie vor einem Wechsel des Prozessors stets sicher, dass das ATX
Netzteil ausgeschaltet und der Netzstecker gezogen ist, um die Unversehrtheit
der CPU zu gewährleisten.

Übertakten

Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützt. Stellen
Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden
Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch
des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden.

Wir übernehmen keinerlei Garantie für die Schäden und Risiken, die
aus unzulässigem oder Betrieb jenseits der Produktspezifikationen
resultieren.

Deutsch

De-5

MS-7576 Mainboard

CPU & Kühler Einbau

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen
Kühler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas
Siliziumwärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkühler
installieren, um eine Ableitung der Hitze zu erzielen.
Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu
installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

1. Ziehen Sie den Hebel leicht seitlich
weg vom Sockel, heben Sie ihn
danach bis zu einem Winkel von ca.
90° an.

3. Ist die CPU korrekt installiert, sollten
die Pins an der Unterseite
vollständig versenkt und nicht mehr
sichtbar sein. Beachten Sie bitte,
dass jede Abweichunng von der
richtigen Vorgehens-weise beim
Einbau Ihr Mainboard dauerhaft
beschädigen kann.

2. Suchen Sie nach einem goldenen Pfeil.
Der goldene Pfeil sollte auf das
Hebelgelenk zeigen. Die CPU passt
nur in der korrekten Aus-richtung.

4. Drücken Sie die CPU fest in den Sockel
und drücken Sie den Hebel wieder
nach unten bis in seine
Ursprungsstellung. Da die CPU
während des Schließens des Hebels
dazu neigt, sich zu bewegen,
sichern Sie diese bitte während des
Vorgangs durch permanenten
Fingerdruck von oben, um
sicherzustellen, dass die CPU richtig
und vollständig im Sockel sitzt.

De-6

5.Setzen Sie das Kühlerset auf den
Rückhaltemechanismus.

Haken Sie zuerst ein Ende des
Haltebügels ein.

6. Dann drücken Sie das andere Ende
des Bügels herunter, um das
K ü hlerset auf dem
Rückhaltemechanismus zu
befestigen.Machen Sie den
Sicherungshebel ausfindig und
heben Sie es.

Deutsch

7.Drücken Sie den Sicherungshebel
herab.

8.Verbinden Sie das Stromkabel des
CPU Lüfters mit dem Anschluss auf
dem Mainboard.

Wichtig

1.Die Mainboard Fotos, die in diesem Abschnitt gezeigt werden, sind für
Demonstration der CPU/ Kühler Installation. Das Aussehen Ihres Mainboard
kann abhängig von dem Modell schwanken, das Sie kaufen.

2.Es besteht Verletzungsgefahr, wenn Sie den Sicherungs-haken vom
Sicherungsbolzen trennen. Sobald der Sicher-ungshaken gelöst wird,

schnellt der Sicherungshaken sofort zurück.

De-7

MS-7576 Mainboard

1

2

3

Installed

Speicher

Diese DIMM-Steckplätze nehmen Arbeitsspeichermodule auf.
Die neusten Informationen über kompatible Bauteile finden Sie unter http://global.msi.

com.tw/index.php?func=testreport

DDR3

240-polig, 1.5V

48x2=96 Pole

Dual-Channel: Kanal A ist himmelblau; Kanal B ist rosa

Populationsregeln für Dual-Channel-Speicher

Im Dual-Channel-Modus können Arbeitsspeichermodule Daten über zwei
Datenbusleitungen gleichzeitig senden und empfangen. Durch Aktivierung des Dual­Channel-Modus wird die Leistung Ihres Systems verbessert. Bitte beachten Sie die
folgenden Abbildungen zur Veranschaulichung der Populationsregeln im Dual-Chan­nel-Modus.

72x2=144 Pole

DIMM1
DIMM2
DIMM3
DIMM4

De-8

DIMM1
DIMM2
DIMM3
DIMM4

DIMM1
DIMM2
DIMM3
DIMM4

installiert
leer

Empty

Installieren der Arbeitsspeichermodule

1. Das Arbeitsspeichermodul hat nur eine Kerbe in der Mitte und passt nur in eine
Richtung in den Steckplatz.

2. Stecken Sie das Arbeitsspeichermodul senkrecht in den DIMM-Steckplatz ein.
Drücken Sie anschließend das Arbeitsspeichermodul nach unten, bis die
Kontaktseite richtig tief in dem DIMM-Steckplatz sitzt. Der Kunststoffbügel an jedem
Ende des DIMM-Steckplatzes schnappt automatisch ein, wenn das
Arbeitsspeichermodul richtig eingesetzt ist.

Wichtig

Die goldenen Kontakte sind kaum zu sehen, wenn das Arbeitsspeichermodul
richtig im DIMM-Steckplatz sitzt.

3. Prüfen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am
DIMM-Steckplatz richtig gehalten wird.

Volt

Kerbe

Wichtig

Deutsch

-DDR3 und DDR2 können nicht untereinander getauscht werden und der Stan­dard DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3
Speichermodule stets in DDR3 DIMM Slots (DIMM3/4/7/8), und installieren
Sie DDR2 Speichermodule stets in DDR2 Slots (DIMM1/2/5/6)

-Stellen Sie im Zweikanalbetrieb bitte sicher, dass Sie Module des gleichen
Typs und identischer Speicherdichte in den DIMM Slots unterschiedlicher
Kanäle verwenden.

-Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer

DIMM1 zuerst.

De-9

MS-7576 Mainboard

Stromversorgung

ATX 24-poliger Stromanschluss: JPWR1

Mit diesem Anschluss verbinden Sie den ATX 24-poligen Anschluss
des Netzteils. Achten Sie bei dem Verbinden des ATX 24-poligen
Stromanschlusses darauf, dass der Anschluss des Netzteils richtig
auf den Anschluss an der Hauptplatine ausgerichtet ist. Drücken
Sie dann den Anschluss des Netzteils fest nach unten, um eine
richtige Verbindung zu gewährleisten.

Sie können auch den 20-poligen ATX-Stromanschluss des Netzteils
verwenden. In diesem Fall muss eine Ecke des 20-poligen ATX­Stromanschlusses des Netzteils auf den Pol 1 bzw. Pol 13 des Anschlusses an der
Hauptplatine ausgerichtet werden (siehe Abbildung rechts). Pol 11, 12, 23 und 24
sind verpolungssicher ausgeführt, um eine falsche Installation zu vermeiden.

Polzuweisung

PIN SIGNAL

13 +3.3V
14 -12V
15 GND
16 PS-ON#
17 GND
18 GND
19 GND
20 Res
21 +5V
22 +5V
23 +5V
24 GND

JPWR1

12

24

131

PIN SIGNAL

1 +3.3V
2 +3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 PWR OK
9 5VSB
10 +12V
11 +12V
12 +3.3V

Pole 13

Pole 12

ATX 4-poliger Stromanschluss: PWR1

Dieser 4 -poliger Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

PWR1

3 4
1

2

PIN SIGNAL

1 GND
2 GND
3 12V
4 12V

Wichtig

1. Stellen Sie sicher, dass diese Anschlüsse mit den richtigen Anschlüssen
des Netzteils verbunden werden, um einen stabilen Betrieb der Hauptplatine
sicherzustellen.

2. Für die Systemstabilität ist ein Netzteil mit 450 Watt (oder noch mehr)
empfehlenswert

De-10

Polzuweisung

Rücktafel

optische
S/PDIF­Ausgang

PS/2 Port USB Ports Mic

Optische S/PDIF-Ausgang
Dieser S/PDIF (Sony & Philips Digital Interconnect Format) Ausgang dient als digitale
Schnittstelle zur Audioausgabezur den externen Lautsprechern durch ein optischen
Fasernkabel.

PS/2 Port
Die Standard PS/2® Maus/Tastatur Stecker Mini DIN ist für eine PS/2® Maus/Tastatur.

VGA Port
Die DB 15-Pin Buchse dient zum Anschluss eines VGA Monitors.

DVI-D Port
Der DVI-D (Digital Visual Interface-Digital) Anschluss erlaubt Ihnen, einen LCD Moni­tor anzuschließen. Es stellt eine digitale Hochgeschwindigkeitsverbindung zwischem
dem Computer und dem Bildschirm her. Um einen LCD Monitor anzuschließen,
verbinden Sie dessen Stecker einfach mit dem DVI-D Anschluss des Mainboards und
stellen Sie sicher, dass das andere Ende des Kabels ordnungsgemäß mit dem Moni­tor verbunden ist.(Weitere Informationen können Sie dem Handbuch Ihres Monitors
entnehmen.)

HDMI Port
High Definition Multimedia (kurz HDMI) ist eine neu entwickelte Schnittstelle fur die
volldigitale Ubertragung von Audio- und Video-Daten (Musik, Filme; Verbindung des
PC zum Monitor). HDMI wurde von der Industrie zielgerichtet fur den Bereich der
privat genutzten Unterhaltungselektronik (engl. "home entertainment") eingeführt.

1394 Port (optional)
Das IEEE 1394 Port auf der hintere Anschlusspanel zu den Vorrichtungen IEEE1394.

eSATA Port
Der eSATA (External Serial ATA) verbindet eSATA Geräte mit Ihrem Mainboard.

VGA Port

DVI-D Port HDMI Port eSATA

USB Ports

1394 Port
(optional)

Port

LAN

Line-In

Line-Out

RS-Out

CS-Out

SS-Out

Deutsch

Wichtig

e-SATA Port unterstützt nur die Modi RAID und AHCI (nicht unterstützt die
Modi IDE).

De-11

MS-7576 Mainboard

USB Port
Dieser USB (Universal Serial Bus) Anschluss zum direkten Anschluss von USB­Geräten, wie etwa Tastatur, Maus oder weiterer USB-kompatibler Geräte.

LAN
Die Standard RJ-45 Buchse ist für Anschlus zum an ein Lokales Netzwerk (Local
Area Network - LAN). Hier kann ein Netzwerkkabel angeschlossen werden.

Aktivitätindikator

LED Farbe LED Status Zustand

Aus Keine Verbindung mit dem LAN.

Links Orange An (Dauerleuchten) Verbindung mit dem LAN.

An (heller & pulsierend) Der Computer kommuniziert mit einem anderen Rechner im LAN.

Grün Aus Gewählte Datenrate 10 MBit/s.

Rechts An Gewählte Datenrate 100 MBit/s.

Orange An Gewählte Datenrate 1000 MBit/s.

Verbingdungindikator

Audioanschlüsse
Diese Audioanschlüsse dienen zur Verbindung mit Audiogeräten. Durch die Farben
erkennen Sie die unterschiedlichen Funktionen der Audioanschlüsse.

Line-In (Blau) - Der Anschluss “Line In” kann einen externen CD-Player,,

Tapeplayer oder ein sonstiges Audiogerät aufnehmen.

Line-Out (Grün) - An den Anschluss “Line Out” können Sie Lautsprecher

oder Kopfhörer anschließen.

Mikrofon (Rosa) - Der Anschluss “Mic” nimmt ein Mikrofon auf.
RS-Out (Schwarz) - Dieser Anschluss nimmt die hinteren Surround-Laut-

sprecher im 4/ 5.1/ 7.1-Kanalmodus auf.

CS-Out (Orange) - Dieser Anschluss nimmt die mittleren oder Subwoofer-

Lautsprecher im 5.1/ 7.1-Kanalmodus auf.

SS-Out (Grau) - Dieser Anschluss nimmt die seitlichen Surround-

Lautsprecher im 7.1-Kanalmodus auf.

De-12

Anschlüsse

Anschluss des Diskettenlaufwerks: FDD1

An diesem Anschluss unterstützt ein Diskettenlaufwerke mit 360KB, 720KB, 1.2MB,

1.44MB oder 2.88MB Kapazität.

FDD1

IDE Anschluss: IDE1

An diesem Anschluss können IDE Festplatten, optische Laufwerke und andere Geräte
betrieben werden.

Deutsch

IDE1

Wichtig

Verbinden Sie zwei Laufwerke über ein Kabel, müssen Sie das zweite
Laufwerk im Slave-Modus konfigurieren, indem Sie entsprechend den Jumper
setzen. Entnehmen Sie bitte die Anweisungen zum Setzen des Jumpers der
Dokumentation der IDE Geräte, die der Festplattenhersteller zur Verfügung
stellt.

De-13

MS-7576 Mainboard

Serial ATA Anschluss: SATA1~5

Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle der Serial ATA. Pro
Anschluss kann ein S-ATA Gerät angeschlossen werden.

SATA1

SATA4_5

SATA2_3

Wichtig

1.SATA5 unterstützt nur die RAID und AHCI (nicht unterstützt die Modi IDE).

2.Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad,
da dies zu Datenverlusten während der Datenübertragung führt.

IEEE1394-Sockel: J1394_1 (Optional)

Mit diesem Sockel verbinden Sie ein optionales IEEE 1394-Modul, das den Anschluss
eines IEEE 1394-Gerätes ermöglicht.

2

1

10
9

J1394_1

(optional)

PIN SIGNAL PIN SIGNAL

1 TPA+ 2 TPA­3 Ground 4 Ground
5 TPB+ 6 TPB­7 Cable power 8 Cable power
9 Key (no pin) 10 Ground

Polzuweisung

De-14

IEEE1394 Slotblech (Optional)

Stromanschlüsse für Lüfter: CPUFAN1, SYSFAN1~3

Die Anschlüsse unterstützen aktive Systemlüfter mit + 12V. Wenn Sie den Anschluss
herstellen, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist,
und mit +12V verbunden werden sollte. Der schwarze Draht ist der Erdkontakt und
sollte mit GND verbunden werden. Ist Ihr Mainboard mit einem Chipsatz zur
Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen
Lüfter mit Tacho, um die Vorteile der Steuerung des CPU Lüfters zu nutzen.

GND
+12V

SENSOR

Control

CPUFAN1

+12V

SENSOR

GND

SYSFAN1/2

NC
+12V
GND

SYSFAN3

Wichtig

1.Bitte informieren Sie sich auf der offiziellen Website vom Prozessor über
empfohlene CPU Kühler oder fragen Sie Ihren Händler nach einem
geeigneten Lüfter.

2.CPUFAN unterstützt die Lüfterkontrolle. Sie können das Utility
Overclocking Center installieren, welches automatisch die
Geschwindigkeit des CPU Lüfters in Abhängigkeit von der CPU Temperatur
steuert.

3. CPUFAN1 kann die Lüfter/Kühlkörper mit drei- und vierpoligen Steckern
unterstützen.

4. SYSFAN1/2 unterstützt auch die Lüfterkontrolle. Sie können die

Geschwindigkeit des Prozent für das SYSFAN1/2 im BIOS vorwählen.

Deutsch

Gehäusekontaktanschluss: JCI1

Das Gehäuse kann vor unberechtigtem Öffnen gesichert werden. Dazu wird das
Gehäuse über ein Kabel mit einem Mechanismus verbunden. Dieser Mechanismus
wird aktiviert, sollte die Gehäuse-Wand entfernt werden. Das System bemerkt den
Zustand und gibt eine Warnmeldung auf den Bildschirm aus. Die Meldung kann nur
über das BIOS erneut entfernt werden.

1

CINTRU

2

GND

JCI1

De-15

MS-7576 Mainboard

USB Vorderanschluss: JUSB1~3

Dieser Anschluss entspricht den Richtlinien des Intel® I/O Connectivity Design Guide.
Er ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschließen,

wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker,
Modems und ähnliches.

Polzuweisung

PIN SIGNAL PIN SIGNAL

1 VCC 2 VCC
3 USB0- 4 USB1­5 USB0+ 6 USB1+
7 GND 8 GND
9 Key (no pin) 10 USBOC

USB 2.0 Slotblech

(Optional)

9

10

JUSB1~3

1
2

Wichtig

Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND
(Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann
es zu Schäden kommen.

De-16

TPM Modul Anschluss: JTPM1(optional)

Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module)
verwendt. Weitere Informationen über den Einsatz des optionalen TPM Modules
entnehmen Sie bitte dem TPM Plattform Handbuch.

14

13

21

Pin Signal Description Pin Signal Description
1 LCLK LPC clock 2 3V dual/3V_STB 3V dual or 3V standby power
3 LRST# LPC reset 4 VCC3 3.3V power
5 LAD0 LPC address & data pin0 6 SIRQ Serial IRQ
7 LAD1 LPC address & data pin1 8 VCC5 5V power
9 LAD2 LPC address & data pin2 10 KEY No pin
11 LAD3 LPC address & data pin3 12 GND Ground
13 LFRAME# LPC Frame 14 GND Ground

Serielle Schnittstelle: JCOM1

Bei der Seriellen Schnittstelle handelt es sich um eine 16550A Hochgeschwindigkeits­kommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. An den Stecker
können Sie direkt eine Serielles Gerät anschließen.

PIN SIGNAL DESCRIPTION

1 DCD Data Carry Detect
2 SIN Serial In or Receive Data
3 SOUT Serial Out or Transmit Data
4 DTR Data Terminal Ready
5 GND Ground
6 DSR Data Set Ready
7 RTS Request To Send
8 CTS Clear To Send
9 RI Ring Indicate

JCOM1

19
2

Polzuweisung

Deutsch

De-17

MS-7576 Mainboard

Frontpanel Anschlüsse: JFP1, JFP2

Diese Anschlüsse sind für das Frontpanel. Sie dienen zum Anschluss der Schalter
und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des “Intel Front Panel I/O
Connectivity Design Guide“.

Power
Switch++

Power
LED

10

-

JFP1

2

9

+

Reset

-

Switch

-

HDD
LED

1

Speaker

+

JFP2

8

­+

2

7

Power
LED

1

JFP1 Polzuweisung

PIN SIGNAL DESCRIPTION

1 HD_LED + Hard disk LED pull-up
2 FP PWR/SLP MSG LED pull-up
3 HD_LED - Hard disk active LED
4 FP PWR/SLP MSG LED pull-up
5 RST_SW - Reset Switch low reference pull-down to GND
6 PWR_SW + Power Switch high reference pull-up
7 RST_SW + Reset Switch high reference pull-up
8 PWR_SW - Power Switch low reference pull-down to GND
9 RSVD_DNU Reserved. Do not use.

JFP2 Polzuweisung

PIN SIGNAL DESCRIPTION

1 GND Ground
2 SPK- Speaker­3 SLED Suspend LED
4 BUZ+ Buzzer+
5 PLED Power LED
6 BUZ- Buzzer­7 NC No connection
8 SPK+ Speaker+

CD-Eingang: JCD1

Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.

JCD1

R

L

GND

De-18

S/PDIF-Ausgang: JSP1

Dieser Anschluss dient zum Anschliessen einer SPDIF (Sony & Philips Digital Inter­connect Format) Schnittstelle zur digitalen Übertragung von Audiodaten.

JSP1

GND

VCC

SPDIF

S/PDIF Slotblech (Optional)

Audioanschluss des Frontpanels: JAUD1

Dieser Anschluss ermöglicht den Anschluss von Audioein und -ausgängen eines
Frontpanels. Der Anschluss entspricht den Richtlinien des “ Intel® Front Panel I/O
Connectivity Design Guide”.

2
1

Polzuweisung für HD-Audio

PIN SIGNAL DESCRIPTION

1 MIC_L Microphone - Left channel
2 GND Ground
3 MIC_R Microphone - Right channel
4 PRESENCE# Active low signal-signals BIOS that a High Definition Audio dongle

5 LINE out_R Analog Port - Right channel
6 MIC_JD Jack detection return from front panel microphone JACK1
7 Front_JD Jack detection sense line from the High Definition Audio CODEC

8 NC No control
9 LINE out_L Analog Port - Left channel
10 LINEout_JD Jack detection return from front panel JACK2

is connected to the analog header. PRESENCE# = 0 when a
High Definition Audio dongle is connected

jack detection resistor network

10

9

JAUD1

Deutsch

De-19

MS-7576 Mainboard

Tasten

Das Motherboard unterstützt der folgende Taste, um die Funktion des Computers
einzustellen. Dieser Abschnitt beschreibt, wie man die Funktionen des Motherboards
durch den Gebrauch der Taste ändert.

CMOS leeren-Taste: CLR_CMOS1

Der CMOS Speicher wird über eine Batterie mit Strom versorgt, damit die Daten nach
Abschalten des PC-Systems erhalten bleiben. Weiterhin sind Informationen für den
Start des Systems in dem Speicher hinterlegt. Sollten Sie Fehlermeldungen während
des Startvorganges erhalten, kann ein Zurücksetzen des CMOS Speichers in den
ursprünglichen Werkszustand helfen. Drücken Sie dazu leicht den Schalter.

CLR_CMOS1

Wichtig

Stellen Sie sicher, dass das System ausgeschaltet ist, bevor Sie den CMOS
Speicher in den Werkszustand zurücksetzen.

Ein-/Aus-Schalter: POWER1

Dieser Ein-/ Aus-Schalter verwendet, um das System ein- und auszuschalten. Drücken
Sie diese Taste, um das System ein- bzw. auszuschalten. Diese Taste beleuchtet

nachdem Sie das System anschalten, und der Lichtwille verlöscht wenn Sie das System
ausschalten.

POWER1

Reset-Taste: RESET1

Diese Reset-Taste wird verwendet, um das System zurückzusetzen. Drücken Sie
diese Taste, um das System zurückzusetzen.

RESET1

De-20

Steckbrücke

Please shutdown and adjust oc switch to lower frequency.

Das Motherboard unterstützt der folgende Steckbrücke, um die Funktion des Comput-
ers einzustellen. Dieser Abschnitt beschreibt, wie man die Funktionen des
Motherboards durch den Gebrauch der Steckbrücke ändert.

Übertaktung FSB Steckbrücke: OCSWITCH1

Übertaken der FSB, um die Prozessorfrequenz erhöhen durch das Andern die
Steckbrücke. Folgen Sie die Anleitungen zur Einstellung FSB.

DOC1 DOC2 CPU Frequency
1:ON 2:ON Default
1:ON 2:OFF Increase 10% speed of FSB
1:OFF 2:ON Increase 15% speed of FSB
1:OFF 2:OFF Increase 20% speed of FSB

Deutsch

Wichtig

1.Stellen bitte Sie sicher, dass Sie schalten die System aus bevor Sie die

Steckbrücke ändern.

2. Wenn die Hardwareübertaktung zu der Systemunbeständigkeit oder dem

Absturz während der Aufladung führt, die folgende Warnmeldung während

des POST anzeigen. Und dann, stellen Sie bitte den Schalter im
Standardeinstellung.

Warning!!! OC switch overclocking had failed,
Try again!

De-21

MS-7576 Mainboard

Steckplätze

PCI (Peripheral Component Interconnect) Express-Steckplatz

Der PCI Express-Steckplatz unterstützt eine Erweiterungskarte mit der PCI Express­Schnittstelle.
Der PCI Express x16-Steckplatz unterstützt eine Transferrate von bis zu 4.0 GB/s.
Der PCI Express x8-Steckplatz unterstützt eine Transferrate von bis zu 2.0 GB/s.
Der PCI Express x1-Steckplatz unterstützt eine Transferrate von bis zu 250 MB/s.

Die Allokation des PCIE Steckplatz für dem790GX Chipsatz

PCI_E1 unterstützt eine Geschwindigkeit bis zu PCI Express x16.

Wenn zwei Grafikkarten aktiviert sind, wendet es an Geschwindigkeit.

PCI_E2 unterstützt eine Geschwindigkeit bis zu PCI Express x1.

PCI_E3 unterstützt eine Geschwindigkeit bis zu PCI Express x1.

PCI_E4 unterstützt eine Geschwindigkeit bis zu PCI Express x8.

Die Allokation des PCIE Steckplatz für dem 780G Chipsatz

PCI_E1 unterstützt eine Geschwindigkeit bis zu PCI Express x16.

PCI_E2 unterstützt eine Geschwindigkeit bis zu PCI Express x1.

PCI_E3 unterstützt eine Geschwindigkeit bis zu PCI Express x1.

PCI_E4 unterstützt eine Geschwindigkeit bis zu PCI Express x1.

De-22

ATI CrossFireXTM (Multi-GPU) Technologie (für 790GX)

ATI CrossFireXTM ist die ultimative Multi-GPU Leistung Spielplattform. Wenn Spiel­beherrschender Energie ermöglicht, versetzt die ATI CrossFireXTM Technologie in die
Lage zwei oder eigenstandige Graphikprozessoren zusammen zu arbeiten, um Sys­tem Leistung zu verbessern. Die ATI CrossFireX Technologie kann Graphikfähigkeiten
Ihres Systems erweitern. Es erlaubt Ihnen, Graphikpferdestärken Ihres Systems
einzustufen, während Sie es benötigen und stützt bis zwei oder mehr ATI Radeon
HD Graphikkarten und überhaupt bildet dieses die skalierbare Spielplattform. Das
Mainboard kann den Modus CrossFireXTM durch Software automatisch detektieren,
deswegen Sie dem CrossFireXTM im BIOS nicht aktivieren. Die folgenden D,etails die
2-Weg CrossFireXTM Installation.

1. Installieren Sie die die HD Grafikkarte der ATI RadeonTM in den ersten PCIE x16
(PCI_E1) Slot und bringen Sie die HD Grafikkarte des ATI RadeonTM HD in den
zweiten PCIE x16 (PCI_E4) Slot.

2. Wenn zwei Karten angebracht sind, muss ein CrossFireXTM -Videoquerkabel die
goldenen Finger verbinden, die auf die Oberseite von zwei Grafikkarten stehen
(beziehen Sie sich die folgende Abbildung). Zur Beachtung: Obwohl Sie have
zwei Grafikkarten angebracht haben, nur arbeiten die Video-Ausgang auf der
Grafikkarte in den PCI_E1. So müssen Sie nur einen Monitor an die Grafikkarte.

CrossFireXTM Video Link Kabel

TM

Deutsch

Wichtig

1. Die Mainboarddarstellungen in diesem Abschnitt dienen lediglich
Demonstrationszwecken. Die Erscheinung Ihres Mainboards kann in
Abhängigkeit vom erworbenen Modell abweichen.

2. Wenn Sie beabsichtigen, ZWEI Grafikkarten für die Modus CrossFireX
einzusetzen, stellen Sie sicher, dass:

a. diese Grafikkarten von identischer Marke und Spezifikationen sind;
b. diese Grafikkarten auf zweier PCI_E1 & PCI_E4 Slots eingebaut sind.

3. Stellen Sie sicher, dass Sie ein richtige Stromversorgung an den
Stromstecker auf der Graphikkarte anschließen, um beständigen Betrieb
der Graphikkarte sicherzustellen.

4. Nur Windows® XP with Service Pack 2 (SP2)& Windows® XP Professional

x64 Edition & Windows® Vista unterstützt die Funktion desCrossFireXTM.

De-23

MS-7576 Mainboard

3.Wenn alle Hardware und Software richtig aufgestellt worden ist und angebracht
worden, neu starten Sie das System. Nachdem Sie das Betriebssystem eingetragen
haben,, klicken Sie auf “Catalyst™ Control Center” Icon auf dem Desktop. Es
gibt eine Einstellung in der Catalyst™ Control Center, die ermöglicht werden muss,
damit CrossFire™ funktioniert. Der folgende Aspekt erscheint in Catalyst™ Control
Center:

Wählen Sie erweiterte
Ansicht vom
Ansichtaufklappmenü
aus.

Wichtig

Ein CrossFireX™ System hat vier mögliche Modi des Displays:

• SuperTiling

• Scissor Mode

• Alternate Frame Rendering

• Super Anti-aliasing.

Weitere Informationen befrangen Sie das Benutzerhandbuch der Grafikkarte
vom Hersteller.

De-24

Hybrid CrossFireXTM Technologie (für 780G)

Hybrid CrossFireXTM Technologie bietet Multi-GPU Leistungsfähigkeiten, indem einer
AMD 780 integrierte Grafikprozessor und einer eigenständige Grafikprozessor, um
mit kombiniertem Ausgang zu einer einzelnen Anzeige für blisteringly-schnelle
Rahmenrate gleichzeitig zu funktionieren ermöglicht. Setzen die Graphikleistung frei.

System Request

1. Hybrid CrossfireXTM wird nur mit dem Vista Betriebssystem unterstützt.

2. Die Grafikkarte basiert auf der ATI RadeonTM HD 2400 Serie, ATI RadeonTM HD 3400
Serie oder ATI Mobility RadeonTM HD 3400 Serie Grafikprozessor.

3. Das Mainboard basiert auf der AMD 780 Onboard Chipsatz.

Hybrid CrossFireXTM Technologie Unterstützung

Ausschalten Sie das System und bringen Sie die ATI Grafikkarte an, die die Hybrid
CrossFireX Technologie unterstützt. Nach dann einschalten Sie das System und
bringen Sie den Treiber des Hybrid CrossFireX Technologie an. Einschalten Sie das
System wieder und zeigt die ATI Ikone in Systemablage. Klicken Sie die Ikone an und
dann folgender Aspekt erscheint in der CatalystTM Control Center:

1. Wählen Sie die vorgerückte Ansicht
vom Ansichtaufklappmenü vor.

Deutsch

De-25

MS-7576 Mainboard

2. Vom Grafik-Einstellungen im CatalystTM Control Center, klicken CrossFireTM.

3. Von der Grafikadapter-Liste, wählen Sie die Grafikkarte aus, die als die Anzeige
GPU dient.

4. Wählen Sie “Enable CrossFire

TM”

aus

5. Klicken Sie die Anmeldung.

Wenn Hybrid CrossfireX aktiviert wird, wird GPU beschleunigte Physik für alle Karten
in der Konfiguration deaktiviert, ausgenommen das man durch verwendete Hybrid
CrossfireX.

Weitere Einzelheiten erhalten Sie auf http://game.amd.com/us-en/crossfirex_hybrid.

aspx

Wichtig

Die Option, die die Prozessregelung des integrierte Grafikspeichers
verändert, kann Fehler im Hybrid Crossfire verursachen. Um dies Ausgabe
zu vermeiden, befolgen Sie die folgenden Schritten:

1.Deaktivieren Sie das Hybrid Crossfire auf dem Catalyst-Control-Center.

2.Neu starten und das BIOS aufrufen

3.Wählen Sie die Option des Advanced BIOS Features -> Chipset Fea-
ture -> On-Chip VGA

4.Behalten Sie die BIOS-Einstellungen bei und starten Sie neu

5.Aktivieren Sie das Hybrid Crossfire im Catalyst-Control-Center.

De-26

PCI (Peripheral Component Interconnect) Steckplatz

Die PCI Steckplätze unterstützt LAN Karte, SCSI Karte, USB Karte und andere
Zusatzkarten cards,die mit PCI Spezifikationen übereinstimmen. Bei 32 Bits und 33
MHZ erbringt es eine Durchsatzrate von 133 MBps.

32-Bit PCI Steckplatz

Wichtig

Stellen Sie vor dem Einsetzen oder Entnehmen von Karten sicher, dass Sie
den Netzstecker gezogen haben. Studieren Sie bitte die Anleitung zur
Erweiterungskarte, um jede notwendige Hard - oder Softwareeinstellung für
die Erweiterungskarte vorzunehmen, sei es an Steckbrücken (“Jumpern”),
Schaltern oder im BIOS.

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine
Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor
schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt
verbunden:

Folge 1 Folge 2 Folge 3 Folge4
PCI Steckplatz 1 INT A# INT B# INT C# INT D#
PCI Steckplatz 2 INT B# INT C# INT D# INT A#

Deutsch

De-27

MS-7576 Mainboard

BIOS Setup

Dieses Kapitel enthält Informationen über das BIOS Setup und ermöglicht es Ihnen, Ihr
System optimal auf Ihre Anforderungen einzustellen. Notwendigkeit zum Aufruf des
BIOS besteht, wenn:
* Während des Bootvorgangs des Systems eine Fehlermeldung erscheint und Sie
zum Aufruf des BIOS SETUP aufgefordert werden.

* Sie die Werkseinstellungen zugunsten individueller Einstellungen ändern wollen.

Wichtig

1.Die Menüpunkte jeder BIOS Kategorie, die in diesem Kapitel beschrieben
wird, werden permanent auf den neuesten Stand gebracht, um die
Systemleistung zu verbessern. Aus diesem Grunde kann die Beschreibung
geringfügig von der aktuellsten Version des BIOS abweichen und sollte
dementsprechend lediglich als Anhaltspunkt dienen.

2. Während des Hochfahrens, wird die BIOS Version in der ersten Zeile nach
dem Hochzählen des Speichers angezeigt, üblicherweise im Format dieses
Beispiels:

Die erste Stellen den BIOS-Hersteller bezeichnet, dabei gilt A = AMI, W =
AWARD, und P = PHOENIX.

2te - 5te Stelle bezeichnen die Modelnummer.
6te Stelle bezeichen den Chipsatzhersteller, A = AMD, I = Intel, V = VIA, N =

Nvidia, U = ULi.
7te - 8te Stelle beziehen sich auf den Kunden, MS=alle Standardkunden.
V1.0 bezieht sich auf die BIOS Version.

010109 bezeichnet das Datum der Veröffentlichung des BIOS.

A7576IMS V1.0 010109 wobei:

De-28

Aufruf des BIOS Setups

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test ­Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken
Sie die Taste <Entf>(<Del>) um das Setup aufzurufen.

Press DEL to enter SETUP

(ENTF drücken, um das Einstellungsprogramm zu öffnen)

Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch
ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder
ANSCHALTEN, oder die “RESET”-Taste am Gehäuse betätigen. Sie können das Sys-
tem außerdem neu starten, indem Sie gleichzeitig die Tasten <Strg>,<Alt> und <Entf>
drücken (bei manchen Tastaturen <Ctrl>,<Alt> und <Del>).

Hilfe finden

Nach dem Start des Setup Menüs erscheint zuerst das Hauptmenü.

Hauptmenü

Das Hauptmenü listet Funktionen auf, die Sie ändern können. Sie können die
Steuertasten (↑↓ ) verwenden, um einen Menüpunkt auszuwählen. Die Online­Beschreibung des hervorgehobenen Menüpunktes erscheint am unteren
Bildschirmrand.

Untermenüs

Wenn Sie an der linken Seite bestimmter Felder ein
Dreieckssymbol finden (wie rechts dargestellt), bedeuted dies,
dass Sie über das entsprechende Feld ein Untermenü mit
zusätzlichen Optionen aufrufen können. Durch die Steuertasten
(↑↓ )önnen Sie ein Feld hervorheben und durch Drücken der
Eingabetaste <Enter> in das Untermenü gelangen. Dort können
Sie mit den Steuertasten Werte eingeben und navigieren. Durch Drücken von <Esc >
kommen Sie zurück ins Hauptmenü.

Deutsch

Allgemeine Hilfe <F1>

Das BIOS Setup verfügt über eine Allgemeine Hilfe (General Help). Sie können diese
aus jedem Menü einfach durch Drücken der Taste <F1> aufrufen. Sie listet die Tasten
und Einstellungen zu dem hervorgehobenen Menüpunkt auf. Um die Hilfe zu verlassen,
drücken Sie <Esc>.

De-29

MS-7576 Mainboard

Das Hauptmenü

Nachdem Sie das AMI® oder AWARD® BIOS CMOS Setup Utility, aufgerufen haben,
erscheint das Hauptmenü. Es weist die Setup- Funktionen und zwei Arten das Menü
zu verlassen auf. Verwenden Sie die Pfeiltasten, um im Menü zu navigieren und
drücken Sie die Eingabetaste (<Enter>), um ein Untermenü aufzurufen.

Standard CMOS Features

In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B.
Uhrzeit, Datum usw.

Advanced BIOS Features

Verwenden Sie diesen Menüpunkt, um weitergehende Einstellungen an Ihrem Sys­tem vorzunehmen.

Integrated Peripherals

Verwenden Sie dieses Menü, um die Einstellungen für in das Board integrierte
Peripheriegeräte vorzunehmen.

Power Management Setup

Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen
vorzunehmen.

H/W Monitor

Dieser Eintrag zeigt den generellen Systemstatus.

Green Power

Verwenden Sie dieses Menü, um Einstellungen der Stromversorgung vorzunehmen.

BIOS Setting Password

Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben.

Cell Menu

Hier können Sie Ihre Einstellungen zur Kontrolle von Frequenz und Spannung und zur
Übertaktung vornehmen.

User Settings

Hier können Sie Ihre Einstellungen zum/ vom CMOS für BIOS abspeichern/ laden.

Load Fail-Safe Defaults

In diesem Menü können Sie eine stabile, werkseitig gespeicherte Einstellung des
BIOS Speichers laden. Nach Anwählen des Punktes sichern Sie die Änderungen und

starten das System neu.

Load Optimized Defaults

In diesem Menü können Sie die BIOS-Voreinstellungen laden, die der
Mainboardhersteller zur Erzielung der besten Systemleistung vorgibt.

Save & Exit Setup

Abspeichern der BIOS-Änderungen im CMOS und verlassen des BIOS.

Exit Without Saving

Verlassen des BIOS´ ohne Speicherung, vorgenommene Änderungen verfallen.

De-30

Wenn Sie das BIOS Dienstprogramm öffnen, folgen Sie den untenstehenden
Anweisungen.

1. Laden der optimalen Voreinstellung : Verwenden Sie die Steuerschlüssel (
↑↓ ), um dem Laden der optimalen Voreinstellung zu wählen und drücken Sie
auf <Eingabe>. Dann erscheint die folgende Meldung:

Drücken Sie auf [OK] und <Enter>, um die im Werk eingestellten Standardwerte
für eine optimale Systemleistung zu laden.

2. Die Datum/Zeit Einstellung : W ählen Sie die “Standard-CMOS Features” vor
und drücken Sie <Eingabe> um das Standard-CMOS Features-Menü zu wählen.
Passen Sie nun die Felder “Datum” und “Zeit” an.

3. Abspeichern u. Beenden der Einstellung: Verwenden Sie die Steuerschlüssel
(↑↓ ), um dem Abspeichern u. Beenden der Einstellungen zu wählen und
drücken Sie auf <Eingabe>. Es erscheint folgende Meldung:

Deutsch

Drücken Sie auf [OK] und <Enter>, um die (neuen) Einstellungen zu speichern
und das BIOS Setup zu verlassen.

Wichtig

Die Konfiguration oben dienen nur generellen Zwecken. Wenn Sie detaillierte
BIOS- Einstellungen benötigen, dann sehen Sie bitte das Handbuch in
Englischer Sprache auf der MSI Website ein.

De-31

MS-7576 Mainboard

4. Cell Menu Introduction : Das Menü ist für den weiteren Benutzer, der die

Hauptplatine übertakten mögen.

Wichtig

Nur wenn Sie mit dem Chipsatz vertraut sind, können Sie die Einstellung
ändern .

Current CPU/ DRAM Frequency

Zeigt die derzeitige Frequenz der CPU/ Speicher. Nur Anzeige.

AMD Cool’n’Quiet

Die Cool’n’ Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch
effizient und dynamisch herabsetzen.

De-32

Wichtig

Für eine einwandfreie Funktion von
Cool’n’Quiet muss folgende
Vorgehensweise unbedingt
sichergestellt werden:

1.BIOS Setup ausführen und wählen Cell
Menu aus. Unter Cell Menu setzen Sie
Cool’n’Quiet auf [Enabled].

2. Öffnen Sie Windows und wählen Sie
[Start]-> [Einstellungen]->
[Systemsteuerung]->[Energieoptionen].
Gehen Sie zu Eigenschaften von

Energieoptionen und wählen Sie
Minimaler Energieverbrauch unter
Energieschemas.

Adjust CPU FSB Frequency (MHz)

Hier können Sie die CPU FSB Frequenz angeben.

Adjust CPU Ratio

Hier können Sie die CPU -Taktmultiplikator (Ratio) angeben. Dies können Sie nur
benutzen, wenn der Prozessor die Funktion unterstützt.

Adjust CPU-NB Ratio

Hier können Sie die CPU-NB -Taktmultiplikator (Ratio) angeben.

Adjusted CPU Frequency (MHz)

Zeigt die verstellte Frequenz der CPU (FSB x Ratio). Nur Anzeige.

Deutsch

Advance DRAM Configuration

Drücken Sie die Eingabetaste <Enter>, um das folgende Untermenü aufzurufen.

DRAM Timing Mode

Dieses kann alles DRAM Timing automatisch auffangen. Wenn DRAM Timing auf
[DCT 0], [DCT 1] oder [Both] ([beide]) einstellt, fängt einiges erscheint und
auswählbar auf. DCT 0 steuert Kanal A und DCT1 steuert Kanal B.

De-33

MS-7576 Mainboard

DRAM Drive Strength

Hier können Sie die Signalstärke des Speicherdatenbuses beherrschen. Die
Erhohung der Antrieb Starke des Speicherbuses kann die Stabilität während der
Übertaktung erhöhen werden.

DRAM Controller Selection

Hier können Sie der DRAM Kontroller auswählen.

1T/2T Memory Timing

Legt die SDRAM Kommandorate fest. Die Einstellung 1T lässt den SDRAM Signal
Kontroller mit einem 1T (Taktzyklus) laufen. Bei 2T läuft er mit zwei Zyklen. 1T ist
schneller als 2T.

DCT Unganged Mode

Hier können Sie die Unganged Modus aktiviert/deaktiviert. Im Unganged Modus,
ein logisches DIMM irgendein ein 64-Bit DIMM.

Bank Interleaving

Bank Interleaving ist ein wichtiger Parameter für das Verbessern von Übertaktung
Fähigkeit des Speichers. Es lässt System mehrfache Bänke gleichzeitig
zugänglich machen.

Power Down Enable

Es ist eine energiesparende Technologie des Speicher. Wenn das System nicht
auf den Speicher uber einen Zeitraum von Zeit zugreift, verringert es automatisch
die Stromversorgung des Speichers.

MemClk Tristate C3/ATLVID

Diese Einstellung erlaubt Ihnen, das MemClk Tristating wahrend C3 und ATLVID
zu aktivieren/ deaktivieren.

FSB/DRAM Ratio

Können Sie hier den FSB/Ratio des Speichers anpassen.

Adjusted DRAM Frequency (MHz)

Gibt der verstellt Frequenz des DDR Speicher. Nur Anzeige.

Onboard VGA Over Clock

Hier können Sie das Onboard VGA übertakten.

Onboard VGA Clock

Lautet die Einstellung der Onboard VGA Übertaktung auf [Enabled] (eingeschaltet),
können Sie die Onboard VGA Übertaktung.

HT Link Control

Drücken Sie die Eingabetaste <Enter>, um das folgende Untermenü aufzurufen.

De-34

HT Incoming Link Width

Hier legt die Betrieb Breite der ankommenden Verbindung fest.

HT Outgoing Link Width

Hier legt die Betrieb Breite der abgehenden Verbindung fest.

HT Link Speed

Gibt die maximale Betriebsfrequenz des Taktgebers des Hypertransport Links vor.
Mit der Einstellung [Auto],erkennt das System die HT Link Geschwindigkeit automatisch.

Adjust PCI-E Frequency (MHz)

Gestattet die Wahl der PCI-E Frequenz (in MHz).

Auto Disable DRAM/PCI Frequency

Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung
leerer DRAM/PCI Sockel, um die Elektromagnetische Störstrahlung (EMI) zu minimieren.

CPU Voltage (V)/ CPU-NB Voltage (V)/ CPU VDD Voltage (V)/ CPU-NB VDD
Voltage (V)/ DRAM Voltage (V)/ NB Voltage (V)/ SB Voltage (V)/ HT Link Voltage
(V)

Diese Option bietet Ihnen an, die Spannung des CPU, des Speichers und des Chipsatz
anzupassen.

Spread Spectrum

Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen)
der Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion
reduziert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen
zu flacheren Kurven reduziert werden.

Wichtig

Deutsch

1. Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei
der Einstellung [Disabled] (ausgeschaltet), um bestmögliche
Systemstabilität und -leistung zu gewährleisten. Stellt für sie EMI ein
Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der
EMI.

2. Je größer Spread Spectrum Wert ist, desto größer nimmt der EMI ab, und
das System wird weniger stabil. Bitte befragen Sie Ihren lokalen EMI
Regelung zum meist passend Spread Spectrum Wert.

3. Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten,
da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung
erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten
Prozessor zum einfrieren zu bringen.

De-35

MS-7576 Mainboard

Software-Information

Die im Mainboard-Paket enthaltene DVD enthält alle notwendigen Treiber. Um die
Installation automatisch laufen zu lassen, klicken Sie einfach den Treiber oder Utiltiy
und folgen Sie dem Pop-Up Schirm, um die Installation durchzuführen. Der
Treibergebrauchs-DVD enthält:

Treibermenü - das Treibermenü zeigt die vorhandenen Treiber. Aktivieren Sie den

Gebrauchsmenü - das Gebrauchsmenü zeigt die Software-Anwendungen der die

WebSite Menü - das Website Menü zeigt die betreffende Website.

Besuchen Sie bitte die MSI Website, um die neuesten Treiber und BIOS für
bessere System Leistung zu erhalten.

gewünschten Treiber.

Mainboard Unterstützungen.

Wichtig

De-36

790GX-G65

Séries

Guide d’utilisation

Français

Français

Fr-1

Carte mère MS-7576

Spécifications

Processeurs Supportés

- 64bit AMD® Phenom II processeurs

- Supporte le connecteur de 4 pins du ventilateur de CPU avec le
contrôle de la vitesse du ventilateur
(Pour plus d’informations sur le CPU, veuillez visiter
http://global.msi.com.tw/index.php?func=cpuform2)

HyperTransport

- Supporte HyperTransport 3.0

Chipset

- North Bridge : chipset AMD® 790GX / 780G

- South Bridge : chipset AMD® SB710 / SB750

Mé moire supportée

- DDR3 800/1066/1333/1600(OC) SDRAM (16GB Max)

- 4 DDR3 DIMMs (240pin/1.5V)
(Pour plus d’informations sur les composants compatibles, veuillez
visiter http://global.msi.com.tw/index.php?func=testreport)

Mémoire de Ports côté

- DDR3 SDRAM 1Gbit (optionnel)

LAN

- Supporte LAN 10/100/1000 Fast Ethernet par RTL8111DL

IEEE 1394 (optionnel)

- Puce intégrée par VIA VT6315N

- Un taux de transfert jusqu’à 400Mbps

- Supporte jusqu’à 2 ports

Audio

- HD Audio ALC888S / ALC889

- Jusqu’à 8-canaux audio avec détection de jack

IDE

- 1 port IDE par SB710 / SB750

- Supporte le mode Ultra DMA 66/100/133

- Supporte les modes d’opération PIO, Bus Master

SATA

- 5 ports SATA II par SB710 / SB750

- 1 port eSATA par SB710 / SB750

- Supporte le stockage et un taux de transfert jusqu’à 3 Gb/s

RAID

- SATA1~5 supportent le mode RAID 0/ 1/ 0+1 ou JBOD par SB710

- SATA1~5 supportent le mode RAID 0/ 1/ 0+1/ 5 ou JBOD par SB750
(optionnel)

Fr-2

Disquette

- 1 port de disquette

- Supporte 1 FDD avec 360KB, 720KB, 1.2MB, 1.44MB et 2.88MB

Connecteurs

Panneau arrière

- 1 port PS/2

- 1 port S/PDIF-Out optique

- 1 port VGA

- 1 port DVI-D

- 1 port HDMI

- 1 port 1394 (optionnel)

- 6 ports USB 2.0

- 1 port eSATA

- 1 jack LAN

- 6 jacks audio flexibles

Connecteurs intégrés

- 3 connecteurs USB 2.0

- 1 connecteur IEEE1394 (optionnel)

- 1 connecteur SPDIF out

- 1 connecteur CD-In

- 1 connecteur audio avant

- 1 connecteur Châssis Intrusion Switch

- 1 connecteur de port Sérial

- 1 connecteur TPM (optionnel)

- 1 interrupteur OC

- 1 bouton d’alimentation LED

- 1 bouton de réinitialisation LED

- 1 bouton d’effacement CMOS

Slots

Pour 790GX

- 1 slot PCI Express x16 supporte la vitesse jusqu’à PCI Express x16.
Lorsque les double cartes graphiques sont activées,il se réglage à la
vitesse x8.

- 1 slot PCI Express x16 supporte la vitesse jusqu’à PCI Express x8

- 2 slots PCI Express x1

- 2 slots PCI, supportant l’Interface bus PCI 3.3V/ 5V

Pour 780G

- 1 slot PCI Express x16

- 3 slots PCI Express x1

- 2 slots PCI, supportant l’Interface bus PCI 3.3V/ 5V

Dimension

- ATX (30.4cm X 24.5cm)

Montage

- 9 trous de montage

Français

Fr-3

Carte mère MS-7576

Guide rapide des composants

Panneau arrière
I/O,

Fr-11

SYSFAN1/2,

Fr-15

PCIE,

Fr-22

PCI,

Fr-27

PWR1, Fr-10

JCD1,

Fr-18

JAUD1,

Fr-19

JSP1,

Fr-19

FDD1,

Fr-13

J1394_1,

Fr-14

CPU, Fr-5

CPUFAN1,

Fr-15

JUSB1~3,

Fr-16

DDR3, Fr-8

CLR_CMOS1,

Fr-20

RESET1,

Fr-20

POWER1,

Fr-20

JPWR1, Fr-10

IDE1, Fr-13

OCSWITCH1,

Fr-21

SYSFAN3,

Fr-15

SATA1~5,

Fr-14

JFP2, Fr-18
JFP1, Fr-18
JTPM1, Fr-17
JCOM1, Fr-17

JCI1, Fr-15

Fr-4

Processeur : CPU

Quand vous installez le CPU, veuillez vous assurer que l’unité centrale est
équipée d’un ventilateur de refroidissement attaché sur le dessus pour
éviter la surchauffe. Si vous n’en avez pas, contactez votre revendeur pour en

acheter et installez les avant d’allumer votre ordinateur.
Pour plus d’informations sur le CPU, veuillez visiter http://global.msi.com.tw/index.

php?func=cpuform2

Important

Surchauffe

La surchauffe endommage sérieusement l’unité centrale et le système.
Assurez-vous toujours que le ventilateur de refroidissement fonctionne
correctement pour protéger l’unité centrale contre la surchauffe. Assurez-
vous d’appliquer une couche d’enduit thermique (ou film thermique) entre
l’unité centrale et le dissipateur thermique pour améliorer la dissipation de
la chaleur.

Remplacement de l’unité centrale

Lorsque vous remplacez l’unité centrale, commencez toujours par couper
l’alimentation électrique de l’ATX ou par débrancher le cordon d’alimentation
de la prise mise à la terre pour garantir la sécurité de l’unité centrale.

Overclocking

Cette carte mère supporte l’overclocking. Néanmoins, veuillez vous assurer
que vos composants soient capables de tolérer ces configurations anormales,
lors d’overclocking. Tout envie d’opérer au dessus des spécifications du
produit n’est pas recommandé. Nous ne garantissons pas les dommages

et risques causés par les opérations insuffisantes ou au dessus des
spécifications du produit.

Français

Fr-5

Carte mère MS-7576

Installation du CPU et son ventilateur

Quand vous installez le CPU, veuillez vous assurer que l’unité centrale soit
équipée d’un ventilateur de refroidissement attaché sur le dessus pour
éviter la surchauffe. Méanmoins, n’oubliez pas d’appliquer une couche d’enduit

thermique sur le CPU avant d’installer le ventilateur pour une meilleure dissipation de
chaleur.
Suivez les instructions suivantes pour installer le CPU et son ventilateur correcement.
Une faute installation peut endommager votre CPU et votre carte mère.

1.Enlevez le levier de côté de la douille
et assurez-vous de lever le levier
jusqu’à 90 degrés.

2.Trouvez la flèche d’or du CPU et
mettez-la comme montré dans
l’image. Le CPU ne s’installe que
dans la position correcte.

3.Si le CPU est correctement installé,
les pins sont intégrés complètement
dans la douille et invisibles. Veuillez
noter qu’une fausse installation peut
endommager votre carte mère.

Fr-6

4. Appuyez sur le CPU fermement dans
la douille et fermez le levier. Puisque
le CPU a une tendance de bouger
lors de la fermeture du levier, il faut
fermer le levier en appuyant sur le
CPU pour qu’il soit complètement et
correctement installé dans la douille.

5.Déposez l’ensemble du ventilateur
sur le mécanisme de rétention.

Accrochez un côté du clip d’abord.

6. Puis appuyez sur l’autre côté du clip
pour fixer l’ensemble du ventilateur
sur le mécanisme de rétention.
Localisez le levier de fixe et lvez-le.

Français

7.Fixez le levier.

8.Attachez le câble du ventilateur de
CPU au connecteur sur la carte
mère.

Important

1.Les photos de la carte mère montrées dans cette partie ne sont que pour
une démonstration de l’installation du ventilateur pour Socket AM2+ CPUs.
L’apparence de votre carte mère peut varier selon le modèle que vous
achetez.

2.Quand vous déconnectez le Crochet de Sécurité du verrou fix é, il faut
garder un oeil sur vos doigts, parce qu’une fois le Crochet de Sécurité est
déconnecté du verrou fixé, le levier fixé jaillira immédiatement.

Fr-7

Carte mère MS-7576

1

2

3

Installed

Mémoire

Ces slots DIMM servent à installer les modules de mémoire.
Pour plus d’informations sur les composants compatibles, veuillez visiter http://global.

msi.com.tw/index.php?func=testreport

DDR3

240-pin, 1.5V

48x2=96 pin

Double-canaux : Canal A est en BLEU CIEL ; Canal B est en ROSE

Règles de population des mémoire à canaux-doules

En mode de Canal double, les modules de mémoire peuvent transmettre et recevoir
les données avec simultanément deux lignes omnibus de données. L’activation du
mode de Canal double peut améliorer les performances du système. Veuillez vous
reporter aux illustrations suivantes pour connaître les règles de population en mode
de Canaux-doubles.

72x2=144 pin

DIMM1
DIMM2
DIMM3
DIMM4

Fr-8

DIMM1
DIMM2
DIMM3
DIMM4

DIMM1
DIMM2
DIMM3
DIMM4

Installé

Empty

Vide

Installation des modules mémoire

1. Le module de mémoire possède une seule encoche en son centre et ne s’adaptera
que s’il est orienté de la manière convenable.

2. Insérez le module de mémoire à la verticale dans le slot du DIMM. Poussez-le
ensuite jusqu’à l’extrémité dorée du module de mémoire, soit profondément insérée
dans le slot du DIMM. Les clips en plastique situés de chaque côté du module va se
fermer automatiquement.

Important

Vous pourrez à peine voir l’extrémité dorée si le module de mémoire est
correctement inséré dans le slot du DIMM.

3. Vérifiez manuellement si la barrette mémoire a été verrouillée en place par les clips
du slot DIMM sur les côtés.

Volt Encoche

Français

Important

-Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2 et
vice versa. Vous devez toujours installer les modules de mémoire DDR3
dans les slots DDR3 DIMM.

-Au mode Dual-Channel, assurez-vous que vous installez les modules de
mémoire du même type et de la m ême densité dans les slots DIMM de
canaux différents.

-Pour lancer avec succès votre ordinateur, insérez tout d’abord les mod­ules de mémoire dans le DIMM1.

Fr-9

Carte mère MS-7576

Connecteur d’alimentation

Connecteur d’alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l’alimentation ATX 24-pin.
Pour cela, assurez-vous que la prise d’alimentation est bien
positionnée dans le bon sens et que les goupilles soient alignées.
Enfoncez alors la prise dans le connecteur.

Vous pourvez aussi utiliser un alimentation 20-pin selon vos besoins.
Veuillez brancher votre alimentation d’énergie avec le pin 1 et le pin
13 si vous voulez utiliser l’alimentation ATX 20-pin (Référez-vous à
l’image à droite). Il y a aussi un infaillible plan sur les pins 11, 12, 23
et 24 afin d’éviter une faute installation.

12

JPWR1

24

131

PIN SIGNAL

1 +3.3V
2 +3.3V
3 GND
4 +5V
5 GND
6 +5V
7 GND
8 PWR OK
9 5VSB
10 +12V
11 +12V
12 +3.3V

Définition de pins

PIN SIGNAL

13 +3.3V
14 -12V
15 GND
16 PS-ON#
17 GND
18 GND
19 GND
20 Res
21 +5V
22 +5V
23 +5V
24 GND

pin 13

pin 12

Connecteur d’alimentation ATX 4-pin : PWR1

Ce connecteur d’alimentation de 4-pin sert à fournit de l’alimentation au CPU.

PWR1

3 4
1

Définition de pins

PIN SIGNAL

1 GND

2

2 GND
3 12V
4 12V

Important

1. Veuillez vous assurer que tous les connecteurs sont connectés aux correctes
alimentations ATX pour garantir une opération stable de la carte mère.

2. L’alimentation de 450 watts (et plus) est fortement recommandée pour la
stabilité du système.

Fr-10

Panneau arrière

Port 1394
S/PDIF-Out
optique

Port PS/2 Ports USBMic

S/PDIF-Out optique
Ce connecteur est utilisé pour relier à l’interface S/PDIF (Sony & Philips Digital Inter-
connect Format) de la transmission audio numérique par un câble de fibre optique.

PS/2 port
Le standard connecteur de souris/clavier DIN de PS/2® est pour une souris ou un
clavier de PS/2®.

Port VGA
Le connecteur féminin de DB 15-pin est fournit pour le moniteur.

Port DVI-D
Le connecteur DVI-D (Digital Visual Interface-Digital) vous permet de connecter un
moniteur LCD. Il fournit une interconnexion numérique de haute vitesse entre
l’ordinateur et son périphérique de l’écran. Afin de connecter un moniteur de LCD,
vous n’avez qu’à brancher votre câble de moniteur dans le connecteur DVI-D, et
vous assurer que l’autre côté du câble de moniteur est correctement connecté à
votre moniteur (Veuillez vous référer au manuel de votre moniteur pour plus
d’informations).

HDMI Port
The High-Definition Multimedia Interface (HDMI) is an all-digital audio/video interface
capable of transmitting uncompressed streams. HDMI supports all TV format, includ­ing standard, enhanced, or high-definition video, plus multi-channel digital audio on a
single cable.

Port 1394 (optionnel)
Le port IEEE1394 sur le panneau arrière fournit une connexion aux périphériques
IEEE1394.

Port VGA

Port DVI-D Port HDMIPort eSATA

Ports USB

(optionnel)

LAN

Ligne-In

Ligne-Out

RS-Out

CS-Out

SS-Out

Français

Important

Le port eSATA ne supporte que le mode RAID et AHCI (mais non le mode IDE).

Fr-11

Carte mère MS-7576

Port eSATAA
Le port eSATA port sert à attacher un disque dur externe eSATA.

Port USB
Le port USB (Universal Serial Bus) sert à brancher des périphériques USB tels que le
clavier, la souris, ou d’autres périphériques compatibles USB.

LAN
La prise standard RJ-45 LAN sert à la connexion
au réseau local (Local Area Network (LAN)).
Vous pouvez y relier un câble de réseau.

LED Couleur LED Statut Condition

Eteinte La connexion au réseau LAN n’est pas établie.

Gauche Jaune Allumée (stable) La connexion au réseau LAN est établie.

Allumée (plus brillant et
clignotante)

Vert Eteinte
Droite Allumée
Orange Allumée

L’ ordinateur communique avec un autre ordinateur
sur le réseau local LAN.

Un dé bit de 10 Mo/sec est sélectionné.

Un débit de 100 Mo/sec est sélectionné.

Un débit de 1000 Mo/sec est sélectionné.

Indicateur
d’activité

Indicateur de
lien

Ports Audio
Ces connecteurs audio servent pour les périph ériques audio. Vous pouvez
différencier la couleur des prises audio pour obtenir divers effets sonores.

Ligne-In (Bleu) - Ligne In, est utilisée pour un appareil de CD externe,

cassette ou d’autre périphériques.

Ligne-Out (Vert) - Ligne Out, est destiné aux haut-parleurs ou aux

casques d’écoute.

Mic (Rose) - Mic In est un connecteur pour les microphones.
RS-Out (Noir) - Rear-Surround Out en mode de canal 4/ 5.1/ 7.1.
CS-Out (Orange) - Center/ Subwoofer out en mode de canal 5.1/ 7.1.
SS-Out (Gris) - Side-Surround Out en mode de canal 7.1.

Fr-12

Connecteurs

Connecteur Floppy Disk Drive : FDD1

Ce connecteur supporte le lecteur de disquette de 360KB, 720KB, 1.2MB, 1.44MB ou

2.88MB.

FDD1

Connecteur IDE : IDE1

Ce connecteur supporte les lecteurs de disque dur IDE, lecteurs optiques de disque
et d’autre périphériques IDE.

IDE1

Important

Si vous installez deux périphériques IDE sur le même câble, vous devez
configurer les périph ériques séparément en mode Master/ Slave par les
cavaliers de configuration. Référez-vous aux documentations des
périphériques de IDE offertes par votre vendeur pour les instructions de
configurations des cavaliers.

Français

Fr-13

Carte mère MS-7576

Connecteur Sérial ATA : SATA1~5

Ce connecteur est un port d’interface de série ATA haut débit. Chaque connecteur
peut être relié à un appareil de série ATA.

SATA1

SATA4_5

SATA2_3

Important

1.SATA5 ne supporte que le mode RAID et AHCI (mais non le mode IDE).

2.Veuillez ne pas plier le câble de série ATA à 90°. Autrement des pertes de
données pourraient se produire pendant la transmission.

Connecteur IEEE1394 : J1394_1 (Optionnel)

Ce connecteur vous permet de relier un appareil IEEE1394 via un support optionnel
IEEE1394.

Définition de pins

2

1

J1394_1

(optionnel)

10
9

PIN SIGNAL PIN SIGNAL

1 TPA+ 2 TPA­3 Ground 4 Ground
5 TPB+ 6 TPB­7 Cable power 8 Cable power
9 Key (no pin) 10 Ground

Fr-14

Support IEEE1394 (Optionnel)

Connecteur d’alimentation du ventilateur : CPUFAN1, SYSFAN1~3

Les connecteurs de courant du ventilateur supportent le ventilateur de refroidissement
du système avec +12V. Lors du branchement des fils aux connecteurs, faites toujours
en sorte que le fil rouge soit le fil positif devant être relié au connecteur +12V; et que le
fil noir soit le fil de mise à la terre devant être relié au connecteur de mise à la terre GND.
Si la carte mère est équipée d’un jeu de puces intégré pour moniteur de matériel de
système, vous devrez utiliser un ventilateur spécial pourvu d’un capteur de vitesse
afin de contrôler le ventilateur de l’unité centrale.

GND
+12V

SENSOR

Control

CPUFAN1

+12V

SENSOR

GND

SYSFAN1/2

NC
+12V
GND

SYSFAN3

Important

1.Veuillez consulter les ventilateurs d’unité centrale recommandés sur les
sites officiels des fabricants de processeurs ou bien consultez votre
revendeur pour obtenir des informations sur le ventilateur de
refroidissement adapté à votre unité centrale.

2.CPUFAN1 supporte le contrôle du ventilateur. Vous pouvez installer l’unité
Overclocking Center qui contrôlera automatiquement la vitesse du
ventilateur du CPU selon sa température actuelle.

3. Le connecteur d’alimentation du ventilateur du CPU avec 3 ou 4 pins sont

tous disponibles pour CPUFAN1.

4. SYSFAN1/2 supportent aussi le contrôle du ventilateur. Vous pouvez choisir

combien de pourcentage de vitesse pour le SYS FAN1/2 dans le BIOS.

Connecteur Châssis Intrusion : JCI1

Ce connecteur est connecté à un câble châssis intrusion switch. Si le châssis est
ouvert, le switch en informera le système, qui enregistera ce statut et affichera un
écran d’alerte. Pour effacer ce message d’alerte, vous devez entrer dans le BIOS et
désactiver l’alerte.

Français

1

2

CINTRU
GND

JCI1

Fr-15

Carte mère MS-7576

Connecteur USB avant : JUSB1~3

Ce connecteur est conforme au guide de conception de la connectivité Entrée/sortie
du panneau avant Intel®, il est idéal pour relier les périphériques d’interface USB à
haut débit tels les disques durs externes, les appareils photo numériques,

les lecteurs MP3, les imprimantes, les modems et les appareils similaires.

Définition de pins

PIN SIGNAL PIN SIGNAL

1 VCC 2 VCC
3 USB0- 4 USB1­5 USB0+ 6 USB1+
7 GND 8 GND
9 Key (no pin) 10 USBOC

Support USB 2.0

(optionnel)

9

10

JUSB1~3

1
2

Important

Notez que les pins de VCC (Connexion de voie virtuelle) et GND (terre)
doivent être branchées correctement afin d’éviter tout dommage possible.

Fr-16

Connecteur du Module TPM : JTPM1 (optionnel)

Ce connecteur est rélié à TPM (Trusted Platform Module) Module (optionnel). Veuillez
vous référer au manuel de TPM plat-forme de sécurité pour plus de détails et
d’utilisations.

14

13

21

Pin Signal Description Pin Signal Description
1 LCLK LPC clock 2 3V dual/3V_STB 3V dual or 3V standby power
3 LRST# LPC reset 4 VCC3 3.3V power
5 LAD0 LPC address & data pin0 6 SIRQ Serial IRQ
7 LAD1 LPC address & data pin1 8 VCC5 5V power
9 LAD2 LPC address & data pin2 10 KEY No pin
11 LAD3 LPC address & data pin3 12 GND Ground
13 LFRAME# LPC Frame 14 GND Ground

Français

Connecteur de port Sérial : JCOM1

Le port serial est un port de communications de haute vitesse de 16550A, qui envoie/
reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique sérail.

Définition de pins

PIN SIGNAL DESCRIPTION

1 DCD Data Carry Detect
2 SIN Serial In or Receive Data
3 SOUT Serial Out or Transmit Data
4 DTR Data Terminal Ready
5 GND Ground
6 DSR Data Set Ready
7 RTS Request To Send
8 CTS Clear To Send
9 RI Ring Indicate

Fr-17

JCOM1

19
2

Carte mère MS-7576

Connecteurs du panneau avant : JFP1, JFP2

Ces connecteurs sont fournis pour la connecxion électrique aux interrupteuts et
LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la
connectivité Entrée/sortie du panneau avant Intel®.

Power
Switch++

Power
LED

10

-

JFP1

2

9

+

Reset

-

Switch

-

HDD
LED

1

Speaker

+

JFP2

8

­+

2

7

Power
LED

1

Définition des pins pour JFP1

PIN SIGNAL DESCRIPTION

1 HD_LED + Hard disk LED pull-up
2 FP PWR/SLP MSG LED pull-up
3 HD_LED - Hard disk active LED
4 FP PWR/SLP MSG LED pull-up
5 RST_SW - Reset Switch low reference pull-down to GND
6 PWR_SW + Power Switch high reference pull-up
7 RST_SW + Reset Switch high reference pull-up
8 PWR_SW - Power Switch low reference pull-down to GND
9 RSVD_DNU Reserved. Do not use.

Définition de pins pour JFP2

PIN SIGNAL DESCRIPTION

1 GND Ground
2 SPK- Speaker­3 SLED Suspend LED
4 BUZ+ Buzzer+
5 PLED Power LED
6 BUZ- Buzzer­7 NC No connection
8 SPK+ Speaker+

Connecteur CD-In : JCD1

Ce connecteur est fournit pour un audio externe d’entrer.

JCD1

R

L

GND

Fr-18

Connecteur S/PDIF-Out : JSP1

Ces connecteurs servent à connecter le S/PDIF (Sony & Philips Digital Interconnect
Format) interface pour une transmission audio numérique.

JSP1

GND

SPDIF

VCC

Support S/PDIF (optionnel)

Connecteur audio panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est
conforme au guide de conception de la connectivité Entrée/sortie du panneau avant
Intel®.

2
1

10

9

JAUD1

Français

Définition de pins pour HD Audio

PIN SIGNAL DESCRIPTION

1 MIC_L Microphone - Left channel
2 GND Ground
3 MIC_R Microphone - Right channel
4 PRESENCE# Active low signal-signals BIOS that a High Definition Audio dongle

is connected to the analog header. PRESENCE# = 0 when a

High Definition Audio dongle is connected
5 LINE out_R Analog Port - Right channel
6 MIC_JD Jack detection return from front panel microphone JACK1
7 Front_JD Jack detection sense line from the High Definition Audio CODEC

jack detection resistor network
8 NC No control
9 LINE out_L Analog Port - Left channel
10 LINEout_JD Jack detection return from front panel JACK2

Fr-19
