Page 1

The illustrations in this manual are for

reference only. Please refer to the

actual product.

K30

All-in-one

Wet and Dry Vacuum

User

Website: www.mova-tech.com Manufactured by: Moonstone Technology (Shaoxing) Co., Ltd.

Made in China

HMV24A-EU-A00

Page 2

THANK YOU

For purchasing this Wet and dry vacuum.

CONTENTS

User Manual 1

Podręcznik użytkownika 25

For more product information, please visit www.mova-tech.com

The high-quality product is engineered for optimal performance. If you have any questions on the product, please contact us:

https://global.mova-tech.com/pages/contact-us

Bruksanvisning

Bruksanvisning Посiбник

користувача ინსტრუქცია

121

UA NO SV

PL EN

Page 3

Important Safety

Instructions

Important Safety

Instructions

EN EN

1 2

Please read this manual carefully before use and retain it for future reference. When using an electrical appliance, basic precautions should always be followed, including the following:

READ ALL INSTRUCTIONS BEFORE USING (THIS APPLIANCE). Failure to follow the

warnings and instructions may result in electric shock, fire and/or serious injury.

WARNING —

To reduce the risk of fire, electric shock, or injury:

Usage

Restrictions

•

This appliance should not be used by children younger than 8 years old nor persons with physical, sensory, intellectual deficiencies, or limited experience or knowledge with out the supervision of a parent or guardian to ensure safe operation and to ayoid any risks. Cleaning and maintenance shall not be performed by children without supervision.

•

Plastic film can be dangerous. To avoid the danger of suffocation, keep it away from children. Children shall not play with the appliance.

•

Use indoors only, on non-carpeted floor surfaces such as vinyl, tile, sealed wood, etc. Be careful not to run over loose objects or the edges of area rugs. Stalling the brush may result in premature belt failure.

•

Use only as described in this user guide. Use only manufacturer's recommended attachments.

•

Do not expose the appliance to fire or excessive temperature. Exposure to fire or excessive temperature may cause an explosion.

•

Do not use in extremely hot or cold environments (below 5℃ /41℉ or above 40℃ /104℉ ). Please charge the appliance in temperature above 5℃ /41℉ and below 40℃ /104℉ .

•

Do not immerse the appliance in liquid.

•

Do not use to pick up flammable or combustible liquids, such as gasoline. Do not use in areas where flammable or combustible liquids may be present.

•

Do not put any object into openings. Do not use the appliance when any opening is blocked. Keep free of dust, lint, hair, and anything that may inhibit air flow.

•

Do not pick up toxic material (chlorine bleach, ammonia, drain cleaner, etc.). Do not pick up hard or sharp objects such as glass, nails, screws, coins, etc.

•

Do not use the appliance in an enclosed space filled with vapor given off by oil-based paint, paint thinner, some moth-proofing substances, flammable dust, or other explosive or toxic vapour. Do not pick up anything that is burning or smoking, such as cigarettes, matches or hot ashes.

•

Do not use the appliance without filters in place.

•

Keep hair, loose clothing, fingers, and all parts of the body away from openings and moving parts of the appliance and its accessories.

•

Keep ground cables away from the appliance when using it. A hazard may occur if the appliance runs over a supply cord.

•

Use extra care when cleaning on stairs.

Maintenance and Storage

•

Prevent unintentional starting. Ensure the switch is in the OFF-position before picking up or carrying the appliance. Carrying the appliance with your finger on the switch or turning on the appliance may result in an accident.

•

Ensure that the appliance is placed on a horizontal surface. Do not use the appliance at the same position if the appliance is equipped with a brush roller and the handle is not completely upright. Do not store the appliance in a place where it may freeze.

•

Switch off and unplug the appliance when not in use, before cleaning, maintaining or servicing it, and before connecting or disconnecting it with a moving brush.

•

Do not use an appliance that is damaged or modified. A damaged or modified appliance may exhibit unpredictable behavior resulting in fire, explosion, or risk of injury.

•

Do not modify or attempt to repair the appliance except as indicated in the instructions for use and care.

•

Do not use the appliance with a damaged attachment (eg: charging base, supply cord etc.). If the appliance or attachment has been dropped, damaged, left outdoors, dropped into water, or is not working as it should, never attempt to operate it. Please have it repaired at an authorized service center.

•

Have servicing performed by a qualified repair person using only identical replacement parts. This will ensure that the safety of the appliance is maintained.

•

If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard.

Page 4

Important Safety

Instructions

Important Safety

Instructions

EN EN

Battery and Charging

•

For the purpose of recharging the appliance, only use the charging base provided with this appliance. Use only with HCBY charging base.

•

Follow all charging instructions and do not charge the appliance outside of the temperature range specified in the battery as doing so increases the risk of fire.

•

Charging base is equipped with drying function and only suitable for drying this appliance's brush.

•

Keep the charging base cable away from heated surfaces. Do not handle the charging base plug or appliance with wet hands. To unplug, grasp the charging base plug, rather than the cable.

•

Do not pull or carry charging base by cable, use cable as a handle, close door on cable, or pull cable around sharp edges or corners.

•

Do not use any non-rechargeable battery pack. Failing to do so may cause the lithium- ion battery to catch fire. This appliance contains batteries that can only be replaced by qualified technicians or aftersales service.

•

The lithium-ion battery pack contains substances that are hazardous to the environment. Before disposing of the appliance, please first remove the battery pack, then discard,

or recycle it in accordance with local laws and regulations of the country or region it is used in.

•

The appliance must be disconnected from the power supply when removing the battery. Keep batteries out of the reach of children. Never put batteries in mouth. If swallowed, contact your physician or local poison control.

•

Under abusive conditions, never contact the battery from which the liquid may be ejected. If contact accidentally occurs, rinse with water. If liquid contacts eyes, seek medical help immediately. Liquid ejected from the battery may cause irritation or burns.

•

The charging base is capable of charging the 7-cell 2600 mAh battery pack. This charging base should not be used to charge non-rechargeable batteries. Failing to do so may cause the lithium-ion battery to catch fire.

Symbols

For indoors only

Caution: Hot Surface Class II equipment

T 3.15A

Time-lag miniature fuse-link where T 3.15A is the symbol

for the time/current characteristic

Read operator's manual

Motorized cleaning head for water suction cleaning

WEEE Information

All products bearing this symbol are waste electrical and electronic equipment (WEEE as in directive 2012/19/EU) which should not be mixed with unsorted household waste. Instead, you should protect human health and the environment by handing over your waste equipment to a designated collection point for the recycling of waste electrical and electronic equipment, appointed by the government or local authorities. Correct disposal and recycling will help prevent potential negative consequences to the environment and human health. Please contact the installer or local authorities for more information about the location as well as terms and conditions of such collection points.

We, Moonstone Technology (Shaoxing) Co., Ltd., hereby declares that this equipment is in compliance with the applicable Directives, European Norms, and amendments. The full text of the EU declaration of conformity is available at the following internet address: www.movatech.com

For detailed e-manual, please go to https://global.mova-tech.com/pages/user-manuals-and-faqs

Page 5

Product Overview

EN EN

Packing

List

Charging Base

Vacuum

2 3

Handle Main Body

Cleaning

Brush

Motorized MiniBrush

Dust Cup

Assembly

Motor

Handle

Combination

Tool

Multi-

Surface

Brush

7 Voice Prompt Button

12 Handvac

Self-Cleaning Button

Mode Switch

Power Switch

4 Handvac Release Button

• Press briefly to activate the voice

prompt or adjust the volume

• Press and hold for 3 seconds to

switch between languages.

8 Clean & Used Water Tank

Release Button

9 Clean & Used Water Tank

10 Brush Roller

Release Button

Handvac Mode Switch

Handvac Power Switch

Extension

Replacement

Spare Brush

Extension

Accessory

Display Screen

11 Brush Roller Cover

Dust Cup

Rod

Filter Roller

Plate

Storage Mount

Omnidirectional Wheel

Release Buttons

Release Button

Page 6

Product Overview

Installation

EN EN

7 8

Charging

Base

1 Air-Drying Inlet 2 Air-Drying Outlet

3 Power Cord 4 Charging Contacts

Installing the Handle

Insert the end of the handle vertically into the port on the top of the appliance as indicated until you hear a click.

8 9

1 Self-Cleaning Process Indicator / Dust

Concentration Indicator / Drying Process Indicator

3 Auto Mode 4 Suction Mode

Error Messages

Insufficient water in t he

Clean Water Tank

Note: To disassemble, extend a hard object into the hole of the appliance as indicated to press in the contacts and pull the handle upwards at the same time.

Installing the Extension Plate

• When self-cleaning, the indicator

shows the progress of self-cleaning.

• The color of the indicator changes

with the amount of dirt in real time when in use.

• When drying, the indicator

5 Turbo Mode

(Handvac)

6 Drying Mode

7 Turbo Mode

8 Ultra

Mode

Used Water Tank full

Blocked tube

Brush roller stuck

Battery

Indicator

shows the progress of drying.

•

Red Flashing: Power off

2 Self-Cleaning Mode

9 Standard Mode

(Handvac)

• Red Solid: Battery level < 15%

• Green Solid: Battery level ≥ 15%

Note: If the appliance is not working properly, the display screen will show an error message or error code. Please refer to the Error Prompts and Solutions table to find your solution.

2 3

Click

Page 7

Installation

Charging

EN EN

9 10

Installing Handvac Attachments

Click

1. Place the charging base against a wall on level ground and connect it to a power source. Fully charge the appliance before first use.

2. Place the appliance on the charging base. The charging is completed when the whole battery indicator turns solid green and goes out.

Charging

Indicator

• Red Breathing: Battery level < 15% (charging)

• Green Breathing: Battery level ≥ 15% (charging)

Note：

• If there is no operation within 10 minutes of being fully charged, the vacuum will enter sleep mode.

Please restart the appliance if you need to use it.

• To extend the battery life time, the battery keeps cooling down automatically after you have used the appliance for a

long time.

Page 8

11 12

How to Use How to Use

Filling the Clean Water Tank

1. Press the Clean & Used Water Tank

2. Install the Clean & Used Water Tank and

Switching

Modes

Press the mode switch to switch modes according to your needs.

Release Button to remove the tank. Open the Clean Water Tank cover and fill the tank with clean water.

ensure it clicks into place.

Auto

Mode

The appliance will intelligently adjust the suction power according to the stains on the ground.

Ultra

Mode

Preparing ultra mode, please wait for

Turbo

Mode

If Turbo Mode is selected, the appliance will vacuum the stubbornstains on the floor.

Suction

Mode

If suction mode is selected, the

Starting Cleaning

Clean Water Tank Cover

Used Water Tank Clean Water

Tank

30 seconds. This mode is suitable for deep cleaning.

Standard Mode (

Handvac)

When the appliance converts to a handheld vacuum, it is powered on by default in Standard mode.

Emptying the Used Water Tank

appliance will vacuum water only; the brush roller will not be dampened, and no water will be dispensed from the Clean Water Tank.

Turbo Mode (

Handvac)

Press the handvac mode switch to select the Turbo mode.

Gently step on the brush cover and recline the appliance backwards. Press the power switch to start/stop operating. If the appliance is in the upright position while working, the current task will be suspended. The appliance is designed for lying flat at a 180-degree angle, enabling it to reach and clean under the low-profile furniture.

1. Press the Clean & Used Water Tank

Release Button to remove the tank.

Clean Water Tank Cover

2. Pull up the handle on the Used Water Tank cover, lift the cover, and pour out the

Used Water Tank

Clean Water Tank

3. Re-install the cover to the Used Water Tank, press down the handle, and secure the cover. Re-

install the Clean & Used Water Tank until you hear a click.

Note：

• Do not vacuum any foamy liquids.

• The appliance is suitable for cleaning floors, marble, tiles and other hard surfaces.

• When the appliance is in operation, do not lift it off the ground, move it or tilt it. Otherwise, the used

water may flow into the motor.

Click

used water.

Click

Page 9

13 14

How to Use How to Use

Self-Cleaning Mode

1. Place the appliance back onto the base. Ensure that the water in the Clean Water Tank is sufficient for self-cleaning.

2. Briefly press the self-cleaning button on the top of the handle to start/stop self-cleaning.

3. Empty the Used Water Tank while self-cleaning is completed. Then the appliance enters the drying mode and starts to dry the roller brush with hot air.

Drying Mode

• Press and hold the self-cleaning

button

for 3 seconds to activate

drying mode

and dry the roller brush with hot air.

• Press the button

to exit drying

mode.

1. Press the handvac release button to remove the handvac.

2. Install the dust cup assembly and other attachments as shown in the diagram until you hear a click.

Click

3. Briefly press the handvac power switch to start operating. Briefly press the handvac mode switch to switch between Standard mode and Turbo mode according to your needs.

Note：

• The self-cleaning function can be enabled only when the appliance is being charged and the battery level is more than 15%.

If the battery level is lower, please charge to 15% before starting self-cleaning.

• Clean the charging base if there are any stains left on the base after self-cleaning is complete.

• If cleaning the brush roller manually, please air dry thoroughly or dry it by using drying mode several times.

Click

Page 10

How to

Use

Care & Maintenance

Using Handvac Attachments

EN EN

15 16

Combination

Tool

For cleaning corners, stairs, sofas, coffee tables and other narrow spaces.

Motorized Mini-Brush

For vacuuming dirt, pet hair, and other stubborn debris from sofas, bedding, and other fabric surfaces.

Tips:

• Turn off the appliance before maintenance. Do not touch the power switch.

• Replace parts if needed. The parts must be replaced by those available from the manufacturer or its

service agent.

• If the appliance is not used for an extended period, fully charge it, unplug the power plug, and store the appliance in

a cool, low-humidity environment away from direct sunlight. To avoid over-discharge of the battery, charge the appliance at least once every 3 months.

Cleaning the Used Water Tank

1. Press the Clean & Used Water Tank Release Button to remove the tank.

2. Pull up the handle on the Used Water Tank cover, and lift the cover. Remove the filter and solid waste filter basket from the Used Water Tank cover.

Filter

Multi-Surface Brush

For cleaning medium to short-pile carpets, tiles, and hardwood floors.

Accessory Storage Mount

Store the dust cup assembly, combination tool, motorized mini-brush, and multi- surface brush on the mount as shown in the diagram.

3. Rinse the Used Water Tank, the tank cover, and the solid waste filter basket with water. Use the provided cleaning brush to clean the inner wall of the tank.

Used Water Tank Cover Solid Waste

Filter

Basket

4. Re-install the Used Water Tank cover by pressing down the handle and securing the cover. Then re-install the Used Water Tank until you hear a click.

CAUTION! DO NOT store the handheld vacuum on the accessory storage mount to avoid damage.

Note: It is recommended to clean the Used Water Tank in time after each use, as well as before and after the self-cleaning.

Click

Page 11

Care & Maintenance

EN EN

17 18

Cleaning the Filter

1. Remove the filter and gently knock off the

floating dust on the surface.

2. When the filter is dirty and needs washing, rinse it with water. It must be completely dry before use.

Cleaning the Brush Assembly

1. Press the brush roller cover release buttons to remove the brush roller cover. Press the brush roller release button and pull the handle to take out the brush roller.

2. Clear any hair and debris caught on the brush roller with the provided cleaning brush. Rinse the brush roller and the cover with clean water and dry it completely.

Note: Replacing the filter every 3 to 6 months is recommended.

Cleaning the Dust Cup Assembly

1. Press the dust cup release button and

remove the cup.

2. Take out the filter and the cyclone assembly from the dust cup, then empty the cup.

Note: To reduce the risk of electric shock or injury, do not rinse the cyclone assembly with water.

3. Wipe the suction inlet with a dry cloth or wet tissue.

4. Re-install the brush roller and the brush roller cover until you hear a click.

3. Tap the filter gently or clean it with the cleaning

brush. Rinse the filter and the dust cup with water.

4. Dry the filter and the dust cup completely before use.

Note：

• Do not rinse the brush assembly with water.

• Clean as needed. Replacing the brush roller every 3 to 6 months is recommended.

Cleaning the Tube and the Dirt Sensor

Remove the Clean and Used Water Tank. Wipe the tube and the dirt sensor with a wet cloth before use.

Dirt Sensor

Note:

• Cleaning the dust cup after each use or after the amount of dust in the cup reaches the MAX line is

recommended.

• Replacing the filter every 3 to 6 months is recommended.

Note: Do not rinse the tube or the dirt sensor.

Page 12

Care & Maintenance

Troubleshooting

EN EN

19 20

Cleaning the Motorized Mini-Brush

1. Use a coin as illustrated to rotate the lock counterclockwise, and remove the brush roller until you hear

a click.

2. When it is dirty, rinse the brush roller with clean water. Stand the brush roller upright

until it is fully dry.

Cleaning the Multi-Surface Brush

If an error occurs, the appliance will stop working. Please refer to the following table for troubleshooting. If the problem persists, please contact the customer service.

1. Press the brush release button and rotate the

side cover counterclockwise to remove the brush.

3. Let the brush air dry upright for at least

24 hours.

2. Rinse the brush with water until it's clean.

4. Reinstall the brush by rotating the side cover clockwise until it clicks into place.

Click

Error

Possible

Cause

Solution

The appliance does not work.

The appliance is out of battery or its battery level is low.

Fully charge its battery before use.

The appliance is in the upright position.

Recline the appliance backwards.

Blockage activated overheat protection mode.

Clear the blockage and wait until the temperature returns normal. The Used Water Tank is full.

Empty the Used Water Tank.

The parts are not installed in place.

Ensure all parts are all properly in place.

The appliance charges slowly.

The temperature of the battery is too low or too high.

Wait until the battery's temperature returns normal.

The suction power of the appliance is weak.

The filter is clogged.

Clean the filter.

The suction inlet or tube is blocked by a foreign object.

Clean the tube and the suction inlet.

The motor is making a strange noise.

There is too much dirty water in the Used Water Tank.

Empty the Used Water Tank.

The suction inlet is blocked.

Clear any blockage in the suction inlet.

The battery level indicator on the display screen does not light up while charging.

The charging base plug is not inserted into the electrical outlet properly.

Make sure the charging base plug is inserted in place.

The appliance is not placed onto the charging base properly.

Make sure the appliance is placed onto the charging base properly.

Page 13

Troubleshooting

EN EN

21 22

No water is coming out of the appliance.

The Clean Water Tank is not properly installed in place, or the water in the Clean Water Tank is insufficient.

Re-install or fill the Clean Water Tank.

It takes 30 seconds to dampen the brush roller.

Turn on the appliance and check again after a while.

The vent leaks water.

A collision or a sharp pull causes water to enter the motor.

Move the appliance gently back and forth while it is turned on.

The filter is not completely dry after being cleaned.

Dry the filter completely before use.

Self-cleaning fails.

The brush roller may be jammed by large debris.

Remove the brush roller cover to check and clean the brush roller.

The appliance is not placed onto the charging base properly.

Make sure the appliance is being charged before enabling the selfcleaning function.

Self-cleaning cannot be enabled if the battery level is lower than 15%.

Self-cleaning can only be enabled while the appliance is being charged and the battery level is more than 15%.

The Used Water Tank is not installed in place, or the Used Water Tank is full.

Re-install or empty the Used Water Tank.

The Clean Water Tank is not installed in place, or the water in the Clean Water Tank is insufficient.

Re-install or fill the Clean Water Tank.

Poor drying performance.

The air outlet and air inlet of the charging base may be blocked.

Check and clear the blockage of air outlet and air inlet.

For additional services, please contact us via https://global.mova-tech.com/pages/contact-us Website: www.mova-tech.com

If the appliance is not working properly, the screen display will show an error message. Please refer to the below table to find your solution.

Error Icon

Possible

Cause

Solution

Insufficient water in the Clean Water Tank

Fill the Clean Water Tank.

Used Water Tank full

Empty the Used Water Tank.

Blocked tube

Refer to the Care & Maintenance section to clean the tube and dirt sensor.

Brush roller stuck

Clean the brush roller.

The brush roller and tube are dirty

Place the appliance back onto the base for self-cleaning.

Error

Restart the appliance for troubleshooting. If the problem persists, please contact customer service.

Page 14

Specification

Battery Disposal and Removal

EN EN

Under normal use of condition, this equipment should be kept a separation distance of at least 20cm between the antenna and the body of the user.

*The rated input power refers to the power measured during a representative cycle for entering the drying mode.

The built-in lithium-ion battery contains substances that are hazardous to the environment. Before disposing of the battery, make sure the battery is removed by qualified technicians and discarded at an appropriate recycling facility.

– the battery must be removed from the appliance before it is scrapped; – the appliance must be disconnected from the supply mains when removing the battery; – the battery is to be disposed of safely.

Removal

Guide

1. Remove the screw plug at the top of the back of the appliance and remove the screw by a screwdriver.

2. Use a proper tool to remove the display assembly and disconnect the cables.

3. Use a screwdriver to remove all the fixing screws from the body.

4. Remove the screws on the battery pack assembly and then remove the battery cover.

5. Disconnect the battery pack's connector cables and remove the battery from the battery pack assembly.

CAUTION:

•

Before removing the battery, disconnect the power and run out the battery as much as possible.

•

Unneeded batteries should be discarded at an appropriate recycling facility.

•

Do not expose to high temperature environment to avoid risks of explosion.

•

Under abusive conditions, liquid may be ejected from the battery. If contact occurs, flush with water and seek medical help.

Wet and Dry Vacuum

Model

HMV24A

Rated Power

300W

Rated Voltage

25.2V

Charging Voltage

31V

Clean Water Tank

Capacity

600mL

Used Water Tank

Capacity

500mL

Charging Time

Approx. 5 hours

Charging

Base

Model

HCBY

Rated Power Input*

200W

Rated Input

220-240 V

50-60 Hz

Rated Output

31V 0.76A

Motorized Cleaning Head

Model

HCRG

Rated Voltage

25.2 V

Rated Power

50 W

Motorized Mini-Brush

Model

HMM2

Rated Voltage

25.2 V

Rated Power

Multi-Surface Brush

Model

HVB5

Rated Voltage

25.2 V

Rated Power

Page 15

Ważne zalecenia dotyczące

bezpieczeństwa bezpieczeństwa

Przed uruchomieniem urządzenia prosimy uważnie zapoznać się z treścią niniejszej instrukcji obsługi, a jej egzemplarz zachować na wypadek konieczności skorzystania z niej w przyszłości. Korzystając z urządzenia elektrycznego należy zawsze stosować podstawowe środki ostrożności, w tym:

PRZED URUCHIOMIENIEM (TEGO URZĄDZENIA) ZAPOZNAJ SIĘ Z TREŚCIĄ WSZYSTKICH

ZALECEŃ. Zaniechanie przestrzegania przestróg i zaleceń może skutkować porażeniem prądem elektrycznym, pożarem lub doznaniem poważnych obrażeń ciała.

OSTRZEŻENIE —

Celem zredukowania ryzyka pożaru, porażenia prądem

elektrycznym lub obrażeń ciała:

Ograniczenia

użytkowania

•

Z niniejszego urządzenia nie powinny korzystać dzieci w wieku poniżej 8 lat ani osoby o ograniczonych możliwościach fizycznych, zmysłowych lub intelektualnych, ani osoby

o niewystarczającym doświadczeniu lub wiedzy, chyba że znajdują się pod nadzorem rodzica lub opiekuna. Dzieci pozostające bez nadzoru nie mogą czyścić urządzenia ani dokonywać czynności konserwacyjnych.

•

Folia z tworzywa sztucznego może stanowić zagrożenie. Celem wyeliminowania zagrożenia folię należy przechowywać w miejscu niedostępnym dla dzieci. Nie wolno zezwalać, by dzieci używały urządzenia do zabawy.

•

Urządzenie przeznaczone jest wyłącznie do użytku w pomieszczeniach zamkniętych, do pielęgnacji podłóg pokrytych panelami winylowymi, płytkami ceramicznymi, impregnowanym drewnem, itp., bez wykładziny dywanowej. Należy zachować ostrożność, by nie zasycać luźnych przedmiotów. Zablokowanie szczotki może skutkować przedwczesnym zużyciem paska napędowego.

•

Z urządzenia należy korzystać wyłącznie w sposób opisany w niniejszej instrukcji obsługi. Należy używać wyłącznie akcesoriów zalecanych przez producenta.

•

Urządzenia nie należy narażać na działanie ognia lub nadmiernej temperatury. Narażenie na ogień lub nadmierną temperaturę może skutkować wybuchem.

•

Urządzenia nie należy użytkować w miejscu, w którym panuje nadmiernie niska lub wysoka temperatura (poniżej 5° C lub powyżej 40° C). Akumulator urządzenia należy ładować w

temperaturze otoczenia w zakresie od 5℃ do 40℃ .

•

Urządzenia nie wolno zanurzać w żadnych cieczach.

•

Urządzenia nie wolno używać do zbierania łatwopalnych cieczy, np. benzyny. Urządzenia nie wolno używać w miejscach, w których mogą znajdować się łatwopalne ciecze.

•

Do otworów urządzenia nie wolno wkładać żadnych przedmiotów. Z urządzenia nie wolno korzystać, jeśli któryś z jego otworów jest zatkany. Nie należy dopuszczać do zatkania urządzenia kurzem, włóknami lub włosami.

•

Urządzenia nie wolno używać do zbierania materiałów toksycznych (wybielaczy chlorowych, amoniaku, środków do udrażniania odpływów, itp.). Urządzenia nie wolno używać do zbierania twardych lub ostrych przedmiotów, np. okruchów szkła, gwoździ, śrub, monet, itp.

•

Urządzenia nie należy używać w zamkniętych pomieszczeniach, w których znajdują się opary farb olejnych, rozcieńczalników do farb, niektórych środków przeciw molom, łatwopalny pył lub inne wybuchowe lub toksyczne opary. Urządzenia nie wolno używać do zbierania palących się lub tlących odpadków, np. niedopałków papierosów, zapałek lub gorącego popiołu.

•

Urządzenia nie wolno użytkować, jeśli nie założono w nim filtrów.

•

Włosów, luźnych elementów odzieży, palców ani innych części ciała nie wolno zbliżać do otworów i ruchomych elementów urządzenia.

•

Podczas odkurzania przewody leżące na podłodze należy odsunąć od urządzenia. Najechanie odkurzaczem na przewód elektryczny może skutkować zagrożeniem.

•

Podczas czyszczenia schodów należy zachować szczególną ostrożność.

Konserwacja i składowanie

•

Nie należy dopuszczać do przypadkowego uruchomienia urządzenia. Przed podniesieniem lub przeniesieniem urządzenia sprawdź, czy wyłącznik znajduje się w pozycji OFF. Przenoszenie urządzenia trzymając palec na włączniku lub włączanie urządzenia podczas przenoszenia może skutkować wypadkiem.

•

Urządzenie należy ustawić na poziomym podłożu. Urządzeniem ze szczotkę wałkową nie należy intensywnie czyścić tylko jednego fragmentu podłogi, gdyż grozi to

jej uszkodzeniem. Urządzenia nie należy składować w miejscu, w którym panuje temperatura zamarzania.

•

W okresach, gdy nie korzysta się z urządzenia, przed przystąpieniem do jego czyszczenia, konserwacji lub serwisowania, lub przed montażem albo demontażem szczotki ruchomej, urządzenie należy odłączyć od źródła zasilania.

•

Uszkodzonego lub zmodyfikowanego urządzenia nie wolno użytkować. Uszkodzone lub zmodyfikowane urządzenie może zachowywać się w nieprzewidywalny sposób, co może skutkować pożarem, eksplozją lub doznaniem obrażeń ciała.

•

Nie należy podejmować prób modyfikacji ani naprawy urządzenia, chyba że jest to wskazane w instrukcji obsługi i pielęgnacji.

•

Nie wolno użytkować urządzenia, jeśli któryś z jego elementów nosi ślady uszkodzeń (np.: podstawa ładująca, przewód zasilający, itp.). Nie wolno użytkować elementów urządzenia, jeśli uległy uszkodzeniu w wyniku upadku, narażenia na działanie czynników atmosferycznych lub wody, albo gdy nie działają poprawnie. Ich naprawę należy zlecić pracownikom autoryzowanego centrum

serwisowego.

•

Prace serwisowe należy zlecić wykwalifikowanemu serwisantowi, który użyje wyłącznie identycznych części zamiennych. Dzięki temu zapewni się wysoki poziom bezpieczeństwa

urządzenia.

•

W razie stwierdzenia uszkodzenia przewodu zasilającego, jego wymianę należy zlecić

producentowi, jego przedstawicielowi serwisowemu lub osobie o podobnych kwalifikacjach.

Page 16

Ważne zalecenia dotyczące

27 28

bezpieczeństwa bezpieczeństwa

Akumulator i ładowanie

•

Do ładowania akumulatora urządzenia należy używać wyłącznie podstawy ładującej wchodzącej w skład wyposażenia urządzenia. Należy używać wyłącznie z podstawą ładującą HCBY.

•

Należy postępować zgodnie ze wszystkimi instrukcjami ładowania akumulatora, i nie ładować go w temperaturze wykraczającej poza określony zakres, gdyż grozi to zwiększeniem zagrożenia pożarowego.

•

Stacja ładująca wyposażona jest w funkcję suszenia, a służy wyłącznie do suszenia szczotki tego urządzenia.

•

Kabel podstawy ładującej należy ułożyć z dala od rozgrzanych powierzchni. Wtyczki podstawy ładującej ani urządzenia nie wolno dotykać mokrymi rękami. Odłączając urządzenie od źródła zasilania należy chwycić za wtyczkę kabla podstawy ładującej, a nie za kabel.

•

Nie wolno przesuwać ani przenosić podstawy ładującej ciągnąc za kabel, nie wolno traktować kabla jako uchwytu, kabla nie wolno przytrzaskiwać drzwiami, ani układać go przy ostrych krawędziach lub narożnikach.

•

Nie używaj baterii jednorazowego użytku. Niezastosowanie się do tego zalecenia może skutkować zapłonem akumulatora litowo-jonowego. W urządzeniu zamontowano akumulatory, których wymiany mogą dokonywać wyłącznie wykwalifikowani serwisanci lub pracownicy serwisu posprzedażnego.

•

Akumulator litowo-jonowy zawiera substancje niebezpieczne dla środowiska. Przed przekazaniem urządzenia do utylizacji należy najpierw wyjąć z niego akumulator, a samej utylizacji dokonać zgodnie z przepisami obowiązującymi w kraju, w którym jest używane.

•

Przed wymontowaniem akumulatora urządzenie należy odłączyć od źródła zasilania. Akumulatory należy przechowywać w miejscu niedostępnym dla dzieci. Akumulatorów ani baterii nie wolno wkładać do ust. W przypadku połknięcia należy niezwłocznie zasięgnąć porady lekarskiej lub skontaktować się z lub lokalnym oddziałem toksykologii.

•

W nieodpowiednich warunkach nigdy nie należy dotykać akumulatora, z którego może wydostawać się elektrolit. W razie przypadkowego przedostania się elektrolitu na skórę, skażone miejsce należy spłukać wodą. W przypadku przedostania się elektrolitu do oczu należy niezwłocznie zasięgnąć porady lekarskiej. Elektrolit akumulatora może spowodować podrażnienia lub oparzenia.

•

Stacja ładująca może ładować 7-ogniwowe baterie akumulatorowe o pojemności 2600 mAh. Stacji ładującej nie należy używać do ładowania baterii jednorazowych. Niezastosowanie się do tego zalecenia może skutkować zapłonem akumulatora litowo- jonowego.

Symbole

Wyłącznie do użytku wewnątrz pomieszczeń

Ostrożnie: Gorąca powierzchnia

Sprzęt klasy II

T 3.15A

Miniaturowy bezpiecznik zwłoczny, gdzie T 3,15A jest

symbolem charakterystyki czasowo-prądowej

Zapoznaj się z treścią instrukcji obsługi.

Zmotoryzowana głowica czyszcząca do czyszczenia z zasysaniem wody

Informacje o WEEE

Wszystkie produkty oznaczone tym symbolem stanowią zużyty sprzęt elektryczny i elektroniczny (WEEE zgodnie z Dyrektywą 2012/19/UE), którego nie należy mieszać z niesortowanymi odpadami

domowymi. Chroniąc zdrowie ludzkie i środowisko, zużyty sprzęt elektroniczny i elektroniczny należy przekazać do wyznaczonego przez władze lokalne punktu zbiórki zajmującego się recyklingiem zużytego sprzętu tego rodzaju. Prawidłowa utylizacja i recykling pomogą zapobiec potencjalnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego. Celem uzyskania dodatkowych informacji na temat lokalizacji takich punktów zbiórki należy skontaktować się z lokalnymi władzami.

My, firma Moonstone Technology (Shaoxing) Co., Ltd., niniejszym oświadczamy, że niniejszy sprzęt spełnia wymagania określone w obowiązujących dyrektywach, normach europejskimi i ich nowelizacjach. Pełny tekst Deklaracji Zgodności UE jest dostępny pod następującym adresem internetowym: www.mova-

tech.com

Szczegółowy e-podręcznik dostępny jest od adresem https://global.mova-tech.com/pages/user-manuals-and-faqs

Page 17

Opis

produktu

Opis

produktu

Zawartość

opakowania

Podstawa

ładująca

Odkurzanie

2 3

Uchwyt Korpus główny

Szczotka

czyszcząca

Elektryczna mini

szczotka

Zespół pojemnika Uchwyt z Narzędzie Szczotka

Przycisk funkcji

7 Przycisk komunikatów

głosowych

12 Przycisk

zwalniający

na kurz silnikiem uniwersalne uniwersalna

samoczyszczenia

Przełącznik trybu roboczego

• Należy nacisnąć krótko, aby aktywować komunikaty głosowe lub regulować głośność

• Chcąc dokonać zmiany języka wciśnij ten 13

przycisk na 3 sekundy.

odkurzacz ręczny

Odkurzacz ręczny

Przedłużenie Wymienny

filtr

Zapasowa szczotka

wałkowa

Płytka

przedłużająca

Uchwyt na akcesoria

Przycisk zasilania

4 Przycisk zwalniający

odkurzacz ręczny

5 Ekran wyświetlacza 6 Kółko wielokierunkowe

8 Przycisk zwolnienia zbiornika na

wodę czystą i brudną

9 Zbiornik na czystą i

brudną wodę

10 Przycisk zwalniający

szczotki wałkowej

11 Przyciski zwolnienia osłony

szczotki wałkowej

Przełącznik

trybu

roboczego

Odkurzacz ręczny Przycisk zasilania

15 Przycisk zwalniania

pojemnika na kurz

Page 18

Opis

produktu

Montaż urządzenia

31 32

Podstawa ładująca

1 Wlot suszenia 2 Wylot suszenia

3 Kabel zasilania 4 Styki ładowania

Montaż uchwytu

Koniec uchwytu należy wsunąć pionowo do otworu w górnej części odkurzacza, jak przedstawiono na ilustracji, a odgłos kliknięcia sygnalizuje poprawne założenie uchwytu.

8 9

1 Wskaźnik procesu samoczyszczenia / 4

Wskaźnik stężenia pyłu / Wskaźnik procesu suszenia

Tryb ssania

Tryb Turbo

10 Komunikaty o błędach

Zbyt mało wody w zbiorniku na

czystą wodę

Uwaga: Chcąc zdemontować uchwyt, śrubokręt lub podobne narzędzie należy wsunąć w otwór w obudowie urządzenia, jak przedstawiono na ilustracji, wciskając styki i jednocześnie pociągając uchwyt w górę.

Montaż płytki przedłużającej

• Podczas samoczyszczenia wskaźnik pokazuje postęp procesu.

• Kolor wskaźnika zmienia się w czasie rzeczywistym wraz z ilością kurzu.

• Podczas suszenia wskaźnik pokazuje postęp procesu.

(Odkurzacz ręczny)

6 Tryb suszenia

7 Tryb turbo

8 Tryb ultra

Zbiornik na brudną wodę jest

pełny

Zatkana rura Zablokowana szczotka wałkowa

11 Wskaźnik stanu naładowania

akumulatora

2 Tryb samooczyszczania

3 Tryb automatyczny

9 Tryb standardowy

(Odkurzacz ręczny)

• Czerwony migający: Brak zasilania

• Czerwone światło ciągłe: Poziom naładowania akumulatora <15%

• Zielone światło ciągłe: Poziom naładowania akumulatora ≥ 15%

Uwaga: W przypadku nieprawidłowego działania urządzenia, na ekranie wyświetlacza pojawi się komunikat o błędzie

lub kod błędu. Znaczenie komunikatu oraz sposób usunięcia usterki opisano w tabeli komunikatów o błędach.

2 3

Kliknięcie

Page 19

Montaż urządzenia

Ładowanie

Sposób montażu końcówek odkurzacza ręcznego

Kliknięcie

1. Ustaw podstawę ładującą przy ścianie na równym podłożu i podłącz ją do źródła zasilania.

Przed pierwszym użyciem całkowicie naładuj urządzenie.

2. Umieść urządzenie na podstawie ładującej. Włączenie całego wskaźnika ładowania akumulatora

zielonym światłem, a następnie zgaśnięcie oznacza, że ładowanie dobiegło końca.

Wskaźnik

ładowania

• Pulsujący czerwony: Poziom naładowania akumulatora < 15% (ładowanie)

• Pulsujący zielony: Poziom naładowania akumulatora ≥ 15% (ładowanie)

Uwaga :

• Jeśli w ciągu 10 minut od pełnego naładowania nie zostanie wykonana żadna operacja, odkurzacz przejdzie w tryb uśpienia. Jeśli zechcesz z niego skorzystać, uruchom urządzenie ponownie.

• Celem wydłużenia żywotności akumulatora, po dłuższym użytkowaniu urządzenia akumulator automatycznie się schładza.

Page 20

Użytkowanie

Napełnianie zbiornika na czystą wodę

Użytkowanie

Przełączanie trybów pracy

1. Naciśnij przycisk zwolnienia zbiornika

2. Włóż zbiornik na czystą i brudną wodę

Chcąc wybrać żądany tryb roboczy naciśnij przełącznik trybu roboczego .

na czystą i brudną wodę i wyjmij zbiornik. Otwórz

pokrywę zbiornika na czystą wodę i napełnij zbiornik czystą wodą.

sprawdzając, czy zatrzasnął się na swoim miejscu.

Tryb automatyczny

Urządzenie inteligentnie dostosuje siłę ssania do zabrudzeń na

podłodze.

Tryb ultra

Przygotowanie do włączenia trybu

Tryb turbo

W trybie Turbo urządzenie odkurza uporczywe plamy na podłodze.

Tryb ssania

Wybór trybu ssania powoduje, że

Pokrywa zbiornika na

czystą wodę

Zbiornik na brudną wodę Zbiornik na czystą wodę

ultra, poczekaj 30 sekund. Ten tryb jest odpowiedni do głębokiego czyszczenia.

Tryb standardowy (

Odkurzacz ręczny)

Po przekształceniu urządzenia w odkurzacz ręczny, domyślnie uruchamia się ono w trybie

standardowym.

urządzenie będzie wyłącznie odsysać wodę; szczotka wałkowa nie ulegnie zwilżeniu, a ze zbiornika nie będzie pobierana czysta woda.

Tryb Turbo (Odkurzacz ręczny)

Chcąc włączyć tryb Turbo naciśnij przełącznik trybu odkurzacza ręcznego.

Rozpoczęcie

czyszczenia

Sposób opróżniania zbiornika na zużytą wodę

Delikatnie dociśnij stopą osłonę szczotki i odchyl urządzenie w tył. Chcąc rozpocząć/ zakończyć pracę naciśnij przycisk zasilania . Ustawienie urządzenia podczas pracy w pozycji pionowej

powoduje przerwanie jego pracy. Urządzenie może pracować leżąc płasko pod kątem 180 stopni, co umożliwia dotarcie i wyczyszczenie miejsc pod niskimi mebli.

1. Naciśnij przycisk zwolnienia zbiornika na czystą i

brudną wodę i wyjmij zbiornik.

Pokrywa zbiornika

na czystą wodę

2. Pociągnij za uchwyt pokrywy zbiornika na

brudną wodę, unieś pokrywę i wylej brudną wodę.

Uwaga :

• Nie należy używać odkurzacza do odkurzania spienionych płynów.

• Urządzenie jest odpowiednie do czyszczenia podłóg, marmuru, płytek i innych twardych powierzchni.

• Podczas pracy urządzenia nie należy go unosić z podłogi, przesuwać nie przechylać. W przeciwnym razie zużyta woda może przedostać się do silnika.

Zbiornik na brudną wodę Zbiornik na czystą wodę

3. Ponownie zamontuj pokrywę zbiornika na brudną wodę, wciśnij uchwyt i zamknij pokrywę. Ponownie

zamontuj zbiornik na czystą i brudną wodę. Odgłos kliknięcia informuje o prawidłowym założeniu

zbiornika.

Kliknięcie

Page 21

Użytkowanie

Tryb samooczyszczania

1. Umieść urządzenie z powrotem na podstawie. Sprawdź, czy ilość wody w zbiorniku na czystą wodę

jest wystarczająca do samoczyszczenia.

2. Krótkotrwale naciśnij przycisk samoczyszczenia na górze uchwytu, co spowoduje

rozpoczęcie/zatrzymanie samoczyszczenia.

3. Po zakończeniu samoczyszczenia opróżnij zbiornik na brudną wodę. Następnie urządzenie przechodzi w

tryb suszenia i zaczyna suszyć szczotkę obrotową gorącym powietrzem.

Tryb suszenia

• Celem włączenia trybu suszenia i

osuszenia szczotki rolkowej

gorącym powietrzem wciśnij

przycisk samoczyszczenia na 3 sekundy.

• Celem zakończenia trybu suszenia

naciśnij przycisk .

Użytkowanie

1. Chcąc wyjąć odkurzacz ręczny naciśnij

przycisk zwalniający odkurzacz ręczny.

2. Zainstaluj zespół pojemnika na kurz i pozostałe elementy, jak przedstawiono na ilustracji, aż usłyszysz odgłos kliknięcia.

Kliknięcie

3. Chcąc rozpocząć pracę krótkotrwale naciśnij przycisk zasilania odkurzacza ręcznego . Chcąc wybrać

tryb standardowy lub tryb Turbo, zależnie od potrzeb, krótkotrwale naciśnij przełącznik trybu odkurzacza ręcznego .

Uwaga :

• Funkcję samoczyszczenia można włączyć tylko wtedy, gdy urządzenie jest w trakcie ładowania, a poziom naładowania akumulatora przekracza 15%. Jeśli poziom naładowania akumulatora jest niższy, przed rozpoczęciem samoczyszczenia naładuj go do 15%.

• Jeśli po zakończeniu samoczyszczenia na podstawie ładującej pozostały plamy, należy je usunąć.

• W przypadku ręcznego czyszczenia szczotki wałkowej należy ją potem dokładnie wysuszyć na powietrzu lub kilkakrotnie uruchomić tryb suszenia.

Kliknięcie

Page 22

Użytkowanie

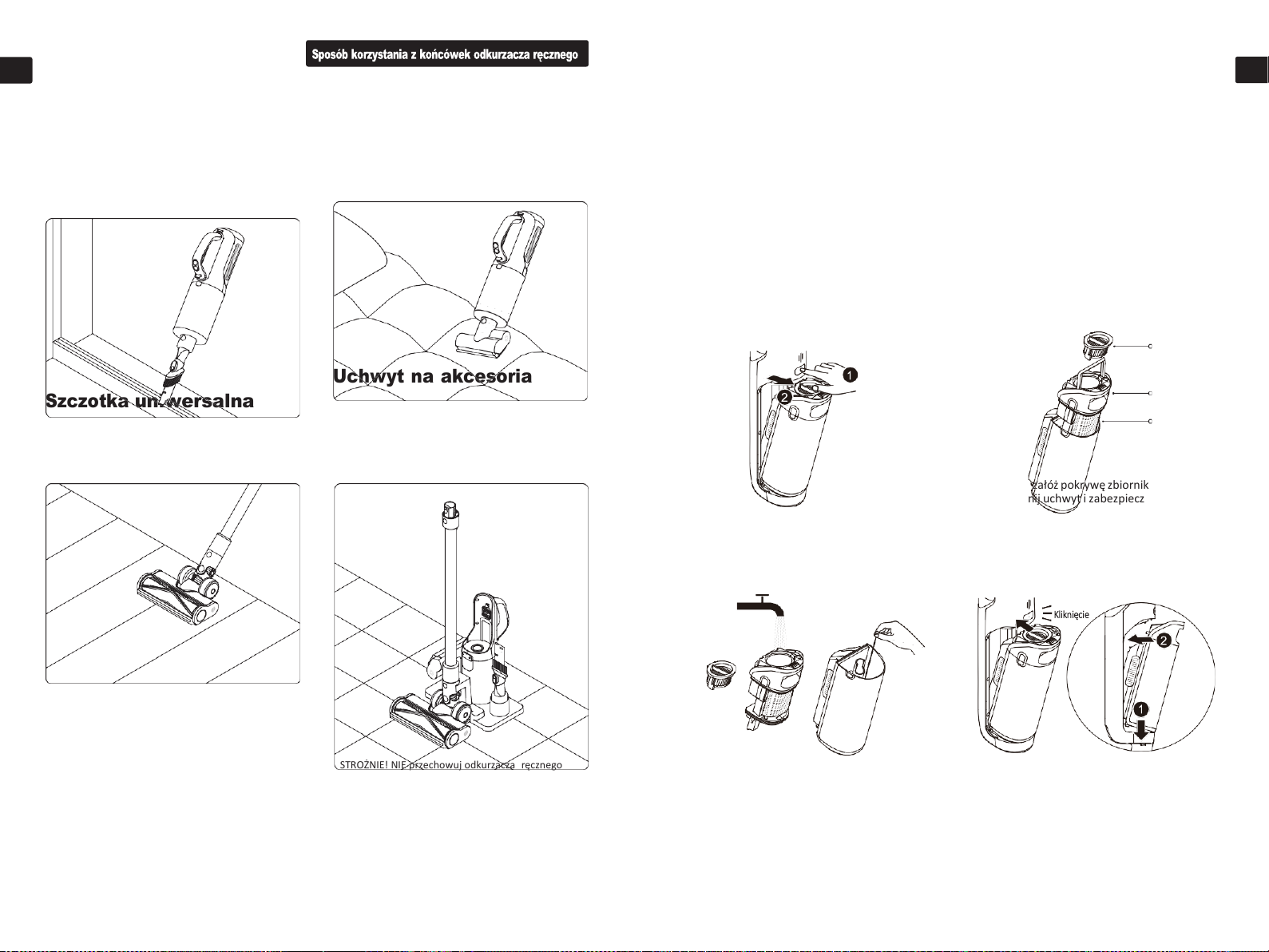

Narzędzie

uniwersalne

Do czyszczenia narożników, schodów, sof, stolików kawowych i innych wąskich przestrzeni.

Zmotoryzowana mini szczotka

Tej szczotki nie zalecamy do usuwania sierści i innych, trudnych do usunięcia zabrudzeń z sof, pościeli i innych tkanin.

Pielęgnacja i konserwacja

Wskazówki :

• Przed podjęciem czynności konserwacyjnych urządzenie należy wyłączyć. Nie należy dotykać przycisku zasilania.

• Części urządzenia należy wymieniać zależnie od potrzeb. Należy stosować części zamienne dostępne u producenta lub jego przedstawiciela serwisowego.

• Jeśli urządzenie nie będzie używane przez dłuższy czas, jego akumulator należy całkowicie naładować, po czym odłączyć wtyczkę zasilania. Urządzenie należy przechowywać w chłodnym i suchym miejscu, nie

narażając go na działanie bezpośredniego światła słonecznego. Celem niedopuszczenia do nadmiernego rozładowania akumulatora, akumulator urządzenia należy doładować przynajmniej raz na 3 miesiące.

Czyszczenie zbiornika na brudną wodę

Szczotka

uniwersalna

Do czyszczenia dywanów o średnim i krótkim włosiu, płytek i podłóg z twardego drewna.

Uchwyt na akcesoria

Zestaw pojemnika na kurz, narzędzie uniwersalne, zmotoryzowaną mini szczotkę i szczotkę uniwersalną przechowuj na uchwycie,

jak przedstawiono na ilustracji.

1. Naciśnij przycisk zwolnienia zbiornika na czystą i

brudną wodę i wyjmij zbiornik.

3. Wodą wypłucz zbiornik na brudną wodę,

pokrywę zbiornika i kosz filtra odpadów stałych. Do wyczyszczenia wewnętrznych ścianek

zbiornika użyj wchodzącej w skład zestawu szczoteczki do czyszczenia.

2. Pociągnij za uchwyt pokrywy zbiornika na brudną wodę, po czym unieś pokrywę. Z pokrywy zbiornika na brudną wodę wyjmij filtr i koszyk filtra

na odpady stałe.

Filtr

Pokrywa zbiornika na

brudną wodę

Kosz filtra odpadów litych

4. Ponownie załóż pokrywę zbiornika na brudną

wodę, dociśnij uchwyt i zabezpiecz pokrywę. Następnie ponownie zamontuj zbiornik na brudną wodę. Odgłos kliknięcia informuje o prawidłowym założeniu zbiornika.

OSTROŻNIE! NIE przechowuj odkurzacza ręcznego

na uchwycie do przechowywania akcesoriów, gdyż grozi to jego uszkodzeniem.

Uwaga: Zalecamy regularne czyszczenie zbiornika na brudną wodę po każdym użyciu, a także przed i po samoczyszczeniu.

Page 23

Pielęgnacja i

konserwacja

Pielęgnacja i

konserwacja

41 42

Czyszczenie

filtra

1. Wyjmij filtr i delikatnie strząśnij osiadły

na jego

powierzchni pył.

2. W razie zabrudzenia filtra należy go przepłukać wodą. Przed użyciem musi całkowicie wyschnąć.

Czyszczenie zespołu szczotek

1. Naciśnij przyciski zwalniające osłonę

szczotki wałkowej, co umożliwi zdjęcie osłony szczotki wałkowej. Chcąc wyjąć szczotkę wałkową naciśnij przycisk zwalniający szczotkę wałkową i pociągnij za uchwyt.

2. Korzystając ze szczoteczki do czyszczenia

wchodzącej w skład wyposażenia usuń włosy i śmieci zaplątane w szczotkę wałkową. Wypłucz szczotkę wałkową i jej osłonę czystą wodą, po

czym dokładnie je wysusz.

Uwaga: Zaleca się wymianę filtra co 3 - 6 miesięcy.

Czyszczenie zespołu pojemnika na kurz

1. Wciśnij przycisk zwolnienia pojemnika na kurz i wyjmij go.

2. Wyjmij filtr i zespół cyklonowy z pojemnika na kurz,

a następnie opróżnij pojemnik.

Uwaga: Zespołu cyklonowego nie należy płukać wodą, gdyż grozi to porażeniem prądem

elektrycznym lub urazami

ciała.

3. Otwór wlotowy ssania wytrzyj suchą

ściereczką lub wilgotną chusteczką.

4. Zamontuj ponownie szczotkę wałkową i osłonę szczotki wałkowej, aż usłyszysz odgłos kliknięcia.

3. Delikatnie postukaj w filtr lub wyczyść go szczoteczką do czyszczenia. Opłucz filtr i pojemnik na kurz wodą.

4. Filtr i pojemnik na kurz przed ponownym

założeniem dokładnie wysusz.

Uwaga :

• Zespołu szczotek nie należy płukać wodą.

• Czyść w miarę potrzeby. Zaleca się wymianę szczotki wałkowej co 3 - 6 miesięcy.

Czyszczenie rury i czujnika zanieczyszczeń

Wymontuj zbiornik na czystą i brudną wodę. Przed użyciem wytrzyj rurkę i czujnik zapylenia mokrą ściereczką.

Czujnik zapylenia

Uwaga:

• Zalecamy czyszczenie pojemnika na kurz po każdym użyciu urządzenia lub gdy poziom kurzu w pojemniku osiągnie linię MAX.

• Zaleca się wymianę filtra co 3 - 6 miesięcy.

Uwaga: Rurki ani czujnika zapylenia nie należy płukać w wodzie.

Page 24

Pielęgnacja i

konserwacja

Wykrywanie i usuwanie usterek

Czyszczenie zmotoryzowanej mini szczotki

1. Posłuż się monetą, jak na rysunku, aby obrócić blokadę w lewo i wyjmij szczotkę wałkową , aż

usłyszysz odgłos kliknięcia.

2. W razie zabrudzenia szczotki rolkowej przepłucz ją czystą wodą. Pozostaw szczotkę rolkową pionowo

do całkowitego wyschnięcia.

Czyszczenie szczotki uniwersalnej

W przypadku wystąpienia błędu urządzenie przestanie działać. W poniższej tabeli opisano sposoby usuwania usterek. W razie utrzymywania się problemu prosimy o kontakt się z działem obsługi klienta.

1. Naciśnij przycisk zwalniania szczotki i obróć

boczną osłonę w lewo, co umożliwi wyjęcie szczotki.

3. Po umyciu szczotkę susz na powietrzu w

pozycji pionowej przez przynajmniej 24 godziny.

2. Wypłucz szczotkę wodą do czysta.

4. Ponownie zamontuj szczotkę, obracając boczną osłonę w prawo, aż zatrzaśnie się na swoim miejscu.

Kliknięcie

Błąd

Możliwe

rozwiązanie

Rozwiązanie

Urządzenie nie działa.

Akumulator urządzenia się wyczerpał lub poziom naładowania akumulatora jest

niski.

Przed użyciem w pełni

naładuj baterię.

Urządzenie jest ustawione w

pozycji pionowej.

Odchyl urządzenie do tyłu.

Obecność ciała obcego spowodowała uruchomienie trybu

ochrony przed przegrzaniem.

Usuń blokadę i poczekaj, aż temperatura wróci do normalnego poziomu.

Zbiornik na brudną wodę jest pełny.

Opróżnij zbiornik na brudną wodę.

Elementy nie są zamontowane na

swoim miejscu.

Sprawdź, czy wszystkie elementy są prawidłowo zamontowane.

Urządzenie ładuje się powoli.

Temperatura baterii jest zbyt niska lub zbyt wysoka.

Poczekaj, aż temperatura baterii

powróci do normalnego stanu.

Siła ssania urządzenia

jest słaba.

Filtr jest zatkany.

Wyczyść filtr.

Wlot lub rura ssąca jest zablokowana przez ciało obce.

Wyczyść rurę i wlot ssący.

Silnik wydaje dziwny

dźwięk. W zbiorniku na brudną wodę jest za

dużo brudnej wody.

Opróżnij zbiornik na brudną wodę.

Główny otwór ssący jest

zablokowany.

Należy oczyścić wszelkie ciała obce z głównego otworu ssącego.

Wskaźnik poziomu naładowania

akumulatora na ekranie

wyświetlacza nie świeci się podczas ładowania.

Wtyczka podstawy ładującej nie jest prawidłowo włożona do gniazdka elektrycznego.

Upewnij się, że wtyczka podstawy ładującej jest poprawnie włożona w gniazdko.

Urządzenie nie zostało prawidłowo umieszczone na podstawie

ładującej.

Upewnij się, że urządzenie zostało prawidłowo

umieszczone na podstawie

ładującej.

Page 25

Wykrywanie i usuwanie usterek

W sprawie dodatkowych usług prosimy o kontakt pod adresem https://global.mova-tech.com/pages/contact-us

Strona internetowa: www.mova-tech.com

W przypadku nieprawidłowego działania urządzenia, na ekranie wyświetlacza pojawi się komunikat o błędzie. Znaczenie komunikatu oraz sposób usunięcia usterki opisano w poniższej tabeli.

Wskaźnik błędu

Możliwe

rozwiązanie

Rozwiązanie

Zbyt mało wody w zbiorniku na czystą

wodę

Napełnij zbiornik na czystą wodę.

Zbiornik na brudną wodę jest pełny

Opróżnij zbiornik na brudną wodę.

Zatkana rura

Informacje na temat czyszczenia rurki i

czujnika zanieczyszczeń podano w rozdziale Pielęgnacja i konserwacja.

Zablokowana szczotka

wałkowa

Wyczyść szczotkę wałkową.

Szczotka wałkowa i rura są zabrudzone

Celem rozpoczęcia samoczyszczenia

urządzenie należy odłożyć na podstawę.

Błąd

Celem zdiagnozowania usterki uruchom

urządzenie ponownie. W razie utrzymywania się problemu prosimy o kontakt się z działem obsługi klienta.

Z urządzenia nie wypływa woda. Zbiornik na czystą wodę nie jest prawidłowo

zamontowany lub jest w nim zbyt

mało wody.

Zamontuj zbiornik poprawnie lub

napełnij zbiornik na czystą wodę.

Nawilżenie szczotki wałkowej trwa 30

sekund.

Włącz urządzenie i sprawdź ponownie po upływie kilku chwil.

Wyciek wody z

górnej części zbiornika na czystą wodę.

Kolizja lub gwałtowne pociągnięcie powoduje, że woda dostaje się do

silnika.

Należy poruszyć delikatnie w przód i w tył, kiedy odkurzacz

jest

włączony.

Filtr nie jest całkowicie osuszony po jego czyszczeniu.

Należy całkowicie osuszyć filtr przed jego ponownym

użyciem.

Niepowodzenie samoczyszczenia.

Szczotka wałkowa może być zablokowana przez śmieci o

większych rozmiarach.

Zdejmij osłonę szczotki wałkowej, sprawdź i wyczyść szczotkę wałkową.

Urządzenie nie zostało prawidłowo

umieszczone na podstawie

ładującej.

Przed włączeniem funkcji samoczyszczenia należy sprawdzić,

czy trwa ładowanie akumulatora urządzenia.

Nie ma możliwości włączenia funkcji samoczyszczenia, jeśli poziom naładowania akumulatora jest niższy, niż 15%.

Funkcję samoczyszczenia można włączyć tylko wtedy, gdy urządzenie jest w trakcie ładowania, a poziom naładowania

akumulatora przekracza 15%.

Zbiornik na brudną wodę nie

został zamontowany na swoim

miejscu lub zbiornik na brudną wodę jest pełny.

Zamontuj ponownie lub opróżnij zbiornik na brudną wodę.

Zbiornik na czystą wodę nie

jest prawidłowo

zamontowany lub jest w nim zbyt

mało wody.

Zamontuj zbiornik poprawnie lub

napełnij zbiornik na czystą wodę.

Słaba wydajność

suszenia.

Wylot i wlot powietrza na podstawie ładującej mogą być zablokowane.

Sprawdź i usuń blokadę wylotu i wlotu powietrza.

Page 26

Dane techniczne

Wyjęcie i likwidacja akumulatora

Odkurzacz do pracy na mokro i na sucho

Model

HMV24A

Moc znamionowa

300 W

Napięcie

znamionowe

25,2 V

Napięcie

ładowania

31 V

Pojemność

zbiornika na czystą wodę

600 ml

Pojemność

zbiornika

na brudną wodę

500 ml

Czas ładowania

Około 5 godzin

Podstawa

ładująca

Model

HCBY

Znamionowy pobór

mocy*

200 W

Znamionowy prąd

zasilania

220-240 V

50-60 Hz

Znamionowa moc

wyjściowa

31 V 0,76

Zmotoryzowana głowica czyszcząca

Model

HCRG

Napięcie

znamionowe

25,2 V

Moc znamionowa

50 W

Zmotoryzowana mini szczotka

Model

HMM2

Napięcie

znamionowe

25,2 V

Moc znamionowa

Szczotka

uniwersalna

Model

HVB5

Napięcie

znamionowe

25,2 V

Moc znamionowa

W normalnych warunkach eksploatacji ten sprzęt powinien być utrzymywany w odstępie przynajmniej 20 cm między anteną i ciałem użytkownika.

*Znamionowa moc wejściowa odnosi się do mocy zmierzonej podczas reprezentatywnego cyklu z uruchomieniem trybu suszenia.

Wbudowany akumulator litowo-jonowy zawiera substancje, które są niebezpieczne dla środowiska.

Demontażu akumulatora może dokonać wyłącznie wykwalifikowany serwisant, a sam akumulator należy przekazać do odpowiedniego punktu zajmującego się recyklingiem.

– przed złomowaniem urządzenia należy wyjąć z niego akumulator; – podczas wyjmowania akumulatora urządzenie musi być odłączone od zasilania sieciowego; – akumulator należy utylizować w sposób bezpieczny.

Instruktaż demontowania akumulatora

1. Zdejmij zaślepkę śruby znajdującą się u góry z tyłu urządzenia, po czym wykręć śrubę za pomocą

śrubokręta.

2. Do wyjęcia zespołu wyświetlacza i odłączenia przewodów użyj odpowiedniego narzędzia.

3. Do wykręcenia wszystkich śruby mocujących z korpusu użyj śrubokręta.

4. Wykręć śruby z zespołu akumulatora, a następnie zdejmij pokrywę akumulatora.

5. Odłącz przewody złącza baterii akumulatorowej, po czym wyjmij akumulator z zespołu baterii akumulatorowej.

OSTROŻNIE:

•

Przed wyjęciem akumulatora odłącz zasilanie i rozładuj akumulator, ile się da.

•

Niepotrzebne akumulatory należy poddać utylizacji w odpowiednim zakładzie

recyklingowym.

•

Akumulatora nie narażaj na działanie wysokiej temperatury, gdyż grozi to jego wybuchem.

•

W niewłaściwych warunkach użytkowania z akumulatora może wydobywać się elektrolit. W przypadku dostania się elektrolitu do oczu lub na skórę skażone miejsce należy przepłukać dużą ilością wody, po czym zasięgnąć porady lekarskiej.
