Motrona 7788.5150, 7788.5155 User guide [de]

Bedienungsanleitung

motrona GmbH, Zeppelinstraße 16, DE - 78244 Gottmadingen, Tel. [phone], Fax [phone], [email protected], www.motrona.de

touchMATRIX® Anzeige 7788.5150 / 7788.5155

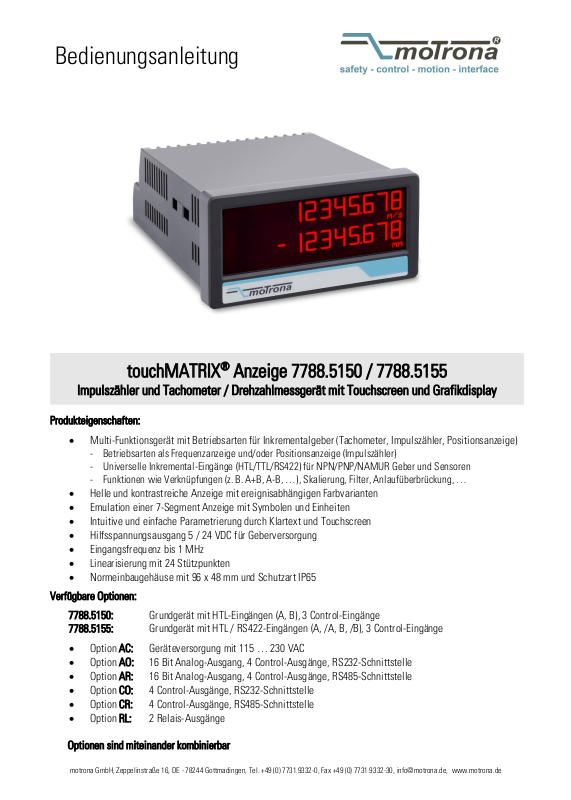

Impulszähler und Tachometer / Drehzahlmessgerät mit Touchscreen und Grafikdisplay

Produkteigenschaften:

• Multi-Funktionsgerät mit Betriebsarten für Inkrementalgeber (Tachometer, Impulszähler, Positionsanzeige)

- Betriebsarten als Frequenzanzeige und/oder Positionsanzeige (Impulszähler)

- Universelle Inkremental-Eingänge (HTL/TTL/RS422) für NPN/PNP/NAMUR Geber und Sensoren

- Funktionen wie Verknüpfungen (z. B. A+B, A-B, …), Skalierung, Filter, Anlaufüberbrückung, …

• Helle und kontrastreiche Anzeige mit ereignisabhängigen Farbvarianten

• Emulation einer 7-Segment Anzeige mit Symbolen und Einheiten

• Intuitive und einfache Parametrierung durch Klartext und Touchscreen

• Hilfsspannungsausgang 5 / 24 VDC für Geberversorgung

• Eingangsfrequenz bis 1 MHz

• Linearisierung mit 24 Stützpunkten

• Normeinbaugehäuse mit 96 x 48 mm und Schutzart IP65

Verfügbare Optionen:

7788.5150: Grundgerät mit HTL-Eingängen (A, B), 3 Control-Eingänge

7788.5155: Grundgerät mit HTL / RS422-Eingängen (A, /A, B, /B), 3 Control-Eingänge

• Option AC: Geräteversorgung mit 115 … 230 VAC

• Option AO: 16 Bit Analog-Ausgang, 4 Control-Ausgänge, RS232-Schnittstelle

• Option AR: 16 Bit Analog-Ausgang, 4 Control-Ausgänge, RS485-Schnittstelle

• Option CO: 4 Control-Ausgänge, RS232-Schnittstelle

• Option CR: 4 Control-Ausgänge, RS485-Schnittstelle

• Option RL: 2 Relais-Ausgänge

Optionen sind miteinander kombinierbar

7788_5150_01a_oi_d.docx / Jan-21 Seite 2 / 71

Version:

Beschreibung:

7788.5150_01a_oi/tgo/Okt-19

Erste Version / Auflage

Rechtliche Hinweise:

Sämtliche Inhalte dieser Gerätebeschreibung unterliegen den Nutzungs- und Urheberrechten der

motrona GmbH. Jegliche Vervielfältigung, Veränderung, Weiterverwendung und Publikation in
anderen elektronischen oder gedruckten Medien, sowie deren Veröffentlichung im Internet, bedarf
einer vorherigen schriftlichen Genehmigung durch die motrona GmbH.

7788_5150_01a_oi_d.docx / Jan-21 Seite 3 / 71

Inhaltsverzeichnis

Sicherheit und Verantwortung ...................................................................................... 5

Allgemeine Sicherheitshinweise ..................................................................................................... 5

Bestimmungsgemäße Verwendung ................................................................................................ 5

Installation ....................................................................................................................................... 6

Reinigungs-, Pflege- und Wartungshinweise ................................................................................. 6

Allgemeines ................................................................................................................. 7

Betriebsart ....................................................................................................................................... 7

Funktionsdiagram ............................................................................................................................. 8

Elektrische Anschlüsse ................................................................................................. 9

DC-Spannungsversorgung ............................................................................................................... 9

Hilfsspannungs-Ausgang ................................................................................................................. 9

7788.5150: Inkremental-Eingänge A, B ......................................................................................... 10

7788.5155: Inkremental-Eingänge A, /A, B, /B ............................................................................. 11

Control-Eingänge ........................................................................................................................... 12

Analog-Ausgang (Option AO/AR) .................................................................................................. 12

Serielle Schnittstelle (Option AO/AR/CO/CR) ............................................................................... 13

Control-Ausgänge Option AO/AR/CO/CR) .................................................................................... 13

AC Spannungsversorgung (Option AC) .......................................................................................... 14

Relais-Ausgänge (Option RL) ......................................................................................................... 14

Bedienung / Touchscreen ........................................................................................... 15

Anzeigedarstellung für Parametrierung ........................................................................................ 15

Anzeigedarstellung im Betrieb ...................................................................................................... 16

Fehlermeldungen ........................................................................................................................... 18

Parameter / Menu-Übersicht ...................................................................................... 19

General Menu ................................................................................................................................ 21

Speed A Settings ........................................................................................................................... 23

Speed B Settings ........................................................................................................................... 26

Counter A Settings ......................................................................................................................... 29

Counter B Settings ......................................................................................................................... 33

Collection Settings ......................................................................................................................... 36

Scaling Settings ............................................................................................................................. 37

Preselection Values ....................................................................................................................... 38

Preselection 1 Menu ...................................................................................................................... 39

Preselection 2 Menu ...................................................................................................................... 43

Preselection 3 Menu ...................................................................................................................... 44

Preselection 4 Menu ...................................................................................................................... 45

Serial Menu ................................................................................................................................... 46

Analog Menu ................................................................................................................................. 48

Command Menu ............................................................................................................................. 50

Display Menu ................................................................................................................................. 53

Linearization Menu ........................................................................................................................ 56

Anhang....................................................................................................................... 57

Auslesen von Daten über serielle Schnittstelle ............................................................................ 57

Modbus RTU Schnittstelle ............................................................................................................. 58

Parametereinstellung ................................................................................................................................. 58

Modbus-Kommunikation ............................................................................................................................ 59

7788_5150_01a_oi_d.docx / Jan-21 Seite 4 / 71

Diagnose ..................................................................................................................................................... 61

Parameterliste / Serielle Codes .................................................................................................... 61

Linearisierung ................................................................................................................................ 67

Abmessungen ................................................................................................................................ 69

Technische Daten .......................................................................................................................... 70

7788_5150_01a_oi_d.docx / Jan-21 Seite 5 / 71

Sicherheit und Verantwortung

Allgemeine Sicherheitshinweise

Diese Beschreibung ist wesentlicher Bestandteil des Gerätes und enthält wichtige Hinweise bezüglich
Installation, Funktion und Bedienung. Nichtbeachtung kann zur Beschädigung oder zur Beeinträchtigung
der Sicherheit von Menschen und Anlagen führen!

Bitte lesen Sie vor der ersten Inbetriebnahme des Geräts diese Beschreibung sorgfältig durch und
beachten Sie alle Sicherheits- und Warnhinweise! Bewahren Sie diese Beschreibung für eine spätere
Verwendung auf.

Voraussetzung für die Verwendung dieser Gerätebeschreibung ist eine entsprechende Qualifikation des
jeweiligen Personals. Das Gerät darf nur von einer geschulten Elektrofachkraft installiert, konfiguriert, in
Betrieb genommen und gewartet werden.

Haftungsausschluss: Der Hersteller haftet nicht für eventuelle Personen- oder Sachschäden, die durch
unsachgemäße Installation, Inbetriebnahme, Bedienung und Wartung sowie aufgrund von menschlichen
Fehlinterpretationen oder Fehlern innerhalb dieser Gerätebeschreibung auftreten. Zudem behält sich der
Hersteller das Recht vor, jederzeit - auch ohne vorherige Ankündigung - technische Änderungen am Gerät
oder an der Beschreibung vorzunehmen. Mögliche Abweichungen zwischen Gerät und Beschreibung sind
deshalb nicht auszuschließen.

Die Sicherheit der Anlage bzw. des Gesamtsystems, in welche(s) dieses Gerät integriert wird, obliegt der
Verantwortung des Errichters der Anlage bzw. des Gesamtsystems.

Es müssen während der Installation, beim Betrieb sowie bei Wartungsarbeiten sämtliche allgemeinen
sowie länderspezifischen und anwendungsspezifischen Sicherheitsbestimmungen und Standards
beachtet und befolgt werden.

Wird das Gerät in Prozessen eingesetzt, bei denen ein eventuelles Versagen oder eine Fehlbedienung die
Beschädigung der Anlage oder eine Verletzung von Personen zur Folge haben kann, dann müssen
entsprechende Vorkehrungen zur sicheren Vermeidung solcher Folgen getroffen werden.

Bestimmungsgemäße Verwendung

Dieses Gerät dient ausschließlich zur Verwendung in industriellen Maschinen und Anlagen. Hiervon
abweichende Verwendungszwecke entsprechen nicht den Bestimmungen und obliegen allein der
Verantwortung des Nutzers. Der Hersteller haftet nicht für Schäden, die durch eine unsachgemäße
Verwendung entstehen. Das Gerät darf nur ordnungsgemäß eingebaut und in technisch einwandfreiem
Zustand - entsprechend der technischen Daten - eingesetzt und betrieben werden. Das Gerät ist nicht
geeignet für den explosionsgeschützten Bereich sowie Einsatzbereiche, die in DIN EN 61010-1
ausgeschlossen sind.

7788_5150_01a_oi_d.docx / Jan-21 Seite 6 / 71

Installation

Das Gerät darf nur in einer Umgebung installiert und betrieben werden, die dem zulässigen
Temperaturbereich entspricht. Stellen Sie eine ausreichende Belüftung sicher und vermeiden Sie den
direkten Kontakt des Gerätes mit heißen oder aggressiven Gasen oder Flüssigkeiten.

Vor der Installation sowie vor Wartungsarbeiten ist die Einheit von sämtlichen Spannungsquellen zu
trennen. Auch ist sicherzustellen, dass von einer Berührung der getrennten Spannungsquellen keinerlei
Gefahr mehr ausgehen kann.

Geräte, die mittels Wechselspannung versorgt werden, dürfen ausschließlich via Schalter bzw.
Leistungsschalter mit dem Niederspannungsnetz verbunden werden. Dieser Schalter muss in Gerätenähe
platziert werden und eine Kennzeichnung als Trennvorrichtung aufweisen.

Eingehende sowie ausgehende Leitungen für Kleinspannungen müssen durch eine doppelte bzw.
verstärkte Isolation von gefährlichen, stromführenden Leitungen getrennt werden (SELV Kreise).

Sämtliche Leitungen und deren Isolationen sind so zu wählen, dass sie dem vorgesehenen Spannungs­und Temperaturbereich entsprechen. Zudem sind sowohl die geräte-, als auch länderspezifischen
Standards einzuhalten, die in Aufbau, Form und Qualität für die Leitungen gelten. Angaben über zulässige
Leitungsquerschnitte für die Schraubklemmverbindungen sind den technischen Daten zu entnehmen.

Vor der Inbetriebnahme sind sämtliche Anschlüsse. bzw. Leitungen auf einen soliden Sitz in den
Schraubklemmen zu überprüfen. Alle (auch unbelegte) Schraubklemmen müssen bis zum Anschlag nach
rechts gedreht und somit sicher befestigt werden, damit sie sich bei Erschütterungen und Vibrationen
nicht lösen können.

Überspannungen an den Anschlüssen des Gerätes sind auf die Werte der Überspannungskategorie II zu
begrenzen.

Bezüglich Einbausituation, Verdrahtung, Umgebungsbedingungen sowie Abschirmung und Erdung von
Zuleitungen gelten die allgemeinen Standards für den Schaltschrankbau in der Maschinenindustrie sowie
die spezifischen Abschirmvorschriften des Herstellers. Diese finden Sie unter

https://www.motrona.com/de/support --> [Allgemeine EMV-Vorschriften für Verkabelung, Abschirmung,

Erdung].

Reinigungs-, Pflege- und Wartungshinweise

Zur Reinigung der Frontseite verwenden Sie bitte ausschließlich ein weiches, leicht angefeuchtetes Tuch.
Für die Geräte-Rückseite sind keinerlei Reinigungsarbeiten vorgesehen bzw. erforderlich. Eine
außerplanmäßige Reinigung obliegt der Verantwortung des zuständigen Wartungspersonals, bzw. dem
jeweiligen Monteur.

Im regulären Betrieb sind für das Gerät keinerlei Wartungsmaßnahmen erforderlich. Bei unerwarteten
Problemen, Fehlern oder Funktionsausfällen muss das Gerät an die motrona GmbH geschickt und dort
überprüft sowie ggfs. repariert werden. Ein unbefugtes Öffnen und Instandsetzen kann zur
Beeinträchtigung oder gar zum Ausfall der vom Gerät unterstützten Schutzmaßnahmen führen.

7788_5150_01a_oi_d.docx / Jan-21 Seite 7 / 71

Allgemeines

Das Gerät ist als Anzeige-Gerät für HTL Impulse für den Schalttafeleinbau konzipiert. Durch die intuitive
Bedienung, die umfangreichen Funktionen und Optionen ist es universell einsetzbar.

Betriebsart

Grundsätzlich sind alle Funktionen im Parameter-Menü zu konfigurieren.
Das Gerät kann für folgende Anwendungen verwendet werden:

• Betrieb als Frequenzanzeige für inkrementelle Eingangssignale

- Frequenzmessung / Drehzahlanzeige (z.B. RPM)

- Tachometer / Geschwindigkeitsanzeige

- Überwachung von Drehzahl sowie Stillstand

- Verknüpfungsmöglichkeit (A+B, B/A, …) beider Kanäle

(z.B. Verhältnis oder prozentuale Abweichung)

• Betrieb als Positionsanzeige / Zähler für inkrementelle Eingangssignale

- Impulszähler

- Vor- oder Rückwärtszähler

- Positionsanzeige

- Winkelmesser

- Quadraturzähler

- Stückzahlzähler (Batchcounter) / Gesamtzähler (Totalcounter)

- Verknüpfungsmöglichkeit (z.B. A+B, A-B, …) beider Kanäle

• Betrieb als Geschwindigkeits- und Positionsanzeige für inkrementelle Eingangssignale

7788_5150_01a_oi_d.docx / Jan-21 Seite 8 / 71

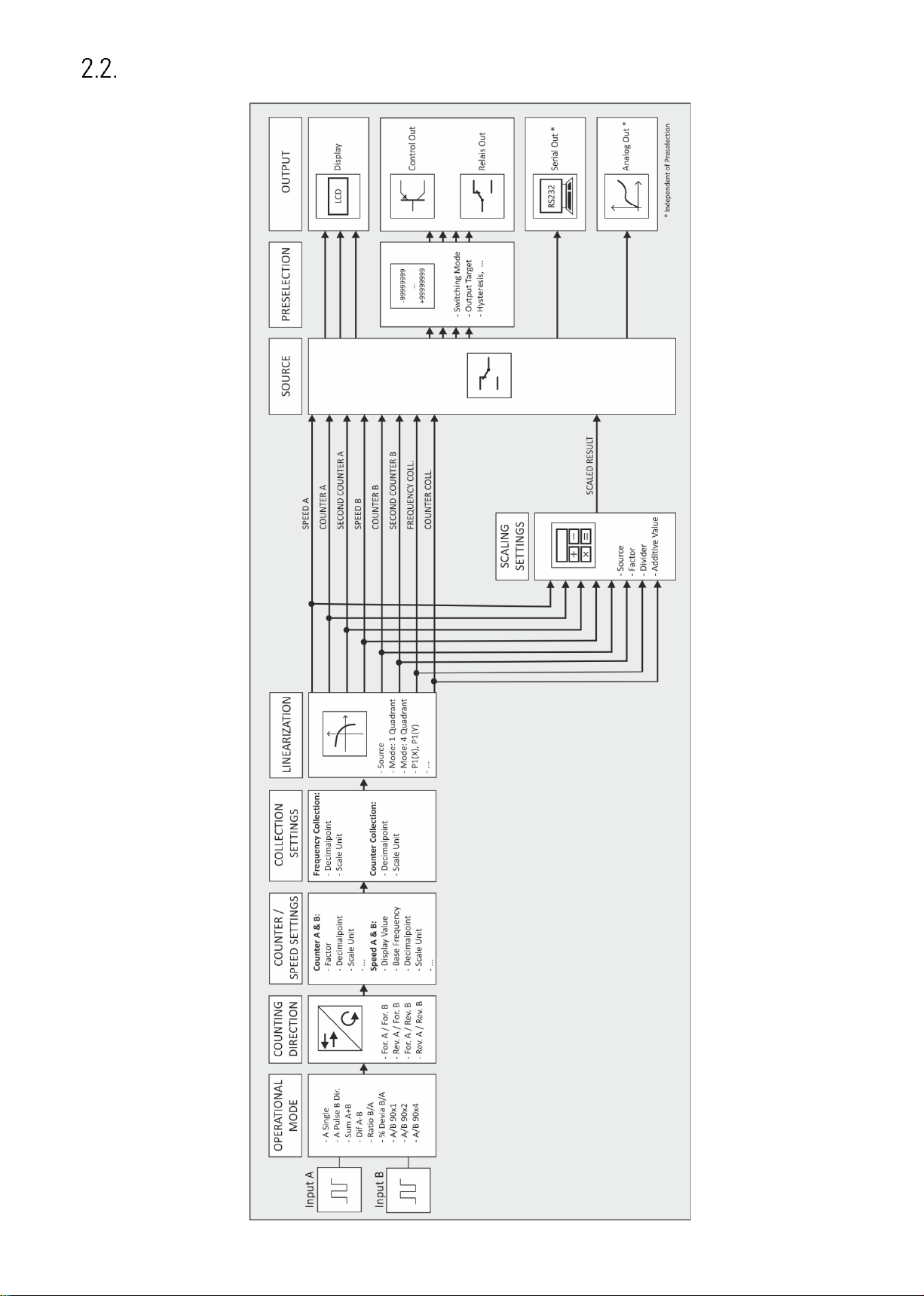

Funktionsdiagram

7788_5150_01a_oi_d.docx / Jan-21 Seite 9 / 71

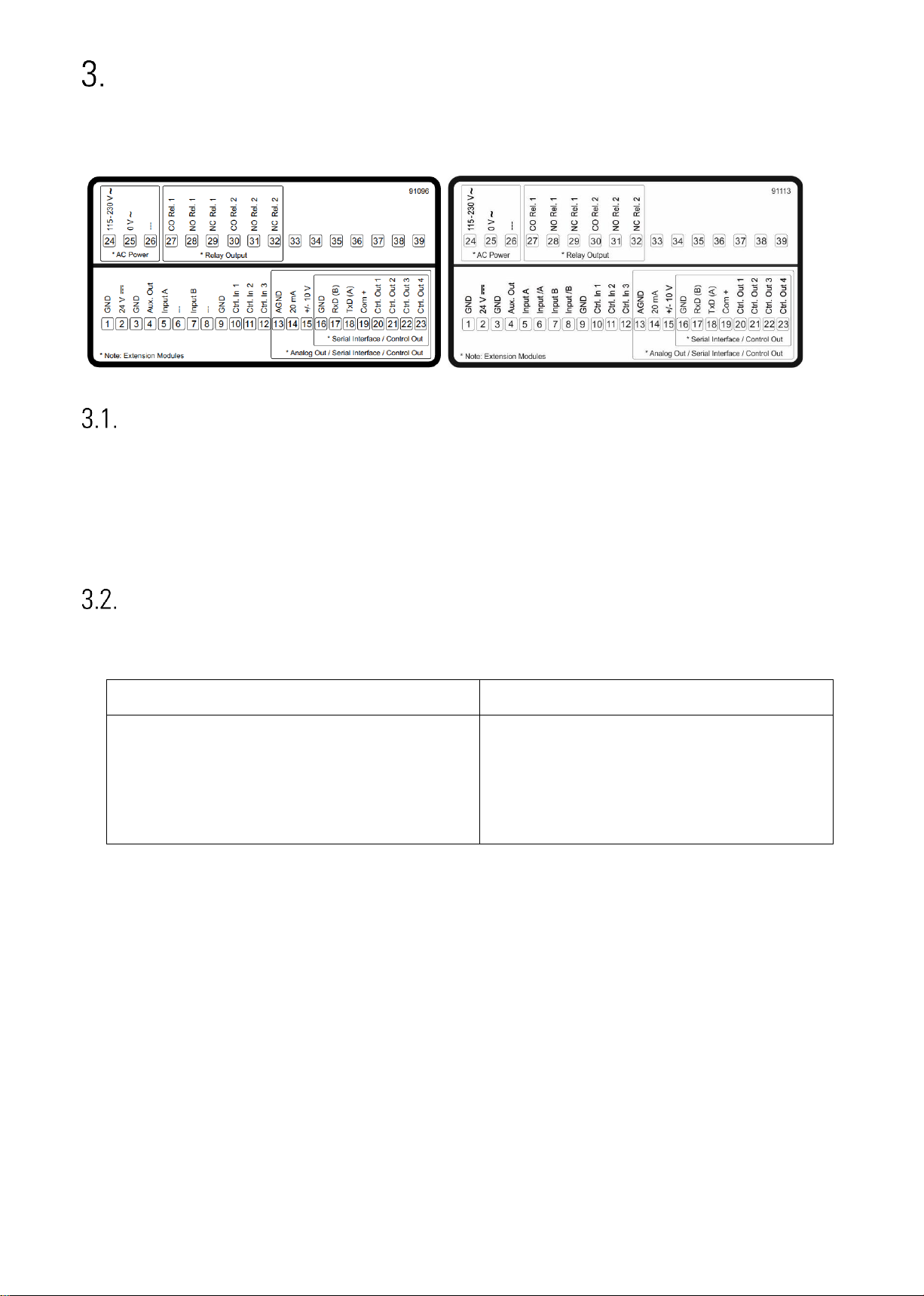

Elektrische Anschlüsse

Die Klemmen sollten mit einem Schlitz-Schraubendreher (Klingenbreite 2mm) angezogen werden.

7788.5150 7788.5155

DC-Spannungsversorgung

Über die Klemmen 1 und 2 kann das Gerät mit einer Gleichspannung zwischen 18 und 30 VDC versorgt
werden. Die Stromaufnahme hängt u.a. von der Höhe der Versorgungsspannung und der Einstellung ab
und liegt bei ca. 100 mA, zuzüglich des am Hilfsspannungs-Ausgang entnommenen Geberstromes.

Alle GND Anschlüsse sind intern miteinander verbunden.

Hilfsspannungs-Ausgang

An Klemme 3 und 4 steht eine Hilfsspannung als Geber- / Sensorversorgung zur Verfügung.
Die Ausgangsspannung ist abhängig von der Geräteversorgung und der Variante 7788.5150 / 7788.5155:

DC Geräteversorgung

AC Geräteversorgung

Die Ausgangsspannung ist ca. 1 V kleiner,

als die an Klemme 1 und 2 zugeführten

Versorgungsspannung und darf mit

max. 250 mA belastet werden.

Die Ausgangsspannung liegt bei

24 VDC (± 15%) und darf bis 45 °C mit

max. 150 mA belastet werden. Bei höheren

Temperaturen reduziert sich der max.

Ausgangstrom auf 80 mA.

Bei 7788.5155 Geräten ist der Hilfsspannungs-Ausgang von 24 VDC auf 5 VDC umschaltbar.

7788_5150_01a_oi_d.docx / Jan-21 Seite 10 / 71

7788.5150: Inkremental-Eingänge A, B

An Klemme 5 und 7 stehen zwei Impuls-Eingänge für HTL Signale zur Verfügung. Die Charakteristik (PNP,
NPN, Namur oder Tri-State) der Inkremental-Eingänge kann im GENERAL MENU eingestellt werden.

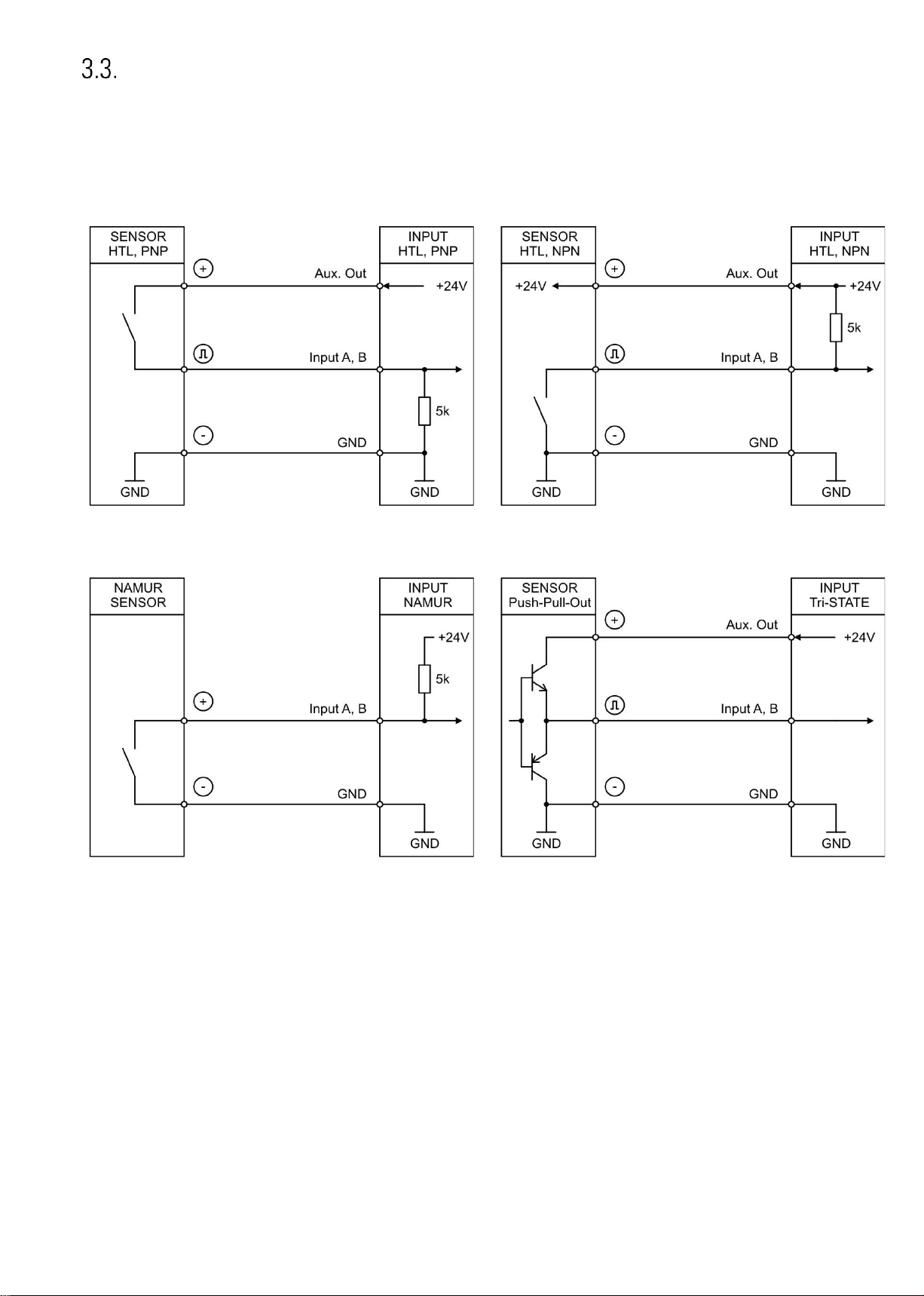

Anschluss der Inkremental-Eingänge:

PNP

NPN

Namur

Tri-State

Grundsätzlich sind offene PNP Eingänge „LOW“ und offene NPN Eingänge „HIGH“.
Die Eingangsstufen sind für elektronische Impulsgeber ausgelegt.

Hinweis für mechanische Schaltkontakte:
Sollten ausnahmsweise mechanische Kontakte als Impulsquelle verwendet werden, muss an den
Anschlussklemmen zwischen GND(-) und dem entsprechenden Eingang (+) ein handelsüblicher, externer
Kondensator von ca. 10 µF angebracht werden. Dadurch wird die maximale Eingangsfrequenz auf ca. 20
Hz gedämpft und ein Prellen unterdrückt.

7788_5150_01a_oi_d.docx / Jan-21 Seite 11 / 71

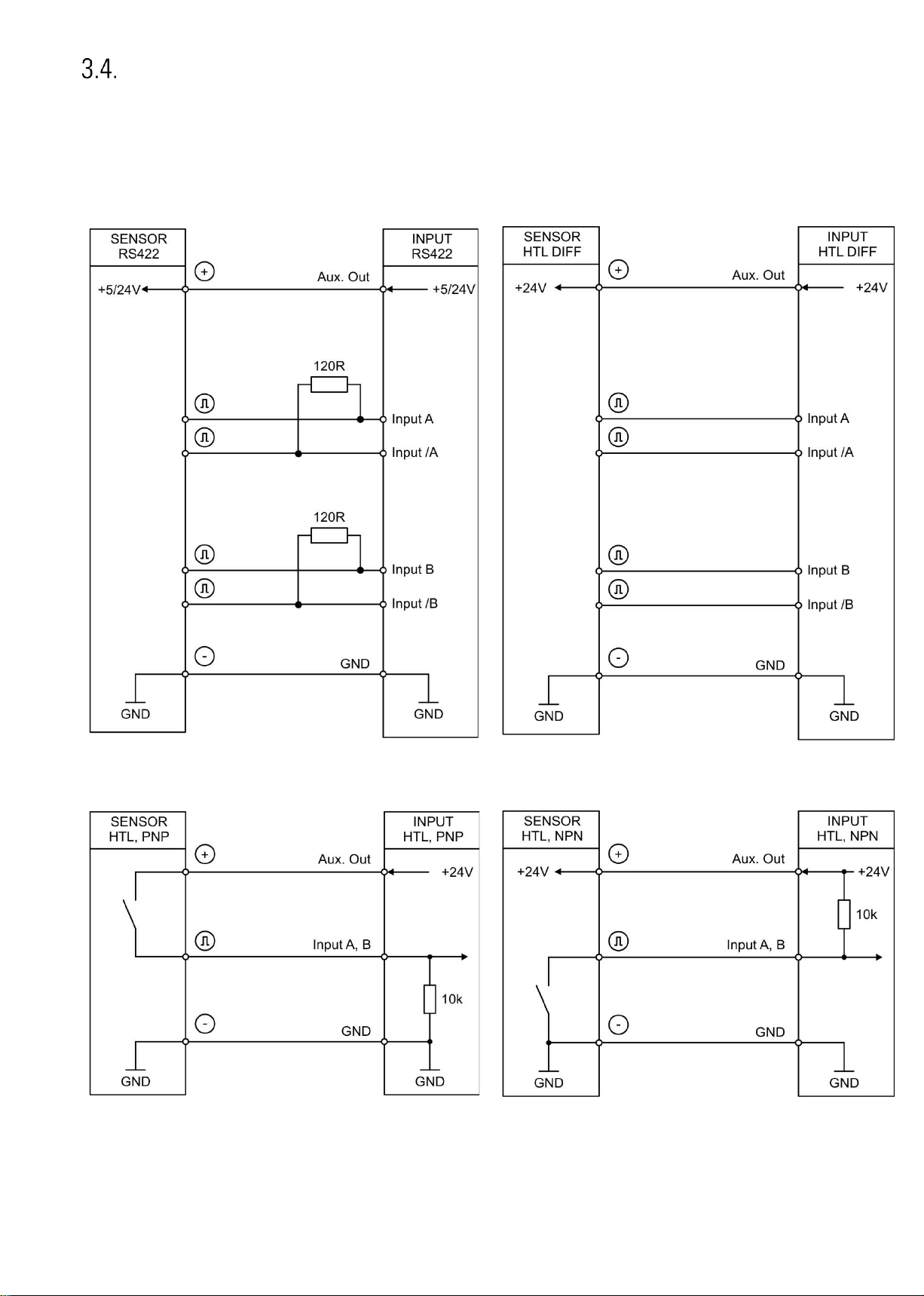

7788.5155: Inkremental-Eingänge A, /A, B, /B

An Klemme 5, 6, 7 und 8 stehen zwei Impuls-Eingänge für HTL/TTL/RS422 Signale zur Verfügung.
Die Charakteristik der Inkremental-Eingänge kann im GENERAL MENU eingestellt werden.

Anschluss der Inkremental-Eingänge:

RS422

HTL DIFFERENTIAL

HTL PNP

HTL NPN

Grundsätzlich sind offene PNP Eingänge „LOW“ und offene NPN Eingänge „HIGH“.
Die Eingangsstufen sind für elektronische Impulsgeber ausgelegt.

7788_5150_01a_oi_d.docx / Jan-21 Seite 12 / 71

Control-Eingänge

An Klemme 10, 11 und 12 stehen drei Control-Eingänge mit HTL PNP Charakteristik zur Verfügung.
Diese Eingänge sind im COMMAND MENU konfigurierbar und werden für extern auszulösende
Funktionen wie z. B. Reset des Anzeigewertes, Umschaltung der Anzeige, Tastensperre des Touchscreens
oder zum Lösen der Selbsthaltung von Control- und Relais-Ausgängen verwendet.

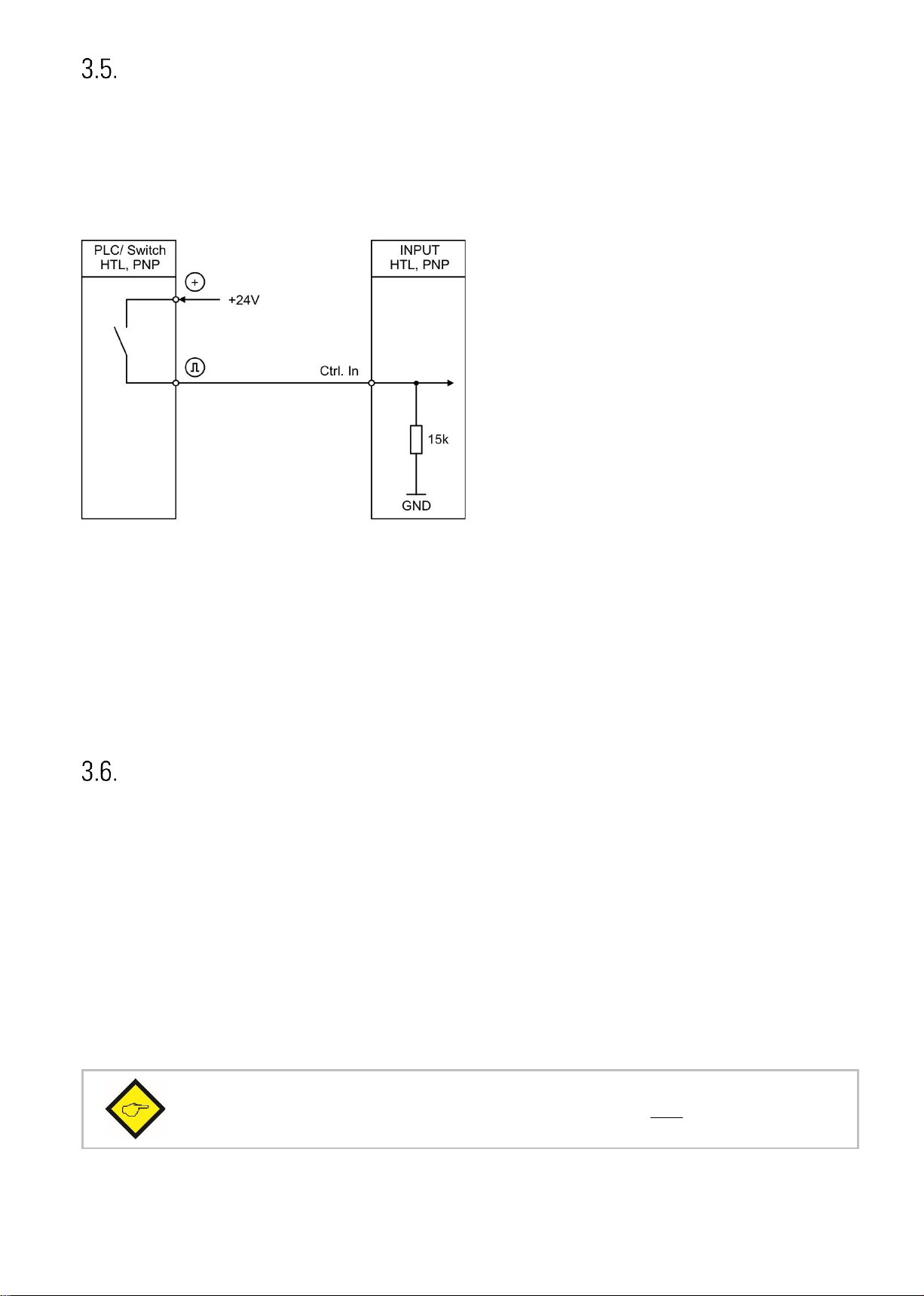

Anschluss der Control-Eingänge:

Grundsätzlich sind offene Control-Eingänge „LOW“.
Die Eingangsstufen sind für elektronische Steuersignale ausgelegt.

Hinweis für mechanische Schaltkontakte:
Sollten ausnahmsweise mechanische Kontakte als Impulsquelle verwendet werden, muss an den
Anschlussklemmen zwischen GND(-) und dem entsprechenden Eingang (+) ein handelsüblicher, externer
Kondensator von ca. 10 µF angebracht werden. Dadurch wird die maximale Eingangsfrequenz auf ca. 20
Hz bedämpft und ein prellen unterdrückt.

Analog-Ausgang (Option AO/AR)

An Klemme 13 und 14 / 15 steht ein 16 Bit Analog-Ausgang zur Verfügung.
Dieser Ausgang ist im ANALOG MENU konfigurier- und skalierbar.

Folgende Konfiguration ist möglich:

• Spannungs-Ausgang: -10 … +10 V

• Strom-Ausgang: 0 … 20 mA

• Strom-Ausgang: 4 … 20 mA

Der Analog-Ausgang ist proportional zur ausgewählten Bezugsquelle und bezieht sich auf AGND­Potential.
AGND und Geräte-GND sind intern miteinander verbunden.

Wichtig: Ein Parallelbetrieb von Spannungs- und Strom-Ausgang ist nicht erlaubt!

7788_5150_01a_oi_d.docx / Jan-21 Seite 13 / 71

Serielle Schnittstelle (Option AO/AR/CO/CR)

An Klemme 16, 17 und 18 steht eine Serielle Schnittstelle (RS232 oder RS485) zur Verfügung.
Diese Schnittstelle ist im SERIAL MENU konfigurierbar.

Die RS232- oder RS485 Schnittstelle kann wie folgt verwendet werden:

• Zur Parametrierung des Gerätes bei Inbetriebnahme

• Zum Ändern von Parametern während des Betriebes

• Zum Auslesen von Istwerten über SPS oder PC

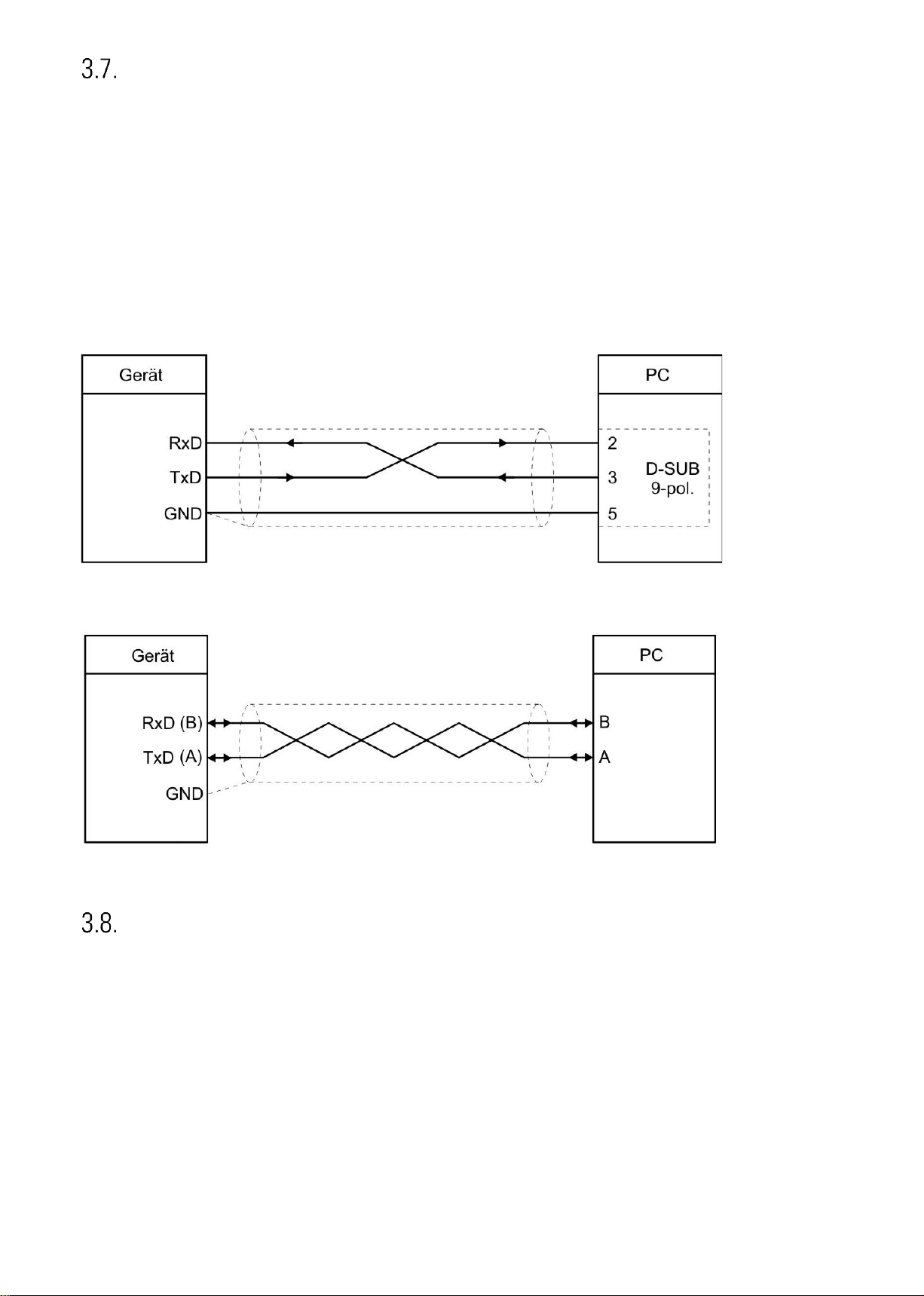

Das untenstehende Bild zeigt den Anschluss an einen PC mit Standard-Stecker (D-SUB 9-pol.):

Anschluss der RS232-Schnittstelle:

Anschluss der RS485-Schnittstelle:

Control-Ausgänge Option AO/AR/CO/CR)

An Klemme 20, 21, 22 und 23 stehen vier Control-Ausgänge zur Verfügung.
Die Schaltbedingungen können im PRESELECTION MENU eingestellt werden.
Die Ausgänge Ctrl. Out 1 – 4 sind schnelle, PNP-Ausgänge mit einem Schaltvermögen von
5 … 30 Volt und 200 mA pro Kanal. Der Schaltzustand wird im Display (Anzeige mit Einheit und
Statuszeile) als C1 … C4 dargestellt.

Die Schaltspannung wird durch die an der Klemme 19 (COM+) zugeführte Spannung bestimmt.
Zum Schalten induktiver Lasten werden externe Dämpfungsmaßnahmen empfohlen.

7788_5150_01a_oi_d.docx / Jan-21 Seite 14 / 71

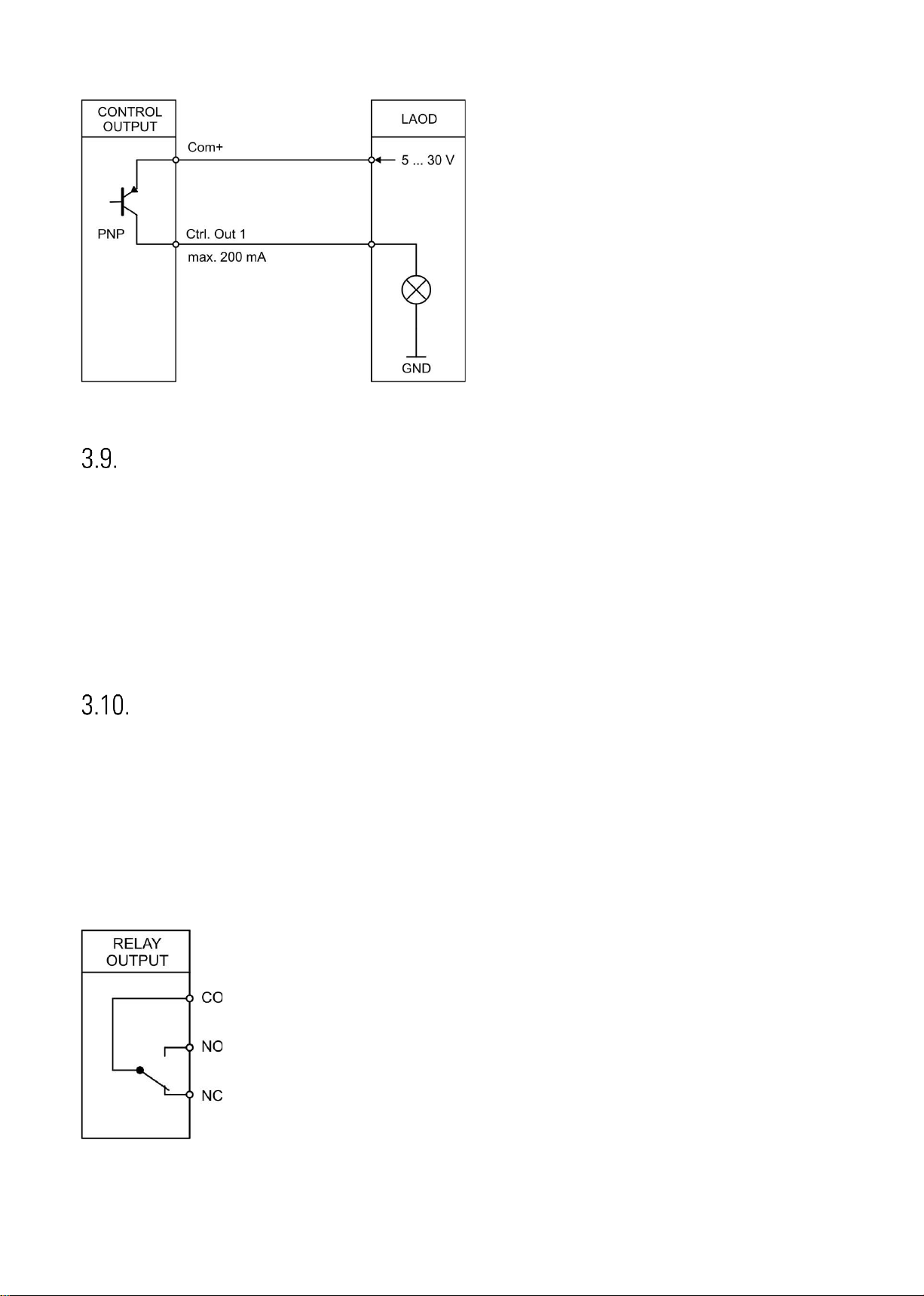

Anschluss der Control-Ausgänge:

AC Spannungsversorgung (Option AC)

Über die Klemmen 24 und 25 kann das Gerät mit einer Wechselspannung zwischen 115 und 230 VAC
versorgt werden. Die Leistungsaufnahme hängt u.a. von der Höhe der Versorgungsspannung und der
Einstellung ab und liegt bei ca. 3 VA, zuzüglich des am Hilfsspannungs-Ausgang entnommenen
Geberstromes.

Geräte mit Option AC können auch mit einer Gleichspannung zwischen 18 und 30 VDC über die Klemmen
1 und 2 versorgt werden.

Relais-Ausgänge (Option RL)

An Klemme 27, 28, 29, 30, 31, 32 stehen zwei Relais-Ausgänge mit potentialfreien Wechsel-Kontakten
zur Verfügung. Die Schaltbedingen können im PRESELECTION MENU eingestellt werden.
Der Schaltzustand wird im Display (Anzeige mit Einheit und Statuszeile) als K1 und K2 dargestellt.

AC-Schaltvermögen max. 250 VAC / max. 3 A / max. 750 VA
DC-Schaltvermögen max. 150 VDC / max. 2 A / max. 50 W

Anschluss der Relais-Ausgänge:

7788_5150_01a_oi_d.docx / Jan-21 Seite 15 / 71

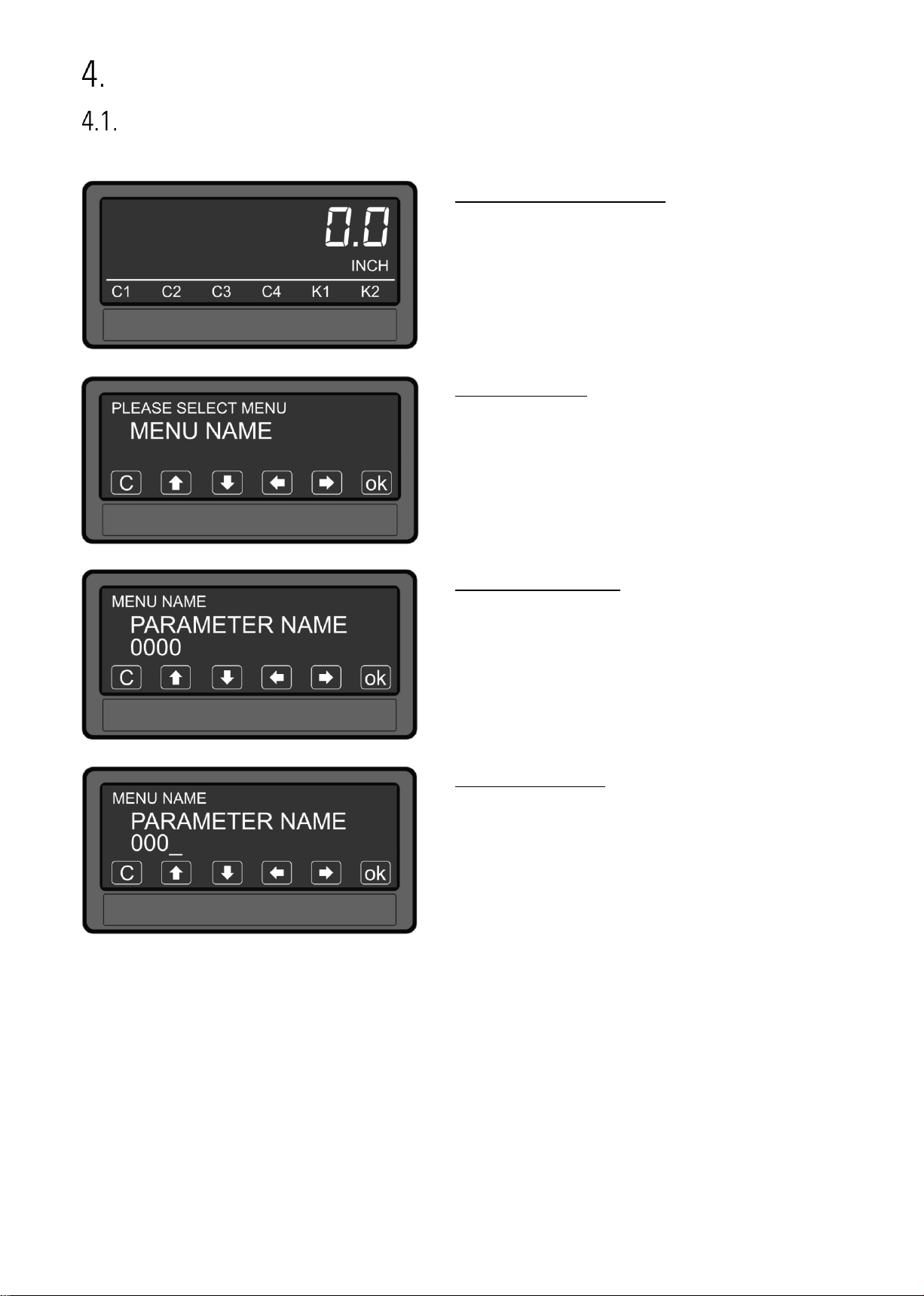

Bedienung / Touchscreen

Anzeigedarstellung für Parametrierung

Die einzelnen Parameter-Menus und deren Parameter sind in Kapitel 5 beschrieben.

Parametrierung des Gerätes:
Um Geräteparameter einstellen zu können,

muss der Touchscreen für 3 Sekunden gedrückt
werden.

Menu auswählen:
Über die Pfeiltasten kann das gewünschte

Parameter-Menu ausgewählt und mit „OK“
bestätigt werden.

Taste „C“ beendet die Menu Auswahl.

Parameter auswählen:
Über die Pfeiltasten kann der gewünschte

Parameter ausgewählt und mit „OK“ bestätigt
werden.

Taste „C“ beendet die Parameter Auswahl.

Parameter editieren:
Über die Pfeiltasten kann der ausgewählte

Parameter editiert und mit „OK“ gespeichert
werden.

Taste „C“ beendet das Editieren.

Parameteränderungen sind erst nach dem Verlassen der Menu-Auswahl aktiv.

7788_5150_01a_oi_d.docx / Jan-21 Seite 16 / 71

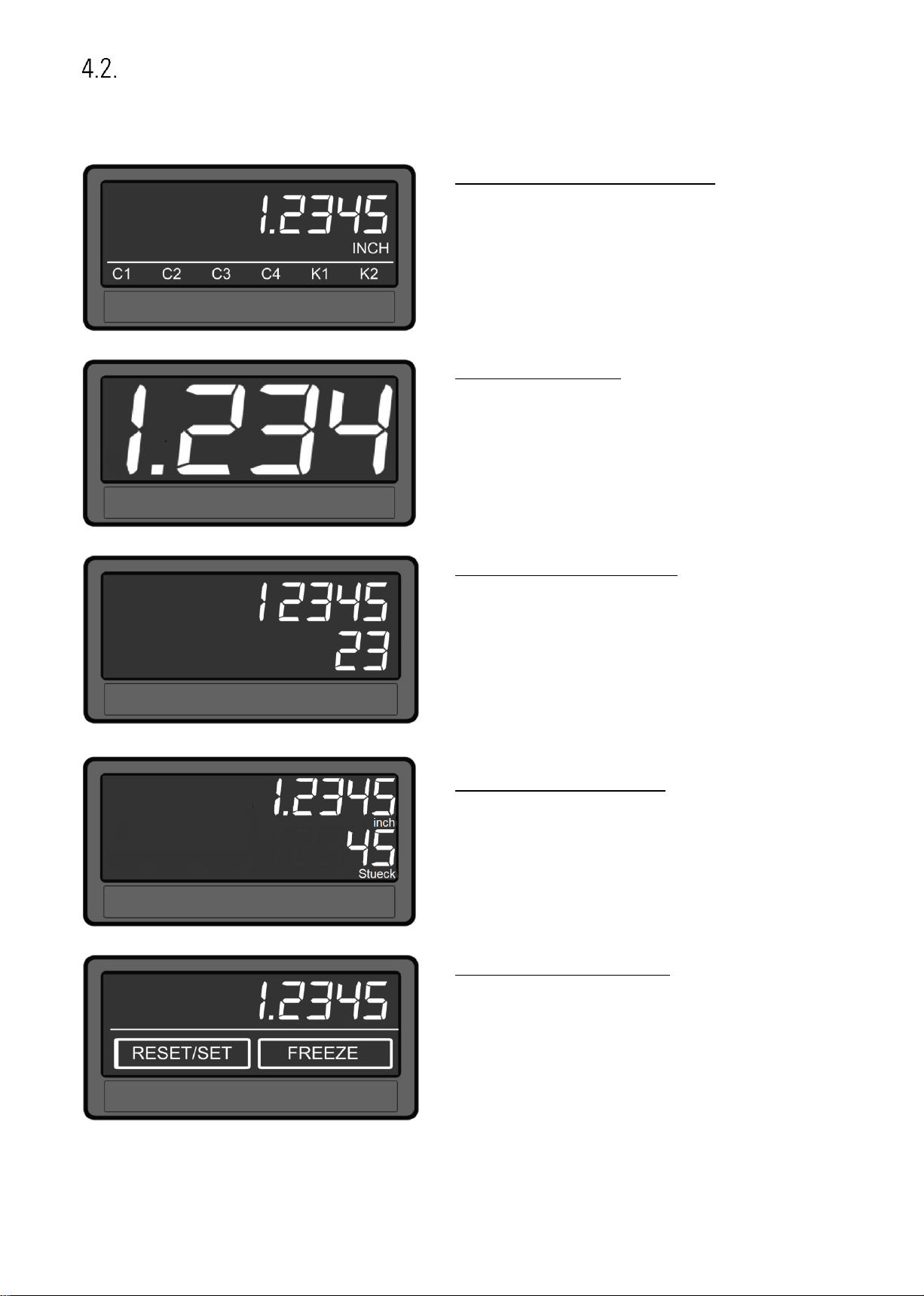

Anzeigedarstellung im Betrieb

Im Betrieb stehen folgende Anzeigen zur Verfügung. Abhängig von der Geräteausführung und der
gewählten Betriebsart, werden nur bestimmte Darstellungen angezeigt.

Anzeige mit Einheit und Statuszeile
Um zur nächsten Anzeige zu gelangen, muss

der Touchscreen angetippt werden.
Control- oder Relais-Status werden nur mit

Option AO, AR, CO, CR oder RL angezeigt.

Großanzeige (4-stellig)
Um zur nächsten Anzeige zu gelangen, muss

der Touchscreen im oberen Bereich angetippt
werden.

Nur bei aktiviertem Parameter „LARGE
DISPLAY“.

Doppelanzeige ohne Einheiten
Um zur nächsten Anzeige zu gelangen, muss

der Touchscreen im oberen Bereich angetippt
werden.

Doppelanzeige mit Einheiten
Um zur nächsten Anzeige zu gelangen, muss der

Touchscreen angetippt werden.

Anzeige der Tastatur-Befehle
Um zur nächsten Anzeige zu gelangen, muss

der Touchscreen im oberen Bereich angetippt
werden.

7788_5150_01a_oi_d.docx / Jan-21 Seite 17 / 71

Fortsetzung „Anzeigedarstellung im Betrieb“:

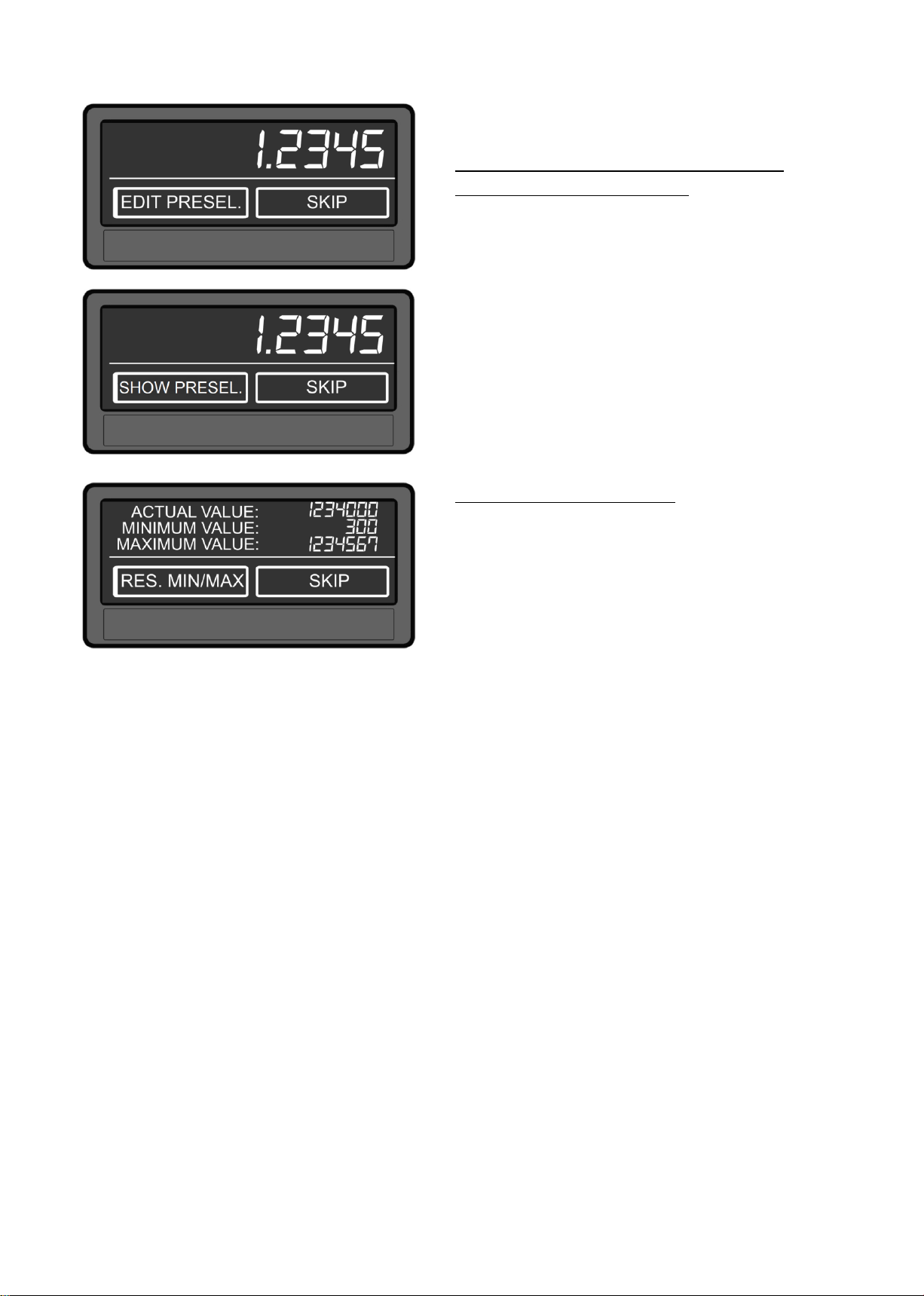

Anzeige mit Schnellstartfunktion zur Eingabe
bzw. Anzeige der Vorwahlwerte
(PRESELECTION VALUES 1-4)

Die gewünschte Befehlstaste („Edit Presel.“
oder „Show Presel.“) kann im Display Menü

über den Parameter „QUICKSTART BUTTON“

eingestellt werden. Um zur nächsten Anzeige
zu gelangen, muss der Touchscreen im oberen
Bereich oder „Skip“ angetippt werden.

Nur mit Option AO, AR, CO, CR oder RL

Anzeige der Min / Max Werte
Um zur nächsten Anzeige zu gelangen, muss

der Touchscreen im oberen Bereich oder
„Skip“ angetippt werden.
Die Minimum und Maximum Auswertung

bezieht sich auf die im Parameter „SOURCE
SINGLE“ eingestellte Bezugsquelle.

7788_5150_01a_oi_d.docx / Jan-21 Seite 18 / 71

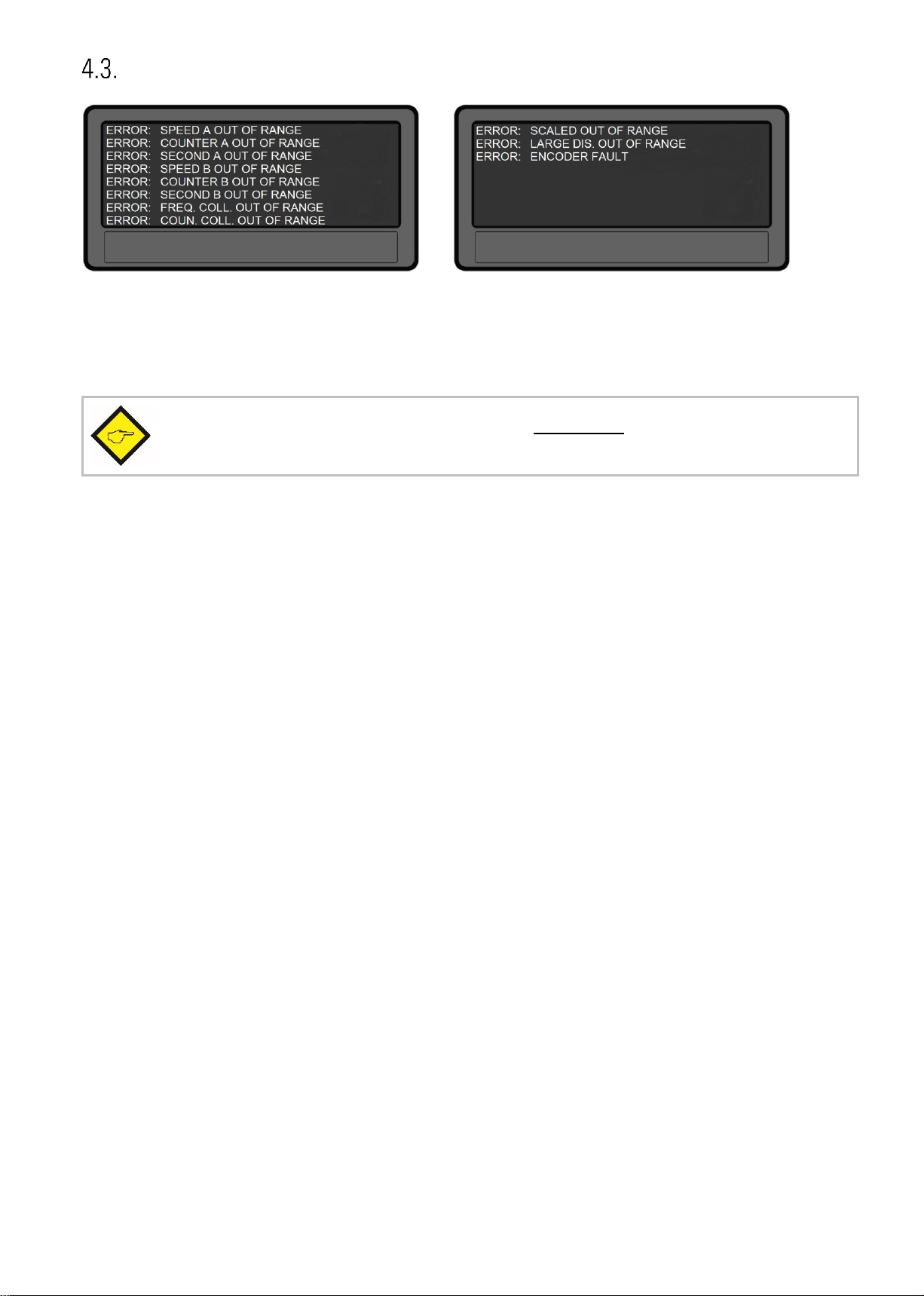

Fehlermeldungen

Befindet sich ein Messergebnis, welches auf dem Display angezeigt wird, außerhalb des darstellbaren
Anzeigebereiches, so wird ein Fehlerbildschirm alle zwei Sekunden kurzzeitig eingeblendet. In diesem
erscheint, welcher Anzeigewert über- bzw. unterschritten wurde.

Die beschriebenen Fehlermeldungen werden automatisch zurückgesetzt, sobald sich der
entsprechende Anzeigewert wieder im darstellbaren Bereich befindet.

7788_5150_01a_oi_d.docx / Jan-21 Seite 19 / 71

Parameter / Menu-Übersicht

Dieser Abschnitt zeigt die Übersicht der einzelnen Menüs und deren Parameter. Der Menüname ist
jeweils fett geschrieben, die zugehörigen Parameter sind direkt unter dem Menünamen angeordnet.
Abhängig von der Geräteausführung (Optionen) und der gewählten Betriebsart, werden nur bestimmte
Menüs angezeigt.

Menu / Parameter

GENERAL MENU

OPERATIONAL MODE

ENCODER PROPERTIES

ENCODER SUPPLY

COUNTING DIRECTION

LINEARIZATION MODE

PIN PRESELECTION

PIN PARAMETER

BACK UP MEMORY

FACTORY SETTINGS

SPEED A SETTINGS

DISPLAY VALUE

BASE FREQUENCY

DECIMAL POINT

SAMPLING TIME

WAIT TIME

STANDSTILL TIME

AVERAGE FILTER
SCALE UNITS

SPEED B SETTINGS

DISPLAY VALUE

BASE FREQUENCY

DECIMAL POINT

SAMPLING TIME

WAIT TIME

STANDSTILL TIME

AVERAGE FILTER
SCALE UNITS

Menu / Parameter

COUNTER A SETTINGS

FACTOR

SET VALUE

DECIMAL POINT

SCALE UNITS

SECOND MODE

SECOND SET VALUE

SECOND DECIMAL POINT

SECOND SCALE UNITS

COUNTER B SETTINGS

FACTOR

SET VALUE

DECIMAL POINT

SCALE UNITS

SECOND MODE

SECOND SET VALUE

SECOND DECIMAL POINT
SECOND SCALE UNITS

COLLECTION SETTINGS

DECIMAL POINT FREQUENCY

SCALE UNITS FREQUENCY
DECIMAL POINT COUNTER
SCALE UNITS COUNTER

SCALING SETTINGS

SOURCE
FACTOR

DIVIDER
ADDITIVE VALUE

7788_5150_01a_oi_d.docx / Jan-21 Seite 20 / 71

Menu / Parameter

PRESELECTION VALUES

PRESELECTION 1

PRESELECTION 2

PRESELECTION 3

PRESELECTION 4

PRESELECTION 1 MENU

SOURCE 1

MODE 1

HYSTERESIS 1

PULSE TIME 1

OUTPUT TARGET 1

OUTPUT POLARITY 1

OUTPUT LOCK 1

START UP DELAY 1

EVENT COLOR 1

PRESELECTION 2 MENU

SOURCE 2

MODE 2

HYSTERESIS 2

PULSE TIME 2

OUTPUT TARGET 2

OUTPUT POLARITY 2

OUTPUT LOCK 2

START UP DELAY 2

EVENT COLOR 2

PRESELECTION 3 MENU

SOURCE 3

MODE 3

HYSTERESIS 3

PULSE TIME 3

OUTPUT TARGET 3

OUTPUT POLARITY 3

OUTPUT LOCK 3

START UP DELAY 3

EVENT COLOR 3

PRESELECTION 4 MENU

SOURCE 4

MODE 4

HYSTERESIS 4

PULSE TIME 4

OUTPUT TARGET 4

OUTPUT POLARITY 4

OUTPUT LOCK 4

START UP DELAY 4

EVENT COLOR 4

Menu / Parameter

SERIAL MENU

UNIT NUMBER

SERIAL BAUD RATE

SERIAL FORMAT

SERIAL INIT

SERIAL PROTOCOL

SERIAL TIMER

SERIAL VALUE

MODBUS

ANALOG MENU

ANALOG SOURCE

ANALOG FORMAT

ANALOG START

ANALOG END

ANALOG GAIN

ANALOG OFFSET

COMMAND MENU

INPUT 1 ACTION

INPUT 1 CONFIG

INPUT 2 ACTION

INPUT 2 CONFIG

INPUT 3 ACTION

INPUT 3 CONFIG

DISPLAY MENU

START DISPLAY
SOURCE SINGLE
SOURCE DUAL TOP
SOURCE DUAL DOWN
LARGE DISPLAY
COLOR

BRIGHTNESS

CONTRAST

SCREEN SAVER

UP-DATE-TIME

FONT
QUICKSTART BUTTON

LINEARIZATION MENU

SOURCE
P1(X)

P1(Y)

P2(X)

P2(Y)

…

P23(X)

P23(Y)

P24(X)

P24(Y)

7788_5150_01a_oi_d.docx / Jan-21 Seite 21 / 71

General Menu

OPERATIONAL MODE

Dieser Parameter legt fest, welche Messfunktion (Betriebsart/Mode) das Gerät erfüllen soll.

0

A SINGLE

Eingang A ist der Impulseingang. (einkanalige Messung)

1

A PULSE B DIR

Eingang A ist der Impulseingang.
Eingang B bestimmt die Richtung: z.B.:„LOW“ = vorwärts „HIGH“ = rückwärts

2

SUM A+B

Summe: zählt Impulse A + Impulse B und Frequenz A + Frequenz B

3

DIF A-B

Differenz: zählt Impulse A – Impulse B und Frequenz A - Frequenz B

4

RATIO B/A

Verhältnis: Frequenz und Zählerverhältnis beider Kanäle (Kanal B / Kanal A).
Hinweis: Interpretation des Ergebnisses mit 4 Nachkommastellen im Format +/­x.xxxx

5

%-DEVIA B/A

Abweichung: Prozentuale Abweichung von Kanal B zu Kanal A.
Hinweis: Interpretation des Ergebnisses mit 2 Nachkommastellen im Format +/­xxx.xx %

6

A/B 90 x1

Vor/Rückwärtszähler für Impulse mit 2x90° Versatz
(einfache Flankenauswertung x1)

7

A/B 90 x2

Vor/Rückwärtszähler für Impulse mit 2x90° Versatz
(doppelte Flankenauswertung x2)

8

A/B 90 x4

Vor/Rückwärtszähler für Impulse mit 2x90° Versatz
(vierfache Flankenauswertung x4)

ENCODER PROPERTIES (bei 7788.5150)

Dieser Parameter legt die Charakteristik der Impulseingänge für das 7788.5150 fest.

0

PNP

PNP (gegen + schaltend)

1

NPN

NPN (gegen – schaltend)

2

NAMUR

Sensors (–)mit GND und Sensor (+) mit Eingang (A, B) verbinden

3

TRI-STATE

Tri-State für Push-Pull Geber / Sensoren

ENCODER PROPERTIES (bei 7788.5155)

Dieser Parameter legt die Charakteristik der Impulseingänge für das 7788.5155 fest.

0

RS422

RS422 Standard

1

HTL DIFFERENTIAL

HTL Differenziell

2

HTL PNP

PNP (gegen + schaltend)

3

HTL NPN

NPN (gegen – schaltend)

ENCODER SUPPLY (nur bei 7788.5155 verfügbar)

Dieser Parameter definiert die Ausgangsspannung des Hilfsspannungs-Ausgangs (Aux Out).

0

24VDC SUPPLY

24 VDC Geberversorgung

1

5VDC SUPPLY

5 VDC Geberversorgung

COUNTING DIRECTION

Mit diesem Parameter kann man die Drehrichtung/Zählrichtung der Impulseingänge (Eingang A und B) umkehren.

0

FOR. A / FOR. B

Drehrichtung/Zählrichtung beider Impulseingänge (A und B) vorwärts

1

REV. A / REV. B

Drehrichtung/Zählrichtung beider Impulseingänge (A und B) rückwärts

2

FOR. A / REV. B

Drehrichtung/Zählrichtung Eingang A vorwärts und Eingang B rückwärts

3

REV. A / FOR. B

Drehrichtung/Zählrichtung Eingang A rückwärts und Eingang B vorwärts

7788_5150_01a_oi_d.docx / Jan-21 Seite 22 / 71

Fortsetzung „General Menu“:

LINEARIZATION MODE

Dieser Parameter definiert die Linearisierungsfunktion. Hinweise im Kapitel 6.1 beachten.

0

OFF

Keine Linearisierung

1

1 QUADRANT

Linearisierung im 1. Quadranten

2

4 QUADRANT

Linearisierung in allen 4 Quadranten

PIN PRESELECTION

Dieser Parameter legt den PIN-Code für die Zugriffsperre für die Schnellstartfunktion zur Eingabe der Vorwahlwerte
im Menu PRESELECTION VALUES fest (Notfall – PIN 6079).
Eine Zugriffsperre für den Schnellstart macht nur in Verbindung mit der Zugriffsperre für alle Parameter Sinn.

0000

Keine Zugriffsperre

…

9999

Zugriff nach Eingabe des PIN-Code 9999

PIN PARAMETER

Dieser Parameter legt den PIN-Code für die Zugriffsperre für alle Parameter fest (Notfall – PIN 6079).

0000

Keine Zugriffsperre

… 9999

Parametrierung des Gerätes ist nur nach Eingabe des PIN-Code 9999 möglich

BACK UP MEMORY

0

NO

Keine Nullspannungssicherung

1

YES

Nullspannungssicherung aktiv, speichert den Istwert bei Stromausfall

FACTORY SETTINGS

0

NO

Die Werkseinstellungen werden nicht geladen

1

YES

Die Werkseinstellungen werden geladen (grau hinterlegte Default-Werte)

7788_5150_01a_oi_d.docx / Jan-21 Seite 23 / 71

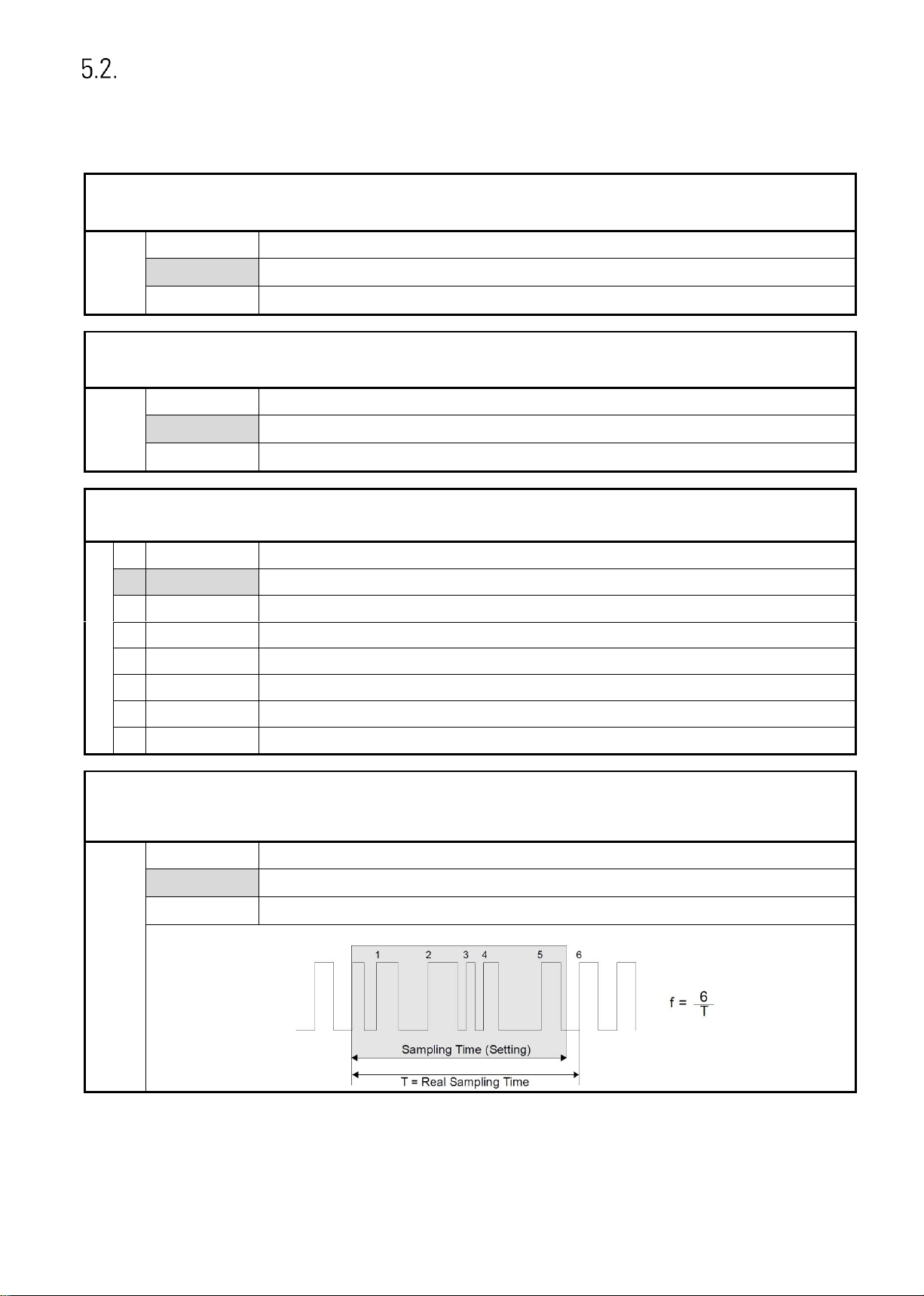

Speed A Settings

In diesem Menu werden die Einstellungen für eine Frequenzmessung / Tachometer an Kanal A definiert.
Je nach gewählter Betriebsart (Operational Mode) ist nur Input A bzw. Input A und Input B mit 90°
Phasenversatz für die Vorwärts- / Rückwärts-Drehrichtungserkennung aktiv.

DISPLAY VALUE

Einstellung des gewünschten Anzeigewertes, der bei nachfolgender Bezugsfrequenz angezeigt werden soll.

1

Kleinster Wert

1000

Default Wert

99999999

Größter Wert

BASE FREQUENCY (HZ)

Einstellung der Bezugsfrequenz in Hz für obigen Anzeigewert.

1

Kleinster Wert

100

Default Wert

500000

Größter Wert

DECIMAL POINT

Diese Einstellung legt die Position des Dezimalpunktes fest.

0

NO

Kein Dezimalpunkt

1

0000000.0

Dezimalpunkt an der angegebenen Stelle

2

000000.00

Dezimalpunkt an der angegebenen Stelle

3

00000.000

Dezimalpunkt an der angegebenen Stelle

4

0000.0000

Dezimalpunkt an der angegebenen Stelle

5

000.00000

Dezimalpunkt an der angegebenen Stelle

6

00.000000

Dezimalpunkt an der angegebenen Stelle

7

0.0000000

Dezimalpunkt an der angegebenen Stelle

SAMPLING TIME (S)

Der eingestellte Wert entspricht der minimalen Messzeit in Sekunden. Die Sampling Time dient als Filter bei
unregelmäßigen Frequenzen. Dieser Parameter beeinflusst direkt die Reaktionszeit des Gerätes.

0,005

Minimale Messzeit in Sekunden

0,1

Default Wert

9,999

Maximale Messzeit in Sekunden

7788_5150_01a_oi_d.docx / Jan-21 Seite 24 / 71

Fortsetzung „Speed A Settings“:

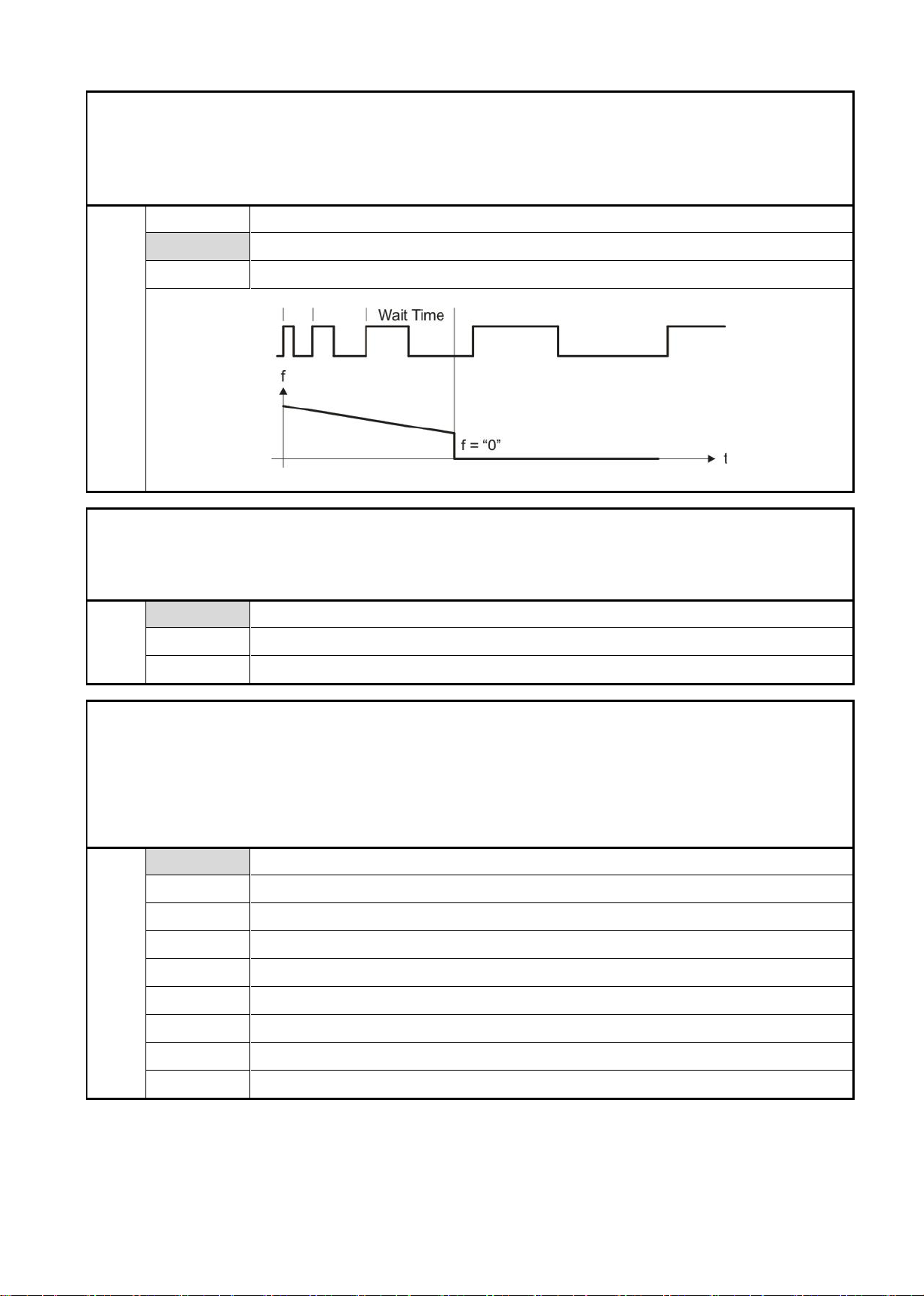

WAIT TIME (S)

Der eingestellte Wert entspricht der Nullstellzeit. Dieser Parameter definiert die Periodendauer der niedrigsten
Frequenz, bzw. die Wartezeit zwischen zwei ansteigenden Flanken, bei der das Gerät die Frequenz 0 Hz detektiert.
Frequenzen deren Periodendauer größer ist als die eingestellte WAIT TIME werden als Frequenz = 0 Hz
ausgewertet.

0,01

Frequenz = 0 Hz bei Frequenzen kleiner 100 Hz

1,00

Default Wert

80,00

Frequenz = 0 Hz bei Frequenzen kleiner 0,01 Hz

STANDSTILL TIME (S)

Dieser Parameter definiert die Zeit zur Stillstands-Definition. Bei Feststellung der Frequenz = 0 Hz wird nach xx,xx
Sekunden Stillstand signalisiert und die Anlaufüberbrückung wieder aktiviert.
Eine Stillstandüberwachung kann im PRESELECTION MENU eingestellt werden.

0,00

Kürzeste Verzögerungszeit in Sekunden

…

99,99

Längste Verzögerungszeit in Sekunden

AVERAGE FILTER

Zuschaltbare Mittelwertbildung oder Filterfunktion zur Vermeidung von Anzeigeschwankungen bei instabilen
Frequenzen. Bei Filtereinstellung 5 … 8 benutzt das Gerät eine Exponentialfunktion.
Die Zeitkonstante T (63 %) entspricht der Anzahl der Sampling-Zyklen.

z.B. SAMPLING TIME = 0,1 s und AVERAGE FILTER = Exponentialfilter, T (63 %) = 2 x Sampling Time.
d.h. nach 0,2 s werden 63% der Sprunghöhe erreicht.

0

Keine Mittelwertbildung

1

Fließende Mittelwertbildung mit 2 Zyklen

2

Fließende Mittelwertbildung mit 4 Zyklen

3

Fließende Mittelwertbildung mit 8 Zyklen

4

Fließende Mittelwertbildung mit 16 Zyklen

5

Exponentialfilter, T (63 %) = 2x SAMPLING TIME

6

Exponentialfilter, T (63 %) = 4x SAMPLING TIME

7

Exponentialfilter, T (63 %) = 8x SAMPLING TIME

8

Exponentialfilter, T (63 %) = 16x SAMPLING TIME

7788_5150_01a_oi_d.docx / Jan-21 Seite 25 / 71

Fortsetzung „Speed A Settings“

SCALE UNITS

Dieser Parameter legt fest, welche Einheit auf dem Display angezeigt wird und beeinflusst den Anzeigewert nicht. Der

Dezimalpunkt wird im Parameter DECIMAL POINT eingestellt.

0

Hz

Default

1

kHz 2

m/s 3

m/min

4 km/h 5

mph 6

1/min

7 RPM

8

1/sec

9

RPS 10

Stk/h

11

pcs/h

12

mm 13 m

14

inch

15

feet

16

Stueck

17

pcs

18

sec

19

min 20

Min:Sec

21

H:M:S

22

Min:Sec:00

23

l/min

24

gal/min

25

ml/min

26

gr/min

27

inch/min

28 %

29

Edit Unit

Mit diesem Parameter kann eine kundenspezifische Einheit mit max. 16 Stellen editiert
werden.
Über die Taste „OK“ wird das Edit Unit Menu geöffnet.

Mit den Pfeiltasten kann eine Einheit erstellt werden. (durch gedrückt halten der Pfeiltasten

werden die Zeichen im Schnelldurchlauf „gescrollt“).
Taste „OK“ speichert das Edit Unit Menu. Taste „C“ beendet das Edit Unit Menu.

! " # $ % & ' ( ) * + , - .

/

0 1 2 3 4 5 6 7 8 9 : ; < = > ? @ A B C D E F G H I J K L M N

O

P Q R S T U V W X Y Z [ \ ] ^

_

` a b c d e f g h i j k l m n o p q r s t u v w x y z { | } ~

7788_5150_01a_oi_d.docx / Jan-21 Seite 26 / 71

Speed B Settings

In diesem Menu werden die Einstellungen für eine Frequenzmessung / Tachometer an Kanal B definiert.
Dieses Menü wird nur angezeigt, wenn im GENERAL MENU der entsprechende OPERATIONAL MODE
ausgewählt ist. (z.B. „SUM A+B“, „DIF A-B“, „RATIO B/A“ oder „% DEVIA B/A“)

DISPLAY VALUE

Einstellung des gewünschten Anzeigewertes, der bei nachfolgender Bezugsfrequenz angezeigt werden soll.

1

Kleinster Wert

1000

Default Wert

99999999

Größter Wert

BASE FREQUENCY (HZ)

Einstellung der Bezugsfrequenz in Hz für obigen Anzeigewert.

1

Kleinster Wert

100

Default Wert

500000

Größter Wert

DECIMAL POINT

Diese Einstellung legt die Position des Dezimalpunktes fest.

0

NO

Kein Dezimalpunkt

1

0000000.0

Dezimalpunkt an der angegebenen Stelle

2

000000.00

Dezimalpunkt an der angegebenen Stelle

3

00000.000

Dezimalpunkt an der angegebenen Stelle

4

0000.0000

Dezimalpunkt an der angegebenen Stelle

5

000.00000

Dezimalpunkt an der angegebenen Stelle

6

00.000000

Dezimalpunkt an der angegebenen Stelle

7

0.0000000

Dezimalpunkt an der angegebenen Stelle

SAMPLING TIME (S)

Der eingestellte Wert entspricht der minimalen Messzeit in Sekunden. Die Sampling Time dient als Filter bei
unregelmäßigen Frequenzen. Dieser Parameter beeinflusst direkt die Reaktionszeit des Gerätes.

0,005

Minimale Messzeit in Sekunden

0,1

Default Wert

9,999

Maximale Messzeit in Sekunden

7788_5150_01a_oi_d.docx / Jan-21 Seite 27 / 71

Fortsetzung „Speed B Settings“:

WAIT TIME (S)

Der eingestellte Wert entspricht der Nullstellzeit. Dieser Parameter definiert die Periodendauer der niedrigsten
Frequenz, bzw. die Wartezeit zwischen zwei ansteigenden Flanken, bei der das Gerät die Frequenz 0 Hz detektiert.
Frequenzen deren Periodendauer größer ist als die eingestellte WAIT TIME werden als Frequenz = 0 Hz
ausgewertet.

0,01

Frequenz = 0 Hz bei Frequenzen kleiner 100 Hz

1,00

Default Wert

80,00

Frequenz = 0 Hz bei Frequenzen kleiner 0,01 Hz

STANDSTILL TIME (S)

Dieser Parameter definiert die Zeit zur Stillstands-Definition. Bei Feststellung der Frequenz = 0 Hz wird nach xx,xx
Sekunden Stillstand signalisiert und die Anlaufüberbrückung wieder aktiviert.
Eine Stillstandüberwachung kann im PRESELECTION MENU eingestellt werden.

0,00

Kürzeste Verzögerungszeit in Sekunden

…

99,99

Längste Verzögerungszeit in Sekunden

AVERAGE FILTER

Zuschaltbare Mittelwertbildung oder Filterfunktion zur Vermeidung von Anzeigeschwankungen bei instabilen
Frequenzen. Bei Filtereinstellung 5 … 8 benutzt das Gerät eine Exponentialfunktion.
Die Zeitkonstante T (63 %) entspricht der Anzahl der Sampling-Zyklen.

z.B. SAMPLING TIME = 0,1 s und AVERAGE FILTER = Exponentialfilter, T (63 %) = 2 x Sampling Time.
d.h. nach 0,2 s werden 63% der Sprunghöhe erreicht.

0

Keine Mittelwertbildung

1

Fließende Mittelwertbildung mit 2 Zyklen

2

Fließende Mittelwertbildung mit 4 Zyklen

3

Fließende Mittelwertbildung mit 8 Zyklen

4

Fließende Mittelwertbildung mit 16 Zyklen

5

Exponentialfilter, T (63 %) = 2x SAMPLING TIME

6

Exponentialfilter, T (63 %) = 4x SAMPLING TIME

7

Exponentialfilter, T (63 %) = 8x SAMPLING TIME

8

Exponentialfilter, T (63 %) = 16x SAMPLING TIME

7788_5150_01a_oi_d.docx / Jan-21 Seite 28 / 71

Fortsetzung „Speed B Settings“:

SCALE UNITS (Anzeige Maßeinheit)

Dieser Parameter legt fest, welche Einheit auf dem Display angezeigt wird. Eine Einstellung der SCALE UNITS
beeinflusst den Anzeigewert nicht. Der Dezimalpunkt wird im Parameter DECIMAL POINT eingestellt. Eine
Auflistung der möglichen Einheiten befindet sich in „SPEED A SETTINGS – SCALE UNITS“.

7788_5150_01a_oi_d.docx / Jan-21 Seite 29 / 71

Counter A Settings

In diesem Menu werden die Einstellungen für den Impulszähler (bzw. Positionsanzeige) an Kanal A
definiert.

FACTOR

Impulsbewertungsfaktor für Kanal A.

z.B. Bei einer Einstellung von 1,23456 zeigt das Gerät nach 100000 Eingangsimpulsen den Wert 123456 an.

0,00001

Kleinster Wert

1

Default Wert

99,99999

Größter Wert

SET VALUE

Bei einem Set/Reset-Befehl (über Tastatur-Befehl, Control-Eingang oder PC-Bedieneroberfläche),
wird der Zählerstand von Kanal A auf den hier eingestellten Wert gesetzt.

-99999999

Kleinster Wert

0

Default Wert

[phone]

Größter Wert

DECIMAL POINT

Diese Einstellung legt die Position des Dezimalpunktes fest.

0

NO

Kein Dezimalpunkt

1

0000000.0

Dezimalpunkt an der angegebenen Stelle

2

000000.00

Dezimalpunkt an der angegebenen Stelle

3

00000.000

Dezimalpunkt an der angegebenen Stelle

4

0000.0000

Dezimalpunkt an der angegebenen Stelle

5

000.00000

Dezimalpunkt an der angegebenen Stelle

6

00.000000

Dezimalpunkt an der angegebenen Stelle

7

0.0000000

Dezimalpunkt an der angegebenen Stelle

7788_5150_01a_oi_d.docx / Jan-21 Seite 30 / 71

Fortsetzung „Counter A Settings“:

SCALE UNITS

Dieser Parameter legt fest, welche Einheit auf dem Display angezeigt wird und beeinflusst den Anzeigewert nicht. Der

Dezimalpunkt wird im Parameter DECIMAL POINT eingestellt.

0

Hz 1

kHz 2

m/s 3

m/min

4 km/h 5

mph 6

1/min

7 RPM

8

1/sec

9

RPS 10

Stk/h

11

pcs/h

12

mm

Default

13 m

14

inch

15

feet

16

Stueck

17

pcs

18

sec

19

min 20

Min:Sec

21

H:M:S

22

Min:Sec:00

23

l/min

24

gal/min

25

ml/min

26

gr/min

27

inch/min

28 %

29

Edit Unit

Mit diesem Parameter kann eine kundenspezifische Einheit mit max. 16 Stellen editiert
werden.
Über die Taste „OK“ wird das Edit Unit Menu geöffnet.

Mit den Pfeiltasten kann eine Einheit erstellt werden. (durch gedrückt halten der Pfeiltasten

werden die Zeichen im Schnelldurchlauf „gescrollt“).
Taste „OK“ speichert das Edit Unit Menu. Taste „C“ beendet das Edit Unit Menu.

! " # $ % & ' ( ) * + , - .

/

0 1 2 3 4 5 6 7 8 9 : ; < = > ? @ A B C D E F G H I J K L M N

O

P Q R S T U V W X Y Z [ \ ] ^

_

` a b c d e f g h i j k l m n o p q r s t u v w x y z { | } ~

7788_5150_01a_oi_d.docx / Jan-21 Seite 31 / 71

Fortsetzung „Counter A Settings“:

SECOND MODE

Einstellung des Batchcounters (Stückzahlzähler) / Totalcounters (Gesamtzähler).
Die Funktion der Stückzahlzählung in Abhängigkeit eines Vorwahlwertes ist nur in Verbindung mit der
Schaltbedingung automatisches Nullsetzen (RESULT>=PRES->0), automatisches Setzen auf den jeweiligen
Setzwert (RESULT>=PRES->VALUE) oder Setzen des Zählerwertes auf den jeweiligen Preselection Value
(RESULT<=0->SET) möglich.

Bei aktivem SECOND MODE kann mittels auswählbarer Bezugsquelle (SOURCE 1-4) jedem PRESELECTION
Vorwahlwert der SECOND COUNTER A zugewiesen werden.

Beispiel Stückzahlzähler:
Soll der Stückzahlzähler alle 1000 Impulse um 1 erhöht werden, muss ein Vorwahlwert z.B. PRESELECTION 1 auf
1000 eingestellt, die zugehörige Bezugsquelle SOURCE 1 auf „COUNTER A“, die entsprechende Schaltbedingung
MODE 1 auf „RESULT>=PRES->0“ und SECOND MODE auf „INCREMENT BATCH“ gesetzt werden. Soll nach einer
Stückzahl von 33 ein Ausgang geschalten werden, muss z.B. PRESELECTION 2 auf den Wert 33, die zugehörige
Bezugsquelle SOURCE 2 auf „SECOND COUNTER A“ und die entsprechende Schaltbedingung MODE 2 auf
Anzeigewert größer oder gleich (RESULT >=PRES) eingestellt werden.

Beispiel Gesamtzähler:
Für den Gesamtzähler muss SECOND MODE auf „TOTAL COUNTER“ gesetzt werden. Der Gesamtzähler zählt
hierbei parallel zum Hauptzähler. Soll z.B. der Gesamtzähler bei Erreichen von 4000 automatisch auf 0

zurückgesetzt werden, muss ein Vorwahlwert z.B. PRESELECTION 3 auf „4000“, die zugehörige Bezugsquelle
SOURCE 3 auf „SECOND COUNTER A“ und die entsprechende Schaltbedingung MODE 3 auf „RESULT>=PRES->0“

eingestellt werden.

0

OFF

Kein Batchcounter (Stückzahlzähler) und kein Totalcounter (Gesamtzähler)

1

INCREMENT BATCH

Stückzahlzähler aktiv und arbeitet inkrementierend

2

DECREMENT BATCH

Stückzahlzähler aktiv und arbeitet dekrementierend

3

USE INPUTS ONLY

Stückzahlzähler aktiv und arbeitet nur über externe Steuerbefehle
(siehe Command Menu)

4

TOTAL COUNTER

Totalcounter (Gesamtzähler) aktiv

SECOND SET VALUE

Bei einem Reset/Set-Befehl (Befehl „SET SECOND A“ über Control-Eingang), wird der Second Counter A
(Batchcounter / Totalcounter) auf den hier eingestellten Wert gesetzt.

(Parameter nur sichtbar bei aktiviertem „SECOND MODE“)

-99999999

Kleinster Wert

0

Default Wert

[phone]

Größter Wert

SECOND DECIMAL POINT

Diese Einstellung legt die Position des Dezimalpunktes fest.

(Parameter nur sichtbar bei aktiviertem „SECOND MODE“)

0

NO

Kein Dezimalpunkt

1

0000000.0

Dezimalpunkt an der angegebenen Stelle

2

000000.00

Dezimalpunkt an der angegebenen Stelle

3

00000.000

Dezimalpunkt an der angegebenen Stelle

4

0000.0000

Dezimalpunkt an der angegebenen Stelle

5

000.00000

Dezimalpunkt an der angegebenen Stelle

6

00.000000

Dezimalpunkt an der angegebenen Stelle

7

0.0000000

Dezimalpunkt an der angegebenen Stelle

7788_5150_01a_oi_d.docx / Jan-21 Seite 32 / 71

Fortsetzung „Counter A Settings“:

SECOND SCALE UNITS (Anzeige Maßeinheit)

Dieser Parameter legt fest, welche Einheit auf dem Display angezeigt wird. Eine Einstellung der SCALE UNITS
beeinflusst den Anzeigewert nicht. Der Dezimalpunkt wird im Parameter SECOND DECIMAL POINT eingestellt.
Eine Auflistung der möglichen Einheiten befindet sich in „COUNTER A SETTINGS – SCALE UNITS“.

(Parameter nur sichtbar bei aktiviertem „SECOND MODE“)

7788_5150_01a_oi_d.docx / Jan-21 Seite 33 / 71

Counter B Settings

In diesem Menu werden die Einstellungen für den Impulszähler (bzw. Positionsanzeige) an Kanal B
definiert. Dieses Menü wird nur angezeigt, wenn im GENERAL MENU der entsprechende OPERATIONAL
MODE ausgewählt ist. (z.B. „SUM A+B“, „DIF A-B“, „RATIO B/A“ oder „% DEVIA B/A“)

FACTOR

Impulsbewertungsfaktor für Kanal B.

z.B. Bei einer Einstellung von 1,23456 zeigt das Gerät nach 100000 Eingangsimpulsen den Wert 123456 an.

0,00001

Kleinster Wert

1

Default Wert

99,99999

Größter Wert

SET VALUE

Bei einem Set/Reset-Befehl (über Tastatur-Befehl, Control-Eingang oder PC-Bedieneroberfläche),
wird der Zählerstand von Kanal B auf den hier eingestellten Wert gesetzt.

-99999999

Kleinster Wert

0

Default Wert

[phone]

Größter Wert

DECIMAL POINT

Diese Einstellung legt die Position des Dezimalpunktes fest.

0

NO

Kein Dezimalpunkt

1

0000000.0

Dezimalpunkt an der angegebenen Stelle

2

000000.00

Dezimalpunkt an der angegebenen Stelle

3

00000.000

Dezimalpunkt an der angegebenen Stelle

4

0000.0000

Dezimalpunkt an der angegebenen Stelle

5

000.00000

Dezimalpunkt an der angegebenen Stelle

6

00.000000

Dezimalpunkt an der angegebenen Stelle

7

0.0000000

Dezimalpunkt an der angegebenen Stelle

SCALE UNITS (Anzeige Maßeinheit)

Dieser Parameter legt fest, welche Einheit auf dem Display angezeigt wird. Eine Einstellung der SCALE UNITS
beeinflusst den Anzeigewert nicht. Der Dezimalpunkt wird im Parameter DECIMAL POINT eingestellt.
Eine Auflistung der möglichen Einheiten befindet sich in „COUNTER A SETTINGS – SCALE UNITS“.

7788_5150_01a_oi_d.docx / Jan-21 Seite 34 / 71

Fortsetzung „Counter B Settings“:

SECOND MODE

Einstellung des Batchcounters (Stückzahlzähler) / Totalcounters (Gesamtzähler).
Die Funktion der Stückzahlzählung in Abhängigkeit eines Vorwahlwertes ist nur in Verbindung mit der
Schaltbedingung automatisches Nullsetzen (RESULT>=PRES->0), automatisches Setzen auf den jeweiligen
Setzwert (RESULT>=PRES->VALUE) oder Setzen des Zählerwertes auf den jeweiligen Preselection Value
(RESULT<=0->SET) möglich.

Bei aktivem SECOND MODE kann mittels auswählbarer Bezugsquelle (SOURCE 1-4) jedem PRESELECTION
Vorwahlwert der SECOND COUNTER B zugewiesen werden.

Beispiel Stückzahlzähler:
Soll der Stückzahlzähler alle 1000 Impulse um 1 erhöht werden, muss ein Vorwahlwert z.B. PRESELECTION 1 auf
1000 eingestellt, die zugehörige Bezugsquelle SOURCE 1 auf „COUNTER B“, die entsprechende Schaltbedingung
MODE 1 auf „RESULT>=PRES->0“ und SECOND MODE auf „INCREMENT BATCH“ gesetzt werden. Soll nach einer
Stückzahl von 33 ein Ausgang geschalten werden, muss z.B. PRESELECTION 2 auf den Wert 33, die zugehörige
Bezugsquelle SOURCE 2 auf „SECOND COUNTER B“ und die entsprechende Schaltbedingung MODE 2 auf
Anzeigewert größer oder gleich (RESULT >=PRES) eingestellt werden.

Beispiel Gesamtzähler:
Für den Gesamtzähler muss SECOND MODE auf „TOTAL COUNTER“ gesetzt werden. Der Gesamtzähler zählt
hierbei parallel zum Hauptzähler. Soll z.B. der Gesamtzähler bei Erreichen von 4000 automatisch auf 0

zurückgesetzt werden, muss ein Vorwahlwert z.B. PRESELECTION 3 auf „4000“, die zugehörige Bezugsquelle
SOURCE 3 auf „SECOND COUNTER B“ und die entsprechende Schaltbedingung MODE 3 auf „RESULT>=PRES->0“

eingestellt werden.

0

OFF

Kein Batchcounter (Stückzahlzähler) und kein Totalcounter (Gesamtzähler)

1

INCREMENT BATCH

Stückzahlzähler aktiv und arbeitet inkrementierend

2

DECREMENT BATCH

Stückzahlzähler aktiv und arbeitet dekrementierend

3

USE INPUTS ONLY

Stückzahlzähler aktiv und arbeitet nur über externe Steuerbefehle
(siehe Command Menu)

4

TOTAL COUNTER

Totalcounter (Gesamtzähler) aktiv

SECOND SET VALUE

Bei einem Reset/Set-Befehl (Befehl „SET SECOND B“ über Control-Eingang), wird der Second Counter B
(Batchcounter / Totalcounter) auf den hier eingestellten Wert gesetzt.

(Parameter nur sichtbar bei aktiviertem „SECOND MODE“)

-99999999

Kleinster Wert

0

Default Wert

[phone]

Größter Wert

SECOND DECIMAL POINT

Diese Einstellung legt die Position des Dezimalpunktes fest.

(Parameter nur sichtbar bei aktiviertem „SECOND MODE“)

0

NO

Kein Dezimalpunkt

1

0000000.0

Dezimalpunkt an der angegebenen Stelle

2

000000.00

Dezimalpunkt an der angegebenen Stelle

3

00000.000

Dezimalpunkt an der angegebenen Stelle

4

0000.0000

Dezimalpunkt an der angegebenen Stelle

5

000.00000

Dezimalpunkt an der angegebenen Stelle

6

00.000000

Dezimalpunkt an der angegebenen Stelle

7

0.0000000

Dezimalpunkt an der angegebenen Stelle

7788_5150_01a_oi_d.docx / Jan-21 Seite 35 / 71

Fortsetzung „Counter B Settings“:

SECOND SCALE UNITS (Anzeige Maßeinheit)

Dieser Parameter legt fest, welche Einheit auf dem Display angezeigt wird. Eine Einstellung der SCALE UNITS
beeinflusst den Anzeigewert nicht. Der Dezimalpunkt wird im Parameter SECOND DECIMAL POINT eingestellt.
Eine Auflistung der möglichen Einheiten befindet sich in „COUNTER A SETTINGS – SCALE UNITS“.

(Parameter nur sichtbar bei aktiviertem „SECOND MODE“)

7788_5150_01a_oi_d.docx / Jan-21 Seite 36 / 71

Collection Settings

In diesem Menü können der Dezimalpunkt sowie die entsprechende Einheit für die verknüpften
Ergebnisse („Frequency Collection“ und „Counter Collection“) eingestellt werden. Dieses Menü wird nur
angezeigt, wenn im GENERAL MENU der entsprechende OPERATIONAL MODE ausgewählt ist. (z.B.
„SUM A+B“, „DIF A-B“, „RATIO B/A“ oder „% DEVIA B/A“)

DECIMAL POINT FREQUENCY

Diese Einstellung legt die Position des Dezimalpunktes fest.

0

NO

Kein Dezimalpunkt

1

0000000.0

Dezimalpunkt an der angegebenen Stelle

2

000000.00

Dezimalpunkt an der angegebenen Stelle

3

00000.000

Dezimalpunkt an der angegebenen Stelle

4

0000.0000

Dezimalpunkt an der angegebenen Stelle

5

000.00000

Dezimalpunkt an der angegebenen Stelle

6

00.000000

Dezimalpunkt an der angegebenen Stelle

7

0.0000000

Dezimalpunkt an der angegebenen Stelle

SCALE UNITS FREQUENCY (Anzeige Maßeinheit)

Dieser Parameter legt fest, welche Einheit auf dem Display angezeigt wird. Eine Einstellung der SCALE UNITS
beeinflusst den Anzeigewert nicht. Der Dezimalpunkt wird im Parameter DECIMAL POINT eingestellt. Eine
Auflistung der möglichen Einheiten befindet sich in „SPEED A SETTINGS – SCALE UNITS“.

DECIMAL POINT COUNTER

Diese Einstellung legt die Position des Dezimalpunktes fest.

0

NO

Kein Dezimalpunkt

1

0000000.0

Dezimalpunkt an der angegebenen Stelle

2

000000.00

Dezimalpunkt an der angegebenen Stelle

3

00000.000

Dezimalpunkt an der angegebenen Stelle

4

0000.0000

Dezimalpunkt an der angegebenen Stelle

5

000.00000

Dezimalpunkt an der angegebenen Stelle

6

00.000000

Dezimalpunkt an der angegebenen Stelle

7

0.0000000

Dezimalpunkt an der angegebenen Stelle

SCALE UNITS COUNTER (Anzeige Maßeinheit)

Dieser Parameter legt fest, welche Einheit auf dem Display angezeigt wird. Eine Einstellung der SCALE UNITS
beeinflusst den Anzeigewert nicht. Der Dezimalpunkt wird im Parameter DECIMAL POINT eingestellt. Eine
Auflistung der möglichen Einheiten befindet sich in „SPEED A SETTINGS – SCALE UNITS“.

7788_5150_01a_oi_d.docx / Jan-21 Seite 37 / 71

Scaling Settings

In diesem Menu können zusätzliche Skalierungsfaktoren definiert werden, mit welchen der gewünschte
Prozesswert zusätzlich nochmals verrechnet wird. Das entsprechend skalierte Ergebnis wird im „SCALED

RESULT“ gespeichert und kann für die weitere Verarbeitung mittels einstellbarer Bezugsquelle
entsprechend ausgewählt werden. (z.B. Über „Source“ Parameter für Analogausgang, Schaltausgang,
Display, …)

SOURCE (Bezugsquelle)

Dieser Parameter definiert die Bezugsquelle, welche zusätzlich mit den Skalierungsfaktoren verrechnet wird.

0

SPEED A

Ergebnis der Frequenzmessung an Kanal A (bzw. A/B 90)

1

COUNTER A

Ergebnis des Zählers an Kanal A (bzw. A/B 90)

2

SECOND COUNTER A

Ergebnis des Second Counter (Totalcounter / Batchcounter) an Kanal A (bzw.
A/B 90)

(Nur sichtbar, wenn „Second Mode -A“ aktiviert wurde.)

3

SPEED B

Ergebnis der Frequenzmessung an Kanal B

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

4

COUNTER B

Ergebnis des Zählers an Kanal B

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

5

SECOND COUNTER B

Ergebnis des Second Counter (Totalcounter / Batchcounter) an Kanal B

(Nur sichtbar, wenn „Second Mode -B“ aktiviert wurde.)

6

FREQUENCY COLL.

Ergebnis der verknüpften Frequenz von Kanal A und B (A+B, A-B, B/A, …)

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

7

COUNTER COLL.

Ergebnis der verknüpften Zähler von Kanal A und B (A+B, A-B, B/A, …)

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

FACTOR (Multiplikationsfaktor)

Dieser Parameter definiert den Faktor

-99999999

Kleinster Wert

1

Default Wert

99999999

Größter Wert

DIVIDER (Teilungsfaktor)

Dieser Parameter definiert den Divisor

-99999999

Kleinster Wert

1

Default Wert

99999999

Größter Wert

ADDITIVE VALUE (Additiver Wert)

Dieser Parameter definiert eine additive Konstante

-99999999

Kleinster Wert

0

Default Wert

99999999

Größter Wert

7788_5150_01a_oi_d.docx / Jan-21 Seite 38 / 71

Preselection Values

In diesem Menü werden die Vorwahlwerte bzw. Schaltpunkte eingestellt. Die Vorwahlwerte beziehen
sich immer auf die im PRESELECTION MENU ausgewählte SOURCE.
Diese Funktion ist nur bei Geräten mit Option CO, CR, AO, AR oder RL verfügbar.

PRESELECTION 1

Vorwahl / Schaltpunkt 1

-99999999

Kleinster Vorwahlwert

1000

Default Wert

[phone]

Größter Vorwahlwert

PRESELECTION 2

Vorwahl / Schaltpunkt 2

-99999999

Kleinster Vorwahlwert

2000

Default Wert

[phone]

Größter Vorwahlwert

PRESELECTION 3

Vorwahl / Schaltpunkt 3

-99999999

Kleinster Vorwahlwert

3000

Default Wert

[phone]

Größter Vorwahlwert

PRESELECTION 4

Vorwahl / Schaltpunkt 4

-99999999

Kleinster Vorwahlwert

4000

Default Wert

[phone]

Größter Vorwahlwert

7788_5150_01a_oi_d.docx / Jan-21 Seite 39 / 71

Preselection 1 Menu

In diesem Menü werden die Parameter der Bezugsquelle, die Schaltbedingungen und weitere
Definitionen für Vorwahlwert / Schaltpunkt 1 festgelegt.

Diese Funktion ist nur bei Geräten mit Option CO, CR, AO, AR oder RL verfügbar.

SOURCE 1

Dieser Parameter definiert die Bezugsquelle für Vorwahl 1

0

SPEED A

Ergebnis der Frequenzmessung an Kanal A (bzw. A/B 90)

1

COUNTER A

Ergebnis des Zählers an Kanal A (bzw. A/B 90)

2

SECOND COUNTER A

Ergebnis des Second Counter (Totalcounter / Batchcounter) an Kanal A (bzw.
A/B 90)

(Nur sichtbar, wenn „Second Mode -A“ aktiviert wurde.)

3

SPEED B

Ergebnis der Frequenzmessung an Kanal B

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

4

COUNTER B

Ergebnis des Zählers an Kanal B

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

5

SECOND COUNTER B

Ergebnis des Second Counter (Totalcounter / Batchcounter) an Kanal B

(Nur sichtbar, wenn „Second Mode -B“ aktiviert wurde.)

6

FREQUENCY COLL.

Ergebnis der verknüpften Frequenz von Kanal A und B (A+B, A-B, B/A, …)

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

7

COUNTER COLL.

Ergebnis der verknüpften Zähler von Kanal A und B (A+B, A-B, B/A, …)

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

8

SCALED RESULT

Ergebnis des zusätzlich skalierten Prozesswertes

7788_5150_01a_oi_d.docx / Jan-21 Seite 40 / 71

Fortsetzung „Preselection 1 Menu“:

MODE 1

Schaltbedingung für Vorwahl 1. Ausgang / Relais / Anzeige der ausgewählten Bezugsquelle schalten nach
folgender Bedingung:

0

|RESULT|>=|PRES|

Betrag vom Anzeigewert größer oder gleich Betrag von PRESELECTION 1

Mit HYSTERESIS 1 ungleich 0 ergibt sich folgende Schaltbedingung:
Anzeigewert >= PRESELECTION 1 → ON,
Anzeigewert < PRESELECTION 1 – HYSTERESIS 1 →OFF

1

|RESULT|<=|PRES|

Betrag von Anzeigewert kleiner oder gleich Betrag von PRESELECTION 1
(Anlaufüberbrückung START UP DELAY empfohlen)

Mit HYSTERESIS 1 ungleich 0 ergibt sich folgende Schaltbedingung:
Anzeigewert <= PRESELECTION 1 → ON,
Anzeigewert > PRESELECTION 1 + HYSTERESIS 1 →OFF

2

|RESULT|=|PRES|

Betrag von Anzeigewert gleich Betrag von PRESELECTION 1. In Verbindung mit
Hysteresis kann ein Frequenzband (Preselection +/- ½ Hysteresis) definiert und
überwacht werden.
Mit HYSTERESIS 1 ungleich 0 ergibt sich folgende Schaltbedingung:
Anzeigewert > PRESELECTION 1 + ½ HYSTERESIS 1 → OFF,
Anzeigewert < PRESELECTION 1 – ½ HYSTERESIS 1 →OFF

3

RESULT>=PRES

Anzeigewert größer oder gleich Preselection 1, z.B. Überdrehzahl

Mit HYSTERESIS 1 ungleich 0 ergibt sich folgende Schaltbedingung:
Anzeigewert >= PRESELECTION 1 → ON,
Anzeigewert < PRESELECTION 1 – HYSTERESIS 1 →OFF

4

RESULT<=PRES

Anzeigewert kleiner oder gleich Preselection 1, z.B. Unterdrehzahl
(Anlaufüberbrückung „START UP DELAY“ empfohlen)

Mit HYSTERESIS 1 ungleich 0 ergibt sich folgende Schaltbedingung:
Anzeigewert <= PRESELECTION 1 → ON,
Anzeigewert > PRESELECTION 1 + HYSTERESIS 1 →OFF

5

RESULT=PRES

Anzeigewert gleich PRESELECTION 1. In Verbindung mit HYSTERESIS 1 kann
ein Frequenzband (Preselection +/- ½ Hysteresis) definiert und überwacht
werden.

Mit HYSTERESIS 1 ungleich 0 ergibt sich folgende Schaltbedingung:
Anzeigewert > PRESELECTION 1 + ½ HYSTERESIS 1 → OFF,
Anzeigewert < PRESELECTION 1 – ½ HYSTERESIS 1 →OFF

6

RESULT=0

Anzeigewert gleich 0 (Stillstand nach Stillstandszeit STANDSTILL TIME (s)),
z.B. Stillstandüberwachung. (Nur für Bezugsquellen: SPEED A u. SPEED B).

7

RESULT>= PRES->0

Anzeige null setzen: (Nur für Bezugsquellen: COUNTER A, SECOND COUNTER
A, COUNTER B u. SECOND COUNTER B)
Anzeigewert größer oder gleich PRESELECTION 1, dann wird der Anzeigewert
auf null gesetzt. Ist der BATCH MODE A oder B aktiv, wird bei jedem
Rücksetzen auf null der zugehörige Batchcounter inkrementiert bzw.
dekrementiert, wenn als zugehörige Bezugsquelle COUNTER A oder COUNTER
B ausgewählt wurde.

7788_5150_01a_oi_d.docx / Jan-21 Seite 41 / 71

Fortsetzung „Preselection 1 Menu“:

8

RESULT<= 0->SET

Anzeige auf PRESELECTION 1 setzen: (Nur für Bezugsquellen: COUNTER A,
SECOND COUNTER A, COUNTER B u. SECOND COUNTER B)
Anzeigewert kleiner oder gleich null, dann wird der Anzeigewert auf
Preselection 1 gesetzt. Ist der BATCH MODE A oder B aktiv, wird bei jedem
Setzen auf PRESELECTION 1 der zugehörige Batchcounter inkrementiert bzw.
dekrementiert, wenn als zugehörige Bezugsquelle COUNTER A oder
COUNTER B ausgewählt wurde.

9

RES>=PRES-TRAIL

Schleppvorwahl 1:
Anzeigewert größer oder gleich PRESELECTION 2 – PRESELECTION 1
PRESELECTION 1 ist die Schleppvorwahl von PRESELECTION 2

10

RESULT>= PRES->VALUE

Zählerstand auf „SET VALUE“ setzen: (Nur für Bezugsquellen: COUNTER A,
SECOND COUNTER A, COUNTER B u. SECOND COUNTER B)
Anzeigewert größer oder gleich PRESELECTION 1, dann wird der Zählerstand
auf den entsprechend eingestellten „SET VALUE“ gesetzt. Ist der BATCH MODE
A oder B aktiv, wird bei jedem Setzen des Zählers auf „SET VALUE“ der
entsprechende Batchcounter inkrementiert bzw. dekrementiert, wenn als
zugehörige Bezugsquelle COUNTER A oder COUNTER B ausgewählt wurde.

11

ERROR SET

Sammelmeldung für Gerätefehler

HYSTERESIS 1

Hysterese zur Definition des Abschaltpunktes für die Schaltbedingung von Vorwahl 1.

0

Keine Schalthysterese

…

9999

Schalthysterese von 99999

PULSE TIME 1 (S)

Dauer des Wischimpulses für die Schaltbedingung von Vorwahl 1.

0,000

Kein Wischimpuls (Statisches Signal)

…

60,000

Impulsdauer von 60 Sekunden

OUTPUT TARGET 1

Zuordnung eines Ausgangs oder Relais für die Schaltbedingung von Vorwahl 1.
Sind mehrerer Schaltbedingungen einem einzigen Ausgang / Relais zugewiesen, ist dieser aktiv, sobald eine der
Schaltbedingung erfüllt ist.

0

NO

Keine Zuordnung

1

CTRL OUT 1

Zuweisung der Schaltbedingung an Ctrl. Out 1

2

CTRL OUT 2

Zuweisung der Schaltbedingung an Ctrl. Out 2

3

CTRL OUT 3

Zuweisung der Schaltbedingung an Ctrl. Out 3

4

CTRL OUT 4

Zuweisung der Schaltbedingung an Ctrl. Out 4

5

RELAY 1

Zuweisung der Schaltbedingung an Relais 1

6

RELAY 2

Zuweisung der Schaltbedingung an Relais 2

7788_5150_01a_oi_d.docx / Jan-21 Seite 42 / 71

Fortsetzung „Preselection 1 Menu“:

OUTPUT POLARITY 1

Schaltzustand für die Schaltbedingung von Vorwahl 1.

0

ACTIVE HIGH

Aktive „HIGH“

1

ACTIVE LOW

Aktive „LOW“

OUTPUT LOCK 1

Selbsthaltung für die Schaltbedingung von Vorwahl 1.

0

NO

Keine Selbsthaltung

1

YES

Selbsthaltung

START UP DELAY 1 (S)

Anlaufüberbrückung für die Schaltbedingung von Vorwahl 1.
Zeitfenster bis zur Scharfstellung der Überwachungsfunktion.
Diese Einstellung gilt nur bei Schaltbedingungen |RESULT|<=|PRES| oder RESULT<=PRES und
nur für die Bezugsquellen „SPEED A“ u. „SPEED B“.
(Start Up Delay 3 und 4 haben eine automatische Anlaufüberbrückung).

0.000

Keine Anlaufüberbrückung

…

60.000

Anlaufüberbrückung in Sekunden

EVENT COLOR 1

Ereignisabhängige Farbumschaltung der Anzeige für die Schaltbedingung von Vorwahl 1.
EVENT COLOR 1 hat die niedrigste Priorität. EVENT COLOR 2 … 4 können diese Farbumschaltung überschreiben.

0

NO CHANGE

Keine Farbumschaltung

1

CHANGE TO RED

Farbumschaltung auf rot

2

CHANGE TO GREEN

Farbumschaltung auf grün

3

CHANGE TO YELLOW

Farbumschaltung auf gelb

7788_5150_01a_oi_d.docx / Jan-21 Seite 43 / 71

Preselection 2 Menu

SOURCE 2

Bezugsquelle für Vorwahl 2, siehe PRESELCTION 1 MENU.

MODE 2

Schaltbedingung für Vorwahl 2, siehe PRESELECTION 1 MENU (außer Schleppvorwahl).

siehe PRESELECTION 1 MENU

9

RES>=PRES-TRAIL

Schleppvorwahl 2:
Anzeigewert größer oder gleich PRESELECTION 1 – PRESELECTION 2
PRESELECTION 2 ist die Schleppvorwahl von PRESELECTION 1

HYSTERESIS 2

Schalthysterese für die Schaltbedingung von Vorwahl 2, siehe PRESELECTION 1 MENU.

PULSE TIME 2 (S)

Dauer des Wischimpulses für die Schaltbedingung von Vorwahl 2, siehe PRESELECTION 1 MENU.

OUTPUT TARGET 2

Zuordnung eines Ausgangs für die Schaltbedingung von Vorwahl 2, siehe PRESELECTION 1 MENU.

OUTPUT POLARITY 2

Schaltzustand für die Schaltbedingung von Vorwahl 2, siehe PRESELECTION 1 MENU.

OUTPUT LOCK 2

Selbsthaltung für die Schaltbedingung von Vorwahl 2, siehe PRESELECTION 1 MENU.

START UP DELAY 2 (S)

Anlaufüberbrückung für die Schaltbedingung von Vorwahl 2, siehe PRESELECTION 1 MENU.
(Start Up Delay 3 und 4 haben eine automatische Anlaufüberbrückung).

EVENT COLOR 2

Ereignisabhängige Farbumschaltung der Anzeige für die Schaltbedingung von Vorwahl 2,
siehe PRESELECTION 1 MENU.

7788_5150_01a_oi_d.docx / Jan-21 Seite 44 / 71

Preselection 3 Menu

SOURCE 3

Bezugsquelle für Vorwahl 3, siehe PRESELCTION 1 MENU.

MODE 3

Schaltbedingung für Vorwahl 3, siehe PRESELECTION 1 MENU (außer Schleppvorwahl).

siehe PRESELECTION 1 MENU

9

RES>=PRES­TRAIL

Schleppvorwahl 3:
Anzeigewert größer oder gleich PRESELECTION 4 – PRESELECTION 3
PRESELECTION 3 ist die Schleppvorwahl von PRESELECTION 4

HYSTERESIS 3

Schalthysterese für die Schaltbedingung von Vorwahl 3, siehe PRESELECTION 1 MENU.

PULSE TIME 3 (S)

Dauer des Wischimpulses für die Schaltbedingung von Vorwahl 3, siehe PRESELECTION 1 MENU.

OUTPUT TARGET 3

Zuordnung eines Ausgangs für die Schaltbedingung von Vorwahl 3, siehe PRESELECTION 1 MENU.

OUTPUT POLARITY 3

Schaltzustand für die Schaltbedingung von Vorwahl 3, siehe PRESELECTION 1 MENU.

OUTPUT LOCK 3

Selbsthaltung für die Schaltbedingung von Vorwahl 3, siehe PRESELECTION 1 MENU.

START UP DELAY 3

Anlaufüberbrückung für die Schaltbedingung von Vorwahl 3.
Zeitfenster bis zur Scharfstellung der Überwachungsfunktion.
Diese Einstellung gilt nur bei Schaltbedingungen |RESULT|<=|PRES| oder RESULT<=PRES und
nur für die Bezugsquellen „SPEED A“ u. „SPEED B“..

0

OFF

Keine Anlaufüberbrückung

1

AUTO

Automatische Anlaufüberbrückung, bis zum erstmaligen Überschreiten des
Vorwahlwertes / Schaltpunktes.

EVENT COLOR 3

Ereignisabhängige Farbumschaltung der Anzeige für die Schaltbedingung von Vorwahl 3,
siehe PRESELECTION 1 MENU.

7788_5150_01a_oi_d.docx / Jan-21 Seite 45 / 71

Preselection 4 Menu

SOURCE 4

Bezugsquelle für Vorwahl 4, siehe PRESELCTION 1 MENU.

MODE 4

Schaltbedingung für Vorwahl 4, siehe PRESELECTION 1 MENU (außer Schleppvorwahl).

siehe PRESELECTION 1 MENU.

9

RES>=PRES-TRAIL

Schleppvorwahl 4:
Anzeigewert größer oder gleich PRESELECTION 3 – PRESELECTION 4
PRESELECTION 4 ist die Schleppvorwahl von PRESELECTION 3

HYSTERESIS 4

Schalthysterese für die Schaltbedingung von Vorwahl 4, siehe PRESELECTION 1 MENU.

PULSE TIME 4 (S)

Dauer des Wischimpulses für die Schaltbedingung von Vorwahl 4, siehe PRESELECTION 1 MENU.

OUTPUT TARGET 4

Zuordnung eines Ausgangs für die Schaltbedingung von Vorwahl 4, siehe PRESELECTION 1 MENU.

OUTPUT POLARITY 4

Schaltzustand für die Schaltbedingung von Vorwahl 4, siehe PRESELECTION 1 MENU.

OUTPUT LOCK 4

Selbsthaltung für die Schaltbedingung von Vorwahl 4, siehe PRESELECTION 1 MENU.

START UP DELAY 4

Anlaufüberbrückung für die Schaltbedingung von Vorwahl 4, siehe PRESELECTION 3 MENU.
(Start Up Delay 1 und 2 haben eine zeitabhängige Anlaufüberbrückung).

0

OFF

Keine automatische Anlaufüberbrückung

1

AUTO

Automatische Anlaufüberbrückung,
bis der voreingestellte Wert / der Schaltpunkt das erste Mal erreicht wird..

EVENT COLOR 4

Ereignisabhängige Farbumschaltung der Anzeige für die Schaltbedingung von Vorwahl 4,
siehe PRESELECTION 1 MENU.

7788_5150_01a_oi_d.docx / Jan-21 Seite 46 / 71

Serial Menu

In diesem Menü werden die Grundeinstellungen für die serielle Schnittstelle definiert.
Diese Funktion ist nur bei Geräten mit Option CO, CR, AO oder AR verfügbar.

UNIT NUMBER

Mit diesem Parameter können serielle Geräteadressen eingestellt werden. Den Geräten können Adressen
zwischen 11 und 99 zugeordnet werden. Adressen die eine „0“ enthalten sind nicht erlaubt, da diese als Gruppen­bzw. Sammeladressen verwendet werden.

11

Kleinste Adresse ohne Null

… 99

Größte Adresse ohne Null

SERIAL BAUD RATE

Mit diesem Parameter wird die serielle Baudrate eingestellt.

0

9600

9600 Baud

1

19200

19200 Baud

2

38400

38400 Baud

SERIAL FORMAT

Mit diesem Parameter wird das Bit-Datenformat eingestellt.

0

7-EVEN-1

7 Daten Parity even 1 Stopp

1

7-EVEN-2

7 Daten Parity even 2 Stopps

2

7-ODD-1

7 Daten Parity odd 1 Stopp

3

7-ODD-2

7 Daten Parity odd 2 Stopps

4

7-NONE-1

7 Daten kein Parity 1 Stopp

5

7-NONE-2

7 Daten kein Parity 2 Stopps

6

8-EVEN-1

8 Daten Parity even 1 Stopp

7

8-ODD-1

8 Daten Parity odd 1 Stopp

8

8-NONE-1

8 Daten kein Parity 1 Stopp

9

8-NONE-2

8 Daten kein Parity 2 Stopps

SERIAL INIT

Der Parameter bestimmt, mit welcher Baudrate die Initialisierungswerte an die PC-Bedienoberfläche übertragen
werden. Mit Einstellungen größer 9600 Baud kann so die Dauer der Initialisierung verkürzt werden.

0

NO

Die Initialisierungswerte werden mit 9600 Baud übertragen. Danach arbeitet das Gerät
wieder mit dem vom Benutzer eingestellten Wert

1

YES

Die Initialisierungswerte werden mit der vom Benutzer eingestellten Baudrate im
Parameter SERIAL BAUD RATE übertragen. Danach arbeitet das Gerät weiterhin mit dem
vom Benutzer eingestellten Wert

7788_5150_01a_oi_d.docx / Jan-21 Seite 47 / 71

Fortsetzung „Serial Menu“:

SERIAL PROTOCOL

Legt die Zeichenfolge für eine Befehls- oder Zeitgesteuerte Übertragungen fest
(xxxxxxx = Wert SERIAL VALUE).
Bei Vorgabe 1 entfällt die Unit Nr. und die Übertragung beginnt direkt mit dem Messwert, was einen schnelleren
Übertragungszyklus ermöglicht.

0

Sendeprotokoll = Unit Nr., +/-, Daten, LF, CR

1 1 +/- X X X X X X X LF

CR

1

Sendeprotokoll = +/-, Daten, LF, CR

+/- X X X X X X X LF

CR

SERIAL TIMER (S)

Einstellbarer Zeitzyklus in Sekunden zur automatischen (zyklischen) Übertragung des SERIAL VALUE über die
serielle Schnittstelle.
Bei einer Anfrage per Anfrageprotokoll, wird die zyklische Übertragung für 20 Sekunden unterbrochen.

0,000

Die zyklische Übertragung ist ausgeschaltet und das Gerät sendet nur auf Befehl SERIAL
PRINT über einen Control-Eingang oder Anfrage per Anfrageprotokoll

…

60,000

Zeitzyklus in Sekunden.

SERIAL VALUE

Der Parameter bestimmt, welcher Wert übertragen wird.

Einstellung

Code

Bedeutung

0

:0

Measurement_Result (Messergebnis der einzeiligen Anzeige)

1

:1

Speed_Value_A

2

:2

Speed_Value_B

3

:3

Counter_A

4

:4

Counter_B

5

:5

Second_Counter_A

6

:6

Second_Counter_B

7

:7

Scaled_Result

8

:8

Minimum_Value

9

:9

Maximum_Value

MODBUS

Mit diesem Parameter kann das Modbus-Protokoll aktiviert werden und die Modbus-Adresse eingestellt werden.
(Für Details zur Kommunikation mit Modbus +-Protokoll siehe Zusatzbeschreibung Modbus_RTU)

0

Serielle Schnittstelle verwendet das Lecom-Protokoll (Motrona standard)

1 … 247

Serielle Schnittstelle verwendet das Modbus RTU Protokoll
Der eingestellte Wert ist die Modbus-Adresse des Gerätes.

7788_5150_01a_oi_d.docx / Jan-21 Seite 48 / 71

Analog Menu

In diesem Menü werden die Grundeinstellungen für den Analog Ausgang definiert.
Diese Funktion ist nur bei Geräten mit Option AO oder AR verfügbar.

ANALOG SOURCE

Dieser Parameter definiert die Bezugsquelle für den Analogausgang.

0

SPEED A

Ergebnis der Frequenzmessung an Kanal A (bzw. A/B 90)

1

COUNTER A

Ergebnis des Zählers an Kanal A (bzw. A/B 90)

2

SECOND COUNTER A

Ergebnis des Second Counter (Totalcounter / Batchcounter) an Kanal A (bzw.
A/B 90)

(Nur sichtbar, wenn „Second Mode -A“ aktiviert wurde.)

3

SPEED B

Ergebnis der Frequenzmessung an Kanal B

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

4

COUNTER B

Ergebnis des Zählers an Kanal B

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

5

SECOND COUNTER B

Ergebnis des Second Counter (Totalcounter / Batchcounter) an Kanal B

(Nur sichtbar, wenn „Second Mode -B“ aktiviert wurde.)

6

FREQUENCY COLL.

Ergebnis der verknüpften Frequenz von Kanal A und B (A+B, A-B, B/A, …)

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

7

COUNTER COLL.

Ergebnis der verknüpften Zähler von Kanal A und B (A+B, A-B, B/A, …)

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

8

SCALED RESULT

Ergebnis des zusätzlich skalierten Prozesswertes

ANALOG FORMAT

Dieser Parameter definiert die Ausgangs Charakteristik. Beim Ausgangsformat (-10 … +10 V), folgt die Polarität
des Ausgangs dem Vorzeichen in der Anzeige (nur bei Betriebsart COUNTER)
Der Analog-Ausgang ist proportional zum Anzeigewert.

0

-10…10V

-10 … +10 V

1

0…20MA

0 … 20 mA

2

4…20MA

4 … 20 mA

ANALOG START

Mit diesem Parameter wird der Startwert der analogen Aussteuerung eingestellt. Der Startwert gibt vor, bei
welchem Anzeigewert der Analogausgang 0 V bzw. 0/4 mA aussteuert

-99999999

Kleinster Startwert

0

Default Wert

[phone]

Größter Startwert

ANALOG END

Mit diesem Parameter wird der Endwert der analogen Aussteuerung eingestellt. Der Endwert gibt vor, bei
welchem Anzeigewert der Analogausgang seinen max. Wert (+/-) 10 V bzw. 20 mA aussteuert.

-99999999

Kleinster Endwert

10000

Default Wert

[phone]

Größter Endwert

7788_5150_01a_oi_d.docx / Jan-21 Seite 49 / 71

Fortsetzung „Analog Menu“:

ANALOG GAIN (%)

Mit diesem Parameter wird die maximale Aussteuerung eingestellt. Der ANALOG GAIN gibt die max.
Aussteuerung des Analogausgangs in % bezogen auf (+/-) 10 V bzw. 20 mA an.

z.B. 102,00 entspricht einer Aussteuerung von 10,2 V / 20,4 mA, ab Erreichen des ANALOG END Wertes.
z.B. 95,00 entspricht einer Aussteuerung von 9,5 V / 18 mA, ab Erreichen des ANALOG END Wertes.

0,00

Kleinste Aussteuerung

100,00

Default Wert

110,00

Größte Aussteuerung

ANALOG OFFSET (%)

Mit diesem Parameter wird die Nullpunktverschiebung des Ausgangs eingestellt.

z. B. 0,20 entspricht einer Aussteuerung von 0,02 V / 0,04 mA, beim Erreichen des ANALOG START Wertes.

-99,99

Kleinste Nullpunktverschiebung

0

Default Wert

+99,00

Größte Nullpunktverschiebung

7788_5150_01a_oi_d.docx / Jan-21 Seite 50 / 71

Command Menu

INPUT 1 ACTION (Funktion Eingang 1)

Dieser Parameter legt die Steuerfunktion des Eingangs „Ctrl. In 1“ fest

0

NO

Keine Funktion.

1

RESET/SET A+B

Rücksetzen / Setzen des Zählerstandes von Kanal A u. B auf den jeweils
eingestellten Wert in „SET VALUE“.

(d) (s)

2

FREEZE

Einfrieren des Display Wertes

(s)

3

KEY LOCK

Tastensperre: Touchscreen

(s)

4

LOCK RELEASE

Selbsthaltung aller Ausgänge / Relais lösen

(d)

5

RESET MIN/MAX

Reset der Min. / Max. Werte

(d) (s)

6

SERIAL PRINT

Senden serieller Daten siehe SERIAL VALUE

(d)

7

TEACH PRESEL. 1

Aktueller Anzeigewert (Bezugsquelle ist hierbei die einzeilige Anzeige)
wird als PRESELECTION 1 gespeichert

(d)

8

TEACH PRESEL. 2

Aktueller Anzeigewert (Bezugsquelle ist hierbei die einzeilige Anzeige)
wird als PRESELECTION 2 gespeichert

(d)

9

TEACH PRESEL. 3

Aktueller Anzeigewert (Bezugsquelle ist hierbei die einzeilige Anzeige)
wird als PRESELECTION 3 gespeichert

(d)

10

TEACH PRESEL. 4

Aktueller Anzeigewert (Bezugsquelle ist hierbei die einzeilige Anzeige)
wird als PRESELECTION 4 gespeichert

(d)

11

SCROLL DISPLAY

Display Umschaltung (Siehe Anzeigedarstellung im Betrieb)

(d)

12

CLEAR LOOP TIME

N.A. 13

START PRESELECT

N.A. 14

ACTIVATE

N.A. 15

STORE DATA

N.A.

16

TESTPROGRAM

N.A.

17

SET RED COLOR

Anzeige leuchtet rot. Die Farbe kann durch die ereignisabhängige
Farbumschaltung im PRESELECTION 1 … 4 MENU verändert werden

(d)

18

SET GREEN COLOR

Anzeige leuchtet grün. Die Farbe kann durch die ereignisabhängige
Farbumschaltung im PRESELECTION 1 … 4 MENU verändert werden

(d)

19

SET YELLOW COLOR

Anzeige leuchtet gelb. Die Farbe kann durch die ereignisabhängige
Farbumschaltung im PRESELECTION 1 … 4 MENU verändert werden

(d)

20

RESET/SET A

Rücksetzen / Setzen des Zählerwertes von Kanal A auf den
eingestellten Wert in „Counter A Settings - SET VALUE“

(d) (s)

21

RESET/SET B

Rücksetzen / Setzen des Zählerwertes von Kanal B auf den
eingestellten Wert in „Counter B Settings - SET VALUE“

(d) (s)

22

SET SECOND A

Rücksetzen / Setzen des Stückzahlzählers (Batchcounter) /
Gesamtzählers (Totalcounter) von Kanal A auf den eingestellten Wert in
„Counter A Settings – SECOND SET VALUE“

(d) (s)

23

SET SECOND B

Rücksetzen / Setzen des Stückzahlzählers (Batchcounter) /
Gesamtzählers (Totalcounter) von Kanal B auf den eingestellten Wert in
„Counter B Settings – SECOND SET VALUE“

(d) (s)

24

INC. BATCH A

Erhöhung des Stückzahlzähler (Batchcounter) von Kanal A

(d)

25

DEC. BATCH A

Verminderung des Stückzahlzähler (Batchcounter) von Kanal A

(d)

26

INC. BATCH B

Erhöhung des Stückzahlzähler (Batchcounter) von Kanal B

(d)

27

DEC. BATCH B

Verminderung des Stückzahlzähler (Batchcounter) von Kanal B

(d)

28

INC. BRIGHTNESS

Displayhelligkeit wird erhöht

(d) (s)

29

DEC. BRIGHTNESS

Displayhelligkeit wird reduziert

(d) (s)

7788_5150_01a_oi_d.docx / Jan-21 Seite 51 / 71

Fortsetzung „Command Menu“:

30

LOCK COUNTER A

Zähler (Kanal A) ist gesperrt und zählt keine weiteren Impulse mehr,
solange dieser Befehl ansteht.

(s)

31

LOCK COUNTER B

Zähler (Kanal B) ist gesperrt und zählt keine weiteren Impulse mehr,
solange dieser Befehl ansteht.

(s)

(s) = statisches Schaltverhalten (Pegelauswertung)

INPUT CONFIG muss auf ACTIV LOW/HIGH gesetzt werden

(d) = dynamisches Schaltverhalten (Flankenauswertung)

INPUT CONFIG muss auf RISING/FALLING EDGE gesetzt werden

7788_5150_01a_oi_d.docx / Jan-21 Seite 52 / 71

Fortsetzung „Command Menu“:

INPUT 1 CONFIG

Dieser Parameter legt das Schaltverhalten für „Ctrl. In 1“ fest.

0

ACTIVE LOW

Aktivierung bei „LOW“ (statisch)

1

ACTIVE HIGH

Aktivierung bei „HIGH“ (statisch)

2

RISING EDGE

Aktivierung bei ansteigende Flanke

3

FALLING EDGE

Aktivierung bei abfallende Flanke

INPUT 2 ACTION

Dieser Parameter legt die Steuerfunktion des Eingangs Ctrl. In 2 fest
Siehe Funktionszuordnung Parameter INPUT 1 ACTION

INPUT 2 CONFIG

Dieser Parameter legt das Schaltverhalten für „Ctrl. In 2“ fest.
Siehe Aktivierungszuordnung Parameter INPUT 1 CONFIG

INPUT 3 ACTION

Dieser Parameter legt die Steuerfunktion des Eingangs „Ctrl. In 3“ fest
Siehe Funktionszuordnung Parameter INPUT 1 ACTION

INPUT 3 CONFIG

Dieser Parameter legt das Schaltverhalten für „Ctrl. In 3“ fest.
Siehe Aktivierungszuordnung Parameter INPUT 1 CONFIG

7788_5150_01a_oi_d.docx / Jan-21 Seite 53 / 71

Display Menu

Parameteränderungen sind erst nach dem Verlassen der Menu-Auswahl aktiv.

START DISPLAY

Dieser Parameter definiert die Startanzeige nach dem Einschalten des Gerätes.

0

STANDARD

Anzeige mit Einheit und Statuszeile

1

LARGE

Großanzeige (nur bei aktiviertem Parameter „LARGE DISPLAY“)

2

DOUBLE

Doppelanzeige ohne Einheiten

3

DOUBLE WITH UNITS

Doppelanzeige mit Einheiten

4

COMMAND

Anzeige der Tastatur-Befehle

5

QUICKSTART

Anzeige mit Schnellstartfunktion zur Eingabe / Anzeige der Vorwahlwerte
(nur bei Option CO/CR/AO/AR/RL)

6

MINIMUM/MAXIMUM

Anzeige der Minimum / Maximum Werte

SOURCE SINGLE

(Bezugsquelle für einzeilige Anzeige und Großanzeige.)

0

SPEED A

Ergebnis der Frequenzmessung an Kanal A (bzw. A/B 90)

1

COUNTER A

Ergebnis des Zählers an Kanal A (bzw. A/B 90)

2

SECOND COUNTER A

Ergebnis des Second Counter (Totalcounter / Batchcounter) an Kanal A (bzw.
A/B 90)

(Nur sichtbar, wenn „Second Mode -A“ aktiviert wurde.)

3

SPEED B

Ergebnis der Frequenzmessung an Kanal B

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

4

COUNTER B

Ergebnis des Zählers an Kanal B

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

5

SECOND COUNTER B

Ergebnis des Second Counter (Totalcounter / Batchcounter) an Kanal B

(Nur sichtbar, wenn „Second Mode -B“ aktiviert wurde.)

6

FREQUENCY COLL.

Ergebnis der verknüpften Frequenz von Kanal A und B (A+B, A-B, B/A, …)

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

7

COUNTER COLL.

Ergebnis der verknüpften Zähler von Kanal A und B (A+B, A-B, B/A, …)

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

8

SCALED RESULT

Ergebnis des zusätzlich skalierten Prozesswertes

SOURCE DUAL TOP

(Bezugsquelle für zweizeilige Anzeige, erste Zeile)

0

SPEED A

Ergebnis der Frequenzmessung an Kanal A (bzw. A/B 90)

1

COUNTER A

Ergebnis des Zählers an Kanal A (bzw. A/B 90)

2

SECOND COUNTER A

Ergebnis des Second Counter (Totalcounter / Batchcounter) an Kanal A (bzw.
A/B 90)

(Nur sichtbar, wenn „Second Mode -A“ aktiviert wurde.)

3

SPEED B

Ergebnis der Frequenzmessung an Kanal B

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

4

COUNTER B

Ergebnis des Zählers an Kanal B

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

5

SECOND COUNTER B

Ergebnis des Second Counter (Totalcounter / Batchcounter) an Kanal B

(Nur sichtbar, wenn „Second Mode -B“ aktiviert wurde.)

6

FREQUENCY COLL.

Ergebnis der verknüpften Frequenz von Kanal A und B (A+B, A-B, B/A, …)

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

7

COUNTER COLL.

Ergebnis der verknüpften Zähler von Kanal A und B (A+B, A-B, B/A, …)

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

8

SCALED RESULT

Ergebnis des zusätzlich skalierten Prozesswertes

7788_5150_01a_oi_d.docx / Jan-21 Seite 54 / 71

Fortsetzung „Display Menu“:

SOURCE DUAL DOWN

(Bezugsquelle für zweizeilige Anzeige, zweite Zeile)

0

SPEED A

Ergebnis der Frequenzmessung an Kanal A (bzw. A/B 90)

1

COUNTER A

Ergebnis des Zählers an Kanal A (bzw. A/B 90)

2

SECOND COUNTER A

Ergebnis des Second Counter (Totalcounter / Batchcounter) an Kanal A (bzw.
A/B 90)

(Nur sichtbar, wenn „Second Mode -A“ aktiviert wurde.)

3

SPEED B

Ergebnis der Frequenzmessung an Kanal B

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

4

COUNTER B

Ergebnis des Zählers an Kanal B

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

5

SECOND COUNTER B

Ergebnis des Second Counter (Totalcounter / Batchcounter) an Kanal B

(Nur sichtbar, wenn „Second Mode -B“ aktiviert wurde.)

6

FREQUENCY COLL.

Ergebnis der verknüpften Frequenz von Kanal A und B (A+B, A-B, B/A, …)

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

7

COUNTER COLL.

Ergebnis der verknüpften Zähler von Kanal A und B (A+B, A-B, B/A, …)

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

8

SCALED RESULT

Ergebnis des zusätzlich skalierten Prozesswertes

LARGE DISPLAY

Dieser Parameter dient dazu die Großanzeige ein- bzw. auszuschalten. Mittels Teilerverhältnis kann für die
Großanzeige der Anzeigewert zudem entsprechend dividiert werden.
(Bezugsquelle für die Großanzeige ist der eingestellte Prozesswert im Parameter „SOURCE SINGLE“.)

0

NO

Großanzeige ausgeschaltet.

1

1:1

Großanzeige mit Teilerverhältnis 1:1

2

1:10

Großanzeige mit Teilerverhältnis 1:10

3

1:100

Großanzeige mit Teilerverhältnis 1:100

4

1:1000

Großanzeige mit Teilerverhältnis 1:1000

5

1:10000

Großanzeige mit Teilerverhältnis 1:10000

COLOR

Dieser Parameter legt die Farbe der Anzeige fest.
Die Farbe kann durch die ereignisabhängige Farbumschaltung im PRESELECTION 1 … 4 MENU verändert werden.
Eine ereignisabhängige Farbumschaltung ist nur mit Option CO, CR, AO, AR oder RL möglich.

0

RED

Die Anzeige leuchtet rot

1

GREEN

Die Anzeige leuchtet grün

2

YELLOW

Die Anzeige leuchtet gelb

BRIGHTNESS (%)

Dieser Parameter legt die Anzeigenhelligkeit in Prozent fest.

10

Minimale Anzeigehelligkeit

90

Default Wert

100

Maximale Anzeigehelligkeit

7788_5150_01a_oi_d.docx / Jan-21 Seite 55 / 71

Fortsetzung „Display Menu“:

CONTRAST

Dieser Parameter definiert den Blickwinkel auf das Display.

0

Blickwinkel von oben

1

Blickwinkel von vorne

2

Blickwinkel von unten

SCREEN SAVER (S)

Dieser Parameter legt die Zeit in Sekunden fest, nach der die Anzeige dunkel geschaltet wird.

0

Keine Dunkelschaltung der Anzeige

… 9999

Längste Zeit zur Dunkelschaltung der Anzeige

UP-DATE-TIME (S)

Dieser Parameter legt die Update Zeit der Anzeige fest.

0,005

Kürzeste Update Zeit in Sekunden

0,1

Default Wert, 0,1 Sekunden

9,999

Längste Update Zeit in Sekunden

FONT

Mit diesem Parameter wird die Schriftart der Klartexte ausgewählt.

0

Standard

1

Schriftart 1

QUICKSTART BUTTON

Dieser Parameter legt fest, welche Befehlstaste bei der Anzeige mit „Schnellstartfunktion“ angezeigt werden soll.
(Parameter nur sichtbar bei Option CO/CR/AO/AR/RL).

0

EDIT PRESEL.

Editiermenü wird nach Drücken der linken Befehlstaste geöffnet und
„Preselection Values“ können geändert werden.
Achtung: Überwachung der Schaltausgänge, Korrektur des Analogausgangs
etc. sind solange das Editiermenü geöffnet ist deaktiviert!

1

SHOW PRESEL.

Eingestellte „Preselection Values“ werden nach Drücken der linken
Befehlstaste am Bildschirm angezeigt. Das Editiermenü wird dabei nicht
geöffnet. Die Überwachung der Schaltausgänge, die Korrektur des
Analogausgangs etc. sind weiterhin aktiviert.

7788_5150_01a_oi_d.docx / Jan-21 Seite 56 / 71

Linearization Menu

In diesem Menü werden die Linearisierungspunkte definiert. Dieses Menü wird nur angezeigt, wenn im
GENERAL MENU der entsprechende LINEARIZATION MODE ausgewählt ist.

Beschreibung und Beispiele der Linearisierungsfunktion siehe Anhang.

SOURCE

Dieser Parameter definiert die Bezugsquelle, welche für die Linearisierung verwendet werden soll.

0

SPEED A

Ergebnis der Frequenzmessung an Kanal A (bzw. A/B 90)

1

COUNTER A

Ergebnis des Zählers an Kanal A (bzw. A/B 90)

2

SECOND COUNTER A

Ergebnis des Second Counter (Totalcounter / Batchcounter) an Kanal A (bzw.
A/B 90)

(Nur sichtbar, wenn „Second Mode -A“ aktiviert wurde.)

3

SPEED B

Ergebnis der Frequenzmessung an Kanal B

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

4

COUNTER B

Ergebnis des Zählers an Kanal B

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

5

SECOND COUNTER B

Ergebnis des Second Counter (Totalcounter / Batchcounter) an Kanal B

(Nur sichtbar, wenn „Second Mode -B“ aktiviert wurde.)

6

FREQUENCY COLL.

Ergebnis der verknüpften Frequenz von Kanal A und B (A+B, A-B, B/A, …)

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

7

COUNTER COLL.

Ergebnis der verknüpften Zähler von Kanal A und B (A+B, A-B, B/A, …)

(Nur sichtbar, wenn entsprechender „Operational Mode“ aktiviert wurde.)

8

SCALED RESULT

Ergebnis des zusätzlich skalierten Prozesswertes

P1(X) … P24(X)
X-Koordinate des Linearisierungspunktes.
Das ist der Anzeigewert, den das Gerät ohne Linearisierung in Abhängigkeit des Eingangssignals
erzeugt.

-99999999

Kleinster Wert

0

Default Wert

[phone]

Größter Wert

P1(Y) … P24(Y)
Y-Koordinate des Linearisierungspunktes.
Das ist der Anzeigewert, den das Gerät anstatt der x-Koordinate erzeugen soll.

z.B. wird P2(X) durch P2(Y) ersetzt.

-99999999

Kleinster Wert

0

Default Wert

[phone]

Größter Wert

7788_5150_01a_oi_d.docx / Jan-21 Seite 57 / 71

Anhang

Auslesen von Daten über serielle Schnittstelle

Die im SERIAL MENU definierten Codestellen (SERIAL VALUE) können jederzeit von einem PC oder einer
SPS seriell ausgelesen werden. Die Kommunikation von motrona-Geräten basiert auf dem Drivecom­Protokoll entsprechend ISO 1745 oder dem Modbus RTU-Protokoll. Weitere Details hierzu sind aus
unserer separaten Beschreibung SERPRO (Drivecom), siehe www.motrona.de und im Kapitel „Modbus
RTU Schnittstelle“ in diesem Manual zu entnehmen.

Der Anfrage-String zum Auslesen von Daten lautet:

EOT

AD1

AD2

C1

C2

ENQ

EOT = Steuerzeichen (Hex 04)
AD1 = Geräteadresse, High Byte
AD2 = Geräteadresse, Low Byte
C1 = auszulesende Codestelle, High Byte
C2 = auszulesende Codestelle, Low Byte
ENQ = Steuerzeichen (Hex 05)

Soll z. B. von einem Gerät mit der Geräteadresse 11 der aktuelle Anzeigewert ausgelesen werden
(Code=1), dann lautet der detaillierte Anfrage-String:

ASCII-Code:

EOT

1

1

: 1 ENQ

Hexadezimal:

04

31

31

3A

31

05

Binär:

0000 0100

0011 0001

0011 0001

0011 1010

0011 0001

0000 0101

Die Antwort des Gerätes lautet bei korrekter Anfrage:

STX

C1

C2

xxxxx

ETX

BCC

STX = Steuerzeichen (Hex 02)
C1 = auszulesende Codestelle, High Byte
C2 = auszulesende Codestelle, Low Byte
xxxxx = auszulesende Daten
ETX = Steuerzeichen (Hex 03)
BCC = Block check character

7788_5150_01a_oi_d.docx / Jan-21 Seite 58 / 71

Modbus RTU Schnittstelle

Die Modbus-Schnittstelle der touchMATRIX® Serie ist ein Standard Modbus RTU Slave und bietet
folgende Modbus-Funktionen:

• Read Coils

• Write Single Coil

• Read Holding Registers

• Write Multiple Registers

• Diagnose

Für den Betrieb des Interfacemoduls und das Verständnis dieses Handbuchs wird Grundwissen in der
Modbus RTU-Kommunikation vorausgesetzt.

Parametereinstellung

Erforderliche Parametereinstellungen im "Serial Menue":

UNIT NUMMER

Nicht gültig für die Modbus-Kommunikation
(Zur Einstellung der Modbus-Adresse siehe Parameter "MODBUS")

SERIAL BAUD RATE

Mit diesem Parameter wird die serielle Baudrate eingestellt.

0

9600

9600 Baud

1

19200

19200 Baud

2

38400

38400 Baud

SERIAL FORMAT

Mit diesem Parameter wird das Bit-Datenformat eingestellt.

0

7-EVEN-1

Nicht mit dem Modbus-Protokoll verwendbar.

1

7-EVEN-2

2

7-ODD-1

3

7-ODD-2

4

7-NONE-1

5

7-NONE-2

6

8-EVEN-1

8 Daten Parity even 1 Stopp

7

8-ODD-1

8 Daten Parity odd 1 Stopp

8

8-NONE-1

Nicht mit dem Modbus-Protokoll verwendbar.

9

8-NONE-2

8 Daten kein Parity 2 Stopps

7788_5150_01a_oi_d.docx / Jan-21 Seite 59 / 71

Fortsetzung „Parametereinstellung“:

SERIAL INIT

Nicht gültig für die Modbus-Kommunikation

SERIAL PROTOCOL

Nicht gültig für die Modbus-Kommunikation

SERIAL TIMER (S)

Nicht gültig für die Modbus-Kommunikation

SERIAL VALUE

Nicht gültig für die Modbus-Kommunikation

MODBUS

Dieser Parameter aktiviert das Modbus-Protokoll und bestimmt die Modbus-Adresse.

0

Nicht mit Modbus-Protokoll verwenden (Modbus ist deaktiviert)

1 … 247

Modbus aktiviert: Die serielle Schnittstelle verwendet das Modbus RTU-Protokoll
Die hier eingestellte Zahl bestimmt die Modbus-Knotenadresse.

Modbus-Kommunikation

Folgende Modbus-Funktionen sind verfügbar:

Read Holding Registers und Write Multiple Registers
Mit den Funktionen "Read Holding Registers" und "Write Multiple Register" kann auf alle Register des
Gerätes zugegriffen werden. Alle Variablen (Istwerte) und Statusregister werden Modbus-Halteregistern
zugeordnet.

Da alle Geräte-Register 32-Bit-Register sind, Modbus-Holding-Register jedoch nur 16-Bit-Register,
benötigt jedes Geräte-Register zwei Holding-Register. (Aus diesem Grund ist die Verwendung der
Modbus-Funktion "Write Single Register" nicht möglich.)

Bei jedem Lese-oder Schreibvorgang ist es nur möglich auf ein einzelnes touchMATRIX® Geräte-Register
zuzugreifen, daher muss die "Menge (oder Anzahl) der Register" im Modbus-Request immer 2 sein.

Zugriff auf Parameter
Holding Register 0x0000 / 0x0001 hex und die nachfolgenden Holding Register erlauben den Zugriff auf
die Geräte Parameter.

Die Halteregisternummern für einen bestimmten Parameter können mit dem Parameter # berechnet
werden, der in der Parametertabelle im jeweiligen touchMATRIX® Geräte-Handbuch zu finden ist:
Holding Register niedrig = (Parameter #) x 2
Holding Register hoch = (Parameter #) x 2 + 1

Beispiel:
Zugriff auf Parameter # 51 "PRESELECTION 1" durch Holding Register 0x0066 und 0x0067 hex.

7788_5150_01a_oi_d.docx / Jan-21 Seite 60 / 71

Fortsetzung „Modbus-Kommunikation“:

Zugriff auf Istwerte
Holding Register 0x1000 / 0x1001 hex und die nachfolgenden Holding Register erlauben den Zugriff auf
Geräte Variablen (Istwert Register):

Holding Register 0x1000 / 0x1001 hex → Istwerte mit seriellem Code “:0” (Anzeigewert)
Holding Register 0x1002 / 0x1003 hex → Istwerte mit seriellem Code “:1”
Holding Register 0x1004 / 0x1005 hex → Istwerte mit seriellem Code “:2”
Holding Register 0x1006 / 0x1007 hex → Istwerte mit seriellem Code “:3”
etc.

Zugriff aus Statusregister
Holding Register 0x2000 / 0x2001 hex und die folgenden Holding Register erlauben den Zugriff auf die

Geräte Statusregister:

Holding Register 0x2000 / 0x2001 hex → Ausgangstatus (Ctrl. Out status, nur lesbar)
Holding Register 0x2002 / 0x2003 hex → Serielle Befehle
Holding Register 0x2004 / 0x2005 hex → Externe Befehle (Ctrl. In Status, nur lesbar)
Holding Register 0x2006 / 0x2007 hex → Alle Befehle (nur lesbar)

Read Coils und Write Single Coil
Mit den Funktionen "Read Coils" und "Write Single Coil" können einzelne Befehle gelesen und gesetzt /
zurückgesetzt werden:

Coil

Number

Serieller

Code des

Befehls

Befehl

0

54

Reset / Set

Rücksetzen / Setzen des Wertes von Kanal A u.B

1

55

Freeze Display

Einfrieren des Display Wertes

2

56

Touch Disable

Tastensperre: Touchscreen

3

57

Clear Lock

Sperre löschen

4

58

Clear Min/Max

Rücksetzen der Min. / Max. Werte

5

59

Serial Print (do not use with
Modbus)

Senden serieller Daten

6

60

Teach Preset 1

Aktueller Anzeigewert (Bezugsquelle ist hierbei die einzeilige
Anzeige) wird als PRESELECTION 1 gespeichert

7

61

Teach Preset 2

Aktueller Anzeigewert (Bezugsquelle ist hierbei die einzeilige
Anzeige) wird als PRESELECTION 2 gespeichert

8

62

Teach Preset 3

Aktueller Anzeigewert (Bezugsquelle ist hierbei die einzeilige
Anzeige) wird als PRESELECTION 3 gespeichert

9

63

Teach Preset 4

Aktueller Anzeigewert (Bezugsquelle ist hierbei die einzeilige
Anzeige) wird als PRESELECTION 4 gespeichert

10

64

Scroll Display

Display Umschaltung (Siehe Anzeigedarstellung im Betrieb)

11

65

Clear Loop Time

Alle festgelegeten Schaltbedingungen werden freigegeben

12

66

Start Preselection

Vorauswahl starten

13

67

Activate Data (not required
with Modbus)

Daten aktivieren (nicht erforderlich bei Modbus)

14

68

Store to EEPROM

In EEPROM speichern

15

69

Testprogram (do not use with
Modbus)

Testprogramm (nicht mit Modbus verwenden)

7788_5150_01a_oi_d.docx / Jan-21 Seite 61 / 71

Diagnose

Das Gerät unterstützt die Diagnose-Unterfunktion 00 “Return Query Data”.
Andere Diagnosefunktionen sind nicht verfügbar.

Parameterliste / Serielle Codes

#

Menue

Name

Serial Code

Min

Max

Default

0

GENERAL MENU

OPERATIONAL MODE

00 0 0

8

1

GENERAL MENU

ENCODER PROPERTIES

01 0 0 3 2

GENERAL MENU

ENCODER SUPPLY

02 0 0 1 3

GENERAL MENU

COUNTING DIRECTION

03 0 0 3 4

GENERAL MENU

LINEARIZATION MODE

04 0 0 2 5

GENERAL MENU

PIN PRESELECTION

05 0 0

9999

6

GENERAL MENU

PIN PARAMETER

06 0 0

9999

7

GENERAL MENU

BACK UP MEMORY

07 1 0

1

8

GENERAL MENU

FACTORY SETTINGS

08 0 0

1

9

GENERAL MENU

__

09 0 0

0

10

SPEED A SETTINGS

DISPLAY VALUE

10

1000

1

99999999

11

SPEED A SETTINGS

BASE FREQUENCY (HZ)

11

100 1 500000

12

SPEED A SETTINGS

DECIMAL POINT

12 1 0

7

13

SPEED A SETTINGS

SAMPLING TIME (S)

13

100 5 9999

14

SPEED A SETTINGS

WAIT TIME (S)

14

100 1 8000

15

SPEED A SETTINGS

STANDSTILL TIME (S)

15 0 0

9999

16

SPEED A SETTINGS

AVERAGE FILTER

16 0 0

8

17

SPEED A SETTINGS

SCALE UNITS

17 0 0

29

18

SPEED A SETTINGS

__

18 0 0 0 19

SPEED A SETTINGS

__

19 0 0 0 20

SPEED A SETTINGS

__

20 0 0

0

21

SPEED B SETTINGS

DISPLAY VALUE

21

1000

1

99999999

22

SPEED B SETTINGS

BASE FREQUENCY (HZ)

22

100 1 500000

23

SPEED B SETTINGS

DECIMAL POINT

23 1 0 7 24

SPEED B SETTINGS

SAMPLING TIME (S)

24

100 5 9999

25

SPEED B SETTINGS

WAIT TIME (S)

25

100 1 8000

26

SPEED B SETTINGS

STANDSTILL TIME (S)

26 0 0

9999

27

SPEED B SETTINGS

AVERAGE FILTER

27 0 0

8

28

SPEED B SETTINGS

SCALE UNITS

28 0 0

29

29

SPEED B SETTINGS

__

29 0 0

0

30

SPEED B SETTINGS

__

30 0 0

0

31

SPEED B SETTINGS

__

31 0 0 0 32

COUNTER A SETTINGS

FACTOR

32

100000

1

9999999

33

COUNTER A SETTINGS

SET VALUE

33 0 -99999999

999999999

34

COUNTER A SETTINGS

DECIMALPOINT

34 0 0

7

35

COUNTER A SETTINGS

SCALE UNITS

35

12 0 29

36

COUNTER A SETTINGS

SECOND MODE

36 0 0 4 37

COUNTER A SETTINGS

SECOND SET VALUE

37 0 -99999999

99999999

38

COUNTER A SETTINGS

SECOND DEC.POINT

38 0 0

7

39

COUNTER A SETTINGS

SECOND SCALE UNITS

39

12 0 29

40

COUNTER A SETTINGS

__

40 0 0 0 41

COUNTER A SETTINGS

__

41 0 0

0

7788_5150_01a_oi_d.docx / Jan-21 Seite 62 / 71

Fortsetzung „Parameterliste“:

#

Menue

Name

Serial Code

Min

Max

Default

42

COUNTER B SETTINGS

FACTOR

42

100000

1

9999999

43

COUNTER B SETTINGS

SET VALUE

43 0 -99999999

999999999

44

COUNTER B SETTINGS

DECIMALPOINT

44 0 0

7

45

COUNTER B SETTINGS

SCALE UNITS

45

12 0 29

46

COUNTER B SETTINGS

SECOND MODE

46 0 0 4 47

COUNTER B SETTINGS

SECOND SET VALUE

47 0 -99999999

99999999

48

COUNTER B SETTINGS

SECOND DEC.POINT

48 0 0 7 49

COUNTER B SETTINGS

SECOND SCALE UNITS

A0

12 0 29

50

COUNTER B SETTINGS

__

A1 0 0 0 51

COUNTER B SETTINGS

__

A2 0 0

0

52

COLLECTION SETTINGS

DECIMALPOINT FREQ.

A3 0 0

7

53

COLLECTION SETTINGS

SCALE UNITS FREQ.

A4 0 0

29

54

COLLECTION SETTINGS

DECIMALPOINT COUN.

A5 0 0

7

55

COLLECTION SETTINGS

SCALE UNITS COUN.

A6 0 0

29

56

SCALING SETTINGS

SOURCE

A7 0 0 7 57

SCALING SETTINGS

FACTOR

A8 1 -99999999

99999999

58

SCALING SETTINGS

DIVIDER

A9 1 1

99999999

59

SCALING SETTINGS

ADDITIVE VALUE

B0 0 -99999999

99999999

60

PRESELECTION VALUES

PRESELECTION 1

B1

1000

-99999999

99999999

61

PRESELECTION VALUES

PRESELECTION 2

B2

2000

-99999999

99999999

62

PRESELECTION VALUES

PRESELECTION 3

B3

3000

-99999999

99999999

63

PRESELECTION VALUES

PRESELECTION 4

B4

4000

-99999999

99999999

64

PRESELECTION 1 MENU

SOURCE 1

B5 0 0

8

65

PRESELECTION 1 MENU

MODE 1

B6 0 0

11

66

PRESELECTION 1 MENU

HYSTERESIS 1

B7 0 0

99999

67

PRESELECTION 1 MENU

PULSE TIME 1 (S)

B8 0 0

60000

68

PRESELECTION 1 MENU

OUTPUT TARGET 1

B9 1 0

6

69

PRESELECTION 1 MENU

OUTPUT POLARITY 1

C0 0 0

1

70

PRESELECTION 1 MENU

OUTPUT LOCK 1

C1 0 0 1 71

PRESELECTION 1 MENU

START UP DELAY 1 (S)

C2 0 0

60000

72

PRESELECTION 1 MENU

EVENT COLOR 1

C3 0 0 3 73

PRESELECTION 1 MENU

__

C4 0 0 0 74

PRESELECTION 2 MENU

SOURCE 2

C5 0 0

8

75

PRESELECTION 2 MENU

MODE 2

C6 0 0

11

76

PRESELECTION 2 MENU

HYSTERESIS 2

C7 0 0

99999

77

PRESELECTION 2 MENU

PULSE TIME 2 (S)

C8 0 0

60000

78

PRESELECTION 2 MENU

OUTPUT TARGET 2

C9 2 0

6

79

PRESELECTION 2 MENU

OUTPUT POLARITY 2

D0 0 0

1

80

PRESELECTION 2 MENU

OUTPUT LOCK 2

D1 0 0 1 81

PRESELECTION 2 MENU

START UP DELAY 2 (S)

D2 0 0

60000

82

PRESELECTION 2 MENU

EVENT COLOR 2

D3 0 0 3 83

PRESELECTION 2 MENU

__

D4 0 0

0

7788_5150_01a_oi_d.docx / Jan-21 Seite 63 / 71

Fortsetzung „Parameterliste“:

#

Menue

Name

Serial Code

Min

Max

Default

84

PRESELECTION 3 MENU

SOURCE 3

D5 0 0

8

85

PRESELECTION 3 MENU

MODE 3

D6 0 0

11

86

PRESELECTION 3 MENU

HYSTERESIS 3

D7 0 0

99999

87

PRESELECTION 3 MENU

PULSE TIME 3 (S)

D8 0 0

60000

88

PRESELECTION 3 MENU

OUTPUT TARGET 3

D9 3 0

6

89

PRESELECTION 3 MENU

OUTPUT POLARITY 3

E0 0 0

1

90

PRESELECTION 3 MENU

OUTPUT LOCK 3

E1 0 0 1 91

PRESELECTION 3 MENU

START UP DELAY 3

E2 0 0

1

92

PRESELECTION 3 MENU

EVENT COLOR 3

E3 0 0

3

93

PRESELECTION 3 MENU

__

E4 0 0 0 94

PRESELECTION 4 MENU

SOURCE 4

E5 0 0

8

95

PRESELECTION 4 MENU

MODE 4

E6 0 0

11

96

PRESELECTION 4 MENU

HYSTERESIS 4

E7 0 0

99999

97

PRESELECTION 4 MENU

PULSE TIME 4 (S)

E8 0 0

60000

98

PRESELECTION 4 MENU

OUTPUT TARGET 4

E9 4 0

6

99

PRESELECTION 4 MENU

OUTPUT POLARITY 4

F0 0 0 1 100

PRESELECTION 4 MENU

OUTPUT LOCK 4

F1 0 0

1

101

PRESELECTION 4 MENU

START UP DELAY 4

F2 0 0

1

102

PRESELECTION 4 MENU

EVENT COLOR 4

F3 0 0 3 103

PRESELECTION 4 MENU

__

F4 0 0

0

104

SERIAL MENU

UNIT NUMBER

90

11

11

99

105

SERIAL MENU

SERIAL BAUD RATE

91 0 0 2 106

SERIAL MENU

SERIAL FORMAT

92 0 0

9

107

SERIAL MENU

SERIAL INIT

9~ 0 0

1

108

SERIAL MENU

SERIAL PROTOCOL

F5 0 0

1

109

SERIAL MENU

SERIAL TIMER (S)

F6 0 0

60000

110

SERIAL MENU

SERIAL VALUE

F7 0 0 9 111

SERIAL MENU

MODBUS

F8 0 0

247

112

SERIAL MENU

__

F9 0 0

0

113

SERIAL MENU

__

G0 0 0 0 114

ANALOG MENU

ANALOG SOURCE

G1 0 0

8

115

ANALOG MENU

ANALOG FORMAT

G2 0 0

2

116

ANALOG MENU

ANALOG START

G3 0 -99999999

99999999

117

ANALOG MENU

ANALOG END

G4

10000

-99999999

99999999

118

ANALOG MENU

ANALOG GAIN %

G5

10000

0

11000

119

ANALOG MENU

ANALOG OFFSET %

G6 0 -9999

9999

120

ANALOG MENU

__

G7 0 0 0 121

COMMAND MENU

INPUT 1 ACTION

G8 0 0

31

122

COMMAND MENU

INPUT 1 CONFIG.

G9 2 0

3

123

COMMAND MENU

INPUT 2 ACTION

H0 0 0

31

124

COMMAND MENU

INPUT 2 CONFIG.

H1 2 0

3

125

COMMAND MENU

INPUT 3 ACTION

H2 0 0

31

126

COMMAND MENU

INPUT 3 CONFIG.

H3 2 0

3

127

COMMAND MENU

__

H4 0 0

0

128

COMMAND MENU

__

H5 0 0 0 129

COMMAND MENU

__

H6 0 0 0 130

COMMAND MENU

__

H7 0 0

0

7788_5150_01a_oi_d.docx / Jan-21 Seite 64 / 71

Fortsetzung „Parameterliste“:

#

Menue

Name

Serial Code

Min

Max

Default

131

DISPLAY MENU

START DISPLAY

H8 0 0 6 132

DISPLAY MENU

SOURCE SINGLE

H9 0 0

8

133

DISPLAY MENU

SOURCE DUAL TOP

I0 0 0

8

134

DISPLAY MENU

SOURCE DUAL DOWN

I1 1 0 8 135

DISPLAY MENU

LARGE DISPLAY

I2 0 0

5

136

DISPLAY MENU

COLOR

I3 0 0

2

137

DISPLAY MENU

BRIGHTNESS %

I4

90

10

100

138

DISPLAY MENU

CONTRAST

I5 1 0

2

139

DISPLAY MENU

SCREEN SAVER (S)

I6 0 0

9999

140

DISPLAY MENU

UP-DATE-TIME (S)

I7

100 5 9999

141

DISPLAY MENU

FONT

I8 0 0 1 142

DISPLAY MENU

QUICKSTART BUTTON

I9 0 0 1 143

LINEARIZATION MENU

SOURCE

J0 0 0 8 144

LINEARIZATION MENU

P1(X)

J1 0 -99999999

99999999

145

LINEARIZATION MENU

P1(Y)

J2

-99999999

99999999

0

146

LINEARIZATION MENU

P2(X)

J3

-99999999

99999999

0

147

LINEARIZATION MENU

P2(Y)

J4

-99999999

99999999

0

148

LINEARIZATION MENU

P3(X)

J5

-99999999

99999999

0

149

LINEARIZATION MENU

P3(Y)

J6

-99999999

99999999

0

150

LINEARIZATION MENU

P4(X)

J7

-99999999

99999999

0

151

LINEARIZATION MENU

P4(Y)

J8

-99999999

99999999

0

152

LINEARIZATION MENU

P5(X)

J9

-99999999

99999999

0

153

LINEARIZATION MENU

P5(Y)

K0

-99999999

99999999

0

154

LINEARIZATION MENU

P6(X)

K1

-99999999

99999999

0

155

LINEARIZATION MENU

P6(Y)

K2

-99999999

99999999

0

156

LINEARIZATION MENU

P7(X)

K3

-99999999

99999999

0

157

LINEARIZATION MENU

P7(Y)

K4

-99999999

99999999

0

158

LINEARIZATION MENU

P8(X)

K5

-99999999

99999999

0

159

LINEARIZATION MENU

P8(Y)

K6

-99999999

99999999

0

160

LINEARIZATION MENU

P9(X)

K7

-99999999

99999999

0

161

LINEARIZATION MENU

P9(Y)

K8

-99999999

99999999

0

162

LINEARIZATION MENU

P10(X)

K9

-99999999

99999999

0

163

LINEARIZATION MENU

P10(Y)

L0

-99999999

99999999

0

164

LINEARIZATION MENU

P11(X)

L1

-99999999

99999999

0

165

LINEARIZATION MENU

P11(Y)

L2

-99999999

99999999

0

166

LINEARIZATION MENU

P12(X)

L3

-99999999

99999999

0

167

LINEARIZATION MENU

P12(Y)

L4

-99999999

99999999

0

168

LINEARIZATION MENU

P13(X)

L5

-99999999

99999999

0

169

LINEARIZATION MENU

P13(Y)

L6

-99999999

99999999

0

170

LINEARIZATION MENU

P14(X)

L7

-99999999

99999999

0

171

LINEARIZATION MENU

P14(Y)

L8

-99999999

99999999

0

172

LINEARIZATION MENU

P15(X)

L9

-99999999

99999999

0

173

LINEARIZATION MENU

P15(Y)

M0

-99999999

99999999

0

174

LINEARIZATION MENU

P16(X)

M1

-99999999

99999999

0

175

LINEARIZATION MENU

P16(Y)

M2

-99999999

99999999

0

176

LINEARIZATION MENU

P17(X)

M3

-99999999

99999999

0

7788_5150_01a_oi_d.docx / Jan-21 Seite 65 / 71

Fortsetzung „Parameterliste“:

#

Menue

Name

Serial Code

Min

Max

Default

177

LINEARIZATION MENU

P17(Y)

M4

-99999999

99999999

0

178

LINEARIZATION MENU

P18(X)

M5

-99999999

99999999

0

179

LINEARIZATION MENU

P18(Y)

M6

-99999999

99999999

0

180

LINEARIZATION MENU

P19(X)

M7

-99999999

99999999

0

181

LINEARIZATION MENU

P19(Y)

M8

-99999999

99999999

0

182

LINEARIZATION MENU

P20(X)

M9

-99999999

99999999

0

183

LINEARIZATION MENU

P20(Y)

N0

-99999999

99999999

0

184

LINEARIZATION MENU

P21(X)

N1

-99999999

99999999

0

185

LINEARIZATION MENU

P21(Y)

N2

-99999999

99999999

0

187

LINEARIZATION MENU

P22(Y)

N4

-99999999

99999999

0

188

LINEARIZATION MENU

P23(X)

N5

-99999999

99999999

0

189

LINEARIZATION MENU

P23(Y)

N6

-99999999

99999999

0

190

LINEARIZATION MENU

P24(X)

N7

-99999999

99999999

0

191

LINEARIZATION MENU

P24(Y)

N8

-99999999

99999999

0

7788_5150_01a_oi_d.docx / Jan-21 Seite 66 / 71

Serielle Codes der Commands:

Serial Code

Command

54

RESET/SET

55

FREEZE DISPLAY

56

TOUCH DISABLE

57

CLR LOCK

58

CLR MIN MAX

59

SERIAL PRINT

60

TEACH PRES 1

61

TEACH PRES 2

62

TEACH PRES 3

63

TEACH PRES 4

64

SCROLL_DISPLAY

65

CLEAR LOOP TIME

66

START PRESELCETION

67

ACTIVATE DATA

68

STORE EEPROM

69

TESTPROGRAMM

7788_5150_01a_oi_d.docx / Jan-21 Seite 67 / 71

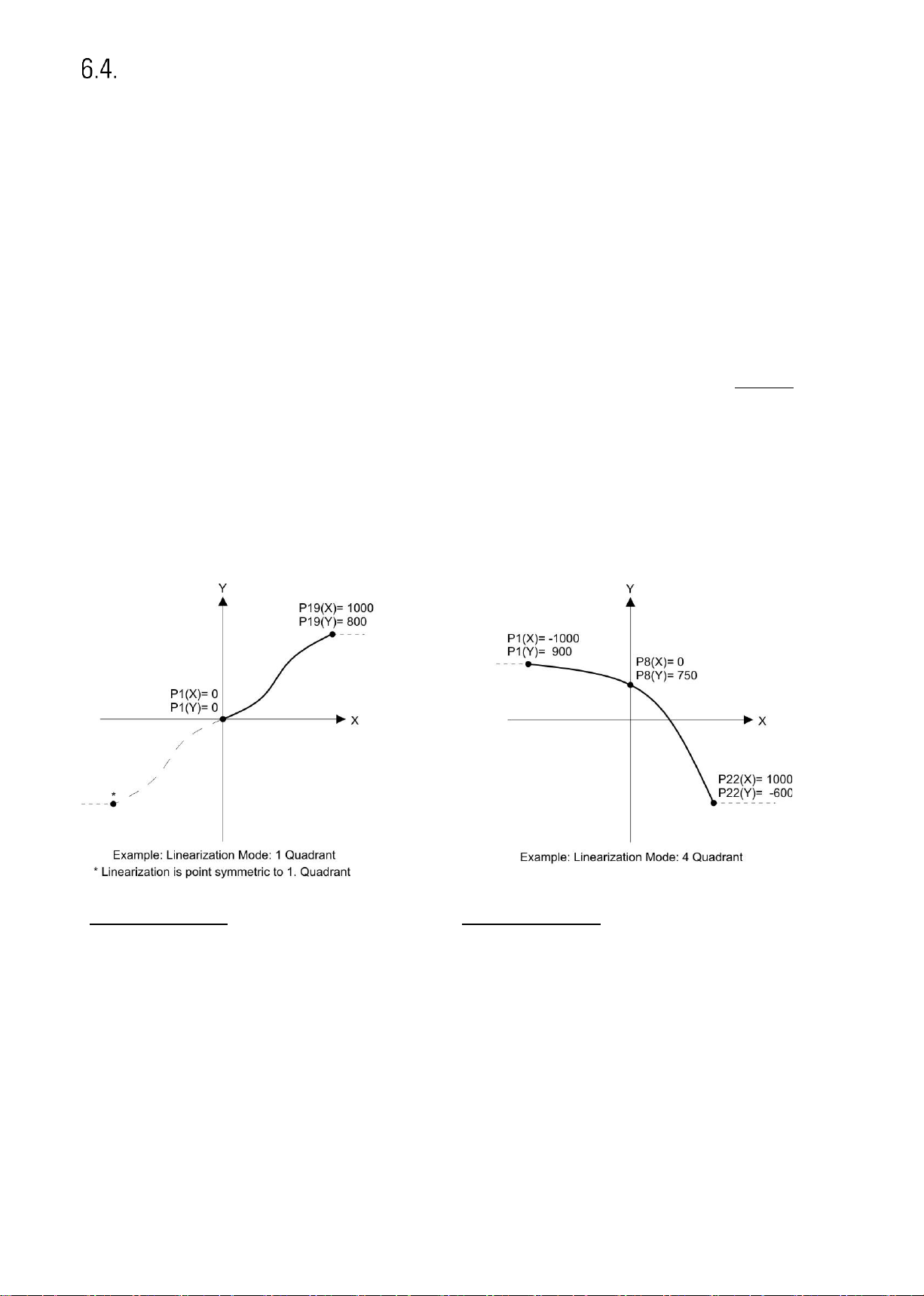

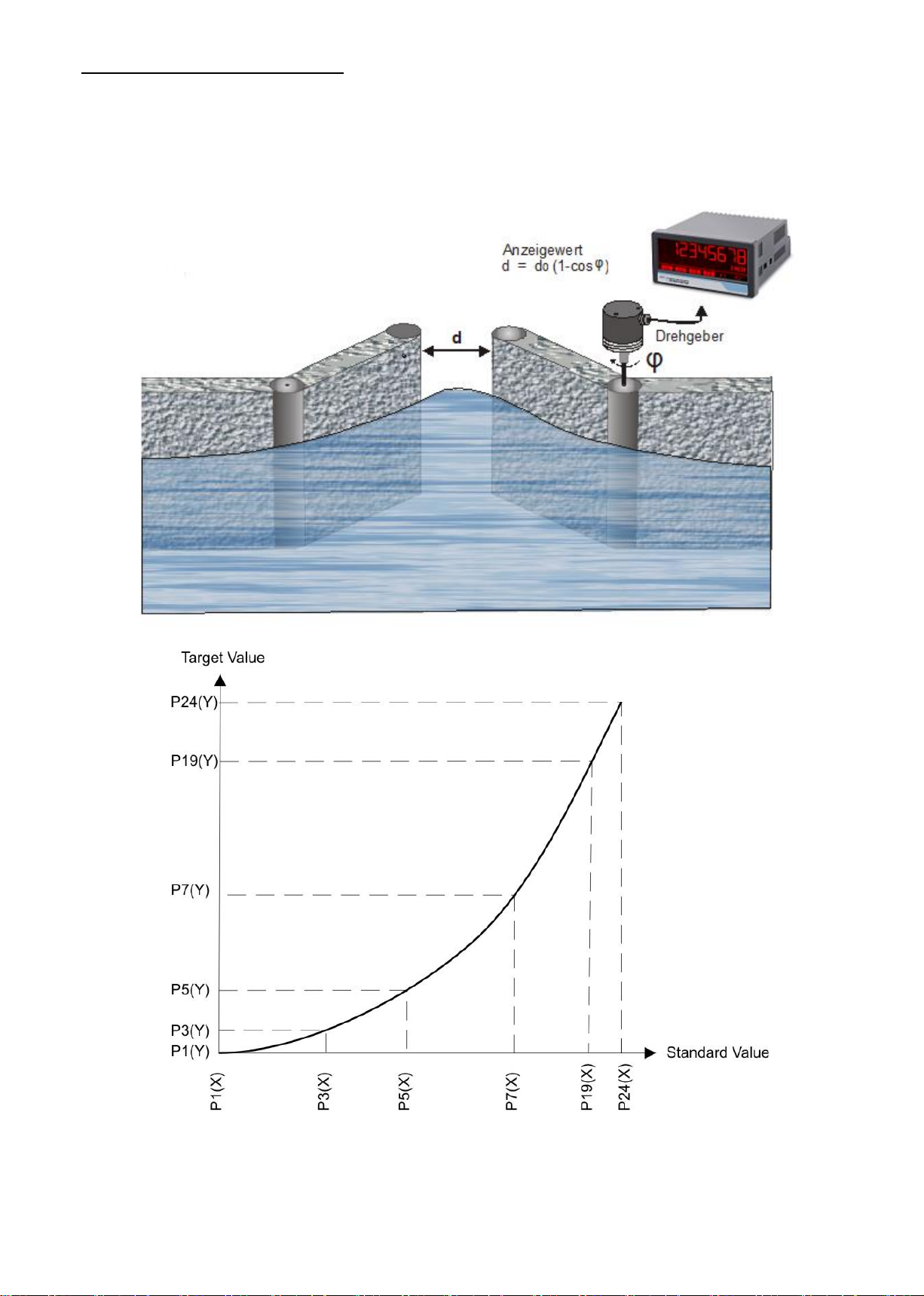

Linearisierung

Mit Hilfe dieser Funktion kann ein lineares Eingangssignal in eine nichtlineare Darstellung umgewandelt
werden (oder umgekehrt). Es stehen bis zu 24 Linearisierungspunkte zur Verfügung,
die über den gesamten Wandlungsbereich in beliebigen Abständen verteilt werden können.
Zwischen 2 vorgegebenen Koordinaten findet automatisch eine lineare Interpolation statt.

Es empfiehlt sich, an Stellen mit starker Kurvenkrümmung möglichst viele Punkte zu setzen, wohingegen
an Stellen mit schwacher Krümmung nur wenige Punkte ausreichend sind.
Um eine Linearisierungskurve vorzugeben, muss der Parameter LINEARIZATION MODE auf
1 QUADRANT oder auf 4 QUADRANT eingestellt werden (siehe nachstehendes Schaubild).

Mit den Parametern P1(X) bis P24(X) können bis zu 24 X-Koordinaten vorgegeben werden.
Diese entsprechen den Anzeigewerten ohne Linearisierung.

Mit den Parametern P1(Y) bis P24(Y) werden die Werte eingetragen, welche die Anzeige anstelle der X­Werte annehmen soll.

Es wird also zum Beispiel der Wert P5(X) durch den Wert P5(Y) ersetzt.

Die X-Koordinaten müssen mit kontinuierlich ansteigenden Werten belegt werden.
Das heißt P1(X) ist der kleinste Wert, jeder folgende muss größer sein. Bei Messwerten größer des
letzten definierten X-Wertes wird konstant der dazugehörige Y-Wert angezeigt.

Mode: 1 Quadrant:

Mode: 4 Quadrant:

P1(X) muss auf 0 gestellt sein. Die
Linearisierung wird nur im positiven
Wertebereich definiert.
Bei negativen Messwerten wird die Kurve
punktsymmetrisch gespiegelt.

P1(X) kann auch auf negative Werte gestellt
werden. Bei Messwerten kleiner P1(X) wird
konstant der P1(Y) Wert angezeigt.

7788_5150_01a_oi_d.docx / Jan-21 Seite 68 / 71

Anwendungsbeispiel Linearisierung:
Das untenstehende Bild zeigt eine Wasserschleuse, bei welcher die Öffnungsweite über einen

Inkremental-Drehgeber erfasst und zur Anzeige gebracht werden soll. Der Geber erzeugt in dieser
Anordnung ein Signal proportional zum Drehwinkel φ, gewünscht ist jedoch die direkte Anzeige der
Öffnungsweite "d"

7788_5150_01a_oi_d.docx / Jan-21 Seite 69 / 71

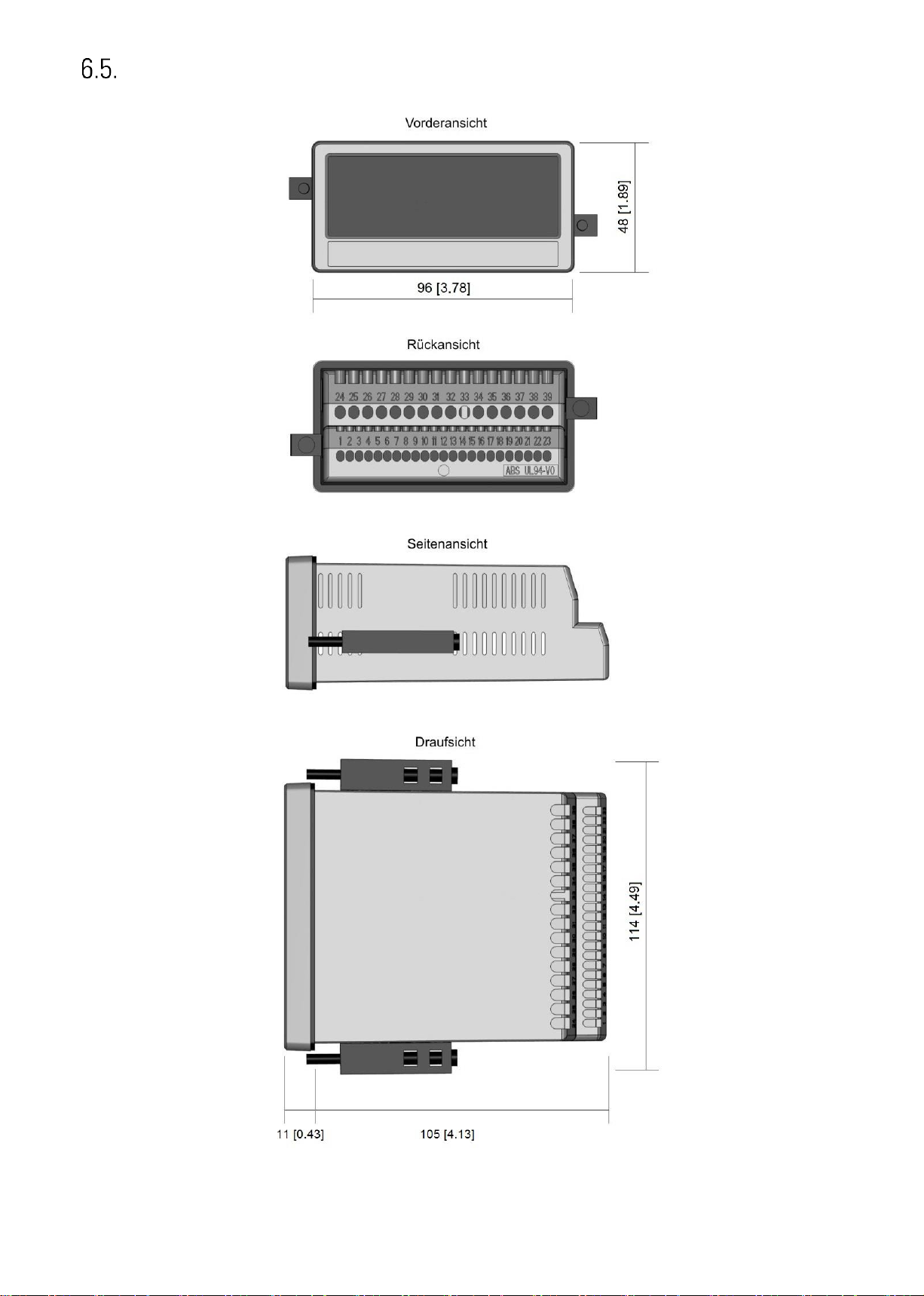

Abmessungen

7788_5150_01a_oi_d.docx / Jan-21 Seite 70 / 71

Technische Daten

Technische Daten:

Anschlüsse:

Anschlussart:

Schraubklemmen, 1,5 mm² / AWG 16

Spannungsversorgung
DC:

Eingangsspannung:
Schutzschaltung:
Stromaufnahme:
Absicherung:

18 … 30 VDC
Verpolungsschutz
ca. 100 mA (unbelastet)
extern: T 0,5 A

Spannungsversorgung
AC:
(Option AC)

Eingangsspannung:
Leistungsaufnahme:
Absicherung

115 … 230 VAC, 50 … 60 Hz
ca. 3 VA (unbelastet)
extern: T 0,1A

Geberversorgung:

Bei DC Versorgung:

Bei AC Versorgung:

24 VDC (ca.1 V kleiner als Eingangsspannung),
max. 250 mA
24 VDC (± 15%), (max. 150 mA bis 45°C / 80 mA
ab 45°C)

Geberversorgung:
(7788.5155)

Bei DC Versorgung:

Bei AC Versorgung:

24 VDC (ca.1 V kleiner als Eingangsspannung), max. 250 mA
oder 5 VDC (± 15%), max. 250 mA
24 VDC (± 15%) (max. 150 mA bis 45°C / 80 mA ab 45°C)
oder 5 VDC (± 15%), max. 250 mA

Inkremental-Eingänge:

Anzahl (Spuren):
Konfiguration:
Format:
Frequenz:
Belastung:

2 (A, B)
PNP-, NPN-, Namur oder Tri-State
HTL (Low 0 … 3 V, High 9 … 30 V)
max. 250 kHz
max. 6 mA / Ri > 5 kOhm / 470 pF

Inkremental-Eingänge:
(7788.5155)

Anzahl (Spuren):
Konfiguration:
RS422:
HTL Differenziell:
HTL PNP / NPN:
Belastung:

2 mit invertiertem Signal (A, /A, B, /B)
RS422, HTL Differenziell, HTL PNP oder HTL NPN
max. 1 MHz (RS422 Differenzsignal > 0,5 V)
max. 500 kHz (HTL Differenzsignal > 2 V)
max. 250 kHz (Low 0 … 3 V, High 9 … 30 V)
max. 3 mA / Ri > 10 kOhm / 47 pF

Genauigkeit:

Messung:

+/- 50 ppm, +/- 1 Digit

Control-Eingänge:

Anzahl:
Format:
Frequenz:
Belastung:

3
HTL, PNP (Low 0 … 3 V, High 9 … 30 V)
max. 10 kHz
max. 2 mA / Ri > 15 kOhm / 470 pF

Analog-Ausgang:
(Option AO/AR)

Konfiguration:
Spannungsausgang:
Stromausgang:
Auflösung:
Genauigkeit:
Ansprechzeit:

Strom- oder Spannungsausgang

-10…+10 V (max. 2 mA)
0/4 … 20 mA (Bürde max. 270 Ohm)
16 Bit
± 0,1 %
< 150 ms

Control-Ausgänge:
(Option AO/AR/CO/CR)

Anzahl:
Format / Pegel:
Ausgangsstrom:
Ansprechzeit:

4
5 … 30 V (je nach Spannung an COM+), PNP
max. 200 mA
< 1 ms

7788_5150_01a_oi_d.docx / Jan-21 Seite 71 / 71

Fortsetzung „Technische Daten“:

Relais-Ausgänge:
(Option RL)

Anzahl:
Konfiguration:
AC-Schaltvermögen:
DC-Schaltvermögen:
Ansprechzeit:

2
Wechsler (potenzialfrei)
max. 250 VAC / 3 A / 750 VA
max. 150 VDC / 2 A / 50 W
< 20 ms

Serielle Schnittstelle:
(Option AO/AR/CO/CR)

Format (Option A0/CO):
Format (Option AR/CR)
Baudrate:

RS232
RS485
9600, 19200 oder 38400 Baud

Anzeige:

Typ:
Anzeigebereich:
Ziffernhöhe
Farbe:
Bedienung:

Grafik-LCD mit Backlight
8 Dekaden plus Vorzeichen (-99999999 …

99999999)
13 mm
rot/ grün/ gelb (umschaltbar)
Touchscreen (resistiv)

Gehäuse:

Material:
Montage:
Abmessungen (B x H x T):
Ausschnitt (B x H):
Schutzart:
Gewicht:

ABS, UL 94 V-0
Schalttafel-Einbau
96 x 48 x 116 mm
91 x 43 mm
IP65 frontseitig, IP20 rückseitig
ca. 200 g

Umgebungstemperatur:

Betrieb:
Lagerung:

-20°C … +60°C

-25°C … +70°C

Konformität und Normen:

EMV 2014/30/EU:

NS 2014/35/EU:
(Nur für Option AC und RL)
RoHS (Ⅱ) 2011/65/EU
RoHS (Ⅲ) 2015/863:

EN 61000-6-2, EN 61000-6-3,
EN 61000-6-4, EN 61326-1
EN 61010-1

EN IEC 63000
