Page 1
ADVANCED
UPRIGHT
BA310
Microscope
Page 2
ADVANCED
UPRIGHT
BA310
El nuevo microscopio BA310 de Motic se ha concebido especialmente para soportar los rigores del trabajo cotidiano en universida-
des, clínicas y laboratorios, y para otras aplicaciones biológicas o médicas que exijan una alta calidad óptica. Gracias al sistema
®
óptico de corrección de color al infinito (CCIS
ción Koehler, este modelo proporciona una calidad de iluminación máxima que le permitirá observar todo tipo de muestras. Asimis-
mo, la posibilidad de actualizar el instrumento con nuevos métodos de contraste y dispositivos para dos observadores garantiza la
funcionalidad a largo plazo para todos los niveles de usuarios y en toda clase de aplicaciones.
) de Motic, los nuevos objetivos Plan acromáticos EF-N y la configuración de ilumina-
Microscope
Objetivos
A fin de mejorar el rendimiento óptico general del BA310, Motic presenta una nueva generación de objetivos Plan acromáticos fabrica-
®
dos con vidrio óptico de alta calidad: los objetivos CCIS
mejora el contraste y la calidad de las imágenes incluso en caso de tinción débil de la muestra. En combinación con la lente de tubo
rediseñada, el resultado es una imagen intermedia totalmente corregida sin franjas de color.
EF-N Plan. Estas nuevas lentes incorporan un revestimiento multicapa que
Aumento
EF-N Plan 4X
EF-N Plan 10X
EF-N Plan 20X
EF-N Plan 40X, Spring
EF-N Plan 60X, Spring
EF-N Plan 100X, Spring, Oil
EF-N Plan Phase 10X
EF-N Plan Phase 40X, Spring
A.N.
0.10
0.25
0.40
0.65
0.85
1.25
0.25
0.65
Distancia de
trabajo(mm)
6,3
4,4
4,66
0,35
0,13
0,13
4,4
0,35
Page 3
Oculares
Los nuevos oculares estándar N-WF 10X/20, también fabrica-
dos con vidrio óptico de alta calidad, poseen un alto punto focal
para usuarios que utilizan gafas, incorporan un ajuste dióptrico
para ambos ojos y permiten utilizar retículos para medición, re-
cuento, etc. El sistema de bloqueo impide la extracción acci-
dental de los oculares y es una muestra más de la voluntad de
Motic de ofrecer instrumentos con una calidad a toda prueba.
Tubos Portaoculares
Los tubos portaoculares del modelo BA310 poseen un ángulo de
observación ergonómico de 30° y una distancia interpupilar de
48-75mm, y garantizan la ausencia de fatiga ocular aunque el
usuario esté utilizando el microscopio durante horas. El amplio
campo visual (20mm) permite analizar las muestras de forma
rápida y cómoda. Ahora todos los tubos portaoculares estándar
incorporan un sistema de ajuste basculante que permite aumen-
tar la altura de visión para adaptarse mejor a la posición del
usuario. Los tubos trinoculares permiten la documentación digi-
tal mediante el uso de una amplia variedad de cámaras digita-
les, con división de la luz 20/80 ó 0/100 en la salida trinocular.
Iluminación
El BA310 ofrece varias opciones de iluminación Koehler: lám-
para halógena de 6V/30W o LED de 3W.
Dispositivos para dos Observadores
Los microscopios de la serie BA310 permiten montar dispositivos
para dos observadores, algo muy útil en la enseñanza. Según la dis-
posición de los estudiantes en el laboratorio, los observadores pueden
estar frente a frente o uno al lado del otro. Gracias al campo visual
estándar de 20mm, el estudiante puede ver toda la información.
Page 4
Técnicas de Contraste
Contraste de fases con corredera
El sistema de contraste de fases está disponible como
opción para objetivos EF-N Plan Phase 10X/0.25 y
EF-N Plan Phase 40X/0.65.
Campo oscuro con corredera
Posibilidad de campo oscuro con una corredera de
campo oscuro (hasta 40X, A.N máx. 0.65).
Polarización
El sistema de polarización del BA310, práctico y
simple, se compone de un filtro polarizador situado
sobre la lente colectora y un filtro analizador situado
entre el cabezal y el estativo.
Condensador de contraste de fases con torreta
El condensador de contraste de fases tipo torreta de
5 posiciones, contiene los anillos para todos los obje-
tivos EC-H Phase 10X / 20X / 40X / 100X, además
de un anillo para campo oscuro y posición para cam-
po claro. Los objetivos correspondientes son:
®
EC-H Plan Phase Objectives
CCIS
PL Ph10X/0.25
PL Ph20X/0.45
PL Ph40X/0.65
PL Ph100X/1.25 Oil
Distancia de
trabajo (mm)
17.4
0.9
0.5
0.15
Especificaciones Generales
• Cabezal binocular/trinocular tipo Siedentopf, 30° de inclinación, 360° de
rotación (división de la luz 100:0/20:80)
• Distancia interpupilar 48-75mm
• Oculares de gran campo y alto punto focal, N-WF10X/20mm, con ajuste
dióptrico en ambos y protectores de caucho
• Revólver quíntuple inverso
• CCIS® EF-N Plan 4X, 10X, 40X S y 100X S-Oil
• Sistema de enfoque coaxial, macro y micrométrico
• Platina mecánica incorporada con mandos coaxiales en posición baja (con
mandos a mano derecha)
• Condensador Abbe enfocable A.N. 0.90/1.25 con diafragma de iris y ranura
• Iluminación Koehler mediante lámpara halógena de cuarzo de 6V/30W o LED
de 3W con control de intensidad
• Alimentación universal 100-240V
• Incluye filtro azul, aceite de inmersión, cable de alimentación, llave Allen,
tornillo de fijación y funda protectora de vinilo.
Page 5
Documentación Digital
La digitalización de las imágenes observadas con el microscopio forma parte de la filosofía de Motic. El modelo BA310 dispone de
dos métodos de digitalización.

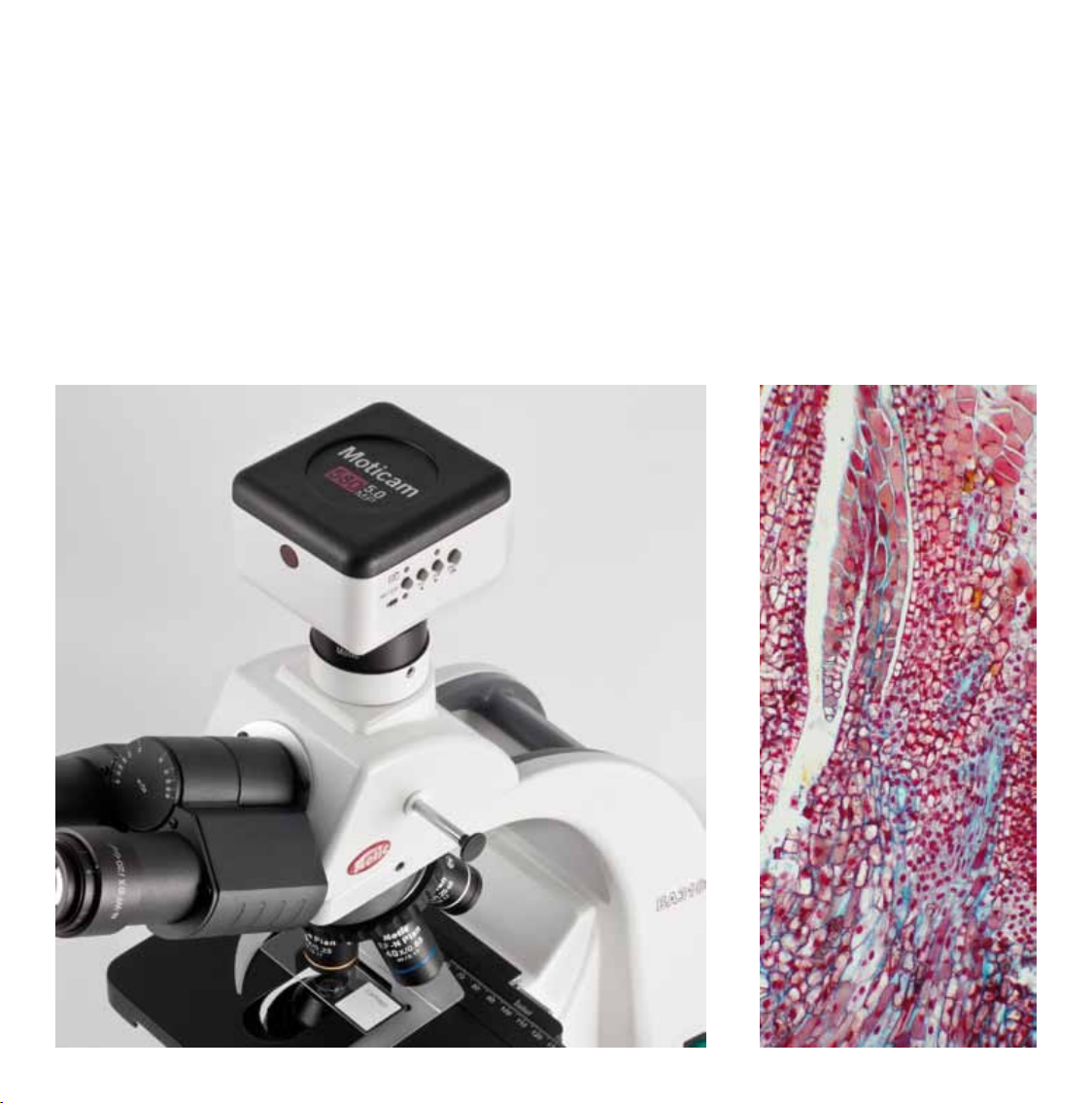

La combinación del microscopio trinocular BA310 con la serie de cámaras digitales Moticam permite obtener imágenes muy
nítidas y fáciles de guardar. Todas las cámaras Motic se entregan con un software que convierte el BA310 en un equipo de análisis
y documentación. La otra opción de digitalización consiste en sustituir el cabezal convencional por uno digital, para así transformar
el BA310 en un equipo de enseñanza y análisis. A través de una salida USB2.0 conectada al ordenador, el sistema proporciona
imágenes de alta resolución en tiempo real o en modo de captura.
