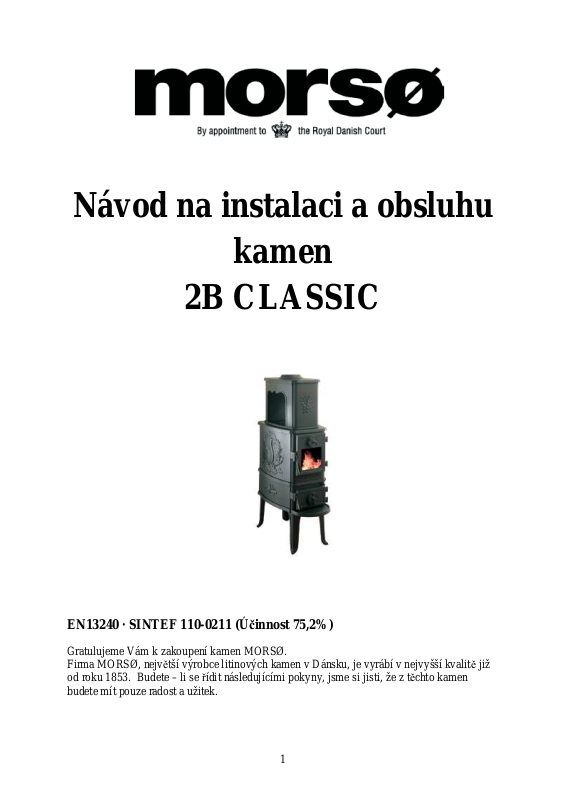

Morso 2B classic User Manual

Návod na instalaci a obsluhu

kamen

2B CLASSIC

EN13240 · SINTEF 110-0211 (Účinnost 75,2%)

Gratulujeme Vám k zakoupení kamen MORSØ.
Firma MORSØ, největší výrobce litinových kamen v Dánsku, je vyrábí v nejvyšší kvalitě již
od roku 1853. Budete – li se řídit následujícími pokyny, jsme si jisti, že z těchto kamen
budete mít pouze radost a užitek.

1

Před instalací a použitím kamen si řádně přečtěte tento návod.
Pokud by kamna nebyla správně nainstalována a používána,
nenese výrobce zodpovědnost za případné škody.

Kamna obsluhujte dle pokynů v návodu k obsluze. Obsluhovat kamna smějí pouze dospělé
osoby. Je zapotřebí, aby kamna byla pod občasnou kontrolou obsluhy. Kamna je zakázáno
jakkoliv přetěžovat.

Kamna smí být používána v obyčejném prostředí. Při změně tohoto prostředí, kdy by mohlo
vzniknout přechodné nebezpečí požáru nebo výbuchu (například při lepení linolea, PVC, při
práci s nátěrovými hmotami apod.) musí být kamna včas před vznikem tohoto nebezpečí
vyřazena z provozu.

Ohniště musí být vždy uzavřeno, vyjma doplňování paliva a zatápění, aby se zabránilo
unikání spalin.

Účel a použití

Kamna jsou určena k vytápění obytných prostor domů, chat, chalup a obdobných objektů.
Předepsaným palivem je suché dřevo nebo dřevěné brikety. Nepoužívejte jiné druhy paliva.
Krbová kamna jsou určena pro instalaci a provoz v prostoru se „základním obyčejným
prostředím“ (ČSN 33 0300). Připojení kamen ke komínovému průduchu smí být provedeno
jen se souhlasem kominického podniku v souladu s národními předpisy.

Vybalení kamen

Po sejmutí kartonu z kamen jej zploštěte a položte na podlahu poblíž kamen. Podlaha tak
bude během montáže chráněna před poškozením. Z kamen vyndejte nohy a šrouby. Opatrně
položte kamna na zadní stěnu a odšroubujte je z dřevěné palety. Přiloženými šrouby
připevněte nohy. Nyní můžete kamna zvednout a postavit je.

Správná pozice deflektoru

Umístěte přední část deflektoru (1) tak, jak je naznačeno
na obrázku. Na deflektor položte izolační materiál (2).
Umístěte klapku (3), která je označena číslem 2NO-18
tak, jak je naznačeno na obrázku.

2

Instalace kamen

Kamna opatrně postavte na určené místo. Kamna váží 125 kg, proto důrazně doporučujeme,
aby manipulaci s nimi prováděly dvě osoby.
Přesvědčte se, že vnitřní vermikulitové obložení je na svém místě a při přepravě nedošlo
k jeho posunutí. Zkontrolujte také, zda vzduchový ventil volně pracuje.
Z výroby jsou kamna vybavena vývodem, který se používá v Německu a je označen číslem

1419. Je přiložen i norský vývod s označením 1409. Vývod s číslem 1417 se používá
v ostatních zemích.

Kominík

Před instalací kamen je vhodné se poradit s kominíkem a dále nejméně jednou za rok nechat
komín zkontrolovat.
V případě, že komín není delší dobu používán, přesvědčte se, že nemá praskliny, případně, že
v něm nehnízdí ptáci.

Umístění kamen

Kamna musí být instalována tak, aby byly dodrženy požadavky ČSN 06 1008 – Požární
bezpečnost lokálních spotřebičů a zdrojů tepla.

Kamna musí být instalována s ohledem na hořlavý materiál v jejich bezprostřední blízkosti.
V žádném případě neumisťujte kamna v dosahu 200 mm od hořlavých materiálů v okolí
kamen a 500 mm ve směru sálání. Na kamna a do vzdálenosti menší než bezpečná vzdálenost
od nich, nesmějí být kladeny předměty z hořlavých hmot. Vzdálenost zadní části kamen ode
zdi by měla být minimálně 100-150mmm. Kamna musí být umístěna na podložce z
nehořlavého materiálu (plech, dlažba apod.) v prostoru nejméně 500mmm před kamny a
nejméně 150 mm po stranách a za kamny. Dále je nutno dodržet minimální předepsané
bezpečnostní vzdálenosti vnějších obrysů kamen a kouřovodu od hmot těžce a středně
hořlavých (po zapálení bez dodávky další tepelné energie samovolně uhasnou) - stupeň
hořlavosti B (nesnadno hořlavé - např. heraklit), C1 (těžce hořlavé - např. dřevo, překližka,
umakart), C2 (středně hořlavé - např. dřevotříska, korkové desky, pryž) - vzdálenost 200 mm
a od hmot lehce hořlavých (po zapálení hoří a shoří) - stupeň hořlavosti C3 (lehce hořlavé ­např. dřevovláknité desky, polystyrén, PVC - lehčený) - vzdálenost 400mmm.
I když máte na zdi tapety, je zeď klasifikována jako nehořlavá.

Vzdálenost od nábytku by neměla být menší než 700 mm. Nábytek, který by byl umístěn blíž
by mohl být poškozen, např. vysušením.

Údaje o minimální vzdálenosti od hořlavých povrchů najdete také na štítku na zadní stěně
kamen.
V případě, že kamna umístíte v cihlovém nebo jinak nehořlavém výklenku, doporučujeme je
instalovat nejméně 100 – 150 mm od zdi, aby kolem kamen mohl cirkulovat vzduch. Také
úklid je pak snazší.

Musíte si být jisti, že podlaha váhu kamen unese.
Vnější povrch kamen je v průběhu provozu z hlediska dotyku horký a je tomu třeba věnovat

patřičnou pozornost.
Jsou – li kamna rozpálena, je i klika dvířek horká. Proto je v kamnech vložena rukavice,
sloužící k otevírání dvířek.

Komín

Kamna mohou být připojena i na komín, do nějž ústí již jiná kamna. V každém případě
je vhodné toto zkonzultovat s kominíkem!
