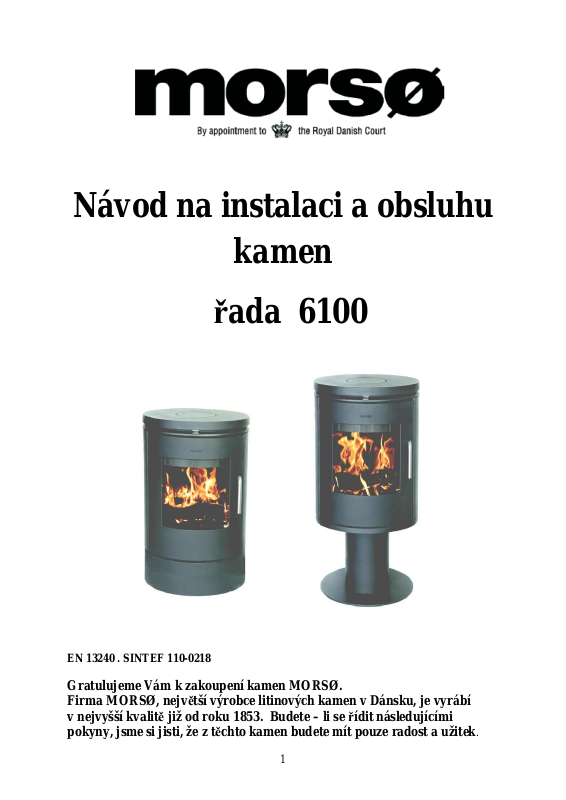

Návod na instalaci a obsluhu
kamen
řada 6100
EN 13240 . SINTEF 110-0218
Gratulujeme Vám k zakoupení kamen MORSØ.
Firma MORSØ, největší výrobce litinových kamen v Dánsku, je vyrábí
v nejvyšší kvalitě již od roku 1853. Budete – li se řídit následujícími
pokyny, jsme si jisti, že z těchto kamen budete mít pouze radost a užitek
.
1
Page 2
Před instalací a použitím kamen si řádně přečtěte tento návod.
Pokud by kamna nebyla správně nainstalována a používána,
nenese výrobce zodpovědnost za případné škody.
Kamna obsluhujte dle pokynů v návodu k obsluze. Obsluhovat kamna smějí pouze dospělé
osoby. Je zapotřebí, aby kamna byla pod občasnou kontrolou obsluhy. Kamna je zakázáno
jakkoliv přetěžovat.
Kamna smí být používána v obyčejném prostředí. Při změně tohoto prostředí, kdy by mohlo
vzniknout přechodné nebezpečí požáru nebo výbuchu (například při lepení linolea, PVC, při
práci s nátěrovými hmotami apod.) musí být kamna včas před vznikem tohoto nebezpečí
vyřazena z provozu.
Ohniště musí být vždy uzavřeno, vyjma doplňování paliva a zatápění, aby se zabránilo
unikání spalin.
Účel a použití
Kamna jsou určena k vytápění obytných prostor domů, chat, chalup a obdobných objektů.
Předepsaným palivem je suché dřevo nebo dřevěné brikety. Nepoužívejte jiné druhy paliva.
Krbová kamna jsou určena pro instalaci a provoz v prostoru se „základním obyčejným
prostředím“ (ČSN 33 0300). Připojení kamen ke komínovému průduchu smí být provedeno
jen se souhlasem kominického podniku v souladu s národními předpisy.
Vybalení kamen
Kamna váží od 110 do 125 kg, proto důrazně doporučujeme, aby manipulaci s nimi prováděly
dvě osoby. Z kamen odstraňte karton a poté je sejměte z dřevěné palety. Nyní můžete kamna
opatrně postavit na určené místo.
Kominík
Před instalací kamen je vhodné se poradit s kominíkem a dále nejméně jednou za rok nechat
komín zkontrolovat.
V případě, že komín není delší dobu používán, přesvědčte se, že nemá praskliny, případně, že
v něm nehnízdí ptáci.
Instalace (napojení) kamen
Kamna jsou z výroby připravena pro montáž horního vývodu (1).
Poloha deflektoru
Deflektory (2) a (3) , které jsou vyrobeny z vermikulitu jsou instalovány
do kamen již v továrně. Před prvním zatopením se ujistěte, že při přepravě
nedošlo k jejich uvolnění nebo posunutí (viz obr.).
Přejete-li si zadní vývod, odšroubujte první kruhovou záslepku na zadní
straně kamen, kladívkem opatrně vyklepněte druhou kruhovou záslepku
(přibodovaná na 4 místech). Pootočením uvolněte a vyjměte kruhovou
litinovou záslepku zadního vývodu kamen. Límec (vložen uvnitř spalovací
komory) upevn
šroubů. Sejměte horní litinovou desku a litinovou záslepkou zakryjte otvor
horního vývodu kamen.
ěte na zadní stranu kamen pomocí přiložených podložek a
2
Page 3
Při volbě horního vývodu sejměte horní litinovou desku a odšroubujte z ní litinovou záslepku
horního vývodu. Pomocí přiložených podložek a šroubů upevněte límec (vložen uvnitř
spalovací komory). Vraťte zpět horní litinovou desku.
Umístění kamen
Kamna musí být instalována tak, aby byly dodrženy požadavky ČSN 06 1008 – Požární
bezpečnost lokálních spotřebičů a zdrojů tepla.
Kamna musí být instalována s ohledem na hořlavý materiál v jejich bezprostřední blízkosti.
V žádném případě neumisťujte kamna v dosahu 200 mm od hořlavých materiálů v okolí
kamen a 500 mm ve směru sálání. Na kamna a do vzdálenosti menší než bezpečná vzdálenost
od nich, nesmějí být kladeny předměty z hořlavých hmot. Vzdálenost zadní části kamen ode
zdi by měla být minimálně 100-150mmm. Kamna musí být umístěna na podložce z
nehořlavého materiálu (plech, dlažba apod.) v prostoru nejméně 500mmm před kamny a
nejméně 150 mm po stranách a za kamny. Dále je nutno dodržet minimální předepsané
bezpečnostní vzdálenosti vnějších obrysů kamen a kouřovodu od hmot těžce a středně
hořlavých (po zapálení bez dodávky další tepelné energie samovolně uhasnou) - stupeň
hořlavosti B (nesnadno hořlavé - např. heraklit), C1 (těžce hořlavé - např. dřevo, překližka,
umakart), C2 (středně hořlavé - např. dřevotříska, korkové desky, pryž) - vzdálenost 200 mm
a od hmot lehce hořlavých (po zapálení hoří a shoří) - stupeň hořlavosti C3 (lehce hořlavé např. dřevovláknité desky, polystyrén, PVC - lehčený) - vzdálenost 400mmm.
I když máte na zdi tapety, je zeď klasifikována jako nehořlavá.
Vzdálenost od nábytku by neměla být menší než 700 mm. Nábytek, který by byl umístěn blíž
by mohl být poškozen, např. vysušením.
Údaje o minimální vzdálenosti od hořlavých povrchů najdete také na štítku na zadní stěně
kamen.
V případě, že kamna umístíte v cihlovém nebo jinak nehořlavém výklenku, doporučujeme je
instalovat nejméně 100 – 150 mm od zdi, aby kolem kamen mohl cirkulovat vzduch. Také
úklid je pak snazší.
Musíte si být jisti, že podlaha váhu kamen unese.
Vnější povrch kamen je v průběhu provozu z hlediska dotyku horký a je tomu třeba věnovat
patřičnou pozornost.
Jsou – li kamna rozpálena, je i klika dvířek horká. Proto je v kamnech vložena rukavice,
sloužící k otevírání dvířek.
Komín
Kamna mohou být připojena i na komín, do nějž ústí již jiná kamna. V každém případě
je vhodné toto zkonzultovat s kominíkem!
Jsou-li na protilehlou stranu komína připojena již jiná kamna, musí být výškový rozdíl jejich
zaústění min. 25 cm. V žádném případě nesmí být kamna vyvedena do komína, který slouží
pro plynové spotřebiče. Moderní účinná kamna s dokonalou technikou spalování kladou na
komín zvýšené nároky. Je proto vhodné stav a funkci Vašeho komínu odborně posoudit.
Průměr komína musí být min. 120 mm, neměl by být však o mnoho větší. Příliš velký průměr
komína má za následek, že k ohřevu jeho stěn je zapotřebí více energie. V případě potřeby je
vhodné komín vyvložkovat. Tím se zvýší jeho tah a současně účinnost kamen. Za normálních
okolností stačí, má-li komín výšku alespoň 4 m nad úrovní kamen a 80 cm nad úrovní střechy.
Komín musí být opatřen čistícími dvířky. Minimální přípustná teplota spalin 1 m pod horní
hranou (ústím komína) je 90 °C.
3
Page 4
Důležité
Čištění: před zapojením kamen je třeba komín odborně vyčistit.
Tah komína: je-li tah komína slabší, je vhodné připojit kamna na horní vývod, aby byl
zajištěn snazší odvod spalin. Délka kouřovodů by měla být co nejkratší a měla by být použita
maximálně dvě kolena.
Přívod čerstvého vzduchu: Pro dobré spalování potřebují kamna dostatek čerstvého vzduchu.
Je – li dům příliš dobře utěsněn a zvláště je – li v domě klimatizace, může být tah komína
horší a proto kamna špatně hoří, příp. při přikládání kouří. Na tuto eventualitu jsou již kamna
z výroby připravena a lze je napojit na přívod čerstvého vzduchu (spodní kruhový otvor na
zadní stěně kamen).
:
Tah
Jestliže z kamen uniká při zatápění nebo přikládání kouř nebo oheň jednoduše nereaguje, je to
většinou zaviněno špatným tahem. Poraďte se s kominíkem, jak nejlépe zlepšit tah. Pouze
jako dočasné a nouzové opatření můžete zapálit zmačkané noviny v komíně a topit několik
minut drobnými třískami. Jako poslední možnost můžete přivádět starým vysoušečem vlasů
ohřátý vzduch do horní části spalovací komory. Žádná z těchto metod ale nenahrazuje
správnou funkci komínového systému.
Tato kamna vyžadují tah nejméně 12 Pa. Máte – li pochybnosti, nechte si tah v komíně
změřit.
V případě, že kamna otevřete příliš prudce, může z kamen uniknout kouř. Proto kamna
otevírejte postupně: pootevřít – otevřít.
Průměrná teplota spalin odcházejících do komína je 257ºC.
Tah komína
Tah v komíně vzniká rozdílem mezi vysokou teplotou v komíně a nižší venkovní teplotou.
V komíně je správný tah, když:
- rozdíl mezi teplotou v komíně a venku je velký,
- venku je jasné počasí,
- komín má správnou výšku.
V komíně je špatný tah, když:
- teplotní rozdíl je moc malý, např. když komín je špatně izolovaný,
- venkovní teplota je příliš vysoká, např. v létě,
- je bezvětří,
- komín nemá správnou výšku a je ve stínu střechy a vysokých stromů (v těchto případech
hrozí, že kamna budou kouřit),
- do komína se dostává vzduch, např. chybějícími spárami,
- dům je příliš dobře utěsněn
Požádejte popřípadě kominíka, aby zkontroloval, zda je komín v pořádku.
4
Page 5
Způsob topení
Je důležité, abyste si po instalaci kamen důkladně přečetli návod k použití a naučili se tak
využívat kamen a používaného topiva co nejlépe. Nastavení ventilů, způsob zapalování a
intervaly přikládání závisí na tahu komína, síle větru, počasí, nárocích na teplo, topivu atd.
Proto může nějakou dobu trvat, než poznáte, jak kamna za daných okolností správně fungují.
Např. při topení dřevem byste měli znát několik základních zásad. Aby se uvolnily a vznítily
plyny ve dřevě obsažené a nevznikaly saze, je ve fázi spalování ve správných okamžicích
nutný přívod správného množství vzduchu.
Základem dokonalého spalování litinových kamen MORSØ je topeniště s roštem a
popelníkem.
Vaše kamna mají dva „dodavatele“ vzduchu.
Sekundární vzduch – je ovládán táhlem nad prosklenými dvířky. Reguluje se jím intenzita
hoření. intenzita hoření.
Terciární vzduch – je dodáván na vrchol ohně dvěma řadami otvorů v ocelovém plátu.
Účinně spaluje zbytky plynů a prachové částice. Zajišťuje tím vysokou čistotu emisí. Tento
přívod vzduchu je konstantní a nedá se měnit.
Kamna jsou testována podle norem EN. Doporučeným palivem je dřevo a dřevěné brikety.
Dřevo je palivo, které obsahuje velké množství plynů (přibližně 75%). Tyto plyny jsou
uvolňovány, je – li dřevo rozžhavené a spalovací teplota vysoká. Proto je důležité, aby dřevo
po přiložení rychle vzplálo. Pokud jen doutná (zvláště po přiložení), vytváří se velké
množství kouře, který v nejhorším případě může způsobit explozi a tím poškodit kamna.
Proto přívod sekundárního vzduchu NIKDY zcela neuzavíráme.
Množství přiváděného vzduchu a intervaly přikládání závisí na počasí, větrných podmínkách,
kvalitě dřeva apod.
První zatopení by mělo být mírné, aby žáruvzdorná barva vytvrdla. Během této fáze může
vznikat kouř i slabý zápach, což je však zcela normální, protože povrchový nátěr se vypaluje.
Doporučujeme větrat.
V kamnech můžete topit prakticky všemi druhy dřeva, neměli byste však používat dřevo
mokré a nevyzrálé. Dřevo by mělo schnout na větraném a krytém stanovišti 1 - 2 roky. Je
vhodné jej co nejdříve rozštípat, aby rychleji a lépe schlo. Vlhkost dřeva by měla být menší
než 20%. Zcela nevhodné je dřevo impregnované nebo lakované. Polena by měla být o
průměru do 10 cm. Měla by být jen tak dlouhá, aby ležela na vrstvě řeřavého popela a
k oběma jejich koncům měl vzduch přístup. Maximální délka polen činí 30 cm. Maximální
množství dřeva je 2 kg/hod (max. 2 kusy polen při každém přiložení).
Upozornění: V kamnech se nesmí použít žádná kapalná paliva. V žádném případě v kamnech
nespalujte odpadky. Smějí se používat jen doporučená paliva a nesmějí se používat plasty a
veškeré umělé hmoty. Při jejich spalování vznikají agresivní látky, které korozně napadají
zahřívané plochy a snižují tak životnost kamen i komínového tělesa.
Zatápění a přikládání
Při zatápění je zapotřebí většího množství vzduchu. Jsou-li kamna studená, je výhodné nechat
dvířka několik prvních minut pootevřená (po tuto dobu kamna neopouštějte) a přívod
sekundárního vzduchu nastavit na maximum.
K vytvoření izolační vrstvy popela použijte při prvním zatopení 1 – 1,5 kg suchých třísek. Na
dně spalovací komory nechte vždy před dalším zatopením cca 1 cm vrstvu popela.
5
Page 6

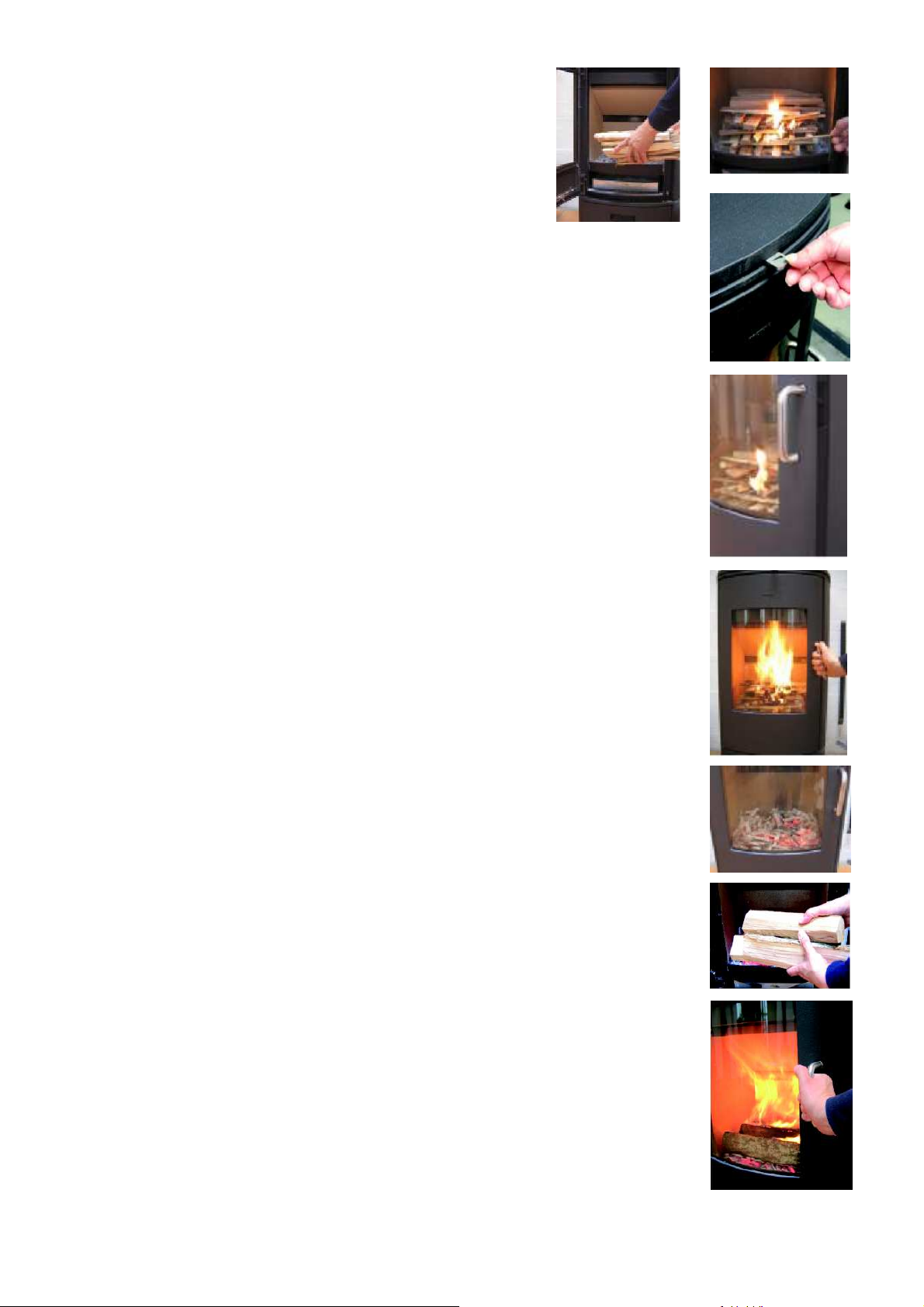

1. Zatopte pomocí zmačkaného novinového
papíru (nebo podpalovače) a dostatečného
množství třísek.
2. Páčkou nad prosklenými dvířky otevřete přívod
sekundárního vzduchu na maximum.
3. Po vzplanutí papíru nebo
třísek nechte dvířka pootevřena.
4. Po 5 – 10 minutách je komín zahřátý
(a má dobrý tah) - dvířka uzavřete.
Při splnění těchto předpokladů je
během 15 – 20 minut vytvořena ve
spalovací komoře dostatečná
základová vrstva. Dvířka neotvíráme
nikdy najednou, ale dvoufázově
(pootevřít – otevřít).
5. Žhavou vrstvu pohrabáčem
rozprostřete po dně spalovací komory
(v přední části komory by měla být
vrstva silnější).
6. Přiložte dvě polena, každé o váze přibližně 0,7 kg
a délce 25 -30 cm.na žhavou vrstvu ve vzdálenosti cca 1 cm
mezi oběma poleny.
7. Zavřete dvířka, ale přívod sekundárního vzduchu nechte zcela otevřen.
Přiložená polena vzplanou během několika málo minut.
6
Page 7

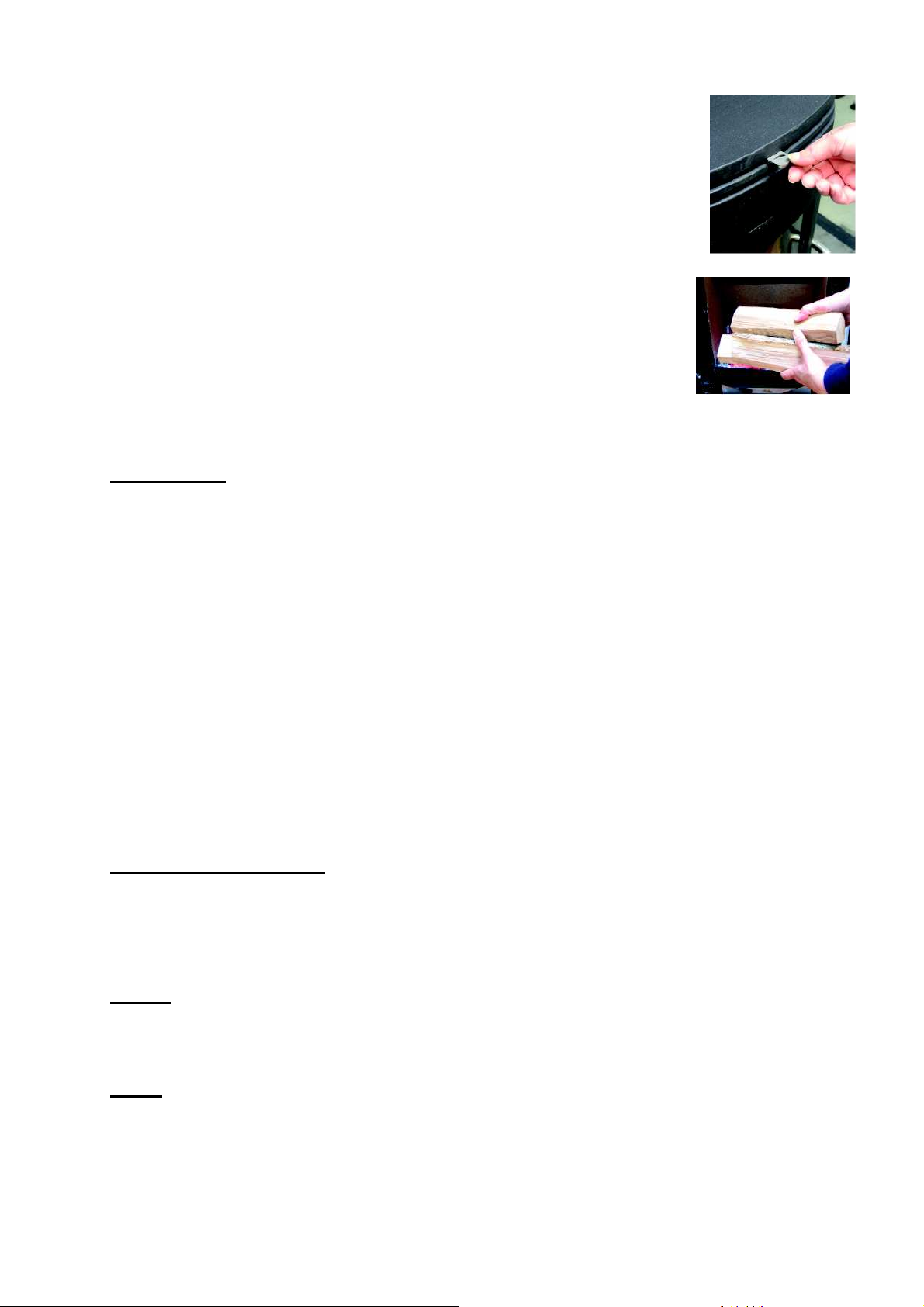

8. Potom přivádějte sekundární vzduch tak, jak to odpovídá vašim
potřebám a současně i procesu spalování.
9. Další polena přikládáme podle potřeby tak, jak je popsáno v bodě 5 a 6.
Upozornění:
Při topení dřevem ovládáme proces hoření pomocí sekundárního vzduchu (táhlo nad
prosklenými dvířky).
Chcete-li topit úsporněji přikládejte menší množství dřeva a přivádějte pouze nezbytné
množství sekundárního vzduchu. Přívod sekundárního vzduchu při topení dřevem však nesmí
být nikdy zcela uzavřen. Úsporně kamna topí, když dřevo shoří a je vytvořena vrstva řeřavého
(dřevěného) uhlí.
Důležitá pravidla pro topení
málo tepla – málo dřeva – málo vzduchu
hodně tepla – hodně dřeva – hodně vzduchu
Při topení v noci tato pravidla neplatí (více paliva – méně vzduchu). V tomto případě hoření
není zcela optimální.
Topíte – li mokrým dřevem má nedostatečné spalování za následek zvýšenou tvorbu sazí
v kamnech, rourách i komíně.
Zanesení (očazení) skla
Např. při použití mokrého dřeva nebo slabém přívodu sekundárního vzduchu - otevřeme
naplno přívod sekundárního vzduchu. Horké sklo je možno otřít hadříkem (při zvýšené
opatrnosti) nebo po vychladnutí zcela spolehlivě vyčistit čističem skla, příp. čpavkovou
vodou. K čištění skla nikdy nepoužívejte abrazivní prostředky.
Pozor
mohlo způsobit poškození ohnivzdorného materiálu (vermikulit, deflektor). Přetopení se
projeví zčervenáním kterékoliv části kamen.
: netopte intenzivně ve studených kamnech. Nedopusťte přetopení kamen, které by
Popel
Na roštu nechávejte asi 1 cm vysokou vrstvu popela, která rošt chrání před vysokou spalovací
teplotou. Je – li vrstva popela příliš vysoká, shrábněte popel do popelníku.Popelník by měl
být pravidelně vyprazdňován. Jestliže popel dosahuje až k roštu, leží tento ve žhavém popelu
čí se. Při odstraňování horkého popela dbejte zvýšené opatrnosti. Horký popel nikdy
a ni
nevysypávejte do plastových nádob. K vysávání popela nikdy nepoužívejte domácí vysavač.
Popel nepoužívejte jako hnojivo. Může obsahovat značné množství jedovatých látek.
7
Page 8
Ošetřování a údržba
Při správném tepelném výkonu se na skle neusazují téměř žádné saze. Lehce se v případě
potřeby odstraní čističem skla příp. čpavkovou vodou (za studena). Kontrolujte usazování
sazí. Vysoká vrstva sazí snižuje komínový tah a zvyšuje riziko jejich vznícení v komíně.
Povrch kamen je natřen Senothermem. Udržuje se dobře vysavačem sxměkkým nástavcem.
Je-li potřeba otřít kamna hadrem, pak pouze tehdy, jsou-li úplně chladná. Buďte opatrní při
volbě čistících prostředků, protože nátěr může být poškozen kyselinou. Je-li to nutné, použijte
slabšího detergentu. Po určité době může plocha získat šedavý nádech, kamna lze však
snadno oživit speciálním senothermovým nástřikem (spray), který si můžete zakoupit u svého
prodejce.
Ohnivzdorný materiál je použit jako izolace ohniště. Snadno odolává teplotě dosahované v
kamnech. Může však být poškozen úderem polena či jiným předmětem. Trhliny v obložení
nemají pro funkci kamen negativní dopad, pokud vermikulit drží na místě a chrání boky a
zadní stěnu. Neoprávněné úpravy kamen jsou nepřípustné. Smějí se používat pouze náhradní
díly schválené výrobcem.
Čištění vnitřních částí
Čistíte-li vnitřní část kamen doporučujeme vám vyjmout vnitřní části ze spalovací komory.
Buďte opatrní na obložení z vermikulitu (viz vyjmutí vermikulitového obložení)

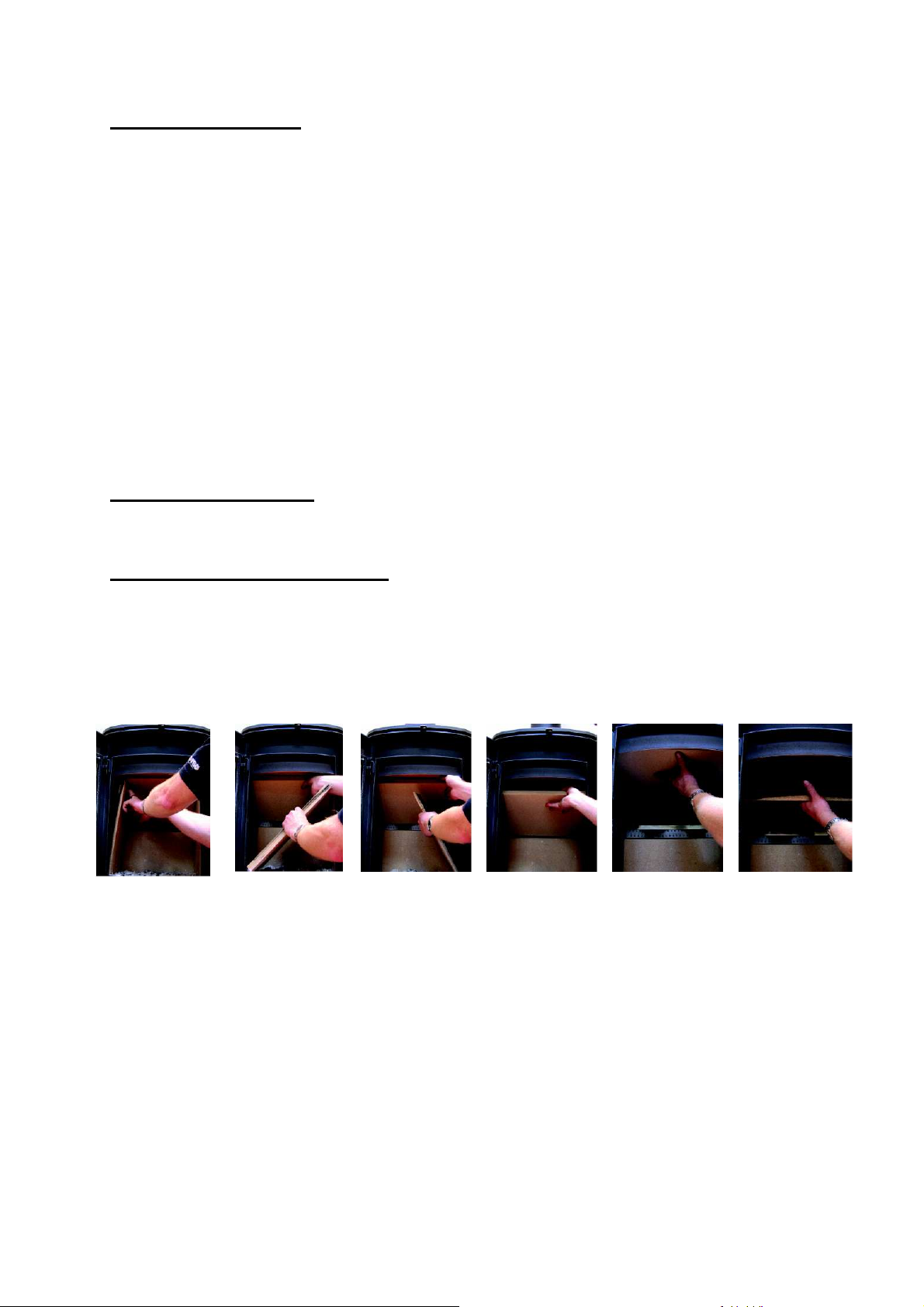

Vyjmutí vermikulitového obložení:
1. Zdvihněte opatrně deflektor (horní vermikulitová deska). Tím se uvolní postranní
desky.
2. Nakloňte postranní desku a vyjměte ji.
3. Nakloňte druhou postranní desku a vyjměte ji.
4. Po jejich vyjmutí se deflektor sníží a lze jej vyjmout.
5. Horní deflektor uvolněte z držáku a vyjměte ze spalovací komory.
Přesvědčte se, že před dalším zatopením jste desky umístili na správné místo.
Kamna se smí čistit pouze tehdy, jsou-li studená.
Rošt, deflektor, vnitřní obložení ( šamot/vermikulit), keramický provázek a jiné vnitřní části,
které přicházejí do přímého kontaktu s ohněm jsou opotřebitelné a jejich občasná výměna je
nutná.
Při správném používání kamen však tyto části vydrží po mnoho let.
Všechny díly jsou velmi snadno vyměnitelné.
Pokud dojde k poškození deflektoru a ten není včas vyměněn, horní litinová deska je
vystavena extrémně vysokým teplotám hrozí její poškození.
Možné příčiny rychlého opotřebení vnitřních částí
říliš intenzivní topení
- p
- přeplněný popelník
- zanesená kamna
8
Page 9
Důležité
Pokud budou kamna delší dobu mimo provoz (např. po ukončení topné sezóny) pečlivě je
vyčistěte a vzduchový ventil nechte otevřený. Ujistěte se, že do kamen nemůže komínem
pršet. Na komín můžete případně umístit komínový kryt (stříšku). Nikdy však zcela
nezamezte přístupu vzduchu do komína. V kamnech musí neustále proudit vzduch, který je
vysušuje.
Pozor
Nasává vlhkost a způsobuje korozi. Rez se velmi rychle rozšíří a může způsobit poškození
kamen.
:
! Jakýkoliv popel, který v kamnech po topné sezóně zůstane působí jako „piják“.
Vyměnitelné vnitřní části kamen a sklo dvířek nejsou zahrnuty do rozšířené
desetileté záruky MORSØ.
Náhradní díly:
Popis Označení
Rošt 34611000
Horní deflektor 79610600
Spodní deflektor 79610500
Terciární lišta 71610561
Sklo 79610100
Pravá postranní deska (vermikulit) 79610200
Levá postranní deska (vermikulit) 79610300
Zadní deska (vermikulit) 79610400
Likvidace přepravního obalu: dřevěné palety lze spálit
kartonový obal do tříděného odpadu
Jaroslava Kraibichová, B-M-K, výhradní dovozce a distributor pro
Moravanů 89, 169 00 Praha 6, tel./fax 235 300 817, tel.: 736 630 833
http://www.morso.cz, e-mail: [email protected], [email protected]
ČR a SR
9
Loading...
