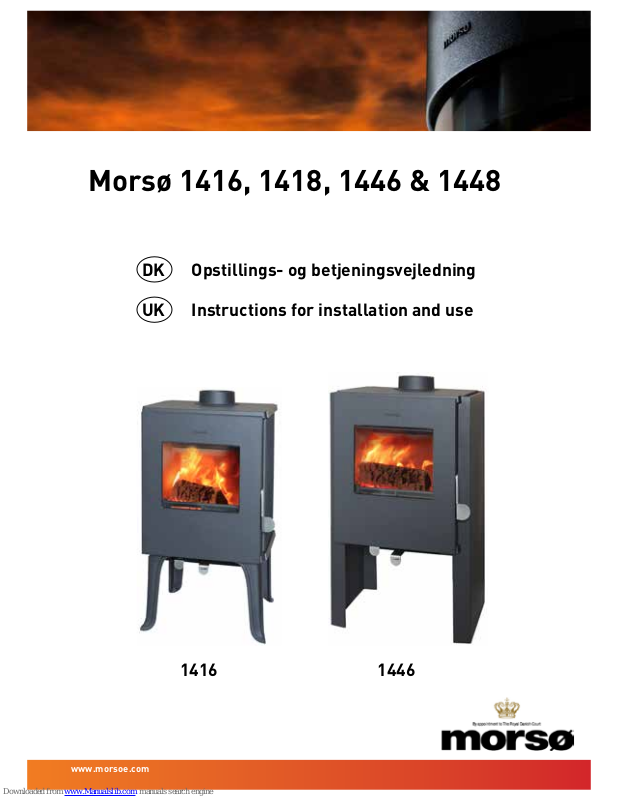

Morso 1416, 1418, 1446, 1448 User Manual

Morsø 1416, 1418, 1446 & 1448

DK Opstillings- og betjeningsvejledning

UK Instructions for installation and use

www.morsoe.com

1416 1446

2

3

MORSØ JERNSTØBERI A/S . DK-7900 NYKØBING MORS

E-Mail: [e-mail] · Website: www.morsoe.com

INDHOLD · CONTENT

DK 1.0 Opstilling af Deres morsø ovn.. .. .. .. .. .. .. .. .. .. .. .. 5

2.0 Fyringsteknik/Brugen af Deres ovn ................10

3.0 Regelmæssig vedligeholdelse af ovnen............14

4.0 Tekniske data.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .16

UK 1.0 Installing your Morsø stove .. .. .. .. .. .. .. .. .. .. .. .. . 19

2.0 Firing/using the stove .. .. .. .. .... .. .. .. .. .. .. .. .. .. . 24

3.0 Routine stove maintenance .. .. .. .. .. .. .. .. .. .. .. .. .28

Opstillings- og betjeningsvejledning

1416, 1418, 1446 & 1448

EN 13240 · NBL 110-0360

1416 1446

4

5

1.0 Opstilling af Deres morsø ovn Side nr

1.1 Udpakning af ovnen 5

1.2 Opstilling af ovnen 5

1.3 Skorstensfejer 5

1.4 Ovnens placering/Afstandskrav 5

1.5 Skorstenen 7

1.6 Rørstilslutning 7

1.7 Tilslutning til muret skorsten 8

1.8 Tilslutning til stålskorsten 8

1.9 Trækforhold 9

2.0 Fyringsteknik 10

2.1 Optænding og fyringsintervaller 11

3.0 Regelmæssig vedligeholdelse af ovnen 14

3.1 Udvendig vedligeholdelse 14

3.2 Indvendig vedligeholdelse 14

3.3 Rensning af ovn 15

4.0 Tekniske Data 16

Til lykke med Deres nye Morsø ovn!

Morsø, som er den største udbyder på det danske
marked, har siden 1853 fremstillet brændeovne af
den højeste kvalitet. Hvis De blot følger omstående
instruktioner, er vi sikre på, at De også vil få nytte
og glæde af Deres nye ovn i mange år.

Ekstra tilbehør

Til Morsø ovnene tilbydes et omfattende skorstens-, gulvplade- og tilbehørsprogram, der kan
lette den daglige betjening og vedligeholdelse af Deres Morsø ovn.

Støbejern

Støbejern er et levende materiale. Der er derfor ikke to ovne, der er helt ens. Det skyldes dels
tolerancerne på støbejern, dels at ovnene er håndværksmæssigt udført.
I støbejernets overflade kan der ligeledes forekomme mindre ujævnheder.

Indhold

1.1 Udpakning af ovnen

Morsø 1416/1418: Efter udpakning skrues brandkammeret af træpallen og lægges roligt ned
på bagsiden. For at undgå skamferinger på ovn og gulvet kan papemballagen anvendes som
underlag. Benene, der er medsendt ovnen pakkes ud og skrues fast på den støbte bund med
de medfølgende bolte.

Morsø 1446/1448: Ovnen løftes af træpallen og sættes omhyggeligt på plads.

Det anbefales at være to mand til dette arbejde, da ovnen er tung at håndtere ene.
Morsø 1416 vejer 70 kg og Morsø 1446 vejer 90 kg.
Morsø 1418 vejer 74 kg og Morsø 1448 vejer 94 kg.

Emballagenen kan bortskaffes efter gældende regler om renovation.

1.2 Opstilling af ovnen

Man skal være opmærksom på nationale og lokale bestemmelser vedrørende opstilling af
brændeovne. Samtidig skal man følge de lokale bestemmelser med hensyn til tilslutning til
skorsten samt opstilling af skorstene. Spørg evt. Deres skorstensfejer til råds. Det er dog Dem
selv, Deres tekniske rådgiver eller håndværker, der er ansvarlig for, at de nationale og lokale
bestemmelser overholdes.

1.3 Skorstensfejer

Det kan, som nævnt, være klogt at rådføre sig med den lokale skorstensfejer inden opstilling
af ovnen. Under alle omstændigheder skal skorstensfejeren underrettes, når brændeovnen er
opstillet. Skorstensfejeren foretager et check af installationen, og der aftales fejningsterminer.
Hvis skorstenen ikke har været i brug i nogen tid, bør den undersøges for revnedannelser, fug­lereder m.v., inden den igen tages i brug.

1.4 Ovnens placering/Afstandskrav

Kun når ovnen placeres op ad brandbart materiale, stilles der krav til afstand. Deres nye ovn
kan placeres som angivet på godkendelsesskiltet på ovnens bagside, når væggene er udført i
brændbart materiale.

1.0 Opstilling af Deres Morsø Ovn

Prøvningsattest - skal følge ovnen

Den danske Brændeovnsbekendgørelse trådte ikraft den 1. januar 2008. I forbindelse med
indførelsen af Brændeovnsbekendgørelsen er det et krav, at der med brændeovnen følger en
prøvningsattest, der er udstedt af det akkrediterede prøvningsinstitut, der har udført miljøaf­prøvningen på ovnen.
Prøvningsattesten er vedlagt i ovnen og skal opbevares af ejeren og følge ovnen i ovnens leve­tid.
Efter installation af brændeovnen og godkendelse af en skorstensfejer skal skorstensfejeren
underskrive prøvningsattesten som dokumentation på, at ovnen opfylder miljøkravene i hen­hold til Brændeovnsbekendgørelsen.

6

7

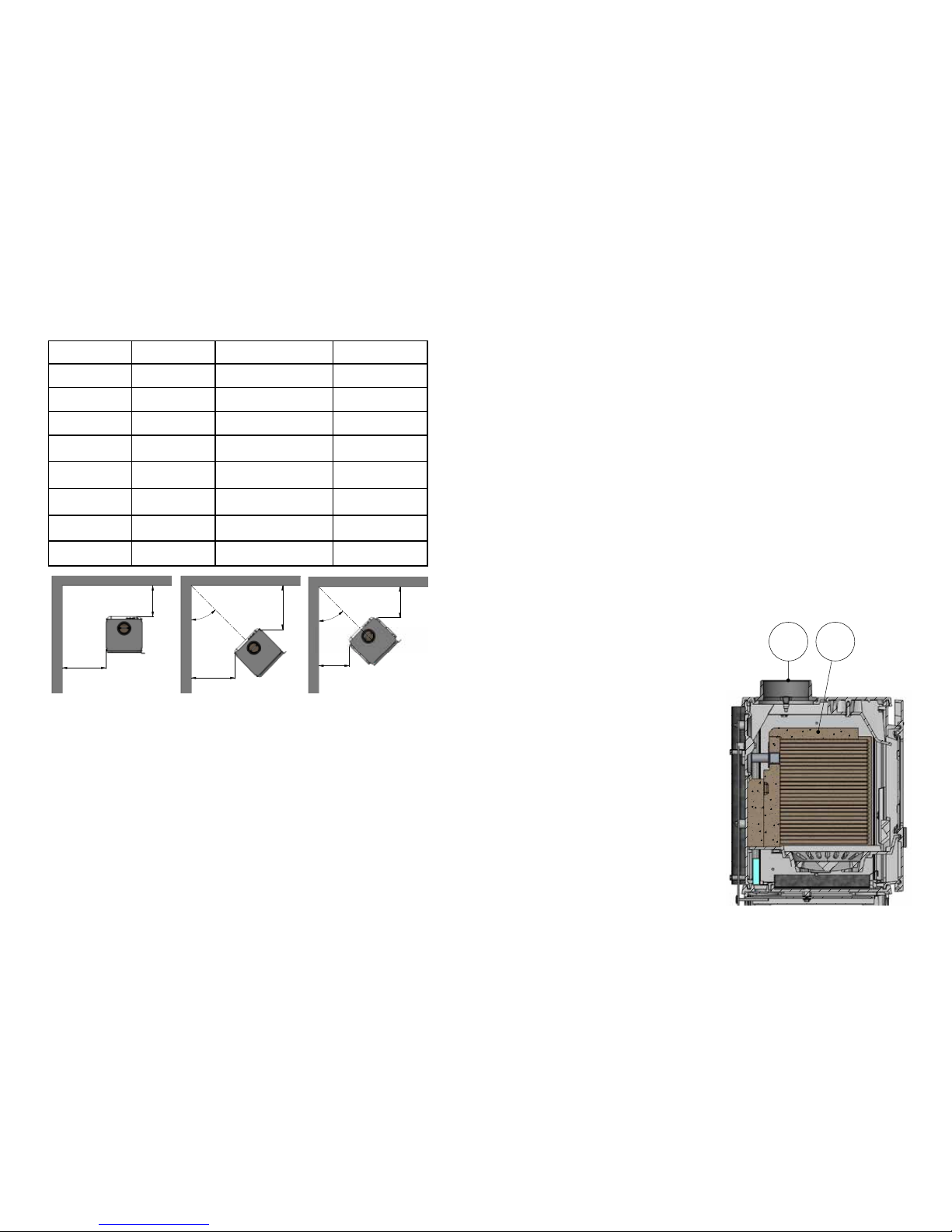

Ovn type Bag ovnen (A) Ved Ovnens sider (B) Møbleringsafstand

Morsø 1416
uisoleret røgrør 330 mm 470 mm 800 mm

Morsø 1416
isoleret røgrør 100 mm 390 mm 800 mm

Morsø 1446
uisoleret røgrør 300 mm 350 mm 800 mm

Morsø 1446
isoleret røgrør 140 mm 240 mm 800 mm

Morsø 1418
uisoleret røgrør 320 mm 520 mm 800 mm

Morsø 1418
isoleret røgrør 150 mm 450 mm 800 mm

Morsø 1448
uisoleret røgrør 330 mm 400 mm 800 mm

Morsø 1448
isoleret røgrør 190 mm 320 mm 800 mm

Af hensyn til varmecirkulation, rengøring og evt. indvendig rensning af ovn, anbefales afstand
til murværk at være 10-15 cm. Et lag tapet bliver normalt, når det er påsat murværk, betragtet
som ikke-brændbart materiale.

På gulvet

Sker opstillingen på brændbart gulv, skal de nationale og lokale bestemmelser overholdes
med hensyn til størrelsen på et ikke brændbart underlag, der skal dække gulvet under ovnen.
Man bør naturligvis sikre sig, at underlaget kan bære ovnens og evt. stålskorstens vægt.

Møbleringsafstand

Den anbefalede møbleringsafstand er 800 mm, men man bør dog vurdere, om møbler og andet
vil blive udtørret af at stå tæt på ovnen.
Afstand til brændbart materiale foran ovnen er 800 mm.
En brændeovn bliver varm under fyring. Der skal derfor udvises en fornøden forsigtighed, spe­cielt i.f.m. børns kontakt med ovnen.

Håndtaget bliver varmt under fyring. Der er derfor leveret en handske med ovnen.

1416 hjørnemontering 1446 hjørnemontering

1.5 Skorstenen

Hvis lokale bestemmelser tillader det, kan ovnen tilsluttes en skorsten, hvortil der i forvejen
er tilsluttet et andet lukket ildsted ( f.eks. en anden brændeovn eller oliefyr ). Men bemærk at
en brændeovn ikke må tilsluttes samme skorsten som nye kondenserende oliefyr. Er De i tvivl
bedes De kontakte Deres skorstensfejer.
Man skal være opmærksom på eventuelle krav til placering af røgrør, hvis to eller flere ildste­der tilsluttes samme skorsten.

Brændeovnen må aldrig tilsluttes en skorsten, hvor et gasfyr er tilsluttet.

En moderne effektiv ovn stiller større krav til Deres skorsten. Lad derfor skorstensfejeren vur­dere skorstenen.

Skorstenens lysning skal følge de nationale og lokale bestemmelser. Men generelt bør lys­ningsarealet mindst være 175 cm2 ( 150 mm diameter ) for brændeovne.
En for stor skorstenslysning bevirker, at der bruges for meget energi på at få opvarmet skor­stenen til et acceptabelt træk. Er der tale om en muret skorsten med større lysning, anbefales
det at isætte en isolerende skorstensforing med den rigtige diameter. Herved opnås et forøget
træk og tillige en bedre fyringsøkonomi.

Der stilles ingen krav til nogen bestemt skorstenshøjde, men den skal være så høj, at trækfor­holdene er i orden og røgen ikke generer. Som hovedregel er trækforholdene tilfredsstillende,
når skorstenen er 4 meter over ovnen og er ført mindst 80 cm over tagrygningen. Placeres
skorstenen ved husets sider bør toppen af skorstenen aldrig være lavere end husets tagryg
eller tagets højeste punkt. Bemærk, at der ofte gælder nationale og lokale bestemmelser med
hensyn til placering af skorstene i forbindelse
med stråtag. Se afsnittet trækforhold 1.9.

Skorsten og røgrør skal forsynes med rens­elemme. Størrelsen på renselemme i skorsten
skal mindst svare til skorstenens lysningsareal.

Skorstenen skal være tilgængelig for udvendigt
eftersyn, og der skal være mulighed for adgang
til renselemme og til skorstenen, hvis den skal
renses fra toppen (eks. stålskorstene).

1.6 Rørtilslutning

Ønskes ovnen monteret med røgafgang bagud,
slås pladejernsbrikken på konvektionsbagpla­den ud med små kontante slag med en ham­mer ud for de små “broer“, der holder brikken
på plads. Røgtuden (1) afmonteres ovnen, og det
støbte dæksel skrues af bagpladen og monteres
igen på toppladen. Røgtuden centreres i hullet
på ovnens bagside og skrues fast med de ved­lagte pladelus.

Bemærk:

Kontroller at røgledepladen (2), de ildfaste sten
og rysteristen er korrekt placeret.

Min. afstand til brændbart materiale:

B

B

45°

A

B

A

A

45°

1 2

8

9

1.7 Tilslutning til muret skorsten

I væggen fastmures en røgrørsbøsning, og røgrøret føres ind i denne. Røret må ikke stikkes
ind i selve skorstensåbningen, men kun gå til den indvendige side af skorstenslysningen. Sam­lingerne ved ovn/rør og rør/murbøsning skal tætnes med den vedlagte glassnor. Normalt be­høver man ikke tætne mellem evt. rørsamlinger.

Evt. overgang fra lodret til vandret røgrør kan med fordel monteres med en blød bøjning for at
undgå tab af skorstenstræk.

Dimensioneringen af røgrør skal følge de nationale og lokale bestemmelser. Morsø anbefaler
dog, at røgrør udføres i 2 mm stålplade, da det vil forlænge røgrørets levetid.

1.8 Tilslutning til stålskorsten

Er der tale om opstilling, hvor skorstenen føres direkte op gennem loftet, skal man følge de
nationale og lokale bestemmelser m.h.t. skorstenens afstand til brandbart loft. Skorstenen
tætnes ved røgtuden med vedlagte glassnor. Det er vigtigt at skorstenen er monteret med tag­bæring eller loftkrave med styr. (Se skorstensfabrikantens vejledning). En stor vægt på ovnens
topplade kan forårsage revnedannelse af denne.
Morsøs garanti omfatter ikke toppladen, hvis skorstenen er monteret uden tagbæring, tagstyr
eller lignende.

Skulle der opstå skorstensbrand i.f.m. fejlbetjening af ovnen eller længere tids anvendelse af
fugtigt brændsel, lukkes ventilerne helt, og brandvæsnet kontaktes.

Vær opmærksom på!

Rensningsmuligheder. Tal med skorstensfejeren.

Ved for lidt træk i skorstenen kan man med fordel montere røgrøret ovenud, da
man derved mindsker røgvandringen i selve brændkammeret.

Undgå flere bøjninger end nødvendigt og begræns røgrørslængden, da trækforhol­dene ellers nedsættes.

Frisklufttilførsel

En brændeovn kræver luft til forbrændingen. Dette bevirker, at brændeovnsfyring
er med til at give et sundt indeklima i et hus. Hvis huset er meget tæt, og især hvis
der er emhætte eller ventilationsanlæg i huset, kan det være nødvendigt at an­bringe en luftrist i det rum, hvor brændeovnen er opstillet. I modsat fald vil skor­stenstrækket blive for svagt, hvilket kan medføre at ovnen ikke vil brænde ordent­ligt, og der kan komme røg ud af ovnen når fyrdøren åbnes.

Er det nødvendigt at anbringe luftriste, skal de placeres således, at de ikke kan
blokeres.

1.9 Trækforhold

Hvis der kommer røg ud af ovnen, når fyrdøren åbnes, skyldes det dårligt skortstenstræk. Der
kræves, for denne ovntype, et skorstenstræk på mindst 12 Pa. for at afgive tilfredsstillende for­brænding og forhindre røgudslip. Der vil dog være risiko for røgudslip, hvis ovndøren åbnes
under meget kraftig fyring.

Røggastemperaturen ved nominel ydelse er 242°C henført til 24°C.

Er De i tvivl, kan De eventuelt lade Deres skorstensfejer måle trækket i skorstenen.

Trækforhold

Skorstenens træk skabes på grund af forskellen mellem denhøje temperatur i
skorstenen og den koldere udetemperatur. Skorstenens længde og isolering,
vind og vejrforhold er også afgørende for, at man kan opnå det rette undertryk, så
trækket skabes.

Nedsat træk fremkommer når:

- temperaturforskellen er for lille. Eksempelvis ved for dårlig isoleret skorsten.
Hvis skorstenen er kold, kan det inden optænding hjælpe at antænde (afblusse)

en sammenkrøllet avis i skorstenens rensedør.

- Udetemperaturen er for høj. Eksempelvis om sommeren.

- Det er vindstille.
Skorstenen ikke har den rette højde, så den er i læ af tagflade og høje træer.

I disse tilfælde er der også størst risiko for røgnedslag.

- Der kommer falsk luft ind i skorstenen. Eksempelvis gennem manglende fuger
eller utætheder ved renselem eller røgrør.

- Der er utætte ubenyttede ildsteder tilsluttet skorstenen.

- Røgrør og skorsten er tilstoppet af sod p.g.a. manglende rensning.

- Huset er for tæt (se afsnittet: Frisklufttilførsel).

Godt træk fremkommer når:

- Temperaturforskellen i skorstenen og udenfor er stor. Altså ved fyring, når be­hovet er størst.

- Det er klart i vejret og der er en god vind.

- Skorstenen har den rette højde. Min. 4 meter over ovnen og fri af tagryg.

10

11

2.0 Fyringsteknik/Brugen af Deres ovn

Ovnens varmeafgivelse reguleres med 2 reguleringsgreb placeret under ovnen. Primær luft­tilførsel, hvor luften passerer gennem rysteristen, betjenes med det venstre greb, og den se­kundære lufttilførsel, der tilføres forbrændingen over glasset betjenes, med det højre greb.
En treje tilførsel er en konstant forvarmet lufttilførsel, der tilføres forbrændingen lige over bå­let. Den lufttilførsel kan ikke reguleres.

Ovnens nominelle varmeydelse er 4,1 kW.

Deres nye Morsø ovn er EN afprøvet og anbefalet til fyring med træ. Ovnen er egnet til inter­mitterende brug.

VIGTIGT!

Træ er et yderst gasholdigt materiale (ca. 75 %). Disse gasser frigives under opvarm­ning og antændelse af træet. Det er derfor vigtigt at disse gasser antændes hurtigt ef­ter en påfyldning.
Ligger træet kun og ulmer, specielt efter en ny påfyldning, giver det en kraftig røgud­vikling, som i værste fald kan forårsage en eksplosionsagtig antændelse af gasserne
med skader på ovnen til følge.

For at kunne antænde disse frigivne gasser fra træet og opretholde klare og blivende
flammer i forbrændingsforløbet, er det derfor vigtigt altid at tilføre den nødvendige
mængde ilt (luftmængde).

Indstilling af lufttilførsel, optændingsmetode og fyringsintervaller er afhængig af skor­stenstræk, vind- og vejrforhold, varmebehov, brændsel m.m. Derfor kan der gå tid, in­den De kender ovnens korrekte funktion under de givne forhold.

Selv om der kan fyres med næsten alle former for træ i Deres Morsø ovn, skal man ikke
fyre med vådt eller ulagret træ. Træ bør under tag lagres mindst 1 år og helst 2 år med
fri adgang for vind. Træ skal kløves hurtigst muligt efter fældningen, hvis det skal tørre
hurtigt. Træet kan anvendes, når fugtigheden er under 20%. Under EN afprøvningen testes
alle brændeovne med træ der har et fugtindhold på (16

± 4)%.

Brug aldrig drivtømmer, da det som regel er meget saltholdigt, og ødelægger dermed
både ovnen og skorsten. Imprægneret og malet træ samt spånplader udsender giftig
røg og dampe og må derfor heller ikke anvendes som brænde.

Bemærk, der må ikke anvendes flydende brændsel i ovnen.

Brændestykker med en diameter større end 10 cm bør altid kløves.
Brændestykkerne må ikke være længere, end de kan ligge plant over glødelaget med
luft til begge ender.
Maximal brændelængde i ovnen er 25 cm.
Maximal brændemængde er 1,5 kg./time (max 2 stykker træ pr. påfyldning).

De første optændinger skal være moderate, således at den varmebestandige maling
kan hærdes, inden der fyres kraftigere. Malingen kan i hærdningsfasen udvikle røg og
lugtgener under den første optænding, hvilket er ganske normalt. Sørg derfor for ud­luftning i denne periode.

Under opvarmning og nedkøling kan ovnen afgive nogle knirkelyde, hvilket skyldes den
store temperaturforskel materialet udsættes for.

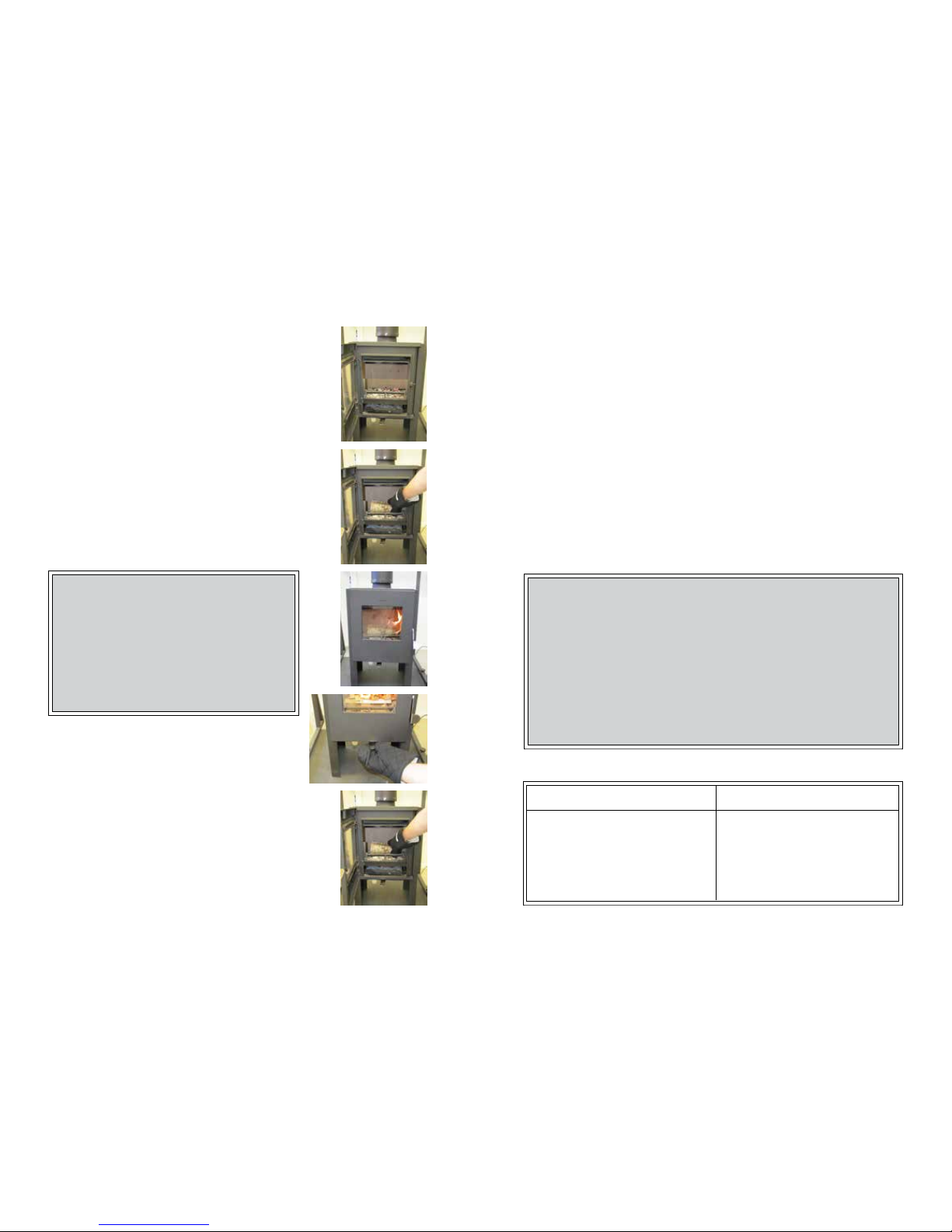

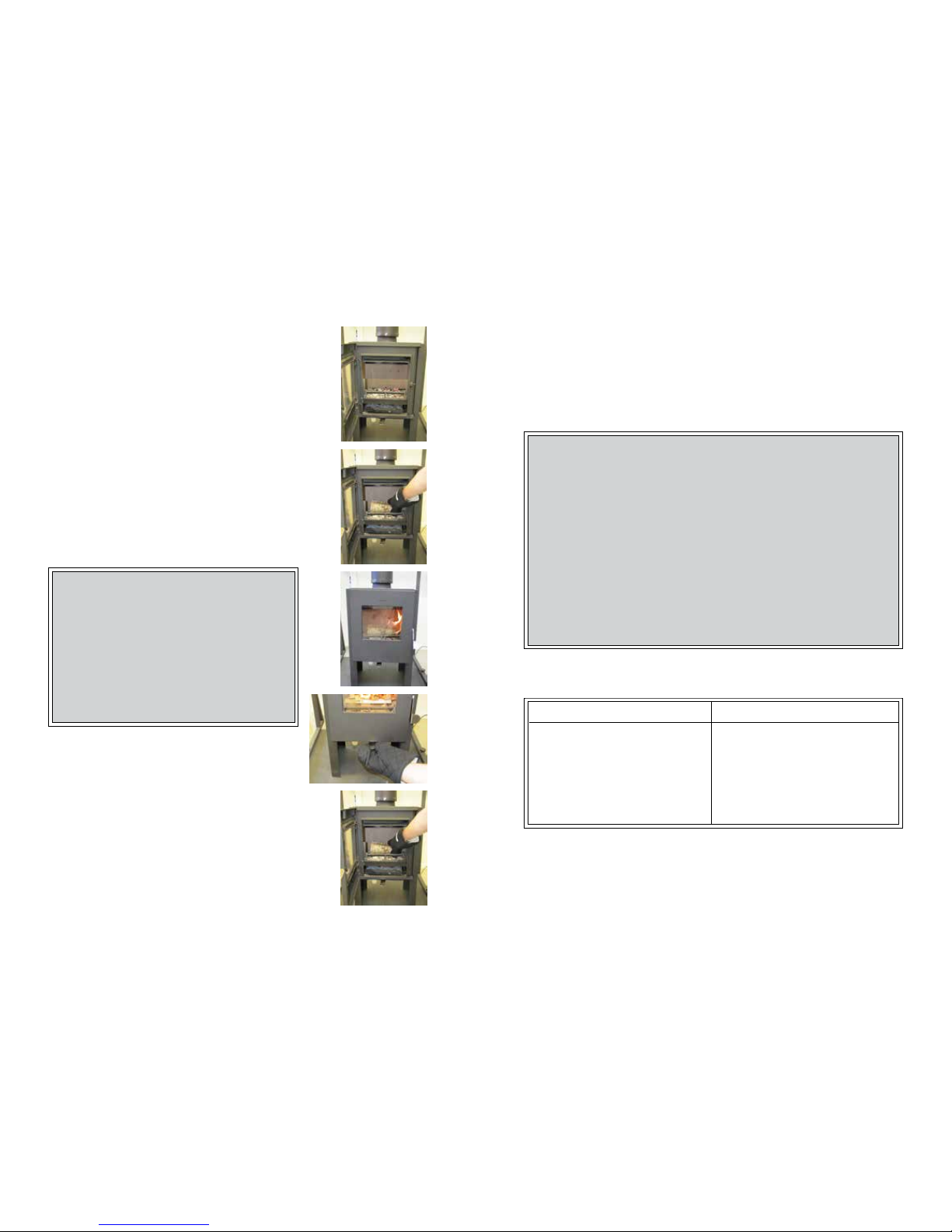

2.1 Optænding og fyringsintervaller

Under optænding er der behov for en stor luftmængde. Startes der op med en helt kold ovn,
kan man med fordel lade døren stå på klem de første minutter og åbne den sekundære luft­tilførsel på max. - det højre reguleringsgreb. Under dårlige trækforhold kan lidt primær luft
gennem risten lette optændingen; men bemærk at denne lufttilførsel kan være årsag til en
midlertidig tilsodning af såvel sten som glas.

For at opbygge et isolerende askelag i bunden af ovnen, bør De ved første optænding afbrænde
ca. 1 kg tørt pindebrænde. Behold herefter altid ca. 1 cm aske i bunden af brændkammeret.

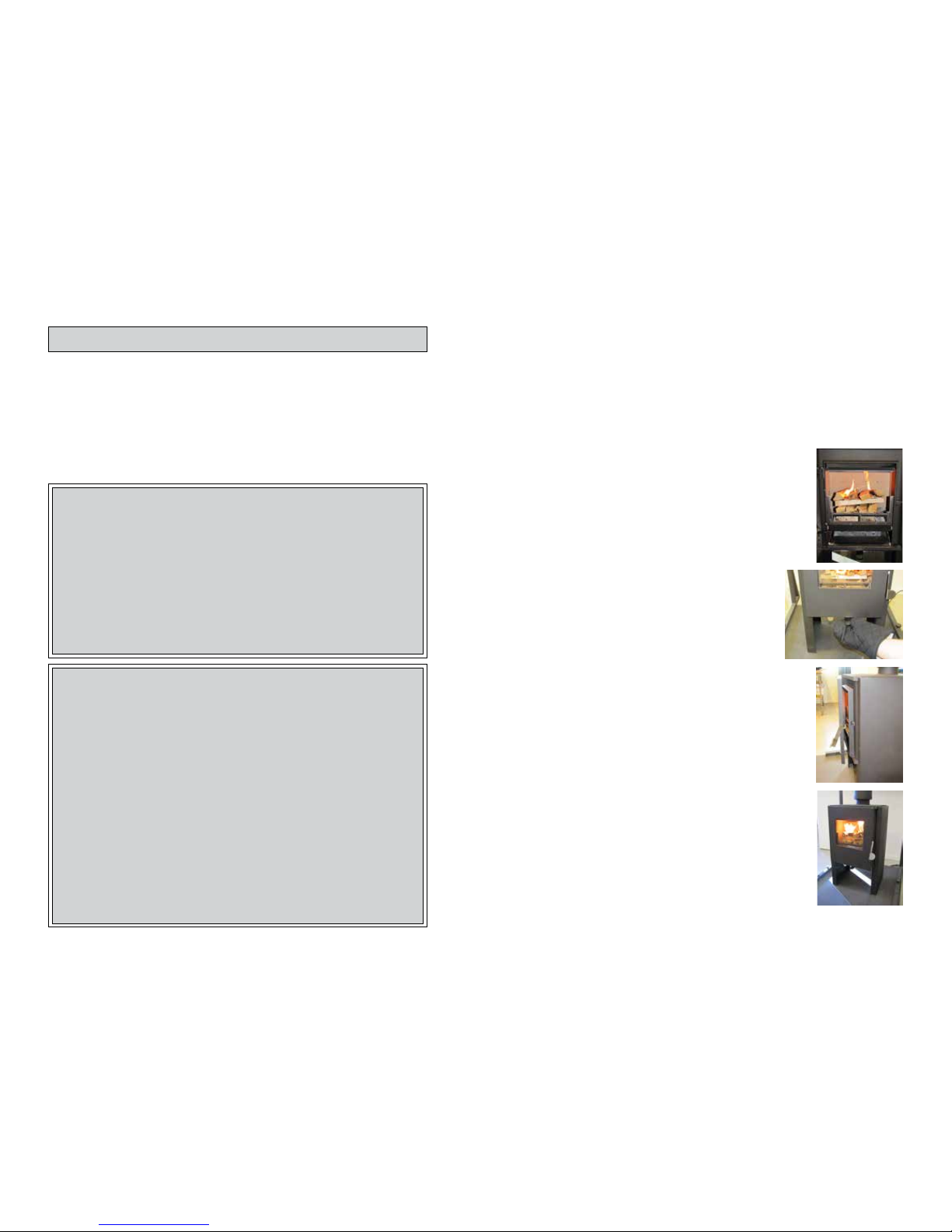

1. Glødelaget dannes hurtigt ved optænding med 2-4 op­tændingstabletter eller 7-10 sammenkrøllede avissider
under ca. 1 kg tørt pindebrænde.

2. Der åbnes helt for sekundærluften.

3. Efter antænding af papiret/sprittabletterne lukkes
fyrdøren på klem, så der er godt med træk ved en åb­ning på ca. 5-10 mm.

4. Når man kan se (efter 5-10 min.), at skorstenen er så
varm, at der er træk igennem den, lukkes døren helt. Hvis
alle forudsætninger er opfyldt, vil der efter yderligere ca.
15-20 min. være dannet et pænt glødelag i brandkam­meret.
