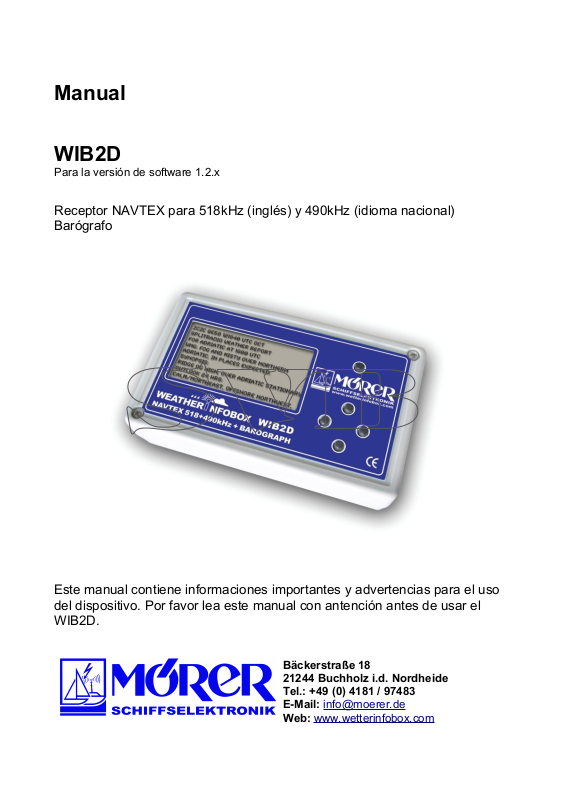

Manual
WIB2D
Para la versión de software 1.2.x
Receptor NAVTEX para 518kHz (inglés) y 490kHz (idioma nacional)
Barógrafo
Este manual contiene informaciones importantes y advertencias para el uso
del dispositivo. Por favor lea este manual con antención antes de usar el
WIB2D.
Bäckerstraße 18
21244 Buchholz i.d. Nordheide
Tel.: +49 (0) 4181 / 97483
E-Mail: [email protected]
Web: www.wetterinfobox.com
Page 2
Todos los derechos reservados.
Los datos técnicos son susceptibles a cambios sin previo aviso.
La empresa no puede hacerse responsable por la veracidad del manual.
A pesar de la producción y programación cuidadosa no se puede excluir completamente
un defecto o el fallo total de la WIB2D. El contenido de los mensajes recibidos puede ser
adulterado por interferencias atmosféricas o por interferencias de otros utensilios
eléctricos y electrónicos. Los operadores de las emisoras pueden cambiar o cesar el
servicio de emisión (temporal o permanentemente)
Por eso, no se puede asumir ninguna responsabilidad por la disponibilidad y la veracidad
de las noticias indicadas. Especificamente la empresa no puede asumir ninguna
responsabilidad por eventuales daños posteriores a causa del uso del WIB2D o de este
folleto.
En este manual se usan marcas y nombres comerciales. Aunque éstos no estén
particularmente denotados, las disposiciones protectoras correspontientes son válidas.
Indicación:
Actualizaciones de software de este producto por el internet en la página
http://www.wetterinfobox.com/Downloads.htm
2
Page 3
Indice
Dotación del suministro..........................................................................................................3
Introducción............................................................................................................................4
Manejo....................................................................................................................................4
La estructura del menú......................................................................................................5
Mensajes NAVTEX............................................................................................................6
Barógrafo...........................................................................................................................7
Seleccionar Estación.........................................................................................................7
Ajustes de la visualización.................................................................................................8
Ajustes del Barógrafo........................................................................................................9
Información de sistema....................................................................................................10
Software...............................................................................................................................10
Instalación del software...................................................................................................10
Dotación del suministro........................................................................................................10
Ambiente..........................................................................................................................10
Recepción........................................................................................................................11
Pila...................................................................................................................................11
Datos técnicos......................................................................................................................12
Garantía...............................................................................................................................12
Apéndice Estaciones de NAVTEX.......................................................................................13
Dotación del suministro
El suministro incluye los siguientes elementos:
• 1 x WIB2D,
• 1 x Cable USB,
• 1 x Adaptador de carga 12V,
• 3 x NiMH-Akku AAA, 800mAh (befinden sich im Gerät),
• 1 x CD con el software para el WIB2D,
• 1 x Manual
3
Page 4
Introducción
El WIB2D es un receptor portátil de frecuencias binarias NAVTEX. Èl recibe al mismo
tiempo los mensajes NAVTEX en las frecuencias de ondas medias 518kHz (a nivel
internacional, ingles) y 490kHz (a nivel nacional, lengua vernacular)
Los mensajes NAVTEX están mostrados en una pantalla LCD de 128 x 64 píxeles. El
preciso sensor de presión de aire montado en el WIB2D permite una anotación de la
presión de aire en un period de hasta siete días. La presión de aire de los últimos dos días
puede figurar en la pantalla LCD.
El WIB2D contiene una antena de ferrita interna, de manera que ningúna instalación de
antennas es necesaria. El utensilio contiene un acumulador (3x NiMH del tipo AAA) con
una capacidad de trés días de duración para la recepción.
Es possible ligar el WIB2D con un PC sobre el interfaz USB. El servicio del WIB2D
funciona con un software de Windows sencillo de usar en los sistemas operatives
Windows 2000, XP y Vista.
Las actualizaciones de software para el WIB2D son divulgadas por el Internet. Mire de vez
en cuando en http://www. weatherinfobox.com para quedarse siempre en la posición mas
nueva.
Manejo

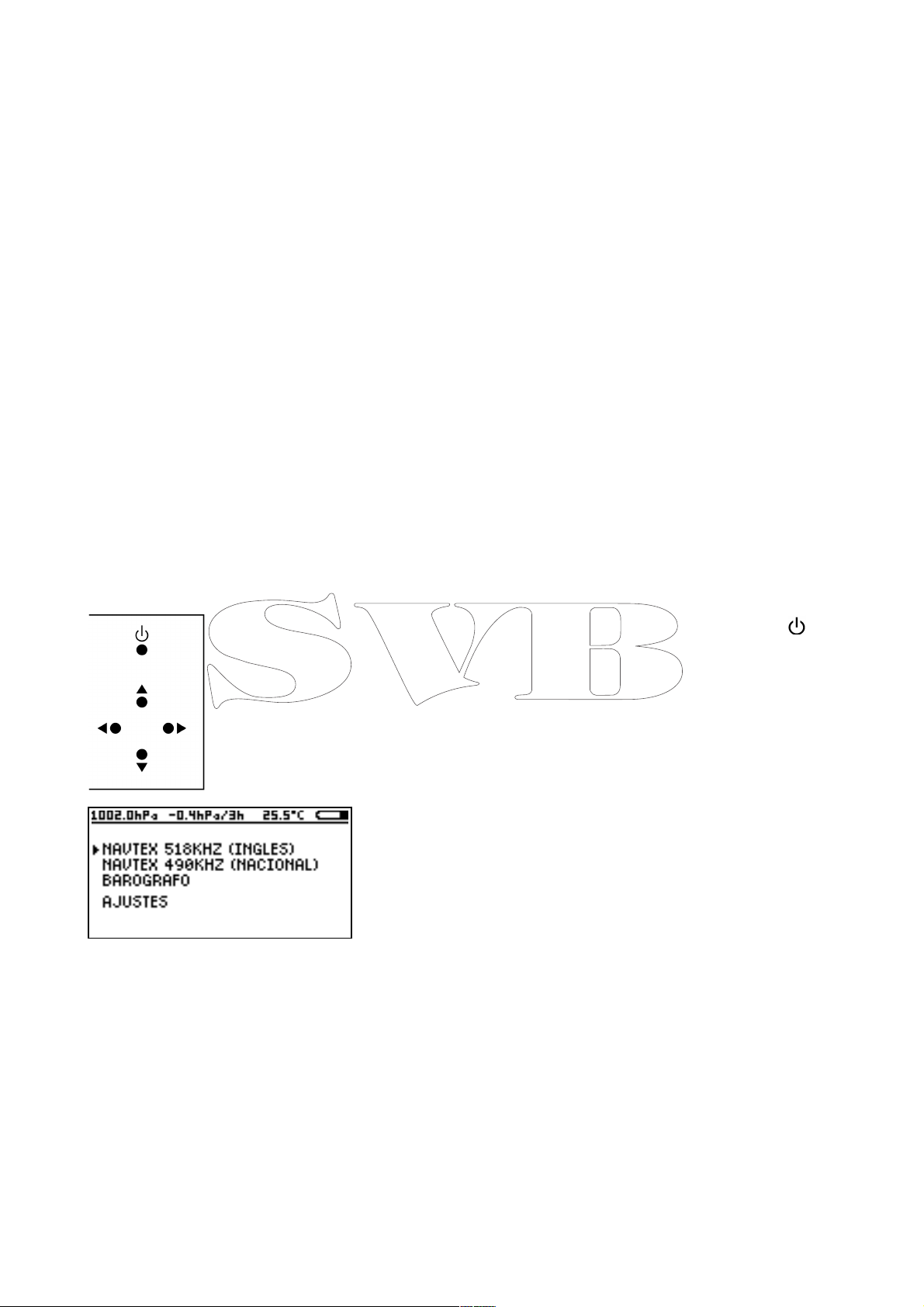

El servicio del WIB2D funciona con cinco teclas. Con la tecla Power ( )
se prende ó apaga el dispositivo.Para apagar hay que apretar la tecla
algunos segundos.
Las cuatro teclas del cursor (▲▼◄►) son para la navegación por la
estructura del menú.
Después de prender, el WIB2D indica el menú principal
(véase en la imagen a la izquierda). A la izqzierda de las
incripciones de menú se encuentra una flecha que se
puede mover con las teclas ▲▼.
Con la tecla ► se elige la opción del menú a la derecha de la flecha. Con la tecla ◄ se
devuelve por una opción del menú hasta el menú principal.
Juege un poco con las teclas del cursor, hasta que esté familiarizado con el manejo.
En la parte superior del display son indicadas la presión de aire actual, la tendencia de
presión de aire y la temperatura actual. La visualización de estos valores es actualizada
cada minuto. El simbolo de la pila (arriba a la derecha) indica el estado de carga de las
pilas regargables. Si las pilas están recargadas, el símbolo estará intermitente. Por favor
tenga en cuenta que el utensilio se calienta durante la carga de pilas. Por esto, la
temperatura indicada es adulterada.
4
Page 5
Se puede cambiar el idioma del menú (mire el párrafo Idioma en la página 8).
La estructura del menú
La estructura del menú del WIB2D tiene la siguiente forma:
NAVTEX 518KHZ (INGLES)
TODOS LOS MENSAJES
AVISOS DE NAVEGACION
AVISOS METEOROLOGICOS
INFORMES DE HIELO
MENSAJES DE NAUFRAGIOS
PREVISION DEL TIEMPO
SERVICIO DE PRACTICOS
SISTEMAS DE NAVEGACION
MENSAJES RESTANTES
NAVTEX 490KHZ (NACIONAL)
TODOS LOS MENSAJES
AVISOS DE NAVEGACION
AVISOS METEOROLOGICOS
INFORMES DE HIELO
MENSAJES DE NAUFRAGIOS
PREVISION DEL TIEMPO
SERVICIO DE PRACTICOS
SISTEMAS DE NAVEGACION
MENSAJES RESTANTES
BAROGRAFO
AJUSTES
SELECCION ESTACIONES 518KHZ
SELECCION ESTACIONES 490KHZ
AJUSTES PANTALLA
CONTRASTE
ILUMINACION DE FONDO
SALVAPANTALLA
LENGUAJE
AJUSTES BAROGRAFO
RES MARCHA BAROGRAFO
ALTITUD BAROMETRICA
CALIBRADO
INFORMACIONES SISTEMA
El funcionamiento de las opciones del menú están explicadas en los párrafos siguientes.
5
Page 6
Mensajes NAVTEX
Se explica la configuración de un mensaje NAVTEX con el siguiente ejemplo:
ZCZC PA09
NETHERLANDS COASTGUARD
NAVIGATIONAL WARNING NR. 9 172128 UTC AUG
PLATFORM L10-G 53-29.4N 004-11.7E
UNLIT
NNNN
Cada mensaje NAVTEX comienza con las letras ZCZC y continúa con la clave del
mensaje (PA09). La primera letra de la clave del mensaje sirve para la identificación de la
emisora, en este caso NETHERLANDS COASTGUARD (P).
En la segunda letra el tipo de mensaje está cifrado, aquí Navigational Warning
(advertencias de navegación). Las últimas ambas letras del mensaje (09) son un número
consecutivo. El número 00 tiene una posición especial. Él esta reservado para mensajes
de emergencia.
En los mensajes NAVTEX hay un registro de tiempo. Aparece al final de la tercera linea
(172128 UTC AUG) y significa: 17. de Agosto, 21:28h UTC. El registro de tiempo se
refiere a la fecha en que la noticia fue hecha y no al tiempo de la emisión. Después sigue
el contenido del mensaje. El mensaje termina con NNNN.
Para mostrar los mensajes NAVTEX usted debe entrar al menú
NAVTEX 518KHZ (INGLES) para mensajes internacionales ó
NAVTEX 490KHZ (NACIONAL) para mensajes nacionales.

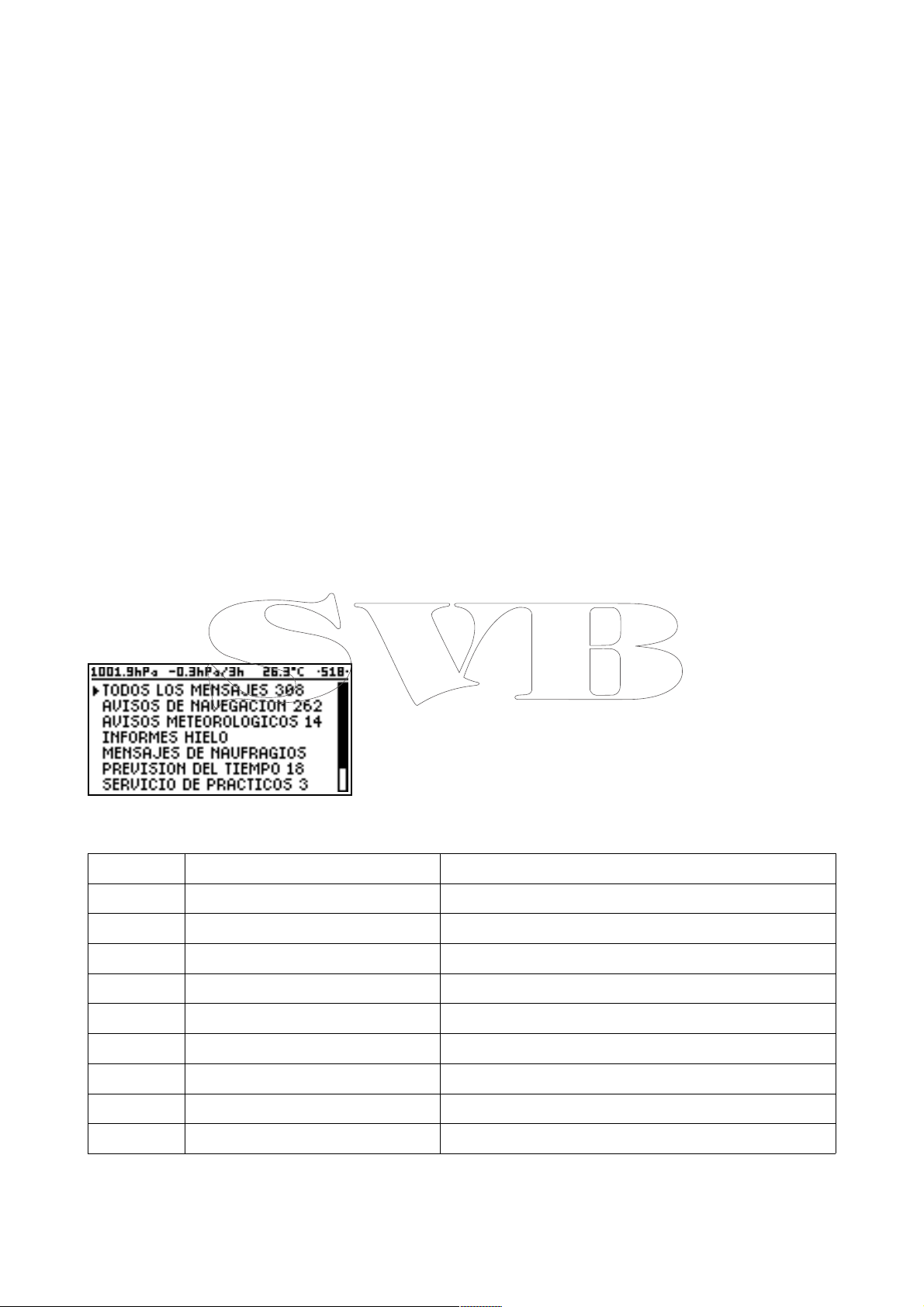

Aparece una visión general de los tipos de mensajes
diferentes. El número detrás del tipo de mensaje indica,
cuántos mensajes de éste tipo están en el almacén del
WIB2D. Todos los mensajes NAVTEX son guardados
por dos días, despues de este tiempo son eliminados
automáticamente.
La siguiente tabla muestra los diferentes tipos de mensajes:
Código Opción dentro del menú Comentario
A - Z
A, L
B
C
D
E
TODOS LOS MENSAJES
AVISOS DE NAVEGACION
AVISOS METEOROLOGICOS
INFORMES HIELO
MENSAJES DE NAUFRAGIO
PREVISION DEL TIEMPO
Alertas de navegación
Alertas meteorológicas
Informe de hielo
Mensajes de emergencia maritima
Prognostico del tiempo
F
G - K
M - Z
SERVICIO DE PRACTICOS
SISTEMAS DE NAVEGACION
MENSAJES RESTANTES
Servicio de pilotos maritimos
Informaciones para DECCA, LORAN, GPS
Otros mensajes
6
Page 7

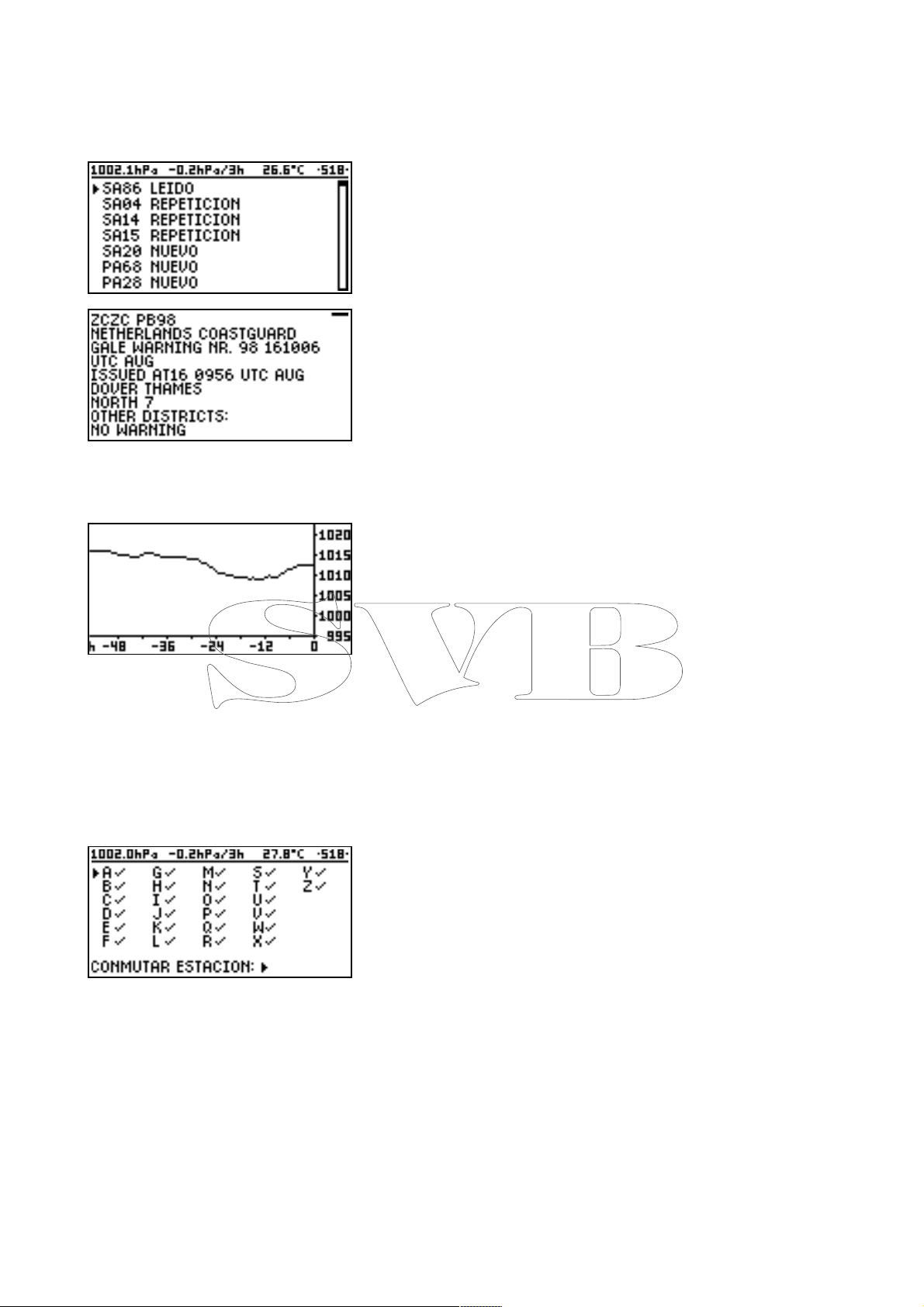

Si usted elige un típo de mensaje del menú (vease página 6), se muestra una lista con
todos los mensajes del típo correspondiente.
El último mensaje recibido es el primero de la lista. Los
codigos de los mensajes nuevos, repetidos o leídos son
marcados con NUEVO, REPETICION ó LEIDO
correspondientemente.
Seleccionando un mensaje de la lista de mensajes, el
contenido de éste aparece en la pantalla. Con las teclas
de cursor ▲ y ▼ se puede desplazar el contenido.
Signos que no han sido correctamente recibidos, son
representados por una subraya (_).
Barógrafo
Por favor seleccione la opción del menú BAROGRAFO
para indicar los datos del barógrafo.
La presión atmosférica de las últimas 48h será
mostrada. La presión atmosférica actual está localizada
a la derecha del diagrama.
Seleccionar Estación
Para mostrar la lista de las estaciones emisoras, por favor elija en el menú principal las
opciones AJUSTES→SELECCION ESTACIONES 518KHZ para mensajes NAVTEX
internacionales ó AJUSTES→SELECCION ESTACIONES 490KHZ para mensajes
NAVTEX nacionales.
La lista de estaciones es usada para esconder
estaciones NAVTEX indeseables. Para esconder una
estación, por favor seleccione el código de la estación
correspondiente con las teclas ▲ y ▼. Entonces la
estación puede ser activada o desactivada con la tecla
►.
Las estaciones escondidas todavía serán recibidas y aparecen de nuevo en la lista de
mensajes cuando son reactivadas. Usted encuentra una lista de las estaciones NAVTEX
de Europa en la página 13 (apéndice estaciones de NAVTEX).
Por favor note: Desactivar estaciones NAVTEX no es completamente inofensivo. Así,
p.ej., los mensajes importantes no son mostrados si unsted usa el WIB2D en otra área de
mar.
7
Page 8

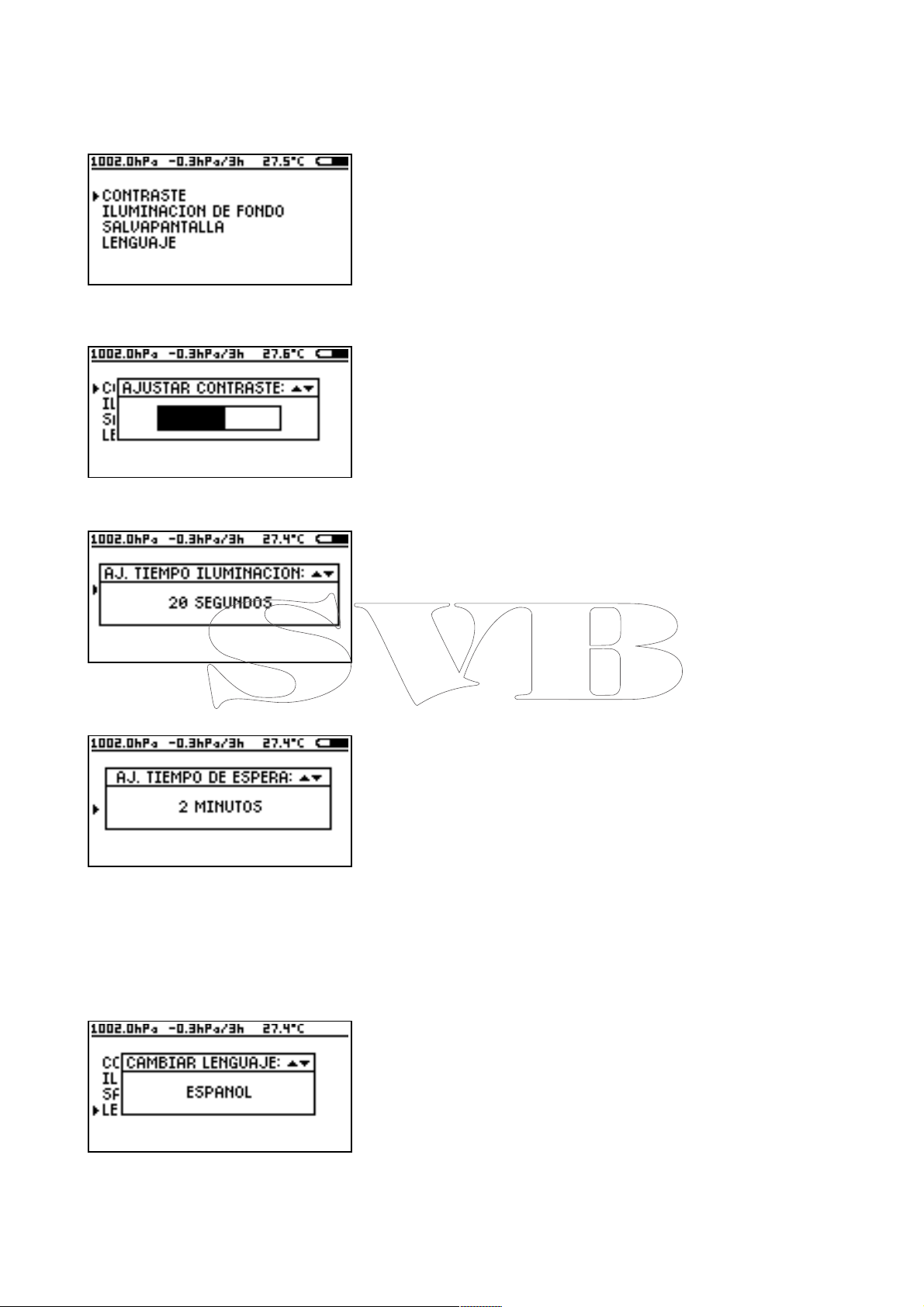

Ajustes de la visualización
Contraste
Iluminación de fondo
Usted encuentra el menú AJUSTES → AJUSTES
PANTALLA.
Aqui usted puede ajustar el contraste, la iluminacion de
fondo, el salvapantalla y el idioma.
Seleccionando la opción CONTRASTE del menú, es
posible ajustar el contraste de la pantalla con las teclas
▲ y ▼. Con la tecla ◄ se vuelve al menú AJUSTES
PANTALLA.
Seleccionando la opción del menú ILUMINACION DE
FONDO, es posibleba ajustar el tiempo de la
retroiluminación con las teclas ▲ y ▼. Este tiempo
determina cuanto tiempo queda prendida la iluminación
de fondo después de la última pulsación de una tecla. La
escala de ajustes esta entre 0 y 60 segundos.
Salvapantallas
Seleccionando la opción del menú SALVAPANTALLA es
posible ajustar la latencia del protector de pantalla o
apagarlo con las teclas ▲ y ▼.
La escala de ajustes está entre 2 y 10 minutos.
La latencia del protector de pantalla determina, cuanto
demora el protector de pantalla en activarse después de
la última pulsación de una tecla. Si el protector de pantalla es activa, la visualización es
apagada. Esto aumenta la vida útil de la pantalla y reduce el consumo eléctrico del
dispositivo.
Idioma
Seleccionando LENGUAJE del menú, es posible ajustar
el idioma del menú del WIB2D con las teclas ▲ y ▼.
Actualmente el WIB2D funciona en inglés, alemán,
español y francés.
La siguiente lista muestra el camino para los ajustes de
idioma en caso que el WIB2D esté en una lengua
desconocida:
8
Page 9
EINSTELLUNGEN→ DISPLAY-EINSTELLUNGEN→SPRACHE
SETTINGS→DISPLAY SETTINGS→LANGUAGE
AJUSTES→ AJUSTES PANTALLA→ LENGUA
REGLAGES→ REGLAGES ECRAN→ LANGUE

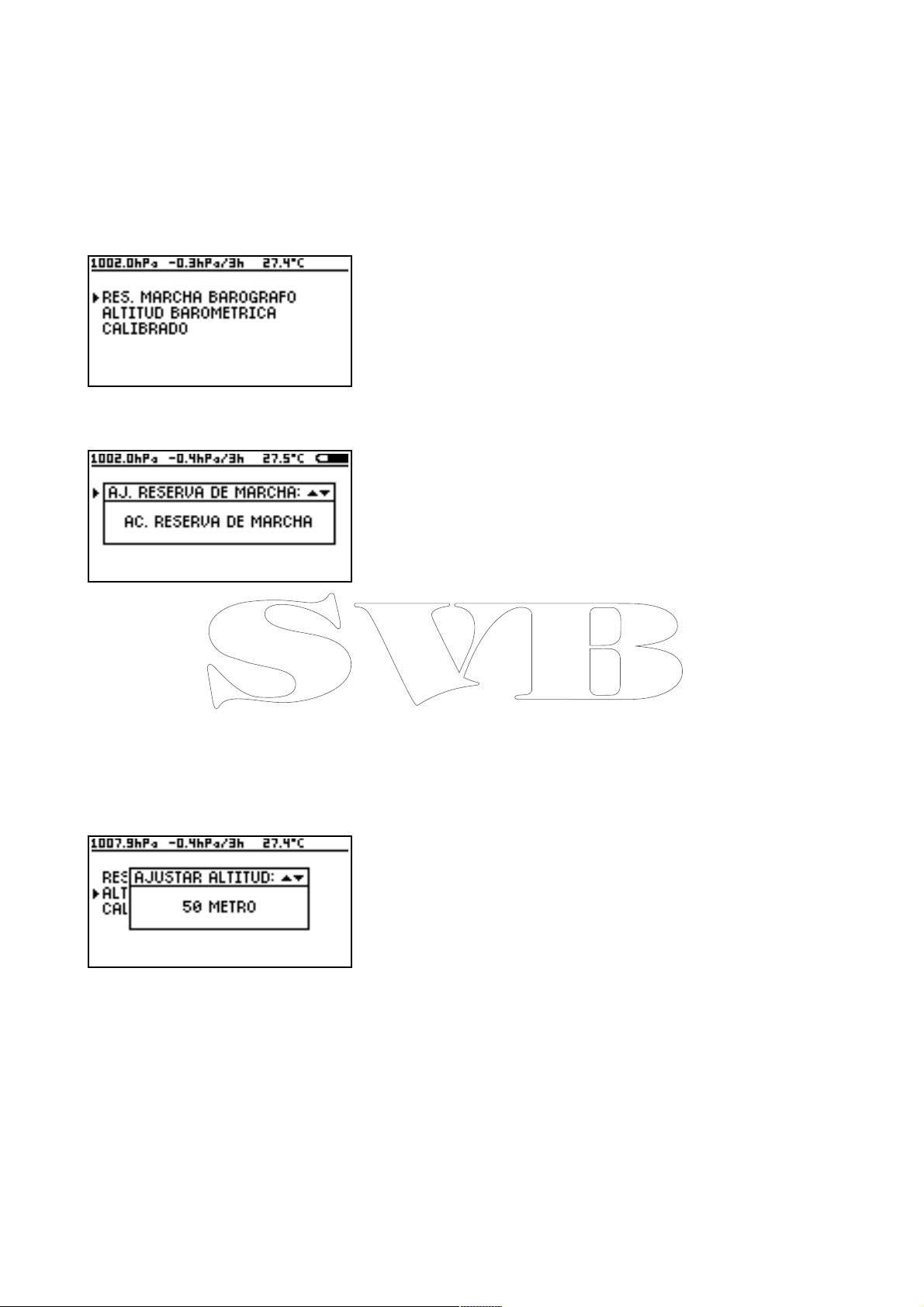

Ajustes del Barógrafo
Usted encuentra el menu Barograph-Settings sobre las
opciónes del menú AJUSTES→ AJUSTES BAROGRAFO.
Usted puede ajustar aquí la reserva de marcha del
barógrafo, la altitud del barómetro y la calibración del
sensor de presión.
Reserva de marcha
Seleccionando la opción del menú RES. MARCHA
BAROGRAFO se puede ajustar o apagar la reserva de
marcha con las teclas ▲ y ▼.
Con la reserva de marcha activa, el dispositivo no se apaga completamente al presionar la
tecla Power. El barógrafo sigue funcionando con un consumo eléctrico menor mientras la
recepción de mensajes esta apagada.
Si la reserva de marcha está activada y la batería es débil, el WIB2D no se apaga
completamente. El dispositivo sigue registrando la presión atmosférica, hasta que la
batería se descarge completamente. Con la reserve de marcha desactivada o con
baterías completamente descargadas se pierde la curva del barógrafo.
Altitud del barómetro
Seleccionando la opción del menú ALTITUD
BAROMETRICA se puede ajustar la altitud de barómetro
(la altura del dispositivo encima del nivel de mar) en
pasos de 5m con las teclas ▲ y ▼. Con la altura del
barómetro correctamente ajustada, el WIB2D muestra
la presión atmosférica correspondiente al nivel del mar.
La variación de ajustes de la altitud del barómetro es de 0 a 1000 metros.
Calibración
La estabilidad a largo plazo típica del sensor de presión atmosférica del WIB2D es -1
hPa/año. Cada año la presión atmosférica mostrada de hunde por aprox. 1hPa. Usted
puede corregir esto calibrando el dispositivo. Para esto, usted necesita una presión
atmosférica correspondiente al nivel de mar. La altitud del barómetro debe ser ajustada
correctamente antes de la calibración.
9
Page 10
Información de sistema
Software

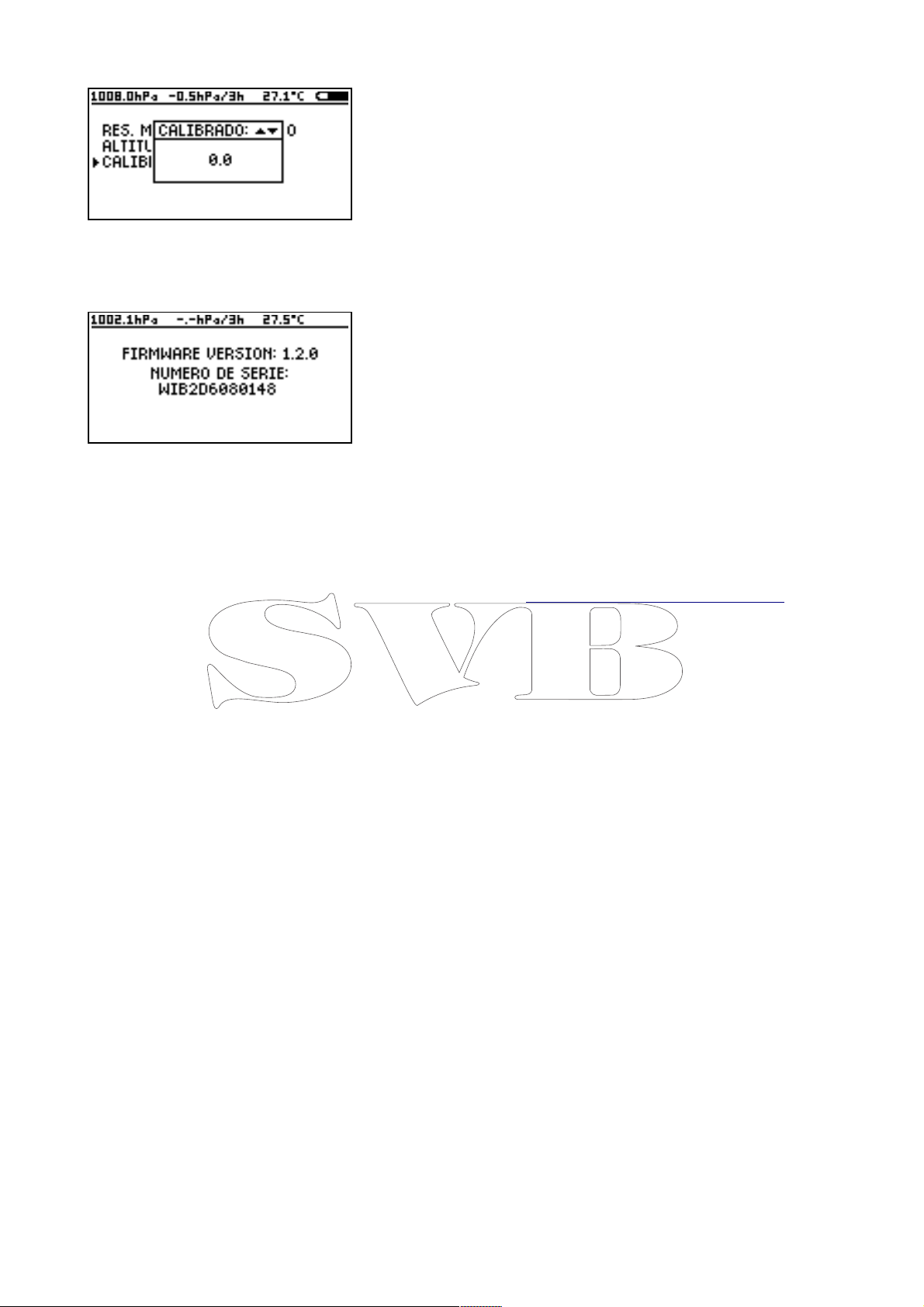

A fin de calibrar el sensor de presión atmosférica por
favor seleccione la opción del menú CALIBRADO.
Ahora ajuste la presión atmosférica indicada (arriba a la
izquierda) con las teclas ▲ y ▼hasta que sea igual a la
presión atmosférica de referencia.
Para mostrar la información de sistema seleccione las
opciones del menú AJUSTES→ INFORMACIONES
SISTEMA.
La información del sistema muestra la versión del
firmware y el número de serie del dispositivo.
El servicio del WIB2D funciona con un software de Windows sencillo de usar en los
sistemas operativos Windows 2000, XP y Vista. Las actualizaciones para WIB2D son
divulgadas por el internet. Mire de vez en cuando en http://www.weatherinfobox.com para
quedarse siempre en la posición más nueva.
Instalación del software
En el disco compacto adjunto está contenido el software del WIB2D. En las carpetas
Deutsch, English y Francais se encuentran los programas de instalación correspondientes
para la versiones en alemán, inglés y francés.
Para la instalación del software usted abre el programa de instalación (Setup.exe) con
doble clic. Siga después por favor las indicaciones en la pantalla. Después de la
instalación del software el WIB2D está listo para ser utilizado. Para esto, conecte el
WIB2D con el cable USB con el PC e inicie el programa WIB2D.
En la ayuda del programa, usted encuentra un manual para el uso del software.
Betriebshinweise
Dotación del suministro
Ambiente
Use el equipo solamente en el interior y en un lugar seco. Cuide que el equipo en
funcionamiento no se encuentre a menos de 0°C o a más de 50°C.
10
Page 11
Recepción

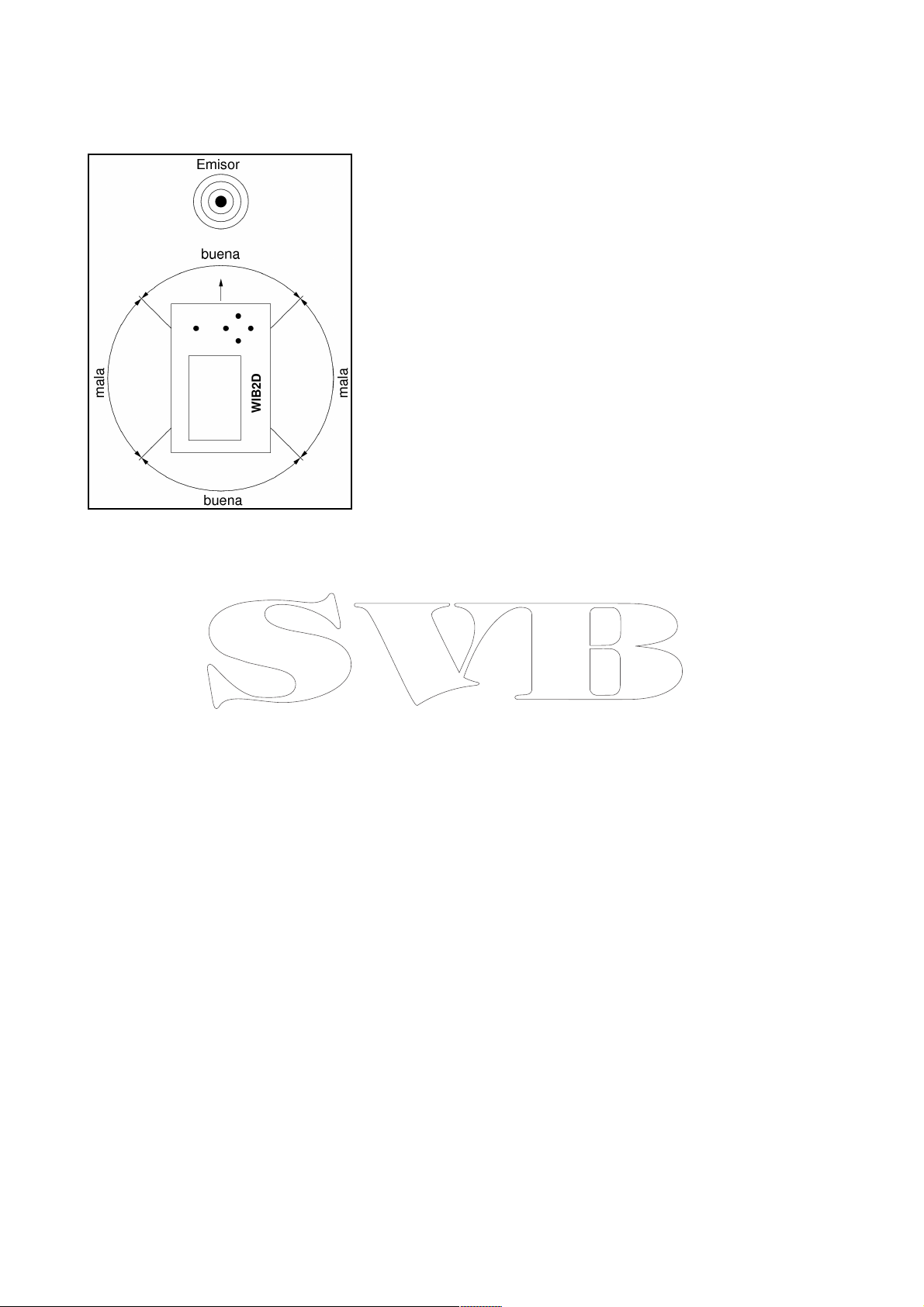

La antena de ferrita intergada en el WIB2D es del tipo
radiorrelé. Para una buena recepción el utensilio tiene
que estar acostado. Cuando la distancia entre equipo y
la emisora es pequeña, el efecto direccional de la
antena apenas es perceptible. El área de la mala
recepción es apenas constatada. Cuando esta distancia
crece, el efecto direccional de la antena se manifesta
más. En este caso el WIB2D tiene que estar alineado
con la emisora paa una buena recepción (vease el
gráfico).
Campos de interferencias electromagnéticos pueden
dañar la recepción. Estos campos se pueden producer
p.ej. por ordenadores, utensilios de navegación
electrónicos, tubos fluorescentes, alternadores,
cargadores, dínamos, electromotores, cables de alta
tensión etc. Por eso, el utensilio debe ser colocado lo
más lejos posible de estos factores.
La recepción tambien puede ser interrumpida por efectos atmosféricos (p.ej. una
tormenta). El procedimiento de transferencia para mensajes NAVTEX (Sitor) permite un
reconocimiento y una correción de faltas de transferencia limitado. Signos que no han sido
correctamente recibidos, son representados por una subraya (_). Esto no excluye la
posibilidad de que algunos signos estén erroneamente representados.
Yates de acero o de aluminio actuan como una jaula de Faraday. Por eso, debe ser
calculado que allí existira sólo una recepción insuficiente.
Pila
El WIB2D contiene 3 pilas recargables NiMH, tipo AAA con una capacidad de 800 mAh.
Las pilas son cargadas con el cable USB conectado al PC prendido. El estado de carga
de las pilas es indicado en el punto de menú „la informacion del sistema“. Las pilas
completamente cargadas alcanzan para un funcionamiento de recepción de aprox. tres
dias, independientemente del PC.
La administración de pilas del utensilio garantiza siempre pilas cargadas, de tál manera
que usted no tenga que ocuparse del mantenimiento de las mismas.
Las pilas tienen que ser eliminadas reglamentariamente y no deben ser echadas a la
basura.
11
Page 12
Datos técnicos
Frecuencia de recepción 518 kHz y 490 kHz
Pantalla LCD 128x64 pixeles, monocromo
Interfaz de ordenador USB Full Speed, conector mini-B de 5 pines
Pilas 3 x pilas NiMH, tipo AAA, 800mAh
Precision del indicador temperatura 0,1°C
Error absoluto indicador temperatura ±1°C
Precision sensor de presión de aire 0,1hPa
Error absoluto del sensor de presión
de aire
Estabilidad a largo plazo del sensor
de presión de aire
Intervalo de medición de presión aire 60 segundos
Duracion maxima de registro de la
presión de aire
Consumo eléctrico en servicio aprox. 9 mA
Duración en servicio con pilas aprox. 3 días
Consumo eléctrico del USB Max. 450 mA en carga, por lo demás 15 mA
Duración de carga aprox. 2-3 horas
Temperatura de operación 0 - 50°C
Sistemas operativos soportables Windows 2000, XP, Vista
Memoria (Flash)
Antena Antena de ferrita interna
±1,5hPa
-1hPa/año
7 días en el PC,
48 horas en la pantalla LCD
256 KB para cada frequencia (490/518kHz),
64KB para la presión de aire
Dimensiones aprox. 103mm x 62mm x 26,5mm
Peso aprox. 150g sin el cable
Uso solamente en el interior.
Garantía
Si el WIB2D muestra un defecto a causa de defectos de fabricación o defectos del
material dentro de 24 meses a partir de la compro él es gratuitamente reparado o
reemplazado por un utensilio correspondiente de nuestra empresa. Para partes de
desgaste (p.ej. la caja, las pilas etc.) la garantía está en vigencia por seis meses desde la
fecha de compra. La garantía no es válida si el defecto es causado por el tratamiento
inadequado o inobservancia de este manual.
El recibo del negociante con la fecha de la compra es válido como prueba para la
garantía.
12
Page 13
Apéndice Estaciones de NAVTEX
La siguiente lista muestra las estaciones NAVTEX para Navarea 1 (Atlántico del Norte,
Mar del Norte y Mar Báltico) Navarea 2 (Este Atlántico) y Navarea 3 (Mar Mediterráneo).
No se puede asumir una responsabilidad sobre la exactitud ni la integridad de la siguiente
lista.
NAVAREA 1 – Atlántico del Norte, Mar del Norte y Mar Báltico
518 kHz (internacional)
Código Estaciones Latitud Longitud Tiempos de emisión (UTC)
B Bodø (NOR) 67° 16' N 14° 29' E 00:10, 04:10, 08:10, 12:10, 16:10, 20:10
E Niton (GBR) 50° 35' N 01° 18' W 00:40, 04:40, 08:40, 12:40, 16:40, 20:40
G Cullercoates (GBR) 55° 02' N 01° 26' W 01:00, 05:00, 09:00, 13:00, 17:00, 21:00
H Bjuröklubb (SWE) 64° 28' N 21° 36' E 01:10, 05:10, 09:10, 13:10, 17:10, 21:10
I Grimeton (SWE) 57° 06' N 12° 23' E 01:20, 05:20, 09:20, 13:20, 17:20, 21:20
J Gislöwshammar (SWE) 55° 29' N 14° 19' E 01:30, 05:30, 09:30, 13:30, 17:30, 21:30
K Niton (GBR) 50° 35' N 01° 18' W 01:40, 05:40, 09:40, 13:40, 17:40, 21:40
L Rogaland (NOR) 58° 39' N 05° 36' E 01:50, 05:50, 09:50, 13:50, 17:50, 21:50
M Ostend (BEL) 51° 11' N 02° 48' E 02:00, 06:00, 10:00, 14:00, 18:00, 22:00
N Ørlandet (NOR) 63° 40' N 09° 33' E 02:10, 06:10, 10:10, 14:10, 18:10, 22:10
O Portpatrick (GBR) 54° 51' N 05° 07' W 02:20, 06:20, 10:20, 14:20, 18:20, 22:20
Netherlands
P
Q Malin Head (IRL) 55° 22' N 07° 21' W 02:40, 06:40, 10:40, 14:40, 18:40, 22:40
R Reykjavik (ISL) 64° 05' N 21° 51' W 02:50, 06:50, 10:50, 14:50, 18:50, 22:50
S Pinneberg (GER) 53° 38' N 09° 48' E 03:00, 07:00, 11:00, 15:00, 19:00, 23:00
T Ostend (BEL) 51° 11' N 02° 48' E 03:10, 07:10, 11:10, 15:10, 19:10, 23:10
U Tallin (EST) 59° 30' N 24° 30' E 03:20, 07:20, 11:20, 15:20, 19:20, 23:20
W Valentia (IRL) 51° 56' N 10° 21' W 03:40, 07:40, 11:40, 15:40, 19:40, 23:40
X Reykjavik (ISL) 64° 05' N 21° 51' W 03:50, 07:50, 11:50, 15:50, 19:50, 23:50
Coastguard (HOL) 52° 57' N 04° 47' E 02:30, 06:30, 10:30, 14:30, 18:30, 22:30
490 kHz (nacional)
Código Estaciones Latitud Longitud Tiempos de emisión (UTC)
C Portpatrick (GBR) 54° 51' N 05° 07' W 08:20, 20:20
E Corsen (FRA) 48° 28' N 05° 03' W
L Pinneberg (GER) 53° 38' N 09° 48' E 01:50, 05:50, 09:50, 13:50, 17:50, 21:50
T Niton (GBR) 50° 35' N 01° 18' W 03:10, 07:10, 11:10, 15:10, 19:10, 23:10
R Reykjavík (ISL) 64° 05' N 21° 51' W 03:18, 07:18, 11:18, 15:18, 19:18, 23:18
U Cullercoats (GBR) 55° 02' N 01° 26' W 07:20, 19:20
13
Page 14
NAVAREA 2 – Este Atlántico
518 kHz (internacional)
Código Estaciones Latitud Longitud Tiempos de emisión (UTC)
A Corsen (FRA) 48° 28' N 05° 03' E 00:00, 04:00, 08:00, 12:00, 16:00, 20:00
D Couna (ESP) 42° 54' N 09° 16' W 00:30, 04:30, 08:30, 12:30, 16:30, 20:30
F Horta (AZR) 38° 32' N 28° 38' W 00:50, 04:50, 08:50, 12:50, 16:50, 20:50
G Tarifa (ESP) 36° 01' N 05° 34' W 01:00, 05:00, 09:00, 13:00, 17:00, 21:00
I Las Palmas (ESP) 28° 10' N 15° 25' W 01:20, 05:20, 09:20, 13:20, 17:20, 21:20
M Casablanca (MRC) 33° 36' N 08° 38' W 02:00, 06:00, 10:00, 14:00, 18:00, 22:00
R Monsanto (POR) 38° 44' N 09° 11' W 02:50, 06:50, 10:50, 14:50, 18:50, 22:50
490 kHz (nacional)
Código Estaciones Latitud Longitud Tiempos de emisión (UTC)
E Corsen (FRA) 48° 28' N 05° 03' E 00:40, 04:40, 08:40, 12:40, 16:40, 20:40
G Monsanto (POR) 38° 44' N 09° 11' W 01:00, 05:00, 09:00, 13:00, 17:00, 21:00
J Horta (AZR) 38° 32' N 28° 38' W 01:30, 05:30, 09:30, 13:30, 17:30, 21:30
NAVAREA 3 – Mar Mediterráneo
518 kHz (internacional)
Código Estaciones Latitud Longitud Tiempos de emisión (UTC)
A Novorossiysk (RUS) 40° 42' N 37° 44' E 03:00, 07:00, 11:00, 15:00, 19:00, 23:00
B Mariupol (UKR) 47° 04' N 37° 33' E 01:00, 05:00, 09:00, 13:00, 17:00, 21:00
C Odessa (UKR) 46° 29' N 30° 44' E 02:30, 06:30, 10:30, 14:30, 18:30, 22:30
D Istanbul (TUR) 41° 04' N 28° 57' E 00:30, 04:30, 08:30, 12:30, 16:30, 20:30
E Samsun (TUR) 71° 17' N 36° 20' E 00:40, 04:40, 08:40, 12:40, 16:40, 20:40
F Antalya (TUR) 36° 53' N 30° 42' E 00:50, 04:50, 08:50, 12:50, 16:50, 20:50
H Heraklion (GRC) 35° 20' N 25° 07' E 01:10, 05:10, 09:10, 13:10, 17:10, 21:10
I Izmir (TUR) 38° 22' N 26° 25' E 01:20, 05:20, 09:20, 13:20, 17:20, 21:20
J Varna (BUL) 43° 04' N 27° 46' E 01:30, 05:30, 09:30, 13:30, 17:30, 21:30
K Corfu (GRC) 39° 37' N 19° 55' E 01:40, 05:40, 09:40, 13:40, 17:40, 21:40
L Limnos (GRC) 39° 52' N 25° 04' E 01:50, 05:50, 09:50, 13:50, 17:50, 21:50
M Cyprus (CYP) 35° 02' N 33° 17' E 02:00, 06:00, 10:00, 14:00, 18:00, 22:00
N Alexandria (EGY) 31° 11' N 29° 52' E 02:10, 06:10, 10:10, 14:10, 18:10, 22:10
O Malta (MLT) 35° 49' N 14° 32' E 02:20, 06:20, 10:20, 14:20, 18:20, 22:20
P Haifa (ISR) 32° 49' N 35° 00' E 00:20, 04:20, 08:20, 12:20, 16:20, 20:20
14
Page 15
Código Estaciones Latitud Longitud Tiempos de emisión (UTC)
Q Split (HRV) 43° 30' N 16° 29' E 02:40, 06:40, 10:40, 14:40, 18:40, 22:40
R Rome (ITA) 41° 37 'N 12° 29' E 02:50, 06:50, 10:50, 14:50, 18:50, 22:50
T Cagliari (ITA) 39° 13' N 09° 14' E 03:10, 07:10, 11:10, 15:10, 19:10, 23:10
U Trieste (ITA) 45° 40' N 13' 45' E 03:20, 07:20, 11:20, 15:20, 19:20, 23:20
V Augusta (ITA) 37° 14' N 15° 14' E 03:30, 07:30, 11:30, 15:30, 19:30, 23:30
W La Garde (FRA) 43° 06' N 05° 59' E 03:40, 07:40, 11:40, 15:40, 19:40, 23:40
W Astrakhan (RUS) 46° 18' N 47° 58' E 03:40, 07:40, 11:40, 15:40, 19:40, 23:40
X Cabo de la Nao (ESP) 38° 43' N 00° 09' E 03:50, 07:50, 11:50, 15:50, 19:50, 23:50
490 kHz (nacional)
Código Estaciones Latitud Longitud Tiempos de emisión (UTC)
A Samsun (TUR) 41° 19' N 36° 20' E 00:00, 04:00, 08:00, 12:00, 16:00, 20:00
B Istanbul (TUR) 41° 04' N 28° 57' E 00:10, 04:10, 08:10, 12:10, 16:10, 20:10
C Izmir (TUR) 38° 22' N 26° 36' E 00:20, 04:20, 08:20, 12:20, 16:20, 20:20
D Antalya (TUR) 36° 53' N 30° 42' E 00:30, 04:30, 08:30, 12:30, 16:30, 20:30
L Constanta (ROU) 44° 06' N 28° 37' E 01:50, 05:50, 09:50, 13:50, 17:50, 21:50
S La Garde (FRA) 43° 06' N 05° 59' E 03:00, 07:00, 11:00, 15:00, 19:00, 23:00
Este símbolo con el contenedor de basura tachado signfica, que en la Unión Europea, el utensilio
tiene que ser eliminado en una colección de basura separada. El utensilio no debe ser eliminado
en la basura doméstica. Él tiene que ser entregado a los lugares correspondientes para el reciclaje
de utensilios eléctricos y electrónicos.
La empresa MÖRER SCHIFFSELEKTRONIK no toma la responsabilidad de heridas o daños que nacen
durante o a consequencia de la instalación de este producto. Cada utensilio puede averiarse por causas
diferentes. Nunca use este utensilio como unica fuente de información si existe un peligro de vida, salud o
posesion material por el fallo del utensilio.
Recuerde: este utensilio representa sólo una ayuda a la navegación, en ningun caso sustituye a los
conocimientos náuticos. El empleo del utensilio sucede en su riesgo propio, utilicelo de modo pensado y
verfíque el funcionamiento de vez en cuando con otros datos.
Este manual o partes de él se pueden reproducir, copiar, transmitir y/o memorizar en un ordenador o
en cualquier medio de almacén, solamente con el permiso escrito de la empresa MÖRER
SCHIFFSELEKTRONIK o en las siguientes excepciones:
La empresa MÖRER SCHIFFSELEKTRONIK le otorga el derecho de cargar una copia particular de este
manual en un disco duro o en otro medio de almacén electrónico para contemplarla en un ordenador y/o
imprimir una copia de este manual, si es que esta copia electrónica o impresa contiene el texto completo de
esta explicación de derechos. Una difusión comercial de este manual es prohibida severamente. Todos los
derechos reservados.
Las informaciones contenidas pueden ser cambiadas en cualquier momento sin notificación precedente.
MÖRER SCHIFFSELEKTRONIK se reserve el derecho de cambiar o mejorar los productos sin la obligación
de informar a cualquier persona y/o compañías als respecto.
15
Loading...
