Návod na obsluhu
Umývačka
IM685
Obsah
4Vaša umývačka .......................................................................................................................
5Bezpečnostné pokyny ............................................................................................................
6Inštalácia ...................................................................................................................................
6Skladovanie/preprava v zime ....................................................................................................
6Funkcia ochrany proti pretečeniu vody ....................................................................................
6Baliaci materiál ..........................................................................................................................
6Likvidácia ..................................................................................................................................
7Pred prvým umývaním ............................................................................................................
7Tvrdosť vody .............................................................................................................................
7Nastavte Tvrdosť vody ..............................................................................................................
7Doplňte soľ ................................................................................................................................
8Nastavte Leštidlo ......................................................................................................................
8Doplňte leštidlo .........................................................................................................................
9Ekologickejšie umývanie ........................................................................................................
9Umývačka šetrí energiu a vodu ................................................................................................
10Vkladanie riadov do umývačky ..............................................................................................
10Krehké riady ..............................................................................................................................
10Naloženie ovplyvňuje výsledky .................................................................................................
10Koše umývačky .........................................................................................................................
10Horný zásobník na príbor ..........................................................................................................
11Horný kôš ..................................................................................................................................
12Spodný kôš ...............................................................................................................................
13Používanie umývačky .............................................................................................................
13Pridajte prostriedok na umývanie .............................................................................................
14Hlavný vypínač ..........................................................................................................................
14PROGRAM – Vyberte program .................................................................................................
15- Výber možnosti .......................................................................................................................
16Spustite umývačku ...................................................................................................................
16TIME – zostávajúci čas .............................................................................................................
16Zastavenie alebo zmena programu ..........................................................................................
16Ak chcete pridať ďalšie riady ....................................................................................................
16Ak sa umývačka vypne v dôsledku výpadku napájania ............................................................
17Po dokončení programu ...........................................................................................................
17Dosiahnutie najlepších výsledkov sušenia ................................................................................
17Vyprázdnenie umývačky ...........................................................................................................
18Tabuľka programov ...................................................................................................................
19Nastavenia ...............................................................................................................................
19Otvorte menu nastavení: ...........................................................................................................
19Teraz môžete upraviť nasledujúce nastavenia: .........................................................................
21Starostlivosť a čistenie ...........................................................................................................
21Doplňte leštidlo .........................................................................................................................
21Doplňte soľ ................................................................................................................................
22Čistenie filtrov ...........................................................................................................................
23Čistenie ostrekovacích ramien ..................................................................................................
23Vyčistenie umývačky .................................................................................................................
2
24Odstránenie upchatia ................................................................................................................
26Riešenie problémov ................................................................................................................
31Inštalácia ..................................................................................................................................
31Bezpečnostné pokyny ..............................................................................................................
31Inštalácia ...................................................................................................................................
32Pripojenie odtokov ....................................................................................................................
32Pripojenie k prívodu vody .........................................................................................................
33Elektrické pripojenie ..................................................................................................................
34Servis ........................................................................................................................................
35Technické údaje a energetické označovanie .......................................................................
35Technické údaje ........................................................................................................................
35Informácie pre zákazníkov ........................................................................................................
35Informácie pre skúšobný inštitút ...............................................................................................
3
Vaša umývačka
Samočistiaci program
Displej
Hlavný vypínač
Eco
SpeedWash
Automatické umývanie
Intezívne umývanie
Rýchly hodinový
Sklo
Odložený štart
Automatické otvorenie
Extra hygiena
Indikátor soli
Indikátor leštidla
Volič programu
Namontujte umývačku, pozrite si kapitolu Inštalácia. Následne otvorte dvierka a stlačte hlavný vypínač,
aby ste mohli začať používať zariadenie.
Pri prvom zapnutí umývačky riadu je dôležité zvoliť správne nastavenie, aby ste zaistili dobré výsledky
umývania. Pozrite si kapitolu Pred prvým umývaním.
4
Bezpečnostné pokyny
• Prečítajte si návod na obsluhu a uložte ho na bezpečné
miesto.
• Počet štandardných nastavení polohy: 16
• Nikdy nepoužívajte umývačku na iné účely, než sú účely
uvedené v tomto návode na obsluhu.
• Do dvierok umývačky ani košov umývačky nevkladajte nič
okrem riadov.
• Nikdy nenechávajte dvierka umývačky otvorené – môže o
ne niekto zakopnúť.
• Používajte iba umývací prostriedok!
• Tento stroj môžu používať deti od 8 rokov i osoby so
zníženými telesnými a duševnými schopnosťami, stratou
pamäti alebo nedostatočnými skúsenosťami a znalosťami.
Takéto osoby musia byť pri používaní stroja pod dozorom
alebo musia byť vybavené pokynmi týkajúcimi sa používania
stroja a musia porozumieť príslušným rizikám. Čistenie stroja
nesmú vykonávať deti bez dozoru.
• Poškodené káble vedúce do elektrickej siete musia byť
vymenené kvalifikovaným elektrikárom.
• Umývačku používajte iba v prostredí domácnosti na umývanie
domácich riadov. Akékoľvek iné použitia sú zakázané.
• Nikdy neumiestňujte do umývačky riady so zvyškami
rozpúšťadiel – hrozí nebezpečenstvo výbuchu. V umývačke
tiež nesmiete umývať riady, ktoré obsahujú popol, vosk alebo
mazivá.
• Deti musia byť pod dohľadom. Nedovoľte deťom, aby
umývačku používali alebo sa s ňou hrali. Buďte ostražitý
najmä, keď sú dvierka otvorené. Niektoré umývacie
prostriedky môžu zostať vo vnútri! Po pridaní umývacieho
prostriedku vždy umývačku okamžite spustite.
VAROVANIE!
Nože a iné ostré predmety je nutné umiestniť vodorovne do
zvláštnych košov na príbor umývačky.
5
VAROVANIE!
Deti musia byť pod dozorom – umývací prostriedok je
žieravý!
Inštalácia
Pozri časť Inštalácia.
Skladovanie/preprava v zime
Umývačku skladujte pri teplotách nad bodom mrazu a vyhýbajte sa preprave na dlhé vzdialenosti vo
veľmi chladnom počasí. Umývačku prepravujte vo vzpriamenej polohe alebo položenú na zadnej
strane.
Funkcia ochrany proti pretečeniu vody
Ochrana proti pretečeniu vody začne čerpať vodu zo stroja a vypne prívod vody, ak hladina vody v
umývačke prekročí bežnú hladinu. Ak dôjde k aktivácii ochrany proti pretečeniu vody, na displeji sa
zobrazí F54. Vypnite prívod vody a kontaktujte servisné stredisko.
Baliaci materiál
Produkt je počas prepravy chránený pomocou vonkajšieho balenia. Baliaci materiál je recyklovateľný.
Oddeľte jednotlivé baliace materiály a pomôžte znížiť spotrebu surovín a množstvo odpadov. Predajca
môže prevziať balenie na recykláciu alebo vás nasmerovať do najbližšieho recyklačného strediska.
Balenie sa skladá z nasledujúcich materiálov:
• Vlnitý kartón vyrobený zo 100-% recyklovaného materiálu.
• Expandovaný polystyrén (EPS) bez prímesi chlóru alebo fluóru.
• Podpery sú vyrobené z neošetreného dreva.
• Ochranný plast je vyrobený z polyetylénu (PE).
Likvidácia
Umývačka je vyrobená a označená tak, aby ju bolo možné recyklovať.
Ak umývačka dosiahne koniec svojej životnosti a plánujete ju zlikvidovať, mala by byť okamžite
znefunkčnená. Vytiahnite napájací kábel a odrežte ho čo najbližšie k stroju.
Obráťte sa na miestne úrady, ktoré vám poskytnú informácie o spôsobe a mieste správnej recyklácie
umývačky.
6
Pred prvým umývaním
Príklop zásobníka na soľ
Tvrdosť vody
Ak chcete dosiahnuť pri umývaní riadov dobré výsledky, je do umývačky nutné dodávať mäkkú vodu
(vodu s malým obsahom minerálov). Tvrdá voda zanecháva biely povlak na riadoch i umývačke.
Kontrola tvrdosti vody
Tvrdosť vody je špecifikovaná podľa nemeckej stupnice tvrdosti vody (°dH) alebo francúzskej stupnice
tvrdosti vody (°fH).
Tvrdosť privádzanej vody, prekračujúca 6°dH (9°fH) je nutné zmäkčiť. To sa deje automaticky pomocou
vstavaného zmäkčovača vody. Aby mohol zmäkčovač vody fungovať optimálne, musí byť nastavený
podľa tvrdosti vody. Po upravení nastavenia zmäkčovača vody použite dávky saponátu a leštidla
vhodné pre mäkkú vodu.
Kontaktujte miestne vodárne a overte si tvrdosť vody vo svojej lokalite.
Poznačte si tvrdosť vody:____________
Ak tvrdosť vody presahuje 50°dH (89°fH), odporúčame pripojiť externý zmäkčovač vody.
Zvýšená spotreba počas regenerácie
Zmäkčovač vody zabudovaný v umývačke sa pravidelne regeneruje, aby sa zachovala jeho funkcia.
Regenerácia predlžuje program umývania riadu a zvyšuje spotrebu energie a vody. Frekvencia
regenerácie zmäkčovača vody v umývačke závisí od zvoleného nastavenia.
Príklad: Ak sa program Eco spustí s tvrdosťou vody 14 °dH (25 °fH), zmäkčovač vody sa regeneruje
v pravidelných intervaloch (po 5 cykloch umývania riadu), spotreba energie sa zvýši o 0,015 kWh,
spotreba vody o 2,3 litrov a doba trvania programu sa zvýši o 3 minút. K regenerácii dôjde počas
hlavného umývania programu.
VAROVANIE!
Tvrdá voda zanecháva biely povlak na riadoch a vo vnútri umývačky. Preto je dôležité zvoliť
správne nastavenie zmäkčovača vody! Pozrite si Tvrdosť vody v kapitole Nastavenia.
Ak je na prívode voda s tvrdosťou prekračujúcou 6°dH (9°fH), umývačku nikdy nespúšťajte s
prázdnou priehradkou na soľ.
Nastavte Tvrdosť vody
Kapitola Nastavenia opisuje nastavenie zmäkčovača vody.
Doplňte soľ
1. Odskrutkujte príklop zásobníka na soľ.
7
2. Umiestnite lievik dodávaný s umývačkou do doplňovacieho otvoru zásobníka na soľ. Do zásobníka
Stlačením otvorte
najprv nalejte približne 1 l vody.
3. Potom pridajte soľ, maximálne 630 gram, kým nebude zásobník plný. Použite hrubú soľ alebo
špeciálnu soľ do umývačky.
4. Utrite všetku prebytočnú soľ, aby bolo možné príklop pevne naskrutkovať.
Ak chcete predísť výskytu hrdzavých škvŕn, musíte okamžite po pridaní soli spustiť umývací program.
Nastavte Leštidlo
V kapitole Nastavenia je popísaný postup nastavenia dávkovania leštidla.
Doplňte leštidlo
Pri použití leštidla riady rýchlejšie schnú a dosiahnete lepšie výsledky. Tiež dosiahnete lepšie výsledky
pri umývaní – riady budú lesklé a bez akéhokoľvek znečistenia.
1. Otvorte príklop zásobníka leštidla.
2. Opatrne doplňte leštidlo po označenú úroveň max.
3. Utrite akékoľvek rozliate leštidlo v okolí zásobníka.
4. Pevne zatvorte príklop.
8
Ekologickejšie umývanie
Umývačka šetrí energiu a vodu
Pri použití umývačky riadu v domácom prostredí sa v porovnaní s ručným umývaním riadu zvyčajne
spotrebuje menej energie a vody.
Neoplachujte pod tečúcou vodou
Neoplachujte riady pod tečúcou vodou, pretože by to viedlo k zvýšenej spotrebe energie a vody.
Jednoducho zoškrabte veľké častice jedla a vložte riady do umývačky.
Vyberte saponát šetrný k životnému prostrediu
Prečítajte si prehlásenie týkajúce sa životného prostredia na obale.
Príliš veľké množstvo saponátu, leštidla a soli môže viesť k zníženému účinku umývania a tiež má
väčší dopad na životné prostredie.
Umývačku používajte plne naloženú
Šetrite energiu a vodu tak, že pred spustením programu počkáte na úplné naloženie umývačky (pozrite
si počet štandardných nastavení polohy).
Programy spúšťajte pri nižšej teplote
Ak sú riady iba mierne znečistené, môžete vybrať program s nízkou teplotou.
Vyberte umývací program – Eco
Tento program je určený na čistenie bežne znečistených riadov a predstavuje najúčinnejší program z
hľadiska kombinácie spotreby energie a vody. Tento program sa používa na dosiahnutie súladu s
legislatívou EÚ o ekologickom dizajne.
Program umývania riadu je navrhnutý na účinné umývanie s použitím čo najmenšieho množstva energie
a vody. Program umýva pri nízkej teplote dlhšiu dobu.
Vyberte možnosť – Automatické otvorenie
Lepšie výsledky pri sušení dosiahnete, ak použijete Automatické otvorenie voľbu, pri ktorej sa
automaticky otvoria dvierka umývačky. Počkajte, kým bude umývačka ukazovať, že sa program skončil
a pred vybratím riadov z umývačky riady vychladli. (Ak je umývačka zabudovaná do okolitého nábytku,
tento nábytok musí byť odolný voči akejkoľvek kondenzácii z umývačky.)
Pripojenie k studenej vode
Pripojte umývačku k prívodu studenej vody, ak je budova vyhrievaná pomocou benzínu, elektrickej
energie alebo plynu.
Pripojenie k prívodu teplej vody
Pripojte umývačku k prívodu teplej vody (max. 70 °C), ak je budova vyhrievaná pomocou energeticky
efektívneho vyhrievania, ako je ústredné kúrenie, solárnej energie alebo geotermálnej energie. Pripojenie
k prípojke teplej vody skráti čas umývania a zníži spotrebu energie umývačky.
POZNÁMKA!
Neprekračujte povolenú teplotu prívodu vody. Niektoré materiály používané v riadoch nie sú
odolné voči vysokým teplotám.
9
Vkladanie riadov do umývačky
Krehké riady
Niektoré riady nie sú vhodné pre umývačku. To môže mať niekoľko dôvodov – niektoré materiály
nevydržia vysoké teploty, iné zase môže poškodiť saponát v umývačke.
Zachovajte opatrnosť napríklad pri ručne vyrobených predmetoch, jemných ozdobách, krištáľovom
či stolovom skle, striebre, medi, cíne, hliníku, dreve a plaste. Hľadajte označenie „Vhodné do umývačky“.
Naloženie ovplyvňuje výsledky
Riad vkladajte opatrne, aby ste dosiahli čo najlepšie výsledky umývania a schnutia s čo najmenšou
spotrebou energie a vody. Dajte svojej umývačke riadu najlepšiu šancu na dosiahnutie a vyčistenie
všetkých povrchov a tiež na čo najdôkladnejšie vyschnutie riadu.
• Všetky špinavé povrchy by mali smerovať dnu a nadol.
• Riady neukladajte do seba ani na seba.
• Umiestnite dutiny riadov (napríklad pohárov) tak, aby oplachovacia voda odtekala. To je dôležité
aj pri plastových predmetoch.
• Uistite sa, že malé predmety nemôžu prepadnúť cez kôš umývačky – umiestnite ich do horného
zásobníku na príbor.
POZNÁMKA!
Uistite sa, že sa ostrekovacie ramená môžu voľne otáčať.
Koše umývačky
Umývačka je vybavená horným zásobníkom na príbor, horným košom a spodným košom.
Vzhľad košov sa môže líšiť v závislosti od nastavenia umývačky.
Horný zásobník na príbor
Horný zásobník na príbor obsahuje priestor na príbor, naberačky, šľahačky, servírovací príbor a
podobné predmety.
10
Horný kôš
Do horného koša umiestnite poháre, misy, prílohové taniere a podšálky. Všetky znečistené riady by
mali byť orientované smerom nadol a dovnútra. Poháre na víno umiestnite na policu na poháre na
víno a nože umiestnite do stojana na nože v pravej časti umývačky (ak je namontovaný).
Zdvihnutie a spustenie horného koša
1. Vytiahnite horný kôš.
2. Uchopte bočné strany horného koša oboma rukami a zdvihnite ho.
3. Opakovaným zdvíhaním koša oboma rukami zmeňte jeho polohu. (Horný kôš je možné umiestniť
do troch polôh.) Ak sa horný kôr nachádza v najvyššej polohe, zdvihnutím ho vrátite do najnižšej
polohy. Nezabudnite, že obe strany koša je vždy nutné nastaviť do rovnakej výšky.
11
Spodný kôš
Do spodného koša umiestnite taniere, prílohové taniere, servírovací riad a hrnce.
Skladacie nosníky
Pri umývaní hrncov zložte skladacie nosníky (držiaky na taniere). Skladacie nosníky uvoľnite stlačením
západky smerom dovnútra, než začnete upravovať ich polohu.
12
Používanie umývačky
Stlačením otvorte
Pridajte prostriedok na umývanie
1. Priestor pre umývací prostriedok pre
predumytie
2. Priestor pre umývací prostriedok pre hlavné
umývanie
Saponát sa pridáva podľa tvrdosti vody.
Postupujte podľa pokynov na balení saponátu. Táto umývačka je vybavená zmäkčovačom vody, preto
používajte dávkovanie saponátu a leštidla vhodné pre mäkkú vodu.
Príliš veľké množstvo saponátu môže viesť k zníženému účinku umývania a tiež má väčší dopad na
životné prostredie.
Priestor pre umývací prostriedok musí byť pri pridávaní saponátu suchý. K dispozícii je priestor pre
predumytie a priestor pre hlavné umývanie. Ak používate práškový alebo tekutý saponát, pridajte malé
množstvo saponátu do priestoru pre predumytie. Ak máte otázky týkajúce sa saponátu, obráťte sa
na výrobcu saponátu.
POZNÁMKA!
Používajte iba saponát určený do umývačiek! Nepoužívajte bežný tekutý saponát – to zabraňuje
účinnej funkcii umývačky.
Tablety do umývačky
Ak nie je možné ľahko zatvoriť príklop zásobníka, prelomte tabletu na polovicu. Ak je príklop zatvorený
s použitím sily, existuje riziko, že nedôjde k jeho správnemu otvoreniu a správnemu uvoľneniu saponátu.
POZNÁMKA!
Tablety do umývačky sa neodporúča používať pri krátkych programoch (menej než 75 minút).
Miesto toho použite práškový alebo tekutý umývací prostriedok.
Umývací prostriedok všetko-v-jednom
Na trhu existuje mnoho druhov umývacích prostriedkov všetko-v-jednom. Pri týchto produktoch si
pozorne prečítajte pokyny.
Kapitola Nastavenia popisuje postup aktivácie programu TAB (Umývací prostriedok 3-v-1/všetko v
jednom). Nezabúdajte, že je nutné do zásobníka na soľ umiestniť soľ. Ak nie ste spokojní s výsledkami
umývania alebo schnutia, deaktivujte program TAB (Umývací prostriedok 3-v-1/všetko v jednom) a
doplňte do stroja soľ, saponát a leštidlo. Pozri kapitolu Pred prvým umývaním.
POZNÁMKA!
Optimálne výsledky pri umývaní a sušení sa dosiahnu s použitím bežného umývacieho prostriedku
spolu so samostatne doplneným leštidlom a soľou.
13
Hlavný vypínač
Stlačte a podržte hlavný vypínač, kým sa nezapne displej. Tiež skontrolujte, že je otvorený vodovodný
kohútik.
PROGRAM – Vyberte program
Vyberte vhodný program pre druh riadov a stupeň ich znečistenia. Vždy je prednastavený program
Eco .
Raz alebo viackrát stlačte volič programu, kým sa nerozsvieti symbol požadovaného programu.
Eco
Tento program je určený na čistenie bežne znečistených riadov a predstavuje najúčinnejší program z
hľadiska kombinácie spotreby energie a vody. Tento program sa používa na dosiahnutie súladu s
legislatívou EÚ o ekologickom dizajne.
Automatické umývanie
Umývačka dokáže určiť stupeň znečistenia riadov a podľa toho upraviť spotrebu a teplotu vody. Ak
je novo nainštalovaná, je nutné program spustiť päťkrát, kým sa plne prispôsobí a umožní poskytovať
najlepšie výsledky.
+ QuickIntensive
QuickIntensive (Automatické umývanie + SpeedWash) je účinný program na umývanie mierne
zaschnutých zvyškov jedla. (Tento program nie je určený na odstránenie spáleného jedla, napríklad v
prípade riadov určených do trúby.)
1)
Intezívne umývanie
Tiež je ideálny na použitie v prípade mimoriadne vysokých požiadaviek na hygienu, napríklad na
umývanie detských fliaš a dosiek na krájanie.
Program s vysokou teplotou na odstránenie mastnoty na veľmi znečistenom riade, ako sú napríklad
panvice, riady na zapekanie a riady určené do trúby. Ak tieto riady úplne nezaplnia umývačku, môžete
ich doplniť taniermi a podobne.
Rýchly hodinový
Rýchly program na používanie pri znečistení mierne zaschnutých zvyškov jedla. (Tento program nie
je určený na odstránenie spáleného jedla, napríklad v prípade riadov určených do trúby.)
V kombinácii s funkciou SpeedWash sa dosiahne kratší program (15 minút).
1)
Čas programu 90 min.
14
Sklo
Samočistiaci program
Jemný program na umývanie riadu s nízkou teplotou na umývanie krehkých predmetov z krištáľu/skla.
Nezabudnite použiť malé množstvo saponátu a predmety položiť tak, aby sa počas umývania navzájom
nedotýkali. Taktiež si pozrite Krehké riady v kapitole Vkladanie riadov do umývačky. Pomocou tohto
programu môžete tiež umyť práve použitý porcelán bez zaschnutých zvyškov.
Samočistiaci program
Samočistiaci program určený na hygienické čistenie priestoru umývačky, ostrekovacích ramien a
skladacích hrotov.
Tento program by sa mal spustiť (bez riadov v umývačke) s použitím bežného umývacieho prostriedku
alebo kyseliny citrónovej. Na trhu sú tiež dostupné špeciálne prostriedky na čistenie umývačky.
Informácie o odstránení nahromadeného vodného kameňa nájdete aj Vaňa umývačky v kapitole
Starostlivosť a čistenie.
Ak chcete aktivovať program, stlačte a podržte
príslušné tlačidlá pre Samočistiaci program.
Samočistiaci program sa spustí po zatvorení
dvierok.
- Výber možnosti
Ak chcete vybrať niektorú možnosť, stlačte jedno z tlačidiel možností, až kým sa príslušná možnosť
neaktivuje. Dostupné možnosti sa medzi programami líšia a niektoré možnosti nemožno kombinovať
(dostupné možnosti svietia tlmene).
SpeedWash
Táto možnosť skráti dĺžka programu, ale používa viac energie a vody.
Automatické otvorenie
Dvere umývačky sa automaticky otvoria, čím sa zlepšia výsledky sušenia. Počkajte, kým bude umývačka
ukazovať, že sa program skončil a pred vybratím riadov z umývačky riady vychladli. (Ak je umývačka
zabudovaná do okolitého nábytku, tento nábytok musí byť odolný voči akejkoľvek kondenzácii z
umývačky.)
Čas schnutia pre možnosť Automatické otvorenie sa líši v závislosti od programu.
POZNÁMKA!
Na dosiahnutie najlepších výsledkov schnutia nezatvárajte dvierka pred skončením fázy schnutia
a pred automatickým vypnutím stroja.
2)
V prípade niektorých programov je vopred vybraná možnosť Automatické otvorenie.
2)
15
VAROVANIE!
Dvierka umývačky riadu nesmú byť pri automatickom otváraní zablokované alebo zatvorené. V
opačnom prípade sa môže poškodiť mechanizmus zámku dvierok. Pred zatvorením dvierok
počkajte najmenej 5 min.
Extra hygiena
Táto možnosť je určená pre situácie so zvlášť vysokými nárokmi na hygienu, napríklad pri umývaní
detských fliaš a dosiek na rezanie. Pri hlavnom umývaní i finálnom oplachovaní sa používa mierne
zvýšená teplota.
Odložený štart
Ak vyberiete možnosť Odložený štart, umývačka sa spustí po uplynutí 1-24 hodín po zatvorení dvierok.
1. Možnosť Odložený štart aktivujte jedným stlačením tlačidla. Viacnásobným stlačením tlačidla
(alebo jeho podržaním) nastavte požadovaný počet hodín.
2. Zatvorte dvierka. Umývačka začne postupne odpočítavať hodiny po 1 a po uplynutí vybratej doby
sa spustí.
Ak chcete zrušiť možnosť Odložený štart, otvorte dvierka a stlačte a podržte hlavný vypínač, kým sa
displej nevypne.
Spustite umývačku
Zatvorte dvierka, aby ste mohli spustiť umývačku. Ak je hlavný vypínač zapnutý, umývačka sa
automaticky spustí, keď sa dvierka zatvoria.
TIME – zostávajúci čas
Po dokončení výberu programu a možností sa zobrazí informácia o dobe, ktorú trval program pri
poslednom použití.
Zastavenie alebo zmena programu
Ak chcete zmeniť program po spustení umývačky, otvorte dvierka a stlačte a podržte hlavný vypínač,
kým sa displej nevypne. Ak došlo k otvoreniu zásobníka saponátu, pridajte saponát. Potom stlačte
hlavný vypínač, vyberte nový program a zatvorte dvierka.
Ak chcete pridať ďalšie riady
Otvorte dvierka. Umývačka sa automaticky zastaví. Pridajte riad a zatvorte dvierka. Umývačka bude
po chvíli pokračovať v programe.
Ak sa umývačka vypne v dôsledku výpadku napájania
Ak nebol program umývačky dokončený, prerušený program bude pokračovať, keď dôjde k obnoveniu
napájania.
POZNÁMKA!
V priebehu sušenia dôjde k prerušeniu programu, ak bude prerušené napájanie, alebo ak budú
dvierka otvorené po dobu viac než 2 minút.
16
Po dokončení programu
Umývačka sa po dokončení programu automaticky vypne. Po každom použití uzatvorte vodovodný
kohútik.
Dosiahnutie najlepších výsledkov sušenia
• Úplne naložte umývačku.
• Umiestnite dutiny riadov (napríklad pohárov) tak, aby oplachovacia voda odtekala. To je dôležité
aj pri plastových predmetoch.
• Naplňte leštidlo alebo zvýšte úroveň dávkovania leštidla.
• Aktivujte možnosť Automatické otvorenie.
• Pred vyložením umývačky riadu nechajte riad vychladnúť.
Vyprázdnenie umývačky
Horúci porcelán je krehkejší. Pred vyložením nechajte riady v umývačke vychladnúť.
Vyložte najprv spodný kôš, aby ste predišli kvapkaniu vody z horného koša na riady v spodnom koši.
17
1)
Spotr. vody
Energia
Hodnoty spotreby
Čas
Finálne
oplachovanie
Počet
oplachovaní
Hlavné
umývanie
(l)
(pribl. kWh)
(pribl.
h:min)
umývania
110,853:2548 °C255 °C0
10- 20,50,9-1,52:10-2:5065 °C2-350-65 °C1-3
171,62:5570 °C270 °C210 / 25Intezívne umývanie
100,81:0065 °C255 °C---- / 25Rýchly hodinový
100,71:4050 °C245 °C---- / 20Sklo
Predumytie– možnostiSaponát,
zásobník 1
/ 2
PROGRAM
– program
Tabuľka programov
18
(ml)
Automatické
otvorenie--- / 25
Automatické
otvorenie--- / 25
2)
Eco
Automatické
umývanie
Hodnoty spotreby sa líšia podľa teploty privádzanej vody, izbovej teploty, veľkosti záťaže, vybratých dodatočných funkcií a ďalších faktorov. Hodnoty
pre Eco program sú presné, iné sú iba orientačné.2)Tento program je určený na čistenie bežne znečistených riadov a predstavuje najúčinnejší program z hľadiska kombinácie spotreby energie a vody.
1)
Tento program sa používa na dosiahnutie súladu s legislatívou EÚ o ekologickom dizajne.
Nastavenia
Stlačením prechádzajte medzi
hodnotami nastavenia.
Stlačením tlačidla uložte nastavenú hodnotu a pokračujte
na ďalšie nastavenie.
Aktuálne nastavenie.
Aktuálne nastavená hodnota.
Otvorte menu nastavení:
Najprv otvorte dvierka. Vypnite zariadenie. Stlačte a podržte hlavný vypínač, kým
1
sa nerozsvieti displej.
Do 10 s:
+
Navigácia v menu nastavení:
Teraz môžete upraviť nasledujúce nastavenia:
2
– stlačte volič programu a tlačidlo možnosti SpeedWash a podržte ich stlačené,
kým na nezobrazí ponuka nastavení.
Na displeji sa zobrazí menu nastavení (aktuálne nastavenie a aktuálna nastavená
3
hodnota).
(Menu môžete opustiť prechádzaním menu alebo stlačením hlavného vypínača.)
MožnostiNastavenia
Nastavenie dávkovania leštidla.1:00 - 1:05Leštidlo1
Zvýšenie dávkovania leštidla:
• Ak sa na riadoch nachádzajú stopy vody.
Zníženie dávkovania leštidla:
• Ak sa na riadoch nachádza lepkavý modro-biely
povlak.
• Ak sa na riadoch nachádzajú zaschnuté pruhy.
• Hromadenie peny. Ak máte veľmi mäkkú vodu, je
možné leštidlo zriediť vodou v pomere 50:50.
Výrobné nastavenie: 05
2:00 - 2:09Tvrdosť vody2
Úprava nastavenia zmäkčovača vody. Zvoľte nastavenie
v závislosti od tvrdosti privádzanej vody. Je dôležité,
aby bolo toto nastavenie správne!
Nemecká
stupnica
tvrdosti vody
Francúzska
stupnica
tvrdosti vody
Odporúčané
nastavenie
2:000-9°fH0-5°dH
19
Pokračovanie predchádzajúcej tabuľky
MožnostiNastavenia
TAB
3
(Umývací
prostriedok 3-v1/všetko v
jednom)
3:00 (Vyp)
3:01 (Zap)
Pokračovanie predchádzajúcej tabuľky
Nemecká
stupnica
tvrdosti vody
Po nastavení zmäkčovača vody na hodnotu 2:01 - 2:09
nezabudnite dať soľ do zásobníka.
V prípade vody s tvrdosťou pod 6°dH (9°fH), vyberte
hodnotu 2:00. Zmäkčovať vody sa deaktivuje a netreba
žiadnu soľ.
Výrobné nastavenie: 04
Toto nastavenie môžete aktivovať, ak používate umývací
prostriedok 3-v-1/všetko v jednom. Umývacie programy
sa automaticky prispôsobia tak, aby poskytli vždy tie
najlepšie možné výsledky umývania a schnutia. Ak
aktivujete toto nastavenie, nemusíte pridávať leštidlo –
táto možnosť vypne dávkovanie leštidla. Tiež zníži
množstvo soli, ktorá bude pridávaná do zmäkčovača
vody. Nezabúdajte, že soľ je nutné umiestniť do
zásobníka na soľ.
Ak chcete dosiahnuť dobré výsledky umývania, je
kľúčové zistiť, aký druh saponátu alebo produktu všetko
v jednom najlepšie vyhovuje vašim potrebám. Dôkladne
si prečítajte informácie na balení saponátu týkajúce sa
správneho použitia. Vždy dodržiavajte pokyny týkajúce
sa použitia a informácie na balení saponátu.
Francúzska
stupnica
tvrdosti vody
Odporúčané
nastavenie
2:0110-14°fH6-8°dH
2:0215-20°fH9-11°dH
2:0321-25°fH12-14°dH
2:0426-34°fH15-19°dH
2:0535-43°fH22-24°dH
2:0644-52°fH25-29°dH
2:0753-70°fH30-39°dH
2:0871-88°fH40-49°dH
2:0989°fH50°dH
20
Starostlivosť a čistenie
Stlačením otvorte
Príklop zásobníka na soľ
Doplňte leštidlo
Ak je potrebné doplniť leštidlo, na displeji sa rozsvieti nasledujúci symbol.
Po doplnení môže chvíľu trvať, kým symbol zhasne.
1. Otvorte príklop zásobníka leštidla.
2. Opatrne doplňte leštidlo po označenú úroveň max.
3. Utrite akékoľvek rozliate leštidlo v okolí zásobníka.
4. Pevne zatvorte príklop.
Doplňte soľ
Ak je potrebné doplniť soľ, na displeji sa rozsvieti nasledujúci symbol.
Po doplnení môže chvíľu trvať, kým symbol zhasne.
1. Odskrutkujte príklop zásobníka na soľ.
2. Umiestnite lievik dodávaný s umývačkou do doplňovacieho otvoru zásobníka na soľ. (Voda je
potrebná iba prvýkrát.)
3. Potom pridajte soľ, maximálne 630 gram, kým nebude zásobník plný. Použite hrubú soľ alebo
špeciálnu soľ do umývačky.
4. Utrite všetku prebytočnú soľ, aby bolo možné príklop pevne naskrutkovať.
VAROVANIE!
Ak chcete predísť výskytu hrdzavých škvŕn, musíte okamžite po pridaní soli spustiť umývací
program.
Nikdy nenalievajte do zásobníka na soľ umývací prostriedok. Tým zničíte zmäkčovač vody.
21
Čistenie filtrov
Hrubý filter
Jemný
filter
Skontrolujte, či je farebný
uzáver vpravo v spodnom
odtoku na svojom mieste.
Hrubý filter
Hrubý filter zachytáva väčšie častice jedla, ktoré nie by sa nedostali cez výpustné čerpadlo. Filter
vyprázdňujte podľa potreby.
1. Hrubý filter zdvihnite za rukoväť.
2. Vyprázdnite hrubý filter. Nezabudnite ho vrátiť na miesto.
Jemný filter
Nečistoty, ktoré sa nahromadia na jemnom filtri, sú počas každého umývania automaticky opláchnuté.
Ak je to potrebné, vyčistite jemný filter.
1. Otočte rukoväť proti smeru hodinových ručičiek.
2. Zdvihnite filter smerom priamo nahor pomocou rukoväte. Uvoľnite hrubý filter a vyčistite jemný
filter.
3. Filtre vráťte na miesto v opačnom poradí. Pri umiestňovaní jemného filtra na miesto skontrolujte,
že okraje správne tesnia.
4. Uzamknite filter na mieste otočením rukoväte v smere hod. ručičiek do krajnej polohy. Rukoväť
by mala ukazovať priamo von z umývačky.
POZNÁMKA!
Na výsledky umývania v umývačke môžu mať vplyv nesprávne osadené filtre. Všimnite si, že
umývačka sa nesmie používať bez nainštalovaných filtrov!
22
Čistenie ostrekovacích ramien
Otvory a ložiská sa môžu niekedy zapchať. Odstráňte akékoľvek nečistoty pomocou špendlíka alebo
podobného predmetu. Ostrekovacie ramená majú otvory i na spodnej strane.
Ak chcete ostrekovacie ramená vyčistiť, môžete ich demontovať. Nezabudnite ich potom pevne vrátiť
na miesto.
Dolné ostrekovacie rameno
• Rameno uvoľnite zatiahnutím priamo nahor.
Horné ostrekovacie rameno
1. Vytiahnite horný kôš.
2. Proti smeru hodinových ručičiek odskrutkujte ložiská ostrekovacieho ramena a odstráňte
ostrekovacie rameno z horného koša.
Vyčistenie umývačky
Dvierka a tesnenie dvierok
Otvorte dvierka. Bočné strany dvierok a tesnenie dvierok pravidelne čistite mierne navlhčenou
handričkou. Tesnenie dvierok na spodnom prednom okraji umývačky očistite kefou na umývanie riadu.
Displej a tlačidlá
Displej a tlačidlá udržujte čisté. V prípade potreby ich utrite suchou alebo mierne navlhčenou handričkou.
Nikdy nepoužívajte čistiace prostriedky – môžu poškriabať povrch.
Počas čistenia tlačidiel vypnite umývačku hlavným vypínačom, aby nedošlo k ich neúmyselnej aktivácii.
23
Vaňa umývačky
Uzáver výpustného
čerpadla
Vaňa umývačky je vyrobená z nehrdzavejúcej ocele a udržuje sa čistá bežným používaním (ak sa
umývačka používa pravidelne).
Ak máte tvrdú vodu, môže dôjsť k hromadeniu vodného kameňa v umývačke. V takom prípade spusťte
program Samočistiaci program s použitím dvoch lyžíc kyseliny citrónovej v priestore pre umývací
prostriedok (v stroji nesmú byť žiadne riady). Na trhu sú k dispozícii aj špeciálne čističe umývačiek.
Odstránenie upchatia
Uvoľnenie výpustného čerpadla
Ak je v umývačke voda aj po dokončení programu, môže byť upchaté výpustné čerpadlo. Takéto
upchatie môžete jednoducho uvoľniť.
1. Vypnite stroj pomocou hlavného vypínača a odpojte ho od zástrčky v stene.
2. Odstráňte hrubý filter a jemný filter.
3. Odstráňte vodu z priestoru čerpadla umývačky.
4. Ak chcete skontrolovať výpustné čerpadlo, odstráňte farebný uzáver na pravej strane spodného
odtoku.
5. Ručne otočte koliesko čerpadla umiestnené za výpustným čerpadlom. Opatrne odstráňte prípadné
nečistoty.
6. Vráťte späť uzáver výpustného čerpadla spolu s jemným a hrubým filtrom.
7. Znovu zapojte stroj do napájacej siete.
Ak sa umývačka nespustí a ozýva sa bzučanie, bola aktivovaná ochrana pred pretečením vody.
• Vypnite prívod vody.
• Odstráňte zástrčku zo zásuvky v stene.
• Kontaktujte servisné oddelenie.
POZNÁMKA!
Nezabudnite vrátiť späť uzáver výpustného čerpadla.
Uvoľnenie filtra prívodnej hadice
Ak prívod vody obsahuje malé čiastočky, môže dôjsť k upchatiu vonkajšieho filtra prívodnej hadice,
čo môže viesť k Porucha na prívode vody.
1. Vypnite stroj pomocou hlavného vypínača a odpojte ho od zástrčky v stene.
2. Zatvorte vodovodný kohútik.
3. Odskrutkujte prívodnú hadicu.
4. Opatrne odstráňte vonkajší filter z prívodnej hadice a vyčistite ho.
5. Vráťte filter na miesto a skontrolujte, že je tesnenie v správnej polohe.
6. Pevne naskrutkujte prívodnú hadicu na miesto.
24
7. Pripojte stroj k zástrčke v stene a otvorte vodovodný kohútik. Nechajte tlak chvíľu vyrovnávať a
Vonkajší filter
na prívodnej
hadici
Tesnenie
skontrolujte, že je pripojenie vodotesné.
25
Riešenie problémov
ČinnosťDruh poruchy na displeji
PreplnenéF10
Porucha na výstupe vodyF11
Porucha na prívode vodyF12
F40
ventilu
Porucha hladiny vodyF52
Porucha na prívode vodyF67
Stlačením ľubovoľného tlačidla odstráňte chybové hlásenie.
Tlačidlá pri stlačení nereagujú.
Vyčistite výpustné čerpadlo. Pozri časť Starostlivosť a čistenie.
Ak problém pretrváva, kontaktujte servisné oddelenie.
Pozri „V umývačke zostáva voda“ v tabuľke Problém nižšie. Ak
problém pretrváva, kontaktujte servisné oddelenie.
Skontrolujte, že je otvorený vodovodný kohútik. Skontrolujte, že
nie je vonkajší filter ani prívodná hadica zablokovaná. Pozri sekciu
Uvoľnenie filtra prívodnej hadice v kapitole Starostlivosť a čistenie.
Ak problém pretrváva, kontaktujte servisné oddelenie.
Zatvorte vodovodný kohútik a kontaktujte servisné oddelenie.Netesnosť vstupného
Vyčistite hrubý i jemný filter. Skontrolujte, že nie je vonkajší filter
na prívodnej hadici zanesený. Ak problém pretrváva, kontaktujte
servisné oddelenie.
Zatvorte vodovodný kohútik a kontaktujte servisné oddelenie.PreplnenéF54
Kontaktujte servisné oddelenie.Porucha cirkulácieF56
Skontrolujte, že je otvorený vodovodný kohútik. Skontrolujte, že
nie je vonkajší filter ani prívodná hadica zablokovaná. Pozri sekciu
Uvoľnenie filtra prívodnej hadice v kapitole Starostlivosť a čistenie.
Ak problém pretrváva, kontaktujte servisné oddelenie.
po otvorení dvierok.
Tlačidlá sú znečistené.
Dvierka sú zatvorené.
Koše nie sú v správnej polohe.Nie je možné zatvoriť dvierka.
Zámok dvierok nezapadne na
miesto a nezamkne sa.
ČinnosťMožná príčinaProblém
Vyčkajte a skúste to znova.Stlačili ste tlačidlá príliš skoro
Vyčistite ich pomocou suchej
alebo mierne navlhčenej
handričky.
Otvorte dvierka. Tlačidlá reagujú
na použitie iba v prípade, že sú
dvierka otvorené.
Skontrolujte, že sú koše správne
vodorovne umiestnené.
Skontrolujte, že riady
nezabraňujú zasunutiu košov na
správne miesto.
Skontrolujte zámok dvierok. Ak
nezapadne na miesto a
nezamkne sa, otvorte dvierka.
26
Pokračovanie predchádzajúcej tabuľky
Umývačka sa nespustí.
zatvorené.
Otvorili ste umývačku počas
spustenia programu, aby ste
pridali riad.
Zámok dvierok nezapadol na
miesto a nezamkol sa.
istič.
zásuvky v stene.
Umývačka vydáva bzučanie
(výpustné čerpadlo), ktoré
neprestane ani po vypnutí
hlavného vypínača.
Skontrolujte, že nebola vybratá
možnosť Odložený štart.
Riady nie sú čisté.
Ostrekovacie ramená sa
netočia.
Otvory v ostrekovacom ramene
alebo ložiská sú zablokované.
ČinnosťMožná príčinaProblém
Stlačte a podržte tlačidlo
možnosti Automatické
otvorenie, kým tlačidlo nezačne
blikať. Počkajte, kým
neprestane blikať (60 s).
Zatvorte dvierka. Skontrolujte,
či zámok dvierok zapadne na
miesto a zamkne sa.
Skontrolujte.Dvierka nie sú správne
Zatvorte dvierka a počkajte.
Umývačka bude po chvíli
pokračovať v programe.
Skontrolujte zámok dvierok. Ak
nezapadne na miesto a
nezamkne sa, otvorte dvierka.
Stlačte a podržte tlačidlo
možnosti Automatické
otvorenie, kým tlačidlo nezačne
blikať. Počkajte, kým
neprestane blikať (60 s).
Zatvorte dvierka. Skontrolujte,
či zámok dvierok zapadne na
miesto a zamkne sa.
Skontrolujte.Bola aktivovaná poistka alebo
Skontrolujte.Zástrčka nie je zasunutá do
Skontrolujte.Vodovodný kohútik je zatvorený.
Skontrolujte.Pretečenie vody alebo úniky.
Zatvorte vodovodný kohútik.
Vytiahnite zástrčku a kontaktujte
servisné oddelenie.
Stlačte a podržte hlavný
vypínač, kým sa displej
nevypne, ak chcete zrušiť
možnosť Odložený štart.
Reštartujte umývačku.
Odstráňte ramená a vyčistite
ich.
Skontrolujte, že riady neblokujú
ostrekovacie ramená.
Vyčistite ostrekovacie ramená.
Pozri časť Starostlivosť a
čistenie.
27
Pokračovanie predchádzajúcej tabuľky
Nevhodný umývací program
Nesprávne dávkovanie
saponátu.
Saponát po záručnej dobe.
Saponát má určitú dobu
exspirácie.
Nesprávne vložené riady.
Pohára a šálky sa v priebehu
programu prevrhli.
Filtre nie sú správne
namontované.
Uzáver výpustného čerpadla
chýba.
Škvrny na nehrdzavejúcej oceli
alebo striebre.
Niektoré potraviny, napríklad
horčica, majonéza, citrónová
šťava, ocot, soľ a dressingy,
môžu spôsobiť škvrny na
nehrdzavejúcej oceli, ak sú na
nej ponechané príliš dlho.
Všetky riady z nehrdzavejúcej
ocele môžu spôsobiť vznik
škvŕn na strieborných riadoch,
ak prídu v priebehu umývania
do kontaktu. Škvrny na riadoch
môžu spôsobiť aj hliníkové
riady.
Zo zmäkčovača vody uniká soľ.Škvrny alebo povlak na riadoch.
zmäkčovača vody.
ČinnosťMožná príčinaProblém
Vyberte program s veľmi
vysokou teplotou, aby sa
rozpustila mastnota na veľmi
špinavom riade, ako je napríklad
Intezívne umývanie.
Dávkujte podľa tvrdosti vody.
Príliš mnoho alebo príliš málo
saponátu vedie k horším
výsledkom pri umývaní.
Vyhnite sa používaniu veľkých
balení.
Nezakrývajte porcelán veľkými
misami a podobnými riadmi.
Vyhnite sa uloženiu veľmi
vysokých pohárov do rohov
košov.
Umiestnite riady tak, aby boli v
stabilnej polohe.
Skontrolujte, či je rukoväť filtra
zablokovaná v krajnej polohe.
Rukoväť by mala smerovať
priamo von z umývačky.
Skontrolujte, či je farebný
uzáver vpravo v spodnom
odtoku na svojom mieste. Pozri
časť Starostlivosť a čistenie.
Tieto druhy potravín opláchnite,
ak nebudete okamžite spúšťať
umývačku. Skúste použiť
program Rýchly hodinový s
možnosťou SpeedWash.
Ak sa chcete vyhnúť šmuhám a
strate lesku, oddeľujte od seba
riady z rôznych kovov, ako je
striebro, nehrdzavejúca oceľ a
hliník.
Skontrolujte, že je príklop
zásobníka na soľ správne
dotiahnutý. V opačnom prípade
kontaktujte servisné oddelenie.
Pozri časť Nastavenia.Nesprávne nastavenie
28
Pokračovanie predchádzajúcej tabuľky
dávkovania leštidla.
Zásobník na soľ je prázdny.
Je použitý umývací prostriedok
3-v-1/všetko v jednom a je
aktivované nastavenie TAB
(Umývací prostriedok 3-v1/všetko v jednom).
Príliš vysoká teplota a príliš
mnoho saponátu môže spôsobiť
poškodenie krištáľového riadu.
To bohužiaľ nie je možné
opraviť, iba tomu predísť.
Na riadoch sa nachádza lepkavý
modro-biely povlak.
Škvrny na riadoch po umývaní.
Zvyšky saponátu v priestore pre
umývací prostriedok po
dokončení umývania.
Hrkanie počas umývania.
Nastavenie dávkovania leštidla
je príliš vysoké.
Škvrny od rúžu a čaju môže byť
ťažké odstrániť.
Priestor pre umývací prostriedok
bol počas pridávania saponátu
vlhký.
Riady nie sú správne
umiestnené alebo sa
ostrekovacie ramená netočia.
Filtre nie sú správne
namontované.
Nečistoty vo výpustnom
čerpadle.
Uzáver výpustného čerpadla
chýba.
Ostrý záhyb odtokovej hadice.
ČinnosťMožná príčinaProblém
Pozri časť Nastavenia.Nesprávne nastavenie
Doplňte soľ. Pozri časť Pred
prvým umývaním.
Deaktivujte nastavenie TAB
(Umývací prostriedok 3-v1/všetko v jednom) a doplňte
soľ a leštidlo.
Krištáľový riad umývajte pri
nízkej teplote a s malým
množstvom saponátu.
Kontaktujte výrobcu saponátu.
Znížte množstvo leštidla. Pozri
časti Pred prvým umývaním a
Nastavenia. Ak je voda vo vašej
domácnosti veľmi mäkká,
možno bude vhodné zriediť
leštidlo s vodou v pomere
50:50.
Použite saponát s bieliacim
činidlom.
Priestor pre umývací
prostriedok musí byť počas
pridávania saponátu suchý.
Skontrolujte, že sú riady
správne umiestnené. Otočte
ostrekovacie ramená a uistite
sa, že sa môžu pohybovať.
Vyčistite hrubý i jemný filter.Filtre sú zablokované.V umývačke zostáva voda.
Skontrolujte, či je rukoväť filtra
zablokovaná v krajnej polohe.
Rukoväť by mala smerovať
priamo von z umývačky.
Vyčistite výpustné čerpadlo.
Pozri časť Starostlivosť a
čistenie.
Skontrolujte, či je farebný
uzáver vpravo v spodnom
odtoku na svojom mieste. Pozri
časť Starostlivosť a čistenie.
Skontrolujte, že nie je odtoková
hadica zamotaná a nie sú na nej
ostré záhyby.
29
Pokračovanie predchádzajúcej tabuľky
Zablokovaná odtoková hadica.
Zápach v umývačke.
V umývačke zostáva mastnota.
Riady nie sú dostatočne suché.
Nečistoty v okolí tesnení a v
rohoch.
Dlhšiu dobu boli vyberané
programy s nízkou teplotou.
Dlhšiu dobu boli vyberané
programy s nízkou teplotou.
Možnosť Automatické otvorenie
nie je aktivovaná.
naložená.
Je potrebné doplniť leštidlo
alebo je jeho dávkovanie
nastavené na príliš nízku
hodnotu.
Je použitý umývací prostriedok
3-v-1/všetko v jednom a je
aktivované nastavenie TAB
(Umývací prostriedok 3-v1/všetko v jednom).
ČinnosťMožná príčinaProblém
Odpojte odtokovú hadicu
v mieste pripojenia k zariadeniu
na zachytávanie vody jednotky
umývadla. Skontrolujte, že sa
v hadici nezachytili nečistoty a
že má pripojenie vnútorný
priemer minimálne 14 mm.
Vyčistite pomocou kefky na
riady a čistiaceho prostriedku s
nízkou tvorbou peny.
Približne raz mesačne spustite
program s vyššou teplotou.
Alebo vyberte samočistiaci
program. Pozrite si Samočistiaci
program v kapitole Používanie
umývačky.
Vyberte program s veľmi
vysokou teplotou, aby sa
rozpustila mastnota na veľmi
špinavom riade, ako je napríklad
Intezívne umývanie.Alebo
vyberte samočistiaci program.
Pozrite si Samočistiaci program
v kapitole Používanie umývačky.
Aktivujte možnosť Automatické
otvorenie.
Úplne naložte umývačku.Umývačka nie je úplne
Doplňte leštidlo alebo zvýšte
dávkovanie leštidla. Pozri časti
Pred prvým umývaním a
Nastavenia.
Deaktivujte nastavenie TAB
(Umývací prostriedok 3-v1/všetko v jednom) a doplňte
soľ a leštidlo.
30

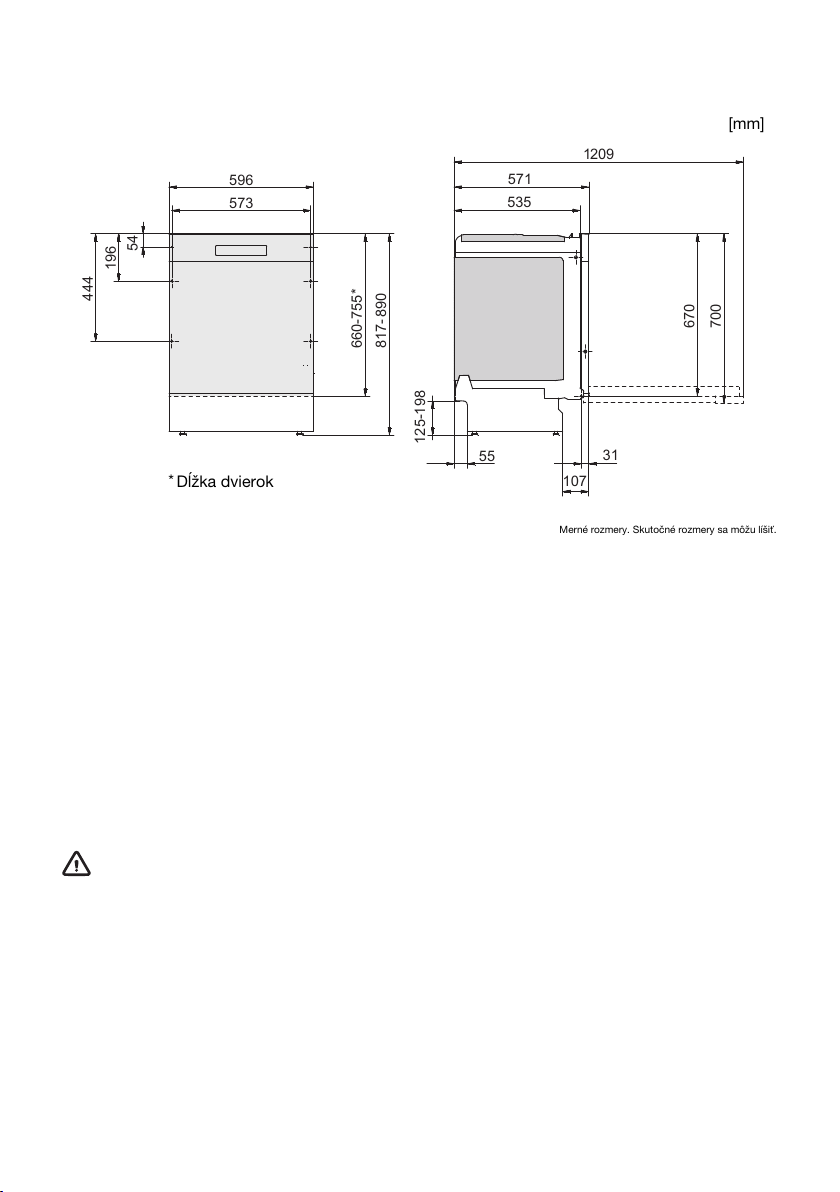

Inštalácia
817- 890
535
571
660-755*
54
196
444
573
596
125-198
55
31
107
1209
700
670
[mm]
Dĺžka dvierok
*
Merné rozmery. Skutočné rozmery sa môžu líšiť.
Je dôležité, aby ste si prečítali pokyny nižšie a dodržiavali ich. Inštaláciu a pripojenie uskutočnite v
súlade so samostatným montážnym návodom.
Bezpečnostné pokyny
• Pripojenie k elektrickej sieti a pripojenie vody a odpadu musí vykonať kvalifikovaný odborník.
• Vždy dodržiavajte platné nariadenia týkajúce sa vody, odtoku a elektrickej energie.
• Počas inštalácie zachovávajte opatrnosť. Používajte ochranné rukavice. Inštaláciu musia vykonávať
vždy najmenej dve osoby.
• Na podlahu pod umývačkou umiestnite zásobník na vodu, ktorý zabráni škodám v prípade
akýchkoľvek únikov vody.
• Pred naskrutkovaním umývačky na miesto ju vyskúšajte spustením programu Rýchly hodinový s
možnosťou SpeedWash. Skontrolujte, že sa umývačka naplní vodou, ktorá sa potom vypustí. Tiež
skontrolujte, že žiadne z pripojení neuniká.
VAROVANIE!
Počas inštalácie umývačky vypnite prívod vody.
Počas vykonávania práce je nutné, aby bola vytiahnutá zástrčka alebo vypnuté napájanie zásuvky
v stene.
Inštalácia
• Rozmery výklenku a pripojení sú zahrnuté v samostatnom montážnom návode. Pred zahájením
inštalácie skontrolujte, že sú všetky rozmery správne. Nezabudnite, že výšku dvierok krytu je
možné prispôsobiť tak, aby zodpovedala ostatným montážnym rozmerom.
• Uistite sa, že je oblasť, do ktorej budete umývačku inštalovať, dostatočne pevná. Upravte výšku
umývačky pomocou štyroch nožičiek tak, aby bola vodorovne.
31
• Ak je umývačka zabudovaná do okolitého nábytku, tento nábytok musí byť odolný voči akejkoľvek
kondenzácii z umývačky.
• Pripevnite ochranný film (zabalený vo vrecku s dokumentami) na spodnú stranu pracovnej dosky.
Ochranný film chráni pracovnú dosku pred vlhkosťou.
• Skontrolujte, že je stroj nainštalovaný tak, aby bolo možné dvierka voľne otvoriť. V opačnom
prípade môže byť narušená funkcia zámku dvierok.
• Upozorňujeme, že po namontovaní krycích dvierok možno bude potrebné upraviť pružiny dvierok.
Ľavé a pravé pružiny dvierok nastavte rovnako tak, aby boli dvere rovnomerne vyvážené.
Pripojenie odtokov
Potrebné informácie nájdete v samostatných pokynoch na inštaláciu.
Umývačku je možné nainštalovať do vyvýšeného výklenku (s cieľom dosiahnuť ergonomickú pracovnú
výšku). To znamená, že je možné umývačku nainštalovať tak, že bude odtoková hadica položená
nižšie, než je spodná strana umývačky, napríklad jej vedením priamo do odtoku v podlahe. Umývačka
je vybavená vstavaným zariadením zabraňujúcim odsávaniu, ktoré zabraňuje vyprázdnenie stroja v
priebehu umývacieho cyklu.
Odtoková hadica môže byť tiež pripojená k pripojeniu na zariadení na zachytávanie vody jednotky
umývadla. Pripojenie musí mať vnútorný priemer najmenej 14 mm.
Odtokovú hadicu je možné predĺžiť maximálne o 3 m (celková dĺžka odtokovej hadice nesmie prekročiť
4,5 m). Akékoľvek spoje alebo pripojovacie hadice musia mať vnútorný priemer najmenej 14 mm. V
ideálnom prípade by však mala byť odtoková hadica nahradená novou hadicou bez spojov.
Žiadny úsek odtokovej hadice sa nesmie nachádzať vyššie než 950 mm nad spodnou stranou umývačky.
Pripojte hadicovú sponu na odtokovú hadicu. Uistite sa, že odtoková hadica nie je skrútená.
Pripojenie k prívodu vody
Používajte iba prívodnú hadicu dodávanú s umývačkou. Nepoužívajte znovu staré hadice ani iné
náhradné hadice.
Prívodná hadica musí byť vybavená vodovodným (zastavovacím) kohútikom. Tento kohútik musí byť
jednoducho prístupný, aby bolo možné zastaviť prívod vody, ak bude nutné umývačku posunúť.
Po dokončení inštalácie by ste mali vodovodný kohútik otvoriť a na chvíľu umožniť vyrovnanie tlakov.
Tiež skontrolujte tesnosť všetkých pripojení.
Pripojenie k prívodu studenej vody
Pripojte umývačku k prívodu studenej vody, ak je budova vyhrievaná pomocou benzínu, elektrickej
energie alebo plynu.
Pripojenie k prívodu teplej vody
Pripojte umývačku k prívodu teplej vody (max. 70 °C), ak je budova vyhrievaná pomocou energeticky
efektívneho vyhrievania, ako je ústredné kúrenie, solárnej energie alebo geotermálnej energie. Pripojenie
k prípojke teplej vody skráti čas umývania a zníži spotrebu energie umývačky.
POZNÁMKA!
Neprekračujte povolenú teplotu prívodu vody. Niektoré materiály používané v riadoch nie sú
odolné voči vysokým teplotám, pozri Krehké riady v kapitole Vkladanie riadov do umývačky.
32
Elektrické pripojenie
Informácie o elektrickom pripojení nájdete na štítku so sériovým číslom. Tento technický údaj sa musí
zhodovať s napájacím zdrojom.
Umývačka musí byť pripojená k uzemnenej zásuvke.
Elektrická zásuvka v stene musí byť umiestnená mimo oblasti inštalácie tak, aby bola jednoducho
dostupná v priebehu inštalácie umývačky. Nepoužívajte predlžovaciu šnúru.
POZNÁMKA!
Výmenu elektrických káblov, ako aj opravy a údržbu týkajúcu sa bezpečnosti alebo výkonu musí
vykonať servisný zástupca výrobcu alebo osoba s podobnou odbornou kvalifikáciou.
33
Servis
SERIAL NO.
1
2
ART. NO.
Pred kontaktovaním servisného strediska si prečítajte kapitolu Riešenie problémov. Ak ste narazili na
problém, ktorý nedokážete vyriešiť, obráťte sa na najbližšie servisné stredisko so žiadosťou o odbornú
pomoc, pozrite si www.mora.cz / www.mora.sk. Naša webová stránka obsahuje tiež informácie o
dostupnosti náhradných dielov a o tom, čo môžete opraviť svojpomocne.
Pri kontakte by ste mali poskytnúť údaje na typovom štítku. Poskytnite aj číslo tovaru (1) a sériové
číslo (2).
Upozorňujeme, že neodborné opravy môžu ohroziť bezpečnosť používateľa a môžu mať vplyv na
záruku.
34
Technické údaje a energetické označovanie
SERIAL NO.Model:
1
2
ART. NO.
3
Technické údaje
817-890 mmVýška:
596 mmŠírka:
571 mmHĺbka:
1)
Hmotnosť:
1)
Hmotnosť sa môže líšiť v dôsledku rôznych technických údajov.
Informácie pre zákazníkov
Informácie o vašom produkte nájdete na www.mora.cz / www.mora.sk, kde nájdete aj odkaz na
Európsku databázu výrobkov s energetickým označením (EPREL). Alebo navštívte priamo www... (not
available when this instructions was printed). Postupujte podľa pokynov a vyhľadajte produkt podľa
názvu modelu.
Prečítajte si informácie na štítku s výrobným číslom. Poznačte si názov modelu (3).
Informácie pre skúšobný inštitút
Informácie o tomto produkte nájdete v Európskej databáze výrobkov s energetickým označením
(EPREL) a je možné ich objednať aj e-mailomdishwashers@appliance-development.com.
Žiadosť by mala obsahovať údaje zo štítka s výrobným číslom. Sú to číslo tovaru (1), sériové číslo (2)
a názov modelu (3).
35 kg
0,03–1,0 MPaTlak vody:
Pozri štítok s typom.Elektrické pripojenie:
Pozri štítok s typom.Merný výkon:
35
www.mora.cz / www.mora.sk
Vyhradzujeme si právo zmeniť uvedené informácie.
805363-a1
Loading...
