Gefeliciteerd met de aanschaf van deze
kwaliteitsfi ets. Wij hebben ons best gedaan
om u altijd op een betrouwbare, veilige
en comfortabele wijze uw bestemming te
laten bereiken.
Het Montego team wenst u vele uren
fi etsplezier.
Inhoud:
In een oogopslag Beschrijving van de onderdelen ... 3 Goede gewoonten
Controleer voor iedere rit ... 5
Belangrijke vaardigheden
Remmen, versnelling, verlichting ... 6
Maak het u zelf gemakkelijk
Persoonlijke afstelling van de fi ets ... 10
Bijzondere omstandigheden
Onderhoud, fi etsen met bagage, met
kinderen, transport van de fi ets ... 17
Probleemoplossing / hulp bij pech
Banden, remmen, versnelling, bel ... 21
Onderhoud ... 29
Index ... 30
Overdrachtprotocol ... 31
Fietsbewijs ... 32
Garantiebepalingen ... 33
Bewaar deze handleiding
voor toekomstig gebruik.
MOEDERFIETSEN
Liberty 3
Liberty 7
KINDERFIETSEN
Mimi
Rainbow
Rocket
Free Spirit
Scout
Wild Rose
Lizard
T
OURFIETSEN
Villager 7
Villager 21
Traveller
Voyager
STADSFIETSEN
Avantgard+
Heritage 7
Society
Distinction
Status
Elite
URBANFIETSEN
Barrow
Legend
Divine
Daily Urban
Daily Classic
BMX FIETSEN
Turbo
Downtown
Graffi ti
Voodoo
U en uw kinderen zijn
veel veiliger wanneer
er een valhelm wordt
gedragen.
Gebruikte symbolen
Models MONTEGO
Technische
informatie
WaarschuwingInfo
Het onderstaande
heeft betrekking op de
volgende modellen
Tip
Edition 02/2010
Page 3
3
In een oogopslag
In een oogopslag
Frame
Stuur
Versnelling schakelaar
Remgreep
Koplamp
Band
Velg
Naaf
Ventiel
Spaken
Crankstel
Slot
Kettingkast
Achterlicht
Drager
Snelspanner /
Zadelpenklem
Zadelpen
Pedaal
Stuurpen
Voorvork
Fietsen met naaf versnelling
Zadel
Page 4
4
In een oogopslag
Frame
Stuur
Versnelling schakelaar
Remgreep
Koplamp
Band
Velg
Naaf
Ventiel
Spaken
Crankstel
Achterderailleur
Slot
Kettingkast
Achterlicht
Drager
Snelspanner /
Zadelpenklem
Zadelpen
Pedaal
Stuurpen
Voorvork
Fietsen met derailleur versnelling
Zadel
Page 5
5
Goede gewoonten
Probeer de remmen
Goede gewoonten
... een korte veiligheids controle
Controleer de banden
Vreemde geluiden?
Controleer de wielen
Test de verende voorvork.
Voelt het vertrouwd?
De juiste druk?
Draaien de
wielen gelijkmatig rond?
Bij maximaal inknijpen mag de remgreep het stuur niet
raken.
De remblokken hebben contact over het
gehele remoppervlak
Check list
1) Remmen gecontroleerd ü
2) Banden in orde ü
3) Wielen draaien gelijkmatig ü
4) Geen vreemde geluiden ü
5) Vering OK ü
Niet gaan fi etsen indien een van deze
controle punten niet in orde is.
Bij twijfel uw fi etsspecialist inschakelen. Een fi ets gebruiken die mogelijk
niet in orde is kan tot ongelukken
leiden.
Ga op de fi ets zitten om dit uit te
proberen.
Controleer de afstand tussen het
draaiende wiel en de remblokken. De
afstand moet gelijk blijven.
Laat uw fi ets vanaf een paar
centimeter op de grond stuiteren en
luister of u bijzondere geluiden
hoort. Zo ja, controleer of alles vast
zit.
Page 6
6
Algemene vaardigheden
Avantgard+, Distinction, Divine, Downtown, Elite, Free Spirit, Graffi ti, Heritage 7, Legend, Liberty 3, Liberty 7, Lizard, Mini, Scount, Society, Status, Traveller, Turbo,
Villager 21, Villager 7, Voodoo, Voyager:
Max ...... Kg
Algemene vaardigheden
Remmen
Basis kennis
.... om correct te fi etsen en te remmen.
Voor- en achterrem
Remmen
Versnelling
schakelaars
Licht
aan / uit
de remgreep inknijpen de remgreep loslaten
afremmen of
stoppen
Let er goed op welke greep de
voorrem en welke de achterrem
bedient.
Voorkeur is om beide remmen
tegelijkertijd te gebruiken.
Zorg ervoor dat er geen olie of
siliconenwas op de remblokken of op
het remoppervlak komt.
Bij voorkeur stevig pompend remmen
in plaats van langdurig zachtjes
afremmen om overhitting van de
remmen te voorkomen.
Indien langdurig wordt geremd met
een naafrem kan dit leiden tot
oververhitting en mogelijk vermindering van de remkracht. Zodra de
remwerking minder wordt, de remmen
laten afkoelen.
Fietsbewijs
(Pagina 32)
Respecteer aanbevolen
maximale gewicht
Gebruik de fi ets uitsluitend
waarvoor deze is bedoeld
Op de openbare weg en fi etspaden;
niet onder extreme omstandigheden; niet in wedstrijd verband of
competitie.
Page 7
7
Algemene vaardigheden
Free Spirit, Lizard, Mimi, Rainbow, Rocket, Scout, Turbo, Wild Rose:
Barrow, Daily Classic, Daily Urban, Free Spirit, Lizard, Mimi, Rainbow, Rocket, Scout, Turbo, Wild Rose:
Voor
Achterrem ( Terugtraprem)
De meeste remkracht wordt
bereikt in de horizontale
pedaalstand.
Stop met trappen Voorzichtig achter-
waarts trappen
Vervolgens het trappen
hervatten.
afremmen of
stoppen
Voorkeur is om beide remmen
tegelijkertijd te gebruiken.
Zorg ervoor dat er geen olie of
siliconenwas op de remblokken of op
het remoppervlak komt.
Bij voorkeur stevig pompend remmen
in plaats van langdurig zachtjes
afremmen om overhitting van de
remmen te voorkomen.
Indien langdurig wordt geremd met
een naafrem kan dit leiden tot
oververhitting en mogelijk vermindering van de remkracht. Zodra de
remwerking minder wordt, de remmen
laten afkoelen.
Remmen
Versnelling
schakelaars
Licht
aan / uit
de remgreep inknijpen de remgreep loslaten
afremmen of
stoppen
Page 8
8
Algemene vaardigheden
Avantgard+, Barrow, Distinction, Divine, Elite, Heritage 7, Legend, Liberty 3, Liberty 7, Lizard, Society, Status, Villager 21, Villager 7, Wild Rose:
Traveller, Voyager:
Daily Classic, Daily Urban, Downtown, Free Spirit, Graffi ti, Mimi, Rainbow, Rocket, Scout, Turbo, Voodoo:
û
û
Versnelling schakelaars
Geen versnelling
De meest effi ciënte trapfrequentie
wordt bereikt bij 60 tot 70 trap
omwentelingen per minuut; bij
afdalingen ligt dit aantal beduidend
lager.
Vermijd het gebruik van extreme schakelposities
bij derailleur fi etsen. Bijvoorbeeld als de ketting
op het grootste kettingblad voor geschakeld is en
achter op het grootste kettingkransje. Dit kan een
verminderde levensduur van de ketting veroorzaken.
De lichtste versnelling (bijv. bij
klimmen) is wanneer de ketting voor
op het kleinste kettingblad is
geschakeld en achter op de grootste
kettingkrans is geschakeld.
Remmen
Versnelling
schakelaars
Licht
aan / uit
Langzamer trappen
Langzamer trappen
draai de schakelaar
een klik verder
Druk de knop in met de
aanduiding LOW
Druk de knop in met de
aanduiding HIGH
trap rustig door totdat
de juiste versnelling is
ingeschakeld
trap rustig door totdat
de juiste versnelling is
ingeschakeld
Page 9
9
Algemene vaardigheden
2x
Avantgard+, Barrow, Daily Classic, Daily Urban, Distinction, Divine, Elite, Heritage 7, Legend, Liberty 3, Liberty 7, Lizard, Mimi 20", Society, Status, Wild Rose:
Free Spirit 20", Scout 20", Traveller, Villager 21, Villager 7, Voyager:
Downtown, Free Spirit 16", Graffi ti, Mimi 16", Rainbow, Rocket, Scount 16", Turbo, Voodoo:
Licht aan / uit
Aan
voor
voor
voor
voor
achter
achter
achter
achter
Aan
Uit
Uit
De koplamp brandt alleen als u
rijdt (naafdynamo), het achterlicht ook als u stil staat (batterij)
Het achterlicht heeft 3 standen:
Aan (1 x drukken), auto (2x) en uit
(3x). In de automatische stand
schakelt het licht aan wanneer het
donker is.
In de stand “Auto” schakelt de
koplamp aan wanneer het donker
is.
Geen licht
Remmen
Versnelling
schakelaars
Licht
aan / uit
Schuif de schakelaar
naar ON
Druk op de knop — de
dynamo maakt contact
met de band
Druk op de knop
Druk op de knop
Schuif de schakelaar
naar OFF
Trek de dynamo tot de
aanslag van de band af
Druk 2x op de knop
Druk op de knop
Schakel de dynamo niet in terwijl
u rijdt – dit is gevaarlijk.
Page 10
10
Voor uw comfort
Voor uw comfort
... instellingen voor uw comfort, effi ciëntie en veiligheid.
Zadelhoogte
Voor de juiste afstelling is uw gevoel
belangrijker dan de algemene regels.
Ideale hoogte Hoogte test
- Pedaal in de laagste positie
- Hak op het pedaal
- Been is gestrekt
(Lichte buiging van de knie)
Bij speciale omstandigheden, zoals
gladde wegen is het veiliger om het
zadel iets lager af te stellen.
De juiste positie van de voet op het
pedaal:
In het bijzonder voor kinderen is het
belangrijk dat zij gemakkelijk met de
voeten de grond kunnen bereiken.
Zadel-
hoogte
Stuur-
hoogte
Zadel-
stand
Stuurstand
Remgre-
pen
Verende
voorvork
Controle punten “afstellingen”:
1) ZADEL
Hoogte • ü
Stand • ü
Voor-, achterwaartse positie • ü
2) STUUR
Hoogte • ü
Stand • ü
3) REMGREPEN
Stand en instelling • ü
4) VERENDE VOORVORK
Veerkracht instelling • ü
Page 11
11
Voor uw comfort
û
De zadelhoogte van kinderfi etsen
dient iedere 2-3 maanden opnieuw
ingesteld te worden.

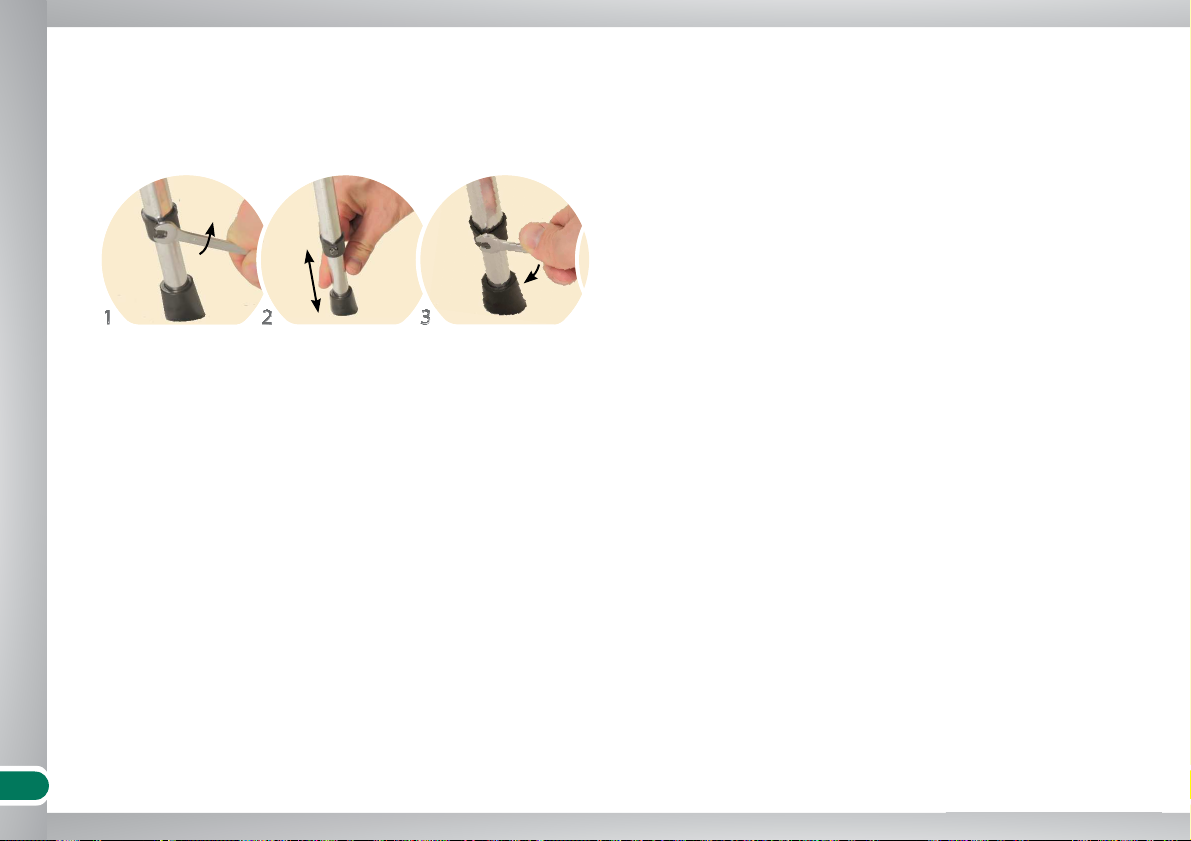

Houd de binnenkant van de zadelpen
buis vet met bijvoorbeeld vaseline.
De zadelpen mag niet verder uitsteken
dan de indicatie “Minimum insert” —
de zadelpen kan dan afbreken!
De snelspanner moet met stevige
kracht worden dicht geklapt. Als dit te
gemakkelijk gaat, de contramoer aan
het andere uiteinde iets aandraaien.
De zadelhoogte aanpassen
Open de snelspanner /
de bout losdraaien
Stel opnieuw de
hoogte in
Controleer de stand
van het zadel
Sluit de snelspanner /
de bout vastdraaien
Controleer of alles
stevig vast zit
Wanneer geen
snelspanner wordt
gebruikt is de
zadelpenklem
uitgevoerd met
een inbus bout.
Zadel-
hoogte
Stuur-
hoogte
Zadel-
stand
Stuurstand
Remgre-
pen
Verende
voorvork
Page 12
12
Voor uw comfort
A
Avantgard+, Distinction, Elite, Heritage 7, Liberty 3, Liberty 7, Society, Status, Traveller, Villager 21, Villager 7, Voyager:

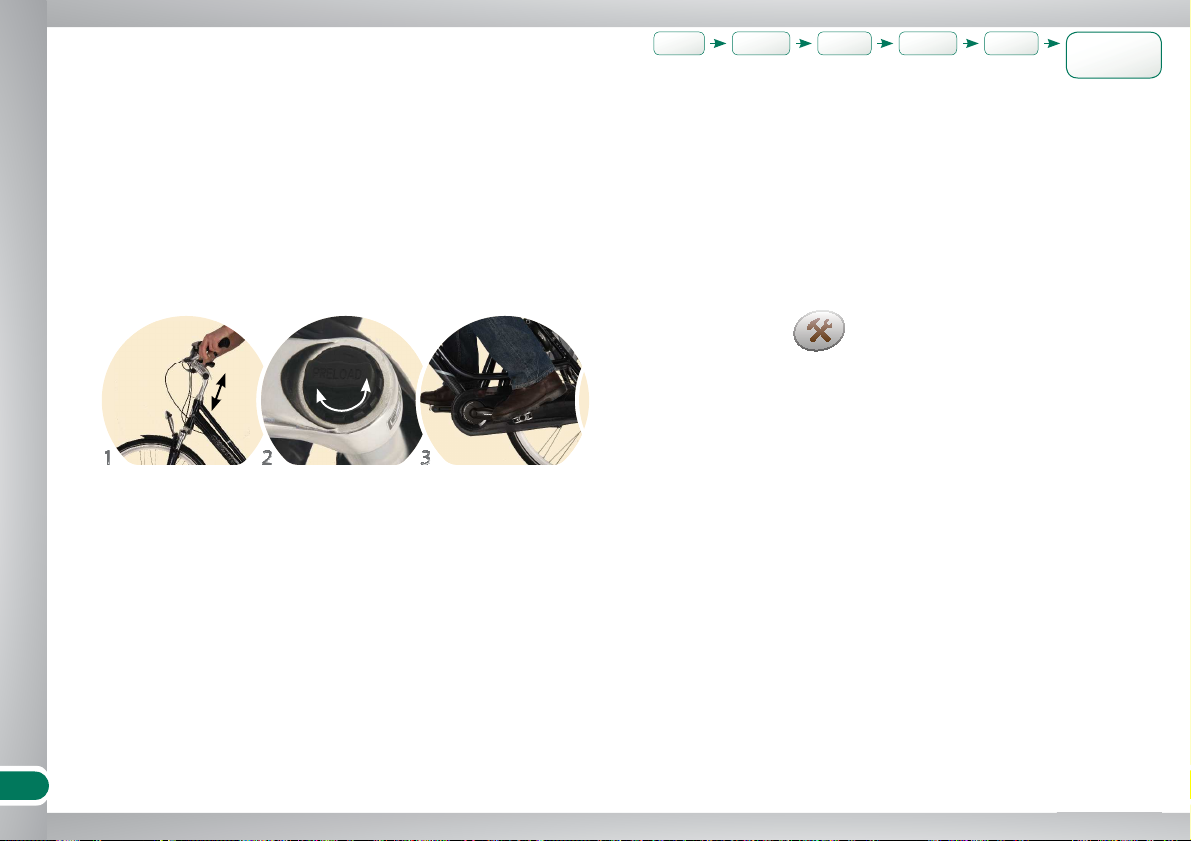

Stuurhoogte

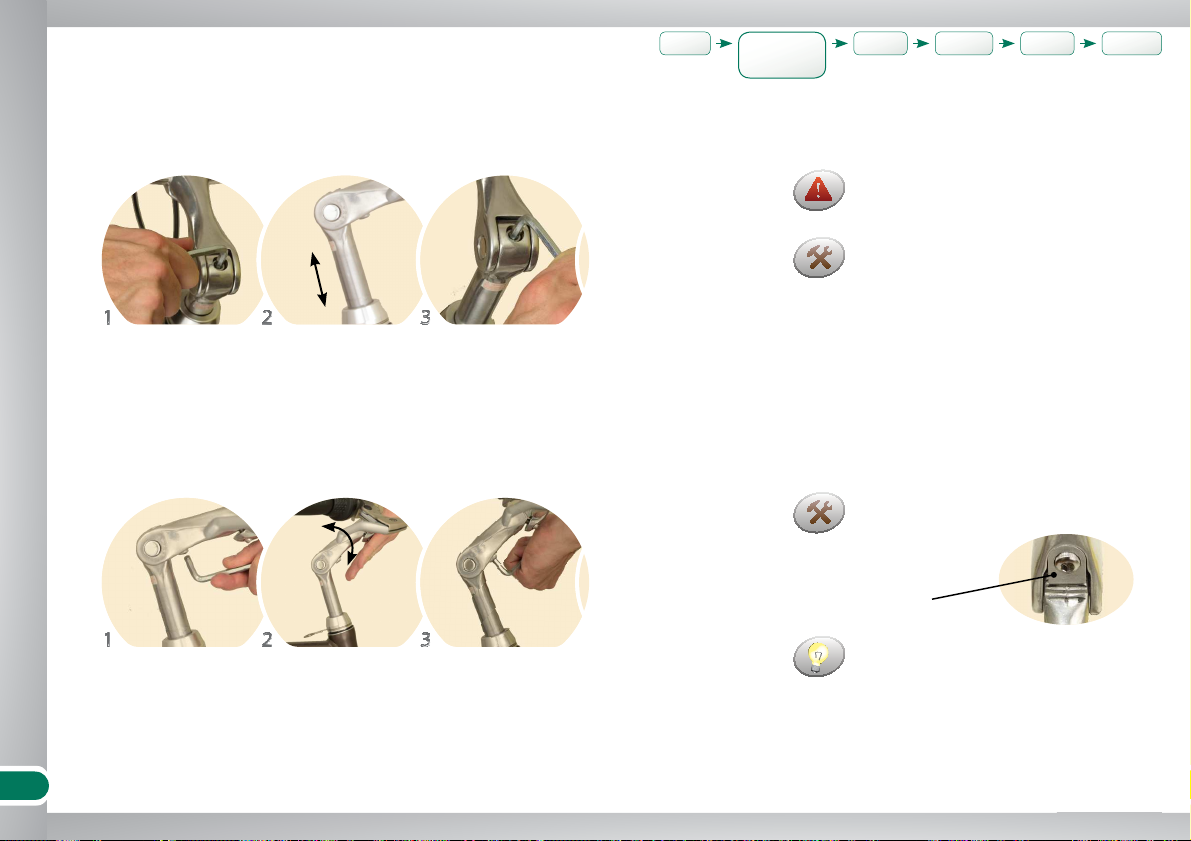

De centrale bout
losdraaien
Net zover als nodig is
losdraaien
Vastdraaien
Vastdraaien
De hoogte instellen
De hoogte instellen
De hoek van de stuurpen is traploos in
te stellen.
De stuurpen eerst omhoog bewegen
om de blokkering (A) op te heffen,
vervolgens in de gewenste positie
laten zakken.
Stuurpen hoogte
Stuurpen stand
De stuurpen mag niet verder uitsteken
dan de indicatie “Minimum insert” —
de stuurpen kan dan afbreken
Bij het model BARROW dient de
stuurhoogte ingesteld te worden door
uw rijwiel specialist.
Stuur-
hoogte
Zadelhoogte
Zadel-
stand
Stuurstand
Remgre-
pen
Verende
voorvork
ü
Page 13
13
Voor uw comfort

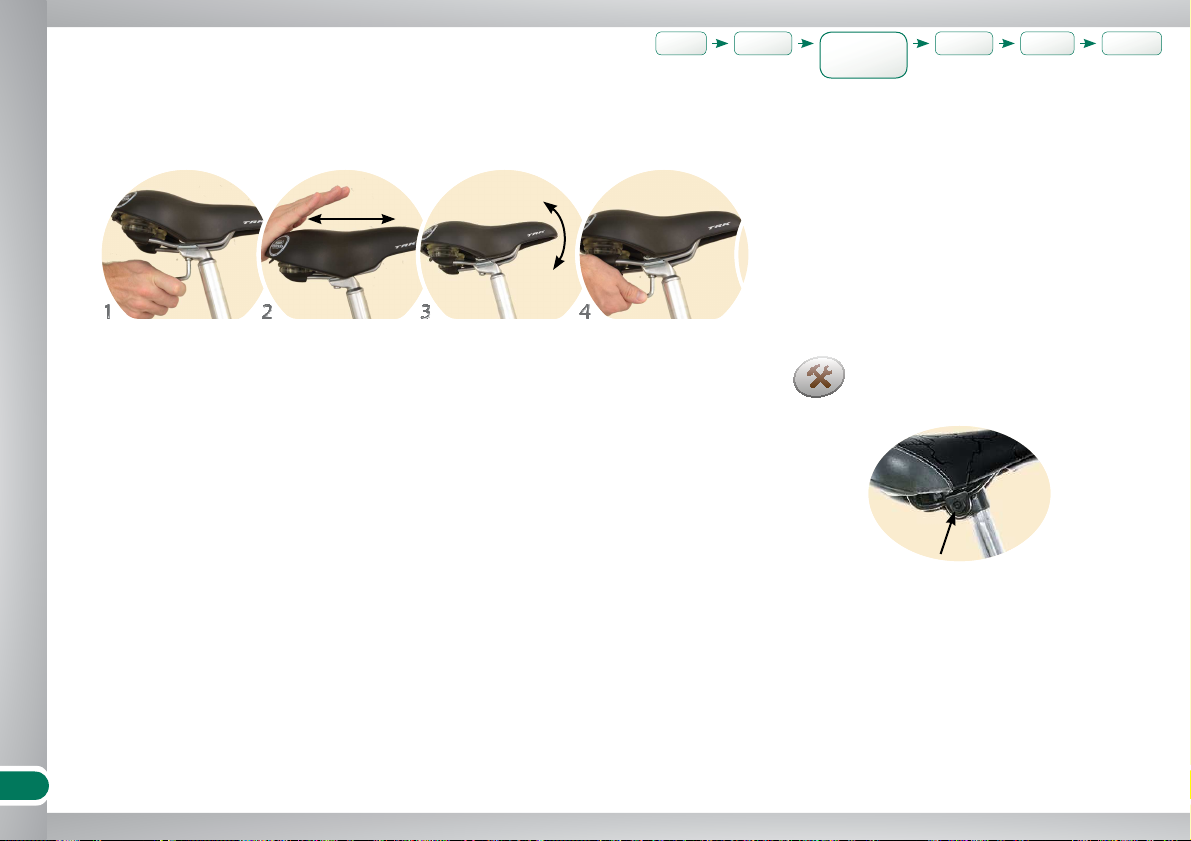

Zadelstand
De bout losdraaien De stand instellen De bout vastdraaienHet zadel verschuiven
Horizontale positie en de hoek
Daily Classic, kinderfi etsen en BMX
fi etsen moeten de bout aan de zijkant
losmaken.
Zadel-
stand
Stuur-
hoogte
Zadelhoogte
Stuurstand
Remgre-
pen
Verende
voorvork
ü ü
Page 14
14
Voor uw comfort
üû

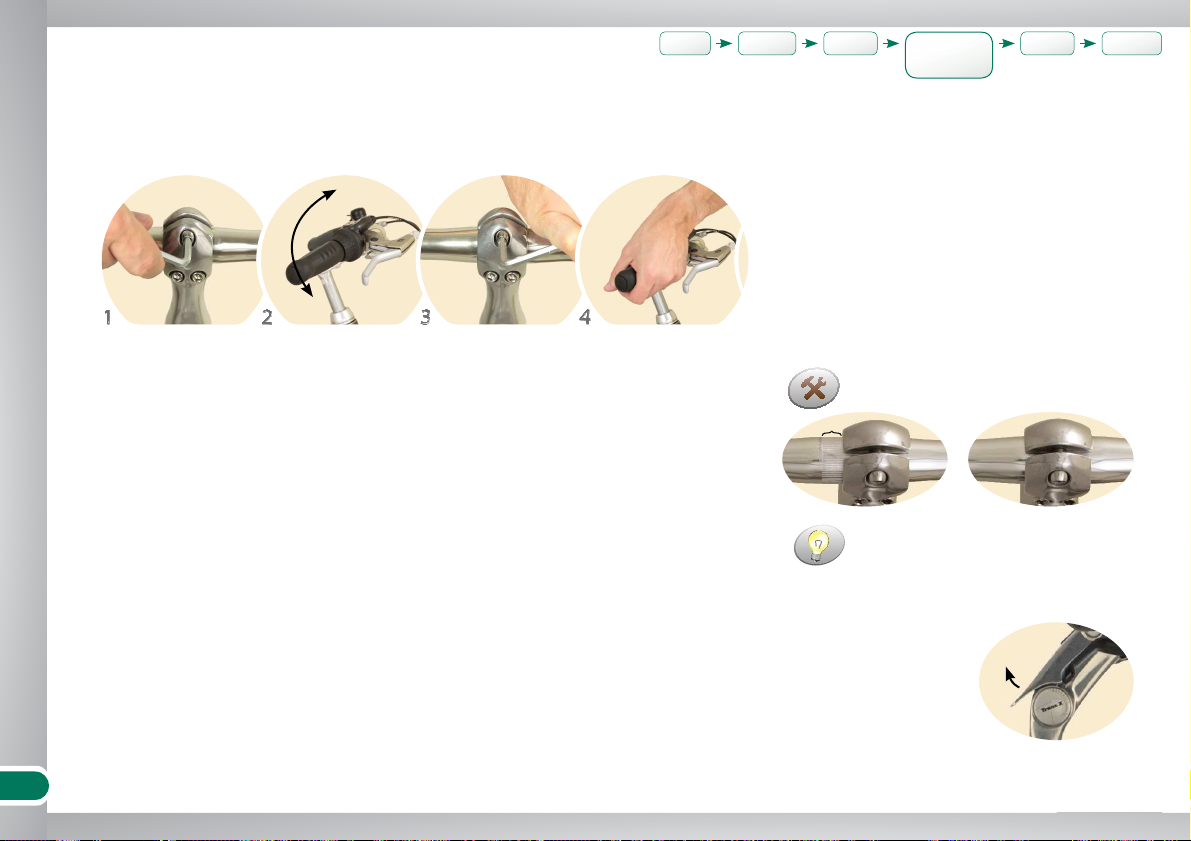

Stuurstand
De bout losdraaien De bout vastdraaien Controleer of het stuur
goed vastzit
Draai het stuur
Zorg ervoor dat het stuur in het
midden wordt vastgezet.
Bij de MONTEGO VOYAGER en ELITE zijn de
posities van het stuur zonder gereedschap in te stellen; de stuurpen
kan met de hand worden geopend en
worden vastgezet.
Instelling van de stand
Stuur-
stand
Stuur-
hoogte
Zadelhoogte
Zadel-
stand
Remgre-
pen
Verende
voorvork
ü ü ü
Page 15
15
Voor uw comfort
Remgrepen

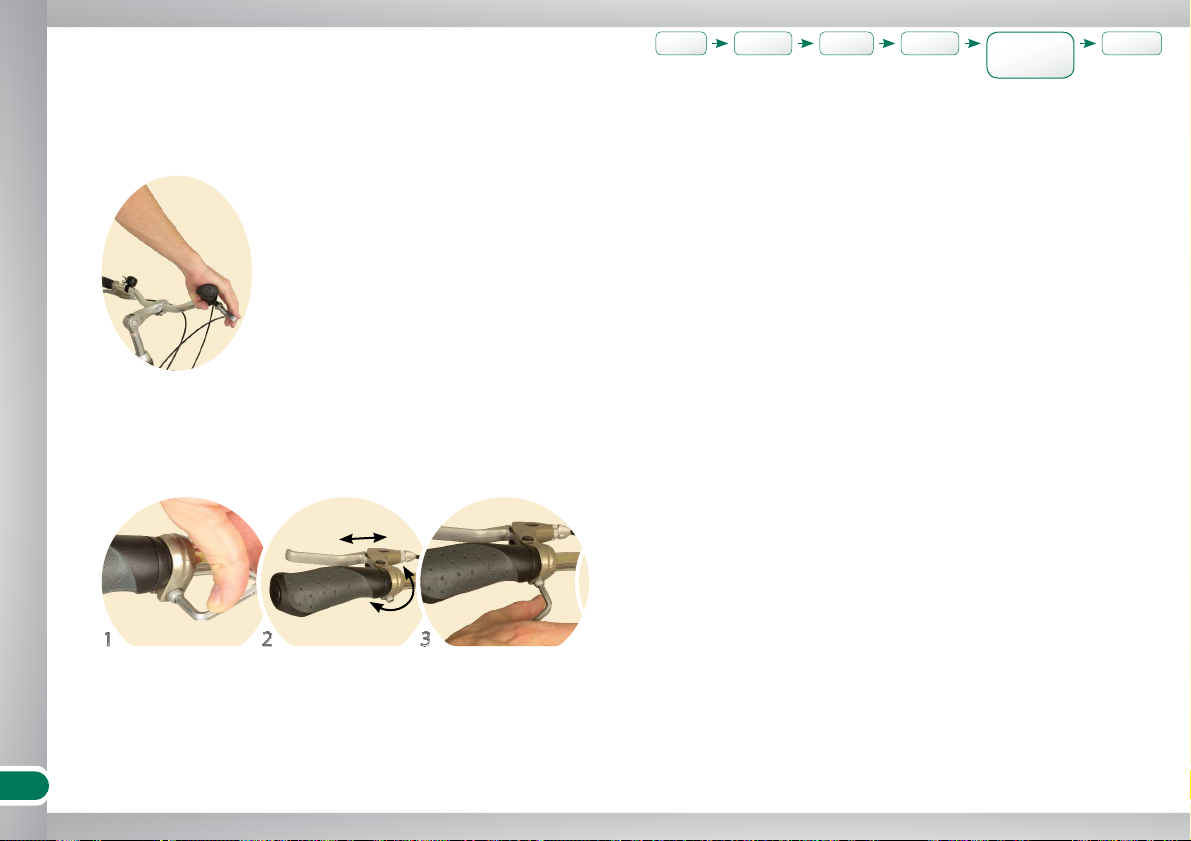

De bout losdraaien Draai / verschuif de
remgreep
Draai de bout vast
Ideale stand
Verstel de stand
(Onderarm en remgreep zijn in één lijn)
Rem-
grepen
Stuur-
hoogte
Zadelhoogte
Zadel-
stand
Stuurstand
Verende
voorvork
ü ü ü ü
Page 16
16
Voor uw comfort
Distinction, Elite, Heritage 7, Lizard, Society, Status, Traveller, Villager 21, Villager 7, Voyager, Wild Rose:
Avantgard+, Barrow, Daily Classic, Daily Urban, Divine, Downtown, Free Spirit, Graffi ti, Legend, Liberty 3, Liberty 7, Mimi, Rainbow, Rocket, Scout, Turbo, Voodoo:
Verende voorvork
Ga op de fi ets zitten
en laat de vork in- en
uitveren
Verstel de knop naar
+ of -
Maak een proefrit
De knop in de + (plus) richting draaien
maakt de veerweg stugger, in de –
(min) richting draaien maakt de
veerweg soepeler.
De vering mag ongeveer 10 % inveren terwijl u op de fi ets zit.•
De vering mag nooit het einde van de veerweg bereiken.•
Een vaste voorvork
De stugheid instellen
Optimale veerkracht instelling
Verende
voorvork
Stuur-
hoogte
Zadelhoogte
Zadel-
stand
Stuur-
stand
Remgre-
pen
ü ü ü ü ü
Page 17
17

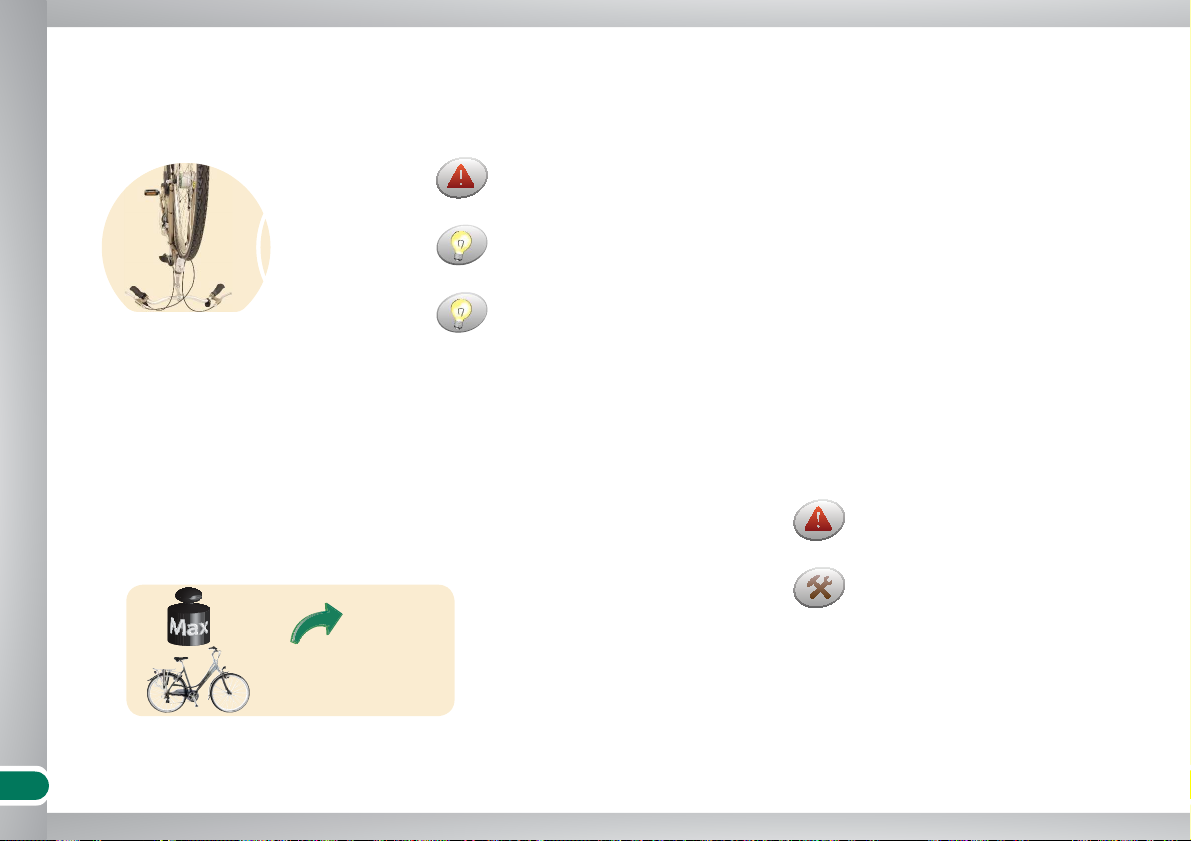

Bijzondere omstandigheden
û
Max ...... Kg
Bijzondere omstandigheden
Deze houding kan een overbelasting en
schade aan het stuur, zadel en
zadelpen veroorzaken.
Bepaal de hoogte van uw auto
inclusief de fi ets om veilig parkeergarages of tunnels in te rijden.
Pas de snelheid van de auto aan in verband met de veranderde aerodynamica
van uw auto.
... wat u moet weten
Vermijd transport met
de fi ets ondersteboven
Vervoer van de fi ets op de auto

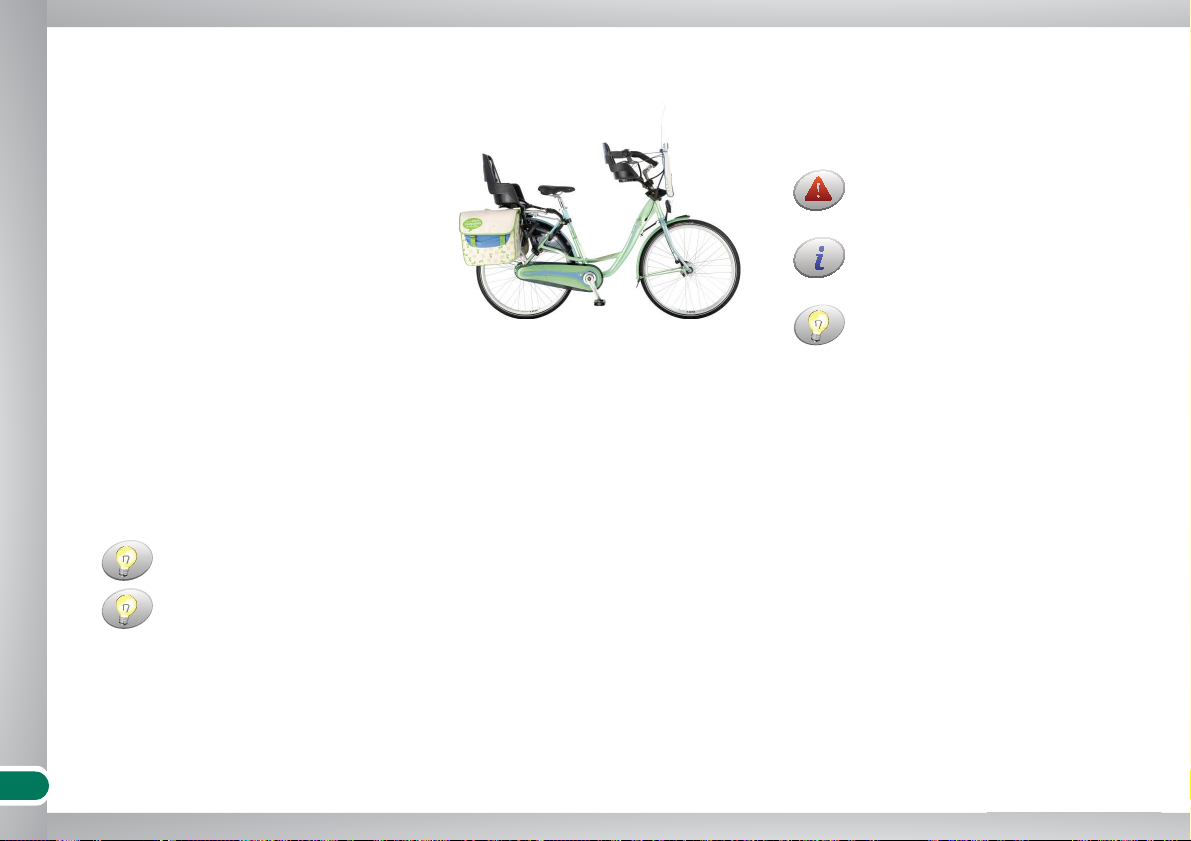

Fietsen met bagage
Optimale belading
Verdeel uw lading en plaats zo laag •
mogelijk.
De fi ets niet overbelasten•
Gebruik zijtassen en manden alleen in
combinatie met daarvoor geschikte
dragers.
Fietsbewijs
Het maximale draagvermogen is 25 Kg.
Page 18
18
Bijzondere omstandigheden
Fietsen met kinderen
Kinderzitje
Aanhanger
Gebruik alleen gangbare kinder-•
zitjes met voetbanden
Kinderen altijd een helm dragen•
Altijd het kind vastzetten in de •
gordels
De kinderen in de aanhanger goed •
vastzetten in de gordels
Ook in de trailer altijd een helm •
dragen
De fi ets niet overbeladen (zie •
Fietsbewijs)
Het gebruik van een windscherm is
voor het kind een stuk comfortabeler.
Een vlaggestok zorgt voor een betere
zichtbaarheid van de aanhangwagen.
Met een achteruitkijk spiegel kunt u
de kinderen blijven observeren.
De fi ets wordt instabiel! In het
bijzonder vereist het op- en afstappen
speciale aandacht
Controleer in het Fietsbewijs of uw
fi ets geschikt is voor het gebruik van
kinderzitjes.
Page 19
19
Bijzondere omstandigheden
De fi ets reinigen
Met de waterslang of met een emmer •
water
Met een spons of een zachte borstel•
Na het reinigen heeft u een goede
mogelijkheid om uw fi ets te controleren op onregelmatigheden.
Strooizout, vuil en modder kunnen de
verschillende materialen aantasten en
hebben een negatieve invloed op de
werking van onder andere de remmen.
Gebruik geen chemische middelen of
olie op remblokken of op het remoppervlak — dit kan de remwerking
verminderen.
Reinig en smeer regelmatig de ketting,
in het bijzonder na het rijden in de
regen.
De ketting is een onderdeel wat veel
onderhoud vereist. Een versleten
ketting verhoogt de slijtage van
kettingbladen en de tandwiel cassette.
Open en verwijder de
kettingkast
Smeer de ketting (draai
de cranks zachtjes met
de hand rond)
Plaats de kettingkast
terug
Maak alle onderdelen
schoon
Behandel het frame
met een lak was.

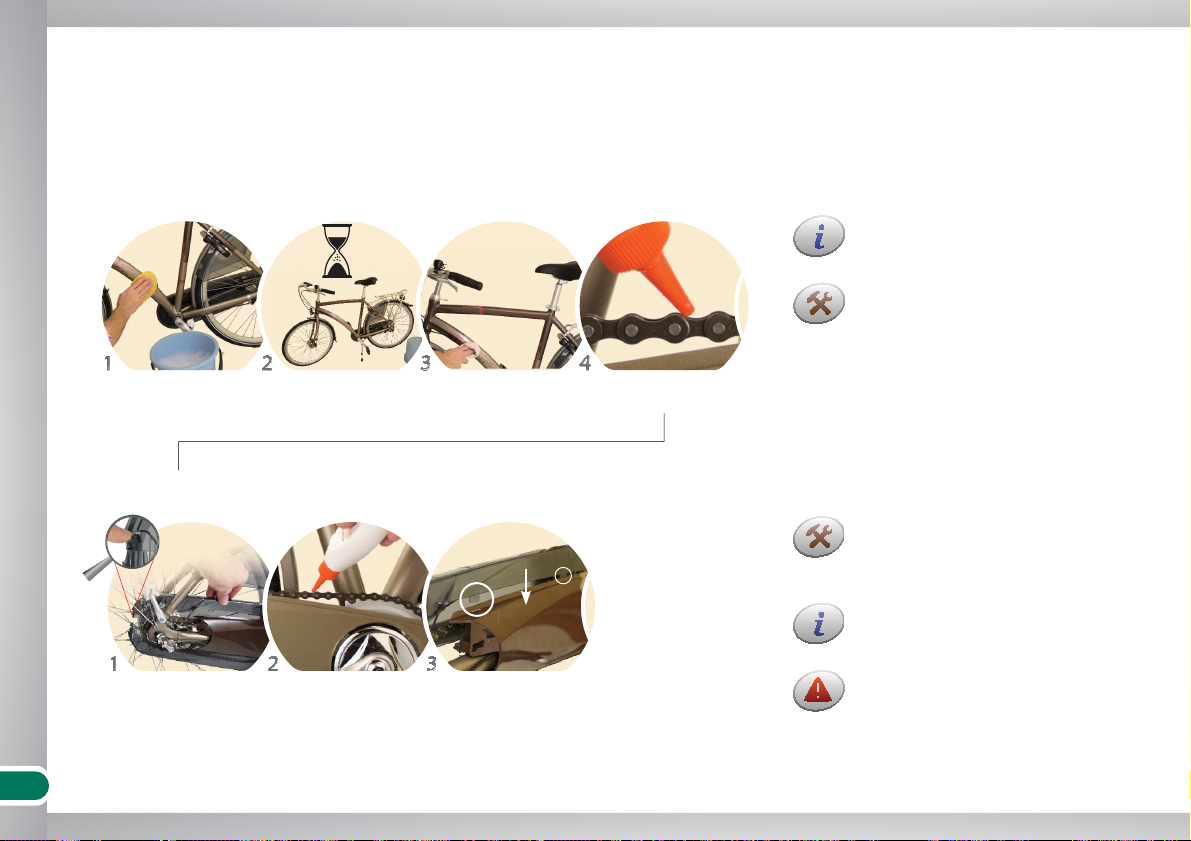

De ketting smerenLaat drogen
De ketting smeren
Page 20
20

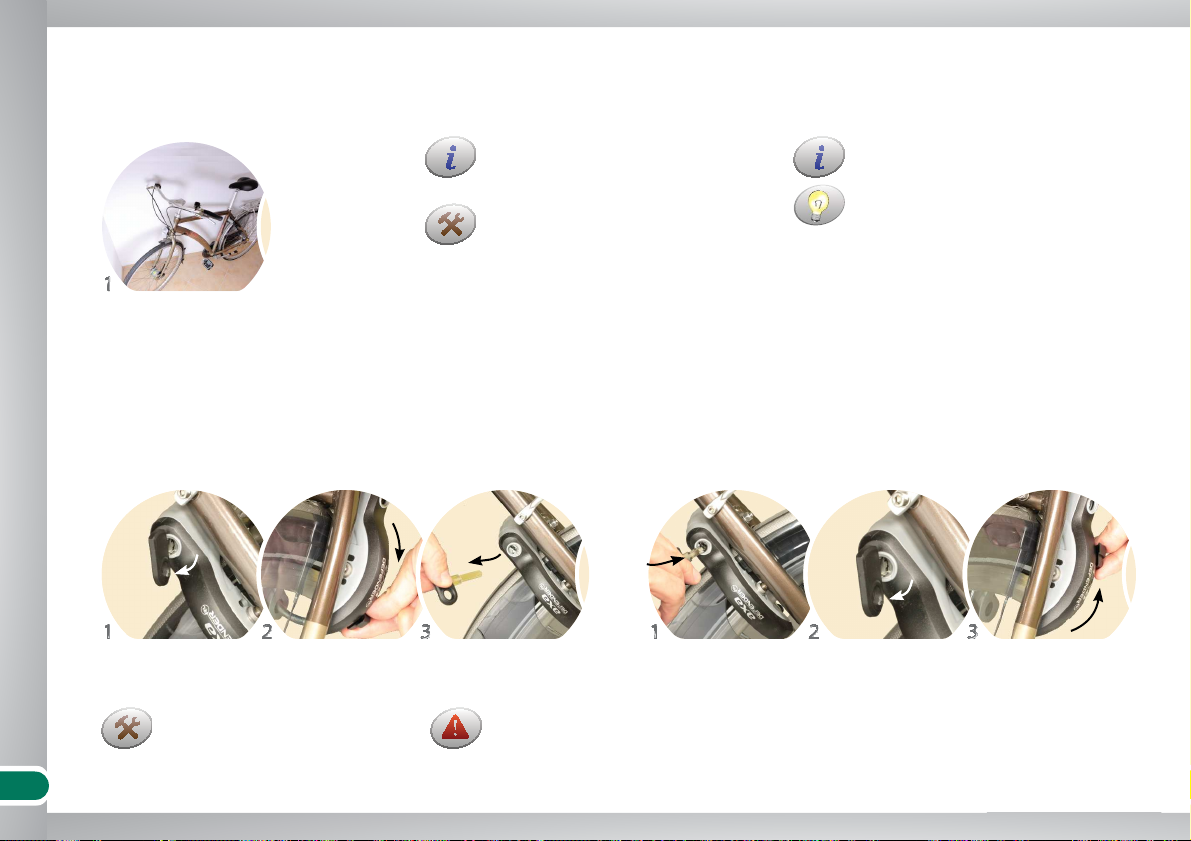

Bijzondere omstandigheden
Avantgard+, Daily Classic, Daily Urban, Distinction, Divine, Elite, Free Spirit, Heritage 7, Legend, Liberty 3, Liberty 7, Mimi, Scout, Society, Status, Traveller, Villager 21, Villager 7, Voyager, Wild Rose:
Stalling van de fi ets
Het gebruik van het slot
Sluiten Openen
Schuif de hendel naar
beneden
Draai de sleutel om Draai de sleutel omSteek de sleutel in
het slot
Trek de knop omhoog
Stal de fi ets in een
droge, geventileerde
ruimte
Verwijder de sleutel
De sleutel kan alleen verwijderd
worden als het op slot is.
Wanneer de fi ets onafgesloten wordt
achter gelaten kan men de fi ets
wegnemen of het slot sluiten en de
sleutel meenemen.
Als je de fi ets ophangt zullen de
banden niet vergaan, ook niet als de
lucht eruit is.
Reinig, droog en poets de fi ets voordat
deze gedurende de winter wordt
opgeslagen.
Opgepompte banden verliezen
langzaam hun druk. Langdurig op lege
banden staan kan de band beschadigen.
Controleer maandelijks, ook tijdens
opslag de banden spanning.
Page 21
21
Probleemoplossing / hulp bij pech
Downtown, Graffi ti, Legend, Turbo, Voodoo:
Avantgard+, Daily Classic, Daily Urban, Distinction, Divine, Elite, Free Spirit, Heritage 7, Liberty 3, Liberty 7, Lizard, Mimi, Rainbow, Rocket, Scout, Society, Status, Traveller,
Villager 21, Villager 7, Voyager, Wild Rose:
... ...
... ...
Probleemoplossing / hulp bij pech

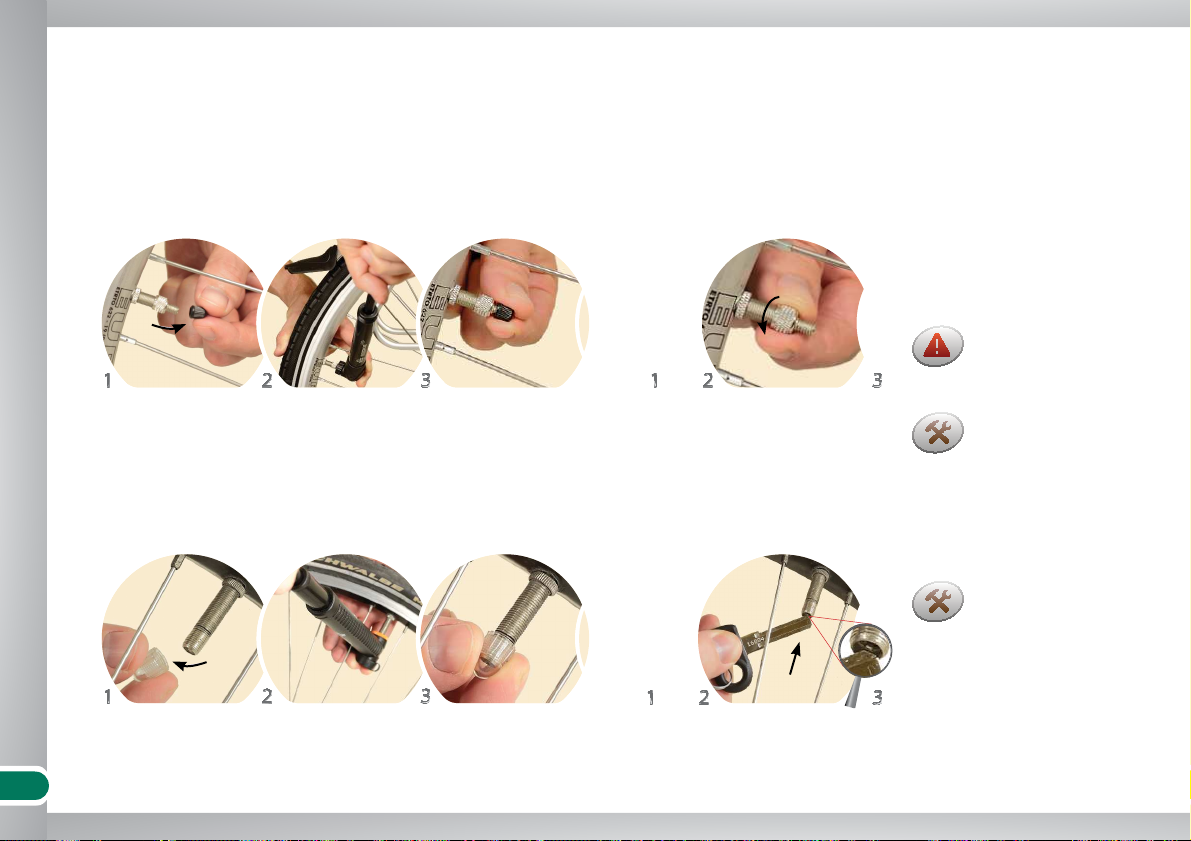

Een band oppompen
... en u kunt weldra uw reis hervatten
Verwijder het dopje
Verwijder het dopje
Hoge banden spanning
vermindert de
rolweerstand maar
ook het comfort.
Lagere banden spanning betekent meer
rolweerstand maar
wel meer comfort.
Fietspompen zijn er
voor verschillende
soorten ventielen.
Een te hard opgepompte band kan
klappen — risico van
vallen
Leeg laten lopen
Leeg laten lopen
Pomp op
Pomp op
Draai het ventiel losDraai het dopje vast
Draai het dopje vast Druk de stift van het
ventiel naar binnen
(bijv. met een sleutel)
Page 22
22
Probleemoplossing / hulp bij pech

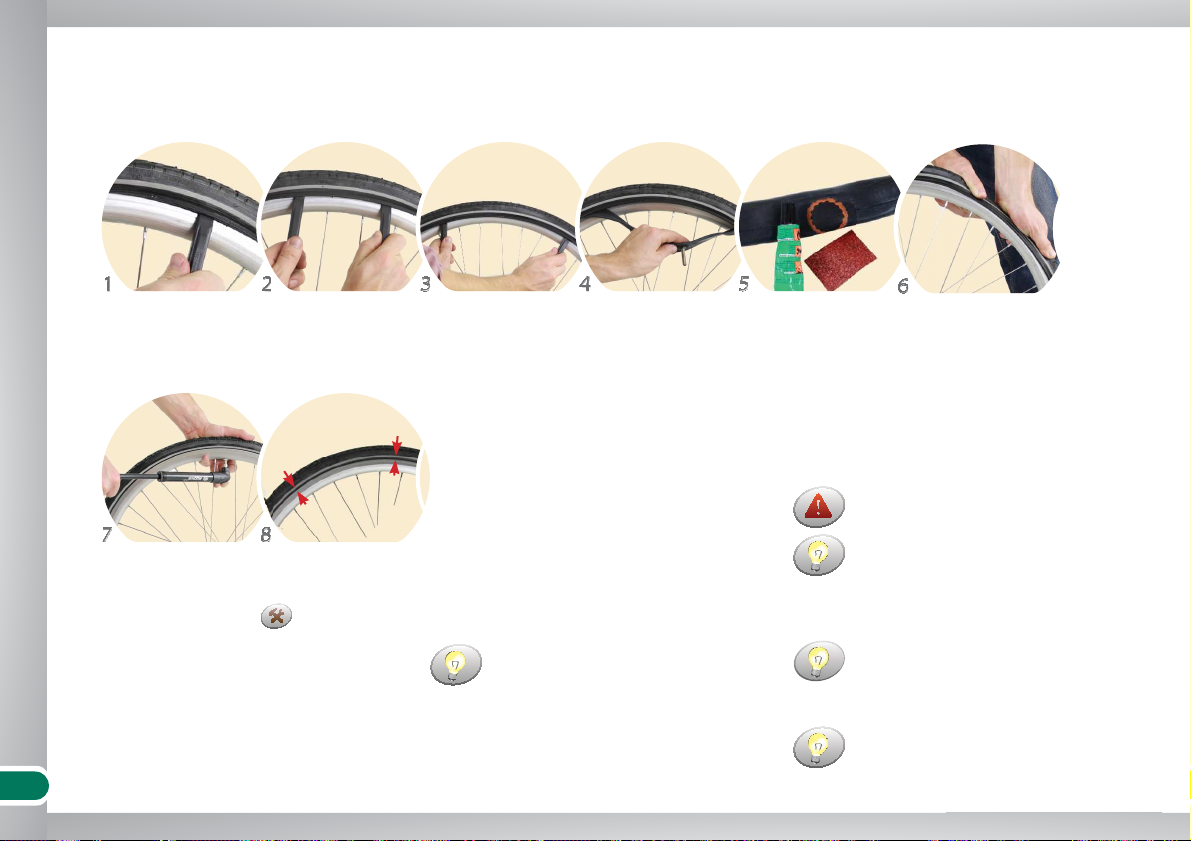

Binnenband reparatie (onderweg)
Om het lek te vinden laat u een beetje
lucht in de band lopen en luistert u of
u het lek kunt traceren of gebruikt u
een bak water om de luchtbellen te
traceren.
Datgene wat het lek heeft veroorzaakt
kan zich nog steeds in de band
bevinden. Controleer daarom de
gehele buitenband.
Licht met de banden-
lichters de buitenband
over de velgrand
Duw de bandenlichter
onder de hieldraad van
de buitenband
Repareer de binnen-
band
Breng de binnenband
terug in de buitenband
en duw de buitenband
terug op de velg
Trek de binnenband
voorzichtig uit de
buitenband
Verwijder de buiten-
band zover als nodig
is (beweeg de banden-
lichters uit elkaar)
De band kan op meerdere plekken lek
geraakt zijn. Controleer daarom de
gehele binnenband.
Controleer of de band
goed op zijn plaats zit
Pomp de band op
De afstand tussen
de referentie lijn
op de band en de
velg moet rondom
gelijk zijn.
De binnenband mag niet klem komen
te zitten tussen buitenband en velg.
Lekke banden kunnen onderweg
gerepareerd worden indien een
reparatie set (of een reserve binnenband) en een pomp worden meegenomen.
Er zijn ook spuitbussen met anti-lek
substantie.
Page 23
23
Probleemoplossing / hulp bij pech
Traveller, Villager 21, Villager 7, Voyager:

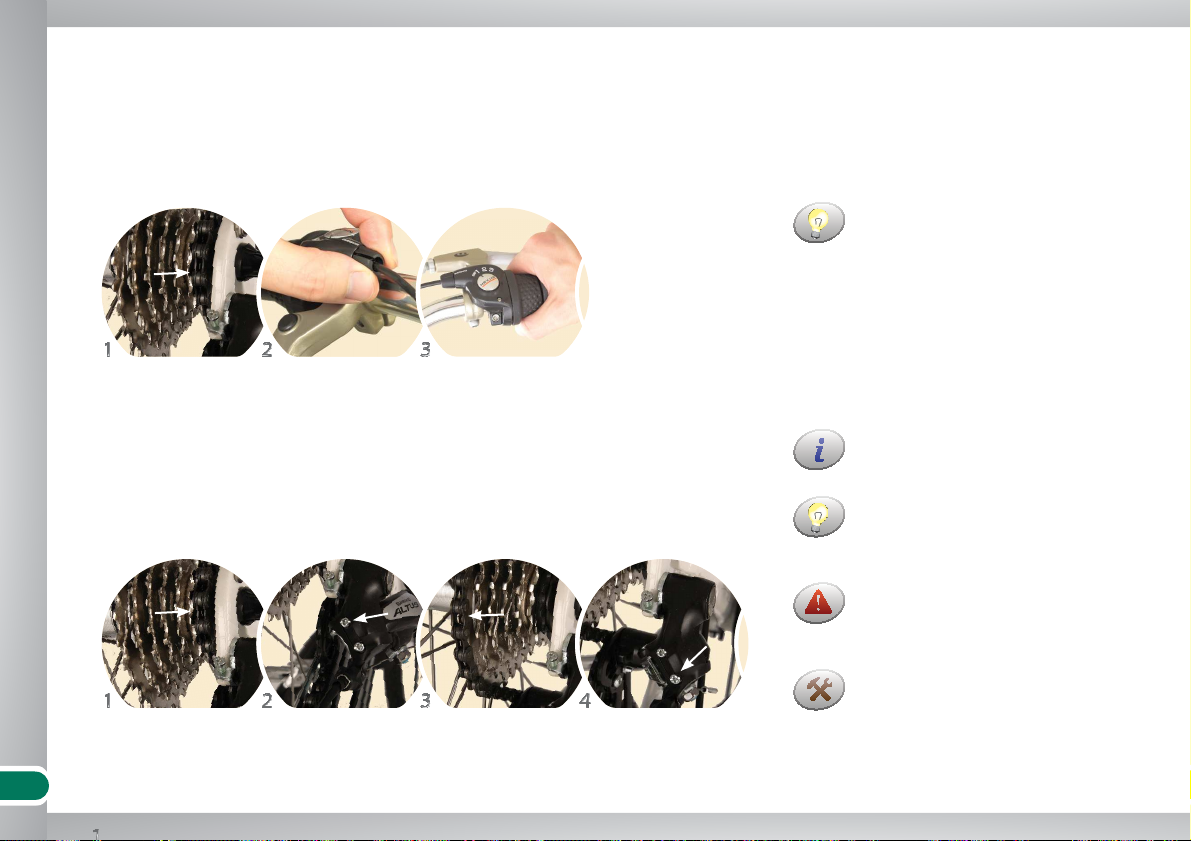

De ketting valt van de cassettekransjes
Er zijn 2 instel schroeven op de
achterderailleur: H (Hoogste versnelling) voor het kleinste tandkransje en
L (Laagste versnelling) voor de
instelling van het grootste tandkransje.
Schakel de versnelling
naar het kleinste
tandkransje
Schakel de versnel-
ling naar de grootste
tandkrans
... Instellen van de uiterste posities
... Verstel de kabel op het stuur
Draai de schroef ge-
markeerd met ,,H”
Draai de schroef ge-
markeerd met ,,L”
Problemen met de versnelling
Ratelen / schakelen gaat onnauwkeurig
Schakel de versnelling
naar het kleinste
tandkransje
Probeer het schake-
len uit.
het stelschroefje in- en
uitgedraaid
Om het schakelen te testen zonder te
fi etsen kunt u het achterwiel een
beetje optillen en de cranks met de
hand draaien.
Controleer of de derailleurhaak niet is
verbogen. Dat kan gebeuren als de
fi ets is gevallen of per ongeluk tijdens
het parkeren.
Deze afstelling is zeer nauwkeurig.
Schakel indien nodig uw rijwielspecialist in.
Een verbogen derailleur kan gemakkelijk in de spaken komen en ernstige
schade aan het wiel, het frame of aan
andere delen veroorzaken.
Page 24
24
Probleemoplossing / hulp bij pech
Traveller, Villager 21, Voyager
Een verkeerde afstelling kan een
geblokkeerde ketting veroorzaken met
mogelijke gevolgen.

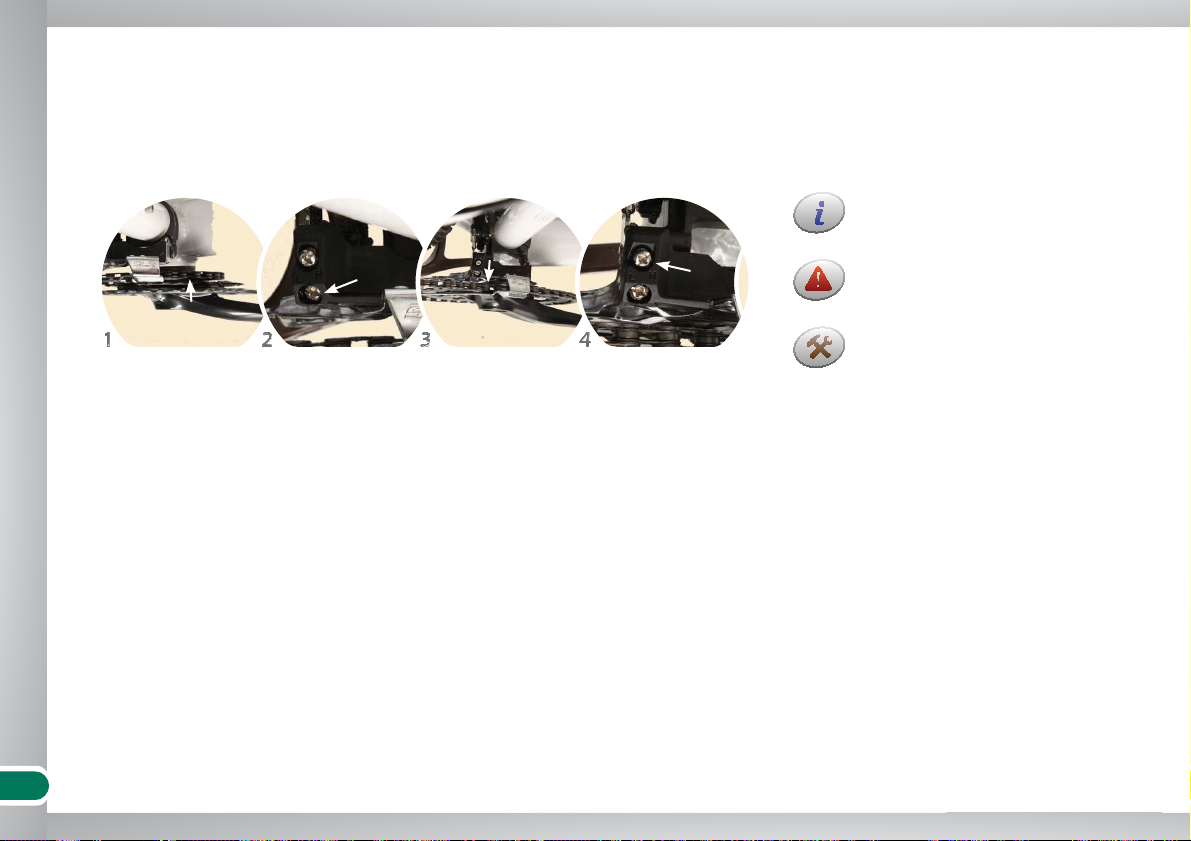

De ketting loopt van het kettingwiel
... Stel de limieten in
Schakel naar het
kleinste kettingblad
Schakel naar het
grootste kettingblad
Draai de schroef ge-
markeerd met ,,L”
Draai de schroef ge-
markeerd met ,,H”
Er zijn 2 instel schroeven op de
voorderailleur: H (Hoogste versnelling)
voor het grootste kettingblad en L
(Laagste versnelling) voor de instelling
van het kleinste kettingblad.
Deze afstelling is zeer nauwkeurig.
Schakel indien nodig uw rijwielspecialist in.
Page 25
25
Probleemoplossing / hulp bij pech
Downtown, Free Spirit, Graffi ti, Lizard, Mimi, Rainbow, Rocket, Scout, Traveller, Turbo, Villager 21, Villager 7, Voodoo, Voyager, Wild Rose:
Problemen bij het remmen
Velg remmen piepen
Remwerking is verminderd
Open de remblokken
Draai de contramoer
moer los
Draai de instelmoer naar
binnen of naar buiten
Draai de contramoer
vast
Zet de remblokken vastZo instellen dat eerst de
voorzijde van het remb-
lokje de velg raakt
Probeer
Als dat niet helpt, controleer dan de
remblokken (eventueel vervangen) of
schakel uw rijwielspecialist in.
Wanneer het remblokje aan de
voorzijde het remoppervlak raakt is
aan de achterzijde van het remblokje
nog 1 mm speling.
Verwijder vuil en vet van remblokken
en velg.
… Stel de kabel af, op het stuur.
Als dit niet voldoende is trek dan
rechtstreeks aan de remkabel bij de
rem (gelijke procedure) of schakel
direct een specialist in.
Vervang beschadigde kabels onmiddellijk, ook al zijn er maar een paar
draadjes beschadigd — kans op
ongelukken.
... verander de afstelling van de remblokken
Page 26
26
Probleemoplossing / hulp bij pech
Downtown, Free Spirit, Graffi ti, Lizard, Mimi, Rainbow, Rocket, Scout, Traveller, Turbo, Villager 21, Villager 7, Voodoo, Voyager, Wild Rose:
De bout losdraaien Monteer het nieuwe
remblok
Stel het remblok af Zet goed vast Probeer de rem Verwijder het oude
remblok
Vervang de remblokken direct zodra
onregelmatigheden of overmatige
slijtage wordt waargenomen.
Gebruik alleen passende remblokken.

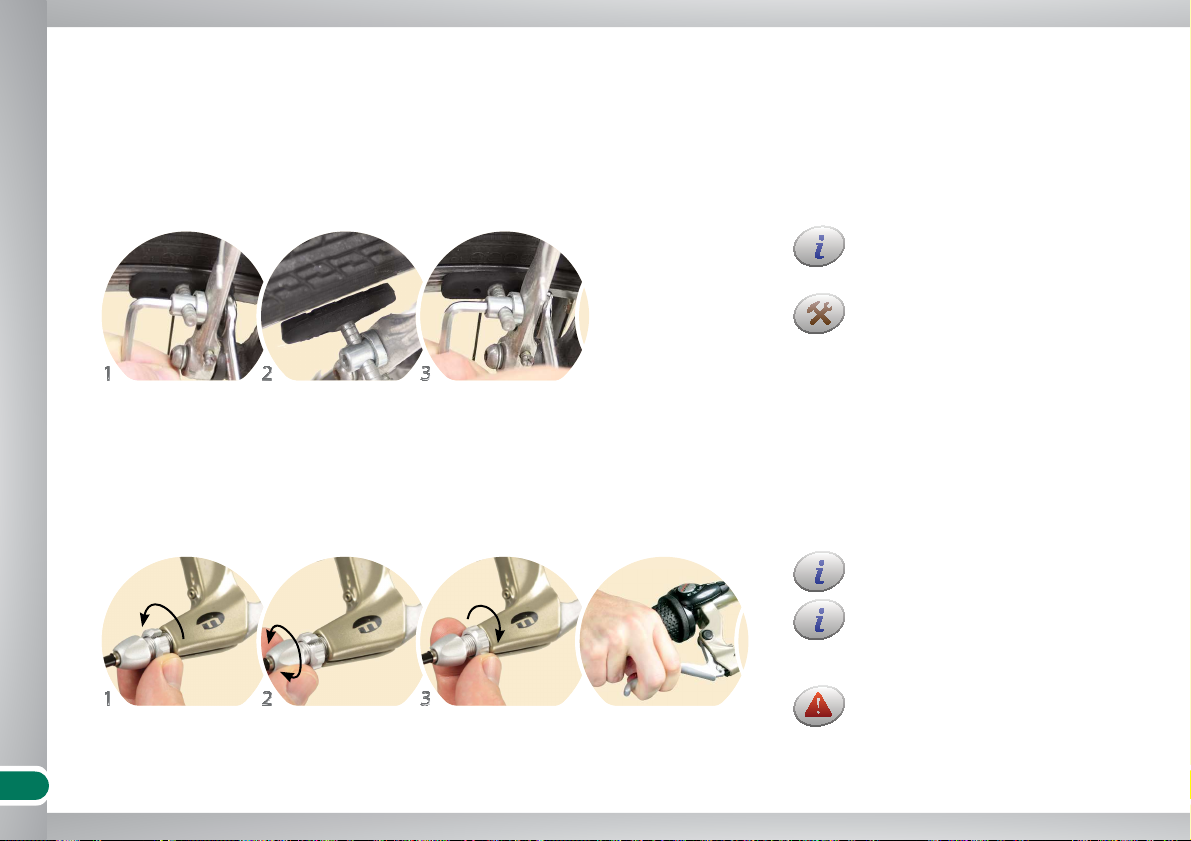

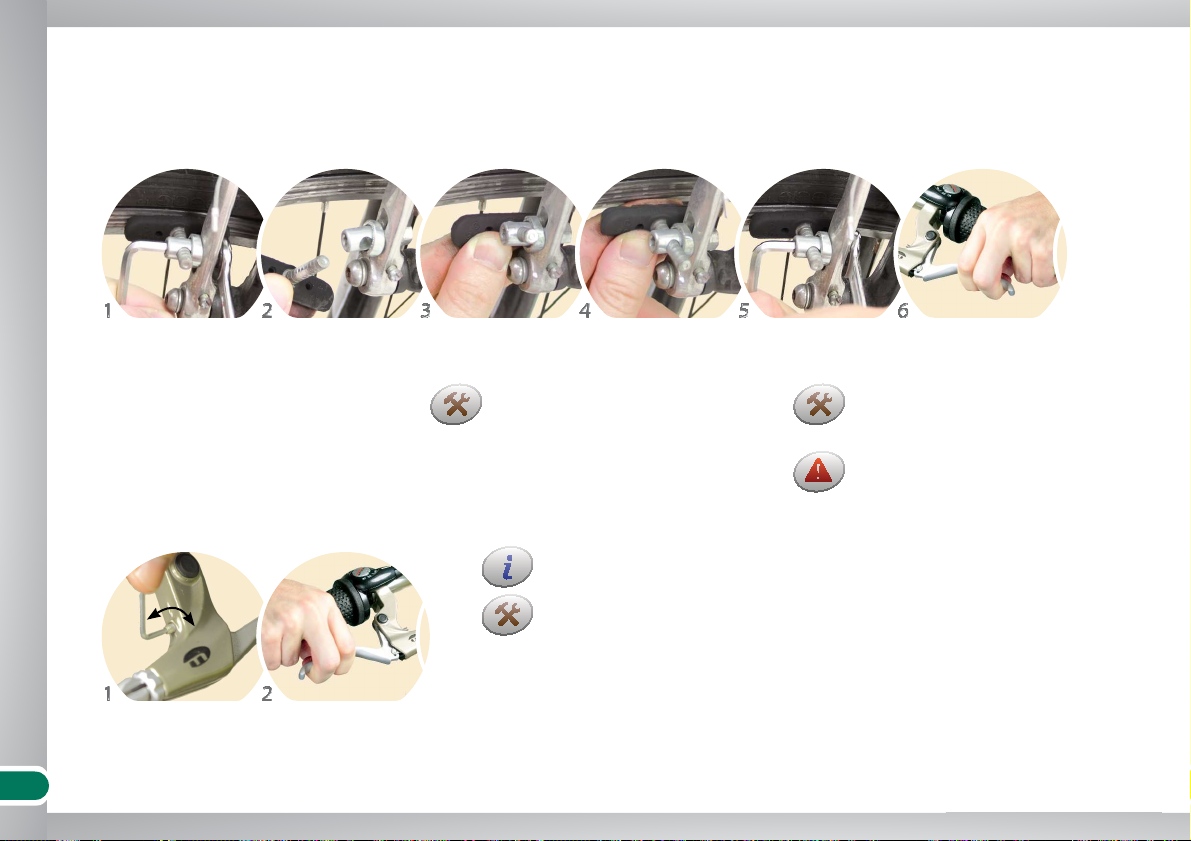

Remblokken wisselen
Draai de instelschroef Probeer
Hiermee stelt u alleen de remgreep
afstand in, niet de remkracht zelf.
Bij het inknijpen van de remgreep mag
deze het stuur niet raken!
De remgreep afstand instellen
Wanneer het remblokje aan de
voorzijde het remoppervlak raakt is
aan de achterzijde van het remblokje
nog 1 mm speling.
Page 27
27
Probleemoplossing / hulp bij pech
De bel kan in 12 verschillende
posities worden gedraaid.
U heeft daarvoor een kruiskop
schroevendraaier nodig.

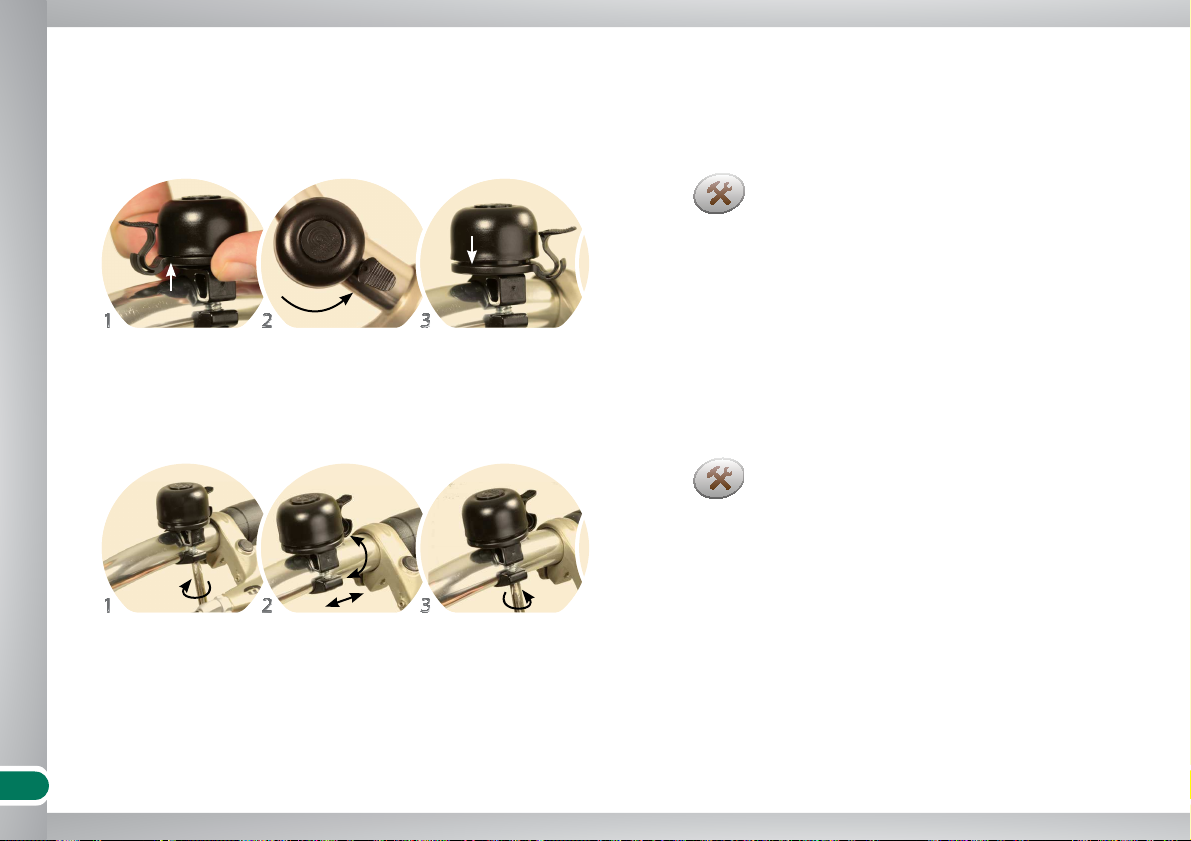

Stel de stand van de bel in
Draai de hendel
Instelling en stand
Draai de bout los Verschuif en draai
de bel
Zet de schroef vast
Knijp en beweeg de
onderste ring omhoog
Draai in de gewenste
positie
Laat de onderste ring
weer los
Page 28
28
Probleemoplossing / hulp bij pech
Pas de lengte aan
Draai de bout los Schuif het onderste
deel naar binnen of
naar buiten
Zet de bout vast
Verbeter de stand van de zijstandaard
Page 29
29
Onderhoud
Aankoop
Eerste inspectie
(bij uw rijwielhandelaar)
4 - 12 weken
Onderhoud
Maandelijks
Smeer de ü ketting
Smeer derailleurs (voor en achter) ü
Reinig de remblokken ü
Vastzitten
Alle bouten, moeren ü
ü Verende voorvork *
Pedalen ü
Inspecteren
Banden ü
Rem kabels ü
Speling in de voorvork * ü
Speling op het balhoofd ü
Ketting (spanning, conditie) ü
Is er een slag in het wiel ü
Spaakspanning ü
Speling in de bracket ü
Speling op de wiellagers ü
Is er speling op de pedalen ü
Is de zadelpenbout vastgedraaid ü
Stand van het ventiel ü
Iedere 6 maanden
Poets het frame ü
Poets alle metalen oppervlakken, ü
behalve remmen en het remopper-
vlak van de velg.
Eens per jaar *
ü Onderhoud de verende voorvork *
De balhoofdlagers opnieuw in- ü
vetten *
De naven opnieuw invetten * ü
Smeer de zadelpen buis aan de ü
binnenzijde *
Maak indien nodig de binnenkabels ü
los en smeer ze *
* Uitsluitend door uw rijwielspecialist uit te voeren
Dit tijdschema is geldig voor een gebruik bij 1000 tot 2000 jaarlijkse kilometers.
Regelmatig onderhoud:
Page 30
30
Index
Index
A
Aanhanger 18
Achterlicht 3, 4, 9
B
Baggage 17
Band 3, 4, 5, 20, 22, 29, 33
Bel 27
C
Cassettekransjes 23
Crankstel 3, 4
D
Derailleur 4, 8, 23, 29
Drager 3, 4, 17
F
Fietsbewijs 6, 17, 18, 32
Frame 3, 4, 12, 19, 23, 32, 33
H
Helm 2, 18
K
Kettingwiel 24
Ketting 8, 19, 23, 24, 29, 33
Kettingkast 3, 4, 19
Kinderzitje 18, 32
Koplamp 3, 4, 9
L
Licht 6, 7, 8, 9, 22
N
Naaf 3, 4
O
Onderhoud 29
P
Pedaal 3, 4, 7, 10, 19, 23, 29, 31
R
Reinigen 19
Remblokken 26
Remgreep 3, 4
Remmen, rem 5, 6, 7, 8, 9, 25,
26, 31
S
Slot 3, 4, 20
Snelspanner 3, 4, 11
Spaken 3, 4, 23
Stalling 20
Stuur 3, 4, 12, 14, 17, 23, 25, 31
Stuurpen 3, 4, 12
T
Terugtraprem 7
V
Velg 3, 4, 25
Ventiel 3, 4, 21, 22
Verende voorvork 16, 29, 31, 32
Versnelling 3, 4, 8
Vervoer 17
Voorvork 3, 4, 5, 16
Z
Zadel 3, 4, 10, 11, 13, 31
Zadelpen 3, 4, 29, 31
Zadelpenklem 3, 4
Zijstandaard 28
Page 31
31
Overdrachtprotocol
Overdrachtprotocol
Voor- en achterrem
Pedalen
Wielen (op slagen controleren, spaakspanning en bandendruk)
Stuur- en stuurpen (stuur-, stuurpenstand, controle met
momentsleutel)
Zadel/zadelpen (hoogte en stand afgesteld naar wens van de
klant, controle met momentsleutel)
Verlichting
Persoonlijke instellling verende voorvork
Versnellings apparaten (afstelling en functionering)
Proefrit
Anders:
De koper verklaart door zijn handtekening te zetten de geleverde
fi ets in goede staat te hebben ontvangen, inclusief de bijbehorende documenten en duidelijke instructie hoe de fi ets te gebruiken.
Gebruiksaanwijzing
Verende voorvork
Verende zadelpen
Remmen
Anders:
Kopie bij dealer achterlaten
Dealer stempel, contact informatie en handtekening
Afl everdatum:
De fi ets is 100 % rijklaar afgeleverd (bijgevoegd de standaard
controle punten)
Dealer Koper
Naam
Adres
Telefoon (Fax)
E-Mail
Datum, handtekening
Page 32
Fietsbewi js
Fietsbewijs
Producent Montone Cycling B.V.
Merk Montego
Fiets Identicatie Nr.
Kleur
Frame nr.
Frame model
Frame hoogte
Vork producent
Vork model
Vork serie nr.
Toegestane maximale
belasting
(ets, berijder en belading)
Kinderzitje toegestaan
Toelaatbaar trekgewicht
ja
neen
Remgrepen
voorwielrem
achterrem
Rechtergreep
Linkergreep
Rechtergreep
Linkergreep
Wiel- en bandenmaat
Bijzonderheden
32
Stempel en handtekening van de verkoper
Kopie bij dealer achterlaten
Page 33
Garantiebepalingen
Montone Cycling B.V.
Garantiebepalingen
5 jaar garantie
op frame en (vaste) vork
2 jaar garantie
op alle onderdelen, behalve delen die aan normale slijtage onderhevig zijn.
NIET onder de garantie vallen
Onderdelen die onder normale omstandigheden en gebruik vervangen dienen te worden zoals banden, ketting, tandwiel cassette,
kettingbladen, remblokken, handvaten, etc.
Garantie vervalt bovendien als schade is ontstaan door verkeerd
gebruik of door een ongeval.
Volledige garantie voorwaarden zijn te vinden op
www.montegoetsen.nl
33
Page 34
Montego etsen
Salland 2
1948 RE Beverwijk
+31 (0) 251 267287
www.montegoetsen.nl
Loading...
