Monitor Audio Silver 1, Silver 2, Silver 6, Silver 8, Silver 10 User Manual

...

Silver

centre series

руководство по эксплуатации

Содержание

Вступление 2

Silver 1 3

Silver 2 3

Silver 6 3

Silver 8 3

Silver 10 3

Silver Centre 3

Silver FX 3

Подключение и настройка 4

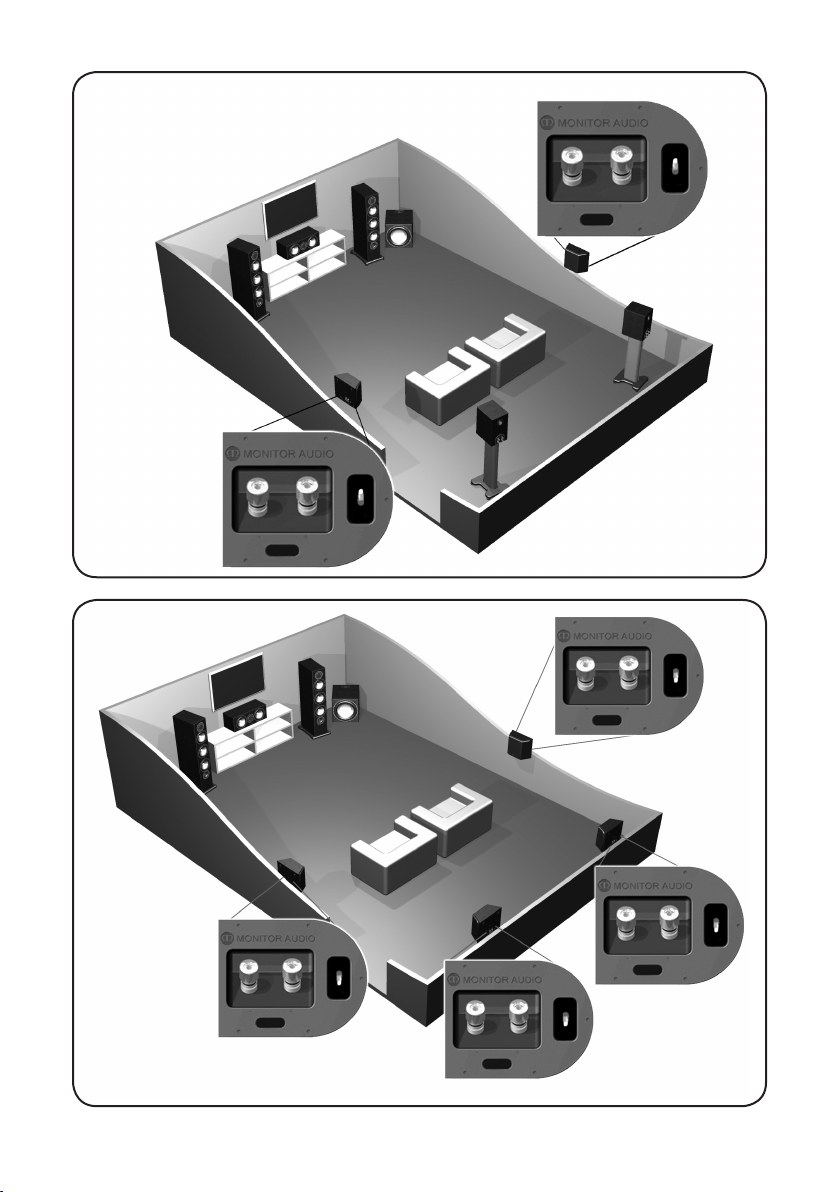

Размещение в составе домашнего кинотеатра 4

Схема оптимального размещения 4

Положения переключателей Silver FX 5

Размещение в стереосистеме 7

Подключение и настройка Silver FX 7

Крепление Silver FX к стене 8

Крепление оснований 8

Грили 8

Шипы-опоры 9

Для ковровых покрытий 9

Для твёрдых полов 9

Подключение акустических кабелей 10

Подключение кабелей с зачищенными жилами 10

Однопроводное подключение 10

Разъёмы типа «банан» 10

Подключение bi-wiring или bi-amping 10

Заглушки портов 11

Приработка 11

Технические характеристики 12

monitoraudio.com

Введение

Модели новой серии Silver демонстрируют дальнейшее развитие искусства разработки акустических систем средней ценовой категории. В конструкции колонок использованы некоторые технологии старших серий. И хотя модели Silver 1, 2, 6, Centre и FX сохранили компоновку своих предшественников из линейки RX, Silver 8 стала по сравнению с прототипом полностью трёхполосной, а Silver 10 – новинка в семействе Silver – напольная колонка с двумя низкочастотными динамиками 8” ещё более динамично озвучивает большие помещения.

Новые динамики средних и низких частот

Использованные в динамиках серии Silver рифлёные диффузоры из материала C-CAM®, выполненные по технологии RST® (Rigid Surface Technology), имеют форму непрерывно радиально расходящейся из центра тарелки, площадь и прочность которой больше по определению.

Модели Silver 8 и 10 оснащены новым 4” среднечастотным динамиком, работающим в собственном амортизированном корпусе. Короткая звуковая катушка «подвешена снизу» относительно магнитного зазора, что гарантирует постоянное нахождение катушки внутри зазора, обеспечивая меньшую модуляцию и ничтожные искажения.

Новый высокочастотный динамик

В конструкции нового 25-мм твитера C-CAM® устранены искажения, вызываемые сжатием воздуха в задней части купола: воздух выпускается в большую камеру, значительно снижая резонанс и улучшая общее демпфирование. АЧХ нового твитера более точна в нижнем диапазоне воспроизводимых им частот. Благодаря усовершенствованиям геометрии диффузора и приводного механизма улучшено расширение верхних частот и уменьшен перепад между частотными полосами.

Другие конструктивные особенности

В моделях серии Silver сохранён принцип крепления динамиков одним болтом, уменьшающий окрашивание звука, который использовался в линейке RX. Каждый болт работает как жёсткая стяжка и одновременно делает ненужными традиционные элементы крепления, эффективно разделяя динамик и переднюю стенку корпуса.

ПРИМЕЧАНИЕ: Если со временем затяжка этого болта ослабнет, подтяните его торцевым ключом, входящим в комплект поставки. Для этого достаточно дотянуть болт после его ощутимой фиксации еще на четверть оборота.

Из конструкции моделей серии Platinum заимствован фазоинверторный порт HiVe – он используется на всех моделях, кроме Centre, FX и сабвуфера W12. Нарезка в канале ускоряет воздушный поток и уменьшает турбулентность. В кроссоверах применяются конденсаторы на основе полипропиленовой пленки и катушки индуктивности с сердечниками из плакированной стали, что обеспечивает высокую

чувствительность, пониженный уровень искажений и повышенное сопротивление.

серия Silver

Silver 1

Компактная колонка Silver 1 оснащается 6” СЧ/НЧ-динамиком C-CAM с рифлёным диффузором RST и имеет классическую двухполосную мониторную конфигурацию. Высокая выходная мощность и динамика звучания делают Silver 1 идеальным выбором для использования в комнатах малых и средних размеров в составе стереосистем или многоканальных систем домашнего кинотеатра.

Silver 2

Silver 2 оснащена мощным 8” СЧ/НЧ-динамиком C-CAM с диффузором RST и имеет компактную двухполосную конструкцию для размещения на стойках. Повышенная общая эффективность обеспечивает превосходный запас по динамическому диапазону и усиленный бас, обычно ассоциирующиеся с напольными моделями. Великолепное звуковое разрешение, высокая выходная мощность и выдающаяся динамика позволяют использовать эту акустику в комнатах средних и больших размеров в составе стереосистем или систем домашнего кинотеатра.

Silver 6

В Silver 6 использованы 6” НЧ-динамик C-CAM RST и 6” СЧ/НЧ-динамик C-CAM RST в 2.5-полосной конфигурации. Динамики расположены в отдельных акустических камерах внутри корпуса, обеспечивающего их раздельную настройку для повышения эффективности и улучшения воспроизведения низких частот. Превосходная динамика, естественный характер звучания и плотный бас делают эти колонки превосходным исполнителем музыки и звукового сопровождения фильмов.

Silver 8

Трёхполосная конструкция Silver 8 использует новый 4” СЧ-динамик C-CAM RST и 6” длинноходные НЧ-динамики C-CAM RST. Конфигурация оптимизирована для повышения точности воспроизведения в критической полосе частот с целью их более корректной передачи и усиления баса. Высокий стройный корпус и улучшенное демпфирование расширяют возможности размещения в комнате, а повышенные чувствительность и сопротивление делают звук более динамичным.

Silver 10

Silver 10 – совершенно новая модель, крупногабаритная напольная трёхполосная система типа Tower. 4” СЧ-динамик C-CAM RST дополнен 8” длинноходными НЧдинамиками C-CAM RST. Увеличенный размер вуфера позволяет полноценно использовать Silver 10 в комнатах самых больших размеров.

Silver Centre

Компактная акустическая система центрального канала Silver Centre оснащена двумя 6” СЧ/НЧ-динамиками C-CAM RST в традиционной компоновке с твитером посередине. Колонка согласована по тембру с другими моделями серии Silver для формирования «бесшовной» фронтальной звуковой сцены в многоканальных конфигурациях.

Silver FX

Продуманная конструкция Silver FX с наклонной передней стенкой включает один установленный спереди 6” СЧ/НЧ-динамик C-CAM RST и два расположенных по бокам твитера C-CAM. Возможна установка в боковые или задние стены, а характеристики рассеивания звуковых волн изменяются переключателем режимов.

monitoraudio.com
