Monitor Audio Radius 360 User Manual

Инструкция по эксплуатации

Содержание

страница

Содержание/ Введение/ Инструкция безопасности 2
Radius 90 3
Radius 180 4

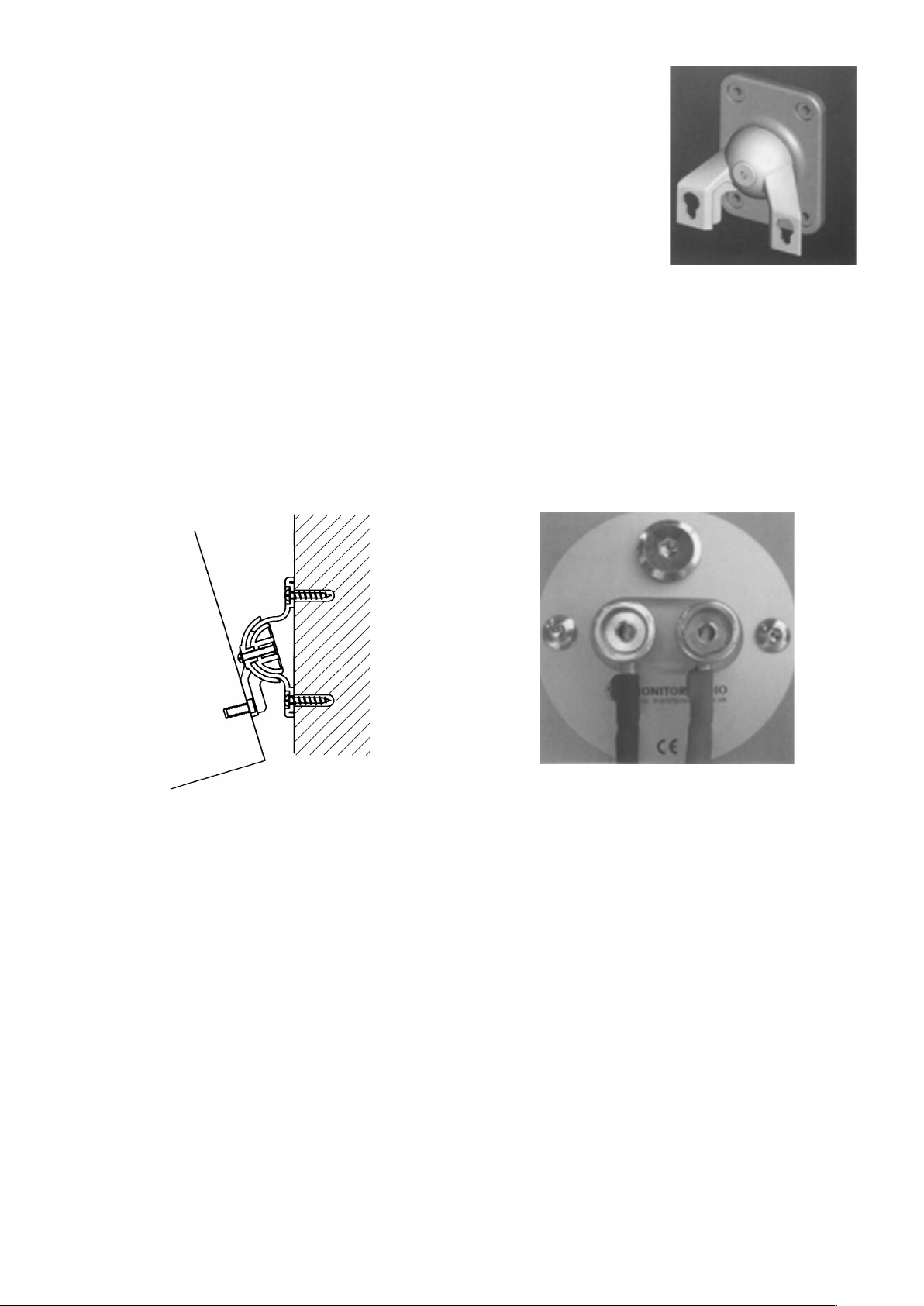

Крепление настенных кронштейнов 4
Radius 360 6
Конфигурация проводки кабелей 8
Дополнительное оборудование/ Обслуживание 9

Введение

Искренне поздравляем Вас с покупкой акустических систем. Мы уверены, что эти надежные АС, имеющие только качественные
комплектующие, будут радовать Вас качественным звучанием долгие годы.

Monitor Audio является почетным членом «Guild of Master Craftsmen» и имеет более чем 30ти летний опыт в создании корпусов
из дерева, а так же занимает лидирующую позицию в производстве динамиков. Многолетний опыт и передовые технологии
воплотились в серии Radius.

Пожалуйста, внимательно прочитайте данную инструкцию, так как она содержит важную информацию о размещении и установке.

За дополнительной информацией по установке обращайтесь в рубрику «Частых вопросов» на многоязычном
сайте нашей компании: www.monitoraudio.co.uk

Правила безопасности

1. Вода и влага: Не используйте АС там, где они могут контактировать с водой, к примеру возле ванны, раковины или

стиральной машины, возле влажных предметов или бассейна. Не помещайте на АС горшки с цветами или аквариумы.

2. Тепло: Устройство должно быть расположено вдали от источников тепла (отопительный радиатор, камин, печь, прямые
солнечные лучи и др.).

3. Чистка: Тщательный уход и внимание продлят срок службы материалов из которых выполнены АС Radius. Аккуратно вытирайте
пыль чистой влажной тканевой салфеткой со всех поверхностей АС. Относитесь к АС как к части мебели.

2

Расположение

Radius 90 могут быть расположены на подставке или на полке. Для этого поставьте АС на резиновые ножки, расположенные на
нижней стороне. Также Вы можете закрепить Radius 90 на стене. Для этого используйте кронштейны, выполненные из
качественного металлического сплава. Для справки, пожалуйста, прочтите «Крепление настенных кронштейнов» на стр. 4. При
настенном расположении АС мы не рекомендуем использовать для подключения 4х мм разъем, расположенный в нижней
части контактного блока. Открутите головку разъема и воспользуйтесь полученным пазом для подсоединения. Для осуществления
надежного соединения плотно закрутите головки разъемов. Для справки смотрите рисунок на стр. 4 в разделе «Крепление
настенных кронштейнов».

Конфигурация

Radius 90 это многоцелевые АС, которые могут использоваться в различных конфигурациях систем. Они защищены от излучения
магнитных волн и могут быть расположены даже в непосредственной близи от телевизора. Эти АС могут быть использованы в
двухканальной стереосистеме, расположенной в маленькой комнате или выполнять роль музыкального фона на кухне или в
ванной комнате. Также Radius 90 могут быть использованы как часть системы домашнего театра или многоканальной звуковой
системы. Сабвуфер Radius 360 может быть использован совместно с АС Radius 90 для обеспечения более глубокого и мощного
звучания низких частот. Для справки, пожалуйста, прочтите раздел «Конфигурация проводки кабелей» на стр. 8.

Соответствие цвета решеток

Для того, что бы АС Radius 90 подходили к любому интерьеру, мы предлагаем Вам выбрать серебренную или черную решетку.
Вы найдете решетку черного цвета на дне упаковки в пластиковом чехле.

Если Вы хотите сменить цвет решетки, то аккуратно снимите пальцами рук решетку с корпуса и уберите в чехол. Для установки
новой решетки совместите метки на решетке и на корпусе АС и аккуратно втолкните решетку на место.

Технические характеристики

нозапаиД

хымидовзиорпсов

тотсач

цГ00052—58Бд78АБд501тВ06тВ001тВ001—01

еинавинварыВ

ЧН

йынчитемреГ

супрок

ьтсон

1 × 4 ′′ 2PMM

ьлетивтсвуЧ

киманидЧНкиманидЧВытирабаГ)яаджак(гксеВ

)а

ремилопогончиртам

олатемеинелокопеоротВ(

йыньламискаМ

яинелвад

1 × 52 ′′ MACC

ьтсонщоМ

оговокувзьневору

).S.M.R(

19 × 12× 41

лопукйыннечолозоп

(В × Ш × )Г

арозуффид

яанметсиС

ьтсонщом

еыннаводнемокеР
яинавоберт
юлетилисук

30,2

3
