MONGOOSE DX-3DS User Manual [ru]
Вступление
Автомобильная охранная система Mongoose DX 3DS сконструирована для обеспече
ния комплексной охраны Вашего автомобиля на стоянке, в пути и во время кратковре
менных остановок. При проектировании системы применен принцип многоуровневой за
щиты от несанкционированного проникновения и угона, основанный на сочетании кодиро
ванных команд дистанционного управления с программируемой многоступенчатой
процедурой отключения блокировок двигателя и включением тревожного оповещения
при отсутствии дополнительных идентификационных действий после снятия с охраны.
Тревожное оповещение в режиме охраны будет включено в случае открытия любой
двери, капота и багажника автомобиля, а также при срабатывании датчика удара, вхо
дящего в комплект охранной системы. При попытке в режиме охраны включить зажи
гание, электрические цепи управления двигателем будут заблокированы. При дополни
тельно установленном датчике объема, для подключения которого система имеет спе
циальный вход, DX 3DS будет контролировать внутренний объем салона и пространство
около автомобиля.
Для охраны автомобиля в пути предусмотрена автоматическая противоразбойная фун
кция Anti HiJack и режим пассивного иммобилайзера для блокировки двигателя при
кратковременных остановках и после снятия с охраны до момента получения системой
команды, подтверждающей, что отключение охраны произведено владельцем автомо
биля.
Для предотвращения несанкционированного доступа в систему предусмотрена за
щита кода радиокоманд на базе технологии кодирования KeeLoq
ящая попыткам перехвата кодов с помощью кодграббера, встроенная функция антиска
нирования, запрещающая отключение сигнализации простым подбором случайных ко
дов, а также дополнительная функция предупреждения о снятии с охраны ADWTM, при
программном включении которой, Ваш двунаправленный пульт управления сообщит
Вам о любом дистанционном снятии системы с охраны (например, пультом, несанкци
онированно записанным в память системы).
Функция памяти состояний не позволит обезвредить стоящую на охране сигнализа
цию, просто сняв и надев клемму автомобильного аккумулятора, так как в этом случае
включится тревога и сохранится блокировка двигателя.
Прерывание и восстановление питания при отключенной охране не вызовет сраба
тывания сигнализации, чтобы не создавать трудностей, например, при ремонте.
Если питание было отключено, когда сигнализация находилась в режиме Valet, то
последующая его подача вернет сигнализацию в это же состояние.
Во избежание запирания ключей внутри автомобиля, при восстановлении питания от
автомобильного аккумулятора не происходит изменения состояния дверных замков.
Избежать ложных тревог позволит функция обхода неисправной зоны, которая отклю
чит неисправный датчик до конца цикла охраны, если он вызвал включение тревоги 8
раз.
Все остальные контролируемые зоны и блокировки останутся включенными.
Программируемая функция учета задержки салонного света дает возможность ис
пользовать Mongoose DX 3DS на любых типах автомобилей. Если же Ваш автомобиль не
имеет такой функции, Mongoose DX 3DS будет на 20 секунд включать свет в салоне при
снятии с охраны или оставлять свет включенным после закрытия двери. При постанов
ке на охрану и включении зажигания свет будет немедленно гаснуть.
TM
, успешно противосто
Автомобильная охранная система “MONGOOSE” Модель DX 3DS
1
DX 3DS
Для повышения охранных свойств системы и удобства пользования автомобилем
Mongoose DX 3DS оснащен дополнительными каналами:
Для управления электрическим замком багажника.
Для включения функции поддержки зажигания при охране с заведенным двигате
лем или организации внешней нормальноразомкнутой блокировки.
Mongoose DX 3DS имеет также специальный вход, который в зависимости от про
граммной установки может быть использован либо как концевик багажника, либо
как вход управления центральным замком от ключа.
Программируемый вход положительной полярности обеспечит полноценную охрану
Вашего автомобиля в случае, если двери Вашего автомобиля оборудованы положи
тельными концевиками. Если же полярность концевиков отрицательная, Вы може
те использовать этот вход при совместной работе DX 3DS с внешним блоком дис
танционного запуска двигателя либо включить функцию предупреждения о не вык
люченном освещении.
Приобретая стандартный комплект Mongoose DX 3DS, Вы получаете:
Центральный блок управления с полным комплектом для установки.
Выносной модуль связи с антенной.
Программно настраиваемый двух уровневый датчик удара с малогабаритным вы
носным детектором.
Двунаправленный пультпейджер, позволяющий управлять охранной системой и
индицирующий причину тревоги.
Стандартный однонаправленный брелок дистанционного управления.
Светодиод для индикации режимов работы сигнализации, предназначенный для уста
новки в автомобиле.
Кнопку аварийного отключения, место установки которой в автомобиле Вам следу
ет выбрать совместно с Вашим установщиком, с таким расчетом, чтобы обеспечить
достаточную скрытность ее расположения, с одной стороны, и удобство пользования, с
другой.
Полную инструкцию по управлению всеми режимами Mongoose DX 3DS.
Если Вы хотите повысить охранные свойства Вашей сигнализации, мы советуем
Вам приобрести дополнительно двух уровневый датчик объема, способный регистриро
вать любое движение как внутри автомобиля, так и в непосредственной близости от
него. Mongoose DX 3DS имеет специальный вход для подключения такого датчика.
2
Руководство пользователя и инструкция по установке
Пульты дистанционного управления.
Двунаправленный пульт дистанционного управления с
функцией пейджера.
Представляет собой миниатюрное приемопередающее устройство с питанием от 3
вольтовой батарейки (тип CR2450), которой хватает примерно на 6 месяцев эксплуата
ции. На пульте расположены четыре кнопки управления и 5 светодиодов для индикации
передачи команды и для информирования Вас о причине, вызвавшей включение трево
ги. Нажатие любой из кнопок пульта подтверждается звуковым сигналом определенно
го тона, при этом передатчик формирует и передает кодированную радиокоманду, кото
рая меняется при каждом новом нажатии кнопки, предотвращая таким образом возмож
ность перехвата кода Вашей сигнализации кодграббером. При успешном приеме и
выполнении системой команд постановки и снятия с охраны, пульт управления сооб
щит Вам об этом дополнительными звуковыми сигналами. Отсутствие подтверждаю
щих звуковых сигналов говорит о том, что система не выполнила команду.
В случае приема, встроенным в пульт пейджером, сигнала тревоги, замигает соответ
ствующий светодиод, включится виброзвонок и звуковой сигнал индивидуального для
каждой зоны охраны тона. Для проверки зоны приема тревожного сигнала предусмот
рен тестовый режим, который Вы можете программно включить или выключить.
Функция пейджера будет работать только при постановке системы на охрану с помо
щью двунаправленного пульта или при автопостановке на охрану, если ей предшествовала
постановка на охрану двунаправленным пультом.
кнопка 1
кнопка 3
Автомобильная охранная система “MONGOOSE” Модель DX 3DS
кнопка 2
кнопка 4
3
DX 3DS
Индикация
Событие Символ Светодиод Звуковой сигнал Звуковые сигналы Виброзвонок
Постановка на охрану
Постановка на охрану с отключением
датчиков
Снятие с охраны
Команда пульта не принята системой нет ——
Батарейка разряжена
Открыт капот/багажник мигает Мелодия 1 1раз/5 сек.
Открыта дверь мигает Мелодия 2 1раз/5 сек.
Включено зажигание мигает Мелодия 3 1раз/5 сек.
Предупредительная зона датчика *) мигает 2$ тональный 1 раз
Основная зона датчика мигает Мелодия 4 1раз/5 сек.
Предупреждение о снятии с охраны Все выключены Мелодия 5 1раз/5 сек.
(ADWTM) **)
Тестовый режим ***) мигают 1$тональный 5 раз
мигает однократно 1——
мигает однократно 3——
мигает однократно 2——
мигает Выключен Выключен
при нажатии
кнопки
Индикация тревоги
поочередно 5 раз
Тон сигнала
подтверждения
передачи команды
зависит от номера
кнопки
*) Индикация срабатывания предупредительной зоны датчика может быть программ
но отключена (переключатель 24 в таблице пользовательских функций).
**) Функция включается программированием (переключатель 26 в таблице пользова
тельских функций).
***) Режим включается кнопкой 4 пульта после постановки на охрану.
подтверждения
выполнения команд
Однонаправленный пульт дистанционного управления
сигнализацией.
Миниатюрный радиопередатчик, питающий
ся от 12 вольтовой батарейки (тип 23 А), которой
хватает примерно на 1 год эксплуатации. Суще
ственное снижение дальности приема системой
команд передатчика говорит о необходимости
замены батарейки. На брелоке расположены три
кнопки управления и индикаторный светодиод.
Алгоритм формирования и передачи управляю
щих команд идентичен двунаправленному пульту
управления. Однонаправленный пульт предназ
начен только для управления сигнализацией.
ВНИМАНИЕ1При постановке сигнализации на
охрану с помощью однонаправленного пульта фун
кция пейджера в двунаправленном пульте работать
не будет.
4
Руководство пользователя и инструкция по установке
кнопка 1
кнопка 2
кнопка 3
Таблица команд пульта управления.
Функция Кнопка Кнопка Кнопка Кнопка Примечание
Постановка на охрану Зажигание ВЫКЛ.
Постановка на охрану с отключенными датчиками 1 2 Зажигание ВЫКЛ.
Постановка на охрану с отключением Зажигание ВЫКЛ.
предупредительной зоны датчиков
Режим тихой охраны 1 2 Зажигание ВЫКЛ.
Запирание дверей Зажигание ВКЛ.
Тихая постановка на охрану 2 1 Зажигание ВЫКЛ.
Тихая постановка на охрану с отключенными 2 3 1 Зажигание ВЫКЛ.
датчиками
Тихая постановка на охрану с отключением 2 1 Зажигание ВЫКЛ.
предупредительной зоны датчиков
Снятие с охраны Зажигание ВЫКЛ.
Отпирание дверей Зажигание ВКЛ.
Тихое снятие с охраны 2 1 Зажигание ВЫКЛ.
Паника 3сек. Зажигание ВЫКЛ.
Поиск 3сек. Режим охраны или VALET.
Anti Hi$jack 3сек. Зажигание ВКЛ.
Отпирание багажника 3сек. 3сек.
Фиксированный импульс 3сек. 3сек.
Охрана с заведенным двигателем 2 1 Зажигание ВКЛ.
Включение тестового режима пейджера Режим охраны
Вход в режим настройки датчика удара 3сек. Зажигание ВКЛ.
Включение VALET$режима 3сек. 3сек. Зажигание ВКЛ.
Выключение VALET$режима Зажигание ВКЛ.
Отключение пассивного иммобилайзера Номера кнопок задаются Зажигание ВКЛ.
12 3 4
Зажигание ВЫКЛ.
программированием
кратковременно нажать один раз
3 сек. нажать и удерживать кнопку в нажатом состоянии не менее 3 секунд
1 2 3 последовательность нажатия кнопок
Светодиодная индикация состояний системы.
Охрана включена равномерные короткие вспышки
Включен пассивный иммобилайзер равномерные длинные вспышки
Включен Anti Hi$jack равномерные короткие вспышки
Предупредительный режим Anti Hi$jack быстро мигает
Охрана отключена не горит
Автопостановка/перепостановка быстро мигает
Valet$режим горит постоянно
Заблокирован ввод PIN кода двойные вспышки
Автомобильная охранная система “MONGOOSE” Модель DX 3DS
5
DX 3DS
Необходимая информация.
PIN код.
Для повышения секретности управления сигнализацией в Mongoose DX 3DS предус
мотрена возможность использования персонального кода (PIN кода) для аварийного
отключения сигнализации, входа в режим программирования дополнительных брело
ков, изменения установок программируемых функций, отключения противоразбойной
функции Anti HiJack.
PIN код может состоять из одной или двух цифр и иметь значение либо от 1 до 9, либо
от 11 до 99 в зависимости от программной установки. При изготовлении системы в нее
записывается код равный 1, однако, мы рекомендуем после установки системы задать
другое значение PIN кода (как это сделать, прочтите в разделе “Программирование”).
Это позволит Вам обезопасить свою охранную систему от несанкционированного сня
тия с охраны.
Для ввода PIN кода используется кнопка аварийного отключения и ключ зажигания.
Аварийное отключение сигнализации.
В случае если пульт управления сигнализации отсутствует или неисправен для сня
тия системы с охраны необходимо: открыть дверь ключом, при этом включится режим
тревоги, сесть в автомобиль, включить зажигание и оставить его во включенном поло
жении.
Если Вы установили однозначный PIN код – нажмите кнопку аварийного отключе
ния число раз равное заданному значению PIN кода и выключите зажигание. Если код
введен верно, система снимется с охраны.
Если установлен двузначный код, то, введя первую цифру, как описано выше, снова
включите зажигание и также введите вторую, затем выключите зажигание. Если код
введен верно, система снимется с охраны.
Если дважды введен неверный код, система на 2 минуты заблокирует дальнейший ввод
кода. Светодиод при этом будет мигать двойными вспышками.
Правила пользования
Управление основными режимами охраны
Постановка на охрану.
Чтобы поставить сигнализацию на охрану надо при выключенном зажигании нажать
кнопку 1 пульта, если все двери, капот и багажник закрыты, сирена подаст один звуко
вой сигнал, и фонари мигнут один раз. Светодиод системы начнет медленно мигать,

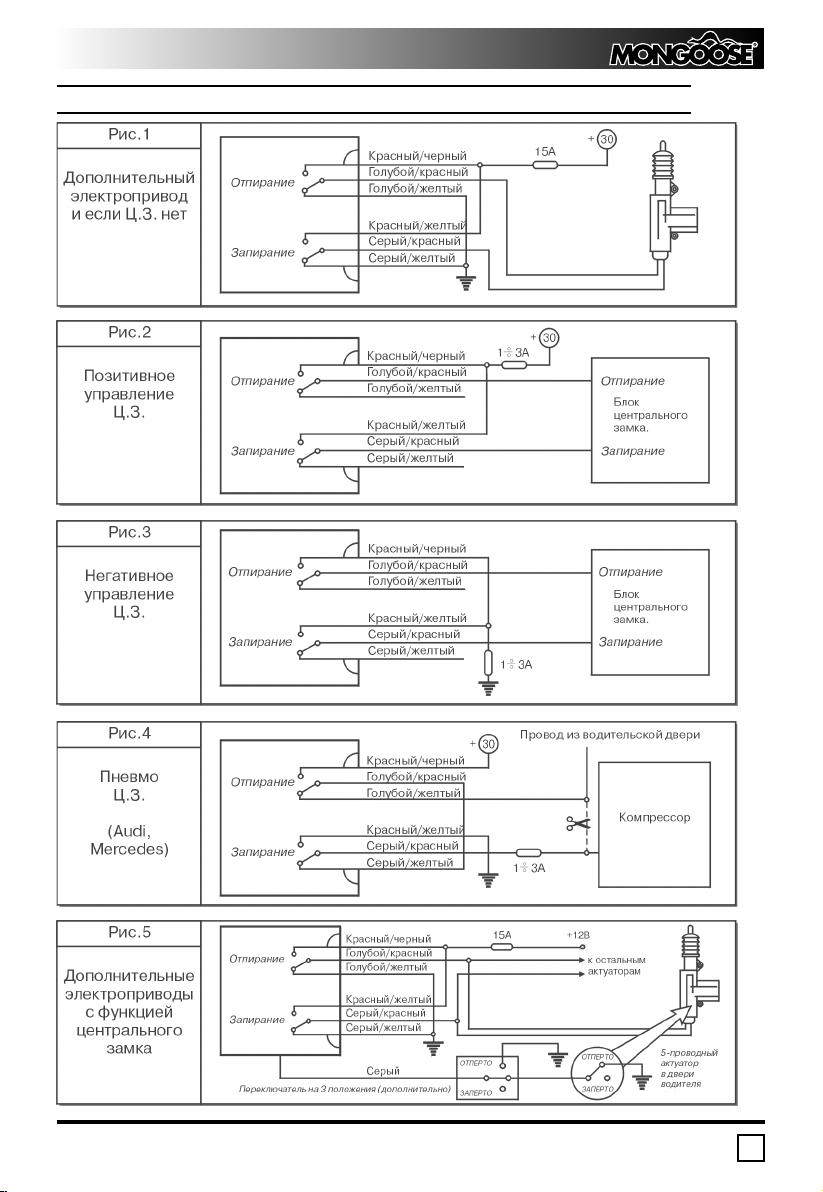

дверные замки закроются (если автомобиль оборудован приводами блокировки замков).
Если какаялибо из дверей, капот или багажник окажутся незакрытыми, вы услышите
предупредительную трель сирены, а фонари мигнут три раза.
Примерно через 7 секунд после подачи команды пульт управления 1 звуковым сигналом
подтвердит ее выполнение системой. Если система не приняла и не выполнила команду,
подтверждающего сигнала не последует.
6
Руководство пользователя и инструкция по установке
Охрана.
В режиме охраны сигнализация контролирует состояние всех имеющихся концевых
выключателей дверей, капота, багажника, включение зажигания и состояние датчика
удара, а также, если дополнительно установлены, датчика объема и др.. Кроме того, в
режиме охраны блокируется запуск двигателя. При нарушении какойлибо из зон охра
ны, включается 30 секундный режим тревоги и соответствующий сигнал передается на
двунаправленный пульт управления.
Тревога.
Если режим тревоги включился, то сирена будет звучать, а сигнальные фонари ми
гать в течение 30 секунд или до отключения их любой кнопкой пульта.
При срабатывании предупредительной зоны датчика удара или внешней зоны допол
нительного датчика, прозвучит короткая трель сирены.
На двунаправленном пульте управления включится соответствующая звуковая, свето
вая, и вибро индикация.
Примечание: Индикация срабатывания предупредительной зоны датчика пультом уп
равления может быть программно отключена.
Снятие с охраны.
Для снятия сигнализации с охраны надо нажать кнопку 2 пульта, сирена подаст 3
звуковых сигнала, и дважды мигнут сигнальные фонари. Светодиод погаснет, дверные
замки откроются (если автомобиль оборудован приводами блокировки замков). Если в
период охраны включался режим тревоги, то при снятии с охраны система предупредит
Вас об этом дополнительной трелью сирены.
Выполнение системой команды пульт управления подтвердит 2 звуковыми сигналами
примерно через 7 секунд после ее подачи. Если система не приняла и не выполнила команду,
подтверждающих сигналов не последует.
При программно включенной функции предупреждения о снятии с охраны ADW
2 звуковых сигналов включится 30 секундная мелодия и виброзвонок, которую можно дос
рочно отключить нажав кнопку 2 пульта. Если Вы не услышали и не отключили предупреж
дающую мелодию, пульт управления каждую минуту будет подавать двойной звуковой сиг
нал.
TM
, вместо
Паника.
Если при выключенном зажигании нажать и удерживать в течение 3 сек. кнопку 1
включится сирена и сигнальные фонари. Повторное нажатие на кнопку 1 отключает
режим. Включение и последующее выключение Паники не изменяет состояния систе
мы, то есть она останется в охране, если находилась в этом режиме, двери, при этом,
останутся запертыми, если же режим охраны был отключен и замки дверей открыты,
постановки на охрану и запирания дверей не произойдет.
Тихая постановка и тихое снятие с охраны.
Когда необходимо поставить сигнализацию на охрану без звукового подтверждения,
чтобы не беспокоить окружающих звуками сирены, нажмите кнопку 3 непосредствен
но (в пределах 3 секунд) перед нажатием кнопки 1. Для снятия с охраны нажмите кноп
ку 3 перед нажатием кнопки 2.
Автомобильная охранная система “MONGOOSE” Модель DX 3DS
7
DX 3DS
Выполнение команд в этом случае будет подтверждено только световыми сигналами.
В остальном режимы полностью аналогичны постановке и снятию со звуковым под
тверждением. При тихой постановке на охрану звуковое предупреждение о незакрытых
дверях, капоте и багажнике сохраняется, поэтому нет опасности, что Вы оставите свой
автомобиль незапертым. Звуковые сигналы также прозвучат и при тихом снятии с
охраны, если включалась тревога.
Постановка на охрану с отключенными датчиками.
Нажав при постановке на охрану кнопку 2 сразу после кнопки 1, Вы отключите
салонные датчики, это может потребоваться в случае, когда, например, в салоне авто
мобиля остаются пассажиры или животные.
При парковке автомобиля в оживленных местах может пригодиться режим отключе
ния предупредительной зоны датчика, который позволит избежать постоянного “чирика
нья” сирены, сохраняя при этом полноценный режим охраны. Для включения режима
нажмите при постановке на охрану кнопку 1 дважды.
Для постановки на охрану с полностью или частично отключенными датчиками без
звукового подтверждения нажмите кнопки в последовательности 312 или 311 соот
ветственно.
Охрана с заведенным двигателем.
Для того чтобы поставить автомобиль на охрану при заведенном двигателе (например,
при прогреве) надо перед нажатием кнопки 1 нажать кнопку 3 брелока, тогда активизи
руется режим охраны с отключенными датчиками, а так же не будет включена блоки
ровка двигателя. Для отключения охраны нажмите кнопки в той же последовательности.
Если охрана не была отключена в течение 10 минут или зажигание было выключено,
или включилась тревога, автоматически включается блокировка двигателя и режим пол
ной охраны. После включения по любой причине режима полной охраны для снятия с
охраны нажмите кнопку 2.
ПРИМЕЧАНИЕ: Во избежание ошибочного включения режима во время движения ав&
томобиля его активизация разрешается системой только в течение 10 секунд после закры&
тия двери при включенном зажигании, по истечении этих 10 секунд, включение режима
системой запрещается.
Включив на программируемом дополнительном канале функцию фиксированного
импульса и выполнив при установке сигнализации необходимые подключения, Вы мо
жете включать функцию поддержки зажигания при постановке на охрану с заведенным
двигателем, что позволит вам не оставлять ключи в замке. Для включения функции
поддержки зажигания нажмите одновременно на 3 секунды кнопки 1 и 3, перед тем как
выполнить процедуру постановки на охрану, описанную выше. Для отключения поддер
жки зажигания нажмите кнопки 1 и 3 на 3 секунды повторно. При снятии с охраны
поддержка зажигания отключится автоматически.
Режим тихой охраны.
При включенном режиме тихой охраны сирена в режиме тревоги включаться не бу
дет. Индикация тревоги будет производиться только миганием сигнальных фонарей и
по каналу пейджера.
8
Руководство пользователя и инструкция по установке
Loading...
