РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Содержание

Брелок дистанционного управления ...................... 2

Таблица команд .................................................. 3

Светодиодная индикация состояний ...................... 4

Правила пользования .......................................... 4

Дополнительные функции безопасности ................ 5

Функции диагностики .......................................... 7

Служебные режимы ............................................ 8

Программирование брелоков ............................... 9

Программирование функций ................................ 9

Инструкция по установке .................................... 10

Схема подключений .......................................... 14

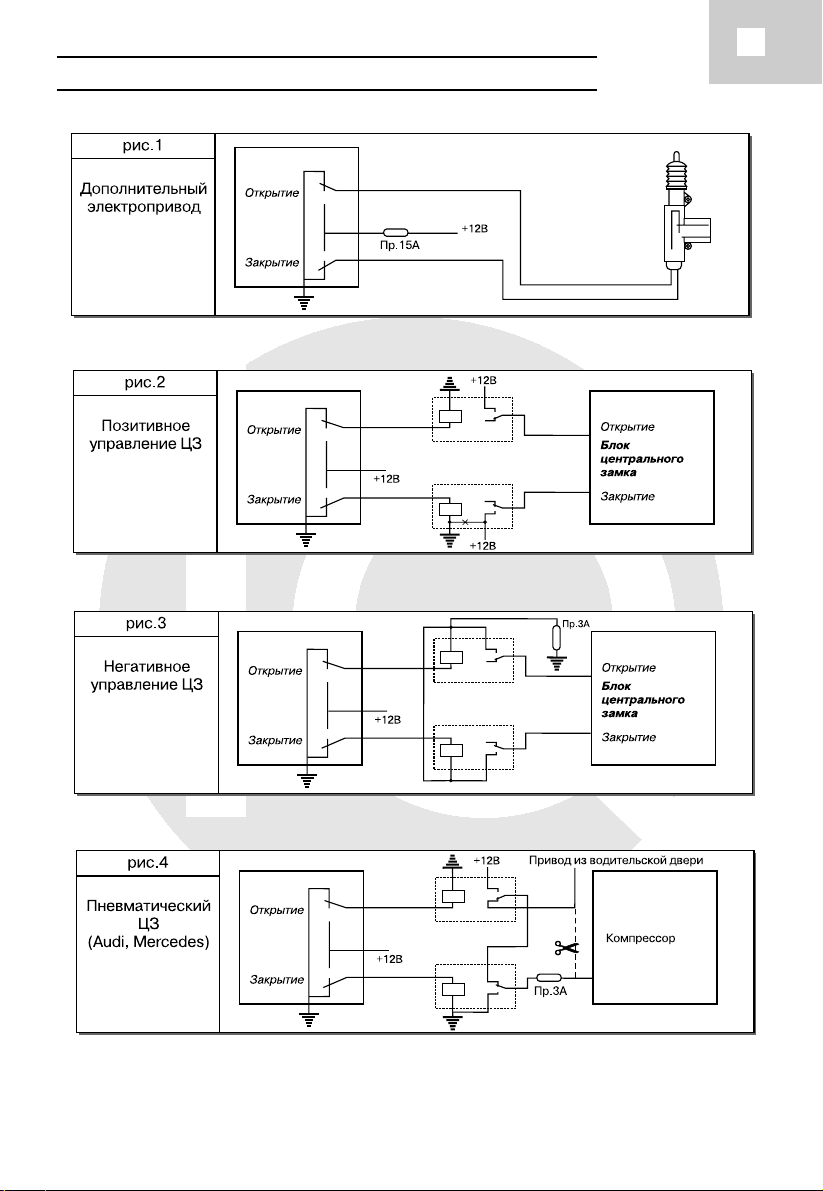

Подключение к центральному замку .................... 15

Сигнализация IQ250 сконструирована для охраны дверей автомобиля, его
капота и багажника, внутрисалонного пространства и пространства, непосред
ственно прилегающего к Вашему автомобилю. Кроме этого, IQ250 предотвраща
ет несанкционированный запуск двигателя.

Перечисленные выше функции могут быть реализованы в большей или мень
шей степени в зависимости от подключенных стандартных или дополнительных
охранных средств.

Проконсультируйтесь с установщиком!!!

1

Приобретая стандартный комплект IQ250, Вы получаете:

● Центральный блок управления с полным комплектом для установки.

● Двух уровневый датчик удара, который способен различить слабые и силь

ные удары по кузову автомобиля, что позволяет сигнализации реагировать на
них, соответственно, либо короткой трелью сирены, либо включением полной
тревоги.

● Два брелока дистанционного управления.

● Светодиод для индикации режимов работы сигнализации, предназначен

ный для установки в автомобиле.

● Кнопку аварийного отключения, место установки которой в автомобиле

Вам следует выбрать совместно с Вашим установщиком, с таким расчетом, что
бы обеспечить достаточную скрытность ее расположения, с одной стороны, и
удобство пользования, с другой.

● Полную инструкцию по управлению всеми режимами IQ250, а так же

карточкупамятку, которую удобно всегда иметь с собой, с кратким описанием
управления сигнализацией.

Автомобильный охранный комплекс “MONGOOSE” Модель IQ 250.

2

● ● Если Вы хотите повысить охранные свойства Вашей

сигнализации, мы советуем Вам приобрести дополнительно двух
уровневый датчик объема, способный регистрировать любое дви
жение как внутри автомобиля, так и в непосредственной близости
от него. Ваш IQ250 имеет специальный вход для подключения
такого датчика.

Брелок дистанционного управления
сигнализацией.

Представляет собой миниатюрный радио передатчик, питающийся от 12 воль
товой батарейки (тип 23 А), которой хватает примерно на 1 год эксплуатации.
Существенное снижение дальности приема системой команд передатчика гово
рит о необходимости замены батарейки. На брелоке расположены три кнопки
управления и индикаторный светодиод. При нажатии на любую из кнопок пере
датчик формирует и передает специальную кодированную команду, которая ме
няется при каждом новом нажатии на кнопки, предотвращая таким образом воз
можность перехвата кода Вашей сигнализации кодграббером.

Приложение 3 к Руководству по эксплуатации.

Таблица команд брелока.

3

Функция Кнопка 1 Кнопка 2 Примечания

Постановка/снятие с охраны

Постановка с отключенными
датчиками

Запирание дверей

Тихая постановка/снятие с
охраны

Тихая постановка с отключен
ными датчиками

Отпирание дверей

Паника

Поиск

VALET

Отпирание багажника

Открывание/закрывание
стекол, включение наружного
освещения

3 сек.

3 сек. 3 сек.

Кнопка 3

Зажигание ВЫКЛ.

Зажигание ВЫКЛ.

Зажигание ВКЛ.

Зажигание ВЫКЛ.

Зажигание ВЫКЛ.

Зажигание ВКЛ.

Зажигание ВЫКЛ.

Режим охраны или
VALET

Зажигание ВКЛ.

3 сек.

Продолжительность
импульса определяется
временем удержания
кнопок

● кратковременно нажать один раз

● ● кратковременно нажать два раза в интервале не более 3 секунд

●3 сек. нажать и удерживать кнопку в нажатом состоянии не менее 3 се

кунд

● удерживать кнопку в нажатом состоянии необходимое время

Необходимая информация.

;;

; PIN код.

;;

Для повышения секретности управления сигнализацией в IQ250 предусмот
рена возможность использования персонального кода (PIN кода) для аварийного
отключения сигнализации, входа в режим программирования дополнительных
брелоков и пользовательских функций, отключения противоразбойной функции
Anti HiJack.

PIN состоит из одной цифры и может иметь значение от 1 до 9. При изготов
лении системы в нее записывается код равный 1, однако, мы рекомендуем после
установки системы установить другое значение PIN кода (как это сделать, про
чтите в разделе «Программирование»). Это позволит Вам обезопасить свою ох
ранную систему от несанкционированного снятия с охраны.

Для ввода PIN кода используется кнопка аварийного отключения и ключ
зажигания

Автомобильный охранный комплекс “MONGOOSE” Модель IQ 250.

4

;;

; Аварийное отключение сигнализации.

;;

В случае если брелок сигнализации отсутствует или неиспра
вен, для снятия системы с охраны необходимо: открыть дверь клю
чом, при этом включится режим тревоги, сесть в автомобиль и
включить зажигание. При включенном зажигании нажать кнопку
аварийного отключения число раз равное значению заданного Вами
PIN кода, затем выключить зажигание система снимется с охра
ны, подтвердив это четырьмя звуковыми и четырьмя световыми
сигналами.

Светодиодная индикация состояний системы.

Охрана включена медленно мигает
Охрана отключена не горит
Автопостановка быстро мигает
Valetрежим горит постоянно

Правила пользования.

Основные охранные функции.

;;

; Защита кода радиокоманд.

;;

В Вашей автосигнализации применена система кодирования радиокоманд

на базе технологии KeeLoq, что делает бесполезными попытки перехвата кода

с помощью кодграббера . Для повышения секретности управления системой
включена функция антисканирования.

;;

; Постановка на охрану.

;;

Чтобы поставит сигнализацию на охрану надо при выключенном зажигании
нажать кнопку 1 брелока, если все двери, капот и багажник закрыты, сирена
подаст один звуковой сигнал и фонари мигнут один раз. Светодиод системы нач
нет медленно мигать, дверные замки закроются (если автомобиль оборудован
приводами блокировки замков). Если какаялибо из дверей, капот или багажник
окажутся незакрытыми последуют три звуковых сигнала и фонари мигнут три
раза.

;;

; Охрана.

;;

В режиме охраны сигнализация контролирует состояние всех имеющихся
концевых выключателей дверей, капота, багажника, включение зажигания, и
состояние датчика удара, а так же, если дополнительно установлены, датчика
объема и др. Кроме того, в режиме охраны блокируется запуск двигателя. При
нарушении какойлибо из зон охраны, включается 30 секундный режим тревоги.

;;

; Тревога.

;;

Если режим тревоги включился, то сирена будет звучать, а сигнальные фона
ри мигать в течение 30 секунд или до отключения их кнопкой 1 брелока.

KeeLoq  зарегистрированная торговая марка

Приложение 3 к Руководству по эксплуатации.

При срабатывании предупредительной зоны датчика удара или
внешней зоны дополнительного датчика, прозвучит предупреди
тельная трель сирены.

;;

; Снятие с охраны.

;;

Для снятия сигнализации с охраны надо нажать кнопку 1 бре
лока, сирена подаст 2 звуковых сигнала, и дважды мигнут сиг
нальные фонари. Светодиод погаснет, дверные замки откроются
(если автомобиль оборудован приводами блокировки замков). Если
в период охраны включался режим тревоги, то при снятии с охра
ны последуют четыре звуковых сигнала и фонари мигнут четыре раза.

;;

; Паника.

;;

Если при выключенном зажигании нажать и удерживать в течение 3 сек.
кнопку 1 включится сирена и сигнальные фонари. Повторное нажатие на кноп
ку 1 отключает режим. Включение и последующее выключение Паники не изме
няет состояния системы, то есть она останется в охране, если находилась в этом
режиме двери, при этом, останутся запертыми, если же режим охраны был от
ключен и замки дверей открыты, постановки на охрану и запирания дверей не
произойдет.

;;

; Тихая постановка на охрану.

;;

Когда необходимо поставить сигнализацию на охрану без звукового подтвер
ждения, чтобы не беспокоить окружающих звуками сирены, нажмите кнопку 2
брелока, фонари как обычно мигнут один раз, но сирена будет молчать. Светоди
од системы начнет медленно мигать, дверные замки закроются (если автомобиль
оборудован приводами блокировки замков). При тихой постановке на охрану
звуковое предупреждение о незакрытых дверях, капоте и багажнике сохраняет
ся, поэтому нет опасности, что Вы оставите свой автомобиль незапертым.

;;

; Тихое снятие с охраны.

;;

Чтобы снять сигнализацию с охраны без звукового подтверждения также на
жмите кнопку 2 брелока, дважды мигнут сигнальные фонари, но сирена будет
молчать. Светодиод погаснет, дверные замки откроются (если автомобиль обору
дован приводами блокировки замков). Однако если в период охраны включалась
тревога, то и при тихом снятии система сообщит Вам об этом обычными звуковы
ми сигналами.

;;

; Постановка на охрану с отключенными датчиками.

;;

Если при постановке на охрану возникает необходимость отключить салон
ные датчики, например в том случае, когда в салоне автомобиля требуется оста
вить пассажиров или животных, надо дважды нажать кнопку 1, система под
твердит отключение датчиков дополнительным звуковым и световым сигналами.

;;

; Тихая постановка на охрану с отключенными датчиками.

;;

Вы можете отключить салонные датчики и при тихой постановке на охрану,
для этого нужно дважды нажать кнопку 2, отключение датчиков, в этом случае,
будет подтверждаться только дополнительным световым сигналом.

5

Дополнительные функции безопасности.

;;

; Память состояния.

;;

Нельзя обезвредить стоящую на охране сигнализацию просто сняв и надев
клемму автомобильного аккумулятора, так как в этом случае включится тревога,
и сохранится блокировка двигателя.

Автомобильный охранный комплекс “MONGOOSE” Модель IQ 250.

6

Прерывание и восстановление питания при отключенной ох
ране не вызывает срабатывания сигнализации, чтобы не созда
вать трудностей, например, при ремонте.

Если питание было отключено, когда сигнализация находи
лась в режиме Valet, то последующая его подача, возвращает сиг
нализацию в это же состояние.

Во избежание запирания ключей внутри автомобиля, при
восстановлении питания от автомобильного аккумулятора не про
исходит изменения состояния дверных замков. То есть они оста

нутся запертыми, если были заперты и открытыми, если были открыты.

;;

; Автоматическая перепостановка на охрану

;;

(защита от случайного нажатия).

Функция может быть программно выключена при установке

Если в течение 30 сек. после снятия с охраны не открывалась ни одна из
дверей, капот или багажник, а также не включалось зажигание, система автома
тически вернется в режим охраны.

;;

; Двушаговое снятие с охраны.

;;

Если включилась тревога, то нажав на кнопку один раз Вы только выключите
сирену и сигнальные фонари (в случае, если причина тревоги устранена, т.е.,
например, закрыта открытая дверь или датчик удара перестал срабатывать). Если
же причина, вызвавшая тревогу, сохраняется, для ее отключения требуется по
вторное нажатие на кнопку. Для полного отключения охраны нажмите на кнопку
еще раз, после того как выключите тревогу.

;;

; Автопостановка.

;;

Функция может быть программно включена или выключена при установке.

Если функция включена, то после выключения зажигания, открывания и зак
рывания двери индикаторные фонари мигнут два раза, а светодиод начнет быстро
мигать. Если в течение 30 секунд после этого все двери, а также капот и багажник
останутся закрытыми, сигнализация встанет на охрану, замки дверей закроются.

Внимание! При включенной функции Автопостановка и установленных приводах
блокировки замков дверей, двери будут запираться автоматически. Никогда не ос$
тавляйте ключи в автомобиле!

;;

; Выход на пейджер.

;;

Дополнительно приобретя и установив автомобильный пейджер, Вы будете
знать что происходит с Вашим автомобилем даже тогда, когда у Вас нет возмож
ности видеть его.

;;

; Автоматическое запирание дверей при включении зажигания.

;;

Функция может быть программно включена при установке.

Через 10 сек. после включения зажигания автоматически запираются элект
рические замки дверей, при выключении зажигания замки немедленно отпира
ются. Если в течение этих 10 сек. какаялибо из дверей окажется открытой, то
автоматического запирания не произойдет во избежание запирания ключей внутри
автомобиля. Функция может быть включена при установке.

;;

; Дистанционное управление центральным замком.

;;

При включенном зажигании замки дверей автомобиля могут быть в любой мо
мент заперты или открыты нажатием на брелоке кнопок 1 или 2 соответственно.

;;

; AntiCHiCJack. Защита от разбойного нападения.

;;

Вы можете в любой момент включить или выключить эту функцию с помощью
программирования

Приложение 3 к Руководству по эксплуатации.

Если функция программно включена, то она будет активизи
рована каждый раз при включении зажигания, а так же каждый
раз, если ктонибудь откроет дверь при включенном зажигании.
Таким образом, если от Вас требуют покинуть автомобиль и отдать
ключи, выполните требования грабителей, Anti HiJack сам вклю
чит тревогу и вынудит грабителей остановиться.

После активизации Anti HiJack наступает 30 секундная пауза
(светодиод системы медленно мигает), предназначенная для того,
что бы дать возможность грабителю отъехать на безопасное рас
стояние. После паузы следует период предупреждения, в том числе и Вам, если
Вы забыли отключить AntiHiJack, в течение 30 секунд сирена будет подавать
короткие звуковые сигналы, после этого включается полная звуковая тревога и
мигание сигнальных фонарей. Режим тревоги продолжается до выключения за
жигания, после его выключения сигнализация переходит в режим охраны, но без
запирания дверей, фонари при этом продолжают мигать до момента полного от
ключения охраны с помощью персонального кода аварийного отключения (PIN
кода), при выключении зажигания сразу включится блокировка двигателя и его
не удастся завести до отключения Anti HiJack.

Для отключения AntiHiJack, если уже включился режим тревоги, надо вык
лючить зажигание, затем снова включить его и ввести PINкод, для отключения
AntiHiJack в течение 30 секундной паузы и режима предупреждения, не надо
выключать зажигание. Если Вы дважды ввели неправильный PINкод, на 2 ми
нуты ввод кода будет заблокирован

ПОМНИТЕ, что включив Anti HiJack Вы должны вводить PINкод каждый
раз, когда Вы включите зажигание, а так же, когда откроете дверь при включен
ном зажигании. Работа брелоков в режиме Anti HiJack заблокирована.

Для временного предотвращения активизации Anti$Hi$Jack можно использовать
Valet$режим.

7

Функции диагностики.

;;

; Обход неисправной зоны.

;;

Если в период охраны какойлибо из контролируемых датчиков вызывает
режим тревоги 8 раз, он отключается до конца цикла охраны. Все остальные
контролируемые зоны и блокировки остаются включенными.

;;

; Предупреждение о неисправности.

;;

Если при постановке на охрану какаялибо дверь, капот или багажник ока
жутся незакрыты, Вы услышите 3 звуковых сигнала вместо 1.

;;

; Память тревог.

;;

Если в период охраны включался режим тревоги, то при снятии с охраны
система выдает четыре звуковых и световых сигнала вместо обычных двух и с
помощью 3 серий вспышек светодиода сразу после включения зажигания сооб
щает о причине вызвавшей тревогу:

Количество вспышек в серии Вид датчика

2 Салонный датчик
3 Концевик двери «» или «+»
4 Концевик багажника «»
5 Зажигание

Автомобильный охранный комплекс “MONGOOSE” Модель IQ 250.

8

Специальные сервисные режимы.

;;

; Поиск автомобиля.

;;

Если в период, когда автомобиль стоит на охране или в Valet
режиме одновременно нажать кнопки 2 и 3, сирена издаст один
звуковой сигнал, и фонари мигнут шесть раз, обозначив место
автомобиля на стоянке (в пределах зоны действия брелока).

;;

; Управление дополнительными каналами.

;;

Дополнительный канал N1: открывание багажника (если установлен привод
замка). Для активизации канала при выключенном зажигании на 3 сек. нажать
кнопку 3.

Дополнительный канал N2: управление электрическими стеклоподъемника
ми или наружным освещением (обсудите с установщиком подключаемое обору
дование). Для активизации канала нажать кнопки 1 и 3. Продолжительность
импульса определяется временем удержания кнопок (но не более 30 сек).

Дополнительный канал №3: при каждой постановке на охрану канал будет
управлять штатной системой «Комфорт».

;;

; Учет задержки салонного света.

;;

Режим включается программированием.

Если автомобиль имеет функцию задержки салонного света, и программно
включен режим учета задержки, концевики дверей будут взяты под охрану толь
ко после того, как погаснет свет в салоне. Оповещение о не закрытых дверях при
постановке на охрану в этом режиме отсутствует.

Служебные режимы.

;;

; Режим Valet.

;;

В этом режиме отключаются все охранные функции системы. Вы можете
включить его, например, когда отдаете автомобиль на сервис, и тогда Вам не
придется оставлять там брелок Вашей сигнализации. Это абсолютная гарантия от
несанкционированной записи новых брелоков в память Вашей охранной систе
мы.

Для включения режима необходимо при отключенной охране и включенном
зажигании на 3 сек. нажать одновременно кнопки 1 и 2, трижды мигнут сигналь
ные фонари, светодиод системы загорится в постоянном режиме. В Valetрежиме
сохраняется возможность дистанционного управления центральным замком и
дополнительными каналами. Повторное нажатие тех же кнопок при включен
ном зажигании возвращает систему в режим нормальной эксплуатации, о чем
она сообщает тремя звуковыми сигналами.

Приложение 3 к Руководству по эксплуатации.

Программирование брелоков.

В стандартный комплект IQ250 входит 2 брелока однако сигнализа
ция способна запомнить до 4 брелоков, и если у Вас возникла необходимость
увеличить количество брелоков для управления Вашей охранной системой, Вы
можете запрограммировать их используя следующую процедуру:

1. Включить зажигание.

2. Ввести установленный PINкода, для этого нажать кнопку аварийного от

ключения соответствующее число раз.

3. Выключить и включить зажигание. Если PINкод введен правильно, сис
тема подаст двойной звуковой сигнал, подтверждающий вход в режим програм
мирования брелоков.

4. Нажать кнопку 1 на брелоке. Сирена подаст один звуковой сигнал, под
тверждая запись кода брелока.

5. Выключить зажигание и нажать кнопку аварийного отключения или по
дождать 15 секунд, система подаст двойной звуковой сигнал, подтверждая выход
из режима программирования брелоков.

ВНИМАНИЕ! Если Вы программно включили режим Anti Hijack, то для про
граммирования новых брелоков Вам нужно после включения зажигания (п.1) предва
рительно ввести PIN код для отключения Anti Hijack, а затем, после звукового и
светового сигнала подтверждающего отключение Anti Hijack,
ние, прейти к п.2 программирования брелоков, то есть еще раз ввести PIN код.

не выключая зажига

Программирование функций.

Для того чтобы изменить значение PINкода, стереть из памяти системы не
нужные Вам брелоки, включить или выключить Anti HiJack, необходимо, преж
де всего, выполнить программирование брелоков, описанное выше, причем для
этого можно использовать брелок, который уже известен системе. Затем выпол
нить следующую процедуру:

9

1. Закончить программирование брелоков и включить зажигание.

2. Нажать кнопку 3 брелока число раз равное номеру программного переклю

чателя.

3. Выполнив необходимые операции в пунктах 1, 2 и 3 таблицы.

4. Выключить зажигание или подождать 15 секунд, для выхода из режима

программирования.

Функция переключателя Заводская Кнопка Кнопка

установка 1 2

1 Изменение PINкода (1÷9) * 1

2 Стирание кодов всех брелоков

кроме используемого

3 Активизация Анти Хай Джека ВЫКЛ. ВКЛ. ВЫКЛ.

* Примечание: светодиод системы сериями вспышек показывает установ
ленное значение PINкода.

Автомобильный охранный комплекс “MONGOOSE” Модель IQ 250.

увеличение уменьшение

+1 1

Нажат ь обе кнопки вместе

10

ИНСТРУКЦИЯ ПО УСТАНОВКЕ.

Внимание! Эта часть инструкции предназначена только для

профессиональных установщиков.

Общие рекомендации.

Перед началом установки отсоедините «(« клемму аккумуля

тора автомобиля.

1. Центральный блок сигнализации устанавливается внутри салона вдали от
источников влаги и нагрева. Антенну радиоприемника блока для достижения
максимального радиуса приема сигналов брелоков следует располагать как можно
выше, вдали от металлических панелей кузова и жгутов штатной электропровод
ки автомобиля. Изменять длину антенны не следует.

2. Сирена устанавливается под капотом или в другом недоступном угонщику
месте рупором вниз или в сторону. Место установки должно быть удалено от
источников нагрева и защищено от попадания воды. В случае установки сирены
с автономным питанием, необходимо обеспечить доступ к скважине сервисного
ключа.

3. Концевые выключатели капота и багажника устанавливаются в защищен
ные от влаги места недоступные при закрытом капоте или багажнике.

4. Датчик удара устанавливается в салоне автомобиля на металл кузова с по
мощью саморезов или приклеивается, как можно ближе к продольной оси авто
мобиля.

5. Все силовые цепи должны быть защищены плавкими предохранителями
на соответствующие токи.

Технические характеристики.

Напряжение питания 10...15 В
Потребляемый ток в режиме охраны 20 мА
Частота радиоканала 433,92 МГц
Диапазон рабочих температур 40...+85(С
Максимально допустимый ток
 цепи блокировки двигателя 30 А
 цепей сигнальных фонарей 10 А
 цепей управления центральным замком 15 А
Тип датчика удара электромагнитный
Максимальный радиус действия брелока 30 м

Приложение 3 к Руководству по эксплуатации.

Назначение проводов и разъемов центрального блока.

N Назначение провода Цвет провода Примечание

1 Выход на сирену Коричневый «+»
2 Выход на пейджер Белый «+»
3 Выход состояния
4 Концевик багажника Серый «»
5 Выход отпирания багажника Голубой/черный «»300 мА (1 сек.)
6 Зажигание Оранжевый
7 Концевик двери «» Зеленый
8 Выход управления

стеклоподъемниками (длительность по
или наружным светом удержанию)

9 Выход «комфорт» Зеленый/красный 20c импульс при

10 Питание блока
11 Выход на фонари 1 Черный/белый
12 Питание фонарей Красный +12В, Пр. 15А
13 Выход на фонари 2 Черный/зеленый
14 Концевик двери «+» Желтый
15
16 Силовой выход отпирания Голубой/красный Внутреннее реле
17
18 Силовой выход запирания Серый/красный Внутреннее реле
19 Корпус Черный «»
20 Питание замков Красный/желтый Пр. 15 А

Вход для светодиода 2контактный

Вход кнопки 2контактный
аварийного отключения разъем
Два входа для Два 4контактных
2зонового датчика разъема
Силовой выход блокировки Черные Внутреннее реле
(2 провода)

Коричневый/белый

Коричневый/черный

Зеленый/коричневый

«»300 мА

«»300 мА

постановке на
охрану
+12В, Пр. 5А

разъем

11

Автомобильный охранный комплекс “MONGOOSE” Модель IQ 250.

12

Некоторые комментарии к подключению
и программированию.

;;

; Управление дополнительными каналами.

;;

Дополнительный канал N1:

Открывание багажника. Импульс отрицательной полярности.
Продолжительность импульса 1 секунда. Требуется подключение
к штатной системе автомобиля, а если таковая отсутствует, уста

новка специального актуатора и дополнительного реле.

Для активизации канала на 3 сек. нажать кнопку 3.
Дополнительный канал N2:

Управление электрическими стеклоподъемниками или наружным освеще
нием. Импульс отрицательной полярности. Продолжительность импульса опре
деляется временем удержания кнопок. При подключении к силовым цепям зак
рывания или открывания стекол или питания наружного освещения, требуется
использовать дополнительное реле.

Для активизации канала нажать кнопки 1 и 3.

Дополнительный канал N3:

Канал активизируется автоматически при каждой постановке на охрану.
Импульс отрицательной полярности. Продолжительность импульса 20 секунд.
Подключить к штатной системе «Комфорт» автомобиля.

;;

; Установочное программирование.

;;

1. При выключенной охране включить зажигание.

2. Нажать кнопку аварийного отключения 4 раза, затем одновременно нажать
кнопки 1 и 2 брелока. Сирена издаст двойной звуковой сигнал, подтверждая вход
в Установочное программирование.

3. Нажать кнопку 3 брелока число раз равное номеру программного переклю
чателя.

4. Для включения режима нажать кнопку 1 брелока, для выключения  кноп
ку 2.

5. После изменения значения режима переключателя, нажать кнопку 3 для
перехода к следующему переключателю.

6. Для выхода из режима программирования, выключить зажигание и нажать
кнопку аварийного отключения или подождать15 секунд.

ВНИМАНИЕ! Если программно включен режим Anti Hijack, то для входа в
программирование Вам нужно после включения зажигания (п.1) предварительно вве
сти PIN код для отключения Anti Hijack, а затем, после звукового и светового
сигнала подтверждающего отключение Anti Hijack, не выключая зажигание, прейти
к п.2.

● Если функция включена, светодиод горит, если выключена $ не горит.

Приложение 3 к Руководству по эксплуатации.

Функция переключателя Заводская Кнопка 1 Кнопка 2

установка

1 Автопостановка с запиранием ВЫКЛ. ВКЛ. ВЫКЛ.

дверей

2 Автоматическая перепостановка ВКЛ ВКЛ. ВЫКЛ.

на охрану

3 Запирание дверей при ВЫКЛ ВКЛ. ВЫКЛ.

включении зажигания

4 Время импульса центрального 0,6 сек. 0,6 сек. 4 сек.

замка
5 Учет задержки салонного света ВЫКЛ. ВКЛ. ВЫКЛ.
6 Возврат к заводским установкам

На жать обе кнопки вместе

13

Автомобильный охранный комплекс “MONGOOSE” Модель IQ 250.

14

CХЕМА ПОДКЛЮЧЕНИЙ.

Приложение 3 к Руководству по эксплуатации.

ПОДКЛЮЧЕНИЕ К ЦЕНТРАЛЬНОМУ ЗАМКУ.

15

Автомобильный охранный комплекс “MONGOOSE” Модель IQ 250.

16

ДЛЯ ЗАМЕТОК.

Приложение 3 к Руководству по эксплуатации.
