Вступление
Сигнализация Mongoose DUPLEX 2.1 сконструирована для охраны дверей,
капота и багажника автомобиля, пространства внутри салона и в непосредствен
ной близости от автомобиля. Для индикации тревоги предусмотрена звуковая и
световая сигнализация. Сигнал тревоги передается также по радиоканалу на Ваш
персональный пейджер, совмещенный с пультом управления сигнализацией.
Кроме этого, Mongoose DUPLEX 2.1 предотвращает несанкционированный за
пуск двигателя.
Перечисленные выше функции могут быть реализованы в большей или мень
шей степени в зависимости от подключенных стандартных или дополнительных
охранных средств.
Проконсультируйтесь с установщиком!!!
1
Для предотвращения несанкционированного доступа в систему предусмот
рена защита кода радиокоманд на базе технологии кодирования KeeLoq
TM
, успеш
но противостоящая попыткам перехвата кодов с помощью кодграббера, встро
енная функция антисканирования, запрещающая отключение сигнализации про
стым подбором случайных кодов и функция памяти состояний, не позволяющая
обезвредить стоящую на охране сигнализацию просто сняв и надев клемму авто
мобильного аккумулятора, так как в этом случае включится тревога и сохранится
блокировка двигателя.
Прерывание и восстановление питания при отключенной охране не вызовет
срабатывания сигнализации, чтобы не создавать трудностей, например, при ре
монте.
Если питание было отключено, когда сигнализация находилась в режиме Valet,
то последующая его подача вернет сигнализацию в это же состояние.
Во избежание запирания ключей внутри автомобиля, при восстановлении
питания от автомобильного аккумулятора не происходит изменения состояния
дверных замков.
Избежать ложных тревог позволит функция обхода неисправной зоны, кото
рая отключит неисправный датчик до конца цикла охраны, если он вызвал вклю
чение тревоги 8 раз.
Все остальные контролируемые зоны и блокировки останутся включенными.
Программируемая функция учета задержки салонного света дает возможность
использовать Mongoose DUPLEX 2.1 на любых типах автомобилей. Если же Ваш
автомобиль не имеет такой функции Mongoose DUPLEX 2.1 будет на 20 секунд
включать свет в салоне при снятии с охраны, открывании двери и выключении
зажигания. При постановке на охрану и включении зажигания свет будет немед
ленно гаснуть.
Для повышения охранных свойств системы и удобства пользования автомо
билем Mongoose DUPLEX 2.1 оснащен дополнительными каналами с программ
ным выбором опций:
1. Для управления электрическим замком багажника или другим электричес
ким устройством.
2. Для управления внешним устройством дистанционного запуска двигателя или
организации внешней нормальноразомкнутой блокировки.
KeeLoq™
зарегистрированная торговая марка
Автомобильный охранный комплекс “MONGOOSE” Модель DUPLEX 2.1
2
● Mongoose DUPLEX 2.1 имеет также специальный вход, который в зависимо
сти от программной установки может быть использован либо как концевик
багажника, либо как вход управления центральным замком от ключа, либо
как вход для отключения блокировок и датчиков, подключенных к сигнали
зации при совместной работе с внешним устройством дистанционного запус
ка двигателя.
Приобретая стандартный комплект Mongoose DUPLEX 2.1, Вы получаете:
● Центральный блок управления с полным комплектом для установки.
● Выносной модуль связи с антенной.
● Двух уровневый датчик удара, который способен различить слабые и сильные
удары по кузову автомобиля, что позволяет сигнализации реагировать на них,
либо короткой трелью сирены, либо включением полной тревоги.
● Двунаправленный брелокпейджер, позволяющий управлять охранной сис
темой и индицирующий причину тревоги.
● Стандартный однонаправленный брелок дистанционного управления.
● Светодиод для индикации режимов работы сигнализации, предназначенный для
установки в автомобиле.
● Кнопку аварийного отключения, место установки которой в автомобиле Вам
следует выбрать совместно с Вашим установщиком, с таким расчетом, чтобы
обеспечить достаточную скрытность ее расположения, с одной стороны, и удоб
ство пользования, с другой.
● Полную инструкцию по управлению всеми режимами Mongoose DUPLEX 2.1.
● Если Вы хотите повысить охранные свойства Вашей сигнализации, мы со
ветуем Вам приобрести дополнительно двух уровневый датчик объема, спо
собный регистрировать любое движение как внутри автомобиля, так и в не
посредственной близости от него. Mongoose DUPLEX 2.1 имеет специальный
вход для подключения такого датчика.
Пульты дистанционного управления.
Двунаправленный пульт дистанционного управления с функцией пейджера.
Представляет собой миниатюрное приемопередающее устройство с питани
ем от 1,5 вольтовой батарейки (тип 24А LR03 AAA), которой хватает примерно на
6 месяцев эксплуатации. На пульте расположены четыре* кнопки управления и 5
светодиодов для индикации постановки и снятия системы с охраны и для инфор
мирования Вас о причине, вызвавшей включение тревоги. Нажатие любой из
кнопок пульта подтверждается специфическим звуковым сигналом, при этом
передатчик формирует и передает кодированную радиокоманду, которая меняет
ся при каждом новом нажатии кнопки, предотвращая таким образом возмож
ность перехвата кода Вашей сигнализации кодграббером.
В случае приема, встроенным в пульт пейджером, сигнала тревоги, замигает
соответствующий светодиод, включится определенный звуковой сигнал, а также
виброзвонок.
Приложение 3 к Руководству по эксплуатации.
Кнопка 1
3
Кнопка 3
Кнопка 2
Кнопка 4
* Примечание: Кнопка №4 в данной модели не используется
Функция пейджера будет работать только при постановке системы на охрану с помо
щью двунаправленного пульта или при автопостановке на охрану.
Индикация
Событие Символ Светодиод Звуковой сигнал Виброзвонок
Постановка/снятие с охраны Зеленый Зависит от — —
Батарейка разряжена Зеленый (мигает Выключен Выключен
при нажатии
кнопки)
Индикация тревоги
Открыт капот/багажник Красный Мелодия 1 1раз/5 сек.
Открыта дверь Красный Мелодия 2 1раз/5 сек.
Включено зажигание Красный Мелодия 3 1раз/5 сек.
Предварительная зона датчика Красный 2 тональный 1 раз
Основная зона датчика Красный Мелодия 4 1раз/5 сек.
Однонаправленный пульт дистанционного управления сигнализацией.
Миниатюрный радиопередатчик, питающийся от 12
вольтовой батарейки (тип 23 А), которой хватает пример
но на 1 год эксплуатации. Существенное снижение даль
ности приема системой команд передатчика говорит о не
обходимости замены батарейки. На брелоке расположе
ны три кнопки управления и индикаторный светодиод.
Алгоритм формирования и передачи управляющих ко
манд идентичен двунаправленному пульту управления.
Однонаправленный пульт предназначен только для управ
ления сигнализацией.
ВНИМАНИЕ! При постановке сигнализации на охрану с помо
щью однонаправленного пульта функция пейджера в двунаправ
ленном пульте работать не будет.
Автомобильный охранный комплекс “MONGOOSE” Модель DUPLEX 2.1
номера кнопки
Кнопка 1
Кнопка 2
Кнопка 3
4
Таблица команд (для обоих пультов управления)
Функция Кнопка Кнопка Кнопка Примечание
123
Постановка на охрану ● Зажигание ВЫКЛ.
Постановка с отключенными
датчиками
Тихая охрана ●1 ●2 Зажигание ВЫКЛ.
Запирание дверей
Тихая постановка на охрану ●2 ●1 Зажигание ВЫКЛ.
Тихая постановка на охрану с
отключенными датчиками
Снятие с охраны ● Зажигание ВЫКЛ.
Отпирание дверей
Тихое снятие с охраны ●2 ●1 Зажигание ВЫКЛ.
Паника ●3 сек. Зажигание ВЫКЛ.
Поиск
Anti Hijack ●3 сек. Зажигание ВКЛ.
Дополнительный канал N1:
отпирание багажника
или управление другим
электрическим устройством ●3 сек. ●3 сек.
Дополнительный канал N2:
управление устройством
дистанционного запуска
Охрана с заведенным двигателем ●2 ●1 Зажигание ВКЛ.
●1 ●2 Зажигание ВЫКЛ.
● Зажигание ВКЛ.
●2 ●3 ●1 Зажигание ВЫКЛ.
● Зажигание ВКЛ.
●3 сек. Режим охраны или VALET.
Зажигание ВЫКЛ.
●3 сек. ●3 сек.
●3 сек. ●3 сек.
● кратковременно нажать один раз
●3 сек. нажать и удерживать кнопку в нажатом состоянии не менее 3 секунд
1 2 3 последовательность нажатия кнопок
Светодиодная индикация состояний.
Охрана включена медленно мигает
Охрана отключена не горит
Задержка перед автопостановкой быстро мигает
Valetрежим горит постоянно
Приложение 3 к Руководству по эксплуатации.
Необходимая информация.
PIN код.
Для повышения секретности управления сигнализацией в Mongoose DUPLEX
2.1 предусмотрена возможность использования персонального кода (PIN кода)
для аварийного отключения сигнализации, входа в режим программирования
дополнительных брелоков, изменения установок программируемых функций,
отключения противоразбойной функции Anti HiJack.
PIN код может состоять из одной или двух цифр и иметь значение либо от 1
до 9, либо от 11 до 99 в зависимости от программной установки. При изготовле
нии системы в нее записывается код равный 1, однако, мы рекомендуем после
установки системы задать другое значение PIN кода (как это сделать, прочтите в
разделе “Программирование”). Это позволит Вам обезопасить свою охранную
систему от несанкционированного снятия с охраны.
Для ввода PIN кода используется кнопка аварийного отключения и ключ за
жигания.
Аварийное отключение сигнализации.
В случае если пульт управления сигнализации отсутствует или неисправен для
снятия системы с охраны необходимо: открыть дверь ключом, при этом вклю
чится режим тревоги, сесть в автомобиль, включить зажигание и оставить его во
включенном положении.
Если Вы установили однозначный PIN код – нажмите кнопку аварийного
отключения число раз равное заданному значению PIN кода и выключите зажи
гание. Если код введен верно, система снимется с охраны.
Если установлен двузначный код, то, введя первую цифру, как описано выше,
снова включите зажигание и также введите вторую, затем выключите зажигание.
Если код введен верно, система снимется с охраны.
Если дважды введен неверный код, система на 2 минуты заблокирует дальней
ший ввод кода. Светодиод при этом будет мигать двойными вспышками.
5
Автомобильный охранный комплекс “MONGOOSE” Модель DUPLEX 2.1
6
ПРАВИЛА ПОЛЬЗОВАНИЯ
Управление основными режимами охраны
Постановка на охрану.
Чтобы поставить сигнализацию на охрану надо при выключенном зажига
нии нажать кнопку 1 пульта, если все двери, капот и багажник закрыты, сирена
подаст один звуковой сигнал, и фонари мигнут один раз. Светодиод системы нач
нет медленно мигать, дверные замки закроются (если автомобиль оборудован
приводами блокировки замков). Если какаялибо из дверей, капот или багажник
окажутся незакрытыми, вы услышите предупредительную трель сирены, а фона
ри мигнут три раза.
Охрана.
В режиме охраны сигнализация контролирует состояние всех имеющихся
концевых выключателей дверей, капота, багажника, включение зажигания, и
состояние датчика удара, а так же, если дополнительно установлены, датчика
объема и др.. Кроме того, в режиме охраны блокируется запуск двигателя. При
нарушении какойлибо из зон охраны, включается 30 секундный режим тревоги.
Тревога.
Если режим тревоги включился, то сирена будет звучать, а сигнальные фона
ри мигать в течение 30 секунд или до отключения их любой кнопкой пульта.
При срабатывании предупредительной зоны датчика удара или внешней зоны
дополнительного датчика, прозвучит короткая трель сирены.
Снятие с охраны.
Для снятия сигнализации с охраны надо нажать кнопку 2 пульта, сирена по
даст 3 звуковых сигнала, и дважды мигнут сигнальные фонари. Светодиод погас
нет, дверные замки откроются (если автомобиль оборудован приводами блоки
ровки замков). Если в период охраны включался режим тревоги, то при снятии с
охраны система предупредит Вас об этом дополнительной трелью сирены.
Паника.
Если при выключенном зажигании нажать и удерживать в течение 3 сек. кноп
ку 1 включится сирена и сигнальные фонари. Повторное нажатие на кнопку 1
отключает режим. Включение и последующее выключение Паники не изменяет
состояния системы, то есть она останется в охране, если находилась в этом режи
ме, двери, при этом, останутся запертыми, если же режим охраны был отключен
и замки дверей открыты, постановки на охрану и запирания дверей не произой
дет.
Примечание: при программном включении режима дистанционного управ
ления функцией “комфорт” (переключатель 21 в таблице Установочного про
граммирования) Паника включаться не будет.
Приложение 3 к Руководству по эксплуатации.
Тихая постановка и тихое снятие с охраны.
Когда необходимо поставить сигнализацию на охрану без звукового подтвер
ждения, чтобы не беспокоить окружающих звуками сирены, нажмите кнопку 3
непосредственно (в пределах 3 секунд) перед нажатием кнопки 1. Для снятия с
охраны нажмите кнопку 3 перед нажатием кнопки 2.
Выполнение команд в этом случае будет подтверждено только световыми сиг
налами. В остальном режимы полностью аналогичны постановке и снятию со
звуковым подтверждением. При тихой постановке на охрану звуковое предуп
реждение о незакрытых дверях, капоте и багажнике сохраняется, поэтому нет
опасности, что Вы оставите свой автомобиль незапертым. Звуковые сигналы также
прозвучат и при тихом снятии с охраны, если включалась тревога.
Постановка на охрану с отключенными
датчиками.
Если при постановке на охрану возникает необходимость отключить салон
ные датчики, например в том случае, когда в салоне автомобиля требуется оста
вить пассажиров или животных, нажмите кнопку 2 не позднее чем через 3 секун
ды после нажатия кнопки 1. Отключение датчиков система подтвердит одним
звуковым и одним световым сигналом.
Для постановки на охрану с отключенными датчиками без звукового подтвер
ждения нажмите кнопки в последовательности 312.
Охрана с заведенным двигателем.
Для того чтобы поставить автомобиль на охрану при заведенном двигателе
(например, при прогреве) надо перед нажатием кнопки 1 нажать кнопку 3 брело
ка, тогда активизируется режим охраны с отключенными датчиками, а так же не
будет включена блокировка двигателя. Для отключения охраны необходимо на
жать ту же комбинацию кнопок или кнопку 2. Кроме того, если охрана не была
отключена в течение 10 минут или зажигание было выключено, автоматически
включается блокировка двигателя и режим полной охраны, но без запирания две
рей.
При программно включенном режиме Anti Hijack, открыв дверь, введите первую
цифру Вашего PIN кода, дождитесь световых сигналов, подтверждающих отклю
чение Anti Hijack, затем закройте дверь и поставьте систему на охрану.
ПРИМЕЧАНИЕ: Во избежание ошибочного включения режима во время движе)
ния автомобиля его активизация разрешается системой только в течение 10 се)
кунд после открывания и закрывания двери при включенном зажигании, по истече)
нии этих 10 секунд, включение режима системой запрещается.
7
Режим тихой охраны.
При включенном режиме тихой охраны сирена в режиме тревоги включаться
не будет. Индикация тревоги будет производиться только миганием сигнальных
фонарей и по каналу пейджера.
Для включения режима нажмите кнопку 3 не позднее, чем через 3 секунды
после нажатия кнопки 1. Включение режима система подтвердит дополнитель
ным световым сигналом.
Автомобильный охранный комплекс “MONGOOSE” Модель DUPLEX 2.1
8
Использование дополнительных охранных функций
Автоматическая перепостановка (защита от
случайного нажатия).
Функция может быть программно отключена.
Если в течение 30 сек. после снятия с охраны не открывалась ни одна из две
рей, капот или багажник, а также не включалось зажигание, система автомати
чески вернется в режим охраны
Двушаговое снятие с охраны.
Если включилась тревога, то, нажав любую кнопку пульта один раз, Вы толь
ко выключите сирену и сигнальные фонари (в случае, если причина тревоги уст
ранена, т.е., например, закрыта открытая дверь или датчик удара перестал сраба
тывать). Если же причина, вызвавшая тревогу, сохраняется, для ее отключения
требуется повторное нажатие на кнопку. Для полного отключения охраны нажмите
на кнопку еще раз, после того как выключите тревогу.
Автопостановка.
Функция может быть включена или выключена программированием.
Если функция включена, то после выключения зажигания, открывания и зак
рывания двери сигнальные мигнут два раза, светодиод начнет быстро мигать. Если
в течение 30 секунд после этого все двери, а также капот и багажник останутся
закрытыми, сигнализация встанет на охрану. Замки дверей при этом могут быть
заперты или остаться открытыми, в зависимости от программной установки фун
кции 12 в таблице Пользовательского программирования.
Автоматическое запирание дверей при
включении зажигания.
Через 10 секунд после включения зажигания автоматически запираются элек
трические замки дверей, при выключении зажигания замки немедленно отпира
ются. Если в течение этих 10 секунд какаялибо из дверей окажется открытой, то
автоматического запирания не произойдет во избежание запирания ключей внут
ри автомобиля. Функция может быть отключена при установке.
Дистанционное управление центральным
замком.
При включенном зажигании замки дверей автомобиля могут быть в любой
момент заперты или открыты нажатием на брелоке кнопок 1 или 2 соответствен
но.
Тестовый режим пейджера.
Функция поможет Вам определить: находитесь ли Вы в зоне радиосвязи с
Вашей охранной системой или нет.
Приложение 3 к Руководству по эксплуатации.
При программном включении этой функции через 5 минут после постановки
системы на охрану, двунаправленный пульт управления в течение 5 секунд будет
подавать звуковые и вибрационные сигналы, индикаторные светодиоды будут
поочередно включаться, если Вы находитесь в зоне приема сигнала от охранной
системы.
Anti/Hi/Jack. Защита от разбойного нападения.
Режим можно включить и выключить программированием.
Ваша охранная система оснащена специальной противоразбойной функцией
Anti Hijack, которая будет автоматически активизирована в случае открывания
любой двери при включенном зажигании. Вы можете также включить Anti Hi
jack дистанционно, нажав при включенном зажигании кнопку 3 на 3 секунды.
Если функция программно включена и у Вас требуют отдать ключи и поки
нуть автомобиль, просто выполните требования грабителей, Anti Hijack сам вклю
чит тревогу и заставит грабителей остановиться.
Для того, чтобы активизация Anti Hijack не являлась помехой для движения
автомобиля и у Вас была возможность спокойно отключить его, а также, чтобы
не создавать опасной ситуации на дороге, противоугонная процедура проходит
следующие этапы до момента включения полной тревоги и блокировки двигате
ля:
1. 30 секундная пауза для ввода отключающего кода. При открывании двери или
3х секундном нажатии кнопки 3 пульта управления при включенном зажи
гании сигнальные фонари мигнут один раз. Светодиод системы медленно ми
гает, напоминая о том, что необходимо ввести отключающий код.
2. Предупредительный режим. Если вы не ввели отключающий код во время 30
секундной паузы, в течение следующих 30 секунд система напомнит Вам об
этом с помощью коротких звуковых сигналов, светодиод, при этом, будет
быстро мигать.
3. Режим тревоги. По окончании этапов 1 и 2, если отключающий код так и не
был введен, система переходит в режим тревоги: включается полная звуковая
и световая сигнализация. При программном включении режима блокировки с
имитацией неисправности, он включится одновременно с включением трево
ги. В этом случае блокировка двигателя будет осуществляться по следующей
схеме: 1 секунда – блокировка ==> 5 секунд – пауза ==> 1 секунда – блоки
ровка ==> 3 секунды – пауза ==> 1 секунда – блокировка ==> 2 секунды
пауза ==>1 секунда – блокировка ==> 2 секунды – пауза и т.д. Последний
цикл будет повторяться до момента выключения зажигания, после чего дви
гатель будет окончательно заблокирован и его не удастся завести до полного
отключения Anti Hijack. Если блокировка с имитацией неисправности про
граммно отключена, двигатель будет заблокирован сразу после выключения
зажигания. Режим тревоги продолжается до момента полного отключения Anti
Hijack...
9
Отключение Anti/Hi/Jack:
1. Для отключения AntiHiJack в течение 30 секундной паузы 1, а также в тече
ние предупредительного режима 2, не выключая зажигания, введите кноп
кой аварийного отключения первую цифру Вашего PIN кода, нажав ее соот
Автомобильный охранный комплекс “MONGOOSE” Модель DUPLEX 2.1
10
ветствующее число раз. Если код введен правильно, через 3 секунды сигналь
ные фонари мигнут два раза, светодиод погаснет, Anti Hijack отключится.
2. Если Anti Hjack активизирован дистанционно, то в течение первых 30 се
кунд (до начала звуковых сигналов), он может быть отключен повторным 3х
секундным нажатие кнопки 3 того же самого пульта, которым был включен.
3. Когда система уже находится в режиме тревоги 3, то для отключения AntiHi
Jack, независимо от способа активизации, требуется ввести полный код ава
рийного отключения, предварительно выключив и снова включив зажигание.
Если дважды введен неверный код, система на 2 минуты заблокирует дальней
ший ввод кода. Светодиод при этом будет мигать двойными вспышками.
Примечание:
Для того, чтобы активизация AntiHiJack стала возможной, необходимо по
мимо программного включения функции, обязательно установить для системы
двузначный код аварийного отключения.
ВНИМАНИЕ! Если активизирована противоугонная процедура AntiHiJack,
выполнение системой любых команд пульта дистанционного управления забло
кировано.
Для временного предотвращения активизации AntiHiJack можно использовать
Valetрежим.
Функции диагностики
Предупреждение о неисправности.
Если при постановке на охрану какаялибо дверь, капот или багажник ока
жутся незакрыты, Вы услышите дополнительную трель сирены и фонари мигнут
3 раза.
Память тревог.
В случае включения тревоги в период охраны, при снятии с охраны прозвучит
дополнительная трель сирены. Светодиод системы сериями вспышек сообщит о
причине вызвавшей тревогу:
Количество вспышек в серии Вид датчика
2 Салонный датчик
3 Концевик двери «»
4 Программируемый «» вход
(концевик багажника)
5 Концевик двери «+»
6 Зажигание
Приложение 3 к Руководству по эксплуатации.
Специальные сервисные режимы
Учет задержки салонного света.
Режим включается программированием.
Если автомобиль имеет функцию задержки салонного света, и программно
включен режим учета задержки, концевики дверей будут взяты под охрану толь
ко после того, как погаснет свет в салоне. Оповещение о не закрытых дверях при
постановке на охрану в этом режиме отсутствует. При включения режима учета
задержки салонного света, функция задержки салонного света при открывании
двери, предусмотренная в сигнализации, отменяется во избежание конфликта с
аналогичной системой автомобиля.
Отложенная охрана.
Функция может быть включена программно.
Если в течение 5 сек. после открывания двери или багажника нажать кнопку 1
сигнализация, как обычно при постановке на охрану, подаст однократный зву
ковой и световой сигнал, однако охрана и запирание дверей будут включены толь
ко после закрывания открытой двери или багажника. Оповещение о не закрытых
дверях при постановке на охрану в этом режиме отсутствует.
Поиск автомобиля.
Если в период, когда сигнализация стоит на охране или находится в Valet
режиме на 3 сек. нажать кнопку 3, сирена издаст один звуковой сигнал, и фонари
мигнут шесть раз, обозначив место автомобиля на стоянке.
11
Двушаговое отпирание дверей. (только для
автомобилей с двушаговым алгоритмом центрального
замка).
После нажатия на кнопку 2 на пульте, отключающем режим охраны, откроет
ся только дверь водителя. Повторным нажатием кнопки 2 в течение 3 секунд от
крываются замки остальных дверей. Функция включается программированием.
Дистанционное управление функцией “комфорт”
(только при установленном блоке центрального замка).
При программном включении функции Вы можете, нажимая и удерживая на
пульте кнопку 1, управлять электрическими стеклоподъемниками, включением
наружного света или другим электрическим устройством автомобиля. Канал ак
тивизируется после 3х секундного нажатия на кнопку. Продолжительность им
пульса определяется временем удержания кнопки.
Автомобильный охранный комплекс “MONGOOSE” Модель DUPLEX 2.1
12
Режим Valet.
В этом режиме отключаются все охранные функции системы. Вы можете вклю
чить его, например, когда отдаете автомобиль на сервис, и тогда Вам не придется
оставлять там брелок Вашей сигнализации.
Для включения режима необходимо при отключенной охране и включенном
зажигании на 3 сек. нажать кнопку аварийного отключения, трижды мигнут сиг
нальные фонари, светодиод системы загорится в постоянном режиме. В Valet
режиме сохраняется возможность дистанционного управления центральным зам
ком и дополнительными каналами. Повторное нажатие кнопки аварийного от
ключения при включенном зажигании возвращает систему в режим нормальной
эксплуатации, о чем она сообщает тремя звуковыми сигналами.
Программирование брелоков.
В стандартный комплект Mongoose DUPLEX 2.1 входит 2 пульта управления:
один двунаправленный и один стандартный, однако сигнализация способна за
помнить до 4 пультов в любой комбинации, и если у Вас возникла необходимость
увеличить количество пультов для управления Вашей охранной системой, Вы
можете запрограммировать их используя следующую процедуру:
1. Включить зажигание.
2. Введите первую (или единственную) цифру Вашего PIN кода, нажав кнопку
аварийного отключения соответствующее число раз.
3. Выключите и снова включите зажигание. Если установлен 2значный PIN
код, введите кнопкой аварийного отключения вторую цифру.
4. Закончив ввод кода, выключите и снова включите зажигание. Если код вве
ден правильно, система двойным звуковым сигналом сообщит о входе в ре
жим программирования.
5. Нажмите кнопку 1 программируемого пульта. Короткий звуковой сигнал под
твердит запись кода пульта в память системы.
6. Для выхода из режима программирования пультов, выключите зажигание и
нажмите кнопку аварийного отключения или подождите 15 секунд. О выходе
из режима система сообщит двойным звуковым сигналом.
Программирование функций.
Для того чтобы изменить значение PINкода, стереть из памяти системы не
нужные Вам брелоки, включить или выключить Anti HiJack, установить новое зна
чение программируемых функций, необходимо, прежде, выполнить программирова
ние пультов, описанное выше, причем для этого можно использовать пульт, кото
рый уже известен системе. Затем выполнить следующую процедуру:
1. Закончив программирование пультов, включите зажигание.
2. Введите первую цифру номера программного переключателя, для чего нажми
те кнопку аварийного отключения число раз равное этой цифре. Каждое на
жатие будет подтверждаться длинным звуковым сигналом.
Приложение 3 к Руководству по эксплуатации.
3. Выключите, включите зажигание и введите кнопкой аварийного отключения
вторую цифру номера программного переключателя. Каждое нажатие будет
подтверждаться коротким звуковым сигналом
4. Текущее состояние функции отражается светодиодом системы, который го
рит, если функция включена и не горит, если выключена.
5. Для включения функции нажмите кнопку 1 пульта, для выключения – кноп
ку 2.
6. При необходимости изменить значение других функций, выключите и вклю
чите зажигание не позже, чем через 10 секунд и повторите процедуру, начи
ная с шага 2. По окончании программирования выключите зажигание и на
жмите кнопку аварийного отключения, система двойным звуковым сигна
лом подтвердит выход из режима.
Пользовательское программирование.
13
Функция переключателя Заводская Кнопка 1 Кнопка 2
11 Автопостановка на охрану ВЫКЛ. ВКЛ. ВЫКЛ.
12 Запирание дверей при автопостановке ВЫКЛ. ВКЛ. ВЫКЛ.
13 Запирание дверей при перепостановке на охрану ВКЛ. ВКЛ. ВЫКЛ.
14 Запирание дверей при включении зажигания ВКЛ. ВКЛ. ВЫКЛ.
15 Звуковые сигналы подтверждения выполнения ВКЛ. ВКЛ. ВЫКЛ.
команд
16 Длительность тревоги 30 сек. 30 сек. 60 сек.
17 Anti Hijack ВЫКЛ. ВКЛ. ВЫКЛ.
23 Режим отложенной охраны ВЫКЛ. ВКЛ. ВЫКЛ.
31 Изменение PIN кода 19 (только кнопка 2). 1 Ввод Ввод
Изменение PIN кода 1199 (кнопка 1+кнопка 2) десятков. единиц.
32 Стирание кодов всех пультов кроме $ Нажать обе кнопки вместе
используемого
3 3 Возврат к заводским установкам $ Нажать обе кнопки вместе
46 Переход к установочному программированию Нажать обе кнопки вместе
установка
Нажать Нажать
19 раз. 19 раз.
Автомобильный охранный комплекс “MONGOOSE” Модель DUPLEX 2.1
14
ИНСТРУКЦИЯ ПО УСТАНОВКЕ
Внимание! Эта часть инструкции предназначена только для профессиональ
ных установщиков.
Общие рекомендации.
Перед началом установки отсоедините “” клемму аккумулятора автомобиля.
1. Центральный блок сигнализации устанавливается внутри салона вдали от ис
точников влаги и нагрева.
2. Модуль связи с антенной, для достижения максимального эффективности ра
боты пейджера следует располагать как можно выше, вдали от металлических
панелей кузова и жгутов штатной электропроводки автомобиля.
3. Сирена устанавливается под капотом или в другом недоступном угонщику
месте рупором вниз или в сторону. Место установки должно быть удалено от
источников нагрева и защищено от попадания воды. В случае установки си
рены с автономным питанием, необходимо обеспечить доступ к замку сер
висного ключа.
4. Концевые выключатели капота и багажника устанавливаются в защищенные
от влаги места недоступные при закрытом капоте или багажнике.
5. Датчик удара устанавливается в салоне автомобиля на металл кузова с помо
щью саморезов или приклеивается, как можно ближе к продольной оси авто
мобиля.
6. Все силовые цепи должны быть защищены плавкими предохранителями на
соответствующие токи.
Технические характеристики.
Напряжение питания 10…15 В
Потребляемый ток в режиме охраны 20 мА
Частота радиоканала 433,92 МГц
Диапазон рабочих температур 40…+850С
Максимально допустимый ток
цепи блокировки двигателя 30 А
цепей сигнальных фонарей 10 А
цепей управления центральным замком 15 А
Максимальный радиус действия пультов управления 30 м
Радиус действия канала пейджера 400 м
Тип модуляции сигнала пейджера FSK (ЧМ)
Тип модуляции сигнала управления ASK (АМ)
Приложение 3 к Руководству по эксплуатации.

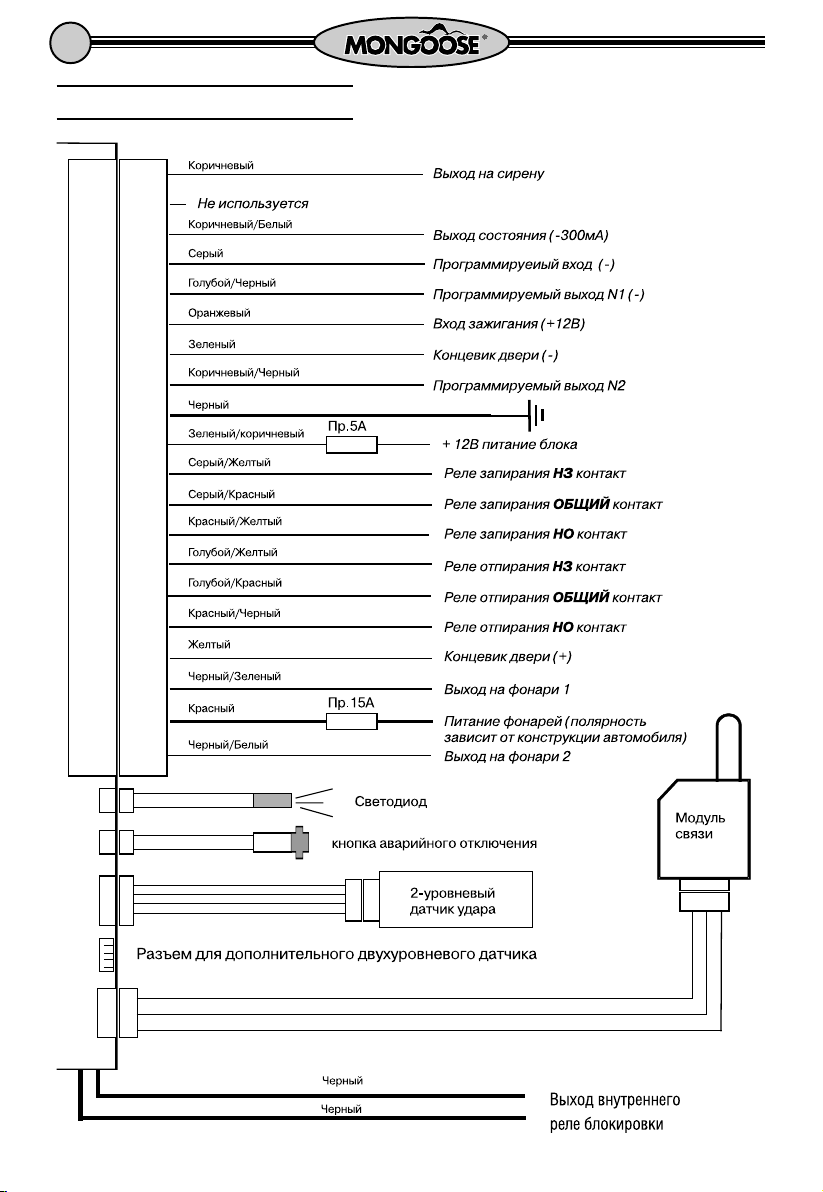

Назначение проводов и разъемов центрального блока.
Назначение провода Цвет провода Примечание
1 Выход на сирену Коричневый + 2 А
2 не используется
3 Выход состояния Коричневый/белый «»300 мА
в режиме охраны
4 Программируемый вход «» Серый
5 Программируемый выход N1() Голубой/черный
6 Вход зажигания Оранжевый +12В
7 Концевик двери «» Зеленый
1. Концевик багажника
2. Вход управления
центральным замком
3. Вход отключения
датчиков и блокировок.
1. Отпирание багажника
2. Универсальный 1секундный
импульс
С функцией подсветки салона учета
и задержки салонного света (про
граммируется)
15
8 Программируемый выход N2 Коричневый/черный
9 Корпус Черный «»
10 Питание блока Зеленый/коричневый +12 В, Пр. 5А
11 Запирание НЗ контакт Серый/желтый Внутреннее реле
12 Запирание ОБЩ контакт Серый/красный Внутреннее реле
13 Запирание НО контакт Красный/желтый Внутреннее реле
14 Отпирание НЗ контакт Голубой/желтый Внутреннее реле
15 Отпирание ОБЩ контакт Голубой/красный Внутреннее реле
16 Отпирание НО контакт Красный/черный Внутреннее реле
17 Концевик двери «+» Желтый
18 Выход на фонари 1 Черный/зеленый Внутреннее реле
19 Питание фонарей Красный +12 В, Пр. 15А
20 Выход на фонари 2 Черный/белый Внутреннее реле
Выход светодиода 2контактный разъем
Вход кнопки аварийного 2контактный разъем
отключения
Два входа двухуровневых Два 4контактных
датчиков разъема
Вход модуля связи 3контактный разъем
Силовой выход блокировки Черные Внутреннее реле
(2 провода)
1. Импульс управления устрой
ством дистанционного запуска
двигателя
2. Выход для подключения нор
мальноразомкнутого реле блоки
ровки
Автомобильный охранный комплекс “MONGOOSE” Модель DUPLEX 2.1
16
Установочное программирование.
Для того чтобы изменить значение программируемых функций, необходимо, преж
де, выполнить программирование пультов, описанное в разделе Правила пользования.
Затем выполнить следующую процедуру:
1. Закончив программирование пультов, включите зажигание.
2. Нажмите кнопку аварийного отключения 4 раза, выключите и снова включите за
жигание, нажмите кнопку аварийного отключения 6 раз, нажмите одновременно кноп
ки 1 и 2 пульта управления.
3. Система войдет в режим установочного программирования, подтвердив это зву
ковым сигналом.
4. Введите первую цифру номера программного переключателя, для чего нажмите
кнопку аварийного отключения число раз равное этой цифре. Каждое нажатие будет
подтверждаться длинным звуковым сигналом.
5. Выключите, включите зажигание и введите кнопкой аварийного отключения вто
рую цифру номера программного переключателя. Каждое нажатие будет подтверждать
ся коротким звуковым сигналом
6. Текущее состояние функции отражается светодиодом системы, который горит, если
функция включена и не горит, если выключена.
7. Для включения функции нажмите кнопку 1 пульта, для выключения – кнопку 2.
8. При необходимости изменить значение других функций, выключите и включите
зажигание не позже, чем через 10 секунд и повторите процедуру, начиная с шага 2. По
окончании программирования выключите зажигание и нажмите кнопку аварийного
отключения, система двойным звуковым сигналом подтвердит выход из режима.
Функция переключателя Заводская Кнопка 1 Кнопка 2
12 Время импульса центрального замка 0,6 сек. 0,6 сек. 4 сек.
15 Тестовый режим пейджера ВЫКЛ. ВКЛ. ВЫКЛ.
16 Двушаговое отпирание ВЫКЛ. ВКЛ. ВЫКЛ.
****
17 Блокировка с имитацией неисправности ВЫКЛ. ВКЛ. ВЫКЛ.
18 * 20 сек. импульс запирания ВЫКЛ. ВКЛ. ВЫКЛ.
21 Дистанционное управление функцией “комфорт”. ВЫКЛ. ВКЛ. ВЫКЛ.
**
22 Учет задержки салонного света ВЫКЛ. ВКЛ. ВЫКЛ.
23 Программируемый вход ““ 1 Изменение номера функции
*** Светодиод сериями вспышек укажет номер 13 (кн.1 вверх / кн.2 вниз)
выбранной функции
25 Программируемый дополнительный канал N1 Открывание Открывание Универсальный
26 Программируемый дополнительный канал N2 Дистанционный Дистанционный Нормально
установка
багажника багажника 1секундный
импульс
запуск запуск разомкнутая
блокировка
* Только при наличии блока центрального замка.
** Только при наличии блока центрального замка. Длительность импульса опреде
ляется продолжительностью нажатия на брелоке кнопки 1.
Приложение 3 к Руководству по эксплуатации.
17
Внимание! Не допускается включение режимов 18 и 21 в случае прямой коммута
ции актуаторов на силовых реле во избежание выхода актуаторов из строя.
*** Программируемый вход может работать в следующих режимах:
1. Концевик багажника. При дистанционном отпирании багажника в режиме охраны
концевик будет отключен и снова взят под охрану через 10 секунд после того как
багажник будет закрыт.
2. Управляющий вход центрального замка. Подключить к проводу мастерактуатора,
на котором ““ появляется когда замки открыты и исчезает когда закрыты.
3. Вход отключения датчиков и блокировок при дистанционном запуске двигателя (если
установлен внешний блок дистанционного запуска двигателя). Подключить к выхо
ду блока дистанционного запуска, на котором появляется ““ при подаче питания в
цепь зажигания.
**** Двушаговое отпирание дверей.
(только для автомобилей с двушаговым алгоритмом центрального замка).
После нажатия на кнопку 2 на брелоке, отключающем режим охраны, сигнализация
выдает первый импульс на открывание двери водителя. Повторным нажатием этой кноп
ки после снятие системы с охраны открываются замки остальных дверей. Функция вклю
чается программированием. Сигнализация не имеет специальных проводов для реали
зации данной функции, но может путем программирования быть адаптирована к соот
ветствующей штатной системе автомобиля.
Управление дополнительными каналами.
Дополнительный канал N1:
1. Открывание багажника. Требуется подключение к штатной системе автомобиля, а
если таковая отсутствует, установка специального актуатора и дополнительного реле.
При подаче импульса в режиме охраны датчик удара и концевик багажника выклю
чаются из охраны и снова берутся под охрану через 10 секунд после закрывания крыш
ки багажника.
2. 1 секундный импульс универсального назначения.
Дополнительный канал N2:
1. Управление дистанционным запуском двигателя. Требуется установка внешнего ус
тройства дистанционного запуска двигателя. При подаче импульса в режиме охраны
отключаются все блокировки и датчики. Повторная подача импульса глушит двига
тель. Включение тревоги после дистанционного запуска глушит двигатель. Если в
период охраны предшествовавший дистанционному запуску включалась тревога, ди
станционный запуск будет запрещен.
2. Выход для организации нормальноразомкнутой блокировки двигателя блокировки
двигателя. Требуется установка внешнего реле.
Автомобильный охранный комплекс “MONGOOSE” Модель DUPLEX 2.1
18

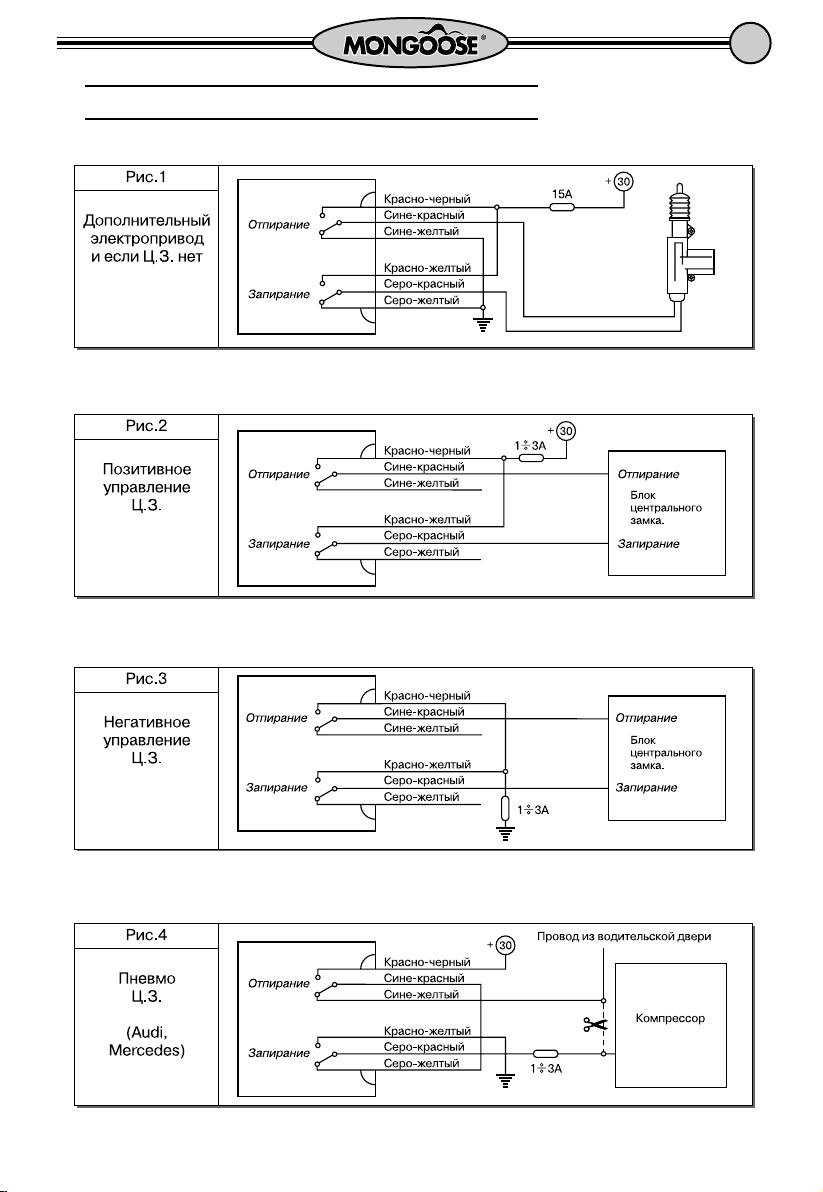

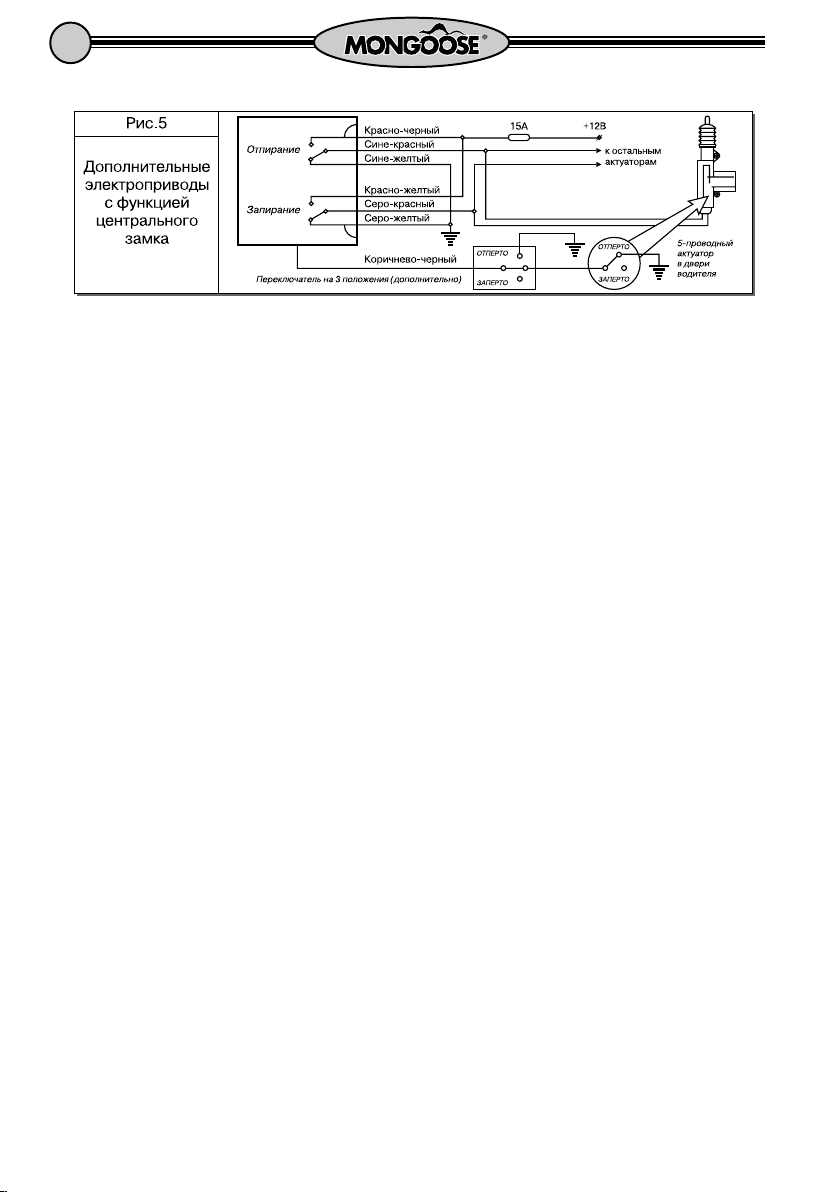

СХЕМА ПОДКЛЮЧЕНИЙ
Приложение 3 к Руководству по эксплуатации.
Подключение к центральному замку
19
Автомобильный охранный комплекс “MONGOOSE” Модель DUPLEX 2.1
20
Приложение 3 к Руководству по эксплуатации.
Loading...
